Очень сложно встретить электрическую проводку, которая находится в квартире без розеток. Невозможно осуществить подключение электроприборов без наличия качественной розетки в квартире.

В современном мире токовая нагрузка очень увеличена. Важно правильно осуществить параллельное соединение розеток. Это один из способов соединения розеток.

Параллельное соединение розеток является самым безопасным.Большое значение имеет тип розетки. На сегодняшний день всё чаще встречаются розетки с гравером. Он способен автоматическим путем восстанавливать контакт. Параллельное соединение розеток можно совершить самостоятельно.

Прежде всего, необходимо запомнить, что при подключении необходимых проводов непосредственно к контактам, обязательно сверните конец провода. Это нужно сделать в форме кольца, для того, чтобы создать достаточную площадку для контакта.

Это послужит своеобразной гарантией к правильному подключению электропотребителей мощного типа. параллельное соединение розеток очень часто используется в быту.

Бывает, что в комнате не достаточно одной функциональной розетки, и тогда принимается решение установить еще одну, которая поможет разрядить нагрузку на первую. Для этого случая идеально подойдет параллельное соединение. Не стоит тянуть новые провода от, имеющегося электроблока. Все можно сделать намного проще.

Параллельное соединение розеток следует осуществлять очень внимательно. В данном случае есть некоторые особенности. Прежде всего, концы нового провода подсоединяются именно параллельно, отсюда такое название. Подсоединение происходит именно к проводам, которые подходят к первой розетке.

Это очень важный нюанс. Чтобы вам было проще понять, мы объясним весь механизм соединения более подробно. Вам необходимо подключить «фазу» к «фазе» , а в свою очередь, «ноль» — к «нолю» . Мы рекомендуем вам фазный провод подключить именно к гнезду розетки, которое располагается справа.

При осуществлении параллельного соединения розеток очень важно соблюдать технику безопасности. Не упускайте из виду мелкие нюансы. Примите во внимание, что в процессе подсоединения параллельной розетки, важно обратить внимание на материал проводов.

Необходимо, чтобы материал всех используемых провалов был идентичен. Это очень важный момент. Нельзя осуществлять соединение проводов, изготовленных из меди с алюминиевыми проводами. В том случае, если соединение проводов из различных материалов избежать нельзя рекомендуется произвести их залудивание.

Параллельное соединение двух розеток

Параллельное подключение двух розеток применяется в том случае, если имеются электрические розетки одной группы. Параллельное подключение двух розеток может осуществляться в несколько способов. Вы можете соединить провода параллельно.

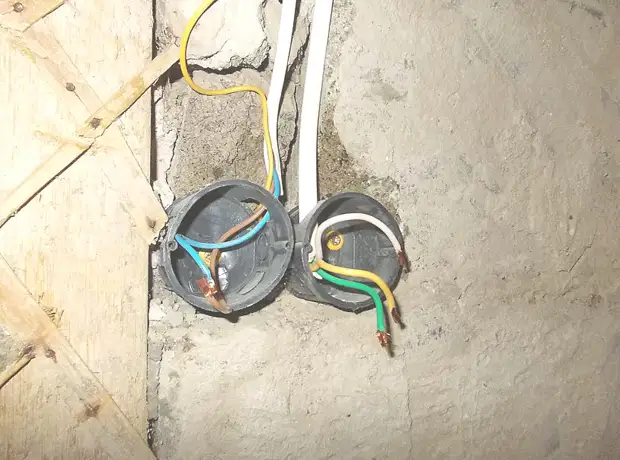

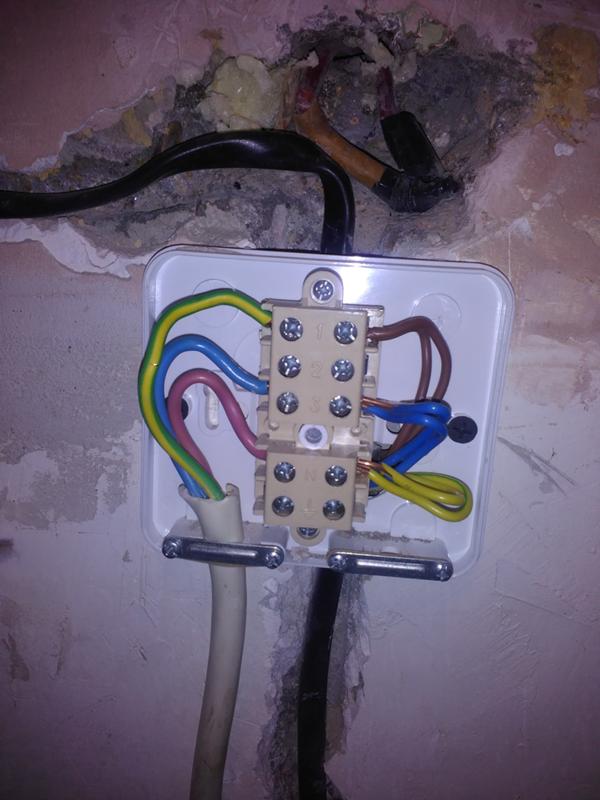

Соединять провода нужно в распределительных коробках. Вы также можете пойти иным путем и осуществить подключение розетки с помощью шельфа.

Второй вариант стоит выбирать, если хотите подключить розетки, находящиеся очень близко друг от друга. Прежде чем устанавливать розетки проведите несколько необходимых операций. Для начала смонтируйте коробки подразеточного типа и проложите провод к щитку распределительного типа.

Параллельное и последовательное соединение розеток

Соединить розетки можно параллельно либо последовательно. Параллельное и последовательное соединение розеток следует осуществлять в разных случаях. Электрики не рекомендуют осуществлять последовательное соединение розеток.

Но это спорный вопрос. Для начала следует разобрать, в чем же состоит отличие между этими двумя способами. Стоит начать с того, что все розетки, которые находятся в одной группе, имеют идентичную схему соединения. Она называется параллельной.

Вопрос в том, что параллельное соединение можно осуществлять несколькими различными способами. Вы можете осуществить соединение розеток, путем их рапоячивания в коробках, включив при этом скрутку, пайку и клемму, либо можете осуществить их соединение на клеммах, при этом не за действуя коробки.

Последний способ называется соединение шлейфом

Что вам было проще определиться какое соединение розеток выбрать – параллельное, или все же последовательное, мы предлагаем провести подробное сравнение этих двух способов. Что касается соединения шлейфом, этот способ может помочь сэкономить на материале. Таким образом, вам придется выполнять меньший объем работы и затрачивать меньше ресурсов.

Но в данном случае существует риск, ведь на сегодняшний день не разрешается разрывать РЕ проводник. Это прописано в общепринятых нормах.

Эти правила можно обойти, только в том случае, если вы занимаетесь заменой проводки в собственной квартире либо доме. Вам не понадобиться сдавать приведенные объекты в эксплуатации, а, следовательно, и проверять их никто не будет. Какой способ выбрать зависит только от вас, но мы не рекомендуем вам лишний раз рисковать своей безопасность и безопасностью своих близких.

Можно осуществить соединение шлейфом и при этом избежать нарушения правил безопасности. Для этого вам потребуется всего лишь оставить неразрывными провода токоведущего типа, а именно фазный и нулевой провода. Это позволит вам снизить нагрузку на основные клеммы первой розетки.

Если вы осуществите изложенный порядок верно, то это позволит сохранить РЕ проводник целым, и вы таким образом не нарушите общепринятые правила безопасности.

А также вы можете посмотреть видео подключение розетки и выключателя

Подключение розетки – дело ответственное, требующее от исполнителя знания правил и нюансов электромонтажа. Нагрузка на данные элекроустановочные узлы нынче стремительно возрастает, ток потребления достигает порой десятков Ампер. Малейшее нарушение правил влечет перегрев прибора и оплавление контактов, а серьезные огрехи «проложат путь» к катастрофическим последствиям. Не выяснив, как подключить розетку, лучше вообще не приступать к каким-либо действиям с электропроводкой. Зато у домашних умельцев, изучивших вопрос, затруднений не будет ни с установкой, ни с последующей безопасной эксплуатацией.

Ориентиры выбора способа подключения розетки

Электрикам досконально известны все нюансы подключения розеток. Для них это стандартная рабочая операция, которую ежедневно приходиться выполнять. Домашним мастерам, несведущим в тонкостях устройства электросетей, только предстоит ознакомиться с этапами подключения. Начнем с исследования факторов, влияющих на выбор схемы подключения.

Тип розетки и его влияние на схему подключения

Не будем с мазохизмом, неоправданным вероятностью практики, «копаться» во всех существующих на планете разновидностях розеток. Рассмотрим три распространенных типа, активно применяемые на отечественных просторах по настойчивым рекомендациям ГОСТ 7396.1-89. Это электроустановочные устройства:

• Стандарта С 1а – розетки, не оснащенные заземляющими контактами. Предназначены они для работы на участке сети со значениями постоянного тока до 10А, переменного аналога до 16А. Подключать к ним можно исключительно маломощные агрегаты, не требующие заземляющей защиты. Хотя нагрузку в 250 В держать они обязаны;
• Стандарта С 2а – розетки, имеющие боковые заземляющие приспособления. Следовательно, в их механизме есть внутренняя клемма для подведения к ней провода PE. Рабочий режим аналогичен, но в отличие от предшественников питать они могут мощных потребителей энергии. Используются для подключения стиральных машин, водонагревателей, электроплит, насосов и др. агрегатов, чей металлический корпус может взбодрить обладателя пробойной электро-затрещиной;
• Стандарта С 3а – розетки, оборудованные заземляющим контактом штифтового формата. Разница с предыдущим типом лишь в конфигурации и в месте расположения заземляющих приспособлений.

Особых премудростей не обнаружено: вся разница в элементарном наличии либо в простейшем отсутствии контактов для . Т.е. если планируется установка дополнительной розетки для электро-чайника, можно вполне обойтись устройством С1а, а для мощных бытовых электромашин следует подобрать розетку с заземлением согласно типоразмеру вилки подключаемой техники.

Наличие клеммы заземления в конструкции рабочего механизма розетки влияет на подбор кабеля:

• Для подключения электроустановочной точки без заземляющей защиты нужен кабель с двумя жилами. Подсоединить к механизму предстоит только нулевой и фазный провод;
• Для подключения к домашней электросети розетки с заземлением потребует кабель трехжильный – имеющий жилу для подключения к фазе, земле и нолю.

Определяться с кабелем нужно не только по количеству функциональных жил, но и по размеру . Причем и розетку, и защитный аппарат для сооружаемого участка электропроводки следует подбирать по расчетам предстоящей нагрузки. Вообще покупать электроустановочное изделие, принимающее и передающее меньше 16 переменных Ампер, нецелесообразно. Лучше сразу приобрести «с запасом», чем потом менять на более мощный прибор.

Зависимость способа установки от типа проводки

Немаловажным моментом, влияющим на выбор, как самой розетки, так и способа ее монтажа, является тип электропроводки: открытый он или закрытый. Т.е. исполнителю следует выяснить: поверху стен укреплен кабель, выключатели и точки питания или все хозяйство скрыто в штрабе.

Различия в схеме установки и подключения розетки к открытой или к закрытой электросети:

• В первом, наименее трудоемком случае мастера ожидает фиксация отрезка проводки чаще всего на деревянной стене. Затем крепление диэлектрической пластины-подрозетника, на котором нужно будет зафиксировать рабочий орган розетки. Потом на устройство надевается декоративно-защитный корпус. Если открытая линия проложена или будет прокладываться с помощью , то перед производством перечисленных операций по выбранной трассе нужно будет предварительно проложить его.
• Во втором, зубодробительном варианте придется штрабить стены, бурить отверстие под одну или под группу розеток. После чего прокладывать кусок провода в сформированной перфоратором борозде. По завершении электромонтажных монтажных действий нужно будет заштукатурить борозды и отверстия. Так что заняться усовершенствованием скрытой проводки лучше всего до проведения отделки.

В деревянных загородных строениях электропроводку традиционно прокладывают открытым способом. А в банях согласно суровым указаниям ПУЭ без кабель каналов вообще не обойтись. Значит, желающим выяснить, как установить розетку, перед работой нужно будет еще изучить технологию крепления данных защитных коробов.

Шлейф или звезда: что выбрать?

Чуть выше речь мы вели о кабеле вовсе неспроста. Розетку-то ведь нужно подключить к питанию, а не просто зафиксировать на стене. Для осуществления чего в распоряжении самостоятельного электромонтажника имеется только два варианта:

• Подключение к распределительной коробке со стандартным формированием схемы «звезда», согласно которой создаются независимые силовые линии;
• Подключение к ближайшей существующей розетке, с формированием схемы «шлейф», согласно которой электроустановочные устройства располагаются на одной силовой линии «рядком».

«Нанизать» дополнительные розетки на один силовой луч схемы «звезда» можно, если позволяет сечение кабеля, которым запланированная точка питания присоединена к цепи.

Пример. Исходная розетка на 25А подключена к распределительной коробке кабелем с площадью сечения 2,5 мм². Значит, она сможет выполнить функцию шлейфового источника электроэнергии для розетки на 16 А, подведенной проводом с сечением 1,5 мм².

Что предпочтительней из указанных схем, подскажут предстоящие расходы. Конечно, тянуть дополнительную линию лучше туда, где ближе. Оно ведь дешевле. Однако есть ситуации с непоколебимым диктатом ПУЭ: это монтаж розетки для мощного представителя бытовой техники. Для насосов, стиральных агрегатов, бойлеров «шлейф» не подходит. Только «звезда», т.е. источником ее питания достойна стать только распределительная коробка.

Внимание на высоту установки

Жестких правил крепления розеток по высоте от линии пола нет ни в отечественном кодексе электрических законов и норм ПУЭ, ни в равнозначных нормативных справочниках Европы. Основные критерии – комфорт, сочетающийся с эксплуатационной безопасностью, и расход кабеля на подключение.

Самой удобной высотой считают 30 см от плоскости, по которой мы передвигаемся. Правда, для любопытной малышни и для животных такое расположение будет опасным, если на корпусе прибора нет защитных шторок. Кстати розетки со шторками настоятельно рекомендованы для организации электроцепи в активно увлажняемых помещениях.

Ничто и никто не помещает хозяину предпочесть для установки розетки 60 см от пола с разнообразными вариациями. Можно прямо над плинтусом или под потолком, если в том районе на кронштейнах «висит» телевизор. Главное от линии сопряжения стены с верхним перекрытие отступить положенные по правилам 15 и более см вниз и обойти в полуметре газовое оборудование. А еще между абрисом оконного проема и веткой электропроводки вместе со всеми приложенными устройствами должно быть не менее 10 оберегающих от переохлаждения, уличной пыли и перегрева см.

Этапы подключения розетки в бане

Рассмотрим случай подключения накладной розетки с заземлением к ближайшей соратнице. Следовать будем правилам формирования «шлейфа». Желающим подвести кабель к распаечной коробке нужно будет делать отдельные ответвления с помощью клипсовых зажимов или посредством скрутки зачищенных проводов с последующей сваркой.

Все действия с электропроводкой выполняются при отключении цепи от питания. Рекомендовано после отключения автомата в щитке сразу проверить и периодически контролировать присутствие напряжения в сети мультиметром.

Шаг #1 — подготовка к предстоящим операциям

Подготовить к работе нужно будет источник питания и непосредственно подключаемый объект. С исходной розетки надо снять верхнюю часть корпуса, чтобы появилась возможность подсоединить кабель. Если рабочий механизм отделяется от подрозетника, надо выкрутить крепежные винты и вытянуть наружу колодку с клеммами.

В семействе розеток для наружной проводки числятся две разновидности:

• устройства с отделяющимся от пластины-подрозетника механизмом;
• приборы с механизмом, конструктивно совмещенным с накладным подрозетником.

Разбору по деталям подлежат обе разновидности. С первой нужно снять корпус и отсоединить рабочий орган, со второй только корпус.

Шаг #2 — подключение кабеля к источнику питания

Сначала выполним своеобразную примерку с маркером или фломастером в руке. Учтем, что:

• Внутри коробки все три провода (земля, фаза, ноль) должны лежать отдельно. Значит, общую изоляцию, охватившую гибкой трубкой все три проводника, с них нужно удалить;
• Провода следует расположить свободно с некоторым запасом на возможность проведения с ними иных электромонтажных работ. В розетках скрытой проводки рекомендуют запасаться 20ю см. Такой запас провода рискует не влезть под крышку накладной розетки. Электрики советуют обрезать кабель открытой проводки строго в размер. Вот примерку и проводят для того, чтобы выяснить, сколько можно оставить, а сколько обрезать.
• Если участок цепи прокладывается без защитного короба, общую изоляцию кабеля нужно завести в корпус источника, к которому мы подключаемся, хотя бы на 0,5 см;
• Для формирования безупречного контакта надо освободить от «личной» изоляции все три провода подсоединяемого кабеля на 0,7-1,0 см. Не следует забывать, что эти оголенные участки жил будут находиться под винтами клемм, а не свободно лежать под крышкой;
• Устроить в розетке провода нужно так, чтобы их зачищенные окончания не касались друг друга.

Примерили, как получиться в собранном виде. Отметили, сколько изоляции снимем с кабеля и с каждой из жил. Общую оболочку можно без лишних затей отрезать монтажным или канцелярским ножом, предварительно наметив им же на изоляционной трубке линию реза. Изоляцию с жил надо аккуратно состругивать, словно затачивая карандаш. Нельзя резать так же, как общую изоляционную оболочку. Можно повредить проводник.

Для обеспечения оптимального контакта оголенные отрезки проводов сворачиваем колечками. Их нужно легонько потом расплющить молотком, благодаря чему ощутимо увеличиться контактирующая площадь, а мы избавимся от перегрева в точках подключения. Под заранее ослабленные винты клемм заводим колечки согласно цветовой маркировке. Провод РЕ желто-зеленой расцветки подключаем к центральному контакту. Определение фазы с нолем не имеет принципиального значения, т.к. оба проводника предназначены для создания силовых линий. Однако традиционной маркировочной гаммы желательно придерживаться, ведь предстоит когда-нибудь чинить.

Прикручиваем винты клемм с усилием, но без фанатизма. Иначе обломаются оголенные провода, особенно, если они алюминиевые. Крепление проверяем на прочность, усердно подергав за подсоединенный провод. Убедившись в надежности, собираем разобранный источник питания и направляемся к месту установки новой розетки.

Шаг #3 — непосредственно подключение новой розетки

Принципы подготовки проводов аналогичны, похож и алгоритм работы. Только стартом работы будет не примерка, а крепление подрозетника:

• Отсоединенный подрозетник или совмещенную с рабочим механизмом платформу (в зависимости от конструкции приобретенного устройства) прикладываем к обустраиваемой стене, чтобы выбрать оптимальную позицию для установки;
• Карандашом тоненько отмечаем абрис подрозетника и точки его крепления на стенке, затем проверяем точность горизонтали уровнемером. Прикрутить подрозетник накладной розетки к деревянной стене можно сразу после выверки горизонтальности и вертикальности прочерченных линий. Крепление производится через имеющиеся на установочной платформе отверстия саморезами по дереву. Для фиксации накладной розетки на бетонной или кирпичной поверхности сначала сверлят отверстия под дюбеля;
• К зафиксированному подрозетнику подсоединяем колодку с клеммами, если она не была совмещена;
• По аналогии с описанным выше способом проводим очередную примерку;
• Далее формируем колечки, заводим их под винты клемм и усердно завинчиваем;
• Убедительно подергаем за провода возле созданных контактов;
• Ничего не отвалилось? Тогда со спокойной душой надеваем и прикручиваем комплектным шурупом крышку корпуса.

Вот и весь порядок работ. Не сложно, ведь правда?

Тем, кто желает узнать, как можно сделать одновременно целый шлейф розеток, описанный алгоритм тоже будет весьма полезен. Усилий вложить им придется побольше, предстоит повозиться подольше, но действия будут точно такими же. Просто повторяться они будут периодически. Количество технологических «оборотов» при сооружении шлейфа равно численности электроустановочных точек.

Достаточно распространена ситуация, когда установленного количества розеток в той или иной комнате квартиры недостаточно для одновременного включения в сеть всех необходимых бытовых электроприборов. В связи с этим приходится один или несколько электроприборов включать в сеть поочередно, что не очень удобно и обычные домашние дела затягиваются по времени. Как решить данную проблему?

Если проводка довольно старая и находится в неудовлетворительном техническом состоянии, то необходимо произвести ее замену, монтируя новую проводку уже с необходимым для удобной эксплуатации количеством штепсельных розеток. Но данный вариант, как правило, совмещают с проведением капитального ремонта квартиры или частного дома, так как при полной замене электропроводки необходимо будет нарушать целостность отделочного покрытия стен и потолка по всему жилищу.

Если проведение капитального ремонта в ближайшее время не планируется, то наиболее оптимальный и наименее затратный вариант — монтировать дополнительную розетку или несколько розеток в той или иной комнате. Также данный вариант будет актуален для того случая, если электропроводка находится в нормальном техническом состоянии или когда полная замена квартирной электрики была произведена сравнительно недавно. Рассмотрим в данной статье подробно вопрос о том, как установить и подключить дополнительную розетку к электропроводке.

Выбор способа установки розетки и монтажа кабеля

При необходимости установки дополнительной розетки в первую очередь необходимо определиться, какой тип розетки выбрать — наружной или внутренней установки, то есть накладную или встраиваемую. То же самое касается кабеля от розетки до участка электропроводки, к которому она будет подключена — в данном случае также можно выбрать скрытый или открытый способ монтажа кабеля. Какой способ монтажа розетки и прокладки кабеля выбрать?

Встраиваемая розетка, как и скрытая линия электропроводки с эстетической точки зрения — наиболее приемлемый вариант. Но следует учитывать, что для прокладки новой скрытой линии проводки, а также монтажа встраиваемой розетки необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет создаваться много пыли, грязи, что неприемлемо в условиях жилой квартиры или дома. Также при монтаже скрытой электропроводки будет повреждено отделочное покрытие стены.

В то время как монтаж кабеля открытым способом, а также розетки накладного типа позволяет выполнить работы с наименьшими трудозатратами, с минимальным количеством пыли и грязи, а также не будет повреждено отделочное покрытие стены, где планируется выполнить прокладку кабеля и монтаж новой розетки. Но в данном случае монтированный участок электропроводки будет виден, что не очень эстетично.

В данном случае при выборе способа монтажа кабеля и выбора типа розетки необходимо выбрать наиболее оптимальный вариант, в зависимости от взаимного расположения элементов интерьера в комнате. Например, если участок электропроводки будет проходить за каким-то элементом интерьера, то целесообразнее выбрать наиболее простой способ — наружный способ монтажа электропроводки, так как все равно она не будет на виду.

В том случае, если отделка стен выполнена гипсокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для монтажа розетки в данном случае необходимо выбрать пустой проем между монтированными на стене профилями и сделать отверстие под монтажную коробку.

Если розетка находится под распределительной коробкой, то провод линии проводки можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале для открытой электропроводки либо в плинтусе, который конструктивно имеет канал для прокладки кабеля. Вариантов множество — все зависит от местных условий и личных предпочтений.

Следующий, наиболее важный этап — выбор наиболее оптимального способа подключения дополнительной розетки к одному из участков существующей электропроводки. В данном случае необходимо учесть предполагаемую нагрузку, которая будет включаться в монтируемую новую розетку и, исходя из этих данных, выбрать один способов подключения, рассмотренных ниже.

Подключение от другой розетки (шлейфом)

Рассмотрим первый и наиболее простой способ . Данный способ предусматривает подключение кабеля к новой дополнительной розетке от уже имеющейся в комнате розетки. Такой способ можно применять только в случае необходимости подключения дополнительной розетки для питания небольшой нагрузки.

В данном случае подразумевается такая величина нагрузки, которая в сумме с нагрузкой розетки, от которой планируется выполнить подключение, не будет превышать допустимую для кабеля и других элементов электропроводки, питающих первую розетку. То есть шлейфом можно подключить одну розетку от другой при условии, что суммарная нагрузка этих двух розеток не будет превышать допустимую для данного участка электропроводки.

В данном случае также необходимо помнить о том, что при подключении дополнительной розетки шлейфом, по контактным зажимам первой розетки будет протекать суммарный ток нагрузки обеих розеток. Поэтому нельзя, чтобы суммарная нагрузка двух розеток превышала допустимую для первой розетки.

Например, если суммарная нагрузка двух розеток 20 А, то для кабеля сечением 2,5 кв. мм, питающего первую розетку, эта нагрузка будет ниже номинальной, но для первой розетки, допустимый ток для которой не более 16 А, данная нагрузка будет недопустима и розетка быстро выйдет из строя в случае одновременной эксплуатации обеих розеток.

Подключение от распределительной коробки

Следующий способ — подключение дополнительной розетки в ближайшей распределительной коробке. Прежде чем подключать розетку от имеющейся распределительной коробки необходимо удостовериться в том, что участок электропроводки, питающий данную распределительную коробку, имеет достаточную для подключения новой розетки нагрузочную способность.

Например, необходимо подключить дополнительную розетку для питания нагрузки 10 А. В ближайшей распределительной коробке уже подключено две розетки суммарной мощностью 14 А. Кабель, который проложен от домашнего распределительного щитка к данной распределительной коробке имеет сечение 4 кв. мм. В данный момент для защиты данной линии проводки установлен автоматический выключатель на номинальный ток 16 А.

При установке новой розетки суммарная нагрузка трех розеток будет 24 А. Для кабеля, по которому питается данная распределительная коробка от щитка, такая нагрузка допустимая. То есть такой вариант подключения розетки допускается. Но следует учитывать, что при повышении нагрузки на данном участке электропроводки необходимо будет заменить автоматический выключатель с 16 на 25 А. Такой автоматический выключатель защитит от перегрузки кабель, но розетки не будут в полной мере защищены, так как номинальный ток каждой из розеток 16 А, а номинальный для автоматического выключателя — 25 А.

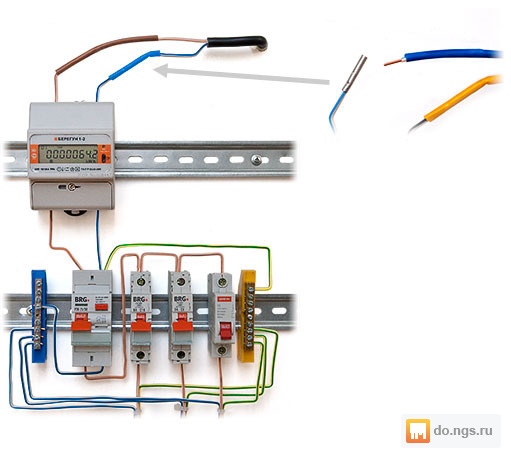

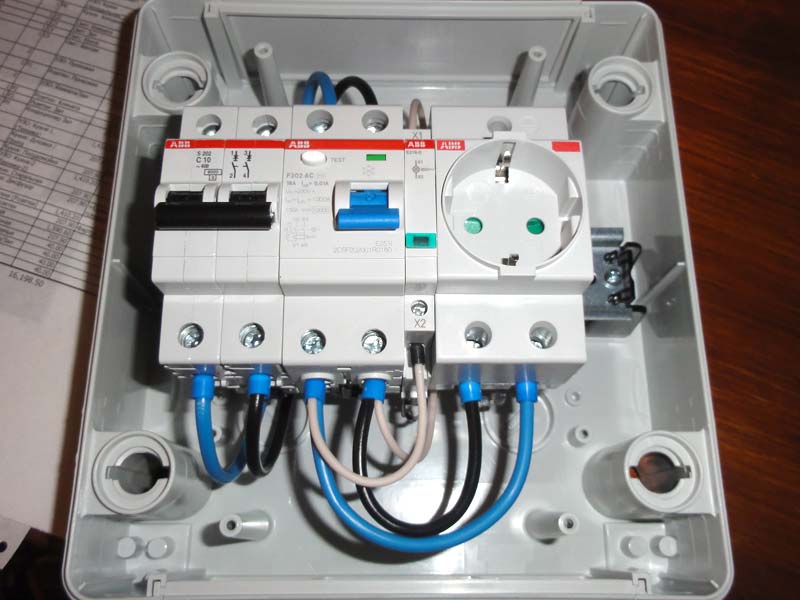

Прямое подключение от главного распределительного щитка

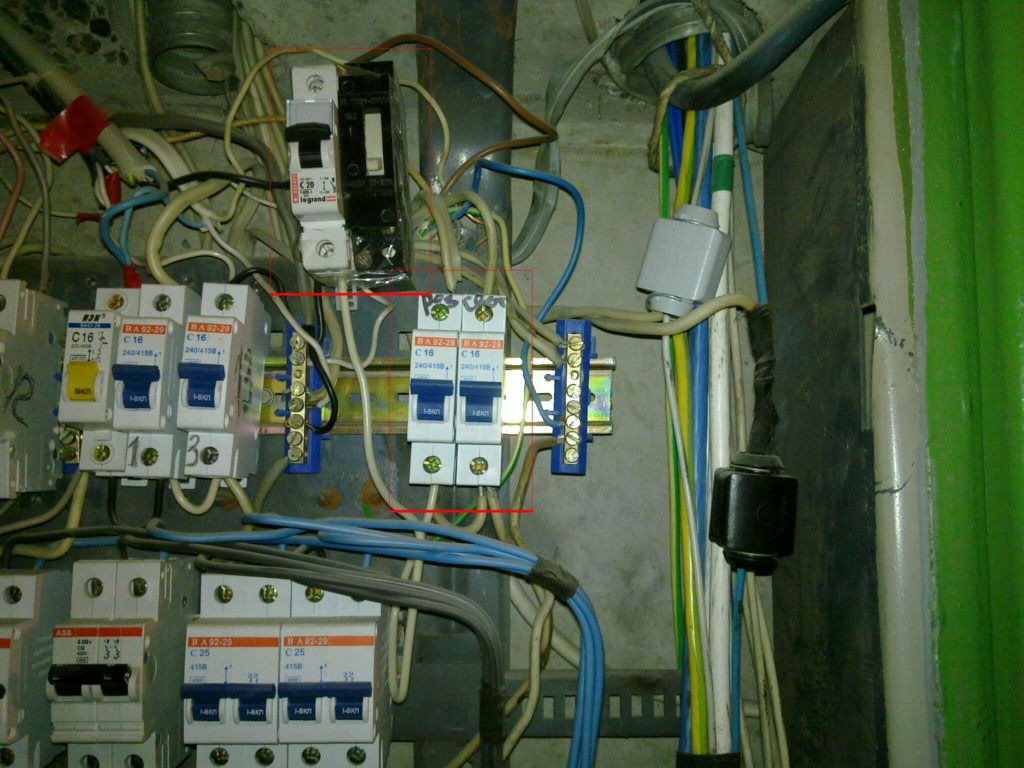

Третий способ предусматривает прямое подключение дополнительной розетки от главного распределительного щитка квартиры. Данный способ актуален для подключения мощных электроприборов, а также для случаев, когда нагрузочная способность того или иного участка электропроводки или монтированной электропроводки в целом не позволяет подключить дополнительную розетку одним из рассмотренных выше способов — от распределительной коробки или от другой розетки.

Основное преимущество прямого подключения розетки от распределительного щитка — высокая надежность, которая обусловлена, во-первых, отсутствием промежуточных контактных соединений, во-вторых, надежной защитой, так как для защиты данного участка устанавливается индивидуальный автоматический выключатель, выбранный с учетом допустимых токов для всех элементов данной линии электропроводки.

Во всех случаях необходимо выбрать требуемое сечение кабеля для подключения дополнительной розетки. Как правило, для питания обычных розеток выбирается кабель сечением 2,5 кв. мм. Но если идет речь о подключении мощного бытового электроприбора (прямым подключением от щитка), то в данном случае сечение кабеля необходимо выбирать исходя из нагрузки данного электроприбора, так как 2,5 кв. мм может быть недостаточно.

Установка и подключение дополнительной розетки

Когда выбран подходящий способ подключения новой розетки и определено место ее расположения выполняем подготовительные работы. Если выбран скрытый способ прокладки кабеля и монтажа скрытой розетки, то выполняется подготовка штробы и места для монтажной коробки под новую розетку. В случае с открытым способом прокладки электропроводки выполняется монтаж кабель-канала для нового кабеля, выполняется монтаж крепежных элементов для накладной розетки.

Заключительный этап — прокладка кабеля, установка новой розетки и подключение кабеля в зависимости от выбранного варианта — в щитке, в распределительной коробке или шлейфом от другой розетки.

Следует отметить, что перед началом работ по монтажу нового участка электропроводки и розетки необходимо убедиться в том, что на предполагаемом месте прокладки кабеля и установки розетки не проходит существующий кабель другой линии электропроводки. Также необходимо учитывать удобство расположения новой розетки и проложенного кабеля, чтобы в дальнейшем, при необходимости монтажа на стену каких-либо элементов интерьера не мешала установленная розетка или чтобы не повредить монтированный кабель.

Непосредственно перед подключением кабеля необходимо принять меры безопасности, то есть обесточить тот участок электропроводки, где будут выполняться работы по подключению.

Если подключение дополнительной розетки будет выполняться в распределительной коробке, то необходимо учесть, что нагрузка будет увеличена и соответственно существующие соединители могут быть не рассчитаны на данную нагрузку. Соответственно необходимо приобрести новые соединители на номинальный ток с учетом новой нагрузки в данной распределительной коробке или же выбрать другой способ соединения проводников, который обеспечит достаточную надежность контактных соединений. Например, можно соединить проводники пайкой или сваркой.

Инструкция

Сначала оцените, действительно ли необходима установка еще одной розетки . Во многих случаях проще и безопаснее поставить удлинитель с блоком розеток и защитой от перегрузки. Вы сможете отключать от сети несколько электроприборов – например, телевизор, DVD, ресивер и т. д, одним нажатием кнопки на удлинителе . Включение электроприборов через удлинитель можно рассматривать как самый простой и эффективный способ увеличения числа розеток.

Если вы твердо решили поставить дополнительную розетку, выберите место для ее установки. Розетки монтируются на высоте 50-100 см от пола. Надплинтусные розетки – в пределах 30 см от пола. Они имеют защитные шторки, закрывающие клеммы при вытягивании вилки. Розетки нельзя располагать ближе 50 см от труб, радиаторов отопления и других заземленных элементов квартиры.

Основная сложность может возникнуть при установке розеток на бетонные и кирпичные стены – чтобы не долбить их, выберите накладную розетку. Для ее крепления в стене необходимо высверлить два отверстия и вставить в них деревянные пробки. Проводку от одной розетки к другой будет необходимо уложить в кабель-канал.

Новая розетка установлена, теперь необходимо подключить ее к старой. Перед работой обязательно выключите в квартире электричество. Снимите с розетки корпус, открутив винт крепления. Отверткой выкрутите винты, крепящие провода к клеммам розетки .

Зачистите концы двужильного провода, которым вы будете соединять розетки , примерно на 1,5 см. Согните на них петельки под винты крепления к клемме, потом с силой сплющите плоскогубцами. Плоские провода обеспечат более надежный контакт. Точно так же сплющите и петельки на тех проводах, что подходили к розетке.

Введите пару петелек – одну от старого провода, другую от нового, в крепежное отверстие в колодке розетки , вставьте винт и прихватите его гайкой. Как только винт попал в резьбу гайки, затяните его отверткой. Тем же образом подключите вторую пару клемм. Если розетка с заземлением, используйте трехжильный провод, третью жилу подключите к «земле». После окончания работы от старой розетки будет отходить провод, подключенный к ней параллельно.

В том месте, где провод будет проходить по стене, прикрутите кабель-канал. Уложите в него провод, затем отрежьте по месту и подключите его жилы к колодке новой розетки . Установите корпус новой розетки , закройте кабель-канал. Работа завершена.

Решили сделать ремонт, выровнять стены гипсокартоном ? Правильное решение. Ведь оно позволит быстро, экономично спрятать от посторонних глаз все дефекты и неровности стен. Одно смущает – на новых стенах нет ни выключателей, ни электророзеток. Дело это поправимое: установите их сами.

Инструкция

Еще до того, как крепить на деревянную решетку листы гипсокартона , сделайте монтаж электросхемы. Для этого определитесь с местом установки выключателей и электророзеток.Электропровода уложите в гофрированный шланг и закрепите к каркасу. Кабель от распределительной коробки подведите к месту установки электророзетки. Оно должно быть расположено на высоте 250-300 мм от пола и на минимальном удалении от подключаемого электроприбора.Почему именно такое расстояние от пола? Потому что при расположении электророзетки ниже будет затруднена работа пылесоса. А при более высоком расположении на нее будет оказываться дополнительная нагрузка в виде веса электропровода подключенного электроприбора. Чем выше

Когда место установки выбрано, на стене из гипсокартона отметьте центр будущей розетки. Из центра начертите круг диаметром 68мм. Это будет установочное место для коробки под электро розетку .
Заранее позаботьтесь о приобретении установочных коробок для монтажа на гипсокартон , т.к. они отличаются от других способом крепления на стене.

По начерченному кругу вырежьте специальной насадкой к дрели отверстие в листе гипсокартона. В это отверстие установите монтажную коробку, предварительно пропустив внутрь нее электропровода.
Необходимо учесть, что высота установочной коробки стандартная и равна 45 мм. Если расстояние от основной стены до наружной поверхности листа гипсокартона будет меньше, то отверстие под установочную коробку придется углубить в основную стену.

Закрепите коробку в отверстии, для чего винтами подтяните лапки к внутренней стороне листа гипсокартона. Затем произведите затяжку так, чтобы установочная коробка не двигалась.

Подсоедините провод к розетке , предварительно вытянув его из коробки на расстояние 10-12 см. Затем с помощью винтов закрепите розетку к установочной коробке, выровняйте ее и закройте декоративной планкой.

Видео по теме

Обратите внимание

Все работы по монтажу электропроводки и установке электророзетки делайте при отключенном напряжении.

Источники:

• Электромонтажные работы делаем сами в 2017
• розетки под гипсокартон в 2017

Какими бы ни были вместительными современные жесткие диски, рано или поздно они оказываются заполненными, и тогда возникает необходимость подключить второй винт – правильнее говоря, винчестер.

Инструкция

Отключите системный блок от электропитания и снимите с корпуса боковую панель, отвернув скрепляющие винт ы. Если ваш жесткий диск подключается к материнской плате через интерфейс IDE, вы будете использовать широкий 80-контактный шлейф серого цвета с двумя или тремя разъемами . Через один разъем шлейф подключен к материнской плате, к двум другим подсоединяются жесткие диски или оптические дисководы.

На жестком диске с той стороны, куда подсоединяются разъемы интерфейсного кабеля и питания, есть специальное поле с несколькими контактами, два из которых объединены джампером (перемычкой). Замыкая разные контакты, вы даете указание BIOS (Basic In-Out System) компьютера, какая роль назначена этому винчестеру. Если вы собираетесь установить на него операционную систему и сделать его загрузочным, выставляйте перемычки в положение Master («главный»). Если это второй жесткий диск, и судьба его – стать хранилищем информации, перемычками обозначьте положение Slave («ведомый»). Возможен вариант подключения Cable Select, при котором режим работы определяется кабелем: устройства, подключенное к крайнему кабельному разъему, назначается Master, а к среднему – Slave. Для такого подключения необходим специальный шлейф с кабельной выборкой. Комбинации перемыкания контактов нарисованы на наклейке на верхней стороне винчестера.

Внимательно осмотрите разъемы интерфейсного шлейфа и винчестера – на них есть «ключи» для того, чтобы избежать неверного подсоединения: на разъеме винчестера – выемка, шлейфа – выступ. Иногда кабели маркируют дополнительно: вдоль одной из сторон наносят красную полоску. Шлейф должен подключаться так, чтобы полоска была ближе к разъему питания винчестера. К материнской плате шлейф подсоединяется так же с учетом «ключей».

Подключите к жесткому диску блок питания. Верхние части разъемов питания кабеля и винчестера закруглены, так что неправильно соединить не получится.Поставьте на место боковую крышку, подключите компьютер к электропитанию. Нажмите кнопку Power, после первоначального опроса железа зайдите в BIOS и убедитесь, что система «увидела» новый винчестер.

После загрузки операционной системы, при необходимости, разбейте новый винчестер на логические диски и отформатируйте их.

Видео по теме

Обратите внимание

Если винчестер поддерживает интерфейс SATA, устанавливать перемычки не требуется.

Розетка с заземлением в вашем доме не только защищает от возможного поражения электрическим током. Наличие заземления делает более стабильной работу сложных бытовых устройств: стиральной машины, компьютера, видео и аудиоаппаратуры.

Внешне розетка с заземлением отличается от обычной присутствием встроенных заземляющих скоб, изготовленных из металла. В мировой практике используется множество вариантов конструкций розеток с заземлением, однако в России был выбран именно этот вариант, со скобами. Выбор обусловлен конструкцией, в которой при подключении штепселя сначала входят в контакт клеммы (скобы), предназначенные для заземления, лишь потом – фазовые. Такой тип устройства носит название Shuko, или тип F (СЕЕ 7/4).

Зачем нужно заземление

Под этим термином в электротехнике подразумевают соединение токоведущих элементов электроустановок, электроприборов с землей. Главная задача заземления – защита от удара электротоком. При ее наличии электрический потенциал уходит в землю, защищая человека. Для обеспечения процесса используют несложные устройства. Чаще всего это стержень из металла, вкопанный на глубину минимум 2 метра. Иногда закапывают несколько стержней, соединенных промеж себя, — качество заземления тем выше, чем больше общая площадь контакта с почвой.

Существует и еще одно понятие – соединение с «нулем ». Здесь имеется в виду контакт корпуса электрооборудования (к примеру, распределительного щитка, электроинструмента стационарного типа) с «нулем» проводки. Подобная операция необходима для защиты от замыкания электрооборудования. В идеальном варианте «ноль», «земля» соединены.

Особенности монтажа розетки с заземлением

Устанавливается такая розетка по аналогии с традиционным устройством подключения, но с учетом наличия трех, а не двух контактов. Один из важных моментов при монтаже – расцветка проводов. Провод, изначально предназначенный для подсоединения заземления, всегда имеет желто-зеленую окраску. Провод под нулевой контакт – сине-голубой. Фазовый провод может иметь разный цвет, но в любом случае он будет отличаться от нуля и заземления. Все же рекомендуется проверять правильность подключения тестером.

При обустройстве заземления в частном (загородном) жилье сложностей обычно не возникает, но в многоэтажном доме проблемы возникнуть могут. Здесь есть 2 варианта подключения заземления. В первом случае можно провести провод к корпусу щитка на лестничной площадке (он должен быть заземлен). Второй вариант – соединение заземляющего провода и «нулевого». Такой вариант делает возможным подключение УЗО, дифференциальных автоматов.

Беспроводная розетка с пультом является новшеством на современном рынке электроприборов, однако сама технология, позволяющая использовать такую замечательную вещь в быту, достаточно стара и прозрачна для понимания.

Общая схема взаимодействия

Беспроводная розетка с пультом дистанционного управления имеет практически аналогичную схему работы, что и любой современный прибор, управляемый дистанционно, будь то телевизор или кондиционер. Розетка имеет в своем составе два элемента: пульт дистанционного управления и устройство самой розетки.

Каждая из составляющих имеет собственное питание: розетка питается за счет бытовой электросети, а пульт содержит батарейку питания. Общая схема работы таких приборов заключается в передаче сигнала от пульта к самой розетке. При этом сигнал может содержать в себе некоторую многокомпонентную информацию, что определяется уже конкретными особенностями модели устройства.

Стоит обратить внимание, что данная розетка не встраивается в стену дома, а подключается как внешняя розетка, позволяя замыкать и размыкать контакты между старой розеткой, которая встроена, и новой.

Передача сигнала

Сигнал, посылаемый от пульта к розетке, является радиочастотным сигналом инфракрасного диапазона. Данный вид сигналов наиболее часто применяется в целях дистанционного управления. Формирование сигнала происходит в пульте управления. Нажимая ту или иную кнопку на пульте, вы запускаете целую цепочку создания ИК-сигнала, каждый из которых имеет некоторую несущую определенной частоты, на которую отдельно накладывается информационный сигнал.

Информационный сигнал представляет собой радиочастотную волную, один из параметров которой изменяется согласно посылаемой информации. Таким параметром может быть амплитуда, фаза или частота волны. Подобное преобразование радиоволны называется модуляцией. В зависимости от способа передачи информации, различают амплитудную, фазовую и частотную модуляцию.

Например, если данная розетка имеет только возможность включаться или выключаться дистанционно, пульт должен уметь формировать всего два возможных информационных сигнала: розетка включена и розетка выключена. Это можно сделать, задав одному из вариантов одну конкретную амплитуду колебаний информационной радиоволны, а другому варианту – другую. Информационный сигнал смешивается с несущим, служащим лишь для распространения волны, и достигает приемника, расположенного внутри самой розетки.

Приемник сигнала устроен так, что способен различать виды сигнала и принимать соответствующее решение. В данном примере приемник декодирует или демодулирует сигнал, выделяя из него информацию о состоянии розетки. Такое состояние и передается на управляющее устройство, которое замыкает или размыкает контакт розетки с общим питанием сети.

Подключение электрических розеток с заземлением.

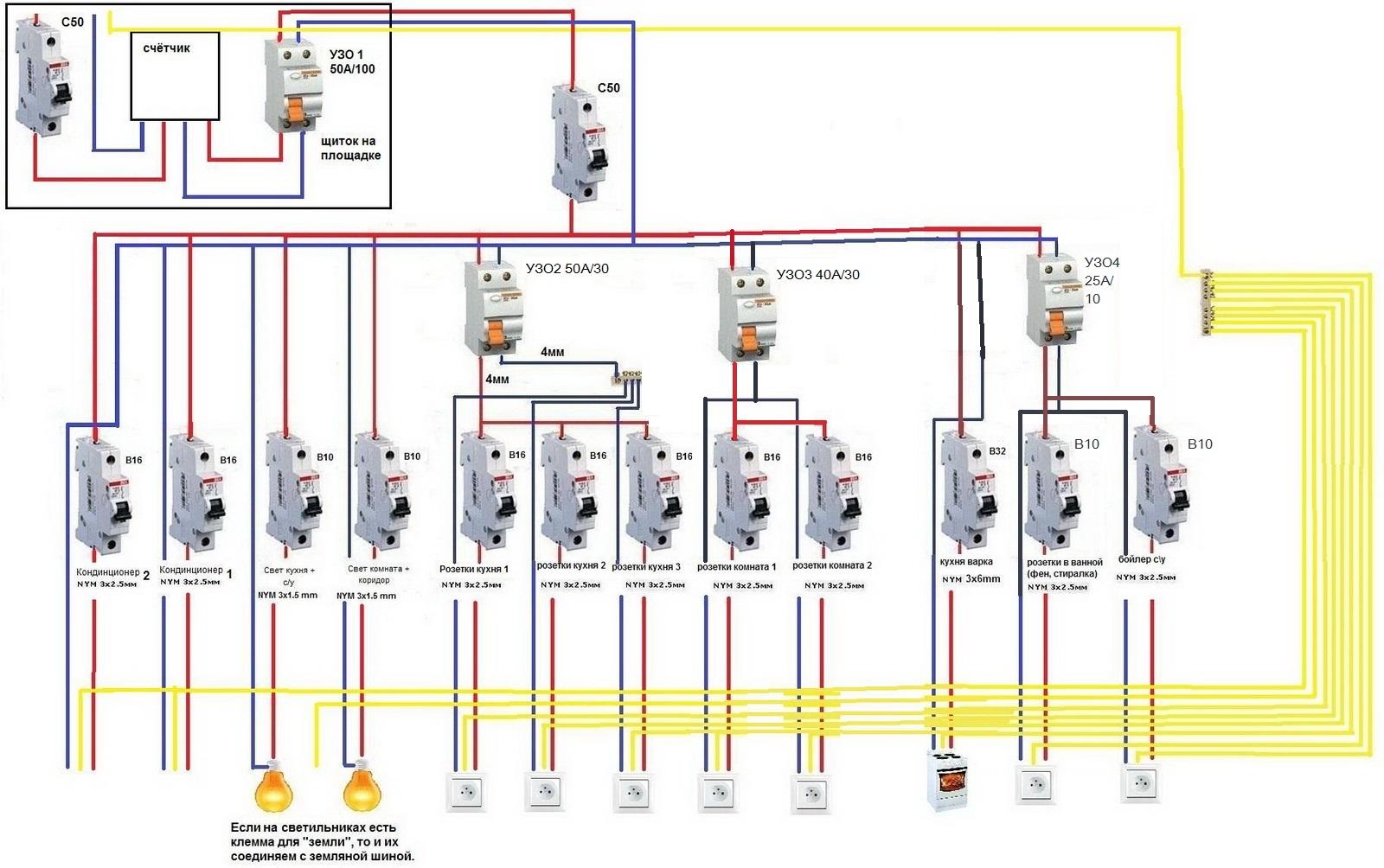

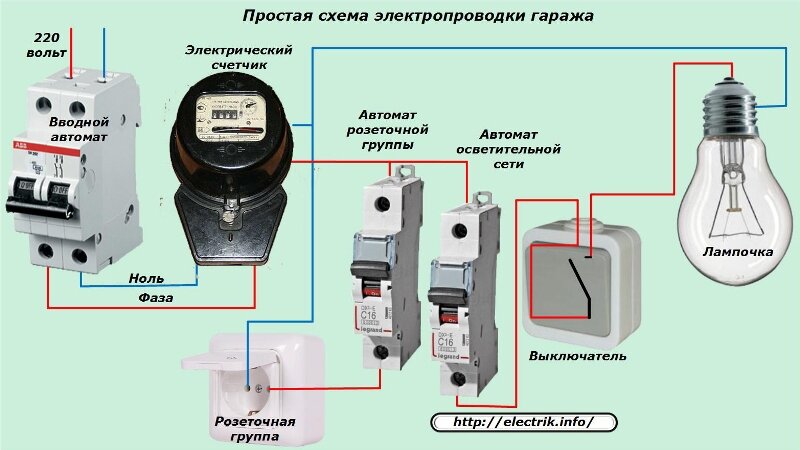

Групповые электросети, прокладываемые от щитка до штепсельных розеток, должны выполняться трехпроводными и состоять из фазного — L, нулевого рабочего — N и нулевого защитного — РЕ проводников, т.е. розетки следует устанавливать с заземлением.

Номинал автоматического выключателя для розетки:

— При монтаже электролиний от щитка до розеток, учитывается не только сечение провода(кабеля), но и номинальный ток электроустановочного изделия. Номинал штепсельной розетки по току составляет 16А(10А).
— На линии штепсельных розеток(розетки) устанавливается автоматический выключатель номиналом, непревышающим номинал тока розетки — 16А(10А).
В процессе эксплуатации должен быть исключен любой возможный вариант перегрузки электроустановочных изделий по току.

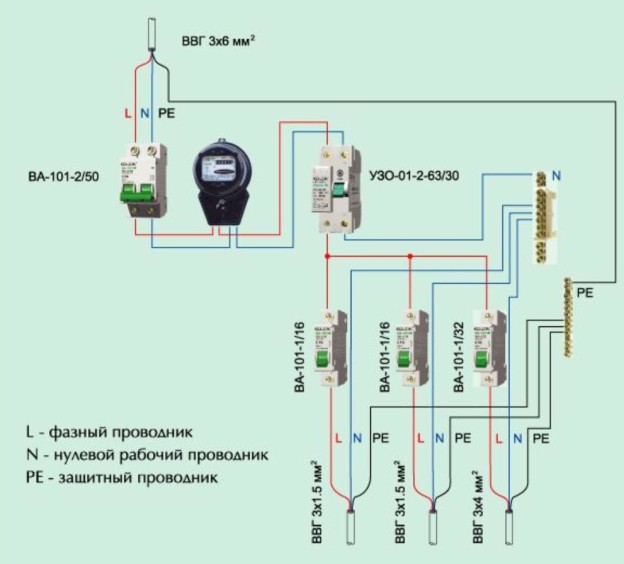

Схема подключения розетки с заземлением:

Установка розетки с заземлением в двухпроводную сеть:

При установке розетки с заземляющим контактом(заземлением) в двухпроводную электролинию(L;N), ставить перемычку между нулевым рабочим проводником и заземляющим контактом розетки — категорически запрещено.
При подключении розеток в электросеть нужно использовать качественные изделия, соответствующие государственному отраслевому стандарту. Сертифицированными электроустановочными изделиями пройдены испытания по механической прочности, износостойкости, испытательным током(розетка должна выдерживать ток больше своего номинала) и т.д. Минимальная устойчивость штепсельной розетки к току короткого замыкания должна быть 10 кА.

Фото: штепсельная розетка 220В, 16А с заземляющим контактом(заземлением) и «шторками».

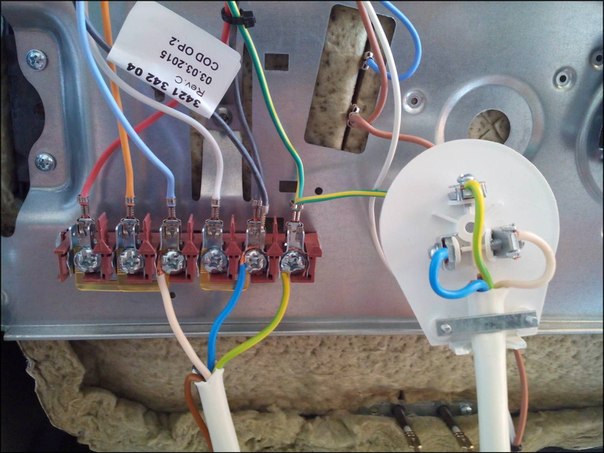

Элекрооборудование с большей мощностью(например однофазная электроплита), подключается через силовую розетку с заземляющим контактом или, напрямую(без розетки), через трёхжильный кабель, прокладываемый от щитка.

Штепсельная розетка с заземлением, с плоскими контактами, номинал 32А.

Как подключить розетку с заземлением

Рост мощности бытовой техники диктует применение эффективных мер электробезопасности, состоящих в установке приборов со встроенным элементом защитного заземления. Это дополнительная защита для пользователей и для электроаппаратов от последствий утечек на корпус. Все импортируемое оборудование и прогрессивные отечественные установки оснащаются вилками с заземляющими контактами. Для использования ценной опции необходима специальная розетка. Установить ее можно самостоятельно, если знать, как подключить розетку с заземлением и чем она отличается от привычных отечественных аналогов.

Содержание

Достоинство розетки с дополнительной функцией заземления заключается в том, что первыми в работу вступают именно заземляющие контакты, а уж затем токопроводящие элементы. Вот эта последовательность и гарантирует полноценную защиту. Внешне розетку с заземляющими элементами можно отличить по наличию третьего контакта. На французских изделиях это дополнительный третий штырек, на американских  розетках – отверстия с боковыми прорезями. У нас распространен немецкий тип. В центре немецкого образца есть цилиндрическое углубление с двумя отверстиями для установки штырей вилки, сбоку имеются выпирающие металлические детали, обеспечивающие заземление.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Так выглядит уже опробованная отечественным пользователем розетка с заземлением, предназначенная для проводки открытого типа. Встроенные приборы преимущественно монтируются в стены городских квартир посредством штробления отверстий для их установки и прокладки проводки.

[include id=»1″ title=»Реклама в тексте»]

В ассортименте западных производителей есть и накладные электроустановочные изделия, применяемые для устройства электросети в загородных домах из древесины, электропроводка в которых преимущественно прокладывается открытым способом. Правда и за городом жилье из пенобетона или кирпича оснащают в основном встроенными розетками.

Отличие простой розетки от розетки с заземлением

У собственников частных строений, обустроенных с помощью трехжильной проводки, не возникает затруднений: установка розетки с заземлением осуществляется довольно просто. Однако если розеткой с заземляющими элементами идут на замену старого устройства в городской квартире, предварительно потребуется провести ряд действий. У жильцов верхнего этажа проблем поменьше, им не нужно слишком далеко тянуть шину защитного заземления. У остальных проблем немало: придется обеспечивать передачу заземления на прибор.

Два варианта проводки заземления к розетке ↑

• Проводка шины из квартиры к заземленному распределительному щитку, имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.

• Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу. Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.

Обратите внимание. Изоляция проводов для удобства определения окрашивается разным цветом. У проводов заземления желтый и желто-зеленый колорит, коричневый или белый цвет у фазы, синий, черный или голубой у ноля.

Для удобства определения нейтрали, фазы и заземления изоляция контактов окрашивается в разные цвета

Если вопрос «как сделать заземление розетки» возник у владельцев квартир с имеющимися внутри жилья распределительными коробками, подключение выполняется напрямую к ним или к щитку при его наличии. Рабочий ноль и фаза должны быть заведены на устройство защитного подключения. С выхода УЗО все провода разводятся по распределительным коробкам и по местам установки розеток в соответствии с запланированной схемой их расположения.

Общее расположение фазы и ноля ↑

Не существует строгих предписаний о выборе правой или левой стороны для присоединения фазы или ноля. Фазу и нейтраль можно менять местами. По европейским критериям оба эти провода признаются фазовыми силовыми проводниками.

Конфигурация заземляющего элемента в розетке напоминает литеру «П», выполненную металлической пластиной. В пластине есть отверстие, оснащенное резьбой, и болт, с помощью которого производится крепление защитного контакта. К двум оставшимся контактам присоединяют фазу и ноль в любом порядке. Нейтраль и фазу отдельно можно завести под нижнюю часть каждого из болтов или установить их между специальных пластин, сжимающихся затем посредством закручивания болта.

Надежный способ подключения проводов ↑

Заведенные и зажатые в клеммах болтами провода держатся хорошо, но раз в год приблизительно придется все же «подтягивать» крепеж, разбирая розетку. Есть метод, обеспечивающий:

• отличное крепление;
• наибольшую площадь соприкосновения токопроводящих и защитных контактов с проводами (как следствие, минимальный нагрев контакта).

Нужно согнуть предварительно зачищенные провода в кольца, диаметром до 5 мм и завести их под верхние части болтов.

Выбор места для монтажа розетки ↑

Перед тем как установить розетку с заземлением нужно определиться с рациональным местом для расположения прибора. По европейским стереотипам выключатели устанавливают на высоте 90 см от уровня пола, розетки на уровне 30 см от нижней горизонтали. Но ни в европейских стандартах, ни в отечественных нормативах регламентированных параметров по высоте установки данных приборов нет.

Один из вариантов установки розеток с заземлением: расположение электроустановочных приборов в 20-30 см от плинтуса

Иногда их устанавливают прямо над плинтусом, особенно если у плинтуса есть ниша для прокладки электропроводки. Мыть полы при таком местоположении розетки придется с опаской, постоянно «выдергивать» вилку тоже не очень захочется, потому что она находится слишком низко. Для того чтобы не портить интерьерную картину избытком проводов советуют розетки с заземляющим устройством монтировать в зоне установки электрооборудования. Возможно даже под потолком, если розетка необходима для подключения «висящего» на кронштейнах телевизора.

Совет. Оптимальным количеством розеток для обустройства больших комнат считают четыре штуки (по одному прибору в районе каждого из углов), в маленьких комнатах их может быть две. Лучше изначально установить лишнее количество розеток, чтобы не пришлось монтировать дополнительные устройства после смены обстановки.

Монтаж встраиваемой розетки с заземлением ↑

Если будет устанавливаться розетка скрытой проводки с заземлением, для выборки ниши в стене и монтажа пластикового подрозетника понадобится перфоратор и гипс, с помощью которого нужно будет зафиксировать кабель в выемке и своеобразное пластиковое гнездо для фланца.

• В выбранном и отмеченном для монтажа розетки месте делается отверстие с помощью перфоратора со специальной насадкой.
• Для подводки проводов с помощью уровня определяется месторасположения штробы. Ее можно сделать штроборезом.
• Перед установкой подрозетника его положение определяется уровнем.

Важно. Большинство розеток сейчас крепятся к подрозетнику саморезами. От того, с каким тщанием установлено данное приспособление, зависит, ровно ли будет стоять розетка.

• Замешивается небольшое количество гипса, фиксируется пластиковый короб для прибора.
• Кабель прокладывается в штробу, местами проводка крепится к стенкам выемки с помощью гипса.

[include id=»2″ title=»Реклама в тексте»]

Перед тем, как будет выполняться непосредственно подключение розетки с заземлением, необходимо обязательно отключить электропитание. Снимают напряжение с подключаемого прибора посредством выключения автоматики или выкручивания пробок.

Важно. Обязательно проверьте отсутствие напряжения стандартным указателем, мультиметром или индикатором.

Концы кабеля нужно подготовить перед выполнением подключения

• Концы кабеля нужно зачистить от изоляции, концы многожильной проводки желательно залудить припоем. Примерно 5 см трехжильного провода лучше разделить на отдельные жилы.
• Соединение проводов с контактами. Работа выполняется согласно вышеописанным правилам.

Практичная розетка двойная с заземлением чаще всего оснащена контактами с зажимами. Верха и низа у данных приборов зачастую нет, так как требующаяся для подсоединения пара контактов имеется сверху и снизу. Двойные розетки подключают, строго соблюдая правило: питающие провода должны быть присоединены к различным токопроводящим пластинам.

Важно. Питающие нейтраль и фазу провода нельзя подсоединять к одной проводящей ток пластине. Последствием будет короткое замыкание, которое может вызвать повреждение электропроводки.

Фаза и ноль должны подключаться к разным токоведущим пластинам

• Рабочая часть розетки без верхней крышки крепится саморезами к установленной в нише пластиковой коробке после присоединения всех проводов. Все питающие провода следует аккуратно скрыть в подрозетнике.

Фланцы электроустановочных изделий старого образца для крепления оснащались лапками, раздвигающимися после закручивания имеющихся на лапках винтов. Но при активном использовании розеток с заземлением, довольно жестко пропускающих вилку, конструкции с лапками расшатывались и «выпадали». Новая продукция оснащена надежными резьбовыми гнездами для винтов, обеспечивающих максимально надежную фиксацию.

• Завершающий штрих – прикручивание крышки. Перед прикручиванием крышки нужно убедиться в том, что провода надежно подсоединены и рабочая часть четко зафиксирована.

Тем, кто предпочел расположить розетки близко к плинтусам, желательно купить защитные заглушки, оберегающие любопытное подрастающее поколение от опасных исследований.

Установка розетки открытой проводки ↑

У накладного прибора есть задняя монтажная планка с отверстиями для фиксации устройства. Для того чтобы розетка открытой проводки с заземлением стояла ровно, сначала нужно приложить прибор со снятой крышкой к месту крепления и отметить карандашом точки для дюбелей под шурупы. Затем просверливаются отверстия, вставляются дюбеля. Обычно используют два шурупа с длиной по 2,5 см и две пятимиллиметровые пробки.

Проверка работы заземления в розетке ↑

Надежно прикрепленная в выбранном месте розетка с заземляющими контактами вовсе не гарантирует правильную работу прибора. Если выполнялось зануление, могла быть совершена традиционная, совсем нередкая ошибка: соединение защитного контакта с фазой. В подобных ситуациях на вопросы «как проверить заземление в розетке», есть единственный ответ: нужно убедиться, что на защитном контакте нет фазного напряжения. Данное исследование проводят индикаторной отверткой. Расположив отвертку в фазном гнезде, к сенсору прижимают щуп изолированного провода. Яркий свет неоновой лампы просигнализирует о наличие заземления.

Внимание. В процессе проверки защитного заземления нельзя касаться никаких металлических деталей руками.

Схема правильного подключения приборов с заземлением

Полноценно проверить работу заземления можно только с помощью специализированных приборов. С проверкой желательно обратиться к электрикам для полной уверенности. Измерения вольтметром между фазой и нейтральным проводником, а также между заземлением и фазой должны показывать 220 В.

Инструменты электрика для проверки и монтажа электрических приборов

Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

Как подключить розетку шаг за шагом

Многие люди сталкиваются с необходимостью подключить электрическую розетку. Кому-то просто нужна дополнительная розетка дома или на даче а, кто-то хочет провести электричество в сарай или гараж. Так или иначе, встает вопрос: как это делается? Спешу вас заверить, что это очень просто! В этой короткой статье мы расскажем вам, как подключить розетку своими руками правильно.

Как подключить розетку: теория

Важно! Прежде, чем приступать к установке розеток или любым другим электромонтажным работам, выключите рубильник на щитке или на счетчике (выкрутите пробку) и убедитесь, что проводка не находится под напряжением.

Чтобы подключить розетку к электросети, достаточно подсоединить всего два провода: ноль и фазу. Если в вашей проводке предусмотрено заземление, то не пренебрегайте им, — подключить три провода не намного сложнее, чем подключить два. Так как ток переменный, то не важно какой провод на какую сторону колодки вы подключите.

А вот надежный контакт и невозможность короткого замыкания очень важны! Поэтому зачищайте провод ровно настолько, насколько он войдет в клемму. Если зачистили слишком много, то обрежьте лишнее кусачками.

Как следует затяните прижимной винт, а после этого убедитесь, что провод держится в клемме хорошо. Соединение должно быть механически надежным — провод не должен выпадать из клеммы даже при при несильном подергивании.

Варианты подключения розетки.

С теорией подключения розетки разобрались: все выглядит очень просто, и это внушает уверенность. Но эта уверенность тут же разбивается о простой практический вопрос. Куда же подключить те самые два провода, которые мы присоединили к клеммам розетки? В каком месте подключиться, собственно, к электрической сети?

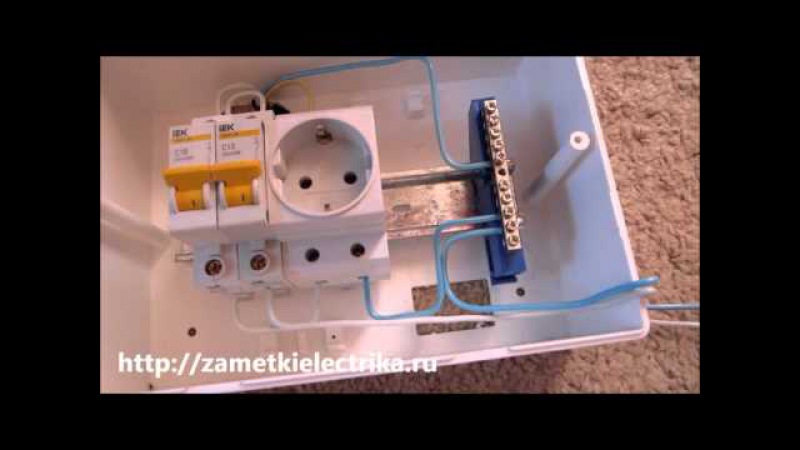

Тут есть несколько вариантов. Лучший из всех возможных — электрический щиток с автоматами.

Если у вас его нет или тянуть к нему провод нецелесообразно, то лучше всего присоединить розетку к распределительной коробке, хотя в ней бывает не так легко разобраться.

Если коробка тоже не вариант, то единственное, что остается — это присоединиться к… другой розетке! Принципиально это выглядит так:

В некоторых моделях розеток клеммы устроены таким образом, чтобы к ним легко подсоединялись два провода. Это сделано специально для того, чтобы розетки было удобно подключать шлейфом.

Важно! Подключая розетки последовательно друг к другу, помните: это практически то же самое, что включить в розетку удлинитель. То, что у вас теперь две розетки вместо одной, совсем не значит, что теперь можно включать в них два обогревателя одновременно! Ведь вся нагрузка ляжет на тот провод, которым была подключена первая розетка. Если он не рассчитан на большую нагрузку, это может привести к неприятностям.

Установка розетки своими руками

Итак, предположим, что кабель вы подключили и подвели к тому месту, где будет установлена новая розетка. Что дальше? Принципиально розетки бывают двух видов: встраиваемые и накладные.

Накладные розетки просты в установке. Колодка прикручивается к стене двумя саморезами.

К ней подключаются провода, а сверху одним или двумя винтами прикручивается крышка.

Чуть сложнее дело обстоит со встраиваемой розеткой. Она устанавливается в специальные пластиковые подрозетники, которые утапливаются в стену.

Углубления для подрозетников сверлятся коронкой.

Розетка закрепляется в подрозетнике при помощи фиксаторов.

Когда вы затягиваете регулировочные винты, фиксаторы расходятся в стороны, цепляясь за ребристые стенки подрозетника.

Провода к этому моменту уже должны быть подключены.

Осталось прикрутить пластиковую накладку.

И монтаж окончен. Перед использованием проверьте работоспособность розетки вольтметром или лампочкой. Не забудьте также убедиться, что розетка зафиксирована надежно и не выпадет из стены при попытке вытащить из нее вилку.

Теперь вы знаете как подключить розетку у себя в доме или на даче. Эта работа не сложна, и она не отнимет у вас много времени и сил. Вы всегда сможете сами правильно подключить розетку в любом удобном вам месте; например, возле компьютерного стола или в гараже. К тому же, вы сможете сэкономить на услугах электрика.

на что следует обратить внимание. ⋆ Руководство электрика

Содержание статьи

Вы приобрели новую плиту, и, вместе с этим, возник вопрос о правильном ее подключении? В данной статье мы подробно расскажем, как подключить розетку для электроплиты самостоятельно, и рассмотрим наиболее важные нюансы.

Особенности подключения розетки для электроплиты: основные рекомендации.

Следует учитывать, что электроплита – бытовая техника, которая потребляет достаточно большое количество электроэнергии. Поэтому, при ее подключении, необходимо не только правильно подбирать элементы питания и другие комплектующие материалы, но и обязательно ознакомиться с действующими инструкциями и нормативными документами по подключению к сети электроприборов.

Краткий алгоритм действий, которым следует руководствоваться при подключении розетки:

1. Изучите ПТЭЭП и устройство электроустановок (ПУЭ-7).
2. Ознакомьтесь с инструкцией по подключению техники, которая идет в комплекте к каждой модели, независимо от фирмы-производителя (Bosh, Gorenje, Zanussi, Ariston, др.).
3. Определите будущее ее месторасположение: от этого зависит, где будет проходить кабель и располагаться розетка. Для этого изобразите схематически план рабочей зоны кухни и отметьте, где будет расположена мойка, плита, газовый счетчик, холодильник, водопроводные трубы и канализация, др.
4. Выберете кабель питания, розетку, автоматический выключатель и УЗО. Заранее просчитайте длину кабеля – от электросчетчика до места, где будет размещена розетка для электроплиты.
5. Подготовьте штробу под розетку и кабель.
6. Проложите провод.
7. Выполните монтаж электророзетки.
8. Подключите технику к сети.
9. Проверьте правильность монтажа.

Пошаговая инструкция подключения розетки: правила выбора электроматериалов, способы монтажа электро розеток и особенности подключения заземления.

Перед тем, как приступить к монтажным работам, необходимо выбрать и купить материалы для осуществления подключения, — провод, розетку, УЗО, автомат.

Какой провод выбрать?

Выбор кабеля напрямую зависит от того, какой будет осуществляться тип подключения. В частных домах и многоэтажках преобладает однофазное подключение. Трехфазное — используется зачастую на предприятиях, в столовых, для подключения отдельных моделей импортных плит. Соответственно, для однофазного подключения потребуется трехжильный провод, а для трехфазного – пятижильный (меньшего диаметра).

Перед покупкой кабеля необходимо обязательно ознакомиться с технической документацией плиты, где указана ее мощность. От этого будет зависеть, с какими характеристиками необходимо выбирать провод.

Для подключения такого типа техники рекомендуется прокладывать отдельный кабель, который будет идти прямо из распределительного щита к розетке. Кабель должен быть медным, сечением 4-6 мм². Поэтому, если в доме проложен алюминиевый провод, тогда настоятельно рекомендуем его заменить. Ведь от этого зависит качество подключения и длительность эксплуатации розетки.

Также можно самостоятельно рассчитать, каким сечением необходим провод, исходя из следующих характеристик:

• мощность техники, которая будет подключаться;
• напряжение сети;
• тип подключения (одно- или трехфазное).

В таблице вы сможете подобрать провод правильного сечения для последующего подключения вашей электроплиты

Рекомендуется выбирать кабель типа ВВГ, включая его модифицированные версии (со сплошными жилами), ПВС (с многопроволочными гибкими жилами), ШВВП (плоский шнур с гибкими жилами). Для промышленных целей подойдет также КГ, который выдерживает до 1000 Вольт.

Автоматический выключатель и УЗО.

Как уже выше упоминалось, от щитка следует проводить отдельный провод, и, соответственно, устанавливать отдельный автомат. Номинальная нагрузка автомата должна быть немного выше, чем ток потребления электрической плиты. Рассчитать, с какими параметрами необходим автоматический выключатель, можно по следующей формуле:
