Как подключить выключатель — общие правила, основная схема для правильного подключения

Казалось бы, банальный вопрос – как подключить выключатель для управления приборами освещения. Однако, для многих начинающих домашних мастеров, впервые обустраивающих свои жилые владения и стремящихся по максимуму делать всё самостоятельно, и эта операция может вызвать осложнения. Тем более что возможны различные вариации схем подключения, от самых простых, до весьма сложных.

Как подключить выключатель

Разнообразие выключателей, представленных в продаже – чрезвычайно велико. Но в основном эти различия касаются внешнего оформления приборов и «механики» переключения. А так во всех выпускаемых ведущими производителями сериях все равно соблюдается примерная схожесть «наборов» моделей по принципу коммутации контактов. В этой статье мы и посмотрим — где, когда и как подключаются выключатели различных типов.

Разнообразие моделей выключателей

Что такое выключатель и где он устанавливается

Выключателем называется электротехническое коммутационное устройство, предназначенное для управления замыканием и размыканием цепи питания, идущей на светильники. Могут через него подключаться и некоторые бытовые приборы, например, стационарно установленный вентилятор.

Сразу скажем про важнейшее правило!

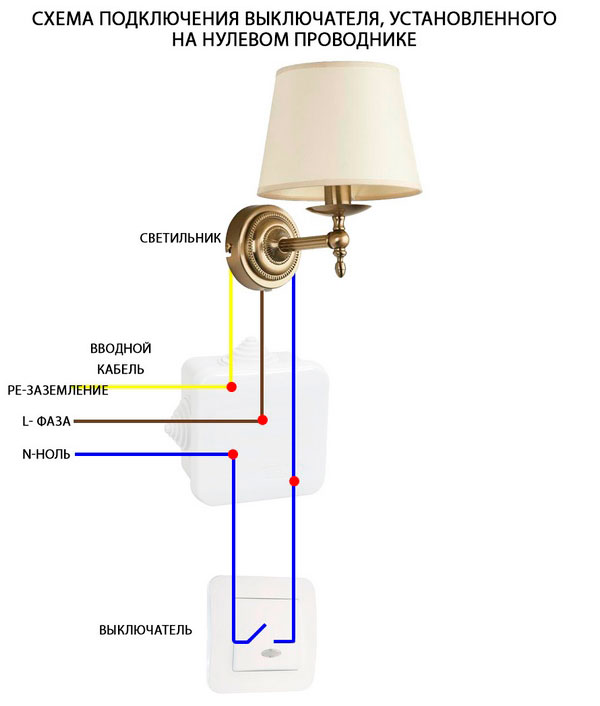

Выключатель всегда ставится на разрыв фазного провода. Да, цепью питания можно управлять и через разрыв нулевого проводника. И довольно много «мастеров» этим грешат — мол, разницы нет никакой. Но это – вопиющее нарушение требований безопасности эксплуатации. Смысл здесь прост и понятен – если выключатель разорвал цепь, то на приборе, подключённом через него, не должно быть опасного для жизни фазного напряжения. То есть, например, замена перегоревшей лампы в светильнике не будет сопровождаться вероятностью поражения током.

И не надо надеяться, что этот вопрос не настолько серьезен. Пренебрежение простыми правилами электротехнического монтажа всегда чревато тяжелыми последствиями.

Насколько велика опасность поражения током?

Ответ однозначный – чрезвычайно велика! Бытовая сеть 220 вольт вполне способна нанести тяжелейшие электротравмы, порой — несовместимые с жизнью. Если понимания этого вопроса нет, то браться за самостоятельное выполнение электромонтажных работ не стоит. Для начала – внимательно ознакомьтесь со специальной публикацией нашего портала, в которой подробно рассказывается об опасности поражения электрическим током.

Разновидности выключателей по исполнению

Оставим в стороне внешнее оформление этих устройств – здесь каждый из производителей старается привлечь покупателя оригинальным дизайном. Так что всегда есть возможность подобрать комплект розеток и выключателей, выполненных в общем стиле, наиболее подходящем к планируемой отделке помещения. Остановимся на более принципиальных вопросах.

Встраиваемые и накладные модели

В современных квартирах и домах в подавляющем большинстве случаев применяются встраиваемые модели. Их использование возможно исключительно со скрытой проводкой. Монтаж выключателя производится в заранее обустроенное в стене «гнездо», в роли которого чаще всего используется стандартный подрозетник диаметром 68 мм.

Как правило, встраиваемый выключатель монтируется в заранее установленный подрозетник, к которому проведена скрытая проводка

Понятно, что установка таких выключателей требует довольно масштабных подготовительных работ. Причем, прокладка необходимых кабелей и проводов должна всесторонне продумываться заранее. Но зато скрытая грамотно выполненная проводка безопасней в эксплуатации и совершенно не мешает любой выбранной отделке стен.

Как спланировать электропроводку в доме или квартире и выполнить ее монтаж

Задача – из разряда первоочередной важности и повышенной сложности. При выполнении этих весьма масштабных и трудоемких мероприятий необходимо строго руководствоваться установленными правилами и технологическими рекомендациями. Со всеми подробностями это расписано в специальной публикации нашего портала «Электропроводка в доме своими руками».

Накладные выключатели крепятся на поверхность стены. Это значительно упрощает их монтаж, и использоваться они могут как с открытой, так и со скрытой проводкой.

Монтаж накладного выключателя обычно выглядит более простой задачей

Такие приборы бывают не всегда уместны в интерьере, как слишком выступающие за поверхность стены. Но там, где этот вопрос не принципиален, подобные выключатели могут здорово упростить задачу. Часто их применяют в подсобных или хозяйственных помещениях. Многие из таких моделей имеют повышенный класс защиты корпуса, и вполне могут устанавливаться в условиях улицы или помещения с повышенной влажностью.

Розетка и выключатель накладного типа – для любителей оформления интерьера в ретро-стиле

Впрочем, есть любители и подчёркнуто оригинального оформления жилых комнат, с использованием открытой проводки, выполненной в ретро-стиле. Для этого тоже есть целые линейки накладных электротехнических приборов – розеток и выключателей.

Количество клавиш

Это отличие видно сразу – клавиш может быть одна, две, три, а в редких случаях – даже и больше. Очевидно, что такие выключатели могут использоваться для управления несколькими источниками света или несколькими группами ламп на одном светильнике.

Очень распространённый пример – двухклавишная модель, установленная перед входом в ванную и туалет, или трехклавишная, если сюда добавляется еще и коридор или кухня. Другой «классический» вариант применения двухклавишного выключателя – раздельное управление группами ламп одной многорожковой люстры в гостиной.

Выключатели с двумя клавишами позволяют существенно повысить удобство системы управления освещением в помещениях, упростить монтажные работы.

Удобство понятно – нет необходимости готовить два (или более) гнезда с подрозетниками под несколько выключателей – часто можно ограничиться одним.

Следует правильно понимать, что количество клавиш еще вовсе не предопределяет однозначно функциональность выключателя. Помимо обычных приборов, работающих только на замыкание и разрыв цепи, существуют проходные и перекрёстные, которые тоже, в свою очередь, могут иметь одну или больше клавиш. Подробнее об этом будет рассказываться ниже.

Класс защиты корпуса выключателя

Все электротехнические приборы подразделяются по степени защищенности от попадания на токонесущие детали твёрдых предметов (в том числе пыли) и влаги (воды). В зависимости от предполагаемых условий эксплуатации выключателя должна подбираться подходящая по этим критериям модель.

Класс защищенности указывается буквенным обозначением IP с идущим за ним двузначным числом. Первая цифра говорит о степени защиты от твердых частиц и пыли, и может быть от 0 до 6. Вторая цифра – это показатель защищенности от попадания воды – от 0 до 9. Чем больше цифра, тем выше защита.

В обычных жилых комнатах, где слишком высокой влажности и запыленности быть не может, вполне можно применять выключатели класса IP20. Ничто не мешает установить здесь и более защищенные, но это отражается на стоимости. Но вот для кухни, например, стоит уже подобрать модель класса IP44 – здесь и испарений достаточно, и нельзя совершенно исключить вероятность попадания брызг воды.

Выключатель накладной с классом защиты корпуса IP55. Такой можно установить даже на улице или в сыром подвале.

Еще выше требования, если выключатель устанавливается в бане, в душевой, в неотапливаемом сыром помещении. Здесь лучше применить модели с классом не ниже IP45. Ну а если установка предполагается на улице, то есть возможно прямое попадание атмосферных осадков, то оптимальной видится модель не ниже IP55, 56, 66 – лишняя страховка никогда в этих вопросах не помешает.

Различия по типу клемм

В большинстве выключателей для подключения проводов установлены обычные винтовые клеммы. Зачищенный конец провода заводится в гнездо (отверстие), а затем с помощью отвертки затягивается винт, обеспечивающий надежный прижим в клемме. Моножильные провода можно затягивать в клеммах напрямую. Многожильные – сначала залуживаются, или же, что проще, на них надевается и обжимается клеммный наконечник.

Чаще всего в выключателях применяются винтовые клеммы – затяжка контакта осуществляется с помощью отвёртки.

Во многих современных моделях применены пружинные клеммы. Винта на них не предусмотрено – после того как подготовленный конец провода заводится до упора в отверстие, клемма зажимается автоматически, обеспечивая надежный контакт. Удобно и быстро, хотя некоторые электрики все же проявляют скепсис насчет долговечности таких соединений, предпочитая работать с привычными винтовыми клеммами.

Наличие световой индикации

Удобная функция, которая позволяет не шарить по стене рукой в темноте. Горящий в выключенном положении индикатор точно покажет место расположения клавиш выключателя. Стоимость таких приборов ненамного выше, чем обычных, так что подобные модели пользуются очень широкой популярностью.

К выключателям со световой индикацией все уже давно привыкли. Удобно, за исключением отдельных случаев.

Тем не менее, иногда не продумавшим заранее этот вопрос хозяевам приходится отказываться от такой функции. Дело в том, что небольшой ток, идущий через индикатор, способен вызывать мерцание или тусклое свечение газоразрядных или светодиодных ламп при погашенном освещении. Многих это весьма серьезно нервирует. И приходится выкусывать проводник, идущий на индикатор, чтобы отключить его вовсе. Так что это следует иметь в виду еще при выборе выключателя.

Кстати, индикация на некоторых типах выключателей может иметь и совершенно противоположное предназначение. То есть лампочка горит, когда цепь замкнута. Это бывает удобно при удаленном размещении осветительного прибора. Например, сразу видно, не остался ли включенным свет в подвале, смотровой яме гаража и т.п.

Различия по типу управляющего устройства

В этом вопросе также представлено довольно широкое разнообразие. И каждый из хозяев выбирает тот вариант, который ему кажется удобнее.

• Клавишные выключатели — это самая распространенная группа коммутационных приборов. Предполагает наличие качающегося механизма с фиксацией в одном из двух положений – верхнем и нижнем. Конструкция механизма бывает разной – с шариком и коромыслом,  с плоскими или круглыми пружинами, с другими деталями, обеспечивающими заданное положение клавиши.

Наибольшее распространение получили выключатели клавишного типа

Такие выключатели очень удобны, наиболее привычны большинству пользователей. Не отличаются они и высокой ценой. И вместе с тем – в достаточной степени надежные, способные при аккуратной эксплуатации верно служить десятилетиями.

• Выключатели с кнопкой, фиксирующейся в утопленном положении, не заслужили особой популярности, хотя есть любители и такого подхода. Долговечность подобных приборов вызывает некоторые опасения – при частом пользовании механизм кнопки довольно быстро изнашивается.

Кнопочные выключатели бывают и без фиксации. Но в этом случае в схему приходится включать еще и релейное устройство, которое будет отвечать за замыкание цепи питания. Не слишком удобно для самостоятельного монтажа.

• Выключатели поворотного типа когда-то безгранично главенствовали, а потом им на смену пришли клавишные, как более удобные и надежные. Однако, и они до сих пор имеют своих приверженцев, особенно в среде любителей ретро-стиля.

Поворотный выключатель для любителей ретро-стиля

Как правило, это накладные выключатели, и чаще всего – из коллекций «ретро-электрики». Кстати, «устаревшая» в них – только внешность. А «начинка» может быть вполне современной. Так, при внешнем сходства разных моделей такого типа, они по функциональности могут быть разными – иметь несколько положений, являться аналогами двухклавишных, проходных, перекрестных и т.п.

• Выключатели со шнурком. Есть любители и таких приборов. Бывают удобны подобные выключатели при размещении в традиционных местах домашнего отдыха или около кровати в спальной.

Выключатель со шнурком. Кстати, его «внешность» тоже может быть обманчива.

Сложно сказать, насколько будет уместна повсеместная установка таких выключателей место привычных клавишных. Тем не менее, они представлены в ассортименте практически всех ведущих производителей. Кстати, наличие всего одного шнурка иногда вовсе не говорит об ограниченной функциональности изделия. Так, например, некоторые выключатели такого типа способны по-разному реагировать на количество натяжений шнура. То есть при ближайшем рассмотрении оказываются аналогами моделей с несколькими клавишами.

• Сенсорные выключатели. Это уже – веяние современности. Для переключения позиций достаточно легкого прикосновения пальца.

Сенсорные выключатели – удобно, стильно, но стоимость отпугивает многих хозяев

Тактильный контакт с панелью воспринимается встроенной электронной схемой, которая уже вырабатывает управляющий сигнал для коммутационного устройства. Очень удобно, не требует никаких усилий. А после быстрого привыкания к такой технике уже не хочется возвращаться к старым моделям.

Недостатком в первую очередь можно считать довольно высокую стоимость подобных выключателей. Этот критерий, наверное, и не дает им пока перебраться в разряд широко востребованного оборудования. Но тенденция к удешевлению прослеживается явно, и спрос на него будет расти. Надо полагать, и надежность их возрастет, так как в сети встречается немало жалоб на не выдающуюся долговечность некоторых изделий.

• Выключатели с дистанционным управлением. Это дальнейшее совершенствование сенсорных моделей, позволяющее управлять светом, не вставая с места.

Трехкнопочный сенсорный выключатель, оснащенный пультом дистанционного управления

Наверняка, за такими приборами – большое будущее, и их популярность постоянно растет. Но на массовый спрос они пока еще не вышли – опять же по причине высокой стоимости.

Существует и другие типы выключателей – с электромеханическим или электронным диммером (регулятором яркости свечения), со встроенными датчиками освещенности или движения, с таймером или даже реагирующие на голосовые команды. Но это уже частности, которые либо применяются крайне редко, либо имеют узконаправленное предназначение.

Заметим еще раз, что независимо от упомянутых разновидностей выключателей, для их электротехнического монтажа используются принципиально схожие схемы. Это и станет предметом дальнейшего рассмотрения.

Схемы подключения выключателей различного типа

Начнем с самых простых схем, и дальше будет рассматривать по нарастанию сложности.

Обычный одноклавишный выключатель

Самая распространенная и простая схема – выключатель отвечает за управление конкретным осветительным прибором.

У такого выключателя всего два контактна на клеммах – на входе и на выходе. Стало быть, и всего две возможные позиции – цепь замкнута или разомкнута.

Простейший одноклавишный выключатель – всего два клеммных контакта, на входе и на выходе

Схема с использованием такого выключателя – тоже очень незамысловата.

Схема электротехнической коммутации осветительного прибора через обычный одноклавишный выключатель

Сразу несколько пояснений по схеме – они будут касаться не только ее, но и последующих.

1 – это линия питания, идущая с распределительного щита. Как правило, силовой кабель состоит из трех проводов. Синий (голубой) – нулевой N. Зелено-желтый — защитное заземление PE. Цвет изоляции фазного провода L может быть разным, но только таким, чтобы его невозможно было спутать с нулем или заземлением. На данной схеме фаза показана коричневым.

2 – монтажная (распределительная) коробка, в которой осуществляется коммутация походящих кабелей и проводов.

3 – точки соединения проводов.

Сразу оговоримся, что такие соединения в коробке могут выполняться по-разному. Это бывают скрутки, с последующим пайкой и изоляцией. Для скруток без пайки могут применяться специальные колпачки. Широко используются клеммы различного типа. Так, очень популярны среди электриков зажимные клеммы Wago, позволяющие при необходимости разъединить провода без риска их облома. Эти клеммы нередко критикуют. Но по опыту личного использования: за 8 лет эксплуатации в домашней системе освещения – ни одного нарекания.

Впрочем, каждый мастер здесь сам волен выбрать соединение, отвечающее требованиям безопасности и его понятиям о надежности и долговечности. Единственное, конечно, полностью исключаются скрутки «медь-алюминий». Да алюминию, кстати, и вообще давно не место в домашней проводке.

4 – одноклавишный выключатель.

5 – условно показан осветительный прибор.

6 – корпус осветительного прибора, если он выполнен из металла. В этом случае к нему должен подсоединяться провод контура заземления, чтобы избежать травм при пробое фазы на корпус. Как видно, этот проводник заземления не принимает никакого участия в цепи управления и питания осветительного прибора и, по большому счету, не влияет на его работоспособность. Не задействован он и в тех случаях, если корпус светильника полностью изготовлен из диэлектрических материалов. Поэтому, еще раз подчеркнув важность защитного заземления, на последующих схемах показывать его не будем, чтобы не «перегружать» изображение деталями.

Обращаем еще раз внимание – выключатель ставится только на разрыв фазы. Нулевой проводник прямо с монтажной коробки уходит на светильник – в районе выключателя ему вообще нечего делать.

Как работает такое подключение – показывает схема, размещенная ниже.

Демонстрация работы схемы с одноклавишным выключателем

Все чрезвычайно просто и понятно. При переключении клавиши вверх происходит замыкание цепи. Ноль на светильнике уже есть, фаза пришла через выключатель – осветительный прибор заработал. (Мы говорим об освещении, но следует правильно понимать, что таким же образом может быть подключён и другой прибор, например, стационарный вентилятор).

Опять же, просто для примера при изучении простейшей схемы, посмотрим на рекомендуемую последовательность действий по подключению выключателя к осветительному прибору с использованием скрытой проводки.

Иллюстрация	Краткое описание выполняемой операции
	Были проведены подготовительные работы. В квартире (доме) уже установлен распределительный щит с автоматическими выключателями (поз. 1). От него прорезаны штрабы (поз. 2) для укладки силовых кабелей скрытой проводки. От монтажной коробки (поз. 3), «ответственной» за подключение осветительного прибора, вертикально вниз прорезана штраба (поз. 4) к подрозетнику (поз. 5), куда будет устанавливаться выключатель. В противоположном направлении, в сторону потолка уходит штраба (поз. 6) для укладки кабеля от коробки к осветительному прибору.
	От распределительного щита в штрабе к коробке прокладывается кабель. Если сеть подразумевает наличие контура заземления, то кабель должен быть трехжильный. Для систем освещения можно порекомендовать кабель ВВГПнг 3×1,5 мм². Кабель должен быть заведен в коробку с запасом примерно в 100÷120 мм, чтобы длины  хватило для монтажных работ.
	Провод фазы L (в данном примере его изоляция имеет серый цвет) подключается к выходу автоматического выключателя, отвечающего за конкретную линию системы освещения. При использовании проводов сечением 1,5 мм² номинал автомата должен составлять 10 ампер.
	Синий провод кабеля N подключается к шине нуля. Зелено-желтый, соответственно, к шине защитного заземления РЕ.
	Заеденный в коробку конец кабеля разделывается – с него снимается внешняя защитная оболочка, концы проводов зачищаются на 8÷10 мм от изоляции. Целесообразно сразу выполнить маркировку проводов – наклеить на них полоски пластыря и подписать. Особенно это важно, если делаются отвлечения на другие работы (а так часто бывает на этой стадии строительства или ремонта), и в тех случаях, когда цвета изоляции проводов имеют нестандартную окраску – а такое тоже случается. Чтобы «распиновка» не забывалась, лучше сразу провода промаркировать.
	В вертикальной штрабе от коробки до подрозетника будущего выключателя прокладывается двухжильный кабель ВВГ 2×1,5. Также оставляется запас по длине около 100÷120 мм. Кабель разделывается, концы проводов зачищаются от изоляции. На примере показано, что провода имеют серую и коричневую окраску изоляции. В данном случае это не столь важно – просто маркируется один L, а второй – L1.
	Аналогичная операция проводится и на противоположном конце этого отрезка кабеля, заведенном в подрозетник. Так как предполагается отделка стен с заполнением штраб-каналов штукатуркой (шпатлевкой), подрозетник на этом этапе лучше пока заклеить строительным скотчем, чтобы в него не попадал раствор. Установка выключателя обычно проводится уже после отделки.
	От распределительной коробки по идущей вверх штрабе, а затем по кабель-каналу в перекрытии прокладывается проводка, идущая к месту установки осветительного прибора. Опять же, это может быть кабель ВВГ 3×1,5, если предполагается коммутация заземления.
	В выбранном месте крепится осветительный прибор. Проложенный кабель должен быть заведен в его корпус. Правда, многие приборы (те же люстры) предполагают и открытое расположение коммутационного узла, который затем закрывается декоративным колпаком. Но с этим разобраться несложно по месту, и принцип коммутации от таких различий не меняется.
	Подведённый кабель разделывается, провода зачищаются от изоляции, маркируются.
	Зачищенные концы проводов кабеля подключаются к клеммам светильника. Для заземления обычно предусматривается клемма, расположенная непосредственно на корпусе прибора. Синий провод N подключают к клеммной колодке, ориентируясь на цвет походящего к ней провода светильника, или руководствуясь проставленному значку. Ну и затем подключается фазный провод L1 – в оставшуюся клемму или, опять же, в соответствии с маркировкой контактов.
	Противоположный, заведенный в монтажную коробку конец этого кабеля разделывается, провода зачищаются, маркируются.
	Теперь нужно аккуратно разделить провода в коробке по группам. Это несложно сделать, если проводилась маркировка. В данном случае получается четыре пары. Первая (здесь – слева направо): провод фазы L силового кабеля и провод L, идущий от коробки на выключатель. Вторая: два синих нулевых провода N – силового кабеля и идущего на светильник. Третья – аналогична второй, но только с зелено-желтыми проводами РЕ. Четвертая – провода L1 от выключателя и от осветительного прибора.
	Теперь необходимо соединить эти пары. Как уже говорилось выше, это можно сделать с помощью скруток. Но в данном примере показывается использование зажимных клемм Wago. Потребуется четыре клеммы на два контакта.
	Коммутация произведена.
	Коробку можно сразу прикрыть заглушкой.
	Если система домашней проводки не имеет заземляющего контура, или же осветительный прибор изготовлен из диэлектрических материалов и не требует заземления, задача упрощается. В этом случае от коробки к светильнику прокладывается двухжильный кабель.
	А в коробке получается всего три соединительных узла, то есть для коммутации достаточно трех клемм.
	После полного завершения работ по прокладке домашней проводки, в помещении выполняется отделка.
	Вот теперь можно уже окончательно установить выключатель на место. К клеммам подключаются провода – один на входе, второй на выходе. Принципиальной разницы в данном случае, где окажется L, а где L1 – нет. Но при более сложных схемах, которые будут рассматриваться дальше, это может иметь значение.
	Все, выключатель после крепления его в подрозетнике можно закрывать декоративной крышкой, ставить на место клавишу.
	После этого остается вкрутить лампы в светильник, окончательно собрать его, установив плафон. Ну а затем – запитать линию на автомате в распределительном шкафу и оценить работоспособность системы, проверив включение и выключение света. Все должно работать безукоризненно.

Читатель, наверное, обратил внимание, что ничего не говорится об установке самого выключателя в подрозетник. Дело в том, что конструкции моделей различаются большим разнообразием. И как, в какой последовательности провести разборку устройства, как зажать клеммные соединения – всех случаев не перечесть. А сама фиксация выключателя в подрозетнике практически ничем не отличается от установки (не путать с электротехническим монтажом!) розетки или иного встраиваемого прибора. И про это уже подробно рассказано на страницах нашего портала. Поэтому повторяться — особого смысла не видно. Лучше сконцентрировать внимание именно на принципиальных схемах коммутации выключателя.

Как провести установку розетки в квартире?

С этой задачей, при условии соблюдения всех требований безопасности работ и при следовании схемам и технологическим рекомендациям, должен справиться любой хозяин жилья. Со всеми подробностями, с несколькими пошаговыми примерами это рассказывается в специальной статье нашего портала «Как подключить розетку».

Двухклавишный выключатель

Этот выключатель позволяет управлять освещением двух отдельных светильников (групп светильников), или же производить раздельное включение групп ламп, например, в одной многорожковой люстре.

• Двухклавишные выключатели могут иметь различия. Чаще всего применяется модель, у которой один общий (запараллеленный) вход фазы и два отдельных выхода. Его схему можно представить так:

Двухклавишный выключатель со спаренным входом фазы и двумя раздельными выходами

Очевидно, что каждая из клавиш совершенно независимо от другой управляет своей группой осветительных приборов. Например, часто такие выключатели ставят перед ванной и туалетом – можно включать свет в любом помещении или в обоих одновременно. Или же, в приложении к одному светильнику. Первая клавиша включает одну-две лампочки, света которых достаточно для нормального отдыха. Вторая клавиша – задействует чуть больше ламп, то есть свет будет ярче. Но когда требуется освещение «на полную», включается обе клавиши, и горят все рожки.

Схема ниже поможет впервые сталкивающемуся с этим вопросом мастеру лучше понять принцип подключения.

Схема с двухклавишным выключателем с параллельным входом

В монтажной коробке на светильники расходятся провода нуля. Провод фазы подключается ко входу двухклавишного выключателя. А с каждого из выходов через монтажную коробку идет отдельный проводник, каждый — на свой светильник. Включение их может проводиться раздельно, независимо один от другого, или одновременно.

Понятно, что от монтажной коробки до выключателя уже должен прокладываться трехжильный кабель. И вот здесь уже приходится особое внимание уделять правильной маркировке проводов, о чем говорилось выше. Цвета изоляции проводов, сходящихся в коробке, зачастую могут совпадать, и тем самым вводить неопытного монтажника в заблуждение.

Сразу скажем, что по такому же принципу подключается и трехклавишный выключатель.  Просто увеличивается количество отходящих от него проводов.

• При приобретении двухклавишного выключателя стоит проявлять определенную внимательность. Дело в том, что хоть и редко, но все же встречаются модели с раздельным входом фазы. На схеме это может выглядеть так:

Выключатель двухклавишный с раздельным входом фазы

Примечание: указанная маркировка контактов клемм – весьма условная. В этом вопросе, кстати, у производителей нет единомыслия. Встречаются совершенно произвольные цифровые и буквенно-цифровые подписи контактов, или даже символы в виде стрелок. Но в сочетании со схемой, обычно наносимой на тыльной стороне корпуса выключателя, разобраться с каждым конкретным случаем – несложно.

Понятно, что показанная выше схема для такого выключателя не вполне подходит. Правда, если уж угораздило по ошибке купить именно такую модель, все решается установкой перемычки, замыкающей оба контакта на входе.

Таким выключателям тоже находится применение. Понятно, подводить две разные фазы в один подрозетник – это полное безумие. Но иногда обстоятельства вынуждают подводить линии от двух разных защитных автоматов. Хотя и это выглядит крайне нецелесообразным и громоздким решением.

Можно использовать подобный прибор для некоторых усложненных схем управления осветительными приборами. Например, требуется организовать коммутацию таким образом, чтобы включение группы ламп лежало в зависимости от того, включена ли другая группа. В этом случае можно установить перемычку между выходом одного «канала» и входом другого. Если смотреть на иллюстрацию выше – то между L1 и L2.

Что этим достигается – показывает следующая схема

Работоспособность правой клавиши выключателя при такой схеме лежит в зависимости от положения левой

Зеленым цветом показана перемычка, соединяющая выход левой клавиши со входом правой.

Непосредственно ко входу левой клавиши подведен фазный провод. И в своей работе она совершенно независима. То есть ее включение приводит к включению соединенных с этой линией приборов. Но если она выключена, то вторая клавиша работать не будет – цепь во второй линии разомкнута. А вот когда включена первая, то и вторая уже может «руководить своей командой».

Встречаются такие случаи нечасто, но, как знать, может быть и подобный вариант пригодится.

Подключение проходного выключателя

Представьте такие ситуации:

• Просторная прихожая. Хозяин вернулся затемно домой, включил свет на входе, разулся, разделся. И вынужден затем выключить свет и пробираться в потёмках к двери в комнату. Неудобно. Напрашивается возможность погасит свет именно у выхода из прихожей.
• Длинный коридор, проходя которым тоже будет удобнее включать свет на входе и гасить его на выходе.
• Проходная общая комната или холл, откуда ведет несколько дверей в соседние помещения. Было бы неплохо иметь возможность управлять освещением от каждой из них.

И подобных вариантов может быть множество. Чтобы решить такую проблему, необходимо использовать проходные выключатели, название которых уже говорит само за себя.

По большому счету, это даже не выключатели, а переключатели. Внешне они похожи на привычные одноклавишные. Часто на них наносится отличительный значок в виде разнонаправленных вертикальных стрелок. Но вот схема их внутренней коммутации отличается от обычных одноклавишных и выглядит следующим образом:

Фазный входной контакт постоянно замкнут с одним из выходных контактов

Два положения клавиши выключателя соответствуют двум вариантам коммутации – на один или второй выход. И такие выключатели в общей системе используются всегда парно.

Схема их электротехнического монтажа может выглядеть следующим образом:

Подключение пары одноклавишных проходных выключателей

Начинаем разбираться.

— С нулевым проводом – никаких изменений.

— Фазный провод из коробки идет на вход одного из выключателей. Ко входному контакту второго выключателя подсоединен провод, идущий на светильник. (Оба показаны коричневым цветом).

— Выход №2 первого выключателя соединён через монтажную коробку проводом с выходом №3 второго. (Выделено фиолетовым цветом).

— И, соответственно, выход №3 первого – с выходом №2 второго.

Таким образом, получается, что к каждому одноклавишному проходному выключателю должен поводиться трёхжильный кабель.

В том положении, что показано на схеме, совершенно очевидно, что цепь питания светильника разомкнута. Но стоит на любом из выключателей перевести клавишу в другую позицию, как цепь замкнется. И наоборот — при работающем освещении любой из выключателей способен разорвать цепь.

Кстати, показанная здесь коммутация выходных контактов вовсе не является догмой. Просто при такой схеме одинаковое положение клавиш (обе вверх или обе вниз) проходных выключателей означает разрыв цепи. Неодинаковое – включение. Но ничто не мешает соединить между собой и одноименные контакты – просто срабатывание и отключение будет происходить при других положениях клавиш. Не принципиально.

Ниже на анимированной иллюстрации наглядно показано, как работает такая схема с двумя проходными выключателями.

Работа схемы управления освещением с двумя одноклавишными проходными выключателями

Проходные выключатели могут быть и двух- и даже трехклавишными, то есть способными управлять по этому же принципу двумя или тремя осветительными приборами (группами приборов). Схему приводить не будем – она ничем принципиально не отличается. Только, понятно, возрастает количество проводов.

Применение перекрестного выключателя

А как быть, если хочется иметь три или даже больше точек управления освещением? Например, по выключателю у изголовья кроватей хозяев в спальной и у входа в помещение? Или у каждого из выходов просторного холла с множеством дверей?

Есть решение и такой проблемы. Для этого вместе с парой проходных выключателей используется еще один. Его называют перекрёстным или промежуточным.

Перекрёстный выключатель тоже может быть одно- или двухклавишным. Для внешнего отличия на его лицевой стороне часто наносится изображение в виде разнонаправленных горизонтальных стрелок или же в виде решетки.

Рассмотрим более простой вариант — одноклавишный. Схема коммутации у него такая.

Перекрестный выключатель одновременно перекидывает пару контактов

В одноклавишном перекрёстном включателе – четыре клеммы, то есть к нему должно подводиться из распределительной коробки четыре провода. А они – это не что иное, как те проводники, что соединяют выходные клеммы проходных выключателей. То есть, по сути, перекрестный выключатель ставится в разрыв этой пары проводов. Пример показан на схеме ниже:

С одной стороны в перекрестный выключатель подключается пара проводов, идущая от выходов первого проходного выключателя. С другой – идущая с выходов второго.

Как это работает – наглядно демонстрирует следующая иллюстрация:

Демонстрация работы схемы с двумя проходными выключателями и одним перекрестным между ними

Расписывать все возможные варианты здесь уже сложно – их довольно много. Но можно однозначно резюмировать главное. В каком бы положении ни находились клавиши выключателей при неработающей системе, изменение позиции любой из них сразу приведет к включению освещения. И наоборот – когда свет горит, достаточно переключить любую клавишу, чтобы он погас. То есть управление освещением может совершенно равнозначно производиться с любой из точек.

Еще одна интересная особенность – количество перекрестных выключателей между проходными  ничем не ограничивается. И сколько бы их ни было установлено по этому принципу, все они с совершенно равным успехом будут способны управлять подключенным осветительным прибором.

*  *  *  *  *  *  *

Итак, были рассмотрены основные, наиболее часто используемые схемы подключения выключателей. Остался только не совсем выясненным вопрос – а где их лучше располагать? На этот счёт тоже имеются вполне определенные рекомендации. Расписывать их здесь не станем – они очень неплохо изложены в размещенном ниже видеосюжете.

Видео: Как правильнее и с максимальным для себя удобством разместить выключатели в квартире?

Как подключить выключатель с одной клавишей своими руками

Трудно даже представить сейчас человеческое существование без освещения, и соответственно, без выключателей, которыми это освещение приводится в действие. Ребёнок, научившись ходить и дотягиваться до выключателя, щёлкает им непрерывно, удивляясь появлению света, как какому-то волшебству или чуду. Но мы то, взрослые люди, отлично знаем, что в основе такого волшебства лежат законы физики и электротехники. На основе этих знаний познакомимся поближе с выключателем, его основной функцией, разновидностями и конструктивным исполнением, а также поговорим о том, как подключить выключатель света.

Основная функция

Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

1. Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
2. Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.
3. Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

1. Наружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки.
2. Внутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.

Возьмите на заметку! При необходимости выключатель наружной установки можно использовать в качестве временного варианта, чтобы не затеваться с масштабным ремонтом электропроводки и избежать лишних финансовых затрат.

Если устанавливать светильник вам необходимо в помещении, где высокая степень влажности и не исключена вероятность попадания воды, то нет лучшего варианта, как подключить лампочку освещения через влагозащищённый выключатель. Чаще всего такой вариант применяется для бассейнов, бань, саун, автомоек. Герметичный корпус аппарата в сочетании с качественными уплотнениями защитит также и от пыли. Поэтому через влагозащищённые выключатели могут смело подключаться приборы освещения в мастерских и на строительных площадках с высоким содержанием пыли и грязи.

Что ещё хотелось бы отметить, так это внешнее разнообразие выключателей на современном рынке электротоваров. Можно подобрать классический или какой-то интересный необычный дизайн, абсолютно любой цвет. Поэтому перед тем, как подключить в комнате выключатель, хорошенько обдумайте будущий внешний вид помещения, чтобы даже такая мелочь, как коммутационный аппарат, гармонировала с общим интерьером.

Устройство и принцип действия

Чтобы правильно подключить выключатель, не лишним будет для начала ознакомиться с его устройством. Он укомплектован следующими основными элементами:

Рабочая часть. Самым главным элементом является привод, на который крепится клавиша. Он устанавливается на металлическую рамку. Чтобы всю эту конструкцию закрепить в подрозетнике, имеется пара раздвижных лапок. Также рабочая часть содержит контакты, к которым необходимо подсоединить электрические провода.

Защитные пластиковые элементы. Клавиша, которая крепится непосредственно на рабочий механизм и осуществляет процесс включения-отключения. Рамка, выполненная из диэлектрического материала, защищает человека от соприкосновения с рабочей частью, находящейся под напряжением. Она крепится на механизм при помощи винтов либо пластиковыми защёлками.

Подключение осветительной лампочки через одноклавишный выключатель очень простое. В рабочей части аппарата есть контактная группа, состоящая из подвижного и неподвижного контакта. К подвижному контакту подсоединяется провод от источника питания, непосредственно на него одета клавиша. К неподвижному контакту крепится провод, идущий на лампу. При нажатии на клавишу подвижный контакт может находиться в одном из двух положений:

1. Включено. Он замыкает электрическую цепь, фаза из питающей сети подаётся на осветительный прибор и лампочка загорается.
2. Отключено. Электрическая цепь разомкнута, фаза на светильник не подаётся и лампочка не горит.

Необходимые инструменты и материалы

Перед тем, как выполнить подключение выключателя света, в комнате должна быть сделана разводка электрических проводов и подготовлено место (отверстие) в стене, куда непосредственно будет монтироваться коммутационный аппарат. Если этого нет, для начала вам придётся сделать штробы в стене (для прокладки электрического провода) и смонтировать распределительную коробку (в ней будут производиться соединения проводов). Для этого запаситесь следующими материалами и инструментами:

• Шпаклёвкой или алебастром.
• Перфоратором и болгаркой с кругом по бетону.
• Шпателем и ёмкостью для замешивания раствора.

Есть вариант немного проще – отыскать в комнате ближайшую установленную распределительную коробку и произвести подсоединение проводов в ней.

Имейте в виду! Распределительные коробки всегда монтируются под потолком (на расстоянии 10-30 см от него), поэтому для работы вам обязательно понадобится стремянка.

Чтобы самостоятельно произвести элементарный монтаж, а потом проверить, насколько правильно выполнена схема подключения выключателя к лампочке, вам понадобятся следующие материалы и инструменты:

• Выключатель с одной клавишей внутреннего исполнения.
• Полипропиленовый или пластмассовый подрозетник (монтажная коробка).
• Светильник на одну лампочку.
• Изоляционная лента.
• Отвёртка с индикацией напряжения.
• Нож для зачистки изоляционного слоя на проводах.

Подключение

О самом главном условии при выполнении любых электротехнических работ, мы будем напоминать вам почти в каждой статье. Перед началом работ отключите вводной автомат.

1. Как уже говорилось выше, важным элементом в цепочке «выключатель-лампочка» является распределительная коробка. Первым делом проложите провод к коробке от источника питания (щитка).
2. От распределительной коробки у вас должно идти два провода – один к выключателю, второй к патрону осветительного прибора. Очень удобно использовать провод с жилами, у которых изоляция разного цветового исполнения. Например, красная жила будет означать «фазу», синяя – «ноль».
3. Перед тем, как соединить между собой провода, разделайте все их концы и зачистите жилы. В распределительной коробке зачищать жилы нужно на 3-4 см, чтобы потом сделать надёжную скрутку, в выключателе и патроне для подсоединения к контактам достаточно будет зачистки на 5-8 мм.
4. В патроне осветительного прибора есть два контакта, к одному из них подсоедините фазный провод, ко второму нулевой.
5. Две жилы провода, подходящего к выключателю, подсоедините соответственно к подвижному и неподвижному контакту.
6. Закрепите рамку и клавишу выключателя, а также соберите плафон осветительного прибора.
7. А теперь самое главное – соединяете между собой провода в распределительной коробке (опытные электрики на своём жаргоне говорят «расключаете»). Здесь понадобится предельная внимательность, ничего не перепутайте, у вас должно получиться в результате три скрутки. Соедините нулевой провод, приходящий из питающей сети, с нулевой жилой, уходящей к осветительному прибору. Фазный провод из питающей сети соедините с жилой, идущей на подвижный контакт выключателя. Остаётся одна пара – это жила, которая в выключателе подсоединена к неподвижному контакту, и фазная жила светильника, соедините их между собой.
8. Сделайте надёжные скрутки (для лучшего контакта можно эти места ещё и пропаять), сверху заизолируйте специальной лентой и наденьте ПВХ трубки. Всё это аккуратно расположите в распределительной коробке, и закройте её крышкой.
9. Включите вводной автомат и опробуйте в действии выключатель.

Очень важно! При соединении жилы выключателя с питающей сетью, не перепутайте фазный провод с нулевым. Запомните, коммутационный аппарат должен разрывать только «фазу». Иначе, при замене ламп в осветительном приборе вы можете попасть под напряжение.

Видео

Теперь вы знаете, как подключить выключатель с одной клавишей. Можно, конечно, пригласить для этого дела специалистов-электриков. Но в случае именно с этим устройством нет ничего сложного, а результат, сделанный своими руками, радует всегда вдвойне.

Как подключить выключатель. Пошаговая инструкция.

   Во время капитального ремонта или строительства объекта нужно заранее продумать о том где будут находиться осветительные приборы и выключатели. Если вы уже определились с местом их расположения, то пора задуматься о том как подключить выключатель, как всё это соединить вместе и заставить правильно и исправно работать долгие годы.

Общие замечания по монтажу электропроводки

• Монтаж и подключение электроустановочных приборов, то есть розеток и выключателей, производится только при отключенной электросети.
• Электропровод укладывается только по прямой линии, как в горизонтальном, так и в вертикальном направлениях.
• Если здание деревянное, то электропровод укладывается поверх стены. Непосредственное соприкосновение электропровода и поверхности стены не допускается. Он заводится или в гофру, или монтируется на специальных изоляторах, которые сделаны из непроводящих ток материалов.
• В каменных строениях, кирпичных, панельных, монолитных домах, электропроводка закладывается под штукатурку.

   Электрокабель состоит из токонесущих жил (проводов) и оболочки. Жил в электропроводе может быть две и более. Обычно используют двух и трехжильные кабеля. Одна из жил служит для создания непрерывной сети. Напряжение на нее не подается. Ее называют пустой или нулевой фазой. Остальные жилы называются рабочими фазами или жилами. Она или они и подают электроэнергию к электроприборам.

Инструменты и материалы для монтажа

   Какие материалы и инструменты нам понадобятся для монтажа и подключения выключателя к электролампочке?

• Выключатель.
• Электрокабель. В нашем случае не важно, какой электрокабель будет использован, медный или алюминиевый. Но, если вся электросеть квартиры или дома выполнена из медного кабеля, то нужно ставить медный. Если из алюминиевого, то алюминиевый.
• Распределительные коробки. Они используются для укладки соединений электросети. Не бойтесь ставить распределительные коробки. При использовании коробок уменьшается вероятность нарушения целостности соединений, а значит, снижается риск возникновения короткого замыкания.
• Электроиндикаторная отвертка. Она нам понадобится для определения рабочей и нулевой фаз в электропроводе, для проверки наличия тока в сети.
• Кусачки. Они будут нужны для разрезания провода.
• Плоскогубцы. С их помощью делаются более крепкие скрутки проводов.
• Изолента и сизы. Соединения проводов, оголенные концы должны быть заизолированы. Их обвертывают изолентой, затем надевают на соединение сиз. Он представляет собой колпачок и обеспечивает надежность соединения.
• Крепежный элемент. При работе на деревянных поверхностях понадобятся хомуты. С их помощью гофра крепится к стене. При монтаже провода на каменной поверхности нужны будут клипсы, хомуты, саморезы, дюбеля. Но самым надежным крепежным элементом до сих пор считается вырезанная из алюминиевой банки полоска с гвоздем посередине.
• Подрозетник. Представляет собой стальное или сделанное из полимерных материалов устройство, по форме напоминающее стакан. Предназначен подрозетник для установки выключателя или розетки.
• Перфоратор. Он понадобится для того, чтобы вскрыть штукатурку, иначе говоря, проштробить, сделать отверстия. Если выключатель ставится на новом месте или в первый раз, то нужна будет еще и фреза размером с дно подрозетника. С ее помощью в стене делают отверстие, в которое потом ставят подрозетник.

Определяемся с видом нужного нам выключателя

   Конструкция выключателя представляет собой корпус, в котором установлена колодка с токопринимающими элементами и прерывающее устройство. Чаще всего используется клавишное прерывающее устройство. Клавиш в выключателе может быть одна или несколько. В основном используются одно и двух клавишные выключатели.

   Выключателей существует несколько видов:

• Клавишные выключатели
• Проходные выключатели. Они точно такие же, как и клавишные.
• Сенсорные
• Диммеры и импульсные выключатели

   Нет необходимости описывать каждое устройство в отдельности, про то какие выключатели бывают, читайте в статье «Выключатель света. Их виды и типы. Советы при выборе.«

   Нам для подключения лампочки понадобится одноклавишный выключатель. Вернемся еще раз к его конструкции. Колодка такого выключателя оснащена двумя контактами и одной прерывающей клавишей. В конструкции может быть предусмотрен механизм для закрепления колодки в подрозетнике. Обычно он представляет собой два металлических лепестка, положение которых регулируется с помощью винтов. В свободном положении лепестки опущены, в раскрытом упираются в стенки подрозетника.

Разъяснение схемы подключения для упрощения понимания

   Выключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия — замыкание и размыкание электрической цепи на пути к светильнику. Чтобы правильно сделать электропроводку для него, необходимо хорошо понимать принцип действия и схему работы выключателей. Для начала рассмотрим схему подключения одноклавишного выключателя (представлена ниже).

   На нем, в максимально простом и наглядном виде, изображен принцип работы одноклавишного выключателя. Как видно, из рисунка внутри механизма одноклавишного выключателя имеется подвижный контакт, который при нажатии на клавишу может принимать одно из двух положений. Первое положение «включено», второе «выключено». При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.

   На представленном выше рисунке, клавиша находиться в положении «отключено», контакт разомкнут, фаза не подается на светильник, лампа не горит. Если перевести выключатель в положение «включено» лампа загорится. Согласно ПУЭ (Правила Устройства Электроустановок) — это единственно верный вариант подключения выключателя.

Почему выключатель должен обрывать именно фазную жилу?

   После того, как мы ознакомились с принципом работы одноклавишного выключателя, можно перейти к пояснению одного из важнейших моментов его подключения. Дело в том, что к контактам выключателя всегда должна подключаться только фаза.

   Объясню почему:

• Во-первых. Бьёт током только фаза
• Во-вторых. Исходя из пункта выше, для проведения безопасной замены ламп в светильнике, фазу нужно отключить. Если подключение выполнено правильно, то для этого действия будет достаточно всего лишь перевести клавишу выключателя в положение «отключено».
• В-третьих. Существенно увеличивается вероятность неправильной работы и преждевременный выход из строя некоторых видов ламп. А именно, компактных энергосберегающих и светодиодных. При их подключении, фаза должна обязательно обрываться выключателем, так как данные лампы имеют в своей конструкции пусковые элементы, которые распознают фазу, даже без нуля, как сигнал к зажиганию лампы. При отсутствии нуля, лампа конечно должным образом светиться не будет, так как не хватит напряжения, но мигать будет точно.

   Я описал только основные причины, по которым следует отнестись серьезно к процессу подключения выключателя света, в реальности их гораздо больше.

Разметка мест установки электроприборов

   Перед началом монтажных работ нужно разметить, как будет расположен выключатель, электропровод на стене, потолке, где будет установлена лампочка. Выключатель ставится возле двери, ведущей в комнату, может быть установлен на высоте от пола, начиная от 30 см и до 1,6 м. Если монтируем дополнительную лампочку на стену, то выключатель ставится на уровне розеток.

  После того, как отметили местоположения выключателя, ведем прямую линию вверх под потолок. В этом месте нужно будет поставить распределительную коробку. На потолке отмечаем место, где будет устанавливаться лампочка. От неё ведем прямую линию к стене и далее по стене ведем линию к месту, где стоит распределительная коробка. Затем замеряем длину провода, нарезаем отрезки и приступаем к монтажу.

Выполняем монтаж выключателя своими руками

   Ниже, на примере, рассмотрим монтаж и подключение выключателя без заземления.

   Монтаж начинается с установки выключателя. Если монтируем его на деревянной поверхности, то сначала ставится подложка, сделанная из не проводящего электричество материала, например, пластмассы или хорошо просушенного дерева. В наше время, можно найти специальные декоративные подложки.

   Затем устанавливается распределительная коробка над выключателем. Потом подсоединяем один конец кабеля к выключателю, заводим его в гофру и крепим к стене, второй конец кабеля заводим в распределительную коробку.

   На потолке в месте, где будет лампочка, устанавливаем специальную клемную колодку, имеющую два токопринимающих контакта. Она устанавливается также на подложку. В дальнейшем к этой колодке будет подключен кабель с лампочкой. Отрезок кабеля, предназначенный для потолка, заводим в гофру, один конец кабеля подключаем к клемной колодке, а второй ведем к стене и далее к распределительной коробке. Берем еще один отрезок кабеля, заключаем его в гофру и ведем в основной распределительный шкаф с автоматическими выключателями, это будет питающий кабель. Естественно, все отрезки скрепляем со стеной и потолком. Потом к клемной колодке на потолке подсоединяем кабель с электропатроном. Обычно такие колодки оснащены винтовым соединением. Конец оголенного провода может вставляться в клемму, а затем прижиматься болтом.

   Затем разделываем на 10 см. конец питающего кабеля, который идёт от шкафа управления, и концы от лампочки и выключателя. Дальше снимаем изоляцию с каждого провода, приблизительно на 1.5 см. и скручиваем концы проводов в распределительной коробке. Для более крепкой скрутки можно использовать плоскогубцы. Скрутки тщательно накрываем сизами и изолируем.

• Соединение проводов в распределительной коробке

   Заводим все концы в распределительную коробку, то есть кабель общей сети, кабель выключателя и кабель электролампочки. Разделываем их и соединяем провода по схеме. Один конец (нулевой) провода от электролампочки присоединяется к нулевой жиле общей сети, второй (фазный) – к одному из концов провода выключателя. Оставшийся свободный (так же фазный) конец провода выключателя подключается к рабочей (фазной) жиле общей сети. Все соединения крепко скручиваем с помощью плоскогубцев, сверху на соединения надеваем сизы. Подключаем электроэнергию. Включаем, проверяем. Если лампочка загорается, закрываем коробки и пользуемся. Если нет, проверяем соединения. О возможных неисправностях мы поговорим чуть ниже.

• Особенности монтажа проводов под штукатурку

   Монтаж выключателя в каменном строении имеет некоторые отличия от монтажа в деревянном доме. Электропроводка в таких зданиях закладывается под штукатурку. Если монтаж выключателя производится на оштукатуренной стене, то ее штробят, то есть с помощью перфоратора в штукатурке прокладывают канал для укладки провода и углубления для установки подрозетника. Штукатурку снимают до каменной стены, а подрозетники углубляют так, что бы замазаны они были в ровень со стеной. Все остальные действия при монтаже на оштукатуренной стене точно такие же, как и на деревянной.

• Прокладка электрики в бетонные стены без штукатурки

   Если монтаж производят на голой неоштукатуренной стене, то сначала с помощью перфоратора, оснащенного фрезой, делают выемку под установку подрозетника. Он крепится в этой выемке с помощью дюбелей или алебастра. Провод крепят к стене с помощью хомутиков, клипс или с помощью описанного выше самодельного крепежа. Крепеж жалеть не надо. Ставить его нужно на расстоянии не более 20 см друг от друга. Распределительные коробки так же крепятся к стене с помощью саморезов и дюбелей.

• Желоба в плитах — помощники электрика

   Плиты перекрытия в каменных домах имеют внутри желоба. Электропровод к лампочке, размещенной на потолке, идет по одному из таких желобов. Для этого с помощью перфоратора пробивают два отверстия. Одно — в точке входа провода в плиту. Другое – в месте, где будет расположена колодка для монтажа патрона и лампочки. Колодка, к которой будет прикреплен электропатрон с лампочкой, ставится на плашку. Если плашка деревянная, то она просто приклеивается к поверхности потолка. Если сделана из других материалов, то ее либо клеят, либо скрепляют с потолком саморезами. С выключателя снимают корпус, соединяют с проводом и закрепляют в подрозетнике. Для этого на колодке выключателя есть крепежный механизм.

   Болты в механизме закручивают так, чтобы выключатель стоял в подрозетнике прочно и не качался. Затем скручивают все соединения, изолируют их. Потом отмечают нулевую жилу общей сети и отключают электроэнергию. Дальше подключают выключатель и лампочку к общей сети по вышеописанной схеме. Нулевая жила рабочей сети соединяется с нулевой фазой лампочки. Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. Тщательно изолируют и включают электроэнергию. Включают выключатель и проверяют. Горит, можно пользоваться. Нет, проверяем соединения. После окончания монтажа поверхности штукатурят.

   До начала штукатурных работ выключатель снимают. Ставят его окончательно после отделки поверхности стены. На время ее проведения оголенные концы изолируются. А подрозетник чем-нибудь закрывается.

Возможные неисправности

   Если после монтажа лампочка не загорается, то, возможно, что плохо скручены провода. Нужно проверить соединения. Для этого нет нужды проверять каждое. Начинать надо с проводов, входящих в выключатель. Берем индикаторную отвертку и проверяем, поступает ли на выключатель электричество. Прикоснемся отверткой по очереди к концам провода, входящего в выключатель. Если индикатор не горит, то неисправность в соединении с общей сетью. Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию. Проверим еще раз.

   Если ток подается, а лампочка все равно не горит, то неисправность или в выключателе, или в остальной электрической цепи. Если выключатель исправен, то индикатор должен загораться при прикосновении к обоим его контактам. Если индикатор горит только на одном из контактов, то неисправен выключатель. Лучше его сразу заменить. Бракованная вещь долго не проработает. Если выключатель исправен, проверяем каждое соединение, пока не найдем неисправность.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

схема, как правильно подсоединить, инструкция по установке с видео

Преимущество трёхклавишного выключателя заключается в том, что с его помощью можно регулировать интенсивность освещения в помещении. Такой выключатель применяют в длинных коридорах, в комнатах с несколькими уровнями ламп, а также в тех случаях когда из одной точки управляют освещением в нескольких отдельных местах. Например, в ванной комнате, туалете и кухне. Чтобы выключатель работал исправно, нужно знать как правильно подключить его к электросети. Об этом и пойдёт речь.

Подготовительные работы

Чтобы подключить трёхклавишный выключатель необходимо подготовить для него место на стене. Если проводка в доме или квартире наружная, достаточно подвести к месту предполагаемого размещения провода от распределительной коробки, уложив их предварительно в кабель-канале.

Подвод кабель-канала к лампам освещения

Если проводка скрытого типа, то перед установкой выключателя в стену сначала монтируется подрозетник, к нему (при помощи штробы в стене) подводится 4-х жильный кабель от распределительной коробки. Всё это закрепляют при помощи электромонтажного алебастра.

Пример установки подрозетников для выключателей или розеток

Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм². Установку производят уже на полностью готовую стену — после финишной отделки (покраски, оклейки обоями и т.д.). Если нужно только заменить выключатель, то задача упрощается. Нужно просто демонтировать старый выключатель. Для этого снимаются клавиши, поддев их ногтем или отвёрткой с плоским шлицом, и откручиваются крепёжные винты. Сняв защитный корпус, нужно извлечь из подрозетника цоколь и отсоединить все провода.

Пример снятия клавиши выключателя

Демонтаж выключателя можно проводить только в обесточенной электросети. Пренебрежение правилами безопасности грозит получением электрического удара, со всеми вытекающими отсюда последствиями.

Отключение питания производится на распределительном щите дома (квартиры). Флажок автоматического выключателя напряжения должен быть в выключенном положении (вниз).

Флажок автоматического выключателя опущен вниз

Чтобы окончательно убедиться в безопасности работы, рекомендуется дополнительно проверить напряжение на клеммах выключателя бытовым индикатором или тестером.

Под напряжением загорается встроенный светодиод

Для удобства дальнейшего монтажа, особенно, если это делается впервые, фазный провод желательно пометить маркером. Он располагается отдельно от других, таким же образом его нужно устанавливать и впредь. При правильном соблюдении цветовой маркировки, провод с фазой окрашен в красный (или коричневый) цвет.

Утрйство и схема подключения тройного выключателя

Принцип работы выключателя достаточно прост. Нажатием клавиши соединяется или разъединяется цепь питания лампы. Внутри цоколя расположены подвижные медные контакты. Перемещением клавиши вверх, контакты соединяются, перемещением вниз — размыкаются. На выключатель подводится фазный провод. Ноль подаётся на лампу из распределительной коробки.

Пример распределения функций освещения на клавишах

Использование трёхклавишного выключателя позволяет экономить место на стене, упрощает монтажные работы. Кроме того, при использовании такого выключателя значительно экономится электроэнергия (до 20%), так как появляется возможность отключать ненужные лампы. Различными комбинациями клавиш можно освещать только то пространство, которое необходимо в текущий момент времени, разделять освещение по уровням.

Какие инструменты и материалы нужны

Для подключения трёхклавишного выключателя понадобятся следующие инструменты:

• электромонтажная отвёртка с плоским шлицом, размером 3,5–5 мм.;
• плоскогубцы.
• нож или стриппер для зачистки изоляции на проводах;

Фотогалерея: инструменты, необходимые для работы

Ножка отвёртки изолирована

Облегчает оголение проводов от изоляции

Электромонтажные пассатижи

Если выключатель устанавливается впервые, из расходных материалов понадобятся кабеля нужного сечения, распределительная коробка, установочный подрозетник, клеммники или изоляционная лента. При наружной проводке — кабель-канал, а при скрытой — гофрированный рукав и алебастр.

Фотогалерея: необходимые материалы

При покупке выключателя стоит обратить внимание на код «IP», который, как правило, нанесён на упаковке. Состоит код из двух цифр, обозначающих уровень защищённости цоколя от влаги и пыли. Особенно важно это при установке прибора в ванной комнате или снаружи дома. Первая цифра обозначает степень защиты от пыли, вторая — от влаги, по 6-тизначной шкале. Для внутренних помещений достаточно IP 20, на улице или в санузле лучше установить выключатель с IP 66. Кроме того, на качественно изготовленном выключателе всегда обозначена схема подключения и отдельно выделена фазная клемма (стрелкой или латинской буквой L).

Схема подключения на тыльной стороне выключателя

Как подключить трёхклавишный выключатель: пошаговые действия

Последовательность действий при подключении трёхклавишного выключателя следующая:

1. Отключение общего питания (или группы освещения) на распределительном щитке. Это необходимо для обеспечения безопасности проводимых работ.

   Предохранительные пробки

2. Демонтаж выключателя. Если выключатель новый, разборка его состоит в отсоединении корпуса от цоколя и ослаблении клеммных креплений. В некоторых современных приборах клемма устроена по принципу защёлки, отпускать её не нужно. Провод просто заводится в отверстие и там автоматически фиксируется. Кроме этого, чтобы закрепить выключатель в подрозетнике, необходимо на один, два оборота винта, ослабить натяжение распорных ножек.

   Винты распорных ножек

3. Подключение проводов к выключателю. Самый ответственный момент. Необходимо разобраться в 4 проводах. Один закрепляется в общей клемме, из него «фаза» будет подаваться на все три лампы. Остальные 3 подключаются в желаемом порядке. Например, один питает центральную люстру, второй включает настенное бра и третий — островное освещение над диваном в гостиной. Или, если люстра имеет 6 ламп, поочерёдное включение 3 пар. Очищение от изоляции удобно делать при помощи стриппера, но можно и обычным ножом. Длина оголённого провода не должна превышать 10 мм., так, чтобы после погружения её в гнездо клеммы, снаружи оставалось не более 1 мм. Если зажим клеммы винтовой, затягивать его нужно достаточно прочно.

   Крепления проводов в клеммах

4. Подключение проводов в распределительной коробке. Самым надёжным соединением проводов считается пайка. Не зря распределительную коробку ещё и сегодня электрики часто называют «распаячной». Однако работа эта требует навыков и наличия паяльника со всеми принадлежностями. Поэтому, в большинстве случаев провода соединяют клеммниками, коих в продаже имеется большое разнообразие. По техническим характеристикам такое подключение практически ничем не уступает пайке, а в некоторых случаях даже более прогрессивное (например, когда совершается переход от алюминиевой жилы на медную). В крайнем случае, допустима и обыкновенная скрутка металлических жил, которую делают при помощи плоскогубцев. Оголять изоляцию в распределительной коробке также следует лишь настолько, что бы обеспечить надёжность крепления, не больше. Все стыки кабелей необходимо тщательно заизолировать, чтобы они не могли контачить между собой.

   Соединение проводов в распределительной коробке

5. Проверка правильности подключения. Окончательно подсоединив все провода, перед финальной сборкой можно проверить работу всей схемы. Для этого включают питание на распределительном щитке, тестируют переключатель и снова отключают ток в сети.
6. Сборка распределительной коробки и выключателя. Если всё работает в штатном режиме, провода в распределительной коробке аккуратно укладываются внутрь и закрываются крышкой. Выключатель устанавливается в подрозетник. Для этого винты распорных ножек закручиваются по часовой стрелке. Отжимать их нужно равномерно с каждой стороны, чтобы цоколь в итоге оказался прочно закреплённым по центру отверстия. Но перетягивать тоже не следует, если затянуть слишком сильно, ножки могут проколоть пластмассовый корпус подрозетника и выключатель будет в нём «болтаться». После этого навинчивается защитный корпус и в пазы вставляются клавиши. Сборка завершена.

   Выключатель в сборе

7. Включение общего питания.

Кроме первого и последнего пунктов, порядок работы может меняться, это не имеет принципиального значения. Можно, например, вначале соединить провода в установочной коробке, а затем монтировать непосредственно выключатель.

Важно другое. Согласно правилам установки электроприборов (ПУЭ), подключить устройство необходимо так, чтобы происходило размыкание именно фазового проводника тока. Если поменять местами «фазу» и «ноль» всё будет работать, но на лампе постоянно будет напряжение. А это чревато ударами тока в случае неосторожного прикосновения к оголённым контактам при замене лампочки. Кроме того, правилами регламентируется положение клавиш. Включаться свет должен нажатием кнопки вверх, а выключаться — нажатием вниз.

Схема подключения трёхклавишного выключателя принципиально не отличается от схемы подключения одно или двух клавишных. Разница лишь в количестве управляемых точек освещения.

Пример пошаговой установки выключателя

Видео: монтаж трёхклавишного выключателя

https://www.

Видео: подключение трёхклавишного выключателя с розеткой

https://www.

Возможные ошибки и пути их решения

Самой распространённой ошибкой при подключении выключателя является путаница с проводами. Чтобы избежать её и прибор работал в штатном режиме, рекомендуется подключать лампы последовательно, соблюдая поочерёдное подключение проводников. Облегчить задачу может цветовая маркировка. При этом вводный, общий контакт, приходящий из распределительной коробки, закрепляют первым.

Пример цветовой маркировки проводников

Зажимать контакты нужно достаточно плотно, чтобы во время монтажных работ они не выпадали из клемм. Иногда бывает, что выключатель подключили и проверили, но после установки в подрозетник, он перестал работать. Тогда нужно снова извлечь его и дополнительно подтянуть клеммы. Тут, кстати, можно заметить, что применять для подключения всего освещения необходимо использовать только установочный тип проводов, обозначенный буквой «У» на маркировке. Он отличается тем, что внутренняя металлическая часть представляет собой цельный медный стержень. Соединительный кабель, состоящий из сплетённых нитеподобных проводников в одну жилу, использовать запрещено.

В целом, выключатели рассчитаны на длительный срок эксплуатации — до 10 лет и более. Но при этом необходимо соблюдать правильность подключения и использовать лампы, мощность которых не превышает 100 Вт. При перегрузках большими токами, начинают подгорать и обугливаться медные контакты, что приводит в итоге к прерыванию электроснабжения. Профилактической мерой для устранения такой неполадки может быть зачистка контактов и дополнительная затяжка клеммных зажимов.

Использование энергосберегающих и светодиодных ламп значительно продлевает срок службы выключателя.

Светодиодная лампа потребляет малый ток

Небольшой нюанс. Если в осветительных приборах установлены светодиодные лампочки, потребляющие малые токи, не рекомендуется использовать выключатель с подсветкой — встроенный на корпусе светодиод работать не будет.

При проведении электромонтажных работ необходимо соблюдать меры пожарной и личной безопасности. Установка выключателя сопряжена с подключением тока высокого напряжения. Чтобы не стать жертвой несчастного случая нужно придерживаться рекомендаций и правил безопасного монтажа.

Оцените статью: Поделитесь с друзьями!

Установка и подключение выключателя своими руками

Освещение в квартире является важной составляющей всей домашней электропроводки. В свою очередь, освещение без выключателей представить сложно. Поэтому установка выключателя довольно востребованный вид электромонтажных работ, научиться которому не составит большого труда. В этой статье мы подробно рассмотрим, как выполнить подключение выключателя своими руками.

Виды выключателей

Современные выключатели классифицируются на несколько видов.

По своей конструкции:

• одноклавишные;
• двухклавишные.

По способу монтажа:

• внутренние;
• наружные.

Выбор, какой именно установить, зависит от вида вашей электропроводки и от типа светильника.

Особенности подключения выключателя

Выключатель представляет собой коммутационное устройство для замыкания и размыкания электрической цепи путем разрыва фазы.

Внимание! Поэтому через выключатель должен проходить именно фазный провод, никак не нулевой, который должен проходить к месту установки светильника напрямую от распределительной коробки.

В некоторых квартирах иногда встречается неправильное подключение. Это чревато тем, что при выключенном свете во время замены лампочки может произойти поражение электрическим током, так как вместо фазы отключен ноль, и патрон от лампочки находится под напряжением.

Схема подключения выключателей

При обнаружении такого неправильного подключения следует поменять фазность проводов. Для этого в распределительной коробке нужно поменять схему на правильную.

При установке данного устройства возникает вопрос, на какой высоте устанавливать его, есть ли какие-то правила и стандарты. Согласно правил устройства электроустановок:

• Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.
• Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
• Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В советское время были несколько иные требования, на какой высоте устанавливать выключатели в квартире. Стандартная высота была на уровне 1,6 м. Поэтому во многих квартирах они и сейчас расположены «на уровне глаз».

Подготовка рабочего места

При выполнении любых электромонтажных работ в первую очередь необходимо отключить подачу электроэнергии, проверить отсутствие напряжения, исключить возможность повторного несанкционированного включения напряжения. С помощью индикатора напряжения определить, какой из проводов в распределительной коробке является фазным, и пометить его маркером.

Подготовить необходимые инструменты:

• пассатижи;
• индикатор напряжения;
• отвертка;
• нож строительный;
• маркер.

Подключение внутреннего одноклавишного выключателя

Выключатель такого типа устанавливается в квартирах с внутренней электропроводкой, то есть вся проводка скрыта в стене.

В месте установки розетки должно быть углубление, в которое установлена специальная коробка для выключателя, в которую выведен провод.

Порядок работы:

1. Подготовка выключателя к монтажу. Необходимо разобрать выключатель, для этого, открутив винты, соединяющие кнопку с рамкой, нужно снять ее с рамки.
2. Срезать изоляцию с проводов в месте их присоединения, оставив около 1 сантиметра оголенного участка на каждом.
3. В отверстия для проводов вставить оба фазных провода: идущий от распределительной коробки во входное отверстие и идущий от выключателя к месту установки светильника в выходное отверстие.
4. Туго закрутить винты для надежной фиксации проводов, которые не должны свободно двигаться.
5. Установить механизм в специальную коробку в стене и надежно зафиксировать во избежание расшатывания.
6. Установить на механизм снятую ранее рамку и закрепить ее винтами.
7. Установить клавиши выключателя.

Если речь идет не о замене, а о монтаже нового выключателя возникает необходимость монтажа специальной коробки под выключатель. Делается это следующим образом:

1. В месте установки выключателя электропроводки сделать нишу-углубление в стене по размеру чуть больше размеров коробки.
2. Вывести через отверстие в дне коробки фазный провод. Закрепить коробку в нише с помощью любого раствора для штукатурки.

Подключение наружного одноклавишного выключателя

Если домашняя электропроводка выполнена открытым способом, то есть поверх стен, то применяются наружные выключатели. В данном случае коробка под выключатель не применяется, выключатель крепится прямо на стену с помощью саморезов, а в некоторых случаях, и дюбелей.

Порядок работы:

1. Разобрать выключатель. Для этого снять с него клавиши, открутить винты, крепящие механизм к корпусу.
2. Срезав изоляцию на концах проводов, вставить фазный провод, идущий от распределительной коробки во входное отверстие механизма, а идущий от выключателя к месту монтажа светильника в выходное отверстие.
3. Закрутить винты для надежной фиксации проводов.
4. Закрепить на стене подрозетник с механизмом, соединить с корпусом выключателя. Некоторые модели выключателей бывают без подрозетника, в таком случае механизм крепится прямо на стену.
5. Установить клавишу.

Наружный одноклавишный выключатель

Подключение двухклавишного выключателя

Установка такого вида выключателя применяется в следующих случаях:

• Плафоны люстры разделены на секции для регулирования уровня освещенности, каждая секция подключается к отдельной кнопке выключателя.
• Выключатель подключен к автономным светильникам.

Если с одноклавишным выключателем все понятно и просто, то подключение двухклавишного кажется намного сложнее: клеммная коробка отличается и проводов побольше. На самом деле больших затруднений это вызвать не должно, алгоритм подключения тот же. Устройство ненамного отличается от одноклавишного.

Порядок работы:

1. Разобрать выключатель. Механизм несколько отличается от одноклавишного. Но в этом нет ничего страшного: в современных выключателях все контакты маркируются. L — контакт для питающей фазы, отходящие контакты обозначены стрелками вниз.
2. Срезав изоляцию с проводов в месте их присоединения, присоединяем провода к соответствующим контактам механизма.
3. При внутренней установке закрепить механизм в специальной коробке в стене, надеть снятую ранее рамку. При наружной — закрепить на стене, установить корпус выключателя.
4. Установить клавиши.

Подключение выключателя с подсветкой

Кто хотя бы однажды в поисках выключателя в полной темноте, не спотыкался об лежащую на полу обувь и другие предметы, и, ругаясь, с трудом нашаривал на стене заветную кнопку? Эта ситуация всем до боли знакома. Поэтому для облегчения поисков и был создан выключатель с подсветкой. При выключенном свете индикатор светится и указывает на его местонахождение.

Принцип конструкции и работы выключателя с подсветкой

В отличие от обычного, выключатель с подсветкой снабжен световой индикацией, в роли индикатора выступает неоновая лампа или светодиод, подключенный параллельно к контактам устройства и токоограничивающий резистор, понижающий напряжение в сети.

Когда мы отключаем свет, и в контактах выключателя происходит разрыв фазы, идущей к светильнику. Но при этом цепь, к которой подключен светодиод индикатора, не разрывается. Резистор понижает входящее напряжение до минимума, необходимого для включения светодиода.

При включении света, индикатор отключается. Это происходит от того, что ток идет по пути наименьшего сопротивления. К светильнику подведен провод с сечением значительно большего, чем у провода, идущего к светодиоду, а значит и сопротивление значительно меньше.

Выключатель с подсветкой

Возникает резонный вопрос: если загорается светодиод индикатора, значит есть напряжение, почему тогда не включается лампа в светильнике? Все дело в резисторе, через который проходит ток к светодиоду. Он понижает напряжение до уровня, которого не хватает для включения лампочки в люстре, но хватает для включения светодиода.

Подключение выключателя с подсветкой выполняется так же, как и обычного.

Выключатель с подсветкой не рекомендуется подключать совместно с люминесцентными или светодиодными лампами, оснащенными пускорегулирующим устройством. Причина в том, что при отключенном выключателе ток, идущий через светодиод к лампе, заряжает фильтрующий конденсатор, которому для зарядки много тока не нужно. Конденсатор, в свою очередь, пытается включить схему запуска энергосберегающей лампы. Однако заряда конденсатора не хватает, он разряжается, и лампа снова гаснет. И так может продолжаться бесконечно.

Внимание! Поэтому выключатель с подсветкой устанавливается только на лампы накаливания или галогенные лампы.

Также следует обратить внимание на то, что если лампа отсутствует или перегорела, подсветка не будет работать. По той простой причине, что светодиодному индикатору, чтобы он загорелся, нужны и ноль, и фаза. А ноль к индикатору идет от выключенной люстры на потолке. Если лампа отсутствует, то значит и цепь питания разорвана.

Схема подключения выключателя с подсветкой

Соблюдение техники безопасности

Ну вот мы и разобрали, как выполнить установку выключателей – одну из наиболее простых электромонтажных работ, не требующей особых умений и талантов. Если заранее все изучить и понять, что, как и почему именно так делается, то Вы легко и быстро сможете проделать эту доселе не знакомую процедуру установки выключателя.

И один из важнейших моментов – это соблюдение техники безопасности, иначе сила тока будет проверять вас на прочность. А правил техники безопасности не так уж и много:

1. Перед началом работы прекратить подачу электроэнергии, отключив автоматы в электрощите. Принять меры для исключения возможности повторной подачи напряжения.
2. Все инструменты должны быть исправны. Необходимо проверить отсутствие повреждений и сколов на изолирующих частях инструментов.

Видео об установке выключателей

Подключение выключателя света с одной клавишей

Выключатели появились в тот же момент, когда человек придумал освещать помещения, в которых он находится. Несмотря на огромное разнообразие их видов, дизайна, размеров и «наворотов», они выполняют две главные задачи – включают и выключают свет. Основана эта работа на простом принципе, который будет рассмотрен в данной статье.

На нем основана и инструкция по установке своими руками освещения – от выключателя до лампочки. Выключатель может управлять любым видом освещения и любым его количеством, главное – разобраться с принципом его работы и учесть все технические нюансы, чтобы правильно выполнить монтаж освещения в квартире и соединить все воедино, не прибегая к помощи электрика.

Какие они бывают?

• Классический и самый распространенный вариант – обычный одноклавишный выключатель света. Он предназначен для управления одной группой осветительных элементов – люстрой, светильником или ночником. Устанавливается там, где актуально именно такое управление. Плюсы – простая установка одноклавишного выключателя, невысокая цена. Минусы – невозможность подсоединить несколько независимых друг от друга групп осветительных приборов на выключатель света с одной клавишей. Схема одноклавишного выключателя будет представлена далее.

Стандартный одноклавишный механизм

• Более продвинутый вариант – две кнопки. Он дает сравнительно большую свободу в организации и планировании осветительной системы помещений. Сюда можно подключить уже две группы лампочек. Обычно такая схема используется для разграничения основного и дополнительного освещения в гостиных и кухнях. Одна кнопка включает основной свет, а вторая – дополнительное освещение над рабочими зонами. Такой вариант гораздо экономнее и аккуратнее, чем расположение двух однокнопочных вариантов рядом.

Двухкнопочный вариант

• Очень редко встречающийся, но все же находящий применение в быту вариант выключателя лампочки – с тремя кнопками. Он опять-таки используется для разграничения разных световых приборов по проводам. Нашел применение в спальнях и гостиных, где обычно устанавливаются огромные люстры с несколькими уровнями лампочек. Иногда используется для организации уличного освещения – протянув провода, с одного выключателя можно включать свет в разных местах. Выглядит очень компактно и аккуратно, имеет только два минуса: он дороже предыдущих аналогов, и клавиши на нем сравнительно тоненькие – можно промазывать, включая не тот свет. Схема подключения лампы очень простая даже у него.

Модель с тремя кнопками

• Помимо включения и выключения света они также могут регулировать яркость освещения. Устройство такого механизма более сложное, и такая возможность актуальна только для светодиодов, где яркость кристаллов зависит от силы тока, проходящего через них. Такие модели называются «диммеры», они выполнены в виде регуляторов различного вида. В выключенном состоянии ток через них не проходит, световые приборы не светят. При постепенном повороте регулятора диммер начинает пропускать большее количество тока вплоть до максимума. Это будет работать только со светодиодами (даже не со всеми лампочками, обычно такая фишка подходит для светодиодных лент). Старайтесь не запитывать через диммер лампы накаливания и люминесцентные варианты – это может привести к их повреждению и сгоранию.

Регулятор подачи силы тока для разной яркости освещения

• Одним из вариантов реализации работы является добавление маленького осветительного элемента к кнопке. Он загорается в выключенном положении, сообщая человеку в темноте, где находится выключатель света. Очень полезная вещь в больших или же, наоборот, тесных помещениях. Однако с выключателем такого типа связана очень популярная проблема, с которой сталкиваются владельцы люминесцентных и светодиодных лампочек – моргание в выключенном состоянии. Проблема эта решается настолько просто, что это совершенно не повод отказываться от такой удобной вещи. Причем маленькие лампочки устанавливаются абсолютно на всех вышеописанных типах, ограничений нет никаких.

Выключатель с индикатором местоположения в темноте

• Завершим классификацию упоминанием о том, что исполнение моделей на современном рынке такое разнообразное, что их можно подобрать буквально под любой дизайн, цвет и назначение. Несмотря на то, что они будут казаться совершенно разными, принцип работы у них един – о нем мы поговорим далее.

Пример дизайнерского оформления одно- и двухкнопочного выключателя

Принцип работы

Почему светит лампочка? Потому что на нее подается электричество. Не светит она потому, что электричество не подается. Именно этим и занимается выключатель – он механически разрывает цепь с лампочкой, по которой к ней движется ток из общей сети. Чтобы понять, как он делает это, нужно заглянуть внутрь.

Разобранный двухклавишный выключатель

Видим, что белые кнопки, на которые мы нажимаем при повседневном пользовании, являются лишь декоративными элементами. Они на специальные клипсы крепятся в корпусе и приводят в движение керамические ходунки, которые и управляют электрической цепью. Работа такого механизма и то, как подключить одноклавишный выключатель, будут наглядно показаны далее в статье.

В выключенном состоянии он разрывает фазу, как следствие – лампочки не светят. Земля и ноль у светильников, грубо говоря, общие, идут они, минуя выключатель. Фазу придется запитать к каждой кнопке отдельно для разграничения цепей.

Как самостоятельно подключить?

Все виды подключаются абсолютно одинаково, отличаются лишь количеством проводов, которое напрямую зависит от клавиш в выключателе.

Как правильно подключить выключатель света? Простая инструкция будет представлена с тем расчетом, что под выключатель уже проложен силовой кабель, и он торчит из стенки в том месте, где будем его ставить. Обязательно соблюдайте технику безопасности при работе с электричеством – обесточьте всю систему с помощью общего рубильника, тщательно изолируйте все соединения, надежно затягивайте контакты. Начнем с того, как сделать подключение одноклавишного выключателя.

• Как подключить выключатель света? Его подключить проще всего. Для этого необходимо всего три провода – земля, ноль, фаза. Подключение светильника будет выполняться через распределительную коробку, сквозь которую напрямую проводится земля и рабочий ноль, подключаясь к лампочкам. Рабочая фаза – провод, который дает электрическую нагрузку, сперва заводится в распределительную коробку, после чего подключается к выключателю. Из него провод возвращается в коробку и напрямую подключается к лампочке. Таким образом, в выключенном состоянии к светильнику будут подключены только ноль и земля, а фаза на лампочке будет разорвана на контактах выключателя. Контакт соединяется при включении, по фазе подается нагрузка, лампочка загорается. Ниже представлена схема подключения одноклавишного выключателя.

Схема подключения одноклавишного выключателя

• В подключении двухкнопочного выключателя есть некоторые различия. Как подключить лампочку через выключатель в таком случае? Здесь в коробку заводится провод земли и фазы, каждый из них делится надвое для подключения к светильникам. В переключатель через коробку также заводится провод рабочей фазы, где он подсоединяется к каждому механизму разрыва цепи отдельно. От них два провода ведутся к коробке, из которой подключаются к лампочкам. Схема подключения выключателя света аналогична, только кнопки две.

Схема подключения двухклавишного варианта

Тут следует обратить внимание на сам включатель. С обратной стороны у него будут три контакта. Там, где он один – фаза подключается из сети. Там, где их два – выводятся две фазы уже на светильники. Если следовать этой маленькой подсказке, электропроводка будет установлена правильно, вы никогда не перепутаете стороны подключения и соединения.

• Для трехклавишного выключателя история та же. Из коробки земля и ноль утраиваются на каждую группу лампочек, а из выключателя выходит три фазы, которые подключаются соответственно.

Схема подключения лампочки без заземления

Здесь приведена схема подключения лампочки без заземления. Некоторые сети не предусмотрены для подключения земли, поэтому можно вполне обойтись без нее, просто не проводя ее параллельно с нолем.

Установка конструкции

Чуть выше мы уже говорили, что в стенке должны быть просверлены специальные отверстия – подрозетники, куда будет устанавливаться металлический каркас с уже запитанной сетью на специальные фиксаторы.

Установка каркаса с контактами в стенку

По бокам у этого каркаса будут находиться прямоугольные зубчики, которыми он будет держаться в стенке. Крепление должно быть прочным, не шататься в гнезде и не выпадать.

После установки каркаса поверх него ставится декоративная поверхность, с которой мы контактируем ежедневно после подключения выключателя света с одной клавишей.

Установка декоративной поверхности

Заключение

Выключатель – незаменимый элемент любой схемы освещения, без него она просто не будет функционировать. Современное разнообразие механизмов позволяет подключить светильники к нему в огромном количестве вариаций, а красивый дизайн сделает выключатель максимально незаметным и гармонично вписывающимся в общий интерьер помещения.

Подключение лампочки к выключателю можно выполнить своими руками. Обязательно используйте безопасный способ работы с электричеством, проверяйте исправность проводов и качество соединения контактов перед тем, как подключаться к сети.

Как подключить выключатель света — очень просто

Умение подключать выключатель света — один из основных навыков, которым должен владеть каждый домовладелец. Как домовладельцу, вам, вероятно, придется менять выключатель света много раз, и платить электрику неоптимально, если вы можете сделать это всего за несколько минут.

Наши инструкции по подключению переключателя света к стандартному переключателю света, трехпозиционному переключателю света и четырехпозиционному переключателю света приведены ниже. Также важно прочитать инструкции, прилагаемые к вашему конкретному переключателю света, потому что может быть что-то отличное от того, который вы приобрели, или изменение технологии, которое потребует другой установки переключателя света.

Перед тем, как что-либо делать, вам нужно отключить питание переключателя света. Если вы не знаете, какой прерыватель питает ваш выключатель, просто включите свет и проверяйте каждый прерыватель, пока не найдете тот, который выключает ваши огни.

Инструменты, необходимые для подключения выключателя света

• Плоскогубцы игольчатые
• Инструмент для зачистки проводов
• Отвертка с головкой Philips
• Гайки для проволоки
• Изолента

Базовые знания о том, как подключить выключатель света

• Черный провод — это горячий или нагрузочный провод
• Белый провод — Это нейтральный провод
• Голый медный (зеленый) провод — это ваш заземляющий провод
• Красный провод — Этот провод используется для 3- или 4-позиционных переключателей и соединяет переключатели вместе, чтобы каждый из них мог управлять вашим освещением.

Внимание! — Если вы заменяете существующий коммутатор, убедитесь, что вы не знаете, как он подключен, прежде чем удалять существующие провода. Посмотрите, где подключены черный и белый провода. Если есть больше проводов для трехпозиционного переключателя, также проследите, где они также были подключены. Вы захотите воспроизвести ту же схему подключения при установке нового коммутатора.

Зачистка проводов

Во-первых, узнайте, с каким калибром провода вы работаете.Это будет провод 12 или 14 калибра. Затем используйте инструменты для зачистки проводов и снимите с провода около 5/8 дюйма изоляции. На инструментах для зачистки проводов должна быть отмечена точка для каждого калибра провода.

Затем согните провод в петлю из хвоста свиньи, чтобы ее можно было легко прикрепить к винтам на выключателе света. В вашем коммутаторе могут быть прорези, чтобы вставлять провода прямо на место, а не использовать винты сбоку.

Как подключить стандартный однополюсный выключатель света

Стандартный однополюсный выключатель света требует, чтобы вы просто прикрепили к нему черный (нагрузочный) провод, а затем черный провод, выходящий из выключателя и к вашим фарам.Выключатель служит для отключения питания от выключателя света.

Белый или нейтральный провод в обход выключателя идет прямо к вашим фарам. Этот провод нужен для замыкания цепи.

Заземляющий провод (иногда в зеленой куртке) должен быть подключен к выключателю и к вашим фарам.

Когда вы закончите, рекомендуется обернуть переключатель изолентой, чтобы закрыть соединения. Это предотвращает вероятность возникновения дуги в случае, если что-то выйдет из строя в электрической коробке.

Эта простая схема должна дать вам общее представление о том, как подключается однополюсный выключатель света.

Как подключить трехсторонний выключатель света

Трехпозиционный переключатель света — это переключатель, в котором у вас есть два переключателя, которые могут управлять одним и тем же светом или набором огней. Следовательно, 2 переключателя + свет = 3 пути. Потребуется дополнительный провод (часто красный) для соединения переключателей вместе с отдельным винтом или входом на переключателе, который специально отмечен для этой цели.

Трехпозиционные переключатели имеют ходовые винты или точки подключения. Они будут подключены от одного переключателя к другому, так что свет будет включаться или выключаться независимо от того, какой переключатель вы используете.

Белые провода в этой ситуации просто соединяются вместе и никогда не касаются переключателей. Черный провод подключается к черному винту на переключателе

.

Главный провод, который будет идти от одного переключателя к другому, должен иметь всего 4 провода (черный, белый, заземляющий и красный).

Просмотрите схему ниже, чтобы ознакомиться с основными инструкциями по трехстороннему подключению.

Вот наше видео о том, как подключить трехпозиционный выключатель света

Гайки для проволоки

Теперь у вас есть различные варианты проволочных гаек. Традиционный тип винта, но теперь еще и вставные гайки, которые намного проще. Никакого скручивания, и они занимают меньше места в вашей электрической коробке.

Недорогие, но эффективные гайки с нажимной проволокой можно приобрести здесь, на Amazon .

Заключение — Как подключить выключатель света

Как видите, подключение выключателя света не должно быть сложным. Как и любой другой проект по благоустройству дома, он просто требует небольшого исследования и терпения. Если у вас есть какие-либо вопросы, просто задавайте их ниже в комментариях. Если вы используете диммерный переключатель, то перед покупкой ознакомьтесь с нашей статьей о том, как выбрать диммерный переключатель .

Связанные вопросы

Нужен ли мне электрик для установки выключателя света?
Установить выключатель света может любой домовладелец, если вам удобно работать с электричеством.Если не уверены в себе, то обязательно наймите электрика.

Имеет значение, какой провод идет к выключателю света?
Важно правильно подключить выключатель света в соответствии с инструкциями. Если вы неправильно подключите переключатель, это может привести к серьезному повреждению переключателя или прибора и даже вызвать пожар.

Подключается ли провод к выключателю света?
Горячий провод подключается к выключателю света, а белый нейтральный провод — нет.В некоторых установках выключателя света также есть нейтральный провод, идущий к выключателю.

Трудно установить 4-позиционный переключатель света?
Установка 4-позиционного переключателя света сложнее и намного проще при новом строительстве.

Статьи по теме

50 самых популярных вопросов по освещению

Как правильно выбрать лампочку

Как установить выключатель света

Нет лучшего способа понять, как работает электрическая цепь, чем заменить однополюсный выключатель света, независимо от того, расположен ли он вдоль или в конце цепи.

Сегодня я собираюсь показать вам, как заменить однополюсный выключатель света, а также преподать вам урок по электробезопасности. Для получения информации о том, как заменить трех- или четырехпозиционный переключатель, см. Наш список часто задаваемых вопросов, относящихся к этому видео.

Перед тем, как начинать какой-либо электрический проект, вам необходимо знать, как получить доступ к вашей электрической панели обслуживания, чтобы отключить электропитание в цепи, над которой вы работаете, чтобы избежать поражения электрическим током. Также чрезвычайно важно внимательно прочитать инструкции производителя и следовать им.Если у вас есть какие-либо сомнения по поводу выполнения какой-либо из этих задач, вам следует вызвать квалифицированного электрика для выполнения работы. Но если вы готовы, давайте приступим.

Ваш проект фактически начинается с панели электропитания, которую также обычно называют блоком выключателя или блоком предохранителей. Сначала вам нужно найти прерыватель или предохранитель, отключающий цепь, в которой вы будете работать. Это может потребовать нескольких поездок в комнату и обратно, чтобы дважды проверить, и всегда полезно иметь помощь на этом этапе.

Как только вы найдете правильный выключатель, переведите его в выключенное положение. Если у вас есть блок предохранителей, отвинтите и извлеките предохранитель, управляющий цепью, над которой вы работаете. Когда вы вернетесь в комнату, в которой работаете, дважды проверьте, выключено ли питание, проверив выключатель света, который вы заменяете. Включите и выключите несколько раз. Если свет не горит, значит, вы отключили правую цепь.

Один удобный инструмент, без которого я никогда не останусь в электрическом проекте, — это удобный тестер напряжения.Если подержать его возле выключателя света и нажать кнопку, мигающий свет и звуковой сигнал сигнализируют о наличии постоянного электрического тока. Если он сигнализирует, что электрический ток все еще присутствует после того, как вы выключили прерыватель, возможно, вам придется отключить питание всего дома и включить лампу с батарейным питанием или вызвать электрика.

Теперь, когда мы убедились, что на коммутатор не подается питание, пора осветить рабочую зону. Поскольку вы будете работать без света, вам понадобится альтернативный источник света, такой как этот галогенный рабочий свет.В зависимости от того, находятся ли розетки в комнате в той же цепи, что и свет, вам может потребоваться удлинитель, чтобы подключить рабочий свет к другой комнате.

Далее снимаем старый выключатель света. Для начала снимите пластину переключателя, отвернув два винта, которыми она крепится к переключателю света. Затем удалите два винта, которыми переключатель крепится к электрической коробке в стене. Вытащите переключатель из коробки. Теперь самое время внимательно изучить способ подключения существующего переключателя.Это называется настройкой проводки, и вы хотите точно продублировать ее с новым коммутатором. Вы можете сфотографировать его, если вам понадобится обратиться к нему позже, или вы можете пометить провода цветной лентой. Теперь удалите старые провода.

Для установки нового переключателя сначала необходимо убедиться, что он правильно сориентирован. Убедитесь, что слово TOP находится сверху переключателя. Затем снова подключите провода точно так, как вы их отключили.

Этот конкретный выключатель света имеет как винтовые клеммы сбоку, так и отверстия для проводов сзади.Хотя можно использовать любую из этих точек подключения, большинство электриков предпочитают использовать клеммные винты, поскольку это более надежное соединение.

Чтобы подсоединить провода к клеммным винтам, оберните немного более ½ дюйма зачищенного провода по часовой стрелке вокруг клеммных винтов и затяните отверткой. На этом этапе полезно иметь пару плоскогубцев, чтобы согнуть петлю на конце провода перед тем, как наложить ее на винт клеммы. Просто подключите черный провод к латунному винту, а нейтральный провод к серебряному винту.Затем подключите заземляющий провод к зеленому винту на противоположной стороне переключателя.

Теперь осторожно вставьте переключатель в коробку и закрепите его винтами. Затем установите пластину переключателя и снова включите питание для проверки.

Просто щелкнув выключателем, вы почувствуете, что сделали это сами, с небольшой помощью местного независимого продавца товаров для дома.

Если у вас есть вопросы об этом или любом другом проекте по благоустройству дома, обязательно прочтите наш список часто задаваемых вопросов к этому видео.И обязательно распечатайте наши инструкции по проекту, которые включают контрольный список инструментов и материалов, перед посещением местного независимого продавца товаров для дома. Здесь вы найдете все продукты и полезные советы для завершения вашего проекта. Если вы не знаете, где найти ближайший магазин, воспользуйтесь нашей системой поиска магазинов.

Удачи с вашим проектом и спасибо за просмотр.

Закрыть стенограмму

Как подключить свет к выключателю — Электричество для всех: базовые уроки

Из этого видео вы узнаете, как подключить лампу с помощью простого выключателя.

Выключатель позволяет включать питание лампочки на расстоянии.

Перед любым вмешательством в электрическую сеть отключите питание соответствующей сети.

Для подключения простого выключателя вам потребуются инструмент для зачистки проводов, кусачки, отвертка, выключатель, лампочка и патрон.

Эта установка выполняется в два этапа, как мы объясним.

ШАГ 1. ПОДКЛЮЧИТЕ ПЕРЕКЛЮЧАТЕЛЬ

ШАГ 1. ПОДКЛЮЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ

Renvoi à la vidéo «Raccorder un interrupteur simple»

Чтобы узнать, как это сделать, посмотрите видео «Как подключить простой коммутатор»

ШАГ 2: ПОДКЛЮЧИТЕ РОЗЕТКУ ДЛЯ ЛАМПОЧКИ

ШАГ 2: ПОДКЛЮЧИТЕ РОЗЕТКУ ДЛЯ ЛАМПЫ

Снимите патрон лампы.

Ослабьте внутри три винта для проводов.

В месте, предусмотренном для лампы, вы найдете три электрических провода: два провода питания и зеленый и желтый провод заземления.

Поместите основание патрона лампы на кабель.

Обрежьте все лишнее с проводов.

Снимите пластмассу с концов электрических проводов.

Поместите зачищенный конец зеленого и желтого проводов в среднюю клемму, а два других провода — справа и слева.

Если у вас есть неметаллические материалы и оборудование, в подключении зеленого и желтого заземляющих проводов нет необходимости.

Затяните три винта.

Убедитесь, что провода надежно прикреплены, потянув за них.

Снова соедините патрон лампы, правильно вставив вилки в керамический фитинг.

Ввернуть лампочку.

Чтобы узнать больше об установке лампочки, просмотрите «Как заменить лампочку».

Теперь вы знаете, как подключить лампу с помощью простого выключателя.

Как подключить выключатель света

Есть много способов управлять и автоматизировать освещение с помощью SmartThings. Если вы решите управлять своим верхним освещением с помощью интеллектуальных переключателей или диммеров, вам нужно будет либо нанять электрика для установки переключателя, либо подключить свет самостоятельно.

Чтобы помочь вам самостоятельно подключить выключатель света, мы хотели бы выделить отличный пост от сообщества SmartThings, опубликованный пользователем «sidjohn1». Надеюсь, вы найдете это полезным!

---

«Итак, вам нужен автоматический выключатель света с проводным подключением, но вы не знаете, с чего начать. Что ж, вы попали в нужное место. Наиболее частым требованием к любому автоматическому выключателю света с проводным подключением является нейтральный провод. Да, есть несколько… (читайте очень, очень, очень мало) переключателей, для которых не требуется нейтраль, но они ограничивают вас только лампой накаливания.Для тех из нас, кто использует светодиодные, люминесцентные или другие энергоэффективные лампы мощностью менее 20 Вт, НЕОБХОДИМА нейтраль!

Так как это выглядит?

Это схема переключателя с нейтральным ходом прямо на свет. Это не очень хорошо для автоматических выключателей света с проводным подключением, и я НАСТОЯТЕЛЬНО рекомендую, чтобы, если вы хотите автоматизировать свет, обратитесь к электрику и попросите его включить нейтраль для вас. Это не так дорого, как вы думаете, и избавит вас от множества разочарований.

Это схема переключателя с нейтралью. Черное «горячее» соединение разрывается для включения / выключения света, белое «нейтральное» соединение замыкает цепь. Голый (будем надеяться) сплошной медный провод — это земля. Он защищает от накопления статического электричества и от нарушения электрической изоляции, короче говоря, его единственная задача — сделать ваш дом более безопасным. Если это то, что вы видите, когда снимаете настенную пластину, вы выбираете проводные автоматические выключатели света. УРА!

Это схема того, как ваш автоматический выключатель света с проводным подключением должен обычно выглядеть, когда вы закончите.Да, будут небольшие различия в погодных условиях или нет, чтобы соединить (короткий провод, который ведет от переключателя к желтым колпачкам), нагрузку и / или линию, но заземление и нейтраль ВСЕГДА должны быть соединены.

В конце концов, если что-то из этого вызывает у вас дискомфорт или схемы электрических соединений заставляют вас скрестить глаза… ПОЗВОНИТЕ МЕСТНОМУ ЭЛЕКТРИКУ! Они готовы помочь! Плохая проводка вызывает пожары и другие странные сбои, которые вам не нужны в своем доме. Если соединение 4-5 проводов вызывает у вас радость, термин «косичка» заставляет вас хихикать, а изолента — ваш друг, тогда… Давайте подключимся!

Надеюсь, это поможет тем, кто стоит на заборе….наслаждаться!» — сиджон1

Связанные

Категория:

Рекомендуемые, Как сделать

Подпишитесь на эксклюзивные предложения , советы, и новости

Установка выключателя света Wemo, без нейтрали — OneHourSmartHome.com

Одной из лучших особенностей выключателей света Lutron Caseta Wifi является то, что вы можете добавить «Пульты» в любом месте вашего дома, чтобы создать трехпозиционные переключатели или дополнительные пульты для включения и выключить свет.Пульты Lutron Caseta не нуждаются в проводке, они работают по сети Wi-Fi и могут быть запрограммированы для работы с любым интеллектуальным переключателем света Lutron.

Для диммеров Lutron Caseta требуется, чтобы интеллектуальный мост Lutron Caseta имел возможность подключаться к Интернету и задействовал все функции интеллектуального переключателя света диммеров Lutron. Установив умный мост Lutron Caseta Smart, вы можете управлять своими умными переключателями с помощью телефона.

Вы также можете подключить интеллектуальные диммеры Lutron Caseta как к Amazon Alexa, так и к Google Home.С помощью Amazon Alexa Echo Devices вы можете управлять диммерами Lutron с помощью голоса, чтобы включать или выключать переключатели света или регулировать уровень затемнения переключателей света.

Lutron Light Switches Alexa Commands:

Чтобы управлять умным затемняющим светом с помощью голоса, вам просто нужно сказать следующее:

«Alexa, включи свет в гостиной».

«Алекса, выключи свет в гостиной».

«Alexa, установите диммер на 70%»

Для подключения ваших диммерных переключателей света Lutron к Alexa вам потребуется совместимое устройство Amazon Echo, и вам нужно будет настроить устройство Echo с помощью приложения Amazon Echo.

После того, как ваше эхо-устройство будет настроено, вам нужно будет зайти в Amazon Alexa Skill Store и включить навык Lutron для подключения Amazon Alexa к переключателям света Lutron.

Диммеры Lutron также могут быть подключены к устройствам Google Home для голосового управления интеллектуальным освещением.

С помощью Lutron Caseta Hub вы также можете управлять автоматическими шторами lutron smart.

Установка выключателя света Wemo, без нейтрального варианта # 3: Установите лампочки Philips Hue

Требуемое время: 15 минут

Требуемый навык: нет

Стоимость: средний

Как заменить Выключатель света с диммером

2. Дом и сад
3. Обустройство дома
4. Освещение
5. Как заменить выключатель света диммером

Замена стандартного однополюсного или трехпозиционного переключателя диммером — это ничем не отличается от замены стандартного переключателя.Помните: диммерные переключатели не работают с большинством люминесцентных светильников, а для низковольтного освещения требуются специальные низковольтные диммеры.

Проверьте мощность приобретаемого вами регулятора яркости. Большинство диммерных переключателей могут выдерживать мощность 600 Вт. Подсчитайте количество лампочек, которыми управляет переключатель, и сложите максимальную мощность лампы, разрешенную для светильника. Например, если переключатель управляет осветительной арматурой, которая вмещает до двух 100-ваттных ламп (всего 200 Вт), у диммера на 600 ватт не будет проблем, но цепочка из семи утопленных ламп может перегрузить диммер.

Чтобы заменить стандартный переключатель на переключатель света, выполните следующие действия:

1. Выключите питание переключателем на цепи или панели предохранителей.

2. Отвинтите и снимите пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь не работает.

3. Выкрутите выключатель из распределительной коробки и вытащите его с подсоединенными проводами.

4. Снимите провода со старого переключателя.

   Диммерные переключатели обычно подключаются к домашней проводке с помощью коротких отрезков провода, выходящих из корпуса переключателя, а не с помощью винтовых клемм.

5. Используйте соединители (гайки), поставляемые с прибором, чтобы прикрепить черные провода, выходящие из переключателя диммера, к цветным проводам, которые были прикреплены к клеммам на старом переключателе.

   Сначала скрутите провода вместе, а затем накрутите гайку для проводов.

6. Вставьте новый выключатель обратно в электрическую коробку и привинтите его.

   Корпус диммера больше заменяемого переключателя. Не заставляйте его просто так.Часто вам нужно сначала изменить положение или лучше организовать провода, чтобы освободить для них место.

7. Закрутите панель переключателя.

8. Наденьте ручку управления, если она есть, на вал, выступающий из переключателя.

9. Включите питание.

.
