Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Вне зависимости от своих незначительных размеров, реле значительно продлевает срок службы насоса, а также обеспечивает качественную работу насосной станции.

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Принцип устройства

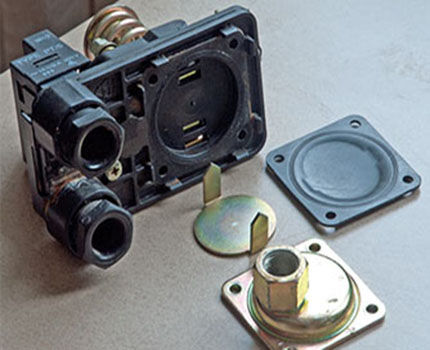

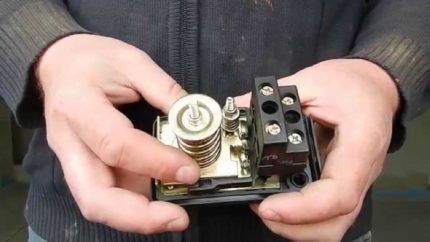

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

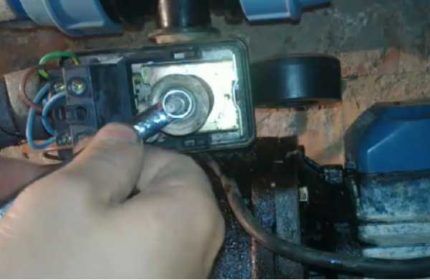

Ее можно в случае необходимости снять, используя гаечный ключ или отвертку.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак). Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора. Пространство между корпусом и грушей заполнено воздухом под давлением.

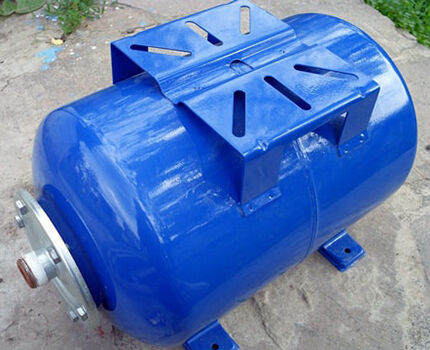

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Для гидробака объемом 20-25 литров давление лучше выставить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

Как настроить своими руками?

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

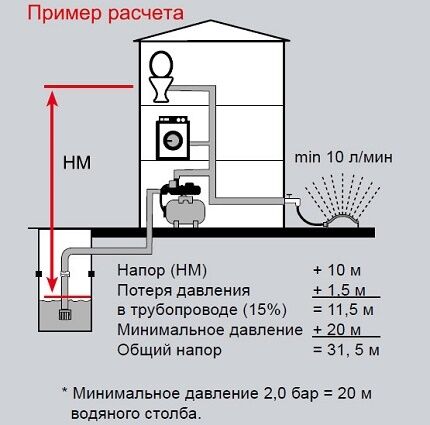

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• необходимое давление в наивысшем участке водопровода;
• разница высот между насосом и наивысшим участком отбора воды;
• возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

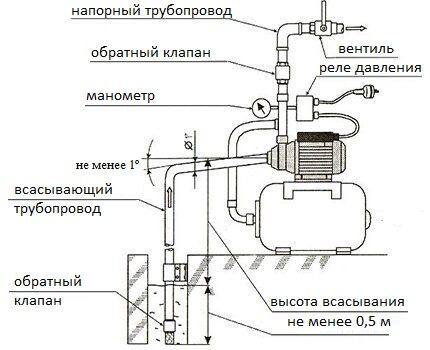

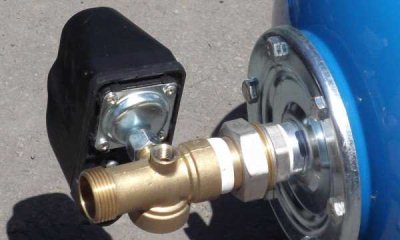

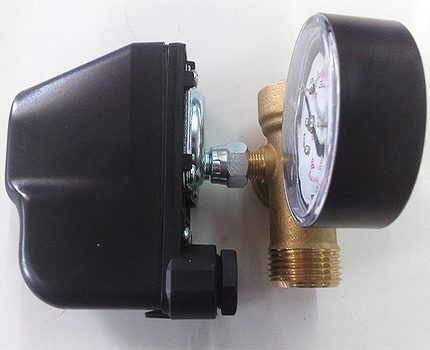

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Стоит заметить, что в состав насосной станции, помимо реле, может еще входить датчик «сухого хода», а также частотный преобразователь при необходимости.

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления. Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле. Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором. Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке. При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы. После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Советы

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Следует учитывать, что проверка воздушного давления в гидробаке производится, только когда вода слита из водопровода, а насос отключен от электропитания.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Регулировка давления насосной станции, реле давления: инструкция по настройке

Содержание статьи

Устройство и принцип действия реле

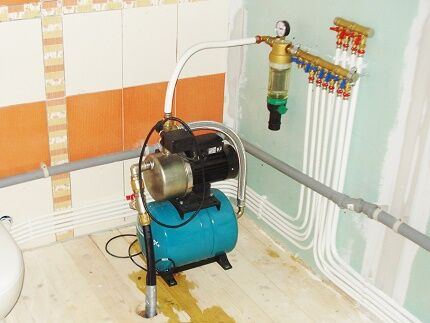

Насосная станция для частного дома

Цены на насосные станции

Насосные станции

Насосная станция достаточно компактна и отличается простым устройством. Само реле состоит из нескольких элементов.

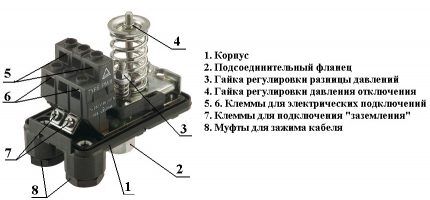

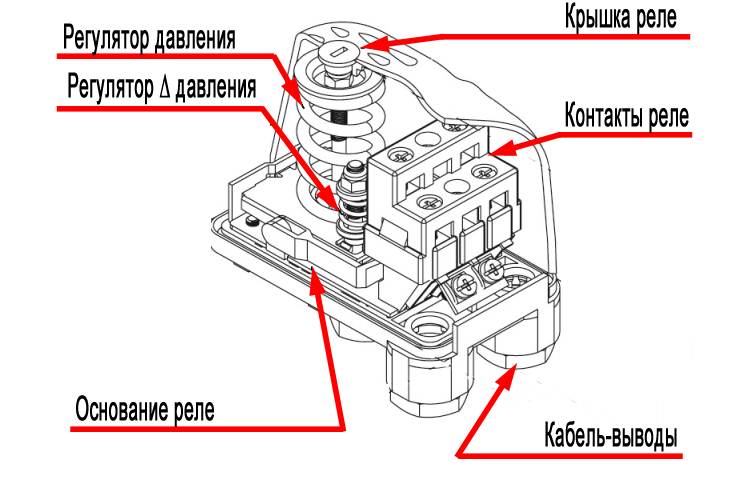

Таблица. Составляющие реле давления.

Наименование элемента	Назначение и краткое описание
Пружина и гайка регулировки давления включения	Эта пружина устанавливает параметры отключения насоса. При ее сжатии увеличивается максимальное давление. Регулируется гайкой. При отпускании гайки давление падает. Пружина установлена на подвижной пластине, включающей/выключающей клеммы. Подвижная пластина соединяется металлическим патрубком с гидроаккумулятором. Давление воды приподнимает ее, контакты размыкаются.
Корпус	Изготовлен из металла, используется для фиксации всех элементов реле.
Металлический фланец	С его помощью подается вода из гидроаккумулятора к реле. Одновременно фиксирует устройство на насосной станции.
Муфты подвода кабелей	К одной подводится питание от сети, а вторая подает напряжение к электродвигателю.
Клеммы подключения кабелей	К нижним подключается фаза и ноль двигателя, к верхним питание сети. Соблюдать этот порядок необязательно.
Заземление	Соединяет металлический корпус насосной станции с заземлением дома или квартиры. Не надо путать нулевой провод и заземление, это разные понятия.

Заводские установки не всегда отвечают пожеланиям потребителей, в связи с этим очень часто надо делать самостоятельную установку параметров.

Регулировка параметров реле позволяет добиться максимальной эффективности работы оборудования

Принцип работы реле давления

На какое давление надо регулировать насосную станцию

Очень важный вопрос, не все потребители понимают тонкости функционирования оборудования. Некомпетентные действия всегда имеют отрицательные последствия.

Практический совет. Не устанавливайте максимальное давление слишком высоким, это приводит к ускоренному выходу насоса из строя.

За счет увеличения давления потребители надеются решить две задачи.

1. Увеличить объем закачиваемой за одно включение воды. Многие считают, что частые включения эклектического двигателя быстро выводят его из строя. Это правда, во время включения пусковые токи достигают критических значений и перегревают обмотку. Но в случае с насосом зависимость сложнее, какая именно – расскажем ниже.

   Из-за частых включений двигатель может выйти из строя

2. Только при высоком давлении могут работать бытовые приборы: стиральная машина, мойка, душ и т. д. Убеждение также действительно лишь отчасти.

   Для работы бытовой техники необходим достаточный напор воды в системе

Узнайте, как увеличить напор воды в квартире своими руками, в специальной статье на нашем портале.

В связи с такими убеждениями, максимальное давление устанавливается в пределах 3–4 атм., тем более что технические характеристики позволяют создавать давление до пяти и более атмосфер. Рабочие значения не превышают 80% максимальных, значит, все в норме. Но это не так. Какое выбрать значение для оптимальной работы насоса и бытового оборудования? Этот вопрос надо рассматривать подробно.

Выбор давления прямо влияет на качество работы оборудования

1. При повышении давления возрастает объем воды в гидроаккумуляторе. Но его увеличение обходится слишком дорого в прямом и переносном смысле слова. К сведению, в баллоне объемом 10 л за счет увеличения давления на одну атмосферу количество воды возрастает приблизительно на 1 л. Если исходное давление воздуха в баллоне 1 атм., то при давлении воды в резиновой камере 1 атм. ее объем составляет 4 л, если давление 2 атм., то объем увеличивается до 5 л, а при давлении 3 атм. объем воды составляет  5,5 л. Действительно, насос будет включаться реже. Но надо понимать, что каждое увеличение давления на одну атмосферу требует значительно больше затрат электрической энергии, кроме того, элементы насоса работают с повышенными нагрузками. В результате попытки добиться экономии оборачиваются прямыми убытками – придется чаще менять дорогостоящее оборудование.
2. Считается, если давление низкое, то не функционирует бытовая техника. Это неправда, все стиральные автоматы, посудомоечные машины и прочие приборы отлично работают при давлении воды в 1 атм.



Принцип работы насосной станции

Опытные сантехники настоятельно рекомендуют устанавливать насос на давление в пределах 1,2–1,7 атм. Такие параметры считаются золотой серединой, нагрузка на электрический двигатель и насос приемлема, а в доме все работает как надо.

Пошаговая инструкция по регулировке реле давления

Важно. Некоторые мастера нарушают технику безопасности и проводят регулировочные работы при включенном в сеть оборудовании. Мы настоятельно не советуем так поступать, несколько минут сэкономленного времени не стоят потерянного здоровья.

Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.

Для начала нужно измерить величину давления в гидроаккумуляторе

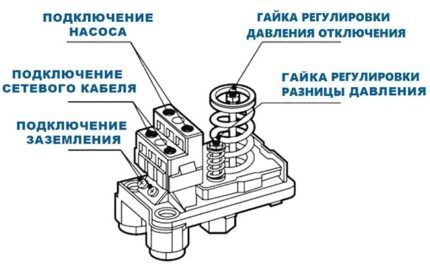

Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.

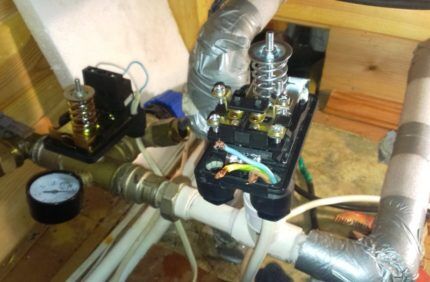

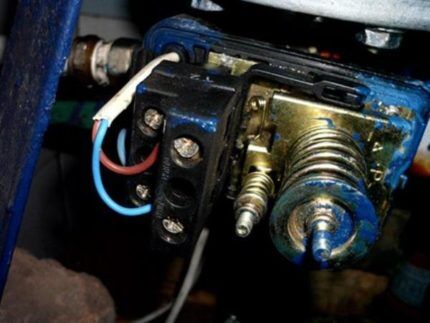

Для регулировки реле необходимо снять крышку корпуса

1. Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.
2. Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения. Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.

Важно. Степень сжатия малой пружины устанавливает так называемую дельту – разницу между давлениями включения и выключения. Дельта может составлять различные величины, от десятых до нескольких атмосфер.

Заводские настройки реле нуждаются в корректировке

К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.

Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.

При спуске воды стрелка указывает снижение давления

Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.

Теперь нужно заметить значения, при которых насос отключается

Шаг 5. Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.

С помощью ключа нужно ослабить малую пружину на пару оборотов

Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.

Регулировка большой пружины

Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.

Критерии выбора реле для насоса

Узнайте, как отрегулировать реле давления воды с гидроаккумулятором, а также ознакомьтесь со схемой, в специальной статье на нашем портале.

Цены на электронное реле давления

Электронное реле давления

Часто встречающиеся ситуации

Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.

Необходимость замены реле

Замена выполняется в следующем порядке.

1. Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.

   Питание насоса должно быть выключено перед началом работ

2. Отсоедините провода подвода тока и подключения электрического двигателя. Если есть заземление, то надо открутить и его. Достаньте кабели из патрубков.

   Выполняется отсоединение проводов

3. Открутите старое реле. Оно фиксируется к металлической трубе при помощи штуцера. Важно помнить, что остаточное давление воды в баллоне всегда будет, чтобы уменьшить разливы, подкладывайте под штуцер миску или иную небольшую емкость. Объем оставшейся воды зависит от диаметра и метража водопроводных труб, расположенных между открытым краном и насосной станцией.

   Старое реле необходимо снять

4. Установите новое реле давления, плотно закрутите металлический штуцер. Обращайте внимание на состояние прокладки, не допускайте появления протечек.

   Установка нового реле давления

5. Закрутите провода на клеммнике. Проверьте стояние большой и маленькой пружин, они должны иметь заводскую регулировку.

   Подключение питания к прибору

После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.

Перед запуском насоса следует убедиться в правильности подключения и регулировки реле

Насос постоянно включается/выключается

Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.

В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.

Принцип работы мембраны в гидроаккумуляторе

Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.

Решить проблему поможет замена мембраны

Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.

Насос длительное время не выключается

Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.

Если насос долго не выключается, это может указывать на износ оборудования

Воды в системе нет, а насос не включается

Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.

Если насос не включается, возможно, проблема в контактах реле

Что делать, если реле полностью разрегулировано?

Видео — Регулировка давления насосной станции, реле давления

После установки и подключения насосной станции проживание в частном доме становится в разы комфортнее. Но качество воды на участке далеко не всегда соответствует принятым нормам, из-за чего бытовые приборы быстро выходят из строя. О том, как подготовить воду из скважин и колодцев для хозяйственных нужд, можно прочитать на нашем сайте.

как правильно настроить для насоса в частном доме, как регулировать в квартире, в насосной станции?

Первичные показатели

Блок сразу вешают на помпу. Для погружной помпы его нужно выбрать самому. Но в любом случае, блок уже отрегулирован при изготовлении.

Многие из них имеют следующие настройки пуска и остановки: 1,5 – 3,0 атмосферы. Но некоторые модели могут иметь меньшие величины.

Нижняя граница запуска не менее 1,0 бар, верхняя граница стопа, больше на 1,2 – 1,5 бара. В инструкции на станцию, нижняя установка пуска в работу может обозначаться как P, или РН.

Это значение может меняться. Разница между нижней и верхней границей срабатывания, может обозначаться, как ΔР (дельтаР). Этот показатель также регулируется.

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:

• оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
• износ рабочего колеса помпы, не может нагнать воду до нужной силы;
• повышенный износ уплотнительных сальников, подсос воздуха;
• необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
• потребляющим воду механизмам требуется большее давление.

В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Следует посмотреть герметичность всасывающего патрубка, заменить изношенные сальники, сальниковую набивку, сантехническую подмотку на резьбовых соединениях. В благоприятных условиях, помпе будет легче добиться заданного напора.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

1. Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
2. Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы  до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

Ситуация	Регулируемые точки	Вариант переделки
Помпа долго работает не останавливаясь	Следует изменить верхнюю отсечку остановки помпы	1-й: понизить ΔР (точка пуска сохраниться), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из крана	Следует поднять давление пуска, сохранить давление отключения	Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напор	Следует повысить давление включения	Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напор	Следует снизить давление пуска	Ослабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать реже	Следует повысить давление отключения	Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Как правильно настроить блок?

Для регулировки блока нужны будут:

• отвертка с плоским окончанием для откручивания крышки,
• рожковый ключ или головка на 8 мм.

Перед началом работ нужно проверить существующее давление пуска и остановки насоса по манометру, установленному совместно в блоке.

Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.

Сначала откручивается пластиковая крышка блока управления. Под ней, на площадке блока, будет две пружины: большая и маленькая. Большая пружина регулирует давление, при котором замыкаются контакты, и запускается помпа. Часто рядом с пружиной выбита на металле буква Р.

Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.

Как перенастроить блок:

1. Выявить фактические моменты запуска и остановки помпы, по манометру.
2. Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
3. Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
4. Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
5. После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
6. При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
7. После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
8. При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

Регулировка блока, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме, моменты пуска и отключения часто устанавливают выше, чем в квартире.

Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.

Последствия не проведения необходимой регулировки

Если насос работает в диапазоне режимов, рекомендованных инструкцией, то никаких серьезных последствий для него не будет. Пользователи лишь могут испытывать определенные неудобства из-за слишком высокого или низкого напора.

Если станция работает за пределами установленных рекомендаций, например, длительно не отключается или очень часто включается — в этом случае станция испытывает повышенные нагрузки, которые приведут к преждевременному износу крыльчатки, электротехнической части установки. Насос мало прослужит и преждевременно сломается.

Полезное видео

О том, как настроить реле давления воды, расскажет видео:

Заключение

Перенастройку блока управления вполне по силам сделать самостоятельно. Для этого не нужны специальные инструменты. Если установка стала работать в нестандартном режиме, то в некоторых случаях перестройка реле обязательна.

В случае не уверенности в собственных умениях, надо пригласить мастера. Но его действия уже будут понятны для владельца станции, после прочтения этой статьи.

инструктаж по правильной настройке оборудования

Чтобы напор воды в автономной системе водоснабжения (отопления) оставался стабильным, в нее устанавливается специальное устройство – гидроаккумулятор. При этом неотъемлемой частью данного блока является совсем небольшой прибор – реле давления.

Если последний настроен неправильно, то гидравлический аккумулятор будет постоянно включаться и выключаться без особой нужды. В результате получим перерасход электроэнергии и быстрый износ насосного оборудования.

Согласитесь, устанавливая гидроаккумулятор у себя дома, мы хотим повысить эффективность водопроводной системы и стабильность ее работы. Однако если регулировка реле давления выполнена с ошибками, то поставленной задачи добиться не получится. Настройку этого маленького прибора крайне важно производить точно и по правилам. Причем регулировать его требуется как при первоначальной установке, так и в дальнейшем, при эксплуатации в постоянном режиме.

Содержание статьи:

Принцип работы реле давления

Автономная система водоподачи в частном доме состоит из водопроводных труб, насоса и элементов управления и очистки. Гидроаккумулятор в ней играет роль устройства контроля напора воды. Сначала последняя запасается в аккумуляторе, а затем, по мере необходимости, при открытии кранов расходуется.

Такая конфигурация водопровода позволяет уменьшить время работы , а также количество ее циклов «включения/выключения».

Реле давления здесь выполняет функцию управления насосом. Оно отслеживает уровень наполненности водой, чтобы при опустошении этого бака включить вовремя подкачку жидкости из водозабора.

Главные элементы реле – две пружины установки параметров давления, реагирующая на напор воды мембрана с металлической вставкой и контактная группа 220 В

Если давление воды в системе находится в пределах установленных на реле параметров, то насос не работает. Если напор снижается ниже минимальной установки Рпуск (Pmin, Рвкл), то на насосную станцию подается электрический ток, чтобы она заработала.

Далее при наполнении гидроаккумулятора до Рстоп (Pmax, Рвыкл), насос обесточивается и выключается.

Пошагово рассматриваемое реле работает следующим образом:

1. Воды в гидроаккумуляторе нет. Давление ниже Рпуск – устанавливается большой пружиной, мембрана в реле смещается и замыкает электрические контакты.
2. Вода начинает поступать в систему. При достижении Рстоп – разница между верхним и нижним давлениями устанавливается малой пружиной, мембрана сдвигается и размыкает контакты. Насос в результате перестает работать.
3. Кто-то в доме открывает кран или включает стиральную машину – в водопроводе происходит снижение напора. Далее в какой-то момент воды в системе становится слишком мало, давление опять доходит до Рпуск. И насос снова включается на подкачку.

Без реле давления все эти манипуляции с включением/выключением насосной станции приходилось бы делать вручную.

В техпаспорте на реле давления для гидроаккумуляторов указываются заводские настройки, на которые регулирующие пружины изначально выставлены, – практически всегда эти установки приходится менять на более подходящие

При выборе рассматриваемого реле давления перво-наперво следует смотреть на:

• максимальную температуру рабочей среды – для ГВС и отопления свои датчики, для ХВС свои;
• диапазон регулировки давления – возможные установки Рстоп и Рпуск должны соответствовать вашей конкретной системе;
• максимальный рабочий ток – мощность насоса не должны быть выше этого параметра.

Настройка давления производится на основании расчетов с учетом емкости гидроаккумулятора, среднего разового расхода воды потребителями в доме и максимально возможного давления в системе.

Чем вместительнее аккумулятор и больше разница между Рстоп и Рпуск, тем реже будет включаться насос.

Первый шаг перед настройкой

Регулировку реле давления производят при первичной установке и потом, при возникновении тех или иных проблем в водопроводной системе.

Во втором случае, прежде чем начинать настраивать релейный блок, надо установить причину неполадок. Возможно дело вовсе не в рассматриваемом приборе, трогать его нет никакой необходимости.

Перед настройкой реле необходимо убедиться, что гидроаккумулятор, трубы и фитинги держат давление. При наличии свищей и протечек в системе сначала надо избавиться от них

Второй крайне важный момент – очистка воды. В гидроаккумуляторе и реле имеется резиновая мембрана. Если в трубы попадет песок, то эта резинка испортится (потрескается) и перестанет держать давление. В в обязательном порядке должны присутствовать очистные фильтры.

Если давление в водопроводе по манометру достигло Рстоп, но насос продолжает работать, то проблема обычно кроется в засоре труб и/или фильтров. Также возможен вариант с отходом на реле контактов подачи напряжения на насосную станцию. В первом случае надо избавиться от песка и накипи в системе, а во втором – проверить контактную группу и проводку 220 В.

Также возможна ситуация, когда вода из труб в доме полностью слита, однако насос включаться не хочет. Здесь первым делом проверяем электропитание.

Если напряжение в сети есть, проводка и контакты исправны, то «9 из 10» вышло из строя реле давления. Его придется менять на новое, как-то отремонтировать этот прибор практически невозможно.

Пошаговая инструкция по регулировке

Обычные прокладки сантехники рассчитаны на 6 бар, максимум и кратковременно способны выдерживать до 10 бар. А рабочее и отопления жилых домов в большинстве случаев колеблется в пределах 2–3,5 бар.

Выставлять на реле Рстоп выше 4 бар не стоит. Большинство бытовых моделей этого устройства на рынке имеет максимальное Рстоп 5 бар. Однако делать установку данного параметра по максимуму на «пятерку» не рекомендуется.

Сильно затягивать либо расслаблять пружины на приборе до упора нельзя, это может привести к некорректной его работе. Необходимо оставлять небольшой запас по натяжению/ослаблению.

Через реле давления гидроаккумулятора проходит контур от сети 220 В на питание насоса, перед началом регулировки прибора его обязательно следует обесточить

Большая пружина – установка давления на пуск насоса. Маленькая пружина – установка разницы давления на выключение насосной станции.

Настройка реле гидроаккумулятора производится следующим образом:

1. Из водопровода сливается вода. Затем в гидроаккумуляторе устанавливается рабочее давление в груше с воздухом – на 10% меньше планируемого Рстоп.
2. Включается питание на реле, насос начинает работать. С помощью манометра фиксируется давление, когда он выключается (Рстоп).
3. Открывается немного кран в раковине небольшой струйкой. Фиксируется давление, когда насос вновь включается (Рпуск).

Чтобы увеличить значение Рпуск, надо затянуть большую пружину по часовой стрелке. Чтобы увеличить разницу между Рпуск и Рстоп, следует затягивать малую пружину.

Уменьшение данных установок осуществляется ослаблением пружин против часовой стрелки.

В паспорте на реле указывается минимальный перепад давления между Рстоп и Рпуск (обычно 0,8 или 1 бар), выставлять малую пружину на меньшие параметры нельзя

После выставления нужных Рпуск и Рстоп реле с насосом подключаются к сети. Если согласно манометру все работает как надо, то настройка завершена. Иначе три вышеуказанных шага повторяются вновь.

Советы опытных специалистов

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Затягивать настроечные гайки на реле до упора допустимо, но крайне не рекомендовано. Прибор с жестко затянутыми пружинами будет работать с большими погрешностями по выставленным Рпуск и Рстоп, и в скором времени выйдет из строя

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Основная причина поломок реле гидроаккумулятора – появление в трубах воздуха, песка или иных загрязнений. Происходит разрыв резиновой мембраны, и в итоге прибор подлежит замене

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Выводы и полезное видео по теме

Как правильно настраивать реле давления:

Простыми словами о реле давления для гидроаккумулирующих баков:

Как в насосной станции отрегулировать реле давления:

Без исправно работающего и правильно настроенного реле давления гидроаккумулятор превращается в ненужную железку. Регулировка рассматриваемого прибора, на первый взгляд, выглядит предельно простой – всего две пружины, которые надо подтянуть/ослабить. Однако настройка данного устройства имеет свои нюансы. Если при регулировке допустить ошибки, то вместо пользы гидравлический аккумулятор может принести лишь проблемы.

У вас есть личный опыт настройки реле давления или возникли вопросы, пишите в блоке с комментариями ниже. Наши эксперты обязательно помогут вам разобраться в выборе и настройке этого прибора для максимального повышения эффективности функционирования вашей системы водоснабжения либо отопления.

Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

Настройка реле давления — процесс простой, но не очень адекватный. Надо помнить всегда, что когда мы закручиваем пружины, мы увеличиваем и давление отключения и давление включения одновременно.

Дмитрий Белкин

Автор: Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре — можно считать за атмосферы.
4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
3. Сразу проверяем, что получается.
4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

1. Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
2. Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
3. ОТКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
4. Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

1. Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?
2. Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

1. Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
2. Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
3. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1.5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
4. Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
5. Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

📐 принципы и правила настройки

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором.

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Содержание статьи:

Особенности устройства насосной станции

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны , трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

• Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
• Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
• Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
• Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и .

Галерея изображений

Фото из

Условия для нормальной работы насосной станции

Заполнение водой всасывающей трубы и рабочей полости

Запрет на использование без расхода воды

Исключение попадания воздуха во встасывающую трубу

Насосное оборудование в сухом подвале

Установка агрегата в подсобном помещении

Откачка из открытого водоема

Эксплуатация станции в зимний период

Ниже приводятся самые распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение правил эксплуатации

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает.

Причина может крыться в следующем:

• При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
• Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
• Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
• Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует . В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

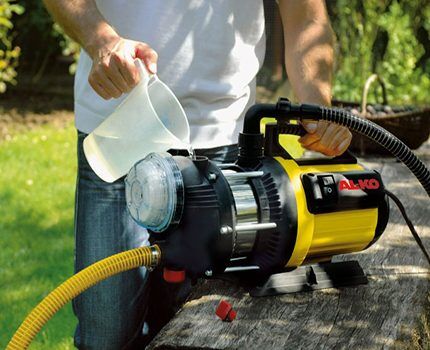

Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока

С меньшей вероятностью, но может случиться, что открыт и заблокирован из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в действии двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

• Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
• Перегорел предохранитель. В таком случае нужно заменить элемент.
• Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
• Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды в системе

Недостаточный напор воды в системе можно объяснить несколькими причинами:

• Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
• Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
• В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Плохой напор воды может создавать ощутимый дискомфорт при использовании водопроводной системы

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от . Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

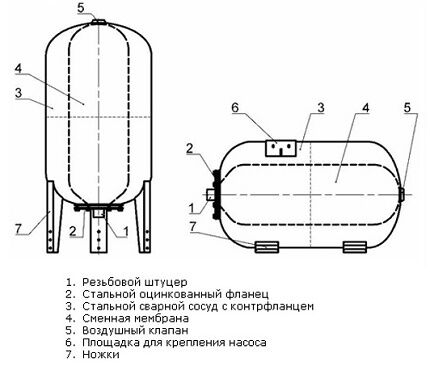

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

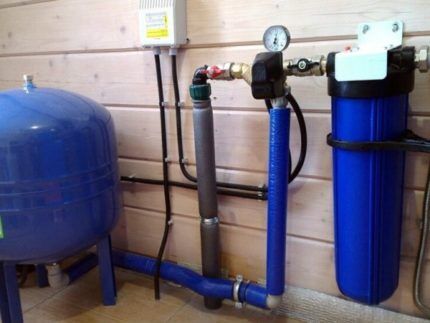

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Галерея изображений

Фото из

Обязательными компонентами насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для его контроля

Для настройки параметров давления в системе реле оснащено двумя пружинами, позволяющими задавать верхний и нижний пределы давления в контуре водоснабжения

Для того чтобы повысить верхний предел параметров давления, при котором автоматически прерывается работа помпы, гайку 1 вращают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, нужно поднять на такую же величину

Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Перепад верхнего и нижнего пределов давления рекомендован в интервале 1,2 — 1,6 бар

Обязательные составляющие насосной станции

Пружины для настройки реле давления

Специфика изменения давления с помощью реле

Использование манометра при настройке реле

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Использование реле для регулировки давления

За автоматизацию системы отвечает — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

#1: Принцип работы датчика давления

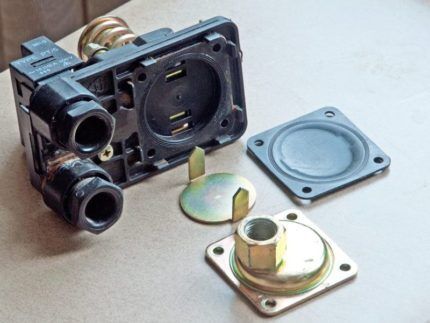

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства.

Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях

В процессе работы действующего устройства можно выделить несколько этапов:

1. При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
2. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
3. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на созданный мембраной гидробака напор, скрыты под корпусом — доступ к ним полностью закрыт

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).

В случае , по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

Значение включения равно сумме:

• Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
• Разницы, между высотой самой верхней точки отбора воды и насосом;
• Потери в трубопроводе водного давления.

Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

Нередкой ошибкой, влияющей на работу насосной станции, является не учет всей суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды к точкам водоразбора

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

Необходимо помнить, что любое изменение установленного порога давления в реле требует также соответствующих изменений и в воздушном отделении гидроаккумулятора

Дальнейшие действия имеют следующую очередность:

1. Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом.
2. Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар.
3. Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают.

Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но чем больше ее затягивать, тем большей будет разница между ними.

Малая пружина реле давления отличается большей чувствительностью, и сжимать ее нужно крайне осторожно

Проверяют правильность выставленных показателей с помощью манометра. Если не удалось достигнуть требуемых значений с первой попытки, регулировку продолжают.

#4: Выбор нестандартных значений давления

Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции.

Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.

Выводы и полезное видео по теме

Как отрегулировать давление станции, продемонстрирует видео:

Видеоролик о том, что делать, если станция часто срабатывает:

Проводя самостоятельную регулировку насосной станции, необходимо учитывать, что иногда изменения заводских рекомендаций могут ухудшить работу водопроводной системы. Насос, шланги, сантехнические приборы — все имеют предельные значения давления, нарушение которых, приведет к поломкам. Поэтому прежде, чем приступать к самостоятельным действиям, лучше попросить совета у опытного специалиста.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Делитесь личным опытом в установке и эксплуатации насосных станций, а также в выполнении их настройки. Задавайте вопросы, сообщайте о недочетах в тексте, размещайте фото по теме статьи.

Регулировка реле давления на насосной станции

Регулировка реле давления и определение порогов срабатывания установки

Реле – это автомат или, другими словами, устройство блокирующее клапан, который создает процесс подачи воды. У насоса есть 2 порога включения – нижний и верхний. Каждый из них зависит от давления в той части гидроаккумулятора, где присутствует воздух. Минимальным давлением считается уровень в 0,1-0,2 атм и выше.

Следует обязательно брать в учет параметры насоса, у которого также есть 2 значения в виде нижнего и верхнего порога. Основываясь на ряде показателей, и проводится выбор порогов. Стоит заметить, что выбор верхнего порога, при котором отключается насос, осуществляется автоматически. Реле изначально с завода имеет определенную дельту разности, настроенную при изготовлении. В целом, эта разница составляет 1,4-1,6 атм. Другими словами, если было вручную выставлено отключение при 1,6 атм, то происходит автоматическое выставление верхнего порога отключения в 3,0 атм.

Если система подачи водоснабжения подключена к большому количеству точек водоразбора, то можно добавить к верхнему порогу несколько атмосфер для предельно допустимого значения, но с соблюдением ряда ограничений

А именно:

1. Учитываются параметры контроллера.
2. Все модели имеют определенные технические характеристики и эксплуатационные свойства.
3. Как правило, верхняя граница давления в насосе установлена от производителя и отключаться насос должен до ее достижения в среднем за 0,2-0,4 атм.
4. Если верхним порогом является 3,8 атм, то отключаться он будет при достижении 3,6 атм.

Для длительной и исправной работы насоса, лучше всего делать разницу между порогами как можно больше, так как постоянные перегрузки негативно сказываются на эксплуатации

Особенность реле в том, что не требуется его чистить, а значит, не нужна разборка, а если происходит слабое накачивание воды, то нужно обратить внимание на работу и почистить насос

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Как использовать реле давления и потока с устройствами управления поливом

Практически любая серьезная проблема обслуживания ирригационной системы вызовет необычный уровень давления или потока в вашей ирригационной системе. Поэтому мониторинг давления и / или расхода — хороший способ обнаружить проблемы. В большинстве случаев реакцией на ненормальное давление или уровень потока будет отключение системы или, возможно, отключение текущей зоны клапана и попытка другой. Системы орошения обычно отключаются с помощью так называемого главного клапана.Главный клапан — это единственный клапан, расположенный у источника воды, который может перекрыть весь поток воды в систему орошения. Подробнее см. Мою статью о главных клапанах. В системах с насосом вы, вероятно, захотите отключить насос. Иногда, как в случае с подкачивающими насосами, вам необходимо одновременно выключить насос и закрыть главный клапан.

Итак, на какие проблемы может указывать ненормальное давление или расход? Очень низкое давление может указывать на то, что возможно сломан насос (если у вас насос), засорена впускная сетка, фильтр загрязнен, не удалось открыть клапан или сломалась труба.Ненормально высокое давление может быть результатом того, что клапан не открывается, когда он должен, загрязненного фильтра (если давление измеряется перед фильтром, а не после него) или какого-либо препятствия в трубах. Низкий расход может указывать на то, что клапан не открывается, фильтр загрязнен или насос не работает должным образом. Высокий расход может указывать на сломанную трубу, сломанный спринклер или клапан, который застрял в открытом положении. В большинстве случаев достаточно мониторинга расхода или давления, а не обоих.

Как контролировать вашу систему орошения

Существует несколько различных способов обнаружения аномального давления или расхода и реагирования на них. Ниже приведены некоторые из них. Если вы хотите предложить другие методы, свяжитесь со мной. Я понимаю, что это далеко не полный список.

Используйте интеллектуальный контроллер орошения с функцией ввода и отклика датчика:
Это, вероятно, самый простой способ добавить обнаружение давления и реакцию. Это также то, что я считаю предпочтительным методом, поскольку он надежен и дает вам максимальный контроль.Некоторые высокопроизводительные контроллеры орошения могут использовать электронный датчик, подключенный к магистральной трубе, для контроля воды в системе орошения. Некоторые из этих контроллеров используют датчики потока, некоторые используют датчики давления, некоторые могут использовать оба типа. Эти контроллеры с расширенными функциями обычно продаются как интеллектуальные контроллеры и дороги по сравнению с контроллерами, которые обычно используются в системе орошения жилых помещений. Цены на эти контроллеры обычно начинаются от 300 долларов США и доходят до тысяч для контроллеров, обслуживающих десятки станций.Но с ними вы тоже получите намного больше. Они продаются в профессиональных магазинах средств для орошения как в Интернете, так и на местном уровне.

ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД покупкой убедитесь, что контроллер будет делать именно то, что вы хотите! Не все контроллеры, продаваемые как «интеллектуальные контроллеры», имеют эти входные функции датчиков, многие работают только с определенными типами или даже моделями датчиков, а некоторые контроллеры могут не обеспечивать желаемые или необходимые вам варианты ответа. Вам нужно внимательно изучить контроллер.Не полагайтесь на простой контрольный список функций! «Вход датчика» может означать практически все, вам нужны подробности! Я видел списки функций контроллеров, в которых устройство звучало фантастически и чрезвычайно гибко, но после более внимательного изучения обнаружил, что фактические функции отклика не делают то, что мне нужно или чего я хочу. Прочтите фактическое руководство пользователя (у большинства производителей контроллеров оно есть на своих веб-сайтах), чтобы узнать, каковы истинные возможности контроллера. Прочтите разделы руководства о том, как подключить датчик, затем также будет отдельный раздел о том, как запрограммировать датчик, который вы должны просмотреть.Некоторые контроллеры позволяют получать ответы с задержкой по времени, некоторые — нет. Если у вас есть помпа, вам почти всегда понадобится функция задержки по времени, чтобы обойти датчик при запуске насоса. Даже те контроллеры, которые позволяют добавлять время задержки, могут не обеспечивать столько времени, сколько вам нужно. Очень важно, чтобы вы провели как можно больше исследований, прежде чем переходить к затратам и усилиям по покупке, установке и программированию контроллера.

Например, у меня есть интеллектуальный контроллер Rainmaster Eagle Smart Controller в моей собственной системе орошения, а также я использую его в большинстве коммерческих систем, которые я проектирую.Этот конкретный смарт-контроллер имеет возможность измерения расхода, но не имеет встроенной функции измерения давления. У него есть отложенный ответ, допускающий задержки на 1-6 минут, но только с интервалом в одну минуту. Это также позволит использовать один дополнительный датчик простого типа включения / выключения (большинство контроллеров имеют схему для этого типа очень простых датчиков. Простой датчик дождя является примером этого типа датчика). Он имеет слышимое «чириканье». сигнал тревоги, который предупреждает вас о том, что сработал ответ датчика.Хотя этот конкретный контроллер соответствует моим потребностям, он определенно не удовлетворит всех. Практически каждая крупная ирригационная компания производит смарт-контроллер, и каждый из них имеет разные функции и возможности. При проверке моделей убедитесь, что вы используете самые свежие ресурсы. Модели Smart Controller вводятся каждый год, и часто возможности существующих моделей меняются из года в год, поэтому за ними трудно угнаться.

При использовании контроллера с датчиком давления и / или расхода вы начинаете с установки самого датчика на магистральной трубе.Метод зависит от марки и модели датчика, большинство из них довольно легко устанавливается. Датчик подключается к специальной клемме на контроллере полива. Обычно используемый провод должен представлять собой специальный экранированный кабель связи, а не стандартный провод для клапана полива. Подумайте о том, чтобы прокладывать коммуникационный кабель в ПВХ-кабелепроводе, чтобы защитить его, поскольку он очень чувствителен даже к самым маленьким порезам от лопат, выкапывающих его животных или грызунов, грызущих его. Большинство датчиков давления работают, посылая текущее давление на контроллер каждые несколько секунд.Типичный датчик потока имеет небольшую лопасть, которая вращается, когда вода течет по трубе. Датчики потока обычно отправляют сигнал в зависимости от количества потока, например, они могут отправлять сигнал каждый раз, когда 5 галлонов воды проходят мимо датчика. Затем контроллер интерпретирует эти данные с датчика и отвечает. В большинстве случаев вы заранее решаете, какой будет ответ при настройке контроллера. Например; если у вас есть система с насосом, вы можете запрограммировать контроллер на отключение системы орошения, если давление ниже 10 фунтов на квадратный дюйм в течение более 2 минут в течение установленного периода полива.Двухминутный квалификатор (задержка) для отключения позволит насосу создать давление в системе во время запуска, а также избежать «ложных срабатываний», вызванных кратковременным падением давления.

Использование простого реле давления с насосной системой:
Этот метод предназначен для тех, у кого есть насосы. Здесь я описываю только аварийное отключение. Я предполагаю, что у вас уже есть что-то настроенное для включения или выключения насоса во время обычного полива. Это может быть стандартный напорный бак с реле давления для управления им.Или вы можете использовать функцию запуска насоса на контроллере орошения для фактического запуска и остановки насоса с помощью реле 120 В. Новое реле давления , о котором мы говорим, устанавливаемое в данном случае, используется только для обнаружения давления, указывающего на проблему, и выключения насоса. Таким образом, если все подключено правильно, в случае блокировки или отсутствия воды, поступающей в систему орошения, давление упадет, и новое реле давления отключит насос.

Этот метод требует, чтобы ваша ирригационная система была герметичной и могла удерживать давление в течение нескольких дней между поливами.Если система не герметична, см. № 4 ниже.

1. Убедитесь, что у вас есть действительно качественный подпружиненный обратный клапан на магистральной оросительной трубе. Обратный клапан находится где-то после насоса, но до реле давления. Обратный клапан хорошего качества необходим для предотвращения утечки воды обратно из системы через насос. Обычно самовсасывающий насос недостаточен для этого, поэтому вам нужен отдельный обратный клапан.

2. Вам нужно будет использовать реле давления, которое работает в обратном направлении по сравнению с обычными реле, используемыми в бытовых системах водоснабжения, поскольку вы хотите, чтобы выключатель отключал насос при низком давлении (стандартные выключатели, используемые в бытовых системах водоснабжения, включают насос при низком давлении). давление.) Некоторые переключатели могут работать в любом случае, другие — нет. Имейте в виду, что нижний предел на многих обычных реле давления составляет около 25-30 фунтов на квадратный дюйм. Это может быть немного выше, чем вы хотите для низкого уровня отключения, особенно если ваша система будет работать при давлении менее 45 фунтов на квадратный дюйм. Вы не хотите случайных «ложных» отключений, поскольку единственный способ снова включить систему — это запустить насос вручную и удерживать его, пока давление не вернется выше уровня отключения.

3. Проблема, которую необходимо решить.Проблема в том, что клапаны закрываются медленно, на закрытие требуется минута или две после того, как контроллер прикажет им это сделать. В конце последнего цикла полива обычный контроллер закрывает последний клапан и немедленно отключает насос. Но на закрытие клапана требуется от нескольких секунд до минуты или двух. В течение этого периода закрытия давление в системе будет сброшено. При отсутствии давления в системе насос не перезапустится для следующего цикла полива, потому что выключатель низкого давления обнаруживает низкое давление и отключает питание насоса.Есть два способа справиться с этим.

A. Вы можете обманом заставить контроллер продолжать работу насоса после того, как последний контур клапана закончит полив. Для этого на вашем контроллере должна быть емкость для одного дополнительного клапана, поэтому, если у вас 10 клапанов, вам понадобится контроллер с 11 станциями. К последней станции на вашем контроллере не должен быть прикреплен клапан. Запрограммируйте 1 минуту времени на последней станции. Теперь контроллер думает, что работает последний клапан, поэтому он поддерживает работу насоса.Это будет поддерживать давление в системе, пока закрывается последний клапан. Если одной минуты недостаточно для закрытия последнего клапана, добавьте еще одну минуту работы к последней пустой станции.

B. Некоторые контроллеры имеют встроенную функцию задержки, которая поддерживает работу насоса после закрытия последнего клапана. Эта функция поддерживает цепь запуска насоса под напряжением, что позволяет насосу работать в течение одной или двух минут после подачи сигнала о закрытии последнего клапана. Это дает клапану время на закрытие до отключения насоса.Некоторые менее дорогие контроллеры имеют эту функцию. Но обычно эта функция есть только у высокопроизводительных контроллеров, поэтому этот метод не очень практичен. Если вы собираетесь купить дорогой контроллер, вы можете забыть об использовании реле давления и использовать смарт-контроллер и датчик для выключения системы, как описано в первом разделе этой статьи.

4. Часто небольшая утечка вызывает снижение давления в системе между циклами полива. Это может быть серьезной проблемой.Насос не запустится, если давление низкое, реле низкого давления отключит к нему питание.

Если утечка очень мала, вы можете установить напорный бак, как в обычной домашней системе водоснабжения. Предполагая небольшую утечку, бак поддерживает давление в системе. Но это работает только при очень небольшой утечке, и может потребоваться огромный бак высокого давления, чтобы обеспечить достаточное количество воды для поддержания давления в системе. Если в вашей системе большая утечка, вам нужно будет найти и устранить утечку.Если вы не можете устранить утечку в системе, вам нужно будет применить другой подход, как описано ниже.

Вы можете использовать таймер, чтобы отключить реле низкого давления и позволить системе запуститься даже при отсутствии давления. Вам понадобится «реле задержки времени». Реле задержки времени должно быть такого типа, который позволяет току течь при включении, а затем отключает его через минуту или две задержки. Он должен иметь автоматический сброс. Затем вы устанавливаете реле на байпасный провод вокруг реле низкого давления.Таким образом, насос может запуститься, даже если реле давления «выключено» из-за низкого давления. Заказывая реле с выдержкой времени, вам нужно будет работать с кем-то знающим, чтобы убедиться, что вы получите правильное реле, так как они делают много разных типов.

Использование контроллера насоса с датчиком:
По сути, это тот же метод, что и метод Smart Controller, который я описал ранее. Только «ум» находится в контроллере насоса, а не в контроллере полива. Некоторые из новых цифровых контроллеров насосов (не путайте здесь, мы говорим об отдельном контроллере насоса, а не о контроллере спринклера) являются программируемыми, это просто небольшой компьютер, который управляет реле, которое запускает и останавливает насос.Вы подключаете их к датчику давления, а также к контроллеру ирригации и к любому другому датчику, который вы хотите (ветра, дождя, температуры, света, потока, вы называете это). Затем вы можете запрограммировать их, чтобы делать что угодно, используя этот ввод информации. Они могут выключить насос, если давление понижается более чем на x секунд, выключить насос, если высокое давление возникает на x количество секунд, включить насос в заданное время суток и т. Д. Практически любое желаемый ввод может вызвать включение или выключение насоса.Возможности зависят от марки и модели контроллера насоса. Обратной стороной является то, что для настройки устройства требуются ноу-хау в области электроники и кто-то технически подкованный, чтобы программировать его. Обычно вы подключаете портативный компьютер к контроллеру насоса, чтобы запрограммировать логику, а затем, как только он запрограммирован, он запускается сам по себе. Ноутбук просто предоставляет вам интерфейс, с которым легче работать. Я действительно не могу предоставить вам больше подробностей, кроме этого, этот тип управления насосами не входит в мои компетенции, я просто видел, как специалисты по насосным системам использовали их для удивительных вещей.

.

Control: как добраться до насосной станции

Миссия «Что за беспорядок» в Remedy’s Control ставит перед игроками задачу добраться до насосной станции и очистить засор, и вот как это сделать.

Remedy Entertainment Control только что вышла на рынок и получила положительные отзывы, и теперь игроки сразятся с Джесси Фаденом против Шипения в этой захватывающей новой игре в жанре экшн. Однако, когда игроки пытаются определить, сколько времени нужно, чтобы пройти Control из первых рук, они могут столкнуться с некоторыми препятствиями на своем пути.Одним из таких препятствий является миссия Control «What A Mess», в которой игрокам нужно добраться до насосной станции и очистить засорение.

Для тех, кто может застрять, пытаясь очистить засор в Control , задача не представляет особой сложности, если вы знаете, как открыть двери насосной станции.Действительно, чтобы открыть двери насосной станции в Control , игроки должны решить небольшую головоломку, и решение этой головоломки включено после этого видео, в котором рассказывается, как добраться до насосной станции в Control .

Продолжайте прокручивать, чтобы продолжить чтение Нажмите кнопку ниже, чтобы начать эту статью в режиме быстрого просмотра.

СВЯЗАННЫЙ: Контрольный обзор

Как разблокировать двери насосной станции в Control

Чтобы открыть двери бювета Control , начните с подхода к первой запертой двери.Справа есть уступ, по которому можно забраться. Наверху посмотрите вниз и влево, чтобы увидеть куб на земле. Используйте способность Control , которая позволяет вам взять этот куб и вставить его в углубление в стене справа от запертой двери шкафа внизу.

Вставка этого куба откроет этот шкаф.Внутри туалета еще один куб. Возьмите этот куб, поднимитесь обратно с того места, где вы только что спустились, и возвращайтесь туда, где вы встретили первую запертую дверь.

СВЯЗАННЫЙ: Что такое Control?

Вставьте куб в углубление в стене слева от первой запертой двери.Теперь заберитесь наверх и возьмите куб, который держит дверь чулана открытой. Вставьте его в полость стены прямо напротив первой запертой двери, чтобы активировать сливной насос в Control , очистите засор и выполните задание «Что за беспорядок».

Хотя эта головоломка может показаться сложной из-за нескольких этапов, которые она влечет за собой, большинство игроков в конечном итоге взломают код.Приведенное выше видео также поможет тем, кто предпочитает визуальное оформление, а раздел, посвященный открытию дверей насосных станций в игре Remedy Control , начинается с отметки времени 4:49. Хотя это видео содержит некоторые ненужные шаги, визуальная справка, безусловно, окажется полезной для тех, кто пытается открыть двери насосной станции Control .

Control теперь доступен для ПК, PS4 и Xbox One.

БОЛЬШЕ: Amazon предлагает хорошее управление для PS4 и Xbox One

Animal Crossing: переключатель на тему новых горизонтов снова в наличии

Об авторе Уильям Паркс (Опубликовано 1152 статей)

Уильям Паркс — редактор Game Rant с опытом работы в области изобразительного искусства.После окончания Школы кинематографических искусств Университета Южной Калифорнии, Уильям начал заниматься изобразительным искусством, помогая кураторам, художникам и профессионалам изобразительного искусства в проведении выставок современного искусства. Все это время страсть Уильяма к играм оставалась. Первой консолью Уильяма была NES, но когда ему было восемь лет, именно The Legend of Zelda: Link’s Awakening на Game Boy полностью укрепила его интерес к формату. Этот интерес достиг пика в таких MMORPG, как Asheron’s Call 2, Star Wars Galaxies и World of Warcraft, над которыми Уильям потратил много времени до колледжа.Теперь Уильям любит играть со своей дочерью в Super Mario Maker 2 на Switch и находить время, чтобы по возможности прокрасться в новейшей игре From Software. Точно так же интерес к Magic: The Gathering сохранялся с юности Уильяма, и его часто можно было увидеть, смотрящим стримы Magic на Twitch и читающим последние спойлеры сета.

Ещё от William Parks .
