Как подключить телефонную розетку своими руками

Подключить своими руками телефонную розетку проще, чем электрическую. А главное, более безопасно, потому что в розетке присутствует безопасная для человека величина напряжения. Но при этом учитывайте, что при вызове абонента подается в линию напряжение 120 Вольт- при этом бьет прилично по рукам.

Для подключения телефонной линии используется всего 2 провода небольшого сечения. Сложности в подключении телефона своими руками абсолютно никакой нет. А как это сделать или подключить несколько телефонных розеток Вы узнаете далее из этой статьи. Если после правильного подключения телефон не работает, что мало вероятно, тогда необходимо поменять местами провода.

В своем доме или квартире Вы можете установить любое количество телефонных розеток— все они к линии подключаются параллельно, т. е. один провод подключается на первый контакт и оттуда уходит на первый контакт последующей розетки.

Второй провод приходит на другой контакт розетки и с него же уходит также, но только на второй контакт последующей.

Разбирается накладная телефонная розетка довольно просто— выкручиваем болтик или поддеваем отверткой защелки, в специально обозначенных местах. Внутренняя розетка устанавливается в монтажную коробку или блок полностью аналогично электрической по этой инструкции.

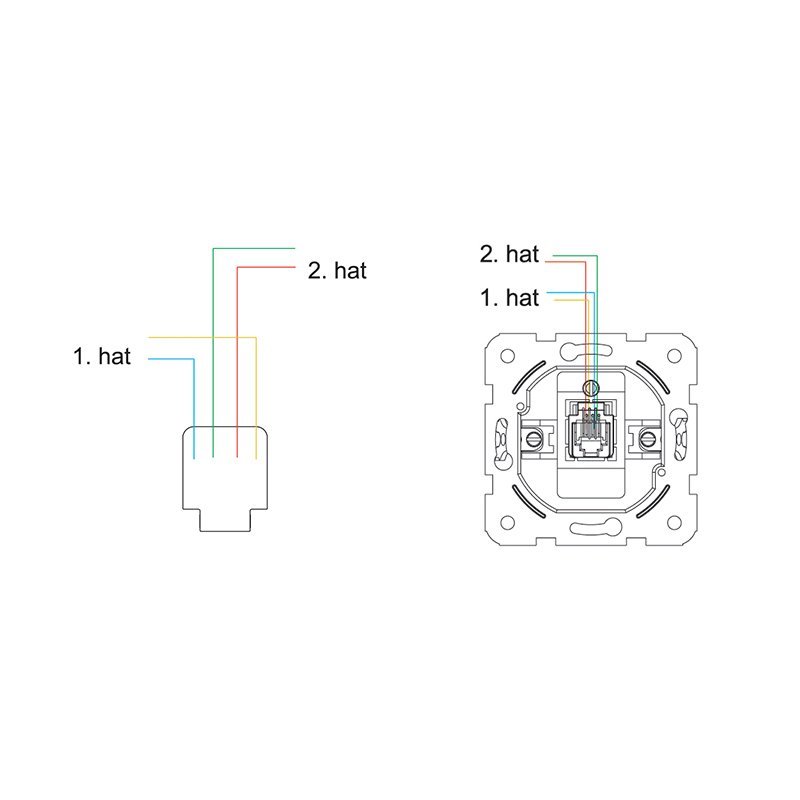

Схема подключения телефонной розетки

Если у Вас старый телефонный аппарат, тогда покупайте универсальную телефонную розетку, в которой установлен как современный коннектор, так и старый 4 контактный разъем с пятым пластмассовым язычком. Подключается розетка старого образца очень просто- 2 провода садятся на правые контакты относительно пластикового язычка, который будет находится внизу. Но при этом необходимо убедится, что в вилке от телефонного аппарата провода подключены зеркально на те же контакты, что и в розетке.

Сегодня используется 3 современных телефонных типа коннекторов и соответственно 3 вида телефонных розеток:

RJ11 c 2 проводами. В своей практике не встречал.
RJ14 с 4 проводами и контактами. Именно под коннектор и выпускается большинство телефонных розеток. Для подключения одной линии в доме или квартире используется два средних контакта под номерами 2 и 3. При необходимости (например в офисе) подключения второй телефонной линии используются контакты 1 и 4. В накладной розетке необходимо подключать телефонную линию на 2 средних контакта, к которым подключаются провода красного и зеленного цветов.
Розетку RJ25 с тремя парами контактов не рекомендую покупать для подключения своими руками телефона в доме или квартире. Если все же купили, тогда для подключения одной телефонной линии используются контакты 3 и 4 с подключенными к ним красным и зеленным проводами.

В любой тип розетки может включаться телефонный кабель с любым типом коннектора RJ11, RJ14 или RJ25. Они по размерам одинаковы и отличаются лишь количеством контактов.

Учитывайте, что согласно общепринятой схеме цветовой маркировки- для подключения одной линии в накладной розетке используются те контакты, от которых к коннектору отходят провода красного и зеленного цветов.

Для подключения телефонной розетки в доме или квартире используется двухжильный провод. Телефонная розетка в офисах может подключаться как шести-, четырёх- или двужильным плоским телефонным кабелем, так и витой парой (для компьютерной сети).

Особенности подключения телефонной розетки Legrand

При установке телефонной розетки Легранд нет необходимости в зачистке проводов, благодаря встроенному механизму самозачистки. Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.

После завершения всех работ подымите трубку, если не появится гудок- поменяйте полярность методом замены местами проводов на контактах. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов.

Как подключить телефонную розетку. Правильно подключаем телефонную розеткуИнформационный строительный сайт |

С помощью телефонной розетки подключение телефона и его замена производится намного проще, чем без нее. Существует несколько разновидностей телефонных розеток, которые различаются способами их подключения. О том как подсоединить телефонную розетку рассмотрим далее.

Телефонная розетка — характеристика и разновидности

Телефонная розетка представляет собой слаботочную розетку, основным назначением которой выступает подключение к кабелю проводного и беспроводного аппарата к сети телефонного назначения.

Телефонные розетки способные соединять не только телефоны, но производят соединение модемов, факсов и мини АТС.

Телефонная розетка бывает одноразъемной и многоразъмной. Второй вариант предполагает подключение к одной розетке нескольких приборов одновременно.

Среди разнообразия коннекторов для телефонной розетки, следует выделить несколько их разновидностей:

RJ 11 — с наличием двух проводов. Рекомендуется для использования в телефонии при подключении телефонного аппарата к телефонной линии линейного типа.
RJ 14 — имеет четыре провода и четыре контакта. Данный тип коннектора подходит под большинство телефонов. Чтобы подключить одну телефонную линию в помещении, требуется использовать контакты под номером три и два. Если подключение происходит в помещении офиса, где требуется несколько телефонных линий, то применяется контакт №1 и 4. При наличии телефонной розетки накладной подключение телефонной линии происходит с помощью двух контактов зеленого и красного цветов, расположенных посередине коннектора.

RJ 25 — имеет три пары контактов. Данный вариант не подходит для самостоятельного подключения и требует присутствия специалиста в области телефонии. Коннектор осуществляет подключение третьего и четвертого контактов.

RJ 9 — основной функцией данного коннектора выступает соединение телефона с телефонной трубкой.
РТШК 4 — телефонные розетки советского происхождения, характеризуется наличием четырех контактов и ключа, устаревшего типа. Данный тип розетки предполагает подключение телефона с помощью неразъемного способа при применении коробки отводного типа.

Если в помещении присутствует несколько таких розеток, то они образуют небольшую цепь, для замыкания которой используется конденсат.

Любой из вышеперечисленных типов розетки предполагает установку в него телефонного кабеля, которые имеют одинаковые размеры и штекеры, а различаются всего лишь значением количества контактов.

Учтите, что общепринятая телефонной розетки схема подключения предполагает установку одной телефонной линии с применением контактов, имеющих красный или зеленый цвет.

Чтобы подключить телефонную розетку в помещении рекомендуется применять провод с двухжильным сечением. При осуществлении данного процесса в общественных местах в виде офисов используются и трех и шестижильные кабеля.

Как подключить телефонную розетку скрытым способом

Чтобы осуществить проведение данного процесса потребуется наличие:

скрытой розетки;
перфоратора с наличием коронки для кирпичных поверхностей;

крепежных элементов;
бокорезов или другого устройства, помогающего деизолировать провода;
тестера или мультиметра;
отверток.

При подключении розетки со крытой установкой первым делом необходимо провести телефонный кабель к месту монтажа розетки. Кабель проводят по поверхности плинтуса, штробы или специального канала для телефонных коммуникаций.

Инструкция по подключению телефонной розетки:

Сначала необходимо подобрать насадку, для установки на перфоратор. Ее диаметр должен равняться диаметру устанавливаемой коробки.

С помощью карандаша начертите место для установки телефонной розетки, а затем перфоратором проделайте отверстие в стене.
Произведите установку коробки на стену, зафиксируйте ее с помощью саморезов с дюбелями.
С помощью острого предмета отрежьте часть телефонного кабеля таким образом, чтобы оставить небольшой запас, укладываемый в коробку, его длина не должна превышать десяти сантиметров.
Произведите подключение кабеля, а установленный корпус розетки разместите в коробке и зафиксируйте при помощи распорных винтов.
Приступите к установке внешней рамы и накладки.

Предлагаем подробнее изучить рекомендации по подсоединению кабелей в телефонной розетке RJ 11, RJ 12. Первый тип розетки распространен в телефонной сети стандартного типа, а второй — хорошо подходит для подключения телефонных аппаратов, которые работают в офисах или других общественных местах с большой нагрузкой на телефонию.

Данные типы розеток содержат от 2 до 4 контактов, которые имеют вид небольшой вилки, выполненной из металла, именно между ними заглубляют кабельные жилы. Подключение телефонного аппарата происходит к контактам центрального расположения. Чтобы установить такие розетки требуется наличие специального оборудования — кроссировочного ножа. Хотя, при наличии определенного опыта и желания, данная процедура вполне выполнима при помощи обычного канцелярского ножа.

Подключение розетки к кабелю состоит из таких действий:

снятие внешней оплетки кабеля на расстоянии до пяти сантиметров;
расправление всех жил кабеля, их может быть от двух до шести;
укладка жил в пазы и их заглубление с помощью специального инструмента или канцелярского ножа;
обеспечение контакта между телефонным кабелем и розеткой.

Особенности проведения монтажа телефонной розетки

Перед самостоятельной установкой телефонной розетки следует предварительно подготовить инструменты и материалы в виде розетки, мультиметра и специального приспособления с помощью которого осуществляется снятие изолирующего слоя проводов.

Осуществляя выбор телефонной розетки, учтите, что модели РШТК уже устаревшие и практически не используются, так как не совместимы с современными телефонами. Чтобы осуществить их подключение потребуется наличие кабеля с сечением около 0,3х0,3 мм.

Перед монтажом телефонной розетки современного типа следует предварительно изучить все типы телефонных розеток и выбрать самый оптимальный вариант для своего аппарата.

Начинайте подключение телефонной розетки с принятия мер безопасности, которые помогут обезопасить вас в работе. Прежде всего наденьте резиновые перчатки, они помогут предотвратить поражение электротоком. С помощью бокорезов, снимите изоляционный слой с телефонного кабеля, побеспокойтесь об отсутствии насечки на поверхности каждой жилы, так как именно эти места очень уязвимы к поломке.

Процесс установки телефонной розетки зависит от типа выбранного аппарата. Хотя существуют и общие стандарты, которые гласят, что красный цвет провода обозначает положительный провод, а зеленый — отрицательный. Кроме этого, для определения полярности используются тестеры.

Перед установкой телефонной розетки накладной следует побеспокоиться о наличии крепежей, стандартный вид которых представляет собой двухсторонний скотч для фиксации розетки на стене. Перед закрытием крышки розетки рекомендуется провести предварительную проверку телефона на наличие дефектов в работе.

Установка скрытой розетки практически ничем не отличается от монтажа накладной. Единственная разница состоит в способе крепления и в проведении телефонного провода, который при скрытом монтаже располагается в определенном месте для коммуникаций.

Розетка телефонная двойная — особенности установки

Среди основных видов телефонных розеток следует выделить:

универсальные;
встраиваемые;
наружные или евро розетки;
розетки старых образцов.

Различают данные типы розеток в соотношении с внешним видом, методами установки, местом расположения, хотя схема их подключения остается практически неизменной.

Любой из этих видов розеток бывает как двойным, так и одинарным. Кроме этого, существуют розетки, которые способны подключить к себе более двух телефонных аппаратов, но они практически не востребованы для установки в частных домах или квартирах.

Если в здании присутствует два телефонных аппарата, то используется двойная телефонная розетка.

Установка двойной телефонной розетки практически ничем не отличается от установки одинарной. Единственное отличие — количество проводов для подключения кабеля.

И в завершении процесса установки розетки следует установить два кабеля, чтобы обеспечить параллельную работу двух телефонных аппаратов.

Как выбрать телефонную розетку

Самым привлекательным внешним видом отличаются встраиваемые телефонные розетки. Они остаются практически незаметными, при правильном подборе отделки розетки. Хотя времени на установку такой розетки потребуется больше, и при необходимости в ее ремонте, будет повреждена отделка стен.

Розетка универсальная телефонная сочетает в себе несколько разъемов, позволяющих установить в нее телефонный провод как нового, так и старого образца.

Чтобы подключить к розетке несколько телефонных аппаратов следует приобрести двойную телефонную розетку.

Предлагаем ознакомиться с основными производителями телефонных розеток:

1. Legrand — довольно популярный тип телефонных розеток, отличающихся высоким качеством и долговечностью работы. Большинство моделей имеют удобную и стильную форму, существует многообразие расцветок, которые подойдут под любую расцветку интерьера. Кроме этого, еще одним качеством данных телефонных розеток является безопасность в использовании телефонного оборудования. Данное условие способен обеспечить минимизированный сигнал, который уменьшает напряжение в розетке.

Для подключения данного типа розетки следует выполнить такие действия:

зачистить провод кабеля;
соединить его с проводами красного и зеленого цветов розетки;
проверить телефон на работоспособность.

2. “Вико” — телефонные розетки встраиваемого и наружного типа. Они бывают двух видов:

одинарного;
комбинированного.

Второй вариант предполагает наличие двух посадочных гнезд на наружной стороне и четырехпарного разъема внутри розетки. Данные розетки позволяют осуществлять не только подключение телефона, но и интернет кабеля.

Для подключения комбинированной розетки “Вико” осуществите ряд действий:

разберите розетку и с внешней стороны найдите устройство в виде клеммника;
зачистите провода для телефонного и интернетного кабелей;
соедините эти два кабеля в соотношении с цветовыми жилами;
установите провода в устройство клеммника;
зажмите его и поставьте на место в розетке;
проверьте телефон и интернет на отсутствие ошибок в работе.

Как подключить наружную телефоннную розетку и как подключить двойную розетку для телефона самостоятельно

Как подключить розетку для телефона: советы специалистов

В нынешнее время все большую популярность набирают мобильные телефоны и уже трудно найти людей, у которых их бы не было. Тем не менее, стационарные телефонные аппараты все еще популярны и необходимы. Подключение телефонной розетки значительно снижает возможности разрыва телефонного провода, уменьшает число видимых проводов и облегчает подключение телефонного аппарата к сети.

Среди всего разнообразия телефонных розеток следует выделить два их больших подвида:

Розетки внешние
Розетки с внутренней разводкой

Основные отличия этих розеток заключаются в том, что внешние розетки приклеиваются непосредственно на стену или пол при помощи специальной клейкой ленты, а розетки с внутренней разводкой располагаются прямо в стене. Не смотря на эти различия принцип подключения этих розеток абсолютно идентичен.

При необходимости подключить телефонную розетку самому, никак не обойтись без:

Провода с двумя жилами и поперечным сечением 0.3 – 0.5мм.
Устройства для снятия проводной изоляции (если аккуратно, то можно использовать обычный кухонный нож и плоскогубцы)
Отвертки
Тестера для электросети или мультиметра
Защитных резиновых перчаткок.

Как подключить телефонную розетку RJ11.

Нынешние телефонные розетки имеют миниатюрный размер, могут выпускаться в различных цветах и оттенках.
Схема подключения телефонной розетки такой конфигурации следующая:

На первом этапе следует предпринять меры предосторожности в виде одевания резиновых перчаток. Делается это из-за того, что напряжение на телефонной линии может варьироваться от 60 до 120вольт в зависимости от того поступает ли звонок или телефон находится в режиме ожидания.
Второй этап — снятие изоляции с кабеля на нужную длину. Важно это сделать аккуратно, чтобы не оставить повреждений и насечек на кабеле, так как он будет в этих местах переламываться.
Третий этап самый непростой. Здесь необходимо присоединить розетку к сети. В розетке для телефона вида RJ 11 телефонная сеть присоединяется к контактам, которые находятся посредине. Подключение телефона к розетке, схема:

На четвертом этапе рекомендуется определить полярность. В телефонных сетях для определения минуса используется красный цвет, а плюс обозначается зеленым. Зачастую, подключение телефонной розетки не требует нахождения полярности, тем не менее, многие телефонные аппараты будут работать некорректно или с помехами если розетка установлена не по правилам. Определить полярность можно с помощью мультиметра или тестера для электросети.
На пятом этапе следует заглубить жили кабеля между вилками из металла внутри розетки. Металлические пазы имеют слегка заострённые края и конусообразную форму. Это сделано для улучшения контакта между проводом и розеткой.
Последний этап — непосредственно закрепление розетки на стене, защелкивание корпуса и подключение стационарного телефона к розетке.

Придерживаясь этих правил можно самому правильно подключить телефонную розетку.

Подключение телефонного кабеля к розетке с внутренней разводкой.

Чтобы самостоятельно выполнить подключение телефонного провода к розетке с внутренней разводкой, следует выполнить следующие действия:

В начале соорудить каркасное отверстие в стене которое будет соответствовать размеру розетки.
Вторым этапом следует поместить розетку в подрозетник, который уже установлен в стене, и закрепить саморезами.
Следующие действия такие-же, как и при подключении наружной розетки RJ 11, за исключением того, что скрытую розетку, по окончании подключения, следует заключить в монтажную коробку и затянуть распорочными винтами.

Для большей наглядности процесса подключения телефонного кабеля к розетке имеет смысл посмотреть видео. Видео подключения телефонной розетки показано ниже:

Во-сколько может обойтись установка розетки для телефона?

Если у вас нет возможности, времени или сил для того, чтобы своими руками осуществить подключение телефонной розетки к линии, то вероятно следует обратиться к опытным специалистам. В этом случае, специалисты, представленные на платформе Юду, с легкостью и гарантией качества могут выполнить подобную работу.

Как подключить телефонную розетку: устройство, выбор, виды

В Европе принято использовать для стыковки телефонного оборудования интерфейс RJ45S и прочие варианты стандарта. Применяется не полный патч, а просто одна – две пары проводов без перекрещивания. Подобную сложно прозвонить тестером, зато легко проверить на месте: у настенной телефонной розетки предусмотрено целых два выхода – шанс повесить пару аппаратов параллельно. Сегодня поговорим, как подключить телефонную розетку, поболтаем на тему прокладки кабеля.

Как устроена телефонная сеть небольшого предприятия

Объединяйтесь и проводите линии

Установка телефонной розетки на стену редко поставит в тупик. По этой причине сегодня обсуждаем вещи, малоизвестные, если не брать в расчёт отраслевых работников, знающих без обзоров, как подключить домашний телефон к розетке. Обсудим организацию сети. И читатели поймут, что подключение телефонной розетки удастся провести оригинальным способом. К примеру, использовать часть сетевого кабеля.

Сердцем любой локальной телефонной сети считается АТС. Это набор модулей, заключённых в единый корпус, снабжённых блоком питания, подключённых к управляющему персональному компьютеру.

Коммуникационный шкаф

Все железо локальной автоматической телефонной станции упаковано в небольшой шкаф. Внутри стоит набор электронных плат, занимающихся коммутацией и кодированием сигнала. Общая линия идёт от городской АТС и проникает внутрь через единственный ввод. Дальше за дело берётся цифровая техника.

Драйвер для внутренних номеров

Чтобы задать внутренние телефонные номера абонентов – к примеру, три цифры – создана специальная программа-драйвер. Способна работать на простом персональном компьютере в рамках типичных операционных систем. К примеру, Линукс или Виндовс. Для объединения системного блока с АТС чаще служит старый добрый интерфейс RS-232, по которому данные закачиваются в управляющий модуль. А это – телефонные номера абонентов, перенаправление (через определённый тайм-аут, если трубку не берут), права каждого номера (звонок в город, межгород). Главное – рабочее место по умолчанию, куда адресуются внешние вызовы. Телефонная станция умеет в автоматическом режиме предоставить голосовое меню и принять в тональном режиме входящую информацию.

Внутренние линии

Устройство внутренних линий

Внутри предприятия из АТС по рабочим местам разводятся линии. Допустим, провода стандарта Ethernet, для протяжки в уличных условиях лучше годится старая добрая полевка. Провод персонифицирован для передачи голосовой информации, подходит для использования в рассматриваемом контексте. Плюс – помехи телефонной связи низкие и частотный диапазон идеальный, вдобавок в толстой, жёсткой оболочке. Такая устоит против трения, когда провод начнёт раскачиваться под крышей здания. Легко проверить доводы, если, к примеру, попробуете передать телефонный сигнал по телевизионному кабелю. Частоты иные, и слышно невооружённым ухом, что голос абонента стал намного тише.

Каналы под кабель

Телефонные провода протягиваются через специальные каналы. Удобнее делать это над навесным потолком или под полом из плит с силуминовым обрамлением. Телефонный кабель тянется по стандартным правилам, пронзая металлическую обрешётку.

Распределительные коробки

Периодически ставятся телефонные распределительные коробки, чтобы проще разводить кабель. Первая стоит прямо возле АТС. Здесь располагается колодка, где надписаны все номера, собирающиеся в связки и передающиеся далее по стандартным многожильным кабелям. Если зданий несколько, установка телефонных распределительных щитов сильно упрощает в будущем отыскание неисправностей. Удаётся проверить прохождение сюда сигнала от центральной АТС, проследить следование вдоль траектории.

Телефонные розетки

Простейшая телефонная розетка

На стороне абонента стоят телефонные розетки. 95% разновидностей пользуются разъёмом RJ11. Штекер чуть уже компьютерного, обычный патч из магазина сюда не войдёт. Что касается розеток, конструкция выбирается, исходя из претенциозности помещения, конструкции стен, количества рабочих мест. Обратите внимание – чем проще коммуникации, тем меньше шансов поломки. Вывод – добивайтесь везде максимальной функциональности и простоты.

Ремонт телефонов и выбор розеток

В идеале ремонт телефонного аппарата выглядит так:

Тестирование сигнала на линии от распределительного щита.
Если на шаге 1 неисправность не найдена, поднимаемся к абоненту и оцениваем прохождение сигнала с розетки.
Если все в порядке, ставим новый телефонный аппарат, текущий забираем на ремонт.

Типичные сложности телефониста на большом предприятии: новых розеток нет, нужно собирать старые, ремонтировать, паять, клеить, чистить, искать крепёж (саморезы, винтики, болтики). Новый телефонный аппарат стоит дорого, требуется разбирать, смотреть, прозванивать тестером, чинить. Иногда изделия крайне сложные, а прочие, напротив, предельно просты. Намного более показательно улучшать с первого дня качество связи на предприятии.

В подсобках годятся простые розетки, в офисе по-другому. К примеру, помещения значительной площади, столы стоят в любом месте. Провод тянется прямо под полом, а местами наружу выходят связки линий. Обычно поблизости находится местная локальная сеть с выходом в интернет. Местами на поверхностность выходят хабы, где стоят пачками указанные типы розеток. Оказывается кстати соображение, что нельзя перепутать местами телефон и интернет ввиду физической несовместимости.

Розетки идут, как правило, парами или четвёрками, причём каждая отключается нажатием кнопки. Это помогает при проведении тестирования. Обычно, если не работает телефонный аппарат, мастер лезет под стол, чтобы применить тестовую трубку. Если гудение в наличии, уносит для проверки прибор, в противном случае начинает оценивать целостность разъёмов. Если это не помогает, начинается проверка кабелей (в последнюю очередь). Линии выходят из строя редко. Чаще отказывают телефоны, либо на АТС забиты неправильные данные. Вторым по распространённости признан фактор нарушения стыковки разъёмов. Редкая специфическая поломка – абонент не умеет пользоваться телефоном.

Сегодняшние аппараты с многочисленными функциями, где простейшая – гудок при неправильно положенной трубке. Находится немало индивидов, не приспособленных для обращения с продвинутой оргтехникой. В этом случае лишь тестируется подключение телефонной розетки к линии, потом работы сводятся к проведению разъяснительных бесед с владельцем аппарата. Иногда доходит до смешного – сосед, раздражённый постоянными гудками на столе отсутствующего коллеги, решается уменьшить громкость зуммера. Иногда до нуля. Не попытавшись разобраться, закадычные друзья зовут телефониста.

Разновидности телефонных розеток

Ввиду неравномерности требований исполнения корпусов телефонных розеток сильно отличаются. Приведённая на фото подходит для единичных точек, куда ведёт единственная витая пара. Часто кабель используется сетевой (UTP), на полный патч. А это четыре витые пары. Плюс – каждые две жилы свиты, и одна демонстрирует красивый оттенок: зелёный, коричневый, оранжевый или синий. Разводка линий по розеткам превращается в детское развлечение.

С такой красотой легко работать, сложно ошибиться. Желающий может убедиться, что КПВ-ПВ категории 5 на частоте 1 МГц даёт рекордно низкое погонное затухание. Судя по форме характеристики полосы, пропускания со снижением спектра положение дел лишь улучшается. Это, собственно, теоретический базис, подпирающий возможность прокладки компьютерных сетей и телефонии бок и бок. Если в помещении стоят два компьютера, чаще применяют витую пару (помимо запасной) для абонентской линии. Достойный экран только улучшает качество передачи информации.

Розетка для телефонной связи

Проще, когда имеется план, и схема подключения телефонной розетки для аппарата проста и наглядна. Случается, телефонисту приходится бегать по этажам, определяя место разрыва. Без схем выполнить задачу чрезвычайно сложно. Обычно телефонист начинает двигаться от распределительного щита здания, а дальше – вдоль по пути прокладки кабеля, способному идти по сырым стенкам, стальным таврам под потолком, полутёмным цехам. Чертёж сильно упрощает поиск.

Подсоединяя телефонную розетку, рекомендуется обдумать назначение. Учесть место дислокации. Пробежимся по конструкциям розеток:

Распределительные точки на несколько персон обычно продаются в сборе. Это ящик, возвышенный над полом и включающий десяток гнёзд сети и телефонии. Снабжается тумблерами и световыми индикаторами для удобства оценки работоспособности и тестирования конструкции.
Накладные розетки смотрятся не слишком красиво, зато идеальны по скорости обслуживания. Кожух крепится на нескольких винтах и снимается за считаные минуты, после чего открывается доступу электрическая часть: удаётся оценить целостность контактов. При необходимости телефонная розетка снимается с опоры, куда крепится винтом. Известны подвесные варианты.
Встраиваемые телефонные розетки выполняются под стандарт обычных, под диаметр 60 мм. Для них требуется ставить подрозетник, дальнейший монтаж проходит по типичному маршруту установки электрики. Встраиваемые телефонные розетки больше уместны в кабинете директора.
Особой строкой идут телефонные розетки, встроенные в плинтус. В этом случае проводка незаметна глазу, монтаж аккуратный. Следует выбирать конструкции, где лицевая панель ставится плотно. Иначе в будущем швы окажутся заметны, декоративная чуть отойдёт от основы. Выглядит некрасиво.

Полагаем, после прочитанного подключение телефонной розетки Legrand редкого читателя повергнет в шок. Надеемся, что идея совместной разводки сети, телефонии и телевидения придётся по душе. А телефонную розетку Legrand сдвоенную возможно доработать на подключение параллельных аппаратов либо на пару абонентов. Обратите внимание, линия питается напряжением 12 В и усиленная местной АТС может чуть щипаться при неосторожном обращении.

Как подключить телефонную розетку: инструкция

Хоть и нечасто, но бывает необходимость поменять телефонную розетку или установить дополнительную в другой комнате или, например, на кухне. Такая ситуация может возникнуть при проведении ремонта в квартире или покупке дополнительного аппарата с необходимостью проводки новой линии. Сделать подключение телефонной розетки просто и практически безопасно. Как это выполнить, расскажем ниже.

Виды

В зависимости от типа монтажа телефонной линии все устройства можно разделить на два основных вида:

наружные, когда монтаж проводится непосредственно на поверхности стены. Линия в таких случаях тоже обычно проводится открытым (наружным) способом;
внутренние, при монтаже в специально предусмотренное для этих целей углубление. Имеет смысл устанавливать при наличии скрытого монтажа кабеля.

Еще одним способом классификации является тип используемых для соединения с телефонным аппаратом коннекторов (соединителей). Можно выделить такие виды:

советского образца РТШК-4;
современные RJ-11, используемые обычно в домашних условиях;
современные RJ-14, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники;
современные RJ-25, являющиеся коннекторами специального назначения;
универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJ-11.

Старые советские РТШК-4 практически уже нигде не используются, так как все современные телефонные аппараты имеют коннекторы (соединители) под евророзетку RJ-11. Вилка для этих старых розеток имела четыре плоских металлических коннектора и пластмассовый плоский язычок. Наверняка, многим визуально знакома эта конструкция. Подключение производилось посредством двухжильного провода.

Подключение аппарата в коннекторах типа RJ-11 также происходит двухжильным проводом. Этот же тип розеток в современных аппаратах используется для подсоединения телефонной трубки непосредственно к аппарату.

Коннекторы типа RJ-14 используют четырехжильный провод, а RJ-25 – уже шестижильный провод. Подсоединение последнего вида розеток необходимо поручать только квалифицированным специалистам.

Видео “Установка евро розетки”

Схема подключения

Схема подключения домашних аппаратов независимо от вида соединителей везде одна и та же. Необходимо два конца телефонного провода подключить к соответствующим контактам в розетке. Рассмотрим, как это выполняется в устройствах старого и нового типа. Подробно описывать процесс прокладки кабеля и установки устройства на стену в зависимости от вида монтажа мы не будем, а только опишем схему подключения. Отметим только, что из инструментов может понадобиться следующее:

отвертка;
кусачки;
дрель или перфоратор;
острый нож или лезвие для зачистки жил от изоляции;
коронка по кирпичу или бетону при выполнении скрытого монтажа.

В соединителях старого типа РТШК-4 при вскрытии крышки вы увидите два контакта с одной стороны и два с другой. Внизу коробки устройства будет находиться отверстие под плоский язычок вилки. Следует осуществить соединение с контактами, находящимися справа. Полярность проводов значения не имеет.

Для этого следует отрезать кабель телефонной линии с небольшим запасом, который потом скроется под крышкой розетки, и зачистить контакты с помощью острого ножа или лезвия. Выполнять эту операцию лучше в резиновых перчатках, так как напряжение в линии в режиме ожидания составляет 60В, а в режиме вызова — 120В. Такое напряжение не смертельно, но «укусить» может.

Схема подключения соединителей типа RJ-11 аналогична вышеописанному способу. При вскрытии крышки вы обнаружите контакты, к которым подходят провода красного и зеленого цвета (как правило). Красный цвет обозначает минусовую полярность, а зеленый – плюсовую. Если кабель вашей линии имеет такую же раскраску проводов, то произведите соответствующее соединение: красный с красным, зеленый с зеленым. Хоть обычно полярность не имеет значения, некоторые современные аппараты могут негативно реагировать на несоблюдение этого условия.

Особенности подключения розетки Легранд

Продукция французской компании Легранд пользуется устойчивым спросом благодаря высокому качеству изделий. Схема подсоединения телефонного кабеля такая же, как и в вышеописанных случаях, за исключением небольшого нюанса.

Продукция компании Легранд имеет встроенную систему зачистки контактов, которая избавляет от проведения этой процедуры вручную. При установке этого изделия в домашних условиях вам понадобится для подсоединения, как обычно, только два провода. Если розетка рассчитана на четыре контакта, то используйте два средних, стараясь при этом соблюдать соответствие цветов жил при подключении.

Провода необходимо вставить в отверстие соответствующих контактов (не зачищая изоляцию на жилах) и повернуть на четверть оборота вид зажимного устройства. Это все. Остается закрыть крышку и работа выполнена.

Видео “Подключаем розетку Lezard”

В данном выпуске вы узнаете, как монтировать розетки для сети телефона и интернета от компании «Lezard».

Как подключить телефонную розетку rj11

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

двужильные кабели толщиной 0,3-0,5 мм,
отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
дрель,
инструмент для удаления изоляции,
тестер,
инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Разновидности оборудования

RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Способы монтажа

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
клемм — переходников для соединения кабелей.

Подключение RJ 11

двужильные кабели толщиной 0,3-0,5 мм,
отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
дрель,
инструмент для удаления изоляции,
тестер,
инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

Схемы подключения

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

провода сечением 0,3-0,5 мм. с двумя жилами;
острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
плоская и крестовая отвертка;
тестер для измерения напряжения в проводах;
резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Как правильно подключать телефонные розетки? Какое напряжение в телефонной линии связи. Как подключить розетку внешнего типа.

Уже более века люди общаются на расстоянии с помощью телефонов, конструкции которых все время улучшаются и модифицируются.

Современные модели отличаются от своих предшественников удобством пользования, эстетичным видом, надежностью.

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

обязательное наличие действующей линии связи от АТС;
электрическое подключение к ней стационарного телефона.

Функции телефонной розетки

Розетка в комплекте с вилкой являются современным способом подключения телефонного аппарата к сети связи. Их задача сводится к надежному и быстрому созданию стационарного соединения.

Электрические контактные гнезда у любой розетки всегда находятся под напряжением линии. Для защиты от случайных замыканий они утоплены в корпус. Контакты вилок оголены и изолируются от среды только после установки.

Конструктивные особенности

Общими элементами любой телефонной розетки являются 3 детали:

корпус из диэлектрического материала на основе пластических масс;
клеммы для подключения проводов связи;
подпружиненные латунные контакты, создающие электрическую цепь.

Телефонные розетки и вилки работают в слаботочных цепях, изготавливаются с учетом действующего в них напряжения до 120 вольт. Они могут использоваться:

скрыто внутри стены при закрытом способе прокладки телефонной линии;
открыто — накладным способом.

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.

Стандарты телефонных розеток

По мере совершенствования телефонов способы их подключения к сети связи претерпели несколько технических разработок.

Старые стандарты

В первых телефонных аппаратах для подключения их к линии розетками вообще не пользовались, а провода просто скручивали между собой или соединяли другими доступными методами. Для работы телефона достаточно создать замкнутый контур тока, которые образуется всего двумя проводниками — токоведущими жилами.

Этот способ вполне надежно работает для любой модели. Вилку и розетку можно просто обрезать, а провода скрутить и заизолировать. Связь будет обеспечена.

В восьмидесятых годах прошлого века в СССР стал внедряться стандарт розеток и вилок телефонов РТШК-4. Для соединения с линией АТС использовался двухжильный медный провод, называемый на жаргоне связистов «лапша» за свой внешний вид.

Этот метод надежно обеспечивает быстроразрывное подключение телефона.

Сокращение РТШК-4 расшифровывается как розетка для телефонов с четырьмя контактами штепсельного типа и добавочным конденсатором. Чтобы исключить неправильную установку вилки в розетку на их корпусах создано дополнительное пластиковое соединение — защитный ключ.

Схема подключения розетки

В состав РТШК-4 введено две пары контактов, а не одна, которой вполне достаточно для работы обычного телефона.

Вторая пара позволяет подключать дополнительную линию связи еще с одним абонентом по принципу общения между директором и секретарем, когда на двух аппаратах используется один телефонный номер.

Чтобы телефон работал, необходимо так подключить провода к розетке, когда через ее контакты с вилкой ток АТС проходит на телефонный аппарат. У старых моделей не требовалось соблюдать полярность.

Емкостное сопротивление в 1 мкф использовалось для проведения тестов сети связистами и формирования сигнала «занято». Его устанавливали только на оконечном аппарате при последовательном их подключении.

Сейчас от применения конденсатора в розетке отказались. На качестве связи это не сказывается.

Телефонные розетки серии РТШК-4 занимают много места. Они морально устарели, хотя успешно эксплуатируются и дорабатывают свой ресурс.

Современные стандарты

В результате бурного развития микропроцессорных технологий и создания под них стандартизированного оборудования введены в эксплуатацию корпуса вилок и розеток для слаботочных цепей, маркируемые символами RJ. Они позволяют подключать в схему до четырех пар рабочих контактов и выпускаются стандартами, описанными таблицей №1.

Таблица №1. Стандарты для слаботочных цепей

Краткие описания разъемов

Разъем RJ-11

Корпуса современных стационарных телефонов подключаются розетками и вилками с одной парой контактов. Они монтируются внутри пластикового модуля единой конструкции серии RJ и обозначаются RJ-11.

Латунные контакты, как видно на фотографии, расположены по центру пластикового модуля, называемого манипулятором. Остальные места на нем свободны. Через эти контакты на вилке и розетке образуется электрическая цепь между станцией АТС и телефоном.

С помощью интерфейса RJ-11 можно подключить к сети не один прибор, а несколько. Для этого достаточно розетки собрать последовательно в блоки, как показано на фотографии ниже.

Совмещенный разъем RJ-11 и РТШК-4

Метод подключения телефона основан на использовании переходника, сочетающего возможности соединения вилок старых и новых стандартов с линиями, оборудованными по современным технологиям. Такой модуль удобно использовать тогда, когда эксклюзивный старый телефон требуется скоммутировать с новой телефонной проводкой и вписать его в дизайн интерьера.

Разъемы с двумя и тремя парами контактов RJ-14, RJ-25

Этот стандарт манипуляторов для средств связи вполне позволяет применять их для работы телефона. Требуется просто использовать два средних контакта, которые уже задействованы в телефонной розетке аппарата.

У манипуляторов разных производителей встречаются неодинаковые пластмассовые замки. В этом случае вставлять вилку в розетку нельзя: можно разрушить хрупкий корпус.

Разъем RJ-45

Он имеет четыре пары контактов, разработан для компьютерных систем и устройств, сложных приборов связи.

Интерфейс разъема RJ-45 позволяет использовать его для телефонного аппарата. Электрическую цепь опять же требуется создавать через средние контакты. Но при этом необходимо обращать внимание на соответствие пластмассовых ключей.

Методы маркировки слаботочных розеток

Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта. С этой целью маркировку создают:

цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
раскраской изоляции проводов строго назначенными цветами.

Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами. Они сведены в таблицы №2, 3 и 4.

Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток

Таблица №3. Старая цветовая маркировка проводов у слаботочных розеток

Таблица №4.

Цветовая немецкая маркировка проводов у слаботочных розеток

Способы подключения современных телефонных аппаратов

Все приведенные выше таблицы показывают, что соединение телефона с сетью выполняется по старому принципу: через два контакта. Просто у современных манипуляторов используются средние контакты, а остальные не задействованы.

В целях дизайна и удобства эксплуатации телефонные розетки принято не размещать отдельно на стене, а совмещать с другими электрическими блоками, слаботочными цепями.

Их можно встраивать внутрь элементов настенной мебели или прикрывать картинами либо техническими устройствами: мониторами, телевизорами.

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Монтаж телефонных розеток

Обязательным условием работы телефона является надежное прохождение тока линии АТС через него. При монтаже цепей необходимо исключить обрывы проводов и их неправильной соединение. Для этого собранная схема до подключения должна .

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной . Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Защиту открытых проводов можно осуществить помещением их в пластиковые декоративные кабель-каналы, которые комплектуются множеством аксессуаров, включая и телефонными.

Материал статьи удачно дополняет видеоролик автора Revastroy, в котором показываются приемы монтажа компьютерной розетки компании Viko. Смотрите и комментируйте его и статью.

Среди разнообразия коннекторов для телефонной розетки, следует выделить несколько их разновидностей:

RJ 11 — с наличием двух проводов. Рекомендуется для использования в телефонии при подключении телефонного аппарата к телефонной линии линейного типа.
RJ 14 — имеет четыре провода и четыре контакта. Данный тип коннектора подходит под большинство телефонов. Чтобы подключить одну телефонную линию в помещении, требуется использовать контакты под номером три и два. Если подключение происходит в помещении офиса, где требуется несколько телефонных линий, то применяется контакт №1 и 4. При наличии телефонной розетки накладной подключение телефонной линии происходит с помощью двух контактов зеленого и красного цветов, расположенных посередине коннектора.
RJ 25 — имеет три пары контактов. Данный вариант не подходит для самостоятельного подключения и требует присутствия специалиста в области телефонии. Коннектор осуществляет подключение третьего и четвертого контактов.

RJ 9 — основной функцией данного коннектора выступает соединение телефона с телефонной трубкой.
РТШК 4 — телефонные розетки советского происхождения, характеризуется наличием четырех контактов и ключа, устаревшего типа. Данный тип розетки предполагает подключение телефона с помощью неразъемного способа при применении коробки отводного типа. Если в помещении присутствует несколько таких розеток, то они образуют небольшую цепь, для замыкания которой используется конденсат.

Как подключить телефонную розетку скрытым способом

Чтобы осуществить проведение данного процесса потребуется наличие:

скрытой розетки;
перфоратора с наличием коронки для кирпичных поверхностей;
крепежных элементов;
бокорезов или другого устройства, помогающего деизолировать провода;
тестера или мультиметра;
отверток.

Инструкция по подключению телефонной розетки:

Сначала необходимо подобрать насадку, для установки на перфоратор. Ее диаметр должен равняться диаметру устанавливаемой коробки.

С помощью карандаша начертите место для установки телефонной розетки, а затем перфоратором проделайте отверстие в стене.
Произведите установку коробки на стену, зафиксируйте ее с помощью саморезов с дюбелями.
С помощью острого предмета отрежьте часть телефонного кабеля таким образом, чтобы оставить небольшой запас, укладываемый в коробку, его длина не должна превышать десяти сантиметров.
Произведите подключение кабеля, а установленный корпус розетки разместите в коробке и зафиксируйте при помощи распорных винтов.
Приступите к установке внешней рамы и накладки.

Подключение розетки к кабелю состоит из таких действий:

снятие внешней оплетки кабеля на расстоянии до пяти сантиметров;
расправление всех жил кабеля, их может быть от двух до шести;
укладка жил в пазы и их заглубление с помощью специального инструмента или канцелярского ножа;
обеспечение контакта между телефонным кабелем и розеткой.

Особенности проведения монтажа телефонной розетки

Розетка телефонная двойная — особенности установки

Среди основных видов телефонных розеток следует выделить:

универсальные;
встраиваемые;
наружные или евро розетки;
розетки старых образцов.

Если в здании присутствует два телефонных аппарата, то используется двойная телефонная розетка.

Цвета проводов, означающих положительный контакт в соотношении с современной цветовой маркировкой:

зелено-белый;
оранжево-белый;
сине-белый.

Отрицательные провода, по современной маркировке:

синего;
зеленого;
оранжевого цвета.

оранжевый, черный и зеленый провода обозначают плюс;
красный, желтый и синий — минус.

Согласно немецкой цветовой маркировке положительный кабель обозначен:

розовым;
зеленым;
коричневым цветом.

А отрицательный:

желтым;
серым;
белым.

Среди основных типов коннекторов выделяют следующие:

Как выбрать телефонную розетку

Чтобы подключить к розетке несколько телефонных аппаратов следует приобрести двойную телефонную розетку.

Предлагаем ознакомиться с основными производителями телефонных розеток:

Для подключения данного типа розетки следует выполнить такие действия:

зачистить провод кабеля;
соединить его с проводами красного и зеленого цветов розетки;
проверить телефон на работоспособность.

2. “Вико” — телефонные розетки встраиваемого и наружного типа. Они бывают двух видов:

одинарного;
комбинированного.

Для подключения комбинированной розетки “Вико” осуществите ряд действий:

разберите розетку и с внешней стороны найдите устройство в виде клеммника;
зачистите провода для телефонного и интернетного кабелей;
соедините эти два кабеля в соотношении с цветовыми жилами;
установите провода в устройство клеммника;
зажмите его и поставьте на место в розетке;
проверьте телефон и интернет на отсутствие ошибок в работе.

Эти изделия представляют собой слаботочные контакты, размещенные в пластиковых корпусах различной формы, дизайна и размера. Подключение может быть произведено способом закрепления контактов винтами или с применением специально разработанного разъема. В старых изделиях применяются специальные вилки.

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

бокорезы – для разделки кабеля;
нож – для зачистки концов проводов;
отвертка – крепление концов в розетке;
винты – крепление основания устройства к стене;
дрель – сверление отверстий для фиксации наружного устройства;
сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
пластиковые вставки в отверстия;
«болгарка» с диском по бетону – для выполнения скрытой проводки;
перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
– для уточнения полярности контактов в разъеме при подсоединении;
защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Об устройствах для подключения RJ11 и RJ12 поговорим подробнее:

Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.

Для подключения необходимо:

снять оплетку с провода на длину 4 – 5 сантиметров;
расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
уложить все проводки в пазики розетки;
проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

Примеры цен на телефонные коннекторы

Таблица 1

Изображение	Модель, описание	Цена (руб)	Производитель
	Reksant. С функцией переходника для использования евро розеток совместно со старыми отечественными	60	Россия
	Телефонная розетка внутренняя Reksant 2 – 6р-4с (2 порта), цвет молочно-белый	380	Россия
	Телефонная розетка внутренняя Reksant 1 – 6р-4с (1 порт), цвет молочно-белый	290	Россия
	Телефонная розетка Proconnect 2-6р-4с	55	Брэнд
	Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117.6AN	500	Брэнд
	Телефонная розетка 2 RJ11Legrand Suno 774839	490	Легранд Франция

При производстве работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
- Выполняя штробление паза для кабеля по кирпичу или бетону, обязательно воспользуйтесь защитными очками или защитной маской для предохранения глаз и лица.
- При сверлении отверстий для крепления кабеля или основания розетки примите такие же меры безопасности.
- Производя вырубку материала из штробленных каналов, из глухого отверстия для коробки розетки, установите на зубило защитный диск, предотвращающий повреждения рук.
- Работы с проводкой нужно производить в защитных перчатках.
Если в наличии нет прибора для проверки полярности проводов, воспользуйтесь срезом картофелины. Воткните в мякоть концы проводов, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
Современные розетки исполняются в безопасном варианте. Тем не менее, устанавливать их нужно в недоступном для детей месте.
При зачистке концов кабеля для подключения нужно избегать повреждения изоляции внутренних проводов и, тем более, самих проводников. Это приводит к ухудшению качества связи и возможности обрыва линии.
Если используется старый советский двухжильный провод в виде пластиковой ленточки с проводками по краям, недопустимо крепить его, вбивая гвозди между проводками. Это часто ведет к обрыву линии при монтаже. При контакте гвоздя с проводком может образоваться заземляющая пара, ухудшающая качество связи.

Ведя все работы вдумчиво и аккуратно, можно успешно справиться с несложной задачей выполнения проводки и установки розеток. Беритесь без сомнений и будет вам успех!

На сегодняшний день сотовые телефоны имеются у каждого человека. Однако стационарные аппараты никуда не ушли из квартир, офисов и административных зданий. Для их правильной установки, а также установки модемов и факсов, требуется телефонная розетка. О ее видах, способах установки и схеме подключения расскажем ниже.

Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Внешне она представляет собой небольшую коробочку , обычно белого цвета. Иногда ее так и называют — «телефонная коробка».

По количеству разъемов различают одноразъемную и многоразъемную коробки. Из множества коннекторов стоит выделить некоторые:

RJ 11 — имеет в наличие два провода. В основном используется для подключения к линейным телефонным сетям.
RJ 14 — с четырьмя контактами и таким же количеством проводов. Этот коннектор применяется в большинстве типов телефонов. Для подключения аппаратуры в здании, где необходимо подключить несколько линий, используются контакт №1 и №4.
RJ 25 — здесь имеются три пары контактов. Самостоятельное подключение сопряжено с особыми трудностями, поэтому лучше обратиться к специалисту. В подключении участвуют третий и четвертый контакты.
RJ 9 — коннектор этого вида соединяет телефонную трубку с самим аппаратом.
РТШК 4 — в старых советских связных коробках имеются четыре контакта и ключ. Эта модель предполагает неразъемный тип подключения. Если в комнате есть несколько подобных розеток, то они обычно составляют малую цепь. Для ее замыкания используется конденсатор.

Для подключения розетки в квартире обычно используют двужильный провод. В административных и офисных помещениях может применяться четырехжильный или шестижильный кабель. Иногда к розетке может подходить и витая пара.

Схема подключения телефонной розетки RJ 11

Подробно опишем схему подключения самой распространенной связной коробкой. Она будет следующей:

Подключение розетки скрытым способом

Для проведения работ по подключению понадобятся следующие материалы и инструменты:

К месту установки сперва подводится связной кабель. Кабель можно провести по плинтусу, в пластиковом коробе или штрабе.

Действия по подключению:

Вначале подбираем для перфоратора коронку, диаметром равным размером телефонной коробке.
Карандашом намечаем контуры розетки, после чего высверливаем в стене отверстие.
Устанавливаем телефонную коробку в стену и фиксируем при помощи фурнитуры.
Для подключения понадобиться отрезок кабеля не более 10 см. Остальное можно срезать.
Зачищаем кабель и производим подключение. Установочный корпус телефонной коробки фиксируем распорными винтами.
Устанавливаем внешнюю раму и накладки.

Заключение

Связные розетки позволяют быстро поменять телефонный аппарат , факс или модем. Для этого достаточно выдернуть кабель из гнезда и подключить нужный. Установить и подключить саму розетку достаточно просто.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
Осуществление соединения модемов и факсов.
Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Отвертка , которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать .
Кабель , если происходит не замена старого устройства, а прокладка абсолютно нового.
Перфоратор , также как и кабель, понадобится, если происходит монтаж новой розетки.
Сама розетка.
Нож с острым лезвием.
Саморезы.
Кусачки.
Изоляционная лента.
Универсальный или тестер.
Защитные перчатки.
Односторонняя и двухсторонняя клеящая лента.
Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

Первоначально , потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
При помощи тестера определить полярность контактов.
Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
Осуществить подключение кабельных жил , после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
Предварительно , потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
Надеть внешний защитный корпус , после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

Устройства для внешней установки.
Устройства , обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

Этот параметр определяется типом используемого стандарта:

RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Если происходит установка телефонной розетки старого образца , то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Общие сведения о телефонных проводах и цветах проводов для правильного подключения

Кажется, есть все эти цвета, и это действительно сбивает с толку!

Телефонная проводка имеет цветовую маркировку …

В обычном доме телефонные кабели, соединяющие ваши телефоны внутри вас В доме четыре провода … красный, зеленый, желтый и черный. Они используются в пары для каждой телефонной линии. Ремонтники по сути относятся к проводам в терминах «пар», так что технически стандартный четырехпроводной телефон линия имеет две пары.

LINE 1 использует красно-зеленую пару. В строке 2 используется желто-черная пара. В кабель очень маленький, как и провода внутри, и его не следует путать с электрические провода, которые намного больше. Сами провода почти похожи на волосы, в отличие от электрических проводов, которые довольно тяжелые и трудные согнуть.

FYI, при покупке многопроволочного кабеля с 4 парами (8 цветных проводов) на четыре линий, схема подключения такая же, как и выше, с ЛИНИЕЙ 3 используется СИНИЙ + БЕЛЫЙ и ЛИНИЯ 4 — ОРАНЖЕВЫЙ + КОРИЧНЕВЫЙ.

Все телефоны, домашние телефоны, розетки, разъемы и т. Д., Которые вы можете купить сегодня, следуя этой схеме подключения. ВСЕ ОНИ!! НО НЕ ОБЯЗАТЕЛЬНО ПРОВОДКА …

Почему цвета вашей проводки не соответствуют моим цвета …

Это, конечно, не означает, что это та ситуация, в которой вы домашняя проводка! Если домовладелец испортил провода, вы можете найти вещи немного перемешались. Я часто нахожу отсоединенные провода в телефонных розетках, все участки проводов к телефонным розеткам отключены в соединительном блоке, и обратная проводка.

В некоторых многоквартирных домах и в старых домах проводка может не следовать цветовые обозначения современных разъемов и телефонной аппаратуры. Это особенно актуально в некоторых кондоминиумах, где обслуживают большие пучки проводов. через ваше устройство может пройти более одного покупателя! Это действительно имеет смысл. Вы не можете иметь двадцать проводов, обслуживающих десять единиц, использующих четыре цвета.

Я знаю, что где-то есть подвальный склад, в котором хранятся секретная правительственная информация об этих кодах проводки, несомненно, рядом с останки космических пришельцев в Розуэлле.Однако вам не нужно ломать проводку код.

Вы можете определить подходящие цвета для вашей конкретной ситуации, просто наблюдение за тем, что идет к чему. Если вы откроете телефонную розетку и увидите, что КРАСНЫЙ подключается к СИНЕ-БЕЛОМУ разноцветному проводу, запишите это. так что вы не запутаетесь при повторном подключении нового позже! Так что это не так сложно, как кажется. Просто следуйте правилам подключения, которые работают, и проблем возникнуть не должно!

Вернуться к статьям по поиску и устранению неисправностей телефона

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск — Популярные виды отделки и стили

Отделка Античная латуньЧерная бронзаМатанная медьСтарая бронзаПолированная латуньПолированный хромПолированная медьПолированный никельСатиновая латуньСатиновый хромБелый

Продукция Напольная розеткаИнтеллектуальный диммер (2-позиционный) Светодиодный диммерПереключатель светаПодъемная розетка с зарядкой через USBПереключатель с переключателемКнопка

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …

Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>

Серия розеток и переключателей Studio

Характерная ромбовидная накатка на органах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для дома и офиса.

Узнайте больше о The Studio Range.

Квадратные розетки и переключатели без винтов

Гладкий, чистый дизайн с четкими квадратными углами и низким профилем делает линейку розеток и выключателей без винтовой передачи одним из самых умных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.

Сделайте электричество в вашем доме умным

Интеллектуальное управление всем освещением, розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки разъемов и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших красивых отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий розетки и выключателя

Pewter & Old Metals — красота металла, идеально подходящая для старинной собственности.

Coppers — потрясающая медь в современной и традиционной отделке

Необычная отделка — чтобы добавить немного другой

Напольные розетки

Напольные розетки, которые подойдут к вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, и крышка закрывается, оставляя выход кабеля.Или выберите из нашего ассортимента деревянного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>

Ретро-индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Каждый из них, изготовленный вручную из переработанных металлов, сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>

RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные и британские, они придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии и тщательно продуманный внешний вид. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>

Будьте в форме!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок непременно привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.

Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?

Выберите из более чем 80000 розеток и выключателей
Традиционный и современный дизайн
Множество уникальных дизайнов пластин на выбор
Изготовлено в соответствии с высшими стандартами Великобритании
Износостойкая, долговечная, превосходная отделка
Многослойные лаки для длительной защиты
Каждый продукт собран вручную и упакован в индивидуальную коробку
Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, дерева, двойного и прозрачного акрила.

RJ11 Телефон к разъему RJ45

Эта статья представляет мое собственное мнение и может содержать партнерские ссылки. Пожалуйста, прочтите мои раскрытия для получения дополнительной информации. Кабели Cat5, Cat5e, Cat6 часто используются для подключения телефонных разъемов. Вы можете передать до 4 телефонных линий по одному 4-парному кабелю, который заканчивается разъемом RJ45 (8P8C). Проблема в том, что большинство телефонов, даже многолинейных, не подключаются напрямую к разъему RJ45. Мы обсудим некоторые варианты подключения телефонов с разъемами RJ11 к порту RJ45.

Конфигурация Джека

Прежде чем мы перейдем к разделению телефонных линий, давайте разберемся, что происходит в разъеме. Никто больше не использует старый четырехъядерный (зеленый, красный, черный, желтый) телефонный кабель в новой проводке. В основном это кабель Cat3 или лучше, который состоит из 4 витых пар проводов синего, оранжевого, зеленого и коричневого цветов, а также их белый провод с цветной полосой (бело-голубой, бело-оранжевый, бело-зеленый, бело-коричневый). Поскольку для стандартного телефона требуется только одна пара проводов на линию, мы можем отправить до 4 линий на каждый кабель.Это обеспечивает большую гибкость и экономит время и трудозатраты на прокладку телефонных кабелей в многолинейной системе. Даже если вы собираетесь использовать только одну телефонную линию, у вас есть место для расширения.

Для единообразия, возможности использовать все 4 линии и экономии места в настенной розетке, телефонные установки обычно заканчиваются разъемом 8P8C (8-контактный, 8-проводный). Это тот же разъем, который используется для вашего кабеля Ethernet. Это больший разъем, чем вы обычно ожидаете от телефона, который обычно меньше 6P6C или аналогичный (RJ11, RJ12 и т. Д.).6P6C поддерживает до 3 линий, 6P4C — 2 линии, а 6P2C — однолинейный разъем, но все они используют один и тот же штекер. Единственное отличие — количество жил в кабеле.

Есть три стандартных способа подключения телефонного разъема. T568A, T568B и USOC. Разница в том, какие цвета связаны с какими контактами на гнезде.

T568A — предпочтительный метод подключения телефонных разъемов и разъемов Ethernet, а также единственный метод, предложенный в спецификации TIA-570-B для жилых помещений. Каким-то образом T568B стал популярным в США.S. коммерческих установок, но T568A используется больше за пределами США, и федеральное правительство определяет T568A для своих установок. Всем скептикам … Видите, иногда правительство может делать что-то лучше, чем частный сектор. 🙂 USOC больше не используется, но это тип схемы подключения телефонов.

Было бы разумно подключать порты в соответствии со спецификацией USOC, но при использовании T568A кабель впоследствии можно будет легко переключить с передачи голоса на данные или наоборот в будущем.Вы заметите, что строки 1 и 2 на T568A и USOC идентичны. Если у вас двухлинейный телефон, вы можете подключить его напрямую к проводному разъему T568A, и обе линии будут работать. Штекеры меньшего размера RJ11 / 12 подходят непосредственно к гнезду RJ45. Это не рекомендуется, так как вы можете повредить другие контакты, но он предназначен для работы таким образом.

Если вам не нужно соответствовать текущему установленному плану распиновки, старайтесь всегда использовать T568A. В любом случае важно знать, как на самом деле подключены ваши разъемы.

Телефонный разъем

Сравните вышеуказанные разъемы со старыми 2-линейными телефонными разъемами, которые раньше использовались на стенах и все еще используются в телефонах. Они выглядят вот так.

Выше показан стандартный телефонный разъем 6P4C, который поддерживает 2 телефонные линии. Линия 1 находится на центральных штырях, линия 2 — на следующем наборе внешних штифтов. Если используется витая пара, цвета будут бело-синими для зеленого, синими для красного, бело-оранжевыми для черного и оранжевыми для желтого.

Если вы подключите однолинейный телефон, он будет подключаться только к контактам 2 и 3 (линия 1).С двухлинейным телефоном вы будете использовать все 4 контакта.

Подключение стандартного телефона на 4 линии к разъему RJ45

Джек поддерживает 4 линии, телефон — 4 линии, это должно быть легко, не так ли? Нет, обычно нет. Проблема в том, что в большинстве стандартных 4-линейных телефонов нет одного 4-линейного разъема RJ45, вместо этого у них обычно есть 2 разъема 6P4C (RJ11), каждый из которых поддерживает 2 линии.

Есть несколько способов справиться с этим правильно, но давайте сначала поговорим о том, как этого не делать. Вы можете подумать, что это упростит жизнь, если вы просто разделите пары кабелей за настенной пластиной и используете 2 гнезда для трапецеидальных искажений RJ11.Теоретически это будет работать, и, учитывая, что это всего лишь телефон, возникнут минимальные проблемы с помехами при наличии множества открытых пар, но это может привести к проблемам. Очевидно, вы увеличите вероятность возникновения помех, провода будет легче повредить, вы займете дополнительное место в настенной пластине и потеряете возможность легко изменить этот порт на сетевой порт в будущем. Это тоже запрещено в спец.

RJ45, 4 линии на 2 RJ11 2-линейный адаптер

Существует ряд различных разветвителей (обычно называемых 400E), таких как этот разветвитель Suttle 400E Cat5, которые подключаются к разъему RJ45 и имеют 2 разъема RJ11, каждый с 2 линиями.Их довольно легко найти, но просто убедитесь, что у вас нет обычного телефонного разветвителя (с 1 RJ11 на 2 RJ11). У него должен быть мужской RJ45 с одной стороны и два женских RJ11 с другой.
Если внимательно присмотреться к схеме подключения, то со стороны RJ45 видно, что он следует за T568B. Вы все еще можете использовать его с распиновкой T568A, но строки 2 и 3 будут поменяны местами. Если распиновка ваших телефонных разъемов соответствует USOC, этот адаптер работать не будет.

Разорванный кабель

Если вы не можете найти сплиттер выше, вы можете сделать разрывной кабель из кабеля витой пары.

На одном конце вы обожмите разъем RJ45 в соответствии с распиновкой, используемой в вашей настенной розетке. С другой стороны, вы обжмете 1 или несколько разъемов RJ11. Если вы просто хотите вытащить одну линию для одного телефона, выберите пару проводов для нужной линии и вставьте их в центральные контакты RJ11. Вы также можете использовать 2 разъема RJ11 на 2 линии, 4 разъема RJ11 на 1 линию — все, что вам подходит.

Коробка прорыва

Производители структурированных систем электропроводки также имеют готовые разделительные коробки, которые позволят вам получить доступ к 4 линиям разными способами.Один из примеров — Leviton 47609-4×4 4×4 Breakout Module. Поскольку системы Leviton предназначены для использования в жилых помещениях, Leviton 47609-4×4 подключается в соответствии с распиновкой T568A, в отличие от разветвителя, расположенного выше, T568B.

Сделай сам RJ45 to RJ11 Break Out Box

Если вы не можете найти разделительную коробку выше или у вас есть особые потребности, вы можете сделать свой собственный выходной ящик.

Вы можете сделать его в любом случае, но чтобы дать вам пример, давайте сделаем коробку с 4 портами, которая принимает входящий кабель и разделяет его на L1 и 2, L2 и 1, L3 и 4, L4 и 3, аналогично Leviton.

Нам понадобится:

Для инструментов нам понадобится:

Пробойник с режущим и не режущим лезвием 110
Модульный обжимной штекер
Отвертка

Мы собираемся последовательно подключить 2 пары к 2 портам для линий 1 и 2, а затем сделать то же самое на 2 других портах для линий 3 и 4, так что у нас будет 4 разъема, подключенных следующим образом:
В этой конфигурации мы можем подключить:

4 отдельных телефона с 1 линией к одному разъему RJ45 для доступа ко всем 4 линиям.
4 двухполосных телефона
2 двухполосных телефона
или некоторые другие варианты, такие как один 4-х строчный телефон, факс и однолинейный телефон.

Идет снег, и у меня под рукой нет телефонных разъемов, поэтому я буду подключать его с помощью стандартных 8-проводных разъемов Cat5e. Тот же принцип, но я пробиваю провода на других контактах, чем я упоминаю в инструкции.

Шаг 1. Зачистите кабель

Зачистите внешнюю оболочку кабеля довольно долго (может быть, 8–10 дюймов), чтобы у вас было много провода для работы.

Шаг 2: L2 и 1 Jack

Мы собираемся начать с одного из центральных домкратов (линии 2 и 1) и продвигаться по обеим сторонам. Раскрутите оранжевую пару проводов возле основания (не раскручивайте пару полностью) и проткните их к контактам 3 и 4 (оранжевым и бело-оранжевым), используя не режущий нож 110. Я использую пластмассовый инструмент, который идет в комплекте с домкратами. Повторите то же самое для синей пары на контактах 2 и 5 (бело-синий и синий).

Шаг 3: L1 и 2 Jack

Затем мы сделаем Гнездо линий 1 и 2, используя те же синие и оранжевые пары, за исключением того, что мы нанесем их на противоположные контакты, как и раньше.3 и 4 для синего и 2 и 5 для оранжевого. На этот раз, когда мы пробиваем проволоку, мы будем использовать режущее лезвие 110, чтобы обрезать излишки проволоки.

Взгляните на разъем и представьте, как вы хотите, чтобы он выглядел в коробке для поверхностного монтажа. Что касается меня, я хочу пробить следующий домкрат справа от первого. Ваши домкраты могут быть разными, поэтому остановитесь и проверьте. Помните, что при установке в коробку штифты будут сверху.

Кроме того, расположите следующий разъем достаточно далеко, чтобы у вас было достаточно проводов для размещения разъемов в портах на коробке для поверхностного монтажа.

Шаг 4: L3 и 4 Jack

Теперь с другой стороны разъема L2 и 1 мы добавим разъем для линий 3 и 4, используя зеленые и коричневые пары на контактах 3 и 4 и 2 и 5 соответственно, как показано на предыдущей схеме.

Используйте не режущее лезвие и оставьте достаточно провода, чтобы можно было разместить домкрат в коробке для поверхностного монтажа.

Шаг 5: L4 и 3 Jack

Последний валет — это линии 4 и 3 валет. Мы проткнем зеленую пару к контактам 2 и 5, а коричневую пару — к контактам 3 и 4, используя режущее лезвие 110.

Шаг 6. Вставьте домкраты в коробку для поверхностного монтажа

Установите пылезащитные колпачки на гнезда, если они есть, затем установите гнезда в порты на коробке для поверхностного монтажа. Пометьте коробку для поверхностного монтажа над разъемом, чтобы знать, как она работает (L1 и 2, L2 и 1, L3 и 4, L4 и 3 или какая-либо другая конфигурация, которую вы выберете).

Шаг 7: Обжать разъем RJ45

На другом конце провода обожмите разъем RJ45, используя соответствующую распиновку для настенной розетки.Либо T568A, T568B, либо USOC.

Как подключить добавочный телефонный номер

Установить добавочный телефонный номер или несколько добавочных номеров в доме относительно просто, теперь в магазинах бытовой химии и в магазинах электротоваров продаются комплекты, которые делают это очень легко. Комплекты часто состоят из отрезка провода с присоединенной розеткой и удлинительной розетки, которую можно разместить практически в любом месте, проблема с этими наборами заключается в том, что разъем, который подключается к главной розетке, довольно громоздкий, выступает и имеет тенденцию принимать случайный стук, как показано ниже.

Хотя это удлинитель все еще работает, каждый раз, когда он слегка перемещается, он обрезает вас, единственный вариант — жестко подключить провод непосредственно к розетке, из которой он питается. Это очень просто сделать и займет всего пару минут.

Сначала отсоедините поврежденный разъем от розетки и открутите два винта, удерживающих переднюю часть на патроне. Вы увидите, что проводов всего четыре.

Теперь просто отрежьте поврежденный конец кабеля и зачистите внешнюю оболочку кабеля, затем вставьте провода в правильные клеммы, скопировав провода, которые уже есть, используйте инструмент для вставки, чтобы вставить провода, или, как вариант, небольшую плоскую отвертку .Теперь прикрепите розетку обратно к задней части коробки и проверьте телефон, если он не работает, проверьте соединения.

Все розетки от разных телефонных компаний немного отличаются, в данном случае мы рассмотрим самые популярные BT. Закон гласит, что главная розетка должна быть установлена поставщиком услуг. После ее установки вы можете добавлять расширения, если самое дальнее расширение находится не более чем в 50 метрах от главной розетки. Ни в коем случае нельзя устанавливать надстройки в ванной или подобном влажном помещении, например, в плавательном помещении.Телефонный кабель не должен проходить рядом с кабелем внутренней электропроводки — он должен находиться на расстоянии не менее 2 дюймов от него! Внутренняя проводка обычно использует только 4 провода для телефонов, 6-жильный провод используется в офисах и сложных АТС.

Перед установкой нового добавочного номера у вас есть два варианта: вы можете либо приобрести комплект, который будет выглядеть, как на картинке выше, который просто подключается к существующей розетке, либо вы можете приобрести телефонный провод и розетку, а затем подключить любой другой существующая розетка или специальная распределительная коробка! Лично я бы выбрал провод и розетку, так как конечный результат намного аккуратнее.

Установить дополнительные внутренние телефоны очень просто: вы просто находите розетку, затем протягиваете провод обратно к ближайшему добавочному номеру телефона и либо используете переходник, либо подключаете его в соответствии с цветовым кодом, указанным выше. При прокладке кабеля он может крепиться к плинтусу с помощью планок или проходить под полом или над потолком. Также доступны телефонные распределительные коробки, они очень удобны, так как вы можете подключить 4 внутренних абонента к одной из этих коробок.

Добавление телефонных розеток с помощью соединительной коробки

Этот инструмент для вставки требуется для вставки проводов в клеммы

Что делают желтый и черный провода в домашней телефонной розетке?

Для подключения телефона требуется всего два провода, но в большинстве случаев домашняя проводка состоит из четырех проводов.Красный и зеленый провода находятся на двух центральных клеммах обычного телефонного разъема, а черный и желтый провода — на двух внешних клеммах. Такое расположение позволяет большинству обычных домов очень легко обрабатывать две телефонные линии .

Многие (если не большинство) линейных шнуров, которые вы получаете при покупке телефона (для подключения к розетке и телефону), имеют только два центральных провода. В целях экономии два внешних элемента опущены.

Когда вы вводите в дом вторую телефонную линию, эта новая линия использует желтый и черный провода.Если у вас есть двухлинейный телефон , то телефон обычно готов автоматически принимать вторую линию на желтом и черном проводах. Вы подключаете один линейный шнур к телефону, и он разделяет две линии внутри телефона. Убедитесь, что линейный шнур между разъемом и телефоном действительно содержит все четыре провода!

Если вы хотите подключить к второй телефонной линии что-то вроде факсимильного аппарата, вы не можете просто подключить его к стене. Обычно вам нужно купить небольшой подключаемый преобразователь , который берет две внешние клеммы (желтый / черный) телефонного разъема и подводит их к двум центральным клеммам (красный / зеленый).Вы подключаете конвертер к стене, а факс — к конвертеру.

В связи с распространением факсов, модемов, автоответчиков и других устройств, связанных с телефонной связью, многие новые дома имеют проводку, позволяющую обрабатывать до шести телефонных линий. Все шесть линий присутствуют на каждом отдельном разъеме, и вы решаете, какие два разъема будут нести, подключив их к красному / зеленому или желтому / черному проводу разъема.

Вот несколько интересных ссылок:

Могу ли я переместить главную розетку BT

Могу ли я переместить основную розетку BT?

Это вопрос, который мне задают неоднократно.
Могу ли я переместить свою главную розетку BT?
Можно ли перемещать основную розетку BT?

Нет закона о главном розетке
BT. Просто договор.
Когда он был изначально установлен,
иногда в таком нелепом месте,
вам захочется переместить.
Иногда электропроводка была установлена строителем или электриком,
без учета требований конечных пользователей.
Кто хочет, чтобы основная розетка была установлена за входной дверью или на подоконнике?

Как владелец дома вы можете получить его
там, где захотите.
Никто не может сказать вам другого,
это ваш дом.
Что касается первоначальной установки BT, то она должна была удовлетворить человека до вас.
Действующий контракт призван защитить поставщика от неправильной установки.
Это не дает вам никаких обязательств в отношении того, что вам нужно.

BT Openreach, тоже не скрывайте проводку и некрасивые установки — обычное дело.
Просверливание дверных и оконных рам, проводов на открытых внутренних стенах.
Провода, прикрепленные к плинтусу, и многое другое.

Хотите переместить главную розетку BT?
Место, в котором он сейчас находится, у вас не работает?
Это не проблема, если работа грамотная.
Это не помешает вашей работе,
вызовет ненужные звонки.

Кто будет знать? Это будет работать?
Нет записей о каждом проводе, проложенном в каждом доме в Великобритании.
Как только входящий провод пересекает вашу границу — вы несете за это ответственность.
Пока это грамотная установка,
все будет в порядке.

Это опасно?
Нет, страшнее переходить лондонскую дорогу.

Я нарушаю закон?
Какой закон можно нарушать?
Вы заключили договор с определенными требованиями.
Openreach — это не закон,
— просто еще одна крупная корпорация.
Если кабель идет сверху,
«Не снижайте» его высоту,
необходимо соблюдать допустимую высоту.
Присоединитесь к месту встречи с вашим имуществом и перенаправьте туда, где хотите.

Кого-нибудь действительно волнует?
Я предлагаю «не совсем», сокет находится там, где вы хотите его сейчас.
Вы главное.

Это не счетчик газа или электричества

Прикосновение к нему не повлияет на вас.

Вы связаны только «контрактом», защищающим поставщика.
Не существует общего закона, касающегося полиции, о перемещении главного разъема BT.
Не обманывайтесь сплетнями.
Знайте все факты о телефонной розетке и куске провода.
Изменение, перемещение или открытие не является незаконным.

Вы действительно ожидаете, что полиция будет заинтересована ??
Слушал на форуме болтовню, что попугай, это незаконно…
Они понятия не имеют или не имеют опыта в том, что происходит

Граница BT для вашей ответственности за проводку

Картинка ниже, взятая с веб-сайта Openreach, ясно показывает, как они видят ваш контракт .В нем говорится:

BT Служба благоустройства дома — информация и сборы
Мы не сможем сообщить вам, есть ли плата
, пока инженер не посетит ваше помещение.
Это бесплатно, если проблема в нашей сети
за пределами вашего помещения.

Граница проводки BT

Как видите, фиолетовая линия обозначает, что вы несете ответственность за любую проводку
после границы вашего помещения.
Перемещение основной записи не влияет на сценарий контракта.
Вы все равно несете ответственность независимо от того, перемещается он или нет.

Могу ли я переместить мою главную розетку BT в новое место

Вот установка главной розетки, которая совершенно не понравилась домовладельцу
.
Вы бы были?
Сотрудник Openreach понятия не имел, что он делал, сверля снаружи,
в доме.
Повреждение подоконника, оставив на виду петлю из проволоки.
Показано, как «нельзя» устанавливать главную розетку BT

Плохое качество изготовления

В этом случае инженер BT Лондон снял розетку,
протянул проводку и переместил телефонный кабель
туда, где он должен был быть при первой установке.
Внизу у плинтуса и рядом с розеткой.
Разумное место для любого дома и без порчи имущества.

Openreach не вернется и не исправит свою плохую работу:

Вместо этого они указали 130 фунтов стерлингов + ндс + 69 фунтов стерлингов в час в качестве вызова деталей
Plus для замены розетки.

Могу ли я переместить главную розетку BT? Да..!

Моя мастер-розетка не в том месте

Я видел, как мастер-розетки устанавливались в разных странных местах.
Инженер BT London может переместить любую розетку в любое нужное вам место.
Если ваша основная розетка находится не в том месте, мы можем ее переместить.

Master Socket нуждается в перемещении

Эта установка Openreach демонстрирует ситуацию, с которой вам не нужно мириться.
Сотрудник
Openreach сообщил клиенту, что
: « входящий провод проходит в верхней части окна, главная розетка должна пройти в этот момент ».
Это не так, вы можете иметь розетку где угодно.
в соответствии с рекомендациями, установленными вашим провайдером во время установки.
Исправить вышеуказанное было несложно.
Удаление соединительных коробок BT, вытаскивание входящего провода,
затем повторное подключение кабеля ближе к передней части дома.
Просверлил стену и установил розетку в более подходящем месте.
Теперь он стоит за телевизором в гостиной.

Могу ли я переместить главную розетку BT? — Конечно вы можете!

Только не напутайте…! Или это может стоить вам.

Хотите задать вопрос?
Не устраивает установка?
Оставьте комментарий ниже

Проводка главного разъема установлена без учета интересов клиентов

Проводка главного разъема BT должна исчезнуть из поля зрения

Проводка просверлена в оконных рамах. Плохая практика и оставление проводки в вашем доме

Все вышеперечисленные сценарии были легко исправлены, и владельцы дома выполнили профессиональную работу.
Не нужно терпеть уродливую проволоку, просверленную в окне или выставленную вдоль стены.

Сопутствующие

Как установить телефонную проводку самостоятельно: спланировать монтаж проводки

Ограниченная гарантия . Bell Canada (включая Bell Aliant, подразделение Bell Canada) ( «Bell» ) гарантирует вам как первоначальному покупателю ( «Покупатель», или «вы» ) аккумулятор, приобретенный для оптоволоконного оборудования ( « Оригинальная батарея ») в течение 12 месяцев с даты покупки оригинальной батареи у Bell (« Гарантийный период », ) при использовании в оптоволоконном оборудовании (« Гарантия », ). «Оптоволоконное оборудование». означает модем Home Hub 3000 или ИБП (источник бесперебойного питания), если применимо, предоставляемый Bell в связи с некоторыми из ваших услуг Bell. Если оригинальный аккумулятор выйдет из строя из-за дефекта в течение гарантийного периода, Bell заменит оригинальный аккумулятор на новый или отремонтированный ( «Сменный аккумулятор», ). Любая гарантия, которая сохраняется в течение гарантийного срока на оригинальную батарею (при замене на сменную батарею в соответствии с данной гарантией), распространяется на сменную батарею.Никакая замена батареи не имеет новой или отдельной гарантии. Bell оставляет за собой право ограничить количество сменных батарей, предоставляемых Покупателю в течение гарантийного периода.

Моя батарея не работает. Что я должен делать? Для жителей Онтарио и Квебека звоните в Bell по номеру 1866310 BELL (2355), а для жителей атлантических провинций звоните по телефону 1866 342-7367, чтобы Bell могла подтвердить, что оригинальный аккумулятор находится в пределах гарантийного срока, и попытаться диагностировать и исправить неисправность по телефону.Обязательно сохраните документ, подтверждающий покупку, чтобы установить дату покупки оригинального аккумулятора; в противном случае компании Bell, возможно, придется оценить дату покупки.

Исключения из ограниченной гарантии. Настоящая гарантия не распространяется на оригинальные аккумуляторы или сменные аккумуляторы (каждая, Аккумулятор ), которые:

повреждены в результате: злоупотребления, небрежного обращения, неправильного использования, аварии, кражи, вандализма, форс-мажорных обстоятельств (например, пожара, наводнения , заражение, замораживание, скачок напряжения), перезарядка или изменение; ненадлежащий или несанкционированный ремонт, техническое обслуживание, установка, настройка или хранение; или аксессуары, проводка или кабели;
просто разряжены и могут быть перезаряжены и возвращены в эксплуатацию;
в волоконно-оптическом оборудовании в месте, отличном от служебного адреса Bell, или в модеме или устройстве, отличном от волоконно-оптического оборудования; или
не принадлежит Покупателю.

Эксклюзивная гарантия. В той степени, в которой это разрешено применимым законодательством (которое может варьироваться от провинции к провинции) и за исключением случаев, когда это запрещено для жителей Квебека, настоящая Гарантия является исключительной и заменяет все другие гарантии, заявления, гарантии, условия, явные и / или подразумеваемые. , включая коммерческую ценность и пригодность для определенной цели. В дополнение к правам, описанным в настоящей Гарантии, Покупатель может также иметь другие законные права (которые могут варьироваться от провинции к провинции).

Ограничение ответственности. В той степени, в которой это разрешено применимым законодательством и за исключением случаев, когда это запрещено для жителей Квебека, общая совокупная максимальная ответственность Bell за халатность, нарушение контракта, правонарушение или любые другие претензии или причины иска, включая существенное нарушение, в связи с любым аккумулятором или настоящей Гарантией ограничивается выплатой по запросу фактических и прямых повреждений в размере, не превышающем максимальной суммы, равной покупной цене оригинальной батареи, и всех других убытков, включая, помимо прочего, косвенные, особые, побочные, случайные, экономические, штрафные или штрафные убытки , исключены.На вас также могут распространяться другие ограничения и исключения ответственности и обязательств, изложенные в любых условиях обслуживания Bell, которые применяются к вам. Эти условия остаются в силе после истечения срока гарантии.

Делимость; Назначение; Дата вступления в силу; Соглашение. Если какое-либо положение этой гарантии не имеет исковой силы, все остальные положения этой гарантии остаются в полной силе. Покупатель не передает данную Гарантию. Первоначальная гарантия распространяется только на батареи, приобретенные после 23 апреля 2017 г. или позднее, до тех пор, пока Bell не будет изменена или заменена.Вы принимаете условия данной гарантии в более раннюю из дат получения копии или использования оригинальной батареи. Если вы не согласны с условиями данной гарантии, у вас есть 30 дней на с даты вашей первоначальной покупки, чтобы вернуть неиспользованную оригинальную батарею в Bell для возмещения средств.

Дополнительная информация. Для получения дополнительной информации жители Онтарио и Квебека могут посетить сайт www.bell.ca/battery или позвонить в Bell по телефону 1 866 310 BELL (2355). Жители Атлантического океана, пожалуйста, посетите www.bellaliant.ca/battery или позвоните по телефону 1 866 342 7367.

Инструкции по переработке
Bell поддерживает провинциальные программы по переработке аккумуляторов, переводя экологические сборы за указанные продукты. Для получения дополнительной информации об обозначенных типах аккумуляторов и пунктах утилизации, посетите веб-сайт Call2recycle http://www.call2recycle.ca/.

23 апреля 2017 г.
Офис корпоративного секретаря Bell Canada, Bell Satellite TV (Bell ExpressVu), Bell Mobility,
Bell Media и Bell Aliant.1 carrefour Alexander-Graham-Bell, Building A-7, Verdun, Québec, h4E 3B3

Как подключить телефонную розетку своими руками

Схема подключения телефонной розетки

Особенности подключения телефонной розетки Legrand

Как подключить телефонную розетку. Правильно подключаем телефонную розеткуИнформационный строительный сайт |

Телефонная розетка — характеристика и разновидности

Как подключить телефонную розетку скрытым способом

Особенности проведения монтажа телефонной розетки

Розетка телефонная двойная — особенности установки

Рекомендации по монтажу телефонных розеток

Как выбрать телефонную розетку

Как подключить наружную телефоннную розетку и как подключить двойную розетку для телефона самостоятельно

Как подключить телефонную розетку RJ11.

Подключение телефонного кабеля к розетке с внутренней разводкой.

Во-сколько может обойтись установка розетки для телефона?

Как подключить телефонную розетку: устройство, выбор, виды

Как устроена телефонная сеть небольшого предприятия

Коммуникационный шкаф

Драйвер для внутренних номеров

Внутренние линии

Каналы под кабель

Распределительные коробки

Телефонные розетки

Ремонт телефонов и выбор розеток

Разновидности телефонных розеток

Как подключить телефонную розетку: инструкция

Виды

Видео “Установка евро розетки”

Схема подключения

Особенности подключения розетки Легранд

Видео “Подключаем розетку Lezard”

Как подключить телефонную розетку rj11

Разновидности оборудования

Способы монтажа

Устройство телефонной розетки

Подключение RJ 11

Схемы подключения

Разновидности оборудования

Способы монтажа

Устройство телефонной розетки

Подключение RJ 11

Схемы подключения

Виды телефонных розеток

Способы монтажа телефонной розетки

Подключение телефонной розетки RJ11

На что обратить внимание при подключении телефонной розетки

Как работать по схеме

Как правильно подключать телефонные розетки? Какое напряжение в телефонной линии связи. Как подключить розетку внешнего типа.

Функции телефонной розетки

Конструктивные особенности

Стандарты телефонных розеток

Старые стандарты

Схема подключения розетки

Современные стандарты

Таблица №1. Стандарты для слаботочных цепей

Краткие описания разъемов

Разъем RJ-11

Совмещенный разъем RJ-11 и РТШК-4

Разъемы с двумя и тремя парами контактов RJ-14, RJ-25

Разъем RJ-45

Методы маркировки слаботочных розеток

Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток

Таблица №3. Старая цветовая маркировка проводов у слаботочных розеток

Таблица №4.

Способы подключения современных телефонных аппаратов

Скрытые опасности телефонной сети

Монтаж телефонных розеток

Как подключить телефонную розетку скрытым способом

Особенности проведения монтажа телефонной розетки

Розетка телефонная двойная — особенности установки

Как выбрать телефонную розетку

Подключение своими руками

Материалы и инструменты

Порядок выполнения работ

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Примеры цен на телефонные коннекторы

Схема подключения телефонной розетки RJ 11

Подключение розетки скрытым способом

Популярные виды телефонных розеток

Заключение

Особенности и схема подключения
