Содержание

Как подключить трехклавишный выключатель максимально быстро. Ответ здесь

В наше время, когда электричество дорожает с каждым днем, когда практически каждый обеспокоен проблемой экономии электроэнергии, все чаще возникает вопрос, как сэкономить не выходя при этом из зоны комфорта.

Для рационального использования электроэнергии придумано множество различных способов и приспособлений, одним из которых является использование двух и трехклавишных выключателей.

Что же дает подключение такого расцепителя в разрезе экономии электроэнергии? На самом деле очень много.

Модель использования в быту

В подавляющем большинстве случаев, человек использует чрезмерное количество источников освещения, которое в два и более раза превышает реальную потребность.

Если мы перестанем зажигать лишние лампочки, то это позволит сэкономить от 10 до 30% всей потребляемой электроэнергии.

С другой стороны – жить в условиях недостаточного освещения некомфортно, т. к. и яркое и декоративное освещение все-таки необходимо.

С этой целью и используется треклавишный выключатель, который чаще всего,подключается для управления основным, дополнительным и декоративным освещением.

Фактически, чаще всего используется клавиша включения основного освещения, остальные только «по случаю».

Такая схема подключения дает с одной стороны значительную экономию электроэнергию, а с другой стороны позволяет остаться в зоне комфорта, включив при необходимости и дополнительное и декоративное освещение.

Электронная схема

Рассмотрим схему подключения трехклавишного выключателя (рис.1).

Рис.1 Схема подключения выключателя

В распределительную коробку от источников света (от ламп) приходят шесть проводов, три из которых соединяются между собой и затем подключаются к нулевому проводу от щитовой (рабочий ноль).

Оставшиеся три провода из распредкоробки отправляются на прибор, где соединяются с его выходами.

Отсюда же, из распредкоробки к расцепителю подключается фаза (она общая для всех трех источников света).

Теперь видно, что при замыкании одного из контактов в выключателе, загорается та или иная лампа.

Как подключать?

Клеммы для подключения трехклавишного выключателя

Фактически же указанный прибор сзади выглядит так:
Здесь видно, что на корпусе нарисовано, куда подходит фаза и куда нужно подключать провода отходящие от ламп.

Подключать трехклавишный выключатель нужно таким образом, чтобы при разных сочетаниях вы получали различный эффект от освещения.
Например, если подключить люстру с тремя лампами таким образом, чтобы от одной клавиши загоралась одна лампа, от второй – две, а от третьей загорался дополнительный источник освещения, например, настенное бра, то вы получите 7 различных комбинаций освещения вашей комнаты

Выключатель с розеткой в одном корпусе

Отдельно стоит остановиться на таком моменте, как подключение трехклавишного расцепителя с розеткой в одном корпусе.

В случае такого подключения вы значительно экономите свое время на монтаже, т.к. провода в таком случае сконцентрированы в одном месте.

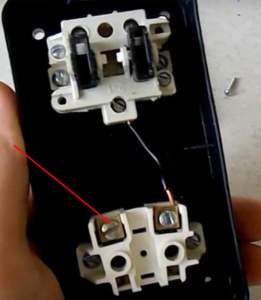

Подключение выключателя с розеткой

Сама же схема подключения незначительно отличается, от приведенной выше.

Как видно из рис.2, она отличается наличием дополнительного нулевого провода, который поступает из распредкоробки и идет напрямую в розетку.

Такие конструкции зачастую используются там, где розетки используются нечасто, например в ванной комнате.

Использование трехклавишного выключателя, совмещенного с розеткой в одном корпусе также оправдано в тех случаях, когда имеет место открытая проводка.

В целом же, выключатели и розетки обычно располагаются на разных уровнях и их использование в одном месте удобно только в специальных случаях.

Выключатель принято располагать на стене на высоте 80-90 см, тогда как розетки обычно находятся прямо над плинтусом.

Как правильно выбрать

При выборе трехклавишного выключателя стоит обратить внимание на такие детали:

На внешней стороне такого трехклавишного изделия не должно быть заусенцев, свидетельствующих о бракованности изделия
Клавиши должны срабатывать легко и без заеданий
При включении и выключении должны быть отчетливо слышны щелчки, одинаковые для всех трех клавиш
С обратной стороны прибора должна быть изображена схема его подключения к сети
Клеммы должны быть без заусенцев и исправно работать
Желательно выбирать устройства с втычными клеммами – они облегчают монтаж и обеспечивают надежный и долговечный контакт

Полезный совет: применение рассматриваемого расцепителя в одном блоке с розеткой оправдано, в большинстве случаев, только при оборудовании открытой проводки, т.

к. по правилам электробезопасности и розетки и выключатели нельзя располагать ниже 1,5 м от пола. Поэтому при выборе места расположения такого блока стоит учесть все нюансы его использования, чтобы удобно было и свет включать/выключать и розеткой пользоваться.

Схема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажа Как выбрать розетку скрытой проводки, практические советы. Инструкция по установке герметичного выключателя открытого типа Установка розеток в деревянном доме своими руками. Сложно ли это?

Как подключить блок розеток или блок розетка + выключатель

Мы с вами рассмотрели, как подключается розетка 220 вольт. Настала очередь рассказа об установке блока из нескольких устройств.

Важно! В современные модульные блоки часто включают не только силовые розетки, но также компьютерные и телефонные.

Техника безопасности

До начала работ по установке блока (и любых других работ, связанных с электроустановочными устройствами) обязательно требуется отключить в электрощите автомат, к которому будет подключен этот блок. После выключения нужного автомата индикаторной отверткой необходимо убедиться, что напряжения нет. В жилых помещениях старой постройки, где автоматы не установлены, требуется вывернуть пробки.

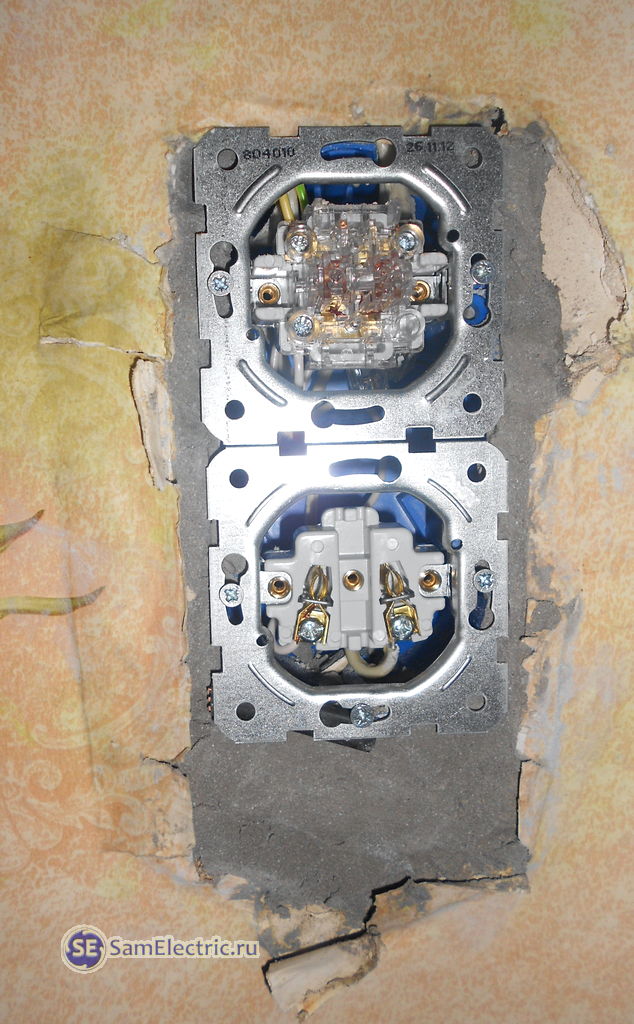

Подключение блока розетка + выключатель

«Штатное» место установки такого модульного изделия– в коридоре на перегородке, разделяющей ванную комнату и санузел. На одной панели размещены выключатели осветительных приборов в этих помещениях и розетка для электроприборов, которыми постоянно пользуются в ванной комнате. Изделие без защиты от влаги использовать в ванной комнате опасно, поэтому блоки без влагозащиты монтируют в коридоре.

Для подключения блока с двухклавишным выключателем осветительных приборов в санузле и ванной комнате требуется проложить к нему пять проводов от распредкоробки.

Заземляющий проводник на схеме показан светло-зеленым цветом, ноль – синим. Два эти проводника напрямую идут от распредкоробки до розетки.
Фаза обозначена красным цветом. Этот проводник подключается к розетке, затем перемычкой – на общий контакт входящей фазы выключателя.
Оставшиеся два провода подсоединяют на два коммутируемых контакта. Через них фаза подключается к осветительным приборам при нажатии клавиш. Это светильники в санузле и ванной комнате. Такая схема обеспечивает постоянную фазу, ноль и заземление на розетке, и фазу на нижнем контакте клавиш выключателя (ноль идет на осветительный прибор). На верхнем контакте фаза появляется при нажатии клавиш.

В распредкоробке делаются две скрутки проводов. На схеме они обозначены бежевым и желтым цветом. Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники. Ноль и заземляющий проводник берутся в распредкоробке с контактов, к которым подсоединена розетка в блоке.

Важно! Для изменения порядка срабатывания клавиш требуется поменять местами бежевый и желтый провода на выключателе.

Если предусматривается установка одноклавишного выключателя, из схемы нужно исключить бежевый или желтый проводники.

Использование трехклавишного изделия требует применение 6-жильного кабеля. Шестая жила кабеля подсоединяется на третий коммутируемый контакт сверху вместе с бежевым и желтым проводниками.

Подключение

При необходимости использования значительного числа электроприборов, компьютера и телефона устанавливают модульные изделия. Особенность их установки заключается в том, что все подключения в них сделаны параллельно.

Обычно их устанавливают в гостиной или на кухне. В гостиной традиционно прячут за телевизором, для кухни в последнее время появились очень интересные решения с утапливаемыми в мебель или в столешницу изделиями. Такие, прячущиеся в стол, модели могут использоваться и в других помещениях квартиры.

Как подключить розетки в модульном изделии?

Рассмотрим схему работы на примере блока из трех элементов.

Сначала из трех проводов делаются и заводятся в каждый подрозетник (в каждое посадочное место) перемычки не очень большой длины, чтобы в дальнейшем они не мешали установке.

Затем следует разобрать все установочные устройства. Провода или кабель, идущий от распределительной коробки, зачищаются. Зачищаются и перемычки между монтажными коробками.

Совет! Лучше при зачистке оставить небольшой запас кабеля, идущего от распределительной коробки. В будущем у вас будет возможность снова зачистить провода и сделать новое подключение.

Первое устройство подключается как обычное электроустановочное устройство на 220 вольт. Само устройство устанавливается в монтажной коробке по уровню. Провода одинакового цвета подключаются параллельно. Затем устанавливается второе устройство. К третьему подводятся три провода. Проверяется надежность установки всех устройств, монтируется общая планка и лицевые панели.

При установке блока в одну общую монтажную коробку от распредкоробки подключается первая розетка, остальные устройства подключаются к ней через винтовые клеммы.

Установка модульного изделия по трудоемкости лишь немногим сложнее подключения обычного электроустановочного устройства на 220 Вольт. Проявив внимание и аккуратность в работе, выполнить эту работу вполне по силам любому человеку.

Дополнение к статье «Схема подключения трехклавишного выключателя с розеткой»

После публикации статьи «Схема подключения трехклавишного выключателя с розеткой» мне стали приходить письма с дополнительными вопросами по этой теме. Видимо там я не совсем понятно написал и нарисовал. Поэтому решил опубликовать дополнительную статью, основываясь на этих вопросах, где подробно рассматриваю две разные схемы подключения 3-х клавишного выключателя с розеткой.

Обе схемы я встречал в своей практике. В одной используется распределительная коробка, где скручиваются все жилы, а в другой не используются и скрутки находятся в самом блоке выключателей.

Схема подключения 3-х клавишного выключателя без распределительной коробки

В таком варианте не используется распредкоробка и все провода напрямую спускаются в блок выключателей с розеткой. Если демонтировать старый блок, то из стены будут торчать восемь жил разных проводов. Схематично эту ситуацию я нарисовал на фото ниже.

Как тут быть, если все жилы одного цвета?

Сначала необходимо обесточить эту линию. Затем аккуратно расправляем все провода и оставляет их так, чтобы зачищенные концы не касались друг друга.

Теперь нам нужно найти приходящий 2-х жильный провод, от которого питается этот блок и подается питание на освещение. Для этого подаем напряжение на обесточенную линию и ищем «фазу», поочередно проверяя каждую жилу отверткой-индикатором. «Фаза» будет присутствовать только на одной жиле. Как только ее нашли, то лучше сразу опять обесточить эту линию и пометить найденный проводок с помощью изоленты.

Затем по этому «фазному» проводнику ищем его вторую жилу (провод же 2-х жильный). Она как раз будет приходящим «нулевым» проводником.

Итак! Вы нашли приходящие от распределительного щита «L» и «N». Остались торчать из стены шесть жил, т.е. три 2-х жильных провода. Как раз они уходят на три светильника. Один на кухню, второй в ванную комнату и третий в туалет.

В каждом из этих трех проводов одна жила будет «фазой», а другая «нулем».

В принципе светильнику все равно на какой его контакт придут «L» и «N». Поэтому от каждого провода, уходящего на светильник, берем по одной жиле и соединяем их с «нулевой» жилой, которая приходит от щитка. Ее мы уже раньше нашли. От этого соединения необходимо подать «ноль» на контакт розетки, который без штатной перемычки на блок выключателей. Таким образом, мы завели «ноль» на розетку и передали его на все три светильника. Осталось разобраться с фазами.

Найденную единственную «фазу» приходящую от щитка подключаем ко второму контакту розетки. Напомню, что от этого контакта должна идти еще штатная перемычка на выключатели. По ней передается «фаза» на общий контакт выключателей.

Теперь оставшиеся жилы с трех проводов, которые идут на светильники, заводим на три свободных контакта блока выключателей. Какой куда разницы нет. Если вам принципиально с какой клавиши что должно включаться, то можно поэкспериментировать и подключить жилы на нужные контакты.

Минусом такой схемы является большая скрутка «нулевых» проводников, которая будет мешаться в блоке выключателей с розеткой.

Написал много текста, который сложно понять. Поэтому для лучшего освоения материала прикладываю ниже фото с нарисованной схемой.

Схема подключения трехклавишного выключателя с розеткой с распределительной коробкой.

Тут уже после демонтажа старого блока будут торчать из стены пять проводков. Этот вариант схемы будет попроще предыдущего. Также он встречается намного чаще.

На фото ниже я схематично нарисовал все жилы.

Здесь также работу начинаем с поиска фазы. Она тоже будет только на одной жиле из пяти.

Обесточиваем, расправляем аккуратно провода, подаем питание и с помощью индикатора напряжения ищем «фазу». Как ее только нашли, то по ней аналогично находим приходящий «ноль». Их можно сразу подключить к розетке. «N» — на свободный контакт, «L» — на контакт, о которого идет перемычка на выключатели.

Оставшиеся три жилы заводим на три свободных контакта выключателя. Когда клавиши будут переключаться, то через замкнутые контакты «фазы» побегут к светильникам и их лампочки засветятся.

Только перед всеми работами в схеме с распределительной коробкой необходимо определить, что в вашей квартире рвется выключателем — «ноль» или «фаза».

Должна рваться «фаза», но к сожалению часто встречается что рвется выключателем «ноль». Если у вас второй (не правильный) вариант, то тогда из распредкоробки на светильники будет приходить «фаза» и поэтому с выключателя на них нужно подать нули. В такой ситуации в розетке с блоком выключателей «L» и «N» меняем местами.

Думаю, что этих объяснений к дополнению статьи «Схема подключения трехклавишного выключателя с розеткой» достаточно. Если нет, то задавайте вопросы в комментариях. Буду стараться объяснять как-то по другому.

Не забываем улыбаться:

Старый автомеханик инструктирует молодого:
— Несмотря на всю сложность и «навороченность» современных машин, в действительности все проблемы можно решить с помощью двух вещей: WD40 и изоленты. Если что-то должно двигаться, но не двигается — используй WD40. Если наоборот — примотай изолентой.

Схема подключения двухклавишного выключателя, монтаж, советы

Самостоятельное выполнение монтажных операций помогает экономить время и деньги. Соответствующие знания и навыки пригодятся во время ремонта и замены вышедшего из строя прибора, в ходе модернизации системы освещения. В данной статье подробно рассмотрена схема подключения двухклавишного выключателя и последовательность его установки.

После изучения инструкций все необходимые действия можно сделать точно без обращения к услугам профильных специалистов

Читайте в статье:

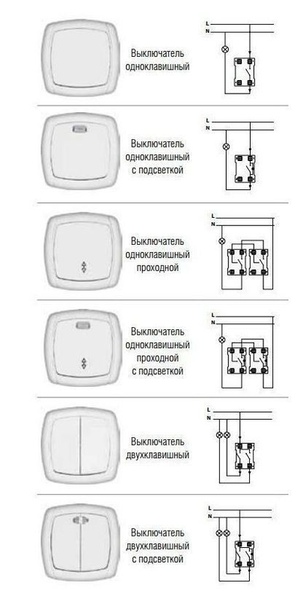

Начинаем с простых проектов: схема подключения одноклавишного выключателя к лампочке

Приборы этой категории рассчитаны на предельное напряжение 1000 V. Как видите, это намного больше, чем 220 V стандартной сети. Тем не менее, надо подробнее изучить разные модификации, чтобы исключить ошибки при покупке и в ходе выполнения монтажных операций.

Типичный одноклавишный выключатель для оснащения сетей со скрытой проводкойМеханизм устанавливают в углубление

К металлической рамке прикрепляют пластиковую рамку с клавишами. Для надежной фиксации закручивают винты, которые раздвигают в стороны опорные «лапки». Такой вариант установки применяют для создания хороших эстетических характеристик, повышения уровня безопасности. Следующим преимуществом является хорошая защита проводников и конструкции от неблагоприятных внешних воздействий.

Такой выключатель предназначен для внешней проводкиВлагозащищенное исполнение

На фото отмечен специальный резиновый уплотнитель (1). По обозначению (2) можно определить класс защиты.

К сведению! В данном случае указано IP 44. Это значит, что внутрь не способны попасть частицы с размерами более одного миллиметра, а также брызги с любого направления. Такое устройство подойдет в качестве клавиши дверного звонка. Здесь обеспечена достаточная защиты от дождевых капель.

Функционирование прибора

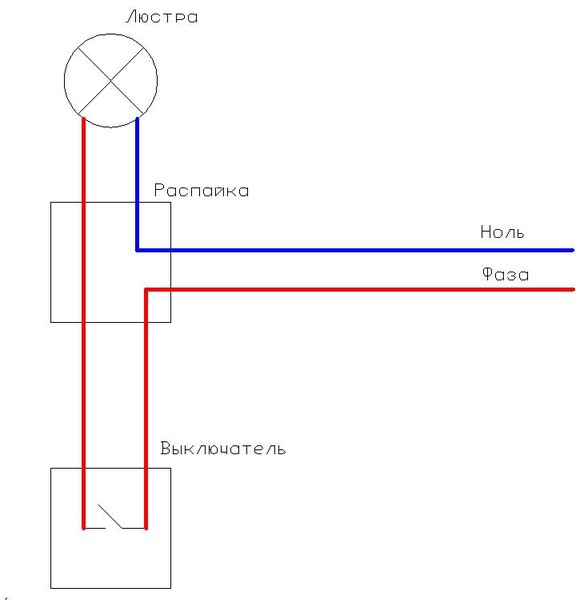

По этой схеме подключения выключателя света с одной клавишей не сложно понять принцип действия. Нажатие клавиши приводит в действие механизм, разрывающий/соединяющий электрическую цепь. В соответствующем положении гаснет/загорается подключенная лампочка.

Важно! Провода подсоединяют таким образом, чтобы к выключателю подсоединялась именно фаза. Это предотвратит случайное поражение электрическим током.

Принцип действия выключателя с подсветкой

В такой модификации параллельно ключу установлена лампочка с резистором. При разорванной цепи силы тока будет достаточно для ее функционирования. Мощный внешний светильник используется только как проводник. Исключением являются светодиоды, которые способны работать с малой интенсивностью при незначительной величине тока.

Подключение проходных выключателей

В таком варианте можно обеспечить управление освещением из нескольких мест. Подобные схемы применяют при оснащении крупных комнат, длинных коридоров, лестничных маршей.

К сведению! Важно знать не только, как правильно подключить выключатель света. Каждую схему надо рассматривать в целом, от источника питания до конечного потребителя. Это поможет правильно выбрать все компоненты системы.

Как без ошибок подключают выключатель света с одной клавишей: пошаговая инструкция

Перед началом работ отключают электропитание объекта.

Иллюстрация	Как подключить одноклавишный выключатель света: последовательность правильных действий с комментариями
	В соответствии с планом и разметкой создают штробу. В этот канал от щитка (1) до распределительной коробки (3) устанавливают плоский трехжильный кабель ВВГ (2). Сечение проводника – 1, 5 мм кв.
	Запас длины кабеля в каждом узле соединений надо оставить достаточный для удобного выполнения рабочих операций (10-15 см). В щитке жилы кабеля зачищают, подключают жилу с изоляцией серого цвета к автомату.
	Провод с изоляцией синего цвета – к нулевой шине (1), желто-зеленый – к планке заземления (2).
	В распределительной коробке маркируют жилы: серая – L; синяя – N; желто-зеленая – PE. Это не обязательная процедура, но она приведена в точном соответствии со стандартами технологического процесса. При монтаже более сложных схем качественная маркировка предотвращает ошибки.
	Выключатель устанавливают на удобной для пользователя высоте (рекомендованное значение – от 0,9 до 1,5 м от уровня чистового напольного покрытия). Дверь в открытом состоянии не должна его закрывать.
	От коробки в штробе укладывают вниз двухжильный плоский кабель ВВГ сечением 1,5 мм кв. Концы кабеля должны иметь достаточный запас длины. Удаляют защитную оболочку на 8-12 мм, устанавливают маркировочные кольца. Жилу с оболочкой серого цвета зажимают верхним винтовым соединением. Коричневую – нижним.
	От распределительной коробки плоским кабелем ВВГ ведут линию к светильнику. Зачищают концы, жилы подсоединяют в соответствии с цветовой (буквенно-цифровой) маркировкой. Желто-зеленую – к металлическому корпусу светильника.
	Аналогичным образом, с учетом маркировки, соединяют провода в распределительной коробке. Вместо «скруток» удобнее применяют специальные клеммные зажимы, которые обеспечивают надежный долговечный контакт.
	Если не подведено заземление в распределительный щит, корпус светильника сделан из диэлектрика, то при монтаже одноклавишного выключателя применяют двухжильный кабель. В этом случае используют такую конфигурацию соединений в распределительной коробке.

Далее устанавливают декоративные рамки, защитные панели, проверяют работоспособность системы. Если все в порядке – завершают строительные и отделочные работы.

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“Следует не забывать о том, что фазный проводник должен проходить через переключатель. Его подсоединяют к центральной контактной площадке патрона лампы. Это повышает уровень безопасности, так как затрудняет случайное прикосновение к проводящему ток элементу при замене лампы. ”

Схема подключения двухклавишного выключателя: подготовка и реализация планов

В этих изделиях устанавливают две размыкающиеся контактные группы. Соответствующим образом расширяются возможности по коммутации нескольких потребителей

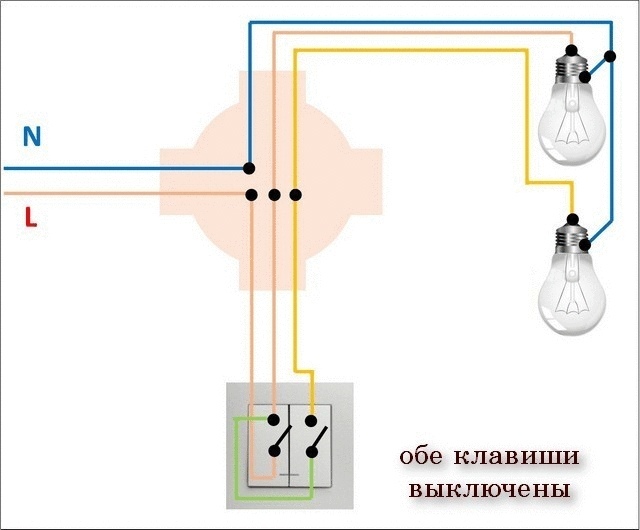

На этой схеме подключения выключателя света с двумя клавишами приведен пример с заземлением. Такой вариант применяют, если корпус светильника сделан из проводящего материала.

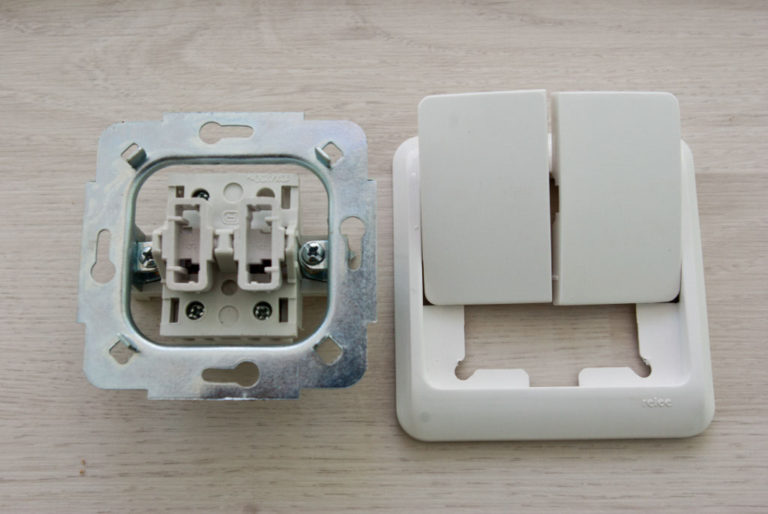

Основные части конструкции такие же, как и в однокнопочном выключателе

Стандартные размеры электроприборов упрощают выполнение монтажных работ. Однако производители применяют разные виды рамок, изменяют стыковочные узлы клавиш. Это следует учитывать при поиске подходящих изделий.

Также обращают внимание на следующие параметры:

внешний вид;
стойкость материалов к внешним механическим воздействиям, ультрафиолетовому излучению, огнестойкость;
уровень защиты по стандартам IP;
допустимую нагрузку;
рабочий температурный диапазон.

Отдельно надо изучить особенности конструкции и рекомендации производителя по установке изделия. Иногда предлагаются отдельно клавишные механизмы и декоративные рамки. В этом случае расширяются возможности по выбору оптимальных эстетических характеристик.

Процесс сборки

Выключатели устанавливают в типовые монтажные коробки. Для ускорения рабочих операций производители оснащают отдельные элементы защелками, которые обеспечивают надежную фиксацию без винтов и других дополнительных крепежных изделий. Чтобы сохранить функциональность таких узлов, демонтаж следует выполнять очень аккуратно.

Вместо «классических» винтовых в настоящее время применяют часто пружинные зажимы. Рядом с ними на корпусе делают метки, которые помогают точно определить длину снимаемой защитной оболочки. Проводник вставляют в такой узел без применения специального инструмента и дополнительного крепежа.

В сопроводительной документации производители указывают, как именно подсоединяют к выключателю определенной модели проводники

Особенности подключения двухкнопочного выключателя на две лампочки

Заземление по стандарту TN-C

Двухпроводную проводку устанавливали в старых домах, поэтому такое решение не является редкостью. В приведенной схеме подключения двойного выключателя на две лампочки указана цветовая маркировка.

В действительности после вскрытия распределительной коробки можно увидеть подобную «картину»Если замена подобной проводки не запланирована, надо точно определить фазный и нулевой проводникиДля создания надежного и долговечного контакта применяют следующие типы соединений: скрутку (I), пайку (II), сварку (III), опрессовку (IV), винтовой (V) или пружинный (VI)зажим

Как подключить люстру на двойной выключатель: схемы с группами лампочек

Такое управляющее устройство часто применяют в комбинации с крупными люстрами. Электрическое питание подают на одну иди две группы источников света по необходимости.

Подсоединение компонентов системы при заземлении типа TN-C

В этой схеме подключения люстры к двойному выключателю отмечены следующие детали:

Общий фазный провод (3) подключают к автомату (1) в квартирном щитке.
Через распределительную коробку (7) он подсоединяется к двухклавишному выключателю (4).
Отсюда по разным фазным проводам (5, 6) ток поступает на соответствующие группы ламп.
Определенное положение клавиш обеспечивает четыре режима работы: включение 2, 3 или 5 источников света, выключение.

Сложности возникают, когда проводка скрыта, затруднен доступ к распределительной коробке, отсутствует правильная маркировка.

Пояснительные рисунки и электромонтажные схемы

Следующая инструкция поможет выяснить, как подключить люстру к двухклавишному выключателю в подобных случаях:

На первой схеме показана типовая прокладка линии электропитания.
В монтажной коробке, которая предназначена для установки двухклавишного выключателя – три провода. Один из них, фазный, определяется индикаторной отверткой. Два других выходят из отверстия в потолке. Вместе сними – нулевой (3) проводник.
Отключают питание. Соединяют временной скруткой, или касанием один провод (1) с фазным (Схема № 2).
Включают питание – это позволит найти с применением индикаторной отвертки соответствующий выход на потолке.
Аналогичным образом определяют второй провод. Наносят соответствующую маркировку, чтобы предотвратить ошибки в будущем.
Подключают люстру и нулевой провод (3) по схеме 3, 4. Четвертый рисунок создан с применением стандартных электротехнических обозначений.

Как сделать подключение двухклавишного выключателя с розеткой

Такую комбинацию приборов часто применяют при оснащении санузла. Это решение позволяет вынести розеткуза пределы помещения с повышенной влажностью. Таким образом будут выполнены правила техники безопасности. Здесь рекомендуется применять заземление, которое указано на следующей схеме подключения двухклавишного выключателя и розетки.

Одна линия – освещение ванной комнаты, другая – туалета

Процесс подключения двухкнопочного выключателя: подробная инструкция с комментариями

Для наглядности алгоритм описан с применением макетной установки. Эти же действия применяют в реальных условиях с учетом архитектурных особенностей объекта, конструкции определенных приборов.

Заключение и дополнительные рекомендации

При подключении электрических приборов надо в точности соблюдать правила техники безопасности. Необходимо не только отключать питание, но и предотвратить случайную подачу напряжения. Приведенные выше рабочие операции выполнять будут проще, если применять качественные комплектующие изделия, инструменты. Следует проверить проводку, если предполагается монтаж оборудования, потребляющего больше электроэнергии.

Если возникли вопросы по инструкциям, замечания, имеются примеры собственных работ – используйте комментарии к статье. Обратите внимание на смежные по теме материалы в других разделах нашего онлайн-журнала. Там можно найти множество полезной информации, которая пригодится на практике.

Видео: подключение двухклавишного выключателя

Подключение розетки и выключателя от одного провода

28.09.2019

Электрическая сеть каждого помещения состоит из стандартного набора компонентов: проводка, выключатели, розетки и осветительные приборы.

Количество точек может быть разным в зависимости от ваших требований. Во время ремонта или строительства важно максимально рационально распорядиться материалами, чтобы сделать систему эффективной и доступной в финансовом плане. Раньше для каждой электрической фурнитуры требовалось вести отдельный кабель, сегодня ситуация изменилась. Подключение розетки и выключателя от одного провода позволяет значительно сэкономить. В этой статье мы расскажем, как это сделать и почему такой вариант набирает популярность.

Можно заметить, что в старых домах розетки и выключатели находятся на разных уровнях. «Советский стандарт» размещения этих устройств предусматривал установку электрических точек на высоте 90 см, а выключателей – 150-160 см. Сейчас многие предпочитают «европейский стандарт», когда все точки находятся в прямом смысле под рукой.

Давайте рассмотрим, какие преимущества имеет подсоединение розетки и выключателя на один провод.

Экономия на материалах. Нам не придется прокладывать отдельный провод для каждой точки.
Функциональность. В одном месте сосредоточены все необходимые элементы для управления освещением и подключения бытовых приборов. Это особенно актуально для коридоров, спален, подсобных помещений.
Дизайн помещения. Компактные модели в едином корпусе не занимают много места и хорошо вписываются в любой интерьер.

Если в процессе ремонта выяснилось, что используется алюминиевая проводка, рекомендуется заменить ее на медную. Это повлечет дополнительные затраты, но сделает домашнюю сеть более долговечной и безопасной.

Комбинированные устройства также имеют определенный недостаток. В случае каких-либо поломок модуль придется заменить целиком. Чтобы свести к минимуму такую вероятность, рекомендуем приобретать продукцию известных производителей.

Схема подключения

Если вы решили подключить розетку и выключатель от одного провода, важно учитывать энергопотребление бытовых приборов, которые будут подключены к этой точке. Когда речь идет о светильниках, то достаточно кабеля с сечением 1,5 мм2. К электрической части може быть подключена более энергоемкая техника, поэтому сечение должно составлять не менее 2,5 мм2.

Прежде чем приступать к электромонтажным работам, необходимо убедиться, что питание в сети отсутствует. Автоматические выключатели в электрощитке должны быть выключены.

На практике электрические розетки, совмещенные с выключателем, подключаются достаточно просто. Придерживаясь простых правил, выполнить правильное подключение можно собственными силами без помощи электрика. Наиболее популярны устройства с одной или двумя клавишами, рассмотрим их схемы подключения.

Одноклавишный выключатель с розеткой

Подключение фурнитуры с одной клавишей и розеткой выполняется в следующей последовательности:

От щита автоматов подводится кабель к распределительной коробке. Если в доме присутствует заземление, используется трехжильный кабель. Если заземления нет, выполняется подключение от одного двухжильного провода.
В распределительной коробке необходимо разделить жилы таким образом, чтобы на лампочки подавался нулевой контакт, а на фурнитуру «ноль» и фаза. В современных постройках присутствует заземляющий контур, поэтому он также прокладывается к розетке и металлическому корпусу люстры.
Подключение проводов осуществляется к клеммам розетки. На обратной стороне механизма изображена схема, чтобы правильно подключить фазу, «ноль» и землю.
К выключателю через перемычку подходит фазный контакт. На обратной стороне выходная клемма, провод из которой идет непосредственно к лампочке.

Такая схема подключения розетки и выключателя от одного провода предполагает, что розетка будет всегда под напряжением, а выключателем можно будет управлять освещением. Важно, чтобы размыкался именно фазный провод. Это необходимо для того, чтобы можно было безопасно заменить перегоревшую лампу, не отключая «автомат» в электрическом щите.

Двухклавишный выключатель с розеткой

Двухклавишный выключатель позволяет включать и выключать сразу два отдельных осветительных прибора или управлять группами ламп в одной люстре. Эти устройства практичнее однокнопочных аналогов, при этом схема подключения ненамного сложнее.

Последовательность действий для подключения всех компонентов следующая:

Силовой кабель заводится в распределительную коробку от автоматического выключателя. Рекомендуется использовать трехжильный кабель с заземлением.
К механизму электрической точки подводятся жилы с фазой, «нулем» и заземлением. Подключение осуществляется в соответствии с маркировкой на корпусе механизма.
Из распредкоробки на каждый осветительный прибор подводится «нулевая» жила. Если люстра имеет металлический корпус, рекомендуется подключить заземление.
Между механизмами розетки и выключателя установлена перемычка, на которую подается фаза. Далее с двух свободных клемм выводятся провода к лампам светильника, бра или люстры.

Подготовительные работы

Изучив возможные варианты установки электрической фурнитуры, необходимо учесть несколько важных факторов. Работая с электрическим током, следует придерживаться ряда правил, которые диктуют ГОСТы и ПУЭ. Важно правильно разместить точки на стене, для этого нужно помнить:

проводка должна располагаться исключительно горизонтально или вертикально, наклоны не допускаются;
расстояние до дверного проема должно быть не менее 10 см;
оптимальная высота от уровня пола – 90 см;
минимальное расстояние между силовыми проводами и потолком – 20 см;
запрещено размещать электрические точки ближе чем на 50 см от радиаторов отопления и газовых труб;
если используются накладные розетки, открытую проводку необходимо защитить пластиковым или металлическим коробом.

Придерживаясь вышеперечисленных требований, можно приступать к созданию плана размещения всех компонентов электрической сети. Для этого на листе бумаги необходимо нанести план помещения и обозначить расположение всех электрических точек. Имея наглядный чертеж перед глазами, будет намного проще рассчитать оптимальные маршруты прокладки силовых кабелей.

Электромонтажные работы

Электромонтажные работы – та причина, по которой многие предпочитают обратиться к электрику. Основная сложность заключается в штроблении стен и высверливании отверстий для подрозетников, в которые устанавливаются внутренние розетки. Вооружившись терпением и некоторыми инструментами, можно справиться с работой самостоятельно.

Во время работы с перфоратором появляется большое количество пыли. Чтобы она не стала проблемой, мебель и технику необходимо накрыть строительной пленкой.

Начнем с того, какие инструменты и материалы нам понадобятся. В списке инструментов:

отвертка;
отвертка-тестер или мультиметр;
строительный уровень;
канцелярский нож;
карандаш;
перфоратор;
коронка по бетону с диаметром 70 мм;
насадка для штробления.

Материалы понадобятся следующие:

силовой кабель сечением 2,5 мм2;
выключатели;
монтажные коробки;
подрозетники;
клеммные зажимы или изолента;
гипсовая штукатурка.

Порядок выполнения электромонтажных работ выглядит следующим образом:

В соответствии с ранее составленным планом размещения проводки и фурнитуры наносим разметку на стены. Для этого подойдет обычный карандаш. Чтобы прочертить горизонтальные линии, можно воспользоваться длинным строительным уровнем.
С помощью перфоратора штробим стену на глубину, чтобы кабель свободно помещался и оставалось место для штукатурки. Далее высверливаем отверстия под электрические точки, диаметр 70 мм, глубина 50 мм. Важно, чтобы пластиковый стакан держался достаточно плотно.

Если стена не бетонная или кирпичная, этот шаг можно пропустить. В перестенках из гипсокартона кабель укладывается в пластиковый короб на этапе монтажа плит. В домах с деревянными стенами все элементы будут крепиться открытым способом.

Кабель укладываем в каналы и фиксируем гипсовой штукатуркой. Можно использовать другие клеящие составы на ваш выбор. Отличие будет только во времени застывания раствора. Рекомендуется использовать кабель типа ВВГнг.
Прежде чем приступить к подключению проводов, необходимо отключить питание на «автоматах» в распределительном щитке. Рубильник должен находиться в нижнем положении.
Установив распределительную коробку, приступаем к последовательному соединению жил в соответствии с выбранной ранее схемой подключения. Для надежного контакта можно использовать специальные клеммы либо пропаять места контактов паяльником, после чего заизолировать.
Провода, которые подходят к механизму розетки, необходимо зафиксировать в клеммах таким образом, чтобы оголенные провода не выглядывали из них. Контакт с металлическими элементами корпуса может привести к короткому замыканию или поражению электрическим током.
Убедившись в надежности крепления, механизм фиксируется в подрозетнике. Дале крепим внешнюю накладку и клавиши выключателя.

В домах, где предполагается открытый монтаж, объем работ значительно ниже. Кабель укладывается в пластиковые каналы, которые фиксируются непосредственно на стене. Розетки и выключатели также крепятся с помощью винтов или саморезов.

Как подключить двойной выключатель

Распространенной проблемой в каждой квартире становится, как подключить двойной выключатель. Причиной замены может быть его поломка или желание установить новые выключатели с новым модным дизайном. При покупке выключателей следует учитывать многие факторы: технические параметры, дизайн, цвет, качество, цену. Не рекомендуется покупать выключатели с корпусом из фарфора ввиду их хрупкости и склонности к поломкам при установке.

На тыльной части устройства изготовитель помещает схему его подключения к электросети. В этой схеме показано место общего провода и 2х подводящих. С общим проводом соединена фаза, идущая из распределительной коробки. Остальные два провода ведут к лампочкам люстры. Если вдруг на выключателе нет схемы подключения, то порядок соединения выводов поможет определить тестер.

Как подключить двойной выключатель?

Если производится смена выключателя, нужно сначала обесточить место работ, где будет производиться замена выключателя. Вышедший из строя выключатель вынимается из монтажной коробки. Для этого снимается верхняя крышка, и ослабляются винты распорной системы. Переносим провода на новый выключатель по схеме и возвращаем на исходное место.

Схема, показывающая подключение двойного выключателя приведена на рисунке:

Установка двойного выключателя с параллельной прокладкой новой проводки
Рассмотрим, как работает схема двойного выключателя. Если прокладывается новая проводка, следует позаботиться о надежности и безопасности разводки. Провода из распределительной коробки должны быть правильно разведены. Чаще всего коробка размещается над выключателем. Следует позаботиться о легком доступе к ней при ремонтных работах.

Порядок монтажа электропроводки в распредкоробке:

• Провода, служащие для питания всей линии, а также провода, соединяющие коробки и идущие к розеткам идут сквозь отверстия сбоку.

• Отверстие сверху в распределительной коробке служит для того, чтобы подключиться к источникам света. Фазы выполняются двойным проводом, нуль представляет собой одинарный провод.

• Те провода, которые присоединяются к выключателю, идут сквозь отверстие внизу коробки, в этом случае фаза представляет собой одинарный провод, а для светильника – двойной.

Такой способ монтажа избавит от лишнего тестирования проводов в дальнейшем.

Для соединения проводов одинакового цвета удобно применить винтовые соединители, простые и надежные. Особенно важен такой вариант соединения, если одновременно используются провода из меди и алюминия. Прямое соединение этих двух металлов зачастую приводит к окислению, неплотный контакт вызывает нагрев, а нагревание провода в свою очередь может довести до выгорания и пожара.

Одинарный провод на устанавливаемом выключателе соединяется с общим проводом, в то время как двойной провод идет к люстрам.

Получается, что фаза при данном виде подключения становится разорванной на выключателе. Это позволяет менять лампы в светильниках при выключенном состоянии выключателя.

Выключатель двойной с розеткой

Схема включения такого механизма, как выключатель двойной с розеткой, показана на рисунке:

Рис. (1) Схема подключения двойного выключателя с розеткой.

Для проводки без земли

От РК до розетки и двух клавишного выключателя, надо проложить пятижильный кабель (или, может быть, два кабеля: один с двумя жилами, а другой с тремя). При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, другой провод — ноль к розетке, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки до источников света идут двухжильные провода (фаза, ноль).

Для проводки с землёй

От РК до розетки и двухклавишного выключателя, прокладывается шестижильный кабель. При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, две других — ноль и земля идут на розетку, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки на источники света идут трехжильные провода (земля, фаза, ноль).

Конечно, такие комбинации электрических устройств в выключателях чаще всего морально устарели и не отличаются надёжностью. Кроме того металлическая монтажная коробка лишает свободы выбора выключателя, если нужно его заменить. В случае ремонта от подобных выключателей нужно избавляться, поменяв их на выключатели стандартными установочными коробками.

Что такое проходной выключатель?

Проходной выключатель – выключатель, управляющий включением/выключением электроэнергии из двух разных мест. Такие выключатели используются с целью экономии электроэнергии. Допустим, мы заходим в длинный коридор, включаем свет, проходим по коридору, а в конце коридора выключаем свет уже другим выключателем. Электрические выключатели виды, свойства, типы.
Вид схемы для включения проходного выключателя зависит от количества управляющих точек. А их может быть несколько:

• на этажах многоэтажного дома,
• в коридоре при входе в комнаты.

Обычный выключатель имеет 2 контактные клеммы два подводимых провода.

Проходной выключатель, иначе именуемый переключателем цепей, снабжен тремя контактами с подводом трех проводов. Для включения или выключения электричества из большего количества точек, требуются перекрестные выключатели. Они имеют 4 контакта и 4 провода. Кроме источников света так подключаются любые, управляемые из разных точек.
Рассмотрим подробно, как подключить двойной проходной выключатель, дающий возможность отдельно управлять 2мя различными линиями.

Обычно, двухклавишные схемы используются в кабинетах, комнатах – в местах, где из разных мест можно раздельно включить две линии освещения. В коридорах же достаточно и простого проходного выключателя.

Надо помнить, что положение переключателя не имеет значения. Щелчок по выключателю при включенном свете, выключит его и наоборот. Этим проходные переключатели принципиально отличаются от обычных с их фиксированными положениями.
Двухклавишный проходной выключатель составлен из 2 одноклавишных проходных, смонтированных в едином корпусе. Для подключения двухклавишного проходного выключателя требуется шесть контактных клемм: две входных и четыре выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Рассмотрим подробно подключение двойных проходных выключателей.Они имеют 2 взаимно независимых группы контактов.
Как показано в приведенной схеме на 2й контакт правого выключателя поступает фаза с распредкоробки сети дома. Затем контакты 1 и 2 соединяются с помощью перемычки. С левого же переключателя 1 и 2 ведут самостоятельно без пересечения на два автономных друг от друга светильника. 4 контакта, являющихся перекрестными попарно соединяются друг с другом. Нулевой провод, так же как и в стандартных источниках света, попадает к светильникам прямо с распредкоробки.

Если требуется создать схему управления более 3 мест, нужны будут пара 2х клавишных выключателей концевого вида и один двойной перекрестного вида. Этот перекрестный выключатель ставят двумя концевыми.

Видео подключения выключателя и розетки

Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Как подключить выключатель с розеткой тройным проводом. Как выбрать и правильно подключить трехклавишный выключатель

Когда необходимо включить освещение из коридора в ванную и туалет, а также управлять многоуровневым освещением и в ряде других случаев. используют схему подключения тройного выключателя. Сложность подключения трехклавишного выключателя не выше чем подключение одно или двух клавишной схемы освещения .

Схема подключения трехклавишного выключателя

По конструкции выключатель 3-х клавишный также не сильно отличается от двухклавишного устройства. Различие лишь в одном дополнительном контакте и третьей клавиши. Устанавливается тройной выключатель в подрозетник. В стене делается отверстие дрелью с одетой коронкой под размер подрозетника.

Перед креплением подрозетника, через его отверстие вытягиваются провода. Подрозетник обмазывают сметанообразным раствором строительного гипса и усаживают в отверстии. Излишек выдавленного раствора гипса убирается, а провода в подрозетнике подтягиваются.

При монтаже схемы подключения трехклавишного выключателя, к подрозетнику необходимо подвести четырехжильный медный кабель, сечением 1,5 мм². Одна жила подключается к фазе в распререлительной коробке, а другой конец этой жилы соединяют с общим контактом тройного выключателя.

Схема подключения трехклавишного выключателя отображена на задней стенке

Три оставшихся провода подключают к трем контактам выключателя, которые находятся на противоположной стороне от общего контакта. В распределительную коробку должно приходить 6 фазных провода, три провода от источников освещения и три провода трехполюсного выключателя.

Три нулевых провода ламп освещения соединяют вместе и подключают к общему нулевому проводу в распределительной коробке. Три оставшихся фазных провода подключают к трем проводам, идущих от контактов тройного выключателя. Все соединения проводов удобно делать через соединительные клеммы Wago.

Схема подключения трехклавишного выключателя

Если цвета изоляции проводов различны, то подключение делают со стороны ламп освещения и контактов выключателя согласно порядку включения освещения в помещениях по раннее отмеченным цветам. Когда же провода имеют только один цвет — белый, то подключение делается в произвольном порядке.

Необходимый порядок включения отдельных клавиш определяют после подачи напряжения. Если схема подключения трехклавишного выключателя не соответствует включению освещения данного помещения, тогда карандашом делают отметки — какое освещение помещения включается каждой клавишей. После того, как все клавиши будут пронумерованы, отключите напряжение сети и поменяйте порядок подключения контактов на выключателе по вашему усмотрению.

Помните, в целях безопасности все электрические работы проводят при выключенном напряжении сети. Перед тем, как подключить трехклавишный выключатель, не забывайте, что выключателем должна разрываться фаза, а не ноль. Это необходимо чтобы электропроводка не находилась под напряжением при выключенном освещении, и в целях электробезопасности при замене ламп освещения.

Двухклавишный выключатель используется для включения света в двух разных помещениях, например, в ванной комнате и туалете. В частных домах и коттеджах такой выключатель может быть установлен в у входной двери, чтобы с одной клавиши включался свет в коридоре, а с другой — . Также двухклавишные выключатели используют для подключения люстр, когда при включении первой клавиши загорается одна группа ламп, при включении второй клавиши — другая группа ламп, а при включении обеих клавиш – все лампы одновременно.

Вариантов применения двухклавишного выключателя может быть много, но схема его подключения во всех этих случаях одинакова.

У двухклавишного выключателя две клавиши, которые могут находиться в одном из положений: выключено или включено. Направление включения у них совпадает.

Для подсоединения проводов такой имеет три соединительных зажима: один зажим для входящего фазного провода и два зажима для отходящих проводов. Обычно входящий зажим находится на противоположной стороне от зажимов для отходящих проводов. Зажимы выключателя у некоторых производителей могут быть промаркированы. Перед началом работ нужно отключить электричество с помощью автомата, находящегося в электрощите на лестничной площадке. Отсутствие напряжения проверяется индикаторной отверткой.

Подключение проводов двух типов: самозажимные клеммы и винтовые зажимы .Минус винтовых зажимов — в постепенном ослаблении винтового соединения и необходимости периодического подтягивания винта. Поэтому в выключателях чаще используются механизмы с самозажимными клеммами.

Подключение двухклавишного выключателя может быть представлено в виде следующей схемы:

С квартирного электрощитка в распределительную коробку приходят два провода: фаза (красного цвета) и ноль (синего цвета). Фаза (красного цвета) из распределительной коробки соединяется с проводом (красного цвета), идущим на общий контактный зажим двухклавишного выключателя. С выключателя отходят два (обозначены желтым и оранжевым цветом).

С кончиков проводов нужно снять изоляцию примерно на 3-4 см, провода развести в разные стороны во избежание замыкания.

Один провод (желтого цвета) соединяется в распределительной коробке с фазным проводом первого светильника или со скруткой из всех фазных проводов первой группы лампочек.

Другой провод (оранжевого цвета) аналогичным способом соединяется в распределительной коробке с фазным проводом второго или со скруткой из всех фазных проводов второй группы лампочек.

«Нулевой» провод (синего цвета), который идет в распределительную коробку с электрического щитка, соединяется с «нулевыми» проводами всех ламп. То есть «нулевой» провод идет напрямую на лампы через коробку. Таким образом, выключатель коммутирует только фазы.

При подключении двухклавишного выключателя в коробке получается четыре соединения:

Фазный провод коробки с общим контактным зажимом выключателя;
Выход фазы с выключателя на первую группу ламп;
Выход фазы с выключателя на вторую группу ламп;
Нулевой провод, который идет напрямую на лампы.

При подсчете количества проводов, заведенных в распределительную коробку при данной , их получается восемь :

два с квартирного электрощитка: фаза и ноль;
три на выключатель: общая фаза и две коммутируемые фазы разных групп;
три на светильники или лампы: общий ноль и две коммутируемые фазы с двух клавишей выключателя.

Схема будет иметь такой вид, если лампочки (светильники) находятся рядом (в одной люстре). Если один светильник находится в коридоре (ванной), а второй на кухне (в туалете), то в этом случае отходящих проводов будет больше, поскольку от каждой группы пойдет свой кабель (провод).

Если выполнена с системой заземления, то в распределительную коробку приходит три провода: фаза (красного цвета), ноль (синего цвета) и заземление (желто-зеленого цвета).

В таком случае схема подключения двухклавишного выключателя производится один в один с предыдущей схемой, с тем дополнением, что защитный провод в распределительной коробке соединяется с общей скруткой защитных проводов от светильников или люстры.

То, что выключатель должен разрывать именно фазу, а не ноль, делается с целью безопасности. Тогда при замене лампочки в или светильнике будет достаточно отключить выключатель, и напряжения в патроне не будет. А если коммутировать выключателем ноль, то при замене лампочки в патроне остается потенциал фазы, т. е. напряжение.

Если имеется более трех светильников или требуется более вариативное изменение освещения, используется трехклавишный выключатель. Он подключается точно так же, как двухклавишный, то есть фазные провода от трех групп светильников соединяются с соответствующими фазами выключателя.

В стремлении повысить удобство управления электроприборами производители создают новые виды функциональных устройств. Одним из таковых является тройной выключатель. Какую конструкцию имеет трехклавишный выключатель и какие нюансы учитывать при подключении устройства, рассмотрим подробнее.

Выключатели этого типа при стандартных габаритах устройств оснащены тремя расположенными впритык друг к другу клавишами. Основное их предназначение – обеспечивать возможность контроля одновременно трех групп подключаемых осветительных приборов из одной общей точки доступа.

Чаще всего устанавливают такие приборы в комнатах со сложной конфигурацией: совмещенных санузлах, длинных коридорах, объединенных с кухнями гостиных.

Трехклавишный выключатель удобно задействовать для управления как основным, так и вспомогательным освещением, к примеру, для реализации схемы диодной подсветки «потолок/стены/пол»

Трехклавишные устройства удобно использовать для управления многорожковыми люстрами. Для получения трех вариантов насыщенного света их можно включать в три этапа, при которых сначала загорается 1 одна лампа, затем последующие две.

К числу неоспоримых достоинств трехконтурных устройств стоит отнести:

Презентабельный внешний вид.
Экономия занимаемой площади.
Облегчение монтажа.

Упрощение процедуры монтажа трехклавишного выключателя достигается благодаря снижению трудозатрат при создании общей технологической ниши для размещения сердцевины устройства и прокладки к ней электрокабеля.

При грамотно подобранных электрических параметрах и правильном соблюдении режима эксплуатации трехклавишного устройства даже бюджетная модель выключателя способна безотказно проработать многие десятилетия

Конструкция трехклавишного выключателя довольно проста. Она включает две составляющие:

Внутренняя часть, представляющая собой подвижный механизм, где осуществляется процесс замыкания/размыкания сети под действием сжатия/растяжения пружины.
Внешняя часть, представляющая собой коробку с клавишей-переключателем, к которой стационарно прикреплены контакты.

Поскольку нагрузка на такие устройства в сравнении с простыми типами моделей несколько выше, внутренние элементы и внешний корпус выполняются только из качественных материалов.

Основные виды замыкающих аппаратов

Выключатели, в том числе и тройные, в зависимости от способа управления бывают клавишного и сенсорного исполнения. Первые приводятся в движение путем нажатия клавиши, вторые – за счет касания к панели в определенном месте.

Большинство моделей сенсорных выключателей оснащаются диммером – устройством для плавной шести- или семиступенчатой регулировки вплоть до отключения света

При выборе диммера важно ориентироваться на суммарную нагрузку выключателя. Специалисты рекомендуют приобретать устройства с запасом мощности. К примеру: для трехрожковой люстры с лампами мощностью в пределах 100 Ватт выбирать светорегулятор, имеющий маркировку 300 W.

В зависимости от типа монтажа тройные выключатели бывают трех типов:

для наружной прокладки;
внутренние, предполагающие заглубление в полость стены;
комбинированные модели, имеющие общий корпус с розеткой.

Комбинированные модели, оборудованные розеткой, имеют более узкую сферу применения. Это связано с тем, что их установка невозможна без переделки электропроводки.

При монтаже устройства комбинированного исполнения к одной и той же точке приходится подводить два отдельных провода для розетки и при этом отводить от них фазные для освещения

Установка тройного выключателя, объединенного с розеткой в общем корпусе, оправдана в тех ситуациях, когда предполагается обустраивать открытую проводку. Правила электробезопасности строго регламентируют высоту размещения выключателей и розеток – 150 см от пола. По этой причине такие модели устанавливают в тех местах, где розетки эксплуатируют довольно часто, при условии, что выключатели на этой высоте удобно применять.

Наибольшее распространение комбинированные модели получили при обустройстве ванных комнат с размещением возле зеркал и спален в зоне прикроватных столиков.

Отдельным подвидом выделяют тройные выключатели беспроводного исполнения, которые можно устанавливать в любом месте и размещать на любой поверхности.

Беспроводная модель представляет собой выключатель другого типа, который по конструктивному устройству больше схож с пультом дистанционного управления

Беспроводные устройства оснащены двумя модулями:

Приемник – устройство типа реле, встроенное в источник света. При получении сигнала оно замыкает электроцепь освещения.
Передатчик сигнала – сам выключатель, оборудованный генератором энергии. При нажатии на клавишу он перерабатывает энергетический импульс в радиосигнал.

Такие высокотехнологичные устройства относятся к числу дорогостоящих. В них вместо привычной электропроводки задействуются инфракрасные или радиоволны.

Встречаются в продаже и выключатели, оснащенные подсветкой. Они удобны в том плане, что в темное время суток создают световой сигнал, который служит хорошим ориентиром для быстрого нахождения устройства.

Подсветка на выключателях дополнительно выполняет роль указателя, которая сигнализирует о нерабочем состоянии освещения, поскольку включается в момент, когда напряжение не подается на прибор

При выборе таких моделей стоит обращать внимание на тип источника освещение. Выключатели с подсветкой не доставляют хлопот только при подключении в цепи с обычными лампами накаливания либо же их галогенными аналогами. Если в цепи с таким устройством будут задействованы люминесцентные лампы или светодиодные ленты, то даже при выключенном положении они будут продолжать испускать легкое пульсирующее свечение.

Критерии грамотного выбора

Приобретая тройной выключатель, внимательно осмотрите его, изучите физические величины, проверьте наличие схемы подключения. Основные моменты, на которые стоит обращать при выборе изделия:

Корпус изделия – он должен быть лишен любого рода дефектов: заусениц, вмятин и сколов.
Срабатывание клавиш – должно происходить легко и без заеданий.
Звуковые эффекты – при включении каждой из клавиш должен быть слышен характерный щелчок.
Сердцевина – должна быть также лишена заусениц, а ее клеммы исправно работать.

Планируя устанавливать выключатель в комнате с повышенной влажностью, необходимо выбирать устройство с защитой.

Рабочие элементы влагозащищенного выключателя имеют дополнительную резиновую или пластиковую оболочку, которая предохраняет механизм от прямого контакта с водой

Чтобы упростить процедуру монтажа и обеспечить при этом долговечность работы устройства, предпочтение стоит отдавать моделям, сердцевины которых оснащены клеммами винтового или зажимного типа.

Технология подключения устройства

Подключение трехклавишных выключателей практически ничем не отличается от технологии монтажа одно- и двухклавишных аналогов.

Смысл в том, что на вход выключателя подключается один из питающих кабелей, а к входным контактам коммутационных колодок – кабели осветительных приборов. Разница лишь в общем количестве контактов задействованных коммутационных групп, размещенных в корпусе прибора.

Проведение подготовительных работ

Первое, что необходимо сделать перед тем, как подключить или разобрать трехклавишный выключатель – отключить на время рубильник и убедиться, что сеть обесточена. Перед началом работ необходимо разобраться в проводке, к которой предполагается монтировать коробку устройства.

Согласно этой схеме подключения при монтаже блока под установку комбинированной модели из распределительной коробки следует отдельно проложить нулевую жилу, которая обеспечит функционирование розетки

Подключение выключателя невозможно будет выполнить без набора следующих инструментов:

индикатор напряжения;
инструмент для снятия изоляции;
крестовая и плоская отвертка;
перфоратор, оснащенный коронкой;
строительный уровень;
изолента.

При внутренней установке выключателя для размещения сердцевины устройства потребуется подрозетник и небольшая порция гипса или алебастра. Для сборки проводов и подключения контактов внутри распределительной коробки – самозажимные клеммники.

Сборка проводов в распределительной коробке

От щитка в распределительную коробку подводится два провода. Определить их принадлежность проще всего по цвету оплетки и маркировке:

«ноль» — окрашен в синий цвет;
«фаза» — имеет коричневую оплетку.

Для достоверности выводов при определении принадлежности проводов лучше воспользоваться тестером.

От ламп в распределительную коробку поступают шесть проводов. Задача мастера – соединить между собой три из них, а затем подключить к рабочему нулю, идущему от щитка. Оставшиеся три провода останется только направить на выключатель и состыковать с его выходами.

Подведенные к распределительной коробке провода соединяют между собой, задействуя самозажимные клеммники либо же применяя метод обычной скрутки

Основные моменты, которые стоит учитывать при сборке проводов в полости распределительной коробки:

Ноль питающего провода присоединяют ко всем «нулям» запитываемых осветительных приборов.
Фазу питающего провода состыковывают с общим контактом выключателя.
Остальные три провода, идущие от выключателя, соединяют с соответствующим им трем фазным проводам, пришедшим от каждого осветительного прибора.

Подключив к расцепителю одну общую фазу для всех источников света, создается цепь, в которой в момент замыкания одного из контактов выключателя загорается та или иная лампочка.

Монтаж подрозетника в нишу

Подрозетник задействуют только при установке выключателей внутреннего монтажа, сердцевина которых наполовину уходит в стену. Главное требование при монтаже подрозетника – чтобы его края были вровень со стеной и не выступали за ее пределы. В противном случае после установки сердцевины корпус выключателя будет выпирать из стены.

Для заглубления сердцевины устройства в нишу в полости рабочей поверхности с помощью перфоратора, оборудованного коронкой, проделывают отверстие глубиной, достаточной для размещения «стакана»

Представленные в продаже подрозетники могут различаться по цвету, форме и наличию боковых выступов. Если же за основу брать способ монтажа, то «стаканы» делятся на два типа:

Для бетона – цельные конструкции, которые фиксируют в стене посредством заделки гипсом или алебастром.
Для гипсокартона – конструкции оснащены специальными лапками, с помощью которых распираются в стене.

Независимо от исполнения любой подрозетник оснащен впрессованными отверстиями, через которые в полость конструкции заводится электропровод.

«Стакан» с заведенным в него проводом заглубляют в предварительно проделанную нишу, выравнивают с помощью уровня по горизонтальной и вертикальной плоскости и фиксируют в стене.

Схема подключения 3-клавишного выключателя

Чтобы получить доступ к механизму тройного выключателя, у устройства извлекают клавиши и снимают декоративную рамку. Эту работу не составит труда выполнить с помощью плоской отвертки. Чтобы извлечь клавишу, нужно лишь нажать на нее, приведя в положение «выключено», а выступающий с противоположной стороны край аккуратно, не прилагая чрезмерных усилий, поддеть наконечником отвертки.

Фактически с задней стороны тройного выключателя хорошо видно, куда подводится фаза, а куда подключаются отходящие от ламп провода – они разделены по отдельным колодкам

К месту установки выключателя будут подводиться четыре провода. Они могут быть объединены в четырехжильный кабель либо представлять собой комбинацию при которой:

фазный одножильный поступает от распределительной коробки;
трехжильный, который через распредкоробку подает фазу на подключаемые осветительные приборы.

Нулевой провод будет проходить непосредственно от распределительной коробки к светильникам, минуя выключатель.

Приходящую фазу присоединяют к входной клемме, помеченной стрелочкой, а три исходящих клеммы – к выходным проводам светильников. Какой выход к какой клемме, особой роли не играет. Если вы хотите, чтобы конкретная клемма отвечала за именно этот светильник, перекоммутация проводов не вызовет особых сложностей.

Провода в механизме фиксируются посредством прижимных винтов. Прежде чем вставлять оголенные концы, важно убедиться, что стержни винтов не полностью закручены в пазы. Заведя зачищенные от оплетки концы проводов в механизм, крепко затягивают винты. При проверке проводов на извлечение не должно образовываться никакого люфта.

В механизме сначала отделяют общую клемму для фазного провода и лишь после этого — клеммы для подачи напряжения от отдельных осветительных секций

Основное правило подключения схемы трехклавишного выключателя – на вход устройства заводится не нулевой, а сетевой фазный провод. Нулевые сетевые провода подключаются исключительно к «нулям» осветительных приборов. Это правило строго регламентировано действующим нормативом – ПУЭ.

Некоторые умельцы пренебрегают этим правилом, направляя фазный провод на лампу, а «ноль» подавая через выключатель на разрыв. При таком варианте сборки сеть все равно будет работать. Но такое решение чревато опасностью при эксплуатации электросистемы, поскольку даже при отключенном положении выключателя проводка будет все равно оставаться под напряжением.

Это опасно тем, что даже при обычной замене лампочек человек будет каждый раз подвергаться риску поражения электротоком. А если и вовсе произойдет пробой изоляции, и при этом отсутствует заземление подключенного осветительного прибора, на корпусе устройства возникнет напряжение. Как результат, при малейшем соприкосновении с поверхностью устройства произойдет удар электротоком.

Особенности монтажа комбинированных моделей

Схема подключения выключателя, объединенного в общем корпусе с розеткой, несколько отличается от описанной выше. И главное отличие – наличие дополнительного нулевого провода, проложенного из распределительной коробки непосредственно к розетке. В этом случае выход с выключателя будет иметь два двойных провода.

При подключении многожильных проводов, чтобы исключить их обламывание под давлением винтового зажима, оголенные участки жил оснащают НШВИ наконечниками

Чтобы выполнить безопасное подключение выключателя с розеткой, лучше задействовать провод сечением в 2,5 кв. мм. А уже непосредственно к осветительным приборам от выключателя проложить кабель в 1,5 квадрата.

На завершающем этапе монтажа остается только проверить правильность коммутации проводов и установить декоративную рамку. Чтобы проверить правильность подключения, нужно включить рубильник и подать напряжение. При включении первой клавиши устройства должен зажечься один светильник, при включении второй – следующий рожок люстры или подключенный электроприбор.

Рамка фиксируется с помощью прижимной вставки. Нужно слегка надавить на нее и с небольшим усилием защелкнуть по бокам.

Последовательность подключения тройного выключателя:

Вариант сборки трехклавишного выключателя с розеткой:

Выполняя сборку устройства в соответствии со схемой подключения и придерживаясь техники безопасности при монтаже, вы можете быть уверены, что выключатель будет бесперебойно работать в течение многих лет.

Как заменить однополюсный выключатель света

Большинство настенных переключателей в вашем доме — это однополюсные переключатели, которые управляют осветительной арматурой или розеткой с одной стены. Настенные переключатели со временем изнашиваются и нуждаются в замене, поскольку они используются очень часто. Если настенный выключатель потерял защелку или кажется незакрепленным, если вы замечаете гудение или треск при работе с ним, или если он не может управлять осветительной арматурой, пора заменить выключатель.

Электропроводка выключателя света

Выключатели света работают, обеспечивая рабочий разрыв провода горячей цепи, ведущего к осветительной арматуре или другому устройству.Поворот рычага переключателя открывает и замыкает цепь горячего провода, ведущую к осветительной арматуре, что позволяет вам включать и выключать его по желанию. В большинстве выключателей освещения нет подключения нейтрального провода, что делает замену довольно простой — достаточно просто отключить два горячих провода от старого переключателя и снова подключить их к новому переключателю. Для простого однополюсного переключателя вам даже не нужно обращать внимание на то, какой горячий провод к какой винтовой клемме подключен — они взаимозаменяемы.

Тем не менее, любой ремонт электрооборудования может вызвать осложнения.Это особенно вероятно, когда вы имеете дело со старой проводкой, где цветовая кодировка проводов может отсутствовать или когда вы сталкиваетесь с удивительным набором проводов, проходящих через электрическую коробку. Но главное — просто обратить внимание на то, какие провода подключены к переключателю, и убедиться, что они подключены таким же образом к новому переключателю.

Один из очень распространенных усложняющих факторов связан с тем, как (и если) выключатель заземлен. В течение многих лет настенные выключатели обычно устанавливались без подключения заземляющего провода.Если провода заземления цепи присутствовали в электрической коробке, они просто соединялись вместе, чтобы пройти через коробку. Но некоторое время назад электрический кодекс требовал, чтобы настенные выключатели имели заземление. В результате все новые переключатели, которые вы приобретаете, будут иметь зеленый винт заземления на монтажной планке. При замене старого переключателя вам необходимо подключить новый переключатель к заземляющим проводам схемы, даже если у вашего старого переключателя не было такого заземляющего соединения.

Когда звонить профессионалу

Замена настенного выключателя является одним из самых простых способов ремонта домашней электрики, но каждый раз, когда вы работаете с электричеством, существует вероятность поражения электрическим током.Замену выключателя света лучше всего выполнять домашним мастером, имеющим опыт ремонта электрооборудования и некоторое понимание схем. Если это вас не описывает, возможно, вам лучше вызвать электрика для выполнения этой работы. И не бойтесь звонить профессионалу, если вы начинаете ремонт, но обнаруживаете, что обстоятельства не соответствуют вашим ожиданиям.

Как работают кнопочные переключатели в электрической цепи?

Электрические цепи должны быть полностью исправными. Электричество должно иметь возможность бесперебойно проходить через различные провода и компоненты. Но схемы, которые замкнуты постоянно, не так полезны, как те, которые работают только тогда, когда мы этого хотим. Это то, что делает переключатель. Некоторые переключатели спрятаны внутри оборудования; другие — там, где мы можем их увидеть и использовать. Кнопочный переключатель имеет тысячи привычных применений, от лифтов до автомобильных стереосистем. Он бывает двух основных видов: мгновенный и немоментальный.

Конструкция

Кнопочный переключатель — это небольшой герметичный механизм, замыкающий электрическую цепь при нажатии на него.Когда он включен, небольшая металлическая пружина внутри соприкасается с двумя проводами, позволяя течь электричеству. Когда он выключен, пружина втягивается, контакт прерывается, и ток не течет. Корпус переключателя изготовлен из непроводящего пластика.

Мгновенный контакт

Мгновенные переключатели работают только до тех пор, пока вы их нажимаете, как кнопки телефона, калькулятора или дверного зуммера. Их можно разделить на нормально включенные и нормально выключенные.

Нормально выключено

При выключенном выключателе соединение отсутствует, пока вы не нажмете кнопку.Таким образом используется большинство кнопочных переключателей. Примеры включают кнопки дверного звонка, ключи от сотовых телефонов и открыватели гаражных ворот.

Normally-On

Здесь переключатель работает нормально, но при нажатии на него прерывается цепь. Это более специализированный метод, который может использоваться вместе с трюком с проводкой. Например, подключение нормально включенного переключателя параллельно с лампочкой приведет к включению лампы при нажатии кнопки; в противном случае через переключатель будет протекать ток, а лампочка останется выключенной.

Немгновенный контакт

Немгновенные переключатели включают одно нажатие для включения, другое — для выключения. В телевизорах и стереосистемах вместо кнопок питания используются переключатели без мгновенного действия.

Номинальные характеристики

Для надежности и безопасности выключатели рассчитаны на ток и напряжение. Это необходимо, поскольку для более высоких требований к напряжению или току требуются более крупные и дорогие детали, а переключатели, как и большинство деталей, имеют ровно столько, сколько необходимо. Сотовые телефоны и портативные радиоприемники имеют небольшие требования; промышленные машины предъявляют большие требования.

SONOFF MINIR2 — Двусторонний интеллектуальный переключатель DIY для дистанционного и ручного управления освещением

Детали

Обзор

SONOFF MINIR2 Описание:

MINIR2, как усиленный двусторонний интеллектуальный переключатель MINI DIY, был переработан, чтобы поднять безопасность и производительность до оптимального уровня. В старой версии MINI есть внешняя антенна с сильным электричеством, но антенна MINIR2 полностью спрятана внутри, что гарантирует вам спокойствие при использовании ее для управления своими устройствами.Кроме того, интерфейсы S1 и S2 окрашены в серый цвет, который отличается от других интерфейсов ввода и вывода, чтобы еще раз напомнить вам не подключать сильный ток к обоим интерфейсам. Испытания на импульсные перенапряжения 2 кВ соответствуют стандарту испытаний на импульсные перенапряжения 1 кВ, который требуется для сертификации CE, и прошли сертификацию ANATEL, поэтому MINIR2 обеспечивает достаточную безопасность, чтобы обеспечить безопасное использование. Маленький и компактный интеллектуальный выключатель используется для различных типов распределительных коробок, даже для самых маленьких распределительных коробок стандарта ЕС.Удобно автоматизировать вашу бытовую технику в приложении eWeLink с помощью смартфона или голосовой команды. Поддержка 3 режимов запуска: импульсный (работает с кнопочными переключателями), краевой режим (работает с переключателями SPDT) и следующий режим (работает с переключателями с отметками «ON» и «OFF» и датчиками с выходом с сухим контактом). Он поддерживает режим DIY (разработанный для разработчиков), который позволяет пользователям интегрировать MINIR2 во всемирную стороннюю систему управления умным домом с открытым исходным кодом для управления локальной сетью без облачных сервисов, таких как Home Assistant, openHAB, ioBroker.и т. д. Документ протокола и код инструмента DIY Mode (обновление) можно найти по адресу http://developers.sonoff.tech/sonoff-diy-mode-api-protocol.html

Спецификация SONOFF MINIR2:

Вход: 100-240 В переменного тока, 50/60 Гц, 10 А макс .;
Выход: 100-240 В переменного тока, 50/60 Гц, 10 А макс .;
Wi-Fi: IEEE 802.11 b / g / n 2,4 ГГц;
Материал: ПК V0;
Размер: 42,6X42,6X20 мм;

Центр загрузки:

Для получения технической поддержки посетите форум умного дома Itead

Обновление кнопочного переключателя света

В: Мы с мужем счастливые владельцы бунгало в стиле искусства и ремесла 1920 года с оригинальными кнопочными выключателями. Мы бы хотели сохранить их, но безопасны ли они? Должны ли мы заменить их более современными версиями? — Дженнифер Пирс, Буффало, Нью-Йорк

Как выполнить базовую оценку безопасности

Чтобы начать базовую оценку электробезопасности, проверьте главную сервисную панель. Если это оригинальный блок предохранителей, определенно пора перейти на современный щит автоматического выключателя.

Следующее, что нужно проверить — это сама проводка. При отключенном питании снимите крышки с оригинальных выключателей и розеток и вытащите их. Покрыты ли провода тканью и резиновой изоляцией, которая легко трескается при сгибании? Если так, то пришло время сделать замену проводки своим главным приоритетом.

Замена сервисной панели и ремонт всего дома не являются проектами «сделай сам». Нанять дипломированного электрика со старым опытом работы, который сделает эту работу за вас.

Благодарность: Джон Итон, креативный директор House of Antique Hardware

Как подключить комбинированный переключатель и розетку? Электромонтаж комбинированного устройства

Комбинированные коммутационные устройства и розетки, схемы и установка

Что такое комбинированный переключатель / розеточное устройство и как его подключить?

Комбинированное устройство — это комбинация выключателя и розетки в одном корпусе.Встроенный переключатель может быть подключен для управления розеткой в корпусной коробке. Переключатель также может быть подключен через перемычку, где переключатель будет управлять дополнительной точкой нагрузки, например точкой освещения.

Перед монтажом комбинированного устройства необходимо знать основные различия между Combo GFCI и комбинированной розеткой переключателя. На линейных клеммах обычного комбинированного переключателя и розетки есть отрывной язычок на плавниках, тогда как его нет в комбинированном устройстве GFCI или AFCI. Кроме того, на комбинированном переключателе / розетке GFCI есть кнопки тестирования и сброса, одна сторона может использоваться как линейный (источник) терминал, а вторая — как терминалы нагрузки i.е. те точки нагрузки, которые необходимо защитить, должны подключаться к клеммам нагрузки GFCI.

В комбинированном устройстве Switch и Outlet узкое лезвие предназначено для линии (горячего), а более широкое лезвие — для нейтрали. На линейной (горячей) стороне имеется неповрежденный ребристый язычок, который может быть удален, если переключатель необходим для управления дополнительной нагрузкой, в противном случае можно добавить перемычку между клеммой нагрузки переключателя и клеммой нижней линии (при удалении разрыва fin tab), следовательно, он будет управлять розеткой в корпусе.

В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить комбинированный выключатель и розетку в жилых районах для управления точкой освещения, добавить розетку к существующему комбинированному устройству, подключить выключатель и розетку из разных источников, добавить Комбинированный выключатель / розетка с защитой GFCI и используйте переключатель в комбинированном устройстве для управления розеткой в нем.

Подключение лампочки с комбинированным переключателем и розеткой

На этой простой схеме подключения комбинированный переключатель и розетка подключены к источнику переменного тока 120 В через выключатель.Отрывной выступ ребра не поврежден, поэтому линия (горячая) подключена к (единственной) латунной клемме на стороне линии. Нейтраль подключена к нейтральной серебряной клемме. Латунная клемма нагрузки переключателя и нейтраль подключена к лампочке.

Таким образом, встроенный переключатель управляет точкой освещения и розеткой, может использоваться для других нагрузок и может быть подключен через вилки.

Кроме того, не забудьте правильно выполнить заземление в соответствии с местными кодами.

Соответствующая проводка:

Подключение розетки к комбинированному переключателю и розетке

На этой схеме подключения встроенный переключатель в комбинированном устройстве управляет точкой освещения, тогда как розетка может использоваться для других нагрузок. Чтобы добавить дополнительную розетку к комбинированному устройству, просто подключите клеммы линии, нейтрали и заземления, как показано на рисунке ниже. Используйте тугие гайки для соединения кабелей и проводов.

Связанные сообщения:

Подключение комбинированного устройства, в котором переключатель и розетка контролируются разными источниками

На этой схеме подключения встроенный переключатель управляется отдельным источником (т.е.е. провода от разных СВ), а розетка подключена ко второму источнику. Для этого просто удалите перемычку между линейными клеммами и подключите верхнюю клемму к первому источнику, а нижнюю линейную клемму — к второй.

Нижняя нейтраль должна быть подключена к двум нейтральным проводам источника, а нагрузка переключателя должна быть подключена к точке нагрузки, т.е. к вентилятору, лампочке и т. Д.

Имейте в виду, что если отрывной выступ ребра недоступен Ваш существующий или новый комбинированный выключатель-розетка, то такое подключение проводки невозможно.

Связанные сообщения:

Электромонтаж комбинированного устройства, в котором встроенный переключатель управляет розеткой в нем

В этом проводном соединении встроенный переключатель управляет розеткой в корпусе комбинированного устройства. Чтобы выполнить эту проводку, просто удалите перемычку между двумя горячими клеммами (горячая сторона). Теперь возьмите перемычку и соедините клемму нагрузки переключателя и нижнюю клемму под напряжением со стороны линии (как показано на рисунке ниже). Наконец, подключите нейтральный и заземляющий провод, как показано на рис.

Таким образом, встроенный переключатель управляет включением / выключением розетки в комбинированном устройстве. Обратите внимание, что если между двумя линейными клеммами нет отрывной перемычки, это соединение невозможно.

Подключение комбинированного переключателя и розетки с защитой GFCI

Как обсуждалось в предыдущем посте, любая розетка розетки, переключатель и комбинированное устройство, подключенные к стороне нагрузки GFCI, защищены от замыканий на землю.

Как показано на следующей схеме подключения, комбинированный переключатель и розетка, обычная розетка и выключатель подключены к стороне нагрузки GFCI, следовательно, все они защищены GFCI.

Имейте в виду, что если мы подключим все эти розетки и переключимся к линии GFCI, они вообще не будут защищены от GFCI.

Общая информация об электрических розетках:

Примечание: мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.

Используйте провода калибра 14 и 12 для автоматических выключателей 15A и 20A.
15A и 20A GFCI могут быть установлены только на выключатели 15-20A и 20A (не 15 и 30A) соответственно.
Латунные винты должны быть подключены к горячему (линейному, фазовому или фазному) проводу (черному, коричневому или красному).
Серебряные винты должны быть подключены к нейтральному проводу (белый или синий)
Зеленый винт должен быть подключен к заземляющему проводу (зеленый / желтый или оголенный)
Если на розетках нет винтов с цветовой кодировкой, см. руководство пользователя или обратитесь к сертифицированному электрику.
Нейтральный провод не требуется для проводки розеток 240 В.
Если в розетке четыре контакта, тогда необходим нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке i.е. 2 горячая линия (линия 1 и линия 2), нейтральный и заземляющий провод.
Используйте переключатель подходящего напряжения и тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

Выключите главный прерыватель цепи, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать розетку.
Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по монтажу электропроводки

Домашние электрические проекты, которыми вы можете справиться самостоятельно

Фото: Розмари Уоллер (Shutterstock)

Выполнение электрических проектов в доме может показаться сложной задачей, если вы никогда не брались за это раньше.Но то, что работа связана с проводами, не означает, что вам нужно привлекать профессионалов. Вот восемь обычных электрических ремонтов и замен, которые вы можете полностью выполнить самостоятельно. Предварительный опыт не требуется.

Большая часть того, что мы обсудим ниже, связана с заменой приспособлений. Если ваш ремонт выходит за рамки этого (например, повторное подключение панели выключателя или подключение нового места в вашем доме), , пожалуйста, проконсультируйтесь с электриком. Даже если вы думаете, что у вас есть навыки для выполнения работы, существуют строительные нормы и правила, и вам часто требуется разрешение.

Сначала убедитесь, что питание отключено.

Начнем с примечания по технике безопасности: когда дело доходит до выполнения любого электрического ремонта, убедитесь, что питание отключено. . Обеспечить вашу безопасность — это так просто. Если нет электричества, этот ремонт не только выполним, но и полностью безопасен.

Отключить . Если вы работаете с устройством, которое можно отключить от сети, всегда отключайте его. Однако вы должны знать, что в некоторых устройствах могут быть конденсаторы, накапливающие электрический заряд, даже когда они отключены от сети.Вы сможете проверить, так ли это, посмотрев руководство или просмотрев технические характеристики в Интернете, но если вы не уверены, обратитесь к профессионалу.
Выключите прерыватель . Надеюсь, ваша панель выключателя хорошо промаркирована. Если это так, просто выключите прерыватель, который направляет питание на то, над чем вы работаете. Если человек, который изначально подключал цепи, выполнил свою работу правильно, вы, вероятно, увидите такие ярлыки, как «розетки на северной стене в логове» или «освещение кухни и гостиной».
Найдите правильный выключатель .Если ваша панель выключателя не имеет надлежащей маркировки , обычно не так сложно найти правильный выключатель. Если вилка или выключатель света, над которыми вы работаете, по-прежнему работают, включите его. Подойдите к панели выключателей и начните отключать выключатели по одному, пока не получите нужный. Если это розетка, включите свет и продолжайте переключать выключатели, пока он не выключится. Очевидно, если кто-то вам поможет, это может пойти намного быстрее. Если вы ремонтируете что-то, что не работает, вы всегда можете использовать мультиметр, чтобы проверить, получает ли он питание.
Для максимальной безопасности выключите основное питание . Если вы не уверены, что нашли правильный выключатель, и у вас нет хорошего способа проверить его, вы всегда можете отключить основное питание в доме. Преимущество здесь в том, что вы можете быть уверены, что убили силу того, над чем работаете. Недостаток в том, что у вас не будет электричества для инструментов или света для работы, если у вас нет альтернативного источника.

G / O Media может получить комиссию

После того, как вы абсолютно уверены, что отключили питание нужного устройства, проверьте его еще раз.Теперь о ремонте.

Замените выключатель света

Возможно, ваш выключатель света вышел из строя или вам просто нужен новый вид или тип выключателя. Замена выключателя света — простой проект. После того, как вы выключили питание, вам понадобится отвертка, плоскогубцы и несколько минут.

Однако первое, что вам нужно сделать, это убедиться, что у вас есть нужный переключатель. Номенклатура может немного сбивать с толку, но на самом деле это не так. Есть несколько типов выключателей света.

Однополюсный переключатель . Однополюсный переключатель управляет одним светильником из одного места, например, в спальне с одним переключателем, когда вы входите в дверь. Это самый распространенный тип переключателя, который вы найдете в домах, и процесс установки довольно прост, как вы увидите в этом видео от Ask the Builder.
Двухполюсный переключатель . Двухполюсный переключатель, несмотря на свое название, по-прежнему управляет только одним прибором из одного места. Разница в том, что он имеет две дополнительные клеммы для подключения дополнительных проводов под напряжением, необходимых для управления цепью на 240 вольт.Маловероятно, что вы будете иметь дело с переключателем такого типа.
Трехпозиционный переключатель . Трехпозиционный переключатель позволяет управлять одним прибором из двух разных мест. Например, у вас может быть коридор с одним светом (или гирляндой) и выключателями на обоих концах. В этом случае оба переключателя должны быть трехпозиционными. Попросите строителя объяснить, чем этот процесс отличается, на видео ниже.
Четырехпозиционный переключатель . Четырехпозиционный переключатель позволяет управлять одним прибором из трех разных мест.Иногда их можно встретить в очень больших комнатах. При установке переключателей в трех местах вам потребуется один четырехпозиционный переключатель и два трехпозиционных переключателя. Вы также будете использовать четырехпозиционные переключатели в сочетании с трехпозиционными переключателями, когда у вас есть приборы, контролируемые более чем тремя точками, но это начинает немного сбивать с толку. Лучший способ атаковать переключение с несколькими местоположениями — вытащить существующие переключатели и использовать их в качестве ориентира для новых переключателей.
Диммерный переключатель .Диммерные переключатели также доступны для каждого из этих типов переключателей, и процесс установки практически идентичен.

Необходимые инструменты / материалы

Отвертка (Phillips или плоская)
Игольчатые плоскогубцы
Мультиметр (опционально, для проверки, чтобы убедиться, что питание отключено)
Правые переключатели света

Замена розетки

Заменить электрическую розетку так же просто, как заменить выключатель. Фактически, это примерно та же процедура, что и и : вам не нужно так сильно беспокоиться о выборе розетки правильного типа. Розетки бывают трех типов:

Незаземленные . В незаземленной розетке всего два отверстия. В нем отсутствует третье круглое отверстие, используемое для заземления. Обычно вы видите их только в старых домах.
Заземлен . Это стандартная трехконтактная розетка, с которой вы, вероятно, наиболее знакомы.
Прерыватель цепи замыкания на землю (GFC или GFCI) .Этот тип переключателя имеет встроенный прерыватель, который автоматически и мгновенно отключает переключатель, отключая питание в случае короткого замыкания. Обычно вы обнаруживаете их в местах, которые могут подвергаться воздействию воды или чрезмерной влажности, например, в ванных комнатах, гаражах и мастерских. Скорее всего, местные строительные нормы требуют их в этих областях.

Если вы заменяете розетку, вы обычно выбираете розетку любого типа, которая уже установлена. Однако в некоторых местах вы можете решить, что вам нужна розетка GFC вместо обычной заземленной розетки.Отлично. Порядок их подключения идентичен.

То, что вы, , не хотите делать , это просто заменять незаземленную розетку на заземленную. Да, это позволит вам подключить эти трехконтактные вилки, но не превратит его волшебным образом в заземленную розетку. Для этого вам понадобится помощь электрика.

Когда дело доходит до замены розетки, процедура довольно проста. Убедитесь, что питание отключено. Снимите лицевую панель и винты, удерживающие розетку в коробке.Вытяните розетку и провода из стены так, чтобы у вас было место для работы. Обратите внимание, где белый (нейтральный), черный (питание) и зеленый или неизолированный медный (заземляющий) провода подсоединены к существующей розетке. Снимите их и прикрепите на том же месте на новой розетке. Включите прерыватель, чтобы проверить розетку, и, если она работает, выключите прерыватель и закрепите розетку обратно в стене. Это так просто.

Инструменты / материалы, которые вам понадобятся

Отвертка (Phillips или плоская)
Игольчатые плоскогубцы
Мультиметр (дополнительно, для проверки, чтобы убедиться, что питание отключено)
Сменные розетки, которые вы хотите установить

ЗАМЕНА РОЗЕТКОВ | Сеть DIY

Заменить светильник

Светильники бывают всех форм и размеров, но проводка и способ ее крепления к потолку будут довольно последовательными.Как обычно, перед началом работы дважды проверьте, выключен ли выключатель. Выключить свет недостаточно, так как по некоторым из этих проводов идет питание независимо от того, включен переключатель или нет.

Сначала снимите старый светильник. Снимите плафон (если он есть) и снимите лампочки. Следующий шаг зависит от приспособления, но обычно есть два длинных винта, крепящих приспособление к электрической коробке. После того, как вы их удалите, светильник должен легко отрываться от потолка.Вы увидите, что он подключен к электрической коробке тремя проводами: белым (нейтраль), черным (питание) и зеленым или оголенным (заземление). Они будут прикреплены к проводам, идущим от потолка, с помощью винтовых соединителей (обычно называемых проволочными гайками). Отвинтите гайки, и провода должны легко разъединиться.

Установить новое приспособление немного сложно, потому что вам придется удерживать его на месте, пока вы снова подсоединяете провода. Иногда можно начать вкручивать крепеж, а места для работы с проводами все равно остается.Иногда нет. Если это тяжелое приспособление, действительно полезно иметь рядом друга, который подержит его, пока вы все соединяете. Подключите провода так же, как на старом приспособлении. В инструкции по установке нового приспособления будет схема, если она вам понадобится. После того, как вы соединили провода с проволочными гайками, вы также можете обернуть изолентой барашковые гайки и провода для дополнительной безопасности. Это может помочь предотвратить отсоединение проводов, когда вы вставляете их обратно в электрическую коробку и прикручиваете новое приспособление на место.

Инструменты / материалы, которые вам понадобятся

Отвертка (Phillips или плоская)
Плоскогубцы
Фонарик (если у вас недостаточно естественного света)
Мультиметр (опционально, для тестирования) убедитесь, что питание отключено)
Гайки для проводов (пластиковые соединители для проводов, которые обычно идут в комплекте с новым приспособлением. Вы также можете повторно использовать те, которые установлены в настоящее время)
Изолента (необязательно, для фиксации проводов, чтобы гайки не тянулись выкл.)
Новый светильник

Как: установить светильник | бобвила.com

Восстановите сломанную лампу

Если у вас есть любимая лампа с изношенным шнуром или ржавым патроном, или вы нашли старую лампу, которую хотите восстановить, замена сломанной лампы является одним из самые простые электрические проекты, которые вы найдете. Это не займет много времени, и это дешевое решение — определенно дешевле, чем покупка новой лампы.

Основы лампы не могут быть проще. Сама лампа является полой, что позволяет шнурку проходить от ее основания к розетке, к которой прикреплены провода.Сначала вам нужно разобрать лампу. То, как вы это сделаете, немного зависит от лампы, но не сильно различается. Подденьте или открутите нижнюю крышку на основании лампы, чтобы вы могли добраться до места, где вводится шнур. (У некоторых ламп этого даже нет, и вы просто видите шнур прямо там). Обычно шнур удерживает гайка. на месте, так что открутите это. Отрежьте старый шнур кусачками или ножницами, а затем обратите внимание на верхнюю часть лампы. На некоторых лампах можно открутить патрон напрямую; на других вам может потребоваться удалить винт.Когда он отключен, потяните за него, чтобы открыть проводку. Отсоедините провода от розетки, и все готово.

Повторный монтаж лампы — это просто обратный процесс. Проденьте новый шнур через цоколь лампы. Возможно, вам придется обнажить немного проводов на верхнем конце, чтобы вы могли вкрутить их в клеммы на розетке. Вверните патрон на место, снова затяните гайку в нижней части лампы и верните нижнюю крышку на место, если таковая была.

Необходимые инструменты / материалы:

Отвертка (крестообразная или плоская; зависит от лампы)
Кусачки или ножницы
Новый шнур, розетка или что-то еще, что вы заменяете.Вы часто можете купить их в виде полных комплектов в хозяйственных магазинах, если хотите заменить все сразу.

Как заменить лампу | Этот старый дом

Замените вилку удлинительного шнура

Удлинители подвергаются частому обращению, особенно на конце вилки, и вилка может погнуться или сломаться. К счастью, замена вилки удлинителя — это быстрое и простое решение, которое намного дешевле, чем замена самого кабеля. Я люблю держать в магазине несколько новых вилок на всякий случай, так как я могу заменить вилку быстрее, чем поеду в хозяйственный магазин.

Для начала нужно отрезать старую вилку. Если кусачков для работы недостаточно, воспользуйтесь хорошим универсальным ножом. Просто будьте осторожны и режьте по хорошей твердой поверхности. Используйте нож, чтобы разделить корпус кабеля и открыть провода внутри: белый (нейтраль), черный (питание) и зеленый или оголенный (земля). Снимите кожух примерно на 3/4 дюйма от конца шнура. Используйте кусачки (или инструмент для зачистки проводов), чтобы зачистить каждый из трех проводов примерно на 1/2 дюйма от конца. Откройте новую вилку и подсоедините три провода к клеммам внутри вилки.Не забудьте обернуть провода вокруг клемм против часовой стрелки, потому что в этом направлении вы будете затягивать винты, удерживающие провода. Вставьте вилку обратно, и все готово.

Необходимые инструменты / материалы:

Отвертка (Phillips)
Универсальный нож
Кусачки или инструмент для снятия изоляции
Сменная заглушка.

Как заменить вилку удлинителя | Этот старый дом

Нанесите на карту панель выключателя

Мы намекали на это выше, но один из самых умных проектов в области электрооборудования, который вы можете осуществить, — это нанесение на карту панели выключателя.Знание того, что контролирует каждый выключатель, может значительно облегчить жизнь, когда придет время для ремонта электрической части. Вот как это сделать.

Прежде чем приступить к работе, сначала сделайте снимок текущей метки, на всякий случай, если вам понадобится к чему-то обратиться. Если предыдущие жильцы использовали карандаш, считайте, что вам повезло, так как вы можете просто стереть его и начать заново. Если они использовали ручку, вы можете купить сменную этикетку в Интернете или в большинстве хозяйственных магазинов.

Этикетка обычно предварительно пронумерована. Если нет, убедитесь, что вы указали номер прерывателя, когда записываете вещи.На этикетке должно быть указано, где и что. Хорошими примерами являются «4 — Все розетки в главной спальне», и «12 — Верхние светильники в гостиной и на заднем крыльце». Просто выберите понятные для вас ярлыки и помните, что в будущем кому-то, кроме вас, может понадобиться расшифровать их. Так что сделайте им одолжение и пропустите такие ярлыки, как «Спальня Майка». Вместо этого выберите что-то вроде «SW Corner Bedroom».

Вы также можете маркировать фактические выключатели и пластины в вашем доме в соответствии с их номерами выключателей.В нашем доме я снял лицевые панели с розеток и выключателей и с помощью Sharpie записал соответствующий номер выключателя на обратной стороне. Это оказалось действительно полезным.

Этот пост был первоначально опубликован в марте 2014 года и обновлен в октябре 2020 года, чтобы заменить неработающие ссылки и видео, выполнить редактирование копии, обновить контент в соответствии с текущим стилем Lifehacker и добавить новое изображение заголовка.

Поменяйте старые дрянные трехпозиционные переключатели на хорошие

Не мирите со старыми трехпозиционными переключателями света, подобными этому.Замените их на что-нибудь новое и улучшенное.

Тайлер Лизенби / CNET

Архаичные выключатели света с таким же успехом могут быть из каменного века. Все, что они делают, это включают и выключают свет. Они не могут плавно приглушить освещение или запомнить желаемый уровень яркости. Устаревшие переключатели тоже плохо сочетаются со светодиодными лампами. Решение? Замени их на современные переключатели.

Это руководство проведет вас через шаги по замене устаревших трехпозиционных переключателей света на обновленные настенные элементы управления.Этот процесс может быть непростым, поэтому прочтите все шаги, прежде чем начинать свой проект. В некоторых случаях лучше и безопаснее всего обратиться к электрику.

Трехпозиционные переключатели часто управляют одним осветительным прибором на обоих концах коридора.

Тайлер Лизенби / CNET

Шаг 1: Найдите свои переключатели

Самая простая установка трехпозиционного переключателя включает два переключателя, которые подключают и управляют одним осветительным прибором, например переключатели на обоих концах коридора, лестницы или большой жилой зоны.В большинстве случаев свет (или массив источников света), которым они управляют, находится на потолке выше. В частности, это светильники с жесткой проводкой, а не просто лампы, подключенные к розеткам.

Подготовьте инструменты и расходные материалы.

Тайлер Лизенби / CNET

Шаг 2: Соберите инструменты

Для этой работы вам не понадобится много инструментов. Однако необходимые материалы имеют решающее значение, поэтому убедитесь, что они у вас под рукой.Вот список:

Что вам понадобится

Philips и отвертки с плоской головкой
Тестер напряжения ручки

Имейте это на всякий случай

Изолента
Проволочные гайки
Инструмент для зачистки проводов или линейные клещи

Необязательно, но спасибо, если у вас есть один

Мультиметр (он же мультитестер)

Отключите питание цепи выключателя света на главной электрической панели.

Тайлер Лизенби / CNET

Шаг 3: Отключите питание

Безопасность должна быть приоритетом в этом проекте, и он начинается с уничтожения мощности ваших розеток. Прежде чем что-либо делать, выключите прерыватель на главной электрической панели. Ориентируйтесь только на выключатели, которые обеспечивают питание осветительных приборов и выключателей, которые вы планируете обслуживать.

Удалите эти уродливые лицевые панели.

Тайлер Лизенби / CNET

Шаг 4: Доступ к проводке

Теперь пора приступить к проводке.Часто есть пара винтов, удерживающих каждую лицевую панель на месте, сверху и снизу. Отвинтите эти винты, затем снимите пластины, закрывающие каждый переключатель.

Обычно клеммы переключателя обматывают изолентой после подключения их проводов. В моем случае старые переключатели имели незащищенные клеммы, поэтому я мысленно записал их позже. На всякий случай используйте ручку для измерения напряжения, чтобы проверить наличие постоянного тока. Включив ручку напряжения, коснитесь края переключателя. Если ручка начинает мигать и подавать сигнал тревоги, будьте осторожны! Вероятно, поблизости есть электричество высокого напряжения (120 вольт).

Конечно, если вам нужно измерить фактическое напряжение токоведущих проводов, вам подойдет мультиметр. Этот гаджет может определять напряжение и силу тока в электрических цепях, компонентах и соединениях. Научиться пользоваться этим инструментом — ценный навык.

Как только ваша ручка проясняет ситуацию, вы можете продолжать. В противном случае вам придется отключить другие выключатели на главной панели, пока не исчезнут предупреждения.

Расчистите путь, вытащив старый выключатель.

Тайлер Лизенби / CNET

Затем выверните винты, которые удерживают старые переключатели на месте.Они находятся на вкладках вверху и внизу каждого переключателя. Винты также просверлили отверстия в распределительной коробке позади них. Чтобы получить доступ к проводке, осторожно извлеките переключатели из электрических коробок. Будьте осторожны, чтобы не отсоединить какие-либо провода от клемм переключателя — провода все еще должны быть надежно прикреплены к винтам на переключателе, удерживая их на месте.

Перед тем, как погрузиться в дело, сделайте секунду, чтобы сфотографировать переключатели и видимую проводку. Фактически, делайте снимки до и после того, как возитесь с чем-либо.Таким образом, у вас будет запись того, как все было подключено (и работало правильно) изначально. Думайте об этом как о дополнительной страховке на случай, если по пути у вас возникнут проблемы.

Загляните внутрь распределительной коробки.

Тайлер Лизенби / CNET

Шаг 5: Оцените состояние проводки

Теперь у вас должен быть хороший обзор внутри каждой коробки. Я должен подчеркнуть, что существует множество возможных способов подключения трехпозиционного переключателя света.Это пошаговое руководство отражает обычный сценарий электропроводки и тот, который используется в моем собственном доме.

Внутри каждой из двух электрических коробок вы должны увидеть два пучка проводов. Назовем каждую коробку «Коробка 1» и «Коробка 2». Мы также предположим, что, как и мой, ящики, внутри которых вы работаете, находятся на этаже над подвалом. Если это так, то важно направление проводов, входящих в каждую коробку. Это поможет вам установить их происхождение и в конечном итоге идентифицировать их.

Коробка 1. В коробке 1 один из жгутов проводов входит в коробку снизу.Этот трехпроводной жгут должен состоять из двух цветных проводов (черного, белого) и одного из неизолированных медных проводов. Эти провода идут от главной электрической панели вашего дома (обычно в подвале внизу) и обеспечивают питание вашей цепи освещения.

Другой 4-проводной жгут войдет в коробку сверху и будет иметь три цветных провода (черный, белый, красный) и медный (неизолированный). Они подключают переключатель в этой коробке к другому переключателю в коробке 2.

Коробка 2. Здесь оба пучка проводов должны входить в электрическую коробку с его верхней стороны.Провода имеют одинаковую конструкцию, за исключением направления входа. Один трехжильный жгут будет содержать два цветных провода (черный, белый) плюс один из чистой меди. Они связывают переключатель с вашим осветительным прибором. Второй жгут (четырехжильный) должен содержать три цветных провода (черный, белый, красный) и медный (неизолированный). Провода здесь соединяют этот локальный переключатель с другим в коробке 1 через комнату.

Шаг 6: Примите решение продолжить или отменить

Проводка, которую вы видите, может не соответствовать тому, что я описал.Например, может не быть белых проводов. Этот сценарий обычно происходит с выключателями в старых домах. В одной из ваших электрических коробок может быть только один пучок проводов, в то время как другой упакован тремя пучками.

Нередко бывает, что один трехпозиционный переключатель находится в одной коробке с двумя или даже тремя другими. Все эти переключатели, клеммы и провода могут сбить с толку опытных электриков, не говоря уже о начинающих мастерах.

Взгляните на эти две диаграммы ниже. Первый — это набросок того, что вы должны увидеть.Это простая трехсторонняя трасса, которую я ожидал и встретил у себя дома. На втором рисунке показано, когда в коробке 1 есть три пучка проводов, а в коробке 2 — только один.

Схема 1: Вот пример базовой схемы трехпозиционного переключателя, с которым вы, надеюсь, будете иметь дело в своем доме.

Стив Конэвей / CNET

Если ваша настройка освещения не соответствует этим двум изображениям, я предлагаю вам прервать проект.То же самое происходит, если проводка загадочная, странная или выглядит сложной. Лучше перестраховаться и нанять профессионала.

Схема 2: Это альтернативная схема трехпозиционного переключателя, которую вы также можете встретить в своем доме.

Стив Конэвей / CNET

Шаг 7. Поменяйте местами ваши новые переключатели

Если ваша проводка соответствует моему описанию (диаграмма 1) или тому, что показано на диаграмме 2 выше, продолжайте.Имейте в виду, что для макетов диаграммы 2 вам придется соответствующим образом скорректировать мои инструкции. Если вы еще не сделали фото оригинальной проводки, самое время.

В коробке 1 отсоедините провод на старом переключателе и подсоедините его к правильной клемме на новом. Методичная работа с одним проводом за раз поможет избежать путаницы и ошибок. Черный провод от трехжильного жгута (идущий от главной панели) подключается к «общему» выводу (также называемому линией) на новом коммутаторе.Этот вывод должен быть окрашен в черный цвет на коммутаторе или помечен как «COM».

Подсоедините черный провод к черной клемме нового переключателя.

Тайлер Лизенби / CNET

Черный и красный провода в другом пучке (четырехпроводном), входящие в коробку сверху, являются дорожными (провода от другого переключателя). Подсоедините эти два провода к двум латунным клеммам переключателя. Для них не имеет значения, какой серебряный терминал вы используете.

Точно так же внутри коробки 2 прикрепите черный провод трехжильного жгута (черный, белый, медный) к черной клемме на новом коммутаторе. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.

Черный и красный бегущие провода идут к латунным клеммам.

Тайлер Лизенби / CNET

В моем конкретном случае переключатели Lutron, которые я купил, имели один латунный и один синий вывод.Поскольку они созданы для работы в паре, я обязательно подключил красный бегунок к синей клемме на обоих переключателях.

В переключателях Lutron, которые я использовал, была специальная синяя клемма для одного из путевых проводов.

Тайлер Лизенби / CNET

Последнее звено, которое нужно сделать — это земля (голая медь). Каждая электрическая коробка должна иметь пучок медных проводов, соединенных вместе проволочной гайкой (желтый винтовой соединитель, изображенный ниже).В некоторых старых домах эти связки появились раньше, чем проволочные гайки, и их просто припаяли друг к другу. В любом случае, голый медный провод заземления подключается к зеленой клемме на ваших переключателях.

Мои новые коммутаторы, как и многие другие, имеют зеленый провод заземления, который был предварительно подключен на заводе. С помощью нескольких оборотов гайки я добавил этот зеленый провод к группе существующих медных проводов, которые для записи были спаяны вместе.

Подключите зеленый провод заземления коммутатора к медным проводам заземления в коробке.

Тайлер Лизенби / CNET

Не беспокойтесь о том, чтобы возиться с белыми (нейтральными) проводами. Хотя они необходимы для функционирования цепи освещения, обычные выключатели не требуют такого подключения. Однако умным выключателям света, как правило, требуется подключение нейтрального провода. Эти белые провода уже должны быть подключены. В противном случае соедините их проволочной гайкой.

Белые нейтральные провода уже должны быть соединены (в моем случае припаяны) в коробке.

Тайлер Лизенби / CNET

Точно так же внутри коробки 2 прикрепите черный провод от трехпроводного жгута (черный, белый, медный) к черной клемме нового переключателя. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.

Не забудьте прикрепить медные провода заземления к коммутатору так же, как в коробке 1.Точно так же вы должны убедиться, что белые (нейтральные) провода здесь также скруглены.

Вставьте новые переключатели обратно в их коробки.

Тайлер Лизенби / CNET

Подключив новые переключатели, осторожно вставьте все обратно в электрические коробки. Установите переключатели на место и верните их лицевые панели. Вы можете добавить новые лицевые панели, которые вам больше нравятся.

Установите новые лицевые панели.

Тайлер Лизенби / CNET

Настал момент истины. Снова включите питание на главной панели и проверьте переключатели. Если ваши новые переключатели оснащены яркими светодиодными индикаторами, вы сразу поймете, что они работают. Похлопайте себя по плечу, вы это заслужили. И если вы когда-нибудь захотите установить сложные интеллектуальные переключатели в будущем, поздравляем. Вы приобрели навыки, чтобы справиться с этим.

Тайлер Лизенби / CNET .

Как подключить трехклавишный выключатель максимально быстро. Ответ здесь

Модель использования в быту

Электронная схема

Как подключать?

Выключатель с розеткой в одном корпусе

Как правильно выбрать

Как подключить блок розеток или блок розетка + выключатель

Техника безопасности

Подключение блока розетка + выключатель

Подключение

Как подключить розетки в модульном изделии?

Дополнение к статье «Схема подключения трехклавишного выключателя с розеткой»

Схема подключения 3-х клавишного выключателя без распределительной коробки

Схема подключения трехклавишного выключателя с розеткой с распределительной коробкой.

Схема подключения двухклавишного выключателя, монтаж, советы

Начинаем с простых проектов: схема подключения одноклавишного выключателя к лампочке

Как без ошибок подключают выключатель света с одной клавишей: пошаговая инструкция

Схема подключения двухклавишного выключателя: подготовка и реализация планов

Особенности подключения двухкнопочного выключателя на две лампочки

Как подключить люстру на двойной выключатель: схемы с группами лампочек

Как сделать подключение двухклавишного выключателя с розеткой

Процесс подключения двухкнопочного выключателя: подробная инструкция с комментариями

Заключение и дополнительные рекомендации

Видео: подключение двухклавишного выключателя

Подключение розетки и выключателя от одного провода

Схема подключения

Одноклавишный выключатель с розеткой

Двухклавишный выключатель с розеткой

Подготовительные работы

Электромонтажные работы

Как подключить двойной выключатель

Как подключить двойной выключатель?

Выключатель двойной с розеткой

Что такое проходной выключатель?

Принципиальная схема подключения проходного двухклавишного выключателя.

Видео подключения выключателя и розетки

Как подключить выключатель с розеткой тройным проводом. Как выбрать и правильно подключить трехклавишный выключатель

Основные виды замыкающих аппаратов

Критерии грамотного выбора

Технология подключения устройства

Проведение подготовительных работ

Сборка проводов в распределительной коробке

Монтаж подрозетника в нишу

Схема подключения 3-клавишного выключателя

Особенности монтажа комбинированных моделей

Как заменить однополюсный выключатель света

Электропроводка выключателя света

Когда звонить профессионалу

Как работают кнопочные переключатели в электрической цепи?

Конструкция

Мгновенный контакт

Нормально выключено

Normally-On

Немгновенный контакт

Номинальные характеристики

SONOFF MINIR2 — Двусторонний интеллектуальный переключатель DIY для дистанционного и ручного управления освещением

Детали

SONOFF MINIR2 Описание:

Спецификация SONOFF MINIR2:

Центр загрузки:

Обновление кнопочного переключателя света

Рекомендации по замене старинных выключателей света

Как выполнить базовую оценку безопасности

Как подключить комбинированный переключатель и розетку? Электромонтаж комбинированного устройства

Комбинированные коммутационные устройства и розетки, схемы и установка

Домашние электрические проекты, которыми вы можете справиться самостоятельно

Поменяйте старые дрянные трехпозиционные переключатели на хорошие

Шаг 1: Найдите свои переключатели

Шаг 2: Соберите инструменты

Что вам понадобится

Имейте это на всякий случай

Необязательно, но спасибо, если у вас есть один

Шаг 3: Отключите питание

Шаг 4: Доступ к проводке

Шаг 5: Оцените состояние проводки

Шаг 6: Примите решение продолжить или отменить

Шаг 7. Поменяйте местами ваши новые переключатели

Добавить комментарий Отменить ответ
