Теплый пол электрический: виды укладка своими руками + фото

Хочется повысить комфорт в доме? Теплые электрические полы — то что нужно! В статье расскажем какие виды электрических полов существуют, преимущества и недостатки, подробная инструкция по самостоятельному монтажу.

Виды электрических теплых полов

Теплые полы с электрическими нагревательными элементами, разделяются по основному принципу передачи энергии. В этом случае, они делятся на две большие группы:

1. Плёночные инфракрасные полы;
2. Кабельные (стержневые) полы.

Принцип теплопередачи от нагревательного элемента к напольному покрытию происходит так: у плёночных полов — излучение, а у кабельных полов — теплоперенос. Разница в том, что теплоперенос осуществляется при прямом контакте, а для излучения соприкосновение не требуется.

Такие технические условия предписывают условия монтажа электрического тёплого пола. В случае с кабельными полами, обязательно требуется залить нагревательный элемент в цементной стяжке.

А вот плёночные полы можно монтировать прямо под напольное покрытие, без стяжки. Поэтому по назначению они тоже имеют целевое определение. Теплые электрические полы с кабельным нагревательным элементом идеально подходят под покрытия из напольной плитки или наливных полов. А под покрытия с ламинатом, линолеумом или ковролином, подойдут инфракрасные полы.

Но это деление не полное. Эти два вида электрических теплых полов делятся на группы в зависимости от формы выпуска. Так кабельные полы делятся на:

• Двужильный кабель;
• Одножильный кабель;
• Маты;
• Стержневой пол.

Составляющие электрического теплого пола

Виды нагревательных элементов

На рынке вам могут предложить несколько разных нагревателей:

• Греющие резистивные кабели. Имеют самую низкую цену, бывают одножильными и двужильными, из-за чего изменяется схема их подключения. Их основной недостаток — возможность локального перегрева и выходя из строя (на работающий резистивный кабельный теплый пол нельзя ставить надолго предметы).
  Потому при установке кабели не раскладывают под места, где будет стоять мебель и бытовая техника. Еще одни минус — длительный процесс укладки при монтаже.
  Резистивный греющие кабели

• Греющий саморегулирующийся кабель. Имеет более высокую цену, но может регулировать собственную температуру на отдельно взятом участке в автоматическом режиме, что позволяет избежать локальных перегревов и продлевает срок его службы.
  Саморегулирующийся греющий кабель

• Электрические кабельные маты для теплого пола. Это те же кабели, только закрепленные в виде змейки на полимерной сетке. Они тоже могут быть сделаны из резистивного или саморегулирующегося кабеля. Укладка такого электрического пола требует в разы меньше времени.

Электрический кабельный мат

• Инфракрасные карбоновые пленки. Между двух слоев полимера запаяна карбоновая паста, которая при прохождении через нее электрического тока выделяет тепло в инфракрасном диапазоне. Привлекателен выделением инфракрасного тепла, при надлежащем качестве долговечен — при повреждении некоторой части карбоновых полос исключаются из работы только они, остальные работают. Плюсом является и быстрый монтаж, но электрическое соединение сложнее, чем у кабелей. Не очень радует цена и это — основной недостаток.
  Карбоновая пленка — инфракрасный подогрев пола

• Карбоновые инфракрасные маты. Это стержни с внутренностью из карбона, соединенные между собой электрическими проводами. Самый дорогостоящий вид нагревательных элементов для электрического теплого пола, но, по отзывам, самый ненадежный. Появились они не очень давно и технология производства отработана плохо, потому основная проблема — выход из строя из-за нарушения контакта в месте стыка карбонового стержня и проводника.

Карбоновые маты для инфракрасного подогрева пола

Какой из этих типов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности монтажа. Исходя из них выбирают лучший вариант для конкретного напольного покрытия — под плитку лучше класть кабели или маты, а под ламинат или линолеум — пленочный нагреватель.

Виды термостатов

Терморегуляторы для электрического теплого пола есть трех видов:

• Механические. По внешнему виду и принципу работы напоминают терморегулятор на утюге. Есть шкала, по которой вы выставляете требуемую температуру. Как только она опускается на 1°C ниже заданной, подогрев включается, становится на градус выше — отключается.
• Электро-механические. По функционалу ничем не отличаются, только ест небольшой жидкокристаллический экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она корректируется в нужную сторону.
• Электронные программируемые. Самый дорогие, но и самые функциональные. В них можно выставить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно выставить низкую температуру — порядка 5-7°C, а за час-полтора до прихода запрограммировать ее повышение до стандартной. Есть некоторые модели с возможностью управления по интернету.

В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.

Электрический теплый пол под плитку — кабельный и кабельный мат

Под плитку лучше всего подходят кабельные маты. В данном случае такой электрический теплый пол своими руками сделать проще всего, особенно, если он у вас уже утеплен и выровнен. Утепление необходимо чтобы расходы на отопление не были слишком большими, а ровное основание — для того чтобы обеспечить равномерный прогрев и избежать появления пустот под кабелем. Если под кабелем будет воздух, он перегреется и перегорит. Потому сначала делают утепление и черновое выравнивание пола, а потом уже кладут греющий кабель или мат.

С греющими кабелями работать сложнее — их надо долго раскладывать, привязывать к сетке или закреплять в фиксаторах. Но в остальном — тоже хороший вариант.

Электрический теплый пол под плитку

Порядок монтажа кабельного мата

Будем считать, что пол утеплен и выровнен. Слишком разные бывают ситуации и точно сказать какой должен быть пирог стяжки можно только применительно к каждому случаю.

При установке электрического подогрева пола любого типа начинают монтаж с установки терморегулятора. Его располагают на стене на комфортной высоте, но не ниже 30 см от пола. Устанавливается он в стандартную монтажную коробку (как розетка). Под коробку в стене сверлят отверстие. Для этого используют дрель с соответствующей насадкой — коронкой.

Сверлим отверстие под монтажную коробку

От коробки вниз прокладывают две штробы. В одной будут уложены электрические кабели от нагревательных элементов, в другой — датчик в гофрошланге. Канавка, предназначенная для укладки датчика температуры пола, продолжается еще и на полу. От стены она должна отстоять не менее чем на 50 см.

Штроба под датчик температуры должна заходить на пол не менее чем на 50 см

Для обеспечения теплого пола электричеством к термостату надо подвести 220 вольт.

Сечение проводов выбирают в зависимости от потребляемого тока. Данные приведены в таблице.

Выбор сечения проводов для подключения питания к терморегулятору электрического теплого пола

После того как штробы сделаны можно начинать укладывать электрический теплый пол своими руками. Для этого с поверхности пола удаляется весь мусор (тщательно подметите).

Поверхность пола должна быть абсолютно чистой

Для улучшения сцепления стяжки и плиточного клея его грунтуют.

Грунтовка для лучшего сцепления с клеем

После высыхания грунтовки в подготовленную канавку можно уложить температурный датчик. Его опускают в гофрошланг (часто идет в комплекте). Сам датчик находится на кончике длинного провода. Его заводят до края трубы, закрытого заглушкой. Заглушка необходима, чтобы клей или раствор не испортили датчик. После тестером проверяют, не повредили ли при работе датчик. Если все нормально, можно его устанавливать.

Датчик заводим в гофрошланг

Гофру укладываем в приготовленную заранее штробу, провод заводим в монтажную коробку, подготовленную под терморегулятор.

Укладываем датчик в канавку

Провода заводим в монтажную коробку терморегулятора.

Заводим кабель от датчика в монтажную коробку

Канавку с датчиком заделывают плиточным клеем, следя чтобы не было перепадов.

Канавку закрываем плиточным клеем

Далее для уменьшения расходов на отопление можно расстелить на пол тонкий слой утеплителя с ламинированной поверхностью.

Для минимизации теплопотерь можно расстелить слой ламинированной теплоизоляции

Полотна теплоизоляции укладываются вплотную друг к другу, проклеивая стыки скотчем.

Проклеить скотчем стыки

С этим слоем — металлизированной теплоизоляцией — не все так просто. Если ее настелить, стяжка или плитка получится плавающей, так как не будет иметь связи с основанием. Некоторые производители рекомендуют для обеспечения связи вырезать в подложке «окошки», через которые бетон и клей (или стяжка) будут связаны друг с другом. Такая связь не кажется надежной.

Далее размечаем зону, которая будет обогреваться. Исключаем места, где будет стоять мебель и крупная бытовая техника. Также отступаем от стен и других нагревательных приборов (стояков, радиаторов и т.п.) на 10 см. Остальная зона должна покрываться кабельными матами. Их расстилают на требуемом пространстве. В месте, где мат надо развернуть, разрезают сетку, не задевая греющего кабеля.

Сетку разрезают, кабель не трогают

Мат разворачивают (кабель служит связующим звеном) и укладывают в обратном направлении (или под 90° при необходимости).

Мат разворачивают

Обратите внимание, что полотнища матов не должны перекрывать друг друга, а греющие кабели не должны соприкасаться. Между двумя проводами должно быть расстояние не менее 3 см. Также раскладывая электрический теплый пол, рассчитайте так, чтобы датчик теплого пола оказался между двумя полотнами.

Датчик температуры пола должен находится между витками кабеля

Электрические кабели от греющих матов также заведите в распределительную коробку. После монтажа их надо прозвонить, проверив сопротивление. От паспортного (есть в инструкции к каждому комплекту) оно должно отличаться не более чем на 15%.

Проверяем сопротивление

После этого можно подключать терморегулятор. Схема подключения есть на задней стенке (графически обозначено что и куда подключать).

Подключаем к соответствующим клеммам

Для лучшего контакта провода лучше залудить (прогреть паяльником в канифоли или паяльном флюсе). Монтаж проводников прост: они вставляются в гнездо, после чего отверткой затягивают прижимной винт.

Далее кратковременно подаем напряжение — примерно на 1-2 минуты. Проверяете, греются ли маты и все ли секции стали теплее. Если да, можно двигаться далее. Затворяем плиточный клей (специальный для теплого пола) и небольшими участками наносим на кабельный мат. Толщина слой 8-10 мм.

Наносим клей небольшими участками

При нанесении клей хорошо прижимают. Не должно оставаться пустот или пузырьков воздуха. Выровненный слой проходят зубчатым шпателем, формируя бороздки.

Формируем бороздки

Теперь укладываем плитку.

На клей кладем плитку

Работать надо аккуратно, иначе можно повредить кабель. Необходимо следить также за тем, чтобы ногами не сдвинуть маты с места или не порвать кабель. Электрический кабельный теплый пол готов к применению после полного высыхания (указано на упаковке).

Этот способ — не самый лучший. Легко повредить нагревательные элементы при работах. Чтобы гарантированно избежать этого, можно уложенные кабельные маты залить тонким слоем ровнителя — состава для грубого выравнивания пола. Он имеет повышенную текучесть, благодаря чему точно не останется пузырьков и пустот. На высохший ровнитель уже можно без проблем укладывать плитку.

Особенности укладки электрического пола из греющих кабелей

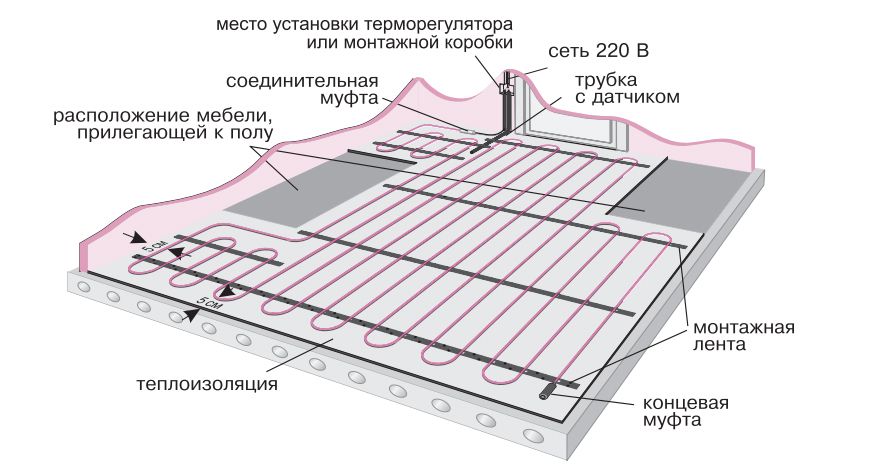

Основные отличия при укладке электрического теплого пола из греющего кабеля в том, что сам кабель надо раскладывать по одной из схем (змейка или улитка и их модификации) а также то, что такой под обязательно заливают стяжкой толщиной не менее 3 см. Только после набора бетоном проектной прочности (через 28 суток при температуре +20°C) можно укладывать плитку. Так что этот вариант теплого пола под плитку требует намного больше времени, но он подходи и для любых других видов напольного покрытия — под паркет, ламинат, паркетную доску, линолеум и даже ковролин.

Теперь самом процессе. На готовую черновую стяжку поверх утеплителя закрепляются монтажные ленты или металлическая сетка. Так же как и при укладке матов, под них можно уложить слой ламинированной теплоизоляции (с блестящей поверхностью), но можно обойтись и без него.

Монтажная лента для теплого пола раскладывается вдоль одной из стен с шагом 50-100 см. Она крепится к основанию на дюбеля или саморезы. В ленте имеются отгибающиеся язычки, которыми фиксируются витки кабеля.

Принцип крепления кабеля к монтажной ленте

Второй способ крепления — к ячейкам армирующей сетки. Этот вариант хорош тогда, когда пирог теплого пола делают с утеплением. Сетка тогда еще армирует стяжку и равномерно перераспределяет нагрузку на утеплитель.

Укладка сетки под монтаж нагревательного кабеля

Сетка должна быть из проволоки не менее 2 мм толщиной, размер ячейки — 50*50 мм. Это самый удобный при укладке вариант — можно укладывать кабель с требуемым шагом. Секции сетки связываются между собой проволокой или пластиковыми хомутами, таким же способом фиксируются к ячейкам и витки кабеля.

Кабель притянут хомутом из пластика

Почему еще выбирают кабель, а не кабельный мат под плитку? Кабель можно укладывать с разным шагом, учитывая особенности помещения. Например, уложить его чаще вдоль наружных стен, а внутри помещения сделать шаг реже. С матами есть другой выход — использовать в холодных зонах фрагменты с большей мощностью.

Стандартные схемы раскладки кабеля

Схемы раскладки с усиленным подогревом холодных зон

После укладки греющего кабеля, питающие провода заводятся в монтажную коробку термостата, также измеряется их сопротивление, затем подключается сам терморегулятор и система тестируется. Если все фрагменты кабеля греются нормально, можно заливать электрический теплый пол бетонным раствором. После полного высыхания можно укладывать любое напольное покрытие, в том числе и плитку.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа в фото

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Раскатываем теплоотражающую фольгированную подложку

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Быстрее фиксировать степлером

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Проклеиваем стыки скотчем

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

На пленке есть специальные места разреза

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Полосы раскатываются одна возле другой

Фиксируются одна к другой при помощи скотча.

Стыки проклеивают скотчем

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Электрическая схема подключения пленочного теплого пола

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Изолируем срезу шин

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установка контактных пластин

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Обжимаем контакт пассатижами

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Обжимаем вставленные провода

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Изоляция мест соединения полос

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Прикрепляем датчик пола к карбоновой полосе

Чтобы датчик не торчал, в подложке вырезают окошко.

Вырезаем под него окошко в подложке

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Вырезаем окошки под контактные пластины и провода

Уложенные провода заклеиваем скотчем.

Укладываем провода, заклеиваем сверху скотчем

Уложенные провода

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Укладывают пленку

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Энергопотребление теплыми полами

Энергопотребление теплых полов зависит от:

• Качества подложки;
• Замкнутости помещения.

Проведенные эксперименты показали, что даже открытая дверь в комнату с тёплыми полами, приводит к увеличению времени работы нагревательных элементов. При качественной теплоизоляции основания пола и грамотно организованной вентиляции, для поддержания заданной температуры (+25°C) в ванной комнате, тёплый пол в течение часа работал:

• 14 мин при закрытых дверях и отсутствии людей;
• 23 мин при закрытых дверях с 1 человеком внутри;
• 46 мин при открытых дверях без людей внутри.

В простейшем случае, за сутки будет израсходовано ((24 х 14) / 60 = 5 ч 36 м) х 135 вт ≈ 0,75 кВт.

Другими словами, энергопотребление напрямую зависит от степени эксплуатации помещения.

Как правильно уложить теплый электрический пол своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить теплый электрический пол своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить теплый электрический пол своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Что такое теплый пол

Как уложить тёплый пол, а точнее как правильно уложить тёплый пол своими руками, чтобы он служил мне как можно дольше? Я изучил этот вопрос от А до Я.

В этой статье я подробно расскажу Вам о том, что такое тёплый пол кабельный электрическийи о том, как уложить кабельный тёплый пол своими руками.

Не для кого не секрет, что самым распространённым типом тёплого пола считается электрический.

Где он применяется? Везде.

Электрический тёплый пол легко монтировать и поэтому встретить его можно не только в квартирах, в частных домах, но и в гаражах! Не надо проводить никаких труб, ломать стены и напрасно нервировать соседей. Укладка тёплого пола кабельного электрического не сложное и совсем не шумное занятие. И Вы сейчас в этом убедитесь.

Что такое тёплый пол кабельный электрический

Так как тёплый пол называется электрическим, то абсолютно понятно, что нагревается он с помощью электричества.

А точнее электрического кабеля, который, нагреваясь сам, греет и пол. Есть два вида таких кабелей: это кабель резистивный и кабель саморегулирующийся. В чем их отличие?

Первый вид кабеля (резистивный) нагревается сам за счёт электричества, которое течёт по нему, и нагревает окружающее пространство, то есть пол. Кабель бывает одножильный и двужильный.

Одножильный – это когда по всему кабелю идёт только один проводок – жила. Она закрыта оплёткой и изолирована. Двужильный соответственно состоит из двух таких же изолированных жил.

ВАЖНО!При монтаже, одножильный кабель должен начинаться и заканчиваться в одном и том же месте. То есть должен быть замкнут. К двужильному кабелю это правило не относится.

ВАЖНО!У одножильного и двужильного резистивного кабеля есть два недостатка – они излучают электромагнитное поле (впрочем, двужильные слабее). На тёплый пол из резистивного кабеля нельзя ставить тяжелую мебель, кабель может перегреваться. То же самое может произойти, если нарушена технология укладки резистивного тёплого пола.

Второй вид кабеля (саморегулирующийся) устроен гораздо сложнее и избавлен от предыдущих недостатков. Соответственно стоимость такого кабеля намного выше.

Итак, с видами кабельного тёплого пола Вы разобрались. А теперь я расскажу, как Вам определить, сколько кабеля покупать?

Сколько покупать кабеля для электрического тёплого пола

В первую очередь надо измерить площадь пола, на которую Вы хотите уложить кабельный тёплый пол. Монтаж тёплого пола кабельного электрического (в отличие, например, от водного) осуществляйте только на те участки поверхности пола, где нет мебели (шкафов, диванов, кроватей), сантехники или больших бытовых приборов (плиты, стиральной машины, холодильника).

Под ними кабель может перегреваться. Да и зачем греть поверхность под мебелью и тратить на это электроэнергию, а значит и деньги? И гарантийный срок пола от этого только уменьшается.

Измерили площадь? Запомните эту цифру.

А лучше запишите (например, площадь пола в моей комнате – 9 м2). Теперь умножьте её на мощность системы обогрева, которая приходится на 1 м2 помещения.

Теперь Вы получили мощность системы, которая необходима Вам для обогрева всей площади выбранного помещения (умножаю свои 9 м2 на 150 Вт = 1350 Вт). С этой цифрой смело идите в магазин, где умный продавец поможет выбрать кабель нужных параметров. Тёплый пол в виде кабеля чаще всего продается уже готовыми кусками определённого размера.

Обязательно! Узнайте у продавца длину выбранного кабеля.

Здесь начинается самое интересное в укладке тёплого электрического пола своими руками. Это расчет так называемого «шага». Шаг — это расстояние между витками кабеля.

Он измеряется в сантиметрах. Считаем, сколько сантиметров надо оставлять между кабелями при его укладке. Для этого площадь, на которой Вы решили уложить тёплый пол, умножьте на 100 и результат разделите на длину кабеля (в моей комнате: 9 квадратных метра х 100 / длина кабеля = шаг).

Всё! Теперь Вы знаете, с чего начинается укладка тёплого пола кабельного электрического своими руками.

ВАЖНО!Правильно рассчитайте необходимую мощность будущего тёплого пола, чтобы избежать перегрева кабеля.

А теперь самое главное и ответственное мероприятие – укладка тёплого пола своими руками или его монтаж (это как пожелаете).

Укладка тёплого пола кабельного электрического своими руками

Что необходимо сделать в первую очередь при укладке любого электрического тёплого пола своими руками? Выбрать терморегулятор и место для его монтажа.

Терморегулятор — это прибор, с помощью которого управляется тёплый пол: держит заданную температуру, регулирует включение-выключение нагрева. Выбирайте терморегулятор, исходя из мощности Вашего тёплого пола.

После того, как Вы выбрали терморегулятор и место, куда Вы его будете устанавливать, приступайте непосредственно к монтажу терморегулятора и укладке тёплого пола, предварительно выровняв цементной стяжкой поверхность пола.

Приклейте по периметру комнаты демпферную ленту. Уложите теплоизоляцию не меньше 2 см толщиной. Она нужна для того, чтобы кабель нагревал только Ваш пол, а не чей-то потолок снизу или подвал.

Есть два основных способа укладки тёплого пола – параллельный и спиральный. Названия говорят сами за себя.

Удобнее укладывать кабельный тёплый пол вторым способом. Понадобится: монтажная лента, цементная стяжка, сам кабель.

Пол подготовлен. Он ровный и утеплённый.

Теперь уложите и закрепите на подготовленную поверхность пола монтажную ленту. И отметьте на ней шаг укладки кабеля. Помните, Вы высчитывали его раньше?

ВАЖНО!Кабель не должен пересекаться сам с собой!

Осталось установить датчик температуры. В подготовленный паз на полу и на стене (от кабеля тёплого пола до терморегулятора) помещаем кабель с датчиком температуры на конце.

Совет 1:Чтобы датчик температуры дольше Вам служил верой и правдой, защитите его пластиковой гофрированной трубой. Пластиковая гофрированная труба — это специальная полая трубка, в которую помещается провод датчика температуры и конец закрывается, например, изоляционной лентой, чтобы внутрь трубки не попадало ничего лишнего. Кабель с датчиком температуры в гофрированной трубке проведите по полу между витками кабеля.

Совет 2:После укладки электрического кабеля тёплого пола проверьте его работоспособность.

То есть берёте специальный тестер и измеряете сопротивление уложенного кабеля. Полученные данные не должны отличаться от указанных в техпаспорте более, чем на десять процентов. Если нет тестера, просто подключите кабель к электричеству и хотя бы проверьте, греет он или нет.

Всё в порядке? Вот Вы и подошли к финишной прямой. Осталось только залить всё цементной стяжкой.

Толщина цементной стяжки должна быть от 3 до 5 см. Оставьте стяжку сохнуть. После того, как она высохла (рекомендуется 28 дней), можно начинать подключение кабельного тёплого пола к электричеству.

Подсоедините датчик температуры, провода кабеля пола, и электропровода к обратной стороне терморегулятора.

Совет 3:Если Вы не уверены в том, что сможете самостоятельно подключить тёплый пол к терморегулятору, попросите сделать это профессионалов (например соседа – электрика).

На этом установка тёплого пола кабельного электрического закончена. Поверх цементной стяжки с установленным электрическим кабельным тёплым полом можете укладывать такие напольные покрытия, как плитка, ламинат, ковролин, пробковое напольное покрытиеи так далее.

Монтаж электрического теплого пола

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Подготовительные работы перед началом монтажа

Перед тем как приступить к работам, набросаем небольшой план действий:

На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.

В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.

Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше – стяжка растрескается. Оптимальная толщина стяжки 3-7 см.

Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).

Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.

ВЕРТИКАЛЬНО – по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;

ГОРИЗОНТАЛЬНО – на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см.

Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т. п.

Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.

Предварительная цементно-песчаная стяжка и закрепление монтажной ленты

Перед укладкой нагревательного кабеля на поверхность с теплоизоляцией заливается цементно-песчаная стяжка. Слой стяжки поможет предотвратить перегрев нагревательного кабеля, а также создаст прочное основание для укладки нагревательного кабеля.

Если по каким либо причинам организовать предварительную стяжку не удается можно укладывать кабель на разложенною поверх теплоизоляции металлическую сетку (с мелкой ячейкой 1-2.5 см). Сетка, в этом случае, вместе с уложенным поверх нее нагревательным кабелем заливается финишной стяжкой в один прием. За счет металлической сетки стяжка получается крепкой и монолитной.

После достаточного затвердевания цементно-песчаной стяжки пол укрывают специальной фольгированной теплоизоляцией (монтажной фольгой). Фольгой покрывается вся поверхность пола, на стыках ее укладывают с запасом, а края склеивают фольгированным скотчем, чтобы не заворачивались в процессе монтажа кабеля.

Такой тепловыравнивающий экран в виде фольги будет способствовать равномерному распределению тепла по всей поверхности теплого пола.

Для надежного фиксирования нагревательного кабеля используют монтажную ленту. Прокладывают монтажную ленту на поверхности пола через каждые 50 см и закрепляется с помощью обычных гвоздей или самарезов.

Для фиксации кабеля на монтажной ленте предусмотрены специальные скобы расположенные с равным шагом друг от друга на всем протяжении (как правило 25 мм). С помощью этих скоб легко соблюдать нужный шаг укладки кабеля.

Монтаж нагревательных секций

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление.

Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля.

Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их.

Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.

Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого полас размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый поллучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля.

Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.Электрический теплый пол

Теплые полы с электрическим и водным обогревом становятся все более популярными.

Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным.

Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.

Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.

При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм.

Самое лучше решение – армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.).

Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка.

Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.

Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.

С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить теплый электрический пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://woks.ua/warm-floor.html

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-kabelnyj-elektricheskij-montazh-kabelnogo-tyoplogo-pola-svoimi-rukami.html

http://electricvdome.ru/tepliy-pol/montaj-elektricheskogo-teplogo-pola.html

https://www.asutpp.ru/elektricheskij-teplyj-pol.html

Теплый пол — пошаговое руководство по монтажу. Как правильно класть теплый пол водяной и электрический

Преимущества теплого пола

Подключение теплого пола к имеющейся системе отопления имеет ряд преимуществ:

• Обеспечивает равномерный и оптимальный прогрев всей поверхности пола благодаря использованию дополнительных регулирующих устройств.
• В помещении формируется комфортный микроклимат. Тепло будет сконцентрировано внизу помещения, а холодный воздух – вверху. Это наиболее удобный вариант для человека.
• В системе используются материалы, не поддающиеся коррозии. Они прослужат длительное время при правильном монтаже.
• Уменьшается движение воздушных масс, что снижает объем пыли во взвешенном состоянии. Это важно для аллергиков.
• Единый источник для обычного и напольного отопления позволяет экономить на монтаже и исключает использование многих дорогостоящих устройств.
• Снижаются расходы на отопления до 40%.
• Отсутствует зависимость от электросетей.
• Минимальная стоимость при самостоятельном монтаже.

Принципы технологии подключения к готовому отоплению

Подсоединение теплого пола к имеющейся системе отопления требует соблюдение следующих принципов:

• к каждому радиатору потребуется дополнительно подключить коллекторный узел;
• теплоноситель не должен иметь температуру более +55 градусов;
• новая конструкция не должна иметь нормативное давление более 9 атм.

Во время подготовки требуется рассчитать рабочие параметры теплого пола, зависящие от имеющей отопительной системы. Она бывает одно- или двухтрубной.

В двухтрубной системе имеется два отдельных трубопровода. По одному происходит подача горячей жидкости, а по другому – отвод к котлу остывшей. В однотрубной системе теплоноситель циркулирует по одному трубопроводу. Теплый пол в таком случае будет подключен как дополнительный радиатор. Его монтируют после отопительного прибора, что исключает использование приспособлений для снижения температуры теплоносителя.

Невозможно получить эффективную работу теплого пола при гравитационном принципе перемещения жидкости. Переход теплоносителя из трубы большего диаметра в меньший невозможен, так как возникает гидравлическое сопротивление.

Проектирование теплого пола

Перед проектированием теплого пола следует убедиться в отсутствии препятствий для монтажа:

• Высота потолков. Толщина теплого пола около 12 см. Этот размер должен быть заложен в первоначальный проект дома.
• Место монтажа дверей. После укладки и заливки стяжки пол поднимется. Высота дверного проема должна быть сохранена (2,2 м). В противном случае потребуется его увеличение или изготовление новых дверей.
• Ориентация окон. Северные и северно-западные окна повышают потери тепла. Для компенсации следует повысить мощность системы. При тепловых потерях более 100 Вт/кв.м. установка водяного теплого пола нецелесообразна.
• Несущая способность плит перекрытия или балок. Необходимо, чтобы плиты перекрытия выдержали нагрузку от бетонной стяжки пола.

Расчет теплого пола

Объ

технология монтажа, плюсы и минусы

Электрический подогрев стен не набрал особой популярности, как система отопления дома либо квартиры. Это связано с множеством недостатков данной идеи, а также некой сложностью укладки греющего кабеля (либо пленки) на вертикальной поверхности. Далее мы рассмотрим технологию монтажа теплого пола на стену и предоставим основные плюсы и минусы такого варианта обогрева комнат.

Взвешиваем все «за» и «против»

Итак, из недостатков утепления стен электрическим теплым полом можно выделить следующие:

1. Плохой теплообмен. Т.к. нагревательный элемент будет находиться в стене, тепло сначала должно пройти через слой отделки (штукатурки либо листов ГКЛ), после чего только добраться до прогреваемой комнаты. Тут образуется следующая картина – обогрев захватит лишь первые 15-20 см от поверхности и прогретый воздух поднимется к потолку. Как результат – отопление будет неэффективным и придется дополнительно устанавливать другие электрообогреватели.
2. К стене нельзя приставлять мебель и бытовую технику. Тут также все очевидно – любые шкафы, холодильники, телевизоры и полки будут мешать и так слабому прогреву комнаты. К тому же, прямое воздействие тепла негативно может повлиять как на мебель (она начнет рассыхаться), так и на электроприборы (перегрев).
3. Значительные теплопотери. Тепло будет излучаться не только внутрь дома, но и наружу (к внешней стороне стены). Под инфракрасную пленку подстилать фольгированную теплоизоляцию нельзя, поэтому Вы сами понимаете, как это снизит эффективность прогрева.
4. Снижение универсальности вертикальных поверхностей. Если Вы в момент монтажа теплого пола не предусмотрите специальные крепления, то в будущем, после финишной отделки, вряд ли у Вас получится без повреждения нагревательного элемента повесить телевизор на стену либо даже картину.
5. Смещение точки росы к внутренней части. Один из самых главных недостатков электрического отопления стен. Как правило, конденсат скапливается между холодной и теплой поверхностью. Если в обычных условиях это происходит на внешней стороне зданий, то при укладке греющего кабеля либо пленки точкой росы станет примерно середина стенки. В результате зимой она будет сильнее промерзать и быстрее разрушится. К тому же, вероятность возникновения плесени и грибка возрастет в разы.
6. Повышение затрат электроэнергии. Электрические теплые стены – не самая экономичная система отопления. Хоть греющий кабель на вертикальной поверхности можно укладывать с увеличенным шагом, все же расход электричества будет значительным. А зачем это нужно, если эффективность обогрева будет довольно низкой?
7. Декоративная отделка стен прослужит меньше. При электрическом подогреве вертикальной поверхности нет гарантии, что через несколько месяцев у Вас не отклеятся обои. К тому же, если Вы неправильно выберите раствор при монтаже теплого пола под плитку (к примеру, в ванной), она может отвалиться уже после первого отопительного сезона. Не беспокоиться можно лишь в том случае, если стенки будут зашиты гипсокартоном.

Как Вы видите, недостатков у такой системы подогрева довольно много и все они весомые. Мы ознакомились с множеством обсуждений на форумах и нашли только два основных плюса укладки теплого пола на стену:

1. При вертикальном обогреве пыль не будет распространяться по комнате.
2. Так как греющий кабель либо инфракрасная пленка укладываются в стенку, в комнатах станет просторнее.

Теперь Вы сами можете сделать вывод, можно ли выполнять установку теплого пола на стену. Если все же Вы решили использовать такую систему электрического подогрева, читайте далее, как правильно крепить греющий кабель и пленку.

Технология монтажа

Кабельный обогрев

Итак, для того чтобы сделать электрический теплый пол на стене своими руками, Вам нужно будет выполнить следующие этапы:

1. Утеплите внутреннюю часть поверхности вспененным полиэтиленом с фольгированной основой.
2. Закрепите металлическую сетку на стенке с помощью дюбелей. Вместо сетки можно также использовать монтажную ленту, как на фото ниже.
3. Произведите установку нагревательных элементов, зафиксировав их механическим способом.
4. Подключите термодатчик и терморегулятор. Подсоединять провода к сети 220 Вольт не нужно.
5. Покройте так называемые теплые стены слоем черновой штукатурки.
6. Когда первый слой застынет, нанесите чистовой слой, зашпаклюйте его и переходите к декоративной отделки стены.
7. Через 4 недели можете смело включать подогрев и проверять, насколько он эффективен.

Обращаем Ваше внимание на то, что для укладки плитки поверх теплого пола нужно использовать специальный плиточный клей, иначе через время Ваша декоративная отделка попросту начнет сыпаться.

Если же поверх кабельного обогрева стен Вы решите сделать гипсокартонную отделку, тогда технология монтажа еще проще. Вместо укладки плитки Вам нужно будет собрать каркас из профилей и зашить его листами ГКЛ, предварительно подключив все элементы цепи и установив терморегулятор в подходящем месте.

Видео инструкция по укладке термоматов:

Инфракрасная пленка

Установить инфракрасный теплый пол на стену гораздо проще. Обычно такой вариант используют на балконе, который отделывается вагонкой либо гипсокартонными плитами. В этом случае Вы должны учитывать важный нюанс – использовать фольгированную теплоизоляцию категорически запрещено. Если Вы хотите дополнительно утеплить лоджию, лучше подыскать альтернативный теплоотражатель без применения фольги.

После укладки теплоотражающего слоя Вам нужно сделать каркас под крепление отделки и закрепить пленочное покрытие в подходящих местах. Далее подключите провода и заизолируйте оголенные контакты. Последнее, что останется выполнить – подключить термодатчик и терморегулятор. После проверки отопительной системы можете сразу же ее включить.

Учитывайте важный нюанс – поверх пленочного покрытия нельзя наносить плиточный клей. Укладка инфракрасного теплого пола выполняется только «на сухую»!

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Вот и все, что хотелось рассказать Вам о том, как сделать теплый пол на стене своими руками. Рекомендуем все же выбрать альтернативный вариант отопления в доме либо квартиры, т.к. у такой системы больше минусов, чем плюсов!

Будет интересно прочитать:

Как сделать электрический теплый пол своими руками

Электрические теплые  полы – новинка, быстро завоевавшая большую популярность. Теперь – это  непременный атрибут комфортного жилища. Система «теплый пол» полезна в любой части дома или  же квартиры. Перед покупкой нужно тщательно взвесить все  аргументы, которые кажутся Вам весомыми. Преимуществ у электрического теплого пола.

Достоинства теплого пола в разных частях помещения.

• В ванной комнате  и туалете, благодаря наличию дополнительного обогрева, пол и стены быстрее высыхают, а значит, меньше возможностей  для роста грибка и плесени. После купания становиться на теплый пол, а не  на холодную кафельную плитку, гораздо приятнее.
• В прихожей и на кухне – дополнительный обогрев помещения.
• В детской комнате система обогрева,  тепло которой  подается прямо с пола, защищает детей от простуд из-за вечно холодных ножек. Родители могут не волноваться, что их ребенок  простудится на холодном полу.
• В спальне обеспечивается комфортный сон, ведь в слабо отапливаемом, сыром помещении невозможно согреться и хорошо выспаться. А если радиаторы старые, то и греют, они, соответственно, неважно.
• И, наконец, лоджии, балконы также, благодаря системе полов с подогревом, всегда будут иметь приемлемую температуру.  Ведь, каждый выход  на  холодный, не отапливаемый  балкон из теплой комнаты —  риск простудиться.

Могут ли электрические теплые полы заменить базовую систему отопления?

Конечно, да! Если Ваше жилье утеплено по всем правилам с применением высокотехнологичных материалов, и потери тепла невысоки, тогда смело меняйте старые батареи на надежную, инновационную систему «теплый пол».

«Плюсы» и «минусы» «теплых полов»

Плюсы:

• Безопасная эксплуатация.  Повредить систему очень сложно, а в случае перегрева или  короткого замыкания сработает защита термостата.
• Монтаж возможно произвести самому, предварительно получив консультацию электрика.
• Систему можно использовать круглый год.
• Низкие затраты на содержание и функционирование системы.
• Потребляет  мало электроэнергии.
• Сервисное обслуживание – не требуется.
• Не нужно дополнительное место, что важно в малогабаритных квартирах.
• Управлять  такой системой очень просто.Чудо-пол прослужит очень долго (до 50 лет!)
• Для каждого помещения можно выбрать свой температурный режим.

Минусы:

•  При работе системы появляется  электромагнитное излучение точно также же,  как и у каждого из работающих в доме приборов. Благодаря введению экранирующих оплеток кабеля это излучение сводится к минимуму.  «Теплый пол» дает столько же излучения, сколько обычная проводка, то есть, почти в 300 раз меньше санитарных норм.

Устройство теплых полов электрических

По своему строению  система «теплый пол» не отличается особой сложностью.

Итак, части конструкции таковы:

1. Электрические кабеля, которые бывают одно — и двужильными – это  источники тепла.
2. Нагревательная секция – мат.
3. Термостат (регулятор температуры нагрева) + датчик управления — аппаратура, управляющая системой.
4. Слой теплоизоляции.
5. Монтажная лента, гофротрубка – облегчают процесс монтажа.

Как выбрать электрический теплый пол

Нужно тщательно взвесить все  аргументы, которые кажутся Вам весомыми. Преимуществ у электрического теплого пола, если сравнивать с водяным, намного больше.

«Водяные теплые полы», с одной стороны, работают на более дешевой, чем электроэнергия, воде, да и монтаж их специалистами обойдется дешевле, но есть  пара моментов,  на которые нужно посмотреть повнимательнее.

Важно:

• Потребуется специальное разрешение, чтобы установить данную систему в квартире. А это, сами понимаете, долго и хлопотно…
• При укладывании цементной стяжки можно ненароком нарушить целостность коммуникаций.  Это  может повлечь за собой утечку воды со всеми вытекающими последствиями.
• При снижении напора воды,  зависимая от нее данная система без насоса нормально работать не сможет.

Как выбрать тип кабеля электрического теплого поля

По принципу работы нагревательные кабеля делятся на два типа -саморегулирующиеся и резистивные.Нагревательным элементом резистивного кабеля является  жила имеющая повышенное сопротивление. Резистивные кабели бывают одно-  и дву-  жильными.

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола. Система имеет один минус: в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, но результат не всегда является удовлетворительным.

В двужильном кабеле имеется плюс ещё и токопроводящая жила, расположенная между  нагревательных проводов.  Так как электрический ток проходит  в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга.

Укладка производится в стяжку из цемента и бетона в форме зигзага или спирали через равные промежутки (шаги).

Важно: Кусок кабеля должен быть целостным. Резать – запрещено! Ес ли производится ремонт в новостройке или новом коттедже без  наличия стяжки пола. Обязательно применение теплоизоляции.

Саморегулирующиеся кабели не имеют недостатков, которые есть в резистивных кабелях. Нагревательным элементом  здесь служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла.  В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели значительно дороже обычных нагревательных кабелей, но имеют более длительный срок службы

Укладка теплого электрического пола.

1. Подготовительные работы. Нужно освободить помещение от мебели, убрать предыдущее покрытие и качественно подготовить пол: очистить от мусора, выровнять и  если нужно, залить цементно-бетонную стяжку.
2. Выполняем расчет кабеля. Около 80% помещения необходимо покрыть кабелем.  На 1 кв. метр поверхности мощность нужна  в пределах 180-200 Вт на  кВ/м. Шаг (в см) вычисляют по  следующей формуле:

   (Площадь обогреваемого помещения следует умножить на 100)/длину кабеля.

   Важно: кабель не должен проходить  в местах нахождения тяжелой мебели без ножек, там, где стоит бытовая техника.  От стен отступ – 5-10 см.

3. Подготовка к укладке
   • На стене в месте крепления терморегулятора делается  углубление  и пробивается  штроба до самого пола.
   • Производится крепление монтажной коробки для термостата.
   • Гофрированную трубу прячут в штробу и тщательно замазывают.
   • Конец трубы в итоге должен оказаться в центре витков  электрического кабеля.
   • Труба не должна резко изгибаться.
4. Укладка теплоизоляционного слоя. На стяжку укладывают новые виды  фольгированных изоляционных материалов, имеющих покрытие из лавсана: Изолон, Пенофенол, Энергофлекс и другие. Толщина их – 3 мм. Между лентами изоляции стыки заделывают при  помощи  особого  клея для монтажных работ.
5. Укладка кабеля. Кабель укладывается  в виде змейки, ровными изгибами, соблюдая определенный шаг. Для различных помещений рекомендуется брать кабель соответствующей мощности (где теплее, там хватит 120Вт/кв. м, а в ванной, сырых и очень холодных помещениях – желательно дойти до 180Вт/кв.м).

   Важно: Стоит зарисовать схему расположения  «змеек» из электрокабеля, измерить сопротивление  и записать данные.

6. Далее сверху утеплителя обязательно настилается  армированная сетка для того, чтобы  хорошо отделить слой теплоизоляции от кабеля и добавить прочности цементному раствору.

   Закрепить кабель  на полу нужно при помощи специальной монтажной ленты. Она сохранит неизменным  расстояние между витками кабеля.

7. Выполнение стяжки.

   Компоненты: цементно-песчаный раствор, в который обязательно добавляют пластификаторы, а также, фиброволокно. Можно приобрести готовые смеси для обустройства стяжки.Правильная толщина стяжки должна быть не менее 3-4 см. Стяжка должна просохнуть минимум 4 дня.

8. Подключение электрического теплого пола.

   Вы достигли этого этапа работ?  Значит, монтаж выполнен полностью, а концы от термопары и электронагревательного кабеля проведены прямо к монтажной коробке.Нужно достать и осмотреть терморегулятор.  Определите  согласно инструкции, к каким именно контактом нужно подключить провода системы «теплый пол».

   Важно: Строго соблюдайте полярность. Датчик температуры заводят к контактам 7-8. Полярность соблюдать здесь не обязательно.Следует внимательно прочитать надписи на корпусе прибора, чтобы избежать проблем, все контакты маркированы и подписаны.

   Теперь нужно надеть рамку, которая защелкивается. Она служит элементом декора и крышкой одновременно, пряча за собою детали крепления.

   Через 28-30 дней пол будет готов к эксплуатации.

   Важно: Ранее включать систему нельзя!

Как уменьшить расход электричества при работе системы.

С помощью программируемых терморегуляторов.  Они  не только будут отключать систему при достижении в помещении заданной температуры, но и  включат  и выключат «теплый пол» в нужное время.

Вы вернетесь с работы в 19.00, значит в 18:00 система включится, и помещение  достаточно прогреется. Вы ушли в 7 утра, а в 8 часов программа выключит отопление, и электричество не  будет расходоваться  зря. Очень удобно! И экономно!

Помните, что теплый электрический пол –  особая конструкция, которую нельзя просто «разобрать – собрать». Если часть работ выполнена некачественно, придется ломать все и осуществлять  монтаж заново. Вновь нужно будет приобретать материалы и начинать процесс с нуля.



Производители систем электрических «теплых полов».

Крупнейшие производители качественных систем:

•  Норвегия. Компания Nexans;
• Дания.  Компания Devi;
•  Швеция.  Компания Thermo;
• Россия.  Компании: Теплолюкс, ЧТК.

Все системы данных производителей функционируют отлично. Но в импортных образцах качество нагревательных кабелей – выше.  Поэтому они меньше подвержены перегреву. Трещины в полу, пустоты или плохо уложенная плитка не влияют на их работу.

Электрический теплый пол в стяжку



Электрический теплый пол в стяжку: технология укладки

Керамическая плитка в качестве облицовки в ванной и на кухне – холодная, скользкая при намокании. По ней некомфортно ходить зимой. Решение проблемы — укладка под плитку электрического пола с подогревом. Конструкция состоит из нескольких слоев,  самый верхний из которых для повышения прочности — теплоизоляционный. Один из вариантов укладки системы нагрева — в стяжку, подходящий для монтажа в частные дома и квартиры, где установка выполняется с нуля. Стяжка не будет утяжелять черновое основание пола и послужит защитой от попадания влаги на электро-систему.

Электрический теплый пол в стяжку — расчет и установка

Подготовительные работы

Укладывать электрический теплый пол систему своими руками сложно. Допущенные ошибки, нарушение правил технологии могут привести к неправильному функционированию и даже созданию опасной ситуации. Если же выполнять работы аккуратно и поэтапно, то можно произвести технологию монтажа системы под плитку и без привлечения специалистов.

Начальные работы, обязательно проводимые перед укладкой электрического теплого пола под плитку:

1. Выравнивание поверхности пола. Неровное черновое основание — частое явление в многоквартирных домах. Сначала снимается старое покрытие, заделываются щели, трещины, нестабильные и рыхлые участки. Если основа пола сильно деформирована, то не обойтись без бетонной стяжки старого покрытия. Да и нельзя во избежание быстрого выхода из строя монтировать систему обогрева на неровный пол под керамику.
2. Вычисление степени утепления базового основания, чтобы электроэнергия не уходила на обогрев ненужных участков пола или плит перекрытия используется теплоизоляция. Если будут постоянно расходоваться лишние киловатты, то хозяева могут попросту разориться. Конечно, при укладке теплого пола на первых этажах или частных домах, под которыми расположены холодные неотапливаемые подвалы сначала прокладывать слой теплоизоляции. Затем стелить электро-систему на 70-80% пола с учетом общей площади.
3. Наличие линии электропитания поблизости. Проверить, имеется ли правильно установленное заземление. Какова мощность в проводке, поскольку система теплого пола предполагает установку терморегулятора.
4. Покупка терморегулятора с датчиком, которые зачастую они не входят в комплекты теплого пола. Выбрать терморегулятор для уставноки в стандартное гнездо под выключатель и розетку можно по желанию: электромеханический, кнопочный, с индикацией. Для его крепления на стене подбирается удобное место, делается штроба на начальном этапе работ, откуда и будет выводиться кабель.

Инструменты и материалы

Устройство электрической системы предполагает проведение электромонтажных работ. Кроме терморегулятора с термодатчиком потребуются:

• провода в комплекте;
• изоляционные материалы;
• паяльник с припоем, чтобы залудить концы проводов в терморегулятор;
• перфоратор, болгарка с диском для вырезания штробы в стене, полу;
• контактные зажимы;
• мультиметр для замеров общей проводимости и сопротивления цепи после коммутации электрической схемы;
• мегомметр (желательно) для проверки сопротивления изоляции.

Если покрытие – неровное и требуется  произвести стяжку перед укладкой кабельной системы, то дополнительно потребуется:

• цемент, песок;
• перфоратор;
• рулетка;
• строительный уровень;
• отвертки;
• рожковые ключи;
• миксер;
• емкость для замешивания строительной смеси;
• зубчатые и строительные шпатели;
• маркер;
• линейка, рулетка;
• валики, кисти для грунтования поверхности.

Как сделать стяжку самостоятельно

Теплый пол можно устанавливать без стяжки исключительно на ровную основу, если погрешность в перепадах не превышает 5 мм. В противном случае придется выравнивать пол, заливая бетонным раствором дважды: в начале и конце рабочих этапов.

Для подготовки раствора смешивается цемент с песком (1х3). Далее укладывается стяжка толщиной 3-5 см и не более. Именно от толщины стяжки будет зависеть скорость прогрева напольного покрытия. Сначала заполняются ямки и выбоины на отдельных участках неровного чернового основания. Затем разглаживаются неровности шпателем и с помощью строительного уровня.

На заметку  Если нет возможности сделать стяжку 3 — 5 см устанавливается система теплых полов без стяжки, но из за отсутствия теплоизолятора система будет греть менее эффективно, а потребление эл/энергии  больше т.к. тепло уходит как в верх так и вниз стяжки.

Справка!

Заливать цементным раствором важно на подготовительном этапе. При этом слой раствора не должен закрывать верхнюю часть системы теплого пола. Керамическая плитка укладывается в последнюю очередь и после того, как сверху нагревательных элементов будет уложена стяжка. Перед включением системы теплого пола в работу стяжку нужно тщательно просушивать, как влажный цементный раствор при нагревании приведет к снижению прочности и деформации поверхности. В случае повреждений греющего кабеля вся электрическая система может попросту перегореть и прекратить свое функционирование.

Электрический теплый пол в стяжку: виды кабелей для теплого пола

Различают 3 варианта кабелей, пригодных к использованию при обустройстве системы теплого пола:

1. Одножильный — бюджетный вид кабеля, внутри которого проводник нагревается наподобие спирали у ТЭНа или утюга .Однако, его неудобно и трудно монтировать. Концы должны сходиться непосредственно в месте установки терморегулятора. Также процесс ограничивает возможность укладки, ведь пересечение кабелей на полу недопустимо.
2. Двужильный резистивного типа, состоящий из нагревательных жил, теплостойких ПВХ слоев изоляции и оконечных муфты, благодаря которым и упрощается весь процесс укладки.
3. Полупроводниковый — инновационный саморегулирующийся кабель из металлических проводов — проводников. Нагрев производится в полупроводниковой матрице. Данный вид кабеля – дорогой, однако оправдает себя в процессе эксплуатации системы. С повышением температуры на определенном участке он начнет меньше потреблять энергии. Все это – за счет снижения проводящей способности полупроводника.

Стоит знать! По мнению специалистов, лучший вариант как соотношение цены, качества и удобства при монтаже – двужильный кабель резистивного типа.

Электрический теплый пол в стяжку: сколько потребуется кабеля

Основными параметрами кабеля, благодаря которым можно рассчитать требуемое количество являются длина и шаг между соседними петлями. Это две величины, которые высчитываются, исходя из S площади укладки. Другие величины:

• Qs — количество тепловой энергии для обогрева;
• Qкб — удельная тепловая мощность с расчетом на 1 м длины кабеля (удельная тепловая мощность должна быть указана в технической документации).

S высчитывается после измерения, вычисления и суммирования площадей участков, где будет прокладываться кабель. Необходимая длина кабеля рассчитывается по формуле : L = S × Qs / Qкб. После вычисления длины можно определить расстояние между параллельными петлями и шагом укладки кабеля — N = 100 × S / L. где S — площадь, L — длинна кабеля.

Кстати! При расчете нужного количества кабеля важно понимать, что нельзя его прокладывать под стационарными предметами мебели. Также нужно оставлять отступы от мебели и стен на 50см, а от нагревательных приборов (конвектор, стояки отопления, радиаторы) на 100 см.

Если черновое основание пола – холодное и система отопления устанавливается в качестве основного, то кабель в идеале должен закрывать 70-75% от общей площади помещения. В продаже кабель отпускается стандартными отрезками с уже установленными муфтами (соединительная и концевая). Значит, достаточно выбрать оптимальную длину кабеля того, иного модельного ряда. Если помещение слишком большое, то расчетная длина может быть выше. Также можно разделить основание пола пополам и для каждой части произвести свои расчеты кабеля с учетом площади помещения, оснастив при монтаже каждый контур собственным терморегулятором.

Справка! Перед проведением монтажа кабельного теплого пола под плитку рекомендуется производить необходимые точные расчеты. Сначала начертить схему раскладки кабеля, далее уже в масштабе и на основании делать укладку.

Электрический теплый пол в стяжку:  пошаговая инструкция монтажа

Электрическая система монтируется послойно. Сначала по полу прокладывается электро-кабель, затем слой гидроизоляции с использованием обмазочного состава или рулонного материала. Бетонная стяжка при нагреве будет расширяться, поэтому в последнюю очередь укладывается ленточный материал (демпфер) по всему периметру помещения. Пошаговые действия укладки кабельного теплого пола под плитку:

1. Вырезаем гнездо для монтажа подрозетника на выбранном участке. Для чего специальной коронкой проделываем отверстие с расстоянием от пола в 300мм. Гнездо не должно закрывать рядом стоящую крупную бытовую технику и мебелью. Обычно терморегулятор монтируется вблизи выключателя освещения.
2. Разрезаем штробу для укладки гофротрубки и монтажных проводов с прямоугольным сечением в 20 × 20 мм, начиная от готового гнезда и вниз до уровня пола.
3. Закрепляем в штробе 3 хомута с целью сбора трубки и проводов в один цельный пучок.
4. Очищаем поверхность чернового основания от мусора, пыли для создания хорошей адгезии с будущей стяжкой после заливки раствором.
5. Стелим рулонный фольгированный утеплитель непосредственно фольгированной стороной наружу по всей площади пола для дополнительной термоизоляции и отражения теплового потока.
6. Укладываем листы утеплителя и соседние полосы плотно друг другу встык.
7. Проклеиваем полученный шов металлизированным скотчем.
8. Раскладываем на полу монтажные ленты. Фиксируем на саморезы, но выдерживая расстояние между соседними параллельными лентами в 500-1000 мм. Если поблизости от поверхности основания пола расположен слой гидроизоляции, то не рекомендуется вкручивать саморезы либо сверлить отверстия под дюбеля. Лучше застелить пол стекловолоконной армирующей сеткой, которая послужит дополнительным упрочнением для стяжки и удобством при раскладывании, подвязывании кабелей.
9. Принимаемся за раскладку кабеля согласно схеме. Соединительные муфты фиксируем. Первую фиксацию – монтажной пленкой, не допуская пересечения натяга с остальным кабелем. Холодный конец кабеля должен доставать до терморегулятора. Причем его можно располагать вдоль стены, проложив между стеной и фольгированным утеплителем.
10. Укладываем согласно чертежам и рассчитанному шагу петли кабеля так, чтобы отгибаемые усики или специальные крепления на монтажных планках обеспечивали надежную фиксацию.
11. Фиксируем кабеля в области концевой муфты.
12. Вводим термодатчик с сигнальным проводом в гофротрубку. Головка термодатчика должна доходить до конца гофра трубки.
13. Закрываем отверстия трубки колпачком во избежание попадания бетонного раствора внутрь при проведении последующих работ.
14. Устанавливаем примерно посередине трубку с термодатчиком между витками обогревательного кабеля, закрепляем.
15. Прокладываем вертикальную штробу, начиная от угла между полом и стеной. Расстояние датчика от стены должно быть примерно 500 мм.
16. Укладываем в штробу монтажный холодный конец кабеля. Там же можно разместить провода для подачи питания.
17. Заделываем штробу шпаклевочной смесью или цементно-песчаным раствором.
18. Проверяем проводимость цепи и уровни сопротивления уложенного кабеля, которые должны полностью соответствовать паспортным данным.
19. Подключаем монтажные проводники обогревательного кабеля к клеммам, согласно схеме терморегулятора. Далее — к сети 220В. Главное, залудить очищенные концы кабеля изоляции перед коммутацией.
20. Проверяем систему в работе и до того, прежде чтобы прорезать окошки (50х200 мм) между витками кабеля в фольгированном утеплителе.
21. Для обеспечения контакта будущей стяжки с основанием проклеиваем стыки пола и стен эластичной демпферной лентой по всему периметру помещения.
22. Устанавливаем систему из профильных металлических маяков.
23. Сверху уложенного кабеля заливаем бетонным раствором. Распределяем и выравниваем, не допуская образования воздушных полостей, способных снизить эффективность теплого пола или привести к перегреву кабеля.
24. Дожидаемся застывания стяжки и набора прочности, выдерживая примерно 7 дней, увлажняя водой через 3-4 дня и закрывая полиэтиленовой пленкой.
25. Примерно через неделю можно приступать к грунтовке поверхности и укладке керамической плитки.

Проверка системы на работоспособность

Запускать систему важно постепенно, выставляя в первый день температуру +15 градусов. Итак каждый день, прибавляя по 5 градусов, пока не будет достигнута расчетная температура.

Справка! Еще до заливки конструкции бетонным раствором важно производить тестовый запуск системы, выявлять дефекты в нагревательных элементах или не функционирующие отдельные участки системы. Их переделать легче на начальном этапе, нежели после цементной заливки.

Главная при обустройстве системы нагрева — соблюдать последовательность. Если после первого включения — все в порядке, то нагревательные элементы можно протестировать в работе более продолжительное время до нескольких часов. В последнюю очередь при запуске системы теплого пола в постоянное использование стоит определить сопротивление кабеля специальным инструментом, проверить герметичность. После нагревания сравнить все данные тестирования и параметры кабеля с нормативами, указанными в сопроводительной документации производителя.



Как сделать электрический теплый пол своими руками?

Не так давно появились набирающие все большую популярность системы теплого пола. Делая ремонт в ванной, кухне, туалете или коридоре, их кладут под плитку, чтобы получить незамерзающие босые ноги и теплый пол. И это далеко не полный список тех мест, где установлен этот вид отопления. Его монтируют везде, где необходимо сделать пол немного теплее (в том числе и в детской, и в спальне, и на балконе с лоджией).Устройство теплого пола. Поэтому важной задачей на начальном этапе является определение, какую именно роль будет выполнять такой источник тепла: полноценный обогрев помещения или дополнительный. Основным компонентом системы электрического теплого пола является кабель, преобразующий энергию электричества в тепло. Главный показатель — удельное тепловыделение. Ошибочно полагать, что лучше приобретать кабель с максимумом этого значения, так как при максимальном удельном тепловыделении кабель не может на полную мощность нагреть поверхность пола (бетонную стяжку), когда его толщина ничтожна.В результате может произойти перегрев изоляции теплоносителя, затем короткое замыкание и выход кабеля из строя, что требует дорогостоящего ремонта, в том числе демонтажа бетонной поверхности. Кабельный теплый пол можно установить в специальную сетку, что облегчит его укладку. Безопасность и простота укладки дают прекрасную возможность обустроить. А приятной наградой за все приложенные усилия станет удобная поверхность пола и пусть небольшая, но все же экономия семейного бюджета. Большинство, решив обустроить, планируют эту операцию как один из завершающих этапов ремонтных работ, проводя предварительно выравнивание поверхностей стен и штукатурку.Но это решение в корне неверно, ведь пол своими руками, работая на основе электрических кабелей, требует прокладки отдельной линии электропроводки. Необходимость укладки последних возникает еще до начала стеновых и даже потолочных работ. Одновременно блок управления крепится к стене с теплым электрическим полом. Возможны разные варианты устройства теплого пола: без теплоизоляционного слоя и с ним. Также разные способы крепления: на металлическую сетку или на монтажную ленту.Да и системы теплого пола похожи на нагревательный кабель или в виде специального коврика, в который кабель запакован сеткой с уже установленным шагом монтажа. Такой теплый пол еще называют кабельным.

Делаем ровный пол своими руками

Выравнивание полов осуществляется согласно установленным маякам. В том случае, когда теплый пол берет на себя роль основного отопления, то обязательно укладывается слой теплоизоляции. В качестве таковых лучше всего использовать пенополистирольные плиты (плотность 35).Их толщина будет определяться тем, что находится непосредственно под плитой пола. Если полы в квартире утеплены выше, чем на первом этаже, то слой выбирается в 20 мм, для полов квартир первого этажа с подвалом под отопление под ними толщина утеплителя будет 30 мм. Для полов на лоджиях, балконах, с неотапливаемыми под ними подвалами на первом этаже толщина слоя не менее 50 мм. А там, где бетонная поверхность стоит прямо на земле, 100 мм.Укладка изоляционного слоя производится с помощью специальных клеев или дюбелей (выполняется на следующем этапе монтажа, при фиксации сетки). Поверхность пола должна быть ровной, не иметь видимых перекосов, углублений и крупных трещин. Если что-то на сексуальной поверхности обнаруживается из вышеперечисленного, то:

• выполнить стяжку, при наличии значительных перекосов поверхности пол выравнивают;
• Некоторые дефекты заделывают цементным раствором.

Виды прокладки кабеля для теплого пола.Перед укладкой утеплителя поверхность грунтуется, чтобы избежать образования плесени. Склеивание увеличивает степень сцепления материалов. Пенополистирольные плиты приклеиваются или скрепляются дюбелями в нескольких местах. По всей поверхности закрепите штукатурную сетку с помощью пластиковых зажимов или дюбелей с шайбами, длина которых равна двойному слою теплоизолятора. Такой крепеж обеспечит дополнительную фиксацию плит к поверхности пола. К оглавлению

Расчет длины кабеля и шаг укладки

Поверхность, покрытая кабелями, должна составлять около 80% общей площади помещения.На один квадратный метр мощность (по основному виду отопления) закладывается порядка 180-200 Вт на квадратный метр. Перед прокладкой проверяется сопротивление сечения кабеля, которое допускается с каждой стороны не более 10% от значения, указанного в техническом паспорте. Прокладка кабеля не проводится там, где есть бытовая техника, не имеющая ножек, с крупногабаритными предметами мебели. Обеспечьте зазор между кабелем и стеной в пределах 5-7 см. Схема кабеля с размерами.Поясните этот нюанс: на каком расстоянии можно прокладывать кабели? Поскольку игнорирование этого показателя приводит к перегреву со всеми отягчающими последствиями. Расчет шага прокладки кабеля выполняется следующим образом. Уточните площадь обогрева, так как это значение нужно умножить на 100 по формуле и разделить на длину кабеля. Не будет лишним знать, что отрезок двухжильного кабеля имеет соединение с нагревательным проводом только на одном конце, а одножильный кабель — на обоих.К оглавлению

Выполняем подготовительные работы

Перед установкой терморегулятора определяется место в стене для его установки, после чего вырезается паз и штробят до пола. На месте с помощью алебастра укрепить монтажную коробку под терморегулятор. Из него выходит гофрированная трубка. Последний помещается в выдолбленный паз и закрывается алебастром. Конец трубки находится на 40 см в зону нагрева. И расположены они там так, что в центре между витками кабеля находится термодатчик.Следите за тем, чтобы труба не образовывала крутых изгибов. Под его концом (в месте расположения датчика) помещается материал, чтобы поднять и расположить датчик чуть ниже пола, чтобы он правильно фиксировал температуру. Конец трубки плотно закрывают изолентой, чтобы не допустить попадания в нее раствора при выполнении стяжки. К оглавлению

Укладываем теплый пол своими руками

Порядок работ при укладке теплого пола.Кабель укладывается зигзагообразно с учетом расчетного шага. К металлической сетке прикрепите ее с помощью пластиковых стяжек минимальной длины. В конце установки контролируется и фиксируется сопротивление кабеля, строится разводка витков, подключаются и контролируется работоспособность системы. Затем выключают и снимают термостат до завершения всех отделочных процедур. К оглавлению

Заливка стяжки пола

Стяжка стяжки производится на песчаном растворе с цементом в соотношении 3/1 с добавлением специальных пластификаторов или готовых стяжных смесей.Толщина заливки не должна быть меньше 3-4 см. В раствор допустимо добавление волокнистой клетчатки. После высыхания стяжки уложите напольную плитку, используя специальный состав клея для теплого пола. Абсолютная готовность поверхности к эксплуатации — через 28 дней. В этот период нельзя подключать систему подогрева пола к электричеству. Стяжка теплого пола должна быть не менее 3-4 см. Когда установка таких систем отопления осуществляется в отдельных помещениях, требования к самостоятельной установке электрического теплого пола значительно упрощаются.Теплоизоляция поверхности не является обязательным условием. Поэтому крепление витков провода производится монтажной лентой непосредственно к основанию. Допускается кладочная мощность чуть менее 120-180 Вт на кв.м. Концы провода, попадающие под основные ТЭНы, во избежание перегрева покрывают тонкой пробковой изоляцией (2-3 мм). Намного проще закрепить витки провода к выступам монтажной ленты. Но следует проверить, что если витки кабеля перпендикулярны стыкам стыков, желательно установить серп в форме полумесяца с некоторым запасом.Тогда в случае деформации пластин при перепаде температур можно избежать растяжения. Других существенных отличий в устройстве систем теплого пола нет. Правила монтажа систем теплого электрического пола и вся описанная здесь последовательность действий помогут успешно выполнить самостоятельную прокладку кабеля домашнему технику, впервые столкнувшемуся с такой процедурой. Если следовать всем советам, теплый пол в квартире прослужит долго, не требуя ремонта и замены.

Комментарии

Комментарии

Как работает теплый пол

При выборе системы лучистого теплого пола (RFH) вы выбираете либо электрическую, либо водяную. Количество энергии, необходимое для обогрева всего дома с помощью электрической системы RFH, не является рентабельным, поэтому, если вы отапливаете весь дом, тогда вам подойдет Hydronic . Вы строите новый дом или ремонтируете старый дом? Если это новое строительство, вероятно, лучшим выбором будет гидронная система.Вы можете установить гидронные системы в существующем доме, но вам придется разорвать пол, что дорого и требует много работы.

Объявление

Допустим, вы выбрали гидронную систему RFH. Первое, что вам следует знать, это то, что это будет стоить вам больше, чем стандартная печь. Система приточной вентиляции для дома площадью 2000 квадратных футов (610 квадратных метров) будет стоить от 3800 до 4500 долларов. Установка водяного водяного теплого пола с бойлером будет стоить от 7000 до 13000 долларов.Однако система RFH более эффективна, на 40 процентов, и служит дольше. Стандартные печи служат от 10 до 25 лет, а система RFH — до 40 лет.

Гидронная система предлагает еще одно преимущество — вы можете использовать различные источники для нагрева воды:

• Жидкотопливный котел
• Газовый котел
• Керосиновый, газовый или солнечный водонагреватель

Выбор источника тепла зависит от размера вашего дома и степени холода в том месте, где вы живете.Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная. С другой стороны, если вы строите дом меньшего размера во Флориде, вы можете обойтись обычным водонагревателем.

Итак, вы решили, что вам нужна газовая котельная в вашем недавно построенном доме. Перед укладкой напольного покрытия ваш специалист или генеральный подрядчик RFH должен установить вашу систему.Есть два типа установки — мокрый или сухой . При влажной укладке уложите либо бетонную плиту под черным полом, либо тонкий лист бетона между черным полом и поверхностью. При сухой установке трубы укладываются непосредственно под черным полом во время строительства, без бетона сверху. Поверхность пола — древесина твердых пород, плитка или ковровое покрытие — идет поверх чернового пола и забирает тепло непосредственно из труб.

Бетон действует как тепловая масса , удерживая тепло, так что у вас есть большой горячий блок под полом.Бетон обязан своей способностью сохранять тепло благодаря своей плотности и низкой проводимости. Дерево обладает очень высокой проводимостью — подумайте о том, как быстро деревянные настилы или скамейки остывают, когда садится солнце. Из-за этой тепловой массы системам с влажной установкой требуется больше времени для нагрева и работы. Те, у кого установлена ​​сухая установка, дешевле, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Им также требуется отражающая изоляция под трубками, чтобы направлять тепло вверх.

Ваш бойлер или водонагреватель подключен к коллектору — системе отдельных труб, по которым вода из одного источника направляется в разные зоны. Таким образом, вы можете обогревать каждую зону вашего дома отдельно с помощью одного программируемого термостата. Из коллектора горячая вода подается через патрубок PEX с помощью циркуляционного водяного насоса. PEX — это герметичные, нетоксичные, гибкие полиэтиленовые трубки, способные выдерживать высокие температуры.

Техническое обслуживание гидравлической системы минимально — котел требует ежегодного осмотра, но большинство современных насосов используют воду для смазки деталей и не требуют особого обслуживания. Однако, если ваша система сломается, вам нужно будет нанять профессионала, потому что исправить это может быть сложно. К тому же это дорого. В некоторых случаях блок не подлежит ремонту и его необходимо заменить, что стоит примерно столько же, сколько и первоначальная установка.

Существует множество переменных, но хорошая новость заключается в том, что ваш специалист по RFH может помочь вам выбрать различные варианты.

Теперь, когда мы узнали о гидравлических системах RFH, давайте узнаем об электрических вариантах RFH.

Душ с подогревом и системы для влажных помещений | Разминка

Влажные комнаты становятся все более популярной тенденцией, значительно улучшающей функциональность типичной ванной комнаты. Утепление холодной плитки влажного помещения с помощью теплого пола усиливает ощущение роскоши и чистоты в помещении.

В этом руководстве мы объясним все, что вам нужно знать о обогреве влажных помещений, в том числе:

• • Преимущества использования теплого пола во влажном помещении
  • Лучший способ установить теплый пол
  • Если можно использовать теплый пол с душевым поддоном
  • Как сделать водонепроницаемую влажную комнату
  • Идеальные аксессуары для влажных помещений
  • Лучшие отопительные системы

Преимущества теплых полов во влажных помещениях

Влажные комнаты — это современный взгляд на домашнюю ванную комнату с неограниченным душем «открытой планировки», который стекает прямо в пол.Благодаря открытому и просторному характеру влажные помещения идеально подходят для обогрева полов с подогревом.

Напольное отопление представляет собой «невидимое» решение для обогрева. означает, что вам больше не нужно проектировать влажную комнату вокруг громоздкого и громоздкого обогревателя. Подогрев полов в душевой комнате также придает помещению большее ощущение комфорта и благополучия. Влажные комнаты почти всегда имеют плиточный пол и стены, которые даже в местах разминки остаются холодными на ощупь.С теплым полом холодная плитка под ногами уходит в прошлое.

Напольные обогреватели также более энергоэффективны , чем системы центрального отопления. Полы с подогревом могут помочь домовладельцам сократить затраты на электроэнергию, особенно при использовании системы с одним из наших интеллектуальных термостатов.

Отопление кафельного пола

Влажные помещения обычно облицованы плиткой от пола до потолка с использованием полностью водонепроницаемого герметика и цементного раствора для сохранения непроницаемой поверхности, которая препятствует проникновению воды в черный пол и стены.Наиболее распространенные типы напольной плитки для использования в ванной — керамическая и фарфоровая. Чтобы узнать больше о различиях между этими двумя видами отделки, прочитайте наш блог Фарфор и керамическая плитка для теплого пола.

Плитка обладает высокой теплопроводностью, что делает плиточные полы идеальными для обогрева с помощью системы теплого пола. Плитка быстро нагревается и сохраняет это тепло, а это означает, что полностью облицованная плиткой влажная комната может быть эффективно преобразована в теплую, уютную среду, в которой можно расслабиться.

Установка теплого пола во влажном помещении

Если вы ремонтируете и добавляете полы с подогревом в существующую влажную комнату, превращаете ванную комнату в душевую или создаете влажную комнату в рамках нового строительного проекта, Warmup предлагает ряд подходящих вариантов отопления.

Система подогрева может быть быстро установлена ​​в вашей влажной комнате квалифицированным установщиком всего за один день. Хотя установка может быть простой и беспроблемной из-за характера влажных помещений, мы советуем поговорить со специалистом для получения дополнительной информации о том, как добиться успешной первоначальной установки во влажных помещениях.

Устройство теплого пола для душа

Теплый душевой поддон под ногами, когда вы принимаете расслабляющий душ, — это прекрасное переживание, а с теплым полом Warmup вы можете привнести эту роскошь в свою влажную комнату.

Есть некоторые вещи, которые следует учитывать, если вы выбираете это решение для обогрева. При использовании электрической системы вам потребуется слой выравнивателя и отделки пола не менее 12 мм над системой, чтобы можно было безопасно и эффективно отводить тепло — установка душевого поддона непосредственно поверх системы будет означать тепло не может сбежать, что приведет к перегоранию системы.Свяжитесь с нами, если у вас возникнут вопросы или проблемы.

Гидроизоляция влажной комнаты

Важным этапом строительства влажных помещений является надлежащая гидроизоляция. Водонепроницаемая мембрана Warmup рекомендуется для влажных помещений. Мембрана, продаваемая в комплекте для покрытия стандартного влажного помещения, имеет трехслойное покрытие, предназначенное для защиты от трещин в основании и миграции влаги.

Вторичные источники тепла для влажного помещения

Помимо обогрева пола в душевой и душевого поддона с помощью системы подогрева полов, влажные помещения также являются идеальным местом в вашем доме для установки других аксессуаров для ванных комнат.

Принадлежности для влажной комнаты

Обогреватели, которые следует рассмотреть для установки в влажной комнате, включают в себя обогреватели зеркал и подогреватели полотенец Warmup.

Mirror Defogger идеально подходит для защиты зеркал во влажных помещениях от пара после горячего душа. В подогревателях полотенец используется усовершенствованная технология нагревательной проволоки Warmup, которая быстро сушит полотенца, смоченные влажной влажностью в помещении, сохраняя их мягко нагретыми и поджаренными.

Лучшие обогреватели пола для влажных помещений

Строите ли вы влажную комнату с нуля или ремонтируете и добавляете полы с подогревом, Warmup предлагает широкий выбор систем электрического подогрева полов.

Электрические системы

Наши электрические напольные обогреватели — это энергоэффективное решение для обогрева влажных помещений. Линия систем Warmup привносит мягкое сияющее тепло в холодную настенную и напольную плитку.

Система DCM-PRO для прогрева — Система отсоединения

Система DCM-PRO — это лучшая система электрического теплого пола для влажных помещений, облицованных плиткой. Он обеспечивает быструю и равномерную теплоотдачу и имеет уникальное покрытие, предотвращающее растрескивание, которое помогает защитить напольную плитку и предотвратить ее растрескивание из-за движения основания пола.Использование водонепроницаемой ленты DCM-PRO с этой системой также всегда рекомендуется для влажных помещений, так как это значительно повышает герметичность обогревателя.

Warmup Sticky mat System — Нагревательный мат

В системе StickyMat используется самоклеящаяся основа для быстрой установки. Нагревательный мат толщиной 1/8 дюйма отлично подходит для ситуаций, когда вам нужно поднять высоту пола.

Стоимость

Обогрев влажных помещений с помощью системы подогрева пола обеспечивает повышенную энергоэффективность и долгосрочную экономию затрат.Напольное отопление обычно имеет более низкие эксплуатационные расходы, чем системы центрального отопления, а отапливаемое влажное помещение является более экологически безопасным способом обогрева вашего дома.

Нагреватель Warmup с сопутствующей изоляцией и интеллектуальным термостатом можно приобрести всего по цене от 9,35 долларов за квадратный фут, а с быстрой установкой вы можете получить влажную комнату своей мечты за меньшие деньги, чем вы могли подумать.

Выключатель теплого пола по лучшей цене — Выгодные предложения на выключатель теплого пола от глобальных продавцов теплого пола

Отличные новости !!! Вы попали в нужное место для включения теплого пола.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот теплый пол с верхним переключателем скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили выключатель для теплого пола на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе теплого пола и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести switch warm floor по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Как сделать теплый водяной пол своими руками. Стр. 1

Теплый водяной пол своими руками Смонтировать теплый водяной пол своими руками — задача не из легких. Если нет лишних средств для найма специалистов, можно рассчитывать на собственные силы.Подробно изучив вопрос и все сопутствующие инструкции, вы сможете сделать действительно качественные теплые полы, которые порадуют домочадцев.

Характеристики теплый водяной пол Сразу стоит отметить, что теплый водяной пол лучше всего устанавливать в частном или загородном доме. В жилищных условиях довольно сложно подключить систему к центральному отоплению и вообще есть практическая возможность создать что-то подобное дома.

Одно из главных преимуществ секса с водой — значительное снижение затрат на отопление.К тому же отопление будет более комфортным, ведь помещение прогревается равномерно, чего никак нельзя сделать при традиционном радиаторном отоплении.

Также важно выбрать лучший тип труб для теплого пола. Сегодня в строительных магазинах предлагается несколько видов труб для теплого пола. Если вы их не понимаете, лучше всего проконсультироваться по этому вопросу со специалистами.

Устройство водяного пола — тип установки, можно выделить два типа водяного пола.бетон и профнастил. Плоские полы в свою очередь делятся на деревянные и полистирольные.

Устройство бетонных полов означает, что поверхность пола будет закрыта бетонной стяжкой.

Выпас с бетонных полов отличается тем, что в них исключены «мокрые» работы, благодаря которым монтажные работы выполняются в несколько раз быстрее.

Устройство теплого водяного пола Перед тем, как приступить к устройству водяного пола, рекомендуется ознакомиться с особенностями работы и инструкцией.

Самая распространенная система монтажа теплого водяного пола — это бетонная система. В этом случае контуры труб будут закрыты бетонной стяжкой, для которой не нужно использовать дополнительные теплоотделители.

Установка технологии разделена на несколько этапов:

• Разделение пространства на отдельные зоны с максимальным размером 40 кв.м .;
• Укладка чернового пола изоляционными материалами;
• Монтаж металлической сетки и контуров труб;
• Компрессионные работы;
• Устройства сопряжения;
• Финишное покрытие.

Разделение пространства на отдельные зоны Одно помещение необходимо разделить на поля, количество которых будет зависеть от геометрии и площади. Предельная площадь одного земельного участка не может быть более 40 кв.м. при соотношении сторон не менее 1: 2. Особенность этих требований в том, что стяжка под действием температуры будет расширяться и ее необходимо компенсировать, чтобы избежать потенциального растрескивания.

Монтаж изоляционных материалов Шероховатая поверхность пола тщательно отделана и покрыта изоляционным слоем.Благодаря наличию теплоизоляционного покрытия не будет потерь тепла от теплого пола. Энергия пойдет только вверх в комнату. В процессе утепления могут использоваться самые разные материалы, подходящие для той или иной ситуации.

Наиболее распространенный материал — полистирол и полистирол. Плотность изоляционного слоя должна быть более 35 кг / м 3, а толщина 30-150 мм (зависит от теплового режима и величины теплопотерь).

По секторам и по периметру помещения необходимо проложить демпфирующую ленту, которая необходима для компенсации расширения стяжек.Слой утеплителя укладывается полиэтиленом.

Укладка арматурной сетки и установка трубы обычно арматура размещается с размерами ячеек 150×150 мм. допускается двойное армирование, при котором слой сетки укладывается поверх собранных труб.

После укладки сетки следует укладывать трубы будущего водяного пола. В зависимости от конкретного проекта трубу можно укладывать с шагом 50-300 мм. С помощью пластиковых хомутов труба крепится к арматурной сетке и в местах деформационных швов на трубе для обеспечения защиты установленной гофрированной трубы.

Существует несколько схем прокладки контуров труб: обычная змейка и двойная нормальная спираль и со смещенным центром. В процессе прокладки труб вдоль наружных стен необходимо уменьшить шаг, чтобы не допустить перепадов температуры на полу. Питающую часть петли нужно держать вдоль стены, так как там более высокие потери тепла.

На 1 кв.м поверхности расходомерной трубки с шагом 200 мм будет около 5 метров. Кроме того, при установке нужно помнить, что нельзя ставить плети длиной более 100 м, поскольку в конце петли будут значительные тепловые потери.

Опрессовка и заливка бетонной штанги По окончании монтажа требуется запрессовать систему под рабочим давлением механического повреждения. Другими словами — проверить работоспособность всей системы. На этом этапе вы можете четко увидеть, все ли было сделано правильно и качественно и без серьезных затрат исправить все выявленные недостатки.

Бетонную стяжку следует выполнять только после опрессовки. Вся система должна находиться под рабочим давлением не менее 24 часов.Кроме того, давление в системе должно быть в процессе заливки бетонной стяжки.

В большинстве случаев соединение выполняется в несколько слоев, причем толщина одного слоя составляет 50-70 мм. Для этих целей могут использоваться различные смеси, разработанные специально для теплых полов.

После высыхания бетонной стяжки, установка чистового пола. Покрытие может быть любым по желанию владельца.

Система полистирола теплый пол Система Полистирол очень легкий.Он состоит из пенополистирольных плит с размером пазов мм. 30х300х1000 В пазы устанавливаются алюминиевые пластины, которые защелкиваются в контурах труб. После испытаний на систему наносить финишное покрытие без использования бетонных стяжек, если предполагается укладка полов из твердых пород дерева или ламината.

Система теплого пола из дерева Системы теплого водяного пола из твердых пород дерева можно разделить на реечные и модульные. Эти системы, как правило, используются для устройства теплых полов в модульных панельных домах, причем их кладут на черновой пол или деревянные бревна.

Модульная форма представления предполагает использование готовых панелей ДСП с каналами для монтажа труб и плит.

ДСП толщиной 22 мм необходимо для закрепления алюминиевых пластин и создания твердой поверхности. В этой конструкции изолятор должен быть предусмотрен в перекрытии. Полосы ДСП должны быть в соответствии с имеющейся проектной документацией и с шагом 20 мм между ними.

В зависимости от шага ленты берутся трубки толщиной от 130 до 280 мм.алюминиевые пластины предназначены для модульной штабелирования, есть специальный профиль с защелками, благодаря которому передача тепла между трубой и пластиной наиболее эффективна. Размер плит — 150-300 мм. На плиту необходимо смонтировать плиту с прослойкой из гипсоволокнистой плиты. Если отделка пола будет представлена ​​паркетом или ламинатом, гипсоволокно можно оставить без внимания.

Стеллаж штабельный При штабелировании стеллажа для устройства водяного теплого пола в большинстве случаев применяют полосы досок или толщиной 28 мм ДСП идти.Шаг — 150-300 мм, расстояние между досками 20 мм. Стеллажную систему можно монтировать прямо на балки. Между балками максимально допустимое расстояние 600 мм. Если готовая поверхность должна быть выложена керамической плиткой, 300 мм. Между лагами в качестве утеплителя обычно укладывается минеральная вата или пенополистирол. В реечной системе слой утеплителя намного тоньше, в отличие от модульной, поэтому такой способ устройства теплого пола рекомендуется использовать на межэтажных перекрытиях деревянных домов.

Стеллаж для укладки теплых полов представляет собой алюминиевую плиту, шаг укладки 150-300 мм. Вокруг окон и наружных стен необходимо соблюдать шаг кладки 150 мм.

Схема системы, теплая вода, секс

опубликовано

Источник: rahlina.com.ua-/otoplejazy-ru/otoplejac-doc.ua/otoplejac pol-svoimi-rukami /

Поднимите тепло! 6 головокружительных разминка для классов ESL

Когда вы осматриваетесь в классе ESL, видите ли вы учеников, готовых уснуть?

Вы слышите хор стонов, когда просите своих учеников открывать свои тексты?

Сосредоточены ли ваши ученики на чем-нибудь , кроме часа ESL, который у них впереди?

Если да, не волнуйтесь, это не (всегда!) Ваша вина.

Мозги ваших учеников могут быть холодными и сонными, и им может потребоваться буквально и фигурально растянуться, чтобы подготовиться к тому, что грядет.

Им нужна разминка!

Загрузить: Эта запись в блоге доступна в виде удобного портативного PDF-файла, который вы можете можно взять куда угодно. Щелкните здесь, чтобы получить копию. (Скачать)

Почему мы должны разминаться, чтобы начать занятие?

Представьте, что вы хотите участвовать в гонке. Что вам все скажут перед тем, как вы начнете? Правильно, растяжку нужно! Если вы этого не сделаете, вы можете заболеть после бега или даже пораниться.

То же самое и с большинством других занятий. Подумайте только: спортсмены, танцоры, певцы и актеры разминаются перед своими действиями. Почему должно быть иначе для студентов ESL и даже их учителей?

Кроме того, холодное начало занятия в любом случае просто превращает первые минуты занятия в импровизированную разминку. Эти первые несколько трудных минут часто являются результатом того, что материал урока не подходит для разминки.

Вот почему вам нужны отличные упражнения для разминки, чтобы помочь всем облегчить занятие — и вы даже можете спасти своих учеников или себя от растянутой мозговой мышцы!

К счастью для вас, вы можете сэкономить много времени на планировании, если воспользуетесь любым из этих веселых и интерактивных упражнений для разминки ESL.

Чтобы увидеть, как и почему они работают, мы начнем с рассмотрения нескольких принципов и общих типов разминки. Затем мы рассмотрим шесть реальных примеров разминки с инструкциями по их использованию в классе!

Хотите работать из дома? Сохранить гибкий график? Окажите положительное влияние? Быть частью вдохновляющего сообщества, основанного на сотрудничестве?
Нажмите здесь, чтобы присоединиться к нашей команде!

Что должно делать ваше упражнение на разминку

Прежде чем мы перейдем к нашим примерам, давайте кратко рассмотрим некоторые принципы разминки и почему они особенно важны для ESL и других языковых классов.

Физическая разминка студентов

Задумывались ли вы когда-нибудь о физической разминке перед тем, как перейти к своему плану урока? Это то, что делает футболист или артист балета, чтобы избежать травм, подготовить свое тело к физической активности.

Учеба может стать скучной и даже вызвать стресс, когда это чисто сидячая деятельность. Несколько раз покачивая плечами, головой или бедрами или выполняя упражнения на сгибание и растяжку, учащиеся смогут снять напряжение и насторожиться, прежде чем они обратятся к материалу урока.

Включите в упражнение инструкции (и, следовательно, словарный запас). Например, для разминки с перекатыванием головы вы произносите: «вперед, влево, назад, вправо», , в то время как ученики вращают головой. Вы также можете использовать другие полезные слова, такие как вверх, вниз, тянуть, тянуть, толкать и крутить .

Предоставление инструкций при их физическом выполнении контекстуализирует этот словарь. Ваши ученики никогда больше не будут задумываться, какая у них левая рука, а какая правая!

Подготовьте голоса учащихся

Правильное произношение зависит от того, как вы задействуете мышцы, участвующие в производстве речи.Вероятно, что 99,9% ваших учеников говорили на родном языке непосредственно перед тем, как сесть за изучение английского языка как иностранного, а некоторые из них продолжают это делать даже после того, как вы начали преподавать!

Это означает, что сила мышц и артикуляция, необходимые им для произношения английских слов, будут вторичными по сравнению с тем, что они только что использовали в своем родном языке. Вам нужно растянуть эти мышцы, чтобы хотя бы снять напряжение родного языка и подготовить рты к мышечным движениям, необходимым для правильного английского произношения.

Важно также снимать стресс. Группы мышц, используемые при произношении, очень маленькие и очень легко реагируют на мышечное напряжение. Хотя маловероятно, что ваши ученики будут страдать от нарушений вокала из-за холодного английского произношения, выполнение некоторых простых вокальных разминок перед уроком поможет снизить стресс, который они испытывают, пытаясь обернуть губы, язык и зубы вокруг звуков английского языка.

Пробудите сознание студентов

Студенты часто приходят в класс в своего рода пузыре, образованном их родным языком.Некоторые студенты, даже взрослые, могут быть отвлечены и морально не готовы к работе, которую им нужно выполнить. Чтобы лопнуть этот пузырь, вы захотите комбинировать различные типы разминки с языковыми навыками, чтобы подготовить их мысленно к задачам класса.

Вы можете вносить баллы по произношению, грамматике и языку в различные типы разминки, которые вы проводите со своими учениками. Разминка должна быть ледоколом, чтобы ваши ученики расслабились и были готовы учиться. Хотя вы можете попытаться включить пункты из учебной программы, имейте в виду, что ученики заметят, если разминка — это просто еще одно грамматическое упражнение.

Типы разминки

Шесть разминочных упражнений в этом посте делятся на три разные категории:

• Музыка с движением : Подготовьте свой MP3 с песней дня; вы поставите своих учеников на ноги, и все будут танцевать вокруг.

• Пой вместе со мной : Пение привносит ритм в язык и веселит упражнения.

• Слова с движением : Ускоренные школьные игры сочетают в себе движения тела с речью.

Музыка с движением

1. «The Hokey Pokey»

Эта широко известная популярная песня подходит для веселой танцевальной разминки для любой возрастной группы. Лирика проста и повторяется, а движение очевидно: просто сформируйте круг и делайте то, что вам говорит песня. И да, тебе тоже стоит танцевать! Вам также следует убедиться, что у вас достаточно места для создания круга учеников.

Придумайте собственное движение для той части, в которой говорится «вы делаете хоки-пой», например, вращайте руки или головы, пока вы «разворачиваетесь».«Через три минуты после того, как вы смеетесь в танце, вы можете переходить к занятиям в классе.

В качестве вариации этого занятия вы можете поиграть с освещением (выключить свет и оставить цепочку мигающих рождественских огней для эффекта дискотеки).

Несколько других старинных песен, которые включают танец, которые можно использовать для такого типа разминки:

2. «Knee Play 5»

Названный в честь песни Филипа Гласса, эта гипнотическая и повторяющаяся разминка включает в себя движения верхней части тела и дает вашим ученикам пять полных минут расслабляющих упражнений, подобных йоге, с секретным упражнением на слушание в конце.

Вот как это сделать:

• Ученики должны стоять так, чтобы было достаточно места, чтобы поднять руки.

• Когда начнется песня, вы услышите хор, отсчитывающий числа. Цифры будут в следующей последовательности, и вы должны проинструктировать студентов двигать руками и дышать по-разному для каждой последовательности:
  • 1 2 3 4 (Студенты поднимают руки перед собой на вдохе)
  • 1 2 3 4 5 6 (Студенты разводят руки в стороны, задерживая вдох)
  • 1 2 3 4 5 6 7 8 (Студенты поднимают руки над головой, а затем медленно опускают их в стороны выдох)

Теперь вы подошли к секретной части упражнения.Пока певцы считают, на заднем плане вы услышите, как актеры произносят, казалось бы, несвязанные предложения. На самом деле, сначала они в основном случайные, но примерно в 3:30 говорящий начинает рассказывать очаровательную историю любви!

Не говорите своим ученикам заранее, но когда они снова сядут, попросите их запомнить случайные слова или фразы, которые они слышали во время упражнения.

Попросите их попробовать пересказать историю любви. Задайте конкретные вопросы, например:

• «Как звали этого человека?»

• «Как он объяснил свою любовь к ней?»

Наконец, оставьте упражнение на время и продолжайте занятия.

Дней спустя сделайте ту же разминку. На этот раз ученики, вероятно, будут ожидать, что вы спросите о текстах. Они могут уделять больше внимания. Опять же, не инструктируйте их специально.

Нет викторины и нет правильных ответов. Это просто приятный способ подготовиться к сосредоточению внимания и получить опыт понимания английского языка, даже если вас об этом не просят.

Sing Along with Me

3. Английская оперетта

Английская оперетта хорошо известна своей веселой музыкой и энергичными текстами.Среди лидеров этого жанра музыкального театра были композитор Артур Салливан и лирик У.С. Гилберт. Их волшебное сочетание популярной композиции с остроумной игрой слов может дать вам целый ряд различных разогревающих упражнений.

В английской оперетте слова вписываются в основной ритм музыки, усиливая многие из основных ритмических паттернов английского языка, языка с акцентом в высказываниях, а не в отдельных словах.

Вы можете использовать припев из популярной песни «I Am So Proud» из «Микадо», чтобы провести своих учеников через упражнение в стиле скороговорки:

Сидеть в торжественной тишине / в тусклой темноте док-станция
В чумной тюрьме / с пожизненным замком
В ожидании ощущения / короткого острого удара
От дешевого и крутого вертолета / на большом черном блоке

Вот как можно эта разминка:

• Прочтите им текст и объясните значение.

• Попросите их отрабатывать каждую строчку несколько раз, каждый раз быстрее.

• Разделите линии на «/» и попросите их смешать и сопоставить разделы.

• Включите запись и сначала попросите их слушать, произнося слова.

• Наконец, пусть они попробуют подпевать записи вслух.

Другие песни Гилберта и Салливана, которые подходят для этого типа разминки, включают:

4. Sing It Like a…

Для этой разминки вы захотите использовать песню, которую вы изучили вместе раньше.Смысл упражнения — спеть песню разными стилями голоса.

Вот как это можно сделать:

• Попросите учащихся спеть песню один раз вместе, как они всегда делали.

• Попросите их закрыть глаза и представить, что они находятся на сцене Метрополитен-опера в Нью-Йорке и что эта песня является частью новой крупной оперы. То есть они должны петь песню, как преувеличенные оперные сопрано и теноры.

• Теперь отведите их в Grand Ole Opry в Нэшвилле.В этом случае они споют ту же песню, но с богатым звучанием кантри-вестерна.

• Для более длинных песен меняйте место и стиль для каждого куплета или припева. Вы можете указать и другие стили пения:
  • Церковный хор (в южной баптистской церкви)
  • Группа пятилетних детей (на школьном мероприятии)
  • Группа хэви-метал или хард-рок (на спортивном стадионе) )
  • Торговец рыбой или овощами (на местном рынке)
  • Григорианский монах X века (в массивном соборе)
  • Группа пожилых людей старше 80 (в доме престарелых)

слов с движением

5.Резиновый цыпленок

Даже сама опора довольно забавная. Возьмите в руки резинового цыпленка (или хотя бы мешок с фасолью). Что бы вы ни выбрали, вы будете использовать его для кружения по группе.

Попробуйте сделать это следующим образом:

• Скажите вашим ученикам, какой набор словарных слов они должны составить для этого упражнения. Например, вы можете использовать одежду, профессии или причастия прошедшего времени или даже что-то более конкретное, например, продукты, которые начинаются с буквы «B».

• Когда ученики входят в круг, они случайным образом бросают курицу друг другу.У человека, который его поймает, есть три секунды (или любое другое время, которое вы установили), чтобы произнести слово, которое вписывается в словарный запас.

• В случае неудачи они должны встать в центр круга и попытаться перехватить цыпленка, чтобы вернуться во внешний круг.

• Если ученик перехватывает цыпленка, он или она должны произнести слово, чтобы вернуться в круг.

• Несколько студентов могут оказаться в центре, соревнуясь за перехват.

6. Утес слепого

Это хорошая разминка для небольших групп, поскольку одновременно будет говорить только один ученик.

Вот как это сделать:

• Подготовьте (или, что еще лучше, попросите своих учеников подготовить) карточки со списками вопросов на основе недавно изученных тем. Как вариант, вы также можете использовать случайные викторины. Проще всего, если на вопросы есть один четкий ответ, например:
  • «Какое причастие прошедшего времени у глагола« пить »»?
  • «Что будет пять умножить на три?»
  • «Сколько яиц составляет дюжину?»
  • «Что такое столица Канады?»

• Один ученик надевает повязку на глаза и держит список вопросов, в то время как другие свободно бродят по комнате.

• Когда «слепой» прикасается к «страннику», слепой снимает повязку с глаз и задает страннику вопрос из списка.

• Если странник отвечает правильно, слепой надевает повязку на глаза и пытается поймать другого странника.

• Если странник не отвечает правильно, он или она становится следующим слепым.

Если вы хотите расширить возможности общения учащихся, вы также можете принести несколько повязок на глаза, чтобы сделать несколько «слепых».”

Когда вы используете эффективные разминки и видите, как они меняют ваш класс, я уверен, что вы сделаете их регулярной частью своих планов уроков ESL.

Выделите не менее пяти минут в начале каждого занятия, чтобы использовать разминку. Это поможет перевести ваших учеников из внешнего мира в атмосферу классной комнаты, а в качестве бонуса — расслабит их и подготовит их голосовые мышцы.

И если вы добавите немного лексического содержания к разминке, вы получите дополнительное преимущество — ученики будут гораздо внимательнее и готовы выполнять задачи, которые вы запланировали на урок.

Плюс, они просто развлекают вас и ваших учеников!

И еще кое-что…

Видео также отлично подходят для разминки. Если вам нужны оригинальные развлекательные видео, вам подойдет FluentU! FluentU берет реальные видео — например, музыкальные видеоклипы, мультфильмы, документальные фильмы и многое другое — и превращает их в индивидуальные уроки изучения языка для вас и ваших учеников.

Это огромная коллекция подлинных англоязычных видео, которые люди в англоязычном мире на самом деле смотрят регулярно.Когда вы ищете песни для занятий в классе, у вас есть масса отличных вариантов. Вы найдете музыкальные видеоклипы, музыкальные номера из кино и театра, детские песни, рекламные джинглы и многое, многое другое.

На FluentU все видео отсортированы по уровню навыков и тщательно аннотированы для студентов. Слова приходят с примерами предложений и определений. Учащиеся смогут добавлять их в свои списки словаря и даже видеть, как эти слова используются в других видеороликах.

Например, если студент нажмет на слово «принес», он увидит следующее:

Кроме того, все эти замечательные видеоролики сопровождаются интерактивными функциями и инструментами активного обучения для студентов, например, мультимедийные карточки и веселые игры типа «заполните пробел».

Идеально подходит для занятий в классе, групповых проектов и индивидуальных домашних заданий. Не говоря уже о том, что вашим ученикам обязательно понравится английский!

Загрузить: Эта запись в блоге доступна в виде удобного портативного PDF-файла, который вы можете можно взять куда угодно.Щелкните здесь, чтобы получить копию. (Скачать)

---

Ревел Эрроуэй преподавал английский как иностранный язык в течение 30 лет, прежде чем уйти в программу подготовки учителей. Его блог Interpretive ESL предлагает взгляды на преподавание языка, упрощение работы в классе, занятия языковых классов и общие мысли об обучении ESL.

Если вам понравился этот пост, что-то подсказывает мне, что вы полюбите FluentU, лучший способ преподавать английский язык с помощью реальных видео.

Погрузитесь в английский в вашем классе!

.

No related posts.
