Как и чем вязать стеклопластиковую арматуру
Как связать
Правильно армировать фундамент композитной стеклопластиковой арматурой несложно. При обустройстве арматурного каркаса под фундамент любого вида, в первую очередь нужно руководствоваться проектной документацией. Так как, только проект, рассчитанный профессионалами, сможет в дальнейшем избавить Вас от возможных проблем с фундаментом. Если по каким-либо причинам проектной документации у Вас нет, то возможно самостоятельно рассчитать распределение нагрузки конструкции будущего дома на фундамент. Что называется — «на свой страх и риск». От материала, из которого будет построено здание (деревянный брус, пеноблок, кирпич), будут зависеть и нагрузки, оказываемые на фундамент. Схемы армирования любого фундамента (ленточного либо фундаментной плиты) предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в фундаменте и направления. Обычно он находится в пределах 200—400 мм.
Чем вязать

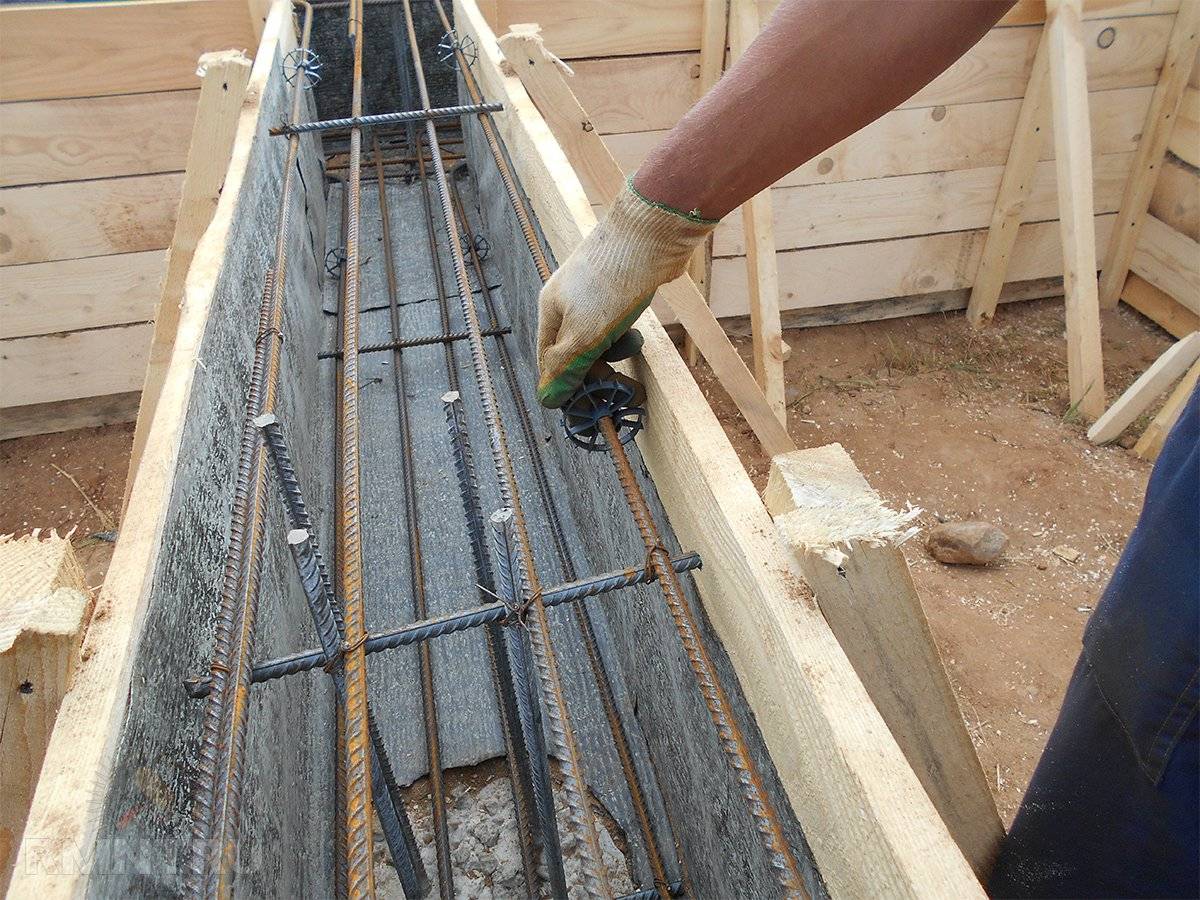

Креплениями-фиксаторами арматуры
Такой способ соединения арматуры самый простой, необходимо лишь защелкнуть арматуру в крепление фиксатора, и арматура правильно скрепится между собой. Во время укладки нижнего армирующего слоя фиксаторы помимо скрепления арматуры помогают армирующему каркасу не проседать под тяжестью раствора, и создают защитный слой из бетона нужной высоты.Хомутом-стяжкой из пластика
Чуть менее быстрый способ – применение хомутов из пластика, они затягиваются и защелкиваются на арматуре в месте соединения. Способ снижает время на вязку арматурного каркаса по сравнению с вязкой металлической проволоки, при этом не ухудшая его характеристик.
Ведь главная задача связки арматуры заключается в том, чтобы в момент заливки бетона каркас из стержней арматуры не изменил геометрию.Металлической проволокой
Более медленный, но более надежный способ вязки металлической (алюминиевой) проволокой. Связывать арматуру проволокой можно покупным или самодельным крючком либо специальным пистолетом. Учитывая хрупкость металлической проволоки, ее нельзя перетягивать, иначе она легко сломается. Этот способ вязки не отличается от вязки арматуры из стали.
Вязка арматуры под ленточный фундамент
На основание здания воздействует не только его вес, но движение грунта, возникающее при сезонных изменениях. При замерзании почва расширяется и оказывает существенное давление на фундамент. Бетон недостаточно прочен и пластичен, чтобы выдержать такие нагрузки, поэтому выполняется армирование ленточного фундамента. Процесс включает создание металлического каркаса из прутков, который впоследствии заливается раствором.
Ленточный фундамент — особенности устройства
Ленточный вариант основания представляет собой железобетонный контур, проходящий под всеми несущими стенами.
Его возводят на участках с различным грунтом, в том числе неоднородным, оказывающим неравномерную нагрузку на фундамент. Конструкция является оптимальным вариантом при планировании подвального помещения.
Использование для заливки одного бетона приведет к растрескиванию в зонах растяжения. Заложенная в конструкцию арматура имеет достаточную упругость, чтобы предотвратить деформацию.
Какой материал используют для создания каркаса?
В процессе подготовки к строительству необходимо решить, какая арматура нужна для ленточного фундамента. Материал для укрепления основания здания должен соответствовать следующим требованиям:
- высокое нормативное сопротивление;
- пластичность;
- долговечность;
- стойкость к высокой и низкой температуре;
- способность к сцеплению с бетоном;
- устойчивость к коррозии.
Продукция металлопроката в виде круглых прутков с гладкой или рифленой поверхностью — оптимальный вид материала для армирования фундамента.
Периодичный профиль, выполненный под определенным углом, овивает изделие и способствует лучшей адгезии с бетоном. Именно такой вид металлопроката применяется для формирования продольных составляющих каркаса. Для обеспечения пространственной связи в поперечном и вертикальном направлении каркаса можно использовать гладкий пруток. В каталоге цветного металлопроката можно выбрать подходящий для Вас.
Диаметр арматуры зависит от предполагаемой нагрузки, минимальный составляет 8 мм, а максимальный 16 мм. Легкая постройка на устойчивом грунте не требует массивного основания, значит, для армирования подойдет пруток 8-10 мм. Возведение опоры здания на пучистом участке требует использования стержней диаметром 14-16 мм.
Альтернативой стальной арматуры стали композитные изделия. Они прочнее, дешевле, не поддаются коррозии и действию химических веществ.
Несмотря на положительные характеристики, материал недостаточно изучен, поэтому стекловолоконную арматуру используют для ленточного фундамента очень редко.
Как рассчитать необходимое количество арматуры?
Соединение бетона и металла создает конструкцию, способную выдержать высокие динамические нагрузки. Особенностью ленточного основания является существенная длина при небольшой ширине, около 40 см. Такая конструкция получает значительную нагрузку в продольном направлении. На этом участке устанавливаются рифленые прутки сечением не менее 10 мм. При самостоятельном строительстве фундамента потребуется выполнить расчет арматуры.
Проведение вычислений потребует значения нескольких параметров:
- ширина и длина здания;
- глубина траншеи;
- длина внутренних стен;
- количество прутков в верхнем и нижнем поясе армирования.
Зная длину и ширину, рассчитывается периметр. Например, длина 10 м, ширина 6 м, плюс внутренняя стена 6 м.
(10 + 6) x 2 + 6 = 38 м — общая длина стен. В обычной обвязке используется по два прутка в верхнем и нижнем армирующем поясе. Это означает, что всю длину нужно умножить на четыре.
38×4 = 152 м рифленых стержней. Если здание строится на заглубленном основании, поясов армирования укладывается 3-4, соответственно увеличивается метраж металлопроката.
Количество гладкой арматуры для поперечного расположения рассчитаем с шагом 0,4 м, получаем 38 : 0,4 = 95 штук. Величина горизонтальных штырей равняется 0,4 — 0,1 = 0,3 м (по 5 см отступают от каждой стенки опалубки). Необходимый метраж металлопроката составит 95×0,3 = 28,5 м
Длина вертикальных прутков зависит от глубины фундамента, при значении 80 см она составит 0,8 — 0,1 = 0,7 см (10 см приходится на отступы сверху и снизу, необходимые при монтаже каркаса). Можно вычислить размер одной перевязки (0,3 + 0,7) x 2 = 2 м. Количество армирующих связок равно числу поперечных прутков 95×2 = 190 м — общее количество гладкой арматуры.
Для фиксации понадобится проволока сечением 1 мм, на каждую связку приходится около 0,3 м. Перед покупкой металлопроката необходимо с помощью ГОСТов перевести метраж в килограммы.
Используя чертежи проекта, составляется схема армирования. Имея наглядное пособие, проще выполнить расчет материала.
Особенности установки каркаса для ленточного фундамента
Чтобы основание было прочным и прослужило долгие годы необходимо защитить металлические элементы от соприкосновения с землей и окружающей средой. Для этого каркас должен располагаться не менее чем в 5 см от дна, стенок и верха траншеи.
Технология сооружения металлической конструкции включает следующие этапы:
- В траншею, выкопанную под фундамент, насыпается и утрамбовывается песчаная подушка. Ее высота зависит от заглубленности основания здания и составляет от 15 до 50 см.
- По периметру и в углах вбиваются вертикальные штыри, к которым производится привязка силовых поясов.
- На дно траншеи по всей длине укладывается кирпич или пластиковые подставки, которые обеспечат зазор между нижним поясом и грунтом.
- Рифленые прутки размещаются на кирпичных подставках, связываются между собой, поперечными и вертикальными стержнями.
Между продольными прутьями оставляется расстояние 0,3 м, шаг поперечных перемычек — 20-50 см в зависимости от предусмотренной нагрузки. Стержни в местах пересечения фиксируются проволокой. Такое крепление не напрягает металл как сварка и создает «плавающий» каркас, не повреждающийся от движения грунта. - Второй пояс привязывают к вертикальным стойкам и выполняют обвязку. Обязательно проверяется уровень горизонта каркаса на каждом этапе. Схема армирования предусматривает соединение продольных и поперечных стержней в квадратные или прямоугольные ячейки. Чтобы ускорить процесс, возможен вариант, не резать длинный пруток на части, а сгибать в форме четырехугольника с нужной длиной стороны.
- На углах фундамента продольные прутья должны загибаться и заходить друг на друга с нахлестом. Этот участок подвержен наибольшему числу различных нагрузок. Для усиления увеличивают количество продольных стрежней и добавляют специальную арматуру.
Между продольными прутьями оставляется расстояние 0,3 м, шаг поперечных перемычек — 20-50 см в зависимости от предусмотренной нагрузки. Стержни в местах пересечения фиксируются проволокой. Такое крепление не напрягает металл как сварка и создает «плавающий» каркас, не повреждающийся от движения грунта.Технология связывания арматурного каркаса
В промышленном строительстве выполняется сварное соединение арматуры, этот способ значительно ускоряет процесс.
Для соединения используется проволока или пластиковые хомуты. Первый материал прочнее и надежней, второй быстрее крепится, но требует осторожности при заливке бетона. После застывания раствора свойства крепежа не различаются.
Вязка арматуры под ленточный фундамент выполняется следующими инструментами:
- вязальный крючок;
- пассатижи;
- дрель с насадкой в виде крюка;
- специальный пистолет.
Вязальный крючок — универсальный и практичный вариант, его можно изготовить самостоятельно. Компактный размер облегчает работу в ограниченном пространстве траншеи.
Связывание арматуры происходит по схеме:
- Отрезается кусок проволоки длиной 30 см.
- Складывается вдвое и заводится за прутья.
- Крючок цепляет петлю, затем в него заводится второй конец проволоки и начинается закручивание.
- Вращение выполняется по часовой стрелке. Нельзя сильно закручивать проволоку, иначе она порвется.
Дрель или шуруповерт с насадкой облегчат процедуру при большом объеме работы. Использование автоматического пистолета, имеющего микрочип для контроля натяжения проволоки, повышает производительность и дает хорошее качество скрутки. Цена такого инструмента высокая и его чаще используют профессиональная монтажники.
Разобравшись, как правильно армировать фундамент, можно выполнить весь объем работы своими силами. Важно уделить внимание каждому этапу создания каркаса от выбора прутков до скрутки каждого элемента. От этого зависит конечная прочность возводимой конструкции.
Как правильно вязать арматуру для ленточного фундамента этапы работ
Как правильно производить монтаж
Процесс вязки арматуры состоит из следующих элементов:
- От бухты вязальной проволоки отделяется кусок длиной 25-30 см.
- Отрезок сгибается пополам.
- Образовавшаяся полупетля заводится под перекрестие арматурных стержней и диагонально обхватывает его.
- Крючок заводится в петлю, свободный конец придерживается рукой.
- Свободный конец перехлестывается с крючком, который совершает вращательные движения. В результате проволочная петля закручивается и прочно соединяет стержни. Обычно хватает 3-4 оборотов.
При продольном соединении стержней выполняются аналогичные действия, только охват петли получается не диагональный, а поперечный. Рекомендуется устанавливать не менее 2 скруток на каждом продольном соединении.
Стеклопластиковая арматура
Для вязки стеклопластиковых стержней могут быть использованы как вязальная проволока, так и пластиковые хомуты. Вес арматуры значительно ниже, чем при использовании металлических прутков, поэтому пластиковые хомуты выдерживают нагрузки и рекомендуются для неподготовленных строителей, не имеющих опыта вязки каркасов.
Все приемы вязки, применяемые для соединения металлических стержней, используются и при изготовлении стеклопластиковых каркасов.
Никаких принципиальных отличий не имеется.
ВАЖНО!
Композитные разновидности арматурных стержней используются сравнительно недавно, поэтому изучены слабо. Специальных методов соединения каркасов пока не разработано, на практике используют стандартные технологические приемы.
Композитная арматура
Прежде всего, необходимо уточнить, что стеклопластиковая арматура так же относится к композитному типу, являясь одной из разновидностей. Помимо этого, существует углепластиковая и базальтопластиковая арматура, обладающая схожими качествами.
Их отличие состоит в том, что они всегда окрашены в темный (черный) цвет, тогда как стеклопластиковые прутки имеют светлую желтоватую окраску. Все приемы и способы вязки, используемые для традиционных металлических каркасов, применимы и для этих видов арматуры.
Единственным отличием всех композитных разновидностей можно считать невозможность выполнения сварных соединений. Кроме того, имеется возможность более широкого использования пластиковых хомутов взамен проволочных соединений, которая обусловлена малым весом материала.
Выбираем арматуру
Наиболее распространенные размеры бетонной ленты, используемые в малоэтажном частном домостроении — 30-40 см в ширину и 50-70 см в высоту. Оптимальный вариант — использование продольных стержней диаметром 12-14 мм, а для хомутов применять гладкий пруток диаметром 8 мм.
Такие результаты получаются при расчетах фундамента, они многократно проверены на практике и гарантированно выполняют свои функции.
Существует также композитная арматура (стеклопластик), которая имеет некоторое преимущество перед традиционными металлическими стержнями:
- Малый вес.
- Полная устойчивость к коррозии.
- Высокие несущие возможности.
- Низкая цена.
К недостаткам можно отнести только неспособность изгибаться, что в некоторых случаях вызывает необходимость дополнительных соединений, что снижает прочность каркаса и вообще не лучший вариант для бетонной ленты. Тем не менее, для оснований несложной формы выбор композитной арматуры вполне оправдан и рационален.
ОБРАТИТЕ ВНИМАНИЕ!
На рынке имеется множество некачественных прутков, изготовленных с нарушениями технологии. В частности, нередко встречается отслаивание спиралевидного оребрения
При покупке надо обращать внимание на производителя и проверять сертификаты.

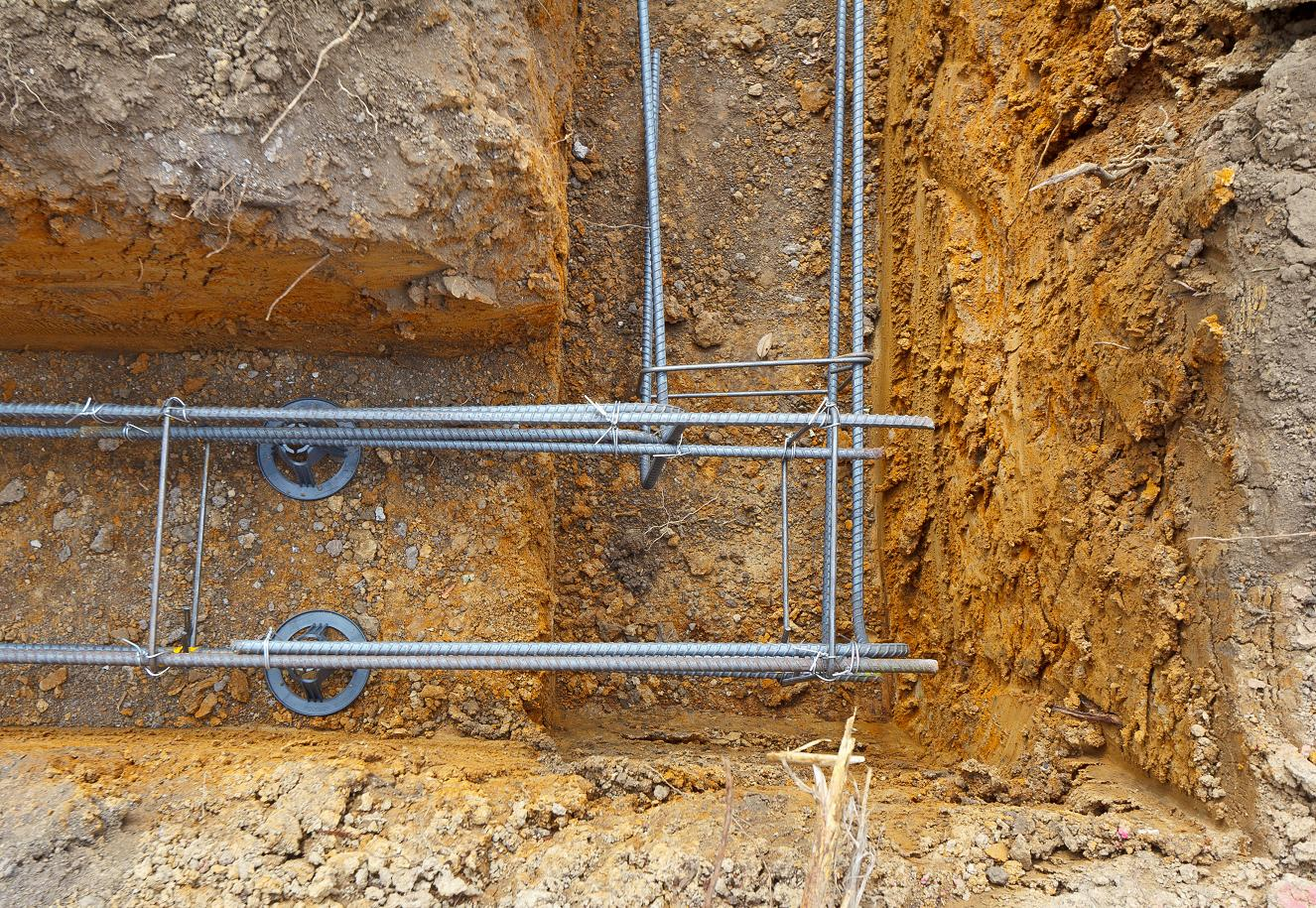

Армирование углов и примыканий
Очень часто армирование углов и примыканий в ленточных фундаментах делается неправильно, т.е. концы арматуры просто укладываются друг на друга и связываются без усиления. На углах и примыканиях арматуру следует гнуть, чтобы угол получался без разрывов. Для сгибания арматуры она зажимается в тиски, а на свободный конец одевается отрезок трубы – это позволяет согнуть прут аккуратно.
Если концы плетей приходятся на угол, то правильно будет усилить их Г-образными накладками из согнутой арматуры. Примыкания усиливают такими же накладками.
На углах ленточного фундамента образуется повышенное напряжение, при небрежном армировании они могут со временем подвергнуться деформации, усиление устраняет эту опасность.
Обвязка углов арматуры поперечными вертикальными и горизонтальными связками производится с меньшим шагом – в два раза чаще, чем в остальных местах фундамента.
Применяем вязальный пистолет
Пистолет для вязки арматуры значительно упрощает работу по созданию любого армирующего каркаса.
Удобства и плюсы применения:
- кассета с вязальной проволокой вставлена внутрь устройства;
- ее подача происходит автоматически;
- вязальный пистолет питается от встроенного аккумулятора;
- правильная вязка арматуры с минимальным использованием ручного труда;
- автоматический пистолет для вязки арматуры позволяет сделать все скрутки с одинаковым натяжением.
Но у такого удобного и полезного устройства есть недостатки:
- невозможность проведения работ в труднодоступных местах;
- пистолет для вязки арматуры стоит дорого, поэтому его применение экономически оправдано только при проведении больших объемов работ.
Таблица с ориентировочными ценами на основные модели, имеющиеся в продаже на строительном рынке:
| Модель | Ø арматуры (мм) | Время изготовления узла (сек) | Количество узлов от одного заряда аккумулятора | Ориентировочная цена (руб) |
|---|---|---|---|---|
| GS308-6512 | 6,5÷12 | 0,8 | 1000 | 19000÷21000 |
| GS308-1016 | 10÷16 | 0,8 | 1000 | 22000÷24000 |
| GS24T | 6÷24 | 0,8 | 1000 | 26000÷28000 |
| GS34T | 8÷34 | 0,8 | 1000 | 28000÷30000 |
| RT308В | 4÷19 | 0,8 | 1100 | 31000÷35000 |
| BM400 | 10÷29 | 1,0 | 2000 | 44000÷46000 |
| BM200 | 9÷21 | 0,85 | 2000 | 28000÷30000 |
| KW-0039 | 10÷22 | 0,8 | 1200 | 47000÷54000 |
| RDL40 | 12÷32 | 0,9 | 3000 | 43000÷45000 |
| RDL20 | 9÷21 | 0,9 | 3000 | 41000÷43000 |
| ПВА-32 | 6÷18 | 1,6 | 450 | 44000÷45000 |
Проведение расчета арматуры
При возведении ленточного фундамента своими силами важно провести расчет потребного количества арматурного профиля:
- Продольное армирование: рекомендуемый материал — ребристая стальная арматура класса АIII диаметром 12-14 мм, количество элементов в одном сечении — 4 (при глубине фундамента более 1 м — 6).
- Поперечная увязка: гладкий стальной прут класса АI диаметром 8 мм, шаг вязки — 20-30 см.
Расчет арматуры проводится в следующем порядке. Вначале определяется длина продольной арматуры. Для примера можно провести расчет для фундамента под дом площадью 5х6 м с одной несущей внутренней стеной (2 примыкания). Параметры фундамента: ширина подошвы — 50 см, глубина заложения — 80 см.
Для расчета поперечной арматуры диаметром 8 мм необходимо узнать количество вязок и длину в одном ввязочном кольце (2 вертикальных и 2 горизонтальных отрезка). Продольные стержни отступают от края фундамента на 5 см. То есть расстояние между ними по горизонтали составит 50-10=40 см, а по вертикали — 80-10=70 см.
Итого, длина кольца составляет 2х40+2х70=220 см. Запас на выпуск при вязке выбирает 2 см на сторону, т. е. следует добавить (2+2)х4=16 см. Всего длина — 220+16=236 см или округленно 2,4 м.
Количество вязок вычисляется, исходя из шага крепления стержней. Общее количество колец составит 22 (периметр дома)/0,3(шаг)=73. Общая длина поперечной арматуры составит 73х2,4=175,2 м. Принимается с запасом 180 м.
Вязальная проволока используется диаметром 2-3 мм. На одну вязку в среднем необходимо 0,3 м. Выходит, что на весь ленточный фундамент потребуется 73х0,3=149 м.
Вязка углов и примыканий дает свою корректировку. В одном углу на изгиб продольной арматуры и дополнительные вставки потребуется 2,5 м. На весь фундамент, соответственно, 10 м. Дополнительно придется закрепить в каждом углу 2 поперечных кольца, а это — 5 м, т. е. на всю ленту — 20 м. Примыканий имеется два. Расход дополнительный аналогичен вязке углов. Значит, добавится продольной арматуры — 5 м, поперечной — 10 м.
Варианты армирования прямых углов и мест примыканий
Угловые элементы ленточного фундамента испытывают наибольшие нагрузки после возведения здания. Поэтому от того, насколько качественно выполнено армирование этих участков фундамента будет зависеть надежность и долговечность всего сооружения. Простая вязка продольных элементов арматуры под прямым углом недопустима, так как такой способ не обеспечивает дополнительной прочности. Есть три основных метода армирования угловых частей и мест примыканий для ленточных фундаментов:
Первый способ
Основная внешняя продольная арматура загибается под 90 градусов. Внутренние продольные прутки также загибаются под 90 градусов и крепятся проволокой к внешним продольным пруткам. Величина загнутой части внутренних прутков должна равняться 50 диаметрам продольной арматуры. Такие же операции необходимо провести на всех горизонтальных уровнях армирующего каркаса.
Шаг вертикальных (поперечных) арматур в угловых элементах и местах примыканий должен составлять 0,5 основного шага.
Это же требование к шагу относится и ко всем остальным методам армирования угловых частей и мест примыканий.
Второй способ
Этот метод анкеровки в угловых соединениях и местах примыканий для изготовления металлического каркаса считается наиболее простым и часто используется. Если длины продольных прутьев не хватает, чтобы их загнуть, применяют Г-образные крепящие элементы. Длина каждого плеча такого элементов должна составлять не менее 50 диаметров основной арматуры. Внешние продольные прутки связываются одним Г-образным элементом между собой. Каждый внутренний продольный элемент соединяется с внешним прутком арматуры с помощью Г-образного элемента. Для армирования одного углового соединения потребуется три Г-образных хомута на каждый продольный уровень каркаса. Для места примыкания необходимо по два таких элемента на каждый уровень.
Третий способ
Чтобы сделать металлический армирующий каркас более прочным устанавливаем в углах и местах примыканий П-образные элементы.
Ширина таких элементов соответствует ширине армирующего каркаса, а длина – не менее 50 диаметров продольного арматурного прутка. Эти элементы вяжутся к основным продольным прутьям открытой частью буквы «П» по направлению от угла. Для армирования одного угла требуется два таких элемента (на каждом горизонтальном уровне), для места примыкания по одному элементу на каждый уровень.
Каким должно быть армирование
При закладке фундамента учитывают запас прочности. Обязательное требование – максимальная устойчивость в отношении климатических, механических факторов.
Каркас фундамента
Требования к арматуре:
- разрешается заменять несущие стержни. Возможно, если нагрузка при расчете не превышает СНИП;
- при верном устройстве каркаса основания, не будет препятствовать заливке;
- при установке арматуры нужно учитывать расчетный шаг;
Антикоррозийное покрытие
- конструкция должна иметь антикоррозийное покрытие;
- не допускаются подвижные «плавающие» соединения стержней на пересечениях каркаса. Относится к любым способам соединения.
Относится к любым способам соединения.Методы
Вязать арматуру можно разными методами:
- вручную;
- при помощи инерционного полуавтоматического крючка;
- с применением специального вязального пистолета.
Ручная
Схема вязания от инструмента не зависит. Выше описана вязка вручную, то есть при помощи обычного крючка.
Такой инструмент можно приобрести в строительном магазине или изготовить самостоятельно. Его делают из заточенной арматуры. Ручку наплавляют растопленным пластиком.
Сам крючок может иметь практически любой изгиб и длину. Мастер выбирает наиболее удобную для себя конфигурацию крючка опытным путем.
Полуавтоматом
Инструмент, работающий по инерционному принципу, тоже имеет форму крючка. Его применение ускоряет и упрощает процесс. Стоит он недорого, продается в строительных магазинах.
Принцип действия такого инструмента следующий:
- крючком поддевается проволока и с усилием натягивается вверх;
- в это время ножка крючка, имеющая спиральную нарезку и помещенная в пластиковый корпус, проворачивается, скручивая проволоку;
- если после одного такого движения проволочная петля скрутилась недостаточно плотно, снова поддеть петлю крючком и потянуть.
Полуавтомат применяется профессиональными строителями при возведении частных домов.
Использование вязального пистолета
Пистолет – это полноценное строительное оборудование. Он выполняет вязку автоматически.
При создании каркаса пистолет просто подносится к месту соединения, после этого нужно нажать на рычаг или кнопку (в зависимости от модели инструмента).
Пистолет обмотает соединение проволокой, затянет ее и обрежет. Вся процедура занимает несколько секунд.
В видео советы и руководство по обвязке арматуры шуруповертом и крючком:
Особенности материала
Бетон – это строительный материал, обладающий на начальном этапе полужидкой структурой, и твердеющий при заливке в форму (опалубку).
Из него можно изготовить монолитную деталь любой формы и размера, создать стены, перекрытия, опорные конструкции (фундамент). Материал обладает высокой прочностью, долговечностью, хорошо переносит перепады температуры.
Кроме этого, важными достоинствами бетона являются сравнительно низкая цена, а также простота работы с ним. Материал можно замешивать самостоятельно, прямо на площадке, но для больших отливок проще покупать нужное количество готового бетона определённой марки. Это позволит получить качественный материал, соответствующий всем нормам, требованиям ГОСТ и СНиП.
Однако, для того, чтобы выяснить, можно ли варить арматуру для фундамента, надо разобраться с отрицательными свойствами бетона. Прежде всего, он впитывает и попускает воду. Фундамент, находящийся под землёй, приходится гидроизолировать, защищая материал от контакта с почвенной влагой. Это важный момент, так как вода при замерзании расширяется и может разорвать отливку изнутри.
Бетон крошится при замерзании водыИсточник promportal.
su
Второй недостаток бетона состоит в разной реакции на внешние воздействия. Он способен выдерживать большое давление, но на растяжение работает очень плохо. Это означает, что длинная бетонная лента легко выдержит любое давление, но усилие, приложенное к центральной точке, станет для неё губительным.
Расчет объема арматуры
А сколько именно арматуры нужно для укладки и армирование ленточного фундамента – принимают во внимание то, какая именно схема будет применяться в том или ином случае. Если возводиться небольшого размера дом, гараж или же баня – применяется строителями следующая схема:
- укладка нижнего, после верхнего пояса.
- 3-4 арматурных прута в каждом поясе.
- расстояние между каждым из стержней – 10 см., но расстояние между краями фундамента и арматурой – 5 см.
- соединение в единое целое пояса проводят посредством применении специального хомута, при шаге от 5 и до 30 см.
Такая схема считается самой оптимальной и принимая во внимание размеры будущее постройки и самого фундамента не так уж и сложно провести расчеты.
Как пример, вы строите дом при площади в 150 кв.м., и внешними стенами периметра в 50 м
Применяют два пояса и по 3 прута в каждом – получаем 6, умножаем на 50. Соответственно сумма в 300 метров это и будет основанием арматуры
Как пример, вы строите дом при площади в 150 кв.м., и внешними стенами периметра в 50 м. Применяют два пояса и по 3 прута в каждом – получаем 6, умножаем на 50. Соответственно сумма в 300 метров это и будет основанием арматуры.
Рисунок 2. Арматурный каркас
Перемычки идут с шагом в 30 см., потому 50 делим на 0.3 – выходит 167 штук при длине каждой в 30 см.. На вертикального типа перемычки нужно 200.4 метра – 167 множим на 0.6 и на 2. Для горизонтальных – 100.2 метра, поскольку 167 умножаем на 0.3 и на 2. Потому нужно закупать 300 м. толстой, с рифленой поверхностью и 300.6 с гладкой поверхностью арматуры
Но важно отметить – оптимально покупать материал с запасом в 10-15% от итогового подсчета объема стройматериала
Основные параметры
Параметры указаны в таблице:
| Параметр | Описание |
| Антикоррозийная защита | Арматурный каркас должен быть полностью залит бетоном. |
| Стержни | Есть 2 вида стержней – хомуты, рабочая арматура. Хомуты бывают вертикальными, горизонтальными. Служат для связывания каркаса в единое целое. Оптимальное сечение хомута для арматуры – 10-15 мм. Профиль – периодический, применяется в качестве дополнения к хомутам. |
| Вертикальные компоненты | Предназначены для соединения, поддержки обоих слоев фундамента. Размещаются через 400-900 мм. Нагрузка незначительна, поэтому оптимальное сечение для стержней – 5-10 мм. |
| Горизонтальные компоненты | Стержни выкладываются внахлест. Если фундамент мелкозаглубленный, оптимальное число слоев – два. В каждом, от двух до четырех стержней. Если основание глубокозаглубленное, используется 3 слоя. Нельзя, чтобы расстояние превышало 300-400 мм. |
Оптимальное расстояние от опалубки – 60-80 мм.Какое количество материалов требуется
Количество рассчитывается в погонных метрах, килограммах.
За основу нужно взять:
- схемы армирования;
- параметры фундамента.
Виды углов
Не все соединения одинаково просты при проведении усиления. Первым делом следует определиться, какой именно градус примыкания будет у стыка. В соответствии с этим проводится подбор оптимальных материалов и техники проведения процедуры. Различают следующие виды:
Прямые. Это самые популярные из имеющихся вариантов. Работа с ними не вызывает особых трудностей.
Тупые, развернутые. Связывать их довольно легко. Прутья устанавливаются в направлении внутренней части с увеличением периодичности поперечных вставок по отношению к остальным участкам.
Острые. Довольно нечасто можно встретить данный тип при возведении частных домов малой этажности. С ними не просто работать, и для этого потребуются определенные навыки и опыт.
Армирование углов и мест примыкания ленточного фундамента
Как правило, последовательность сборки арматурного каркаса фундамента состоит из последовательной сборки прямых участков и связи их в углах фундамента и в местах примыкания внутренних перегородок
На эти участки стоит обращать особенное внимание, так как основные изгибающие и скалывающие напряжения возникают здесь
Армирование углов ленточного фундамента и мест примыкания стен проводят при помощи жестких лапок, Г и П-образных хомутов.
При использовании жесткой лапки, напоминающей кочергу, длиной не менее 35d рабочего стержня, гнутая часть арматуры располагается таким образом, чтобы внешние стержни в обоих направлениях были соединены, а внутренние стержни привариваются к внешним прутьям. Этим способом можно избежать распространенной ошибки при армировании– отсутствия связи между внешними и внутренними стержнями. В местах изгиба с внутренней стороны ставится вертикальная арматура.
Принцип установки Г-образного хомута аналогичен, только вместо лапки используют гнутый стержень стороной не менее 50d рабочей арматуры. Здесь также внутренние стержни одного направления соединяются с внешними прутьями другой стороны. Хомуты П-образной формы позволяют соединять параллельные внешние и внутренние стержни в одном направлении соединить к перпендикулярно расположенному внешнему стержню в другом направлении. На углах фундаментов применяют два таких хомута, на местах примыкания стены только один.
Наглядно схемы примыкания углов и стыков арматуры показаны на схемах ниже:
Здесь возникает вопрос, как правильно гнуть арматуру для фундамента.
Для этого используют специальное приспособление — арматурогиб, состоящее из трех стержней разного диаметра, жестко закрепленных на устойчивое, преимущественно стальное основание. Такое приспособление можно изготовить самостоятельно, либо приобрести в магазине.
Схемы распределения арматуры в конструкции каркаса ленточного фундамента
Как уже говорилось выше, арматура в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под влиянием возникающих внутренних напряжений Поэтому, насколько качественно будет произведено крепление элементов каркаса, настолько прочен и долговечен будет фундамент, а значит, и всё строение в целом.
Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:
- Наибольшие нагрузки выпадают на продольные прутья каркаса верхнего и нижнего (в особенности) пояса армирования. Поэтому, учитывая характеристики грунта и особенности будущего здания, для них выбирается арматура периодического профиля диаметром от 10 мм, а если длина ленты на любом из участков превышает 3 метра (а так чаще всего и получается) то не менее 12 мм.
- Продольная арматура должна быть расположена на расстоянии от донной части, боковых стен и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если обустраивается фундамент шириной в 400 мм, расстояние между продольными прутьями в горизонтальной плоскости должно составлять 300 мм.
- Расстояние между двумя соседними параллельными прутьями продольного армирования не должно превышать 400 мм.
- Для поперечных и вертикальных элементов каркаса используются гладкие прутья диаметром 6÷8 мм (при высоте ленты 800 мм и более – не менее 8 мм). Такого сечения будет вполне достаточно, так как на них выпадает меньшая нагрузка.
Одна из самых простых схем армирования ленточного фундамента неглубокого заложения
- Расстояние между хомутами (поперечными арматурными отрезками и стойками) может варьироваться от 100 до 500 мм. Последнее значение является максимальным, поэтому превышать его – нельзя. Лучше всего исходить из расчета, что шаг установки хомутов равен 0,75×h, где h – это общая высота фундаментной ленты.
- Количество ярусов продольного армирования и количество стержней будет зависеть от высоты и ширины ленточного фундамента. СНиП установлены минимальные соотношения площади сечения ленты и суммарной пощади сечения прутов продольного основного армирования.
- Если нагрузка на фундамент не будет слишком велика, то конструкция каркаса предельно упрощается и представляет собой в сечении прямоугольник без дополнительных, укрепляющих прутов. То есть в нижнем и верхнем армирующем поясе используются по два продольных прута, которые увязываются с вертикальными и горизонтальными перемычками или готовыми хомутами.
Повышенную сложность представляют участки, требующие дополнительного усиления – это углы и области примыкания фундаментных лент. Подробно об этом рассказывается в соответствующей статье.
Интерьер кухни в частном доме
4 Способы, как связать арматуру для фундамента
Если вам недоступен специальный пистолет для соединения проволокой арматуры, а также нет под рукой насадки-крючка на электрическую дрель, остается работать вручную, для чего вполне можно использовать обычные плоскогубцы.
Однако намного быстрее дело пойдет, если вы освоите, как связать арматуру для фундамента специальным крючком. Существует три распространенных среди мастеров способа, каждый из которых значительно облегчит вам задачу.
>Первый вариант довольно прост. Складываем проволоку пополам, продергиваем получившуюся петлю под скрещенными прутками, продеваем в петлю крючок, натягиваем второй конец и, вращая инструмент, цепляем его концом натянутую стальную нить. Продолжая закручивать, получаем нужное количество витков, которые зафиксируют попавшие в захват прутки. Второй способ подразумевает пропускание сложенной пополам проволоки, соединение ее над арматурной крестовиной и сгибание на расстоянии нескольких сантиметров. В изгиб вставляется крючок и вращается, после чего лишние концы обрезаются.
Как правильно вязать арматуру для ленточного фундамента
С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса
Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном.
И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.
Фото: Схема вязки арматуры для ленточного фундамента
Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.
Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.
На опалубку пускают любые доступные материалы: доски, листы РСП, металл
Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин
Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки.
Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.
Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25 до 50 см. На углах частота хомутов удваивается.
Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.
Вязка арматуры на углах
Технически это выглядит примерно так.
На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.
Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.
Схема вязки на углах
Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.
Соединения
Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее
Так вяжут арматуру крючком
всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.
Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.
Объяснение арматуры— Полное руководство по арматуре в ICF — Plasti-Fab
Опубликовано 22 мая 2019 г. от Plasti-Fab
2 комментария
По сравнению с обычными фундаментными стенами для ICF требуется больше арматуры. Однако у вас может быть бетонная стена толщиной 6 дюймов с ICF, а не 8 дюймов. обычная стена фундамента в большинстве случаев. Поэтому дополнительная арматура может сэкономьте 2 дюйма бетона на стенах фундамента.
Поскольку ICF содержат больше арматуры и считаются железобетонными. стены, они позволят вам построить более высокую стену, что даст вам более высокий потолок высота по сравнению с обычными бетонными стенами.
Арматураиспользуется для решения требований к проектированию конструкций, связанных в первую очередь с нагрузки сжатия, растяжения и сдвига. Арматура также будет контролировать бетон усадочные трещины.
Вертикальная арматура в основании
Стальные армирующие дюбели должны выступать как минимум в 40 раз за диаметр стержня по высоте от верхней части фундамента, чтобы соответствовать размеру, расстоянию и положению вертикальной арматуры, необходимой в стене фундамента.
Бетон прочен при нагрузках на сжатие, но прочность на растяжение намного выше. ниже. Арматура для подземных стен фундамента с обратной засыпкой Наружная поверхность всегда устанавливается во внутренней трети стены, которая является натянутая сторона стены. Для применения выше уровня грунта или стены для вечеринок арматурный стержень обычно размещается посередине стены.
Когда вы посмотрите на блок Advantage ICF, вы увидите зажимы арматуры на пластиковых перемычках, разделяющих 2 слоя пенополистирола.
Горизонтальный Арматура на курсах ICF
После завершения первого ряда МКФ поместите арматурный стержень горизонтально в соответствующие фиксаторы арматуры в перемычке, следуя своим техническим спецификациям (или таблицам расчетов в Техническом руководстве по системе Advantage ICF).Горизонтальный стержень располагается в шахматном порядке, чтобы можно было разместить вертикальный стержень между горизонтальными стержнями после того, как все ряды будут на месте.
Для стен ICF ниже уровня земли установите горизонтальный арматурный стержень в зажим № 1 (первое внутреннее седло арматурного стержня) в первом ряду блока и № 3 (третье седло арматурного стержня) во втором ряду, чередуя № 1 и № 3 для всех подпоследовательные курсы блока.
обычно находится на натянутой стороне стены (или в большинстве случаев на внутренней трети стены). Однако более подробное описание см. в Техническом руководстве по системе Advantage ICF.
Перемещение арматурного стержня в шахматном порядке от ряда к ряду создает эффект «переплетения», который позволяет горизонтальному арматурному стержню обхватывать (другой термин «удержание») ваш вертикальный арматурный стержень на месте. Вертикальная арматура устанавливается после того, как стена будет на полную высоту.
Установить
указанную вертикальную арматурную сталь, сдвинув ее вниз между смещенными
длины горизонтальной арматуры. Это создает эффект «переплетения», который позволяет горизонтальным
арматура для удержания вертикальной арматуры на месте.
● Убедитесь, что вы знаете, где на рабочей площадке вы хотите выгрузить арматуру.
● Держите арматуру как можно более чистой от грязи и других загрязнений, так как это повлияет на производительность
● Отрежьте 4 фута и предварительно согните их для углов и Т-образных стенок
● Иметь на месте надлежащий инструмент для резки арматуры и гибочный станок или договориться о том, чтобы это сделали за вас до доставки арматуры, чтобы обеспечить требуемые допуски.
● Наденьте пластиковые колпачки на верхнюю часть вертикальной арматуры, торчащей из фундамента или стены, чтобы не пораниться об острые концы.
Вы можете нажать на следующую ссылку, чтобы узнать, какая арматура вам понадобится для твоя работа.
http://www.advantageicf.com/technical-library/technical-library.html
Крайне важно ознакомиться со всеми применимыми строительными нормами и инженерными, техническими руководствами и техническими руководствами производителя ICF, а также с отчетами по нормам, чтобы понять требования к правильному расстоянию и размерам арматурных стержней.
Ресурсы
Техническое руководство Advantage ICF
Руководство по установке Advantage ICF
Детальное руководство Advantage ICF
Контрольный список системы Advantage ICF
Полевое руководство Advantage ICF
Если у вас есть какие-либо вопросы о размещении арматуры для вашего проекта, позвоните нам сегодня по телефону (888) 446-5377.
Нравится:
Нравится Загрузка…
Родственные ← Серия Plasti-Fab® для коммерческого строительства – Решения для стен выше уровня земли Серия Plasti-Fab Commercial Construction – Решения для утепленных кровель →Армирование бетона — зачем это делать, как это делать и когда это необходимо О стальной арматуре в бетоне
Иногда в бетон добавляют стальную арматуру, чтобы укрепить его, помочь скрепить бетон и ограничить растрескивание.
Во многих случаях для более крупных бетонных работ, требующих арматурной стали, обычно также требуется какое-либо разрешение на строительство, и в этом случае требования к арматурной стали документируются в планах.
Бетон, несущий большие нагрузки (например, фундаменты, фундаментные стены и колонны), почти всегда требует армирующей стали.
Однако не все бетонные работы требуют армирования. Бетонные проекты, такие как дорожки, некоторые подъездные пути и полы небольших сараев или игровых домиков, как правило, вообще не требуют стального армирования.
Однако стоит отметить, что, хотя для некоторых более крупных работ (таких как подъездные пути с интенсивным движением, полы для навесов и большие навесы) разрешение может не требоваться, было бы неплохо включить стальную арматуру. А иногда и небольшие работы также выигрывают от армирующей стали, особенно если основание менее прочное, чем должно быть, или есть карманы губчатого основания. На самом деле, даже для пола сарая меньшего размера не помешает бросить стальной стержень (арматурный стержень) по периметру пола, чтобы придать большую дополнительную прочность.
Средний армированный пол обычно состоит из сплошного основания (траншеи, заполненной бетоном) по периметру, а остальная часть бетонной плиты имеет толщину 100 мм (4 дюйма). Арматурные стальные стержни проходят вокруг фундамента, а сварная сетка входит в основную плиту. Сетка должна располагаться в верхней половине толщины (чуть выше середины) бетонной плиты. Там, где стержни арматуры соединяются, они должны перекрываться и связываться стяжной проволокой.
Арматура (сокращение от арматурный стержень) представляет собой стержень из мягкой стали различной толщины.Арматура обычно изготавливается с деформациями, т.е. ребристая. Это означает, что он не гладкий и, следовательно, будет лучше держаться. Наиболее распространенной толщиной является арматурный стержень №3 толщиной 10 мм (3/8 дюйма) и арматурный стержень №4 толщиной 12 мм (1/2 дюйма).
Сварная сетка представляет собой стальную проволоку, сваренную вместе в виде плоского листа с квадратной сеткой. Обычный размер сетки составляет 150 мм x 150 мм (6″x6″), а толщина обычной стальной проволоки составляет 4 мм (1/8″).
Несмотря на то, что арматура изготовлена из «мягкой» стали, она не ржавеет внутри бетона.
Это связано с тем, что для ржавчины стали нужен кислород, а после затвердевания бетона сталь испытывает кислородное голодание. Вот почему особенно важно обеспечить достаточное количество бетона, окружающего арматурную сталь.
АРМАТУРА ШВОВ ДЛЯ БЕТОННОЙ КЛАДКИ
ВВЕДЕНИЕ
Стандартная шовная арматура для бетонной кладки представляет собой сборку из сварной проволоки заводского изготовления, состоящую из двух или более продольных проволок, соединенных поперечными проволоками, образуя конфигурацию фермы или лестницы.Первоначально он был задуман в первую очередь для предотвращения растрескивания стен, связанного с термической или влажностной усадкой или расширением, а также в качестве альтернативы каменным перемычкам при связывании каменных тяжей. Обратите внимание, что требования к горизонтальной стали для борьбы с трещинами могут быть выполнены с помощью усиления швов или арматурных стержней. См. Контроль трещин в бетонных каменных стенах, TEK 10-1A (сноска 6).
Армирование швов также повышает устойчивость стены к горизонтальному изгибу, но не является общепризнанным в типовых строительных нормах и правилах для конструкционных целей.
В некоторых случаях его можно использовать при расчете сопротивления изгибу или для удовлетворения нормативных сейсмических требований.
В этом TEK обсуждаются нормы и требования спецификаций для армирования швов и представлено общее обсуждение функции армирования швов в бетонных кирпичных стенах. Подробную информацию о дополнительных способах армирования швов можно найти в других TEK, ссылки на которые даны в этой публикации.
МАТЕРИАЛЫ
Типы арматуры, используемые в каменной кладке, в основном представляют собой арматурные стержни и изделия из холоднотянутой проволоки.Армирование швов регулируется Стандартными техническими условиями для армирования швов каменной кладки, ASTM A951 (ссылка 1), или Стандартными техническими условиями для проволоки из нержавеющей стали, ASTM A580/A580M, тип 304 или тип 316 (ссылка 2), если армирование швов выполнено из нержавеющей стали. согласно Спецификации для каменных конструкций (ссылка 3). Холоднотянутая проволока для армирования швов варьируется от W1,1 до W4,9 (калибр от 11 до ¼ дюйма в диаметре; от MW7 до MW32), наиболее популярным размером является W1,7 (калибр 9, MW11).
Проволока для кладки гладкая, за исключением того, что боковые проволоки для армирования швов деформируются с помощью накатных колес.
Поскольку требования строительных норм и правил для каменных конструкций (ссылка 4) ограничивают размер арматуры шва половиной толщины шва, практический предел для диаметра проволоки составляет W2,8, ( 3 / 16 дюймов, MW17) для шва ⅜ дюйма (9,5 мм). Однако армирование шва такой толщины может быть затруднено, если необходимо поддерживать равномерную толщину шва ⅜ дюйма (9,5 мм).
Типы армирования швов
Армирование швов имеет несколько конфигураций, что отражает его многоцелевое назначение в кирпичных стенах.Обычно для каждого стыка кровати требуется одна продольная проволока (т. е. две проволоки для типичной одинарной стены), но нормы или технические требования могут диктовать иное. Типичное расстояние между узлами арматуры составляет 16 дюймов (406 мм) по центру. Регулируемые стяжки, петли, третьи тросы и сейсмостойкие зажимы также доступны в сочетании с армированием швов для многослойных и облицованных стен.
- Арматура стыка лестничного типа (рис. 1) состоит из продольных проволок, сваренных заподлицо с перпендикулярными поперечными проволоками, что создает вид лестницы.Он менее жесткий, чем арматура швов ферменного типа, и рекомендуется для многогранных стен с полыми пространствами или незаполненными воротниковыми швами. Это позволяет двум перемычкам двигаться независимо, но при этом переносить нагрузки вне плоскости с внешней каменной кладки на внутреннюю каменную стену. Поперечная проволока 16 дюймов (406 мм) по центру должна использоваться для строительства железобетонной кладки, чтобы не допустить, чтобы поперечная проволока попала в пространство ядра и, таким образом, не мешала размещению вертикальной арматуры и цементного раствора.
- Арматура стыка фермы (рис. 2) состоит из продольных проволок, соединенных с диагональными поперечными проволоками. Эта форма более жесткая в плоскости стены, чем армирование швов лестничного типа, и при использовании для соединения нескольких ригелей ограничивает дифференциальное движение между ригелями. По этой причине его следует использовать только тогда, когда дифференциальное движение не вызывает беспокойства, как, например, в одиночных стенах из бетонной кладки. Поскольку диагональные поперечные проволоки могут мешать размещению вертикальной армирующей стали и цементного раствора, армирование швов ферменного типа не следует использовать в армированных или залитых раствором стенах.
- Язычки, стяжки, анкеры, третьи тросы и сейсмостойкие зажимы различных конфигураций часто используются с армированием швов для создания системы, которая работает для: предотвращения растрескивания; кладка кладки скрепляется вместе; анкерная кладка; и, в некоторых случаях, сопротивляться структурным нагрузкам. Расстояние между стяжками и анкерами и другие требования включены в Анкеры и стяжки для каменной кладки, TEK 12-1B (ссылка 5).
По этой причине его следует использовать только тогда, когда дифференциальное движение не вызывает беспокойства, как, например, в одиночных стенах из бетонной кладки. Поскольку диагональные поперечные проволоки могут мешать размещению вертикальной армирующей стали и цементного раствора, армирование швов ферменного типа не следует использовать в армированных или залитых раствором стенах.Рекомендации по использованию некоторых различных типов армирования швов перечислены в таблице 1.
Рисунок 1—Усиление стыков лестничного типа Рисунок 2—Усиление стыков ферменного типа Таблица 1—Области применения для армирования швовЗАЩИТА ОТ КОРРОЗИИ
Заливка, строительный раствор и каменная кладка обычно обеспечивают достаточную защиту встроенной арматуры при условии соблюдения минимальных требований к покрытию и зазору.
Требования к покрытию
Углеродистая сталь в армировании швов может быть защищена от коррозии путем покрытия цинком (гальванизация). Цинк защищает сталь двумя способами. Во-первых, он обеспечивает барьер между сталью и кислородом и водой. Во-вторых, в процессе коррозии цинк обеспечивает защитное покрытие. Защитное значение цинкового покрытия увеличивается с увеличением толщины покрытия; поэтому необходимое количество гальванического покрытия увеличивается с увеличением степени воздействия, как указано ниже (ссылки.3, 4):
- Внутренние стены, подверженные воздействию средней относительной влажности не более 75%:
Оцинкованная сталь, ASTM A 641 (0,1 унции/фут²) (0,031 кг/м²)
Горячее цинкование, ASTM A 153 (1,5 унции/м²) фут²) (458 г/м²)
Нержавеющая сталь AISI тип 304 или тип 316 в соответствии с ASTM A580 - Наружные стены или внутренние стены, подверженные воздействию средней относительной влажности > 75%:
Горячее цинкование, ASTM A153 (1,5 унции/фут² (0,46 кг/м²)
Эпоксидное покрытие, ASTM A884, класс A, тип 1, ≥ 7 мил ( 175 мм)
Нержавеющая сталь AISI тип 304 или тип 316 в соответствии с ASTM A580
Требования к крышке
Спецификация для каменных конструкций также перечисляет минимальные требования к покрытию для усиления швов в качестве дополнительного средства защиты от коррозии.
Он должен быть размещен так, чтобы продольные провода были погружены в раствор с минимальным покрытием:
- ½ дюйма (13 мм), когда он не подвергается воздействию погоды или земли,
- ⅝ дюйма (16 мм) при воздействии погодных условий или земли.
ПРЕДПИСАТЕЛЬНЫЕ ТРЕБОВАНИЯ КОДЕКСА
Строительные нормы и правила для каменных конструкций включают предписывающие требования к армированию швов. Армирование швов в кирпичных конструкциях имеет множество применений.Армирование швов можно использовать для предотвращения образования трещин, горизонтального армирования и склеивания нескольких витков, углов и пересечений. В следующем списке выделены только те требования, которые относятся к армированию соединений. Темы борьбы с трещинами рассматриваются в серии «Управление движением» Руководства NCMA TEK (ссылка 6). Для получения информации об анкерах и стяжках см. Анкеры и стяжки для каменной кладки, TEK 12-1B (сноска 5). Существует также полезное обсуждение армирования швов в качестве структурной арматуры в Стальной арматуре для бетонной кладки, ТЕК 12-4D (ссылка.
7).
Общие требования к армированию швов
- Для кирпичной кладки, кроме бегущей связки: Горизонтальная арматура должна составлять 0,00028 общей площади поперечного сечения стены по вертикали. Это требование может быть выполнено с помощью армирования швов, размещенного в швах горизонтального слоя. Для 8-дюймов. (203-мм) каменные стены, это составляет W1,7 (9 калибр, MW11) армирование швов через каждый второй ряд. Существуют дополнительные критерии для кирпичной кладки в категориях сейсмостойкости D, E и F.
- Требования к сейсмостойкости: В категории сейсмостойкости C и выше (для бетонной кладки, кроме облицовочной), усиление горизонтального шва на расстоянии не более 16 дюймов (406 мм) по центру по вертикали не менее чем двумя проволоками W1.7 (MW11) требуется. Горизонтальная арматура также должна быть предусмотрена внизу и вверху всех проемов в стенах и должна выступать не менее чем на 24 дюйма (610 мм) за пределы проема. Дополнительные сведения о требованиях к сейсмостойкости, в том числе о стенах сдвига, изложены в Предписании по сейсмостойкому проектированию и детализации требований к армированию каменных конструкций, NCMA TEK 14-18B (см.8).
Дополнительные сведения о требованиях к сейсмостойкости, в том числе о стенах сдвига, изложены в Предписании по сейсмостойкому проектированию и детализации требований к армированию каменных конструкций, NCMA TEK 14-18B (см.8).Расчетные требования к допустимым напряжениям
- В дополнение к вышеуказанным требованиям, стены из бетонной кладки, спроектированные по методу допустимых напряжений и скрепленные стеновыми стяжками, должны иметь максимальное расстояние между стяжками 36 дюймов (914 мм) по горизонтали и 24 дюйма (610 мм) по вертикали. Для выполнения этого требования вместо стенных связей можно использовать поперечную проволоку для усиления швов.
- При проектировании стен несоставного действия армирование швов ферменного типа для связывания строп не допускается.
- Комбинированное армирование швов язычками или регулируемыми стяжками является популярным вариантом для склеивания многослойных стен, и на него распространяются дополнительные требования нормативных документов.
Эмпирические требования к проектированию
- Когда две кладки скрепляются арматурой шва, по крайней мере одна поперечная проволока должна служить связующим звеном на каждые 2⅔ фута² (0,25 м²) площади стены. Вертикальное расстояние между арматурой стыка не может превышать 24 дюйма (610 мм), а поперечные проволоки должны быть W1.7 (калибр 9, MW11) минимум, без капель и залитый раствором.
- Пересекающиеся стены, когда они зависят друг от друга для боковой поддержки, могут быть закреплены несколькими предписывающими методами, включая использование арматуры шва, расположенной не более чем на 8 дюймов (203 мм) по центру по вертикали. Продольные провода должны простираться не менее чем на 30 дюймов (762 мм) в каждом направлении на пересечении и иметь размер не менее W1,7 (калибр 9, MW11).
- Пересечения внутренних ненесущих стен могут быть закреплены несколькими предписываемыми методами, включая усиление швов на максимальном расстоянии 16 дюймов. (406 мм) о.к. вертикально.
(406 мм) о.к. вертикально.Требования для использования в шпоне
- Директивные требования к армированию швов в кирпичной кладке шпона включены в Строительные нормы и правила для каменных конструкций, глава 6. Эти положения ограничены районами, где базовая скорость ветра не превышает 110 миль в час (177 км/ч), как указано в ASCE 7-02 (ссылка 9). Дополнительные ограничения описаны в Кодексе. Приведенная ниже информация относится к армированию стыков или части армирования стыков системы стяжек/анкеров.Для получения информации о требованиях к анкерам и стяжкам см. Бетонные облицовочные материалы, TEK 3-6C (ссылка 10).
- Армирование швов лестничного типа или язычкового типа разрешено в конструкции из шпона с помощью поперечных проволок, используемых для закрепления шпона каменной кладки. Минимальный размер продольной и поперечной проволоки составляет W1,7 (калибр 9, MW11), а максимальное расстояние составляет 16 дюймов (406 мм) по центру по вертикали.
- Регулируемые анкеры в сочетании с арматурой шва могут использоваться в качестве анкеровки с продольной проволокой арматуры шва W1.7 (калибр 9, MW11) минимум.
- Усиление шва также может использоваться для крепления каменной облицовки к кирпичной кладке при условии, что максимальное расстояние между внутренней поверхностью облицовки и внешней поверхностью бетонной опорной кладки составляет 4 ½ дюйма (114 мм).
- В категориях сейсмостойкости E и F в редакции Строительных норм и правил для каменных конструкций от 2005 г. требуется непрерывное армирование швов одной проволокой, минимум W1.7 (9 калибр, MW11), по ширине облицовки на максимальном расстоянии 18 дюймов.(457 мм) по центру по вертикали. Зажимы или крючки должны прикреплять проволоку к арматуре стыка. Международные строительные нормы и правила 2003 г. (ссылка 11) также предписывают это требование для категории сейсмостойкости D.
- Расстояние между анкерами и, как следствие, возможное расстояние между армирующими элементами, уменьшено для категорий проектирования сейсмостойкости D, E и F и в районах с сильным ветром.
Требования для использования в кладке стеклопакетов
- Арматура горизонтального шва должна располагаться на расстоянии не более 16 дюймов.(406 мм) по центру, расположенные в шве кладочного раствора и не должны пересекать деформационные швы.
- Минимальная длина соединения составляет 6 дюймов (152 мм).
- Усиление шва должно быть размещено непосредственно над и под отверстиями в панели.
- Армирование стыка должно состоять как минимум из 2 параллельных продольных проволок размера W1,7 (9 калибр, MW11) и сварных поперечных проволок минимум W1,7 (9 калибр, MW11).
УСТАНОВКА
Установка армирования швов – рутинная работа каменщиков.Арматура стыка укладывается на лицевые оболочки, а поверх нее наносится раствор. Требования к покрытию должны быть соблюдены. Установка правильного типа арматуры шва с указанным коррозионно-стойким покрытием имеет важное значение, а также обеспечение ее установки на надлежащих расстояниях и в надлежащих местах.
Положения по обеспечению качества, связанные с армированием швов, обычно включают:
Представления
Сертификат материала с указанием соответствия должен включать:
- материал соответствует указанному стандарту ASTM,
- указанная защита от коррозии поставлена, Указанная конфигурация
- была предоставлена, и
- другие критерии, если это необходимо или указано.
Осмотр
- Масло, грязь и другие вещества, препятствующие склеиванию, следует удалить. Легкая ржавчина и прокатная окалина допустимы.
- Требования к обложке выполнены.
- Соединения имеют длину не менее 6 дюймов (152 мм) (см. рис. 3) для надлежащего переноса растягивающих напряжений. Завязывать не нужно. В строительных документах могут быть указаны более длинные соединения, особенно если арматура стыка используется как часть конструкционной горизонтальной арматурной стали.
- Убедитесь, что армирование швов, используемое для предотвращения образования трещин, не проходит через деформационные швы.
- Если стяжки или анкеры являются частью арматуры стыка, проверьте, что заделка в примыкающей звездочке, выравнивание и расстояние находятся в пределах заданных значений.
Ссылки
- Стандартные технические условия для армирования швов каменной кладки, ASTM A951-02.ASTM International, 2002. Стандартные технические условия
- для проволоки из нержавеющей стали, ASTM A580/580M-98 (2004). ASTM International, 2004.
- Спецификация для каменных конструкций, ACI 530.1-05/ASCE 6-05/TMS 602-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.
- Строительные нормы и правила для каменных конструкций, ACI 530-05/ASCE 5-05/TMS 402-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.
- Анкеры и стяжки для кладки, ТЭК 12-1А. Национальная ассоциация бетонщиков, 2001 г.
- Серия контроля движения, Раздел 10, Национальная ассоциация бетонщиков:
Контроль трещин в бетонных каменных стенах, TEK 10-1A, 2005 г. Стены из бетонной кладки – альтернативный инженерный метод, ТЕК 10-3, 2003 г.
Борьба с трещинами в бетонном кирпиче и другой облицовке из бетонной кладки, ТЭК 10-4, 2001 г. - Стальная арматура для бетонной кладки, ТЭК 12-4Д. Национальная ассоциация бетонщиков, 2006 г.
- Требования к сейсмостойкому проектированию и детализации армирования каменных конструкций, ТЭК 14-18B. Национальная ассоциация бетонщиков, 2009 г.
- Минимальные расчетные нагрузки для зданий и других сооружений, ASCE 7-02. Американское общество инженеров-строителей, 2002 г. .
- Облицовка бетонной кладкой, TEK 3-6C. Национальная ассоциация бетонщиков, 2012 г.
- Международные строительные нормы и правила, 2003 г. Международный совет по строительным нормам, 2003 г.
Стены из бетонной кладки – альтернативный инженерный метод, ТЕК 10-3, 2003 г. NCMA TEK 12-2B, редакция 2005 г.
NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.
Почему расстояние между арматурными стержнями имеет решающее значение
Мел Маршалл, инженер.
Большинство производителей сборных железобетонных изделий используют арматурную сталь в своих формах просто потому, что им сказали сделать это в спецификации или инженером-проектировщиком, или во многих случаях просто потому, что так сказал ему или ей отец.Но действительно ли необходимо класть стальные стержни в бетон? Если да, то почему?
В строительной отрасли мы все знакомы с термином «прочность бетона», который на самом деле относится к прочности бетона на сжатие. Например, прочность бетона 4000 фунтов на квадратный дюйм означает, что он может выдержать нагрузку в 4000 фунтов сжимающей силы на каждый квадратный дюйм площади поверхности. Это довольно сильная штука! Прочность бетона измеряется при испытании на сжатие бетонного цилиндра, когда образец сжимается (сжимается) между двумя гидравлическими цилиндрами.
Всякая прочность не одинакова
Прочность на сжатие — это одно испытание, но что произойдет с прочностью бетона, если мы потянем за концы образца, а не сожмем их вместе? Другими словами, что, если мы натянем бетон или растянем его, что называется испытанием на растяжение? Теперь мы находим, что прочность на растяжение составляет лишь одну десятую его прочности на сжатие.
Бетон, который имеет впечатляющую прочность на сжатие 4000 фунтов на квадратный дюйм, может иметь предел прочности на разрыв 400 фунтов на квадратный дюйм.Не так сильно в напряжении!
Поскольку арматурная сталь может выдерживать гораздо более высокие силы растяжения или растяжения, чем бетон, мы используем сталь, чтобы противостоять растягивающим напряжениям, которые накапливаются в изделии, когда оно нагружено. Сталь находится в тех частях изделия, где бетон вынужден растягиваться или изгибаться под эксплуатационной нагрузкой. В некоторых проектных ситуациях также требуется сжатая сталь, но в этой статье рассматривается только растянутая сталь, арматура, которую большинство производителей сборного железобетона используют в своей продукции.
Структурная целостность каждого железобетонного изделия зависит от следующего:
1. Марка стали;
2. Размер и шаг стальной арматуры; и
3. Расположение стали внутри изделия.
Расчет необходимого количества стали
Когда инженер-строитель проектирует железобетонный компонент, необходимо рассчитать площадь поперечного сечения арматурной стали, необходимую для каждого фута длины изделия.
Все железобетонные конструкции рассчитываются исходя из необходимого количества кв./м арматурной стали для безопасной перевозки груза. Кроме того, каждый фут продукта должен иметь такое же количество стали, что и фут рядом с ним, чтобы обеспечить равномерную прочность продукта по всему периметру.
Если россыпи стальной арматуры не соблюдают правильное расстояние в формах, определяется прочность изделия. Например, если дизайнер требует, чтобы арматурный стержень № 5 располагался через каждые 4 дюйма, необходимо разместить три стержня № 5 на каждые 12 дюймов опалубки. Если стальная россыпь немного неаккуратна и размещает стержни № 5 на уровне 5 дюймов.расстояние, а не 4 дюйма. интервал, прочность изделия снизится на 20%. Да, структурная целостность бетона может быть легко нарушена!
Правильное размещение арматурного стержня №5 на высоте 4 дюйма. расстояние обеспечивает стальную площадь 0,93 кв. Дюйма, в то время как неправильное размещение тех же стержней на расстоянии 5 дюймов.
зазор уменьшит площадь стали всего до 0,74 кв. Дюйма — на 20% слабее! Очень возможно, что эта разница в расстоянии будет упущена, если инспектор контроля качества проведет только быстрый визуальный осмотр расстояния между арматурными стержнями.Даже если штангисты размещают стержни через каждые 4,5 дюйма, а не через каждые 4 дюйма, прочность снижается на 10%, что по-прежнему является очень значительной ошибкой. Инспекторы контроля качества должны уделять время точному измерению расстояния между арматурными стержнями в рамках своих проверок перед заливкой.
«При найме новых сотрудников на сталелитейный завод найдите время, чтобы ознакомить их с размерами арматуры и важностью использования указанного размера для работы».
Извлечение арматуры неправильного размера из инвентарной кучи также может привести к серьезной проблеме.Неправильное размещение арматурного стержня №4 с шагом 4 дюйма (вместо указанного арматурного стержня №5 с шагом 4 дюйма) приведет к уменьшению арматуры на 35% по сравнению с тем, что необходимо для прочности конструкции. При найме новых сотрудников на сталелитейный завод найдите время, чтобы ознакомить их с размерами арматуры и важностью использования указанного размера для работы. На первый взгляд разница между арматурными стержнями №4 и №5 не заметна, особенно при некоторых формах деформации.
Поскольку расстояние имеет решающее значение, убедитесь, что стальные арматурные стержни должным образом закреплены на месте либо с помощью сварки (используйте только арматуру свариваемого класса ASTM C706), либо путем установки подходящих проволочных стяжек.Арматурные каркасы должны быть максимально прочными.
Расстояние между арматурными стержнями имеет решающее значение, поэтому не торопитесь, чтобы сделать это правильно!
Модернизация на случай землетрясения, болтовое крепление фундамента и крепление стен
Модернизация на случай землетрясения: крепление дома болтами,
Болтовое крепление фундамента и крепление стены
Основная цель реконструкции в случае землетрясения — уберечь ваш дом от смещения с бетонного фундамента, что делает здание более безопасным и менее подверженным серьезным структурным повреждениям во время землетрясения.
Существующие дома нуждаются в модернизации, потому что наше понимание последствий землетрясений, а также методы строительства улучшились после того, как дома были построены.Подготовка к землетрясению
Форум KQED С Майклом Красным и ведущим Дэйвом Айверсоном
Пятница, октябрь. 21, 2011
«Я думаю, что страхование является одним из важных компонентов нескольких вещей, которые домовладельцы должны учитывать. Страховое покрытие может помочь финансировать восстановление вашего дома, но оно не может сделать вас целым, и оно не может заменить все содержимое, которое находится внутри, и оно не может заменить ваш дом, после которого вашей семье нужно место для жизни. землетрясение и быть в безопасности.Поэтому я думаю, что жильцам следует в первую очередь подумать о переоснащении своего дома. Убедитесь, что дом в безопасности и что на следующий день вы можете вернуться или сделать небольшой ремонт и быть готовыми жить в этом доме. Опять же, необходимо сделать страховку более доступной, чтобы вы могли покрыть любые убытки, которые у вас есть после модернизации».
Danielle Hutchings
Координатор программы по землетрясениям и опасностям Ассоциации правительств залива
года повредило дом после землетрясения в Нортридже в 1994 году.
Фото любезно предоставлено Андреа Бочерер, FEMA
На этой странице представлен обзор модернизации сейсмостойкого оборудования для всех, кто плохо знаком с его назначением и терминологией. Как и в любом обзоре, приведенные ниже описания чрезмерно упрощены. Термины
болтовое крепление дома , болтовое крепление фундамента и распорка стен часто используются как синонимы термина модернизация сейсмостойких конструкций .На приведенной выше диаграмме показано, как силы землетрясения могут воздействовать на ваш дом тремя способами.
Фундаментные болты
Крепление фундамента обычно означает, что болты добавляются для улучшения соединения между деревянными элементами каркаса здания и его бетонным фундаментом.
Обычно это означает добавление болтов через кусок дерева, который плоско лежит на вершине фундамента, называемый подоконником или грязевым подоконником, в бетон. Существующих болтов может не быть, или существующие болты могут быть либо ослаблены, либо слишком далеко друг от друга, чтобы быть достаточно прочными для сейсмостойкости.
Тщательное планирование, размещение и установка фундаментных болтов имеют решающее значение для хорошей прочности болтов. Важно использовать правильный тип болта, соответствующий существующим условиям дома и его фундамента. Ожидаемый тип нагрузки на болт или напряжения является еще одним важным фактором при выборе болта.
Обычно используются два типа фундаментных болтов — распорные болты и болты с эпоксидной смолой.
Болты расширительного фундамента
Фундаментные болты распорного типа, также известные как механические анкерные болты для фундамента, являются основным типом болтов, используемых при модернизации сейсмостойких конструкций для закрепления осыпи к фундаменту — их установка дешевле, но для хорошей работы требуется хорошая прочность бетона.
Они обычно используются в домах с новым фундаментом или когда бетон находится в хорошем состоянии.
В действующем стандартном плане А ABAG для модернизации сейсмостойких конструкций указано, что анкерные болты могут использоваться, если их установка не вызывает растрескивания бетона. В этих случаях анкерный болт механического типа очень эффективен, если он правильно установлен в соответствии со спецификациями производителя.
Фото: Анкерный болт механического типа с квадратной шайбой
Фундаментные болты с эпоксидной смолой
Фундаментные болты с эпоксидной смолой работают лучше, чем механические анкерные болты, в старых домах, где бетон может быть слабее, чем в новом доме.Они также работают лучше, когда ожидается, что сила землетрясения вызовет подъем — ситуация, когда движение вытягивает болт вверх и из бетона. Кроме того, эпоксидные анкеры могут быть длиннее и поэтому вставляться глубже в бетон. Это особенно важно, если между стойками каленой стены добавлен дополнительный каркас основания (блокировка) для анкеровки конструкционной фанеры жесткой стены (раскосы каленой стены).
Тарельчатые шайбы
Недавно были обновлены требования к зажимным шайбам, устанавливаемым с модифицированными анкерными болтами.Теперь под гайку анкерного болта необходимо использовать горячеоцинкованные квадратные пластинчатые шайбы размером 3″ x 3″ x ¼». Это позволяет более надежно закрепить грязевой порог на фундаменте.
Использование этой большой прижимной шайбы имеет важное значение, поскольку во время недавних землетрясений наблюдалось, что круглые шайбы старого типа, которые обычно использовались в домах, построенных до середины 1990-х годов, иногда протягивались через осадок грязи, потому что они были недостаточно большими, чтобы обеспечить достаточная удерживающая сила.
Фундаментные плиты
Кронштейн стены
В большинстве домов есть короткая стена с деревянным каркасом в подпространстве. Эта стена может иметь высоту от нескольких дюймов до нескольких футов и подниматься вверх от вершины бетонного фундамента до нижней части основного этажа.
На строительном языке это называется каленой стеной. Обрушение стены калеки является основным источником разрушения, связанного с землетрясением.Обрушение этой стены часто приводит к тому, что основной этаж падает на землю. Дом сводчатым в сторону от фундамента, так как шаткая стена просто выкатывается из-под него.
Усиление или распорка повреждённой стены, чтобы она не обрушилась во время сейсмического движения, является очень важной частью модернизации сейсмостойкости. Крепление осуществляется путем плотного прикрепления конструкционной фанеры к каркасу стены. На инженерном языке эта прочная или усиленная стена называется стеной сдвига.
Эффект жесткости достигается в продольном направлении фанеры, что означает, что фанера, проложенная вдоль боковых стен дома, будет скреплять его в направлении спереди назад, а фанера, проложенная вдоль передней и задней стен, будет скреплять дом в направлении из стороны в сторону. Соответственно, важно скрепить все стороны дома для лучшей сейсмической защиты.
Обычно нет необходимости, а может быть и нежелательно закреплять каленые стены по всей длине.Чрезмерное крепление означает ненужную работу и затраты, и многие инженеры считают важным поддерживать некоторую пластичность в подзонах дома.
Фундаментные кронштейны
В некоторых домах также требуются дополнительные прижимные скобы для крепления стен жесткости. Углубления представляют собой специально сконструированные прямоугольные кронштейны, соединяющие каленый каркас стены с фундаментом. Как следует из названия кронштейна, они предназначены для сопротивления подъему или качению стены сдвига, которые также могут возникать во время сейсмической активности.Как правило, потребность в удерживающих элементах зависит от высоты и ширины конфигурации стены сдвига.
Дома без каленых стен
Не во всех домах шаткие стены. Во многих новых домах и в некоторых старых домах каркас пола (балка) опирается непосредственно на подоконник.
По сравнению с домами с шаткими стенами дома, построенные таким образом, считаются несколько менее уязвимыми к смещению с фундамента. Однако все еще существует значительный риск.Соединение между каркасом пола и фундаментом состоит из ряда «ногтей на ногах», которые часто слишком слабы, чтобы выдерживать сильное сейсмическое движение, и дом может соскользнуть с фундамента. Даже проскальзывание на несколько дюймов может нанести серьезный ущерб дому, позволив его частям провиснуть и вызвать структурные повреждения или разорвать инженерные коммуникации, такие как газ, вода, канализация и электричество, которые проходят от земли до дома.
Существует несколько методов улучшения соединения каркаса с фундаментом, когда в доме нет шатких стен.Выбор того, какая система подключения является наиболее практичной для данного дома, сводится к множеству переменных и, в конечном счете, включает оценку экономической эффективности. Старые дома сильно различаются по условиям доступа, размеру каркаса и конфигурации фундамента и т.
д., и обычно не существует «единственного» правильного способа улучшить эту связь.
Модифицированные соединители Simpson Strong-Tie
Один из методов заключается в установке анкерных пластин Simpson UFP10 для бортового борта в сочетании с зажимами Simpson L70/L90, соединяющими бортовой борт с краевой балкой.Расстояние зависит от размера и веса дома. Второй метод заключается в креплении системы перекрытий непосредственно к фундаменту с помощью анкеров Simpson FJA.
Угловые железные стойки и фундаментные болты
Пользовательское обновление соединения заключается в использовании угловых железных распорок, которые соединяют балки перекрытия непосредственно с фундаментом аналогично анкерам Simpson FJA. Сейсмобезопасность разработала соединение угловой железной стойки в начале 80-х годов при участии нескольких коллег, которые были инженерами-строителями.Они обеспечивают значительное увеличение прочности соединения и для многих проектов обеспечивают наиболее экономичную модернизацию, доступную для существующих условий.
Расчетная прочность уголка выше, чем у анкеров Simpson FJA. Это не безрецептурные соединители, они должны изготавливаться на заказ у производителя стали.
Угловые железные стойки устанавливаются таким образом, чтобы обеспечивать как вертикальное (сопротивляющее подъему), так и боковое (сопротивляющее скольжению) анкерное крепление дома.Стойки усиливают любую слабость в исходных болтах подоконника и более полно удлиняют анкер в платформу основного пола дома.
Мягкие сюжетные ситуации
Еще одно состояние, встречающееся во многих домах, особенно с пристроенными гаражами, называется мягкой историей. Это ситуация, когда жилое пространство дома, например, спальня, построено над большим проемом, таким как ворота гаража. Такое отверстие имеет небольшую жесткость или прочность на сдвиг или не имеет такой жесткости.Таким образом, возникает термин «мягкая история», означающий историю дома, построенного на участке стены, который является «мягким» в своем сопротивлении боковому движению.
Состояние мягкого этажа иногда можно улучшить, установив фанерные распорки на стене рядом с проемом и на одной линии с ним. Если конфигурация дома не подходит для этого решения, можно использовать каркас из инженерной стали.
Проблемы с арматурой в бетонных фундаментах, плитах и стенах
Ржавчина и оголенная арматура могут снизить структурную прочность бетона.Это может привести к трещинам и ослаблению фундаментов и плит, а также протечкам в стенах подвала.
Хотя бетон является очень прочным материалом и отлично подходит для поддержки огромного веса; это не очень хорошо для прочности на растяжение, если в нем нет армирования, такого как арматура.
Проблемы с трещинами и арматурой
Проблема №1. Ржавая арматура теряет структурную прочность
По мере того, как арматура ржавеет, она медленно теряет свою прочность и изнашивается. По мере ржавления он увеличивается в объеме, и это оказывает огромное давление на бетон, покрывающий арматуру.
По мере того, как арматура ржавеет, прочность связи между арматурой и бетоном ухудшается, что в конечном итоге приводит к снижению прочности бетона. Кроме того, коррозия и точечная коррозия способствуют структурной усталости.
Проблема № 2 – Растрескивание: отламываются куски бетона
Выкрашивание или отслоение кусков бетона, как правило, происходит из-за:
- Механические повреждения – i.е. бетон, ударяемый твердым металлическим предметом с большой силой.
- Силы ржавой арматуры, давящей на бетон – Как мы уже отмечали, ржавая арматура оказывает огромное давление на бетон, что может вызвать трещины или отрыв кусков бетона.
Проблема №3 – Усадочные трещины, через которые влага может попасть на арматуру
Усадочные трещины, вероятно, являются наиболее распространенным типом трещин в бетоне.
Когда бетон сначала смешивают и заливают, в нем содержится избыток воды, а в процессе затвердевания бетон теряет избыток воды, что вызывает усадочные трещины.
Если было добавлено слишком много воды, могут возникнуть проблемы с растрескиванием. Во-первых, бетон будет слабее, а во-вторых, усадочные трещины могут увеличиться и позволить влаге попасть на арматуру.
Проблема №4 – Недостаточное покрытие арматуры бетоном
Строительные нормы и правила предъявляют требования к тому, насколько близко арматурный стержень может находиться к земле (почве), а также насколько близко он может быть к бетонным формам. Расстояние варьируется в зависимости от расположения и размера арматурного стержня.
Обычные размеры арматуры, используемые в жилищном строительстве для домов, обычно имеют размеры от арматуры № 3 до арматуры № 6.Арматурный стержень № 4 имеет диаметр 1/2 дюйма (4/8 дюйма), а арматурный стержень № 5 имеет диаметр 5/8 дюйма.
Зазоры и охват на арматуре
Арматурный стержень, как правило, должен быть заключен в оболочку или покрыт бетоном, и в большинстве случаев существуют нормативные требования, устанавливающие руководящие принципы.
Иногда арматура может смещаться во время заливки бетона, и поэтому она не получает надлежащего покрытия.
Как правило, арматура в жилищном строительстве должна иметь 3-дюймовое бетонное покрытие или отделение от грунта, когда бетон для фундаментов и подкладок заливается на почву, а при заливке на опалубку — 1½ дюйма.Если формованный бетон не подвергается воздействию земли или погодных условий, как в плитах и стенах, то требуется ¾ дюйма. Обратите внимание, что существует много требований к условиям и зазорам.
Пятна ржавчины или узор из трещин
Если на бетонной стене или полу рядом с трещинами есть пятна ржавчины, обычно арматура ржавеет. Когда это условие наблюдается, было бы разумно определить источник влаги и провести техническое обслуживание и ремонт.
Если на трещинах есть рисунок (т.е. прямоугольник или квадрат), то арматура может оказаться слишком близко к поверхности бетона. Опять же, обслуживание и ремонт мудры.
В принципе, если нет покрытия или оно неправильное, то арматура может подвергаться воздействию чрезмерной влаги и ржавчины.
Проблема № 5. Скальные карманы могут подвергать арматуру воздействию влаги
Бетон, который не был уложен или провибрирован должным образом, может иметь каменные карманы и оголенную арматуру. Часто эта проблема возникает, когда бетон был залит слишком сухим из-за недостаточного количества воды, добавленной в бетон при его замешивании.Это может привести к коррозии арматуры и повреждению бетона.
На фото бетон был залит слишком сухим и не провибрирован должным образом.
Проблема № 6. Если в бетоне нет арматуры, то одна сторона трещины может возвышаться над другой стороной: например, в полу гаража
Если в бетонном полу гаража нет арматуры, то одна сторона трещины может быть выше другой. Без арматуры трещины имеют тенденцию к увеличению.
Дома, построенные до или в 1950-х и 60-х годах
Во многих районах страны дома, построенные в 50-х и 60-х годах или ранее, могут не иметь арматуры в бетонных плитах.В этих домах могут быть трещины, проходящие через несколько напольных плиток, отражающие трещины в бетоне под плитками.
В таких домах нередки случаи, когда приподнимают ковровое покрытие или другие напольные покрытия и находят трещины, а часто и многочисленные трещины. Эти трещины можно залатать или отремонтировать, но, вероятно, появятся и другие трещины, особенно на участках с экспансивным грунтом или ползучестью склонов.
Трещины без арматуры с большей вероятностью станут причиной падения
Как указывалось ранее, отсутствие арматуры в плите с большей вероятностью приведет к тому, что одна сторона трещины возвысится над другой стороной.Это условие часто создает опасность поездки. Инспекторы часто считают разницу в высоте в 1/4 дюйма или более опасной для безопасности.
Споткнуться об опасности можно на полу в гараже, на полу дома, на дорожках, во внутреннем дворике и на подъездной дорожке.
Почему арматура ржавеет или подвергается коррозии?
- Когда пассивный защитный слой на арматуре разрушается, т. е. цементирующие материалы выходят за пределы окружающей арматуры, химические вещества, карбонизация и хлориды начинают процесс коррозии.
- Различные загрязняющие вещества в воздухе, замерзание и оттаивание, влага в воздухе (особенно в прибрежных районах), соли и противогололедные составы, агрессивные грунты также могут приводить к коррозии и ржавлению арматуры.
- Воздействие чрезмерной влаги и различных химических соединений может привести к повреждению бетона и арматуры при ряде обстоятельств.
Почему арматуру закладывают в бетон?
Две основные причины:
- Уменьшение растрескивания бетона
- Добавление конструкционной прочности, особенно прочности на растяжение
Другие основания для арматуры в бетоне
- Помогает предотвратить подъем одной стороны трещины над другой стороной
- Можно связать две отдельные секции или куски бетона вместе (т.е. при холодных соединениях)
- Возможность уменьшения толщины бетона. При использовании арматуры в перекрытии или стене может потребоваться меньше бетона, и бетон не должен быть такой толщины
- Может помочь распределить вес или нагрузку на бетон на большую площадь
- Помогает скрепить бетон, когда он расширяется и сжимается
Почему на арматуре есть ребра
Небольшие ребра на арматуре служат нескольким целям.
- Они увеличивают площадь поверхности арматурного стержня, что дает пасте в бетоне большую площадь поверхности для склеивания.
- Ребра обеспечивают более прочную механическую анкеровку к бетону.
- Ребра помогают удерживать различные части арматуры на месте при заливке бетона, чтобы они не соскользнули со своего места, даже если они связаны друг с другом.
Неправильно установленная арматура или арматура, подвергающаяся воздействию влаги, может заржаветь, что может ослабить или повредить бетон. Иногда это может привести к значительным повреждениям, и ремонт может быть дорогостоящим.
Домовладельцы, у которых проржавела или оголилась арматура, должны выполнить техническое обслуживание и ремонт.Иногда может потребоваться консультация инженера, если есть значительная ржавчина, отслоение или повреждение бетона. К счастью, в большинстве случаев требуется только техническое обслуживание.
Фундамент дома из морских контейнеров 101
Наряду с соответствующей изоляцией, использование правильного фундамента для вашего дома из морских контейнеров имеет решающее значение для успешной постройки.
Ранее мы обсуждали, как правильно построить дом из грузового контейнера.Поскольку эта новая статья является продолжением этого обсуждения, если вы еще этого не сделали, вы можете потратить время на прочтение другой статьи, прежде чем продолжить здесь.
Нужен ли мне фундамент для морских контейнеров?
Короче говоря, вам всегда будет нужен фундамент для вашего дома из морских контейнеров. Это связано с тем, что земля перемещается на значительную величину. Земля может подниматься, опускаться или скользить. Это движение может быть спорадическим и обычно очень медленным. Несмотря на то, что это часто едва заметно, это небольшое движение может повлиять на уровень вашего дома.
Фундамент обеспечивает прочную и стабильную основу для вашего здания. Без этой прочной платформы естественное движение земли может привести к тому, что контейнеры расколются и разделятся.
Земля под вашим зданием также может состоять из различных материалов. Например, часть земли может состоять из твердой породы, а другая часть из мягкой глины.
Это создает неравномерность, которая может привести к смещению вашего дома, поскольку нагрузка распределяется неравномерно. Одним из результатов могут быть двери, которые невероятно трудно открывать и закрывать.
Прочный, хорошо сложенный фундамент обеспечит правильное распределение веса. Это также поможет предотвратить попадание влаги и коррозию, возникающую в результате этой влаги.
Обратите внимание, что если транспортный контейнер будет перевезен в течение нескольких месяцев, достаточно использовать железнодорожные шпалы в течение этого короткого промежутка времени.
Типы фундаментов для морских контейнеров
Четыре основных типа фундамента, которые можно использовать в домах-контейнерах, это опора, свая, плита и лента.Существуют и другие типы фундаментов, но они чаще всего используются в контейнерных домах.
Мы расскажем, когда следует использовать каждый из них, и обсудим сильные и слабые стороны каждого из них.
Основание пирса
Фундаменты для пирса являются наиболее популярным выбором для домов из морских контейнеров по многим причинам.
Они относительно недороги, удобны для самостоятельного изготовления и быстро строятся.
Как видно на фотографии выше, фундамент пирса состоит из бетонных блоков.Каждый бетонный блок или пирс, как правило, имеет размеры 50 см X 50 см X 50 см и контейнеры, армирующие сталь внутри, для повышения прочности бетона при растяжении.
В домах из транспортных контейнеров бетонные опоры обычно укладываются в каждом углу контейнера. А в более крупных 40-футовых контейнерах можно разместить две дополнительные опоры посередине с каждой стороны контейнера.
Вы экономите много времени и денег, используя фундаменты для столбов, потому что вам вообще не нужно выкапывать много земли.Вам нужно только выкопать землю для опор, которые обычно имеют размеры 50 см X 50 см X 50 см.
Сравните это с плитным фундаментом, где вам нужно будет выкопать практически всю площадь под контейнером.
Еще одна веская причина для использования столбчатого фундамента заключается в том, что другие фундаменты, такие как свайные, требуют дорогостоящего специализированного оборудования, которое, очевидно, может быть трудным для строителей-самоучек.
Это, безусловно, самая популярная основа для морских контейнеров, которую мы рекомендуем большинству людей.
Свайный фундамент
Свайные фундаменты используются, когда тип грунта слишком слаб для поддержки бетонного основания. Этот тип является самым дорогим типом фундамента, представленным здесь.
Если вы помните, свайные фундаменты использовались в тематическом исследовании контейнерного дома в Грейсвилле.
Сваи (цилиндрические сплошные стальные трубы) забиваются в землю через мягкий грунт до тех пор, пока сваи не достигнут более подходящего несущего грунта.
Пример свайного фундамента
После того, как сваи закреплены на месте, их традиционно закрывают бетонным блоком.Итак, как только вы закрепите все свои сваи, вы получите сетку из бетонных крышек, которые над землей визуально похожи на бетонные опоры.
Свайные фундаменты не рекомендуются для самодельных строителей.
Для установки свайного фундамента потребуется подрядчик из-за необходимости специализированного оборудования, такого как сваебойный копр.
Плитный фундамент
Плитный фундамент является популярным выбором, когда грунт мягкий и требуется равномерное распределение веса. Однако его строительство требует больше времени и средств, чем столбчатый фундамент.Если вы собираетесь использовать плитный фундамент, будьте готовы много копать!
Как показано на фото выше, плитный фундамент представляет собой бетонную плиту, на которую ставятся ваши контейнеры. Плитный фундамент, как правило, немного больше площади вашего дома.
Если вы строите два 40-футовых транспортных контейнера, плитный фундамент обычно имеет ширину 18 футов и длину 42 фута. Это обеспечит нависающий фут фундамента по периметру ваших транспортных контейнеров.
Огромным преимуществом плитного фундамента является то, что, поскольку он обеспечивает прочную основу, в фундаменте нет пустот.
Это предотвращает будущие проблемы, такие как нашествие термитов.
К сожалению, из-за дополнительного используемого бетона и огромного пространства, которое необходимо выкопать, плитные фундаменты значительно дороже, чем столбчатые фундаменты.
Мы часто видим плитные фундаменты, используемые в более теплом климате, где замерзание не является проблемой.Однако они увеличивают вероятность потери тепла, когда температура земли падает ниже внутренней температуры, потому что контейнер может отводить тепло в землю, которая передает больше тепла, чем через конвекцию в воздух.
Обратите внимание, что при плитном фундаменте после затвердевания бетона отсутствует доступ к инженерным коммуникациям. Если у вас есть утечка в вашей водопроводной трубе, вам придется разрезать бетон, чтобы получить доступ к трубе. Благодаря столбчатому фундаменту у вас всегда будет доступ к инженерным коммуникациям.
Ленточный фундамент
Ленточный фундамент (также известный как траншейный фундамент) представляет собой комбинацию ранее упомянутого столбчатого и плитного фундамента.
Ленточный фундамент, показанный ниже, представляет собой просто полосу бетона, уложенную для поддержки контейнеров. Бетонная полоса обычно имеет ширину 1-2 фута и глубину 4 фута.
Лента может проходить как по периметру контейнеров, так и укладываться сверху и снизу контейнеров.
Идеален для использования, когда вы ищете более дешевую альтернативу плитному фундаменту, но у вас немного менее твердое основание для укладки фундамента.
В местах, где грунт большую часть времени остается влажным из-за обильных дождей, можно использовать ленточный фундамент из бутового камня с использованием рыхлого камня под бетонной полосой. Этот камень позволяет воде протекать и стекать.
Как и все перечисленные типы фундаментов, ленточные фундаменты имеют и свои недостатки.Например, ленточные фундаменты обладают низкой сейсмостойкостью. Также из-за мелкозаглубленной формы ленточный фундамент лучше всего подходит для небольших и средних построек.
Как прикрепить транспортировочные контейнеры к фундаменту
Самый популярный способ крепления контейнеров к фундаментной плите — стальная пластина.
Вариант заливки на месте включает вдавливание стальной пластины с приваренными под ней анкерами во влажный бетон. Вы также можете залить анкеры эпоксидной смолой в бетон после того, как он затвердеет.Хотя можно также использовать механические анкеры, они обычно менее прочны и не рекомендуются.
В любом случае вам нужна плоская ровная бетонная плита, которая должна совпадать с четырьмя угловыми фитингами каждого контейнера. После того, как бетон затвердеет, транспортные контейнеры помещаются на стальные пластины, и все можно сваривать.
Некоторые люди предпочитают просто ставить контейнеры на фундамент, где они просто удерживаются на месте своим огромным весом. В большинстве случаев это, вероятно, хорошо, но вы должны знать, что наводнения и торнадо могут сдвинуть незакрепленный контейнер!
Прочность бетона для фундамента
Если вы выбрали бетонный свайный или плитный фундамент, этот раздел будет для вас крайне актуален.
После того, как люди решили использовать бетонный фундамент, их следующий вопрос обычно касается бетона какой прочности использовать.
Прочность бетона, необходимого для фундамента, в первую очередь определяется отчетом инженера-геотехника.
Прочность бетона будет обозначаться как значение C. Бетон C15, универсальный бетон общего назначения, изготавливается из 1 части цемента, 2 частей песка и 5 частей гравия. Чем выше доля используемого цемента, тем прочнее бетон.Например, С30 — это очень прочный бетон, состоящий из 1 части цемента, 2 частей песка и 3 частей гравия.
Пример фундамента для бетонного пирса
Если вы смешиваете небольшое количество, вы можете сделать это вручную или с помощью бетономешалки. Для чего-либо более 1 кубического метра рассмотрите возможность доставки бетона прямо на ваш сайт, готовый к использованию.
Обратите внимание: если вы смешиваете бетон самостоятельно, убедитесь, что вы тщательно смешали все элементы, иначе прочность бетона значительно снизится.
Чтобы определить, сколько бетона вам нужно, просто рассчитайте кубометры вашего фундамента. Умножьте ширину на высоту на глубину.
Например, чтобы рассчитать, сколько бетона необходимо для плитного фундамента шириной 10 футов, длиной 22 фута и глубиной 2 фута, умножьте 10 x 22 x 2. Количество заказываемого бетона составит 440 кубических футов.
После смешивания цемента с водой он начнет затвердевать. Убедитесь, что бетон правильно затвердевает, так как это повышает его прочность и долговечность.Бетон затвердевает должным образом только в том случае, если температура бетона поддерживается в подходящем диапазоне (см. упаковку производителя).
Обычно бетон затвердевает в течение 5-7 дней. В это время его нужно поддерживать во влажном состоянии.
Заливка бетона в жаркую погоду
Если вы укладываете бетон в жаркую погоду, очень важно правильно подготовить место перед заливкой бетона. Установите временные солнцезащитные козырьки, чтобы блокировать попадание прямых солнечных лучей на бетон.Также перед укладкой бетона следует обрызгать землю холодной водой.
Во время смешивания бетона обязательно используйте холодную воду.
Еще одна хорошая идея – залить бетон поздно вечером или утром, чтобы избежать пиковых температур.
Заливка бетона в холодную погоду
Как и при заливке бетона в жаркую погоду, при заливке бетона в холодную погоду необходимо принимать особые меры.
Холодной погодой считается средняя температура ниже нуля в течение более трех дней подряд.
Перед заливкой бетона убедитесь, что снег или лед очищены от основания и опалубки. Удалите стоячую воду. После того, как вы уложили бетон, сразу же накройте его изолирующими одеялами. Используйте одеяла в течение 3-7 дней, пока бетон затвердевает. После того, как бетон затвердеет, постепенно удаляйте одеяла, чтобы бетон не растрескался из-за резких перепадов температуры.
Резюме
Теперь вы понимаете, зачем вообще нужен фундамент и как выбрать подходящий для вашей постройки.Мы выбрали типы фундаментов, основанные на тех, которые наиболее часто используются и наиболее удобны для самостоятельного изготовления, поскольку многие из вас, читающих эту статью, строят сами!
Вы также должны понимать, как замешивать цемент для этого типа фундамента.
