Узел 2.13 — 2.22 Крепление трубопровода к стене Монтаж трубопроводов Техническая информация

« Назад

В статьях описываются крепежные узлы, используемые для установки трубопровода на стену и включают варианты их конструктивных схем, областей применения и комплектов изделий для монтажа. Узлы крепления для труб монтируют, исходя из технологией работ комплектов деталей для установки. Набор изделий в них зависят от:

  • сечения и массы трубопровода;
  • наличия изоляции, другого покрытия снаружи трубы либо их отсутствия;
  • типа движущегося внутри магистрали вещества (жидкость или газ), его скорости, плотности, температуры, давления;
  • месторасположения трубопроводной системы (в помещении или на открытом воздухе).

Трубы круглой формы фиксируют на стенах горизонтально либо вертикально анкерными болтами FAZ. Причем таких точек крепление может быть от одной до трех. Трубу зажимают хомутом. А его устанавливают напрямую к стене либо же используя промежуточные элементы (консоли, траверсы).

Эти детали, как правило, усиливают при помощи уголков или угловых элементов. Они позволят более равномерно перераспределить нагрузку, определяемую весом трубопровода (с перекачиваемой средой) и его крепления.

Узел 2.13 Крепление трубопровода к стене

 Документация:

Описание

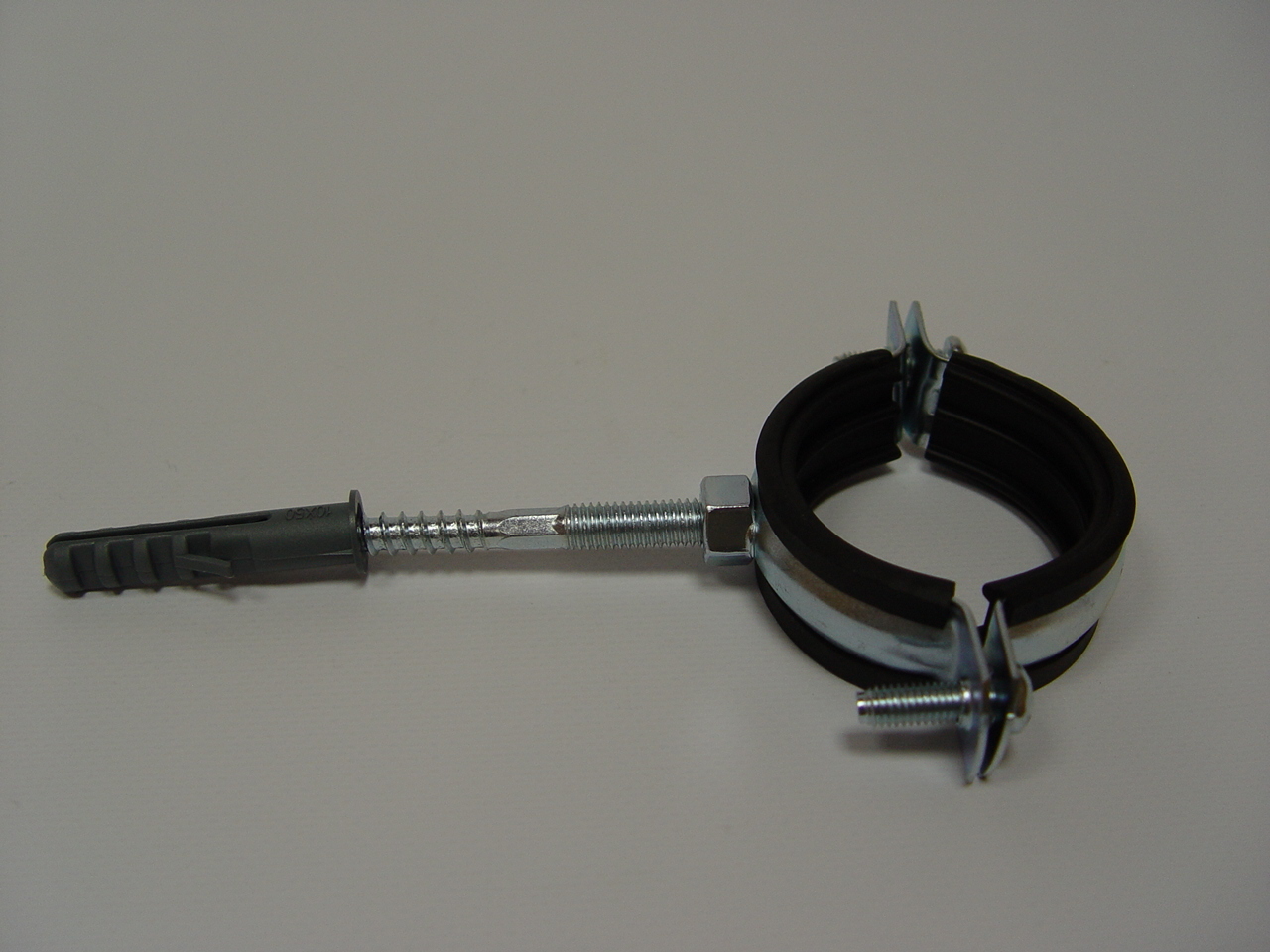

Одиночные линии горизонтальных неизолированных труб с небольшим диаметром монтируют на стену с помощью резьбовых шпилек. Такой вариант равномерно распределяет нагрузку по соседними крепежным узлам магистрали и исключает их разрушение при возникновении аварийной ситуации. Применяется для трубопроводов, по которым перекачивают воду, пар, природный газ с небольшой скоростью. Давление и температура этих веществ равны или превышают аналогичные параметры воздуха, окружающего магистральную трубу. Это могут быть системы отопления, подачи природного газа, питьевой или технической воды, отведения хозяйственно-бытовых стоков для жилых домов, офисов, складских и коммерческих комплексов, некрупных производств.

Предварительно в стене сверлят цилиндрическое отверстие нужной длины, в которое вставляют анкерный болт серии FAZ и зажимают его, затягивая гайку. При этом резьбовая часть указанного крепежа выступает над вертикальной плоскостью стены. На нее плотно навинчивается соединительная муфта, в которую затем вкручивают шпильку с трубным хомутом модели FRS Plus.

Комплектующие

Производится из оцинкованной стали. Применяют в конструкциях узлов крепления, которые испытывают на себе значительные по величине вибрации или ударные нагрузки; находящихся под влиянием перепадов температуры воздуха, влаги и пыли.

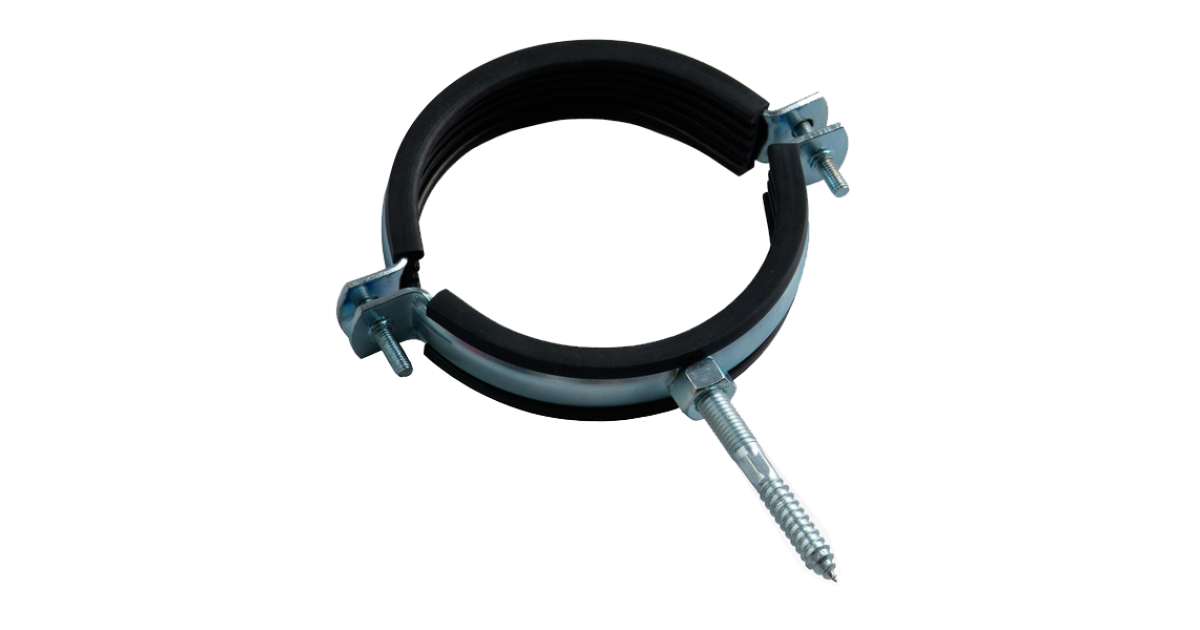

  • Хомут для трубы. Его внутренняя поверхность покрыта слоем виброизоляции. Состоит их двух половин с винтами, зажимающими трубу и быстроразъемного замка. Последний упрощает предмонтаж трубопровода и изменение его положения при эксплуатации.
  • Анкерный болт. Служит для надежной фиксации шпильки с хомутом на стене.
  • Резьбовая шпилька. Прочно удерживает на себе хомут.
  • Соединительная муфта. Деталь в виде шестигранной гайки увеличенной высоты. С помощью шпильки связывает хомут и анкерный болт.

Узел 2.14 Крепление трубопровода к стене

 Документация:

Описание

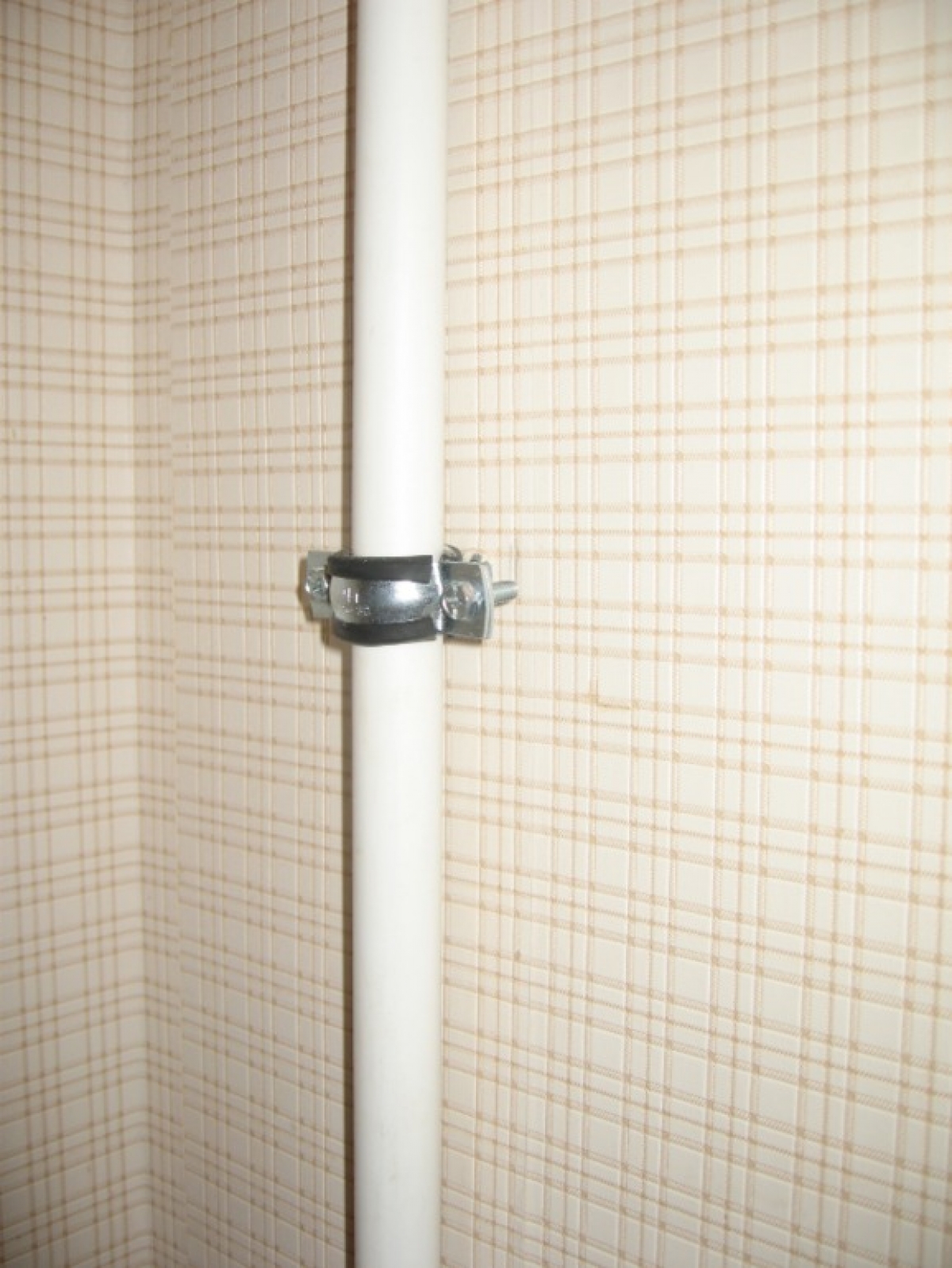

Вертикальную установку трубы без изоляции на стене можно сделать при помощи резьбовой шпильки. Этот вариант применяется потому, что соседние точки крепления размещают на стене одна над другой, причем расстояния между ними – относительно небольшие. По этой причине уменьшаются силы, которые действуют на каждый из крепежных узлов. Такой способ используют, если трубопровод обеспечивает транспортировку воды, технологических жидкостей, хозяйственно-бытовых стоков, инертного газа или воздуха под давлением. Их температура не отличается от окружающего трубу воздуха. А скорость движения ограничена, чтобы не создавать излишнего шума. Трубопроводы таким образом прокладывают на производственных предприятиях и в торговых центрах.

В нужной точке массива стены выполняют отверстие, куда вставляют анкер-болт FAZ и разжимают при помощи его гайки. На болт накручивается удлиняющая муфта серии VM, а уже в нее – ввинчивают шпильку с трубопроводным хомутом FRS Plus.

Комплектующие

Изготовлены из стали, защищенной слоем цинка. Применяют для узлов крепления, монтируемых внутри помещения или на улице, на которые воздействуют влага, загрязнения, воздух с высокой или низкой температурой, удары либо вибрация.

  • Хомут трубопроводный. Составлен из двух половин с винтами для зажима. Есть замок, который удобен для предварительного монтажа трубы и изменения ее положения при эксплуатации.
  • Болт анкерный. Надежно фиксирует детали узла крепления на стене и передает ей все усилия.
  • Шпилька. Служит для соединения трубопроводного хомута с муфтой.
  • Муфта соединительная. Образует единую конструкцию узла крепления, связывая через резьбовую шпильку хомут с анкерным болтом.

Узел 2.15 Крепление трубопровода к стене

 Документация:

Описание

Рассмотренный вариант крепления применим в случае наклонной либо горизонтальной установки трубопровода со средним и более диаметром. Магистрали фиксируют на несущем основании (стене) при помощи шпилек, ввинченных в монтажные площадки. Это подходит для труб, по которым перемещается пар, вода, воздух, другие жидкости и газы. Указанные вещества в таком случае обычно находятся под давлением, равным атмосферному, или избыточным. Это условие необходимо соблюдать для принудительной циркуляции. Так прокладывают магистральные системы в учебных заведениях, офисах и гостиницах.

Для того, чтобы зафиксировать на стене установочную площадку GPS, сверлится два отверстия. Внутрь вставляют анкерные болты FAZ и раскрепляют путем затягивания гаек. При помощи последних деталей к стенке прижимают опорную пластину указанной выше площадки. В приваренную к ней гайку завинчивают шпильку с подсоединенным на конце хомутом FRSM под трубопровод.

Комплектующие

Стальные, защищенные оцинковкой. Используют для изготовления крепежных узлов трубопроводов, эксплуатируемых в атмосфере пыльного и/или влажного воздуха, воспринимающих ударные воздействия, вибрацию, испытывающих на себе перепады температуры и связанные с этим тепловые деформации.

  • Хомут для трубы. Составлен из 2-х половин с антивибрационными прокладками и зажимными винтами.
  • Болт анкерного типа. Необходим для фиксации всего узла крепления на стенку.
  • Шпилька. Связывает трубопроводный хомут с монтажной площадкой.
  • Установочная площадка. В ее составе имеется прямоугольная стальная пластина с продолговатыми отверстиями для анкеров. Такая их форма облегчит корректировку положения элемента. В центре листа – гайка на сварке и отштампованные (диагонально) ребра для жесткости.

Узел 2.16 Крепление трубопровода к стене

 Документация:

Описание

Если трубопровод большого диаметра без изоляции нужно смонтировать на стене вертикально, применяется данный способ.

Благодаря небольшому расстоянию между точками крепления удается равное распределение усилий между ними. Такой метод установки применим для магистралей, по которым циркулирует жидкость (вода, масло, спирт, нефтепродукты) или газ (водяной пар, воздух, аргон и т.д.). Температура этих веществ почти не отличается от окружающей, а давление – несколько выше, достаточное для побуждения к движению. Таким образом крепят трубы для кондиционирования, отопления, горячего/холодного водоснабжения в жилых многоэтажных домах, производственных зданиях, отелях.

В массивной и прочной стене бурят два отверстия под анкерные болты типа FAZ и разжимают их. Затем на таком крепеже фиксируют опорную пластину установочной площадки GPS. В ее гайку закручивается резьбовая шпилька необходимой длины. С другой стороны на нее навинчивают трубопроводный хомут.

Комплектующие

Сталь, покрытая цинком. Подходят для деталей и узлов, испытывающих постоянное влияние значительной по величине вибрации, ударной нагрузки, влаги и загрязненных воздушных масс.

  • Хомут для трубопровода. Служит для установки магистралей (диаметр от 124 мм) внутри помещения либо на открытых площадках. Снабжен двумя винтами для обжима и прокладкой из антивибрационного материала.
  • Болт анкерный. Деталь, которая передает усилие от веса трубы (включая циркулирующее вещество) на стену.
  • Шпилька. Нужна, чтобы закрепить хомут на пластине монтажной площадки.
  • Площадка монтажная. Состоит из стальной пластины с отверстиями под анкерный крепеж и приваренной к ней гайки (резьбовое соединение).

Узел 2.17 Крепление трубопровода к стене

 Документация:

Описание

Чтобы установить горизонтально на стене две параллельные трубы, часто применяют одну монтажную траверсу. Отличительная особенность рассматриваемого варианта – возможность лучше перераспределить нагрузку от трубопроводов на крепежный узел и несущее основание, т.к. магистрали отличаются по диаметру.

Так монтируют коммуникации для воды, водяного пара, воздуха или других газов. Т.к. теплоизоляция на трубах отсутствует, то температура указанных веществ практически не отличается от окружающей среды. А давление – выше, что является фактором, побуждающим их к движению. Монтаж этих крепежных узлов выполняют чаще всего во вспомогательных помещениях торговых комплексов или производственных цехов для циркуляции теплоносителя, воды, удаления жидких отходов производства.

Сначала в стенке выполняется два отверстия, рассчитанных на анкерный крепеж FAZ. Эти болты зажимают в материале, одевают на них монтажную траверсу FUS и прижимают ее к несущему основанию с помощью шестигранных гаек и шайб для шины HK. В консоль заводят пару гаек FCN Clix, в которые вкручивают шпильки (с хомутами FRS Plus). Чтобы исключить откручивание резьбы, имеются контргайки MU.

Комплектующие

Оцинкованная сталь. Предназначены для деталей узлов крепления трубопроводов и других коммуникаций, на которые при эксплуатации действуют солнечные лучи, пыль, воздух, насыщенный влагой, а также механические удары или вибрация.

  • Анкер-болт. Прижимает к стене монтажную траверсу, надежно фиксирует ее вместе с остальными деталями крепежного узла.
  • Шпилька. Прочно удерживает два трубопроводных хомута на траверсе.
  • Гайка. Создает на шине траверсы точку крепления с внутренней резьбой для монтажа хомута.
  • Траверса. Деталь, закрепленная на стене, которая удерживает хомуты для труб при помощи шпилек.
  • Заглушка. Исключает скопление влаги, загрязнений внутри траверсы, а также травмы о металлическую кромку на торце.
  • Шайба. Имеет отгибы, охватывающие шину траверсы и предохраняющие ее от замятия и других повреждений при затяжке гаек анкерных болтов.
  • Хомут для трубопровода. Составлен из двух половин с виброизоляцией и зажимными винтами. Дополнен быстроразъемным замком для предварительного монтажа коммуникаций и их юстировки при эксплуатации.
  • Гайка 6-тигранная. Предохраняет шпильку с хомутом от откручивания из гайки для шины.

Узел 2.18 Крепление трубопровода к стене

 Документация:

Описание

Если нужно установить трубопровод при определенном расстоянии до опоры и одновременно обеспечить требуемую жесткость узла крепления, без варианта с консольным выносом не обойтись. При этом одиночную трубу без изоляции монтируют на траверсе, которая, в свою очередь, зафиксирована на стене при помощи уголка. Последний крепится к основанию двумя анкерными болтами. Из-за наличия этого дополнительного элемента крепежный узел – более надежный и прочный. Он подходит для труб, по которым транспортируются жидкости (вода, фреоны), воздух или газы (азот, пропан-бутан и т.д.). Их скорость варьируется, а давление должно быть достаточным для перекачки веществ с требуемым расходом.

В стене выполняют два отверстия под анкерные болты FAZ, которыми фиксируют уголок WK. C ним при помощи двух комплектов (болт SKS + гайка для шины FCN Clix) соединяют траверсу. На нее через болт для шины FHS Clix устанавливают хомут для трубы FRS Plus. Оба торца траверсы закрыты при помощи пластмассовых заглушек FEC.

Комплектующие

Сталь с антикоррозионным покрытием (цинк). Используют для монтажа крепежных узлов труб, кабельных систем, на которые при эксплуатации действуют вибрация, удар, солнечная радиация и атмосферные осадки, разница температур воздуха, пыль и другие загрязнения.

  • Болт-анкер. Удерживает на стене уголок, на котором закреплена монтажная траверса с хомутом для трубопровода.
  • Уголок. По сути эта конструкция является угловой консолью, на которую опирается монтажная траверса.
  • Гайка. Крепежная деталь в специальном исполнении для шины, которая способна прочно зафиксировать траверсу на уголке.
  • Болт. Имеет стандартную шестигранную головку и служит для создания надежного резьбового соединения с гайкой для шины.
  • Плоская шайба. Предотвращает деформацию и повреждение материала траверсы при затягивании резьбы.
  • Монтажная траверса. Деталь, которая устанавливается на уголок, и служит для размещения хомутов под трубопроводы.
  • Заглушка. Сделана из пластика. Придает траверсе эстетичный вид, предохраняет ее внутреннюю полость от влаги и пыли, а руки монтажников – от травм об кромку металла на торцах.
  • Болт. Снабжен головкой т-образной формы и предназначен для фиксации хомута на шине траверсы.
  • Хомут. Нужен для удержания трубопровода. Составлен из двух одинаковых половин, снабженных парой зажимных винтов. Есть быстродействующий замок, упрощающий процессы предварительного монтажа магистралей и внесения корректив в их положение при эксплуатации системы.

Узел 2.19 Крепление трубопровода к стене

 Документация:

Описание

Пару неизолированных трубопроводов одинаково небольшого диаметра вывешивают на стене с помощью консоли. Последняя деталь для этой цели имеет опорную площадку. Это придает жесткость всей конструкции крепежного узла и позволяет полностью передать действующие на него усилия на анкерный крепеж, установленный в массиве стены. Такой вариант монтажа трубопроводной системы используют, когда по ней транспортируют воду, другие жидкости, воздух или газ, находящиеся под избыточным (относительно атмосферного) давлением. Указанный метод крепления допускается для циркуляции теплоносителя систем отопления или вентиляции помещений; хладагента для кондиционирования; аргона и углекислого газа для сварочно-сборочных производств.

Для того, чтобы закрепить консоль, в стене просверливают два отверстия для анкерных болтов FAZ. Их крепят, разжимая цангу крепежа за счет затягивания штатных гаек. При этом над поверхностью несущего основания высвобождается резьбовая часть, на которой, в свою очередь, фиксируют опорную площадку консоли FCA. Затем на ней, применив гайки для шины FCN Clix, образуют две точки с резьбой. Они используются для подвески на шпильках хомутов под трубы. Страховку этих соединений от несанкционированного отворачивания гарантирует наличие шестигранных контргаек серии MU.

Комплектующие

Оцинкованная сталь. Используются в качестве деталей для узлов крепления, которые эксплуатируются в атмосфере влажного или запыленного воздуха, испытывают на себе влияние солнечного света, вибрационных и ударных нагрузок переменной интенсивности.

  • Анкер-болт. Прижимает к стене опорную площадку консоли.
  • Шпилька. Удерживает хомуты на шине консоли.
  • Гайка шины. Нужна для того, чтобы получить на траверсе точку с внутренней резьбой.
  • Консоль. Имеет шину с приваренной к ней опорной площадкой. В последней выполнены два удлиненных, взаимно перпендикулярных отверстия для анкеров. Это облегчит поворот консоли на небольшие углы или коррекцию ее по высоте.
  • Заглушка. Закрывает внутреннее пространство консоли от пыли и воды, а также защищает монтажников от травм стальными кромками торца.
  • Хомут. Удерживает трубопровод в нужном положении. Составлен из двух идентичных половин с виброгасящими прокладками и пары зажимных винтов. Предварительную установку трубы и смену ее положения при эксплуатации упростит имеющийся быстродействующий замок.
  • Шестигранная гайка. Ее задача – полностью исключить вероятность откручивания шпильки с хомутом из гайки шины, законтрив это соединение.

Узел 2.20 Крепление трубопровода к стене

 Документация:

Описание

Чтобы закрепить на стене две трубы одного сечения, не имеющих изоляции, вполне достаточно использовать консоль, состоящую из шины с приваренной к ней опорной пятой. Жесткость всех частей этой детали позволит беспрепятственно передать все усилия, действующие на крепежный узел с трубопроводом, через анкерные болты к несущей стене. Такой монтаж особенно удобен для магистралей, относящихся к одной и той же системе жизнеобеспечения домов, производственных помещений (холодильные склады) или офисных зданий. Это может быть подача и возврат теплоносителя системы отопления; холодной воды – для нужд вентиляции или кондиционирования воздуха; горячего водоснабжения. В таких случаях оба циркулирующих потока отличаются друг от друга по скорости движения, давлению и температуре.

Сверлится два отверстия в материале стены для болтов анкерного типа FAZ, с помощью которых фиксируют опорную площадку консоли ALK. К ее шине на болтах FHS Clix притягивают хомуты трубопроводов FRS Plus.

Комплектующие

Сталь с оцинкованным покрытием. Применяются для установки линий трубопроводов, находящихся снаружи либо внутри помещений, которые превосходно выдержат действие ударов, вибрации и термических деформаций, запыленного или влажного воздуха, атмосферных осадков.

  • Анкерный болт. Удерживает на стене консоль за опорную площадку.
  • Болт для шины. Имеет головку из полипропилена, выполненную в форме буквы Т. Назначение – создание на консоли точек с наружной резьбой для фиксации хомутов.
  • Консоль. Монтажный элемент, нужный для установки труб на стенку из кирпича, газобетона и т.д.
  • Пробка-заглушка. Деталь из пластмассы, плотно закрывающая внутренность шины от грязи и влаги и предохраняющая руки от порезов о материал консоли.
  • Трубопроводный хомут. Имеет две равновеликие части с зажимными винтами и виброизоляционными прокладками. А быстроразъемный замок нужен для предварительной установки коммуникаций или юстировки их положения.

Узел 2.21 Крепление трубопровода к стене

 Документация:

Описание

Тяжелую трубу большого диаметра следует монтировать на стену при помощи узла крепления, включающего усиленную консоль. Она состоит из двух перпендикулярных шин и такой же укосины (кницы) между ними, связанных между собой сваркой. Причем тот отрезок, который при установке консоли параллелен несущей стене, имеет отверстия для анкерных болтов. Такая конструкция позволяет уменьшить усилия, нагружающие все стальные профили, и почти полностью передать их непосредственно на несущую стенку.

Гайку для шины требуется для получения на этой детали отверстия с резьбой, куда вкручивают шпильку с хомутом для трубопровода. Как правило, по коммуникациям, установленным таким способом, перемещают жидкости или газы, имеющие значительный расход. Этому способствует достаточная площадь поперечного сечения трубопровода, а, следовательно, его небольшое гидравлическое сопротивление. Так поступают на предприятиях нефтеперерабатывающей отрасли, химических производствах, где необходимо перекачивать плотные и вязкие жидкости либо газы со значительным количеством примесей.

Сначала для анкерных болтов FAZ в стене бурят два цилиндрических отверстия. Крепежные изделия раскрепляют внутри материала строительной конструкции и устанавливают на них консоль FCAM. Внутрь горизонтальной части консоли заводят гайку для шины и вворачивают в нее отрезок шпильки. Это соединение дополнительно контрится стандартной шестигранной гайкой. А на противоположный конец шпильки предварительно навинчен хомут для трубы.

Комплектующие

Оцинкованная сталь. Применяют в креплениях, испытывающих на себе влияние атмосферной влаги, воздуха с переменной температурой, загрязненного пылью, а также сильной вибрации или ударов значительной силы.

  • Анкер-болт. Он разжат в стене и передает ей все усилия, которые действуют на трубу и ее крепление.
  • Хомут. При помощи двух зажимных винтов надежно удерживает массивные трубы (диаметр от 124 мм и выше). Для сохранения работоспособности крепежного узла оснащен прокладкой из виброизоляционного материала.
  • Гайка. Деталь, которая фиксирует шпильку на шине консоли.
  • Консоль. Имеет конструкцию, усиленную приваренным под углом раскосом. В опорной шине выполнено два продолговатых отверстия, облегчающие регулирование этой детали по углу или высоте после окончания монтажных операций.
  • Шпилька. Связывает хомут с шиной консоли.
  • Гайка. Контрит шпильку, предотвращая ее отвинчивание.

Узел 2.22 Крепление трубопровода к стене

 Документация:

Описание

Для крепления к стене одновременно двух неизолированных труб практикуют использование консоли со сдвоенной (в поперечном сечении) шиной, усиленной снизу угловым элементом, играющего роль кницы. Эти детали связаны между собой элементом для сквозного монтажа, а анкерные болты удерживают их на поверхности основания. Такая схема установки способна разнести усилие от веса узла крепления и трубопровода на три точки (по числу анкер-болтов). Две гайки для шины образуют на консоли пару отверстий с внутренней резьбой. В них вкручиваются шпильки с хомутами под трубопровод. Данный метод установки предпочтителен для коммуникаций, по которым циркулирует сжатый воздух, природный газ, вода или водяной пар.

Монтируют трубы следующим образом. Под анкерные болты FAZ в материале стены пробуривают три отверстия. На двух крепежах устанавливают опорную площадку консоли FCA, а третий используют для фиксации ее углового элемента PSAE. Консоль связана с ним при помощи сквозного элемента PFCN. Далее на шину помещают ее гайки FCN Clix, в которые завинчивают пару шпильки. На последних устанавливают хомуты для труб FRS Plus.

Комплектующие

Производятся из оцинкованной стали. Ими оснащают крепежные узлы, подвергающиеся воздействиям атмосферных осадков, загрязненного либо влажного воздуха, термических напряжений, ударов и вибрации переменной интенсивности и направления.

  • Анкер-болт. Смонтирован внутри стены. Прочно удерживает на несущем основании консоль и ее угловой элемент.
  • Шпилька. Надежно удерживает хомуты для трубопроводов на консоли. При этом точно соблюдается требуемая дистанция до стенки и между осями соседних магистралей.
  • Гайка. Полимерными крыльями зафиксирована на шине, образуя резьбовое отверстие под шпильку с хомутом.
  • Консоль. Ее шина – сдвоенная, по поперечному сечению напоминающая букву H. В ее опорной площадке есть два продолговатых отверстия для анкеров. Это упростит при необходимости поворот консоли на небольшой угол или корректировку ее положения по высоте.
  • Угловой элемент. Выполняет роль дополнительной опоры консоли, увеличивает ее несущую способность и надежность узла крепления.
  • Хомут под трубопровод. Имеет две симметричные половины с виброизолирующими прокладками и зажимными винтами. Есть быстродействующий замок, который нужен при предварительной установке магистрали и для юстировки ее положения при эксплуатации.
  • Шайба опорная. Применяется совместно с угловым элементом в месте его крепления к стене. Предохраняет сопрягаемые детали от вмятин и деформаций при затяжке.
  • Элемент сквозного монтажа. Состоит из полимерной слайд-гайки специальной формы и шестигранного болта. Связывает угловой опорный элемент с шиной консоли.
  • Гайка. Шестигранный крепежный элемент. Предотвращает самопроизвольное отворачивание резьбовой шпильки с хомутом из гайки для шины.

описание сэндвич трубы и правила крепления

На чтение 6 мин Просмотров 117 Опубликовано Обновлено

Чтобы оборудовать жилье печью, установкой твердотопливного типа или атмосферным газовым котлом, необходимо организовать канал отвода продуктов сгорания. Можно выложить его из кирпича, но это большие финансовые и трудовые затраты, в некоторых случаях невозможно реализовать проект по причине конструктивных особенностей дома. При наличии таких сложностей осуществляют крепление дымохода к стене. Вариант выигрывает еще и потому, что можно выполнить работы самостоятельно, без привлечения профессиональной бригады монтажников.

Что такое сэндвич дымоотвод

Крепление дымохода к стене

Элемент получил свое название благодаря слоеной конструкции. Имеется начинка, которая помещена между двумя основаниями. В качестве первой выступает утеплитель, в роли оснований – металлические трубы разного диаметра. Вся система представляет собой законченную монтажную единицу. Соединяя определенное количество таких элементов, получают дымоотводы разной высоты. Это базовые детали, нужен еще крепеж для дымохода, различного рода отводы и дополнительные приспособления.

Материалы конструкции

Трехслойная конструкция, которая является основой единичного элемента трубы, состоит из следующих материалов:

  • Кожух внутренний рабочий для отвода продуктов сгорания. Чаще бывает изготовлен из стали нержавеющей марки AISI 316.
  • Наполнитель, предназначенный для утепления.
  • Кожух внешний или несущий марки AISI 304, который служит каркасом. Его фиксируют к стене.

Особенность внутреннего дымоотвода состоит в возможности выдержать газы, температура которых доходит до 900 градусов по Цельсию. Внешняя оболочка имеет хорошую сопротивляемость к агрессивной среде.

Типы соединения

Сэндвич элементы для дымохода

Сэндвич-элементы соединяются между собой по типу колен – с одной стороны раструба имеется стыковочный цилиндрический паз без утеплителя, куда вставляется конец другого дымоотвода до упорной юбки. Это удобно и позволяет использовать лишь стягивающие хомуты для плотной фиксации цилиндров между собой.

Крепеж дымохода к плоскости стены происходит за счет опорных хомутов различного диаметра и длины держателей. Иногда вместо них идет одна стойка, которая на конце имеет форму шурупа. Эту часть просто вкручивают в пластиковый дюбель, вставленный в бетон.

Вид утеплителя и толщина стенок

В качестве утеплителя между внутренним и внешним кожухом в конструкции такого типа применяют вату на базальтовой основе. Это единственно возможный вариант теплоизоляции, так как минеральная вата не является горючим материалом, поэтому с легкостью выдерживает высокие температуры. Толщина самого базальтового слоя зависит в первую очередь от диаметра трубы. В среднем этот размер колеблется от 60 до 40 мм, а плотность составляет 125 килограмм на кубометр.

Если брать толщину стенок металла нержавейки, то для внутреннего кожуха стандартом является 1-0.5 мм, для внешнего, не подверженного сильному нагреву – 0.4 мм.

Преимущества и недостатки

Каналы отвода газов полностью гладкие, поэтому сажа не накапливается внутри

Канал отвода газов, организованный на основе сэндвич-дымаря, имеет такие положительные стороны:

  • Качественное утепление, сводящее на минимум негативные факторы конденсата на внутренних стенках и обледенение канала.
  • Благодаря гладкости стенок, сажа практически не оседает на них и легко счищается.
  • Трубы термостойкие, имеют длительный срок службы до прогорания.
  • Сам каркас можно собрать быстро и это будет дешевле, чем выкладывать кирпичный массив.
  • Легко проводить обслуживание, так как в любом месте можно отсоединить секцию и сделать ревизию канала.

Есть у сэндвич-элементов один существенный недостаток – при длительной эксплуатации может наблюдаться ухудшение герметизации стыков между отдельными компонентами.

Если сравнивать цену металлического каркаса с ценой на кладку из кирпича, последняя будет стоить дороже, но саму многослойную структуру сэндвича нельзя назвать дешевой.

Устройство дымоотвода из сэндвич элементов

Элементы конструкции дымохода

Дымарь на основе двустенных каналов может содержать такие стандартные элементы:

  • Сэндвичи различной длины. Это основной материал, из которого состоит каркас конструкции.
  • Двустенный дымоотвод стартовый. Он предназначен для соединения выхода котла или печи с остальными компонентами системы.
  • Тройник двустенной конструкции с утеплителем. Выполняет функцию перехода от горизонтального выхода к вертикальному участку.
  • Конденсатосборник торцовый. Его устанавливают в нижнюю часть тройника, чтобы удалять влагу, стекающую по стенкам дымаря.
  • Кронштейн опорный для дымохода – удерживает всю массу конструкции.
  • Отвод – эта деталь позволяет смещать направление вертикали при необходимости обойти свес крыши или другое препятствие.
  • Хомуты для фиксации. Ими обжимают места стыков сэндвич-элементов.
  • Колпак. Его надевают сверху, чтобы защитить канал от попадания внутрь атмосферных осадков.
  • Кронштейн стеновой.

Все перечисленные детали должны быть одинакового диаметра.

Если расстояние канала от последней точки его закрепления к стене до верхушки превышает 1.5 метра, следует устанавливать на этом отрезке специальный хомут для растяжек. Конструкция, не усиленная тросами, при шквальных ветрах легко может отвалиться.

Конструктивные особенности кронштейна

Кронштейн с хомутом для крепления дымохода к стене

Самый распространенный тип крепежного элемента – регулируемый кронштейн для фиксации дымаря к стене. Он состоит из двух штанг с круглыми отверстиями для прикручивания к дому и продолговатыми пазами для возможности изменения положения хомута относительно внешней стороны стены.

Сам хомут состоит из двух частей: опорной и фиксирующей. Первая закрепляется на штангах при помощи винтов, вторая присоединяется к опорной таким же образом. Хомут рассчитан на определенный диаметр цилиндра.

Способы крепления дымохода к стене и необходимые инструменты

Есть два распространенных способа установки дымоотвода возле стены:

  • Крепление при помощи мачты подразумевает возведение стальной конструкции из уголков и профильной арматуры. Эта опора должна иметь внутреннее сечение большее, нежели внешний диаметр цилиндра, так как последний помещают в середину. Нижнюю часть мачты бетонируют в землю, верхнюю крепят четырьмя растяжками.
  • Фиксация к стене на расстоянии предполагает применение опорных кронштейнов, которые непосредственно прикручивают к несущей конструкции, а к ним уже закрепляют дымарь.

В первом случае в качестве инструментов необходимо иметь: сварочный аппарат, устройство для резки металла, набор гаечных ключей и другие приспособления. В варианте с кронштейнами – электрический перфоратор.

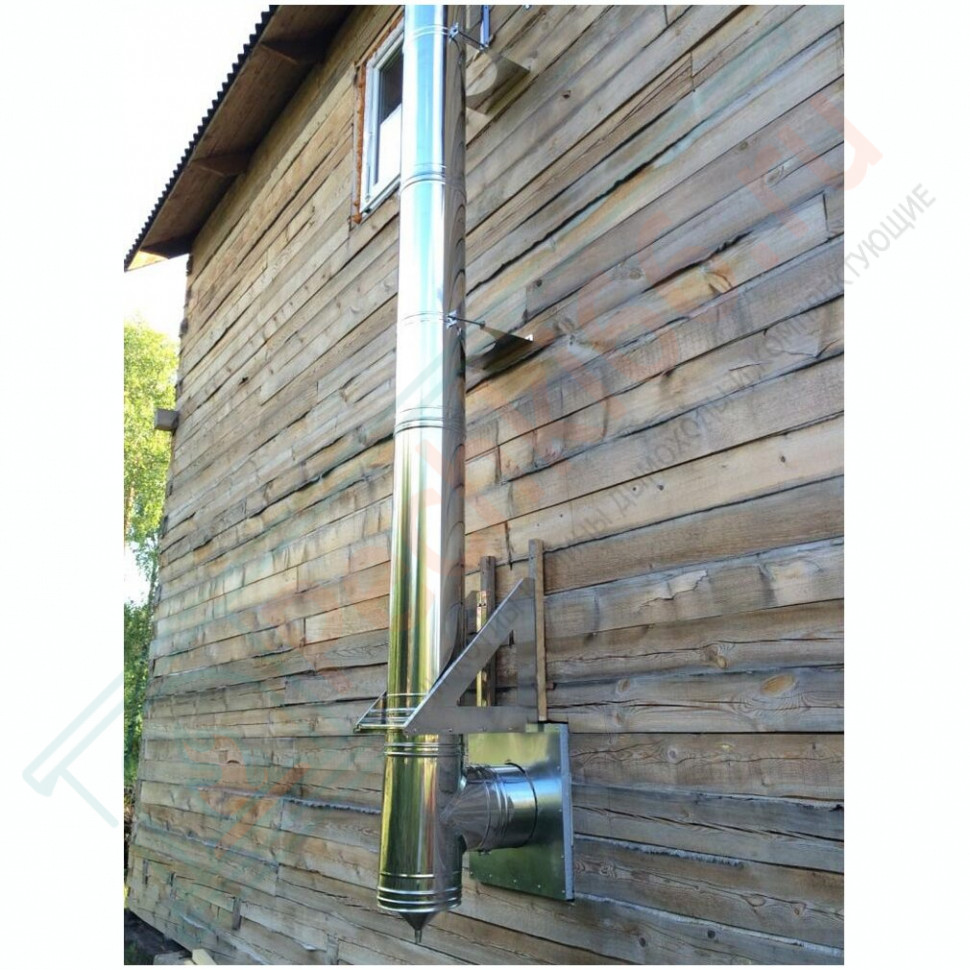

Как закрепить трубу дымоходную к стене своими руками

Монтаж кронштейна для дымохода

Чтобы самому построить дымоотвод из сэндвич-элементов, необходимо:

  1. Пробурить отверстие в стене под боковой вывод дымаря.
  2. Отбить вертикаль и разметить точки под монтаж крепежа не реже чем через один метр.
  3. Пробурить отверстия по разметке и установить в каждое кронштейн для дымохода.
  4. Осуществить сборку дымаря снизу вверх, постепенно закрепляя каждый участок в хомуте.

Положение канала должно быть строго вертикально.

Выполнять эти сложные монтажные работы следует с соблюдением техники безопасности. Обязательно должна присутствовать страховка лестниц и опор во время пребывания на высоте.

беседа с руководителем проектов. WikiСтатья.

— Сергей, чем занимается Ваша фирма?

— Мы работаем с различными трубопроводами: их монтаж, установка оборудования, смежных с ними. К нам обращаются с разными проектами.

— Вентиляция, выходит, одно из Ваших направлений?

— Верно. Главная наша задача как монтажной фирмы: правильно закрепить! А что крепить, зависит от запроса.
В монтаже важно не только, чтобы конструкция не упала через месяц, но и была выполнена согласно требованиям, которые все-таки у нас в стране существуют. Раньше все стандарты были прописаны в СНиПе (прим. Строительные Нормы и Правила), а теперь придерживаются СанПиН (прим. Санитарные правила и нормы — документы, принятые в Российской Федерации для санитарного контроля). Впрочем, требования очень схожие.

— Проекты рассчитываете тоже Вы?

— Нет, это задача проектных фирм. Как правило, к монтажникам обращаются уже с готовым решением на бумаге: на сколько надо, чтобы отстояла труба, какие есть особенности в проекте и другое, а уж мы решаем, какой применить крепеж, чтобы все сделать по правилам. Хотя полный расчет может включать указания и по типу крепления. Например, одно дело провести воздуховод в офисе, другое — по крыше или там, где шум в трубе не будет мешать работе людей. А это уже нормы из СанПиНа по допустимому шуму на рабочих местах. От многих условий и возможностей клиента зависит и вид системы труб, и соответствующий крепеж для них.

— Тогда какой выбор есть в вентиляционном крепеже?

— Воздуховод может быть круглого сечения или прямоугольного, отсюда вытекает и все остальное.

— А какой лучше?

— Это философский вопрос! с точки зрения аэродинамики и установки — круглый, но он не везде подойдет.

Какова задача вентиляционной системы? Передать как можно больше воздуха. Для этого необходимо в идеале большое сечение трубы, а значит и больше материала на ее изготовление. Плюс даже небольшой диаметр трубы в полметра уже не разместишь в офисе с потолками 2,5 метра. В гипермаркетах это допустимо. Обратите внимание, какие там огромные системы труб установлены.

Большой поток воздуха можно передать и за счет скорости распределения воздуха, то есть вентилятора. И снова надо правильно подобрать оборудование: вентилятор должен быть мощным и с точки зрения подачи давления, и обрабатываемого объема. Например, осевой вентилятор, как у Карлсона, который живет на крыше, отлично прогоняет воздух, но имеет слабый напор. То есть по трубам воздух не пойдет.

— Значит надо установить круглый воздуховод маленького сечения и очень мощный вентилятор!

— И «наслаждаться» звуком летящих камней по трубам! Сначала будет слышно, как песок ударяется о стенки, потом камни, а затем булыжники полетят.

— СанПиН не разрешит, уж точно. А какие есть ограничения по шуму?

— Максимальная скорость в воздуховоде не должна превышать 2,5 м/с; на крышах можно и пошумнее: 3,5 м/с. У круглой трубы нет углов и воздух распространяется беспрепятственно, то есть тише. Но, как уже сказал ранее, такая труба «оттяпает» большой кусок пространства.

— Тогда другое решение — трубы прямоугольного сечения, верно?

— Точно, третьего пока не дано. Стандартные размеры, установившиеся на рынке, это 400х200, 500х250, 500х300, 600х300, 600х350, 700х400, 800х500, 1000х500. Остальные будут для специального проекта. Там и монтаж разрабатывается отдельно.


— В чем особенности установки круглого и прямоугольного воздуховода?

— Крепежа для монтажа много. Вопрос цены. Стоимость регулирует выбор.

— Или требования расчета?

— Для некоммерческих организаций, скорее, да. Есть еще правила, которые, мы, монтажники, беспрекословно должны выполнять: к несущим конструкциям нельзя ничего приваривать и их нельзя сверлить, чтобы закрепить конструкцию — только цепляться! И вот здесь может проявится творчество.

Выбор крепежа зависит от материала основания, к которому будет фиксировать вентиляционные трубы. В бетонную стену отлично подойдет латунный анкер (прим. цанга), в нее ввинчивается штанга; если надо упустить ниже от потолка трубопровод, делаются полочки с помощью траверсы (профиль П-образный) и прокладывается вентиляция. Круглые трубы можно закрепить хомутами с резинкой, которая является хорошим шумопоглотителем. Применяют и «ласточкин хвост» (прим. крепеж для воздуховодов и профнастила с виброгасителем). Если вся система спрятана за натяжным потолком, подвешиваем на перфоленту 0,7 и дюбели NAT 6.

Стандартная длина воздуховодов — 3 м. Между собой те, что имеют круглое сечение, стыкуются на ниппеле (кольцо) клопами, хотя правильнее — заклепками. Это когда речь про труба диаметром до 0,4 м, а если больше, то фланец на болтах восьмерках (прим. болт DIN 933 М8х35). Для соединения прямоугольных используют шину, фиксируя стыки на уголки и шинорейки. Куча вариантов.

— А зачем тогда нужен алюминиевый скотч в ассортименте?

— Для герметизации швов! Скотч пригоден, чтобы проклеить стыки воздуховодов с круглым сечением. Такие трубы изготовляю по спиральной технологии. Стыки делают нормальные и плотные, то есть калибровка соединения маленькая и более герметичная. Алюминиевым скотчем проклеивают швы, когда система уже смонтирована. Важно, чтобы скотч был хорошим! Недавно приобрели ленту, а она как конфетти — яркая, длинная, а не клеит. Теперь обращаем и на это внимание.

Когда трубы надо посадить на шины или фланцы, то стыки проходят сначала герметиком, а затем соединяют. Если пролет большой, например, метр у прямоугольного сечения 1000х500, то ставят специальные скобы для стяжек.

— Скотч, трубы, штанги, профиля… целое смещение металла и пластика! воздуховод вообще может быть красивым?

— Конечно же! Вентиляционная система из нержавейки выглядит очень красиво, благородно! Такую прокладывают открыто и клопами уже не обойдешься — только нержавеющие заклепки. Очень аккуратно получается. Такую систему можно и дома поставить. Стоимость далеко немаленькая, но если есть возможность, то это оправдано.

К тому же вентиляция из нержавейки обязательна в помещениях, где работают с агрессивными средствами: медицинские комнаты, лаборатории. Сауны, СПА, бассейны также должны их устанавливать из-за повышенной влажности, хлористых паров.

— Сколько нюансов существует в монтаже вентиляционной системы! У Вас богатый опыт!

— Во всем нужна компетенция: опыт, помноженный на успешную эксплуатацию! Опыт — это значит, что уже в такую стену монтировал и знаешь, что держится. Так что работаем и ничто не упало!

— В заключении могли бы рассказать самый интересный проект, который приходилось выполнять?

— Пожалуй, такой случай. Обратились к нам с задачей — отвести через крышу, на другую сторону выхлопные газы от электрогенератора, который располагался во дворе дома. Типичный питерский колодец. Организация солидная и этот генератор предназначался для обеспечения автономной бесперебойной работы всего их электрооборудования.

Чтобы генератор был работоспособным, каждую неделю производилось тестирование, то есть его держали всегда «тепленьким». Только вот работал он на солярке: «шум-вонь-огонь»! Раз в неделю весь этот колодец наполнялся выхлопами и офисные рабочие всего шестиэтажного здания страдали неимоверно.

Задача осложнялась тем, что трубопровод, по которому будут отводиться газы, должен был убран во все остальное время, свободное от тестирования электрогенератора. А расстояние от стены дома до объекта составляло пять метров!

Специальный термостойкий шланг, выдерживающий 1000 градусов, нашли и купили. Но как прикрепить площадку, к которой примыкал складывающийся рукав? Очевидно к стене здания. Только дому более ста лет, старый фонд, и стена из той же эпохи, хоть и толщиной 80 см. Сложность решения в том, чтобы плечо нагрузки в пять метров не вырвало площадку из стены.

Вот оно творчество. Сделали следующее: проделали отверстие в стене на глубину в 500-600 мм и на химический анкер посадили штанги. Далее по технологии.

До сих пор конструкция работает! Пять или шесть лет уже прошло, два шланга заметили за это время, а площадка все также надежно закреплена.

— Вот так неожиданно химический анкер ворвался в наш сказ о крепеже для воздухоотводов! Спасибо, Сергей «Айс Вентура», что поделились с нами своим интересным опытом.


Как крепить водостоки: горизонтальный, вертикальный монтаж

  • Из чего состоит водосток
  • Способы монтажа горизонтальных элементов
  • Способы крепления вертикальных элементов

    • Система, обеспечивающая отвод воды с кровли, является важнейшей составляющей ее устройства для любого сооружения. Отводя дождевую и талую воды с поверхности крыши к земле, она предохраняет кровельные конструкции, фасад и фундамент от попадания влаги, а значит, и от образования трещин, протеков, плесени, то есть от возможных разрушений в будущем. При соблюдении технологии монтажа и эксплуатации водостока, он прослужит 12–15 лет, в зависимости от производителя.

    Бывает и, к сожалению, не так уж редко, что вроде недавно установленная водосточная система приходит в негодность. Ее оборванные и провисшие элементы могут говорить лишь об одном – о нарушениях технологии монтажа при ее установке, связанных с незнанием того, как крепить водостоки. На самом деле устанавливать их можно самостоятельно, так как монтировать водостоки не так уж и трудно.

    Из чего состоит водосток ↑


    Независимо от того какая выбрана система, из металла или пластика, в ее конструкции обязательно присутствуют следующие элементы:

        • желоб – его бортики не дают перелиться воде;
        • воронка – соединяющее звено желоба с трубой, в случае необходимости к ней можно прикрепить одновременно несколько желобов;
        • муфта – используется для соединения деталей;
        • кронштейны – с их помощью закрепляют желоба, форма и размер крепежного элемента должны соответствовать используемому желобу;
        • заглушки – с их помощью предупреждают вытекание воды;
        • трубы – через них осуществляется сток воды;

        • хомуты – после крепления к стене с их помощью фиксируют сливные трубы, форма и размер хомута должны соответствовать используемой трубе. Для деревянных и кирпичных стен необходимы различные виды. Металлические крепят в одной точке при помощи длинного метиза, а пластиковые – в двух.



    Таким образом, крепление водостоков к крыше выполняют, используя особые крепежные элементы – кронштейны и хомуты.

    Способы монтажа горизонтальных элементов ↑

    Монтаж горизонтальных элементов водостока, желобов и сливов, проводят, как правило, в следующем порядке:

        • Измеряют общую длину карнизов и рассчитывают, сколько потребуется заготовок-желобов. Затем с учетом шага крепления крепежных деталей (0,5 м) определяют также их количество.
        • Намечают место размещения водозаборной воронки.

    Ее входное отверстие должно быть расположено ниже, чем капельница свеса карниза на 10 мм.

        • Далее, устанавливают выбранные ранее крюки для водостоков. Сначала крепят, расположенный в верхней точке, потом – самый нижний. Между крайними кронштейнами натягивают шнур и устанавливают по нему остальные.
        • Желоба с воронками укладывают на кронштейны и закрепляют.



    Крепление крюков: варианты выполнения ↑

    К лобовой доске. Это самый простой способ крепления и используется в случае уже готовой крыши. Чаще такими крюками комплектуют пластиковые системы. Конструкция кронштейнов усилена вертикальными ребрами, поэтому они в состоянии выдерживать немалые нагрузки. Для металлических систем при таком способе монтажа используют специальные короткие крюки.

    На стропильные ноги. Для крыш, имеющих большую площадь более рационален способ фиксации до укладки кровельного покрытия. Для этого используют комбинированные кронштейны со стальными удлинителями. Именно с их помощью осуществляется фиксация непосредственно к стропильной ноге. Этот вариант надежен, если шаг стропил не больше 600 мм.

    Если отсутствует лобовая доска и нет доступа к стропилам, в стене устанавливают специальные металлические костыли, а желоб уже крепят к ним при помощи шпилек.

    На обрешетку. Если же шаг стропил больше 600 мм, как при покрытии металлочерепицей или ондулином, прибегают к помощи длинных крюков или комбинированных кронштейнов. Их крепят к первой планке обрешетки или на нижний край покрытия, в случае мягкой кровли из битумной черепицы.

    Способы крепления вертикальных элементов ↑

    Вертикальную составляющую водостока, сливную трубу, рекомендуется крепить в процессе кладки стен, хотя это не значит, их нельзя устанавливать после завершения кровельных работ.

    В ходе монтажа придерживаются определенных правил.

        • Трубы устанавливают обязательно снизу вверх.
        • В стене просверливают небольшие отверстия под штыри, на них в дальнейшем будут крепить хомуты.
        • На нижних хомутах закрепляют отмет – нижнее сливное колено со срезанным углом. Его иногда заменяют на обычное звено трубы, обеспечив выход на ливневую канализацию.
        • Затем устанавливают другие трубные звенья, причем каждое из них крепят при помощи специально отведенного на это хомута. Их устанавливают с шагом в идеале не большим, чем 1,8 м.

    Если какая-то трубная часть больше двух метров по длине, рекомендуется установить дополнительный хомут.

    Рекомендации по работам ↑

        • Для установки водосточных труб используют хомуты из металла или пластмассы, которые отличаются числом точек крепления.
        • Крепежные элементы выбирают, исходя из следующих требований. Метиз металлического хомута должен иметь глубину крепления более 60-70 мм. Однако, высоту крепления выбирают, учитывая толщину теплоизоляционного слоя на стене, так как метиз должен входить только в стену, не задевая утеплитель.
        • Между сливной трубой и стеной обязательно оставляют определенное расстояние.
        • Хомут после установки трубы не должен ее чрезмерно обжимать.

    Небольшой зазор необходим, чтобы температурные деформации сливных труб, особенно из ПВХ, не привели к появлению трещин и разрушений.

    © 2021 stylekrov.ru

варианты фиксации, наращивание длины, инструкция к работе, особенности

Любое помещение требует оборудованной системы вентиляции, иначе в нем нельзя будет находиться, полноценно жить. При невозможности организовать естественную систему воздухообмена принимается решение о монтаже принудительной системы воздухообмена, частью которой является воздуховод. Крепление воздуховодов к стене производится различными способами. Существует два самых распространенных варианта: вертикально и горизонтально. Может встречаться вариант монтажа по наклонной линии, но он не является популярным. Чаще всего элементы укрепляют на стене, на потолке.

Расчеты и разработку проекта вентиляционной системы лучше доверять профессионалам в этой области, так как это очень сложный, серьезный комплекс мероприятий, но самостоятельно выполнить кое-что можно. А именно, произвести монтаж по разработанным и предоставленным планам, чертежам, на которых четко указаны места установки главных узлов.

Для производства труб применяют разные материалы, это может быть пластик, алюминий, сталь. Наиболее предпочтительными являются круглые сечения, потому что такая форма позволяет снизить аэродинамические потери. Из материалов больше отдается предпочтение стали, алюминию, как наиболее прочным, долговечным материалам.

Горизонтальная вентиляция

Как зафиксировать горизонтальную систему вентиляции?

Чтобы закрепить горизонтальную систему воздухообмена, потребуются металлические кронштейны в форме уголков. Их необходимо будет укрепить на стене, используя подкладку. Насколько глубоко потребуется вмонтировать в стену кронштейн, зависит от размеров трубы.

Если крепить детали оборудования нужно к колонне из железобетона, то используются для этой цели косынки из металлического листа, уголок, подкосы. Сначала при помощи дюбелей на колонне укрепляют косынку, уже к ней прикрепляют подкос, уголок.

Для прикрепления оборудования к плите из бетона потребуются специальные кронштейны, если колонна выполнена из металла, то траверсы, хомуты. Для прикрепления сооружения к балке потребуются металлические скобы.

Как зафиксировать систему воздухообмена, расположенную вертикально?

Крепление вертикальных воздуховодов к стене осуществляется с использованием опоры, состоящей из консоли, подкладки, хомута. Если необходимо закрепить оборудование на колонне из железобетона, потребуется использовать кронштейн.

Прежде чем приступить, нужно провести разметку мест установления крепежных элементов. Далее используется следующая инструкция:

  1. Первым делом нужно установить крепежные компоненты;
  2. На наружной стене укрепляют кронштейн, лебедку с блоками, подъемник;
  3. Конструкцию с растяжками собирают из необходимых частей;
  4. Устанавливают зонт;

    Крепления для вертикальной вентиляции

  5. Поднимают собранный элемент;
  6. С помощью растяжек выравнивают конструкцию, закрепляют ее в нужном месте;
  7. Объединяют с теми частями, которые были установлены ранее;
  8. Закрепляют.

Как нарастить воздуховод

Нарастить сооружение, размещенное вертикальным образом, можно несколькими вариантами: нарастить снизу, нарастить сверху, использовать метод выдавливания.

Наращивание конструкции снизу применяется, если осуществляется крепление воздуховода к наружной стене либо в шахте. Для этого понадобится применить подъемный механизм. Его трос будет протянут вдоль стены либо спущен по шахте. Чтобы зафиксировать крепеж, потребуется использование подъемника. Сборка деталей вентиляции производится по частям. Звенья поднимают при использовании троса лебедки к месту фиксации, там закрепляют, присоединяя к каналу, имеющемуся в наличии. Также в порядке очередности производится монтаж всех остальных деталей системы вентиляции. После завершения всех работ лебедку снимают, проводят фиксацию последнего элемента вентиляции с зонтом.

Если грузоподъемность приспособлений недостаточна фрагментам вентиляции, то применяют способ наращивания сверху. Собирают каждый фрагмент методом, который был описан выше. Собранные крупные фрагменты соединяют между собой методом наращивания сверху. Для этого каждую часть требуется предварительно укреплять на опорах. Второй фрагмент сооружения устанавливают на место, размеченное соответственно проекту. От этого фрагмента протягивают к первому куску канат лебедки. Освобождают от фиксирующих деталей вторую часть, монтируют ее возле первой.

При помощи подъемного механизма канат натягивают, разгружая первый кусок конструкции от крепления. Производят подъем, крепят ко второму фрагменту, фиксируют на постоянных опорах, убирают подъемник. Продолжая действовать по этой схеме, можно нарастить конструкцию до той длины, которая требуется соответственно проекту.

Метод выдавливания применяется, если необходимо осуществить монтаж деталей вентиляции, размещенной вертикально в шахте или через отверстия, которые находятся в кровле зданий.

Для этого метода потребуется установить два подъемных механизма с блоками, а в самой стене производится установка средств крепления воздуховодов. Из частей монтируется необходимый фрагмент. Далее, к нижнему фланцу собранной части необходимо прикрепить плиту с петлями, для того чтобы завести в нее тросы от подъемного механизма. Далее необходимо поднимать полученную конструкцию при помощи лебедки вверх, пока над крышей сооружения не будет виден верхний фланец собранного фрагмента.

Нужно проследить, чтобы над уровнем крыши он выступал не более, чем на 0,45 метра. На необходимой высоте производят установку фрагментов трубы с зонтом, соединяют его с крышей при помощи тросов.

Для проведения работ потребуются специальные инструменты:

  1. Защитные перчатки;
  2. Фломастер для нанесения разметки;
  3. Нож;
  4. Бокорезы;
  5. Шуруповерт;
  6. Дрель;
  7. Плоскогубцы;
  8. Кисти.

Наращивание воздуховода

А также могут потребоваться следующие материалы: несколько видов ленты (ПВХ, алюминиевая, акриловая, силиконовая, матерчатая), мастика, герметик и хомуты для крепежа.

Хомуты – это специальные соединительные элементы, использование которых позволяет легко скрепить детали трубы. Они могут быть как с резиновым профилем, так и без него. Подходят как для вертикального крепежа, так и для горизонтального. Бывают из разных материалов.

Какие используют способы для фиксации

Выбор типа монтажа и особенностей крепежа обусловлен сечением отверстия (круглое или квадратное) и местом крепления оборудования (шахта или стена дома).

Для крепежа применяют:

  • Кронштейн в виде уголка, элементы конструкции скрепляются с уголком шурупами, винтами;
  • Кронштейн в виде буквы Z. Лучше всего он подходит для сечения прямоугольной формы. Скрепляются элементы также с применением винтов или шурупов;
  • Шпильки и профиль. Для обеспечения дополнительной звукоизоляции возможно использование резинового профиля;
  • Перфолента. Наиболее подходящий вариант для того, чтобы зафиксировать воздухообменник в виде круглой трубы. Для выполнения такого вида фиксации выполняется петля, затем производится ее крепеж к болту в тех местах, где элементы вентиляции соединяются между собой. Преимуществом этого варианта фиксации является его дешевизна, но есть у этого варианта и недостаток, нет достаточной жесткости, поэтому труба может вибрировать;

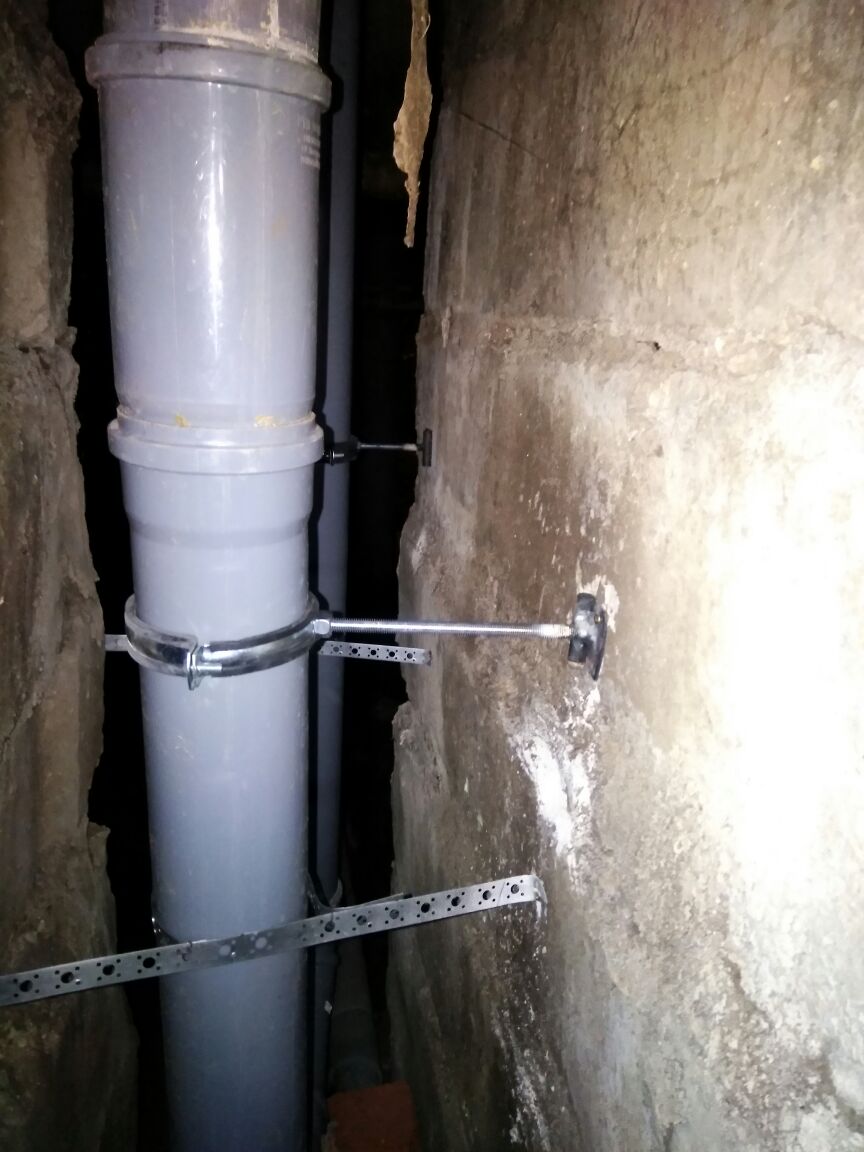

    Хомуты для крепления воздуховодов

  • Хомуты для крепления хорошо дополняют фиксацию с помощью перфоленты, позволяют значительно снизить уровень шумности. Этот метод обладает ограничениями в применении, подходит для труб диаметром, не превышающим 20 см;
  • Хомут, дополненный шпилькой;
  • Анкер. Для такого варианта фиксации требуется отверстие, выполненное заблаговременно, шпилька;
  • Траверс в сочетании со шпилькой. Наиболее подходящий вариант для фиксации трубы с прямоугольным сечением и большого размера. Опора воздухообменника при таком варианте приходится на траверсу;

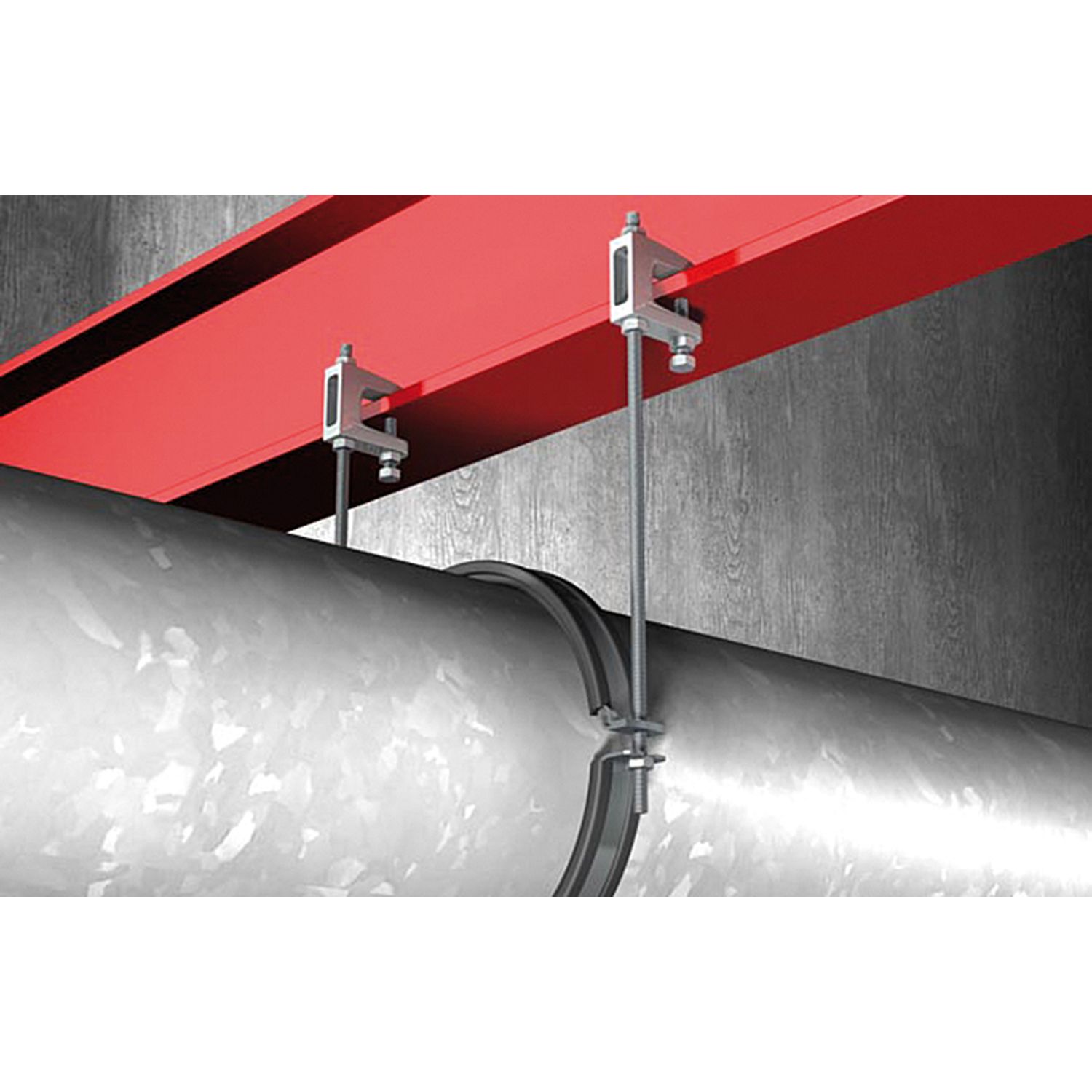

  • Металлическая балка со струбциной и закрепленной на ней шпилькой.

Особенности видов фиксации

Чаще всего в профессиональной среде пользуются совмещением кронштейна и шпильки для фиксации деталей. Особенно хорошо вариант крепежа подходит, если вес деталей системы значительный. Благодаря использованию кронштейна снимается значительная часть нагрузки с крепежных элементов.

Если необходимо монтировать жесткий воздухообменник, то понадобится привлечение сторонних специалистов. Для его крепежа к стене используется металлическая шпилька. Толщина крепежной шпильки рассчитывается исходя из таких параметров как длина трубы, материал шпильки. Использовать такой способ монтажа можно как для труб круглого, так и квадратного сечения. Для эффективного поддержания частей используются специальные хомуты, выполненные из металла. Стыки узлов и деталей конструкции укрепляются с помощью специальных стягивающих болтов.

Удобнее для монтажа своими руками использовать гибкие фрагменты. Для их крепежа не нужно обладать специальными знаниями, выполнить все необходимые действия легко. Нужно только учитывать направленность потока воздуха во время осуществления сборки. Крепить такие конструкции гораздо проще в труднодоступных местах, таких как потолки и шахты, которые нередко могут оказаться для аналогов из жестких материалов неподходящими.

Стоимость элементов для гибкой системы вентиляции и крепление воздуховодов к стене обойдется значительно дешевле, чем аналогов из стали. Если необходимо выполнить монтаж воздухообменника на большой высоте, то необходимо прибегать к помощи промышленных альпинистов, обладающих опытом проведения подобных работ.

Перекладина (турник) – как изготовить и закрепить на стене в квартире

Всем не понаслышке известно, что самой большей ценностью человека является здоровье, которое не в последнюю очередь зависит от физической формы тела. А чтобы тело было в отличной форме, мышцам нужна регулярная физическая нагрузка. Не каждый мужчина является заядлым спортсменом или любителем посещать тренажерный зал. Иногда занятию спортом препятствуют отсутствие средств или просто лень.

Но если в квартире имеется спортивный снаряд – турник или простейшая перекладина, то проходя мимо нее, не составит большого труда повисеть на ней, заодно и подтянуться несколько раз. Всего несколько подходов к перекладине в день обеспечат отличный тонус мышц груди и спины, плеч, бицепсов и трицепса. А если еще и поднять ноги до прямого угла, то и жирок на животе можно преобразовать в рельефные мышцы. Достаточно всего один раз немного потрудиться, установив перекладину, и появится возможность поддерживать свое здоровье в хорошем состоянии. Наличие перекладины в квартире особенно актуально, если в семье подрастают сыновья. Жизненно необходима перекладина и для людей, у которых имеются проблемы с позвоночником.

Практически у каждого мужчины есть тайное желание иметь в квартире турник или перекладину. Тем не менее многих останавливает кажущаяся на первый взгляд сложность установки этих спортивных снарядов, особенно если стены в квартире сделаны из гипсокартона и потолок подвесной. Но даже при наличии самых элементарных слесарных навыков, перекладину можно не только надежно подвесить, но и сделать своими руками.

На турнике, установленном в дверном проеме, заниматься физическими упражнениями взрослому мужчине неудобно, так как ноги приходится поджимать из-за небольшой высоты между полом и перекладиной. Такой вариант подходит только для детей и подростков. Поэтому если есть в квартире помещение, в котором расстояние между стенами не превышает 1,2 метра, то лучше перекладину установить в этом месте. Оптимальная высота установки турника, – когда при висе на нем, ноги не касаются пола, даже если вытянуть пальцы ног в его сторону.

Перекладину распорного типа я сделал самостоятельно. Крепить ее надо было на стене из гипсокартона, для чего концы перекладины необходимо было углублять в стену на 8 см. Этим и были обусловлены особенности ее конструкции. Перекладина состоит из двух отрезков стальной трубы длиной 45 см и одной резьбовой шпильки М24 длиной 25 см с внешней правой и левой резьбой равной длины. Стальные трубы имеют внутренний диаметр 22 мм и наружный – 28 мм (требования международного стандарта FIG). На концах трубок, которые предназначены для упора в стены, для более надежной фиксации, с помощью трехгранного напильника сделаны остроконечные шипы.

Распорный механизм перекладины работает за счет наличия резьбы внутри трубок, в одной с левой нарезкой, а в другой – с правой. На шпильке тоже с одной стороны до середины нарезана правая резьба, а с другой – левая. Поэтому, при вращении шпильки в одну из сторон, трубки на нее наворачиваются, и длина перекладины уменьшается, а при вращении в противоположную сторону длина перекладины увеличивается.

Для того чтобы установить турник, достаточно накрутить трубки на шпильку, расположить перекладину в нужном месте и, вращая шпильку с помощью гаечного ключа, упереть концы трубок в стенки. Таким способом можно надежно закрепить перекладину между кирпичными или бетонными стенами.

Не у каждого есть доступ к токарному станку, чтобы нарезать внутреннюю резьбу в трубках и изготовить специальную шпильку. Но перекладину такой конструкции можно сделать из обыкновенной трубы и простой шпильки с внешней резьбой, диаметр которой равен внутреннему диаметру трубки, а разжимать перекладину для закрепления на стенах с помощью двух гаек. Тут главное, чтобы длина шпильки, входящая в трубки при установленном турнике была не менее 10 см.

Однако главной темой статьи является не изготовление перекладины, а ее крепление на стене из гипсокартона или тонкой стене в полкирпича (толщина 10-15 см).

Технология крепления распорной перекладины


в стенах из гипсокартона

Кирпичные или бетонные стены, отделанные листами гипсокартона, не могут служить основанием для крепления перекладины, так как гипс непрочный и хрупкий материал. Поэтому много лет назад, устанавливая перекладину на гипсокартонную стену, я вырезал в гипсокартоне отверстия размером в диаметр трубы перекладины и закрепил ее, за счет упора трубок в кирпичные стены. Прилагать большую силу разжима не хотелось, так как можно было продавить стены, одна из которых была соседской. Поэтому крепление турника периодически ослабевало и приходилось подтягивать шпильку. Когда делал ремонт в прихожей, решил закрепить перекладину основательно, чтобы больше не приходилось бегать с гаечным ключом.

Для этого с помощью небольшого зубила и молотка, в кирпичной стене, где раньше была установлена перекладина, выдолбил отверстия глубиной около 2 см. Далее, через отверстие в гипсокартоне, набил в зазор между стеной и листом гипсокартона столько ротбанда, сколько влезло (вошло около одного литра). Ротбанд является самым удобным для работы раствором, и он как раз был у меня под руками, так как им я выравнивал стены. Можно также использовать цемент, гипс, алебастр и любой другой выравнивающий раствор. При использовании цементного раствора, чтобы он не проваливался вниз, нужно через отверстие натолкать вниз кусочки пенопласта или картона на глубину нескольких сантиметров.

Прежде чем затворить раствор необходимо подготовить перекладину к установке. Для этого один из ее концов нужно обвернуть полиэтиленовой пленкой. Для этого надо взять кусок тонкого полиэтилена, приложить его к торцу трубки, аккуратно сложить вдоль нее и зафиксировать резиновым кольцом или любым другим способом. Прокладка из полиэтилена позволит после затвердевания раствора без труда вынуть перекладину из отверстия.

Нужно также подумать и о креплении противоположного конца перекладины. Для этого я использовал кусок трубы, а для выравнивания по высоте подложил под нее кусок фанеры.

После заполнения отверстия в гипсокартоне ротбандом, останется с силой вставить в него перекладину, зафиксировать ее противоположный конец, удалить выдавленный раствор и подождать сутки.

Когда раствор полностью затвердеет, перекладину надо вынуть и таким же образом подготовить второе отверстие. На фотографии Вы видите, какое отличное отверстие получилось в стене из гипсокартона.

Для закрытия небольшой щели между перекладиной и поверхностью стены можно вырезать из любого материала декоративные кольца. На фотографии кольца из белой пластмассы.

Хотя до окончания ремонта прихожей было еще далеко, перекладина все равно была установлена и проведены испытания. Держался турник в стенах отлично. Надежность такого способа крепления подтвердило и время. Несколько лет перекладина подвергается регулярной нагрузке и за это время никаких люфтов не появилось.

По предложенной технологии крепления можно закрепить перекладину на стенах из гипсокартонных плит не только во время ремонта, но и на уже отремонтированные стены, соблюдая аккуратность. Для исключения порчи поверхности при работе с раствором, можно стены в зоне возможного загрязнения обклеить строительным скотчем, а небольшая испорченная зона около трубы перекладины закроется декоративным кольцом.

В дополнение этот способ подготовки стены из гипсокартона пригоден и для крепления предметов на стене с помощью дюбелей и саморезов, например телевизора или полок. В сделанное отверстие в месте установки дюбелей набивается максимально возможное количество раствора. После его застывания стена сверлится как обычно, устанавливаются дюбеля, и саморезами закрепляется изделие. Только сверлить отверстие под дюбель нужно на такую глубину, чтобы не менее трети его оказалась в кирпичной или бетонной стене.

FAQ

Что такое карман для трубы?

По верхней части фона мы делаем загиб материала в другую сторону и проклеиваем его специальным клеем, для того, чтобы в образованный карман можно было продеть трубу или палку для подвешивания фона на любые поперечные опоры, будь-то система крепления или самодельная опора. При этом, размер фона остается заявленным в заказе, на карман для трубы используется дополнительный материал.

Какой размер стены и пола в фотофонах «Стена и пол»?
Далее мы распишем соотношение размеров стены и пола:

Стена и пол 0,8 х 1,2 м.:
Стена 0,8 х 0,6 м.(ширина стены 0,8 м; высота стены 0,6 м.)
Пол: 0,8 х 0,6 м.

Стена и пол 1,5 х 2,3 м.:
Стена 1,5 х 1,15 м. (ширина стены 1,5 м; высота стены 1,15 м.)

Пол 1,5 х 1,15 м.

Стена и пол 0,8 х 1,4 м.:
Стена 0,8 х 0,8 м. (ширина стены 0,8 м.; высота стены 0,8 м.)
Пол 0,8 х 0,6 м.		Стена и пол 1,5 х 2,7 м.:
Стена 1,5 х 1,5 м. (ширина стены 1,5 м.; высота стены 1,5 м.)
Пол 1,5 х 1,2 м.

Стена и пол 0,8 х 1,6 м.:

Стена 0,8 х 1,0 м. (ширина стены 0,8 м; высота стены 1,0 м.)

Пол 0,8 х 0,6 м.

Стена и пол 1,5 х 3,1 м.:
Стена 1,5 х 2,0 м. (ширина стены 1,5 м.; высота стены 2,0 м. )
Пол 1,5 х 1,1 м.

Стена и пол 1,0 х 1,5 м.:

Стена 1,0 х 0,75 м. (ширина стены 1,0 м; высота стены 0,75 м.)

Пол 1,0 х 0,75 м.

Стена и пол 1,9 х 2,9 м.
Стена 1,9 х 1,45 м. (ширина стены 1,9 м.; высота стены 1,45 м.)
Пол 1,9 х 1,45 м.
Стена и пол 1,0 х 1,8 м.:
Стена 1,0 х 1,0 м. (ширина стены 1,0 м.; высота стены 1,0 м.)
Пол 1,0 х 0,8 м.		Стена и пол 1,9 х 3,4 м.
Стена 1,9 х 1,9 м. (ширина стены 1,9 м.; высота стены 1,9 м.)
Пол 1,9 х 1,5 м.

Стена и пол 1,0 х 2,0 м.:
Стена 1,0 х 1,3 м. (ширина стены 1,0 м.; высота стены 1,3 м.)

Пол 1,0 х 0,7 м.

Стена и пол 1,9 х 3,9 м.:
Стена 1,9 х 2,5 м. (ширина стены 1,9 м.; высота стены 2,5 м.)
Пол 1,9 х 1,4 м.
Стена и пол 1,2 х 1,8 м.:
Стена 1,2 х 0,9 м. (ширина стены 1,2 м; высота стены 0,9 м.)
Пол 1,2 х 0,9 м.

Стена и пол 2,4 х 3,7 м.
Стена 2,4 х 1,85 м. (ширина стены 2,4 м.; высота 1,85 м.)

Пол 2,4 х 1,85 м.

Стена и пол 1,2 х 2,1 м.:
Стена 1,2 х 1,2 м. (ширина стены 1,2 м.; высота стены 1,2 м.)
Пол 1,2 х 0,9 м.

Стена и пол 2,4 х 4,3 м.:

Стена 2,4 х 2,4 м. (ширина стены 2,4 м.; высота стены 2,4 м.)

Пол 2,4 х 1,9 м.

Стена и пол 1,2 х 2,5 м.:
Стена 1,2 х 1,6 м. (ширина стены 1,2 м.; высота стены 1,6 м.)
Пол 1,2 х 0,9 м.		Стена и пол 2,4 х 5,0 м.:
Стена 2,4 х 3,1 м. (ширина стены 2,4 м.; высота стены 3,1 м.)
Пол 2,4 х 1,9 м.

Как правильно определить ширину и высоту фотофона «Стена»?
Для правильного определения параметров фотофона «Стена» необходимо отталкиваться от изображения фотофона в карточке товара.

  • Если изображение фотофона горизонтальное, то наибольшая цифра в размере — это ширина фотофона, наименьшая цифра — его высота.
    Например, фотофон виниловый «Вигвам» https://fotofon. pro/products/fotofon-viniloviy-vigvam в размере 1,2 х 1,6м.: ширина фотофона будет 1,6 м., его высота 1,2 м.
  • Если изображение фотофона вертикальное, то наибольшая цифра в размере — это высота фотофона, наименьшая цифра — его ширина.
    Например, фотофон виниловый «Фиолетовый букет» https://fotofon.pro/products/fotofon-vinilovyy-fioletovyy-buket в размере 1,2 х 1,6 м.: ширина фотофона будет 1,2 м., его высота 1,6 м.
  • Монофоны можно использовать как вертикально, так и горизонтально за счет отсутствия изображения и его ориентации.

Как крепить виниловый фотофон?
Крепить виниловый фотофон можно по-разному. Все зависит, в первую очередь, от размера фотофона:

  • Фотофон от 40 до 140 см в ширину.
    Для таких небольших фотофонов есть две возможности крепления:
    — система подвеса до 90 см и до 140см.
    Фон вставляется в систему подвеса, по бокам надеваются заглушки. Фон в подвесе крепится к стене за два ушка кнопками или гвоздиками. Или можно протянуть веревку через ушки и подвесить фон на стену за один крючок или гвоздик как картину.
    Подробнее тут https://fotofon.pro/products/sistema-podvesa-90-sm-dlya-fonov и https://fotofon.pro/products/32784360
    — Закрепить фотофон напрямую на стену. Способ крепления зависит от типа стены, можно использовать кнопки, гвозди, обычный или двусторонний скотч. Фоны до 140см имеют разумный для такого типа крепления вес. Не нужно бояться проделать в фотофоне дырочки под кнопки или гвоздь, эти отверстия не нанесут полотну вреда, т.е. оно не порвется, а будет обеспечивать фиксацию фотофона на стене.
  • Фотофон от 140 до 240см в ширину.
    Фотофоны такого размера необходимо фиксировать на систему крепления типа ворота (две треноги и перекладина). Для того чтобы зафиксировать фотофон на систему крепления нужен либо карман для трубы (о нем читайте выше), либо металлические прищепки. Выбор между карманом и прищепками – это личное дело каждого, кому как удобнее работать. В нашем каталоге представлены тугие металлические прищепки, способные выдержать вес самого большого фотофона. Количество прищепок для фона 150см – 3 шт., для фона 190см – 3-4 шт, для фотофона 240см — 4-5 шт.
    Прищепки тут https://fotofon.pro/products/prishchepka-metallicheskaya-dlya-krepleniya-fotofona
    В нашем каталоге представлены 2 системы крепления:
     — 2,0*2,1м подойдет для фотофонов от 150*190см в ширину.
     — 2,8*3,1м подойдет для фотофонов от 200*240см в ширину.
    Обе системы телескопические, т.е. перекладины можно регулировать по ширине и подстраивать под нужный размер. Все перекладины в системе металлические, что позволяет выдерживать вес фотофона и не провисать посередине.
    Подробнее о системах крепления тут https://fotofon.pro/products/category/soputstvuyushchie-tovary
    Безусловно то, что виниловые фотофоны большого размера можно фиксировать стационарно на стену. Такой монтаж зависит от типа стены. Вместо кармана для трубы мы можем сделать на фотофоне люверсы для более удобного крепления фотофона на стену.

Виниловые фотофоны невозможно закрепить в пластмассовые роллапы, чтобы фотофон можно было сматывать. Как показала практика, пластмассовые роллапы на выдерживают веса фотофона и толщина материала не позволяет скручивать фотофон вовнутрь. Смотать и размотать большой виниловый фотофон можно только руками. Либо изготовить на месте металлический роллап, с трубой, которая бы выдержала вес фотофона и не провисала бы посередине.

Какой фотофон выбрать, если я хочу сфотографировать:
1. Модель в полный рост?
Самое главное при выборе фотофона для съемки моделей, это учесть рост моделей. Если рост до 175см, то вы смело можете брать виниловый фотофон Стена размером 1,9*1,9м или Стена и пол размером 1,9*3,4м., также подумайте о том, как вы будете крепить фотофон. Если рост моделей выше 175см, то тогда вам необходим размер фотофона Стена 2,4*2,4м, или Стена и пол 2,4*4,3м. Указанные размеры фотофона позволят фотографу снимать модель с расстояния, и фотография не будет казаться «урезанной» по верхней части, т.к. фотофона хватит для создания нужного фотопространства.

2. Торт или другие кондитерские изделия?
При выборе фотофона очень важно понимать размер предметов, которые вы будете снимать. Если обычно ваши тортики не выше 50см, то вам подойдет виниловый фотофон «Стена и пол», размером 0,8*1,4м. Фон легко крепиться к стене, и ваша фотозона готова. Если ваши тортики больше, то и фон должен быть пропорционально больше. Главное, чтобы размер фона позволял вам снимать тортики с расстояния хотя бы полуметра, таким образом будет достигаться объем в фотографии.
Также, вы можете обратить свое внимание на пазловые фотофоны. Их особенность состоит в том, что из двух пазловых фотофонов можно собрать конструкцию «Стена и пол», которая будет стоять без дополнительного крепежа. Это достигается за счет того, что фоны вставляются друг в друга по системе «шип-паз» под углом 90 градусов и образуют устойчивую фотозону. Также вы можете добавить третий пазл и у вас получится 3D уголок: две стены и пол. Размер пазловых фотофонов только 50*50см, поэтому внимательно обдумайте, подойдет ли вам размер фотофона.

3. Маникюр?
Для вкусной фотографии маникюра вам подойдет:
1) виниловый фотофон размером 40*50см, если в вашем кабинете есть жесткая поверхность, на которую его можно положить. Виниловый фотофон мягкий и должен лежать на ровной жесткой поверхности, чтобы не искажать рисунок.

2) пластиковый фотофон 40*40см или 50*50см. Пластиковый фотофон жесткий, его можно положить даже на колени и у вас все равно будет прекрасная ровная фотозона для снимка.

4. Детскую одежду?

Выбирая фотофон для детской одежды, в первую очередь необходимо понять, какой средний размер одежды преобладает. А также определиться с типом съемки: будете ли вы делать кадр «Сверху-вниз» или предпочтете перспективную съемку. Допустим, размер одежды от малыша до подростка и вы предпочтете съемку «Сверху-вниз», тогда вам нужен виниловый фотофон «Стена» от 1,0*1,3м и больше, чтобы вы могли свободно разложить на нем как джинсы для 14-тилетнего подростка, так и одежду для малышей. Для перспективной съемки обязательно нужен фотофон «Стена и пол» (виниловый или пазловый), чтобы вы могли создать фотозону с задним планом. В рамках такой фотозоны можно снимать одежду на манекене или на вешалках. Но будьте внимательны с выбором размера фотофона. Размеры виниловых фотофонов разнообразны, а вот пазловый фотофонможет быть только 50*50см и подойдет только для совсем маленьких вещей.

Как прикрепить медную трубу к стене | Home Guides

Медь — идеальный материал для трубопроводов, потому что она прочная, податливая и легко обрабатывается. Хотя эти характеристики полезны при гибке и подгонке труб в соответствии с контурами стены, они также делают ее уязвимой для повреждения. Ослабленные трубы могут со временем прогнуться или вызвать усталость металла из-за постоянной вибрации и тряски. Чтобы защитить медные трубы, их необходимо через равные промежутки времени прикрепить к прочному каркасу, и наиболее распространенное решение — прикрепить их к стене.Процесс крепления несложный и не требует предварительных навыков слесаря.

Установите седельный зажим на трубу так, чтобы труба плотно входила в арочную часть зажима, а плоские концы зажима прилегали к стене.

Отметьте положение отверстий для винтов в зажиме, обведя их острым карандашом. Нарисуйте по периметру каждого отверстия, оставив на стене два небольших кружка.

Вставьте острое сверло подходящего типа и размера в патрон сверла.Затяните патрон с помощью ключа патрона или поворотного кольца, в зависимости от метода, используемого для вашего сверла, убедившись, что бит отцентрирован в патроне. Снимите или надежно закрепите свободную одежду, которая может застрять в дрели, а затем наденьте защитные очки.

Поместите наконечник сверла в центр одного из отмеченных кругов. Держите сверло перпендикулярно поверхности стены и осторожно нажмите на спусковой крючок, чтобы сверло начало вращаться. Сильно нажмите на спусковой крючок, как только бита зацепится за стену, и просверлите отверстие, равное или немного глубже, чем длина используемых резьбовых пробок.

Повторите шаг 4 со вторым отмеченным кружком. В результате должны получиться два отверстия в стене, идеально совпадающие с отверстиями для винтов в хомуте.

Продуйте оба отверстия, чтобы удалить мусор и пыль.

Вставьте резьбовую пробку в каждое отверстие и постучите по ней концом отвертки, пока она не будет на одном уровне с поверхностью стены.

Наденьте хомут на трубу и совместите отверстия для винтов с отверстиями, просверленными в стене. Вставьте винт в каждое отверстие, убедившись, что кончик винта входит в центр резьбовой пробки.Используйте отвертку, чтобы завинтить винты до тех пор, пока они надежно не прикрепят хомут к стене.

Повторите весь процесс для всех используемых хомутов. Одного зажима на ярд более чем достаточно для большинства целей, с дополнительными зажимами, фиксирующими углы и фитинги, такие как запорные краны, которые могут испытывать дополнительные нагрузки и движение.

Ссылки

Советы

  • Спланируйте работу заранее и убедитесь, что у вас достаточно винтов и зажимов для выполнения работы за один сеанс.
  • Подумайте, как вы закрепите трубы перед их установкой. Таким образом вы обеспечите достаточно места для установки хомутов и прокладки труб в местах, где будет доступна опора.
  • Всегда используйте сверло, подходящее для материала, в котором вы сверляете. Например, используйте сверло по камню для кирпича, блоков и бетона, сверло по металлу для металла и сверло по дереву или комбинированным материалам для дерева и гипсокартона.

Предупреждения

  • Не пытайтесь вывести трубу из линии просто для того, чтобы закрепить ее. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Это создаст напряжения в трубе и снизит ее прочность.
  • Перед бурением проверьте стены на предмет скрытых кабелей и других труб. Несоблюдение этого требования может привести к дорогостоящему ремонту и потенциально смертельному поражению электрическим током.

Писатель Биография

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал для газет «Telegraph» и «Guardian» в Великобритании., правительственные публикации, веб-сайты, журналы и школьные учебники. Он имеет диплом бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

сантехника — Как прикрепить трубу PEX к оштукатуренным стенам в прачечной? Сантехника

— Как прикрепить трубу PEX к оштукатуренным стенам в прачечной? — Обмен стеками товаров для дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров. Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 3к раз

Я заменил железные трубы моей стиральной машины на PEX.PEX был выбран для обеспечения гибкости в размещении труб во время сноса шкафов и т. Д. Я думал, что построю новые шкафы и прикреплю PEX к их конструкции, но решил вместо этого использовать отдельные металлические стеллажи, оставив меня с дилемма о том, как закрепить трубы PEX. Вот как это выглядит сейчас:

Я думаю, что у меня есть следующие варианты:

  1. Замените PEX медной трубой, которая, будучи жесткой, потребует меньшей поддержки.
  2. Обрамление внутреннего потолка из гипсокартона 2×4, чтобы закрепить и скрыть PEX.

  3. Поверхностный монтаж PEX на оштукатуренные стены с помощью пластикового кронштейна, такого как справа: Думаю, вместо гвоздей мне придется использовать шурупы и гипсовые анкеры. Я бы хотел, чтобы горячая сторона была смещена от стены, чтобы оставалось место для изоляции. Я нашел медные «колокольчики» (показаны на фото выше, слева), которые делают это для медных труб, но не нашел ничего похожего для PEX. Думаю, я мог бы использовать небольшие кусочки дерева для компенсации.

  4. Другой вариант — установить 1 или 2 горизонтальных бруса 1×2 на стене и прикрепить к ним PEX.

Я бы хотел избежать использования вариантов 1 и 2, поскольку это подсобное помещение, которое будет заполнено стеллажами, поэтому оно не обязательно должно выглядеть идеально. Есть что-нибудь, о чем я не думаю?

Создан 09 окт.

маленькая черепаха

1,9559 серебряных знаков1717 бронзовых знаков

Используйте кронштейны для кабелепровода размером с изоляцию , привинченные к стене.Изолируйте и жаркое, и холодное, иначе во влажные дни будет потеть холод.

(источник)

Мне не удалось найти картинку с такими установленными; вот пример.

(источник)

Я бы посоветовал вам установить деревянные блоки (куски 2х4), чтобы они не давили на трубу. Это может быть излишним, но мне не нравится идея открытых и незащищенных пластиковых труб. Даже если бы это была медь, я бы постарался как-нибудь защитить ее.Единственное, о чем я бы не стал беспокоиться, — это гибкие металлические линии питания. Вы можете получить их удивительно большой длины или использовать ниппели для соединения двух или более из них.

Но PEX уже вставлен, так что к черту. Вам просто понадобится дополнительная изоляция (для холодной стороны) и несколько кронштейнов для кабелепровода (вероятно, 1-1 / 2 дюйма или 2 дюйма). И что-то, что уберегает агрегаты от труб.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
