Анкер клиновой – почему ему доверяют тяжелые конструкции? + видео

Анкер клиновой ГОСТ определяет как шпильку, которая оканчивается хвостовиком в форме конуса. Суть его воздействия на основание такова, что удержать на себе он может довольно тяжелые конструкции, именно это мы и разберем в данной статье.

Чем выделяется анкер клиновидного типа среди остальных?

Строительство и ремонт различных объектов предполагает использование ряда инструментов и приспособлений, что значительно облегчает работы. Так для закрепления тяжелого оборудования в стенах, выполненных из бетона, кирпича или камня, используют анкер клиновидный. Это так называемый крепежный элемент. Иногда возникает необходимость использования его и для домашнего ремонта. Обычно это происходит тогда, когда стены сделаны из очень прочных материалов (бетона или кирпича), и прикрепить к ним требуется достаточно тяжелую деталь.

Для изготовления клинового анкера берется самая прочная оцинкованная сталь. Такой крепеж часто используют для закрепления шахты лифта или кабельной трассы, перил, балок. При этом он должен обеспечить безопасность их использования. Ведь предполагается их частая эксплуатация, и ошибки при закреплении данных объектов могут привести к гибели людей. Поэтому так важно соблюдать правила монтажа, о которых пойдет речь ниже. Встречается еще и анкер-клин потолочный, используется он при установке люстр, кому ж захочется, чтобы она упала вскоре на голову.

Анкер клиновой – конструкция и маркировка

Что же представляет собой такой анкер? Это стальной стержень, у которого есть цилиндрическая подвижная муфта, по внешнему виду напоминающая поясок, также у него есть хвостовик, который представляет собой конус. Обязательно в комплекте идет клиновой анкер с гайкой, с ее помощью происходит закрепление. Раньше процесс монтажа деталей, особенно достаточно тяжелых, был очень затруднителен, потому что имеющиеся в хозяйстве гвозди не могли удержать их в бетоне.

Эта процедура стала намного проще, когда появился анкер клиновой забивной. Размеры его для той или иной ситуации подбираются с учетом веса крепящейся детали, а также ее толщины. Для удобства этого процесса была введена специализированная маркировка. Такие анкеры имеют свою общую маркировку, они обозначаются WAM, а далее идут цифры, указывающие на размеры. Так анкер клиновой WAM-06040 имеет следующие размеры: резьба – 6 мм, диаметр – 6 мм, длина – 40 мм. А WAM-08080 такие: резьба – 8 мм, диаметр – 8 мм, длина – 80 мм.

Особенности подбора анкера с клиновидным хвостовиком

Для каждого размера имеется и минимальная глубина крепления, которая также измеряется в миллиметрах (чем длиннее анкер, тем больше этот параметр). Если для крепежа длиной 40 мм такая глубина составляет 27 мм, то уже для восьмидесятого – 40 мм. При этом более длинный анкер клиновидного типа используют для закрепления более толстых элементов. Длина этого крепежа начинается от 40 мм, далее идет ее увеличение на 5 мм для следующих маркировок, есть даже клиновые типы анкеров длинной 10 см и более.

Отличительной чертой клинового типа является отсутствие защитной рубашки. Все остальные виды анкеров ее имеют. Для этих типов крепежей существуют предельные допустимые рабочие нагрузки. Помимо этого, для них также есть и предельная нагрузка на выравнивание. Еще между ними существует взаимосвязь – рабочая нагрузка должна быть не более 25 % от предельной нагрузки на выравнивание. Чем больше прочность бетона, тем больше и величина допустимой нагрузки. Но если происходит крепление элементов к основе из бетона, на которой имеются трещины, то изменяется и величина допустимой нагрузки. Так как очень важно обеспечить надежность крепления.

Все клиновые и другие анкеры, которые пригодны для использования, должны соответствовать своему ГОСТу. При этом, чтобы убедиться в качестве изделия, можно потребовать у продавца свидетельство на эту продукцию. Если с документацией все в порядке, значит, смело можно делать покупку. Проверка соответствующих документов обязательна, так как слишком большая роль отводится такому маленькому механизму, и от его качества зависит безопасность и даже здоровье людей.

Установка клинового анкера – на что обращать внимание?

Отличительной чертой использования клинового анкера является отсутствие необходимости определения точной глубины подготавливаемого для него отверстия. Установка клинового анкера происходит следующим образом. Когда на нем затягивают гайку, муфта надвигается на хвостовик. При этом внутри запускается механизм распирания, за счет которого и получается прочная фиксация его в поверхности, к которой он прикрепляется.

Вся последовательность монтажа различных элементов к прочным поверхностям выполняется следующим образом. Сначала необходимо просверлить отверстие, в которое будет вставляться анкер с клиновидным хвостовиком. Отверстие необязательно тщательно очищать, следует только выдуть основную пыль и убрать частички, открошившиеся от поверхности. Диаметр отверстия должен совпадать с диаметром клинового анкера. После этого вставляется сам крепеж, а дальше его необходимо забить в поверхность, сделать это можно при помощи обычного строительного молотка. Когда анкер плотно забит, можно производить подвешиваение детали, для этого используют гайку, которую закручивают для создания распирания внутри анкера.

Вид крепления, с помощью которого фиксируется деталь на поверхность, называется сквозным. Так как при этом происходит просверливание детали для ее последующего монтажа. При этом использование клинового анкера обеспечивает надежность соединения. Так как данный вид крепежного приспособления является самым прочным.

Но, к сожалению, далеко не всегда удается с первого раза выполнить правильно крепеж изделия. Бывают случаи, когда необходим демонтаж детали, прикрепленной с помощью клинового анкера. В этой ситуации поступают следующим образом. Если знаете, что в будущем придется демонтировать изделие, то при просверливании отверстия его глубина должна быть больше длины анкера. После снятия предмета крепеж можно будет забить до самого конца и в поверхности не будет никакого отверстия, а сама она будет ровной. Единственное неудобство – повторное использование клинового анкера невозможно.

Напарники клиновидного анкера в строительстве

Продаются анкеры как поштучно, так оптом и мелким оптом. Чем короче анкер клиновидной формы, тем больше штук в упаковке. Если для закрепления деталей необходимо достаточно большое их количество, то проще купить целую упаковку, все равно оставшиеся элементы пригодятся в будущем. Клиновидный тип анкера – это не единственный механизм для монтажа деталей к поверхностям.

Для этих целей существуют также и анкерные болты (с их помощью чаще всего крепятся строительные конструкции), и анкер-клин, имеющий высокую степень расклинивания. Есть еще и стержневые фиксаторы, который используют для глубокой установки. Латунные анкеры – для закрепления в бетоне. Есть даже специальные анкеры, с помощью которых детали крепятся к гипсокартону или фанере. Но при этом вес таких деталей незначителен.

Современный прогресс обеспечил создание еще и химических анкеров. Для их закрепления не требуется столько физических усилий. Для монтажа достаточно вставить в отверстие ампулу, в которой содержится специальная клеевая жидкость. Как видно, большое количество крепежных элементов разработано для фиксации к различным поверхностям всевозможных конструкций. У каждого из них есть свои отличительные черты, которыми и обусловлена специфика их применения.

Оцените статью: Поделитесь с друзьями!

Принцип работы клинового анкера, конструкция и порядок установки

Среди ассортимента элементов крепежа анкерные изделия стоят особняком. Они используются не так часто, как, к примеру, саморезы или гвозди. И все-таки без них не обходится ни одно строительство или масштабный ремонт. Промышленность выпускает анкера различных типов – потолочные, в виде болтов с гайкой, распорных, с «ушком». Вариантов достаточно, на все случаи жизни.

Анкеры клиновые отличаются высокой надежностью крепления и нередко более удобны в установке, чем аналоги. Что они собой представляют и по какому принципу устанавливаются?

Особенности конструкции и принцип действия

Клиновой анкер — это металлическая шпилька (как правило, оцинкованная углеродистая сталь), с одной стороны которой – резьба, с другой – расклинивающая часть. Характерная для аналогов «рубашка» отсутствует. На хвостовике конусной формы расположена специальная муфта (подвижная), которая расширяясь, обеспечивает прочную фиксацию анкера в основе (ж/б, кирпич полнотелый, камень).

Ее перемещение вдоль продольной оси крепежного элемента обеспечивается гайкой, которая после посадки анкера в подготовленное отверстие затягивается.

Такое исполнение крепежа удобно тем, что нет необходимости выдерживать точную глубину сверления, тем более что в некоторых случаях проверять это или трудно, или невозможно. Следовательно, мастеру не приходится дополнительно тратить время на контроль.

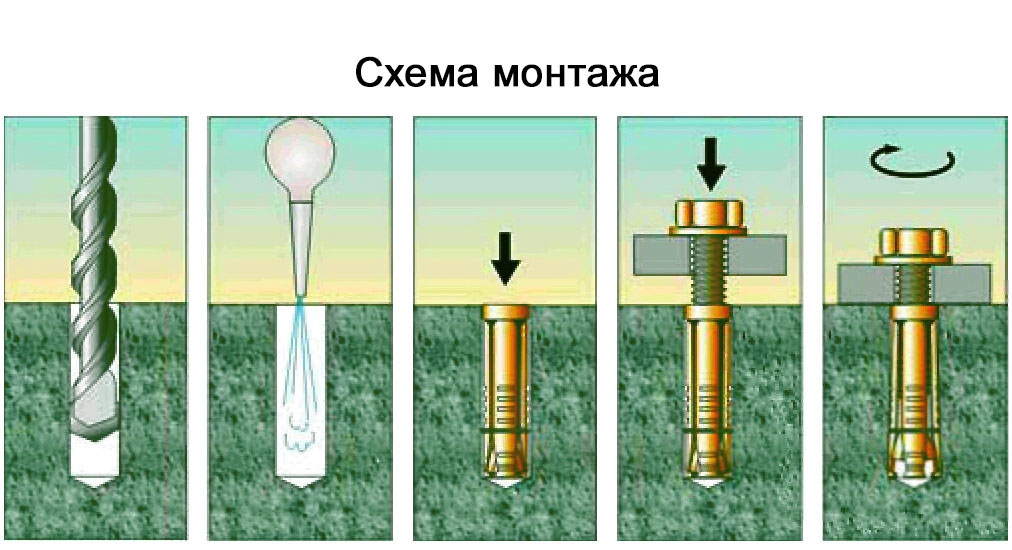

Алгоритм установки наглядно поясняет рисунок:

Высверлить – продуть канал (не обязательный этап) – «вогнать» – затянуть гайку. Ничего сложного для любого мужчины нет.

Сфера применения

Крепление элементов конструкций или изделий, характеризующихся значительной массой (ограждения, несущие консоли, кабельные и трубные магистрали, навесное оборудование и тому подобное).
Для обеспечения повышенной прочности соединений.

Анкера клиновые выпускаются в большом ассортименте, не являются дефицитом, поэтому подобрать конкретный образец с соответствующими параметрами не составит труда.

Особенности работы с клиновыми анкерами

Полезная информация о практическом использовании клинового анкера – одного из самых надежных метизов для фиксации тяжелых предметов на бетонных поверхностях.

Клиновой анкер для бетона обладает наилучшей удерживающей способностью среди распорных крепежных изделий механического типа, что позволяет использовать его для больших и средних нагрузок. Он состоит из шпильки с резьбой на одном конце и распорным элементом на другой. Крепеж поставляется с гайкой и шайбой. При затягивании гайки конусный хвостовик втягивается в цанговую втулку, расклинивая ее и обеспечивая тем самым жесткую фиксацию в отверстии.

Можно ли использовать клиновые анкера в других основаниях кроме бетона?

Клиновые анкера разработаны для установки только в твердые бетонные основания. Их нельзя использовать в кирпичной, блочной кладке и растворных швах. Хотя природные материалы, такие как камень и гранит, тоже могут быть достаточно твердыми, но их однородность и удерживающая способность не проверены.

Бетон в отличие от кирпича, камня, блоков и других материалов имеет определенную измеряемую прочность, которая учитывается при проектировании анкерных креплений. Чем выше его прочность, тем выше несущая способность крепления. Если прочность бетона не известна, то в расчет принимается самый низкий класс прочности.

Конструкция анкера-клина такова, что распирающее усилие создается не по всей его длине, а в определенной зоне. Его распорная часть должна упираться в твердый материал. Кирпич, например, довольно хрупкий материал и может иметь полые участки. При большой концентрации напряжения в одном месте он может раскрошиться. Если зона расширения клинового анкера попадет в пустоту, то фиксации вовсе не произойдет.

Блоки из пенобетона и газобетона являются еще более слабым основанием для установки такого анкерного крепления. Стенки отверстия в блоках не имеют достаточной прочности, чтобы противостоять локальным силам расширения, а большие полости в пустотелых блоках создают небезопасные зоны для анкеровки.

Тип и величина нагрузки

Анкер клинового типа должен использоваться только в условиях статического нагружения, то есть прикрепленный груз не должен вибрировать или подвергаться ударным нагрузкам, так как это может ослабить соединение и даже вырвать крепеж. Примером такого использования может стать закрепление флагштока или вибрирующего оборудования. Для таких применений лучшим решением станет химический крепеж.

Расчетные усилия на вырывание и срез для анкерных шпилек разного диаметра приведены в таблице:

Диаметр, мм		М6	М8	М10	М12	М16	М20
Бетон В20 (сжатый)	Расчетное усилие на вырыв, кН	4.2	6.0	10.7	13.3	23.3	33. 3
Бетон В20 (сжатый)	Расчетное усилие на срез, кН	4.0	7.3	11.6	16.8	31.4	49.0
Бетон В20 (растянутый)	Расчетное усилие на вырыв, кН	2.2	3.3	6.0	8.0	16.7	20.0
Бетон В20 (растянутый)	Расчетное усилие на срез, кН	4.0	7.3	11.6	16. 8	31.4	49.0

Из таблицы видно, что один и тот же крепеж в сжатой зоне бетона выдерживает почти вдвое большее вырывающее усилие, чем в растянутой зоне с трещинами. Для обеспечения надежности анкерного крепления принимается коэффициент безопасности 4:1, то есть допустимая нагрузка должна составлять 25 % от расчетной вырывающей нагрузки.

Условия эксплуатации

Данный вид метизов выпускается из оцинкованной и нержавеющей стали с различной степенью устойчивости к коррозии:

углеродистая оцинкованная сталь – для сухих помещений;
горячеоцинкованная сталь – для влажных помещений и уличного монтажа;
нержавеющая сталь А2 (AISI 304) – для наружного применения и установки под водой;
нержавеющая сталь А4 (AISI 316) – для использования в едких средах, погружения в морскую и хлорированную воду.

Минимальная толщина основания

Толщина базового материала не менее важна, так как тонкостенные бетонные конструкции не могут гарантировать заявленную прочность удержания. После установки крепежа, расстояние от его конца до края бетонной плиты должно составлять не менее 1,5 диаметра. То есть, если крепеж М12 устанавливается на глубину 82 мм, то минимальная толщина строительного основания для него – 100 мм.

Расстояние между креплениями

При монтаже конструкций часто возникает вопрос: с каким минимальным шагом устанавливать анкер-клин? Если точки крепления разместить слишком близко друг к другу, то зоны напряжения каждой из них суммируются, и в бетоне может появиться трещина. В справочных материалах по технологии установки анкерных креплений рекомендуется придерживаться следующего правила: межосевые расстояния – не менее 10 диаметров анкера, краевые – не менее 5.

Диаметр, мм	М6	М8	М10	М12	М16	М20
Стандартное межосевое расстояние, мм	120	141	180	210	246	303
Минимальное межосевое расстояние, мм	50	55	60	70	90	110
Стандартное расстояние от края, мм	60	71	90	105	123	152
Минимальное расстояние от края, мм	45	50	55	60	70	130

Диаметр и длина анкера

Основными факторами, определяющими несущую способность крепления, являются: прочность бетона, диаметр крепежа и глубина его заделки в основание.

Чем тяжелее прикрепляемый объект, тем больше диаметр анкера. При расчете длины необходимо просуммировать три параметра: глубину установки, толщину прикрепляемого элемента и длину выступающего конца шпильки, на который будет накручиваться крепежная гайка с шайбой.

Диаметр и глубина отверстия

Диаметр отверстия должен быть равен диаметру клинового анкера. Глубина отверстия и глубина анкеровки – два разных параметра. Глубина анкеровки – это минимальная глубина погружения шпильки ниже поверхности бетона, при которой достигаются минимальные значения нагрузок. Производители обычно указывают эту величину в характеристиках крепежных изделий. Более глубокое погружение возможно, но оно существенно не повлияет на допустимые нагрузки. Длина отверстия должна быть как минимум на 6-12 мм больше глубины заделки крепежа. В этом дополнительном пространстве соберется шлам, образовавшийся в процессе установки.

Параметры монтажа

	М6	М8	М10	М12	М16	М20
Диаметр бура, мм	6	8	10	12	16	20
Длина отверстия, мм	55	65	70	90	110	130
Глубина установки, мм	49	58	62	82	102	121
Диаметр отверстия в детали, мм	7	9	12	12	18	22
Усилие затяжки гайки, Нм	8	15	30	50	100	200

Инструкция по монтажу

Отверстие в бетонном основании просверливается буром с твердосплавным наконечником при помощи перфоратора или ударной дрели.
Перед установкой дюбеля важно тщательно прочистить отверстие от бурильной крошки, используя сначала металлический ершик, а затем продувочный насос.
Навинтите гайку на резьбовой конец шпильки, подложив под нее шайбу. Совместите верх гайки с торцом шпильки. Это делается для того, чтобы защитить начало резьбы от повреждения молотком.
Вставьте крепеж через отверстие в прикрепляемой детали (сквозной монтаж) или непосредственно в материал (предварительный монтаж) и вбейте его ударами молотка.
Завинчивайте гайку сначала от руки, пока шайба не будет плотно прилегать к поверхности, а затем затяните ключом, сделав 3-5 оборотов.

Назначение

Клиновые анкера широко используются в капитальном строительстве и при домашнем ремонте. В них возникает необходимость, когда нужно закрепить на поверхности стен, пола и потолка тяжелые предметы, брус, металлические конструкции, оборудование, инженерные коммуникации, навесные консоли, колонны, кронштейны, ограждения и перила.

Полезные советы 16.11.2020 17:10:58

Как работать с анкерными болтами. Анкера по бетону (болты): типы и виды, а так же способы их крепления и монтажа в пенобетон и газобетон. Принцип работы анкеров

Нередко в быту или строительстве требуется закрепить какие-либо детали, заготовки, или монтажные конструкции. Для этого существует разнообразный крепёж, если заготовки деревянные, то используются обычные саморезы по дереву, а для кирпича или бетона идут специальный анкерные болты .

Разного диаметра и длины

С их помощью можно прикрепить довольно тяжеловесные конструкции, например водонагреватель, детскую качель к потолку, спортивную стенку, спутниковую тарелку и т.д.
Анкерный болт представляет из себя нехитрую конструкцию: внутренний болт, гайку на конце и корпус, имеется пластиковая прокладка для того, чтобы влага не попала внутрь.

В разборе

Принцип действия анкера . Он является распорным, при закручивании болта по часовой стрелке, гайка на конце втягивается внутрь корпуса, за счёт этого корпус расширяется, увеличиваясь в диаметре и плотно сидит в стене.

Как закрепить анкерный болт .
Для начала нужно просверлить отверстие в бетоне (кирпиче). Диаметр отверстия должен быть точно таким же, как и внешний диаметр болта.
Далее вставляем болт, через отверстие в заготовке, которую крепим к стене.
Самое главное – не стоит разбирать анкер, он вставляется целиком, как есть. Многие пытаются разобрать его по частям, затем вставлять. Разбирать можно только анкер с гайкой, но только скрутить гайку, не больше.
После того, как анкер вставлен в стену – закручиваем его по часовой стрелке. Крепление анкером удобное, быстрое и, что немаловажно, очень надёжное.

Размерный ряд .
Обычно анкера имеют в маркировке, к примеру, такие размеры: (8*6*60), (12*10*100), (16*12*110).
Разберёмся, что означают эти цифры.
1 цифра – внешний диаметр анкера.
2 цифра – диаметр внутреннего болта
3 цифра – общая длина

Исходя из этого и подбираете оптимальный крепеж по диаметру и длине, в зависимости от веса конструкции, чем тяжелее, тем толще и длиннее анкер. Например, для телевизора вполне хватит 8 мм, для детской качели 12мм или 16мм по внешнему диаметру.
Для особо ответственных конструкций лучше взять анкер потолще и подлиннее.

Очень часто для крепления тяжелых конструкций к бетону люди используют дюбеля с саморезами, что не очень надёжно, а может они просто не знают о существовании анкерных болтов – надёжного крепкого и быстрого крепежа по бетону.

Основные виды .
1. Анкерный болт с шайбой (на 1 фото). Самый часто используемый вид крепежа, широкая шайба позволяет надёжно прижать конструкцию к стене или основанию.

С гайкой на конце

Его преимущество в том, что позволяет без проблем крепить тяжелые предметы, не нужно держать на весу предмет долгое время, пока продеваете анкер через отверстие в предмете и вставляете его в просверленную дырку. Т.е. вставили анкер, повесили предмет, закрутили гайку, получается анкер разборный.
3. Анкер с крюком или кольцом.

Применяется для натяжки троса, кабеля, веревки. На него можно подвесить люстру.
4. Анкер г-образный. Имеет на конце загнутый под 90 градусов крюк. Очень часто на него крепят водонагреватели.

Набор инструментов

Порядок операций установки

дрель с набором сверл;
перфоратор с набором сверл;
рожковый ключ;
молоток.

Разновидности

Несущая способность

Надежность соединения

Расчет на вырыв.

Установка доборов

Монтаж химического анкера.

Page 2

Армирование
Изготовление
Инструменты
Монтаж
Расчёт
Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

дрель с набором сверл;
перфоратор с набором сверл;
рожковый ключ;
молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
Просверлить ход, очистить его от мусора.
Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

Устанавливать болт-анкер в пустотелый кирпич запрещено.
Для установки используют размер до восьми миллиметров.
Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.

Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.

Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.

Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.

Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

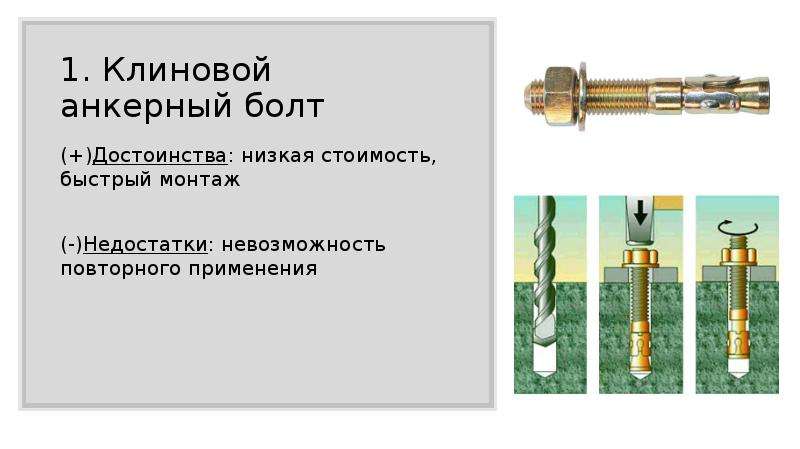

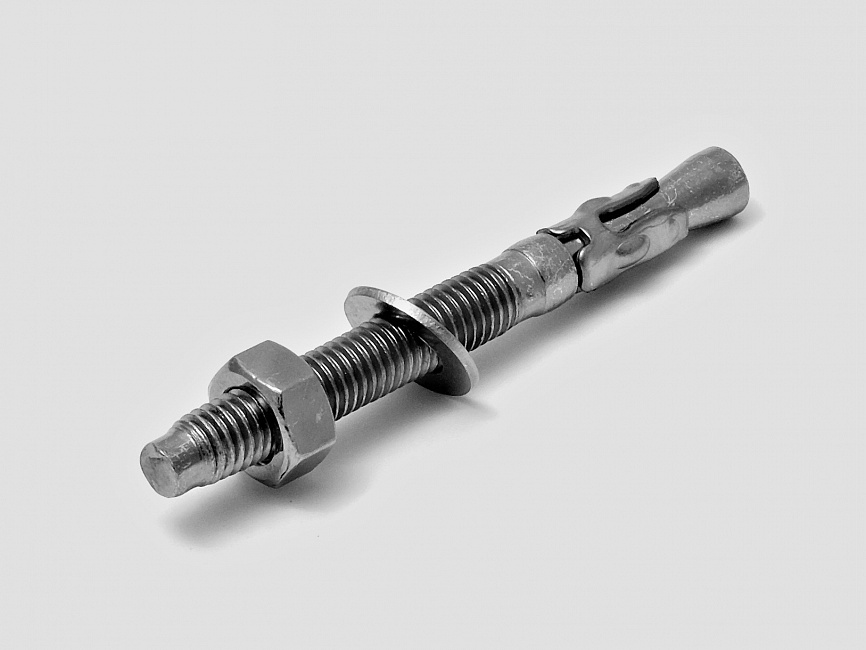

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

выравнивающей силы – от 10,5 до 18,3 кН;
изгибающего момента – от 5,2 до 25,7 Нм;
крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Анкерные болты по бетону — разновидности по способу установки

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Забиваемым

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Распорным

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Размеры анкерных болтов

М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
100 – это длина анкерного болта в мм.

выравнивающей силы – от 10,5 до 18,3 кН;
изгибающего момента – от 5,2 до 25,7 Нм;
крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

Технология установки анкеров

Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

В заключении

Анкер-клин — как работает и для чего используется

При монтаже оборудования и различных массивных предметов важно правильно выбрать и применить крепеж. От этого непосредственно зависит прочность крепления и безопасность эксплуатации объекта. Массивные подвесные конструкции, чаще всего, монтируют на анкер с клиновым элементом, который является наиболее надежным креплением. В этой статье мы рассмотрим описание, как работает анкер-клин и как правильно его установить. Изготавливают метиз из углеродистой стали с оцинкованным покрытием, что обеспечивает его прочность, устойчивость к влажной среде и развитию коррозии. Поэтому его можно использовать практически в любых условиях.

Он является наиболее подходящим способом фиксации подвесных конструкций на основу из прочного и твердого материала – бетона, кирпича, железобетона. Отдельно следует отметить потолочные крепления, которые используют для больших светильников.

Кратко о крепеже

Устройство анкерного крепежа включает такие взаимосвязанные элементы:

шпилька длиной от 40 до 60 мм, которая имеет продольную борозду на корпусе;
клиновидного распора, сужающегося к части, которая будет монтироваться в толщу материала;
головка в виде плоской шайбы, которая не дает детали чрезмерно погрузиться в основание при забивании.

По устройству анкер-клин напоминает дюбель-гвоздь, но превосходит его по способности выдерживать повышенные нагрузки и стойкости к термическому воздействию. В случае пожара он не даст обвалиться потолку или люстре, как это может случиться при использовании пластиковых дюбелей.

Принцип работы анкера заключается в создании надежного крепления после помещения детали в подготовленное отверстие и забивания распора молотком. Чтобы можно было выбрать метиз с требуемыми параметрами, применяют специальную маркировку символами, которые обозначают:

W – размер диаметра;
А – длина;
М – резьба шпильки.

Сфера применения анкер-клина

Важно знать, для чего используется анкер-клин, чтобы избежать обрушения конструкций. Например, его нельзя использовать для прикрепления предметов к основанию из пористого, с рыхлой структурой материала.

Основная сфера применения крепежного изделия – это монтирование различных подвесных элементов и конструкций:

вентиляционные каналы, решетки;
рейки, уголки, профильные изделия из тонкого металла;
подвесные потолочные конструкции.

Монтировать оборудование и предметы с помощью анкер-клина можно только на основание из высокопрочного материала с плотной структурой – бетон, камень, полнотелый кирпич. При этом следует учитывать типоразмер, который указывается в маркировке.

На что нужно обращать внимание при выборе устройства?

При выборе метиза, следует учитывать, что анкер-клин и клиновой анкер – разные виды крепежей. Последний представляет собой шпильку с резьбой и гайкой, которую применяют для работ на самых ответственных участках. Он используется при установке лестниц, монтажных работах в лифтовых шахтах, креплении консольных конструкций. При необходимости его можно демонтировать, а анкер-клин не подлежит демонтажу.

Также следуете учитывать назначение, габариты и вес предмета, толщину крепежного участка, на котором будет проводиться монтаж. Важное значение имеют такие показатели:

значение максимально допустимой нагрузки;
предельную нагрузку на выравнивание.

Чтобы фиксация в бетонном основании было высокопрочным и надежным, нужно учитывать показатель нагрузки. Если установка производится на поверхность из высокопрочной марки бетона, то нужно использовать разновидность метиза, у которого повышенное значение предельной нагрузки.

Поскольку анкеры используют для ответственных участков, при покупке следует проверить сертификат, который подтверждает заводское изготовление, качество и соответствие параметров нормам государственных стандартов.

Особенности монтажа и демонтажа конструкции

Типоразмер метиза должен быть подобран с учетом особенностей строительного материала и конструкции, которую нужно прикрепить. Следующим условием надежности и безопасности является правильный монтаж. Для этого предварительно следует изучить инструкцию, особенно тем, кто не имеет большой практики в направлении монтажных работ.

Установка анкера с клином не требует точного соблюдения глубины монтажного отверстия. Основной параметр, который нужно выдержать — точность диаметра. Внутренние стенки отверстия сцепляются с поверхностью распорного элемента, за счет чего происходит фиксация предмета.

Установку крепежного элемента с клином проводят в такой последовательности:

Предварительно размечаю поверхность, отмечают точки монтажа.
Просверливают отверстия с учетом диаметра крепежа.
Внутреннюю поверхность очищают от пыли и частиц материала.
Анкер соединяют с предметом, который нужно зафиксировать.
Клиновую часть забивают молотком, чтобы над поверхностью ничего не выступало.

При проведении монтажных работ следует соблюдать правила и нормы:

Крепеж следует устанавливать на определенном расстоянии от края поверхности. Если его размер составляет 6х40, то шаг оно должно быть не менее 90 мм, если 6х60, то не менее 140 мм.
Диаметр отверстия должен равняться размеру анкера.
Глубина полости должна быть немного больше длины крепежного элемента.

Чтобы обеспечить максимальное соединение поверхностей, полость нужно, тщательно очистить после сверления.

< Предыдущая Следующая >

Анкеры или анкера как правильно

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов. Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
число 35 указывает на максимальную толщину присоединяемого материала;
цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
возможность применения анкеров для укрепления имеющейся конструкции;
стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

повышенная стоимость изделий по сравнению с другими видами метизов;
необходимость предварительного выполнения отверстия в твердой основе;
подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

варианту конструктивного исполнения;
сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

оконных и дверных рам;
бытового электрооборудования;
лестничных маршей;
подвесных потолков;
инженерных коммуникаций;
стальных конструкций.

Крепеж также используется для следующих целей:

фиксации металлического каркаса в фундаментной основе;
обеспечения надежного крепления с ячеистыми стройматериалами;
крепления массивных конструкций к бетонным и каменным стенам;
дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Анкерный болт клиновой с гайкой 12х100 мм

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

Выполнить на поверхности разметку и обозначить точки установки фиксатора.
Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
Подготовленное отверстие тщательно очистить от пыли или продуть.
Установить анкерный болт с фиксируемым элементом в сформированную полость.
Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

В любой работе есть свои тонкости: так, вворачиваемый болт обязательно должен доставать до клина внутри анкера, иначе есть риск, что лепестки анкера не будут распираться и при высокой нагрузке или вибрации конструкция вылетит. Обязательно надо учитывать максимальную нагрузку на анкер. Если устанавливается анкер в бетон, имеющий трещины, то максимальная нагрузка уменьшается. Просчитать её можно, умножив исходное значение на коэффициент 0,6.

В этой статье мы расскажем о современном и действенном способе крепежа – анкере, разберём их виды, выясним, почему же крепление анкерами считается самым надёжным.

Без крепежа не обойтись никак, нигде и никому, будь вы строитель-ремонтник или отец семейства, решивший повесить полку с книгами при обустройстве семейного гнезда. Итак, если основание, к которому планируется прикрепить что-либо, сделано из дерева, гипсокартона или тонкого металла, то смело берём шурупы или гвозди. Также обязательно учитываем нагрузку на закреплённый предмет – будь-то полка с книгами или гаражные ворота. Если же основание — камень, кирпич или бетон, то, пытаясь вбить гвоздь в такую стену, вы определённо потерпите фиаско. Установка анкеров в таком случае будет гарантией вашей безопасности, а также упростит жизнь и сохранит нервы.

Куплю анкера и брошу якорь под названием анкерный болт сормат

В чём же функциональная суть анкера? Заглянув в словарь, выясняем, что в переводе с немецкого слово означает «якорь». В этом и заключается принцип его использования – необходимое сцепление крепежа с поверхностью создаёт анкер. Нагрузка на такой крепёж допустима высокая, что позволяет применять его при монтаже очень тяжёлых конструкций. Так, например, крепление анкерными болтами наиболее надёжно при установке подвесных потолков, люстр, окон и дверей. Возьмём забивной анкер и на его примере разберём принцип установки подробно. Итак, высверливается отверстие необходимого размера, очищается, затем в него забивается, например, анкер забивной м8, который при помощи специального приспособления разжимается для достижения требуемой степени сцепления. Далее внутрь анкера вкручивается крепежный элемент, подходящий по резьбе.

Если устанавливается анкер шпилька или анкер клин, то после установки крепёж закрепляют динамометрическим ключом.

Виды анкеров и как назвать правильно: анкер клиновой или анкер клиновый

Существует множество разновидностей анкеров. Правда, связано это ещё и с тем, что анкер клиновой некоторые называют анкер клиновый — вот вам и новые подвиды крепежа. Правильным всё же считается называть его анкер клиновой, он может быть электрооцинкованным, кислотоупорным и горячеоцинкованным. Название объясняется строением – клинком, который во время установки расширяется и укрепляется в отверстии. Такое крепление можно использовать при сквозном монтаже через материал, монтирующийся на основание. Так, анкер клиновой сормат хорошо показал себя при крепеже коробок, как дверных, так и оконных. Анкер болт выдерживает вес тяжёлых конструкций из бетона и природного камня. Что касается полнотелого кирпича, для его монтажа лучше использовать анкер с высокой степенью расклинивания.

Каждый вид анкеров отличается особенностями конструкции. Так, анкер с кольцом и анкер гайка с крюком состоят из стержня с наружной резьбой, хвостовика в виде конуса с внутренней резьбой и гильзой с цангой, которая закрывает резьбу стержня от вероятных повреждений при установке. В хвостовик закручивается конец стержня анкера, втягивается внутрь гильзы, разгибая при этом лепестки цанги, что обеспечивает жёсткое крепление в материале. Такое же внутреннее строение имеет анкер с г-образным крюком.

Гильза с метрической резьбой с одного конца и прорезями с другой, ближе к которой внутри находится расклинивающий элемент — анкер забивной. Цена на эти типы крепежа зависит от размера, производителя и технических составляющих.

Что такое анкер двухраспорный. Цена на анкера и её формирование.

Анкер двухраспорный — это шпилька с двумя распорами и двумя распираемыми стенками. Используют этот крепёж при монтаже металлических конструкций, а также, когда в качестве оснований используется природный камень или бетон. Анкер двухраспорный с гайкой обладает повышенной стойкостью, при закручивании гайки вытягивается шпилька с распорами, за счёт чего распирается оболочка. Не стоит крепить его в материалы, подверженные крошению, такие, как известняк или гипсолит, кстати, анкер двухраспорный с кольцом в данном случае здесь тоже не подойдёт, как и анкер шпилька распорный.

Анкер с болтом, как и анкер с гайкой, а также и анкер распорный — самые востребованные виды крепёжных изделий. Каждую секунду, кто-то ищет в сети Интернет: «анкерные болты гост» или набирает: «анкер распорный цена».

Однако при выборе крепежа надо учитывать не только необходимый размер, например, анкер 16, но и способ монтажа, например, клиновой анкер ska, который удобен при сквозном монтаже, а также условия монтажа и материал основания. Высокой коррозионной стойкостью обладает анкер латунный. Кроме того, стоит серьёзно отнестись к выбору производителя: выбрав, к примеру, анкер sormat.

Что касается ценообразования на данный вид крепёжа, то можно уверенно сказать, что использование анкеров, там, где это действительно необходимо ведёт к оптимизации затрат при строительных и ремонтных работах. Использование анкера малого диаметра, как анкер м8 в некоторых случаях может заменить дюбель, но только, если это будет экономически целесообразно. Для оптовых покупателей, забивающих в строку поиска «анкерный болт цена», нелишней будет информация, что вес анкерных болтов, помимо экономических факторов влияет на формирование цены.

Анкер

⇒ Гласные буквы в слове:

гласные выделены красным

гласными являются: а, е

общее количество гласных: 2 (две)

ударная гласная выделена знаком ударения « ́ »

ударение падает на букву: а

безударные гласные выделены пунктирным подчеркиванием « »

безударными гласными являются: е

общее количество безударных гласных: 1 (одна)

⇒ Согласные буквы в слове:

согласные выделены зеленым

согласными являются: н, к, р

общее количество согласных: 3 (три)

звонкие согласные выделены одинарным подчеркиванием « »

звонкими согласными являются: н, р

общее количество звонких согласных: 2 (две)

глухие согласные выделены двойным подчеркиванием « »

глухими согласными являются: к

общее количество глухих согласных: 1 (одна)

Как работают клиновые анкеры — Concrete Fasteners, Inc.

Купить анкеры клиновые

Клиновые анкеры должны устанавливаться только в твердый бетон и не должны использоваться в других основных материалах, таких как кирпич или CMU. Клиновые анкеры предназначены для постоянного входа в бетонную яму.
Очень простой механизм позволяет достичь отличных стабильных значений прочности в бетоне. Вставленную в отверстие в бетоне гайку поворачивают по часовой стрелке.Это действие поднимает корпус анкера вверх, а расширительный зажим сдвигает вниз по конусообразному рабочему концу клинового анкера. Затем зажим расширяется и вставляется между корпусом анкера и бетоном.

Детали клинового анкера:

Корпус анкера — изготавливается из углеродистой или нержавеющей стали; он нарезан на одном конце на части своей длины, в то время как диаметр сужается, а на другом конце конусообразно сужается до номинального диаметра.
Расширительный зажим — постоянно прикреплен к корпусу анкера вокруг области сужения корпуса анкера.
Гайка — стандартная национальная шестигранная гайка крупная; углеродистая сталь и оцинкованная или нержавеющая сталь.
Шайба — шайба стандарта SAE; углеродистая сталь и оцинкованная или нержавеющая сталь.

Просверливание отверстия:
Для установки клинового анкера в бетоне необходимо просверлить отверстие в бетоне.Отверстие необходимо просверлить твердосплавным сверлом в перфораторе в режиме ударного и вращательного действия, чтобы обеспечить надлежащий размер и стабильность отверстия. Просверливание отверстия в бетоне с помощью стандартного роторного сверла может создать отверстие, которое не подходит и может не соответствовать требованиям допусков клинового анкера. Допуск между размером отверстия и размером клинового анкера имеет решающее значение для достижения клиновым анкером своих удерживающих значений.

Диаметр отверстия для клиновых анкеров равен диаметру устанавливаемого клинового анкера; для клинового анкера 3/4 дюйма требуется отверстие 3/4 дюйма.
Сверло с твердосплавным наконечником должно соответствовать стандарту ANSI, чтобы обеспечить надлежащий допуск между диаметром отверстия и клиновым анкером.
Отверстие необходимо очистить, чтобы обеспечить правильную установку клинового анкера.
Убедитесь, что отверстие как минимум на 1/2 дюйма глубже, чем клиновой анкер может проникнуть в бетон. Это дополнительное пространство гарантирует, что клиновой анкер не опускается ниже дна в отверстии, и дает пространство для попадания пыли, которая образуется во время установки клинового анкера.

Установка клинового анкера:

Непосредственно в бетон — После того, как отверстие в бетоне просверлено, в отверстие можно вставить клиновой анкер.
- Наверните гайку на конец резьбы клинового анкера, чтобы защитить резьбу от удара молотком.
- Вставьте клиновой анкер, сначала расширительный зажим, в отверстие.
- Ударьте молотком по концу клинового анкера с гайкой, пока минимум 5–6 витков резьбы не окажутся ниже поверхности бетона.
- Пальцами плотно затяните гайку.
- Затем с помощью гаечного ключа поверните гайку по часовой стрелке на 3–4 оборота или до тех пор, пока не будут достигнуты значения крутящего момента, соответствующие диаметру используемого клинового анкера.

Сквозное отверстие для крепежа — После просверливания отверстия в бетоне клиновой анкер можно вставить через отверстие для крепежа в отверстие в бетоне. Отверстие в приспособлении должно быть немного больше номинального диаметра устанавливаемого клинового анкера.Например, для клинового анкера диаметром 3/8 дюйма требуется, чтобы отверстие в приспособлении было минимальным диаметром 7/16 дюйма.

После того, как размер отверстия под приспособление будет определен как достаточно большой, чтобы принять диаметр устанавливаемого клинового анкера, навинтите гайку на резьбовой конец клинового анкера. Это защитит резьбу от застревания молотком.
Вставьте клиновой анкер, сначала расширительный зажим, в отверстие.
Ударяйте по концу клинового анкера с гайкой до тех пор, пока минимум 5–6 витков резьбы не окажутся ниже поверхности закрепляемого материала.
Плотно затяните гайку пальцами. Затем с помощью гаечного ключа поверните гайку по часовой стрелке на 3–4 оборота или до тех пор, пока не будут достигнуты значения крутящего момента, соответствующие диаметру используемого клинового анкера.

Глубина заделки
Каждый диаметр клинового анкера имеет минимальный диаметр, на который анкер должен быть установлен, чтобы анкер достиг минимальных значений удержания.Минимальные значения удержания для каждого диаметра можно найти по адресу:

/ анкер-клин

Определение размера используемого клинового анкера:

Диаметр — диаметр используемого клинового анкера определяется рядом факторов, таких как требования к удерживающим значениям, диаметр отверстия в приспособлении или указывается инженером. Чем тяжелее закрепляемый объект, тем больший диаметр следует использовать при помощи клинового анкера.Часто закрепляемый объект имеет предварительно просверленное отверстие. Эти отверстия могут определять диаметр используемого клинового анкера, если только отверстия не увеличены, чтобы позволить использовать клиновой анкер большего диаметра. Многие приложения были указаны инженером. Если инженер указал конкретный диаметр клинового анкера для конкретного применения, то всегда следует использовать указанный диаметр.
Длина — длина клинового анкера, используемого для любых конкретных применений, определяется толщиной скрепляемого материала, глубиной заделки, на которую будет помещен клиновой анкер, толщиной бетона или указанной инженером.Клиновой анкер должен быть равен толщине закрепляемого материала плюс глубина заделки плюс пространство для гайки и шайбы. Важно, чтобы клиновой анкер не был достаточно длинным, чтобы полностью проникнуть в бетон. Если инженер указывает конкретную длину клинового анкера для использования в конкретном приложении, указанная длина клинового анкера должна соответствовать используемой длине.

Установка:

Используя твердосплавное сверло, соответствующее стандартам ANSI, просверлите отверстие перфоратором.Диаметр просверливаемого отверстия должен быть равен диаметру устанавливаемого клинового анкера.
С помощью сжатого воздуха, пылесоса и металлической щетки очистите отверстие от пыли и мусора.
Наверните гайку на конец с резьбой клинового анкера и сначала вставьте в отверстие конец с зажимом.
Ударьте молотком по торцу клинового анкера с гайкой, пока 5–6 витков резьбы не окажутся ниже поверхности бетона или поверхности скрепляемого материала.
От руки затяните гайку, а затем. с гаечным ключом. поверните гайку по часовой стрелке до упора. Конкретные значения крутящего момента для диаметра клинового анкера можно найти по адресу:

/ анкер-клин

Купить анкеры клиновые

Как работают бетонные крепежные детали — Concrete Fastening Systems, Inc.

Купить якоря

Крепление к бетону уникально по сравнению с другими видами крепления, такими как соединение двух металлических частей вместе с помощью винта или болта и гайки.Бетонные анкеры намного сложнее установить и использовать. Концепция крепления чего-либо к твердому основному материалу полностью отличается от почти любого другого типа крепления. Бетон является наиболее широко используемым основным материалом в мире в течение последних 2000 лет и, вероятно, останется таковым в течение следующих 2000 лет из-за его простоты, прочности, универсальности и обилия ингредиентов, используемых для его изготовления.

Процесс крепления к бетону прост:

Проделать отверстие в бетоне
Поместите что-нибудь в отверстие, чтобы оно заняло образовавшееся пространство
Расширьте материал в отверстии с помощью гвоздя, винта или установочного инструмента

Мы делаем отверстие определенного объема, а затем вставляем в него больше материала.Этот увеличенный объем материала прижимается к внутренней стенке отверстия и создает трение. Благодаря этому трению большинство механических анкеров для бетона достигают своих значений удержания. Все бетонные анкеры механического типа работают по одному и тому же основному принципу — просверлите отверстие определенного размера, вставьте анкер и расширьте анкер больше, чем отверстие, чтобы затруднить извлечение анкера из отверстия. Бетонные анкеры предназначены для вставки в отверстие в бетоне, а не для выхода.

Анкер клиновой

Клиновые анкеры — это бетонные анкеры, состоящие из двух частей, которые собраны в одно целое. Стальной стержень (сделанный из углеродистой стали или нержавеющей стали) имеет резьбу на одном конце, а противоположный конец вначале немного меньше в диаметре и сужается до полного диаметра стержня. Затем к этому концу стержня постоянно прикрепляется зажим. Клиновой анкер вставляется в отверстие в бетоне до тех пор, пока резьба не окажется ниже поверхности бетона. Гайка и шайба надеваются на резьбу и затягиваются вручную.Затем с помощью гаечного ключа поворачивают гайку, которая подтягивает анкер вверх и заклинивает зажим между стойкой и бетонной стеной. При сверлении отверстия в бетоне под анкер-клин размер отверстия равен размеру диаметра анкера.

Анкер-гильза

Гильза якоря состоит из четырех разных частей. Шпилька (имеющая резьбу и раструб или конус на одном конце), втулка, гайка и шайба. Втулка расширителя собирается на шпильке с резьбой гайки и шайбы на противоположной стороне конусообразного конца.Анкер-муфта вставляется в отверстие, просверленное в основном материале (бетоне, кирпиче или блоке). Гайка поворачивается, которая протягивает шпильку через втулку расширителя, расширяя ее к внутренней стенке основного материала. Размер отверстия, которое нужно просверлить в бетоне для анкера-муфты, равен диаметру используемого анкера.

Винты по бетону

Бетонные винты отличаются от всех остальных анкеров, потому что они не используют расширение для получения значений удержания.Шурупы по бетону представляют собой винты со специальной резьбой с закаленной зубчатой резьбой и резьбой high-low. Насечки и резьба с высоким-низким уровнем помогают устранить стружку бетона из отверстия, поскольку винт вбивает резьбу в основной материал. Размер отверстия для шурупов по бетону меньше диаметра шурупа. Для винта 3/16 дюйма требуется отверстие 5/32 дюйма, а для винта 1/4 дюйма требуется отверстие 3/16 дюйма. Бетонный шуруп вставляется в отверстие и поворачивается вручную или ротационным сверлом до тех пор, пока бетонный шуруп не будет плотно прилегать к закрепляемому приспособлению.

Забивной анкер

Забивные анкеры — это анкер с внутренней резьбой, предназначенный для установки в бетон, а затем для вставки стержня с резьбой или болта. Вставной анкер состоит из двух частей: расширительного экрана (из оцинкованной углеродистой или нержавеющей стали) и упрочненной расширительной пробки конической формы из оцинкованной углеродистой или нержавеющей стали. Один конец экрана сужается с четырьмя прорезями, которые проходят на части его длины. Поверхность этого конца может быть гладкой или рифленой, а другой конец — гладкой.Заглушка-расширитель помещается на конец анкера с четырьмя пазами, а другой конец имеет резьбу. Анкер устанавливается путем установки анкера в отверстие в бетоне и установки расширительной пробки с помощью установочного инструмента. Для каждого диаметра вставного анкера предусмотрен специальный инструмент для настройки. Этот установочный инструмент представляет собой стальной стержень, один конец которого загнут вниз. Суженная вниз часть установочного инструмента вставляется в вставной анкер и забивается молотком до тех пор, пока выступ анкера не соприкоснется с кромкой установочного инструмента.Это действие толкает заглушку расширителя вниз в анкер для вставки, расширяя анкер там, где находятся четыре прорези. Как и для всех анкеров с внутренней резьбой, размер указанного размера анкера относится к размеру болта, который входит в анкер; размер отверстия больше размера анкера.

Анкер-винт

Анкеры с машинными винтами представляют собой анкеры с внутренней резьбой, в которые вставляется резьбовой элемент. Анкерные болты состоят из двух частей: конуса с внутренней резьбой и втулки.Втулка надевается на конус с резьбой и вставляется в отверстие, просверленное в основном материале из бетона, кирпича или блока, сначала конус с резьбой. Анкер с крепежным винтом устанавливается путем проталкивания втулки над втулкой-расширителем, заклинивая втулку между втулкой-расширителем и внутренней стенкой бетона. Якорь установлен правильно, когда кромка установочного инструмента встречается с кромкой якоря. Механический винтовой анкер каждого диаметра имеет специальный установочный инструмент, который определяется диаметром используемого анкера.Размер анкера крепежного винта определяется внутренним диаметром болта, который будет использоваться с анкером, требуемый размер отверстия больше, чем размер используемого анкера.

Ударный якорь

Забивные анкеры предназначены для использования в твердом бетоне и считаются анкерами с ударным расширением. Забивной анкер состоит из четырех частей: корпуса из углеродистой стали с внутренним отверстием по всей длине анкера, закаленного ведущего штифта, гайки и шайбы, покрытых желтым цинком.Корпус анкера на одном конце имеет резьбу, а на другом конце есть четыре прорези, вырезанные на часть длины — поверхность этой части корпуса имеет ребра по окружности. Длина закаленного приводного штифта должна равняться длине анкера и помещаться во внутреннее отверстие корпуса анкера. Анкер устанавливается путем помещения анкера в предварительно просверленное отверстие в бетоне с прикрепленными гайкой и шайбой. По анкеру следует слегка постучать до тех пор, пока гайка и шайба не будут плотно прилегать к основному материалу или закрепляемому приспособлению.Затем закаленный штифт вбивается в анкер до тех пор, пока головка штифта не встретится с концом корпуса анкера, что обеспечит правильную настройку. Когда штифт вставляется в анкер, анкер расширяется. Отверстие, которое необходимо просверлить для ударного анкера, имеет тот же диаметр, что и диаметр используемого анкера.

Якорь ударный

Молотковые анкеры изготовлены из прочного и податливого материала Zamac. Молотковые анкеры представляют собой легкий бетонный анкер, состоящий из двух частей: корпуса и оцинкованного стального стержня.Корпус ударного якоря разделен снизу вверх на большей части своей длины грибовидной головкой. Корпус анкера является полым, который проходит через толщину головки и спускается в хвостовик по всей длине. Стальной штифт — это то, что расширяет якорь; он изготовлен из высокоуглеродистой стали с небольшой головкой на одном конце и острым концом. Якорь устанавливается путем вбивания стального штифта в корпус якоря. По мере того как гвоздь проталкивается через корпус анкера, разделенная часть расширяется, чтобы прижаться к внутренней стенке отверстия в основном материале.Диаметр отверстия, которое необходимо просверлить для анкера с ударным молотком, равен диаметру используемого анкера.

Анкер с раздельной передачей

Анкеры с разъемным приводом изготавливаются из углеродистой стали, подвергнутой сквозной термообработке, закалке и цинкованию. Анкеры с разъемным приводом представляют собой одно целое с плоской потайной головкой или круглой головкой. У основания анкера, с противоположных сторон от головки, стержень разрезан на две предварительно расширенные части. Эти две половинки сжимаются, когда анкер забивается в предварительно просверленное отверстие в бетоне.Эти две половинки постоянно пытаются вернуться к своей первоначальной форме, прижимаясь к внутренней стенке отверстия. Для анкера с раздельным приводом требуется отверстие, размер которого равен диаметру используемого анкера.

Защитный экран

Защитные экраны состоят из двух частей, собранных в одно целое. Защитный экран изготовлен из материала Zamac, который представляет собой нержавеющий цинковый сплав. Внутри защитного экрана есть внутренняя резьба, предназначенная для приема резьбы винта, а его резьба сужается и проходит по длине анкера.Внешний корпус анкера имеет ребра, которые проходят большую часть длины анкера. Отставание щит устанавливается путем вставки лаг винта в анкер. Вращение стягивающего винта в коническую резьбу расширяет две половины анкера и прижимает к основному материалу. Анкеры с защитным экраном обозначаются диаметром болта, входящего в анкер. Важно, чтобы размер просверливаемого отверстия был больше указанного размера анкера.

На протяжении многих лет создание отверстия в бетоне хорошего постоянного диаметра было кропотливой задачей.Так было до изобретения электрического перфоратора. До появления электрического молотка отверстия для сверления делались с помощью так называемого звездчатого сверла. Сверло в форме звезды представляло собой стальной стержень с одним концом в форме большого X (конец для сверления), а другой конец шпильки (ударный конец). Буровой конец укладывался на бетон, поражающий конец ударялся тяжелым молотком, и после каждого удара молотком оператор слегка поворачивал шпильку, со временем в бетоне можно было просверлить отверстие.До появления звездообразного сверла для создания отверстий в бетоне использовались другие методы, используя долота и пробойники.

Купить якоря

22 мая 2009 Майк Писторино

Понимание анкеров — Fastener Mart

Технические данные крепежа | Общие сведения о серии Введение

Рано или поздно вам может понадобиться якорь — не якорь для лодки (извините, моряки), а способ прикрепить приспособление к полой стене или, возможно, к твердому бетону.

Доступно множество различных стилей: от легких до тяжелых; некоторые — самосверлящие, другие требуют предварительно просверленного отверстия; В некоторых случаях вам может потребоваться винт, в других случаях вы будете использовать анкер в сборе и предварительно собранном … просто чтобы упомянуть несколько отличий.

Ниже приводится список характеристик, в котором обобщены основные характеристики различных типов анкеров…

Химические анкеры требуют времени для «отверждения» и не могут быть установлены в холодную погоду, но при установке не возникает напряжения расширения.
Некоторые анкеры можно использовать повторно — их можно снимать и снова устанавливать.
Некоторые анкеры имеют резьбу под крепежные винты, в то время как другие предназначены для использования с шурупами по дереву, шурупами для листового металла и / или шурупами с растяжкой. В этих случаях вам, скорее всего, потребуется поставить винт.
Некоторые анкеры предварительно собраны с помощью винта или шпильки с резьбой.
Многие якоря не могут использоваться для служебных приложений.
После установки откручивание винта приведет к ослаблению некоторых анкеров.
Несколько анкеров самосверлящие; для большинства требуется предварительно просверленное отверстие.
Для установки или «установки» определенных анкеров требуется специальный инструмент.
Для некоторых анкеров требуется отверстие, размер которого превышает размер винта (например, болты с шарнирным соединением).
Некоторые анкеры съемные, некоторые считаются постоянными, а другие защищены от несанкционированного доступа.
Анкеры часто делятся на легкие, средние и тяжелые.
Некоторые анкеры предназначены для полых стен, другие — для твердых материалов, а третьи — для полых стен и твердых материалов.
Иногда при установке рекомендуется использовать перфоратор.
Винт приводит в действие одни якоря, другие — под действием силы тяжести или пружины.
Доступны несколько анкеров в длинных и коротких версиях, а также для использования в неглубоких скважинах.
Нижние опорные анкеры нельзя использовать в отверстиях глубже анкера.
Минимальная глубина заделки зависит от конструкции.
Иногда требуется дополнительная глубина во время установки, например, для болтов.
Некоторые анкеры предназначены для крепления приспособления во время установки анкера.
При использовании анкеров для полых стен убедитесь, что вы находитесь в пределах указанного минимального и максимального диапазона захвата.
Некоторые анкеры металлические; другие неметаллические, что делает их непроводящими и немагнитными, но некоторые химические вещества могут влиять на них.
В некоторых случаях винт или гвоздь являются полноценным анкером.
Некоторые анкеры специально рассчитаны на вибрацию.

Анкеры

делятся на семь основных категорий: с внутренней резьбой, с внешней резьбой, шурупы и штифты для каменной кладки, шурупы, полые стенки, гильзы и приводные анкеры. Ниже мы приводим подробную информацию о каждом. Кроме того, чтобы упростить выбор, см. Нашу удобную таблицу…

Анкеры с внутренней резьбой используются с крепежными винтами, винтами с головкой под ключ или резьбовой шпилькой, которые вы поставляете, и предназначены для бетона, блоков, кирпича и камня (вставные анкеры указаны только для бетона).Может потребоваться установочный инструмент, и они не являются съемными или многоразовыми.

Винтовые анкеры

**Таблица 1.** Анкеры с внутренней резьбой.
Якорь	Также известен как	Описание
Забивные анкеры	Многофункциональные вставные анкеры с красной головкой, многоцелевые распорные анкеры	Разработанные для анкеровки в бетоне, Multi-Set Drop-In Anchors Red Head имеют внутреннюю резьбу и вставку с расширяющимся конусом.Установочный инструмент (требуется) приводит в движение конус, чтобы расширить анкер внутри отверстия. Анкеры с выступами устанавливаются заподлицо с поверхностью материала; если желательна установка ниже поверхности, выберите анкер без выступа. Используется с болтами с головкой под ключ, стержнем с резьбой и другими крепежными деталями с резьбой. Эти анкеры типа оболочки могут использоваться для подвесного анкерного крепления.
Крепежный винт Анкеры	Забивные анкеры	состоят из предварительно смонтированного конуса расширителя с внутренней резьбой и уплотнительной втулки из свинцового сплава.Используется в бетоне, блоке, кирпиче и камне. Установочный инструмент (требуется) проталкивает уплотнительную втулку в отверстие, поскольку конус расширителя заставляет ее расширяться и заполнять отверстие. Из-за своей небольшой длины они идеально подходят для неглубоких отверстий. Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не используйте этот якорь в служебных приложениях.
Двойное расширение Щиты	Двусторонние расширительные щиты с машинным болтом, двухсторонние распорные анкеры	Используя систему двойного расширения, двойные расширительные щиты на машинных болтах хорошо подходят для твердого бетона, блоков, кирпича и камня.Они имеют внутреннюю резьбу и расширяются при затягивании винта или болта (не входят в комплект). Не используйте в служебных приложениях.
Одинарное расширение Щиты	Экраны расширения машинного болта одиночные, одиночные анкеры расширения	Разработанный для бетона, блоков, кирпича и камня, одинарный расширительный экран с машинным болтом состоит из расширительного конуса с внутренней резьбой и набора расширительных пластин. Затягивание винта (не входит в комплект) привело к тому, что клиновидный конус расширил экраны внутри отверстия.Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не для использования в накладных приложениях.

Анкеры с внешней резьбой , предназначенные для анкеровки бетона, имеют открытую резьбовую шпильку. В комплект могут входить гайка и шайба, и установочный инструмент не требуется. Они не предназначены для удаления или повторного использования.

Химические капсулы Анкеры-шпильки с красной головкой

**Таблица 2.** Анкеры с внешней резьбой.
Якорь	Также известен как	Описание
Химические анкеры	Якорь-капсула с химическим веществом, узел шпильки долота	используются с узлами шпильки долота.Внутри капсулы находится «синтетический раствор», который прикрепляет резьбовую шпильку механического винта к бетону. Используемое в легких и мягких основаниях для каменной кладки, химическое соединение сопротивляется отслаиванию от ударов и вибрации. Кроме того, не создается напряжения, в отличие от анкеров, требующих установки или других форм расширения.
Анкер-шпилька B	Анкер-шпилька с красной головкой	предварительно собраны и состоят из корпуса болта и торцевой заглушки-расширителя.Разработанные для анкеровки бетона, они требуют предварительно просверленного отверстия того же диаметра, что и анкер. При забивании анкера молотком плунжер расширителя расширяет анкер, тем самым устраняя необходимость в затяжке. Эта нижняя несущая конструкция полезна при выравнивании и подъеме.
Анкеры клиновые A	Анкер клиновой	Эти усиленные клиновые анкеры с резьбовой шпилькой разработаны для бетона. Требуется предварительно просверленное отверстие диаметром анкера.Затягивание гайки приводит к расширению конического расширительного конца анкера.
Анкер клиновой B	Клиновые анкеры с красной головкой	Эти усиленные клиновые анкеры с красной головкой, выпускаемые с резьбовыми шпильками под крепежный винт, диаметром от 1/4 «до 1 1/4», разработаны для бетонных работ. Диаметр анкера — это требуемый размер отверстия. Поскольку анкер не является нижним подшипником, его можно использовать в отверстиях глубиной, превышающей его длину. Разверните анкер, затянув гайку.
Анкер клиновой C	wej-it Анкер клиновой	wej-it Клиновые анкеры — это полностью собранные бетонные анкеры, для которых требуется предварительно просверленное отверстие того же диаметра, что и анкер. Эксклюзивная особенность сводит к минимуму ослабление клина из-за вибрации.

Винтовые и штифтовые анкеры по бетону / каменной кладке — это неразъемные анкеры, используемые для бетона, кирпича и блоков, как указано. Для шурупов по бетону / каменной кладке требуется предварительно просверленное отверстие, и они снимаются.Штифты не требуют отверстия и считаются постоянными.

Анкеры-шурупы расширяются при установке шурупа для листового металла, шурупа по дереву или шурупа — как указано и не входит в комплект поставки. Как правило, это анкеры для легких нагрузок, предназначенные для использования в одном или нескольких из следующих материалов: бетон, кирпич, блоки, камень, строительные швы, стеновые плиты, дерево, керамическая плитка и штукатурка.

Расширительные щиты Анкеры типа «Аллигатор»

**Таблица 4.** Анкерные болты.
Якорь	Также известен как	Описание
Стяжной винт Экраны	Расширительные щиты с длинным запаздыванием, Расширительные щиты с коротким запаздыванием, анкерные болты с запаздыванием	предназначены для бетонных и растворных стыков блоков и кирпича.Поскольку они не имеют внутренней резьбы, используйте стопорные винты (которые иногда называют стопорными болтами). Используйте укороченный стиль для более твердой кладки, чтобы сократить время сверления; Длинный стиль развивает лучшую прочность в мягкой или непрочной кладке.
Ребристый пластик Анкеры	Полисеты	Эти ребристые пластиковые анкеры для легких нагрузок используются в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Анкер расширяется, чтобы удерживать стену, когда вы затягиваете шуруп для дерева или листового металла (не входит в комплект).
Пластиковые конические Анкеры	Пластиковые анкеры-шурупы	Для легкого анкерного крепления в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Ребра на ребристом корпусе предотвращают поворот конических пластиковых анкеров при установке шурупа для дерева или листового металла (не входит в комплект).
Трубчатые пластиковые Анкеры	Пластиковые дюбели, дюбели, пластиковые заглушки	Эти легкие трубчатые пластиковые анкеры, предназначенные для бетона, блоков, кирпича и камня, используются с шурупами для листового металла и дерева (не входят в комплект).Якорь расширяется при установке винта. Не для накладных расходов.
Анкер-крокодил (Toggler)	Нейлоновые анкеры Toggler Alligator для сплошных / полых стен	Toggler — это анкеры общего назначения, которые могут использоваться в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон. Шурупы для дерева или листового металла (не входят в комплект) расширяются и сжимают анкер, заставляя его прилегать к поверхности отверстия.
Пластиковые тумблеры	Длинные переключатели Rawl Poly, переключатели Rawl Medium Poly, переключатели Rawl Short Poly	Пластиковый фиксатор — это пластмассовый анкер, предназначенный для обшивки панелей, стеновых панелей и массивной кирпичной кладки, который привинчивается (винт не входит в комплект). Обломайте внешние крылья при установке в твердые основные материалы.

Анкеры для полых стен рассчитаны на легкие, средние и тяжелые нагрузки, как указано. У них есть выступы, крылья или корпус, приводимые в действие винтом или пружиной, или пластина, работающая под действием силы тяжести, которая расширяется за стеной для фиксации анкера на месте.Некоторые из них являются самосверлящими, но для большинства требуется предварительно просверленное отверстие. Используйте их в одном или нескольких из следующих материалов, как указано: гипсокартон, гипсокартон, гипсовые стены, пустотелые двери, тонкие панели, деревянные панели, пустотелый кирпич и пустотелый блок. Некоторые стили нельзя удалить. Из тех, которые можно удалить, не все можно использовать повторно.

Болты с шарнирным соединением

**Таблица 5.** Анкеры для пустотелых стен.
Якорь	Также известен как	Описание
Анкер для полых стен	Анкеры для полых стен типа сверла, анкеры Молли, анкеры для полых стен типа привода болтов Молли	Предлагая лучшую удерживающую способность, чем гвозди и шурупы, эти анкеры втулочного типа обычно используются для крепления приспособлений к полым стенам, таким как гипсокартон (стеновая плита) и деревянные панели.Зубцы под фланцем протыкают монтажную поверхность, чтобы предотвратить вращение анкера при затяжке его винта (входит в комплект). Между тем внутри стены вспыхивают металлические полосы, фиксируя анкер на месте. Винт можно снимать и заменять, не затрагивая анкер. Анкеры для полых стен доступны в двух стилях: Для стиля сверления требуется предварительно просверленное отверстие. Drive Style проделывает отверстие в гипсокартоне.
Самостоятельное сверление Анкеры Wallboard	анкеры Валлборд одного шага, самосверлящие анкеры гипсокартона Э-З Анкор	Эти одноступенчатые цельные самосверлящие анкеры разработаны для гипсокартона 3/8 «, 1/2» и 5/8 «.Доступны в металлическом и нейлоновом исполнении. Треугольный наконечник просверливает небольшое отверстие, а затем анкерные винты в стенной плите до тех пор, пока она не станет заподлицо. Забейте анкер с помощью биты Phillips №2. Используйте винты для листового металла (не входят в комплект) для крепления приспособлений. Самосверлящие анкеры для гипсокартона E-Z Ancor съемные.
Т-образные анкеры	Анкер для полых стен	Эти Т-образные анкеры для полых стен работают под действием силы тяжести. Т-образный стержень вставляется в отверстие в полой стене.Затем поверните анкер, пока штанга не перевернется, чтобы зафиксировать анкер.
Переключатели ремешка	Анкеры с шарнирным рычагом, никогда не падающие анкеры с шарнирным соединением	Toggler Анкеры для болтов с откидной головкой похожи на болты с откидной головкой и могут использоваться в большинстве полых стен, потолков и полов, включая: пустотелый кирпич; пустотелый, шлакобетонный и бетонный блок; цементно-гипсокартон; гипсокартон; штукатурка; и вагонка. Устанавливаемая без винта, стена зажимается между крылом (внутри стены) и заглушкой (снаружи стены), соединенной ремнями, поэтому вы не потеряете крыло внутри стены при установке или снятии винта.Для них требуется отверстие меньшего размера, чем у сопоставимых болтов с шарнирным соединением, поэтому они идеально подходят для тяжелых нагрузок.
Стопорный болт	Прорезанные болты шарнирного соединения грибовидной головки, прорезанные болты шарнирного соединения с круглой головкой	используются в полых стенах, таких как гипсокартон и бетонный блок, и представляют собой сборку, состоящую из двух частей, которые состоят из крепежного винта и пружинного рычага. Для установки крылья откидываются и вставляются через предварительно просверленное отверстие. Под действием пружины створки открываются внутри стены после выхода из входного отверстия.Удаление винта приведет к падению крыла тумблера внутрь стены. (Пружинные крылья продаются отдельно.)
Переключатель крыльев	Крылья пружинного переключателя (без винтов)	Это те же пружинные перекидные крылья, которые поставляются с болтами с круглой и грибовидной головками. Используйте их, если ваш безнадежно потерялся в стене или если вы хотите выбрать другой винт. Болты с откидной головкой — это анкеры для полых стен (см. Список болтов с откидной головкой).
Анкер-крокодил (Toggler)	Нейлоновые анкеры Toggler Alligator для сплошных / полых стен	Нейлоновые анкеры Alligator марки Toggler для сплошных / полых стен — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон.Шурупы для дерева или листового металла (не входят в комплект) расширяются и сжимают анкер, заставляя его прилегать к поверхности отверстия.

Анкеры-гильзы используют предварительно установленный винт или резьбовую шпильку для расширения анкера внутри отверстия. Рассчитан на большие нагрузки по бетону и каменной кладке.

Анкеры с гильзой

**Таблица 6. Анкеры-гильзы** .
Якорь	Также известен как	Описание
Анкеры втулки	Анкеры с гильзой Acorn Nut, Анкеры с плоской головкой, Анкеры с шестигранной гайкой, Анкеры с круглой головкой, Одношаговые анкеры, Болтовые анкеры	, включающие в себя типы «Желудь» и «шестигранную гайку», а также с плоской и круглой головкой, используются в бетонных и каменных работах.Требуется предварительно просверленное отверстие, размер которого должен совпадать с диаметром анкера. Когда гайка или винт затягиваются, внутренний расширитель заставляет расширительную втулку расширяться, плотно захватывая отверстие. Они предварительно собраны и рассчитаны на большие нагрузки.

Приводные анкеры устойчивы к взлому и используют штифт для расширения анкера после того, как он будет установлен. Используйте их в бетоне, блоке, кирпиче и камне, как указано.

**Таблица 7. Приводные анкеры** .
Якорь	Также известен как	Описание
Заклепки приводного пальца (Каменная кладка)	Заклепки с захватом для штифтов, заклепки для каменной кладки	Эти устойчивые к взлому заклепки Masonry Pin Grip Drive Заклепки крепятся к кирпичной кладке и блокам без специальных монтажных инструментов. Если вставить штифт заподлицо с головкой заклепки, выступы расширяются внутри кладки, образуя прочное заклепочное соединение.
Молоток Анкеры	Анкеры с забивным гвоздем, забивные анкеры, гвозди	Эти легкие, устойчивые к взлому анкеры используются для постоянного крепления в бетоне, блоке, кирпиче и камне.Вставьте центральный штифт заподлицо, чтобы расширить корпус и зафиксировать его на месте. Не используйте анкеры с молотковым приводом для надземных работ.

При выборе анкера следует учитывать несколько важных фактов…

Толщина стенки должна быть в пределах диапазона захвата для определенных стилей. Если стена тоньше указанного минимума, анкер ослабнет; если стена толще максимальной, анкер может не зафиксироваться должным образом. Также имейте в виду, что иногда толщина приспособления должна быть добавлена к толщине стены, если анкер устанавливает приспособление напрямую.
Для достижения номинальной прочности убедитесь, что соблюдены все минимальные требования к заделке. Это означает, что определенная длина должна быть надежно заделана внутрь материала.
Минимальная температура установки для большинства анкеров не указана. Тем не менее, основной материал для химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки) должен иметь температуру не менее 23 градусов по Фаренгейту или, как указано иное.
Большинство анкеров можно использовать сразу после их установки.Как и в случае с минимальной температурой, необходимо время для отверждения «синтетического раствора» химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки).
Некоторые анкеры рассчитаны на полые И сплошные стены. Не используйте анкер для полой стены в сплошной стене или анкер для сплошной стены в полой стене.
Во многих случаях требуемый размер отверстия соответствует размеру анкера. Иногда, однако, может потребоваться отверстие большего размера, например, для болтов с шарнирным соединением.

Если вам нужны анкеры, обратите внимание на Fastener Mart , где вы найдете огромный выбор качественных анкеров.

Технические данные крепежа | Общие сведения о серии Введение

США: ЯКОРЯ v1.1

Как установить клиновые анкеры

Клиновые анкеры — это крепежные детали, предназначенные для использования в кирпичных материалах (чаще всего в бетоне) и используемые для крепления материалов и оборудования. Бетонные клиновые анкеры предназначены для того, чтобы входить в предварительно просверленное отверстие и расширяться, создавая захват, поэтому их нельзя «вытащить» или удалить. Сегодня мы рассмотрим, как правильно установить опорную стойку в бетонный пол.

Что вам понадобится?

Прежде чем мы начнем, давайте убедимся, что у нас есть подходящие инструменты для работы.

Шаг первый

Первое, что вам нужно сделать при установке клинового анкера, — это выбрать подходящий анкерный материал. Клиновые анкеры бывают разных материалов и служат для разных целей. Нержавеющая сталь и горячее цинкование — два очень популярных материала для клиновых анкеров, но правильный материал зависит от области применения. Не знаете, какой материал вам нужен? Ознакомьтесь с нашим Руководством по материалам, чтобы узнать обо всех доступных материалах.

Шаг второй

После того, как вы выбрали материал, самое время подготовить сверло. При установке клинового анкера важно, чтобы в бетон было заделано минимум 2-1 / 2 дюйма. Также должен быть открыт хотя бы дюйм, чтобы прикрепляемый материал мог зацепиться за него. Чтобы измерить наш, мы поместили клиновой анкер примерно на дюйм ниже кончика сверла SDS, а затем с помощью синей малярной ленты отметили сверло там, где мы должны прекратить сверление. Обозначение точки остановки синей лентой позволит вам просверлить стабильные отверстия и предотвратит чрезмерное / недосверление.

Шаг третий

Теперь, когда мы закрепили сверло с помощью ленты, пора начинать сверление. НО НЕ ТАК БЫСТРО. Сначала нам нужно надеть защитные очки и перчатки, всегда надевайте защитное снаряжение при резке. Теперь, когда вы в безопасности и готовы к работе, просто надавите на то место, которое вы хотите просверлить, и позвольте сверлу начать свою работу. Как только сверло достигнет синей малярной ленты, вы узнаете, что отверстие достигло необходимой глубины, и можете прекратить сверление.

Шаг четвертый

Осторожно очистите отверстие от мусора и начните установку анкера. Следующим шагом будет установка анкера в отверстие. Он должен быть очень плотно прилегающим, и его нужно будет забить на место. Конечный результат должен оставлять около дюйма (или больше в зависимости от того, сколько места вам нужно) над поверхностью, чтобы можно было закрепить.

Теперь, когда анкер установлен, мы можем применить основание стойки, квадратную шайбу и гайку к клиновому анкеру.После их установки вы накручиваете гайку на клиновой анкер, создавая прочную и надежную станцию для крепления. Теперь, когда вы завершили установку, сделайте шаг назад и полюбуйтесь своей работой. Эта почтовая база теперь готова к следующему этапу вашего строительного проекта.

7 самых распространенных типов бетонных анкеров

Узнать, какие бетонные анкеры подходят для работы, не так сложно, как вы думаете, если вы знаете, что такое разные бетонные анкеры, что они делают и как они это делают. , и почему.

Наиболее распространенные типы бетонных анкеров

Основное различие между бетонными анкерами заключается в том, является ли анкер наружным или внутренним. Анкеры с наружной резьбой крепятся к бетону с помощью гайки и шайбы и вставляются через приспособление (или объект, который нужно закрепить) в предварительно просверленное отверстие.

Внутренние анкеры вставляются в отверстие, просверленное в бетоне. Затем приспособление помещается над отверстием, и болт вставляется через приспособление в отверстие, где он принимается анкером.Чтобы определить отверстие для внутреннего анкера, требуется установочный инструмент.

Якоря также отличаются множеством других соображений. Вот 7 самых распространенных типов бетонных анкеров.

1. Бетонный анкер : Названный в честь клиньев, которые открываются и расширяются до 1/16 дюйма в основании при затягивании болта, этот клиновой анкер с наружной резьбой широко используется, поскольку он устойчив к коррозии, легко вставляется, и среди самых прочных бетонных анкеров. На самом деле это шпилька, состоящая из двух соединенных частей: одна деталь имеет резьбу на верхнем конце, а другой конец состоит из механизма, который включает в себя зажим и клинья, которые расширяются между шпилькой и стенкой дыра в бетоне.Клиновые анкеры обычно являются хорошим вариантом для тяжелых нагрузок или сдвиговых нагрузок. Сейсмические клиновые анкеры для тяжелых условий эксплуатации используются в районах, часто подвергающихся сейсмической активности.

Несколько замечаний относительно клиновых анкеров:

Просверленные в бетоне отверстия под клиновой анкер должны быть равны диаметру анкера.
Клиновые анкеры предназначены только для твердого бетона и не могут использоваться в кирпиче, блоке, растворе или камне.

2. Забивной анкер для бетона : Иногда его путают с клиновыми анкерами, поскольку они расширяются аналогичным образом. Забивные анкеры — это внутренние анкеры, которые устанавливаются в предварительно просверленное отверстие.Расширительная пробка в основании анкера устанавливается с помощью установочного инструмента, который по сути представляет собой стальной стержень с одним концом, загнутым вниз. Суженная часть инструмента вставляется в вставной анкер и ударяет молотком до тех пор, пока выступ анкера не соприкоснется с выступом установочного инструмента. Как и клиновой анкер, забивные анкеры предназначены только для твердого бетона и не могут эффективно использоваться в кирпиче, блоке, растворе или камне.

3. Анкер с бетонной гильзой : Анкеры с гильзой — это крепежные детали с наружной резьбой, которые состоят из болта с резьбой, охватываемого расширительной втулкой на верхнем конце, и гайки и шайбы на другом конце.Анкер продевается через приспособление в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне. При повороте гайки на болте болт вытягивается вверх через втулку, в результате чего втулка расширяется до ⅛ дюйма, создавая необходимую фиксацию. Анкеры-гильзы можно использовать в бетоне, кирпиче или камне.

4. Машинный анкер с винтовым креплением: Анкер с внутренней резьбой, этот тип крепежа состоит из цилиндрического основания, вставляемого (или забиваемого молотком) в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне.Анкерный винт продевается через приспособление в отверстие и основание. Для поворота винта используется установочный инструмент. По мере того, как винт опускается в основание, он расширяет основание, чтобы закрепить анкер в отверстии, тем самым прикрепляя приспособление к бетонной поверхности. Каждый анкер с крепежным винтом имеет специальный установочный инструмент, который определяется диаметром используемого анкера с крепежным винтом. Якорь установлен правильно, когда кромка установочного инструмента встречается с кромкой якоря. Примечание: для крепежных винтов требуемый размер отверстия больше размера используемого анкера.

5. Ударный анкер (он же молотковый привод, ударный набор, металлический ударник или приводной штифт молотка. анкер): это охватываемая застежка, используемая для крепления относительно легких приспособлений, таких как кронштейны для полок, кабелепровод и электрические коробки, к твердому телу. конкретный. Ударная анкерная анкерная анкерная крепежная деталь представляет собой крепежный элемент для расширения, состоящий из трубчатого корпуса, закрытого приводным штифтом, выступающим из трубчатого кожуха. После того, как ударный анкер вставлен в предварительно просверленное отверстие, головка его штифта продвигается дальше в трубку посредством ударов молотка, расширяя трубку и тем самым создавая необходимую фиксацию в отверстии.Диаметр отверстия, которое необходимо просверлить для ударного анкера, должен быть таким же, как диаметр используемого анкера. Забивные анкеры позволяют быстро установить оборудование на большие расстояния, но после установки их, как правило, не снимать.

6. Lag Shield Anchor : Это охватывающий анкер, состоящий из ребристой, слегка сужающейся втулки из сплава цинка без резьбы, которая вставляется в отверстие, предварительно просверленное в бетоне или в стыках блоков или кирпичных стен. Когда стопорный винт входит и расширяет втулку, он нарезает собственную резьбу и прижимает внешнюю стенку экрана к основному материалу.

Анкерные щиты типа Lag обычно обозначаются как короткие или длинные, в зависимости от диаметра болта, который входит в анкер. В большинстве случаев длинный анкерный экран обеспечивает лучшую удерживающую способность в более мягких и менее плотных базовых материалах, в то время как более короткий защитный экран лучше всего работает в более твердых или плотных базовых материалах, таких как кладка, где он может помочь сократить время сверления.

Пара дополнительных советов по анкерам защитного экрана:

Из-за гибкости клина из мягкого металла анкерные болты защитного экрана хорошо работают в ситуациях, когда опора может подвергаться вибрации.
При сверлении отверстия для анкера защитного экрана помните, что правильный размер отверстия является обязательным. Щит просто вращается в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен ударами вашего молотка.

7. Анкеры с раздельным приводом : Упругий состав моноблочного анкера с раздельным приводом является источником его удерживающей силы. Разъемные приводы, изготовленные из прочной углеродистой стали, представляют собой охватываемые анкеры с расширенным разделенным основанием.В то время как разъемное основание сжимается, когда анкер забивается в предварительно просверленное отверстие, оно поддерживает внешнее давление на стенки отверстия, придавая анкеру с разъемным приводом его удерживающую способность.

Дополнительные советы по установке анкеров с раздельным приводом:

Размер отверстия должен быть равен диаметру основания анкера.
Анкеры с разъемным приводом предназначены для облегченного крепления к бетону, кирпичу или блоку.

См. Таблицу ниже, которая поможет вам выбрать лучший бетонный анкер для вашего проекта.

V = очень подходит M = может быть подходящим

Тип материала	Бетон Soilis	Пустотелый бетонный блок	Блок заполненный раствором	Кирпич	Миномет
Анкер клиновой	В		M
Анкер-гильза	В	В	В	В	В
Забивной анкер	В		M
Анкер-винт	M	В	M	В	В
Анкер-шуруп	В		В	В	В
Анкер одинарный распорный	M	M	В	В	В
Анкер двойного растяжения	M	M	В	В	В

Другие соображения при выборе правильного бетонного анкера

Ржавчина и коррозия

Анкеры, изготовленные из нержавеющей стали, наиболее устойчивы к ржавчине, и их следует использовать, если анкер будет погружен в воду или подвергаться периодическим влажным условиям на открытом воздухе.Оцинкованные анкеры можно использовать на открытом воздухе, но со временем они заржавеют. Для использования в сухих помещениях достаточно стандартных оцинкованных анкеров.

Требования к нагрузке

Нагрузка — это давление на бетон относительно закрепляемого к нему предмета. Анкер должен выдерживать нагрузки сдвига и растяжения. Все, что прикреплено к бетону, несет на себе вес, называемый «нагрузкой». Приведенная ниже таблица предназначена для общей справки относительно значений нагрузки и должна использоваться вместе с конкретными данными о нагрузке от производителя крепежа.

Значения предельной нагрузки в бетоне 2000 фунтов на кв. Дюйм

Размер	Мин. Кодовый объект	сверло	Вытяжной (фунты)	Сдвиг (фунты)
1/4 дюйма	1-1 / 8 «	1/4 дюйма	877	1082
5/16 дюйма	1-1 / 8 «	5/16 «	892	1156
3/8 дюйма	1-1 / 2 «	3/8 дюйма	1525	3238
1/2 «	2-1 / 4 «	1/2 «	2999	5564
5/8 дюйма	2-3 / 4 «	5/8 «	3749	6198
3/4 дюйма	3-1 / 4	3/4 дюйма	4978	9378
7/8 дюйма	3-7 / 8 «	7/8 «	6294	13687
1 «	4-1 / 2 «	1 «	7329	17712
1-1 / 4 «	5-1 / 2 «	1-1 / 4 «	13162	24206

Вес

Как правило, небольшие объекты, которые весят меньше, можно закрепить с помощью крепежа диаметром 3/16 дюйма и 1/4 дюйма.Предметы среднего веса должны обеспечиваться крепежными деталями диаметром ⅜, 1/2 или ⅝ дюйма, в то время как крепежи диаметром ⅝, «или 1 дюйм лучше всего подходят для тяжелых предметов.

Бетонные анкеры и крепежные детали могут использоваться в различных бетонных приложениях и проектах. Перед установкой любых бетонных анкеров важно знать различия между бетонными анкерами и их областями применения, чтобы вы могли выбрать лучший для работы.

Несколько советов по установке анкеров с бетонной муфтой

При установке анкеров с бетонной муфтой специалисты отрасли признают несколько советов, которые повышают безопасность установки с экономией времени и средств.

Боб Карлайл / Президент и основатель / Concrete Fasteners

Овладение применением анкера-гильзы — это навык, который, скорее всего, получил в начале карьеры тех, кто работает с крепежными элементами для бетона. Знаете ли вы, что есть несколько советов, которые помогут безупречно установить этот универсальный анкер?

При установке таких анкеров для бетонных гильз, как этот, специалисты отрасли признают несколько советов, которые повышают безопасность установки, сокращая время и деньги.

Расширение. Опираясь на проверенный временем принцип расширения, анкер-гильза работает, когда затянутая гайка втягивает конусообразный конец шпильки в втулку-расширитель, заклинивая его наружу, чтобы зафиксировать анкер в основном материале из бетона, кирпича и блоков. Крайне важно, чтобы отверстие было полностью очищено от всего мусора, который мог упасть во время процесса бурения, иначе приложение может быть не настолько безопасным, насколько это возможно. (Если не все обрезки бетона можно удалить из отверстия, см. Раздел «Длина» ниже.) Использование перфоратора и твердосплавной коронки с размером долота, равным диаметру анкера втулки, является еще одним критическим фактором для наиболее эффективного расширения.

Длина. При определении длины анкера-гильзы, которая лучше всего подходит для работы, необходимо выполнить несколько простых расчетов. Используйте длину анкера-втулки, которая должна равняться минимальной глубине заделки, а затем добавьте толщину приспособления, длину гайки и шайбы. Анкер-гильза не требует максимальной глубины отверстия, но глубина отверстия в основном материале должна быть не менее длины анкера-гильзы минус толщины закрепляемого материала.Это уравнение обеспечит небольшую дополнительную глубину для размещения того небольшого количества бетонных стружек, которые, возможно, не удалось извлечь из скважины.

Расстояние. Это может не общепризнанно, но если анкеры-гильзы расположены слишком близко друг к другу, их удерживающая сила может снизиться из-за взаимодействия сил в материале. Анкеры должны располагаться на расстоянии не менее десяти диаметров анкеров друг от друга и пяти диаметров анкеров от края без опоры. Однако чрезвычайно важно увеличить расстояние , когда условия нагрузки включают вибрацию или внезапный удар.

Закупки . Менеджеры по закупкам и подрядчики считают, что покупка онлайн напрямую у производителя имеет больше смысла, чем покупка через дистрибьюторов. Такой подход предлагает преимущества выполнения заказов большого количества из полностью укомплектованного инвентаря, что означает возможность немедленной отправки анкеров-гильз как одного заказа из одного места.

«99,92% заказов доставляются в комплекте без просроченных заказов», — заявил Боб Карлайл, президент и основатель Concrete Fasteners, когда его спросили о преимуществах заказа у производителя.«Мы можем доставить товар заказчику в течение 2 дней. Заказы обрабатываются в тот же рабочий день, когда они получены и отправлены для быстрой доставки ».

Выход за рамки обычной привычки покупать анкеры-гильзы у дистрибьюторов дает экономию от 30 до 70% по сравнению с розничными ценами. Заказ онлайн с помощью их простой и безопасной корзины покупок экономит время. На веб-сайте также есть отдельные страницы с описанием продуктов, к которым предоставляется индивидуальная поддержка клиентов. В качестве бонуса для своих онлайн-клиентов компания отказывается от всех затрат на доставку.

Подробнее о бетонных анкерах с рукавами: https://www.confast.com/products/concrete-sleeve-anchor.aspx

Бетонные анкеры
— как они работают? — SP Вакуум
Крепление бетона немного отличается от других методов крепления, например, для металлических материалов, в которых используются болты и гайки. Вы должны использовать бетонные якоря для этого конкретного предприятия, и имейте в виду, это намного сложнее.
Таким образом, концепция крепления двух твердых оснований сильно отличается от других видов применения. Это популярный материал, который используется во многих отраслях по всему миру из-за всех основных качеств, которыми он обладает.
AAA Concreting, один из ведущих национальных бетонных подрядчиков в США, предоставил следующую информацию о бетонных анкерах. Их можно найти на их веб-сайте: www.aaaconcreting.com/florida
.
Ниже приведено пошаговое руководство, в котором показано, как работают бетонные анкеры:
В бетоне необходимо сделать отверстие
Материал должен быть помещен в отверстие, чтобы заполнить пустое пространство
Материал в отверстии следует расширить с помощью шурупа, гвоздя или другого установочного инструмента
Отверстие должно иметь определенный объем, чтобы быть идеальным.Этот увеличенный объем создаст необходимое трение, необходимое для удержания материала внутри стены. В результате этого процесса получается удерживаемая стоимость, поэтому убедитесь, что вы ее не забыли. Это принцип, по которому применяется производство бетонных анкеров, которое включает пошаговый процесс, упомянутый выше. Вы не ожидаете, что эти якоря когда-нибудь будут восстановлены.
Клиновые анкеры
Бетонные анкеры, которые собираются в одно целое, называются клиновыми анкерами.Они сделаны, когда стальные стержни (которые обычно сделаны из нержавеющей стали или углерода) навинчены на концы, что приведет к тому, что боковые стороны, противоположные тому, где это делается, станут немного меньше с точки зрения диаметра, что каким-то образом влияет на весь диаметр стержней.
Зажимы затем используются в качестве крепления к этому конкретному концу стержней. Затем анкер вставлялся в отверстие в бетоне, чтобы создать резьбу под его поверхностью.
Он действительно должен быть затянут как можно туже.Есть инструменты, которые можно использовать для облегчения этого процесса, например, ключ, вставленный между зажимом и шпилькой, чтобы затянуть его еще сильнее. Отверстие, просверленное в бетоне стены для этих клиновых анкеров, должно иметь такой же диаметр.
Анкеры-гильзы
Это анкер, состоящий из 4 разных частей. Эти 4 части в основном состоят из шайбы, гайки, втулки и шпильки. Процесс применения этих якорей немного отличается от описанного ранее, но, опять же, профессионалы, которые их применяют, в любом случае справятся с этим процессом.
Анкеры-гильзы
обычно вставляются в просверленное отверстие в бетоне почти так же, как и любые другие анкеры для бетона. После прикрепления он будет расширяться к стене, фиксируя его на месте. Опять же, размер всего просверленного отверстия аналогичен диаметру самого анкера.
No related posts.
