Схема Подключения Выключателя В Коробке

На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Если проводов используется только два в домах старой постройки нет зазмления , все точно также, только соединений два: фаза и нейтраль.

Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке

Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.

Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

Сборка распределительной коробки.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.

Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.

Это может быть чайник или, к примеру, пылесос.

Особенно они актуальны для люстр с несколькими лампами.

Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.

Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

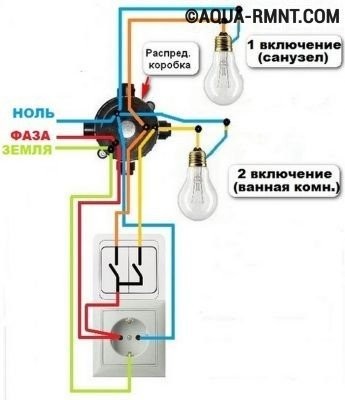

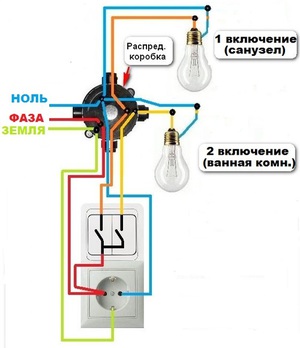

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

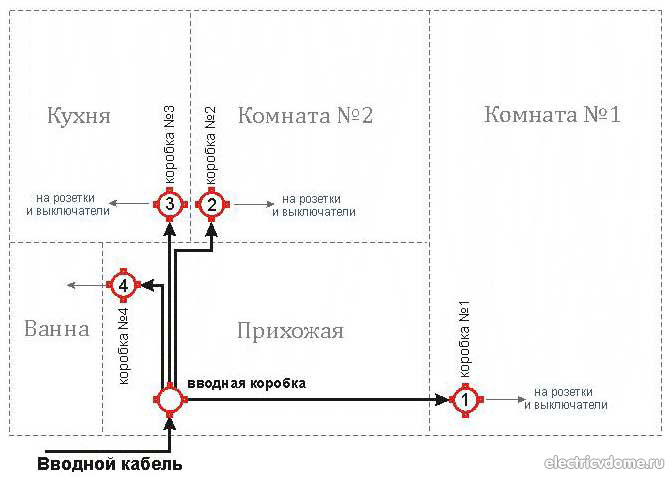

Особенности разводки проводов

Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

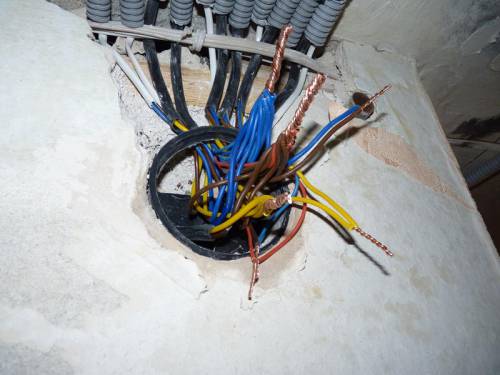

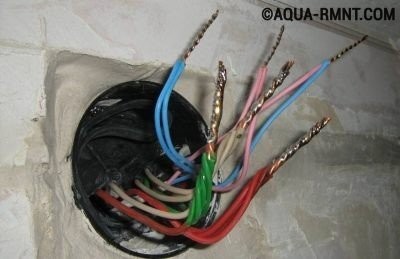

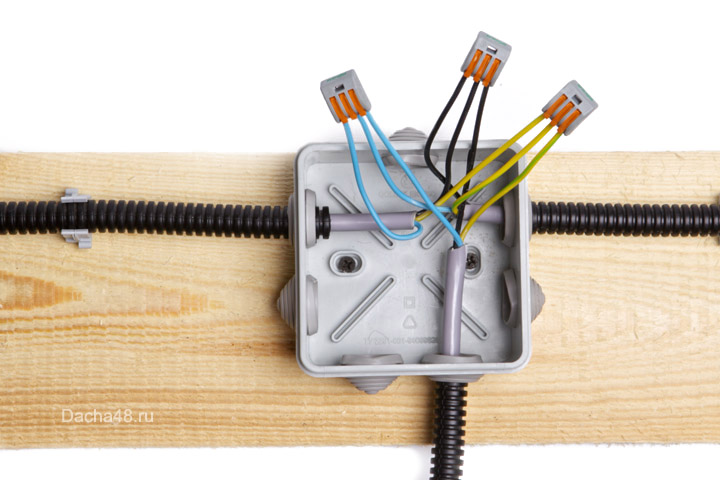

Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

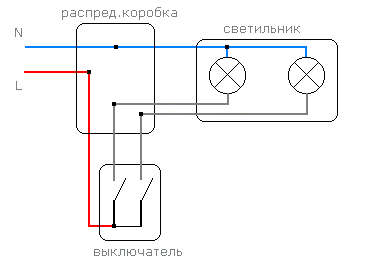

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Как подключить выключатель с одной клавишей: схемы подключения и видео

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм

2.

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм².

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

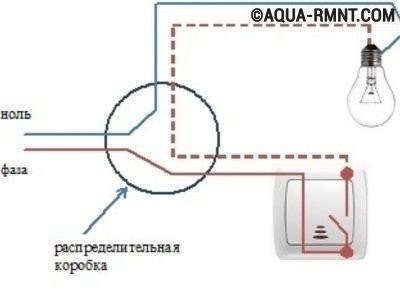

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

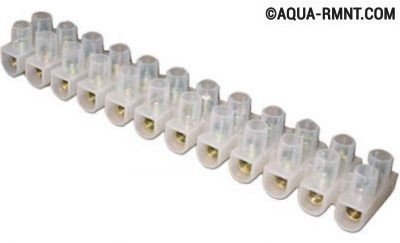

• электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;

  При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить

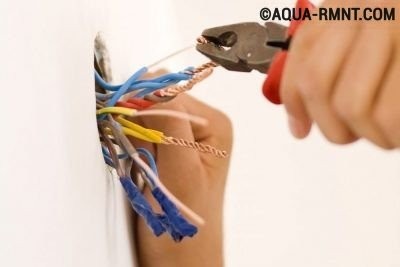

• скрутки. Делаются при помощи плоскогубцев. Сняв ножом изоляцию на 1,5–2 см, переплетают провода в плотное соединение. После этого их пропаивают оловом и изолируют изолентой (не скотчем!). В случае подключения одной лампы таких соединений будет 3. Если домашняя сеть оборудована заземлением и используется трёхжильный кабель, все жилы «земли» соединяются в один узел внутри распределительной коробки.

  Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

1. Нож.
2. Электротехническая отвёртка.
3. Бытовой индикатор напряжения.
4. Плоскогубцы.

Из материалов под рукой должны быть:

1. Провода нужной длины.
2. Распределительная коробка.
3. Клеммники или электромонтажная изолента.
4. Патрон для лампы (и сама лампа).
5. Одноклавишный выключатель.

Обратите внимание на нашу статью, где подробно описано, как правильно выбрать выключатели: https://aqua-rmnt.com/ehlektrosnabzhenie/rozetki-i-vyiklyuchateli-vidyi.html.

Фотогалерея: материалы для монтажа выключателя

Длина кабеля предварительно измеряется рулеткой на месте проведения работ

В зависимости от типа проводки нужно использовать наружные или встраиваемые (внутренние) распределительные коробки

Патрон крепится к потолку саморезами

Цоколь «правильного» выключателя может быть керамическим либо из качественной пластмассы

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

• подключение контактов переключателя и лампочки;
• коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

1. Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

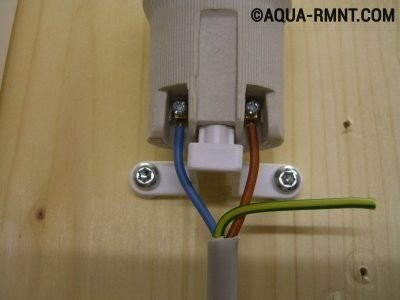

   К патрону подводятся два провода и крепятся винтами к соответствующим контактам

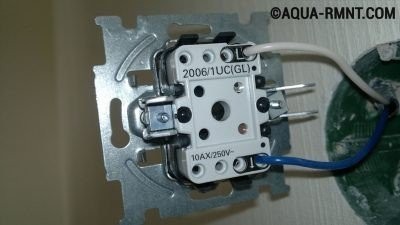

2. После этого подсоединяется выключатель. Для этого нужно разобрать его — отсоединить клавишу, крепящуюся на пластмассовых защёлках, и достать керамический (или пластмассовый) цоколь.

   При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

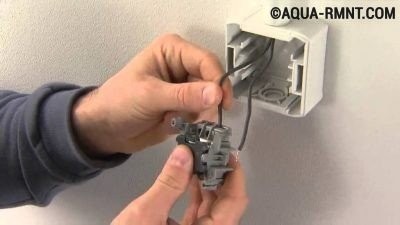

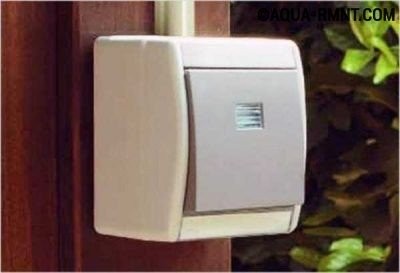

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

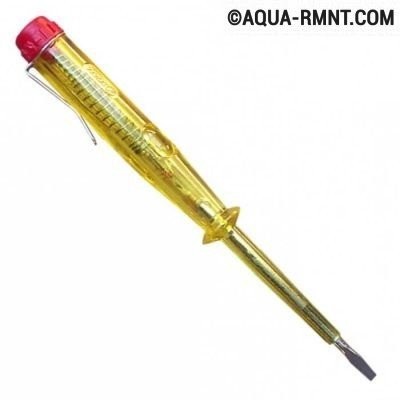

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

1. Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
2. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
3. Устанавливается клавиша на выключатель. Сборка и подключение завершены.

   Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Вам также может быть полезен материал с инструкцией по подключению проходного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-sdelat-prohodnoy-vyiklyuchatel.html.

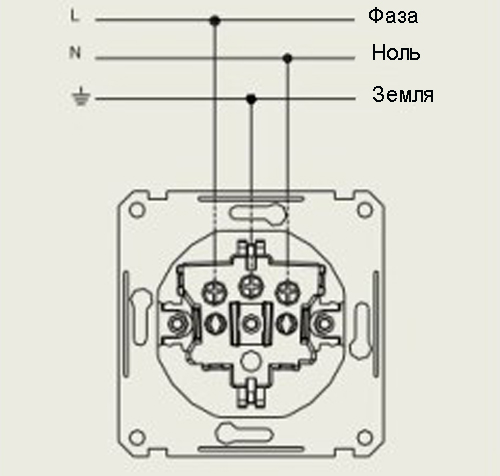

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм².

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

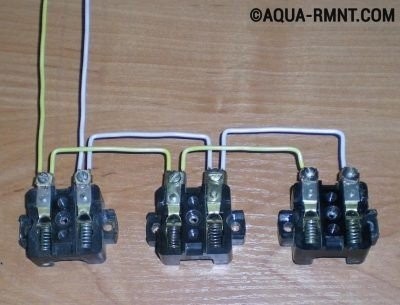

   Для соединения розеток друг с другом используются специальные перемычки

2. Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
3. Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).
4. После этого все провода снова укладывают внутрь коробки и закрывают крышкой.

   Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

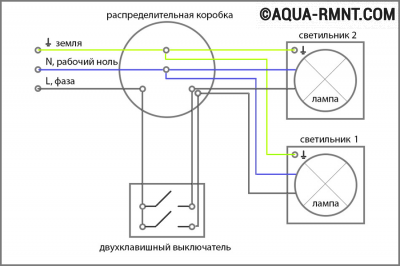

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

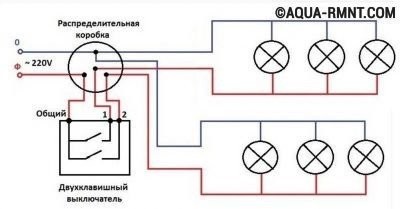

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Хотите, чтобы лампы включались плавно? Смотрите схемы подключения такой системы в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/plavnoe-vklyuchenie-lamp-nakalivaniya-220.html.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Оцените статью: Поделитесь с друзьями!

Как установить выключатель — Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

• выключатель;
• нож;
• индикатор напряжения;
• плоская и крестовая отвёртки.

2. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

• Выкрутите отвёрткой винты на декоративной панели.
• Аккуратно подденьте крышку и снимите её.
• Ослабьте винты крепёжных распорок и извлеките механизм из стены.
• Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

• Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
• Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
• Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
• Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

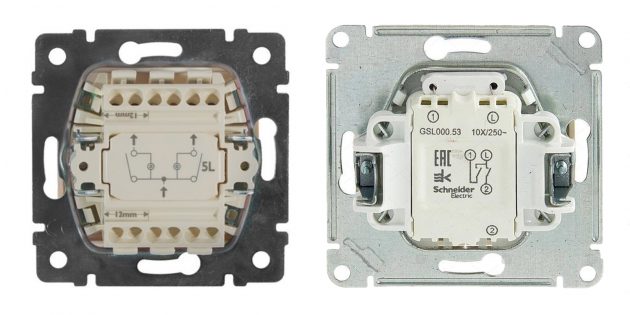

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

• Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.

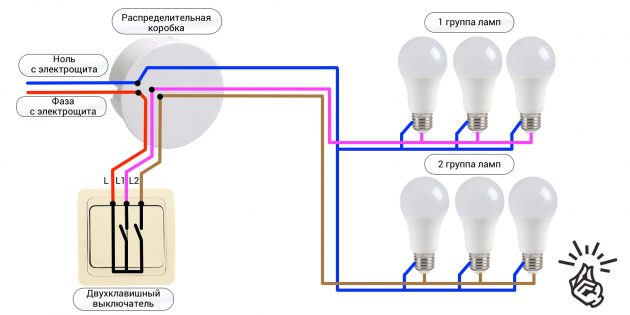

• Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
• Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.

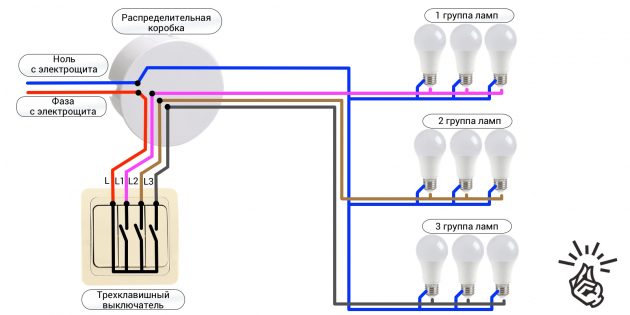

• Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей

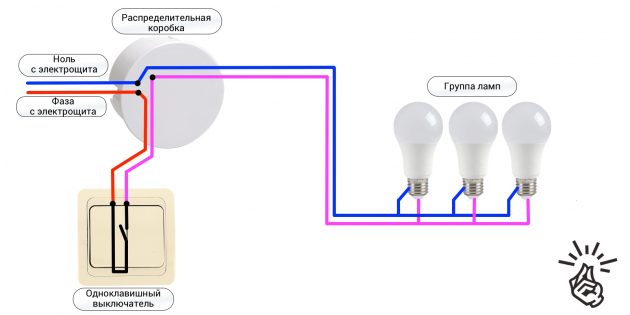

Схема подключения одноклавишного выключателя

• Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
• Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.

Как подсоединить выключатель с несколькими клавишами

• Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
• Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
• Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.

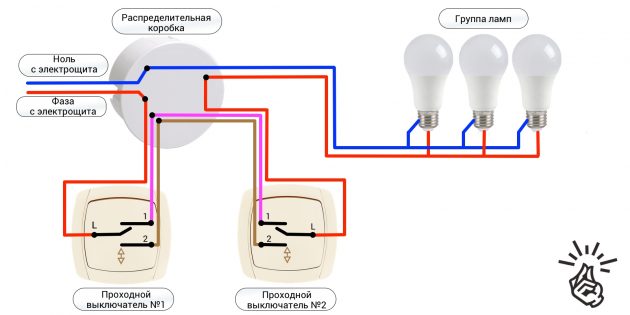

Как подсоединить проходной выключатель

Схема подключения проходного выключателя

• Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
• Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
• Затяните все прижимные винты отвёрткой для надёжной фиксации.
• Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

• Сложите провода гармошкой и поместите выключатель в монтажную коробку.
• Выровняйте механизм и закрепите его, затянув распорные винты.
• Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
• Защёлкните декоративную крышку, вставив её на положенное место.
• Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

Схема подключения проводов в распределительной коробке: рассмотрим подробно

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Расположение распределительных коробок в квартире

 Итак:

• Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
• Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
• Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
• Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

• В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

• Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
• Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

 Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

• Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
• Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

• Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна.  И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

 Итак:

• Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
• Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
• Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
• Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
• Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

• Прежде всего по методике, описанной выше, подключаем розетку.
• Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
• Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
• Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
• Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

Схема подключения выключателя. Подключение одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

• — непосредственно сам выключатель;
• — распределительная коробка;
• — соединительные провода;
• — изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Что делать, если ваш коммутатор Nintendo не включается

Это был момент паники. Когда я нетерпеливо вытащил свой Nintendo Switch из док-станции, чтобы попробовать новую демоверсию Mega Man 11, я заметил, что моя консоль не включается.

«Может быть, у меня сломалась док-станция, и на коммутаторе закончился ток», — подумал я. Конечно, подключение кабеля USB-C и его зарядка поможет, не так ли? Нет — система даже не узнает, что зарядное устройство было подключено.

К счастью, когда я мысленно готовился отправить свою консоль на Nintendo (и потерять все свои драгоценные сохранения в процессе), я нашел исправление, которое было настолько простым, что я злюсь, что не подумал попробовать его себя.В ветке Reddit о проблеме, аналогичной моей, пользователь primevega предложил удерживать кнопку питания нажатой в течение 30 секунд, отпустить, а затем снова нажать кнопку в течение еще нескольких секунд, пока система не включится.

Я попробовал это сам, и вуаля — мой полностью заряженный Switch снова включился.

Я не совсем понимаю, из-за чего мой коммутатор завис. Я не использовал его в течение недели, хотя я почти уверен, что продержался дольше, не прикасаясь к нему. Как бы то ни было, другие пользователи Reddit назвали бездействие возможной причиной проблемы.Так что, если вы хотите играть более безопасно, возможно, лучше запускать коммутатор каждые несколько дней, чтобы просматривать интернет-магазин или выбивать несколько святынь в Breath of the Wild.

БОЛЬШЕ: Хиты Nintendo Switch Online, 18 сентября: Что нужно знать

Что делать, если трюк с кнопкой питания не работает?

В то время как я вышел из проблемы с питанием коммутатора относительно невредимым, другим владельцам, возможно, не повезло.

Если трюк с кнопкой питания не работает, вы можете попробовать это рекомендуемое исправление от Nintendo, которое включает в себя отсоединение консоли с подключенными Joy-Cons и сброс адаптера переменного тока, оставив его полностью отключенным как минимум на 30 секунд.После этого вы должны подключить адаптер переменного тока непосредственно к розетке и подключить его к коммутатору.

Если это не сработает, Nintendo рекомендует удерживать кнопку питания в течение 12 секунд, чтобы принудительно завершить работу, а затем снова включить ее. Еще ничего? Попробуйте использовать коммутатор в пристыкованном режиме.

Если ни одно из этих исправлений не помогло, вам, скорее всего, придется отправить коммутатор в ремонт. Вы можете отправить запрос на ремонт на веб-сайте Nintendo, где вам нужно будет указать серийный номер вашей системы, сведения о вашей проблеме и информацию о доставке.

Обратите внимание, что на коммутатор предоставляется годовая гарантия на оборудование, поэтому вам, возможно, придется заплатить, если срок гарантии истечет. Также имейте в виду, что, хотя Nintendo утверждает, что делает все возможное, чтобы сохранить ваши данные сохранения во время ремонта, есть вероятность, что они могут потеряться в процессе.

.

Как добавить дополнительный настенный выключатель | Home Guides

Установка второго выключателя света, позволяющего управлять освещением из двух мест, — это проект, который может успешно выполнить почти любой. Электропроводка относительно прямолинейна, преобразуя однополюсную схему переключателя света в схему 3-позиционного переключателя света. Самой сложной частью преобразования будет проложить новый кабель туда, где будет расположен второй переключатель. Возможно, самый простой способ проложить новый кабель — это проложить его в канале, вырезанном за плинтусами комнаты.

Выключите прерыватель цепи освещения, в которой вы будете работать. Убедитесь, что вы включили все питание, поднеся бесконтактный тестер напряжения к крышке панели переключателей. Через распределительную коробку может проходить более одной цепи, поэтому вам, возможно, придется отключить более одного выключателя.

Снимите плинтус вдоль стены, где должен быть проложен кабель. Отрежьте полоску краски между плинтусом и стеной с помощью канцелярского ножа. Найдите и отметьте расположение стоек с помощью прибора для поиска стоек.Осторожно постучите изогнутым концом плоской монтировки между плинтусом и стеной в местах расположения стоек. Поместите обрезки фанеры между монтировкой и стеной и осторожно отсоедините плинтус от стены, медленно работая по всей длине. Не перемещайте его более чем на 3/8 дюйма за раз.

Обведите контур и прорежьте канал шириной 2 дюйма в стеновой панели за местом снятия плинтуса, отцентрируйте контур канала между линией пола и верхом плинтуса. Просверлите отверстия в каждом углу контура и удалите его лобзиком или замочной пилой.Сделайте надрезы шириной 1 дюйм и глубиной 1 дюйм в каждой стойке стены с помощью пилы и стамески.

Снимите крышку с имеющегося выключателя света. Выкрутите два винта № 6-32, которыми переключатель в коробке. Вытяните переключатель из коробки и ослабьте винты клемм, вытащив провода цепи из-под них. Разъедините провода, чтобы они не касались, и временно включите выключатель. Используйте бесконтактный тестер напряжения, чтобы определить, какой комплект проводов идет от сервисной панели.Отметьте их положение и снова выключите прерыватель.

Отметьте место, где должен быть установлен второй коммутатор. Используйте прибор для поиска гвоздей, чтобы убедиться, что вы не будете сверлить и врезать в стену. Нарисуйте контур вокруг одной из старых коробок, а затем удалите вырез дрелью и пилой.

Снимите оригинальную распределительную коробку со стены, прорезав гвозди, прикрепив ее к стойке, с помощью мини-ножовки. Вытащите коробку из стены. Выньте два кабеля из коробки, пометив один, идущий от сервисной панели, куском изоленты.Установите кусок Romex 12/3 с заземлением между исходным положением переключателя, уложив его в пазы, которые вы сделали в стойках, и пропустив его через стену ко второму местоположению переключателя. Обрежьте этот кабель так, чтобы он выходил на 12 дюймов из отверстий в стене. Закройте выемки стальными пластинами для гвоздей и замените плинтус.

Установите два оригинальных кабеля и конец нового кабеля в одну из старых рабочих коробок так, чтобы они выступали на 6-8 дюймов от передней части коробки.Вставьте коробку в отверстие в стене и закрепите на месте, повернув крепежные винты с барашком по часовой стрелке.

Вставьте другой конец кабеля во вторую коробку и таким же образом закрепите эту коробку в стене. Снимите внешнюю оболочку с каждого конца кабеля с помощью устройства для снятия изоляции, удалив 3/4 дюйма изоляции с концов красного, белого и черного проводов с помощью устройства для зачистки проводов.

Соедините белые провода двух исходных кабелей вместе, удерживая их рядом и навинчивая гайку.Повторно идентифицируйте белый провод в новом кабеле как токопроводящий, обмотав его белую изоляцию черной изолентой. Это требование кода. Соедините конец повторно идентифицированного провода с черным проводом, идущим от фонаря, с помощью гайки.

Установите первый трехпозиционный переключатель. Подсоедините черный провод, идущий от сервисной панели, к черному винту на переключателе. Подсоедините красный и черный провода нового кабеля к латунным винтам на переключателе. Подключите голые медные провода к оголенному медному проводу длиной 6 дюймов с помощью проволочной гайки и подсоедините свободный конец к зеленому винту на переключателе.Закрепите переключатель в коробке.

Установите второй трехпозиционный переключатель аналогичным образом, подключив повторно идентифицированный белый провод к черному винту. Установите крышки панели переключателей и включите прерыватель.

.

Control AWE The Third Thing Пошаговое руководство

Это руководство для Control AWE The Third Thing, которое является второй миссией для DLC, которая ставит перед вами задачу найти Хартмана в Eagle Limited AWE и Fra Mauro AWE, поможет вам раскрыть все секреты, обнаруженные в областях, характерных для этой миссии.

Control AWE Третья вещь

После разговора с Лэнгстоном по внутренней связи наверху лифта вам будет поручено провести два расследования. Первый находится в зоне AWE Eagle Limited.

Игл Лимитед AWE

Это место можно найти, используя двойные двери слева от домофона.

Пройдите в двери и воспользуйтесь лифтом, чтобы начать поиски Хартмана в этой области.

Выйдите из лифта и активируйте контрольную точку прямо перед собой. Подойдите к выключателю на стене и активируйте его, чтобы открыть дверь.

Пройдите в большую комнату, которая вызовет парящий шипение.

Сразитесь с тремя волнами и пройдите через открытую дверь в конце.

Уберите ящики, блокирующие входную лестницу справа, и спускайтесь вниз.

Пройдите в комнату со всеми генераторами, где вы найдете запертые ворота.

Найдите альтернативный путь, заблокированный ящиками в правой части комнаты. Отодвиньте коробки в сторону и пройдите по тропинке, чтобы добраться до прожектора.

Поднимите свет и отнесите его в комнату на другой стороне, чтобы уничтожить Тьму, которая ранее блокировала дверь.

Пройдите в только что открытую дверь и возьмите Ядро Силы.Поместите его в розетку у ворот, а затем приступайте к открытию ворот. Возьмите контрольную точку и идите в следующую комнату.

Победите врагов в соседней комнате и поднимитесь на поворотный круг поезда. Ближе к концу вы увидите желтый брезент.

Поднимитесь по брезенту и посмотрите на стену, чтобы найти бьющиеся окна. Уничтожьте их и плывите в комнату.

Следуйте указателям в этой комнате, и вы попадете в служебный коридор.

Коммунальный коридор

Возьмите прожектор и отнесите его в служебный коридор.Используйте его, чтобы пересечь тьму в лифте в конце коридора.

Спрыгните в яму, и вы найдете двух врагов Шипящих.

Теперь нам нужно решить простую головоломку. Откройте ворота на средней платформе, используя генераторы ниже.

Продолжайте следовать желтым кабелям, идущим от стены к генераторам. Поместите силовые жилы в генераторы с желтыми кабелями, и теперь ворота откроются.

Пройдите через ворота в следующую комнату, где вы попадете в вентиляционные отверстия.Вытяните вентиляционное отверстие и пройдите в дверной проем.

Вентиляционные отверстия довольно просты, пройдите по линейному пути и выньте шипение.

Используйте контрольную точку, когда увидите ее, и подойдите к контроллеру двери. Активируйте дверь и пройдите в Ограниченную зону Орла.

Ограниченная территория Игл

Подойдите к консолям и нажмите кнопку. Сойдет тьма, и над вами появится поезд. Теперь вам необходимо переместить поезд.

Для этого двигайтесь по дорожке, пока не увидите световую платформу с шипением.Поднимитесь на платформу и нажмите красную кнопку.

Идите вперед еще раз и посмотрите влево, чтобы найти другую платформу, и нажмите кнопку еще раз после того, как уберете шипение.

В конце пути выполните те же действия, которые затем опускают поезд и освещают территорию.

Борьба с Хартманом в транзитном отсеке

Спустив поезд, вам придется преследовать Хартмана в Транзитный залив AWE. Слева от рычага вы увидите вход в сдвинутый проход.

Пройдите через него, и вы достигнете контрольной точки недалеко от транзитного залива. Используйте контрольную точку и пройдите через двойные двери.

Битва с боссом начнется официально. Чтобы отбиться от Хартмана, вам нужно осветить комнату, разместив четыре Ядра питания в диспетчерской.

Каждое ядро ​​можно найти в комнате ожидания в каждом из углов.

Доступ к ним один за другим, убивая врагов, которые появляются рядом с ними. После убийства врагов снаружи появятся красные кристаллы.

Стреляйте в кристаллы, и вы получите Power Core. Поместите его в розетку. Повторяйте это, пока все четыре гнезда не будут заполнены.

Нажмите выключатель, как только в комнате будет электричество, и вы успешно залите комнату светом и заставите Хартмана сбежать.

Фра Мауро AWE

Теперь мы будем искать Хартмана в районе Фра Мауро AWE.

Вы можете попасть в эту зону через двойные двери справа от того же домофона, по которому мы говорили с Лэнгстоном.

Поднимитесь на лифте, чтобы добраться до этой области, и активируйте контрольную точку, как только доберетесь туда.

Позаботьтесь о мусоре, блокирующем дверь, и пройдите через дверь. Разберитесь с Шипением и возьмите прожектор рядом с диваном.

Используйте его, чтобы очистить Тьму, блокирующую ваш путь через металлоискатель.

Пройдите через очищенный металлоискатель и снова уберите шипение.

Идите в конец комнаты и в темноте вы найдете прожектор для света.

Поднимите его и используйте, чтобы очистить тьму от генератора, найденного в следующей комнате.

Продолжайте использовать прожектор и используйте его еще раз, чтобы удалить тьму из Power Core.

Вставьте Ядро в гнездо и нажмите выключатель, чтобы открыть лифт.

Спуститесь по шахте лифта в комнату с тележками.

Решение для тележки

Пройдите направо после падения шахты, и вы найдете контрольную точку рядом с консолью.

Активируйте его и пройдите в противоположную сторону комнаты, чтобы взять Power Core. Поместите Ядро в гнездо рядом с Контрольной точкой. Нажмите правую кнопку, чтобы переместить тележку вправо.

Когда он выровняется с сокетом, покрытым Тьмой, нажмите левую кнопку, чтобы остановить его.

Выньте Ядро из гнезда и поместите его в гнездо на тележке, чтобы включить его свет.

Это удалит Тьму и позволит вам вставить Ядро в розетку на стене.

Теперь у вас будет доступ к двери, ведущей в Нижний доступ.

Нижний доступ

Идите в Нижний Доступ, чтобы найти Темный Коридор. В этом коридоре вы должны найти способ сбежать, прежде чем Хартман уничтожит вас.

Идите по пути, отмеченному желтыми объектами. Идите налево и следуйте по желтому брезенту к стене с трещинами.

Разрушьте стену и пройдите в область со светом. Пройдите к следующему свету, промчавшись через него.

Следуйте за желтыми объектами, пока, наконец, не дойдете до Power Core.

Разрушьте стену слева от Ядра и поместите Ядро в гнездо, найденное в этой комнате. Используйте выключатель, чтобы включить свет.

Это отпугнет Хартмана. Пройдите в следующие комнаты и активируйте диспетчерскую.

Пройдите в следующую комнату и внизу вы увидите Шипение в дверном проеме. Убейте его и пересеките рельсы, чтобы добраться до диспетчерской.

Жмите кнопку и включайте гусеницы. Гусеницы остановятся, когда наконец появится Шипение.

Убейте шипение и выстрелите в красные кристаллы.В конце концов, свет заставит Тьму, блокирующую дверь, бежать.

Пройдите через недавно открытую дверь, чтобы попасть в Перемещенный Офис.

Чтобы пройти мимо перемещенных офисов, переместите объекты, блокирующие пещеру, с помощью Power Core.

Поместите это Ядро в гнездо рядом с дверью и войдите в комнату. Возьмите прожектор и используйте его на двойных дверях.

Следуйте по дороге к погрузочной платформе.

Загрузочная площадка AWE

Если вам нужна дополнительная помощь перед тем, как отправиться в погрузочную площадку.Используйте домофон за пределами комнаты, чтобы вызвать дополнительную помощь.

Войдите, когда будете готовы, и выйдите из диспетчерской, чтобы войти в большую комнату. Уберите шипение, которое идет на вас, и пройдите через большую трубу.

Проходите, пока не дойдете до лифта в конце. Прокатитесь на нем до следующей контрольной точки за пределами зоны AWE Фра Мауро.

Активируйте его и приготовьтесь ко второй встрече с Хартманом.

Борьба с Хартманом во фра Мауро AWE

В комнате с Хартманом вы найдете консоли, которые открывают и закрывают соответствующие части крыши.

Используя их, вы можете контролировать источник света. На каждой из этих консолей есть стикер, который сообщит вам, в каком направлении кнопка заставит свет двигаться.

Вот что вам нужно сделать,

Нажмите кнопку на консоли слева от входа. Следуйте на свет против часовой стрелки к следующей платформе и также возьмите Power Core.

Закидываем сердечник в верхнее гнездо. Используйте правую кнопку и следуйте за светом к платформе в верхнем левом углу комнаты.

Теперь нажмите левую кнопку и следуйте за светом, чтобы взять Power Core. Бросьте сердечник в гнездо и получите доступ к лифту слева от гнезд.

Нажмите на кнопку, и она залит светом в комнате.

Вернитесь в Активные расследования, чтобы завершить миссию. Вы можете вернуться, используя служебные воздуховоды, прикрепленные к диспетчерской.

.
