Как правильно подобрать саморез к дюбелю

Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.

Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью конца.

Что важно учитывать

Очень важно, в процессе подбора, верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера

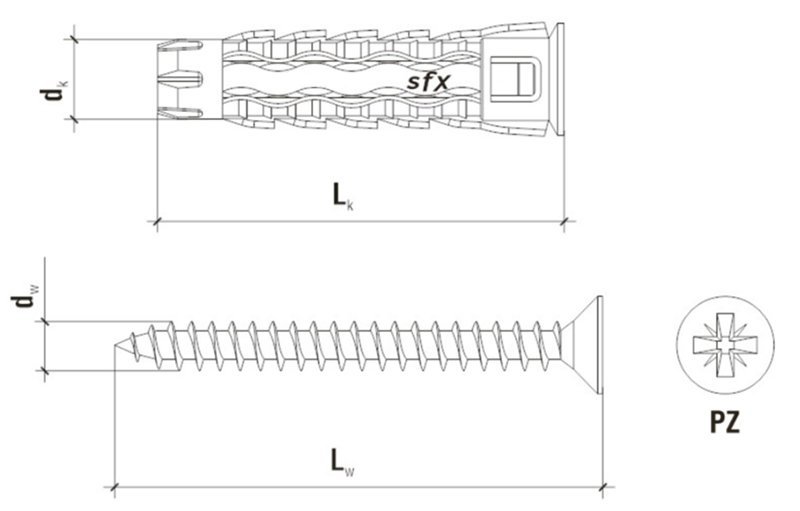

После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

• По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.

• По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.

• По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля в миллиметрах Диаметр самореза в миллиметрах

4 мм 2 мм

5 мм 2,5 мм. (от 2 мм до 3 мм.)

6 мм. 4 мм. (от 3,5 мм до 4,5 мм)

8 мм. диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм 6 мм. (от 5,5 мм до 6,5 мм)

12 мм, 8 мм. (от 6,5 мм до 8,5 мм)

14 мм 10 мм. (от 8,5 мм до 10,5 мм)

16 мм 12 мм. (от 10,5 мм до 12,5 мм)

Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.

Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны обрабатывать крепежные детали больше 60 процентов по толщине.

Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного больше чем его длина и окружность.

В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза. К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель 8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы, используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.

Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие
Please enable JavaScript to view the comments powered by Disqus. comments powered by

Как подобрать дюбель под саморез

Главная
Полезные статьи
Как подобрать дюбель под саморез

При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Параметры выбора дюбеля к саморезу

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным. То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки.

Дюбели различного диаметра рассчитаны на определенную нагрузку:

· 5 мм – невысокая нагрузка;

· 6−8 мм – средняя нагрузка;

· 10−12 мм − большая нагрузка;

· 14 мм и выше − очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Виды дюбелей и саморезы к ним

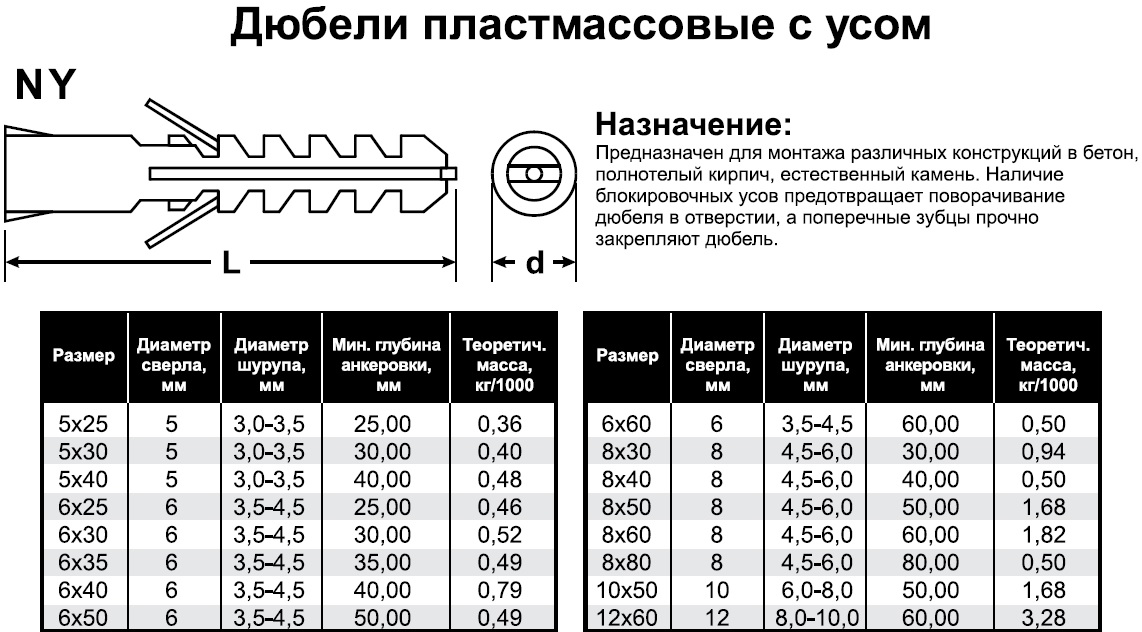

Существуют следующие виды пластмассовых и металлических дюбелей:

· Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

· Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

· Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

· Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

· Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

· Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.

Диаметр дюбеля (мм)	Длина дюбеля (мм)	Толщина прикрепляемого материала (мм)	Размер самореза (мм)
5	25	5	3. 5х25
5	25	10	3х30
6	25	5	4х30
6	30	5	4х35
6	30	10	4х40
6	35	10	4х45
6	35	15	4х50
6	40	10	4х50
6	40	15	4х60
6	40	20	4х60
6	50	10	4×60
6	50	15	4х70
6	50	20	4х70
8	30	5	5х35
8	30	10	5х40
8	40	10	5х50
8	40	15	5х60
8	50	10	5х60
8	50	20	5х70
8	60	10	5х70
8	60	20	5х80
8	60	30	5х90
8	80	10	5х90
8	80	20	5х100
8	80	30	5х120
10	50	10	6х60
10	50	20	6х70
10	60	20	6х80
10	60	30	6х90
10	80	20	6х100
10	80	40	6х120
10	80	60	6х140
10	100	40	6х140
10	100	50	6х150
10	100	60	6х160
12	70	10	8х80
12	70	20	8х90
12	70	30	8х100
12	100	20	8х120
12	100	40	8х140
12	100	60	8х160
12	120	40	8х160
12	120	60	8х180
12	120	80	8х200
14	75	25	10х100
14	75	35	10х120
14	100	20	10х120
14	100	40	10х140
14	100	60	10х160
14	135	25	10х160
14	135	35	10х180
14	135	45	10х180

Например, у вас имеется дюбель диаметром 10 мм и длиной 50 мм. Толщина фиксируемого материала при этом составляет 10 мм. Чтобы узнать, как подобрать дюбель к саморезу нужного размера, обращаемся к таблице. При заданных параметрах наш дюбель подойдет под саморез 6х60, как видно из таблицы. При закреплении конструкций с минимальной толщиной материала подойдет дюбель под саморез 3.5 мм x 25 мм.

Используя приведенный выше материал, можно без лишнего труда подобрать дюбель под саморез и выполнить необходимые работы качественно и профессионально.

Подбор самореза к дюбелю

Многие сталкиваются с проблемой подбора дюбеля к саморезу, когда необходимо какую либо конструкцию закрепить к бетону, кирпичу, газобетону или гипсокартону при помощи самореза, но без дюбеля в данном случае не обойтись.

Нужно учитывать диаметр и длину самореза, и диаметр и длину дюбеля, и толщину прикрепляемого материала. Если дюбель будет диаметром меньше положенного, то саморез его разорвет, если больше, то саморез не разопрет его как следует и не будет надежного монтажа, тоже самое будет, если саморез дойдет не до конца дюбеля. Та как же, всё-таки правильно подобрать саморез и дюбель?

Начинать подбор нужно с дюбеля, с его размера (диаметр, длина). Чем больше размер дюбеля, тем большую нагрузку он сможет выдержать. Самый маленький диаметр 4 мм и 5 мм, рассчитаны на малую нагрузку, 6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем более плотный материал, тем большую нагрузку сможет выдержать дюбель, одного и того же размера.

После того как мы подобрали нужный размер дюбеля, можно к нему подобрать саморез.

Для дюбеля диаметром 4 мм, подойдет саморез диаметром 2 мм.

Для дюбеля диаметром 5 мм, подойдет саморез диаметром 2,5 мм. (от 2 мм до 3 мм.)

Для дюбеля диаметром 6 мм, подойдет саморез диаметром 4 мм. (от 3,5 мм до 4,5 мм)

Для дюбеля диаметром 8 мм, подойдет саморез диаметром 5 мм. (от 4,5 мм до 5,5 мм)

Для дюбеля диаметром 10 мм, подойдет саморез диаметром 6 мм. (от 5,5 мм до 6,5 мм)

Для дюбеля диаметром 12 мм, подойдет саморез диаметром 8 мм. (от 6,5 мм до 8,5 мм)

Для дюбеля диаметром 14 мм, подойдет саморез диаметром 10 мм. (от 8,5 мм до 10,5 мм)

Для дюбеля диаметром 16 мм, подойдет саморез диаметром 12 мм. (от 10,5 мм до 12,5 мм)

Ну вот, мы подобрали нужный размер дюбеля, подобрали к нему нужный диаметр самореза, теперь только осталось подобрать нужную длину самореза.

Для этого берется длина нашего дюбеля, добовляется толщина прикрепляемого материала и у нас получается нужная минимальная длина самореза. Толщина скрепляемого материала не должна быть больше чем на 35 % в рыхлых основаниях, и не больше 60 % в плотных основаниях от длины дюбеля.

Саморез может немного выходить из дюбеля, это не страшно, главное чтобы он обязательно прошел до конца дюбеля и полностью раскрыл его, для надежного монтажа, если он вкрутится не до конца, то дюбель может проворачиваться, и монтаж будет не надежным. Сверлить отверстие под дюбель нужно чуть больше его длины и такого же диаметра.

Например: нам нужно закрепить фанеру толщиной 20 мм к бетонному полу. Для этого мы берем дюбель 8х50 (8 мм диаметр дюбеля, 50 мм его длина), и к нему саморез 5х70 (5 мм диаметр саморезы, 70 мм его длина). Для сверления нам понадобится бур 8х110 (8 мм диамер, 110 мм общая длина бура, 80 мм длина рабочей части). Сверлить нужно на глубину не менее 60 мм. После сверления, отверстие очищается от пыли, вставляется дюбель, потом в него вкручивается саморез через фанеру.

Таблица соответствия саморезов и дюбелей

Диаметр дюбеля (мм.)	Длина дюбеля (мм.)	Толщина прикрепляемого материала (мм.)	Размер самореза (мм.)
5	25	5	3х30
5	25	10	3х35
6	25	5	4х30
6	30	5	4х35
6	30	10	4х40
6	35	10	4х45
6	35	15	4х50
6	40	10	4х50
6	40	15	4х60
6	40	20	4х60
6	50	10	4×60
6	50	15	4х70
6	50	20	4х70
8	30	5	5х35
8	30	10	5х40
8	40	10	5х50
8	40	15	5х60
8	50	10	5х60
8	50	20	5х70
8	60	10	5х70
8	60	20	5х80
8	60	30	5х90
8	80	10	5х90
8	80	20	5х100
8	80	30	5х120
10	50	10	6х60
10	50	20	6х70
10	60	20	6х80
10	60	30	6х90
10	80	20	6х100
10	80	40	6х120
10	80	60	6х140
10	100	40	6х140
10	100	50	6х150
10	100	60	6х160
12	70	10	8х80
12	70	20	8х90
12	70	30	8х100
12	100	20	8х120
12	100	40	8х140
12	100	60	8х160
12	120	40	8х160
12	120	60	8х180
12	120	80	8х200
14	75	25	10х100
14	75	35	10х120
14	100	20	10х120
14	100	40	10х140
14	100	60	10х160
14	135	25	10х160
14	135	35	10х180
14	135	45	10х180

В этой статье мы показали Вам как правильно подобрать саморезы под дюбель.

Если у вас еще остались вопросы, обращайтесь в наш интернет-магазин KREP-KOMP, по телефону, электронной почте, скайпу. Наши менеджеры с радостью проконсультируют Вас по всем вопросам!

Вам будет интересно:

кровельные саморезы
кровельные саморезы по металлу со сверлом
саморез кровельный по металлу

Как подобрать саморез к дюбелю?

На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.

Дюбель тип К

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
5×25	5,0	3,0 — 4,5
6×25	6,0	3,5 — 5,0
6×30	6,0	3,5 — 5,0
6×35	6,0	3,5 — 5,0
8×30	8,0	4,0 — 6,0
8×40	8,0	4,0 — 6,0
8×50	8,0	4,0 — 6,0
10×50	10,0	5,0 — 8,0
12×60	12,0	8,0 — 10,0
14×70	14,0	10,0 — 12,0
16×80	16,0	12,0 — 14,0
20×100	20,0	16,0

Дюбель тип «К», предназначен для крепления в бетоне. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая максимального распора в передней половине дюбеля. За счет этого достигается надежная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения.

Дюбель тип Т

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
5×30	5,0	3,0 — 3,5
5×40	5,0	3,0 — 3,5
6×25	6,0	3,5 — 4,0
6×30	6,0	3,5 — 4,0
6×35	6,0	3,5 — 4,0
6×40	6,0	3,5 — 4,0
6×50	6,0	3,5 — 4,0
6×60	6,0	3,5 — 4,0
8×30	8,0	4,5 — 5,0
8×40	8,0	4,5 — 5,0
8×50	8,0	4,5 — 5,0
8×60	8,0	4,5 — 5,0
8×80	8,0	4,5 — 5,0
10×60	10,0	5,5 — 6,0
10×100	10,0	5,5 — 6,0
12×70	12,0	6,5 — 7,0
12×120	12,0	6,5 — 7,0

Распорный дюбель тип «Т», предназначен для крепления в бетоне, слабом бетоне, кирпиче. Силы, при воздействии которых происходит распирание дюбеля, распределены внутри отверстия равномерно, что повышает показатели рабочих нагрузок.

Дюбель тип S

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
5×25	5,0	3,0 — 4,5
6×25	6,0	3,5 — 5,0
6×30	6,0	3,5 — 4,0
6×35	6,0	3,5 — 4,0
8×30	8,0	4,0 — 6,0
8×40	8,0	4,0 — 6,0
8×50	8,0	4,0 — 6,0
10×50	10,0	5,0 — 8,0
12×60	12,0	8,0 — 10,0

Дюбель тип «S», предназначен для всех видов материалов из бетона и кирпича. Наличие блокировочных язычков предотвращает проворачивание дюбеля в отверстии, а зубцы прочно закрепляют дюбель за счет трения в полнотелых строительных материалах. Передняя половина дюбеля имеет сплошное сечение, что еще более усиливает распорное давление в глубине отверстия при завинчивании шурупа.

Дюбель тип U

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
5×32	5,0	3,0 — 3,5
6×37	6,0	3,5 — 4,0
6×42	6,0	3,5 — 4,0
6×52	6,0	3,5 — 4,0
8×52	8,0	5,0 — 6,0
8×72	8,0	5,0 — 6,0
10×61	10,0	7,0 — 8,0
12×71	12,0	8,0 — 10,0

Универсальный дюбель из полипропилена тип «U», предназначен для использования его как в полнотелых, так и пустотелых материалах. В плотной кладке, дуйствует как обыкновенный трех-лепестковый дюбель, а в пустотелых материалах, дюбель тип «U», наварачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп в стене.

Дюбель KPU

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
6×35	6,0	3,0 — 3,5
8×50	8,0	4,0 — 5,0
10×60	10,0	5.0 — 6,0

Дюбель «KPU» изготовлен из нейлона, характеризуется большой стойкостью к механическим деформациям и перепадам температур. Применяется для пустотелых материалов (кирпич, плита перекрытия и т.д.), а так же для полнотелых строительных материалов: бетон, полнотелый кирпич, камень.

Дюбель KPW

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
6×35	6,0	3,5 — 4,0
6×50	6,0	3,5 — 4,0
8×50	8,0	4,0 — 5,0
10×60	10,0	5,0 — 6,0

Дюбель «KPW» изготовлен из нейлона, применяется для гипсокартонных, древесно-стружечных плит и других материалов: бетон, полнотелый кирпич, дырчатый кирпич. При использовании в пустотелых материалах, дюбель образует узел в полой области. В полнотелых метериалах дюбель расширяется и держит благодаря силе распора.

Дюбель KPX

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
6×30	6,0	3,5
8×50	8,0	5,0
10×50	10,0	5,0
10×60	10,0	6,0
12×60	12,0	8,0
12×80	12,0	8,0
14×80	14,0	10,0
16×100	16,0	12,0

Дюбель «KPX» используется для полнотелых строительных материалов типа: бетон, кирпич, камень, а так же для других материалов таких как: дырчатый кирпич, пустотелый блок и т.д.

Дюбель KPR

Дюбель «KPR», прежде всего применяется для пустотелых строительных материалов: дырчатый кирпич, щелевой пустотелый блок, газобетон, легкий бетон. Распорный дюбель «KPR» предназначен для крепления брусков, деревянных планок, фасадов зданий, оконных рам, металлических профилей.

Дюбель KMG

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
5×30	5,0	4,5
6×32	6,0	4,5 — 5,0
8×38	8,0	5,0 — 6,0
8×60	8,0	5,0 — 6,0
10×60	10,0	6,0 — 8,0

Дюбель «KMG» предназначен для анкеровки в газобетоне и в других строительных материалах. Внутренняя резьба дает возможность крепления с использованием шурупов для дерева, саморезов, а так же винтов с метрической резьбой. Необходимо учитывать, что диаметр сверления (учитывая форму дюбеля) зависит от вида основания.

Дюбель для пенобетона

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
8×55	8,0	5,0
10×60	10,0	6,0 — 7,0
14×80	14,0	10,0

Дюбель предназначен для пенобетона (пористого бетона). Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.

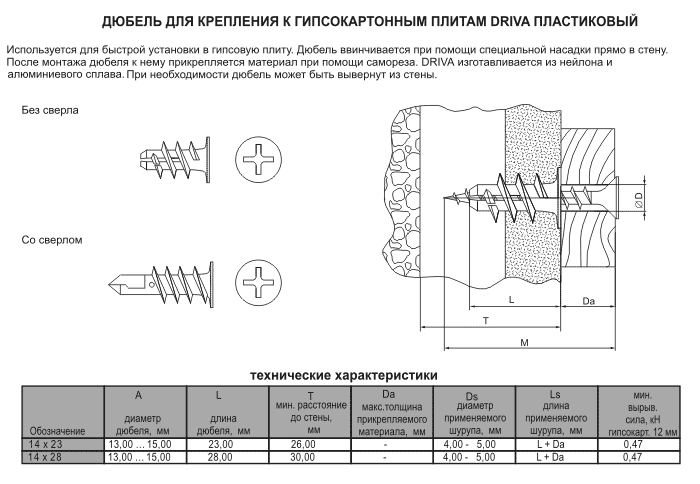

Дюбель «Дрива»

Дюбель предназначен для крепления к гипсокартону толщиной не менее 9 мм светильников, плинтусов и т.д. Фиксация дюбеля происходит за счет высокой и редкой резьбы, которая, с одной стороны, не позволяет крошиться гипсокартону, а с другой, за счет увеличенной площади поверхности обеспечивает надежное крепление дюбеля в плите. Не требует предварительного рассверливания. Диаметр самореза для пластиковой дривы — 3,8 мм. Диаметр самореза для стальной дривы — 4,5 мм.

Дюбель «Бабочка»

Дюбель «Бабочка», предназначен для крепления к гипсокартону, ГВЛ, ДСП и другим материалам толщиной 10-12 мм. Порядок монтажа следующий:

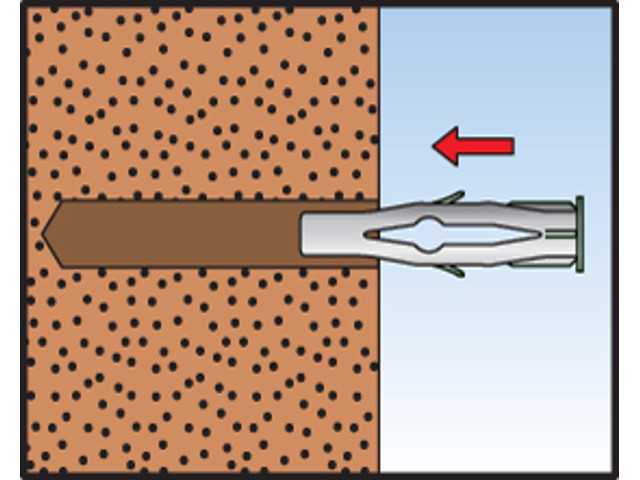

Высверливается отверстие необходимого диаметра (8 или 10 мм).
В отверстие вставляется дюбель.
К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).

Как подобрать саморез к дюбелю? —

Как выбрать дюбель под саморез — Moy-Instrument.Ru

Как подобрать саморез к дюбелю?

Для правильного и качественного крепежа различных строительных материалов при помощи саморезов, важно подбирать подходящий по размеру и качественным характеристикам дюбель.

Дюбель хоть и является вспомогательным крепежным элементом, но тем не менее играет очень важную роль в надежности и прочности скрепляемых конструкций.

Дюбеля изготавливаются из самого различного материала, это может быть различного вида пластмассы (полипропилен, нейлон, полиэтилен и т. д.) , так же они могут быть выполнены из различного металла — железа, латуни, нержавейки и т. д.

Есть разные типы дюбелей, которые предусмотрены для крепежа в стенах из кирпича, дерева, гипсокартона.

Например, дюбель тип «К» крепится в бетоне:

Дюбель тип «Т» предназначен для крепления в стенах из слабого бетона и кирпича:

Дюбель тип «S» крепится во многих материалах из различного кирпича и бетона:

Дюбель тип «U» — это универсальный дюбель из полипропилена, который крепится как в полнотелых, так и пустотелых материалах очень надежно:

Дюбель «KPU» — это дюбель изготовленный из нейлона, очень устойчивый к перепадам температур и различным механическим деформациям:

Дюбель «KPW» тоже сделан из нейлона и предназначен гипсокартонного и древесно-стружечного матерала, а так же для бетона и кирпича (полнотелого и дырчатого):

Дюбель «KPX» используется для крепежа в полнотелых строительных материалах, таких, как кирпич, камень, бетон, а так же в пустотелых блоках и т. д.:

Дюбель «KPR» используется для крепежа в пустотелых строительных материалах: газобетоне, пустотелом блоке, легком бетоне, оконных рамах и т. д.:

Дюбель «KMG» выполняет анкеровку в газобетоне и других материалах:

Дюбель для пенобетона обеспечивает прочное крепление с этим пористым материалом:

Дюбель «Дрива» предназначен для закрепления различных светильников на гипсокартоне толщиной не менее 9 мм:

Дюбель «Бабочка» — это специальный дюбель, предназначенный для крепления к гипсокартону , ГВЛ, плитам ДСП и другим строительным материалам толщиной 10 — 12 мм:

Все эти дюбели плотно крепятся в стене за счет своей специальной конструкции, которая предусматривает в нем распорную часть, диаметр которой меньше правильно подобранного самореза. Поэтому когда саморез закручивается в дюбель, распорная часть расширяется, образую прочное , надежное соединение со стеной.

Внизу можно посмотреть таблицу, которая поможет правильно подобрать саморезы и дюбели в соответствии с их длиной и диаметром. Так же в этой таблице есть данные о диаметре сверл и глубине сверления в каждом конкретном случае.

Как правильно подобрать саморез к дюбелю

Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке. Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью конца.

Что важно учитывать

Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля в миллиметрах Диаметр самореза в миллиметрах

5 мм 2,5 мм. (от 2 мм до 3 мм.)

6 мм. 4 мм. (от 3,5 мм до 4,5 мм)

8 мм. диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм 6 мм. (от 5,5 мм до 6,5 мм)

12 мм, 8 мм. (от 6,5 мм до 8,5 мм)

14 мм 10 мм. (от 8,5 мм до 10,5 мм)

16 мм 12 мм. (от 10,5 мм до 12,5 мм)

На сайте Машкрепеж Вы найдете большой ассортимент метизов : болты , гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие

Как подобрать дюбель под саморез

Параметры выбора дюбеля к саморезу

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

· 5 мм – невысокая нагрузка;

· 6−8 мм – средняя нагрузка;

· 10−12 мм − большая нагрузка;

· 14 мм и выше − очень большая нагрузка.

Виды дюбелей и саморезы к ним

Существуют следующие виды пластмассовых и металлических дюбелей:

Диаметр дюбеля (мм)

Длина дюбеля (мм)

Толщина прикрепляемого материала (мм)

Как выбрать дюбель под саморез

Дюбель – вспомогательный элемент для крепежных изделий, обеспечивающий надежное сцепление саморезов или шурупов с несущим основанием.

Дюбели делают из пластмассы (полипропилен, полиэтилен, нейлон) и металла (железо, нержавеющая сталь, латунь). Дюбель условно можно разделить на две части. Распорную (на фото ниже левая часть дюбеля), она отвечает за силу удержания самореза в материале, и нераспорную (на фото ниже правая часть дюбеля). Не распорная часть дюбеля нужна для того, чтобы не разрушать мягкий слой материалов. Например, Вы устанавливаете дюбель в оштукатуренную кирпичную стену, если не будет нераспорной части, то при закручивании самореза вокруг дюбеля разрушится штукатурка. Вы вешаете навесной шкафчик за основание через ДСП, тогда длина распорной части должна быть равна толщине ДСП плюс величина слоя штукатурки, получается около 30 мм.

Не распорная часть дюбеля может иметь фланец потайной, цилиндрической или круглой формы. Фланец не позволяет дюбелю утопится в отверстии закрепляемого материала или в стене. Применение дюбелей с фланцем удобно, если фланец не будет мешать.

При завинчивании самореза, распорная часть дюбеля, имеющая внутренний диаметр на много меньше диаметра дюбеля, пытается разойтись в стороны, но мешает материал стены и пластмасса дюбеля под большим давлением уплотняется, соединяя саморез со стеной в одно целое.

Дюбели для крепления изделий на стене из гипсокартона

Для крепления предметов на стенах из гипсокартона предназначен специальный дюбель, конец которого снабжен режущими кромками, выполняющими функцию сверла. Для установки такого дюбеля в гипсокартонной стене в ней не требуется предварительно сверлить отверстие, что позволяет закрепить предмет на стене при отсутствии дрели и сверла.

После установки в дюбель вкручивается саморез без изменения геометрии дюбеля. Дюбель можно легко выкрутить из гипсокартона и использовать повторно.

Существует еще один специальный дюбель для крепления изделий на стене из гипсокартона под названием Molly (Молли). Его строители называют «Бабочка», потому, что при ввинчивании самореза распорная часть дюбеля расходится в стороны за внутренней стороной гипсокартона, принимая форму крыльев бабочки. Это происходит вследствие того, что на конце распорной части есть утолщение, в которое вкручивается саморез, складывая распорную часть дюбеля вдвое, крепко фиксируя дюбель в гипсокартонной плите.

Такой дюбель позволяет закрепить на гипсокартоне изделие весом до 10 кг. Вот пример крепления с помощью дюбеля типа Бабочка большого зеркала на стене из гипсокартона.

Выбор дюбеля под саморез

После того, как выбор типа самореза и дюбеля для крепления на стене сделан, останется выбрать, воспользовавшись данными, приведенными в таблице ниже типоразмер самореза и соответствующий ему дюбель. Определиться с диаметром и глубиной отверстия для установки дюбеля.

В связи с отсутствием международного стандарта на саморезы и дюбеля, многие производители выпускают по своим внутренним стандартам. Поэтому невозможно точно указать все размеры, но в подавляющем числе случаев размеры совпадают с достаточной для практического использования точностью.

Пользоваться таблицей нужно следующим образом. Допустим Вам надо повесить книжную полку с максимально возможным весом 100 кг с креплением на двух петлях на кирпичной стене. Так как полка будет подвешена на два самореза, то нагрузка на один саморез будет составлять 50 кг. Выбираете из таблицы, саморез универсальной резьбой, с полусферической головкой, диаметром 6 мм, длиной не менее 80 мм. Дюбель подойдет стандартный, самый простой. Из таблицы видим, такой типоразмер самореза есть, для него подойдет дюбель диаметром 8 или 10 мм длиной 80 мм. Так как в наличии есть сверло диаметром 8 мм, то выбираем дюбель тоже диаметром 8 мм. Для его установки нужно просверлить отверстие диаметром 8 мм на глубину 85 мм.

Изготовление дюбеля из подручного материала

В качестве дюбеля можно с успехом использовать мебельный шкант. Он изготавливается из твердых пород древесины. Диаметр 8 мм, длина 40 мм, с продольными ребрами. Раньше при изготовлении мебели крепление шкантами было широко распространено.

Иногда возникает необходимость срочно закрепить предмет на стене, а готового дюбеля заводского производства под рукой нет. В таком случае можно самостоятельно выстругать его из любой сухой деревяшки. Подойдет ножка от стула или табуретки. Так всегда делали ранее, по той причине, что пластмассовых дюбелей в продаже не было. У самодельного дюбеля желательно снять фаску с одной стороны, чтобы легче было забивать в стену.

Для того, чтобы в деревянный дюбель ввинтить саморез, необходимо после его забивки в стену просверлить в его центре отверстие диаметром, чуть меньше диаметра резьбовой части самореза.

Хороший дюбель можно сделать из телевизионного кабеля, у которого центральная жила изолирована от оплетки полипропиленом, отрезав от него кусок требуемой длины. Для этого нужно снять внешнюю изоляцию и экранирующую оплетку, вынуть центральную жилу. Далее отрезанный кусок изоляции разрезать пополам на треть его длины. В неразрезанной части просверлить отверстие, равное диаметру самореза. На внешней стороне дюбеля желательно сделать насечки паяльником, чтобы дюбель не проворачивался в стене при закручивании самореза.

Получится дюбель, не хуже промышленного образца. Правда возни много, но если нужно всего несколько, то есть смысл мастерить самому.

Иногда при сверлении отверстия в стене случаются неожиданности. Сверло из-за неоднородности материала стены или при неудачном попадании на стык кирпичей, высверливает отверстие не очень точно, да еще гораздо большего размера, чем дюбель. Дюбель болтается, и удерживать в стене саморез в таком случае не будет. Бывает и стена очень рыхлая и откалывается большой ее кусок. Но есть простое решение, которым я пользуюсь с незапамятных времен.

На саморез навивается алюминиевая или медная проволочка, диаметром, равная шагу резьбы самореза или винта. Получается металлический дюбель с резьбой. Так как мне попался дюбель с двухзаходной резьбой, то навил проволочку в два захода. В такой проволочный дюбель саморез легко закручивается и выкручивается. Для исключения проворачивания проволочного дюбеля в стене, следует на нем напильником сделать по бокам грани.

Монтируется в стену дюбель следующим образом. Разводится раствор цемента, алебастра, гипса или другого подобного строительного раствора, заполняется высверленное отверстие и вставляется проволочный дюбель с завинченным в него саморезом до утопления в этот раствор. Если тяжело вставляется, можно постучать молотком. После застывания раствора саморез можно выкрутить и повесить на стену требуемый предмет. Держаться будет надежно.

Иногда случается, что высверленное в стене отверстие сверлом заданного диаметра не обеспечивает плотной посадки дюбеля и при завинчивании самореза в дюбель он проворачивается. В таком случае можно воспользоваться составом «Жидкие гвозди». Из тюбика высверленное отверстие в стене полностью заполняется раствором и в него незамедлительно вставляется дюбель. Через полчаса можно будет смело закручивать в дюбель саморез. Держать будет намертво.

С помощью жидких гвоздей, по вышеописанной технологии, можно также надежно закрепить пластиковый стандартный дюбель в стене, выложенной из пористого материала, например пенобетона.

Бывают случаи, когда дюбель не удается полностью загнать в отверстие, и он немного выступает, а вынуть не удается. Выступающую часть нужно удалить. Ее можно спилить полотном от ножовки по металлу.

Чтобы исключить порчу покрытия стены достаточно взять небольшой лист наждачной бумаги, сделать в нем отверстие диаметром равным диаметру дюбеля, одеть на дюбель наждачной стороной к стене и аккуратно спилить. Покрытие стены останется неповрежденным.

сеть магазинов

КрепежСтрой

Дюбель тип К

Дюбель тип Т

Дюбель тип S

Дюбель тип U

Дюбель KPU

Дюбель KPW

Дюбель KPX

Дюбель KPR

Дюбель KMG

Дюбель для пенобетона

Дюбель «Дрива»

Дюбель «Бабочка»

Высверливается отверстие необходимого диаметра (8 или 10 мм).
В отверстие вставляется дюбель.
К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).

Как правильно подобрать размер сверла под дюбель

На сегодняшний день нет необходимости использовать гвозди для того чтобы повесить картину, полку, шкафчик или другой предмет мебели и декора. Во-первых, это неудобно, во-вторых, ненадежно. Любой крепеж должен быть надежным, лучше выбирать дюбеля, которые устанавливаются в заранее просверленное отверстие. Надежность такого крепления напрямую зависит от правильно подобранного сверла, чем меньшая разница диаметра дыры и стержня, тем крепче он установится. Как подобрать сверло под дюбель разберемся дальше.

Основные принципы подбора

Правильный выбор сверла под дюбель должен основываться на следующем:

Рассчитывая какое отверстие сверлить под дюбель, стоит учитывать тип стены, в которую устанавливается стержень, и чем она покрыта.
Вес прикрепляемого мебели и максимальные возможные нагрузки.

Учитывая вышеуказанные параметры можно правильно выбрать соответствующий инструмент. Чтобы было проще, нужно учитывать заводской размер сверла и крепежа, а также предел прочности дюбеля. На инструменте имеется маркировка, ориентируясь на которую легко подобрать нужную модель.

Если материал стенки очень прочный, например, бетон, следует выбрать два типа сверла и разные режимы работы дрели. Для начала следует взять сверло на несколько размеров меньшее дюбели, перевести дрель в ударный режим и проделать необходимую дыру. Затем, использовав буравчик идентичного размера с крепежом, на обычном режиме довести дыру до необходимых параметров.

С помощью таких манипуляций можно провести работы быстрее, не слишком нагружать дрель, получить отверстие идеальной формы и сохранить целостность стены и ее покрытия. Стержень в дыре не должен прокручиваться и свободно перемещаться в нем. Вместо дрели лучше выбрать перфоратор, так как он более мощный и производительный.

Если материал стенки рыхлый, лучше, чтобы размер сверла был на несколько размеров меньше стержня (например, под дюбель 8, сверло размером 6 или 7). Это позволит плотно установить крепеж, даже в случае излишнего разрушения структуры стены.

Выбирая тип сверла, стоит обратить внимание на победитовые, учитывая их высокую прочность и долговечность.

Длина отверстия должна на несколько миллиметров превышать длины дюбели. Это нужно для того, что он плотно сел в нишу на всю свою длину, так как в дыре может скапливаться пыль.

Крепление легких предметов

Крепление полочек, картин и других легких предметов не требует особой подготовки и наличия мощного инструмента. Нужно лишь иметь электроинструмент, простой дюбель и подходящее сверло под дюбель. Такой тип крепежа отлично подходит для бетонных и кирпичных стен. Также его можно монтировать в потолок, для чего следует проделать отверстие под дюбель 6. Для стен подходит крепеж 4 размера. Для стенок из такого типа лучше всего подходит победитовое жало. В большинстве случаев двух точек монтажа будет вполне достаточно.

Крепление изделий, имеющих средний вес

Если вес монтированного элемента декора превышает 5 кг, нужен более надежный крепеж. Подойдет дюбель диаметром 8 мм и соответственно диаметр сверла также 8 мм. Длины отверстия в 6 см вполне достаточно при работе с обычными стенами, при работе с рыхлым материалом или потолком глубину увеличивают до 8.

Если вес предмета приближается к 10 кг, для надежности стоит установить 4 крепежа, так как 2 могут не выдержать. В качестве инструмента лучше применить перфоратор.

Крепление тяжеловесных предметов

Тяжелая мебель или бытовая техника, которая монтируется на стену, несет значительную физическую нагрузку. Даже если крепеж вначале выглядит надежно, со временем он может подвести. Установку тяжеловесных предметов стоит проводить только на стенках из прочных материалов, бетона или кирпича. Рыхлый материал может разрушиться под воздействием большого веса. Нормальный диаметр крепежного элемента — 10 мм, а глубина дыры более 6 см, на эти показатели нужно опираться, чтобы определить диаметр сверла. Для надежности, количество точек монтажа рекомендовано не менее 6. Подбирая, каким сверлом сверлить, можно смело выбирать победитовые.

Чтобы прикрепленная конструкция выдерживала около 100 кг, лучше использовать анкерные болты.

Они более надежные, даже учитывая их меньший размер. Следует проделать отверстие глубиной до 6 см и установить выбранный болт.

Существует 3 вида:

Болт с наружной гайкой, которая затягивается обычным ключом.
Самоконтрящаяся гайка, которая закручивается отверткой.
Двухраспорные анкера, которые применяются для крепежа самой массивной мебели.

Крепление к ненадежной поверхности

Современные дома имеют множество поверхностей, изготовленных из не очень прочных материалов. К ним можно отнести гипсокартон, старый кирпич, деревянные доски или плиты из прессованных опилок. При работе с ними лучше использовать нейлоновые крепежи диаметром более 10 мм, глубина монтажа не должна быть меньше 6 см. Буравчик лучше выбрать на несколько размеров меньше.

Процесс сверления должен быть безударным, так как излишняя нагрузка может повредить поверхность. Использование ударного режима может не оставить видимых разрушений, но внутренняя структура стены может пострадать. Если диаметр сверла будет слишком большим, крепеж будет свободно двигаться в отверстии, постепенно увеличивая его диаметр, особенно если работа проводилась с газобетонном.

Для гипсокартонных стен необязательно применять сверло меньшего диаметра, главное не давить на дрель и не использовать ударный режим. Гипсокартон – очень нежный материал, даже небольшая нагрузка может привести к разрушению участка стены. Просверлить отверстие следует с легким усилием, чтобы оно соответствовало размеру пластикового дюбеля с саморезом.

Стоит понимать, что крепить к подобным поверхностям тяжелые конструкции не нужно, даже если изначально материал справляется с нагрузкой, со временем под большим весом может произойти обрушение.

Если учитывать материал, из которого изготовлена стена, правильно подобрать дюбель и сверло к нему, а также имея на руках качественный инструмент можно сделать качественный монтаж, и не переживать о сохранности своей мебели или бытовой техники. Соблюдая рекомендации, с подобным монтажом справится даже неопытный мастер.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно выбрать дюбель

КАК ПРАВИЛЬНО ВЫБРАТЬ ДЮБЕЛЬ ?

Помню как вчера, забиваешь деревянную пробку или чёпик в бетон и в неё вворачивался саморез. Сегодня это выглядит более чем архаично и на сегодняшний день ни одна стройка, ни один ремонт не обходится без дюбеля — своеобразной универсальной разновидности анкера, используемого для крепежа. Дюбель незаменим для использования на сплошной, слоистой и пустотелой поверхности. Вариантов применения и использования дюбеля существует великое множество.

Все дюбеля отличаются материалом изготовления, способом закрепления, и расчетными нагрузками на растяжения и среза. Другими словами, одни из них рассчитаны на крепёж легких бытовых предметов, другие конструктивно выдерживают крупные здания и сооружения, но это другая история.

Что же касается ремонта и ремонтных работ в квартире, особенно в современных домах где перекрытия и стены сделаны из железобетона, то здесь дюбель просто необходим для крепежа, незаменим в использовании, поскольку все операции крепежа к стенам, полам и потолкам приходится выполнять с помощью дюбеля. При подборе дюбеля следует обращать внимание и учитывать:

при горизонтальном крепеже в бетонную или кирпичную стену, надо использовать дюбель с наружным диаметром 6-10 мм., глубиной крепления 30-50 мм.
для крепежа различных настенных тренажеров, шведских стенок и других тяжелых и тяжело нагруженных предметов, глубина закрепления должна быть 80-100 мм.
вертикальный крепеж — нагрузка действует вниз. Рекомендуем выбирать дюбеля, имеющие распорные усы и поперечные насечки.
всегда важно чтоб отверстие соответствовало диаметру дюбеля (входит с некоторым усилием), глубина сверления отверстия под дюбель (длина дюбеля) — 40-50 мм.
иногда для большей надежности для установки дюбеля, отверстие смазывают клеем ПВА, и после крепления дюбеля перед вворачиванием самореза, дают сутки постоять на схватывание.

Выбор дюбелей поверьте огромный. Какой выбрать в каждом конкретном случае ??

Мы предлагаем в продажу и держим постоянный складской запас самых разнообразных видов дюбелей. Вот некоторые и самые распространенные конструкции дюбеля:

Дюбель полипропиленовый распорный (с усами) предназначен для крепления различных элементов с применением саморезов и универсальных шурупов в бетон, кирпич, камень. Материал изготовления — полипропилен или нейлон.

Дюбель распорный (типа «ежик») также предназначен для крепления различных элементов в бетонную поверхность и имеют своеобразные распорки для лучшей фиксации. Выпускается из полипропилена.

Дюбель для гипсокартона «DRIVA», бывают пластмассовые и металлические, имеют назначение крепить различные элементы и конструкции в мягких материалах гипсокартонных и гипсоволоконных листах (ГВЛ), пористого бетона, с применением саморезов и универсальных шурупов.

Делают этот дюбель из цинково-алюминиевого сплава или нейлона. Металлическая Дрива благодаря острию в виде перового сверла, как правило устанавливают без предварительного сверления под него отверстия. Крупная резьба на внешней поверхности корпуса дюбеля, даёт возможность ввинчивается в стену отверткой.

Дюбель гвоздь предназначены для быстрого крепежа окон, металлических профилей, различных реек обрешетки и направляющих, бруса, плинтусов, фанеры, кабель-каналов и др. в бетон, камень, кирпич. когда нужно установить их быстро и большое количество. Дюбель комплектуются гвоздем, имеющим накатку на удержание в виде обратных конусов. Конструкция дюбель-гвоздя изготавливаются из полипропилена или нейлона, а гвоздь соответственно из стали. Гвоздь забивают молотком. ))

Но чтобы правильно и грамотно сделать выбор, позвоните в офис нашей компании, ведущие специалисты Вам помогут и дадут самую исчерпывающую информацию под необходимые для Вас условия крепежа.

Стандартный нейлоновый дюбель годятся для любой стены и используются с саморезом диаметром от 2 до 16 мм. В стене просверливают отверстие, соответствующее диаметру дюбеля, в котором он удерживается благодаря направленным усикам, а при расклинивании саморезом, дюбель «намертво» крепится в стенки отверстия.

Дюбель для газобетона, для такого дюбеля сверлят отверстие, соответствующее диаметру. В отверстие дюбель держится за счет расклинивания под действием самореза и его спиралевидных ребер.

Рамный дюбель бывает длиной от 60 до 360 мм., двух основных видов — для твердой сплошной основы и для пустотелых (щелевых) и мягких материалов. Удлиненная распорная часть дюбеля, обеспечивает зацепление сразу за несколько перемычек в материале с пустотами. Как правило применяются для крепления оконных и дверных коробок, а также через слой штукатурки и теплоизоляции, различных элементов обшивки.

Дистанционный (юстировочный) дюбель, закрепляет рейки обрешетки под последующую обшивку на некотором удалении от стены. Позволяет производить регулировку в пределах от 0 до 3,00 см относительно основы положение реек обрешетки в процессе крепежа за счет разделяемого на 2 части (1- основа, 2 — рейка) дюбеля и самореза специальной конструкции.

Универсальный нейлоновый дюбель необходим для крепления предметов к пустотелой стене или другой основе, предполагаемой наличие полого или пустого пространства. В пустотелой основе, дюбель выпучивается и так фиксируется в ней.

В сплошной основе из бетона или кирпича, дюбель разжимаясь, просто входит в плотный контакт со стенками отверстия. Служит для крепежа деревянных брусков, подвесных потолков, металлических реек, оконных и дверных коробок, обрешетка для облицовочных плит и т.д.

Металлический дюбель бабочка предназначен для пустотелых конструкций и гипсокартона. Выдерживает большие нагрузки. При вкручивании винта дюбеля, пластины расходятся во все стороны и прижимаются к внутренним опорным поверхностям.

Дюбель для крепления термоизоляции – название говорит само за себя, предназначен для укрепления утеплителя из минеральной ваты или другова объёмного и легкого материала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа.

Как подобрать саморез к дюбелю – пластмассовые шурупы

Чем отличается шуруп и саморез.

Мы постоянно в нашей обычной жизни сталкиваемся с различными деталями крепежа: саморезами, шурупами, болтами и винтами. В настоящее время наиболее широкое распространение получили саморезы, появившиеся на рынке строительных материалов совсем недавно, и которые вытеснили отечественные шурупы непривлекательного вида.

Шуруп

Шуруп выглядит как стержень с головкой и острой резьбой. До шляпки на стержне шурупа можно выделить два участка с винтовой резьбой и без резьбы. Форма головки у него может быть полукруглая, шестигранная или потайная. Различают шурупы для дерева и для металла. У шурупов для дерева более крупный шаг резьбы по сравнению с шурупами для металла. Универсальные шурупы

применяются в любой отрасли народного хозяйства.

Саморез

Саморез – это винт, у которого острая резьба и есть либо острый наконечник, либо наконечник-сверло. Резьба у них нанесена до самой шляпки. От шурупов саморезы отличает шаг резьбы и сверло.

Как подобрать сверло под дюбель

Отличия имеются так же в профиле резьбы. Саморезы имеют более острую и высокую резьбу с разным углом наклона. Маленькие сверла используют для дерева, большие — для металла. Саморезы имеют потайную, полукруглую головку под отвертку или с шайбой.

Отличия, преимущества

Что же такого хорошего в саморезах, ведь они практически те же шурупы, но имеющие более высокое качество? Саморезы изготавливаются по определенной технологии. Для изготовления используется только прочные стальные сплавы, которые проходят последующую термическую обработку. Иначе можно сказать, что их изготавливают из закаленной стали. Как и весь стальной крепеж, саморезы для защиты от коррозии могут быть фосфатированы, оксидированы или гальванически оцинкованы с применением пассивирования.

После такой обработки саморезы становятся характерного черного или блестяще белого цвета и приобретают значительную устойчивость к коррозии. Для стыковки с инструментом у них используются четкие и точные шлицы, имеющие форму креста.

Саморезы, изготовленные из латуни или нержавейки, можно считать экзотикой.

Саморезы с высокой винтовой резьбой имеют тонкий и острый профиль. Очень легко можно нарезать резьбу в достаточно твердых металлах саморезами с таким профилем резьбы. При этом его конец выполнен в виде острого конуса. Он как шило проделывает в материале отверстие для точной установки и для того, чтобы можно было начать нарезку резьбы. Работу конца самореза можно сравнить с работой бура. У некоторых видов саморезов на конце сформировано подобие сверла, которое дает возможность избежать сверления и нарезки резьбы. При этом он легко вворачивается в металл, имеющий толщину до 2 мм.

Те саморезы, которые используются для крепежа различных металлических частей, имеют более частую резьбу. Достаточно часто у них имеется двухзаходная резьба.

Универсальные саморезы имеют резьбу со средним шагом длины.

Для скрепления частей деревянных конструкций используются саморезы, у которых имеется широкий шаг резьбы, большой угол наклона и достаточно острый конец.

Самые востребованные саморезы имеют потайную головку, которая плавно переходит в стержень с резьбой. Такая форма крепежа идеально подходит для монтажа гипсокартонных листов. Не менее популярны у нас и саморезы, имеющие шестигранную головку. Чаще всего их применяют тогда, когда требуется повышенная прочность крепежа. Используют их вместе с дюбелями из пластика для крепления тяжелых предметов к стенам.

Кровельный саморез имеет шестигранную головку, которая переходит в крупную шайбу (пресс-шайба). У него есть резиновая прокладка для герметизации соединения, и окрашен он в один из распространенных цветов кровельных материалов (белый, зеленый, красный и т.д.).

Саморезы с полукруглой головкой, переходящей в шайбу, используют для соединения материалов имеющих форму листа. Такой крепеж для листового металла имеет резьбу с малым шагом. При этом форма головки увеличенного диаметра дает возможность более эффективно крепить материал за счет усиления прижимания к основанию, когда просто невозможно сделать зенковку.

Короткие саморезы с наконечником в виде сверла и полукруглой головкой используют для крепления частей, изготовленных из металлического профиля. Очень часто их называют клопами и блохами.

Так же шурупы и саморезы имеют отличия по подготовке материала к применению крепежа. При использовании шурупа необходимо просверлить отверстия, куда затем его ввинчивают. При использовании самореза материал такой подготовки не требует. Шурупы имеют только два вида головок. У саморезов огромное количество видов головок: несколько видов потайных головок, шестигранные с шайбой и без, полукруглые с шайбой и без, цилиндрические и трапециевидные.

Саморезы за счет своей прочности применяются для крепежа всевозможных материалов, начиная с дерева, пластмассы и до металла, бетона.

Можно сделать вывод: разница между шурупом и саморезом заключается в том, что шурупы требуют предварительно просверленного отверстия, а саморезы подходят практически для всех материалов и не требуют предварительной подготовки рабочей поверхности.

Выбираем правильно саморезы по нагрузке, вся информация

Сегодня в статье мы рассмотрим такую важную тему, как правильный выбор саморезов. Дело в том, что общаясь в консультантами различных строительных магазинов, мы пришли к выводу, что часто люди выбирают метизы (металлические изделия, от словосочетания) совершенно неправильно, отдавая свой выбор тем саморезам, которые стоят минимально. Часто обращают внимание исключительно на длину, что в корне не правильно.

Если вы встречались с тем, что при вкручивании или выкручивании метизов, они у вас ломались, то это происходило либо ввиду некачественных саморезов, либо ввиду неправильно сделанного выбора.

Для того, чтобы разобраться в этой, казалось бы на первый взгляд сложной теме, читайте нашу статью далее.

Как выбрать саморезы правильно

Итак, для того, чтобы правильно выбрать саморезы, которых сегодня продается просто несчетное количество, необходимо обратить первым делом на ход резьбы.

Ход резьбы саморезов, может быть как частый, так и редкий.
Частый ход саморезов предназначен для того, чтобы их вкручивать в металлические поверхности.
Редкий ход саморезов, предназначен для того, чтобы их вкручивать в мягкие поверхности, такие как пластик, гипс, дерево.
Универсальные саморезы — это те, которые можно вкручивать куда угодно. Если вы не знаете что купить, то покупайте именно универсальные саморезы.
Существуют также специальные саморезы, которые предназначены для определенных задач. Классический пример — это метизы с граненой головкой, который нужны для монтажа кровельных материалов.

Какие бывают саморезы по типу резьбы

Диаметры и длины саморезов с потайной головкой ГОСТ 1145-80 и полупотайной головкой ГОСТ 1146-80

Диаметр самореза, мм	Длины самореза, мм	Диаметр самореза, мм	Длины самореза, мм
1,6	7, 10, 13	4,0	13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,0	7, 10, 13, 16	5,0	13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,5	7, 10, 13, 16, (18), 20, (22), 25,	6,0	(18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,0	10, 13, 16, (18), 20, (22), 25, 30	8,0	50, 60, 70, 80, 90, 100
3,5	10, 13, 16, (18), 20, (22), 25, 30, 35, 40	10,0	80, 90, 100

Длины и диаметры саморезов с полукруглой головкой по ГОСТ 1144-80

Диаметр самореза, мм	Длины стержня в мм	Диаметр самореза, мм	Длины стержня в мм
1,6	7, 10, 13	4,0	13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,0	7, 10, 13, 16	5,0	13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,5	7, 10, 13, 16, (18), 20, (22), 25	6,0	(18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,0	10, 13, 16, (18), 20, (22), 25, 30	8,0	50, 60, 70, 80, 90, 100
3,5	10, 13, 16, (18), 20, (22), 25, 30, 35, 40	10,0	80, 90, 100

Какие саморезы выбрать для определенной нагрузки

Для того, чтобы правильно подобрать метизы в зависимости от нагрузки, вы можете обратиться к продавцу-консультанту и попросить его помочь вам. Либо, можете заглянуть в нашу таблицу и определиться со своим выбором до похода в магазин.

как подобрать его под дюбели 6 и 8? Каким сверлить отверстие под дюбель 10?

Как правильно подобрать сверло под дюбель – с этим вопросом сталкиваются многие начинающие строители. Поскольку диаметр отверстия при установке крепежа такого типа, действительно, имеет большое значение, к поискам подходящего инструмента и расходных материалов стоит отнестись очень ответственно. Лучше заранее узнать о том, каким сверлом подготовить отверстие под дюбель 6, 8, 10 мм, чем совершить ошибку в процессе работы, а затем ее исправлять.

Что учесть при выборе?

Необходимость подобрать подходящее сверло под дюбель перед его установкой в поверхность стены периодически возникает у каждого домашнего мастера. Здесь важен точный расчет, поскольку любые ошибки приведут к ухудшению прочности соединения. Прежде чем выбрать подходящий инструмент в своем арсенале, стоит изучить несколько важных вопросов.

Первый из них связан с определением типа материалов, из которых сделаны стены, а также выполнена отделка их поверхности. Второй важнейший параметр: нагрузка, под которой крепеж будет эксплуатироваться. С диаметром — третьим базовым элементом – вопросов обычно не возникает: он указан в маркировке на поверхности сверл и дюбелей.

Исключить прокручивание крепежа в отверстии, избежать чрезмерного увеличения его диаметра поможет отдельная хитрость. Начинать сверление нужно при меньшем, чем это необходимо, размере бура. Так, для дюбеля 10 мм берется ударная дрель со сверлом на 8 мм – этот вариант годится для бетонного монолита, по ячеистым и пустотелым блокам использовать биение нельзя. Отверстие проделывается не на полную глубину. Затем в патрон дрели устанавливается сверло, соответствующее диаметру дюбеля, выполняется досверливание в безударном режиме.

Такой подход позволит не разбить подготавливаемое отверстие при работе с мощным электроинструментом, исключит уход в стороны и неточности при работе. Глубина подбирается исходя из длины крепежа – она должна быть на 3-5 мм больше, при этом можно использовать ограничитель на стержне бура, чтобы избежать чрезмерного погружения. Если не предусмотреть этот запас, при установке дюбель может упереться в препятствие из оставшейся пыли или бетонной крошки. Нужно запомнить еще одно непреложное правило: по твердым поверхностям, таким как бетонный монолит, кирпич, нужно обязательно выбирать сверло точно по диаметру крепежа. При бурении стен из рыхлых или вспененных, ячеистых, пустотелых материалов отверстие делается меньше на 1-2 мм, иначе фиксация будет недостаточно плотной.

Гильза дюбеля со временем разболтается, может выпасть или создать люфт, снизив надежность соединения. Для сверления сырых стен это правило сохраняет свою актуальность. Тип бура тоже подбирается индивидуально с учетом материала, из которого изготовлено основание. Иногда проще подготовить универсальный вариант, но по кафелю или керамогранитной облицовке все равно лучше брать специальный. Сверла с победитовым наконечником оптимальны в работе по кирпичу и бетону.

Для стен из дерева, полимерных листовых материалов, ДСП или других строительных плит специальный бур не требуется. Подойдет самое обычное сверло из инструментальной высокопрочной стали.

Крепление предметов разной тяжести

Прежде чем сверлить отверстие под дюбель-гвоздь или пластиковый распорный крепеж, стоит уточнить нагрузки, которые предстоит брать на себя устанавливаемому в стену элементу. Чем тяжелее и массивнее будет навешиваемая конструкция, тем крупнее потребуется крепеж. Легкую полку можно зафиксировать на дюбель 5 мм, тяжелый стеллаж – на его аналог от 10 до 12 мм в диаметре.

Брать в расчет стоит и саморезы или шурупы. Например, типоразмеру 6х40 мм соответствует дюбель 8 или 10 мм аналогичной длины. Правильно определить нужные диаметры можно при помощи таблицы.

Легких

Для предметов малого веса используются легкие монтажные элементы, подойдет и быстро устанавливаемый дюбель-гвоздь. Отверстие в стены из бетона, железобетона, полнотелого кирпича под них сверлят такое же, как и диаметр крепежа. Под наружный размер 6 мм хватит длины 40 мм. Навешивая люстры, потолочные светильники, дюбель лучше углубить сильнее. Здесь подойдет крепеж с параметрами 6х60 мм.

Среднего веса

В случае если предстоит навесить полку или другой предмет среднего веса, придется взять более надежный тип крепления. Подойдут ударные дюбели диаметром от 8 мм и более. Заглубление, соответственно, и длина используемого изделия определяются по месту его установки. Если в стену фиксируют дюбель 60 мм, то в потолок понадобится уже его аналог на 20-30 мм длиннее.

Важно правильно рассчитывать количество фиксаторов. На каждый дюбель при его правильной установке должна приходиться нагрузка не более 2,5 кг веса предмета. То есть на полку или стеллаж массой 10 кг придется высверлить в стене 4 отверстия или больше, чтобы предусмотреть дополнительные факторы риска.

При наличии домашних животных, которые могут запрыгнуть на подвешиваемую конструкцию, стоит заложить дополнительную страховочную нагрузку в 4-5 кг. Количество дюбелей пропорционально увеличится на 2 единицы.

Тяжелых

Массивные предметы интерьера, не имеющие напольной опоры, требуют тщательной фиксации. Диаметр дюбеля и сверла здесь будет не менее 10 мм, заглубление можно делать на 60 мм и более в стену, на 80 мм – в потолок. Сам крепеж должен относиться к ударному типу — в него заколачивается ответная часть. Для пустотелых и ячеистых стен установлены определенные ограничения по внешним нагрузкам, а также используемому крепежу – лучше применять химические или специальные анкеры с увеличенной площадью раскрытия.

Если предстоит зафиксировать на стене, потолке элементы домашнего спортивного инвентаря, их тоже навешивают отдельно. Здесь используют анкерные болты, подбор диаметра которых осуществляется индивидуально, но не менее чем 8х60 мм.

Крепим к ненадежной поверхности

Бетонный монолит и полнотелый кирпич все чаще уступают место материалам, не обладающим той же прочностью и твердостью. Гипсокартонные перегородки и пазогребневые плиты, ячеистый и газобетон хоть и обеспечивают быстрое возведение зданий, но сильно проигрывают в надежности. При сверлении отверстий такая стена может раскрошиться или треснуть, особенно когда речь идет о пустотелых элементах. Чтобы этого не произошло, действовать следует по определенным правилам.

Выбирать легкий крепеж из нейлона и других полимеров, отдавая предпочтение диаметру не менее 10 мм. Это позволит лучше закрепить его в стене. Для очень пористых стен предназначены металлические дюбели типа «молли».
Подбирать сверло на 1-2 мм меньше дюбеля. Подойдет победитовый вариант – довольно универсальный и надежный. При сверлении кафеля, плитки в ванной на гипсокартонной перегородке лучше заменить его алмазным буром.
Производить работы в 1 этап. Сверлить нужно в безударном режиме, выбирая всю необходимую длину за проход.
Предпочесть дюбели, специально созданные для пустотелых стен и слабых оснований. В первую очередь к ним относятся «бабочки», при установке самореза или шурупа раскрывающие свои боковые грани. Напрямую в гипсокартон гораздо надежнее садится дюбель с уже нарезанными кромками — под него не требуется предварительное сверление, нужно просто завернуть изделие в стену. Несущие способности такого крепежа невелики, но их хватит, чтобы повесить часы или небольшую картину.
При неправильно выбранном диаметре сверла рекомендуется поменять дюбель. Если это невозможно, усилить фиксацию помогут составы, такие как «жидкие гвозди». Их же применяют при проворачивании установленного крепления. Достаточно 30-120 минут, чтобы дюбель был готов к установке самореза.
Если крепеж уперся в перегородку или другое препятствие, а снаружи осталась часть гильзы, ее можно аккуратно удалить. При работе на стенах с декоративным покрытием, их предварительно защищают кругом из наждачной бумаги, надев его на дюбель. Затем лишний край просто опиливают, саморез или шуруп устанавливают, как обычно.

Учитывая все эти рекомендации, можно легко подобрать подходящий дюбель и сверло для его установки, а также избежать ошибок, часто допускаемых неопытными мастерами.

В следующем видео описаны правила выбора дюбеля и анкера.

Самонарезающие винты Как выбрать

Самонарезающие винты. Как выбрать для пластмассовых приложений

Самонарезающие винты: как выбрать и использовать правильный Чарльз Т. Келлер

Саморезы обеспечивают экономичное средство сборки компонентов, особенно там, где необходимо соединить разнородные материалы. Они предлагают особое преимущество там, где периодическая разборка может потребоваться для обслуживания или ремонта. Нарезание резьбы и нарезание резьбы — два основных типа саморезов.Винты для нарезания резьбы деформируют пластик, в который они вбиты, образуя прочную резьбу; винты для нарезания резьбы физически удаляют материал так же, как машинный метчик, чтобы сформировать путь резьбы. Выбирая саморез, который будет работать лучше всего, дизайнеры обнаружат, что знание модуля изгиба материалов и меры жесткости пластика является лучшим ориентиром для определения его способности поглощать напряжение, создаваемое винтами различной конструкции. Следующие ниже рекомендации основаны на пригодности типа или конструкции винта для инженерных пластмасс по четырем категориям жесткости, значения определяются при 23 ° C (73 ° F) и относительной влажности 50%.

фунтов на кв. Дюйм) или меньше баллона. В эту категорию входит большинство неармированных нейлоновых смол Zytel (за исключением нового семейства кристаллических нейлонов с аморфно-подобными свойствами). Использование обычных резьбонарезных винтов с этими смолами обеспечивает прочное соединение.

Рисунок 1. Типы резьбонарезных винтов Тип C

Тип BP Тип AB Тип B

Резьбонарезные винты Резьбонарезные винты обычно дешевле, чем резьбонарезные винты, а получаемая ими резьба обеспечивает наибольшее сопротивление откату.Однако их преимущества в некоторой степени компенсируются тем фактом, что они могут вызывать сильное и концентрированное напряжение в кольце. В то время как более жесткие пластмассы обычно не могут поглотить это напряжение, смолы с модулем изгиба 1380 МПа (200000

Напряжение, создаваемое винтами для нарезания резьбы, обычно слишком велико для смол второй категории, то есть пластиков с модулем изгиба от 1380 до 2758 МПа. (От 200 000 до 400 000 фунтов на квадратный дюйм) и резьбонарезные винты.Однако, исключением является ацеталь Delrin, как и марки Zytel на основе нейлона 612.Низкие коэффициенты трения, обеспечиваемые этими двумя материалами, буквально сглаживают путь, позволяя формировать резьбу с минимальным напряжением. Однако при использовании резьбонарезного винта из материала этой группы жесткости следует обратить внимание на винты Trilobe или Hi-Lo, специально разработанные для уменьшения радиального давления.

Рис. 2. Винт для резьбонарезания Trilobe

имеет немного более высокий модуль упругости. 7 590 МПа (1100 000 фунтов на кв. Дюйм) также подходит к этой группе, поскольку он способен принимать обычные винты с резьбой.В этих жестких материалах винты нарезания резьбы будут иметь высокое резьбовое зацепление и высокие зажимные нагрузки. Они не будут вызывать высокого остаточного напряжения, которое могло бы привести к выходу изделия из строя после вождения.

2. Литые вставки, форма которых сводит к минимуму напряжение, заранее размещаются непосредственно в форме и становятся неотъемлемой частью компонента.

Рисунок 7. Формованная пластина

Рисунок 3. Винт Hi-Lo

Hi-Lo доступен как для нарезания резьбы, так и для нарезания резьбы, причем последний рекомендуется для использования на материалах с еще более высокой модуль упругости.Крепежная деталь с резьбой HiLo имеет двухзаходную резьбу, где одна резьба является высокой, а другая — низкой. Острый угол резьбы 30 градусов обеспечивает более глубокий разрез в материале и снижает радиальное напряжение, которое может возникнуть при использовании стандартной формы резьбы под углом 60 градусов. Его меньший по сравнению с обычным малый диаметр увеличивает материал, контактирующий с резьбой. В результате получается более прочная застежка с большим сопротивлением выдергиванию.

Последняя группа пластиков с модулем изгиба выше 6 895 МПа относительно хрупка.Их тенденция к гранулированию между резьбой винта может вызвать вырывание крепежа при более низких, чем предполагалось, значениях усилия. К смолам этой очень жесткой категории относятся нейлон Zytel, армированный стекловолокном на 33 и 43 процента, и все другие сорта полиэстера Rynite. Для этих очень жестких смол рекомендуется более тонкая резьба Т-образного резьбонарезного винта.

3. Расширительные вставки вставляются в предварительно отформованные или просверленные отверстия, фиксируя их на месте, когда винт расширяет вставку.

Рисунок 8 — Расширяющая вставка

4.Сплошные втулки обычно представляют собой вставки, состоящие из двух частей. Корпус вкручивается в подготовленное отверстие и фиксируется кольцом.

Рисунок 5. Винт Т-образного типа

Рисунок 9. Сплошная втулка

Другие важные факторы Даже когда в этих очень жестких пластиках используются винты с мелким шагом, резьба обычно будет срезаться, когда винт откручивается. Если требуется снятие и повторная установка крепежа, бобышка должна быть достаточно большой, чтобы в ней можно было установить новый винт следующего большего диаметра. Более крупные винты, используемые для ремонта, обеспечат большую зажимную нагрузку, чем при первоначальной установке.При проектировании саморезов важен ряд факторов: Размер отверстия в бобышке Для максимального отношения зачистки к крутящему моменту используйте диаметр отверстия, равный диаметру шага винта. Внешний размер бобышки Самый практичный диаметр бобышки в 2,5 раза больше диаметра винта. Если его стенка будет слишком тонкой, бобышка может треснуть. Более высокие моменты зачистки не достигаются с более толстыми выступами. Влияние длины винта Крутящий момент затяжки быстро увеличивается с увеличением длины зацепления и выравнивается, когда длина зацепления составляет около 2.В 5 раз больше среднего диаметра винта.

Винты для нарезания резьбы Третья группа смол с модулями изгиба в диапазоне от 2 758 до 6 895 МПа (от 400 000 до 1 000 000 фунтов на кв. Дюйм) увеличивает прочность и жесткость за счет стекловолокна и / или минерального армирования. Смолы этой категории включают стеклонаполненный Delrin 570; те композиции нейлона Zytel, армированные до 13 процентов (по весу) стекловолокна; и нейлон Минлон, армированный минералами. Rynite 430, упрочненный, 30-процентный армированный стекловолокном член семейства полиэфирных смол DuPonts ПЭТ, хотя и

Металлические вставки Альтернативным и более долговечным решением может быть использование металлической вставки с резьбой. Обычно используются четыре типа вставок: ультразвуковые, литые, расширительные или сплошные. Трение и давление на внешние накатки и канавки удерживают вставку на месте. Внутреннее отверстие с резьбой подходит для стандартного крепежного винта. 1. Ультразвуковые вставки прижимаются к месту, поскольку пластик плавится под действием высокочастотных ультразвуковых колебаний. Он закрепляется по мере затвердевания расплава. Это предпочтительный вариант установки для инженерных пластиков DuPont.

Рис. 4. Винты для нарезания резьбы Тип F Тип D Тип BT Тип T

Отношение ленты к зацепу Кривая крутящего момента на рисунке 10 показывает, как саморез реагирует на приложенный крутящий момент.До точки А крутящий момент применяется для нарезания или образования резьбы и преодоления трения скольжения на резьбе. Последовательные повороты требуют большего крутящего момента, так как площадь зацепления резьбы увеличивается. В точке А головка винта села. Любое дальнейшее применение крутящего момента, называемого моментом снятия изоляции, приводит к сжимающей нагрузке

Рисунок 6. Тип BF

Ультразвуковая вставка

резьбы. В точке B напряжение в резьбе достигает предела текучести пластика, и резьба начинает срезаться.Нити продолжают обрываться до точки C, когда крепление полностью разрывается. Соотношение между полосой и приводом — отношение момента зачистки к крутящему моменту привода может использоваться для оценки характеристик закрепленного соединения. Для крупносерийного производства с использованием электроинструментов это соотношение должно составлять примерно 4: 1. При хорошо обученных операторах, работающих с однородными деталями и ручными инструментами, соотношение 2: 1 может быть приемлемым. В любом случае следует избегать использования смазок, потому что они резко снижают это соотношение.

Конечным испытанием самореза является сила выдергивания.Его можно рассчитать из:

Подтверждение может быть получено путем проведения испытаний прототипа пластин втулки или плоских пластин, отлитых из выбранного пластика. Trilobe является товарным знаком Continental Screw Co. Hi-Lo является товарным знаком Illinois Tool Works, Inc.

C.T. Чак Келлер (Chuck Keller), старший технический специалист в группе проектирования отдела полимерных продуктов Chestnut Run Technical Services Laboratory, рассматривает типы винтов, а также некоторые жизнеспособные альтернативы и предлагает несколько советов по конструкции выступов и оценке соединений Эта статья была первоначально опубликована весной 1983 года. выпуск журнала «Инженерное проектирование».

Рис. 10. График крутящего момента

Как отремонтировать незакрепленные или сломанные детали стула — Как отремонтировать деревянную мебель: советы и рекомендации

У всех видов деревянной мебели есть свои индивидуальные структурные проблемы. Имея здравый смысл и некоторые особенности, вы можете содержать все свои деревянные стулья в хорошем состоянии. Вот как заменить незакрепленные или сломанные детали стула:

Свободные суставы

Каркасы сидений удерживаются с помощью шиповых соединений (зубец, язычок или дерево, закрепленное в отверстии соединительной детали) или дюбелей (деревянные штифты удерживают детали вместе), поддерживаемых треугольными клеевыми блоками с выемками, соответствующими ножкам. .Если вовремя зацепил неплотный стык, отремонтируйте его с помощью клея. Если стык сломан, придется его разобрать и заменить дюбели. Треугольные клеевые блоки, вероятно, будут приклеены и привинчены к раме, а дюбель может даже поддерживаться скрытыми гвоздями или винтами. Осторожно отделите стык с помощью старой отвертки или шпателя с жестким лезвием, затем замените дюбели. Перед повторной сборкой убедитесь, что соединение чистое и сухое.

Объявление

Иногда для ремонта рамы можно использовать механическое крепление — угловую скобу или скобу для ножек стула.Это, конечно, действительно зависит от стоимости мебели. Не снижайте ценность антиквариата куском металла. Металлическое армирование бесполезно, если соединение не плотно прилегает друг к другу, но с его помощью можно сделать прочное соединение еще более плотным. Закрепите скобы латунными винтами и убедитесь, что они достаточно длинные.

Закрепите металлический уголок с одной стороны каркаса стула; предварительно просверлите отверстия под винты. Вставьте кусок тонкого картона под противоположную часть уголка, затем просверлите отверстия для шурупов с этой стороны.Достаточно плотно ввинтите винты, снимите картон и закрутите винты. Когда винты будут окончательно затянуты, уголок будет плотно стягивать соединение, чтобы закрыть зазор, оставленный картоном.

Свободные ножки, перекладины и шпиндели

Шатающиеся ножки, перекладины и шпиндели иногда могут расшататься на деревянных стульях, которые используются чрезмерно. Но эти проблемы часто можно исправить.

Незакрепленные перекладины или шпиндели — и, если не используются распорки, ослабленные ножки — иногда можно исправить, нанеся клей на стыки.Но исправленная таким образом деталь может снова выйти из строя. Для более постоянного ремонта аккуратно отделите деталь от каркаса. Если оба конца болтаются, удалите весь кусок. Для очень прочных стыков слегка поверните деталь, чтобы разорвать клеевое соединение; при необходимости используйте плоскогубцы с автоматической блокировкой. Подложите деталь, чтобы предотвратить повреждение дерева плоскогубцами.

Полностью удалите старый клей с детали и ее гнезда. Клей плохо сцепляется со старым клеем.Будьте осторожны, чтобы не удалить древесину с конца детали, иначе она не поместится. После удаления старого клея проверьте каждый конец детали в гнезде. Если концы плотно прилегают, нанесите клей на гнездо и снова вставьте незакрепленную часть. Зажмите заклеенное соединение и дайте ему полностью высохнуть.

Если деталь болтается в гнезде, вам придется увеличить ее, чтобы получилось прочное соединение. Если конец шипа треснул, вам придется его укрепить. Нанесите тонкий слой клея на шип и плотно обмотайте шелковой нитью.При необходимости нанесите еще клея и накройте шип еще одним слоем нитки. Дайте шипу с резьбой высохнуть в течение суток, а затем плотно приклейте армированный конец в гнездо. Вставьте его осторожно, чтобы не повредить нить. Зажмите стык и дайте ему полностью высохнуть.

Очень свободные ножки или перекладины можно закрепить, если шип прочный. Зажмите деталь в тисках или попросите помощника удерживать ее, а затем очень осторожно пропилите центр конца шипа. Вырез должен быть квадратным и отцентрованным, примерно на глубину той части, которая входит в гнездо — около 3/4 дюйма.Для мелких деталей используйте ножовку или копировальную пилу, чтобы сделать пропил; для более толстых деталей используйте ножовку или комбинированную пилу.

Из куска мягкой древесины — сосны на четверть круга, если она у вас есть — вырежьте тонкий клин, соответствующий ширине и глубине пропила в шипе. Здесь цель состоит в том, чтобы слегка раздвинуть пропил с помощью клина, таким образом увеличивая шип, чтобы он соответствовал гнезду. Когда вы убедитесь, что клин подходящего размера, очень осторожно вставьте клин в пропил. Когда шип немного увеличится, прекратите стучать и срежьте лишнюю древесину с клина канцелярским или перочинным ножом.Будьте осторожны, не забейте клин слишком сильно; чрезмерное расклинивание приведет к расколу шипа.

Чтобы проверить клин, вставьте его конец в пропил и постучите по нему ручкой отвертки. Если вы видите, что древесина по обеим сторонам пропила начинает расползаться, клин слишком широкий. Наконец, нанесите клей и соберите соединение, как описано выше.

Возможно, вы не сможете разобрать мебель для этой процедуры расклинивания. В этом случае есть еще два способа выполнить работу.Если соединение очень рыхлое и внешний вид не важен, удалите как можно больше клея. Сделайте из лепнины несколько тонких клиньев — хорошим выбором будет сосновая решетка. Обмакните концы клиньев в клей и забейте клинья молотком по незакрепленной части между деталью и розеткой. Затем с помощью канцелярского ножа обрежьте концы клиньев заподлицо с окружающей деревянной поверхностью. Выровняйте давление клиньев, когда вы их вдавливаете; если вы не разместите их осторожно, клинья могут вывести деталь из строя, еще больше ослабив соединение.

Если внешний вид важнее, просверлите отверстие диаметром 1/16 дюйма на стороне соединения и в незакрепленной части. Затем сделайте металлическую булавку из 10d обыкновенного или финишного гвоздя. Отрежьте шляпку ногтя ножовкой. Нанесите пару капель клея на просверленное отверстие и вбейте гвоздь. Зенковать штифт с помощью набора гвоздей или другого гвоздя 10d и заполнить отверстие шпатлевкой.

Сломанные задние направляющие, шпиндели и рейки

На стульях с горизонтальными направляющими поперек спинки направляющие врезаны в боковые стойки; на стульях с вертикальными шпинделями или планками эти части врезаны в изогнутую или прямую верхнюю направляющую.Рельсы, шпиндели и планки можно легко заменить, но замена может быть довольно дорогой — не беспокойтесь, если стул не стоит вложений. Чтобы заменить сломанную или отсутствующую деталь, попросите столярную или столярную мастерскую изготовить новую деталь на заказ.

Сначала разбираем спинку стула. Вероятно, он будет соединен на ножках, сиденье и поручне. Осторожно разъедините стыки, удалив гвозди или шурупы. Разбирать только те соединения, которые участвовали в ремонте. Обычно нет необходимости полностью разбирать деталь, чтобы добраться до детали.Если вы не уверены, что сможете собрать стул, пронумеруйте детали, когда будете разбирать их.

Сломанную деталь и аналогичную неповрежденную деталь отнести в столярный или деревообрабатывающий цех для копирования. Тщательно очистите стыки от старого клея. Затем соберите стул с новой деталью, склеивая каждое соединение. Зажмите кресло зажимами для ремня, пока клей не высохнет, а затем полностью отполируйте стул.

Уличные стулья с деревянными планками можно отремонтировать таким же образом, но планки обычно можно заменить широкими карнизами или тонкими досками.Чтобы заменить сломанную планку, отрежьте кусок широкого карниза или доски и сформируйте его по размеру рамы. Если планки крепятся шурупами, просверлите отверстия для шурупов в новой планке и прикрепите ее старыми шурупами или подходящими новыми. Если они крепятся заклепками, просверлите старые заклепки и замените их саморезами или винтами для листового металла с полукруглой головкой.

Сломанные неструктурные ступени и шпиндели

Разрывы и поломки неструктурных перекладин и шпинделей можно отремонтировать с помощью клея.Отломанные концы детали отделите, и нанесите клей на каждую деталь. Если деталь только треснула, нанесите клей в трещину с помощью инжектора клея. Тщательно соедините части, плотно прижав их друг к другу, и удалите излишки клея. Оберните деталь вощеной бумагой, а затем плотно оберните отремонтированный разрыв шнуром, чтобы деталь выровнялась должным образом. Крепко зажмите стул зажимом для ремня или веревкой и дайте клею полностью высохнуть.

Сломанные руки, ноги и другие детали конструкций

Если важна прочность, сломанная часть должна быть усилена.Лучшее укрепление — это дюбель (деревянный колышек), скрепляющий отломанные части вместе. Используйте дюбель от 1/8 дюйма до 3/8 дюйма, в зависимости от толщины сломанной части; просверлите отверстия для дюбелей сверлом того же размера.

Отделите отломанные концы детали. В центре одного конца под прямым углом к разрыву просверлите отверстие глубиной 1 дюйм, такого же диаметра, как и дюбель. Это отверстие отмечает расположение дюбеля. Отрежьте головку гвоздя 16d и вставьте гвоздь в отверстие, указав.Острие ногтя должно лишь немного выступать над изломом. Чтобы отметить положение дюбеля на другой части сломанной части, совместите части и плотно прижмите их. Острие гвоздя оставит крошечное отверстие в соответствующей детали. Затем просверлите прямо во вторую деталь примерно на 1 дюйм глубиной.

Измерьте отверстия для дюбелей и отрежьте кусок дюбеля на 1/4 дюйма короче их общей глубины, чтобы учесть скопление клея. Надрежьте края дюбеля плоскогубцами и слегка закруглите концы наждачной бумагой или напильником.Это улучшает распределение клея и упрощает установку. Нанесите клей на один конец дюбеля и вставьте его в отверстие на одном конце. Затем нанесите клей на выступающий дюбель и на поверхность разрыва и надавите на другой кусок сломанной части. Тщательно совместите детали, сотрите излишки клея и зажмите отремонтированную деталь, как указано выше.

Если установка штифтов невозможна или требуется дополнительная прочность, используйте стальную пластину для ремонта, чтобы усилить разрыв.Ремонтные пластины можно использовать на любой плоской поверхности.

Приклейте разрыв, как указано выше, и дайте ему полностью высохнуть. Затем добавьте пластину для ремонта, достаточно длинную, чтобы охватить разрыв, и достаточно узкую, чтобы ее нельзя было бросить в глаза. Для установки винтов с плоской головкой используйте пластину со скошенными отверстиями для винтов.

Поместите пластину для ремонта на внутреннюю или наименее заметную поверхность ремонтируемой детали. Если внешний вид не имеет значения, закрепите пластину непосредственно над разрывом, используя латунные винты с плоской головкой. Чтобы ремонт был менее заметным, вставьте пластину в дерево.Тщательно обведите контур пластины для ремонта на дереве с помощью царапающего шила или острого гвоздя. Сделайте надрез по дереву по контуру с помощью ряда прямых долот на столько, сколько вам нужно для паза — около 1/4 дюйма для большинства пластин. Оставьте место для покрытия плиты деревянным наполнителем. Сделайте надрез по дереву под прямым углом к контуру; затем переверните долото, скосите его стороной вниз и удалите лишнюю древесину по надрезанному контуру, работая с волокнами древесины и удаляя только немного древесины за раз.

Когда нижняя часть паза станет настолько гладкой и ровной, насколько это возможно, проверьте пластину на соответствие и внесите все необходимые поправки. Когда плита точно войдет в размер, просверлите пилотные отверстия для шурупов и нанесите на паз тонкий слой клея. Окуните шурупы в клей, поместите пластину в паз и плотно закрутите винты. Дайте клею высохнуть в течение нескольких дней, а затем равномерно покройте пластину для ремонта деревянной шпатлевкой или пластырем из шпона. Обработайте шпатлевку под дерево.

Сиденье — это часть стула, которая больше всего изнашивается, а это значит, что она также является наиболее вероятным кандидатом на ремонт. В следующем разделе мы рассмотрим различные виды ремонта сидений.

Саморез в руке изображение. Изображение Кавказа

Похожие изображения

Металлический саморез в руке, на белом фоне.

Саморез в руке на фоне инструментов

Несколько саморезов в ручном изолированном состоянии

Саморезы серебряные на мужской ладони.

Отвертки ручные и куча черных саморезов на красном фоне с копией пространства, вид сверху.

Женщина выбирает саморез в магазине стройматериалов

Знак ремонтный молоток и гаечный ключ двусторонний из саморезов на белом фоне

Винт саморез

в мужской руке, поверх белого

Белый планшет и набор ручных строительных инструментов для ремонта на деревянной поверхности: дрель, плоскогубцы, саморезы

Мужчина скрепляет саморезом две деревянные балки, устанавливая на крышу деревянные стропила

Железный гвоздь в руке

Гвозди и шурупы железные на деревянном фоне.Гвозди и саморезы для строительства длинные, металлические, плотницкие. Крепление тоже

Мужчина покупает саморезы в супермаркете в розницу, саморезы на выбор

NRH саморезы с плоской головкой и крестообразным шлицем Саморезы LS002 2,9 // 3,9 / 4,8 * 13/16 10 / упаковка | саморезы | самонарезающие винты

Внимание: есть несколько типов винтов, если вы заказываете винт, мы выберем правильные винты в соответствии с продуктами, которые вы покупаете, или вы можете указать размер, который вам нужен, при покупке. Магазин не продает винты отдельно, они должны быть вместе с продуктами, желаю вашего понимания!

Как правильно выбрать саморез по нагрузке. WikiСтатья.

Одним из самых популярных крепежных материалов уже давно являются саморезы. Они удобны и просты в монтаже, обеспечивают высокую прочность соединения и подходят для самых различных поверхностей. Саморез можно ввернуть даже без сверления.

Особенности и типы саморезов

Сегодня существует огромное количество строительных материалов, а значит, и разновидностей саморезов. Например, они различаются по типам поверхностей, для которых предназначаются. Есть классификация по нагрузке и другим параметрам.

Саморез представляет собой приспособление для крепежа в форме стержня. Он имеет головку для завинчивания и резьбу. Одновременно с передачей крутящего момента происходит нарезка резьбы в соединяемых материалах.

Изготавливают саморезы из латуни, а также нержавеющей или углеродистой стали. С учетом особенностей скрепляемых материалов и уровня нагрузки саморезы подбирают по шагу резьбы:

средний шаг характерен для универсальных изделий
частый шаг (резьба в 2 захода) служит для прикрепления к металлу не более 0,9 мм толщиной, дюбель при этом не требуется
редкий шаг подходит для материалов, отличающихся мягкостью вроде асбеста или пластика
средний шаг с профилем-елочкой используют при забивании в дюбеля, установленные в кирпич или бетон
ассиметричный шаг – это вариант для современных мебельных конструкций из разнообразных материалов
переменный шаг с насечкой обеспечивает прикрепление к кирпичу или бетону без монтажа дюбеля
винт-саморез вида конфирмат позволяет крепко соединять мебельные детали из древесины либо ДСП с высокой точностью

Саморезы отличаются огромным запасом прочности как на изгиб, так и на срез. Основная задача заключается в надежном креплении к стенам. Здесь нужно учитывать, что для материалов более пористой структуры требуются длинные и толстые дюбеля. Это дает возможность обеспечить большую площадь зацепления.

Подбор крепления

В зависимости от уровня нагрузки на каждый саморез при креплении изделия типоразмер элементов будет разным. Если отверстие расположено горизонтально, крепеж работает на срез. В этом случае подойдут дюбели наружного диаметра 8-10 мм, их необходимо заглубить на 3-5 см в стену.

Более прочное крепление обеспечивается за счет большего заглубления (до 8-10 см). При вертикальном соединении нагрузка направлена вниз, поэтому здесь подойдут дюбели с поперечными насечками и распорными крылышками.

Подбирая саморез по нагрузке, следует учитывать и материал:

при нагрузке менее 1 кг для крепления к обычному кирпичу или дереву можно взять саморез 3х25, к кафелю, бетону и гипсокартону – 3х16
если нагрузка составляет 1-5 кг, саморез 3х25 подойдет для кирпича, кафеля и пористого бетона, 3х20 – для обычного бетона, 3х30 – для дерева
нагрузка в 5-10 кг требует использования саморезов 4х25 для кирпича, кафеля и дерева, 4х20 – для обычного бетона и 4х30 – для пористого
с нагрузкой до 20 кг справятся саморезы 4х50 (дерево, кафель, кирпич), 4х40 (обычный бетон), 4х70 (пористый бетон)
при нагрузке до 30 кг потребуются саморезы 5х50 для обычного бетона и дерева, 5х70 – для кирпича, пористого бетона и кафеля
нагрузка до 50 кг обеспечивается креплением обычного бетона и дерева саморезами 6х60, кирпича и кафеля – 6х80, пористого бетона – 6х90
для нагрузки до 75 кг необходимы саморезы 8х80 (обычный бетон), 8х100 (дерево, кафель, кирпич), 8х140 (пористый бетон)
при нагрузке до 100 кг нужно использовать саморезы 10х100 для обычного бетона, 10х120 для дерева, 10х140 для кирпича, 10х160 для пористого бетона и кафеля

При возникновении сомнения в выборе крепежных материалов лучше взять саморезы большего типоразмера.

Как подобрать шуруп к дюбелю: таблица соответствия размеров

Размеры шурупа		Размеры дюбеля		Размеры отверстия
Диаметр, мм	Длина, мм	Диаметр, мм	Длина, мм	Диаметр сверла, мм	Глубина сверления, мм
3	12, 16, 20, 25, 30, 35, 40	5	12, 16, 20, 25, 30, 35, 40	5	16, 20, 25, 30, 35, 40, 45
3,5	12, 16, 20, 25, 30, 35, 40, 45, 50	6	12, 16, 20, 25, 30, 35, 40, 45, 50	6	16, 20, 25, 30, 35, 40, 45, 50, 55
4	12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70	5 или 6	12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70	5 или 6	16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75
4,5	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80	6 или 8	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80	6 или 8	20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85
5	20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100	6 или 8	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100	6 или 8	20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105
6	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	8 или 10	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	8 или 10	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
8	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	10 или 12 или 14	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	10 или 12 или 14	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
10	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260	12 или 14	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260	12 или 14	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280

Как выбрать саморезы. Саморезы по дереву — распространенный крепеж на все случаи жизни. Саморезы по дереву и пластику

Все фотографии кликабельны, для детального просмотра нажмите на фото.

Саморезы — вещь незаменимая в строительстве, без них не обойтись, если вы решили повесить полку, шкаф, картину, собрать мебель, построить дом. Типов саморезов, а также стройматериалов, для которых они предназначены, очень много.Рассмотрим самые распространенные. Для затяжки понадобятся отвертки или.

Саморез по дереву .

Их главная отличительная особенность — редкий шаг резьбы. Расстояние между резьбой заметно больше, чем, например, у саморезов по металлу. Это связано с тем, что сама древесина менее плотная и тверже железа. Цвета могут быть черного, белого, золотистого, в зависимости от цвета материала, с которым вы работаете.Чаще всего используется черный цвет. Если вам нужно прикрутить, например, желтую мебельную петлю, конечно, лучше в тон взять саморез.

Длина саморезов. От самых коротких 11 мм, так называемых семян, они получили свое название из-за своего небольшого размера, примерно от семечки подсолнечника, до самых длинных 200 мм.
Подбирать саморез нужно так, чтобы соединение деталей было плотным. Например, если вы скрепляете две планки по 50 мм, возьмите саморез минимальной длины 75 мм, вы также можете использовать 90 мм.

Диаметр саморезов. Черные саморезы (наиболее часто используемые) имеют диаметр 3,5 мм, 4,2 мм, что позволяет вкручивать их без предварительного сверления.
Желтые имеют диаметр 2,5 — 6 мм.

Отверстия для саморезов потребуются, если диаметр винта составляет 4,5 мм и более. Если пруток или заготовка тонкие, можно просверлить отверстие под 4 мм метизы.
Для 4,5 мм требуется отверстие от 3 до 3,5 мм, в зависимости от плотности древесины.
Для самореза 5 мм необходимо отверстие 3,5-4 мм.
Для 6 мм — 4,5 мм, тогда кусок дерева не потрескается. Используйте обычное сверло по металлу, так как сверл по дереву с шагом 0,5 мм не бывает.
Слишком большое отверстие тоже не сверлить, иначе плотность сцепления будет низкой.
Для черных понадобится отвертка с разъемом PH # 2 или такая же насадка. Для желтого

бит ПЗ №1, №2 или №3 в зависимости от диаметра винта.

Саморезы по металлу .

Как правило, имеют частый шаг, расстояние между резьбами очень небольшое, в отличие от саморезов по дереву. Частые шаги необходимы для плотного материала для надежного захвата.
Саморезы по металлу черные имеют диаметр 3,5мм. Если вы прикручиваете тонкий лист, то предварительно сверлить не нужно. Если толщина заготовки составляет 2 мм и более, нужно сделать отверстие примерно 2,8-3 мм.
У них есть разъем PH # 2.

Винт саморез с прессовой шайбой, оцинкованный, острый (разъем PH №2).

Позволяет закрепить листовой металл толщиной до 0,9 мм без сверления отверстия. Также подходит для крепления дерева.
Большая головка позволяет более плотно прижимать фиксируемый материал, выполняет роль шайбы. Они имеют диаметр 4,2 мм, длину от самого короткого (13 мм) до самого длинного (64 мм).

Может использоваться для крепления металла толщиной до 2 мм без сверления отверстия. На конце есть сверло, оно себе дырочку сверлит и закручивает.
Для этого требуется бит PH # 2.

Предназначен для монтажа кровельных материалов, как следует из названия. Диаметр 4,8 мм и 6,3 мм. Длина от 19 мм до 100 мм. Бывают разного цвета, в зависимости от цвета материала, синего, коричневого, просто оцинкованного.
Для этого вам понадобится бита с внутренним шестигранником 8 мм, если диаметр винта составляет 4,8 мм, и 10 мм, если диаметр крепежа составляет 6,3 мм.
Имеет резиновую прокладку для предотвращения протекания крыши.

Мебельный саморез (подтверждение) .

Используется при сборке мебели, длина 50мм, требует предварительного сверления. Для него есть специальное сверло, на два диаметра, так как толщина у него сначала одного размера, ближе к концу есть утолщение.
Вам понадобится шестигранный ключ на 4 мм, если вы поворачиваете его вручную, или немного отвертки — HEX 4.

Винт с шестигранной головкой (иногда его называют глухарь).

Винт с шестигранной головкой

Идеально подходит для тяжелых конструкций, где требуется особая прочность.Предназначен для дерева, имеет толщину 6-10 мм. Обязательно просверлили под ней отверстие перед тем, как вкручивать. Для винта 6 мм — 4,5 мм, для 8 мм — 6 мм, для 10 мм — 7,5-8 мм.
Для закручивания таких саморезов понадобится гаечный ключ, головка имеет шестигранную форму диаметром 10мм, 13мм, 17мм в зависимости от толщины самореза.

Если вы используете саморез с дюбелем, то выбирайте дюбель так, чтобы его диаметр был примерно в два раза больше диаметра шурупа.Например, если саморез 3,5мм — дюбель 6. Если 4мм или 4,5, то дюбель 8мм.
Сделайте в стене отверстие размером с диаметр дюбеля.

Саморез по дереву — это крепежный элемент, который предназначен для крепления отделочных и строительных материалов малой твердости и плотности. К таким материалам можно отнести дерево, а также самые разные искусственные материалы. С помощью таких изделий реально осуществить монтаж ДВП, ДСП и OSB. Также их можно использовать для крепления пластика и гипсокартона.При этом многие люди долго ходят по магазинам в поисках, даже не подозревая, что на самом деле такими элементами являются шурупы по дереву, размер которых составляет 3,5х25 мм.

Характеристики шурупов по дереву

Саморезы по дереву ГОСТ 1145-80 могут изготавливаться двух типов: с большой или малой резьбой. Используемый материал — углеродистая сталь с дополнительным применением фосфата. Благодаря этому можно защитить изделие от коррозии и повысить сцепление поверхности головки крепежа с облицовочными материалами.

Какой ГОСТ у саморезов по металлу со сверлом, можно узнать

Отличить крепеж по дереву от других саморезов можно по конической головке, по форме напоминающей крест. Это то, что дало возможность выполнять застежки, выполняя полное утопление в материале. Это преимущество позволяет получить идеальную поверхность без неровностей.

О том, какие саморезы нужны для профиля и гипсокартона, вы узнаете из этого

Видео рассказывает о размере саморезов по дереву:

Редкий шаг резьбы позволяет снизить трение изделия о материал, благодаря чему процесс завинчивания можно осуществлять с помощью отвертки или шуруповерта.Если вы собираетесь использовать шурупы по дереву, толщина которых составляет 4 мм и более, то для этого следует заранее позаботиться о отверстиях. Их можно сделать с помощью сверла на 2,5 мм. При отсутствии такого отверстия вы сможете затянуть саморез, но со временем материал не выдержит расширения и потрескается.

Саморезы по дереву -80 — это материал, который может оснащаться не только резьбой, но и головкой особой формы. Эта особенность конструкции позволяет вкручивать изделие в материал и утоплять в нем колпачки, которые практически не возвышаются над поверхностью.

Образец используется в разных случаях, подробно описанных в статье.

При вводе самореза с большим усилием это может привести к полному утоплению колпачка, поэтому это место придется залить и закрасить.

Какие бывают

Шурупы по дереву производятся в трех основных вариантах. Разница между ними только внешне.

Как пользоваться вы узнаете, прочитав статью.

Фосфатирование (черный)

Первый по популярности вариант — фосфатирование продукта. Для них характерен черный цвет. Они используются для черновых работ и не имеют антикоррозионного покрытия. При использовании таких саморезов в ванной или на кухне через некоторое время они начинают ржаветь и разрушаться.

Оцинкованный, проходной желтый

Следующие два типа шурупов по дереву называются оцинкованными и желтыми проходными.

Для первого типа характерно покрытие изделия тонким слоем цинка, но саморезы с желтыми проходами предполагают обработку их поверхности специальным раствором желтого оттенка.

Такие саморезы устойчивы к коррозии. Конечно, такие изделия дороже, но они не боятся воздействия влаги. Для оцинкованных саморезов характерен серебристый цвет. Два последних варианта активно используются для установки крепежа петель, элементов мебели и других работ.

Как можно использовать, описано в этой статье.

Таблица размеров и цены по ГОСТ

Эти крепления могут быть самых разных размеров, что позволяет осуществлять сквозную установку металлического профиля на деревянную основу.Также подобное изделие широко используется для монтажа деталей. деревянные конструкции … Наличие крестообразной прорези на головке самореза позволяет производить соединение при помощи шуруповерта или шуруповерта. Саморезы с фосфатным покрытием могут крепиться к деревянному каркасу … Такие элементы не требуют предварительного сверления. Выпускаются с большим шагом резьбы.

Можно использовать по прямому назначению, описанному в статье.

Таблица 1 — Размеры и цена саморезов по дереву ГОСТ 1145-80

Размеры, мм	Масса, кг	Цена, рублей
3.5×16	1	155
3,5×19	1	158
3,5×25	1	184
3,5×32	1	233
3,5×35	1	244
3,5×41	1	287
3,5×45	1	315
3,5×51	1	357
3.5×55	1	616
3.8×25	1	626
4,2×65	1	629
4,2×70	1	684
4,2×75	1	782
4,2×90	1	1109
4,8×95	1	1129
4,8×100	1	1211

Сфера применения

Саморезы по дереву очень распространены.Их активно применяют для монтажа деревянных конструкций, для отделки стен и потолочных конструкций деревянными панелями, при установке окон и дверей, устройства межкомнатных перегородок, для крепления гипсокартона к деревянным профилям. Такой крепеж можно использовать при работе с ДСП или ДВП, пластиком и другими материалами.

Если вы решили пойти в магазин и купить необходимый крепеж, то следует придерживаться четкого правила, согласно которому приобретенные саморезы по дереву позволят получить качественный и прочный крепеж.Выбирая фурнитуру, учитывайте основание, на которое будет устанавливаться материал. Если к деревянной основе необходимо прикрутить листы пластика или гипсокартона, то шурупы по дереву — самый подходящий вариант … Во время монтажа древесного материала на металлическую поверхность, то здесь без саморезов по металлу не обойтись.

Кома из перечисленных достоинств саморезов по дереву, есть еще одно очень важное.

Поскольку такие изделия используются при выполнении отделочных работ, то все они имеют скрытую или потайную головку.После того, как саморез ввинчивается в материал, на поверхности не будет различных выступов. Это позволяет незаметно для седла.

Саморезы по дереву — популярные изделия, без которых сегодня крепить отделочные материалы к деревянной основе очень сложно. Выбирая это изделие, обязательно следует учитывать условия, в которых будет использоваться саморез и прикрепляемый материал. Если это ванная или кухня, то стоит купить саморезы с нанесенным на них слоем фосфата.Тогда вы можете быть абсолютно спокойны, ведь им не страшна никакая коррозия.

Саморезы — это тип крепежа, состоящий из стержня с острой резьбой и вращающейся головки. Они широко используются в строительстве и различаются размером, материалом, формой, назначением. Для определенного вида работ используются разные саморезы. Поэтому следует более подробно изучить их назначение.

Основные типы

Ассортимент саморезов стремится к бесконечности.Но если понять предназначение каждого из них, то все станет ясно. По способу применения делятся на саморезы для работы с:

Дерево.
Гипсокартон.
Металл.
Сэндвич-панели.
Оконные профили.

Есть еще универсальные фурнитуры. Каждый из этих шурупов имеет отличия в материале, покрытии, конструкции. Это будет описано ниже.

По материалу они делятся на изделия из латуни и стали (углеродистой или легированной). Покрытие из латуни — это сплав меди с дополнительными компонентами (например, оловом, цинком, свинцом, железом). Этот материал обеспечивает защиту от коррозии и устойчив к низким температурам. Он также обладает немагнитными свойствами.

Крепеж из нержавеющей стали обеспечивает повышенную защиту от коррозии благодаря высокому содержанию хрома. Фурнитура из нержавеющей стали прочная, надежная, огнестойкая. За счет добавления легирующих элементов в нержавеющую сталь (никель, сера, молибден) крепежные детали получают из легированной стали … Такой материал улучшает механические и химические свойства изделий. Крепежные детали из углеродистой стали получают добавлением углерода. Благодаря этому изделия более пластичны и хорошо деформируются.

Покрытие чаще всего делают оцинкованным (желтым и серебристым) или черным (окисленным или фосфатированным).

Саморезы изготовлены из закаленной стали и обработаны для дополнительной защиты от коррозии. Благодаря этому фурнитура выпускается в разных цветах.

Конструкция оборудования отличается:

Резьба.
Голова.
Schlitz.
Конец продукта.
Размер.

По резьба классифицируется на частые и редкие ступени. Для мягких материалов предпочтительнее редкое.

По верху ( шляпа или голова ) делятся на потайные, в форме цилиндра, полусферы, шестиугольника, а также полукруглые. На конце заглушки находится прорезь … Если головка потайная, то для гаечного ключа вместо выемки имеется внешняя боковая поверхность под саморез.Следовательно, форма инструмента и паза должны совпадать. Разновидностей шлицов:

Крестообразная.
Прямой.
Комбинированный.
Внутренний или внешний шестигранник.
пл.
Звезда шестиконечная.

Конец винта можно просверлить или заострить. Сверло используется с твердыми материалами, а острое — с мягкими.

По дереву

Шурупы по дереву используются для соединения изделий из дерева, а также фанеры.Лучше всего использовать такой крепеж в паре с распорными дюбелями. Наличие саморезов по дереву необходимо как в городских квартирах, так и в частных домах.

О конструктивных особенностях саморезов по дереву можно узнать из видео.

На видео показаны разновидности такой фурнитуры, а также технология крепления.

Саморезы по дереву бывают разных типов и размеров. Их отличительные особенности:

Крестообразный соединитель.
Головка с потайной или полукруглой головкой.
Редкий шаг резьбы.
Острый наконечник.

Адгезия соединяемых материалов будет более надежной при большом шаге резьбы.

Покрытие фурнитуры подбирается в зависимости от условий эксплуатации. Также используются саморезы с пресс-шайбой (острые), которые плотно соединяют тонкие детали.

Используется покрытие:

Черный.
Желтый или белый.
Серебро.

Для крепления часто используются 2 деревянных элемента черный. Для этого отверстия сверлить не нужно. Чтобы прикрепить к дереву другие элементы, используйте желтый или белый (в этом случае необходимо предварительно просверлить отверстия в соединяемых деталях). Серебристый разработан для более прочного соединения листового материала, ДСП или дерева.

Для удобства выбора представлена таблица 1 размеров шурупов. Он указывает номинальный диаметр (диаметр ножки вместе с резьбой), длину винта вместе с головкой, внутренний диаметр (диаметр ножки без резьбы) и ширину головки.

Таблица 1. Размеры шурупов для дерева.

Диаметр условный, мм	Длина мм	Диаметр наружной резьбы, мм		Ширина головки, мм
2,5	12-25	2,25 — 2,55	1,1 — 1,5	5,1
3,0	12-45	2,75 — 3,05	1,5 — 1,8	6,0
3,5	12-50	3,2 — 3,55	1,75 — 2,15	7,0
4,0	16-70	3,7 — 4,05	2,0 — 2,5	8,0
4,5	25-80	4,2 — 4,55	2,22 — 2,7	8,8
5,0	30–120	4,7 — 5,05	2,52 — 3,0	9,7
6,0	40–240	5,7 — 6,05	3,22 — 4,05	11,6

По металлу Чтобы подобрать саморез нужной длины, сначала производятся замеры толщины соединяемых деталей.При соединении двух элементов саморез должен входить в древесину не менее чем на 1/4 толщины древесины.

Саморезы по металлу выпускаются со сверлом и частой резьбой. Их диаметр пропорционален длине изделия. Используются несколько типов:

Черный с покрытием.
Ошибка.
С пресс-шайбой (дрелью).
Белое оцинкованное покрытие.

Для крепления гипсокартона к металлу используйте фурнитуру с черным покрытием , о которой будет сказано ниже.Саморезы необходимы для крепления дерева, тонкого листового материала к металлу , покрытому белым цинком, , которые защищают от коррозии. Такая фурнитура достаточно прочна за счет цементирования поверхности изделия.

Винт саморез с пресс-шайбой (сверлом) нужен для крепления стальных листов к металлу. Об этом мы поговорим в следующих разделах. Саморезы под названием bug используются для соединения тонких металлических материалов. Имеют фосфатное покрытие и полуцилиндрическую головку.

Для работы с металлом используются саморезы номинальным диаметром от 3,5 до 5 мм. Их характеристики представлены в таблице 2.

Таблица 2. Подбор саморезов по металлу.

Диаметр условный, мм	Длина мм	Диаметр наружной резьбы, мм	Диаметр внутренней резьбы, мм	Шаг резьбы, мм
3,5	10–50	3,2 — 3,55	1,75 — 2,15	5,0
4,0	60–100	3,7 — 4,05	2,0 — 2,5	10,0
4,5	110–120	4,2 — 4,55	2,22 — 2,7	15,0
5,0	125–220	4,7 — 5,05	2,52 — 3,0	20,0

Для металла со сверлом.При работе с металлом необходимо использовать только специальную фурнитуру. Правильный выбор обеспечит качественное соединение материалов на длительный срок.

Конец самореза по металлу часто делают не острым, а сверлом. Благодаря этому фурнитура легко вкручивается в прочный материал. Основные преимущества данной конструкции изделий по металлу:

Дополнительная перфорация не требуется.
Монтажные работы выполняются быстрее.
Соединение деталей выполнено лучше.

Чтобы правильно выбрать саморез из таблицы 2, необходимо измерить толщину соединяемых деталей. Для надежного крепления к металлу саморез должен входить в основание на глубину 10 мм.

Пример расчета: толщина присоединяемой детали 30 мм + 10 мм (минимальная глубина, на которую фурнитура должна входить в основание) = 40 мм. Итого получается саморез длиной 40 мм.

По гипсокартону

Саморез применяется для крепления листов гипсокартона любого сорта черный универсальный … Имеет плоскую головку и большой шаг резьбы. Оцинкованное или фосфатированное покрытие. С помощью такого оборудования можно устанавливать листы гипсокартона на различные конструкции из металла.

При установке головка прижимает верхний слой гипсокартона на глубину примерно 1 мм. Но в этом случае структура материала не нарушается.

Номинальный диаметр от 3,5 до 4,8 мм. Длина саморезов от 16 до 130 мм в зависимости от номинального диаметра.

С пресс-шайбой

Саморезы с пресс-шайбой имеют гальваническое покрытие.При установке изделий с помощью такой фурнитуры предварительно просверливается отверстие. Их отличие — полусферическая головка с пресс-шайбой, а также прорезь для отвертки Phillips.

Пресс-шайба обеспечивает надежный захват тонких деталей. Даже через некоторое время крепление не расшатывается.

Выпускается два типа оборудования:

Первый тип используется для соединения металлических листов. Sharp — для деревянных панелей. Длина саморезов варьируется от 13 до 76 мм, а номинальный диаметр — 4 штуки.2 мм.

Для сэндвич-панелей

Если необходимо прикрепить сэндвич-панели к различным металлоконструкциям, то потребуется специальная фурнитура. Они должны быть из углеродистой стали, оцинкованы. В состав этого самореза входят:

Два типа резьбы.
Резиновая прокладка.
Шайба.
Сверло.
Шестигранная головка под ключ.

Резиновая прокладка необходима для обеспечения гидроизоляции стыка. Диаметр резьбы под головкой 6.3 мм, а основная резьба — 5,5 мм. Толщина самореза варьируется от 75 до 280 мм и зависит от толщины панели.

Для панели толщиной 17-43 мм применяют саморезы 75 мм, а для максимальной панели 200-245 мм — саморез 280 мм.

Предварительное сверление не требуется. При креплении сэндвич-панелей следует учитывать толщину металла, на который они устанавливаются — она должна быть в пределах 1,5 — 12 мм.

Для гофрокартона

Для кровельных или фасадных работ необходимо крепление металлочерепицы и металлических профилей.Для этого используются специальные оцинкованные саморезы для профнастила. Они похожи на пластиковый или оцинкованный винт. Полимерное покрытие можно подобрать под цвет профнастила.

В комплект такой фурнитуры входит неопреновая шайба, предотвращающая попадание влаги в места крепления. Профнастил может использоваться для:

Саморезы для профнастила выпускаются длиной от 190 до 250 мм, номинальным диаметром 4,8 — 6,3 мм.Для правильного подбора длины метизов следует учитывать, что его резьба на 3 мм длиннее соединяемого материала. Это значительно повышает качество крепления. Для расчета количества обычно берут 8 саморезов на 1 лист профнастила.

Саморезы с пресс-шайбой используются для забора и стен. Эти винты также доступны в разных цветах.

По бетону

При выборе саморезов по бетону следующие характеристики метизов:

Нестандартная резьба.
Цинка Сталь.
Острый конец.
Длина от 50 до 200 мм.
Номинальный диаметр 7,5 мм.
Звездочка или крестовина.

Во время установки не требуется предварительное сверление материала, если бетон рыхлый. Для прочного основания необходимо просверлить неглубокое отверстие. С помощью такой фурнитуры можно делать крепеж не только в бетоне, но и в кирпичной кладке.

Ознакомившись с видами саморезов, а также их назначением, вы сможете качественно соединить детали из любых материалов: металла, дерева, установить гипсокартон, профнастил или сэндвич-панели.Более наглядно ознакомиться с выбором метизов вы можете на видео, где показаны саморезы для строительно-ремонтных работ

В статье мы расскажем вам о типах и характеристиках саморезов, поможем определиться с выбором крепежа с учетом типа скрепляемого материала. Чем отличаются саморезы, типы резьбы и шлицы.

В настоящее время в продаже имеется большое количество крепежа — анкер, дюбель и др.Однако использование саморезов по-прежнему актуально. Основное преимущество саморезов в том, что нет необходимости предварительно сверлить скрепляемые поверхности; при помощи шуруповерта или шуруповерта саморез просверлится самостоятельно. В результате получается надежное крепление.

Саморезы — технические характеристики

Саморезы — это крепежный материал, состоящий из шлицевой головки и стержня с резьбой, а также наконечника определенной формы.Они производятся из конструкционной углеродистой стали стандартного качества, а также из низколегированной стали улучшенного качества и из сплавов цветных металлов (медь, латунь, цинк, алюминий). Кроме того, некоторые виды саморезов покрываются антикоррозийными составами, обычно цинком. Об отличии саморезов мы расскажем ниже.

Виды головок саморезов

Саморезы качественные различают по типам головок:

Винт саморез с шестигранной головкой, выполненный в виде стыковой пресс-шайбы, и наборной.Шестигранник вкручивается обычным ключом;

С потайной головкой, за счет которой после вкручивания крепеж полностью утоплен в поверхность;

Саморез с полусферической головкой, который, как правило, остается на поверхности, но при необходимости утоплен;

Для крепления хрупких материалов используются застежки с полусферической головкой, снабженной пресс-шайбой, а также головка с пресс-шайбой увеличенного размера.

Какие есть прорези под саморезы

Прорези для шурупов и шурупов необходимы для передачи крутящего момента от отвертки или отвертки на сам крепежный элемент. Их довольно много, и мы упомянем только самые распространенные.

Прямой слот … Раньше был довольно популярен, но в последнее время практически полностью вытеснен крестообразным слотом.

Поперечная выемка … Товар компании «Филипс» пришелся по душе потребителю, так как существенно облегчил процесс ввинчивания самореза.

Поперечная выемка Pozidrive … Крепежные детали с такими шлицами позволяют более эффективно передавать усилие от инструмента. Это стало возможным за счет меньшего угла при вершине и дополнительных антенн. Однако для этого требуется более точное центрирование в прорези отвертки или биты, что несколько замедляет работу.

Звездочка Torx … Она является рекордсменом по эффективности передачи крутящего момента, но требует тщательного совмещения паза с инструментом, поэтому не подходит для ввинчивания большого количества саморезов.Обычно крепеж с такой прорезью используется для крепления рам, дюбелей и фасадных элементов.

Квадратные шлицы и шлицы с внутренним шестигранником практически не используются, за исключением разве что в мебельной промышленности.

Еще реже используются специальные шлицы, или, как их еще называют, шлицы «с секретом».

Резьба также разнообразна, и какие винты использовать, зависит от типа закрепляемого материала:

Крупная резьба … Саморезы с малым шагом резьбы позволяют крепить мягкие материалы — гипс, асбест, пластик и мягкую древесину. Диаметр таких саморезов от 3,5 до 5 мм, длина от 16 мм до 150 мм;

Средняя резьба … Это универсальные винты, подходящие практически для всех типов скрепляемых материалов. Диаметр средних шурупов — от 3 мм до 6 мм, длина — от 12 мм до 220 мм;

Средняя резьба, профиль «елочка» … Предназначен для крепления к бетонным и кирпичным поверхностям, забивается дюбелем.Диаметр саморезов от 3 мм до 8 мм, длина — от 12 мм до 200 мм;

Частая резьба в два шага … Саморезы, предназначенные для крепления к металлическим листам толщиной до 0,9 мм, имеют такую резьбу. Доступен со сверлом на наконечнике или без него (в этом случае требуется предварительное сверление). Диаметр таких шурупов от 3 мм до 8 мм, длина от 12 мм до 200 мм;

Асимметричная резьба . Этот вид резьбы предназначен для саморезов, применяемых в мебельном производстве, для крепления элементов мебели из дерева, фанеры или ДСП.Требуется предварительное сверление, диаметры саморезов — 5 мм и 7,5 мм, длина — от 40 мм до 70 мм;

Переменная зубчатая резьба … Саморезы с такой резьбой предназначены для крепления на бетонные или кирпичные поверхности без дюбеля. Диаметр самореза — 7,5 мм, длина от 70 мм до 200 мм.

К сожалению, история не сохранила имя изобретателя чудо-винта, но достоверно известно, что он был одним из эмигрантов, прибывших в США в конце 19 — начале 20 веков, которые в то время стали миллионер! Однако такая история больше похожа на сюжет к фильму «Американская мечта», где бедняк за короткое время становится хозяином умов и сердец.

По другим данным, разработкой самореза занимается инженер из Gypsum, в конце 60-х годов XX века, который усовершенствовал обычный винт по указанию своего директора Рекса Селби, который занимался в производстве гипсокартонных конструкций.

Сегодня, когда миру уже наплевать, кто был первым, саморезы производятся повсеместно, а их использование в некоторых замкнутых производственных циклах уже в конце 70-х годов на территории СССР говорит о реальной пользе и необходимости. такого помощника.

Собственно, в 80-х саморезы уже были стандартизированы, и их можно было найти в строительных магазинах. Это, казалось бы, простое изобретение получило широкое распространение во время реструктуризации и распада Союза, когда тот же самый гипсокартон и черный фосфатированный саморез, использованные с ним, хлынули на внутренний рынок.

Если вы думаете, что мы до сих пор используем те же разработки 60-х и 80-х годов, то это ошибка. Примерно раз в месяц во всем мире выдается патент на изобретение нового типа саморезов.Поэтому строителям остается только адаптироваться к рыночным предложениям и активно внедрять их в работу.

Открытие бутылки вина саморезом — излюбленный метод домашних мастеров, которые никогда не расстаются со своим инструментом. Сначала отверткой ввинчивается саморез в пробку до середины, а затем вытаскивается с его помощью плоскогубцами или плоскогубцами.

Виды саморезов — какие они?

На сегодняшний день существует множество видов саморезов.Только по типу резьбы делятся на саморезы с универсальной резьбой, малым шагом резьбы и частой.

Например, если вам необходимо закрепить тяжелую полку на стене из гипсокартона, необходимо использовать саморезы с частым шагом резьбы, предварительно определив расположение металлического профиля с помощью магнита и просверлив в нем отверстие равное внутренний диаметр самореза.

Саморезы с малым шагом резьбы предназначены для ввинчивания в мягкие материалы (пластик, гипс, асбест, деревянную доску).Не так давно в продаже появились саморезы по бетону, вкручиваемые без дюбеля, прямо в просверленное отверстие. При вкручивании таких саморезов в пористый материал сверление отверстий не допускается. Саморезы с профилем «елочка» можно отнести к «вечному» типу.

Забиваются в поверхность одновременно с дюбелем и подходят для крепления натяжного потолка или установки оконных рам. Саморезы, шестигранный ключ и замаскированные декоративные заглушки представляют собой отдельный блок.Для других работ существуют универсальные саморезы, предназначенные для вкручивания в любую поверхность.

Выбор подходящего винта!

В первую очередь саморез нужно подбирать по степени приложенной к нему нагрузки. Как правило, они имеют больший запас прочности на сдвиг и изгиб, чем обычные винты. Главное — учитывать пористость и структуру материала. в котором он прикреплен.

То есть чем пористее структура стены, тем толще и длиннее должен быть дюбель, а, следовательно, и длина шурупа.Использование саморезов очень обширно. В строительстве их можно использовать не только для крепления облицовки к несущему каркасу, но и для создания самого каркаса.

Саморезы широко применяются при сборке каркасных домов и производстве кровельных работ. При этом каждый винт снабжен собственной шайбой с уплотнением, предотвращающим попадание воды в место вкручивания винта.

С саморезами для тонких пластин очень просто установить многослойные дымоходные системы.Они отлично заменят стандартные крепежные хомуты, которые далеко не всегда способны надежно зажать трубы в местах соединения. Но заранее скажем, что клепать в плане соединения навсегда будет намного надежнее.

Таблица: Типы популярных саморезов, их назначение, типы и размеры

Шаг резьбы самонарезающий	Набор саморезов	Диаметр винта самореза, мм	Диапазон длин винтов , мм
Среднее значение	Винт универсальный для всех видов крепления	3.0: 3,5: 40: 4,5; 5.0; 6.0	12; 16; 20; 25; 30; 35:40; 45; 50: 60: 70: 80: 90: 100: 120: 140; 160; 180; 200; 220
Частая, двухступенчатая резьба	Саморезы для крепления к металлическим листам толщиной до 0,9 мм без дюбеля. Требуется предварительное сверление.	3,0; 3,5; 4,0; 4.5; 5.0; 6.0; 8.0	12; 16; 20; 25; 30; 35:40; 45; 50: 60: 70: 80: 90: 100: 120: 140: 160; 180; 200
Редкий	Саморезы для крепления к мягким материалам без дюбелей (мягкая древесина, пластик, гипс)	3.5; 4.0; 4.5; 5.0	16; 20; 25; 30; 35:40; 45; 50; 55; 60; 70; 75; 90: 100: 125: 150
Средний, профиль в елочку	Саморезы для крепления к бетонным или кирпичным стенам забиванием дюбеля	3,0; 3,5; 4,0; 4,5; 5.0; 6.0; 8.0	12; 16; 20; 25; 30; 35:40; 45; 50: 60: 70: 80: 90: 100: 120: 140: 160; 180; 200
Асимметричный	Саморезы для крепления элементов современной деревянной мебели.Плиты ДСП, фанера. Требуется отверстие диаметром 4,5 или 7 мм.	5,0; 7,5	40; 50; 60. 70
Переменная насечка	Саморезы для крепления к бетонным или кирпичным стенам без дюбелей (штифтов). Его вкручивают в отверстие глубиной на 15 мм больше длины самореза.	7,5	70; 90; 110: 130; 150; 180; 200

Виды саморезов: головки

Оптовые разноцветные ювелирные изделия CZ Gold 26 Pendant in…

108,54 руб.

Бесплатная доставка

★★ ★★ ★★ ★★ ★★ (4,90) | Заказы (2107)

Женский вельветовый повседневный свитшот с длинным рукавом и принтом …

Самонарезающий против. Самосверлящие винты

Самонарезающие винты имеют острую режущую резьбу, позволяющую врезаться в материал и создавать свою собственную резьбу.

Что такое самонарезающие винты?

Если вы не планируете прикручивать что-либо через болт (процесс продевания болта через отверстие и присоединения гайки к другой стороне, чтобы удерживать его на месте), почти каждая ситуация, связанная с болтом, требует резьбового отверстия.Метчик — это инструмент, который можно вставить в отверстие после того, как оно было просверлено, и создает резьбу для завинчивания винта.

Самонарезающие винты устраняют необходимость в метчике за счет наличия острой нарезной резьбы, которая может нарезать саморез во время затяжки. Использование саморезов дает два больших преимущества. Во-первых, они экономят время и деньги, устраняя необходимость в кране. Во-вторых, полученная резьба, которую они создают, намного более точна и создает более плотное и прочное соединение.Часто можно увидеть саморезы, используемые в стали и кирпичных материалах, но они также могут разрезать пластик или дерево.

Что такое самонарезающие винты?

Самосверлящие винты имеют острие, которое действует как сверло, и острую нарезную резьбу, которая нарезает отверстие во время установки.

Самосверлящие шурупы — широко используемые разновидности шурупов для быстрого сверления металла и дерева. Самосверлящий винт обычно можно определить по его острию и кончику с канавкой (канавкой). Этот наконечник действует как сверло для винта, что значительно ускоряет его установку, а не требует переключения между сверлом и отверткой.

Зубчатая часть наконечника служит резервуаром для стружки или металлической стружки. Это создает пространство, необходимое для сверления / ввинчивания шурупа до упора.

Самосверлящие шурупы

почти всегда изготавливаются из твердой стали или какого-либо металла, обработанного для повышения твердости (например, нержавеющей стали 410). При использовании саморезов обязательно убедитесь, что материал, в который вы просверливаете, мягче, чем сам материал винта. В противном случае сверлильный наконечник самореза затупится и не врежется в материал.Все саморезы также являются самонарезающими по характеру работы.

Самосверлящие винты экономят время, поскольку исключают как сверление (в большинстве случаев), так и нарезание резьбы в отверстии перед установкой. Это также устраняет необходимость в сверлах и метчиках и переключении между ними для каждого отверстия.

* Хотя эти шурупы могут просверливать собственные отверстия, мы все же рекомендуем сначала использовать стандартное сверло , особенно , для обработки очень тонкой древесины .Этот шаг значительно ограничит вероятность раскола / растрескивания.

Саморез против саморезов: что лучше?

В мире застежек обычный ответ, что лучше, почти полностью зависит от ситуации, в которой застежка используется. С точки зрения экономии времени, самосверлящий винт является лучшим выбором, поскольку он может устранить необходимость в сверле, что делает установку одноэтапным процессом. Однако у обоих есть свое место, и все сводится к знанию того, что использовать в данной ситуации.

Amazon.com: 80Pcs M5 Дюбель Винт Двусторонние винты Самонарезающие резьбовые болты Подвесные болты Шпильки: Industrial & Scientific

Цена:

15 долларов.39 + Без залога за импорт и $ 16,46 за доставку в Российскую Федерацию Подробности

Материал	Пластик
Размер резьбы	M5
Внешняя отделка	Цинк
Тип застежки	Подвесной болт
Марка	Хюдуо

Убедитесь, что это подходит введя номер вашей модели.
Разнообразие размеров. Подвесные болты бывают разных размеров для разных целей.
Оцинкованный цинк: поверхность винта оцинкована для повышения производительности и увеличения срока службы.
Упаковка в пластиковую коробку: Двусторонние винты упакованы в пластиковые коробки для удобства переноски и хранения.
Высокое качество: эти винты изготовлены из высококачественного железа и отличаются прочностью.
Широко используется: установочные винты широко используются для соединения двух деревянных частей.

]]>

Характеристики

Фирменное наименование	Хюдуо
Ean	0703633645371
Внешний вид	Цинк
Материал	Пластик
Измерительная система	Метрическая
Номер детали	Hyuduoz0idx3p8am
Размер резьбы	M5
Код UNSPSC	27110000
UPC	703633645371

Amazon.com: 10шт 640 мм Дюбель Винт Двусторонние Самонарезающие Резьбовые Болты Деревообработка Мебель Соединительные Стержни Балки Шпильки: Товары Для Дома

Материал	Утюг
Размер резьбы	M6
Внешняя отделка	Цинк
Марка	Wal Front

Убедитесь, что это подходит введя номер вашей модели.
§ГАЛЬВАНИЗИРОВАННАЯ ПОВЕРХНОСТЬ: Эти винты изготовлены из высококачественного железа и имеют гальваническое покрытие для лучшей производительности и более длительного срока службы.
§РАЗМЕР: Общая длина этого двухстороннего винта составляет 40 мм / 1,57 дюйма, а диаметр резьбы — 6 мм / 0,24 дюйма.
§ ШИРОКОЕ ИСПОЛЬЗОВАНИЕ: Дюбельные винты подходят для сборки мебели, деревообработки или других хобби и широко используются для соединения двух деревянных частей.
§10PCS: Всего в одном наборе 10 шт. Винтов, которые вы можете использовать для многих проектов.
§КАЧЕСТВО ПОСЛЕПРОДАЖНОГО ОБСЛУЖИВАНИЯ: Если у вас возникли проблемы с качеством или какие-либо проблемы, обращайтесь к нам. Мы решим все ваши проблемы за вас.

› Смотрите больше информации о продукте

Amazon.com: 20шт 530мм Двусторонний дюбель Самонарезающий резьбовой болт Деревообработка Мебель Соединительные стержни Балки Шпильки: Промышленные и научные

Был:	9 долларов.19 Подробности
Цена:	7,89 долл. США + Без залога за импорт и $ 14,08 за доставку в Российскую Федерацию Подробности
Вы экономите:	1,30 доллара США (14%)
Купон	Купон на дополнительную скидку 5% применяется при оформлении заказа. Подробности Простите. Вы не имеете права на этот купон.

Материал	Легированная сталь
Внешняя отделка	Цинк
Марка	Wal Front

Убедитесь, что это подходит введя номер вашей модели.
§ОЦИНКОВАНИЕ: Эти винты изготовлены из высококачественного железа и имеют гальваническое покрытие, обеспечивающее лучшую производительность и более длительный срок службы.
§ ШИРОКОЕ ИСПОЛЬЗОВАНИЕ: Дюбельные винты подходят для сборки мебели, деревообработки или других хобби и широко используются для соединения двух деревянных частей.
§20ПК: Всего в одном наборе 20 шт. Винтов, которые вы можете использовать для многих проектов.
§РАЗМЕР: Общая длина этого двухстороннего винта составляет 30 мм / л.17 дюймов, а диаметр резьбы 5 мм / 0,19 дюйма.
§КАЧЕСТВО ПОСЛЕПРОДАЖНОГО ОБСЛУЖИВАНИЯ: Если у вас возникли проблемы с качеством или какие-либо проблемы, обращайтесь к нам. Мы решим все ваши проблемы за вас.

]]>

Характеристики

Фирменное наименование	Wal Front
Ean	0748018393379
Внешний вид	Цинк
Тип отделки	Заканчивать
Компоненты в комплекте	inc
Тип установки	Метод установки
Вес изделия	1.76 унций
Материал	Легированная сталь
Измерительная система	Метрическая
Номер детали	Walfrontug1093q845
Источник питания Тип	Powersource
Особые области применения продукта	Древесина
Код UNSPSC	27110000
UPC	748018393379

дерева — Как определить правильный диаметр сверла при предварительном сверлении под винты?

дерево — Как определить правильный диаметр сверла при предварительном сверлении под винты? — Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

0
+0
Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 9 лет, 9 мес назад

Просмотрено 348k раз

Предположим, я хочу предварительно просверлить, скажем, винт 5/16.Как определить правильный диаметр сверла?

Майк

2,9301414 серебряных знаков2828 бронзовых знаков

Создан 08 сен.

в ловушке

60311 золотой знак55 серебряных знаков66 бронзовых знаков

Вот несколько графиков Bolt Depot.Bolt Depot — это удобный ресурс, в котором содержится много информации обо всех типах крепежа.

Размер пилотного отверстия:

Диаметр шурупа:

**** Основной диаметр резьбы ** измеряется на внешней стороне резьбы. *

Создан 08 сен.

Тестер101 Тестер101

1k7272 золотых знака296296 серебряных знаков569569 бронзовых знаков

Я использую очень простой способ — удерживать сверло и винт.Держите вал сверла перед винтом. Вы должны видеть только резьбу винта (и, возможно, бит винта). Если резьбы не видно, значит сверло слишком большое. Если вы видите слишком большую часть винта, бит слишком мал.
Надеюсь, это поможет!

Создан 09 сен.

МакАрти

71144 серебряных знака 66 бронзовых знаков

Вот моя диаграмма, составленная на основе более чем 30-летнего опыта работы на местах… (извините за миллиметры для тех, кто находится в США!)

Более подробно винты объяснены здесь диаграммой. (NB на основе опыта Великобритании / ЕС)

Создан 18 мар.

разнорабочий

2,1559 серебряных знаков1515 бронзовых знаков

Это зависит от того, хотите вы, чтобы он был свободным или нет.Если вы хотите, чтобы он был очень слабым (в случае болта, у которого у вас будут шайбы с обеих сторон и гайка с резьбой на дальней стороне, то не стесняйтесь увеличивать размер немного — в данном случае 6 / 16 или 3/8. Если вы используете винт там, где вы хотите, чтобы резьба была надежно закреплена, используйте самое маленькое сверло, которое у вас есть, в мягком материале, таком как дерево, и в более твердых материалах, таких как металл или бетон, сверло. бит, который на одну дробь меньше (например, в данном случае 4/16 «или 1/4»).

Создан 08 сен.

Карл КацкеКарл Кацке

7,65533 золотых знака2424 серебряных знака4343 бронзовых знака

Это вариант для метрических саморезов из нержавеющей стали. Это идеальный вариант, поскольку он показывает различные диаметры направляющих, необходимые для различной толщины листового металла, а также стали и алюминия.

Винты из нержавеющей стали

Создан 10 мар.

Лучшие диаграммы для конических и прямых шурупов, которые я нашел, можно найти на сайте http: // www.wlfuller.com/html/wood_screw_chart.html — более полная компания существует всегда, и это видно по обслуживанию клиентов и точности советов.

Создан 09 фев.

1 Очень активный вопрос .Заработайте 10 репутации (не считая бонуса ассоциации), чтобы ответить на этот вопрос. Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов.

Не тот ответ, который вы ищете? Посмотрите другие вопросы с метками сверло для деревянных инструментов или задайте свой вопрос.

Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

болтов против. Винты — различия и когда использовать болты или винты

Подготовка к следующему проекту — будь то строительство развлекательного центра, стеллажа для магазина или более крупный строительный объект — требует некоторого предварительного планирования.Вы должны подумать о том, какие материалы вам понадобятся и какие застежки вы будете использовать. Болты и винты — это два стандартных варианта, что подводит нас к общему вопросу:

Когда следует использовать болты вместо винтов?

Каковы преимущества болтов и винтов?

Когда дело доходит до спора о болтах и шурупах, вы обнаружите, что они имеют разные преимущества, потому что они разработаны для различных применений и материалов.

Как решить, когда использовать болты вместо винтов

Перед выбором стороны в болтах vs.Подумайте об этих трех факторах:

Приложение

От вашего проекта зависит, используете ли вы винты или болты. Помните: болты обеспечивают огромную удерживающую силу, тогда как винты предлагают золотую середину для удерживающей силы. Легкие и средние строительные проекты, такие как ограждения или обрамление, лучше всего подходят для винтовых работ. Ваши сверхпрочные проекты лучше всего подходят для болтов. Болты также лучше всего подходят, когда готовый проект предназначен для легкой сборки и разборки.

Материал

Независимо от того, используете ли вы листовой металл, дерево, бетон или гипсокартон для своего дома, вам нужно подумать о том, как это применимо к болтам и шурупам. Материальные вопросы.

Материалы, для которых обычно требуются винты:

Фанера
Доска для прессы
Гипсокартон
Листовой металл
Доска настила

Материалы, которые обычно лучше всего подходят для болтов:

Есть некоторые материалы, для крепления которых может потребоваться винт или болт в сборе.Например, 2 x 4 дюйма лучше всего закрепить в качестве шпильки, которая является частью каркаса стены, с помощью винтов, но для такого применения, как сборка настила, болты, вероятно, будут лучшим выбором. Выбирая между болтами и винтами, обязательно учитывайте нагрузку на крепеж в сочетании с материалом.

Стоимость

Цена всегда является важным фактором при составлении бюджета проекта, особенно если вам нужно большое количество крепежных элементов. Хотя использование болтов может быть более дорогостоящим, использование правильного крепежа в конечном итоге сэкономит вам деньги.Если вам в конечном итоге придется ремонтировать проект из-за того, что вы использовали неправильный крепеж для материала или области применения, вы на самом деле не сэкономите денег, выбрав более дешевый путь.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О БОЛТАХ И ВИНТАХ

1. В чем разница между болтом и винтом?

Болты и винты могут обеспечить надежную фиксацию при креплении. Однако эти застежки не совпадают. Обычно самонарезающий винт имеет спиральную канавку, обернутую вокруг вала.Резьба винта сопрягается с материалом, через который он проворачивается, чтобы удерживать винт на месте. С другой стороны, болт не самонарезающий, и для его фиксации требуется гайка.

Винты и болты также различаются по форме и стоимости — винты часто имеют коническую форму, а болты — нет, а болты обычно стоят дороже, чем винты.

2. Болт прочнее винта?

Да, болты обеспечивают большую удерживающую способность, чем винты. Отчасти это связано с наличием шайбы, которая распределяет нагрузку на большую площадь поверхности.Поскольку болты обладают повышенной прочностью, они хорошо подходят для тяжелых нагрузок.

3. Крепежный винт — это болт?

Крепежный винт имеет резьбу, которая закручивается вверх по всему цилиндру. Этот тип крепежа работает с гайкой или резьбовым отверстием, которое технически превращает крепежный винт в болт. В результате некоторые люди называют их машинными болтами.

4. Что такое гайка, болт и винт?

Гайка — это компонент, который надевается на конец болта и помогает удерживать предметы на месте.Болт — это застежка без конуса, в которой для удержания предметов используются шайба и гайка. Винт — это коническая застежка, которая сопрягается с существующей резьбой или создает свою собственную резьбу в материале при повороте.

5. Как называется винт без головки?

Винт без головки иногда называют глухим. Два типа включают дюбели и установочные винты. Дюбель-шурупы используются для соединения дерева с резьбой на обоих концах. Установочные винты имеют полную резьбу и обычно приводятся в действие с помощью внутреннего гаечного ключа.Эти винты хорошо подходят, когда вам нужно закрепить какой-либо предмет напротив другого предмета или внутри него.

6. Как называется болт без головки?

Есть несколько типов болтов, у которых отсутствует головка, как в типичных конструкциях. Подвесной болт имеет два конца с резьбой, причем один конец имеет форму шурупа для дерева. Вы можете использовать один из этих креплений, если хотите закрепить что-то наверху или прикрепить металл к дереву. Другой болт без головки называется шпилькой. Эти крепежные детали с полной резьбой можно использовать для создания фланцевых соединений с гайками с обеих сторон болта.

7. Как называются винты с внутренним шестигранником?

Другие названия винта с внутренним шестигранником включают болт с внутренним шестигранником, винт с внутренним шестигранником и винт с головкой под торцевой ключ. Эти застежки имеют шестигранное отверстие для привода, утопленное в головку. Чтобы затянуть этот тип болта, вам понадобится совместимый шестигранный ключ.

8. В чем разница между болтом и винтом с шестигранной головкой?

Болты похожи на винты с шестигранной головкой. Основное различие между ними связано с тем, как вы их устанавливаете.Болт работает в тандеме с гайкой, чтобы скрепить предметы или материалы вместе. Чтобы установить колпачковый винт, вам нужно повернуть винт внутри резьбового отверстия.

Поднимите болты и винты на строительных крепежах и инструментах

Знать, когда использовать болты вместо винтов или наоборот, может быть непросто, пока у вас не появится больше опыта. Помощь нашей команды экспертов и доступ к нашим утвержденным подрядчиком инвентарным запасам и услугам может упростить процесс и вселить в вас больше уверенности, когда вы начнете свой проект.
