Переделываем двухклавишный выключатель

Для разборки прибора – поддеваем отверткой клавиши, выкручиваем фиксирующие болты спереди, выкручиваем болты фиксирующую конструкцию сзади, аккуратно снимаем верхнюю крышку. На этом этапе, во-первых, проверяем съемность контакта с зажимом (лучше это спросить у продавца, прежде чем разбирать выключатель), во-вторых, проверяем работоспособность выключателя при развернутом на 180 градусов коромысле (лучше почитать в интернете). Если оба условия выполнимы, можно приступить к созданию проходного выключателя.

Коромысло переворачиваем, а кнопки объединяем в единую синхронно двигающуюся конструкцию. Осталось проверить работоспособность.

Важный шаг – разборка, устройство необходимо расчленять крайне аккуратно, ведь нужно ничего не сломать.

Использование кнопочного переключателя

Существует иной вариант – проходной переключатель заменяется кнопочным, но рассчитанным на малые нагрузки. Грамотно просчитав проект системы, покупают два переключателя типа ON-ON, они должны работать так:

• когда первая группа включена – вторая выключена;
• если включается вторая, то первая – обесточивается.

При использовании такой пары, можно легко создать систему проходных переключателей света.

Использовать непосредственно кнопочный вариант необязательно, подойдет любая пара выключателей подобной системы, в том числе, тумблеры.

Промежуточное реле

Крайним вариантом, рассмотренным нами сегодня, будет использование одноклавишного выключателя в группе со специальным промежуточным реле. Данная схема скорее теоретическая, ведь практически ее реализовать крайне проблематично, да и эксплуатация создает несколько технических нюансов.

Главный нюанс – реле должно работать постоянно, пусть это и небольшая финансовая трата, но мы вносим постоянного потребителя в систему, который мало, но всегда «ест» нашу электроэнергию и «крутит» счетчик.

Переходное реле выполняет функцию перекидных контактов, а одноклавишный выключатель, в такой схеме, играет роль контроллера переключения катушек.

Полезное видео

С одним из вариантов изготовления проходного выключателя вы можете ознакомиться на видео ниже:

Система переходных выключателей, скорее, составляющая удобства и комфорта, нежели необходимость, она позволяет не возвращаться к началу коридора, либо лестницы для выключения света. Да и колупать все своими руками тоже нет никакой нужды, цена заводских проходных переключателей не слишком отличается от цены обычных, в качестве примера рассмотрите в интернете работу перекрестного переключателя. Система установки и эксплуатации и установки данных устройств очень простая, главное не потеряться в проводах.

Как правильно сделать проходной выключатель света своими руками

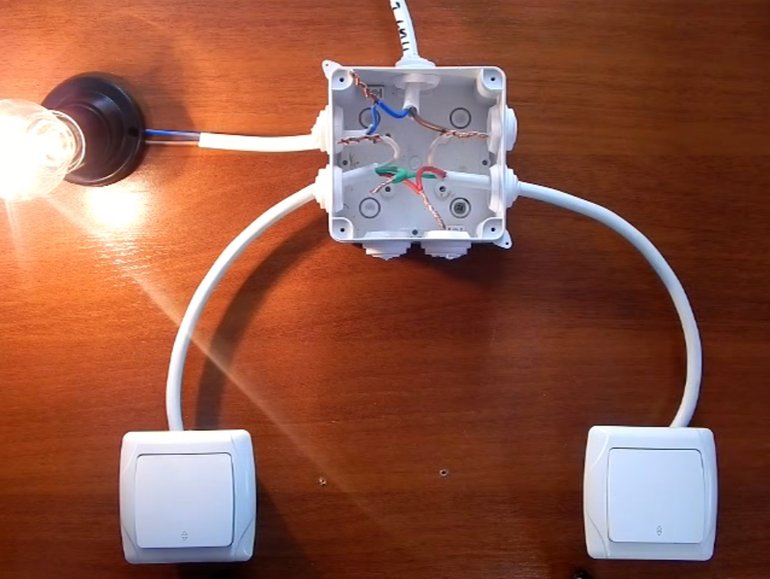

Установка проходного выключателя является оптимальной, когда необходимо управлять световым устройством из нескольких разных мест. Зная схему подключения, для подобной системы можно использовать традиционный прибор. Чтобы обеспечить комфортное управление источником света, нужно знать, как подключить проходной выключатель как обычный.

Блок: 1/8 | Кол-во символов: 338
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-sdelat-proxodnoj-vyklyuchatel-iz-obychnogo-vyklyuchatelya/

Особенности проходного выключателя

В отличие от обычного двойного выключателя, проходной имеет три контакта. Эти устройства соединяются между собой посредством трехжильного кабеля, который может проходить открыто снаружи, а может быть спрятан внутрь стены в проштробленную канавку.

Подключение осуществляется таким образом, чтобы нулевой провод шел к источнику света, а фаза – в разрыв электроцепи к выключателю. Нулевой кабель идет через коробку электрораспределения на лампу, фаза – на вход.

К выходу подключается два кабеля, и посредством перемычки происходит попеременное замыкание электрической цепи. Эти провода подключаются ко второму переключателю, и один из них выходит дальше, на светильник. Таким образом, осуществляется переброска электричества с первой линии на вторую.

Такое устройство, как выключатель тройной проходной, сегодня имеется в свободной продаже, вот только стоимость его достаточно велика. И если у вас нет желания переплачивать немалые деньги, можно сделать проходной выключатель своими руками. Для этого не понадобится ни специального инструмента, ни каких-то особых профессиональных навыков.

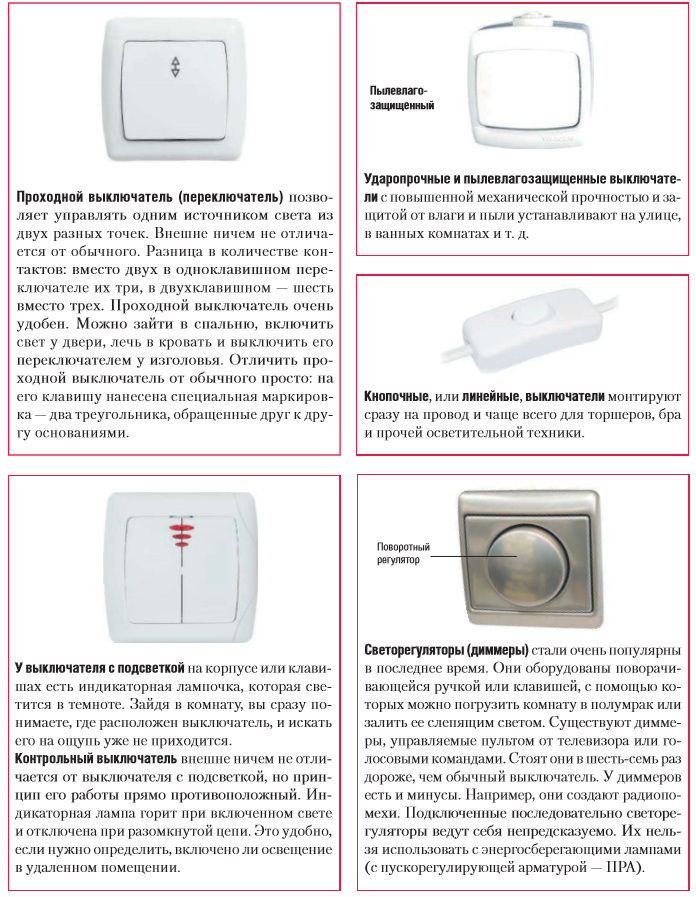

Внешне проходной выключатель неотличим от обычного, и может иметь одну или более клавиш переключения. Разница между ними заключается во внутреннем устройстве. В домашних условиях обычно используются маршевые выключатели с одной клавишей. Впрочем, переходное устройство правильнее называть переключателем, поскольку оно предназначено для переключения электроцепей. Если помещение имеет большую площадь, может понадобиться приспособление с несколькими клавишами.

Блок: 2/5 | Кол-во символов: 1584
Источник: https://YaElectrik. ru/elektroprovodka/kak-sdelat-prohodnoj-vyklyuchatel-iz-obychnogo

Конструкция выключателя проходного типа

Внешне маршевый выключатель ничем не отличается от обычного, кроме наличия на клавише условного изображения в виде двух треугольников и схемы устройства на тыльной стороне диэлектрического основания.

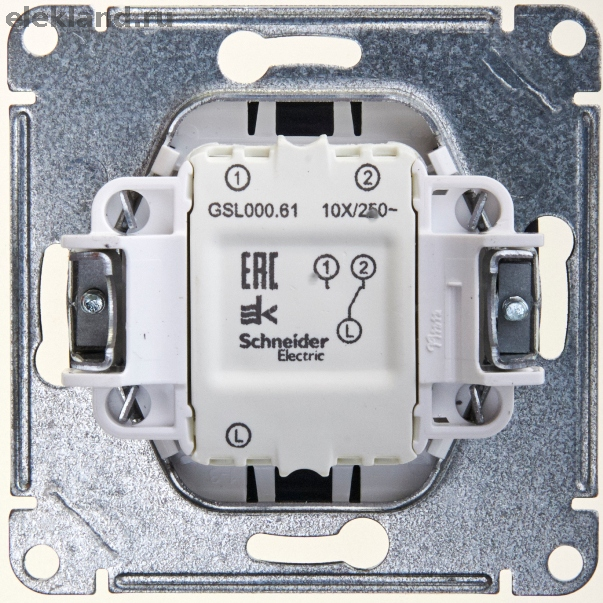

Внутри проходного выключателя расположены три контакта: два неподвижных и один подвижный (перекидной), приводимый в движение наружной клавишей устройства. У перекидного контакта два возможных рабочих положения – на одной из неподвижных клемм. Нажатием клавиши подвижный контакт перемещается с одной клеммы на другую, разрывая одну цепь и замыкая вторую.

На этой конструктивной особенности проходного выключателя основана схема сети, в которой один осветительный прибор может управляться из двух разных мест. Нулевой и заземляющий провода от распределительной коробки подводятся к осветительному прибору, а в фазовой жиле устраивается разрыв двумя проходными выключателями, между которыми проложены две альтернативные линии.

Установка выключателя света своими руками

Блок: 2/4 | Кол-во символов: 1012
Источник: http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/kak-pravilno-sdelat-prohodnoj-vyklyuchatel-sveta-svoimi-rukami/

Способ №2. Одноклавишный переключатель

Если вы беретесь переделывать двухклавишный выключатель в одноклавишный переключатель с конструктивным изменением положения клемм, желательно использовать два коммутатора одного типа или хотя бы схожие по конструкции и размеру. Обязательно обратите внимание, позволяет ли конструкция развернуть подвижную контактную группу выключателя таким образом, чтобы в первом положении они замыкали один контакт, а во втором противоположный.

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

1. Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
2. Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
3. Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.
4. При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

Рис. 3. Разберите выключатель

В зависимости от конструкции выключателя вам понадобится открутить болты, вытянуть пружины из станины или расцепить замок.

• На керамическом или полимерном основании расположены неподвижные контакты. Одни из них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался второй контакт.

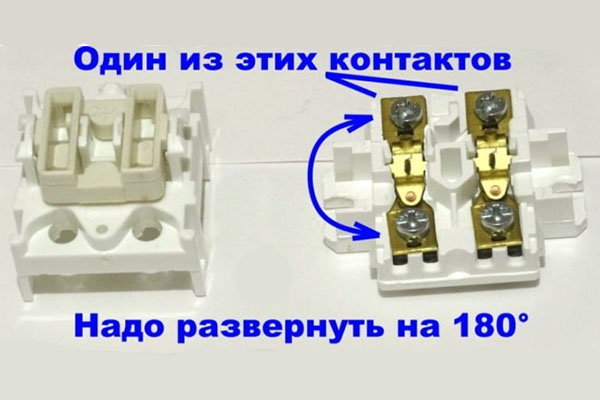

Рис. 4: разверните один из контактов

Но такая манипуляция возможна не на всех коммутаторах, в некоторых вариациях придется доработать контакты – припаять дополнительную шину, чтобы удлинить ламели. Поэтому  в каждой модели нужно детально разобраться.

• На вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих клеммах.

Рис. 5: установите перемычку

• Ту же процедуру повторите со вторым выключателем, чтобы получились два проходных. Соберите все элементы в обратной последовательности, но вместо двух клавиш установите одну, которая по габаритам сможет свободно двигаться на имеющемся креплении.

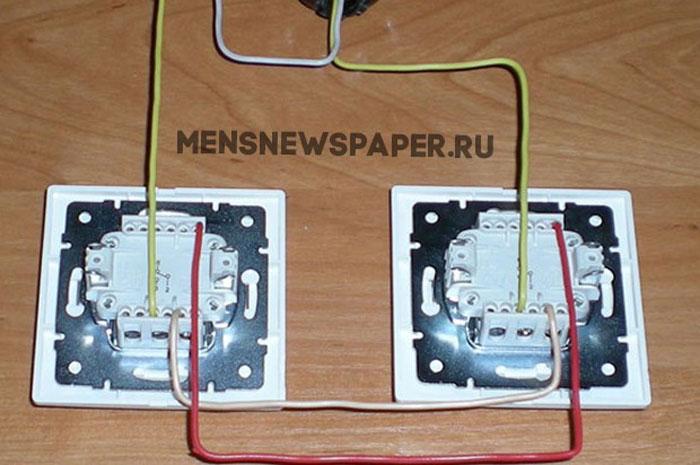

• Установите оба переключателя в коробки под них. От выходных клемм одного подключите провода к аналогичным контактам другого. Пары контактов должны соединяться отдельными проводами.

Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов —  у вас должно получиться практически нулевое сопротивление в обоих вариантах.

В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод  таким будет гораздо удобнее работать.

Блок: 4/5 | Кол-во символов: 2932
Источник: https://www.asutpp.ru/prohodnoy-vyklyuchatel-svoimi-rukami.html

Способ №1. Двухклавишный переключатель

Данный метод позволяет получить проходные выключатели из обычных двухклавишных моделей. Это особенно удобно, если вы не хотите тратить время на сложные изменения их конструкции или у вас нет соответствующего инструмента.

Рис. 2. Двухклавишная модель проходного выключателя

Для реализации этой модели проходного выключателя вам потребуется два двухклавишных устройства, соединительные провода и источник освещения.

Собрав все необходимое, выполните такую последовательность действий:

1. Отключите напряжение на щитке при помощи автоматического выключателя – это предотвратит поражение электротоком при монтажных работах. Будет надежнее, если одновременно вы отключите и нулевой и фазный проводник для соответствующего светильника.
2. Подключите первый из двухклавишных переключателей к фазному проводу трехжильного кабеля. Для этого отпустите клемму на выключателе и заведите туда жилу. Зажимается жила до получения надежного контакта с минимальным сопротивлением электрическому току.
3. К каждому из выходных контактов также подключите по проводу. Далее проведите их к выходным контактам второго двухклавишного выключателя.
4. От вводной клеммы второго коммутатора отведите провод к прибору освещения.

Если система освещения проводится в рамках капитального ремонта и замены всех светильников и приборов в доме, то для разводки электропитания штробятся стены. В противном случае можно обойтись наружной прокладкой в кабельном канале. В случае большой протяженности между точками переключения, проводку лучше выполнять трехжильным кабелем. Так как для промежуточного соединения проводов оптимально расходуется три провода.

Следует отметить, что вышеизложенный метод работает при одновременном переключении сразу двух клавиш, поэтому каждый раз вам нужно оперировать сразу двумя кнопками, переводя их в противоположные положения.

В противном случае логика схемы нарушиться и в следующий раз вам попросту не удастся отключить лампочку. Поэтому если другие домочадцы могут халатно относиться к подобным переключениям, лучше переделать конструкцию устройства на одноклавишный вариант.

Блок: 3/5 | Кол-во символов: 2124
Источник: https://www.asutpp.ru/prohodnoy-vyklyuchatel-svoimi-rukami.html

Переделка: порядок действий

Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.

По размеру они не должны отличаться друг от друга. При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй.

Теперь переходим непосредственно к самой работе по переделке устройства:

• Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.
• Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.

• С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.
• Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.

• Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.

Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.

Блок: 3/5 | Кол-во символов: 2401
Источник: https://YaElectrik.ru/elektroprovodka/kak-sdelat-prohodnoj-vyklyuchatel-iz-obychnogo

Недостатки проходных устройств

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

://

Блок: 8/8 | Кол-во символов: 869
Источник: https://StrojDvor. ru/elektrosnabzhenie/kak-sdelat-proxodnoj-vyklyuchatel-iz-obychnogo-vyklyuchatelya/

Перекидной выключатель

Варианты схем

Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

• в большом коридоре или холле с множеством дверей;
• в квартире с тремя уровнями;
• спальне с выключателем у входа и двумя рядом с кроватью;
• находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

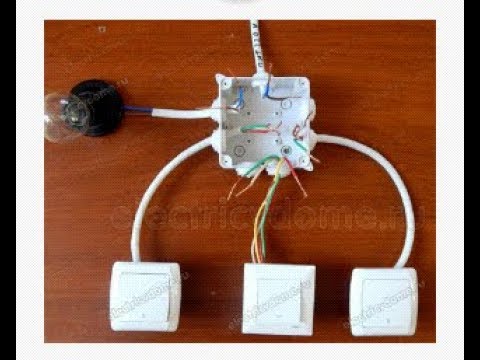

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

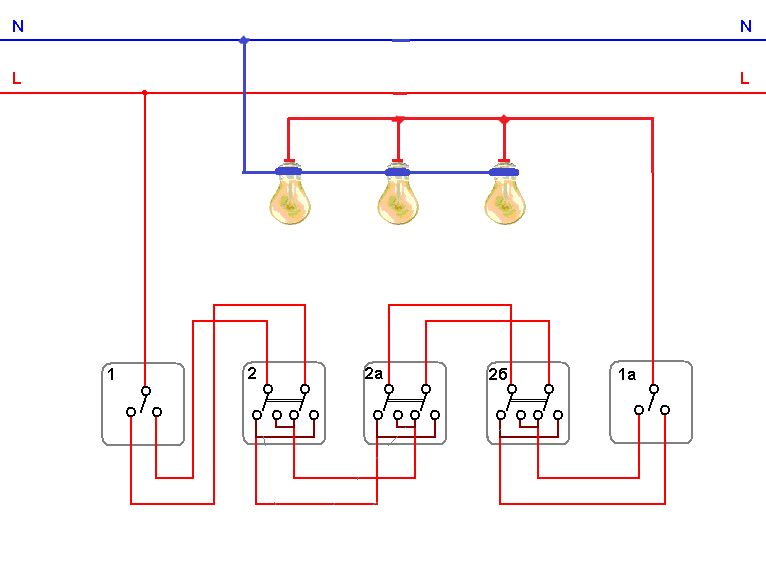

Есть несколько схем для управления освещением из 3 и более мест. Собрать цепь можно через распределительный щиток, или минуя его. Возможно подключение сразу нескольких типов светильников.

Блок: 6/8 | Кол-во символов: 1061
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-sdelat-proxodnoj-vyklyuchatel-iz-obychnogo-vyklyuchatelya/

Можно ли использовать проходной выключатель как обычный

Иногда необходимо из проходного выключателя сделать обычный двухклавишный. Устанавливают проходное устройство таким образом, чтобы оно работало как простое. Для этого нужно подключить его без пары.

Однако тогда теряется смысл элементов его конструкции. А ведь сложность механизма и количество деталей сказывается на цене. Нет смысла покупать дорогой проходной выключатель и использовать его как обычный.

Блок: 7/8 | Кол-во символов: 464
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-sdelat-proxodnoj-vyklyuchatel-iz-obychnogo-vyklyuchatelya/

1. https://YaElectrik. ru/elektroprovodka/kak-sdelat-prohodnoj-vyklyuchatel-iz-obychnogo: использовано 2 блоков из 5, кол-во символов 3985 (31%)
2. https://StrojDvor.ru/elektrosnabzhenie/kak-sdelat-proxodnoj-vyklyuchatel-iz-obychnogo-vyklyuchatelya/: использовано 4 блоков из 8, кол-во символов 2732 (21%)
3. https://www.asutpp.ru/prohodnoy-vyklyuchatel-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 5056 (40%)
4. http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/kak-pravilno-sdelat-prohodnoj-vyklyuchatel-sveta-svoimi-rukami/: использовано 1 блоков из 4, кол-во символов 1012 (8%)

Проходной выключатель без проводки за 5 минут!

Проходной выключатель — это удобное решение, которое позволяет управлять светом из нескольких мест.

Проходной выключатель — это удобное решение, которое позволяет управлять светом из нескольких мест. Термин «проходной» появился из-за того, что такой выключатель часто устанавливается в коридорах. Ключевая особенность проходного выключателя — свет можно включить и выключить с 2х выключателей, один из которых расположен в начале коридора, а другой — в конце. Спустя некоторое время такие выключатели стали устанавливать и в жилых помещениях — в спальнях. Согласитесь, удобно выключить свет прямо возле кровати без похода через всю спальню к выключателю!

Однако, установка такого выключателя весьма сложна, т.к. требуется провести проводку сразу от двух выключателей к светильнику.

Если же мест управления светом более 2х, то в таком случае схема ещё усложняется из-за количества проводов.

Эту же задачу можно решить быстро и просто — поставив проходной выключатель без проводов nooLite, использую уже установленный проводной выключатель.

Для управления светом вместо выключателя используется пульт-радиопередатчик, который можно установить в любое удобное место.

Пульт не требует проводки, т. к. работает от батарейки (2-3 года) и передаёт команды включения/выключения света по радио.

Для управления светом (коммутации сети 220В) используется силовой блок SB111-150, который получает команды управления от пульта.

Устанавливается силовой блок непосредственно  в монтажную коробку обычного выключателя. К блоку подключается и сам выключатель, с которого осуществляется ручное управление. В то же время SB111-150 принимает команды и по радиоканалу.

Основные затраты времени связаны только с подключением силового блока к проводному выключателю. При наличии всего необходимого это занимает не более 5 минут.

Как переделать проходной выключатель в обычный?

Осветительный прибор, который находится, допустим, в спальне, можно включить обычным выключателем, расположенным в этом же помещении. Но возникают ситуации, когда одним светильником требуется одновременно управлять из разных комнат. В такой схеме обычный выключатель без модификации вряд ли поможет, поэтому используют другой вид — проходной, который по функциональному признаку ещё называют переключателем.

При этом не совсем обязательно идти покупать такой прибор. Тут нам и пригодится обычный выключатель, который переделать на проходной по силам каждому домашнему мастеру.

Отличие проходного выключателя от обычного

Проходные выключатели (что это такое — мы уже разбирались на страницах сайта) удобно использовать для управления одним осветительным прибором из разных мест. Поэтому в электрической цепи необходимо устанавливать несколько органов управления источником освещения, т.е. несколько проходных или маршевых выключателей.

Такие выключатели очень удобны в проходных длинных помещениях: коридорах, лестницах, переходах. Сейчас их часто устанавливают в спальне – один на входе («зашёл ‒ включил»), другой – у кровати («лёг ‒ выключил»). Удобство их использования состоит в том, что не нужно возвращаться для того, чтобы выключить свет.

Чтобы управлять раздельными источниками света в квартирах и кабинетах применяются

схемы подключения проходного двухклавишного выключателя

. Включать и выключать освещение в таком случае можно из двух, трех и более мест.

Проходные выключатели можно подключать вместе с диммером. О такой схеме можно подробнее узнать здесь.

Если вы зашли в рабочий кабинет ‒ включили свет, а потом сели за рабочий стол, включили настольную лампу, то можно не вставая из-за стола выключить верхний свет.

В частных домах, объединённых с пристройками, тоже очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение включил свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь обратно в дом. И таких выключателей можно установить несколько для одного источника света.

На приусадебном участке для ламп, установленных в беседках, возле дорожек, удобно иметь как минимум два выключателя, один для включения ‒ выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек происходит перекидывание тока с одной цепи на другую. Очень удобно и не надо тратить время для возвращения на первоначальную позицию.

Процесс переделки — доступно каждому!

Снаружи проходной выключатель такой же как и обычный, он может иметь одну, две и больше клавиш. Более того, обычный выключатель можно переделать на проходной. Различие между обычным и проходным выключателем зависит только от «начинки», т.е. схемы подключения. Он необходим для переключения тока с одной цепи на другую, поэтому правильнее его называть переключателем. Чаще всего в быту используется маршевый одноклавишый выключатель. Для больших помещений с несколькими источниками света нужен переключатель с несколькими клавишами.

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку.

Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

Прибор для авторегулировки освещения можно сделать самому. Например, существует несколько способов сборки

схем фотореле своими руками

. Простая — с использованием транзистора типа КТ315Б, и более сложная — на Q6004LT (квадраке).

Широкое применение в этих же целях получили ультразвуковые датчики и детекторы движения. Последние из них также можно собрать самостоятельно в домашних условиях.

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный.

Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга.

Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Для чего нужно переделывать проходной выключатель из обычного на видео ролике

Проходным выключателем называется устройство, с помощью которого можно управлять одним источником света из различных мест. Эти приспособления устанавливаются в длинных коридорах, а также в переходах и на лестницах. В последнее время их все чаще стали использовать в спальнях: один переключатель на входе в помещение, а второй – около кровати. Удобство их заключается в том, что для того, чтоб выключить свет в коридоре или комнате, нет нужды возвращаться. Используются они и в кабинетах: в этом случае, усевшись за стол и включив настольный светильник, можно, не вставая с рабочего места, погасить верхнюю лампу. В этой статье речь пойдет о том, как сделать проходной выключатель из обычного самому.

Особенности проходного выключателя

В отличие от обычного двойного выключателя, проходной имеет три контакта. Эти устройства соединяются между собой посредством трехжильного кабеля, который может проходить открыто снаружи, а может быть спрятан внутрь стены в проштробленную канавку.

Подключение осуществляется таким образом, чтобы нулевой провод шел к источнику света, а фаза – в разрыв электроцепи к выключателю. Нулевой кабель идет через коробку электрораспределения на лампу, фаза – на вход.

К выходу подключается два кабеля, и посредством перемычки происходит попеременное замыкание электрической цепи. Эти провода подключаются ко второму переключателю, и один из них выходит дальше, на светильник. Таким образом, осуществляется переброска электричества с первой линии на вторую.

Такое устройство, как выключатель тройной проходной, сегодня имеется в свободной продаже, вот только стоимость его достаточно велика. И если у вас нет желания переплачивать немалые деньги, можно сделать проходной выключатель своими руками. Для этого не понадобится ни специального инструмента, ни каких-то особых профессиональных навыков.

Внешне проходной выключатель неотличим от обычного, и может иметь одну или более клавиш переключения. Разница между ними заключается во внутреннем устройстве. В домашних условиях обычно используются маршевые выключатели с одной клавишей. Впрочем, переходное устройство правильнее называть переключателем, поскольку оно предназначено для переключения электроцепей. Если помещение имеет большую площадь, может понадобиться приспособление с несколькими клавишами.

Переделка: порядок действий

Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.

По размеру они не должны отличаться друг от друга. При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй.

Теперь переходим непосредственно к самой работе по переделке устройства:

• Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.
• Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.

• С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.
• Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.

• Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.

Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.

Недостатки проходных выключателей

Необходимо отметить, что эти устройства в силу своей специфики имеют небольшие недостатки:

• Невозможно определить, выключено или включено устройство, по расположению его клавиш.
• Нельзя одновременно из разных мест включать или выключать лампу.

Эти незначительные минусы никак не сказываются на работе устройства и вряд ли могут повлиять на решение про их установку или самостоятельное изготовление, но надо быть готовым, что в первое время после установки переключателя может возникать некоторая путаница.

Наглядно процесс переделывания обычного выключателя в проходной на видео:

Если нет желания разбирать выключатель, то в следующем видео рассмотрен способ подключения напрямую. Он не так эффективен как первый, но как вариант в случае крайней необходимости может пригодиться:

Заключение

Проходной переключатель, как приобретенный в магазине, так и сделанный самостоятельно – очень удобное приспособление. Включение и выключение осветительного прибора из разных мест позволяет избежать необходимости возвращаться из одного конца помещения в другой только для того, чтобы щелкнуть клавишей.

В этом материале мы подробно разобрались с тем, как можно переделать обычный выключатель в проходной. При определенной сноровке вы не только сэкономите свои финансы, но и сами сделаете вполне работоспособный и аккуратный переключатель, практически ничем не уступающий фабричному. Применять его можно точно так же, как и заводское изделие. А похвастаться наличием такого самодельного устройства в своем доме может далеко не каждый, поэтому для вас это будет дополнительным поводом гордиться собой.

Как подключить проходной выключатель. Схема и видео-инструкция

Работа проходного выключателя заключается в том, что при его помощи можно выключать свет в двух разных местах.

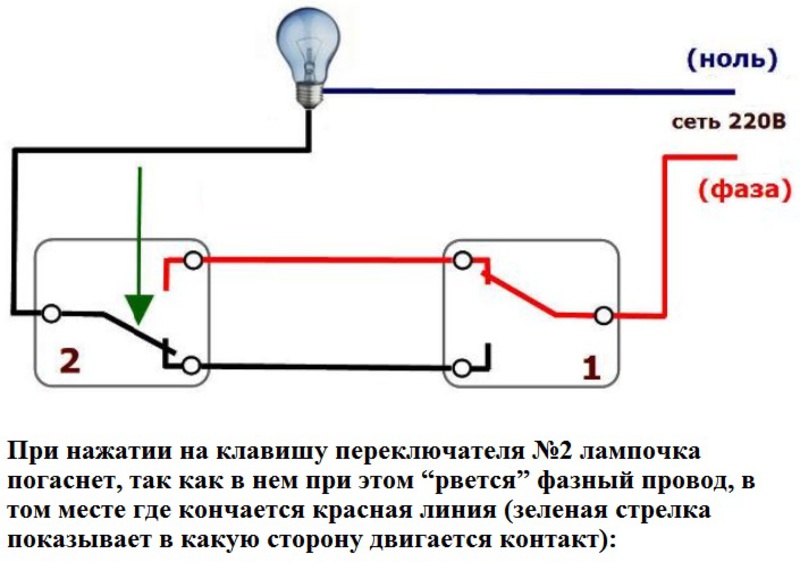

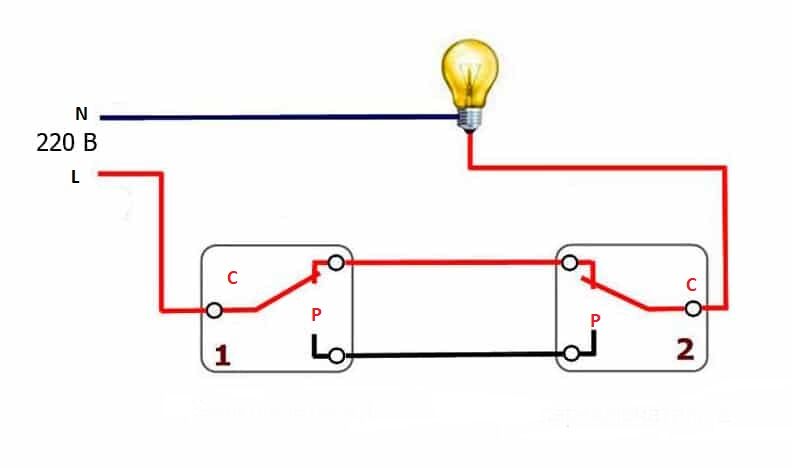

Схема проходного выключателя

Данная схема подключения проходного выключателя отличается от подключения обычного выключателя только конструкцией самого выключателя и количеством проводов.

Конструкция отличается тем, что у него нет положения «Выкл.». Проходной выключатель направляет ток на одну из клемм. Отключение осветления происходит тогда, когда проходные выключатели находятся в разных положениях.

В случае с обычным выключателем в схеме участвуют только 2 провода, но в схеме проходного — 3. Один является подачей и выходом фазы для проходных выключателей, а 2 остальных — перемычки между двумя маршрутными выключателями.

Подключение проходного выключателя своими руками

1. Нулевой провод проходит через распределительную коробку к лампе.

2. В коробку проходит фазный провод и выходит из нее к выключателю № 1.

3. Два выходных контакта первого выключателя через коробку соединяются с двумя выходными контактами второго выключателя.

4. Через второй проходной выключатель контакт уходит на лампу.

Подробней все описано и показано в видео: Как подключить проходной выключатель.

Как подключить двухклавишный проходной выключатель

Подключение двухклавишного проходного выключателя по сути отличается только количеством клавиш и проводов, схема остается та же. В схеме выключателей имеется уже по 6 проводов. Четыре из них это выходы и два — входы, по два выхода на клавиши выключателя.

Как сделать двухклавишный проходной выключатель

1. Нулевой провод проходит через распределительную коробку к лампам.

2. Фазный провод подключается к первому выключателю (расседеняется на каждую клавишу).

3. Два конца провода фазы подключается к своей паре выходов первого выключателя.

4. Четыре выхода первого выключателя соединяются с четырьмя выходами второго выключателя (по паре на каждую клавишу).

5. От каждой клавиши выходят по проводу фазы и подключаются отдельно к двум разным светильникам (лампочкам).

Подробности показано в видео:

Больше информации

Задать вопрос

— Могу ли я сделать переключаемую розетку, которая постоянно подключена к свету, без прокладки нового провода?

Условно №

Обычно вашей лампе абсолютно необходим коммутируемый нейтральный провод и нейтральный провод, на который расходуются все имеющиеся у вас провода. Вы зашли в тупик и не можете продолжить.

Единственный вариант — подключить выключатели к лампе с помощью тяговых шнуров и т. п. (хотя строительные нормы и правила могут иметь с этим большие проблемы) и переназначить два доступных провода на всегда горячий и нейтральный.

Нетрадиционно, да

Это можно сделать с помощью интеллектуальных переключателей. Мы не занимаемся покупками, поэтому не нам рекомендовать бренды. Но общая идея состоит в том, что вы переключаете свои два провода на всегда с горячим напряжением и на нейтральный , чтобы все объекты были постоянно под напряжением.

В месте расположения коммутатора находится интеллектуальный коммутатор, который может передавать сигналы либо по линии электропередач, либо по радио (беспроводной связи). Внутри лампы, под потолочной розеткой, находится дополнительный электронный модуль к интеллектуальному переключателю.Он вводит всегда горячий и нейтральный, и слушает Powerline / радио для команды «включить / выключить», отправленной от интеллектуального коммутатора. Он выводит «включено-горячее», что составляет несколько дюймов до самой лампы. Лампа также использует нейтраль, которая присутствует.

GFCI это загвоздка

Одна проблема с интеллектуальными коммутаторами, передающими по линии Powerline, заключается в том, что они не могут передавать данные через устройство GFCI. У вас может возникнуть соблазн установить комбинированное устройство розетки GFCI + в месте розетки, чтобы удовлетворить Кодексу и обеспечить подлинное значение безопасности, которое оно обеспечивает. Если да, не используйте клеммы НАГРУЗКИ . Соедините нисходящие провода и подсоединяйте только к клеммам LINE. Я рекомендую это очень часто, но в этом случае, чтобы убедиться, что свет и переключатель находятся на одной стороне устройства GFCI.

Теперь, если у вас есть устройство GFCI (например, глухой GFCI или прерыватель) перед переключателем , который защищает эту схему, тогда все работы уже находятся на стороне нагрузки , что GFCI, и переключатель и свет должны быть в состоянии общаться просто отлично.

Сквозной коммутатор от обычного коммутатора. Выключатель и выключатель — основные отличия. В чем разница между переключателем и переключателем? Цены на продукцию основных производителей

Выключатели в электротехнике используются для поочередного отключения и включения электрических цепей низкого напряжения. Например, проходные выключатели предназначены для удобного управления освещением в различных помещениях, лестницах, коридорах. Такие электрические выключатели монтируют между этажами, возле дверей помещений с несколькими входами.

Из дома удобно управлять и другими помещениями. Выключатели позволяют управлять работой освещения, находясь в другом месте, что создает определенные удобства и комфорт, а также позволяет экономить электроэнергию.

Простой выключатель имеет кнопку для двух положений и одну пару контактов, к которым подключаются проводники. Переключатель, в отличие от переключателя, имеет три и более контакта. Один контакт общий, остальные переключаемые. К каждому из этих контактов подключаются провода.Для управления освещением из других мест требуется многоконтактный переключатель. Электрические переключатели позволяют управлять работой любого электрического устройства, а не только освещения.

Электрические выключатели работают следующим образом. Смысл их работы — перевод главного контакта с одной цепи на другую. Чаще всего схему подключения показывают на задней стороне корпуса переключателя.

Один контакт — общий (1), два других — переключаемые (2 и 3).Используя два таких переключателя и разместив их в разных местах, можно реализовать наиболее популярную и простую схему управления освещением из двух разных мест.

Клеммы 2 и 3, соответствующие обозначениям переключателей ПВ-1 и ПВ-2, соединены проводниками между собой. Вход 1 от ПВ-1 подключается к фазе, а ПВ-2 подключается к осветительному устройству. Другой конец светильника подключается к нейтральному проводу сети.

Работу схемы проверяют включением переключателя. Сначала подается напряжение, при этом лампа поочередно загорается и гаснет от отдельного действия любого из переключателей. Когда один из переключателей размыкается, включается другая линия цепи.

Для правильного выбора переключателя необходимо определить вид движения ручки управления, решаемые задачи, схему подключения, свойства подключаемых цепей.

Существуют электрические переключатели, разделенные на типы по типу движения ручки управления:

Тумблерные угловые переключатели изготавливаются двумя способами:

• С врезными контактами (рисунок «а»).
• Тип ярма (рисунок «б»).

Оба типа переключателей имеют два устойчивых положения ручки. Когда ручка (1) перемещается, пружина (2) сжимается, концентрируя энергию сжатия. В положении, показанном пунктирной линией, устройство находится в неустойчивом равновесии.

Небольшой сдвиг ручки и пружины резко переводит подвижный контакт (3) в устойчивое положение. В результате подвижный контакт резко соединяется с неподвижным контактом (6).

Согласно схеме подключения тумблеры с врезными контактами делятся на:

• Однополюсные (рисунок «а»).
• Однополюсный двойной (рисунок «б»).
• Биполярный для двух положений (рисунок «в, г»).

Ручки этих переключателей могут находиться в двух фиксированных положениях. Схемы переключения могут быть самыми разными. Тумблеры используются для переключения цепей переменного и постоянного тока. Они способны выдерживать нагрузку схемы до 6 ампер. Сопротивление их контактов очень низкое (0.02 Ом).

Надежность тумблеров можно выразить возможным количеством переключателей, которое достигает 10 000 раз.

Такие маленькие переключатели превосходят по размеру и весу по сравнению с другими типами тумблеров.

Электрические переключатели в виде кнопок классифицируются по типу управления:

• Обычное. Цепь размыкается или замыкается только при нажатии.
• Липкий. Цепь замыкается, когда отсутствует сила нажатия. Нажмите еще раз, чтобы разомкнуть цепь.
• Сдвоенный. Цепь замыкается нажатием одной кнопки, размыкается другой кнопкой. Кнопочное устройство выполнено на базе тумблеров, микровыключателей. Помимо основных, есть оригинальные устройства.

Схемы подключения обычных и залипающих кнопок разделены на:

• Однополюсные соединения (рисунок «а»).
• Выключение (цифра «б»).
• Двухпозиционный (рисунок «в»).
• Двухполюсные включения (цифра «г»).

Кнопочные переключатели разработаны с защитой от пыли и влаги, а также без защиты.

Электрические переключатели

Среди поворотных электрических переключателей кулисные переключатели являются наиболее популярными. С их помощью можно одновременно соединить несколько электрических цепей, соединенных между собой.

Устройство переключателя выполнено таким образом, что металлическое кольцо (2) с выступом жестко соединено с осью (1) переключателя. Общее количество контактов, расположенных после 30 градусов — 12 штук. Когда ось поворачивается на 330 градусов, общий выход коммутируется с 11 различными цепями, подключенными к контактам (4).

Имеются модификации межфланцевых переключателей. Например, кольцо можно разрезать. На каждой части делается выступ.Когда ось вращается, два общих провода синхронно подключаются к 5 различным цепям.

В поворотных переключателях используются врезные ножевые контакты, изготовленные из медных сплавов (бронза, латунь), покрытые слоем серебра. Контакт ножа позволяет снизить влияние погрешностей изготовления узлов и деталей, повысить его вибростойкость и надежность.

Переключатели Gallet способны переключать электрические цепи до 3 ампер и до 350 вольт постоянного тока.Для переменного тока допустимое напряжение не более 300 вольт. Надежность таких переключателей — до 10 000 срабатываний.

Установка выключателей производится пайкой, за исключением выключателей тумблерного типа, которые соединяются в цепь винтами. Основным требованием к механической установке переключателей является требование: не изменять положение корпуса и внутренней части переключателя при приложении управляющей силы. В связи с этим при использовании переключателя необходимо использовать только те способы крепления, которые соответствуют техническим характеристикам переключателя определенного типа.

Для установки переключателей в трех местах требуется аксессуар для кросс-коммутации. Такое устройство состоит из двух одноклавишных переключателей с внутренними перемычками, выполненных в одном корпусе.

Перекрестный переключатель устанавливается между 2-мя обычными. Применяется только совместно с ними, отличается наличием 4-х выводов. Для управления освещением из 4 точек необходимо добавить в схему такое же устройство. Перекрестный переключатель подключается к переключающим контактам переключателей таким образом, что образуется рабочая цепь питания освещения.

Сложные контактные группы требуют большого количества проводов и соединений. Лучшим вариантом будет собрать несколько простых схем вместо одной сложной, так как они будут работать надежнее и удобнее в эксплуатации. Все основные должны быть изготовлены в формате. Не скручивать провода.

Может быть неудобно включать освещение в длинном коридоре или на лестнице, так как часть пути придется идти в полной темноте. Самое простое решение — использовать сквозные переключатели в разных местах.Если требуется больше переключателей, используются перекрестные переключатели. В вводе используются три контакта, а в крестовине четыре контакта. Благодаря этим переключателям можно замкнуть одну из линий.

Для управления освещением из нескольких мест к центру управления подключаются осветительные приборы. Для этого используются одноклавишные и двухклавишные перекрестные переключатели. Рассмотрим каждый из них подробнее.

Перекрестное соединение

В отличие от большинства блоков управления, использующих три контакта, перекрестный переключатель имеет только четыре контакта.В этой конструкции можно сразу включить или выключить два контакта … Из-за этого линии, по которым подается питание, сразу замыкаются или размыкаются. Схема наглядно показывает, как работает перекрестный переключатель. В этой схеме нет ничего сложного.

Схема подключения

В отличие от перекрестных выключателей, вводы можно использовать независимо. Перекрестные переключатели необходимо использовать вместе с контрольными точками … На схемах они обозначены одинаково.

Эти две модели представлены как два подключенных однокнопочных переключателя. Их контакты соединены специальными перемычками. В таком дизайне все можно сделать самому.

Есть два типа переключателей, которые различаются по принципу работы:

1. Ключ.
2. Токарный.

Поворотный механизм благодаря поворотному механизму замыкает контакты. В отличие от клавишных переключателей поворотные стоят вдвое дороже , а варианты их конструкции разнообразны.

По варианту установки бывает двух типов:

1. Накладные.
2. Встроенный.

Накладные элементы устанавливаются на поверхность стены. Установка переключателя этого типа избавляет от необходимости устанавливать дополнительный блок внутри стены. Такой вариант установки удобен, так как не нужно подготавливать стены для разводки … Среди недостатков стоит отметить то, что тип установки подвержен физическим воздействиям и окружающей среде.

Встроенные выключатели устанавливаются внутри стены. Их применяют при прокладке проводов во всех типах зданий.Перед тем, как приступить к их установке, нужно проделать в стене небольшое отверстие, при этом оно должно соответствовать размеру встроенного выключателя.

Подключение переключателя проходного типа

На лестницах и в длинных коридорах часто используются проходные выключатели, благодаря которым можно управлять освещением из разных мест. Благодаря проходному переключателю человек может пройти по освещенному коридору или гаражу.

При использовании проходных выключателей провод с фазой необходимо подключить к двум выключателям, соединенным между собой проводом, а нулевой провод — к осветительному устройству … При замыкании двух контактов на двух двухкнопочных переключателях цепь замыкается и ток начинает течь на лампочку. Чтобы разомкнуть цепь, достаточно нажать кнопку любого переключателя.

Характеристики:

1. Для его подключения необходимо использовать четырехжильный кабель. Вместо четырехжильного кабеля можно использовать два кабеля с двумя жилами в каждом, и они должны иметь хорошую изоляцию. Но использовать такие кабели нерационально.
2. Переключатель может быть любым. Можно использовать одноклавишный или двухклавишный.Его рекомендуется монтировать только тогда, когда нужно выключить свет с разных мест. В остальных случаях используется классический прямоточный вариант.
3. Промежуточный выключатель монтируется в точках электропроводки в помещении.
4. У этой конструкции есть одно преимущество — она ​​долговечна. Это связано с использованием легированной стали в качестве мостов.

Как подключить двойной переключатель кроссовера?

Рассмотрим подробнее, как устанавливается Legrand. Перед тем, как приступить к установке двойного переключателя Legrand , необходимо составить план дальнейших работ.Благодаря этому можно будет рассчитать количество кабеля. После создания плана необходимо проделать в стенах каналы для будущего кабеля.

Рассмотрим, как подключен парный и сквозной коммутатор:

1. Изначально используется стандартная схема с использованием проточных моделей. Необходимо протянуть нейтральный провод от экрана до распределительной коробки. От распределительной коробки кабель подключается к осветительному устройству;
2. Затем необходимо протянуть фазный провод от экрана.От распределительной коробки он подводится не к осветительному прибору, а к контактам выключателя;
3. В распределительной коробке все контакты соединены последовательно. К кроссоверу подключается провод с фазой, при этом он находится между несколькими вводами.
4. Затем от последнего сквозного переключателя к осветительному прибору подключают общий контакт. После того, как разводка кабеля закончена, устанавливается распределительная коробка. Он может быть настенным или настенным.

В представленной схеме импульс одновременно передается на пару контактных групп.Хотя такое подключение очень простое и удобное, электрики используют его редко, так как считают, что две проходные модели более надежны.

Заключение

В схеме должны использоваться сквозные модели. Исключение может быть сделано только в случае необходимости изменения полярности. Представленная система включения освещения из разных мест очень проста. Главное, промаркировать провода и не перепутать контакты проводов. Двухклавишные переключатели чаще всего используются внутри помещений.

Зачем нужен обычный коммутатор и зачем коммутатор? Почему переключатель называется кулисным переключателем? Что такое перекрестный переключатель?

В электрических сетях и управлении различными механизмами и устройствами используются устройства, называемые переключателями и переключателями. На первый взгляд, о разнице между ними говорить не приходится. Но разница есть, и она ощутимая.

Переключатель называется двухпозиционным переключающим устройством, имеющим пару нормально разомкнутых контактов.Его функциональное назначение — коммутация нагрузки в электрических сетях напряжением 220 В. Отключить токи короткого замыкания (т. Е. Короткого замыкания) обычным выключателем невозможно, так как в его конструкции нет устройства искрения дуги. Для этого есть автоматические выключатели, но это совсем другой вид электроаппаратуры.

В простых автоматических выключателях основным параметром выбора является их конструкция. Изделия могут изготавливаться как для внутренней установки (выключатель встраивается в стену со скрытой электропроводкой), так и ориентированной на открытую установку, когда электропроводка в помещении проходит над головой.В основном переключатели нужны для включения / выключения освещения.

Switch , сразу скажем, названий у него несколько. Чаще всего его называют резервным, переходным или кулисным переключателем (переключателем). Коммутатор может переключать одну сеть на несколько или несколько сетей на несколько. Внешне он практически не отличим от простого переключателя, но у него больше контактов. Однокнопочный переключатель имеет три контакта, двухкнопочный — шесть. Второй вариант — это, по сути, двойной переключатель, в котором объединена пара независимых переключателей.

Разницы не заметили? Постараемся подробнее объяснить. Переключатель просто прерывает электрическую цепь, а переключатель может переключать ее с одного контакта на другой. Другими словами, здесь цепь тоже прерывается, и при перевороте контактов образуется новая цепь. И становится понятно, почему переключатель называется кулисным. Благодаря этой схеме.

Двухклавишный переключатель (переключатель)

Источником света можно управлять с разных точек.Когда система состоит из нескольких заданных коммутаторов, это уже сквозной коммутатор .

Таким образом, выключатель можно только подключать / отключать, а с помощью трехконтактного переключателя также можно создавать новые электрические цепи.

Очень часто мы сталкиваемся с непониманием Покупателей разницы между выключателями и выключателями. Также не совсем понятно, что это за проходные, промежуточные и перекрестные переключатели и переключатели на «два направления».

Посмотрим, в чем разница между этими устройствами.

Мы постараемся писать на доступном для всех языке, поэтому просим заранее не придираться к стилю письма, терминам и т. Д.

Переключатель

Выключатель — это устройство, обычно имеющее два контакта, которое при включении соединяет контакты (включает лампу), а в выключенном состоянии соответственно разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно. Как выглядит белый выключатель, на фото справа показано артикул серии Валена (Valena) с обратной стороны

Обычно производители указывают стрелками, где находятся контакты. Стрелки показывают, что «фазный» провод должен быть подключен к «входу» (это стрелка, указывающая на центр переключателя) переключателя, а провод, идущий к нагрузке (т.е. лампочка), к « выход »(стрелка, указывающая направление от центра переключателя). «Почему коммутатор должен быть подключен именно так? Будет работать, если подключить наоборот! «- спросите вы. Правильно, так и так будет работать, но есть два нюанса:

• Для правильно установленных переключателей ключ находится в верхнем положении, когда он включен, и вниз, когда он выключен.При подключении по схеме, если фазный провод подключен к «выходу» переключателя, а «нагрузка» — к входу, то ключ переключателя всегда будет «перевернут». То есть во включенном состоянии клавиша будет занимать положение «вниз», но должна занимать положение «вверх», и наоборот.
• При подключении по схеме «фаза» -> нагрузка (лампа) -> переключатель -> «ноль» , фаза сначала пройдет через лампу, а на переключателе (т.е. в выключенном состоянии переключателя лампа всегда будет под напряжением). А это неправильно! При правильной схеме подключения «фаза» в выключенном состоянии прерывается на переключателе и на лампе не будет напряжения (т.е. при замене перегоревшей лампы вас не ударит током).

Есть еще двухполюсные выключатели, которые разрывают не только фазный провод, но и нейтральный (нейтральный) провод, но они обычно используются только в особых случаях.

Переключатель

Выключатель — это устройство с тремя (или более) контактами. В состоянии «включено» замыкает первый и второй контакты, а в состоянии «выключено» замыкает первый и третий контакты. Фактически, переключатель всегда включен, либо тот, либо другой.

Отсюда и название «Switch» — переключение с одного контакта на другой. Если переключатель имеет только два контакта, он будет действовать как переключатель.

В своих каталогах Legrand использует концепцию «двунаправленного переключателя» — это так, потому что переключатель переключается между двумя контактами. В общем, переключатель может переключаться между тремя или более контактами, но если такие контакты встречаются в механизмах электроустановки, это крайне редко, поэтому никто не указывает, сколько направлений переключатели переключаются. Коммутаторы также часто называют «сквозными переключателями», но это понятие, на наш взгляд, неверно и не должно использоваться.

Одно из самых популярных применений переключателя. Для управления освещением понадобится всего два переключателя, а для управления освещением с трех и более мест не обойтись без использования перекрестных переключателей.

Переключателей в нашем каталоге:

• Внутренний монтаж — в сериях: Celiane, Valena, Cariva, Mosaic.
• Настенный монтаж — в сериях: Quteo, Oteo.
• Водонепроницаемость — в серии: Quteo, Plexo.

Переключатель контура

Промежуточный (он же крестообразный) переключатель — это устройство, которое переключает две отдельные линии крест-накрест (то есть, если фаза была справа перед перекрестным переключателем, а ноль слева, то при переключении они поменяются местами). Внешний вид промежуточных переключателей ничем не отличается от обычных переключателей. Для наглядности смотрите схемы на рисунках.

Обычно используется промежуточный переключатель.

Этот переключатель называется «перекрестным», потому что при переключении он как бы пересекает линии, а «промежуточный» называется, потому что он находится в схеме переключения при управлении из трех или более мест в интервале между переключателями для двух направлений. «.

Элеко — Интернет-магазин электрики в Иркутске www.site

Иногда начинающие электрики путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (так как переключатели тоже двух типов ), не говоря уже о простых покупателях, которые сами пытаются смонтировать, или купить необходимые приспособления для дальнейшей установки. В этой статье мы попытаемся пролить свет на разницу между выключателем света и выключателем.

Так, выключатели и переключатели используются для коммутации электрических цепей освещения и бытовой техники, внешне они тоже выглядят одинаково, разница только в количестве контактов на тыльной стороне. Но переключатель предназначен для размыкания одной цепи, а переключатель предназначен для переключения между цепями. Переключатель используется для управления светом из одного места, переключатели — для управления светом из двух и более мест, при этом для осуществления управления из трех и более мест используются «сквозные» переключатели.Ниже мы рассмотрим схемы, как это работает:

1. Один ключевой выключатель — переключает фазу, приходящую на него и уходящую на светильник.

Как видно на схеме, на переключателе достаточно всего двух контактов, один для входящей фазы, второй — для выходной.

2. Одноклавишный переключатель — переключает фазу, когда одна из двух цепей проходит между двумя переключателями.

Такую схему используем например в коридоре установив один выключатель на входе в квартиру, мы можем включить свет, а пройдя по коридору, установив выключатель в конце коридора, мы можем повернуть выключить свет. Как видно из схемы, один ключевой выключатель должен иметь три контакта: один для входящей (или выходной фазы), второй и третий для двух цепей между переключателями. Важно отметить, что переключатели всегда используются парами , а также что переключатель может быть установлен вместо переключателя и он будет работать как переключатель, но переключатель не справится с функциями переключателя.

3. Если мы хотим включить одну и ту же лампу из трех и более мест, например, на лестнице, чтобы мы могли включать и выключать освещение лестницы на любом этаже, то помимо обычных выключателей, «проходной» » используются.

Обычные переключатели размещаются в двух местах, а между ними последовательно размещаются произвольно проходные переключатели. Как видно из схемы, один ключевой переключатель имеет четыре контакта — два для двух цепей между первым переключателем и два для цепи между вторым.

Надеюсь, мы выяснили разницу между выключателем и выключателем . .. И если у нас есть две группы света (например, лампы на одной и другой стороне коридора), и мы также хотим включать и выключать их в разные места, и то либо одно, либо другое, либо все вместе? Если вам нужно не более двух точек включения / выключения, то это не имеет значения — во-первых, вы можете установить несколько одиночных кулисных переключателей , во-вторых, у большинства производителей два кулисных переключателя , в данном случае количество проводов и контактов удваивается.Если необходимо управлять светом с трех и более мест, то осуществив установку под двухклавишный проходной выключатель, вы столкнетесь с проблемой его покупки, так как на такой выключатель необходимо ! восемь контактов , далеко не все производители EUI предлагают такую ​​продукцию, но тем не менее они, как правило, входят в модульную серию, например ABB Zenit.

Как преобразовать схему с регулярной коммутацией в 3-проводную

Если вы когда-нибудь думали: «Хотел бы я иметь еще один выключатель для этой связки огней», то вы не одиноки.Фактически вы можете достичь этой функциональности, преобразовав схему с одной коммутацией в схему с трехсторонней коммутацией без особых усилий. Трехпозиционные переключатели позволяют управлять цепью из двух разных мест, и они обычно используются для освещения, чтобы удобно включать и выключать свет из двух разных мест.

Как работают 3-позиционные переключатели

названы в честь того факта, что каждый переключатель имеет три горячих контакта — два контактных контакта и один общий контакт. Контактные клеммы используются для соединения двух трехпозиционных переключателей в одной цепи, а общая клемма обеспечивает (или сбрасывает) питание.Вместо того, чтобы выключать и включать, переключатель переключает питание между двумя терминалами путешественника.

Pro-Tip: Общая клемма всегда отличается по цвету от двух других горячих клемм.

Преобразование схемы с одним переключателем в схему с трехходовой коммутацией

В сегодняшней статье я собираюсь показать вам типичный сценарий освещения с одним переключателем и как включить два 3-позиционных переключателя. На самом деле существует несколько способов установки трехпозиционных переключателей, и вот хороший ресурс со схемами, объясняющими альтернативные варианты.

Разрешения
Хотя это и не требуется для настольной демонстрации, в большинстве юрисдикций вам потребуется получить разрешение на электромонтажные работы, которые включают новую или расширенную цепь. В некоторых юрисдикциях только лицензированные мастера-электрики могут получить эти разрешения. Обычно вы можете найти, где подать заявку на разрешение, по ссылкам на странице лицензирования и разрешений правительства вашего округа или штата.

Инструменты и материалы

• (2) 15 А, 3-позиционные переключатели
• 14/3 НМ-В
• Проволочные гайки
• Скобы проволочные
• Молот
• Плоскогубцы линейного мастера
• Инструмент для зачистки проводов
• Универсальный нож
• Отвертка

В приведенной ниже демонстрации на столе у ​​меня есть провод 14/2, начинающийся от автоматического выключателя (положение 1) и идущий к одинарному переключателю (положение 2), который управляет группой утопленных светильников (положение 3). Представьте, что выключатель размещен внутри панели выключателя, а выключатель — в коробке подходящего размера.

Pro-Tip: В NEC 370-16 указано, что объем электрических коробок должен быть достаточным для количества проводников, устройств и кабельных зажимов, содержащихся в коробке. На неметаллических ящиках указывается их объем в кубических дюймах. Используйте следующую таблицу для расчета необходимого размера коробки:

Размер проводника	14 калибр	12 калибр
На каждый отдельный изолированный провод	2 у.е.	2.25 у.е. в
Все провода заземления (комбинированные)	2 у.е. на дюйм	2,25 у.е. на дюйм
Для каждого устройства (выключатель / розетка)	4 у.е.дюймов	4,5 у.д.
Все внутренние кабельные зажимы (комбинированные)	2 у.е. дюймов	2,25 у.е.дюймов

Вот крупный план позиции 2, и вы можете видеть, что все медные заземляющие провода соединены вместе с помощью гибкого кабеля, идущего к винту заземления коммутатора.Белые нейтральные провода соединены и готовы к вворачиванию гайки. Черные горячие провода подключены к клеммам переключателя.

Pro-Tip: На одиночном переключателе провода под напряжением и взаимозаменяемы, поэтому используйте вольтметр, чтобы определить, какой провод подает питание.

Чтобы установить трехпозиционные переключатели, мне нужно проложить трехпроводное соединение между существующей распределительной коробкой и новой распределительной коробкой. 3-жильный (на фото ниже) связывает вместе горячий, нейтральный, заземляющий и бегущий провод.

На картинке ниже вы можете увидеть, что я проложил новый провод 14/3 и подключил два 3-позиционных переключателя. В то время как ловля проводов может быть трудоемкой задачей, выполнение правильных соединений часто более запутано, поэтому давайте внимательнее рассмотрим два новых переключателя.

У первого переключателя три кабеля, идущие от выключателя, один идущий к лампам, а второй — ко второму выключателю.

• Все провода заземления соединены вместе и подключены к коммутатору
• Как и раньше, нейтральные провода от выключателя и фонарей сращены между собой
• Горячий провод от выключателя подключен к общей клемме на выключателе
• Белый и красный провода трехжильного кабеля подключены к клеммам бегунка, идущим ко второму переключателю.
• Переключаемые токоведущие провода от второго выключателя и фары соединены вместе

Pro-Tip: Определите белый провод как ножку выключателя, обмотав его изоляционной лентой (не изображена).

Второй переключатель намного проще, потому что в коробку входит один трехходовой кабель. На этом переключателе белый и красный провода подключены к клеммам бегунка, коммутируемый провод под напряжением идет к общей клемме, а медный провод к винту заземления.

Прекрасная особенность семинара OPC заключается в том, что я могу легко протестировать эту настольную демонстрацию, чтобы убедиться, что все работает. Как и ожидалось, я могу включать и выключать свет любым выключателем.

Как подключить коммутатор белым, черным и заземляющим проводами | Home Guides

Крис Дезил Обновлено 20 декабря 2018 г.

Горячий провод в 120-вольтной жилой цепи переменного тока обычно покрыт черной изоляцией, а обратный или нейтральный провод белого цвета. Однополюсный однонаправленный переключатель, такой как выключатель света, работает, прерывая горячий провод, поэтому у него есть две латунные клеммы для горячих соединений и нет серебряных клемм для нейтрали. Подключение выключателя — суть простоты.Вы подключаете черные провода в электрической коробке к клеммам переключателя, а белые провода друг к другу. Коммутатор также имеет зеленую клемму для заземляющих проводов, которые обычно оголены.

1. Отключите питание цепи перед тем, как приступить к подключению переключателя. Найдите на главной панели выключатель, который управляет цепью, и выключите его.

2. Пропустите силовой кабель через заднюю часть распределительной коробки и вытащите провисание примерно на 6 дюймов.Подведите другой кабель того же калибра к устройству, которым вы хотите управлять переключателем. Проденьте конец проволоки через заднюю часть коробки и вытяните такую ​​же слабину.

3. Отрежьте пластиковую оболочку на концах кабелей с помощью канцелярского ножа. Разъедините провода. Обрежьте 1/2 дюйма изоляции с концов черного и белого кабелей.

4. Подсоедините черные провода к клеммам переключателя. Переключатель просто прерывает ток, поэтому не имеет значения, к какой клемме вы подключаете любой провод.Если за клеммами переключателя есть отверстия с защелкиванием, вставьте конец каждого провода в отверстие. В противном случае согните каждый провод по часовой стрелке, зацепите его за винт и затяните винт с помощью отвертки.

5. Соедините белые провода вместе, скручивая концы вместе по часовой стрелке с помощью плоскогубцев. Накрутите проволочный колпачок, чтобы скрепить их и изолировать концы.

6. Обожмите оголенные провода заземления вместе с помощью обжимного разъема. Оберните конец одного из заземляющих проводов вокруг зеленого винта заземления на переключателе и затяните винт с помощью отвертки.

Вещи, которые вам понадобятся

• Универсальный нож

• Отвертка

• Заглушка для провода

• Обжимной разъем

• Инструмент для обжима

Наконечник

Обычно проще всего пропустить кабели чердак или подвал и пройти их вертикально до выключателя.

Если вы подключаете новый коммутатор к существующей стене, вы можете сэкономить время, установив коробку для ремоделирования.Вместо того, чтобы прибивать его к шпильке, вы можете прикрепить его прямо к поверхности гипсокартона.

Предупреждение

Кабель, который вы используете для подключения прибора к переключателю, должен быть идентичен кабелю, который питает цепь. Национальный электротехнический кодекс запрещает менять калибр провода в середине цепи, потому что это может привести к возгоранию.

Четырехпозиционный переключатель и трехпозиционный переключатель: основы подключения

Если на лестнице, коридоре или в комнате есть два отдельных входа, трехпозиционные переключатели гарантируют, что жильцам не придется пересекать комнату в темноте, чтобы включить свет .Трехпозиционные переключатели также полезны для управления наружным освещением между двумя зданиями и для управления освещением в отдельном гараже изнутри главного здания.

Большинство домовладельцев и рабочих могут без проблем подключать обычные однополюсные переключатели, но когда дело доходит до трехполюсных переключателей, многие сбиваются с толку и в конечном итоге вызывают профессионального электрика, чтобы разобраться во всем. Вот несколько принципов, которые помогут сделать правильную и эффективную установку, которая будет работать с первого раза:

Два трехпозиционных переключателя обязательно расположены на некотором расстоянии друг от друга, но электрически они составляют единый «черный ящик». Вместе они функционируют как один обычный однополюсный выключатель, единственная функция которого — включать и выключать нагрузку.

Эту конфигурацию «черный ящик / коммутатор» проще подключить к линейной конфигурации, чем к контуру переключателя, который требует большего количества проводов и является более сложным из-за требований нового Кодекса по обеспечению нейтрали в каждой коммутационной коробке.

Один трехпозиционный переключатель является входом для пары, а другой — выходом.Трехпозиционные переключатели имеют одну клемму на одном конце корпуса переключателя. На входном переключателе это единственный черный (горячий) провод от источника питания, такого как входная панель. На выходном переключателе один черный провод идет прямо к нагрузке. Белые провода не подключены ни к одному из переключателей. Они проходят через корпуса и подключаются к нагрузке, как и зеленый или оголенный провод заземления оборудования.

На другом конце каждого корпуса трехпозиционного переключателя находятся две клеммы.Они предназначены для двух путей переменного тока внутри черного ящика между двумя трехпозиционными переключателями. В любой момент времени один из этих проводов находится под напряжением, а другой — нет. Между двумя переключателями проложен специализированный трехжильный кабель. К одному выводу каждого подключается черный провод. С другим соединяется красный. Неважно, что именно. Красных и черных проводников в народе называют путешественниками. Чтобы добавить немного юмора в сухую тему, я называю их «политиками».”

Третий провод белый, он не подключен ни к одному из переключателей. Он подключается (с помощью проволочных гаек) к белым проводам в каждом корпусе, чтобы обеспечить непрерывное соединение нейтрали между источником питания и нагрузкой. То же самое и с оголенным или зеленым проводом заземления оборудования. Обязательно подключите его к заземляющим шинам коммутаторов и ко всем корпусам, если они металлические.

Четырехпозиционные переключатели используются в приложениях, в которых требуется более двух мест переключения.Их легче понять, чем трехпозиционные переключатели. Они имеют по два вывода на каждом конце корпуса переключателя и подключаются к перемещающимся по линии между трехходовыми переключателями, входящими на одном конце корпуса переключателя, выходящими на другом конце. Не имеет значения, в какую сторону обращены четырехпозиционные переключатели. Красные и черные соединения могут меняться любое количество раз между входным трехпозиционным переключателем и выходным трехпозиционным переключателем.

Вот и все. Следуйте этим основным принципам, и ваши трех- и четырехсторонние установки всегда будут работать.В случае сомнений используйте омметр, чтобы прозвонить клеммы этих устройств.

Также доступны трех- и четырехпозиционные диммерные переключатели. Они устроены таким же образом и могут добавить атмосферу гостиной или столовой. (Учтите, однако, что лампы CFL обычно не работают с диммерами. Некоторые светодиодные лампы будут работать, а некоторые нет. Совместимость с диммерами указывается на упаковке лампы.)

Обычный выключатель. Известные производители коммутаторов проходного действия. Кулисные переключатели в паре с вводом

Управление освещением с двух мест — идея не новая, но сегодня она активно используется.Для его реализации используются сквозные переключатели.

В чем разница между сквозным коммутатором и обычным коммутатором?

Если посмотреть на переключатель pass-through со стороны, то никаких внешних отличий вы не обнаружите. Существенное и единственное отличие таких переключателей от простых заключается в их конструкции.

Обычный однополюсный однокнопочный переключатель имеет в своей конструкции два контакта, фиксированный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается фиксированным контактом.Таким образом, электрическая цепь замыкается и на лампу подается питающее напряжение. Также существуют конструкции двухполюсных однокнопочных переключателей, которые по сути выполняют те же функции, что и предыдущий. Отличие его в том, что идущий к лампе нулевой сердечник ломается так же, как и фазный. Это сделано для повышения безопасности.

Рисунок 1. Принципиальная схема подключения однополюсных и двухполюсных однокнопочных переключателей

У проходного переключателя два фиксированных и один подвижный контакты.Подвижный контакт всегда замыкается одним из неподвижных. Когда вы нажимаете клавишу и перемещаете ее из одного положения, например «выключено», в другое положение — «включено», подвижный контакт также меняет свое положение, размыкаясь при закрытом контакте и замыкаясь при открытом. То есть сквозной переключатель не имеет положения «выключено» и работает не как переключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей он правильно называется выключателем. Например: «1-полюсный, 2-позиционный одинарный кулисный переключатель. «Имейте это в виду, покупая переключатели для сборки схемы управления из двух мест.

Помимо однополюсных переключателей есть двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в этой статье мы будем используйте выражение не выключатель, а сквозной выключатель, так как оно чаще используется среди людей.

Где используется эта система управления освещением?

Наиболее часто рассматриваемая система управления освещением используется в общественных и промышленных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где есть две двери, одинаково служащие входом и выходом, в подъездах и других местах.Во всех этих случаях возле дверей устанавливаются проходные выключатели.

Если говорить о жилых помещениях, то местом установки проходных выключателей может быть, например, входная дверь в комнату и размещение на стене рядом с тумбочкой. В этом случае человек, входящий в комнату, включит свет, нажав на проходной выключатель, расположенный рядом с дверью, а сидя на кровати, не вставая, сможет его выключить вторым проходом. переключатель расположен рядом с кроватью.

С помощью проходных переключателей можно управлять как одним светильником или лампой, так и группой из них. Для каждого случая применяются разные типы проходных переключателей (одноклавишные, двухклавишные, трехклавишные). Основная цель, которую преследует человек при установке таких выключателей, — это удобство управления светом и снижение затрат на электроэнергию.

Подключение одноклавишного переключателя

На рисунке 2 показана принципиальная схема подключения проходных переключателей, предназначенных для управления одной лампой или одной группой ламп из двух удаленных мест.Как вы, наверное, уже поняли, однополюсный проходной переключатель имеет два фиксированных и один переключающий контакт. Напряжение питания подается на переключающий контакт одного из переключателей. Переключающий контакт второго переключателя подключается к лампе, а лампы, в свою очередь, к нулевому проводу питающей сети. Неподвижные контакты первого переключателя соединены двумя отдельными проводниками с двумя неподвижными контактами второго переключателя.

Рисунок 2. Принципиальная схема подключения проходного переключателя с одним полюсом и одной кнопкой

На схеме положение переключающих контактов обоих переключателей одинаковое, что соответствует, например, опущенное положение их ключей.В этом случае электрическая цепь разомкнута. Если мы нажмем кнопку первого переключателя и переместим его в поднятое положение, то переключающий контакт этого переключателя соответственно также изменит свое положение и замкнет электрическую цепь … По цепи будет течь электричество (направление тока показано стрелками ), и лампа начнет светиться. Если вы теперь нажмете кнопку второго переключателя и также измените его положение, цепь снова разомкнется и лампа погаснет.

Для более наглядного представления того, как подключаются проводники, на рисунке 3 показана схема подключения проходных переключателей.Зеленый кружок — не что иное, как распределительная коробка, внутри которой подключены провода. Круглые детали внутри ящика представляют собой спаянные провода, выполненные в виде скрутки с сваркой, обжатые самозажимными изоляционными колпачками, соединенные клеммами или винтовыми соединениями. Все остальное думаю понятно.

Рисунок 3. Схема подключения однополюсных однополюсных переключателей

На рисунке 4 ниже показаны компоновка оборудования и проводка. В этом случае провода подключаются в двух распределительных коробках. 1 установлен над проходными переключателями 3 … Это сделано в целях экономии проводов. В случае установки одной распределительной коробки и сборки в ней схемы пришлось бы проложить еще два провода от коробки до ближайшего к нам выключателя. Если провода питания были подключены со стороны лампы 2 , то все подключения можно было производить в одной коробке без дополнительных затрат проводов.

Здесь: L — линейный (фазный) провод; N — нулевой провод; PE — провод заземления.

Рисунок 4. Пример реализации схемы управления освещением из двух мест с использованием однополюсных однокнопочных переключателей

Для лучшего понимания прочитанного советую посмотреть следующее видео:

Подключение выключатель двухклавишный

Электрическая схема выключателя двухполюсного двухклавишного аналогична электрической схеме выключателя однополюсного одноклавишного. Отличие состоит в том, что в один корпус встроен еще один набор контактов (еще один подвижный и два неподвижных).Внешне двухклавишный сквозной переключатель похож на обычный сдвоенный.

Двухклавишные проходные переключатели предназначены для разделения одной большой группы ламп или ламп на две группы. То есть их работа похожа на работу обычного двойного выключателя, установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

Двухкнопочный переключатель подключается в соответствии со схемой, показанной на рисунке 5. Направления токов указаны стрелками.

Рисунок 5. Схема подключения двухкнопочного проходного переключателя

Рисунок 6. Схема подключения двухполюсного двухкнопочного проходного переключателя

Управление освещением с трех и более точек

Бывают случаи, когда возникает необходимость включить свет в комнате не из одного-двух мест, а из трех, четырех и более. Для реализации такой схемы производители делают промежуточные выключатели (переключатели). Пример трехместной схемы управления показан на рисунке 7.

Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточных переключателей

Как видно из схемы, промежуточный переключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Рисунок 8. Схема подключения однополюсных, однополюсных выключателей и промежуточных выключателей

Чтобы можно было включать и выключать свет, например, с четырех мест, установите еще один промежуточный выключатель.Он размещается между одним из проходных переключателей и существующим промежуточным переключателем. По аналогии можно увеличить количество контрольных точек до любого значения.

Рисунок 9. Принципиальная схема управления освещением с пяти мест

Осветительный прибор, который есть, например, в спальне, можно включить обычным выключателем, расположенным в той же комнате. Но возникают ситуации, когда одной лампой нужно одновременно управлять из разных комнат … В такой схеме обычный выключатель без доработки вряд ли поможет, поэтому используется другой тип — сквозной, который еще называют переключатель по его функции.

Тем более, что совсем не обязательно ехать за таким устройством. Вот тут-то и пригодится обычный выключатель, переделать который может на КПП каждый хозяин дома.

Если вы вошли в офис, вы включили свет, а затем сели за стол, включили настольную лампу, то вы можете выключить верхний свет, не вставая из-за стола.

В частных домах, совмещенных с пристройками, также очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение он включал свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь в дом.Причем на один источник света можно установить несколько таких выключателей.

На приусадебном участке для светильников, установленных в беседках, у дорожек, удобно иметь не менее двух выключателей, один для включения и выключения в доме, второй прямо у осветительного прибора … С двух независимых точек ток идет переброшены с одной цепи на другую. Это очень удобно и вам не нужно тратить время на возвращение в исходное положение.

Процесс переделки доступен каждому!

Снаружи сквозной переключатель такой же, как и обычный; он может иметь один, два или более ключей.Более того, обычный переключатель можно превратить в контрольно-пропускной пункт. Отличие обычного переключателя от сквозного зависит только от «начинки», то есть схем подключения. Необходимо переключать ток с одной цепи на другую, поэтому правильнее называть это переключателем. Чаще всего в быту применяют походный одноклавишный переключатель. Для больших помещений с несколькими источниками света необходим многоклавишный выключатель.

Переключатель проходного действия должен иметь три контакта — вместо двух, как у обычного.Между выключателями необходимо проложить трехжильный провод, который можно спрятать в стене, но для этого он вам понадобится, либо использовать внешнюю проводку.

Выключатели всегда подключаются, так что фаза всегда идет на выключатель, а не на светильник. Фаза всегда идет на размыкание цепи, а к источнику света всегда подключен ноль.

Через провод 0 идет к лампе, фаза на выключатель идет на вход, на выход два провода — перемычка замыкает цепь поочерёдно, то тем или иным кабелем.Эти два провода идут к другому переключателю, а один кабель идет к лампе. Ток передается с одной линии на другую.

Широкое применение с той же целью получили датчики движения. Последние также возможны в домашних условиях.

Чтобы переделать обычный выключатель на КПП, вам понадобятся два выключателя одной фирмы и всегда одного размера: одноклавишный и двухклавишный.

Необходимо купить такой двухкнопочный выключатель, у которого можно поменять местами выводы, чтобы две цепи размыкались / замыкались независимо друг от друга.

Таким образом, в одном положении будет включен один контур, в другом — другой.

Для переделки чаще всего используются. Поскольку он предназначен для внешней проводки, сложно найти сквозной переключатель.

На лицевую панель ставится один ключ (от размера двухклавишный) вместо двух, и сквозной переключатель готов!

Зачем переделывать переключатель pass-through из обычного на видео

В первую очередь перед выбором и покупкой нужно определиться, что это такое — сквозной переключатель, для чего он нужен и чем он отличается от обычного одно-, двух- и трехклавишного.

Однокнопочный переключатель требуется для управления одной цепью или линией освещения из нескольких точек, расположенных в разных комнатах или во всем доме. То есть одним переключателем вы включаете освещение при входе в комнату или коридор, а другим, но в другой точке, вы выключаете такое же освещение.

Очень часто используется в спальных комнатах. Зашел в спальню, зажег свет возле двери. Он лег на кровать и выключил свет у изголовья кровати или возле тумбочки.
В двухэтажных особняках — зажег свет на первом этаже, поднялся по лестнице на второй и там выключил.

Выбор, конструкция и отличия проходных выключателей

Перед тем, как собрать такую ​​схему управления, вот на что следует обратить особое внимание:
