Теплый пол от батареи центрального отопления в квартире – схемы, монтаж и первый запуск

На чтение 9 мин. Обновлено 30 сентября, 2020

Сегодня, решая проблему обогрева своего жилья, большинство владельцев обращают внимание на следующий вид отопления — нагревательные полы.

При этом, наиболее популярным видом, как в частном доме, так и в квартире являются водяные тёплые полы, запитанные от батареи, а в ванной комнате не редко делаются гидрополы от полотенцесушителя.

Преимущество тёплого пола перед батареями

В отличие от радиаторов, отопление тёплыми водяными полами приводит к равномерному прогреванию помещения. Кроме того, данное устройство обеспечивает более комфортные условия для человека, так как, при половом отоплении, внизу температура выше, чем вверху.

Поэтому, ноги будут находиться в тепле, а голова в более прохладном пространстве, что полезно для здоровья.

Ещё один положительный момент такого отопления — экономия, теплопотери уменьшаются до 20%. Без сомнения, большой плюс — эстетичность конструкции. «Начинка» тёплого пола спрятана под напольным покрытием, тем самым не портя интерьер в квартире, в сравнении с радиаторами, которые размещаются на стене.

Немаловажное значение играет и тот факт, что не происходит пересушивания воздуха и горячие потоки не гоняют частицы пыли по помещению, как при радиаторном обогреве.

К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты. Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях.

Можно ли сделать теплый пол от батареи – законно подключение или нет?

В квартире многоэтажного дома обустроить тёплый водяной пол от батареи возможно, но потребуется решить ряд вопросов. Основной — получить разрешение на врезку в центральное отопление дома от теплосетей, так как это может сказаться на работе радиаторов у соседей. Кроме того, неправильно произведённые монтажные работы могут привести к аварийной ситуации, и затоплению квартиры снизу.

К сведению! Без наличия данного разрешения, установка тёплого пола будет незаконной, и при обнаружении такой врезки на вас будут наложены штрафные санкции.

Чтобы сохранить тепловой баланс в доме существует три законных варианта монтажа тёплого пола к радиатору:

1. Если в квартире двухтрубная схема подключения батарей;
2. При нахождении магистрали отопления в подвале дома, для жителей первого этажа, получить согласие на подсоединение отдельного ввода для подающего и обратного контура проще;
3. при наличии верхней разводке на чердаке, легко получить такое разрешение для жителей последнего этажа.

Только в таких случаях, установка пола с обогревом в одной квартире не влияет на режим отопления во всем доме. Врезка в однотрубную конструкцию однозначно приведёт к нарушению гидравлического баланса, что скажется на работоспособности всей системы.

К сведению! При невозможности врезать пол с обогревом в магистраль напрямую, законно получить разрешение на установку водяного пола нельзя.

Схемы подключения

Для подключения тёплых полов существует несколько схем, которые рекомендуют использовать специалисты.

Подключение теплого пола к радиатору

Подключать контур водяного тёплого пола к радиатору — самый простой и лёгкий способ в плане монтажа. Кроме того, обходится такая конструкция не дорого. Но, производить регулировку температурного уровня в системе, смонтированной таким способом не возможно.

К сведению! При подключении пола с обогревом по данной схеме, происходит снижение количества теплоносителя в стояке. Поэтому, выдаётся разрешение на такую врезку в квартире многоэтажки редко.

Для конструирования ТП потребуется насос с небольшой мощностью, он необходим для продвижения теплоносителя по магистрали.

Принцип действий выглядит так:

• Сверху от батареи выводится специальный контур для тёплого пола. На нём устанавливается фильтр, воздушная трубка и циркуляционный насос.

• Второй конец трубы подсоединяется к радиатору внизу. Охлаждённый теплоноситель через обратку батареи будет уходить к месту нагрева.

• На циркуляционный насос устанавливается термоголовка или сервопривод, они способствуют регулировке температурного режима. Когда температура воды в контуре пола превышает допустимый уровень, насос выключается и обогрев приостанавливается.

К сведению! Запитать тёплый пол от батареи напрямую, без регулировочных клапанов невозможно, так как вода в радиаторе имеет степень нагрева в 2 раза больше, чем требуется для полового устройства.

Подсоединение на байпас через балансировочные RTL  клапаны (смесительный узел)

Данная схема заключается в подсоединение труб пола к обратке радиатора. Для этого:

• Выводится ветка из обратной трубы.
• На ней производится установка смесительного узла с трёхходовым клапаном оснащённым термоголовкой, и циркуляционного насоса.

• От насоса протягиваются трубы.
• Другой конец петли подсоединяется к обратке отопления через байпас, по ней остывший теплоноситель направляется к месту нагрева. При этом расстояние от подающего до обратного шланга не должно быть меньше 30 см.

• Монтируется двухходовой клапан с головкой на байпасе. Его функция заключается в регулировке температуры воды в магистрали пола. При превышении температурного придела, клапан закрывает выход охлаждённой жидкости из трубопровода. Остывший теплоноситель направляется через байпас к трёхходовому клапану, где он разбавляет горячую воду, идущую в петли пола.

После того, как температурный уровень теплоносителя в полу нормализован, двухходовой клапан вновь освобождает выход остывшей жидкости.

Подключение через терморегулирующий монтажный комплект

Ещё один вариант как можно смонтировать тёплый пол в квартире — использовать монтажный комплект, он рассчитан для подсоединения только одного контура, который способен обогреть небольшую площадь. При данной схеме нет надобности в установке смесительного узла.

Термомонтажное приспособление включает в себя:

• температурный ограничитель для теплоносителя;
• клапан для регулировки температуры воздуха в квартире;
• воздухоотводчики.

При такой комбинированной схеме, вода поступает в петли пола напрямую, а не через коллектор. Но при этом, теплоноситель подаётся в трубопровод нагретый до 80 градусов, остывает он прямо в контуре пола.

То есть, происходит поступление большого количества горячей воды в змеевик, затем термоголовка перекрывает подачу теплоносителя. После остывания его в контуре, подаётся новая порция.

Сконструировать такую конструкцию не сложно, монтажный комплект подсоединяется к радиатору. А так как петля всего одна, но нет надобности в установки насоса, для принудительной циркуляции жидкости.

Данная схема подходит для двухтрубной разводки, при однотрубной потребуется дополнительно установить байпас и балансировочный кран.

Схема с теплообменником

Теплообменник — приспособление из медных пластин, которые передают тепловую энергию от теплоносителя, имеющего высокую температуру к менее нагретой жидкости.

Качество работы данной конструкции выше, так как она лишена недостатков предыдущих схем. Такое устройство отличается длительным сроком службы, так как циркуляция теплоносителя полностью автономна.

Передаётся тепло через оборудованный теплообменник, где происходит изолированное движение воды в змеевике пола и радиаторе.

Монтаж тёплого пола с теплообменником имеет ряд положительных сторон:

• осуществляется автоматическая регулировка температуры пола;
• теплообменник стальной, поэтому имеет длительный срок службы;
• нет риска гидроударов;
• не изменяется гидравлическое сопротивление в центральной отопительной системе.

Процесс подключения производится в следующей последовательности:

• Теплообменник подсоединяется к обратной и входной трубе отопления.

• Затем устанавливается циркуляционный насос.
• После чего, трубы обратки и входа теплообменника соединяются с соответствующими шлангами контура пола, или коллекторной группы, при наличии нескольких петель.

Установка коллектора

Коллектор — устройство, которое отвечает за регулировку подачи теплоносителя и его температуру. С его помощью можно осуществлять балансировку контуров пола и выпускать воздух из системы.

При монтаже тёплого водяного пола в загородном доме коллектор подсоединяется к автономному котлу, в квартире же он подключается к отоплению, к трубе подаче и обратке радиатора.

Пред коллектором, на трубы подачи и обратки устанавливаются запорные клапаны. С их помощью можно отключать тёплый пол для проведения его ремонта.

Чтобы сбрасывать воздух из трубопровода, на коллектор устанавливается воздухоотводчик. А для обеспечения надлежащего движения воды в змеевик пола, на трубе подачи радиатора, перед коллекторным узлом, устанавливается насос.

После чего, один конец полового шланга подсоединяется к подающему выходу коллекторной группы, а второй к обратке.

Трудности, которые могут возникнуть при монтаже

Монтируя гидропол в квартире, вы можете столкнуться с рядом проблем:

1. Вода в батареях имеет большой градус нагрева (90), это не подходит для полового трубопровода. Для тёплых полов допустимый температурный максимум — 50 градусов. Превышение приведёт к повреждению системы и финишного покрытия.
2. Запрещена установка водяных полов без специального разрешающего документа в многоквартирниках. В противном случае на вас будет наложен штраф.
3. Подключение отопительной системы производится через элеватор, а тёплого пола — только с использованием медных трубок, цена которых высокая. Кроме того, для работы с ними требуется специальное оборудование и помощь профессиональных мастеров, это также стоит достаточно дорого.
4. В старых домах, уложить тёплый пол проблематично, так как раньше в квартирах устанавливалась однотрубная система отопления. При подключении ТП к такой конструкции, батареи у соседей будут холодные, поэтому вам не удастся получить разрешение на установку гидрополов.

Поэтому, решив обустроить водяные тёплые полы в квартире, необходимо всё тщательно рассчитать, подготовить проектную документацию и получить разрешение.

Первый запуск

По завершению монтажа тёплого пола производим первый запуск, для этого трубопровод следует хорошо промыть водой, при этом давление в системе должно быть максимальное. После чего, данную воду нужно слить и продуть систему компрессором.

Затем контур заполняется рабочим теплоносителем, при наличии нескольких петель, они наполняются по очереди. При этом, воздух из трубопровода должен быть полностью выдавлен через воздухоотводчик.

Для создания давления в системе включается насос на короткое время, это способствует движению теплоносителя, который вытесняет оставшиеся воздушные пробки. Процесс следует повторять (подливать воду и включать насос), пока система не будет заполнена полностью.

Запускать тёплый пол, нужно начиная с минимальной температуры — 20 градусов. Каждый день прибавлять по 5 градусов, пока не достигните рабочий уровень — +40. После чего, термостат следует установить в проектном режиме.

Советы по эксплуатации

Стоит сказать, что тёплый водяной пол — это инертная система отопления. Поэтому, ощутить температурные изменения в помещении можно только по истечению нескольких часов после регулировки.

Специалисты рекомендуют при эксплуатации:

1. Поддерживать в жилых комнатах температурный уровень поверхности пола в приделах 25 — 30 градусов. В коридоре, ванной и вдоль наружных стен допускается нагрев до 35 градусов.
2. В раствор добавлять стекловолокна или другой наполнитель — это уменьшит степень усадки бетонной стяжки. С дозировкой можно ознакомиться на упаковке.
3. Своевременно пополнять жидкостью систему и осуществлять контроль за температурой нагрева.
4. Выбирать трубы для тёплого пола того же диаметра, что и у системы отопления (в подаче и обратке).
5. При использовании двухтрубной схемы, делать длину петли пола не больше 50 метров.

К сведению! Тёплые полы практически не требуют проведения дополнительного обслуживания.

Температурный режим нагревательного контура регулируется чаще в ручную. Хотя допускается установка автоматического регулировочного прибора, оснащённого контролёром с программой, который управляет сервоприводом и насосом. Такое устройство способно создавать комфортный микроклимат по заданным показателям самостоятельно.

Принимая решение, подключить тёплый пол к батареи своими руками, специалисты рекомендуют сделать тщательный расчёт. Кроме того, при выборе схемы, нужно учитывать её особенности, а также все рекомендации, которые изложены в данной статье, и тогда вы сможете смонтировать правильно тёплый пол в квартире от батареи.

Видео инструкции

Как сделать теплый пол от отопления в частном доме

Как правило, полы делают из бетона. Поэтому они достаточно холодные. Это ощущается утром или после принятия ванной. Поэтому многие люди ищут различные способы, чтобы в их доме полы были утеплённые. Выход из данной ситуации достаточно простой. Гармонично впишутся в частный дом водяные полы, которые подключаются от отопления.

Почему стоит выбирать такой вид отопления?

1. Полы, сделанные таким способом, считают самыми тёплыми в частном дом, и являются полноценным его отоплением. Особенность заключается в непривычном месте нахождения обогревательных элементов. Их скрывают под полом, а они, в свою очередь, его и нагревают.
2. Выбирая такой обогрев частного дома, человек во многом выигрывает. От радиаторов и батарей тёплый воздух поднимается, поэтому внизу комнаты будет холодно. Вследствие этого, энергия будет расходоваться впустую. В доме, где установлен тёплый пол, обогревается вся комната.
3. Ещё один плюс в том, что благодаря инфракрасному излучению и естественной конвекции комфортная температура будет находиться на уровне роста человека. Вместе с этим и ноги будут в тепле, что создаёт комфортные ощущения.

Итак, главными положительными моментами можно считать:

• комфортность;
• высокую температуру в помещении;
• отсутствие аллергических реакций;
• плесени и грибка не будет, даже если полы деревянные;
• нормальный уровень влажности;
• отсутствует риск получить ожоги, так как на стенах нет батарей;
• температуру в помещении возможно регулировать автоматически, независимо от погодных условий на улице;
• экономный расход топлива;
• менять интерьер в комнате можно постоянно.

Как устроен водяной тёплый пол

Отопление с помощью водяного пола обеспечит теплом помещение любой площади. Проектируют и делают монтаж такого отопления в частном доме с использованием горячей воды. Поэтому, такой вид пола считают самым доступным способом отопления.

Образуют систему отопления трубы, которые укладывают под напольное покрытие. По ним идёт горячая вода. Покрытие нагревается и воздух в комнате тоже становится тёплым. Прежде, чем заниматься укладкой труб, делают технический расчёт. Во внимание берут несколько решающих факторов.

1. Значение имеет материал стен, учитывается и их толщина.
2. Какой мощности стоит котёл.
3. Из какого материала сделаны трубы.
4. Какое основание пола.
5. Какая площадь у отапливаемой комнаты.
6. Высота комнаты.
7. Имеет значение и климат в регионе, где проживают люди.

Для установки водяного пола в частном доме подойдут трубы из пластика или металлопластика. У них не высокая стоимость, а срок службы может длиться десятками лет. Трубы нужно присоединить к котлу, с помощью которого происходит отопление в комнате. Чтобы устройство пола правильно функционировало, устанавливается распределительный узел. В нём будут находиться вход и выход труб, автоматика, устройства, с помощью которых можно выставлять нужную температуру помещения, а самого носителя регулировать.

Если на фундаменте дома нет перекрытия, то нужно сделать цементную стяжку. Затем укладывают трубы с гидроизоляцией и теплоизоляцией. И заливают полы бетоном. На него впоследствии будет укладываться выбранный материал: ламинат, плитка или паркет.

Эффективная работа водяного пола

Чтобы водяной пол работал эффективно, нужно, проводить установку с помощью профессионалов. Они знают устройство такой системы отопления.

1. Чтобы повысить температуру в комнате, трубы нужно укладывать чаще, тогда и полы будут более тёплыми.
2. В середине комнаты трубы расположены не так плотно, как по краям.
3. Между трубами должно быть определённое расстояние не менее 10 и не более 20 см.
4. Тёплые полы не рекомендуется делать в маленьких помещениях, например, на лестнице.

С чего нужно начинать

Прежде, чем заниматься монтированием тёплого пола от отопления, нужно обратить внимание на то, насколько ровное основание. В комнате уже должны находиться окна и двери, быть подготовленными стены, размечены места для канализации и трубопровода.

Как подготовить плиту перекрытия

В том случае, когда плита перекрытия — это основание для водяного пола, сначала кладут слой гидроизоляции. Обмазочной или оклеечной, которые содержат битум. Края этого материала прикрепляют к стенам с помощью клея. Это делают для того, чтобы предохранить утеплитель от влаги. Так как плита тёплая, земля холодная.

Готовим грунтовое основание

Песчано цементная стяжка

Многие люди в частном доме не делают подвал, поэтому и плиты перекрытия тоже не будет. Тогда делают несколько слоёв высотой не менее 10 см попеременно из песка и щебня. Каждый слой должен быть влажным и утрамбованным. После этого нужно сделать заливку из бетонной смеси. Поверхность проверяют на ровность строительным уровнем. Для большей надёжности можно укрепить полы арматурной сеткой.

Чтобы заняться непосредственной установкой водяного отопления, нужно сделать полы ровными. Сначала отремонтировать их от трещин и выбоин. По всей комнате наклеивают демпферную ленту. Она поможет стяжке оставаться в том же размере, не расширяясь. А также сохранит тепло по бокам стен. Определить перепад высот. Так как для стяжки он должен быть не более 7 см. По уровню выставить металлические профили и зафиксировать их. Можно делать стяжку.

Зачем нужен утеплитель

Важным элементом в системе водяного тёплого пола является сохранение тепла с помощью специального покрытия. С его помощью перекрывают доступ поступления тёплого воздуха в подвал, и направляют тепло в помещение. Отопление будет более экономичным, если правильно подобрать толщину материала. Его выбор зависит от нескольких данных.

По технологии толщина теплоизоляционного слоя должна составлять не менее 30 мм

1. Какой материал стен.
2. Климат в регионе проживания.
3. Если нет плиты перекрытия, то нужно учитывать уровень грунтовых вод.
4. Объём помещения, где будет тёплый пол.

Слой утеплителя будет не менее 50 мм, если стяжку делают над подвалом. А над плитой перекрытия эта цифра будет значительно меньше.

Утеплителем, как правило, служит пенополистирол. При огромном выборе строительных материалов можно приобрести такой утеплитель хорошего качества. Он быстро укладывается и надёжно закрепляется с помощью замков. И получается прочное и ровное основание. Также по краю плит проходит линейная разметка, что значительно облегчает их укладку. Распределяют их по всему периметру пола. Это способствует тому, что стяжка будет прочной, а вся отопительная система надёжной.

Трубы для отопления

Чтобы правильно сделать тёплый пол от отопления в частном доме, нужно выбирать диаметр трубы от 10 до 32 мм. В зависимости от типа укладки, спиралью, зигзагом или змейкой, их укладывают на расстоянии от 150 до 300 мм. Затем производят их закрепление к арматурной сетке. Для этого используют пластиковые хомуты. В трубопроводе ни в коем случае не должно быть изломов.

Вторая стяжка

Как только будут установлены трубы, систему нужно проверить. Для этого её оставляют включённой на несколько дней. Заодно оценивается и качество сборки. Если никаких проблем не возникло, можно делать вторую стяжку.

Её толщина составляет 5 мм. После того, как он просохнет, система должна поработать при более низкой температуре в 25 ºС. И только через месяц можно использовать водяной тёплый пол от отопления на полную мощность.

Вот таким образом делают полы в частном доме. Люди, которые уже пользуются их комфортностью и теплом, могут позволить себе в холодный зимний вечер ходить по полу босиком. А семьям, где есть дети, такой вид отопления точно придётся по душе. Малыши свободно могут находиться на полу и не болеть. А это является большим преимуществом.



Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

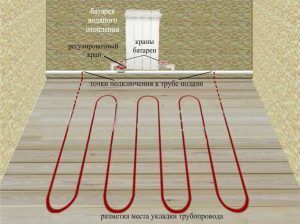

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

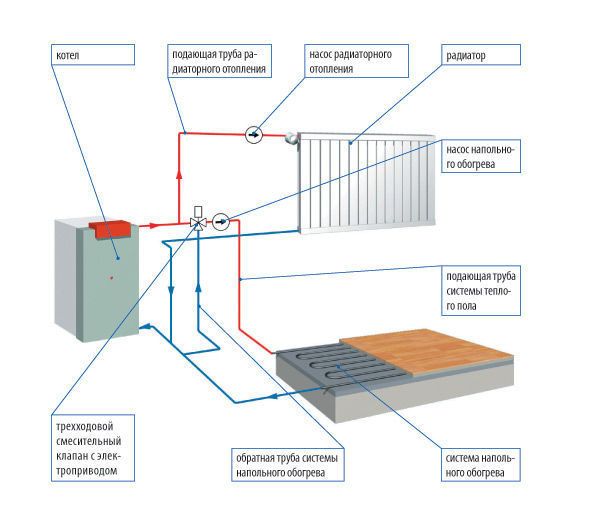

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

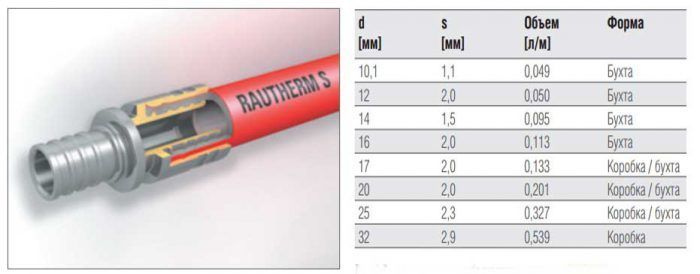

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

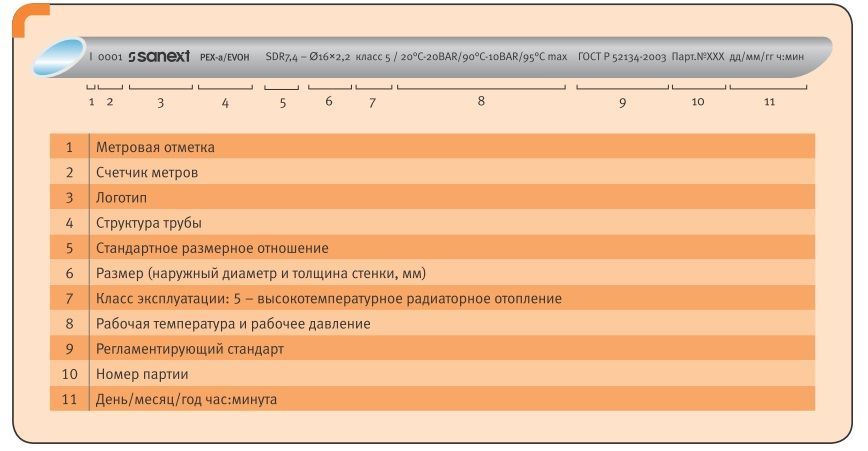

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

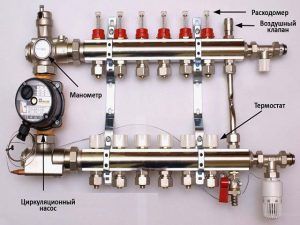

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

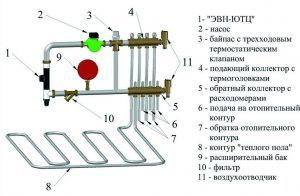

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

• нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
• применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;

  Устройство трехходового термостатического смесительного клапана

• использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
• внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

• оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;

  Схема подключения водного теплого пола к центральной системе через отдельный ввод

• создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
• для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
• при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
• используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

подключение в квартире и на лоджии

Оптимальный микроклимат во всех комнатах квартиры может обеспечить установка теплого водяного пола; более того, это позволит также сэкономить на нагреве теплоносителя. Такой водяной пол подключают, в том числе, и к центральной магистрали отопления; для этого существует несколько схем. В этом случае вода циркуляционным насосом нагнетается непосредственно в нагревательный контур. В данной статье мы расскажем о том, как подключить теплый пол к центральному отоплению.

Теплый пол от центрального отопления: возможности

На самом деле, такая возможность в определенной мере ограничена действующим законодательством. А потому если вы хотите сделать все самостоятельно, не обратившись за разрешением в соответствующие органы, то это может привести к проблемам, например, к штрафным санкциям и требованию демонтажа всех незаконных конструкций. А связаны такие трудности с действующим запретом на последующую модернизацию и изменение имеющихся схем коммуникаций в квартире, которая обогревается от центрального отопления.

Так, при присоединении теплого пола к центральной магистрали возникает разница температур. В центральной сети температура обычно поддерживается на уровне 70-90 градусов по Цельсию; между тем, уже при 50 градусах может начаться деформирование финишного покрытия системы теплых полов. Однако есть несколько схем, по которым подключение центрального отопления осуществляется без вреда для теплого пола.

Так, одна из схем основана на монтаже стационарного тепло-пункта со специальным циркуляционным насосом, который играет в ключевую роль в системе. При наличии в квартире единственного выхода к отопительной системе, то присоединение водяного обогрева производится по принципу радиаторных батарей.

Чтобы сделать теплый пол от центрального отопления, в первую очередь, следует правильно выбрать трубы. Последние располагают на базовом полу змейкой и крепятся угловыми соединениями. Имейте в виду, что после монтажа системы она будет залита цементной стяжкой; а это означает, что при деформации какого-либо участка, для устранения проблемы, придется менять монолитное напольное покрытие полностью.

В альтернативной схеме подключения пола к центральному отоплению используется обратный патрубок радиатора, к которому и присоединяется обогревательный контур. Правда, в этом случает понадобиться установить запорную арматуру. А вообще монтаж отопления должен проводиться с ориентировкой на замкнутую систему.

Минусы подключения к централизованному отоплению

Есть очевидные недостатки у большинства подобных схем:

• высокий риск выхода из строя какого-нибудь элемента системы;
• со временем в доме появляются участки с неравномерным распределением тепла;
• сложность монтажа;
• возможные проблемы с разрешением от соответствующих ведомств.

Чаще всего используется вариант, в котором в квартиру входит сразу прямой и обратный трубопроводы центрального отопления. А вот если разводка вертикальная, то специальный тепловой пункт посредством пола будет рассредоточивать тепло по всем помещениям. Но количество тепла, которое вы буде получать от центральной сети все же строго ограничено. В настоящее время теплые полы подключают по независимой или по зависимой схеме. Рассмотрим каждый вариант более подробно.

Как сделать теплый пол от центрального отопления через отдельный вход

Сразу стоит оговориться, что какую бы вы схему не выбрали, многое будет зависеть от качества теплоносителя в центральной сети. Так, в системе водяного пола имеется большое число игольчатых клапанов, и если в воде будут твердые частицы, то они могут серьезно засорить трубопровод и привести к его поломке.

Как правило, трубы водяного пола к коллектору центрального отопления привариваются. Такая схема имеет свои преимущества:

1. в коллектор домашней системы подается теплоноситель с постоянной температурой благодаря установке особого термостатического клапана;
2. кроме того, необходимую температуру можно выставить с использованием трехходового клапана, также оснащенного термостатом;
3. а установка специального байпаса обеспечивает еще и минимальный расход воды, после того, как клапаны закрываются.

Однако в такой нагревательной схеме требуется защитить циркуляционный насос от работы последнего всухую. Это можно сделать при помощи регулирования давления или потока. Кроме того, нередко используются термостат накладного типа, отключающий насос при снижении температуры до 20 градусов по Цельсию. А чтобы управлять системой более надежно, можно вместо термостатического клапана установить специальный регулятор, корректирующий температуру теплоносителя в зависимости от температуры в комнате.

Использование вертикальной разводки

Данный способ основан на реконструкции имеющейся системы радиаторов. Как известно, каждый радиатор имеет свои лимиты расхода теплоносителя. Последние обычно выставляются при помощи клапана регулировки.

Схема теплого пола от центрального отопления

На самом деле при подключении к стояку водяного обогрева можно получать в два раза больше тепла, чем от обычных радиаторов. Связано это с тем в подающем и обратном трубопроводе температура обычно примерно в два раза больше, чем в трубах водяного пола. А потому если в квартире, например, четыре стояка, то горячую воду можно брать из двух, а от остальных теплоноситель может проходить транзитом. Как правило, такая система состоит из следующих элементов:

• стояков двухтрубной системы обогрева;
• клапана балансировки;
• привода для трехходового клапана;
• трехходового клапана.

Однако для реализации такой схемы, придется поменять старые батареи на новые теплообменники. На гидравлический режим работы стояка это не может повлиять никак, так как настройки клапанов балансировки останутся прежними.

Вторичный контур водяного пола в этом случае подключается параллельно. Если делать балансировку теплообменников во втором контуре проблематично, то следует использовать трубы ПВХ, одинаковые по длине.

Вертикальная разводка с однотрубной системой

Такую схему можно монтировать даже в течении одного дня; здесь также производится реконструкция старой системы отопления. При этом в однотрубной системе нельзя контролировать расход теплоносителя. Теплый пол в этом случае подключается к центральной сети через стояк. Для реализации этой схемы один из радиаторов просто меняется на контур водяного пола в комнате.

При этом разница температур в сети и контуре не должна превышать 5-10 градусов. Данная схема считается зависимой, поскольку только один радиатор в комнате можно поменять на водяной пол. А управляется температура при помощи циркуляционного насоса, который контролируется комнатным термостатом.

Особенности подключения

Использовать центральную сеть для более эффективного обогрева можно; существует возможность даже (при наличии соответствующего разрешения) даже сделать теплый пол на лоджии. Однако при реализации любой схемы следует учитывать следующие нюансы.

К централизованной системе теплый подсоединяется к боковым входам коллекторов, с применением специальных фитингов. Стяжка под финишным покрытием должна быть толщиной в три сантиметра, и армирована сеткой; последняя укладывается поверх труб ПВХ. Если используется ламинат, то дополнительный утеплитель под него не нужен – это только снизит показатели теплоотдачи. В местах прохода труб сквозь стены рекомендуется применять гофрированные трубки.

Ни в коем случае нельзя использовать напрямую циркулирующий в центральной сети теплоноситель. Большинство применяемых механизмов и узлов конструкции выдерживают давление от 1 до 2,5 атмосфер, тогда как в центральной системе давление может поднимать и до 16 атмосфер.

Какую схему выбрать, зависит и от площади помещения. Так, если размеры комнаты превышают 30-35 квадратных метров, то лучше сделать несколько подключений, но к разным коллекторам.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Загрузка…

водяной пол от батареи, как сделать, фото и видео

Содержание:

Многие владельцы на сегодняшний день все чаще обращаются свое внимание на систему теплых полов и прибегают к ее укладке в собственном жилье. Наибольшую популярность имеет водяное отопление в полу в квартире, подключаемое к центральной отопительной системе, о котором и пойдет речь.

Водяной теплый пол в квартире

Имеется множество инструкций, которые рассказывают о том, как смонтировать систему теплого пола, но по большей части они написаны для владельцев частных домов. Как же быть жильцам многоквартирных домов, которые также хотят создать тепло и уют в своем доме.

В их случае теплый пол от центрального отопления в квартире может существовать, но процесс монтажа будет иметь ряд нюансов. В первую очередь укладка такой системы приведет к дисбалансу в температурном режиме с помещениями, расположенными по соседству.

Неграмотно смонтированный теплый пол будет замечен проверяющими из службы жилищно-коммунального хозяйства, что чревато санкциями для хозяина.

Проблемы, возникающие при монтаже в квартире

До того, как укладывать теплый пол от отопления в квартире рекомендуется ознакомиться со списком возможных проблем, возникающих перед хозяином:

• температура теплоносителя в системе централизованного отопления очень высока. Вода температурой в 70-90 градусов по Цельсию не может быть использована в трубопроводах, проложенных в перекрытии. Допустимая норма находится в пределах 50 градусов по Цельсию. При нарушении данного параметра система будет повреждена и автоматически становится угрозой для напольного покрытия, которое не выдерживает высоких температур;
• существует запрет на установку подобной системы подогрева в многоквартирных домах. Руководствуясь законодательством, любой проверяющий из жилищно-коммунальных служб может оштрафовать владельца;
• отопление может быть подключено посредством элеватора, а теплый пол исключительно при помощи медных трубок, которые дорого стоят и требуют специальных навыков от человека, осуществляющего их укладку. Читайте также: «Что лучше теплый пол или батареи – плюсы и минусы систем».

Альтернативное решение

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.

На законодательном уровне электрический обогрев разрешен и может быть применен в любое время года, в то время как водяной пол зависим от сезонной подачи горячей воды. Соответственно функционировать он может исключительно в период с осени по весну – отопительный сезон.

Способы подключения в квартире водяного теплого пола

Если же целью владельца все же стал теплый пол от батареи в квартире, то ему придется выбрать одну из модификаций системы, позволяющую осуществить соединение без нарушения функциональных параметров.

Известны следующие схемы монтажа:

1. Присоединение контура напрямую к радиатору отопления. Подобный способ самый простой и для осуществления монтажа потребуется насос с невысокой мощностью. По финансовому состоянию хозяина такая система не ударит. Недостаток у системы множество, поскольку регулировать температуру в ней не получится, но в общем стояке многоэтажного дома температура воды уменьшится, что может вызвать недовольство у соседей.
2. Подсоединение напрямую через балансировочный клапан на байпасе. Посредством такого метода можно уменьшить температуру воды, попадающей в трубы теплого пола. Использовать при этом рекомендуется трубки с диаметром в 1,6 сантиметра и общая длина контура не должна превышать 70 метров. Используемый для прокачки воды в системе насос должен иметь мощность, которой хватит на перемещение 5-10 литров воды в секунду с напором 1-2 метра в секунду.
3. Также теплый пол может быть подключен посредством трехходового клапана. Его внедрение в отопительную систему позволит уменьшить расход тепла на контуре теплого пола. Термостат, вмонтированный в данный клапан, будет регулировать температуру и постоянно поддерживать необходимо значение. Дополнительная модификация системы посредством монтажа двухходового клапана позволяет блокировать подачу теплоносителя в систему при резком снижении его температуры в отопительном контуре квартиры.
4. С использованием запорного и двух трехходовых клапанов. Подобная конструкция позволяет осуществлять регулирование температуры воды в отопительном контуре посредством «обратки». Двухходовой клапан позволяет насосу, перекачивающему воду, не работать впустую. В ином случае оборудование может быть поломано из-за перегрева, а сама система при эксплуатации будет расходовать значительно большее количество электрической энергии.
5. Самым функциональным вариантом того, как сделать теплый пол от центрального отопления, является монтаж системы с выносным датчиком температуры. При перегреве теплоносителя произойдет автоматическая блокировка подачи теплоносителя в отопительный контур. Как только вода вернется к исходной температуре, и будет соответствовать требуемому значению, циркуляция возобновится. Подобная система монтажа позволит избежать переохлаждения отопительного контура квартиры. Иногда на такую систему устанавливают несколько температурных датчиков для большей эффективности. Читайте также: «Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий».

Стоит учитывать тот факт, что монтаж водяного теплого пола, подключенного к отопительному контуру, может быть осуществлен на любом основании. Лучше всего армировать перекрытие и на сетку закрепить используемые трубки теплого пола.

Древесное основание из лаг также допускает монтаж системы теплого пола в специально вырезанные в брусьях углубления. Иногда теплый пол может быть использован в качестве основного отопления. В таком случае преимущество системы заключается в том, что на фото и при визуальном осмотре не будет видно оборудование, используемое для обогрева помещения. Читайте также: «Как сделать теплый пол от отопления – хитрости из практики».

Итог

Укладка теплого пола, подключенного к централизованной системе отопления, может быть осуществлена самостоятельно. Для качественной укладки рекомендуется заранее подготовить схему. Также стоит понимать, что альтернативные отопительные системы будут стоить гораздо дешевле и на их монтаж требуется куда меньше времени.

Если же выбор пал на водяной теплый пол, то помочь в укладке и подсоединении с соблюдением всех правил смогут специалисты. Профессионалы возьмут на себя ответственность за приобретение всех комплектующих и предоставят гарантию на оказанные услуги.

особенности установки в частном доме, фото, видео

Если мы хотим обустроить теплый пол от отопления в частном доме, то речь, безусловно, идёт о водяном контуре, который нам нужно врезать в общую систему. По сути, здесь мало что меняется, но есть некоторые нюансы, так как мощность потребления радиаторов и трубы разная и это нужно как-то отрегулировать.

Как это сделать мы расскажем ниже и, кроме того, вам будет предоставлена возможность посмотреть тематическое видео в этой статье.

Совмещение контура тёплого пола с радиаторами

Совмещение радиаторного и трубного контура

Принцип работы традиционного (конвекционного) котла

• Проблема того, как делать теплый пол от отопления заключается в следующем: практически во всех случаях в частном секторе используются традиционные конвекционные котлы, нормальный режим работы которых находится между 60⁰C и 80⁰C, что очень удобно для батарей, но много для трубы. Для низкотемпературных систем, к которым относятся водяные полы нужен низкотемпературный котёл, это конденсационный агрегат, который работает по другому принципу.
• Мы не будем рассматривать принцип работы конденсационного котла, потому что в любом случае нам нужно делать врезку и обогревающий агрегат останется старым. Впрочем, это не обязательно будет газовый отопитель, ведь мы с таким же успехом можем врезаться и при электрическом, твердотопливном, пиролизном, жидкотопливном или универсальном котле.
• Основной задачей для нас будет монтаж самой системы, а также её подключение, чтобы при одинаковой температуре подачи воды с котла в разные контуры она попадала с разной температурой. Для этого существуют трёхходовые и четырёхходовые краны, а также различные термодатчики, которые позволяют автоматически поддерживать режим нагрева вне зависимости от большей температуры подаваемого теплоносителя (инструкция по эксплуатации того или иного прибора обычно прилагается заводом-изготовителем).

Монтаж трубы

Маяк для стяжки на керамзите

Чтобы сделать теплый пол от отопления своими руками в первую очередь нужно залить цементно-песочную или бетонную стяжку пола, о монтаже которой мы коротко сейчас расскажем. Если конструкция будет располагаться на первом этаже частного дома, то весьма вероятно, что она будет находиться в непосредственной близости от грунта, поэтому нам потребуется постелить отсечную гидроизоляцию из плотного целлофана или рубероида.

Поверх неё засыпается подушка из песка высотой не менее 20 мм, а затем конструкцию утепляют керамзитом, толщина которого будет зависеть от потребности в мощности термоизоляционного слоя. Затем на керамзит (или щебень) устанавливают маяки, по которым выравнивают стяжку. Иногда для прочности поверх подушки укладывают штукатурную сетку, но это для цементно-песочной стяжки, поэтому лучше первый слой заливать бетоном.

Совет. Некоторые интересуются, как сделать теплый пол от центрального отопления, поэтому, чтобы в дальнейшем не возвращаться к этому вопросу, скажем сразу – аналогично, с применением трёхходового крана на врезке.
Но дело в том, что в таком случае у вас могут возникнуть проблемы с поставщиком теплоносителя – хотя это никак не отразится на работе централизованной котельной, но взгляды у людей разные, а по проекту тёплых полов там нет.
Так что вам лучше воздержаться от подобного шага.

Укладка фольгированного пенополиэтилена

Для экономичности работы системы, чтобы не терять энергию от теплоносителя, на пол нужно подстелить отражатель, в качестве которого обычно применяют тонкий фольгированный пенополиетилен толщиной 2 мм, как это видно на верхнем фото.

Укладывать его можно внахлёст, фиксируя стыки скотчем и его же можно использовать в качестве кромочной ленты – она послужит буфером при нагреве верхней стяжки. Под отражатель можно дополнительно подстелить ещё один слой гидроизоляции из толстой целлофановой плёнки.

Полиэтиленовая труба для тёплого пола

Совет. Для монтажа водяных тёплых полов предназначается полиэтиленовая труба с наружным диаметром 16 мм, но мастера чаще используют металлопласт с таким же сечением, и на то есть причины.
Во-первых, полиэтиленовую трубу перед заливкой верхней стяжки нужно заполнять водой для защиты от деформации под весом раствора, в то время как металлопласт в этом не нуждается.
Во-вторых, бесшовный металлопласт дешевле качественного полиэтилена и всё это при одинаковой теплоотдаче.

Укладка трубы в пластиковые кронштейны

Трубу можно укладывать на специальные коврики, где предусмотрены крепления, но это достаточно дорого, поэтому мы предлагаем вам более дешёвый вариант – пластиковые кронштейны. Монтаж осуществляется либо змейкой, либо спиралью, с шагом 20-22 см (для заливки высотой 8-10 см), но для установки кронштейнов лучше заранее разметить трассу маркером.

Расстояние между кронштейнами 40-50 см, а на поворотах оно иногда сокращается до 10-15 см, чтобы труба не оттопыривалась вверх.

Пружина помогает гнуть трубу без заломов

Чтобы при крутых изгибах на пластике не возникали заломы, на него надевают стальную пружину длиной 20-25 см и внутренним диаметром 18 мм. Пружина располагается посредине загиба, и он получается плавным, после этого приспособление проталкивается вперёд, и так до конца укладки.

Гребёнки в ящике

Если теплый пол от радиатора отопления будет на несколько крыльев, тогда используются гребёнки (выходы по количеству крыльев – лишние заглушить). На гребёнку обязательно установите клапан Маевского для спуска воздуха из трубы – в другом месте это сделать невозможно.

Верхняя стяжка пола заливается точно так, как и нижняя – по маякам, которые устанавливаются прямо на трубу. Но здесь, учитывая нагрев, монолит будет расширяться, поэтому, чтобы избежать растрескивания, в раствор добавляют пластификатор – дозировка указывается на упаковке (канистре).

Подключение

Функции трёхходового крана

Итак, мы подошли к самому щепетильному вопросу, как сделать теплые полы от отопления – подключению. Мы выполним это при помощи трёхходового крана и байпаса для смешивания воды.

Обратите внимание, что происходит при регулировке механизмом: если ручку установить в положение перекрытия байпаса, то вся горячая вода будет направлена в трубу тёплого пола, как будто этого крана там нет, а вот, если перекрыть подачу, то вода будет попадать в байпас и идти по малому кругу. Третье положение позволяет подпитывать подачу из «обратки» и в то же время не прерывать полного цикла прохождения теплоносителя по всему контуру.

Схема подключения трёхходового крана

Обратите внимание на схему вверху, там показано, как врезается низкотемпературный контур, в данном случае – тёплый пол. Данный механизм мы используем для качественной регулировки, он подмешивает остывшую воду из возвратной трубы в подачу. По сути, это означает, что общий расход теплоносителя не изменяется, но в нужном направлении меняется его температура, при этом котёл работает в таком точно режиме, как и работал.

В этом случае происходит количественное (не качественное) регулирование системы и на раздаче устанавливается вентиль, который, не изменяя температуру воды, регулирует мощность её потока, либо вообще его перекрывает. Получается, что общая температура контура будет зависеть от потока теплоносителя.

Такие краны бывают ручными и автоматическими, когда их положение регулируют электронные датчики. Вам, конечно, будет гораздо удобнее использовать саморегулирующийся механизм.

Заключение

В данной статье представлен только один из способов, которым вы можете собрать и подключить низкотемпературную систему тёплого пола к высокотемпературному контуру своими руками, не меняя при этом параметров работы котла. Есть также иные способы монтажа трубы и подключения, например, с использованием четырёхходового крана без байпаса, но об этом уже в следующий раз.

«Теплый пол»: полное руководство по «теплый пол»

Система подогрева полов (UFH) имеет множество преимуществ: согревает ноги и позволяет сэкономить деньги на счетах. Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под некоторыми типами полов?

Независимо от того, какой у вас вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, которые работают от сети. Влажные системы питаются за счет горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату.Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Ожидайте, что вы потратите более 100 фунтов стерлингов за квадратный метр на водные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле ² .

Только материалы:

• Электрический мат = от 35 до 80 фунтов за м ²
• Электрический в стяжке = от 20 до 90 фунтов за м ²
• Горячая вода, первые 20 мес ² = От 80 до 120 фунтов за м ²
• Горячая вода, последующие м ² = от 25 до 35 фунтов за м ²
• Органы управления = от 80 до 150 фунтов за комнату

Установленная система:

• Электрический мат = от 70 до 120 фунтов за м ²
• Электрический в стяжке = от 60 до 110 фунтов за м ²
• Горячая вода, первые 20 мес ² = от 120 до 160 фунтов за м ²
• Горячая вода, последующие м ² = от 45 до 95 фунтов за м ²
• Органы управления = от 100 до 200 фунтов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой создают температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол, не отапливая весь дом.

Какие бывают типы теплых полов?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25 процентов более эффективен в сочетании с современным конденсационным котлом и до 40 процентов дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Тепловодные теплые полы

Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло излучает не радиаторы, а вся плита пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует полного ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новой постройки.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола ² будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с подогревом на поверхности

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменения уровней между помещениями.

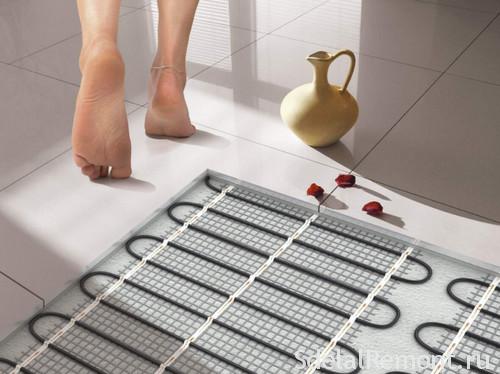

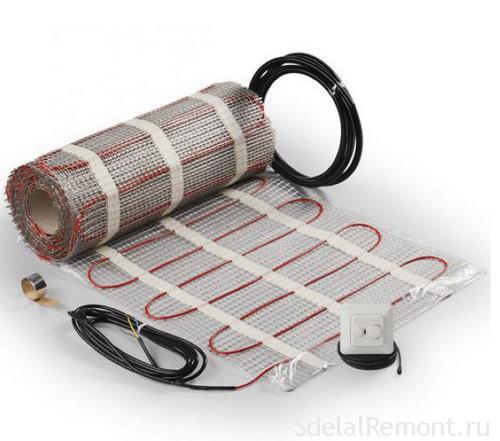

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Напольная плитка с шестигранной головкой, от 29,95 фунтов стерлингов за м ² и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м ² , и Стены и пол

Влажный пол против сухого системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одной комнате или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В влажных системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система имеет тенденцию работать лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Поэтому влажные системы с большей вероятностью будут использоваться в новых постройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция необходима для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

В помещениях на первом этаже и проектах реконструкции с твердым полом системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, в которой используются напольные панели из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция опять же будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить а затем установили между балками на месте.

Получить Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до новейших идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество развлечений и вдохновения в каждом выпуске.
Посмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто определяются другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания покажут, сколько тепла вам необходимо произвести.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где соотношение площади пола к объему помещения низкое.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Также имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Лучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут прохладнее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для полов с подогревом является любой тип коврового покрытия — на самом деле, если у вас есть ковролин, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные регуляторы UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этой задержки необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для дачных домов полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик потерь тепла в стенах, полу , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучшим типом основания пола является тот, который сделан из стяжки, которая полностью закрывает трубопровод и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или рассмотрите возможность использования деревянных панелей, которые благодаря своей конструкции более устойчивы при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях помните, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также могут использоваться с UFH.

Ковры можно использовать с UFH. Тем не менее, обратите внимание на комбинированный рейтинг ковра и подложки. Оно должно быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может произвести любой компетентный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед укладкой окончательной отделки пола все установки должны быть проверены.

Для электрических или газовых подключений необходим квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, а затем отделку пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу отсутствуют стыки, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

В случае случайного повреждения отдельные трубы могут быть испытаны давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы открыть трубу. Что касается электрических систем, это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы легче заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

Рассматривая гарантии, убедитесь, что у компании, которая их поддерживает, есть основания. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, так как радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более что многие люди по-прежнему хотят использовать полотенцесушители в своих ванных комнатах.

Электрическая система теплых полов Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 £ за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться с тепловыми насосами, а также с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии проще и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные расходы по сравнению с другими формами электрического отопления.

Установка системы обогрева плинтусов в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте платить от 500 до 720 фунтов за номер.

Настенное панельное отопление

Модульные стеновые и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

Модульные настенные и потолочные отопительные панели Variotherm

(Изображение предоставлено Variotherm)

Подробнее об отоплении:

.

Современные системы теплых полов, как выбрать теплый пол под плитку

Возможность значительной экономии при строительстве или ремонте дома — тема, не вызывающая проблем и недоразумений. Постоянное хождение по супермаркету стройматериалов, просмотр специализированных изданий во многом делают свое дело, но итоги, как показывает практика, видны не раз. Хотя это утверждение практически не применимо к такой системе, как теплый пол под плитку, что экономит с первых дней работы.

система теплого пола — технология или новая философия

Разработка различных систем отопления частного дома, коттеджа или отдельного помещения в многоквартирном доме сегодня во многом основывается на вопросах ее эффективности. Таким образом, одним из факторов, влияющих на выбор системы, остается вопрос установки, обслуживания и гарантированного срока службы. И если при традиционных системах отопления часто возникает вопрос об установке современных котлов, то для электрического теплого пола под плиткой во многом эта проблема решается комплексно.

Чтобы разобраться в вопросе эффективности отопительного устройства в виде теплого пола в виде плитки, рассмотрим на конкретном примере ,, Как работает эта технология. Для обычных помещений радиатор отопления возникает из-за конвекции воздуха, когда холодный воздух поднимается снизу, он нагревается радиатором, а затем поднимается вверх. Эта зона распределения тепла в помещении простирается снизу вверх, также как и температура воздуха — пол около 17-18 градусов, на высоте 1 метр около 22-23 градусов, а потолок около 26-27 градусов.Технология устройства теплого пола позволяет не только существенно изменить процесс обогрева, но и улучшить показатели прогрева помещения. Так, теплый пол под плиткой распределяет тепло снизу, от уровня пола, если использовать радиаторную плитку всегда будет холодно, то полы с подогревом, электрическое отопление под плиткой делает комнату из напольного покрытия, кафельное отопление до комфорта 22-23 градуса . Итак, что дальше, имея размер нагревательного элемента на весь пол, тепло распределяется равномерно по объему, прогревая до комфортных 23 градусов всю комнату.

Основные виды оборудования для теплого пола

В отличие от громоздкого оборудования для систем отопления традиционного типа с котлами, расширительными баками, трубопроводами и насосными станциями, оборудование для теплого пола может уместиться в одном пакете, включая провод, электронные датчики и контроль. система. Прогресс действительно отошел очень далеко и передал свою технику даже в таких помещениях, как кухня, ванная, гардеробная, после установки имеющегося сегодня теплотехнического оборудования под плитку в любом помещении, на открытых террасах и зимних садах, в гаражах и т.д. ванные комнаты.

Основа оборудования нагревательного элемента, фактически это основа технологии — пленочный нагревательный элемент или кабель укладывается на пол и затем подключается к системе управления и контроля.

Сегодня для устройства теплого пола под плиткой используются две основные технологии — кабельная, с использованием нагревательного кабеля и пленочная, при этом нагревательный элемент в виде тонких пластин хранится внутри пленочного покрытия. Каждая из этих двух технологий имеет свои особенности, но обе позволяют укладывать теплый пол под плитку.

Финский теплый пол под плитку и необходимость отдать должное финнам действительно многое известно об этом типе отопительной системы, состоящей из двухжильных нагревательных матов ENSTO Finland, на сегодняшний день считающихся одними из фаворитов по использованию технологии нагревательные кабельные системы. Тем более что ENSTO предлагает больше, чем просто нагревательные элементы, и решает задачу комплекса — теплый пол под плитку, установка не только в укладке матов, но и в установке системы управления комплектом.Также финский производитель хорошо зарекомендовавших себя кабельных нагревательных элементов Nexans (Норвегия), Devi (Дания), ProfiTherm (Польша-Германия).

Пленочные теплые полы под плитку

сегодня набирают все большую популярность благодаря еще большей эффективности и простоте укладки. Пленочные обогреватели, работающие по принципу инфракрасного излучения, зарекомендовали себя не только благодаря гибкости — их можно устанавливать под плитку, а также под другие виды покрытий, в том числе ламинат, паркет, линолеум. Однако пленочный пол под плитку сегодня еще не получил такого большого распространения из-за своей дороговизны.Но учитывая, что корейские и китайские компании постепенно вытесняются с рынка инфракрасных систем отопления российскими и украинскими производителями, теплый пленочный пол под плиткой в ​​скором времени станет еще доступнее.

Для обоих типов нагревательных элементов разработана специальная система управления, составляющая интеллектуальную составляющую системы теплых полов под плитку. в него, в первую очередь, входят датчики температуры, определяющие температуру пола, кабельные системы, термостаты, программаторы и аппаратную защиту.Комплекс этого оборудования позволяет автономно работать с системой в соответствии с требованиями каждого конкретного элемента.

Особенности устройства и монтажа системы отопления

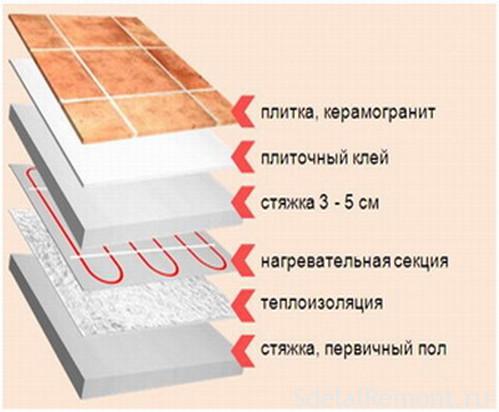

Теплые полы под плитку, установка которых планируется в доме, как и любое другое напольное покрытие, требует надежного устройства изначально бетонной стяжки. Основание необходимо для равномерного и правильного размещения нагревательных элементов. А для нагревательного кабеля маты для пленочного теплого пола под плитку позже после подключения и проверки работоспособности необходимо будет провести слой стяжки, так как под плитку требуется, прежде всего, и даже толщина основания не менее 20 мм.По периметру помещения рекомендуется устраивать специальный зазор швов, так как при такой толщине стяжка обязательно при тепловом расширении и, как следствие, деформации покрытия.

Еще одно отличие порядка размещения и монтажа состоит в том, что пленочный теплый пол под плитку укладывается по всей площади помещения, а кабельные нагревательные маты не помещаются в местах, где будет размещаться мебель. , стационарный стеллаж, стенки и другое оборудование.

Пленка под плитку укладывается по всей площади помещения, при этом ее можно разрезать до нужных размеров, после соединения всех элементов в единое целое удерживается монтажным зажимом в шинах. Но нагревательные маты требуют сноровки, при прокладке кабеля здесь нельзя разрезать, поэтому для изменения направления необходимо разрезать сетку основы, а кабель должен оставаться целым.

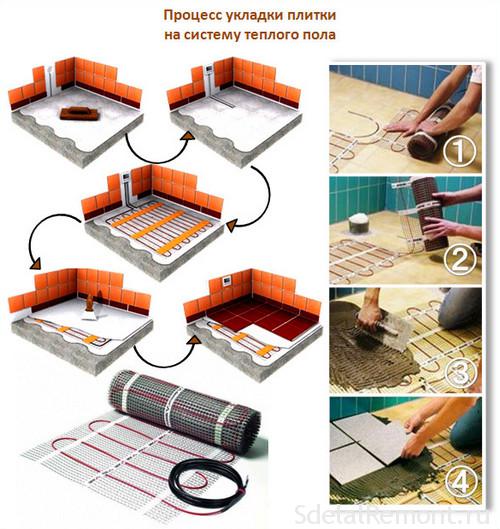

В обоих случаях все токопроводящие кабели, датчики и соединительные линии должны быть проложены перед стяжкой.Электрический теплый пол под плитку можно устанавливать не только в жилом помещении, его можно монтировать и в других помещениях, потому что все кабели и ленточные элементы имеют хорошую изоляцию, а соединения изолируют места дальше специальной штукатуркой.

При самонагревающейся установке типа напольное отопление, укладка плитки с обязательным тепловым зазором не менее 2 мм, стяжка дополнительно армирована синтетической сеткой. Категорически запрещается укладывать нагревательные маты и полоски литой пленки друг на друга, а вот пленку влагостойкую полиэтиленовую следует упаковывать с нахлестом в 20-25 см.

И еще раз вопрос экономии

Рассматривая все варианты укладки теплого пола под плитку, цена во многом определит способ и место монтажа. Сегодня средний ценовой диапазон кабельной продукции для отечественных производителей системы составляет от 2,3 до 3,5 долларов за метр. Для теплого пола под плитку электрические кабели европейского производителя будут стоить в пределах 4-6 долларов. Пленочные материалы будут стоить от 6 до 10 долларов за 1 погонный метр.Контрольная аппаратура при этом то отечественная, что у иностранного производителя начинается по цене от 20 дол., Полный комплект стоит 250-400 у.е.

, но, как показывают расчеты, по сравнению с обычным газовым отоплением экономия составит от 20% до 45%, в зависимости от наличия теплоизоляции помещения.

Видео:

Видео:

Видео:

Видео:

.

5 способов согреть холодный пол (и холодные ноги!)

Помогите! Предупреждение о холодном полу! Холодный пол и холодные ноги — обычная жалоба зимой, и это действительно не повод для смеха, особенно если вы считаете пожилых родственников, маленьких детей или домашних животных среди членов вашей семьи. Даже если вы перепробовали всевозможные термо носки и пушистые тапочки, решение может оказаться не таким простым, как поиск подходящей обуви.

На самом деле проблема может быть в вашем этаже, особенно в комнате на уровне земли или, что еще хуже, в подвале.Полы из керамики, камня или бетона являются худшими виновниками, а древесина твердых пород занимает второе место. К счастью, есть способы справиться с этим затруднительным зябкостью.

1. Не позволяйте холодному воздуху выходить, а теплому — входить

Начните с самого простого решения, которое поможет обеспечить комфортную температуру для всего дома, а не только для пола. Чтобы предотвратить сквозняки и потерю тепла, заполните все отверстия и трещины в стенах или между плинтусами и полом герметиком или другим герметиком. Кроме того, установите или замените уплотнитель вокруг дверей и окон.Сделайте или купите черновую змею.

Отличный ход — утеплить потолок. В конце концов, горячий воздух поднимается вверх, и было бы жаль тратить теплый воздух, который вы платите за производство своей системы HVAC, теряя его через потолок.

2. Изоляция снизу

Если пол находится над неотапливаемым подвесным пространством, установите изоляцию между балками пола. Периодически проверяйте, чтобы он был в хорошем состоянии; насекомые или звери иногда попадают в подползти и наносят ущерб изоляции.Изоляция также может быть смещена из-за естественного движения вашего дома. Чтобы полностью избежать этих проблем, используйте изоляцию из распыляемой пены, которая является дорогостоящей, но намного более эффективной, чем стекловолокно.

Хотя незавершенные подвалы обычно теплее, чем подвальные помещения, теплоизоляция все же поможет поддерживать более комфортную температуру пола наверху. Когда дело доходит до бонусных комнат над гаражом, изоляция и герметизация необходимы не только для защиты от холода, но и для создания барьера от угарного газа.(Тем не менее, вам все равно потребуется установить датчик CO.)

3. Изолировать сверху

Если ваш дом расположен на бетонной плите и вы планируете укладывать новый пол, сначала установите слой жесткая изоляция. Когда вы не слишком торопитесь заменять существующие полы, простой способ утепления — это укладывание ковриков зимой. Имейте в виду, что установка коврового покрытия от стены до стены поверх неизолированной и неотапливаемой бетонной плиты может быть проблемой из-за опасности образования плесени.

4. Получите максимальную производительность от вашей системы отопления

Проверяйте и обслуживайте вашу систему отопления на регулярной основе, чтобы убедиться, что вы получаете от нее максимальную производительность. Помимо поддержания чистоты фильтра печи, воздуховодов и обогревателей, убедитесь, что ваши регистры не заблокированы мебелью или шторами и не отсоединились от воздуховодов.

5. Добавьте дополнительный нагрев

Когда вам нужно сидеть или стоять на одном месте в течение длительного времени — например, за столом в домашнем офисе — небольшого обогревателя может хватить, чтобы позаботиться о ваших замерзающих ногах.Обогреватели под шкафом («удар ногой») немного дороже, но также более эффективны, поскольку они передают тепло по полу. Абсолютная роскошь — это установка водяного отопления под полом. Однако это довольно серьезное улучшение дома, которое должен выполнять квалифицированный специалист по отоплению. Помимо самого отопления, проект требует установки нового пола и специальной 20-амперной цепи.

Но вашим ногам это понравится!

ПРИМЕЧАНИЕ: Если у вас хронически холодные ноги, проконсультируйтесь с врачом, чтобы исключить такое заболевание, как периферическая невропатия.

Лаура Фирст пишет для networx.com.

.

Как установить теплые полы? | Разминка

Это гостевой блог Адама Брунделла, опытного установщика систем теплого пола. Адам — ​​основатель Circa Installations & Floor Heat Store с многолетним опытом установки полов с подогревом.

Спросите большинство людей, почему они выбрали установку полов с подогревом, и вы обнаружите, что это энергоэффективная, безопасная и надежная система отопления. В этом сообщении в блоге я поделюсь некоторыми из главных советов по установке теплого пола, которые я усвоил за годы работы установщиком системы теплого пола.Независимо от того, являетесь ли вы профессиональным установщиком или энтузиастом-любителем, я надеюсь, что эти советы вам пригодятся.

>> Чтобы получить дополнительные советы экспертов по установке полов с подогревом, щелкните здесь.

ВЫБОР ПОЛОВ С ЭЛЕКТРИЧЕСКИМ И ГИДРОННЫМ ОБОГРЕВОМ

Современные системы теплого пола делятся на мокрые (или «гидронные») и сухие, или электрические. Сухие системы, как правило, проще и работают от электросети, тогда как мокрые системы используют петлю труб, по которым проходит вода, и подключаются к котлу или другому источнику тепла.Что касается вопросов, связанных с установкой полов с подогревом, у компетентного домашнего мастера не должно возникнуть серьезных проблем с установкой любой из систем, хотя влажные системы могут быть более сложными.

РАСПОЛОЖЕНИЕ ТАКЖЕ ВЛИЯЕТ НА ВАШ ВЫБОР

На ваш выбор системы влияет то, куда она будет направлена. Новые конструкции хорошо подходят для влажных систем, так как трубы для теплого пола часто встраиваются в новые бетонные полы, тогда как кабели и маты, из которых состоят электрические системы, могут быть проложены поверх чернового пола перед тем, как покрыть любым выбранным полом.В случае плиточного пола кабели будут склеены плиточным клеем. С системой также можно использовать деревянные и ламинатные полы, винил и ковры.

ПОМОЩЬ В ВЫБОРЕ СИСТЕМЫ ОТОПИТЕЛЬНОГО ПОЛА

Если вы не уверены, какой тип лучше всего подходит для вашего проекта, обратитесь к квалифицированному электрику или в отдел разминки, чтобы получить совет о пригодности выбранной системы и обсудить любые ремонтные работы, которые необходимо провести до начала установки. Warmup, как самая продаваемая в мире марка систем обогрева полов, — отличный выбор для этой системы.Вам следует остерегаться более дешевых альтернатив, сделанных из некачественной продукции, и всегда следить за тем, чтобы вы покупали подлинный продукт у авторизованного реселлера Warmup, чтобы обеспечить наилучшее соотношение цены и качества.

>> Если вы хотите узнать, какую систему следует использовать для окончательного напольного покрытия, нажмите здесь.

СОВЕТЫ ПО УСТАНОВКЕ ТЕПЛЫХ ПОЛОВ

Очистите черновой пол перед установкой трубы теплого пола

Современные трубы, используемые во влажных системах, прочные и долговечные.Однако перед установкой и укладкой труб теплого пола тщательно очистите черновой пол, чтобы избавиться от зазубренных краев, которые могут их повредить. Перед установкой изоляционного слоя, входящего в комплект, вам может потребоваться уложить влагонепроницаемую мембрану на черный пол.

Труба присоединяется к простому набору элементов, которые удерживают ее в таком положении, чтобы каждая петля находилась на заданном расстоянии — обычно между 200 и 250 мм, в зависимости от типа пола. Максимальная длина трубы, которую можно использовать в одном помещении, составляет около 100-110 м.

Сначала установите коллектор с системами влажного теплого пола

В мокрых системах коллектор — блок, к которому подсоединяется контур трубопровода в конкретном помещении — должен быть установлен в первую очередь. При выборе места для монтажа необходимо учитывать вес устройства и количество труб, которые в конечном итоге будут соединены.

В случае электрического теплого пола необходимо получить квалифицированного электрика, по крайней мере, для выполнения подключения к сети в соответствии с BS7671-2008 и действующими правилами электропроводки IEE.

Помните о максимальных температурах и чистом напольном покрытии

Одним из наиболее важных моментов, которые следует учитывать, является тип готового напольного покрытия, которое будет укладываться поверх системы, поскольку некоторые напольные покрытия имеют ограничение по максимальной температуре. Виниловые полы имеют максимальный температурный предел 80 ° F (27 ° C), как и ковровые покрытия, ламинат и деревянные полы.

Повышение эффективности за счет изоляции

Я не могу переоценить важность установки теплоизоляционных плит Warmup.Многие люди пытаются сэкономить деньги и не заморачиваться с изоляцией пола, но она дает огромные преимущества от сокращения времени нагрева до экономии энергии и более низких эксплуатационных расходов в долгосрочной перспективе.

План и обмер

Планирование очень важно, поэтому тщательно обмерьте площадь и спланируйте установку. Мой совет — не торопитесь с этим, так как это значительно ускорит установку в долгосрочной перспективе.

Обязательно продумайте все приспособления и приспособления, которые будут установлены.Например, при установке ванной комнаты унитазы, трубы для полотенцесушителей и радиаторов необходимо прикрепить к полу. Все это необходимо учитывать при установке системы, чтобы избежать повреждения нагревательного провода при установке вышеупомянутого. Кроме того, убедитесь, что на существующем черновом полу нет пыли и грязи, а если это деревянный черновой пол, убедитесь, что на нем нет скрипучих половиц, так как потом исправить это будет непросто.

>> Следует ли облицовывать унитаз плиткой под или вокруг унитаза при установке теплых полов?

Испытание теплого пола

Очень важно протестировать систему до и после всех этапов установки.Если вы не уверены, просто попросите электрика сделать это до того, как окончательное покрытие пола разрушится.

Также помните, что все системы Warmup поставляются с Гарантией установки SafetyNet ™, что означает, что если нагреватель будет поврежден во время установки, он будет бесплатно заменен, что даст вам дополнительную уверенность при установке системы.

БОНУСНЫЙ СОВЕТ: ЗАЩИТИТЕ СВОЮ НОВУЮ СИСТЕМУ

При укладке мата для теплого пола укладывайте мат проволокой вниз к черному полу и сеткой вверх. Это обеспечит лучшую защиту нагревательной проволоки во время укладки.Всегда соблюдайте производственные инструкции или обратитесь за профессиональной консультацией, если сомневаетесь.

И, наконец, если окончательное напольное покрытие будет из плитки или керамики, я всегда рекомендую использовать гибкий самовыравнивающийся латекс или гибкий плиточный клей, чтобы покрыть коврик для подогрева пола царапающим слоем, поскольку это помогает укладке плитки.

Не знаете, какие продукты использовать в следующей установке теплого пола? Взгляните на Селектор продуктов для подогрева полов для удобного использования.

.

No related posts.
