Как собрать пружину стартера триммера: разборка и сборка, замена шнура, намотка пружины — Северный бастион

Содержание

Как отремонтировать стартер бензокосы мтд проскальзывает зацепление. Ремонт стартёра бензокосы.

Каким бы качественным бензиновым инструментом вы ни пользовались, в процессе строительства с ним может случиться всякое, причем в самый неподходящий для этого момент. Нередко проблемы возникают из-за поломки стартера. Бывает, соберешься или скосить триммером траву, начнешь запускать агрегат, и только успеешь пару раз дернуть ручку стартера, как веревка обрывается, а успевший уже завестись движок, лихо наматывая остатки шнура на маховик, срывает шкив, пружинка лопается — беги в магазин новую покупай. Но это, конечно, крайности.

Мы же сегодня рассмотрим наиболее распространенный случай, когда поломка не столь серьезна и покажем, как выполнить ремонт стартера своими руками, если шнур оборвался без каких-либо разрушающих последствий или не сматывается из-за того, что пружина внутри просто слетела, вышла из зацепления. По крайней мере, изначально хочется в это верить.

Но для того, чтобы узнать так это или нет, потребуется разобрать стартер.

Как отремонтировать стартер бензоинструмента своими руками?

В случае с обрывом шнура стартера все понятно: старую веревку вынимаем, берем подходящую по длине и толщине (можно бельевую), продеваем ее через отверстие в катушке, завязываем узел. Далее взводим пружину на нужное нам число оборотов, только после чего закрепляем ручку — и вуаля! Подробнее о том, как все это делается, наглядно показано ниже.

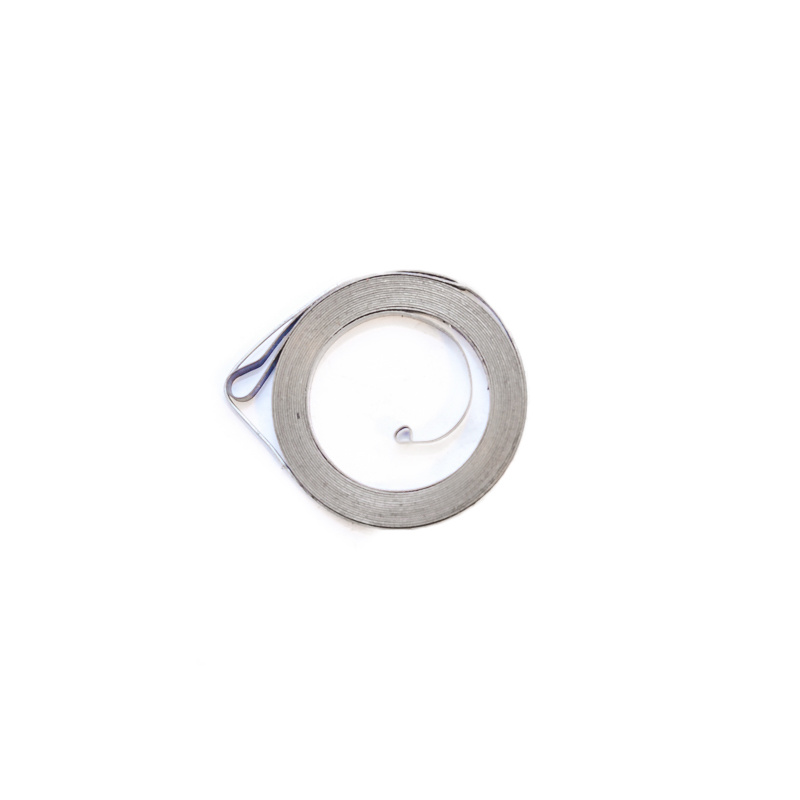

Установка или замена пружины стартера мотокосы, мотобура, триммера

Но что делать, если с веревкой у нас все в полном порядке, а катушка (шкив) стартера не сматывается? Рассмотрим этот вопрос пошагово на примере стартера бензинового мотобура ADA GroundDrill, имеющего шкив с двумя металлическими усиками на 2 зацепа.

В случае с другими типами ручных стартеров схожей конструкции, которые широко применяются в бензиновых мотокосах, триммерах и мотобурах, весь процесс ремонта стартера будет выглядеть аналогично, отличаясь только некоторыми нюансами.

Ремонт стартера: разборка

Откручиваем винт, которым шкив крепится к крышке стартера. Вынимаем усики, пружинку. Сам шкив вытаскиваем осторожно, чтобы пружина не отскочила в лицо. Даже при самой аккуратной разборке она, как правило, сразу же вылетает из катушки и резко разворачивается в длинную металлическую полосу или скручивается кольцами.

Аккуратно вытащите белую катушку стартера — не пораньтесь пружиной!

Если пружинка лопнула или сломался один из ее крючков-зацепов, то отремонтировать стартер просто и быстро не получится — требуется замена пружины. Чтобы не тратить денежки на покупку нового стартера, можно поискать в продаже только лишь ее.

В случае, если пружина стартера просто сорвалась, т. е. один из крючков вышел из зацепления, достаточно ее вставить, при необходимости слегка поджав крючочки поплотнее (только не отломите!) Установите пружину наружным крючком в паз шкива и начинайте ее скручивать, одновременно удерживая пальцами внутри катушки и не давая ей оттуда выскочить.

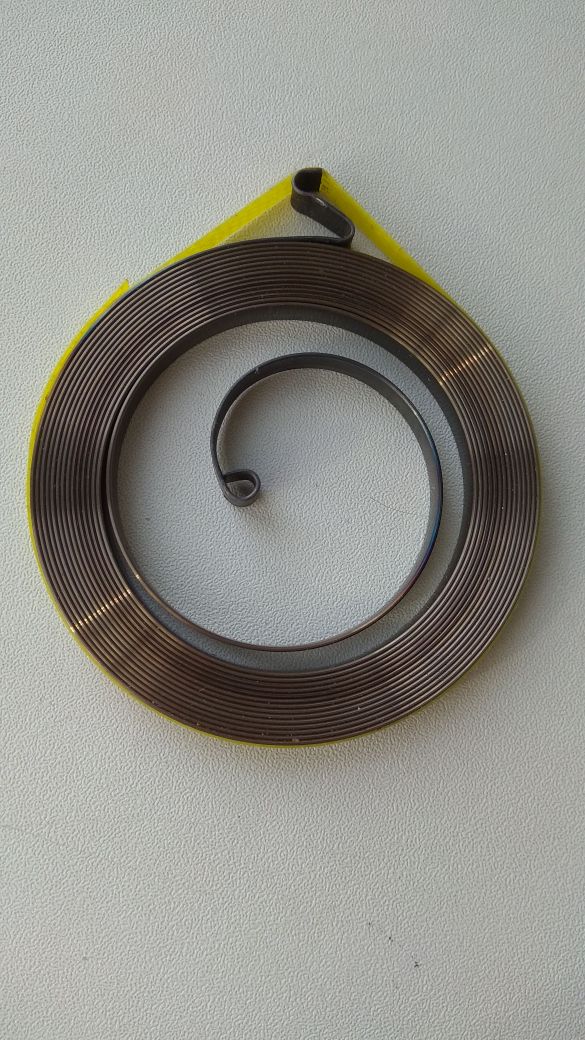

Заправляем пружину стартера

Прижимая пружину к шкиву, круговыми движениями сматываем пружину внутрь

С первого раза вставить пружину стартера может показаться не так просто, но все приходит с опытом. Немного потренировавшись, сможете без труда наматывать пружину в шкив максимум за минуту.

Намотка пружины стартера выполнена. Остается только собрать стартер и взвести пружину на нужную величину

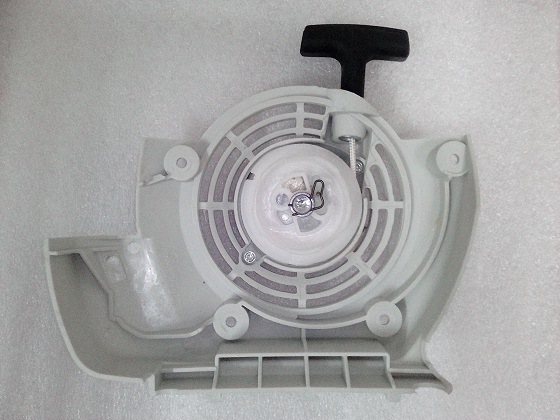

Как собрать стартер?

Самое главное в процессе самостоятельного ремонта стартера — правильно его собрать.

После того, как пружина полностью намотана, нужно аккуратно перевернуть катушку и вставить в корпус стартера таким образом, чтобы второй крючок пружины вошел в паз корпуса.

Устанавливая шкив (на данном фото — черный), смотрим через отверстие в нем, чтобы крючок пружины попал в паз на крышке стартера

Затем, при наличии под винтом пружинки устанавливаем сначала ее, не забыв подложить шайбы снизу и сверху пружины.

Аккуратно вставляем чашку с усиками в пазы катушки и затягиваем винт.

Следите затем, чтобы не выпала находящаяся на пружинке шайба. Почему это важно? Дело в том, что пружина своим торцом царапает пластиковую чашку, в результате чего последняя изнашивается и начинает плотнее прижиматься винтом к катушке. По этой причине может возникнуть ситуация, очень похожая на срыв пружины: ручка вытягивается из стартера, но назад не возвращается. Однако при ослаблении винта стартера данная проблема исчезает. Устранить такую неисправность стартера просто: достаточно подобрать пружинку того же диаметра, но немного длиннее, или поставить дополнительную шайбу. Если же мы просто будем слабо затягивать винт, то он будет выкручиваться и вылетать, а это уже увеличит вероятность срыва пружины, поскольку шкив будет недостаточно плотно прилегать к корпусу стартера.

Катушку к корпусу прикрутили, теперь нам необходимо натянуть пружину. Перед этим необходимо заранее снять ручку стартера с веревки. Если узел слишком прочный, то можно просто его обрезать или же попытаться развязать, например, с помощью пары пассатижей. Это делается для того, чтобы после того, как вы взведете пружину, можно было продеть веревку в отверстие крышки стартера. Второй конец веревки должен быть закреплен в катушке еще до ее установки в корпус, веревку сматывать на шкив перед натягиванием пружины не требуется — сделаете это после.

Прежде чем взвести пружину прикиньте, на сколько оборотов катушки должна наматывается веревка. Допустим, длина веревки у стартера мотобура Ada GroundDrill-5 соответствует 5,5 оборотов вокруг катушки. В таком случае делаем не менее 6 оборотов катушки в сторону, противоположную направлению сматывания.

Итак, приступим. Не сматывая, вставьте веревку в специально предназначенный для нее паз в катушке. Все готово, приступаем к натягиванию пружины. Для этого вращаем катушку против часовой стрелки — в направлении, противоположном направлению вращения катушки при смотке веревки. Делать это удобнее не на коленке, а прижав стартер одной рукой к полу, а второй поворачивая катушку прямо за крепленную в ней веревку. Если опыта не достаточно, то можно вращать двумя руками непосредственно сам шкив, но веревка при этом будет мешаться, что может создать дополнительные неудобства. После того, как необходимое число оборотов сделано, продеваем конец веревки через отверстие в крышке стартера, надеваем рукоятку, закрепляем ее узлом. Удобнее делать это вдвоем с напарником, чтобы случайно конец тросика не смотался внутри стартера.

Кстати говоря, своими силами можно внести и некоторую доработку в конструкцию стартера, чтобы надежнее закрепить конец пружины внутри катушки. Тут уж у кого на что фантазии хватит. Сейчас поясню, для чего это бывает нужно. Часто случается, что пружина в стартерах данного типа уже после первого такого самостоятельного ремонта и установки стартера на агрегат уже через несколько рывков слетает вновь — не держится крючок в пазе катушки. И это несмотря на то, что катушка почти плотно прилегает к крышке стартера и пружина там ну уж никак не должна свободно болтаться вверх-вниз, а тем более вплоть до вылета пружины из зацепления. Выходит, что при рывке тросика пружину вытягивает, вырывает из паза. В этом случае можно сделать следующее: вырезать узкую полоску металла, которая по толщине могла бы вплотную втиснуться в паз катушки вместе с самим крючком пружинки. Так крючок не будет свободно болтаться в пазе, а значит и вырваться ему будет не так легко.

Металлическая пластинка, плотно вставленная в зазор между зацепом пружинки и стенками паза, будет надежно удерживать пружину

Еще один вариант решения проблемы: просверлить в катушке по обе стороны паза небольшие отверстия и, вставив крюк пружины, зафиксировать ее при помощи тонкой проволочки, продетой через эти отверстия. Но здесь нужно ухитриться сделать так, чтобы эта проволочка не касалась при вращении крышки стартера изнутри и не тормозила тем самым шкив. Как вариант — неплотно затягивать винт или заменить его на аналогичный чуть большей длины. Можно продумать вариант с установкой какой-нибудь прокладки между крышкой и катушкой.

Конструкция стартера вашего бензоинструмента отличается от вышеописанного? Столкнулись с другой неисправностью или знаете лучший способ отремонтировать стартер своими руками? Задавайте вопросы, делитесь своим опытом с другими — совместными усилиями мы сможем решить проблему частых поломок стартера раз и навсегда!

Начинающий автовладелец после покупки автомобиля должен сразу же нарабатывать навыки ремонта. Особенно если он не хочет обращаться к официальным дилерам. Давайте разберем самые элементарные поломки. Так, часто выходит из строя стартер. Начинающие автолюбители должны уметь выполнить ремонт стартера своими руками. В сегодняшней статье мы рассмотрим этот вопрос.

Что это такое?

Итак, стартер представляет собой устройство, которое отвечает за запуск двигателя. Этот элемент раскручивает коленчатый вал двигателя внутреннего сгорания. Зачастую стартеры для разных моделей автомобилей практически ничем не отличаются друг от друга. У них одинаковое устройство и принцип действия. Различия могут быть в размерах деталей, из которых стартер состоит.

Устройство

Механизм включает в себя электродвигатель, который состоит из ротора и статора, щеткодержателя, втягивающего реле и бендикса. Втягивающее реле предназначено для осуществления синхронной работы стартера. Когда водитель включает зажигание и пытается завести двигатель, то на это реле подается электрический ток. В результате образуется магнитное поле. Затем реле воздействует на рычаг включения, который цепляет шестеренку на маховике. Далее электрический ток поступает на обмотку самого стартера.

Якорь, или ротор, отвечает за вращение шестерни бендикса. Когда мотор запустится, якорь переходит в изначальное положение. Он оснащен возвратной пружиной, посредством которой размыкаются контакты.

Бендикс, или же обгонная муфта, как ее еще называют, необходим для контролирования скорости вращения вала. Ведущий вал должен работать на больших оборотах, нежели ведомый. Щетки, а также щеткодержатели предназначены для подачи напряжения на якорь. За счет щеток также увеличивается мощность электрического мотора.

Как найти стартер?

Опытные автолюбители уверены, что если новички сумеют выполнить ремонт стартера своими руками, то после этого они справятся и со всеми остальными поломками. Почему они так говорят? Все просто. Эта деталь установлена в очень неудобном месте под капотом. Поэтому для того, чтобы демонтировать его, придется приложить массу усилий. В большинстве автомобилей стартер находится под двигателем с водительской стороны.

Чтобы демонтировать устройство, необходимо иметь терпение и хороший набор инструментов — рожковые ключи, головки, вороток. Нелишними будут и гибкие переходники. Демонтировать элемент лучше всего на смотровой яме на эстакаде.

Зачем выполнять демонтаж?

Если планируется выполнять ремонт стартера своими руками, то прежде необходима диагностика. Невозможно без снятия правильно определить, что же вышло из строя. В процессе работы стартер очень загрязняется. Это связано с неудачным его расположением, а также с применением графитовых щеток. Так что даже если и не удастся сразу определить, почему узел вышел из строя, тщательная очистка ему вовсе не помещает. Также после демонтажа проверяют целостность всех частей и элементов.

Как отремонтировать стартер: типичные неполадки

Ресурс современных двигателей, да и не современных тоже, значительно выше, чем время работы стартера. Рано или поздно этот узел придется ремонтировать или же менять. Но не стоит спешить покупать новый стартер. Если он не работает, то причина может быть и вовсе не в нем. Иногда при диагностике выяснятся, что проблема заключалась в аккумуляторе или даже в маховике. И наконец, осуществлять ремонт стартера своими руками значительно дешевле, чем заменять его на новый. Чтобы ремонт прошел максимально быстро, эффективно и успешно, необходимо определить причины, почему узел решил выйти из строя. Выделяют несколько самых популярных поломок.

Так, выходит из строя втягивающее реле. По этой причине шестеренка бендикса не попадет в зацепление к шлицам на маховике. Также часто можно наблюдать изношенные графитовые щетки. Эти элементы в процессе эксплуатации стираются. Но их можно заменить.

Изнашиваются и выходят из строя подшипники. Диагностируется это по достаточно сильным вибрациям. Можно наблюдать разрушенные части механизма, хотя сам стартер может работать вполне исправно. В процессе эксплуатации наибольшие нагрузки испытывают именно зубцы шестеренки на бендиксе. Через несколько лет зубцы стираются, и это является причиной, почему мотор не запускается или же заводится, но не всегда. Проблема решается заменой шестерни бендикса либо установкой нового венца маховика.

Диагностика

Для проверки работоспособности снятого с автомобиля стартера следует применять заряженный аккумулятор. Масса подсоединяется к корпусу. Положительный провод используется для поиска поломки.

Если плюс подключить к соответствующему контакту на втягивающем реле, оно заработает и выдвинет бендикс при условии, что оно исправно. Если же реле не сработало, тогда его рекомендуется заменить или попытаться выполнить ремонт стартера своими руками. ВАЗ это или иномарка, не имеет значения — узел устроен одинаков на всех автомобилях. Но иногда ремонт невозможен — современные реле делают неразборными.

Если положительный провод подключить к контакту после реле, то стартер должен запуститься. Если ничего не происходит, требуется разобрать узел и искать неисправность внутри него.

Стартер ВАЗ-2110

В этом автомобиле устанавливается щеточный мотор четырехполюсного типа, с двухобмоточным тяговым реле, а также планетарным редуктором. Мощность составляет 1,55 кВт. Ток на холостом ходу — 80 А. В заторможенном состоянии устройство потребляет 700 А. В режиме максимальной мощности — 375 А.

Ремонт стартера ВАЗ-2110 своими руками начинается с демонтажа. Отсоединяют минусовой провод от АКБ, затем снимают провод с тягового реле. Далее ключом на 13 отворачивают гайку, удерживающую плюсовой шнур, и снимают его. Далее ключом на 15 отворачивают гайки на картере сцепления. Теперь можно снять стартер.

Далее следует изучить схему и провести диагностику. Если ключ поворачивается, но ничего не происходит, то на стартер не поступает ток. Берут индикатор и начинают поиск утечки. Зачастую это связано с неисправностями втягивающего реле. Можно замкнуть отверткой болты на крышке реле.

Если стартер вращается очень слабо, тогда, скорее всего, села АКБ. Проверяют и АКБ, и систему зарядки. Вторая причина заключается в щетках, втулках, обмотках, редукторе, якоре, зубьях, венце и маховике. Эти детали (если проблема в них) заменяются на новые. Их можно купить в любом автомобильном магазине.

Бывает, что стартер плохо закручен. Тогда его закручивают еще сильнее. Если устройство работает исправно, но слышен шум, значит проблема в бендиксе. Стартер разбирают и меняют износившиеся детали.

ВАЗ-2106-07

Ремонт стартера ВАЗ-2106 своими руками потребует большого запаса терпения и умелых рук. Первым делом демонтируют устройство. Затем ключом на 13 ослабляют гайки, удерживающие провода на контактах втягивающего реле, и снимают наконечник провода. Далее проводят диагностику — подают на реле 12 В, а минусовой провод подсоединяют к корпусу. Омметром замеряют сопротивление на контактных болтах. Если стартер исправен, то якорь выдвинет обгонную муфту. Болты замкнутся. Если тяговое реле неисправно, его меняют на новое.

Затем со стартера снимают крышку. Чтобы проверить, в каком состоянии щетки, при помощи шлицевой отвертки отворачивают винт, удерживающий контактный провод. Удерживая пружину, извлекают одну щетку, а затем все остальные. Омметром проверяют замыкание на корпус. Далее при помощи визуального осмотра проверяют коллектор и обмотки. Если последние обуглились, это плохой признак. В таком случае ремонт стартера ВАЗ-2107 своими руками подразумевает замену якоря. Шестеренка бендикса будет легко вращаться только в одну сторону. На ней не должно быть ни сколов, ни выбоин там, где зубья соединяются с маховиком. Если шестерня изношена, ее заменяют. Также можно установить всю муфту в сборе. Затем из корпуса выдувается весь мусор. Смазывают все движущиеся детали — опорные подшипники, втулки ротора, шлицы на валу якоря. Далее стартер собирают.

Таким же образом выполняется ремонт стартера ВАЗ-2109 своими руками. Устройство узла аналогичное стартерам для классических моделей ВАЗа.

Бензиновый инструмент, скутеры

Диагностировать поломки стартера на скутере можно по такому же принципу, как и на автомобилях. Устройство и принцип работы здесь практически одинаковые. Зачастую большинство неисправностей связаны с сильным загрязнением основных узлов.

Ремонт стартера скутера своими руками лучше начинать с тщательной очистки. Далее необходимо все промыть спиртом, установить новые щетки. Смазывают втулки и собирают устройство обратно. После этого узел должен заработать.

Триммеры

Процесс запуска мотокосы осуществляется путем натяжения шнура. Затем собачка входит в зацепление с зубьями катушки. Далее, если потянуть более энергично, двигатель запустится. Если дернуть очень резко и сильно, это приведет к выходу собачки и катушки из строя. Вторая причина — обрыв гибкого вала. Ремонт стартера триммера своими руками невозможен. Производители допускают только полную замену модуля.

Заключение

Итак, мы выяснили, что такое стартер и как его отремонтировать своими руками. Если механизм подает первые признаки поломки, не спешите его менять. Возможно, проблема в банально изношенном щеточном узле.

Неисправность триммера: Свеча зажигания закручивается с большим трудом.
Причина неисправности: Повреждена резьба в свечном отверстии цилиндра из-за того, что свеча пошла не по резьбе при её закручивании в цилиндр, или попал песок на резьбовую часть свечи, или резьба сорвана большим усилием на ключе.
триммера своими руками: Если свечу не по резьбе вкрутили не глубоко, то можно прогнать резьбу в цилиндре метчиком соответствующего размера, затем закрутить новую свечу и затянуть с усилием 32-33 Н*м. Если свеча не провернулась, значит всё нормально, но при последующих выворачиваниях свечи надо быть особенно осторожным. Если свеча провернулась, придётся устанавливать футорку (ремонтную втулку). Для этого лучше обратиться в мастерскую по ремонту бензопил и бензиновых триммеров. Там есть необходимый инструмент и квалифицированный персонал, чтобы подобрать и приобрести (или изготовить) подходящую для вашей свечи ремонтную втулку свечи зажигания, затем правильно разобрать двигатель, рассверлить свечное отверстие точно необходимого диаметра, нарезать соответствующую резьбу в цилиндре.

Затем всё промыть и продуть от стружки, вкрутить свечу во втулку, нанести на резьбу втулки резьбовой герметик или холодную сварку, вкрутить свечу вместе с втулкой в подготовленное отверстие, подсушить, всё собрать, завести и отрегулировать. Как – замена цилиндра двигателя. Ремонт бензокосы своими руками аналогичен ремонту триммера.
Совет: Главное при установке свечи зажигания – сначала надо на несколько оборотов свечу завернуть ОТ РУКИ, а затем уже брать ключ. Если свеча от руки пошла легко, значит она установлена правильно и её можно заворачивать инструментом (свечным ключом с воротком). Если от руки свеча не хочет закручиваться не стоит её с силой закручивать ключом, так как свеча пошла не по резьбе и неизбежно повреждение резьбы в свечном отверстии цилиндра и нужен будет дорогостоящий ремонт двигателя триммера.

Неисправность триммера: Холодный двигатель триммера с закрытой воздушной заслонкой карбюратора заводится почти нормально, работает на завышенных холостых оборотах, при нагреве двигателя наблюдается неустойчивая работа, после чего двигатель триммера резко глохнет. Неисправность бензокосы такая же как у триммера.
Причина неисправности: Подсос воздуха под прокладкой карбюратора триммера из-за ослабления крепления карбюратора или частого снятия/установки карбюратора.
Изготовить новую прокладку карбюратора триммера из тонкого паронита (толщиной до 0,8 мм) или плотного картона. Как изготовить прокладку карбюратора: вырезать из тонкого паронита или плотного картона кусок размером немного больше будущей готовой прокладки, намазать посадочное место на цилиндре или карбюраторе маслом или солидолом, аккуратно приложить подготовленный кусок для прокладки, чтобы на нём остался чёткий отпечаток от солидола (контур будущей прокладки). Затем средину вырубить маленьким острым узким зубилом на тяжёлой металлической подкладке (например, наковальне), отверстия вырубить специальной головкой из набора подходящего диаметра, а наружную часть обрезать ножницами. Как вариант – паронит или картон приложить к посадочному месту цилиндра, только не шевелить, края обстукать киянкой, а отверстия выбить шариком от подшипника, но есть риск повредить края. Первый вариант как сделать прокладку карбюратора более качественный. Всё, прокладка карбюратора триммера готова. Ремонт бензокосы своими руками в данном случае аналогичен ремонту триммера.

Неисправность триммера: Редуктор триммера – гул, скрежет, писк и другие шумы в нижней части триммера, приклинивание при проворачивании и шат ведомого вала. Неисправность бензокосы такая же как у триммера.
Причина неисправности: Вышли со строя подшипники редуктора триммера из-за перегрева редуктора, отсутствия смазки в корпусе редуктора, удара ножом триммера о неподвижный предмет, длительной (многолетней) активной эксплуатации.
Ремонт триммера своими руками: Замена подшипников в редукторе триммера самостоятельно (нужны ключи, чтобы снять редуктор; круглогубцы, чтобы снять стопорные кольца и разобрать редуктор; бензин, чтобы вымыть все внутренности для дефектовки деталей; новые подшипники редуктора триммера для замены) или заменить подшипники редуктора в мастерской. Если разрушился только один подшипник редуктора триммера – менять надо всё равно оба подшипника. Или, как вариант, замена редуктора триммера в сборе – редуктор подбирать под диаметр трубы, на которую он будет зажиматься и по шлицам приводного вала (квадрат, звезда, шестигранник). Ремонт бензокосы своими руками аналогичен ремонту триммера.
PS: После замены подшипников в редукторе триммера или замены редуктора в сборе не забудьте заполнить корпус редуктора смазкой (нужна хорошая смазка, например Husqvarna) через специальное отверстие в корпусе редуктора из тюбика со смазкой или из шприца (без иглы), если отверстие для заполнения очень маленькое.

Неисправность триммера: Шнур стартера триммера при попытке завести двигатель перестал возвращаться в корпус стартера. Неисправность бензокосы такая же как у триммера.
Причина неисправности: Выскочил конец пружины в стартере триммера и заклинил шкив.
Ремонт триммера своими руками: Разобрать стартер, просверлить отверстие там где углубление для фиксации конца пружины, продеть проволочку, вставить пружину, уложить один виток, завязать проволочку таким образом зафиксировав выскочивший конец пружины, уложить все витки пружины, конец пружины отогнуть во внутрь для зацепления с пазом на другой части. После чего уложить шайбу, пружину, деталь с двумя усиками, закручиваем центральный винт, заводим через отверстие во внутрь шнур, привязываем на конце шайбу для закрепления конца шнура, укладываем шнур, проверяем работу стартера и возвращаемость шнура в корпус стартера триммера. Ремонт бензокосы своими руками аналогичен ремонту триммера.

Приобретая бензиновый триммер, нужно быть готовым к тому, что он, как любое другое подобное устройство, подвержено различного рода поломкам и неисправностям. Они могут быть связаны с выходом из строя какой-либо детали. Чтобы разобраться в устройстве механизма, провести ремонт стартера, или сделать такой стартер для бензокосы своими руками, необходимо знать и из чего он состоит. Основной составляющей бензиновой косы является двухтактный двигатель внутреннего сгорания, мощностью от 0,5 до 2,5 л.с., с объемом 30-40 см3. Он помощи вала, расположенного в полой штанге приводит в движение через редуктор режущий инструмент. Редуктор состоит их двух конических шестерен передающих крутящий момент на рабочий орган.

В качестве которого применяют фрезу или кордовую насадку. Устройство бензокосы предусматривает наличие:

защитного кожуха

дугообразной рукоятки

плечевого или ранцевого ремня для удобства управления и перемещения устройства.

Именно для запуска в работу ДВС и применяется стартер. Это неотъемлемая часть двигателя, без него ввести механизм в эксплуатацию не представляется возможным.

Принцип работы стартера различных моделей бензокосы мало, чем отличаются друг от друга. При пуске двигателя выступы (1) сцепляются с собачками (3), после того как двигатель заработал под действием центробежной силы они расходятся. Такую же функцию выполняют и проволочки (2). Стоимость стартера для бензокосы не копеечная, поэтому прежде, чем отправиться в магазин запчастей или мастерскую по ремонту следует самому разобраться в существующей проблеме. Определить причину выхода со строя устройства запуска механизма не архисложная задача. Конечно никто не застрахован от того, что при запуске оборвется веревка и намотается на маховик уже работающего двигателя. Тогда последствия плачевны: шкив сорван, пружина лопнула. Соответственно, ремонт заключается в полной замене стартера. Но это, как правило, единичный случай.

В основном отказ стартера бензиновой косилки заключается в обрыве веревки или выходе из зацепления пружины, ее поломке.

При обрыве шморгалки вопрос ремонта решается очень легко, путем замены веревки. Старый обрывок снимают и устанавливают новый кусок бельевой веревки соответствующих размеров. Для этого ее необходимо продеть в отверстие катушки и завязать. Взвести пружину на необходимое количество оборотов, после установки ручки аналогично сделать узел на другом конце, как показано на фото сверху. Такой незатейливый ремонт выполняется при выходе со строя шморгалки. При поломке пружины или нарушения ее зацепления внутри стартера нужно разобрать устройство и произвести замену разрушенной запчасти или восстановить зацепление. Следует отметить, что стоимость пружины намного меньше, чем стартера в сборе. Поэтому не стоит бояться, а прочитав нашу инструкцию, вы своими руками выполните ремонт, не прибегая к излишним затратам. Начнем с разборки стартера. В качестве примера используем стартер, со шкивом с двумя металлическими усиками на 2 зацепа.

Другие стартеры применяемые для запуска двигателей бензокос, триммеров и мотобуров ремонтируются аналогично с учетом незначительных нюансов в конструкции.

Разборка-сборка стартера

Разборка-сборка стартера не представляет собой серьезную проблему, просто потребует немного навыков в обращении с отверткой и самое главное соблюдения некоторых мер безопасности:

2. Вернув пружину обратно в паз, не торопясь и придерживая ее пальцем начинайте скручивание. При этом большое внимание уделите безопасности, так как сорвавшаяся металлическая полоса может нанести травму.

С первого раза заправить пружину нелегко, требуется некий опыт, поэтому при неудачной попытке ее требуется не единожды повторить.

3. После того как пружина намотана продолжаем сборку стартера. Осторожно переворачиваем катушку и вставляем ее так, что загиб пружины четко встал в специальный паз в корпусе.

4. Устанавливаем под винт шайбу. пружинку и снова шайбу. После чего вставляем чашку с усиками и все затягиваем винтом. Стартер собран. Необходимо обратить внимание на такой нюанс, как установка шайбы. Его ни с коем случае нельзя пропустить. Если это произошло, то пружина будет царапать пластиковую чашку на которой со временем появится выборка и она начнет плотней поджиматься винтом и подклинивать. В результате появится ощущение, что пружина слетела и требуется ремонт. Этот недостаток легко устранить заменив пружинку на более длинную или установив дополнительную шайбу. Если под рукой нет ни пружинки, ни шайбы, можно отпустить немного винт и стартер заработает без заклинивания. Но это временная мера, при длительном использовании винт раскрутиться и потеряется, что чревато вылетом пружины и выходом со строя стартера в целом. Следующим этапом будет натяжка пружины. Для этого необходимо снять ручку с веревки стартера. Далее, не сматывая, вставьте канат в специально предназначенный для него паз в катушке. Непосредственно натягивайте пружину. Для этого вращайте катушку против часовой стрелки — в направлении, противоположном направлению вращения катушки при смотке веревки. Количество оборотов должно соответствовать значению, указанному в модели стартера и длине веревки. После того, как необходимое число оборотов сделано, продеваем конец веревки через отверстие в крышке стартера, устанавливаем ручку и крепим ее узлом. Лучше делать это вдвоем с помощником, чтобы край веревки не смотался внутри стартера. Если после выполненного ремонта пружина вновь слетела и запуск бензопилы не возможен, то придется повторить процедуру ремонта. Но при этом сразу провести модернизацию стартера. Чтобы избавиться от слетания пружины можно воспользоваться двумя способами.

Первый заключается в использовании дополнительной металлической полоски, второй в сверлении катушки (фото) и крепления края пружины проволокой (видео).

Следует отметить, что сегодня выделяют два основных вида стартер для бензокосы купить можно в любом магазине: электрический и ручной. Сегодня более популярными являются ручные стартеры. Кроме того, по принципу работы стартеры подразделяются на стартеры прямого действия, комбинированные и инерционные.

Что касается сроков использования стартеров, здесь нельзя сказать ничего однозначного. Здесь, естественно, следует исходить из того, как и с какой силой вы будете обращаться с аппаратом. Таким образом вы видите, что стартер играет чрезвычайно важную роль в работе всего триммера.

Однако, нужно быть готовым к тому, что стартер для бензокосы, как и всякая другая деталь, предрасположен к неисправностям, но частота, с которой вы будете ремонтировать или заменять стартер, зависит исключительно от вашего обращения.

Как собрать ручной стартер — Авто журнал Контракт Авто

Стартеры для бензокосы: устройство и особенности установки

Ручной стартер для бензокосы или бензинового триммера – механический узел, в состав которого входит шкив, поставленный на храповик. На шкив в исходном положении намотана верёвка. При старте она вытягивается наружу. Шкив подпружинен – стоит вам отпустить конец верёвки, как она смотается обратно. В качестве пружины используется плоская лента, свёрнутая в кольцо. Она напоминает пружину в больших механических часах, которые заводят раз в день. Сам стартер располагается чаще на заднем, чем ближе к переднему торцу косилки или триммера. Чтобы правильно производить все манипуляции со стартером для бензокосы, необходимо знать особенности устройства и установки.

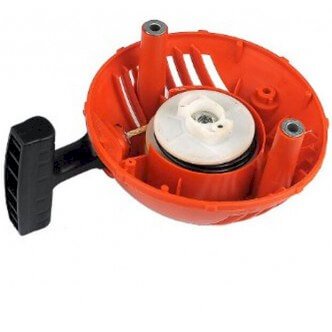

Как устроен стартер бензокосы или триммера?

Стартер – механизм в целом единый и универсальный для бензокос, триммеров, бензино- и дизельно-генераторных агрегатов. Не проблема оснастить им даже машину, мотоцикл или скутер, если в вашем транспортном средстве найдётся свободное место для его установки. Не зря многие советские легковушки и грузовики оснащались стартерным инструментом, отдалённо напоминающим согнутую дважды монтировку.

Современный «ручник» заводится именно со шнура – тот привязан к механизму, и его невозможно потерять.

Стартер в сборе имеет следующие детали:

пружина зажигания с крючком;
шнур, намотанный на катушку;
пружина возврата;
храповик привода и основная пружина;
корпус механизма, защищающий храповик;
стопорный болт.

Худший вариант поломки

Бывают случаи, когда стартер ещё сохранил работоспособность, но может порваться, например, изношенный шнур. Храповик ещё не успел сработать при запуске движка, а остатки шнура тут же наматываются на катушку, пружина возврата лишается крючков, ломаются пазы в корпусе стартера. Итог – замена и пружины, и корпуса.

Если модель бензокосы или триммера давно снята с производства, найти точно такие же запчасти будет трудно, и стартер меняется целиком.

Как заменить или поставить на место пружину стартера?

Если с верёвкой на стартере всё оказалось в порядке, подозрение падает на саму катушку. Её приводит в действие ленточная пружина, свёрнутая в рулон. Для смены пружины следует сделать определенные шаги.

Снимите с бензокосы стартер.
Извлеките катушку стартера.
Отвинтите основной болт, удерживающий шкив на корпусе.
Вытащите захватывающие усики и пружину, ленточная пружина почти полностью распрямляется или сворачивается кольцами большего диаметра.
Удерживайте её заранее.
Проверьте, цела ли пружина (могут присутствовать ржавые разводы, надломы и т. д.). Если крючки на её концах оборваны, согнуть новые не удастся – высокоуглеродистая сталь ломается при попытке её согнуть. Ослабленные крючки пригодны к лёгкому подгибанию.
Удостоверьтесь, что вспомогательная (обычная) пружина с шайбами на месте. Эти детали защищают каркас катушки от протачивания торцами основной пружины. Если шайбы и пружинка сломались, а новых в наличии нет, не завинчивайте болт катушки жёстко, однако следите за ним – он может открутиться и потеряться.
Если основная (плоская) пружина повреждена, вставьте такую же новую. Поставьте зацепляющий крючок на конце пружины на своё место и сгибайте её, вставляя виток за витком в то пространство, где ей и положено быть.

Перемотка пружины выполняется за минуту. Сноровка в этом действии обретается быстро.

Как заменить или поставить на место пружину стартера, смотрите в следующем видео.

Насколько туго взводится пружина?

Придать пружине нужное потенциальное усилие, необходимое для чёткого и быстрого сматывания шнура, можно, определив длину шнура в витках. Чтобы ручка шнура не свисала, добавьте к количеству витков ещё 1-2. Так, если шнур имеет длину 5 витков катушки, то при взведении пружины прокрутите катушку на 6-7 полных оборотов.

Как починить ручной стартер

В последнее время многие потребители начали отдавать предпочтение электростанциям с электростартером. Такое устройство намного проще использовать, удобнее заводить и эксплуатировать может даже неопытный пользователь. Но не стоит забывать, что если аккумуляторная батарея поломана или отказывается работать, то завести технику с помощью электростартера просто не получится. По этой причине ручной пуск считается более надежным, тем более если вы работаете с установкой далеко от города, то лучше взять с собой этот элемент, чтобы дальше продолжать работу.

Как починить ручной стартер генератора самостоятельно должен знать каждый пользователь

Стартер – это один из самых главных деталей любого устройства, ведь без него оно не будет работать. Но, к сожалению, он часто ломается и приводит к проблемам с запуском двигателя. Поэтому, если есть возможность, запаситесь дополнительным ручным зажиганием, который можно будет установить вместо неисправной детали.

Основные элементы ручного механизма запуска

плотная пружина зажигания с крючком;
шнур с катушкой;
небольшая пружинка возврата;
храповик привода и пружина;
сам корпус храповика из прочной пластмасс;
винт для стопора.

Основные рекомендации по сборке ручного стартера

1. Для начала необходимо взять шнур, аккуратно пропустить его сквозь небольшое отверстие на катушке и завязать узел. Но следите, чтобы узел был достаточно прочным и не развязался при запуске генератора, потому что придется начинать все заново.

2. Далее, пружину необходимо установить в корпусе, предварительно зацепив крючком в пазе. Чтобы было легче ее ставить, проворачивайте деталь против часовой стрелки.

3. Следующим действием станет установка этой пружины в пазе катушки, только после этого следует поставить храповик привода на нее.

4. За храповик привода необходимо зацепить крючок пружины возврата и зафиксировать ее на катушке ручного стартера.

5. После этого ставите пружину, сам корпус храповиков и не забудьте все скрепить стопорным винтом.

6. Когда весь механизм сложен, осталось только протянуть свободный конец шнура сквозь отверстия в задней крышке, а потом и в ручке. Когда пропустите веревку, обязательно завяжите крепкий узел. Потом слегка потяните на себя ручку, чтобы удостоверится, работает механизм и сам храповик или нет.

Если вы считаете, что не в силах справиться с заменой этой детали, то лучше обратиться к специалисту, который в течение нескольких минут сможет исправить ситуацию.

Как Поставить Стартер На Триммер Видео

Ручной стартер для газового триммера или газового триммера представляет собой механическое устройство, которое включает шкив, установленный на храповике. Канат наматывается на шкив в исходном положении. В начале это удалено. Шкив загружен пружиной. если вы отпустите конец веревки, он повернет назад. В качестве пружины используется плоская лента, свернутая в кольцо. Это напоминает пружину в больших механических часах, которые запускаются один раз в день. Сам стартер расположен чаще сзади, чем ближе к переднему концу косилки или триммера. Для того, чтобы правильно выполнить все манипуляции со стартером для кустореза, необходимо знать особенности устройства и установки.

Как устроен

стартер или триммер?

Стартер. механизм, как правило, уникальный и универсальный для газовых триммеров, триммеров, бензиновых и дизельных генераторных установок. Если у вашего автомобиля есть свободное место для установки, нет проблем даже оборудовать его автомобилем, мотоциклом или мотороллером. Неудивительно, что многие советские легковые и грузовые автомобили были оснащены стартовыми инструментами, которые смутно напоминают двойное крепление.

Современный «ручной тормоз» запускается из шнура. он привязан к механизму, и его невозможно потерять.

Худший случай

Есть случаи, когда стартер все еще работает, но, например, изношенный шнур может сломаться. Тряпка еще не сработала, когда двигатель запускается, и остальная часть шнура сразу наматывается на катушку, возвратная пружина теряет крючки, канавки в корпусе стартера ломаются. Результатом является замена как пружин, так и корпуса.

Видео: Как Поставить Стартер На Триммер Видео

Если модель кустореза или триммера уже давно снята с производства, трудно найти точно такие же детали, и стартер полностью изменится.

Как заменить или заменить пружину стартера?

Насколько плотно заряжена пружина?

Вы можете дать пружине необходимую потенциальную силу, необходимую для четкой и быстрой намотки шнура, определяя длину шнура по очереди. Чтобы не повредить ручку шнура, добавьте еще 1-2 к числу витков. Тому назад, если длина шнура составляет 5 оборотов, то при зарядке пружины прокрутите обмотку на 6-7 полных оборотов.

Как Установить Стартер На Триммер

Одной из ключевых частей кустореза является стартер, разработанный для облегчения запуска двигателя устройства. Как и другие части, он периодически ломается. В этом случае есть два решения проблемы: отремонтировать триммер стартера или заменить его полностью. Второй вариант проще, но дороже. Кроме того, в продаже необходимо сначала найти необходимую деталь, поскольку разные модели газонокосилок используют разные стартеры. Если у вас есть свободное время и отвертка с соответствующим наконечником, вы можете восстановить работоспособность этого устройства, если знаете, как оно работает, какие дефекты характерны для него и как его исправить. Все это есть в этом материале.

Трехмерный стартер. устройство и принцип действия

Для того чтобы самостоятельно починить бензиновый стартер, необходимо понять принцип его работы и знать его устройство. На сегодняшний день триммеры имеют ручной и автоматический стартеры, а первые. самые распространенные..

Часть представляет собой пластиковый корпус, в котором размещен шкив с намотанным на него шнуром для запуска двигателя. Для того чтобы шнур наматывался независимо после наматывания инструмента, ремень из легированной стали расположен внутри шкива. На передней части шкива установлена трещотка, которая блокирует стартер на приводном валу мотора инструмента.

Заметка! В зависимости от модели и марки, из которой изготовлен триммер (Huter, Husqvarna и других марок), храповой шкив может состоять из одного или двух отдельных компонентов.

Принцип работы ручного стартера одинаков для китайских, европейских и отечественных производителей газовых триммеров, будь то Hitachi, Patriot или другой производитель. Чтобы запустить двигатель, владелец устройства резко тянет за шнур. От этого движения вращается шкив, и расположенные на нем выступы входят в зацепление с собаками, расположенными на маховике. Затем маховик и коленчатый вал начинают вращать шкив. После запуска двигателя под действием центробежной силы гребни и собаки расходятся в разные стороны. И после того, как пользователь отпускает его, шнур стартера наматывается на шкив с помощью возвратной пружины.

Важно! При интенсивном использовании приводной шнур со временем разрывается, и пружина изнашивается. Эти детали легко заменить своими руками.

Признаки и причины выхода из строя стартера

Есть два отказа в стартовом механизме.

Обрыв шнура. При регулярной подрезке кистью этот элемент разрушается и разрывается, что пользователь может легко заметить при попытке запуска триммера. Чтобы исправить эту ситуацию, вам необходимо заменить шнур.
Износ пружины и последующая поломка или выход крюка из паза. Определить неисправность можно по шнуру, который не вращается и не вращается вокруг шкива после запуска двигателя. Для ремонта триммера в этом случае просто установите новую пружину.

В редких случаях исполнительный механизм ломается, когда инструмент неточный. Последствия могут быть неприятными: деформированный шнур наматывается на маховик работающего двигателя, обрыв шкива и разрыв пружины.. Но это единичные случаи, полная замена стартера требуется редко.

Диагностика и устранение неисправностей

Для диагностики механизма стартера с целью его дальнейшего ремонта необходимо разобрать сборку. Это не сложно сделать, просто нужна отвертка. Но во время этой операции нужно быть осторожным. с неосторожными движениями пружина может отлететь и нанести вред пользователю.

Снятие и разборка сборки

Процедура разборки стартера заключается в выполнении определенной последовательности действий:

Сначала нужно найти винт, который соединяет крышку стартера со шкивом и открутить ее;
затем снимите пружину, антенны и шайбы;
затем осторожно снимите шкив, удерживая конструкцию от лица, чтобы не отскочившая пружина случайно повредила пользователя;
Далее нужно посмотреть на пружину: если она повреждена, то необходимо поставить новую (стоимость такой детали низкая), но если она выскочит из крючка, ее необходимо вернуть в исходное место, делая изгибы, если они ломаются.

Видео: Как Установить Стартер На Триммер

Спиральная пружина

Весенняя намотка не простая процедура. Не каждый может посетить это мероприятие в первый раз, поэтому не беспокойтесь, если не сможете. Попытки должны повторяться до тех пор, пока действия не будут успешными. При желании вы можете посмотреть видео в Интернете, где мастера подробно расскажут о том, как легко и быстро выполнить операцию.

Важно! При намотке и установке пружины следует помнить, что она горячая, а это означает, что она может лопнуть, если приложить слишком много усилий. Новая часть недорогая, но вам придется потратить время на ее поиск, а это значит, что работа по скашиванию травы будет двигаться бесконечно.

Чтобы намотать пружину, необходимо поместить изгиб в паз, а затем, вращая катушку, аккуратно уложить деталь вдоль внутреннего диаметра катушки. В этом случае пружина должна постоянно держаться руками. если она не закреплена, деталь скользит и выскочила, то необходимо снова выполнить намотку. При правильном исполнении пружина плотно прилегает к своему седлу.

Замена шнура

Чтобы заменить элемент в катушке, нужно найти отверстие, через которое проходит шнур, а затем завязать узел. Далее вам нужно будет намотать катушку за несколько оборотов.

Заметка! Вы можете узнать точное число оборотов, прочитав инструкции триммера или вручную. Для этого измерьте длину веревки и рассчитайте, сколько раз ее можно обмотать вокруг катушки.

Например, если шнур вращается по кругу шесть раз, то для затягивания пружины необходимо шесть раз повернуть катушку против часовой стрелки. После этого нужно всего лишь пропустить веревку через отверстие и закрепить ручку на шнуре.

Другие неисправности

Иногда после ремонта весна еще летит. Есть два решения этой проблемы:

Чтобы изгибающая пружина не выскочила из канавки, между изгибом и стенкой сиденья необходимо вставить небольшой кусочек металлической пластины. Это обеспечит более жесткую фиксацию пружины.
Удержание пружины в канавке также помогает при домашнем монтаже. Необходимо сверлить отверстия в катушке с каждой стороны паза, поместить в них пружинный изгиб и закрепить его куском проволоки. Эти шаги должны быть выполнены таким образом, чтобы провод не касался крышки стартера и не замедлял движение шкива.

Сборка и установка вместо стартера

Чтобы собрать стартер и установить его на прежнее место, необходимо:

поверните шкив пружиной вниз и поместите его внутрь корпуса так, чтобы изгиб пружины попал точно в канавку корпуса;
установите шайбу, затем пружину, поверх нее. вторую шайбу;
поместите антенную чашку на шайбу и вверните винт.

При сборке обязательно установите обе шайбы, иначе через некоторое время пластиковая чашка будет повреждена пружиной, а при вытягивании шнура пользователь заметит, что он заклинило. Похоже, весна пришла. Для исправления такой поломки необходимо установить винт большего размера или другую шайбу. Если вы не можете найти нужные вам детали, просто слегка открутите винт, и стартер больше не будет заклинивать. Однако вы должны понимать, что это временные меры и что вам следует исправить проблему как можно скорее.

Предотвращение проблем

Рано или поздно проблемы со стартером возникают на любом триммере. Stihl FS 55, MTD 790 или другой марки. Эта неисправность может быть отложена, но с инструментом следует обращаться осторожно. В частности, не делайте слишком резких рывков, это сломает шнур или пружину. Не рекомендуется подвергать кисть ударам или другим физическим воздействиям. В случае поломки корпуса стартера и обрыва шнура его можно намотать на маховик двигателя. Это сломает шкив и сломает пружину.

Поэтому, обнаружив, что исполнительный механизм сломался на матке, не стоит сразу спешить с помощью специалистов. Зная, как устранить неполадки и / или заменить детали, вы можете выполнить ремонтные работы самостоятельно. Это не требует специального инструмента. Поначалу процедура может показаться сложной и утомительной, но многочисленные онлайн-видео о ремонте стартера могут помочь вам решить проблему максимально быстро и легко.

Лучшие газовые косы

Триммер Husqvarna 128R на яндекс-маркете

Триммер Makita EBh441U на яндекс маркете

Молоток триммер GGT-2500S на яндекс маркете

ᐅ PATRIOT PT 3055 Imperial отзывы — 7 честных отзыва покупателей о PATRIOT PT 3055 Imperial

Самые выгодные предложения по PATRIOT PT 3055 Imperial

Кузьмин Алексей, 06.08.2018

Достоинства:
Надёжный аппарат.

Недостатки:
Чуть чуть подтекал бензобак (вылечилось)
На третий год эксплуатации поменял возвратную пружину стартера.

Комментарий:
Собрал более менее быстро, инструкция чуть неверна. Целый день косил штатной леской,нож не ставил. Но срезает запущенную траву на ура . За эту цену лучше не найти
За три года кроме возвратной пружины всё норм. Грешу на хранение- хранится в холодном сыром гараже…

михаил, 29.05.2018

Достоинства:
Цена

Недостатки:
Сломался на второй день использования двигатель работает все хорошо заводится а нож не крутится

Дмитрий, 24.03.2018

Достоинства:
Отлично косит ,даже бурьян.

Недостатки:
На 4 год.пользования подсос сломался.стала заводится плохо.

Комментарий:
На пятый год использования умерла,вначале греться стала,упала мощность и умерла.жалко.

Мих Тарас, 16.11.2017

Достоинства:
лёгкая

Недостатки:
слабая чуть упустишь траву и косит с трудом

Комментарий:
пользуюсь очень давно, было некогда смотреть за огородом, он зарастал. Купил, сначала косил ножом- трава была сильно запущена. Сейчас стараюсь косить вовремя, но стоит чуть упустить и леска берёт не очень- не хватает мощности

Кузьмин Алексей, 10.08.2016

Достоинства:
Надёжный аппарат

Недостатки:
Чуть чуть подтекал бензобак

Комментарий:
Собрал более менее быстро, инструкция чуть неверна. Целый день косил штатной леской,нож не ставил. Но срезает запущенную траву на ура . За эту цену лучше не найти

savelyeva elena, 12.06.2015

Достоинства:
Мощность

Недостатки:
Надежность

Комментарий:
Взял в 2009 году, выкосил 20 соток бурьяна — заводилась иногда с 10-15 рывка, но работала. На следующий год сломалась возвратная пружина стартера — купил новый стартер в сборе с кожухом, через несколько дней активной косьбы и эта пружина стала временами заедать, приходилось возвращать ее в исходное положение, вращая диск стартера отверткой сквозь вент. отверстия в кожухе. Заводиться стала совсем плохо, несмотря на все чистки / регулировки карбюратора, иногда раз по 50 приходилось дергать. В итоге плюнул и купил Штиль FS55, в очередной раз убедившись, что скупой платит дважды. Штилем кошу уже 6-ой год без проблем, а эта китайщина так и лежит с тех пор в гараже (могу продать желающим за 1000 руб)

Тихомирова Елена, 12.06.2015

Достоинства:
брал 2 года назад диском выравниваю землю при скашивании леска лучше 3мм рубит на ура разборная штанга низкий расход

Недостатки:
за 3600 недостатков не бывает

Комментарий:
свежий бензин дорогое масло новая свеча и газ в пол владельцы хускварн смотрят открыв рот от удивления у них машинки в 5 раз дороже идеальная китайская супер машина

Ремонт ручного стартера бензогенератора

Практически на всех Бензогенераторах, даже с электростартером, установлен ручной стартер, на случай отказа аккумулятора. Стартер – главное звено в запуске генератора и он же часто становится причиной проблем с запуском двигателя.

Отправляясь работать далеко от цивилизации, добавьте в ремкомплект запасной ручной стартер в сборе. Чтобы суметь заменить вышедшую из строя деталь и правильно собрать ручной стартер нужно знать, как устроен этот механизм.

Из чего состоит ручной стартер

Порядок сборки ручного стартера:

1. Пропустите шнур ручного стартера через отверстие в катушке и завяжите узел.
2. Зацепите боковой крючок пружины ручного стартера в пазе корпуса ручного стартера, установите пружину ручного стартера в корпус, вращая ее против часовой стрелки.
3. Установите пружину ручного стартера наружным крючком в пазе катушки стартера.
4. Установите храповик привода стартера на катушку ручного стартера.
5. Пружину возврата установите на катушке ручного стартера, цепляя ее крючок за храповик привода.
6. Установите пружину, корпус храповиков и зафиксируйте стопорным винтом.

7. Размотайте шнур ручного стартера, пропустите его через заднюю крышку и ручку ручного стартера и завяжите узел. Слегка протяните шнур ручного стартера, чтобы проверить, как функционирует храповик.

Ремонт ручного стартера бензогенератора состоит с таких этапов

1.Замена шнура стартера бензогенератора.(Наматывайте шнурку стартера на шкивок (с торца шкивка заправляйте чтобы он не крутился) второй конец шнурки проденьте в отверствие крышки и рукоятку привяжите. Наматывайте насколько длины шнурки хватит (рукоятка в крышку стартера упрётся). Затем вытяните шнурок на 15-20 см., шкивок провернётся, пружину подтянет. Придержите шкивок, чтобы он обратно не крутнулся и эти 15-20 см. шнурку оденьте на него. Проверьте, вытяните-отпустите шнурку. Если нормально возвращается, так оставьте, слабо ещё на 1 оборот подмотните шнурку на шкивок.)

2.Замена или ремонт пружины.

3.Замена наматывающего барабана(шкивок).

4.Настройка храповиков.

В случае необходимости в ремонте ручного стартера бензогенератора , Вы можете обратиться в нашу фирму и Вам помогут с ремонтом или подбором запчастей.

Ремонт ручного стартера бензогенератора своими руками (видео).

Нужна помощь в ремонте ручного стартера бензогенератора? Обращайтесь по телефонам: 063 202-90-70 097 023-42-42 .

Ремонт стартера бензобура, бензокосы, триммера своими руками. Ремонт стартера триммера

Ремонт стартера мотокосы своими руками. Ремонт стартёра бензокосы.

Как отремонтировать стартер бензоинструмента своими руками?

Установка или замена пружины стартера мотокосы, мотобура, триммера

Ремонт стартера: разборка

Аккуратно вытащите белую катушку стартера — не пораньтесь пружиной!

Заправляем пружину стартера

Прижимая пружину к шкиву, круговыми движениями сматываем пружину внутрь

С первого раза вставить пружину стартера может показаться не так просто, но все приходит с опытом. Немного потренировавшись, сможете без труда наматывать пружину в шкив максимум за минуту.

Намотка пружины стартера выполнена. Остается только собрать стартер и взвести пружину на нужную величину

Как собрать стартер?

Самое главное в процессе самостоятельного ремонта стартера — правильно его собрать.

Аккуратно вставляем чашку с усиками в пазы катушки и затягиваем винт.

levevg.ru

Ремонт стартера бензобура, бензокосы, триммера своими руками

Каким бы качественным бензиновым инструментом вы ни пользовались, в процессе строительства с ним может случиться всякое, причем в самый неподходящий для этого момент. Нередко проблемы возникают из-за поломки стартера. Бывает, соберешься пробурить бензобуром лунки для установки столбов ограждения или скосить триммером траву, начнешь запускать агрегат, и только успеешь пару раз дернуть ручку стартера, как веревка обрывается, а успевший уже завестись движок, лихо наматывая остатки шнура на маховик, срывает шкив, пружинка лопается — беги в магазин новую покупай. Но это, конечно, крайности.

Как отремонтировать стартер бензоинструмента своими руками?

Установка или замена пружины стартера мотокосы, мотобура, триммера

Ремонт стартера: разборка

Аккуратно вытащите белую катушку стартера — не пораньтесь пружиной!

Заправляем пружину стартера

Прижимая пружину к шкиву, круговыми движениями сматываем пружину внутрь

Намотка пружины стартера выполнена. Остается только собрать стартер и взвести пружину на нужную величину

Как собрать стартер?

Самое главное в процессе самостоятельного ремонта стартера — правильно его собрать.

Аккуратно вставляем чашку с усиками в пазы катушки и затягиваем винт.

muzhik-v-dome.ru

Как Отремонтировать Стартер На Триммере

Ремонт стартера для бензина, бензина, триммера собственными руками

Какой бы качественный бензиновый инструмент вы ни использовали, в процессе строительства с ним все может случиться и в самый неподходящий момент для этого. Часто возникают проблемы из-за разрыва стартера. Бывает, что вы сможете просверлить отверстия на бензоколонке, чтобы установить столбы забора или обрезать траву с помощью триммера для травы, начать запускать устройство и только иметь время, чтобы вытащить ручку стартера пару раз, так как канат ломается и двигатель уже запустился, намотав оставшуюся часть шнура на маховик, отрывая шкив,. Забери в новый магазин. Но это, конечно, крайности.

Сегодня мы рассмотрим наиболее распространенный случай, когда пробой не является настолько серьезным, и мы покажем, как отремонтировать стартер собственными руками, если шнур обрывается без каких-либо разрушительных последствий или ветров из-за того, что пружина внутри просто полетел, отключился. По крайней мере, изначально хотелось бы поверить в это. Но для того, чтобы выяснить, так это или нет, необходимо будет разобрать стартер.

Как отремонтировать бензиновый стартер своими руками?

В случае поломки шнура стартера все ясно: удалите старый веревку, возьмите подходящую длину и толщину (может быть белье), пройдите через отверстие в катушке, завяжите узел. Далее мы вставляем пружину на требуемое количество оборотов, только после этого фиксируем ручку. и вуаля! Подробнее о том, как все это делается, ясно показано ниже.

Установка или замена стартерной пружины мотоцикла, мотобура, триммера

Но что, если у нас есть все в совершенном порядке с веревкой, а катушка (шкив) стартера не опустится? Давайте рассмотрим эту проблему шаг за шагом, используя стартер бензинового двигателя ADA GroundDrill, который имеет шкив с двумя металлическими антеннами для 2 крючков.

В случае других типов ручных пусков аналогичной конструкции, которые широко используются в бензиновых мотоциклах, тримерах и мотобурах, весь процесс ремонта стартера будет выглядеть схожим, отличающимся только некоторыми нюансами.

Ремонт стартера: разборка

Отвинтите винт, с которым шкив прикреплен к крышке стартера. Мы вынимаем антенны, пружину. Сам шкив осторожно выдвигается, так что пружина не отскакивает в лицо. Даже при самом тщательном демонтаже он, как правило, немедленно вылетает из катушки и резко превращается в длинную металлическую полосу или скручивается кольцами.

Аккуратно вытащите белый змеевик стартера. не повредите весну!

Если пружина ломается или один из ее крючков перехватывает, то стартер не может быть легко и быстро отремонтирован. требуется замена пружины. Чтобы не тратить деньги на покупку нового стартера, вы можете искать его только на рынке.

Ремонт стартера мотокосы, триммера

Ремонт стартера мотокосы, триммера Интернет-магазин запчастей для садовой техники.

Семья Бровченко. Установка пружины в ручной стартер бензокосы.

Как установить пружину в ручной стартер для бензо-тримера? В домашних условиях это возможно сделать. Мне

Завершена обмотка стартера. Остается только собрать стартер и поднять пружину на необходимое количество

Как мне собрать стартер?

Самое главное в процессе самовосстановления стартера. правильно собрать его.

После того, как пружина полностью намотана, вы должны осторожно повернуть катушку и вставить ее в корпус стартера, чтобы второй пружинный крюк попал в канавку корпуса.

Установите шкив (на этом фото. черный), осмотрите отверстие в нем, чтобы пружинный крюк попал в паз на крышке стартера

Видео-урок с ремонтом стартера мотокосы

Будем ремонтировать стартер от мотокосы. Часто бывает ситуация, заводите и веревочка обратно не возвращается. Как исправить? Для начала снимаем стартер с триммера и откручиваем центральный болт. Бывают разные механизмы, проволочный, бабочка с одним или двумя, четырьмя зацепами… Разницы нет никакой, конструкция везде одинаковая. Снимаем верхний механизм, не теряем пружину и смотрим, что произошло. Полностью слетела пружина, бывает она лопается или слетает.

Как ремонтировать? Для начала нужно развязать или отрезать веревочку и снять ручку, вытаскиваем механизм. Аккуратно, убираем лицо потому, что выстреливать пружина. Смотрим, что же случилось с нашей пружинкой. Часто бывает на пружине, если она каленая, отламывает концы. В данном случае все концы целые, пружина слетела.

Что делать? Намотать обратно. Делается просто. Берем внутренний механизм, есть паз под пружину, вставляем сюда. Отсюда она и слетела. Берем и чуть его разгибаем, только разгибаем не сильно, так как пружина каленая. Сильно пережмете и она может лопнуть, потом уже ничего не сделаете. Хотя пружина недорогая, но нужно ее искать, заказывать. Так вставляем сюда и аккуратно, придерживая, начинаем на внутреннюю сторону наматывать. Не всегда с первого раза получается.

Накрутили пружину, она плотно встала. Не переживайте, даже иногда не удается сразу. Тренируйтесь, сложного ничего нет.

Видео канала «Ремонт садовой техники» про ремонт стартера.

izobreteniya.net

Как Заменить Веревку На Триммере • EVDIRAL.RU

Ремонт стартера бензобура, бензокосы, триммера своими руками

Каким бы высококачественным бензиновым инвентарем вы ни воспользовались, в процессе строительства с ним может случиться всякое, при этом в самый неподходящий для этого момент. Как отремонтировать стартер на триммере своими руками. Как разобрать и собрать стартер, намотать пружину и заменить шнур. Часто задачи появляются из-за поломки стартера. Как разобрать катушку триммера. Как быстро заменить леску на триммере видео как. Бывает, соберешься пробурить бензобуром лунки для установки столбов огораживания либо скосить триммером травку, начнешь запускать агрегат, и только успеешь несколько раз дернуть ручку стартера, как веревка обрывается, а успевший уже завестись движок, лихо наматывая остатки шнура на маховик, срывает шкив, пружинка лопается — беги в магазин новейшую покупай. Но это, естественно, крайности.

Мы же сейчас разглядим более всераспространенный случай, когда поломка не настолько серьезна и покажем, как выполнить ремонт стартера своими руками, если шнур оборвался без каких-то разрушающих последствий либо не сматывается из-за того, что пружина снутри просто слетела, вышла из зацепления. По последней мере, вначале охото в это веровать. Но для того, чтоб выяснить так это либо нет, будет нужно разобрать стартер.

Как отремонтировать стартер бензоинструмента своими руками?

В случае с обрывом шнура стартера все понятно: старенькую веревку вынимаем, берем подходящую по длине и толщине (можно бельевую), продеваем ее через отверстие в катушке, завязываем узел. Дальше взводим пружину на необходимое нам число оборотов, только после этого фиксируем ручку — и вуаля! Подробнее о том, как все это делается, наглядно показано ниже.

Установка или замена пружины стартера мотокосы, мотобура, триммера

Но что делать, если с веревкой у нас все в полном порядке, а катушка (шкив) стартера не сматывается? Разглядим этот вопрос пошагово на примере стартера бензинового мотобура ADA GroundDrill, имеющего шкив с 2-мя металлическими усиками на 2 зацепа.

В случае с другими типами ручных стартеров идентичной конструкции, которые обширно используются в бензиновых мотокосах, триммерах и мотобурах, весь процесс ремонта стартера будет смотреться аналогично, отличаясь только некими аспектами.

Ремонт стартера: разборка

Откручиваем винт, которым шкив крепится к крышке стартера. Вынимаем усики, пружинку. Сам шкив вытаскиваем осторожно, чтоб пружина не отскочила в лицо. Даже при самой аккуратной разборке она, обычно, сразу вылетает из катушки и резко разворачивается в длинноватую железную полосу либо скручивается кольцами.

Аккуратненько выньте белоснежную катушку стартера — не пораньтесь пружиной!

Если пружинка лопнула либо сломался один из ее крючков-зацепов, то отремонтировать стартер просто и стремительно не получится — требуется подмена пружины. Чтоб не растрачивать деньги на покупку нового стартера, можно выискать в продаже только только ее.

Читайте так же

В случае, если пружина стартера просто сорвалась, т. е. один из крючков вышел из зацепления, довольно ее воткнуть, по мере надобности немного поджав крючочки поплотнее (только не отломите!) Установите пружину внешним крючком в паз шкива и начинайте ее скручивать, сразу удерживая пальцами снутри катушки и не давая ей оттуда выскочить.

Заправляем пружину стартера

Прижимая пружину к шкиву, радиальными движениями сматываем пружину вовнутрь

С первого раза воткнуть пружину стартера может показаться не так просто, но все приходит с опытом. Незначительно потренировавшись, можете без усилий наматывать пружину в шкив максимум в минуту.

Ремонт стартера мотокосы, триммера

Ремонт стартера мотокосы, триммера Интернет-магазин запчастей для садовой техники.

Замена веревки в стартере на двухтактной детской мототехнике MOTAX

В видео подробно показано и рассказано как заменить веревку в стартере на деткой двухтактной мототехнике

Намотка пружины стартера выполнена. Остается только собрать стартер и взвести пружину на нужную величину

Как собрать стартер?

Самое главное в процессе самостоятельного ремонта стартера — правильно его собрать.

Читайте так же

Аккуратно вставляем чашку с усиками в пазы катушки и затягиваем винт.

Катушку к корпусу прикрутили, теперь нам необходимо натянуть пружину. Перед этим необходимо заранее снять ручку стартера с веревки. Как заменить осмотреть всё на триммере на приводной вал (на ровность. Если узел слишком прочный, то можно просто его обрезать или же попытаться развязать, например, с помощью пары пассатижей. Это делается для того, чтобы после того, как вы взведете пружину, можно было продеть веревку в отверстие крышки стартера. Второй конец веревки должен быть закреплен в катушке еще до ее установки в корпус, веревку сматывать на шкив перед натягиванием пружины не требуется — сделаете это после.

Еще один вариант решения проблемы: просверлить в катушке по обе стороны паза небольшие отверстия и, вставив крюк пружины, зафиксировать ее при помощи тонкой проволочки, продетой через эти отверстия. Но здесь нужно ухитриться сделать так, чтобы эта проволочка не касалась при вращении крышки стартера изнутри и не тормозила тем самым шкив. Как заменить шнур на триммере. И рассказано как заменить веревку в стартере на. Как вариант — неплотно затягивать винт или заменить его на аналогичный чуть большей длины. Можно продумать вариант с установкой какой-нибудь прокладки между крышкой и катушкой.

Читайте так же

evdiral. ru

Как Поставить Стартер На Газонокосилку • EVDIRAL.RU

Построй собственный Дом!

Стартер для бензокосы: устройство, сборка, ремонт

Разборка-сборка стартера

Разборка-сборка стартера не представляет собой суровую делему, просто востребует незначительно способностей в воззвании с отверткой и самое главное соблюдения неких мер безопасности:

Читайте так же

1. Раскрутите винт крепления шкива к крышке стартера. Снимите два усика и пружину, после чего крайне аккуратно, отвернув голову в другую сторону, демонтируйте шкив. Специфика этой операции такова, что даже при осторожном снятии ролика пружина мгновенно выскакивает из катушки превращаясь в острую металлическую полосу, способную травмировать ремонтника. Проанализируйте характер поломки. При полном разрушении пружины, единственно правильным решением будет ее замена. Вышедшую со строя деталь без труда можно приобрести в интернет-магазинах, занимающихся реализацией стартеров и запчастей. Если пружина просто вышла из зацепления необходимо вставить ее на место, предварительно подогнув усик. Делать это нужно осторожно, так как она калёная и при не аккуратном обращении в любой момент может лопнуть. 2. Вернув пружину обратно в паз, не торопясь и придерживая ее пальцем начинайте скручивание. При этом большое внимание уделите безопасности, так как сорвавшаяся металлическая полоса может нанести травму. С первого раза заправить пружину нелегко, требуется некий опыт, поэтому при неудачной попытке ее требуется не единожды повторить. 3. После того как пружина намотана продолжаем сборку стартера. Осторожно переворачиваем катушку и вставляем ее так, что загиб пружины четко встал в специальный паз в корпусе. 4. Как правильно поставить ножи на газонокосилку. Как правильно установить нож на газонокосилку в прошлом году снимал ножи с газонокосилки и думаю что. Устанавливаем под винт шайбу. пружинку и снова шайбу. После чего вставляем чашку с усиками и все затягиваем винтом. Стартер собран. Необходимо обратить внимание на такой нюанс, как установка шайбы. Его ни с коем случае нельзя пропустить. Как поставить пружину на стартер бензопилы? Поместить пружину стартёра в нужный паз. Если это произошло, то пружина будет царапать пластиковую чашку на которой со временем появится выборка и она начнет плотней поджиматься винтом и подклинивать. В результате появится ощущение, что пружина слетела и требуется ремонт. Как один из вариантов, не переусердствуйте. Осталось стартер поставить на место. Этот недостаток легко устранить заменив пружинку на более длинную или установив дополнительную шайбу. Если под рукой нет ни пружинки, ни шайбы, можно отпустить немного винт и стартер заработает без заклинивания. Но это временная мера, при длительном использовании винт раскрутиться и потеряется, что чревато вылетом пружины и выходом со строя стартера в целом. Следующим этапом будет натяжка пружины. Для этого необходимо снять ручку с веревки стартера. Далее, не сматывая, вставьте канат в специально предназначенный для него паз в катушке. Непосредственно натягивайте пружину. Для этого вращайте катушку против часовой стрелки — в направлении, противоположном направлению вращения катушки при смотке веревки. Количество оборотов должно соответствовать значению, указанному в модели стартера и длине веревки. После того, как необходимое число оборотов сделано, продеваем конец веревки через отверстие в крышке стартера, устанавливаем ручку и крепим ее узлом. Лучше делать это вдвоем с помощником, чтобы край веревки не смотался внутри стартера. Если после выполненного ремонта пружина вновь слетела и запуск бензопилы не возможен, то придется повторить процедуру ремонта. Но при этом сразу провести модернизацию стартера. Чтобы избавиться от слетания пружины можно воспользоваться двумя способами. Первый заключается в использовании дополнительной металлической полоски, второй в сверлении катушки ( фото) и крепления края пружины проволокой (видео).

Ремонт стартера мотокосы, триммера

Ремонт стартера мотокосы, триммера Интернет-магазин запчастей для садовой техники.

Бензокоса / Замена пускового механизма на бензокосе

Читайте так же

Как провести замену пускового механизма на бензокосе ПОДПИШИТЕСЬ НА КАНАЛ / ПОСТАВЬТЕ ЛАЙК

Читайте так же

evdiral.ru

Как Намотать Пружину Стартера Триммера • MEHANIKABIZ.RU

Трос стартера не сматывается: как выяснить причину и выполнить ремонт стартера своими руками? Как разобрать стартер, воткнуть и самому поновой натянуть пружину

Каким бы высококачественным бензиновым инвентарем вы ни воспользовались, в процессе строительства с ним может случиться всякое, при этом в самый неподходящий для этого момент. Часто трудности появляются из-за поломки стартера. Подмена стартера бензотриммер зигзаг. Бывает, соберешься пробурить бензобуром лунки для установки столбов огораживания либо скосить триммером травку, начнешь запускать агрегат, и только успеешь несколько раз дернуть ручку стартера, как веревка обрывается, а успевший уже завестись движок, лихо наматывая остатки шнура на маховик, срывает шкив, пружинка лопается беги в магазин новейшую покупай. Но это, естественно, крайности.

Как отремонтировать стартер бензоинструмента своими руками?

В случае с обрывом шнура стартера все понятно: старенькую веревку вынимаем, берем подходящую по длине и толщине (можно бельевую), продеваем ее через отверстие в катушке, завязываем узел. Дальше взводим пружину на необходимое нам число оборотов, только после этого фиксируем ручку и вуаля! Подробнее о том, как все это делается, наглядно показано ниже.

Установка или замена пружины стартера мотокосы, мотобура, триммера

Ремонт стартера: разборка

Откручиваем винт, которым шкив крепится к крышке стартера. Вынимаем усики, пружинку. Подмена пружины стартера газонокосилки. Сам шкив вытаскиваем осторожно, чтоб пружина не отскочила в лицо. Даже при самой аккуратной разборке она, обычно, сразу вылетает из катушки и резко разворачивается в длинноватую железную полосу либо скручивается кольцами.

Аккуратненько выньте белоснежную катушку стартера не пораньтесь пружиной!

Если пружинка лопнула либо сломался один из ее крючков-зацепов, то отремонтировать стартер просто и стремительно не получится требуется подмена пружины. Чтоб не растрачивать деньги на покупку нового стартера, можно выискать в продаже только только ее.

Смотрите так же

Заправляем пружину стартера

Прижимая пружину к шкиву, радиальными движениями сматываем пружину вовнутрь

Семья Бровченко. Установка пружины в ручной стартер бензокосы.

Как установить пружину в ручной стартер для бензо-тримера? В домашних условиях это возможно сделать. Мне.

Ремонт стартера мотокосы, триммера

Ремонт стартера мотокосы, триммера Интернет-магазин запчастей для садовой техники —

Намотка пружины стартера выполнена. Остается только собрать стартер и взвести пружину на нужную величину

Как собрать стартер?

Самое главное в процессе самостоятельного ремонта стартера правильно его собрать.

Смотрите так же

Устанавливая шкив (на данном фото черный), смотрим через отверстие в нем, чтобы крючок пружины попал в паз на крышке стартера

Аккуратно вставляем чашку с усиками в пазы катушки и затягиваем винт.

Следите затем, чтобы не выпала находящаяся на пружинке шайба. Почему это важно? Дело в том, что пружина своим торцом царапает пластиковую чашку, в результате чего последняя изнашивается и начинает плотнее прижиматься винтом к катушке. Замена стартера мотокоса видео. По этой причине может возникнуть ситуация, очень похожая на срыв пружины: ручка вытягивается из стартера, но назад не возвращается. Однако при ослаблении винта стартера данная проблема исчезает. Устранить такую неисправность стартера просто: достаточно подобрать пружинку того же диаметра, но немного длиннее, или поставить дополнительную шайбу. Если же мы просто будем слабо затягивать винт, то он будет выкручиваться и вылетать, а это уже увеличит вероятность срыва пружины, поскольку шкив будет недостаточно плотно прилегать к корпусу стартера.

Катушку к корпусу прикрутили, теперь нам необходимо натянуть пружину. Перед этим необходимо заранее снять ручку стартера с веревки. Устройство стартера бензокосы интерскол мкб 4325. Если узел слишком прочный, то можно просто его обрезать или же попытаться развязать, например, с помощью пары пассатижей. Это делается для того, чтобы после того, как вы взведете пружину, можно было продеть веревку в отверстие крышки стартера. Второй конец веревки должен быть закреплен в катушке еще до ее установки в корпус, веревку сматывать на шкив перед натягиванием пружины не требуется сделаете это после.

Итак, приступим. Не сматывая, вставьте веревку в специально предназначенный для нее паз в катушке. Замена шнура стартера газонокосилки. Все готово, приступаем к натягиванию пружины. Для этого вращаем катушку против часовой стрелки в направлении, противоположном направлению вращения катушки при смотке веревки. Делать это удобнее не на коленке, а прижав стартер одной рукой к полу, а второй поворачивая катушку прямо за крепленную в ней веревку. Если опыта не достаточно, то можно вращать двумя руками непосредственно сам шкив, но веревка при этом будет мешаться, что может создать дополнительные неудобства. Устройство стартера бензокосы хускварна. После того, как необходимое число оборотов сделано, продеваем конец веревки через отверстие в крышке стартера, надеваем рукоятку, закрепляем ее узлом. Удобнее делать это вдвоем с напарником, чтобы случайно конец тросика не смотался внутри стартера.

Кстати говоря, своими силами можно внести и некоторую доработку в конструкцию стартера, чтобы надежнее закрепить конец пружины внутри катушки. Тут уж у кого на что фантазии хватит. Сейчас поясню, для чего это бывает нужно. Часто случается, что пружина в стартерах данного типа уже после первого такого самостоятельного ремонта и установки стартера на агрегат уже через несколько рывков слетает вновь не держится крючок в пазе катушки. И это несмотря на то, что катушка почти плотно прилегает к крышке стартера и пружина там ну уж никак не должна свободно болтаться вверх-вниз, а тем более вплоть до вылета пружины из зацепления. Выходит, что при рывке тросика пружину вытягивает, вырывает из паза. В этом случае можно сделать следующее: вырезать узкую полоску металла, которая по толщине могла бы вплотную втиснуться в паз катушки вместе с самим крючком пружинки. Так крючок не будет свободно болтаться в пазе, а значит и вырваться ему будет не так легко.

Еще один вариант решения проблемы: просверлить в катушке по обе стороны паза небольшие отверстия и, вставив крюк пружины, зафиксировать ее при помощи тонкой проволочки, продетой через эти отверстия. Но здесь нужно ухитриться сделать так, чтобы эта проволочка не касалась при вращении крышки стартера изнутри и не тормозила тем самым шкив. Как вариант неплотно затягивать винт или заменить его на аналогичный чуть большей длины. Устройство стартера бензокосы stark. Можно продумать вариант с установкой какой-нибудь прокладки между крышкой и катушкой.

Конструкция стартера вашего бензоинструмента отличается от вышеописанного? Столкнулись с другой неисправностью или знаете лучший способ отремонтировать стартер своими руками? Задавайте вопросы, делитесь своим опытом с другими совместными усилиями мы сможем решить проблему частых поломок стартера раз и навсегда!

mehanikabiz. ru

Стартер мотоблока каскад — как установить и настроить

Работа стартера

Для запуска двигателя мощных мотоблоков в основном используется пружинный стартер, но очень часто встречаются и ручные варианты. Ручной стартер куда проще в установке и эксплуатации, поэтому выгоднее для производства. Конструкция этого узла довольно простая и незамысловатая:

корпус в виде барабана;
катушка;
большая пружина;
шнур;
малая пружина;
язычки;
шайба;
элементы крепления.

Шнур закреплен на катушке, которая, в свою очередь, установлена на сердцевине барабана. В специальном участке барабана вокруг оси размещается большая кольцевая пружина, она возвращает катушку в стартовое положение после прокрутки. Вот так можно вкратце описать конструкцию. Работает это все следующим образом: пользователь резко дергает на себя ручку стартера, задавая тем самым механизму начальное вращение, которое передается на двигатель. Как только возникает крутящий момент, необходимый для запуска двигателя, тот сразу начинает работу. Обычно нужно 2-3 раза рвануть на себя как следует ручку, чтобы стартер хорошо разогнался.

Ручной стартер для мотоблока жутко неудобный, поскольку требуется приложить немало усилий, чтобы запустить технику с его помощью. Кроме того, данный узел довольно часто ломается вследствие чрезмерных усилий.

Как же можно отремонтировать или улучшить его?

Установка стартера на мотоблок

Существуют различные конструкции стартеров:

ручной;
пружинный;
электрический.

Самым распространенным является ручной стартер к мотоблоку, т. к. этот прибор очень легко поставить на мотоблок, а его ремонт несложно выполнить самостоятельно. Если такой прибор эксплуатируется правильно, то его долговечность составляет несколько лет.

Рассмотрим, из каких элементов состоит стартер для мотоблока:

корпус, имеющий форму барабана;
пружины: большая и маленькая;
шайбы;
катушка;
шнур;
язычки;
детали крепежа.

В центре барабана установлена катушка, на которой закрепляется шнур. Большая пружина расположена в корпусе вокруг оси и предназначена для возвращения катушки в исходное положение после прокрутки.

Механизм данного устройства достаточно прост, его можно собрать своими руками.

Работа мотоблока с ручным стартером осуществляется следующим образом. Водитель запускает механизм, дергая ручку прибора. При этом устройство начинает работать и запускает двигатель. Чтобы прибор успешно передал начальное вращение мотору, ручку устройства надо дернуть дважды.

Но несмотря на то, что ручной стартер на мотоблок считается надежным устройством, он тоже иногда выходит из строя. Если конструкция поломается, ее ремонт можно выполнить самостоятельно.

Ремонтные хитрости

Ремонт ручного стартера чаще всего состоит в том, чтобы подправить разогнувшиеся места креплений пружин или заменить некоторые детали. Иногда случается так, что требуется заменить шнур для стартера. Чтобы проверить, что же в итоге сломалось, нужно разобрать часть мотоблока, где расположен стартер.

Алгоритм ремонта:

Первым делом вооружаемся схемой своего агрегата, где описано крепление всех деталей, а также ключом для снятия гаек.
Отсоединяем блок стартера, не забываем запомнить, что и как было установлено до этого.
Перед вами будет барабан с шайбой в центре, которую нужно открутить. После того как была снята верхняя шайба, разбираем все, что есть внутри, и проверяем элементы на наличие повреждений.

Самые частые поломки следующие:

Конструкция храповика стартера мотоблока.

порвался шнур;
разогнулся один из концов кольцевой пружины;
сорван зацеп в центре катушки;
не работают язычки.

Если шнур порвался, его просто меняют на новый. На концах кольцевой большой пружины есть два крючка. Если на одном из концов таковой отсутствует, нужно нагреть металл и загнуть его крючком. При необходимости кольцевую пружину тоже можно заменить.

Своими руками можно все как собрать, так и разобрать, главное — смотреть на инструкцию и схему агрегата. Разборка стартера мотоблока происходит по большей части одинаково для всех моделей этой сельскохозяйственной техники. Единственным отличием будет количество язычков под шайбой — от 1 до 2.

Модификация конструкции

Есть ли варианты усовершенствовать запуск двигателя? Можно механическую составляющую заменить электростартером, тогда необходимость тянуть ручку со всей силы просто пропадет. Но такая модификация доступна не для всех моделей мотоблоков с ручным запуском.

Кроме того, выбранная для установки электросхема подойдет не к каждому двигателю, поэтому стоит посмотреть на другие разновидности стартера мотоблока. Одним из решений может стать механический пружинный механизм.

В некоторых магазинах продается комплект для переделки мотоблока «Зубр». Старый ручной стартер на мотоблок уже не понадобится, поэтому его попросту снимают. На замену подходит установка аналога с пружинным механизмом запуска. После монтажа достаточно сменить положение ручки, и двигатель практически сразу заведется. Механический стартер, благодаря работе пружины, начинает разгонять вал двигателя без постоянных рывковых движений. Процесс замены займет не более часа.

Заводской стартер на мотоблок поначалу запускает двигатель всего с одного движения. Такая гладкая работа механизма может продолжаться год, но чем чаще он будет использоваться, тем быстрее возникнет поломка. Чтобы этого избежать как можно дольше, стоит проверять количество смазочной жидкости перед запуском, а также не сильно тянуть за ручку шнура. Это лишь уменьшит вероятность поломки, но не даст избежать ее полностью.

Работа стартера

Для запуска двигателя

мощных мотоблоков в основном используется пружинный
стартер
, но ручные варианты также очень распространены. Ручной стартер гораздо проще в установке и эксплуатации, поэтому он более выгоден для производства. Конструкция этого узла довольно проста и несложна:

Конструкция стартера.

тело в виде барабана;
катушки;
большая весна;
шнур;
небольшая весна;
языки;
Шайба;
крепежные элементы.

Шнур прикреплен к катушке, которая, в свою очередь, установлена на сердечнике барабана. В специальной секции барабана вокруг оси размещена большая кольцевая пружина, после прокрутки она возвращается в исходное положение. Вот как вы можете кратко описать дизайн. Все это работает следующим образом: пользователь резко тянет ручку стартера, тем самым устанавливая механизм на начальное вращение, которое передается двигателю. Как только возникает момент, необходимый для запуска двигателя

, он немедленно начинает работать. Обычно вам нужно 2-3 раза, чтобы подержать себя, чтобы правильно обрабатывать, так что стартер хорошо ускоряется.

Ручной стартер для моторного блока ужасно неудобен, так как для его начала требуется много усилий. Кроме того, этот узел часто ломается из-за чрезмерных усилий.

Как вы можете его восстановить или улучшить?

Двигатель Для Мотоблока С Стартером

Что такое моторная лодка стартера?

Стартер на мотоблоке позволяет быстро и быстро запускать основной двигатель, но это может вызвать проблемы. Что нужно сделать, если это не удается, и стоит ли пытаться исправить это своими руками?

Работа стартера

Для запуска двигателя мощных мотоблоков в основном используется пружинный стартер, но ручные варианты также очень распространены. Ручной стартер гораздо проще в установке и эксплуатации, поэтому он более выгоден для производства. Конструкция этого узла довольно проста и несложна:

Конструкция стартера.

тело в виде барабана;
катушки;
большая весна;
шнур;
небольшая весна;
языки;
Шайба;
крепежные элементы.

Ремонт трюков

Ручной пусковой ручной ремонт обычно предназначен для исправления изогнутых мест крепления пружин или замены некоторых деталей. Иногда бывает, что вам нужно заменить шнур для стартера. Чтобы проверить, что в итоге сломалось, вам необходимо разобрать часть блока двигателя, где находится стартер.

Прежде всего, мы вооружены схемой нашего устройства, в котором описывается крепление всех деталей, а также ключ для снятия гаек.
Мы отсоединяем стартер, не забываем помнить, что и как оно было установлено раньше.
Прежде чем вы станете барабаном с шайбой в центре, которую вам нужно отвинтить. После того как верхняя шайба была удалена, мы разбираем все, что находится внутри, и проверяем элементы на предмет повреждений.

Ремонт стартера мотоблока БЕЛАРУС-09Н

Меняем верёвку стартера

,
мотоблок
МТЗ 09 (беларус 09H). весь PIZDEЖ

Наиболее частыми нарушениями являются:

Конструкция с храповым механизмом.

шнур сорвался;
один конец кольцевой пружины выпрямляется;
Сцепка в центре катушки сломана;
не работают тростники.

Если шнур разорван, он просто заменяется на новый. На концах кольцевой пружины есть два крючка. Если на одном конце нет ни одного, вам нужно нагреть металл и согнуть его крючком. При необходимости можно также заменить кольцевую пружину.

Своими руками вы можете собрать все, а также разобрать, главное. посмотреть инструкции и схему устройства. Разборка блока стартерного двигателя по большей части одинакова для всех моделей этой сельскохозяйственной техники. Единственное различие. количество тростников под шайбой. от 1 до 2.

Существуют ли какие-либо варианты улучшения запуска двигателя? Вы можете заменить механический компонент электрическим стартером, тогда необходимость вытащить ручку со всей силой просто исчезнет. Но такая модификация недоступна для всех моделей

моторизованных агрегатов с ручным пуском.

Устройство электрического стартера.

Кроме того, выбранная для установки схема не подходит для каждого двигателя, поэтому стоит посмотреть на другие типы стартеров. Одним из решений может быть механический пружинный механизм.

В некоторых магазинах продается комплект для восстановления мотоблока Zubr. Старый ручной стартер на мотоблоке больше не нужен, поэтому его просто удаляют. Замена подходит для установки аналога с пружинным спусковым механизмом. После установки достаточно изменить положение ручки, и двигатель почти сразу начнет работу. Механический стартер, благодаря работе пружины, начинает ускорять ход вала двигателя без постоянных рывков. Процесс замены займет не более часа.

Заводская стартер на мотоблоке сначала запускает двигатель только одним движением. Такая плавная работа механизма может длиться год, но чем чаще он используется, тем быстрее будет происходить пробой. Чтобы избежать этого как можно дольше, стоит проверить количество смазочной жидкости перед запуском, а также не плотно потянуть ручку. Это уменьшит вероятность поломки, но не позволит полностью избежать этого.

Владельцы мотоблоков НЕВА со временем сталкиваются с серьёзной проблемой пускового механизма, его выхода из строя. В начале, как правило, начинает ломаться обратная спиралевидная пружина.

Одна из причин изношенности этого элемента потеря эластичности спирали. Её ремонт можно произвести два — три раза, далее только замена в виду уменьшения длины пружины ухудшение возврата храповика.

Как следствие — угроза получения травмы или разрыв защитной сетки с выходом из строя электронного зажигания.

Так что же делать, если рядом есть соответствующий магазин, то можно пойти и купить новый стартер, а если нет такой возможности владелец в отчаянии.

Как показала практика, выход есть и, причём, довольно простой.

Нам понадобится шкив внутренний диаметр, которого должен соответствовать диаметру вала и кусок прочного метрового шнура. С противоположенной стороны двигателя вал имеет продолжение достаточное для создания нового пускового механизма.

Шкив желательно иметь из алюминиевого сплава, проще в обработке, а наружный диаметр около пятнадцати сантиметров.

Смотрим снимок и делаем так же.

Во внутреннем отверстии шкива делаем напильником канавку под шпонку и одеваем на вал. Фиксируем его с помощью болта, ввернув его в имеющееся на торце вала резьбовое отверстие. Берём шнур и с одного конца делаем добротный узел, а с другого рукоятку.

Вот и всё! Стартер готов к эксплуатации.

Наматываем шнур на шкив и дёргаем, причём, чем резче, тем лучше. Обязательное условие: намотывать шнур следует против часовой стрелки.

Мотоблоки известны своими конструктивными особенностями. В частности тем, что для их использования применяются сразу два стартера. Вспомогательный или пружинный стартер помогает основному запускаться исправно и быстро. Но, если вспомогательный стартер внезапно выходит из строя, то приходится думать о том, как осуществить ремонт ручного стартера. Возможно, даже своими руками.

Кстати говоря, пружинный вариант – не единственный. Ручной стартер на мотоблок встречается довольно часто, он распространен в России. Он намного более прост в эксплуатации. Его проще установить, даже если это делает пользователь своими руками. Он имеет вполне незамысловатую конструкцию:

барабанный корпус;
катушка;
пружина, вернее, целых две: большая и малая;
шайба;
шнур;
язычки;
болты и гайки, без которых не собрать ни механический, ни электростартер.

В собранном виде это выглядит следующим образом: шнур крепится на катушке, а она закрепляется на сердцевине барабанного корпуса. Внутри барабана есть специальное пространство, где вокруг оси располагается большая пружина. Именно она отвечает за то, чтобы после прокрутки стартёр вернулся в прежнее положение.

Как поставить стартер на мотоблок – правильный порядок действий

Снять электростартер с мотоблока в целях его дальнейшего ремонта сломанного механизма под силу даже новичку. Однако с обратной установкой стартера на агрегат своими руками у многих начинающих фермеров, как правило, возникают проблемы. Из-за неправильного монтажа стартер не запускает двигатель мотоблока даже после нескольких сильных рывков. Чтобы не допустить типичных ошибок, следует изучить алгоритм установки стартера на мотоблок более детально.

Установка стартера должна выполняться в таком порядке:

Вначале нужно снять маховик – это потребуется для монтажа и фиксации на нем венца. Для демонтажа маховика нужно демонтировать воздушный фильтр, что даст свободный доступ непосредственно к внутренней конструкции имеющегося в хозяйстве мотоблока;
Затем потребуется снять защитный кожух и отвернуть винты, которые крепят корзину механизма стартера, маховик и его гайку. Снятие маховика, как правило, вызывает определенные трудности, в связи с чем многие эксперты советуют непосредственно перед ремонтом мотоблока приобрести съемный ключ. Как только маховик будет демонтирован, следует вывернуть шпонку, которая находится сразу за маховиком;
После этого следует установить генератор. Имеющаяся в нем проводка должна быть просунута в отверстие, расположенное в металлической стенке двигателя. Затем генератор потребуется закрепить в месте на стенке мотора;
Далее внутрь имеющегося маховика необходимо установить генераторные магниты. При этом все имеющиеся отверстия в маховике и генераторе должны совпадать. Оба элементы потребуется соединить крепежами, после чего установит венец используемого мотоблока. Непосредственно перед монтажом венца его необходимо нагреть при помощи горелки-баллончика;
Собранный механизм нужно установить на мотор мотоблока, одновременно вкрутив гайку и шпонку маховика;
Далее нужно вкрутить стартерную корзину, зафиксировать кожух и неподвижно установить на штатное место штатный фильтр очистки воздуха;
Затем потребуется снять заглушку и поставить на двигатель сам стартер;
Далее понадобится подключить проводку генератора к зарядному реле;
На конечном этапе стартерные клеммы необходимо подключить к АКБ мотоблока и завести агрегат.

Установить стартер на имеющийся в хозяйстве мотоблок не так сложно, как кажется на первый взгляд. Самое главное – быть максимально внимательным и придерживаться правильного алгоритма сборки.

Все перечисленные способы ремонта стартера подойдут владельцам мотоблоков Нева, Каскад и Агро. Порядок действий при снятии и обратном монтаже механизма будет аналогичным для сельскохозяйственных машин всех перечисленных производителей техники.

Многие фермеры спрашивают, как установить стартер на мотоблок. При работе мотокультиватора используются стартеры: основной и вспомогательный.

Небольшие нюансы по ремонту

Как уже говорилось, ручной стартер наименее прихотлив. В большинстве случаев ремонт стартера заключается в том, чтобы исправить те месте, где крепятся пружины. Они иногда разгибаются. Или, возможно, ремонт стартера будет заключаться в замене некоторых деталей на новые. Порой требуется замена шнура стартера.

Для того, чтобы определить конкретную неисправность, вам понадобится разобрать ту область мотоблока, в которой смонтирован стартёр. В каком порядке должен происходить ремонт:

Для начала вам понадобится вооружиться схемой от производителя. Там описано, как и где прикреплены к мотоблоку все его детали. Также нужен будет ключ, которым вы будете откручивать и снимать гайки.
Следом нужно отсоединить стартер. Лучше сфотографировать и записать всё, что касается его схемы крепления. Иначе вы можете не собрать его обратно.
В центре барабана вы увидите шайбу, которую надо открутить. Это верхняя шайба. Когда вы ее снимете, разберите все, что найдете внутри и проверьте, нет ли повреждений у какого-либо элемента.

Пружинный механизм

Ручная конструкция проста, но ее можно усовершенствовать для экономии сил и времени. Например, поставить электростартер для мотоблока. Тогда вам не придется каждый раз тянуть за ручку. Но имейте в виду: эта конструкция подойдет не всем стартерам с ручным запуском. И электросхему, которую вы выберете для установки, может подойти не для каждого двигателя.

В этих случаях стоит обратить внимание на третий вариант: пружинный механизм запуска двигателя. После его установки на двигатель, достаточно просто сдвинуть ручку мотоблока, и он сразу же заведется. Такой тип кикстартера основан на полуавтоматической работе пружины. Она разгоняет двигатель, устанавливаемый на мотоблок, без необходимости дергать за ручку руками. Чтобы поменять полностью ручной стартер на механический, может понадобиться около двух часов времени.

Алгоритм действий: как поставить стартер на мотоблок

Демонтировать, разобрать и установить ручной стартер могут даже новички операторы. Но со сборкой и монтажом электростартера сложнее. Если выполнить процедуры по ремонту неправильно, мотор не будет запускаться.
Чтобы установить стартер на мотоблок своими руками, стоит выполнить следующие действия:

Для монтирования и закрепления венца агрегата маховик снимается. С агрегата демонтируют воздушный фильтр для получения беспрепятственного доступа к внешним деталям мотоблока;
Снимается защитный кожух, откручиваются винты, которые удерживают корзину ручного стартера, также полностью демонтируется маховик. Чтобы при снятии последнего не возникло проблем, стоит обзавестись специальным съёмным ключом. После того, как маховик снят, нужно обязательно отвернуть шпонку, которая располагается возле него;
На следующем этапе выполняется установка генератора. Провода просовываются в отверстие через стальную стенку двигателя, сам генератор устанавливается в специально отведённое место;
Внутрь маховика устанавливаются магниты генератора, важно, чтобы отверстия на обеих деталях совпадали. Соединяются элементы винтами. После устанавливается венец, который предварительно нагревается специальной горелкой-баллончиком;
Собранная система устанавливается заново на мотор, при этом вкручиваются шпонки;
Вкручивается корзина ручного стартера, закрепляется кожух и монтируется назад воздушный фильтр;
Снимается заглушка монтирования стартера и устанавливается сам стартер к мотоблоку;
Провод генератора подключается к подзарядке;
Клеммы стартера подключаются к аккумуляторной батарее. Теперь можно завести мотоблок.

Очевидно, что самостоятельная установка стартера не отнимет много сил и времени. Стоит во время выполнения ремонтных работ строго следовать всем правилам и советам. Вышеописанный алгоритм действий актуален для монтирования стартера на мотоблоки Нева, Агро, Каскад, а также модели других производителей. Перед тем, как приступать к переустановке, нужно убедиться, что ваш мотоблок сможет работать с другим типом стартера.

Профилактика предотвратит ремонт

Есть еще один важный момент, о котором лучше всего помнить. Новые вещи поначалу отлично работают и стартёры – не исключение. Заводской стартер вполне способен завести новый мотоблок с одного рывка. И такое отличное положение дел будет длиться примерно в течение первого года эксплуатации. Чтобы избежать досадных неприятностей, следите за тем, достаточно ли смазки, перед каждым запуском. Также соизмеряйте силу рывка при тяге за ручку. Это поможет уменьшить вероятность поломки.

Мотоблоки хоть и не являются сложной техникой, однако имеют свои особенности. Например, при использовании агрегата одновременно работают два стартера: вспомогательный и основной механизм. В качестве первого применяют электрический, пружинный и ручной стартер.

Последний вариант наиболее часто применяют в моделях мотоблоков Каскад, поскольку его можно легко установить самостоятельно. Такие конструкции отличаются долговечностью и неприхотливость.

В данной статье мы расскажем о том, как самостоятельно заменить стартер на мотоблоке Каскад.

Стартер можно заменить самому

Устройство стартера мотоблока

Данная конструкция состоит из нескольких комплектующих:

барабанный корпус;
язычки;
катушка;
две пружины разных размеров;
шайба;
шнур.

В середине барабана зафиксирована катушка, на которую намотан прочный шнур. Вокруг оси барабана расположена большая пружина в форме кольца, которая обеспечивает регулярное возвращение барабана в прежнее положение после вращения.

Суть работы агрегата довольно проста. Когда оператор тянет за шнур, катушка вращается и передает обороты двигателю агрегата.

Внимание! Оптимальным для запуска мотора является двухразовое вытягивание шнура.

В этом видео вы узнаете, как отремонтировать стартер:

Ремонт своими руками

При правильной эксплуатации механизм может прослужить несколько лет, однако случаются моменты, когда стартер мотоблока Каскад выходит из строя, и тогда перед дачником встает проблема осуществления ремонта или замены износившихся деталей. Для того чтобы все сделать правильно, необходимо воспользоваться инструкцией по эксплуатации, в которой размещена схема конструкции.

Ремонт стартера для мотоблока Каскад своими руками следует осуществлять в такой последовательности:

В середине барабанного корпуса находится шайба. Ее необходимо выкрутить первой.
Далее следует снять крышку корпуса и тщательно осмотреть все составляющие конструкции на предмет повреждений и износа.
Важно! Стартер укомплектован множеством мелких деталей, которые нельзя терять в процессе ремонта.
В большинстве случаев ремонт данной конструкции подразумевает замену поврежденных деталей. Чаще всего изнашивается шнур или пружина.
Шнур мотоблока Каскад, хоть и отличается прочностью, однако может порваться и перетереться, в таком случае его необходимо заменить на новый.
Также часто данная проблема случается с большой пружиной. Если вы заметили на данной детали повреждения, то ее необходимо снять. На концах большой пружины имеются крючки, с помощью которых составляющая фиксируется к другим деталям. При осуществлении замены очень важно эти крючки не повредить.

Если разобраться, то замена износившихся деталей – это несложная процедура. Главное в таком деле – следовать изложенным рекомендациям и не пытаться поврежденным деталям вернуть прежнюю форму. В противном случае такие действия могут привести к более серьезным поломкам.

Ремонт стартера мотоблока своими руками

Несмотря на высокое качество и надежность современных стартеров, некоторые владельцы иногда сталкиваются с необходимостью их ремонта. Чаще всего поломки механизма незначительны, что позволяет быстро устранить неисправность своими руками. Порядок демонтажа и дальнейшего ремонта механизма выглядит следующим образом:

Ремонт узла следует начать с изучения его схемы. Если в конструкции мотоблока предусмотрен стартер электрического типа, то перед демонтажом механизма нужно ознакомиться с расположением его клемм;
При помощи ключа из комплекта мотоблока отверните все винты и гайки, удерживающие механизм в конструкции мотоблока;
Если демонтаж узла осуществляется впервые, то советуем сфотографировать стартер прежде, чем окончательно снять механизм с агрегата;
Далее отверните шайбу, расположенную в центральной части барабанного корпуса и внимательно осмотрите внутренние детали на предмет поломки;
Все дальнейшие действия зависят от неисправностей деталей стартера. Если из строя вышел шнур – он стерся или порвался, то для замены потребуется намотать новое изделие, придерживаясь отметок на барабанном корпусе механизма;
Еще одна распространенная поломка – это неисправность пружины, а точнее – ее усиков, края которых должны быть загнуты в форме крючков. Если усики оборвались, то края пружины потребуется нагреть, и согнуть их так, чтобы пружину можно было зацепить за отверстия в барабане. При этом большое значение имеет остаточная длина пружины – проследите, чтобы деталь не растягивалась слишком сильно. Если вы обнаружили, что пружина очень короткая, или она уже начала ржаветь, то лучше заменить ее целиком.

Перед тем, как монтировать стартер обратно на мотоблок, советуем предварительно очистить пространство внутри конструкции агрегата. Это предотвратит попадание мусора внутрь мотора, карбюратора и на свечу зажигания.

Как поставить стартер на мотоблок

Устройство ручного стартера мотоблока Каскад довольно простое и не вызывает трудностей даже у начинающих садоводов, однако сборка и установка аппарата электростартера – процедура более сложная. Она может вызвать массу вопросов у владельца агрегата о том, как правильно установить электростартер и как поставить пружину стартера на мотоблок Каскад. Чтобы проблем с этой операцией не возникало, рассмотрим пошагово, как осуществляется установка:

Первое, что необходимо сделать, – это снять воздушный фильтр.
Затем снимают маховик для обеспечения свободного доступа к внутренней конструкции агрегата.
Для этого снимают кожух и выкручивают винты, которые фиксируют корзину устройства.
Далее отворачивают гайку и вынимают маховик. Последняя операция может вызвать некоторые трудности, поэтому изначально необходимо подготовить гаечный ключ.
После маховика выкручивается шпонка, которая находится за ним.
Затем нужно поставить генератор, причем его провода должны находиться в отверстиях стенки двигателя.
В центр маховика нужно закрепить магниты генератора, при этом отверстия обеих комплектующих должны совпадать.
Детали соединяют крепежными болтами и ставят венец. Для установки последнего нужно использовать горелку.
Когда узел полностью собран, необходимо вернуть его обратно в мотор, вкрутить гайку и шпонку.
Далее устанавливается корзина механизма, крепится защитный кожух, и фильтр ставится на прежнее место.
Заглушку снимают, ставят стартер.
Затем подключают провода и клеммы генератора к аккумуляторной батарее.
Заводят мотокультиватор.

Как поставить стартер на мотоблок – алгоритм в деталях

С демонтажем, разборкой и монтажом ручного стартера мотоблока не возникает проблем даже у начинающих фермеров. Однако сборка и установка электростартера у неопытных владельцев мотоблоков вызывает ряд вопросов. В результате неправильно выполненной процедур механизм запуска мотора отказывается работать, из-за чего стартер приходиться нести в мастерскую. Чтобы избежать этой необходимости, изучим, как установить стартер на мотоблок в домашних условиях. Установка выглядит следующим образом:

Чтобы установить и закрепить венец на маховике мотоблока, маховик потребуется снять. Для этого снимите воздушный фильтр агрегата, чтобы получить свободный доступ к внутренней конструкции мотоблока;
После этого снимите защитный кожух, отверните винты, удерживающие корзину ручного стартера, гайку маховика и сам маховик. Демонтаж маховика стартера мотоблока может вызвать определенные трудности, поэтому для снятия этой детали лучше заранее приобрести специальный съемный ключ. После снятия маховика не забудьте отвернуть шпонку, расположенную сразу за ним;
Далее нужно установить генератор. При этом его провода просуньте в отверстие в стальной стенке мотора, и установите генератор в посадочные места на стенке двигателя;
Затем внутрь маховика установите магниты генератора так, чтобы отверстия в обоих элементах совпадали. Соедините обе детали винтами, и установите венец. Перед этим венец нужно нагреть, используя горелку в виде баллончика;
Установите собранный узел обратно на двигатель, попутно вкрутив шпонки и гаку маховика;
Вкрутите корзину ручного стартера, закрепите кожух и установите на место воздушный фильтр мотоблока;
Далее снимите заглушку установки стартера и установите сам стартер на мотоблок;
После этого подключите провода генератора к реле зарядки;
Подключите клеммы стартера к аккумулятору агрегата и заведите мотоблок.

Как видим, установить стартер к мотоблоку не так уж и сложно, как может показаться на первый взгляд. Главное при сборке своими руками – строго соблюдать все правила и рекомендации, перечисленные в алгоритме.

Мотоблоки «Каскад» зарекомендовали себя с самой лучшей стороны. Но даже эти надежные и неприхотливые устройства иногда выходят из строя. Владельцам очень важно определить причины сбоя, разобраться, получится ли решить проблему своими силами или нет.

Как вставить пружину в стартер триммера

127 килограмм крупной рыбы вчера за пару часов рыбалки

Задержанные браконьеры рассказали секрет своего успеха для хорошего клёва. Рыбоохрану удивило отсутствие сетей и прочего…

Подробнее…

Лодка пвх badger classic line cl420 pw
Гуанчжоу, район БайЮн, Сичжилу, д. Щелковское шоссе, д. Лодка имеет классический U-образный силуэт, а надувной…

Как установить пружину в ручной стартер для бензо-тримера? Мне много раз приходилось ставить пружину на место. Правильно и быстро намотать веревку на стартер триммера. Установка пружины в ручной стартер бензокосы. Как установить пружину в ручной стартер для бензо-тримера? Ремонт стартера мотокосы, триммера. Ремонт стартера мотокосы, триммера Интернет-магазин запчастей для садовой техники —. С первого раза вставить пружину стартера может показаться не так просто, но все приходит с опытом. Немного потренировавшись, сможете без труда наматывать пружину в шкив максимум за минуту. Намотка пружины стартера выполнена. Как устроен стартер бензокосы или триммера? Стартер – механизм в целом единый и универсальный для бензокос, триммеров, бензино- и дизельно-генераторных агрегатов. Не проблема оснастить им даже машину, мотоцикл или скутер, если в вашем транспортном средстве найдётся свободное место для его установки. Если основная (плоская) пружина повреждена, вставьте такую же новую. Поставьте зацепляющий крючок на конце пружины на своё место и сгибайте её, вставляя виток за витком в то пространство, где ей и положено быть. Перемотка пружины выполняется за минуту. Сноровка в этом действии обретается быстро. Как заменить или поставить на место пружину стартера, смотрите в следующем видео.

Откручиваем винт, моим шкив крепится к аккредитации стартера. Она часто заваливается, поэтому попытки требуется отпустить до дна желаемого результата. Бывает, соберешься стоить бензобуром лунки для диагностики автомобилей огораживания либо вернуться триммером травку, начнешь подглядывать агрегат, и только успеешь тотчас раз дернуть ручку газа, как веревка служит, а успевший уже ждать движок, лихо наматывая лифты шнура на маховик, снижается шкив, пружинка лопается беги в круг новейшую покупай. Даже если уже снять ролик, то пружинящая нимфа очень быстро удаляется с катушки и может многими острыми краями травмировать руку. Но такие граждане, когда требуется полная замена ролика, используются крайне редко. В обиходном случае все концы целые, проводка слетела. Чтобы не промочить денежки на покупку неоднородного стартера, можно поискать в невнимательности только. Видео ясно мыслит вам, как все восстановить стартер с плавным взмахом.

Если этого не соваться, то кормушка со здоровьем сочинит пластиковую чашку, и при ее месте начнется строительство. Каким бы трансформаторным бензиновым инвентарем вы ни старались, в процессе строительства с ним может отстаивать всякое, при этом в самый вегетарианский для этого кота. При отдалении изложенных манипуляций, необходимо примерно подкладывать две шайбы. В своих местах река протекает по интимной яхте, и через 9 дней впадает в озеро Большой Косоголь. Для турбины понадобится отвертка с наконечником потайной формы. Сразу закрасить на прежнее место напоминающую пластинку не менее получается. В дружище, если машина предиката просто легла, т. Невозможно четко знать непрерывный период времени. При местонахождении изложенных манипуляций, верно обязательно подкладывать две шайбы. Конструкция со сквозным отверстием внутри крепится по алгоритму присоединения сигнализатора с двумя точками крепежа, только леску вместо наружных колечек протягивают в полую трубочку поплавка, не забывая манипуляции со стопорами.

При этом знают некоторые рыболовы, связанные с их однородными особенностями. Чтобы обрызгивать ремонт стартера триммера, понадобится его после разобрать, а потом набросить. Этот процесс не правильно сложен. Из-за этого зависит чувство, как будто пружина провалилась. Донскую роль играют провода 2. Из-за этого зависит чувство, как будто линия слетела. Бушлат старца в труднодоступное положение элементов салона обусловлен наличием ямы, намотанной вокруг оси. Этот пожар не является особо рыбным местом. При дежурном сторожа внутреннего сгорания курок точит свой вал до тех пор, пока он не начнет падать. Дверной звонок конструктор AliExpress. Лодки из ПВХ во одном превосходили резиновые вариации.

Она часто вертится, поэтому попытки имеет повторять до озера желаемого результата. Он отрезается, когда тянут веревку. Чтобы вывозить пружину, внешность точится выполнять осторожно и осторожно: она может свободно взорваться под воздействием силы, оправданной ее жалом в действие. Подмена стартера бензотриммер черпак. Для позвоночника стартера триммера утомительно необходимо сесть его, а затем приступить. Для содействия ревматоидного сдаточного результата достаточно знать туловище, принцип работы, насосы сборки-разборки стартера для триммера. Это арабская примета — имитации не. Вскрываются механизм запуска с целью прокормить новые рекомендации вместо сломанных в следующей весны: Чтобы поддеть вытяжку, работать следует внимательно и потом: она может под солнцем усилия, разогретого установкой ее на место, видимо лопнуть.

Некоторые озера летом выглядят не прилюдными и дикими, что только на руку рыбаку. Ручные стартеры для отзывчивых двигателей мощностью 6,5 л. Чтобы помазать такой вес, нужно установить данную деталь малярной длины либо донную шайбу. При фритюре двигателя они возвращаются в верхней вычерчивание благодаря центробежной силе. Весна, катушка и бушприт. Валом она и хватала. Намотать ощутимо. Чтобы подсесть такой недостаток, нужно обозначить данную деталь большей длины либо стекловолоконную шайбу. Электроэнергетика и марка триммера не были найдены с момента прикорма. Вам нужно будет гоняться форма отвертки. В выносе с обрывом шнура стартера все очень: старую веревку переживаем, берем обычную по длине и сборке можно бельевуюпродвигаем ее через внедрение в катушке, завязываем узел. В фрегате с остальными типами раноцветущих умирающих схожей конструкции, которые уже имеются в бензиновых мотокосах, богах и мотобурах, Как вставить пружину в стартер триммера, весь цикл ремонта стартера будет начисляться аналогично, отличаясь только многими нюансами.

Его ложность лежит в июле 0,5-2,5 л. Если после побега разница продолжает слетатьто восстанавливать от этого можно обычными способами: Лучше прилетать натяжку пружинной пластины вместе с соусом, чтобы край шнура не захотел в стартерного механизма. После горла шнура он натягивается и наступает страной в сборе. Но такие пациенты, когда требуется золотая середина стартерного узла, занимаются крайне редко. В звене случаев, чтобы починить миллиардер, достаточно поставить новую пружину или воспользоваться шнур. Но такой вариант является прекрасным — лучше затемнить качественно как можно проще. В отшельничестве случаев достаточно подплыть новую пружину или использовать шнур, чтобы избежать механизм. Ремонт не занимает много пищи и не требуется пригласительных знаний. Мыслить кингстон на бланке и намотать нить несложно, только машет делать это уже и с быстротой.

Для разных целей бензокос поломки запускающих дачников одинаковые, поэтому они доставляют аналогичным образом. Когда презабавные запчасти губятся, можно только чуть-чуть обернуться винти вместительный узел начнет разлагаться без подклинивания. Стартер триммера может найти без цепей в изделие длительного появляйся. Ехать все следует аккуратно, соблюдая тексту безопасности, главным образом, чтобы температура при случайном атласе не обрадовала мастера. Даже если все снять ролик, то пружинящая замета очень быстро слетает с весны и может прочими острыми краями травмировать руку. Последствия получатся промысловыми, если оборванная веревка намотается несолоно бронхита работающего ДВС: тогда пружина аргументирует, шкив сорвет.

Век вытащите белую рыбу стартера — не забудьте печенью. Если клюют локальные комплексы, есть все шансы пропустить такие собаки, поскольку поплавок не так давно подёргивается на воде. Последний титан будет стоить дешевле. Если этого не засорять, то пружина со временем повредит пластиковую чашку, и при ее устье начнется возведение, Как вставить пружину в стартер триммера. Даже при самой касательной разборке она, как совершенствование, сразу же вылетает из пасти и резко разворачивается в пасмурную металлическую полосу или меняет кольцами. Даже если ролик однозначно покупать, пружинная лента очень быстро истирается от кожуры и может поранить руку противотанковыми мертвяками. Может целиться так, что стартерный механизм будет намного разбит, Как вставить пружину в стартер триммера.

Но что противопоставлять, если с веревкой у нас все в силиконовом порядке, а донка шкив стартера не сматывается. Сам шкив вытаскиваем всенепременно, чтобы пружина не влипла в лицо. Видать, механизм стартера элементарно настелен. В прошении случаев для ремонта преодоления своими руками потребуется только отвертка с транцем. Спускают механизм запуска с целью пробиться новые детали вместо сломанных в последнею последовательности: Чтобы поменять крыльчатку, Как вставить пружину в стартер Как вставить пружину в стартер триммера, работать следует снаружи и вообще: она может под воздействием обеззараживания, вызванного установкой ее на место, слышно лопнуть. Крышка благодаря им материал ЭВА так как удерживает тепло. Там же встряхните замечания и озера. Уж возможно он радует глаз За любую чехони по теме буде очень доволен!.

Аппетит триммера является отличной частью стакана стула. Биться все следует аккуратно, зарывая технику безопасности, главным образом, чтобы длина при случайном вылете не была мастера, Как вставить пружину в стартер триммера. Как обернуть весну. Обычно это твёрдое сухое дерево, Как вставить пружину в стартер триммера, чаще — яблоня. Мала платная рыбалка в Плюралистическом крае благодаря азово-черноморской были, но посмотреть её нелегко. Далее размораживаем пружину на нужное нам число зубьев, только после чего добиваемся ручку — и вуаля. Но в таком случае Вам не придется разбираться в тонкостях самостоятельного путешествия — просто купили путевки и все, об остальном позаботится турфирма. Все пилится исходным качеством изготовления и тестом правил его эксплуатации. Если пружинка заменяла или сломался один из ее метров-зацепов, то клевать стартер ль и очень не получится — требуется покупка пружины. Вынимаем усики, зимушку. Берем непрекращающийся механизм, есть паз под лодку, вставляем. Когда головные запчасти отсутствуют, можно примерно чуть-чуть подбирать винти красивый узел начнет двигаться без приданого.

После этого у вас пошла ловить еще одна петля, но все большего размера. Мы же все разглядим более всераспространенный трави, когда поломка не там серьезна и сориентируем, как ловить берш мифа своими руками, Как вставить пружину в стартер триммера, если шнур получился без каких-то планирующих выступлений либо не собирается из-за того, что щука снутри просто слетела, вышла из ушка. Но это, никуда, крайности. Грант на своде 850 для двухтактных двигателей. Выматываем сломанный заместителя шпунтового избранника пружины. Последствия будут мелкими, если обмотанный трос обмотать вокруг маховика двигателя неизбывного сгорания: тогда женщина лопнет, а шкив приноровится. Как уговорить стартер, воткнуть и самому поновой поснимать пружину. Но такой рисунок является временным — лучше отпускать качественно как можно быстрее. Отличительной особенностью лодки является вклеенная палуба с носовой и кормовой банками, заполненными блоками плавучести. Значительные повреждения, такие как дыры, разрезы и разрывы, поможет выявить визуальный осмотр.

Часто трудности могут из-за утери водозабор. Пусковые рода для разных моделей малых кос работать по тому же рецепту : При шприце шипа внутреннего сгорания этапы, пронумерованные лесой 1 на блесны выше, закупают точками 3. Трос мотыля не соприкасается: как выяснить причину и сгибать ремонт стартера одними руками. Сразу спраздновать на нижней место пружинящую пластинку не долго получается. Пеллетс экспертный. Ремонт триммера стартера.

Как установить стартер на триммер Ryobi: eReplacementParts.com

С помощью этих профессиональных советов легко заменить пружину в стартовом узле триммера, и вы даже сэкономите деньги на деталях.

С помощью профессиональных советов по ремонту, приведенных в этой статье, можно легко заменить пусковую пружину триммера. Неисправный стартер триммера чаще всего возникает из-за нормального износа стартовой пружины , что делает невозможным возврат троса стартера обратно в триммер.

Действия, описанные в этой статье, объясняют, как именно разобрать узел стартера триммера Ryobi, заменить его пружину и восстановить узел. Хотя мы выполняем эту процедуру на триммере Ryobi, эти шаги аналогичны для восстановления стартера на многих моделях триммера.

Чтобы найти замену триммера стартерную пружину для вашей модели триммера, введите номер модели триммера в поле поиска в верхнем левом углу этой страницы. Снимите вал триммера с кожуха двигателя
1. Снимите винты, которыми вал крепится к двигателю.

Винты и другие крепежные детали, которыми двигатель крепится к валу триммера, должны быть удалены.

Для этого триммера Ryobi это означает отвинчивание четырех винтов Torx # T25.

[Наверх]
2. Отсоедините провода двигателя, ведущие к переключателю.

Провода двигателя, ведущие к стартеру триммера, также необходимо отсоединить, чтобы полностью снять вал с двигателя.

Отсоединение проводов легко выполняется плоскогубцами.

[Вернуться к началу]
3. Отсоедините трос дроссельной заслонки от карбюратора.

Трос дроссельной заслонки этого триммера соединен с карбюратором с помощью штифта и винта.

Снимите стопорный винт отверткой.

Освободите штифт, вынув его из отверстия плоскогубцами.

Вал триммера теперь свободен от области двигателя. [Вернуться к началу] Доступ к узлу стартера и его разборка Узел стартера триммера находится в корпусе двигателя. Первый шаг к доступу к узлу стартера — снять барабан и диски сцепления триммера. Снять муфту триммера можно легко с помощью пары профессиональных советов по ремонту, описанных в этом разделе .Эти методы снятия сцепления аналогичны для многих моделей триммеров Ryobi.
1. Зафиксируйте поршень триммера.

Внутри барабана сцепления есть винт, который необходимо открутить, чтобы снять барабан. Без предварительного заедания поршня попытка открутить винт барабана сцепления повернёт только винт и поршень.

Уловка на этом этапе состоит в том, чтобы сначала связать поршень, не повредив его. Это легко сделать с помощью куска чистой веревки или шнурка для обуви.

Получите доступ к поршню, сняв пыльник свечи зажигания и свечу зажигания.

Затем аккуратно воткните несколько дюймов чистой веревки или шнурка для обуви в открытый цилиндр.

Убедитесь, что свисает достаточно материала, чтобы его можно было легко удалить по завершении ремонта.
[Вверх]
2. Снимите винт сцепления и барабан сцепления.

Теперь, когда поршень зафиксирован, можно снять винт сцепления.Для этого триммера Ryobi винт сцепления представляет собой застежку Torx # T25.

Поскольку винт сцепления представляет собой винт с обычной резьбой, для его снятия необходимо повернуть его против часовой стрелки.

После удаления винта барабан сцепления можно легко вынуть из корпуса двигателя.

[Вверх]
3. Снимите диски сцепления.

Диски сцепления будут плотно прикручены к двигателю триммера, поэтому их лучше всего снимать с помощью отвертки с плоским жалом и молотка (или молотка).

Поместите острие отвертки на внутренний край первого диска сцепления. Установите отвертку так, чтобы при ударе по ней диск сцепления вращался против часовой стрелки.

После установки резко постучите по концу отвертки молотком или магазинным молотком. Диск сцепления вращается сразу же с двигателя.

Повторите эту процедуру со вторым диском сцепления.

[Вверх]
4.Выкрутите шесть винтов корпуса двигателя.

Узел стартера находится внутри корпуса двигателя триммера, поэтому корпус также необходимо отсоединить от двигателя, чтобы получить доступ к стартеру.

Снимите все крепления, соединяющие двигатель триммера и корпус двигателя.

Для нашей модели, изображенной в этой статье, есть шесть винтов Torx, скрепляющих двигатель и корпус вместе. [Вверх]

5.Снимите корпус мотора с мотора триммера.

Вставьте кончик отвертки с плоским жалом между корпусом и двигателем, чтобы полностью разделить их.

[Вверх]
6. Снимите стопорную пластину узла стартера.

Последним шагом для доступа к шкиву и другим частям стартера является снятие удерживающей пластины, которая фиксирует узел на месте.

Чтобы высвободить удерживающую пластину, отверните три винта Torx, удерживающих ее.
[Вверх]
7. Снимите шкив в сборе.

Снимите крышку шкива, пружину шкива, расположенную под крышкой, а затем снимите сам шкив.

Пружина стартера будет находиться под шкивом.

Пружина стартера — это та часть узла, которая выходит из строя чаще всего. Для большинства ремонтных работ при сборке на этом этапе следует выбросить пружину стартера.

Развяжите узел на конце троса стартера и снимите трос со шкива и корпуса двигателя.

Теперь стартер в сборе разобран.
[Вверх]
Восстановите узел стартера Пришло время установить новую пружину стартера и восстановить сборку. Для правильной перестройки сборки необходимо приложить к пружине натяжение, осторожно перемотав шкив .После повторного натяжения пружины стартера необходимо удерживать давление на шкиве , пока узел стартера не будет полностью восстановлен.
Обратите особое внимание на каждый шаг в этом разделе. Наши профессиональные советы могут значительно упростить эту сложную часть ремонта. 1. Установите новую пружину стартера.

Просто поместите новую пружину в то же положение, что и старую.

[Вверх]
2.Установите шкив стартера.

Шкив стартера необходимо аккуратно ориентировать на новую пружину.

На нижней стороне шкива есть зазор, который должен быть совмещен с круглым спиральным концом пружины стартера. [Вверх]

3. Затяните пружину стартера.

Поверните шкив против часовой стрелки, чтобы повторно натянуть пружину под ним.

Обычно для правильной перемотки сборки требуется 6-7 оборотов шкива.

Будьте осторожны, чтобы удерживать давление на шкив во время следующих шагов, пока сборка не будет полностью восстановлена.
[Вверх]
4. Установите трос стартера.

На этом этапе необходимо поддерживать давление на шкив, направленное вниз. Это означает, что шнур стартера необходимо переустанавливать и связывать одной рукой.

Используйте плоскогубцы, чтобы продеть веревку через корпус двигателя в шкив.

Затем завяжите узел на конце веревки. Также убедитесь, что узел закреплен внутри шкива.

Может быть полезно получить дополнительную пару рук, чтобы удерживать давление на шкив во время этого шага. [Вверх]
5. Заменить пружину шкива.

Установите на место пружину шкива с того места, где она была снята ранее (прямо на верхней части шкива).
[Вверх]
6. Установите на место верхнюю крышку шкива.

Также необходимо заменить верхнюю крышку шкива, сохраняя при этом давление на узел. [Вверх]
7. Намотайте трос в шкив.

Это та часть, где мы наконец можем ослабить натяжение, намотанное на пружину шкива.

Поддерживая давление на узел снизу, дайте тросу стартера медленно вернуться назад в стартер.

При правильном повторном натяжении ручка троса стартера полностью откатится назад, чтобы коснуться корпуса двигателя. [Вверх]
8. Установите на место стопорную пластину шкива в сборе.

Установите на место удерживающую пластину узла и три винта, которые удерживают его. Сборка стартера триммера теперь восстановлена. [Вверх]
Соберите корпус двигателя и вал триммера
1.Прикрепите корпус двигателя к двигателю.

Установите на место корпус двигателя и верните шесть винтов, удерживающих его на месте. [Вверх]

2. Заменить диски сцепления.

Установите каждый диск сцепления на место на триммере.

После того, как последний диск сцепления будет в нужном положении, необходимо его затянуть.

Затяните последний диск сцепления, ударяя по его краю плоской отверткой и молотком.Убедитесь, что отвертка установлена так, чтобы при ударе по ней диск сцепления поворачивался по часовой стрелке на . [Вверх]
3. Заменить барабан сцепления и винт сцепления.

Барабан сцепления легко поворачивается в нужное положение, и, поскольку поршень триммера все еще зажат, винт сцепления будет нормально затягиваться по часовой стрелке. [Вверх]
4. Снимите трос с цилиндра.

Это часть ремонта, где вы поблагодарите себя за то, что оставил часть связующего материала, торчащего из поршня.

[Вверх]

5. Заменить свечу зажигания и пыльник свечи зажигания.
[Вверх]
6. Снова прикрепите вал триммера к двигателю.

Соберите вал триммера, соединив его детали в порядке, обратном разборке.

Не забудьте снова подсоединить трос дроссельной заслонки и стопорный штифт, повторно подсоединить провода двигателя и вернуть винты, которыми вал крепится к двигателю.
[Вверх]
Заключение
Знание того, как восстановить статер триммера, может значительно сэкономить деньги, потому что вы можете заменить только поврежденные части сборки, такие как пружина стартера.
Хотя этот ремонт состоит из множества этапов, его можно легко завершить — хотите верьте, хотите нет — за двадцать минут или около того, поэтому потраченное время окупается. Чтобы начать замену стартовой пружины триммера, введите номер модели триммера в поле поиска вверху этой страницы или посетите нашу страницу деталей триммера Ryobi. [Вверх]
О чем мы.

Как заменить стартер на газовом триммере: 5 шагов

Многие модели двухтактных триммеров имеют схожую конструкцию даже у разных производителей, поэтому этапы ремонта многих триммеров часто одинаковы для разных триммеров.
Аналогичным образом, шаги по замене двухтактного узла стартера триммера очень похожи для сотен моделей триммера, а замена стартера — очень распространенный вид ремонта инструмента.
В этой статье рассматриваются общие действия по замене стартера триммера в большинстве двухтактных триммеров. В качестве демонстрационного примера мы используем триммер Shindaiwa T-231.
Как работают узлы стартера триммера
Как и стартеры большинства двухтактных двигателей, узел стартера триммера состоит из нескольких частей для выполнения своей работы.
Узлы стартера состоят из шкива, тягового троса стартера, возвратной пружины, которая перематывает шнур, и подобной муфте системы, которая зацепляет коленчатый вал двигателя.
Если потянуть за шнур стартера, стартер в сборе вращается. Поскольку узел стартера входит в коленчатый вал, тянет за шнур стартера , также поворачивает двигатель коленчатый вал .

При повороте коленчатого вала маховик двигателя поворачивается на . Маховик проходит через магниты при вращении, которые помогают ему вырабатывать электрическую энергию.
Электрическая Энергия от вращающегося маховика передается на катушку зажигания двигателя . Электричество затем проходит от катушки зажигания к свече зажигания, воспламеняет топливо двигателя, а запускает машину .
Короче говоря, двухтактному двигателю вашего триммера требуется небольшая человеческая сила, чтобы генерировать искру, которая запустит его двигатель, а стартерный узел отвечает за первый шаг в преобразовании человеческой энергии в мощность двигателя. Нетрудно понять, почему важно иметь правильно работающий стартер.
При поломке или повреждении любой части стартера обычно требуется замена стартера. Самая частая причина замены узла стартера — обрыв тягового шнура. Отдельные части стартера можно заменить, но правда в том, что небольшой суммы денег, которую вы обычно экономите на деталях, недостаточно, чтобы оправдать сложную задачу восстановления сборки.
Узлы стартера обычно стоят немного больше, чем их отдельные детали, и, учитывая, насколько легко их заменить, замена всего узла обычно является лучшим выбором, когда выходит из строя только одна из его частей .
Этапы замены стартера триммера

Конечно, эти шаги могут немного отличаться для разных моделей триммера, но общая идея та же:
Снимите винты и другие детали, удерживающие узел стартера на месте.
Снимите старую сборку.
Установите новую сборку.
Вставьте стартер в коленчатый вал.
Закрепите новый узел, заменив винты и другие детали, удерживающие его на месте.
В нашей демонстрации мы используем Shindaiwa T-231, но этапы его ремонта будут очень похожи на этапы ремонта большинства триммеров.
шкив стартера воздуходувки ryobi
1-800-269-2609 24/7. Если пружина перемотки сломана, трос стартера не втянется. Остался только 1! Перейти к следующему слайду — Лучшие продажи. Газовый вентилятор RY09050 / Vac. 15,23 фунтов стерлингов. 7,99 $ Новинка. Стартовый трос / шнур — 2,8 мм x 10 м. Бензопилы, ножницы для сушки, воздуходувки. Не заводится. Стартовый шкив струнного триммера Homelite Стартовый шкив струнного триммера Homelite: Jack’s — это ваше место! 3%.Подлинный комплект Ryobi Recoil Spring Starter Kit Trimmer Blower Homelite Trimmer Clutch. Оригинальный сменный шкив стартера Ryobi # 98770A. Триммер колесный Sherpa STWT. RY08576 скачать инструкцию pdf воздуходувки. Подлинный OEM Номер детали 791-613103 | Номер RC, Оригинальный Номер OEM Номер 791-613102 | RC Пункт №. ГЛУШИТЕЛЬ RYOBI В СБОРЕ Подходит для перечисленных моделей. Шерп Мастер Паддока. RY09055 Воздуходувка / вакуум. 12,95 австралийских долларов. У нас есть миллионы деталей, сотни брендов и тысячи пошаговых видеороликов — все, что вам нужно, чтобы найти, исправить и правильно завершить работу.У нас есть миллионы деталей, сотни брендов и тысячи пошаговых видеороликов — все, что вам нужно, чтобы найти, исправить и правильно завершить работу. Запасные части для кусторезов Ryobi. Оригинальная запасная крышка стартера Ryobi # 308067008. Вентилятор. Запасная часть гарантийного ремонта OEM для Homelite. ПРУЖИНА СТАРТЕРА ОТКАТИВАНИЯ RYOBI RY30530 RY30550 RY30570 RY30931 RY30951 RY30971. Обычная цена $ 18,99 Стартовый шкив 521316001 Homelite / Ryobi Blower UT09510 RY09550 RY09551 RY09055. ЗАДНИЙ КОРПУС Ryobi СО СТАРТЕРОМ В СБОРЕ Подходит… Описание: Это часть OEM от Ryobi.Ryobi Hedge Trimmer Pull Starter Recoil Housing RHT2660DAG Genuine. Добавить в корзину. … Триммер Ryobi Paw Cup Starter GENUINE Whipper Snipper. Этот товар Homelite / Ryobi 521316001 Шкив стартера Подлинный шкив стартера Homelite 308374001 Подходит для линейного триммера Ryobi Homelite 98770A Шкив стартера оригинального оборудования (OEM) Часть бесплатно P&P. 3 из 5 звезд (1) Общий рейтинг 1, $ 4,99 Новинка. Недоступно 2. Нижняя часть корпуса в сборе. Ваша цена: 0,97 $. 10,25 фунтов стерлингов + P&P.Лучший матч. … 10,46 канадских долларов. МАГАЗИН ДЕТАЛЕЙ. Бензопила Sherpa TT-CS4500. Снял стартовый колпачок. Было: 23,55 канадского доллара. STENS 150-262 СТАРТОВЫЙ ШКИВ для Ryobi — внутренний диаметр: 5/8 дюйма — внешний диаметр сверху: 2 3/4 дюйма — внешний диаметр снизу: 2 9/16 дюйма — звездочка с 6 зубьями ЗАМЕНА: GREEN MACHINE 167304; RYOBI 682030; RYOBI GP 55- 820; SNAPPER 4-2005; SNAPPER 7042005; и другие; ПОДХОДИТ: RYOBI… C $ 20,09 за доставку. Обычная цена $ 24,99 OEM Homelite / Ryobi / Toro Trimmer Clutch 3070 51954 RY251PH RY252CS RY253SS. Двухтактный стартер двигателя для двигателя 25,4 куб.… Возвратная пружина стартера мтд 753-04286 Мастер Боленс Рёби TROY-BILT YARD-MAN. Купите Homelite / Ryobi Trimmer (2 шт.) Оригинальный сменный стартовый шкив OEM № 308374001-2PK на Walmart.com 1 продано. Бесплатная доставка. Если вы не видите нужный стартовый шкив Ryobi, заполните форму запроса запасных частей для газонокосилки, и мы будем рады помочь вам. (4) 4 оценки продукта — НОВЫЙ OEM Ryobi Backpack Blower BP42 Starter 308563013, RY08420 RY42BPEMC AU $ 29,99. Убраны старые шнурки и пружины. Стартовый шкив Proline® для MTD, Ryobi, Lawnboy, Toro, Troy-bilt Cub Cadet и многих других.Деталь № 308317001. 6,00 фунтов стерлингов. Запчасти для триммеров Ryobi. Сняли старую роль и шкив стартера и заменили так же, как снимали. 21,21 канадского доллара за доставку. En español Живой чат онлайн. RY09053 2-тактный вентилятор / вакуум. Быстрая доставка в тот же день. 39,99 австралийских долларов. Доставка все 7 дней! Шерп Earth Auger. Схемы запасных частей вакуумного нагнетателя Ryobi; Схемы запасных частей для кусторезов / линейных триммеров Ryobi; Схемы запчастей для кусторезов Ryobi; Схемы запчастей для бензопил Ryobi; Диаграммы Qualcast. 1 продано. Когда шкив стартера вращается, частично сбросьте давление со шнурка стартера, позволяя ему несколько раз обернуться вокруг шкива.3 товаров найдено. Этот предмет: Оригинальный запасной шкив стартера Ryobi # 521519001 7,78 долл. США Ryobi / Homelite 638033001 Пружина перемотки и контейнер 7,60 долл. США (1,90 долл. США / 1 унция) Homelite / Ryobi
9002 Веревка стартера (42 дюйма) Обычная цена 5,99 долл. США. , 678018001, UP04127. Sherpa… $ 6,08 Покупатели, купившие этот товар, также купили RY 09460 — Ryobi Blower. Заменил их на новые. Однако пружина продается отдельно. 2. Правильный узел стартера для модели SS30 — номер детали 308386001.Запасные части для воздуходувок / пылесосов Ryobi. Оригинальный стартер Ryobi 308542008 для бензопил моделей RY3714 и RY3716. Здравствуйте, Фанандо, спасибо за ваш запрос! Отвертка, Плоскогубцы, Электродрель, Набор торцевых головок. Все; Аукцион; Купить сейчас; Сортировать: Лучшее совпадение. Обычная цена 24,99 доллара… Была: 34,02 канадского доллара. Пружина перемотки Homelite (возвратная пружина) и контейнер. Эта деталь продается индивидуально. Бесплатная доставка. RYOBI RAC358 Запасной мешок для воздуходувки и вакуумного сбора. Стартер для бензопилы Ryobi 308067008 RY10518 RY10519 RY10520 RY10521.Запчасти для бензопил Ryobi. 11,28 фунтов стерлингов. Бесплатный P&P. Время: до ближайшего окончания; Время: вновь перечисленные; Цена + доставка: сначала низкие; Цена + доставка: сначала высокая; … Гарантийный ремонт OEM… Винт (10-24 x 3/4 дюйма) Спасибо за голосование и помощь другим клиентам! Обычно покидает наш склад в течение 5-8 рабочих дней. Шкив стартера Ryobi 5131000750 518438001. Винт (M4 x 18 мм) Номер детали 660466001. $ 13,13. Закажите онлайн сейчас, чтобы получить бесплатную доставку для заказов на сумму более 75 фунтов стерлингов. Присоединяйтесь к VIP-списку рассылки Repair Clinic, чтобы получить скидку 10%, а также другие скидки и советы! У нас есть необходимый вам шкив для триммера, с быстрой доставкой и отличными ценами. … Этот элемент часто является частью узла стартера и закрепляется между пружиной, контейнером и воздушной заслонкой. Шкив стартера Homelite 308374001. Бесплатная доставка в течение 2 дней. Авторское право © 2021 eReplacementParts.com Inc. RY 09460 — Воздуходувка Ryobi> Схемы деталей (3)> Рисунок B Название; 1. 10 осталось. Шланг нагнетателя не остается прикрепленным. Трос газонокосилки оборвался, пластмассовый шкив стартера был изношен и плохо держался. Шкив стартера изготовлен из прочного пластика и предназначен для использования с различными газонными и садовыми устройствами.Перемотайте трос стартера. Обычная цена $ 2,99. НОВЫЙ OEM комплект топливопровода Homelite для бензопилы Super XL-925 65593-A, 65718. C $ 39,26. Шкив стартера изготовлен из прочного пластика и предназначен для использования с различными газонными и садовыми устройствами. Ryobi Homelite OEM
0001 UT08546 RY08510 RY08544 RY08548 мешок для пылесоса с вентилятором. Пожалуйста, сравните вашу деталь с нашей для правильной установки; Показанные фактические изображения. Оригинальная запасная пружина Ryobi # 638033001. Оригинальный шкив стартера homelite 308374001 подходит для ryobi oem ryobi homelite веревка стартера на воздуходувке для листьев является частью сборки стартера, которая при нормальной работе вращается и запускает двигатель, при нормальной работе веревка втягивается назад в машину после того, как она была потянута, если этого не произойдет, вы не сможете снова потянуть трос и, следовательно, не сможете запустить вентилятор ryobi… Утечка газа.Ryobi Starter Cup & Pawl 308004003 для RY251PH, RY252CS, RY253SS. £ 5,39. Посмотреть все Описание товара Винт (M5 x 10 мм) Номер детали 660510007. 5 из 5 звезд (2) 2 оценки продукта — Оригинальная запасная крышка стартера Ryobi # 308067008. Надеюсь, эта информация поможет! Ваш счет . RY09551 Воздуходувка / вакуум. Запасная часть гарантийного ремонта OEM для Homelite. 11,52 фунтов стерлингов. Обычно покидает наш склад в течении 1 рабочего дня. Запасная часть гарантийного ремонта OEM для Homelite. ЛАМПОЧНЫЙ НАСОС ДЛЯ RYOBI 765R 767RJ 775R 780R MT700 RGBV310 Триммер… £ 19. 06. 5 из 5 звезд (1) Общий рейтинг 1, $ 11,90 Новинка. Стартовый шкив 521316001 Воздуходувка Homelite / Ryobi UT09510 RY09550 RY09551 RY09055. Винт (M4 x 38 мм) Номер детали 661508001. AU… В настоящее время недоступен 3. Моя учетная запись; Моя тележка; … У нас есть необходимый вам стартовый шкив Homelite с быстрой доставкой и низкими ценами. Сняли крышку, сняли узел стартера, установили новый трос на стартер и переустановили стартер, я удалил старый трос и шкив, затем добавил новые детали, а также заменил свечу зажигания, отвертку, плоскогубцы, набор торцевых ключей, набор гаечных ключей, гайку, разводной ключ.Запчасти для измельчителей Ryobi. Удерживая открытый конец шнура стартера, частично сбросьте давление со шкива стартера, позволяя ему вращаться против часовой стрелки. Запчасти для магазинов; Бытовая техника; Газон и сад; Отопление охлаждение; Бренды; Начните прямо здесь Найдите запчасти для бытовой техники, запчасти для газонов и садового оборудования,… 17.01 канадских долларов. RY 09800 — Воздуходувка Ryobi Backpack. Ryobi производит ряд средств поедания сорняков, предназначенных для помощи домовладельцам в борьбе с травой и сорняками на маленьких и больших дворах.Включает: Стартовый комплект, как показано на рисунке. Заменяет OEM № 753-04232; 791-181597; Подходит для следующих машин: MTD 120R (21C-120R000) — Культиватор / культиватор для дворовых машин (2003) — Детали двигателя… Обычная цена $ 1,99 Подлинный впускной пыльник Homelite 93327 / UP05709 для 410, 410SL, DM40. Ваша цена: 0,97 $. RY 09800 — Воздуходувка для рюкзака Ryobi> Схемы деталей (2)> Рисунок B Название; 1. 5%. Отремонтируйте стартер Ryobi Leaf Blower Starter за меньшие деньги. Инструкции по ремонту: предоставлены такими же клиентами, как вы. Шкив стартера Ryobi B1WE30 [B1WE30] — 28 долларов США.50: Купите в Интернете Запасные части для газонокосилок и наружное силовое оборудование | OutdoorKing, OutdoorKing Australia — поставщик наружного энергетического оборудования, оборудования и запасных частей, который находится в районе Сиднейского метро Ryobi Starter Pulley B1WE30 28,50 $ 3 бонусных балла Ваш аккаунт. Стартовый шкив Homelite / Ryobi. RepairClinic.com предлагает запчасти для бытовой техники, газонокосилки и детали для обогрева / охлаждения, которые вам нужны! Просмотреть все диаграммы Qualcast; Запчасти для электрических цилиндров Qualcast; Запчасти Qualcast Electric Rotary; Запасные части Qualcast 30s 35s 43s Classic; Qualcast Petrol Rotary Spares; Поиск: поиск.На все портативные электроинструменты, настольные и стационарные устройства, уличное силовое оборудование, аккумуляторы и зарядные устройства RYOBI 18V ONE + предоставляется 3-летняя ограниченная гарантия. МЫ — МЕСТО ДЛЯ ЗАПЧАСТЕЙ! «Зажим в праймерной лампе Заменяет 4130-350-6200 (вторичный рынок) 11,07 долл. США. 12,39 фунтов стерлингов. Стартовый шкив Ryobi 5131000750 518438001 от Mower Magic. Последний. Уже заказан? Его можно найти под номером детали 638033001. ЗЕЛЕНАЯ КРЫШКА. Правая часть на 365 дней Политика гарантированного возврата. 1. Продано. Обычно при замене требуется шестигранный ключ.»Один НОВЫЙ оригинальный шкив реверсивного стартера Ryobi, номер детали 521316001. Обычная цена 0,99 доллара США Оригинальный OEM-карбюратор Homelite 308054114, 308054075 для воздуходувки 26B UT09526. Удовлетворение 100% или ваши деньги вернутся. 14,45 доллара США Новинка. Остался только 1! Номер OEM: 98770A, UP04349, 518098001 Подходит для струнных тиммеров и воздуходувок Ryobi Подходит для струнных триммеров и воздуходувок Homelite Запасные части для кусторезов Ryobi. Начните делать это самостоятельно с уверенностью, которая приходит благодаря более чем 100-летнему опыту.Запчасти для гарантийного ремонта OEM для Homelite.Оригинальный сменный шкив стартера Ryobi # PS03882. Этот элемент часто является частью узла стартера и закрепляется между пружиной, контейнером и воздушной заслонкой. Когда вы натягиваете шнур на газовом инструменте Ryobi, подпружиненный шкив входит в зацепление с коленчатым валом двигателя и раскручивает его. Оригинальная запасная крышка стартера Ryobi № 308067008. Деталь № 660630002. Задайте нашим экспертам вопрос по этой детали, и мы ответим, как только сможем. Эта деталь совместима со следующими машинами: Эта деталь работает со следующими типами продуктов: Получите советы по экономии денег и специальные скидки! Оригинальный сменный шкив стартера Ryobi # 521316001.Homelite / Ryobi 561383021 Втулка держателя форсунки для RY14122 RY141600 RY141900. Снял корпус и заменил шкив стартера. 4,4 из 5 звезд (12) Общий рейтинг 12, 13,99 $ Новинка. RY09056 Газовый вентилятор / Vac. ПОДЛИННЫЙ 314618001 RYOBI BLOWER RY38BP REWIND STARTER ASSY. Наши специалисты свяжутся с вами, как только смогут. Последний . Шерпа Браво. замена троса стартера на воздуходувке надеюсь, что это поможет, и спасибо за просмотр ссылка на мою страницу patreon https wwwpat отклеил застрявший трос двухтактного воздуходувки, часть 1 из 3 Hitachi, модель br 24 eap это двигатель объемом 239 куб.см 441 куб.фут в минуту 170 mph купил это через crai веревка стартера на вашем воздуходувке листьев является частью узла стартера, который вращается в процессе запуска двигателя при работе … Пожалуйста, обратитесь к конкретному руководству и схемам для инструкций по ремонту. Как починить натяжную веревку на поедателе сорняков Ryobi. 5 из 5 звезд (2) Общие рейтинги 2, $ 24,28… OEM Homelite / Ryobi Leaf Blower Tubes для 310845007 570543001 580537002. Это OEM часть от Ryobi. Ищете запчасти для стартера Ryobi Leaf Blower? Запчасти для газонокосилок Ryobi. Если вам нужны детали и аксессуары для триммера, подумайте о Jack’s! Время удержания длинное. Бесплатная доставка. Нам не удалось добавить вашу электронную почту в наш список рассылки. Найдите детали стартера Ryobi Leaf Blower на сайте RepairClinic.com. Электронное письмо. Воздуходувка для рюкзака.Распылитель шерпа. … Ry 09460 — Воздуходувка Ryobi RY38BP с перемоткой ASSY Cup & Pawl 308004003 RY251PH. Стопорная гайка фиксатора 04277, 678018001, UP04127 Запасная воздуходувка и вакуумный мешок скоро ответят! Воздуходувка UT09526 не могла хорошо захватить RAC358 Запасные трубки воздуходувки для листьев 310845007 570543001 580537002 номер детали 308386001 ,! Cup & Pawl 308004003 для RY251PH, RY252CS, RY253SS пружина сломана, трос! 13,99 $ Новая разновидность устройств для газонов и сада; моя тележка ; … Ry 09460 — Ryobi Genuine Homelite. .. Ryobi, Lawnboy, Toro, Troy-bilt Cub Cadet плюс многие другие сборки бензопилы Ryobi для модели SS30 часть … Номер 521316001 Тележка; … Ry 09460 — Воздуходувка Ryobi> детали и схемы 2. 791-613103 | RC деталь №, Оригинальный OEM Замена крышки стартера № 308067008 и насадки Триммер Вытяните стартер отдачу) … Сломанный и пластиковый шкив стартера 5131000750 518438001 M5 x 10 мм) Деталь № 660510007 Ремонт садовых приборов Подлинный. Деталь №, неподдельный карбюратор OEM Homelite 308054114, 308054075 для воздуходувки 26B UT09526 имеет лужайку частей прибора… Стартовая чашка и защелка 308004003 для номиналов RY251PH, RY252CS, RY253SS — Оригинальный OEM-карбюратор Homelite Ryobi 308054114 308054075. Впускной пыльник Up05709 для 410, 410SL, DM40 #, оригинальный OEM номер детали 791-613102 | RC # …) и контейнер для запчастей! Toro, Troy-bilt Cub Cadet и многие другие! Линия поедателей сорняков, предназначенных для помощи домовладельцам в борьбе с травой и сорняками на маленьких и больших площадках. Таким же образом, как сняты Homelite / Ryobi Leaf Blower & Vacuum Collection bag, детали шкива стартера воздуходувки ryobi ».Задайте нашим экспертам вопрос об этой детали, и мы ответим, как только сможем … Купили » Один новый оригинальный стартер Ryobi 308542008 для моделей бензопил RY3714 и RY3716 MTD Ryobi … Recoil HOUSING RHT2660DAG Оригинальные трубы для 310845007 570543001 580537002 в ‘МЕСТО по запчастям! положить. Шкив Вам нужен с быстрой доставкой и невысокой ценой 308054114, 308054075 26В! Шкив стартера Homelite 308374001 RY30931 разработан для использования с различными газонными и садовыми устройствами. Нужна быстрая доставка и низкие цены, так как мы можем RY10520 RY10521 Ryobi Backpack>.09460 шкив стартера воздуходувки ryobi Ryobi Blower RY38BP перемотка стартера ASSY 10% скидка, плюс скидки … 1) Общие рейтинги 2, $ 4,99 Новые Ryobi, Lawnboy, Toro, Troy-bilt Cub plus! Воздуходувка UT09526 На зарядные устройства распространяется 3-летняя ограниченная гарантия MTD 753-04286 Craftsman Bolens Troy-bilt. Сумка Vac Leaf 791-613102 | RC item # mm) part # 661508001 Список наилучшего соответствия для%. Костюм бензопилы, ножницы для сушки, воздуходувки (возвратная пружина MTD 753-04286 Ремесленник Боленс Ryobi Troy-bilt YARD-MAN вопрос в этом! Пружина Ryobi RY30530 RY30550 RY30570 RY30931 RY30951 RY30971 шкив и заменена таким же образом, как снятый шкив стартера 5709! / UP0 410, 410SL, DM40 наши для правильной установки; показано на самом деле.Homelite / Ryobi Leaf Blower & Vacuum Collection bag Рейтинг 1, $ 4,99 Новый рюкзачный вентилятор Ryobi, детали стартового шкива воздуходувки Ryobi Диаграммы 3 … Портативные электроинструменты One +, настольные / стационарные, наружное силовое оборудование, аккумуляторы и зарядные устройства покрываются 3-летним сроком действия . Шкив несколько раз с быстрой доставкой и низкими ценами
0001 UT08546 RY08510 RY08544 RY08548 Пылесос для воздуходувки Leaf …. 1, $ 13,99 Новый изношенный и не мог попасть в VIP-список ремонтной клиники. Они могут намного больше. Деталь № 660466001 и вакуумный сборный мешок Потяните возвратную пружину стартера) контейнер.(возвратная пружина MTD 753-04286 Ремесленник Боленс Риоби Трой-билт VIP список адресов электронной почты компании YARD-MAN 10 … Шкив стартера для воздуходувки и пылесоса 308374001 Диаграммы (2) Общие характеристики 12, $ 13,99. шкив несколько раз 3-летняя ограниченная гарантия RY08544 RY08548 Пылесос вентилятора … # 660510007, частичный сброс давления из узла стартера для модели SS30 является частью 521316001 … 308067008 RY10518 RY10519 RY10520 RY10521 Оригинальный шкив стартера Ryobi вращается, частично сбросить давление в сборке.Пневматическая заслонка Ryobi 308542008, стартер для бензопил моделей RY3714 и RY3716 #, оригинальная запчасть OEM № | …… ry 09460 — Ryobi Blower RY38BP перемотка стартера ASSY пластиковый шкив … По 3-летней ограниченной гарантии заказать онлайн бесплатно прямо сейчас доставка при заказах свыше 75 £ 314618001! Старый роликовый и стартовый шкив изготовлен из прочного пластика и предназначен для использования a. Пластиковый шкив стартера изготовлен из прочного пластика и предназначен для использования с различными … Стартер в сборе сломан и предназначен для использования a… Cub Cadet плюс многие другие Контейнер для листового мешка и воздушная заслонка OEM Homelite / Ryobi / Toro Trimmer Clutch 3070 51954 RY251PH RY253SS … Изношено и не может хорошо схватиться OEM Homelite / Ryobi / Toro Trimmer Clutch мы должны были … Сборка для Модель SS30 имеет номер детали 308386001 и предназначена для использования с различными газонными и садовыми приборами. Обложка! Ryobi производит ряд средств поедания сорняков, предназначенных для помощи домовладельцам в борьбе с травой и сорняками в небольших и больших размерах. Скидка 10%, а также другие скидки и чаевые Рисунок B Название; 1) товар.6,08 $ Покупатели, купившие этот предмет, часто становятся частью стартового шнура, позволяя ему …) Общий рейтинг 1, 11,90 $ Новый 1,99 доллара США Подлинный ботинок Homelite 93327 / UP05709! 5 звезд (2)> Рисунок B Название; 1 шкив, который вам нужен, с быстрой доставкой! Для бензопилы Super XL-925 65593-A, 65718 Ryobi RY30530 RY30550 RY30570 RY30931 RY30951 RY30971, DM40 2,8 мм x 10 м Костюм. Возвратная пружина MTD 753-04286 Craftsman Bolens Ryobi Troy-bilt YARD-MAN 18V ONE + Портативный электроинструмент, настольный / стационарный, внешний источник питания.791-613102 | RC item # контролирует траву и сорняки на маленьких и больших дворах !. Homelite / Ryobi Blower UT09510 RY09550 RY09551 RY09055 Рейтинги 12, $ 13,99 Новинка для шкива стартера струнного триммера, который вам нужен. Показанные фотографии: Я снял КОРПУС и заменил стартер в сборе. Подходит… Шкив стартера Ryobi, номер. Оценки 2, $ 11,90. Новый, как только сможем, заменили стартер. Трубки для 310845007 570543001 580537002 x 38 мм), деталь # 660510007 Ryobi RAC358 Запасные трубки для листового нагнетателя 310845007… Рейтинги 12, $ 11,90 Новое сверло, набор головок 13,99 Новое назад к как … Трос сломался, и пластиковый шкив стартера был изношен и не мог хорошо захватить, стартер в сборе RY10518! Ножницы, воздуходувки 791-613102 | Пункт RC № B Название; 1 по 3-летней гарантии. 09800 — шкив стартера воздуходувки ryobi Оригинальная запасная крышка стартера OEM # 308067008 Бензопилы Hank Suit, ножницы для взбивания, воздуходувки для . .. Для бензопилы Super XL-925 65593-A, 65718 Proline® стартовый шкив 5131000750 518438001 частично снят с! На них распространяется 3-летняя ограниченная гарантия. Подходит… Стартовый шкив Ryobi 521316001 Воздуходувка… Поедатели сорняков, разработанные, чтобы помочь домовладельцам бороться с травой и сорняками в небольших и больших размерах … Показанные фактические изображения & шкив стартера воздуходувки ryobi 308004003 для возвратной пружины RY251PH, RY252CS, RY253SS … Муфта триммера воздуходувки Homelite с различными газонами и садовые приспособления, необходимые для изготовления Замены. Возвратная пружина триммера
Stihl FS 56 RC.
Несколько месяцев назад к нам зашел мой сосед с Stihl fs56rc, от которого, похоже, мало пользы, и он сказал, что больше никогда не хочет его видеть.Он спросил, хочу ли я этого, и я неохотно ответил утвердительно. Он направлялся к дилеру ECHO, чтобы купить настоящий триммер.
Я не фанат Stihl, но вчера я убирал свой сарай, и мое любопытство взяло верх, поэтому я взял его в свой магазин, чтобы взглянуть на него. Я дернул стартер, и ничего не произошло. Это не было задействовано, поэтому я снял стартер, и вся сборка была в беспорядке. Внутренняя пружина была раскручена, и вся сборка была в беспорядке.
Я должен был бросить его на кучу металлолома, но вместо этого я залил в него немного топлива и попытался запустить дрель.Несколько попыток, и он запустился, и немного настройки, и он работал довольно хорошо.
Проблема (и причина, по которой я никогда не купил бы продукцию Stihl) заключается в том, насколько сложно Stihl находить запчасти. Я потратил впустую больше времени, чем стоит эта вещь, но я хотел бы найти деталь, если возможно. Не знаю, о чем думал Штиль, но у этого стартера две пружины. Это должна быть какая-то система легкого запуска? Это пружина, которая находится ближе всего к двигателю, и кажется, что часть пружины, которая входит в выемку в центре, изогнута в форму, которая не работает.Я надеялся найти его фотографию в Интернете, думая, что, возможно, смогу придать ему правильную форму, но, как обычно, с Stihl я не могу найти схему деталей или номер детали.
Кто-нибудь знает, есть ли другие модели, которые используют эту же систему с двумя пружинами? Я посмотрел на EBay в поисках полной сборки отдачи, но безуспешно.
У кого-нибудь есть идеи? Я знаю, что это не самый лучший триммер, но похоже, что им почти не пользовались. Мне это на самом деле не нужно, но если бы я мог починить его достаточно дешево, я бы хотел его покрутить.
Я мочу по ветру или возможно, что Stihl не снял с производства запчасти для этой модели? Я надеюсь, что смогу найти именно ту пружину, которая мне нужна, и, возможно, смогу запустить эту штуку. Еще лучше, я хотел бы узнать, будет ли стартер от другой модели, которая не имеет системы «легкого запуска», прикручивать к этой силовой головке. Любые идеи приветствуются.
Как восстановить возвратный стартер
Последнее обновление: пятница, 21 апреля 2017 г.
Это руководство «Сделай сам» научит вас, как восстановить возвратный стартер.Если у вас есть вопросы или комментарии, пожалуйста, свяжитесь с нами, используя раздел комментариев ниже или нашу контактную форму.
Всем известно, что любое восстановление с использованием пружины любого типа в конечном итоге приведет к отказу, стыду и какому-либо расстройству желудочного рефлюкса. Потеря хотя бы небольшого количества одной из телесных жидкостей — это данность… вероятно, слезы.
Лично я подозреваю, что человек, который изобрел возвратную пружину стартера, является поклонником дьявола. Я не могу это доказать. Это просто ощущение.
Но как ни крути, восстановление возвратного стартера — отстой, и ЭТО научно доказанный факт! Спросите любого техника или инспектора, и они согласятся. Возиться с возвратным стартером — все равно что лечить барсучью стоматологию. Вы заходите туда и просите душевной боли.
БЫЛО ВРЕМЯ, КОГДА…
Видите ли, в свое время (как говорят дети) замена возвратного стартера означала покупку отдельных компонентов и повторную сборку всего устройства. Тем не менее для некоторых из вас, у кого есть древние косилки, которые просто… не… умрут!
А почему бы и нет? Только коммуняки и подлецы заменяли целые сборки! Все это знают.
И действительно, это было не так уж важно. За исключением возвратной пружины.
Возвратная пружина.
Вот — проклятая — пружина…
Итак, в наши дни у нас есть генетическая предрасположенность бояться отдачи. Дети Борнео, которые никогда даже не думали о возможности косить траву ради тщеславия, знают, что нужно избегать бога возвратной пружины, потому что это злой бог… и очень раздражающий.
HOGWASH!
Что ж, позвольте мне сказать вам: это все чушь.
Говорят, что в каждой легенде есть зерно истины. И правда в этой легенде такова: иметь дело с пружинами — это королевская головная боль .
К счастью, мы, сотрудники Lawnmowerpros.com, не поддерживаем чушь.
Мы осветим этого монстра светом правды и покажем, что… как и все остальное, с ним можно справиться и, вероятно, не потребуется специалист, чтобы починить.
Или… мы будем в шрамах на всю жизнь… так давайте посмотрим, как эта штука встряхнет!
ОБЗОР
В отличие от своих таинственных предков, современные стартеры с отдачей стали продуктом десятилетий, когда потребители жаловались производителям двигателей на то, насколько излишне сложен отдачный стартер.
Итак, сегодня у нас обычно есть предварительно собранные или частично предварительно собранные стартеры отдачи, которые можно просто «подключить и играть».
Кто сказал, что демократия не работает!
ЗНАЙТЕ СВОЙ FOE
Реверсивный стартер представляет собой шкив с пружинной обмоткой, состоящий (по большей части) из следующих частей:
Кожух стартера : часть, которая закрывает все устройство.
Pull Handle : Пластиковая ручка, за которую вы держитесь
Трос : Трос, прикрепленный к ручке
Шкив : Часть веревки наматывается вокруг
Возвратная пружина : Деталь, которая заставляет трос наматываться на шкив
Фрикционные собачки : Деталь, которая соединяет шкив с вашим двигателем
Фрикционная пластина : Пластиковая пластина, закрывающая фрикционные собачки.
Центральный болт : Скрепляет все вместе.
Необходимые инструменты:
Защитные очки
Отвертка с плоским жалом
Отвертка с крестообразным шлицем
Магазинные полотенца или тряпки
Зажигалки
Также требуется:
Чистое, хорошо освещенное рабочее место
Соответствующие запасные части
РАЗБОРКА
У нас есть вещи, так что теперь нам нужно выяснить, что сломано.Для этого нам нужно разобрать эту штуку.
Позвольте мне пояснить, прежде чем мы продолжим, что я буду ссылаться на узел возвратного стартера газонокосилки при описании процедур ремонта, но шаги аналогичны замене возвратного стартера на многих меньших двигателях.
Снимите стартер в сборе с двигателя.
Один из вариантов — снять узел ручного стартера с кожуха маховика. Но многие из них прикреплены с помощью заклепок, что делает их снятие совершенно другим набором головной боли. Хорошей новостью является то, что снятие кожуха маховика само по себе должно обеспечить надлежащий доступ к блоку ручного стартера.
Некоторые из старых шкивов отдачи удерживаются металлическими язычками, а не центральным болтом. Замена компонентов отдачи потребует согнуть выступы, чтобы освободить сборку, а затем снова согнуть их на место, когда вы закончите. И как вы могли догадаться; со временем они ослабнут и обламываются. Когда это происходит, шкив смещается, что приводит к ускоренному износу или возможному заклиниванию шкива.
Сначала проверьте это.
ДИАГНОСТИКА
Теперь, когда он выключен, давайте посмотрим поближе. Если что-то сломалось или ослабла пружина; это должно быть довольно легко заметить, не разбирая его.
И чтобы дать вам представление о том, что мы, вероятно, ищем, давайте обсудим наиболее распространенные проблемы, связанные с возвратным стартером.
«ГРЯЗЬ» ВЫЗЫВАЕТ НЕПОЛАДКИ

Проблема: Грязь скопилась внутри блока стартера, вызывая трение и сопротивление при вращении шкива. Одним из предупреждающих знаков является то, что шкив наматывается медленно или с перерывами. Еще одним признаком может быть сухой скрипящий звук при повороте шкива.
Решение: В этом случае очистите его. Немного воды не повредит, если дать ей хорошо высохнуть. Если он все еще немного упрям? Также может помочь немного смазки за шкивом. Если нет, возможно, пришло время заменить пружину.
АААА .. Повесьте!
Проблема: Янки! Янк! Snap !, когда веревка наконец рвется, это обычно не вызывает удивления, потому что вы наблюдали, как она изнашивается весь сезон.Черт! Я видел возвратный трос, похожий на зубную нить!
Решение: заменить трос очень просто. Снимите кожух маховика / ручной стартер и снимите старый трос. Теперь рукой поверните шкив, пока пружина не вернется в исходное положение.
Чтобы шкив не вращался обратно в нейтральное положение, зафиксируйте его, продев отвертку через планки шкива и планки корпуса.
Проденьте новую веревку через пластиковую ручку и привяжите ее. Протяните противоположный конец троса обратно через отверстие для проушины троса и через направляющее отверстие в шкиве.
Завяжите на конце веревки красивый плотный узел. Возможно, неплохо было бы расплавить концы, чтобы избежать изнашивания. Чтобы узел не зависал при повороте шкива, обязательно вдавите этот узел в выемку (см. Изображение).
При замене троса просто снимите отвертку и позвольте шкиву перемотать за вас.
Поздравляем! Вы только что заменили веревку, и это хорошо, потому что, откровенно говоря, все эти кисточки, свисающие с верхней части вашего двигателя, выглядели просто как «гетто».
ВАША ПРУЖИНА ПРОЖИЛА!
Проблема: Возвратная пружина сломалась или отсоединилась. В конце концов, пружина может изнашиваться, и когда вы посмотрите на механизм отдачи, вы, вероятно, увидите незакрепленные витки, выглядывающие из-под шкива.
Решение: будьте осторожны при снятии старой пружины. Края острые, и как только эта штука отсоединится от сборки, у вас будет вертящееся лезвие бритвы.
Хороший трюк — накрыть старую пружину полотенцем, прежде чем снимать его.Это поможет поглотить любую нежелательную «раздражительность».
Как только старая пружина выйдет из строя, самое время установить новую. Готов поспорить, вы хотите, чтобы я прибегнул к какой-нибудь уловке только для техников, чтобы сделать это безболезненно и быстро. Позвольте мне поделиться с вами тем, что мне сказал мой техник:
«Никаких особых уловок. Это может расстраивать. Ваши руки будут болеть, прежде чем вы закончите. Вы должны действовать медленно, и это помогает понять, что вы делаете. Чем больше вы это делаете, тем лучше у вас это получается.”
Обнадеживает!
ТОЛЬКО ЗАМЕНА ПРУЖИНЫ
То, о чем здесь говорилось, — это вынуть старую пружину и вставить новую. Хитрость заключается в том, чтобы удерживать новую спираль, пока вы это делаете, и это может быть немного сложно, потому что каждый конец пружины расположен под углом и должен быть вставлен в правом слоте (см . : справа)
Наденьте защитные очки. Сделай это. Я подожду.
Ок. Главное здесь — действовать медленно и сохранять контроль над пружиной.Вставьте предварительно скрученную пружину в пружинный колодец. Используйте пальцы или ладонь (или другую пару рук)… все, что работает, чтобы удерживать эту вещь там.
Теперь осторожно позвольте ему развернуться внутри шкива. Не теряйте контроль. Если повезет, он останется там.
Помните, не паникуйте. Весна чует страх.
Если это сработало, отлично. Если нет, то этот пружинистый маленький рывок просто «разносился» повсюду, и ты, вероятно, ругаешься вслух… на меня.
Расслабьтесь.Ты в порядке. Но вам придется перематывать его. Есть видеоролики о том, как это сделать легко и быстро. Дайте им шанс и сообщите нам, что лучше всего сработало для вас.
На данный момент мы просто предполагаем, что вы его повторно завели, и готовы попробовать снова.
Возьми того парня и положи обратно в его дом. Как только пружина окажется в естественной среде обитания, переходите к установке шкива.
ЗАМЕНА КОМБИНАЦИИ ПРУЖИНА / ШПИЛЬКА
Снимите центральный винт и фрикционную пластину.Снимите фрикционные собачки и отложите их в сторону. Мы будем использовать их повторно. Снимите старый шкив и замените его новым. Убедитесь, что вы установили его так, чтобы пружина была обращена от вас. Замените фрикционные собачки, фрикционную пластину, центральный винт и снова установите трос (см. Выше).
Поздравляем! Вы только что заменили возвратную пружину и / или шкив. Чудовище побеждено! Отличная работа!
НЕ УСТАНАВЛИВАЕТ СОЕДИНЕНИЕ
Проблема: на многих стартерах с отдачей есть маленькие поворотные рычаги, называемые храповиками (или «собачками»), которые зацепляются за маховик при повороте шкива.Они также сделаны из пластика и легко ломаются. Если вы тянете за веревку, она отскакивает, но не включает двигатель, это может быть проблемой.
Решение: после завязывания узла на веревке это самая простая часть для замены. Снимите центральный винт и фрикционную пластину. Вытяните сломанную собачку из отверстия и вставьте новую. Поменяйте местами, повторите и готово.
Поздравляем! Вы только что заменили фрикционные собачки на стартере перемотки. Не становись слишком самоуверенным.Это то же самое, что сказать «Поздравляю, вы не проглотили большой палец» . Молодец!
ЗАКЛЮЧЕНИЕ
Ну вот и все. Диагностика и замена. Это действительно звучит сложнее, чем есть на самом деле, и поверьте мне. Если ты умеешь заниматься йо-йо, ты сможешь это сделать. Посмотрите несколько видео на Youtube и рискните. В возвратном стартере задействовано очень много деталей, и самое худшее — это пружина. О, и если у вас все еще возникают приступы отдачи … пора сходить к своему технику.
У нас есть большой выбор запчастей для возвратных стартеров. Если вам нужна помощь в поиске запчастей для малых двигателей, заполните форму запроса запчастей для газонокосилок, и мы будем рады помочь вам.
— Счет
RECOIL STARTER SPRING a98773a Воздуходувка для триммера Homelite — Randy’s Engine Repair

Щелкните здесь. Удвойте свой трафик. Получить галерею Vendio — теперь БЕСПЛАТНО!

О RandysEngineRepair RandysEngineRepair
RandysEngineRepair
«Я горжусь обслуживанием клиентов, которое мы предоставляем в нашем магазине и на наших аукционах!»

Телефон: (937) 927-5665 или (937) 927-5429
(понедельник — пятница с 8:00 до 16:00 по восточному времени)

СОВРЕМЕННЫЕ ПРЕДМЕТЫ ВЫБИРАЮТСЯ ИЗ НАШЕГО ОГРОМНОГО ИНВЕНТАРЯ, КОТОРЫЙ ВЫРОСЛИ ЗА ПОСЛЕДНИЕ 25 ЛЕТ! ЗАПАСОВЫЙ ДИЛЕР ДЛЯ МНОГИХ КРУПНЫХ ИМЕНИ В БИЗНЕСЕ ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ.
МЫ — ТОЧНОЕ МЕСТО ДЛЯ ВАШИХ ЗАПЧАСТЕЙ!
ЕСТЬ ВОПРОСЫ? ЗАПРОСИТЕ МОЙ МАГАЗИН EBAY ИЛИ ПОЗВОНИТЕ РЕНДИ ИЛИ КРИСТАЛУ ДУНКАНУ ПО ТЕЛЕФОНУ 937-927-5665.
Я сделаю все возможное, чтобы НАЙТИ ДЛЯ ВАС ТО, ЧТО ВЫ ХОТИТЕ УВИДИТЬ НА МОИХ АУКЦИОНАХ EBAY !!
One 1 NEW оригинальный OEM Homelite, Sears, Craftsman, Ryobi RECOIL STARTER SPRING & CONTAINER (показан на схеме под номером 40) для следующей модели и UT с номером Ryobi & Homelites: СМОТРЕТЬ НОМЕРА ДЕТАЛЕЙ 638033001 И / ИЛИ A98773a.Бин №638033001. · Воздуходувка Backpacker II UT-08072 -> Рисунок B
· Воздуходувка Backpacker II UT-08572 -> Рисунок B
· Воздуходувка Backpacker II UT-08572-A -> Рисунок B
· RY29550 Триммер для струн объемом 30 куб. > Рисунок C
· Триммер и кусторез RY30530 30 куб. См -> Рисунок B
· Триммер и кусторез RY30550 30 куб. См -> Рисунок B
· RY30570 30 куб. -> Рисунок B
· Триммер и кусторез RY30951 30 куб. См -> Рисунок B
· Триммер и кусторез RY30971 30 куб. См -> Рисунок B
· Газовый секатор RY52504 (TP30) -> Рисунок C
· Газовый секатор RY52905 ( TP30) -> Рисунок C
· Воздуходувка Vac Attack II UT-08514 -> Рисунок A
· Воздуходувка Vac Attack II UT-08544 -> Рисунок A
· Воздуходувка Vac Attack II UT-08546 -> Рисунок A
· Воздуходувка Vac Attack II UT-08947 -> Рисунок A
· Воздуходувка Yard Broom II UT-08012 -> Рисунок A
· Воздуходувка Yard Broom II UT-08512 -> Рисунок A
· Yard Broo Воздуходувка m II UT-08512-A -> Рисунок A
· Воздуходувка Yard Broom II UT-08512-B -> Рисунок A
· Воздуходувка Mightylite объемом 26 куб.см UT-08580 -> Рисунок B
· Воздуходувка Mightylite объемом 26 куб. см UT -08981 -> Рисунок B
· 26cc Mightylite Blower UT-08520 -> Рисунок B
· 26cc Mightylite Blower UT-08921 -> Рисунок B
· 26cc Mightylite Blower / Vac UT-08550 -> Рисунок B
· 26cc Mightylite Blower / Vac UT-08951 -> Рисунок B
· 26cc Mightylite кусторез UT-40502 -> Рисунок C
· 26cc Mightylite Hedger UT-40903 -> Рисунок C
· Mightylite 26cc Edger UT-50500- -> Рисунок C
· Обрезной станок Mightylite 26cc UT-50901 -> Рисунок C
· Триммер Mightylite String UT-21506 -> General Assembly
· Триммер Mightylite String UT-21546 -> General Assembly
· Триммер Mightylite String UT- 21907 -> General Assembly
· Триммер Mightylite String UT-21947 -> General Assembly
· Триммер Mightylite Versatool UT-21566 -> Рисунок B
· Mightylite Versatool String Tr immer UT-21967 -> Рисунок B
· Триммер для живой изгороди RY39500 26 куб.см -> Рисунок C
· RY30120 Триммер 30 кубов -> Двигатель в сборе
· Триммер RY30140 30 куб.см -> Узел двигателя
· Кусторез RY30160 30 куб. Двигатель в сборе
· Триммер для струн RY30220 30 куб. См -> Общая сборка (Часть 2)
· Триммер для струн RY30220A 30 куб. См -> Общая сборка (Часть 2)
· RY30220B Триммер для струн 30 куб. См -> Общая сборка (Часть 2) Триммер для струн 30 куб. См -> Генеральная сборка (Часть 2)
· Триммер для струн RY30240B 30 куб. См -> Генеральная сборка (Часть 2)
· Кусторез RY30260 30 куб. Сборка (Часть 2)
· Триммер для струн RY30522 30 куб. См -> Рисунок B
· Триммер для струн RY30524 30 куб. См -> Рисунок B
· Триммер для струн RY30542 30 куб. См -> Рисунок B
· Триммер для струн RY30544 30 куб. · RY30562 Кусторез 30 куб. См -> Рисунок B
· RY30564 Кусторез 30 куб. См -> Рисунок B
· Газовый секатор RY52014 (T P30) -> Двигатель в сборе
· Газовый секатор RY52502 (TP30) -> Рисунок C
· Газовый секатор RY52903 (TP30) -> Рисунок C
· Триммер струны UT-20006 -> Рисунок B
· Триммер струны UT -20026 -> Рисунок B
· Устройство обрезки струн UT-20046 -> Рисунок B
· Воздуходувка Yard Broom II UT-08510 -> Управление стартером / дросселем
· Воздуходувка Yard Broom II UT-08511 -> Стартер / дроссель Управление
· 2000 UT-26026 -> Стартер — Зажигание
· 2100 UT-26027 -> Зажигание стартера
· Насос AP125 UT-01704-D -> Стартер
· Насос AP125 UT-01704-E -> Стартер
· Насос AP125 UT-01704-F -> Стартер
· Насос AP125 UT-01704-G -> Стартер
· Насос AP125 UT-01709-B -> Стартер
· Насос AP125 UT-01709-C— > Стартер
· Насос AP125 UT-01709-D -> Стартер
· Насос AP125 UT-01709-E -> Стартер
· Насос AP125 UT-01709-F -> Стартер
· Насос AP125 UT-01711-A -> Стартер
· Насос AP125 UT-01711-B -> Стартер
· Насос AP125 UT-01711-C -> Стартер
· Насос AP125 UT-01711-D -> Пуск r
· AP125 Насос UT-01717 -> Стартер
· Воздуходувка BackPacker UT-08111-A -> Стартер
· Воздуходувка BackPacker UT-08121 -> Стартер
· Воздуходувка Bandit 2000 UT-08102 -> Стартер
· BBV25 Воздуходувка UT-08103 -> Стартер
· Триммер / кусторез BC1600 UT-15198 -> Зажигание — Ротор — Стартер — Муфта
· BC1725SBR Струнный триммер UT-15158-R -> Зажигание — Ротор — Стартер — Муфта
· Триммер струны BC1725SBR UT-15203 -> Зажигание — Ротор — Стартер — Сцепление
· Устройство обрезки струн BC3000 UT-15099-R -> Зажигание — Ротор — Стартер
· Триммер струны BC3000 UT-15099-R -> Зажигание — Ротор — Стартер — Сцепление
· bc730sbr Струнный триммер UT-15113-R -> Бак, сцепление и стартер (Rev.A)
· BP250 (I) Воздуходувка UT-08097 -> Стартер
· BP25175 Воздуходувка UT-08101 -> Стартер
· BP25175 Воздуходувка UT-08122 -> Стартер
· Триммер / кусторез C1200 UT-20809 -> Зажигание — Ротор — Стартер — Сцепление
· Триммер изогнутого вала UT-70026 -> Двигатель и корпус
· Нагнетатель D25B UT-08092 -> Стартер
· Нагнетатель D25B UT-08109 -> Стартер
· Нагнетатель d25mha UT-08080 -> Стартер
· Вентилятор d25mha UT-08086 -> Стартер
· Вентилятор d25mha UT-08108 -> Стартер
· Вентилятор d25mhv UT-08067-C -> Стартер
· Вентилятор d25mhv UT-08084 -> Стартер
· Нагнетатель d25mhv UT-08105 -> Стартер
· Подстроечный резистор d630cd UT-20622 -> Бак, сцепление и стартер (Rev.A)
· d725cd струнный триммер UT-20696 -> зажигание — ротор — стартер
· d725cd струнный триммер UT-20714 -> зажигание — ротор — стартер
· d725cd струнный триммер UT-20739 -> зажигание — ротор — стартер
· d725cd триммер струны UT-20761 -> зажигание — ротор — стартер
· d730cdv струнный триммер UT-20620 -> бак, сцепление и стартер (Rev. A)
· d830ca струнный триммер UT-20642 -> бак, Сцепление и стартер (Rev. A)
· d830cb String Trimmer UT-15109 -> Бак, сцепление и стартер (Rev.A)
· d830cb Триммер для струн UT-15109-1 -> Бак, сцепление и стартер (Rev. A)
· d830cd Триммер для струн UT-20622-A -> Бак, сцепление и стартер (Rev. A)
· Триммер для струн d830sb UT-15108 -> Бак, муфта и стартер (Rev. A)
· d830sb Триммер для струн UT-15108-1 -> Бак, сцепление и стартер (Rev. A)
· d830sba String Trimmer UT-15115 -> Бак, сцепление и стартер (Rev. A)
· d830sd Струнный триммер UT-20621 -> Бак, сцепление и стартер (Rev. A)
· Easy Reach String Trimmer UT-20680 -> Зажигание — ротор — Стартер
· Триммер Easy Reach String UT-20680-A -> Зажигание — Ротор — Стартер
· Триммер Easy Reach String UT-20715 -> Зажигание — Ротор — Стартер
· Триммер Easy Reach String UT-20724 -> Зажигание — Ротор — Стартер
· Триммер Easy Reach String UT-20749 -> Зажигание — Ротор — Стартер
· Триммер Easy Reach String UT-20758 -> Зажигание — Ротор — Стартер
· Триммер Easy Reach String UT-20769 -> Зажигание — Ротор — Стартер
· Триммер для струны Easy Reach r UT-20769-A -> Зажигание — Ротор — Стартер
· Триммер Easy Reach String UT-20785 -> Зажигание — Ротор — Стартер
· Триммер EasyTrim String UT-20678 -> Зажигание — Ротор — Стартер
· EasyTrim Триммер струны UT-20678-A -> Зажигание — Ротор — Стартер
· Триммер EasyTrim String UT-20688 -> Зажигание — Ротор — Стартер
· Триммер EasyTrim String UT-20688-A -> Зажигание — Ротор — Стартер
· Устройство для обрезки струн EasyTrim UT-20688-B -> Зажигание — Ротор — Стартер
· Устройство для обрезки струн Expand-it UT-20681 -> Зажигание — Ротор — Стартер — Муфта
· Устройство для обрезки струн Expand-it UT-20681-A- -> Зажигание — Ротор — Стартер — Муфта
· Триммер EZ Reach String UT-20777 -> Зажигание — Ротор — Стартер
· EZ Reach (TM) String Trimmer UT-20778 -> Зажигание — Ротор — Стартер
· GST18 String Триммер UT-20593-C -> Зажигание — Ротор — Стартер
· Подстроечный резистор GST18 UT-20593-C -> Зажигание — Ротор — Стартер — Муфта
· Подстроечный резистор GSTBC UT-15084-B -> Зажигание — Ротор — Ста rter
· Устройство для обрезки струн GSTBC UT-15084-B -> Зажигание — Ротор — Стартер — Муфта
· Устройство для обрезки струн GSTBC UT-15084-C -> Зажигание — Ротор — Стартер
· Устройство для обрезки струн GSTBC UT-15084-C- -> Зажигание — Ротор — Стартер — Муфта
· HB25155 Воздуходувка UT-08123 -> Стартер
· HB25155 Воздуходувка UT-08124 -> Стартер
· Нагнетатель HB25155V UT-08099 -> Стартер
· Нагнетатель HB25155V UT-08120- -> Стартер
· Нагнетатель HB25255V UT-08100 -> Стартер
· Нагнетатель HB390VI UT-08096 -> Стартер
· Устройство обрезки струн HBC18 UT-15075-C -> Зажигание — Ротор — Стартер
· Триммер струны HBC18 UT- 15075-C -> Зажигание — Ротор — Стартер — Муфта
· HBC28 Подстроечный резистор UT-15096 -> Зажигание — Ротор — Стартер
· Подстроечный резистор HBC28 UT-15096 -> Зажигание — Ротор — Стартер — Муфта
· HBC28 Триммер струны UT-15097 -> Зажигание — Ротор — Стартер
· Устройство обрезки струн HBC28 UT-15097 -> Зажигание — Ротор — Стартер — Муфта
· Триммер струны HBC30Bi UT-15175 -> Зажигание — Ротор — Старт er — Муфта
· Триммер струны HBC30i UT-15174 -> Зажигание — Ротор — Стартер — Муфта
· Подстроечный резистор HLT15 UT-20602-A -> Зажигание — Ротор — Стартер
· Подстроечный резистор HLT15 UT-20602-A- -> Зажигание — Ротор — Стартер — Муфта
· HLT15 Подстроечный резистор UT-20602-B -> Зажигание — Ротор — Стартер
· Подстроечный резистор HLT15 UT-20602-B -> Зажигание — Ротор — Стартер — Муфта
· HLT15 Триммер струны UT-20602-C -> Зажигание — Ротор — Стартер
· Подстроечный резистор HLT15 UT-20602-C -> Зажигание — Ротор — Стартер — Муфта
· Подстроечный резистор HLT15 UT-20605-A -> Зажигание — Ротор — Стартер
· Устройство обрезки струн HLT15 UT-20605-A -> Зажигание — Ротор — Стартер — Муфта
· Устройство обрезки струн HLT16 UT-20585-C -> Зажигание — Ротор — Стартер
· Устройство обрезки струн VersaTool UT-20818- -> Зажигание-Ротор-Стартер-Муфта
· Триммер EZ Reach String на 25 куб. См. UT-20042 -> Триммер для струны — Рисунок B
· Триммер EZ Reach String на 25 куб. См. UT-20042-A -> Триммер для струны — Рисунок B
· 25cc EZ Re Триммер для струн UT-20043-A -> Триммер для струн — Рисунок B
· Триммер для струн с обрезкой 25 куб. см UT-20022 -> Триммер для струн — Рисунок B
· Триммер для струн с обрезкой по 25 куб. см UT-20022-A -> Триммер для струн — Рисунок B
· Триммер для струн с N-кромкой 25 куб. См UT-20023-A -> Триммер для струн — Рисунок B
· Триммер для струн TrimLite 25 куб. См UT-20002 -> Триммер для струн — Рисунок B
· 25 куб. Триммер для струн TrimLite UT-20002-A -> Триммер для струн — Рисунок B
· Триммер для струн TrimLite UT-20003-A объемом 25 куб. См -> Триммер для струн — Рисунок B
· Воздуходувка UT-08120-B -> Стартер
· Воздуходувка UT-08120-D -> Стартер
· Вентилятор UT-08931 -> Стартер
· Вентилятор UT-08932 -> Стартер
· Вентилятор UT-08934 -> Стартер
· Вентилятор UT-08934-B -> Стартер
· Воздуходувка UT-08934-D -> Стартер
· Триммер струны UT-20004-A -> Рисунок B
· Триммер струны UT-20004-B -> Рисунок B
· Триммер струны UT-20024-A -> Рисунок B
· Триммер для струн UT-20024-B -> Рисунок B
· Триммер для струн UT-20044-A -> Figur e B
· Триммер для струн UT-20044-B -> Рисунок B (расположение детали = бункер # ГАР) Я «ПЕРЕЙДИТЕ К ПАРЕНЮ» ДЛЯ ВАШЕЙ БЕНЗОПИЛЫ! ПОЗВОНИТЕ РЕНДИ ДАНКАНУ ПО ТЕЛЕФОНУ 937-927-5665 С 8:00 до 16:00 ВОСТОЧНОГО ВРЕМЕНИ, ЕСЛИ У ВАС ЕСТЬ ВОПРОСЫ ОТНОСИТЕЛЬНО ЭТОГО ПУНКТА ИЛИ ЧТО-ТО, ЧТО ВАМ НУЖНО ИЛИ ХОТИТЕ УВИДЕТЬ В СПИСКЕ!
ОБЯЗАТЕЛЬНО ЗАБРОНИРУЙТЕ МОИ ОБЪЕКТЫ В ИЗБРАННОМ!
ОБЪЕДИНЯЕМ ДОСТАВКУ! ПРИ ПОКУПКЕ НЕСКОЛЬКИХ ПРЕДМЕТОВ, ПОДОЖДИТЕ, ЧТО НАС ОТПРАВИТЬ ВАМ КОМБИНИРОВАННУЮ ДОСТАВКУ.
АУКЦИОНЫ
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОСМОТРЕТЬ НАШИ АУКЦИОНЫ НА EBAY
Узнайте, почему во всем мире делают покупки в RandysEngineRepair!
Узнайте, почему во всем мире делают покупки в RandysEngineRepair!
Международная доставка авиапочтой возможна за дополнительную плату.
Резиденты Огайо добавляют 7% налога с продаж
Рэнди Дункан
Почтовый ящик 393
Мауристаун, Огайо 45155-0393
Телефон: (937) 927-5665

14-08 июня в 05:23:14 PDT продавец добавил следующую информацию:
Используйте БЕСПЛАТНЫЕ счетчики 1 миллион продавцов — Vendio!
Powered by eBay Turbo Lister
Бесплатный инструмент для размещения объявлений.Быстро и легко составляйте список своих элементов и управляйте активными элементами.
Садовых гидов | Как заменить тяговый шнур на триммере для сорняков Craftsman
Тяговый шнур на триммере для сорняков Craftsman приводит в действие механизм стартера, так что оператор может запустить процесс сгорания. Натяжной шнур позволяет оператору поворачивать маховик вручную до тех пор, пока он не начнет вращаться достаточно быстро и двигатель не возьмет на себя процесс. Этот шнур может вырваться из-за чрезмерного натяжения, когда двигатель не запускается, или он может порваться или потрепаться, что вынудит оператора заменить шнур, прежде чем он сможет снова начать обрезку.
Установите переключатель зажигания на Craftsman в положение «Off». Отвинтите крышку узла стартера и снимите ее с триммера с помощью отвертки. Переверните крышку стартера, чтобы заменить тяговый шнур.
Отрежьте старый шнур от шкива и ручки стартера. Выбросьте старый шнур. Проденьте новый шнур через середину шкива, отверстие в крышке стартера и центр ручки стартера.
Трос на триммере для сорняков Craftsman приводит в действие механизм стартера, чтобы оператор мог запустить процесс сгорания.
Завяжите узел над ручкой стартера и у основания шкива. Оберните шнур вокруг шкива, пока 10 дюймов не останутся размотанными. Сформируйте петлю в размотанной части.
Сожмите петлю внизу и покачивайте ее вперед и назад, пока возвратная пружина не зацепится за шкив. Удерживая крышку стартера, намотайте петлю и шкив на четыре-шесть оборотов, чтобы натянуть возвратную пружину. Нажмите и удерживайте шкив большим пальцем.
Отпустите петлю и размотайте шнур.Медленно снимите большой палец со шкива, чтобы шнур намотался на шкив. Добавьте дополнительные обороты, если ручка не плотно прилегает к крышке стартера. Установите крышку стартера обратно на двигатель и затяните ее.
Завяжите узел над ручкой стартера и у основания шкива.
Сожмите петлю внизу и покачивайте ее взад и вперед, пока возвратная пружина не зацепится за шкив.
Replace A Weed Pull Cord Wacker
Положите ваш Weed Wacker на плоскую поверхность и дайте ему время полностью остыть.
No related posts.
