Как подключить лампочку и выключатель?

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно.

Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке). Размечая, придерживайтесь важных правил: При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров. Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом. Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров. Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса.

Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы.

Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

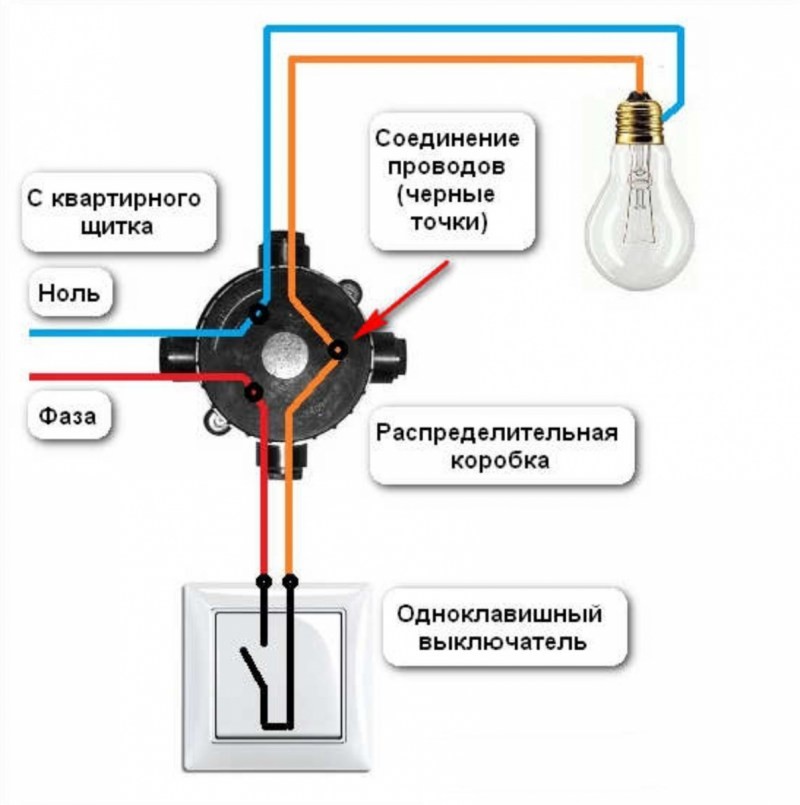

Схема подключения

Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается.

Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

< Назад
Вперёд >

Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

Шуруповерт или отвертка.
Нож.
Перфоратор.

Изолента.
Зажимы.
Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие.

Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

Теги выключатели электропроводка

Схема подключения двух выключателей на одну лампочку — RozetkaOnline.

COM

Подключить к одной лампе или светильнику два и более выключателя совсем несложно, схема подключения при этом выглядит вот так:

Но в быту сложно представить условия, где можно эффективно применять такое подключение.

Главным недостатком этой схемы является то, что удобства в управлении светильником или лампой она не добавляет. Ведь включая свет, например, выключателем «А», вы не выключите его выключателем «B», а только этим же «А», всё это вызывает только путаницу.

Если же вам требуется, чтобы оба выключателя не только управляли лампой, но и были связаны между собой, и вы могли бы включая свет одним выключателем, выключать его другим и наоборот – необходимо использовать переключатели их еще называют проходные выключатели или перекидные и изменить схему подключения.

Переключатель (проходной выключатель) внешне ничем не отличим от обычного выключателя, но в его основе лежит принципиально другая, более сложная схема управления.

Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

Ниже, для наглядности, представлены схематически выключатель и переключатель вместе, и вы можете увидеть их различия.

Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так:

Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.

Более того, для удобства самостоятельного подключения двух переключателей к одной лампе, я рекомендую пользоваться ЭТИМ материалом, в котором пошагово, наглядно показан процесс подключения и установки проходных выключателей.

Если же вы решите, что двух выключателей для управления одной лампой вам мало и удобнее если их будет три, пять или больше, тогда вам потребуется изучить схему подключения трех и более выключателей на одну лампу, где к обычным проходным переключателям, добавляются перекрестные.

Не пугайтесь, в этом нет ничего сложного, вы обязательно разберетесь, а для удобства всегда сможете посмотреть, как подключить систему из трех и более переключателей к одной лампе – ЗДЕСЬ. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в комментариях к статье, я стараюсь оперативно помочь всем!

Итак, подведем итоги, чтобы подключить к одной лампе два выключателя, необходимо выполнить электропроводку по ЭТОЙ схеме, а также купить и установить вместо обычных выключателей — переключатели, приобрести их вы сможете любом электротехническом магазине или отделе строительного супермаркета.

Как сделать два выключателя на одну лампочку: схема подключения

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

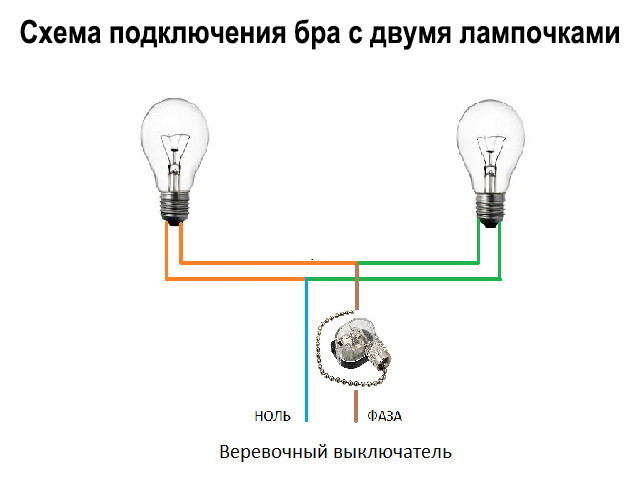

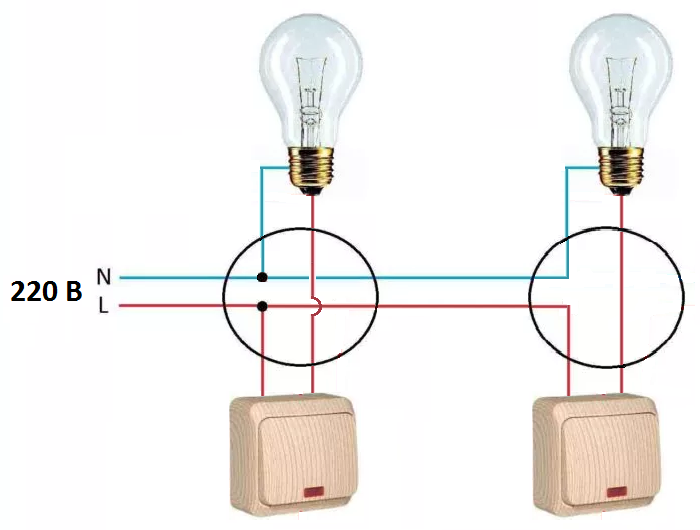

Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

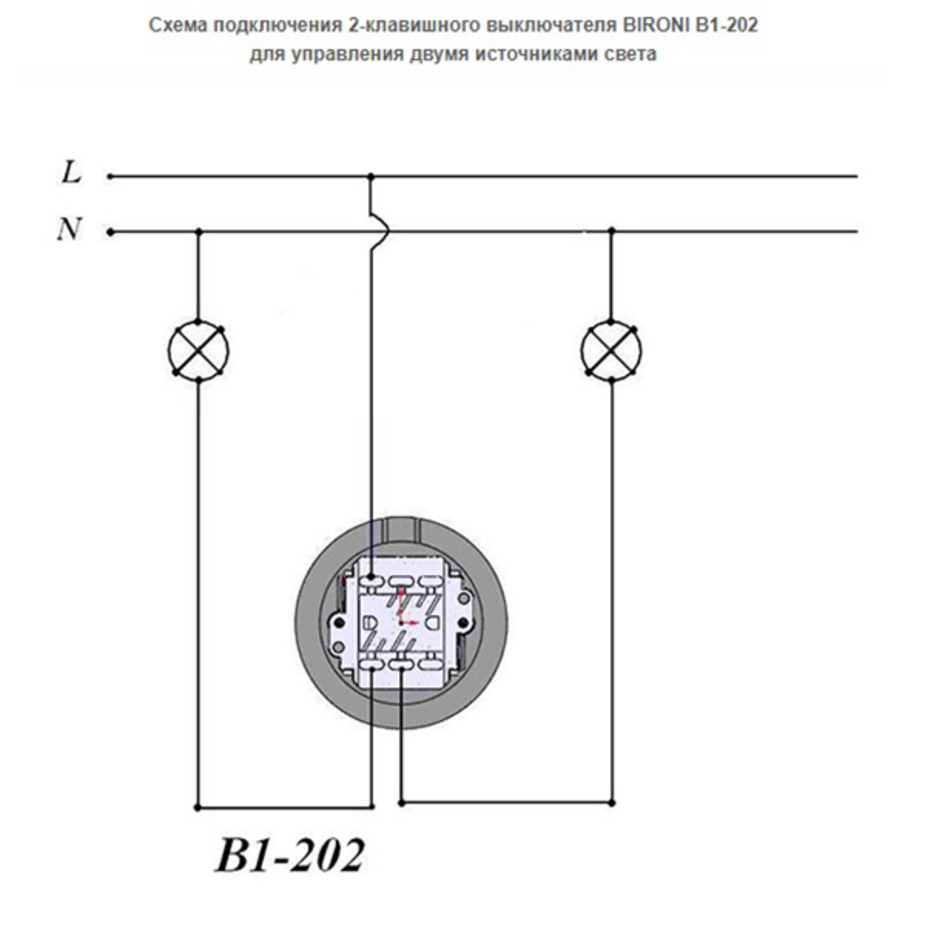

Схема подключения двухклавишного выключателя

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя.

В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно.

Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки.

Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения.

При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут».

А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится.

Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Источник: https://LampaGid.ru/elektrika/montazh/2-lampy-1-vyklyuchatel

Как подключить две лампочки к одному выключателю: схема, видео, инструкция

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные.

Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения.

Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

Одноклавишные, двухклавишные, трехклавишные и т.д.
Проходные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности.

Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания.

Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

Изящный белый интерьер | Роскошь и уют

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт.

Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи.

Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит.

Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Лепнина, декор, гипс, потолки

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному.

Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе.

Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю.

В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку.

При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности.

Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

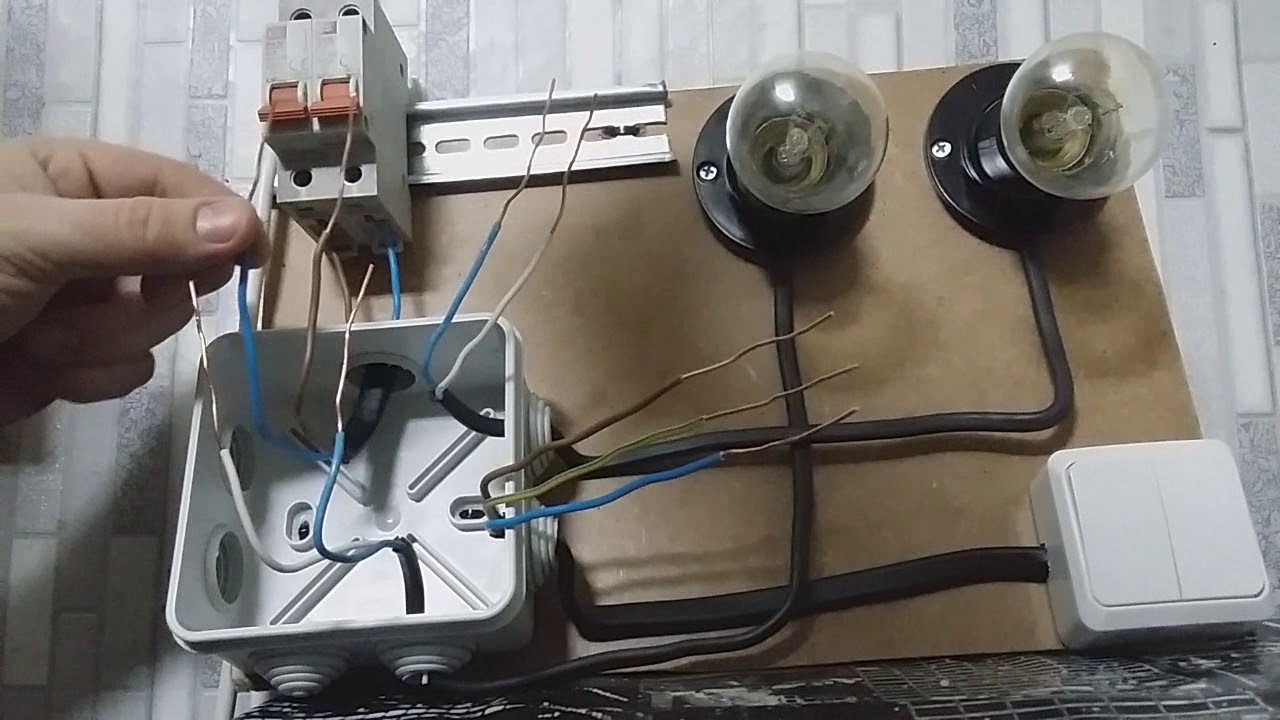

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно.

При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве.

Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя.

Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!

Источник: https://www.remontostroitel.ru/kak-podklyuchit-dve-lampochki-k-odnomu-vyklyuchatelyu-shema-video-instruktsiya.html

Схема подключения двух выключателей на одну лампочку

Подключить к одной лампе или светильнику два и более выключателя совсем несложно, схема подключения при этом выглядит вот так:
Но в быту сложно представить условия, где можно эффективно применять такое подключение.

Если же вам требуется, чтобы оба выключателя не только управляли лампой, но и были связаны между собой, и вы могли бы включая свет одним выключателем, выключать его другим и наоборот – необходимо использовать переключатели их еще называют проходные выключатели или перекидные и изменить схему подключения.
Переключатель (проходной выключатель) внешне ничем не отличим от обычного выключателя, но в его основе лежит принципиально другая, более сложная схема управления.
Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.
Ниже, для наглядности, представлены схематически выключатель и переключатель вместе, и вы можете увидеть их различия.

Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.
Более того, для удобства самостоятельного подключения двух переключателей к одной лампе, я рекомендую пользоваться ЭТИМ материалом, в котором пошагово, наглядно показан процесс подключения и установки проходных выключателей.
Если же вы решите, что двух выключателей для управления одной лампой вам мало и удобнее если их будет три, пять или больше, тогда вам потребуется изучить схему подключения трех и более выключателей на одну лампу, где к обычным проходным переключателям, добавляются перекрестные.

Не пугайтесь, в этом нет ничего сложного, вы обязательно разберетесь, а для удобства всегда сможете посмотреть, как подключить систему из трех и более переключателей к одной лампе – ЗДЕСЬ. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в х к статье, я стараюсь оперативно помочь всем!

Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/130-skhema-podklyucheniya-dvukh-vyklyuchatelej-na-odnu-lampochku

Как подключить два выключателя к одной лампе?

Давно закончились те времена, когда схему подключения электроприборов подгоняли под имеющиеся коммутирующие устройства. Сейчас существует очень много различных выключателей, как по функциональности, так и по технической возможности. На рынке их такое многообразие, что можно делать проводку таким образом, чтобы работа с электроприборами и освещением была максимально удобной для пользователя. Один из частных случаев удобства электропроводки это оснащение нескольких выключателей для одного источника света.

Преимущества применения двух выключателей для одной лампы

Наверняка всем известна классическая схема подключения одной лампы. Для этого вам нужно 1 выключатель, который располагается в наиболее удобном и доступном для вас месте: в начале проходных комнат, коридоров, на входе в помещение и т. п. Эта схема очень неудобна и с этим неудобством сталкивались практически все.

А сейчас можно установить два выключателя на одно осветительное устройство, что несет за собой ряд преимуществ и установить их можно несколькими способами:

В проходных комнатах или помещениях с двумя входами, особенно когда входы расположены друг напротив друга. Установив по одному выключателю на каждый вход вы избавляете себя от ненужной прогулки по темноте. чтобы включить свет. Ведь очень часто в таких помещениях входят в одну дверь, а выходят через другую;
Экономию электроэнергии можно получить, если установить два выключателя на концах большого коридора, так как при движении в любом направлении вы не будете использовать свет лишнее время.
В подъезде многоквартирного дома между этажами, установка двух выключателей крайне удобна;
Если один выключатель разместить у входа в спальню, а другой у изголовья кровати. то не нужно будет вставать с кровати, чтобы выключить свет. И наоборот, проснувшись, не возникнет необходимости аккуратно идти по комнате, чтобы включить свет. Это особенно актуально тогда. когда у спальни очень большие размеры.

Как видно из вышеперечисленного, два выключателя это не только дополнительное удобство, но и экономия электроэнергии, что в конечном счете экономит ваши деньги. Ведь с помощью двух выключателей свет можно выключать тогда, когда он стал вам не нужен.

Рекомендуем Прихожая в скандинавском стиле: примеры интерьеров

Какие выключатели использовать для управления светом с двух точек?

Рассмотренное выше применение двух выключателей означает, что осветительный прибор может быть выключен или включен сразу с двух точек. Обычные выключатели, которыми пользуются очень давно не пригодны для этой схемы.

Так как они изначально конструктивно рассчитаны на работу в обычной цепи. Как бы вы не старались соединить между собой обычные выключатели, если у одного из них контакт будет разомкнут, то вторым вы ничего не сделаете.

Поэтому оба выключателя должны быть соединены между собой, так как для работы со светильником должна быть одна общая электрическая цепь.

Для независимого управления освещением используются так называемые проходные выключатели. Существуют еще и перекрестные выключатели, но это более сложные устройства, о которых мы расскажем вам позднее.

Перекрестные переключатели можно устанавливать вместо проходных, но стоят они намного дороже последних. Внешне, проходные и перекрестные переключатели никак не отличаются от обычных выключателей.

В них так же присутствует одна или две клавиши.

Проходной переключатель отличаются от обычного наличием дополнительной клеммы с обратной стороны корпуса. То есть к проходному переключателю можно сразу подключить 3 проводника. У обычного выключателя только 2 клеммы, у перекрестного — 4.

Если вам понадобится управление сразу двумя группами ламп одного светильника, то вам будут нужны двойные проходные переключатели, у которых с обратной стороны корпуса расположено шесть клемм. У сдвоенных обычных переключателей — 3 клеммы, а у перекрестных — 8.

Цепь, которая подводится к проходному выключателю должна выходить из него по двум линиями, между которыми он и производит переключение.

То есть, в каждом из своих двух положений этот выключатель замыкает одну линию, а вторую разрывает. Получается, что такой переключатель никогда не разрывает цепь, которая через него проходит.

Как это выглядит на практике мы рассмотрели в следующей главе и привели простые схемы подключения.

Рекомендуем Порошковый огнетушитель: как его заправить самому?

Схема подключения проходного выключателя к цепи

Подключить два проходных выключателя к одному осветительному прибору или любому другому прибору или к цепи, соединенной последовательно, можно только одним способом.

В этой схеме видно, что проходные коммутаторы соединены последовательно друг за другом в разрыве цепи между потребителем и фазой. Причем они должны быть соединены двумя проводами. На следующей схеме двух выключателей можно посмотреть наглядно на всю работу в целом.

На первой схеме электроприбор был включен а на этом его выключили с помощью выключателя №2. Очевидно, что точно такое же действие можно сделать с помощью выключателя № 1. И с помощью любого выключателя вы можете запитать электроприбор.

Собрать такую схему своими руками достаточно просто. У переключателей точно так же, как изображено на рисунках, входная (общая) клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные – с другой. Так что смело соединяем их, причем в любом порядке, 2-мя проводами между собой.

А потом, к уже подсоединенным коммутаторам, подводим остальную проводку: к одному из них производим подключение лампы, к которой подведен ноль, а к другому – фазы.

Так как подключить все электроустройства следует через распределительную коробку, ниже приведена схема правильной сборки всей цепи с ее использованием.

Для того, чтобы выключать и выключать 2 группы электропотребителей вам потребуются сдвоенные проходные коммутаторы. Следующая схема как раз подходит для такой цепи, которую собирают с помощью распределительной коробки.

На этом рисунке отчетливо заметно, что вам будут нужны проходные коммутаторы двух разных модификаций. Один с подключением фазы сверху. а другой с включением снизу. Несмотря на то, что это кажется сложным — сделать такую цепь очень просто. На переключателях есть отметки в виде стрелок. которые показывают, какой провод куда лучше заводить.

[ajax_load_more post_type=»post» post_status=»any» images_loaded=»true»]

Источник: https://mensnewspaper.ru/kak-podklyuchit-dva-vyklyuchatelya-k-odnoj-lampe/

Схема и правила подключения двух выключателей для управления одной лампочкой

Обычно в помещении монтируют всего один выключатель, у самого входа. Однако это не всегда удобно. Существуют ситуации, когда уместнее будет подключить два выключателя на одну и ту же лампочку.

Преимущества управления освещением двумя выключателями

К лампе можно подключить сразу несколько переключателей. Они называются «проходными», «дублирующими» или «перекидными». Подобная схема обеспечивает удобство управления приборами электроосвещения в следующих случаях:

Длинный коридор. Перекидной выключатель часто монтируют в учебных заведениях и медицинских учреждениях. Однако протяженные коридоры встречаются и на производстве, и в обычных жилых домах, и в общежитиях. Во всех перечисленных случаях намного удобнее будет поставить на лампы верхнего освещения несколько выключателей так, чтобы ими можно было управлять из разных мест помещения.
Лестницы. Будь то лестница в специализированном учреждении, в подъезде или доме, установка нескольких переключателей будет способствовать безопасности жильцов, сотрудников и посетителей. При небольшом количестве освещения, на любой лестнице будет очень легко оступиться и получить серьезные травмы.
В проходных помещениях и крупных строениях с несколькими входами. Это могут быть гаражи, хозяйственные постройки, цеха, склады и сараи. Чтобы не было необходимости идти до другого входа в темноте, затем искать выключатель наощупь или с фонариком, лучше сразу установить по коммутатору у каждой двери. Это каждый раз будет экономить силы и время.
Спальни. Намного удобнее управлять светом, если в спальне установлено несколько коммутаторов. Один выключатель нужно смонтировать на пороге комнаты, и один рядом с кроватью. Таким образом, вечером лампы можно выключать, не поднимаясь с постели. При этом, покидая помещение, нет необходимости каждый раз приближаться к кровати снова. Его можно будет выключить сразу, у дверного проема.

Какие выключатели нужны: особенности конструкции

Обычные выключатели нельзя поставить в качестве проходных. Их конструкция не предусматривает такой возможности в принципе. В выключенном состоянии, контакты обычного переключателя размыкают электрическую цепь. Даже если ввести в схему второй выключатель, это ни на что не повлияет. Если первый переключатель находится в размыкающем цепь положении, второй не сможет зажечь электричество.

В это же время, переключатели должны быть подключены к одной цепи. Так как им придется управлять одной лампой, их надо соединить.

Чтобы справиться с этой задачей, были разработаны специальные проходные переключатели.

Важно! Чтобы контролировать лампы из 3х и более мест, существуют схемы на «перекрестные переключатели». Ими заменяют устройства проходного типа, но не наоборот. Перекрестные выключатели обойдутся пользователю дороже, но их цена оправдана. Со своими задачами они справляются успешно.

Лицевая сторона перекидных коммутаторов внешне схожа с устройствами обычного типа. Некоторые производители добавляют на клавиши рисунок в виде вертикально размещенных треугольников, смотрящих острыми углами в противоположные стороны. Однако принципиальные отличия находятся с обратной стороны.

Перекидные выключатели с одной кнопкой имеют три клеммы для соединения с проводкой. Обычное устройство имеет всего 2 клеммы. Перекрестный выключатель с одной клавишей располагает 4.

С помощью двухклавишных коммутаторов можно как соединить лампочки на один выключатель, так и запускать две группы ламп одного и того же светильника.

Двухклавишный переходной коммутатор должен иметь 6 клемм для соединения с проводкой. Обычный двойной переключатель имеет 3 клеммы. В то же время, перекрестный коммутатор будет иметь 8 клемм.

В обычном коммутаторе цепь может находиться в двух положениях:

Важно! Однако конструктивное отличие проходного выключателя обеспечивает важную особенность схемы его подключения. Цепь идет от него по 2 линиям сразу. В каждом положении выключателя, одна из цепей разорвана, а вторая замкнута. Таким образом, пролегающая через коммутатор цепь никогда не бывает разомкнута окончательно.

Схема подключения двух выключателей

Как выглядит схема подключения двух выключателей на одну лампу:

Два проходных, или дублирующих переключателя, соединяются последовательно. Их нужно расположить в промежутке промеж фазы и люстры, или любым другим бытовым прибором, работающим от электроэнергии. Каждый выключатель соединяется с другим посредством 2-х проводов.
Если перевести клавишу управления в режим «выключения», электрическая лампа прекратит работу. В этом случае фазный провод размыкается. Однако каждый из проходных коммутаторов, включенных в цепь, по-прежнему может запитать лампу. Когда замыкается контакт на одном включателе, то же самое автоматически произойдет с контактом на другом.
Клемма под фазу в переключателях этого типа, как и в обычных устройствах, находится по одну сторону. Выходные клеммы под соседний коммутатор располагаются с другой стороны. Эти 2 клеммы на каждом из приборов нужно соединить между собой, при этом порядок подключения неважен.
После этого подводится оставшаяся проводка. На один переключатель уходит фаза, а на другой – нужное электрическое устройство, подсоединенное к нулю.
Все устройства подключаются через распределительный блок. Под 2 группы потребляющих электричество ламп, потребуются двойные выключатели. У них должно быть на одну клавишу больше. И, соответственно, больше на 1 клемму.

Для организации такой схемы понадобятся выключатели с различными модификациями. Один должен быть рассчитан на соединение с фазой сверху. Второй должен быть выпущен для подключения фазы через низ.

Комплектующие и приборы

Составляющие схемы электролинии:

Ответвительная коробка. В ней электрические кабели помещения собираются между собой.
Кабели.
Лампа, или другой тип подключаемого устройства.
Сами проходные коммутаторы.

Проходной коммутатор должен подключаться при помощи трехжильного кабеля. Возможные варианты:

ВВГнг-Ls 3х1,5 мм2;
NYM 3х1.5 мм2.

Трехжильный кабель состоит из:

токопроводящей жилы;
изоляции из ПВХ-пластиката;
2-х видов защитных оболочек.

Принцип работы

Управление светом несколькими переключателями возможно постольку, поскольку при нажатии кнопки на корпусе, одна цепь разрывается, а другая замыкается. Вследствие этого, в цепи из-за переходного выключателя происходит процесс коммутации.

Это означает, что движение электрического тока перераспределяется после того, как управляющая клавиша изменит свое положение. Обычное устройство в этот момент просто замыкает или разрывает контур.

Принцип работы перекидного коммутатора отличается тем, что при нажатии на кнопку, прибор перебрасывает ток с ветки на ветку.

На некоторых, особо качественных изделиях, производитель рисует внутри схему подключения. Обычно фазная клемма располагается сверху, а 2 коммутаторные – снизу.

Собирать выключатель нужно в подрозетнике. Для начала, нужно найти общий, фазный выход. Если вы не уверены в своих выводах, а схема отсутствует, можно взять любой тестер. Также подойдет и отвертка с индикатором, на батарейке.

Интересно! Пройдитесь щупами прибора по контактам. Проверяйте их как в положении включения лампы, так и в обратном. Во всех этих состояниях, тестер при контакте с клеммой должен издавать звуковой сигнал, или выдавать цифру «ноль» на дисплее. На эту общую клемму и пойдет кабель с фазой.

Оставшиеся клеммы соединяете двумя проводами с другим переключателем. Перед этим, над ним нужно произвести ту же манипуляцию:

найти общую клемму;
подвести к ней фазный провод для лампы;
свободные жилы подключить к соседнему коммутатору.

Как отремонтировать энергосберегающую лампу своими руками

В конце процедуры, нужно собрать схему воедино в распределительном блоке. В нее должны отходить 4 трехжильных провода:

кабель питания на распределительной коробке;
кабель на 1-й переключатель;
кабель на 2-й переключатель;
провод, идущий к лампе.

Монтаж облегчает цветовая маркировка. Распределение цветов на кабеле ВВГ:

белый или серый провод уходит на фазу;
провод синего цвета предназначен для ноля;
желто-зеленый провод – заземление.

Для ВВГ существует и другой вариант маркировки:

белый или серый провод под фазу;
коричневый – под ноль;
черный – под «землю».

Как подключить кнопку к сети правильно, будет ясно из порядка сборки:

Нулевой провод на автомате соединяется с нолем, отходящем от лампы. Делается это при помощи клемм ваго.
Затем подключаются провода заземления. Для этого понадобится заземляющий проводник.
«Земля» вводного провода подключается к«земле» лампы. Потом эта жила должна уйти на корпус устройства.
Следующие шаги – соединение фазных проводников. Вводная фаза подключается к фазе, идущей на общую клемму 1го переключателя.
Общий фазный провод от 2го коммутатора, при помощи особого зажима, подключается к фазному проводу нужного устройства.
В конце нужно соединять между собой жилы коммутаторов.

После завершения работ, подавайте напряжение на сеть. Не забудьте проверить, как работает лампа.

Важно! Общая клемма может оказаться любой. Даже если вы уже использовали проходные переключатели, на устройствах от другого производителя расположение общей клеммы может быть совершенно иным.

Если какой-то из контактов выглядит более удаленным, чем другие два, это еще ни о чем не говорит. Самый верный вариант обнаружить нужную клемму – воспользоваться тестером.

Также допустимо использовать индикаторную отвертку.

Условия безопасности

Монтаж подобной схемы не отличается особой сложностью. Однако, для успешного проведения работ, необходимо соблюдать ряд требований безопасности. Как сделать работу правильно:

Обязательно обесточьте квартиру/здание/этаж перед началом работ.
Только по положению управляющих клавиш на одном из выключателей, не получится определить – включен или выключен осветительный прибор. Если вы надумали менять лампочку, обязательно отключите перед этим подачу света на распределительном щитке. В противном случае, вы рискуете своим здоровьем. Лампа может и взорваться прямо перед вашими глазами.
Если приходится скручивать концы проводов, для надежности их следует пропаять и закрепить при помощи изоленты.
Фурнитура и ответвительный блок должны быть закреплены максимально устойчиво.
Сечение кабеля должно быть подобрано, исходя из мощностей поступающей электроэнергии и самой лампы.

Основные выводы

Проходные выключатели – отличный вариант коммутаторов для больших или протяженных помещений. Целесообразность их применения неоспорима. Однако, чтобы правильно подключить два выключателя проходного типа своими руками, необходимо хорошо представлять себе схему и соблюдать обязательные требования безопасности.

ПредыдущаяСледующая

Источник: https://svetilnik.info/osveshhenie/podkljuchenije-dvuh-vyklyuchateley.html

Схема проходного выключателя с двух мест на одну лампочку

Схема подключения проводного выключателя с 2 мест. Знаете ли вы все преимущества и недостатки этой электросхемы? 3 важных нюанса подключения

Если вы решили воплотить в жизнь электросхему, описанную в статье, вам будет полезно пройти небольшой тест, чтобы убедиться в том, что вы готовы к работе.

Сколько контактов имеет ПВ?

Пояснение: ПВ содержит три контакта. Один из них — «общий», а два прочих соединяются со следующим ПВ.

В помещении не горит свет. Сперва была нажата кнопка первого ПВ, затем второго, а после этого — вновь первого. Будет ли гореть свет после этих действий?

Пояснение: Да, т.к. после третьего действия фазовое напряжение достигнет лампочки.

Может ли быть реализована электросхема с ПВ для работы с двумя лампами?

Пояснение: Да для этого используются двухкнопочные ПВ.

Электрическое освещение — незаменимый спутник любой современной квартиры. Управление светом осуществляется с помощью переключателей: на один источник освещения (обыкновенную лампочку, или несколько ламп) приходится один переключатель.

Но далеко не всегда это устраивает владельцев помещения по некоторым причинам.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? В данном материале мы дадим подробный ответ на этот вопрос, а также приведем схему подобного включения, и расскажем, как работает ПВ схема.

Для чего может понадобится схема ПВ света на 2 выключателя?

Ситуации, когда в комнате или ином помещении необходима реализация подобной схемы проходного выключателя, бывают самыми разнообразными. К примеру, большая спальная комната.

Очень удобно разместить переключатель света у каждой кровати, чтобы управление освещением было у каждого жильца. К тому же, вам не придется добираться в темноте до вашего спального места.

Войдя в комнату, вы включаете свет, а уже после того, как заняли свое место в кровати, вы выключаете его.

Также выгодно использовать подобную схему в небольших домах, величиной 3-5 этажей. Если делать выключатель света в парадной для каждого этажа по отдельности, это выльется в необходимости сборки лишних схем управления.

При использовании проходного выключателя с двух мест, жилец дома включит свет, заходя в подъезд, и выключит его, находясь на своем этаже.

Другой пример — большой кабинет на несколько рабочих мест. Наличие возможности выключить/включить свет сразу с двух и более точек делает такой офис гораздо уютнее.

Как выглядит проходной выключатель с 2 и более мест?

Схемы проходных выключателей

Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Это обыкновенный однокнопочный выключатель/включатель. Существует двух- и более кнопочное исполнение, применяющееся тогда, когда освещение более сложное, и каждая кнопка включает конкретную лампу. Вместо кнопочного переключателя используется и сенсорный, но принцип действия остается прежним.

Преимущества и недостатки схемы ПВ с 2 мест

У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд.

Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель.

Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

Схема проходного выключателя с двух мест

Электросхема ПВ

На рисунке представлена простейшая электросхема управления освещением с двух мест с помощью проходных выключателей. Под цифрами 1 и 2 обозначены сами переключатели.

Красным цветом выделен фазный провод — то есть, провод, по которому идет напряжение.

На схеме в качестве источника света упрощенно изображена одиночная лампа, но на ее месте допускается более сложное освещение.

На рисунке отображается то, как работает ПВ схема: при нажатии на любой из переключателей будет выключен/включена лампочка.

Если первый переключатель передал напряжение на лампу, то нажатие на второй переключатель выключит свет — в этом месте фазный провод «прервется» Справедливо и обратное. На схеме изображена ситуация, когда оба переключателя выключены.

Лампочка не будет активна при любых расположениях кнопок. Но что будет в других ситуациях? Рассмотрим каждый из возможных вариантов.

На этой схеме последовательно был нажат сперва первый переключатель, а затем второй. Зеленая стрелка показывает, как действует контакт, после нажатия второй кнопке. Он обрывает течение электрического тока, поэтому лампочка становится неактивной.

Вслед за этим был вновь включен первый переключатель. Лампочка вновь загорится — фазовое напряжение достигнет источника света. После нажатия на первую кнопку, лампочка погаснет.

Так и работает электросхема проходного выключателя с двух мест на одну лампу. Ее механизм достаточно прост и понятен, коротко его описывают так:

Если оба переключателя включены — источник освещения активен;
Если один из переключателей включен — источник освещения активен.
Оба переключателя выключены — источник освещения неактивен.

Как подключить проходной выключатель

Применение схемы включения с 2 мест

Каждый из переключателей имеет две клеммы. Для воплощения вышеописанной схемы в жизнь необходимо найти в каждой из них ту контактную клемму, где контакт закреплен одной стороной. Такую клемму называют «общей». В одном из переключателей к таковой подключается фазное напряжение, а в другом — провод от источника освещения.

Остальные клеммы соединяются между собой. Последовательность соединения любая. Синим цветом на схеме обозначается нулевой провод. Он проводится напрямую к источнику света от распределительной коробки.

В распределительной коробке находится пять соединений проводов.

3 нюанса по технике безопасности

При воплощении электросхемы в жизнь следует помнить о 3 нюансах:

Для того чтобы определить какой провод фазовый — используйте специальный пробник.
Не стоит использовать провода из различных металлов при их соединении «вскрутку». Из-за разности потенциалов провоцируется возгорание;
При работе используйте толстые резиновые перчатки.

Как избежать 2 основные ошибок при подключении

ПВ не устанавливается на «ноль». Он всегда соединяется с фазовым проводом. Иначе при необходимости проведения ремонтных работ, даже при отключении электричества, ПВ не будет обесточен, что вызовет опасную ситуацию;
ПВ не имеет положений «Выключено» и «Включено». Положение кнопки лишь показывает одно из двух возможных состояний.

Простая схема подключения с четырех мест

Принцип действия остается прежним. Но в схему включается также два дополнительных перекрестных выключателя, необходимые для того, чтобы обеспечить соединения всех контактов.

ПВ схема подключения на 4 точки

Работа перекрестных переключателей независима от других. Они могут передавать напряжение на источник света даже если кнопки проходных переключателей находятся в неактивной позиции. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Верно и обратное.

Данная схема расширяется до любого количества мест управления освещения. Но главный принцип сохраняется: в начале и конце пути (до лампочки) фазового провода находится два проходных выключателя. Между ними располагаются перекрестные. Их количество равняется количеству желаемых точке управления освещением.

Пять самых часто задаваемых вопросов

Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

Чем отличается проходной выключатель от обычного?

Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

Чем отличается проходной выключатель от параллельного?

Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

На что нужно обращать внимание при выборе ПВ?

При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой.

Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен).

Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

Как подключить 4 ПВ?

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше.

Заключение

В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. Воспользовавшись этим материалом и пройдя тест для самопроверки вы без труда сможете воплотить приведенную выше электросхему в жизнь.

Источник: https://elektro220v.ru/pereklyuchateli/prohodnogo-vyklyuchatelya.html

Как подключить светильник через выключатель

В каждом доме или квартире, периодически возникает необходимость в проведении электромонтажных работ. Среди них, наиболее часто приходится решать вопрос, как подключить светильник через выключатель. Данная операция не представляет особой сложности, и вполне возможно выполнить ее собственноручно, не привлекая специалистов. Рекомендуется еще до начала подключения продумать схему размещения электроприборов и нанести ее на стену. Только после этого можно начинать прокладку проводов и монтаж электрооборудования.

Подготовительные работы

Перед началом работ, прежде всего, необходимо отключить напряжение питающей сети. Для этого достаточно отключить автомат и проверить прибором отсутствие напряжения.

Еще до выполнения монтажа рекомендуется выбрать наиболее оптимальный способ коммутации. Обычно для соединений используются клеммные колодки или пружинные зажимы. Далее нужно собрать по списку все необходимые материалы и инструмент:

Выключатель. В зависимости от потребности, выбирается одно- или двухклавишная модель. Каждый выключатель для светильника будет немного отличаться друг от друга, поскольку схемы подключения обоих приборов разные.
Провод или кабель электрический. Выбирается в соответствии с техническими характеристиками действующей электрической сети. Следует обратить особое внимание на количество жил, их сечение, материал и маркировку.
Распределительная коробка. В домашних условиях как правило используются пластиковые пожаробезопасные изделия, не проводящие электрический ток, с небольшими компактными размерами.
Соединительные клеммы, изолента. Предусмотрены нормами ПУЭ для соединений и последующей изоляции контактов.
Крепежные детали. Необходимы для фиксации устанавливаемых изделий.
Тестер или индикаторная отвертка. С их помощью можно убедиться в отсутствии напряжения, так как электрическая сеть перед началом работ должна быть полностью обесточена.
Кусачки, пассатижи, плоскогубцы. Применяются для соединения проводников между собой.
Ударная дрель или перфоратор. Понадобятся при устройстве скрытой проводки в штукатурке.

Когда подключается одноклавишный выключатель, в распределительной коробке должно собраться три провода. Первый – питающий провод для светильника с выключателем, с напряжением 220 вольт, подведенный от пробок или автомата. Вторым будет двухжильный провод, подводимый к выключателю. Третий провод идет непосредственно к лампе или светильнику. Он может быть и с тремя жилами, если корпус светильника оборудован зажимом заземления.

После того, как все провода собрались в распределительной коробке, с них нужно снять изоляцию и подготовить к последующей скрутке. После этого, можно переходить к сборке схемы и непосредственному подключению.

Подключение светильника и выключателя

Полная сборка схемы осуществляется следующим образом. Подключение выключателя осуществляется в разрыве фазы. В момент его выключения цепь размыкается и напряжение к лампочке уже не подается. Нулевой провод через распределительную коробку соединяется напрямую со светильником. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Вводный фазный провод, идущий от автомата, соединяется с таким же проводом, идущим к выключателю. Для этого, лучше всего, использовать провода по цвету. Другая фаза, возвратившиеся из выключателя в распределительную коробку, соединяется с питающим проводом, подключаемым к лампе. Нулевые провода лампы и питания также соединяются в распределительной коробке.

После этого, визуально проверяется схема подключения. Провода должны быть правильно соединены между собой. В готовой схеме все скрутки дополнительно уплотняются с помощью плоскогубцев, а сверху надеваются ПХВ трубки и фиксируются изолентой. Скрученные провода аккуратно укладываются в коробку, после чего, она закрывается крышкой.

Размещение проводки в распределительной коробке выполняется следующим образом. Вначале к ней необходимо подвести общий питающий кабель, а затем остальные провода, идущие к выключателю и лампочке. Один провод светильника соединяется с нулевой жилой основного провода, а другой – с проводом выключателя. Второй провод выключателя соединяется с проводником фазы общей сети. В итоге рабочие жилы лампы оказываются соединенными с общей электропроводкой через выключатель.

Таким образом, решается задача, как подключить светильник через выключатель с одной клавишей. Данная схема лежит в основе подключений других выключателей с большим количеством клавиш.

Схема подключения двойного выключателя

Неподготовленный человек при подключении двухклавишного выключателя испытывает определенные затруднения. Перед монтажом рекомендуется изучить инструкцию, как подсоединить выключатель к светильнику, чтобы избежать ошибок, допускаемых новичками.

В начале монтируется питающий трехжильный кабель с подключением его к защитному устройству. Один из проводов подключается к системе заземления, если она имеется в наличии. Перед началом работ вся электрическая сеть должна быть обесточена. От защитного устройства проводник запускается в распределительную коробку, после чего он подводится непосредственно к двухклавишному выключателю. Запас проводов в каждой точке соединения должен быть не менее 10 см. Далее в коробку заводятся провода, подключенные к светильнику.

Концы проводов необходимо очистить от изоляции, после чего соединить их между собой с учетом цветов изоляции токоведущих жил. В конце монтажа нужно проверить правильность всех подключений. Например, на входе в автомат фазные провода располагаются с левой стороны, а нулевые – с правой. После этого провода подключаются к контактам выключателя по схеме, нанесенной на обратной стороне механизма прибора.

Как подключить светильник через выключатель от розетки

Подключение светильника от розетки через выключатель осуществляется по стандартной схеме. То есть, прерывается фазный провод, а нулевой подключается непосредственно к источнику освещения.

Подключение выполняется в определенной последовательности:

Полностью обесточивается домашняя электрическая сеть.
Монтируется распределительная коробка, в которую заводятся провода от установленной розетки, жилы, подведенные к светильнику и выключателю.
Одна жила от светильника подключается к нулевому контакту, а фаза заходит к выключателю. Другая фаза, которая идет от распределительной коробки также подводится к другому контакту выключателя, образуя разрыв. За счет этого разрыва обеспечивается включение и выключение питания цепи.

Большое значение имеет правильный выбор сечения провода. Все зависит от величины нагрузки, то есть, от количества подключаемых светильников. Обязательным требованием является минимальное сечение медного провода, составляющее 1 мм². Для алюминиевых жил это значение будет не менее 2,5 мм2. Кроме того, выбор сечения зависит от способа прокладки, поэтому рекомендуется воспользоваться таблицами, чтобы получить наиболее приемлемый результат.

Схема подключения выключателя к лампочке: одноклавишного и двухклавишного

Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.

Важно! Главным правилом инструкции, является отключение электричества от сети, чтобы избежать электротравмы.

Как подключить лампочку через выключатель: разъясняем схему

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

Схема подключения одноклавишного выключателя

Что понадобится для реализации схемы?

Обязательно перед непосредственным монтажом, выберите способ коммутации, предпочтительнее соединение при помощи клеммных колодок или пружинных зажимов. После чего обратитесь к нашему списку и уточните какие средства будут нужны для разводки проводов:

выключатель. Этот прибор может быть одноклавишным и двухклавишным, однако ко второму виду оборудования требуется несколько иная схема;
электрический кабель. Он должен быть выбран в соответствии с параметрами предполагаемой электрической сети. Здесь важно учесть сечение, количество жил, материал и маркировку;
распределительные коробки. Для домашних условий используются пластиковые приспособления, отвечающие повышенной степени пожаробезопасности, не проводящие электрический ток. Для соединения проводов с целью подключить лампочку через выключатель, подойдут компактные варианты;
индикаторная отвертка или тестер. Эти приспособления помогут определить наличие напряжения до проведения работ и после них, например, при выключенном состоянии выключателя;
плоскогубцы, пассатижи, кусачки. Такие инструменты используются для укрепления соединений проводов;
изолента и соединительные клеммы. Их наличие требуют нормы ПУЭ, так как все концы даже самых прочных контактов должны быть заизолированы;
крепежные детали, стакан. При помощи этих запчастей, вы сможете надежно зафиксировать все оборудования, включая распределительный короб с важными соединениями кабелей;
перфоратор или ударная дрель. Приборы используются в случае, если на практике предусматривается устройство скрытой проводки под штукатуркой, например, в панельных домах.
Монтаж выключателей в стену

Внимание! Не рекомендуется проводить монтаж скрытой проводки в домах из бруса и других вариантов древесины — это опасно возгоранием.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.

Подключение лампочки и выключателя между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить. Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах. Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит.
Важно! Если результат проверок показывает, что выключатель работоспособен, нужно проверить все контакты соединений, так как упускать проблему опасно.
Как подключить светильник к двухклавишному выключателю?
Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.
Первым делом производим монтаж питающего кабеля, обязательно его подключаем к защитному устройству. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными.
Перед дальнейшими работами отключаем питание от всех возможных проводов. Если у вас есть автоматы, тогда будет проще.
От защитного устройства запускаем кабель к распределительной коробке, откуда к месту размещения двухклавишного выключателя. Обязательно оставляйте запас проводов длиной не менее 10 см.
Затем к распределителю подводим два провода, которые пойдут на освещение.
Аккуратно избавляемся от верхнего изоляционного слоя на проводах от защитного устройства и от выключателя.
Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил.
Жилы заземления можно не соединять между собой.
Проверяем чтобы все подключения были произведены верно, а именно, при входе в автомат и выходе из него фазные жилы должны находится с левой стороны, а нейтральные — с правой.
После подсоединяем провода к контактам выключателя. Как это сделать можно посмотреть на обратной стороне механизма выключателя, там изображены подсказки. По желанию можно подсоединить желто-зеленый проводник к контакту заземления на выключателе.
Схема подключения двухклавишного выключателя
Рекомендация! Используйте выключатели двухклавишного типа только проверенных производителей, так как найти неисправность в них, будет не так просто.
Вас могут заинтересовать:
монтаж и схема. Полное руководство

Во время капитального ремонта или строительства объекта нужно заранее продумать о том где будут находиться осветительные приборы и выключатели. Если вы уже определились с местом их расположения, то пора задуматься о том как всё это соединить вместе и заставить правильно и исправно работать долгие годы.
Общие замечания по монтажу электропроводки
Монтаж и подключение электроустановочных приборов, то есть розеток и выключателей, производится только при отключенной электросети.
Электропровод укладывается только по прямой линии, как в горизонтальном, так и в вертикальном направлениях.
Если здание деревянное, то электропровод укладывается поверх стены. Непосредственное соприкосновение электропровода и поверхности стены не допускается. Он заводится или в гофру, или монтируется на специальных изоляторах, которые сделаны из непроводящих ток материалов.
В каменных строениях, кирпичных, панельных, монолитных домах, электропроводка закладывается под штукатурку.
Электропровод состоит из токонесущих жил и оболочки. Жил в электропроводе может быть две и более. Обычно используют двух и трехжильные провода. Одна из жил служит для создания непрерывной сети. Напряжение на нее не подается. Ее называют пустой или нулевой фазой. Остальные жилы называются рабочими фазами или жилами. Она или они и подают электроэнергию к электроприборам.
Инструменты и материалы для монтажа
Какие материалы и инструменты нам понадобятся для монтажа и подключения выключателя к электролампочке?
Выключатель.
Электропровод. В нашем случае не важно, какой электропровод будет использован, медный или алюминиевый. Но, если вся электросеть квартиры или дома выполнена из медного провода, то нужно ставить медный. Если из алюминиевого, то алюминиевый.
Распределительные коробки. Они используются для укладки соединений электросети. Не бойтесь ставить распределительные коробки. При использовании коробок уменьшается вероятность нарушения целостности соединений, а значит, снижается риск возникновения короткого замыкания.
Электроиндикаторная отвертка. Она нам понадобится для определения рабочей и нулевой фаз в электропроводе, для проверки наличия тока в сети.
Кусачки. Они будут нужны для разрезания провода.
Плоскогубцы. С их помощью делаются более крепкие скрутки проводов.
Изолента и сизы. Соединения проводов, оголенные концы должны быть заизолированы. Их обвертывают изолентой, затем надевают на соединение сиз. Он представляет собой колпачок и обеспечивает надежность соединения.
Крепежный элемент. При работе на деревянных поверхностях понадобятся хомуты. С их помощью гофра крепится к стене. При монтаже провода на каменной поверхности нужны будут клипсы, хомуты, саморезы, дюбеля. Но самым надежным крепежным элементом до сих пор считается вырезанная из алюминиевой банки полоска с гвоздем посередине.
Подрозетник. Представляет собой стальное или сделанное из полимерных материалов устройство, по форме напоминающее стакан. Предназначен подрозетник для установки выключателя или розетки.
Перфоратор. Он понадобится для того, чтобы вскрыть штукатурку, иначе говоря, проштробить, сделать отверстия. Если выключатель ставится на новом месте или в первый раз, то нужна будет еще и фреза размером с дно подрозетника. С ее помощью в стене делают отверстие, в которое потом ставят подрозетник.
Определяемся с видом нужного нам выключателя
Конструкция выключателя представляет собой корпус, в котором установлена колодка с токопринимающими элементами и прерывающее устройство. Чаще всего используется клавишное прерывающее устройство. Клавиш в выключателе может быть одна или несколько. В основном используются одно и двух клавишные выключатели.
Выключателей существует несколько видов:
Нет необходимости описывать каждое устройство в отдельности. Поскольку монтаж их не имеет принципиальных отличий от монтажа одноклавишного выключателя. Нам для подключения лампочки именно он и понадобится. Вернемся еще раз к его конструкции.
Колодка такого выключателя оснащена двумя контактами и одной прерывающей клавишей. В конструкции может быть предусмотрен механизм для закрепления колодки в подрозетнике. Обычно он представляет собой два металлических лепестка, положение которых регулируется с помощью винтов. В свободном положении лепестки опущены, в раскрытом упираются в стенки подрозетника.
Разъяснение схемы подключения для упрощения понимания
Опишем схему подключения выключателя, работающего с одним осветительным прибором, в нашем случае с лампочкой. Надо сказать, что выключатель всегда ставится на рабочую жилу, фазу. То есть он прерывает подачу электроэнергии на лампочку. Оставлять ее под постоянной нагрузкой опасно.
В распределительную коробку заводят провода общей квартирной электросети, провода, идущие от выключателя и провода, которые идут от электропатрона лампочки. Один из проводов патрона соединяется с нулевой жилой общей электросети, второй с жилой провода, идущего от выключателя. Вторая жила провода выключателя соединяется с рабочей фазой общей электросети. Таким образом, рабочая жила патрона соединяется с рабочей жилой электросети через выключатель. При включении выключателя нагрузка подается на лампочку, при выключении прерывается.
Разметка мест установки электроприборов
Перед началом монтажных работ нужно разметить, как будет расположен выключатель, электропровод на стене, потолке, где будет установлена лампочка. Возможно, она будет стоять не на потолке, а на одной из стен. Выключатель ставится возле двери, ведущей в комнату, на расстоянии примерно 30 см. Если комната проходная, то возле дверного проема, ведущего в смежную комнату, примерно на расстоянии 25 – 30 см. Выключатель может быть установлен на высоте от пола, начиная от 30 см и до 1,6м.
Если монтируем дополнительную лампочку на стену, то выключатель ставится на уровне розеток. После того, как отметили местоположения выключателя, ведем прямую линию вверх под потолок. В этом месте нужно будет поставить распределительную коробку. На потолке отмечаем центр комнаты. Здесь будет установлена колодка, на которую устанавливается провод с электропатроном. От нее ведем прямую линию к стене с выключателем.
По стене ведем еще одну линию к месту, где будет стоять распределительная коробка. Кстати, в месте соединения проводов, идущих по стене и по потолку, тоже нужно установить распределительную коробку. Затем замеряем длину провода, нарезаем отрезки и приступаем к монтажу.
Выполняем монтаж выключателя своими руками
Монтаж начинается с установки выключателя. Если монтируем его на деревянной поверхности, то сначала ставится плашка, сделанная из не проводящего электричество материала, например, пластмассы или хорошо просушенного дерева. Затем устанавливается распределительная коробка. Потом подсоединяем к выключателю провод, заводим его в гофру и крепим к стене.
На потолке устанавливаем специальную колодку, имеющую два токопринимающих контакта. Она устанавливается также на плашку. В дальнейшем к этой колодке будет подключен провод с лампочкой. Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем. На стене заводим его в отдельную распределительную коробку. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Естественно, все отрезки скрепляем со стеной и потолком.
Потом к колодке на потолке подсоединяем провод с электропатроном и лампочкой. Обычно такие колодки оснащены винтовым соединением. Конец оголенного провода может вставляться клемму, а затем прижиматься болтом. Может соединяться и непосредственно болтом, то есть концы проводов наматываются на болт и прижимаются им. Дальше скручиваем концы проводов в первой распределительной коробке. Для более крепкой скрутки можно использовать плоскогубцы.
Скрутки тщательно изолируем и накрываем сизами. Затем отключаем подачу электроэнергии и раскрываем концы общей электросети. Снова включаем электричество. Находим с помощью электроиндикаторной отвертки нулевую фазу общей сети. При прикосновении к рабочей жиле индикатор отвертки загорается. При прикосновении к нулевой – нет. Отмечаем нулевую фазу и отключаем электричество.
Соединение проводов в распределительной коробке
Заводим все концы в распределительную коробку, то есть провода общей сети, провода выключателя и провода электролампочки. Соединяем их. Один конец провода от электролампочки присоединяется к нулевой жиле общей сети, второй – к одному из концов проводу выключателя. Оставшийся свободный конец провода выключателя подключается к рабочей жиле общей сети.
Все соединения крепко скручиваем с помощью плоскогубцев и изолируем изолентой. Сверху на соединения надеваем сизы. Подключаем электроэнергию. Включаем, проверяем. Если лампочка загорается, закрываем коробки и пользуемся. Если нет, проверяем соединения. О возможных неисправностях мы поговорим чуть ниже.
Особенности монтажа проводов под штукатурку
Монтаж выключателя в каменном строении имеет некоторые отличия от монтажа в деревянном доме. Электропроводка в таких зданиях закладывается под штукатурку. Если монтаж выключателя производится на оштукатуренной стене, то ее штробят, то есть с помощью перфоратора в штукатурке прокладывают канал для укладки провода и установки подрозетника. Штукатурку снимают до каменной стены. Все остальные действия при монтаже на оштукатуренной стене точно такие же, как на стене неоштукатуренной.
Прокладка электрики в бетонные стены без штукатурки
Если монтаж производят на голой неоштукатуренной стене, то сначала с помощью перфоратора, оснащенного фрезой, делают выемку под установку подрозетника. Он крепится в этой выемке с помощью дюбелей или алебастра. Провод крепят к стене с помощью хомутиков, клипс или с помощью описанного выше самодельного крепежа. Крепеж жалеть не надо. Ставить его нужно на расстоянии не более 20 см друг от друга. Распределительные коробки так же крепятся к стене с помощью саморезов и дюбелей.
Желоба в плитах — помощники электрика
Плиты перекрытия в каменных домах имеют внутри желоба. Электропровод к лампочке, размещенной на потолке, идет по одному из таких желобов. Для этого с помощью перфоратора пробивают два отверстия. Одно — в точке входа провода в плиту. Другое – в месте, где будет расположена колодка для монтажа патрона и лампочки. Колодка, к которой будет прикреплен электропатрон с лампочкой, ставится на плашку.
Если плашка деревянная, то она просто приклеивается к поверхности потолка. Если сделана из других материалов, то ее либо клеят, либо скрепляют с потолком саморезами. С выключателя снимают корпус, соединяют с проводом и закрепляют в подрозетнике. Для этого на колодке выключателя есть крепежный механизм. Болты в механизме закручивают так, чтобы выключатель стоял в подрозетнике прочно и не качался.
Затем скручивают все соединения, изолируют их. Потом отмечают нулевую жилу общей сети и отключают электроэнергию. Дальше подключают выключатель и лампочку к общей сети по вышеописанной схеме. Нулевая жила рабочей сети соединяется с нулевой фазой лампочки. Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. Тщательно изолируют и включают электроэнергию. Включают выключатель и проверяют. Горит, можно пользоваться. Нет, проверяем соединения. После окончания монтажа поверхности штукатурят.
До начала штукатурных работ выключатель снимают. Ставят его окончательно после отделки поверхности стены. На время ее проведения оголенные концы изолируются. А подрозетник чем-нибудь закрывается.
Установка лампочки на стене
Монтаж выключателя для лампочки, установленной на стене, ни чем принципиально не отличается от вышеописанного монтажа. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. А схема подключения та же. Ставим коробку, в нее заводим провода от общей сети, выключателя и настенного прибора, соединяем лампочку с нулевой жилой общей сети, выключатель с рабочей жилой лампочки и общей сети. После окончания монтажа гофру, в которую уложен провод, стоит закрыть декоративным коробом.
Возможные неисправности
Если после монтажа лампочка не загорается, то, возможно, что плохо скручены провода. Нужно проверить соединения. Для этого нет нужды проверять каждое. Начинать надо с проводов, входящих в выключатель. Берем индикаторную отвертку и проверяем, поступает ли на выключатель электричество. Прикоснемся отверткой к по очереди к концам провода, входящего в выключатель. Если индикатор не горит, то неисправность в соединении с общей сетью.
Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию. Проверим еще раз. Если ток подается, а лампочка все равно не горит, то неисправность или в выключателе, или в остальной электрической цепи.
Если выключатель исправен, то индикатор должен загораться при прикосновении к обоим его контактам. Если индикатор горит только на одном из контактов, то неисправен выключатель. Лучше его сразу заменить. Бракованная вещь долго не проработает. Если выключатель исправен, проверяем каждое соединение, пока не найдем неисправность.
Подробное объяснение в видео формате
Электрические схемы переключателя лампы
— Do-it-yourself-help.com
На этой странице представлены электрические схемы для четырех различных типов бытовых ламп. Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы стандартного выключателя лампы, трехстороннего выключателя лампы и старинного торшера с 4 лампочками.
Определение полярности шнура лампы
Шнуры ламп обычно бывают одного цвета, поэтому стандартные рекомендации «черный-горячий» и «белый-нейтральный» бесполезны для определения полярности.Поэтому используются другие методы для определения полярности на шнуре лампы. Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы найдете либо текстурированную бусину, либо тонкую цветную линию, идущую вдоль одного провода, это нейтральный провод. Обычная проволока — горячая.
Если на шнуре нет бусинки, то жилы проволоки могут быть разных цветов, чтобы их можно было различить. В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни — горячим.
Еще один ключ к определению полярности — это вилка на шнуре лампы: широкий контакт является нейтральным, а узкий — горячим. У большинства старых шнуров ламп есть штыри одинакового размера. Это связано с тем, что полярность электрических ламп не соблюдалась до разработки заземленных цепей. В этих лампах вилку можно вставлять в розетку в любом направлении, соблюдая полярность.
Подключение 2-х лампового переключателя лампы
На этой схеме показано подключение прикроватной лампы с двумя розетками.Верхний патрон A , вмещает стандартную лампу накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку. Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах. Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.
Подключение кнопочного выключателя лампы
Здесь двухпозиционный кнопочный переключатель подключен к лампе с 2 лампочками.Эту схему можно использовать для замены старой кнопочной лампы новым переключателем. Горячий провод от шнура подключается непосредственно к черному проводу на переключателе, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключаются к горячему контакту одного из патронов лампы.
Подключение трехпозиционного переключателя розетки лампы
Это электрическая схема стандартного трехпозиционного переключателя лампы. Гнездо используется с трехходовой лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света.Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.
Подключение одиночного выключателя лампы
На этой схеме показано подключение стандартной лампы с одной настройкой. Эта розетка имеет две клеммы: латунную для горячего и серебряную для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам с соблюдением полярности, указанной в верхней части этой страницы.
Подключение винтажного выключателя торшера
Это электрическая схема винтажного торшера с 4 лампами, одной основной лампой и 3 периферийными лампами, обычно меньшего размера.Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийных лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой. У вторичного переключателя могут быть провода, окрашенные в черный, синий и красный цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.
В этой схеме подключения лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к клеммам нейтрали на всех четырех розетках. Горячий провод от шнура соединяется с проводом, идущим к горячему выводу на первичной розетке A и к горячему проводу на переключателе B .Коммутатор B будет иметь три провода: один для горячего источника и два для подключения к лампочкам. Один из них соединит горячую лампу одной, а второй будет соединен с горячей лампой двух других.
С этой лампой лампу A можно выключать и включать независимо, а выключатель B может включать лампочку 1 отдельно, лампы 2 и 3 вместе с лампой 1 выключены, лампы 1, 2 и 3 включены одновременно. раз, или все три выключены.
Больше похожих на эту в справке «Сделай сам».com
Помощь в понимании простых схем домашней электропроводки
Основы бытовой электропроводки
Планируете ли вы переехать в новый дом и почувствуете себя очень взволнованными, сделав там какие-нибудь инновационные электрические схемы самостоятельно? Идея звучит великолепно, так как это дает вам свободу настраивать дизайн домашней разводки, а также помогает сэкономить довольно много денег. Но это невозможно, пока вы не разберетесь с основами электропроводки и не научитесь правильно составлять схемы домашней электропроводки.
В этой статье мы познакомимся с различными общими электрическими компонентами, их символами, а также изучим различные основные конфигурации электропроводки, обычно используемые в каждой домашней электропроводке. Но перед этим давайте вкратце посмотрим, что такое электричество.
Что такое электричество?
Электричество : Электроэнергия, которую мы получаем в наших домах от электростанций в виде переменного тока и напряжения, на самом деле является электричеством.Любая электрическая проводка бесполезна без электричества и, таким образом, становится линией жизни всех электрических систем. Как правило, они составляют около 110 или 220 вольт в зависимости от того, в какой части земного шара вы находитесь. Аналогичным образом его частота будет составлять примерно 60 и 50 Гц соответственно. Его основная линия называется фазой или живым сигналом, а другой приемный терминал называется нейтралью. Прикосновение к фазовому контакту может быть ФАТИЧЕСКИМ, в то время как нейтраль — это как раз наоборот и не даст никакого эффекта.
Не пытайтесь экспериментировать
Важные электрические компоненты
**
Переключатель SPST : это самая основная и полезная часть любой электрической проводки. Переключатель — это механическое подпружиненное устройство, используемое для ручного включения или отключения питания или питания (всегда фазы) подключенной нагрузки, чтобы его можно было активировать или деактивировать по желанию. SPST расшифровывается как Single Pole Single Throw, поскольку они могут подключать или отключать только одну линию питания (см. Символ).
(Щелкните изображение, чтобы увеличить)
Розетка : Их можно увидеть в виде розеток переменного тока СЕТИ над электрическими платами. Электропитание в розетку всегда осуществляется через выключатель, как описано выше. Внешние приборы можно подключить к розетке и включить для работы, и наоборот. Розетки бывают двух- или трехконтактного типа. В 3-контактных типах третий или верхний контакт предназначен для заземления или заземления. Он помогает заземлить или нейтрализовать любой опасный остаточный электрический потенциал, который может нависать над корпусом подключенного устройства.

Главный переключатель DPDT : его можно рассматривать как вход или шлюз для электричества и, следовательно, он должен выдерживать огромные нагрузки. Это тоже своего рода переключатель, но он очень прочный и рассчитан на то, чтобы выдерживать ток через него большой величины. DPDT расшифровывается как Double Pole Double Throw, поскольку ими можно управлять вручную, чтобы изолировать оба провода линии питания одновременно для максимальной безопасности (см. Схему). Он также включает встроенный предохранитель для защиты всей электропроводки дома в случае короткого замыкания.
Электрическая нагрузка : Любое электрическое устройство, которое должно работать с использованием электричества, представляет собой электрическую нагрузку. Каждое электрическое оборудование, от лампы накаливания до холодильника, которое потребляет электроэнергию, чтобы оставаться работоспособным, является электрической нагрузкой.
На следующей странице будут рассмотрены различные схемы домашней электропроводки, так что давайте посмотрим, как мы будем их использовать.
Проектирование разводки домашней электропроводки
Следующее объяснение поможет вам лучше понять, как спроектировать домашнюю компоновку электропроводки:
Как подключить выключатель и нагрузку (лампочку) к электросети : Как видно на Схема разводки довольно проста.Фаза неизменно применяется к одной клемме переключателя, другая клемма перемещается к одному из подключений нагрузки, а другая точка нагрузки продолжает заканчиваться на нейтрали линии питания. Переключение переключателя будет попеременно включать и выключать лампу.
(Щелкните изображение, чтобы увеличить)
Как подключить два коммутатора параллельно для работы с одной нагрузкой : В приведенном выше примере, если дополнительный коммутатор подключен к существующему параллельно, можно использовать любой из них. включить лампочку.А при желании один переключатель можно расположить подальше для удаленного управления светом. Но здесь, чтобы отключить нагрузку (Bulb), оба переключателя должны быть выключены.
Как последовательно соединить два переключателя для работы с одной нагрузкой : Если два переключателя подключены последовательно к указанной выше сети (см. Рисунок ниже)), оба из них должны быть включены для подачи питания на нагрузки, но выключения любого из переключателей будет достаточно, чтобы погасить свет.
Как подключить розетку с переключателем к электросети : На приведенной ниже схеме показан простой метод подключения розетки с переключателем. Здесь фаза, как обычно и в обязательном порядке, подключается к одной клемме переключателя, а ее другая клемма подключается к клемме RIGHT со стороны розетки. ЛЕВАЯ клемма розетки LEFT подключается к нейтральной линии напряжения питания.
Как подключить коммутатор, вентилятор и регулятор вентилятора к электросети : С помощью рисунка (показанного ниже) можно легко увидеть простую концепцию соединения вентилятора, регулятора вентилятора и переход на электрическое питание.Идея проста, просто продолжайте соединять каждый из них последовательно друг с другом. Схема не требует пояснений (помните, что фаза всегда должна быть подключена к переключателю).
Основные схемы домашней электропроводки, описанные выше, должны были дать вам хорошее понимание. Надеюсь, это поможет вам самостоятельно разработать схему домашней электропроводки. Если у вас возникнут какие-либо проблемы, не стесняйтесь обмениваться со мной своими мыслями (комментарии требуют модерации, и их появление может занять некоторое время).
Заявление об ограничении ответственности
Электропроводка в доме связана с опасным для жизни напряжением в сети, поэтому при выполнении любой из вышеперечисленных операций рекомендуется соблюдать особую осторожность. Автор не несет ответственности ни при каких обстоятельствах.
Вы несете ответственность за соблюдение всех местных правил, касающихся домашней электропроводки. Если у вас возникнут вопросы, лучше всего начать с местного совета по зонированию.
3-ходовые переключатели и 4-ходовые переключатели
Управление освещением с помощью двух или более переключателей
На этой странице описывается, как использовать 3-х и 4-х позиционные переключатели для управления освещением от два или более мест.Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей. Нажмите здесь для обзора всех этих страниц.
Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика в жилищном строительстве стоит использовать 3-х позиционные переключатели. «3-х ходовой» — это электрик обозначение однополюсного двухпозиционного переключателя (SPDT).
Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):
Вот типичная схема в четырех возможных состояниях.:
Выключатели должны образовывать замкнутую цепь для протекания тока и лампочки. зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда оба переключателя опущены, цепь замкнута (внизу справа). Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).
Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально окраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода.
Красный указывает на наличие горячего провода (120 вольт переменного тока).
Зеленый указывает на нейтральный провод с потенциалом земли.
Синий указывает провод, который плывет. «Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.
Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.
Управление освещением с помощью трех или более переключателей
Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели.Четырехпозиционный переключатель имеет два положения. В первой позиции контакты подключаются напрямую, поэтому переключатель не действует. На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении «X». Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).
Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают — анимация. Эта одноминутная анимация является Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя. (Не беспокойтесь о размере файла — он должен загрузиться за секунды даже через модем.)
Ниже приведен один пример световой цепи с четырьмя выключателями. Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.
Обратите внимание, что светильник можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара блоков переключателей (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка.Вы можете использовать любое количество 4-позиционных переключателей.
Цветовая маркировка
Официальное слово см. В Национальных правилах электроснабжения. Вот попробую чтобы немного рассказать о том, что такое цветовое кодирование, и как должны быть провода раскрашены в схемах освещения (и почему).
Обычной практикой при подключении многопозиционной схемы является использование двухпроводных (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей.Белый означает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для «горячих» проводов 120 вольт относительно земли. На предыдущем рисунке показана схема, соответствующая этому соглашению.
NEC допускает определенные исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель.В таких случаях удобно и допустимо подавать 120 вольт. к переключателю через белый провод .
Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, ведущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер. чтобы отметить любой «горячий» белый провод, питающий переключатель.Такая цветовая кодировка есть показано в следующем примере:
Другие варианты
Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.
Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее.Два белых провода Следует отметить черным цветом там, где подаются переключатели.
Маркируя провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком. что это провод, который будет подавать (иногда) 120 вольт на переключатель. Это позволит рабочему правильно подключить сменные выключатели. (Для схем только с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)
Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями..
<Страница основных переключателей | Следующий урок: 4-х позиционные переключатели - анимация>
Связанные страницы:
Подключите выключатель света и лампочку «Wonder How To
Как к
: Подключить однополюсный выключатель света
Перед тем, как приступить к работе с любой цепью в вашем доме, убедитесь, что вы выключили свет на автоматическом выключателе, а затем проверьте его на выключателе.Используйте провод 14-2, который имеет два изолированных провода, белый и черный, и неизолированный медный провод, который используется для заземления. Сначала вы запускаете провод 14-2 … подробнее
Как к
: Провод выключателя света
Электропроводку выключателя света можно сделать своими руками с помощью этой инструкции от Тима Картера.У вас не будет проблем с подключением выключателя света с помощью его простых советов, а самостоятельное подключение выключателя сэкономит вам много денег.
Как к
: Подключить свет с помощью трехпозиционного переключателя
В этом видео Марк Донован учит нас, как подключить свет с помощью трехпозиционного переключателя.Перед началом убедитесь, что питание отключено от главной панели цепи, и проверьте, чтобы убедиться, что оно выключено. У вас будет два выключателя для одного и того же светильника. Для цепи на 15 ампер … подробнее
Как к
: Определить коммутируемый провод под напряжением в цепи освещения
Прежде чем браться за какой-либо электрический проект, необходимо точно знать, что вы делаете, и помнить, что электричество может убить.С учетом сказанного, это руководство по электрике представляет собой руководство по определению коммутируемого провода под напряжением в цепи освещения и … больше
Как к
: Отремонтировать неисправный выключатель освещения потолочного вентилятора
В этом видео мы узнаем, как отремонтировать неисправный выключатель света потолочного вентилятора с помощью Ричарда Райта.Есть два типа переключателей: двухпроводные и трехпроводные, возьмите тот, который вам нужен, и инструменты, которые помогут вам заменить выключатель света. Теперь отключите питание на панели выключателя и … подробнее
Как к
: Сделайте кольцевой светильник дома
Вам не нужно покупать дорогой кольцевой светильник, вы можете сделать его самостоятельно дома.Вам понадобится лист прочной фанеры, карандаш, веревка, диммер, розетки для лампочек, электрический провод, дрель и кое-какое оборудование.
Как к
: Заменить штатный переключатель света на переключатель света
Это видео из серии видео «Чайники».В видео будет описан процесс замены штатного переключателя света на диммер. Сначала вы должны выбрать диммер, который может управлять осветительной арматурой, которую вы хотите приглушить. Сложите ватты всех … больше
Новости
: Сделайте изоляционное стекло проводящим с помощью паяльной лампы!
Есть несколько лампочек и паяльная лампа? Затем присоединитесь к ребятам из Гарварда в крутом научном эксперименте по проводимости стекла.Как вы хорошо знаете, стекло — это изолятор с низкой проводимостью и высоким сопротивлением. На видео ниже они щелкают выключателем, демонстрируя, как … еще
Как к
: Рождественские огни для дома
Ведущий из The Home Depot поделится с вами несколькими советами и профессиональными секретами, как повесить рождественские огни в помещении, что немного упростит этот сложный процесс.Она проведет вас через выбор светильников, планирование и установку светильников. -Тогда проще … подробнее
Сборка домашнего аркадного автомата
: Часть 1
Помните аркады? Было ли вам грустно, когда они закрывались один за другим, не оставляя выхода, чтобы выйти и пообщаться, пока вы играли в видеоигры? Со всеми домашними консолями и подключением к Интернету игры развивались, но социальный фактор был устранен.Конечно, мы … больше
Как к
: Выращивайте растения с помощью компактных люминесцентных ламп
Я люблю выращивать овощи круглый год, и у меня не было денег на большие газовые лампы или электричество для их работы.Большие газовые лампы: могут взорваться, могут обжечь вас, а ваши растения стоят более 50 долларов в месяц, чтобы повысить температуру в вашем доме, в результате чего кондиционер …
Как к
: Изготовить рабочую мини-люстру для кукольного домика
Garden of Imagination демонстрирует, как сделать настоящую рабочую миниатюрную люстру для кукольного домика.Нам понадобятся провода, бусинки, электрическая лампочка на 12 вольт и вилки. Возьмите шнур, подключенный к вилке, снимите металлические наконечники и снимите вилки. Будет два … подробнее
Как к
: Сделать испаритель из обычных предметов домашнего обихода
Этот урок посвящен тому, как сделать самодельный испаритель с лампочкой.Вам понадобится нож, лампочка, крышка от бутылки, небольшая трубка и отвертка. Ножом медленно и равномерно оторвите металлический наконечник от керамического основания. Отогнув наконечник от керамического основания, вы … подробнее
Как к
: Сделать суперпушку для фильма реквизит / эффект
Это видеоурок, который показывает своей аудитории, как сделать суперпушечное оружие.Первое, что вам понадобится, это пластиковый кувшин, выключатель, проволока, деревянный дюбель, аэрозольная краска, светильник, зазубрины, подкладка из пеноматериала и светильник. Пластиковый кувшин будет кожухом, вырежьте … подробнее
Как к
: Создать каминный горшок садовый светильник
Все, что вам нужно сделать, это простая проводка и немного покопаться в саду.Среди самых простых творческих проектов повторного использования, которые я реализовал, этот пейзажный аплайт также является одним из моих любимых. Я имею в виду, кто знал, что можно использовать старую дымовую трубу, чтобы дать теплое 50-ваттное свечение на … еще
Как к
: Установите потолочный вентилятор с этим старым домом
Посмотрите это видео из This Old House, чтобы узнать, как установить потолочный вентилятор.Шаги: 1 Выключите электричество в потолочном светильнике на главной панели. 2 Снимите имеющийся потолочный светильник и крепежный ремень с потолка. 3 Открутите старую электрическую коробку и снимите ее … подробнее
Как к
: Поменяйте фары и задние фонари в автомобиле
В этом видеоуроке зрители узнают, как заменить фару и задние фонари автомобиля.Для авто есть 3 вида фар. Есть 3 типа: герметичный луч, галогенная лампа и скрытые фонари. Это видео показывает зрителям, как менять галогенные лампы. Начните с открытия капота ка … подробнее
Как к
: Определите местонахождение скрытых стоек в вашем доме
Стеновые стойки имеют решающее значение как для поддержания структуры вашего дома, так и для поддержки весовых и функциональных предметов на внутренних стенах (например,грамм. шкафы, полки, плазменные телевизоры и др.). Поскольку каркасы для стен играют такую важную роль, важно постоянно находить их … подробнее
Как к
: Установить лампочку в собственном доме
Это видео учит секретам установки лампочки в собственном доме.Сначала включите выключатель света, чтобы проверить, работает ли ваша старая лампочка, но не работает. Теперь выключите выключатель света, чтобы начать замену, и снимите крышку фонаря. Удалите лампочку по тви … подробнее
Как к
: Установить выключатель освещения багажника в автомобиль Saturn
В этом видео Ричпин демонстрирует, как установить выключатель освещения багажника в автомобиль Saturn.Когда вы открываете багажник в Сатурне, свет включается, и нет возможности его выключить. Таким образом, у вас должен быть выключатель в цепи, чтобы вы могли выключить свет багажника. Выберите … еще
Как к
: Заменить электрический выключатель света
В этом видео мы узнаем, как заменить электрический выключатель света.Во-первых, выключите электричество у себя дома. Затем открутите винты вокруг переключателя, обнажающие провода. Подтвердите тестером, что они мертвы, после чего можете приступать к удалению. Оберните изолентой вокруг … еще
Как к
: Подключение основного трехпозиционного переключателя
В этом видеоуроке вы узнаете, как подключить трехпозиционный базовый переключатель.Это хороший способ управлять одним набором огней или светом в двух разных местах. Если после просмотра этого руководства вы все еще не уверены в том, что делаете, не стесняйтесь обращаться к специалисту. …более
Как к
: Установить под шкафом люминесцентное освещение
Под навесными шкафами может быть очень трудно увидеть.Шкафы и ваше тело могут создавать много теней, и их очень трудно увидеть. Получить свет под шкафами очень просто. Ответ заключается в установке люминесцентных ламп с тонким профилем, которые предназначены для работы под … подробнее
Как к
: Установить диммер и / или заменить выключатель света
В этом ролике показано, как заменить обычный тумблер на переключатель света.По словам ведущего, это проще, чем вы думаете. Есть коробка с зеленым заземляющим проводом и двумя черными проводами. В диммерных переключателях не имеет значения, каким образом вы подключаете два … подробнее
Как к
: Подключите трехпозиционный тумблер и используйте его как выключатель
Наличие трехпозиционного переключателя может быть полезно для тех, кто хочет управлять одним набором огней или светом в двух разных местах.Но есть и другие способы использования трехпозиционного переключателя, и это использование его в качестве аварийного переключателя. Сделать это довольно просто, но для тех, кто не знает, … подробнее
Как к
: Установите коробку с сухой подкладкой
В этом уроке мы узнаем, как установить коробку с сухой подкладкой.Его очень легко установить, а боковые стороны будут зажимать провода на вашем фонаре. Сначала определите, где вы хотите установить переключатель, затем отметьте быструю линию, используя прочный уровень. Далее вы вырежете дыру в стене с … подробнее
Как к
: Для экономии используйте компактные люминесцентные лампы
Переход на компактные люминесцентные лампы приносит пользу не только планете.Это принесет пользу и вам лично. Компактные люминесцентные лампы служат намного дольше, чем обычные лампы, и потребляют гораздо меньше энергии. В конечном итоге это сэкономит вам много денег. In t … больше
Как к
: Проволока из тыквы с новогодними гирляндами
Хэллоуин не за горами! Посмотрите это обучающее видео по декорированию, в котором показано, как использовать лампочки на елке, чтобы осветить тыкву из тыквы.В этом уроке объясняется, как подготовить типичные рождественские огни для освещения тыквы. Follow t … больше
Как к
: Электропроводка светильника
Тим Картер демонстрирует, как подключить светильник или потолочный светильник.Это отличное видео, чтобы узнать, как быстро и безопасно подключить светильник. В качестве меры предосторожности не прикасайтесь к оголенным медным проводам, кроме провода заземления. Большинство новых светильников снабжены изоляцией, чтобы сохранить … больше
Как к
: Вставьте цоколь лампы в керамику с помощью Simon Leach
В этом видео Саймона Лича мы узнаем, как вставить цоколь лампы в керамику с помощью Саймона Лича.Сначала вы возьмете цоколь лампы, внутри которого есть все провода. Отсюда вы пропустите кабели через соответствующие фитинги для света. Затем нужно проделать дырку в т … подробнее
Как к
: Превратите галогенную лампу в импровизированный кольцевой светильник
В этом уроке мы узнаем, как превратить галогенную лампу в импровизированный кольцевой светильник.Вместо того, чтобы направлять этот свет прямо на человека, которого вы фотографируете, вы можете использовать кольцевой свет, чтобы сделать галогенный свет менее резким. Цены на кольцевые фонари очень дорогие, поэтому м … подробнее
Как к
: Сделайте миниатюрную детскую бутылочку
Чтобы сделать миниатюрную бутылочку для кукол, которая будет использоваться в кукольном домике, вам понадобится следующее: оранжевая краска, белая краска, кисть и лампочка из гирлянды белых рождественских гирлянд.Лампочка должна быть стандартной. Это не может быть замена лампы … подробнее
Как к
: Создайте волшебную палочку в стиле Гарри Поттера.
С выходом первой части «Гарри Поттера и Даров смерти» не удивляйтесь, если вам больше, чем когда-либо, захочется выхватить двенадцатидюймовую палочку из пера феникса и закрутить запястье, чтобы победить своего личного Волдеморта.Пока это видео не чаю … еще
Как к
: Создайте аквариум с помощью светодиодной лампы с питанием от USB
Это видео-урок о том, как сделать USB-аквариум с питанием от гравийной светодиодной лампы, которая питается от USB-порта.Приложив немного простых средств, создайте схему, которая обеспечит элегантное освещение в вашем аквариуме. Подключите проводку к воздушному насосу для получения прохладного светящегося пузыря … подробнее
Как к
: Поменяйте выключатель в своей комнате
Предупреждение! При работе с электрическими проводами убедитесь, что вы всегда отключаете питание, прежде чем что-либо делать.Здесь нет права на ошибку, поскольку в процессе вы можете получить серьезные травмы. В любом случае, если вы хотите заменить старый переключатель на новый или на новый тип переключателя … подробнее
Как к
: Сделайте действительно крутой светильник из нитки
Из этого урока вы узнаете, как сделать очень крутой новый светильник для своего дома.Этот подвесной светильник на струне настолько увлекателен, что люди подумают, что вы потратили на него кучу денег, хотя на самом деле вы можете создать его менее чем за десять долларов. Вам понадобятся: * шнурок * электричество, лампочка и … еще
Как к
: Сделать люстру в клетку для птиц
Узнайте простой способ создать эффектное освещение с чувством юмора! Вам понадобится клетка для птиц, шнур для лампы с цоколем, лампочка, шелковые цветы, искусственные птицы, проволока, проволочный корабль, цепь и белая изолента.Следуйте пошаговым инструкциям этого … больше
Новости
: Искусство простой науки
Почему мир устроен именно так? Линда Донг берет основные научные принципы и переводит их в красивые простые пояснительные изображения.Чем уже источник света, тем резче становится тень от объекта. (Пенопласт, светлый). Аккумулятор — это все, что … еще
Как к
: Сделайте светящийся шар с теннисным мячом и светодиодами
В этой статье я покажу вам, как сделать светящийся шар.Сфера — это забавный круглый фонарик, который волшебным образом осветит ваш путь. Состоящий из светодиодов, теннисного мяча, батареи и переключателя, это отличный простой проект для начинающих с электроникой. Вот … ещё
Как к
: Осветите потолок без встроенного освещения
Этот видеоурок находится в категории «Дом и сад», в котором вы узнаете, как осветить потолок без внутреннего освещения.Тамара Маслар показывает два простых проекта освещения, которые украсят вашу гостиную. Первый проект — фонари. Вам понадобятся бумажные фонарики, разные … подробнее
Как к
: Построить световой стол для шелкографии и фотографии
Джош Копп и Мэдлин Донахью показывают нам, как построить световой стол из сосны и фанеры, используя два люминесцентных светильника в качестве источника света внутри коробки.Каркас коробки состоит из двух досок 1X8, разрезанных на четыре части, так что две стороны имеют ширину 30 дюймов.
Как к
: Сделать электрозажигалки из гирлянд
Это видео показывает нам, как быстро и дешево сделать из «Рождественских огней».• Сначала нам нужно сломать верхнюю часть трубок рождественских ламп, не повредив нить накала внутри. • Вы можете использовать файл для этой процедуры. Потрите кончик луковицы о край файла до тех пор, пока он … больше
Как к
: Установить фары детектора движения
Хотите принять меры предосторожности для внешнего вида вашего дома? Освещение детектора движения — хороший способ отразить нежелательных злоумышленников.Установка светильников для детекторов движения не так сложна, как кажется, поскольку большинство из них уже подключено и собрано. Вам понадобится: • … еще
Как к
: Подключение трехпозиционного переключателя
В этом видео мы узнаем, как подключить трехпозиционный переключатель.Схема должна быть такой: один включает свет, другой выключает его, а другой — снова. Все переключатели должны быть подключены к источнику питания через шнур. Нейтральный провод должен проходить … подробнее
Как к
: Быстро установить диммер
Сколько нужно мастеров, чтобы установить диммер? Нет, сделать можно в мгновение ока.Переключатель диммера может сделать комнату более комфортной, позволив вам настроить свет на нужную яркость в данный момент. Вам понадобится отвертка, тестер цепей, … еще
Как работает проводка двухпозиционного переключателя?
В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например, лампочкой, из двух разных мест, например, с любого конца лестницы.
ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете внедрить аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, так как процесс включает работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).
Введение
Мы постоянно используем переключатели в наших домах, офисах, автомобилях, на производстве и во многих других местах.Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.
Существуют различные типы переключателей: тумблер, переключатель мгновенного действия, кулисный переключатель, цифровой переключатель и т. Д. Все переключатели выполняют простую задачу: либо прерывание потока электрического тока, либо отклонение потока тока. По сути, они «замыкают» или «разрывают» цепь.
Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. Д.два оконечных устройства. Но есть специальный переключатель, называемый «двухсторонний переключатель», который является важным компонентом при реализации лестничного освещения.
Итак, прежде чем приступить к изучению проводки двухпозиционного переключателя, мы узнаем о двухстороннем переключателе света, который является основным элементом двухстороннего переключения, независимо от типа используемой проводки. Это стандартный однополюсный двухпозиционный переключатель с тремя выводами.
Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way.В одном положении подключены клеммы COM и L1, а во втором — клеммы COM и L2.
Этот тип соединения обычно называется схемой «Разрыв перед включением», поскольку первое соединение должно быть разорвано перед установкой второго соединения. Это отличается от обычного двухконтактного переключателя, который является просто замыкающим или размыкающим устройством.
На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.
Как подключить двухпозиционный переключатель?
Как я уже упоминал во вступительном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет переключением переключателя, расположенного в верхней части лестницы.
Есть несколько способов установить двустороннее соединение коммутатора. Один из них — это более старый метод, который сейчас нечасто используется, а другой — более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.
Стандартная схема подключения двухпозиционного переключателя
При первом способе подключения используется пара двухпозиционных переключателей освещения с трехпроводным управлением (трехпроводное управление). Ниже представлена простая схема подключения трехпроводного двухпозиционного переключателя.
На схеме видно, что оба терминала COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.
Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.
Из схемы вы можете легко визуализировать, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен.Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить любой переключатель.
Например, в указанном выше состоянии клеммы COM обоих переключателей подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, то есть COM переключателя 1 теперь подключен к его клемме L2, тогда есть путь для завершения цепи, и загорится свет.
Чтобы выключить свет, мы можем переключить либо переключатель 1, либо переключатель 2, так как любое действие переключения прервет поток тока к свету.Итак, учитывая все возможности, свет горит в двух случаях:
COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.
Если мы сравним эту настройку с цифровой электроникой, то это похоже на Ex-OR Gate, где состояние света (включено или выключено) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующему L1. и клеммы L2.
В следующей таблице показана таблица истинности для стандартной проводки, т. Е. 3-проводного управления двухсторонним переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.
Коммутатор 1 COM (подключен к) Коммутатор 2 COM (подключен к) Состояние индикатора
L1 L1 ВЫКЛ
L1 L2 906 L2 906
L2 L1 ВКЛ
L2 L2 ВЫКЛ
Этот метод рекомендуется, поскольку как линейный, так и нейтральный провод идут от одной цепи освещения (или выключателя), даже если он использует больше провода.
Альтернативный метод подключения двухпозиционного переключателя
Следующая схема подключения представляет собой старую систему, которую вы можете найти в некоторых старых домах и на промышленных предприятиях. Его также называют двухпроводной схемой управления (2-проводное управление).
Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.
Я включил альтернативный метод подключения только для справки, а также объясню его недостатки.
Что касается самой разводки, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.
Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).
Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампы подключен к нейтрали источника переменного тока.
В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.
В следующей таблице показана таблица истинности для альтернативного метода подключения, т. Е. 2-проводного управления двухсторонним переключателем
COM коммутатора 1 (подключен к) COM коммутатора 2 (подключен к) Состояние индикатора
L1 L1 ВКЛ.
L1 L2 ВЫКЛ.
L2 L1 ВЫКЛ. этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или прерывателей).
Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.
Но в этой проводке существует вероятность того, что нейтральный и токоведущий провода прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.
Пример
У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод (по сути, двусторонний переключатель является переключателем SPDT).
Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень аналогично двустороннему переключателю света.
На следующем изображении показан типичный тумблер SPDT с его выводами.
Для подключения я выбрал стандартный способ подключения (первый метод, т. Е. Трехпроводное управление) с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.
Заключение
Полное руководство для начинающих по двухпозиционному переключателю, работе с двухпозиционным переключателем, различным типам проводки для двухстороннего переключателя или лестничной проводке, а также схемам подключения.
Сколько лампочек можно поставить на один коммутатор?
Изображение Dragos Gontariu via Unsplash
Вы когда-нибудь задумывались, сколько источников света можно подключить к одному выключателю? Было бы полезно подключить несколько источников света к одному выключателю на кухне и в обеденной зоне, где требуется множество осветительных приборов для создания необходимой атмосферы.Но сколько светильников можно подключить к одному выключателю?
Количество светильников, которые вы можете установить на выключатель света, зависит от мощности, потребляемой светильниками, и калибра проводов. В некоторых осветительных приборах, например в лампах и светильниках с потолочными вентиляторами, используется несколько лампочек, и они потребляют больше энергии. Большинство электрических цепей в доме рассчитаны на ток от 15 до 20 ампер, поэтому вы можете безопасно подключить от 1400 до 2400 Вт освещения на один выключатель. Этого достаточно для 23-40 лампочек по 60 Вт или от 280 до 480 светодиодов мощностью 5 Вт.
Наличие нескольких источников света на одном выключателе было бы отличной функцией для особых мероприятий или тех областей в вашем доме, где требуется более одного источника света. В этой статье вы узнаете, сколько осветительных приборов можно поставить на один выключатель, а также как подключить несколько светильников к одному источнику. Безопасность всегда должна быть главной заботой при работе с электричеством в доме. Рекомендуется всегда привлекать профессионала для выполнения любых работ с электричеством.
Если вы хотите найти лучшие светильники, нажмите здесь.
Сколько лампочек нужно включить на один выключатель
Перед подключением нескольких осветительных приборов к одному выключателю важно знать количество потребляемой мощности (ватт) лампочек, ток в цепи и кабель может успешно переносить ток или электроэнергию (источник).
Номинальные характеристики выключателя и настенного выключателя
Для схемы на 15 А обычно требуется провод не менее 14 калибра, а для схемы на 20 А требуется провод 12 калибра, идущий к коробке выключателя.Вам также необходимо убедиться, что ваш настенный выключатель имеет надлежащие номинальные ток и напряжение. Некоторые настенные выключатели на 15 ампер рассчитаны только на 120 вольт.
Коммутатор на 15 А может поддерживать 1400 Вт, а коммутатор на 20 А может поддерживать до 2400 Вт. Если бы у вас был прибор, в котором использовались две 60-ваттные лампы, вы могли бы поддерживать 11 таких светильников на одной 15-амперной цепи или 20 таких же светильников на 20-амперной цепи.
Цепи и предохранители серии
Изображение StockSnap via Pixabay
В некоторых цепных светильниках серии, например, в лампах для рождественских елок, используются предохранители.Если ток, протекающий через провод, слишком велик для кабеля, от которого питаются лампы, лампочки перегорят.
Предохранители действуют как слабое место в цепи, которое выйдет из строя, если соединение станет слишком горячим. Предохранитель предотвращает возгорание или взрыв лампочек при перегреве кабеля.
Чтобы определить, сколько источников света вы можете направить на один выключатель, вам сначала нужно знать, сколько ватт требуется каждой лампочке. Затем вы можете определить, какие предохранители использовать и какие кабели и провода какого размера использовать, чтобы предохранители и провода не перегревались.
Блок питания на 240 вольт обслуживает большинство домов, и большинство цепей работают на 220 или 120 вольт, поэтому вам нужно будет разделить количество ватт всех лампочек в сумме на величину напряжения, подаваемого в цепь.
Ватт, разделенное на напряжение питания, равно току предохранителя
Например, если каждая из ваших лампочек потребляет 60 Вт (0,06 киловатт), вам необходимо соответствующим образом отрегулировать провода и предохранить их. Итоговая формула: 60 Вт, разделенные на напряжение 240, что равно 0.Требование 25 А для предохранителя в вилке или выключателе света.
Елочные светильники, обычно с многочисленными 5-ваттными лампочками, часто поставляются с 5-амперными предохранителями, которые могут поддерживать 240 лампочек при напряжении питания 240 В.
Мощность предохранителя, умноженная на напряжение питания, равна мощности лампы
Вы также можете выполнить этот расчет и в обратном порядке. Если вам уже известны токи предохранителя, который у вас есть, вы можете умножить напряжение на токи. Это даст вам максимальное количество ватт, которое вы можете подключить к цепи.
Например, если типичный предохранитель на 5 ампер защищает вашу световую цепь, вы можете умножить это на напряжение (240), чтобы получить лампочки мощностью 1200 Вт, которые вы можете подключить к цепи с этим предохранителем.
Чтобы узнать больше о том, как безопасно подключать фары последовательно, и рекомендуется ли это, взгляните на «Могу ли я подключать фары последовательно?»
Как подключить несколько источников света к одному коммутатору
Изображение Дарья Шевцова via Pexels
Ваш проект может включать несколько источников света в большой кухне или столовой, или вы можете захотеть установить включите серию огней в своем магазине.Как подключить эти светильники к одному выключателю?
Существует два основных способа подключения нескольких источников света к одному переключателю, и инженеры-электрики называют их «гирляндной цепью» и проводкой переключателя «на ходу» (источник).
Приспособления для гирляндного подключения
Вместо последовательного подключения ламп, как в примере с рождественской елкой, гирляндное подключение предполагает параллельную разводку. Последовательное соединение позволяет другим источникам света работать, когда один из них гаснет.
Просто запомните цветовую маркировку: белый — нейтральный, черный — горячий, а оголенный провод — заземление.
Для гирляндного соединения требуется отдельный кабель для прокладки между каждым приспособлением, и вам могут потребоваться более крупные колпачки для ваших проводов, поскольку соединения теперь включают три, а не два провода — те, которые соединяют нагрузку и приспособление друг с другом, и проводка, ведущая к другое приспособление.
Вы можете добавить столько светильников, сколько хотите, при условии, что вы не превысите номинальную мощность выключателя.
Электропроводка переключателя холостого хода
Проводка переключателя холостого хода — это место, где вы подключаете каждый светильник непосредственно к переключателю.Преимущество этого метода заключается в том, что вы можете очень легко отсоединять отдельные приспособления, и этот вариант может быть выгодным, если к коробкам приспособлений труднее получить доступ, чем к главной распределительной коробке.
Для проводки выключателя запуска в исходном положении необходимо, чтобы каждая горячая проводка, идущая от выключателя, проходила непосредственно к клемме нагрузки выключателя. Этот метод подключения становится неудобным, когда вы добавляете больше приспособлений, и вам может потребоваться добавить еще одну электрическую коробку, чтобы разместить больше приспособлений.
Как управлять несколькими осветительными приборами с помощью нескольких переключателей
Вы также можете рассмотреть возможность подключения нескольких осветительных приборов к нескольким переключателям света.Было бы полезно включить выключатель света на любом конце лестницы или, например, в комнате (источник).
Для управления осветительными приборами с помощью двух или более переключателей вы также можете подключить дополнительные светильники параллельно с осветительными приборами, которые уже являются частью соединения.
Важно знать, что первая распределительная коробка, коробка, в которой вы устанавливаете осветительный прибор, имеет два трехжильных кабеля, идущих от одной из распределительных коробок, и двухжильный кабель в качестве продолжения к другой распределительной коробке.
Шаги для этого подключения следующие:
Шаг 1: Белый провод трехжильного кабеля, идущий справа, является переключаемым горячим проводом и должен быть заклеен черной лентой.
Шаг 2: Подключите этот обмотанный черной лентой трехжильный кабель с помощью гайки к черному проводу двухжильного кабеля и короткому черному жгуту.
Шаг 3: Соедините белый провод трехжильного кабеля, идущего слева, с помощью гайки, с белым проводом трехжильного кабеля, а затем с коротким белым жгутом.
Шаг 4: Теперь подключите черный и белый косички к светильнику.
Шаг 5: В последней распределительной коробке подключите черный и белый провода к осветительной арматуре.
Этот метод подключения вашей цепи полезен для наружного освещения подъездной дорожки, поскольку вы можете установить выключатель света для управления всем освещением на любом конце подъездной дорожки. Вы также можете рассмотреть возможность подключения этого типа цепи на любом конце вашей лестницы.
Обратите внимание, что трехпозиционные переключатели должны находиться на каждом конце, по сравнению с четырехпозиционными переключателями света, которые не нужно подключать ни к одной из сторон.
Вы также можете подключить схему с несколькими источниками света / переключателями без использования ответвления. Сделать это можно с помощью четырехжильного кабеля. В этом случае важно знать, что синий провод — это переключаемый горячий провод, а белый провод — нейтральный провод.
В этой схеме можно подключить столько четырехпозиционных выключателей света и осветительных приборов, сколько вы хотите, параллельно с любой стороны — или ни одного.Но чтобы сделать это безопасно, вы должны использовать четырехжильный кабель от первого до последнего огонька.
Четырехпозиционный переключатель света позволяет управлять не только несколькими источниками света с помощью одного переключателя, но также управлять несколькими источниками света в одной комнате с помощью нескольких переключателей на обоих концах комнаты.
Проконсультируйтесь с электриком
Статья, подобная этой, не может охватывать все случаи и нормы, применимые во всех странах и во всех местных муниципалитетах.
По этой причине, а также в целях безопасности вас, вашей семьи и вашего дома перед любыми электромонтажными работами лучше всего проконсультироваться с местным электриком.
Когда речь идет об электричестве, немного знаний может быть смертельно опасным, и не стоит рисковать, просто чтобы сэкономить немного денег.
Заключительные мысли
Любой вид электромонтажных работ никогда не следует рассматривать как самостоятельную работу с небольшими базовыми знаниями в области электромонтажных работ, всегда обращайтесь к профессионалу. Подключение нескольких источников света к одному выключателю удобно, когда дело доходит до создания правильного освещения для любого большого пространства, и когда вы предпочитаете включать эти огни сразу.
Наличие нескольких выключателей для одного и того же набора светильников также необходимо для разных концов комнаты или лестницы. Основными ограничивающими факторами количества источников света, которые вы можете включить в выключатель, являются номинальный ток цепи и мощность, потребляемая приборами.
Как установить светильник (Руководство для DIYer’s)
Фото: Kit Stansley
Поскольку моя нынешняя резиденция только наполовину закончена, на потолках много световых коробов без светильников, что означает, что я спотыкаюсь об инструменты посреди ночи чаще, чем я могу признаться.
Электротехнические проекты «сделай сам» мне не нравятся; вероятно, в результате удара током от перерезанной телефонной линии в детстве (или, возможно, врожденного страха внезапной смерти от электрического тока). Но для простых электромонтажных работ по дому, немного знаний и правильных инструментов могут сделать работу немного менее пугающей и, что более важно, менее шокирующей .
Думаете, вам нужен электрик?
Найдите квалифицированных, проверенных профессионалов в вашем районе и получите бесплатную, бесплатную смету для вашего проекта.
+
Перед тем, как начать
Вот несколько вещей, которые вы должны знать об электричестве и домашней электропроводке, прежде чем начать.
Вся электроэнергия подается через счетчик на вашу панель выключателя. Если отключить что-то на панели, в доме не будет питания на провода или коробки.
Отключение чего-либо с помощью переключателя не обязательно означает отсутствие питания на проводах в электрической коробке.
Если смотреть на провода, черный или красный означает ток, белый — нейтраль, а зеленый или медь — заземление.
Не вставляйте заколку для заколки в электрическую розетку, даже если ваш двоюродный брат посмеет.
Инструменты и материалы
Как установить светильник
Шаг 1: Отключите питание
Для некоторых светильников вы можете просто отключить питание с помощью переключателя, но я рекомендую всегда отключать питание с помощью выключателя . Если вам повезет, выключатели на вашем электрическом щите будут маркированы. Если нет, то это что-то вроде игры в догадки: отключите выключатели, а затем используйте детектор напряжения, чтобы убедиться, что место, в котором вы собираетесь работать, не «жаркое».(Детектор напряжения издаст звуковой сигнал и загорится при наличии тока.) Я всегда выключаю свой компьютер перед случайным отключением прерывателей… на всякий случай.
Шаг 2: Подключите провода
Стандартная коробка для осветительного прибора будет иметь три провода: белый (нейтраль), черный (ток) и медный (заземление).
Фото: Kit Stansley
Постоянный У приспособления может быть пластина, которая будет соединена с двумя отверстиями под винты с обеих сторон коробки, и я считаю, что это проще сделать перед подключением проводов (особенно на тяжелом приспособлении, которое необходимо поддерживать во время прокладки проводов). связанный.)
Провода можно подключать к прибору разными способами. В этом случае провода наматываются на винты для соединения. Также в приспособлении могут быть провода (соответствующих цветов), которые будут соединяться с потолочными проводами с помощью гаек.
В любом случае используйте инструмент для зачистки проводов, чтобы удалить 3/4 ″ оболочки провода. Чтобы прикрепить к винтовым соединениям, согните провод в форме буквы U, оберните вокруг винта, затем обожмите провод и затяните винт. (Белый провод к серебряному винту, черный провод к золотому винту, заземление к зеленому винту.)
Фото: Kit Stansley
Чтобы прикрепить провода к проводам, скрутите провода одного цвета вместе, а затем намотайте на них проволочную гайку.
No related posts.
02.07.2021 alexxlab Опубликовано в Разное Разместить постоянную ссылку
Управление записями
← Фундамент для беседки 3х3 своими руками: Фундамент для беседки 3х3 своими руками
Маленький участок дизайн: Красивый дизайн маленького участка — 130 фото и советы экспертов как оформить стильно и современно участок →
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Искать
Рубрики
Крепления
Разное
Ремонт
Своими руками
Советы
2019 © Все права защищены.
