Сварка теплицы своими руками из металлических профильных труб

Вопрос, как сварить теплицу, интересует многих дачников и других владельцев земельных участков. Принцип сварки домашней и промышленной теплицы одинаков. Разница может быть в материале и степени усиления конструкции в зависимости от размера.

Преимущества сварных конструкций

Основным преимуществом соединения профилей сваркой является надежность. Болтовое соединение со временем ослабляется, и теплица теряет форму. К остальным преимуществам относится:

сваренная теплица из профиля обладает большим запасом прочности независимо от габаритов и веса конструкции. Сечение квадрата 20 мм способно выдержать сильные нагрузки при ветре и снеге;
профильные трубы обладают большей площадью при сваривании, поэтому достаточно просто надежно проварить шов, и не варить ребро жесткости для дополнительного укрепления стыка.
при проведении сварки, с учетом деформаций, при нагреве и соблюдении диагоналей, теплица получается без перекосов, и ее можно устанавливать на фундамент или без него.

Преимущество профилей и соединения деталей сваркой делают возможным изготовление теплиц любых размеров и конфигураций. Надо лишь правильно выбрать сечение и вид квадрата, и рассчитать конструкцию с учетом габаритов теплицы.

Важные пункты

Сварка должна выполняться в защитной одежде, перчатках. Глаза и лицо защищают сварочной маской или щитком.

Все основные детали варятся в нижнем положении. Для лучшей жесткости стыки после сварки можно закрепить, приварив стальную косынку с внутренней стороны. Такой способ позволяет надежно закрепить детали даже при некачественной сварке основных стыков.

Обязательно надо следить за соосностью стоевых деталей, устанавливать первые по уровню и надежно закреплять их распорами.

Все элементы теплицы варятся качественными электродами для конструкционных сталей. Лучше применять АНО-24 или МР-3 диаметром 3 мм. Качественно и надежно выполнив весь цикл работ, вы получаете возможность выращивать любимые овощи или цветы даже в небольшие морозы.

Критерии выбора профильной трубы

Выбор профиля для сварки зависит от финансовых возможностей и потребности в более надежной теплице, но основные правила одинаковы для всех.

Производятся окрашенные, оцинкованные и необработанные профильные трубы. Оцинкованный профиль обладает большим сроком службы и не подвержен коррозии. Это так, но не в случае соединения при помощи сварки.

При сварке цинк выгорает, и металл на стыке ослабляется. Ржаветь это место будет так же, как обычная необработанная труба. С окрашенными трубами то же самое, а цена таких изделий намного выше.

В случае сварки теплицы лучше использовать необработанный материал, а в дополнение купить банку грунта и покрасить металлоконструкцию после сборки каркаса.

При строительстве небольшой теплицы полки лучше приобретать размером поменьше. Для теплицы 6 м длинной, 2 м шириной и 2 м высотой вполне хватит трубы шириной 25 мм. Толщина стенок профиля – 2 мм. Это оптимальный вариант для небольших самодельных конструкций.

Важно. Перед выполнением всех работ, включая сварку, необходимо рассчитать количество профиля и расходных материалов, выполнив эскиз теплицы и определившись с ее габаритами.

Выбор формы конструкции

Самая распространенная и доступная форма теплицы – это домик с двухскатной крышей. Он легок в исполнении и не требует дополнительного оборудования и затрат при сварке.

Все работы по установке и сварке проводятся с применением ручного электроинструмента и сварочного оборудования. Но такой парник имеет меньшую полезную площадь внутренней части.

Поэтому наиболее подходящая форма – арочная. Но это более сложная конструкция, требующая применения вальцов или гибочного станка. Можно вести работы и ручным способом, но для этого надо найти отрезок цилиндра большого диаметра.

Профиль засыпают песком, что позволяет избежать деформации трубы. Затем его закрепляют посередине основы и загибают концы. Работа очень трудоемкая и не дает соблюдения размеров дуг.

Проще обращаться к специалистам, которые на вальцах за минуту сделают одинаковые арки. Но это потребует дополнительных затрат. Поэтому, когда делают теплицу своими руками, чаще всего выбирают форму домика.

Габариты и количество материала

Обязательно надо определиться с длиной теплицы, и рассчитать количество основных составляющих каркаса. Дуги необходимо устанавливать с промежутком не более метра.

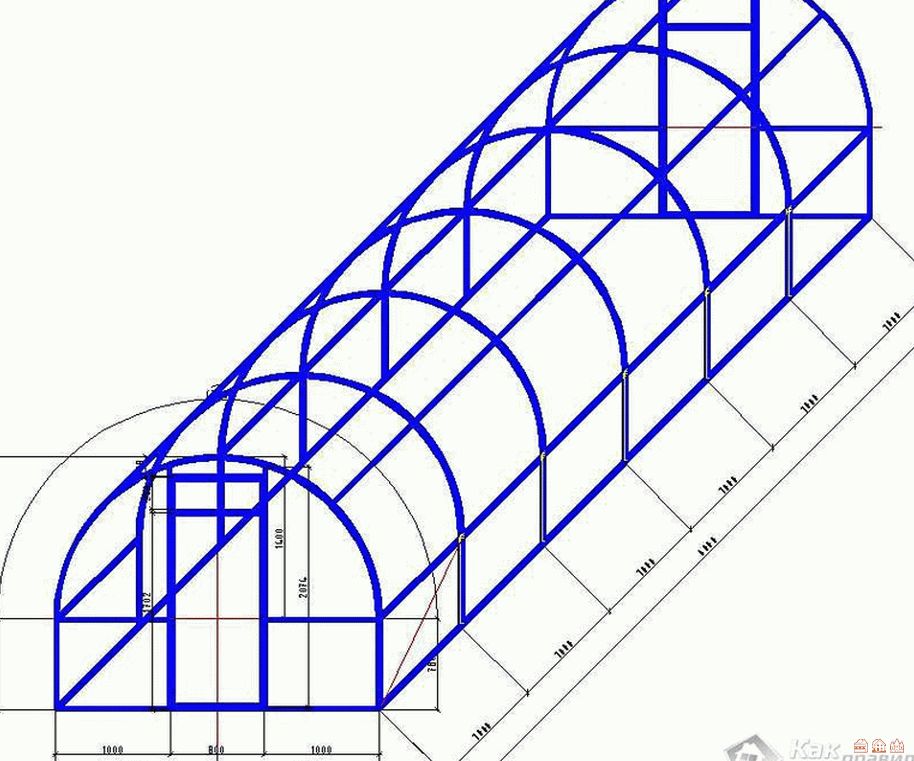

При длине 6-ти м потребуется изготовить 7 дуг и обшить их перемычками для жесткости конструкции. Передняя стена должна быть оборудована дверью и форточкой, а задняя требует монтажа только форточки.

Это самая простая и надежная конструкция небольшой теплицы. Профильная труба в основном поставляется в отрезках по 6010 мм длиной. Стоит она достаточно дорого, поэтому стоит задача свести отходы профиля к минимуму.

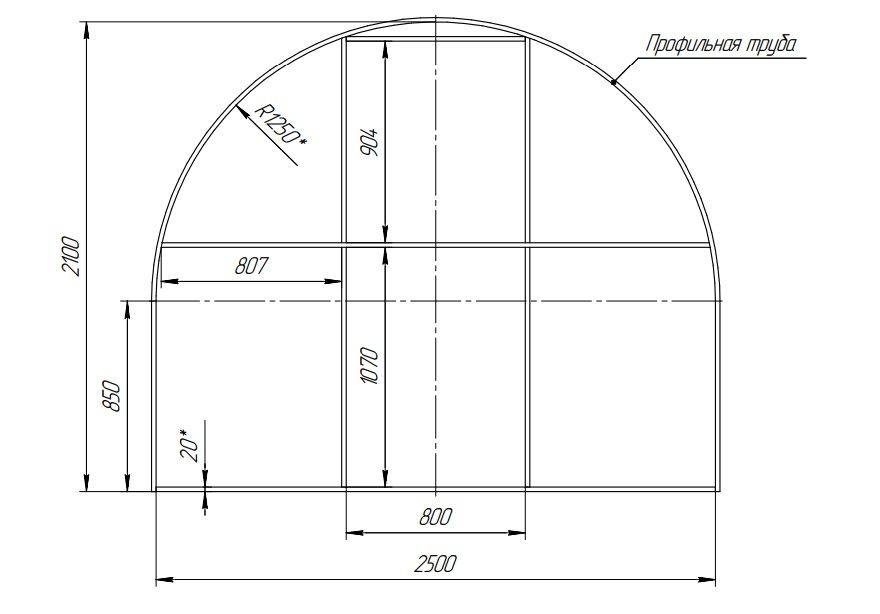

Лучшим решением будет высота стоек 1070 мм, величина одного ската крыши 1120 мм, при угле наклона в 30 °. Такой способ позволит избежать затрат на покупку основной трубы.

На перемычки достаточно будет поставить 20-й профиль. Рассмотрим их количество. На крыше они закрепляют конструкцию в верхней части дуг и посередине каждого ската. На боку – по 2 с каждой стороны.

На тыльной части предусматриваем 2 перемычки. Передняя должна быть оборудована луткой и дверью. Исходя из этого, рассчитываем количество плетей вспомогательного профиля.

Теперь следует определиться с фундаментом. Если он делается бетонным, потребуются отрезки основного профиля для закладных деталей. В случае изготовления мобильной теплицы, потребуется закупить профиль для закрепления низа теплицы.

После закупки достаточного количества профиля и электродов для сварки, переходят к выполнению основных работ.

Подготовительные работы

Работа проводится в несколько этапов. Самым долговечным и надежным способом будет изготовление бетонного фундамента. Чтобы его сделать, по периметру надо выкопать траншею глубиной на штык лопаты.

Затем сделать небольшую песчаную подушку, разметить и забить в землю закладные под стойки. Потребуется приготовить бетонный раствор и уложить его в траншею.

Армировать фундамент нет смысла, главное сделать его с ровным, без больших перепадов и перекосов. При заливке следует обращать внимание на вертикальное положение закладных деталей.

Изготовление и установка стоевых деталей

Стойки для теплицы можно сделать из отдельных отрезков трубы, порезанных в размер и с зарезанными углами. Но лучше выполнить несложные операции и просто загнуть их из длинной плети. Для этого надо разметить середину плети, болгаркой сделать угловой вырез и согнуть трубу до нужного угла в 60 °.

Затем отмеряют от краев профиля 1700 мм и выполняют вырезы. Загибают профиль вовнутрь до угла 30 °. Теперь остается проварить места вырезов.

При больших зазорах используют закладные из проволоки или электродов. При сварке надо обращать внимание на соблюдение диагоналей и правильное горизонтальное расположение всех плоскостей.

Для этого лучше выполнять сварку на ровной поверхности. Если деталь получилась с небольшим «пропеллером» – не беда, ее легко выровнять.

Далее выполняют сборку всех 7-ми основных деталей. Лицевая и тыльная деталь сразу делается с перемычками, форточками и дверью. Эти детали устанавливают первыми, закрепляя каждую на свое место и приваривая к закладным.

Первые стоевые детали должны выставляться строго по уровню, это позволит избежать перекосов всей конструкции теплицы. Выставив по строительному уровню или отвесу, их закрепляют с помощью временных распорок.

Сборка

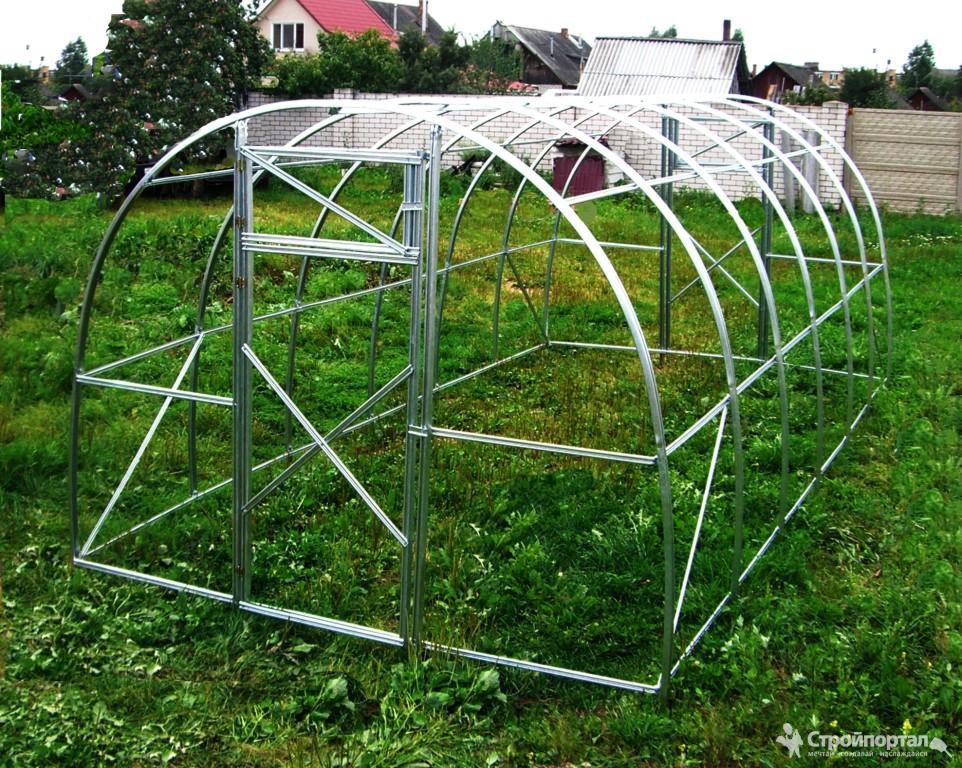

Когда основные стойки теплицы закреплены, от лицевой стороны начинают устанавливать промежуточные стойки и обвязывать их ребрами жесткости. Для этого стоевые части приваривают к закладным в фундаменте. Нарезанными в размер деталями раскрепляют с предыдущей основной стойкой.

Теперь остается изготовить двери и форточки будущей теплицы. При этом надо обязательно оставить зазоры минимум 5 мм со всех сторон. Это обеспечит защиту от затираний при провисании петель.

Дверь и форточки устанавливают в лутки. Для соблюдения правильности установки и зазоров, надо раскрепить эти детали при помощи клиньев, и затем выставить и приварить петли. После чего приварить дверь и форточки.

На этом основные работы по установке теплицы из металлических профильных труб можно считать выполненными. Остается окрасить все трубы грунтовкой и зашить парник поликарбонатом или полиэтиленовой пленкой.

Как сделать теплицу своими руками

Северо-Запад нашей большой страны – зона рискованного земледелия. Если нужен хороший урожай – приходится считаться с фактором риска, работать с применением различных мер, повышающих урожайность растений. Одним из наиболее эффективных инструментов, позволяющих собрать хороший урожай, является теплица. Она выполняет простые, но действенные функции:

В первую очередь – повышение температуры, при которой развивается растение. В наших широтах это позволяет ускорить процесс роста, увеличить период вегетации.
Во-вторую очередь – ветрозащита. Ветер провоцирует скачки температуры, которые растения не любят. Также, сильный ветер способен повредить растение. Парник защищает растения, позволяя развиваться ускоренными темпами.

Поэтому, теплицами пользуются практически все огородники, садоводы, что делает это изделие максимально востребованным.

Как выбрать материал для теплицы

Парник делают из различных материалов. Если задуматься о качественном, крепком, бюджетном изделии, то становится понятно, что металл отлично подходит на роль каркаса. Из всего многообразия металлопроката профильная труба, за счет своих прочностных характеристик, лучше всего отвечает этим целям.

Изготовить теплицу из профильной трубы и поликарбоната можно своими руками. Конструкция, сделанная из этих материалов – прекрасный вариант, который можно эксплуатировать десятилетиями.

Каркас

Если вы решили изготовить парник из профильной трубы, для начала стоит определиться с формой, конструкцией, размером постройки. Подобрать вариант, подходящий именно вам (под ваши нужды и площади) можно на профильных форумах. Или походить по магазинам готовых теплиц и выбрать для себя конструкцию по рекомендации продавцов.

Далее, необходимо на каркас, который вы выбрали, сделать деталировку. То есть понять, сколько отрезков труб и какой длины вам понадобится, как они будут скрепляться между собой, как будет крепиться поликарбонат. Поскольку поликарбонат изготавливается стандартных размеров (ширина листа — 2 метра), нужно планировать размер теплицы, отталкиваясь от этих данных.
Трубы также идут стандартных размеров – 6 либо 12 метров. Посчитайте, сколько этих стандартных отрезков вам требуется. Перед покупкой определитесь с параметрами профтрубы, толщиной стенки. Эти данные вы можете узнать из тех же самых источников, где выбрали проект парника.

Фундамент

Теплицы, которые служат довольно долго – требуют качественного основания. Поэтому необходимо запланировать фундамент под вашу конструкцию. Основные варианты следующие:

Использовать деревянный брус, обработанный антисептиком. Антисептик в данном случае нужен специальный, который подразумевает использование обработанного дерева в контакте с землей.
Залить бетонное основание – мелкозаглубленный ленточный фундамент.

Собираем теплицу

Поговорим подробнее о креплении профильной трубы между собой. Для решения этого вопроса необходимо понять, собираетесь ли вы в дальнейшем собирать — разбирать это изделие (для транспортировки, ремонта фундамента). Если нет, то простым выходом будет сварить квадратную трубу между собой в местах стыка. Сварка создаст монолитное неразъемное надёжное соединение. Если вы планируете разбирать парник в дальнейшем (или если нет возможности сварить металл) можно использовать разъемное болтовое соединение – болт, гайку, шайбу.
Остановимся на присоединении поликарбоната к каркасу. Для крепежа используются кровельные саморезы со сверлом на конце, с прилагающимися к ним резино-металлическими шайбами. Для увеличения площади, надежности крепления между саморезами и листом можно разместить неширокую гибкую металлическую крепежную ленту. Если планируете резать поликарбонат, то со стороны обрезанной кромки заклейте торец листа прозрачной клейкой лентой. Если этого не сделать, внутрь листа попадает грязь, насекомые, и, иногда, даже растения.

Теплица из профильной трубы и поликарбоната – это изделие, которое позволяет получать хорошие урожаи в условиях Ленинградской области долгие годы, не переплачивая.
Трубный металлопрокат можно найти на Первой Металлобазе. Мы находимся близко, металл в наличии, быстро погрузим или доставим металл силами собственного автопарка в пределах Санкт-Петербурга и Ленинградской области!

каркасные металлические конструкции, каркас шириной 2 м под пленку своими руками, как выбрать материал

Зачастую садоводство вырастает из обычного хобби в дело, которое начинает приносить прибыль.

Для того чтобы вырастить фрукты и овощи в условиях холодной весны и не слишком долгого лета, необходимо оборудовать на участке теплицу. Она может быть любой формы и размеров, сделанной из огромного разнообразия материалов, но любая теплица собирается, в первую очередь, из каркаса.

Особенности

Каркас является несущей конструкцией, на которую крепится покрытие, пропускающее свет: поликарбонат, пленка или стекло. К выбору материала для каркаса следует подходить ответственно, так как на каркас возлагается определенный ряд задач. Каркас, к которому крепится светопрозрачное покрытие, не только определяет форму самой теплицы, но и обеспечивает поддержание определенной температуры внутри, противостоя при этом влиянию погодных условий.

А самое главное, каркас должен быть простым в сборке и из легкого материала.

Материалы

Для того чтобы определиться с материалом каркаса, необходимо рассмотреть основные виды теплиц в зависимости от вида строения и формы укрытия. Существует два основных вида теплиц – летняя и зимняя. Последняя отличается от первой более крепкой конструкцией, наличием фундамента и системой отопления. Очевидно, что возведение небольшой зимней теплицы на даче или около частного дома выйдет намного дороже, чем монтаж даже достаточно большой летней теплицы.

По форме покрытия парники можно подразделить на следующие виды:

двускатный «домик» или односкатный пристеночный парник;
сферический, куполообразный или арочный;
трапециевидный;
многоугольный парник сложной формы.

Чтобы определиться с материалом каркаса, нужно также определить материал покрытия. Одним из самых распространенных является полиэтиленовая пленка. Дешевизна материала позволяет ежегодно укрывать парник новой пленкой, поддерживая необходимую температуру внутри конструкции. Если в полиэтилене присутствуют дополнительные компоненты, можно улучшить теплоудержание и увеличить проникание солнечного света.

Для возведения летних теплиц наибольшим спросом пользуется армированная полиэтиленовая пленка, которая прочнее обычной. При всех своих достоинствах пленка – очень непрочный материал с маленьким сроком эксплуатации. Она создает эффект «мембраны», из-за которого с внутренней стороны скапливается конденсат и который препятствует свободной циркуляции воздуха в парнике.

Вторым вариантом материала может выступать стекло, которое лучше всего пропускает свет и имеет высокую теплоизоляцию. Фрукты и овощи защищаются стеклом от росы, дождя и других осадков. Недостатками же стекла являются его дороговизна, хрупкость и большой бес, вследствие чего возникают сложности при остеклении теплицы.

На сегодняшний день сотовый поликарбонат вытесняет собой и дешевую пленку, и дорогостоящее стекло, несмотря на то, что сам тоже является весьма дорогим материалом. Производится он в виде больших листов толщиной 4-32 мм. Поликарбонат имеет отличную светопроницаемость, высокие теплоизоляционные показатели и небольшой вес. Его легко изгибать и монтировать, не подвергая риску надломить. Однако он может деформироваться при перепадах температур. Поликарбонат со временем теряет свою высокую светопроницаемость и подлежит полной замене.

К наименее распространенным материалам для покрытия парника можно отнести спанбонд и агроволокно. Такие материалы создаются из полимерных волокон и больше всего напоминают ткань белого и черного цвета.

Теплый огород на участке можно оборудовать своими руками или заказать возведение у профессионалов, но, в любом случае, для каркаса всех видов теплиц можно использовать три вида материала: дерево, пластик и металл.

Дерево

Древесина является самым популярным материалом для постройки парника. Работа с деревом требует минимума инструментов и элементарных навыков работы с ними. Это самый дешевый каркасный материал, с которым можно использовать все виды покрытия, однако у него есть несколько существенных недостатков.

Древесина больше других материалов подвержена процессам гниения, особенно при контакте с почвой, поэтому деревянная основа простоит около 4 лет. Также из нее невозможно оборудовать зимнюю теплицу. Обработка антигрибковыми средствами мало помогает, поэтому для увеличения срока службы древесину каркаса можно поместить в металлические трубы. Вторым недостатком является то, что деревянный брус не гнется, поэтому невозможно сделать округлую крышу или стены парника. При покрытии жестких углов такого каркаса сотовым поликарбонатом образуется множество мелких щелей, которые приходится герметизировать.

Пластик

Чаще всего каркасы для парников изготавливают из ПВХ труб, которые отлично гнутся, легко склеиваются между собой или приматываются обычным скотчем. Пластик является бюджетным материалом с низкой теплопроводностью, его деформированную часть легко заменить новой, не демонтируя весь каркас. Однако он, так же как и дерево, не подходит для сооружения зимнего парника, потому что быстро покрывается трещинами от низких температур и не крепится к бетонному фундаменту. Пластик невозможно использовать совместно с поликарбонатным покрытием, так как последний намного жестче самого каркаса. В целом, конструкция из ПВХ труб очень ненадежная и может деформироваться даже порывами сильного ветра.

Металл

Железный каркас – это самое лучшее решение для создания крупного зимнего парника из доступных материалов. Особое внимание следует уделить возведению фундамента, так как каркасные конструкции из металла имеют значительный вес. В качестве материала чаще всего используются профильные трубы, алюминий или профили, покрытые цинком.

Алюминиевые профили не нужно красить, они достаточно жесткие для использования поликарбоната в виде покрытия, но легкие и служат очень долгое время. Из недостатков можно отметить высокую стоимость материала и сложности при собственноручном монтаже. Покупка готовых наборов для возведения парников ограничивает размеры и форму теми вариантами, что представлены на рынке строительных услуг и материалов. При сборке своими руками также возникает сложность купить определенное количество профилей, которые продаются крупным оптом.

Профили для гипсокартона являются как раз оцинкованными и их также можно применять для возведения теплого огорода на даче или за домом. Из них можно сделать прямоугольные и многоугольные парники, однако невозможно возвести арочные или сферические, так как оцинкованный профиль практически не гнется. При невысокой цене они достаточно прочные, мало весят и долго служат. Самое главное – необходимо аккуратно укрывать такой каркас, так как острые стыки профиля могут повредить тонкую пленку или карбонат.

Из профильной трубы легко сварить каркас для большой стационарной зимней теплицы. Прочные трубы легко крепятся к бетону, держат форму изгиба и практически не разрушаются со временем. Высокую теплопроводность можно понизить покраской металла светлым цветом и покрытием сотовым поликарбонатом. Очень важно иметь навык изгибания профильных труб на специальном оборудовании или вручную, чтобы каркас был достаточно ровным и устойчивым. В случае отсутствия такого умения каркас может быть цельносварным и приобретенным уже в готовом виде.

Чертежи и схемы

После выбора конструкции и материала наступает этап составления чертежа. Если под рукой не найдется специальной миллиметровой бумаги, можно воспользоваться обыкновенными тетрадными листами в клетку, на них тоже достаточно удобно располагать элементы чертежа. Все построения проекта стоит вести простым карандашом, так как его проще стереть в случае обнаружения ошибки в расчётах. При наличии опыта проектирования можно также воспользоваться специальной чертежной программой, например, «Компас» или «Autodesk AutoCAD».

Необходимо сделать план минимум в двух видах – с длинной стороны стены и с торца. Также отличное представление о готовой теплице даст ее проект в изометрии.

Проектирование выполняется поэтапно.

Определение масштаба. Для этого необходимо взять планируемые размеры теплицы и перевести их соотношением так, чтобы рисунок поместился на небольшом листе. Например, при выборе большого квадратного парника с размерами 6х6 метров можно начертить квадрат со стороной в 20 см, тогда масштаб чертежа будет 1: 30.
Чертеж внешних контуров парника с заданной длиной, шириной и высотой.
Определяется и наносится фундамент или основание теплицы в зависимости от выбранной конструкции.
Вычерчиваются стенные опоры. В случае проектирования односкатной или двухскатной крыши на данном этапе также вычерчивается стропильная система.
К чертежу добавляются различные горизонтальные элементы и проемы – перемычки, окна и двери.
Проводится окончательная детализация и наносятся различные заметки по готовой конструкции, виду материала и крепежу. Например, можно указать, что для возведения теплицы будет использован профиль толщиной 20×20 или 25х25 мм, покрытие будет поликарбонатным, а крепиться к каркасу поликарбонат будет с помощью самореза с шайбой.

У каждого вида теплиц существуют свои особенности проектирования. К примеру, высота арочного парника обычно не превышает высоты гнутого поликарбонатного листа. В зависимости от его стандартной высоты крыша такой теплицы будет находиться на уровне от 1,9 до 2,1 метра. Так как для арочного парника необходим изогнутый каркас, для построения чертежа нужно будет рассчитывать радиус изгиба. Такой радиус не должен превышать максимально допустимый радиус изгиба листов поликарбоната, указанный производителем.

Для парника длиной до 3-4 метров можно использовать только две дуги на торцах в качестве вертикальных опор. Если длина парника более 4 метров, необходимо добавить дополнительные опоры на расстоянии 1-1,5 метров друг от друга. Такие дуги крепятся к прямоугольному металлическому основанию парника и горизонтальными направляющими между собой.

Для одно- или двускатной теплицы необходимо правильно подобрать угол наклона крыши – он не должен быть меньше 20 градусов и не больше 45. Для каркаса желательно использовать прочный стальной профиль, а для обеспечения прочности между вертикальными и горизонтальными элементами добавлять дополнительные диагональные укосы. Для удобства расчета размеров такого парника можно исходить из длины и ширины стандартного листа поликарбоната. Тогда не возникнет необходимости распиливать достаточно прочный материал в ширину или длину, чтобы укрыть участок необходимой величины.

Купольная теплица (геокупол) является самым сложным видом парника, но и самым лучшим по освещенности и устойчивости к сильному ветру и снегу. Такое сооружение создается за счет соединения большого количества шестиугольников или треугольников в единую систему. Проще, конечно, возвести теплицу с треугольными элементами. Устойчивый геокупол может быть возведен практически любого размера, но самым оптимальным является диаметр 4 м и высота около 2 метров. При таких размерах понадобится около 35 треугольных элементов с длиной ребра 1,23 м и около 30 штук с длиной 1,09 м. Для того чтобы рассчитать точное количество, можно воспользоваться специальным калькулятором.

Тонкости установки

Прежде чем начать непосредственно монтаж каркаса своими руками, необходимо заранее начать подготавливать все материалы и инструменты. Приобрести в строительном магазине крепеж, отвес, ножницы по металлу или пилу и шуроповерт.

После этого можно приступать к самому процессу возведения.

Очищается и выравнивается площадка в том месте, где планируется монтаж каркаса. Необходимо также тщательно очистить место от сорняков и травы, так как в тепличных условиях они разрастутся и вытеснят культурные растения.
Производится разметка на площади и обустраивается фундамент, если он необходим. Чтобы возвести его, необходимо снять верхний слой дерна и выставить двухконтурную разметку с помощью колышков и шнура. Затем выкапывается траншея необходимого размера в зависимости от выбранной конструкции теплицы и используемого каркасного материала. Готовая траншея выстилается специальной мембраной для защиты от влаги и заливается смесью цемента песка и гравия. Для усиления фундамента можно дополнительно воткнуть по периметру траншеи металлические колышки или даже собрать из них отдельный каркас.

Сама сборка проводится либо непосредственно на подготовленном участке, либо недалеко от него, чтобы было проще перенести готовый остов на нужное место.
Делим брус или профиль на куски необходимой длины в соответствии с составленным чертежом. Древесина пилится, металл разрезается специальными ножницами, пластик отламывается или отрезается ножом. При возведении арочного парника профиль сгибается под нужным углом вручную или с помощью специального оборудования.
В первую очередь собирается основание. Дерево соединяется с помощью саморезов, пластик клеится, а металл можно сварить специальным аппаратом.
Затем собираются торцевые части сразу с дверными проемами и прикрепляются к готовому основанию.
При необходимости собираются и крепятся дополнительные вертикальные опоры, горизонтальные и диагональные направляющие.
Готовый каркас устанавливается на фундамент или просто переносится и закрепляется в намеченном месте. После этого можно приступить к обтяжке или остеклению готовой конструкции.

Перед натяжкой материала каркас можно покрасить или обработать различными растворами против гниения или коррозии.

Советы

При сборке каркаса из алюминия лучше покупать перфорированные уголки, это существенно упростит сборку и покрытие парника. Конструкцию летней теплицы можно сделать разборной, тогда срок её службы будет существенно продлен за счет хранения в теплом сухом помещении весь осенне-зимний период. Если же теплица не разбирается, то необходимо своевременно счищать с нее снег для того, чтобы исключить риск деформации и пролома крыши.

Если теплица расположена вдали от постоянного места жительства, на даче за городом, не всегда снег убирается своевременно. В таком случае необходимо возводить усиленную конструкцию, которая выбирается в зависимости от погодных условий данного региона. Такие теплицы, как правило, имеют металлический каркас толщиной более 1,2 мм. В качестве усилителя дуг арочного парника может выступать дополнительная тонкая дуга, приваренная снизу к основной. В верхней части двускатной деревянной теплицы можно расположить дополнительные поперечные или продольные перемычки. А также можно уменьшить расстояние между вертикальными и горизонтальными элементами каркаса, что также надежно укрепит конструкцию.

На прозрачность поликарбоната влияет толщина его листа. Поликарбонат с сечением листа в 4 мм будет лучше пропускать солнечные лучи, чем поликарбонат с сечением листа в 8 мм. Однако последний намного прочнее и меньше подвержен деформации при нагревании и охлаждении окружающего воздуха.

Реже всего встречающийся вид теплицы – заглубленная теплица. В этом случае над поверхностью находится только ее крыша, а все остальное пространство расположено под землей. На летний период крыша такого парника снимается и в ней выращивается рассада.

Можно экспериментировать с нестандартной формой или выбором материала для теплицы, делать ее небольшой разборной конструкцией или возвести настоящую остекленную оранжерею. Главное, изучив все достоинства и недостатки, подойти к выбору взвешенно и суметь собрать такую теплицу самостоятельно.

О том, как выбрать каркас для теплицы, смотрите в следующем видео.

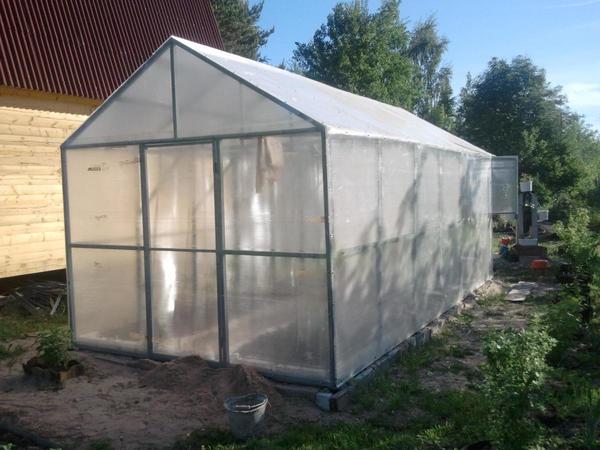

Каркас для теплицы из профильной трубы своими руками чертежи. Изготовление двухскатной теплицы по чертежу

Этот вариант теплицы немного посложнее, да и профильной трубы уйдёт побольше. Такая конструкция позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы, лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое с чего нужно начинать её делать, это с примерного чертежа.

2. Далее определяемся с местом, где будем делать теплицу. Выравниваем площадку и изготавливаем боковые стены, их должно быть 2 шт.

Перед тем, как приваривать стойки к 6 м. профилю, не забудьте измерить диагональ.

3. Таким же образом делаем торцевые стены, которые с дверями и окнами. При этом зазор между стойками и дверями должен быть 1 см.

4. Устанавливаем конструкцию на выравненные (нивелиром) кирпичи и свариваем все стены между собой.

5. Далее установить основания теплицы с помощью уголков и арматуры, как написано выше (в первой главе) или же залить ленточный фундамент. Это уже на ваше усмотрение.

6. Варим крышу. По желанию в ней тоже можно сварить пару окон, для лучшего проветривания.

Кстати, перемычки лучше делать через 50 см., чтобы карбонат дольше простоял и не лопнул под воздействием снежных осадков.

7. И постепенно устанавливаем её на стены парника.

8. Зашиваем нашу конструкцию поликарбонатом. Только не забудьте зачистить и покрасить трубы теплицы. Все торцы проходим клейкой лентой, для герметизации.

Как видите сложности в изготовлении никакой нет. Она получается дороже торговой, но зато надёжней.

Чертежи теплиц с размерами. Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе. Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

: Из бруса чаще всего делают теплицу из поликарбоната домиком

: Усиление стропил тепличной крыши

: Общее устройство теплицы домиком

: Вариант теплицы с деревянным каркасом и разноуровневой двускатной крышей

: Порядок сборки деревянного каркаса своими руками для теплицы из поликарбоната

: Чертеж с размерами: односкатная теплица

: Еще один вариант — большего размера

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть, про односкатные —.

Двускатная теплица чертеж. Чертежи каркаса теплицы с двускатной крышей

Проекты теплиц с двускатной крышей предусматривают выполнение каркаса теплицы своими руками из профильной трубы 40*20 мм. Такой профиль сможет выдержать значительную нагрузку в виде снеговой шапки или порывистого ветра.

Чертеж теплицы с каркасом из профильной трубы и двускатной крышей

В чертежах отображается схема несущего каркаса, включающая размеры стен, угол наклона крыши, в которой традиционно устанавливаются вентиляционные форточки. Если планируется теплица небольших размеров, можно предусмотреть вариант с односкатной крышей, один край которой будет располагаться выше другого, обеспечивая сток воды и сход снега.

Теплица из прозрачного поликарбоната с двускатной крышей

Угол наклона стропил в крыше двускатной конструкции составляет 25-30 градусов. Такой уклон будет способствовать сходу осадков с поверхности. Крыша считается довольно пологой и не требует обустройства стропильной системы вспомогательными укосами.

Проекты теплиц с двускатной крышей предусматривают изготовление каркаса из профильной трубы 40х20 мм

В конструкциях такого типа предполагается использование более прочного профиля (20х40) для основных стоек и основания, стропил и коньковой балки. Для горизонтальных перемычек можно применить профильную трубу 20х20. Чертежами предусматривается расположение вертикальных стоек с шагом в один метр. Также следует учитывать, что в случае покрытия теплицы листами поликарбоната, стыковочные линии должны приходиться на профиль. Стропила также располагают на расстоянии не более одного метра друг от друга.

Теплица с двускатной крышей может использоваться для культивирования растений различной высоты

Конструкция теплицы с двускатной крышей отличается некоторыми особенностями. Здесь необходимо будет внимательно подойти к раскройке листов поликарбоната под фронтоны. Если все размеры будут выдержаны согласно чертежам, это приведет к экономичному расходованию поликарбоната.

Расчет теплицы 3 н. Особенности теплиц из поликарбоната

Качественны и некачественный сотовый поликарбонат

Свою популярность поликарбонат получил благодаря следующему набору достоинств.

По сравнению со стеклом, он обладает меньшей массой. Следовательно, для теплицы из поликарбоната требования к каркасу и фундаменту не такие строгие.
Прочность – при правильной работе и ответственном подходе к делу обшивка прослужит вам как минимум 5-6 лет.
Низкая теплопроводность – наличие пустот в ячейках, заполненных воздухом, делает поликарбонат неплохим теплоизолятором. Растения в теплице с такой обшивкой менее подвержены резким перепадам температур.
Высокая светопроницаемость — свет беспрепятственно проходит через материал.
Стенки ячеек, как уже было сказано выше, играют роль ребер жесткости. Благодаря им поликарбонат – прочный материал, способный выдержать на себе немалое количество снега, выпадающего на крышу теплицы зимой.

Эксплуатационные характеристики листов сотового поликарбоната

Важно! Поликарбонат следует сгибать определенным образом, чтобы линии сгиба располагались поперек ребер жесткости. В изображении ниже — правильный и неправильный примеры.

Как правильно сгибать поликарбонат

Кроме материала, в ходе проектирования теплицы важно выбрать ее будущую форму. Всего существует пять основных типов конструкции парника из поликарбоната, каждый со своими особенностями, достоинствами и недостатками.

Теплица в форме арки – к полукруглым опорным элементам крепятся горизонтальные балки. Каркас полностью обшивается гнутыми листами поликарбоната. Полукруглая теплица хороша тем, что на ее крыше будет минимальное количество снега, кроме того, для сооружения каркаса потребуется значительно меньше материалов и времени. Что касается недостатков, то обычно парники в форме арки обладают малой высотой, что не только неудобно в работе, но и накладывает ограничения на выращивание некоторых культур.

Арочная теплица

Теплица с двухскатной крышей – классическая версия. Для сооружения понадобится больше материала и времени, но при этом решается проблема с малой высотой постройки. При желании на ее основе можно создать теплицу Митлайдера , известную своей эффективной системой вентиляции.

Двускатная теплица

Теплица с односкатной крышей – оптимальный вариант для парника, пристраиваемого к забору, дому или к летней кухне. Конструкция сравнительно проста в создании, а при ее возведении рядом с домом уменьшаются затраты на подключение коммуникаций (если в этом есть необходимость).

На фото пристенная односкатная конструкция

Теплица-хлебница – полукруглая теплица небольших размеров с открывающейся створкой.

Получила свое название за сходство конструкции с устройством хлебницы. Хорошо подходит для работы с рассадой, при необходимости можно настроить степень открытия створки в зависимости от температуры.

Теплица-хлебница

Купольная теплица , также известная как шатровая. Сложна в постройке, но при этом чрезвычайно устойчива к воздействию ветра и снега. Кроме того, характеризуется наилучшими показателями освещенности. Дополнительное преимущество – привлекательный внешний вид.

Видео каркас теплицы из профильной трубы чертежи

как из профильной трубы сделать теплицу

Размер теплицы может быть разным, но большие конструкции позволят не только кормить свою семью, но и получить дополнительный доход от продажи урожая. Тем более что можно сварить теплицу из профиля своими руками, сэкономив на приобретении готового парника. Подробнее о нюансах этой работы и выборе материалов читайте ниже.

На этапе подготовки

Чтобы получилась качественная теплица из металла своими руками, чертежи следует делать внимательно, продумав все до мелочей. На этапе подготовки заготовьте необходимые материалы. Вам понадобятся:

— 4 навеса;

— металлический профиль с сечение 20х40 мм, толщина стенки которого будет 1,2 мм;

— арматура 10-12 мм;

— уголок с полкой 40 мм;

— песок и цемент;

— анкера длиной 120 мм и диаметром 10 мм;

— термошайбы и поликарбонатные листы;

— доски для опалубки.

Из инструментов держите под рукой болгарку, сварочный аппарат, устройство для сгибания трубы, молоток, лопату, разводной ключ, дрель.

Как сварить теплицу из профиля своими руками: строим фундамент

Чтобы под тяжестью металла теплица не начала проседать в землю, важно позаботиться о создании надежного фундамента. Из различных вариантов можно предпочесть линейное основание с армированной конструкцией.

На этапе создания фундамента вы должны уже четко знать размеры будущего парника. «Классический» вариант – это 3х4 м. Такой размер подходит для семейного использования. Но если хотите зарабатывать продажей урожая, стоит создать теплицу больших размеров. Это могут быть конструкции 3х6 м или 3х8 м.

Учитывайте, что профильная труба достигает в длину 6 метров, поэтому при выборе длины теплицы ориентируемся на четное число. Тогда легче будет резать материалы.

Когда все приспособления подготовлены, а проект создан, можно приступать к работе.

Для фундамента необходимо выкопать траншею глубиной около 600 мм и шириной 300 мм. Стенки фундамента будет удерживать деревянная опалубка, которая предварительно подготовлена. Каркас из арматуры с помощью проволоки приматывается к коробу. И все заливается раствором из песка, цемента, гравия и щебня. Фундамент оставляем затвердевать на 10 суток.

Нижнее основание парника устанавливается на фундамент. Далее – выстраивается все тепличное сооружение. Схема теплицы из профильной трубы своими руками говорит о том, что профильные трубы на каждом углу по одной прихватке соединяются между собой. После этого с помощью длинной рулетки проверяется одинаковый размер диагоналей. Когда вы проверили все точно, на каждый угол ставится по второй прихватке. Эти места обвариваются.

Форма парника

Можно построить теплицу разной формы. Все зависит от количества материала и свободного пространства на участке.

Тепличные сооружения могут иметь прямую крышу и ровные стойки 2500 мм. Такая конструкция больше напоминает гараж с прозрачными стенами. Ее легко собрать самостоятельно.

Существует и другая теплица из профтрубы своими руками, чертеж на которую потребует более тщательной проработки. Среди сложных вариантов выделяют двухскатную крышу и прямые стойки 2000 мм. Высота стоек будет зависеть от выбранных культур для выращивания.

Обратите внимание на то, что чем выше будет парник, тем легче контролировать температурный режим. Если очень жарко, можно открыть форточку и убрать излишки теплого воздуха, при этом избавив растения от переохлаждения. Если холодно – быстро собрать теплый воздух.

В верхней точке минимальная высота конструкции – 2500 мм. В случае арочного перекрытия кровля может начинаться с высоты стоек в 300 мм. Хотя встречаются и такие парники, где стойки достигают только 1300 мм.

Самодельные теплицы из профильной трубы своими руками строить не сложно. Главное, на начальном этапе определиться с видом растений, которые будете выращивать, количеством материала и формой сооружения.

Если речь идет о ровной крыше, она устанавливается по той же схеме, что и одна из сторон парника. А именно:

1. Через каждые 1000 мм основные балки профиля 20х40 мм привариваются между собой.

2. Из полос металла или метровых обрезков устанавливаются поперечины.

3. На термошайбы закрепляется поликарбонатное полотно.

Если вы решили изготовить теплицу своими руками из профильной трубы с треугольной крышей, необходимо сварить два равнобедренных треугольника одинакового размера. Соединительная балка прикладывается к верхним углам треугольников. А к балке и верхнему периметру коробки привариваются ребра жесткости.

Обдумывая, как сделать теплицу из профтрубы своими руками с арочной крышей, заранее подготовьте устройство для гиба профиля. Сооружение получается из двух роликов, которые цепной передачей соединяются между собой. Сверху профиль прижимается с помощью еще одного ролика.

Теплица из профиля своими руками

Строительство теплицы своими руками из профиля, фото инструкции

Теплица из металлопрофиля, своими руками построенная – самый прочный, экономичный, надежный и популярный вид конструкций для выращивания растений в закрытом грунте. Такие изделия при должном уходе долговечны, не требуют больших вложений в процессе эксплуатации. Но чтобы теплица действительно прослужила много лет и не рухнула при нагрузках, необходимо грамотно подойти к проектированию и строительству.

В статье пойдет речь о том, как сделать теплицу из профиля своими руками, подскажем, как выполнить чертеж, какие размеры целесообразны, какой материал выбрать, как согнуть, чем крепить, какой вид крыши более практичен для постройки.

Теплица из металла – что важно для проектирования

Прежде чем приступить к практическому строительству, необходимо знать, что теплица из металла своими руками может быть построена из нескольких видом металлопрофиля:

Круглая металлическая труба диаметром 20-25 мм, для вертикальных стоек каркаса иногда используют профиль диаметром 50 мм, соединяются элементы обычно сваркой через уголки для усиленных конструкций.
Профильная квадратная, прямоугольная труба из металла, с ребром 20*20, 20*40, 20*60 мм, толщина стенок 1,5-2 мм, для больших конструкций 3 мм.
Алюминиевый профиль – легкий, удобный в монтаже, для строительства лучше использовать анодированные хлысты, соединения выполняются на специальные болты. Хотя стоимость изделия высока, среди огородников востребованы теплицы из алюминиевого профиля и стекла, особенно, если бока выполнены из раздвижных систем, такой конструктив помогает организовать правильное проветривание.
В последнее время набирает популярность теплица из профиля для гипсокартона, хлысты недорогие, легко режутся ножницами по металлу, собираются на специальные крепления и саморезы. При грамотном проектировании и соблюдении норм монтажа, сооружения получаются прочные, надежные и очень практичные.

На фото теплица из алюминиевого профиля под стекло, делая проект, не забудьте учесть габариты стеклянного листа

Использование специальных соединений для крепления металлических элементов фактически позволяет соорудить разборный каркас теплицы из профиля своими руками. Такую конструкцию легко можно демонтировать, перенести на другое место и собрать заново.

На видео ниже, подробное видео, как сделать сварную металлическую теплицу, от чертежа до практического воплощения.

Конструктив

Теплица своими руками из профиля построенная может быть отдельно стоящая либо выполненная пристройкой к дому, бане, гаражу. Самостоятельные строения из алюминия и металлического профиля под гипсокартон обычно прямоугольные по основанию, под двускатной крышей. Пристенные конструкции – под односкатной. Кровлю домиком легко собрать из прямого профиля, не требуется никаких специальных приспособлений. Металлоконструкции из круглой и профильной трубы часто делают под арочной крышей.

Металлическая теплица под стекло с открывающейся крышей

Как согнуть металлический профиль для теплицы

Чтобы загнуть профиль нужно профоборудование – трубогиб, приспособление можно сделать самостоятельно, а также в строительных магазинах есть услуга по изготовлению металлических дуг стандартного диаметра. Можно изготовить дуги для теплицы своими руками из профиля для гипсокартона, порезав бортики ножницами. Таким же способом можно сделать арку из профтрубы, надрезав с одной стороны на 2/3 ширины профиля болгаркой, согнуть по шаблону и сварить швы.

Посмотрите видео-инструкцию, как своими руками сделать трубогиб, и как согнуть профиль для теплицы.

Размеры теплицы из металлического профиля зависят только от ваших амбиций и величины участка, но при составлении чертежа, важно учитывать габариты укрывного материала. Самый востребованный – поликарбонат, его ширина 2,0 м, длина 6,0 м, поэтому стоевые и поперечники следует размещать так, чтобы края листов попадали в середину профиля.

Для домашнего пользования целесообразно делать теплицы из металлопрофиля размером 6 на 3 м, минимум на 2,8 м, если теплица арочная, при радиусе 1,9 м, аккурат по дуге кладется 6 м лист поликарбоната. Кроме того, металлические трубы и профиль можно купить длиной 3 и 6 м, что получается очень экономично, практически нет отходов. При такой ширине внутри можно организовать грядки по 1,0 м, останется место для удобной дорожки.

Проект арочной конструкции для самостоятельного строительства

Оптимальная высота для арочной теплицы из металлопрофиля – 1,9 м, чтобы увеличить высоту, конструкцию можно установить на фундамент с высоким цоколем. В теплицах с крышами домиком рекомендуется делать прямые стены высотой 1,8-2,1 м до нижнего края ската. От горизонтали по верхним оголовкам до самой высокой точки (конька) еще +0,5-1,2 м. Данное расстояние регламентирует крутизну укоса ската, которая зависит от ветровой и снеговой нагрузок в регионе. Для разных местностей этот показатель 15-45 о .

Односкатное сооружение – идеально для пристройки к дому

Для облегченных, временных теплиц и парников из металлического профиля фундамент можно не делать, но не забывайте, от земли металл будет портится. Поэтому площадку следует выровнять, посыпать щебнем, песком, расстелить по периметру полосу рубероида, лучше в 2 слоя. Можно обойтись толстой полиэтиленовой пленкой, но она не дышит, основание может сыреть, покрываться ржавчиной.

Для полноценных металлических теплиц фундамент следует организовать по всем нормам. Оптимально сделать ленту по периметру:

залить монолитно-бетонную;
установить блоки и скрепить их;
выложить из камня, красного кирпича;
сделать из бруса 100*100 мм, пропитав его смесью отработки с битумом и обвернув рубероидом;
воспользоваться подручными материалами: стеклянные бутылки, напилить пеньков;
надежным станет и основание из швеллера.

Ленту лучше делать незаглубленную, сняв только верхний плодородный грунт на 300-500 мм, либо мелкозаглубленную – 700-800 мм. Устраивается фундамент по схеме:

слой щебня – 100-200 мм;
песчаник – 100-200 мм, трамбуется;
застилается рубероид;
внутрь траншеи устанавливается армирующий каркас, обычно 2 горизонтальных уровня, по 2 рифленых прута 8-12 мм сечением в каждом, соединены вертикальной арматурой можно гладкой 6-8 мм, узлы крепятся вязальной проволокой.
устанавливается опалубка;
заливается бетон, штыкуется, выравнивается горизонталь;
через 2-4 недели щиты снимаются, делается вертикальная гидроизоляция битумом, рубероидом, проводится обратная засыпка грунта.

Высота ленты обязательно должна быть больше ее ширины, высокое основание на 100-300 мм над уровнем земли убережет металл от коррозии

Для болотистых и очень неровных местностей выходом станет свайное основание, его забивают или ввинчивают в грунт, обычно ниже уровня промерзания почвы. Для облегченных теплиц их металлического профиля допустим простой вариант: нарезать из стального уголка 50*50 мм полосы по 700-1000 мм и забить в грунт, но это решение не подходит для рыхлой почвы.

Если на участке сыро, теплицы металлические целесообразно установить на столбчатый фундамент. Выкапываются ямы, делается подушка, формируются столбы из рубероида, внутрь устанавливается арматура и заливается бетоном. Можно сделать столбы из металлической, асбестовой труб, выложить из кирпича, камней. Для бюджетных, незаглубленных столбов на подушку кладется рубероид и сверху обычный блок, плоский камень, для маленьких теплиц подойдут кирпичи.

Фундамент из бруса под металлокаркас

Теплица из профиля для гипсокартона своими руками – инструкция по изготовлению

Проект металлической теплицы рекомендуется взять готовый, типовой, в нем рассчитана эргономика, размеры, нагрузки. Для простых сооружений самостоятельный чертеж не составит труда. Далее предложим поэтапную инструкцию, как делается теплица из алюминиевого профиля своими руками, но в данной конструкции допустимо использовать и стальной профиль.

Чертеж теплицы из профиля для гипсокартона, для усиленных конструкций рекомендуется вместо диагоналей установить поперечники с шагом 50 см

Изучив чертеж понятно, что вся теплица состоит из нескольких узлов:

торец с укосами для крыши с дверью;
глухой торец с укосами под крышу;
боковые стены – прямоугольники, состоящие из вертикальных стоевых и поперечников для жесткости;
торцы стянуты между собой длинным поперечным металлическим профилем – конек;
2 поперечника на середину скатов, между ними перпендикулярно устанавливаются ребра — стропила;
обшиваем каркас поликарбонатом, пленкой.

Совет: Скаты крыши по сути представляют собой прямоугольники, их лучше собрать на земле, поднять, закрепить на коньке и верхней обвязке.

По предложенному алгоритму собираем элементы из металлического п-образного профиля для гипсокартона, соединяем детали крабом, как на фото ниже.

Как выполнить соединение металлического профиля

Нарезаем профиль в размер, согласно чертежу, на ровной площадке собираем торцы.

Между вертикальными стойками расстояние 900-100мм, но не более 1200 мм

Устанавливаем торцевые узлы на фундамент, проверяем геометрию, крепим на уголки и длинные саморезы. По такой же схеме изготавливаем бока, крышу, устанавливаем по месту, делаем соединение.

Как правильно соединять перпендикулярные детали из металлического профиля

Проверяем металлическую конструкцию на прочность, при необходимости внутри укрепляем диагональными вставками либо добавляем поперечников.

Конструкция теплицы из поликарбоната на металлическом каркасе укрепляется дополнительными поперечными деталями

Осталось обшить металлическую конструкцию укрывным материалом. Такая теплица из оцинкованного профиля с поликарбонатом прослужит более 10 лет, без дополнительных вложений. Так же предлагаем посмотреть, как сделать арочную пленочную теплицу из металлического профиля для гипсокартона своими руками, на видео поэтапный процесс.

Инструкция по изготовлению каркаса теплицы из профильной трубы, чертежи

Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок.

В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

горяче- и холоднодеформированные;
электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

тщательно зачистить жесткой щеткой от окалины;
обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
промыть растворителем;
загрунтовать;
покрасить.

Полезно знать: Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

Основные виды профтруб для изготовления теплиц

Целесообразность и выбор размера профтруб

Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм.

Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

Пристроенная к дому с односкатной или ассиметричной овальной крышей.
Отдельно стоящая арочная конструкция.
Теплица домиком из профильной трубы с двускатной кровлей.

Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45 о . Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30 о , ширина теплицы 4 м. По теореме Пифагора: с 2 =а 2 +в 2 , где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30 о , равен половине гипотенузы. Составляем уравнение:

с=2х, отсюда (2х) 2 = 2 2 +х 2 , 4х 2 = 4+х 2 , 3х 2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Видео (кликните для воспроизведения).

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Как согнуть профильные трубы для теплицы

Арочные теплицы из профтрубы считаются наиболее практичными, они обладают хорошими аэродинамическими характеристиками, поэтому легко переносят снеговые нагрузки и порывы ветра. Проще всего заказать услугу по сгибанию профтруб на специализированной металлобазе, можно купить трубогиб, но это не целесообразно.

Существует народная технология, как самому согнуть профильную трубу и не деформировать ее. Потребуется радиусный шаблон, следует изготовить заранее.

Способ первый – в любое время года

Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений.

Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

Способ второй – зимний

Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

Способ третий – просто, но потребуется оборудование

Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой.

Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера.

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м 2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Важно: Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки. Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

Обвязка, усиление, стропильная система, покраска.

Возводим теплицу из металлопрофиля своими руками

Собственная теплица порадует многих – ведь она позволит круглый год выращивать овощи и фрукты. Но надо правильно возвести конструкцию, чтобы растения внутри не погибали. Потому важно научиться соблюдать элементарные правила и требования, когда создаётся теплица из металлопрофиля своими руками.

Почему стоит использовать металлопрофиль

Существуют и другие материалы, которые можно использовать при создании подобных сооружений:

Дерево. Материал отличается низкими ценами, лёгкостью обработки. Минус в том, что дерево служит не очень долго, даже если обеспечивается дополнительная защита с помощью различных составов;
Стальные трубы. Материал способен долго прослужить, но создание теплицы потребует дополнительных затрат, как по времени, так и по силам, деньгам. Понадобится создавать более стабильный и серьёзный фундамент. Не обойтись без применения технологии сварки для соединения. Не просто будет соединить с основой и финишное покрытие.

Основное назначение металлического профиля – монтаж гипсокартонных систем. Но он отлично подходит и для того, чтобы была возведена теплица из металлопрофиля своими руками.

Следующие преимущества характерны для профилей на основе из металла:

Небольшой вес изделий в готовом виде;

Значит, не потребуется создавать массивный фундамент, требующий дополнительных затрат. Даже в случае полностью самостоятельного монтажа транспортировка не должна доставить хлопот.

Можно легко обойтись без сварки, склеиваний, когда возводится теплица из металлопрофиля своими руками. При креплении применяются шурупы, саморезы.

Долгий срок эксплуатации. Такие теплицы способны простоять минимум 5-7 лет;
Отсутствие необходимости в дополнительном уходе добавляет экономичности. Не нужно тратить время, чтобы поддерживать нормальный внешний вид.

Главное – максимально ответственно и правильно провести сборку, только в этом случае указанные выше цифры сохранят актуальность. Например, теплица начнёт постоянно расшатываться, если прикрутить саморезы не в тех точках, недостаточно прочно. Из-за этого прочность конструкции падает. Спустя некоторое время сооружение приходит в негодность.

Есть и отрицательные моменты, но их всего пара.

При проведении некачественного монтажа конструкции начинают быстро разрушаться.
Недостаточная прочность для ситуаций, когда требуются большие территории, фактически промышленные объекты. Но не должно возникнуть проблем, когда создаётся теплица из металлических профилей своими руками.

Правила монтажа конструкций

Краткая инструкция монтажа не так сложна, как кажется на первый взгляд.

Приступаем к фундаменту

Для большинства ситуаций подходит ленточное основание. Потому ему и отдадим предпочтение. Создание данной части сооружения предполагает прохождение следующих этапов:

Первый шаг – определение габаритов будущей теплицы;
По углам ставятся колышки, между ними в обязательном порядке натягивается нить;
Траншея роется в соответствии с показаниями, основанными на нитях. Глубина обычно выбирается чуть ниже точки промерзания грунта;
Засыпка слоя песка на дно траншеи, утрамбовка. Использование рубероида для прикрытия внутренней поверхности. Теплица из металлических профилей своими руками требует и других работ.

Рубероид можно и не применять, если максимально важна скорость возведения. Но наличие гидроизоляционного слоя продлевает срок службы для всей конструкции.

Арматура диаметром 6-8 миллиметров помогает усилить фундамент. По сути, создаётся просто линия из нескольких металлических элементов, которые проходят по всему периметру. Обычная стальная проволока используется, чтобы скрепить друг с другом металлические детали. Когда работа с металлом заканчивается – остаётся залить всё пространство бетоном. И подождать, когда состав просохнет. На это обычно уходит до двух недель. Только после этого можно считать, что закончена теплица из металлических профилей своими руками.

Не рекомендуется готовить бетон из керамзитов, кирпичных осколков. Щебень – оптимальный вариант, поскольку он обладает такой характеристикой, как и ннертность. Значит, влага будет отталкиваться поверхностью материала.

По периметры всей ленты прокладывается красный кирпич, когда всё высохнет. Потом на данной плоскости уже собирают каркас.

Переходим к монтажу каркаса

Выберем стандартный вариант теплицы, у которой двускатная крыша. Металлопрофиль в случае с созданием теплиц можно считать универсальным материалом. Из него можно возводить и арочные конструкции, но двускатные – проще и быстрее. Рассмотрим, как разрабатывается теплица из металлического профиля своими руками.

Сборка проводится с использованием стандартного перегородочного профиля. Оптимальная величина для ширины составляет 100 миллиметров. Но допускаются и более узкие варианты, если конструкция не подвергается серьёзным нагрузкам.

Но тогда уровень жёсткости уменьшается, как и общая прочность. Порядок сборки выглядит следующим образом:

Советы по правильному выбору профилей

Жёсткость и устойчивость, долговечность и надёжность конструкций обеспечивается за счёт металлического профиля в основе. Оцинкованные профили выпускаются в нескольких разновидностях:

Один из самых простых вариантов в монтаже. Позволяет усилить общую конструкцию парника. На метр квадратный выдерживает до 150 килограммов снеговой нагрузки. Такой парник из металлопрофиля надёжен.

С хорошей жёсткостью, доступной стоимостью. Главное – избегать даже незначительных перекосов во время монтажа. Материал не способен выдержать серьёзных нагрузок. Максимум – 110- килограмм на квадратный метр.

Прочный материал, который не скручивается даже при серьёзных нагрузках во время эксплуатации. Способен выдержать до 230 килограммов на квадратный метр.

Квадратное, либо прямоугольное сечение.

С рёбрами, имеющими габаритами 20 на 20, 20 на 40 или 20 на 60 миллиметров.

Выделяют несколько видов у оцинкованных металлических труб: арочные, либо стеновые. Любой парник из металлопрофиля будет стабилен.

Плоскостной CD-профиль применяется для потолков, стен. Это несущая часть конструкции, которая принимает на себя основную часть нагрузок. Для создания каркаса обрешётки предназначаются направляющие UD-профиля.

Форма сечения – главное отличие между обычным плоскостным профилем и перегородочной версией.

Заключение

Теплица из металлопрофиля – сооружение, которое легко возвести, если есть желание. С этим справятся даже домашние мастера, достаточно следовать простой инструкции, прилагающейся к каждому из видов материалов. В наше время металлический профиль считается одним из самых надёжных материалов. На первых этапах его приобретение и использование может показаться дорогим, но потом любые затраты окупаются благодаря продолжительному сроку службы, другим техническим характеристикам. Остаётся только выбрать вариант конструкции, способный удовлетворить потребности покупателя на текущий момент.

Теплица на даче из металлопрофиля своими руками

Свои овощи и фрукты, с родной грядки, выращенные собственными руками – нет ничего более замечательного в этом деле. Для выращивания урожая, очень пригодится теплица или парник, который можно сделать своими руками. Конструкция теплицы не требует огромных денежных трат, и собрать ее самому не составит труда. Чтобы не попасть впросак, стоит хорошо ознакомиться с конструктивной стороной данного вопроса, и изучить все возможные варианты. Необходимо правильно сконструировать и поставить теплицу. Если не забывать главные правила (например, герметичность), то теплица послужит хорошую службу. Как поставить на даче теплицу своими руками далее в статье.

Достоинства и недостатки теплицы из алюминиевого профиля

Если покрытие выбирается так быстро, многие стали фанатами поликарбоната, то вот с фасадом мнения дачников расходятся. Одни предпочитают дедовские варианты самодельных теплиц – из дерева. Другие отдают предпочтение теплицам из металлического или стального материала.

Оба варианта имеют много недостатков – за деревом нужен постоянный уход от гниения, металл может стать в копеечку.

Но, время не стоит на месте, существует множество различных материалов, на рынке теплиц, помимо металла. Например, теплица, изготовленная из алюминиевого профиля. Выбор многих дачников, при покупке теплицы, падает на сотовый поликарбонат. Это обосновывается характеристиками материала: прочность, легкость, теплоемкость и возможность создавать гармоничное для растений освещение.

Достоинства и недостатки теплиц из алюминиевого профиля:

Алюминиевую теплицу можно изготовить и установить своими руками, это достаточно облегчает нагрузку на семейный бюджет и позволяет не зацикливаться на стандартном дизайне теплицы;
Малый вес облегчает монтаж;
Эргономические нагрузки такие теплицы выдерживают на отлично, им не страшны высокие температуры, мороз и механические воздействия;
Допускается использование стеклянного покрытия;
Можно создать свой зимний сад.

К недостаткам можно отнести: повреждение стеклянного покрытия градом и при жаре способность удерживать тепло может пойти во вред растениям в теплице. Но эти недостатки легко устраняются, стекло можно заменить, а чтобы теплица не перегрелась ее достаточно проветрить.

Этапы постройки теплицы из металлопрофиля

Не только алюминий является основным выбором дачников, каркас из металлопрофиля не отстает по своей популярности. Он очень хорошо подходит для местного климата. Металлопрофиль – это профилированные стальные пластины, имеющие волнистую форму. Из металлопрофиля делают каркас теплицы или парника, а покрытие делают из поликарбоната.

Пошаговая инструкция к постройке теплицы своими руками:

Надо обдумать конструкцию, и сделать чертеж;
Соорудить каркас из дерева;
Подготовить цоколь;
Разместить угловые стойки в предназначенные пазы;
Поперечины приварить между стойками;
Позаботиться о наличии дверей;
Зафиксировать стекла при помощи герметика.

Большое преимущество металлопрофиля в непропускании вредных для растений внешних факторов. Эти конструкции можно легко собрать и обратно разобрать. Можно убрать теплицу в укромное место и она не займет много площади. Но минус данного материала в его недолговечности.

Разнообразие форм парников из алюминиевого профиля

Формы парников и теплиц устанавливаются и выбираются на усмотрение заказчика. Наиболее популярны арочные конструкции. В них удобно выращивать низкие культуры растений: баклажаны, помидоры. Вторые по популярности – двускатные конструкции, приспособленные для изменения высоты парника и выращивания огурцов, цветов и т.п.

Формы каркасов алюминиевых парников:

Парник с односкатной крышей. Совсем не дорогой вариант с небольшим размером и малой площадью. Малая освещенность.
С двускатной крышей. Практичен и универсален. Отлично послужит в тандеме покрытия из стекла.
Арочный каркас. Очень стойкий, хорошо освещен. Но не все сорта высоких растений вырастут в таком парнике.
С многогранным каркасом. Дорогая постройка с возможностью выращивания различных культур разом.

Форма теплицы определяет ее вид на участке и вид самого участка. Выбор формы зависит только от предпочтений и возможностей владельца. Стоит внимательно следить за правильностью хода монтажной работы, ведь именно от этого зависит качество парника из алюминиевого профиля.

Алюминиевая конструкция помогает избежать зазоров и использовать различные варианты открывания окон. О создании парников из стали читайте в нашем материале: https://homeli.ru/dvor-i-sad/teplitsy/parnik-stalnoj

Такие теплицы не сильно страдают от коррозии. Но не стоит забывать и о минусах алюминиевого каркаса. Небольшая инструкция последовательности сборки парника – установить фундамент для парника, собрать каркас, зафиксировать скелет парника и фундамента, не забыть про двери, и провести дополнительные работы.

Варианты чертежей теплиц из металлопрофиля

Самым главным требованием, которое предъявляется к конструкции теплицы – это ее прочность и надежность. Этот фактор трудно оценить с первого взгляда, поэтому необходимо выполнить чертежи конструкции, прежде чем приступать к сборке и установки теплицы.

Но еще более важным факторами являются конструктивные особенности теплицы, возможность открывания окон, водоснабжение, размеры. Все это имеет непосредственное влияние на будущий урожай и возможность дачнику чувствовать себя комфортно, работая в теплице.

Варианты теплиц из металлопрофиля:

Теплица с вентиляционными форточками. Позволяет проветривать внутреннее пространство теплицы, создавая условия для хорошего урожая и исключая возможность большого повышения температуры. Работая в такой теплице, дачнику не нужно будет обливаться сотней потов, ухаживая за своими растениями.
Высокая арочная теплица, своими размерами позволяющая не ползать по грядкам, а спокойно передвигаться от одного растения к другому. Сформировать грядки и дорожки между ними.
Дополнительный вариант чертежа многогранной теплицы.

От правильно построенного чертежа, грамотно выбранной конструкции, будет зависеть комфорт и желание работать в ней. Не слишком приятно заходить в теплицу и бояться, что она вот-вот развалиться.

Надежность и качество материала позволяют чувствовать себя более уверено, дополнительные размеры и особенности теплицы дают ей большой бонус. Больше о составлении чертежей теплиц в нашей статье: https://homeli.ru/dvor-i-sad/teplitsy/chertezh-teplitsy

Установить теплицу своими руками не составляет большой сложности. Разнообразие видов форм и материалов поможет украсить участок. Если следовать определенному порядку и соблюдать все правила по сборке, можно существенно сэкономить на труде рабочих, устанавливающих теплицы.

Прочная теплица из металлопрофиля своими руками (видео)

Видео (кликните для воспроизведения).

Наличие теплицы на дачном участке не может оставить равнодушным никого. Материал, из которого будет сделана теплица, может быть любым: пленка, стекло, металлические прутья или дерево. Это все позволит получить отличный урожай и порадовать семью здоровыми овощами и фруктами с родной грядки.

Теплица из профиля своими руками

Оценка 5 проголосовавших: 1

Добрый день! Более 15 лет обрабатываю свои любимые 6 соток в Подмосковье. В теплое время суток мы живем там.

За данное время мне удалось набрать много опыта в приусадебном хозяйстве, чем и хочу поделиться с Вами!

Теплица своими руками из профильной трубы. Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

В заключении

Обвязка, усиление, стропильная система, покраска.

Чертежи теплиц с размерами. На что нужно обратить внимание при проектировании

Чтобы правильно рассчитать, сколько потребуется материала, сперва составляют чертеж теплицы с двухскатной крышей. Можно скопировать чертеж, представленный в интернете, а можно придумать свой вариант. Разрабатывая свой проект строительства, рекомендуется рассчитывать количество материала, опираясь на стандартную длину профилей. Размеры теплицы выгоднее делать такими, чтобы при нарезке оставалось как можно меньше отходов.

Разрабатывая чертежи своей теплицы, нужно учитывать следующие нюансы:

размеры стандартных листов поликарбоната и их раскрой;
увеличение материала под действием жары;
способность выдерживать возможные внешние нагрузки;
края листов поликарбоната должны размещаться на опорах из профиля;
наличие ряда комплектующих: перфорированные ленты, термические шайбы, саморезы и т. д.

В чертежах не забудьте предусмотреть определенное количество соединений, чтобы обеспечить надежное крепление листов поликарбоната к каркасу и между собой. Отверстия под саморезы должны быть с учетом термического расширения материла. Если это не учесть, то поликарбонат может покоробиться под действием высокой температуры летом, а при морозе возможно растрескивание пластика.

Важно также правильно размещать листы сотового поликарбоната. Их нужно устанавливать так, чтобы ячейки располагались вертикально, и конденсат беспрепятственно стекал по каналам листа наружу.

Сварная теплица своими руками. Строим теплицу своими руками. Виды конструкций теплиц и парников

Прежде чем приступить к разработке чертежей каркаса теплицы из профильной трубы, необходимо определиться с моделью теплицы. Форму какой теплицы из поликарбоната выбрать? Конструкции парников и теплиц могут быть наземными или углубленными, с фундаментом или без него. Беря во внимание возможность создавать из профиля самые разнообразные конструкции, можно выделить несколько основных форм каркасов для теплиц:

арочная (полукруглая, дугообразная) форма — крыша такой конструкции имеет полукруглую форму, что позволяет в зимний период снегу не задерживаться на поверхности теплицы. Отличается простотой монтажа и возможностью использовать все ее пространство под довольно высокие культуры;

Конструкции парников и теплиц могут быть наземными или углубленными, с фундаментом или без него

двускатная конструкция — традиционная форма с двускатной крышей. Такая конструкция более сложна в сборке и требует обустройства мощного каркаса. Она может использоваться для культивирования растений различной высоты;
односкатное сооружение — такие теплицы наиболее часто пристраиваются к существующему строению (дому или летней кухне), позволяют сэкономить место на дачном или приусадебном участке. Данная конструкция позволяет сэкономить материал и отличается хорошей теплоизоляцией. Существенный плюс — близость коммуникаций. Односкатные теплицы могут устанавливаться и в виде отдельного строения;

Двускатная конструкция довольно сложна в сборке и требует обустройства мощного каркаса

шатровые или купольные конструкции — уникальные строения с отличной способностью противостоять внешним факторам: снеговой и ветровой нагрузке. Имеют максимальную освещенность и могут стать запоминающимся украшением любого приусадебного участка;
теплица-хлебница — модель теплицы из поликарбоната с открывающимся верхом. Такая конструкция напоминает форму хлебницы. Может открываться в одну или две стороны. Имеет удобный доступ к растениям для ухода, возможно полное открывание крышки для обеспечения проветривания в сильную жару. Обычно имеет небольшие размеры, используется в качестве парника, может быть легко перенесена на новое удобное место на участке;

Купольные теплицы имеют максимальную освещенность и могут стать уникальным украшением приусадебного участка

Чертежи теплицы из поликарбоната своими руками из профильной трубы обязательно должны учитывать все особенности выбранной формы конструкции. В качестве примера можно использовать имеющиеся в сети фото парников и теплиц своими руками.

Теплица из профильной трубы 40 20 своими руками. Каркас теплицы из профильной трубы – чертежи и расчеты

Подробный чертеж арочной постройки

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45^о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30^о, ширина теплицы 4 м. По теореме Пифагора: с²=а²+в², где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30^о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х)²= 2²+х², 4х²= 4+х², 3х²= 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Расчет теплицы 3 н. Онлайн калькулятор расчета теплицы

Возведение теплицы на даче можно доверить компании-производителю теплиц, а можно сделать собственными руками. Во втором случае вам понадобится расчет количества материалов, и в данной статье мы представляем вам онлайн калькулятор расчета теплицы. Калькулятор легко определит нужное количество материалов, периметр ее фундамента и площадь ее застекления. Если теплица строится из поликарбоната, то при ее проектировании нужно учесть размер листов материала во избежание лишних отходов. Чтобы воспользоваться калькулятором, нажмите на картинку ниже в зависимости от того, какой формы теплицу вы выбрали.

Калькулятор расчета теплицы

Калькулятор расчет полукруглой теплицы

Полукруглые теплицы имеют форму арки. В них много солнечного света, они хорошо нагреваются. Обычно у них два входа – из — за сложности с вентиляцией такую теплицу сложно проветривать. Деревянный каркас полукруглой теплицы менее прочен, чем каркас из металла. Обшиваются теплицы поликарбонатом или пленкой. Возможно также их застекление. Зимой полукруглая форма способствует тому, что снег задерживается наверху теплицы и может ее повредить. Его лучше убирать вручную.

Сотовая структура поликарбоната держит тепло. Поликарбонат прозрачный, легко режется и выдерживает большие нагрузки. Он легче стекла и не бьется. Поликарбонат имеет защитное покрытие от ультрафиолета. Это нужно учитывать при монтаже теплицы.

Пленка дешевая, но не прочная и поэтому ее необходимо менять раз в сезон. Более износостойкая армированная пленка — ее может хватить на несколько сезонов. Таким же износостойким является белый санд бонд.

Через стекло отлично проникает солнечный свет, но оно хрупкое и тяжелое.

Помимо полукруглых теплиц также существуют прямоугольные, которые бывают летними и зимними. Летом огородные культуры выращиваются без дополнительного подогрева. Летняя теплица имеет два вида — она может стоять стационарно и быть сборной. Ее можно собирать весной и убирать осенью в конце сезона. В зимних теплицах урожай овощей собирается круглый год, так как они прекрасно освещены, покрыты утеплителем, поликарбонатом или застеклены.

В прямоугольных теплицах важно учитывать количество грядок и дорожек возле них, а также количество используемого материала.

Прямоугольные теплицы строятся из пленки ПВХ, металлопластика, бруса из дерева, полипропилена и каркаса из профиля металлической трубы.Наиболее часто при строительстве теплиц применяется профильная труба. Она прочная, обработана антикоррозионным покрытием. Благодаря ее прямоугольному сечению элементы конструкции соединяются легко. Прямоугольные конструкции теплиц практичны и легки в ремонте.

Учитывая вышесказанное, выбор теплицы и ее покрытия строго индивидуален в зависимости от огородной культуры, сезона ее выращивания и финансовых возможностей. На эффективность работы теплицы повлияет ее система полива, освещения и отопления.

Чертежи теплиц из профильной трубы с размерами. Составляем проект дугообразной теплицы своими руками

Устройство теплицы, чертежи и проекты дугообразных построек имеют свои особенности. Технические характеристики укрывающего материала накладывают ограничения на высоту каркаса. Завязано все на двух моментах:

Гнуть листы можно только поперек воздушных каналов.
Стандартные размеры листа – 6 х 2,1 м.

Получается, чтобы согнуть поликарбонат в купол, его нужно располагать поперек каркаса. При этом средний радиус кривизны получится 1,9 м. Соответственно, ширина основания выйдет 3,8 м. Беда в высоте такой постройки – она равна радиусу, а 1,9 метра не всегда то, что нужно. Для примера – чертеж из профильной трубы 20 20.

Как создается теплица из профильной трубы своими руками, чертеж — набросок

Это совсем не повод отказываться от дугообразной формы каркаса. Из ситуации можно выйти, не внося серьезных изменений в проект. Надо добавить по нижнему краю постройки цоколь. Он не должен превышать 1 метра в высоту, однако этого хватит, чтобы увеличить ширину конструкции до 2,5 м, высоту до 2,25 м. Тут чертежи и размеры теплицы из поликарбоната своими руками задать не сложно – главное отнестись очень внимательно.

Как сделать теплицу из поликарбоната своими руками, чертежи, на фото арочная конструкция с цоколем

Обязательно делаем отдельный чертеж для монтажа укрывающего материала. Отмечаем расположение окон, особенности крепления листов на каркас.

Чертеж с параметрами монтажа укрывающего материала

Еще одна сложность, которая может подстерегать вас при проектировании и составлении чертежей теплицы из профильной трубы с размерами — особенности материала каркаса. Если нет возможности приобрести гнутый профиль, дуги придется делать из небольших отрезков, скрепляемых стальными пластинами. Для парника менее 5 метров длиной достаточно двух дуг, если больше – составляем чертеж так, чтобы дуга была каждые 3,5 – 4 метра. По такому же принципу можно проектировать деревянные сооружения.

Обратите внимание: ширина каркаса привязана к количеству грядок внутри нее. Так, комфортная для обработки ширина – не более 80 см. Возьмем парник на две грядки. Они забирают 1,6 м от всей ширины постройки, плюс пространство для прохода 90 см.

Получается оптимальные параметры парника – 2,5 в поперечнике. Если грядки три, складываем три ширины грядок + два прохода, и т. д.

Теплица из профильной трубы 20х20. Виды

Чтобы построить теплицу из профильной трубы собственными руками, не нужно иметь каких-либо специальных знаний и профессионального инструмента. Самодельная теплица из профильной трубы может иметь любую форму, причем обойдется гораздо дешевле теплицы заводского изготовления.

Для оборудования несущих рам каркаса теплицы лучше использовать профильную трубу 40х20 мм, для обустройства связующих перемычек между рамами, лучше использовать профильную трубу 20х20 мм. Также, профильная труба размером 20х20 мм, оптимально подойдет для монтажа невысоких парников.

Если решено устанавливать на участке теплицу из профильной трубы арочного типа, то рекомендуется такую теплицу приобретать в заводском изготовлении. Так как для сгибания профильной трубы в дуги, понадобится дополнительный специальный инструмент (трубогиб).

При ручном сгибании профильной трубы, не факт что у Вас получатся идеально ровные элементы конструкции.

Теплица домиком из профильной трубы, имеет двухскатную крышу и прямые стены. До появления арочных конструкций, теплицы такой формы были очень популярны.

Подобные теплицы пользуются более высоким спросом, чем теплицы с каркасом из обычной трубы круглого сечения, так как на профиль гораздо проще крепить поликарбонатные листы.

Двухскатная оптимально подойдет для выращивания высокорослых овощных культур.

При выборе металлического каркаса под теплицу, предпочтение лучше отдать профильной оцинкованной трубе. Такая теплица прослужит несколько десятков лет.

Каркас теплицы «Зеленый»

Цели проектирования: Каркас теплицы должен быть прочным, выдерживают сильный ветер и хорошо сбрасывают снег. Он также должен быть оптимизирован чтобы запечатлеть низкий зимний свет. Мы искали доступный дизайн и прочный, и требующий минимального обслуживания. Рама должен позволять гибкое использование пространства теплицы под ним. Ну наконец то, рама должна быть совместима с системой остекления (т.е. иметь плоскую внешнюю поверхность шириной не менее 2 дюймов).

Расчетные нагрузки:

Снеговая нагрузка (северная крыша)	40.0 фунтов на квадратный дюйм
Снеговая нагрузка (южная крыша)	15.0 фунтов / кв. Дюйм	с уклоном крыши 12/12, пониженное трение остекление из поликарбоната, теплопотери через остекление и данные из Стандартов на Расчетные нагрузки в тепличных конструкциях, опубликованные Национальным Ассоциация производителей теплиц.
Ветровая нагрузка (наветренная)	6,6 фунта / кв. Дюйм	Нагрузка на крышу с уклоном 12/12. Предположительно 80 миль в час. Экспозиция Б. Эталонное давление ветра при 20 ‘= 16,4 фунта на фут (0,4) = 6,6 фунта на фут
Ветровая нагрузка (подветренная)	8,2 фунта / кв. Дюйм	Нагрузка на крышу с скатом 12/12.Предположительно 80 миль в час. Экспозиция Б. Эталонное давление ветра при 20 ‘= 16,4 фунта на фут (0,5) = 8,2 фунта на фут
Статическая нагрузка (северная крыша)	12.0 фунтов / кв. Дюйм
Статическая нагрузка (южная крыша)	2. 0 фунта / кв. Дюйм

Конструкция: Наши секции рамы были сварены на месте от 2×3 дюймов трубчатая сталь и 2-дюймовая угловая сталь.Затем кадр был отправлен на оцинкованный в районе Бостона. Секции рамы скреплены болтами. 6 футов в центре с 2-дюймовыми угловыми прогонами, расположенными на расстоянии 43 дюйма в центре.

Планы: Планы (3 страницы), использованные производителями, доступны в формате PDF. Рисунки рам могут иметь больше смысла, если вы сначала посмотрите на рисунок всего дома крест участок , вид с востока.Сборка рамы выделена в красном. (Оба файла требуют, чтобы у вас была установлена программа для чтения PDF-файлов Adobe. кликните сюда чтобы загрузить бесплатную программу для чтения PDF-файлов Adobe, если у вас ее нет.)

Стоимость:
Наша рама состояла из 8 секций рамы и 63 прогонов, все предварительно просверленные, установлен с выступами разъема и оцинкован. Общая стоимость рамы, включая материалы, сварка, отгрузка и гальванизация — 3557 долларов.Большая часть из стоимости была отправка сварных элементов рамы в Бостон (2,5 часа прочь) и обратно на цинкование.

Фотографии:
Установленный каркас изнутри
Внешний вид смонтированного каркаса
Каркас крупным планом с прокладками из EPDM

Самая дешевая теплица строит? Садоводство не должно стоить денег (форум бережливости в Перми)

Мне нравится идея использовать транспортный контейнер в качестве северной стены или многие транспортные контейнеры в качестве северной стены, в зависимости от масштаба.Мне также нравится идея земляной насыпи прямо напротив северной стороны контейнера (ов) и построения всей конструкции прямо напротив существующей формы суши, такой как холм, и как бы внутри нее.

Мне нравится идея изолировать землю внутри фундамента теплицы от земли за ее пределами, чтобы действовать как тепловая батарея, а также использовать SHCS для контроля температуры.

И в тот самый момент, когда у меня появится клочок земли, на котором можно хранить груду восстановленных дверей для патио, я начну искать.Наш текущий план включает медленное преобразование южной стены сарая в стеклянную навесную стену, которая будет расширена в пристройку к сараю, если позволят ресурсы.

Наши потребности несколько специфичны, так как мы не только ожидаем, что стеклянную студию разместим в сарае или рядом с ним, но мы также рассчитываем создать в помещении своего рода тропический лесной лес с деревьями авокадо. В настоящее время я пробую свои силы в выращивании кофейного растения (арабика), и я попробую буквально любой съедобный тропический продукт, который может выжить в космосе.

Моя самая дешевая «зеленая» постройка, однако, должна быть той прославленной холодной рамой, которую я скинул на заднем дворе своих родителей, когда был подростком. Я взял две 9-дюймовые доски 2×2, вбил их почти на три фута в землю, а затем перекрыл пространство между ними третьей 2×2 и прикрепил штормовые ворота меньшего размера и раму, которые были выброшены в середине балки. Их забрали из соседнего мусорного ведра после реконструкции. Я также сохранил несколько красивых толстых прозрачных листов, которые сформировали подслой двойного листа.Я просто накинул листы на «балку», проходящую поверх моих «столбов», закрепил ее вокруг дверной рамы и утяжелил наклонную к югу стену изнутри бревнами от упавшего клена Манитобы (они и все остальное в конце концов попал в нижнюю часть моей первой свеклы после того, как теплица умерла), которую я обернул нижними краями листов.

В отчете о послеоперационных мероприятиях теплицы я определил, что если бы я добавил еще один слой откидного полотна, отстоящий от первого путем добавления еще одной балки 2×2 поверх первой балки, между направляющими пластинами, и поместил бревна для взвешивания так, чтобы они разделялись Два дроп-листа, я мог бы продержать эту штуку в течение всей мягкой зимы, и с небольшим дополнительным нагревом, возможно, даже через более суровый.

-СК

Человек должен уметь сменить подгузник, спланировать вторжение, зарезать свинью, управлять кораблем, спроектировать здание, написать сонет, сбалансировать счета, построить стену, установить кость, утешить умирающих, выполнять приказы, отдавать приказы, сотрудничать, действовать в одиночку, решать уравнения, анализировать новую проблему, вносить навоз, программировать компьютер, готовить вкусную еду, эффективно сражаться, храбро умереть. Специализация — насекомые.
-Роберт А. Хайнлайн

Как построить теплицу

Давайте поговорим о теплицах.Скорее поговорим о том, как построить теплицу.

Я мечтала о них столько, сколько себя помню — страстно желая не только практического аспекта защищенного и расширенного выращивания, но и красоты. Почему-то я вспоминаю старые европейские дома с зелеными домиками, заправленными виноградной лозой, в дальнем углу поместья, полными орхидей и экзотических растений.

Хорошо. Моя не так уж и интересна. Здесь нет ни орхидей, ни виноградных лоз. Но это нормально. Потому что, детка, у нас теплица! И только это стоит серьезного празднования!

С этой теплицей мы сможем не только продлить урожай круглый год, но и начать наши стартапы в безопасном и защищенном месте, получая ранний старт (во многом в отличие от резни курицы и помидоров, которую мы имели в прошлом году — вкупе с постоянной грязью в ванной!).

Поскольку мы так сильно хотим выращивать свои собственные продукты питания здесь, на Беата Фонн, строительство теплицы — пусть даже небольшой — было важным шагом. Мы живем в северной части центрального Вашингтона, где прохладно-холодно. Если вы не выращиваете в теплице, вы вообще не растете. Возможно, нам даже придется дважды утеплить наши посадки внутри — так холодно. Но все же зелень, морковь, редис, брокколи и небольшая горстка других холодолюбивых растений должны хорошо пережить зиму и позволить нам собирать свежие продукты зимой.

Кто-нибудь еще просто подпрыгивал от энтузиазма? Потому что я это сделал.

При создании этой теплицы мы узнали несколько вещей. И я рада поделиться. В нашем доме идет шутка:

Проекты всегда стоят вдвое дороже, выглядят вдвое хуже и занимают вдвое больше времени, чем вы ожидаете.

Разве это не правда. И, естественно, теплица не стала исключением.

Это было не совсем дешево. И это было не совсем просто.Но вау — разве это не УДИВИТЕЛЬНО? Изначально мы хотели построить недорогой домик-обруч из тепличного пластика и труб ПВХ. Дешевый. Легко. Чудесно.

Но потом мы вспомнили о ветрах в миллионы миль в час, которые мы постоянно поднимаем здесь, на холме, особенно осенью и весной. Чтобы противостоять этим ветрам, нам нужно было спроектировать серьезный дом из обруча. Хм… колеса крутились…

Мы не архитекторы, но в конце концов нам пришлось прийти к выводу (мы вроде как Шерлок Холмс), что дом с обручем здесь просто не годится.Мы слишком подвержены слишком большому количеству суровых факторов. На вершине холма сидим. И мы будем стоять на вершине холма.

Так началось проектирование теплицы из палки. Реальная сделка. Утоплен в земле… прибит и прикручен… прочный и надежный. Я думаю, что в долгосрочной перспективе, хотя это будет стоить намного больше, чем предполагалось, в конечном итоге окупится. Я не могу себе представить, что мне придется чинить порванный пластик во время шторма или заменять сломанный трубопровод. Я рассматриваю теплицу как инвестицию в Beatha Fonn — и действительно для этого блога.В конце концов, повару нужны свежие ингредиенты, не так ли?

Итак, давайте посмотрим на процесс.

1. Во-первых, мы выбрали один из немногих плоских участков земли, которые у нас есть на склонах. В настоящее время указанный равнинный участок земли засыпан картофелем, который процветает. Пышные и красивые, я боюсь, что они плохо справились с тем, что вокруг них была построена теплица. Это была жертва. Извини, картошка. Без тяжелого оборудования, доступного для выравнивания участка земли, у нас действительно не было много вариантов того, где на самом деле будет располагаться теплица.Этот участок земли не требовал подготовки и уже представлял собой установленную грядку, что уменьшало объем работы по подготовке почвы для осенней посадки. Я возьму это!

2. Во-вторых, мы выбрали наши тепличные планы. Как мне часто напоминает Стюарт, он не строитель. И он на самом деле не хочет им быть. При этом он все еще довольно способный плотник. Мы решили (примерно) следовать этим планам, представленным ЗДЕСЬ. Я подумал о том, чтобы написать их все, перепечатать их точно так, как мы их переделали, и поделиться инструкциями таким образом.Но, честно говоря, мы не так точны и организованы, как эта милая женщина. Поэтому вместо этого я собираюсь указать вам прямо туда и показать вам настоящие инструкции от того, кто действительно им следует.

Мы изменили планы, чтобы получить теплицу размером 10 на 16 футов.

3. После того, как были выбраны участок и планы теплицы, пришлось копить на материалы. Как уже упоминалось, мы не планировали строительство теплицы такой большой или такой дорогой, поэтому потребовалась небольшая экономия (спасибо, Дэйв Рэмси!), Чтобы сэкономить на пиломатериалах и пластиковом покрытии.В конце концов мы добрались до места и смогли сбежать в лесной склад, чтобы пополнить запасы.

Мы использовали:

-4 бетонных блока

— 4 гальванизированных винта 5/8 ″ x 10 ″

— 2 доски 2х4х10

— 4 доски 2x4x16

— 16 досок 2х4х8

— 2 коробки с внешними винтами 1 1/4 ″

— 21 12 ‘листов пластиковой обшивки теплицы

— 4 8 ‘листа пластиковой обшивки теплицы

— 9 упаковок (по 5 штук) горизонтальной резки древесины Suntuf

Стюарт собрал большую часть теплицы в цехе, а затем бросил ее в спину старой Бесс, чтобы доставить на место работы.

Но до этого мы должны были топить эти квадратные блоки из цементных блоков. Как они называются? Я не помню. Что я действительно помню, так это то, что когда мы проектировали теплицу, мы оба согласились, что нам нужно найти способ закрепить ее в земле против упомянутого ветра. В противном случае у нас в руках оказался бы очень дорогой и опасный змей. Итак, мы (я использую это слово очень неопределенно) вырыли ямы и утопили бетонные блоки. Блоки были прикреплены большими болтами, которые проходили через центр в горизонтальную раму теплицы.Таким образом, теплица была прикреплена к земле с помощью бетонных блоков. Подписывайтесь на меня?

После этого в моей книге все как-то расплывчато. Стюарт знал, что делал, но я не понимал слов вроде «косы» и «стропила». Я помогла настолько, насколько могла очень большая беременная женщина, но осмелюсь сказать, что мой вклад был в большей степени «микроменеджмент». Такие, которые действительно полезны, но совсем не раздражают мужей, которые работают над проектом своей жены при 105 градусной жаре.

После недели непрерывных работ каркас теплицы был завершен и выровнен — не так просто, как можно было представить. Нам постоянно напоминают, что в хозяйстве «мы в этом не специалисты». Давайте просто добавим в этот список столярные изделия. В конце концов, несмотря на несколько брошенных предметов и легкие проклятия, оранжерея, по крайней мере, устояла.

Извините. Это фото не имеет ничего общего. Но просто. Кхм. Неважно.

А потом пришлось накинуть полиэтиленовую пленку.

Что — о чудо — нельзя упускать из виду при упомянутой температуре 105 градусов. Хотя он продается как пластиковый лист для теплиц. Потому что пластиковая пленка для теплиц на самом деле физически начнет плавиться в тепле. Мы сохранили его вовремя, но на листе оставалась не совсем идеальная рябь.

Было весело повесить трубку.

И это был саркастический комментарий.

Вот несколько советов по вывешиванию пластиковой пленки для теплиц:

1. Шурупы 3 ″ для дерева не нужны. Избавьтесь от страданий, съездите в город и возьмите 1-дюймовые винты, которые вам действительно нужны. Или, буквально, у вас уйдет в три раза больше времени, чтобы прикрутить пластиковую пленку к каркасу теплицы.

2. Имейте работающую дрель. Потому что вы будете вкручивать примерно 1203177 винтов. А если вы этого не сделаете, он выскользнет из винта, срезая металл, миллион раз ударит вас большим пальцем и заставит слова из четырех букв выскользнуть слишком легко.Извини. Правда.

3. Поломка на полпути, и муж отправляет новую дрель. Ради Бога. Он достаточно пострадал.

4. НЕ пытайтесь разрезать пластик ножницами для ткани или какой-либо механической пилой. Меня не волнует, что кто-то говорит или сколько видео на YouTube вы смотрите. Это не сработает. Вместо этого купите дешевую пару ЭТИХ ПЛОХИХ МАЛЬЧИКОВ и продолжайте жить своей жизнью. (Я только что сэкономил вам как минимум 5 часов разочаровывающего опыта. Вы можете отправить благодарственные письма в любое время. )

Потребовалось несколько дней, чтобы повесить всю пластиковую пленку на место.Опять же, это было непросто и часто требовалось балансировать на капоте тележек для гольфа и оборудованных лестницах, чтобы установить его на место.

Плюс, эта крупная беременная женщина все время жаловалась на то, как жарко и как трудно ей держать эти двухфунтовые листы пластика над головой, пока муж ввинчивает их. Некоторые люди могут быть такими младенцами …

Увы, проект подошел к концу. И искалеченный картофель в теплице был благодарен. Их не только искалечили ногами и лестницами в течение нескольких недель, но и раз за разом в них взламывали очень непослушные куры-несушки.Бедная, бедная картошка.

Последняя задача по завершению теплицы была не такой функциональной, как по моему личному эстетическому желанию. То есть, конечно, в оранжерею нужна была дверь, но не нужна была доооооооорр. Но я хотел, чтобы он был. И поэтому мы потратили большую часть дня, ища в антикварных магазинах, чтобы найти идеальный вариант. Что, естественно, совсем не подходило. Фактически, потребовался целый дополнительный день ручного труда, чтобы расширить дверную коробку.

Но, к сожалению, как только мама примет решение, изменить его довольно сложно. А мама хотела эту роскошную романтическую дверь в своей оранжерее.

Я отчаянно люблю своего мужа. Он ни разу не жаловался.

После того, как дверной косяк расширили и во время подвешивания пролито несколько капель пота и крови, проект был наконец завершен. Теплица великолепно сильна и полна потенциала. Это деревенское очарование только начинает выглядеть.

Мне все еще нужно положить кирпичную входную площадку, чтобы зимой не было грязи / грязи.

И, естественно, мне нужен радикальный горшок и топиарий или что-то в этом роде, чтобы объявить выход в истинно европейской моде.

И, конечно, пришлось хотя бы сбоку высадить небольшой огород с многолетними цветами и клубникой. Потому что как только мой муж закончил проект, естественно, он захотел по моей команде разгребать тачки грязи.

Я уже упоминал, что отчаянно люблю его?

В общем, теплица меня очень обрадовала.Это больше, чем я ожидал, и это огромное дополнение к ферме. С нашей нынешней температурой 106 градусов, внутри тоже примерно 892 градуса. Это говорит мне, что это работает. И если вы не завернуты в пакеты со льдом, вы не войдете. Сейчас это безлюдная зона.

Итак, вы хотите знать, сколько это стоит?

Хорошо. Проветрите грязное белье.

Общая стоимость

Пластиковая пленка / удаление древесины: $ 557,57

Винты: 16,94 $

Ножницы (для резки пластика): 9 долларов США.00

Пиломатериалы: $ 74,19

Бетонные блоки: 17,98 долларов США

Винты для блоков: 10,28 $

Дверь: $ 60

Общая стоимость проекта: 745,96 долларов США

Недешево — но выполнимо. Это была инвестиция. Это не секрет. Но я так благодарен за это и буду хранить его долгие и долгие годы.

Счастливого роста!

Если вам это нравится, поделитесь!

труба стальная сварная

По сравнению со стоимостью теплицы со стальным каркасом каркас из ПВХ считается очень простым, быстрым, а также недорогим способом строительства теплицы. Однако дом из ПВХ просто не прослужит долго. Вы можете разумно рассчитывать на несколько лет использования, но не надейтесь на слишком много. Сварные стальные трубы как один из основных элементов конструкционных стальных труб широко используются в тепличных проектах в течение многих лет благодаря своей прочности и стабильности при использовании. Каркасы теплиц могут быть изготовлены из нескольких материалов. Если вы строите теплицу, выбор типа каркаса будет одним из ваших первых решений.

Среди всех материалов, обычно используемых для изготовления каркасов теплиц, сварная стальная труба , вероятно, является наиболее сложной в работе из-за твердости материала. Другие материалы, используемые для каркасов теплиц (в том числе алюминий), более мягкие, что облегчает сверление отверстий под болты. Как хорошо известно, у всего есть определенная продолжительность жизни с течением времени. Сварные стальные трубы не исключение. В различных практических приложениях мы часто можем найти множество «проблем» со стальными трубами, которые используются с течением времени. Вопрос о том, как защитить стальную трубу, долгое время был очень важным вопросом. В наше время, поскольку существует множество стальных изделий, широко применяемых в различных сферах применения, используется множество различных способов подготовки поверхности стальных труб в связи с особыми требованиями практических применений в жизни. Например, покрытия стальных труб наносились на холоднокатаные стальные трубы на протяжении десятилетий для увеличения долговечности и целостности трубопроводов, а также для снижения затрат на техническое обслуживание.

Предварительно оцинкованная стальная труба сегодня широко используется в каркасах теплиц, поскольку она обладает хорошими характеристиками коррозионной стойкости, а также более длительным сроком службы. Если вы выберете оцинкованную трубу, вы сможете избежать затрат на обслуживание и замену корродированных труб. С оцинкованной трубой ваши трубы могут прослужить намного дольше, чем черные стальные трубы, что сэкономит вам много денег на проекте. Однако настоятельно рекомендуется, чтобы пользователи обращали внимание на работу по удалению ржавчины и укреплению, а также на правильную установку.Кроме того, настоятельно рекомендуется, чтобы пользователи старались поддерживать чистоту окружающей среды и старались не складывать трубы и острые предметы вместе, чтобы избежать ненужных повреждений корпуса трубы и износа материала поверхности.

Строительные материалы для теплицы Плюсы и минусы использования дерева, ПВХ, арматуры

Для теплицы «сделай сам» наиболее распространенными строительными материалами будут дерево, стальной арматурный стержень (арматура) или трубы из ПВХ, особенно для небольших теплиц на заднем дворе.

Конечно, есть и другие варианты строительных материалов, такие как оцинкованные трубы или стальные и алюминиевые каркасы, но у большинства людей нет сварочных материалов или трубогибов, или материалы трудно найти, или материалы слишком тяжелые для работы, или просто слишком дорого (попробуйте оценить алюминиевую ленту и c-канал, тогда вы поймете, почему некоторые комплекты для теплицы стоят 3000 долларов).

Плюсы и минусы использования дерева, ПВХ или арматуры для каркаса небольшого дворового дома с кольцами

Стоимость тепличных материалов

Строительные материалы для теплиц — дерево, ПВХ или арматура?

Стоимость теплицы — фактор, который необходимо учитывать большинству из нас.

Ни древесина (пиломатериалы), ни арматура, ни трубы из ПВХ не являются очень дорогими, и цены могут варьироваться в зависимости от того, где и сколько материала вы покупаете за раз.

Моя текущая цена необработанной доски 2 x 4 длиной 10 футов чуть больше 2 долларов, а плата, обработанная давлением, стоит около 5 долларов.

Арматурный стержень 3/8 дюйма (10 футов в длину) стоит около 3,50 долларов, а труба из ПВХ диаметром 3/4 дюйма длиной 10 футов — около 2 долларов, поэтому для меня обработанная древесина является самой дорогой, арматура является промежуточной по стоимости и либо необработанная древесина и трубы из ПВХ являются наименее дорогими из расчета на 10 футов.

Вес строительных материалов

Вес материалов для небольшого проекта «сделай сам», теплицы для хобби, вероятно, не будет решающим фактором, но сравнительно древесина и арматура относительно тяжелые, а трубы из ПВХ — чрезвычайно легкие.

Прочность строительных материалов

Строительство деревянного каркаса является нормой для большинства строительных проектов высотой 3 этажа и менее и может быть спроектировано с учетом большинства строительных требований.
Каркас теплицы, сделанный из арматуры, также мог бы быть очень прочным, если бы каркас был сварным и использовался бы много поперечных распорок.
Даже каркас из трубы ПВХ может быть довольно прочным, если спроектирован с большим количеством поперечных связей, но простая конструкция из трубы ПВХ не будет очень прочной, но все же подходит для небольших теплиц.

Простота конструкции

Дерево легко резать и соединять с помощью гвоздей, шурупов или болтов, и почти у каждого есть необходимые инструменты. Строения прямоугольной формы легче всего строить из дерева, но арки — немного сложнее.

Для резки арматуры требуются определенные усилия или специальные пилы.Арматуру можно соединить связкой проволокой или сваркой, но у большинства людей нет сварочного оборудования. Арматуру легко согнуть в дугообразную форму, но сложно согнуть короткие участки под углом 90 °.

Трубу из ПВХ

легко разрезать и постоянно соединять с помощью растворителя ПВХ. ПВХ трубу можно временно соединить болтами, шурупами или стяжками.

ПВХ

легко сгибается в дугообразные формы и может легко образовывать углы 22,5 °, 45 ° или 90 ° с помощью легко доступных угловых соединителей (другие углы могут быть трудно найти).

План теплицы с использованием ПВХ, дерева и арматуры

Вот примерный перечень материалов для более крупного плана теплицы с дверным проемом:

Совместима ли рама теплицы с покрытием из пластиковой пленки?

Пиломатериалы должны быть гладкими и проверены на наличие шероховатостей и сколов, чтобы не повредить пластик. Все гвозди и болты, контактирующие с пластиковым покрытием, должны быть заподлицо, заглублены или заклеены лентой.

Арматура

могла бы работать хорошо, если бы все сварные швы и разрезы были гладко отшлифованы, но любые шероховатые края и стяжки могут повредить пластиковую пленку.

ПВХ

гладкий и гибкий, не повреждает пластиковую пленку.

Как влага влияет на дерево, ПВХ и арматуру?

Необработанная древесина набухает, плесневеет и со временем гниет, особенно на уровне земли. Обработанная древесина не должна плесневеть или гнить, особенно в течение нескольких лет, но она будет набухать и выделять медь в сад (см. Раздел «Химическая безопасность» ниже).

Кроме того, любые крепежные детали, не изготовленные из нержавеющей стали или сильно оцинкованные, будут ржаветь. Арматура и проволока, используемая для ее связывания, ржавеют.Труба ПВХ не имеет проблем с влажностью.

Как материал выдерживает солнечный свет?

Солнечный свет не действует на дерево или арматуру. Я читал цитаты людей, утверждающих, что трубы из ПВХ становятся хрупкими, как и другие пластмассы, при воздействии солнечного света, но я не вижу никакого влияния на свои трубы из ПВХ после 3 лет пребывания на солнце.

Исследование влияния солнечного света на ПВХ-трубу (см. UNI-TR-5), подвергающее ПВХ-трубу воздействию солнечного света на срок до 15 лет. Только внешний 0.002 дюйма трубы показало изменение цвета, и труба все еще прошла все необходимые испытания на прочность и гибкость.

Какие тепличные материалы являются химически безопасными для выращивания овощей

Необработанная древесина считается безопасной для выращивания овощей.

Древесина, обработанная хромированным арсенатом меди (CCA), запрещенная EPA в 2003 году, небезопасна для использования в вашем саду.

Новые методы обработки древесины (щелочная четвертичная медь (ACQ) и азол меди (CA) более безопасны, но эти продукты по-прежнему выщелачивают медь.Для людей может быть безопасно употреблять пищу, выращенную на приподнятых грядках из древесины, обработанной ACQ или CA, но выщелачивание меди опасно для водных систем.

Новейший метод обработки древесины (четвертичная микронизированная медь (MCQ) доказал, что выщелачивает на 90% меньше меди. Древесина, обработанная MCQ, является правильным выбором для строительства грядок или каркасов для огородов.
Арматура откладывает небольшое количество железа в почву (что может быть хорошо), так как арматура ржавчина и pH почвы могут немного снизиться (кислотность почвы может увеличиться — что также может быть хорошо в зависимости от pH вашей почвы и вашего выбора овощей) .
Как и в случае с другими пластиковыми изделиями, в последнее время возникли некоторые вопросы о безопасности питьевой воды из труб ПВХ, произведенных до 1977 года. С 1987 года трубы из ПВХ, безопасные для питьевой воды, имеют маркировку NSF-PW или NSF-61. .

Согласно NSF сертифицированные трубы из ПВХ не содержат мономеров свинца или винилхлорида, а трубы из жесткого ПВХ (НПВХ) не содержат фталатов или фталатных пластификаторов.

Мы не можем найти окончательного заявления от NSF, EPA, CDC или других, в котором четко указано, были ли обнаружены фталаты в трубах из ПВХ, сертифицированных NSF. Мы все еще ждем разъяснений от NSF.

В то же время мы предлагаем использовать трубы из ПВХ только в качестве опоры конструкции теплицы, а не в качестве контейнеров для выращивания. Во-вторых, на всякий случай используйте только трубы из ПВХ с маркировкой «NSF-PW» или «NSF-61». В-третьих, примите меры, чтобы не вдыхать пыль ПВХ

Для питьевой воды используйте трубы из ПВХ с маркировкой NSF-pw.

при резке труб из ПВХ (резак для ПВХ не производит пыли, но при пилении образуется мелкая электростатическая пыль) и будьте осторожны, чтобы пыль не попала в дом или вокруг детей.

Также не разрезайте трубы из ПВХ в саду, чтобы пыль не попала в почву. Нам следует больше заботиться о питьевой воде из гибкого садового шланга, чем об использовании трубы из ПВХ в качестве опоры для теплицы.

Легко ли разобрать и перенести теплицу?

Это не обычное требование к строительному материалу, но это было основным соображением для нашей теплицы, потому что мы хотели иметь возможность перемещать теплицу с одной грядки на другую между сезонами, чтобы помидоры или перец не были растет на одной и той же почве каждый сезон.

Чтобы чередовать посевы, мы хотим переворачивать небольшую теплицу с одной грядки на другую.

Арматуру было бы очень сложно разобрать и собрать, и она просто не подходит для наших целей.
Деревянную конструкцию можно было бы снести, если бы она была полностью соединена болтами или даже шурупами, но это было бы сложно.
Каркас из прочно зацементированного ПВХ было бы неудобно перемещать, но в нашем небольшом масштабе он не был бы слишком тяжелым, чтобы перемещать его даже как единое целое.Временно подключенную раму из ПВХ можно легко снять и собрать.

Для нашей первой теплицы мы быстро остановились на трубах из ПВХ по всем причинам, перечисленным выше, но в основном потому, что трубы из ПВХ недорогие, их конструкция проста, поэтому их также легко демонтировать. переехать и заново построить.

Далее мы рассмотрим плюсы и минусы материалов для покрытия теплиц, включая стекло, поликарбонатные панели и рулоны, полиэтиленовый пластик, стекловолокно, акрил и винил.

Вопрос: Какие материалы, по вашему мнению, вы будете использовать при строительстве теплицы? Использовали ли вы раньше дерево, пвх или арматуру? Расскажите об этом ниже.

Больше советов, обзоров и информации по теме DIY:

Теплица из арматуры ~ Северная теплица

Арматурная теплица

Арматура обычно покупается в ближайшем к вам лесном складе или строительном магазине.

Почему теплица?

Поговорив по телефону с покупателями в Штатах и Канаде, я обнаружил, что самая большая проблема — это короткий вегетационный период.Это сокращено этими несчастными одним или двумя дни заморозков, которым предшествуют И за которыми следует фантастическая погода для роста! У нас здесь, в Альтоне, 27 августа 1982 года был мороз (27 градусов по Фаренгейту), который убил наши помидоры, картофель, огурцы, кабачки и дыня. За этим последовали многие дни девяностых годов! Такой мороз снова не наступал раньше, чем через месяц! Еще у нас был сольный «спойлер» фрост на 8 июня того же года.

Я удваиваю свой вегетационный период!

Не зря теплицы прорастают.В моей теплице Rebar был только один слой поли, но в 1982 году он продлился. период роста более 2 месяцев. И нагревается только солнцем. В 1982 году безморозный вегетационный период для теплых культур составлял всего 3 месяца. Моя арматурная теплица увеличила его вдвое.

Постройте свою теплицу и сэкономьте деньги!

Я только что прочитал очень привлекательный полноцветный каталог, рекламирующий самодельную теплицу 10 на 12 футов на специальном стартовая цена 6000 $ (без вентиляторов и жалюзи.Это красиво с двойным остеклением и ламинированными деревянными балками. Мало кому посчастливилось приобрести такое украшение. Так, Построй свой собственный. Мне нужна была отдельно стоящая теплица «El cheapo», которую было просто построить.

Эврика! Я нашел!

Однажды я внезапно нашел решение. Используйте арматуру. Арматура — это длинные железные стержни ржавого цвета, укрепленные в бетоне. Я построил первую теплицу из арматуры, но она, конечно же, не попадет в книгу рекордов Гиннеса!

Ниже, здесь для наших клиентов, мои инструкции по строительству теплица из арматуры 11 x 50 футов и теплица из арматуры 26 x 65 футов и дерева.

Почему именно форма арки?

Форма нашей арматурной теплицы похожа на половину трубы (т.е. Quonset). Туннельные теплицы довольно популярны, потому что они очень быстро нагреваются, и у них меньше внутреннего воздуха для обогрева. по сравнению с любой другой формой. Кроме того, форма очень прочная, исключает необходимость строительства крыши и требует меньше материала. Его так быстро возводят, что я до сих пор не могу в это поверить. И он использует меньше поли для покрытия, чем любой другой дизайн на квадратный фут площади выращивания.Он очень устойчив к ветру и отклоняет ветер над собой. Для большей силы вы можете вставьте в него опоры, если его накроют сугробы, как здесь. С длинной стороной, обращенной на юг, интересно, что когда солнце падает прямо на теплицу перпендикулярно в какой-то момент кривой, давая максимум тепла и света. Это идеальная форма.

Замечания по арматурному стержню

Если вам нужна более широкая теплица из арматуры, вы можете купить более длинные стержни или сварить две вместе. В этом случае я бы использовал арматуру диаметром один дюйм.Одним из преимуществ арматуры является ее небольшой диаметр блокирует мало света. Например, вся арматура, используемая в сводах моей 50-футовой теплицы, занимает меньше места, чем поперечное сечение всего двух кусков два на шесть. дерево! Впечатляет, а? Здесь я должен упомянуть, что арматурный стержень имеет канавки или гофры, которые идеально подходят для удержания его в почве, но, будучи грубым, он может истирать обычный поли. Вот почему я использую только плетеный поли, который продаю, потому что он такой жесткий. Кроме того, поскольку арматура пропускает так много света, лист может гореть при использовании обычного поли, а также тканого полимера. рассеивает свет, предотвращая горение листьев.

Использование другой трубы: ПВХ, кабелепровод

Туннельная теплица может быть легко построена из БЕЛОЙ (не черной) трубы ПВХ (скажем, 2 дюйма в диаметре), если у вас есть подходящие соединители. С другой стороны, трубы из ПВХ могут стоить дороже. Арматуру легко скрепить шпагатом. И его легко можно воткнуть в почву. Другой материал, который иногда используют, — это серебристые электрические кабелепроводы, но трубогибочный станок может быть нужный.

Рамка

Решите, в каком направлении выровнять длинную ось теплицы.

В северных или прохладных районах вы, вероятно, захотите разместить теплицу с востока на запад, поэтому что длинная сторона обращена на юг. Таким образом, максимальное количество солнечного тепла достигается за те несколько часов, непосредственно перед полуднем, когда солнце находится на юге, особенно весной или осенью. В южных широтах я бы, вероятно, смотрел на теплицу на восток и запад, чтобы понизить полуденные температуры, хотя, если солнце находится так высоко в более низких широтах, это может не сильно разница.

Отметьте длинную ось на почве. Я натянул шнур. Отметьте другую длинную сторону, которая в моем случае была на расстоянии 11 футов.

Арки

Вставьте первый стержень арматуры примерно на 8 дюймов в почву. Другой конец воткните внутрь (он легко гнется). Это первый обруч! Разве это не было просто? Продолжайте делать арки таким же образом. Я разместил остальных на расстоянии около 3 футов друг от друга. Тканый полиэтилен, который я продаю, легко выдержит 6 футов. расстояния!

Распорка

Распорка верхняя

Свяжите арки вместе, закрепив арматуру по верху, соединяя арки.Я использую дешевый нейлоновый шпагат (связующий шпагат или шпагат для тюков), которым фермеры связывают сено. тюки. Поставляется в больших рулонах. Можно использовать арматурную проволоку. Диагонали придают жесткость всей конструкции.

Боковые распорки

Для устойчивости закрепите дополнительные стержни арматуры под диагональными углами по бокам.

Вентиляция

Арматурная теплица из-за своей оптимальной формы быстро нагревается. Большие отверстия должны быть сделаны с обоих концов и с обеих сторон, если это необходимо для вентиляции.

Вентиляционные отверстия на обоих концах

Я построил большие вентиляционные отверстия размером 9 на 6 футов в каждом конце моей большой теплицы из арматуры. Они откидываются снизу и открываются наружу для экономии места в теплице. Аналогичным образом двери.

Вентиляционные отверстия с обеих сторон

Гвоздь гвоздями (две по четыре) по горизонтали к аркам арматурных стержней прямо над землей (для предотвращения гниения). Затем прибейте еще один набор горизонтально и параллельно первому примерно на пешком. Затем вы можете установить на них длинную вентиляционную решетку, шарнирно закрепленную на нижних шпильках, чтобы они могли открываться и опускаться.Это может быть просто кусок фанеры или пластик на раме. Я также построил несколько оконных проемов повыше, но до них труднее добраться и сделать это легко. Высокая влажность, вызванная моей водяной траншей внутри теплицы, помогла моим растениям не вянут, когда было жарко. Даже в этом случае установите как можно больше вентиляционных отверстий, поскольку форма Quonset способствует быстрому накоплению тепла на солнце.

Двери

Сама дверь может быть новой или бывшей в употреблении, обычной или сделанной из многослойного прямоугольника.Решив, какую дверь мне нужно, кладу ее на землю. Затем я строю деревянный каркас вокруг него и петля дверцы к нему. Затем я установил всю раму вертикально под аркой концевого стержня. Затем прикрепите его к вертикальной шпильке, которая сверху крепится к арочная арка с помощью длинных гвоздей, завитых вокруг стержня арматуры.

Покраска / упаковка

Арматурные стержни

, если оставить их в ржаво-коричневом состоянии, могут сильно нагреться, и это несколько сократит вашу поли-жизнь. Чтобы уменьшить нагрев, можно покрасить стержни в белый или серебристый цвет, обернуть полиэтиленом, чтобы сделать его гладким.Некоторые закрывают арматуру белой трубой из ПВХ.

Тканое покрытие

Мы производим термосварку 10 футов ширины на заказ, чтобы получить любую ширину, которую вы хотите. Закажите полиуретан достаточно длинным, чтобы он накрывал концы и стороны. Вам нужно будет принести это концы, чтобы закрепить его, поэтому заказывайте его достаточно большого размера (это важно … В нашей теплице с арматурой 11 x 50 футов использовался тканый поли размером 20 x 65 футов).

Прикрепление тканого поли

Следующий шаг — прикрепить поли к раме.Первый вариант (прибивание гвоздями) более безопасен. Вторую альтернативу (захоронение) легче изменить, переставить или удаленный.

Метод A (Забивание гвоздями)

Прибейте доски к стержням арматуры по земле, используя U-образные гвозди или загибая длинные гвозди. Поли может быть прикреплен к этим доскам с помощью нашего ремня безопасности и кровельных гвоздей с широкими головками. Тогда конец поли складывается в складки и плотно прибивается к деревянным шпилькам, поддерживающим дверцы и торцевые вентиляционные отверстия.

Метод B (закапывание)

Существует также другой способ закрепления нижних краев. Иногда я кладу полиэтилен на землю, кладу на него доски и закрепляю его тяжелыми камнями или бетонными блоками. Таким образом, гвозди не проткнут поли. А поли можно снимать летом.

Для более крупной теплицы с арматурой требуется более толстая арматура и некоторые направляющие гнезда

Наши 65 футов. теплица x 26 футов была сделана из арматурного стержня диаметром 3/4 дюйма длиной 32,5 фута и стоила менее 200 долларов за каркас! 40 футов длиной 1 дюйм (ОДИН ДЮЙМ) толщиной арматурного стержня! Чтобы арки были равномерно изогнуты на таком большом пространстве, мы придумали идею сначала забить короткие отрезки электрического проводите трубу в землю в качестве направляющих розеток под углом, под которым арматура должна выходить из почвы.Затем концы арматурных стержней диаметром 3/4 дюйма аккуратно вставляются в электрический провод диаметром 2 фута и 1 дюйм. трубы, заглубленные в почву на 18 дюймов. Для однодюймовой арматуры, что было бы лучше, вам придется использовать трубы большего диаметра.

Дополнительные раскосы из пиломатериалов и арматуры

Процесс строительства был аналогичен описанному выше для теплицы из арматурного стержня 11 x 50, описанной ранее, но теплица 26 x 65, поскольку она была шире и длиннее, требовала дополнительных шаги. Арматурный стержень 3/4 дюйма был действительно слишком хрупким для соответствующей ширины, и в итоге пришлось закрепить его вдоль всей арматуры с правой и левой стороны каждой арки.Мы использовали полдюйма диагональные распорки арматурного стержня для соединения арок диаметром 3/4 дюйма.

Опять же, помните, что арматурный стержень толщиной 1 дюйм (ОДИН ДЮЙМ) будет лучше. Конечно, для него все равно потребуются поперечные распорки, просто из-за ширины. Вертикальные стопки помидоров мы сделали из оставшихся обрезков арматуры.

Он нагревается от солнца, температура на улице 80 градусов по Фаренгейту в солнечные дни. Все дерево выкрашено в белый цвет для отражения света. Есть два больших дверных отверстия размером 6 на 9 дюймов из дерева и пластика, которые открываются с каждого конца, на петлях снизу, несколько длинных боковых отверстий и водяной заполненная траншея.На приподнятых грядках засажены арбузы и дыни. Обратите внимание, что сильное мульчирование означает отсутствие сорняков и небольшой полив. Сильное мульчирование растений снижает прополка и полив. Наше тканое полиэтиленовое покрытие мы прикрепляем ТОЛЬКО снизу вдоль длинных сторон, удерживаемых нашим поликрепежом, прибитым к доскам 2×4 дюйма, прибитым к основанию арматуры на 6 дюймов выше почвы предотвратить гниение. (Скрутите длинные гвозди в 2х4 вокруг арматуры.) Мы сделали полиуретан очень длинным, чтобы драпировать и закрывать деревянный конец, двери и вентиляционные отверстия. Мы сделали поли очень широким, чтобы формировать его снаружи. траншеи по бокам для защиты теплиц от дождя.Мы также сделали внутри поли каналы, чтобы заполнить 2 фута шириной 5 футов ткано-поли-облицованный траншеи справа, частично перекрытой проходом. доски. Обеспечиваемая влажность предотвращает увядание при температуре 100 градусов по Фаренгейту. Через три месяца после посадки кабачки, похожие на тарзан, арбузы, дыни и огурцы свисают с арочных арок. бить ничего не подозревающих по лбу! Также кукуруза, свекла, малина. Мы выращивали все, что угодно. По сравнению с деревянным каркасом арматура пропускает потрясающий свет, никогда не гниет, ее быстро монтируют, дешево и прочно.

Моя последняя арматурная теплица размером 10 футов на 140 футов использует те же методы, что и моя меньшая. Для теплицы размером 11 x 50 футов я использовал арматуру длиной 20 футов на полдюйма. диаметр. Они стоили мне 3,50 доллара за штуку: намного дешевле пиломатериалов. Теплица размером 11 на 50 футов обошлась мне примерно в 100 долларов за арматуру. Я использовал около 18 стержней на длину, еще 8 на длину. диагональные связи и верхний «позвоночник». На установку арматурных обручей ушел час. Обрамление торцов деревом заняло дополнительное время.Его высота всего 6 футов, чтобы сделать его таким же широким насколько это возможно, и сделать его более низким для охлаждающих ветров. Такой низкий уровень означает, что снег может скапливаться, поэтому необходима его очистка.

Bob’s Greenhouse Tips

Более крупные теплицы могут стоить меньше на квадратный фут При увеличении площади пола на 145% может потребоваться только на 65% больше полиамида

Теплица «А»

Скажем, теплица A — это теплица Quonset длиной 30 футов и шириной 11 футов (20 футов арматурных стержней). Площадь пола 30 x 11 футов = 330 кв. Футов. растущее пространство. Включая достаточно пластика, чтобы задрапируйте каждый конец на 7 футов, необходимое покрытие из поли составляет 20 на 44 фута = 880 квадратных футов поли.

Теплица «Б»

Скажем, теплица B также является Quonset длиной 30 футов, но имеет ширину 27 футов (33 фута арматурного стержня). Площадь пола 30 на 27 футов = 810 кв. Футов. растущее пространство. Снова включая достаточно пластика, чтобы задрапировать каждый конец на 7 футов, необходимое поли-покрытие будет 33 на 44 фута.= 1452 кв. Фута. поли.

Сравнение B: Площадь пола

B: A = 810/330 = 245%, НЕОБХОДИМО ПОЛИТИКА B: A = 1452/880 = 165% В этом примере при увеличении площади пола почти до 1 раза использовалось только 1 2/3 x поли. Более крупные конструкции используют меньше поли и пиломатериалов / труб / арматуры на квадратный фут. площади выращивания, и иметь меньшую площадь поверхности поли, чтобы терять тепло!

[произошла ошибка при обработке этой директивы] [произошла ошибка при обработке этой директивы]

Планы проектирования теплиц для хобби

Подробные планы теплиц, проиллюстрированные в этом информационном бюллетене, а также многие другие доступны в Службе распространения знаний Университета штата Миссисипи на сайте http: // extension. msstate.edu/publications/building-construction-plans/greenhouses. Предлагаемые планы адаптированы для домашних теплиц.

План № 5941. Это двухстраничный план, на котором можно построить теплицу или холодный каркас из обработанного консервантом деревянного каркаса размером 2 на 2 дюйма. Размеры 5 футов на 7 футов 8 дюймов. Теплица составляет 7 футов 8 дюймов спереди и 5 футов на 7 дюймов сзади. Имеются форточки в двери и на крыше. Наклонную крышу можно поднять на 1 фут 4 дюйма спереди и на 3 фута 4 дюйма сзади для дополнительной вентиляции; обрамление обтянуто полиэтиленом.

План № 5946. Это одностраничный план переносной теплицы 8 футов 6 дюймов шириной и 12 футов длиной, построенной с деревянным каркасом и полиэтиленовым покрытием. Готическая арка составляет 7 футов по гребню с арками, образованными двумя полосами из фанеры внешнего типа размером 1/4 дюйма на 4 дюйма на 8 футов. Теплица крепится к земле кольями размером 2 на 4 дюйма на каждом углу и дверной коробке. Нижняя часть теплицы обрамлена двумя деревянными планками размером 1 на 8 дюймов. Подробно описаны двери размером 2 на 5 футов 4 дюйма.Над каждой дверью имеется треугольная вентиляционная заслонка. Доска конька вырезается из пиломатериала размером 1 на 10 дюймов под углом 30 градусов. Рекомендуется скрепить конструкцию шурупами по оцинковке.

План № 6029. Это двухстраничный план теплицы с деревянным каркасом 23 на 48 футов или 96 футов, покрытой полиэтиленом или жестким стекловолокном. Дом с двускатным дизайном стоит 6 футов 3 3/4 дюйма у карниза и 12 футов у конька.

План № 6094. План на четырех страницах для двускатной теплицы шириной 16 футов и 26 футов произвольной длины.Дом шириной 16 футов построен из стропил и шпилек размером 2 на 4. Теплица шириной 26 футов построена из стропил и стоек 2 на 6 в боковых стенках и из стоек 2 на 4 в торцевых стенах. Крышка полиэтиленовая. Подробная информация о распорках, дверях, косынках, бетонных опорах, отоплении и вентиляции.

План № 6097. Это план трехстраничной теплицы на трех страницах. План этажа состоит из пятиугольника со сторонами 9 футов 8 1/2 дюйма. Структура высотой 13 футов 9 дюймов в центре пика.Деревянный каркас размером 2 на 4 покрыт полиэтиленом. Предусмотрены детали для анкерных стыков, воздушных стыков, дверного проема и двери, скамейки и покрытия. Построить теплицу должны только опытные плотники.

План № 6163. Это одностраничный план шести стилей тепличных скамеек. Материалы скамейки включают сварную проволочную сетку и дерево.

План № 6181. Двухстраничный план теплицы шириной 10 футов и длиной 12 футов, построенной с деревянным каркасом и стекловолоконным или двухслойным полиэтиленовым покрытием.План включает подробные сведения о скамейках, материалах и средствах экологического контроля. В одном конце дома есть дверь размером 2 фута 6 дюймов на 6 футов 3 дюйма.

План № 6217. План на двух страницах для теплицы в стиле квонсет шириной 20 футов (также известной как земля-земля) произвольной длины. Концевое обрамление — 2 на 4 и 2 на 6. Дуги представляют собой трубы диаметром 3/4 дюйма, установленные в 1-дюймовой трубе, заглубленной в землю. Теплица, покрытая полиэтиленом или стекловолокном, составляет 8 футов 6 дюймов по гребню. Подробная информация включает в себя спецификацию материалов, трубогиб, дефлектор воздухозаборника и базовый план этажа.

План № 6222. Это трехстраничный план теплицы с трубчатым каркасом. Дом 96 футов 10 дюймов в длину, 28 футов 6 дюймов в ширину и 11 футов по гребню. Каркасные арки представляют собой трубу диаметром 1/4 дюйма. Покрытие — двойной слой полиэтилена. Детали включают фундаментный угол, головку торцевой стены, внутреннюю раму для опоры томатной лозы, анкер для крепления кабеля, устройство для накачивания и горизонтальную испарительную подушку.

Строительная древесина. Вся древесина, используемая для строительства теплиц, должна быть устойчивой к гниению (например, красное дерево).Также можно использовать сосну и пихту, обработанные под давлением солевым консервантом на водной основе. Из химических консервантов для древесины при строительстве теплиц можно использовать только нафтенат меди и соли Вольмана. Консерванты для древесины (креозот и пентахлорфенол) выделяют пары, токсичные для растений.

Покрытия для теплиц. Для покрытия теплиц доступно множество различных материалов. Хотя стекло имеет самое высокое светопропускание и, возможно, лучший внешний вид, оно дорогое и может быть повреждено градом и другими снарядами.Стекло редко используется на Юго-Востоке.

Полиэтилен (PE), гибкий пластик, с которым люди больше всего знакомы, пленка уже много лет используется в больших количествах. Он имеет высокий коэффициент пропускания света, за исключением ультрафиолетовой области спектра, и прозрачен для инфракрасного или длинноволнового излучения. Его главный недостаток — непрочность. Обязательно используйте пленку с ингибитором ультрафиолета (УФ или атмосферостойкая), иначе полиэтиленовая пленка прослужит менее 1 года в Глубоком Юге. Фильмы можно купить на 3, 4 или 5 лет.Стоимость увеличивается с увеличением срока службы пленки, поэтому выбирайте такую пленку, которая совпадает со сроком эксплуатации теплицы.

Пленка

PE доступна толщиной 1/8 мил или более (1 мил = 0,001 дюйма) и шириной до 50 футов в сложенном виде или 16 футов в развернутом виде. Для двухслойного нанесения используйте 4 мил полиэтилена внутри и 4 или 6 мил полиэтилена снаружи. Используйте 6 мил для однослойных приложений. По возможности используйте только развернутый полиэтилен, потому что пленка сначала разрушится на сгибах. Если вы не используете многолетнюю полиэтиленовую пленку, вам придется заменять полиэтиленовую пленку ежегодно.

Поливинилхлорид (ПВХ) доступен в виде пленки или жесткой панели. Пленки ПВХ служат от 4 до 5 лет при правильном уходе. ПВХ с ингибитором ультрафиолета прослужит до 4 лет. Одним из недостатков ПВХ-пленки является сложность содержания ее в чистоте для поддержания высокого светопропускания. На ПВХ возникает статическое электричество, которое притягивает пыль. ПВХ доступен толщиной 2/3 мил и шириной от 36 до 72 дюймов (узкая ширина является недостатком при покрытии больших площадей).

Жесткие панели из ПВХ недороги, просты в применении и в новом состоянии имеют высокий коэффициент светопропускания.На светостойкость ПВХ влияет теплообразование в панели. Если их аккуратно применять и частично затенять в жаркую погоду, чтобы предотвратить накопление тепла, они обеспечат хорошее обслуживание. Доступны модели шириной от 24 до 36 дюймов и длиной до 24 футов.

Пленка из поливинилфторида (ПВФ) жесткая, долговечная, устойчивая к ультрафиолетовому излучению и имеет высокий коэффициент светопропускания, но имеет низкий коэффициент пропускания излучения от источников температуры окружающей среды. Доступна ширина до 120 дюймов.

Поликарбонат — новейшее пластиковое покрытие для теплиц и во многих отношениях лучший продукт. Он содержит ингибитор ультрафиолетового излучения, прослужит много лет и его легко прикрепить. Он бывает однослойным, гофрированным или, для лучшей изоляции, двухслойным с ребрами жесткости между слоями. Хотя он дороже, чем другие пластиковые изделия, он служит дольше, почти не разрушается и пропускает почти столько же света, как стекло, но при этом устойчив к ударам до такой степени, что устойчив к граду.Доступен в ширине 4 или 6 футов.

Стекловолокно

(FRP) уже много лет используется в качестве покрытия теплицы, но больше не является разумным выбором. Гофрированные панели имеют размеры до 24 футов в длину и 4 фута шириной. Панели достаточно гибкие для использования с различными типами конструкций. Продолжительность жизни FRP составляет от 5 до 10 лет, в зависимости от качества. Основным недостатком FRP является то, что он портится, теряя качество света. Панели покрываются травлением и ямками, обнажая стекловолокно.Волокна собирают пыль и истираются, в результате чего панель темнеет. Из-за этого стекловолокно больше не рекомендуется для тепличных конструкций.

Другой вариант — накрыть теплицу двумя слоями полиэтилена, надутыми и разделенными слоем воздуха. Этот метод снижает потери тепла и количество используемого топлива. Слой полиэтилена поверх гофрированного или плоского пластика также снижает потери тепла и расход топлива.

IS 941 (POD-05-19)

Отредактировано Риком Снайдером , доктором философии / профессором-исследователем, Центральный научно-исследовательский центр штата Миссисипи.Первоначально подготовил Джеймс Дж. Томас , бывший профессор сельскохозяйственной и биологической инженерии; и Дэвид Татум , доктор философии, бывший садовод-консультант.

Авторские права 2019 Государственного университета Миссисипи. Все права защищены. Эту публикацию можно копировать и распространять без изменений в некоммерческих образовательных целях при условии, что предоставлена ссылка на Службу распространения знаний государственного университета Миссисипи.

Производство сельскохозяйственных коммуникаций.

Государственный университет Миссисипи — учреждение, обеспечивающее равные возможности. Дискриминация при приеме на работу, программах или деятельности в университете на основе расы, цвета кожи, этнической принадлежности, пола, беременности, религии, национального происхождения, инвалидности, возраста, сексуальной ориентации, генетической информации, статуса ветерана США или любого другого статуса, защищенного применимым законодательством запрещено. С вопросами о программах равных возможностей или соблюдении правил следует обращаться в Управление по соблюдению и добросовестности, 56 Morgan Avenue, P.О. 6044, штат Миссисипи, MS 39762, (662) 325-5839.

Служба распространения знаний Государственного университета Миссисипи, сотрудничающая с Министерством сельского хозяйства США. Опубликовано во исполнение актов Конгресса от 8 мая и 30 июня 1914 года. ГЭРИ Б. ДЖЕКСОН, Директор

Сварка теплицы своими руками из металлических профильных труб

Преимущества сварных конструкций

Важные пункты

Критерии выбора профильной трубы

Выбор формы конструкции

Габариты и количество материала

Подготовительные работы

Изготовление и установка стоевых деталей

Сборка

Как сделать теплицу своими руками

Как выбрать материал для теплицы

Каркас

Фундамент

Собираем теплицу

каркасные металлические конструкции, каркас шириной 2 м под пленку своими руками, как выбрать материал

Особенности

Материалы

Дерево

Пластик

Металл

Чертежи и схемы

Тонкости установки

Советы

Каркас для теплицы из профильной трубы своими руками чертежи. Изготовление двухскатной теплицы по чертежу

Каркас для теплицы из профильной трубы своими руками чертежи. Изготовление двухскатной теплицы по чертежу

Чертежи теплиц с размерами. Древесина

Двускатная теплица чертеж. Чертежи каркаса теплицы с двускатной крышей

Расчет теплицы 3 н. Особенности теплиц из поликарбоната

Видео каркас теплицы из профильной трубы чертежи

как из профильной трубы сделать теплицу

Теплица из профиля своими руками

Строительство теплицы своими руками из профиля, фото инструкции

Теплица из металла – что важно для проектирования

Конструктив

Как согнуть металлический профиль для теплицы

Теплица из профиля для гипсокартона своими руками – инструкция по изготовлению

Инструкция по изготовлению каркаса теплицы из профильной трубы, чертежи

Профильная труба для постройки теплицы – все «за и против»

Целесообразность и выбор размера профтруб

Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Каркас теплицы из профильной трубы – чертежи и расчеты

Как согнуть профильные трубы для теплицы

Способ первый – в любое время года

Способ второй – зимний

Способ третий – просто, но потребуется оборудование

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Фундамент для теплицы из профтрубы

Как сварить теплицу из профильной трубы своими руками

Возводим теплицу из металлопрофиля своими руками

Почему стоит использовать металлопрофиль

Правила монтажа конструкций

Приступаем к фундаменту

Переходим к монтажу каркаса

Советы по правильному выбору профилей

Рекомендации по созданию проекта

Заключение

Теплица на даче из металлопрофиля своими руками

Достоинства и недостатки теплицы из алюминиевого профиля

Этапы постройки теплицы из металлопрофиля

Разнообразие форм парников из алюминиевого профиля

Варианты чертежей теплиц из металлопрофиля

Прочная теплица из металлопрофиля своими руками (видео)

Теплица своими руками из профильной трубы. Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Теплица своими руками из профильной трубы. Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Фундамент для теплицы из профтрубы

Как сварить теплицу из профильной трубы своими руками

Чертежи теплиц с размерами. На что нужно обратить внимание при проектировании

Сварная теплица своими руками. Строим теплицу своими руками. Виды конструкций теплиц и парников

Теплица из профильной трубы 40 20 своими руками. Каркас теплицы из профильной трубы – чертежи и расчеты

Расчет теплицы 3 н. Онлайн калькулятор расчета теплицы

Калькулятор расчета теплицы

Калькулятор расчет полукруглой теплицы

Чертежи теплиц из профильной трубы с размерами. Составляем проект дугообразной теплицы своими руками

Теплица из профильной трубы 20х20. Виды

Каркас теплицы «Зеленый»

Самая дешевая теплица строит? Садоводство не должно стоить денег (форум бережливости в Перми)

Как построить теплицу

Итак, давайте посмотрим на процесс.

Мы использовали:

Общая стоимость проекта: 745,96 долларов США
