» Как установить подрозетники в бетонную стену

Разводка электросетей по квартире или дому предполагает обязательную установку специальных гнезд для выключателей, розеток, различных датчиков и блоков управления.

Выбор подрозетников, используемых по бетону или кирпичу, дереву или композитным материалам требует учета размеров элементов разводки, особенностей монтажа и специфики помещения.

Применение подобных изделий обеспечивает безопасное подключение к проводке, а также надежное крепление любого элемента локальной сети. В процессе отделки или ремонта квартиры необходимо правильно подобрать подрозетники для установки в бетонной стене, а также инструмент для их монтажа.

Базовые параметры изделий

Базовые розетки, выключатели и датчики стандартизированы, поэтому для их монтажа не требуется большая номенклатура подрозетников. Если рассматривать основные геометрически размеры подобных изделий, то выделяют следующие группы:

• диаметр элемента может быть 60 или 68 мм;
• глубина колеблется от 20 до 80 мм.

В зависимости от типа будущего выключателя или розетки выпускаются одиночные и блочные модели.

Наиболее востребованными являются изделия с диаметром 68 мм и глубиной от 40 до 50 мм. При таком погружении в стену можно надежно зафиксировать элемент, а также легко вывести провода без лишних загибов.

Материал изготовления

Практически любые подрозетники, которые устанавливаются в бетонную стену, выполняются из полипропилена. Благодаря высокой прочности и долговечности материала, а также крайне низкой электропроводности, такие элементы проводки обеспечивают безопасное использование электроприборов и выключателей.

Необходимые инструменты

Монтаж подобного элемента требует не только подготовки основания и правильного выбора расположения, но и применения специального оборудования. Для установки подрозетников по бетону или кирпичному основанию понадобятся:

• дрель с перфоратором;
• специальная коронка для сверления бетона или болгарка;
• алебастр или любой другой состав на основе гипса.

Разметка основания

Для обеспечения безопасной работы необходимо правильно выбрать расположение основных узлов проводки. Розетки по европейским и национальным стандартам должны располагаться не ниже 30 см от уровня чистового пола. Для удобства использования бытовой техники на кухне установка ниши ведется на уровне 105 — 120 см. В этом случае розетка будет находиться выше уровня столешницы на те же 30 см.

Для обеспечения питания стиральной машинки, холодильника и другой крупногабаритной техники уровень расположения подрозетника по бетону, принимается не менее 1 м от уровня чистового пола.

Чтобы установить выключатели, подрозетники располагают на уровне 90 см от пола или потолка. Считается, что такое положение выключателей наиболее удобно и безопасно при использовании. От края стены при этом необходимо отступить на 15 — 20 см.

Подготовка отверстия в основании

После проведения разметки и подготовки проводов необходимо создать нишу для монтажа подрозетника. В зависимости от имеющегося инструмента подход к работе с бетонным или кирпичным основанием может отличаться. Необходимо помнить, что диаметр и глубина отверстия должны быть немного больше размера самого изделия.

Применение коронки по бетону

Наиболее простым способом является сверление основания с применением специальной насадки — коронки, диаметр которой составляет 70 мм и более. Такое приспособление представляет собой металлический цилиндр с победитовыми зубьями на внешнем крае. Для выполнения ровного отверстия в центре коронки устанавливается победитовое сверло, обеспечивающее центровку всей конструкции.

Для упрощения процесса сверления основание лучше всего смочить водой. Если просверлить небольшое отверстие обычным сверлом, основной процесс облегчается, так как базовая ось уже будет подготовлена. После выемки части бетона и коронки глубину можно доработать зубилом и молотком или специальной ударной битой для дрели.

Применение перфоратора и болгарки

При использовании дрели или перфоратора необходимо подставить подрозетник, очертить его периметр по бетону и прорисовать крест в центре окружности. Победитовым сверлом диаметром от 3,5 до 4,5 мм на всю глубину выполняют отверстие в центре.

Затем отверстия выполняются по всей окружности с максимально плотным шагом, например, в 5 мм. После подготовки основания перфоратором или молотком и зубилом выдалбливается отверстие нужных размеров.

При работе с болгаркой вся окружность очерчивается прямыми линиями, затем производится распил бетона по всем линиям в центре круга и по периметру. Поверхность необходимо постоянно смачивать для уменьшения пыления. Выработка отверстия производится путем выдалбливания небольших выпиленных квадратиков.

Крепление подрозетника

Заключительным этапом монтажа является установка подрозетника, вывод провода и крепление изделия в нише.

Установка в нише

Необходимо помнить, что глубина отверстия должна превышать размеры изделия на 4 — 5 мм. Такой запас позволит легко вывести проводку, а также обеспечит пространство для закладки гипсовой смеси. При установке изделия необходимо немного обрезать выступы на кромке и утопить его в стене на 1 или 2 мм, что обеспечит идеальную посадку розетки или выключателя.

Вывод проводки

Создав небольшой канал между проводом и отверстием, необходимо завести проводку в подрозетник. Затем проверяется посадка всей конструкции и, если нет каких-либо проблем, проводится очистка поверхности ниши от пыли и загрязнений.

Фиксация

Монтаж ведется с помощью любой гипсовой смеси. В отверстие закладывается порция смеси и распределяется по стенкам. Вставляется подрозетник и вдавливается в стакан, часть раствора при этом зафиксирует заднюю стенку и выдавится наружу.

Дополнительно вводится раствор по боковым граням изделия, а сам подрозетник выравнивается так, чтобы крепежные винты располагались параллельно полу. Затем обрабатывается вся поверхность стены вокруг изделия. После полного затвердевания гипсового раствора внутренние стенки подрозетника очищаются от его излишков.

Правильно выполненный монтаж изделия обеспечит легкое крепление любой розетки или выключателя, а также безопасность их эксплуатации.

в бетонную или кирпичную стену

На чтение 8 мин. Просмотров 56 Опубликовано 16.08.2019 Обновлено 01.08.2019

Установка подрозетников перед размещением на них розеточных устройств является обязательной процедурой, игнорирование которой противоречит нормам СНиП и способно привести к поражению жильцов электротоком. При намерении провести эту процедуру в своем доме или квартире надлежит изучить, как установить подрозетник в стену и чем различается ход работ в постройках из разных материалов – кирпичных, деревянных и сделанных из блоков бетона.

Требования к подрозетникам

Подрозетник должен быть прочным, не горючим

Отдельный свод регламентаций для монтажа подрозетника на данный момент не разработан. ПУЭ предписывают блюсти общие правила электробезопасности. Перед проведением работ следует проверить изделия на соответствие следующим критериям:

• Стакан под розетку должен быть изготовлен из прочного материала, способного выдержать силу, с которой извлекается вилка. При этом он не должен вытаскиваться одновременно с самой розеткой. Для обеспечения устойчивости крепления изделия, рассчитанные для эксплуатации в стене из алебастра или гипса, снабжены многочисленными выпуклостями и зацепками. На эту цель работают и отверстия, куда заводятся провода.
• С внутренней стороны должны быть качественно сформированы ребра, куда крепятся розетки.
• Используемая пластмасса не должна быть горючей. Для стен (кроме дерева) это требование значения не имеет, но его соблюдение необходимо для предупреждения воспламенения находящихся поблизости обоев или мебели.

Также не будет лишним, чтобы группу розеток возможно было объединить с помощью фиксаторов.

Размеры подрозетников

Стандартные размеры подрозетников

Подавляющее большинство изделий данного вида имеют диаметр 7 см. На такой показатель обычно рассчитаны и сами розетки. Глубина – параметр вариабельный, и на него нужно обращать внимание, подбирая вариант, наиболее соответствующий целям. Если в подстаканнике планируется коммутация нескольких проводов (пример – применение этого изделия на замену распаячной коробке), потребуется поставить вариант с большей глубиной. В целом, установка розеток в глубокие подрозетники выполняется легче.

Установка в бетон

Нанесение разметки на стену

Перед тем как закрепить подрозетник в стене, потребуется продолбить под него лунку. Лучше всего для этого подходит электродрель с алмазной коронкой, но из-за дороговизны такого инструмента чаще применяются перфораторные аппараты с насадкой, приспособленной под штробление бетона.

Подготавливая углубления для установки подрозетников в бетонную стену, нужно помнить, что при выполнении этих работ в помещении образуется большое количество мелких частиц пыли. Требуется заранее подготовить защитные респираторы, приспособления для защиты ушей и глаз, а также пылесос, которым по окончании работ будет проводиться уборка.

Перед сверлением надо провести разметку углублений. Стандартное расстояние между центрами лунок составляет 7,1 мм. Потом нужно взять бур и в точках, обозначающих центры, сделать отверстия. Затем по диаметру окружности нужно просверлить максимально большее число углублений. Можно воспользоваться коронкой.

При сверлении бур или коронка попали в арматуру

Металлические части можно высверлить зубилом для перфоратора

Убрать мешающую арматуру из железобетонных стен можно несколькими методами. Быстрее всего получится это сделать, высверлив металлические части зубилом для перфоратора. Допускается пустить в ход и запасную коронку. Она может испортиться в процессе, поэтому не следует применять для этой операции ту же, которой проводится рутинное сверление.

Встраивание подрозетника

Лучше всего монтаж подрозетников в углубления удается, если вмазать изделия смесью ротбанда и алебастра. Перед этим нужно провести чистку углублений пылесосом и слегка смочить стенки влажной тканью. Заранее подготовленный раствор наносят небольшим шпателем так, чтобы обеспечить наибольшую возможную площадь контакта с изделием. Избыток состава после этого убирают. На сам подрозетник также накладывают смесь и затем вставляют его на место.

Монтаж кабеля можно производить одновременно со встраиванием, либо сначала вмазывать подрозетник, а затем закладывать кабель. Должны быть заранее подготовлены каналы, куда провод протаскивается между несколькими устройствами. Проводки не должны никак мешать розеточному корпусу, особенно в местах расположения распорок.

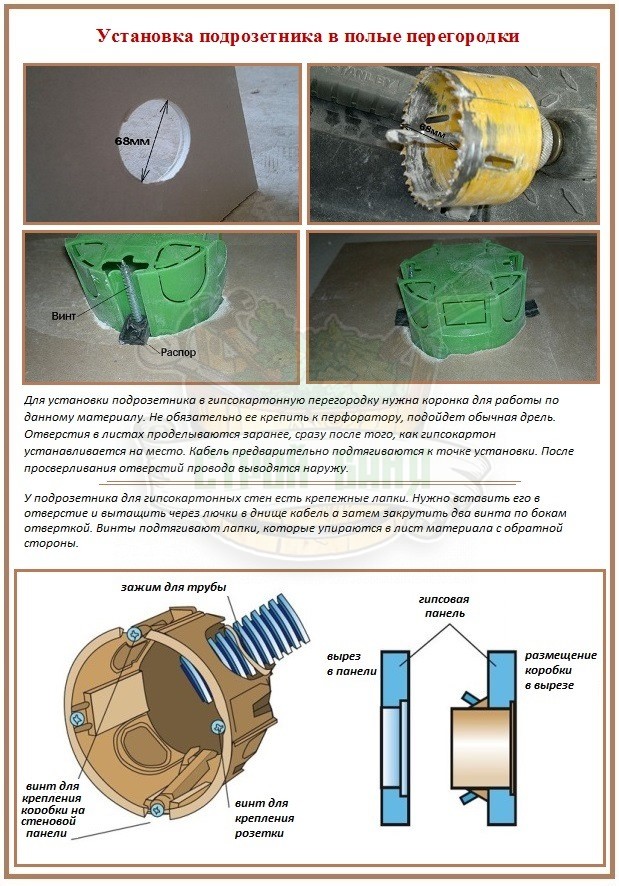

Установка в гипсокартон

Монтаж подрозетника в гипсокартон

В этом случае провод прокладывают заранее. Там, где будет помещено монтируемое устройство, оставляется некоторый запас провода. При покупке самих изделий нужно выбрать такие, чтобы их ушки в раскрытом виде не вылезали за рамки окружности. Разметка лунок, как и в случае подрозетника для деревянных стен, производится тем же способом, что и для бетона. Отверстия сверлят дрелью с коронкой, предназначенной для работы с деревом. Провода при установке пластиковых изделий в гипсокартон вставляются в подрозетник до того, как он будет установлен.

Если изделие недостаточно хорошо зафиксировано, проще всего это исправить установкой в основание гвоздя-самореза. Еще оди вариант – воспользоваться клеевым пистолетом, предварительно прочистив углубление от пылевых частиц. Если крошится гипсовое основание, его грунтуют и затем замазывают нужные места штукатурным раствором.

Установка в плитку или стеновые фальшпанели

Чтобы вставить подрозетники в уже лежащую плитку, нужно воспользоваться специальной коронкой для керамики. Штробить бетон в этом случае лучше алмазным приспособлением, чтобы предотвратить повреждение плитки. Однако лучше избегать такой ситуации и класть плитку только в помещении, где уже установлены все нужные розетки.

1. Высверливание отверстий в плитке Выбивание отверстий в плитке Просверливание отверстий под плиткой

Инструмент и расходные материалы

Для проведения работ потребуется приобретение строительного уровня для подрозетников, смеси для гнезд, клея, силового кабеля, надеваемых на лицо средств защиты от строительной пыли. Помечать расположение гнезд можно простым карандашом. Также нужно запастись всеми требуемыми насадками для инструмента, которым будет прозводиться создание лунок. Нелишним будет использовать пылесос.

Правила монтажа подрозетника

Изделие должно располагаться на одном уровне с чистовой поверхностью, не выступая и не утопая в стене, хорошо держаться в гнездовом углублении. Устанавливать его нужно строго по уровню, даже если оно всего одно.

Инструкцию по размещению подрозетных изделий в стене можно разделить на три этапа: разметка лунок, штробление и монтаж самих деталей.

Разметка

Установочные отверстия для розеток, через которые будет осуществляться эксплуатация крупных предметов бытовой техники (холодильник, стиралка), должны находиться достаточно высоко – на уровне 1 м от пола. Для других гнезд достаточно высоты в 0,3 м. От тумб и столешниц надо отступать вверх хотя бы 0,1 м. Нельзя ставить розетку ближе, чем в полуметре от элементов системы отопления, а также над кухонной плитой.

Отверстия

Отверстие под розетку при помощи перфоратора с насадкой

Есть два варианта обустройства лунок. В первом случае мастер работает короночной насадкой на глубину на 0,1 м больше таковой у подрозетника, а сердцевину удаляют зубилом. Во втором – по контуру лунки сверлится максимальное число отверстий при помощи обычной дрели. Для кирпичной стены подойдет инструмент со сверлом из победита.

Установка коробочек

Усадка производится в предварительно промазанные ниши, при этом кабели оставляют с резервом 0,1-0,15 м. Лишние просветы замазывают строительным составом.

Заготовка раствора и установка в нишу

Установка нового подрозетника

Из смесей можно использовать гипсовые и алебастровые. Гипс застывает за 3-5 минут, и если для устанавливаемого изделия это не проблема, то приготовленный раствор спустя это время использовать не выйдет. Для увеличения времени затвердевания на 10-15 минут в смесь рекомендуется добавить штукатурку в соотношении 3:2. Шпатлевку допустимо использовать и как самостоятельную основу, но она держит установленные изделия далеко не так крепко, как гипс или смеси с ним. Перед тем как промазать составом нишу, ее опрыскивают водой из пульверизатора. У подрозетника обрезают заглушку для кабеля, вставляют коробочку в нишу, выравнивают положение и удаляют лишний раствор.

До или после штукатурки

Технически между этими случаями нет больших различий – главное, чтобы изделие не торчало из стены ни на миллиметр. При оштукатуривании стены с вмонтированными торчащими подрозетниками будет сложно нанести ровный слой на всем протяжении. Можно сначала подготовить ниши, потом нанести штукатурку (лунки останутся, их внутренности надо будет подчистить) и потом устанавливать коробки.

Частые ошибки

Распространенной ошибкой является крепление продрозетника на монтажную пену

Часто случается, что при монтаже кабель перебивают распоркой. Это очень опасно – возможна угроза короткого замыкания или появление электрического потенциала на розеточном корпусе. К другим ошибкам относятся:

• попытки крепить изделия монтажной пеной – она недостаточно хорошо их держит, к тому же многие образцы не соответствуют стандартам противопожарной безопасности;
• игнорирование использования строительного уровня;
• работа алмазной коронкой на максимально возможной глубине со вставленным сверлом;
• установка единичного изделия в месте, где много арматуры.

Прежде чем монтировать коробочки для розеток, нужно корректно выбрать места их расположения и приобрести необходимый инструмент. Сама процедура установки достаточно проста и под силу даже малоопытному мастеру.

Как правильно установить подрозетник в стену

В этой статье несколько простых способов установки подрозетников, также разберем вопрос о том как правильно его выбрать, а также установка подрозетников в разные материалы стен;
— гипсокартон
— плитка
— бетон
— блоки
— плюс некоторые тонкости которые точно вам помогут в ремонте.

В магазинах продается очень много видов монтажных коробок и подрозетников, как выбрать то что необходимо? Сейчас рассмотрим основные типы подрозетников по отдельности.

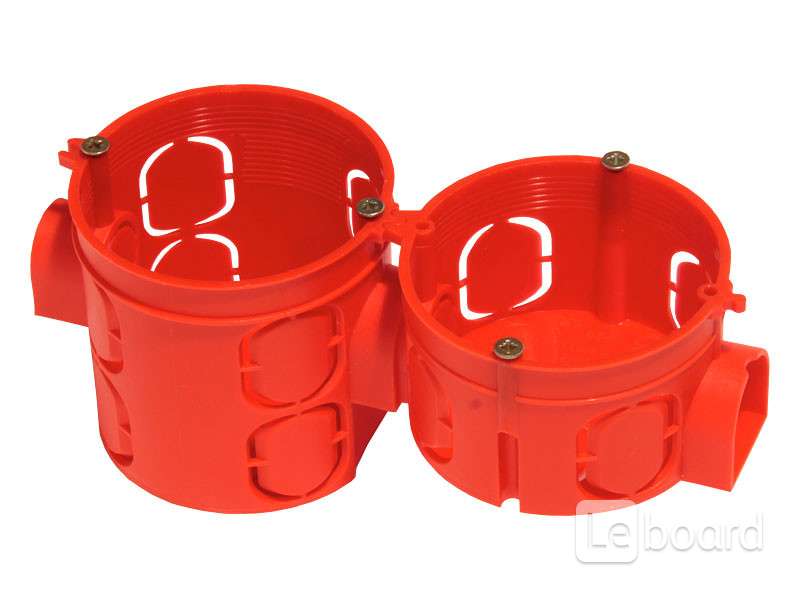

Основное подразделение диаметром 68 миллиметров используется для монтажа розеток и выключателей в стены из бетона
кирпича, блока, а также в стены облицованные плиткой. Соединяются между собой в блоки для необходимого количества
элементов, обычно один блок не более 5-6 штук.

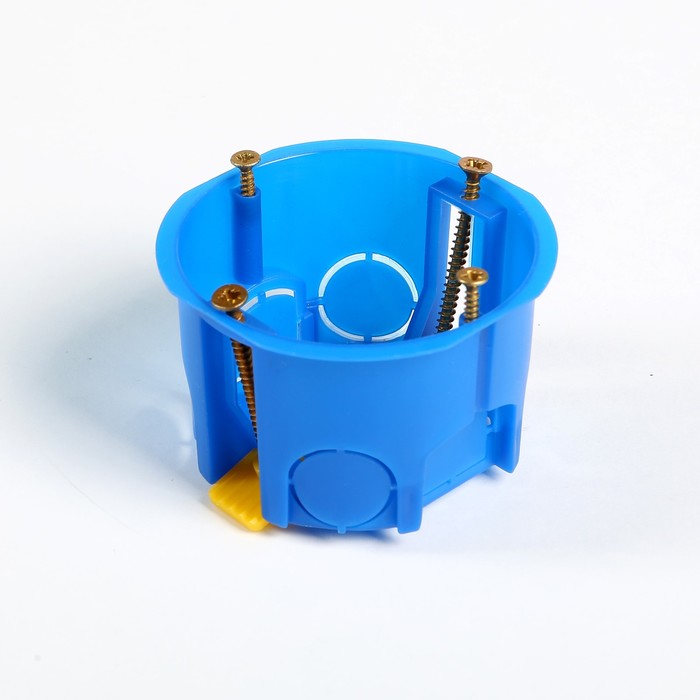

Подрозетник для гипсокартона используются в перегородках и различных конструкциях из гипсокартона диаметр шестьдесят восемь миллиметров, отличается наличием двух лапок которые прижимаются с обратной стороны конструкции и удерживают его в стене.

Глубокий подрозетник применяется в том случае если у вас в подрозетнике много проводов и вам нужно произвести там
коммутацию, или для установки терморегулятора теплого пола. Если будете производить монтаж в обычную коробку то большое количество проводов туда просто не поместится.

Далее идет цельноблочный подрозетник, он бывает на разное количество посадочных мест, от двух до пяти.

Может использоваться, как гипсокартоне, так и в обычной стене. Основное преимущество он не изгибаются при установке в отличие от обычных подрозетников.

А вот со следующими подразетниками я не рекомендую работать — это подрозетники маленького диаметра, например этот экземпляр 60 миллиметров, туда проблематично производить монтаж розеток и выключателей. То же самое касается подрозетников такого типа, как белорусский производитель, их обычно используют застройщики.

Еще одна разновидность подрозетника, которые тоже не рекомендую, у них рамка просто может не перекрыть подрозетник.

Процесс установки подрозетников несложный, но подрозетники являются точками соприкосновения между электриками, малярами, отделочниками и в результате не аккуратной работы возникают конфликтные ситуации.

Обычно подрозетники вмазываю на гипсовую штукатурку или клей для гипсокартона — это самый удобный материал. Перед установкой отверстие и шроба для кабеля обязательно грунтуются, кстати отверстие лучше делать большего диаметра коронкой на семьдесят два миллиметра. Саму штробу лучше сделать не посередине, а правее или левее отверстия, так как выходное отверстие в подрозетнике сбоку.

Основная проблема поставить подрозетник ровно и аккуратно заключается в кабеле он мешает зафиксировать все точно в растворе, поэтому установку подрозетника будем производить без кабеля, это нам поможет точно и без помех установить подрозетник.

Намазываем на тыльную сторону гипсовую штукатурку и вмазываем подрозетник.

Выставляем его по уровню, а саморезы лучше выкрутить, так как они будут мешать малярным работам.

Теперь остается подождать когда схватится штукатурка и затем уже просунуть кабель.

Штукатурка схватилась теперь можно спокойно просунуть кабель не боясь, что подрозетник сдвинется.

Еще один способ — подходит для установки в стену из блоков, делается боковое отверстие для удержания кабеля. Подрозетник вмазывается вместе с кабелем, но за счет того что кабель проходит через боковое отверстие он не
мешает установке. Просто выставляете подрозетник по уровню.

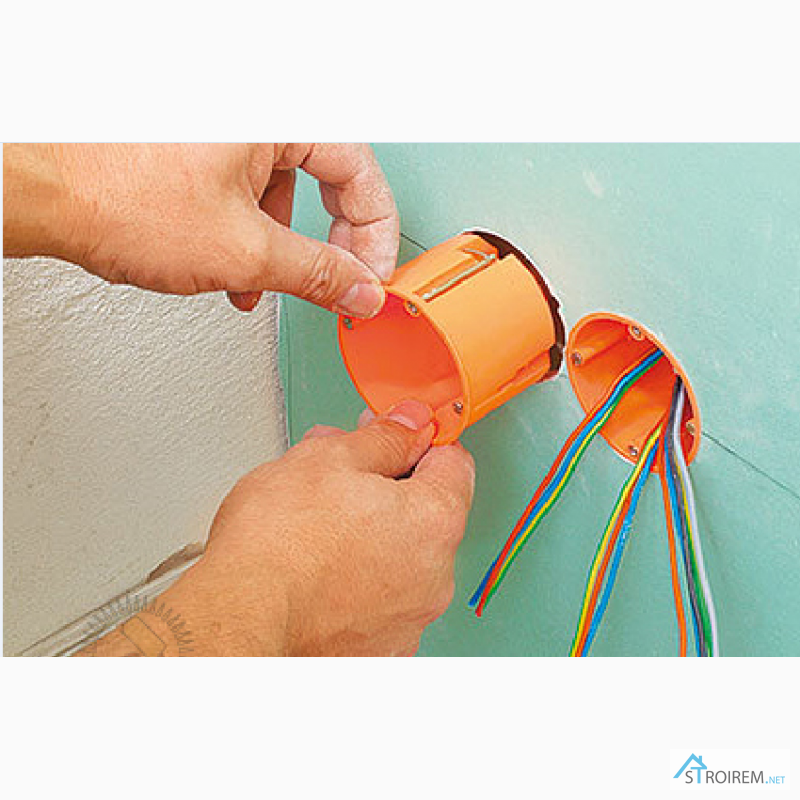

Установках в гипсокартон осуществляется следующим образом — сверлится отверстие шестьдесят восемь миллиметров. Шуруповертом или отверткой закручиваются саморезы и лапки прижимаются к обратной стороне листа стены, но тут есть один нюанс, лицевая часть выпирает из гипсокартона и розетка после установки будет иметь зазор между стеной и рамкой. В таких случаях делается потай, обычным малярным ножом на толщину рамки подрозетника. Подрозетник становится в один уровень с гипсокартоном.

При работе с плиткой сначала проводится кабель и сверлится в стене отверстия под подрозетники, но они сразу не устанавливаются, во время облицовки плиткой сверлится отверстие под нужное количество подрозетников и плитка

приклеивается к стене.

После того, как клей высох выматываются подрозетники, получается точно и аккуратно. Еще один из способов — это установка подрозетников при помощи специальных уголков.

Стандартно розетки делаются минимум 30 сантиметров от пола, а выключатели на высоте 90 сантиметров. Точка отсчета это середина подрозетника по центру.

Если вы хотите сделать двойную розетку в одном подразетнике учтите, что такие розетки некрасивые и массивные.

На этапе планирования рассчитывайте, так чтобы под каждую розетку был отдельный подразнить.

И несколько слов о инструменте который может вам здорово помочь при монтаже подрозетников и дальнейшей установки розеток и выключателей;

Лазерный осепостроитель позволит вам не только ровно установить подрозетник, но и проконтролировать одну высоту
подрозетников по всей квартире.

Специальный нож для снятия изоляции с тупым носиком позволит вам легко и без повреждения снять изоляцию с кабеля.

А автоматический съемник изоляции значительно упростит и ускорит процесс коммутации. Также можно воспользоваться ручным съемником для изоляции, кстати автоматический съемник снимает не только внутринюю изоляцию проводов, но и внешнюю изоляцию кабеля.

способы, нюансы и детали установки

Проводя электромонтажные работы, нередко приходиться сталкиваться с установкой подрозетников. Ведь в действительности, несмотря на название, используются они далеко не только для установки розеток. Допустим, для установки тех же выключателей также необходим подрозетник. Установка последних не является чем-то особенным или сложным, но вот как выбрать и как закрепить подрозетник в стене, знать будет совсем не лишним.

Функция и виды подрозетников

Основной функцией подрозетников является надёжная фиксация розеток и выключателей на стене при использовании скрытой проводки. И также именно здесь располагаются все провода и их запас.

Однако при установке розеток и выключателей нужно знать, в каких случаях и какой подрозетник лучше использовать. Дело в том, что есть несколько видов последних:

• Для бетонных и кирпичных стен.
• Для гипсокартона.
• Для деревянных стен.

Выбор делается исходя из материала стены. Так, если в здании стена бетонная или кирпичная, то рекомендуется покупать коробки под розетки именно для этого вида стены. Для того чтобы установить подрозетник такого типа, необходимо делать в стене отверстие, чуть большее по диаметру, нежели сам стакан. Причём внутри он будет фиксироваться с помощью раствора. Такие модификации подойдут не только для кирпичной или бетонной поверхностей, но также пенобетонных, керамзитных или газобетонных.

Что касается монтажа подрозетников в гипсокартонные стены, то здесь стакан выбирается со специальными фиксирующими лапками, которые надёжно зафиксируют изделие.

Для деревянных стен по правилам техники безопасности необходимо монтировать или накладную проводку и другие комплектующие, или устанавливать железный подрозетник в заранее высверленное углубление, где последний крепится любой крепёжной фурнитурой.

Подготовка перед работами

Безусловно, чтобы установить подрозетник в стену, необходимо иметь некоторый инструмент и подготовить само место установки. По большому счёту, под подготовкой подразумевается оценка стены и подбор подходящего подрозетника или подрозетников в случае, если требуется установить целый блок на несколько розеток.

Место установки размечают, а в ситуации с блоком необходимо не забыть про межосевое расстояние. В итоге само место готово, и остаётся лишь подобрать необходимый инструмент:

• Карандаш или маркер с линейкой.
• Перфоратор.
• Сверло по бетону, если нужно установить розетку в бетонную стену, кирпич, блок и так далее.
• Молоток.
• Зубило.
• Коронка по бетону.
• Болгарка с диском по бетону.
• Монтажный нож.
• Алебастр или другой раствор для замазки.

Когда инструмент подготовлен, можно продолжить монтаж подрозетников. И здесь важно, какая используется поверхность.

Монтаж в бетон

Бетон или кирпич по понятным причинам особенно сложны в обработке. Однако существует несколько способов установки подрозетников в такие стены.

Самый простой и аккуратный из них — это использование для создания отверстий коронки. Выглядит она как обрезанная труба с зубьями из особо прочного материала. Как правило, существуют коронки разных диаметров, поэтому стоит учитывать, какой именно необходим в конкретной ситуации. Стандартный размер подрозетника 67 мм, следовательно, коронка нужна немного больше, то есть миллиметров 70. Далее в стене аккуратно высверливают отверстие по разметке. Причём коронка должна войти в стену практически целиком.

Теперь перфоратор с коронкой можно отложить в сторону и взяться за молоток и зубило. Внутренняя часть достаточно легко выбивается, после чего аккуратно доводиться до идеального состояния. И если отверстие, высверленное коронкой, по диаметру будет подходить идеально, то глубина получается не всегда таковой. Поэтому необходимо взять подрозетник и, вставив его в отверстие, проверить, подходит ли оно. В стену он должен входить практически полностью и даже с запасом в несколько миллиметров. Если глубины недостаточно, то придётся ещё немного довести отверстие.

Теперь в боковые отверстия подрозетника пропускается кабель, а сам стакан максимально вводиться в подготовленное отверстие. Причём в некоторых случаях рекомендуется даже обрезать переднюю кромку, чтобы изделие полностью вошло в стену, так как в противном случае очень возможно, что розетка или выключатель не будут плотно контактировать с поверхностью стены.

Закрепляется стакан в стене с помощью раствора алебастры или гипса. Хотя может подойти и любой другой, но в таком случае придётся долго ждать, пока он высохнет.

Перед началом закрепления подготовленное отверстие необходимо смочить водой, после чего положить внутрь немного раствора. Далее, не забыв пропустить провод, вставляется подрозетник и хорошо утапливается в отверстие. Обратить внимание здесь стоит на то, чтобы он не выходил за пределы поверхности. Теперь можно закладывать раствор в оставшиеся боковые пустоты и шпателем аккуратно разровнять. После того как раствор высохнет всё будет готово к установке розетки в подрозетник.

Установка в гипсокартон

В случае с гипсокартоном дело обстоит куда более просто. Ведь сам по себе гипсокартон как материал значительно легче в обработке. Всё что понадобится из инструмента — это отвёртка, нож и шпатель. Хотя проделать ровное отверстие куда проще всё той же коронкой и дрелью.

Подрозетник для гипсокартона имеет специальные распорные лапки, с помощью которых и происходит надёжная фиксация. Дальше остаётся лишь обработать посадочное место шпатлёвкой. Это не только придаст более эстетичный вид, но и обеспечит надёжную фиксацию изделия.

Работа с деревянной стеной

По большому счёту установка подрозетников в деревянной стене мало чем отличается от их установки в бетоне или кирпиче. Разница заключается лишь в самой коробке, так как здесь требуется использование металлических изделий. В остальном также высверливается отверстие, после чего подгоняется под стакан. Закрепление производится шурупами. Также не стоит забывать, что проводка на деревянных покрытиях требует соблюдения ПУЭ.

Альтернативные методы создания отверстия

Нередко так может случиться, что коронки под рукой просто нет, а покупать бывает не очень рационально. В таком случае проделать отверстие под подрозетник можно и другими способами.

Так, для этих целей отлично подойдёт болгарка с диском по бетону. С её помощью по разметке вырезается прямоугольная ниша, которая после установки стакана заполняется гипсом или алебастром, а после аккуратно зашпаклёвывается.

Другой, довольно древний способ, — это выдалбливание отверстия с помощью зубила или лопатки, установленной в перфоратор. Процесс крайне сложный и энергоёмкий, но полученный результат вполне удовлетворительный.

Некоторые нюансы

Несмотря на простоту работы по установке коробки, существуют некоторые нюансы, которые лучше знать:

1. Если стена не обработана и будет в процессе покрываться штукатуркой либо плиткой, то стоит учитывать и это. Иначе подрозетник будет слишком глубоко утоплен в стену. Для этого хорошо знать, какой толщины будет штукатурка или плитка. Если такой информации нет, то рекомендуется делать предварительный запас 5−7 мм или вообще делать отверстие после финишной обработки.
2. Покупая коробку под розетку лучше сразу приобретать и саму розетку либо выключатель. Здесь есть два нюанса: во-первых, так можно быть уверенным, что сама розетка подойдёт по размеру, а во-вторых, что будет достаточно места для запаса кабеля.
3. Запас кабеля предпочтительнее оставлять сантиметров 20, но не менее 10, так как в процессе эксплуатации нередко приходиться удалять концы проводов, чтобы зачистить новые. Таким образом, может оказаться недостаточно длины кабеля, что приведёт к вынужденному наращиванию, а разного рода скрутки и спайки крайне нежелательны.
4. Подготавливая смесь для замазки, нелишним будет обратить внимание на густоту консистенции. Ведь если сделать слишком жидкий раствор, то он банально будет выливаться отовсюду, в том числе и в сам корпус коробки. Слишком же густой раствор будет крайне сложно вмазать во все отверстия, к тому же гипс в таком состоянии затвердеет очень быстро, что может помешать вмазке вообще.
5. Чтобы установленная в результате розетка или выключатель плотно прилегали к стене, рекомендуется обрезать переднюю кромку стакана, что позволит глубже его утопить в стену. Хотя в некоторых случаях этого и не требуется.

Установка подрозетников в любой вид стены не является чем-то особенным и сложным. Такую работу способен выполнить без риска даже новичок. Причём качественно. Главное — это желание и знание некоторых нюансов.

Как установить подрозетник | Ремонт квартиры своими руками

Ремонт квартиры

Все ремонтные процессы по установке или перемещению выключателей и розеток предполагают выполнения работы по установке подрозетников, естественно, если Вы не применяете приборы внешнего форм-фактора.



Что представляет собой подрозетник?

Подрозетник – это коробочка из пластика цилиндрической формы, которая устанавливается в стенную конструкцию комнаты. Затем в них помещается и закрепляется непосредственно розетка.

Естественно, от качества монтажа подобного элемента непосредственно зависит комфортное использование электроприбора, поскольку нет ничего хорошего в том, что, когда вынимая из розетки штепсель, вместе с ним вываливается из стенной конструкции сама розетка.



Как грамотно выбрать подрозетник?

Прежде чем смонтировать любые подрозетники, придется их выбрать и купить. Смысл подбора заключен в том, что нужно купить подрозетники таких габаритов, которые подойдут к вашим уже запланированным выключателям и розеткам.

Так, на данный момент, огромное количество розеток соответствуют подрозетникам размером семьдесят миллиметров, но порой нужны подрозетники и больших диаметров, в частности это относится к изделиям, производимым заводами бывшего СССР согласно старым нормам.

Кроме внешних параметров подрозетников, также важен такой фактор, как стройматериал с чьей помощью изготовлена стенная конструкция, в которую будет производиться установка. Поскольку ваша квартира или дом способны обладать как железобетонными, панельными стенами, так и конструкциями из гипсокартона или фанеры. И, например, в железобетонные стены вполне можно установить разные подрозетники, а для конструкций из гипсокартона понадобятся специальные модели, которые смогут крепко расположиться в довольно «хлипких» перегородках.

Узнать такие модели можно по присутствию на их боках вспомогательных лапок-крепежей, которые зажимаются с помощью шурупов. Следовательно, в целом число винтов на подобном подрозетнике составит 4 шт.: два для фиксации к стенной конструкции и два для закрепления электрической розетки. Тогда как подрозетники для железобетонных стен обладают двумя винтами для монтажа розетки.



Установка подрозетников своими руками

В первую очередь, при монтаже подрозетников всех типов нужно обозначить участок на стене для его последующего размещения. После этого работы по установке будут диктоваться стройматериалом, из которого изготовлена стена.



Установка подрозетников в бетонную стену

Если требуется установить подрозетник в бетонную стену, то вам обязательно потребуется создать углубление в стене, размерами слегка больше приобретенного подрозетника. Для этого Вам могут потребоваться:



Специальная цилиндрическая коронка по бетону

Подобная насадка обладает по центру направляющим победитовым сверлом. Кроме этого сама насадка может иметь алмазное напыление или победитовые напайки.

Дополнительная информация: насадка обработанная алмазным напылением дает возможность создавать наиболее качественное отверстие, однако цена у нее существенно выше победитового аналога. Но второй вариант позволяет применять перфоратор с ударом, а в первом варианте такая опция отсутствует, поскольку подобная работа быстро выведет коронку из строя.

Полость для подрозетника, делается перфоратором в глубину несколько больше (на четыре-пять сантиметров) чем изделие.



Болгарка

Этим инструментом нарезаются квадратные пазы по диаметру отверстия, затем из его центра выдалбливается бетон.

Как только полость в железобетонной стене сделана, подрозетник закрепляется в этом отверстии с помощью «алебастра» главное, чтобы винтовые зажимы для фиксации выключателя или розетки располагались строго горизонтально или вертикально.

Однако помните, что перед установкой подрозетника обязана быть проведена проводка. Паз для входа кабелей проделывается в стенке подрозетника. Обычно области для проводов в подрозетнике, уже подготавливает сам изготовитель.



Монтаж подрозетников в кирпичную стену

Данные работы производятся аналогичным способом, что и установка в бетонную стену.



Установка подрозетников в гипсокартоновую перегородку

Как и где применять влагостойкий гипсокартон? >>>


Главное отличие при установке порозетника в гисокартон или иной аналогичный стройматериал заключено в том, что изготовление отверстия в перегородке и тип фиксации изделия осуществляется другим методом. Остальной процесс проходит аналогично первому варианту.

Для будущего подрозетника проделывается отверстие в гипсокартоне с помощью специальной коронки по древесине нужного размера. Потом в него вставляется подрозетник и фиксируется зажимными лапками, установленными на корпусе изделия.

По завершению установки подрозетника делается подключение розетки с соблюдением ПУЭ.

Если Вы намерены проводить подобные работы своими руками, непременно отыщите и внимательно прочитайте эти правила, поскольку, как видно из статистики, короткое замыкание электрооборудования — одна из главных причин возгорания, а, следовательно, – лишь неукоснительное следование ПУЭ сможет обезопасить ваше здоровье и жилье!



Установка подрозетников в бетонную стену видео





Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

как закрепить и сделать правильно монтаж, какой диаметр коронки поставить

Сначала вам необходимо провести разметку, на стене отмечают центр подрозетника. Чтобы его определить, рисуют вертикальную и горизонтальную линии, их длина должна быть достаточной, чтобы было проще выполнять дальнейшие работы.

Самым сложным и трудоемким процессом является проделывание отверстия в бетонной стене, и в этом случае справиться без перфоратора у вас вряд ли получится.

Как сделать отверстие

При помощи насадки бур, в стене делают отверстие глубиной 5-6 см. На следующем этапе, при помощи коронки для работы по бетону намечают контуры отверстия. Чтобы облегчить работу, по намеченному контуру при помощи бура делают 10-12 отверстий, после чего коронкой для подрозетника диаметром 68 мм проделывают отверстие необходимого размера.

Для установки подрозетника в бетонную стену, достаточно глубины отверстия 5 см.

Большинство специалистов придерживается следующих стандартов:

• в жилой комнате розетку устанавливают на высоте 30 см от пола;
• выключатель монтируют на высоте 90 см;
• чтобы розетка была выше столешницы, ее делают на высоте 110-120 см.

Все эти размеры являются условными, и при необходимости, вы можете их корректировать.

Монтаж

Перед тем как провести монтаж подрозетника, его надо подготовить. Для этого определяются с его расположением, после чего удаляются необходимые заглушки.

В отверстия вставляют кабель и примеряют подрозетник в подготовленное для него отверстие. В нем он должен сидеть ровно и не выпирать за пределы плоскости стены.

Как закрепить

Если все нормально, выполняют монтаж, перед этим, при помощи щетки удаляют пыль, отверстие обрабатывают грунтовкой и после ее высыхания, укладывают шпаклевку или штукатурку на основе гипса или можно использовать алебастр.

После этого быстро вставляют подрозетник, он не должен выступать за плоскость стены.

Если внутрь подрозетника попал раствор, то не спешите его удалять, пусть он высохнет и тогда сделать это будет проще.

Практические советы — как правильно установить

Чтобы выполнить работу качественно, необходимо придерживаться следующих советов:

• перед тем как поставить подрозетник, оштукатуривают стены, иначе у вас не получится вмонтировать подрозетник заподлицо со стеной;
• качественно проводите разметку, обязательно пользуйтесь уровнем;
• если вы делаете новую проводку, то можно использовать старые отверстия для подрозетников или замазать их и сделать новые.

Полезное видео

Высверливание ниши для подрозетника, видео:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Установка подрозетников: монтаж своими руками

Читайте в этой публикации:
Установка подрозетников: какие бывают и в чем их особенности
Как установить подрозетник: монтаж в бетон или кирпич
Как закрепить подрозетник: монтаж коробочек в гипсокартон

Работа электрика заключается не только в прокладке электрических кабелей. Попутно мастеру приходится выполнять ряд других работ, связанных с подключением различного рода электроприборов – повесить люстру, установить розетку или выключатель электрик просто обязан уметь правильно сделать. Необходимо даже уметь правильно подготовить место для установки того же выключателя или розетки. Что значит правильно? Как минимум это обустроить в нужном месте посадочное отверстие для этих элементов проводки. Так сказать, установить подрозетник, о котором и пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с разновидностями этого элемента проводки и разберемся с вопросом, как производится установка подрозетников своими руками?

Как установить подрозетник в стену фото

Установка подрозетников: какие бывают и в чем их особенности

По большому счету, разновидностей подрозетников не так уж и много – это как раз тот случай, когда можно сказать, что их раз, два и обчелся. Всего два вида.

1. Подрозетники по бетону. Его смело можно назвать простым стаканом – грубо говоря, это круглая коробочка, в дне которой имеются просечки для отверстий для кабеля. Эти просечки выламываются в процессе монтажа, образуя тем самым отверстие для кабеля – как правило, таких отверстий может быть порядка 4 шт. Размер подрозетника этого типа является величиной стандартной – в диаметре он составляет 62 мм, а в высоту 43 мм или около того (здесь могут быть вариации, и размер подрозетника может отличаться на пару-тройку миллиметров).
2. Подрозетники для гипсокартона. В отличие от предыдущего варианта подрозетника для бетона, коробочки для гипсокартона имеют два дополнительных элемента. Во-первых, это упор в виде кольцевого выступа по всему диаметру – он не дает возможности коробке провалиться внутрь стенки. И, во-вторых, специальные зажимы, которые вместе с упором расклинивают коробку внутри посадочного отверстия. Зажимы работают по винтовому принципу – вращение винтика заставляет его сдвигаться вперед или назад (все зависит от того, куда крутить). Вращение винта по часовой стрелке притягивает зажим к гипсокартону, в результате чего и происходит крепление этого подрозетника в стене. С размерами этих коробочек тоже весьма все стандартно – диаметр все тот же и составляет он 62 мм, а глубина несколько больше и может варьироваться в пределах от 45 до 55 мм.

   Подрозетники для гипсокартона фото

Кроме всего прочего, подрозетники для бетона могут иметь или не иметь специальные соединяющие элементы – говоря простым языком, они могут объединяться в блок по несколько подрозетников. Что касается коробочек для гипсокартона, то они все, как говорится, по умолчанию оснащаются соединительными элементами – в большинстве случаев это пластиковая вставка, имеющая выступы для установки в пазы на подрозетнике.

Как установить подрозетник: монтаж в бетон или кирпич

По большому счету, подрозетники по бетону являются самыми неприхотливыми в установке – для них не нужно бурить идеально круглое отверстие, в полной мере соответствующее диаметру коробочке. Самое главное, чтобы посадка не была меньше, чем нужно – говоря по-простому, для таких подрозетников отверстие можно вырезать болгаркой или просто выбить с помощью перфоратора. В общем, никаких сложностей, и если говорить подробнее, то все работы, связанные с установкой подрозетника в бетон своими руками, можно представить в виде следующей последовательности работ.

1. Пробиваем отверстие в стене. Как и говорилось выше, это можно легко сделать перфоратором, а если стена кирпичная, то вообще молотком и зубилом. К посадочному отверстию на момент установки подрозетника должна быть пробита штроба, в которую уложен электрический кабель. Если все это готово, то сам подрозетник монтируется легко.
2. Выламываем отверстие для провода по заводским просечкам, продеваем в него кабель и вставляем подрозетник в стенку. Дальше дело техники – готовим раствор из алебастра, или, попросту говоря, замешиваем его в воде в чистом виде. Этим раствором и закрепляем подрозетник в бетонной или кирпичной стене. Единственное, за чем здесь нужно проследить, так это за тем, чтобы наружное кольцо стакана стало четко в плоскость с поверхностью стены. Алебастр застывает весьма быстро, так что ждать, пока подрозетник закрепится, долго не придется – учтите этот момент и не приготавливайте алебастр в большом количестве.

   Монтаж подрозетников фото

В принципе, это и весь монтаж подрозетника в бетонную или кирпичную стену. Тонкостей нет никаких. Единственное, что еще здесь можно сказать, так это о блочной установке коробочек – они монтируются немного сложнее, так как в силу мягкости пластика подрозетника могут выгибаться и выступать тем или иным своим краем. В общем, здесь, возможно, придется подклинивать блок коробок в стене с помощью камешков или чего-либо другого. Производя такие манипуляции, следует стараться не деформировать подрозетник – в противном случае при сильной деформации могут возникнуть проблемы с установкой самих розеток и выключателей.

Как закрепить подрозетник: монтаж коробочек в гипсокартон

Установка подрозетника в гипоскартон осложняется тем, что для осуществления этой работы нужен специальный инструмент, и обойтись без него не получится. Это коронка – кольцевая пила. Продается набором и позволяет высверливать отверстия разного диаметра, в том числе и такого, как подрозетник. В общем, для электрика инструмент нужный, и кроме розеток с выключателями, с его помощью можно будет монтировать точечные светильники. А что касается непосредственного решения вопроса, как установить подрозетник в стену из гипсокартона, то весь этот процесс можно представить в виде следующей последовательности работ.

1. Сверлим отверстие. Если это блочная установка, то сверлим отверстия с шагом 74 мм – очень важно, чтобы все отверстия, а вернее их центра, располагались на одной линии вертикали или горизонтали.
2. После того, как отверстия будут просверлены, их нужно будет немного расширить ножом. Не по всему диаметру, а только там, где располагаются зажимы.
3. Дальше все точно так, как и в случае с бетоном – выламываем одно или несколько отверстий для кабеля (если это блок подрозетников, то выломать необходимо 2 отверстия в каждой коробочке), продеваем кабель, после чего устанавливаем подрозетник в отверстие. Просто впихиваем его туда, после чего закручиваем отверткой или шуруповертом зажимы.

   Установка подрозетников фото

По большому счету, это и вся установка подрозетников в гипсокартон – их даже в плоскость со стеной выставлять не нужно, так как они сами занимают свое положение благодаря наружному кольцевому упору. Все просто, особенно если вы приобретете в магазине не самый дешевый стакан для розеток и выключателей. Здесь нужно обратить внимание на качество и толщину пластика, а вернее на жесткость коробочки – если она хлипкая и легко гнется пальцами, то вся эта простая технология монтажа может превратиться в настоящее мучение. Дело в том, что мягкий пластик просто невозможно надежно закрепить в отверстии – вернее возможно, но для этого нужно делать отверстие несколько меньше, чем положено. Коробочку придется впрессовывать в дырку, чтобы она сидела там и без зажимов очень жестко – в противном случае она будет выпадать из отверстия вместе с розеткой. Сами понимаете, что это никуда не годится. В принципе, жесткость подрозетника – актуальный момент для установки в бетон, хотя не до такой степени, как в случае с гипсокартоном.

В заключение темы о том, как производится установка подрозетников, остается добавить только одно – несмотря на всю простоту выполнения работ, все-таки здесь нужна некоторая скрупулезность. Это только кажется, что черновая работа не имеет никакого отношения к чистовой отделке. Как раз все наоборот, и криво установленный подрозетник или неправильный выбор места для него могут изрядно повлиять на восприятие готового помещения. В общем, ремонт и стройка халатности не любят, и даже к простой работе необходимо относиться со всей ответственностью.

Автор статьи Александр Куликов

Как установить розетку в гипсокартон | Руководства по дому

Электрики называют электрические розетки розетками или розетками, а установка одной розетки в гипсокартон подразумевает установку электрической коробки. В новом строительстве вы прибиваете грубую коробку к стенной стойке и вырезаете для нее отверстие в гипсокартоне перед тем, как повесить ее. Если стена уже покрыта, у вас есть два варианта. Один из них — вырезать большое отверстие, прибить коробку к шпильке и произвести ремонт. Более простой альтернативой является использование коробки для ремоделирования.Поскольку он крепится к гипсокартону, его необязательно размещать рядом с стойкой.

Новое строительство

Нанесите карандашом отметку для необработанной электрической коробки на стойке стены. Если вы не устанавливаете розетку на столешницу, она должна находиться в пределах 5 1/2 дюймов от пола.

Прибейте или прикрутите коробку к стороне шпильки. Передняя часть коробки должна выходить на 1/2 дюйма за край стойки, чтобы она находилась заподлицо с поверхностью гипсокартона. На некоторых коробках есть маркеры, указывающие на правильное совмещение коробки с краем стойки.

Убедитесь, что питание цепи, питающей розетку, отключено, затем пропустите провода в коробку через выбивные отверстия сбоку или сзади и вытяните достаточно провисания, чтобы выполнить соединения. Если коробка металлическая, закрепите провода саморезами. Ящики пластиковые самозажимные.

Измерьте точное положение коробки по отношению к полу и кромке листа гипсокартона, который накрывает его. Перенесите мерки на гипсокартон и на лицевой стороне листа нарисуйте прямоугольник такого же размера, как коробка.Вырежьте отверстие пилой для гипсокартона.

Вставьте коробку в отверстие при подвешивании гипсокартона и вбейте хотя бы один фиксатор в шпильку рядом с коробкой. Подключите розетку после оклейки изолентой и отделки гипсокартоном.

Добавление выпускного отверстия к существующему гипсокартону

Найдите удобный стержень с приспособлением для поиска стержней и отметьте расположение нового выпускного отверстия рядом с ним, чтобы установить коробку для грубого монтажа. Если вы используете коробку для ремоделирования, вы можете разместить ее в любом месте стены, кроме как перед стойкой.

Используйте пилу для гипсокартона, чтобы прорезать отверстие в гипсокартоне, достаточно большое, чтобы можно было прибить коробку с грубым покрытием к стойке. Ремонт гипсокартона будет проще, если вы вырежете прямоугольник высотой около 12 дюймов, который простирается до следующей стойки. Откройте половину обеих сторон шпильки универсальным ножом. Прикрепите коробку для грубого монтажа к шпильке, убедившись, что передняя часть выступает на 1/2 дюйма за край шпильки, и протяните провода через заднюю часть.

Измерьте размеры проделанного вами отверстия и отрежьте кусок нового гипсокартона по размеру.Отметьте расположение коробки на передней части нового гипсокартона и вырежьте для него отверстие с помощью пилы для гипсокартона. Прикрепите новый гипсокартон к стойкам с обеих сторон коробки с помощью шурупов или гвоздей и ленты и закончите его.

Установите коробку для ремоделирования, обведя контур задней части коробки на поверхности гипсокартона и вырезав по контуру пилой для гипсокартона. Протяните провода через заднюю часть коробки, прежде чем вставлять коробку в отверстие. Когда коробка находится заподлицо с гипсокартоном, затяните два винта на передней части коробки с помощью отвертки, чтобы прикрепить коробку к гипсокартону.

Подключите розетку к черновой коробке после отделки гипсокартона. Подключите его к коробке для ремоделирования после того, как коробка будет надежно прикреплена к гипсокартону.

Ссылки

Ресурсы

Советы

• Самый простой способ провести провода к отверстию для новой розетки в существующей стене — это пропустить их через чердак или подвал, просверлить отверстие в верхней или нижней пластине стену и подайте их вертикально в нужное место.

Предупреждения

• Перед работой с электрическими проводами обязательно убедитесь, что питание отключено.Если вы не уверены, проверьте их с помощью тестера напряжения.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Как установить Shiplap вокруг розеток и переключателей

У большинства стен есть розетки или выключатели, которые вам понадобятся для установки вашего корабля.Они могут доставить неприятности, если вы не знаете, как с ними бороться. Следуйте этим простым шагам, чтобы наилучшим образом разместить внахлест вокруг ваших емкостей.

1. Выключите питание.

Первый и самый важный шаг — найти выключатель для этой розетки или выключателя и выключить его. Не продолжайте, пока не убедитесь, что розетка или выключатель не находятся под напряжением.

Перед тем, как приступить к работе с розеткой, используйте тестер розетки, чтобы убедиться в отсутствии напряжения.

2. Снимите лицевые панели выпускного отверстия

.

Используйте отвертку, чтобы открутить все лицевые панели на розетках вдоль стены.

3. Измерительный выход

Приложите доску внахлест к стене, где вы будете ее устанавливать, и отметьте на доске ширину выпускного отверстия. Вы также можете измерить расстояние от стены до стороны и сверху вниз от выпускного отверстия, чтобы получить точные размеры.

Затем с помощью рулетки отметьте расположение верхней и нижней части выпускного отверстия. Затем перенесите эти измерения на свою доску и нарисуйте прямоугольник в зависимости от ширины и высоты выпускного отверстия.

4. Отрезать доску внахлест по размеру розетки

.

Используйте дрель, чтобы сделать отверстия в углах прямоугольника, а затем вырежьте их лобзиком.

5. Установите борт на выходе

.

Отвинтите розетку от стены и вставьте ее в специальное отверстие в доске.

* Совет для профессионалов: В соответствии с национальными стандартами электрического монтажа розетка должна быть заподлицо со стеной. Статья 314.20 гласит,

Установки внутри или за поверхностью из бетона, плитки, гипса, гипса или другого негорючего материала, включая коробки с крышкой заподлицо или лицевую панель, должны выполняться так, чтобы передний край коробки, гипсовое кольцо, удлинительное кольцо , или указанный расширитель не будет отодвигаться от обработанной поверхности более чем на 1∕4 дюйма.(6 мм). Установки на поверхности из дерева или другого горючего материала, коробки, гипсовые кольца, удлинительные кольца или перечисленные расширители должны доходить до готовой поверхности или выступать из нее.

Если ваша розетка отклоняется назад более чем на 1/4 дюйма, вам понадобится удлинитель электрической коробки.

После установки платы можно снова присоединить розетку.

6.Установить лицевую панель выпускного отверстия

.

Прикрутите лицевую панель на место, и вы можете снова включить выключатель. Если вы рисуете внахлест, вам нужно будет добавить этот шаг после того, как закончите рисовать.

7. Повторить

Повторите этот процесс по мере необходимости, в зависимости от того, сколько выключателей и / или розеток расположено вдоль вашей стены (стен).

Заинтересованы в дополнительных советах и ​​приемах по установке? Посмотрите все наши видео по установке в нашей видео галерее.

Вам также может понравиться

Как заменить розетку

Ежегодно тысячи домашних пожаров вызваны плохой электропроводкой. В некоторых из этих случаев виновником является неисправная или сломанная розетка, поэтому так важно периодически проверять вашу. Определить, нуждается ли розетка в замене, несложно.

Во-первых, обратите внимание на визуальные подсказки: если лицевая сторона розетки выглядит обгоревшей или имеет следы ожогов, вероятно, пора ее поменять.Иногда нет никаких визуальных подсказок, скорее, розетка не может плотно удерживать вилку, она искры или лампа мерцает. Конечно, иногда просто не получается. Любой из них является признаком того, что розетка нуждается в замене. Сменить розетку несложно, но совершенно необходимо выполнить определенные действия, чтобы оставаться в безопасности.

1. Отключите питание цепи — вы можете сделать это, разместив автоматический выключатель в монтажной коробке. Хорошей идеей будет наклеить на монтажную коробку кусок ленты с надписью «Не прикасаться», чтобы никто другой не включил цепь.


2. Снимите крышку и проверьте питание: После того, как вы удалите крышку, вам нужно будет проверить питание с помощью тестера цепей, чтобы убедиться, что питание действительно отключено. (Вы также можете оставить лампу или радиоприемник подключенными.) Если тестер показывает, что питание отключено, перейдите к шагу 3. Если питание все еще включено, не продолжайте.


3. Отвинтите электрическую розетку и потяните ее вперед из распределительной коробки, чтобы обнажить проводку: Не обрезайте провода.Потяните его вперед, не снимая проводов. Возможно, вы захотите еще раз проверить питание с помощью тестера цепей.
4. После снятия розетки можно снимать провода. Но не обрезайте провода, если провода выходят за пределы настенной коробки менее чем на 3 дюйма.

5. Если провода подлежат ремонту, то есть не изношены и не обгорели, можно открутить провода и снять поврежденную розетку. Обязательно снимайте провода в следующем порядке:

   Черный: (это «горячий» провод).Ослабьте винт, повернув его против часовой стрелки. Повторите шаг с белым (нейтральным) проводом, затем, наконец, удалите зеленый (заземляющий) провод.

6. Присоедините новую розетку. Здесь важно знать, какие провода к какому винту подключаются:

   Черный провод: вставьте его в отверстие с помощью латунного винта
   Белый провод: вставьте в отверстие с помощью серебряного винта
   Зеленый провод: вставьте его в отверстие с помощью зеленого винта
   Электрики имеют маленькая поговорка, которая звучит так: «Черный к латуни и зеленый к земле.”

7. Перед установкой новой розетки обязательно оберните провода изолентой, чтобы предотвратить искрение. Теперь вы готовы к установке и тестированию. Осторожно заправьте провода обратно в розетку — убедитесь, что коробка установлена ​​нейтральной стороной вверх, чтобы гарантировать, что если что-то упадет на розетку, то попадет в нейтральную сторону и предотвратит изгиб. Теперь прикрутите его на место и накройте лицевой панелью.


8. Теперь вы готовы снова включить питание на монтажной коробке.Проверьте розетку в последний раз, нажав «кнопку проверки» в центре розетки. Если кнопка сброса выскочила, розетка активна и работает.

Поскольку розетки приходят в негодность со временем или из-за постоянного использования, всегда полезно проверять розетки в вашем доме, чтобы убедиться, что они работают правильно, каждые полгода. Если у вас есть сомнения или опасения по поводу замены розетки, не стесняйтесь вызывать квалифицированного электрика, так как такая работа может быть опасной.

Как установить выключатель на дверце кармана

Электрический проводка: Если старый выключатель находился на той же стене, что и дверца кармана, тогда длина провода обычно становится проблемой, так как исходный провод падает сверху тарелка.Этот провод идет к потолочному светильнику. Иногда бывает дополнительный провод идущий к ближайшей розетке. Установите неглубокую настенную коробку 3/4 «для настенного переключателя. Полноразмерная коробка будет мешать двери. Точно так же проволока требует осторожного установка так, чтобы дверь не натирала провод. Если вы уроните проволоку с верхней пластины прямо вниз, потребуется просверлить через жатку, а затем прорезать горизонтальные планки кармана дверная рама … это серьезно ослабит раму, если вы не добавите новую вертикальные планки 1×2 между верхней и нижней частью рамы или прикрепить секции с металлическим ремешком. Идеальное решение — проложить новый кусок провода на всю длинуc от переключателя. коробка к потолочному свету. Или установите восьмиугольную распределительную коробку (как показано на рисунке), чтобы можно было удлинить провод. Однако: НЕ скрывайте распределительную коробку внутри стены. Решать проблема, установите детектор дыма с батарейным питанием над восьмиугольным ящиком, или добавить бра или трековый светильник. Используйте скобы для кабелей, чтобы закрепить провода размером 2×4. Держите провод в центре 2х4. Чтобы предотвратить опасность пробивания проволоки гвоздями из гипсокартона, лучше всего прибивать гвоздями. тонкие металлические пластины, которые обычно можно найти в строительном магазине рядом с балкой вешалки, над навесом 2х4, где проходят провода. Перед установкой гипсокартона проверьте электрическое соединение и отметьте, где должны проходить провода. Избегайте попадания гвоздя в кабель. Купить: Smoke детектор Бра свет

Прибивание левого косяка к дверной коробке кармана на сверху, но не прибивать нижнюю, с этого момента является преимуществом. Обрежьте дверь так, чтобы она вошла в проем. Важно: вам нужна плотная посадка. Не более чем на 1/4 дюйма меньше отверстия ширина. Если вы отрежете немного больше, есть обходные пути, но больше более 1/2 дюйма слишком узкой может быть проблемой.Если тебе не комфортно сделав такое бритье, косяк левой боковой двери можно оторвать немного шире вверху, а затем оттолкнули с помощью монтировки. Закрепите роликовую подвеску на верхней части двери винтами. Убедись винты достаточно крепкие, чтобы удерживать дверь. Если вы выберете дверь со сплошным сердечником, со временем вес может стать проблемой. Дверь панельная или пустотелая дверь — лучший выбор. Чтобы повесить дверцу: Откиньте дверцу снизу и поднимите, чтобы прикрепить опорные катки. Как только дверь будет висеть прямо вниз, она не откроется. с роликов. Внимательно проверьте, входит ли дверь в дверную коробку кармана без касаясь проводов, гвоздей и т. д. Все, что входит в отверстие, будет поцарапать дверь. Если дверь исправна и выглядит хорошо, удалите и нанесите краску или пятно так что дверь закончена. Переустановите дверь после установки гипсокартона.

Электрические розетки и изолированный гипсокартон | Изоляция | Кингспан

Повышение уровня изоляции в собственности является эффективным способом сокращения счетов за топливо, и распространенный метод достижения этого — добавление изоляционного гипсокартона к внутренним стенам.

Однако это работает лучше всего, когда вокруг собственности есть сплошной слой изоляции — что не всегда возможно, когда к стенам добавляются электрические розетки. Если они не установлены правильно, тепло будет потеряно через место, где гнездо проникает в изоляцию.

В этом посте мы рассмотрим лучшие методы установки электрической розетки на гипсокартон, чтобы предотвратить потерю тепла. Обратите внимание, что к работе с электрикой допускаются только квалифицированные электрики.В этом сообщении блога рассматривается только исправление коробок сокетов.

Установка электрической розетки в стене, покрытой изоляционным гипсокартоном, означает разрыв сплошного слоя изоляции, который может вызвать линейное тепловое соединение; дополнительные потери тепла на стыках между элементами и вокруг отверстий в элементах, а также неконтролируемая утечка воздуха через проходы.

Решения

Считайте лучшее место для размещения ваших услуг.

Самым простым и эффективным решением будет установка электрических розеток на стене, не покрытой изоляционным гипсокартоном, например, на внутренней стене.Это означает, что не будет необходимости проникать в утепленный гипсокартон, сохраняя сплошной слой изоляции и снижая риски конденсации, потерь тепла из-за утечки воздуха и тепловых мостов.

Это не всегда возможно, поэтому, если вам необходимо установить розетку на стене из гипсокартона, следует использовать следующую процедуру. Услуги «First fix» должны быть установлены перед сухой футеровкой.

Есть два разных типа розеток, которые можно установить.

Розетки для поверхностного монтажа

Оберните монтажную коробку на утепленном гипсокартоне. Убедитесь, что он расположен горизонтально, используя спиртовой уровень.

Сделайте отверстие в изолированном гипсокартоне для прокладки проводки — это можно либо просверлить, либо вырезать тампонной пилой. Убедитесь, что достаточно кабеля для подключения к розетке. Убедитесь, что все отверстия в изолированном гипсокартоне загерметизированы, нанеся гибкий герметик на отверстие и края розеточной коробки, и зафиксируйте блок на месте с помощью анкерных фиксаторов с сухой облицовкой.

Розетки встраиваемые

Для встраиваемых розеток мы рекомендуем установить фирменные пластиковые выключатели и розеточные коробки, которые следует прикрепить защелками непосредственно к гипсокартону. Это устраняет необходимость в подкладке башмаков. Однако они должны быть подкреплены гибкой изоляцией достаточного уровня, поскольку изоляционный компонент изоляционного гипсокартона удаляется.

Когда вы определились, куда будет идти розетка, обведите монтажную коробку, убедившись, что она расположена горизонтально, с помощью спиртового уровня.Острым ножом или дисковой пилой прорежьте аккуратное отверстие в изолированном гипсокартоне.

Гибкая изоляция затем может быть приклеена или установлена ​​за розеточной коробкой, в зависимости от типа используемого изоляционного гипсокартона.

• При использовании изоляционного гипсокартона Kingspan Kooltherm K118 между деревянными балками (перед установкой изоляционного гипсокартона) следует разместить гибкую изоляцию в месте установки розетки.

Для обеспечения герметичности нанесите герметик по периметру розеточной коробки и либо добавьте больше герметика в месте входа кабеля, либо используйте проприетарную втулку.В качестве альтернативы самоклеящаяся прокладка может быть вставлена ​​в заднюю часть задней коробки или в качестве подкладки внутри задней части коробки.

После установки розеточной коробки подключение розетки может выполнить квалифицированный электрик.

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Пасхальные предложения Lightwave
Сэкономьте 15% на заказах Lightwave свыше 100 фунтов стерлингов

Быстрый поиск — Популярные варианты отделки и стили

Отделка состареннаяАнтикварная латуньЧерныйМатанная медьПолированная латуньПолированный хромПолированная медьПолированный никельСатиновый хромСатиновый никельБелый

Продукция Напольная розеткаИнтеллектуальный диммер (2-позиционный) Светодиодный диммерПереключатель светаПодъемная розетка с USB-зарядкойПереключатель с переключателемКнопка

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …

Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>

Серия розеток и переключателей Studio

Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах, делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Квадратные розетки и переключатели без винтов

Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей Screwless Square одной из самых умных среди доступных на рынке розеток и выключателей. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.

Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки разъемов и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших красивых отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь с современной и традиционной отделкой

Необычная отделка — чтобы добавить немного другой

Розетки напольные

Напольные розетки, которые подойдут к вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, а крышка закрывается ровно, оставляя выходящий кабель.Или выберите из нашего ассортимента древесного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>

Индустриальный ретро

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>

RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>

Будьте в форме!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.

Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?

• Выберите из более чем 80000 розеток и выключателей
• Традиционный и современный дизайн
• Множество уникальных дизайнов пластин на выбор
• Изготовлено в соответствии с высшими стандартами Великобритании
• Износостойкая, долговечная, превосходная отделка
• Многослойные лаки для длительной защиты
• Каждый продукт собран вручную и упакован в индивидуальную коробку
• Более 98% нашей продукции спроектированы и произведены в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.

Установка розеток с осветительными приборами

Назовите меня старомодным, но я давно придерживаюсь мнения, что в жилом доме розетку необходимо устанавливать везде, где должен быть установлен осветительный прибор. (Есть много исключений в других сферах применения: люминесцентные светильники, которые предназначены для сквозной сборки или соединены вместе признанными методами электропроводки; светильники для наружного архитектурного освещения; светильники на опорах и т. Д.). Основное требование содержится в разд.300-15 (а): «300-15. Коробки, корпуса трубопроводов или фитинги — при необходимости (а) Коробка или корпус кабелепровода. Если методом прокладки является кабелепровод, электрические металлические трубы, кабель переменного тока типа, кабель MC, кабель типа MI, кабель с неметаллической оболочкой или другие кабели, в каждой точке сращивания проводов должен быть установлен короб или корпус кабелепровода, соответствующий Статье 370. розетка, точка переключения, точка соединения или точка отвода, если иное не разрешено в пунктах (b) — (n). Коробка должна быть установлена ​​на каждой розетке и точке переключения для скрытой проводки с ручкой и трубкой.Фитинги и соединители должны использоваться только с теми методами электропроводки, для которых они разработаны и указаны в перечне ». Единственный пункт с (b) по (n), который имеет отношение к этому обсуждению, — это «(j) Крепления. Как разрешено в Разделе 410-31, где приспособление используется в качестве дорожки качения ». Другие разделы, которые четко указывают на необходимость установки коробки на розетке освещения, — это длина свободных проводников 300–14 на розетках, соединениях и точках переключения и 370–27 (a) Коробки на розетках осветительной арматуры. В справочной карте Underwriters Laboratories (UL) (Белая книга, 2000 г.) на стр.34 в разделе «Флуоресцентные светильники» (IEUZ) появляется: «К потолочным светильникам относятся подвесные светильники со шнуром, штангой, цепью и кабелем в дополнение к приспособлениям, устанавливаемым в розетке». Это говорит о том, что потолочный светильник необходимо установить на розетку, если он не поддерживается одним из указанных способов. Многие подрядчики устанавливают, а инспекторы принимают люминесцентные светильники в местах расположения зеркал в ванных комнатах в жилых домах, с кабелем в неметаллической оболочке, заглушенным на грубом этапе.На завершающем этапе в задней части приспособления вырезается KO, и кабель NM входит в приспособление через кабельный соединитель. Крепление крепится винтами через заднюю пластину к деревянным конструктивным элементам за отделкой из гипсокартона. П. 410-14 (а) интерпретируется как распознавание этого метода: «410-14. Подключение электроразрядных осветительных приборов (а) Независимо от распределительной коробки. Электроразрядные осветительные приборы, поддерживаемые независимо от распределительной коробки, должны быть подключены к ответвительной цепи через металлический кабельный канал, неметаллический кабельный канал, кабель типа MC, кабель переменного тока типа, кабель типа MI, кабель с неметаллической оболочкой или гибкий шнур, как разрешено в Разделе 410. -30 (б) или (в).” Я считаю, что этот раздел был написан для светильников с цепным подвесом, а не для настенных светильников без розеток, и это мнение было подтверждено представителем UL. Этот метод намного проще и быстрее, чем когда приспособление поддерживается коробкой розетки. См. Требование гл. 410-14 (б): «410-14 (b) Доступ к ящикам. Электроразрядные осветительные приборы, устанавливаемые на поверхность над скрытыми розетками, вытяжными или распределительными коробками, должны быть установлены с соответствующими отверстиями в задней части светильника для обеспечения доступа к коробкам.” Недавняя разработка — установка светильников накаливания с использованием этого же метода. Их иногда называют «стержневыми» приспособлениями: неглубокая сковорода прибл. 1/2 дюйма на 4 дюйма в поперечном сечении и от 18 дюймов до 4 футов или более в длину, с двумя, тремя или более патронами для ламп накаливания на лицевой стороне. Это определенно нарушение Кодекса для применения разд. 410-14 явно ограничивается люминесцентными приборами, даже при неправильной интерпретации. Инспектор, возможно, пропустил кабельный отрезок на черновом участке, предполагая, что туда должен был попасть люминесцентный светильник, но на последнем этапе перед ним стоит лампа накаливания, и он не может определить, есть ли за ним коробка или нет, без нее. разбирать приспособление.Многие местные инспекторы принимают эти лампы накаливания без коробки. Каждая новая редакция Национального электротехнического кодекса (NEC) полна улучшений в области безопасности, но, к сожалению, также содержит некоторые элементы, подрывающие традиционные методы. Этот метод поставки светильников без упаковки, по-видимому, широко используется, но он не соответствует Кодексу. Если это желательный метод, необходимо изменить Кодекс, и все необходимые изменения в стандартах на продукцию будут внесены. Еще не рано рассматривать изменения в NEC 2005 года, чтобы узаконить эту практику установки.Эти воды будут еще более замутнены предложением № 18-19 на странице 704 ПРП 2001 г.
