Применение

Применение такого устройства управления, как правило, проходит по двум сценариям. В первом случае к одному выключателю подводятся провода от двух разных приборов. Чаще всего, речь идет о лампах, осуществляющих освещение в смежных комнатах. Однако, управляемым может быть любой электрический прибор, начиная от кухонной вытяжки и заканчивая теплым полом.

Второй вариант использования переключателя позволяет обеспечить разные режимы работы прибора. Например, регулировать уровень освещения в помещении.

При использовании ламп, обладающих несколькими источниками света, данным типом выключателей контролируется подключение разного числа лампочек. Потому, нажатие одной из клавиш ведет к соответствующему зажиганию подведенных к ней лампочек.

Разборка

Процесс подключения двухклавишного выключателя можно осуществить своими руками. Здесь не потребуется серьезной узкоспециальной базы знаний. Главное: обесточить сеть при работе и соблюдать рекомендации.

Для того чтобы начать манипуляции, механизм потребуется разобрать. Внешне он выглядит, как целостная конструкция, не предназначенная к разборке, однако без снятия лишних деталей подключение невозможно.

При помощи тонкой плоской отвертки следует поддеть клавиши со стороны внешних боковин (или сверху) и аккуратно вынуть их из пазов.

Затем можно приступить к отсоединению рамки. Данный элемент крепится зажимами или винтами. То есть, используя отвертку, достаточно ослабить или отвинтить крепежи. После проделанной работы внутренний механизм выключателя легко вынется.

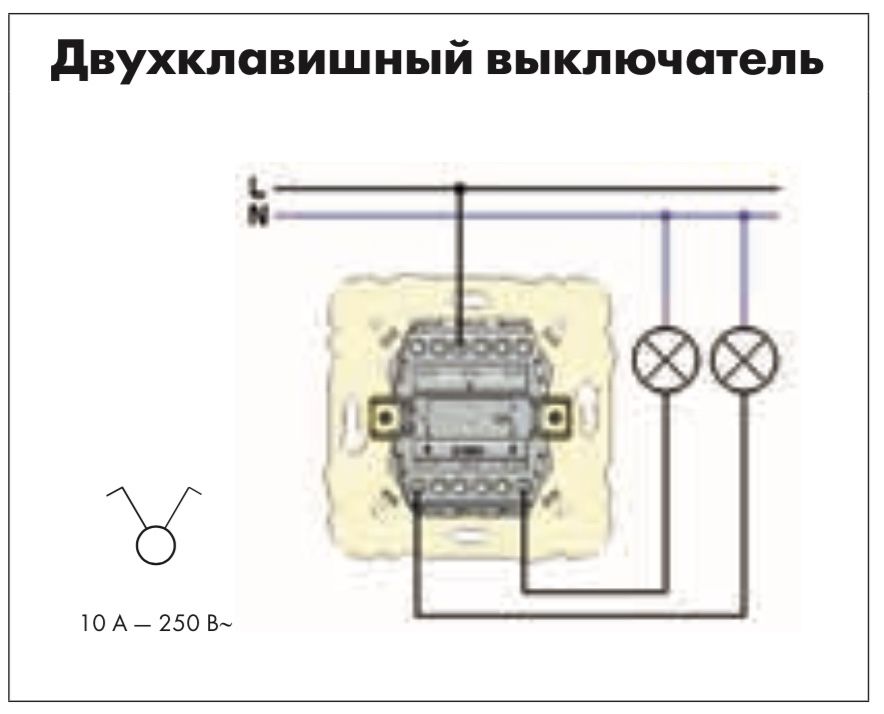

Подключение

Современные модели выключателей ориентированы на самостоятельную установку даже новичками. Помимо инструкции, вложенной в пакет со всеми составляющими, тыльная сторона механизма снабжена обозначениями всех контактов, а в некоторых случаях, еще и схемой подключения.

Всего в таком устройстве три контакта:

• входной, для фазового питающего провода;
• два выходных для управления приборами.

В процессе работы потребуется соединить входной контакт с проводом питания (фазой), а два выходных – с проводами управления прибором. В случае с люстрой это будут жилы, питающие разные лампочки.

Стоит отметить, что инструкция для подключения двухклавишной разновидности выключателя несколько меняется в зависимости от того, какой тип контактов используется в механизме. На рынке электротоваров представлено два типа контактных креплений:

• самозажимный
• винтовой.

Чтобы подключить двухклавишное устройство управления электроприбором используется трехжильный провод. При приобретении данного кабеля, особенно новичку, стоит обратить внимание на цвета изоляции проводов. Ускорит и облегчит процесс установки разноцветная изоляция.

Если речь идет о действующей сети, предварительной процедурой в установке любого выключателя является определение, который из двух проводов, подведенных к механизму, является фазовым. От этого зависит правильность подключения.

Осуществляется такая проверка при помощи щупа. Если собираемая схема является новой, фазовый провод выбирается на усмотрение монтажника.

После того, как фаза определена, ее нужно пометить маркером (лучше на поверхности изоляционного слоя). Затем сеть помещения обесточивается и можно приступать к непосредственному монтажу.

Установка выключателя с самозажимными контактами

Установка двойного выключателя с самозажимными контактами своими руками проста и безопасна. Преимуществом такого механизма является автоматический процесс фиксации вставляемой в гнездо жилы.

В случае с самозажимными контактами, их еще называют «втычными», провода купленного кабеля потребуется зачистить от изоляции на 8-10 мм длины. Затем, жила определенная, как фаза, подключается на входной контакт. Он, как правило, расположен в верхней части керамической основы и имеет маркировку 1 или L. Зачищенный провод просто вставляется в проем для фазы, а закрепление происходит при помощи внутреннего пружинного механизма.  Две оставшихся зачищенных жилы должны быть вставлены в гнезда для выходных контактов. Процедура проводится аналогично установке входного контакта.

Перед тем, как приступить к монтажу выключателя на стену, важно проверить качество крепления жил кабеля. Для этого нужно просто потянуть за каждую жилу по очереди. Если провод окажется не зафиксирован или зафиксирован ненадежно, это может привести к его повреждению при эксплуатации, что, в свою очередь спровоцирует поломку или возгорание.

Потому, при обнаружении ненадежной фиксации, достаточно нажать на кнопку, расположенную над соответствующим контактом и полностью вытянуть жилу. Затем аккуратно повторить процедуру установки до тех пор, пока провод не будет зафиксирован в должной степени.

Когда с подключением контактов покончено, можно приступить к монтажу. Выключатель устанавливается в подрозетник при помощи специальных распорных лапок, расположенных, обычно, по бокам, которые встают в необходимое положение посредством управления винтов.

Здесь стоит отметить, что механизмы нового поколения обладают меньшими размерными характеристиками, нежели устройства старого образца. По этой причине не во всех старых подрозетниках новые выключатели станут надежно из-за несоответствия размеров. Потребуется либо замена подрозетника на конструкцию нового образца, либо его уменьшение механическим путем. Также можно рассмотреть «увеличение» распорок посредством замены их на более длинные полоски металла.

В подрозетниках нового образца выключатель фиксируется быстро, буквально парой поворотов винтов. Затем осуществляется дополнительное закрепление при помощи вмонтированного металлического каркаса. Остается выровнять положение механизма управления в стене согласно вертикальным и горизонтальным плоскостям. После этого рабочий механизм закрывается рамкой и клавишами из пластика.

Установка механизма с винтовыми контактами

Схема установки двухклавишного выключателя с винтовым креплением контактов не особенно отличается от самозажимного устройства. Сложность здесь состоит в том, что на таких приборах, как правило, нет обозначений контактов, а потому поиском входного нужно заниматься самостоятельно.

При этом, по логике расположения гнезд на тыльной стороне выключателя можно предположить, что отдельно стоящий в верхней части керамической панели вход и является контактом, предназначенным для фазы. Чтобы догадку подтвердить на 100%, нужно использовать индикатор.

Изоляция с проводов в данном случае снимается на 0,7 см. К верхнему контакту подводится фазный провод. Зачищенная часть жилы вставляется в зажим, образовавшийся при откручивании винта. Аккуратно, чтобы туда же не попал слой изоляции, винт фиксируется. Таким же образом подводятся два других контакта. Процесс фиксации в подрозетник и монтажа в стену проводится стандартным путем.

Теперь вопрос, как правильно подключить выключатель на две лампочки, не будет представлять сложности даже для человека, мало знакомого с электричеством в повседневной жизни. Главное соблюдать технику безопасности и лишний раз проконсультироваться со специалистом.

Фото двухклавишных выключателей

Подключение двухклавишного выключателя: схема, инструкция по установке

В процессе эксплуатации домашней электросети происходят поломки установочных изделий – выключателей, розеток, выход из строя светильников. В некоторых местах жилых помещений устанавливаются двухклавишные выключатели света, которые позволяют включать свет раздельно. Это предназначено для таких комнат как туалет, ванная комната, зал, в котором находится люстра. Для подключения люстры используется двухклавишный выключатель, это нужно для изменения уровня освещенности в помещении.

Так как же подключить двойной выключатель на две лампочки самостоятельно? Для знающего человека это не составляет большого труда, опытный в своем деле мастер сделает это довольно быстро и легко. Для работы понадобится электромонтажный инструмент – плоскогубцы с изолированными ручками, тестер для проверки отсутствия/присутствия напряжения, отвертка со сменными насадками (битами), изоляционная лента, фазоуказатель.

Монтаж двухклавишного выключателя производится силами одного специалиста-электромонтажника, для обеспечения безопасности проводимых работ необходимо произвести отключение (обесточивание) домашней электросети. Делается это путем отключения автоматических выключателей в распределительном щитке вводного устройства электропитания квартиры или частного дома.

После обесточивания домашней электропроводки неисправный выключатель снимается (демонтируется), и на его место производится монтаж нового (исправного) двухклавишного выключателя. Двухклавишный выключатель обеспечивает раздельное электропитание двухламповых светильников или двух смежных помещений (к примеру, туалет и ванная).

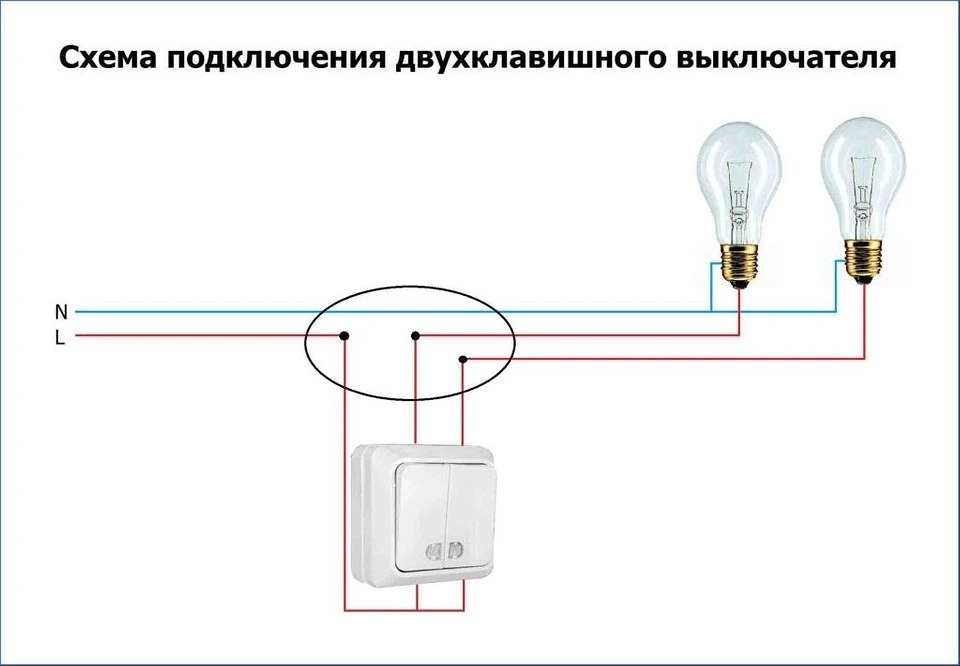

Схема подключения

Электрическое подключение выключателя на две лампочки производится достаточно просто и делается аналогично одноклавишным выключателям. Для этих целей необходимо иметь плоскогубцы и крестовую отвертку, в процессе работы снимается неисправный выключатель и на его место производится монтаж нового выключателя. Двухклавишный выключатель обеспечивает распределенное включение/отключение электрических ламп как в люстрах, так и в смежных помещениях.

Провода из алюминия или меди вставляются в зажимы выключателя и надежно закручиваются. В такой электросхеме используется три провода – один провод приходящий фазный, два других провода уходят на лампы. Правильная схема элетроподключения должна обеспечивать разрыв фазного провода, то есть выключатель производит разрыв электроцепи питания.

После того как провода прикручены к зажимам выключателя, выключатель устанавливается в монтажный металлический/пластиковый «стакан», под этим названием подразумевается монтажное приспособление, которое предварительно в ходе электромонтажа крепится к стене распорными винтами.

Если выключатель предназначен для «утопленной» установки в стене, то используется схема такого монтажа; в случае если конструктивно выключатель сделан вынесенным от стены, то он монтируется на предварительно установленное основание из диэлектрического материала.

Электрическая проводка предварительно монтируется на стене (в случае если электропровода будут скрыты под слоем штукатурки), для таких целей используется специализированный крепеж. Если же электропроводка будет монтироваться поверх оштукатуренной поверхности стен, то в этом случае используется пластиковый кабельный канал. Этот канал монтируется на стенах при помощи тех же распорных винтов.

Производство электромонтажных работ

Для электромонтажных работ в доме дополнительно потребуется электрический перфоратор или дрель. Здесь все зависит от того, какого вида стены: если стена кирпичная, то вполне сойдет дрель, а в случае, если дом построен из железобетонных панелей, необходимо использовать только перфоратор.

Для сверления отверстий в стене используются только свёрла с победитовой напайкой. При сверлении стены необходимо периодически выводить сверло из отверстия и охлаждать его в воде. Это позволит избежать поломки сверла (выпадение победитовой напайки) при длительной работе. Материалом, используемым для припаивания победита к сверлу, служит латунь. Этот металл является мягким и может расплавиться от воздействия высокой температуры.

Свёрла, необходимые при работе, должны быть хорошего качества и от известных производителей. Лучше всего при этих работах в наличии иметь набор различных победитовых свёрл, при этом эффективность работы по электромонтажу значительно возрастет.

Предварительно места будущего сверления под крепежные элементы размечают, для этого можно использовать графитовые карандаши или твердым металлическим предметом нанести риски на поверхности стен. По местам разметки производится сверление отверстий дрелью или перфоратором.

В просверленные отверстия вбиваются распорные элементы, для этого можно использовать молоток с деревянной оправкой. Распорные крепежные элементы должны плотно держаться в готовых отверстиях. Электропроводка укладывается и крепится с помощью распорных винтов. В распредкоробки выводятся провода от выключателя и лампочек, а также подводящая линия от вводного устройства электропитания.

При электромонтаже лучше всего использовать провода с цветными жилами, в таком случае будет легче ориентироваться в подключениях электросети. Для фазного провода лучше использовать провод красного цвета, нулевой провод может быть любого другого цвета.

Сборка освещения в доме

Для проведения работ по монтажу, электроосвещению дома или квартиры необходим качественный инструмент – дрель, перфоратор, победитовые свёрла, плоскогубцы, кусачки, бур для перфоратора (используется для сверления больших отверстий в стене под розетки/выключатели), изолента, электрический тестер для проверки напряжения, отвертка со сменными насадками, нож для зачистки изоляции проводов, двухполюсный индикатор напряжения.

Неправильную схему сборки освещения можно выявить с помощью тестера, при неверном подключении электросхемы будет срабатывать автоматический вводной выключатель в распределительном щитке. Поэтому схему обесточивают и вызванивают тестером участки цепи для выявления короткого замыкания.

При установлении места замыкания необходимо в этом месте произвести расключение проводов, сделать правильное подсоединение и заизолировать скрутку проводников. Подключение к вводным питающим устройствам смонтированной электропроводки делается в последнюю очередь, после того как вся схема смонтирована и уложена под штукатурку или в кабельные каналы.

Подрозетники из металла или пластика устанавливаются в заранее высверленные отверстия большого диаметра (делается при помощи перфоратора с буром) и крепятся по месту распорными крепежными элементами.

При производстве работ вместо скруток проводов можно использовать небольшие клеммные колодки, это позволит быстрее проводить монтажные работы и в дальнейшем упрощает эксплуатацию электрической проводки. В клеммных разъемах удобнее всего производить подключения электрических силовых групп, делается это с помощью крестовой отвертки.

Двухклавишный выключатель также будет выполнять функции переключателя освещения, за счет включения одной или двух клавиш будет изменяться уровень освещенности помещения. Двухклавишный выключатель может обеспечивать раздельное включение ламп люстры, групп точечных светильников, смежных помещений.

Вторую группу точечных светильников от выключателя можно подключать в большем числе, на первую клавишу подключить один-два осветительных прибора, на вторую сделать подключение из трех-пяти лампочек. В результате такой комбинации удобно изменять яркость света в различных комнатах или нежилых помещениях.

Завершающая фаза электромонтажных работ

После того как вся электросхема собрана/смонтирована, все соединения заизолированы и уложены на место, производится «прозвонка» электроцепей без вкрученных лампочек при помощи тестера (мультиметра) как с включенными выключателями, так и с отключенными. Это позволит проверить правильность сборки схемы освещения.

Если все было собрано правильно, то тестер покажет отсутствие электрического сопротивления. Далее во все светильники вкручиваются осветительные лампы, вся проводка подключается к вводному распределительному устройству (обычно в нем смонтированы одно- или двухполюсные автоматические выключатели на 16/25 А). Производится включение всей цепи в работу, проверяется работа всех выключателей освещения путем раздельного включения/отключения клавиш.

Дополнительно просматриваются места скруток проводов и соединений с целью возможного обнаружения в них нагревов, это может привести к выгоранию электрического соединения. Поэтому необходимо своевременно устранять такие дефекты. Также необходимо, чтобы не было перегрузки по току на выключателе, при излишней нагрузке он быстро выйдет из строя.

Схема подключения двухклавишного проходного выключателя

Проходные выключатели – это устройства для управления источником освещения с двух и более мест. Внешне они ничем не отличаются от обычного отключателя и функции выполняет те же – замыкает и размыкает цепь. Разница в контактном механизме – у обычного выключателя в момент отключения подвижный контакт при разрыве цепи остается незадействованным, а в проходном, наоборот. То есть при нажатии кнопки «Вкл», подвижный контакт перебрасывается из одного контакта на второй, тем самым создавая условия для образования новой цепи. По этой причине проходные часто называют перекидными.

Сфера применения перекидных отключателей:

1.Многоэтажные помещения. Для регулирования освещением выключатели устанавливаются на каждом этаже. Например, человек включил свет на первом этаже, дошел до пятого и там уже отключил освещение. Это не только удобно, но еще и экономно.

• 2.Большие коридоры. Отключатели устанавливаются на разных концах коридора, а в некоторых случаях, еще и посередине.3.Спальни. Многим, наверное, знакома ситуация, когда, чтобы отключить свет, нужно вставать с кровати. Установите перекидные отключатели возле кровати и входа, — проблема решена.

Существует несколько типов проходных выключателей, с помощью которых можно управлять двумя и более источникам света, — это одноклавишные, двухклавишные и трехклавишные выключатели.

Схема монтажа одноклавишных проходных отключателей значительно проще, чем остальных типов. Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем – двухклавишного.

Подключение одноклавишных проходных выключателей

Подключение двухклавишных проходных выключателей

Проанализировав оба варианта, можно заметить, что они имеют много общего, точнее схема подключения двухклавишного выключатели – это удвоенная схема одноклавишного.

Говоря обычным языком, каждая отдельная клавиша проходного двухклавишного отключателя – это в своем роде независимый проходной одноклавишный выключатель. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного.

На данном этапе никаких сложностей нет. Они появляются тогда, когда необходимо установить 3-клавишный перекидной отключатель или несколько 2-хклавишных.

Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов:

1.Средний отключатель имеет несколько другую конструкцию и число проводов, проходящих через него, чем крайние.

2.Количество проводов растет пропорционально увеличению количеству клавиш. Посмотрите сами, одноклавишные крайние отключатели использует три жилы, а центральный – четыре. У двухклавишного отключателя крайние используют уже 6 жил, а промежуточные – восемь, то есть в два раза большем, чем одноклавишные. Логика в целом ясна.

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Несомненное, это минус подобной системы. Приходится дополнительно оплачивать работу мастера, да и сами материлы не из дешевых. В связи с этим такие схемы с тремя и более двух и трехклавишными отключателями встречаются довольно редко.

Все же, прежде чем перейти к более простому решению проблемы, предлагаем все же ознакомиться со схемой подключения трех и более проходных отключателей.

Схема подключение трех проходных двухклавишных выключателей

Как уже упоминалось выше, схемы с управлением освещением из трех мест встречаются довольно редко.

Обычно данная проблема решается следующим образом – установкой два одноклавишных проходных промежуточных отключателя в одну рамку. То есть по сути все, что нужно понимать в данном случае, это подключение в схему с проходными двухклавишными выключателями проходного одноклавишного отключателя параллельным образом. Разобравшись с этим, никаких проблем с пониманием принципа работы 2-хклавишного проходного выключателя у вас не будет.

И в конце пару слов о решении проблем по организации проходных отключателей многоклавишного типа с управлением из трех и более мест. Чтобы избежать вышеперечисленные недостатки таких систем, можно использовать импульсное реле.

Видео о подключении двухклавишных проходных выключателей из двух мест.
