Программируемый терморегулятор для тёплого пола: настройка и подсчёт температуры

Комфортную температуру в домах в настоящие дни создаёт система «тёплый пол» с водяной или электрической конструкцией нагрева. Её работу контролирует регулировочное устройство в комплексе с одним или несколькими датчиками.

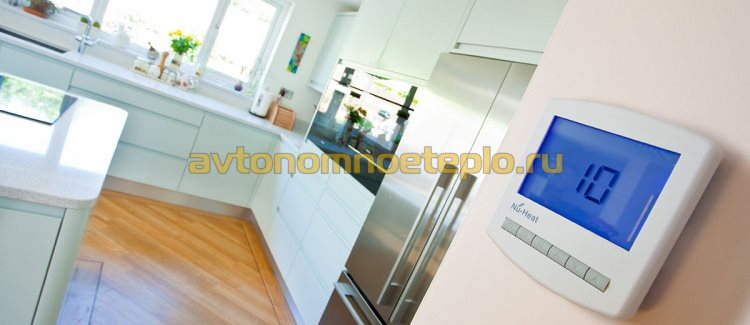

Программируемый терморегулятор для теплого пола

При включении или отключении тепловых матов датчики передают информацию на терморегулятор для теплового пола. Благодаря работе устройства в помещении поддерживается заданная, комфортная для окружающих, температура.

Принцип действия терморегулятора

Терморегуляторы – специальные устройства для настройки теплового режима в помещении в зависимости от погодных условий. Они надёжны, просты в управлении, как правило, служат много лет без поломок и сбоев режимов настройки.

Устройства рассчитаны на пользование ими людьми любого уровня знаний. То есть, управление ими доступно, в том числе, подросткам и пожилым людьми.

Терморегуляторы рассчитаны на установку минимальной температуры для каждого помещения в доме индивидуально. Особенно такое преимущество имеют модели с программированием режима работы устройства в интервале всего дня.

Рабочим инструментом служит выносной термостат системы «тёплый пол» (СТП). Его назначение: при достижении установленной на приборе температуры размыкать или, напротив, замыкать электрическую цепь.

В результате такого действия система прекращает или возобновляет нагрев. Терморегуляторы подразделяются на следующие виды:

Механические конструкции

Термодатчиком служит биметаллическая пластина, замыкающая контакты нагревательных матов. При повышении температуры в комнате пластина выгибается и размыкает электрический контур, в результате чего прекращается подача электрической энергии.

После охлаждения и выпрямления пластина вновь замыкает контакты, возобновляя цикл.

Изменение температуры в комнате осуществляется вращением специального колёсика. Несмотря на примитивную конструкцию, минимальную функциональность, невозможность установки дистанционного управления, механический терморегулятор продолжает использоваться, благодаря своим особенностям:

• простота настроек в процессе эксплуатации;
• невысокая стоимость;
• надёжность конструкции при эксплуатации высоких и низких температур;
• независимость от энергетических помех;
• устройство автоматически включается с подачей электричества после его отключения.

Электронные терморегуляторы

Терморезисторы применяются в качестве датчиков температуры в релейных (электронных) регуляторов температуры. Терморезисторы, при нагревании окружающей среды,  изменяют сопротивление электротоку, которое фиксирует микросхема управления, осуществляющая передачу сигнала реле.

Обмотка реле размыкает контакты, разрывая цепь, происходит обесточивание силовой цепи.

Температура окружающей среды снижается на 1 градус, не более, цепь замыкается, возобновляя нагрев системы «тёплого пола».

Существуют модели электронных терморегуляторов, к которым могут быть подключены другие изолированные участки тёплого пола, оснащённых собственными датчиками.

Электронные или релейные термоконструкции, более совершенны в сравнении с механическими аналогами и имеют следующие преимущества:

• датчик, выносной элемент терморегулятора, может устанавливаться в любом удобном месте помещения;
• заданная температура и регистрируемые текущие данные отображаются на дисплее;
• возможность контроля температуры в нескольких зонах «тёплого пола»;
• термодатчик регистрирует температуру и отображает её на дисплее с точностью до нескольких долей градуса;
• существует возможность комплектования выносным блоком управления.

Электронные схемы терморегуляторов во многом зависят от состояния напряжения в электрической сети.

При перепадах напряжения и кратковременном отключении электротока наблюдаются сбои в стабильной работе и настройках микросхемы электронного устройства. При подсчёте стоимости, электрические конструкции по цене намного выше механических аналогов.

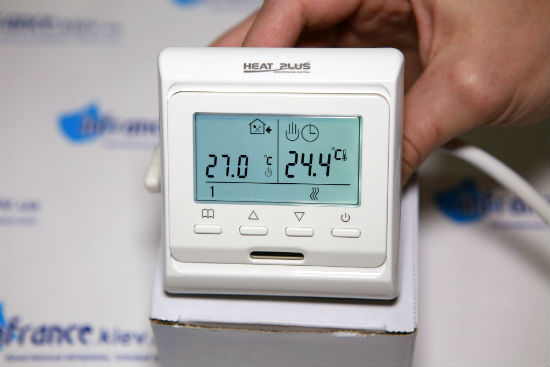

Электронные устройства с программным управлением

Программируемые терморегуляторы представляют собой конструкции, сохраняющие данные установленного температурного режима. Такие приборы устанавливают в системах с встроенными элементами электронагрева.

Они обеспечивают автоматический процесс настройки и корректировки температуры в оборудовании, предназначенном для систем охлаждения или обогрева.

Необходимость наличия терморегуляторов заключается в обеспечении приборов, обустроенных элементами изменения показателей температуры, их включением/выключением при достижении определённых температурных параметров.

С помощью терморегулирующих конструкций контролируемая среда будет иметь заданную температуру.

Принцип работы программируемых устройств един, независимо от того в какой прибор они встроены:

• термодатчик, встроенного или выносного вида должен передавать точную информацию в термостат, который регулирует температуру увеличением или снижением мощности, нагревающего устройства;
• от термодатчика зависит эффективность и качество работы «тёплых полов» с любым нагревательным элементом;
• термодатчики размещают в помещении так, чтобы они были удалены от точек, влияющих на изменение температуры, так как искажение показателей датчика внесёт ошибку в работу терморегулятора;
• качественная работа датчиков позволяет регулятору температуры поддерживать комфортные условия окружающей среды помещения;
• благодаря точности передачи показаний на регулирующее устройство напольное покрытие не будет перегрето и испорчено;
• расширенные функции микросхемы программируемого терморегулятора обеспечивают настройку температуры для отдельного помещения индивидуально в зависимости от времени суток или иных требований;
• стабилизируется работа энергосистемы дома, что необходимо для расчёта экономного потребления электричества в москве.

Существуют следующие виды термодатчиков, используемых в системе «тёплого пола». любой из них может быть встроенным в корпус терморегулятора или обустраиваться на некотором удалении:

1. датчик определения температуры окружающего воздуха должен обеспечиваться циркуляцией воздуха данного помещения;
2. инфракрасные элементы, предназначенные для удалённого измерения температуры нагретого напольного покрытия, могут быть встроенными в программируемый терморегулятор или выделен в отдельный блок. Для такого сочетания необходимо соблюднеиеединственного требования: отсутствие преград между датчиком и контролируемой поверхностью. расстояние между ними должно равняться или превышать 30 см;
3. контактные элементы измерения температуры поверхности пола представляют конструкцию, состоящую из провода, соединённого одним концом с терморегулятором. Другой конец с утолщением помещают в гофрированную трубку, расположенную под поверхностью пола;
4. комбинированные датчики измерения температуры поверхности пола.

К контактному терморегулятору может подключаться несколько датчиков, что позволяет обслуживать несколько зон в одном доме или квартире в несколько комнат разного назначения.

Правила настройки терморегулятора

Первичная настройка терморегуляторов любого вида заключается в проверке в целом работоспособности всей системы тёплого пола.

Для этого необходимо включить нагрев, установить необходимые параметры на всех измерительных устройствах и прогреть полностью все помещения дома или квартиры. Для котла установить оптимальный режим нагрева 60^оС.

При частых включениях котла и выходу на старт, следует установить меньшую мощность и снова проверить систему. Подобрать нужную температуру в каждом отдельном помещении придётся в процессе эксплуатации системы тёплого пола.

Загрузка…

как пользоваться, панель и блок управления, датчик, фото и видео

Содержание:

Выбирая тёплый пол для своего дома, вы, скорее всего, наткнётесь на датчик управления им. Панель управления теплым полом позволит вам сэкономить электричество, а также регулировать температуру пола, не допуская перегрева и холода, что значительно повысит уровень комфорта в вашей квартире.

На рынке существует множество вариантов таких датчиков с разным функционалом, поэтому остановиться на одном варианте бывает нелегко. В этой статье мы поможем вам разобраться в данном вопросе.

Терморегуляторы для электрических полов

Производится управление теплым полом электрическим блоком, на котором вы можете настраивать работу нагревательных элементов. Обычно вы можете включать и выключать нагрев, регулировать температуру, а также настраивать периодичность включения и выключения термоэлементов.

Всего существует несколько видов панелей управления электрическим полом, которые различаются местом и способом крепления, внешним видом, способом взаимодействия с человеком и количеством подключаемых датчиков.

Разделим их по принципу их работы:

• Электронно-механический регулятор – самый простой способ управления тёплым электрическим полом. Набор функций такого приспособления достаточно скуден: регулирование нагрева и отключение электрического пола. Управление производится вручную с помощью колёсика, как на утюге, подключённого к регулятору, который поддерживает постоянную температуру пола. Благодаря своей простоте, такой «пульт» – это одно из лучших решений, ведь его цена достаточно низкая, а поломки возникают редко и легко устраняются.
• Цифровая панель управления работает также, как и предыдущий вариант, но отличается способом управления: пользователь задаёт нужную температуру не колёсиком, а кнопками либо сенсором. Также оснащён блок управления теплыми полами электрическими датчиками, которые замеряют температуру пола и воздуха в квартире, после чего, передают собранную информацию на терморегуляторы.

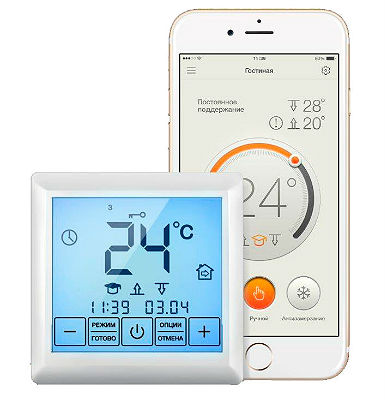

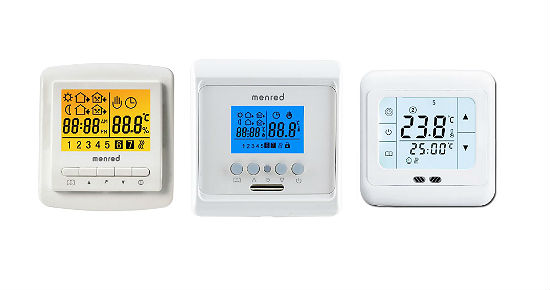

• Программируемый терморегулятор – самая современная разработка на рынке обогревательного оборудования. Данный регулятор оснащён несколькими датчиками замера температуры, которые передают информацию на контроллер, способный поддерживать разную температуру в отдельных комнатах либо участках, организованных разными нагревательными цепями. Самые современные программируемые терморегуляторы могут управляться с помощью сети интернет, например, вы можете выйти из дома, отключив нагрев, а когда будете возвращаться, снова включить его со смартфона, чтобы пол прогрелся до вашего прихода.

Выбирая вариант для себя, стоит отдать предпочтение цифровой панели управления, ведь регулировать температуру с неё достаточно удобно и цена у неё также не высока, по сравнению с программируемым терморегулятором, функции которого нужны не каждому. Цифровые панели имеют различные дизайнерские решения, поэтому могут вписаться в любую квартиру, например, как на фото.

Выбор терморегулятора

Чтобы правильно выбрать терморегулятор для своей квартиры, вы должны обращать внимание на собственные пожелания, а также на то, чтобы параметры датчиков и нагревательных элементов подходили друг другу.

На что стоит обратить внимание:

1. Самое главное – это соответствие мощности пола и датчика. Если датчик будет давать недостаточное количество мощности полу, то вы не сможете разогреть его до нужной температуры. Чтобы избежать этого, прежде всего, обратите на показатели при покупке. Однако, иногда приходится устанавливать сразу несколько датчиков на пол с подогревом в одно помещение, например, вы можете подключить программаторы в одну сеть и создать мощность в 3 кВт. В больших помещениях случается так, что даже мощность в 3 кВт недостаточна, поэтому в таком случае придётся подключать несколько регуляторов по отдельности.
2. Тип установки – это также важный аспект. Если вы готовы вырезать отверстие в стене, то вам подойдёт встраиваемый контроллер, который внедряется в стену, а если вы не хотите портить стены, то просто установите короб с терморегулятором. Все прочие установки, например, подключение к нагревательным элементам, указаны в инструкции, которая поставляется вместе с датчиком.
3. Функционал – это то, с чем каждый определяется для себя сам. Как говорилось выше, зачастую используют блоки управления с небольшим функционалом, однако если вы хотите управлять полом дистанционно, программировать его на долгий промежуток времени, например, на неделю, то лучше будет приобрести вариант дороже – программер.
4. Внешний вид – это заключающий фактор, который определяется стилистикой помещения. В магазине вы сможете найти для себя множество различных решений, отличающихся цветом, формой и т.д., однако, чаще всего, регулирующие панели выглядят как небольшие розетки.

Стоит отметить, что можно обойтись вовсе без терморегулятора, однако для этого придётся использовать специальный саморегулирующийся нагревательный кабель, в противном случае, ваш пол быстро придёт в негодность без термодатчика (прочитайте: «Как выбрать и установить термодатчик для теплого пола»).

Расположение терморегулятора

Где расположить терморегулятор – это самостоятельное решение, однако стоит упомянуть о некоторых правилах установки терморегулятора:

• Высоту расположения контроллера вы можете выбрать сами, ведь она абсолютно не влияет на работу датчика. Чаще всего, регулятор устанавливают возле пола либо рядом с выключателями.
• Самое строгое правило – это запрет на установку регулятора во влажных помещениях, например, в ванной комнате. Если вы установили тёплый пол в ванной, то блок управления рекомендуется вынести в коридор, прокинув кабели к нагревательным элементам сквозь стену.
• Правила подключения к сети индивидуальны у каждой модели, однако все они схожи. Каждая модель имеет несколько клемм для подключения нагревательных элементов, питания и датчиков. Встречаются модели с уже подключенным кабелем питания, в таком случае его длинна будет равна от двух до трёх метров, чего вполне хватит для подключения к распределительному коробу.

Все дополнительные правила установки обычно описываются в инструкции, поэтому она обязательна к прочтению, кроме того, в ней вы можете прочитать о том, как пользоваться теплым полом.

Основные неполадки и их решение

Анализируя отзывы пользователей, можно сделать вывод, что у панелей управления бывают две основные поломки:

• Самая частая поломка – это неправильное функционирование блока управления либо его полный отказ. Вы можете самостоятельно продиагностировать его, используя тестер: подайте ток на принимающую клемму и измерьте его на другой клемме, которая отдаёт энергию на нагревательный элемент. Если тока нет, это значит, что датчик следует отдать в ремонт, ведь самостоятельно вы не сможете исправить эту поломку.
• Вторая распространённая поломка – это отказ или неправильная работа датчика температуры. Чтобы убедиться в его неисправности, используйте мультиметр и измерьте сопротивление датчика. Нормальные показатели указаны в инструкции (обычно 5-45 кОм). Если показатели не совпадают, то датчики температуры следует заменить на новые.

Заключение

В заключение стоит сказать о том, что датчик управления теплым полом – незаменимая вещь. Блок управления не только помогает настроить нагрев пола, но и сэкономить электричество. Лучше всего экономят программируемые панели управления, однако их цена значительно выше моделей иных классов.

Большая экономия (до 30%) происходит благодаря тому, что вы, выбирая нужную температуру пола, не направляете лишнее напряжение на нагревательные элементы, а соответственно, не расходуете излишки энергии.

Особенности подключения теплого пола к терморегулятору и электричеству

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

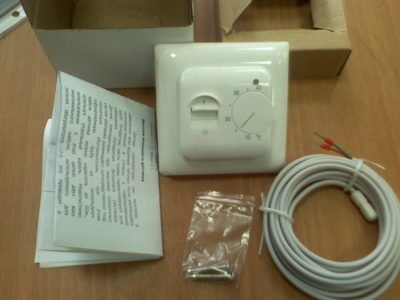

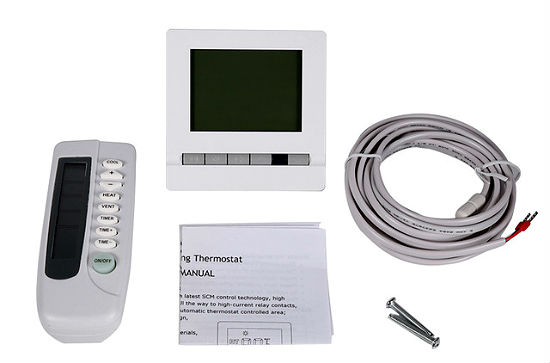

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

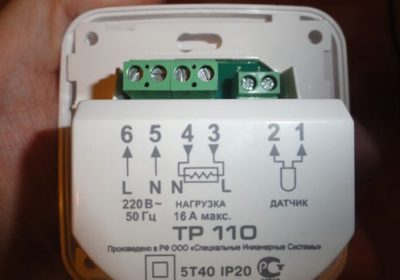

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

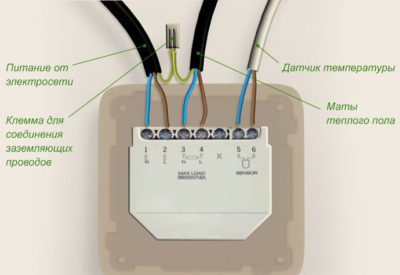

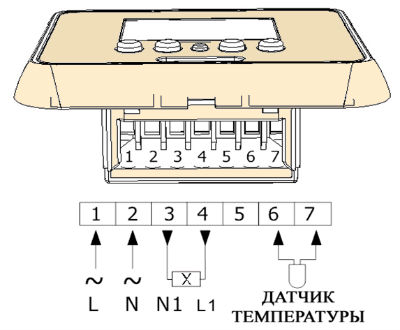

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

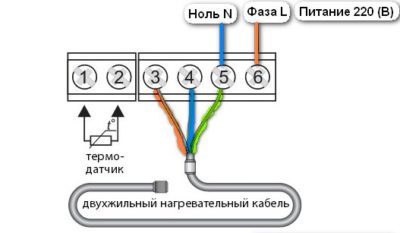

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

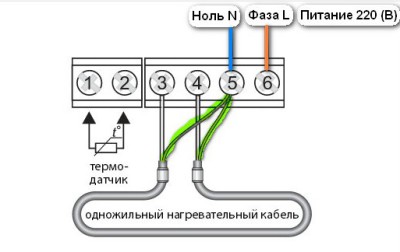

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Оцените статью: Поделитесь с друзьями!

Терморегулятор для теплого пола: как выбрать и подключить?

На сегодняшний день используется несколько разновидностей теплых полов: водяные, электрические, инфракрасные. Они имеют различия в конструкции и принципе работы, но в каждой конфигурации применяется регулятор температуры. Это устройство, осуществляющее контроль температуры электрических систем обогрева пола. Обычно его приобретают отдельно, а выбор модели зависит от назначения и опций системы.

Принцип работы и основные преимущества устройства

Температурный регулятор соединен с датчиком температуры, что находится возле нагревательного кабеля. Его принцип работы заключается в определении отклонений от заданных значений. Если они есть, то термостат передает сигнал на повышение или понижение температуры. После того как на терморегуляторе было установлено определенное значение температуры, к кабелю поступает требуемое количество теплоносителя.

У вас мечта приобрести хороший нож? Тогда вам точно в Магазин ножей bestblades.ru. Кухонные, складные, туристические, многопредметные, эксклюзивные ножи известных брендов – все это вы найдете в этом магазине. Также можете приобрести аксессуары к ножам, все для их заточки и много другое. Широчайший ассортимент и быстрая доставка, а также множество подарков при покупке вас непременно порадуют.

Основной функцией устройства является поддерживание заданной температуры с помощью включения или выключения нагревающих элементов. Прибор существенно экономит затраты на электричество, поскольку система начинает работать только тогда, когда температура опускается ниже заданной.

При эксплуатации системы теплого пола следует помнить об её инертности: чтобы в покрытии поменялась температура, должно пройти какое-то время.

Регуляторы температуры считаются незаменимой вещью для теплых полов ввиду большого количества преимуществ. Среди них:

• небольшая цена, зависящая от типа термостата;
• управление осуществляется с помощью нескольких клавиш;
• существенная экономия электрической энергии;
• устройство имеет небольшие размеры;
• высокая степень надёжности прибора.

Разновидности и возможные функции термостатов

Существует большое количество типов таких устройств. Классифицировать их принято по нескольким характеристикам, однако наиболее понятной является классификация по принципу действия. Согласно ей, можно выделить следующие виды приборов:

Механические терморегуляторы для теплого пола

Считаются наиболее простыми в управлении и доступными по цене. Все настройки выставляются и изменяются вручную. Основным недостатком такого вида устройства является неточность показателей температуры, которые могут отличаться реальных на 3-5°C.

Электронные терморегуляторы для теплого пола

Стоимость таких приборов выше, но они имеют больший функционал. В таких устройствах можно задать понижение или увеличение температуры пола на определённое время суток. Если за окном изменилась температура, то корректировать показатели не нужно. Управление можно осуществлять с помощью дистанционного пульта.

Как подключить теплый пол к терморегулятору?

Установка термостата при четком понимании каждого этапа не является сложным процессом, однако при этом нужно знать о некоторых нюансах. Монтаж прибора нужно осуществлять на высоте примерно 80-90 см от пола, но если термостат должен диагностировать температуру воздуха и пола, то разместить его лучше в другом месте.

Процесс монтажа состоит из нескольких этапов:

Подготовка к работе

Перед тем, как приступить к подключению, необходимо ознакомиться со спецификой прибора. Все необходимые требования содержатся в инструкции. Особое внимание следует уделить разделу, где описывается установка терморегулятора, поскольку процесс монтаж устройства для различных систем может иметь некоторые отличия. Перед стартом установки обязательно отключите подачу электричества в распределительном щитке.

Для выполнения работы приготовьте следующие приспособления:

• индикационную отвертку;
• тестер;
• винты для крепления;
• уровень.

Подключение проводов

Чтобы выполнить подключение температурного регулятора к полу, сначала необходимо провести провода питания. При помощи индикационной отвертки определите фазный провод, который может быть черным или коричневым. Провод с рабочим нулем окрашен в синий цвет, заземление – в желто-зелёный.

С помощью тестера замерьте напряжение между фазой и нулем. Прибор должен показывать напряжение 220 В. На тыльной стороне прибора либо в инструкции находится схема подключения. Для различных термостатов схема отличается, поэтому перед подключением проводов обязательно уточните этот момент.

Далее подключите датчик температуры, который находится в гофрированной трубке к клеммам sensor. Если датчик не вставлен в нее, то понадобится сделать это своими руками.

Установка лицевой панели терморегулятора

Используя винты из комплекта, зафиксируйте лицевую панель. Используя уровень, убедитесь, что термостат установлен ровно. После этого закройте крышку прибора и восстановите подачу электрической энергии. Если все сделано правильно, то его экран должен загореться. Установку терморегулятора теплого пола можно считать завершенной, после этого можно приступать к его настройке.

Проверка корректности работы

После установки термостата необходимо проверить корректность его работы. Для этого нужно выполнить такие действия: сначала нужно выставить время включения и выключения, параметры температуры прибора. После этого нужно запустить пробный суточный цикл его работы.

Замечания

Так как терморегулятор является сложным электронным прибором, то его установку можно выполнять только при наличии опыта проведения электромонтажных работ. Ошибки в процессе монтажа регулятора температуры могут привести к повреждению теплого пола

Если вы решили устанавливать терморегулятор самостоятельно, то перед проведением работ проконсультируйтесь с электриком, который обладает практическим опытом.

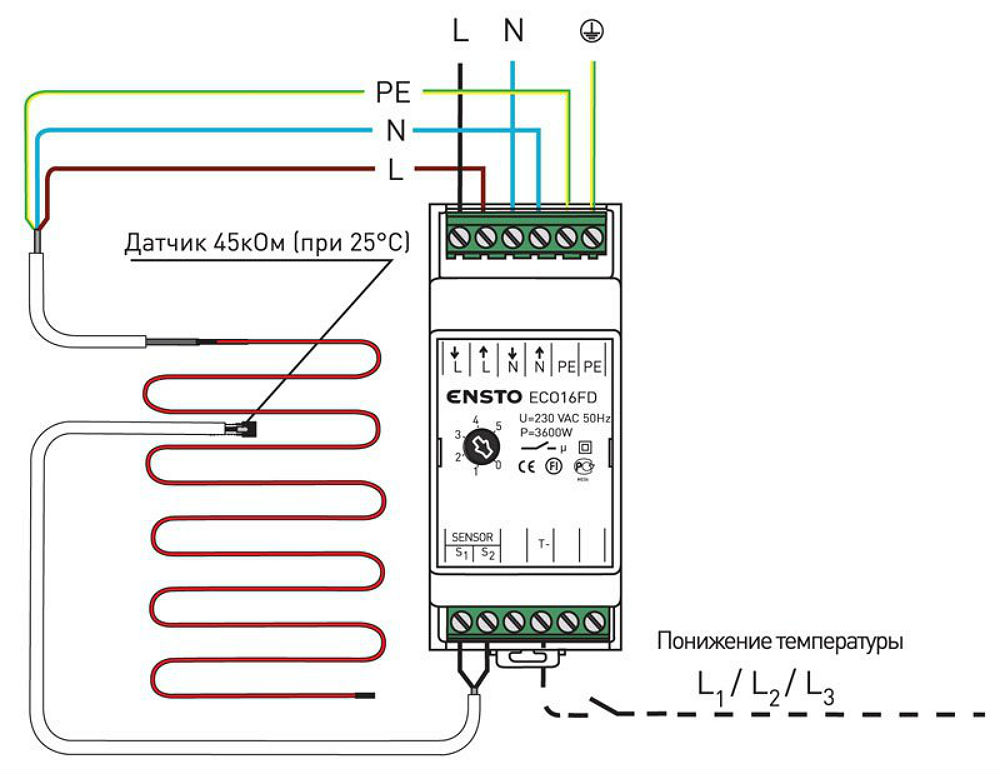

Схема подключения терморегулятора к теплом полу

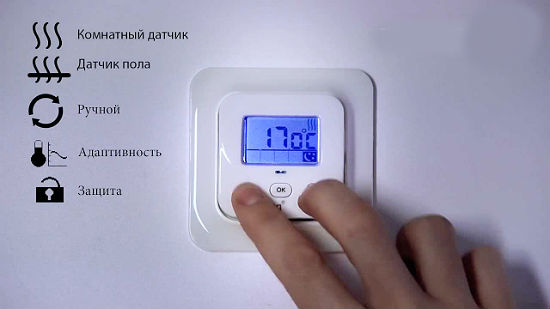

Настройка терморегулятора теплого пола

В зависимости от возможностей настройки существует два вида терморегуляторов: непрограммируемые и программируемые.

Первый тип является более простым и дешёвым, отлично подходит для небольших помещений. После включения прибора потребуется лишь установить требуемую температуру пола с помощью кнопок. Основным недостатком непрограммируемых регуляторов температуры является долгое время нагрева пола. В зависимости от его вида, нагрев пола может занять от 10 минут до часа.

Программируемые термостаты намного удобнее, поскольку вы можете установить время, когда пол будет нагреваться. Проще говоря, после настройки пол будет нагреваться утром, когда вы просыпаетесь, и вечером, ко времени прихода с работы. В остальное время он будет отключён. Основное преимущество программируемых регуляторов заключается экономии электроэнергии: каждый раз перед уходом вам не нужно будет задумываться о выключении обогрева пола. Стоимость таких термостатов, в сравнении с обычными, существенно выше.

Чтобы корректно настроить терморегулятор теплого пола, нужно соблюдать последовательность действий. Ниже описана только общая схема, для некоторых моделей устройств последовательность может быть другой. Для настройки нужно:

• задать текущее время и дату;
• в настройках рекомендуется включить датчик пола, поскольку это позволит точнее настроить температуру;
• в настройках периодов времени установите время включения и выключения подогрева пола, после чего задайте требуемую температуру;
• если на вашем устройстве предусмотрена данная опция, то задайте параметры для выходных дней.

Смотрите видео по настройке прибора:

Можно ли подключить теплый пол без регулятора температуры?

Теоретически использовать теплый пол без термостата можно. При этом каждый опытный мастер, имеющий дело с такими приборами, скажет, что использование терморегулятора просто необходимо. Существует множество причин, по которым требуется установка данного прибора. Наиболее важными являются следующие:

• Теплый пол, который был установлен без регулятора температуры, просто не обеспечит комфорта во время эксплуатации. Например, если температура теплого пола будет слишком велика, то именно с помощью термостата можно будет отрегулировать нагрев и установить комфортные показатели. Если на протяжении продолжительного времени температура будет слишком высока, то это приведёт к выходу из строя нагревательного элемента.

• При постоянной работе теплого пола существенно увеличивается расход электроэнергии. Монтаж регулятора температуры позволит сэкономить значительные материальные средства, следовательно, окупится через небольшой промежуток времени. Еще больше сэкономить электроэнергию поможет программируемый терморегулятор.

• Наличие терморегулятора позволит существенно продлить срок эксплуатации теплого пола. Также это касается и напольного покрытия, которое в случае постоянного подогрева быстро придет в негодность.

Как выбрать термостат для теплого пола?

Сегодня на рынке представлено большое количество регуляторов температуры разных ценовых категорий. К выбору данного устройства нужно отнестись с ответственностью, поскольку правильно подобранный терморегулятор может существенно сэкономить материальные средства.

Особое внимание при выборе нужно уделить типу монтажа датчика температуры, который может быть:

• Выносным. Такой датчик монтируется в полу комнаты между нагревательными элементами. Его помещают в трубку, вмонтированную в пол. Температуру пола можно настроить точнее, поскольку датчик будет находиться в близости от поверхности пола. Такие терморегуляторы стоит покупать в тех случаях, когда теплый пол не планируется использовать в качестве основного источника тепла.

• Встроенным. Такой датчик выполняет измерения температуры воздуха в комнате. Если теплый пол будет основным источником тепла, то приобретать стоит приборы со встроенным датчиком температуры.

Чтобы в случае поломки теплого пола избежать отказа в его гарантийном ремонте, рекомендуется приобретать терморегулятор того же производителя, что и нагревательные элементы.

В среднем гарантийный срок регулятора температуры системы теплого пола составляет 2 года.

ТОП-5 лучших терморегуляторов

Если вы всё еще сомневаетесь насчёт модели терморегулятора для теплого пола, то мы подготовили список из 5 лучших приборов:

Devireg 530

Устройство является оптимальным вариантом в тех случаях, когда планируется дополнительная обогревательная система. Прибор отличается высокой степенью надежности, поскольку он оснащен контролем на случай обрыва провода, который идет на датчик.

Priotherm PR-119

Чтобы задать нужные настройки, вы можете выбрать один из 6 режимов. Заданные параметры сохраняются в памяти настроек. Корпус терморегулятора выполнен из пластика высокого качества.

Danfoss ECtemp Next Plus

Благодаря возможности программирования, обеспечивается экономия электроэнергии. Современный дизайн позволит Danfoss ECtemp Next Plus вписаться в любой интерьер.

SET 09

Терморегулятор имеет большой графический дисплей. Благодаря суточному и недельному циклу обеспечивается постоянное поддержание комфортной температуры.

Electrolux Thermotronic Touch

Высококачественные температурные датчики позволяют настроить температуру с точностью до 0,5 градуса Цельсия. Доступна установка до 6 временных режимов на каждый день.

Терморегулятор нельзя воспринимать отдельно от системы теплого пола, так как благодаря ему обеспечивается оптимальный уровень комфорта, снижаются материальные затраты на электроэнергию. Разнообразие видов термостатов обеспечивает множество вариантов реализации такого управления. Установку термостата рекомендуется выполнять только при наличии опыта в проведении электромонтажных работ, так как неправильное его подключение может вывести из строя всю систему теплого пола.

Как подключить тёплый пол к термостату: схема, особенности монтажа терморегулятора

Среди различных способов обогрева помещений в последнее время особенно популярными стали так называемые тёплые полы. Причём это не просто очередное веяние моды, а вполне рациональное и практичное решение, особенно это касается электрических вариантов. Ведь грамотное утепление помещения, монтаж и подключение тёплого пола к терморегулятору, а также его настройка обеспечат качественный, безопасный и экономичный обогрев.

Терморегулятор поможет сэкономить электроэнергию

Тёплые полы

Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.

Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:

• безопасна;
• очень удобна;
• экономична;
• в случае поломки ремонт значительно проще.

Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.

Ещё больше понизить потребление электричества позволит смешанный тип отопления, то есть когда в помещении будет присутствовать и пол с обогревом, и основное отопление. Хотя и без последнего расход электроэнергии не станет большой проблемой.

В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:

Особенности устройства и монтажа

Несмотря на кажущуюся сложность устройства тёплых полов, в действительности оно крайне простое, как и сам монтаж. В основе его работы заключается превращение электроэнергии в тепловую посредством проводника, имеющего высокое сопротивление. В качестве такового может выступать кабель либо мат, которые подключаются к сети 220 вольт. Следит же за степенью нагрева и температурой терморегулятор.

Терморегулятор поможет поддержать необходимую температуру, не перегревая пол

Выбранный проводник укладывается на фольгу, которой покрывается черновая стяжка толщиной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют с помощью специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.

После укладки и закрепления можно наносить основную стяжку толщиной от 2 до 5 см, на которую впоследствии будет уложено чистовое покрытие. При его выборе стоит обращать внимание на допустимость использования с системой «тёплый пол».

Таким образом, устройство отопления пола включает в себя:

• нагреватель;
• терморегулятор;
• датчик температуры.

Все монтажно-наладочные работы сможет провести даже человек, не обладающий особыми знаниями в этой области.

Назначение терморегуляторов

В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.

Терморегулятор сможет подключить даже начинающий специалист

Основных причин для поддержания температуры в таких пределах может быть несколько:

1. Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
2. Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
3. И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.

Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.

Схема подключения пола к терморегулятору

Виды регуляторов температуры

Терморегуляторы для подобных обогревателей делают довольно компактными (не больше выключателя освещения) и эстетичными. При этом существуют модели как встраиваемые, так и накладные, а также для установки на DIN-рейку. Некоторые из них оснащаются встроенным датчиком. Такие варианты предпочтительнее, когда греющий пол является основным источником тепла, хотя и они имеют разъёмы для подключения выносного термодатчика. В остальных случаях выносной термометр сопротивления используется в обязательном порядке.

Помимо этого, терморегуляторы можно поделить на три условные группы:

1. Электромеханические – самые простые и дешёвые прототипы, в основе которых заложен механический принцип действия с электрической составляющей. Функций и настроек у таких регуляторов немного: клавиша включения-выключения, колёсико либо ручка установки температуры и светодиод, показывающий, происходит ли нагрев в данный момент.
2. Электронные почти ничем особенным не отличаются от предыдущих, за исключением того, что оснащаются цифровым табло и, следовательно, электронным датчиком температуры. Точность регулировки у них лучше, но и стоимость выше.
3. «Умные» терморегуляторы – самый предпочтительный вариант. Это по-настоящему «умные» и функциональные программаторы, способные не только поддерживать заданную температуру, но и позволяющие задавать режим удобным способом. Так, они могут сами включаться и отключаться в заданное время, понижать температуру ночью. Причём программа позволяет менять температуру не только в зависимости от времени суток, но и подстраиваться под желания владельца. Допустим, утром пол прогреется, а с уходом из дома будет поддерживаться минимальная температура, а к возвращению хозяина пол (и помещение) будет прогрето до комфортного уровня. В выходные дни регулятор будет работать по другому заданному алгоритму. Это не только удобно, но и позволяет неплохо экономить электроэнергию. Некоторые модели могут оснащаться пультом ДУ или вообще управляться удалённым образом через интернет или мобильную связь.

Большинство регуляторов имеют возможность следить за температурой лишь в одном из помещений, управляя одним потребителем.

Однако выпускаются и такие модели, которые способны регулировать и управлять температурой и в смежных комнатах. Для этого они оснащаются дополнительными входами для термодатчиков и дополнительными выходами для обогревателя.

Схема подключения терморегулятора:

Подготовительные работы

Перед тем как приступить к подключению регулятора, необходимо провести ряд подготовительных действий. Для начала определяют, где он будет располагаться, учитывая ряд нюансов:

1. Прибор не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. Особенно это касается моделей со встроенным датчиком, которые будут регулировать температуру по воздушному потоку комнаты.
2. Нежелательно устанавливать регулятор и на наружных стенах, контактирующих с улицей, так как это может привести к неверному снятию показаний.
3. Высота установки прибора — не менее важный момент. Предписана установка на высоте не ниже 400 мм.
4. Запрещается устанавливать приборы регулировки температуры в помещениях с повышенной влажностью, так как практически ни одна модель не оснащается влагозащитным корпусом. Следовательно, если пол с обогревом находится в ванной, душевой или бане, то сам регулятор необходимо вынести в соседнюю комнату, где он не будет подвергаться избытку влаги.
5. Термодатчик необходимо располагать не ближе 500 мм от стены, в случае кабельной модели пола — между витками по центру. Если используется плёночный вариант, то головка термометра располагается по центру карбоновой нагревательной полосы.

Для более удобного и комфортного монтажа рекомендуется использовать удлинённый подрозетник 60 мм. Это позволит свободно расположить все подключённые к прибору провода.

Для пола с обогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые вполне смогут выдержать нагрузку до 3,5 киловатт. Причём линия должна быть оснащена отдельным автоматическим выключателем на 16 ампер.

Прежде чем начать подключение, необходимо проделать штробу от места установки прибора к полу. В ней должно поместиться две гофротрубы диаметром 10 мм. В одной из них будут проходить провода к «холодным концам», в другой — линия датчика температуры. Особенно полезно располагать в гофрированной трубке датчик, так как они часто могут выходить из строя, и чтобы не вскрывать каждый раз покрытие, будет достаточно просто вытянуть старый и столь же легко вставить новый.

Если стяжку рассчитывается делать довольно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В противном случае придётся подготовить соответствующую канавку и здесь. Концы гофры следует заглушить, чтобы в процессе туда не попал раствор.

Когда проводится подключение терморегулятора к теплому полу плёночного вида, то гофрированные трубки не используют, так как здесь принцип замера температуры будет иным.

Схема подключения

Когда сам пол уложен, а все подготовительные работы выполнены, можно приступать к подключению электрического тёплого пола к терморегулятору. Сделать это несложно. Как правило, если покупать прибор в магазине, к нему всегда прилагается инструкция с описанием особенностей, настройки и монтажа. Схема, как подключить тёплый пол к терморегулятору, расположена и на задней части прибора.

Схема подключения теплого пола несложна, разобраться с ней сможет даже неопытный человек

Как видно из рисунка, первые два контакта используются для подключения электропитания 220 вольт. При этом крайне желательно подсоединить фазу и ноль так, как указано на схеме прибора.

Контакты под номерами 3 и 4 предназначены для подключения непосредственно потребителя. Здесь стоит быть крайне внимательным, так как неопытные мастера зачастую именно на эти клеммы подключают питающие провода, что всегда приводит к выходу прибора из строя.

Клемма под номером 5 (для данного примера) остаётся свободной, а вот 6 и 7 используются для подключения к ним датчика температуры. Здесь тоже нелишним будет предварительно его проверить. Для этого тестером (мультиметром) в режиме измерения сопротивления необходимо посмотреть, какие показания даёт термодатчик. Для данного примера это значение должно быть 10 кОм с возможным отклонением 5–10%. Если датчик показывает короткое замыкание или другие сильно отличные от указанных значения, то он явно неисправен.

Когда все провода подключены, прибор аккуратно располагают в подрозетнике, который предварительно должен быть вмазан в стену. После этого остаётся лишь проверить работоспособность всей системы: включить питание и задать соответствующие настройки. Теперь останется подождать, когда температура достигнет заданной и регулятор отключит систему. Подключить терморегулятор к тёплому полу не так уж сложно, главное учесть все нюансы и советы, после чего с энтузиазмом взяться за работу.

В этом видео вы узнаете о том, как подключить терморегулятор:

монтаж, настройка регулятора, как установить и снять, фото и видео

Содержание:

Система подогрева пола, или, «теплый пол», представляет собой разновидность обогрева помещения, дающего возможность хозяину сохранять требуемый микроклимат в помещении, при этом он сам выставляет комфортную температуру. Такие системы оборудованы устройством, позволяющим проводить подобную регулировку.

Стоит отметить, что установка терморегулятора теплого пола вполне возможна без привлечения специалистов, главное при этом подойти к мероприятию со всей ответственностью и серьезностью, не забывая о технике безопасности.

Что представляет собой терморегулятор

Система теплого пола подразумевает установку нагревательных элементов под напольное покрытие с последующим соединением с электросетью. Это осуществляется не напрямую, а через регулирующий прибор – термостат.

Естественно, что данная система отопления снабжена датчиком температуры. Монтаж этого устройства осуществляется с применением гибкой пластиковой трубки, установленной непосредственно в стяжку пола.

Последние модели термостатов оснащены системой программирования, что не может не радовать. Это довольно удобно, потому что дает возможность владельцу определять, когда настраивать систему отопления на режим экономии, а когда задействовать ее на полную мощность для достижения максимального комфорта, например, после долгого дня, когда вся семья вернулась домой.

Цена на программируемые регуляторы несколько выше, нежели на обычные модели. Тем не менее, благодаря возможности экономии разница в цене нивелируется спустя 1-3 сезона. Читайте также: «Какой датчик температуры для теплого пола выбрать и как его установить правильно».

Можно выделить такие виды терморегуляторов:

• Аппараты с режимом экономии. Он дает возможность снизить температуру в помещении на время, когда в нем нет жильцов, на определенное количество градусов, что позволит слегка сократить потребление электричества.
• Термостаты, дополненные программируемым таймером. Контроль температуры осуществляется посредством установленной программы таймера. Таймер посылает команды на регулятор температуры, корректируя, таким образом, силу нагрева в конкретное время.
• Интеллектуальные программируемые регуляторы температуры. На экране такого дисплея можно устанавливать чередование заданных режимов. Аппарат сам определяет, когда и какую программу выполнить, исходя из определенных факторов.
• Регулятор температуры с ограничительным датчиком. Он дает возможность задать предельно низкие и высокие величины нагрева пола при конкретной температуре воздуха. Таким образом, можно предостеречься от возможного перегрева, сохранив целостность имеющегося напольного покрытия.

Подготовка к установке

Перед монтажом терморегулятора следует внимательно изучить прилагаемую инструкцию от изготовителя. Особенно следует уделить время разделу по установке, так как принципы монтажа разных моделей регуляторов могут несколько отличаться.

Снимите переднюю крышку регулятора, медленно, осторожными движениями демонтировав колесико управления. Для этого при помощи отвертки аккуратно зацепите элемент, после чего открутите винт. Если у вашей модели есть защелки, можно просто на них надавить той же отверткой, и панель можно будет снять.

Отметим – если не удается снять крышку, и вы собираетесь сделать это силой – подумайте дважды. Скорее всего, вы поломаете крепежи, а приспособление придется выкинуть. Не спешите, лучше изучите инструкцию внимательнее, как показывает практика, это помогает.

Монтаж терморегулятора теплого пола подразумевает наличие следующих приспособлений:

• Гофротрубка. Зачастую эта вещь идет в комплекте. Если у вас по каким-то причинам такового комплектацией не предусмотрено, придется докупить его дополнительно. Лучше всего, если трубка будет толщиной 16 мм. Чтобы узнать нужную длину, замеряйте расстояние от точки монтажа регулятора до места установки термодатчика (прочитайте: «Как выбрать и установить термодатчик для теплого пола»).
• Отвертка.
• Крепежные винты.
• Монтажная коробка.
• Строительный уровень.
• Отвертка-индикатор. Необходима для контроля фазы в сети. При желании можно воспользоваться любым иным схожим приспособлением.

Особенности установки разных терморегуляторов

Ознакамливаясь с мануалом к приобретенному терморегулятору, не пропустите информацию, объясняющую то, какую площадь может обслужить оборудование. Если в планах осуществить монтаж прибора в помещении с большими размерами, лучше всего будет распределить площадь на несколько зон, и поставить в каждую из них по отдельному терморегулятору. Иначе регулятор просто не справится с нагрузкой, а вся затея окажется бессмысленной.

Производятся регуляторы в различных конфигурациях, что в какой-то степени определяет последовательность их установки. Читайте также: «Установка теплого пола своими руками – правила монтажа».

Терморегуляторы можно разделить по таким параметрам:

1. Конструкция. На рынке можно встретить устройства накладного и встраиваемого типа. Для первого типа не требуется делать технологического отверстия.
2. Тип управления. Изготовителем представлены температурные датчики выносного, встроенного и комбинированного типов.
3. Особенности функционала. Существуют простые модели, а также те, что поддерживают программирование. Специалисты отмечают, что лучше, когда присутствует расширенная настройка терморегулятора теплого пола, потому что в таком случае использование системы теплого пола будет значительно экономичнее и эффективнее.

Несколько полезных сведений об электропроводах

Внутрь коробки нужно ввести несколько проводов, имеющих разный цвет изоляции. Согласно нормам, ноль имеет голубой цвет, а фаза – черный. Заземляющий провод окрашен двумя цветами – желтым и зеленым.

Для определения фазы стоит воспользоваться индикаторной отверткой. Кроме того, в момент подготовки, до того, как произойдет установка регулятора теплого пола, следует проконтролировать напряжение в сети. Идеально, когда оно максимально приближается к 220 вольтам.

Далее потребуется произвести обрезку главного кабеля обогрева, и кабеля питания. Для этого лучше всего воспользоваться острым ножом или специальными кусачками. Обрезать нужно так, чтобы кабели выступали из монтажной коробки где-то на 50 мм. Далее зачищаются провода.

Если моделью предусмотрено безвинтовое крепление кабелей, то длина зачистки определяется исходя из рекомендаций, указанных на корпусе устройства. Следует быть аккуратными, чтобы зачищенные кабели не соприкасались между собой. Провод заземления лучше всего соединить с оплеткой кабеля обогрева посредством пайки или клеммы.

После этого осуществляется подключение силового кабеля к монтируемому термостату. Инструкция, как установить терморегулятор для теплого пола, указана производителем либо на корпусе, либо в руководстве. Инструкция может несколько разниться между схожими моделями, поэтому схему нужно изучать в каждом отдельном случае индивидуально.

Подведите провод с фазой и закрепите к нужному контакту в устройстве, обычно он маркируется буквой L. Клема для нулевого провода имеет маркировку N. Однако следует быть внимательным, так как встречаются разновидности систем, в которых клема N предназначена для подключения основного кабеля обогрева. Этот нюанс нужно изучить отдельно с особой внимательностью.

Далее нужно соединить температурный датчик к клемам с маркировкой sensor. Как и было упомянуто раньше, он находится внутри гофротрубки. Если датчик изначально не находится в трубке, то поместить его туда потребуется самому.

Типы кабелей отопления:

1. Двужильный кабель обогрева скрывает под своей защитной изоляцией два токопроводящих проводника. Такой тип кабеля считается более удобным, нежели его одножильный вариант, потому что соединение его с терморегулятором происходит лишь с одного конца. В таком кабеле рядом находятся 3 провода, два из которых токопроводящие и один заземляющий.
2. В одножильном кабеле располагается лишь один токопроводящий провод, как правило, он белый.

Техника безопасности

Любые работы по установке электрооборудования должны осуществляться с соблюдением элементарных правил техники безопасности. Несоблюдение таковых может привести к плачевным последствиям.

К основным правилам можно отнести следующие:

• до проведения работ убедитесь, что все помещение, либо отдельная комната, в которой осуществляется установка датчика, обесточена;
• не проводите запуск устройства, которое находится в разобранном состоянии;
• эксплуатация регулятора подразумевает температурный режим от -5 до 40 ^оС;
• проводите своевременную очистку термостата от пыли;
• очистка аппарата должна проводиться средствами, не содержащими растворитель или бензол;
• ремонт проводите, если только вы на 100 % уверены в своих способностях, при этом вам понадобится разобраться в том, как снять терморегулятор теплого пола;
• следите за тем, чтобы мощность системы не выходила за допустимые пределы, предусмотренные изготовителем термостата.

Последовательность установки регулятора

Процесс можно условно разделить на ряд последовательных шагов. Если им следовать, все работы пройдут без нюансов.

Можно выделить 5 таких этапов:

1. Сделайте на месте крепления устройства отверстие – лучше всего для этого подойдет перфоратор или ударная дрель. Габариты этого устройства должны дать возможность установить коробку. Кроме этого, создайте каналы для укладки кабелей и установки датчика. Произведите монтаж установочной коробки в готовое отверстие.
2. Теперь можно уложить провода. Кабели питания системы обогрева следует подвести к коробке, а также подключите провода термодатчика.
3. Осуществите монтаж терморегулятора. Это довольно просто, нужно всего лишь закрепить устройство в коробке.
4. Теперь нужно соединить основные части системы. Данный этап требует особого подхода и соблюдения приложенной изготовителем инструкции, потому что в каждой конкретной модели последовательность может слегка отличаться.
5. Поставьте на место переднюю панель, закрепив ее монтажными винтами, идущими в комплекте. С помощью строительного уровня нужно проверить, что регулятор был установлен строго по уровню. Далее можно закрыть крышку и включить питание. Если вы все сделали правильно, то включится экран терморегулятора и загорится индикатор теплого пола. После этого можно приступить к настройке регулятора.

Согласно советам экспертов, запускать систему теплых полов в постоянную работу можно лишь по прошествии 3-4 недель после заливки стяжки и укладки напольного покрытия, а именно кафеля. Если включить систему отопления раньше срока, то стяжка может растечься и напольное покрытие придет в негодность.

Хозяин должен лишь замерять специальным инструментом сопротивление между греющими элементами и сравнить их с рекомендуемыми показателями, представленными изготовителем. Если все удовлетворяет, то нужно только дождаться окончательного застывания стяжки. Только после этого готовую систему отопления, оснащенную термостатом и датчиком температуры, можно запускать в постоянную работу.

Как выполняется регулировка температуры теплых водяных полов

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Но для системы отопления радиаторного типа необходима температура теплоносителя в 70-90°С, а для водяного контура, вмонтированного в пол, по крайней мере, вдвое меньше максимум 35°С.

Существует несколько способов, как регулировать температуру теплого водяного пола. Одним из лучших является монтаж терморегулятора.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

1. Своевременно включать и выключать систему.
2. Поддерживать необходимую температуру в помещении.
3. Осуществлять автоматический нагрев комнаты к необходимому времени.
4. Экономить энергию.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Одним из таких методов является механическая регулировка температуры краном. Контроль происходит благодаря уменьшению скорости циркуляции теплоносителя и соответственно уменьшению теплоотдачи. Минусом регулировки механическими расходомерами является необходимость в постоянном контроле хозяина жилья и низкой эффективности решения.

Согласно отзывам покупателей, механический регулятор температуры для водяного теплого пола нередко становится причиной появления воздушных пробок в системе. Резкое изменение давления и температуры нагрева теплоносителя, приводит к завоздушиванию и потере работоспособности водяного контура.

Согласно инструкции по эксплуатации, допускается ручная регулировка для теплых полов. Практика показывает, что в основном механические регуляторы монтируют желающие сэкономить на комплектующих. Сравнительно небольшие затраты на приобретение электронного блока контроля температуры окупаются за счет снижения расходов на нагрев теплоносителя.

Принцип работы регулятора температуры

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

По своему принципу работы можно разделить все терморегуляторы на две основных категории:

1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.
2. Термостатический регулятор – принцип работы во многом похож на тот, что имеет ручное управление, только сигнал на подачу теплоносителя выполняет специальный датчик. При достижении определенной температуры подается сигнал на включение циркуляционного насоса. Все действия происходят по заранее выставленной программе.
   Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

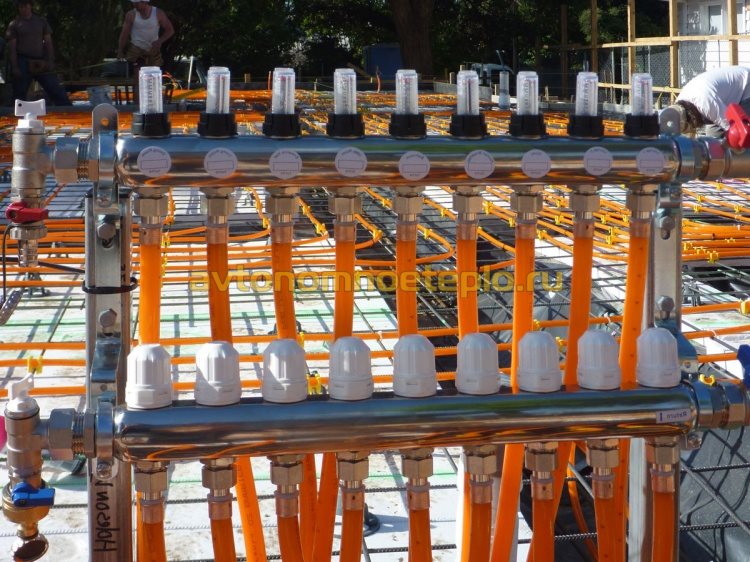

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

• Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
• Возможность одновременного контроля температурного режима в нескольких помещениях. Система позонной автоматической регулировки температуры водяного теплого пола необходима в тех случаях, когда осуществляется нагрев нескольких комнат, либо в одном помещении используется сразу несколько водяных контуров.
• Тип монтажа – оборудование делится на выносные и встраиваемые регуляторы. Для монтажа последних приходится делать отверстия в стене. Выносные можно установить в любом месте комнаты в специальный короб.
• Тип управления – оборудование для надежного автоматического регулирования температуры теплого водяного пола, как правило, имеет два датчика, одновременно фиксирующих нагрев самой поверхности пола и температуру воздуха в помещении.
  Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
• Функциональные возможности – регуляторы могут быть программируемые, механические и непрограммируемые. Подбирая необходимое оборудование, следует учитывать необходимость в автономной работе системы.

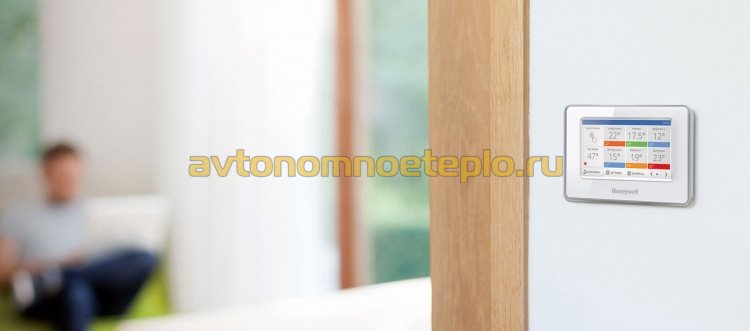

  Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
  Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
• Принцип работы – существует двухходовой и трехходовой способ регулировки. В последнем случае максимально экономиться тепловая энергия, так как нагретый теплоноситель от котла добавляется только в случае остывания жидкости в водяном контуре. В двухходовом способе добавление горячей воды осуществляется с обратным подмесом или в постоянном режиме.

Термомеханический регулятор лучше всего устанавливать для небольших помещений: ванных комнат или кухонь, с наличием 1-2 отапливаемых контуров.

Как подключить водяные полы к терморегулятору

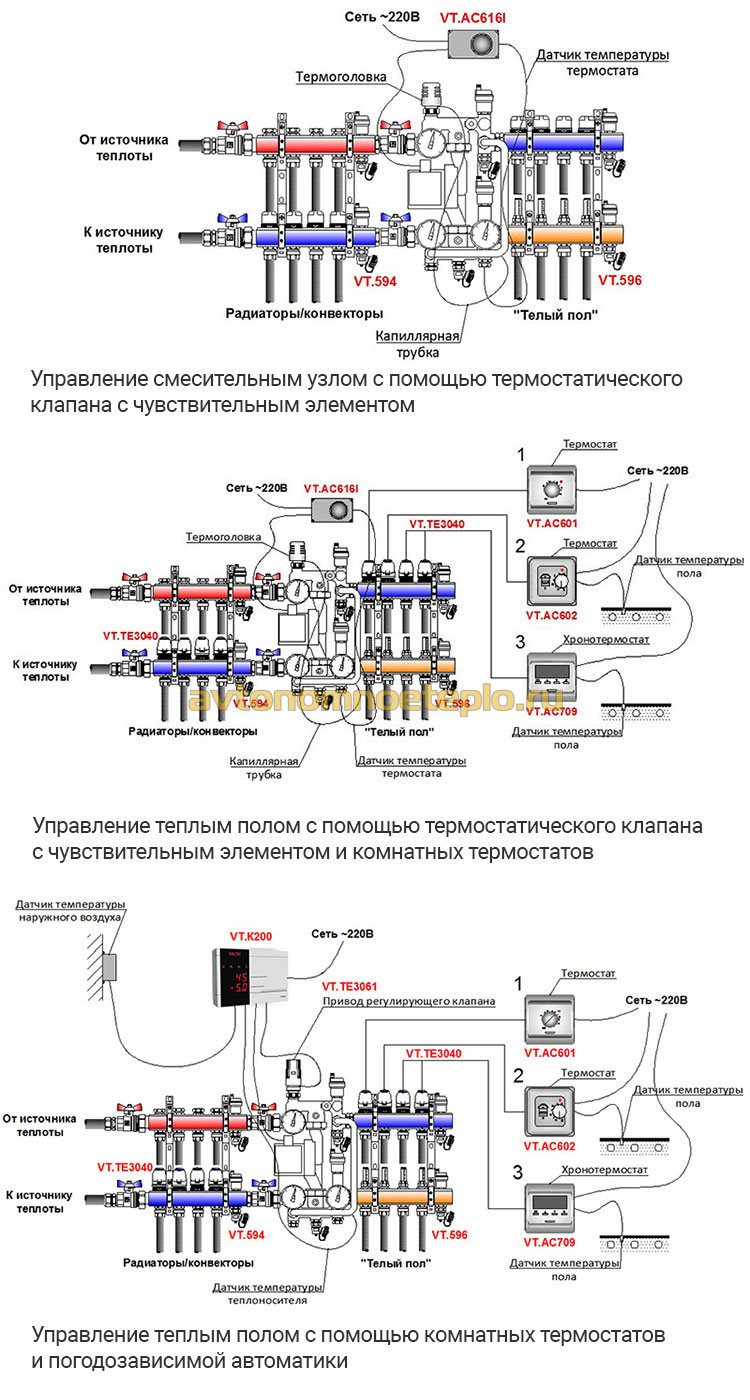

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:
{banner_downtext}

• Устанавливается короб для терморегулятора.
• Монтируется термостат.
• Устанавливается температурный датчик, его помещают между изгибами водяного контура.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Еще пред началом работ по укладке водяных теплых полов, необходимо составить полный список необходимого оборудования, включая терморегулятор, датчики и сервопривод.

Как правильно регулировать водяной теплый пол

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

• Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
• Нормы, указанные в СНиП, ограничивают нагрев в диапазоне от 25 до 35°С. Как показывает практика, при 29°С, обеспечиваются максимально комфортные для здоровья и жизнедеятельности человека условия.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

Вопросы и ответы по термостату

— Центр знаний

1. Зачем нужен термостат теплого пола?
2. Как работают термостаты Wi-Fi?
3. Какие термостаты поддерживают Wi-Fi?
4. Где я могу скачать приложение, необходимое для подключения моего термостата Wi-Fi?
5. Могу ли я подключить свой термостат Wi-Fi к Nest, системе домашней автоматизации (HAS) или к домашнему помощнику, например Google Home или Alexa?
6. Что означает «GFCI Class A»?
7. Могу ли я использовать выключатель GFCI с термостатом, даже если он встроен в стат?
8. Могу ли я подключить мою систему теплого пола к новому или существующему термостату, который управляет моей печью или кондиционером?
9. Может ли термостат считывать температуру воздуха И пола? Один рекомендуется или лучше другого?
10. В каком месте лучше всего установить термостат?
11. Мой пол больше не нагревается.Означает ли это, что провода подогрева пола порвались?
12. Мне нужно заменить старый термостат. Будут ли новые термостаты работать с моей старой системой?
13. Как установить новый термостат теплого пола?
14. Могу ли я получить замену лицевой панели, если мой термостат работает неправильно?
15. Может ли один термостат управлять двумя или более нагревательными матами или кабелями?
16. Почему я не могу подключить несколько матов к одному термостату?
17. Может ли термостат работать с двумя матами или кабелями при разном времени / температуре?
18. Что значит для термостата «двойное напряжение»?
19. Можно ли управлять матами с разным напряжением с помощью одного и того же термостата, поскольку термостаты имеют двойное напряжение?

Зачем нужен термостат теплого пола?

Термостат теплого пола регулирует температуру вашей системы электрического лучистого теплого пола в безопасных пределах.Предлагаемые нами модели специально разработаны для обеспечения оптимального контроля и безопасности поставляемых нами электрических систем водяного отопления. В отличие от термостатов для систем отопления, вентиляции и кондиционирования воздуха и других систем, наши термостаты для подогрева пола рассчитаны на работу с сетевым напряжением (120 или 240 В). Дополнительно в термостаты теплого пола встроены:

• GFCI класса A
  • Требуется для всех электрических систем водяного отопления
• Напольные датчики
  • Требуется кодексом в большинстве областей и лучший способ контролировать температуру
• Режимы обнаружения воздуха
  • Действует как вторичный датчик для контроля температуры воздуха или как первичный датчик, если датчик температуры пола поврежден

Как работают термостаты Wi-Fi?

Термостаты

Wi-Fi подключаются к домашней сети Wi-Fi и позволяют управлять многими функциями системы подогрева пола в зависимости от модели.Им можно удобно управлять через приложение производителя для устройств Apple или Android или с веб-портала в вашем браузере. Управление термостатом Wi-Fi ограничивается установкой минимальной или максимальной температуры, а также активацией и деактивацией программы. Они не могут удаленно включать или выключать систему подогрева пола, но могут включить отключение в теплую погоду, чтобы ваша система подогрева пола не работала при повышении температуры на улице или в помещении. Благодаря своим удобным функциям термостаты Wi-Fi идеально подходят для использования в загородных домах или для отслеживания потребления энергии.

Для получения дополнительной информации ознакомьтесь со статьей нашего центра знаний «Что делает новые термостаты для теплого пола лучше?»

Какие термостаты поддерживают Wi-Fi?

В настоящее время

Warm Your Floor предлагает три термостата с поддержкой Wi-Fi: SunTouch SunStat Connect, Nuheat Signature (который работает с Nest) и программируемый термостат QuietWarmth Smart Touch с возможностью подключения к Wi-Fi.

Где я могу скачать приложение, необходимое для подключения моего термостата Wi-Fi?

Для продаваемых нами термостатов Wi-Fi мы составили список ссылок, которые помогут вам начать загрузку подходящего приложения для вашего термостата и вашего устройства.

Могу ли я подключить свой термостат Wi-Fi к Nest, системе домашней автоматизации (HAS) или к домашнему помощнику, например Google Home или Alexa?

Да, но контроль несколько ограничен.

Google Home и Amazon Alexa в настоящее время не работают напрямую с терморегуляторами системы подогрева пола. Однако Nest действительно работает с термостатом Nuheat Signature.

В некоторых случаях системы HAS могут работать с проводным сухим контактом. Проводной сухой контакт — это низковольтное соединение между HAS и термостатом, которое позволяет вам переключаться между обычным режимом нагрева термостата и настройкой Away.

На сегодняшний день лучшее решение — использовать доступное приложение Wi-Fi или веб-портал HAS до тех пор, пока не будут созданы возможности интеграции в будущем.

Для получения дополнительной информации см. Статью нашего центра знаний «Системы домашней автоматизации (HAS) и термостаты для подогрева пола». (Ссылка уточняется).

Что означает «GFCI Class A»?

GFCI означает «прерыватель цепи замыкания на землю». Это защитное устройство, которое прерывает подачу питания вашей системы водяного теплого пола, например, в случае повреждения провода.GFCI, скорее всего, уже есть в вашем доме, поскольку они необходимы для электрических розеток в большинстве ванных комнат и кухонь в Северной Америке. Электрический кодекс также требует GFCI для большинства приложений с подогревом полов. Все термостаты, продаваемые Warm Your Floor, имеют встроенную защиту GFCI.

Класс A означает, что при обнаружении неисправности (ток, идущий по непредусмотренному пути) GFCI отключает питание с минимальной утечкой, равной 5 мА. GFCI можно легко сбросить на термостате, если произойдет неприятное отключение.

Могу ли я использовать выключатель GFCI с термостатом, даже если он встроен в стат?

Нет. Обязательно используйте обычный автоматический выключатель, иначе вы можете почувствовать холодный пол из-за многократного срабатывания GFCI термостата, который отключит его. Помните: выделенная цепь + обычный автоматический выключатель = безупречная установка.

Кроме того, объединение двух устройств GFCI (например, использование двух термостатов или объединение выхода и термостата), вероятно, приведет к повторному срабатыванию одного или обоих устройств.Хотя есть способы подключить это, это не рекомендуется, поскольку GFCI в термостатах очень чувствительны.

Могу ли я подключить мою систему теплого пола к новому или существующему термостату, который управляет моей печью или кондиционером?

Нет. Наши термостаты, которые работают с требуемым линейным напряжением, имеют специальные цепи на 120 или 240 вольт в зависимости от системы. (Примечание: термостаты HVAC работают только на 24 В.) Хотя существуют термостаты сетевого напряжения, которые стоят дешевле, например, те, что используются для обогревателя плинтуса, у них нет напольных датчиков, и для них требуется прерыватель GFCI на 5 мА, который делает датчик дороже в конце концов.

Может ли термостат считывать температуру воздуха И пола? Один рекомендуется или лучше другого?

Измерение температуры пола является наиболее точным и поэтому рекомендуемым методом.

Все современные модели термостатов имеют опцию измерения температуры воздуха, и хотя некоторые из них имеют комбинацию функций (см. Информацию о продукте для каждого термостата), Национальный электрический кодекс (NEC) рекомендует контролировать температуру пола. Старые «регуляторы» сняты с производства в течение многих лет, а диммерные переключатели или переключатели включения / выключения света (даже если они защищены выключателем GFCI) не рекомендуются и являются нарушением правил в большинстве областей.

Где лучше всего установить термостат?

Лучшее место для установки термостата теплого пола — в комнате, где регулируется подогрев пола. Идеально расположить термостат прямо над отапливаемой зоной. Конечно, можно принимать во внимание предпочтения домовладельца, эстетику помещения и наличие электроэнергии. Если термостат расположен над полом с подогревом, установка будет проще, и его легко переключить на эффективный режим измерения воздуха, поскольку термостат может определять температуру воздуха непосредственно над отапливаемой зоной.Это полезно в случае, если датчик пола был забыт или поврежден, или если вы хотите включить воздушный режим с ограничением пола.

Мой пол больше не нагревается. Означает ли это, что провода подогрева пола порвались?

Если вы не снимали плитку, не делали дырку в полу или не нарушали иным образом подогрев пола, вероятность того, что провода оборвались, очень мала. Просто переустановите свой термостат или замените старый термостат, если он устанавливался много лет назад.

Для получения дополнительной информации о том, как устранить неполадки вашего термостата, посетите наш Центр знаний.

Мне нужно заменить старый термостат. Будут ли новые термостаты работать с моей старой системой?

Да, все новые термостаты совместимы со старыми матами, кабелями и проводами датчиков.

Просто выключите прерыватель, отсоедините старый термостат, подключите новый термостат и снова включите питание. Ваша система будет работать как новая. (См. Фотографии с инструкциями в разделе «Как установить новый термостат для теплого пола?» Ниже.)

Как установить новый термостат теплого пола?

Обновить термостат легко, если вы выполните следующие простые шаги.

Для получения более подробных инструкций обратитесь к руководству производителя по установке, прилагаемому к вашему новому термостату.

Не можете найти руководство? Найдите и загрузите руководство по эксплуатации термостата здесь.

Могу ли я получить замену лицевой панели, если мой термостат работает неправильно?

Нет, вы должны заменить весь термостат. Две части каждого термостата изготавливаются вместе, и производитель поставляет их только в наборах.

Но имейте в виду, что замена лицевой панели все равно не решит проблему.Ошибки термостата обычно начинаются на задней панели устройства или на передней и задней панели. Очень редко проблема связана только с лицевой панелью, но при устранении неполадок мы сообщим вам, возможно ли это.

Если вы получаете сообщение об ошибке или ваш термостат не работает должным образом, сначала обратитесь за помощью к производителю. Если ваш продукт все еще находится на гарантии, обратитесь к производителю, и он заменит его для вас или предоставит вам номер претензии, который вы можете использовать, чтобы получить от нас замену.

Может ли один термостат управлять двумя или более нагревательными матами или кабелями?

Да. Вы можете подключить до трех матов или кабелей к одному термостату, если их общая потребляемая мощность составляет менее 15 ампер, что в сумме составляет около 150 квадратных футов отапливаемой площади для системы 120 В и 300 квадратных футов для системы 240 В.

Почему я не могу подключить больше ковриков к одному термостату?

Технически, вы можете подключить неограниченное количество матов, вплоть до максимальной нагрузки термостата / цепи. Но Национальный электрический кодекс (NEC) и практичность ограничивают это двумя или тремя подключениями.Существуют правила безопасности (также известные как NEC) и разумные ограничения на то, сколько проводов помещается в электрическую коробку. Слишком много проводов и гаек для проводов — это переполненный ящик и опасные условия.

Позвольте нам помочь вам выбрать подходящие маты или кабели, и у вас будет меньше подключений, а установка будет проще и безопаснее.

Может ли термостат работать с двумя матами или кабелями при разном времени / температуре?

Нет, термостаты управляют всеми подключенными к ним матами или кабелями как единой системой, то есть все они активируются одновременно и нагреваются до одной температуры.Несмотря на то, что есть один датчик температуры пола, он все равно работает отлично.

Что значит для термостата «двойное напряжение»?

Все термостаты, которые мы предлагаем, имеют двойное напряжение, что означает, что они могут использоваться с системами на 120 или 240 В, поэтому вам никогда не придется беспокоиться о заказе «неправильного» термостата для установки. Напряжение выключателя должно СООТВЕТСТВОВАТЬ напряжению нагревательных элементов (матов / кабелей).

Можно ли управлять матами с разным напряжением с помощью одного и того же термостата, поскольку термостаты имеют двойное напряжение?

Нет, двойное напряжение означает, что термостат можно использовать с системой 120 В или 240 В, но напряжение, поступающее на термостат от прерывателя, всегда должно соответствовать напряжению нагревательных элементов, подключенных к термостату.

.

Как работают домашние термостаты | HowStuffWorks

Часто в вашем доме есть комнаты, которые всегда теплее или холоднее, чем другие. Этому может быть много объяснений. Во-первых, повышается тепло, поэтому в комнатах на втором или третьем этаже часто бывает слишком тепло. В свою очередь, в подвальных помещениях обычно слишком холодно. Помещения со сводчатыми потолками с трудом удерживают тепло, в то время как помещения, которые получают долгие часы солнечного света, часто трудно охладить. Это всего несколько причин, но независимо от того, почему температура в комнате неудобная, есть только один верный способ выровнять температуру в вашем доме: зонирование системы.

Системное зонирование довольно просто. Он включает в себя несколько термостатов, подключенных к панели управления, которая управляет заслонками в воздуховоде вашей системы приточного воздуха. Термостаты постоянно считывают температуру в своей конкретной зоне, а затем открывают или закрывают заслонки в воздуховоде в соответствии с настройками термостата. Системное зонирование полезно не только для домов с непостоянной температурой в комнатах, но также отлично подходит для обогрева или охлаждения отдельных спален в зависимости от желаемой настройки температуры.Если у вас обычно пустая комната для гостей, просто закройте дверь и закройте заслонку.

Объявление

При правильном использовании зонирование системы может помочь вам сэкономить деньги на счетах за электроэнергию. По данным Министерства энергетики США, зонирование системы может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Эта экономия может составить приличную сумму — по оценкам Министерства энергетики, на отопление и охлаждение приходится 40 процентов расходов на коммунальные услуги в среднем домохозяйстве.Поскольку комнаты для гостей и другие редко используемые комнаты не требуют постоянного обогрева или охлаждения, зонирование системы позволяет вам сэкономить деньги, подавая в эти комнаты воздух с регулируемой температурой только тогда, когда это необходимо.

Многие домовладельцы не решаются или не хотят переходить на программируемые термостаты и зонирование системы из-за первоначальной стоимости установки. Это понятная проблема для всех, кто не строит новый дом или не заменяет старую систему отопления, вентиляции и кондиционирования воздуха, но есть и другие варианты.Несмотря на то, что установка типичной зонированной системы не является самостоятельным проектом, Программа изобретений и инноваций Министерства энергетики профинансировала разработку демпферной системы, которая может быть модернизирована для существующих воздуховодов. Система сочетает в себе вставки для контроля воздуха с гибкими заслонками RetroZone с электронным контроллером и системой нагнетания воздуха. Здесь нет тяжелых двигателей, поэтому существующие воздуховоды не нуждаются в изменении или поддержке.

Гибкие демпферы, которые выпускаются в моделях с круглыми и квадратными воздуховодами, наполняются воздухом, чтобы ограничить или заблокировать воздушный поток внутри воздуховода.Они устойчивы к нагреванию, старению, влаге, переносимым по воздуху химическим веществам и озону, и даже если они будут проколоты, что маловероятно, большинство отверстий не повлияют на производительность. Демпферы Flex следует устанавливать в стальных или гибких воздуховодах. Заслонки можно легко обслужить, получив доступ через регистр. Демпферы Flex также работают с большинством марок зонных панелей управления.

Если вы планируете установить модернизированную систему зонального контроля, вот что вам нужно добавить в свой список покупок:

• термостат для каждой зоны
• соленоидный насос
• соленоидная панель
• панель управления зоной
• нагнетательный трубопровод
• трансформатор

.

Самый энергоэффективный способ настройки термостата

В разгар зимы и в разгар лета есть один вопрос, который обязательно всплывет хотя бы раз в течение каждого сезона: , как настроить термостат, чтобы обеспечить максимальный комфорт и экономию?

По сути, есть две школы мысли.

В первой группе говорится, что вы должны установить термостат на заданную температуру и оставлять его там все время — даже если вы находитесь вне дома на длительное время.Причина в том, что для обогрева холодного дома или охлаждения горячего дома требуется больше энергии, чем для поддержания постоянной температуры.

Вторая группа говорит, что вам следует уменьшить нагрев или охлаждение, если вы ожидаете, что вас не будет надолго.Причина в том, что энергия, которую вы экономите в это время, компенсирует любые дополнительные расходы, которые вы понесете, пытаясь нагреть холодный дом или охладить теплый дом. Если оставить его постоянно включенным, в конечном итоге вы обойдетесь дороже.

Только одно из них может быть правдой. Из этой статьи вы узнаете, какой из них на самом деле правильный (и почему) в соответствии с физикой тепла.

Основы теплопередачи

Прежде чем мы сможем понять, почему один метод лучше другого, мы должны понять основы теплопередачи.Будь то зима или лето, пытаетесь ли вы обогреть или охладить свой дом, принципы одинаковы.

Говоря о домашних температурах, мы должны учитывать две вещи: текущую температуру и целевую температуру .В частности, мы заботимся о разнице между этими двумя температурами, которая называется дельта-температурой (? T) .

Вот основное уравнение теплового потока (Q):

U (произносится как «U-значение») — это рейтинг, который показывает, насколько быстро ваш дом теряет тепло.Другой способ думать о U — это величина, обратная рейтингу изоляции вашего дома, поэтому чем лучше ваш дом изолирован, тем меньше U.

— это площадь вашего дома.Довольно просто.

Итак, это уравнение говорит нам три основных истины о скорости теплопередачи:

1. Чем меньше U в вашем доме, тем медленнее будет теплопередача.
2. Чем меньше A в вашем доме, тем медленнее будет теплообмен.
3. Чем выше? T в вашем доме, тем быстрее будет передаваться тепло.

Последний пункт наиболее важен для понимания термостатов! С точки зрения непрофессионала: чем больше разница между текущей температурой вашего дома и целевой температурой вашего дома, тем быстрее он будет нагреваться при воздействии обогревателя (и тем быстрее он будет охлаждаться при воздействии кондиционера).По мере того, как температура в вашем доме приближается к целевой, скорость изменения температуры замедляется.

Например, предположим, что у вас дома 50F, а ваша целевая температура — 70F.Согласно этому уравнению, для вашего дома потребуется намного меньше времени, чтобы перейти от 50F до 60F, чем для перехода от 60F до 70F. Фактически первая половина будет вдвое быстрее !

Наука за отказом термостата

Есть еще одна вещь, которую нам нужно знать, и это то, как работают современные обогреватели.

Вы, наверное, слышали, как люди говорят, что ваш обогреватель должен «работать усерднее», когда температура в вашем доме холодная, и он «спадает», когда температура становится выше, почти как нажатие на педаль газа, чтобы разогнаться с 0 до 60 миль в час.Вы, наверное, слышали то же самое о кондиционерах. Это называется «теорией клапана» и абсолютно неверно.

Обогреватели и кондиционеры фактически выкачивают постоянную температуру независимо от того, где установлен ваш термостат. Когда в вашем доме достигается заданная температура, система переключается между включением и выключением для поддержания этой температуры. (Если у вас нет ручного обогревателя или кондиционера, и в этом случае вам придется выключить его, когда почувствуете себя комфортно.)

Например, независимо от того, температура в вашем доме в настоящее время 40F, 50F или 60F, ваш обогреватель будет излучать тепло при температуре 100F независимо от того, что (произвольное значение для иллюстрации).Ошибочно думать, что ваш обогреватель будет откачивать 120F тепла, когда в вашем доме 40F, затем 110F при 50F, затем 100F при 60F и так далее.

Теперь объедините это с основами теплопередачи сверху.

Изображение предоставлено: Уилл Маркузен через Shutterstock

Правда в том, что ваш дом нагревается намного быстрее, чем вы думаете.Мало того, вы должны подумать о разнице температур между вашим отапливаемым домом и холодной зимой на улице: поскольку разница настолько велика, тепло быстро отводится, что заставляет ваш обогреватель снова включиться, только чтобы повторить цикл.

С другой стороны, отключение тепла приведет к быстрому падению температуры в вашем доме, но с понижением температуры увеличится и скорость потери тепла.Вот почему на самом деле требуется много энергии для поддержания температуры в помещении, которая значительно отличается от температуры наружного воздуха, и это верно как летом, так и зимой.

Не верьте мне на слово.Вот что сказала по этому поводу ENERGY STAR:

Доказательства совершенно очевидны, что зимой, если вы дадите дому остыть, когда вас нет дома в течение нескольких часов в течение дня и когда вы спите ночью, вы сэкономите больше всего энергии.

В конечном счете, вам следует выключить обогреватель или кондиционер, когда ваш дом пуст в течение нескольких часов, и снова включить его, когда вы вернетесь домой. Этот метод, получивший название с понижением термостата , является правильным ответом и является причиной того, почему умные термостаты, такие как Nest, могут сэкономить вам так много денег.

Какие температуры идеальны для экономии энергии?

По данным Energy.gov, общие инструкции по термостату включают:

• 68F зимой, когда вы дома и не спите.
• 78F летом, когда вы дома и не спите.
• Установите термостат на 7-10F, когда вы спите или находитесь далеко. Для этого очень эффективен интеллектуальный программируемый термостат!

Не стесняйтесь настраивать их в соответствии с вашим уровнем комфорта, но помните, что важна каждая степень.Несмотря на то, что разница между 68F и 69F может показаться незначительной, вы определенно заметите резкое увеличение вашего счета за электроэнергию. Если 68F слишком неудобен, используйте эти хитрые приемы, чтобы согреться.

Обратите внимание, что зимой никогда не следует опускать термостат ниже 55 ° F, так как это может привести к тому, что участки вашего дома станут настолько холодными, что трубы замерзнут и лопнут.Так, например, если вы уезжаете в отпуск, держите термостат включенным при этой или более высокой температуре.

Но наиболее эффективный способ сократить ваши счета за электроэнергию — это убедиться, что ваш дом хорошо изолирован, и уменьшить количество воздуха, который необходимо нагреть или охладить (что снижает коэффициент теплопроводности и площадь при нагревании. уравнение потока из ранее в статье).

Чтобы получить больше советов, ознакомьтесь с этими ошибками в области энергоэффективности дома, а также с этими полезными советами по экономии энергии от Reddit.

Если вы занимаетесь наукой, вам обязательно понравятся эти замечательные документальные фильмы Netflix о науке.

Facebook перенесет обсуждения связанных групп в вашу ленту новостей

Пытаясь привлечь больше людей к группам, Facebook помещает соответствующие групповые обсуждения в ленты новостей пользователей.

Об авторе Джоэл Ли (Опубликовано 1604 статей)

Джоэл Ли имеет степень бакалавра наук. Кандидат компьютерных наук и более девяти лет профессионального опыта в области написания и редактирования.Он является главным редактором MakeUseOf с 2018 года.

Ещё от Joel Lee

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

.

Лучший интеллектуальный термостат для вашего теплого пола

Вы, наверное, слышали о людях, которые экономят деньги, используя интеллектуальные термостаты. Однако большинство очень популярных термостатов, таких как Nest или Ecobee, не предназначены для использования в высоковольтных устройствах, таких как теплый пол.

К счастью, существуют умные термостаты для электрического теплого пола. Они просто не пользуются такой популярностью в прессе, как крупные имена.

В этой статье я потрачу немного времени, чтобы объяснить, для чего можно использовать термостаты, специально предназначенные для электрического теплого пола, и для чего их нельзя.Затем я перечислю несколько моделей, доступных для покупки в США, а также краткое описание того, как они могут быть использованы в вашем умном доме.

Изображение	Название	Цена	Купить
	Mysa Smart Thermostat для электрического теплого пола		Купить сейчас
	Nuheat SIGNATURE Programmable Двухвольтный термостат с Wi-Fi		Купить сейчас
	SunTouch Connect WiFi Термостат, модель 500875		Купить сейчас

Цены и изображения взяты из API рекламы продуктов Amazon на :

---

---

Какие обогреватели работают с термостатами подогрева пола Wifi?

SunTouch в коврике для подогрева пола

Эти термостаты предназначены для использования с электрическими резистивными системами обогрева пола.

Другой тип обогрева полов использует бойлер и обеспечивает циркуляцию жидкости в качестве источника тепла. Эти нагреватели называются жидкостными нагревателями. Эти термостаты не будут работать с ними.

Некоторые производители термостатов, которые я перечислил, также производят свои нагревательные маты. Вы можете подумать, что было бы полезно купить термостат той же марки, что и ваш нагревательный мат, но на самом деле в этом нет необходимости. Оказывается, электронагреватели — довольно простые устройства. Таким образом, у вас есть свобода выбора любого термостата, который вам нравится, независимо от марки вашего обогревателя.

Единственное ограничение — для нагревателей требуется 120 / 240В и не более 15А. Если вы превысите силу тока, скорее всего, вы поджарьте термостат (это плохо).

Вы также можете использовать эти термостаты для любого сетевого напряжения. Например, электрические обогреватели плинтуса будут работать нормально. Однако то, что также требует управления вентилятором (например, настенный конвектор), не будет работать.

---

Будет ли работать термостат линейного напряжения для электрического теплого пола?

Мне действительно нужен интеллектуальный термостат, специально разработанный для электрических обогревателей пола? Или я могу просто получить какой-нибудь интеллектуальный термостат сетевого напряжения? Смотря как.

Термостат, созданный специально для теплого пола, будет иметь возможность подключения проводного датчика температуры, который считывает температуру пола. Обычно он имеет датчик температуры окружающего воздуха и датчик температуры пола.

У вас может быть возможность выбрать, какой датчик использовать для управления вашим термостатом. Но рекомендуется иметь датчик температуры пола, чтобы избежать перегрева пола.

---

Что мне использовать: датчик пола или датчик воздуха?

Использование теплого пола в качестве основного источника тепла или в качестве дополнительного источника тепла, скорее всего, определит, какой датчик вы используете (и нужен ли вам датчик температуры пола).

Если вы используете обогреватель пола в качестве основного источника тепла, вероятно, имеет смысл использовать датчик температуры воздуха. Поскольку обогреватель будет включаться чаще, чтобы воздух оставался теплым, маловероятно, что вы окажетесь в ситуации, когда пол будет слишком холодным.

Во многих случаях обогрев пола предназначен только для обогрева пола. Печь с принудительной подачей воздуха должна поддерживать воздух в тепле. Поскольку электрическое тепло часто является самым дорогим видом тепла, обычно лучше использовать его как можно меньше.Поэтому в этом случае, вероятно, лучше всего будет использовать датчик температуры пола.

---

Как эти термостаты будут работать с моим умным домом?

Стандартные интеллектуальные термостаты (например, Nest или Ecobee) гораздо лучше интегрированы в современный умный дом. Поскольку термостаты для интеллектуальных напольных обогревателей занимают гораздо меньшую нишу, создание программного обеспечения для интеграции в умный дом занимает больше времени. Все термостаты поставляются с собственным приложением для смартфонов, и всеми ими можно управлять удаленно.Однако возможности взаимодействия с умным домом ограничены.

Термостат nVent NUHEAT — самый продвинутый в этой области. У него есть возможность подключаться к голосовым помощникам, IFTTT, и он «работает с Nest».

Laticrete также интегрируется с голосовой связью и несколькими центрами умного дома.

---

Некоторые мысли о надежности соединения WiFi

Для меня смертельный поцелуй для любого «умного» устройства — это частые отключения и вызываемое ими ненадежное поведение.Никому не нужно подключенное устройство, которое не остается на связи. Так что, если он не остается на связи 99,9% времени, это, вероятно, больше проблем, чем пользы.

Будь то в подвале, на веранде на 4 сезона или, может быть, в мастерской, часто пол с электрическим подогревом находится на значительном расстоянии от основного маршрутизатора Wi-Fi в вашем доме. Конечно, сразу возникает вопрос, насколько хороша возможность подключения интеллектуального термостата? На этот вопрос сложно ответить, потому что у каждого человека разные настройки.

Попробуйте поставить смартфон или планшет туда, где будет установлен термостат. Проверьте, насколько силен сигнал. В идеале вы хотите получить полный сигнал. По моему опыту, прием Wi-Fi со смартфонами кажется намного более надежным, чем прием Wi-Fi с помощью интеллектуальных термостатов. Поэтому, если у вас на смартфоне 3 или меньше полосок, вы можете подумать о приобретении удлинителя.

---

5 Умных термостатов для электрического теплого пола

Умный термостат Mysa для электрического теплого пола

Компания Mysa только что выпустила свой умный термостат для теплого пола.Они уже продают феноменальный термостат линейного напряжения, который я тщательно протестировал (нажмите, чтобы прочитать мой обзор). Я не тестировал этот напольный термостат, но интеллектуальное приложение и функции должны быть почти такими же, как и у других Mysa.

Я обновлю эту запись, когда у меня будет дополнительная информация.

Термостат nVent NUHEAT SIGNATURE WiFi

Термостат Nuheat Signature имеет большой, четкий экран с простым в использовании интерфейсом программирования. Он отображает текущую дату, время и погодные условия.Кроме того, вы можете проверять историю использования энергии как в приложении, так и на термостате. Если вы ищете простоту, Nuheat Signature вас не разочарует.

Этот термостат существует уже некоторое время и довольно популярен, поэтому вы можете подумать, что он немного более продвинутый, чем другие модели. В течение нескольких лет этого не было. Но программное обеспечение получило обновление в конце 2018 года. Оно добавило несколько отличных новых интеграций для умного дома, которые отличают его от других интеллектуальных термостатов для подогрева пола.

NUHEAT долгое время считался устройством «Работает с Nest», но новое обновление добавило существенную интеграцию IFTTT и голосового управления с Google Assistant и Amazon Alexa.

Новые возможности интеграции открывают двери для полного диапазона автоматизации умного дома.

Каждый термостат, указанный в этой статье, должен без проблем выполнять свои функции в качестве термостата. Но если все, что вам нужно, это термостат, зачем тратить лишние деньги на термостат WiFi? Однако, если вы ищете функции, доступные с типичными интеллектуальными термостатами, NUHEAT — это то, что вам нужно.

Термостат nVent NUHEAT Signature WiFi | Проверить цену

---

Термостат Laticrete Strata Heat WiFi

Термостат Laticrete Strata Heat совместим с Alexa.Нужно ли мне сказать больше? Я знаю я знаю. Практически все продукты в мире умного дома работают с Alexa. Однако до недавнего времени это был единственный из этих интеллектуальных термостатов для подогрева пола, в котором он был.

Laticrete обладает рядом интеллектуальных функций, которые показывают, что он пытается быть самым умным интеллектуальным термостатом в группе. Однако из-за ошибок в программном обеспечении и отсутствия обновлений NUHEAT не обратил на него внимания.

Он имеет встроенную геозону, которая может использовать местоположение вашего смартфона, чтобы определить, дома вы или нет.Затем термостат может включать или выключать нагрев в оптимальное время, что должно помочь вам сэкономить энергию.

У него есть опция расписания обучения (очень похожая на Nest Learning Thermostat), чтобы работать вместе с геозоной. Он записывает, когда вы приходите и уходите, и со временем начинает предсказывать, когда вы будете дома, а когда нет.

Он даже дает вам возможность добавить собственный фон на экран термостата. Конечно, в этом нет необходимости, но вы можете добавить немного собственного стиля, и это здорово.

Laticrete Strata Heat представляет собой ребрендинг термостата WarmUp 4ie Wifi. Время от времени я вижу термостат WarmUp в продаже на Amazon (посмотрите, доступен ли он в настоящее время), но кроме этого, в США сложно найти онлайн-магазин, который бы его продавал.

Термостат Laticrete Strata Heat WiFi | Проверить цену

---

Wi-Fi-термостат SunTouch Connect

WiFi-термостат SunTouch Connect позволяет удаленно управлять электрическим напольным отоплением в любое время в любом месте.Приложение SunStat Connect позволяет подключать и программировать несколько термостатов SunTouch из разных мест. Интерфейс программирования чистый и простой.

В приложении есть «режим на выезде», позволяющий отключать все термостаты сразу. К сожалению, режим на выезде не работает автоматически, как некоторые умные термостаты. Вам нужно будет открыть приложение и задействовать его вручную. Полагаю, это в десять раз проще, чем бегать по дому и настраивать каждый термостат, верно?

SunTouch отображает местные погодные условия и позволяет проверить пятидневный прогноз.Он даже пытается предвидеть изменения погоды и соответственно регулировать обогрев пола.

Вы можете использовать SunTouch, чтобы контролировать потребление энергии. Он записывает данные об использовании, которые можно просматривать как за день, так и за месяц.

Небольшое неудобство, которое вызывает у меня множество термостатов сетевого напряжения, — это шумное реле. При включении или выключении обогрева будет слышен щелчок. SunTouch не страдает этой проблемой.

Термостат SunTouch Connect WiFi | Проверить цену

---

Термостат OJ Microline Radiant с подогревом полов Wi-Fi

OJ Microline UWG4 предлагает все стандартные функции программируемого термостата с дополнительным удобством мобильного приложения.Интерфейс интуитивно понятен и прост в использовании. График обогрева допускает до шести периодов смены в день. Это также позволяет вам легко включать и выключать отдельные периоды изменения по мере необходимости (см. Фото ниже).

Несмотря на то, что это термостат WiFi, он не подключается к внешним устройствам умного дома. Он подключается к собственному сопутствующему приложению, и все. Приложение можно использовать для просмотра и установки температуры, графиков отопления и отпусков. Вы также можете просмотреть журнал использования энергии.

Уникальной особенностью термостата OJ Microline является кнопка быстрой перемотки вперед.Нажмите кнопку быстрой перемотки вперед, и термостат перейдет к следующему запланированному изменению.

При исследовании этого термостата я обнаружил несколько отчетов пользователей о низкой производительности приложения. Было несколько человек, которые жаловались на медленное время отклика и невозможность сохранить измененные расписания из приложения. Если вы не думаете, что будете часто использовать приложение, неплохо было бы поискать в другом месте или хотя бы дождаться обновления программного обеспечения.

OJ Microline WiFi Термостат для подогрева пола | Проверить цену

---

Последние мысли

Все эти термостаты были адаптированы из неумных термостатов.Дополнительный Wi-Fi был просто втиснут в существующий термостат.

Кроме того, компании, производящие эти термостаты, не занимаются разработкой программного обеспечения. Они производят электрические коврики для подогрева пола и соответствующие термостаты. Разработка программного обеспечения для них в новинку.

Поэтому неудивительно видеть ограниченные функции программного обеспечения, проблемы с пользовательским интерфейсом и в целом медленную разработку.

На данный момент самым надежным термостатом с самым передовым программным обеспечением является nVent NUHEAT Signature.Вы можете использовать IFTTT и голосовую интеграцию, чтобы делать практически все, что вы хотите для домашней автоматизации.

.
