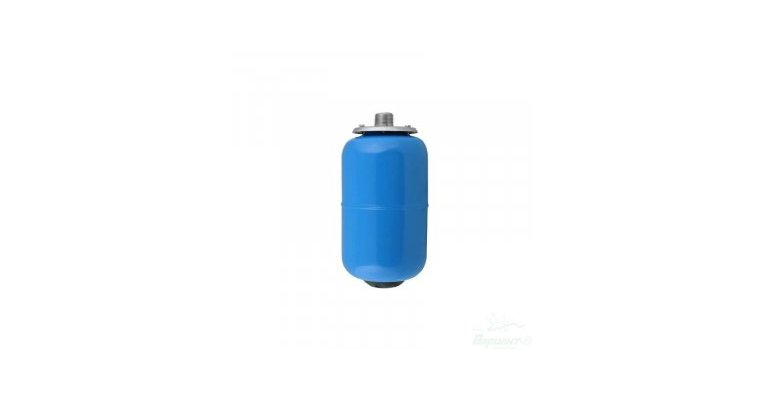

Подбираем гидроаккумулятор для дачи и частного дома

Сталкиваться с этим вопросом приходится всем, кто решил дистанцироваться от коммунальщиков и организовать снабжение дома водой по автономной схеме. Выбор гидробака имеет свои нюансы, и приобретать просто понравившийся (по форме, окраске, цене) специальный резервуар – значит, гарантированно получить множество проблем в будущем. И не стоит надеяться на рекомендации различных «знатоков» и менеджеров в точках продаж. Даже если они и профессионалы, то, не зная всех особенностей строения, схемы водоснабжения, уклада жизни семьи вряд ли подскажут оптимальный вариант изделия – лучше разобраться самостоятельно.

Назначение гидроаккумулятора

Именно непонимание данного вопроса приводит к ошибочному выбору версии ГА. Нередко же и сами менеджеры лукавят, выдавая за этот прибор расширительный бак, пользуясь тем, что внешне он схож с гидроаккумулятором, но по цене отличается.

1. Нивелирование риска гидравлических ударов. Нестабильность напора из крана вызывается включением насоса, одновременным разбором воды из нескольких точек схемы, ее завоздушниванием. Расход жидкости компенсируется некоторым запасом в баке гидроаккумулятора, поэтому он в процессе эксплуатации системы обеспечивает неизменное давление в трубах и исключает протечки в местах соединений.
2. Продление ресурса перекачивающего устройства. ГА оптимизирует его работу, предотвращая излишне частые включения/выключения. Насос рассчитан на определенное количество циклов, и установка в схеме гидроаккумулятора увеличивает безремонтный период помпы.
3. Обеспечение аварийного запаса жидкости. Многие это трактуют неверно, а потому стоит пояснить. Гидроаккумулятор и накопительная емкость – приборы разные, и их задачи отличаются. Той воды, которая в ГА, при форс-мажоре надолго не хватит, а потому рассчитывать на то, что он обеспечит ею для различных нужд дом на длительное время, не стоит. Для этого и монтируется НК.
   Гидроаккумулятор же при сбоях в работе насосного оборудования лишь поддерживает корректное функционирование бытовых приборов, присоединенных к водопроводу, за счет стабилизации давления в системе. Этим предотвращается их отключение по сигналу аварии или поломка.

Если в месте проживания постоянные проблемы с энергообеспечением, то для схемы автономного водопровода целесообразно приобрести не только гидроаккумулятор, но и накопительную емкость.

Критерии выбора

Объем бака

Делается на основании специальных расчетов. Покупать по данному параметру гидроаккумулятор «на глазок» крайне нежелательно. Хотя ГА и отличается от накопительной емкости по целевому назначению, но определенное количество воды в нем будет находиться постоянно. То есть о систематическом полном освежении жидкости речь не идет. Застой же даже небольшой ее части в резиновой колбе (а это замкнутое пространство) инициирует появление специфического запаха, развитие болезнетворных микроорганизмов.

Чтобы можно было использовать воду из системы для питья, приготовления пищи, придется эластичную вставку (мембрану) регулярно менять.

Формула для расчета: K х (Dmax + 1) х (Dmin+1) х Rmax /(Dmax — Dmin) — (Pга + 1)

• K – определяется мощностью (кВт) включенного в водопровод перекачивающего устройства. Значения: 0,2 для 0,5–1,5; 0,375 для 2,5±0,5; 0,625 для 4,5–5; 0,875 – для насосов мощностью свыше 5 кВт.
• Dmax и Dmin – пороговые величины давления в системе, при которых перекачивающее устройство отключается или включается.
• Rmax – примерный расход воды из системы (л/мин).
• Pга – значение давления закачанного в гидроаккумулятор воздуха (бар).

Не стоит путать размер бака с его заполняемостью. Реальный объем воды в ГА сильно отличается от габаритов резервуара, что наглядно демонстрирует таблица.

Для большинства частных строений вполне достаточно гидроаккумулятора до 50 л.

Вид РТИ

Стоит отметить, почему нельзя вместо гидроаккумулятора устанавливать в системе водоснабжения расширительный бак, даже если по всем параметрам он подходит.

• Одно из главных требований к мембране ГА – эластичность. Напор в трубе меняется регулярно по причине систематического водоразбора, поэтому можно говорить о динамике работы прибора. А вот для расширительного бака это не столь актуально – давление в отопительной системе резко не скачет.
• Второе отличие – в качестве РТИ. Для производства мембран гидроаккумуляторов используется резина только группы «пищевая», а вот к РБ подходит любая, лишь бы выдерживала нагрев.

Конфигурация бака

Кроме специфики монтажа, имеется и еще один нюанс. Все горизонтальные баки не имеют в своей конструкции пневмоклапана. Поэтому в процессе эксплуатации системы приходится воздух регулярно стравливать вручную. Гидроаккумуляторы вертикальной установки оснащаются автоматикой, но это относится лишь к изделиям емкостью свыше 50 л.

Материал корпуса

Вариантов два – металл или полимер. Первая версия надежнее, но отличается большим весом (вместе с водой). К тому же и цена таких гидроаккумуляторов выше. Пластиковые приборы легче, проще в монтаже, но требуют аккуратности в процессе установки и эксплуатации.

Профессионалы советуют ориентироваться на ГА российских производителей. По качеству отечественные гидроакумуляторы ни в чем не уступают импортным аналогам, а стоят намного дешевле.

«АЛЬФАТЭП» реализует все виды оборудования и комплектующих к нему для различных инженерных коммуникаций. На сайте alfatep.ru большой выбор и гидроаккумуляторов известных марок по заводским ценам. Обратившись к специалистам компании по телефону 8 (495) 109 00 95 (звонок по России бесплатный) или в разделе «Контакты», клиент получит ответы на любой интересующий вопрос. При необходимости будет произведен расчет характеристик ГА и предложена оптимальная версия прибора с учетом особенностей схемы водоснабжения. Доставка в кратчайшие сроки нашими представителями по всем регионам РФ. Оплата – в любой удобной покупателю форме, в том числе, и отпуск товара в кредит.

подбор гидробака по 4 параметрам

Чтобы обеспечить стабильную работу системы водоснабжения и продлить срок эксплуатации насоса, необходим гидроаккумулятор. Он компенсирует перепады давления воды, снимая тем самым нагрузки с насосного оборудования. Кроме этого, устройство собирает в баке запасы воды и гарантирует отсутствие перебоев с ее подачей. Последняя функция напоминает бойлер, только без подогрева.

Почитать о бойлерах можно здесь: Виды бойлеров: узнайте, как выбрать водонагреватель для дома и квартиры

Для бытового использования такой баллон – вещь нужная и полезная. Но, чтобы прибор в точности оправдал возложенные на него надежды, стоит в начале изучить теорию, как подобрать гидроаккумулятор для системы водоснабжения. Эта статья даст главные подсказки.

Тип гидробака – мембранный или баллон

Первое, с чего стоит начать – определить тип необходимого гидробака. Бывают они двух видов: мембранные и баллонные. Для чего служит каждый вид, а также плюсы и минусы устройств показаны в таблице ниже.

Если делаете ремонт, кроме гидробака вам понадобится и газовая колонка, читайте о ней здесь: 9 важных вопросов при выборе газовой колонки

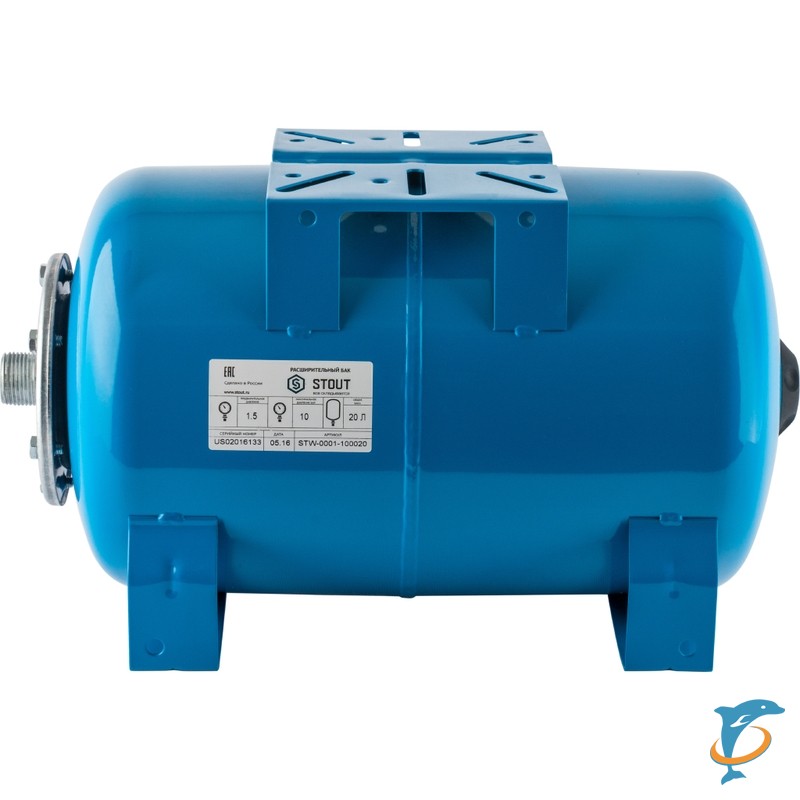

Горизонтальный или вертикальный бак – какой лучше?

Чтобы в полной мере ответить на этот вопрос, нужно вначале рассмотреть некоторые особенности конструкции приборов. Итак, каким бы образом не был расположен баллон, для бесперебойности его работы необходимо периодическое обслуживание. Этот процесс заключается, кроме прочего, в удалении воздуха из внутреннего пространства. В вертикальных моделях такая манипуляция осуществляется в считанные секунды, нужно лишь:

• найти запорный элемент с резьбой в верхней части корпуса;
• открутить ее и выпустить лишний газ.

В горизонтальных экземплярах действие выполняется по-другому и в точности имитирует спуск воздуха в централизованных системах отопления. Газ спускается с баллона через специальную трубку до того времени, пока не начнет течь вода. Пример горизонтальной модели – Zilmet Ultra-P

ro 300 V.

Еще одна разница между горизонтальными и вертикальными образцами заключается в их объеме. Для тех, кому нужен «хранитель» водных запасов, больше подойдут варианты с вертикальным расположением баллона.

Коллекция таких устройств включает баки вместительность до 1000 л.

Горизонтальные экземпляры менее емкие, зато благодаря своей компактности просты в установке. Могут располагаться в любом месте дома, поблизости с насосной станцией или газовым котлом.

Возможно, вас заинтересует: Выбор парапетного газового котла – полезные советы. 3 критерия, которые помогут сделать правильную покупку

Выбор гидробака по объему

В большинстве случаев для бытовой системы можно установить мембрану с запасом по объему воды. Но если пространства для монтажа большого бака недостаточно, придется подбирать оптимальный вариант с подходящей под все запросы вместительностью (пример небольшого бака: Imera VA12). Чтобы ее посчитать, вовсе не обязательно перечитывать горы литературы в поисках сложных математических формул, достаточно определить главную цель покупки.

Их выделяют всего 3:

1. Продлить работоспособность насоса. Согласно техническим характеристикам насосов для бытовых систем водоснабжения, количество их включений и выключений за час не должно превышать 30 раз. Чтобы сократить это количество, как раз пригодится гидроаккумулятор. Для тех пользователей, которые часто открывают кран, не используя большое количество воды, подойдет бак максимальной емкостью 80-100 л. В таком случае набрать чайник или ведро можно, вовсе не задействуя насос.

А чтобы обеспечить себя горячей водой, нужен бойлер. Почитайте перед покупкой: Как выбрать электрический водонагреватель

2. Создать резервный водный запас. Особенно актуально в местностях с перебоями централизованной подачи воды или электроэнергии. Чтобы обеспечить себя жидкостью, не впадая в зависимость от «коммунальщиков», лучшим решением будет приобрести гидробак объемом 100 литров и больше. Здесь при выборе вместительности стоит также учесть количество пользователей (душ, кухня, стиральная машина и т.д.).

Если только планируете покупку стиральной машины, читайте: Встраиваемая стиральная машина: 5 преимуществ

3. Стабилизировать давление в системе. Одна из главных функций гидроаккумулятора. Приобретая его только с этой целью, вполне достаточно будет модели на 30 л. Такая «малютка» устанавливается поблизости с насосом, предотвращая износ системы от гидроударов.
Если самостоятельно определить, сколько литров должно быть в баллоне, не получается, консультанты специализированных магазинов помогут легко решить эту дилемму.

Как рассчитать необходимое давление воздуха в гидроаккумуляторе?

На корпусе каждого гидробака указано его рабочее давление. Эта цифра рассчитана для пустого баллона и является одним из важнейших показателей бесперебойной работоспособности прибора.

Когда устройство подключается в общую систему водоснабжения, его внутреннее давление начинает напрямую зависеть от аналогичного показателя насосного оборудования. Так, разница между этими параметрами не должна превышать 1,5-3 Бар (давление насоса больше). Проверяются показатели с помощью манометра, подключенного к ниппелю.

Если по результатам проверки получился слишком большой разрыв в цифрах, решить эту проблему можно, используя обычный автомобильный насос для закачки воздуха.

Общие рекомендации

Немаловажным моментом при выборе гидроаккумулятора (гидробака) для системы водоснабжения выступает и материал самой мембраны. Она должна быть выполнена из экологически чистых материалов, прочной и эластичной. Не лишним будет при покупке также уточнить возможность замены детали и где ее можно приобрести. В противном случае при малейших дефектах придется покупать новый гидробак.

И в завершение – выбранная модель в обязательном порядке должна иметь специальные документы, подтверждающие возможность использования в системах с питьевой водой.

Подбор гидроаккумулятора для водоснабжения — как правильно выбрать нужный объем

Почему нужно уметь подбирать гидробак?

Гидроаккумулятор для систем водоснабжения выполняет две важные функции:

• поддержку постоянного давления в водопроводе;
• защиту насоса от слишком частых включений и выключений.

Его схема устройство довольно простая – есть металлический бак, который разделен на две части каучуковой мембраной. В самой мембране находится вода, а необходимое давление создается воздухом, который закачивается во вторую часть бака.

Таким образом, при использовании воды в точках потребления, погружному насосу не приходится включаться каждый раз, когда открывается кран. Ведь в груше есть определенный запас воды под давлением, достаточным для нормальной работы водопровода. А насос будет включаться только тогда, когда этот объем упадет до установленного минимума.

При этом нужно учитывать, что максимальное допустимое число включений насоса – 20-30 раз в час. А оптимальное – 15-20 раз. Поэтому, нужно заранее знать, как выбрать гидроаккумулятор для водопровода, чтобы не допустить ошибок.

Принципы работы, устройство и преимущественные стороны гидробака в системах водоснабжения

Из чего состоит гидробак

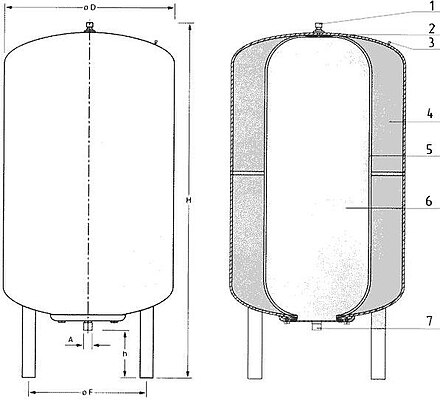

Агрегат в разрезе с описанием ключевых элементов

• Корпус устройства чаще всего выполнен из обычной стали. Существуют образцы из нержавеющей стали. Они более долговечны, но встречаются реже, по причине высокой стоимости;

Образцы, выполненные из нержавеющей стали

• Резиновая мембрана. Она изготовлена из эластичного материала, что обеспечивает длительную эксплуатацию;
• Рабочее давление контролируется через золотник, при помощи обычного машинного насоса и манометра;
• В корпусе установлен фильтр грубой очистки, помимо отдельного фильтра, вмонтированного в контур.

Так же в группу аккумуляторного оборудования входит реле давления – это автоматический датчик запуска и отключения насосного агрегата.

Реле давления

Плюсами пневматического оборудования являются:

• Простота конструкции;
• Возможность замены мембраны;
• Несложное подключение к насосной станции;
• Компактные размеры;
• Малый вес;
• Доступная цена

Кратко опишем работу водяного аккумулятора

При потреблении воды на любой точке водозабора реле давления включает насосный агрегат. Вода, попадая в гидробак, растягивает мембрану. Далее, при закрытии крана, насос продолжает работать. Мембрана, растягиваясь, повышает рабочее давление агрегата. Когда давление повысится до максимального значения, реле давления отключает насосную установку.

Схема работы гидроаккумулятора

Подбор объема гидроаккумулятора

Одна из самых главных характеристик гидроаккумуляторов – это его объем. На рынке существует масса вариантов, от моделей объемом до 20 литров и до тех, емкость которых превышает 1000 литров. Но, на рынке наиболее популярны такие модели:

Также пользуется популярностью гидроаккумулятор 100 литров – такая емкость оптимальна для средней семьи.

Вообще, существует несколько формул, воспользовавшись которыми можно рассчитать объем гидроаккумулятора. Однако есть определенная статистика по использованию этих устройств. Опираясь на нее, также можно сделать правильный выбор.

Тем более, все равно придется покупать бак стандартного объема. Например, гидроаккумулятор 80 литров или 100 литров.

Основные правила подбора:

• емкость до 24 литров – используется, когда мощность насоса для скважины находится в пределах 2 м3час, а количество потребителей не превышает 3-х точек. Т.е. такой объем подходит для небольших дачных домиков, в которых проживает 1-2 человека;
• объем 50 литров – понадобится при мощности насоса до 3,5 кубометров в час. При этом, допустимое количество точек потребления воды, увеличивается до 7-8 штук. Такие гидробаки подойдут для системы водоснабжения, обеспечивающих 2-3 человека, постоянно проживающих в одном доме;
• если насос обладает производительностью свыше 5 кубометров, а количество потребителей в доме больше 8, то берется бак с емкостью от 100 литров.

Когда делается расчет объема гидроаккумулятора, важно понимать, что его основная задача не заключается в создании накопительного запаса питьевой воды. Таким образом, не нужно делать большой запас по объему. Обычно, хватает 10-15%, необходимых на случай непредвиденного увеличения потребления воды.

Кроме того, нужно учитывать такие правила:

• при подборе емкости, считается общее число точек их одновременное потребление воды;
• например, значение получилось около 30 литров;
• нужно знать, что вода занимает примерно половину от объема гидробака.

Поэтому, можно выбирать устройство емкостью

60 литров. А если учесть небольшой запас, то оптимальным вариантом станет бак на 80 литров.

Нужен ли запас емкости?

Многие люди полагают, что одна из задач аккумулятора – это создание резерва воды. Однако это не так и функции устройства, абсолютно другие. Конечно, небольшой запас по емкости нужен – бывают случаи, когда потребление воды может увеличиться. К тому же, немного увеличенный объем положительно скажется на работе всего оборудования.

Однако, учитывая цену, переплачивать лишние деньги за дополнительную емкость не нужно. Для этих целей предназначены специальные пластиковые резервуары, которые встраиваются в систему водопровода.

Тем более, если в будущем планируется увеличение точек потребления – можно купить дополнительный гидробак. Их общий объем будет суммироваться. Например, если в системе установлено два устройства на 40 и 80 литров, то общая рабочая мощность получится 120 л.

Как выбрать гидроаккумулятор

Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.

• Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
• Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
• Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.

Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.

Выбор гидроаккумулятора

Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.

Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора.

Фланец гидроаккумулятора

Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.

Расчет оптимального объема гидробака

ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.

Размеры гидробака

1. Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
2. Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.

Оптимальное давление

Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.

• гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
• таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
• т.е. рабочее значение будет составлять 1,6 атмосфер.

При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.

Расчет давления в гидроаккумуляторе

Для того, чтобы оборудование эффективно работало и обеспечивало нужды жильцов дома, давление в гидробаке должно быть избыточным.

Чтобы вода поступала к верхней точке разбора, давление воздуха в цилиндре должно быть больше гидростатического, создаваемого столбом жидкости высотой от нижней до верхней точки водопотребления. Например, для двухэтажного здания эта величина равна Р мин = 0,7 бар (10 м =1 бар). Перепад высот в данном случае около 7 м.

Для устойчивой работы необходима разница в 0,5-0,6 бар между давлениями в нижней и верхней точками.

Таким образом, номинальное давление в гидроаккумуляторе Рном =0,6+0,7=1,3 бар

Заводские настройки предусматривают необходимое давление 1,5-2 бар, что является оптимальным для работы гидроаккумулятора. Для его контроля в устройство вмонтирован тонометр.

Тонометр необходим для контроля давления в гидробаке Источник armada52.ru

При отклонении параметра давления в меньшую сторону его можно скорректировать, накачав воздух автомобильным насосом, для чего в корпусе устройства предусмотрен ниппель.

Тип гидробака

На рынке существует два вида таких устройств:

Принципиальных различий в работе у них нет. Основная разница – в компоновке. Поэтому, в первую очередь, нужно ориентироваться на удобство размещения в помещении. Ведь нужно позаботиться не только о монтаже – в дальнейшем емкость нужно будет обслуживать, а значит, к ней должен быть удобный доступ.

Еще один момент – это сброс накопившегося воздуха. В моделях вертикального типа, предусматривается специальный клапан, расположенный в верхней части бака. А у горизонтальных, придется монтировать дополнительный кран.

Впрочем, главное убедиться, что на выбранной модели, вообще есть такая возможность. Ведь если, бак не предусматривает специальный вывод для сброса воздуха, накопившегося за время работы системы, удалить его можно будет только полностью слив всю воду с бака.

Виды гидробаков для воды: разделение по расположению и другим параметрам

Изложим этот раздел в табличной форме для удобства понимания:

Разделение	Обозначение	Особенности
Тип расположения	Горизонтальные	Объем таких резервуаров больше. Вертикальное расположение позволяет установку спускного клапана для воздуха сверху. Это облегчает обслуживание. Ограничением в установке служит только объем помещения.
	Вертикальные	Компактные варианты, для сброса воздуха в которых устанавливается кран. Недостаток в том, что у некоторых моделей для спуска воздуха приходится полностью сливать воду, что не экономично.
Накопление энергии	Пневмонакопление	Мембранные, балонные или поршневые. Проблема возникает при износе перегородки – требуется дорогостоящий и трудозатратный ремонт.
	Баллон или груша	Наиболее популярны. При износе груша меняется на новую самостоятельно, без привлечения профессионалов.
	Механический накопитель	Грузовые или пружинные. Работа основывается на кинетической энергии. Довольно объемны, работают автономно.

Популярные модели

На сегодняшнем рынке, присутствует множество различных моделей гидроаккумуляторов. Однако, среди них есть наиболее популярные устройства для частного дома.

Название	Характеристики	Стоимость
АКВАБРАЙТ ГМ-80 В

Этот рейтинг носит ориентировочный характер и составлен на основе популярности среди потребителей.

На рынке есть из чего выбрать. При этом важно заранее понимать, какие характеристики должны быть у гидроаккумулятора. А самые главные из них – это объем, компоновка и встроенный клапан для сброса воздуха.

ГИДРОАККУМУЛЯТОРЫ применяются в различных системах водоснабжения. В данной статье рассмотренны методы подбора гидроаакумуляторов для индивидуальных систем водоснабжения. Гидроаккумулятор, гидробак или мембранный бак — необходимый элемент для закрытой, автаномнойсистемы водоснабжения в любом частном доме. Эти устройства предназначены для:

1.Аккумулирования воды и обеспечения требуемого и постоянного давления в системе водоснабжения; 2.Уменьшения частоты включения насоса, что способствует увеличению ресурса насоса; 3.Предотвращение системы от гидроударов, при внезапном отключении или включении насоса; 4.Поддержания резервного количества воды, в случае отключения электричества. В системах горячего водоснабжения гидроаккумуляторы применяются для компенсации температурных расширений.

Устройство и принцип работы гидроаккумулятора

Гидроаккумулятор представляет собой герметичную, металлическую емкость, внутри которой расположена эластичная мембрана , которая разделяет ёмкость на две части. В одной части находится закачанный под давлением инертный газ или воздух, а в другой – вода. Вода находится в водяной камере-мембране и не соприкасается с металлическим корпусом. Мембрана изготовлевается из крепкого резинового материала EPDM, соответствующего всем гигиеническим и санитарным нормам питьевой воды. В воздушной камере находится пневмоклапан (золотник) , регулирующий давления воздуха.

Вода подается в систему водоснабжения и гидроаккумулятор с помощью насоса. В результате давление в водопроводной сети возрастает. Когда оно достигает определенного, заранее установленного значения, система автоматического управления отключает насос и подача воды прекращается. При небольшом объеме забора воды, гидроаккумулятор отдаст этот объем, давление в системе понизится, но реле давления не включит насос. При заборе большего объема воды и достижения нижней отметки давления , выставленной на реле, насос включается и начинает качать воду, чтобы компенсировать ее расход. Гидроаккумуляторы могут быть вертикальной и горизонтальной конфигурации. Гидроаккумуляторы для водоснабжения и расширительные баки для системы горячего водоснабжения рассчитанны на температура до 80 град С и давление до 12Атм.

Выбор гидроаккумулятора

Какой тип гидроаккумулятора выбрать?

В зависимости от формы корпуса данное оборудование делится на два типа — гидроаккумулятор горизонтальный и вертикальный. Выбор формы бака осуществляется исходя из размеров помещения, где он будет установлен, руководствуясь в первую очередь, наличием свободного места в помещении. Если же свободное пространство позволяет установить любую из модификаций, а объем гидроаккумулятора превышает 100 литров, целесообразнее станет приобретение вертикальной модели. Дело в том, что в системах водоснабжения в воде всегда находится растворенный воздух. Со временем при работе системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одним из таких мест является верхняя часть гидроаккумулятора внутри резиновой мембраны . В вертикальном гидроаккумуляторе площадь верхней части меньше, что облегчает процесс стравливания воздуха. Обычно это делается с помощью специального воздухоотделительного клапана . В гидроаккумуляторах горизонтального типа удаление воздуха можно сделать с помощью дополнительного участка трубопровода с вентелем. В гидроаккумуляторах не больших объемов, удаление скопившегося в них воздуха осуществляется путем переодического отключения электропитания насоса и стравливания скопившегося воздуха через водоразборную точку, наиболее близко расположенную к гидроаккумулятору.

Главные критерии выбора устройства для загородного дома

Подбор бака по типу установки выполняется с учетом размеров помещения, где он будет стоять. Приобретают аккумулятор, подходящий по габаритам для монтажа в выбранном месте. Не следует ставить его впритирку к стенкам и мебели – необходимо пространство для обслуживания и ремонта.

Рабочее давление прибора нужно установить на 0,1–0,5 атмосферы меньше показателя для автоматического запуска насосного оборудования. Например, насос включается при значении в 1,6 атмосферы. Давление в аккумуляторе должно составлять 1,3–1,5 атмосферы. Это минимальный показатель, при котором работает гидробак. Немаловажно учитывать и максимум давления, безопасный для накопителя. Его значение может доходить до 8–10 атмосфер.

Излишнее завышение уровня давления в гидробаках может привести к поломкам смесителей, бытовой техники, насоса. Показатель в 1,5 атмосферы рассчитан, основываясь на многочисленных технологических испытаниях.

Обращают внимание и на материал, из которого изготовлены накопители. Лучше выбирать резервуары из стали. Они более надежны, так как корпус из пластика может деформироваться. Диафрагма защитит металлические стенки от ржавчины. Но стальные устройства более сложные в установке, так как они много весят.

Материал «груши» различается стойкостью к высокой либо низкой температуре, сроком службы:

• Резина из натурального каучука достаточно эластична, но при этом у нее низкая устойчивость к диффузии воды. Ее используют при температуре от 0 до 50 градусов тепла.
• Искусственная резина из бутила не такая эластичная, но с большим сроком службы. Температурный диапазон от 10 градусов мороза до 100 градусов тепла.
• Искусственная резина из этилен-пропилена по качеству и надежности превосходит первые виды.

Если в руководстве к гидравлическому аккумулятору указано, что установлена диафрагма из пищевой резины EPDM, ее срок службы достаточно долгий даже при интенсивном использовании устройства. Диапазон температурных режимов от 50 градусов мороза и 130 градусов тепла.

Необходимо учитывать конструктивные особенности установки мембраны. Она может быть встроенной и сменной. У последних вариантов есть преимущество, так как при разрыве диафрагмы она очень просто меняется. Деталь извлекают из гидравлического аккумулятора через фланцевое крепление на горловине бака. В процессе выполнения ремонтных работ накопителя с большим внутренним объемом следует заранее проверить наличие дополнительного крепления мембраны с другой от фланца стороны.

Как выбрать гидроаккумулятор: советы экспертов

Так что же такое гидроаккумулятор? Это устройство, предназначенное для накопления жидкости под давлением. Монтируется в систему водоснабжения с целью поддержания постоянного давления жидкости и защиту насоса от частых включений, при небольшом потреблении жидкости. Гидроаккумулятор состоит из металлического бака, эластичной мембраны, фланца. Мембрана делит бак на две области. Внутри первой – вода, подаваемая под давлением насоса. Вторая область заполнена

воздухом, который выталкивает жидкость обратно в систему. Насос подает жидкость внутрь бака до тех пор, пока давления в первой и второй области не выровняется. Проток по трубопроводу прекратится, автоматика (реле давления) произведет отключение насоса. Обратный клапан удерживает закаченный объём воды в системе, не давая ей вытечь обратно в скважину. Таким образом достигается определенный напор в системе без работы насоса. Насос включится при открытии крана и падении напора в системе до определенного уровня, который задается в настройках автоматики. Давление воздуха в гидроаккумуляторе регулируется путем закачки обычным насосом (должно быть не менее 1,5bar). Для этого предусмотрен ниппель.

Из всего вышеперечисленного можно выделить три основных функции, которые выполняет

гидроаккумулятор:

• Накопления воды под давлением, что уменьшает частоту включения насоса и предотвращает резкие перепады давления воды в кране;
• Защита водопровода и оборудования от гидроудара при включении и выключении электронасоса;
• Содержание запаса воды. В случае отключения электроэнергии некоторое время вы сможете пользоваться водой с крана даже при неработающем электронасосе. Давление и запас воды будет пополнятся из гидроаккумулятора. Количество воды в этом случает будет зависеть от объема бака.

Гидроаккумуляторы изготавливают из качественного черного листового металла, окрашенного внутри и снаружи порошковой краской, либо из нержавеющего металла. Бак из нержавейки исключает

процесс коррозии металла. Это может быть актуально, если оборудование находится в не утепленном приямке в зимнее время, что приводит к конденсату, или повреждения слоя краски. В таком случае бак из черного металла утратит свои свойства и быстро выйдет со строя. Но цена на “нержавейку” на порядок выше. В зависимости от фирмы производителя и модели бака, толщина стенки может быть разной. От этого параметра зависит максимальное рабочее давление. Для бытовых гидроаккумуляторов оптимальная толщина стенки 0,8-1мм, что соответствует 8 – 10бар.

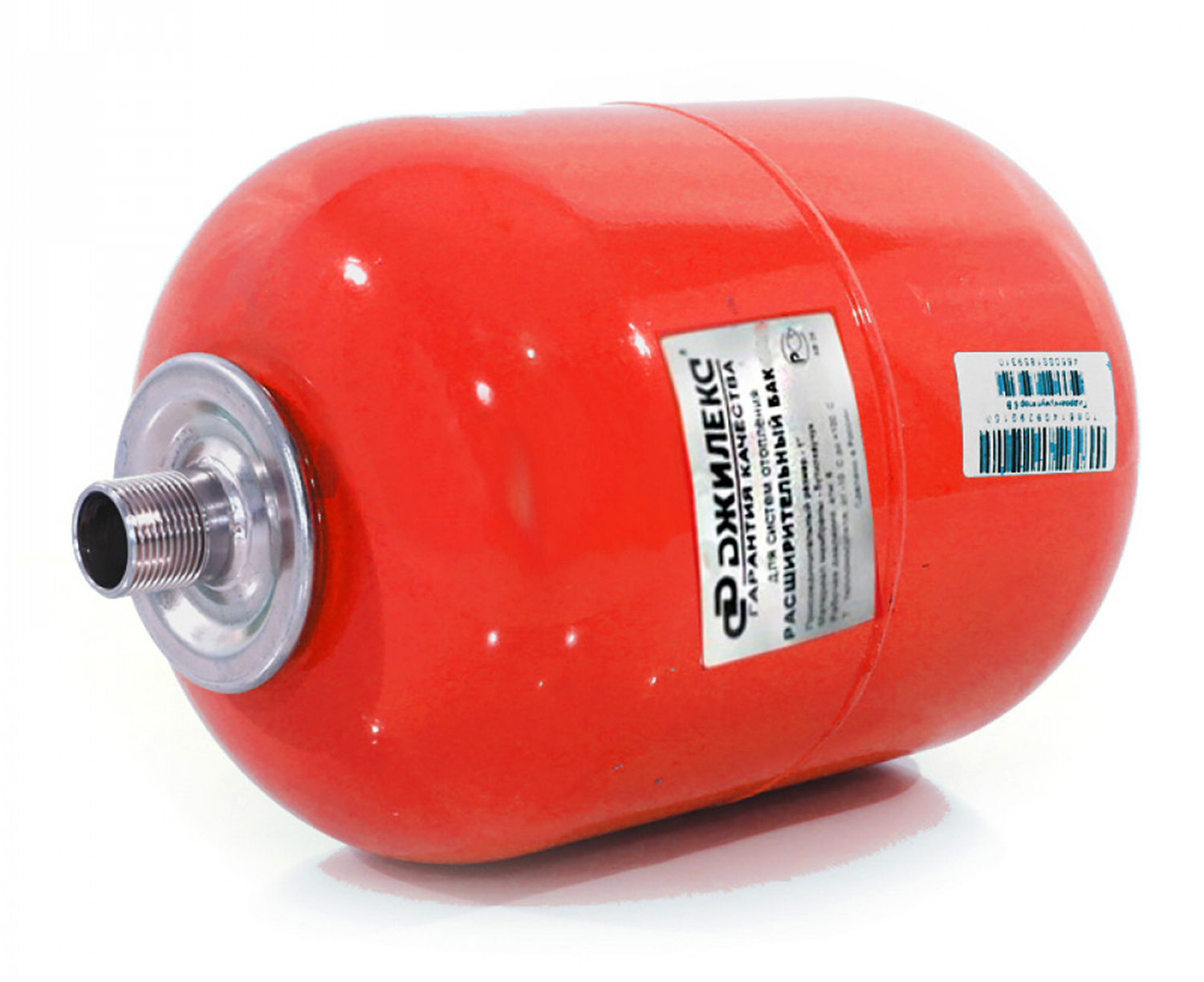

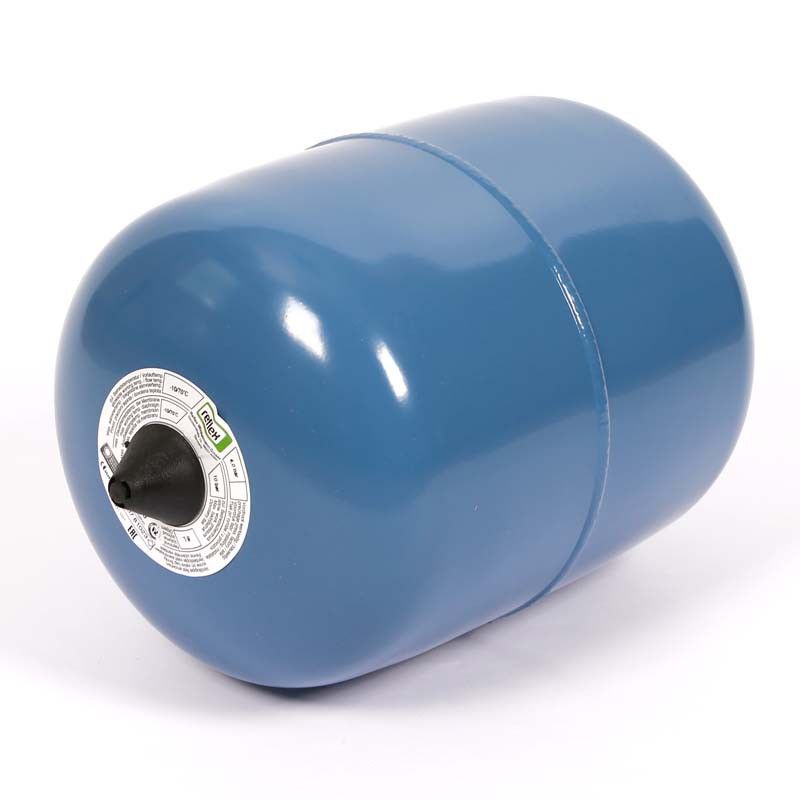

Гидробаки чаще всего окрашены в голубой и красный цвет. Красные – это расширительные баки, которые применяются в системах отопления, голубые – для водоснабжения. Главное отличие это температура жидкости, которую они могут аккумулировать. Расширительные баки рассчитаны на температуру воды более 100 ⁰С.

По способу монтажа гидробаки бывают горизонтальной установки и вертикальной. Емкости горизонтального варианта установки имеют площадку для крепления поверхностного насоса. Главным преимуществом вертикального бака является то, что при одинаковом объеме он занимает меньше полезной площади. Фланец находится на дне бака, поэтому у вертикального гидроаккумулятора происходит полный водообмен, отсутствует застой воды при небольшом использовании.



Одним из важнейших элементов гидроаккумулятора является мембрана. Это основа работоспособности и надежности накопителя. Мембраны бывают разных форм и размеров, от круглых до грушеподобных. Единого стандарта по форме нет. Мембраны в основном универсальны и взаимозаменяемы в случае выхода из строя. Главное подобрать одинаковые по размеру фланца и объему бака. В зависимости от материала изготовления по цвету бывают черные, серые, желтые.

Мембраны по материалу изготовления делятся на три основных типа:

• EPDM резина – наиболее распространённый и универсальный материал для изготовления мембран. Выдерживает до 100тыс циклов, долговечен, может использоваться для водоснабжения при температуре до 99 С.
• Butyl – синтетическая бутиловая резина. До 60тыс циклов динамических нагрузок при температуре до 99 ⁰С.
• Резина из натурального каучука – наиболее эластичная резина с температурой функционирования до 40 ⁰С, имеет низкие показатели динамической стойкости.



После выбора из какого материала бак, его типа (вертикальный или горизонтальный), материала мембраны, осталось определится с объемом гидроаккумулятора. Рассчитать требуемый объем гидробака можно упрощенным способом и с помощью решения формулы. Что бы определить оптимальный объем бака необходимо правильно выбрать насос. Он должен выдавать желаемый объем воды и напор.

Упрощенный способ расчета объема гидроаккумулятора основывается на мощности насоса и пренебрегает другими критериями выбора, поэтому результаты очень приблизительны.

Более точный способ расчета – при помощи формулы:

– объем гидроаккумулятора в литрах;

Q – максимальный расход воды, единицы измерения л/мин. Количество точек разбора не учитываем;

A – количество допустимых включений насоса;

– давление включения насоса;

– давление выключения насоса;

– давление воздуха в гидроаккумуляторе.

Приведем пример для расчёта. Исходные данные: максимальный расход 35л/мин(Q), количество допустимых включений у погружных насосов 20 включений в час(A), параметры включения и выключения выставляется на автоматике 1,5bar (), 3,5bar (), предзакачка воздуха в гидроаккумуляторе 1,5bar (). Подставляем значение в формулу:

Подставив указанные параметры в формулу и произведя расчеты мы определили, что оптимальным выбором будет гидроаккумулятор объемом 50л.

Пользователям важно помнить, гидроаккумулятор для водоснабжения при нормальной работе вмещает в себя воды до 50% от заявленного объема, остальное пространство занимает воздух. В баке на 100л будет до 50л воды. Специалисты рекомендуют выбирать бак с небольшим запасом, если есть дополнительное место для его установки.

Если у вас есть сомнения или вопросы при подборе гидроаккумулятора обращайтесь за помощью к специалистам. Приобрести гидробак можете на нашем сайте.

зачем нужен и как выбрать

Загородная усадьба, как правило, не имеет центрального водоснабжения. В этом случае источником воды являются скважина или колодец, откуда с помощью насоса жидкость нагнетается в систему домашнего водопровода.

Потребление воды – непостоянная величина. Иногда надо набрать стакан воды из крана, а в другом случае – наполнить ванную. В обоих случаях при открытии крана давление воды в системе упадет и включится насос, но если для ванной насос проработает 10 минут, то для стакана воды хватит и 5 секунд. А если надо набрать несколько стаканов воды с интервалом в полминуты, то насос будет включаться для каждого из них – такой режим работы неприемлем для электродвигателя и он быстро выходит из строя. Чтобы этого не случилось, в трубопровод встраивается гидроаккумулятор для систем водоснабжения. Гидроаккумулятор в частном доме поможет избежать проблем с водоснабжениемИсточник novosibirsk.tiu.ru

Назначение и принцип работы

Основная задача, которая ложится на гидробаки для систем водоснабжения – накапливать некоторый объем жидкости и отдавать ее в водопроводную систему при падении давления в трубах. Таким образом, в системе есть запас воды и при кратковременных открытиях кранов (набрать воды в чайник или сполоснуть руки) насос не срабатывает, так как вода поступает из гидробака.

Как итог, основной принцип работы гидроаккумулятора в системе водоснабжения – уменьшить количество включений/выключений водяного насоса, а значит – увеличить его срок службы.

Конструктивно гидробак представляет собой герметичный полый цилиндр из металла. Внутри находятся мембрана, которую еще называют «груша», из специальной резины – бутила или синтетического этилен-пропиленового каучука. Эти материалы прочны, соответствуют всем санитарно-гигиеническим требованиям и устойчивы к бактериям. Мембрана разделяет полость на две части, в одной из которых накапливается вода. Вторая занята сжатым воздухом, который и выталкивает воду из гидробака в систему при открытии крана.

Аппарат состоит из полого цилиндра и гибкой мембраны внутриИсточник homius.ru

 Работа гидроаккумулятора происходит циклично:

1. При уменьшении давления воды в системе (когда вода из гидробака уже выбрана) срабатывает датчик давления, и происходит запуск насоса для подачи воды.
2. «Груша» заполняется водой, ее объем увеличивается. Воздух сжимается, давление в баке растет.
3. Реле давления подает сигнал, и насос прекращает свою работу.
4. При потреблении воды вновь срабатывает реле давления и цикл повторяется.

Начало и конец рабочего цикла гидроаккумулятораИсточник nts-sk.ru

Преимущества установки гидробака

 Существует ряд причин, для чего нужен гидроаккумулятор в системе водоснабжения:

1. Главная задача – благодаря гидроаккумулятору запуск и выключение насоса происходят реже. Двигатель не перегревается и дольше не выходит из строя.
2. Кроме создания запаса воды накопитель смягчает гидравлические удары в системе водопровода. Воздух, содержащийся внутри баллона, уменьшает перепады давления в трубопроводе благодаря способности к сжатию. Как итог, меньше изнашиваются все элементы системы.
3. Во время отключения электричества в гидробаке остается резервный запас воды, что важно при частых перебоях случае в электроснабжении.

Типы конструкций и их устройство

В зависимости от используемого насоса и расположения гидроаккумулятора для насосной станции, в быту применяются устройства горизонтальной и вертикальной установки.

Такие типы формовки позволяют вписать их в пространство любого технического помещения. Устанавливать агрегат нужно с расчетом на его удобное обслуживание. Нужно предусмотреть доступ для ремонта и, при необходимости, слива воды.

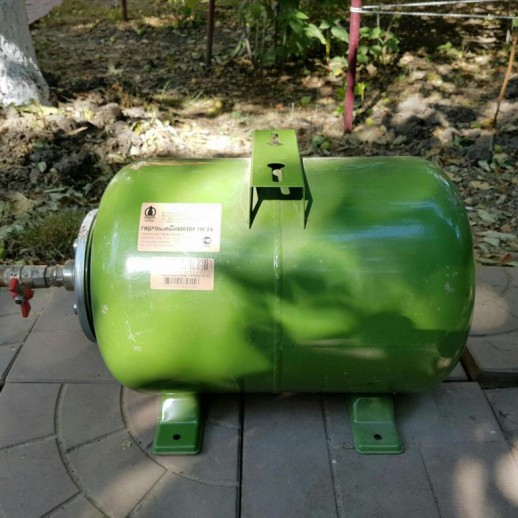

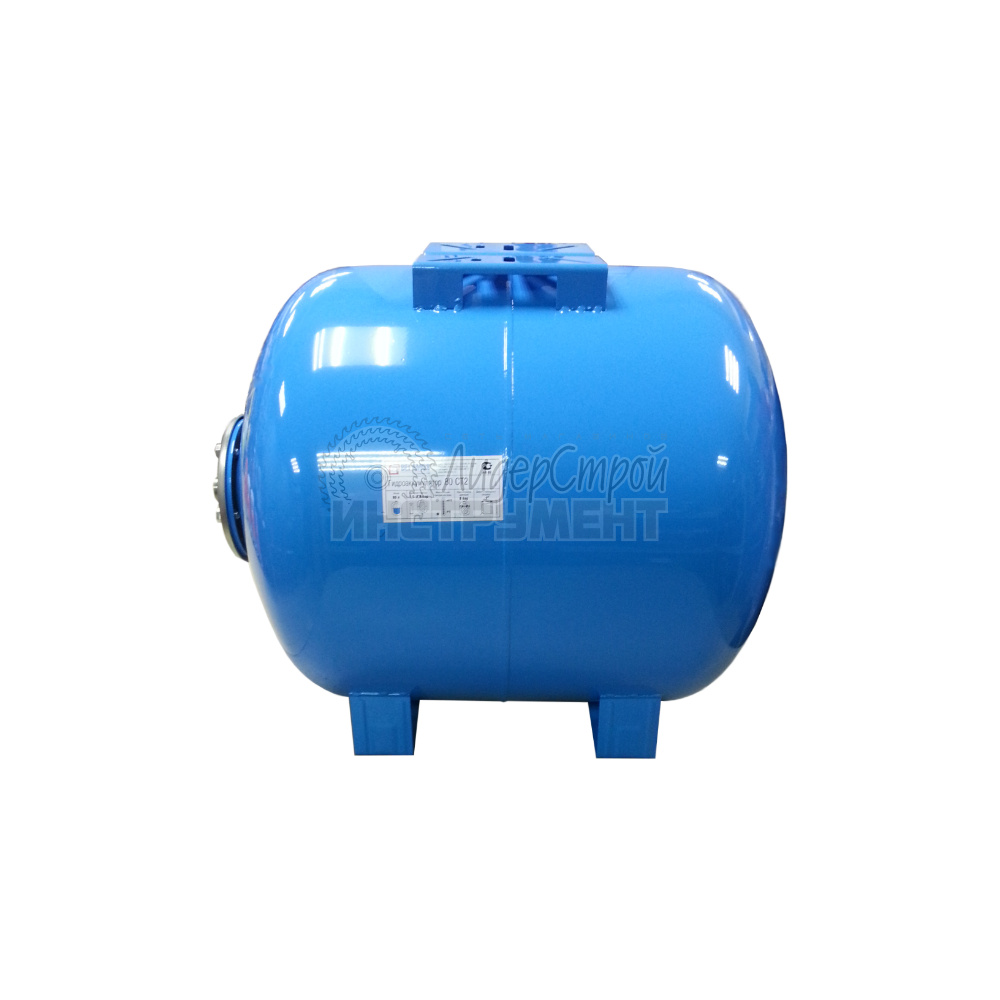

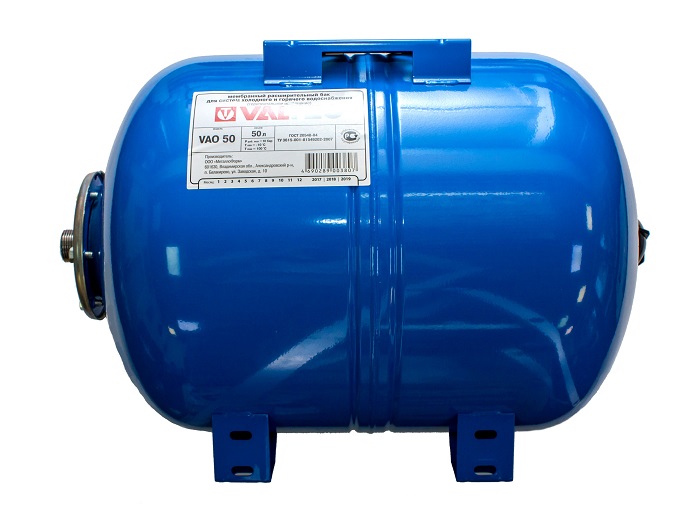

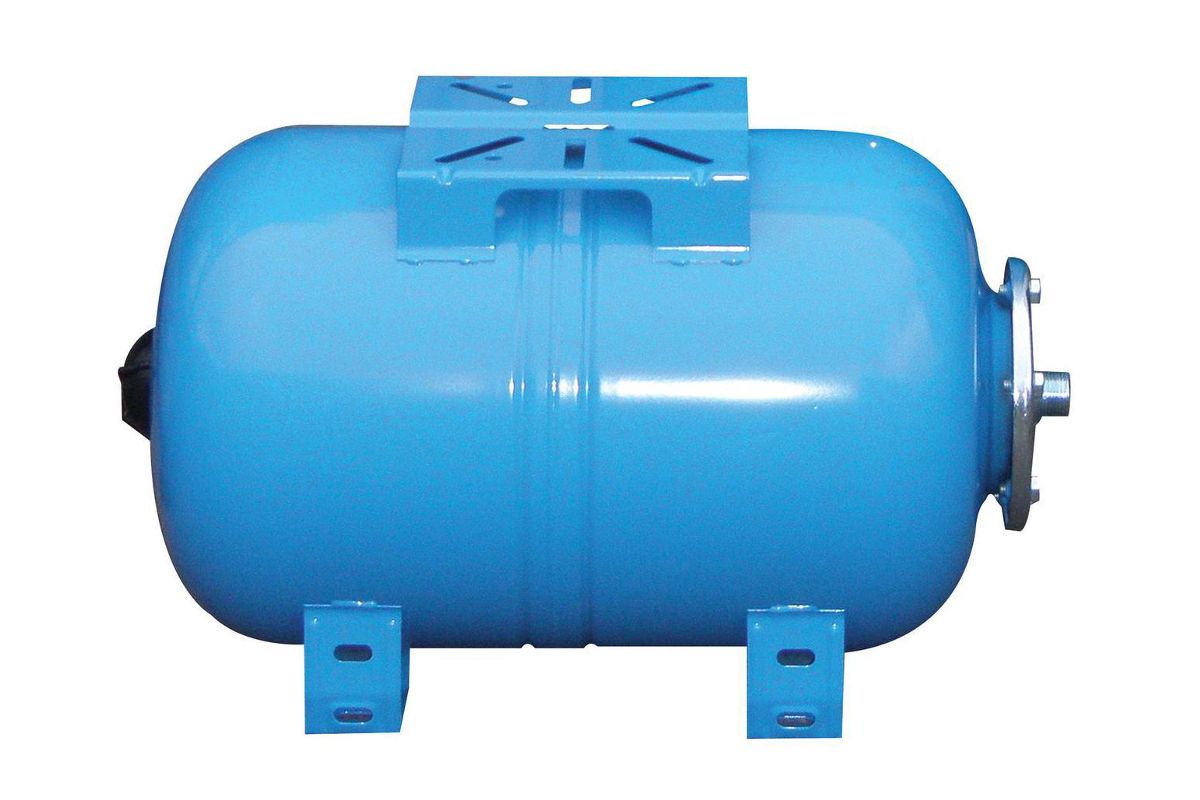

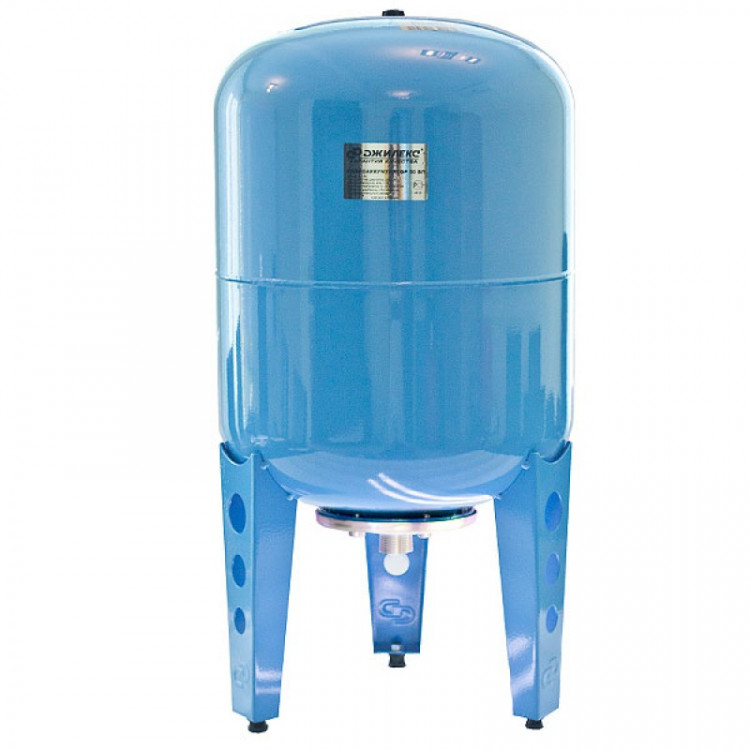

Вертикальные и горизонтальные гидроаккумуляторы впишутся в любое помещениеИсточник remkasam.ru

Наиболее рационально подключение горизонтальных гидробаков к наружным насосам, а вертикальных – к погружным, но в любом случае окончательное решение надо принимать на месте в зависимости от параметров всей системы.

В работе агрегатов принципиальных отличий нет. Разница в способе стравливания лишнего воздуха, который скапливается во время эксплуатации в водопроводной системе. При больших объемах воды, проходящей через накопитель, из нее выделяется растворенный воздух. Он может создавать воздушные пробки и затруднять работу системы.

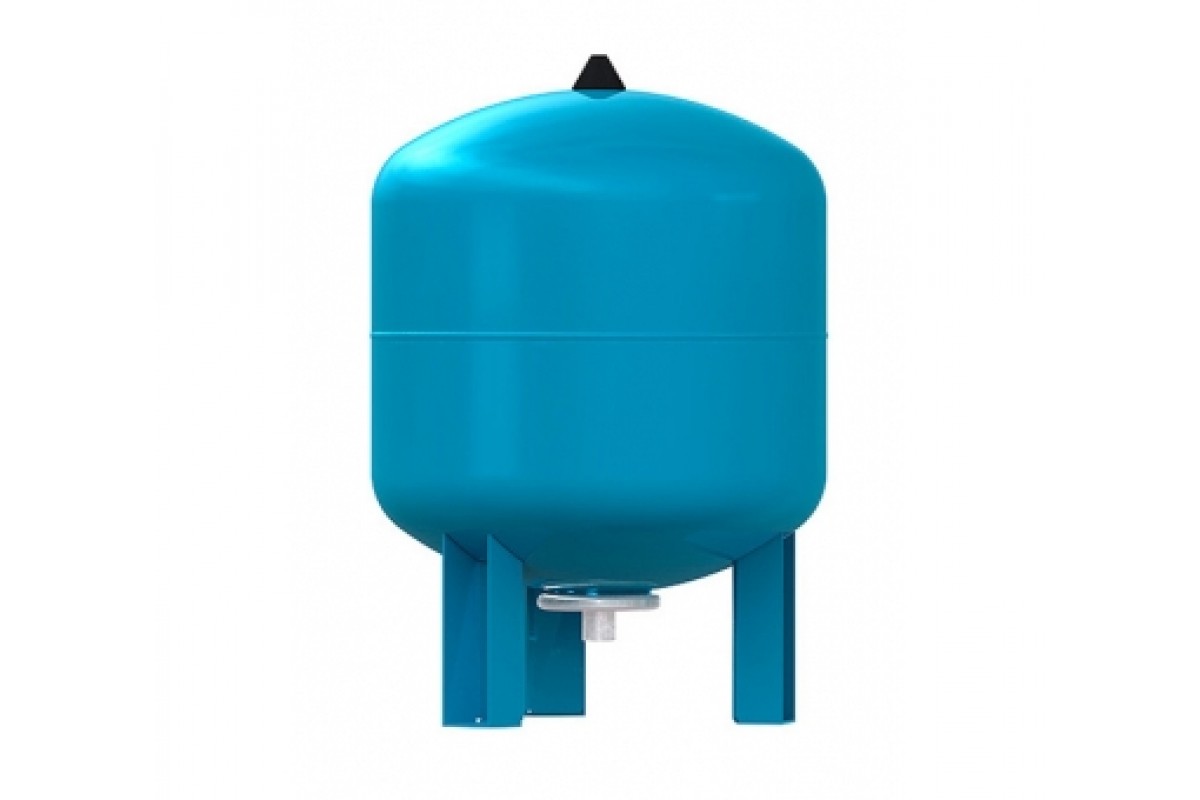

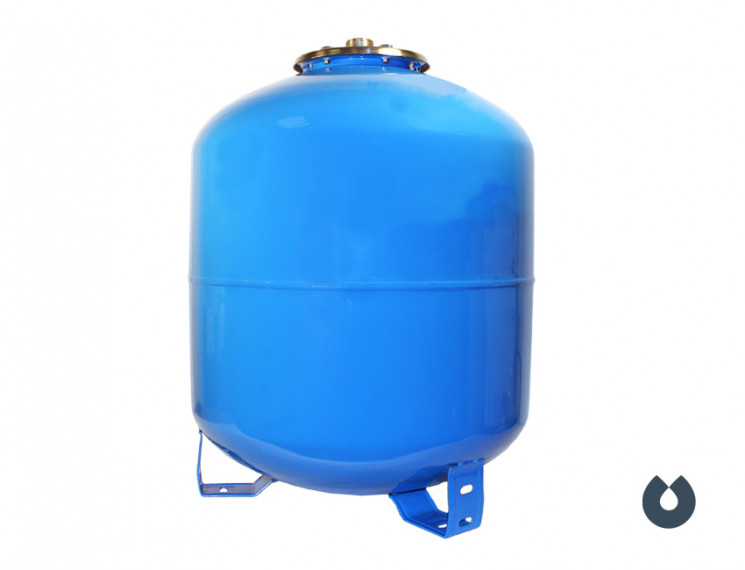

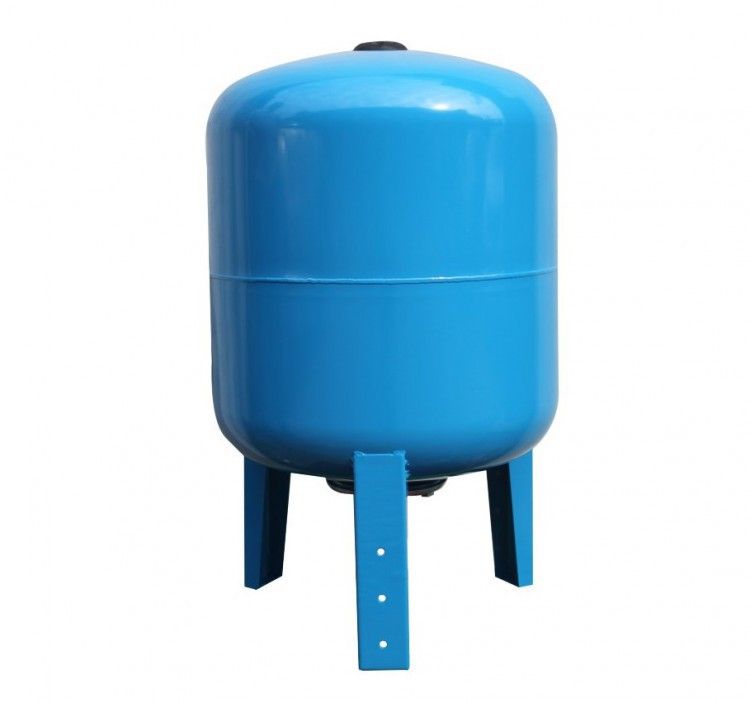

В конструкциях с вертикальным расположенным цилиндром отверстие с клапаном находится в верхней части агрегата, т.к. воздух собирается в верхней части цилиндра. В горизонтальных гидробаках обычно такого устройства нет. Требуется дополнительный монтаж трубопровода из шарового крана, сливной трубки и ниппеля.

В накопителях объемом до 100 л устройств для выпуска воздуха нет. Лишний газ удаляется после полного слива воды.

Слив воды производится стандартным краном на входеИсточник makemone.ru

Почему нужно уметь подбирать гидробак

Чтобы оборудование хорошо функционировало и обеспечивало водой жителей дома, нужно не только знать, что такое гидроаккумулятор для систем водоснабжения, но и как его правильно подобрать.

Если объем накопителя недостаточный, то насос будет работать в усиленном режиме, для того, чтобы обеспечить необходимое давление в сети.

При излишнем объеме гидробака такой проблемы не будет, кроме того, в емкости постоянно будет некоторый объем воды, который можно будет использовать, например, в случае отключения электричества. Но не стоит гнаться за размером, ведь основным назначением оборудования является поддержание давления для распределения жидкости в сети. А для запаса воды можно подобрать другой, менее дорогой резервуар, например, из пластика.

У каждой вещи свое назначение – с хранением воды «про запас» лучше справится обычная пластиковая емкость Источник gidrosnab.ru
Гидроудар в системе водоснабжения и отопления: суть угрозы, профилактика и защита

Расчет оптимального объема гидробака

 Правильно подобранный объем гидробака позволит:

• обеспечить достаточный уровень потребления воды,
• оптимально использовать насосное оборудование,
• продлить срок службы накопителя и элементов системы.

Существует несколько способов, как подобрать гидроаккумулятор для систем водоснабжения и рассчитать необходимый объем накопителя.

Итальянские инженеры разработали методику расчета UNI 8192. Подбор осуществляется по трем параметрам: максимальному расходу воды, количеству допустимых включений насоса в час и высоты подачи воды.

При небольшой потребности в водоснабжении, например, для семьи из 2-3 человек, живущей в одноэтажном доме, объем гидробака можно не рассчитывать. Достаточно будет 24-литровой емкости.

Для домов большей этажности и с немалым количеством точек потребления воды, следует произвести расчет.

Нужный размер гидробака можно выбрать только на основании расчетовИсточник pumpekhoob.com

Он проводится по схеме:

• По таблицам определяются суммарные коэффициенты потребления воды в зависимости от используемого оборудования.
• Рассчитывается максимальный расход воды. Например, при совместной работе душа, смывного бачка и крана на кухне этот показатель будет равен 30л/мин (Qmax).
• Расчетное количество включений насоса в час (для комфортной работы) принимается за а=15. При более интенсивной работе мембрана гидробака совершает слишком частые колебания, что приводит к ее преждевременному разрушению. К тому же производительность насоса не дает возможности полностью заполнить накопитель водой. Насос при непрерывной работе перегревается и быстрее выходит из строя.
• Следующая важная величина – максимальное и минимальное давление для срабатывания реле. Для двухэтажных домов эти значения 3 бар и 1,5 бар соответственно (Pmax и Pmin). В расчете участвует начальное давление газа в установке P0=1,3 бар.
• Необходимый объем определяется по формуле: V=16,5 x Qmax x Pmax x Pmin /(a x (Pmax-Pmin)x P0)=16,5х30х3х1,5/(15х(3-1,5)х1,3)=76 л.

Ближайшим по значению является бак объемом 80 л.

Гидроаккумулятор для систем водоснабжения с такой вместимостью позволит выполнить потребности в водоснабжении жителей 2-х этажного дома при трех работающих одновременно точках разбора воды.

Как правильно рассчитать и подобрать гидроаккумулятор можно посмотреть на видео:

Нужен ли запас емкости

Дополнительный объем воды, хранящейся в гидробаке, не отражается на его эксплуатации. Основной функцией агрегата является поддержание давления в водопроводной сети.

Если необходим значительный запас воды, проще и значительно дешевле встроить в систему резервный бак из пластика. Поэтому при подборе оборудования приобретать гидроаккумулятор с запасом не имеет смысла.

При увеличении потребности в водообеспечении, например, при увеличении числа жильцов или количества потребляющей воду бытовой техники, можно дополнительно установить еще один гидробак небольшого объема. Их производительность суммируется. Место установки дополнительного гидробака не играет важной роли.

При необходимости в систему можно установить несколько гидробаковИсточник nts-sk. ru
Водостоки пластиковые: 5 главных преимуществ материала, элементы системы и их цена

Расчет давления в гидроаккумуляторе

Для того, чтобы оборудование эффективно работало и обеспечивало нужды жильцов дома, давление в гидробаке должно быть избыточным.

Чтобы вода поступала к верхней точке разбора, давление воздуха в цилиндре должно быть больше гидростатического, создаваемого столбом жидкости высотой от нижней до верхней точки водопотребления. Например, для двухэтажного здания эта величина равна Р мин = 0,7 бар (10 м =1 бар). Перепад высот в данном случае около 7 м.

Для устойчивой работы необходима разница в 0,5-0,6 бар между давлениями в нижней и верхней точками.

Таким образом, номинальное давление в гидроаккумуляторе Рном =0,6+0,7=1,3 бар

Заводские настройки предусматривают необходимое давление 1,5-2 бар, что является оптимальным для работы гидроаккумулятора. Для его контроля в устройство вмонтирован тонометр.

Тонометр необходим для контроля давления в гидробакеИсточник armada52.ru

При отклонении параметра давления в меньшую сторону его можно скорректировать, накачав воздух автомобильным насосом, для чего в корпусе устройства предусмотрен ниппель.

Установка, тестирование, подключение

Просто смонтировать гидробак не является сложной задачей – более насущной проблемой обычно является грамотный выбор объема и рабочего давления, поэтому лучше если все работы в комплексе будут проводить специалисты.

В первую очередь подбирается место под установку, которое должно соответствовать следующим требованиям:

• вибрация и шум от работающего оборудования не мешают жильцам,
• существует достаточное пространство для обслуживания и ремонта гидробака,
• обеспечена надежная опора на ровное и выставленное строго горизонтально основание.

При установке используются амортизирующие прокладки из резины, которые частично гасят вибрацию.

Для установки гидробака необходимо надежное основаниеИсточник de.decorexpro.com

 Подключение гидроаккумулятора к системе водоснабжения проводят в следующем порядке:

• Подготавливается ровная площадка на прочном основании, например, бетонном полу подвала.
• Гидробак устанавливается на основание, используя специальные прокладки.
• Проводятся контрольные измерения давления в цилиндре в нерабочем состоянии. Оно должно быть не менее 1,5 бар (атм). Это заводская настройка. При недостаточном давлении можно воспользоваться автомобильным насосом.
• На патрубок гидроаккумулятора устанавливается штуцер, имеющий пять выходов.
• Поочередно подключаются водяной насос, водопроводная труба, манометр и реле давления к выходам штуцера.

Для уменьшения вибрации применяют гибкие переходники. Их устанавливают на участке подключения агрегата к водопроводу. Следует следить за тем, чтобы просвет переходника не был меньше диаметра подключаемой трубы.

Подключение насоса к гидробаку показано на видео:

• Гидробак заполняется водой и проверяется на наличие течей. При необходимости проводится дополнительная герметизацию резьбовых соединений.

Заливать в бак воду нужно очень медленно, чтобы избежать разрыва мембраны. При долгом хранении возможно слипание «груши», при постепенном наполнении гибкая форма плавно расправится.

• Подключается электропитание и настраивается реле давления согласно инструкции к оборудованию.

При использовании погружного насоса необходимо установить обратный клапан. Он препятствует обратному оттоку воды в скважину.

Схема подключения гидроаккумулятора к элементам водопроводной сетиИсточник gkyzyl.ru

Популярные модели

Покупатель, приобретая гидроаккумулятор, основное внимание уделяет объему цилиндра. На сегодняшний день выпускаются и используются в быту модели вместимостью от 10 л до 200 л.

По данным опроса российской интернет-аудитории наиболее востребованными являются гидробаки объемом 76-100 л, 11-25 л и 26-50. Для дачных участков часто покупают накопители до 10 л. Вертикальная установка в числе приоритетных.

Обычно, какой купить гидроаккумулятор для систем водоснабжения, выбирают просто по соотношению цена-качество. Производители предлагают модели, сочетающие в себе различную комплектацию и достойное качество по разумной цене. Рейтинг производителей выглядит следующим образом: Reflex, Jeelex, Wester, UNIPUMP, CIMM.

Водоснабжение частного дома: различные варианты, их плюсы и минусы

Заключение

Гидроаккумулятор – необходимый элемент для системы водоснабжения частного дома, который обеспечит долговечную работу насоса и бесперебойное снабжение водой. Чтобы аппарат прослужил долго и не требовал частых ремонтов, его нужно правильно подобрать и грамотно установить, для чего рекомендуется воспользоваться услугами грамотных специалистов. Разобравшись для чего нужен гидроаккумулятор, можно планировать его установку и искать хороших специалистов, которые сделают все на высшем уровне.

виды, советы как выбрать. Гидроаккумулятор своими руками

Решить проблему с нестабильным давлением в водопроводной сети поможет установка гидроаккумулятора. Для простого обывателя нарушения в центральной магистрали при подаче воды не так значимы, но современная бытовая техника, которая предусматривает прямое подключение к ней, очень чувствительна.

Любые отклонения от норм приводят к выходу из строя дорогостоящего оборудования. Поэтому необходимы мероприятия для предотвращения неприятных сюрпризов и лишних расходов.

Посмотрите видео о гидроаккумуляторе для водоснабжения

Что представляет собой гидроаккумулятор для водоснабжения

Гидроаккумулятор представляет собой металлическую ёмкость с грушеобразной резиновой мембраной внутри. Конструкция бытовых моделей предусматривает заполнение пространства между мембраной и внутренней стенкой корпуса воздухом (1,5 бар). В промышленных устройствах используется инертный газ.

Функция гидроаккумулятора заключается в резервировании некоторого количества воды с последующей её выдачи при необходимости. Тем самым прибор поддерживает в системе нужное давление.

Принцип действия заключается в накоплении гидравлической энергии в баке с последующим её выпуске для стабилизации напора. Вода, попадая в ёмкость на мембрану, начинает её расширять. При этом газ, заполняющий внутреннее пространство, начинает сжиматься. Недостающее давление в системе водопровода компенсируется накопленным запасом.

Устройство является узлом целой системы, куда входят и другие элементы:

• циркуляционный насос;

• напорная труба;

• система автоматики.

Обустройство водопровода по данной схеме осуществляется специалистами, ведь к подбору комплектующих узлов и установке предъявляются строгие требования. Любые отклонения по диаметру трубы, регулировке реле давления и другим работам приводят к поломке всей системы.

Преимущества оснащения водопровода гидроаккумулятором

• при пуске воды из крана или лейки душа отсутствует пульсация струи, шумы в трубах;

• предотвращается быстрое изнашивание запорной арматуры из-за нестабильного давления в трубопроводе;

• вся установленная автоматика на водопроводе и техника работает надлежащим образом без перегрузок;

• появляется запас воды, который можно использовать при отключении центральной магистрали (в случае ремонта и техобслуживания трассы).

Если вода поступает из скважины, устройство снижает нагрузку на циркуляционный насос, предотвращая его преждевременный расход ресурса и поломку. Помимо этого экономится расход электроэнергии на процесс закачки (до 20%).

Виды гидроаккумуляторов

Выпускаемые гидроаккумуляторы отличаются конструктивными элементами. Чаще для регулировки давления в трубопроводе используется энергия сжатого газа. Не менее эффективными считаются пружинные и грузовые аккумуляторные устройства.

Классифицируются аккумуляторы для водоснабжения по нескольким принципам.

• По способу установки приборы подразделяются на горизонтальные и вертикальные. Принцип функционирования у них одинаковый, равно как и основная конструкция. Модели с горизонтальным размещением имеют крепления для наружного насоса. Вертикальные аккумуляторы оснащены клапаном, выводящим воздух из системы. Выбор модели основывается на особенностях помещения, в которых планируется установка.

• По способу накопления энергии оборудование бывает:

— с пневматическим накопителем, который функционирует на принципе сжатого газа; конструкция может быть поршневой, баллонной (груша), мембранной;

— с механическим накопителем в пружинном или грузовом исполнении.

• По объёму бака модели представлены в широком ассортименте от 2 до 500 литров. Для типовой квартиры подойдёт ёмкость 50 л, а для большого частного дома – 80, 100 л.

• По назначению оборудование бывает:

— для холодной воды;

— для горячей воды;

— для отопления.

Как выбрать гидроаккумулятор?

При выборе гидроаккумулятора важно продумать все факторы, оказывающие на его параметры влияние. Для начала нужно составить схему, где будет обозначаться вся бытовая техника, подключённая к водопроводу. Точки забора воды также учитываются (краны, душ, ванна и др.). На выбор объёма бака играет роль количество членов семьи, ведь все пользуются водой. Для 3-х человек подойдёт бак 24 литра, при этом усчитаны и точки забора, и элементарная бытовая техника. Если планируется помимо регулировки давления создавать резерв воды, то лучше остановиться на моделях 80-100 литров. Габариты помещения также играют решающую роль при выборе модели.

Популярные производители:

• Джилекс;

• Reflex;

• Zilmet;

• Cimm;

• Wester Wav.

Гидроаккумулятор своими руками

Для мастеровитого хозяина и эта задача окажется посильной, но только в том случае, когда есть определённые знания и опыт монтажа сложных водопроводных систем.

В процессе работы потребуются следующие материалы:

• пустой газовый 50 литровый баллон;

• каучуковая оболочка гидроаккумулятора на 30 или 40 литров.

Этапы монтажа

1. Для начала нужно срезать с верхней части баллона вентиль. Края среза аккуратно выровнять.

2. Тщательно вычистить внутренние стенки до металла.

3. Обработать очищенную поверхность фосфатным преобразователем и после просушки грунтовкой.

4. Приварить в полученное отверстие после среза вентиля кольцо-контрфланец. Кольцо должно быть изготовлено из листовой стали (5-6 мм), а параметры соответствовать параметрам фланца гидроаккумулятора для соединения к системе.

5. Место стыковки кольца и стенок баллона отполировать до блеска.

6. В донной части газового баллона сделать врезку автомобильного ниппеля.

7. Внутренние стены баллона покрыть эпоксидным лаком. Дать основательно просохнуть на протяжении 7-10 дней.

8. Поместить каучуковую оболочку внутрь баллона.

9. Установить фланец.

Самодельный аккумулятор готов. Остаётся закачать воздух и проверить фланцевое уплотнение на предмет утечки. Далее выставляется по манометру давление, и оборудование подключается к водопроводу. Желательно оснастить такую систему реле давления для выполнения регулировки.

        Поделиться:

Как выбрать гидроаккумулятор

Гидроаккумуляторы для водоснабжения или, как их ещё называют «ресиверы», представляют собой стальные сосуды цилиндрической формы, окрашенные порошковой краской и имеющие снаружи стальной фланец для присоединения к трубе. Для своей работы данные приборы часто используют воздух (бытовые модели) или инертный газ (производственные модели), который присутствует в свою очередь между внутренней поверхностью корпуса и съемной резиновой мембраной (баком). Именно с помощью него осуществляется вытеснение воды из резинового резервуара.

Зачем нужны гидровлические аккумуляторы? В первую очередь они призваны поддерживать нужное давление жидкости в системе автоматического водоснабжения. Другими же их предназначениями являются сокращение числа включения насоса, гашение гидроударов и резервирование некоторого количества воды на случай отключения электроэнергии. Всё это достигается благодаря способности данного оборудования аккумулировать в своих ёмкостях воду и выдавать её в случае необходимости.

Работают гидроаккумуляторы только как часть системы водоснабжения. Так, к примеру, для частного дома, где источником воды выступает автономная скважина, последовательность подключения оборудования в данной системе выглядит следующим образом:

Насос -> напорная труба -> гидроаккумулятор и система автоматики -> сантехприборы и другие потребители воды.

Теперь поговорим о том, как выбрать гидроаккумулятор. Ведь от того, каким объёмом будет бак и какие принципы работы здесь будут использоваться, в первую очередь зависят цена, срок службы и шумность оборудования.

Как выбрать объём гидравлических аккумуляторов

Специалисты рекомендуют выбирать ресиверы такого объёма, чтобы он включался не чаще одного раза в минуту, а лучше всего 5-15 раз в час. В противном случае гарантирован быстрый износ оборудования и частый шум во время его работы. Например, для бытовых нужд в коттедже, где примерная производительность насоса равна 30л/мин, они советуют покупать гидроаккумуляторы объёмом 60-80 л. Ведь жидкость может присутствовать только в половине этого объёма.

Также при данном выборе нужно учесть что, чем вместительнее резервуар для воды, тем больше будет запас воды на случай отключения электричества, и тем меньше будут перебои давления в системе водоснабжения.

Виды гидрраккумуляторов

В настоящее время гидроаккумуляторы различают по следующим особенностям конструкции.

По виду накопителя воды:

• Баллонного типа — в качестве накопителя здесь применяется каучуковый баллон, который выдавливает воду при насыщении воздухом пространства между ним и корпусом. Такие гидроаккумуляторы обладают большим сроком службы и удобством в обслуживании. Ведь заменить баллон в случае необходимости можно самостоятельно.

• Мембранного типа — здесь внутреннее пространство ресивера поделено на две части эластичной мембраной. Первая часть предназначена для воды, а вторая для воздуха. Другими словами, в отличие от предыдущего вида, гидравлические аккумуляторы мембранного типа предусматривают контакт с водой стальных стенок устройства. Используются они чаще всего тогда, когда требуется быстрое освобождение энергии (создать большое давление).

По способу накопления энергии:

• Пневматические — наиболее распространенные виды гидравлических аккумуляторов, в которых вода выдавливается путём нагнетания в свободное пространство между корпусом и мембраной (баллоном) воздуха или инертного газа (чаще всего азота).

• Пружинные — накопление энергии гидравлической жидкости и её возврат в систему осуществляется за счёт деформации пружины. Стоят такие гидроаккумуляторы дешевле предыдущих, но и работают они с небольшим объёмом и не очень долго. Так как в таких устройствах быстро возникает течь, или ломается пружина.

• Грузовые — здесь применяется потенциальная энергия груза, находящегося на высоте. Основными достоинствами таких ресиверов являются дешевизна, простота конструкции и большой рабочий объём, а недостатками — большая энергоёмкость, низкое давление и громоздкость оборудования.



Поделиться статьей с друзьями:

Выбор аккумулятора для гидропневматических систем

Какой тип аккумулятора подходит для вашего приложения?

Когда гидравлическому контуру нужен аккумулятор, как выбрать тип? Аккумуляторы используются в самых разных областях и по различным конкретным причинам, таким как: дополнительный поток, который помогает насосу, гашение пульсаций, амортизация, аварийный поток, подпиточное масло для учета потерь в гидравлической системе и многие другие.Существуют две основные группы или типы конструкции аккумуляторов: механические и гидропневматические. Механические аккумуляторы заряжаются либо пружиной, либо массой. Гидропневматические аккумуляторы содержат как сухую часть (сжатый азот), так и влажную часть (гидравлическая жидкость). Гидропневматические аккумуляторы являются наиболее распространенными и поэтому находятся в центре внимания данной статьи.

Существует три типа гидропневматических аккумуляторов: баллонный, диафрагменный или поршневой. При выборе аккумулятора для приложения следует учитывать многие системные требования и требования к производительности.Аккумуляторы трудно применять, потому что почти все следующие факторы должны учитываться в каждом приложении: характер отказа, общий выходной объем, скорость потока, тип жидкости, время отклика, подавление ударов, высокочастотное циклирование, монтажное положение, внешние силы, информация о размерах, сертификации или соответствия стандартам, безопасности и температурным воздействиям.

Одним из чрезвычайно важных вопросов при применении аккумуляторов является «Что произойдет, если аккумулятор выйдет из строя?» Характер отказа поршневых аккумуляторов радикально отличается от баллонного или диафрагменного аккумулятора. Некоторые приложения абсолютно не могут принять полный отказ аккумулятора, например, в конструкции с диафрагмой или диафрагмой. Другие приложения предпочитают немедленный метод отказа мочевого пузыря или диафрагмы. Поршневые аккумуляторы медленно выходят из строя в течение длительного периода времени, что делает их режим отказа более подходящим в определенных случаях. Поршневые аккумуляторы также имеют более высокий общий выходной объем по сравнению с их общим размером, что делает их более полезными в схемах с ограниченным пространством.

При заданном давлении в системе расход для поршневых аккумуляторов обычно превышает расход для баллонных или диафрагменных конструкций. Но поток ограничен максимальной скоростью поршня, которая не должна превышать 10 футов/сек во избежание повреждения уплотнения. В высокоскоростных приложениях лучшим выбором является баллонный или диафрагменный аккумулятор.

В некоторых приложениях, таких как сервосистемы, время отклика аккумулятора имеет решающее значение. Если требуемое время отклика менее 25 мс, следует использовать баллонный или диафрагменный аккумулятор.

Тип жидкости также имеет значение при выборе типа аккумулятора. Поскольку баллонные и диафрагменные аккумуляторы более устойчивы к загрязнениям, они больше подходят для систем с водой, поскольку водные системы, как правило, содержат больше загрязняющих веществ. Поршневые аккумуляторы предпочтительны для экзотических жидкостей или при экстремальных температурах, поскольку без баллона у них меньше проблем с совместимостью.

При выборе наиболее подходящего типа аккумулятора необходимо учитывать множество факторов.Не рискуйте принять неправильное решение; позвоните в компанию Quality Hydraulics & Pneumatics, Inc., и один из наших сертифицированных специалистов по гидравлическим приводам поможет вам принять наилучшее решение для любого применения.

Руководство по выбору гидроаккумуляторов

: типы, характеристики, области применения

Описание



Гидроаккумуляторы используют несжимаемую жидкость и сжатый газ, пружину или приподнятую массу до



• Накопитель энергии
• Амортизация ударов
• Устранить шум

• Уравновешивающие нагрузки

Типы



• Аккумуляторы сжатого газа используют такой газ, как азот, обычно включают отдельные отсеки для жидкости и газа. Секция жидкости соединяется с гидравлическим контуром, так что при повышении давления жидкость поступает в аккумулятор, а газ сжимается. Когда давление падает, сжатый газ расширяется и выталкивает хранящуюся жидкость обратно в систему.
• Подпружиненные гидроаккумуляторы представляют собой небольшие легкие устройства, подходящие для мобильного применения с малыми объемами и давлением ниже 500 фунтов на квадратный дюйм.
• В гидроаккумуляторах используется сильфон в качестве пружинной подушки.
• Устройства с поднятой массой или грузом часто используют бетонные диски, нагруженные на поршень увеличенного размера. Как правило, эти устройства используются в приложениях с высоким спросом, таких как сталелитейные заводы.

Различные виды аккумуляторов сжатого газа


Большинство современных гидросистем включают гидроаккумуляторы, в которых используется сжатый азот, а также поршень, баллон или диафрагма, отделяющие сжатый газ от гидравлической жидкости.



• Поршневые аккумуляторы имеют внешнюю трубку цилиндра, торцевые крышки, поршневой элемент и систему уплотнений.Цилиндр поддерживает давление жидкости и направляет поршень, образующий разделительный элемент между газом и жидкостью.
• Баллонные аккумуляторы состоят из сосуда высокого давления и внутренней эластомерной камеры, содержащей газ. Баллон заряжается через газовый клапан в верхней части аккумулятора, а тарельчатый клапан в нижней части предотвращает выброс баллона вместе с вытекающей жидкостью.
• Мембранные аккумуляторы включают сферический или цилиндрический сосуд высокого давления и используют эластомерную диафрагму в качестве разделительного элемента.Существует две основные конструкции: сварная и резьбовая. Сварные устройства дороже, но их можно ремонтировать сверху, снизу или сверху или снизу.

Технические характеристики

Технические характеристики гидроаккумуляторов включают



• Емкость
• Рабочее давление
• Максимальный расход
• Номинальный размер отверстия
• Материал корпуса
• Тип крепления

Как правило, размеры устройств определяются в соответствии с их эффективным или фактическим объемом газа, когда вся гидравлическая жидкость сливается. Доступный объем жидкости зависит от доступного объема сжатого газа, который называется рабочим объемом. Поскольку рабочий объем меняется в зависимости от изменений давления и температуры, скорость зарядки и разрядки являются важными факторами при выборе размера гидроаккумулятора.



Материалы и установка



Что касается материалов корпуса, устройства обычно изготавливаются из стали, нержавеющей стали, алюминия, меди или пластика.Обычно гидроаккумуляторы устанавливаются вертикально гидравлическим портом вниз. Горизонтальная установка устройства в виде баллона может привести к ускоренному износу баллона, если баллон будет тереться о корпус, плавая в гидравлической жидкости.



Родственные стандарты



АД 87-26-06 — Аккумуляторы гидравлические тормозные



BS 7201 P2 — Силовая гидравлическая жидкость



ГОСТ 16769 — Аккумуляторы гидроаккумуляторы. Общие технические требования



Ссылки



Изображение предоставлено:



Хаскель Интернэшнл, Инк. | Королевские Системы Групп, Инк. | Старший аэрокосмический металлический сильфон





Прочитать мнение пользователя о гидроаккумуляторах

Советы по подбору аккумуляторов — Womack Machine Supply Company

Недостаток места для полного обсуждения аккумуляторов, и этот вопрос будет ограничен практическим методом определения минимальной емкости аккумулятора при использовании для дополнения потока масла из насос, как в схеме, показанной ниже.

В основном контуре используется 4-ходовой клапан с закрытым центром.Аккумулятор предназначен для хранения масла под высоким давлением из насоса в периоды, когда 4-ходовой клапан находится в центре. Когда сохраненное давление достигает заданного максимума (обычно 3000 фунтов на квадратный дюйм), насос автоматически разгружается и до конца цикла работает на холостом ходу. Используется либо специальный разгрузочный клапан с пилотным управлением, либо реле давления и электромагнитный клапан сброса. Когда 4-ходовой клапан смещается для запуска цилиндра, накопленное масло добавляется к потоку насоса, чтобы придать цилиндру большую скорость, чем от одного только масла насоса.

Большим преимуществом аккумуляторов в системе этого типа является то, что меньший (и менее дорогой) насос, электродвигатель и регулирующий клапан будут выполнять ту же работу, что и более крупные и дорогостоящие компоненты. См. эмпирическое правило процентного рабочего цикла.

Дополнительная информация, а также множество схем аккумуляторов показаны в публикациях Womack Machine Supply Co., включая « Industrial Fluid Power — Volume 1 » и « Fluid Power in Plant and Field ».

Система PSI. Оптимальное системное давление для большинства аккумуляторов составляет 3000 фунтов на квадратный дюйм. Они имеют максимальное накопление энергии при минимальной стоимости и наименьшем размере при работе при максимальном номинальном давлении. Хотя модели на 5000 фунтов на квадратный дюйм доступны в некоторых брендах, их значительно возросшая стоимость компенсирует их преимущество в давлении, поэтому они менее желательны для большинства систем.

Сжимаемость. Аккумулятор увеличивает сжимаемость потока масла между насосом и 4-ходовым клапаном, и если это нежелательно, аккумулятор использовать не следует.Однако в системах, использующих клапан регулирования расхода с компенсацией давления или 4-ходовой клапан с сервоприводом, сжимаемость в линии перед 4-ходовым клапаном обычно не вызывает возражений.



Базовый контур гидроаккумулятора, в котором насос малого объема накапливает масло высокого давления в гидроаккумуляторе
, в то время как 4-ходовой клапан находится в центре. Масло насоса плюс разряжение аккумулятора обеспечивают быстрый ход цилиндра.





Минимум Допустимый Система PSI	Максимальная система PSI с полностью заряженным аккумулятором
	3000	2 750	2 500	2 250	2000
2700	12	— — — —	— — — —	— — — —	— — — —
2 600	17	— — — —	— — — —	— — — —	— — — —
2 500	22	11	— — — —	— — — —	— — — —
2400	27	16	— — — —	— — — —	— — — —
2 300	33	21	10	— — — —	— — — —
2 200	40	27	15	— — — —	— — — —
2 100	46	34	21	8	— — — —
2000	55	41	27	14	— — — —
1 900	63	49	35	20	6
1800	73	58	43	27	12
1700	84	67	51	35	19
1 600	96	79	61	44	27
1 500	109	91	73	55	36
1400	— — — —	105	86	66	47
1 300	— — — —	— — — —	101	80	59
1 200	кубических дюймов масла, слитого из 1-галлонного аккумулятора.			96	73
1 100				— — — —	89



Цифры в основной части диаграммы представляют собой количество кубических дюймов масла, которое можно слить из аккумулятора емкостью 1 галлон, начиная с давления полной заправки, показанного в верхней части диаграммы, и заканчивая сбросом до тех пор, пока давление в системе не упадет до значения показаны в левой колонке. Для больших аккумуляторов умножьте цифры в таблице на емкость аккумулятора в галлонах.Например, если вы работаете с 10-галлонным аккумулятором, умножьте цифры таблицы на 10 и т. д.

.

Цифры в таблице примерно на 5% меньше, чем при расчете по закону Бойля для теоретического расхода. Это необходимо для компенсации потери емкости при разрядке, вызванной падением температуры газа при быстрой разрядке аккумулятора.

Для рабочих условий, выходящих за пределы таблицы, можно использовать формулу в поле ниже. Как поясняется в тексте, аккумуляторные системы чаще всего рассчитаны на давление полностью заряженного аккумулятора 3000 фунтов на квадратный дюйм.

Как пользоваться таблицей

Когда масло вытекает из поршневого или баллонного аккумулятора, давление масла падает. Например, глядя на приведенную выше диаграмму, в столбце 3000 фунтов на квадратный дюйм, когда 12 кубических дюймов масла сливаются из аккумулятора емкостью 1 галлон, давление падает с 3000 до 2750 фунтов на квадратный дюйм и т. д. Итак, один из важных факторов в достижении Аккумулятор подходящего размера должен быть достаточно большим, чтобы это неизбежное падение давления не повлияло на нормальную работу гидравлического контура.Цилиндры и гидравлические двигатели должны быть достаточно большими, чтобы создавать требуемую силу или крутящий момент при конечном давлении, остающемся в конце разрядки аккумулятора. Чтобы найти емкость в галлонах, необходимую для конкретного приложения, выполните следующие шаги проектирования:

Шаг 1. Рассчитайте или оцените как можно точнее объем масла в кубических дюймах, который потребуется из аккумулятора при каждом цикле нагнетания, чтобы пополнить объем масла, вытекающего из системного насоса.

Шаг 2. Учитывая размер используемых цилиндров или гидравлических двигателей, рассчитайте, до какого уровня может упасть давление во время цикла нагнетания без снижения выходной силы или крутящего момента ниже допустимого уровня.

Шаг 3. В таблице используйте колонку, озаглавленную давлением вашей системы, когда аккумулятор полностью заряжен. В левой колонке найдите самое низкое допустимое давление в системе в конце цикла нагнетания. Цифра в таблице — это количество кубических дюймов масла, которое можно извлечь из аккумулятора емкостью 1 галлон при данных условиях давления.

Пример: Если ваше полностью заряженное давление составляет 3000 фунтов на квадратный дюйм, а минимальное допустимое давление составляет 2000 фунтов на квадратный дюйм, диаграмма показывает, что из 1-галлонного аккумулятора можно извлечь 55 кубических дюймов. Предположим, вы рассчитали, что для вашего приложения потребуется 230 кубических дюймов. Минимальная емкость аккумулятора: 230 ÷ 55 = 4,18 галлона. Ближайший стандартный размер аккумулятора составляет 5 галлонов — правильный размер для использования.

Несмотря на то, что цифры в диаграмме показывают объем на 5% меньше расчетного, чтобы позаботиться о потере емкости, которая происходит при быстром разряде, аккумулятор, при использовании в приложениях с длительным хранением, в конечном итоге будет возвращать дополнительные 5% масла, поскольку оболочка, слегка охлажденная быстрым разрядом, постепенно снова прогревается до нормальной температуры.

Математическое решение для размера аккумулятора

Ниже приведена общая формула, позволяющая вычислить расход масла в кубических дюймах из гидроаккумулятора любого размера при любых условиях предварительной заправки и давления в системе. Его можно использовать для условий эксплуатации, не указанных в таблице.

В формулу встроен допуск на потерю мощности в размере 5%, чтобы учесть потерю мощности, вызванную изменениями температуры при сжатии и расширении газа.

Д = [0.95 × P1 × V1 ÷ P2] — [0,95 × P1 × V1 ÷ P3]

D – количество кубических дюймов слива масла.
P1 — предварительное давление азота в фунтах на квадратный дюйм.
P2 — давление в системе в фунтах на квадратный дюйм после сброса объема D кубических дюймов.
P3 — максимальное давление в системе, в PSI, при полностью заряженном аккумуляторе.
V1 — указанный в каталоге объем газа в аккумуляторе в кубических дюймах.
0,95 дает скидку 5% на потерю емкости.

© 1990 by Womack Machine Supply Co. Эта компания не несет ответственности за ошибки в данных, а также за безопасную и/или удовлетворительную работу оборудования, разработанного на основе этой информации.

Гидравлические аккумуляторы | ЭСП Интернэшнл

Ключевые свойства:

Аккумулятор энергии
Аккумуляторы разряжаются в периоды высокого спроса и перезаряжаются в периоды низкого спроса. Часто используется для увеличения подачи насоса во время пиковой нагрузки.

Аварийное резервное копирование
Аккумуляторы могут поддерживать заряд под высоким давлением практически бесконечно и служить аварийным источником питания, если в машине отключится электроэнергия или выйдет из строя насос.

Снижение вибрации и ударов
Насосы, особенно поршневые и шестеренчатые, создают пульсации давления в гидравлических контурах.Быстрое торможение больших цилиндров, удары ковшей экскаватора и внезапное закрытие клапана могут вызвать скачки давления. А гидравлическая жидкость легко передает удары и пульсации через шланги и трубки, что может привести к повреждению компонентов, расположенных ниже по течению.

Установка небольшого аккумулятора рядом с выпускным отверстием насоса может поглощать пульсации, минимизировать вибрацию и обеспечивать более плавную работу. Добавление аккумулятора в обратную линию машин может смягчить удары и смягчить последствия «водяного» удара, чтобы предотвратить повреждение чувствительных компонентов.

Компенсация утечки и температуры
Некоторые гидравлические системы должны поддерживать давление и усилие, когда нет движения или потока, например, удержание нагруженного цилиндра в выдвинутом положении или удерживание зажима закрытым в течение длительного времени. В таких случаях пользователи часто выключают систему для экономии энергии. Аккумулятор может поддерживать постоянное давление, даже если жидкость медленно просачивается внутрь через поршневые уплотнения или зазоры клапанов. Только когда давление в контуре падает ниже заданных пределов, насос запускается и перезаряжает аккумулятор.

Аккумулятор может компенсировать перепады давления, связанные с температурой, в закрытой гидравлической системе. Аккумуляторы минимизируют влияние изменений давления, добавляя или уменьшая количество жидкости в контуре.

Быстрый отклик
Баллонные и мембранные аккумуляторы имеют практически мгновенный отклик и могут быстро подавать жидкость к быстродействующим сервоклапанам и пропорциональным клапанам и улучшать их работу.Аккумуляторы также могут немедленно удовлетворить требования пикового расхода; помогают поддерживать постоянное давление в системах, использующих насосы с переменным рабочим объемом; и обеспечивают компенсацию усилия в непрерывных процессах, таких как прокатка материалов с различным рабочим сопротивлением, что обеспечивает стабильную производительность и повышает производительность и качество.

Что такое аккумулятор? | ЭСП Интернэшнл

Три типа аккумуляторов

И вот мы подошли к трем разным типам аккумуляторов.У нас есть баллонные, диафрагменные и поршневые аккумуляторы.

1. Аккумулятор баллона

Мочевой пузырь — это хлеб с маслом. Вы можете использовать аккумуляторы мочевого пузыря везде. В большинстве гидравлических систем используются баллонные аккумуляторы.

• У вас мочевой мешок.
• У вас есть предварительная заправка азотом.
• Подключен к гидравлической системе.

Эти аккумуляторы используются для гашения пульсаций там, где у вас есть высокая частота, особенно при небольшой амплитуде.Много приложений, не так ли? Но у этого типа аккумулятора есть ограничение. Мочевой пузырь имеет вулканизированный шов, и это слабое место мочевого пузыря. Если у вас высокая частота и высокая потребность в циклах, у вас может быть разрыв в этом шве. Это ограничение данного типа аккумулятора.

2. Мембранный аккумулятор

Тогда можно переходить к аккумулятору диафрагменного типа.

• По сути, то же самое, но с оболочкой из углеродистой стали, но вместо камеры у вас есть диафрагма.
• Также предварительно заправлен азотом и эта порция подключена к системе.

Применение аналогично аккумулятору баллонного типа. Однако у диафрагменного аккумулятора есть преимущество.

Поскольку у вас нет шва в диафрагме, у вас нет ограничений, которые есть у аккумуляторов баллонного типа.

Таким образом, приложения почти одинаковы, но это действительно надежный аккумулятор, особенно когда у вас высокие требования к циклу.Применения с 1 миллионом, 2 миллионами, 3 миллионами циклов — вот где можно использовать мембранный аккумулятор.

3. Поршневой аккумулятор

• Вместо баллона или диафрагмы мы используем алюминиевый поршень для создания барьера с азотом.
• Вы держите азот предварительно заряженным.
• Система подключена к вашей гидравлической системе.

Но на самом деле у вас нет ограничений для этого типа аккумулятора.

Поскольку аккумулятор вы обрабатываете, вы можете сделать его любого размера. Вы можете сделать аккумуляторы с четвертью галлона. Вы можете сделать аккумуляторы на 300 галлонов. Вы можете сделать аккумуляторы, рассчитанные на 40 000 фунтов на квадратный дюйм.

Нестандартные порты, нестандартный дизайн и материалы, поэтому поршневой аккумулятор действительно предназначен для ограниченного применения, когда вы можете создавать аккумуляторы нестандартной конструкции.

Спасибо.

Гидроаккумуляторы – обзор

13.

1.2 Способы хранения

Методы хранения энергии могут быть в целом, как правило, категории:

•

3

Chemical

1 •

1

•

Biofuels

•

жидкий азот

•

Oxyhydrogen

•

перекись водорода

•

Биологическая

•

Крахмал

•

Гликоген

•

Электрохимический

•

батареи

батареи

•

Flow

•

Топливные элементы

•

Электрические

•

Конденсатор

•

Суперконденсатор

90 682

•

•

сверхпроводящие магнитные энергии Хребели

•

Mechanical

•

Сжатая энергия сжатого воздуха (CAES)

•

Маховик Энергосместное хранение

•

•

гидравлический аккумулятор

•

•

•

Spring

•

72

•

Thermal

•

Средство для льда

•

•

•

•

Криогенный жидкий воздух или азот

•

сезонный термический магазин

•

Солнечный пруд

•

Горячие кирпичи

906 71 •

Графитовый аккумулятор очень высокой температуры

•

паровая аккумулятор

•

ishootilet Locomotive

2

•

3

Eutectic System

Электролиз многие десятилетия и широко используется для получения кислорода и водорода в химической и бумажной промышленности, в больницах, для сварки. Для хранения энергии водород все еще находится на ранней стадии разработки. Первоначальные затраты высоки из-за высокого давления и диффузии водорода, а обычное оборудование для хранения газа не подходит. Потери при преобразовании в процессе обратного преобразования электроэнергии в электроэнергию могут составлять 65–80 % за счет потерь в выпрямителе, электролизере, сжатии, передаче и топливном элементе (QuantumSphere Inc., 2006).

На рынке разрабатывается несколько коммерчески жизнеспособных систем накопления энергии для гибридных электромобилей (HEV).Типы устройств, которые наиболее перспективны для решения проблем хранения энергии, — это батареи, маховики и ультраконденсаторы. Как показано на рисунке 14.2, и бензин, и водород имеют более высокую удельную энергию, чем остальные из этих электрических накопителей (Fuel Cells, 2000, 2008).

Преимущество гибридных электромобилей заключается в том, что они могут использовать высокую удельную энергию жидкого или газообразного топлива, что позволяет транспортным средствам преодолевать большие расстояния. И наоборот, HEV может использовать высокую удельную мощность накопителя электроэнергии для обеспечения требований пиковой мощности.

Аккумуляторы для хранения электроэнергии широко используются во многих областях. Для электромобилей во многих промышленно развитых странах разрабатывается литиевая батарея нового поколения; ожидается, что они также будут постепенно доступны для крупномасштабного хранения.

Другая возможная технология — ультраконденсаторы. Эти устройства работают путем накопления и разделения разноименных зарядов. Их перспективность заключается в том, что они не имеют движущихся частей и что количество циклов их зарядки-разрядки велико.Плотность энергии суперконденсаторов в 100 раз выше, чем у обычных конденсаторов, а плотность мощности в 10 раз выше, чем у обычных батарей, что позволяет использовать их в портативной электронике и электромобилях, а также для хранения энергии, вырабатываемой из возобновляемых источников, таких как ветер. и солнечная энергия (Wagner, 2008) (рис. 13.4).

Рисунок 13.4. Модуль маховика, Национальное управление по аэронавтике и исследованию космического пространства.

Из программы аэрокосмических маховиков НАСА.

Электрохимические устройства, называемые топливными элементами, были изобретены примерно в то же время, что и батарея, в 19 веке.Однако по многим причинам топливные элементы не были хорошо развиты до появления пилотируемых космических полетов (таких как программа Gemini в США), когда на космических кораблях потребовались легкие, нетепловые (и, следовательно, эффективные) источники электроэнергии. Развитие топливных элементов увеличилось из-за попытки повысить эффективность преобразования химической энергии, хранящейся в углеводородном или водородном топливе, в электричество (Wagner, 2007).

Также были исследованы несколько других технологий: хранение сжатого воздуха, которое можно закачивать в подземные пещеры и заброшенные шахты (Wild, 2010), а также метод, используемый в Солнечном проекте и Солнечной башне Tres Power Tower, в котором для хранения используется расплавленная соль. солнечной энергии, а затем распределять эту энергию по мере необходимости.Система перекачивает расплавленную соль через башню, нагретую солнечными лучами. В изолированных контейнерах хранится горячий солевой раствор; при необходимости вода используется для создания пара, который подается на турбины для выработки электроэнергии. Его можно использовать отдельно или в сочетании с энергией ветра в установках коммунального назначения мощностью 50 МВт и более, как это было продемонстрировано на юге Испании и в США. При рабочих температурах до 400°C накопительная среда может производить пар для обычных паровых турбин в сочетании с производством электроэнергии.Технологическое тепло может распределяться сетью централизованного теплоснабжения для отопления и охлаждения с помощью абсорбционных чиллеров (NREL, 2011).

CAES — это способ хранения энергии, выработанной в один момент времени, для использования в другое время; он уже несколько лет работает в США и Германии. Непиковая (дешевая) электроэнергия сжимает воздух в подземном резервуаре для хранения воздуха (Рисунок 14. 4), а затем воздух подает газотурбинный генераторный комплекс для выработки электроэнергии в пиковые (высокие цены) периоды (дикий , 2010).

Избыточное переменное электричество используется для сжатия атмосферного воздуха в глубоких подземных кавернах типа хранилищ природного газа. При потреблении происходит обратный процесс, и воздух приводит в действие турбину обычного типа, которая вместо природного газа или пара использует сжатый воздух, подключенный к генератору. Во время сжатия выделяется тепло, тогда как при декомпрессии происходит обратный процесс, и воздух расширяется, так что система может подавать охлажденный воздух. Электрический КПД составляет около 50%; общая эффективность может быть повышена, если используется потенциал нагрева и охлаждения.Аналогичная концепция использует воздушные компрессоры с приводом от ветра (Pockley, 2008).

Аккумуляторы устанавливаются во многих странах для компенсации колебаний спроса на электроэнергию (рис. 14.5). Насосные хранилища имеют двойное назначение. Гидроаккумулирующая станция спроектирована с двумя резервуарами: верхним и нижним. Как и любая другая гидроэлектростанция, гидроаккумулирующая станция вырабатывает электроэнергию, пропуская воду через турбогенератор. Однако, в отличие от обычных гидроэлектростанций, когда гидроаккумулирующая станция вырабатывает электроэнергию, она может затем перекачивать эту воду из нижнего резервуара обратно в верхний резервуар.Это делается в непиковые часы, используя электроэнергию из другого источника для работы насосов завода, фактически сохраняя эту электроэнергию в непиковые часы (Duke Energy, 2012). Их общее применение ограничено топографией; в Европе уже разработано большинство потенциальных площадок для хранения насосов.

Можно упомянуть и другие решения для хранения. Расплавленная соль используется для накопления концентрированной солнечной энергии. Его можно использовать отдельно или в сочетании с энергией ветра в установках коммунального назначения мощностью 50 МВт и более, как это было продемонстрировано на юге Испании и в США. При рабочих температурах до 400°C накопительная среда может производить пар для обычных паровых турбин в сочетании с производством электроэнергии. Технологическое тепло может распределяться по сети централизованного теплоснабжения для отопления и охлаждения с помощью абсорбционных чиллеров (Mancini, 2006).

В Дании на местных ТЭЦ установлено несколько сотен резервуаров для хранения горячей воды; диапазон размеров от 10 м ³ до 30 000 м ³ . Критерии размеров часто охватывают потребность ТЭЦ в подаче электроэнергии в сеть централизованного теплоснабжения в период низкой пиковой нагрузки в выходные дни.

Хранение энергии играет решающую роль в обеспечении нашего энергетического будущего (рис. 13.5):

 рис. 13.5. Концептуальное представление концепции накопления энергии на сжатом воздухе.

От администрации долины Теннесси (TVA) (2004 г.). http://www.tva.gov/power/pumpstorart.htm.

•

служит в качестве резерва электроэнергии, как и национальный запас нефти;

•

стабилизация рынков электроэнергии;

•

стабилизация передающей и распределительной сети;

•

позволяет более эффективно использовать существующие генерирующие активы; и

•

делают возобновляемые источники энергии экономически жизнеспособными (Maegaard, 2011).

Как выбрать гидроаккумулятор? – Moorejustinmusic.com

Как выбрать гидроаккумулятор?

Рекомендации по выбору аккумулятора

1. Системные требования.
2. Требуемый расход и общий объем жидкости — для этого требуются характеристики насоса, трубопровода, цилиндра и других компонентов.
3. Максимальное рабочее давление в системе — следует учитывать рассчитанное пиковое потребление, а также периодические и мгновенные выбросы.

Можно ли восстановить гидроаккумулятор?

Наши специализированные производственные и ремонтные бригады могут отремонтировать даже устаревшие гидроаккумуляторы. Гидроаккумуляторы нуждаются не только в ремонте и техническом обслуживании, но и в периодической повторной сертификации, которая включает испытание на объемное расширение для проверки эластичности материала.

На какое давление должен быть настроен гидроаккумулятор?

Обычно предварительная зарядка аккумулятора устанавливается в диапазоне от 60% до 80% от минимального давления в системе. Таким образом, мочевой пузырь не расширяется настолько, чтобы закрыть тарелку во время нормальной работы. Аккумуляторы предварительно заряжаются сухим инертным газом азотом, а не просто сжатым воздухом.

Как узнать, какой объем аккумулятора мне нужен?

Минимальная емкость аккумулятора: 230 ÷ 55 = 4,18 галлона. Ближайший стандартный размер аккумулятора составляет 5 галлонов — правильный размер для использования.

Аккумулятор какого размера мне нужен?

Какой объем аккумуляторного бака мне нужен? Это зависит от количества выпускных отверстий в вашей системе, частоты их использования, производительности насоса и доступного пространства.Чем больше резервуар, тем реже будет запускаться насос и тем дольше он будет работать до остановки.

Как я узнаю, что мой гидроаккумулятор неисправен?

Кавитация или вращение являются результатом загрязнения гидравлической жидкости. Воздух, присутствующий в гидравлической системе, издает стучащий звук, когда он сжимается и разжимается всякий раз, когда он циркулирует по системе. Шум может возникать даже из-за вспенивания гидравлической жидкости.

Почему аккумулятор заправлен азотом?

Аккумуляторы используют азот для поддержания давления гидравлической жидкости. Если жидкость пуста, давление азота составляет около 2000 фунтов на квадратный дюйм. Давление азота в резервуаре низкого давления будет варьироваться от 60 фунтов на квадратный дюйм в пустом состоянии до 200 фунтов на квадратный дюйм в полном.

Сколько стоит пневматическая винтовка PCP?

Начиная с 2099,95 долларов США. Пневматическая винтовка PCP использует сжатый воздух в качестве источника энергии, и нашим клиентам нравится мощность и точность, которые вы можете получить.Преимущества пневматических винтовок с предварительным зарядом заключаются в многозарядной мощности и точности, которые могут иметь большое значение как для новичков, так и для более опытных стрелков.

Кто производит пневматические винтовки?

AirForce Airguns, первый производитель пневматических винтовок с предварительным зарядом (PCP) в США, уже много лет производит высокоточные винтовки, разрабатывая самую передовую в мире систему стрельбы из пневматического оружия.

Пневматическая винтовка «Кондор» — игрушка?

Произошла ошибка при получении информации о совместном использовании.Пожалуйста, повторите попытку позже. «Предварительно заряженная пневматическая винтовка Condor от AirForce Airguns — это взрослая винтовка, ни в коем случае не игрушка.

Какая пневматическая винтовка самая мощная на рынке?

Пневматические винтовки PCP. Если вы ищете самую мощную пневматическую винтовку, которую можно купить за ваши деньги, вам понадобится пневматическая винтовка pcp. Пневматические винтовки PCP используют сжатый воздух под давлением 2500-3000 фунтов на квадратный дюйм для обеспечения мощных выстрелов с большей точностью. Как правило, они имеют встроенный резервуар или навинчивающийся резервуар, который удерживает воздух.

.

No related posts.
