чертежи порядовки и описание кладки печи

На чтение 11 мин Просмотров 1.4к. Опубликовано 16.12.2020 Обновлено 01.12.2020

Отопление организуют разными способами, ориентируясь на местные условия и доступность топлива. Русская печь, построенная своими руками, обеспечит дом теплом в любую погоду. Приступать к постройке нужно только под руководством опытного печника, так как неправильно прочитанная и выполненная порядовка, скорее всего, приведёт к необходимости переделывать всю работу заново.

Почему русские печи так популярны

Русская печь — габаритное сооружение, которое хорошо нагревается и долго держит тепло

Разнообразие конструкций позволяет получить множество качеств, которые послужили причинами возвращения моды на русские печи.

Устройство медленно прогревается, но в то же время массивные кирпичные стенки долго отдают тепло. Благодаря такому качеству дом протапливают всего два раза в день, что снижает время обслуживания. Современные строительные материалы только улучшают КПД и свойства по сохранению комфортного микроклимата.

Если предполагается регулярно готовить пищу, помимо обязательного горнила, в конструкции предусматривают варочную поверхность и жарочный шкаф небольшого размера. Для использования этих элементов предусматривают отдельные топки, чтобы не греть дом в летнее время.

Для небольших строений, а также для редко посещаемых дач целесообразно построить русскую печь с лежанкой, которая прогреется и станет комфортным местом отдыха.

Стенки сооружения не нагреваются до высоких температур, поэтому на них безопасно сушить одежду и обувь из любых материалов.

Кроме выполнения практических целей, русская печь может быть украшением дома. Для этого используют отделку плиткой, изразцами, а иногда колорит вносят просто побелённые стенки.

Популярны варианты со встроенными каминами. Топка и готовка происходит в помещении кухни, а со стороны комнаты находится портал с открытым огнём.

Можно выложить печь любого размера и дизайна

Популярность добавляют положительные качества сооружения:

• пожарная безопасность — поверхности не нагреваются до высоких температур, что исключает воспламенение стен, потолка и окружающих предметов;
• длительный срок эксплуатации до капитального ремонта, обеспечиваемый использованием долговечных материалов;
• равномерность распределения тепла благодаря большой площади прогреваемых стенок;
• универсальность, возможность встроить сооружение в различные варианты дизайнов помещений;
• простота в обслуживании.

Среди отрицательных сторон выделяют:

• сложность самостоятельной постройки для неопытного пользователя;
• необходимость в массивном фундаменте;
• высокую стоимость из-за большого количества стройматериалов и оплаты работы профессиональных печников;
• большой расход дров, которые необходимо хранить в защищённом от осадков месте.

Приняв решение сложить русскую печь своими руками, и приступают к выбору проекта, заготовке материалов и непосредственно к работе.

Разновидности русских печей

Маленькая русская печь

При подборе проекта обращают внимание на классификацию обогревательных устройств.

Печи различаются по нескольким параметрам:

1. Размер. Эконом-вариант габаритами до 1500х1700 мм строят чаще всего в бане или летней кухне. Среднеразмерные со сторонами от 1500 до 1700 мм используют в небольших домах, на кухне. В состав могут входить плита, камин, духовые шкафы. Большие формы от 1,7 м применяют для обогрева больших домов или в качестве кухонь в общепите. Сооружения обустраивают полноценными лежанками, шкафами для выпечки и варочными поверхностями.
2. Расположение. Различают отдельно стоящие или комбинированные модели с каминами, варочными поверхностями, зоной барбекю и т. п.
3. Устройство. Традиционный вид имеет неотапливаемые элементы в нижней части. Современные конструкции прогреваются по всей высоте.
4. Способ топки. Чёрные и серые сейчас используются крайне редко. Современные конструкции топят «по белому».

Перед постройкой тщательно обдумывают варианты использования устройства, что позволит сэкономить средства на постройку и выбрать оптимальное расположение печи в доме.

Элементы конструкции

Элементы конструкции русской печи

Чтобы понять чертежи, пояснения к ним и разобраться с порядовкой, следует изучить термины, применяемые специалистами-печниками.

• Топливник или горнило — часть сооружения в котором происходит сжигание топлива и в некоторых случаях приготовление пищи методом запекания или томления.
• Свод – массивный элемент ограничивающая верх горнила. Кладка проводится без пустот. Благодаря большой массе камня, свод накапливает тепло при топке и долго греет комнату в период между закладкой дров.
• Под (лещадь) — низ топливника, необходимый для придания конструкции прочности.
• Щека (очёлок) — фасад печи, объединяющий под, горнило и свод.

• Устье – отверстие горнила, через которое закладывают топливо и загружают посуду.
• Шесток – горизонтальная поверхность, обеспечивающая удобство работы с посудой. На площадку ставят утварь перед помещением её в горнило и после извлечения.
• Подшесток служит для хранения посуды, топлива других принадлежностей. Элемент находится под шестком и не нагревается.
• Подпечье — пространство под подом, в котором хранят запас дров.
• Хайло — устройство, соединяющее горнило и дымовую трубу.
• Печурки — ниши, увеличивающие площадь стенок и улучшающие теплообмен. Выемки используются для сушки трав и мелких предметов.
• Порожек (зуб, газовый порог) — дугообразное перекрытие свода для удержания горячих дымовых газов и увеличения площади отдачи тепла, за счёт чего повышается КПД. Иногда элемент называют перетрубьем или щитком.
• Перекрыша — часть печи, на которую устанавливают лежанку.
• Подовая — пустотелое пространство для увеличения времени сгорания дымовых газов.
• Подтопок — небольшая печь, расположенная под шестком или сбоку от него.

Для регулировки режима работы и скорости сгорания топлива в печь встраивают задвижки дымосборников и нижнекамерного отдела, поддувальную дверцу зольника. Обязательно готовят заслонку — железную деталь, закрывающую горнило во время топки.

Размеры и порядовки

Порядовка для русской печи

Теплоотдача печи зависит от площади поверхностей, отдающих тепло. На первом этапе расчётов определяют возможные теплопотери самого дома. Параметр зависит от материала, толщины стен, качества утепления.

Если нет желания углубляться в тему, можно применить простой вариант, пригодный для среднестатистических строений:

1. Замеряют длину, ширину и высоту внутренних помещений дома.
2. Перемножив полученные данные, получают общий объём.
3. Умножают объём на 40 Вт/ч, получая средние энергопотери постройки.

Пример. Дом 10х10 метров с толщиной стен 40 см и потолками 2,6 м. Внутренний объём равен 9,6х9,6х2,6. Получаем 240 м3. Теплопотери составят (240 м3х40 Вт/ч) 9600 Вт/ч.

Для отопления необходимо соорудить печь с теплоотдачей около 10 кВт/ч.

Строители рекомендуют ещё один способ расчёта. На 10 м2 площади закладывают мощность обогревателя 1 Квт/ч. Если умножить 9,6х9,6 м, то получится 92 м2. Таким образом также получается примерная мощность печи 92/10=9,2 Квт/ч.

Опыт эксплуатации показывает, что квадратный метр поверхности русской печи способен отдавать 0,5 кВт/ч тепла. Для расчётов принимают только боковые стены без учёта основания и перекрытия. Следовательно, при потолках 2,6 м, периметр печи должен составить 20/2,6=7,69 м. Такой периметр обеспечит устройство 2х1,7 метра.

Исходя из размеров выбирают подходящий рабочий чертёж русской печи с порядовкой. Схемы можно найти в Интернете, их публикуют профессиональные печники и специализированные организации.

Необходимые инструменты

Кладку производят на готовый фундамент

Приспособления и инструменты для строительства есть в арсенале любого домашнего мастера.

Понадобятся:

• штыковая лопата для копки котлована под фундамент;
• совковая лопата для замешивания раствора;
• уровень и отвес;
• угольник и бечёвка для выставления прямых углов;
• линейка или рулетка;
• мастерок или кельмы для кладки и штукатурки;
• молоток-кирочка для кладки и подгонки кирпича;
• ёмкость для замешивания раствора, вёдра.

Для точного подбора и подпила кирпича для свода лучше применять болгарку с отрезным кругом по камню.

Выбор места в доме

В большой комнате печь можно располагать посредине для равномерной передачи тепла

Как правило, русскую печь располагают у одной из стен или в углу комнаты, так она занимает меньше места. Однако, стоит учитывать, что от стен необходимо оставить зазор. Таким способом достигается увеличение полезной (отдающей тепло) площади.

В домах из нескольких комнат печь располагают таким образом, чтобы стенки отопительного прибора были в каждом помещении.

Устье печи должно освещаться светом от бокового окна. Топку располагают в комнате ближней ко входу в дом, таким способом облегчается доставка дров и удаление золы.

Важные нюансы при выборе места для печи:

• дымоходы располагают около внутренних несущих стен;
• над печью не должны проходить балки перекрытий;
• под печью устраивают фундамент глубиной 40–50 см;
• ширина зазора до стен должна составлять минимум 15 см, что обеспечит циркуляцию воздуха;
• лежанку оборудуют в спальной комнате;
• сушилку обустраивают в прихожей, что исключит неприятные запахи в жилых помещениях.

В однокомнатных постройках расположение печи существенного значения не имеет, учитывают удобство эксплуатации и минимальное занятие полезной площади.

Этапы строительства

Выделяют три основных этапа строительства:

• обустройство фундамента;
• возведение «тела» печи;
• строительство дымохода;
• отделочные работы.

В каждом случае понадобятся свои строительные материалы. Важен состав и пропорции растворов.

Обустройство фундамента

Для заливки фундамента необходимо прорубить пол и снять слой грунта

Русские печи возводят из полнотелого кирпича. Масса постройки велика, поэтому обязательно наличие прочного основания.

Пошаговый алгоритм возведения фундамента:

1. Роют котлован глубиной 40—50 см.
2. Дно засыпают смесью песка и гравия в пропорции 1х1. Разравнивают поверхность, проливают подушку водой и тщательно трамбуют.
3. Обустраивают опалубку, чтобы высота бетонного основания составляла 30—40 см.
4. Укладывают арматуру диаметром от 8 мм с шагом решётки 15х15 см.
5. Заливают бетонную смесь. Марка раствора М150–М200. Для этого берут цемент (М500): песок:щебень средней фракции в пропорции 1:2,5:3,5. Другой способ возведения — обустройство бутового фундамента, когда укладывают крупные камни, а пространство между ними заполняют цементно-песчаным раствором марки М150 (цемент 1 часть, песок 3,5–4 части).

Срок набора полной прочности бетоном составляет 28 суток. Их можно потратить на заготовку кирпича и компонентов кладочной смеси.

После того как раствор наберёт прочность, на бетонную подушку укладывают сплошные слои керамического полнотелого кирпича, таким образом, чтобы вывести основание в уровень пола первого этажа.

Строительство тела печи

Для кладки кирпича потребуется глиняный раствор

Перед покупкой кирпича тщательно изучают порядовую схему кладки исходя из которой вычисляют количество необходимых кирпичей.

Внутренние стенки, соприкасающиеся с пламенем, необходимо выложить огнеупорным кирпичом.  Для стенок и дымохода используют полнотелый керамический, а для внешних стен отделочный или тот же керамический, если отделка будет заключаться в штукатурке или побелке.

Для кладки используют покупные смеси или готовят глиняно-песчаный раствор самостоятельно.

В зависимости от используемой глины выбирают соотношения:

• для жирной глины — ведро глины и 2,5 ведра песка;
• для средней — 1х1,5;
• для тощей — 1х1.

Инструкция по изготовлению раствора:

1. Глину измельчают, очищают от примесей, просеивают.
2. Отмеряют количество полученного компонента.
3. Заливают глину водой на срок не менее 3 суток.
4. Добавляют в ёмкость песок исходя из необходимых пропорций.
5. Перемешивают смесь до однородного состояния.

Опытные печники рекомендуют практичный способ проверки готовности кладочного состава. Необходимо положить раствор на штыковую лопату. Если он сползает при наклоне около 45°, консистенция подобрана правильно.

Используя выбранную порядовку, проводят возведение печи. Обязательно устанавливают и закрепляют раствором дверцы, заслонки и задвижки.

Не рекомендуется в один день выкладывать больше 2—3 рядов, так как раствор пластичный и может не выдержать массы кирпичей.

Для изготовления варочной поверхности целесообразно использовать чугунные детали с концентрическими кольцами крышками. Они позволяют подобрать и открыть огонь под кастрюли разного размера.

Особенности дымохода

Дымоход кирпичной печи прокладывают через потолок и чердак

Не доходя 3 кирпича до потолка начинают обустраивать разделку — увеличение толщины трубы, необходимую для обеспечения пожарной безопасности. Правило особенно важно при деревянных перекрытиях.

После выхода на чердак трубе возвращают первоначальные размеры. Класть кирпичи трубы допускается на цементно-песчаный раствор марки М 200.

По мере возведения внутреннюю поверхность трубы штукатурят и тщательно разравнивают, так будет откладываться меньше копоти.

Верх дымохода защищают колпаком.

Для жилых помещений действует обязательное правило: высота среза дымохода от нижней части топки не должно быть меньше 5 м, а сам срез должен располагаться выше конка крыши.

Запуск отопительного прибора в работу

Первый раз печь топят медленно, чтобы кирпич прогрелся и остатки влаги улетучились

Топить только что построенную русскую печь обычным способом недопустимо.

Технология следующая:

1. Открывают все заслонки, чтобы улетучились излишки влаги.
2. Для первой топки берут не больше 3 кг дров.
3. Укладывают топливо.
4. Стараются зажечь верхние прутья, чтобы огонь распространялся постепенно и не вызвал быстрого прогрева.

После сгорания дров открывают все заслонки для просушки и удаления остатков дыма.

Дальнейшая сушка печи длится в среднем неделю. Топки проводят дважды в сутки, не допуская сильного нагрева стенок. В среднем используют около 5 кг дров.

Готовность печи к работе определяют по конденсату на дверцах после остывания печи. Если конденсат перестал выпадать, русская печь готова к полноценной эксплуатации.

Как сделать русскую печь с камином —

КЛАДКА ПЕЧЕЙ

Своими руками!

Русская печь 5х6,5 кирпича с камином.

Русская печь с камином Ижевск.

Привет печникам и подписчикам! В этой статье я покажу кладку Русской печи которую мы с Алексеем Емшановым сделали в начале 2014 года в городе Воткинск. Про эту печь я уже давно записал ролик и считал что этого достаточно, что бы начинающий печник смог понять как сделать такую печь. Но это подошло не всем у многих нет хорошего интернета и им удобнее читать отдельно написанную статью и порядовку, чем постоянно смотреть в ролике как должен быть сделан тот или другой канал. Подписчики написали об этом в комментариях под роликом и у меня другого варианта не осталось что бы написать эту статью.

На фото показана эта Русская печь спустя два года работы и отделки камнем и штукатуркой. Эти фото сделаны осенью 2016 года и печь выглядит на порядок лучше чем при сдаче в 2014. Одним из плюсов этой печи является относительно небольшой размер, колпаковая система каналов подтопка, большое горнило Русской печи и небольшая каминная вставка из чугуна. Так же в печи практически не использовался шамотный кирпич( за исключением топливника и свода РП) по причине строгой компоновки печи в указанный размер футеровку каналов было делать нельзя, тем не менее за первые два года службы печи не трещин не более серьезных повреждений у печи не было выявлено и со слов заказчика его все устраивает.

Сегодня оглядываясь в 2014 год и порядовку этой печи у меня складывается двоякое мнение. С одной стороны технологии кладки этой печи на сегодняшний день достаточно устаревшие и сейчас в кладке мы используем наработки 15-16 года которые я считаю намного эффективнее. С другой стороны новые технологии очень сильно усложняют процесс кладки и стоимость материалов и расходников, при этом эта Русская печь за два года работы показала себя очень хорошо и явных недостатков не выявила. В такие моменты в голове появляются мысли что все таки гонка за максимальным КПД и надежностью печи не должна превышать разумных пределов и выводить стоимость и сложность кладки печи на уровень недостижимый для большинства заказчиков.

Для тех кто еще не видел описание кладки этой печи в моем ролике или для тех у кого возникнут вопросы по конструкции печи прикладываю видео. Так же если вам будет что то непонятно вопросы можно задать либо тут либо под роликом либо в нашей группе ВК.

Порядовое описание кладки РП с камином.

В очередной раз хочу напомнить что порядовки печи не является инженерным чертежом и показывает лишь порядок кладки расположение каналов задвижек и других элементов печи. Грамотная перевязка делается самим печником на месте каждый раз по разному в зависимости от расположения печи в пространстве размеров и отклонений кирпича и швов, от выбора формы и размера печной фурнитуры и способа отделки печи.

Спасибо тем кто досмотрел статью до конца, следите на обновлениями нашего канала и сайта, этой осенью будет много новых полезных роликов и статей.

Русская печь с лежанкой и камином

Первое, что возникает, как символ, отсутствие подворья и одиноко стоящая русская печь. Такие картины сгоревших в войне деревень известны каждому. Нет уже ничего, а трубы белеют. Русская печь была центром всей домашней жизни много веков. В ней готовили пищу себе и домашним животным, грелись на лежанке и сушили там одежду. Вечером в специальной нише, светце, горели лучины, освещая комнату. Один раз в сутки топили печь, давала она тепло и пищу, в ней пекли хлеб, мыли детей, если не было бани, прямо в устье.

Устройство русской печи

Классическая печь должна состоять из следующих элементов:

• топки, в которой дно называется подом, а передняя часть устьем;
• подпечья – пространства для хранения дров и утвари;
• шесток – пространство ближе к устью;
• выход продуктов сгорания – хайло.

Кроме того, конструктивные части называются шесток, запечек, лежак и имеют дополнительные дверцы, вьюшки, заглушки. Поэтому установить всё на место своими руками и получить эстетичную конструкцию в силах тот, кто хоть немного владеет навыками каменщика и может выложить по отвесу стенку.

Принцип функциональности печи

Массивное двухтонное сооружение из кирпича во время нагревания забирало тепловой поток и копило в своих недрах, чтобы потом постепенно отдавать его при остывании.

Пол топочной камеры, после того как печь была протоплена, мог хранить тепло много часов. В топке никогда не было сажи, она сгорала. Поэтому сметённая в загнёт зола ещё долго хранила тепло остывающего пода, а в печи уже готовилась снедь и корм скоту. Топочная камера была просторной, и в неё входило несколько чугунков одновременно. Чугунки были единственной посудой, которую можно было засунуть в горячую печь на расстояние до полутора метров с помощью ухвата.

Прежде чем готовить, хозяйка узнавала температуру в печи с помощью бумаги. Известно, что газетная бумага горит при температуре 200 градусов. И если она воспламенялась сразу, то считалось, что под нагрелся до 300, через пять секунд – до 270, 15 секунд — 250, полминуты – 200 градусов. А потом ждали, когда же бумажка обуглится. Сто восемьдесят градусов в топке было, если обугливание происходило через 5 минут. Для того чтобы выпечь вкусный хлеб с хрустящей корочкой нужно было дождаться температуры около 180 градусов, но ставить раньше, так как хлеб в русской печи сидел больше двух часов.

Все блюда из русской печи имели особый вкус и пользу. Но настоящим лекарем становилась русская печь с лежанкой для изгнания простуды. Медленно отдавал кирпич своё тепло на лежанке, и постепенно прогревалось тело, косточки, быстрее бежала кровь. Домашним лекарем было это чудо русской избы.

Был и притопок, на котором готовили пищу быстро, если не надо было топить всю печь. Им пользовались в основном в летнее время. Топочная камера несколько продлялась, и с тыльной стороны был выложен припечек, где удобно было сидеть с рукодельем. Вверху было углубление и отверстие для вытяжки копоти в хайло. Там устанавливали жирник, лучину или коптилку, чад и смрад от их горения вытягивался в воздушник, который имел заслонку.

После прогорания дров выход газов закрывался плотной заслонкой, и нагретый воздух через устье выходил в помещение. Такая конструкция устанавливалась одна на всю крестьянскую избу, она и зонировала её. Устье было на кухне, а гладкая стена отделяла «залу», куда приходили, только управившись с домашними делами. Тёплая стена нагревала помещение, но на расстоянии от печки было прохладно.

Новое время изменило компоновку русской печи. Запрос на обогреватель остался, но некоторые функции её оказались невостребованными. Изменились размеры, появились новые опции, конструкция получила новую направленность в современном дизайне.

Новые элементы современной печи

Классическая русская печь представляла громоздкое сооружение примерно 3 метра в длину и 2 в ширину. Современные размеры русских печей считаются большими, если занимают место 1,5 *2,3 метра и малыми, при длине 1,75 метра и при той же ширине. Но это только те экземпляры, на которые имеются фото и чертежи. Мастеров много, и устройства бывают малогабаритными, но имеющими камин и лежанку. Выполненная своими руками русская печь может иметь меньше опций и напоминать голландку. Современные конструкции отличаются:

• по устройству;
• по положению;
• по дизайну.

Выбрать традиционно полое расстояние внизу под устьем, где можно хранить утварь, или кирпичное основание с нагревом по тепловым каналам — дело вкуса. Лучше, конечно, предусмотреть нагрев, иначе пол будет холодным. Но если в загородном доме тёплые полы, то и стилизация под старину придётся к месту. К русской печи может быть пристроена варочная чугунная плита с независимой топкой.

Домашний обогреватель и варочный прибор может быть отдельно стоящим элементом по замыслу дизайнера, может входить в комплекс кухонного оборудования.

Конструкция может иметь лежанки различной высоты, камин, выходящий на противоположную сторону от устья. Она покрывается слоем прозрачной облицовки, подчёркивающей красоту и точность работы мастера, а может быть, в изразцах. Нет предела фантазии.

Построить печь своими руками

Выбрав обогреватель с лежанкой и камином, следует определиться её размерами. Рассматривается конструкция размером в 1,5*2,0, небольшая, с топкой на высоте 45 см и лежанкой наверху.

Устройство фундамента

Первым этапом обустройства отопительной конструкции своими руками станет возведение печного фундамента. Он возводится на стадии нулевого цикла и не имеет связи с контуром дома. При этом необходимо вырыть котлован под фундамент на глубину промерзания несколько больше размера печи, уложить песчаную подушку, выполнить опалубку и залить раствором бетона, 28 дней бетон должен стоять свободным без нагрузки.

После застывания фундамента, стяжки его на уровень пола, потребуются материалы согласно спецификации той модели русской печи, что выбрана по проекту. Только имея на руках проект и указанную в нём порядовку, можно построить хорошо работающую русскую печь. Поэтому необходимо приготовить все материалы:

• кирпич красный и шамотный;
• нужную глину;
• фурнитуру и другие металлические детали внутреннего обустройства.

Спецификация прилагается к каждому проекту печи.

Этапы кладки

Работа по возведению русской печи состоит из следующих этапов.

1. Обустраивается подпечек любым из доступных способов. Основанием для тела может стать, перекрывающая конструкцию, бетонная плита. При этом между подпечком и подом должна быть выполнена сухая подсыпка песка, битого кирпича или другого теплоёмкого материала. Впоследствии подовая подсыпка позволит создавать тёплую подушку на которой готовятся такие вкусные томлёные блюда и печётся настоящий дрожжевой деревенский хлеб.
2. После этого работа по возведению печи идёт в последовательности, которая называется порядовкой. Каждый ряд изображён на фото, соблюдая последовательность операций, через 25 рядов печь будет выложена – стандарт. Для хорошей работы конструкции внутренние части свода и хайло должны быть выложены очень ровно подогнанным кирпичом. От гладкости стенок, где уходят раскалённые газы, будет впрямую зависеть режим горения. Под топки должен выполнен с наклоном.

Использование готового проекта

Для того чтобы выложить самостоятельно русскую печь с лежаком и камином, выходящим в комнату, можно воспользоваться готовым проектом, адаптированным к современным требованиям. На сайте предоставлено фото с готовыми разработками такой конструкции №132(А) РП – 4800. Обогреватель может отопить до 45 м* помещения, имеет два подтопка и габаритный размер 1410*2040 мм. Проект состоит из комплекта разработанных чертежей, спецификации и пошаговой инструкции. На этом же ресурсе можно найти и другие конструкции печей с другим расположением лежанки и камина.

Печь приобретёт свою индивидуальность только после её облицовки. Она должна иметь чистые ровные швы кладки, при этом вся лицевая поверхность должна быть очищена с помощью абразивных материалов. После этого поверхность декорируется любыми доступными способами, и становится предметом гордости мастера.

Однако не каждый может создать русскую печь с лежанкой своими руками, особенно если нужен камин. Работа эта требует навыков, сноровки и много времени. Переделывать плохо построенное громоздкое сооружение станет дороже. Работа мастера ценится дорого, но конструкция будет работать многие годы.

Искусное сочетание разных элементов в одном устройстве! Как построить русскую печь с камином и лежанкой

Специалисты утверждают, что для нервной системы полезно смотреть на горящий огонь или на текущую воду: это успокаивает организм.

Поэтому дачники при строительстве печи в доме хотят, чтобы в ней обязательно был камин.

Такое сочетание уместно в русской печи, которая и обогреет, и приготовит разнообразные блюда, и обеспечит спальным теплым местом.

Устройство русской печи с камином

Схема прибора может быть как самой простой, так и максимально сложной с традиционными для русской печи элементами:

• с местом для просушки дров — подпечьем;
• с отделом для хранения посуды и другой утвари — печуркой;
• с местом для горячих горшков, вынутых из печи — шестком;
• с камерой под шестком — перетрубьем;
• с поверхностью в камере для готовки пищи, куда ставят варочную посуду — подом;
• с самой камерой для приготовления — горнилом;
• с перекрытием дымоотвода для сохранения тепла — вьюшкой;
• с окошком, ведущим в дымоход — душником;
• с регулятором тяги — заслонкой.

Габариты русской печи раньше измерялись в аршинах. Типовая печь строилась по размерам — ширина — 142 см (2 аршина), общая высота — 213 см (3 аршина), высота до лежанки — 2 с половиной аршина или 176,5 см. Сегодня эти величины варьируются с учетом запроса владельца загородного дома.

Приборы могут быть шириной 80 см, высотой — 120 см. Как правило, они не предусматривают спального места, приготовление пищи в подобных конструкциях ограничено функциональностью. Но в такое сооружение можно вмонтировать камин. Строят и огромные приборы — до 4 метров в ширину и длину. Обычно они комбинированные и включают в себя мойку, разделочную тумбу, место для казана.

В схему печи входит пространство, так называемое окно, которое и является камином. Его расположение каждый выбирает сам в зависимости от выбранного проекта и схемы строительства печи. Каминное окно может находиться как внизу строения, так и в средней или даже верхней его части. Но в любую печь такого рода должны входить некоторые необходимые элементы.

При строительстве учитывают все внутренние каналы конструкции, наличие теплообменника. Оставляют пространство для дымоходных отверстий, заслонок, зольника, камина.

Есть проекты, которые совмещают горнило и камин. В таких случаях учитывают, что приготовление некоторых блюд в приборе будет затруднено, а схема вывода продуктов горения станет кардинально другой. Как правило, в подобных проектах увеличивается площадь варочной плиты, или она отсутствует полностью.

Конструкция русской печи с камином и лежанкой

Лежанка в русской печи, по-другому — полати, располагается слева или справа от основной конструкции в верхней ее части, позади дымохода. По некоторым проектам лежанка является как бы отдельно выстроенной конструкцией, которая просто присоединяется к общей части. Главное в проекте с полатями — чтобы теплообменник находился под лежанкой.

Все тепловые каналы сооружения аккумулируются около спального места. В проекте печи с местом для сна должна быть задвижка, которая будет прекращать выход тепла через трубу, то есть более длительное время сохранять тепло в самой конструкции.

Важно! При строительстве свода горнила надо учесть определенный градус наклона потолка в целях аккумуляции теплого воздуха под самой лежанкой.

Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее.

В таких конструкциях имеются дополнительные задвижки, так называемые летние и зимние заслонки. В соответствии со схемами, размеры такого сооружения могут варьироваться, но есть минимальные габариты: ширина — 2 метра, высота — 2 с половиной метра.

Процесс постройки

Если опыта в строительстве печей маловато, то лучше понаблюдать за действиями профессионального печника и получить его консультацию, ведь главное в будущем сооружении:

Необходимо подобрать нужные строительные материалы, инструменты, вникнуть в схему постройки и при кладке соблюдать все нюансы.

Начинайте работу с выбора места, возведения фундамента. После этого подготовьте раствор и огнеупорный кирпич для кладки.

Внимание! Сначала производят кладку прибора полностью на сухую — без раствора. Если во временной конструкции все будет соответствовать схеме, можно приступать к выкладке русской печи с камином.

Основные нюансы, которые учитывают в работе:

Печь с лежанкой – о чем молчат все печники?!

Даже в доме с газовым отоплением хозяева зачастую проектируют и кладут печи, каминопечи, камины. Причины тому – домашний уют и очаг, колорит и традиционность, открытый огонь, дизайн и декор… Да и резервное отопление на случай всяких отключений не помешает. Одной из самых востребованных отопительных приборов в данном случае является печь с лежанкой.

Не все знают, какие возможности сегодня есть для кладки печей с лежанкой. Еще меньше печников прямо признают изъяны классических и современных печей с лежанками… Речь идет, конечно, не о русской печи с лежанкой. Это была бы совсем другая — отдельная тема.

Но ничто не сравнится с теплом, уютом и шиком застеленной покрывалом и подушками лежанки. Она мгновенно собирает вокруг себя гостей и детей! Но давайте обо всем по порядку…

Прокатился бы Емеля на современной печи с лежанкой?

Я думаю, что Емеля бы не стал кататься на современных печах с лежанкой. Не те пошли печи, лежанка низкая, греется сильно слишком – можно обжечься, да и не едет особо, на фундаменте стоит. Это же не русская печь с лежанкой…

Давайте сразу расставим точки над «Й». Современная печь с лежанкой и русская печь с лежанкой – это разные печи.

Прагматично выбирая себе в дом хороший отопительный прибор – кирпичную печь, многие сразу отметают русскую классику с лежанкой. И во многом они правы:

• Низкий КПД по сравнению с современными печами – раз;
• Громоздкая конструкция, которая не в любой интерьер впишется – два;
• Дороговизна кладки – три и многое другое.

Но некоторые печники сейчас знают – как сделать русскую печь с лежанкой более эффективной конструкции. А именно – это русская печь с лежанкой — с нижним прогревом. Без подтопка, без плиты. Но об этом читайте в других моих статьях.

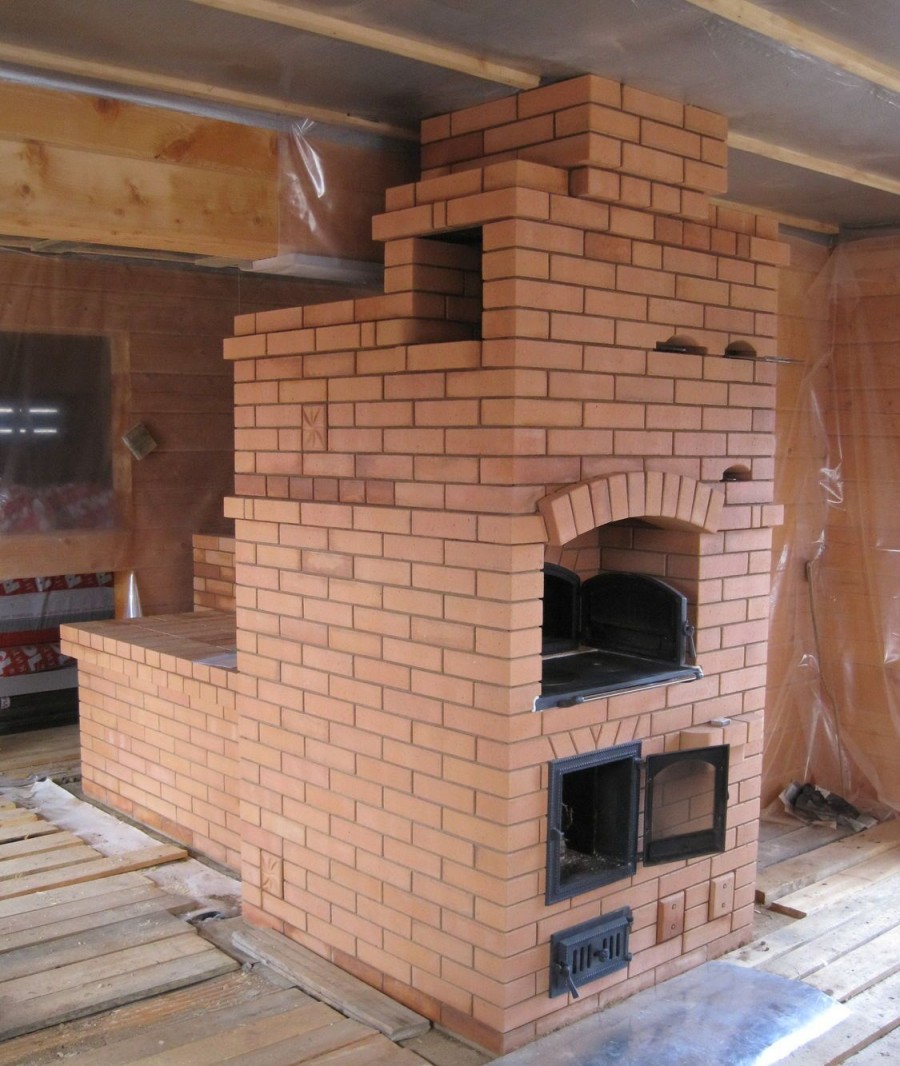

Современные печи с лежанкой – какие они?

Современная печь с лежанкой, конечно же, сильно отличается от классики и имеет массу преимуществ. Самая простая печь с лежанкой сегодня это отопительная печь. Но чаще всего с лежанкой делают так называемые «русские теплушки». Такие печи оснащены варочной поверхностью и хлебной камерой (с дверцей).

Главным образом современная печь от классики отличается тем, что хлебное место у нее с дверкой и топится из основной топки – не нужно отдельно протапливать духовку чтобы готовить — и в ней не остается золы. Но это не самое важное. Важно, что правильно сложенная печь с лежанкой равномерно и достаточно быстро разогревается.

Еще одной особенностью современных печей с лежанкой является ее высота – она делается невысокой, примерно 8-12 кирпичей, в среднем 11. Высота кирпичного ряда при печном шве 69-71 мм. В итоге получается около 80 см высотой.

Надо отметить, что любая печь с лежанкой будет более теплоемкая хотя бы потому что в ней больше кирпича примерно на поддон – столько кирпича надо на кладку хорошей – не маленькой – лежанки. Хотя можно сделать и теплый «стульчик».

Очень удобно протапливать печь и духовку и лежанку из одного места – из топки. Это и экономично по расходу дров и по времени. Но есть модели с отдельной топкой для лежанки.

Дизайн современных печей с лежанкой, как правило лаконичный, исчезли «печурки» — того требует конструкция печи для максимальной надежности и эффективности обогрева. Да и некуда их особо «вставить» в такую низкую лежанку. Нет и дровника под хлебным местом, по понятным причинам. Да и вообще, современная конструкция печей, особенно двухколпаковых печей, позволяет экономить пространство. А когда печь небольшая, то и всякую «архитектуру» сложно придумать. Тем более что это все может ухудшить ее конструктивные качества надежности.

В современных печах с варочной поверхностью зачастую делают задвижку летнего хода, а в печах с лежанкой еще и задвижку регулирования нагрева. Но всегда ли она работает эта задвижка и может ли она помочь нам с основными проблемами таких печей?

Заканчивается ли романтика на кирпичном ложе? Или что нужно знать о печи с лежанкой, прежде чем выбирать ее для себя?

О чем же зачастую молчат печники и на что закрывают глаза владельцы печей с лежанкой? И что Вы должны принимать в расчет когда соберетесь класть печь с лежанкой самостоятельно.

Давайте разберем по порядку.

• Сложная «русская теплушка» или печь с лежанкой может плохо растапливаться.

Это происходит за счет большого сопротивления газов в «холодном» состоянии. Во всяком случае, в положении задвижки «нагрева» лежанки. Тем более во время влажного и относительно теплого межсезонья.

• Русская теплушка изначально уязвимая конструкция.

Возможно раньше, когда не было альтернативы печам, на это не обращали внимания. Даже при том, что, не было таких современных строительных материалов как шамотные плиты ШБ-94, ШБ-96 и ШБ-97.

Все дело в плите и констрцктивных особенностях кладки узлов печи, связанных с ней – перекрытия над плитой, площадки под плиту, стыков и соединений – все они подвержены высоким температурам. В особенности если мы действительно готовим на плите, при этом, не важно — открываем ли мы задвижку летнего хода или нет – ведь хорошую печь для отопления нормально утепленного дома не нужно топить более одного раза в сутки. Иначе печь «перетапливается» и начинает преждевременно разрушаться.

• Лежанка обязательно «треснет».

По той же самой причине, что и конструкция плиты, конструкция лежанки обязательно будет давать трещины. У лежанки есть вход горячих газов и есть выход. Она в любом случае будет нагреваться не так равномерно как просто колпак, который славится своим равномерным прогревом. Именно по этому возникает следующий пункт.

• Об лежанку и стенку печи рядом можно обжечься.

Как правило, стенка возле входа горячих газов в лежанку и само место входа – самое горячее в печи и немудрено об него обжечься, особенно если нежиться на лежанке во время или сразу после протопки. Именно поэтому надо быть осторожным с романтическими отношениями на таком ложе…

• На лежанке нежелательно греть голову.

На раскаленном камне прекрасно прогревается все тело. Высокая теплоемкость камня дает непрерываемый поток мощного тепла, что очень хорошо сказывается на здоровье… если не лежать на ней с головой какое–то время. Это может вызвать головную боль и даже головокружение.

Именно для этого и нужен «голбец» — сооружение из дерева (бывало и из кирпича), продолжающее лежанку, но не имевшее такого нагрева. Раньше голбец был нужен, чтобы просто-напросто удлинить лежанку, которая не всегда была достаточной длины. Сейчас так же не надо стремиться сделать лежанку во весь рост, нужно учитывать голбец – «холодное» удлинение лежанки, чтобы как минимум положить туда голову. Он может быть как приставным, так и встроенным. В нем сбоку могут быть системы хранения всякой утвари или небольшой дровник, например.

Какая бы плохая не была печь, с лежанкой она лучше.

Во-первых, список недостатков печи с лежанкой отнюдь не исчерпывающий.

Во-вторых, его, конечно же, можно учесть и исправить. Нужно все это иметь ввиду… или махнуть на это рукой. Ведь ничто не сравнится с теплотой и уютом застеленной покрывалом и подушками лежанкой.

Лежанка как магнит собирает семью и гостей к себе. Лучше предусмотреть возле нее еще пару кресел и журнальный столик – преимущественно для чая. Или еще каким-то образом вписать в интерьер – как одно из основных мест сбора, помимо мест перед топкой со стеклянной дверцей или камином. Из таких мелочей строится жизнь и счастье семьи и детей. Уютные моменты общения с близкими могут на годы запомниться, как часто и случается. Их невозможно переоценить.

Трещины в печи вообще сложно полностью убрать, они появляются как «волосики» при разогреве и исчезают при остывании. Некоторые печники принципиально делают только двухконутрные печи – в таких печах полностью шамотные внутренности. Полностью. В том числе и лежанка не имеет перевязки с основной печью – только внутри шамотное ядро единое.

В таких печах много плюсов, о которых можно поговорить в другой статье. Но, на мой взгляд, два основных минуса:

• Трудоемкость и дороговизна кладки;
• Они долго выходят «на режим» — разогреваются.

Сам я живу в доме со сложной «русской теплушкой» — печью с плитой и духовкой. К тому же я сделал ее комбинированной – с лежанкой и с камином. Я как никто другой знаю все ее минусы и ни на что не променял бы ни лежанку ни камин на какую-то другую печь. Хотя некоторые ошибки с радостью бы исправил. И делаю это, но уже не себе, а своим читателям и заказчикам печей.

Сможете ли Вы самостоятельно выложить печь с лежанкой или нужно обратится к специалисту?

Печь с лежанкой Вы сможете выложить сами, как и любую другую печь. Конечно без знаний, порядовки или проекта, опыта работы на стройке (лучше кладке) – будет сложно адаптироваться к этому делу.

Можно так же обратиться к печнику. Но печники бывают разные. Есть такие печники что лучше бы Вам самим взяться за кладку, тем более если Вас волнует вопрос экономии финансов. Тогда вариант самостоятельной кладки еще актуальнее. Но все же лучше обратится к специалистам – хотя бы за советом. И мы всегда будем рады Вам помочь!

Оставляйте комментарии к статье, ставьте 5 звезд и делитесь с друзьями в социальных сетях – если статья была полезной для Вас.

Русские печи | Профессиональный мастер печник, Москва и Подмосковье

Классическая печь из кирпича по-прежнему пользуется повышенным спросом у россиян. Рост числа индивидуальных жилых домов и дачного строительства, отсутствие в ряде регионов возможности подключения к централизованной системе газоснабжения делают русскую печь незаменимым отопительным прибором.

Наряду с решением чисто функциональных задач, обогрева и приготовления пищи, печь, выложенная из кирпича, создаёт атмосферу семейного уюта, надёжности и стабильности. Она не способна быстро прогреть помещение. Зато при регулярной топке в доме создаётся комфортный микроклимат, полезный для здоровья человека. Так как, наряду с обогревом воздуха в помещении, печи подобной конструкции регулируют влажность, поддерживая её на оптимальном для человека уровне.

Что представляет собой печь

Настоящая русская печь это достаточно массивная конструкция, требующая специального фундамента и значительного расхода материалов. Существует множество моделей кирпичных печей, позволяющих решать различные задачи.

Печи могут быть чисто отопительными, отопительно-варочными. В них можно коптить продукты и печь хлеб, греть воду для хозяйственных нужд и устанавливать котёл для обустройства водяного отопления.

Каждая печь уникальна, так как её конструкция рассчитывается для конкретного дома (помещения). На подобное изделие печник разрабатывает порядовки, позволяющие выложить печь под конкретные задачи, рассчитать потребное количество материалов, примерные сроки выполнения работ и их стоимость.

Кладка печи является достаточно сложным процессом, со множеством нюансов и технических особенностей. Для возведения печи необходимо будет приобрести определённое количество рядового керамического кирпича (красного полнотелого). На кладку топливника потребуется кирпич шамотный.

Необходимо также будет закупить чугунную печную фурнитуру (дверцы, заслонки, вьюшки и т. п.). Для приготовления кладочных растворов потребуется глина, песок и цемент, а также ряд дополнительных материалов.

Типовые конструкции кирпичных печей

В зависимости от пожелания клиента мы готовы возвести как простую, так и сложную русскую печь. Выполнить любые улучшающие конструктивные элементы. Например, выложить русские печи с обогревательным щитком и плитой для приготовления пищи.

Простой потребуется повышенный расход топлива. Т. к. у неё отсутствуют дымообороты, поэтому на обогрев идёт не более 1⁄4 выделяемого при горении тепла. У неё отсутствуют сезонные регулировки лето/зима, и прогревается она только до шестка (примерно 900 мм от поверхности пола). Поэтому сверху в комнате может быть +25С, а на полу при этом будет замерзать вода в ведре.

Конструкция сложной печи обеспечивает равномерный прогрев всего объёма воздуха в помещении и имеет более высокий КПД при использовании для обогрева.

Далеко не всегда, при заказе кладки печи, имеют в виду классическую русскую печь. Достаточно часто клиенту требуется выложить печь, решающую узкоспециальные задачи. Такие печи гораздо меньше по массе и размерам.

Несмотря на это технологии кладки практически одинаковы, какую бы модель заказчик не выбрал. Кладка ведётся строго согласно порядовкам после уяснения печником всех технических особенностей проекта.

Мы готовы выложить под заказ:

Реализованные нами проекты печей Вы можете в фотоальбоме.

Мы работаем в Москве, Московской и Свердловской области. Выезд в другие регионы по договорённости. Более подробную информацию и консультативную помощь можно получить связавшись с нами по телефону или электронной почте.

Кладка русской печи своими руками

В частных домах русская печь устанавливается все чаще, проекты русской печи могут быть самыми разными, размеры их конструкций в значительной степени различаются.



Конструкция русской печи.

• самая большая конструкция – 2310 на 1600 мм;
• конструкция средних размеров – 2130 на 1470 мм;
• самая малая конструкция – 1780 на 1240 мм.

В большинстве случаев такие печи бывают следующих размеров:

• высота 180 см;
• длина 213 см;
• ширина 142 см.

Когда печь топится и в ней готовится еда, за ней необходим тщательный контроль. Сделать кладку можно своими руками, для этого используются необходимые схемы, понадобятся следующие инструменты:

• кельма;
• швабровка;
• молоток-кирка;
• растворная лопатка;
• расшивка.

Прежде чем приступать к кладке печи для дома, необходимо сделать соответствующие чертежи и все работы выполнять согласно им.

Кладка печи для дома: первая часть

Вариант 1 кладки русской печи.

Кладка такой печи имеет целый ряд особенностей, ее невозможно возвести, как обыкновенную стену. Главный аспект состоит в том, что кладка имеет отличие на каждом ряду, и ее следует неукоснительно соблюдать, только тогда работа будет сделана на соответствующем уровне. Передняя лицевая часть печи должна быть сделана таким образом, чтобы в ней было оставлено свободное пространство для проема, ведущего в подшесток, это нужно учитывать сразу.

Первый ряд печи необходимо выложить таким образом: из целого кирпича делаются наружные стороны, а оставшееся пространство можно заполнить кусками битого кирпича или камнями. На втором ряду выкладываются 2 кирпичные стенки, которые необходимы для колонн перегородки. Когда осуществляется кладка стенок, от 2 до 4 окон следует оставить, они станут колодцами (проемами для чистки печи). Когда делается кладка, нужно не забывать о том, что необходимо оставить место для поддувала. На третьей порядовке строится большая топка и дверцы поддувала, после этого необходимо заложить поддувало малой кладки.

На 4 ряду устанавливаются дверцы поддувала, перегородки для колодцев монтируются кирпичом. Если дверцы для поддувала сделать не получается, до того, как будет окончено строительство, это место должно оставаться открытым. На последнем шаге нужно удалить остатки цементного раствора, делается это через дверцы. В конце конструкция выстраивается так, чтобы края дверок не выступали из стен русской печи.

Теперь на столбики следует уложить кирпичную перегородку, она должна быть закреплена на стенах печи, делается это замочным методом. Потом под перегородкой нужно сделать 3 отверстия, размеры каждого отверстия составляют 21 на 21 см, делается это для того, чтобы горячие газы попадали из первого отсека во второй. После этого необходимо сузить подвальный свод большой топки, что делается для монтажа колосниковой решетки.

Вернуться к оглавлению

Кладка печи для дома: вторая часть

Вариант 2 кладки русской печи.

Колосниковые решетки топливника перекрываются кирпичом, необходимо при этом учитывать, что такие решетки топливника должны быть самого высокого качества. Для того чтобы топливо само скатывалось на решетку и сгорало быстрее, можно просто стесать передний и задний кирпич, так дрова будут прогорать лучше, если они недостаточно просушены.

После этого ставится дверка большого топливника, а затем можно приступать к строительству малого топливника, в конце осуществляется установка дверки малого топливника. Чтобы печь была обеспечена равномерным нагревом, горизонтальный проход от большого топливника до перегородки необходимо увеличить. Горизонтальный канал сужается кирпичами, которые нависают над ними, потом перегородка и горизонтальный канал закрываются, для этого выкладывается под (его высота примерно 900 мм). Задняя стенка имеет промежуток длиной 65 см и шириной 7 см. Нужно помнить о том, что установка двери топливника имеет немаловажное значение для того, чтобы конструкция впоследствии функционировала нормально.

Потом настилают еще один слой пода и оставляют щель, дверь топливника перекрывается. На 13-м ряду закладывается устье, на 17 ряду кладка такого элемента русской печи, как устье, заканчивается.

Вариант 3 кладки русской печи.

Теперь можно приступать к нанесению слоя раствора, потом устанавливается чугунная плита, а плиты с боковой и лицевой стороны нужно выложить фаянсом. Кладка укрепляется по боковым стенкам, делается это путем скрепления гвоздями, шайбами и гайками, еще для этого можно использовать полоски из стали с резьбовыми хвостиками. Для того чтобы упростить работу, лицевую часть рекомендуется делать прямоугольной формы, именно таково устройство русской печи.

Из кирпича, стесанного внизу, делается стена над варочной камерой, толщина ее должна быть в один кирпич. Вначале лучше сделать перекрытие кирпичной кладки и лицевой стороны, а потом следует устанавливать связи по ширине печи. Вокруг варочной камеры делается второй ряд кирпичной кладки, стесывание при этом делать не надо.

Конструкция русской печи такая, что на этом ряду нужно сделать повторные связки подобно 15 ряду. Основание под перетрубье делается посредством стальных полос, это основание поддерживается стальным стержнем, диаметр стержня должен быть 1,6 см.

На этом ряду необходимо начинать закладывать свод, делается это на выпущенные кирпичи 16 ряда. Схема русской печи такая, что внутри варочной камеры кирпичи первого ряда наклонены, туда заливается слой цементного раствора, куда добавляется глинобит или щебень. Стенку перетрубья с правой стороны нужно закрепить замком, а 20-й ряд осуществляется сводным каналом, потом перетрубье сужается до 18 см относительно предыдущего ряда.

Вернуться к оглавлению

Кладки печи для дома: третья часть

Сборному каналу надо придать нужную форму, а рядом с перетрубьем нужно заложить вентиляционный канал, что делается для создания вытяжки накапливающихся газов в перетрубье печи. Нужно уменьшить сборный канал, передний ряд кирпичей нужно стесать под конусообразную форму, а потом следует вентиляционному каналу придать форум прямоугольника с сечением 12 на 19 см. Схема русской печи такая, что над вентиляционным каналом нужно выполнить монтаж задвижки.

Потом нужно повторить действия предыдущего ряда, надо при этом быть готовым к тому, что кладка такой печи является кропотливой работой, повторные действия нужно совершать неоднократно. Объединяется вентиляционный и дымовой канал в горизонтальную плоскость, делается это таким образом, чтобы внутренняя конструкция была похожа на букву «Г». Над объединенным каналом необходимо уложить 2 стальных листа, объединенный канал – это основание, оно перекрывает вентиляционный ствол.

Дымоход представляет собой отверстие размером 12 на 26 см. Потом над вентиляционным стволом нужно возвести 3 кирпичных слоя, это делается согласно пожарным требованиям. Потом нужно повторить действия предыдущего ряда.

Что касается строительства трубы, то ее толщина должна быть размером с кирпич, для этого потребуется 5 кирпичей.

Надо отметить, что устье в передней стенке варочной камеры нужно снабдить дугой необходимой формы и размеров. На такую дугу будет опираться устье, что обеспечит прочность конструкции.

Кладка печи продолжается до потолка, потом делается распушка (толщина – полтора кирпича). В качестве дымохода следует сделать продолжение кладки, а еще можно использовать трубу. Трубу необходимо со всех сторон облицевать несгораемым материалом. Итак, кладка описана пошагово, и если все делать правильно, то никаких трудностей не возникнет. При работе нужно помнить о том, что мелочей в этом деле не бывает, и все этапы работы должны выполняться внимательно. Если неправильно будет, например, установлена дверца топливника, то это может привести к тому, что печь не будет функционировать должным образом. Особое внимание при кладке следует обратить на устье, так как именно через него горнило сообщается с комнатой, именно через устье закладывается топливо, поэтому когда делается устье, следует предельно точно придерживаться инструкции.

И еще раз необходимо напомнить о том, что для работы должны использоваться только качественно сделанные схемы.

Каменная печь на участке, виды печей и этапы строительства

Строительство каменных печей на участках загородных коттеджей и домов в частном секторе – модная тенденция ландшафтного дизайна. Уличную печь-камин можно сделать оригинальным предметом экстерьера, но гораздо практичнее возвести полнофункциональное устройство для приготовления пищи на огне, углях.

В этой статье мы расскажем, какими бывают уличные печи. Вы узнаете их виды, особенности размещения на участке и какие материалы используются в строительстве.

Виды каменных печей

Печные уличные конструкции из камня очень редко используют для обогрева воздуха. Исключение – это печки в застекленных верандах, на террасах или беседках. Основное назначение печей в саду или на загородном участке – приготовление пищи на улице, копчение продуктов.

Существует несколько основных видов:

1. Каменный мангал. По названию уже ясно, что основа конструкции – обычный мангал. Но все остальное – уже самая настоящая печь на улице: каменная облицовка, дымоход для отвода продуктов горения, духовой шкаф. На каменном мангале можно жарить шашлык, рыбу, курицу. А вот в духовой камере – выпекать пироги, готовить пиццу, томить и тушить разные продукты. Растопка мангала из камня имеет свои особенности. Например, чтобы создать равномерный жар со всех сторон, нужно хорошо прогреть топливник в течение 1,2-1,5 часов. Потом выгрести из него золу, чтобы можно было не переворачивать шампуры.
2. Тандыр. Каменная печь на улице с восточным колоритом. В основе классического тандыра лежит топливник усеченной формы, над которым располагаются вытяжка с дверцей и дымоход. В такой печи можно выпекать лаваши (на стенках топливника), готовить мясные и рыбные блюда, овощи. Также в верхнюю часть тандыра устанавливают казан, чтобы готовить на улице плов и другие традиционные восточные блюда.
3. Русская печь. Сегодня редко увидишь в доме традиционную русскую печку для обогрева жилища, однако уличные конструкции снова в моде. Главное отличие каменной печи на улице – в утепленных стенках. Это делается для лучшего сохранения тепла внутри топливника. Поэтому готовить на каменной печи можно даже в небольшие морозы. Ещё одно отличие в конструкции топливника – отсек располагается горизонтально основанию. Построить такую печку «с нуля» довольно непросто. Чего стоит только конструкция дымоотвода: опечек, печурка, шесток, топливник, перетрубье, вьюшка, душник, лежак. Однако функционал у каменной печи огромен. На ней и в ней можно готовить любые первые и вторые блюда, жарить, варить, тушить продукты на улице, выпекать пироги и пиццу. При необходимости можно оборудовать плиту под казан. Единственное ограничение каменной печи по-русски – в ней нельзя коптить продукты.
4. Печь-барбекю из камня. Это стационарный вариант металлических жаровен, которые очень популярны в США. Отличается от мангала наличием решётки. Каменная облицовка выполняет аналогичные функции для печки на улице: поддерживает равномерное горение/жар, защищает угли/пламя от задувания и дождя. Дымоход отводит продукты горения. Внизу также располагается топливник. Стационарное барбекю может дополняться основанием под казан, коптильней, варочной плитой, вертелом для жарки птицы и кусков мяса.
5. Каменная печь для пиццы, хлеба и пирогов. Это самый простой аналог домашней духовки на улице. У неё типовая конструкция: топочная камера, итальянский очаг в виде полусферы, дымоотвод. Возможности у печки для пиццы небольшие. На ней можно приготовить простые первые блюда, хлебобулочные изделия, запечь продукты из полуфабрикатов (сосиски, колбаски и т.д.).
6. Печь с камином на улице. Строят такие конструкции для обогрева закрытых беседок, террас, летних кухонь. Каменная печь оборудуется топочной камерой, очагом, варочной плитой или шкафом для приготовления пищи. Дополнительно обустраивается отсек для обогрева помещения дровами, паллетами. Обязательно устанавливается система дымоотвода. В закрытом помещении на улице можно установить целый комплекс по приготовлению разнообразной пищи на мангале, барбекю, тандыре или в русской печи. А после готовки устроиться возле каменного камина за столом с друзьями и семьей.
7. Печка со столешницами. Ещё один вариант конструкции с камином, жаровней, коптильней и широкими столешницами для комфортной готовки на улице. По сути, остается один-два шага до обустройства летней кухни. Нужна только плита для печей и мойка.
8. Коптильня. Занимает больше места во дворе или на крытой веранде, чем барбекю и мангал. Но для многих загородных жителей именно стационарная коптильная печка – предел мечтаний. Коптильню можно построить для холодного, горячего и комбинированного приготовления продуктов. А если присоединить к ней ещё и жаровню, то к праздничному столу можно будет подавать изысканные блюда «с дымком».

Особенности каменных печей для улицы

Как и любая сложная конструкция с повышенными требованиями к пожарной безопасности, печка из камня сначала проектируется, потом строится. В доме расположение печи ясно с самого начала – это кухня. На улице же место под каменную конструкцию нужно подбирать.

Первый критерий в выборе места – удаленность от легковоспламеняющихся строений. Во время растопки мангала или барбекю и в процессе готовки пищи на улице есть опасность пожара. Может появиться открытый огонь, а раскаленный уголек ветром перенесется на сухую траву, куст, деревянную обшивку. Поэтому заранее нужно этот момент продумать. Деревянные элементы, которые не получается убрать, нужно обработать огнеупорным составом.

Второй критерий – выбор устойчивой поверхности на территории участка, сада. Строить каменку на улице рекомендуется на ровной площадке, грунт не должен плыть. В противном случае постройка деформируется и придет в негодность. Особенно если вы собрались строить массивную русскую печь.

Третий критерий – печку на улице, во дворе, в саду желательно размещать неподалеку от зоны отдыха. Например, за барбекю или каменным мангалом удобнее наблюдать с веранды, террасы. Все аксессуары для приготовления и продукты лучше держать под навесом.

Довольно часто каменную конструкцию ставят не на улице, а в беседке или летней кухне. Если это небольшая каменка, то решение оправдано. Впрочем, при наличии свободного места во дворе можно построить и целый печной комплекс – барбекю, мангал, русская печка, коптильня и т.д. В любом случае конструкция под навесом защищена от осадков и промерзания, что увеличивает срок эксплуатации.

Четвертый критерий – выбор места по розе ветров. Если проще, то каменную печку на улице нужно строить с подветренной стороны дома. Таким образом вы защитите жилое строение от дыма и углей.

После выбора места на улице нужно подготовить фундамент под каменную конструкцию. Основание должно быть крепким, ведь даже компактная барбекю обладает внушительным весом. Рекомендуют использовать бетонные полы, если планируется строить массивный комплекс. В общих чертах технология закладки фундамента такая:

• на площадке для строительства наносится разметка основания конструкции;
• роется углубление на 50-70 см, размер котлована по сторонам должен быть на 10 см больше основания;
• укладывается и трамбуется щебневая подушка;
• заливается бетонный раствор – смесь цемента с песком в нужных пропорциях;
• если на улице будет стоять массивная конструкция (русская печка, каминный-печной комплекс), основание можно усилить арматурой;
• строится опалубка и заливается фундамент.

Через 15-20 дней основание на улице готово, чтобы можно было безопасно построить каменную печь. Конечно, компактным печкам для пиццы или для небольших мангалов с каменной облицовкой строить усиленный фундамент не нужно. Это лишние затраты денег, материала и времени. В таких случаях можно обустроить плиточное основание, предварительно хорошо утрамбовав песочную подушку.

Этапы строительства

Постройку каменой печи выполняют в три этапа:

Первый – подготовка или покупка проекта с чертежами, расчетом материалов и сметой. В большинстве случаев для загородных участков подходят стандартные проекты, которые уже рассчитаны под российские реалии. При желании можно заказать персональную разработку стационарного барбекю, мангала или русской печи на улицу.

Второй – закладка фундамента. Используется бетонное или плиточное основание, в зависимости от веса конструкции.

Третий – кладочные работы. Мастера возводят печь из камня по проекту. Основная рекомендация здесь сводится к тому, чтобы доверить работу профессионалам. Выложить русскую печку или тандыр не самое простое дело, поэтому «классность» мастера имеет значение.

Материалы изготовления

Строительство печи на улице или в доме выполняется из кладочных материалов с хорошими огнеупорными свойствами и тепловым расширением. Эти параметры напрямую влияют на функционал печной конструкции и на её долговечность.

Топки в каменных печах для улицы выкладывают из шамотного кирпича, который выдерживает нагрев до 1000 С и долго сохраняет тепло. Также часто для облицовки стен и топок используют вулканические породы – гранит, известняк, бутовый камень. Эти породы устойчивы к нагреву и перепадам температур.

Известняк и песчаник чаще применяют для облицовки фундаментов каменных печей, тогда как бутовая плитка подходит для обкладки топочных камер. В печном строительстве применяют постелистый бутовый камень. Этот материал хорошо укладывается, сцепляется с любым материалом.

Помимо традиционных каменных материалов могут применяться малоизвестные аналоги. Например, «мыльный камень» или талькохлорит. Его особенность в том, что порода нагревается в 10-12 раз быстрее кирпича. То есть это существенная экономия на топливе для уличной печки. Кроме того, «мыльный камень» легок в обработке, достаточно прочен и долговечен.

Классический раствор для кладки каменной печки на улице – это смесь мелкозернистого песка и глины. Песок выступает в качестве наполнителя, а основным вяжущим веществом является тугоплавкая глина. Это природное вещество хорошо держит нагрев, не трескается при перепадах температуры. Состав можно использовать даже для строительства топочных камер, если нет возможности купить профессиональные строительные смеси. Для фундамента печки и облицовки, которая не нагревается, обычно используются составы на основе извести или цемента. Они дешевле и проще в работе.

Каменная печь на улице – это решение для владельцев загородных домов, коттеджей в частном секторе, дач с земельными участками. Во дворе или в саду можно приготовить вкусную пищу – шашлык, копчения, ребрышки, рыбу, пиццу, потушить овощи и т.д. Замечательный отдых в кругу семьи и друзей на природе и под «дымок» вам обеспечен.

Как построить беседку с печкой и мангалом или барбекю своими руками

Строительство разнообразных печек в беседках набирает популярность день за днем. Сегодня вы можете встретить печку-гриль, барбекю, мангал и даже печь-камин. Видов печек существует огромное количество, и вышеперечисленные названия – это еще не все. В беседках строятся печки комбинированные, сочетающие в себе сразу несколько функций.

Эта статья содержит небольшой обзор по видам печей для беседок, а также очень подробные инструкции, по которым вы сможете построить печь для беседки своими руками.

Invalid Displayed Gallery

Виды печей для беседок

В этом разделе мы охватим самые популярные варианты: печь барбекю для беседки, печи – мангалы и русские. Речь пойдет и о кухонных комплексах для беседок, включающих в себя несколько вариантов очагов.

Барбекю- и русская печь в беседке

Русская печь в беседке не строится. Мало того, что эта конструкция очень сложна, так еще и места занимает не мало. А вот мини русские печки встретить можно. Они на много меньше, с коротким подом. По сути, это печка-барбекю или мангал, стилизованный под русскую печь. Иногда в устье размещается даже вертел для гриля.

Мини русская печь для беседки

Ниже – беседка с печкой – барбекю. Относительно не сложный вариант, очень компактный, но при этом удобный. Может быть построен не только в беседке, но и в небольшой летней кухне, так как здесь имеется плитка. Последняя, кстати, может переоборудоваться под установку казана.

Беседка закрытая, с печкой барбекю

Печи – мангалы для беседки

Это фото печки для беседки – почти то же самое по внешнему виду, что и предыдущее, только вместо барбекю – мангал, и плита находится с левой стороны. Но сама по себе конструкция еще меньше по размеру. Фундамент под нее можно делать столбчатый, мелкозаглубленный.

Печь – мангал для беседки. Фото модели с плитой и раковиной

Еще одна печь для беседки с мангалом, из кирпича. В отличие от предыдущей, у нее присутствует зольник, который облегчит уход за печкой. А вот плита или раковина не предусмотрены.

Беседка с очагом в центре и зольником

Кухонный комплекс и печь-камин для беседки

А вот целый комплекс: печь с беседкой и мангалом, а также коптильней и плиткой. По бокам внизу и вверху оборудованы закрытые полки для мелочей. Получилась универсальная и очень удобная кухонная зона. Единственный минус такой постройки – высокая цена и необходимость устройства серьезного плитного фундамента.

Печной комплекс для беседки: мангал, плита, русская печь и коптильня

И последний пример: камин-печь в беседке. Фото постройки говорит само за себя. Такая печка больше предназначена для получения эстетического удовольствия от вида живого огня, нежели практической пользы.

Печь-камин для беседки

Строительство печки – барбекю

Для работы будем использовать два вида кирпича: обыкновенный и шамотный, Ш-47. Также понадобится глиняно-песчаная смесь, мастерок для раствора, строительный уровень и специальная пила по камню. Фундамент для печки готовим заранее, он может быть плитным или ленточным, по контуру кладки.

Работа с 1 по 11 ряд

Перед тем, как начать выкладывать первый ряд печки, на фундамент нужно уложить слой гидроизоляционного материала. Для этого можно использовать обыкновенный рубероид. В первом ряду сразу формируем три ниши: по бокам – для кухонных принадлежностей, и посередине – под дровницу. Следующие семь рядов выкладываем точно также, только делаем перевязки, чтобы швы между кирпичами не совпадали.

Печка с барбекю, своими руками

Девятый ряд печки выкладывается почти так же, как и все предыдущие. Исключение составляют крайние кирпичи боковых ниш. На каждом из них делаем спил до 30 градусов, на половину длины кирпича. Это нужно для последующего формирования арочных перекрытий над нишами печки. Как ориентированы спилы, и где находятся кирпичи с ними – вы можете рассмотреть на следующем рисунке.

Как сделать печку для беседки

Для арочных перекрытий нужно использовать шамотный кирпич, имеющий маркировку Ш-47. Необходимый радиус изгиба перекрытий обеспечивается путем подпиливания кирпичин. А вот для центральной части необходимо сделать основание для перекрытия – из металлического уголка и положенной рядом полосы металла. На это основание укладывается также ряд шамотного кирпича.

Как построить кухонную зону для беседки

В десятом ряду опять делаем запилы на отдельных элементах. Располагаются они в тех же местах, но уже ориентированы вниз, повторяя изгиб арочных перекрытий. Одиннадцатый ряд печки уже перекрывает арки, и кирпичи, идущие над ними, также выпиливаются. На рисунке запилы 10 и 11 ряда отмечены разным цветом.

Устройство арочных перекрытий для барбекю

Кладка с 12 по 20 ряд

Обратите внимание:  двенадцатый ряд должен перекрыть все три ниши печки. Для поддержки в промежутках между стенками укладываем стальной уголок, на рисунке видно, как это делается. Центральную часть обязательно выкладываем шамотным кирпичом, так как на нее придется расположение топливника печки.

Кладку ряда ведем так, чтобы над одиннадцатым рядом печки получился напуск в четверть кирпича спереди и по бокам. Добиться этого можно путем небольшого увеличения ширины швов между кирпичами печки.

Перекрытие ниш печки барбекю

Тринадцатый ряд – это под топливника печки. Боковые стенки выкладываются из простого кирпича, а основная часть – из шамотного. Крайние элементы центральной части выпускаются вперед на четверть. Далее кладем четырнадцатый ряд, который и является основанием топливника.

Обратите внимание:  между боковыми стенками и шамотным ядром обязательно должен оставаться зазор примерно в 2 см. Он нужен для того, чтобы у шамотного ядра оставалось пространство на расширение при повышении температуры. В противном случае во время эксплуатации произойдет деформация боковых стенок. Зазор заполняется базальтовым волокном.  Поднятие топливника

Пятнадцатый и шестнадцатый ряды выкладываем так же, как и четырнадцатый. Но в крайних рядах шамотного ядра делаем округлые фаски, примерно 2 см глубиной. Они нужны для того, чтобы вставлять решетки барбекю – в несколько уровней. Расположение фасок указано на рисунке внизу. Далее поверх шестнадцатого ряда возводим арочное перекрытие топливника. Оно делается все из того же Ш-47.

Строим арочное перекрытие топливника

С семнадцатого по двадцатый ряд – поднимаем заднюю, а также боковые стенки топливника. Крайние кирпичи выпиливаем по форме арочного перекрытия. А боковые шамотные кирпичи двадцатого ряда печки выпускаем внутрь на 1/4. Снизу они подрезаются наискось.

Поднятие задних и боковых стенок топливника

С 21-го ряда до формирования трубы. Окончание работ

Таким же образом выкладываем 21-й, 22-й, 23-й и 24-й ряды: в каждом из них делаем выпуск боковых шамотных кирпичей на 1/4. Двадцать четвертый ряд должен идти с выпуском на 1/4 вперед и по боковым сторонам. Отверстие в нем становится размером с обыкновенный кирпич.

24-й ряд печки в беседке

Кладка самой печки закончена, осталось только сформировать трубу. Она выкладывается из обыкновенного кирпича, но по контуру из шамотного. Принцип укладки виден на следующем рисунке. Количество рядов в трубе зависит от высоты беседки. Поэтому тут нужно заглянуть в чертежи и дальше работать по ним.

Возведение трубы

Печка готова, осталось только отделать столешницу и навесить дверцы к нишам. Столешницу выкладываем кафелем, либо заказываем уже готовое покрытие, из искусственного или натурального камня. То же и дверцы – могут быть самодельными или заказными.

Обратите внимание:  Одна из столешниц может служить каркасом для раковины. Если такой вариант вам нравится больше, то при укладке 12-го ряда просто не перекрываем одну из ниш. А для уравнивания кирпичи с этой стороны выкладываем только по контуру печки.  Готовая печка-барбекю

Как сделать настоящую русскую печь своими руками — ВикиСтрой

Русская печь — многофункциональное устройство. Это и обогрев помещений в зимние холода, и горячая, очень вкусная и полезная пища, приготовленная по старинным традициям, и возможность сохранить урожай благодаря сушке, и бытовые удобства в виде горячей воды.

Конечно, нельзя сказать, что русская печь — идеальное устройство, не имеющее своих слабых сторон. Чтобы успешно готовить в ней пищу, хозяйка должна обладать немалой сноровкой — с ухватом и горшками обращаться сможет далеко не каждая современная дама. Каждое утро печь нужно топить — а это значит, кому-то нужно колоть дрова. Недостатком печи в качестве отопительного прибора является то, что тепло выделяется на уровне выше пода, т. е. почти на метр от пола. Современные виды печей конструируются таким образом, что в нижней части размещаются каналы дымооборотов, и такая печь прогревается на всю высоту. В конструкцию может быть включена чугунная плита для приготовления пищи.

Русская печь бывает трёх типоразмеров: 231х160, 213х147 и 178х124 см. Конечно, отступать от этих норм вполне возможно, и среднестатистическая печь имеет размеры примерно 213 см в длину, 142 см в ширину и 180 см в высоту. Этого хватает для приготовления пищи и отопления помещения в 30 м2. Состоит она из следующих элементов (начнём снизу):

Подпечье (опечек). Он используется для хранения и сушки дров.

Холодная печурка — небольшая выемка, в которой хранится посуда.

Шесток — пространство перед горнилом: сюда можно поставить вытащенный из печи горшок.

Под — пол варочной камеры. Он имеет лёгкий уклон к устью, чтобы удобнее было передвигать тяжёлую посуду. Его необходимо тщательно отшлифовать.

Горнило, или варочная камера — место, куда закладываются дрова, и готовится пища. Свод горнила также имеет уклон вперёд. Таким образом, под потолком варочной камеры скапливаются горячие газы, хорошо прогревающие всю печь и, в частности, лежанку.

Перетрубье — камера, расположенная над шестком. Выше него располагается труба дымохода.

Самоварник (душник) — отверстие, идущее в дымоход и предназначенное для «подключения» трубы самовара. Это «опциональное» устройство, необязательное для печи.

Вьюшка — дверца, перекрывающая дымоход полностью. Через неё можно добраться до заслонки — металлической пластины, которая двигается в горизонтальной плоскости, регулируя тягу.

Лежанка — горизонтальная поверхность, расположенная позади дымохода, над сводом горнила. Это отличительная особенность русской печи — на ней можно спать.

1 — подпечье; 2 — холодная печурка; 3 — шесток; 4 — под; 5 — горнило; 6 — перетрубье; 7 — душник; 8 — дымоход; 9 — вьюшка; 10 — заслонка; 11 — лежанка

Наиболее распространённой в наши дни является усовершенствованная русская печь. Её отличие — в прогреве подтопочной части, благодаря чему обогрев помещений становится более комфортным. Приготовление пищи в ней также удобнее, т. к. в летнее время, когда отапливать помещение не нужно, такая печь работает, как варочная плита. Сжигание топлива происходит в малом топливнике, а отработанные газы уходят напрямую в дымоход, тогда как зимой они проходят через все каналы, нагревая тело печи. Это происходит, благодаря своевременной установке и снятию «летней» заслонки горнила. Кроме того, в этой печи имеется водогрейный бак. Её конструкция разработана русским инженером Иосифом Подгородниковым ещё в начале прошлого века, а называется она «Теплушка». Её размеры — 1290х1290х2380 мм. Именно такие печи чаще всего можно встретить в домах сельских жителей. Она может отапливать помещение площадью до 35 кв. м.

Как и из чего кладётся русская печь «Колхозная теплушка»

Как и для любой другой печи, для кладки топочной части используется огнеупорный кирпич, изготовленный из шамотной глины. Остальная конструкция кладётся из керамического кирпича.

В каждой печи имеются металлические, точнее, чугунные детали — дверцы и заслонки. Их также необходимо приготовить в нужном количестве. Нам понадобятся:

Дверцы: топочная 250х205 мм, поддувальная 250х140 — 2 шт., прочистная 130х140 — 2 шт., вентиляционная произвольного размера для дымовой трубы.

Решётка колосниковая 380х250 мм.

Задвижки: 260х260, 180х140, 140х140 мм.

Вьюшка с диаметром 230 мм.

Заслонка горнила 450х380 мм.

Коробка водогрейная 500х120х280 мм.

Плита с двумя конфорками 400х700.

Стальные полосы: 1000х50х12 и 1430х25х2 мм.

Для кладки некоторых элементов — арок и сводов — потребуются шаблоны, которые должны быть легкоразборными. Их изготавливают из деревянных и фанерных деталей.

Тонкости приготовления кладочного раствора

В отличие от обычного, кладочный раствор для печных работ приготовить гораздо сложнее. Конечно, можно купить готовую смесь в строительном магазине — такая найдётся, если хорошо поискать. Но, если целью ставится самостоятельное изготовление печи, раствор мы также будем готовить своими руками.

Кладочные растворы для печей подбираются, в зависимости от используемого кирпича:

Если для кладки применяется полнотелый кирпич марки М150 и более, используется глинопесчаный раствор в соотношении глины и песка приблизительно 1:2. Его же используют для облицовки печи керамической плиткой.

Для кладки тугоплавкого кирпича используют растворы на основе тугоплавкой глины с добавлением песка.

При использовании шамотного кирпича применяют растворы из огнеупорной (каолиновой, бентонитовой) глины и шамотного порошка в соотношении примерно 1:3–4.

Кирпичные трубы в промежутке чердачного помещения кладутся с использованием цементно-песчаного раствора.

Глина — мягкая нерудная горная порода, и, как всем известно, из неё можно лепить скульптуры, посуду, производить кафель и прочее. Трудность заключается в оптимальном подборе сырья — в природе глина встречается в разном виде, и может быть «постной», нормальной или «жирной». Мастерство печника заключается в подборе оптимального соотношения глины и песка с тем, чтобы получить идеальный кладочный раствор.

Для проверки качества глинистого раствора применяется множество известных с давних пор способов. Самый простой из них — «замесить» глиняное тесто, скатать тонкий жгутик и попробовать изогнуть его. Чем меньше радиус изгиба, при котором жгутик начинает трескаться — тем лучше раствор.

Другой, очень точный способ: из подготовленного «теста» скатайте шарик и осторожно сожмите его между двух дощечек. При сжатии на треть диаметра нормальная глина начнёт покрываться тонкими трещинами. Если шарик рассыпался ещё раньше — раствор слишком «тощий». Если трещины появились при сжатии комочка глины на половину диаметра — раствор жирный. В любом случае, лучше получить более жирный раствор, чем постный.

Как замешать глиняный раствор

Для кладки русской печи понадобится примерно 3,5 м3 раствора. Соответственно, берётся нужное количество ингредиентов в соотношении, уканном выше, и разводится водой в количестве 1/4 от объёма взятой глины. Например: 1,1 м3 глины, 2,2 м3 песка и 0,27 м3 воды.

В качестве тары используется железная бочка или обитый жестью ящик, глина замачивается в воде на пару дней. После этого добавляется песок, и весь раствор перемешивается ногами (придётся запастись высокими сапогами), пока смесь не станет однородной.

Важно: поскольку ширина швов кладки не больше 3 мм для шамотного кирпича и 5 мм для обычного, все крупные комки и камешки должны быть удалены из раствора.

Фундамент для русской печи

Поскольку печь — массивное и тяжёлое сооружение, ей необходим отдельный фундамент. Поэтому начинать строительство печи в уже возведённом доме будет проблематично — об этом следует подумать заранее.

Идеальным по надёжности вариантом будет плитный монолитный фундамент из железобетона. Подошва фундамента печи не связывается с фундаментом дома и является независимой конструкцией. Возведение его осуществляется по стандартной технологии. Обрез, т. е. выступ, образованный верхней кромкой фундамента и первым рядом кладки, должен быть не менее 50 см. Перед началом кладки на фундамент укладывается гидроизоляция — рубероид, сложенный в два слоя.

Чаще всего печь располагается у внутренней стены, имеющей мелкозаглубленный фундамент. В этом случае его подошва должна находиться на одном уровне с подошвой основания печи. Для обеспечения независимости фундаментов между ними оставляют зазор не менее 5 см, в который засыпается песок. Верхний край фундамента печи не доходит до уровня чистового пола на 14 см.

В случаях, когда печь размещается у наружной стены, под которой расположен заглубленный ленточный фундамент, котлован его расширяется и производится песчано-гравийная засыпка с тщательной послойной трамбовкой. После этого устраивается плитный фундамент печи с зазором в 5 см от основания дома — отступкой, при этом глубина подошвы фундамента печи — не менее 50 см. В отступку засыпается песок, а её торцевые стенки формируются кирпичной кладкой.

Если печь устанавливается в проёме, прорезанном в несущей деревянной стене, необходимо соединить получившиеся концы нижнего венца. Это делается при помощи полос стали толщиной 6 мм и шириной 60 мм, которые накладываются на брёвна с двух сторон стены и стягиваются болтами диаметром 16 мм. Проём обрамляется деревянными стойками. Между ними и будущей печью должен образоваться циркуляционный зазор шириной около 5 см, который называют разделкой. В фундаменте дома под стеной также должен быть заранее предусмотрен промежуток, равный ширине основания печи плюс отступка по 5 см с каждой стороны.

Печная кладка

Главное требование к печной кладке — герметичность. Поэтому на печь берутся только целые кирпичи без трещин, а швы делаются тонкими — не более 5 мм. Нельзя добиваться воздухонепроницаемости за счёт обмазывания глиной стенок печи изнутри — это снижает теплопроводность и увеличивает отложения копоти и сажи. Кроме того, глина может отслаиваться и забивать каналы внутри печи, чистить которые будет проблематично. Применяются методы кладки:

• «в кирпич» — т. е. толщина стенки равна длине кирпича;
• «в полкирпича» — кирпич кладётся плашмя вдоль стенки;
• «в четверть» — кирпич укладывается на ребро.

Перевязка швов производится за счёт использования в углах попеременно тычковой и ложковой кладки (кирпич укладывается плашмя, а следующий ряд — тычком наружу) или неполноразмерного материала. Если применяется керамический кирпич, его необходимо предварительно вымачивать, потому что он «вытягивает» влагу из раствора. При укладке обязательно нужно убирать излишки смеси, особенно с внутренней стороны печи. Наружные стенки печи укладываются «в кирпич», внутренние — обычно «в полкирпича».

Кладка порядовок

Порядовки — пошаговые инструкции по кладке, подробно указывающие порядок действий в каждом последующем ряду. Именно благодаря им процесс сооружения русской печи может освоить любой желающий.

Первый ряд предпочтительнее класть из пережжённого кирпича, который меньше впитывает влагу. Углы первого ряда выкладываются из кирпичей, обрезанных до 3/4 длины. Для лучшего прилегания внутренние углы одного из них и соседнего отпиливаются. Для этого применяется болгарка, алмазная пилка и т. п. инструмент. Такая кладка необходима для того, чтобы правильно связать углы в последующих рядах.

2-й ряд: начинается кладка стен печи, закладываются прочистки спереди и с левой стороны. Справа на фронтальной части формируется зольник.

3-й ряд: чистки слева закладываются кирпичами без раствора. Спереди устанавливаются дверцы поддувала и прочистки. Дверцы устанавливаются с помощью пережжённой стальной проволоки, которая укладывается в пропилы в кирпичах и закрепляется кладочным раствором.

4-й ряд: перекрываются подовые каналы.

5-й ряд: устанавливается решётка колосника малой топки. Для кладки внутренней части топливника используется огнеупорный кирпич, который кладётся без раствора.

6-й ряд: с левой стороны печи устанавливается водогрейный бак, кладка топливника огнеупорным кирпичом продолжается.

7-й ряд: устанавливается колосниковая решётка топки плиты, продолжается кладка стенок печи и первого топливника. Правая стенка укрепляется с помощью стальной полосы, укладываемой в шов и стягиваемой торцевыми заглушками.

8-й, 9-й ряды: продолжается кладка стен и внутренних каналов. Устанавливаются дверцы топки плиты и малого топливника, закрепляются описанным выше способом — с помощью закалённой проволоки.

10-й ряд: своды первого и второго топливника соединяются. Перекрывается дно горнила. Каналы дымооборотов остаются открытыми, таким образом, они выводятся в горнило.

В 11-м ряду на переднюю кромку кладки устанавливается стальной уголок 30х30 мм, сверху укладывается плита. Открытое пространство правого топливника перекрывается съёмной колосниковой решёткой.

12-й ряд: начинается кладка передних стенок горнила (используется огнеупорный кирпич) и боковых стенок плиты. Устанавливается заслонка горнила. Слева от плиты начинается формирование нижней части дымохода. Между ним и горнилом остаётся отверстие, которое закрывается задвижкой летнего хода.

Далее необходимо изготовить шаблон арки из дерева и фанеры. По нему выкладывается свод арки.

13–16-й ряды: продолжается формирование стенок печи. Перекрывается устье горнила.

17-й ряд: начинается постепенное сужение свода горнила и расширение дымохода. Задняя стенка печи укрепляется с помощью стальной стяжки.

18-й ряд: перекрывается свод горнила, начинается кладка передней стенки печи, образующей перетрубье.

Для кладки свода горнила снова потребуется соорудить шаблон — опалубку. Он состоит из двух прямоугольных рамок, на которые опираются фанерные детали с полукруглым верхом — кружала. Чтобы конструкцию можно было разобрать снаружи, кружала крепятся на съёмные штыри, а чтобы она не сложилась внутрь раньше времени, между рамками вставляется несколько распорок. Поверх кружал делается гибкий настил, собранный из тонких досок с помощью верёвок или ремней.

19-й ряд: передняя стенка горнила укрепляется при помощи стяжки, продолжается возведение стенок выше горнила, образуя пространство для засыпки.

20-й ряд: свод горнила засыпается песком и хорошо уплотняется. Это делается для того, чтобы увеличить его теплоёмкость и обеспечить качественное выпекание хлеба и т. д.

21-й ряд: печь перекрывается, перетрубье постепенно сужается в сторону дымохода.

22–23-й ряды: продолжается кладка дымохода и сужение перетрубья.

24-й ряд: перетрубье перекрывается вентиляционной заслонкой.

25–26-й ряды: пространство над перетрубьем постепенно соединяется с дымоходом, сужается.

Дальнейшая кладка производится в зависимости от высоты помещения: снаружи дымоход сужается ступенькой перед потолком, после чего уже формируется труба, проходящая через перекрытия и кровлю. В пространстве между перекрытием и кровлей, а также над ней, кладка производится на цементно-песчаный раствор.

Вот печь и готова. Осталось выложить трубу над поверхностью кровли — и можно топить! Родная русская печь и накормит, и обогреет, и спать уложит — знай, подкидывай дровишек.

рмнт.ру

Установка нагревателя кладки из мыльного камня | TAPROOT ARCHITECTS

Если вы ищете красивый, экономичный источник тепла, который работает даже при отключении электроэнергии , то каменный обогреватель — отличный выбор.

Здесь, в Каскадии, мы все больше осознаем, что землетрясение, вероятно, приведет к отключению электросети на длительное время. Поэтому, когда мы недавно переделали нашу дома мы решили дополнить нашу существующую систему электрического отопления каменная печь на дровах.

Почему дерево? Он низкотехнологичный, простой в хранении, возобновляемый и доступный на местном уровне. Мы используем отброшенные слябы с местной лесопилки. Его легко разрезать и разрезать по длине, что позволяет эффективно использовать отходы.

Почему каменный утеплитель? В отличие от большинства дровяных обогревателей, каменки исключительно чистые и экономичные. Они используют разумный замысел, а не грубую силу, чтобы обогреть ваш дом. Принцип заключается в том, чтобы быстро разжечь небольшой горячий огонь, а затем сохранить тепло в камне или кладке.Медленное высвобождение энергии из массы обеспечивает равномерное тепло в течение всего дня. Практически это означает, что один огонь утром и вечером комфортно обогреет ваш дом. Благодаря эффекту маховика отопления дома периодически сохраняется много древесины. В целом, мы используем менее двух шнуров в год для обогрева нашего дома… и у нас есть модернизированный коттедж 1940-х годов со стенами 2 × 4. Современный дом мог бы быть значительно более эффективным.

Недостатком большинства каменных утеплителей является их размер. Некоторые из них действительно огромны! Наш дом относительно небольшой, и нам требовалось решение, которое было масштабировано соответствующим образом. После небольшого исследования мы остановились на Туликиви. Это финская конструкция, в которой в качестве тепловой массы используется мыльный камень. Мыльный камень невероятно плотный и поэтому может накапливать огромное количество тепла на небольшой площади. Мы связались с дистрибьютором на западном побережье: Alaska Masonry Heat, и они помогли нам уточнить наш выбор. В итоге остановились на Ту-1000Т

.

Планирование

Как архитектор, мне нравился процесс планирования, но он также казался мне сложным.Подгонка была сложной. Камин был спроектирован так, чтобы располагаться по центру входной двери, но также располагался по центру стены, расположенной под углом относительно гостиной. Дымоход должен был точно выровняться со стеной второго этажа выше, но держаться подальше от структурной балки, проходящей через эту зону. Наконец, корабельная лестница, пошатываясь, прошла через полость за камином, чтобы попасть на чердак с целым списком собственных ограничений. Когда все было учтено, оставалось около ½ дюйма терпимости, чтобы все заработало.Это означало, что планирование должно быть точным.

Доступные руководства и ресурсы оказались немного неудачными. Например, в Европе для деталей используют «пеностекло» (которое недоступно здесь, в США). Постепенно я собрал воедино набор материалов как из метрических, так и из британских источников, фотографий с других установок и разговоров с дистрибьютором, которые помогли мне понять, как все должно было сочетаться.

Дизайн

Мы решили поднять камин примерно на 6 дюймов от пола.Это обеспечило хорошую визуальную основу для Tulikivi и позволило четному количеству блоков дымохода доходить до потолка. Он также выровнял столешницы скамейки с камнем на эргономически правильной высоте ± 18 дюймов над полом. Скамейки добавляют сидячие места в нашу скромную гостиную и «горячее сиденье», если вы хотите приблизиться к камню в холодную ночь. Они также служат для хранения древесины под ними.

Вот макет плана, показывающий камин во взаимосвязи с очагом, скамейками, стенами и балкой наверху.Лестница опущена для ясности.

Вот частичный разрез, показывающий переход от фундамента через систему перекрытий вверх ко второму этажу.

Установка

Обогреватели для каменной кладки тяжелые, поэтому для их поддержки требуется специальный фундамент или тщательно спроектированное решение. Мы расположили наш на первом этаже, где мы смогли проделать отверстие в полу и установить новую опорную конструкцию CMU и бетонную опору в подвесном пространстве.Наше намерение состоит в том, чтобы устройство пережило приличное землетрясение, поэтому мы не стали экономить на армировании.

Комплект Tulikivi точно обработан, поэтому было важно получить идеально ровное основание. Труба, выступающая из угла, обеспечивает доступ электропитания к внутренней части устройства для нагревательных кабелей. Кабели являются дополнительной опцией и позволяют массе работать как лучистый обогреватель во время длительного отсутствия. Мы хотели, чтобы эта опция была доступна для нас, но не советовали бы ее использовать, поскольку мы еще не использовали ее.

Вот как выглядел проект до появления камина. Как вы можете видеть, бетонная плита находится внутри, а труба отрезана заподлицо с поверхностью. Дымоход вставлен и готов к подключению в верхней части агрегата.

Камин поставляется в виде комплекта на поддоне, в котором все детали предварительно вырезаны и готовы к сборке. Исаак, наш мастер-каменщик, прилетел из Орегона, чтобы провести сборку. Насколько я помню, он уже построил более сотни таких, прежде чем заняться нашим, и после наблюдения за процессом сборки в течение следующих нескольких дней я пришел к выводу, что требовалось много практики и навыков.Это не работа на уровне «сделай сам». Если вы собираетесь пойти по этому пути, наймите профессионала.

Чтобы установить блок вплотную к стене, требовался тепловой экран. Мы построили его из длинного швеллера, металлического борта гипсокартона и металлических панелей. Конечным результатом являются три уложенных друг на друга полости размером 1 дюйм, каждая из которых позволяет воздуху конвективно течь снизу вверх. Это защищает стену от накопления тепла и направляет тепло в комнату.

На фото выше в боковых сторонах блоков фрезерованы прорези.Во время сборки они получают металлические выступы, которые механически соединяют блоки друг с другом. Кроме того, на стыки наносится очень тонкий слой высокопрочного каменного «клея». Он состоит из пыли мыльного камня и жидкого связующего, придающего ему исключительную прочность.

Здесь вы можете увидеть, как единица идут вместе. Исаак использовал наш камин, чтобы обучить Маринко Кордич (местного каменщика) деталям сборки.

Вот вид основного слоя в разрезе.В полости в центре будет зольник. Круглые отверстия, вырезанные в боковых блоках, получат съемные заглушки для чистки. Некоторые остатки золы могут оседать на основании внутренних перегородок (куда отводятся дымовые газы до выхода из верхней части дымохода), и их необходимо откачивать пылесосом один раз в год.

Вот агрегат в основном собранный.

А вот вид на строящиеся скамейки. Стальной уголок был прикреплен к стенам, а затем врезан в плиты из мыльного камня для почти невидимой установки.Вы можете увидеть установленный демпфер слева вверху. Он полностью открыт, когда камин используется, и закрыт, когда он не используется (для предотвращения выхода тепла из дымохода). В отличие от большинства дровяных печей, поток воздуха не уменьшается для медленного сжигания дров. Это приводит к плохому сгоранию и большому загрязнению. По мере того, как камень собирает тепло для последующего распределения, огонь поощряется к быстрому и горячему горению. Дополнительным преимуществом этой стратегии является то, что она также сохраняет стекло в чистоте и значительно снижает накопление сажи в дымоходе.

Первоначально мы планировали простой очаг из стальных пластин для передней части камина, но мы быстро заметили, сколько требуется оборудования: газеты, зажигалки, инструменты для уборки и т. Д. Итак, мы решили превратить очаг в функциональный элемент. Изобразительное искусство. Мы обратились за помощью к Джеффу Холтби (исключительному мастеру и кузнецу), который придумал выдвижные тяги пальцами по образцу флейты. В нажатом состоянии они обеспечивают легкий доступ к напольной коробке внизу. В противном случае они образуют гладкую поверхность и предотвращают попадание тлеющих углей в ящик ниже.В качестве дополнительной меры безопасности мы обработали коробку огнестойким раствором. Последним кусочком была облицовка бетонного основания мыльным камнем, чтобы все соответствовало.

Здесь вы можете увидеть финальный эффект, когда все готово. Зерно в камне питает воображение. Иногда мне кажется, что я смотрю на поверхность Юпитера. Это когда меня не завораживает простая красота самого огня.

← Корабельная лестница с переменным протектором Общество Института Уидби →

Ecco Stove ® | Легкая установка каменного обогревателя

Позвоните нам сегодня, чтобы обсудить ваши требования
01527 857814

Каменки — это замечательный продукт, которым стоит владеть, и они очень сильно отличаются от традиционных дровяных печей по принципу работы.Решение об установке каменного обогревателя может быть серьезным обязательством, так как не только стоимость материала, но и площадь, которую он займет в собственности, и трудозатраты на его строительство.

Каменный обогреватель или обогреватель с медленным тепловыделением, такой как качелофен (изразцовая печь) или обогреватель из мыльного камня, состоят из кирпича, глины, керамики или других компонентов каменной кладки и часто начинаются от 1000 кг, а на строительство уходит от одного до трех дней. (иногда дольше).

Каменный обогреватель Ecco Stove ® состоит из 8-9 частей, а его модульная конструкция позволяет собрать его менее чем за час (см. Видео по сборке).Размер и форма Ecco Stove ® также позволяют ей вписаться во многие обычные кирпичные дымоходы с небольшими изменениями во многих случаях, а соединения дымохода с дымоходом такие же, как у обычной печи. Таким образом, в большинстве случаев установка Ecco Stove ® может быть выполнена быстро и просто в течение дня.

Требования к дымоходам и дымоходам

Одним из наиболее важных факторов при установке каменного обогревателя является дымоход или дымоход. У вас может быть фантастически выглядящая установка и эффективный обогреватель, такой как Ecco Stove ®, но без правильно функционирующего дымохода ваша печь не будет работать правильно.

Вы можете узнать больше о требованиях к оконцовке дымоходов здесь или поговорить с членом нашей команды, щелкнув ссылку внизу страницы.

Гибкий вкладыш из нержавеющей стали — для существующих дымоходов

Мы всегда рекомендуем облицовывать дымоход облицовкой диаметром 6 дюймов из серии Ecco Stove ®, поскольку он соответствует диаметру выходного отверстия дымохода. На приведенной выше диаграмме показано, как вкладыш дымохода будет выглядеть в поперечном сечении дымохода. Регистровая пластина над Ecco Stove® изолирует дымоход и помогает отводить больше тепла в комнату, а Ecco Stove® — в дом.Обычно рекомендуется использовать изоляцию вокруг футеровки, чтобы создать хорошую тягу и уменьшить количество холодных воздушных карманов в дымоходе.

Наличие единого диаметра на всем протяжении также снижает вероятность турбулентности при переходе с первоначальной 6-дюймовой дымовой трубы на более крупную трубу, что может замедлить процесс освещения и вызвать возврат дыма в комнату. Единый диаметр также способствует подметанию намного проще, так как можно использовать кисть одного размера.

Гибкая облицовка может добавить примерно 800 фунтов стерлингов к стоимости установки, но дает Ecco Stove ® хороший двигатель для работы и упрощает обслуживание дымохода в долгосрочной перспективе, так что вложения окупаются.

Двустенная система дымохода из нержавеющей стали — для домов без дымохода

Если у вас нет дымохода в вашем доме, система с двойными стенками из нержавеющей стали может быть установлена ​​как на территории, так и за ее пределами, в зависимости от ваших предпочтений и маршрута. Опять же, для Ecco Stove ® потребуется система диаметром 6 дюймов, которая даст внешний диаметр дымовой системы примерно 8 дюймов в зависимости от производителя.

Система с двумя стенками состоит из двух трубок, между которыми обычно проходит изоляция толщиной 1 дюйм, которая действует как противопожарный барьер.Это позволяет установить дымоход ближе к горючим элементам дома, но также предотвращает слишком быстрое охлаждение газов и отправку дыма от огня обратно в комнату.

Для двухэтажного дома системы с двумя стенами могут начинаться примерно с 2000 — 2500 фунтов стерлингов, но это дешевле, чем строительство дымохода с нуля, и его легко собрать благодаря модульной конструкции, поэтому дымоход и печь, вероятно, могут быть установлены на в тот же день и обеспечить очень хорошую тягу благодаря свойственным системе изоляционным свойствам.

Система облицовки дымоходов пемзой — Для нового строительства и реконструкции

Система футеровки дымохода пемзой представляет собой модульную конструкцию, которая встраивается в существующий дымоход или строится по мере его строительства. Эта система является более надежным решением, чем гибкая облицовка из нержавеющей стали, поскольку пемза представляет собой вулканический камень, поэтому он более прочен и благодаря свойствам материала тепло будет удерживаться в дымоходе для более длительного сохранения необходимой тепловой конвекции для печи Ecco или любой другой дровяной прибор.Обычно слой пемзы снова заполняется материалом под названием Leca, который дополнительно изолирует дымовые газы.

Система футеровки из пемзы должна быть построена вместе с системой дымохода, поэтому, как правило, она является наиболее дорогостоящей, хотя и обеспечивает наиболее долгосрочное решение.

Каменные обогреватели Архивы — Служба чистки дымоходов Бейлис Санта-Фе, Нью-Мексико и Таос, Нью-Мексико

Ежегодное собрание Ассоциации каменных нагревателей

Лагерь каменных нагревателей в Уайлдакрес!

Джастин Бейли

Ассоциация каменщиков Северной Америки (MHA) провела свое ежегодное собрание в ретритном центре под названием Wildacres в горах Голубого хребта в Северной Каролине с 11 по 17 апреля.Слово «встреча» неадекватно описывает недельный фестиваль. Я начал думать об этом опыте как о «Каменном обогревателе».

Размещение простые, но удобные. Каждый живет в простой комнате с соседом по комнате, а кроватей хватает примерно на 120 человек.

Впервые я услышал о MHA и Masonry Heater Camp, когда прошел сертифицированный CSIA курс по обзору трубочистов от Рич Руа в 2014 году в Колумбусе, штат Огайо. Руа упомянул, что он был на ежегодном собрании MHA в рамках своего общего образования в области торговли дымоходами.Я спросил его об этом позже и занёс это в свой список желаний.

Но у меня никогда не было возможности серьезно заняться каменными обогревателями до прошлого года, когда мне позвонили, чтобы я посмотрел на гигантский каменный обогреватель, австрийскую «плиточную печь», построенный с нуля в 1990-х годах. Обогреватель находится в лыжном домике под названием Bavarian, в горнолыжной долине Таос, на высоте 10 200 футов над уровнем моря. В 2013 году горнолыжный курорт купил миллиардер, а вместе с ним и каменный утеплитель.

Я посмотрел на обогреватель, задал много вопросов, просканировал дымоход, и стало ясно, что мне нужно больше информации и знаний.8 или 9 лет назад я узнал, что в обогревателе сожгли зеленые дрова, и с тех пор он не работал. Никто не мог придумать, как это исправить. Они наняли местного каменщика, который только усугубил ситуацию.

Я знал, где топка и дымоход, но что между ними было загадкой. Не было легкодоступных дверок для сажи, как у обогревателей Tulikivi. Обогреватель был массивным. Мне нужен был план. Мне нужна была информация.

Благодаря NCSG и курсу, который я прошел с г-номРуа, я знал, что есть кто-то, кого я могу позвать на помощь. Поиск в Google привел меня к MHA, и я позвонил исполнительному директору Дику Смиту. Он предложил мне присоединиться к организации. Стоимость членства с полным правом голоса составляла 300 долларов в год. Именно столько я взимал с миллиардера за первоначальный вызов / проверку службы и стал полноправным членом MHA с правом голоса. Оказалось, что это неплохая инвестиция.

Сделав несколько звонков и поговорив с парой строителей каменных обогревателей из ассоциации, я почувствовал, что могу, по крайней мере, написать смету, чтобы исправить эту вещь.В предложении я четко заявил, что у меня нет возможности узнать, сколько времени мне потребуется, чтобы починить обогреватель, или сколько это будет стоить в конечном итоге. Я нашел место в оценке, чтобы упомянуть, что в Нью-Мексико был ровно один член MHA.

Я получил работу, и довольно скоро я разговаривал по телефону с одним из отцов-основателей MHA, Джерри Фришем. В тот первый раз, когда мы разговаривали, Джерри разговаривал со мной по телефону больше часа. Он спросил меня о обогревателе, попросил меня сфотографировать его и отправить ему по электронной почте.Он сказал, что это звучало так, будто на пути потока возникла засорение. Он рассказал мне, как найти зачистки кладки и как проделать проходы через кладочный материал, чтобы получить доступ к проходам. Когда я предложил ему деньги за консультационную помощь, он отказался.

«Я просто хочу передать знания», — сказал он. «Я собираюсь заниматься этим только в течение следующих 20 лет. Мы с женой говорили об этом, и мы договорились, что будем делать это еще 20 лет, а потом поговорим об этом еще раз ».

«Это очень великодушно с вашей стороны», — сказал я.

«Я недавно женился повторно, — сказал он. «Моя первая жена скончалась. Мне только исполнилось 80 ».

С помощью телефона Джерри мне удалось запустить обогреватель, проверить его, очистить от глазури проточный канал и дымоход, а также установить дверцы для очистки. Я был очарован и взволнован этим проектом. Я был благодарен за работу и возможность, а также за помощь ребят из MHA. В первый раз, когда мы включили обогреватель, со стеклами, заклеенными лентой поверх всех отверстий для очистки, чтобы мы могли наблюдать, как дым проходит через проходы в обогревателе, менеджер баварца был счастлив видеть, как все это работает.

Когда я позвонил Джерри Фришу, чтобы поблагодарить его за помощь, он пригласил меня на выставку World of Concrete (WOC) Trade Expo в Лас-Вегасе, штат Невада. «Мы собираемся построить каменный обогреватель на стоянке», — сказал он.

«Считай меня!» Я сказал.

Лас-Вегас и WOC были взрывом, и они увидели каменный обогреватель, построенный экспертом с нуля. Я также помог построить печь для пиццы на дровах.

Перенесемся на несколько месяцев вперед, и я оказался в Уайлдакрес на неделю в Masonry Heater Camp.Были каменщики из США, Франции, России, Канады, Германии, Финляндии и Японии, все они строили обогреватели на месте, отвечая на любой вопрос, который вы могли придумать. Из 120 участников 7 масонов владеют и / или управляют собственными испытательными лабораториями. Генеральный директор Tulikivi International прилетел из Финляндии. Были и основатели других европейских стартапов. Я записался на курс HMED (Программа обучения и развития Heater Mason), который был разработан Джерри и Джимом Фришами. Курс вел Джим, младший брат Джерри.

Классы и семинары включали мастер-класс по кирпичной кладке, класс Криса Прайора по каменной кладке арок, курс по испытаниям на выбросы и несколько курсов истории. Я не смог присутствовать на многих из них, потому что HMED занимал большую часть моего времени. В большинстве случаев последнее занятие или семинар заканчивалось около 22:00, и торжества уже начинались.

И да, у них тоже есть аукцион, вроде акции CSIA или конвенции NCSG.

К тому времени, когда наступила пятница, все недавно построенные обогреватели были запущены и заработали, включая большую печь для пиццы.Пицца начала выходить из духовки как раз к ужину — лучшая пицца, которую я когда-либо пробовал в своей жизни.

К ночи собралась группа музыкантов, чтобы сыграть старинные стандарты и народные песни, сидя на подогретой L-образной скамейке в каменоломне с плитой, на которой кто-то делал блины. Мне пришлось пообщаться с Дарси Марлетт и Эшли Элридж из CSIA, которые присутствовали. Люди танцевали, и лилось пиво.

Вечеринка с пиццей все еще кипела, когда я спускался с горы на арендованной машине в 2 часа ночи.м. чтобы успеть на ранний утренний рейс из Шарлотты.

На следующее утро, до полудня (судя по фотографиям, которые я видел в Facebook), все новенькие обогреватели и печи были разобраны, а материалы отправлены на хранение. Эшли Элридж указала, что каменщики и студенты могли бы узнать столько же или больше, разбирая обогреватели, как они делали, когда строили их.

За все годы работы с дымоходами я никогда не получал большего удовольствия, чем в течение недели, проведенной в лагере каменных обогревателей в Уайлдакрес.Я точно вернусь в следующем году. Я надеюсь построить свой собственный каменный обогреватель в своем доме в ближайшее время, и я хотел бы стать сертифицированным строителем каменного обогревателя. Имея за плечами HMED, я сделал первый шаг, но мне нужно еще многому научиться.

Если вы хотите посетить лагерь каменщиков следующей весной, погуглите Ассоциацию каменщиков Северной Америки или зайдите на сайт mha-net.org.

Quidnon: Морская русская печь: накопление тепла

Это следующий в серии постов, посвященных решению проблемы установки традиционной русской печи на борт лодки.Интересно наблюдать, как концепция развивалась на основе отзывов читателей, следуя той же схеме, что и весь проект Quidnon, где недоработанные идеи в конечном итоге превращаются в полностью готовые, основанные на хороших идеях, внесенных знающими, опытными людьми.

Причина названия в том, что эта печь будет делать все, что делает традиционная русская печь: она обеспечит обогрев помещения, теплое место для сна, горячую воду для мытья, тепло для приготовления пищи и может использоваться для нагрева камней в течение длительного времени. сауна / парная.Но русская печь — это массивный кусок кирпичной кладки, возведенный на собственном фундаменте, и каменная кладка не может быть использована на борту лодки, кроме как балласта. (Отличительные красные кирпичи, из которых была построена большая часть Бостона, использовались в качестве балласта на борту британских кораблей, и их было так много, что колонисты стали тротуары ими вымощать.)

Причина включения не одной, а двух морских русских печей в дизайн Quidnon заключается в том, чтобы дать возможность путешествовать и жить на борту Quidnon в России, а также зимовать на борту в местах, где реки замерзают, а температура может оставаться ниже -20ºC в течение нескольких недель. , но там, где дров вообще много.Корпус Quidnon, сделанный из фанеры толщиной 3 см или около того, с изоляцией из пенопласта с закрытыми порами и излучающим барьером, вынесенный на берег реки, заменяет традиционную бревенчатую хижину. Чтобы сохранить тепло, морская русская печь заменяет как традиционную русскую печь, так и печь, которая использовалась для топки русской бани (сауны, если вы предпочитаете финскую).
На борту все эти многие функции, обеспечиваемые каменной кладкой в ​​традиционной русской печи, должны быть выполнены по-другому. Отопление помещений обеспечивается не лучистым теплом, а принудительным теплым воздухом; горячая вода производится с помощью теплообменника; приготовление пищи (и нагревание камней в сауне) происходит на плите, а не в хранилище, похожем на печь для пиццы.(Тепло может быть направлено на плиту — или нет — с помощью перегородки.) При выключенной плите плита будет генерировать минимальное лучистое тепло, позволяя отводить ее тепловую мощность по трубам и каналам туда, где это необходимо. (Кому нужен особо горячий камбуз или головы?) Тепло накапливается в баке с горячей водой, а не в каменной кладке. В дровяной печи кладка может стать в четыре раза горячее, чем вода при атмосферном давлении, прежде чем превратиться в пар, но вода имеет примерно в четыре раза большую теплоемкость, чем кладка.

Большинство этих концепций уже разработаны и описаны в предыдущих постах. Единственный новый элемент, который я добавил с тех пор, — это теплообменник вода-воздух вокруг резервуара для горячей воды: принудительный поток воздуха будет проходить по всем шести сторонам резервуара для воды. Таким образом, можно будет топить печь вечером достаточно долго, чтобы вода нагрелась, а затем использовать это тепло для получения теплого воздуха всю ночь. В холодные ночи этого может быть недостаточно для обеспечения комфорта всей каюте, но, когда горячий воздух направляется туда, где спят люди, он, по крайней мере, согреет койки: грелка размером с лодку.Бак для горячей воды расположен непосредственно под самой печью, благодаря чему длина водопровода будет очень короткой, а масса воды будет располагаться ниже, где она повысит устойчивость лодки. Бак для горячей воды встроен в конструкцию печи, а это позволит сэкономить на материалах.

Эта печь будет поставляться в виде комплекта, состоящего из форм из листового металла, вырезанных плазменной резкой и согнутых на тормозе, чтобы их можно было собрать с помощью ручных инструментов. Комплект будет спроектирован так, чтобы эффективно упаковывать квартиру, и будет включать в себя всю сантехнику, оборудование, изоляцию, датчики и электронику (программируемый контроллер для регулирования потока свежего воздуха снаружи, для набора температуры воздуха и воды, а также сигнализацию. когда пора добавлять дрова) и термоэлектрический генератор для питания схемы управления (а также для зарядки телефонов и ноутбуков).

Эта печь является морской печью, а это означает, что не будет предпринято никаких усилий для ее сертификации для использования в жилых помещениях. В некоторых регионах дровяные печи регулируются более строго, чем в других, и вам решать, можете ли вы (или должны) использовать их на законных основаниях. Имейте в виду, что это печь, которую могут поднимать и перемещать два человека (с опорожненным резервуаром для воды), поэтому она не обязательно должна быть стационарной. Если у вас есть старый камин, то вам, вероятно, хорошо идти. Если нет, вам нужно как-то установить дымоход.Это может быть плохой идеей использовать эту печь в городской или пригородной среде, которая в настоящее время считается «развитыми» странами (то есть спорными и пронизанными бюрократией). Но проблем с его использованием в сельской местности, особенно на приусадебном участке, быть не должно.

Если вы используете его на лодке, то применяется стандартный морской отказ от ответственности, который звучит примерно так: «Пожалуйста, проверьте свои местные и федеральные правила относительно использования дровяных печей на борту». Но по своей конструкции они должны представлять гораздо меньший риск, чем большинство морских дровяных печей.Он будет изолирован каменной ватой со всех сторон и останется только теплым на ощупь, даже когда полностью заполнен топливом, что делает его безопасным для использования с малышами. Он не может перегреть воду и автоматически отключит контур горячей воды, выпустив струю пара. И он будет регулировать скорость горения по мере необходимости, регулируя количество свежего воздуха, закачиваемого в камеру сгорания снаружи. Топка останется полностью изолированной от воздуха изнутри (за исключением добавления дров), что сводит к минимуму вероятность вдыхания CO.Комплект будет иметь страховку ответственности за качество продукции, но любой, кто подаст претензию, должен будет ответить на простой вопрос: одобрил ли установку квалифицированный морской сюрвейер?

Надеюсь, эта конструкция печи окажется очень полезной как на лодке, так и вне ее. Его можно использовать для обогрева хижины в лесу, обеспечивая воду для приготовления пищи и душа. Его можно использовать для летнего приготовления пищи, консервирования, а также для поддержания тепла в теплицах в холодное время года с помощью трубопроводов в теплом воздухе. Прибыв в виде легкого плоского комплекта, его можно будет установить в бездорожных местах, таких как хижины в горах, где походы по каменной кладке или чугунной печи были бы слишком трудный.

Итак, многие ли из вас подумали бы о покупке этой печи? И сколько вы готовы заплатить за комплект для его сборки? Было бы очень полезно иметь некоторое представление об уровне интереса, прежде чем выделять ресурсы на разработку детального проекта и организацию процесса изготовления. Возможно, продажа комплектов для сборки этой печи предоставит нам возможность финансово поднять проект. Это также позволит нам хорошо изучить логистику производства комплектов, чтобы мы могли учиться на небольших и дешевых ошибках, а не на очень дорогих, размером с лодку.

Для тех, кто был фанатом Quidnon в течение некоторого времени, я надеюсь, что вам понравится подход бутстрэппинга. Я вижу в этом потенциальный способ сохранить акцент на постройке отличных лодок, а не на том, чтобы торопиться зарабатывать деньги, чтобы вернуть деньги инвесторам.

14 ярких идей для лучшей дровяной печи

Alliance For Green Heat недавно объявил 14 финалистов, которые примут участие в первом в истории Wood Stove Design Challenge, международном конкурсе, который демонстрирует одни из самых чистых и эффективных древесных материалов нового поколения. печи.«Популярная механика» рассматривает каждого из финалистов и нововведения, которые они планируют привнести в «Десятиборье деревянных печей» в Вашингтоне, округ Колумбия, в ноябре этого года. (Прочтите до конца, чтобы проголосовать за своего фаворита!)

1 Нагреватель дракона: ракета с горизонтальной подачей (США)

Этот агрегат объединяет топку традиционной печи с внутренней трубой ракетного обогревателя. Древесина поступает по горизонтальной трубе в первичную камеру сгорания. Горячие турбулентные газы поступают во вторую вертикальную камеру сгорания, после чего происходит отвод тепла.Половина тепла окружает вторичную камеру, а остальное поступает в заполненную гранитом область для отсроченного высвобождения.

Тип и конструкция печи: Отдельная кладка
Размер топки: Средняя
Предполагаемая розничная цена: TBD
Капитан команды: Sandy Mathieu

2 Firemaster: The IntensiFire (Новая Зеландия)

IntensiFire — это недорогая модернизированная печь с нисходящим потоком, разработанная для улучшения сгорания до 60 процентов.Это добавляет преимущества вторичного воздуха для горения более старым агрегатам; Стоимость модернизации, вероятно, будет примерно такой же, как стоимость замены перегородки, которая больше не потребуется.

Тип и конструкция печи: Модернизированная печь
Размер топки: N / A
Предполагаемая розничная цена: $
Капитан команды: Джейсон Стюарт

3 Печи Helbro: Gymse (Дания)

Gymse демонстрирует присущие каменному обогревателю качества, в том числе удобный дизайн, высокоэффективные и чистые ожоги и 24 часа нагрева от одного огня.Эта печь совместима с дымоходом любого размера и может быть изготовлена ​​из глины и практически любого камня.

Тип и конструкция печи: Каменная кладка на месте
Размер топки: Большая
Планируемая розничная цена: $$$$
Капитан команды: Ларс Хельбро

4 Хвам: Автопилот IHS (Дания)

Интеллектуальная тепловая система автопилота Hwam измеряет условия горения с помощью лямбда-датчика кислорода и термопары.Затем бортовой компьютер распределяет воздух для горения, чтобы добиться наилучшего горения. Температуру можно установить с помощью пульта дистанционного управления. Эта печь уже находится на рынке и соответствует европейским стандартам экологической маркировки.

Тип и конструкция печи: Чугунная автономная
Размер топки: Средняя
Планируемая розничная цена: $$$
Капитан команды: Стивен Родс

5 Межконтинентальный: 2B4W (США)

2B4W — каменный обогреватель, который может быть построен из переработанных материалов.Он состоит из двух списанных стальных нефтяных бочек, установленных друг на друга. Тепло хранится в огнеупорном кирпиче высокой плотности и будет излучать до 24 часов при обжиге дважды в день с высокой скоростью горения. Система управления горением помогает уменьшить ошибку оператора, а внешний вид может быть украшен локализованным узором.

Тип и конструкция печи: Каменная кладка, строится на месте
Размер топки: Средняя
Планируемая розничная цена: $$
Капитан команды: Род Зандер

6 Кимберли Стоув (У.S.A.)

Kimberly Stove — это переносная газогенераторная установка с термоэлектрическим генератором, змеевиками с горячей водой, духовкой и 12-вольтовой системой нагнетания воздуха. Имея высоту 25-1 / 2 дюйма, диаметр 10 дюймов и вес 56 фунтов, он достаточно мал, чтобы поместиться в лодке или жилом доме на колесах. Kimberly почти полностью изготовлен из нержавеющей стали, за исключением дверного стекла и прокладок.

Тип и конструкция печи: Портативная автономная
Размер топки: Маленькая
Предполагаемая розничная цена: $$
Капитан команды: Роджер М.Lehet

7 Мэрилендский университет: Малсибер (США)

Mulciber оснащен автоматизированными системами рекуперации тепла, вентиляции и контроля горения, которые реагируют на изменения в среде горения, а затем регулируют поток воздуха для поддержания идеальных условий горения. Коаксиальный вход собирает избыточное тепло, которое в противном случае уходило бы в дымоход, в то время как термоэлектрические генераторы приводят в действие вентиляторы, которые распространяют тепло по всей комнате.

Тип и конструкция печи: Стальная, отдельно стоящая
Размер топки: Большая
Предполагаемая розничная цена: $
Капитан команды: Тейлор Майерс

8 Ofenbau + Feuerstellen: изразцовая печь с экологической маркировкой (Австрия)

Хотя эта печь основана на традиционной европейской конструкции Kacheloefen , она имеет современную камеру сгорания, аналогичную тем, которые соответствуют требованиям австрийской экологической маркировки.Он обеспечивает низкий уровень выбросов за счет управления движением воздуха в печи. Воздух проходит через плотную перегородку / заслонку, расположенную в основании печи, а затем через щели попадает в камеру сгорания.

Тип и конструкция печи: Каменная плитка, строится на месте
Размер топки: Большая
Планируемая розничная цена: $$$$
Капитан команды: Ричард Джуссел

9 Inven, Inc .: SmartStove (США)

SmartStove — это автоматизированная система, которая анализирует горение, а затем физически управляет тягой и вентиляторами, чтобы управлять количеством воздуха, поступающего в печь.Это максимизирует горение, уменьшая потребность пользователя в постоянных корректировках, чтобы поддерживать эффективное горение огня. SmartStove сочетает в себе электронику и прошивку, разработанную специально для дровяной техники.

Тип и конструкция печи: Модернизированная печь
Размер топки: N / A
Предполагаемая розничная цена: $
Капитан команды: Дэн МакФарланд

10 Travis Industries: Лопи Кейп-Код (U.S.A.)

Cape Cod — это гибрид каталитических и некаталитических технологий. Эта чугунная печь уже находится в производстве и имеет КПД 80 процентов и производит 0,45 грамма в час выбросов, что делает ее самой чистой печью в списке сертифицированных дровяных печей Агентства по охране окружающей среды. Предварительно нагретый воздух для горения повышает эффективность, в то время как трубы вторичного воздуха и каталитическая камера сгорания сжигают почти все оставшиеся твердые частицы.

Тип и конструкция печи: Чугунная, отдельно стоящая
Размер топки: Большая
Планируемая розничная цена: $$
Капитан команды: Алан Атембоски

11 Туликиви: Хииси (Финляндия)

Эта компактная каменная печь может нагревать воду и сжигать дрова или гранулы без электричества и дополнительного оборудования, хотя она будет проверена только на способность сжигать дрова.Он построен из мыльного камня, который сохраняет тепло, а затем медленно его отдает. Высокопроизводительный агрегат с низким уровнем выбросов, Hiisi разработан в соответствии со строгими европейскими стандартами выбросов, установленными на 2015 год.

Тип и конструкция печи: Каменная кладка, отдельно стоящая
Размер топки: Маленькая
Предполагаемая розничная цена: $$$$
Капитан команды: Джереми Джонсон
Веб-сайт команды: tulikivi.com

12 Уокер Плита (У.S.A.)

Печь Walker Stove сочетает в себе характеристики ракетной печи с высокоизолированным ядром сгорания и вторичным впрыском воздуха для достижения полного сгорания. Он также предназначен для устранения опасных ожогов и пожаров в дымоходе путем отсоединения дымохода от камеры сгорания. Его можно установить в качестве автономного обогревателя или в центре системы аккумулирования тепла.

Тип и конструкция печи: Гибридная ракетно-каменная печь или автономная
Размер топки: Н / Д
Предполагаемая розничная цена: $
Капитан команды: Мэтт Ремайн

13 Виттус: Twinfire (У.S.A.)

Эта двухкамерная установка, изначально разработанная для обеспечения эффективных и экологически чистых печей в развивающихся странах, функционирует посредством газификации — процесса, в ходе которого древесина преобразуется в окись углерода и водород за счет реакции сырья при высоких температурах. В результате образуется газовая смесь, называемая древесным газом, которая перегревается и смешивается с воздухом в нижней камере для достижения полного сгорания.

Тип и конструкция печи: Автономная двухкамерная стальная печь
Размер топки: Средняя
Планируемая розничная цена: $$$$
Капитан команды: Нильс Виттус

14 Мыльный камень Вудсток: Union Hybrid (U.S.A.)

Печь Union Hybrid от Woodstock Soapstone использует вторичное сгорание и каталитическую камеру сгорания, а также саморегулирующееся соотношение воздух / топливо, предназначенное для увеличения мощности и повышения эффективности. Печь изготовлена ​​из стали, чугуна и мыльного камня, что обеспечивает ее долговечность и высокую тепловую массу. Большая топка и высокая тепловая мощность делают его подходящим основным источником тепла.

Тип и конструкция печи: Автономная сталь / чугун / мыльный камень
Размер топки: Большая
Планируемая розничная цена: $$
Капитан команды: Томас Моррисси

15 Голосуйте сейчас за выбор народа

14 финалистов конкурса Wood Stove Design Challenge будут официально оценены во время недельного десятиборья деревянных печей на Национальной аллее в ноябре, когда команда экспертов по печам, качеству воздуха и горению выберет печь-победитель по пяти критериям: выбросы, выбросы эффективность, доступность, инновации и простота использования.

На протяжении всего испытания мы увидим множество инноваций, но их влияние может быть незначительным, если мы — потребители — не воспользуемся технологиями экологически чистого сжигания в значимых количествах. И это с меньшей вероятностью произойдет, если печи следующего поколения не обладают убедительными преимуществами или просто непривлекательны для конечного пользователя.

Здесь вы можете помочь. Мы вручим отдельную награду «Выбор народа» печи, которую вы считаете самой инновационной. Возможно, вы больше всего цените удобство для пользователя — или, возможно, функциональность, практичность, стоимость или даже эстетику.Какими бы ни были ваши критерии оценки ультраэффективной дровяной печи с низким уровнем выбросов, у вас есть шанс заявить о себе.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Установка и эксплуатация дровяной печи

ЧТО СЛЕДУЕТ РАЗМЕСТИТЬ ПЕЧЬ НА?

Для обогреватели, устанавливаемые на ножки или тумбы, обеспечивающие не менее 6 дюймов вентилируемого пространства под топкой или основанием устройства, используйте плотно прилегающий полнотелый кирпич или блоки толщиной не менее 2 дюймов.Верхняя поверхность кирпичи должны быть покрыты листовым металлом не менее 24-го калибра.

защита пола должна выходить не менее чем на 18 дюймов за пределы прибор со всех сторон. Напольный протектор, внесенный в список признанная испытательная лаборатория, такая как UL, может использоваться, если она установлена в соответствии с инструкциями по установке.

КАК ДАЛЬШЕ ДОЛЖНО ДЕРЕВЯННАЯ ПЕЧЬ ИЗ НЕЗАЩИЩЕННОЙ СТЕНЫ ИЛИ

ГОРЯЧИЕ МАТЕРИАЛ? Стандартный зазор для приборов, установленных в помещения, большие по сравнению с размером устройства находится на расстоянии 36 дюймов от верха, размеров, задней или передней части устройства. В противном случае установите в соответствии с инструкциями производителя.

КЛАДНИЧНЫЙ ШПОН КРЫШКА СТЕНЫ СЧИТАЕТСЯ БЕЗОПАСНОЙ ДЛЯ СНИЖЕНИЯ ПРОЗРАЧНОГО ПРОИЗВОДСТВА?

Нет! Коды Национальной ассоциации противопожарной защиты (NFPA) позволяют сократить зазоры до воспламеняющихся стен, если предусмотрена соответствующая защита. Гипсокартон, листовой металл, облицовка каменной кладкой и прочие тонкие или неизолированные материалы, размещенные непосредственно у стен, дают слабую защиту.Эти материалы очень хорошо проводят тепло; они будут почти как горячие на их тыльной стороне, так и на их открытых сторонах.

Сниженный допускаются следующие зазоры:

• ан. инженерно-техническая система защиты, одобренная проверяющим орган, обладающий юрисдикцией
• продуктов и материалы, перечисленные в целях защиты
• а негорючий протектор установлен на расстоянии дюйма или более от горючая стена для свободной циркуляции воздуха позади Это

В сокращение указано NFPA и большинством кодексов.Например, когда требуемый зазор без защиты составляет 36 дюймов, Кирпичная стена толщиной 3 1/2 дюйма с вентилируемым воздушным пространством в качестве защиты стены уменьшает зазор максимум на 66 процентов, до 12 дюймов от горючей стены.

МОЖЕТ ИЗЛУЧАТЬ ТИП ДЕРЕВЯННЫЕ ПЕЧИ БЫЛИ УСТАНОВЛЕНЫ МЕНЬШЕ 36 ДЮЙМОВ ОТ ГОРЯЧИХ ГОРЯЧИХ?

Да.Если к плите, внесенной в список UL, прикреплен тепловой экран, зазор может быть уменьшен, как указано. Или построить тепловой экран должен быть установлен на расстоянии 1 дюйма от стены на негорючих распорках. Для уменьшения стандартного зазора до 12 дюймов теплозащитный экран должен быть из листового металла 28-го калибра, установлен на полу, чтобы обеспечить неограниченную циркуляцию воздуха между экраном и стеной (см. рисунок 1).

КАКОЙ РАЗМЕР ТЕПЛО ЩИТ МНЕ НУЖЕН?

Любая область в пределах 36 дюймов от дровяной печи должна быть покрыта показано на рисунке 2.

ДЕЛАЕТ ПЕЧЬ НУЖЕН СПЕЦИАЛЬНЫЙ ЗАЗОР ДЛЯ ГОРЯЧИХ СРЕДСТВ?

Да. Зазор должен быть в три раза больше диаметра трубы, т.е.грамм., 6-дюймовая труба требует зазора 18 дюймов. Тепловые экраны могут использоваться для уменьшения зазора в том же соотношении, что и для печь. Например, с помощью листового металла можно уменьшить зазор. на две трети, с 18 дюймов до 6 дюймов.

КАК ВЫ БЕГАЕТЕ ПЕЧЬ ИЗ ГОРЯЧЕЙ СТЕНЫ ИЛИ ПОТОЛКА?

Вы не надо. Но в случае крайней необходимости утверждаются следующие методы:

• Сборка кирпичная стена толщиной 3,5 дюйма, обрамленная горючим стена с минимальным зазором 12 дюймов от глиняной облицовки к горючим.
• Использование массивный, изолированный, заводской дымоход, с 9-дюймовое воздушное пространство для горючих материалов.
• Использование соединитель дымохода из листовой стали 24 мм с вентилируемым наперсток плюс 6 дюймов стекловолоконной изоляции.
• Использование массивный, изолированный, заводской дымоход над Соединитель дымохода 24 калибра, с воздушным зазором 1 дюйм, плюс 2 дюйма от наружной стенки дымоходной секции и горючих материалов.

Разъемы также должен выдерживать шаг не менее 1/4 дюйма на фут от прибор к дымоходу. Избегайте крутых поворотов, которые создают чрезмерное сопротивление потоку дымовых газов и опора и надежно закрепите винтами для листового металла, заклепками или другими утвержденные средства.

ВЫ МОЖЕТЕ ВЫПУСТИТЬ А ДЕРЕВЯННАЯ ПЕЧЬ И МАСЛЯНАЯ ГОРЕЛКА НА ОДИН ДЫМОХОД?

№ Каждый должен выходить в отдельный дымоход. Множественные подключения может привести к выходу дымовых газов и искр через одно отверстие дымохода к другому, снижая эффективность и воспламеняя несгоревшие газы в дымоходе.

КАК НАСЧЕТ СОЗДАНО НА ЗАВОДЕ ДЫМОХОДЫ?

Они эффективны и просты в установке, но должны быть внесены в список UL.Изолированные дымоходы заводского изготовления минимизируют образование сажи и креозота накапливаются, потому что внутренние стены быстро нагреваются. Необходимость зазор от горючих материалов отмечен в каждом разделе UL-списка, заводские дымоходы.

ЯВЛЯЕТСЯ КЛАДКОЙ ИЛИ ЛУЧШИЙ ДЫМОХОД МЕТАЛЛУРГИЧЕСКИЙ ЗАВОД?

Оба безопасны и долговечны, если построены правильно и в хорошем состоянии.Важно иметь изолированный дымоход, особенно с герметичная дровяная печь. Внутренние дымоходы предпочтительнее экстерьер, потому что они теплее. Также круглые вкладыши больше эффективнее прямоугольных. Внешний вид и цена другие соображения.

ВЫ МОЖЕТЕ ИСПОЛЬЗОВАТЬ ОДИН НАСТЕННАЯ ПЕЧЬ ДЛЯ НАРУЖНОГО ДЫМОХОДА?

Нет! Дымовая труба никогда не предназначалась для использования на улице.Вода и зола образуют щелок, который быстро разъедает одностенные трубы. Также креозот быстро образуется из-за охлаждения газов внутри самой трубы.

МОГУ Я ПРОПУСТИТЬ ДЕРЕВО ПЕЧЬ В НЕОСНОВАННЫЙ ДЫМОХОД?

№ Все дымоходы должны иметь облицовку из плитки. Дома, построенные до 1900 г. часто имеют дымоходы без футеровки, которые опасны и не должны быть подключенным к дровяной печи.

ЧТО ТАКОЕ БЕЗОПАСНОСТЬ РАССМОТРЕНИЯ ЧЕРЕЗ КАМИНЫ?

NFPA 211 заявляет следующее:

• В дымоход не должен превышать поперечное сечение не более чем в три раза. область выхода дымохода.
• The система должна быть спроектирована и установлена ​​так, чтобы ее можно было осмотрел и почистил.
• А устройство, работающее на твердом топливе, ЗАПРЕЩАЕТСЯ выпускать воздух внутрь или через заводской камин, если он специально не перечислены для этой цели.

КАК ВЫСОКИЙ ДОЛЖЕН ДЫМОХОД БЫТЬ?

Это должен выступать как минимум на три фута выше самой высокой точки, где он проходит через крышу.Он должен быть на два фута выше, чем все, что находится в радиусе 10 футов, включая саму крышу, нависающие деревья, прилегающие здания и т. д.

КАК Я МОГУ УПРАВЛЯТЬ КРЕОЗОТ?

креозот конденсируется, когда температура трубы опускается ниже 250 ° F, поэтому тип дымохода очень важно. Желателен утепленный. Большой герметичный обогреватель в маленьком доме в закрытом положении. будет производить креозот независимо от вида сжигаемой древесины или его влажность.Свести к минимуму образование креозота за счет:

• Использование Дровяное оборудование, материалы для дымохода и установка устройства в соответствии с инструкциями производителя.
• Правильный определение размеров дымохода и комплектующих.
• Дом небольшой горячий огонь на короткое время, а не «холостой ход» огонь в течение длительного периода при умеренных температурах.
• Хранение горячий огонь; многие производители рекомендуют открывать заслонку и дать плите гореть как минимум 15 минут. сжечь небольшое количество креозота.
• Использование только хорошо выдержанные твердые породы.
• Проверка вашей системе и научитесь работать с ней наиболее эффективно.Соответственно прочистите дымоход

Публикация №: SF-2

---

Этот документ взято из Кооперативное расширение Университета Делавэра, Ньюарк, Делавэр. Дата публикации: октябрь 1991 г.

Рональд К. Шут, специалист по безопасности расширений, Делавэрский университет Кооперативное расширение, Ньюарк, Делавэр.

Коммерческий компании или продукты упомянуты в этой публикации исключительно с целью предоставления конкретной информации. Упомянуть компании или продукта не является гарантией или гарантия на продукцию Сельскохозяйственной опытной станции или Delaware Cooperative Extension или одобрение продуктов других компаний не упомянуты.

Информация об отказе от ответственности и воспроизведении: Информация в NASD не представляет политику NIOSH. Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более

Вопросы и ответы — Американские каменные печи и обогреватели

Вопросы и ответы

В: Вы сами делаете отливки на месте? Вы американец?

A: Да, мы размещаем наши материалы на месте в штате Нью-Йорк.Ни один из наших компонентов каменного обогревателя не поставляется из других стран. Мы смешиваем нашу запатентованную смесь огнеупоров из глиняных компонентов, произведенных в США. Двери топки и фурнитуру мы изготавливаем собственными силами в нашем цехе металлообработки. На них нанесено высокотемпературное порошковое покрытие, чтобы прослужить долго.

Q: Какой тип стекла вы используете в своих дверях?

A: American использует стекло Neoceram в дверях топок Masonry Heater.

Q: Какого размера ваша стандартная топка?

A: Стандартный размер топки в США составляет 24 дюйма D x 24 дюйма W.Дверь имеет размер 31 ”Ш x 24” Т (внешние размеры). Размер стекла 17,25 x 25 дюймов. Также предлагаем разные оттенки и размеры.

В: Какого размера ваша стандартная дровяная печь (духовка)?

A: Американская печь для запекания имеет размеры 25,5 дюймов x 27 дюймов x 12 дюймов в высоту.

Q: Что входит в комплект поставки вашего каменного нагревателя?

A: Наши комплекты каменки включают в себя огнеупорную сердцевину и огнеупорную топку, заслонку свежего воздуха, дверцу топки, печь для выпечки, дверцу духовки, дверцы для золы (чистые выходы), решетку для золы, зольник и раствор.Все, что вам нужно, — это фундамент, дымоход и облицовка по вашему выбору. American также предлагает пакеты фанеры из мыльного камня. Мы также предлагаем дымоход ICC. Позвоните или напишите по электронной почте, чтобы узнать цену.

В: Может ли домовладелец установить собственный каменный обогреватель?

A: Да, домовладелец может установить свой собственный каменный обогреватель. Мы разработали наши обогреватели и их компоненты, чтобы они были удобны для домовладельцев. Думайте о них как о взрослых «лего», они больше, но удобны в обращении и имеют маркировку, облегчающую установку.Основа и первое блюдо будут самыми важными, поэтому убедитесь, что они оба ровные. Еще одним полезным фактором является то, что у American есть огнеупорная топка. Отсутствие огнеупорного кирпича сэкономит вам драгоценное время и деньги, резка и установка огнеупорного кирпича 275-300 утомительна и отнимает много времени.

Q: Можно ли поставить один каменный обогреватель поверх другого?

A: Да, мы проектируем и устанавливаем много многоуровневых каменных обогревателей. В зависимости от вашей мечты и / или стиля, мы также можем встроить в них скамейки и печи.

В: Могу ли я загрузить каменный обогреватель снаружи или из гаража?

A: Да, вы можете загрузить каменный обогреватель из гаража или снаружи. Мы проектируем модели, которые можно загружать из гаража и / или снаружи, чтобы свести беспорядок к минимуму.

Q: Можете ли вы установить водяной змеевик или водяной змеевик в свой американский каменный обогреватель?

A: Да, вы можете встроить водяные змеевики и гидронику в свой каменный обогреватель American Masonry Heater. В зависимости от ваших конкретных потребностей мы можем посоветовать вам, где купить катушку, где вы могли бы ее разместить и какой размер вам может понадобиться.Однако вам необходимо, чтобы его установил сертифицированный специалист по котлам.

В: У вас есть каменный обогреватель, который обогреет мой большой дом?

A: Компания American Masonry Heaters & Ovens производит и предлагает множество наборов сердечников для каменных нагревателей различных размеров. Мы также проектируем и производим каменные обогреватели по индивидуальному заказу, чтобы они точно соответствовали вашим размерам. American также предлагает комбинации каменных каминов, дровяных печей и дровяных печей в нашем универсальном устройстве (Ultimate Survival Core).Мы можем удовлетворить то, что нужно для обогрева!

В: Чем ваш огнеупор лучше других?

A: Компания American Masonry Heaters в течение 18 месяцев работала с инженером-керамистом, чтобы разработать нашу запатентованную смесь огнеупоров. Этот огнеупор может выдержать и превзойти наших конкурентов по удержанию тепла и долговечности. Наш огнеупор может выдерживать температуру до 3600 градусов по Фаренгейту. Он специально разработан для каменных обогревателей и может выдерживать термоциклирование от горячего к холодному. В настоящее время он используется на заводах по аффинажу серебра.

В: Можно ли использовать сосну?

A: Да, можно использовать сосну и другие ели. У нас на Аляске много установок, в которых сжигается в основном сосна. Пока ваша древесина полностью выдержана, это не должно быть проблемой. Помните, фунт сосны выглядит и весит иначе, чем фунт золы или акации, поэтому ваш размер загрузки и скорость сжигания будут отличаться.

Q: Могу ли я использовать свой дымоход?

A: Да, вы можете использовать свой дымоход, это будет зависеть от необходимого диаметра, типа дымохода и его состояния.Вы можете использовать дымоходную плитку класса А или 8×8 и 8×12. Если это здоровый дымоход, он соответствует вашим местным нормам и правилам. Также можно использовать вкладыши для дымохода.

В: Вы рекомендуете наружный воздух для горения?

A: Да, согласно нормам требуется, чтобы у вас был наружный трубопровод для свежего воздуха или воздуха для горения диаметром 6 дюймов. Вы можете запустить его снизу, сзади или сбоку, в зависимости от вашего макета.

Q: Вашим агрегатам требуется воздушный зазор или компенсатор?

A: Нет, нашим блокам воздушный зазор не нужен.Наш огнеупор расширяется только на 1/1000 дюйма при 1500 градусах F.

No related posts.
