Как закрепить провода в штробе под штукатурку

Довольно часто в ходе ремонта для монтажа электропроводки необходимо делать штробление.

Несмотря на то, что эта процедура и принесет много шума и грязи, ее выполнение в обязательном порядке необходимо для проведения маскировки проводов.

Крепление кабеля в штробе – довольно трудное занятие. В данной статье мы более подробно остановимся на особенностях данной процедуры, рассмотрим порядок выполнения работ и способы фиксации кабеля.

Разметка

О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.

Проводить разметку нужно на голой стене.

На выбранном месте размечается участок, по которому будет проведены кабели.

Разметку можно осуществить при помощи карандаша и линейки.

Кабельные линии должны размещаться либо под потолком, либо вертикально по отвесу. Никаких диагональных переходов или горизонтальных размещений быть не должно.

Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.

Что нужно для штробления

После завершения разметки понадобится решить вопрос, чем проводить штробление. Вариантов существует достаточно много.

Наиболее применяемым инструментом является перфоратор со специальной насадкой, которая носит простое название – штробер. Она представляет собой изогнутую лопатку с желобком.

Ее конец достаточно острый, чтобы справиться с пробиванием штробы. Работать с такой насадкой необходимо в ударном режиме. В результате вы получите ровное и глубокое покрытие.

Другой насадкой является обычная плоская лопатка. Процедура обработки практически такая же, как и у предыдущего приспособления, однако производительность будет не такая высокая.

Болгарка станет вспомогательным инструментом в деле штробления

Добиться большого эффекта при штроблении перфоратором достаточно трудно, особенно если обработка проводится на бетонной стене.

Многие профессионалы рекомендуют использовать специальный дисковый режущий инструмент для такой работы.

В качестве такого приспособления используется болгарка с алмазным диском.

Она поможет осуществить надрезы на нужную глубину, а затем выбить центральный участок уже при помощи перфоратора.

Хоть количество процедур и выглядит довольно внушающим, эффекта от болгарки можно добиться гораздо больше, чем от перфоратора. Скорость работы болгарки довольно большая, так что много времени строительные работы у вас не отнимут.

Ну а самым эффективным инструментом для штробления является штроборез. Это приспособление по конструкции чем-то напоминает болгарку. У вас есть возможность отрегулировать расстояние между дисками, следовательно, вы сможете задать необходимую ширину штробы.

От таких процедур появляется довольно много пыли и загрязнений, поэтому во время работы в обязательном порядке необходимо использовать респиратор и беруши. Это поможет сохранить ваше здоровье и предотвратить попадание пыли в дыхательные пути.

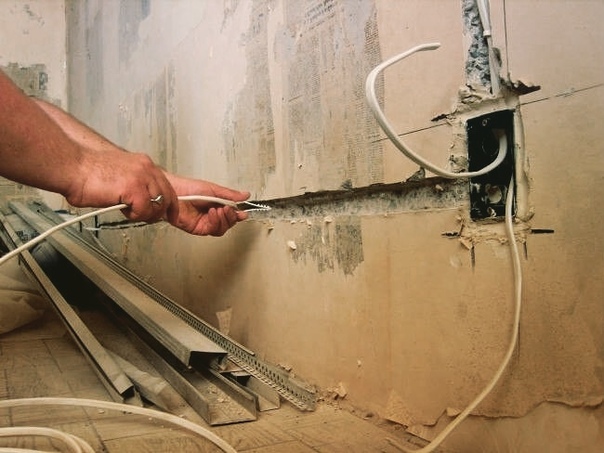

Монтаж кабеля

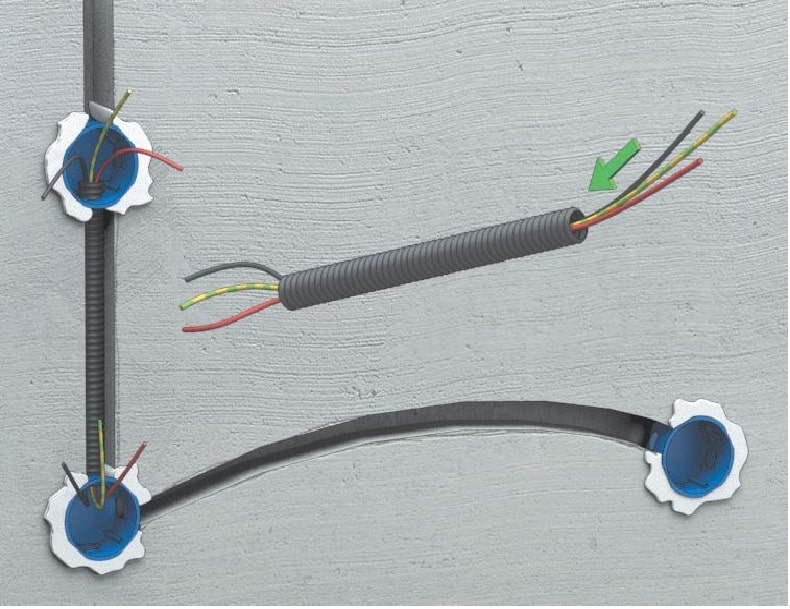

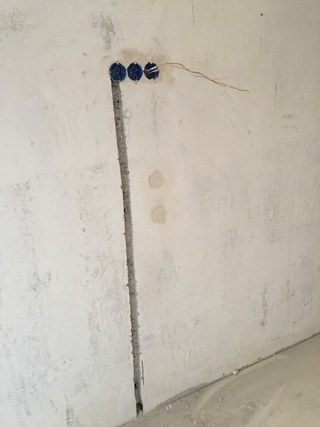

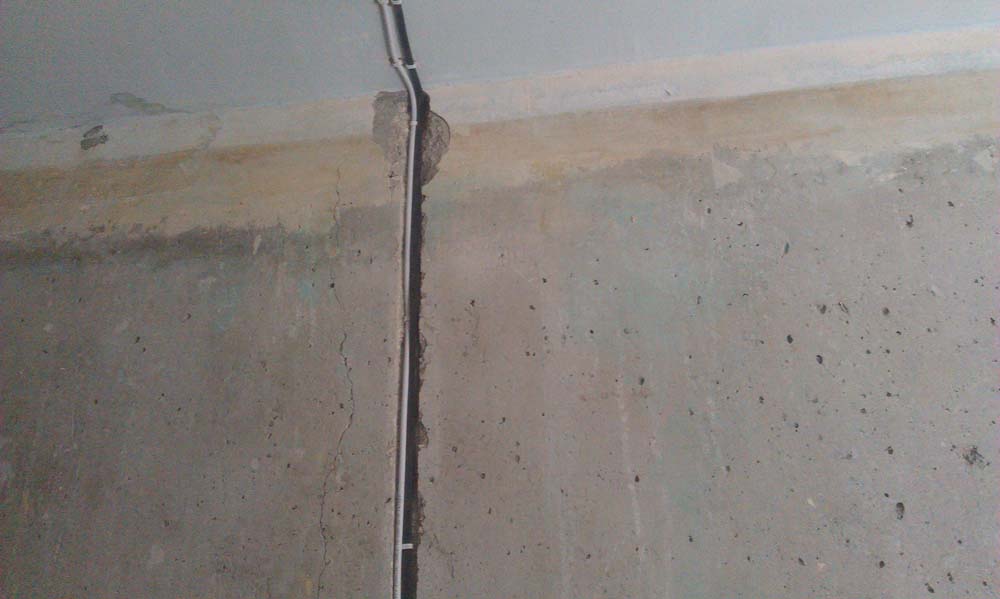

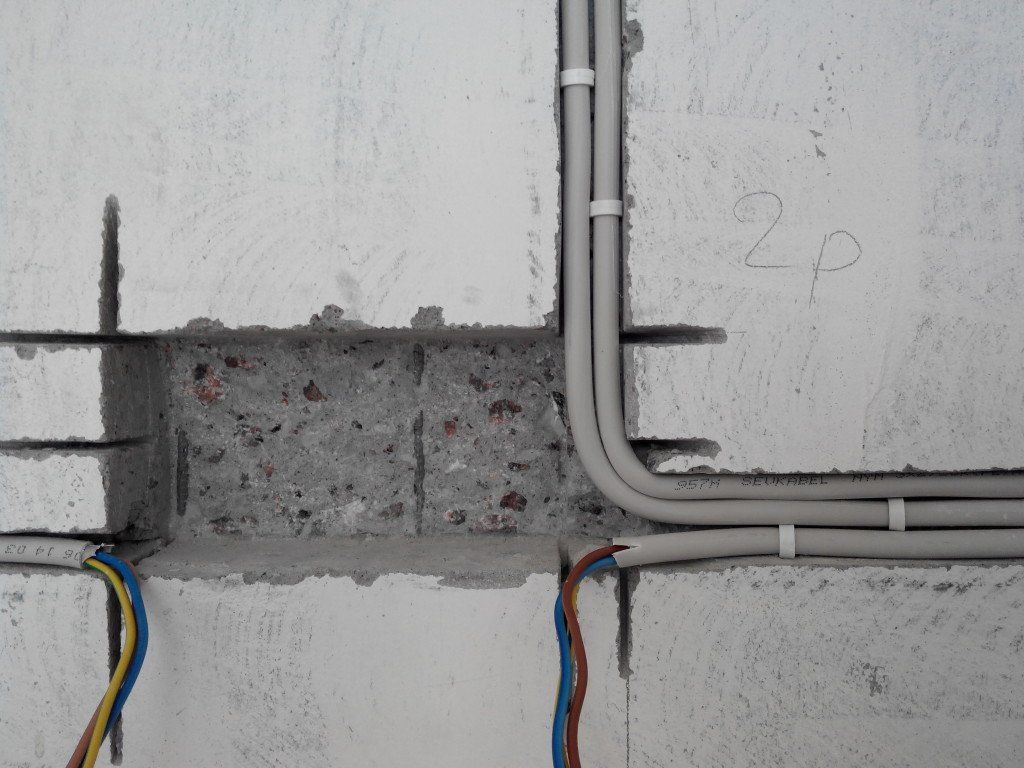

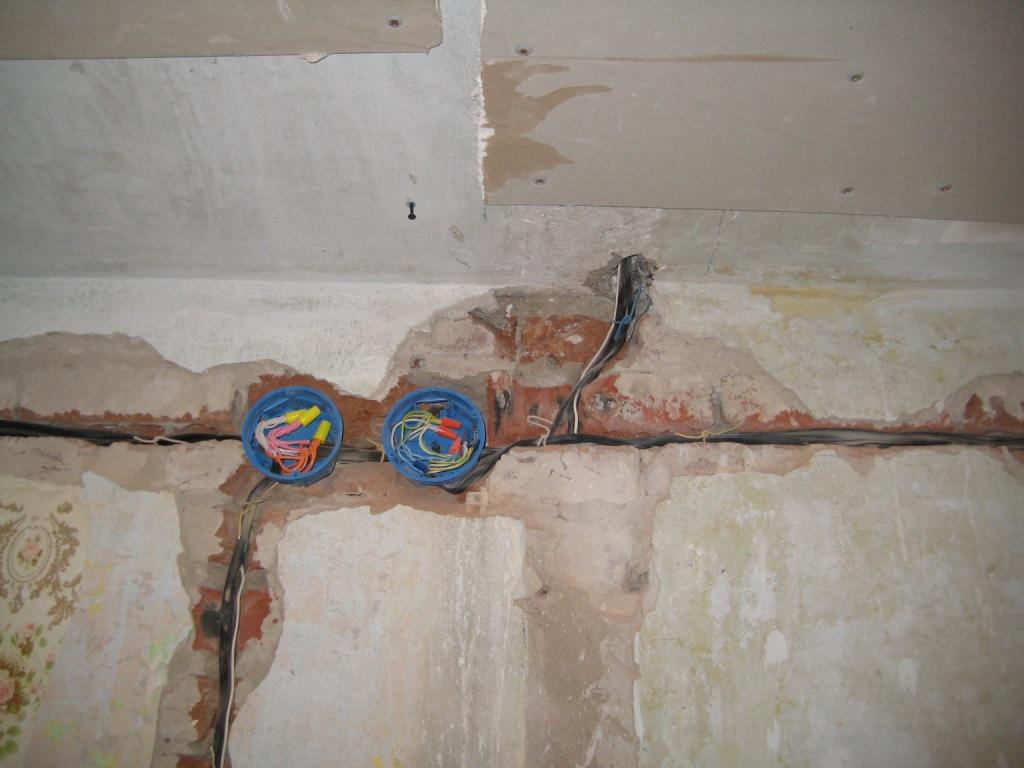

После того, как процедура штробления будет окончена, а все загрязнения убраны, можно переходить к монтажу проводки. Довольно часто требованиями о сменяемости скрытой электропроводки пренебрегают.

Основные правила размещения кабелей можно увидеть на следующей схеме.

Закрепление проводки

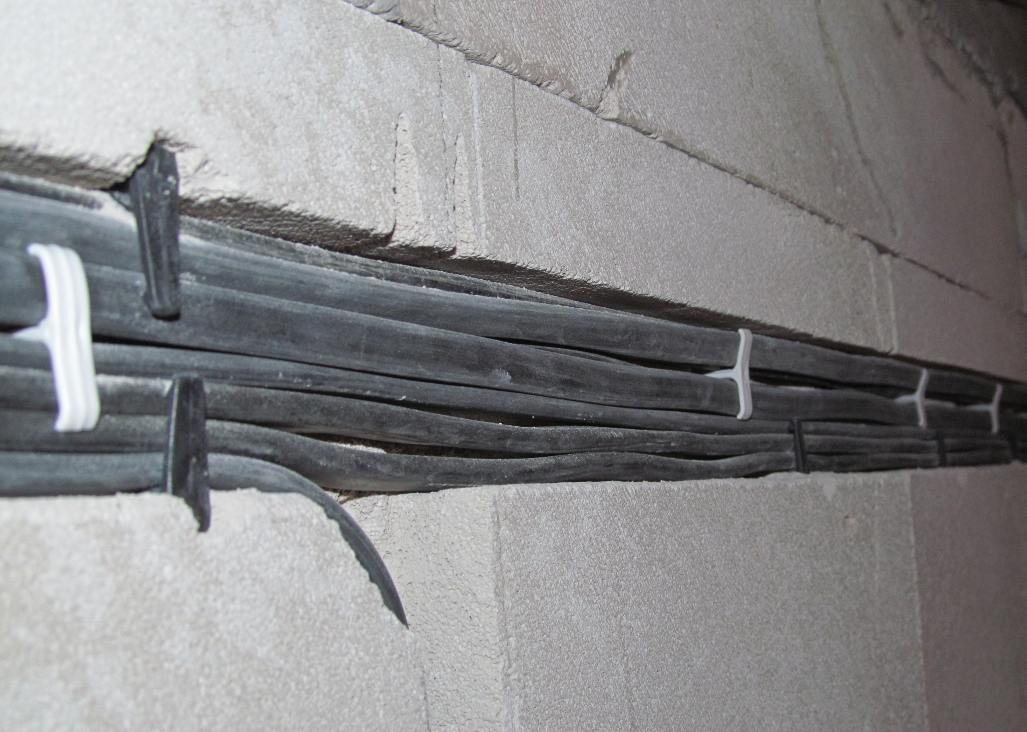

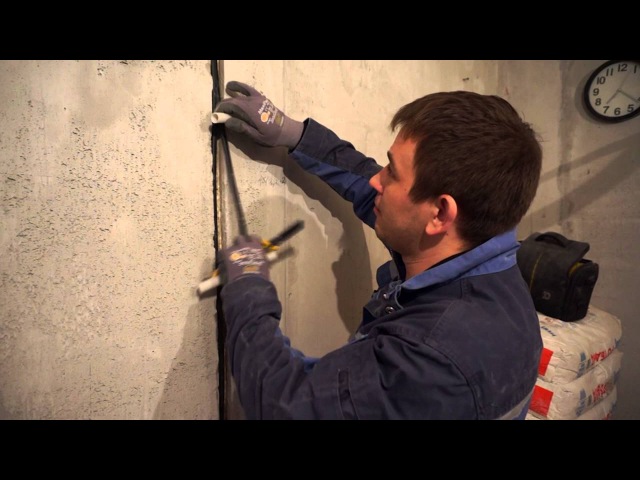

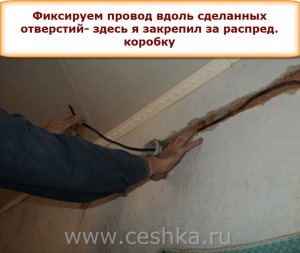

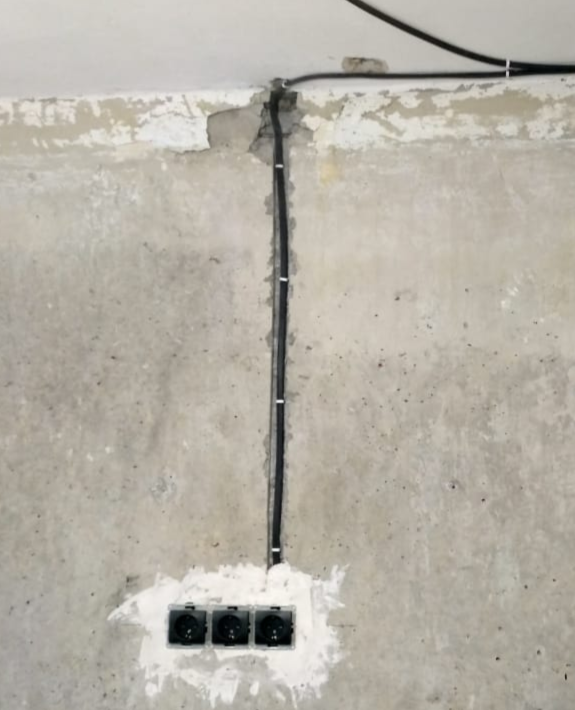

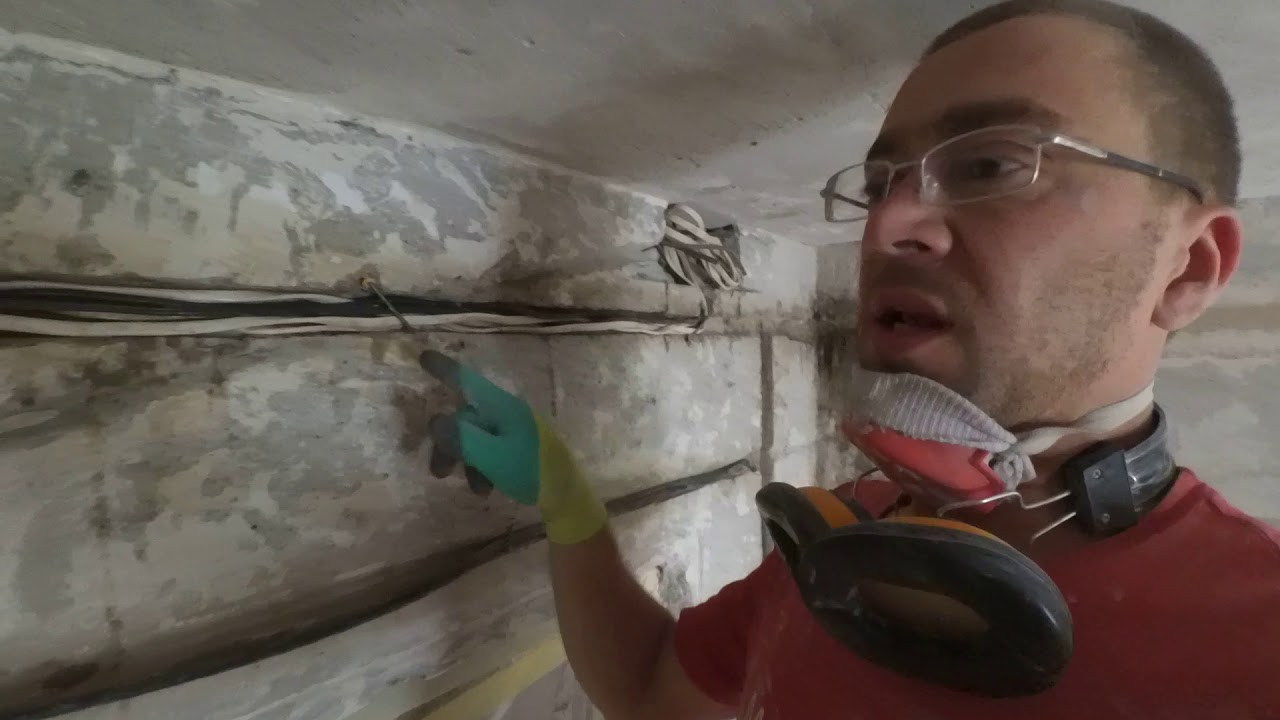

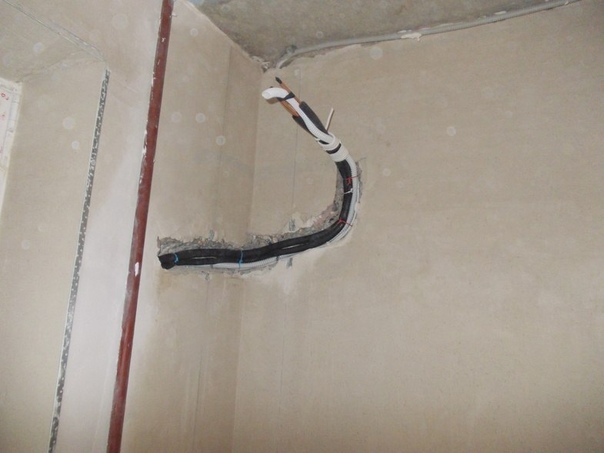

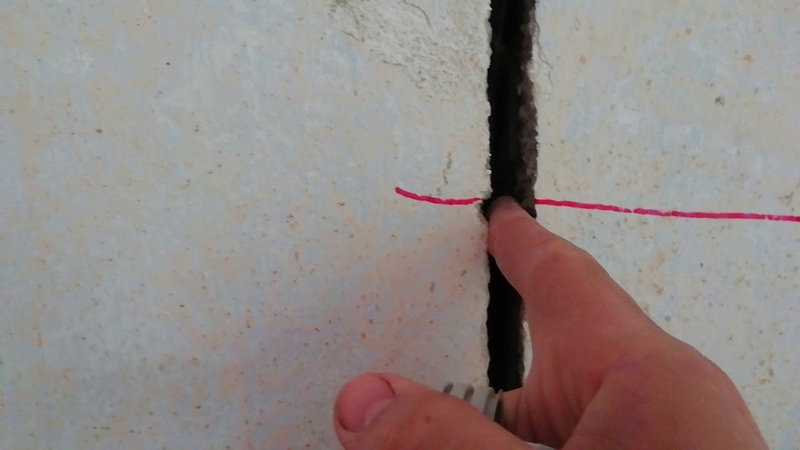

Как же закрепить кабель в штробе? Зафиксировать кабель можно при помощи следующих методов:

1. С использованием перфорированной полосы. Именно такой способ зачастую использовался при постройке «хрущевок». Крепление провода в штробе выполняется с использованием дюбелей. Это довольно надежный метод, он удержит проводку вне зависимости от количества кабелей.

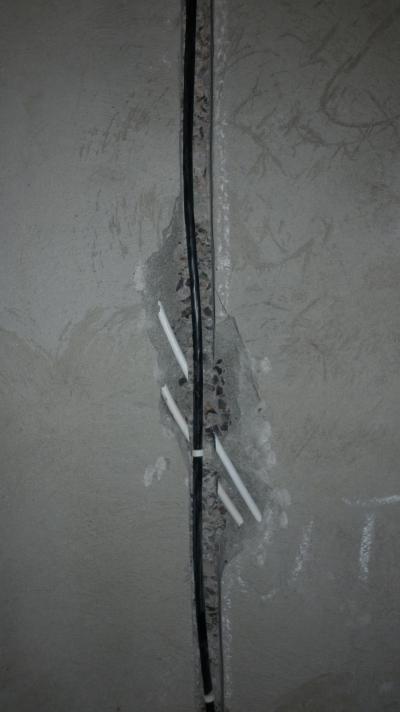

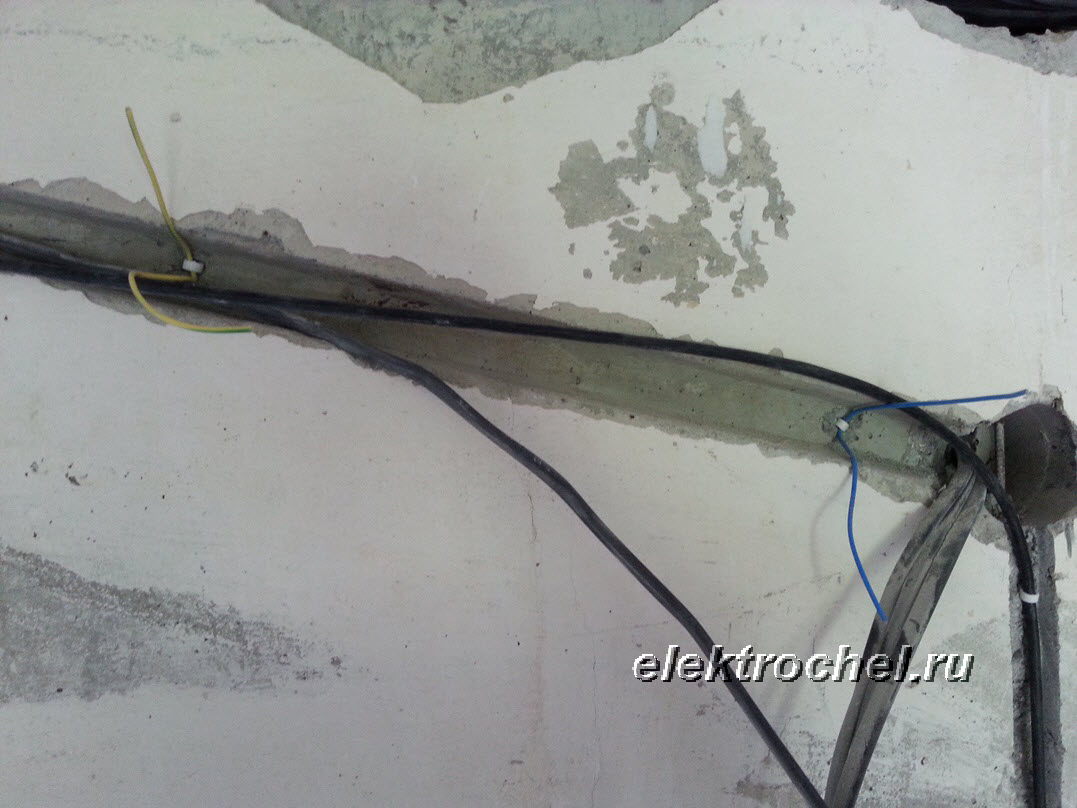

2. Иногда крепеж производят алюминиевой проволокой. Ее можно приобрести практически в любом магазине электроники. Соорудить ее своими руками также не составит особого труда. Для крепления проволоку пробивают посередине и прикручивают ее к нижней части штробы. Кабели крепят к верхней полосе, концы загибаются пассатижами, тем самым создавая прочный замок. Способ довольно трудный, но довольно экономный.
3. Закрепить провод можно при помощи алебастра. Для этого проводка тянется по штробе и фиксируется при помощи раствора. Недостатком такого метода является необходимость разводить смесь в небольших количествах из-за ее быстрого высыхания.
4. Самым эффективным методом является крепеж проводки к штробе с использованием дюбель-хомута с установочным размером 6 мм. На его окончании имеется петля, которая помогает в удержании проводки и позволяет существенно облегчить процесс монтажа. Для его осуществления необходимо пробить несколько отверстий и затем с помощью дюбель-хомутов произвести крепеж жгута. Подробности крепления проводов в выштробеленном канале смотрите в этом видео:

Как видите, методов крепежа существует достаточно много. Вы имеете возможность выбрать наиболее удобный для вас способ исходя из имеющихся инструментов и свободного времени. Главное при такой работе, не торопиться и перед окончанием проверить, правильно ли были выполнены все действия.

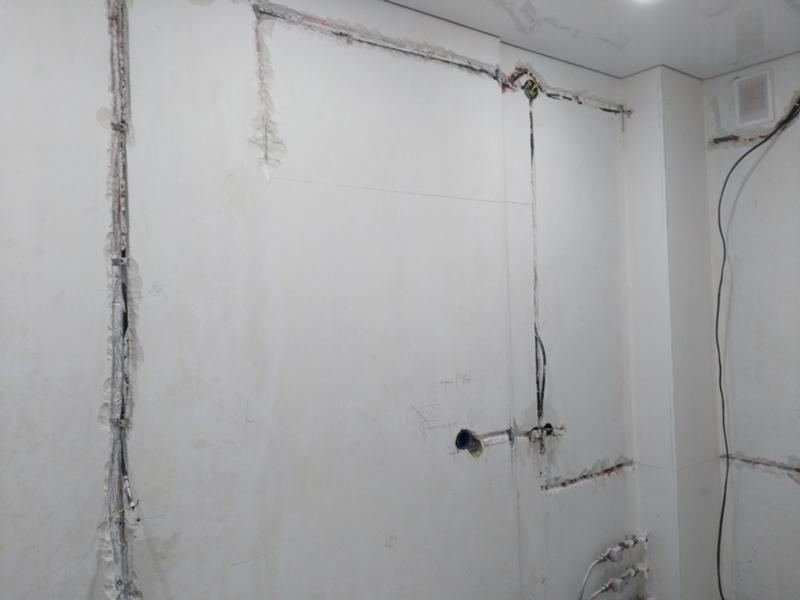

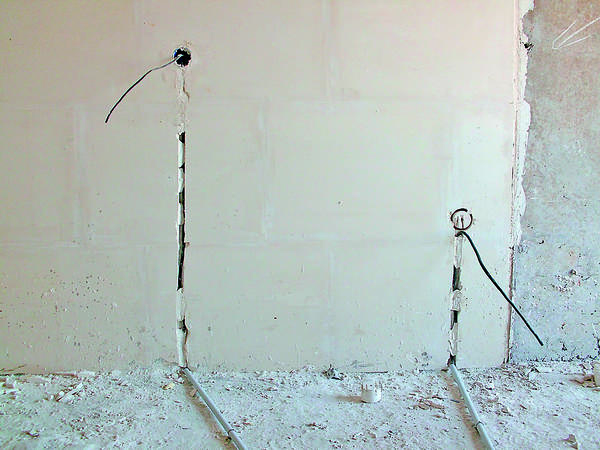

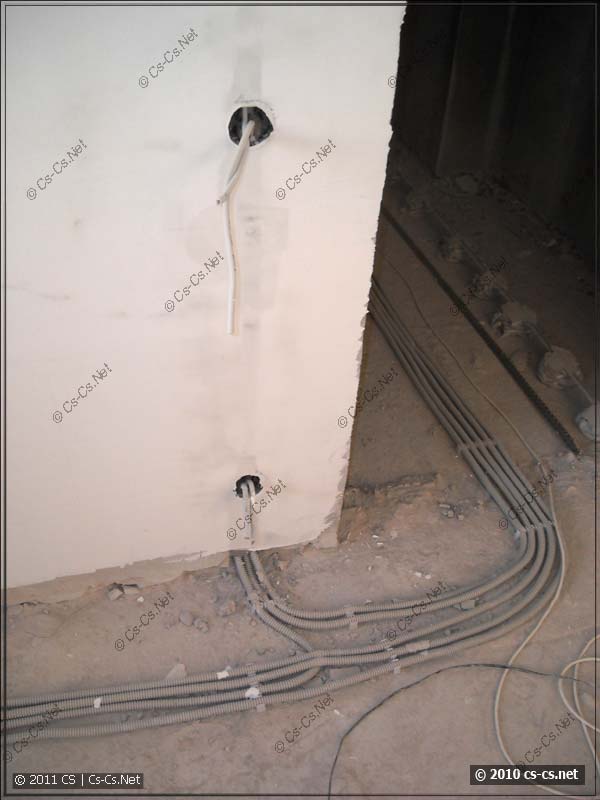

На сегодняшний день распространены 3 основных способа монтажа черновой электропроводки:

до штукатурки

после штукатурки

комбинированный метод

Априори электромонтажники наиболее правильным считают вариант после. Так ли это на самом деле и нет ли здесь исключений. Рассмотрим подробно все из аргументов за и против.

Среди профессионалов считается, что электромонтаж до штукатурных работ придумали ленивые и жадные электрики. Ленивые, потому что им гораздо проще до штукатурки как попало пробросить трассы кабелей по поверхности стен и при этом не тратить время на штробление.

Некоторые даже самоуверенно убеждают, что на этом вы существенно сэкономите, штробить данную стену ни в коем случае нельзя и приведут массу других аргументов.

Однако современный монтаж предполагает расход очень большого количества кабеля и если не штробить, то в итоге все это выльется в толстый слой раствора.

Что в конечном счете обернется более существенными финансовыми затратами, нежели проход одной, двух штроб до блока подрозетника.

При этом учитывайте затраты не только на дополнительный материал (цемент, раствор), но и берите во внимание увеличение трудозатрат, а соответственно и оплату труда штукатурам. Поэтому гораздо дешевле заплатить за штробы и их последующую заделку, чем увеличивать толщину стен на несколько сантиметров.

На данный момент только жадный электрик не может позволить себе купить штроборез и промышленный пылесос и работать как профессиональный электромонтажник.

Если вы только начинающий строитель и у вас действительно нет денег на дорогие и качественные модели от Хилти, Бош или DeWalt, либо вам борозды нужно сделать только в собственной квартире и более нигде, то вполне можно обойтись одной универсальной насадкой на болгарку Mechanic Air Duster.

Хотите вообще избавиться от пыли на 100% – используйте по уму бытовой пылесос и будет вам счастье.

Насадка же практически полностью заменяет профессиональный инструмент и выполняет функции отведения пыли даже без пылесоса. Ознакомиться с текущей ценой и заказать ее с доставкой на дом можно отсюда.

После электриков на объект чаще всего заходят гипсокартонщики. И если между этими двумя бригадами производится оштукатуривание стен, то гипсокартонщикам элементарно не видно где проходят трассы, и они их просто перебивают.

Так называемая читаемость трасс в этом случае отсутствует.

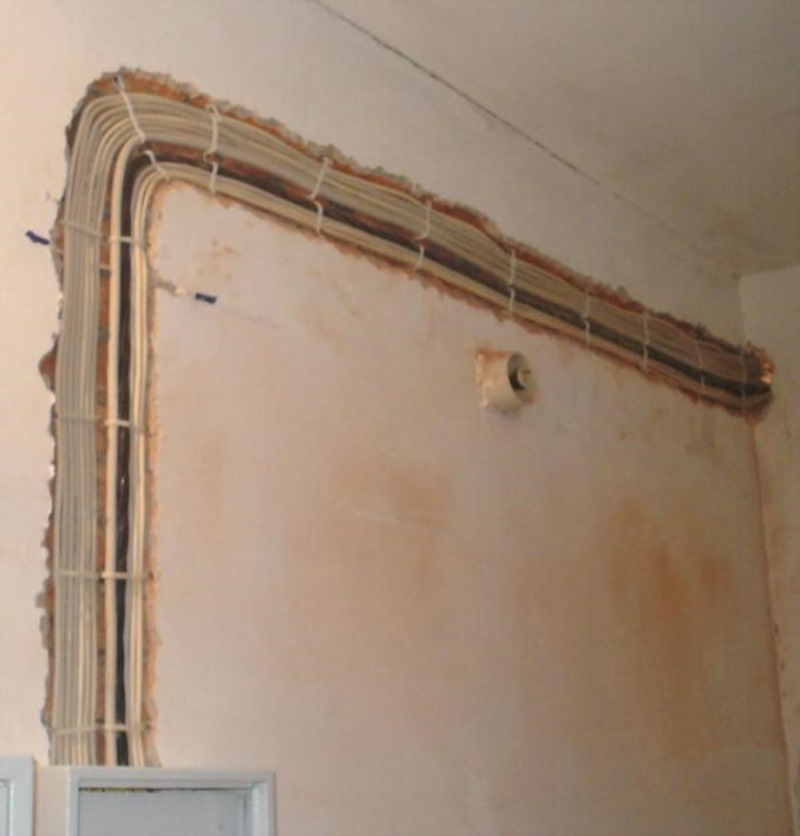

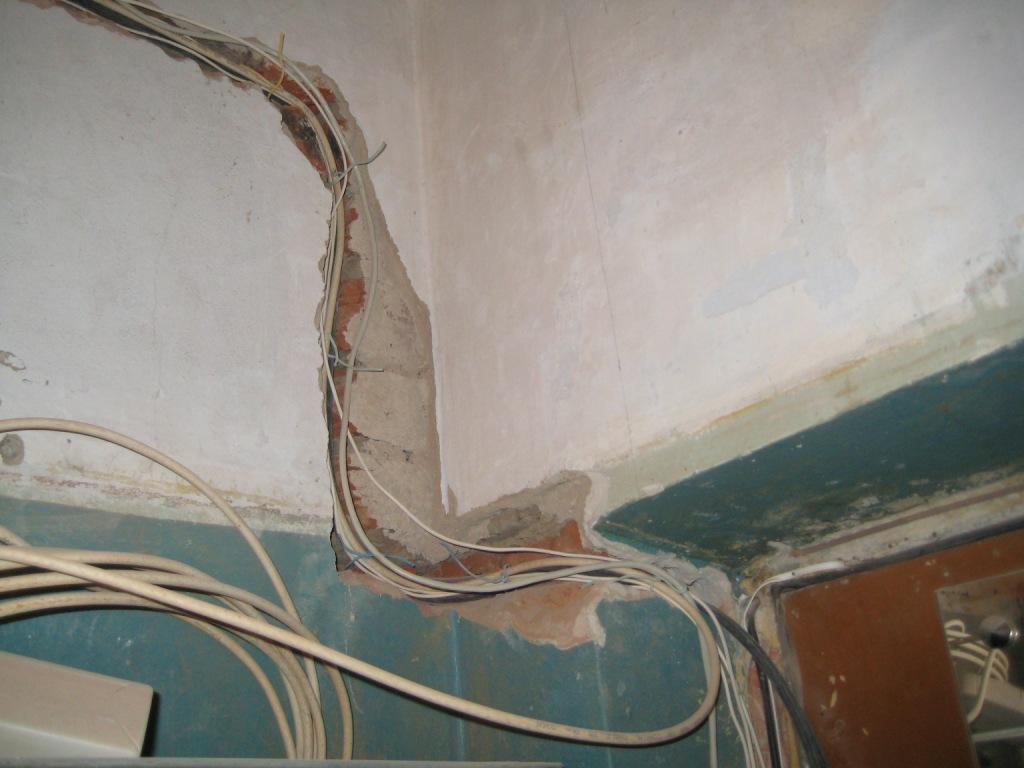

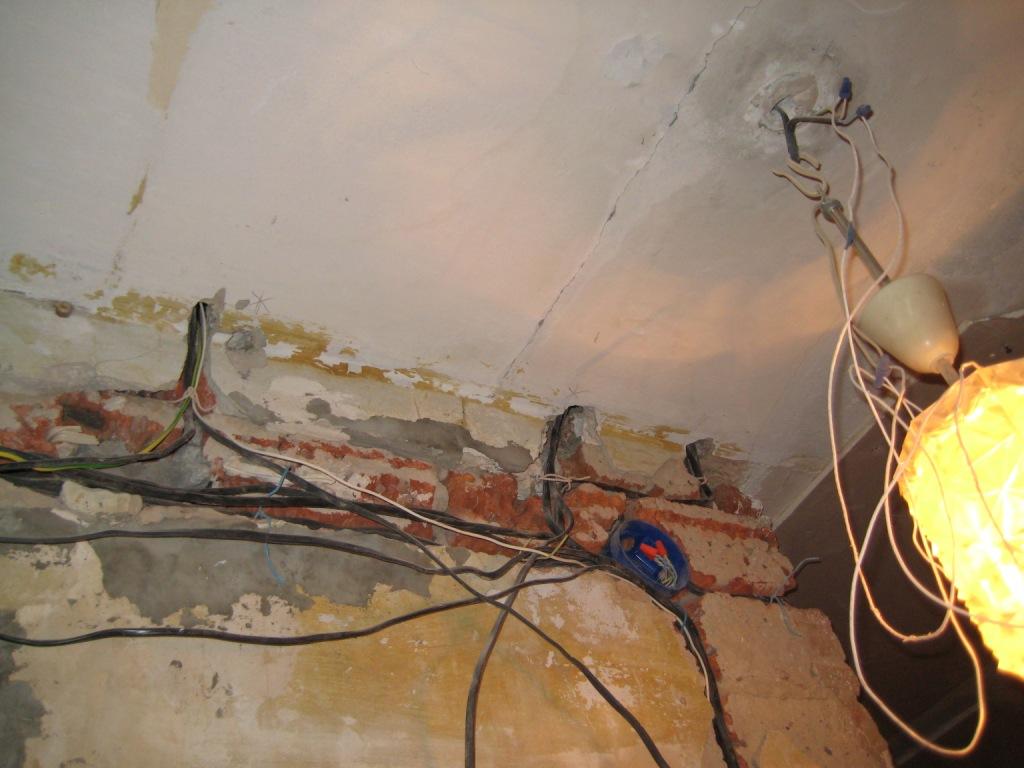

Кроме того, шлейфы проводов получаются очень широкими и мастерам как по гипроку, так и по подвесным потолкам трудно выискать место под крепление профилей, дабы опять не повредить проводку запрятанную под раствором.

При этом автомат у вас может начать срабатывать только после окончания всего ремонта, в том числе чистовой отделки. Так как изначально повреждена была всего лишь изоляция, а не сама токонесущая жила.

Проблему конечно же всегда можно решить использованием исполнительных схем или дополнительной фотофиксацией готовых трасс на тот же смартфон. Если этого не было сделано в свое время, то придется искать скрытую проводку самостоятельно, применяя различные варианты.

Качественный ремонт всегда делается по проекту. При этом после штукатурки, размеры стен хоть и не намного, но все же меняются.

Из-за этого вполне возможен вариант, когда придется сдвигать на несколько миллиметров вправо или влево блок розеток, так как мебель сделанная под заказ будет перекрывать к ним свободный доступ.

При штукатурке используется огромное количество воды. И если электрику делать до, то влага вполне может добраться до мест соединения жил медных кабелей в подрозетниках. Впоследствии это приведет к окислению и разрушению контактов, и может закончится их выгоранием.

Способов заглушить распредкоробку, чтобы туда не попала влага и мокрый раствор, существует множество, но не все они помогают.

Самый дешевый и доступный – это заклеивание обыкновенным малярным скотчем.

Еще один простой метод – изготовление заглушки из картонных коробок. Берете коронку под диаметр подрозетника и нарезаете себе столько закрывашек, сколько необходимо.

В сам подрозетник при этом лучше вставлять сразу по 2 штуки. Можно таких заглушек наделать и из сэндвич панелей.

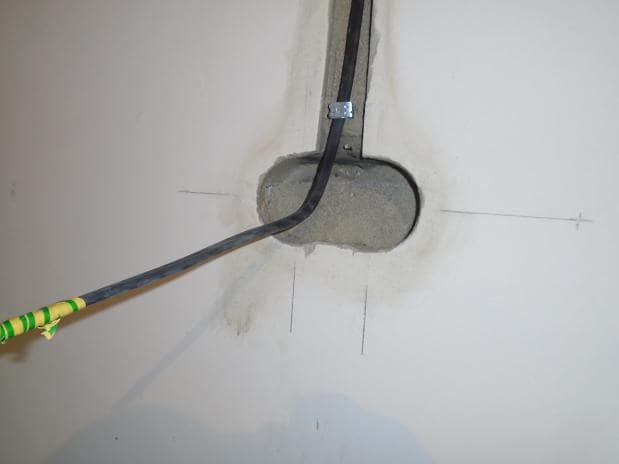

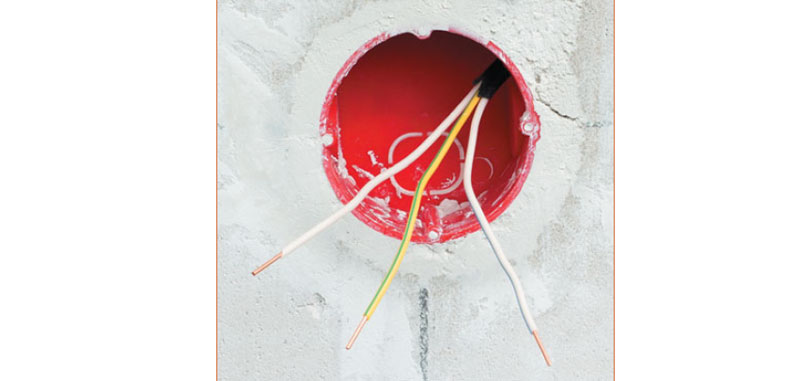

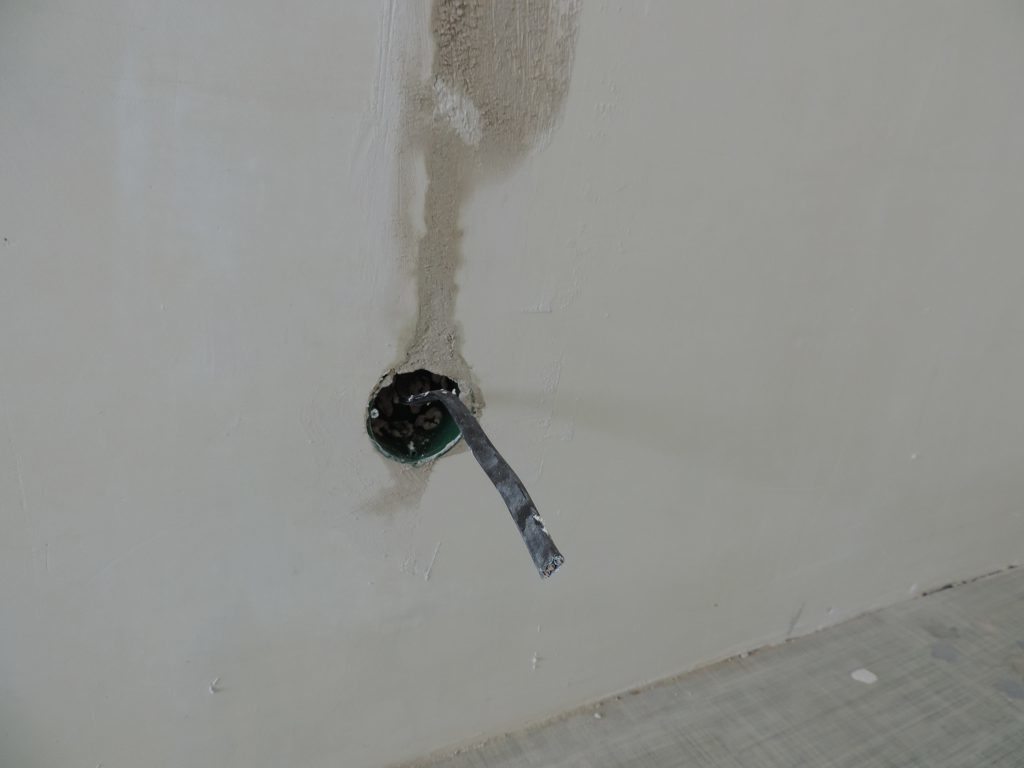

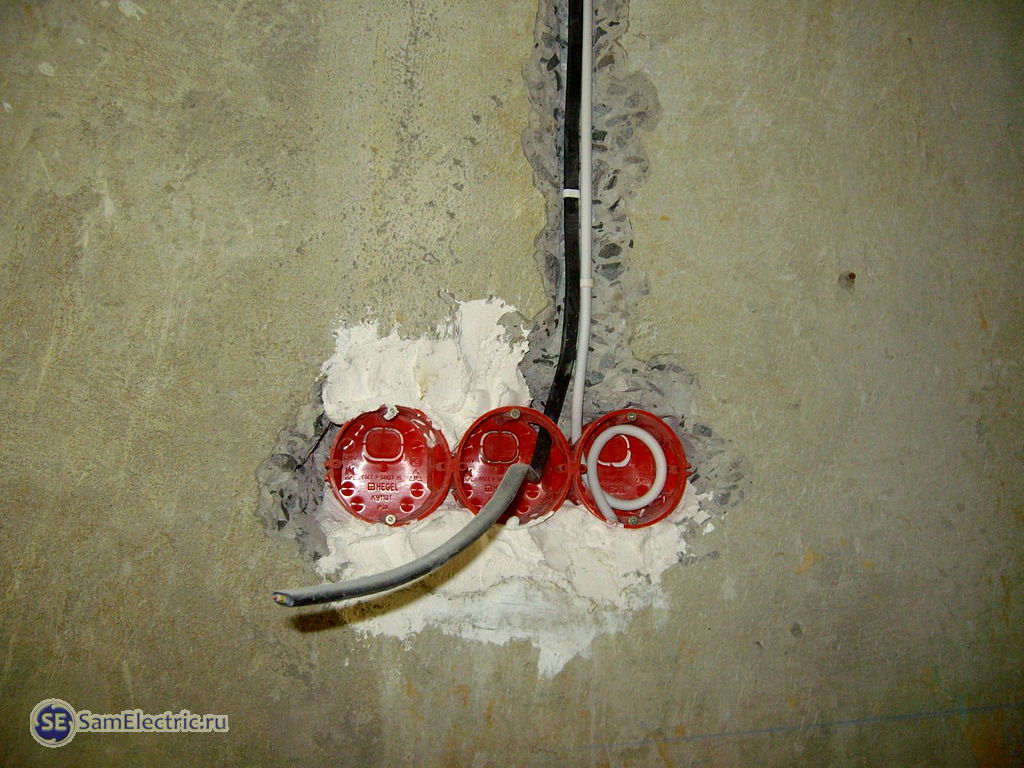

Корректно установить подрозетники до штукатурки, если вы сами лично помимо электрики не будете в дальнейшем заниматься еще и отделочными работами, практически невозможно. У вас просто не будет ровной плоскости на которую выводится подрозетник и замазывается с ней заподлицо.

Когда делаешь на глаз с примерным расчетом слоя штукатурки, обязательно возникают ошибки и погрешности из-за ”заваленной” стены или неправильно выбранной глубины установки.

Если в итоге получаются утопленные подрозетники даже на 3-5мм, вроде бы ничего критичного здесь нет. Все решается при помощи более длинных саморезов 25-30мм и проставочными кольцами или удлинителями для распредкоробок.

Но совсем другое дело, когда кромка выпирает на те же 5мм наружу.

Любая качественная работа начинается с разметки. А как можно разметить на кривой неоштукатуренной стене?

Это все равно что рисовать картину на скале. В итоге получится не картина, а наскальный рисунок.

Самим штукатурам очень неудобно работать по стенам, которые буквально усыпаны проводами. Если отрезки проводов под выключатели и розетки еще как-то можно спрятать, скрутив их спиралью, то вот выводы под бра или полметра цельного телевизионного или интернет кабеля, которые оставляют специально для прямого подключения, никуда не уложишь.

Более того, некоторые из них могут оказаться под напряжением! Штукатурка мокрым раствором при этом может закончится весьма плачевно. Хорошо, если у вас стоит дифф.автомат или УЗО на эту линию и оно сработает.

От удара током вас это спасет, но зато появится необходимость искать данное повреждение и причину срабатывания защиты, либо ждать когда все высохнет, чтобы продолжать работу.

А есть ли доводы за то, чтобы делать всю проводку до штукатурных работ? Конечно есть, но их не так много. Отдельные мастера приводят не совсем корректное сравнение с прокладкой электропроводов по полу и последующей заливкой стяжки.

Обосновывая это тем, что при монтаже кабеля в полу, вы же не штробите стяжку, чтобы уложить туда провода в гофре. Соответственно к стенам должен быть аналогичный подход.

Мы рассмотрим несколько иные доводы.

армирование стен сеткой

В некоторых ситуациях при штукатурных работах для предотвращения образования трещин, применяют армирование специальной сеткой.

Так вот, при штроблении вы всю эту сетку просто-напросто порежете на куски. И вся работа проделанная до этого, грубо говоря пойдет “коту под хвост”.

нормативы СНиП

Ни в одном издании ПУЭ на сегодняшний день, нет четких указаний как должно быть правильно, и можно ли делать проводку после штукатурки или лучше до этого. Однако не так давно вышел обновленный свод правил, непосредственно затрагивающий штукатурные работы.

В нем говорится, что на момент начала отделочных работ, электрика и сантехника должны быть уже выполнены, опробованы, проверены и должны нормально работать. Получается, что с точки зрения строительных нормативов, наиболее правильно делать электрику до штукатурки.

Вот этот свод правил СП 71.13330.2017 (скачать) и п.7.1.5 из него:

Однако, во-первых не стоит забывать, что все подобные СП носят больше рекомендательный характер и даже здесь нет четкого запрета делать именно так, а не иначе.

Во-вторых, можно придраться в формулировке п.7.1.5 к такому понятию как ”отделочные работы”. Не совсем понятно входит ли сюда непосредственно штукатурка или здесь подразумевается вся работа после – шпаклевка, малярка.

Поэтому, если вы в итоге не нарушаете конечного качества, то и здесь можно отступить от этих рекомендаций.

выравнивание стен

Еще один довод в пользу работ ДО – неровность стен. Штукатурка имеет определенную фракцию, т.е. минимальную толщину и при закладывании уже готовой штробы, вы практически никогда не получите идеальную поверхность. Отсюда и возникает ”читаемость трасс”.

Если же вам нужен результат близкий к первоначальной стене (до штробления), это приведет к дополнительной шпаклевке, грунтовке, шлифовке. И эта работа по доведению поверхности до идеального состояния, может быть весьма трудоемкой и затратной в финансовом плане.

А еще при нарезании штроб под кабель, эти самые борозды приходится вычищать перфоратором, либо зубилом. В результате не нужной вибрации в близлежащих местах, начинает отслаиваться или трескаться чистовой слой.

И это накладывает еще больше ответственности для электриков на данный вид работ.

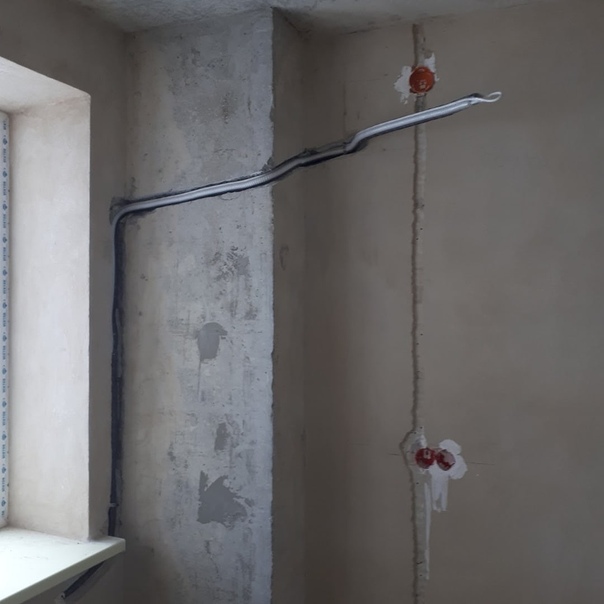

Посмотрев на все это дело и сравнив результаты, некоторые начали применять комбинированный способ.

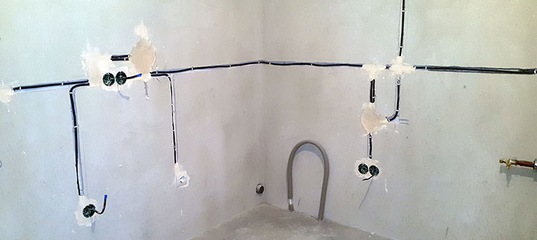

Это когда трассы прокладываются до штукатурных работ, а подрозетники и распредкоробки монтируются после. Есть еще метод, когда подрозетники ставят вместе с маяками по их уровню.

Сначала выставили маяки, по ним смонтировали все коробки и потом все загрунтовали в одной плоскости. Однако и здесь на промежуточных этапах можно столкнуться с проблемами.

Из-за того, что подрозетник не будет полностью утоплен в стене, его может начать выворачивать проходящими через него жесткими кабелями ВВГнГ. При этом выходят из ситуации кто во что горазд. Прикручивают на саморезы или дюбеля.

Отдельные мастера даже срезают заднюю стенку у распредкоробки и ставят ее с лицевой стороны, пропуская пучок проводов через входное отверстие.

Делать так не стоит. Тем самым вы нарушаете жесткость всей конструкции, не говоря уже о степенях защиты IP.

Комбинированный способ это некий усредненный вариант. Что называется ни нашим, ни вашим.

Узкопрофильные специалисты электрики его категорически отвергают, равно как и варианты ДО.

Зато строители, занимающиеся комплексным ремонтом, часто им пользуются. Большее количество выездов на объект, дополнительные согласования времени работы их не пугают. Все равно все делать им.

Исходя из всего вышеизложенного, какие можно сделать выводы? Меньше всего проблем, как в период монтажных, так и последующих отделочных работах вы испытаете, если будете прокладывать электрику после штукатурки.

Вариант ДО применяется, если в силу каких-либо обстоятельств (армировка стен, сжатые сроки), вы загнаны в угол и не можете сделать иначе. Либо у вас всю эту работу комплексно делает одна бригада или вы занимаетесь всем процессом на стройке самостоятельно.

Крепление” с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Скоба металлическая

Используют для монтажа кабеля в рукавах из металла. Имеют одно или два ушка, в которых имеется отверстие для крепления. Размеры могут быть разными. Их подбирают ориентируясь на диаметр металлического рукава. Скобы хорошо подходят для удержания массивных кабелей. Они легко устанавливаются и снимаются. На фото выше.

Дюбеля

Использование дюбелей оправдано простотой установки, универсальностью применения и невысокой ценой. Ими можно проводить, как скрытый, так и открытый монтаж на стенах и потолках из твердых материалов.

Дюбель-стяжка

Изготавливается из негорючего пластика. Является удобным элементом крепления. Используют для оперативного монтажа открытой или скрытой прокладки.

Стяжка может иметь разъемный или неразъемный замок. Первый вариант позволяет, если есть такая необходимость, изменить количество жил. Установка такая же, как и у обычных дюбелей.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.

Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Базы дюбельного типа

База дюбельного (БД) типа под стяжки, сделана из пластика. «Два в одном» — как бы и саморез и дюбель. В головке имеется отверстие, в которое просовывается стяжка для затягивания кабеля.

Установка очень простая. В подготовленное отверстие забивается бандаж. Устанавливается стяжка и в нее закладывают проводку. Затем осуществляют затяжку.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

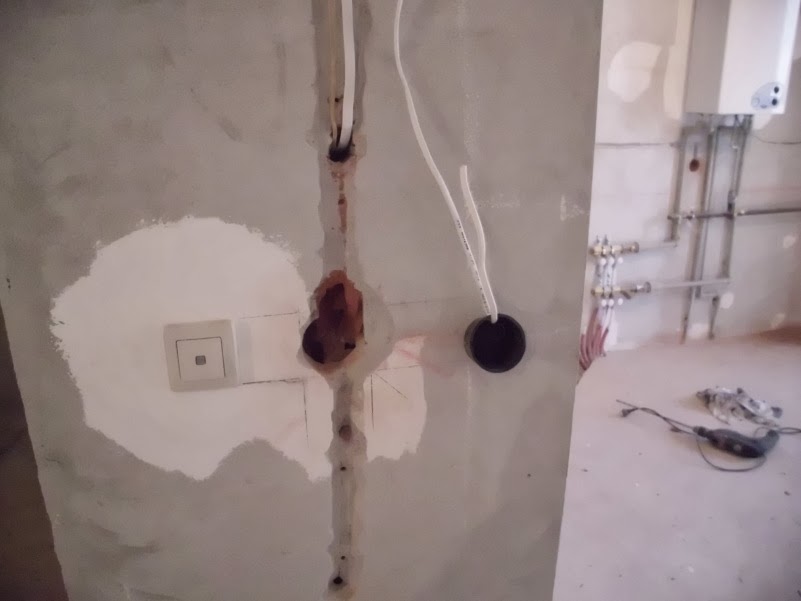

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Изоляторы

В большинстве случаев крепление провода на изоляторы используется как ретро или декоративный. Этот способ открытой прокладки используется для монтажа электропроводки как в доме так и в бане.

Ретро проводка, крепление на изоляторы

Бочонок крепиться шурупом или гвоздем к стене и на него закрепляется скрученный предварительно провод. Скрутить его можно самостоятельно или купить уже скрученный.

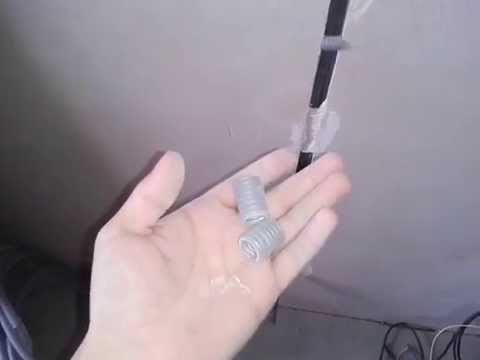

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому. Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу.

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

• Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
• Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
• Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

• простота в изготовлении и монтаже;
• нет необходимости поиска крепежа и его покупки в магазинах;
• возможность использовать (установка и замена) самоделок многократно;
• можно крепить, как один, так и несколько проводов одновременно.

>

Крепление кабеля к стене без сверления: способы

Способы крепления кабеля

Здравствуйте, в этой статье я расскажу вам, способы крепления кабеля к стене и на потолок.

Существует два типа монтажа электропроводки: открытый и скрытый, и для каждого типа можно выбрать определенный способ крепления проводов к стене. Ниже мы подробно рассмотрим все существующие способы крепления, а также приведем плюсы и минусы каждого из них.

Содержание (Скрыть)

Открытый электромонтаж

Для монтажа открытой электропроводки кабель крепится на готовые стены с декоративной отделкой. Чаще всего, данный тип электромонтажа используют в деревянных домах и постройках на дачных участках, а также в гаражах. Для крепления проводов непосредственно на стены используют следующие приспособления — кабельные каналы, клипсы или специальные фарфоровые изоляторы. Давайте подробней рассмотрим каждое из приведенных материалов.

Кабель-каналы

Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте. Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию. После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

Узнайте как крепить кабель-канал к потолку и на стену перейдя по ссылке!

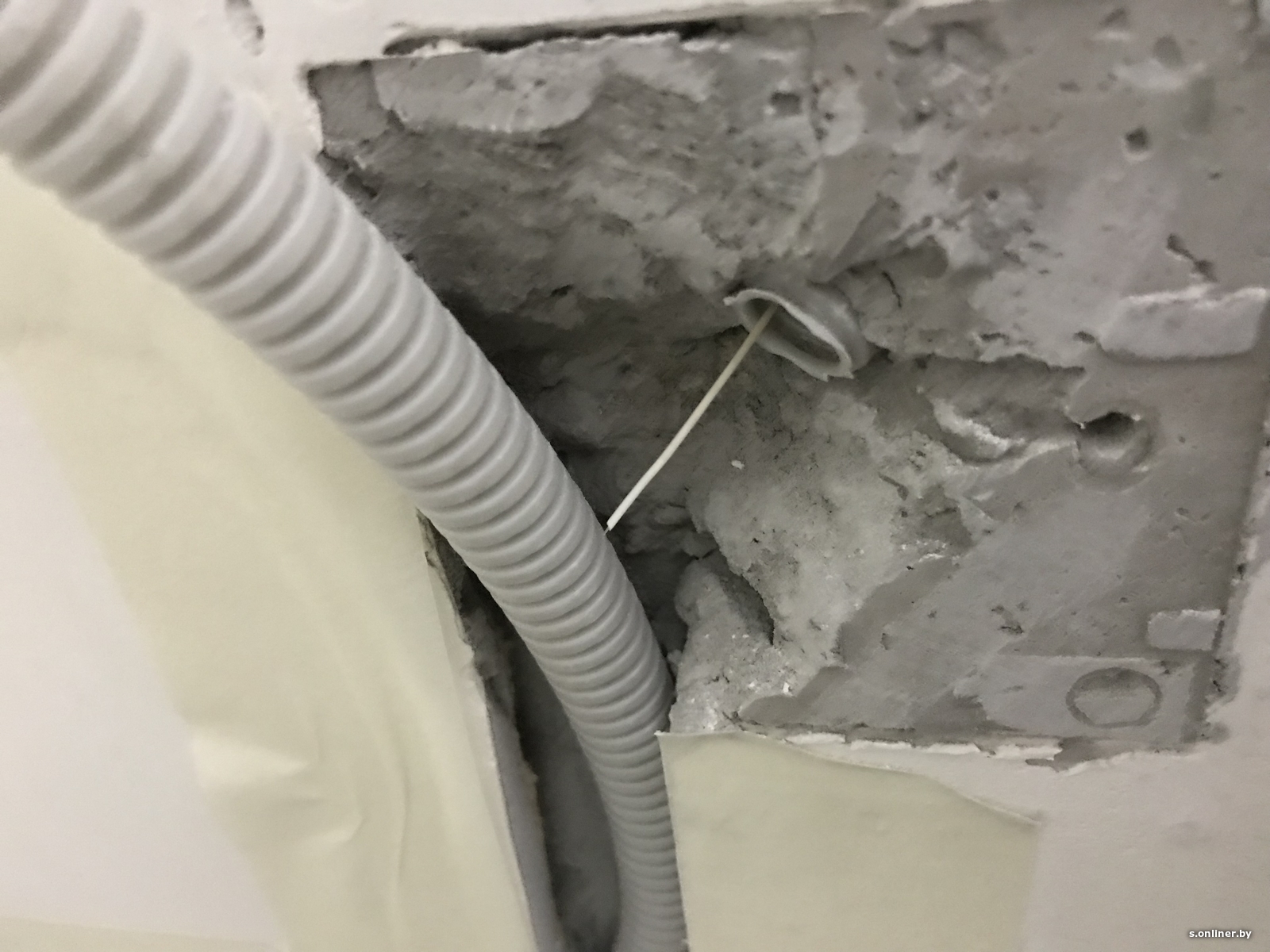

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Чтобы протянуть кабель ВВГнг 3х1.5 на длину от 1 метра, вам понадобится гофра 16 диаметра и клипсы на 16. Отмерьте необходимую длину гофрированной трубки и отрежьте ее ножом, внутри должна быть стальная проволока. После этого один конец стальной проволоки прикрепите к кабелю ВВГнг 3х1.5, а другой конец к жестко закрепленному основанию (труба отопления и т.д.).

Натяните стальную проволоку со стороны кабеля и, взявшись за гофру, потяните вперед, и кабель начнет затягиваться вовнутрь. Когда кабель выйдет из другого конца гофрированной трубки стальную проволоку можно отрезать.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Клипсы и железные скобы

Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке. Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать.Крепление клипс осуществляется быстрее, чем скоб, потому что при монтаже трех труб или гофр, нам понадобится сделать отверстия для каждой скобы, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.

Клипсы и железные скобы выпускают разных диаметров 16 20 25 32 40 50 мм.

Пример крепления клипс к потолку для монтажа пяти труб или гофр.

1. Определитесь с диаметром необходимых клипс (чтобы провод мог свободно пройти в трубу или гофру)
2. К примеру, 20мм клипсы, возьмите и соедините их по пять штук (обратите внимание, между собой клипсы можно соединять абсолютно разного диаметра, допустим на 20мм, затем 16, 25, 20 и т.д.)
3. Возьмите данную заготовку и прислоните к потолку, карандашом сделайте три черточки напротив крайних и центральной клипс, после этого просверлите их перфоратором.
4. Забейте в потолок дюбель-пробки и шурупами закрепите клипсы.

Чтобы закрепить гофрированную трубку на расстояние от 1 метра и более, шаг между клипсами должен быть не более 60 см (следите, чтобы гофра не провисала между клипсами)Расстояние клипс для монтажа труб ПВХ не более 1 метра.При монтаже одной линии труб ПВХ или гофры можно применять клипсы, совмещенные с пробками.

Гвоздевые скобы

Этот вид крепления не подойдет для монтажа кабеля большого сечения, их обычно применяют для крепления телевизионных и телефонных кабелей, а также линии от интернета.

Скрытый электромонтаж

Данный способ монтажа электропроводки осуществляется в штробах, затем стену покрывают штукатурным раствором, также кабель можно закрепить без утапливания в штробу, но расход штукатурки тогда увеличится. В стенах панельного дома электропроводка проходит в специальных каналах внутри стены и потолка, залитых бетоном на заводе.

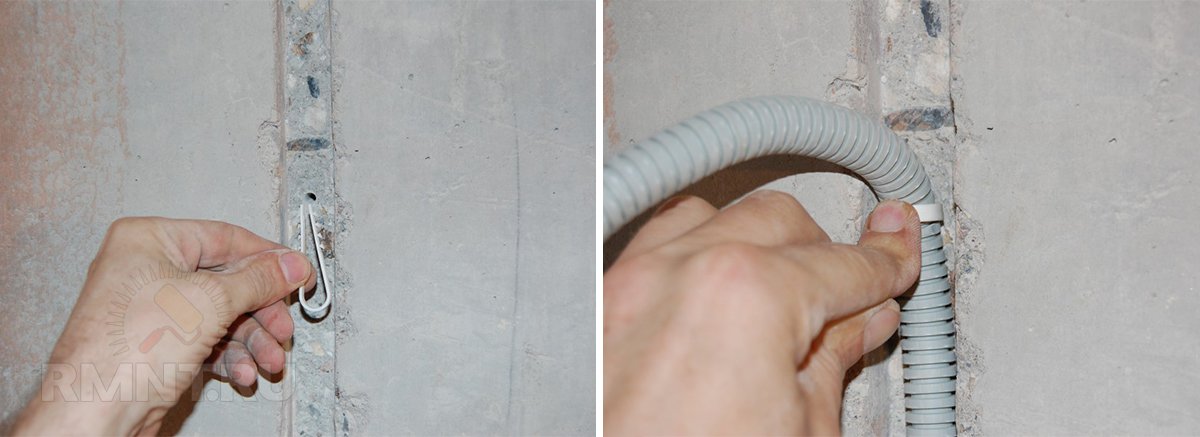

Дюбель-хомуты

Дюбель-хомут это пластиковый крепеж, с его помощью можно закрепить кабель на различных поверхностях: бетон, кирпич, пеноблок, газобетонный блок.

Дюбель-хомуты выпускают следующих размеров: 5-10, 11-18, 19-25.

Диам. обхвата, мм	Диам. сверла, мм	Мин. глубина сверления
5 – 10	6	35
11 – 18	6	40
19 – 25	6	45

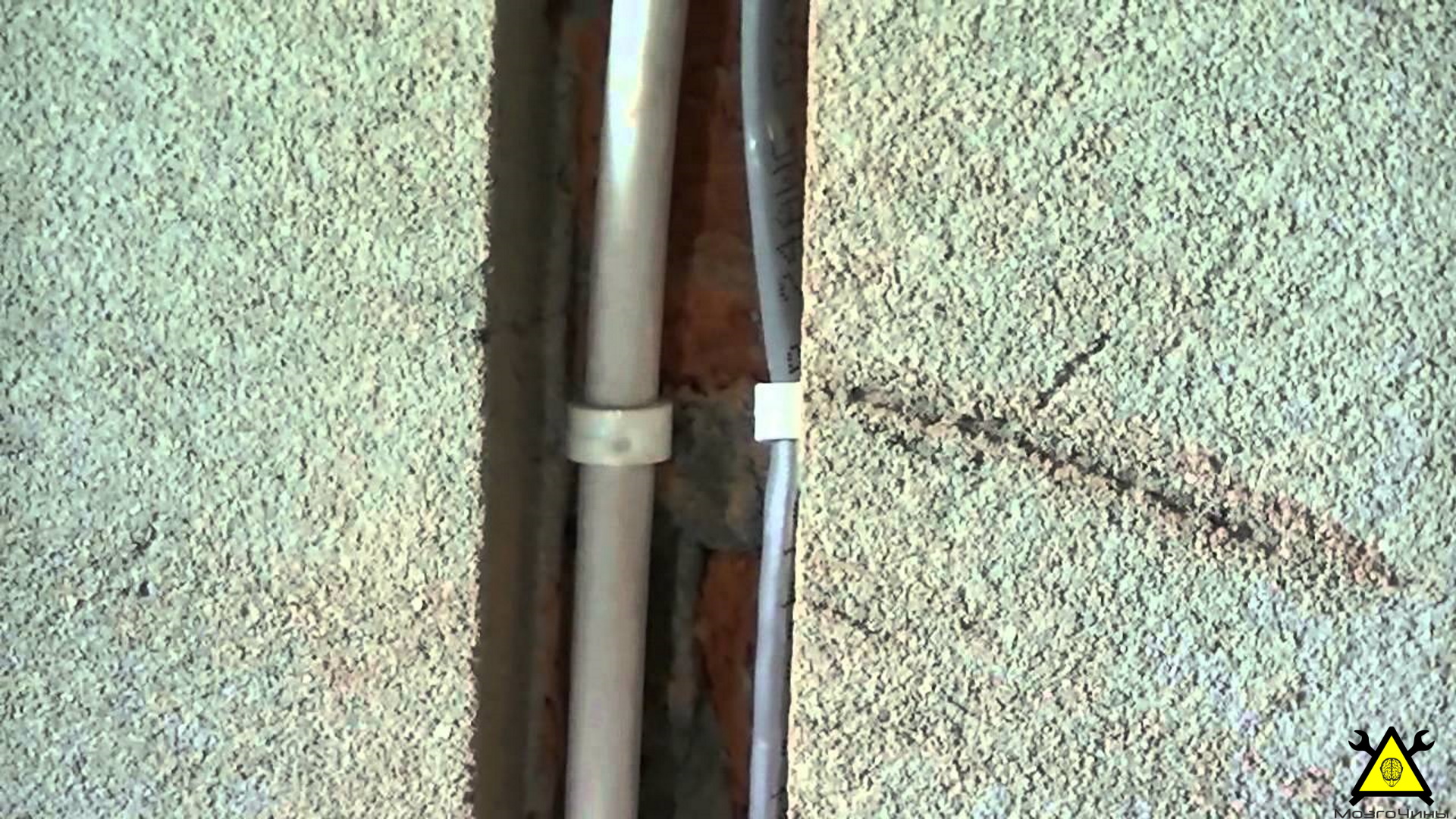

Пример крепления кабеля ВВГнг 3х1,5 дюбель-хомутом в штробе или без

1. Возьмите перфоратор с буром 6мм и просверлите отверстия в стене или на потолке с шагом 30 см друг от друга
2. Выпрямите кабель, чтобы он ровно прилегал к стене без разворотов и заломов
3. Возьмите дюбель-хомут размером 5-10
4. Закрепите кабель к стене хомутом

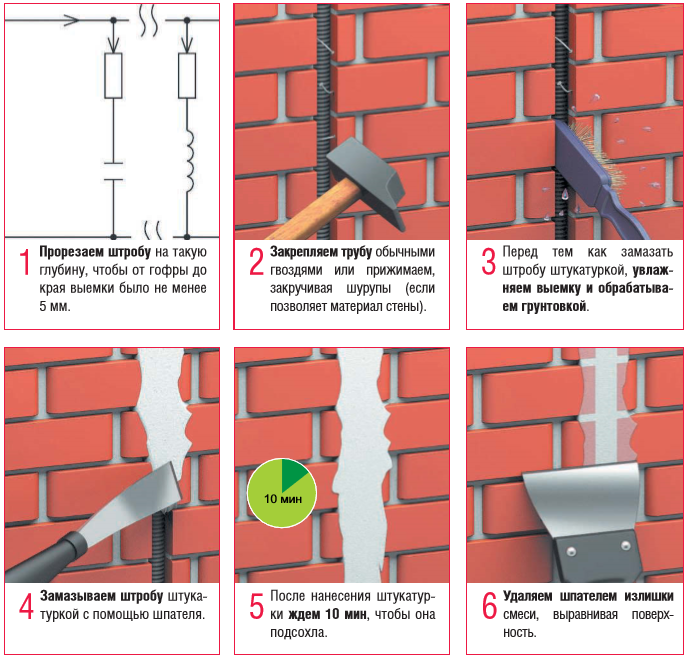

Быстросохнущий раствор

К данному раствору относится строительный гипс, алебастр. Использовать раствор можно только для крепления кабелей в штробе стены, т.к. в других случаях это не целесообразно.

Способ крепления электропроводки в штробе алебастром:

1. Подготовьте кабель необходимого сечения
2. Замешайте немного раствора
3. Уложите кабель в штробу и шпателем нанесите алебастр в штробу с шагом 40 см.

Самодельные скобы

Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.

Пример крепления кабеля ВВГнг 3х1,5 2х жильным кабелем:

1. Нарежьте 2х жильный кабель по 7 сантиметров
2. Сделайте перфоратором с буром 6мм отверстия в штробе с шагом 40см
3. Вбейте в отверстия дюбель-пробки
4. Закрепите нарезанные полоски кабеля в штробе путем вкручивания шурупов через центр 2х жильного кабеля в пробку
5. Выпрямите укладываемый кабель и зафиксируйте его 2х жильным кабелем

Чтобы использовать вместо 2х жильного кабеля одну медную жилу 1,5мм вам необходимо сделать все те же пункты кроме 4го, а вместо него накрутить жилу на шуруп и вкрутить в пробку.

Спасибо за внимание!

Если у вас есть, что добавить, или вы можете поделиться своим опытом, обязательно оставьте свой комментарий.

Вам помогла данная статья?

Пожалуйста оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

Рейтинг: 4. 7 из 5 (25 голосов)
Похожие Статьи:

Tweet Follow @twitterdev

streiderz.ru

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Читать также: Номинал автомата на освещение

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Чем закрепить гофрированную трубу на стене?

Гофротруба — это оптимальный аксессуар для защиты провода. Она позволяет предотвратить его повреждение при физических воздействиях, а также не позволяет попадать на изоляцию кабеля жидкости либо опасным химикатам. Кроме того, гофротрубы способны предотвратить распространение огня — они эффективно гасят искры и очаги открытого пламени.

При монтаже таких аксессуаров для проводки чаще всего возникает вопрос, каким образом организовать крепление гофротрубы к стене. Мы рассмотрим, какие способы фиксации используются чаще всего, и в чём их преимущества.

Разъёмное соединение

Наиболее популярной является укладка электротехнической трубы с применением клипс и зажимов (с защёлкой или без). Самая простая клипса не имеет специализированных защёлок, что несколько упрощает извлечение трубопровода, но снижает прочность крепления в целом.

Преимущество такого способа заключается в его простоте — для фиксации трубы не потребуется профессиональная помощь. Достаточно просто закрепить клипсу либо скобу на стене, и затем вложить в неё гофротрубу. В случае зажима с защёлкой (или раздвижного) зажимать фиксатор придётся вручную, а вот клипса защёлкнется самостоятельно, благодаря естественной эластичности используемого при её изготовлении материала.

Крепление гофрированной трубы к стене может осуществляться с применением различных средств — например, анкеров, болтов, «молли» и прочих. Подбор конкретного крепежа производится в зависимости от того, из какого материала изготовлена стена.

Если речь идёт о временном креплении гофротрубы, можно использовать специализированный крепёж хомутами-стяжками. Постоянное (неразборное) крепление представлено металлическими скобами. Внимание: на нашем сайте скобы и хоммуты-стяжки размещены в другом разделе — Хомуты, крепеж, клеммники! В этом разделе можно купить клипсы для электротехнических труб разных модификация и размеров.

Неразъёмное соединение

Одним из вариантов крепления пластиковой гофрированной трубы к поверхности стены является использование металлических опор, представленных крюками или специальными платформами. Принципы прокладывания гофры очень похожи на протяжку кабеля между опорами ЛЭП, использующимися в электрических магистралях. Однако в данном случае можно обойтись без изоляторов, поскольку пластиковая гофра выдерживает разряды с напряжением до 1–2 кВ.

Опоры крепятся к стене при помощи дюбелей либо аналогичных фиксаторов. Стоит помнить, что глубина проникновения крепежа в стену будет тем выше, чем больше нагрузка приходится на фиксаторы. Отверстие должно быть достаточно крупным, если на крюки либо платформы будет уложен металлический лоток — такой тип прокладывания кабеля применяется в различных инженерных сооружениях.

Неразъёмным считается и крепление к стене при помощи специального полимерного клея. Его нужно использовать в тех случаях, когда повреждение поверхности основы недопустимо или невозможно. Примером сферы применения полимерного клея для крепления гофры является укладка трубопровода ПВХ на гипсокартонный профиль. Кроме того, при помощи такого материала можно укладывать трубы и на другие металлоконструкции.

Как выбрать шаг крепления?

Один из важнейших параметров, на которые следует обращать внимание при организации крепления гофротрубы к стене — шаг фиксации. Под ним подразумевается расстояние, на котором будут располагаться клипсы либо другие виды креплений.

Если речь идёт о 20-миллиметровых трубах, то следует выдерживать расстояние в 70–75 миллиметров между отдельными клипсами либо скобами. Такой показатель позволит избежать провисания гофротрубы и её деформации. Кроме того, при таком положении кабель будет находиться в состоянии минимального натяжения, что обеспечит его долговечность и устойчивость к физическим нагрузкам.

Расстояние между крепежом возрастает пропорционально в зависимости от диаметра испольтзуемых трубопроводов. Так, если диаметр труб равен 25 мм, дистанция будет составлять 80–85 мм, а для 40-миллиметровых изделий — 100–105. Максимальное расстояние необходимо выдерживать между трубами с диаметром 50 миллиметров — оно будет равно 1,2–1,25 метров.

Какие крепления выбрать?

Стоит также подбирать фиксаторы по типу материала, из которого они изготовлены. Оптимальным вариантом считаются металлические скобы или прочие держатели, однако они достаточно дороги и не всегда удобны в обращении. Поэтому многие специалисты советуют пользоваться пластиковыми клипсами. Они изготавливаются из того же материала, что и трубы — например, из ПВХ. Если необходимо использовать держатели повышенной прочности, то предпочтение стоит отдать изделиям из АБС-пластика. Пластиковые хомуты-стяжки всегда (!!) нужно использовать только нейлоновые.

www.220.ru

Степлерные скобы

Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.

Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.

Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.

Предлагаем ознакомиться: Экран на стену для печи

Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.

Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.

Прокладка провода в гофротрубе

Использование гофрированной трубы позволяет производить быстрый и безопасный внешний монтаж электроснабжающих линий.

Труба фиксируется на поверхности стен и потолков с помощью специальных пластиковых клипс, которые, в свою очередь, закрепляются в материале основания. Фиксация гофротрубы к опорным элементам (крепежам, текстильным шнурам, проволоке, другим проводящим линиям и т. д.) может выполняться посредством пластиковых стяжек.

Инструменты: Отвертка, карандаш (маркер), дрель (шуруповёрт), сверло, рулетка, кусачки, нож строительный, пассатижи-длинногубцы (утконосы)

Приобретение материала и подготовка к работе

Клипсы для крепления гофротрубы подбирают в соответствии с её диаметром. Для прокладки одного стандартного кабеля (ВВГнг 3*2,5), чаще всего используемого для устройства электропроводки в доме или квартире, будет достаточно гофротрубы диаметром 16 мм с клипсами, соответствующими этому типоразмеру. Если же Вам необходимо выполнить прокладку в одной гофротрубе двух или более проводников – следует использовать трубу большего диаметра.

Определить количество монтажных клипс несложно: как правило, их размещают на расстоянии около 30 см друг от друга, таким образом, число клипс будет равно общему метражу трубы, умноженному на три плюс одна клипса.

Нанесение разметки

Начертите строительным маркером контуры будущих электролиний. В нашем примере гофрированные трубы с проводниками монтируются на потолке для обеспечения электропитания шести точечных светильников (рис 1).

рис. 1

Закрепление клипс

С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).

Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).

Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.

Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.

Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).

Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).

Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.

Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.

Протяжка кабеля и фиксация гофротрубы

После того как все клипсы установлены, необходимо протянуть электроснабжающий кабель через гофротрубу. Для этого следует использовать зонд – тонкую металлическую проволоку, протянутую сквозь всю длину гофрированной трубы.

Проколите сквозное отверстие во внешней изоляции кабеля с помощью шила.

Проденьте зонд, выведенный из конца гофротрубы, сквозь кабель, а затем загните конец проволоки с помощью пассатижей.

Аккуратно вытягивая зонд, протяните кабель через гофротрубу, оставив равные отрезки кабеля у её краев.

Вдавите гофрированную трубу с кабелем в клипсы до упора.

Для обеспечения более надежного закрепления гофротрубы используются пластиковые стяжки.

Сначала проденьте стяжку под трубу, а затем, сделав петлю, затяните её до упора.

Обрежьте хвостик стяжки на расстоянии в 2-3 мм от защелки, используя кусачки.

interyerum.ru

Потолочный монтаж

При небольшом количестве кабелей можно применять простой крепеж для провода к потолку – хомуты, клипсы, стяжки или самодельные крепления. Но, монтировать такие крепления на потолок неудобно.

В случае с подвесным потолком, монтаж проводов можно выполнить за подвесами. При этом можно применить простые пластмассовые хомуты. Кабели предварительно лучше уложить в гофрированную трубу, чтобы избежать повреждения изоляции и повысить пожарную безопасность.

Для прокладки больших групп проводов лучше всего использовать специальные лотки. Существуют готовые изделия из проволоки или перфорированных металлических профилей.

гофрированные 20 мм, 16 мм, 25 мм

Каждый ремонт предполагает проблемы, связанные с сокрытием электрических проводов. Несколько десятилетий назад, такие кабеля скрывались в электротрубку с тонкими стенами. Особенно актуальным такое решение было при прокладке электрокабеля с наружной стены зданий, домов. Применение стальной трубы имеет множество преимуществ, однако, при этом, основной недостаток в виде высокой рыночной стоимости, значительно снижает популярность данного метода.

Крепеж клипса

Монтажные работы предполагают наличие сварочного аппарата, ведь без сварки невозможно плотно и качественно соединить две трубы, при этом обеспечив герметичность шва. Это также повышает бюджет установочного процесса.

На смену финансово затратным тонкостенным стальным трубкам пришли бюджетные, но не менее надежные, пластиковые гофрированные трубки. Они гораздо легче по весу, соответственно проще в монтаже. Также эти аксессуары не нуждаются в ежегодной покраске, снижая к нулю затраты на содержание такой установки. Изделия гибкие и прочные, что и обеспечивает их сегодняшнюю популярность в строительной сфере. Однако вопрос крепежа все также остается открытым. Оптимальным решением здесь выступают применение крепежных клипс.

Что такое крепеж-клипса

Клипсы для монтажа являются сегодня обязательным атрибутом любого строителя. Данный элемент предназначен специально для крепежа труб самого разнообразного назначения. Визуально данный агрегат выглядит в виде квадратного основания с отверстием посередине для вкручивания шурупа, а также двум полукруглым скобам по бокам основы. При правильном подборе диаметра ребер, они обеспечивают надежный захват трубы, а также долгий срок эксплуатации.

Крепеж-клипсы могут закрепляться на таких поверхностях как:

• бетон;
• кирпичная кладка;
• пенобетон и железобетон;
• деревянные перекладины.

Монтаж данного инструмента происходит при помощи дюбеля или шурупа, который вкручивается в специальное отверстие посредине основания клипсы. Материал изготовления данного изделия – высококачественный пластик. Его особенностями является стойкость к любым перепадам температур.

Крепление пластиковой трубы

Благодаря данному свойству крепежная клипса может быть использована при закреплении гофрированной трубы на улице, выдерживая как зимние морозы, так и палящую летнюю жару.

Так же значительным достоинством клипсы является ее устойчивость к таким внешним факторам как:

• ультрафиолетовое излучение;
• кислоты и алкалины;
• солевое воздействие.

Крепеж клипса

Может применяться для напольного, настенного, а также потолочного крепления трубы.

Разновидности и отличия

По своим разновидностям данный строительный элемент отличается лишь цветом, небольшими разностями в дизайне и, наиболее важное, в диаметре боковых ребер. Цветовые решения клипсы могут быть серыми или белыми, визуально, боковые ребра могут иметь треугольную или трапециевидную форму.

Крепеж универсальный

Однако основное отличие, на которое и обращает внимание потребитель – это диаметр боковых захватов. Диаметр крепеж-клипсы варьируется от 16 миллиметров, до 0,5 сантиметров. Именно от этой величины зависит использование данного строительного аксессуара.

Так, например, наиболее популярные размеры аксессуара:

• крепеж клипса для трубы 16 мм., внутренний диаметр 0,16 см.;
• крепеж клипса для трубы 20 мм. имеет внутренний диаметр 0,2 см.;
• крепеж клипса для трубы 25 мм. Соответственно, имеет внутренний диаметр в 0,25 сантиметров.

Как закрепить гофру в штробе

Как правильно – штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба – специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества – провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.

Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.

Алебастр

Самый дешевый способ крепления провода в штробе – использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента. Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован. Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.

Дюбель-хомуты

Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность – под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.

Дюбель-стяжки

Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа – дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.

Кабельные стяжки под дюбель

Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал – бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как дюбель-гвозди, так и саморезы, винты, гвозди, шурупы

Пластиковый дюбель под стяжку

Крепить провод в штробе также очень удобно с помощью пластиковых дюбелей под стяжку. Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.

Алюминиевые пластины

Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ – поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Еще одно распространенное заблуждение – считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

грызуны

заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

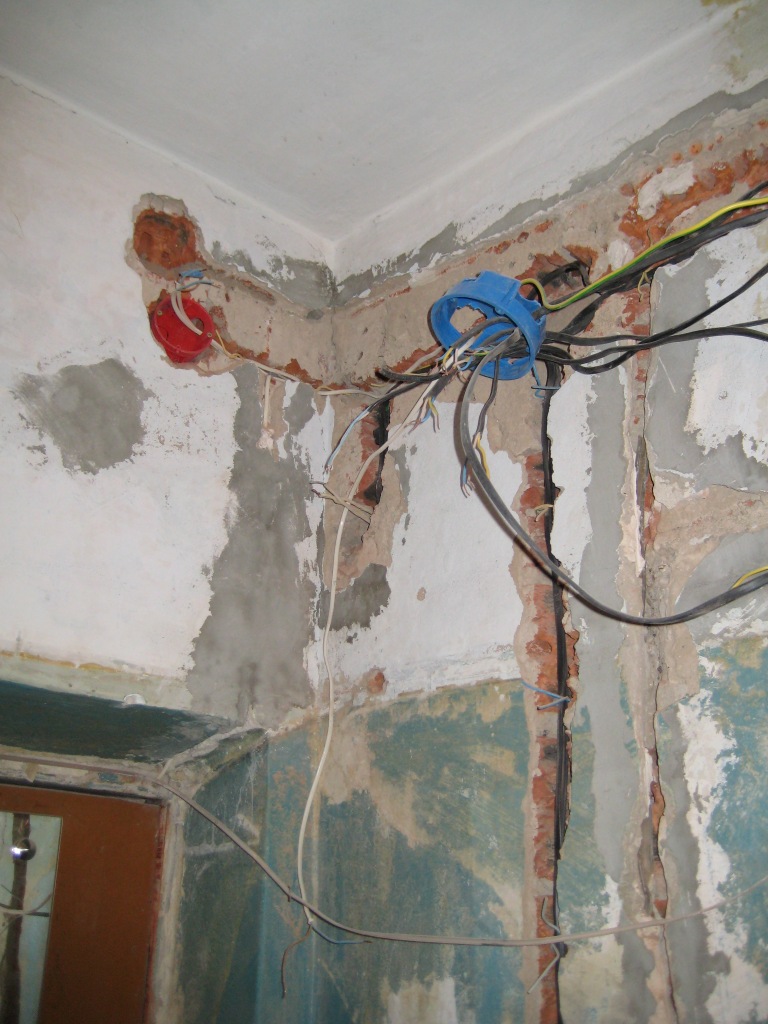

В подавляющем большинстве случаев при монтаже скрытой электропроводки никак не обойтись без такой грязной и шумной процедуры, как штробление.

Провода и кабели надо прятать, а как это сделать без штробы, если перед нами просто ровная стена из бетона или кирпича? Тем более, что жгут этих проводов подчас получается более чем внушительный, особенно в местах подключения к квартирному распределительному щиту.

1. Разметка

О штроблении и укладке жгутов из кабелей надо позаботиться задолго до окончательной отделки помещения: именно тогда, когда в квартире еще нет и в помине ни мебели, ни вещей, ни обоев, ни линолеума, вообще ничего. Одним словом – голые стены, как в одной известной телепередаче.

На этих голых стенах определяем и размечаем трассу, по которой у нас будут проходить кабельные линии. Разметку можно произвести при помощи строительного карандаша и уровня. Здесь не лишним будет напомнить, что кабельные линии должны располагаться не абы как, а идти либо горизонтально под потолком (на высоте 2,5м), либо строго вертикально по отвесу. Никакие диагональные переходы и горизонтальные отрезки на низком уровне не допускаются категорически.

Производя разметку стен, сразу определяемся с местом расположения розеток, выключателей и ответвительных коробок, ведь отверстия в стене для их монтажа необходимо будет выполнить на том же этапе, что и штробы для укладки кабеля. Ширину каждой штробы определяем в соответствии с количеством и сечением кабеля, который будет в ней закрепляться.

2. Штробление

Завершив разметку, переходим к следующему вопросу, имеющему первостатейное значение. Чем штробить? Выбрать есть из чего.

Чаще всего для выполнения штробы используется перфоратор с одной из специальных насадок. Первая из таких насадок так и называется – штробер. Штробер представляет собой слегка изогнутую лопатку с продольным желобком. Конец этой лопатки заострен и предназначен для углубления внутрь пробиваемой штробы. Работать со штробером следует на чисто ударном режиме, без вращения. Штроба от него получается аккуратной и глубокой. Однако выполнить при помощи этого приспособления штробу шире самого штробера можно лишь за несколько приемов, что, конечно, не очень удобно.

Другая насадка, часто используемая для штробления при помощи перфоратора, – это обычная плоская лопатка. Принцип работы с ней примерно тот же, что и со штробером, но производительность немного ниже.

Обычные острые пики для перфоратора или даже буры, как ни странно, тоже иногда используются для штробления, – когда ничего другого под рукой нет, а объемы работ совсем небольшие.

И все-таки большой производительности при штроблении перфоратором ожидать не приходится, особенно, если речь идет о штроблении бетонных стен. Поэтому при больших объемах работ многие электромонтажники используют для выполнения штроб дисковый режущий инструмент.

В качестве такового нередко подходит углошлифовальная машинка (УШМ), или, проще говоря, болгарка с алмазным сегментным диском. С ее помощью делаются прорези по краям штробы на необходимую глубину, а средняя часть впоследствии легко выбивается при помощи все того же перфоратора. Несмотря на, казалось бы, гораздо большее количество рабочих операций, штробление при помощи болгарки намного производительнее, чем та же работа при использовании одного лишь перфоратора. Причина – в том, что болгарка делает каждый рез очень быстро за один единственный проход.

Самым же производительным инструментом для штробления является штроборез – очень похожее на болгарку приспособление. У штробореза два режущих диска, расположенных параллельно друг другу. Расстояние между этими дисками регулируется, а это значит, что можно выставлять ширину штробы в необходимых пределах. Меняется и положение дисков относительно опорной поверхности, то есть глубина штробления.

У дисковых режущих инструментов по сравнению с перфоратором есть лишь один недостаток. Конечно, и при штроблении перфоратором пыли и грязи бывает много, но от режущего диска эта пыль летит даже не клубами, а сплошным потоком. Если электрик пренебрегает средствами индивидуальной защиты при штроблении болгаркой или штроборезом, то закончив несколько объектов, он рискует поиметь заболевание легких и/или глаз.

Посему защитные очки, респиратор и беруши при выполнении штроб – это далеко не роскошь, даже если вы работаете перфоратором. Свое здоровье всегда дороже. Профессиональные штроборезы, кстати, оснащены не только защитным кожухом для дисков, но и штатным патрубком для подключения промышленного пылесоса, который может поглотить большую часть вырабатываемой пыли.

3. Монтаж кабеля

И вот штроба выполнена, пыль и туман рассеялись, и можно приступать к монтажу кабелей. К сожалению, требованием о сменяемости скрытой электропроводки при укладке кабеля в штробе чаще всего приходится пренебречь. Выполнение больших и широких штроб, в которых могла бы разместиться труба для проводки кабеля, возможно далеко не всегда.

Поэтому, как правило, в штробу кабели укладываются жгутами, безо всякой дополнительной защиты. Изоляция самого популярного для домашнего монтажа кабеля – ВВГнг – достаточно надежна и не подводит при таком способе укладки.

Закрепить же кабель в штробе можно одним из следующих способов:

3.1 При помощи перфорированной полосы. Именно подобные нейлоновые перфорированные полосы в своей массе применялись при строительстве наших «любимых» панельных «хрущевок». Полоса крепилась поперек штробы при помощи дюбелей и надежно держала всю массу кабелей независимо от их количества.

3.2 Посредством монтажной алюминиевой полосы. Продается такая в любом магазине электрики. Собственно, ее и покупать необязательно: при наличии свободного времени и терпения можно сделать ее, нарезав любой тонкий и пластичный металл.

Для монтажа полоса пробивается посередине и прикручивается на дно штробы при помощи популярной пары «саморез-дюбель». Кабели укладываются на полосу сверху, а концы ее загибаются пассатижами, образуя плотный и надежный замок. Способ, конечно, трудоемкий, но все же очень популярный.

3.3 Вполне возможно крепить кабель при помощи алебастра. Тянем кабельную линию по штробе и сразу фиксируем раствором, который держим под рукой. Недостаток этого способа в том, что раствор алебастра нельзя разводить в большом количестве из-за того, что он очень быстро сохнет.

3.4 Самым «передовым» и производительным способом крепления кабеля в штробе является крепление при помощи дюбель-хомутов. Дюбель-хомут – это дюбель установочного размера 6 мм. На конце его есть специальная петля, позволяющая удержать жгут кабелей. Таким образом, монтаж с использованием дюбель-хомутов прост донельзя: достаточно лишь пробить перфоратором ряд отверстий, а затем вставить в них дюбель-хомуты с зафиксированным жгутом.

Способы крепления электропроводки и кабель-каналов

Исходя из того, каким образом будет принято решение осуществлять разводку проводов в квартире при ремонте, будет подбираться и оптимальный метод крепления кабелей. И у открытого, и у закрытого способов есть свои преимущества и недостатки, а особенности крепежа каналов как раз и будут обусловлены необходимостью минимизировать негативные эффекты. Сегодня мы рассмотрим сразу несколько известных способов закрепления кабеленесущих систем и постараемся объективно охарактеризовать каждый из них.

На первый взгляд кажется, что при выборе скрытого способа монтажа электропроводки вопрос закрепления силовых линий сведётся к банальному замазыванию кабеля или провода в штробе при помощи гипса или алебастра. На самом деле, здесь не всё так прозаично, хотя открытая электропроводка действительно гораздо разнообразнее с этой точки зрения. Множество методик, принципов и существующих на сегодня вспомогательных средств позволяет сделать проводку не просто качественной, но и интересной, даже декоративной, буквально вплетённой в сам интерьер, причём совершенно без ущерба для внешнего вида помещений.







Открытый электромонтаж

При такой разводке предполагается, что кабельная продукция будет закрепляться на стенах после их финальной отделки – по сути, в готовом ремонте. Уместно подобный подход выглядит в деревянных коттеджах или домах, оформленных в стилях лофт и кантри, внутри хозяйственных и садовых построек, в гаражах или мастерских. В качестве фиксирующих средств применяются различные виды клипс и скоб с гвоздями, а также керамические изоляторы. В сочетании с кабель-каналом озвученный набор расширяется до применения саморезов, дюбель-гвоздей, шурупов с пресс-шайбами и различных клеевых составов. Начнём их изучать поближе.

1. Саморезы

Саморезы можно назвать самым простым из способов крепления кабель-канала к перегородкам. Применяют их в сочетании с деревянными и гипсокартонными стенами. Разметив трассу, крепёжные элементы закручивают в основание сквозь заднюю стенку профиля, соблюдая определённый интервал. Шаг крепежей будет зависеть от габаритов канала и предполагаемого сечения кабелей. Чаще всего мастера рекомендуют отступать по 40-50 см от соседнего самореза. В том случае, если закрепление производится по криволинейной поверхности или по не очень ровной стене, интервалы следует уменьшить. Это не только скроет дефекты, но и снизит риск отрыва канала от стены на проблемных участках. Выбор длины саморезов нужно осуществлять в соответствии с тем, какова толщина перегородки. Не стоит искать самые длинные изделия – даже для придания максимальной крепости хватит 40 мм, а в иных случаях следует применять ещё более короткие саморезы.

2. Дюбель-гвозди/дюбель-саморезы

Дюбель-гвозди принято использовать, когда приходится иметь дело с кирпичом и бетоном. Это прочное крепление, которое можно считать почти универсальным для подавляющего большинства ситуаций в быту. Тем не менее, заметным отличием подобного способа будут подготовительные работы. Дабы кабель и системы прокладки кабеля держались на своих местах надёжно, перед закреплением удерживающей их конструкции придётся сверлить стену. Делать это можно перфоратором или дрелью с соответствующим сверлом. Необходимость того или иного инструмента определяется плотностью стены. Перед началом работы кабель-канал выставляется по уровню, затем на него, соблюдая интервал, наносят метки, а потом такие же обозначения переносятся на стену. Крайне рекомендуется после сверления стены аккуратно сделать дрелью отверстия и в дне кабель-канала. По окончании данного этапа конструкция собирается: отверстия совмещают, сначала забивают туда все дюбели, а затем – вкручивают шурупы или вбивают гвозди. Специалисты особо предостерегают домашних мастеров выполнять одновременное сквозное сверление профиля и стены: в таком случае максимально велик риск, что пластик треснет и работу придётся частично переделывать.

3. Саморезы с пресс-шайбой

Данный способ является довольно редким, поскольку в наибольшей степени подходит для ситуаций, когда закрепление проводки осуществляется на металлическое основание. Встречается подобное только в гаражах и на производствах, где обшивка цехов выполнена из металлических листов. Разумеется, к стальной балке никто не захочет даже пытаться крепить кабель-канал, а вот к тонкому (до 2 мм) оцинкованному листу можно попробовать. Принципы предварительной разметки с интервалами остаются прежними, меняется лишь финальный этап. Вам не придётся засверливаться в материал – саморезы закручиваются «по живому», с некоторым усилием для преодоления сопротивления пластика и металла. Пресс-шайба в данном случае выполняет сразу две функции: во-первых, она увеличивает площадь прижима кабель-канала к основанию, а во-вторых, препятствует самопроизвольному выкручиванию саморезов со временем под воздействием вибрации.

4. Клеевые составы

Хотя сейчас использование клеев в промышленном электромонтаже является не очень рекомендованным, порой оно всё же имеет место. Так называемые «жидкие гвозди» применяют тогда, когда основание является слишком хрупким или тонким для более сложных физических воздействий. Не по всем перегородкам можно стучать молотком, не все поверхности удаётся легко просверлить, а порой их недопустимо даже царапать. Клеят кабель-каналы на полировку, на керамическую плитку, на очень тонкие гипсокартонные стены и другие деликатные поверхности. Следует обратить внимание, что при таком способе монтажа лучше всего применять тонкие и лёгкие каналы, которые не отвалятся со временем под собственным весом. Для лучшего схватывания состав наносят на обе склеиваемые поверхности, прислоняют их к друг другу для равномерного распределения клеевого состава, а затем убирают профиль на пару минут, чтобы произошла лёгкая полимеризация поверхностного слоя клеев. Затем канал прижимается к стене и аккуратно удерживается в течение ещё нескольких минут.

Для всех рассмотренных выше способов актуальным будет применение различных соединительных элементов, необходимых для выполнения поворотов. Чаще всего наряду с профилями можно также приобрести различные сгонки, уголки и заглушки. Важно обеспечить технологичность всех стыков и торцов, поскольку это не только придаст эстетичности и защищённости Вашей электросети, но и со временем позволит аккуратно вскрыть канал, если возникнет потребность починить что-либо, установить новый светильник или розетку, заменить кабель.







Далее мы предлагаем проанализировать способы крепления наружной проводки в отрыве от возможности использования кабель-каналов.

1. Первыми на ум приходят клипсы. Именно их в современной электропроводке применяют чаще всего, сочетания с не менее популярными гофротрубками. Это крайне простой способ, одновременно обеспечивающий минимальный вес конструкции, надёжность и возможность разобрать элемент со временем. Крепить таким образом можно как к стенам, так и к потолку. При подведении электропитания к люстре или розетке, а также просто при прокладке магистральной линии за фальш-потолками это решение можно считать одним из наиболее практичных.

Одним из важнейших преимуществ такого способа является почти полная индифферентность к материалу опорной поверхности: сама клипса прикрепляется к основанию при помощи самореза, гвоздя, дюбель-шурупа или любого другого удобного способа. Для более мягких материалов (дерево, глина, гипсокартон, пеноблок, газоблок) сверление основания не потребуется, а для прочных (кирпич, бетон, шлакоблок, железобетонная несущая панель) достаточно небольшого отверстия под дюбель. Кроме того, клипсы можно использовать не только внутри помещений, но даже на улицах. Если на Вашем дачном участке требуется подключение садового инвентаря, питающую линию к розетке можно провести в гофре подходящего типа, удерживающейся в клипсах.

2. Более декоративный способ, использующийся исключительно внутри помещений – керамические изоляторы. Данные изделия представляют собой небольшие фигурные «колышки», в изгибы которых удобно помещать провода. Такую проводку можно увидеть в деревянных частных домах, на дачах или в банях. Фарфоровые изделия фиксируются при помощи простого закручивания осевых саморезов в опору, и с тех пор больше не требуют от мастера никаких манипуляций. Данный способ проводки не только монтируется быстрее других при условии уже размеченной трассы, но и остаётся самым легкоразборным спустя десятки лет эксплуатации. Практически всегда керамические изоляторы используются вместе со специальным образом стилизованной под старину проводкой. Она имеет несколько слоёв электрической изоляции и дополнительную тканевую оплётку снаружи. При этом две (или три) жилы изначально красиво скручены между собой. Самостоятельно переплетать провода другого типа не запрещается, однако безопасность системы в таком случае будет уменьшена, а стилистическая изюминка скорее всего потеряется.
3. Ещё один крайне простой и знакомый всем крепёж – пластиковые скобы на гвоздях. Они подходят как для силовой проводки, так и для антенных кабелей, для телефонных линий и витой пары. Разнообразие размеров позволяет подобрать скобу под требуемый диаметр провода максимально точно, дабы он не болтался на своём месте. Кроме того, имеется круглая и плоская модификация скобы, что позволяет закреплять разные кабели, не деформируя их. Наиболее типичная область применения – открытый, но малозаметный монтаж кабельной продукции вдоль плинтусов и откосов в жилых помещениях и офисах.







Скрытый электромонтаж

В последнем блоке рассмотрим способы крепления проводов при скрытом электромонтаже. Здесь мы будет подразумевать и прокладку кабелей в штробах под раствором штукатурки, и за гипсокартонными листами, закреплёнными поверх основной перегородки. Хотя способов крепежа существует несколько, их удобство и применимость в конкретной ситуации значительно разнятся.

1. Дюбель-хомуты и дюбель-стяжки

Общий принцип обоих типов изделий в значительной мере аналогичен. Важно, что результатом их применения становится возможность прочно закрепить кабель на своём месте или проложить вплотную друг к другу несколько проводов. Для монтажа потребуются только дрель и молоток. В заготовленное отверстие вставляется хомут или стяжка, давлением на крепёж или затяжкой ленты достигается максимальная фиксация, а затем все выступающие части подрезаются.

2. Гибкие стяжки и скобы

Данный вид изделий обычно является самодельным и его можно увидеть только в гаражах, поскольку фабрично изготавливаемых гибких скоб на рынке обычно не сыскать. Изделия представляют собой тонкую полоску из листового металла или отрезок старого двужильного кабеля, в центре которого проделывается отверстие под саморез. Принцип крепежа аналогичен большинству других – в подготовленное отверстие забивается дюбель, а затем закручивается саморез, продетый сквозь стяжку или скобу. После этого провод укладывается требуемым образом, листовые скобы заворачивают вокруг него, а стяжки из проводков скручивают. Для питания настенного светильника в гараже или мастерской это вполне сносный вариант, однако у него много недостатков. В частности, на подготовку самих скоб мастеру придётся потратить довольно много времени, а вероятность повреждения изоляции на проводах, контактирующих с тонким листовым металлом, довольно высока. Кроме того, со временем этот металл неминуемо поржавеет, что будет выглядеть неэстетично и нести потенциальную угрозу безопасности проводки.

3. Раствор гипса или алебастра

Монтажный раствор является «классикой» и вряд ли требует особых пояснений. После штробления стен провода закладываются в образовавшиеся каналы (как в гофре, так и без неё), а затем прихватываются лепёшками из раствора каждые 35-60 см. Несомненное преимущество данного способа в простоте, скорости выполнения (при имеющихся штробах) и отсутствии необходимости в каких-либо подготовительных манипуляциях помимо замешивания раствора.

Укладка и крепление провода в штробе своими руками

Август 18, 2016 06:12 · 3

Рассказывает эксперт-строитель Виктор Петрович:

После того, как мы протянули провод в гофре, нам нужно его уложить и закрепить в штробе. Для фиксации провода рекомендуем использовать специальные пластиковые клипсы. Это очень удобно. Их размер 19 х 25 мм. Правильно они называются дюбель-хомут, есть в свободной продаже и стоят недорого.

Они обеспечивают легкость и простоту монтажа, надежность и прочность крепления. С их помощью можно крепить провода, пучки проводов в стенах, в штробах. Пользоваться ими очень просто. Сделал дырочку, обжал провод или гофру с проводом и закрепил прямо в штробе. Так что советуем воспользоваться именно ими.

Закрепляем провод дюбель-хомутами

Следующая наша рекомендация касается того, что провода нужно подводить к щитку обязательно подлиннее, то есть лучше оставлять у них длинные «хвосты». Для чего это нужно? Чтобы потом было удобно подключать к автоматам провода. Так что стремитесь, чтобы они не были короткими. Если что, пусть будут немножко больше, чем возникнет обратная ситуация, когда их длины вам не хватит.

Концы провода должны оставаться длинными

Ведь всегда проще отрезать, чем потом нарастить. Вообще, приветствуется, когда провод по всей своей длине идет целиковым – от потребителя до автомата. Это лучше, чем где-то потом мы будем ставить распределительную коробку и, соответственно, дополнять провод.

Итак, сам процесс укладки и крепления провода в штробе выглядит следующим образом. Аккуратно заводим провод в гофре в наши «канавки» на стенах и полу, и фиксируем через определенные расстояния (примерно 40 см, а на изгибах и чаще) дюбель-хомутами.

Процесс не сложный, но требует точности и аккуратности. При этом, естественно, провод не должен быть излишне натянутым или перевитым: он должен ровно и свободно лежать в штробе.

Как лучше закрепить кабель своими руками в доме или квартире

Март 19, 2014

Электропроводка и ее соединения

24714 просмотров

В этой статье будут рассмотрены самые лучшие и практичные способы, при помощи которых Вы сможете самостоятельно закрепить электрический кабель или трубу к стене, потолку или полу.

Я за  свою многолетнюю практику электрика встречал довольно много разных методов крепления, но сейчас Я Вам расскажу про самые удобные, быстрые и практичные из них.

При монтаже электрического кабеля необходимо отступать от 40 до 60 сантиметров между его крепежами. А так же соблюдать общепринятые правила электромонтажа, изложенные в этой статье.

Как лучше крепить кабель в домах и квартирах.

1. Фиксация в штробе алебастром, гипсом или другим быстросохнущим раствором.  Многие электрики примазывают через каждые полметра электрический кабель или трубы в штробе с использованием любого быстро схватывающегося строительного раствора. В чем плюсы данного метода:
   • Достаточно узкой штробы с небольшим запасом по ширине кабеля.
   • Скорость работы.
   • Невысокая цена.
   • Нет необходимости искать и покупать дополнительно специальный крепеж.
   • Не нужен перфоратор или дрель для монтажа.

   Минусы:

   • Нужно часто разводить раствор.
   • Больше двух кабелей в одной штробе очень тяжело замазать.
   • Трудновато данным методом фиксировать трубы.
2. Недорогим и практичным методом, позволяющим закрепить кабель будет крепление дюбель-хомутами, которые бывают как для плоского, так и круглого кабеля. При покупке необходимо подбирать размер, в зависимости от предполагаемого сечения и количества  электрокабелей. Перед установкой просверливаем необходимого диаметра отверстие перфоратором или дрелью, обхватываем пучок проводов и забиваем дюбель-хомут. Я данный способ не использую в своей работе по причине отсутствия универсальности или необходимости подбора подходящего размера крепежа для каждого конкретного случая.
3. Более универсальное крепление на дюбель — стяжки. С ее помощью легко можно закрепить как плоский, так и круглый кабель, каждый по отдельности или несколько вместе. Она просто вставляется в просверленное отверстие, после чего забивается разжимной пластиковый колышек.
4. Быстро закрепить своими руками кабель, трубу к стене и потолку позволяет кабельная стяжка с отверстием под дюбель-гвоздь или саморез. Просверливаем отверстие, прибиваем дюбель-гвоздем ушко стяжки  и останется только вставить и пристегнуть провода простым протягиванием кончика в самозажимной замочек.
5. Пристегнуть к уже закрепленному кабелю второй, позволяет простая пластиковая стяжка с замочком. Они бывают разных размеров- бесцветные или черные. Последние можно использовать для крепления на улице, потому что они устойчивы к УФ-излучению.
6. Пластиковый дюбель под хомут.  Просверливаем отверстие, забиваем и вставляем необходимой длины и толщины простой хомут. Мой любимый метод применяемый для крепления по стенам или потолкам линий электропроводки, благодаря универсальности- всегда можно быстро вставить в пластиковый дюбель любую необходимых размеров стяжку, добавить еще одну или заменить на другую.
7. Для крепления в полу труб из металла или ПНД, а так же металлорукава лучшим будет вариантом использование металлических скоб соответствующего диаметра. Для крепления в полу достаточно варианта с одним отверстием.
8. Клипсы Я использую для крепления металлических, ПВХ гладких и гофрированных труб к потолку и стенам. Клипса крепится к поверхности при помощи дюбеля, а трубы уже просто защелкиваются, поэтому важно точно подбирать размер клипсы под диаметр трубы. А то не сможете защелкнуть или просто трубы не будут держаться.
9. Гвоздевые скобы обычно используются для крепления к стене телевизионного, телефонного или компьютерного кабеля.  Они выпускаются отдельно для плоских и круглых кабелей.
10. Монтажная площадка с самоклеющимся основанием будет полезна для крепления на уже готовых поверхностях не только стен, но и мебели. Она надежно приклеивается к поверхности, которая при этом не повреждается. Вы всегда сможете отклеить площадку, после чего не останется никаких следов.

Для крепления на гипсокартоне или ПВХ панелях используются специальные ввертыши или бабочки, которые вставляются в отверстие и к ним прикручивается крепеж при помощи самореза. На рисунке внизу показано, как крепить при помощи бабочек.

Рекомендую прочесть нашу статью «Как штробить стены«.

Если есть у Вас свои способы крепления для электропроводки или вопросы пишите ниже в комментариях к этой статье.

Крепление для кабеля. виды и устройство. применение и особенности

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм. Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Крепежные изделия иного предназначения

Некоторые разновидности клипс не предназначены для крепления электрических проводников.

Зажимы анкерного исполнения под крепление

Анкерные зажимы

Эти конструкции предназначены для фиксации проводов, сечение которых колеблется в пределах 2 – 25 мм.кв., количество жил составляет от 2 до 4 штук.

Конструкция простая, в ее состав входит корпус, изготовленный из полимера, оснащенный саморегулируемым зажимным клином.

Анкерные клипсы делятся на два вида:

• для изолированной несущей нейтрали;
• для самонесущих систем.

Зажимы проводов под тестовые нужды

Тестовый зажим “крокодил”

Достаточно часто в электронике и электрике используются зажимы тестового назначения. Такими аксессуарами традиционного принято считать зубчатые раздвижные конструкции, изготовленные из металла. Зубчатая часть остается открытой, а составляющая, предназначенная под зажим, тщательно изолируется.

Применяется простейшая деталь для временного зацепления к проводам, например, для измерения напряжения сети или силы тока.

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

• Оптимальное расстояние между крепежом — 40-50 см.
• Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.

• Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Маркировка и подбор размера

В маркировке наконечников для проводов указывается его тип, как правило, это аббревиатура. Затем стоит диаметр провода, на который он рассчитан, а потом класс гибкости проводов, для которых он предназначен. Если классов гибкости несколько, они перечисляются через запятую.

Наконечники для проводов подбираются по площади поперечного сечения провода. В маркировке обязательно стоит сечение, под которое они подходят. Например, НШВИ 0,5-6. Расшифровывается как Наконечник Штыревой Втулочный Изолированный. Обозначает, что он подходит для проводов сечением 0,5 мм², шестого класса гибкости (самые гибкие с большим числом тонких проводков).

Пример маркировки с указанием размера

Как видите, все просто и теоретически с подбором размера проблем быть не должно. Если знаете сечение, легко выбрать нужный размер. В действительности не все так просто и гладко. Иногда оказывается, что вроде как подходящий по размеру наконечник, оказывается наполовину пуст. Провода все уложены, но остается слишком много пустого места. Есть две возможные причины. Первая — реальное сечение проводника значительно меньше чем заявленное. Такое, к сожалению, часто случается. Второй вариант — слишком широкая гильза, что тоже бывает. В обоих случаях придется экспериментировать. Можно пробовать использовать наконечник меньшего размера. Можно мудрить с установкой. Например, для обжимных кабельных наконечников можно применять сначала плашку «в размер», если видно, что обжим неплотный, ставим на размер меньше и недожимаем. Главное — добиться хорошего контакта, но и не пережать, так как тонкая трубка может треснуть и все придется переделывать.

Для качественной установки надо правильно выбрать длину зачищенного провода

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепление проводов

Крепление провода дюбель-хомутом

Технология соединения проводов клипсами чрезвычайно проста и понятна. Для реализации не требуются особые навыки и большой список требуемых инструментов. Выполнить работу можно самостоятельно без сторонней помощи.

1. Разметить стену, по которой будет проходить провод.
2. Отметить места для крепежей через равные расстояния.
3. Зафиксировать провод у стены выбранными клипсами, как правило, с помощью гвоздей или шурупов.

При использовании дюбель-хомутов нужно заправить кабель в зажим, клипсу вставить в заранее подготовленное отверстие в стене и протолкнуть до упора. Такой способ подходит только для легких проводов.

Лента монтажная для крепления кабеля или провода

Для крепления кабелей, при отсутствии других видов крепежных элементов, отличным вариантом будет, осуществить монтаж при помощи металлической полосы

Важно понимать, что при креплении открытых проводников, следует соблюдать некоторые меры предосторожности

Порядок работы:

• Проделывание отверстий;
• Подготовка ленты;
• Монтажные работы.

Данная крепежная металлическая лента (полоса), выполнена из металла, с шириной 1.5 см. Через определенный промежуток, на ленту нанесена перфорация, в виде различных по диаметру отверстий.

Электромонтажные работы производятся следующим образом. На стене или потолочном пространстве, производится разметка, согласно которой будет прокладываться кабель. Далее, с шагом примерно 5- – 60 см, проделываются отверстия.

Отверстия проделываются буром с диаметром 6 мм. После этого, в отверстия забиваются пластиковые дюбели.

Подготовив основу, необходимо подготовить так называемый «провододержатель». Для этого, в зависимости от сечения кабеля, полоса нарезается ножницами по металлу на равные отрезки. Далее полосу необходимо загнуть и установить кабель и прикрепить при помощи саморезов.

Стоит отметить, что данная лента, подходит не только для крепления различных проводников, но и для установки точечных светильников. Обусловлено это тем, что благодаря своим характеристикам, данная лента позволяет достаточно точно отрегулировать положение осветительного прибора.

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

• Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

• Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

• Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.

• Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Чем отличаются крепежные элементы для открытого монтажа?

Они применяются после созданного ремонта, если электрика не была проведена до его завершения. Подобный монтажный крепеж отличается простотой, но потребует повышенный уровень внимания и аккуратности, поскольку провода останутся открытыми для глаз и могут испортить дизайн. Рассмотрим основные виды:

Провода спрятанные в каналы используются чаще всего, поскольку этот вариант отличается надежностью, эстетической красотой и маленькой стоимостью. Внешне предлагается в виде трубы, обладающей прямоугольной формой и съемной наружной частью. К стене можно закрепить с помощью различных крепежных элементов: шурупов, саморезов либо гвоздей.

После качественного монтирования во внутреннюю полость помещаются провода, которые покрываются крышкой. На рынке предлагается множество различных цветов поверхности изделия, позволяющих вписывать его в любые интерьеры.

Клипсы используется, если проводка покрывается полимерной гофрой. Но этот вид отличается неряшливой формой и редко применяется в жилых помещениях, а вот на основе предприятий, магазинов и других учреждений подобного типа используется часто. За счет особых качеств дополнительной изоляции отлично подходит для монтирования на улице.

Но иногда бывает, что на основе помещения сложно использовать один из популярных видов крепления. В этом случае необходимо опираться на специальные крепежные элементы. К ним можно отнести металлическую ленту и алюминиевый скотч.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

• Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

• Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

• Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

• Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

• Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

• Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

• Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.

Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

• Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).

• Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

• Оптимальное расстояние между двумя элементами 40-50 см.
• В местах поворота крепеж располагать в 5-10 см от места сгиба.
• Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.

• Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести крепление провода, но и придать помещению требуемый стиль, а также красиво замаскировать провода на стене. Пример использования таких зажимов представлен на фото ниже.

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

Обзор данного вида изделий предоставлен на видео:

Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.   Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Дюбель-хомут для крепления кабеля: характеристики

В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.

Особенности:

• Конструкция;
• Простота монтажа.

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.

Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.

Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.

Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором

Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.

К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Популярные виды клипс для проводов и кабелей

Применение конкретного зажима обуславливается большим количеством критериев, например, назначение сети, напряжение и сила тока, технико-эксплуатационные параметры соединений.

Клипсы с гвоздиком

Кабельные скобы с гвоздиком

Основная задача детали – закрепить кабель или провод, диаметр которого колеблется в пределах 6 – 14 мм. Эксплуатируется, как правило, для установки осветительных и силовых цепей, компьютерных, сетевых, а также телефонных линий.

Изготавливают их из износостойкого и термопрочного полипропилена, рабочая температура которого составляет -5 – +140 градусов. Конструкция крепится к стене или любой другой поверхности при помощи гвоздя, который входит в комплекте. Комплектующее производят из закаленной стали, длина 4 – 12 мм.

Производители заявляют, что монтировать деталь можно к любой поверхности за исключением металла.

Зажимы для установки трубы ПВХ или гофры

Скобы для гофры

Если проводка прокладывается в гофре или трубе, изготовленной из полипропилена, рекомендуется использовать упругие зажимы из пластика, их еще называют защелками.

Производят их способом литья пластика под воздействием высокого давления. Оснащены ребрами жесткости, благодаря которым обеспечивается высокая прочность захвата гофры или трубы. Рабочая температура колеблется в широком диапазоне благодаря использованию высококачественного пластика. Крепится деталь к поверхности при помощи шурупа. Размерный ряд зажимов позволяет надежно фиксировать кабели или провода диаметром от 12 до 50 мм.

Декоративные клипсы

Декоративные крепления

По конструктивным характеристикам декоративные клипсы идентичны конструкции с гвоздями. Однако отличие заключается в дополнительном оснащении привлекательной деталью, которая надежно фиксирует провод и маскирует провода, проходящие по стене.

Клипса кабельная КЛ

Клипса кабельная КЛ

Простейший способ крепления. Конструкция получила форму хомута, делают ее из металла или пластика. Благодаря большому разнообразию размеров удается надежно фиксировать провода и кабели разного сечения. Диаметр клипсы колеблется в пределах 5 – 20 мм. На упаковке и самом изделии имеется маркировка типа: КЛ-12 и т.д

Дюбель-хомуты

Дюбель-хомуты

Данная разновидность предназначена для крепления проводников круглой или плоской формы. При открытом способе монтажа считается наименее заметным среди аналогов. Также могут быть использованы при установке скрытой проводки, в штробе. Использовать их чрезвычайно просто. К недостаткам стоит отнести невысокую прочность фиксации.

3 способа синхронизации ваших вспышек с камерой

Сегодня в разделе «Наклонный объектив» мы рассматриваем 3 различных способа синхронизации стробоскопов с вашей камерой, поэтому проверьте, какой из них лучше всего подходит для вас!

Синхронизирующие стробоскопы

Есть много разных способов синхронизировать стробоскопы с вашей камерой. Сегодня я рассмотрю три самых простых и практичных способа синхронизации стробоскопов.

1: Используйте кабель синхронизации

Самый простой и эффективный способ синхронизации стробоскопов — использовать кабель синхронизации, который идет в комплекте со стробоскопами.Кабель вставляется в камеру одним концом, а в стробоскоп — другим. Хотя это самый простой вариант, у него есть некоторые недостатки. Во-первых, он ограничивает расстояние между стробоскопом и камерой длиной кабеля. Во-вторых, у вас есть кабель, лежащий на земле, и вы просто просите кого-нибудь споткнуться по нему. Вы также можете запускать только один стробоскоп за раз, используя этот метод. Так что, хотя это, вероятно, самая простая и легкая установка, я бы ее не рекомендовал.

2: Используйте рабов, которые идут в комплекте со стробоскопами

Второй и гораздо лучший вариант — использовать электронные ведомые устройства, которые обычно устанавливаются на каждый стробоскоп.Все, что вам нужно сделать, чтобы настроить его, это повернуть диск в положение ведомого устройства, при этом удерживая кабель синхронизации от одного из стробоскопов, подключенных к камере. Эти электронные ведомые устройства работают, собирая свет и реагируя на триггер вспышки. Таким образом, когда мигает первый стробоскоп, ведомые устройства улавливают вспышку, а затем запускают вспышку в модулях стробоскопа, к которым они подключены.

Однако первый стробоскоп по-прежнему подключен к камере с этой синхронизацией, что по-прежнему оставляет возможную опасность споткнуться.Вы можете исправить это, добавив стробоскоп в верхнюю часть камеры. Установленный на камере стробоскоп будет использоваться, чтобы инициировать мигание других стробоскопов. Помните, что цель здесь — сделать так, чтобы другие стробоскопы в комнате действовали как ваше освещение. Стробоскоп камеры предназначен только для срабатывания других.

Плюс использования этого метода синхронизации в том, что вы можете перемещать камеру как можно дальше от вашего устройства. Минусы, однако, заключаются в том, что стробоскоп камеры влияет на освещение в комнате, и вы не можете использовать эту технику при ярком освещении, например, на открытом воздухе при солнечном свете. Они хороши внутри, но не работают снаружи.

3: использовать ведомые радиостанции

Лично мне нравится использовать радио-ведомые устройства для синхронизации моей камеры со вспышками. Популярность радио-рабов уже давно растет, и я считаю их невероятно удобными. Преимущество использования этих ведомых радиостанций состоит в том, что они решают практически все проблемы, возникающие при использовании двух других методов. Однако недостатком является то, что они значительно дороже двух предыдущих вариантов.

Я лично считаю, что они стоят берега, так как вы можете использовать их буквально где угодно. Вы можете использовать их снаружи, вы можете использовать их на больших расстояниях и т. Д. Все, что вам нужно сделать, это установить радио-ведомое устройство на камеру, и оно будет служить вашим ведущим, который будет запускать все остальные радио-ведомые устройства. Если вы работаете со стробоскопом Dynalite, то PocketWizard уже встроен в стробоскоп. Однако, если вы используете другую марку, вам нужно будет купить блок B.

Создание аварийного комплекта для синхронизации стробоскопа

Самыми важными вещами, которые нужно иметь в вашем аварийном наборе, являются (1) мини-разъем для синхронизации строба, (2) разъем Эдисона для синхронизации строба и (3) четверть для синхронизации строба.

Если вы используете радио-ведомые устройства, которые я использую большую часть времени, вам понадобится кабель синхронизации mini-mini, который затем будет подключаться к адаптеру, который идет до четверти. Я предпочитаю использовать стереокабели, но вы также можете использовать их в моно.

Так что помните, метод, который вы выбираете для синхронизации ваших стробоскопов, полностью зависит от того, как вы хотите их использовать!

Держите эти камеры в движении и продолжайте щелкать!

-Джей П.

Уход за стробоскопами и их кормление

Уход за стробоскопами и их питание

Том Фредерикс

Ноябрь 1999

Астробоскоп емкостное устройство с высокой энергией разряда, часто используемое для предотвращения столкновений самолетов. Как правило, схема инвертора преобразует входное напряжение постоянного тока в выходное напряжение высокого уровня от 350 до 550 вольт. Это напряжение затем подается на ксеноновую газовую вспышку.Кроме того, на стеклянную оболочку импульсной лампы подается импульсное напряжение запуска.

Пусковой импульс вызывает ионизацию газообразного ксенона, что позволяет проводить высокое напряжение. Это приводит к вспышке вспышки высокой интенсивности. Есть два основных типа авиационных стробоскопов. Автономный стробоскоп, состоящий из объектива, импульсной лампы и электронного источника питания, размещенных в одном блоке, или удаленный стробоскоп, состоящий из источника питания, трехжильного кабеля и удаленного объектива и узла импульсной лампы.В обоих случаях объектив, импульсная лампа и электронный блок питания бывают разных размеров и уровней мощности, чтобы соответствовать ряду различных приложений.

Поиск и устранение неисправностей автономного стробоскопа
Первым шагом в поиске неисправностей автономного стробоскопа, который не мигает, является проверка автоматического выключателя в самолете. Если прерыватель в порядке, то измерьте напряжение на входе в строб. Обратите внимание, что некоторые ранние стробоскопы при включении издавали слышимый звук.Это часто использовалось для определения наличия напряжения, однако счетчик — более надежный метод проверки.

Если на блок подается питание, визуально осмотрите лампу-вспышку. Замените его, если он почернел или потрескался. Если со стробоскопической вспышкой все в порядке, значит, источник питания неисправен, и устройство необходимо отремонтировать или заменить.

Для автономного стробоскопа, который работает нерегулярно, первым делом необходимо проверить исправность подключения питания к выключателю или стробоскопу.Убедитесь, что устройство имеет хорошее заземление на всем пути назад к источнику питания летательного аппарата. Если соединения в порядке, значит, блок питания неисправен, и блок необходимо отремонтировать или заменить.

Устранение неисправностей устройства с помощью одного удаленного строба
Поиск и устранение неисправностей отдельного удаленного стробоскопа аналогично автономному устройству с одним очевидным отличием — соединительным кабелем. Для стробоскопа который не мигает, снова первый шаг — проверить автоматический выключатель в самолете.Если с автоматом все в порядке, то снова измерьте напряжение на входе в блок питания.

Если на блоке питания присутствует питание, визуально осмотрите лампу-вспышку. Замените его, если он почернел или потрескался. Если с лампой вспышки все в порядке, проверьте соединительный кабель. Один из способов изолировать кабель — подключить другой кабель и блок импульсной лампы к источнику питания. Если это работает, значит, источник питания исправен, и проблема в узле выносной вспышки или в кабеле.Заменить блок импульсной лампы. Если агрегат по-прежнему не работает, в крайнем случае замените кабель. Если лампа-вспышка темнеет и выходит из строя в течение короткого периода времени, например от 30 минут до нескольких часов, возможно, проблема связана с проводкой. Проверьте правильность подключения всех трех проводов на обоих концах кабеля.

Поиск и устранение неисправностей в устройстве с несколькими вспышками
Поиск и устранение неисправностей в источнике питания с несколькими удаленными вспышками часто бывает проще, чем с одним удаленным устройством, поскольку узлы удаленных вспышек можно менять местами, чтобы изолировать проблемы. В случае, если ни один из стробов не мигает, начните снова с проверки автоматического выключателя и напряжения источника питания.

Если с питанием все в порядке и ни один из стробоскопов не мигает, проблема, скорее всего, в неисправном источнике питания. Отремонтируйте или замените его.

Если один строб не мигает, поменяйте местами соединения строба на источнике питания, чтобы определить, связана ли проблема с удаленным узлом строба или выходной частью источника питания. Если с лампой вспышки все в порядке, проверьте соединительный кабель.В крайнем случае замените соединительный кабель.

Если лампа-вспышка темнеет и выходит из строя в течение короткого периода времени, например от 30 минут до нескольких часов, возможно, проблема связана с проводкой. Проверьте правильность подключения всех трех проводов на обоих концах кабеля.

Другие проблемы
Самоионизация — это состояние, при котором срабатывает импульсная лампа, но газ ксенон остается воспламененным до тех пор, пока устройство не отключится или пока заряд не истощится. выключенный. Как правило, это вызвано ухудшением характеристик компонентов со временем и чаще встречается в относительно старых конструкциях.Отремонтируйте или замените блок питания, если происходит самоионизация. Однако важно отметить, что в некоторых случаях замена старого источника питания на новый может увеличивать возникновение самоионизации. Причина этого в том, что некоторые расходные материалы, например, произведенные компанией Whelen Engineering Company после 1980 г., имеют схему деионизации, которая изолирует заземление импульсной лампы от земли самолета. Чтобы эта схема работала правильно, необходимо произвести следующую замену проводки.

Перемешивание Оборудование системы стробоскопического освещения для предотвращения столкновений Обратите внимание на цвет и номера PIN. Кабель для подключения стробоскопов типа выносного источника питания должен быть подключен правильно. Проводка Whelen Engineering и Aero-flash между световыми узлами и удаленными источниками питания идентична изображенной на рисунке ниже. Проводка Grimes и SDI (Hoskins) между световыми узлами и удаленными источниками питания идентична изображенной на рисунке ниже.

И Grimes, и SDI иногда используют разъемы MS (пушечного типа): A = КРАСНЫЙ (анод), B = белый (триггер), C = черный (заземление).

Помните, что последовательность подключения различается в зависимости от сопоставимого оборудования, произведенного разными компаниями. При смешивании оборудования системы стробоскопического освещения для предотвращения столкновений обязательно проверьте цвет проводов и соедините красный с красным, белый с белым и черный с черным.

В большинстве самолетов до 1980 года трехжильный провод от источника питания к удаленному узлу стробоскопа имел неизолированный экранированный провод, соединенный с заземляющим проводом импульсной лампы на обоих концах кабеля. При замене старого источника питания с этим типом проводки экрана важно удалить (осторожно разрезать) соединение экрана на удаленном узле строба и оставить этот конец неподключенным. На источнике питания снимите (осторожно перережьте) экранированный провод с разъема питания. Присоедините оголенный провод кабеля к заземлению рамы. При необходимости добавьте короткий отрезок экранированного провода.

Радиочастотный интерфейс (RFI) — еще одна проблема, связанная с установками стробоскопов самолетов. Во многих случаях проблема RFI будет постепенно ухудшаться по мере того, как компоненты со временем выходят из строя. Это было более распространено в старых конструкциях с конденсаторами старого типа. Отремонтируйте или замените блок питания, если это проблема.

Безопасность
Источники питания стробоскопов генерируют высокое напряжение.Следует соблюдать осторожность при работа с питанием стробоскопа. Не отключайте удаленные стробоскопы при подаче постоянного тока на источник стробоскопа. Не используйте стробоскоп со снятой крышкой или линзой. Если лампа-вспышка темнеет и выходит из строя в течение короткого периода времени, например от 30 минут до нескольких часов, возможно, проблема связана с проводкой. Проверьте правильность подключения всех трех проводов на обоих концах кабеля.

---

Выделитесь без дополнительного освещения.

Новое усовершенствование в предотвращении столкновений не требует установки каких-либо дополнительных огней на вашем самолете.

Компания Precise Flight, Inc. разработала систему, которая использует существующее освещение на самолетах, чтобы помочь самолету выделиться.

Pulselite® поочередно мигает имеющимися огнями посадки, руления и опознавания 45 раз в минуту в различных схемах, значительно увеличивая видимость вашего самолета. По заявлению компании, «ваш самолет превращается в мгновенно узнаваемое зрелище, которое можно увидеть за многие мили. Иллюзия преувеличенного движения отличает вас от окружающих наземных огней.В одно мгновение другие пилоты увидят вас и будут избегать вас.

Для получения дополнительной информации об этой системе позвоните в Precise Flight по телефону (800) 547-2558 или посетите их в Интернете по адресу www.preciseflight.com.

Реализованная статья о требованиях к техническому обслуживанию для предотвращения столкновений.

Требования программы технического обслуживания противоударных огней (ACL)

Пит Александр

Ноябрь 1999 г.

В конце 1980-х годов предпринимались попытки использовать автоматизированное бортовое распознавание стробоскопических огней самолетов в качестве средства предотвращения столкновений.Конечно, в последующие годы были разработаны и произведены сложные системы TCAS, что привело к тому, что сегодня во всем мире такие системы используются на коммерческих и служебных самолетах. Однако в те первые годы доступность была основным соображением при исследовании жизнеспособных альтернатив, и казалось, что ответом может быть система распознавания стробоскопов. В процессе этого исследования было обнаружено, что не все стробоскопы созданы равными, что приводит к разной интенсивности для каждой системы.В отличие от галогенных и многих других систем освещения, интенсивность стробоскопа со временем снижается. Если бы была разработана система, которая могла бы распознавать стробоскопические вспышки в целях предотвращения столкновений, необходимо было бы установить некий стандарт относительно приемлемой интенсивности стробоскопического света.

Деворе Пистолет для измерения вспышки представляет собой устройство с батарейным питанием, содержащее убирающийся кабель для измерения расстояния, прецизионный фотодиод с характеристиками CIE и измерительную электронику на базе микропроцессора.Электроника FMG автоматически компенсирует окружающий свет, позволяя проводить измерения при любых условиях освещения. Цифровой дисплей на задней панели пистолета отображает большие яркие светодиодные данные, показывающие уровни интенсивности строба с точностью до 9 999 кандел. Для измерения интенсивности стробоскопического света ACL измерительный кабель FMG вытягивается на всю длину — примерно 8 футов — и прикрепляется к центру крышки линзы стробоскопа. Также можно использовать альтернативную выдвижную палочку из углеродного волокна, которая поставляется с каждым комплектом.Как только устройство достигнет необходимых 90 дюймов. расстояние от строба, нажатие на спусковой крючок включает FMG. Микропроцессор сначала выполняет самотестирование батареи и не позволяет системе работать, если существует недостаточный заряд. После этого прибор готов к быстрому и точному измерению интенсивности. DeVore предоставляет услуги ежегодного осмотра, повторного тестирования и сертификации. Это ежегодное требование включает замену аккумуляторной батареи. и полная подзарядка. Обычно срок выполнения заказа составляет 48 часов.

FAA подняло эту тему на собрании ассоциации авиаперевозчиков в начале девяностых и было шокировано, обнаружив уровень сопротивления тестированию ACL в отрасли. В то время авиаперевозчики были недавно перегружены другими требованиями и не были настроены брать на себя больше «нефинансируемых мандатов». Они были особенно не склонны проводить какие-либо испытания, которые в то время были бы инвазивными, трудоемкими и дорогостоящими. В то время как FAA решило больше не заниматься этим вопросом на форуме (и концепция стробоскопа TCAS исчезла), FAA, тем не менее, признало необходимость разработки некоторых руководящих принципов на будущее.Соответственно, FAA опубликовало FSIB 94-25B для решения проблемы интенсивности и требований ACL.

Эти интенсивности измеряются в канделах на уровнях 100, 150 или 400; в зависимости от типа самолета (как указано в FAR). Измерения производятся на 360 градусов в горизонтальной плоскости с точностью +5 градусов по вертикали. В современных ACL используются ксеноновые лампы, которые в новом исполнении соответствуют этим требованиям. Однако со временем они обычно демонстрируют явное ухудшение светоотдачи, часто снижаясь ниже минимальной нормативной интенсивности задолго до полного отказа.Учитывая это требование, операторы сталкиваются с двумя вариантами: полная замена (тяжелые времена) или периодические измерения.

Основываясь на очевидной потребности в доступном решении этой проблемы, DeVore Aviation разработала точное, портативное и недорогое портативное устройство для измерения стробоскопов, названное Flask Measuring Gun (FMG4400D). FMG быстро и точно определяет стробоскопы ACL, уровень интенсивности которых упал ниже минимумов FAA.

Хотя FMG обслуживают более 30 авиаперевозчиков и 20 ремонтных станций по всему миру, многие операторы не знают о требованиях к интенсивности стробоскопа.Исторически сложилось так, что системы освещения самолетов испытывали непостоянные уровни надежности в зависимости от конструкции лампы или лампы, места установки, экологического износа и т. Д. Системы ACL зарекомендовали себя как невероятно полезные, когда дело касается безопасности полета. Важно помнить, что интенсивность стробоскопов со временем может снижаться, что снижает степень повышения безопасности, которую они обеспечивают. Существуют менее дорогостоящие решения по замене трудных времен, и всем, кто живет в одном воздушном пространстве, было бы полезно знать, что все самолеты работают на равных условиях, когда речь идет о том, чтобы «увидеть и быть увиденным».»

Вернуться к основной статье

Устранение неисправностей стробоскопов с электрической синхронизацией — Reef Photo & Video

Мало что может быть более неприятным в поездке, чем когда ваши обычно надежные электрические стробоскопы внезапно перестают работать. Поиск и устранение неисправностей в этой серии электрических соединений поначалу может показаться неприятным, но с помощью нескольких простых методов относительно легко определить, где находятся проблемы.

Если вы снимаете с помощью стробоскопов Ikelite и подводного корпуса Ikelite, вы можете прочитать статью Ikelite «Часто задаваемые вопросы о шнурах синхронизации и проводке».«

Если ваши стробоскопы не срабатывают, первые проверки очевидны — убедитесь, что все ваши соединения чистые и правильно выровнены, батареи заряжены и на стробоскопе горят индикаторы готовности. Если все выглядит хорошо, давайте рассмотрим компоненты и посмотрим, что происходит.

Самый простой способ устранения неполадок обычно начинается со стробоскопа:

1) Найдите цельнометаллическую канцелярскую скрепку (или оголенный кусок проволоки) и разверните ее до формы подковы.

2) Включите стробоскоп и установите его в ручной режим.

3) Направьте стробоскоп подальше от людей и прикоснитесь концами скрепки к горячим и заземляющим контактам на порте подключения синхронизации стробоскопа (см. Фотографии). Особое примечание: Sea & Sea YS-D1 не будет работать с этим тестом, и вы должны перейти к тесту шнура синхронизации. Sea & Sea YS-90, YS-110 и YS-250 будут работать с этим тестом.

4) Если не срабатывает, значит проблема в самом стробе.Если стробоскоп работает правильно, вы сможете повторно запускать стробоскоп этим методом, и вам следует перейти к следующему шагу.

5) Установите шнур электрической синхронизации в порт синхронизации на стробоскопе и возьмитесь за конец шнура синхронизации, который обычно устанавливается в перегородке корпуса. Из пяти или шести контактов в разъеме шнура в стиле Ikelite, Nikonos или S6 только два потребуются для ручного включения стробоскопа. Используя инструмент изогнутой скрепки, активируйте правильные контакты, как показано на фотографиях.

Кабель в стиле Nikonos Кабель в стиле S6 Кабель в стиле Ikelite

6) Если стробоскоп не срабатывает, вероятно, виноват шнур синхронизации. Если шнур синхронизации работает, стробоскоп должен сработать так же, как при прикосновении к контактам на самом стробе. В этом случае переходите к последнему шагу.

7) Вставьте конец шнура синхронизации, который был только что проверен, в переборку корпуса, убедившись, что он правильно выровнен.

8) Снимите горячий башмак с камеры и осторожно поверните его так, чтобы контакты были обращены вверх.Горячие ботинки Nikon и Canon различаются, и их может быть всего лишь один контакт и заземление или до пяти контактов (см. Фотографии). Цель снова состоит в том, чтобы использовать скрепку, чтобы вручную запустить стробоскоп, прикоснувшись к контактам, как показано на фотографиях.

Разъем Nauticam Hotshoe для Nikon

Разъем Subal Hotshoe для фотоаппаратов Nikon

Разъем Canon Hotshoe

9) Если стробоскоп не срабатывает, проблема может быть в переборке или в горячем башмаке.Если он все-таки сработает, продолжите установку горячего башмака на камеру и перейдите к шагу 10.

10) Установив на камеру горячий башмак, снова проверьте камеру и посмотрите, все ли работает. Если нет, попробуйте очистить контакты камеры и горячий башмак ластиком для карандашей. В случае фотоаппаратов Nikon убедитесь, что горячий башмак настроен для ручного использования (подключен только для наконечника и заземления). Если ваш горячий башмак подключен к TTL (все 5 контактов на горячем башмаке активны) и у вас нет преобразователя TTL для вашего стробоскопа, камера Nikon не будет запускать стробоскопы.Если вы подозреваете, что это могло быть так, перейдите к шагу 11.

11) Если горячий башмак Nikon имеет пять контактов, он может быть подключен к TTL. Попробуйте использовать скотч (подойдет скотч или изолента), чтобы закрыть ненужные контакты на горячем башмаке, как показано на фото. Установите на место горячий башмак и проверьте огонь. Если это успешно решит проблему, вы можете продолжать использовать ленту или перемонтировать горячий башмак только для наконечника и заземления.

Разъем Nikon Hotshoe для Nikon с заклеенными «лишними» контактами

Где-то в этом процессе вы должны были успешно определить вашу проблему и, возможно, исправить ее.Если нет, позвоните нам — мы здесь, чтобы помочь!

Подключение ваших стробоскопов — Reef Photo & Video

Установка и подключение стробоскопа (ов)

В этой статье рассказывается, как передавать сигналы от камеры к стробоскопу (ам) с помощью оптоволоконного кабеля или кабеля электрической синхронизации. Чтобы узнать о физическом креплении строба (ов) к вашей системе, прочтите нашу статью «Я хочу добавить стробоскоп в свой корпус. Что мне нужно?»

Подключение стробоскопа (ов) к камере

Здесь описаны два способа подключения стробоскопа к камере; электрически и оптически.Если вы еще не уверены, что хотите использовать оптическую синхронизацию, прочтите «Волоконно-оптический» или «Электрический» … что лучше?

Подключение оптического строба

Оптоволоконные порты в наши дни стали почти стандартной функцией. Некоторые из них имеют резьбовые соединители, а другие представляют собой просто резиновую втулку с прессовой посадкой. Соединение с прессовой посадкой очень часто называют «соединителем Sea & Sea», названным в честь стробоскопа Sea & Sea. Обычно они используются в корпусах меньшего размера для экономии места. Они действительно работают достаточно хорошо, но не застрахованы от случайного выскакивания из розетки.

Начнем с подключения оптоволоконного кабеля к подводному корпусу.

Сначала определите, какой тип оптоволоконного соединения имеет ваш подводный бокс. Обратите внимание, что не все корпуса оснащены оптоволоконным кабелем; такие корпуса либо предназначены только для электрической синхронизации, либо вообще не имеют связи. Очень часто сверхкомпактные корпуса не имеют точек подключения. Если в вашем корпусе нет ни одного из следующих типов оптоволоконного порта, вы можете прикрепить оптоволоконный монтажный блок.

Волоконно-оптический кабель, прикрепленный к прозрачному корпусу с помощью оптоволоконного монтажного блока. Это пример корпуса, в котором нет разъема для оптоволоконного кабеля (ов).	Оптоволоконный кабель в стиле «море и море» устанавливается на алюминиевый корпус для компактной камеры.
Крепления для оптоволокна в стиле Sea & Sea в корпусе Subal DSLR	Оптоволоконный кабель, подключенный к корпусу DSLR с помощью разъема Nauticam Style

Теперь подключите оптоволоконный кабель к стробоскопу

Волоконно-оптический кабель типа Sea & Sea, подключенный к стробоскопу Sea & Sea YS-D1	Волоконно-оптический кабель, подключенный к стробоскопу Inon с помощью резьбового разъема Inon

При подключении оптоволоконных кабелей с разъемами типа Sea & Sea на обоих концах обратите внимание, что разъемы взаимозаменяемы.Хотя один может быть «прямым», а другой — «90-градусным» разъемом, кабель можно подключать в любом случае. Волоконно-оптические кабели для стробоскопов Inon можно подключать только одним способом, независимо от типа разъема на торце корпуса.

На первый взгляд, разъем кабеля стробоскопа Inon очень похож на оптоволоконный разъем корпуса Nauticam DSLR; однако они не одинакового размера.

Кабели электрической синхронизации

Кабель синхронизации, шнур синхронизации, томайто, томахто. Электрические кабели синхронизации были оригинальным способом подключения камеры к внешней вспышке.Со времен одноразовых ламп-вспышек до изобретения электронных многократных вспышек (стробов) и по сей день электрическая синхронизация является обязательным методом для некоторых камер и некоторых стробоскопов.

Высококачественные зеркальные камеры от Canon и Nikon могут не иметь встроенной выдвижной вспышки, поэтому нет возможности управлять стробоскопами через оптоволоконные кабели (часто можно использовать оптический триггер вспышки, если требуется оптическая синхронизация).

Электрические соединения кабеля синхронизации всегда должны быть чистыми и сухими.В этом преимущество волоконно-оптических кабелей; разъемы влажные, и вода не повредит сам оптоволоконный кабель. Малейшая капля воды в вашем электрическом соединении вызовет довольно быструю коррозию. Что еще хуже, это, скорее всего, вызовет прерывистый стробоскоп. Обычно в результате стробоскоп отказывается надежно срабатывать, и есть небольшая вероятность срабатывания стробоскопа без предупреждения.

Соединение переборки Nikonos (слева) со стробоскопом Sea & Sea	От одного разъема Ikelite на корпусе до двух стробоскопов Ikelite

Перед подключением кабеля электрической синхронизации к корпусу внимательно осмотрите его, чтобы убедиться, что он чистый и сухой, а уплотнительное кольцо имеет надлежащее количество смазки.Перед подключением кабеля электрической синхронизации к стробоскопу внимательно осмотрите и этот разъем.

После погружения, прежде чем отсоединять кабели электрической синхронизации, промойте систему камеры. Затем высушите его перед отсоединением кабелей электрической синхронизации.

Как активировать стробоскопы 3 разными способами и когда использовать каждый

Я постоянно вижу, как новые владельцы вспышек и стробоскопов спрашивают: «Как мне запустить эти штуки?», Что не является необоснованным вопросом.Для вспышек это довольно просто. Вы покупаете ту, которая подходит к «горячему» башмаку вашей камеры, надеваете ее и, кроме того, читаете руководство, чтобы выяснить, что делают все различные функции. Но что, если вы хотите снять это с камеры или используете студийные вспышки?

В этом видео Джей П. Морган показывает нам три основных способа срабатывания вспышки с помощью камеры. Это довольно просто сделать с помощью кабеля синхронизации, оптического ведомого устройства или ведомого радиоустройства. Но у каждого метода есть свои достоинства и недостатки.Не все методы подходят для всех обстоятельств. Итак, хорошо знать и понимать все три, и когда лучше всего подходит для конкретной ситуации.

Кабель синхронизации

Это метод «старой школы». Кабель, который с одного конца подключается к камере, а к другому — к стробоскопу. Однако этот метод не полностью устарел. Многие стробоскопы по-прежнему часто поставляются в комплекте с кабелем синхронизации, чтобы вы могли начать работу. Это один из самых надежных способов зажигания вспышек, так как вероятность помех отсутствует.

Проблема с кабелями синхронизации заключается в том, что расстояние от вспышки ограничено длиной кабеля синхронизации. Да, вы можете купить длинных кабеля синхронизации , но они представляют собой большую угрозу безопасности. Вес длинных и тяжелых кабелей также может потенциально повредить гнездо синхронизации на камере в долгосрочной перспективе. Если вы не хотите собирать разветвители с несколькими кабелями, вы также можете использовать только одну вспышку.

Оптический ведомый режим

Оптический ведомый режим в основном решает проблему срабатывания только одной вспышки с помощью кабеля синхронизации.Вы подключаете камеру к кабелю синхронизации с основным стробоскопом, который часто является ключевым источником света. Затем вы переводите заливку, обод, фон и другие источники света в оптический подчиненный режим. Когда вы делаете снимок, эти огни видят, что ключевой свет гаснет, и мгновенно загораются.

Однако вам не нужно использовать этот метод со стробоскопом на кабеле синхронизации. Вы также можете использовать вспышку на своем горячем башмаке в ручном режиме или даже всплывающую вспышку, если она есть в вашей камере.

Оптический ведомый режим, как правило, не очень хорошо работает на открытом воздухе при ярком освещении.Внутри, в студии, в чьей-то гостиной или в подобном помещении, есть множество поверхностей, от которых свет может отражаться и запускать другие стробоскопы. Однако на улице окружающий свет очень яркий, и нет ничего, что могло бы отразить вспышку от вашего горячего башмака, чтобы оптические ведомые устройства увидели, как она срабатывает.

Использование оптических ведомых устройств также часто затрудняется, когда стробоскопы находятся за модификатором или внутри него.

Триггеры для беспроводного радио

Беспроводные радиоуправляемые триггеры — относительно недавнее изобретение.Они существуют уже несколько лет, но имеют довольно ограниченный дизайн. Простой «тупой триггер», который приказывает вашим фарам срабатывать с использованием любых настроек, установленных на самой вспышке, всякий раз, когда посылается сигнал. Радиоуправляемые триггеры — это фантастика, потому что они предлагают вам гораздо больше свободы.

Теперь вы больше не ограничены длиной кабеля синхронизации. И вам не нужно беспокоиться о том, «увидят» ли они еще одну вспышку, когда ваш стробоскоп находится внутри модификатора или за углом. И даже тупые ручные триггеры просто фантастичны.Я до сих пор держу в спине целую кучу передатчиков и приемников Yongnuo RF-602 для резервного копирования.

Однако за последние несколько лет триггеры по радио прошли долгий путь. Теперь они поддерживают высокоскоростную синхронизацию, TTL и полное дистанционное управление со вспышками на расстоянии 100 метров или дальше от фотографа. В этом году я перешел на стробоскопы Godox, которые содержат встроенные радиоприемники для собственной системы вспышек. Я с нетерпением жду возможности заменить мой проверенный передатчик X1T новым Godox XPro, как только он будет выпущен.

Есть много вариантов радиоуправления. Некоторые из них являются собственностью и предназначены исключительно для использования ламп одного производителя (по крайней мере, если вам нужен пульт дистанционного управления, HSS и т. Д.). Другие являются более универсальными или имеют общий вариант для вспышек сторонних производителей. У некоторых даже есть приемники, полностью поддерживающие сторонние вспышки. Множество потенциальных вариантов, так что исследуйте их.

Я бы посоветовал использовать триггеры с частотой 2,4 ГГц. Во многих областях триггеры на 433 МГц печально известны тем, что улавливают помехи, срабатывают случайным образом, когда вы не стреляете, и не срабатывают, когда вы этого хотите.У меня не было таких проблем с 2,4 ГГц в обычных условиях съемки. Однако даже триггеры на частоте 2,4 ГГц могут упасть в чрезвычайно загруженных беспроводных средах.

Если вы обнаружите, что страдаете от радиопомех и вспышки не работают должным образом, самое время отключить кабель синхронизации или переключиться в оптический ведомый режим. Еще одна важная причина для понимания того, как использовать оптическое ведомое устройство и носить с собой кабель синхронизации, заключается в том, что ваши батареи могут просто разрядиться. Конечно, простое решение этой проблемы — запасные части.

Как видите, у каждого метода есть свои положительные и отрицательные стороны. Как правило, я использую триггеры беспроводного радио с системой Godox. Для резервного копирования я использую ручные триггеры Yongnuo RF-602. В качестве резервной копии для моих резервных копий пара кабелей синхронизации и оптический ведомый режим.

Как синхронизировать стробоскопы с камерой

Теперь, когда у вас есть стробоскопы, вы, должно быть, думаете о том, как лучше всего синхронизировать их с камерой. Ваш ответ здесь. Джей П. Морган из The Slanted Lens демонстрирует три способа синхронизации вашей камеры со стробоскопами:

1.Использование кабеля синхронизации

Самый надежный и простой способ синхронизировать стробоскоп с камерой — использовать кабель синхронизации. Кабель синхронизации обычно идет в комплекте со стробоскопом, или вы можете купить его в любимом магазине фотографий. Каким бы ни был источник, кабель синхронизации чрезвычайно надежен; однако вы ограничены его длиной.

У вас также есть серьезная проблема, связанная с незакрепленными кабелями, лежащими на полу, и людьми, которые спотыкаются о них. Кроме того, кабель синхронизации будет запускать только один стробоскоп.Итак, если у вас нет способа подключить к камере более одного кабеля синхронизации (что вполне вероятно), вы можете запустить только один стробоскоп.

2. Использование встроенного электронного ведомого устройства

Большинство стробоскопов имеют электронный подчиненный режим. Это заставляет стробоскоп искать световой импульс. Этот импульс света может быть вспышкой от другого стробоскопа или встроенной вспышкой вашей камеры. Как только световой импульс обнаружен, срабатывает стробоскоп.

Однако есть одна проблема, которая напрямую связана с использованием встроенной вспышки.Если вы добавляете встроенную вспышку в уравнение для запуска стробоскопов, установленных в ведомый режим, будьте очень осторожны с настройками мощности. Параметры мощности должны быть ручными и иметь минимально возможную мощность. Если настройки мощности слишком велики, дополнительный свет повлияет на общую экспозицию сцены.

Еще одна проблема с этим устройством состоит в том, что он, вероятно, не будет работать, если источник импульса находится слишком далеко. Кроме того, если вы снимаете под солнцем, ведомый может вообще не обнаружить пульс.

3. Использование ведомых радиостанций или триггеров

Третий метод запуска строба — использование какого-либо ведомого радиоустройства или триггера по радио.

На рынке представлено множество разновидностей. Радио-ведомые устройства — лучший вариант, когда дело доходит до преодоления проблемы расстояния, настройки нескольких стробоскопов и сценариев на открытом воздухе, которые обсуждались выше. Единственная проблема с ними — цена. Они намного дороже кабеля синхронизации или оптического ведомого устройства.

Какой из этих методов вы предпочитаете и почему?

Часто задаваемые вопросы — Advanced Illumination

Проблема:

В чем преимущество стробирующих светодиодов?

Решение:

В машинном зрении стробирование определяется как мигание света, обычно согласованное с экспозицией камеры.Время, частота и продолжительность стробоскопической вспышки определяются либо внутренним контроллером световых стробоскопов, либо внешним запускающим событием, генерируемым камерой или сигналом «часть на месте» / «приближение». Светодиоды хорошо подходят для этой деятельности, поскольку они являются твердотельными устройствами, а не термоэлектронными источниками, и, следовательно, имеют небольшую задержку нарастания и спада и, в зависимости от рабочего цикла, выделяют мало тепла или не выделяют его. Стробирование чаще всего используется для остановки движения в ситуациях, когда непрерывный контроль не требуется, как правило, отдельные или индексированные объекты на конвейерной линии, подход, ограниченный в первую очередь скоростью объекта.Обратное соотношение между скоростью объекта и временем экспозиции камеры означает, что интенсивность света в течение периода экспозиции камеры должна пропорционально увеличиваться для более быстро движущихся объектов, иначе система обзора не будет иметь адекватных уровней освещения и контрастности для выполнения проверки. Одно из решений — перегрузить светодиодный свет — другими словами, пропустить дополнительный ток через светодиоды в течение этого сокращенного периода экспозиции, чтобы повысить интенсивность, регистрируемую камерой. Следовательно, могут быть предпочтительными светодиоды с турбонаддувом или генерирование большего количества света за более короткий период времени.Стробирование также продлевает срок службы светодиодной лампы в реальном времени. Например, красный или инфракрасный светодиод, работающий при рабочем цикле 10% (который определяется временем включения / общим временем x 100%), будет иметь срок службы 10 x 100 000 часов. или 1 000 000 часов в реальном времени. Из-за короткого времени работы вырабатывается мало тепла или вообще не выделяется, что еще больше продлевает срок службы светильника. Наконец, перегрузка стробоскопа эффективно подавляет влияние окружающего света, а короткое время экспозиции также может помочь в создании более резких краев, особенно если используется монохромный светодиодный свет.

.

No related posts.
