Какой провод пускают на выключатель: ноль или фазу?

Специалист вы или нет, а если решитесь поменять в своем доме электропроводку, даже пусть на участке «коробка – выключатель – лампочка», должны знать элементарные правила ПУЭ (полная расшифровка — «Правила устройства электроустановок», то есть свод нормативов, применяемых к любым электроустановкам и электросетям). Именно отсюда и можно почерпнуть информацию о том, идет на выключатель ноль или фаза.

Каким проводом запитывается выключатель света?

Несмотря на то что в некоторых квартирах можно обнаружить, что на выключатель приходит «ноль», это отнюдь не нормально. Потому что любой выключатель должен разрывать именно фазу. Если ноль или фаза на выключателе перепутаны, скорее всего, в проводке этой квартиры уже ранее «поковырялся» какой-то горе-умелец либо изначально нулевой провод был запитан не по стандарту.

Какие цвета должны быть у проводов в электропроводке квартиры

Любой проводник, покупаемый для монтажа электропроводки, должен содержать в себе жилу с голубой (синей) оплеткой. Именно ее и рекомендуется использовать в сети как нулевой провод. Если в квартире предусмотрен третий провод – прямое заземление, на него рекомендуется пускать желто-зеленый провод. Все остальные провода (это может быть белый, коричневый, черный и пр.) используются как фазонесущие. Так что на вопрос, фазу или ноль разрывает выключатель, ответ будет однозначный — фазу, причем жила эта будет не голубого (синего) и не зеленого цвета.

Если в вашей квартире провода перепутаны, значит, монтажом электропроводки в ней занимались не профессионалы и, скорее всего, она уже претерпела ремонт.

Суть электричества

Попытаемся объяснить работу электричества самыми доступными словами. Еще из уроков физики мы знаем, что сама суть электроэнергии такова, что фаза всегда стремится разрядиться на ноль. Именно между несущим электроэнергию и заземляющим потоком и включаются в цепь разного рода приборы. Тогда разрядка происходит в них, заставляя их при этом работать.

В частности, так работает и нить накала или диодная схема в лампе освещения. У нити или у диодной схемы есть свое сопротивление, которое сбалансировано так, что лампы, когда через них замыкается сеть, не перегорают, а начинают светиться. И в сущности без разницы, какой провод подходит на выключатель — ноль или фаза, если к самой лампе с одного контакта подается ноль, а с другого – фаза, она будет работать все равно. На работоспособность прибора это никак не повлияет. Это нужно лишь в целях безопасности.

Почему «фаза», а не «ноль»?

Мы вплотную подобрались к ответу на вопрос о том, ноль или фаза идет на выключатель и почему. Выключатель размыкает участок сети, в котором работает лампочка. И прерывает он в простых выключателях только один из проводов, который через него пропускается. Второй провод так и остается запитан на лампу напрямую. Если в вашем случае через выключатель пропущен ноль, то напрямую к люстре на постоянку подключена фаза, а это значит, что даже при простой замене лампочки устройство может ударить вас током.

Если же выключатель размыкает фазу, то напрямую к люстре от коробки идет ноль. Это значит, что если выключатель находится в разомкнутом (выключенном) состоянии, к устройству фаза уже не подается, поскольку она прерывается самим выключателем, и замена лампы будет безопасной.

Правильная установка выключателя с заменой проводов, идущих на него и на люстру

Когда разобрались с вопросом, какой провод – «фаза» или «ноль» на выключатель должен приходить, чтобы соответствовать нормам ПУЭ, разберемся, как будет выглядеть правильная схема участка домашней электросети, которая будет обуславливать нормальную работу электроприбора. Опять же объясним все простыми словами (в целях безопасности все работы, связанные с монтажом или ремонтом электропроводки, должны осуществляться при выключенном центральном автомате в главном щите).

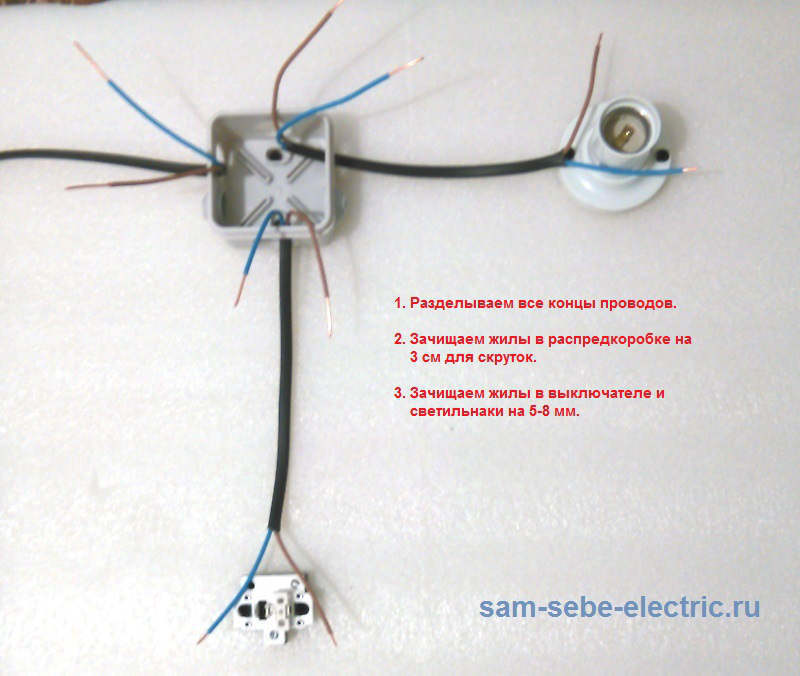

Для правильного монтажа проводки от ближайшей распределительной коробки у нас должно быть проделано две штробы – одна к выключателю, одна к люстре.

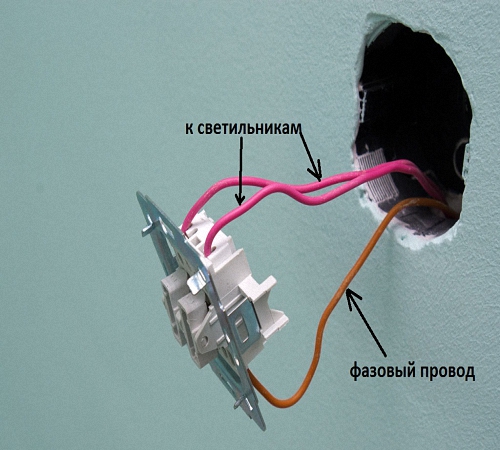

Как подключить выключатель «фаза — ноль», то есть обычный выключатель? Берем кусок двухжильного провода. Пропускаем его через боковое отверстие коробки, идущее на штробу к выключателю. Также пропускаем кабель через боковое отверстие коробки выключателя.
Запитываем одну жилу к левой клемме выключателя, другую – к правой. В коробке одна из жил запитывается к фазному проводу. Одна остается пока свободной.
Что у нас получилось? Теперь ток приходит на выключатель и в замкнутом положении выключателя возвращается назад в коробку. Осталось смонтировать сеть для осветительного прибора.
Допустим, люстра у нас рассчитана на одну лампу. Тогда подойдет обычный двухжильный кабель. Пропускаем его через боковое отверстие коробки, ведущее к люстре, заделываем в штробу и подключаем к клеммам люстры.
В коробке уходящий на люстру двухжильный кабель подключаем следующим образом: одну жилу запитываем к возвращающейся свободной жиле – фазе с выключателя, другую запитываем к основному нолю в коробке.

Схема собрана. Теперь, зная какой провод идет на выключатель, «ноль» или «фаза», вы сделали участок сети, обеспечивающий работу осветительного прибора полностью безопасным.

В заключение некоторые нюансы

В своей статье мы ориентировались на простую сеть, не предусматривающую третьего провода – заземления. Также мы отталкивались от того, что у нас простая люстра, рассчитанная на 1 патрон под лампу. Поэтому и выключатель у нас простой – одноклавишный.

В случае с заземлением вы никогда не перепутаете. Просто придется использовать трех- или более жильный кабель и желто-зеленую жилу всегда запитывать к массе, то есть к клемме, идущей на корпус прибора.

А в случае с многоклавишными выключателями придется из коробки на выключатель бросать две или более (в зависимости от того, сколько клавиш в выключателе) жил. То же самое следует делать и с запиткой люстры. Сколько бы от выключателя ни приходило на люстру фаз, ноль в ней всегда будет один, клемма его будет выделена отдельно. Также можно сориентироваться и по проводам. Ноль в приборах всегда будет синим (голубым).

cхема подключения одноклавишного и двухклавишного

Зачем нужны выключатели, известно каждому человеку. Если бы их не было, приходилось каждый раз разрывать и скручивать жилы кабеля, чтобы выключить или включить лампочку. А это неудобно. Поэтому разработали специальное устройство для преднамеренного разрыва и назвали выключателем. Основная его функция заключается в замыкании цепи, подключенной к осветительному оборудованию.

Установив такой аппарат в любом удобном месте, можно дистанционно управлять потоком электронов в цепи. На сегодня электроустановочные изделия отличаются большим разнообразием. Изготовители предлагают покупателям безграничный выбор изделий – это сенсорные, поворотные и клавишные варианты.

После приобретения необходимых монтажных деталей нужно правильно сделать подсоединение кабелей. Это занятие не является сложным для любого человека, ознакомившегося с техническими приёмами ПУЭ (Правилами устройства электроустановки) и настольной энциклопедией в области электротехники.

Кстати, по какой причине вам приходится менять выключатель? Если причина в неисправности, то возможно повреждена старая проводка, которую пришло время заменить. Надеемся, что защитный автомат сработал, на то он, в большей степени, и рассчитан. Главное, грамотно продиагностировать и исправить проблему.

Если же вы строите свой новый дом с нуля, дело другое. Здесь многое завязано на проектных решениях. Опытные электрики знают, нельзя приступать к работам без проекта внутреннего освещения: расчёта длин кабельных линий по потере напряжения, продуманного способа прокладки, оптимальной высоты расположения светильников и деления выключателей по группам.

Значение имеет как расстановка аппаратуры, так и качество приобретённых товаров. Наилучшая гарантия, чтобы предотвратить неприятную пожарную опасность, это:

прокладывать кабели, не поддерживающие горение (такие как огнезащитные ВВГнг-LS).
выбирать изделия согласно заложенным проектным данным. На каждом экземпляре указываются параметры силы тока и напряжения;

В нашей статье мы расскажем о том, как нужно подключать одно-, двух-, трёх- полюсные выключатели, которые считаются наиболее распространенными продуктами. Они используются для подключения светильников и занимают передовые позиции на рынке. Также имеют достаточно простой принцип управления. Он заключается в том, что при нажатии клавиши замыкается цепь, и напряжение поступает к устройству.

Какие применяются выключатели?

Однополюсное изделие применяют для обесточивания группы светильников, и устанавливают в любой небольшой комнате с одной группой светильников.

Двойной выключатель– это изделие, позволяющее выполнять замыкающие и размыкающие действия с двумя группами осветительных приборов. Допустим, в одной из комнат запроектировано два вида освещения: основное и софиты. В этом случае управление должно осуществляться раздельно. Одной клавишей регулируется освещение основной линии, а второй – дополнительное. Кроме того, предусмотрены варианты с двумя разными мощностями светового потока.

Трехклавишный выключатель может управлять тремя группами светильников. Обычно этот вариант подходит для установки в коридоре, когда необходимо управлять освещением с одного места сразу в трех помещениях (кухне, ванная и туалет).

Правильно соединенные кабели – это настолько важно, что важнее и быть не может, поскольку вопрос касается электробезопасности. Спросите об этом людей, ненароком испытавших прикосновения к этому опасному месту. Это всё равно, что заново родиться. Хорошо, когда получится отделаться шоком и избежать короткого замыкания.

Перед началом монтажа следует подготовить инструмент, и продумать, какой технологией воспользоваться. Для примера можем предложить пошаговую инструкцию.

Подготовка к работе

Выполнить основное требование электробезопасности перед производством работ, то есть обесточить линию электроснабжения.
Разобраться с кабельной маркировкой. Цветовая расцветка даст понять, какая жила фазная, какая нулевая. К электроустановочному изделию подводят фазную жилу, а не нейтральную. В электричестве на ошибках не учатся. Здесь значение имеют только опыт и знания.
Для подключения проводов применяется метод пайки, винтовой зажим или в крайнем случае скручивание.

Пайка занимает довольно много времени, но,таким образом, достигается одно и самых прочных соединений. Остывшие жилы изолируются простым способом.

К основным преимуществам винтового зажима относится ненадобность в изоляции соединения. Такой метод позволяет соединить кабели из алюминия и меди.

Наиболее простой и привычной считается обычная скрутка. В качестве недостатка приводится постепенное ослабевание соединения.Но нормально выполненная скрутка нередко служит многие годы, не причиняя беспокойства жильцам. Главное сделать её качественно.

Что касается инструментов, должен быть в наличии специальный набор, который ещё не однажды пригодится в работе. В кармане куртки или сумочке электромонтёра всегда лежат необходимые отвёртки, индикатор напряжения,плоскогубцы с изолированными ручками и стриппер. Последним лучше всего снимать изоляцию с проводов. Со временем вы сами определитесь, какой инструмент для вас удобен и предпочтителен.

Как правильно произвести кабельную разводку?

Надеемся, у вас под рукой находится схема разводки в вашей квартире.

На ней указан путь кабеля от распределительной коробки до выключателя. Рассмотрим поочерёдно подключение одно-, двух-, трёхклавишных выключателей.

Однополюсный выключатель является коммутационным устройством для включения только одной группы источников света. Управление осуществляется довольно просто –обычной клавишей. Выполнение несложного монтажа можно доверить и неопытному электрику. Фазную жилу сначала нужно провести к выключателю, а потом возвратить к распаячной коробке. Лишь после этого она соединяется с лампой, как это показано на рисунке.

Схема подключения двухполюсного изделия несколько отличается. Связано с тем, что разрыв цепей должен выполняться для каждой клавиши отдельно. В сторону ответвительной коробки будут направляться два провода. От самого электровыключателя будут исходить к каждой группе светильников по проводу, смотрите схему проводки на рисунке.

Третий. Для подключения трехклавишного выключателя необходимы определенные знания. Нулевые жилы, как и в двух рассмотренных случаях, должны соединяться в распределительной коробке.

От установочного выключателя отводятся три фазы, направляемые в сторону трёх групп светильников.

После выполнения подсоединений, требуется закрепить изделие на стене. При скрытой проводке крепление осуществляется с помощью специальных зажимов, расположенных по бокам устройства. При вставке аппарата в специальное гнездо, отверткой зажимаются их контакты. Затем устанавливается декоративная рамка. При открытой проводке установка значительно упрощается, но принцип действий аналогичен. После всех манипуляций можно приступать к проверке работоспособности устройства. Как видно, подключение проводов к выключателю совсем несложно.

Видео про подключение проводов к выключателю

Почему выключатель разрывает фазу, а не ноль?

Наверх

Рейтинги
Обзоры
- Смартфоны и планшеты
- Компьютеры и ноутбуки
- Комплектующие
- Периферия
- Фото и видео
- Аксессуары
- ТВ и аудио
- Техника для дома
- Программы и приложения
Новости
Советы
- Покупка
- Эксплуатация
- Ремонт
Подборки
- Смартфоны и планшеты
- Компьютеры
- Аксессуары
- ТВ и аудио

Подключение выключателя: как сделать это правильно?

Наверх

Рейтинги
Обзоры
- Смартфоны и планшеты
- Компьютеры и ноутбуки
- Комплектующие
- Периферия
- Фото и видео
- Аксессуары
- ТВ и аудио
- Техника для дома
- Программы и приложения
Новости
Советы
- Покупка
- Эксплуатация
- Ремонт
Подборки
- Смартфоны и планшеты
- Компьютеры
- Аксессуары
- ТВ и аудио
- Фото и видео
- Программы и приложения
- Техника для дома

Фаза на выключатель или ноль: что подключить на разрыв

В современных домах невозможно обойтись без электрического освещения и для каждого светильника необходимо установить выключатель. Это устройство разрывает один из проводов, идущих к источнику света.

Для работы выключателя и лампы не имеет значения, какой из проводов будет отключаться, однако все грамотные электромонтёры подводят к нему только фазный провод. В этой статье рассказывается, какое имеет значение, на выключатель идет ноль или фаза.

Почему выключенная люстра может ударить током

Пользуются электрическим освещением все, большинство людей меняют лампы самостоятельно, но не все знают, что даже выключенный светильник может ударить электрическим током. Это происходит из-за неправильного подключения при монтаже электропроводки, замене вводного кабеля и электросчётчика или после ремонта соединений в переходной коробке.

Следствием этих действий является подвод к выключателю нейтрального (нулевого) провода, при этом происходит следующее:

Во включенном положении выключателя на одном из проводов, подходящих к лампе, индикатор напряжения укажет на фазу. Второй провод будет нейтральным.
В отключенном состоянии на обоих проводах присутствует фаза. Лампа при этом гореть не будет, на всех проводах в светильнике будет напряжение.

Такая ситуация опасна для здоровья или жизни человека — в случае нарушения изоляции или прикосновения к оголённым проводам, лампе или внутренним частям патрона можно получить удар электрическим током. Поэтому важно, что подаётся на выключатель — фаза или ноль.

При подаче на выключатель фазы ситуация меняется на противоположную. В отключенном состоянии на обоих проводах светильника фаза отсутствует, лампа гореть не будет. Процесс ремонта или замены лампочки при этом является более безопасным.

На выключатель фаза или ноль: правила ПУЭ

О том, фаза или ноль на выключатель что правильно указывает не только здравый смысл и логика, но и Правила Устройств Электроустановок в последнем 7 издании. Подключение к выключателю нулевого провода противоречит нормам этого документа, указанным в п. 6.6.28.

Согласно этим правилам однополюсный выключатель света должен разрывать фазный провод, нейтраль отключается только при установке двухполюсного выключателя. Монтаж вместо одного двухполюсного выключателя двух однополюсных так же запрещён из-за возможного отключения только одного нейтрального проводника.

Почему выключатель должен разрывать фазу, а не ноль

Кроме требований ПУЭ есть ещё несколько причин для подключения к выключателю фазного провода.

Безопасность во время замены ламп

Основной причиной для подачи фазы на выключатель является повышение безопасности людей. Если через коммутационный прибор проходит нулевой провод, то даже в выключенном положении светильник остаётся под напряжением и при его ремонте возможны следующие ситуации:

Во время выкручивания лопнула колба лампы накаливания или газоразрядная трубка в энергосберегающей. В этом случае есть опасность прикосновения к остаткам нитей накала, при неправильном подключении остающимися под напряжением.
Нарушена изоляция между проводами внутри светильника и металлическим корпусом. До тех пор, пока к прибору никто не дотрагивается, не имеет значения, выключатель разрывает фазу или ноль, особенно если это потолочная люстра. К этим источникам света человек прикасается только в выключенном состоянии для замены лампы или вытирания пыли. Если через выключатель проходит нулевой провод и нарушена изоляция, то человек, выполняющий эти работы, оказывается под напряжением. Это опасно для здоровья или даже жизни, особенно при отсутствии в схеме УЗО или дифавтомата.

Важно! Если неизвестно, какой провод подходит к выключателю, все работы по замене ламп и ремонту светильников следует производить с отключением автоматического выключателя.

Мигание (свечение) ламп

Если для ламп накаливания существует только два состояния — включено и выключено, то для энергосберегающих и светодиодных источников света есть третье — периодические вспышки при отключенном выключателе. Одна из причин этого явления связана с особенностями конструкции таких ламп.

Питание этих приборов осуществляется при помощи встроенной электронной платы, на которой кроме других элементов находится диодный мост и фильтрующий конденсатор.

Если выключатель разрывает нейтральный проводник, то из-за того, что один из проводов, питающих лампу, находится под напряжением, возможен следующий процесс:

1. через второй провод из-за нарушения изоляции или большой длины протекает ток утечки;
2. этого тока не хватит для работы светильника, но достаточно для постепенного, в течение нескольких секунд, заряда конденсатора;
3. после заряда ёмкости до напряжения, необходимого для работы электронной схемы, лампа кратковременно включается;
4. происходит разряд конденсатора и процесс начинается заново.

Как определить, ноль или фаза на выключателе

При ремонте электропроводки и в некоторых других случаях необходимо проверить, на выключатель идет ноль или фаза. Это делается в следующей последовательности:

1. Отключить питание линии. Открыть крышку выключателя или извлечь его из монтажной коробки так, чтобы была возможность измерить напряжение на контактах.
2. Подать питание в сеть. Отключить выключатель.
3. Проверить наличие напряжения на обоих выводах устройства. Фаза должна быть только на одном из контактов.
4. Включить выключатель и проверить наличие фазы на выводах. На обоих контактах индикатор должен показывать одинаковый результат.

Если индикатор показывает фазу, то выключатель подключен правильно, при её отсутствии и горящей лампе к выключателю подходит нейтральный провод.

Важно! Проверка должна производиться при наличии в патроне исправной лампы.

Причины неправильного подключения

Если монтаж электропроводки и подключение её к сети были выполнены правильно, то ко всем выключателям будет подведена фаза. Наличие нуля указывает на ошибки при выполнении электромонтажных работ:

Неправильное соединение проводов в монтажной коробке. Встречается при несоблюдении цветовой маркировки проводов или в проводке, выполненной в советское время алюминиевым проводом (лапшой).
Перепутанные провода после замены электросчётчика или вводного кабеля. Подключение прибора учёта должно производиться с учётом нулевого и фазного проводов. После работ на клеммнике устройства инспектор электрокомпании проверяет соответствие подключения и может потребовать изменить полярность.

Что делать, если подключение неправильное

При неправильном подключении ошибку необходимо исправить. Сделать это можно двумя способами — в распределительной коробке и на подключении к электросчётчику.

Как изменить полярность на вводе в квартиру или частный дом

До производства этого переключения необходимо проверить все выключатели, что они размыкают — фазу или ноль.

Если неправильно подключены все выключатели, то проще всего изменить подключение после прибора учёта. Есть несколько вариантов выполнения этой работы:

Изменение полярности подключения кабеля на клеммнике электросчётчика. Из-за того, что при этом будет нарушена пломба, выполнять такую работу допускается только по согласованию с электрокомпанией. Это целесообразно делать при наличии электрощитка старого типа с пробочными предохранителями.
Переключение полярности проводов, отходящих от вводного автомата, расположенного после прибора учёта. Удобно выполнять в современных щитках с модульными автоматами.

Совет! Изменение полярности ДО ввода в дом или квартиру не производится. Это нарушает правильность подключения электросчётчика.

Как поменять местами ноль и фазу в выключателе

Если неправильно подключён только один выключатель, то переключение необходимо производить в переходной (распаечной) коробке. Чаще всего она находится на расстоянии 10-20см от потолка, непосредственно над одним из выключателей или розеток, установленных в данном помещении.

В санузлах блочных или панельных домов, в которых выключатели света находятся на перегородках между ванной и туалетом, коробка находится на противоположной стене или в коридоре.

Важно! Все работы по изменению схемы соединения проводов производятся после отключения питания и проверки отсутствия напряжения.

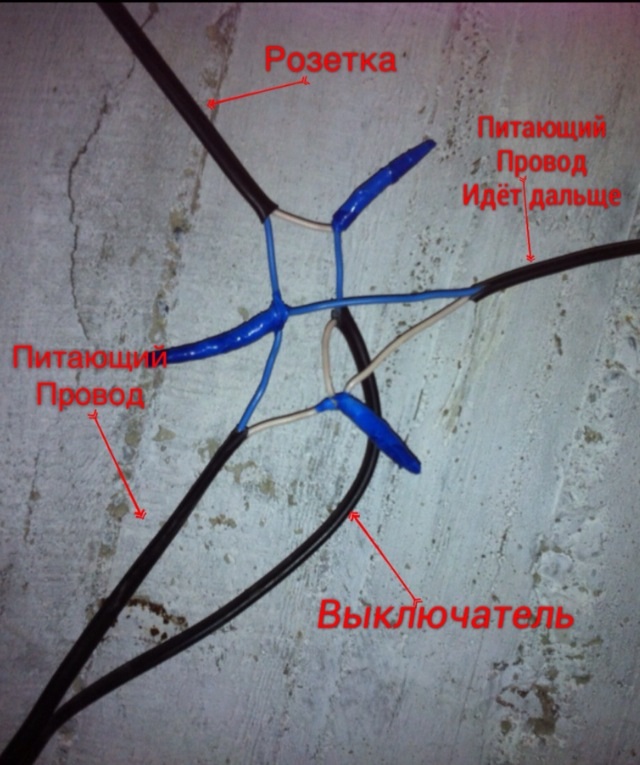

В самом простом случае в распределительную коробку приходят четыре двухжильных провода:

подходящая линия;
отходящая линия;
подключение выключателя;
питание светильника.

Они соединены между собой при помощи трёх скруток или клемм:

Фаза (3 провода в скрутке). Подходящая линия, отходящая линия, подключение выключателя.
Нейтраль или ноль (3 провода в скрутке). Подходящая линия, отходящая линия, питание светильника.
Скрутка из 2 проводов. Соединение выключателя и светильника.

При необходимости изменить подключение выключателя, нужно поменять местами провода, отходящие к выключателю и лампе от нулевого и фазных проводов. Скрутка из двух проводов, соединяющая выключатель и светильник, остаётся без изменений вне зависимости от того, на выключатель идет ноль или фаза.

После повторного соединения проводов их следует заизолировать, закрыть крышку коробки, подать питание в сеть и проверить работу освещения и подвод к выключателю фазного провода.

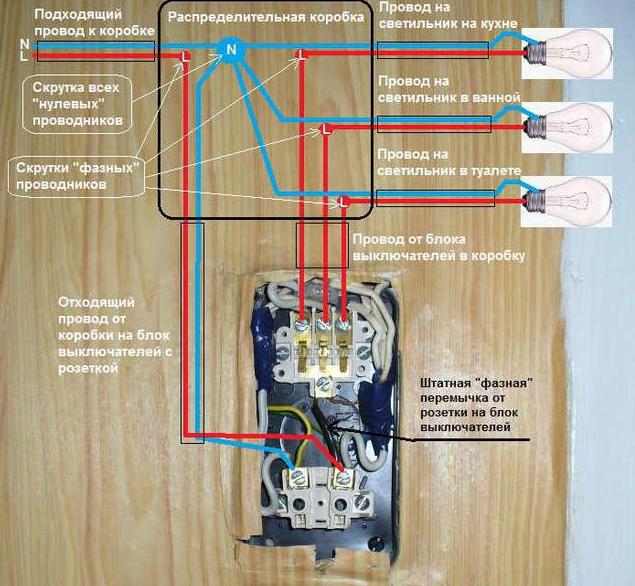

Переключение проводов в коробке, в которой подключен двухклавишный выключатель или розетки производится аналогичным образом. Основная сложность при этом — определить, какие именно провода соответствуют необходимым электроприборам.

Для этого необходимо учесть количество проводов в скрутке, направление, в котором кабель выходит из коробки, а в сложных случаях придётся использовать пробник или тестер.
