Недорого, быстро и легко: порядовка печи 3 на 3 кирпича, как построить устройство

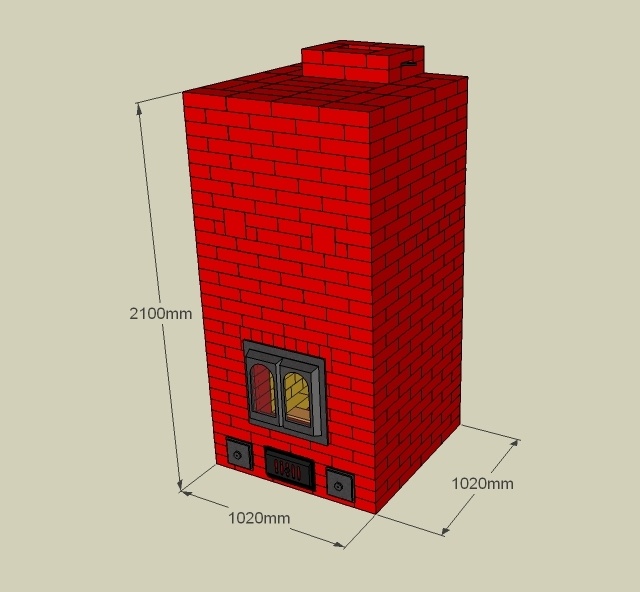

Для обогрева маленькой дачи оптимальный вариант – печь 3х3 кирпича. За счёт размеров прибора, его стоимость невелика, а строительство не займёт много времени.

При этом сохраняются основные преимущества кирпичных конструкций: высокая теплоотдача, равномерный и быстрый прогрев, надёжность, долговечность.

Если исключить сложные в исполнении элементы, кладку можно выполнить самостоятельно, не имея специальных навыков.

Варианты отопительных печей 3 на 3 кирпича

Самый простой вариант — отопительное устройство с канальной системой распределения газов:

• Поддувало сообщается с помещением, в котором установлена конструкция.
• В топливную камеру загружаются дрова, она переходит в поддувало через колосниковую решётку.
• Горячие газы от сгорания топлива по системе каналов поднимаются к дымоходу, нагревая тело печи.
• Задвижки служат для регулирования тяги.
• Прочистные дверки — для удаления сажи из каналов.

Внешний вид печи можно усовершенствовать, установив вместо чугунной топочной дверцы прозрачную каминную, или применить в кладке кирпич разных цветов.

Недорогой и простой в исполнении вариант — кухонная плита с трехканальным отопительным щитком. Принцип действия у неё тот же, что и у отопительной конструкции, дополнением является чугунная плита, установленная прямо над топочной камерой. Прибор работает в двух режимах — летнем и зимнем.

Летний активизируется при открытой нижней заслонке — жар уходит прямым током сразу в трубу. Этот режим необходим не только в тёплое время года, но и при длительной готовке (более 2 часов). Размеры печи в основании 3х3,5 кирпича (760х880 мм), высота 22—32 ряда (1550—2500 мм).

Небольшую каменку 3х3 кирпича можно соорудить и для бани с площадью парной не более 15 м². Топка ведётся из предбанника, что экономит пространство парилки. Горячий воздух из топливника движется по периметру металлического ящика для камней, контактирует непосредственно с камнями через щелевой свод.

Выбор места

Печи 3х3 кирпича подойдут для отопления жилищ площадью около 30 м²(обычно это две комнаты). Важно рационально расположить прибор, чтобы все стенки печи отдавали тепло помещениям.

При выборе места для размещения конструкции, учитываются следующие требования:

• возможность возведения отдельно стоящего фундамента, хотя для некоторых печек для бани (без тяжёлого оборудования) серьёзное основание не требуется;
• соблюдение противопожарных мер безопасности: расстояние до ближайшей стены — 150 мм, до мебели и предметов интерьера — не менее 40 см;
• возможность обеспечить доступ ко всем сторонам печи;
• желательно расположить конструкцию ближе к входной двери, чтобы не носить дрова через дом.

Материалы

При выкладке тела печи используется обычный полнотелый керамический кирпич марки М-150, М-175. Он должен быть без трещин, иметь ровную форму и равномерный обжиг.

Огнеупорный шамотный кирпич используется для кладки топки. Размер следует взять тот же, что и у керамического.

Выкладывать конструкцию полностью из шамотного кирпича нет смысла. Во-первых, это дорого. Во-вторых, за счет его высокой теплопроводности, тело печи будет быстро нагреваться свыше 100 градусов, что небезопасно и приведет к запеканию пыли на стенках.

Справка. Если нет возможности приобрести шамотный кирпич, топку можно выложить и обычным керамическим, но при 1150 градусах он начинает плавиться. Качество и теплоемкость такой печи ухудшится.

Важная составляющая надежной кладки — правильно приготовленный глиняный раствор: глина+песок+вода. Пропорции зависят от сорта природной глины (жирная, нормальная, тощая) и вычисляются опытным путем. При избытке песка, конструкция не получит необходимой прочности — швы разрушатся. Избыток глины приведет к осадке печи и растрескиванию швов. Новичкам в целях экономии времени и сил советуют приобрести готовую огнеупорную смесь.

Для строительства понадобится:

• дверки, задвижки, решётки;
• вата каолиновая, асбестовый шнур;
• песок, гравий, рубероид и другие материалы для фундамента, в зависимости от его вида.

Вам также будет интересно:

Инструменты

Для строительства печи потребуются:

• мастерок;
• расшивка;
• молоток;
• отвес, уровень;
• болгарка с алмазным кругом;
• абразив;
• лопата;
• миксер (насадка для дрели).

Подготовка фундамента для печи 3х3

Кирпич весит 4 кг, а кубометр кладки с учётом раствора — 1350 кг. По этим данным можно самостоятельно вычислить массу своей печи.

Для конструкций весом до 750 кг достаточно основания, устроенного по схеме — глиняный раствор — лист асбеста — лист кровельного железа.

Для более тяжёлых конструкций сооружается отдельно стоящий фундамент. Зазор между основанием печи и существующим фундаментом дома должен быть не менее 5 см.

Фундамент под печь получается шире самого основания на 5—10 см с каждой стороны, глубиной ниже уровня промерзания грунта. Для защиты от грунтовых вод прокладывается гидроизоляционный материал: рубероид.

Важно! Получившаяся конструкция «фундамент — печь — дымоход» не должна пересекаться с несущими элементами дома: балками перекрытия и лагами пола.

Виды печных фундаментов

Выкапывается котлован на глубину не менее 50 см (в зависимости от уровня промерзания), выравнивается.

На дне устраивается песчано-гравийная подушка, трамбуется. Затем засыпается слой битых кирпичей/щебня/ гравия и заливается цементным раствором.

Поверх укладывается несколько рядов полнотелого кирпича или бутового камня до отметки примерно 30 см ниже уровня пола. Верхняя площадка выравнивается цементным раствором, гидроизолируется в 2—3 слоя рубероида.

Требует меньше материалов и земляных работ. Оптимален для глинистых и суглинистых почв. На четыре сваи укладывается плита, служащая опорой печи. На необходимую глубину бурятся 4 отверстия диаметром 200 мм, на дно их засыпается 150 мм щебня, трамбуется. Вставляется опалубка из рубероида, отверстия заливаются бетоном. Сваи высыхают за 10 дней. Плиту можно использовать готовую железобетонную необходимого размера. Поверх укладывается 2—3 слоя рубероида.

Выкапывается котлован (такой же, как для кирпичного), на дно укладывается песчаная подушка толщиной 15 см, проливается водой, трамбуется. Затем идет слой щебня толщиной 10 см. По периметру котлована устраивается деревянная опалубка, прокладывается гидроизоляцией в 2—3 слоя и устанавливается армирующий каркас.

Армирование выполняется крест-накрест прутами диаметром не менее 1 см с шагом 10—15 см, арматура скрепляется вязальной проволокой. Опалубка заливается раствором до отметки 15 см ниже уровня пола.

Смесь готовится в соотношении 1:3 (цемент: песок). После того как бетонный фундамент «встал», на него помещается гидроизоляция и делаются ещё 2—4 ряда теплоизолирующей кирпичной кладки до нулевой отметки чистого пола.

Порядовка, пошаговая кладка кирпичной печки

Для примера рассмотрим порядовку простой кухонной печи с плитой и отопительным щитком на три канала. Вся кладка выполнена из красного керамического кирпича марки М-175, но рекомендуется футеровать топливник шамотным кирпичом.

Важно! Шамотный кирпич нельзя перевязывать с обычным, между ними нужно прокладывать слой каолиновой ваты. Пренебрежение этим правилом приведёт к необходимости ремонта печи каждые 2—3 года.

Для варочной поверхности используется чугунная плита — 720х290 мм.

Кирпичи несколько минут вымачиваются в воде, чтобы они не «тянули» влагу из раствора, так швы получатся тоньше и прочнее. Оптимальная толщина — не более 3—5 мм. Контролировать величину шва можно благодаря металлическим или деревянным полоскам. С внешней стороны шов обрабатывается с помощью расшивки. Шамотный кирпич замачивать не нужно.

Фото 1. Вариант порядовки печи 3 на 3 кирпича. Схема включает 29 рядов, указано место установки дополнительных элементов.

1 ряд кладётся сплошным.

Во 2 ряду формируются горизонтальные каналы, устанавливаются две чугунные прочистные дверки, а также поддувало с дверцей 130х130 мм.

В четвёртом — перекрывается первый горизонтальный канал, при этом образуется начало двух вертикальных и один опускающийся канал. Устанавливается колосниковая решётка размером 240х250 мм. Каждый металлический элемент должен быть вмонтирован с промежутками на тепловое расширение по 5 мм и обернут асбестовым шнуром. Зазоры формируются путём выпиливания в кирпиче бороздок болгаркой. Колосниковая решётка должна свободно сниматься/ставиться на место без разбора печи.

В шестом ряду устанавливается первая дымовая задвижка, которая в открытом состоянии обеспечивает работу печи в «летнем» варианте (для длительной готовки), монтируется топочная дверца.

В 8 ряду первый и второй вертикальные каналы соединяются, и устанавливается ещё одна прочистная дверца для удаления сажи из каналов.

В 11 ряду устанавливается кухонная плита. В кирпичах выпиливаются бороздки для тепловых зазоров, чтобы плита при расширении не создавала нагрузку на кирпичную кладку.

С 12 ряда идёт классическая кладка трёхканального отопительного щитка с вертикальными дымооборотами.

В 26 ряду второй и третий вертикальные каналы соединяются, а в 28 перекрываются. В 30 ряду устанавливается задвижка и начинается формирование дымохода.

Возможные проблемы и их решение

Ошибки при кладке кирпичей на раствор могут случиться даже у опытного мастера. Поэтому сначала выполните пробную кладку «насухо». Это позволит ещё раз внимательно изучить последовательность выкладки, убедиться, что подготовленных материалов хватает.

Если всё-таки ошибка допущена уже при работе с раствором, все неправильно выложенные кирпичи снять, тщательно очистить и только потом снова укладывать. Глиняный раствор использовать повторно нельзя.

Несоблюдение перевязки кирпича приводит к трещинам в конструкции. Правильная кладка — каждый кирпич опирается на два нижних, вертикальные швы в рядах не совпадают. Небольшая погрешность допустима только при выкладке внутренних элементов печи.

Правильное нанесение раствора — тонким слоем на всю поверхность постели кирпича без пустых мест. Кирпич кладётся на выбранное место, немного двигается и плотно прижимается. Следующий кирпич кладут по схожему принципу, но раствор наносят на постель и на тычок.

Полезное видео

Посмотрите видео, в котором демонстрируется создание проекта печи 3 на 3 кирпича, приводится её порядовка.

Эксплуатация устройства

После того как конструкция выложена, она просушивается. В летнее время это займёт 2 недели. Если кладка велась в осенне-зимний период, печку начинают подтапливать мелкими щепками по 30 минут один-два раза в день. Для дополнительной вентиляции, открываются все прочистные дверцы и задвижки (если идёт дождь — не открывают).

Фото 2. Готовая печь 3 на 3 кирпича. Устройство установлено около стены, имеет очень компактные размеры.

Когда с поверхности исчезнут влажные пятна, а на металлических элементах перестанет выпадать конденсат — конструкция просушилась. После этого, проводится контрольная топка — несколько часов печь протапливается в полную силу при максимальной тяге. Если в районе топливника не образовалось трещин в кладке (мелкие трещинки-паутинки допустимы), то печь готова к работе.

Внимание! Нельзя сразу сильно топить печь — это вызовет растрескивание кладки и выведет конструкцию из строя ещё до начала эксплуатации.

В итоге весь этап строительства займёт в среднем 1 месяц:

• подготовка фундамента — 10 дней;
• кладка печи и дымохода — 1—2 дня;
• просушка конструкции — 14—21 день, в зависимости от времени года.

По истечении этого срока, если не было выявлено никаких недочётов, можно начинать топить печь в полную силу.

Кирпичные печи для дома чертежи с порядовками —

Печь из кирпича своими руками

Как сделать печь из кирпича своими руками – введение в тему печей для дома, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

Виды печей для дома

Классификация по целевому использованию

1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
2. Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

Прямоточные.

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Минусы прямоточных печей:

• Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

• За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

Канальные.

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые.

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

• Обеспечивают равномерный прогрев помещения за счет своей конструкции.
• Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

• Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
• Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

• Долго разогреваются.

Чугунные

Плюсы:

• Легко устанавливаются, не требуют наличия фундамента.
• Не пожароопасные.
• Компактные.
• Быстро нагреваются.
• Огромный выбор печей по внешним данным.
• Не требуется дополнительно облицовывать.
• Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
• Высокий КПД.
• Производительность относительно меньше зависит от количества топлива.
• Невысокая цена.

Минусы:

• Довольно быстро охлаждаются и требуют дополнительного разогрева.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

• Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
• Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
• Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
• Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
• Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти пункты учтены, то есть еще несколько советов:

• Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
• Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Инструменты и материалы

Материалы:

• Глина (для изготовления раствора для кладки).
• Песок.
• Кирпич. Красный огнеупорный. Шамотный.
• Труба.
• Гравий.
• Дерево.
• Цемент.
• Рубероид.
• Решетка колосника.
• Уголковая сталь.
• Кровельная сталь.
• Проволока.
• Гвозди.
• Паровая задвижка.
• Духовой шкаф.
• Дверцы (для варочной камеры, поддувальная, топочная).
• Чугунная плитка.

Инструменты:

• Печной молоток.
• Линейка.
• Мастерок.
• Кирка.
• Угольник.
• Отвес.
• Уровень.

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

Русская печь.

Плюсы:

• КПД может достигать 80 процентов.
• Очень долго держит тепло, в некоторых случая – двое суток.
• Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

• Большой размер.
• Много весит.
• Долгий прогрев.
• После перерыва обязательна суточная протопка.
• Имеет наиболее сложную конструкцию из всех возможных видов печей.

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Относится к канальному типу.

Плюсы:

• Простая кладка
• Занимает относительно мало места, так как имеет вытянутую форму.
• Быстро нагревается.
• Относительно мало весит.
• Допускает приготовление пищи.
• Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

• Быстро остывает.
• Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

• Не занимает много места.
• Простая конструкция.
• Низкие цены на материал и топливо.

Минусы:

• Средний КПД.
• Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

• Допускает приготовление пищи.
• Высокий КПД.
• Быстрый разогрев.
• «Экономит» топливо.
• Относительно небольших размеров.
• Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

• Требуется разгонная протопка.
• Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Печь с камином.

Плюсы:

• Очень низкая пожароопасность.
• Эстетична.
• Высокий КПД.
• Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

Чертежи

Как построить печь своими руками? Сначала составим чертежи. Для того чтобы составить чертежи, необходимо знать, что должно обязательно входить в состав печи.

• Фундамент.
• Корпус.
• Дымовая труба.

Печь состоит из следующих уровней:

1. Фундамент
2. Бутовая кладка.
3. Глубина закладки.
4. Гидроизоляция.
5. Массив печи.

Состав массива:

• Шесток.
• Подшесток.
• Подпечье.
• Душник.
• Перекрышка.
• Задвижка.
• Полудверка.

Состав трубы:

• Перекрытие.
• Разделка.
• Утеплитель.
• Выдра.
• Оголовок.
• Металлический колпак.
• Стояк трубы.
• Металлический лист.
• Шейка трубы.

Порядовки — подробная схема кладки печи из кирпича.

Как построить печь своими руками? Рассмотрим, как нужно осуществлять кладку кирпича на примере русской печи.
Ряд номер..

1. Рассчитан на гидроизоляцию фундамента. Класть скошенные кирпичи и ¾. Во время кладки использовать цементно-песчаный раствор.
2. Второй ряд представляет собой основы для стенок зоны опечья.
3. Третий ряд – стенки опечья (3/4 кирпич).
4. Четвертый ряд – опора подпечка.
5. Пятый ряд располагается по углам с целью создания опоры арки. Также использовать этот ряд для выкладывания подпечка.
6. Шестой ряд выкладывается по шаблону из дерева, который будет временным сводом опечья.
7. Ряд для свода начинают класть от краев к середине. Центральный кирпич вбивается киянкой для обеспечения прочности. Также кирпичи нужно класть как можно ближе друг другу, а в проемы между ними класть кирпичные осколки.
8. Стены оплечья состоят из кирпичей этого ряда.
9. Стены печи и стены холодной печурки выкладываются в этом ряду.
10. Заключительный ряд для опечья. Между кирпичами зазоры засыпать песком, ради изоляции.
11. Укрепление перекрытия опечья с добавлением скошенного кирпича.
12. Начинается использования глиняно-песчаного цемента. Кладка шетска. Кирпич должен ложиться ровно, но потом все равно обязательно нужно его отшлифовать.
13. Кирпичи этого ряда станут шестком и варочной камерой. Дополнительная установка дуги устья.
14. Стенки шестка и горнила.
15. Стенки шестка и горнила.
16. Стенки шестка и горнила.
17. Сложить опоры для свода варочной камеры.
18. Складывается из огнеупорного кирпича сводом.
19. Стенки шестка.
20. Стены шестка. Заполнить прощелины песком.
21. Кладка горнила, начало самоварника.
22. Конец перекрышки. Установка душника.
23. Каналы самоварника и перетрубья.
24. Те же каналы.
25. Дополнительный канал для вьюшки.
26. Те же каналы.
27. Установка полудверки.
28. Перевязка швов и те же каналы.
29. Перевязка швов и те же каналы.
30. Перевязка швов и те же каналы.
31. Соединение трубы и душника.
32. Установка задвижки.
33. Кладка трубы.

33+ кладка трубы.

Как построить печь своими руками: описание процесса.

1. Заложить фундамент.
2. Положить первый ряд (по шнуру).
3. Следующие ряды класть с помощью уровня.
4. Осуществлять контроль за углами с помощью обвесов.
5. С 1 по 11 ряды использовать цементно-песчаный раствор, далее – глиняно-песчаный.
6. Вывод трубы осуществляется в конце всех работ.

Как построить печь своими руками из кирпича видео:

Полезные советы

• Тщательно следуйте инструкции во время укладки.
• Выбирайте чертеж, который вам по силам.
• Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
• При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
• Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
• Не забывайте про автоматизированные печи, которые будут контролировать температуру.

Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и упорстве. Удачи!

пошаговое руководство, порядовка, схемы и чертежи

Печка – многофункциональное, сложное в техническом смысле сооружение. В его пределах происходит переработка топлива, получение тепла и отвод продуктов горения наружу. Если планируется кладка печи своими руками, требуется неукоснительно соблюдать веками выверенные на практике правила, гарантирующие нормальную работу агрегата.

Желающие узнать, как идеально построить кирпичную печку, у нас найдут подробную информацию по всем важным вопросам, интересующим самостоятельного мастера. В представленной статье в тончайших подробностях приведена технологическая специфика сооружения, скрупулезно перечислены основные постулаты печников и значимые нюансы.

Предоставленные нами сведения окажут действенную помощь в возведении кирпичной печи. Все ее составляющие станут безупречно справляться с обязанностями, и само сооружение прослужит долгие годы без нареканий. В помощь домашним умельцам нами подобраны порядковые схемы, фотоизображения, видео-рекомендации.

Содержание статьи:

Конструктивные компоненты печей из кирпича

Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.

Существует множество печных конструкций, которые можно условно разделить на группы по назначению:

Галерея изображений

Фото из

Отопительная печь с фигурной отделкой

Традиционный отопительный агрегат — камин

Печь с лежанкой для обогрева и сушки

Варочная печь в частном доме

Универсальный отопительно-варочный агрегат

Русская беленая печка с заслонкой

Кирпичная печь с емкостью для горячей воды

Печка каменка в русской бане

Дачные домики, как правило, не имеющие подключения к централизованным теплосетям, преимущественно обустраивают универсальными варочно-отопительными агрегатами. Тыльной стороной их разворачивают в жилые помещения, лицевой – в кухню. С лицевой стороны обычно располагают варочную панель и основные печные приборы.

Предположим, что нас интересует именно универсальный вариант, со строительством которого и будем тщательно разбираться. Как и все , она состоит из фундамента, массива, включающего топку с принадлежащими ей приборами и воздуховоды, и дымохода.

Фундамент: особенности устройства

Основание, на которое предстоит устанавливать печку, всегда сооружают отдельно от фундамента дома.

Этот факт обоснован рядом веских причин:

• Сооружение из кирпича обладает внушительным весом, просадка грунтов под ним будет гораздо больше, чем под стенами дома.
• Линейные размеры агрегата, работающего в высокотемпературном режиме, нестабильны. Печкам свойственны некоторые подвижки, что в принципе противопоказано стенам постройки.
• Отдельное расположение фундамента обеспечивает достаточный технологический отступ между печью и строительными конструкциями, что в итоге предотвращает и сокращает вероятность возгорания.

К тому же сооруженную на отдельном фундаменте печь легче ремонтировать, проще модернизировать и перестраивать при необходимости.

Фундамент печки делают из бута или кирпича, используя в качестве соединяющего состава известковый или цементный раствор. В строительстве основания запрещено использование глиняной смеси, т.к. она быстро разрушается в постоянно обладающих некоторой влажностью грунтах.

Для строительства кирпичной печки подходит монолитное бетонное основание. Несущую способность его обязательно требуется рассчитать перед устройством по формулам армированной ж/б плиты, перед сооружением печки такой фундамент усиливают металлическим уголком, проложенным по всем ребрам

Причем состав связующего раствора подбирают в зависимости от степени влажности подстилающих пород. Для устройства фундамента в маловлажных грунтах используют известковый или известково-цементный раствор, во влажных грунтах применяют только цементные составы.

В плане фундамент должен быть по минимуму на 5 – 7 см больше печи с каждой ее стороны. Глубина его заложения зависит от габаритов агрегата, в среднем это 0,75 м. Для одноэтажных дачек допустимо заглубиться всего на 0,5 м. Печь для двухэтажного дома должна стоять на фундаменте мощностью в 1,0 м.

На нашем сайте есть статья, где мы подробно рассмотрели процесс обустройства кирпичной печки для дачи. Подробнее – переходите по .

В плане печной фундамент должен быть больше сооружаемого агрегата по минимуму на 5 см с каждой из сторон. Перед кладкой массива печки фундамент необходимо закрыть гидроизоляцией

При строительстве фундамента из бута его не доводят до уровня пола, оставляя свободными 14 см. Это свободное пространство заполняется двумя рядами кирпича. Доложенный до уровня пола фундамент закрывают двумя слоями рубероида или толя для гидроизоляции. Вместо этих изоляционных материалов нередко используют слой в 2 см из глины или такую же по мощности цементную стяжку.

Массив печи: специфика сооружения

Основные компоненты печного массива – это корпус, топливник и дымообороты. В кладке корпуса и каналов, удерживающих дым внутри печи для увеличения теплоотдачи, используется полнотелый красный кирпич. Футеровку, т.е. внутреннюю облицовку топки, производят огнеупорным тугоплавким кирпичом.

Корпус с дымооборотами кладут на глинопесчаный раствор. В футеровке используют смесь шамотного порошка с огнеупорной глиной. Толщину швов во время кладки стремятся свести в минимуму. Максимальной толщиной в кладке корпуса и каналов считается 5 мм, в облицовке топки швы не должны превышать 2-3 см.

Отметим сразу, что корпус печи и футеровку нельзя перевязывать. Это должны быть две раздельные конструкции, т.к. они нагреваются до разных температурных уровней и расширяются, соответственно, по-разному.

Галерея изображений

Фото из

Строительство массива кирпичной печи

Топливник кирпичного отопительного агрегата

Варочная панель в конструкции дачной печки

Кладка дымовых каналов из кирпича

Для кладки печи можно приобрести готовые шамотные и глинопесчаные смеси. Правда раствор из глины с песком без особых проблем можно приготовить самим. Пропорции глины и песка в таком самодельном составе подбирают в зависимости от жирности глины, доли варьируют в интервале от 1:0 до 1:3.

Важное условие, обеспечивающее прочность сооружения, – это соблюдение перевязки швов. Это правило предотвратит разрушение стенок. Перед выполнением кладочных работ красные кирпичи замачивают минут на 10 – 15 в емкости с водой, чтобы они не «тянули» воду из «связующего» раствора, огнеупорные просто протирают.

Во время кладки самостоятельному печнику следует:

• Постоянно проверять горизонтальность ряда и сверять диагонали. Если по диагоналям будет даже незначительное отклонение, это уже сигнал для разборки верхних рядов и исправления ошибки.
• Полностью заполнять швы раствором. Регулярно протирать сооружение сбоку ветошью и удалять излишек связующего состава.
• Протирать изнутри поверхность дымоотводов смоченной мочальной кистью. Это требуется, чтобы не допускать образование шероховатостей.

Для того чтобы идеально построить печку из кирпича, как это делают опытные печники, надо предварительно набирать каждый ряд насухо. Примерив положение кирпичей без раствора, можно сразу увидеть ошибки. К тому же так проще разметить и выполнить прирезку.

Для того чтобы не допускать промашек и ошибок во время кладки, опытные печники сначала раскладывают ряд насухо, т.е. без применения раствора. Проверив положение кирпичей, прирезав их согласно порядовке, затем укладывают на печь с раствором

Без сухой раскладки допускается укладывать только прямые ряды, не затрагивающие конструктивных частей, приборов и дымооборотов.

Труба: варианты и правила строительства

Дымовые каналы выкладывают из полнотелого красного кирпича. Для связки элементов в пределах чердака используют известковый или цементно-известковый раствор. Наружную часть трубы строят исключительно на цементном растворе, т.к. глиняный легко и быстро вымывается дождевой водой и растворяется зимними осадками.

По типу расположения трубы кирпичных печек делятся на три типа, это:

• Насадные. Дымовой канал является прямым продолжением агрегата, возвышается прямо над его корпусом с дымооборотами.
• Коренные. Такую трубу ставят на отдельный фундамент, с печкой соединяют выложенным по уголкам рукавом.
• Стеновые. Эти дымоотводные каналы устраивают прямо в капитальных стенах, расположенных посередине дома.

Небольшие печки для дачных домов строят преимущественно с насадными трубами, они меньше занимают полезного места. Дымовой канал должен быть точно вертикален и четко выдержан по размеру сечения и высоте.

На уровне пересечения трубой деревянного перекрытия устраивают разделку, уширение, закрывающее проем, но не прилегающее к возгораемым материалам. В зазор между трубой и перекрытием закладывает пропитанная глиняным раствором пакля или мягкий асбест.

Небольшие печки для дачных домов, которые владельцы решаются построить собственными руками, чаще всего оборудуют насадной дымовой трубой. Ее устанавливают на перекрытие печи

При кладке трубы над кровлей из кирпича формируют выдру – уширение, защищающее от стекания конденсата в канал. В пределах чердака дымоход штукатурят и белят, чтобы можно было сразу определить места утечек по появившимся в побелке трещинам.

На построенную трубу надевают металлический – металлический колпак на ножках, оберегающий от затекания в канал атмосферной воды. Заодно это приспособление гасит искры, что крайне необходимо, если кровля выполнена гибкой черепицей или ондулином.

Нюансы выполнения отделки печки

Стенки печки, сложенной из хорошего кирпича, да еще и декорированной внешней стороной, необязательно отделывать: белить и штукатурить. Если на элементах кладки нет сколов и трещинок, при строительстве соблюдались вертикали с горизонталями, отопительное сооружение и так будет замечательно смотреться.

По печной кладке из качественного кирпича достаточно выполнить затирку и аккуратно расшить швы. Без лишней отделки отопительно-варочное сооружение выглядит лучше.

Если к печным стенкам все же есть претензии, на них наблюдаются дефекты, да и кладка неидеальна, тогда отделка очень нужна. Перед производством отделочных работ внешнюю поверхность тщательно швабруют, затирают куском кирпича для улучшения адгезии, после чего ждут ее просыхания.

Просушенный агрегат можно штукатурить, используя применяемый в кладке глинопесчаный раствор. Для увеличения прочности в состав позволительно добавить 1% асбестовой крошки. Отопительные варианты печек облицовывают изразцами – это самый надежный и газонепроницаемый, но и наиболее трудоемкий тип отделки.

Галерея изображений

Фото из

Побелка — типичный вид отделки

Сочетание побелки с облицовкой

Бюджетная облицовка обычным кафелем

Роскошная облицовка эффектными изразцами

Вероятные осложнения для печника

В сооружаемом по типовому проекту загородном доме обычно заранее предусмотрено расположение печи, вывод дымохода, удобные места для обслуживания и эксплуатации. Намного сложнее устроить отопительно-варочный агрегат в доме, строящемся по индивидуальной идее. Еще сложнее, если дом уже построен.

Бывает так, что после выбора удачного, на взгляд хозяина, местоположение печи, и даже после строительства фундамента, вдруг обнаруживают, что дымоход будет пересекать балку перекрытия или стропилину. Как поступить в такой ситуации?

Выход из положения в этом случае связан с двумя непростыми и довольно дорогостоящими вариантами. В первом из них придется перебирать перекрытие и менять положение балок и стропильных ног, во втором – рушить и заново сооружать фундамент печки.

Для того чтобы исключить подобные неприятности, перед разметкой и строительством фундамента в построенном доме следует определить, не нарушит ли дымоход целостности существующих уже конструкций. Если есть возможность и доступ к еще не обшитым балкам, надо отвесом проверить точное положение компонентов размечаемой печи.

Если в строящемся своими руками доме кирпичную печь удобнее всего поставить именно в месте, проекция которого пересекает элементы кровельной системы, лучше сместить их. Вообще, из всех вариантов желательно выбрать тот, который будет проще и дешевле в реализации.

В проектировании печи и подборе подходящей модели следует учитывать следующие правила:

Галерея изображений

Фото из

Многофункциональная кирпичная печка

Различия по габаритам и теплоемкости

Расположение агрегатов возле капитальных стен

Обогрев одной печью смежных помещений

Большая кирпичная печь в середине комнаты

Большая кирпичная печь в середине комнаты

Расположение печи возле внешней стены

Расстояние между стеной и дымоходом

Кладка упрощенного варианта русской печки

Разберем на конкретном примере специфику строительства упрощенного варианта русской печки. Как все агрегаты этой категории, она относится к варочно-отопительному оборудованию, значит, оснащена варочной чугунной панелью. Топливника в ней также два, что позволяет обогревать помещение, готовить вкуснейшие блюда и выпекать хлеб.

Особенностью именно этой конструкции является наличие специфического золосборника, расположенного под угароотводом. Сбор золы производится по каналу из кирпича, устроенному под колосниковой решеткой. Опорожнять золосборник можно с улицы, благодаря чему в доме не будет традиционных для печей загрязнений.

Для того чтобы выдвинуть металлический ящик для сбора золы можно было на улицу, в фундаменте дома устраивают канал, который соединяют с фундаментом печки. Эта конструкция должна быть расположена под полом. С наружной стороны все это закрывают утепленной заслонкой.

В этой конструкции русской печки предусмотрен внешний золосборник, опорожняемый со стороны улицы, есть отсек для аккумуляции угарного газа и место для выпекания хлеба

Уникальная конструкция печного фундамента

Фундамент для этого варианта печки тоже особенный. Строят его следующим образом. Под фундамент выбирают грунт на 85 см. Ширина котлована должна быть удобной для устройства основания. Дно выработки засыпают песком и трамбуют так, чтобы в итоге слой песка составил 10 см.

На выровненное основание устанавливают металлический футляр, в который закладывают 4 ряда кирпичной кладки на цементный раствор. На глубине 12 см до уровня пола настилают гидроизоляцию, от которой сооружают угароотвод: полый фундамент. Этот участок сооружения штукатурят, чтобы можно было сразу определить трещины – места утечки газа.

Такое решение позволяет сразу после топки закрывать вьюшку дымохода, ведь угарный газ будет отводиться в полый фундамент, не попадая в помещения. В итоге существенно улучшаются теплотехнические показатели агрегата. Зола удаляется периодически из выдвинутого на улицу металлического ящика для ее сбора.

Канал для выдвижения золосборника сооружают из кирпича одновременно со строительством фундамента печки. Для его формирования устанавливают металлические уголки. Доводят канал до отверстия, проделанного на том же уровне в фундаменте дома.

Выбор определенной конструкции печи и соответствующей ей порядовки предоставляет возможность точно подсчитать расходы материала для сооружения агрегата

Порядовая кладка в подробностях

Размер представленной на чертежах упрощенной кирпичной печи в плане составляет 77×116 см, что равно 3-м кирпичам в ширину и 4,5 кирпичам в длину. От уровня пола эту печку выкладывают в металлическом каркасе, сваренном из уголка, или в цельном футляре из жести.

Вместе с кладкой стартовых рядов упрощенной русской печки производится устройство канала, предназначенного для удаления золы с наружной стороны фундамента дома

На нижеприведенной схеме изображены 10 рядов кладки печки. После укладки 4-го ряда на стенки ее устанавливают металлический уголок, который требуется для формирования канала. В 5-ом ряду поверх уголков устраивают перекрытие канала.

Перед укладкой 7-го ряда прокладывается лист асбеста. После кладки 7-го ряда сформированный канал обшивается листовым металлом.

Строительство печки с 5-го по 13 ряд заключается в сооружение угароотвода. В 8-ом ряду снова ставят металлические полосы. В 9-ом, 11-ом и 13-ом ряду кирпич ставят на ребро.

Порядовки предназначены для грамотного сооружения кирпичной печки. Эти схемы демонстрируют порядок кладки с 11 по 25 ряд с установкой варочной панели

После кладки 14-го ряда строящаяся печка обычно уравнивается с полом, правда бывает, что для того чтобы довести до уровня пола, требуется положить еще один ряд. Пол вокруг печки обшивают листовой сталью.

С 15-го ряда, т.е. примерно с уровня поля, кирпичное сооружение снова кладут в металлический футляр или каркас из уголка. В 16-ом монтируют заслонку, которая нужна для отвода и сбора золы. Фронтон печки над этой заслонкой необходимо будет обшить металлом.

Для фиксации поддувальной дверцы в 17-ом и 18-ом ряду кладут стальные полосы. В 18-ом выполняется кладка перекрытия угароотвода.

В 19-ом ряду в кладку устанавливают уголки, на которые будет опираться выдвигающаяся колосниковая решетка. Через нее зола по каналу будет выводиться в металлический ящик для ее сбора.

«Под», основание главной топки русской печки, кладут из жаропрочного кирпича. В 20-ом ряду кладки ставят металлическую раму с дверцей, предназначенной для прочистки печи. Над 22-ым рядом снова кладут металлические полосы.

Кладка 23-го ряда производится огнеупорными кирпичами. С тыльной стороны агрегата кладку выполняют в 3 кирпича, поставленных на ребро, и в 1/8 кирпича, установленного плашмя.

Над 23-им рядом фиксируют варочную чугунную плиту, габариты которой равны 71×41 см. В этом ряду рекомендовано провести укрепление стальной полосой. 24 ряд весь кладут плашмя.

Кладка с 25-го ряда снова производится из огнеупорного кирпича, который ставят на ребро. Сейчас устанавливают глухую дверцу габаритами 25×21 см. Она выполняет функцию заслонки в стандартной русской печи.

Порядовое руководство по кладке печки – отличная помощь начинающим печникам и опытным мастерам, не знакомым с этой конструкцией

В левом заднем углу 26-го ряда кирпичи ставят на ребро для формирования дымохода. Все остальные в указанном ряду укладываются плашмя, а кладка армируется стальными полосами. У кирпичей, монтируемых плашмя, стесывают внутреннюю кромку нижнего ребра.

На уровне 26-го ряда располагают металлические листы, предназначенные для выпечки хлеба. Их должно поместиться в печке 3 штуки с учетом зазоров между стенками агрегата и этими противнями.

По длине средний и правый металлические листы равняются размерам печки. Левый короче ровно на тот отрезок, который был сформирован в 26 ряду. Чтобы левый короткий лист не провисал, его фиксируют в дальнем углу кляммером к среднему противню.

В 27-ом ряду весь кирпич укладывают плашмя. Перед сооружением 28-го ряда в отсеке, предназначенном для выпекания хлеба, устраивают подставку из кирпичей. На нее будет опираться перекрытие.

В 28-ом ряду фронтонную часть печки и левый задний угол, в котором формируется дымоход, кладут из кирпичей, поставленных на ребро. Переднюю часть агрегата армируют стальной пластиной. Остальное пространство заполняют кирпичами, уложенными плашмя.

Затем полностью два ряда, это 29 и 30, строят из устанавливаемых на ребро кирпичей. В 31-ом ряду формируют отверстие для чистки. Как положено это отверстие так же усиливают стальной полосой.

На уровне 33-го ряда уложенными плашмя кирпичами между дымоходами делают перемычки. Их опускают наполовину относительно установленных на ребро кирпичей. В 34-ом ряду располагают паровытяжную заслонку и вьюшку. В этом ряду опять же проводят армирование металлической полосой.

Порядовки с 36го по 40ой ряд показывают, как выполняется переход от устройства верхней части русской печки к кладке дымохода

В 35-ом ряду снова все кирпичи ставят ребром при кладке фронтонной части. Все остальные кирпичи кладут плашмя. В 36-ом и 37-ом рядах все элементы кладут плашмя. Чтобы увеличить сечение дымохода для оптимизации движения газов, вокруг него у кирпичей 37-го ряда стесывают нижнюю внутреннюю кромку.

После кладут патрубок, собирают его из 5 положенных плашмя кирпичей. Его соединяют путем перевязки с 31 рядом. Должно получиться так, чтобы 38-ой ряд был предпоследним. 39-ым рядом прижимают лист асбеста к потолку. Это изолирующая прокладка.

С 39-го ряда расположенными кирпичами кладут дымовой канал. Чтобы ускорить процесс возведения допустимо использовать бетонные или керамические блоки.

В обустройстве используются традиционные металлические приборы:

Галерея изображений

Фото из

Задвижка для кирпичной трубы печки

Чугунная дверка с прижимным приспособлением

Дверка поддувала печной топки

Колосниковая решетка кирпичной печки

Дверки для прочистки дымовых каналов

Чугунная плита для варочной печи

Духовой шкаф для варочных агрегатов

Водогрейная коробка для наружного размещения

Печные приборы необходимы для правильной эксплуатации агрегата. С их помощью обеспечивается оперативный розжиг печки, регулировка теплоотдачи, перекрываются технологические отверстия, выполняется чистка каналов от продуктов горения.

Выводы и полезное видео по теме

Наглядная демонстрация кладки печки из кирпича поможет освоиться с сутью процесса:

Строительство печки из кирпича сложно назвать легким делом, но оно вполне доступно для самостоятельного исполнения. Руководствуясь представленным нами мануалом и порядовками, можно своими руками соорудить отлично действующую печь. Сведения об общих правила строительства отопительно-варочных агрегатов помогут проконтролировать работу нанятых печников.

Если у вас есть опыт кладки кирпичных печей, пожалуйста, поделитесь им с нашими читателями. Возможно вам известны какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои комментарии в блоке для связи, который расположен ниже.

Чертежи печей для кладки из кирпича с порядовкой.

1 ряд -Уровень пола «0» -Проверка размеров печи -Проверка диагоналей кладки	2 ряд -Кладка каналов -Монтаж дверки поддувала -Монтаж дверки чистки	3 ряд -Кладка каналов -Монтаж дверки поддувала -Монтаж дверки чистки
4 ряд -Кладка каналов -Кладка каналов для дожига	5 ряд -Кладка каналов -Кладка каналов для дожига	6 ряд -Кладка каналов -Кладка футеровки топки
7 ряд -Кладка каналов -Кладка футеровки топки	8 ряд -Кладка каналов -Кладка футеровки топки -Монтаж колосников	9 ряд -Кладка каналов -Кладка футеровки топки
10 ряд -Кладка каналов -Кладка футеровки топки	11 ряд -Кладка каналов -Кладка футеровки топки	12 ряд -Кладка каналов -Кладка футеровки топки
13 ряд -Кладка каналов -Кладка футеровки топки -Монтаж стеклянной дверки	14 ряд -Кладка каналов -Кладка футеровки топки -Монтаж стеклянной дверки	15 ряд -Кладка каналов -Кладка футеровки топки -Монтаж стеклянной дверки
16 ряд -Кладка каналов -Кладка футеровки топки -Монтаж стеклянной дверки	17 ряд -Кладка каналов -Кладка футеровки топки -Кладка духовки	18 ряд -Кладка каналов -Кладка футеровки топки -Кладка духовки
19 ряд -Кладка каналов -Кладка духовки	20 ряд -Кладка каналов -Кладка духовки	21 ряд -Кладка каналов -Кладка духовки
22 ряд -Кладка каналов -Кладка духовки	23 ряд -Кладка каналов -Кладка духовки	24 ряд -Кладка каналов -Кладка духовки
25 ряд -Кладка каналов -Кладка духовки	26 ряд -Кладка каналов -Кладка духовки	27 ряд -Кладка каналов -Кладка духовки
28 ряд -Кладка каналов -Кладка духовки	29 ряд -Кладка каналов -Кладка перекрытия духовки	30 ряд -Кладка каналов -Монтаж дверки на духовку
31 ряд -Кладка каналов -Кладка перекрытия духовки	32 ряд -Кладка каналов -Кладка перекрытия духовки	33 ряд -Кладка каналов -Кладка свода над дверкой
34 ряд -Кладка каналов -Кладка перекрытия духовки	35 ряд -Кладка каналов -Монтаж дымовой задвижки	36 ряд -Кладка каналов -Монтаж дымовой задвижки
37 ряд -Кладка каналов -Монтаж прочистных дверок	38 ряд -Кладка каналов -Монтаж прочистных дверок	39 ряд -Кладка каналов -Монтаж дымовой задвижки
40 ряд -Кладка каналов	41 ряд -Кладка перекрытия печи	42 ряд -Кладка трубы, монтаж задвижки
43 ряд -Кладка трубы

как сделать небольшую малогабаритную печку из кирпича, порядовка мини-печи

Мангалы, печи,
барбекю

• Строительство своими руками
  • Барбекю
    • Под крышей
    • Проекты из кирпича
    • Проекты из металла
    • Вопросы строительства
    • Аксессуары
  • Мангал
  • Коптильня
    • Домашние
    • Из чего сделать
    • Компоненты, аксессуары
    • Из металла
    • Из кирпича
    • На дачe
    • Для разных продуктов
    • Холодного копчения
  • Печь
    • Виды печей
    • Вопросы строительства
    • Отделка
  • Гриль
  • Тандыр
• Грили
  • Электрогрили
  • Газовые
• Тандыр
• Коптильни
• Печи
  • Для дачи
  • Для дома
  • Для производства
  • Для бани
  • Туристические
• Производители
  • Печей
    • Мини-печи
    • Для бани
    • Для дома
    • Муфельных
  • Грилей
    • Weber
    • Philips
    • Tarrington House
• Отопление
  • Котлы
    • Газовые
    • Дровяные
    • Пеллетные
    • Электрокотлы
    • Твердотопливные
    • Пиролизные
  • Компоненты системы
    • Теплоноситель
    • Насос
    • Гидрострелка
    • Трехходовой кран
    • Терморегулятор
  • Трубы
  • В квартире
  • Теплицы
  • Загородного дома
  • Теплые полы
  • Обогреватели
  • Радиаторы
    • Обслуживание
    • Установка
    • Виды
  • В частном доме
  • Конвекторы
  • Топливо
  • Виды
    • Геотермальное
  • Системы
  • Аксессуары
  • Гаража
  • Давление
• Дровяник

• Гуру Огня
• org/Breadcrumb»>Строительство своими руками
• Печь
• В

Планы печи для пиццы — Постройте итальянскую кирпичную печь

Знакомство с кирпичной печью Помпеи

Помпеи — это печь для пиццы своими руками в итальянской традиции кирпичной печи. В нашем магазине мы предлагаем бесплатный набор загружаемых схем печей для пиццы.

Скачать электронную книгу «Сделай сам» в Помпеях

Дровяная печь Помпеи построена с использованием огнеупорных кирпичей, высокотемпературного раствора, изоляции и других материалов, которые легко найти в строительных магазинах (Home Depot, Lowe’s, B&Q и т. Д.)). Мы продаем много товаров для поддержки проектов в нашем интернет-магазине в разделе «Комплектующие для установки». Это отличная кирпичная печь и отличный проект для тех, кто хочет построить итальянскую кирпичную печь.

Как и программное обеспечение с открытым исходным кодом, планы доступны для вашего использования бесплатно. Если вам интересно, почему планы бесплатны (на самом деле), прочтите нашу страницу «Почему бесплатные». В противном случае присоединяйтесь к нашему форуму, приглашайте друга и получайте удовольствие!

Вы также можете заказать компакт-диск Forno Bravo. Это основная работа по установке и приготовлению дровяной печи, которая включает в себя электронную книгу Pompeii Oven, а также все руководства по установке Forno Bravo, спецификации, электронную книгу по приготовлению пищи на дровах, обучающие видеоролики и другие ресурсы.Это не бесплатно, но содержит огромное количество информации.

Если вы готовы построить итальянскую печь из кирпича у себя дома, обязательно загляните в наш интернет-магазин. Мы предлагаем высокотемпературный раствор, изоляцию купола, изоляцию пола и различные варианты вентиляции. Это может сэкономить вам много времени и лишних хлопот, а также сэкономить немного денег. Для тех, кто хочет сэкономить время и иметь высококачественную печь для пиццы, адаптированную к их дому, без необходимости начинать с нуля, мы предлагаем наши модульные комплекты духовок.

Кирпичные печи на дровах и приготовление пищи с сохранением тепла были с нами с самого начала цивилизации. Оба они были обнаружены при раскопках практически каждой древней цивилизации, причем кирпичная печь достигла своего современного вида в Древнем Риме. Кирпичные печи, обнаруженные в древних Помпеях и Неаполе, находятся в прекрасной форме, и сегодня они могут начать выпекать домашний хлеб после небольшого ремонта — печь Помпеи названа в их честь. Когда у вас будет минутка, взгляните на наши древние фотографии духовки Помпеи.

В современной Италии базовая конструкция кирпичной печи Помпеи используется для создания печей для пиццы, которые вы видите в пиццериях, частных домах и уличных кухнях. Дровяная печь отлично подходит для приготовления пиццы наполетана, жаркого, фокаччи и хлеба (сотни рецептов см. В нашей поваренной книге). Он быстро нагревается и эффективно выдерживает высокие температуры

.

печь для кирпича / машина для сушки кирпича / машина для производства кирпича

Туннельная печь — это тип печи непрерывного действия, которая обычно открыта с обоих концов и обогревается централизованно. Материалы, такие как кирпичи, могут проходить через устройство непрерывно, что позволяет обрабатывать большие объемы без отключения печи между партиями.

Самая простая печь для кирпича / машина для сушки кирпича / машина для производства кирпича состоит из единственного источника тепла в середине устройства, при этом кирпичи медленно нагреваются и затем охлаждаются по мере прохождения через него.Ниже представлена ​​структура туннельной печи:

Мы предоставляем консультационные услуги для всей печи для кирпича / сушилки для кирпича / машины для производства кирпича, помогаем вам построить завод с наименьшими затратами, но с максимальной производительностью. Также мы можем предоставить вам проект под ключ для всего кирпичного завода, разработать для вас подходящий дизайн в соответствии с вашей ситуацией. Схема работы кирпичного завода:

.

Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание  сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

• Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
• Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
• Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
• Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
• Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
• После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
• При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
• Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм  изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно  их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды



Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800^оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м  заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны).  Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок.  8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м  дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м  добавляются две металлические перемычки над основной шахтой.

В 17-м  снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда.  Следующие два  без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

Порядовка отопительной печи: каменка, печь-барбекю, Голландка и «шведка»

Кирпичные печи на твердом топливе сегодня совершенно не утратили своей актуальности. Немало владельцев загородных домов и дачных строений делают выбор в пользу традиционных видов обогрева и пытаются выполнить кладку самостоятельно. Краткий обзор схем порядовки печи поможет разобраться с принципом устройства отопления и подскажет пошаговые действия на каждом этапе работы.

Оглавление:

1. Порядовка печи-каменки
2. Дачная печь из кирпича
3. Печь-голландка
4. Конструкция «шведки»
5. Советы специалистов

Порядовка отопительной кирпичной печки – это своеобразная инструкция по работе. Составляют ее опытные специалисты, которые фиксируют подробное схематичное описание каждого ряда. В ней содержится информация по количеству материала и последовательности его укладки.

Особенно удобными считаются порядовки, которые кроме чертежей содержат фото- или видеоматериалы, наглядно демонстрирующие преимущества метода.

Схема строительства печи-каменки для бани

Для работы используют только красный полнотелый кирпич. Печи для бани считаются наиболее простыми из всех существующих видов. Благодаря порядовке, справиться с их устройством по силам даже новичкам.

1. Первый ряд начинается от угла и выводится выше уровня пола. Кирпичи последовательно выкладывают на слой раствора сплошным полотном.

2. На втором закладывают топочную камеру, которую впоследствии засыпают слоем щебня и закрепляют песчано-глиняной смесью.

3. В третьем закрепляют дверцу, воспользовавшись проволокой или стальной полосой.

4. Сверху располагается под, который обеспечивает равномерный прогрев всей поверхности.

5. Следующий ряд требует установки поддувала. Сверху перекрывают колосниковой решеткой, которая одновременно служит дном топочной камеры.

6. На уровне 12-13 выкладывают чугунный настил, перекрывающий топку. Сверху располагается бак с водой.

7. Над настилом (5-6 ряд) монтируется духовой шкаф.

8. В дымовом канале между топкой и духовкой размещают трубницы.

Порядовки печей из кирпича для дачи

Проживание в загородном доме предполагает спокойный отдых на свежем воздухе в тени уютной беседки. Неотъемлемой частью такой площадки является печь-барбекю, которая служит исключительно для приготовления разнообразных блюд на огне. Перед ее сооружением проводят устройство фундамента:

• выкапывают яму глубиной в 300 мм;
• делают песчаную подушку;
• устанавливают монолитную бетонную плиту толщиной 150 мм;
• проводят армирование крупноячеистой сеткой;
• укладывают гидроизоляцию.

Печь-барбекю можно делать не только из кирпича, но также из бетонных блоков, которые обладают отличной термоустойчивостью.

1. Основание печи – сплошной слой (2 ряда) в виде буквы «С». Место под очагом выделяют огнеупорной кладкой в форме прямоугольника.

2. Следующие ряды формируются буквой «Е».

3. На 6-м идет сплошная укладка, монтируются колосники.

4. 11-й покрывается стальными полосами, сверху которых идет 2 ряда сплошной кладки с возможностью доступа пламени.

5. 14-21 – это отделение мангала в виде буквы «П», внутри располагают огнеупорный кирпич. В последнем ряду размещают стальные полосы.

6. 22 выкладывается по всему периметру и служит дымозаборником.

7. 23-й и последующие, сужаясь, формируют трубу.

На основании предложенной порядовки печи-барбекю можно создать камин.

Порядовка Голландки

Устройство отопительного прибора выглядит достаточно просто: удлиненные дымовые каналы, тонкие стены и компактные формы. Печь-голландка изначально предназначалась исключительно для обогрева помещений и выкладывалась по простому принципу. Поэтому классическая порядовка, как для русской печи, для Голландки не приемлема.

Строгие модели не имеют колосниковой решетки и поддувала. Зато они оснащаются шестью дымоходными каналами, которые обеспечивают последовательное перемещение отработанных газов. Независимо от внешней конфигурации топка всегда выполняется в виде прямоугольной камеры.

Устройство монолитного фундамента заключается в его закладке на песчаную подушку с последующим армированием по всему объему плиты. Под нижней частью печи размещают гидроизолирующую прокладку, которую посыпают песком.

1. 1-3 ряды составляют основание и выкладываются плашмя. Остальные возводятся на ребро.

2. 4-7. Из огнеупорного кирпича выполняется подставка под внутреннюю перегородку дымохода. В задней стене оставляют несколько блоков без раствора с тем, чтобы при эксплуатации вынимать их для периодической очистки от сажи. Монтируется дверца топки с помощью стальной проволоки.

3. 7-й частично закрывает топочную камеру. Кирпичи выкладываются плашмя, задний ряд ставится ребром.

4. 8-9 полностью закрывают топочную дверцу. Сверху по периметру располагается асбестовый шнур, на котором при желании закрепляют варочную поверхность.

5. 10-й формирует основание дымохода. Поскольку его длина большая, то можно вмонтировать внутрь металлическую трубу.

6. В 11-м устанавливают задвижку с асбестовым уплотнителем. На этом же уровне происходит стыкование печи и дымоходной трубы.

По окончании кладки печь можно побелить известью или облицевать глазурованной плиткой.

Печь-шведка
Наиболее распространенный тип отопительных приборов. Имеет компактный вид и высокую производительность. Печь служит для обогрева помещения и приготовления пищи. Конструкцию располагают на две смежные комнаты. Сторону с топкой и духовкой обращают на кухню. Задняя часть выходит на жилую комнату.

• 1-2 р. Основание выкладывают сплошным слоем из 28 кирпичей.
• 3-5. Устройство поддувала, камеры нижнего прогрева и вертикальных каналов с дальнейшим перекрытием огнеупорными блоками. Монтаж колосниковой решетки.
• 6-7. Формирование топливного отсека и духового шкафа, закрепление дверок. Разделение 2-го и 3-го вертикальных каналов.
• 8. Перекрывается вход в 1-й вертикальный канал.
• 9. Перекрываются дверцы топки и духовки.
• 10. Установка чугунной двухкомфорочный плиты и уголка.
• 11-18. Формируется варочная камера с перекрытием в предпоследнем ряду.
• 19-23. Устройство большой и малой сушильной камеры с перекрытием в 22-м ряду.
• 24. Соединение паровытяжного с 3-м вертикальным каналом.
• 26. Перекрытие сушильных камер, а также 1-го и 2-го вертикальных каналов.
• 27-29. Полное покрытие всей площади печи.
• 30-31. Формирование трубы.

Создание печей при помощи порядовок помогает гораздо быстрее и эффективнее произвести кладку даже тем людям, которые не имеют навыков строительных работ.

Советы и рекомендации

1. Любая печь, построенная своими руками, должна просушиваться не менее двух недель.

2. Раствор приготавливается из песка и глины, которую перед употреблением необходимо замочить в воде на 2-3 дня. От качества приготовленной смеси зависит надежность конструкции. Примерное соотношение глины и песка – 1:2.

3. Перед тем, как приступать к кладке на смесь, нужно сделать порядовки каждого ряда печи насухо.

4. Первый ряд всегда выстраивают без раствора, выдерживая одинаковое расстояние между кирпичами. Правильность укладки уточняют по схеме, затем строго проверяют по уровню. Только после этого заливают сверху тонким слоем состав по всей поверхности основания печи.

5. При устройстве колосника решетка не должна упираться в камни, иначе при разогреве печи блоки будут смещаться наружу.

печи из кирпича

  Печное отопление на сегодняшний момент является самым комфортным и самым доступным из всех известных видов отопления жилища. Комфорт создает керамика, мягко и равномерно отдавая накопленное тепло в жилое помещение. О доступности печного отопления спорить не приходится. Печи из кирпича строятся не на один год. Средний срок службы этих, на первый взгляд, примитивных отопительных сооружений составляет 30 лет. Можете считать, можете не считать…. Но так оно и есть. Поэтому, задумавшись об отоплении дачи или загородного дома, можно рассмотреть вариант постройки печи-камина или «голландки» из керамического кирпича. И, поверьте, ваши, кажущиеся большими, затраты окупятся сторицей. О том, какую лучше выбрать печь, как правильно рассчитать теплотворную мощность, а также как  не ошибиться в подборе материалов, вы сможете ознакомиться на этой страничке моего сайта. Информация изложена кратко, но, думаю, в полной мере охватывает все необходимое, что может пригодиться для получения нужных знаний по строительству отопительных и отопительно-варочных печей. Так же на этой страничке есть ознакомительные разъяснения для тех, кто интересуется банными печами и печами-каменками.

   Печное отопление, казалось бы с развитием новых технологий, должно постепенно вытесняться и заменяться другими видами отопления. Но,  тем не менее, бытовые отопительные и отопительно-варочные печи продолжают совершенствоваться. Совершенствование отопительных и отопительно-варочных печей происходит сразу по нескольким направлениям. Одно из них обусловлено требованием наибольшей экономичности и снижением трудозатрат при кладке печей. Русские печи, в классическом понимании, непрактичны. Для строительства кирпичных печей требуется огромное количество керамики ( 2000 – 2500 штук). Соответственно и раствора пойдет немало, вес такого сооружения будет исчисляться не одной и не двумя тоннами, а значительно больше. Фундамент под такую кирпичную печь необходимо строить также руководствуясь вышеперечисленными факторами. А прогрева нижней части у печи нет. Конвекционное движение отапливаемого воздуха начинается выше 600-800 мм. от пола. Места в помещении они занимают очень много, да и арочная конструкция топки из-за постоянного неравномерного расширения кирпича при топке, и сужении (линейной усадке) при остывании во время перерывов в топках, ведет к растрескиванию и выкрашиванию швов кладки. Русские печи конструкционно менялись. Появлялись новые варианты русских печей, такие как «Теплушка», их как минимум 15 вариантов, «Русская усовершенствованная», «Экономка». Однако при всех достоинствах улучшенных печей из кирпича кладка их и по сей день остается достаточно трудоемким и дорогостоящим процессом. Русская печь относится к толстостенным печам. Существует мнение, что увеличение размеров печи ведет, соответственно, к увеличению теплоотдачи. Казалось бы, что массивные, толстостенные печи должны иметь большую аккумулирующую способность. Это верно лишь в отношении накопления теплоты. Что касается теплоотдачи, то она далеко не всегда оправдывает затраты топлива на разогрев массива печи. Также непрактичны печи из кирпича, у которых топочная камера спрятана за системой дымоходов. В них стенки топливника не являются наружными стенками печи. Внутренние части разогреваются значительно сильнее наружных. При закрывании задвижки передача тепла прекращается, так как воздух в дымоходах (которые окружают топливник) прекращает свое движение и становится теплоизоляционным материалом. Во время следующей топки, в самый начальный период, накопленное центральной частью печи тепло уходит в атмосферу.

   Кладка печей в моей практике занимает особое место. Так как я в большей степени востребован как мастер по каминам, то к печам испытываю неподдельный интерес. Времени на изучение, сравнивание новинок печных конструкций, модернизации старых и разработке новых печей,  я уделяю немало. />Повторюсь, прежде всего я печник, построивший не один десяток различных конструкций (и банных в том числе). В Москве реализоваться мастеру просто необходимо, поэтому мой профессиональный рост в большей степени был связан со строительством и облицовкой каминов, а не остался на уровне обычного «деревенского» печника, умеющего делать похожие друг на друга как две капли воды отопительные агрегаты. С большим удовольствием я берусь за кладку отопительных и отопительно-варочных печей. Как и у каждого практикующего печника, у меня есть большое количество интересных наработок и «секретов», которые я с успехом применяю в печной практике. Хотя я не думаю, что об этих секретах никто не знает. Рано или поздно любой мастер приходит к пониманию тонкостей печного мастерства.

  Малогабаритные печи из кирпича со стенками в половину и четверть кирпича разогреваются значительно меньшим количеством топлива и практически все накопленное тепло отдают в помещение. КПД у таких печей выше, чем у массивных. Продолжительность топки составляет от сорока минут до одного часа. У толстостенных конструкций топка занимает полтора – два часа. На сегодняшний день малогабаритные отопительные конструкции имеют большее распространение, по сравнению с русскими. Прежде всего это связано именно с наименьшими трудозатратами, экономией места в помещении, да и стоимость материала и работ значительно ниже. Конструкций печей из кирпича существует огромное множество. Не знаю как в других городах, но в Москве чуть ли не до конца 70-х годов прошлого века существовало целое подразделение НИИ по проектированию бытовых отопительных сооружений. Целое конструкторское бюро трудилось над разработками в этой области. Сам лично видел ксерокопии порядовок около ста листов этого НИИ. Правда порядовки мало чем отличались друг от друга, и не думаю, что хотя бы малая часть их была применена на практике, но сам факт меня впечатлил. К стати, все эти модели были колпаковые. И сегодняшний «сыр-бор» вокруг колпаковых и канальных конструкций считаю абсолютно надуманным. И пресловутое СДГ (свободное движение газов) в колпаках так, или иначе подвержены физическим факторам и свободным их называть думаю не правильно по определению.

  Раньше были и СНИПы и даже официальные расценки на печную кладку. Сейчас меньше строить камины и печи не стали, скорее наоборот. А вот учить печному мастерству нигде не учат. Исключением являются самодеятельные курсы печников, разбросанные по всей стране и не имеющие отработанных методик преподавания. Говорю это с полной ответственностью за свои слова, так как являюсь профессиональным преподавателем, закончившим Московский Областной Педагогический Университет им. Н.К.Крупской и знающий не по наслышке как правильно, и как не правильно преподавать предмет. Наличие лицензий на преподавательскую деятельность и организация занятий сути вопроса не меняет. Эти курсы ведут печники и каминные мастера — энтузиасты своего дела. Но приверженцы колпаковых печей делают существенный крен в сторону колпаковых отопительных конструкций, канальных — в сторону канальных. Абстрагированных, опытных, и специально обученных преподавателей печного дела практически нет. Кстати, печное дело до сих пор, как вид деятельности не лицензируется. Я и сам еще в 1996г, со своим другом Геннадием Лапшиным, вел курсы печников в Авиационном техникуме г. Долгопрудный, и даже выпустил две группы по 15 человек в каждой. Все официально, с корочками, с печатями. Но это была все та же «самодеятельность» не смотря на серьезность наших намерений. Что-то я отвлекся. В простонародье отопительные печи называют «голландками».

  Голландка — отопительная печь, сложенная из керамического полнотелого кирпича, имеющая топочную часть, систему дымоходов и регулировку скорости движения дымовых газов. Движение по дымовым каналам в конструкции таких печей осуществляется последовательно. Традиционно голландки имеют 6 дымовых каналов. Но могут быть и другие варианты. Основное отличие от других бытовых печей —  отсутствие чугунной варочной плиты.

  Шведка — отопительно-варочная печь, так же сложенная из керамического кирпича, имеющая топочную часть нередко футерованную огнеупорным кирпичом. Печь шведка может иметь как горизонтальные, так и вертикальные дымоходы. Нередки смешанные системы дымоходов. Наличие «летнего» и зимнего» дымовых каналов в печи типа «шведка» скорее правило, чем исключение. Печь шведка имеет варочную поверхность в виде чугунной плиты. Последнее время большое распространение получили каминопечи.

  Каминопечь — по своей конструкции представляет объединение в одном блоке и камина и печи. Она имеет несколько восходящих и нисходящих дымоходов, которые в последствии объединяются в один дымовой канал и переходят в трубу. В таких конструкциях обычно ставят одну, достаточно большую, дверцу с огнеупорным стеклом.

  Печь-камин  имеет значительное отличие от каминопечи. В такой конструкции  есть полноценный камин с открытой топкой, сделанной из огнеупорного кирпича. Модель может быть как отопительной, так и отопительно-варочной. А дымоходы могут быть вынесены на лицевую часть камина, для максимальной теплоотдачи. Вариант печи, совмещенной с камином (печь-камин) Вы видите справа и вверху от этих строк.



 Вернемся к Голландкам, к простым отопительным печам. Одной из таких конструкций может служить пример модели, разработанной мной в 1995 году. Это очень простая малогабаритная отопительная кирпичная печь. Простота конструкции, малые размеры и достаточно большая теплоотдача этой конструкции может решить проблему отопления небольших помещений. Безусловно есть и минусы в данном варианте, о которых я не боюсь говорить. Так как первый восходящий канал доходит до самой перекрыши, то небрежное обращение (неумелая работа с задвижкой) может вызвать перегрев и растресскивание швов кладки перекрыши. Далее приведена порядовка отопительной печи «Уют». Надеюсь, чертежи порядовки окажет существенную помощь начинающим печным мастерам, не ломая голову, качественно сложить печь.

Кладка печей





ОТОПИТЕЛЬНАЯ ПЕЧЬ «УЮТ» порядовка печи



ОТОПИТЕЛЬНАЯ ПЕЧЬ «УЮТ» — 1

ОТОПИТЕЛЬНАЯ ПЕЧЬ «УЮТ» — 2

ОТОПИТЕЛЬНАЯ ПЕЧЬ «УЮТ» — 3

ОТОПИТЕЛЬНАЯ ПЕЧЬ «УЮТ» — 4



   Существуют также бесканальные, или колпаковые печи. Они могут быть как отопительными, так и отопительно – варочными. В основу конструкции колпака положен принцип свободного движения газов, сокращенно СДГ. Приверженцем таких печей не являюсь, но с большим уважением отношусь к мастерам, пропагандирующим данный вид печей. К отопительно-варочным печам из кирпича относят широко распространенные в нашей стране «шведки». Такие печи обычно имеют 3-5 вертикальных дымохода и иногда вынос дымоходной системы над варочной плитой. Но по обыкновению над плитой после кирпичного перекрытия устраивают сушилку для грибов, трав или просто используют это место для домашней утвари. Также существуют печи отопительно-варочные со щитком, с лежанкой (топчаном), хлебные печи и, конечно, банные печи. Это вообще отдельная история, и про этот вид печей каменок в двух словах вообще ничего не расскажешь. А конструкций банных печей и хитростей в них столько, что дух захватывает. Строил, знаю. Особое мое уважение тем мастерам, которые делают такие печи. Во время кладки такой печи приходиться бегать то в предбанник, то в парную. Туда – сюда. А верхние ряды кладки вообще сплошная «засада». Потолок-то низкий. Бывает очень неудобно.

   Дымовые каналы бывают вертикальные, горизонтальные и смешанные. Общую длину дымовых каналов не рекомендуется делать более восьми метров, так как дымовые газы, проходя по дымовым каналам остывают, а им еще надо подняться по трубе. Так же сопротивление движению дымовым газам создают неровности и шероховатости кирпича и смена направления движения в подвертках и перекатах. Все эти аспекты влияют на турбулентность дымовых потоков, и соответственно на скорость и качество их прохождения по каналам. Длина дымовых каналов непосредственно влияет на тягу. По форме (в горизонтальном разрезе) печи бывают прямоугольные, квадратные, круглые и треугольные. По способу отведения дымовых газов печи бывают с коренными, насадными трубами и подключенные к дымоходу, проходящему в стене. Одним из вариантов отопительно-варочной модели является еще одна печь из кирпича, порядовку которой я предлагаю вашему вниманию. Она была популярна в дачном строительстве в 70-80 годах прошлого века. Дополненную и усовершенствованную мной конструкцию отопительно-варочной печи, которую я назвал «Комфорт», предлагаю в качестве альтернативы печи типа «шведка». Коллеги-печники, надеюсь, оценят отсутствие в кладке неперевязанных швов и наличие футеровки топливника.

ОТОПИТЕЛЬНО – ВАРОЧНАЯ ПЕЧЬ «КОМФОРТ» порядовка печи



ОТОПИТЕЛЬНО – ВАРОЧНАЯ ПЕЧЬ «КОМФОРТ» — 1

ОТОПИТЕЛЬНО – ВАРОЧНАЯ ПЕЧЬ «КОМФОРТ» — 2

ОТОПИТЕЛЬНО – ВАРОЧНАЯ ПЕЧЬ «КОМФОРТ» — 3

ОТОПИТЕЛЬНО – ВАРОЧНАЯ ПЕЧЬ «КОМФОРТ» — 4



Труба и дымоходы

    Все печные конструкции имеют трубы. Назначение труб – отвод дыма и обеспечение притока воздуха в топливник для поддержания непрерывного горения топлива. Движение газов внутри печи осуществляется за счет разницы температур выходящих из трубы дымовых газов и наружного воздуха. Горячие газы устремляются вверх по каналу трубы, но их место сразу же занимают газы из дымовых каналов печи. Происходит непрерывное движение дыма от топливника к оголовку трубы. Это и называется тягой. На возникновение тяги также влияет разница атмосферного давления в районе топки и на самой верхней точке трубы. В замкнутом контуре дымоходов и трубы возникает движение воздуха вверх. На тягу отрицательно влияют такие физические факторы,как большая влажность (затяжной моросящий дождь) или жаркая погода в то время, когда в самом помещении достаточно прохладно. Растопить печь при таких погодных условиях бывает очень сложно. На пути движения дымовых газов встречаются сопротивления, создаваемые поворотами каналов на «подвертках» и «перекатах», неровностями и шероховатостями, выступами на внутренних поверхностях дымовых каналов. Если дымовые газы успешно преодолевают все сопротивления, возникающие на их пути, то печь работает нормально. Если сопротивления больше силы тяги или равны ей, то печь прекращает свою работу. Тяга должна быть достаточной, а не излишней. Когда дрова хорошо разгорятся, дымовую заслонку (задвижку) прикрывают, уменьшая силу тяги. В печах с сечением дымохода 3/4 кирпича достаточно оставить проход через задвижку в 1/4 кирпича. Однако необходимо следить за тем, чтобы дым не попадал в помещение, Чем выше труба, тем больше необходимо прикрывать дымовую заслонку. Если тяга плохая, и печь при растопке дымит (теплая погода, повышенная влажность, низкая труба), то можно использовать последний канал для легкой растопки через дверцу чистки. Теплые газы, поднимаясь вверх, «пробьют» тяжелый влажный воздух в трубе и тяга улучшится. После этого простого мероприятия можно смело разжигать дрова в топке, предварительно закрыв дверцу чистки, конечно. При недостаточном количестве воздуха в топливнике появляется дым, при избытке тяги печь гудит. Очень часто причиной нарушения тяги являются неплотности в швах кладки (толстые швы, и как следствие их растрескивание и выкрашивание), ведущие к подсосу воздуха в различных местах отопительной конструкции, что соответственно снижает силу тяги. Кладка печей из кирпича должна осуществляться специалистом, чтобы избежать проблем, которые могут возникнуть в результате неквалифицированно выполненных работ. Толщина швов кладки печи не должна превышать 5-7 мм. Однако на это влияет геометрия кирпича.Чем больше неровностей имеет кирпич, тем толще швы. Минимальная высота труб для нормальной работы печи и камина – пять метров от пода камина или колосниковой решетки до оголовка трубы. А очень высокая труба вовсе не является превалирующим фактором безупречной тяги.

Устройство печи

   В нижней части печей помещают зольниковую камеру (зольник). Дно зольника должно располагаться не ниже второго ряда от «чистого пола» помещения. Он служит для сбора золы, просыпающейся через прорези в колосниковой решетке. Зольник имеет дверцу, с помощью которой можно регулировать подачу воздуха для поддержания горения. Зольник соединен с топкой, имеющей большие размеры для горения топлива. Топливник для дров делают таким образом, чтобы дрова при сгорании оседали на колосниковую решетку. Для этого стенки топки в нижней части выкладывают с откосом в сторону колосниковой решетки. Сгоревшее топливо, превратившись в золу, ссыпается через колосник в золосборник, который необходимо регулярно освобождать от скопившейся золы. Топка представляет собой вид шахты и имеет разную конструкцию для различных видов топлива. Желательно, чтобы топка имела футеровку (внутреннюю облицовку) из огнеупорного кирпича. Это предотвратит разрушение внутренних стенок топливника (имеется в виду керамический кирпич) в результате деятельности высокой температуры, а также снизит температуру на наружных частях печи в районе топливника, что обеспечит более равномерный прогрев по всей поверхности печи. В современных печах из кирпича топливники имеют три отверстия: переднее, закрываемое топочной дверцей ( дверцу топки обязательно крепят на так называемых кляммерах, стальных полосках, приклепанных к отверстиям топочной дверцы, а не на проволоке) и служащее для загрузки дров, угля, и других видов топлива; нижнее – в поду, перекрываемое колосниковой решеткой; верхнее, расположенное в дальней, верхней части топки, называемое «хайлом». Как раз через это, так называемое «хайло», дымовые газы и уносные частицы золы поступают в систему дымоходов. Осевшие в дымовых каналах частицы золы и сажу удаляют через прочистные отверстия – чистки, которые закрыты дверцами либо кирпичом, поставленным вертикально. В процессе кладки печи в верхней части устраивают так называемую «перекрышу» из сплошной кладки. Каждый последующий ряд должен перекрывать вертикальные швы предыдущего ряда. «Перекрыша» обычно делается в три ряда. Наружные стенки бытовых печей нежелательно разогревать больше 90 градусов по Цельсию, теплоотдача конечно будет выше, но вот качество кладки может здорово пострадать. Я имею в виду печи умеренного прогрева. Срок работоспособности такого изделия уменьшится в разы. Камины тоже не стоит забивать дровами как топку паровоза, поверьте, в подавляющем большинстве случаев проблемы с отопительными сооружениями возникают из-за небрежного обращения с каминами и печами и их «неправильной» топкой. Эти рекомендации в первую очередь касаются тех, кто эксплуатирует отопительные сооружения. Ни одна конструкция, сложенная даже высококвалифицированным специалистом, не выдержит, если пустить огонь по дымоходам. Кладку может «разорвать» практически до трубы. И чем выше марка кирпича, тем проще это сделать. Уважаемые владельцы отопительных сооружений типа камины и печи, пожалуйста, соблюдайте правила эксплуатации оных. Это, прежде всего, в ваших интересах.



   Отопительно-варочная печь «Комфорт»

   Описание печи «Комфорт». Особенности отопительно-варочных печей канального типа. Их достоинства и недостатки.

      Кладка отопительно-варочной печи «Комфорт» (тип печи «Шведка») ничем не отличается от кладки конструкций канального типа. В рассматриваемом варианте есть один восходящий дымовой канал и два горизонтальных. Это смешанный тип дымовых каналов. Над топкой располагается чугунная плита 710Х410 мм, на которой можно готовить пищу. К сожалению (конкретно в этой конструкции, изображенной на фотографии), достаточно большая часть «зеркала» печи закрыта кладкой  камина, который располагается за печью и обращен топкой в зону отдыха. Так как изначально планировалось минимальное количество труб на крыше дома, то дымоход банной печи-каменки будет подключен к тому каналу трубы, в который входит и последний дымоход печи. Камин и печь могут работать одновременно. В кирпичной трубе их дымовые каналы идут параллельно, через перегородку в полкирпича и заключены в одноконтурные трубы из нержавеющей стали. Плюсы такой конструкции трубы очевидны: во-первых, это дополнительная противопожарная защита, а во-вторых, — возможность быстро растопить как печь, так и камин зимой при периодических посещениях дачи, не обращая никакого внимания на промерзшую кирпичную кладку трубы.

  Печи строили, строят и будут строить. Печи из кирпича обладают удивительным свойством «мягко» отдавать тепло. В отличии от электронагревательных приборов и других современных обогревателей печи из керамического кирпича создают комфортную температуру в помещении, не выжигают кислород, участвуют в вентиляции помещения, не меняют влажность воздуха. Места в доме они занимают немало, но пользы от них больше, да и выполняют они не только функцию  отопления. К тому же печное отопление все равно более экономичное и экологически безопасное. Фотографию печи «Комфорт», которую Вы наблюдаете слева от этих строк, я не изобретал и особо не переделывал, взяв за основу конструкцию, которая была популярна в 70-80 годы прошлого века. Мне довелось разбирать старые печки и такая компоновка топки и дымоходов мне показалась вполне удачной. Я не претендую на лавры автора данной модели, хотя и здорово ее подредактировал. Все уже давным давно изобретено, но реплики старых конструкций знаменитых и никому не известных авторов, современные мастера печники пытаются выдать за свои изобретения и даже получают на них патенты. Развитие идет по спирали, многое уже когда-то было и, возможно, повторится еще.

   Данная отопительно-варочная конструкция относится к печам типа «шведка». Достоинств у нее много, но есть и недостатки. Один из этих недостатков — чугунная плита. Если помещение, небольших размеров, то в периоды работы печи быстрее всего разогревается именно плита. Воздух быстро разогревается и уже через 10 минут возникает непреодолимое желание закончить протапливание. Но кирпичный массив еще не разогрелся до оптимальной температуры, и через 2-3 часа температура воздуха в помещении становится не комфортной. Оптимальная периодичность протапливания — 2 раза в день (утром и вечером). Время протопки зависит как от теплотворной способности дров, так и от конструктивных особенностей каждого отопительного сооружения. Обычно от 40 мин. до 1часа (2-ух — 4-ех разовое закладывание дров в топливник).

   Если комната, или несколько комнат, отапливаемые данной печью, больше 20 кв. метров, то чугунная плита уже не оказывает такого быстрого разогревающего эффекта. И все же, если печь с чугунной плитой не совсем удачно подобрана под габариты помещения, то можно значительно снизить эффект быстрого разогрева воздуха просто положив на плиту керамические кирпичи, которые будут работать и в качестве теплоизолятора, и в качестве аккумулятора тепла. Не говоря уже о том, что вероятность появления трещин у чугунной плиты снижается в разы. Также можно на время топки проветрить помещение —  совместить полезное с полезным. В отличие от стандартных «шведок» в конструкции «комфорта»отсутствуют каналы, закрывающие своим массивом большую часть топливника. Поэтому, имея габариты значительно меньшие (640х1150 против 1020х1150 «шведки»-трехходовки) она лишь немногим уступает ей в мощности.

   Отопительные печи с регистрами бывают весьма разнообразных конструкций. Регистры (нагревательные емкости теплоносителя) располагают преимущественно в нижней части. Топка печи может располагаться между стенками сваренного из металла регистра. При растопке дров в топливнике жидкость в отопительной системе очень быстро разогревается. Из-за резкого нагрева теплоноситель может закипеть. Этот процесс сопровождается неприятными звуками, исходящими из массива печи. Избежать этого помогает насос, работающий в постоянном режиме. Минус таких расположений котлов заключается в том, что огонь оказывает непосредственное воздействие на металл. Постепенно металл окисляется и «выгорает». Срок службы таких печей (вернее регистра) недолог — 5-7лет. Можно значительно продлить срок службы нагревательного котла, сделав его из нержавеющей стали. Но это значительно повысит стоимость отопительной системы. Если регистр выполнен из обычной стали, то топочную часть можно футеровать огнеупорным кирпичом. Это обеспечит изоляцию нагревательного котла от прямого воздействия огня, но значительно снизит степень его нагрева. Такую печь придется топить значительно дольше. Дольше вовсе не подразумевает закладку в топку большого количества дров. Остерегайтесь перетопить отопительное сооружение, сложенное из кирпича. Печь (не важно с регистром она, или без) должна топиться небольшим количеством дров. Чуть теплые стенки (после часовой протопки) вовсе не означают, что дров нужно положить побольше. После полного цикла топки (60-90 минут для отопительных и отопительно-варочных печей) задвижка полностью закрывается, и уже через 15 минут наружные стенки прогреваются до 50-90 градусов по Цельсию. Печь из кирпича с регистром должна топиться дольше, чем обычные печи. Длительность топки подбирается индивидуально. Некоторые конструкции с нагревательными котлами имеют дымоходы для дополнительной теплоотдачи «зеркалом» печи. Дымоходы могут располагаться как вертикально, так и горизонтально. Такие печные комплексы могут иметь и колпаковую систему и канальную. Вариантов множество. Нередко регистры располагают во втором колпаке. Это расположение снижает вероятность резкого и неравномерного прогрева теплоносителя, а так же предохраняет перекрышу от перегрева. Регистры могут располагаться вертикально и при необходимости быть легко заменены новыми. Ремонтопригодность регистров при таком расположении весьма высока. Если отопительный котел не изменил своей геометрии (об этом необходимо побеспокоиться заранее, еще при проектировании емкости), то заменить его не составит труда. При кладке печей с регистрами важно учитывать особенности данных печей и возможность деформации регистров под воздействием высоких температур. Теплоноситель желательно заливать только рекомендованный для данной системы отопления. Как бы аккуратно мастер не производил кладку печей с регистрами, вероятность появления микротрещин в швах кладки весьма высока. Функциональность и мощность печи зависит от тщательности компоновки топки, самого регистра и системы дымоходов. Идеальных конструкций не существует, но сделать печь максимально отвечающую требованиям отопления загородного дома вполне возможно.

   Печная гарнитура — очень важная составляющая любой печи, сложенной из кирпича. Ведь именно она позволяет полноценно пользоваться отопительными сооружениями. Топочная дверца служит для закладки дров в топливник и позволяет быстро поправить горящие дрова или угли кочергой. При этом дверца легко открывается и закрывается, что минимизирует нерациональное использование дров в топке, когда в топливник поступает избыточное количество кислорода. Очень важно топочную дверцу закрывать мягко и без ударов, чтобы не разрушать кирпичную кладку, сложенную на глиняно-песчанном растворе. Поддувальная дверца необходима для контролируемой подачи кислорода в топку. Так же через поддувальную дверцу осуществляется удаление сажи и золы, которая из топливника через колосниковую решетку попадает в золосборник. Колосниковая решетка устанавливается в передней части камеры сгорания. Через колосник в топку поступает воздух, поддерживающий горение топлива. Повторюсь, через прорези решетки в золосборник проваливаются мелкие частицы золы и сажи, уже не участвующие в процессе горения. Дверцы чисток необходимы для осуществления периодического освобождения дымовых каналов от сажных отложений и нагара. Последнее время опытные печники стараются заменить дверцы чисток обычными керамическими кирпичами, поставленными на ребро. Это обусловлено не экономией средств заказчика, а наилучшей герметизацией отверстий чисток. Через неплотности дверок в систему дымоходов поступает воздух, снижающий тягу и мешающий полноценной работе отопительного сооружения. Эти кирпичики при необходимости легко вынимаются из печной кладки, а после прочистки вставляются обратно. Задвижка представляет собой пластину, свободно движущуюся в металлической рамке. Служит для регулировки тяги печи. При растапливании дров открывается полностью для свободного прохождения дыма в трубу. По мере разгорания дров прикрывается. Рабочий размер проема в задвижке 1/4 кирпича (достаточный для нормального горения дров). По окончании протапливания печи и удаления углей из топливника задвижка закрывается полностью. Чугунная плита применяется для приготовления пищи и устанавливается над топливником печи. Плита может быть безконфорочной, одноконфорочной и двухконфорочной, хотя возможны и исключения из правил. Очень желательно, чтобы плита имела ребра жесткости, препятствующие ее деформации при неравномерных нагревах отдельных ее частей. Весьма предпочтительно всю печную гарнитуру для печей использовать известных производителей и выполненную из чугуна. Духовка может служить для выпечки пирогов, томления щей, приготовления каш и сушки грибов и ягод. Функция духовки этим не ограничивается, возможности духового шкафа весьма широки. Их изготавливают из металла и чугуна. Последний вариант более предпочтителен, так как чугун значительно более стоек к воздействию на него огня и высокой температуры. Существует еще много печных принадлежностей, я кратко описал лишь основные, применяемые в печном строительстве. Существуют и вьюшки, и самоварные гильзы, и поворотные шибера, и радиусные дверцы для хлебных печей.

   Отопительно-варочные печи со щитком

   Отопительно-варочные печи имеют огромное количество конструкций и модификаций. Зачастую именно размер фундамента под печь подсказывает мастеру конфигурацию печи и расположение дымовых каналов. Поэтому их такое множество, и при всей своей простоте они достаточно разнообразны. Непременным атрибутом такой печки является чугунная плита, предназначенная для приготовления пищи. Система дымоходов может быть применена абсолютно любая. Двухколпаковая система так же не исключение. Щиток (стенка, где проходят дымоходы) служит для передачи накопленного тепла в помещение. Преимущество такого варианта отопительно-варочных печей состоит в том, что каналы дымохода не закрываются печной кладкой, и тепло не теряется в ее массиве. Есть и недочеты таких конструкций. Боковые части топки не имеют весовой нагрузки, и со временем кладка начинает разъезжаться. Если прижать боковые стенки кладкой стенок до перекрыши печи, то печная кладка становится более долговечной. Это не исключает при необходимости осуществлять косметический ремонт. Справа от этих строк вы можете видеть эту конструкцию. Все просто…. Нет, конечно. Каждый мастер вносит некоторые изменения в «избитые» конструкции. Вот и я решил топку продлить под третий канал. Топку футеровал не в 1/4 кирпича, как обычно, а в 1/2, тем самым подготовив печь для длительных топок (пожелание заказчика). Кирпич для кладки этой печи использован марки М:250 (Кирово-Чепецкий завод). Дымовые газы, пройдя под плитой, «ныряют» под духовку, а затем попадают в первый (восходящий) канал. Всего каналов три.

  Кладка печей из печного кирпича во многом зависит от качества самого кирпича. Если брать во внимание Витебский кирпич М:200 первый цех, то про него можно много сказать как положительного, так и отрицательного. Положительные моменты (мнение мое, и может отличаться от других): неплохо ведет себя при многочисленных нагревах и остываниях, хорошо аккумулирует тепло, обладает равномерной теплопроводностью, имеет приличный внешний вид (если снять фаски, то еще лучше). Отрицательные моменты: неравномерная геометрия, «плящущие» размеры, присутствие включений, вызывающие частичные разрушения кирпича при нагревах, плохая сопротивляемость осадкам и перепадам температур (для труб, сложенных из данного кирпича). Есть еще много нюансов, но соотношение цены и качества уравновешены.

  Очень давно, где-то в 1996 году, мне довелось поработать кирпичом 150 марки. Внешний вид у него был немного хуже, чем у Витебского. На его выборе настоял хозяин дома, в прошлом профессиональный строитель. Он сам его и привез. И печь, сложенная из этого кирпича, не имела микротрещин, характерных для печей сложенных из керамики более высокой марки. В этом я убедился сам, побывав в этом доме спустя два года с оказией («оказия» — по случаю, просто работали рядом, вот и зашли).

  Чем выше марка кирпича, тем выше его плотность и, соответственно, стойкость к разрушению. Но нагрев кирпича более высокой плотности влечет за собой большее увеличение в размерах. И, как следствие, появление трещин в швах кладки. Вы можете возразить, сказав что печи строят из кирпича LODE М:500 и ничего подобного не наблюдается. А печь выглядит очень ровной и красивой. Просто при кладке печей из полнотелого облицовочного кирпича внутренняя часть печи полностью выкладывается из огнеупорного (шамотного) кирпича. Такие печи имеют так называемое «шамотное ядро», которое значительно снижает температурные нагрузки на наружные стенки печи. Поэтому использование облицовочного полнотелого кирпича вполне оправданно, а появление трещин в швах кладки минимально. Такие печи относятся к толстостенным. На дачах (с периодическим пребыванием на них) такие печи не актуальны. Замучаетесь ждать когда же в домике станет тепло. А в жилых домах с постоянным проживанием толстостенные печи очень востребованы. Порой их топят всего один раз в сутки.

   В дачном доме, куда вы приезжаете на выходные, или на праздники не стоит строить печи из кирпича высокой марки. Там другая технология кладки и выбор конструкции должен быть обусловлен практичностью, а не красотой лицевой части кирпича. Мои рекомендации очевидны — используйте кирпич М:150 или М:200 для постройки отопительных сооружений. Печное отопление дачного дома должно быть правильным. Да и сама печка должна быть максимально проста как в конструкции, так и в обслуживании.



Как изготовить кирпичную печь для бани правильно: порядовка

Оглавление:

• Составление проекта печи для бани
• Порядовка печи для бани из кирпича
  • Последовательность действий по кладке печи для бани
• Кирпичная печь для бани небольших размеров

Габариты кирпичной печи для бани будут зависеть прежде всего от размеров помещения. Принять во внимание нужно и количество посетителей, которые будут находиться в бане. Следует знать, что некоторые печки используются не только для нагревания парилки, но и для приготовления пищи или отопления помещения.

Составление проекта печи для бани

Практически невозможно найти готовый проект печи для бани, который полностью устраивает хозяина. Поэтому нужно будет вносить некоторые изменения в порядовку. Понадобится тщательно продумать каждый из рядов кирпичей, в конце порядовка печи для бани должна быть показана специалисту.

Если вносились даже малейшие изменения, то все равно рекомендуется проконсультироваться. Печка в бане должна быть безопасной, потому нужно получить совет от опытного специалиста.

Корректировать проект надо с учетом некоторых особенностей кладки печи для бани:

Схема печи для бани с теплообменником.

1. Топливник в каменке в большинстве случаев делается большого размера. Чтобы обеспечить приемлемый процесс горения, понадобится устроить правильный приток воздуха. Поэтому поддувало и соответствующая дверь должны также быть приличных размеров.
2. Для получения сильного притока воздуха в камеру топливника колосники должны укладываться вдоль канала поддувала. Отыскать колосник необходимых размеров очень сложно, потому может понадобиться выполнить монтаж нескольких решеток небольших размеров поперек поддувала.
3. Если каменка располагается над топкой, высота топливника должна быть больше 55 см. Конструкция должна состоять из 8-9 рядов кирпича, чтобы камни могли нагреваться до температуры приблизительно 800°C. Если уменьшить высоту топливника, то это может способствовать не ускорению нагрева конструкции, а понижению температуры камней и появления между ними сажи.
4. Если конструкции из дерева не защищаются огнестойкими материалами, то расстояние до печки должно быть больше 30 см.
5. Перед укладкой кирпичей на смесь из глины и песка их рекомендуется выложить насухо. Начинать нужно с какого-либо из углов. Кирпичи должны быть таких размеров, чтобы ширина швов была менее 5 мм. Только после этого кирпичи можно будет выкладывать на кладочную смесь.
6. В процессе укладки каждого из рядов его нужно проверять на горизонтальность и вертикальность. Сделать это можно с помощью уровня. Точность соблюдения углов проверяется смонтированными отвесами. Важно вносить коррективы даже в случае минимальных отклонений.
7. В процессе установки дверей их нужно будет надежно закрепить. Все двери в местах, где они прилегают к кирпичам, нужно обмотать шнуром из асбестоцемента или полоской из асбеста. Закрепляются на месте они с помощью проволоки или полосок стали, которые скрепляются в швах. Чтобы выполнить надежное скрепление, под проволоку в кирпичах нужно проделать специальные углубления.
8. Следует обратить внимание на место прохождения трубы от печки через потолочную конструкцию или стенку. В данном месте труба должна быть изолирована базальтовой ватой или другими материалами, которые способны переносить высокие температуры.
9. Для приготовления кладочной смеси следует использовать исключительно качественную глину. Песок должен быть мелкозернистым, его надо просеять через сито.

Схема фундамента под печь в бане: 1 – подошва из щебня, 2 – подземная часть каменной кладки, 3 – верхний срез, 4 – слой гидроизоляции, 5 – печная кладка.

Проект печки для сауны, в которой бачок для нагрева воды присоединен к каменке и обогревается благодаря отдаче тепла от дымоходной конструкции. Данная конструкция имеет маленькие размеры, изготовить ее очень просто.

Емкость для каменки размерами 53х51х50 см изготавливается из стали толщиной 8-10 мм. Бачок для воды можно изготовить из трубы диаметром 40 см. В качестве опорной конструкции для каменки будет использоваться каркас, который сваривается из металлических уголков. Для бачка с водой нужно будет изготовить опору для скольжения.

В каменке есть крышка, через которую можно будет закладывать камни и подавать воду. Чтобы камни могли нагреваться до более высоких температур, крышку понадобится закрыть. Если надо будет понизить температуру камней, крышку следует открыть. После установки на обрешетку печка должна быть обложена кирпичом, который устанавливается на ребро.

Другой проект печи для бани с закрытой каменкой и бачком для воды, который располагается в боковой части конструкции.

Порядовка печи для бани из кирпича

Порядовка основания для печи из кирпича.

Печка постоянного действия может обогревать парилку средних размеров. В закрытую конструкцию загружать камни можно только после того, как кирпичная печь полностью высохнет.

Основное преимущество данной конструкции возможность организовать вентиляцию или просушку пространства под полом. Для этого понадобится использовать обыкновенный гофрированный шланг.

Чтобы сделать кирпичную печь, понадобится подготовить следующие элементы:

• огнеупорный кирпич (700 шт),
• шамотный кирпич (40 шт),
• песок (приблизительно 30 ведер),
• глина (примерно 15 ведер),
• 2 дверцы для печки,
• 2 двери поддувала,
• 2 двери для прочистки,
• 2 решетки,
• 2 заслонки,
• уголок из металла 30х30 мм,
• варочная панель,
• емкость для камней,
• порядовка печи для бани.

Последовательность действий по кладке печи для бани

Шкафчик для камней может быть изготовлен из нержавеющей стали только этот материал способен выдержать температуру 800°C.

Порядовка кирпичной кладки для печи.

Чтобы придать печи колос жесткости, на боковые основания надо будет дополнительно наварить ребра жесткости.

Кладка печи начинается с нулевого ряда. В данном случае формируется вентиляционный канал. Важно строго соблюдать схему размещения кирпичей. В процессе кладки проверяется горизонтальность и вертикальность всех рядов, также надо отслеживать правильность углов.

Заслонку надо будет установить в третьем ряду. Здесь же начинается сооружение зольников нескольких топок. После этого на них нужно установить двери. В следующем ряду заслонка должна быть перекрыта поперечно размещенным каналом для прочистки сажи. После этого понадобится установить на него дверь.

Двери поддувала закрываются в пятом ряду. В нем же монтируются перемычки для перехода к сооружению топки. Толщина стали для перемычек составляет 3 мм. В следующем ряду надо будет разделить шахты, для этого монтируется несколько решеток колосника. Шахта должна быть выложена шамотным кирпичом с применением кладочной смеси. Под решетки в кирпичах надо будет выпилить углубление так, чтобы осталась щель на температурное расширение (8-10 мм со всех сторон). После формируются независимые каналы дымохода, для этого укладываются полоски стали.

В следующем ряду кирпич устанавливается на ложок. После этого монтируются дверцы топок, каналы дымохода не меняются. В данном случае понадобится установить и дверцы топок. Следующий ряд схож с предыдущим. На этом этапе обкладываются дверцы, после чего перекрываются полосками металла, на которые будут опираться кирпичи.

Потом двери закрываются кирпичами в верхней части, для этого их нужно подпилить. Над одной шахтой нужно будет уложить платформу плиты, над другой шахтой шамотный кирпич укладывается исключительно по коротким сторонам топки. После монтажа емкости для камней на данном месте будут располагаться каналы дымохода.

Далее устанавливается короб из металла, после чего закладывается какой-либо из каналов дымоходной конструкции. Следующие два ряда идентичны, после этого монтируется дверь для чистки сажи. После надо будет добавить несколько перемычек из металла над главной шахтой.

Затем шахта дымохода должна быть разделена на несколько каналов, над плитой закрепляются перемычки из металла, которые будут использоваться в качестве основания для кирпичей других рядов. Следующие несколько рядов ничем не отличаются. После этого устанавливается дверца дымохода. Затем нужно смонтировать перемычки с обратной стороны печки, которые будут служить основанием перекрытия.

В следующем ряду устанавливаются каналы дымохода. После этого сужаются топливные шахты. На данном этапе шахта, в которой устанавливается емкость для камней, будет полностью перекрыта. Далее нужно будет перекрыть еще одну шахту. В 27-м ряду выкладывается дымоход.

Кирпичная печь для бани небольших размеров

Изготовить такую печку достаточно просто. Конструкция имеет маленький вес. Если толщина лаг будет достаточной, а также будут соблюдены меры противопожарной безопасности, конструкция может выкладываться без изготовления специального фундамента. Принцип выкладки кирпичей тот же, что и в предыдущем проекте печи.Печки постоянного функционирования могут топиться даже в то время, когда в бане находятся люди. Данные приспособления конструируются так, чтобы продукты горения не проникали в здание.

Сегодня существует достаточно большое количество различных проектов печек каждый владелец здания желает максимально использовать собственное пространство, потому приходится изменять и корректировать готовые проекты. Если имеется хотя бы минимальный опыт работы с кирпичом и строительными смесями, то печь для бани или сауны можно с легкостью собрать из кирпича своими руками. Однако если нет уверенности в собственных силах, то рекомендуется воспользоваться услугами печника с опытом работы. Таким образом можно будет сэкономить значительное количество собственных денежных средств. Следует понимать, что в большинстве случаев перекладка печки и устранение огрехов стоят намного дороже, чем кладка подобной конструкции.

Кирпичная печь для бани своими руками: основные моменты

Надо учитывать, что человеку без надлежащих профессиональных навыков трудно самостоятельно выполнить работы по кладке печи. Потому, если есть возможность, пригласите человека, который в этом разбирается, или сами постарайтесь присутствовать при кладке одной из печей. Причем наблюдать (лучше участвовать) нужно в кладке печи для бани. Кирпичные печи для бани встречаются все реже не только потому, что долго греют парилку (хотя вечно занятым горожанам ждать некогда), но и потому, что людей, которые могут грамотно сложить печь для бани, очень мало. Обычную печь для приготовления пищи сделать могут многие, а вот банную — единицы. Очень много тонкостей, некоторые из которых мы рассмотрим в статье.

Материалы для кладки печи

При выборе материала, главное выбрать кирпич качественный и хорошо обожженный. Кирпич должен быть с ровными гранями, без трещин и сколов. При падении он должен развалиться на несколько крупных кусков. Если получилось много мелочи — партия не подходит.

Кирпич для кладки банной печи должен быть с ровными гранями, без сколов и трещин

Для кладки надо применять керамический огнеупорный кирпич, который называют еще печным. В идеале, весь он должен быть стандартного размера — 125х250х65 мм. Но реалии таковы, что габариты отличаются не только у разных производителей, но может быть также существенная разница между партиями того же производителя. Потому приходится внимательно подбирать их по размеру. Многие печники сначала выкладывают каждый ряд без раствора, выставляют кирпичи один за одним, оставляя зазоры на швы. Так можно избежать многих ошибок.

Можно сначала выложить ряд кирпичей без раствора, подобрать подходящего размера

Есть еще специальный печной кирпич: у него обожженные только три стороны. Один ложок оставляют без обжига. И неровную необожженную сторону укладывают наружу (из топки). Но это — достаточно большая редкость. Большинство пользуется обычным красным керамическим.

Для кладки топливной зоны применяется шамотный кирпич Ш5 белого, светло розового или чуть желтоватого цвета. Он выдерживает высокие температуры. Его габариты несколько отличаются. Но особой роли это не играет — в большинстве печей топка, выкладываемая из шамота, не связана с корпусом печи, и подгонять под один уровень ряды нет необходимости. Но если, вдруг, выровнять нужно, можно подпилить, добившись требуемого соответствия.

Шамотный кирпич может быть разным. Для кладки топливной зоны банной печи используют Ш-5

Важно!  Использовать шамотный кирпич для кладки всей печи не рекомендуют. И дело не только в цене (он прилично дороже красного). Дело в том, что шамот быстро остывает. Его задача не аккумулировать тепло, а выдерживать высокие температуры.

Приготовление раствора для шамотного кирпича проводится из шамотной огнеупорной глины — белого цвета. Она продается в специализированных магазинах строительных материалов. Можно использовать готовые составы для кладки шамота. Но вот на этот раствор класть всю печь нельзя: при температуре 600-800^оС этот состав спекается в монолит. В наружной кладке таких температур просто нет, так что со временем раствор просто растаскивается и высыпается, а кладка разрушается.

Для остальной конструкции печи используют раствор из глины и кварцевого песка. Соотношение растворной смеси 1:5 (1 часть глины, 5 частей песка). Песок можно использовать карьерного или речного происхождения. Речной несколько хуже — у него песчинки обкатанные, круглые, и такой раствор имеет худшие характеристики. Чтобы печь стояла долго, лучше купите карьерного песка. Его надо просеять через сито с ячейками 2-2.5 мм, чтобы исключить попадание крупных частиц в растворе.

Кладку печи выполняют на глиняно-песчаном растворе

Глина подходит добытая из карьеров, глубиной не менее 2-х метров. К ее выбору надо относиться внимательно. Проверить качество глины можно самостоятельно. Замочить небольшое количество в воде на одни сутки (200 гр). Скатать руками колобок и оставить для просушки под навесом. Через два дня проверить его на растрескивание. Для этого надо с высоты 170 см «уронить» на плиту или каменную плитку. Если колобок рассыпался на несколько крупных кусков, значит, глина подходит для кладки печи.

Выбрав подходящую глину ее нужно приготовить: размочить в воде до пастообразного состояния и протереть через сито. Сначала с более крупными ячейками, затем через мелкую ячею.

Так же потребуется проволока диаметром 2-3 мм. Она будет применяться для крепления топочной и поддувальной дверцей.

Вот так при помощи проволок между рядами кладки закрепляют печное литье

Для установки печного литья понадобится еще асбестовый шнур — им обматывают те части литья, которые напрямую соприкасаются с кирпичом, уменьшая таким способом температуру литья и предотвращая растрескивание кладки. Внимательным нужно быть и при проходе дымовой трубы через перекрытия и конструкции крыши: обязательно проложить листовой асбест с теплоизолирующим материалом (можно использовать глиняный раствор). Подробнее о том, как провести трубу через кровлю читайте в статье «Как вывести трубу бани в стену и через кровлю»

Шамотное ядро и корпус печи выкладывают отдельно. Для увеличения температуры в шамоте иногда между ними прокладывают базальтовый картон

Инструменты для выполнения работ

Для кладки кирпичной печи для бани вам нужны:

• строительный стальной уровень — 60-90 см;
• отвес;
• строительный угольник — 60х40 см;
• молоток кирочка;
• малая кельма каменщика.

В процессе кладки печи понадобится кирпич резать. Для резки кирпича по размерам можно использовать болгарку с диском по камню. Но необходимо учитывать, что по технике безопасности надо использовать защитные очки. Нужны будут еще перчатки, но это — кто как привык.

Фундамент под кирпичную кладку печи

Для кладки любых кирпичных печей необходим бетонный, каменный, бутовый фундамент. В зависимости от несущих нагрузок надо выполнить расчет глубины заложения фундамента и его размеры.

Под печь Анатолия Заболотного рекомендовано устройство фундамента высотою 90 см и с размерами шире самой печи по 20 см в каждую сторону. Фундамент надо выполнять из бетона М200. Можно сделать раствор самостоятельно в соотношении 1:3:5 (1 часть цемента М500 (марку ниже брать не стоит), 3 части просеянного речного песка, 5 частей щебня фракции 30-50 мм).

На фундамент кладут два слоя гидроизоляции (толь, рубероид и т.д.), после чего начинают кладку

После того, как фундамент готов и отстоялся, его накрывают двумя слоями гидроизоляции, после чего начинают кладку печи согласно порядовке. Обычно начинаются печи с двух стартовых рядов кирпича, уложенных вперевязку (с перекрытием швов).

Печь для бани своими руками из кирпича

Кладка банной печи — сложная и кропотливая работа с кучей тонкостей, которые приходят с опытом. В помощь неопытным печникам есть порядовки печей — планы, на которых показан ряд за рядом процесс кладки. По таким планам вполне можно сделать кирпичную печь для бани своими руками.

О колпаковых печах Кузнецова читайте тут.

Например, вот простая небольшая печь с открытой каменкой. Ее размеры всего 102х62 см,  парилку может обогреть небольшую — до 9 м³, есть бак для нагрева воды. Он расположен отдельно — используется очень интересная система подогрева воды — открытый сифон: в бак для воды под небольшим углом вваривается труба, запаянная на конце. Ее располагают над открытым огнем в топке. В трубе вода закипает, поднимается в бак, на ее место поступает холодная.

Небольшая простая печь для бани с открытой каменкойПорядовка банной печи с открытой каменкой

Для кладки используется только красный кирпич без шамота, потому служить долго она не будет, раз в год-два нужно будет подмазывать швы. Камни лежат на металлическом листе или чугунной плите (что поставите) и нагреваются по мере нагрева металла (чугуна). Если вам нужен недорогой, малогабаритный вариант кирпичной каменки — это он.



Небольшая простая печь для бани с открытой каменкойПорядовка банной печи с открытой каменкой

Гораздо более сложная печь с закрытой каменкой представлена в видео. Она интересна тем, что резервуар для камней не металлический, как мы привыкли, а сложен из шамотного кирпича. Вообще, конструкция любопытная. Ее порядовка последовательно разложена, продемонстрирована и довольно подробно прокомментирована автором в видео.

Порядовка этой печи продемонстрирована в видео

После выполнения кладки необходимо оставить печь для просушки на 10 дней, не допускать сквозняка. Только после истечения этого промежутка времени можно протопить печь.

Как сделать отопительно-варочную печь читайте тут.

Некоторые тонкости кладки печей

Если с укладкой кирпичей на раствор управиться можно, то установка печного литья требует знания некоторых тонкостей. И лучше печника об этом рассказать никто не может. В расположенном ниже видео не только рассказано, но и показано, как все делать.

Каждый ряд кладки нужно проверять на вертикальность и горизонтальность, следить за вертикальностью углов, иначе вот что получится…

Еще один совет, которого стоит придерживаться: проверять каждый ряд на горизонтальность и исправлять любое отклонение. Так же строго нужно следить за вертикальностью углов: малейшие неточности и печь у вас завалится.

В кирпичных печах топливные отсеки имеют обычно большой размер — печи сами не маленькие и для прогрева приличной массы камней требуется горение приличного количества дров. При этом, чтобы приток воздуха для горения был хорошим, желательно устанавливать колосники с решеткой, направленной от дверцы внутрь. Но найти готовый фабричный колосник удается далеко не всегда. Потому приходится ставить два меньшего размера, причем поперек топки.

Если вы планируете свою печь сами, учтите, что каменка, если она располагается над топкой, должна быть на 55 см выше топки. При такой высоте топливной камеры камни будут разогреваться быстро. Опустив каменку ниже, вы не ускорите нагрев камней, а сделаете его более медленным: камни греются за счет догорания в верхней части топки пиролизных газов. Опустив топку вы не даете этому процессу проходить в полной мере, сокращаете тем самым выделение тепла и увеличиваете расход топлива на обогрев помещения.

Если печь встраивается в стену из дерева, до нее должно быть расстояние не мене 25 см, заложенное негорючими материалами. В качестве негорючего материала можно использовать все тот же кирпич: уложите между печью и стеной стенку в один кирпич. Этого должно быть достаточно для обеспечения противопожарной безопасности.

О кладке кирпичной печи для дома читайте тут.

ТВЕРДЫЙ КИРПИЧ Огнеупорный кирпич | Плотный огнеупорный кирпич

Плотный огнеупорный кирпич также известен как твердый кирпич. Эти кирпичи очень тяжелые — около 8 фунтов каждый. Они очень тугоплавкие с рабочими температурами высокими эксплуатационными. Цвет некоторых варьируется, но все они имеют цвет от желто-коричневого до светло-оранжевого. Hard Fire Bricks устойчивы к истиранию и воздействию химической атмосферы, поэтому их можно найти в топках деревянных и соляных печей, а также на электростанциях. Существует множество стандартных форм для создания сложных форм и арок. Даже довольно простые печи и печи требуют сочетания различных форм. Позвольте специалистам Sheffield помочь вам подобрать огнеупорные кирпичи, подходящие для вашего проекта или ремонта. Мы предлагаем огнеупорные кирпичи различных форм и температурных диапазонов, чтобы удовлетворить даже самые требовательные области применения. Огнеупор формы включают сборный цемент и плавленые или спеченные огнеупорные изделия которые образуются перед установкой в ​​печах, котлах или других высокотемпературное оборудование. Огнеупоры твердые, жаропрочные материалы и продукты, такие как оксид алюминия, карбид кремния, огнеупорная глина, кирпичи, сборные железобетонные изделия, цемент или монолитная и керамическая мебель для печей. Керамика и огнеупоры имеют высокие температуры плавления подходят для применений, требующих износа сопротивление, термостойкость, электрическая или теплоизоляция или другие специальные характеристики. Огнеупорные огнеупорные кирпичи, блоки и плитки укладываются друг на друга для образования изолирующих печей, котлов или стенок других термических сосудов. Твердые кирпичи обычно цементируются вместе с огнеупорным раствором. На рисунке вверху справа показана новая газовая печь, сделанная из огнеупорных кирпичей из Шеффилда. Керамика покойного Джона Зентнера из гильдии гончаров Нью-Гэмпшира. Пожалуйста, обратите внимание: КИРПИЧЫ, ОТПРАВЛЯЕМЫЕ ИБП ПО НАЗЕМУ, НЕОБХОДИМО ПЕРЕВОЗИТЬ СБОРУ ЗА УПАКОВКУ КИРПИЧА 0,75 доллара США И МИНИМАЛЬНУЮ СБОРУ ЗА УПАКОВКУ 5 долларов США. При переходе с ИБП на кирпичи взимается плата в размере 0,75 доллара за безопасную упаковку двойной коробки. Есть 5 долларов.Минимум 00 на эту упаковку. т.е. За 1-6 кирпичей взимается фиксированная плата за упаковку в размере 5 долларов США. Добавьте 0,75 доллара за кирпич для 7+ кирпичей. ПРИМЕЧАНИЕ: Это не относится к большому количеству кирпичей, которые отправляются на поддонах нашим грузовиком или обычным перевозчиком. Звоните для специального заказа, если размеры огнеупоров не показаны. Скидки предоставляются при заказе от 500 огневых кирпичей. КИРПИЧ ВЫБЕРИТЕ ТВЕРДЫЙ КИРПИЧ ДЛЯ НАРУЖНОГО ПРИМЕНЕНИЯ: дровяные печи.Для содовых печей обычно требуется кирпич с твердостью 70% глинозема ниже. Позвоните нам, чтобы поговорить с одним из наших экспертов, чтобы помочь выбрать правильные кирпичи для вашего проекта. HIGH HEAT DUTY — Экономичные высокопрочные огнеупорные кирпичи пойдут на конус 31-32. Подходит для резервного копирования футеровки и других участков, которые температуры. Не рекомендуется для абразивных условий. (эквивалентно Империя) 2 1/2, кроме * (3) SUPER DUTY — Экспонаты высокие прочность и низкая усадка, хорошая устойчивость к термическим ударам.Возможно используется в качестве внутренней футеровки печи. Пойдем на конус 33-34. (эквивалент в Clipper) 2 1/2, за исключением * (3) 70% глинозема — Химические и керамический кирпич 70% глинозема, предназначенный для следующих применение: своды электропечей, днища ковшей, боковые стенки и линии для шлака, вращающиеся печи, цементные печи, торпедные ковши, промежуточные разливочные устройства и горячие зоны печей для обжига извести. Конус 38. Примечание: чертежей кирпичей серии 3 дюйма нет, поэтому вот размеры:

Изоляционный огнеупорный кирпич | Мягкие легкие огнеупорные кирпичи

by BNZ Материалы Огнеупоры: Сделано в США !! Мы предлагаем высококачественные мягкие изоляционные огнеупорные кирпичи BNZ американского производства.Выбор правильных кирпичей IFB и других огнеупоров для вашего приложения имеет решающее значение, поэтому, пожалуйста, напишите нам или позвоните, чтобы мы помогли вам выбрать правильные огнеупоры для вашего проекта или ремонта. IFB (изоляционный огнеупорный кирпич), также известный как мягкий кирпич, представляет собой высокотемпературный легкий огнеупор, который используется в качестве изоляции в печах, кузнях и печах. Многие печи и печи для обжига потребуется сочетание мягкого кирпича и плотного огнеупорного кирпича. У нас также есть литейные плотные и изоляционные огнеупоры (Litewate и Loucast). Огнеупоры Casatable отлично подходят для решения проблем как при строительстве, так и при ремонте. У нас есть изолирующие одеяла Kaowool и теплоизоляционные плиты для высоких температур, а также строительный раствор и цемент для печей. Газовые и электрические печи и печи могут использовать мягкий изоляционный огнеупорный кирпич в топке. Дерево и мазут печи построены с жестким кирпичом (плотные огнеупорами.) Затем они изолированы с этими ПУТЫ. Соляные печи и другие применения, которые создают коррозионную атмосферу, также должны будут использовать плотный огнеупорный кирпич (твердый кирпич) в топке и использовать IFB снаружи.На угольных электростанциях часто используется специальный кирпич, такой как кирпич из карбида кремния, чтобы противостоять абразивной атмосфере. От кузницы или печи на заднем дворе до мощных штанов для сжигания угля В Sheffield Pottery есть все, что вам нужно! Кирпичи и огнеупоры Шеффилда используются в соляных печах, железнодорожных обжиговых печах, туннельных печах, обжиговых печах Анагама, газовых печах, печах и печах от побережья до побережья. Пожалуйста, обратите внимание: Большинство печей, печей и печей используют комбинацию нескольких видов огненного кирпича и огнеупоров. Если вам нужна помощь в выборе правильных блоков для вашего приложения, напишите нам по электронной почте или позвоните нам. Пожалуйста, обратите внимание: КИРПИЧЫ, ОТПРАВЛЯЕМЫЕ ИБП ПО НАЗЕМУ, НЕОБХОДИМО НЕОБХОДИМО СВОБОДУ ЗА УПАКОВКУ КИРПИЧА 0,75 долл. При переходе на ИБП с кирпичей взимается плата в размере 0,75 доллара за безопасную упаковку двойной коробки. Минимальная сумма сбора за упаковку составляет 5 долларов США. т.е. За 1-6 кирпичей взимается фиксированная плата за упаковку в размере 5 долларов США. Добавьте 0,75 доллара за кирпич для 7+ кирпичей. ПРИМЕЧАНИЕ: Это не относится к большому количеству кирпичей, которые отправляются на поддонах нашим грузовиком или обычным перевозчиком. Звоните для специального заказа, если размеры огнеупоров не показаны. Скидки предоставляются при заказе от 500 огневых кирпичей. ИЗОЛЯЦИОННЫЙ КИРПИЧ / МЯГКИЙ КИРПИЧ 2 1/2 ВЫБЕРИТЕ МЯГКИЙ КИРПИЧ ДЛЯ ВНУТРЕННИХ ИЛИ ХОРОШО УКРЫТЫХ ПЛОЩАДЕЙ Примечание. Мягкие кирпичи можно разрезать с помощью обычной плотницкой ручной пилы для создания нестандартных форм там, где они нужны. Скидки будут применяться к заказам более 500 кирпичей в соответствии с графиком ниже: КОД ТОВАРА КИРПИЧ <500> 500 Звоните, чтобы получить 500 кирпичей Скидки ПРЯМЫЕ 9 X 4 1/2 X 2 1/2 NC20 G-20 NC23 G-23 NC26 G-26 NC28 G-28 КЛИНЯ И АРКИ ** Звоните: 500 кирпичей Скидки NC20W / NC20A G-20 NC23W / NC23A G-23 NC26W / NC26A G-26 NC28W / NC28A G-28 МЯГКИЙ КИРПИЧ 3 ПРЯМОЙ 9 X 4 1/2 X 3 NC203 G-20-3 NC233 G-23-3 Звоните за 500 кирпичей Скидки NC263 G-26-3 NC283 G-28-3 КЛИН И АРКИ ** NC203W / NC203A G-20-3 NC233W / NC233A G-23-3 Звоните: 500 кирпичей Скидки NC263W / NC263A G-26-3 NC283W / NC283A G-28-3 ** Клинья и арки необходимо указывать по номерам. Изоляция Огнеупорный кирпич Технические данные Данные Обновлено 10.05.06 Типичный Данные СТАНДАРТ СОРТА ASTM C 155 Оценка NC-20 NC-23 NC-26 NC-28 Температура Лимит использования (нормальная окислительная атмосфера) F 2000 г. 2300 2600 2800 Плотность, Средн. ASTM C 134 фунт / фут3 35 год 36 46 55 фунт / баррель 2.0 2.1 2,7 3.2 Модуль разрыва ASTM C 133 фунт / дюйм2 90 110 175 210 Холодный Прочность на раздавливание ASTM C 133 фунт / дюйм2 105 145 220 250 Постоянный Линейное изменение ASTM C 210 % 24 часов при температуре замачивания: F 1950 0. 0 2250 0,0 2450 2550 -0.6 2750 -1,6 2950 Термический Проводимость ASTM C 182 БТЕ-дюйм / фут2, F Температура: F 500 1. 3 1.3 1,7 2.0 1000 1.4 1.4 1,8 2.2 1500 1.6 1.6 1.9 2.3 2000 г. н / д 1.8 2.1 2,5 Химическая Анализ ASTM C 182 % Глинозем — Al2O3 32.1 32,1 35,4 46,8 Кремнезем — SiO2 64. 3 61,2 50,9 Феррис Оксид — Fe2O3 0,9 0.9 0,9 0,8 Титан Оксид — TiO2 1,7 1.7 1.6 1,7 Кальций Оксид — CaO 0,1 0.1 0,1 0,1 Магний Оксид — MgO 0,2 0.2 0,1 0,1 Щелочи, как Na2O и K2O 0,7 0. 7 0,7 0,4 Примечание: чертежей кирпичей 3-дюймовой серии нет, поэтому вот размеры:

Глиняный кирпич — обзор

Кирпич и другие материалы

Глиняный щебень из кирпича использовался в качестве заполнителя в бетоне, по крайней мере, со времен Римской империи. ^{368 , 369} В наше время заполнитель кирпича используется в некоторых огнеупорных бетонах, а иногда и в качестве заполнителя средней массы для конструкционного бетона. Кирпичные заполнители часто используются для изготовления бетона в Бангладеш, где наблюдается нехватка природных пригодных для использования заполнителей. ¹⁸⁹

Одно исследование показало, что бетон из щебеного кирпичного заполнителя имеет модуль упругости в целом примерно на 30 процентов ниже, чем у бетона с нормальным весом, но на 40 процентов выше, чем у легкого бетона, а предел прочности на разрыв примерно на 11 процентов больше. для щебеночного кирпичного заполнителя бетона. ³⁷⁰ Подходящие кирпичные отходы, конечно же, должны быть в значительной степени свободными от растворимых солей или любого связанного гипсового штукатурного материала.

Контроль кладки щебеночного кирпича при использовании в бетоне сильно зависит от его поглощения и плотности. Прочность снижается по сравнению с бетоном из натурального заполнителя и очень значительно уменьшается, если используются как грубые, так и мелкие заполнители.

В Иране из-за неэффективности печей для обжига кирпича около 1% кирпичей производится в виде очень сильно обожженных кирпичей деформированной или раздутой формы.Этот материал называют «клинкерным кирпичом», и были сделаны предложения по его использованию в качестве заполнителя для бетонирования при раздавливании. Khaloo представляет обзор свойств бетона. ³⁷¹

Другие возможные материалы включают золу из спеченных бытовых отходов ³³² и другие отходы. Поскольку недавнее законодательство в различных странах, включая Великобританию и другие европейские страны, ввело налоги на свалки, вероятно, возрастет интерес к повторному использованию и переработке отходов.Это, вероятно, приведет к появлению ряда новых материалов, включая материалы для бетонирования заполнителей. Например, в США пластиковый заполнитель использовался в концептуальном доме, построенном в Массачусетсе в 1989 году. Исследователи таких заполнителей считают полибутилентерефталат наиболее перспективным. Этот материал обладает высокой механической прочностью, низким влагопоглощением и хорошей стабильностью размеров. Хотя стоимость высока, а данные о долгосрочной эффективности недоступны, переработка пластмасс и дальнейшие исследования могут со временем привести к получению приемлемого материала для конкретных целей.

Другой потенциальный материал, предложенный в Великобритании, получен при спекании комбинации сточных вод и pfa.

Исходя из законодательства о захоронении отходов, повторное использование формовочных песков также возможно при условии, что эти пески не содержат смол или загрязнителей тяжелых металлов, возникающих в процессе литья, для которого они были впервые использованы. Использование этих материалов может быть возможным в качестве частичной фракции песка при соблюдении этого аспекта чистоты.

% PDF-1.7 % 869 0 объект > endobj xref 869 175 0000000016 00000 н. 0000004807 00000 н. 0000005045 00000 н. 0000005087 00000 н. 0000005123 00000 п. 0000005693 00000 п. 0000005808 00000 п. 0000005923 00000 н. 0000006038 00000 н. 0000006153 00000 н. 0000006268 00000 н. 0000006383 00000 п. 0000006492 00000 н. 0000006605 00000 н. 0000006721 00000 н. 0000006836 00000 н. 0000006952 00000 п. 0000007069 00000 н. 0000007186 00000 н. 0000007302 00000 н. 0000007419 00000 н. 0000007535 00000 п. 0000007651 00000 н. 0000007768 00000 н. 0000007884 00000 н. 0000007999 00000 н. 0000008111 00000 п. 0000008218 00000 н. 0000008325 00000 н. 0000008430 00000 н. 0000008536 00000 н. 0000008639 00000 н. 0000008748 00000 н. 0000008857 00000 н. 0000008966 00000 н. 0000009070 00000 н. 0000009175 00000 н. 0000009283 00000 н. 0000009363 00000 н. 0000009443 00000 п. 0000009523 00000 п. 0000009602 00000 н. 0000009682 00000 н. 0000009761 00000 н. 0000009842 00000 н. 0000009922 00000 н. 0000010002 00000 п. 0000010081 00000 п. 0000010161 00000 п. 0000010240 00000 п. 0000010320 00000 п. 0000010401 00000 п. 0000010481 00000 п. 0000010561 00000 п. 0000010641 00000 п. 0000010721 00000 п. 0000010802 00000 п. 0000010881 00000 п. 0000010961 00000 п. 0000011040 00000 п. 0000011120 00000 н. 0000011199 00000 п. 0000011279 00000 п. 0000011360 00000 п. 0000011441 00000 п. 0000011520 00000 п. 0000011599 00000 п. 0000011677 00000 п. 0000011755 00000 п. 0000011832 00000 п. 0000011912 00000 п. 0000011992 00000 п. 0000012072 00000 п. 0000012153 00000 п. 0000012233 00000 п. 0000012314 00000 п. 0000012394 00000 п. 0000012474 00000 п. 0000012614 00000 п. 0000012675 00000 п. 0000012733 00000 п. 0000012890 00000 н. 0000012938 00000 п. 0000012972 00000 п. 0000013036 00000 п. 0000013458 00000 п. 0000013536 00000 п. 0000013750 00000 п. 0000014241 00000 п. 0000014958 00000 п. 0000015610 00000 п. 0000015813 00000 п. 0000016106 00000 п. 0000016175 00000 п. 0000016353 00000 п. 0000016575 00000 п. 0000016783 00000 п. 0000016954 00000 п. 0000017346 00000 п. 0000017782 00000 п. 0000018015 00000 п. 0000018210 00000 п. 0000018498 00000 п. 0000020227 00000 п. 0000020405 00000 п. 0000020604 00000 п. 0000020767 00000 п. 0000021006 00000 п. 0000021341 00000 п. 0000021747 00000 п. 0000021806 00000 п. 0000022261 00000 п. 0000022462 00000 п. 0000022749 00000 п. 0000022921 00000 п. 0000024849 00000 п. 0000025015 00000 п. 0000025208 00000 п. 0000027081 00000 п. 0000028959 00000 п. 0000030527 00000 п. 0000032130 00000 п. 0000032382 00000 п. 0000032734 00000 п. 0000034355 00000 п. 0000036091 00000 п. 0000042187 00000 п. 0000043042 00000 п. 0000044769 00000 п. 0000046131 00000 п. 0000046675 00000 п. 0000050622 00000 п. 0000055784 00000 п. 0000056395 00000 п. 0000056638 00000 п. : X’V5 *: Tc «N: w1Jt $ N’C.RC $ aaYмl? Z_i9 ן 6 = iMӺԒY 0

Кирпичи в пределах 300 мм от поверхности зажимной печи имеют очень низкий …

Контекст 1

… в Уганде используется для производства энергии (Правительство Республики Уганда, 2001), в том числе в кирпичная промышленность (рисунок 3). Около 91% энергии, необходимой для производства кирпича, приходится на дрова, а остальное — на сельскохозяйственные отходы (Всемирный банк, 1989). Низкое качество, энергоемкие традиционные методы производства кирпича ремесленниками являются серьезной проблемой, которая отрицательно сказывается на местной окружающей среде как в Уганде, так и в Танзании.При традиционном методе производства (рис. 3) необожженные формованные кирпичи готовятся с использованием местной глины и воды, а затем оставляются для высыхания перед обжигом в полевых печах в течение 4-6 дней с постепенно усиливающимся дровами (Nyakairu et al., 2002 ; Batchelder et al., 1985; Практическое действие). Энергетические и материальные отходы — две основные проблемы, связанные с традиционными методами производства обожженного кирпича. Одна из основных проблем — отсутствие контроля над сжиганием и расходом топлива (Batchelder et al., 1985). Значительное количество энергии также теряется из-за горячих выхлопных газов во время производственных процессов (World Bank, 1989). Большие прямоугольные печи и зажимы могут обеспечить лучшую топливную эффективность за счет более низких тепловых потерь из-за меньшего отношения объема к площади. Предполагается, что кубические печи имеют четыре охлаждающих поверхности (по бокам), а тепловые потери через верхнюю и наземную поверхности рассматриваются отдельно (Практическое действие). В таблице 1 показаны обычные размеры кирпича и обжиговых печей в Уганде, а также коэффициенты охлаждения и средний объем отходов различных печей.Результаты расчетов показывают, что печь для обжига кирпича размером 1,5x2x2 м теряет в 3,5 раза больше энергии через охлаждающие поверхности по сравнению с печью 6x6x4,3 м из-за гораздо более высокого отношения площади охлаждения к объему. Также существует прямая зависимость между размерами печи и долей недобожженного / некачественного кирпича. По данным Всемирного банка (1989 г.), около 46% обожженных кирпичей в печи размером 3x3x3,1 м имеют низкое качество по сравнению с 24% для обжиговой печи 6x6x4,3 м. В то время как, по мнению Batchelder et al. (1985), печи меньшего размера обеспечивают более равномерное распределение огня, улучшая качество конечной продукции.Последнее требует дополнительных исследований для оценки взаимосвязи между размерами печи и общими отходами и качеством кирпичей. Средний размер полевых печей в Уганде составляет 2,4–3 метра (Batchelder et al., 1985). Несмотря на более высокую топливную эффективность более крупных печей, ширина / длина дачных печей не должна превышать 4,5-6 метров в основном из-за увеличения общего расхода топлива, рабочей силы и затрат. Общий процесс производства от 4000 до 10000 кирпичей от формования глины до готового продукта занимает около трех недель.В среднем 5 человек требуется 5 недель, чтобы выкопать, отлить в форму и обжечь до 9000 кирпичей (Emerton et al. , 1998). Около 60-75 метров сухой древесины от 4 до 8 дюймов (в дополнение к щепе и кофейной / рисовой шелухе) требуется для производства 20 000 кирпичей (Batchelder et al., 1985), и почти 80% древесины, необходимой для топлива, предоставляется из местных деревьев (Naughton-Treves et al., 2007). Обжиг кирпичей создает керамическое соединение при определенной температуре (900-1200 ° C), что увеличивает прочность кирпича, делая его водостойким.Использование правильного количества топлива очень важно не только с точки зрения топливной эффективности и экономической эффективности, но и для обеспечения правильной температуры для склеивания. Низкая температура приводит к плохому качеству / склеиванию, в то время как высокая температура может привести к оседанию или плавлению кирпичей. Контроль потока холодного воздуха с помощью печи для обжига кирпича также является ключевым фактором для повышения энергоэффективности печи. Слишком сильная циркуляция воздуха охладит кирпичи и приведет к потере энергии, в то время как слишком слабый поток воздуха помешает правильному горению топлива. Установка демпферов и ветрозащитных экранов для контроля / защиты огня может значительно повысить топливную экономичность печей (Практическое действие). Ремесленники, мелкие и средние производители являются тремя основными поставщиками кирпича в Уганде (Таблица 2). Кирпичи, произведенные ремесленниками, занимают большую долю рынка по сравнению с кирпичами малого и среднего производства. Кирпичи и блоки ручной работы, изготовленные мастерами, подходят для одноэтажных домов. Длина кирпичей / блоков может варьироваться от 220 до 295 мм; ширина от 100 до 150 мм; и толщиной от 60 до 130 мм.Вес также может варьироваться от 2,5 до 7,6 кг на кирпич / блок. Окончательные размеры / размеры произведенных кирпичей и блоков в партии также могут сильно различаться (World Bank, 1989). Фактически, это считается основной причиной широкого использования раствора (до 30 мм) при строительстве кирпичных стен (Perez, 2009). Дрова в основном используются мастерами для производства кирпича. Период обжига и температура поддерживаются на низком уровне, чтобы сэкономить как можно больше древесины. В результате получаются кирпичи и блоки довольно низкого качества с прочностью на сжатие обычно ниже 8 Н / мм 2.Кроме того, кирпичи, находящиеся в пределах 300 мм от внешних поверхностей полевых печей, имеют очень низкое качество и не являются полностью водонепроницаемыми (Рисунок 4). Доля кирпичей низкого качества, произведенных традиционными методами, составляет от 25% до 45% от всего производства (Всемирный банк, 1989 г.). Более того, около 10-17% материалов теряется во время транспортировки, погрузочно-разгрузочных работ и строительных работ на месте (Anderson & Thornback, 2012; World Bank, 1989), что оказывает значительное влияние на строительные площадки (Рисунок 5).Отходы материалов на самом деле являются одной из основных проблем, отрицательно сказывающихся на общей деятельности строительной отрасли Уганды. Улучшение качества кирпича может в некоторой степени решить вышеупомянутые проблемы. Дрова вместе с кофейной / рисовой шелухой являются основным топливом, используемым для производства обожженных кирпичей в Уганде и Танзании. Эффективная теплотворная способность древесины в значительной степени зависит от содержания воды в древесине, поэтому сезонные факторы имеют большое значение. В среднем, для производства тонны обожженного кирпича требуется 0,5 м 3 древесины (Всемирный банк, 1989 г.).Предполагая плотность 0,56 г / см 3 (Kumar et al., 2011) и более низкую теплотворную способность около 17 МДж / кг (Musinguzi et al., 2012) для древесины эвкалипта в качестве основного топлива для кустарного производства кирпича (World Bank, 1989), в среднем требуется 4760 МДж для производства одной тонны обожженного кирпича. Согласно инвентаризации углерода и энергии ICEV2.0, воплощенная энергетическая ценность для «Обычных простых глиняных изделий с подложкой» и «Генеральных глиняных кирпичей» составляет 3,0 МДж / кг (Hamm ond & Jones, 2011). Это означает, что ремесленники потребляют 1 энергию.В 6 раз больше энергии, необходимой для производства обожженного кирпича. В таблице 3 приведены данные о расходе топлива и энергии, полученной при изготовлении кирпичей ручной работы. Реализованные значения энергии кирпичных стен, обожженных кустарным способом, и облицовки из глиняного кирпича также рассчитаны в таблице 4. Согласно информации, предоставленной Всемирным банком (1989 г.), размеры кирпичей и блоков, произведенных вручную, могут сильно варьироваться от 220 до 295 мм. (длина), от 110 до 150 мм (ширина) и от 65 до 130 мм (высота). В среднем 20 мм, цементный раствор 1: 4 с воплощенной энергией 1.1 МДж / кг (Hammond & Jones, 2011) предполагается для расчета воплощенной энергии кирпичных стен, изготовленных вручную. Следует отметить, что толщина раствора до 30 мм (рис. 5) обычно считается компенсирующей неравномерность размеров кирпичей в Уганде (Perez, 2009). Согласно результатам, воплощенная энергия кирпичных стен 300 мм и 220 мм составляет 1619 и 1067 МДж / м 2 соответственно. Предполагая ту же плотность кирпича и толщину раствора 10 мм для «General Clay Bricks» с размером 215×102.5×65 мм (стандартные размеры кирпича в Великобритании), воплощенная энергия сплошной кирпичной стены 215 мм будет 791 МДж / м 2, что примерно на 26% ниже, чем воплощенная энергия кирпичной стены 220 мм, изготовленной вручную. Реальная энергия на квадратный метр кирпичной стены толщиной 300 мм примерно на 100% и 50% выше, чем воплощенная энергия кирпичной стены General Clay 215 мм и кирпичной стены 220 мм соответственно. Результаты также показывают, что стены, построенные из более мелких кирпичей (например, 220x110x65 мм), имеют меньшую воплощенную энергию по сравнению со стенами, построенными из более крупных кирпичей (например.грамм. 300х150х130 мм). В основном это происходит из-за значительно более низкой энергии цементного раствора по сравнению с обожженным кирпичом. Другими словами, увеличенное соотношение раствора к кирпичу для меньших кирпичей снижает общую воплощенную энергию на квадратный метр стен из-за гораздо более высокой воплощенной энергии обожженных кирпичей по сравнению с раствором. В этом документе обсуждались процессы производства обожженного кирпича ремесленниками, а также мелкими и средними производителями в Уганде и Танзании. Низкое качество кирпича, большие отходы материалов и чрезмерное потребление энергии были определены как основные проблемы, связанные с традиционными процессами производства обожженного кирпича. Результаты показывают, что воплощенная энергия кирпичных стен, обожженных кустарным способом, на квадратный метр стены на 35% больше, чем у обычных кирпичных стен сопоставимой толщины. Воплощенная энергия ремесленных кирпичей также примерно на 60% больше, чем воплощенная энергия обычных кирпичей. Тем не менее, учитывая большое количество отходов и низкое качество (и, следовательно, более низкую долговечность и более короткий срок службы кирпичей, обожженных зажимным способом), можно утверждать, что общее воздействие на окружающую среду кирпича кустарного производства намного выше, чем у обычного кирпича.Результаты этой статьи также показывают, что небольшие печи могут терять от 1,33 до 3,48 раз больше энергии через свои охлаждающие поверхности по сравнению с большими обжиговыми печами с зажимом. До 46% всего производства малых печей также приходится на кирпич низкого качества, не обожженный, что увеличивает количество отходов и ломкость во время погрузочно-разгрузочных работ, транспортировки и строительства на месте. Следует отметить, что обожженные кирпичи являются одним из основных потребителей дров в странах Восточной Африки, вызывая такие проблемы, как вырубка лесов, загрязнение воздуха, чрезмерная выемка почвы и другие негативные воздействия на окружающую среду.Повышение качества кирпича и сокращение отходов материалов помогают смягчить негативные …

Связанные с изменением климата тепловые риски для мигрантов, работающих на кирпичных печах в Индии: трансдисциплинарный подход

В этом аналитическом разделе используется анализ фреймов как способ определения «Пути» для изменений. Этот качественный способ формулирования решений заимствует метафору «пути мышления», используемую в дискурсе устойчивого развития (Wise et al. 2014).

Связь с климатом: прогнозируемые тепловые воздействия, связанные с изменением климата

Индия уже подвергается высокому риску чрезмерной жары.Во многих местах максимальные температуры в некоторые периоды года уже превышают 40 ° C. Дополнительные 3–5 ° C существенно затруднят физическую работу на открытом воздухе в самые жаркие периоды (Kjellstrom 2009; Venugopal et al. 2016). На рисунке 1 показан средний индекс теплового стресса WBGT (ISO 1989) в течение мая в Ченнаи с течением времени и будущее моделирование на основе репрезентативной траектории концентрации МГЭИК, равной 8,5 (Climate CHIP 2016; IPCC 2013). WBGT рассчитывается на основе данных метеостанции аэропорта и данных моделирования Университета Восточной Англии, Великобритания, подготовленных HOTHAPS Soft (Kjellström et al.2013; Lemke and Kjellström 2012). Следовательно, солнечная радиация не учитывается в этом наборе данных. Уровни WBGT уже близки или даже превышают предельные значения, установленные для кирпичных печей в Ченнаи (в частности, WBGT 28 ° C), и это даже без учета солнечной радиации и вклада эффекта городского теплового острова (Kleerekoper et al. al.2012). По прогнозам, к концу столетия температура поднимется выше предельных значений в 33 ° C для отдыхающих акклиматизированных рабочих (рис.1), что ухудшило условия в Ченнаи.

Фиг.1

Учитывая это потенциальное тепловое будущее, необходимость радикального вмешательства становится еще более очевидной. Теперь наш анализ обращается к способам переосмысления проблем и поиска новых мягких решений для преодоления сложных проблем, с которыми сталкиваются люди, работающие на кирпичных печах.

Переосмысление роли технологий: от высоких технологий к «подходящим технологиям»

В ходе обзора литературы стало очевидно, что эксперты склонны сосредотачиваться в первую очередь на технических решениях, будь то использование изменений инфраструктуры, таких как улучшенные дымовые трубы или модификации топливной смеси на печь печи.Кроме того, предлагаемые решения, как правило, сосредоточены на смягчении проблем, затрагивающих население, живущее далеко от кирпичных печей, а не конкретно на проблемах со здоровьем, с которыми сталкиваются местные мигранты, работающие на кирпичных печах, чтобы часто жить либо на территории, либо поблизости от объекта. Например, в отчете Целевой группы по чистому воздуху 2012 года о кирпичных печах окончательная дорожная карта включает множество технических решений, но только в последнем предложении рекомендаций они предполагают, что их технические решения могут привести к «улучшению условий труда для миллионов рабочие, занятые в кирпичных печах »(CATF 2012: XXIV).

В этом следующем разделе предлагаются «подходящие технологии», которые, возможно, лучше подходят для решения некоторых связанных с теплом социальных и экологических проблем, влияющих на людей, работающих в кирпичных печах.

Подходы к использованию «подходящих технологий» на местном уровне

Альтернативные варианты строительных материалов могут свести к минимуму опасность для окружающей среды и снизить воздействие производства кирпича на здоровье. Одна альтернатива — использовать высушенные на солнце глиняные кирпичи как более подходящую для местных условий технологию.Сегодня в Ченнаи в рабочий сезон солнце является бесплатным и обильным источником тепла. Таким образом, солнце можно использовать как естественное топливо для сушки кирпичей. Эксперименты с использованием высушенных на солнце земляных кирпичей (Fathy 1973; Kennedy 2004) показывают, что использование местных и естественных земляных материалов в зданиях является энергоэффективным, малотоксичным, безопасным и долговечным, особенно если они получены из местной окружающей среды. Другое исследование показывает, что использование низкоэнергетических земляных строительных материалов может также способствовать сокращению выбросов CO ₂ (май 2010 г .; Rael 2009).Использование материалов местного производства может обеспечить социальные и экономические выгоды на местном уровне, а также снизить производственные затраты по сравнению с использованием как импортных, так и промышленных строительных методов и материалов (Morela et al. 2001). В странах с изобилием рабочей силы и низкими затратами на рабочую силу использование существующей рабочей силы мастеров и квалифицированных местных жителей открывает больше возможностей для трудоустройства для местного населения (Dabaieh 2011), одновременно укрепляя местное сообщество и уменьшая зависимость от энергоемких строительных технологий.

Еще одним преимуществом использования сырцового кирпича и других природных строительных материалов местного производства является возможность гарантировать, что строительные материалы производятся на месте, перерабатываются и повторно используются, а также возможность просто вернуться на Землю в качестве почвы для растительности (Morela et al. др. 2001). Высушенный на солнце кирпич можно продвигать на местном рынке как экологически чистый строительный материал и помогать местным потребителям постепенно осознавать «зеленые» вопросы. Законодательство может помочь вывести на рынок высушенные на солнце кирпичи и ввести в действие экологически безопасные методы строительства.Кирпичи также имеют большое значение для долгосрочных затрат, производительности здания и потребления энергии из-за своих тепловых свойств. Использование высушенного на солнце глиняного кирпича может помочь в строительстве так называемых зданий с нулевым выбросом углерода по двум причинам. Во-первых, воплощенный углерод от использования энергии при производстве кирпича минимален благодаря использованию солнечного света вместо угля или дров в процессе сушки. Во-вторых, высушенные на солнце кирпичи могут стать раковинами для хранения CO ₂ , если известь добавляется в глиняную смесь кирпичей во время производства, чтобы помочь кирпичам выводить CO ₂ из воздуха. По сути, известь обеспечивает эту способность абсорбировать CO ₂ , изменяя физические свойства глины, улучшая водонепроницаемость кирпичей (Jones 2005). Оштукатуривание высушенных на солнце кирпичных стен известковой штукатуркой с последующей отделкой казеином защищает внешнюю поверхность кирпича от водной эрозии во время сезона дождей. Однако есть один нюанс: погода в Ченнаи может быть довольно влажной. Несмотря на то, что извести требуется влажность для полного химического процесса в глиняной смеси, влажность может ухудшить процесс сушки на солнце.

Местные инициативы уже начали попытки пилотных проектов с использованием глиняных кирпичей при строительстве зданий (Auroville Earth Institute 2016). У нас есть ноу-хау, а также огромный потенциал для постепенного преобразования производства кирпича в более чистую промышленность. Если высушенные на солнце глиняные кирпичи отлить вручную, один человек может отлить до 700 кирпичей (25 × 13 × 12 см) за 8 рабочих часов. По сравнению с экономическими ценами на топливо производство высушенного на солнце сырцового кирпича могло бы быть гораздо более экономичным, что сделало бы конечную цену кирпича более конкурентоспособной на рынке. Кроме того, процесс обжига длится почти столько же времени, сколько и сушеный кирпич на солнце. С точки зрения анализа жизненного цикла и от колыбели до колыбели, энергия, вложенная в создание высушенных на солнце глиняных кирпичей, от производства до сноса и повторного использования, минимальна. Таким образом, высушенные на солнце кирпичи могут решить больше проблем в целом по сравнению с другими существующими вариантами производства кирпича, доступными сегодня, такими как кирпичи из зольной пыли, перфорированные кирпичи и пустотелые цементные кирпичи.Модернизация существующих кирпичных заводов могла бы использовать преимущества их инфраструктуры для смешивания и литья, одновременно исключив энергоемкий, сильно загрязняющий процесс обжига, характерный для существующих в Индии заводов по обжигу кирпича.

Переосмысление роли людей: от глобального человеческого капитала к местным правам человека

В недавнем отчете ООН о связи между трудом и изменением климата приводятся аргументы в пользу дополнительных вмешательств, которые сосредоточены на политических рекомендациях, которые подчеркивают использование прямых подходов к гигиене труда, которые выглядят в соответствии с руководящими принципами МОТ (ПРООН, 2016 г. ), но только в рамках структурных режимов обычного ведения дел.В отчете 107 раз упоминается «продуктивность», но ни разу не рекомендован подход, основанный на правах человека, для защиты людей и окружающей среды от меняющегося климата. В отчете не оцениваются риски усиления практики принудительного подневольного труда, неравенства и угнетения среди уязвимых групп населения, которые вынуждены работать на объектах, где тепловое воздействие уже является высоким и будет ухудшаться при изменении климата, как это может случиться с людьми, работающими на кирпичных печах. . Однако еще в 2005 году МОТ заявила, что работа в печи для обжига кирпича «является особенно заметной особенностью современных ситуаций принудительного труда» (Srivastava 2005).Это подтверждается и другими отчетами, в которых указывается, что участки промышленного производства кирпича оказались местами нео-бондажа, посредниками которого выступили посредники, выдающие себя за кадровые агентства (Breman 1996, 2007; Molankal 2008). Это подчеркивает необходимость переосмысления. обсуждение от того, как максимизировать продуктивность глобального человеческого капитала, до подхода, основанного на правах человека, к защите людей и окружающей среды. В следующем разделе мы представляем конструкции, которые включают стратегии локализации и подход к защите экологической устойчивости наряду с местными правами человека.

Совместные социально-культурные подходы к локализации

Утрата влияния на принятие решений на местном уровне может быть побочным эффектом глобализации. Локализация помогает местным жителям преодолеть растущий разрыв в демократическом влиянии за счет восстановления влияния в своих сообществах. Локализация процесса принятия решений могла бы обеспечить возможность восстановления самодостаточности деревенских общин Индии. Использование открытого процесса участия может также привлечь более широкий круг местных участников, включая уязвимые группы, такие как рабочие-мигранты.Повторную локализацию можно охарактеризовать как процесс, в котором «люди вновь подтверждают контроль над своей жизнью» (посредством) возвращения культуры и диалога в центр своих усилий по освобождению общества (Liegey et al. 2015). Еще не поздно осуществить то, что рекомендовал Меткалф (1833), а именно развитие местной сельской экономики в Индии, которую позже М.К. Ганди (Мандельбаум, 1970) назвал деревенскими республиками и деревней сварадж (Мандельбаум 1970). и «Окружающая среда» также выступали за децентрализованное управление и устойчивую экологию деревень как ответ на угрозу экологическому существованию сельских районов Индии.В своем видеоролике « Деревенская республика » 1995 года, который продолжил свою знаменательную публикацию 1989 года « На пути к зеленым деревням : Стратегия экологически устойчивого развития — Рациональное и совместное развитие сельских районов », они сообщили о «новаторских принципах общинного сельского усилия по восстановлению ресурсов в Индии, проводившиеся в 1970-х и 1980-х годах »как практические примеры гандианской концепции« деревенских республик »(CSE 2017).

Кроме того, существует подход открытой повторной локализации, который подчеркивает «открытость», чтобы подчеркнуть совместные и основанные на диалоге аспекты процесса локализации, выходящие за рамки национальности или религии, чтобы вместо этого прославлять разнообразие и предоставлять «демократические инструменты, которые облегчают основанные на диалоге и разделении власти механизмы сообщества, которые прокладывают путь к ненасильственным результатам, которые защищают права человека и экологическую устойчивость »(Liegey et al. 2015). Такой переход к принятию экономических решений на местном уровне поможет местным общинам восстановить контроль над тем, что они производят и обменивают, используя методы социальной и солидарной экономики (SSE). SSE используется организациями, которые активно преследуют «социальные цели и укрепляют солидарность» (МОТ, 2014), и дает возможность местным жителям и организациям воспользоваться эффектом масштаба и сократить расходы, а также достичь общей цели, которая в противном случае была бы недостижимой. индивидуально (МОТ, 2002).

SSE также основывается на идеях, которые Питер Кропоткин назвал «взаимной поддержкой» в своей книге « Mutual Aid : A Factor of Evolution », первоначально опубликованной в 1902 году, в которой он заявил, что «взаимная поддержка, а не борьба друг с другом» ведущая роль »в формировании того, что можно было бы назвать« прогрессом »в человеческих сообществах, в противовес социальному дарвинизму, коренящемуся в конкуренции (Кропоткин, 2014). Вовлечение местного населения в совместный процесс для определения как проблем, так и пространств решения станет ключевыми якорями в процессе «реабилитации политической сферы [путем возвращения] культуры и диалога в центр наших усилий по освобождению общества [и] активного призыва поставить под сомнение […] примат экономики и труда как центральных ценностей общества »(Liegey et al. 2015), чтобы социально-культурные идеи, исходящие от самих людей, могли участвовать в процессе принятия совещательных решений.Это помогло бы мигрантам обрести власть над своей жизнью и вырваться из нео-кабалы.

Структура экологической устойчивости и подхода, основанного на правах человека

Самая фундаментальная проблема, с которой сталкиваются люди, работающие в кирпичных печах, — это система, которая увековечивает кирпичные печи как места принудительного рабства и необвязанности, что представляет собой не что иное, как институционализированное рабство. Решение проблемы жары и изменения климата без учета прав человека и экологической несправедливости игнорирует очевидного «слона в комнате», когда дело доходит до решения проблемы обжиговых печей в более широком, социально-культурном плане. Основываясь на данных, полученных на полевом участке в Ченнаи, и прогнозах изменения климата на основе климатической модели, опасности, с которыми сталкиваются трудовые мигранты, неоспоримы. Технические решения, представленные в предыдущем разделе, обеспечивают один путь к устранению угроз здоровью людей, с которыми сталкивается местное население. Таким образом, в этом разделе подробно описывается социально инклюзивный путь к изменениям. Эта социально инклюзивная перспектива используется для переосмысления пространства решений, в котором формируются инклюзивные решения.Вместо того, чтобы формулировать стратегию сверху вниз, в этом разделе предлагается способ, с помощью которого решения могут быть созданы совместно с местным населением в рамках инклюзивных итеративных процессов участия. Этот более инклюзивный восходящий подход дает возможность местным жителям, в том числе мигрантам, участвовать в работе с местными агентами по развитию, чтобы переосмыслить проблему таким образом, чтобы интегрировать соображения, которые выявляют связи между нарушениями прав человека и экологической несправедливостью. Использование этого подхода обеспечивает площадку для разработки стратегий смягчения последствий изменения климата и адаптации, а также предоставляет подход, с помощью которого можно сформулировать новый путь, чтобы выявить истинные преимущества того, «чего [предназначено] для достижения развития» (GI-ESCR 2014) .

Глобальная инициатива по экономическим, социальным и культурным правам (GI-ESCR) опубликовала учебные материалы для международных проектов развития, предлагая подход к развертыванию проектов развития, чтобы обеспечить «права человека для нынешнего поколения в пределах устойчивого объема экологическое пространство, не ущемляющее права человека будущих поколений »(GI-ESCR 2014). Подчеркивая необходимость интеграции прав человека и экологической устойчивости в качестве основных критериев успеха для устойчивого развития, GI-ESCR создал то, что можно назвать концепцией экологической устойчивости и подхода, основанного на правах человека (ES-HRbA).Структура, описанная в руководстве, предназначена для применения на местном уровне (GI-ESCR 2014), что также дает ей возможность стать важным инструментом при оценке путей изменения. Он обеспечивает мощную основу для анализа и основу для действий, помогая понять и направить развитие на местном уровне (GI-ESCR 2014).

Первый этап ES-HRbA заключается в анализе основных причин социальной несправедливости. Использование теории экологической справедливости в качестве основы в ES-HRbA предоставляет инструмент для «изучения того, как социальная несправедливость неразрывно связана с экологической несправедливостью », исследуя, как проявляются дискриминация и маргинализация уязвимых групп.В случае настоящего исследования уязвимые группы, о которых мы говорим, — это рабочие на объектах обжига кирпича (Breman 1996, 2007; Molankal 2008). В частности, с точки зрения экологической справедливости, рабочие кирпичных печей также становятся уязвимыми в силу того, что они живут и работают там, где загрязнение и опасность пересекаются с бедностью и изоляцией, что приводит к появлению термина «экологическая дискриминация» (GI-ESCR 2014). Затем можно разработать мероприятия, которые будут сосредоточены на местных стратегиях устойчивого развития для удовлетворения потребностей и возможностей «всех людей», а не на накоплении богатства. Вместо этого в центре внимания становятся права человека и уважение экологических границ (GI-ESCR 2014).

Следующий этап ES-HRbA сочетает борьбу за права человека с необходимостью обеспечения прав на существование посредством сохранения ресурсов. Это поможет маргинализованному сельскому населению избежать или избежать долгов фермерских хозяйств за счет обеспечения прав на существование для контроля над природными ресурсами. Защита прав на существование как «центральный элемент сохранения природы и окружающей среды [помогает гарантировать, что] ресурсы бедных не будут легко перенаправлены в пользу богатых» (Sachs 2003).

Сосредоточив внимание на правах человека на кирпичных печах в Индии, они перестают быть просто еще одним видом рабочего места с добровольным персоналом. Акцент на права человека потребует немедленной отмены всех форм рабства, включая кабалу и нео-кабалу, в соответствии как с международными законами о борьбе с торговлей людьми, так и с федеральными законами Индии, которые критикуются за то, что они редко соблюдаются. Наконец, будет четкий механизм для национальных и государственных властей по обеспечению соблюдения существующих международных законов ООН и МОТ в дополнение к существующим национальным законам, уже ратифицированным в Индии, запрещающим детский труд, кабальный труд и нео-кабалу.Один только этот шаг может защитить людей от экстремального теплового воздействия, решив проблему порабощения тысяч сельских жителей, включая взрослых мигрантов и их детей, в условиях принудительного труда на фабриках по обжигу кирпича в Индии.

Ограничения нашего анализа

Ограничения нашего анализа включают нехватку времени и ресурсов для пилотных решений посредством реальных вмешательств на местах. Это то, что создает в будущем возможность для новых исследований и практических вмешательств, будь то участие на местном уровне с использованием практических исследований или вмешательства на федеральном уровне.Несмотря на то, что различия в ответственности и воздействиях рассматривались между странами, а также внутри Индии между сельским и городским населением, в этом исследовании не рассматривались решения, позволяющие ограничить вклад богатого населения Индии в изменение климата. Растущее богатое население Индии берет на себя часть ответственности за выбросы, вызывающие изменение климата, будь то владельцы предприятий по обжигу кирпича или потребители энергоемких продуктов и услуг, связанных с экономикой, интенсивно использующей ископаемое топливо.Томас Пикетти и Лукас Чансел в своем отчете за 2015 год описывают неравенство в использовании энергоемкости, измеряемое как выбросы в эквиваленте углекислого газа (CO2eq), в каждой стране. В их отчете говорилось, что «неравенство внутри страны в выбросах CO2-экв. Имеет все большее значение для объяснения глобального разброса выбросов CO2-экв. [Поэтому] важно сосредоточить внимание на отдельных источниках выбросов, а не на странах с высоким уровнем выбросов [поскольку] неравенство внутри страны [ сейчас] составляет 50% глобальной дисперсии выбросов CO2-экв »по сравнению с одной третью, которая приходилась на него в 1998 году (Chancel and Piketty 2015).6) — Эксплуатация и ремонт оборудования

Я покупаю новую (или, по крайней мере, новую для меня) печь. Моя ручная печь JW Good была сильно повреждена, когда на мой гараж упало большое ореховое дерево. С другой стороны, я получаю новый гараж и новую печь. С другой стороны, вероятно, что до завершения строительства нового гаража пройдет не менее 3 месяцев, и я могу уволить все, что угодно.

Я подумываю о совершенно новой обжиговой печи, так как мне трудно найти достойные бывшие в употреблении печи, которые предлагаются по ценам, достаточно низким, чтобы их стоило покупать подержанные.6. Что-то в 3 кубических футах. диапазон — например, Skutt KM-822. Похоже, что 3-дюймовый кирпич не намного дороже, чем 2-1 / 2 дюйма (на 75 долларов больше на Skutt), так что на самом деле это не очень важный фактор с точки зрения затрат — но мне интересно, сколько времени потребуется, чтобы восстановить это Снижение затрат на электроэнергию на 75 долларов — в настоящее время я сжигаю только 4-5 раз в год.

Я видел недавний комментарий от @neilestrick в другом потоке, в котором, в частности, говорится: «Более тонкий кирпич потребляет немного больше электричества, но он быстрее охлаждает .
