Печи кирпичные отопительно варочные: виды и особенности

Несмотря на большой выбор печей металлических и их достоинств, многие обладатели загородных домов выбирают печи кирпичные отопительно варочные. И это далеко не случайно, ведь печь из кирпича имеет некоторые достоинства, которые привлекают потребителей.

В первую очередь печь кирпичная отопительно варочная способна накапливать и постепенно отдавать свое тепло на протяжении долгого времени. Поверхность кирпичей нагревается не так сильно как металл и тепло у нее от этого намного мягче. Печь из кирпича ко всему прочему создает в помещении благоприятный климат. Не стоит забывать и о том, что нагретые кирпичи имеют целебные свойства, помогая справляться с заболеванием суставов. Недаром на печах с лежанкой спали наши прародители. Кроме этого, красивая и надежная печь послужит вашему дому как украшение. (См. также: Отопительная печь своими руками)

Виды и типы кирпичных печей

Давайте рассмотрим виды печей, чтобы Вам было проще определиться с ее выбором.

Все они подразделяются по числу своих функций и назначению в целом. Просто для отапливания дома Вам подойдет одноцелевая печь, а если Вы намерены на ней готовить, то это будет отопительно-варочная двухцелевая печь. Также есть и такие, которые выполняют больше чем две функции, к примеру, нагрев воды и другие.

Классическим вариантом для дачного дома, не используемого в зимний период, считается печь Шведка отопительно-варочная. Такая конструкция не только прекрасно обогреет дом, но и позволит приготовить пищу. Настил из чугуна нагревается моментально и тепло отдает также быстро – это позволяет достаточно быстро прогреть помещение. Для постоянного проживания можно выбрать печь отопительную, ведь ей нужно время, чтобы накопить тепло, прежде чем она начнет его отдавать.

ИНТЕРЕСНО: в наше время все более популярными становятся печи каминные. Такой вид конструкции имеет большую топку, закрывающуюся стеклянной дверцей. Эта печь с открытой дверцей топится напрямую, в качестве камина, а с закрытой дверцей – газы дыма идут вверх, нагревая всю площадь конструкции.

(См. также: Простая печь своими руками)

Печь варочно-отопительная

Кирпичные отопительно-варочные печи по своей конструкции состоят из нескольких частей – щита отопительного и непосредственно плиты для приготовления пищи. Щит у такой печи может быть выполнен различной формы, что необходимо для удобства размещения в помещении. Объем и размеры ее должны быть пропорциональны помещению для отапливания. Плита же у такой конструкции обычно имеет стандартные формы и размеры.

ВАЖНО: в домах постоянного проживания наиболее уместно использование плиты большого размера, к тому же в дополнение к ней обычно добавляют духовой шкаф, водяной бак или сушилку.

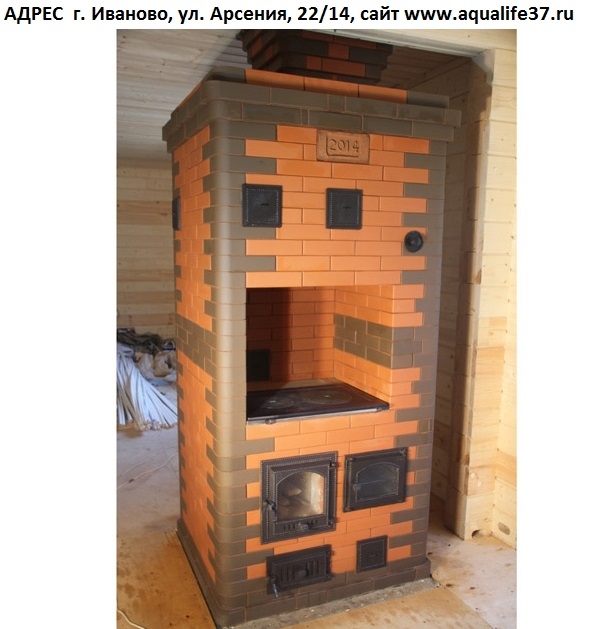

Одной из самых популярных для дачного дома является кирпичная отопительно-варочная печь Шведка, используемая для приготовления еды и обогрева дома. Называется она так из-за большого успеха в Швеции и к нам она попала именно со шведами, которые были взяты в плен под Полтавой при царе Петре I. (См. также: Печь из кирпича для дачи)

Такая конструкция сооружения, как это уже было сказано выше, состоит из варочной плиты, теплового щитка и духовки. Она отлично подойдет для небольших помещений с площадью не более 50 м2. Располагают ее таким образом: сторона с плитой и топкой (лицевая) направлена на кухню, а в комнату – задняя стенка, существует еще вариант с выходом на три стороны помещений.

Одно из важных преимуществ печи Шведка – это ее экономичность и небольшие размеры. Средний расчет печи составляет: ширина – 88 см, длина – 103 см и высота – 210 см. Вытяжку устраивают внутри варочной камеры, с ее помощью происходит очищение помещения от запаха пищи. В проекте Шведки сделано два дымохода: зимний и летний. В зимнем дымоходе происходит перемещение газов по печным каналам, тем самым нагревается помещение, а в летнем – газы направляются из плиты непосредственно в трубу. Рассчитано это не только на приготовление еды в летнее время, но и для розжига печи в ненастную погоду.

Обратите внимание: плита у печи Шведки должна быть чугунной, чтобы в холодные дни, протопив ее, можно было скорее согреть помещение. В ней также встраивается духовой шкаф, который используется для выпекания пирогов, хлеба и прочего. А сверху можно спроектировать небольшую нишу для сушки грибов, ягод, промокших вещей и прочего. (См. также: Печи для бани из кирпича)

Кирпичная дровяная печь отопительно варочная бывает: пяти или трехканальная, колпаковая или комбинированная. Такое оборудование пользуется спросом уже больше двух веков, правда, претерпевая некоторые модернизации.

Отличительные особенности

Определим преимущества и недостатки отопительно-варочных печей:

1. Одним и главных условий при выборе печи является достаточная глубина топки, ведь удобнее заготавливать поленья длинные. Поэтому оптимальный размер топки 3,5 кирпича – как раз для дров длиной до 60 см. Рекомендуется не использовать такие схемы, где шамотным кирпичом выложена топка и этот же кирпич является и стеной – это в скором времени приведет к трещинам и скорой поломке печи (из-за разного линейного расширения). Чтобы этого избежать, необходимо делать футеровку топки с помощью шамотного кирпича, прокладывая его базальтовым картоном, а внешняя кладка должна быть выполнена из красного кирпича.
2. Еще одним важным критерием является настил варочной плиты, а именно ее высота. Для удобства по высоте ее лучше делать в 12 —13 рядов кирпичей, так, плита будет высотой в 87 см, как обычная газовая или электрическая плита. К тому же в наше время стали выпускать чугунные дверки со стеклом (зарубежных и отечественных производителей) которые совершенно не следует ставить в печи деревенские со старыми стандартами. Из-за их небольшой высоты настил из чугуна достаточно быстро портится вследствие низкого расположения – в него сильно бьет огонь, а по сути, должен слегка «облизывать».

(См. также: Печи отопительные своими руками)

3. Рассчитывайте высоту ниши правильно – не ниже чем 6 рядов и больше 8 рядов кладки. Маленькая высота Вам попросту не позволит заглянуть в нишу и смотреть за приготовлением еды, а слишком высокая – попросту исключит вторую нишу для сушилки.
4. Немаловажным моментом является и нагрев сторон печки, которые обеспечат комфортную температуру в комнатах. А общее для всех заказчиков условие – это, конечно, экономичность, надежность и простота в использовании. К таким требованиям по всем параметрам подойдет печь колпакового типа.
5. Слабым местом в печах является духовой шкаф. Конечно, духовка быстрее всего поможет обогреть помещение, но вот длительная эксплуатация зачастую приводит к ее прогоранию из-за тонкого металла при непосредственном контакте с огнем. Продукты в ней подгорают, да еще могут иметь металлический привкус. Поэтому духовку стоит располагать вверху, а не рядом с топкой или же использовать духовой шкаф исключительно из нержавеющей стали.

Двухэтажная печь

Печи двухэтажные кладутся в тех случаях, когда необходимо протапливать сразу два этажа дома одновременно. Основой такой конструкции должен служить очень мощный фундамент абсолютно грамотно сделанный. Можно поставить две печи одна на другую, имея переход сквозь перекрытие, которое разделяет печи.

Дымоход, в свою очередь, остается единым. Также можно сложить две печи отдельно на этажах, но дымоход также должен остаться единым. Чтобы выполнить этот вариант Вам понадобится достаточно прочный фундамент, перекрытия из бетона и кирпичные стены.

Печь глиняная

Глиняные печи или глинобитные строились еще в давние времена и возводились они «по-черному», то есть без трубы. Кирпичей раньше почти не было или они были достаточно дорогими. В наши дни такие печи почти забыты, но все, же они используются.

Перед возведением печи кладется фундамент:

• В котлован выливается раствор глины, и укладываются валуны, которые также заливаются глиняным раствором.
• Устанавливается опалубка, а кладка поднимается еще на 20 сантиметров над землей.
• Верхняя кладка выравнивается густым раствором глины.
• Укладывается материал для гидроизоляции: полиэтилен, рубероид и прочее.
• Кладутся доски 25 мм толщиной. Это необходимо для равномерной нагрузки на фундамент.

Пару слов о глине

Важно знать: правильно приготовленный раствор глины является важным фактором. Он должен иметь минимальную усадку при этом, не теряя своей прочности. Готовят его из песка, глины и воды. При большом количестве песка будет меньше усадка, а прочность станет ниже. Также стоит учесть жирность глины – это важно для соотношения песка/глины. Воды же должно быть, минимум.

Постройка печи происходит утрамбовыванием слоев примерно по 10 см. А углы и перекрытия для прочности армируются прутьями железа. Избегать стоит лишь того места, где будет находиться устье.

Сушка глиняной печи

Недопустимо сушить глиняную печь искусственным образом – это может сказаться на ее качестве и долговечности. Сушка должна быть как можно медленнее – идеальным способом будет ее естественное высыхание, хоть это займет достаточно много времени. После полного высыхания сжигается внутренняя опалубка, и печь становится готовой к эксплуатации.

Для придания печи более красивого вида ее можно побелить с помощью меловой побелки на обезжиренном молоке в несколько слоев. Она не пачкается и ее можно будет раскрасить красками.

Вы можете также приобрести качественные приборы отопления в компании otopimdom.ru и заказать их монтаж. Здесь Вы найдете конвекторы для отопления водного, котлы, теплые полы и многое другое. Такие обогреватели подойдут не только для отапливания жилого помещения, но также для складского и промышленного. Компания осуществляет продажу оптом и в розницу отопительных приборов, в том числе и котлов отопления водяного, а также занимается их монтажом.

Отопительно-варочные печи из кирпича: инструкция по возведению

Если у вас есть загородный дом, то дополнить его можно отопительно-варочной печью из кирпича. Такие конструкции возводят своими руками. Они могут иметь самые разные модификации, но все выполняют две основные задачи, которые выражены в обогреве помещения и приготовлении пищи. В зависимости от того, какова площадь дома, печь может иметь разные размеры. Проект, в зависимости от расположения устройства, тоже может быть разным:

• угловым;
• пристенным;
• островным;
• встроенным.

Подготовка материалов инструментов

Отопительно-варочные печи из кирпича, проекты которых были упомянуты выше, предусматривают необходимость приобретения определённого набора стройматериалов. Для того чтобы возвести печи, вам понадобятся:

• глина;
• кирпич;
• отделочные материалы;
• фурнитура.

Следует позаботиться еще и о наличии просеянного песка, который пригодится для приготовления раствора. Состав может быть приготовлен по-разному. Но вы можете взять соотношение 1,5 к 1 или 2 к 1. Что касается кирпича, то следует приобрести красный и шамотный. Материал предстоит подготовить к работе: в течение двух суток его выдерживают в воде.

Отделочные стройматериалы можно выбрать по своему усмотрению. Но довольно часто стенки штукатурят глиной. Выбирая фурнитуру, вы должны позаботиться о наличии:

• варочной плиты;
• заслонок;
• дверок.

Сюда можно отнести армирующую сетку, металлические уголки и шины. Помимо вышеперечисленных материалов, вы должны будете подготовить следующие инструменты печника:

• отвес;
• мастерок;
• ведро;
• уровень;
• сито.

Работа над фундаментом

Отопительно-варочные печи из кирпича имеют довольно внушительный вес, поэтому требуют устройства фундамента. Он может быть монолитным. В данном случае осуществляется заливка раствора в котлован, а сама конструкция армируется сеткой и усиливается бутом.

Однако отопительно-варочные печи из кирпича, проекты которых представлены в статье, могут иметь основание из кладки, для этого в углублении располагаются железобетонные блоки или кирпичи. Если сравнивать эти варианты между собой, то первый окажется экономичнее и лучше. Но возводить на нём печь можно будет лишь через 3 недели максимум. Важно помнить еще и о том, что перевязку между фундаментом печи и дома делать не следует.

Инструкция по возведению фундамента

Отопительно-варочные печи из кирпича весят довольно много, поэтому для них обычно устраивается надежный и прочный фундамент. Действовать необходимо по определенному алгоритму. На первом этапе он предусматривает подготовку котлована. Его линейные размеры на 25 см больше самой конструкции. Заглубление должно составить 1 м или несколько меньше. На дно засыпается подушка из сухого песка, толщина такой подготовки составит 15 см.

Печь на даче устраивается по технологии, которая предусматривает укладку подготовки под фундамент. Следующим ее слоем станет щебень, его толщина должна быть равна 20 см. Материал должен иметь крупную фракцию. Для того чтобы получить экономию, щебень перемешивается с камнями и боем кирпича. Присыпать поверхность необходимо песком, а после вы должны уложить еще один слой щебня, на этот раз его толщина составит 10 см, далее следует гидроизоляция, в качестве которой наиболее часто используется рубероид.

Сооружение опалубки и заливка смеси

Когда возводится отопительно-варочная печь из кирпича, мастер должен следовать определённому алгоритму. На следующем этапе технология предусматривает сооружение опалубки. Между ней и стенками котлована необходимо оставить 10 см для последующего демонтажа конструкции.

На дно котлована печи на даче заливается бетонный раствор, толщина слоя которого составит 5 см, далее располагается армирующий каркас. Следующим шагом станет заливка небольших порций раствора по 15 см. Смесь уплотняется, чтобы удалить из неё пузырьки воздуха. Когда вы доберетесь до крайней отметки, фундамент необходимо оставить до момента застывания.

Порядовка печи

Порядовка варочно-отопительной печи из кирпича должна быть вами соблюдена. Первые два ряда укладываются сплошным слоем, швы должны быть перекрыты. Использовать для этого необходимо красный кирпич. Важно следить за горизонтальность ряда, ведь в дальнейшем могут появиться подкошенные участки. На каждом ряду необходимо проверять углы с помощью угольника.

В третьем ряду можно приступать к организации зольной камеры, вертикальных каналов и нижней камеры прогрева. С лицевой стороны нужно оставить проем для дверцы. Вся печь выкладывается из огнеупорного красного кирпича, а вот зольник и поддувало будут выстраиваться из шамотных изделий.

Когда возводится отопительно-варочная печь с духовкой из кирпича, в четвёртом ряду следует действовать так же, как и в третьем. Вертикальные каналы соединяются в единое целое. В следующем ряду нужно действовать, направляясь направо. Зольная камера на этом этапе будет завершена, ее накрывают дверцей. Последняя фиксируется проволокой. Затем нужно установить колосник. Между решеткой и кирпичом оставляется расстояние в 15 мм, которое после следует заполнить песком, ведь металл при нагревании будет расширяться.

Выполнение топочной и духовки

В шестом ряду можно приступать к топочной, на лицевой стороне для этого оставляется проём. Канал, который был сформирован ранее, следует разделить на 3 вертикальных отсека. Камеры делятся стенкой, которая формируется из шамотного кирпича. Следующие два ряда позволят сформировать топочный отсек. В девятом ряду можно начинать работы с кирпичом, которые стесываются под углом. Это необходимо для того, чтобы дым переходил в дымоход, а не задерживался около уголка.

Установка варочной плиты и укладка сушильных камер

Внутренняя часть 10 ряда выкладывается шамотным кирпичом. На этом этапе необходимо накрыть духовую дверцу. Кирпичи должны быть сточены под тот же угол, как и в предыдущем ряду. Однако перегородку между топочной и духовкой устанавливать уже не нужно. Для варочной плиты, как и в случае с колосниковой решеткой, необходимо сделать зазоры в пределах 18 мм максимум. Это позволит учесть тепловое расширение.

На лицевой стороне следует уложить металлический уголок, сторона которого может составить предел от 45 до 50 мм. Кладка печи из кирпича на следующем этапе предусматривает формирование камеры, которая будет располагаться над варочной плитой. Использовать для этого необходимо красный кирпич. При желании вы можете возвести еще одну духовку. С 12 по 15 ряды можно заниматься стенками варочной камеры, но в первом ряду следует соединить пару каналов, которые располагаются слева.

В семнадцатом ряду варочная камера накрывается кладкой. Однако при этом нужно оставить отверстие в полкирпича, через него будет удаляться пар. В 18 ряду следует уложить металлический уголок, который будет фиксировать основание сушильных камер. Оставленные ранее отверстия перекрывать не следует. В 19 и 21 рядах формируются сушильные камеры, они должны иметь дверцы и вентиляцию из варочной.

Кладка печи из кирпича предусматривает формирование двух сушилок, одна из которых будет иметь меньший размер. Перекрытие осуществляется железной пластиной. В 23-м ряду устанавливается задвижка вытяжного канала, а следующий ряд станет объединяющим для 1-го и 2-го вертикальных каналов. Сушильные камеры перекрываются в 26 ряду. Верх печи нужно накрыть в 27 ряду. При этом периметр кладки расширяется на 5 см.

Для того чтобы обеспечить удаление дыма, третий канал оставляется, в нем будут сходиться все предыдущие. 29-й ряд станет последним, в нём следует вернуться к прежнему периметру. Теперь мастеру предстоит установить задвижку, которая будет перекрывать дымоход. С помощью этого приспособления вы сможете регулировать тягу.

Работа над дымоходом

Для того чтобы выложить дымоход, сверху печи устанавливается насадная труба. Для этого необходимо соблюдать перевязку между рядами. Кирпичи располагаются таким же образом, как и во время основной кладки, но всё же следует соблюдать некоторые особенности проведения работ. Важно следить за горизонтальностью каждого ряда, проверяя ровность строительным уровнем.

Для того чтобы сделать сцепление между кирпичами прочным, в качестве раствора лучше использовать смесь из песка, цемента и глины. Соотношение первых двух ингредиентов должно выглядеть следующим образом: 2 к 5. Что касается глины, то она понадобится в объеме 1 части.

О герметизации и толщине швов

Раствор наносится на кирпич толщиной слоя в пределах до 10 мм. Если это значение увеличить, то конструкция получится не столь прочной, ведь перепады температур станут причиной растрескивания смеси. Кладка дымохода из кирпича должна вестись с обязательной герметичной заделкой всех стыков. Если этой процедурой пренебречь, то искры из дымохода будут попадать в помещение. При кладке необходимо пользоваться целыми кирпичами. Если же необходимо использовать лишь некоторую часть изделия, то слой раствора должен быть минимальным.

Выбор кирпича для дымохода

Перед приобретением кирпича необходимо поинтересоваться, является ли он огнеупорным. Минимальное значение марки – 200. Важно оценить кирпич ещё и по внешнему виду, он должен иметь ровные края и прямоугольную четкую форму. Оптимальный размер изделий для дымохода составляет 25х12х6,5 см.

Кладка дымохода из кирпича выполняется с помощью раствора, в составе которого присутствуют следующие ингредиенты:

• глина;
• песок;
• вода;
• цемент.

Если вы хотите приготовить высококачественный раствор, то следует выбирать мелкофракционный песок. В противном случае толщина слоя увеличится, а прочность дымохода снизится. Особое внимание следует уделить глине, в ней не должно быть посторонних включений, тогда как вода должна быть чистой и мягкой.

Печная кровля должна примыкать к дымоходу с помощью специального материала, который обеспечит гидроизоляцию этого участка. Для того чтобы исключить попадание внутрь помещения влаги и осадков, с внешней стороны дымохода должно быть утолщение, которое называется выдрой. Если дымоход кирпичной печи не имеет этого узла, то можно использовать материал в виде оцинковки, которая устанавливается на кровлю.

Труба не должна быть слишком маленькой, ведь в этом случае в отопительном приборе будет отсутствовать тяга. Такой дымоход не станет нормально работать, поэтому перед проведением работ нужно подумать, какого размера следует сделать дымоход для вашей печи.

Рекомендации по возведению угловой печи

Строительство такой конструкции ничем не отличается от той, которая имеет стандартную форму. В качестве отличия выступает лишь проект, который вы можете создать самостоятельно. Угловая отопительно-варочная печь из кирпича обычно занимает меньше места в помещении, а ее теплоотдача ничуть не хуже.

Работы, как и в вышеописанном случае, необходимо начинать с возведения фундамента. Он может располагаться на 50 см ниже уровня пола. После его строительства укладывается гидроизоляция, на которой и нужно будет располагать кирпичи. Первый ряд делается сплошным. Далее можно заняться формированием рядов для зольника с нишей.

После можно переходить на шамот, который позволит создать топочную зону. Кладку в этом случае необходимо осуществлять с помощью огнеупорной глины. Далее можно начинать возведение печи с топливника, на заключительном этапе следует возвести трубу. При этом нужно обеспечить сужение, которое идёт от начала трубы к ее концу.

Отопительно-варочные печи из кирпича: преимущества и особенности конструкции

Главная › Отопление › Отопительно-варочные печи из кирпича: проекты, преимущества и особенности конструкции

Русские печи были несправедливо забыты, а на смену им пришли более компактные и простые в эксплуатации газовые плиты. Однако владельцы частных домов все больше склоняются к первому варианту, который приносит в помещение особую атмосферу комфорта и тепла. Сегодня существует огромное количество разнообразных конструкций печей, среди которых можно будет подобрать для себя оптимальный вариант. Более того, отопительно-варочные печи из кирпича, проекты которых очень доступны, можно воплотить в реальность и собственноручно.

Какими достоинствами обладают подобные печи

Современные проекты отопительно-варочных печей из кирпича обладают огромным количеством преимуществ:

• Экономичность. Такие конструкции создают комфортную температуру в доме без значительных финансовых затрат.
• Экологическая чистота. В процессе работы таких печей не вырабатываются вредные вещества, которые негативно сказываются на самочувствии и здоровье человека.
• Многофункциональность. Подобные печи могут использоваться как для получения тепла, так и в качестве варочной поверхности для приготовления еды.
• Компактность. Современные проекты печей имеют небольшие габариты, что позволяет обустраивать их даже в небольшом пространстве.
• Эффективность. Подобные изделия одновременно могут применяться для обогрева нескольких помещений, если подключить к ним дополнительные дымоходы, а также контур водяной отопительной системы.
• Декоративность. Созданная из кирпича печь сможет внести в интерьер больше эксклюзивности и уюта.

Благодаря привлекательному внешнему облику и небольшим размерам отопительно-варочные печи из кирпича, проекты которых очень разнообразны, станут прекрасным дополнением любого жилища. Они наполнят его теплом, что особенно актуально при отсутствии возможности подключения к коммуникациям.

Конструкция

Понятие о том, как выглядит кирпичная печь, имеет каждый. Однако в зависимости от разновидности конструкции она может иметь разнообразные элементы.

Классическая вариация печи, выполненной из кирпича, состоит из следующих важных элементов:

• Топливник. Это самая важная часть конструкции, в которой и происходит сгорание уложенного топлива.
• Плита из чугуна, которая используется для разогрева и приготовления блюд.
• Каркас, выполненный из кирпича, во внутренней части которого проходит дымоход. После прогревания кирпичный материал начинает отдавать тепло помещению.

В совокупности все эти элементы и обеспечивают эффективную и безопасную работу печи. Более того, подобные конструкции по желанию можно дополнить духовым шкафом, нишей для быстрого высушивания фруктов и овощей, водогрейным коробом и другими полезными приспособлениями.

Если имеются навыки, то выполнить кирпичную печь можно и собственноручно, используя имеющиеся проекты и рекомендации. Если же уверенности в собственных силах нет, тогда лучше сразу доверить эту процедуру опытным мастерам, которые хорошо знакомы со всеми тонкостями подобной работы.

Следующая запись

Отопительно-варочные печи, печь шведка, печь с плитой, отопительный щиток.

 Отопительно-варочная печь — это многоцелевая отопительная система, состоящая из печи с плитой и отопительного щитка. Отопительно-варочные печи из кирпича широко используют для отопления садового и дачного дома. Топливник печи размещают на кухне и оснащают чугунной варочной плитой, которая служит для приготовления пищи, а отопительный щиток отапливает другие комнаты. Как правило над чугунной плитой устраивают полочки для сушки, хранения посуды или водогрейную коробку. А для выпекания пирогов и выпечки хлеба подойдет отопительно-варочная печь с духовкой или так называемая хлебопечка. Наличие чугунного литья, печной фурнитуры и духовки в печи, способствует быстрому прогреву помещения на начальной стадии топки, благодаря инфракрасному излучению. При наличии в проекте печи «летнего дымохода», можно готовить еду и греть воду, не прогревая весь массив печи, что актуально для летнего периода.
   Для повышения КПД, при кладке отопительно-варочной печи, отходящие газы из топки направляют в систему дымооборотов. Дымовые каналы представляют из себя серию горизонтальных или вертикальных каналов, соединяющихся последовательно или параллельно.  Так же существует бесканальная система дымооборотов — колпаковая, основанная на естественном движение газов.

   Среди печников, особого внимания заслуживает классическая шведская печь. Шведка, — самый идеальный вариант для отопления загородного дома площадью до 40м2. Преимуществом шведки, при пятне застройки всего в 1м2, является ее экономичность и компактность, а также способность обогреть несколько помещений и приготовить еду. Простота конструкции печи не требует частой чистки. Теплоотдача отопительно-варочной печи шведки, достигает 4,1 кВт (3500ккал/час), при двухразовой топки в сутки.
   Кирпичная отопительно-варочная печь шведка может быть выполнена в различных модификациях, размерах, мощности теплоотдачи и внешнему виду. Но самым главным плюсом является возможность комбинировать движение газов как через каналы таки и через колпаковую конвективную систему, а наличие в печи летнего дымохода, облегчает растопку печи после долгого перерыва.

Чугунная отопительно-варочная печь или печь буржуйка.

   Чугунная печь — идеальное решение для быстрого прогрева помещения, в котором не требуется длительное пребывание; гаража, или для стран с теплым климатом. Она имеет красивый эстетический внешний вид, удобна для готовки еды, но не способна аккумулировать тепло.
   Преимущества чугунных печей:

1. Быстрый монтаж.
2. Не требуется фундамент.
3. Небольшие размеры печи.
4. Может иметь водяной контур.
5. Может использоваться в качестве печи-камина
6. Есть функция медленного горения(пиролиз)
7. Мобильность (возможность перестановки печи).
8. Чугунная или металлическая печь дешевле кирпичной печи.
9. Чугунная отопительно-варочная печь идеально впишется в любой интерьер
