Общие сведения о кладке

Кирпич является основным материалом для кладки печей. Каждая сторона кирпича имеет определенное назначение (рис. 108). Две самые большие поверхности кирпича называются постелями, причем нижняя поверхность называется нижней постелью, а верхняя — верхней постелью. Остальные четыре стороны называются гранями; две большие — ложковые грани, а две малые — тычковые грани. Ребра кирпича называются усенками.

Ряд кирпича, уложенный ложковой гранью, называется ложковым рядом, а уложенный тычковой гранью называется тычковым рядом. Узкое пространство между кирпичами, заполненное раствором, называется швом. Швы бывают: горизонтальные, вертикально-продольные и вертикально-поперечные. Швы выполняются различными способами. Если кладка будет оштукатурена, то в наружной ее поверхности швы оставляют незаполненными раствором на 5—10 мм. Образующиеся щели дают возможность штукатурке лучше держаться. Такой способ кладки называется впустошовку (см. рис. 108).

Рис. 108. Кирпич и его укладка: 1 — наименование граней кирпича; 2 — разновидности расшивки швов; 3 — укладка кирпича: а — плашмя, б — на ребро, в — стоймя; 4 — кладка: а — без перевязки швов, б — с перевязкой швов.

В кладке, которая не будет оштукатурена, швы заполняются полностью и подрезаются в одну плоскость с поверхностью» стены. Такая кладка называется вподрезку.

Если шву для украшения стены придают выпуклую или вогнутую форму, то кладка носит название под расшивку. В большинстве случаев кирпич укладывают плашмя (см. рис. 108), иногда — на ребро или стоймя. Кладка будет прочной, если отдельные кирпичи уложить, так, чтобы в результате получился один общий массив, все части которого (кирпичи) работают не по отдельности, а вместе— связанно один с другим. Стена печи, сложенная без перевязки кирпичей между собой, как бы из отдельных столбиков кирпича, разделенных сплошными вертикальными швами, не будет обладать прочностью (см.

рис. 108).

Если мы нагрузим сверху один из столбиков (на рисунке заштрихован), то только его кирпичи будут испытывать напряжение, а кирпичи соседних столбиков не будут участвовать в-распределении нагрузки, а разная нагрузка на находящиеся рядом части кладки может вызвать появление в ней трещин. Если сила, действующая сверху, будет направлена наклонно, то весь столбик может выпасть, что приведет к разрушению» стены. Приложение силы и положение столбика показано на рисунке пунктиром.

Если стенка сложена с перевязкой швов, то при действии нагрузки сверху она, как видно по заштрихованной части, действуя сначала на один кирпич, потом раскладывается на два, затем на три, четыре и т. д. В этом случае работает (участвует) значительная часть стены, и смещение отдельных частей кладки, связанных друг с другом, невозможно. Поэтому кирпичные печи складываются с обязательной перевязкой швов.

Стены печи, помимо прочности, должны быть газонепроницаемыми, т. е. не должны пропускать дымовые газы из печи в. помещение. Сплошные швы, при случайном выкрошивании раствора,, неизбежно привели бы к возникновению больших сквозных, трещин, через которые могло бы происходить охлаждение печи и просачивание газов. Поэтому перевязка швов необходима также и для сохранения газонепроницаемости печи.

Кладку ответственных частей печи — топливника и дымооборотов— следует производить вручную. Расстилать раствор по кирпичу надо тонким, хорошо заполненным и ровным слоем. Кельмой срезать лишний раствор с внутренних сторон дымохода невозможно из-за недостатка -места, поэтому дымоходы могут оказаться забитыми раствором. Расстилание раствора по постели кирпича вручную показано на рис. 109.

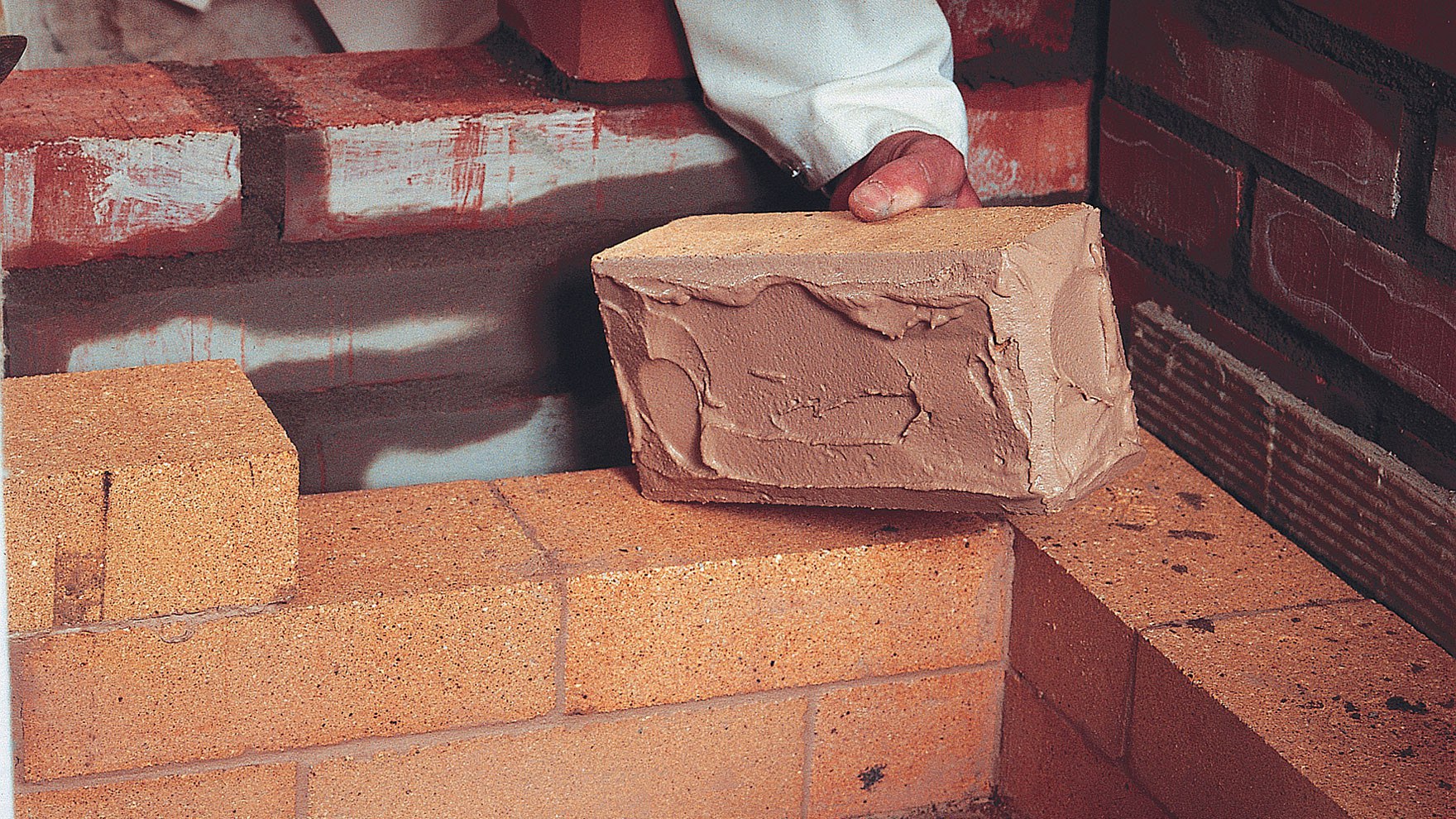

Рис. 109. Расстилание раствора по постели кирпича вручную.

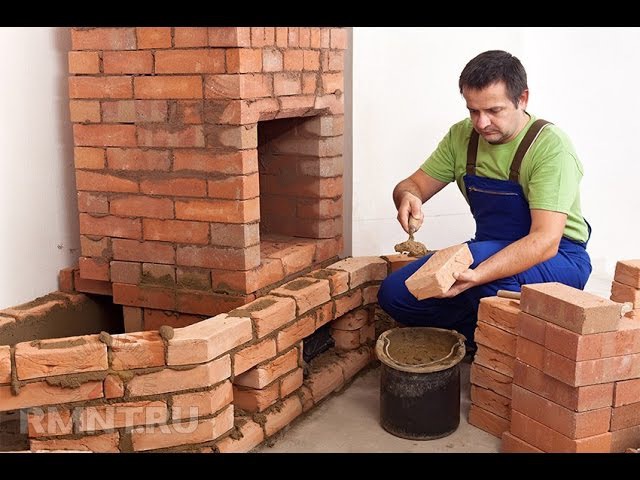

Кирпич укладывают левой рукой. Правой берут глину и кладут ее на конец кирпича. Наружной стороной пальцев глину прижимают к кирпичу, затем ладонью размазывают раствор для горизонтального шва. Часть раствора при нажатии выдавливается на тычок кирпича для вертикального шва.

При размазывании раствора .рукой прощупываются лишние примеси (камешки,- комки и т. д.), которые необходимо удалить. На расстеленный раствор укладывается следующий кирпич и сильно прижимается к кладке. Часть глины выдавливается и собирать ее изнутри кладки надо левой рукой, а снаружи—правой. Стенки печи обычно делаются в четверть кирпича, в половину и три четверти кирпича (рис. 110).

Рис. 110. Расстилание раствора по постели кирпича вручную.

Реже бывают стенки толщиной в целый кирпич. Для того, чтобы получить перевязку швов, в углах рядов укладывают трехчетверки. Кладка в полкирпича выполняется или укладкой кирпича -плашмя, или из двух слоев кирпича на ребро. В этом случае, чтобы получить перевязку вертикальных швов, один слой кирпичей сдвигают так, чтобы его швы не совпадали со швами другого слоя. Иногда для получения перевязки не только вертикальных, «о и горизонтальных швов наружный ряд складывается из четверки лежа, а внутренний ряд — из четверки стоймя.

При толщине стенки в целый кирпич каждый ряд кладки делается по-разному. Если нижний слой имеет тычковую кладку, то в следующем ряду кирпичи кладутся ложком. Так же различна кладка одного и того же ряда у разных стенок. «Тычковая кладка одной стенки сходится в углу с ложковой кладкой другой стенки. Тычковый ряд начинается для лучшей перевязки швов с двух трех четверок. Кладка стенки в три четверти кирпича выполняется из двух слоев; один—в полкирпича (плашмя), другой — в четверть кирпича (на ребро).

Технология кладки кирпичной печи для бани своими руками

Несмотря на то, что кирпичная печь прогревается дольше металлической печи, она способна обеспечить более равномерный прогрев парилки и отсутствие «холодных зон». Опытные парильщики утверждают, что находится в таком помещении комфортно даже при высокой температуре.

Кирпичные печи являются достаточно сложными устройствами, и их кладка требует особого умения. Сделать ее своими руками можно, но только при точном соблюдении схемы укладки (порядовки) и знании определенных тонкостей.

Нужен ли фундамент?

Такая конструкция будет иметь значительный вес, поэтому перед ее установкой обязательно возводится прочное основание. Некоторые специалисты утверждают, что, если здание построено на сплошном фундаменте, отдельное его возведение для печи не требуется. Однако в болотистой местности или в северных районах, где из-за перепадов температур даже тщательно утрамбованная почва будет «играть», для каменки лучше предусмотреть отдельный фундамент.

Перерезать несущие балки и лаги для его возведения, стропила и балки перекрытия для вывода дымовой трубы нежелательно, поэтому место под печь лучше выбрать еще до начала строительства здания.

Важно! Не следует привязывать такой фундамент к основному, так как из-за большой разности температур при нагревании коэффициент расширения будет слишком большим. Расстояние между основным и печным фундаментами должно быть не меньше полуметра.

Фундамент для банной печи

Возведение фундамента для печи

Глубина котлована определяется исходя из свойств грунта: при высокой плотности достаточно 20-50 см, в рыхлых почвах он углубляется на 50-100 см. Его ширина должна быть на кирпич больше основания печи. Перед началом укладки на дно насыпается песок, который для уплотнения тщательно проливается водой, затем укладывается и плотно трамбуется щебень или бой кирпича.

Важно! Цементно-песчаный раствор окончательно застывает и набирает прочность не меньше недели, поэтому возводить тяжелую печь до его полного высыхания не следует.

Поверхность фундамента не должна доходить до уровня пола на высоту двух кирпичей. На готовом основании размещается 2 слоя гидроизоляции: толь, пропитанный дегтевой мастикой или рубероид, обработанный битумным раствором. Зазоры между фундаментом и полом заполняются песком и трамбуются.

Фундамент может также выполняться из полнотелого кирпича или бута (крупного строительного камня неправильной формы), которые выкладываются на залитое цементным раствором основание. Предпоследний ряд кирпичного фундамента при этом также перекрывается слоем гидроизоляции.

Закладка фундамента

Начало кладки

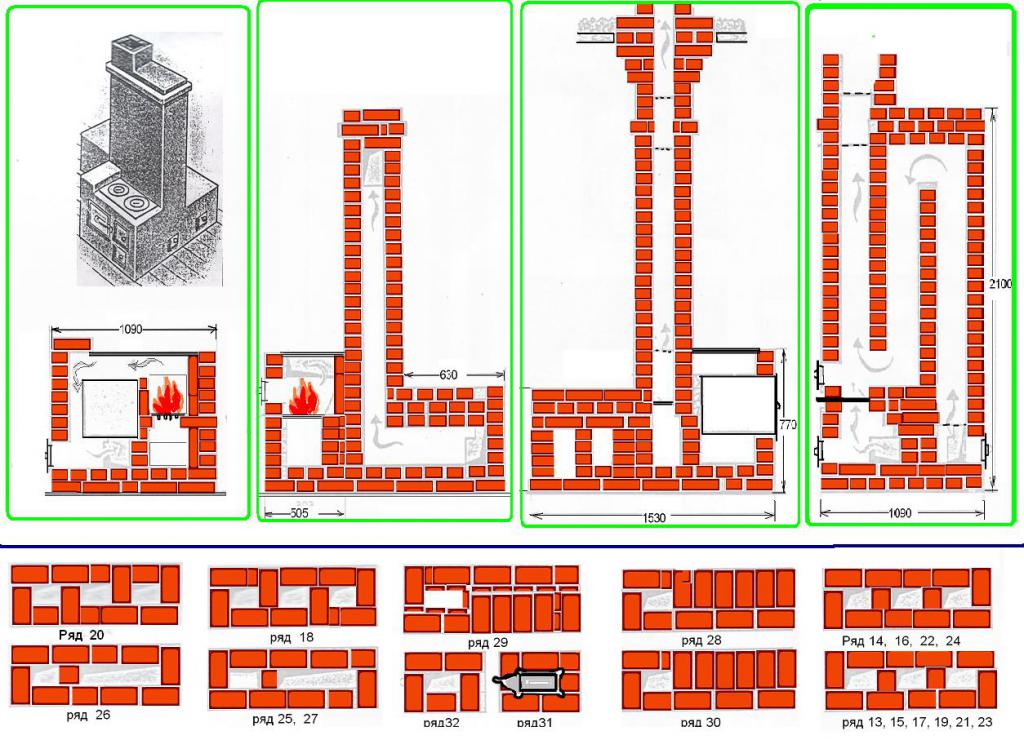

Что такое порядовка?

Порядовкой называют подробную схему кладки с указанием порядка размещения кирпичей в каждом ряду. Для работ следует подобрать порядовку печи, соответствующую размеру парилки. К примеру, если каменка будет располагаться над топкой, для обеспечения их максимального прогрева топливник делается не менее 0,5 м. При объеме парилки до 12 кв. м и баком для воды 40 л размер каменки с сухим паром будет составлять 0,77×0,5 м. Высота топливника при этом должна быть около 0,5 м.

При отсутствии должного опыта схему лучше не менять. Если помещение нестандартное, и все же требуется внесение какие-либо изменений, скорректированную порядовку лучше показать опытному специалисту.

Схема кладки на любых чертежах всегда начинается с нулевого ряда. Он необходим, чтобы вывести фундамент на уровень пола. Определить высоту будущей конструкции несложно: на схеме каждое деление составляет 10 см и равно средней высоте кирпича.

На двух рисунках, расположенных ниже, показан пример кирпичной печи с баком для воды и ее порядовка. На схеме видно, что кирпичи укладываются по-разному: ложком (набок) или постелью (широкой частью) вниз.

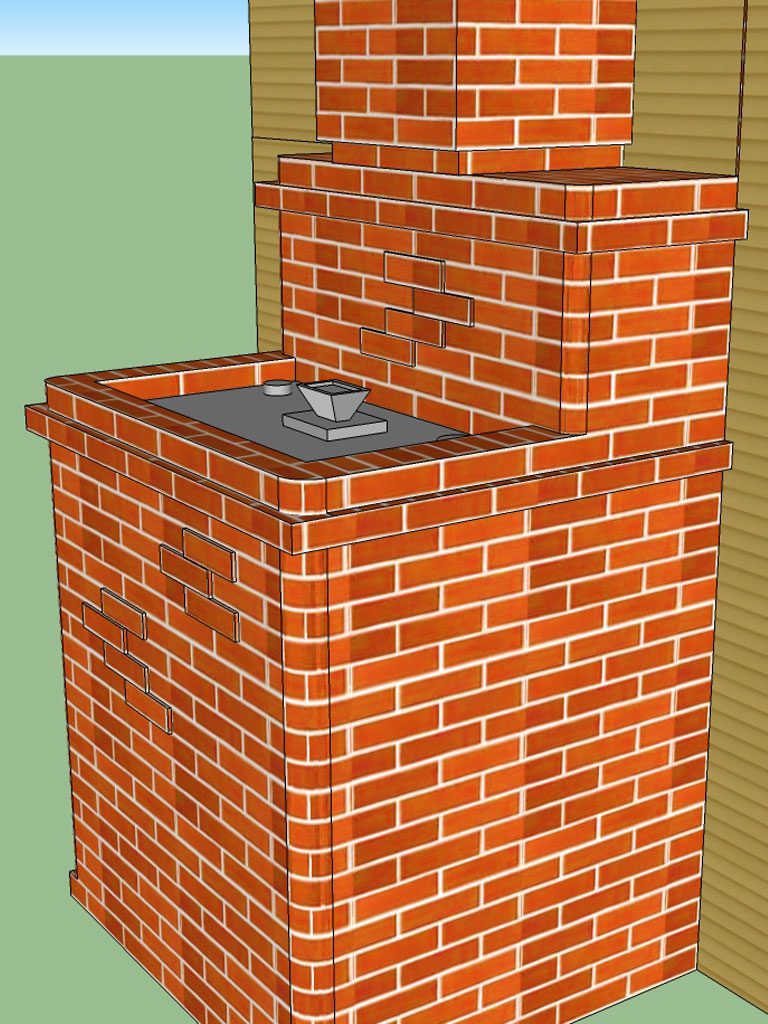

Печь-каменка с баком

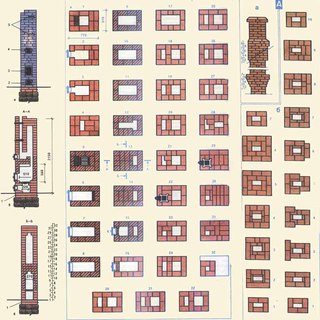

Порядовка каменки с баком, расположенным вверху

Песчано-глиняный раствор

Цемент плохо переносит воздействие высоких температур, поэтому для печи не используется. Кладка производится с помощью раствора глины, добытой на достаточной глубине без примесей земли и других посторонних включений, и песка.

Начало кладки

Перед началом работ глина должна постоять в воде в течение нескольких суток и размякнуть. Перед соединением с песком она тщательно размешивается с водой до консистенции жирной густой сметаны. Оставшиеся комки можно разбить с помощью строительного миксера или дрели со специальной насадкой.

Чтобы в узкие швы не попадала галька и мелкие камни, песок тщательно просеивается. Для кладки огнеупорного кирпича глина с песком смешивается в пропорции 1:2. Чтобы раствор не сох, замес готовится небольшими порциями. Раствор должен быть чуть шероховатым, максимально эластичным и ложиться без разрывов.

Но жирность глины бывает разной, и чем она жирней, тем больше песка должно находиться в растворе. Именно поэтому опытные печники проверяют вязкость с помощью встряхивания его с палки или мастерка.

Нормальная толщина слоя, оставшегося после встряхивания 2 мм. Если она меньше, добавляется глина. Если же раствор по консистенции напоминает пластилин, и после встряхивания остается раствор более 3 мм, в смесь следует добавить еще песка.

Выбор кирпича

Если планируется топка углем или газом, для работ используется огнеупорный качественный кирпич морозостойкостью до 25 циклов. Для печи на дровах лучше использовать его тугоплавкую (типа гжельского) разновидность. Пустотелые и силикатные виды не используются, так как под действием высоких температур они быстро разрушаются.

Иногда в целях экономии огнеупорным (шамотным) кирпичом выкладывают лишь топку, а оставшуюся часть печи докладывают обычным силикатным. Но, так как коэффициент их терморасширения различен, не следует комбинировать их в обвязке.

Проверить качества кирпича можно обычным постукиванием по нему любым твердым предметом. При отсутствии брака звук будет не глухим, а звонким, «металлическим». Не следует использовать изделия с видимыми трещинами, посторонними вкраплениями и излишне пористые. Качественный шамотный кирпич имеет насыщенный желтоватый (песочный) оттенок, необожженный – бледный и тусклый цвет.

Шамотный кирпич

Кладка печи

Перед укладкой для улучшения сцепления и предохранения от обезвоживания раствора кирпич вымачивается несколько минут в воде до выделения пузырьков. Шамотный кирпич можно лишь ненадолго погрузить в воду для удаления пыли.

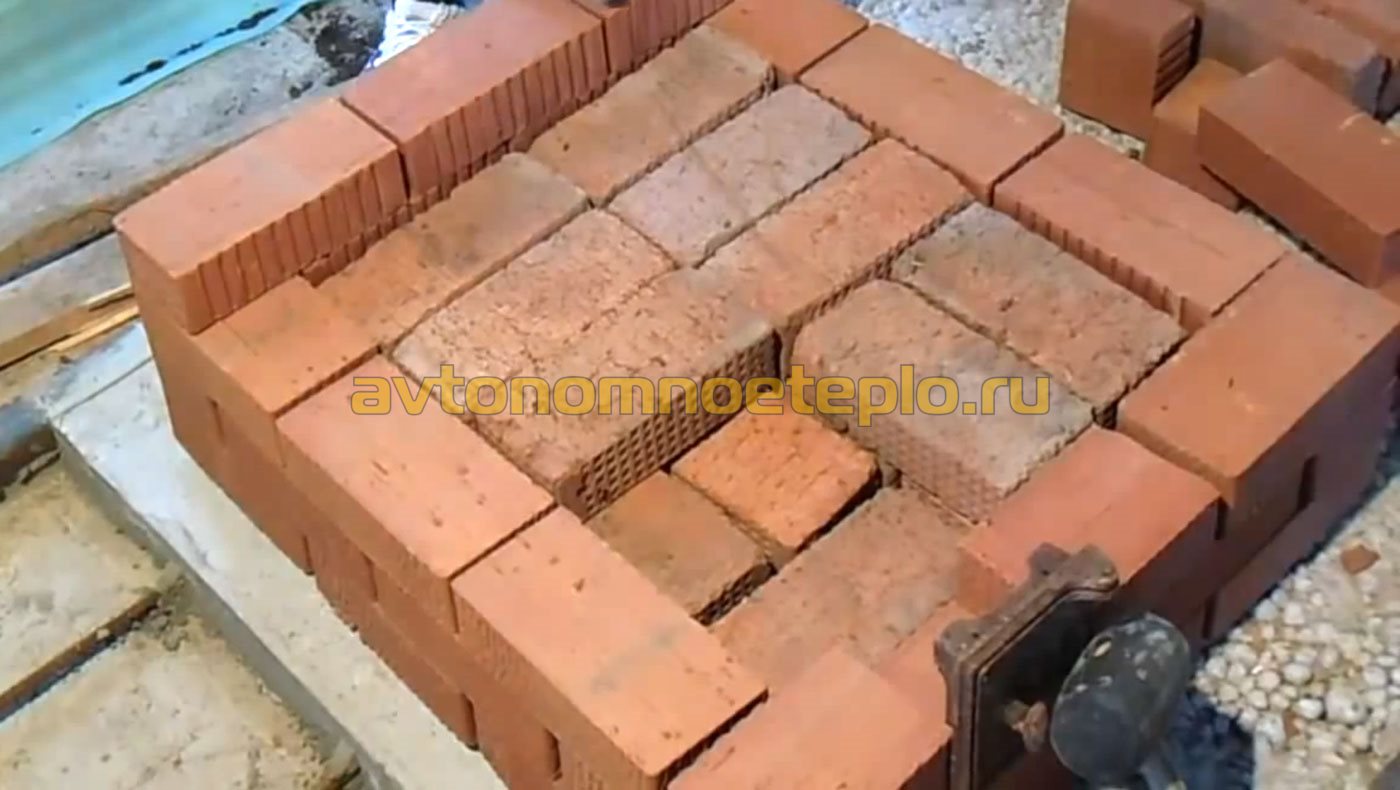

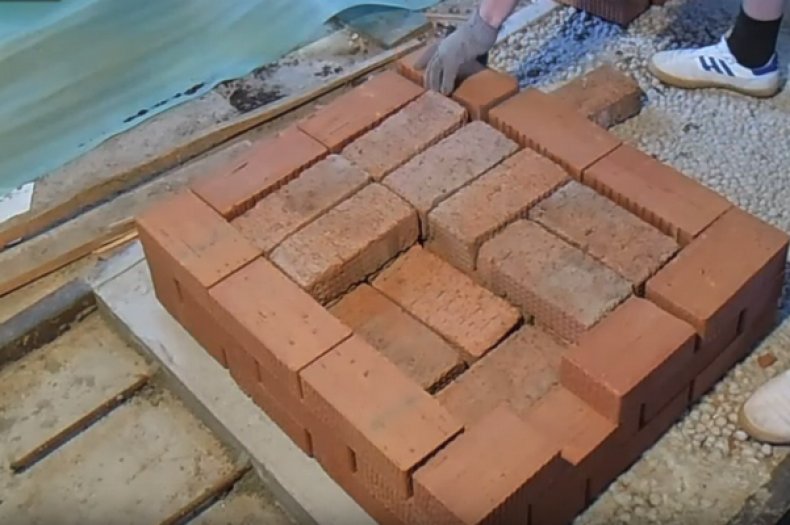

Первый ряд кирпичей должен укладываться на фундамент насухо без применения песчано-глиняной смеси. При последующей кладке толщина слоя раствора должна составлять 3-6 мм. Раствором промазывается пласт и тычковая часть кирпича. На выбранном месте его следует чуть подвигать, а затем, постукивая мастерком, плотно прижать.

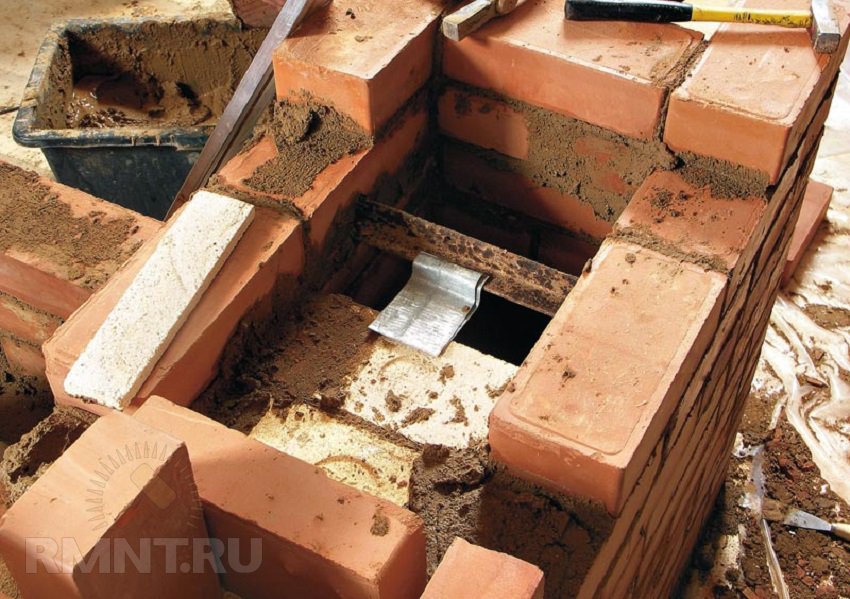

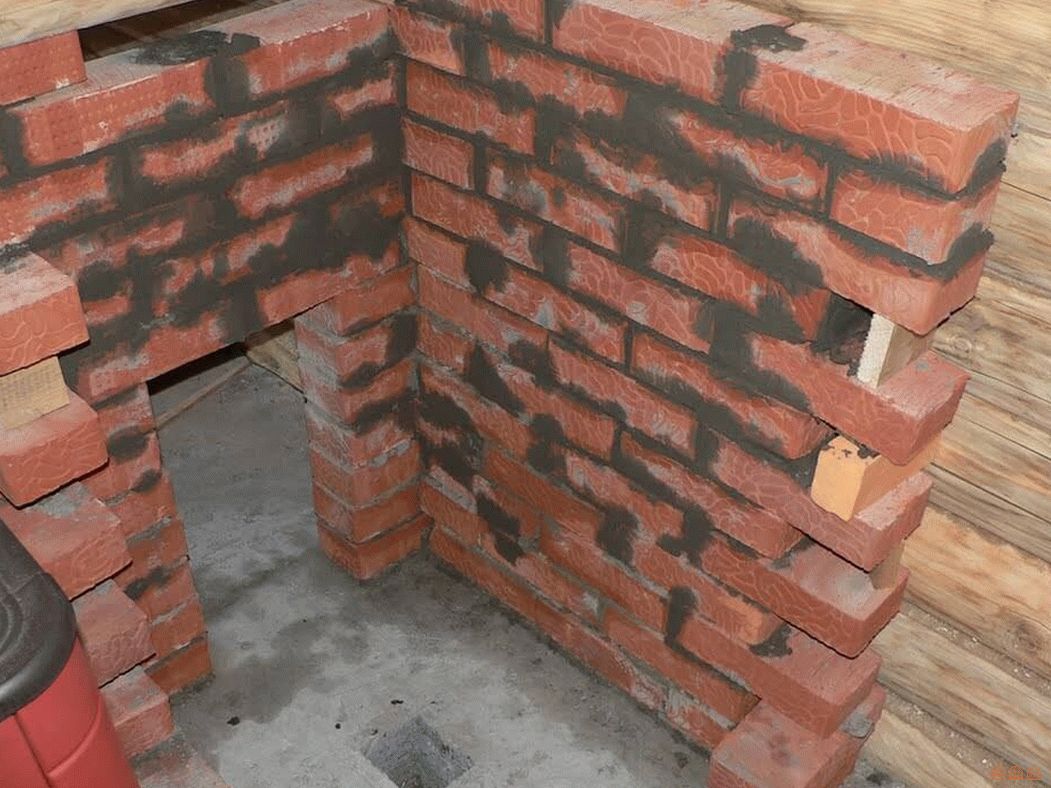

Кладка кирпича

Для упрочения конструкции кирпич выкладывается со смещением следующего ряда на 30-50% и перекрытием стыка. При работе обязательно понадобятся половинки и четверти. Чтобы предотвратить образование трещин, резку лучше производить с помощью болгарки, оснащенной алмазным диском.

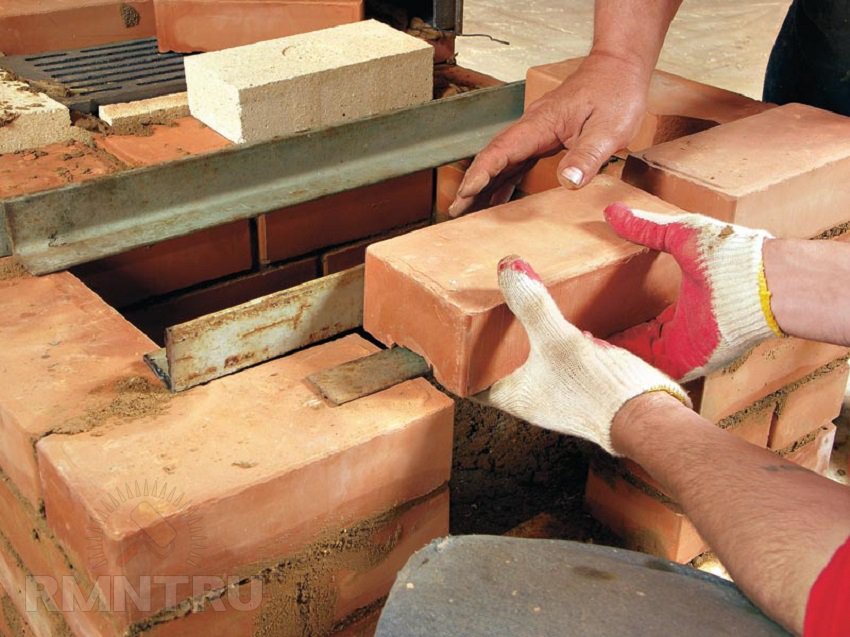

Укладка половинок и частей кирпича

В местах прилегания к кирпичам дверки изолируется асбестом, к ней с помощью болтов и шайб прикручивается 4 прочных проволоки или полосы оцинкованной жести, которые будут закладываться в швы кладки. Для достижения плотности по размеру проволоки в кирпичах прорезаются канавки.

Установка дверки

Установка дверки

Чтобы обеспечить лучший прогрев, банные камни размещаются на стальной или чугунной решетке. Чем их меньше, тем более сухой пар будет в помещении. В русской бане вес камней составляет не менее 50-60, в сауне – 30 кг.

Советы по кладке:

• чтобы идеально подобрать кирпичи по размеру, каждый их ряд размещается вначале насухо без раствора, излишки длины аккуратно подрезаются, кирпичи пронумеровываются, а затем собираются в ряд уже на растворе;
• печь, выложенная неровно, простоит недолго, поэтому не следует допускать даже малейших отклонений: после укладки каждого ряда горизонталь и вертикаль лучше выверять с помощью уровня; точность углов дополнительно определяется с помощью отвесов или уголка;
• чтобы колосник и дверки прослужили как можно дольше, лучше выбирать не сталь, а более огнеупорный чугун;
• в дровяной печи колосник и дверка располагаются на одном уровне, при отоплении углем колосник должен находиться на 20 см ниже топки;
• при укладке колосника обязательно оставляются зазоры для температурного расширения; для этого при необходимости кирпич подрезается до нужного размера;

Установка колосника

• над дверкой следует предусмотреть небольшую вентиляционную щель, которая защитит ее от перегрева или вырезать кирпичи в этом месте клином;
• для обеспечения лучшего притока воздуха и полного сгорания топлива колосники укладываются только вдоль поддувального канала;
• половинки и четверти лучше использовать в верхних рядах;
• чтобы глина со временем не растрескалась, печь можно армировать глиной с сеткой из стали; крепежная проволока для нее предусматриваться уже в кладке.

Возведение трубы и дымохода

Железные дымовые трубы имеют серьезный недостаток: при перепадах температур на них образовывается конденсат, который «притягивает» сажу, поэтому их лучше возводить из также из кирпича.

Важно! В дымоход закладываются только целые кирпичи. Из-за риска их выпадения использование половинок и растрескавшихся частей недопустимо. Стена дымохода должна быть идеально ровной. В противном случае в углах будут скапливаться комки сажи, и шахта быстро забьется. По всему пути следования дыма выступы желательно скруглить.

При устройстве дымохода следует соблюдать несколько правил:
• хайлом называют систему ходов, соединяющих камеру с топливом и дымоход; размер его нижней части зависят от ширины топливника и в среднем составляет 3/4 кирпича; площадь его сечения должна быть около 60-65% от общей площади дымохода;
• все места прохождения дыма следует сразу же прочистить и полностью удалить остатки раствора;
• недопустимо сужать канал дымохода – по всей его длине он должен быть одинаковым; кроме того, его сечение не может быть меньше сечения хайла, а его общая длина от края трубы до колосника не менее 5 м;

Кладка дымохода

• при кладке дымохода и топки кирпичи лучше размещать самой обожженной стороной к огню и дыму;
• при слишком коротком дымоходе дым не успеет остыть, и жар будет попросту улетать в трубу;
• для предохранения от возгорания в месте прохождения через потолок труба дополнительно обкладывается кирпичом и оборачивается термостойким материалом;

Отделка места примыкания трубы к потолку

• высота трубы после конька крыши должна составлять не менее 0,5 м;
• чтобы можно было легко определить повреждение, труба белится известковым раствором: в таком случае места утечки дыма легко определить по следам копоти.

Пробная растопка печи

Считается, что идеально высушенная перед первой растопкой печь прослужить дольше, поэтому лучше оставить ее на пару недель с открытыми дверками до полного высыхания. Если нет дождя, задвижку трубы тоже оставляют открытой. Проветривать в эти дни следует и само помещение.

Пробную растопку производят небольшим количеством (около 500 г) бумаги. Это делается для того, чтобы определить наличие тяги и удалить из печи остатки влаги. Поддувало в этот момент должно быть полностью открыто. После этого печь оставляют еще на сутки.

Совет. Если на улице сыро, первый раз огонь может разгораться плохо. В таком случае, чтобы «продавить» воздух вверх, можно прожечь свернутую в трубу газету в верхней прочистной дверке или вьюшке.

Последующую растопку щепками с небольшим количеством дров следует проводить осторожно. Максимальное количество топлива можно закладывать только после нескольких растопок. Идеально сложенная печь не дымит и прогревается равномерно. Определить степень прогрева можно с помощью прикосновения руки к разным частям ее поверхности. Остывать печь из кирпича должна также ровно.

Плотность кладки и отсутствие трещин определяют с помощью сжигания в дымовом канале материалов, дающих много дыма. При обнаружении трещин, через которые будет проходить дым, их замазывают раствором.

Схема движения дыма

Видео по теме: Печь для бани из кирпича своими руками

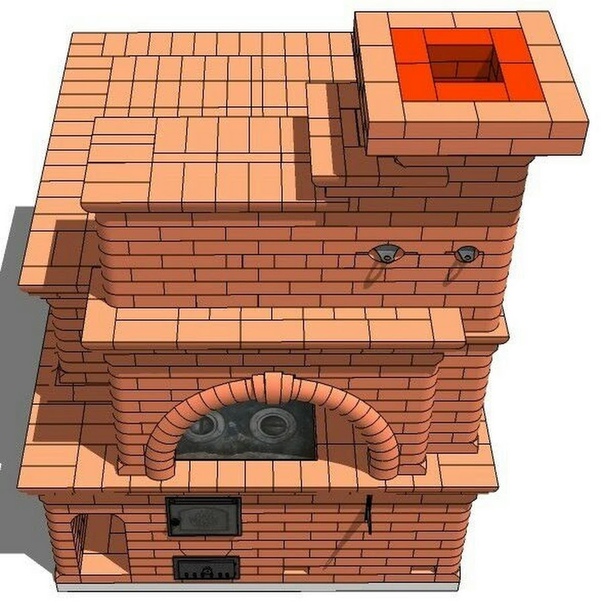

Кирпичная печь для бани

Большой популярностью как у опытных мастеров, так и у начинающих строителей пользуется печь для бани из кирпича. Она равномерно отапливает помещение, не оставляя непрогретых зон. Чтобы самостоятельно изготовить такую конструкцию, необходимо знать обо всех нюансах данного процесса.

Кирпичная печь в бане

Типы кирпичных печей

Перед началом процесса строительства необходимо определиться с конкретной схемой конструкции. Их всего 4, и различаются они по способу истопки:

1. «По-белому». Такая печка долго прогревается. Данный процесс занимает около 12 часов. Ее явным плюсом является абсолютное отсутствие грязи в помещении за счет использования камней.
2. «По-черному». Этот способ отапливания бани используется уже достаточно долгое время. У такой печи не предусмотрен дымоход, поэтому воздух в помещении будет пропитан ароматом и паром. Минус данного способа — необходимость окончательного прогорания топлива.
3. «По-серому». За счет наличия дымохода в печи баня прогревается интенсивнее. Недостаток у такой схемы такой же, как и у предыдущей.
4. «С плитой». Суть данной конструкции в том, что предусмотрен бак, фиксируемый с банными камнями на плиту из чугуна. Он (бак) по трем сторонам огорожен стенками из кирпича и чаще всего размещается над топкой, в то время как камни — над дымоходом. Плиты при этом не закрыты до конца. В отдельных случаях местоположение элементов конструкции может отличаться.

Кирпичная печь «по-черному»

Также банная печь из кирпича может быть постоянного или периодического действия.

В первом случае камни будут располагаться в ящике или металлическом настиле. Прогрев будет осуществляться за счет передачи тепла между материалами.

Во втором случае огонь проходит через камни.

Параметры кирпичных печей

Размеры конструкции подбираются в соответствии с площадью самого банного помещения. Чаще всего основание под такую печь имеет габариты 89х102 см или 102х129 см, а ее высота за исключением дымоотвода — 168 см и 210 см соответственно. Конструкция большего размера больше подходит для помещения с высокими потолками.

Бак для нагрева воды в кирпичных печах может размещаться как сверху, так и внизу.

Достоинства и недостатки печи из кирпича

У данной конструкции есть множество плюсов:

• собирающиеся в бане пары благотворно влияют на здоровье;
• кирпичная самодельная банная печь идеально впишется в любой интерьер данного помещения;
• отсутствует потребность дополнительной отделки кирпича;
• продолжительный срок эксплуатации;
• исключено наличие вредных и опасных веществ в составе материалов;
• кирпич продолжительное время держит тепло и обогревает помещение;
• нет конденсата;
• в качестве топлива используется общедоступное сырье;
• отсутствует необходимость регулярной чистки дымохода.

Изоляция дымохода

К минусам таких построек можно отнести следующие моменты:

• обязательно возведение фундамента. Это связано с массивностью самой конструкции;
• высокая цена на каждый из используемых материалов;
• строгие требования к кладке печи. Если допустить огрехи, то это в дальнейшем может обернуться проблемой;
• протапливается такая печь около 3 часов.

Важно: Если обращаться к профессионалу, то изготовление кирпичной банной печки будет стоить достаточно дорого.

Техника безопасности при строительстве конструкции

Перед тем как приступить к постройке печи в баню из кирпича своими руками, необходимо запомнить несколько особых требований:

• местоположение такой конструкции — стена напротив полок парилки;
• между всеми нагревательными элементами печи необходимо выдерживать расстояние 30-40 см. При наличии дополнительной защиты данный показатель может быть снижен до 15-20 см;
• между дымоотводом и кровлей требуется сделать оборудованный дополнительным защитным материалом зазор. Поверх него фиксируется фигурная накладка из стали;
• перед топкой на пол необходимо выложить лист из металла толщиной 1 см на случай выпада угольков.

Металлическая подложка перед топкой

Совет: В качестве нагревательного бака лучше использовать открытую емкость.

Какой выбрать материал

Для возведения кирпичной печи для бани необходимо использовать шамотный огнеупорный кирпич и силикатные пустотелые его разновидности. Первой обкладывают топочную часть, а последними — остальные части конструкции. При желании можно использовать декоративный кирпич. Выкладывается он таким образом, чтобы единственная необожженная сторона была направлена в сторону помещения.

Шамотный огнеупорный кирпич

Допустимая к использованию марка кирпича (М) с номерами 75-150. Показатель устойчивости к морозам должен быть менее 25 циклов.

Габариты используемого кирпича составляют 12,5х25,0х6,5 см. В зависимости от фирмы-изготовителя они могут отличаться.

При выборе исходного материала требуется проверить его качество.

Совет: При простукивании кирпича звук должен быть звонкий.

Внешне на каждом элементе полностью исключено наличие каких-либо дефектов.

Совет: Чтобы проверить внутреннее качество кирпича, требуется разломать его на две части и проверить цвет и качество по сколу.

Строительство кирпичной печи

Этот процесс производится в несколько этапов.

Подготовка необходимых инструментов

Для проведения работ понадобится:

• кирпич;
• огнеупорная глина;
• песок;
• асбестовый шнур;
• материал для гидроизоляции;
• проволока;
• болгарка;
• молоток;
• строительный уровень;
• дверцы и задвижки, колосники;
• мастерок;
• угольник;
• отвес на шнуре;
• емкость под раствор.

Строительный отвес

Приготовление раствора

Для формирования топочной части лучше использовать готовую смесь. Остальную кладку следует осуществлять на основе раствора, изготовленного из песка и глины в пропорциях 1: 2.

Песок должен быть заранее просеян, он может быть речным или карьерным.

Добыча глины осуществляется в карьерах на глубине от 2 м. Ее необходимо замочить в чистой воде до однородного состояния, перемещать, размять комки. На следующие сутки данный раствор процеживается и протирается через сито. В последний момент сюда вносится песок, разбавленный жидкостью.

Процесс кирпичной кладки

Важно: Переизбыток глины или песка негативно скажется на жирности самого раствора.

Совет: Проверить раствор легко: скатать шар и надавить на него дощечкой. Нормой считается образование трещины не более 0,2 диаметра данного шара.

Также можно использовать палочку. Ее необходимо обмакнуть в смесь. Слой в 2 мм говорит о норме. Если его толщина меньше, то требуется больше глины, в ином случае — песка.

Процесс возведения кирпичной конструкции

Он производится в следующем порядке:

1. Определение места под фундамент и формирование основания под него. Важно: Фундамент печи должен отступать от площадки, но их размеры должны совпадать. Котлован под основание печи выкапывается на глубину 0,6 м, внизу он расширяется на величину 0,1-0,15 м. Это необходимо для формирования его дополнительной устойчивости по отношению к грунтовым подвижкам. Далее расширенная часть котлована присыпается песком и утрамбовывается.
2. На глубину 0,1 м насыпается щебень. Формируется деревянная опалубка с сеткой из стальных стержней, скрепленных между собой проволокой. Размер каждой ее ячейки составляет 0,15х0,15 м. Важно: От сетки до стен и дна котлована должно выдерживаться расстояние около 0,05 м.
3. Подготовка бетонного раствора с использованием воды, щебня, песка и цемента марки М-400. Эта смесь заливается в котлован. Для закрепления результата потребуется около 7 дней.
4. Далее опалубка демонтируется, а на место появившихся пустот насыпается гравий. Сверху в 2 слоя укладывается рубероид и заливается расплавленный битум. Начинается закладка первых кирпичей фундамента.

Важно: Горизонтальный шов должен быть не более 0,5 см, а вертикальный — 0,3 см. Сформированные проемы необходимо обязательно фиксировать уголком из металла.

Перед началом кладки фиксируется отвес, по которому и будет далее ориентироваться мастер.

Порядовка

В Интернете в большом количестве можно встретить разнообразные чертежи кирпичных печей для бани с порядовками — подробно расписанными схемами укладки каждого кирпича.

Первый ряд выкладывается без раствора. Он предусматривает дверцу для прочистки, фиксируемую под кирпичами проволокой.

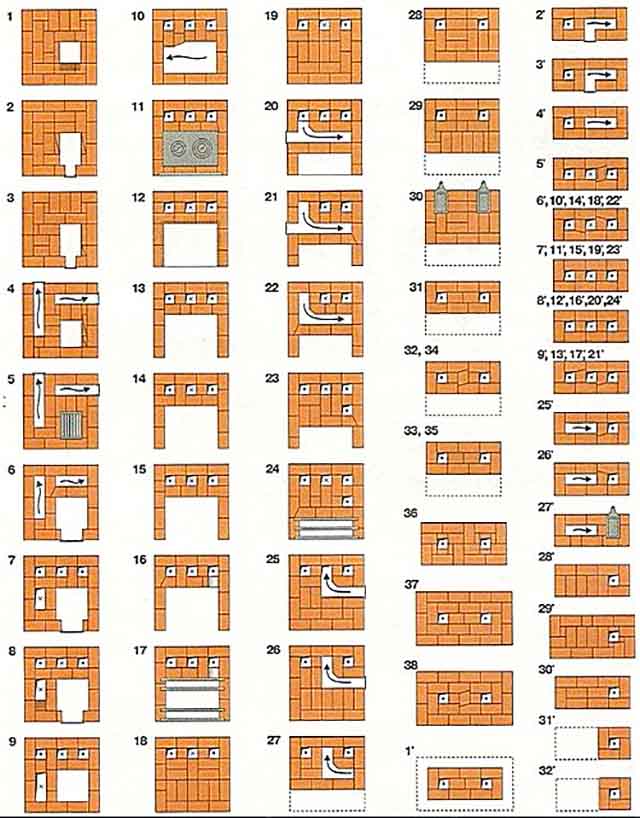

Порядовка печи. Вариант 1

Далее каждый последующий ряд кладется с использованием раствора. Каждый кирпич промазывается им с верхней и тычковой части.

Совет: Для придания прочности конструкции для бани из кирпича своими руками необходимо армирование топки по каждому ряду, а в обычной кладке — каждые 4 ряда.

Для придания большей прочности последующий ряд выкладывается со смещением на 30-50% и перекрытием стыковых частей.

Совет: Резать отдельные элементы кирпича лучше болгаркой.

Поверх топки устанавливается плита из чугуна, предназначенная для банных камней.

На пятом ряду производится установка нагревательного бака. Кладку нужно производить таким образом, чтобы зазор возле поддувала создавался минимальный. Для решения данной проблемы можно использовать отдельные части кирпича. После этого бак и дверца обматываются асбестовым шнуром в 2 слоя для предотвращения их дальнейших повреждений.

Дверца в топочное отделение большего размера, чем у зольника, поэтому аналогия их крепления одинаковая, но для первого более крепкое. Оно состоит из 3 скрученных проволок, соединенных с кирпичами с помощью болтов и шайб. Сама дверка в местах примыкания к кирпичам промазывается асбестом.

Через каждые 4 ряда необходимо проводить влажную обработку кладки.

Обустройство дымохода исключает использование отдельных частей кирпича. Ширину хайла не стоит делать менее ¾ ширины кирпича.

Важно: Высота выходящей наружу трубы должна составлять 0,5 м.

Перед началом использования печи все локации возможного прохождения дыма необходимо очистить от раствора.

Спустя 4-5 дней перед пробной растопкой печи требуется открыть поддувало, а в качестве топлива использовать 500 г бумаги. После этого конструкцию оставляют на сутки.

Порядовка. Вариант 2

Постепенно необходимо увеличивать количество и характер топлива. При этом такая печь из кирпича своими руками должна быть проверена на наличие трещин (выходит ли из них дым) и равномерное прогревание.

Полезные советы

Для идеального результата следует помнить некоторые секреты процесса:

• изначально лучше положить насухо каждый ряд и, при необходимости, обрезать кирпичи, пронумеровать их;
• если используются в качестве топлива дрова, то дверца и колосник размещаются на одном уровне, если уголь, то последний опускается на 0,2 м;
• при установке колосников обязательно нужны зазоры. Они монтируются по направлению поддувального канала;
• отдельные части кирпичей лучше применять в верхних рядах.

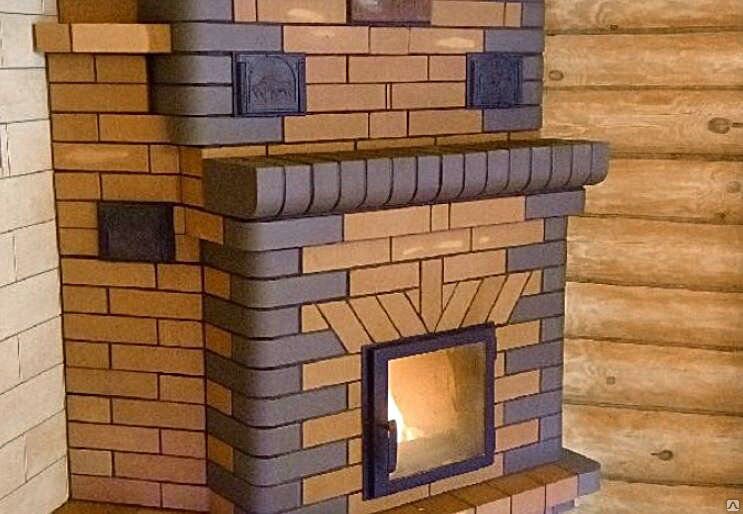

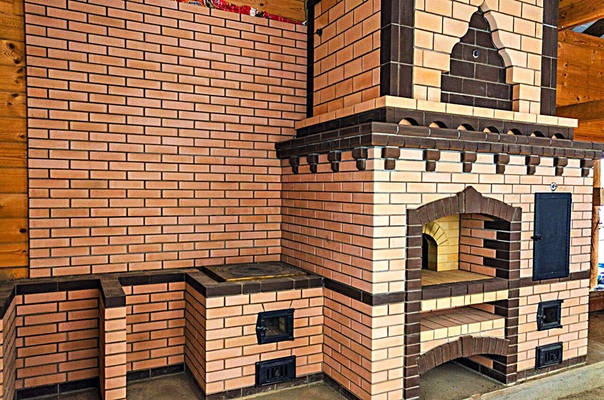

Финальная отделка

Кирпичная печь для бани своими руками может значительно преобразить интерьер, если ее отделать плиткой или декоративным камнем.

Облицовка кирпичной печи плиткой

Не только украсить конструкцию, но и повысить ее полезные свойства помогут изразцы.

Как возвести кирпичную печь для бани – технология кладки кирпичной конструкции

Печь из кирпича – основной функциональный элемент любой русской парной, которая традиционно выкладывается из жаростойкого красного кирпича. Строительный рынок предлагает широкий ассортимент готовых конструкций печей, но владельцы бань принимают решение построить русскую печь своими руками.

Возведенная собственноручно классическая кирпичная печь для бани с каменкой дает возможность безопасно обогревать помещение, поддерживать оптимальный температурный режим, производить чистый и густой пар, является декоративным интерьерным элементом.

Выбор материала для возведения печи

В настоящее время существует множество доступных схем возведения печи, однако начинающему мастеру рекомендуется выбрать самый простой чертеж.

Из какого кирпича стоит возводить печку? Выбрать подходящий строительный материал нелегко. При незначительных финансовых возможностях можно выбрать красный кирпич сомнительного качества.

Однако размеры подобного материала редко соответствуют принятым стандартам, по этой причине могут получаться достаточно широкие швы – до 11 мм, что абсолютно недопустимо при возведении печи.

Зачастую банная печь возводится из шамотного кирпича, который на 75 % состоит из жаростойкой глины. Такой материал устойчив к перегревам и повышенной влажности, растрескиванию и деформации. По техническим и эксплуатационным характеристикам шамотный кирпич превосходит все существующие аналоги, но и цена гораздо выше.

Из шамотного кирпича возводится топка, а из огнеупорного красного кирпича лучше обустраивать дымоход.

Для строительных работ понадобится глина, которую можно раздобыть самостоятельно либо приобрести в специализированной точке совместно с кирпичом.

Чтобы сложить печь из кирпича, необходимо подготовить следующие материалы:

• шамот;
• жаростойкий кирпич;
• глину и песок крупной зернистости;
• решетку, дверку для поддувала и топочной части, чистящие колодцы, чугунную плиту и колосник;
• шнур из асбеста;
• нагревательный бак;
• цинковую проволоку;
• уголок;
• рубероид.

Этих материалов достаточно, чтобы возвести простую печь из кирпича собственноручно.

Подготовка строительных инструментов

Чтобы выложить печь для бани из кирпича своими руками, рекомендуется подготовить рабочие инструменты:

• болгарку с кругом;
• электрическую дрель со специальной насадкой;
• пластиковую широкую тару для раствора;
• мастерок;
• уровень;
• рулетку и карандаш;
• металлические полоски.

Это основной перечень инструментов, но при желании его можно расширить дополнительным оборудованием.

На этапе выбора места, где будет располагаться маленькая кирпичная печь, а также подготовки строительного проекта важно учитывать основные требования к будущей конструкции:

• Защитные дверки топливника должны быть направлены к двери.
• Основание под печное устройство должно быть размером не менее 75 × 75 см, высотой до 22 см.
• Полки должны располагаться вдоль стены, у которой оборудована печь.
• Отопительные печи из кирпича возводятся с соблюдением технологических зазоров между стенками конструкций и стенами парилки.

Обустройство фундаментного основания

Кладка печей из кирпича начинается с обустройства фундамента, который является основой для любой отопительной конструкции, обеспечивая ее прочность, надежность и долговечность.

Согласно готовому проекту бани выполняется разметка в месте возведения и вырывается котлован глубиной до 65 см. По ширине он должен превышать размеры печи на 10 см.

На днище котлована выкладывается песочный слой толщиной в 18 см и смачивается водой, далее засыпается щебнем, камнями и кирпичным боем. Все слои тщательно смачиваются и трамбуются. Подушка выдерживается некоторое время для усадки.

После полной усадки песочного слоя устанавливается съемная опалубка, усиленная армопоясом из тонкой арматуры.

Важно! Между стенками опалубки и земляными краями котлована необходимо оставить технологический зазор в 12 см.

Опалубка заливается бетонной смесью до граничного уровня, который на 17 см ниже поверхности почвы. Смесь готовится в пропорциях – 1 : 3 (на часть цемента три части песка) с добавлением нужного количества воды.

После полного застывания бетона опалубка снимается, а имеющиеся пустоты заполняются мелким гравием.

В качестве гидроизоляционного слоя для фундамента используется сложенный рубероид. Материал укладывается на бетонный слой основания строго по размеру площадки.

Замес соединительного кладочного раствора

Чтобы вышла надежная и долговечная кирпичная печь для бани важно правильно замесить кладочный раствор. Точность пропорций зависит от качества глины – ее жирности.

Для замеса раствора используются глина и песок в соотношении 1 : 2 (на одну глинистую часть 2 песочные части). Глина предварительно вымачивается в небольшом количестве воды.

Для этого материал выкладывается в тару, заливается водой и тщательно перемешивается. Для упрощения процесса замеса можно воспользоваться дрелью с насадкой. Глина вымешивается до тех пор, пока не станет достаточно пластичной.

Только после этого в нее вводится слегка влажный песок по частям и размешивается. Хорошо приготовленный печной раствор должен получиться тягучим.

Одного замеса раствора не должно быть много или мало, его следует приготовить ровно столько, чтобы хватило на выполнение 2–3 полноценных кирпичных рядов.

Пошаговое выполнение кирпичной кладки печи

Порядок возведения кирпичных стен для бани определяется строительной схемой – порядовкой. Предложенная пошаговая инструкция рассматривает поочередную кирпичную выкладку.

Кладка кирпича с 1-го по 7-й ряд

У начинающих мастеров возникает вполне логичный вопрос: как сложить печь от фундамента (первые 7 рядов)?

1. Первый ряд выкладывается сразу на гидроизоляционный слой фундамента. Кирпичи предварительно смачиваются водой. Угловые элементы выполняются под прямым углом, который проверяется уголком. Края требуют тщательного замера, что позволит предотвратить появление нежелательных зазоров в печной конструкции. В этом случае толщина готовых швов между кирпичами не должна превышать 6 мм. Чтобы лучше сложить кирпичи, нужно выполнить правильный замес раствора.
2. Второй ряд из кирпичей выкладывается аналогичным способом, при этом каждый последующий элемент должен располагаться на стыках кирпичей из нижнего ряда. По этой же схеме следует выкладывать кирпичи для третьего ряда. Здесь должна быть установлена поддувальная дверца. Она фиксируется тонкой проволокой и стальными полосами.
3. Прежде чем приступить к укладке следующего ряда, рекомендуется проверить ровность возводимых стен по вертикали и горизонтали, а также точность углов. В этом ряду устанавливаются колодцы для золы и решетки для воздухопроводных каналов. Для этого выполняются небольшие отверстия в элементах по 1 см с зазорами для монтажа колосника. Под установленной решеткой заднюю стенку выполняют слегка округлой.
4. В шестом ряду фиксируется установленная поддувальная дверка, а в седьмом ряду – завершается монтаж колосника и дверки для топки. Чтобы обеспечить безопасное отопление парной, печная дверка должна быть изготовлена из чугуна. На данный момент это самый прочный и жаростойкий материал.

Кладка кирпича с 8-го по 23-й ряд

1. Как сложить печь с 8-го ряда и до установки дымоходной трубы? При формировании восьмого ряда выполняется установка перегородки, которая служит основанием для обустройства дымоходной трубы. По аналогичному принципу кирпичная кладка выполняется до 14-го ряда включительно, на котором будут установлены швеллеры из металла. При этом в лицевой стенке печи необходимо обустроить небольшой проем для вертикальной установки водяного бака таким образом, чтобы он полностью соприкасался со швеллерами.
2. Для выкладки пятнадцатого ряда используются ½ кирпичей, которые между собой размещаются под небольшим углом. Это послужит основой для разделительной перегородки. До 18-го ряда выкладка кирпичей выполняется по аналогии с первыми рядами конструкции.
3. При кладке девятнадцатого ряда выполняется установка дверцы для вывода пара. Далее устанавливаются металлические полоски, с дальнейшей кладкой оставшихся рядов. Это необходимо для надежной фиксации дверной рамки для вывода пара и установки бака для горячего водоснабжения, который обкладывается кирпичным боем.
4. С 23-го ряда выполняется монтаж дымоотводной трубы, определяющей конечную высоту конструкции.

Монтаж дымоотводной трубы

Как сложить печь с дымоотводной трубой после завершения возведения кирпичных стен? Руководство по возведению печи предусматривает предварительный выбор трубы, которая по типу и функциональным особенностям должна соответствовать конструкции будущей печи. Для облегченной конструкции рекомендуется выбирать небольшую трубу из легкого и жаростойкого материала.

При выборе стоит учитывать подходящую толщину стенок дымоотводной трубы, которая не может быть меньше чем ½ толщины кирпича. Аналогичного размера должен быть и диаметр проходов для дымоотводной трубы.

По длине верхняя часть трубы, расположенная над крышей, не должна быть меньше 55 см. Для обустройства дымоотводного канала применяется соединительный раствор на основе цемента или извести. Глиняно-песчаная смесь не подходит для проведения подобных работ, поскольку под воздействием атмосферных осадков она будет быстро вымываться и образовывать конденсат на внутренних стенках трубы.

Дымоотводная труба с минимальным количеством изгибов должна иметь общую длину не менее 5 метров. Готовая конструкция может оснащаться специальной заслонкой-шибером.

Оштукатуривание поверхностей

Изучив проведение порядовки, теперь каждый начинающий мастер знает, как сложить печь для русской парной из кирпича. Завершив основные строительные работы, можно переходить к оштукатуриванию конструкции. Нанесение штукатурки позволяет улучшить визуальные характеристики печи и предотвратить ее возгорание.

Для оштукатуривания можно использовать раствор на основе глины, гипса или асбестного компонента. Чтобы обеспечить лучшую адгезию штукатурки на обрабатываемых поверхностях, в готовый раствор рекомендуется добавить обычную поваренную соль. Если нет желания возиться с замесом раствора, можно приобрести уже готовые глиняно-песчаные смеси.

До начала оштукатуривания конструкция печи должна быть просушена. Все поверхности тщательно очищаются от соединительного раствора, швы зачищаются на 10 мм вглубь. Некоторые мастера наносят штукатурный раствор на предварительно закрепленную сетку из металлической проволоки, которая служит обрешеткой.

Готовый раствор при помощи лопатки распределяется на увлажненной поверхности в два слоя. Первый слой должен иметь консистенцию густой сметаны, а другой – более плотный и вязкий. Толщина каждого слоя может достигать 10 мм.

После нанесения раствора поверхность затирается и выравнивается.

Готовая печка из кирпича своими руками может быть облицована керамической плиткой, изразцами или просто окрашена белой краской.

Теперь любой мастер имеет представление о том, как сложить русскую печь из огнеупорного кирпича. Предварительно подготовленный свой чертеж будущего строения позволит воплотить в жизнь любую задумку без привлечения сторонней помощи.

Как построить печь для бани из кирпича: технология кладки

При строительстве бани в первую очередь учитывается специфика помещения — так как она возводится под определенные нужды, проектирование практически каждого элемента требует особого подхода. В первую очередь необходимо предусмотреть наличие печи, которая будет генерировать тепло – самое важное условие для любой бани.

Несмотря на различные тонкости, связанные со строительством бани, данный процесс не так сложно произвести самостоятельно — таким образом, вы экономите достаточно ощутимую сумму.

Печь для бани: фото

Если осуществлять строительство бани “от и до” своими руками, то вызов специалиста-печника, для установки печи, будет смотреться не очень органично и вполне естественно возникает вопрос — можно ли осуществить данный процесс самостоятельно?

Печь для бани – это небольшое, но при этом композитное сооружение, которое, несмотря на свой размер достаточно сложно установить, без должных навыков и знаний. Даже небольшая погрешность в монтаже или выборе материала, может свести на нет все ваши усилия и финансовые затраты.

Однако если вы имеете желание, аккуратность и хотя бы начальный прикладной опыт в строительных работах – построить ее самостоятельно вполне осуществимо.

В данной статье вам будет предоставлена подробная инструкция о том, как построить печь для бани своими руками. С ее помощью вы сможете сэкономить ощутимое количество средств, так как цена услуг специалистов в среднем составляет около 40% от общей стоимости используемых материалов.

Строительство печи

Перед тем как приступить к строительству печи необходимо определиться с ее конструкцией – в данной статье мы рассмотрим только чертежи банных печей из кирпича, так как для изготовления металлических аналогов необходимы профессиональные навыки сварщика.

Составные части конструкции

Нижеприведенная схема печи для бани из кирпича описывает строительство аналога со встроенным баком – для ее возведения не требуется дополнительного оборудования в виде системы циркуляции воды, что в свою очередь существенно снижает стоимость всей конструкции.

Заливка основания

Печь для бани устанавливается на железобетонное основание, которое заливается на предварительно засыпанную подушку. Толщина засыпки должна быть не менее 30 см – материалом для ее формирования может служить как мелкий гравий, так и чистый песок.

В качестве армирования используется вареная обрешетка из арматуры либо металлического прута диаметром не менее 12 мм. Подушку необходимо углубить в землю на всю ее высоту.

Обратите внимание!
Каркас необходимо установить таким образом, чтобы он находится примерно посередине заливаемой плиты – для этой цели на него навариваются ножки либо подкладываются камни.

Опалубка выставляется таким образом, чтобы площадь залитой плиты выходила за кромку будущей печи на 10 см по всему периметру. В качестве материала для формирования фундамента печи бани используется тяжелый бетон – смесь цемента, песка и щебня в пропорции 1:1:3.

Толщина плиты должна составлять около 25 — 30 см, так как вес будущей печи будет достаточно большим. После того, как основание полностью высохнет, на него застилается гидроизоляция, в качестве которой используются листы рубероида.

Раствор

Глина для приготовления раствора

Кладка осуществляется на специально предназначенную для этой цели смесь, которую можно приобрести в специализированных строительных магазинах. В ее состав входят различные модификаторы, которые позволяют выдерживать колоссальные перепады температур.

Обыкновенный цементный раствор для этой цели использовать нежелательно, так как он плохо переносит высокие температуры, и кладка может начать “стрелять”.

Замешивать компоненты можно и так

Если по каким-то причинам у вас нет возможности приобрести смесь в магазине вы можете использовать самодельный аналог — для этой цели вам понадобится желтая глина и песок.

Оба компонента перед смешиванием необходимо тщательно просеять, чтобы исключить попадание камней. Глину нужно замочить за сутки перед началом работы – воды следует налить ровно столько, чтобы она полностью замокла.

Обратите внимание!
Если вы используете подручный грунт, то перед применением его необходимо размять, так как изначально он имеет вид комков.
Для этой цели можно использовать любой твердый предмет.

Проверка консистенции раствора

После того, как глина полностью замокнет в нее нужно добавить воды и перемесить при помощи миксера, затем добавить песок в пропорции 1:1 в зависимости от качества глины. Консистенция раствора должна напоминать густую сметану.

Чтобы определить правильность соотношения составляющих необходимо опустить в него палку – на ее поверхности должен остаться слой толщиной в 2 мм. Если значение больше 2 мм – в смесь необходимо добавить песка, если меньше то глину.

Кладка

Шамотный кирпич — огнеупорный

Основная особенность печей – это наличие тщательно выверенных и продуманных полостей внутри возведенной конструкции. Для их формирования необходимо строго придерживаться порядовой схемы кладки, посредством которой создается правильное распределение кирпичей па разных уровнях.

Чтобы максимально облегчить процесс кладки необходимо распечатать нижеприведенные чертежи печей для бани из кирпича.

Порядовые схемы печей из кирпича для бани очень пригодятся

В качестве материала для кладки следует использовать огнеупорный шамотный кирпич, который выдерживает высокие температуры без изменения внутренней структуры.

Это достаточно дорогой материала и если вы хотите сэкономить, то можете использовать его только для кладки непосредственно топочного отдела – для формирования остальной части можно использовать керамический аналог.

• В первую очередь, необходимо установить отвес, который будет отмечать месторасположение трубы дымохода печи бани . Ровно в центре подготовленного для дымохода отверстия кидается рейка, на которую затем вешается отвес — он определяет месторасположение кирпичей первого ряда;

Установка отвеса для дымохода

• Посредством уровня выкладывается сплошной промежуточный ряд, с его помощью выравнивается основание – оно должно быть идеально ровным по горизонтали . Затем осуществляется кладка защитной стенки в 5 рядов, чтобы защитить отделку помещения от возгорания;
• Выкладывается первый сплошной ряд, затем по схеме ложится второй ряд, посредством которого формируются боковые воздухозаборники или “поддувала” необходимые для создания тяги . В данном случае их два – один основной и второй дополнительный, так называемый “летник”, который понадобится в теплое время года, когда доступа кислорода с одной полости может быть недостаточно и печь начинает чадить;

Воздухозаборники и дверцы

• В это же время монтируют металлических дверцы– их фиксация осуществляется посредством металлической проволоки, которая закручивается на углы, а затем закрепляется в структуре кладки . Чтобы сделать кладку над верхней частью дверцы необходимо вырезать паз в кирпиче болгаркой или наждаком, чтобы она ровно лег;

Обратите внимание!
Чтобы крепление не нарушало структуру кладки необходимо сделать в кирпичах пропилы, ширина которых должна соответствовать диаметру проволоки.

• После укладки четвертого ряда осуществляется монтаж колосника – специальной металлической решетки и устройство зольного колодца . Главное – проследить за тем, чтобы колосниковая решетка не приходилась впритык к стенкам печи, так как при нагревании она может выдавить кладку;

• Чтобы при монтаже топочной дверцы бани у вас не осталось щелей, можно использовать жаростойкие шнуры на самоклеющейся основе – они обеспечат необходимый уровень герметичности ;

• На этом же этапе устанавливается бак для подогрева воды . Если между кирпичами, посредством которых перекрывается дымовой канал, образуют щель — не имеет смысла замазывать. Для ее удаления необходимо сдвинуть кирпичи в сторону поддувала на 3 см, оставив между ними минимальный зазор, а третий кирпич заменить вырезанным под необходимый размер бруском;

Обратите внимание!
Места, где бак будет контактировать с кирпичами, необходимо обмотать его асбестовой лентой, на случай случайной растопки печи с пустой емкостью.

• После кладки следующего ряда устанавливается дверца для выхода пара . На 9 ряду можно приступать к установке металлической плиты.

Обратите внимание!
В данной статье не описывается устройство дымохода, так как это обширная тема, которая требует отдельного описания;

Вполне можно достичь такого результата, главное – аккуратность и внимательность

Кладка печи для бани – сложный процесс, однако порядовая схема и аккуратность позволить вам осуществить его без каких-либо особых затруднений. Более подробно ознакомиться с данной темой, вы можете посредством видео в этой статье, которое наглядно описывает тему.

Печь-каменка для бани, порядовка — раскладываем по полочкам

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Открытые каменки

Для бань с маленькой площадью допустимо использование открытых каменок. Это отделения для камней, которые находятся наружу и лежат горкой. Их располагают над топкой. Довольно часто для камней делается специальная крышка, которую поднимают только для подачи воды.

Такая деталь помогает удержать тепло от камней после выработки необходимого количества пара. Камни находятся в открытом пространстве, что обеспечивает максимально быстрый набор нужной температуры.

Схема открытой печи-каменки из кирпича:

Закрытая каменка

Кирпичная печь для бани с закрытой каменкой оборудована окошком для подачи воды на поверхность камней. Для более быстрого нагрева помещения дверцу можно открыть.

Одним из минусов такого устройства является то, что его нужно растапливать длительное время. Но отсюда вытекает и главное достоинство: тепло остается в печи очень долго. Поэтому печи закрытого типа имеют большую популярность у мастеров и владельцев бань.

Схема закрытой печи-каменки из кирпича:

Подборка проекта

Данный проект печки подходит для большинства видов бань. Размеры конструкции позволят отопить помещение (10-15 м2) до 50 градусов, а при подаче пара до 90 градусов. Бак емкостью 180 литров, вмонтирован в печку и удовлетворяет всю необходимую потребность в горячей воде для комфортного процесса мытья всех членов семьи. Для более долгого остывания каменки после завершения топки, предусмотрены железные трубы (6 штук, рядом с баком для воды).

Так же трубы поддерживают камни над топкой. Трубы быстро нагреваются, а после завершения процесса нагрева постепенно отдают тепло. Над булыжниками расположено отверстие, через которое и будет подаваться вода, для образования пара.

Определившись с проектом необходимо приступать к самому процессу сборки. Собрать печку своими руками – не сложно. Руководствуясь кладочными чертежами, процесс займет немного времени.

О печах и строительстве

Виды печей для бани

Виды банных печей

• Можно назвать четыре основных вида печей для бани, это печь «по-белому», «по-серому», «по-чёрному» и с плитой. Печь «по-чёрному» не имеет дымохода и при её топке вся сажа остаётся в помещении. Сейчас такие устройства не используются.
• Конструкция, сделанная «по-серому» имеет дымоход, но, тем не менее, сажа в процессе топки тоже оседает на кирпичах. Поэтому, чтобы использовать парную, нужно дождаться полного сгорания дров.
• Наиболее распространённые виды, это кирпичные печи «по-белому», они совершенно не оставляют дыма и копоти, но некоторые из моделей могут прогреваться до 12 часов, хотя и хранят тепло они гораздо дольше. Такие модели прогреваются через металлическую плиту, на которую наложены камни.
• Иногда своими руками собирают такую конструкцию: бак и камни кладут на чугунные плиты, не закрытые до конца – обогрев помещения тогда происходит значительно быстрее. С трёх сторон бак обкладывают кирпичами, так сохраняется температуры воды.

Какой нужен кирпич

• При строительстве печи в таких случаях используется кирпич марки от М-75 до М-150 с морозостойкостью до 25 циклов. При выборе материала следует проверять, имеются ли на нём трещины, посторонние вкрапления и так далее – такие экземпляры не пригодны для строительства. Также можно для облицовки использовать двойной силикатный кирпич М 150.

Совет. Качественное состояние кирпича можно проверить простым постукиванием по нему ручкой мастерка. Если изъянов нет, то звук будет звонкий, металлический, а при наличии таковых звук будет приглушенным.

Чертежи печей

Порядовка на кирпичную печь для бани (один из вариантов)

• Строительство банных печей из кирпича представляет собой достаточно сложную конструкцию, требующую точного выполнения различных нюансов. Именно поэтому чертёж должен детально отображать каждый из рядов и при необходимости должны присутствовать пояснения.

Другой вариант порядовки

• На схеме отдельные детали обозначаются штрихами и разделительными линиями, чтобы можно было представить, сколько штук необходимо для кладки того или иного ряда. Все закругления и подтёсы на камнях, отраженные на схеме, делаются при помощи болгарки.

Фундамент

Фундамент с подсыпкой и гидроизоляцией

• Глубина фундамента должна составлять от 50 до 70 см – всё будет зависеть от возможного промерзания грунта, поэтому эту величину вам придётся отрегулировать самостоятельно. Но составляющие всё равно будут одинаковыми – на основание засыпается слой песка, примерно, 10-15 см и обильно поливается водой для усадки. Потом на него засыпается щебень, гравий или даже строительный мусор (битый кирпич и старая сбитая штукатурка) и все это трамбуется, но нужно оставить примерно 30 см для заливки цементного раствора.
• На щебень или другую подсыпку нужно застелить гидроизоляцию – обычно для этого используют рубероид, но можно и толстую целлофановую плёнку. После этого, заподлицо с полом, заливается цементный раствор, который можно делать из цемента и песка (1/4), но можно вместо песка использовать отсев щебня (1/6), тогда основание получится более прочное. Также рубероид настилают поверх фундамента, чтобы аннулировать всякий контакт кирпича с сыростью, ведь от этого он разрушается.

Совет. Для того чтобы фундамент не проседал, его основание, то есть, подсыпку, нужно делать по площади немного больше заливной части. Для этого на щебень устанавливается опалубка, каждая сторона периметра которой будет на 10 см меньше засыпки.

Строительство печи

• Для возведения печи инструкция предусматривает два вида раствора – цементно-песочный и глинисто-песочный. Цементная смесь выполняется из марки 400 или 500 с соответствующим добавлением песка –1/4или 1/5. По консистенции он должен напоминать жидкую манную кашу и свободно сползать с мастерка.
• Для глины и песка несколько другое соотношение и здесь одна часть отводится глине, а 2,5 части отводится на песок. Перемешивать следует очень тщательно, потому что глина очень вязкая и комочки плохо разбиваются, что в дальнейшем будет мешать кладке. Готовая смесь должна свободно сползать с мастерка, оставляя на его плоскости лишь небольшие мазки – такая консистенция наиболее приемлема для работы.

Возведение печи

Установка зольника при помощи проволоки

• Как правило, в первую очередь, по форме печи выкладывается сплошной ряд кирпича – можно назвать его нулевым. Такое основание должно строго соответствовать форме порядовок по наружному контуру и иметь углы, точно соответствующие 90⁰. Конечно, сам кирпич имеет прямоугольную форму, но для того чтобы не произошло сбоя, проверьте диагонали – их разница не должна превышать 2-3 мм.

• Толщина швов между камнями не должна превышать 3-5 мм, и для этого необходим качественный раствор, без комочков и мусора тогда стык будет легко регулировать по нужному размеру. При укладке каждого ряда, целый кирпич должен перекрывать стык на нижнем ряду, и в данном случае наиболее приемлема ложковая перевязка. После укладки первого ряда следует переходить на глиняный раствор.

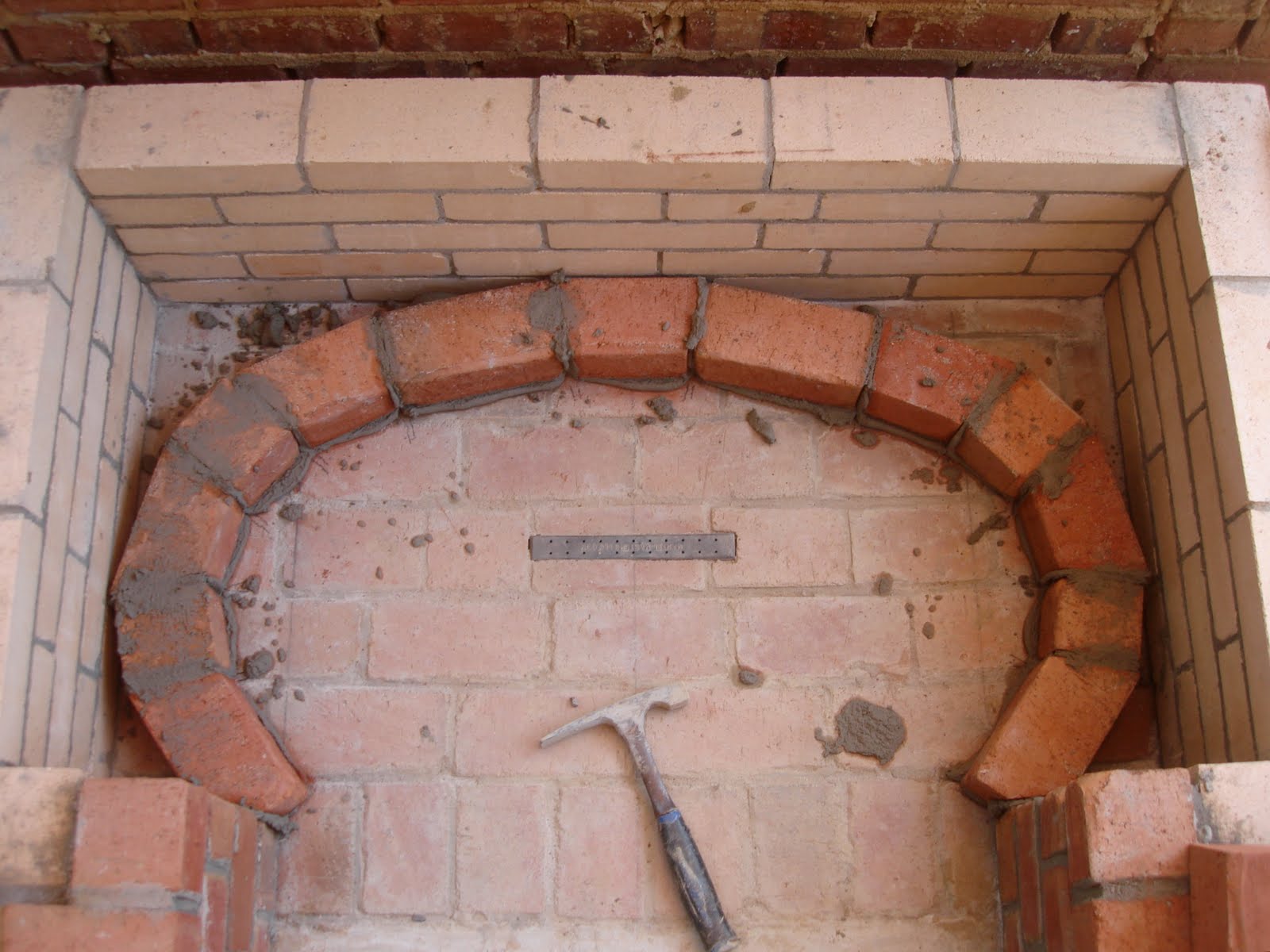

Установка кирпича над дверцей

• На третьем ряду устанавливается дверца зольника и для их прочного монтажа к ним прикрепляется оцинкованная проволока, как это видно на фото, а верхний кирпич подрезается для более плотной укладки.

Установка кирпича клином

• Ещё многие мастера советуют над дверцей вырезать кирпич клином, потому что металл сильно нагревается и такая конструкция наиболее прочна. Вместо проволоки можно использовать оцинкованную жесть. До устройства четвёртого ряда обязательно нужно проверить кладку строительным уровнем или отвесом, так как отсюда уже начинается обустройство зольного колодца и колосника.

Для установки колосника кирпич нужно подрезать

• В шестом ряду устанавливается дверца поддувала, а в седьмом ряду для установки колосника нужно вырезать углубления на 1-1,5 см, причём, так, чтобы колосник после установки имел люфт, потому, что расширение металла и кирпича при нагревании разное (металл расширяется больше) и для этого нужен запас. Чаще всего такие элементы (дверцы, колосник) делаются из чугуна, как наиболее огнеупорного элемента для оборудования печей.
• Начиная с восьмого ряда, кладка делается с перегородкой и это продолжается вплоть до четырнадцатого ряда, в который устанавливают швеллеры. В передней части стены делается проём, куда устанавливают котёл для воды.
• Пятнадцатый ряд укладывается в полкирпича – половинки устанавливаются под углом друг к другу (для основания разделительной стены), а затем, три последующих ряда устанавливаются при помощи ложковой перевязки.
• В девятнадцатом ряду ставится дверца для овода пара в парилку, а двадцатый и двадцать первый ряд следует скрепить полосками типа П-образных подвесов или проволокой. После этого начинается установка вытяжной трубы, и её высота уже будет зависеть от высоты самой бани.
• По завершении процесса кирпичную печь можно покрасить.

Совет. Вытяжная труба должна возвышаться над крышей бани не менее чем на 0,5м. обмазывать дымоход нужно известковым или цементным раствором, не боящимся воздействия конденсата.

Конструкция печи в разрезе

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

• Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
• Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
• На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
• Поверх пятого ряда укладываются стальные уголки для колосника.
• После этого приступают к кладке топки.
• В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
• Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
• Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
• Продолжается укладывание внешнего кирпича.
• Дверки топки перекрываются.
• Устанавливается перегородка для дымохода.
• Монтируется бак для воды.
• На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
• Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
• Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

Вывод

Для обогрева банного помещения очень часто используют печи-каменки, сделанные своими руками. Оны надёжны, экономичны и очень красивы. Существует два вида печей-каменок.

Печь для бани с открытой каменкой нагревает помещение быстро, но устройство с закрытой каменкой удерживает тепло намного дольше. Поэтому, если вы имеете достаточно большое помещение для бани, лучше отдать предпочтение второму типу. Сделать подобную печь не очень сложно. Достаточно запастись временем, нужными материалами и инструментами.

В литературе или интернете можно найти огромное количество порядовых схем кирпичной банной печи с закрытой каменкой. Они помогут вам создать красивое и удобное в использовании устройство для обогрева бани.

Как сложить печь для бани – этапы обустройства своими руками

Одним из основных элементов любой бани, обеспечивающих создание особого микроклимата в парилке, а также нагрев воды и отопление всего помещения, является печка. В данной статье мы предлагаем разобраться, как сложить печь для бани из кирпича, а для наглядности прилагаем ряд фото и видео.

Довольно часто, чтобы пользование парной было комфортным, печь топится из предбанника. При этом внутри печи накапливается тепло, которое передается на каменку, расположенную в парной, а также по трубам распространяется во всем помещении.

Отметим, что для того, чтобы печь функционировала правильно и долго, экономить на материалах для ее строительства не стоит.

Разновидности камней

Распределение теплого воздуха и пара внутри парилки происходит за счет каменки печи. Как правило, внутри каменки из кирпича для бани укладывают от 1 до 5 кг камней на 1 м 3 .

Важными критериями, которыми определяется выбор камней, являются:

• теплоемкость, то есть способность накапливать и отдавать тепло в воздух;
• температура плавления – или порог, до которого камни могут раскаляться – желательно, чтобы этот показатель был как можно выше;
• вес – предпочтительнее, чтобы он был высоким;
• прочность – важно, чтобы при нагревании камни не становились хрупкими и не крошились или трескались.

В основном для каменки выбирают такие породы камней, как базальт, кварцит, гранит, диабаз или жадеит (подробнее: “Как уложить камни в банную печь правильно, какие камни лучше использовать”). Каждый из них в большей или меньшей степени соответствует предъявляемым требованиям.

Материалы, которые для каменки нельзя использовать ни в коем случае:

• мрамор;
• ракушечник и доломит из-за наличия магниевых и кальциевых карбонатов;
• известняк – при резком охлаждении водой может выделять газ;
• кремниевые породы – склонны крошиться, и есть риск обжечься;
• руды, содержащие асбест, натрий или серу;
• осадочные породы.

Ряд профессионалов используют для кладки каменки чугунину, которая соответствует всем критериям работы печи.

Характеристики кирпича

Перед тем, как сложить печку в бане из кирпича, следует уточнить, какой именно материал должен быть использован. Предпочтительнее всего использовать огнеупорный керамический кирпич без полостей.

Требования к огнеупорному кирпичу для печи таковы:

1. Качество обжига – недостаточно обожженный материал при постукивании издает глухой звук, и наоборот, звонкие звуки означают, что обжиг произведен правильно.
2. Четкая геометрия – прямоугольная форма, без трещин, сколов и дефектов.
3. Склонность к растрескиванию – нельзя применять щелевой или силикатный кирпич.

Убедившись, что материал выбран правильно, можно приступать к строительству печи.

Раствор для кладки кирпичной печи

Наилучшим образом сцепление между кирпичами обеспечит раствор из природных компонентов, а именно – из глины. Конечно, оптимально, если раствор изготавливается из того же сырья, что и кирпич, поскольку в этом случае коэффициент расширения при нагреве у них будет одинаковым, а печь в результате прослужит намного дольше. Однако, как правило, не представляется возможным заказать глину, входящую в состав кирпича.

Чтобы конструкция кирпичной печи была достаточно прочной и долговечной, следует обратить внимание на толщину шва – предпочтительно, чтобы она была как можно меньше. Конечно, слишком малое количество раствора просто не даст возможности кирпичу схватиться. Нормативами предусмотрена максимальная толщина шва в 5 мм, а если получится сделать его тоньше, то кирпичная кладка будет значительно прочнее.

Песок для приготовления раствора нужно выбирать по следующим параметрам:

• добавляемый в раствор песок должен быть тщательно просеян;
• размер гранул песка не должен превышать 1 мм, а за неимением такового, в крайнем случае, допускается использовать более крупный материал, с зерном в 1,5 мм;
• песок должен быть чистым, без ила или прочих примесей, равномерного цвета.

Подготовка глины для раствора

Чтобы понять, как правильно сложить печь в бане, стоит остановиться на процессе подготовки глины для кладочного раствора. В первую очередь пласт глины нужно измельчить и, поместив в емкость, залить водой. В процессе перемешивания этой массы все комки нужно разбить. Далее мокрую глину нужно залить водой так, чтобы полностью покрыть, и оставить на сутки для настаивания. После этого раствор процеживают, а все комки перетирают.

После нескольких перетирок глиняная масса приобретает пастообразную консистенцию. Вот в этот момент уже можно начинать добавлять мелкий речной песок. Причем чем больше будет доля песка, тем менее жирным получится раствор.

Очень важно правильно подобрать пропорции компонентов, поскольку слишком тощий раствор просто не схватится как следует, и со временем печь начнет разваливаться, а слишком жирный, наоборот, начнет трескаться и тоже будет разрушать кирпичную кладку.

Как установить жирность глиняной смеси

Для того чтобы установить степень жирности глины, можно прибегнуть к одному из простых способов, доступных для новичков в строительном деле. А поскольку при этом используются точные цифровые значения, можно считать их достаточно достоверными.

Для теста нужно взять 500 г глины, смешать ее с водой и замесить вручную до получения однородной массы без комков, которая не липнет к рукам.

Отметим, что правильный раствор глины должен быть средней степени жирности.

Способ 1

Нужно взять немного смеси и скатать ее в шарик с небольшое яблоко размером. Его кладут на плоскую поверхность и начинают медленно приминать дощечкой до тех пор, пока не начнут появляться трещины.

По размерам трещин можно судить о качестве раствора:

• если шар развалился полностью без трещин, значит глина нежирная;
• появление трещины на шаре в половину его диаметра свидетельствует о том, что раствор слишком жирный;
• если шарик потрескался только на 0,2 диаметра, значит, раствор подходит для кладки лучше всего.

Способ 2

Из глиняной смеси формируют два шарика, один из которых раскатывают в пласт. Эти две заготовки помещают в темное место на 4-5 суток для просушки. Если на заготовках появились дефекты, трещины, значит, раствор слишком жирный. А вот если они остались в первоначальном состоянии и не повреждены, значит, такую глину можно смело использовать. Можно также бросить шарик с небольшой высоты – если не разбился, значит, раствор хороший.

Технология кладки банной печи

Далеко не каждый строитель знает, как сложить печку в бане своими руками, ведь этот процесс требует не только умений, но и знания тонкостей.

Перед тем, как сложить печку в бане, нужно провести ряд предварительных работ:

• Готовый залитый фундамент под печь нужно защитить слоем гидроизоляции.
• Нижние ряды кирпичей кладут на раствор цемента с песком.
• В месте установки дверки укладывают металлическую пластину в целях пожарной безопасности.
• Начинать кладку каждого следующего ряда нужно от угла.
• Перед использованием кирпичей, их нужно ненадолго замочить в воде – минимум на 20 секунд. Тогда раствор сможет легко проникнуть во все поры материала.

Сама технология процесса, как сложить печь для бани, выглядит так:

1. Глиняная смесь наносится небольшими порциями и разравнивается.
2. После замачивания кирпич опускают на слой раствора.
3. Поверхность кирпича слегка простукивают, опуская до нужной глубины и добиваясь толщины шва не более 5 мм.
4. Излишки раствора убирают шпателем.
5. Рядом выкладывают новую порцию раствора, разравнивают ее и покрывают торцевую часть смежного кирпича.
6. Дальнейшая кладка производится аналогичным образом.

Следует помнить о том, что кирпичи в кладке должны располагаться с 50 % смещением, чтобы она была прочной и не растрескалась. Кроме того, колотая сторона кирпича не должна быть направлена внутрь печи, чтобы при нагревании она не деформировалась.

Строительство топки

Для топки традиционно используют огнеупорный кирпич. Стоит помнить, что совмещать огнеупорный и керамический кирпич нельзя, поскольку они подвержены расширению в разной степени.

Установка колосников

При использовании шамотного кирпича применяется только шамотная глина. Между кирпичами нужно оставить зазоры в 5 мм, поскольку он будет расширяться при нагревании. Место для чугунной решетки нужно предусмотреть с небольшим зазором, поскольку чугун также расширяется при нагреве.

Отметим, что колосниковую решетку или любые другие чугунные элементы укладывают без раствора, чтобы их было легко заменить.

Дверцу из металла или чугуна нужно закрепить кирпичами в процессе кладки, а также дополнительно покрыть асбестом. Одностенную перегородку выстраивают в качестве дымохода. Внутри монтируют сэндвич-трубу с утеплением.

Как просушить печь

Использовать печь интенсивно можно будет только после ее полного высыхания. Для этого в помещении открывают все окна и двери для доступа воздуха. Спустя 4 дня можно протопить печь небольшими щепками, но не дольше 15 минут. Допускается несколько подходов за день. Если есть конденсат – печь еще не высохла.

Таким образом, при соблюдении инструкций и советов, выложить печь из кирпича самостоятельно не так уж сложно. К тому же, в продаже всегда можно найти качественные материалы с хорошими характеристиками. Зато вы значительно сэкономите на профессиональных услугах, а баня всегда будет вас радовать теплом.

Кирпичная печь для дома — схема + порядовка

В древней Руси мастера по строительству печей очень славилась, ведь не каждый мог сложить красивую, практичную печь, могущую служить долго, не доставляя хлопот своим хозяевам. Времена изменились. Печники нынче не популярны, так как и традиционная кирпичная печь для дома все реже избирается как основной способ отопления. Снижение спроса, снижает предложение.

Но есть желающие сохранять традиции Руси. Плюс не всем по карману отопление, альтернативное печному или просто проживает в отдаленном регионе России, где другого, кроме печного, отопления нет.

Как можно самому выложить кирпичную печь для дома? Какова последовательность укладки печи? Какие есть виды порядовки? Если изучить хорошо конструкцию печи и освоив главные правила и принципы, любой сможет сложить хорошую, качественную печь.

Содержание статьи:

Конструкция печи

Функциональность печи определяется по ее назначению. Есть четыре основных назначения:

• отопительное;
• варочное;
• варочно-отопительное;
• печь-камин.

Наиболее распространенная печь по своему функционалу – варочно-отопительная. На нем и сосредоточимся. Этот вид печи позволяет достигать сразу двух целей, заложенных в самом названии. Конструкции этих видов печей многообразны, так как помимо своих функций, печи еще нужно вписываться в интерьер дома.

Основные составляющие конструкции у разных видов печей одинаковые. Все они начинаются с одного – с определения компактного местоположения и фундамента. Располагаться печь должна так, чтобы ее тепло равномерно доходило до различных комнат и спален дома. Фундамент печи должен быть прочный, так как печь имеет большой вес. Сначала идет бутовая кладка или бетон. Если бут, то он должен выступать на 40 см из земли, доходя до доски пола. Если бетонное основание, то в уровне с землей, затем 40 см кирпичная кладка до уровня пола и далее конструкция печи.

Основные составляющие печи:

1. Топка – пространство печи, предназначенное для непосредственного сжигания твердого топлива, дров, угля или торфа.
2. Поддувало – пространство, располагающееся под топочным, куда ссыпается остатки сгоревшего твердого топлива. Оно нужно для лучшего притока воздуха,способствующему хорошему горению. Через отдельную дверцу поддувала отходы горения удаляются.
3. Горизонтальные каналы для вывода дыма. Это каналы, по которым, благодаря тяге, горячие газы, продукт горения топлива, выходят в дымоход. Из-за того, что они не сразу вылетают в дымоход, а, задерживаясь, проходят по этим сложным каналам, они могут передавать свою тепловую энергию кирпичу. Кирпич же, в свою очередь, нагревает окружающую его среду. Такой системы каналов нет в варочных печах, там обогрев не нужен.
4. Вертикальный дымоход. Через него газы горения выходят в атмосферу. Если в дымоходе будут щели или его размер будет неправильно рассчитан, у печи будет плохая тяга.
5. Плита. Она располагается непосредственно над топкой.
6. Отверстия чистки дымохода. Из-за проходящего по каналу дыма, на стенках оседает сажа. Если регулярно не чистить от сажи стенки канала, просвет дымохода уменьшится и ухудшит тягу. Плохая тяга не даст разгораться огню в печи, а весь дым окажется в доме.
7. Противопожарные прослойки.

Читайте так же нашу статью о том как сделать футеровку печи

Кладка кирпичной печи

Приступая к кладке, должна быть готова основа из бетона, бута и уложена гидроизоляция. Затем нужно определиться, с порядовкой. Схем порядовок очень много. Но, если проконсультироваться с хорошим специалистом-печником, можно разработать сугубо свой вариант. Кирпичная печь для дома должна быть относительно простой в изготовлении.

Ниже будет приведен вариант технологии укладки комбинированной небольшой кирпичной печи для дома. Ее габариты – 3,5 на 4 кирпича. В наличии: варочная плита, топка, поддувало, дымоход горизонтальный с переходом в прямой вертикальный дымоход.

Укладку предваряет определение месторасположения печи, какой у нее будет фундамент и какова будет ее конструкция.

Кладка печи начинается с первого ряда, выкладываемого всплошную. Вроде все просто, но он самый ответственный. Ровность всей конструкции от него зависит. Поэтому укладывая его, нужно тщательно проверять горизонталь ватерпасом, угольником проверять угол 90 градусов и рулеткой перепроверять диагональ. Для точности вертикали, после первых двух рядов по четырем углам к потолку нужно натянуть отвес и зафиксировать его, чтобы кладка была в отвесе.

Второй ряд – перевязочный. Выкладывая их, швы между кирпичами заполняются плотно, их толщина не должна превышать 8 мм. После укладки второго ряда, между первым и вторым можно заложить гвозди по 4 углам и к ним зачалить нитку отвесов.

Третий ряд — выкладывается поддувало и ставить дверцу поддувала.

Четвертый ряд – продолжается выкладка поддувала, плавно переходящая в формирование топочной. С него же и начинается нижняя часть горизонтального дымовыводного канала. В нем же ставится дверца для подчистки от золы.

Пятый ряд – дверца поддувала перекрывается целым кирпичом. Замка делать не нужно, так как размер дверцы мал. Продолжается формироваться дымовыводной канал.

Ориентируясь на схему-порядовку, продолжается выкладка печи. Дверцу в топку устанавливают, как правило, в седьмом ряду. На этом же ряде ставится и колосниковая решетка.

Нижняя задвижка устанавливается в восьмом ряду. Если нужно увеличить тягу для процесса быстрой растопки печи, то нижний дымоход перекрывают. Это делают также и тогда, когда нужно отопить дом не нужно, а вот приготовить пищу нужно по-быстрому. Если нижний дымоход перекрыт, то горячие газы разу идут в трубу.

Важно, чтобы при выкладке дымохода внутренняя его поверхность была гладкая. Поэтому внутреннюю поверхность должны формировать только целые кирпичи. Тогда дымоход будет правильно функционировать.

В десятом ряду перекрывается топочная дверца.

В двенадцатом ряду начинается отделка огнеупорным кирпичом топливника. Из-за того, что расширение при температурах у обычного и огнеупорного кирпича разные, их не скрепляют раствором, чтобы не трескался корпус печи. При укладке наружной стенки и огнеупорной часть печи, между ними нужно оставить зазор около 1 см. Для точности и удобства это делают путем размещения между этими кладками картона нужно толщины. Позже он сгорает и оставляет нужный зазор.

Стенки огнеупорного кирпича нужно сделать тоньше, подрезав их болгаркой. Для того чтобы установить колосниковую решетку на нижнем ряду огнеупорного кирпича болгаркой следует прорезать пазы или четверть. В нее тогда легко может лечь решетка. Ее не нужно фиксировать раствором, так как периодически ее нужно будет вынимать. На верхнюю часть топки ставится варочная плита и далее, продолжая с двенадцатого ряда, выкладывается из кирпича дымоход и дымоходный канал соответственно чертежу печи.

Не доходя трех рядов кирпича (около 21 см) до деревянного потолка, ставится верхняя задвижка. Формируется дымоходная труба уже через четыре ряда кирпича после установки верхней задвижки. Канал дымохода должен иметь размер 12 на 12 сантиметров. Верх трубы должен накрываться оголовком из металла.

При планировании месторасположения печи нужно учесть, что дымоход должен возвышаться над коньком не меньше, чем на 50 см, если он ближе трех метров к коньку. А также, если дымоход от конька отстоит более чем на 3 метра, то верх дымохода не должен быть ниже, чем 10 градусов от верхнего уровня конька.

Плита варочная

Варочная плита для предложенного варианта кирпичной печи для дома имеет параметры 40х65. Топочная камера должна быть больше плиты на 10-15 мм посадочного ее размера. Чтобы успешно посадить плиту, нужно в кирпиче болгаркой четверть. Ее глубина от 10 до 15 мм.

Канавка должна быть хорошо выровнена. Асбестовый шнур понадобится для того, чтобы уплотнить периметр, который устанавливается на глиняный раствор. Чтобы проконтролировать горизонталь и избежать перекосов плиты, нужно воспользоваться ватерпасом. Саму плита не устанавливается на раствор, потому что, нагреваясь, металл расширяется больше, кирпич — меньше, поэтому растворный шов, если им попытаться связать плиту с кирпичом печи, разорвется. В шов, где плита соединяется с кладкой, насыпается песок и плотно утрамбовывается.

Как приготовить глиняный раствор

Раствор для кладки кирпичной печи для дома и раствор при футеровке топки используется разный. Для огнеупорного кирпича лучше использовать уже продающуюся готовую смесь. Раствор же для кладки основного тела печи — из песка и глины. Пропорция — 1:1 или 1:2 соответственно. Смесь тщательно перемешать и добавить воды. Воды добавлять нужно 1/4 объема глины. Перемешивание смеси песка, глины и воды нужно осуществлять миксером, закрепленным на дрели.

Пожаробезопасность

При использовании печи по назначению, она будет нагреваться, поэтому соприкасающиеся с печью конструкции должны иметь что-то вроде прослойки для теплоотвода. Если печь расположена между двумя комнатами, то в местах примыкания стены к печной кладке, выстраивают выступ, шириной в полкирпича. Именно к этому выступу и будет примыкать стена. Тепло от печи будет гаситься этим выступом, не причиняя вреда стене и ее отделке.

При соприкосновении кладки кирпичной печи для дома со стропилами, делают термическую прослойку. Асбестовые плиты хорошо подходят. Там, где дымоход проходит через потолочное перекрытие и деревянное перекрытие, он утолщается; это называется распушка.

Вывод

Кирпичная печь для дома, выложенная самостоятельно – хорошее личное достижение, большой опыт. Процесс кладки печи нелегкий. Нужно лишь больше времени. Главное – не спешить, не торопиться. И все получится.

Печь для бани из кирпича своими руками: выбор порядовки, этапы кладки

Знатоки считают, что для русской бани нет ничего лучше кирпичной печи. Но найти человека, который может поставить вам нормальную банную печь из кирпича, очень сложно: мастеров мало, времени на ее кладку уходит много, стоит все это дорого. Но для тех, у кого «руки на месте», есть вариант — сделать это самостоятельно. Это непросто, но вполне возможно.

Содержание статьи

Выбор порядовки и модели

Кирпичная печь вообще — непростое сооружение, а для бани конструкции и того сложнее: требуется еще и ящик для камней разместить, и бак для воды. Осложняется все еще и довольно высокими температурами, что тоже непростая задача. Потому разработкой проектов в этой области занимаются единицы. Под каждый проект разрабатывается порядовка — план раскладки кирпичей для каждого ряда. Имея на руках такой план, вы будете знать, как сложить печь в бане.

Пример порядовки печи для бани

Порядовки кирпичных печей есть в достаточно большом количестве, и в идеале, если она вас устраивает полностью. Если же необходимы какие-то изменения, то, после внесения корректировок, желательно проконсультироваться со специалистом. На предмет того, насколько повлияют изменения на работу.

Обратите внимание, что многие порядовки нерабочие или неудачные. Брать их желательно там, где выложен отчет и печь уже сделана и работает, есть опыт эксплуатации. Как один из самых надежных источников, можем порекомендовать колпаковые печи Кузнецова (найдите официальный сайт). Там все планы рабочие, и эффективность имеют высокую.

Для небольших помещений, которыми обычно являются бани, очень важны габариты. Наверное, выбирая модель печи для бани, которую будете класть своими руками, в первую очередь обращайте внимание на габариты. Их потом нужно будет закладывать в проект печи (или вписывать в уже имеющийся).

Кирпичные банные печи могут иметь приличные размеры

Размер кирпичной печи для русской бани может быть разным, это можно понять взглянув на несколько проектов банных печей. Самые маленькие и компактные занимают примерно 90*90 см, но высота редко бывает меньше метра. А большие и солидные могут иметь и несколько метров в длину, могут быть угловыми, высокими и узкими или, наоборот, широкими.

Какие нужны материалы и сколько

Сам корпус выкладывается из керамического красного полнотелого кирпича или из специального печного. Топку часто кладут из шамотного  — он светлого, может чуть желтоватого или розоватого цвета. Но если шамота нет, то можно использовать и керамический кирпич. В качестве раствора используют глину с песком, но тоже не любую, то есть для возведения печи понадобятся различные виды кирпичей и растворы для кладки.

Для самой небольшой печи нужно порядка 200-250 кирпичей печных керамических  и 20-30 кирпичей огнеупорных — для топки. Для более солидных по размерам может потребоваться и 800, и 1000 штук – все зависит от проекта.

Еще обязательно понадобится печное литье. Сюда входят дверцы для топки, зольной камеры, колосниковая решетка, емкость для камней, емкость для воды, вьюшки и еще много чего другого – все также зависит от конкретного проекта.

Печное литье

Также понадобится асбестовый шнур или тонкая листовая базальтовая вата, другой теплоизолятор, пригодный для использования при высоких температурах — режим использования не меньше 1200°C. Как вспомогательный материал понадобится проволока – с ее помощью удобно фиксировать печное литье в нужном положении. Ну и строительный инструмент: мастерки, строительные уровни или отвесы, рулетка или большая линейка.

Строимт фундамент для кирпичной печи

Даже самая небольшая кирпичная печь имеет очень приличный вес: не менее 800 килограммов. Понятно, что для такого веса необходимо солидное основание. Потому под кирпичную печь необходим фундамент. Причем рекомендуется делать его несвязанным с фундаментом для бани — они не должны иметь точек соприкосновения. Если печь планируется возле стены, то необходимо оставлять зазор не менее 50 мм. Его закладывают теплоизолирующим материалом.  В этом случае, даже если печной фундамент под массой начнет проседать понемногу, вашу баню не «поведет» и не перекосит.

Пример фундамента для кирпичное печи

Глубина котлована под печной фундамент должна быть не менее глубины промерзания грунта в вашем регионе. Для средней полосы России это, примерно, 70 см, но при этом — они должны находится на одном уровне с фундаментом здания.

Размеры должны превышать размеры планируемой печи не менее чем на 10 см с каждой стороны. Причем в поперечном разрезе основание должно выглядеть как перевернутая трапеция – низ уже, чем верхняя часть. Например, если вы решили поставить печь 90*95 см, то основание (нижняя часть фундамента) будет хотя бы 90*95 см, а верхняя – 100*105 см. Больше можно, меньше — нельзя.

На дно насыпают 15 см песка, проливают его водой и хорошо утрамбовывают. Сверху насыпают битый кирпич или природный камень, снова тщательно трамбуют. Этот слой не менее 20 см. Поверх — примерно такой же слой щебня. Еще раз утрамбовывают.

Теперь из ненужных досок сооружают опалубку, устанавливают армирующий каркас. Для этого несколько ребристых прутков диаметра 12-14 мм укладывают в виде клетки. Их крадут на половинки кирпичей. Получается, что стальная арматура находится в толще бетона — так надежность конструкции больше. Сверху заливают цементно-песчаным раствором.

Гидроизоляция фундамента для кирпичной печи в бане

После того как бетон схватиться (дней 28), опалубку разбирают, появившееся по периметру свободное место засыпают щебнем, перемешанным с крупнозернистым песком. На бетон двумя слоями укладывают гидроизоляцию. Обычно это рубероид. Если подпочвенные воды близко, желательно предварительно залить бетон жидким гудроном, подождать, пока он просохнет, и лишь затем настелить рубероид.

Этапы возведения кирпичной печи

Начинают строительство кирпичной печи для бани своими руками с возведения защитной кирпичной стены (или стен в зависимости от места расположения). Она предотвратит критический нагрев деревянных конструкций. Кладут стену из обычного керамического кирпича, используя стандартный цементно-песчаный раствор (при использовании цемента марки М 400 делают раствор 1:4, для М 500 1:5).

Стенки из кирпича ставить не обязательно но желательно. Если их не будет, оставляют противопожарный зазор, который закладывают теплоизоляционными материалами

Затем, согласно порядовому плану, укладывают в необходимой последовательности кирпичи, по мере необходимости вставляя литье. Вообще, многие мастера предварительно складывают печь «на сухую». По плану выкладывают рад за рядом, подбирая кирпичи, примеряя литье и прикидывая, где нужно будет отрезать, где что-то подложить (резать кирпич нужно будет уже при кладке, раньше ничего не пилите). Не пренебрегайте этим этапом — избежите множества ошибок: при кладке вам уже не будет это в новинку и действовать будете более осознанно.

Кладем первый ряд

Правильность укладки первого ряда особенно важна – от нее зависит вся геометрия печи. Смоченные в воде кирпичи укладывают на рубероид, тщательно подгоняя друг к другу кирпичи и выверяя толщину швов. Она не должна превышать 5 мм. Это важно: если швы будут толще, существует вероятность, что в баню начнет просачиваться дым и продукты горения. Поэтому следим за толщиной швов внимательно.

Для кладки используется не цементный раствор, а глиняно-песчаный. Достигнуть шва в 5 мм можно при хорошо подготовленном составе нужно плотности и пластичности без посторонних примесей и комков. Закончив выкладывать первый ряд, проверьте углы – они должны быть строго по 90°. Также тщательно промерьте диагонали. Они должны совпадать с точностью до миллиметра. Малейшее отклонение корректируется.

Кладем корпус

Второй ряд кладут со смещением – так, чтобы шов предыдущего ряда оказывался перекрыт кирпичом последующего. В дальнейшем все ряды кладут перекрывая швы. Обязательно следите за тем, чтобы углы «не уходили». Не забывайте проверять вертикальность и горизонтальность стенок, следите за толщиной швов.

Если вы неудачно выбрали материал и кирпичи отличаются своими размерами, можно устранить недостаток, срезая лишние сантиметры болгаркой. При неимении болгарки пользоваться можно пилой по металлу, но это — очень долго и муторно. Гораздо проще — взять в прокат.

Чтобы облегчить пиление кирпичи смачивают в воде. Обычно 2-3 секунд замачивания достаточно. Но если возникнет необходимость подпилить шамотный кирпич – его нужно будет оставить в воде минут на 5.

При кладке кирпичной печи часто возникает необходимость в половинках или четвертинках кирпичей. Для их изготовления лучше использовать болгарку

Места горизонтальных поверхностей — над баками, перекрытиями и т,д. —  требуют усиления. Для этого используют металлические стержни, уголки или полосы, на которые кладут кирпичи. Если печка небольшая, то в районе двух последних дымоходных колодцев стенки можно делать облегченными – в полкирпича. Но при возведении дымохода экономить не стоит, а в местах прохода трубы через деревянные перекрытия необходимо оставить противопожарные зазоры, которые затем заполнить теплоизолирующим материалом. Также стоит покрыть теплоизоляцией трубу в подкрышном пространстве, иначе в холодное время года будет активно образовываться конденсат.

В некоторых местах необходимо укладывать металлические уголки и полосы для усиления конструкции и для поддержки свода

Кладка топки

Параллельно со стенками и дымовыми каналами идет возведение топки. Для нее используют специальный огнеупорный шамотный кирпич. Раствор тоже берут особый — на шамотной глине. В продаже есть готовые составы, и их можно использовать.

Только не кладите корпус на такой раствор — он просто высыпется. Дело в том, что шамот спекается в единый монолит при температуре 1000-1200°C. При горении дров такая температура в топке есть, а наружные стенки так не прогреваются никогда. Так что высохнув, состав просто высыпется и печь развалиться.

Стенки топки и корпус печи не связаны между собой. Между ними обычно есть некоторый зазор, который в некоторых моделях даже закладывается жаростойкой теплоизоляцией. Это делают для того, чтобы температура горения была выше. Насколько это необходимо  сказать трудно. Отзывы и мнения есть разные. Но в любом случае, корпус печи и топка не связаны практически нигде.

Тут хорошо видно, что между стопкой и корпусом уложен лист картона из базальтового волокна

Шамотный и керамический кирпич имеют разные размеры, причем иногда топка кладется «на бочок». Так что уровни рядов не совпадают, и подгонять их не нужно. Как есть, так есть. Обращать нужно на высоту только в тех местах, где корпус проходит над топкой — там должен быть определенный зазор. Вот его размеры выдерживать обязательно.

Просушка печи

После того как кирпичная печь своими руками вами сложена, ее оставляют на 2-3 дня просохнуть. Когда влага чуть испарилась, проводят первую топку. В этот раз не используют дрова – топят щепками и соломой, немного разогревая печь и давая ей подсохнуть при открытых дверях-окнах.

Сушить печь тоже нужно правильно

Такую щадящую протопку нужно устраивать несколько раз до тех пор, пока открывая заслонку, вы будет обнаруживать что она влажная. Как только она станет практически сухой, следующий заход можно будет топить ее «серьезно» и париться.

Сколько по времени занимает сушка печи зависит от ее размеров и конструкции. Маленькая кирпичная печь может высохнуть за один день, а для более солидного сооружения потребуется 3-4 дня.

Особенности установки печного литья

Элементы печного литься обычно изготавливаются из чугуна. Он хорошо переносит высокие температуры и имеет приличный срок эксплуатации. Все встраиваемые в печь дверцы необходимо закреплять. Для этого используют стальную проволоку или тонкие полоски металла, под которые проделывают в кирпичах специальные желобки. После установки дверец и укладки следующего ряда обязательно проверяют вертикальность стенок печи и правильность углов.

Для надежной фиксации печного литья используют стальную проволоку или полоски металла, которые закрепляют в швах

При установке дверец, емкости для камней и воды, нужно все поверхности, которые будут соприкасаться с кирпичами, обмотать теплоизолятором. Раньше для этих целей использовали асбестовый шнур, теперь — картон из каменной ваты или другой материал, который способен выносить температуры 1200°C. Это уменьшит тепловую нагрузку в этих местах и продлит срок эксплуатации печи.

В местах соприкосновения литья с элементами кладки их желательно обмотать асбестовым шнуром или лентой

При укладке колосника, в кирпичах предыдущего ряда вырезают ступеньку, на которую решетка будет опираться. Делать выемки нужно с учетом теплового расширения – вокруг уложенного колосника должно оставаться свободное пространство не менее 1 см.

Где должен быть расположен бак с водой

Есть несколько вариантов расположения емкостей для воды. Один из самых популярных – бак расположен над каменкой. В этом случае вода нагревается от камней, расположенных снизу и от дымохода, который находится обычно рядом. При таком варианте вода нагревается как раз вовремя – не рано и не поздно. Но, есть и определенные недостатки: неудобно чистить  от скопившейся накипи, на зиму воду необходимо удалять, что нельзя сделать при помощи крана – нужно вычерпывать.

Проект кирпичной печи для бани, в котором бак для воды располагается над каменкой

Второй достаточно распространенный вариант расположения ёмкости – над топкой сбоку от каменки. Бак для воды в этом случае подвешивается на цепях к потолочной балке, или к специальному крюку на балке. В этом случае вода закипает быстро, если парилка еще не готова, можно добавить холодной  воды. Для лучшего прогревания, устанавливают ёмкость с полукруглым дном, крана отбора воды в ней обычно нет и приходится набирать воду ковшом.

Наиболее удобный вариант – бак для воды расположен на уровне топки. В этом случае он имеет прямоугольную форму, задней стенкой выходит в топку, а передняя его часть находится в парилке. При таком расположении бака вода закипает рано, но не слишком. Бак удобно чистить и отбирать из него воду.  Топка при этом остается достаточно большой, чтобы влазили поленья.

Проект кирпичной печи, в котором бак для воды располагается на уровне с топкой

Определяем размер бака для воды

Для определения размера бака для воды нужно знать количество людей, которые будут обычно посещать парилку за один раз. На одного человека потребуется около 10 литров воды. Вот, исходя из этой нормы, изготавливаете бак и «вписываете» его в печь.

Печи непрерывного действия топятся и во время нахождения людей в парилке. Их недостаток в том, что камни в закрытой каменке прогреваются до 600°C тогда как для получения легкого пара их температура должна быть не ниже 800°C. Такие температуры достижимы в кирпичных печах периодического действия. Но и у них есть недостаток – топить их нужно 4-6 часов, и только после того как камни разогреются и огонь погаснет можно заходить париться. Раньше этого делать нельзя, потому что во время горения в парилку вместе с паром попадают продукты горения.

Проектов кирпичных печей очень много, но все равно найти модель, идеально подходящую по всем параметрам чрезвычайно трудно. Потому определяйтесь с типом действия печи, расположением бака для воды, размерами и местом ее установки и ищите наиболее подходящий вариант, в который при необходимости можно внести изменения.

Простой метод сделать ровную и красивую кладку печи | House. Всё о печах

В этой статье хочу вам рассказать, каким образом я делаю ровную кладку кирпича, а точнее с помощью чего.

Кладка.

Возможно, многие знают этот метод, но кому-то он окажется полезным. Чтобы сделать ровную кладку с одинаковыми швами не нужно огромного опыта, достаточно попробовать несколько раз. Сперва будет получатся медленно, но со временем скорость кладки увеличится. Тем более, если вы кладете печь для себя, то спешить особо некуда.

Вспомогательное приспособление (шаблон)

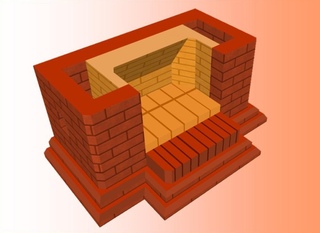

Объясню на примере кладки печи барбекю. Ее я делаю из пустотелого кирпича на цементно-песчаный раствор, поэтому швы решил сделать 8 мм. (горизонтальные и вертикальные).

Для изготовления шаблона нам понадобится фанера (или что то похожее) толщиной 8 мм. Из нее вырезаем прямоугольник размером 30 х 12 см. Для меня этот размер показался наиболее удобным. После этого нужно определиться с глубиной шва (я решил сделать также 8 мм). Отступив от края заготовки 8 мм, я прикрутил небольшую полоску из той же фанеры, которая будет служить ограничителем глубины.

Шаблон.

Для отопительных печей из полнотелого кирпича лучше сделать шаблон толщиной и глубиной шва 5 мм.

Толщину шва при кладке печей рекомендовано делать 3-5 мм

Процесс кладки

Берем шаблон, приставляем его к кирпичной кладке, упираясь ограничителем. Намазываем раствором нижний ряд, отодвигаем шаблон в сторону. Таким же образом наносим раствор на торцевую часть соседнего кирпича и кладем наш кирпич.

Процесс кладки.

После того, как вы положили кирпич на раствор, с помощью уровня выравнивайте кирпич. Останется его немного подправить легким постукиванием.

С помощью такого шаблона кирпич всегда будет чистым, а кладка ровной и аккуратной.

Если статья была полезной ставьте лайк, и эту статью заметит больше людей.

Обязательно пишите свое мнение в комментариях, для меня это важно.

И конечно же подписывайтесь на мой канал.

Расшивка печи.

Расшивка кирпичной кладки печи, непростая работа.

И, по моим наблюдениям,  не каждый  знает что это такое.

Часто печник оставляет печь без дополнительной расшивки, используя, по старинке, только кладочную глино-песчаную смесь.

Хороший грамотный печник, обязательно, предложит вам

расшить печную кладку цветной смесью.



Цели расшивки печной кладки:

• Расшивка кладки цветной смесью закрепит печной шов.
• Цветная расшивка сделает всю печь наряднее и красивее.

Для того чтобы расшить печь вам понадобятся:

1. Расшивка для кирпичной кладки. (Специальный цветной состав с добавлением цемента. Затирки не применять.)
2. Расшивочный инструмент. (можно использовать любую удобную трубочку подходящего диаметра)
3. Ведёрко для замешивания расшивки.
4. Ведро для чистой воды.
5. Губку поролоновую.

Процесс расшивки печи:

Расшивка печи

1. Выскребаем все швы между кирпичами на глубину около 1 см.
2. Наполняем шов расшивочной пастой.
3. Формируем шов. С силой вдавливаем расшивочным инструментом пасту, уплотняя и выравнивая шов.
4. Отмываем кирпичную кладку удаляя излишки пасты.
5. Проверяем качество шва, при неровностях процедуру повторяем.

Печь это не кирпичная стена здания, рассматривать качество вашей расшивки станут не с расстояния 30 метров, а с  расстояния 30 см.

Поэтому к качеству расшивки печи предъявляются особенно  высокие требования.

Аккуратность и внимательное отношение к каждому шву основные требования при этой работе.

Внимание! Отмывать нужно сразу.

Не допускайте высыхания расшивки на кирпиче.

Я советую расшивать печь небольшими частями, так удобнее.

Таким образом можно расшить любую кирпичную печь, или камин.

Вконтакте

Facebook

Twitter

Google+

Pinterest

LiveJournal

Одноклассники

Мой мир

E-mail

Раствор для кладки печи из кирпича

На стадии строительства печи важно все – и выбор качественного кирпича для облицовки и капсулы, и мастерство печника, и место, удобное для ее установки. Но самое главное – правильно приготовить раствор для кладки печи из кирпича. Именно это основное условие, благодаря которому очаг вообще будет нормально функционировать.

Некоторые нерадивые мастера очень трепетно относятся к выбору облицовки, но допускают ошибки в подготовке раствора. В итоге печь стоит недолго, а то и вовсе не работает. В статье вы узнаете, как его сделать, какие пропорции, нужны ли добавки и как правильно класть.

Общие рекомендации

Для приблизительного расчета расхода имейте в виду, что в среднем на каждые 100 кирпичей уходит чуть больше 3-х ведер готового раствора.

Состав должен быть однородным, для чего песок предварительно просеивают через мелкоячеистое сито. Глины выбирают также без сторонних примесей, камней и крупных включений. После замеса мастера проверяют глину на ощупь – она будет пластичной, мягкой, по консистенции как густая сметана.

Любой раствор для кладки печей представляет собой смесь вяжущих веществ, заполнителя и воды. Его предназначение — связывать воедино отдельные кирпичи

Главное условие раствора – он должен выдерживать температуру выше 1000°С, не лопаться при нагревании и не трескаться при остывании.

Толщина швов не превышает 4 мм. При большей будут лопаться, независимо от качества раствора, при меньшей — кирпичи не схватятся, появятся щели.

Проблемы с появлением отверстий носят не только эстетический характер – чем больше трещин, тем хуже тяга и больше расход топлива. Но самое страшное, что через них проникает угарный газ внутрь помещения. Вряд ли надо рассказывать, чем это чревато.

Что нужно знать?

Несмотря на то, что глина – качественный строительный материал и при правильной ее комбинации с добавками является огнеупорной, использовать только ее при кладке печи из кирпича не стоит. Это удобно только в одном случае – если мастер опасается, что будет нарушена порядовка, такую кладку можно разобрать без риска повредить кирпичи и выложить заново. Цементный раствор работает «намертво» — если успех засохнуть, придется только сбивать молотком или ломиком.

Для того, чтобы не допустить ошибок, советуем выложить первых 2-3 ряда на сухую, без раствора. Проверить все углы, прямолинейность и только приступать уже непосредственно к кладке.

Какие добавки использовать в растворе для кладки печи

Объективно – нет. Применение любых добавок – пластификаторов, стабилизаторов и прочее – является лишь подстраховкой на тот случай, если неправильно сделан раствор. Когда все пропорции соблюдены, правильно вымешаны, никаких сторонних веществ добавлять не надо. Те печки, которые строили еще сотню лет назад на глине или цементе, прекрасно работают до сих пор.

Готовые смеси для кладки

Использование шамота, цемента марки не ниже М75 гарантирует, что конструкция будет исправной как в процессе постоянной эксплуатации, так и при длительном неиспользовании, вплоть до снижения температуры в помещении до минуса.

Консистенция и состояние раствора

Раствор для кладки печи из кирпича, сделанный своими руками, должен быть пластичным, как слегла подтаявший пластилин и в меру жирным. За этот параметр отвечает глина – при добавлении ее в нужном количестве застывающий раствор не будет уменьшаться в размерах, соответственно, не будет появляться сквозных трещин.

Раствор должен быть мягким и пластичным

При избытке глины как раз и будет значительное уменьшение кладочного шва в размерах, что приведет к образованию отверстий, вплоть до выпадения отдельных фрагментов. Если глины мало, это называется тощим раствором, камни между собой не схватятся должны образом и произойдет вообще отслоение швов. Это самый плохой вариант кладки печи из кирпича, при котором уже даже на первых этапах угарный газ будет уходить в помещение.

О том, как правильно проверить жирность, читайте ниже.

Качество компонентов и процесс смешения

Песок должен быть абсолютно чистым, мелкозернистым, речным. Независимо от визуального восприятия чистоты, перед замесом его просеивают через частое сито.

Разновидности песка — лучше всего выбирать речной мытый, но обязательно просеивать перед замесом

Из глины убирают все крупные включения, траву, камни и комки песка, если таковые встречаются.

Вода в идеале талая или дождевая, при отсутствии – отстоянная как минимум в течение 3-х суток и аккуратно снятая с осадка.

Первым делом смешивают сухие компоненты в соотношении:

• 1:1;
• 2 части песка и 1 часть глины.

Ниже мы расскажем, как точно определить пропорцию.

Далее в воду добавляют глину и тщательно перемешивают строительным миксером или дрелью со специальной насадкой в течение 5-10 минут, после добавляют песок, продолжая помешивать.

Напомним, раствор должен быть пластичным, мягким, не стекать, но и не оставаться комом на мастерке – он медленно сползает.

Соотношение воды к сухим компонентам должно составлять не менее 1:4. Жирность состава можно регулировать песком – в разных ситуациях его количество может варьироваться от 1 до 5 частей к 1 части глины.

ВИДЕО: Приготовление глиняного раствора для кладки печей своими руками

Как проверить качество раствора для кладки печи?

Существует множество способов проверить качество уже готового раствора для кладки печи из кирпича. Гуру это определяют буквально на ощупь – трогая руками и пальцами замес и также «на глаз» регулируя жирность. Поскольку таких специалистов единицы, а выложить печку из кирпича хотят многие, мы расскажем о самых популярных и действенных способах проверки качества.

Принцип проверки качества раствора

Шарики

Делается 3-4 варианта в разных пропорциях глины и песка. Как правило, от одной до четырех частей по отношению к одной части глины.

Из каждого полученного состава делают небольшие (до 10 см в диаметре) шарики и оставляют высыхать на пару дней при комнатной температуре. После того, как шарики высохли, можно начинать тест. Каждый из них бросают на каменный пол с высоты своего роста, без ускорения. Далее проверяют состояние каждого:

• если образец рассыпался или появились глубокие трещины, переборщили с песком – этот вариант не подходит;
• если заметно усох, слишком жирная глина тоже плохой вариант;
• сколы, трещины, даже небольшие – брак.

При оптимальной жирности выбранной пропорции образец будет целым.

Проверка на прилипание

Наливают в глубокую посуду воду и подмешивают к ней веселкой глину, пока консистенция не станет напоминать густую сметану. Перемешали, вынули веселку и смотрим, как много налипло остатка. Если собрался целый ком, глина слишком жирная, ее надо будет сильно разбавлять песком. Если практически чистая – тощая, вообще не подходит для кладки, так как кирпичи попросту не будут схватываться.

Определение жирности раствора с помощью весла

Оптимально, когда на веселке остается небольшие фрагменты. Это нормальный показатель, который, при необходимости можно использовать для кладки печи из кирпича даже без песка. Но это, как мы уже говорили ранее, нерационально.

На сжатие

Самый точный и технически оправданный способ. Также готовится несколько видов крутых пропорций (от 1 до 5 песка по отношению к 1 части глины), делают шарики, оставляют их подсохнуть на 3-4 часа, после чего помещают между двумя дощечками и начинают сжимать.

Способ проверки качества глины с помощью дощечек

• где много песка – шарик лопнет и рассыплется на части;
• где глина сильно жирная – он начнет лопаться только при сжатии на 4-5 частей;
• нормальная глина – на шарике появляются трещины при сжатии на треть толщины.

Жирный состав сплющивается более, чем наполовину. При засыхании он значительно уменьшается в размерах, образуя сквозные щели.

Какие отклонения в пределах нормы?

Сразу оговоримся, желательно не допускать ошибок, но даже если так получилось, некоторые из них можно исправить. Не подлежит корректировке большое количество песка – с этим компонентом надо быть очень осторожным. Предварительно проверьте 1-2 способами состояние массы, чтобы впоследствии не пришлось перекладывать отдельные ряды.

Допускается нарушение качества или количества глины. Если выбрана слишком жирная и штукатурка дает заметные даже невооруженным глазом трещины, из замазывают раствором из побелки и песка в несколько подходов по мере высыхания. Обычно это делают в течение месяца, затирая 3-4 раза швы.

Делаем глиняный раствор для кладки печи из кирпича

После того, как прочистили глину от комьев и травы, просеяли песок, приступаете к замесу. Первым делом в воде растворяют глину, обычно это делают трамбовкой или ногами в резиновых сапогах. Главное, разбить все комки и получить однородную структуру.

Правила изготовления раствора из глины и песка для кладки печи

Теперь пришла очередь песка – его добавляют в точной пропорции по итогам теста. Аккуратно подмешивают воду и постоянно все миксуют веселкой, дрелью с насадкой или строительным миксером. После введения всех компонентов и перемешивания раствор будет пластичным, даже слегка блестящим. Главное, проверить, как он себя поведет на мастерке или лопате – мягко медленно сползать. Можно даже проверить на кладке – нанесли ровным слоем, сверху положили кирпич, пристукнули, через 5-7 минут поднимаете верхний. Если нижний не отвалился, все прекрасно.

Толщина слоя должна быть равномерной не толще 4 мм. Для это очень удобно использовать специальное приспособление – пластиковый шаблон, контролирующий высоту кладки. Каждый ряд по окончании проверяете строительным уровнем и отвесом, добиваясь идеально ровных прямых линий.

С этой статьей читают: Приспособление для быстрой кладки кирпича – готовые и самодельные варианты

Делаем цементный раствор

Естественно, наша статья не была бы полной, если бы мы обошли вниманием цементный раствор для кладки печи из кирпича. Самый простой и оттого действенный способ – купить готовую смесь в любом строительном магазине, развести ее водой по инструкции и получить состав нужной консистенции и плотности.

Цементный раствор для кладки печи

Обратите внимание на дату производства. Самый качественный – до 6 месяцев.

Проблема в том, что готовые растворы на 100% дороже, чем приобретение отдельных компонентов, поэтому расскажем, как своими руками готовить состав.

Для начала определяемся с маркой цемента – не ниже М75, именно это самый ходовой пример для частного строительства. Марки от М100 и выше используются уже для строительства домов, сильнонагруженных конструкций, для печей это будет лишним.

Песок – речной мелкозернистый чистый. Предварительно просеиваем его через частое сито, чтобы очистить от примесей и камней.

В таблице указаны пропорции для приготовления смеси:

Как правильно замешивать

Сперва смешивают сухие компоненты – цемент и песок в выбрано пропорции, далее его засыпают в бетономешалку или корыто. Постепенно вводят гашеную известь из расчета 1:5 по отношению к песку. При необходимости вводят добавки (пластификаторы или стиральный порошок 1 ст.л. на ведро раствора). Теперь пришла очередь воды – ее добавляют небольшими частями, чтобы не перелить.

Сперва замешивают все сухие компоненты и только после добавляют воду

Консистенция должна быть мягкой, пластичной. Раствор не стекает с лопаты и не замирает на ней, но плавно сползает. В таком состоянии он сохраняется максимум полтора часа при температуре 20-22°С. Дальше начинает интенсивно застывать. Учитывайте этот момент и готовьте столько раствора, сколько сможете переработать за это время.

Какой выбрать кирпич для кладки печи

Для кладки огнеупорной капсулы подходит только один вариант – шамотный. Это единственный вид кирпича, который выдерживает стабильное нагревание до 1200°С без последствий. Поскольку это дорогой вид продукции, обычно из шамота делают только капсулу и дымоход, а облицовывают уже керамическим кирпичом. Керамику изготавливают также в процессе обжига, поэтому она отлично выдерживает высокие температуры, но без прямого воздействия огня.

Топка выкладывается огнеупорным шамотным кирпичом, а остальную часть — красным керамическим

Самым неподходящим вариантом для отделки будет силикатный. Его изготавливают методом прессования, в в связи при постоянном воздействии жара он начинает постепенно рассыпаться.

На самом деле вариантов облицовки множество, но мы рекомендуем на первый год эксплуатации просто побелить печь, чтобы было понятно, есть ли какие огрехи и не стали ли расслаиваться швы.

ВИДЕО: Подробная инструкция по кладке печи своими руками

Топ-3 вопроса о печах для пиццы Masonry. # 3 Особенности ответов от знаменитого шеф-повара

Многие домашние повара ищут идеи для создания своего кулинарного репертуара. Один из способов достичь этой цели — взять уже знакомое блюдо и приготовить его в совершенно новом контексте. Отличным кандидатом для этого подхода является пицца, которая приобретает совершенно новое измерение вкуса при приготовлении в дровяной каменной печи.

Если вы когда-нибудь задумывались о том, чтобы добавить каменную печь для пиццы на свой задний двор, вам следует проверить дровяную печь для пиццы от Mason-Lite. Эта популярная печь поможет вам построить летнюю кухню своей мечты. Прежде чем строить каменную печь, вы должны узнать, как она работает и как с ее помощью расширить возможности приготовления пиццы.

Если у вас есть собственная печь для пиццы или вы имеете опыт ее использования, мы будем рады получить от вас известие. Ваш опыт может быть ценным для других, изучающих преимущества приготовления пиццы в открытой дровяной печи.

• Вы когда-нибудь готовили пиццу в дровяной печи?
• Какие преимущества дает каменная печь на летней кухне?

Поделитесь своими комментариями в свободном месте ниже.

Вопрос 1: Как работает печь для каменной пиццы?

Каменная печь состоит из кирпичей из огнестойкого материала. Традиционные каменные печи появились еще во времена Римской республики. В средневековой Европе большие каменные печи часто строили для обслуживания целых общин. Они приобрели популярность в Америке во время колониального периода и до сих пор широко используются, в основном для приготовления пиццы и особого домашнего хлеба. Часто при строительстве каменных печей использовались камни, кирпич или саман.Печь для пиццы Mason-Lite предлагает новый дизайн печи для пиццы, сохраняя при этом функциональность.

Во многих современных каменных печах используется огнеупорный бетон — жаропрочный материал, способный выдерживать высокие температуры в течение длительного времени. Те, которые созданы специально для хлеба, могут иметь более тяжелую конструкцию, чтобы выдерживать нагревание в течение нескольких часов. Печи для пиццы могут быть легче, поскольку время приготовления обычно меньше.

Каменные печи работают за счет улавливания лучистого тепла от огня. Этот огонь может находиться непосредственно в духовке или в топке, отводящей тепло в духовку.Каменные печи с фронтальной загрузкой, как правило, очень теплоэффективны. Это означает, что духовка может сохранять тепло для более длительного времени выпечки, если это применимо.

Вопрос 2: Как развести огонь в печи для каменной кладки?

Вы можете использовать множество доступных материалов, чтобы развести и развести огонь в печи для пиццы. Для растопки, которую вы используете для разжигания огня, вы можете выбрать бумагу, сухую кисть или траву и небольшие веточки. Вы также можете собирать упавшие ветки или покупать поленья для разведения огня.

Создание успешного огня требует практики, но вы можете следовать трем ключевым советам по созданию огня, чтобы начать работу:

• Используйте достаточно материала для растопки: чтобы развести огонь в печи для пиццы, вы можете начать с большего количества материала для растопки, чем вам нужно. Если пожар потухнет, может быть сложно возобновить огонь. Лучше сделать это правильно с первого раза. Сделайте ровный слой растопки, используя смесь материалов.
• Слой материалов: всегда накладывайте предметы, которые вы планируете сжигать.Положите материал с самым быстрым горением на дно, а материал с более медленным горением сверху. Например, ваш нижний слой может состоять из бумаги и веток, а средний — из веток, а верхний — из бревен.
• Облегчение воздушного потока: оставляйте зазоры между бревнами для создания хорошего воздушного потока. Это важно для подпитки вашего огня.

Многие печи для пиццы могут очень быстро стать горячими. Жара спадает, сначала быстро, но затем постепенно.

Вопрос 3: Как приготовить пиццу в каменной печи для пиццы?

Часто пиццу можно полностью приготовить в каменной печи всего за одну-две минуты.Это означает, что вы можете создавать уникальные пиццы для каждого члена семьи, чтобы удовлетворить их индивидуальные вкусовые предпочтения. Вы также можете устроить вечеринку с пиццей и позволить своим гостям приготовить пиццу на заказ.

У поваров и любителей кулинарии есть свои любимые рецепты пиццы в дровяной печи. В этом видео знаменитый шеф-повар Джейми Оливер делится своими любимыми советами по приготовлению пиццы в дровяной печи:

• Отодвиньте огонь в сторону, чтобы освободить место для приготовления пиццы. Стены и камера вашей духовки сохраняют тепло, поэтому пицца не должна касаться самого огня.
• Начните с добавления небольшого количества муки в тесто.
• Прежде чем добавлять тесто или пиццу, убедитесь, что на вашей Pizza Peel есть коровник.
• Слегка используйте начинки, чтобы не перегружать пиццу.
• Добавить легкий слой соуса
• Если вы используете свежие травы, добавьте к ним масло перед тем, как класть их в пиццу.
• Знайте, что высокая температура печи для пиццы может вызвать естественные неровности и рябь на поверхности пиццы.
• Выньте пиццу, дважды переверните ее во время приготовления и снова поставьте в духовку для равномерного нагрева.

Помня эти семь советов, вы сможете приготовить вкусную пиццу на дровах в каменной печи прямо у себя на заднем дворе.

Выберите подходящую печь для кладки для кулинарного успеха

Если вы ищете высококачественную печь для пиццы , доверьтесь экспертам Mason-Lite. Наши каменные печи на 50% легче и на 26% меньше, чем у конкурирующих продуктов, что делает их отличным выбором практически для любой наружной среды. Наша команда имеет более чем 100-летний опыт работы в кирпичной промышленности.Кроме того, вся наша продукция на 100% произведена в США.

Установив печь для пиццы Mason-Lite на заднем дворе, вы сможете порадовать свою семью и друзей аппетитной пиццей, которую вы готовите специально для них. Вы можете создавать традиционные блюда или использовать необычные ингредиенты для создания собственных рецептов пиццы.
Если вы собираетесь использовать каменную печь для приготовления пиццы в домашних условиях, мы здесь, чтобы помочь. Сообщите нам, какие у вас вопросы:

• Какие основные соображения вы должны учитывать при выборе печи для пиццы?
• Как вы планируете расширить свой кулинарный репертуар, добавив в дом печь для пиццы на дровах?

Поделитесь с нами своими мыслями в свободном месте ниже.Мы с нетерпением ждем вашего ответа.

История дровяной печи для кирпича

Взрыв из прошлого

Кирпичные печи на дровах, также известные как каменные печи, были построены 4000 лет назад. Известно, что эти печи были созданы в период Древнего Рима; хотя на эти печи большое влияние оказали перуанская, турецкая и испанская культуры. Когда эти печи достигли своего пика во время Римской республики, их называли черными печами из-за западной культуры, в которой они процветали.Вместо каменной кладки эталонная «черная печь» возникла из-за дыма, который имитировал древесину, используемую в качестве топлива. Черные, или масонские, печи широко использовались по всей средневековой Европе и должны были быть построены для обслуживания населения средневековых общин.

Каменная печь раньше, чем позже, была представлена ​​в Америке под названием «Улейная печь», которая была основана в их колониальный период. Улейная печь, имеющая форму купола ульев, была популярным инструментом приготовления пищи до промышленной революции; Таким образом, эта механика улья повлияла на создание газовых и электрических духовок.

Три ингредиента для CBO

Chicago Brick Oven создана под влиянием европейского дизайна и является производной от печи Beehive. Значимость CBO определяется тремя ингредиентами:

• В отличие от большинства современных дровяных печей, которые импортируются в США, наши печи производятся именно здесь. Все печи и изделия сертифицированы по стандартам UL и NSF4. С собственной огнеупорной формулой цемента и нержавеющей сталью арматурой волокна.
• Продукция Chicago Brick Oven имеет уникальную особенность FlameRoll ™. Он имеет вращение пламени на 360 °. Уникальная форма наших духовок уменьшает образование холодных точек и обеспечивает эффективное использование накопленного лучистого тепла. Позволяет готовить еду равномерно со всех сторон.
• CBO понимает ритуал воссоединения в отношении приготовления еды, обмена историями и наслаждения теплом товарищества, тем самым обеспечивая вам видимый огонь в камере.

---

---

Печи для пиццы на заказ | Pilato ‘Artscape

Почему выбрали печь для пиццы на заказ?

Мы увлечены созданием еды из качественных ингредиентов. Когда вы уделяете особое внимание своей пицце, когда вы заботитесь о том, какие помидоры использовать, как делается тесто, ваше оливковое масло, вы, вероятно, заботитесь о том, как оно готовится. Нам нравится наука о дровяной печи с хорошо построенным дымоходом, полом и отверстием. Хорошо спроектированная дровяная печь обеспечивает правильную температуру пола и еще более высокую температуру воздуха. Мы любим правильную инженерию так же сильно, как и веселую вечеринку вокруг печи для пиццы на открытом воздухе.

Когда Сал только начал строить и реконструировать печи, комплектов для печей для пиццы не было поблизости. На сегодняшнем рынке есть много древесных гранул и комплектов, работающих на газе. Конечно, мы неравнодушны к дровяному приготовлению пищи и ручной сборке с огнеупорным куполом. Мы обнаружили, что большинство комплектов не так привлекательны и долговечны, как индивидуальные печи из натурального камня.

Гордость обладания индивидуальной духовкой начинается с дизайна, соответствующего эстетике дома и вкусу клиентов. Один конкретный клиент, в окружении деревьев и в старинном колониальном доме, представил свою изготовленную на заказ печь для пиццы только из полевого камня.Другой клиент, который живет на проливе Лонг-Айленд в новом строительном доме, вдохновил нас на создание печи с чистыми линиями и однородным цветом. Она выбрала облицовку из плитняка для уникальной летней кухни и дровяной печи для пиццы. Клиент, который предпочитал выпечку деревенского французского хлеба, хотел, чтобы в его пышном домашнем саду была деревенская, североевропейская лепная печь. В другом проекте речной камень использовался для уличной печи клиента, как для полированной, так и для естественной эстетики.

Несмотря на то, что внешний вид может быть разным, у наших духовок есть несколько основных качеств:

• Мы строим печи с изолированными огнеупоров куполов, предназначенных для удержания качества тепла.
• Наш выбор материалов и мастерство гарантируют долговечность дровяной печи.
• Наши полы печи выполнены из огнеупорного кирпича, а не огнеупорным цементом, соблюдение его правильного проектирования и долговечность
• Мы проектируем и производим печи для пиццы с пропорциями купола, соответствующими индивидуальным потребностям клиентов.

Альянс за экологическое тепло

Обновлено: ноябрь 2019 г.

Каменные печи

Каменные печи, обычно называемые каменными каменками, строятся из кирпича, керамики, плитки или кирпича.Что отличает каменный обогреватель, так это способность накапливать тепло от огня в тепловой массе кирпичной кладки, а затем медленно излучать его в ваш дом в течение следующих 12-24 часов.

Нагреватели для каменной кладки очень эффективны и не требуют сертификации EPA.

Каменки — это древняя технология, которая представляет собой самый старый и высокоэффективный способ отопления дровами. Конструкции 17-го века могут быть такими же, а иногда даже более эффективными, чем большинство современных чугунных и стальных дровяных печей.

Каменные печи — чрезвычайно эффективный способ обогрева вашего дома. Они очень популярны в Европе, но остаются лишь очень нишевой технологией в США и Канаде. (Одна из теорий состоит в том, что квалифицированные строители каменных нагревателей всегда пользовались большим спросом в Европе, и очень немногие эмигрировали в США с 1500 по 1900 годы. ) Помимо недостаточной осведомленности о каменных нагревателях, основным препятствием для более широкого внедрения является их стоимость и размер. Они начинаются с 8000 долларов за модели заводского изготовления и часто доходят до 20000 долларов за модели, построенные на месте.

Каменные печи работают за счет циркуляции горячих дымовых газов через ряд перегородок, которые нагревают окружающую кладку и значительно снижают температуру выхлопных газов, выходящих из дымохода. В отличие от дровяных печей, костры в каменных печах разгораются горячим и быстрым способом для более полного сгорания.

Одним из препятствий на рынке каменных обогревателей в США является то, что Агентство по охране окружающей среды не разработало программу сертификации выбросов, позволяющую им пройти сертификацию. EPA, как правило, очень сочувственно относится к каменным обогревателям и работает с этой промышленностью над протоколами испытаний.Однако, поскольку они, как правило, являются одними из самых чистых и эффективных дровяных обогревателей в мире, штаты Колорадо и Вашингтон составили списки, дающие им лучшее признание и признание.

Для получения дополнительной информации посетите сайт Ассоциации каменных нагревателей и изображения этой великолепной древней технологии.

Заводские нагреватели для кирпичной кладки
	Каменные обогреватели заводского изготовления приобретают все большую популярность, поскольку они менее дороги и могут быть добавлены практически в любой дом, так как им нужно меньше или не нужно добавлять структурную опору под пол.Их меньший размер означает, что они, вероятно, сохранят тепло только от 8 до 12 часов, их нужно загружать дважды в день — и они не будут полностью обогревать большой дом. Tulikivi — ведущий поставщик обогревателей заводского изготовления.
Каменные обогреватели, устанавливаемые на месте
	Каменные обогреватели, возводимые на месте, обычно больше и дороже, так как квалифицированные каменщики должны находиться на стройплощадке от 3 до 7 дней, чтобы построить их. Они лучше всего подходят для нового строительства, поскольку площадь основания обогревателя, как и лестницы, является основным элементом дизайна этажа.Как и заводские каменки, они могут включать в себя печи для выпечки. Ассоциация каменщиков по обогревателям ведет международный список каменщиков, которые могут строить обогреватели.

Монтерейская кладка: Bake Oven Journal

После года мечтаний о дровяной печи на открытом воздухе, которая довела бы мою выпечку хлеба до высочайшего уровня, я решил построить печь своими руками. Я одержимо изучал различные онлайн-форумы о духовках и подробно общался с щедрыми людьми на сайтах Yahoo Brick Oven и Forno Bravo, а также с мастерами-строителями печей Аланом Скоттом, Rado Hand и многими другими.Когда пришла весна, мои мечты резко прекратились, когда я обнаружил, что в моей зоне, подверженной сильным морозам (Новая Англия), требуется фундамент, который достигнет уровня ниже линии замерзания. Именно в этот момент отчаяния я случайно встретил Марка Менделя из Монтерейского масонства. Удивительно, но Марк также был очарован духовками для выпечки, отремонтировав многие оригинальные колониальные ульевые печи во время своей выдающейся карьеры каменщика. В мае, несмотря на свой полный график, он взял на себя задачу … Но теперь добавилась новая проблема: 23 июля мои сады должны были быть представлены в национальном туре по саду.К тому времени необходимо было завершить печь и последующее восстановление садов. Только бесстрашный (и / или сумасшедший) художник мог рассмотреть такой проект… Марк Мендель отвечал всем требованиям.

Марк спроектировал и построил духовку, используя классический язык дизайна, который я не встречал в течение года, проведенного в Интернете. Я поделился результатами исследования, проведенного мною в прошлом году, относительно технических деталей печи, созданной специально для выпечки домашнего хлеба и пиццы. Несмотря на тяжелую работу, это было чрезвычайно плодотворное путешествие.Вот фоторепортаж о проекте.

01.05.06

Раскладываю печное место в саду. Мне действительно нужно прищуриться, чтобы «увидеть» печь.

Столы и стулья — это мой макет духовки, чтобы дать мне представление о ее масштабах. Я представляю себе изгородь из кустов и дворик из гороха, окружающие печь в моей голове…

Хотя Алан Скотт, Rado или большинство онлайн-строителей печи не требует глубокого фундамента, все местные строители, с которыми я консультировался, сказали, что у меня есть сделать это.Увы, я быстро понимаю, насколько невозможно было выкопать 5-футовую яму вручную.

20.05.06

Монтерей Масонрей спасает меня, и начинаются раскопки. Внезапно у меня есть огромная яма и гора земли посреди сада.

До экскурсии по саду ровно два месяца. Все думают, что я сошла с ума.

21.05.06

Как будто задача и так не была достаточно сложной, внезапно начинаются дожди.Моя «духовка» похожа на бассейн.

Дождь будет продолжаться на протяжении всего проекта. Каждая техника оставляет в саду глубокие колеи. Практически каждый день каменщики сталкиваются с тяжелым испытанием.

07.06.06

Ниже линии промерзания залиты две две опоры и армированы арматурой. Поверх этих площадок будут уложены фундаментные блоки, закреплены арматурой и залиты бетоном.

07.06.06

Пол кладет фундаментные блоки.Обратите внимание на ведро и шланг у его ног. Чтобы не допустить попадания дождевой воды, участок нужно было постоянно откачивать.

Ни разу никто не жаловался на условия.

6.09.06

Фундаментные стены завершены. В этот момент я был сбит с толку, потому что все строители печей, которых я видел, строили U-образные фундаменты. Здесь были всего две параллельные стены. Марк приготовил для меня сюрприз…

Это рабочий сайт.Каждый при каждом движении бил головой в палатку. Но каждый раз, когда мы снимали палатку, шел дождь.

Излишне говорить, что сады были разгромлены. Это песчаная свалка и новая «супермагистраль» между дорогой и участком. Вы не можете видеть здесь, но колеи в траве более одного фута!

Марк уверял меня, что они будут в порядке ко времени экскурсии по саду… через шесть недель! Я колебался между тревогой и волнением: наконец-то моя печь тронулась!

12.06.06

Когда фундамент был закончен и яма снова залита…

… смотреть было не на что! Это моя «духовка».«Это все под землей.

Обратите внимание на кусты рядом с песчаной ямой. Я начал сажать свою изгородь из ивы Нишики для двора, который вижу в своем воображении…

16.06.06

Наконец-то что-то происходит на поверхности земли. Садовый тур всего в нескольких неделях. Это стены, которые будут поддерживать печь.

Я работаю ассистентом Марка, и мы вдвоем слушаем джаз. Моя работа состоит в том, чтобы смешать бетон, замочить кирпичи и заделать стыки раствора чем-то вроде крошечного стоматологического инструмента.

16.06.06

Марк строит основание духовки. Со временем стены будут залиты бетоном. Обратите внимание, что, в отличие от Алана Скотта и Rado, здесь только две стены, а не три. Позже это будет иметь для меня смысл…

(Это действительно тяжелая работа! Намного тяжелее, чем я думал, и я попадаю в отделение неотложной помощи, когда моя спина вырубается!)

19.06.06

Деталь нижней стены.

Марка использует регенерированный старинный мраморный булыжник, регенерированный старинный кирпич ручной работы, новые квадратные кирпичи ручной работы.Он оформляет стены в игривом стиле «Блумсбери», где каждый квадрат «шахматной доски» уникален. Марк говорит, что использует свой «ясный ум дзен» и не планирует заранее.

20.06.06

Пол уложен поверх гравийной насыпи между готовыми стенами. Укладывается сухим способом с каменной пылью в стыках.

Большие ступени впереди из мрамора.

На данный момент я все еще не уверен, как будет удерживаться духовка.Я все время говорю: «Это не то, как Алан Скотт, Rado или КТО-ЛИБО строит печь!» Марк просто улыбается…

22.

06.06

Марк объясняет свои планы: печь будет подпирать аркой. «Арка?» Я беспокоюсь. Будет ли он достаточно сильным?

«Вы слышали о римских акведуках?» — спрашивает меня Марк.

Марк создает форму арочной опоры. Я шагаю за ним.

22.06.06

Марк тщательно строит свою арочную раму.Это то, что будет поддерживать кирпичи в процессе отверждения. Арка будет поддерживать всю духовку. Большинство людей просто кладут шлакоблок и арматуру. Не Марк пурист.

28.06.06

На деревянную опору кладут первый ряд арочного кирпича. Они будут покрыты вторым слоем кирпича для создания опоры арки.

Обратите внимание на то, как мрамор срезан под углом для размещения кирпичей.

Марка покрывает кирпичи арки слоем раствора.Всегда пурист, Марк использует для всего проекта старомодный известковый раствор. Поскольку он работал с очень многими столетними печами, он верит в долговечность этих проверенных временем материалов.

День как всегда был потоп! Марк и Грег неустанно работали под проливным дождем, на каждом шагу ударяясь о каркас крыши. Никогда не жалуюсь.

28.06.06

Арка завершена. Обратите внимание, как стены были заполнены щебнем, арматурой и бетоном.

(Экскурсия по саду меньше чем через месяц, а мы даже не начали заниматься духовкой !!)

29.06.06

Форма подового этажа построена и залита вермикулитом. Это утеплит пол очага и предотвратит передачу тепла арке.

Поверх вермикулита будет больше бетона.

Вот пока печь.Обратите внимание на то, как стороны формы укладываются в вермикулит и бетонное основание очага. Стены будут возведены вдоль купола, а между стенами и куполом будет залита вермикулит.

Очень хочу увидеть арку без опоры!

30.06.06

Деталь вермикулита под бетон для основания очага.

Обратите внимание на уникальность конструкции этой печи: в отличие от печи Скотта она не «плавает» на опорах из арматуры.(Некоторые настаивают на том, что плавающий очаг предназначен для расширения; другие настаивают, что это просто для облегчения перемещения в случае, если кто-то захочет переместить их печь). В отличие от печей Rado и Scott, которые построены на цементном блоке и затем покрыты отделочными материалами, «отделочные материалы» Марка являются неотъемлемой частью конструкции печи. Цементные блоки используются только в фундаменте ниже уровня земли.

Обрушиваются первые кирпичи очага.

Они уложены в шахматном порядке, упираясь в мраморный фартук, который является горловиной печи.

Обратите внимание на тонкий слой глины, на котором лежат огнеупорные кирпичи. Кирпичи укладываются сухим способом с учетом расширения.

Тронулась сама печь! Этаж будет 48 на 38; размеры выбраны потому, что они точно соответствуют размеру старинной печи, которую мы обнаружили на ферме в колониальном стиле по соседству с моей. Обратите внимание на овальную форму очага, которая не похожа на духовки Алана Скотта или Rado Hand.

Два ряда кирпича будут обеспечивать боковую и купольную облицовку, которая будет удерживать и излучать тепло для приготовления пищи.

Боковые кирпичи залиты раствором.

Купол из влажного песка будет поддерживать кирпичи, образующие купол.

Когда купол застынет, песок будет удален.

Марк по сути перемещает свой офис на площадку для выпечки выпечки, отсюда руководит другими своими командами. Я стараюсь сохранять спокойствие и держаться подальше.

Здесь вы можете увидеть различные слои духовки. Основание очага толще, чем кажется, потому что стены начинают его закрывать.

Деталь горловины духовки.

Блоки и кирпичи временные. Они поддерживают мраморную перемычку. Когда все будет готово, вся горловина духовки будет из мрамора ручной резки. Марк запачкает его, поэтому он не будет выглядеть таким новым по сравнению со старинным мрамором, который использовался для отделки стен. Со временем использование духовки сделает пятно естественным. Марк хочет, чтобы печь выглядела так, как будто она всегда стояла за пределами моей фермы в колониальном стиле.

01.07.06

июль сейчас!

2-й слой кирпича завершает купол.

После долгих дискуссий о толщине облицовки, Марк использует два слоя кирпича, чтобы сделать купол духовки с обрезкой между ними.

Это будет очень высокопроизводительная печь, что означает длительное время обжига для замачивания кирпичей при нагревании, а затем длительный период запекания.

Готовый купол отделывают паркетом, накрывают мешковиной и оставляют для застывания на несколько дней.

После постоянного наводнения погода стала жаркой и сухой.Марк показывает мне, как поливать мешковину, чтобы кладка не высыхала слишком быстро.

06.07.06

Грег устанавливает дымоход на место.

Обратите внимание на скользящий слой фольги, покрывающий купол.

Поверх этого вермикулитового утеплителя позже будет залита печь до крыши.

Я заглядываю в календарь… Менее 3 недель до экскурсии по саду, а сады все еще разорены !!!

Но печь такая красивая, мне все равно.Каждый день представляет новый элемент дизайна, который Марк интуитивно продумывает, а не проектирует заранее. Обратите внимание, как этот средний ряд кирпича расположен с выступающими углами, создавая третье измерение и тени там, где свет падает на край. Интересно видеть, как тяжелый мрамор и кирпич кажутся в этом дизайне причудливыми и элегантными. Марк вдохновлялся творчеством художников Блумсбери.

07.07.06

Крыша обрамляется.

Марк сказал мне, что у него новый проект в Нантакете, и ему нужно будет уехать через неделю. Я уверен, что это означает, что мой проект духовки будет приостановлен. Я стараюсь не выглядеть слишком разочарованным…

вместо этого Марк назначает бригаду своих каменщиков работать над духовкой!

Везде тачки и оборудование. Хард-рок заменяет наш джаз.

Я каждое утро приношу ребятам свежие тосты из хлеба, который я испекла в помещении — обещаю, что в их будущем будет выпеченный хлеб.

Они невероятно много работают и всегда шутят.

11.07.06

Грег строит крышу вокруг медной трубы.

Для крыши Марк выбрал красный шифер из Вермонта.

Вся медь согнута вручную.

Внутренняя часть духовки прекрасна.

Весь песок удален, и открывается очаг печи. Обратите внимание на современные огнеупорные кирпичи на очаге и традиционные обожженные кирпичи на куполе.Также отметим традиционный стиль овальных арочных стен и арочного купола. В отличие от квадратных и вертикальных стенок духовых шкафов Scott и Rado, здесь нет углов.

Медный отлив на крыше.

Дополнительная толщина медного отливного края добавляла духовке необходимых визуальных размеров. Часто (я думаю) крыши печей выглядят слишком хрупкими, если сидеть на очень тяжелой кирпичной кладке.

Раствор Марка использовался старомодного типа, цвет которого лучше, чем у античного мрамора.

Вид из-под арки.

Это просто, элегантно и красиво, так как из-за него печь выглядит парящей, несмотря на множество тонн материала, из которого она сделана. Марк намеренно оставил швы строительного раствора грубыми, чтобы имитировать вид старой фабрики, на которой производились кирпичи.

12.07.06

Как ни странно, каменщики финишируют! Лопаем шампанское!

Садовая экскурсия в десяти днях пути.У меня есть печь, но нет сада. Не время волноваться: сначала празднуем печь.

л по р: Рой, Пол, Грег и Гордон; некоторые из замечательных масонов Монтерейского масонства.

13.07.06

Марк моет ребенка рукой. Он принял каждое дизайнерское решение духовки и ему это нравится.

15.07.06

Крошечный первый огонь в честь праздника.

Сейчас все ушли, и впервые с июня стало тихо.Должен признаться, мне не хватает азарта.

Некогда расслабляться, потому что мне нужно очистить территорию и привести в порядок сад и двор…

Так выглядит мой сад в последний день проекта печи.

Сады отправились на экскурсию менее чем за десять дней…

Монтерейские масоны спешат на помощь!

За одно утро расчистили, выровняли, засыпали верхний слой почвы и заново засеяли!

Раньше у меня было видение двора из гороха перед печью.

После того, как все ушли, я закидываю тачку в гороховый камень и создаю входную площадку, используя оставшийся мрамор от печи. (Надеюсь, Марк одобряет мою любительскую попытку кладки)

Задняя стенка духовки.

Я сажаю ивы Нишики по бокам печи и вокруг двора. Они быстро растут, а их листья кремово-белые. Я хочу, чтобы он сочетался с кремово-белым мрамором духовки…

С экскурсией по саду всего через несколько дней мое безумное видение быстро обретает форму.

По словам Марка, единственным недостатком является то, что я не могу пользоваться духовкой ровно месяц. Начинаю отсчет дней…

15.08.06

августа

… и, как всегда, дни проходят.

Экскурсия по саду прошла без сучка и задоринки. Духовка для выпечки была звездой дня.

Наконец-то я использую духовку и начинаю увлекательный процесс обучения.

Это мой первый хлеб.

Марк делится первой пиццей, приготовленной в духовке…

….и ухожу с моей непреходящей благодарностью за удивительный проект и печь, о которой я даже не мечтал.

Задняя стенка духовки.

Каждая сторона духовки имеет уникальный, но гармоничный дизайн.

Задняя часть выглядит так же красиво, как и передняя.

Вот ивы Нишики по бокам печи. Они создают бордюр, ограждающий дворик из гороха, и создают «секретный» сад с духовками.

Горшки перед духовкой засажены зеленью, чтобы разрезать и посыпать пиццу, когда она подойдет, пузырящаяся и идеальная, прямо из духовки.

Печь загорелась. Обратите внимание на белую заглушку конька крыши. Это цельный кусок мрамора, обработанный вручную, чтобы поместиться на крыше по всей длине.

Другой вид. Вы можете увидеть, как духовка стоит на своей арке. Мне нравится, как свет проходит под духовкой, и она кажется легкой.

Обратите внимание на продолжение мраморной крышки крыши перед дымоходом. Подобные невероятные детали типичны для работ Марка.

Май 2006 г. — До		17 июля 2006 г. — После
Просто безумная мечта и прогулка по саду всего через 2 месяца!		Печь мечты, новый брусчатый двор, два новых сада.Новое уважение к масонам и бессмертная благодарность Марку Менделю и всем прекрасным масонам Монтерейского масонства.

от Maria Nation
(Мария Нейшн — сценарист, практикующий пекарь и страстный садовник.
Она живет в Западном Массачусетсе.)

Отличных печей:

www.traditionaloven.com/
www.fornobravo.com
www. духовники.net /
http://blackoven.idkhosting.com/wfob.html, www.groups.yahoo.com/group/brick-oven/

Отличных сайтов для фото печей и конструкции:

www.math.mun.ca/~ibooth/
http://heatkit.com/html/bakeoven.htm www.mugnaini.com/ovens/ovensMAIN.html
www.woodfiredpizza.org/construction/construction.html
www.quarterbyte.com/brian/brickoven.html
http://cgiconsulting.net/brickoven/index.htm
http: //web.tampabay.rr.com/brickoven/
www.williamrubel.com/breadovens/bread-oven-basics/
http://www.virginialimeworks.com/

Каменные каменки с духовками • Вместо

Духовки для выпечки могут быть белыми (огонь находится в другом ящике, обычно под духовкой) или черным (огонь находится в том же отделении, что и готовящаяся пища). Из соображений эффективности и загрязнения, двери и топки должны быть настолько малы, насколько позволяет конструкция. Большая топка снижает эффективность сгорания и производит более высокие выбросы.А большие окна увеличивают количество тепла, выходящего из топки, и, следовательно, понижают температуру сгорания и производят более высокие выбросы.

Каменка с белой духовкой. Тепло также будет излучаться в комнаты наверху. Местный камень. Дом на плите в подвале. Жиль Гойетт. www.maconneriegillesgoyette.com
Каменный обогреватель с белой духовкой, установленный и покрытый Жаном Майо. Искусственный камень. foyersfeuvert.info
Каменка с духовкой от mainewoodheat.com
Каменка с духовкой. Лучше всего расположить обогреватель по центру дома, но если обогреватель переместится в другую комнату, вы уловите это тепло. Автор Empire Masonry Heater, masonryheater.com
Christie Beach Residence, Торонто. altius.net
Каменная каменная кладка из местного камня. Автор foyersfeuvert.com
Каменный обогреватель в голландском горном доме, Хейзен, Нидерланды. Архитектор: denieuwegeneratie. archdaily.com
Утеплитель для каменной кладки. heatkit.com
Каменка с духовкой. Изгибы сглаживают переход в комнату.mainewoodheat.com

Одна возможная конфигурация. mha-net.org

Каменная каменка из самана на основе с сайта heatkit.com
Каменная каменка и открытая печь на русской кухне. dreampech.ru

Каменка с духовкой. www.grossarlerhof.at

Кладочный утеплитель в России. Многие обогреватели на Севере России построены с лежаками наверху. photoforum.ru
Кирпичная печь на кухне, собственно старый камин. Дизайн Шеннон По, houzz.com
Обогреватель для кирпичной кладки с сердечником из комплекта Heatkit.com
Каменный обогреватель от Empire Masonry Heaters. masonryheater.com
Каменка с печью для выпечки.
Утеплитель для каменной кладки из мыльного камня. Примерно 9000 долларов. masonryheaterstore.com
Каменки / печи также могут быть половинной высоты. Эта печь одновременно является обогревателем и барной стойкой. ultimateridgehook.com
Ядро. Последующая облицовка отделена от сердцевины компенсатором, обеспечивающим независимое тепловое расширение сердцевины и облицовки. Набор от coeurdefoyer.fr (Франция)

Как построить каменный обогреватель с духовкой

Пошаговая инструкция: сердцевина и стол: heatkit.com
Руководства по сборке сердечников: heatkit.com

Чтобы увидеть настоящее смешение стилей, см. каменный обогреватель SunRay Kelly здесь: sunraykelley.com

Восстановление Mayberry: Masonry Stoves

Почти никто не любит холод, но большинство людей в мире живут там, где часть года холодно — даже субтропическое или средиземноморское Климат может стать холодным зимой, а в пылающих пустынях может стать холодно ночью, вечером. Прямо сейчас мы согреваемся за счет сжигания ископаемого топлива или от электричество, большая часть которого вырабатывается при сжигании ископаемого топлива.в будущее, однако, мы можем ожидать еще миллиарды людей в мире, и гораздо меньше ископаемого топлива.

Самый простой способ согреться, конечно, самый старый — Огонь. Однако восстановление каминов в наших домах и офисах представляют несколько проблем. Во-первых, мы уничтожили большую часть мировых лесов. когда мы исчисляли только миллионы или сотни миллионов, а теперь нас семь миллиардов. Мы могли подрезать деревья (рубить их у основания) или обстреляйте их (отрежьте их на уровне человеческого роста) и дайте им отрастают, и ива за год дает ростки высотой в человеческий рост, но они годен только для растопки.Также камины эффектно выглядят. неэффективный; по словам автора Дэвида Лайла, камин и дымоход отправляют в комнату только 10 процентов своего тепла, а остальные 90 процентов уходит в небо.

Однако есть малоизвестный метод, который использовался в Центральной и Восточной Европы от средневековья до начала эпоха ископаемого топлива — каменная печь. Он основан на простой концепции: это представляет собой очаг, окруженный термальной массой, такой как глыба, кирпич или плитка, которая нагревается огнем и медленно выделяет тепло в течение дня.Вместо одного вертикального дымохода, который принимает тепло напрямую в небо, у каменных печей есть дымоход, который несколько раз обвивается перед выходом на улицу — дым обычно остывает к тому времени, когда достигает наружу. Все тепло передается массе, и оттуда в комнату.

Поскольку первоначальный огонь горит быстро и горячо, он не вызывает большого внутри много копоти, и ее не нужно очищать — хотя очистка одного из них была бы гораздо более сложной задачей, с внутренние изгибы и повороты.Пожаров в каменных печах не должно быть ухаживали и продолжали жить, потому что не сам огонь держит дом теплый; таким образом, большинство владельцев духовок просто разжигают один огонь утром и затем дайте теплу излучаться в течение дня. Когда они выпускают тепло медленно, поэтому они имеют тенденцию быть теплыми, но не горячими на ощупь — некоторые старые В русских печах сверху были места, где можно было спать. было тепло.

Пожалуй, самое главное, так как духовкам нужно только краткое и быстро горящий огонь, они не требуют колотых дров в качестве топлива, но могут используйте более быстрорастущие и более распространенные материалы, такие как солома или вышеупомянутые побеги ивы.Горючее топливо создаст мало копоть, чтобы накапливаться и блокировать дымоход, поэтому их пользователи говорят, что они редко, если когда-либо, требуют очистки.

Печи для каменной кладки, такие как соломенные крыши, тюки и глыбы, являются старым метод недавно возродился, когда все больше людей начали осознавать его преимущества. За исключением непредвиденных осложнений, миллионы людей может построить устойчивые системы отопления из ничего, кроме глины и камень, и обогревают себя возобновляемым и почти бесплатно.

Для получения дополнительной информации ознакомьтесь с превосходной книгой Дэвида Лайла о каменных печах, или недавней статьей на эту тему в журнале Low-Tech Magazine.

Статья была впервые опубликована в 2009 году. Фотография немецкого каменного утеплителя любезно предоставлена ​​Wikicommons.

.
