Классификация кабелей и проводов: особенности + фото

Классификация кабелей и проводов на данный момент разнообразна, каких только не существует. Хочу заметить, что есть и обычные модификации. Человек, когда пытается найти для себя нужный кабель, всегда сталкивается со сложностями. Поэтому в данной статье я решил собрать весь класс проводов и кабелей. Надеюсь, что эта статья будет полезна всем и поможет сделать правильный выбор.

Классификация кабелей и проводов

Силовые кабели

Кабель ВВГ

Силовой кабель ВВГ состоит из изоляции ПТЖ и имеет оболочку из ПВХ. В средине медная жила, она не имеет защиты. Кабель применяется для распространения электрического тока, рабочее напряжение составляет 600-1000 Вольт, при этом частота – 50 Герц. Количество жил может быть разное в зависимости от модификации, обычно от 1 до 5. Сечение – 1.5 до 2.4 миллиметров.

Кабель ВВГ

Данный кабель широко применяется практически во всех сферах, рабочее напряжение всегда составляет +50 -50 градусов. Не боится влаги и устойчив ко всем внешним агрессивным веществам.

Разновидности ВВГ:

• АВВГ – характеристики те же, но в средине алюминиевая жила;

  Кабель АВВГ

• ВВГнг – хорошая защита от горения;
• ВВГнг LS – редкий экземпляр на нашем рынке;

  Кабель ВВГнг LS

• ВВГп – одна особенность, плоское сечение кабеля;
• ВВГз – пространство между изоляцией и жилами из резиновой смеси.

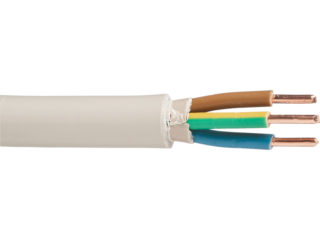

Кабель NYM

Кабель NYM

Требования к проводам и кабелям этой модели особенные, ведь именно он считается повышенной прочности. Все жилы только медные, их количество от 2 до 5. В тоже время сечение от 1.5 до 1.6 мм. Предназначается для проведения различных осветительных систем. Не боятся влаги и устойчивы ко многим внешним факторам, рабочая температура от -50 до +70 . Один большой минус – плохо выдерживает прямые солнечные лучи, лучше его накрывать от них. Прочитайте, как нарастить кабель NYM.

Кабель КГ

Если говорить за обозначение кабелей и проводов данной модели, то здесь все предельно просто – кабель гибкий. Рабочее напряжение до 1000 Вольт, переменное 660 Вольт. Все жилы медные, легко гнуться. Жилы: от двух и до пяти. Изоляция резиновая.

Кабель КГ

ВББШв

Классификация кабелей и проводов данного вида означает, что это силовой кабель. Предназначается для проведения электричества для различных стационарных установок, или к отдельным объектам.

Кабель ВББШв

• Жилы медные;
• Количество жил от 1 до 5;
• Сечение составляет от 1,2 до 2,4 мм;
• ТПЖ изоляция;
• Защитное покрытие ПВХ;
• Рабочая температура: -50 +50;
• Устойчив в влаге (98%).

Модификации:

• АВББШв – алюминиевая жила;
• ВББШвнг – кабель не горит;
• ВББШвнг-LS – кабель не горит и здесь низкое газо и дымовыделение.

Провода

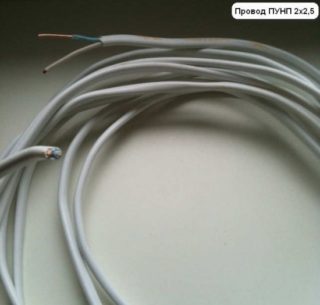

Провод ПБПП (ПУНП)

Плоский провод, здесь только медные однопроволочные жилы. Применяется для прокладки различных осветительных систем и для монтажа розеток и выключателей. Из него можно сделать и ответвление провода.

Провод ПБПП (ПУНП)

• Покрытие – ПВХ;
• 2-3 жилы;
• Сечение от 1.5 до 6 мм;
• Напряжение номинальное 250 Вольт;
• Чистота 50 Герц;
• Температура работы: -15 до +50.

Провод ПБППг (ПУГНП)

Классификация кабелей и проводов данной модели отличается от предыдущего варианта только тем, что здесь все жилы многопроволочные. Остальные характеристики полностью совпадают.

Провод ПБППг (ПУГНП)

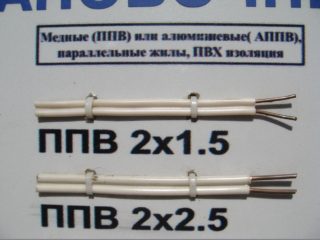

Првод ППВ

Данный провод медный. Применяется при прокладке силовых линий и стационарных систем освещения. Провод не боится агрессивных веществ и не подвергается горению.

Провод ППВ

• Сечение: 0.75-6 мм;
• Количество жил: от двух до трех;
• Номинальное напряжение – 450 Вольт;
• Частота: 400 Герц;
• Температура работы: от -50 до +70 градусов;
• Влагостойкий.

Провод АПВ

Применяет практически во всех известных сферах монтажа силовых и осветительных систем. Прокладывается только в пустотах, трубах или других подобных приспособлениях.

Провод АПВ

• Изоляция ПВП;
• Сечение: 2.5 – 16 мм;
• Алюминиевый одножильный провод;
• Температура: -50 + 70;
• Влагостойкий.

Провод ПВ1 и ПВ3

Такие типы электрических проводов и кабелей очень схожи друг с другом, единственная разница – это материал жилы, может быть алюминий и медь. Применятся только для установки различных осветительных и силовых систем.

Провод ПВ1 и ПВ3

• Защита ПВП;
• Материал – медь или алюминий;
• Радиус изгиба – 6 метров;
• Сечение начинается с 0.75.

Провод ПВС

Классификация кабелей и проводов данного типа считается самой популярной. Ведь данный кабель применяется для подключения различного электроустройств, розеток, выключателей, по мощности практически нет никаких ограничений.

Провод ПВС

• Медный провод;
• Сечение: от 0.75 до 16 мм;
• Количество жил: от 2 до 5;
• Рабочее напряжение – 380 Вольт;
• Температура от -40 до +40;
• Частота: 50 Герц.

Провод ШВВП

Данный вид проводов используется для присоединения бытовой техники, и осветительных приборов, которые имеют небольшое напряжение.

Провод ШВВП

• Защита ПВХ;
• Жил: от двух до трех;
• Сечение: от 0.5 до 0.75 мм;
• Рабочее напряжение: 380 Вольт;
• Частота: 50 Герц.

Кабели для передачи информации

Антенные кабели

RG-6

Предназначается для передачи сигналов электронной аппаратуры. Данный кабель коаксиальный, медная жила, которая имеет сечение 1 мм. Изоляция из полиэтилена.

Кабель RG-6

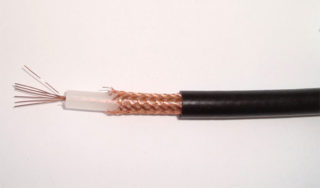

Кабель РК 75

Считается лучшим для передачи видеосигнала на различные антенны и видеокамеры. С помощью него можно передавать сразу несколько источников.

Кабель РК 75

Кабель РК 75 в разрезе

RG

У него существует множество разновидностей. Главная особенность – устойчив к температуре, и различным ударным нагрузкам.

Компьютерные кабели

Это те кабели, которые подключаются к компьютеру. Их возможности практически безграничны, собой представляют витые пары. Каждый имеет изоляции ПВХ, дополнительно такие кабеля могут оснащаться влагостойкими оболочками.

Витая пара

Витая пара схема

Можно выделить следующих представителей:

Будет интересно: Как изолировать провод.

Кабель. Классификация и виды кабеля и кабельных изделий.

Кабельные изделия можно классифицировать по различным признакам:
по группам однородной продукции; составу конструктивных элементов; материалу изоляции; назначению; области применения.

По группам однородной продукции стандартизуются кабельные изделия в целом. Установлены 25 групп однородной кабельной продукции:

1 — кабели силовые для стационарной прокладки на напряжения до 35 кВ;
2 — кабели силовые для стационарной прокладки на напряжение 110 кВ и выше;
3 — кабели силовые для нестационарной прокладки;

4 — кабели связи симметричные;
5 — кабели связи коаксиальные;
6 — кабели связи телефонные;
7 — кабели связи телефонные распределительные;
8 — кабели радиочастотные;
9 — кабели оптические;
10 — кабели управления;
11 — кабели контрольные;
12 — провода неизолированные для воздушных линий электро-передачи;
13 — провода неизолированные гибкие;
14 — провода силовые изолированные;
15 — провода обмоточные с эмалевой изоляцией;
16 — провода обмоточные с эмалево-волокнистой, волокнистой, пластмассовой и пленочной изоляцией;
17 — провода монтажные низковольтные;
18 — провода монтажные высоковольтные;
19 — провода бортовые;
20 — провода ленточные;
21 — провода зажигания;
22 — шнуры силовые;
23 — провода телефонные распределительные;
24 — арматура силовых кабелей;
25 — шнуры слаботочные.

Кроме того, имеется еще одна (26-я) общая группа продукции, в которую входят отдельные виды или группы кабельных изделий, не вошедшие в 25 перечисленных групп.
По составу конструктивных элементов кабельные изделия можно подразделить на следующие большие группы: электрические провода, электрические шнуры и электрические кабели.
Провод — это кабельное изделие, содержащее одну или несколько скрученных проволок либо одну или более изолированных жил, поверх которых (в зависимости от условий прокладки и эксплуатации) может иметься легкая неметаллическая оболочка, обмотка и (или) оплетка из волокнистых материалов или проволоки; не предназначено, как правило, для прокладки в земле.

Шнур — это провод с изолированными жилами повышенной гибкости, служащий для соединения с подвижными устройствами.

Кабель — это кабельное изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров (возможно, с броней), и пригодное, в частности, для прокладки в земле или под водой.

По материалу изоляции все кабельные изделия можно подразделить на следующие группы:

неизолированные провода;
кабели и провода с бумажной (пропитанной и непропитанной) изоляцией;
кабели, провода и шнуры с пластмассовой изоляцией; кабели, провода и шнуры с резиновой изоляцией; эмалированные провода;
провода и кабели с волокнистой и комбинированной изоляцией.

Классификация по этому признаку важна при рассмотрении вопросов, связанных с технологией производства кабельных изделий, в соответствии с которой производится специализация кабельных цехов или заводов.

Однако приведенные три варианта классификации не отражают главного в кабельном изделии — его назначения.

По назначению кабельные изделия можно подразделить на следующие группы:

кабели и провода высокого напряжения; кабели, провода и шнуры низкого напряжения;
кабели связи;
радиочастотные кабели;
обмоточные провода.

Кабели и провода высокого напряжения характеризуются высоким (свыше 1000 В) значением рабочего напряжения. К ним относятся неизолированные провода для воздушных ЛЭП, силовые кабели для передачи и распределения электроэнергии, высоковольтные монтажные провода для соединения элементов радиоэлектронной и электротехнической аппаратуры, а также провода для систем зажигания и запуска автомобилей и летательных аппаратов.

Кабели, провода и шнуры низкого напряжения предназначены для распределения электроэнергии во вторичных (низковольтных) сетях, для осуществления дистанционного управления системами контроля и автоматики и их силового питания (кабели управления и контроля), монтажа низковольтных схем электро- и радиоэлектронной аппаратуры (монтажные провода и кабели), цепей освещения и подключения бытовой аппаратуры (установочные провода и бытовые шнуры).

Кабели связи используются для передачи информации, т.е. во всех видах проводной связи (телефонной, телевизионной, передаче данных и др.) как в аналоговой, так и в цифровой (импульсной) форме.

В зависимости от диапазона рабочих частот они могут быть низкочастотными (местная связь), высокочастотными (дальняя связь) и оптическими.
Радиочастотные кабели применяются для передачи высокочастотной (свыше 1 МГц) электроэнергии в качестве фидеров, соединяющих передающую и приемную аппаратуру с антеннами, а также для монтажа и соединения радиоаппаратуры и систем кабельного телевидения.

Обмоточные провода применяются для изготовления разнообразных обмоток электрических машин, аппаратов и электроизмерительных приборов.
Внутри каждой из перечисленных групп существует подразделение кабельных изделий в зависимости от их основных технических параметров, особенностей конструкции или применяемых материалов. Однако общие принципы конструирования и расчета (методы и основные формулы расчета, рекомендации по выбору конструкций и материалов и др.) в пределах одной классификационной группы остаются неизменными. Например, силовые кабели могут иметь разные число и форму токопроводящих жил, а следовательно, и разную конфигурацию электрического поля в изоляции (радиальное и нерадиальное), также они могут иметь разную изоляцию, но принцип расчета конструкций этих кабелей один — выполнение электрического и теплового расчетов, т.е. определение необходимой толщины изоляции, обеспечивающей длительную работу кабеля при приложении заданного рабочего напряжения, и значения допустимого рабочего тока.

Классификация кабельных изделий по назначению выполняется в зависимости от значения трех основных «электрических» параметров — напряжения, тока и частоты, которыми и определяются особенности конструирования и расчета перечисленных групп кабельных изделий.

Для кабельных изделий высокого напряжения расчет толщины изоляции проводится исходя из ее электрической прочности, а площадь сечения токопроводящих жил определяет допустимый рабочий ток кабеля.

Для кабельных изделий низкого напряжения толщина изоляции выбирается исходя из технологических соображений или необходимости обеспечения достаточной механической прочности.

По кабельным изделиям высокого и низкого напряжения могут передаваться как значительные, так и незначительные токи. В первом случае площадь сечения токопроводящих жил выбирается исходя из нагревостойкости изоляции, т. е. требования обеспечения длительно допустимой температуры жилы (из теплового расчета). В случае небольших токов площадь сечения жил выбирается исходя из допустимого значения падения напряжения по длине кабельного изделия или же из соображений обеспечения достаточной механической прочности жилы.
Вид напряжения (переменное, постоянное) и частота тока также оказывают решающее влияние на принципы конструирования кабельных изделий.

Маркировка кабелей и проводов: таблица и расшифровка

При монтаже проводки или прокладке линий, необходимо правильно выбирать повода, ведь при неграмотном подборе может случиться перегрев, короткое замыкание или пожар. Чтобы самостоятельно выбрать изделия, нужно уметь читать маркировку. В этой статье представлена расшифровка маркировки кабелей и проводов.

Для чего необходима

ГОСТ 18690-2012 постановил, что каждое кабельное изделие подлежит знаковой маркировке. Это намного упрощает подбор изделия. Благодаря этому параметру можно определить:

• из чего состоит провод и число жил. В основном проводники производятся из меди, могут быть одножильные и многожильные;
• из чего состоит изоляционный слой. В большинстве случаев используется ПВХ материал;
• также в маркировке указывается площадь сечения проводов, благодаря которой можно определить внутреннее сопротивление.

Как указывается маркировка кабеля

Обратите внимание! В интернете есть множество таблиц, которые помогают разобрать названия проводов. На сегодняшний день существует более 300 обозначений, с помощью которых могут маркироваться российские и импортные провода. Ниже можно прочесть подробную расшифровку самых распространенных изделий.

Расшифровка маркировки кабелей

Основная классификация силовых кабелей:

• Символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
• В — означает, что внутренняя изоляция выполнена из ПВХ материала;

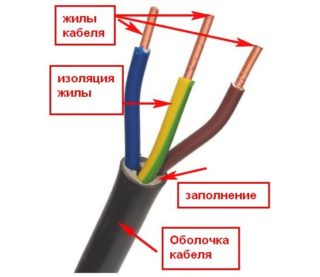

Конструкция изделия

• В — вторая буква, указывает на то, что внешняя оболочка изготовлена из более толстого ПВХ;
• Р — указывает на то, что в данном проводе применяется каучуковая изоляция. НР означает что каучук не распространяет горение;
• П — указывает на то, что внешняя оболочка изготовлена из полиэтилена;
• Если указано два символа АС и АА, то это говорит о том, что жилы алюминиевый с оболочкой из свинца;
• Б или Бн означает что электропровод защищен бронированный слоем, который устойчив к возгоранию;
• Г — этот символ позволяет использовать такой кабель для прокладки электропроводки в горных местностях. Этой буквой также может определяться голый провод или нет;
• г — будет обозначаться, что провод имеет высокую герметизацию;
• Шв, Шп, Шпс — означает, что внешнее покрытие выполнено из шланга, который производится из ПВХ, полиэтилена или других негорючих составов;

Таблица для силовых кабелей

• О — обозначает что для каждого электропровода нужно установить свою защитную оболочку;
• нг — негорючий электрокабель;
• Э — указывает что изделие используется для шахтного размещения в особо опасных зонах.

Примерами таких кабельных изделий могут выступать АВБбШв, ВБбШв, ВВГнг, КГНВ, СИП и так далее.

Ниже указано как правильно расшифровывать контрольные провода:

• К — основное обозначение контрольного провода. В основном располагается на первом месте в маркировке;
• символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
• В — указывает на то, что вокруг фазных жил располагается поливинилхлоридная оболочка;
• В — вторая буква, указывает, что внешняя оболочка изготовлена из более толстого ПВХ;

КСБКНГ А -FRLS 2×2х0.8

• Ф — изоляционная оболочка произведена из фторопласта;
• Г — голый кабель;
• Ш — говорит о том, что это шнур;
• Э — экранизированный провод.

Примерами таких проводов выступают КГВШ, АКВВГ, КВВГнг.

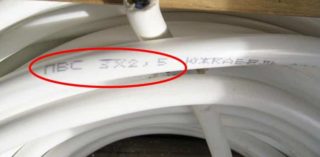

Как указывается сечение провода

Цифры в маркировке обычно указывают площадь сечения провода. Первая цифра означает число жил, а вторая сечение.

Для примера, на проводе такая маркировка 4×2,5, расшифруется как, провод с четырьмя жилами, с сечением одной 2,5 кв. мм.

Также цифрами может указываться длина изделия, его форма и толщина.

Обратите внимание! В составе жил маленькие проволоки, от их количества зависит площадь сечения.

Виды электрических проводов и их методы маркировки

Основные модели можно увидеть ниже:

Основные виды электрических кабелей

• ПБПП (ПУНП) — моножильный кабель монтажного вида, с внутренней и внешней оболочкой из ПВХ материала. В составе могут быть жилы от 1 до 4 с наибольшим сечением в 4 квадрата. В основном он применяется для осветительной группы в жилом помещении, прокладывается через розетки (используется для приборов слабой мощности). Жилы изготавливаются как из меди, так и из алюминия;
• ПБППг (ПУГНП). Внутри жил достаточно тонкие проволоки. Символ «г» в конце названия указывает на то, что это кабель гибкий;
• ППВ. Медный моножильный кабель — используется для скрытой электрической прокладки или для установки в гофре либо кабель-канале. Изоляция выполнена в один слой;
• АППВ — такая же модель, как и выше, толь с алюминиевой жилой внутри;
• ПВС — это один из популярных электрических кабелей с защитой из ПВХ состава. Внутри имеет секторное сечение и витые проволоки. Площадь сечения может быть от 0,75 до 14 квадратов. В основном применяется для проводки в жилом помещении;

Кабель ШВВП 2×0,75

• ШВВП — электрический кабель смешанного типа, используется для бытовых приборов. Его особенность в том, что внутри и медные и алюминиевые жилы. Эти элементы нужно объединять клеммником.

Маркирование кабелей и проводов

На кабелях всегда указываются буквы и цифры. Они могут обозначать свойства изделия, его длину, площадь сечения и другие параметры. Ниже представлено три основных типа маркировки кабельной продукции.

Цифровое обозначение

Цифры на изделии в основном располагают данными о площади сечения, допустимом напряжении для провода, длине изделия. Иногда на маркировке пишется количество жил. Например, ВВГ 2×1,5, что можно расшифровать как, силовой кабель с двумя жилами и площадью для каждой из них по 1,5 мм квадратных. Подходит для напряжения 1 киловатт.

Буквенное обозначение

Буквенное обозначение марки

Буквами пишутся все свойства изделия. Провод может быть с двумя оболочками, экранизированный, голый, с заземлением или негорючий. Для примера можно взять ВВГнг, что означает что это силовой провод, с двумя слоями изоляции, устойчив к возгоранию.

Цветовая маркировка

Цветовая маркировка в основном указывает фазы проводов. Это помогает не путаться в процессе прокладки линии. Основные цвета, желтый, зеленый, красный и синий. Для нулевой фазы и заземления используются темно-жёлтые или голубые оттенки.

Таблица маркировки кабелей и проводов

С помощью этой таблицы можно определять основные классификации изделий и подбирать необходимое сечение.

Аббревиатура	Допустимое сечение токопроводящей жилы, мм	Категория гибкости
АПВ, АППВ	от 1,5 до 15,0	1
ПВ1, ППВ	25,0 и больше	2
ПВ1	от 0,7 до 11,0	1
ПВ3	15,0 и больше	2
ПВ4	от 3,5 и больше	2
ВВГ	от 1 до 1,5	2,3,4
ВВГнг	5,0 и больше	4
ПУНП	0,5 и 1,0	3
АППВ	1,0 и 1,5	5
ПВС	2,5 и 3,5	3,4
ШВВП	6,0 и 11,0	5
ВБбШв	4,0 и 4,5	4

Полезные советы при работе с проводами:

• если используется смешанный тип кабеля (из меди и алюминия), то необходимо применять клеммники. При соприкосновении друг с другом двух разных металлов, происходит окисление, в следствии чего кабель перегревается, и в точке соприкосновения происходит короткое замыкание или возгорание;

Цветовая маркировка

• если площадь сечения подобрана неправильно, то при подключении в сеть мощных приборов проводка может сгореть. Чтобы правильно рассчитать площадь сечения, необходимо вычислить мощность всех приборов, которые будут подключаться;
• для прокладки в земле, рекомендуется использовать изделие с бронированным слоем изоляции. Он сбережет кабель от постоянных нагрузок;

Результат короткого замыкания

• прокладка допустима только при температуре не ниже 15 градусов, в противном случае придется предварительно прогревать провод специальной пушкой;
• если внешняя изоляция была подвергнута механическим повреждениям, то такое изделие нельзя прокладывать на линии. Достаточно быстро ПВХ ослабеет и жилы нагнут перегреваться. В результате получится КЗ;
• если провода не хватает, то нужно использовать кабельную муфту. Работать с ней должен только опытный человек;
• маркировка проводов и кабелей при монтаже поможет узнать содержание изделия и его параметры;
• при прокладке в штробах, необходимо использовать гофры или кабель-каналы, которые будут защищать изделие от внешнего воздействия.

Защитные гофры

Маркировка помогает выбрать правильное изделие. Но помимо нее нужно знать общий ряд правил для любого провода.

Первым делом нужно решить, из какого состава выбрать жилы.

Большинство электриков отдают предпочтение медным жилам. Основной плюс состоит в том, что медь потребляет меньше алюминия, а также имеет более долгий срок службы. Медные изделия будут дороже, но вполне окупают себя своей безопасностью.

Далее провод выбирается по гибкости и жесткости. Жесткое изделие обычно состоит из одной жилы, а гибкое — из множества. Чем больше проволок внутри кабеля и чем меньше каждая проволока — тем мягче будет изделие.

Гибкость можно поделить на 7 категорий, одножильные — это 1 категория, а многожильные 7-я.

Как выглядит сечение

Знать расшифровку маркировок необходимо не только электрику, но и обычному человеку. Таким образом будет легче приобретать кабельную продукцию. При прокладке в обязательном порядке необходимо соблюдать все правила безопасности и технологию монтажа кабельных изделий. Даже при правильной расшифровке, некорректная проводка может привести к последствиям.



Какие бывают кабели — классификация кабелей и проводов

Содержание

1. Силовой кабель
2. Кабель СИП
3. Бытовой кабель

Есть множество видов кабелей и проводов, отличающихся по назначению и области применения. Конкретная сфера использования определяет материал и толщину изоляции, количество и материал жил, особенности конструкции и другие характеристики кабельной продукции.

Силовой кабель

Основное назначение силового кабеля — доставка электроэнергии от производителя (ТЭЦ, АЭС) до потребителя в жилых домах, общественных зданиях и на промышленных предприятиях.

Структура кабеля:

• Жилы — от 1 до 5.
• Изоляция жил.
• Поясная изоляция.
• Наружный изоляционный материал.

Для монтажа в среде с особыми условиями применяют бронированный кабель. Для защиты брони от повреждений (изоляцию могут нарушить крысы или другие грызуны) изготавливают специальную подушку. Жилы кабеля делают из алюминия и меди. Например, в силовом кабеле для ВЛЭП жилы исключительно алюминиевые, поскольку медные провода весят слишком много. Силовой кабель отличается длительным сроком эксплуатации, соответствует нормативам пожарной безопасности, не подвержен химической и физической коррозии, хорошо защищен от механических повреждений. Наиболее востребованные виды силовых кабелей питания — ВВГ и NYM.

Кабель ВВГ

Этот тип кабеля применяется в разных областях, поскольку обеспечивает стабильное распределение электроэнергии в сетях при доступной стоимости и простом монтаже. Если в маркировке нет первой буквы А, жилы кабеля выполнены из меди. Внешняя и жильная изоляция кабеля ВВГ выполнена из поливинилхлорида, внешняя броня отсутствует. Огнестойкость этой разновидности проводниковых изделий составляет 180 минут. Для многожильного кабеля радиус изгиба равен 7,5 радиусам, для одножильного — 10 радиусам. Если прокладка сетей производится в местах, куда проникают прямые лучи солнца, требуется дополнительная защита от УФ-излучения. Для обеспечения высокого уровня пожарной безопасности рекомендуется использовать ВВГнг — негорючую разновидность кабеля, и ее вариации.

Кабель NYM

Более устойчивый к внешним воздействиям и нагреву аналог кабеля ВВГ производства Германии. Кабель NYM применяют при прокладке линий освещения и стационарных электросетей (1 класс защиты электробезопасности) с рабочим напряжением 0,66 кВ. По сравнению с ВВГ, NYM за счет наполнителя из мелонаполненной резины лучше гнется и более устойчив к перегреву. Медные жилы в кабеле имеют круглое сечение. Для прокладки кабеля применяют гофротрубы и металлические короба.

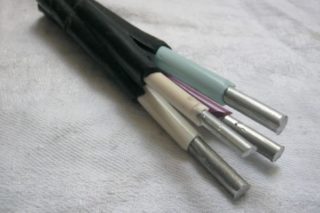

Кабель СИП

Представляет собой самонесущий электрический провод с внешней изоляцией из полиэтилена. Главная особенность кабеля СИП — устойчивость к УФ-излучению и высокой влажности, что позволяет применять его для высоковольтных линий электропередач. Площадь сечения жил составляет от 16 до 150 мм2. Для установки этого типа кабельной продукции применяют специальный крепеж и особые кронштейны, без которых работа с СИП невозможна.

Бытовой кабель

Разновидность бытового кабеля выбирают в зависимости от назначения электросети. Электрические сети обеспечивают работу теплого пола, функционирования локально-вычислительных сетей, интернета и телефонии, работу систем климат-контроля и кондиционирования. Каждая сеть имеет свои параметры: напряжение, мощность, номинальную частоту.

Виды кабелей и их назначение напрямую связаны с качеством внешней и жильной изоляции токопроводящих изделий. Для бытовых нужд вместо более дорогого кабеля часто выбирают более доступные по цене провода. Провода допустимо применять при прокладке линий освещения в жилых домах и квартирах. При выборе типа провода необходимо учитывать классификацию и соответствие рабочих характеристик проводника требованиям электросети. Некоторые провода предназначены для применения в электроприборах и принципиально не подходят для монтажа проводки, даже временной.

Марка провода

Где используется

Характеристики

ПУНП

Для осветительных сетей в жилых помещениях, частота 50 Гц, напряжение 250 В.

Сечение от 1 до 4 мм2, радиус изгиба не менее 10-кратного наружного диаметра, эксплуатация при температуре от -15 до +50 градусов.

ПУГНП

Для осветительных сетей в жилых помещениях, частота 50 Гц, напряжение 250 В.

Более гибкая разновидность ПУНП, эксплуатация при температуре от -50 до +50 градусов, радиус изгиба не менее 6-кратного диаметра.

ШВВП

Подсоединение бытовой техники к электросети при напряжении 380 В.

Сечение жил от 0,35 до 2,5 мм2, эксплуатация при температуре от -40 до +40 градусов, срок службы 6–15 лет.

ПВС

Подсоединение садового и строительного инструмента к электросети при напряжении 380 В.

Имеет двойную изоляцию из ПВХ: самого кабеля и жил. Эксплуатация при температуре от -25 до +40 градусов. Устойчив к износу, перегибам, воздействию влаги и механическим повреждениям.

При планировании электропроводки, кроме типа кабеля, нужно рассчитать сечение и количество жил, а также с запасом определить требуемую длину изделия. Правильно рассчитанная и спроектированная проводка — залог безопасности и комфорта в квартире и доме.

Кабель. Классификация и назначение кабелей

Кабели по признакам материала проводящих жил передаваемой энергии или информации делят на две группы:



—           электрические кабели с металлическими жилами и

—           кабели с оптическими волокнами.



Кабели с оптическими жилами могут иметь и дополнительные металлические токопроводящие жилы.

Электрические кабели с металлическими жилами классифицируют по порядку передаваемой через кабели мощности, величине напряжения, типу изоляции, назначению и т.д. В соответствии с этим различают:



—           силовые кабели низкого, среднего и высокого напряжения;

—           силовые гибкие кабели;

—           кабели управления;

—           контрольные кабели;

—           низковольтные провода и шнуры;

—           кабели и провода связи;

—           радиочастотные кабели;

—           специальные кабели и др.



Силовые кабели предназначены для передачи и распределения электрической энергии.

По типу изоляции силовых кабелей различают:



—           силовые кабели с бумажной изоляцией, в том числе пропитанные и маслонаполненные;

—           силовые кабели с пластмассовой изоляцией;

—           силовые кабели с резиновой изоляцией.



По величине линейного рабочего напряжения силовые кабели подразделяют на:



—           кабели на напряжения 1… 10 кВ;

—           кабели на напряжения 20…35 кВ;

—           кабели на напряжения 110… 500 кВ.



Приведенная классификация в известной мере условна, однако позволяет систематически представить сведения о части кабелей, насчитывающей более 1000 марок и конструкций.

классификация и маркировка, специальные и нестандартные

Содержание статьи:

Электротехническая промышленность предлагает клиентам широкий выбор проводников для создания электропроводки, подключения приборов к электросети. Все изделия (провода, шнуры, кабели) имеют свои технические характеристики, условия эксплуатации и назначение. Чтобы уметь разбираться в многообразии товаров и выбирать наилучший вариант для работ, нужно понимать, какие бывают провода и правильно расшифровывать маркировку.

Основные понятия

Строение кабеля

Провод – это изделие, которое состоит из нескольких частей, проводящее электрический ток. Проводники используются для подключения приборов к точке питания. К основным частям относятся ведущие жилы и изоляционный слой.

Под жилой понимают проволоку из металла, которая проводит электрический ток. Ее важнейшими характеристиками являются материал изготовления, количество тонких проволок и площадь поперечного сечения. Провода можно поделить на однопроволочные (монолитные) и многопроволочные. От количества жил зависит гибкость проводника – она увеличивается с ростом числа проволок. От площади сечения зависит то, какое количество тока может провести провод. Каждый материал может пропускать разный ток при равном сечении. Чтобы выбрать провод, нужно воспользоваться специальными таблицами, в которых указана максимальная нагрузка при определенной площади сечения.

Изоляция – это диэлектрический защитный слой, который помогает обезопасить человека от прямого контакта с проводником тока. Кроме этого изоляция позволяет размещать несколько жил рядом без риска возникновения короткого замыкания между нулем и фазой, а также защищает провод от негативного воздействия окружающей среды. Обычно изоляционный слой делается из ПВХ, резины, полиэтилена и других материалов.

Нередко делается несколько слоев изоляции. Дополнительные защитные слои необходимы при прокладке провода в сложных условиях, нестабильных грунтах, под дорогами. Также в состав входит броня, внешний и наружный защитный слои.

Информацию о материале провода и изоляции, площади сечения можно узнать в буквенно-цифровой маркировке. Она регламентирована правилами и является единой для проводов и кабелей разного назначения. Буквами указывается тип проводника, материал выполнения, гибкость и другие характеристики. Цифры показывают сечение и количество жил.

Различие проводников по материалу

Главными материалами, из которых создаются разные типы проводов, являются медь и алюминий. Реже жилы делаются из стальной проволоки. Виды кабелей и проводов и их назначение зависят от свойств, характеристик и положительных качеств того или иного материала.

Алюминий

Кабель с алюминиевыми жилами

Жилы, выполненные из алюминия, стали настоящим открытием в электротехнике. Алюминий является четвертым материалом по уровню электропроводности после серебра, меди и золота. Это позволило удешевить производство кабелей и сделать электрификацию проще.

К преимуществам можно отнести:

• дешевизну;
• химическую устойчивость;
• малый вес.

Недостатки:

• хрупкость;
• разрушение защитной оксидной пленки под действием температуры;
• сложность пайки;
• ухудшение электропроводности из-за наличия примесей;
• небольшой срок службы.

Алюминий требует регулярного обслуживания, поэтому такая проводка со временем обойдется дороже медной. К тому же невысокий срок службы и хрупкость делают невыгодным долгосрочное применение алюминия. По этой причине и соображениям безопасности алюминиевые провода запрещено использовать в прокладке новых силовых линий.

Медь

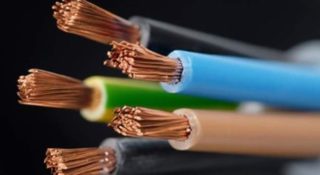

Медные жилы в кабеле

Медные проводники отличаются высокой электропроводностью. Другие преимущества:

• высокая гибкость;
• эластичность;
• Надежность;
• стойкость;
• легкость пайки и сварки;
• долгий срок службы.

Недостатки:

• стоимость;
• большой вес из-за высокой плотности;
• окисление контакта на воздухе – необходимо смазывать поврежденное место специальными средствами.

Медь является более выгодной в использовании. Это связано с ее характеристиками, длительностью работы и простотой монтажа. Именно медные проводники используются во всех видах электропроводки.

Основные виды проводов

Важнейшим фактором при выборе электрического провода является мощность подключаемого бытового прибора. В быту чаще всего используются виды электропроводов ПУНП, ППВ, ПВС, ШВВП и другие.

Плоские провода

Провод ПУНП нестандартного белого цвета

Все кабели из этой группы имеют схожие характеристики и предназначение.

• ПУНП – плоский проводник с защитой и медными однопроволочными жилами марки ПБПП (также может называться ПУНП) имеет сечение от 1,5 кв.мм до 6 кв.мм. В качестве наружной и внутренней изоляции используется ПВХ. Рабочие температуры – от -15° до +50°С. Минимальный радиус изгиба составляет 10 диаметров. Работает при напряжении до 250 В и частоте 50 Гц. Основное использование – осветительная группа, розетки.
• ПБППг – Уже по названию можно понять отличительную черту данного проводника – это его гибкость. Многожильная структура позволяет уменьшить радиус изгиба до 6 диаметров. Остальные характеристики аналогичны ПБПП.
• АПУНП – Провод с обозначением АПУНП является однопроволочным алюминиевым проводником. Сечение 2,5 – 6 кв.мм. Остальные характеристики аналогичны проводу ПУНП. Кабель используется редко, так как запрещен по положениям ПУЭ. Имеет низкую стоимость.

Все перечисленные плоские провода могут использоваться только в освещении. Для остальных целей лучше приобретать другие проводники.

С перемычками

Основные представители этой группы – ППВ, АППВ. ППВ легко определить по характерным перемычкам между жилами, которые выполнены из ПВХ, как и изоляционный слой. Состоит из 2-3 однопроволочных жил с сечением 0,75 -6 кв.мм. Работает при напряжении 450 В и частоте до 400 Гц. Рабочие температуры от -50°С до +70°С. Изоляция устойчива к горению, щелочам и кислотам. Может использоваться при влажности 100%. Минимальный радиус изгиба составляет 10 размеров диаметров.

Аналогом описанного проводника является АППВ с алюминиевыми жилами. Сечение начинается от 2,5 кв.мм. Эти типы проводов подходят для осветительной и силовой группы.

Одножильные

Провода АПВ

АПВ выполняется из алюминия и является одножильным проводником с сечением от 2,5 кв.мм. до 16 кв.мм. однопроволочный и 25-95 кв.мм. для многопроволочной структуры. В качестве изоляции используется ПВХ, позволяющий работать при 100% влажности и температурах от -50°С до +70°С. Ограничений в использовании нет.

Также представителями одножильных электромонтажных изделий являются ПВ1 и ПВ3. Цифры в маркировке указывают на класс гибкости. В качестве провода применяется однопроволочная медная жила с сечением 0,75-16 кв.мм. или многопроволочная с сечением 16-95 кв.мм. Мягкий провод ПВ3 активно используется в местах, где требуются частые изгибы и переходы.

Проводники для электрошнуров

Пример маркировки провода ПВС

ПВС – медный провод с многожильной структурой, имеющий сечение 0,75-16 кв.мм. Изоляция разноцветная для удобства работы мастера, оболочка белого цвета. Работает на частоте 50 Гц и напряжении 380 В. Имеет высокий уровень гибкости. Рассчитан примерно на 3000 сгибаний и более. Диапазон рабочих температур от -25°С до +40°С. Модификация ПВСУ применяется от -40°С до +40°С.

ШВВП – это медный многожильный проводник для соединения, состоящий из двух-трех многопроволочных жил. Сечение составляет 0,5-0,75 кв.мм. Не используется в прокладке электропроводки внутри стен. Основное применение – осветительная группа и маломощные бытовые приборы.

Силовые кабели

Кабель ВВГ различного сечения

Для внутренней и наружной прокладки электропроводки используются обжимные силовые кабели. Самым распространенным является отечественный ВВГ. Он используется для передачи тока напряжением до 1000 В. Есть разные модификации проводов с однопроволочными и многопроволочными жилами с сечением до 240 кв.мм. Внешняя и внутренняя изоляция выполнены из ПВХ. Максимальная рабочая температура +40°С, влажность 98%. К наиболее популярным модификациям относят АВВГ (из алюминия с однопроволочными жилами), ВВГнг (негорючий), ВВГз (с заполнением между изоляциями из резиновой стружки или нитей ПВХ). Минимальный радиус изгиба для всех модификаций составляет 10 диаметров.

NYM

Европейским аналогом ВВГ является NYM. Он более надежен, так как выполнен из высококачественных материалов и прошел более строгую проверку. По назначению является бытовым кабелем для розеток или освещения. Максимальное напряжение 660 В. Радиус изгиба составляет 4 диаметра. Диапазон рабочих температур от -40°С до +70°С. Нельзя использовать NYM при воздействии прямых солнечных лучей и прокладывать напрямую в бетон.

Гибкий кабель КГ состоит из 1-6 многопроволочных жил из меди. Он рассчитан на работу на напряжении до 660 В и частоту не более 400 Гц. Для внутренней и наружной изоляции используется резина, придающая проводу дополнительную гибкость. Работает при температурах от -60°С до +50°С. Область применения – подключение мощных установок (сварочная машина, нагреватель, генератор). Является дорогим, поэтому в быту чаще применяются кабели ВВГ.

ВББШв – медный проводник с одно- или многопроволочными жилами. Имеет сечение до 240 кв.мм. Изоляция выполнена из ПВХ материала. Под нижней оболочкой создана броня из двух лент из металла. Может выдерживать нагрузки до 1000 В и температуры от -50°С до +50°С. Обычно используют следующие модификации – АВББШв (из алюминия), ВББШвнг (не горючий), ВББШвнг-ls (нет выделения дыма и едкого газа при тлении).

Проводники для передачи информации

Антенный кабель РК75

Подключение телефонов, компьютеров, телевизионных антенн производится с помощью специальных кабелей для передачи информации.

Антенный кабель РК75 состоит из медной одно- или многопроволочной жилы. Сечение составляет 1 кв.мм. Изоляционный слой выполняют из полиэтилена и экранирующей оплетки. Наружная изоляция сделана из кембрика. Применяется для передачи слаботочных сигналов высокой частоты.

Компьютерная витая пара применяется для подсоединения ПК к локальной сети. Представляет собой 4 или 8 проводов, которые переплетаются друг с другом попарно. Для дополнительной защиты устанавливается разрывная нить. Есть разные виды кабелей с наличием и отсутствием экранирования, которые применяются для различных целей.

Телефонные провода являются слаботочными. Они позволяют монтировать телефонные линии в доме или прокладывать их между подстанциями.

Специализированные кабели

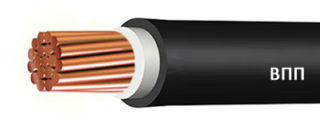

ВПП

Для работы в нестандартных условиях применяются проводники с особыми характеристиками. К ним относится нагревательный провод ПНСВ. Делается из стали и покрывается оцинковкой. Для изоляции выбирается термостойкий ПВХ или полиэтилен, сохраняющие свои свойства в диапазоне температур от -50°С до +80°С. Работают на нагрузке 220-380 В. Основная сфера применения – создание теплых полов.

ВПП – медный кабель с сечением до 25 кв.мм. имеет двойную изоляцию из полиэтилена или ПВХ. Работает до 660 В. Способен работать при резких скачках давления и температурах от -40°С до +80°С. Обычно применяется для запитывания насосов, которые опускаются в скважины.

РКГМ – медный одножильный силовой термоустойчивый монтажный кабель. Сечение достигает 120 кв.мм. Работает при напряжении до 600 В. В качестве материала изоляции применяют кремнийорганическую резину. Наружная оболочка выполнена из стекловолокна. Свойства сохраняются при температуре от -60°С до +180°С. Сфера применения – места с повышенными температурами (бани, сауны, электропечи).

Силовые кабели маркировка и классификация

КЛАССИФИКАЦИЯ И МАРКИРОВКА СИЛОВЫХ КАБЕЛЕЙ

Силовые кабели удобно классифицироваться по номинальному напряжению, на которые они рассчитаны. Классификационными признаками могут служить также вид изоляции и конструктивные особенности кабелей.

Все силовые кабели по номинальному рабочему напряжению можно условно разделить на две группы. В группу низкого напряжения включены кабели, предназначенные для работы в электрических сетях с изолированной нейтралью переменного напряжения 1, 3, 6, 10, 20 и 35 кВ частотой 50 Гц. Эти же кабели могут быть использованы с заземленной нейтралью и в сетях постоянного тока. Такие кабели выпускаются с бумажной пропитанной, пластмассовой и резиновой изоляцией, причем наиболее перспективным видом изоляции является пластмассовая. Кабели с пластмассовой изоляцией более просты в изготовлении, удобны при монтаже и эксплуатации.

Производство силовых кабелей с пластмассовой изоляцией в настоящее время значительно расширяется. Силовые кабели с резиновой изоляцией выпускаются в ограниченном количестве. Кабели низкого напряжения в зависимости от назначения выпускаются в одножильном, двухжильном, трехжильном и четырехжильном исполнении. Одножильные и трехжильные кабели используются в сетях напряжением 1-35 кВ, двух- и четырехжильные кабели используются в сетях напряжением до 1 кВ.

Четырехжильный кабель предназначен для четырехпроводных сетей переменного напряжения. Четвертая жила в нем является заземляющий или зануляющий, поэтому ее сечение, как правило, меньше сечения основных жил. Однако при прокладке кабелей во взрывоопасных помещениях и в некоторых других случаях сечение четвертой жилы выбирается равным сечению основных жил.

В группу кабелей высокого напряжения включены кабели, предназначенные для работы в сетях переменного напряжения 110, 220, 330, 380, 500, 750 кВ и выше, а также кабели постоянного напряжения от +100 до +400 кВ и выше. Основная масса кабелей высокого напряжения в настоящее время изготовляется с пропитанной маслом бумажной изоляцией – это маслонаполненные кабели низкого и высокого давления. Высокая электрическая прочность изоляции этих кабелей обеспечивается избыточным давлением масла в них. Однако за рубежом получили также распространение газонаполненные кабели, в которых используется газ, как в виде изолирующей среды, так и для создания избыточного давления в изоляции. Кабели высокого напряжения с пластмассовой изоляцией являются наиболее перспек-тивными.

Маркировка силовых кабелей обычно включает буквы, обозначающие материал, из которого изготовлены жилы, изоляция, оболочка, и тип защиты покрова. Маркировка кабелей высокого напряжения отражает также особенности его конструкции.

Медные токопроводящие жилы в маркировке кабелей не отмечаются специальной буквой, алюминиевая жила обозначается буквой А, стоящей в начале маркировки. Следующая буква маркировки кабеля обозначает материал изоляции, причем бумажная пропитанная изоляция не имеет буквенного обозначения, полиэтиленовая изоляция обозначается буквой П, поливинилхлоридная – буквой В, а резиновая изоляция – буквой Р. Далее следует буква, соответствующая типу защитной оболочки: А – алюминиевая, С – свинцовая, П – полиэтиленовый шланг, В – оболочка из поливинил хлорида, Р – резиновая оболочка. Последние буквы обозначают тип защитного покрова.

Например, кабель марки СГ имеет медную жилу, бумажную пропитанную изоляцию, свинцовую оболочку, защитные покровы отсутствуют. Кабель марки АПаШв имеет алюминиевую жилу, изоляцию из полиэтилена, алюминиевую оболочку и шланг из поливинилхлоридного пластиката. Маслонаполненные кабели в своей маркировке содержат букву М (в отличие от газонаполненных – буква Г), а также букву, обозначающую характеристику давления масла в кабеле и связанные с этим особенности конструкции. Например, кабель марки МНС – это кабель маслонаполненный, низкого давления, в свинцовой оболочке с упрочняющим и защитным покровом или кабель марки МВДТ – маслонаполненный кабель высокого давления в стальном трубопроводе.

Условные обозначения кабелей с изоляцией из сшитого полиэтилена

Материал жилы

Без обозначения

Медная жила

напр. ПвП 1´95/16-10

Силовые кабели. Виды и структура. Характеристики и маркировки

Силовые кабели предназначены для передачи переменного тока от энергетических и коммунальных предприятий к потребителю. Преимущественно рассчитаны на напряжение до 10-35 кВ, но есть марки, которые выдерживают напряжение до 220 и 330 кВ. К силовому кабелю могут подключаться стационарные объекты и передвижные установки.

Если вам нужно купить силовой кабель   рекомендуем вам магазин www.ltsun.ru. Высокое качество, быстрая доставка.

Структура силового кабеля

Устройство силового кабеля зависит от сферы его применения, но есть четыре основных элемента, без которых не обходится ни одна марка. Современные силовые кабели состоят из следующих частей:

• Токопроводящих жил.
• Изоляции каждой жилы.
• Оболочки.
• Наружного защитного покрова.

Общая изоляция называется поясной. Количество токопроводящих жил варьируется от одной до пяти. Они могут быть круглыми, треугольными и секторными, состоящими из одиночной проволоки или нескольких переплетенных проволок. Их прокладывают параллельно в кабеле или скручивают.

Зачастую присутствует нулевая жила, которая выполняет функцию нулевого проводника, и провод заземления для защиты от утечек тока. Применяют также экран, который ослабляет влияние электромагнитных полей, и делает симметричным поле, возникающее вокруг проводника. В дополнение к этому экран повышает прочность изоляции и защищает от внешнего воздействия среды.

Там где возникает повышенный риск механического повреждения, применяют бронированные кабели.

Они покрыты стальными лентами или оплеткой, противостоящей зубам грызунов, случайному воздействию ручного инструмента, пережатию горными породами и прочее. Чтобы ленты не повредили внутреннюю оболочку, делают специальную подушку под броню.

Жилы силового кабеля бывают алюминиевыми или медными. Алюминиевые жилы площадью поперечного сечения до 35 мм кв. включительно делают из одиночной проволоки. Если площадь сечения составляет 300-800 мм кв., то используют несколько алюминиевых проволок. В промежуточном значении площади (до 300 мм кв.) применяют как одну, так и несколько проволок.

С медью ситуация обстоит немного иначе. Однопроволочные жилы делают до площади 16 мм кв., а многопроволочные – 120-800 мм кв. Если же площадь сечения составляет 25-95 мм кв., то используют как несколько, так и одну проволоку.

У нулевой жилы площадь поперечного сечения уменьшена. Ее размещают между другими жилами, маркируют синим цветом при трехфазном токе.

Почему медный кабель лучше

Основное преимущество алюминиевого кабеля или провода состоит в его невысокой цене. Алюминий – недорогой и доступный проводник, который используют для протяженных линий электропередач.

Но все же домашнюю проводку рекомендуется делать из медных проводов, и для этого есть несколько причин:

• Медь более пластична, поэтому не ломается при частых перегибах.
• Алюминиевые контакты часто ослабевают и плавятся из-за повышенного контактного сопротивления, медные контакты значительно надежнее в этом плане.
• Удельное сопротивление меди меньше, а значит электрическая проводимость больше, и медный провод может выдерживать большие нагрузки, чем алюминиевый при одинаковом сечении.

Все это является причиной замены алюминиевых проводов медными при сечении до 16 мм кв. Провода с большим сечением тоже можно менять, но цена такой замены будет высокой из-за высокой стоимости меди.

Основные характеристики

В зависимости от назначения и особенностей производства, силовые кабели отличаются по ряду параметров:

• Количеству жил (1-5).
• Материалу жилы (медь, алюминий).
• Площадью поперечного сечения.
• Типу изоляции.

В соответствии с этими характеристиками будет меняться рабочее напряжение, на которое рассчитан кабель, диапазон температур его применения и срок службы.

Так, кабель с изоляцией из сшитого полиэтилена можно использовать при температурах в диапазоне -50…+50 °C. Его срок службы достигает 30 лет. Рассчитан на работу под напряжением до 330 кВ.

Силовые кабели с бумажной изоляцией применяют для электросетей с номинальным напряжением до 35 кВ, с резиновой изоляцией – для сетей постоянного тока напряжением до 10 кВ, с ПВХ оболочкой – для сетей переменного тока с номинальным напряжением до 6 кВ.

Разновидности изоляции

На каждую жилу накладывается изоляция, чтобы не допустить электрического пробоя. Помимо этого существует поясная изоляция, наложенная поверх всех вместе применяемых в кабеле жил.

Устаревший способ изоляции – бумага с пропиткой. Современные силовые кабели снабжают преимущественно полимерной изоляцией и резиновой.

Пропитку бумажного кабеля делают из синтетических изоляционных смол или вязкого состава канифоли и масла с добавлением других составляющих. У таких кабелей есть ограничения по применению на участках трассы с большим перепадом высот, поскольку при нагревании смола стекает вниз. Для прокладки на вертикальных участках можно применять кабеля с бумажной изоляцией и пропиткой повышенной вязкости.

Для прокладки сетей переменного тока напряжением до 1кВ и постоянного, напряжением до 10 кВ, можно применяют силовые кабели с резиновой вулканизированной изоляцией. Резину накладывают сплошным полотном или в виде лент.

Полимерная изоляция представляет собой слой поливинилхлорида (ПВХ) или сшитого полиэтилена (СПЭ). В целях пожарной безопасности используют специальное покрытие, не поддерживающее горение.

Применение полиэтилена делает кабель более легким и гибким. Он устойчив к влиянию ультрафиолета, низких температур, выдерживает нагревание до +90 °C. Силовые кабели с полиэтиленовой изоляцией можно прокладывать на сложных трассах. Благодаря простой прокладке себестоимость монтажных работ снижается.

Маркировка

Чтобы было удобно определять назначение каждой жилы кабеля, предусмотрена цветовая маркировка изоляции. Увидев провод определенного цвета, электрик сразу понимает, куда его можно подсоединить.

В разных странах маркировка может немного отличаться, но существуют Международные стандарты, и мировые производители стараются их придерживаться.

В однофазных сетях жила с нулевой фазой и заземляющая жила также обозначаются синим и желто-зеленым цветом. Фазную жилу обычно делают коричневого или черного цвета, но встречаются и другие варианты (красный, белый, серый и т.д.).

В соответствии с ГОСТом предусмотрена буквенная маркировка:

• В самом начале маркировки стоят 4 или 3 буквы. Если первая буква А – то применяется алюминиевая жила. Если буквы А нет, то жила медная.
• Следующая буква указывает на материал изоляции всего кабеля. В – винил (поливинилхлорид), Р – резина.
• Затем идет буква, указывающая на изоляцию каждой жилы. Расшифровка такая же, как для изоляции кабеля.
• Третья (или четвертая) буква указывает на особенности внешней оболочки. А – асфальтовая оболочка, Б – бронированные свойства, Г – голый, незащищенный кабель.
• После заглавных могут идти маленькие буквы «нг». Они означают, что кабель негорючий. Шв говорит о том, что наружный покров – ПВХ шланг, Шп – полиэтиленовый шланг.

Зная все обозначения, можно без проблем расшифровать загадочную маркировку ВВГ-нг, АВБ или что-то подобное.

Цифры обозначают следующее:

• Количество жил.
• Площадь сечения в мм кв.
• Напряжение в вольтах.

У изделий иностранного производства своя буквенная маркировка. Согласно немецкому стандарту буквой N обозначают силовой кабель, Y – изоляция из ПВХ, HX – изоляция из сшитого полиэтилена, С – медный экран, RG – броня.

Известные марки

Строение жил большинства кабелей одинаковое. Они могут состоять из нескольких тонких переплетенных проволок или из одной цельной проволоки большего диаметра. В случае переплетения конструкция получается более гибкой, при равном диаметре сечения и материале проводящие свойства не отличаются.

Важную роль играет изоляция, поскольку от ее свойств зависит, в каких условиях можно эксплуатировать кабели.

Наиболее известны силовые кабели АВВГ и ВВГ. Первый имеет алюминиевые жилы, изоляцию и внешнюю оболочку из ПВХ. Его можно использовать для сетей номинальным напряжением 0,6-1 кВт, частотой 50 Гц, прокладывать в помещениях и в земле, коллекторах, траншеях. Второй снабжен медными жилами, область применения такая же. Марка ВВГнг отличается устойчивостью к горению. ВВГп представляет собой плоскую модификацию, удобную для монтажа.

NYM – усовершенствованный аналог силового кабеля ВВГ с заполнением из мелованной резины, которая противостоит горению. Однако от прямого воздействия солнечного света кабели надо защищать, поскольку ПВХ неустойчиво к влиянию ультрафиолета.

Широко известна марка гибкого круглого кабеля КГ. Его делают с медными жилами, резиновой изоляцией каждой жилы и общей. Первый слой изоляции может быть из ПЭТ (полиэтилен). Применяют для подключения переносных электрических установок, сварочных аппаратов, садовой и снегоуборочной техники и других мобильных электрических устройств.

К бронированному виду кабелей относится марка ВБбШв. Жилы могут быть как медными, так и алюминиевыми (в этом случае добавляется буква А). Диапазон сечения жил 1,5…240 мм кв. Применяется для прокладки под землей к зданиям и сооружениям, монтируется внутри помещений, разрешена прокладка в местах повышенной взрывоопасности.

Силовой кабель – классификация, конструкция, особенности, популярные марки

Под силовым кабелем понимается большая группа кабелей с различными конструктивными и электрическими характеристиками. Силовые кабели необходимы для передачи электроэнергии (3-х фазного тока)от источника до конечного потребителя. От подключаемого объекта и условий монтажа силового кабеля зависит выбор типа силового кабеля. К выбору силового кабеля нужно подходить очень тщательно. Обычно при строительстве тех или иных объектов составляется проект электрических сетей, в котором указываются требуемые характеристики кабеля исходя из количества подключаемых объектов, мощности, длины линии и множество других параметров в соответствии с которыми подбираются кабельные марки. В данной статье мы попробуем разобраться, какие силовые кабели бывают, охарактеризовать каждую группу силовых кабелей, в частности их применение, конструктивные особенности и наиболее популярные марки.

Силовые кабели. Классификация

Для удобства силовые кабели можно классифицировать по ряду признаков:

• По напряжению:
  -силовые кабели на низкое напряжение: 0,66 кВ, 1кВ, 3кВ, 6кВ, 10 кВ, 20 кВ, 35 кВ;
  – силовые кабели на высокое напряжение: 110 кВ, 220 кВ, 330 кВ, 380 кВ, 500 кВ, 750 кВ и выше;
• По материалу изоляции: – пластмассовая;
  -полиэтиленовая;
  – резиновая;
  -бумажная;
• По материалу и форме токоведущих жил: – алюминиевые;
  -медные; -круглая, секторная или сегментная форма жил

Приведенная укрупненная классификация наиболее распространенная в кабельной среде. В соответствии с ней можно выделить следующие группы силовых кабелей:

Силовые кабели с ПВХ изоляцией- распространенный тип кабеля как в промышленности, так и в быту. ПВХ или поливинилхлорид представляет собой твердый полимер с невысокими электроизоляционными свойствами, однако с хорошей устойчивостью к воздействию кислот, щелочей, солей, влаге. Длительная рабочая температура силовых кабелей с ПВХ изоляцией может составлять +80-90 С. При более высоких температурах ПВХ начинает плавиться с выделением опасного хлороводорода.Также ПВХ ухудшает свои свойства на солнечном свете. Для снижения отрицательных свойств ПВХ в него добавляют специальные добавки, делая его негорючим, нетоксичным и более стойким к агреесивным воздействиям.
Наиболее популярные марки силовых кабелей с ПВХ изоляцией (перечислим из медных): ВВГ, ВВГнг (кабель не распространяющий горение), NYM (зарубежный аналог отечественного ВВГз), ВВГ-ХЛ (морозостойкий кабель), ВВГЭ (с экраном для защиты от помех)Силовые кабели с бумажной изоляцией- популярный дешевый тип кабеля со своими недостатками и достоинствами.Бумажная изоляция представляет собой неоднородный диэлектрик, выполненный из нескольких слоев кабельной бумаги, пропитанной масляным составом различной вязкости – стекающим либо нестекающим. Преимуществом данного типа кабеля является его относительная дешевизна и возможность изготовления кабелей на высокие напряжения. Однако у кабелей с бумажной изоляцией есть существенные недостатки – гигроскопичность бумажной изоляции и ограничение монтажа на разноуровневых трассах. Для защиты от попадания влаги на изоляцию кабель заключают в металлическую оболочку, а при разности уровней участков более 25 метров используют кабели с нестекающими пропиточными составами на основе церезина.
Наиболее популярные марки силовых кабелей с бумажной изоляцией: СБ,СГ,СБл,СКл,ЦСПСиловые кабели с резиновой изоляцией- тип, который используется там, где необходима повышенная стойкость кабеля к многократным изгибам. Резиновая изоляция представляет натуральный или синтетический каучука в сочетании с наполнителями, размягчителями и другими добавками. Резина практически не впитывает воду, однако она выдерживает меньшую рабочую температуру (до + 65 С), в следствии чего допустимая токовая нагрузка на кабель невысока. Резиновая изоляция достаточно быстро стареет под воздействием озона и солнечных лучей. Срок службы многих резиновых кабелей не превышает 4-10 лет.
Наиболее популярные марки силовых кабелей с резиновой изоляцией: КГ, КПГ, РПШ, ВРГСиловые кабели с изоляцией из сшитого полиэтилена- стали одним из ведущих направлений в кабельной промышленности. Сшитый полиэтилен – это полиэтилен, обработанный на молекулярном уровне, благодаря чему электрические свойства материла улучшаются. Преимуществами кабелей с изоляцией из СПЭ – большая общая строительная длина и менший вес кабеля, большая пропускная способность, стойкость к влаге и другие. Однако на сегодняшний день при монтаже кабеля с изоляцией из СПЭ выявляются не совпадение заявленных показателей с результатами на практике, поэтому нужно внимательно выбирать производителя и тщательно проверять документацию на кабель.
Наиболее популярные марки силовых кабелей с изоляцией из СПЭ: ПвВг, ПвПг, ПвБбШп, ПвПу2г{SOURCE}

Краткое изложение классификации CPR: классы B2, C, D и E

Основной критерий классификации электрических кабелей в соответствии с новым европейским CPR фундаментально анализирует два аспекта: реакция электрических кабелей на огонь и выделение ими опасных веществ.

CPR определяет несколько классов, которые указывают на влияние кабелей на распространение огня, с использованием ряда параметров, полученных в результате соответствующих испытаний.

CPR включает четыре класса, которые применяются непосредственно к электрическим кабелям: B2, C, D и E.

Эти классы относятся к горючим кабелям, ранжированным в порядке возрастания пожара (FIGRA) и тепловыделения.

Кабели, классифицированные как B2 и C, — это кабели с максимальной противопожарной защитой , — с максимальной защитой людей и оборудования .

Кабели, принадлежащие к классам D и E, имеют более базовый уровень безопасности.

• ДОПОЛНИТЕЛЬНЫЕ УРОВНИ КЛАССИФИКАЦИИ

Установлены три дополнительных уровня классификации; они относятся к:

• Непрозрачность испускаемого дыма (s = дым)
• капель , выпущенных кабелем при горении (d = капли)
• Кислотность — или токсичность — дыма (а = кислотность)

1. ДЫМООТНОШЕНИЕ

Установлены следующие критерии качества дымовыделения:

• s1: Небольшое образование и медленное распространение дыма
• s1a: S1 с видимостью более 80% (UNE-EN 61034-2).
• s1b: S1 с видимостью более 60% и менее 80% (UNE-EN 61034-2).
• s2: Промежуточные значения образования и распространения дыма
• s3: Ни s1, ни s2

2. ПАДЕНИЕ КАПЕЛЬ ПРИ ГОРЕНИИ

Были установлены следующие критерии эффективности для капель / горящих частиц:

• d0: Отсутствие падения капель или горящих частиц (UNE-EN 50399).
• d1: Падение капель и горящих частиц, сохраняющееся менее 10 секунд (UNE-EN 50399).
• d2: Ни d0, ни d1.

3. ДЫМОВАЯ КИСЛОТА

Установлены следующие эксплуатационные критерии кислотности:

• a1: Низкая кислотность (UNE-EN 60754-2 проводимость <2,5 мс / мм y pH> 4,3)
• a2: Промежуточные значения кислоты (UNE-EN 60754-2 проводимость <10 мс / мм y pH> 4.3)
• a3: Ни a1, ни a2

Классы E ca и F ca не имеют дополнительных критериев классификации.

• ЕДИНАЯ ЕВРОПЕЙСКАЯ КЛАССИФИКАЦИЯ

Код производительности CPR (класс реакции на пожар и дополнительная классификация) должен быть указан на маркировке кабеля вместе с другими знаками.

Эта новая европейская система классификации позволяет легко сравнивать различные продукты, чтобы выбрать наиболее подходящий кабель для каждого типа установки.

Для получения дополнительной информации , вы можете посмотреть видео, в котором резюмируются классы CPR, перейдя по этой ссылке: https://www.youtube.com/watch?v=nocFnf03RZA&t=22s

.

Классификация кабеля витая пара

В настоящее время основной средой передачи в структурированных кабельных системах (СКС) является витая пара с жилами из чистой меди. Этот тип кабеля известен широким спектром конструкций, относительно невысокой ценой и простотой монтажа. Существует специальная классификация кабелей, облегчающая правильный выбор кабельно-проводниковых работ. Кроме того, эта классификация также может объяснить нам, через какие этапы развития кабель превратился в тот самый кабель, который сегодня используется в каждой сети.

Небольшое историческое путешествие

В 1876 году Александр Грэм Белл, изобретатель шотландского происхождения из США, запатентовал способ и устройство для передачи голоса и других звуков по телеграфу с использованием электрических волн. Сегодня мы называем это телефоном. Излишне говорить, что это устройство широко распространено среди всех слоев общества и без него очень сложно представить нашу жизнь.

Первоначально телефонные линии подвергались сильным помехам из-за электромагнитного поля, испускаемого трамвайными линиями.В результате специалисты приступили к разработке способов защиты высоковольтных сетей. Первым шагом в решении этой проблемы была перестановка проводов. Этот принцип основан на смене положения проводов один раз через каждые несколько полюсов. Это было раннее внедрение скручивания, которое дало положительный результат.

Только в США установлено около 1,5 млн телефонов. В результате пришлось проложить огромное количество кабеля, а также улучшить его конструкцию (телефонная связь была некачественной).В 1881 году Александр Белл изобрел «витую пару», кабель, который изначально предназначался для телефонных сетей. Такой кабель состоял из одной или нескольких пар изолированных жил, скрученных вместе. Пара (или пары) были покрыты общей внешней оболочкой для защиты проводов от физических и природных воздействий.

В ходе развития проводных телекоммуникаций витая пара также эволюционировала и сегодня является неотъемлемой частью СКС.

Что такое витая пара?

Прежде чем говорить о классификации витой пары, стоит выяснить, что представляет собой кабель витой пары.

Витая пара — это кабель, который состоит из одной или нескольких пар медных проводников, изолированных диэлектрическим полимерным компаундом и скрученных вместе. Скрученные жилы имеют постоянную скорость скрутки. По крайней мере, для кабелей, содержащих небольшое количество пар, скорости скручивания должны различаться, чтобы скрыть перекрестные помехи между парами. Другими словами, разная скорость скручивания для каждой пары используется для минимизации негативного воздействия между парами.

Витая пара: основные элементы

В настоящее время существует множество кабельных конструкций, сочетающих в себе те или иные основные элементы.Стоит отметить, что не все перечисленные ниже элементы являются обязательными для витой пары. Например, дренажный провод или экран не входят в каждую конструкцию витой пары, но необходимы только для экранированных кабелей (F / UTP, F / FTP и т. Д.)

Медные провода изготовлены из чистой электротехнической меди. Есть два типа проводов: одножильные и многожильные. Опишем их более подробно.

Жесткий провод обычно используется в постоянных линиях и магистральных кабелях с использованием IDC (разъем смещения изоляции).Это связано с тем, что цельный проводник не подходит для обычных изгибов и изгибов. Но стоит отметить, что такой кабель обеспечивает лучшую передачу на большие расстояния по сравнению с многожильным проводом. Кроме того, одиночные толстые жилы кабеля достаточно устойчивы к угрозам и их очень легко производить.

Многожильный провод состоит из нескольких сплетенных вместе проволок меньшего размера. Многожильные кабели устойчивы к регулярным физическим воздействиям, например изгибам и перегибам.Но, в отличие от одножильного кабеля, многожильный кабель имеет более высокое затухание (уменьшение сигнала), поэтому максимальная дальность связи ограничена. Многожильные провода чаще всего используются при производстве патч-кордов. Патч-корды обычно соединяют между собой активное оборудование и коммутационные панели или телекоммуникационную розетку и рабочую станцию.

Изоляция защищает проводники от коррозии, а также изолирует их друг от друга. Самый распространенный материал, используемый для изоляции — полиэтилен высокой плотности (HDPE).Пенополиэтилен (ППЭ) обычно применяется для категорий 6А и выше. Тефлоновая изоляция используется для высоких рабочих температур.

Пара проводов является основной частью симметричного кабеля. Он состоит из двух скрученных вместе изолированных проводов. Чтобы уменьшить перекрестные помехи между соседними парами, скорость скручивания должна отличаться для каждой пары.

Разделитель предназначен для физического разделения пар в случае, если пары не имеют индивидуальной защиты.Разделитель в основном используется в кабелях Cat.6 и Cat.6A.

Дренажный провод — это заземляющий элемент, он остается в контакте с металлической стороной экранирующей ленты, обеспечивая целостность в случае любых разрывов экранирующей ленты. Кроме того, он эффективно защищает от внешнего вмешательства.

Разрывной шнур срезает оболочку, обнажая провода кабеля, таким образом, избегая риска порезать любой из проводов внутри. Просто потяните за нее, и она порежет куртку.

Полиэфирная пленка используется для дополнительной защиты изоляции пар, а также разделяет пары и экранирующую фольгу.

Общий экран из алюминиевой фольги снижает внешний наведенный шум, влияющий на кабель. Алюминиевая фольга — основной вид защиты.

Индивидуальное экранирование каждой пары используется для защиты от внешних помех, а также снижает перекрестные помехи между парами в одном кабеле.

Оплетка из луженой меди обеспечивает лучшую дополнительную защиту от помех, а также сильное физическое воздействие.Кроме того, он служит дренажным проводом.

Наружная оболочка защищает внутренние элементы кабеля от воздействия окружающей среды, такого как низкая температура, влажность, УФ-лучи и физические воздействия.

Наиболее часто используемые материалы внешней оболочки для внутренних кабелей — LSZH (Low Smoke Zero Halogen) и PVC (поливинилхлорид). Материал ЛСЖ не поддерживает горение и не выделяет вредных галогенов, отлично подходит для укладки в связках и в помещениях с большим скоплением людей.ПВХ в основном используется для однокабельной прокладки внутри зданий и сооружений.

Наружная оболочка из ПЭ (полиэтилена) используется для прокладки кабелей вне помещений. Это связано с тем, что полиэтиленовый материал обладает отличной устойчивостью к ультрафиолету, холоду и окружающей среде. Но, с другой стороны, этот материал поддерживает горение даже при однокабельной прокладке, поэтому прокладывать кабель с полиэтиленовой оболочкой внутри зданий и сооружений категорически запрещено.

Не следует также забывать, что существуют куртки специального назначения, такие как огнестойкие (FR — PVC, FR — LSZH), которые сохраняют работоспособность при пожаре, и универсальные куртки (UV — LSZH, UV — PVC), которые могут быть используется как в помещении, так и на открытом воздухе.

Конструкции кабеля витая пара

Как уже упоминалось ранее, основное деление кабеля витой пары — это экранированные и неэкранированные решения. Экранированный раствор, в свою очередь, также бывает нескольких видов.

В соответствии с международным стандартом ISO / IEC 11801 для обозначения того или иного типа кабеля следует использовать специальную кодовую букву. Выглядит это так:

Теперь поговорим о каждом типе более подробно:

U / UTP — буквенный код говорит сам за себя, это неэкранированная витая пара.Несмотря на то, что такой кабель не имеет экранирования, он широко используется благодаря своей гибкости, невысокой цене и простоте монтажа. Это самая популярная конструкция в большинстве стран мира.

F / UTP — кабель с общим внешним экраном из алюминиевой фольги, который является основной защитой от внешних помех.

SF / UTP — экранирование этого кабеля состоит из двух слоев: внутренний слой выполнен из алюминиевой фольги, а второй (внешний) — из луженой медной оплетки.

U / FTP — такая конструкция кабеля означает, что каждая пара имеет собственное индивидуальное экранирование без общего. Помимо внешних внешних помех, этот способ экранирования также предотвращает перекрестные помехи между парами кабеля. Такое решение обычно применяется в Cat.6 и выше.

F / FTP — этот кабель имеет как общее, так и индивидуальное экранирование для каждой пары из алюминиевой фольги. Такое двойное экранирование обеспечивает максимальную защиту от помех.

S / FTP — кабель с индивидуальным экраном каждой пары из алюминиевой фольги и общим экраном из луженой медной оплетки. Такая конструкция сочетает в себе все преимущества обоих типов экранирования и обеспечивает отличную защиту на всех частотах. Применяется в категориях 6А, 7, 7А и 8. Кроме того, такое экранирование полезно в случае, если рядом с силовым кабелем проложена витая пара.

Классы и категории кабеля витая пара

Максимальная полоса пропускания — это основная характеристика, которая делит кабель витой пары на категории / классы.На сегодняшний день существует два основных стандарта, которые предусматривают разделение категорий / классов витых пар, это международный стандарт ISO 11801 и американский стандарт TIA-EIA-568B.

Согласно ISO 11801 существуют следующие классы: класс A, класс B, класс C, класс D, класс E, класс EA, класс F и класс FA. Чем выше класс, тем лучше скорость передачи. Также стоит отметить, что кабель более высокого класса поддерживает характеристики более низкого класса, но не наоборот.

В американском стандарте TIA-EIA-568B нет такого термина, как «класс», вместо этого для разделения кабеля витой пары используется эта категория.Американский стандарт использует следующий буквенный код: «Cat.X», где X — это цифра от 1 до 8.

Некоторые категории / классы устарели и больше не используются широко. Поэтому более подробно рассмотрим только актуальные категории / классы витой пары:

Класс I (макс. Полоса пропускания 2000 МГц)

Класс II (макс. Полоса пропускания 2000 МГц)

Кат.3 Класс C (макс. Полоса пропускания 16 МГц)	Неэкранированный кабель, используемый для телефона и передачи данных с 10BASE-T.Скорость передачи данных составляет 10 Мбит / с, но при использовании поддерживаемого приложения 100BASE-T4 скорость может достигать 100 Мбит / с по четырем парам. В настоящее время кабели категории 3 в основном используются для телефонных линий
Кат.5 (макс. Полоса пропускания 100 МГц)	Неэкранированный кабель, используемый для локальных сетей с приложениями 100BASE-TX и 100BASE-T. Максимальная скорость передачи данных до 100 Мбит / с при использовании двухпарного кабеля. Эта категория применяется в магистральных кабелях и телефонных линиях
Кат.5e Класс D (макс. Полоса пропускания 100 МГц)	Экранированный и неэкранированный кабель. Cat.5e — это расширенная спецификация Cat.5. Скорость передачи данных до 1000 Мбит / с с приложением 1000BASE-T. В отличие от предыдущих кабелей для этой категории требуется только четырехпарная конструкция. В настоящее время это самая популярная категория в большинстве стран, широко используемая для локальных сетей и видеонаблюдения
Кат.6 класс E (макс.полоса пропускания 250 МГц)	Применяется в приложениях Fast Ethernet и 10 Gigabit Ethernet. Максимальная скорость передачи данных до 10 Гбит / с с обязательным требованием тестирования для неэкранированных кабелей и расстояний более 55 м
Кат. 6А Class Ea (макс. Полоса пропускания 500 МГц)	Применяется в 10 Gigabit Ethernet с макс. скорость передачи данных 10 Гбит / с на расстояние 100 м
Кат.7 класс F (макс.полоса пропускания 600 МГц)	Используется для приложений 10 Gigabit Ethernet с макс. скорость передачи данных 10 Гбит / с. Также поддерживает передачу с приложениями POTS / CATV / 1000BASE-TS за один раз по одному кабелю. Такой кабель представляет собой только конструкции F / FTP и S / FTP. Категория 7 не признана в TIA / EIA
Кат. 7А Class Fa (макс. Полоса пропускания 1000 МГц)	Используется для 10 Gigabit Ethernet. Также поддерживает передачу с приложениями POTS / CATV / 1000BASE-TS за один раз по одному кабелю.40 Gigabit Ethernet с макс. скорость передачи данных до 40 Гбит / с возможна на расстоянии до 50 м, но не оговорена стандартом. Категория 7A не признается в TIA / EIA. Требуются соединители TERA или GG45
Кат. 8.1	Минимальная конструкция кабеля U / FTP или F / UTP, полная обратная совместимость и взаимодействие с классом EA (категория 6A) с использованием разъемов 8P8C
Кат. 8.2	Минимум F / FTP или S / FTP, совместимость с классом FA (категория 7A) с использованием разъемов TERA или GG45

Оба кабеля категории 8 предназначены для центров обработки данных с небольшими расстояниями между коммутаторами и серверами и не предназначены для прокладки обычных кабелей.Скорость передачи данных до 40 Гбит / с с приложением 40GBASE-T на длине 30-36 метров.

В заключение хотелось бы добавить, что витая пара будет актуальна и востребована в течение значительного времени, несмотря на то, что технологии передачи данных стремительно развиваются день ото дня и предъявляют все более строгие требования к кабельным каналам. За последние несколько лет производительность кабеля витая пара увеличилась в несколько раз. Сегодня отрасль уже находится в процессе разработки кабеля витой пары, способного передавать данные со скоростью 100 Гбит / с.

.

DataMATES | Кабели Ethernet | USB-кабели

Сети аэрокосмической передачи данных пользуются растущим спросом — для различных приложений, от мониторинга и управления данными полета и систем управления салоном до связи с пассажирами в полете. PIC DataMATES® — это надежное решение для приложений, требующих гибкости, легкости, низких потерь и высокотемпературных решений в суровых условиях. Надежные кабели PIC для аэрокосмической передачи данных — это высококачественные, высокопроизводительные продукты, разработанные для требовательных гражданских и военных приложений.Помимо кабелей, DataMATES включает в себя обширную линейку разъемов, предназначенных для оптимизации производительности.

DataMATES — это обширный портфель кабелей для аэрокосмической передачи данных, который предназначен для обеспечения надежных решений для различных приложений:

DataMATES Технические ресурсы:

---

Кабель Ethernet для аэрокосмической отрасли

DataMATES включает в себя 1 пара, 2 пары, 4 пары и четырехосный экранированный кабель Ethernet с сопротивлением 100 Ом, по которому передаются высокоскоростные данные со скоростью до 10 Гбит / с.Кабели DataMATES известны своей легкостью, гибкостью, низкими потерями, высокотемпературными решениями с лазерной маркировкой для требовательных требований к высокоскоростной передаче данных.

Ethernet для гражданских и военных аэрокосмических приложений:

• Магистраль связи Ethernet
• Управление кабиной
• Развлечения на борту
• Сети авионики
• Видео высокой четкости

Для оптимизации производительности кабеля DataMATES предлагается множество подходящих разъемов для обеспечения производительности передачи данных.

Ethernet Технические ресурсы:

1 пара — 10/100 BASE-T (CAT5e)

Деталь Номер	Данные Проводник	Описание	Вес фунтов / 100 футов (кг / 100 м)	Внешний диаметр дюйм (мм)	Температура Номинал (° C)	Тест на горение
Prime2222-D	22 AWG SPC	Низкий перекос, два экрана с дренажным проводом и оболочка с лазерной маркировкой	2.3 (3,4)	0,18 (4,57)	-55 / + 200	*
E10222	22 AWG TPC	Два экрана с оболочкой для лазерной маркировки	2,3 (3,4)	0,19 (4,80)	-50 / + 150	Вид
E13224	24 AWG SPCA	Один экран с обмоткой гибкой лентой, оболочка с лазерной маркировкой	2,2 (3,3)	0,16 (4,06)	-55 / + 200	*
BMW2224-D	24 AWG SPC	Низкий перекос, два экрана с дренажным проводом и оболочка с лазерной маркировкой	2.0 (3,0)	0,16 (4,06)	-55 / + 200	*
E61224	24 AWG SPCA	Два экрана с оболочкой для лазерной маркировки	1,9 (2,8)	0,15 (3,81)	-50 / + 200	Вид
E10224	24 AWG SPC	Два экрана с синей фторполимерной оболочкой	2,2 (3,2)	0,16 (4,06)	-50 / + 200	Вид
E20224	24 AWG SPCA	Один экран с оболочкой для лазерной маркировки	1.1 (1,6)	0,14 (3,58)	-50 / + 200	*
E12224	24 AWG TPC	Два экрана с оболочкой для лазерной маркировки	1,6 (2,4)	0,15 (3,71)	-55 / + 150	Вид
E60224	24 AWG SPC	Неэкранированный, с лазерной маркировкой курткой	0,9 (1,3)	0,10 (2,59)	-55 / + 200	Вид
E13226	26 AWG SPCA	Один экран с обмоткой гибкой лентой, оболочка с лазерной маркировкой	1.7 (2,5)	0,13 (3,40)	-55 / + 200	Просмотр
* Обратитесь в PIC за помощью

Ключ к материалам: TPC — луженая медь, SPC — Посеребренная медь, SPCA — Посеребренная медь, сплав

2 пары — 10/100 BASE-T (CAT5e)

Деталь Номер	Данные Проводник	Описание	Масса фунтов / 100 футов (кг / 100 м)	О.Диаметр (мм)	Температура Номинал (° C)	Тест на горение	Разъемы
E10422	22 AWG SPC	Два экрана с синей фторполимерной оболочкой	3,7 (5,5)	0,30 (7,94)	-55 / + 200	Вид	*
E13424	24 AWG SPCA	Один экран с обмоткой гибкой лентой, куртка с лазерной маркировкой	2.9 (4,3)	0,22 (5,59)	-55 / + 200	*	*
E61424	24 AWG SPCA	Два экрана с оболочкой для лазерной маркировки	4,3 (2,9)	0,22 (5,59)	-55 / + 200	Вид	Вид
E10424	24 AWG SPC	Два экрана с синей фторполимерной оболочкой	3,3 (4,9)	0,21 (5,28)	-55 / + 200	Вид	Вид
E12424	24 AWG TPC	Два экрана с оболочкой с лазерной маркировкой	2.3 (3,4)	0,21 (5,28)	-55 / + 150	Вид	Вид
E20424	24 AWG SPC	Индивидуально экранированные пары и дренажный провод с синей фторполимерной оболочкой	4,2 (6,2)	0,27 (6,73)	-55 / + 200	Вид	Вид
E13426	26 AWG SPCA	Один экран с оболочкой для лазерной маркировки	2,0 (2.9)	0,16 (3,99)	-55 / + 200	Вид	Вид
* Обратитесь в PIC за помощью

Ключ к материалам: TPC — оловянная медь, SPC — Медь с серебряным покрытием, SPCA — Сплав меди с серебряным покрытием

4 пары — 100/1000 / 10G BASE-T (CAT5e, CAT6a, CAT7)

Деталь Номер	Данные Проводник	Скорость Номинал	Описание	Вес фунтов / 100 футов (кг / 100 м)	О.D. дюйм (мм)	Температура Номинал (° C)	Тест на горение	Разъемы
E74824	24 AWG SPCA	10G Base-T	Низкий перекос, индивидуально экранированные пары с куртка с лазерной маркировкой	4,7 (7,0)	0,28 (7,11)	-55 / + 200	Вид	Вид
E74826	26 AWG SPCA	10G Base-T	Низкий перекос, индивидуально экранированные пары с лазерной маркировкой оболочки	3.3 (4,9)	0,23 (5,84)	-55 / + 200	Вид	Вид
E6A6824	24 AWG SPC	10G Base-T	Гибкая лента, оболочка с лазерной маркировкой	4,4 (6,5)	0,26 (6,60)	-55 / + 200	Вид	Вид
E6A5824	24 AWG SPCA	10G Base-T	Низкий перекос, индивидуально экранированные пары с обмоткой гибкой лентой, оболочка с лазерной маркировкой	4.2 (6,3)	0,26 (6,60)	-55 / + 200	Вид	Вид
E6A0824	24 AWG SPC	10G Base-T	Синяя фторполимерная куртка	5,3 (7,9)	0,28 (6,99)	-55 / + 200	Вид	Вид
E6A2824	24 AWG TPC	10G Base-T	Белая фторполимерная куртка с лазерной маркировкой	4.6 (6,8)	0,28 (6,99)	-55 / + 150	Вид	Вид
E50824	24 AWG SPC	1000 Base-T	Синяя фторполимерная куртка	5,0 (7,4)	0,27 (6,73)	-55 / + 200	Вид	Вид
DV0824	24 AWG SPC	1000 Base-T	Низкий перекос с индивидуальным экранированием и пары в куртке	7.7 (11,5)	0,35 (8,89)	-55 / + 200	Вид	*
E6A6826	26 AWG SPCA	10G Base-T	Гибкая лента, оболочка с лазерной маркировкой	3,2 (4,8)	0,22 (5,59)	-55 / + 200	Вид	Вид
E6A5826	26 AWG SPCA	10G Base-T	Низкий перекос, индивидуально экранированные пары с обмоткой гибкой лентой, оболочка с лазерной маркировкой	3.0 (4,5)	0,21 (5,33)	-55 / + 200	Просмотр	Просмотр
* Обратитесь в PIC за помощью

Ключ к материалам: TPC — Медь с луженым покрытием , SPC — Медь с серебряным покрытием, SPCA — Медный сплав с серебряным покрытием

Quadraxial — 10/100 Base-T (CAT5e)

Деталь Номер	Данные Проводник	Описание	Масса фунтов / 100 футов (кг / 100 м)	О.Диаметр (мм)	Температура Номинал (° C)	Испытание на горение	Разъемы
E51424	24 AWG SPCA	Две экранированные пары с оболочкой с лазерной маркировкой	2,2 (3,3)	0,16 (4,06)	-55 / + 150	Вид	Вид
E50424	24 AWG SPC	Две экранированные пары с синей фторполимерной оболочкой	2.7 (4,0)	0,17 (4,32)	-55 / + 200	Вид	Вид
E51426	26 AWG SPCA	Две экранированные пары с оболочкой для лазерной маркировки	1,8 (2,7)	0,14 (3,48)	-55 / + 150	Вид	Вид
E51428	28 AWG SPCA	Две экранированные пары с оболочкой для лазерной маркировки	1,0 (1,5)	0.11 (2,92)	-55 / + 200	*	*
* Обратитесь в PIC за помощью

Ключ материалов: TPC — луженая медь, SPC — серебристый — Медь с покрытием, SPCA — Сплав меди с покрытием из серебра

---

Кабель питания через Ethernet (PoE) для аэрокосмической отрасли

DataMATES Кабели Power over Ethernet (PoE) 10/100 Base-T (CAT5e) обеспечивают надежную передачу данных и энергии для требовательных приложений, позволяя сетевым кабелям передавать электроэнергию.Кабели PoE оптимизированы для использования в качестве последнего проводного соединения в средах, в которых систему невозможно легко переместить или подключить.

PoE для гражданских и военных аэрокосмических приложений включают:

• Развлечения на борту
• IP камеры видеонаблюдения
• Точки беспроводного доступа
• VoIP-связь
• Умное освещение

Деталь Номер	Данные Проводник	Описание	Масса фунтов / 100 футов (кг / 100 м)	О.D. дюйм (мм)	Температура Номинал (° C)	Тест на горение
BMW3624	24/20 AWG SPCA	Провода данных 24 AWG и провода питания 20 AWG	4,5 (6,7)	0,25 (6,35)	-55 / + 200	Вид
BMW1724	24/22 AWG TPC	Провода данных 24 AWG и провода питания 22 AWG	3,5 (5,2)	0,21 (5,33)	-55 / + 150	*
* Обратитесь в PIC за помощью

Ключ к материалам: TPC — оловянная медь, SPCA — Медный сплав с серебряным покрытием

---

Кабель USB для аэрокосмической промышленности

USB-кабели

DataMATES для самолетов соответствуют стандарту USB 2.0 и 3.1, поддерживающие высокоскоростную передачу данных до 10 гигабит. Линия включает кабели с обмотанными изолентой оболочками для систем, требующих легких, гибких, высокотемпературных и лазерных маркировочных систем.

USB для гражданских и военных аэрокосмических приложений, включая:

• Развлечения на борту
• Видео высокой четкости
• Мобильные приюты
• Наземная техника

PIC предлагает услуги по сборке авиационных кабелей для своих USB-кабелей и разъемов, чтобы оптимизировать электрические характеристики и упростить процесс установки, упростив сложный процесс подключения для технических специалистов на местах.

USB Технические ресурсы:

Деталь Номер	Данные Проводники	Скорость USB	Описание	Вес фунтов / 100 футов (кг / 100 м)	Внешний диаметр дюйм (мм)	Температура Номинал (° C)	Тест на горение
USB3-2624	26/24 AWG SPCA	USB 3.1	Провода передачи данных 26 AWG и провода питания 24 AWG с обернутая гибкой лентой, куртка с лазерной маркировкой	3.4 (5,1)	0,20 (5,08)	-55 / + 200	Просмотр
USB3-2624-9	26/24 AWG SPCA	USB 3.1	Провода передачи данных 26 AWG и 24 AWG Силовые провода с оболочкой из ETFE, маркированной лазером	3,6 (5,4)	0,22 (5,59)	-55 / + 200	Просмотр
USB2624	26/24 AWG SPCA	USB 2.0	Провода передачи данных 26 AWG и провода питания 24 AWG с обмоткой гибкой лентой, оболочка с лазерной маркировкой	2.2 (3,3)	0,16 (4,17)	-55 / + 200	Просмотр
USB2422	24/22 AWG SPC	USB 2.0	Провода передачи данных 24 AWG и провода питания 22 AWG с ETFE куртка с лазерной маркировкой	2,4 (3,6)	0,18 (4,57)	-55 / + 150	Просмотр
* Обратитесь в PIC за помощью

Ключ к материалам: SPC — Медь с серебряным покрытием, SPCA — Медный сплав с серебряным покрытием

---

Кабель специального назначения для аэрокосмической промышленности

PIC предлагает широкий выбор специальных кабелей для аэрокосмических данных для шин данных авионики и приложений CANbus, включая ARINC 429 (70 Ом), MIL-STD-1553 (77 Ом), ASCB (125 Ом) и оптоволоконный канал.

Деталь Номер	Данные Проводник	Описание	Вес фунтов / 100 футов (кг / 100 м)	Внешний диаметр дюйм (мм)	Температура Номинал (° C)	Тест на горение
D620222	22 AWG TPC	70 Ом, соответствует ARINC 429 с белой фторполимерной оболочкой с лазерной маркировкой	2,0 (3,0)	0,16 (4,06)	-55 / + 150	Вид
D620224	24 AWG TPC	70 Ом, соответствует ARINC 429 с прозрачной фторполимерной оболочкой	1.7 (2,5)	0,14 (3,45)	-55 / + 150	Вид
D5102QX	22 AWG SPC	78 Ом, четырехосный, с лазерной маркировкой оболочки	5,8 (8,6)	0,23 (5,84)	-55 / + 200	Вид
G771553	24 AWG SPCA	78 Ом, соответствует MIL-STD-1553 с оболочкой с лазерной маркировкой	1,7 (2,5)	0,125 (3,175)	-55 / + 200	Вид
D10226-0	26 AWG SPCA	120 Ом, соответствует CANbus с лазерной маркировкой оболочки	1.5 (2,2)	0,13 (3,30)	-55 / + 200	*
T12243	24 AWG SPCA	125 Ом, соответствует CANbus и ASCB с лазерной маркировкой оболочки	2,5 (3,7)	0,20 (4,95)	-55 / + 150	Вид
T69654	24 AWG SPCA	125 Ом, соответствует CANbus и ASCB с лазерной маркировкой оболочки	2,2 (3,3)	0,19 (4,83)	-50 / + 150	Вид
F20424	24 AWG SPCA	150 Ом, соответствует Fibre Channel с синей фторполимерной оболочкой	3.7 (5,4)	0,24 (6,15)	-55 / + 150	Просмотр
* Обратитесь в PIC за помощью

Ключ к материалам: TPC — луженая медь, SPC — Посеребренная медь, SPCA — Посеребренная медь, сплав

.

Что такое кабельный ввод? | Технический

• Дом
• Кабельные вводы
  • Продукты
    • Промышленное / Общего назначения
    • Взрывоопасная атмосфера
    • Группа I Горное дело
    • Американский NEC и CEC
    • Аксессуары
    • Просмотреть все продукты по именам
    • Как заказать
  • Технический
    • NEC и CEC для Северной и Южной Америки
    • Каталог Загрузки
    • Сертификат Загрузки
    • Схемы сертификации
    • Взрывоопасные атмосферы
    • Загрузки продуктов
    • Что такое кабельный ввод?
    • Загрузки файлов STEP
  • Установка
    • Инструменты и руководства
    • Обучение и поддержка
    • Установка Загрузки
• Кабельные зажимы
  • Продукты
    • Металл
    • Полимерный
    • Одно / многоядерное приложение
    • Приложение «Трилистник»
    • Приложение Quad
    • Аксессуары
    • Посмотреть все
  • Технический
    • Сертификат Загрузки
    • Аксессуары для кабельных зажимов
    • Проставка гайки кабельной планки
    • Выбор кабельной планки
    • Кабельные образования
    • Рекомендуемые расстояния между шипами
    • Каталог Загрузки
    • Пакеты для фиксации шипов
    • Пожарная производительность
    • Гальваническая коррозия
    • Надлежащая практика установки
    • Как заказать
    • Промежуточные ограничения
    • Материалы
    • Загрузки продуктов
    • Обзор продукта
    • Классификация сопротивления
    • Двойные дуговые профили
    • Что такое кабельная скоба?
    • Что такое короткое замыкание?
    • Зачем использовать кабельную скобу?
  • Установка
    • Инструкция по установке
  • Селектор шипов
• Преобразование резьбы и аксессуары
  • Заглушки
  • Адаптеры / редукторы
  • Заглушки сапуна / сливного отверстия
  • Профсоюзы и барьерные союзы
  • Как заказать аксессуары
  • Аксессуары для кабельных вводов
  • Аксессуары для кабельных зажимов
• Аксессуары
  • 717 | Универсальная нейлоновая заглушка
  • Защитные кожухи из LSF и ПВХ: НОВИНКА
  • 737 | Преобразования потоков | Адаптеры и редукторы
  • 787 | Адаптер 90 градусов
  • 797 | Переходник от мужчины к мужчине или от женщины к женщине
  • 777 | Изолированный адаптер
  • 781 | Заглушка сапуна / сливного отверстия
  • 783 | Y-образный адаптер с двойным входом

.
