Инструкция по монтажу егозы — Схема установки егозы
Для монтажа егозы нужно:
купить егозу;
купить скобы для монтажа егозы;
купить натяжную проволоку;
купить кронштейны для монтажа егозы;
Инструкция по монтажу егозы доступна на этом видео
Часто задают вопросы: Сколько стоит установка егозы?. Сколько стоит установить колючую егозу на заборе или оргаждении? Попробуем частично ответить.
Для сметчиков.
На одном с форумов увидел рекомендацию: брать расценку Е7-24-13, найти расценку на монтаж ж/б столбов забора и отнять ее от расценки Е7-24-13. Останется расценка на монтаж егозы.
Цена установки егозы зависит от того, на какой забор будет она устанавливаться, каким методом, на какой высоте, как далеко находится место монтажа. В случае
Не рекомендуем искать в Интернете информацию по поисковым словам инструкция по монтажу егозы, инструкция по установке егозы. Мы обнаружили, что четких инструкций по установке егозы никто не дает, но в результатах поиска много страниц, содержащих вирусы. Наличие на Вашем компьютере системы безопасности, в виде антивируса и других приложений, не гарантирует Вашу безопасность на 100 %. Поэтому, лучше смириться с мыслью, что монтажники егозы неохотно делятся своими производственными секретами, и стоит привыкнуть к мысли, что монтаж егозы нужно заказать у специализированных фирм и дать им заработать или устанавливать егозу своими силами, предварительно поездив по округе и посмотрев как егоза установлена у других.
Обратите особое внимание на технику безопасности. Раны при установке егозы могут быть серьезными. Ведь именно для того, чтобы злоумышленник боялся получить серьезные ранения, Вы и решили купить егозу. На фото егоза Казачка и рука нашего сотрудника.
Схема установки (монтажа егозы) достаточно проста: ее можно устанавливать не посредственно на земле, для этого ее пришпиливают специальными монтажными скобами. Установить колючую егозу можно в один или несколько рядов. Можно егозу на самой земле перед забором установить. Большинство же колючих спиральных заграждений устанавливают поверх заборов; бетонных заборов, кирпичных, систем ограждений из проволоки, например ТМ Betafence, Казачка.
Для монтажа колючей проволоки егоза необходимы: кронштейн для егозы
Хотите хороших специалистов по монтажу егозы? Звоните, и мы вышлем бригаду установщиков егозы к Вам на объект.
Разные способы установки егозы даны на видео и схемах ниже.
При монтаже егозы у покупателей возникают вопросы:
покупаем егозу 450/3 с 86 витками с растяжкой на 21,5 метров, а тянется она от силы, на 18 метров. Почему?
Ответ: причина в технологии монтажа.
Посмотрите на фото, где эта егоза 450/3 растянута на 21,5 метров и видео, где она растянута на 21,5 метров и 18 метров.
Но для того, чтобы егозу 450/3 растянуть на максимальное расстояние, ее растягивать нужно поэтапно.
При этом расстояние между соседними витками должно составлять 0,5 м.

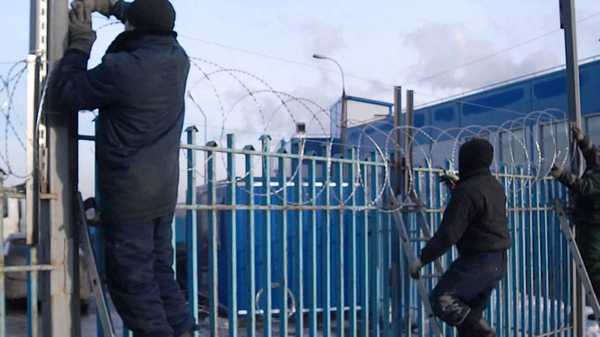

Практические результаты монтажа егозы
Вариант 1
Вариант 2
установка своими руками и крепление, видео и цена
Монтаж колючей проволоки Егоза своими руками производится поэтапно. У этого варианта есть ряд достоинств и недостатков использования. Колючее полотно Егоза подразделяется на несколько типов. У каждого из них есть свои отличительные черты. Прежде чем переходить к установке забора из Егозы, необходимо выбрать кронштейны для крепления спирали. Каждый вид подбирается под определенную колючую ленту.
Крепление проволочного ограждения
Вернуться к оглавлениюСодержание материала
Достоинства и недостатки колючей проволоки
Имеется ряд преимуществ использования:
- она имеет длительный эксплуатационный срок – более 20 лет;
- у колючей ленты Егоза высокие показатели прочности;
- она устойчива к возникновению коррозийных явлений, если сделана согласно нормативам ГОСТа;
- ее можно использовать по-разному: делается либо плоский, либо спиральный, либо установленный на земле забор;
- защитный материал будет пропускать на участок солнечный свет, что дает возможность выращивать различные садовые культуры;
- многих потребителей привлекает колючая спираль Егоза, цена ее низкая;
- ничего сложного в установке колючего полотна нет, справится с работой даже новичок;
- у нее высокие показатели защиты, на частную территорию не проникнут посторонние люди;
- вид у материала опасный и устрашающий. Усилить защиту можно при помощи тока, его пускают непосредственно по ленте. Но в данном случае обязательно должно быть предупреждение. На сайте производителя представлен прайс с ценами.

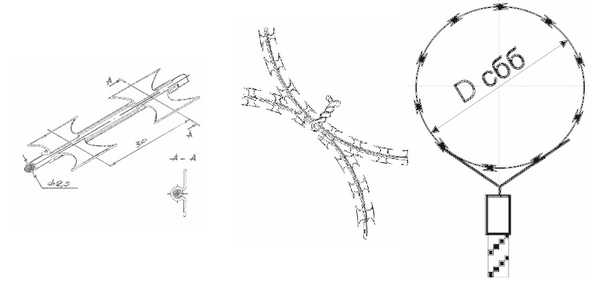

Схема основных размеров АКЛ 20
Но есть и ряд недостатков:
- За таким забором не скроешься от любопытных взглядов соседей, исключение составляет бетонное ограждение с колючей спиралью сверху.
- Материал не является декоративным украшением, внешний вид не привлечет внимание, а, наоборот, отпугнет.

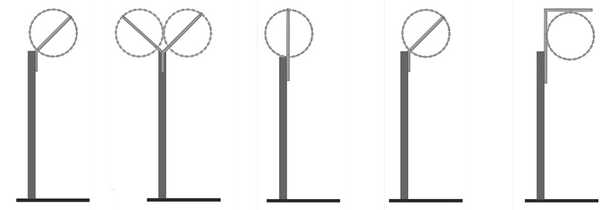

Разновидности кронштейнов
Вернуться к оглавлениюВиды колючей ленты Егоза
Она делится на несколько типов, и у каждого из них свои отличительные черты:
- АКЛ – это армированный вариант, его изготавливают из прочной оцинкованной стали. Он по всему периметру обжимается стальной лентой с острыми краями. Раньше на производстве делали просто заостренные витки, а затем их поменяли на ленту. Такие острые грани могут нанести серьезные ранения человеку, который попытается проникнуть на частную территорию. Этот вариант используется при монтаже плоского забора из колючей Егозы.
- АСКЛ – это скрученный тип, изготавливается из того же материала, что и предыдущий вид. Режущую спираль на производстве закручивают при помощи оцинкованной жесткой проволоки. Лезвия могут быть направлены в разные стороны. Такой вариант отличается эффективностью и пугающим внешним обликом. АСКЛ применяют для установки на уже готовую изгородь.
- Спиральный вид – это объемный вариант, который представляет собой спираль. При ее производстве используются ленты предыдущих видов. Такую ограду будет сложно преодолеть злоумышленнику. Даже если ее перекусить в нескольких местах, она все равно нанесет серьезные ранения. Этот тип нужен, чтобы сделать барьер непосредственно на земле.
- ПББ – это плоский тип, он чем-то похож на спиральный вариант, но только он более аккуратный внешне.
Колючая проволока Егоза имеет такие же защитные функции, как и другие разновидности.

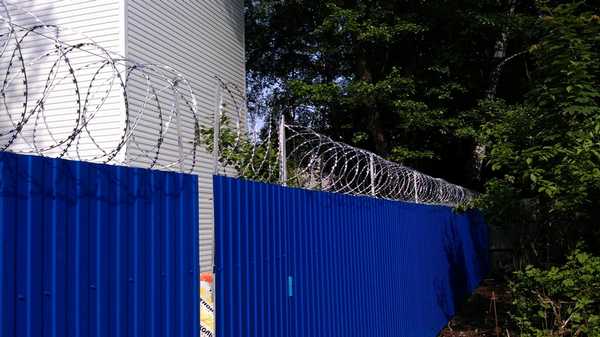

На фото представлена ограда с «колючкой».

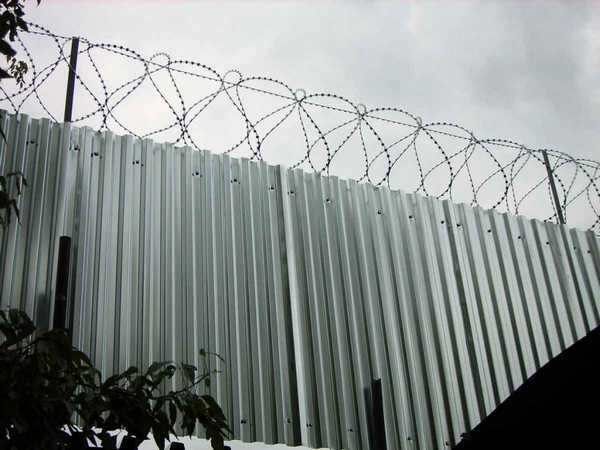

Окончательный вид зафиксированного защитного приспособления
Вернуться к оглавлениюВарианты кронштейнов для крепления проволоки
Они делятся на следующие виды:
- Прямой – такой кронштейн нужен для фиксации спирали, которую необходимо устанавливать в несколько рядов, либо производится монтаж спирального ограждения. Если материала не хватит, то есть возможность использовать его только для верхней части столбов, которые применяются в качестве опоры.
- Г-образный – этот тип используют при монтаже защитной проволоки в 2–3 ряда. У кронштейна натянутые линии, его необходимо размещать на внутренней или внешней стороне изгороди. На него крепится и спиральная лента.
- Y-образный вид, он нужен для установки объемной спирали либо монтажа острой спирали в 2–3 ряда.
- Полукруглый – этот тип выбирается, если монтаж ленты производится на склоне либо непосредственно на земле. Его удобно использовать для крепежа спирального барьера.

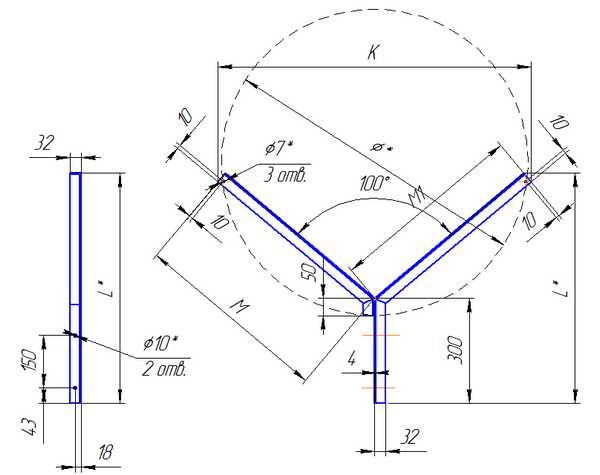

Схема классического V-образного кронштейна
Вернуться к оглавлениюМонтаж колючей ленты: пошаговая инструкция
Установка забора из Егозы:
- Делается разметка территории для установки столбов. Производится монтаж металлических опор на бетонном основании. Сначала нужно выкопать ямы, глубина которых будет составлять 0,6–0,8 м. Расстояние между ними должно быть 2,5 м. Их можно просто забить в грунт, но лучше всего забетонировать. Для этого на дне делается прослойка из песка и щебня. Готовится цементный раствор, устанавливается опора и бетонируется. Рекомендуют на крайние столбы сделать подпорки, так как из-за силы натяжения они могут деформироваться.
- По всей длине изгороди необходимо приварить специальные проушины из металла. Они используются в качестве фиксаторов. Нужно следить, чтобы расстояние между ними было 10–20 см.
- Нужно натянуть проволоку, одновременно формируя ряды из нее. Осуществляется крепление острой ленты к проушинам с помощью специальных скоб. Чтобы полотно было более плотным, необходимо фиксировать ленту крест-накрест.
- Если надо усилить защитные функции ограды, рекомендуется сделать напряжение по всей длине забора. Ток можно подать с помощью аккумулятора, который придется периодически заряжать. После установки нужно проверить, появится ли напряжение в сети.

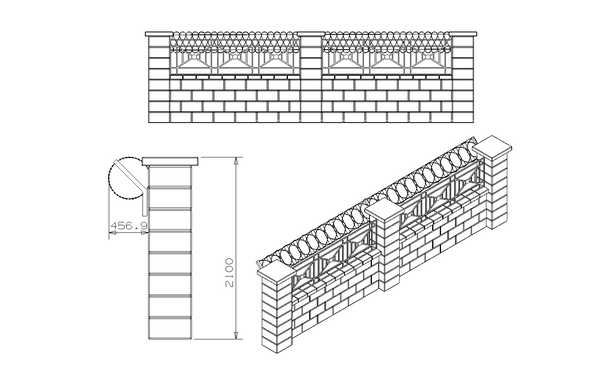

Схема монтажа на кирпичном заборе
Установка своими руками по ограждению
Порядок установки спирального барьера безопасности (СББ) по забору:
- Производится установка заграждения по всему периметру участка. Проволока фиксируется в данном случае непосредственно на заборе.
- Нужно заранее определиться с выбором кронштейнов для фиксации полотна. Их прикручивают анкерными болтами либо приваривают к опорным столбам.
- Производится установка колючей проволоки Егоза – между установленными крепежами необходимо натянуть оцинкованную проволоку. Она будет выполнять роль основы для острой спирали. Чтобы она была хорошо натянута, в работе рекомендуется использовать лебедку. Если диаметр у спирали большой, то нужно натянуть проволоку в несколько рядов.
- Производится растяжка СББ – делается это предельно аккуратно, чтобы не нанести себе никаких повреждений.
- Производится монтаж «колючки» Егоза при помощи клещей либо скоб.
На один погонный метр делается 5–6 витков СББ.
Схема формирования витков и их совместной стяжки
Как сделать забор из колючей проволоки, читайте по ссылке.
Пошаговый монтаж по земле
Делаем спиральный барьер по земле:
- Чтобы смонтировать колючую проволоку на земле, рекомендуется использовать спираль большой окружности.
- Спиральный барьер лучше укладывать в несколько рядов.
- Чтобы улучшить показатели безопасности, мотки колючей ленты укладывают в форме пирамиды.
- Установка барьера напоминает монтаж простого забора. Сначала разрабатывается схема расположения опор. Производится монтаж опорных столбов. Предпочтительно применять металлические трубы. Можно использовать материал и с небольшим сечением.
- Спиральный барьер нужно намотать на несущую ленту и зафиксировать скобу.
- Если СББ просто уложить на землю без крепежа, то его может унести ветром, так как материал довольно легкий.
После скрепления витков на земле их навешивают на установленные крепежи заграждения
Первый способ установки забора используется для защиты частной территории от несанкционированного проникновения. Второй метод выбирается для удаленных дачных участков. Третий – чтобы защитить пастбища с животными от диких зверей либо частные сады от воров. При выборе необходимо обращать внимание на вид полотна, также следует заранее определиться с вариантом крепления.

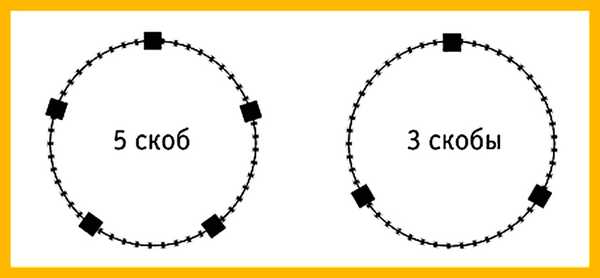

Схема трехклепочного и пятиклепочного скрепления
Про монтаж колючей проволоки на забор читайте по ссылке.
Вернуться к оглавлениюВидео
На видео ниже представлено, как правильно выполнить работы по монтажу «колючки» своими руками на даче или в промзоне.
Инструкция по монтажу ограждения Егоза
Монтаж егозы
Егоза может быть использована для монтажа барьеров безопасности разных размеров, как непосредственно на
земле, так и на заборах разных типов, а также на крышах и стенах здания.
Монтаж заборов в комплексе с егозой даёт возможность в короткое время сделать постоянное или временное крепкое инженерное заграждение.
Егоза может быть установлена на заборах различной высоты, ширины и плотности, на поверхностях различных конструкций:
на крышах и стенах зданий, в виде козырька — на стенах и на ворота.
Егоза устанавливается в виде спирали со скобами и в виде спирали без скоб. Монтаж егозы без скоб не составляет особой сложности, её могут установить два человека.
Но защитные функции такого барьера безопасности ниже чем у егозы со скобами. Поэтому в этой статье мы рассмотрим установку егозы со скобами.
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ ЕГОЗЫ НА ЗАБОРЫ:
1. Монтаж кронштейнов. Они могут быть прямые, полукруглые, Y-образные. Для установки кронштейнов понадобится лестница, «болгарка», сварочный аппарат или перфоратор, в зависимости от типа забора. Из расходных материалов необходимо иметь анкерные болты и электроды (либо сварочная проволока, если сварка выполняется полуавтоматом или газовой сваркой), абразивные круги.
2. Между кронштейнами натягивают колючую или обычную оцинкованную проволоку. Для хорошей натяжки, желательно иметь лебёдку или другой натяжной механизм. Натяжная проволока служит каркасом для егозы и позволяет держать форму и не провисать. В зависимости от диаметра спирали егозы, устанавливать рекомендуют 1-3 струны .
4. При помощи специальных скоб и клещей, егоза крепится к натянутой проволоке и кронштейнам. Необходимо соблюдать нужное число витков на каждый погонный метр.
Эта инструкция по монтажу егозы не аксиома. Пункты 2, 3, 4 можно поменять местами, например:
2. К первому кронштейну крепится натяжная проволока.
3. Свободный конец натяжной проволоки продевается сквозь моток егозы, потом натягивается и крепится к последнему кронштейну.
4. Егоза растягивается и свободно передвигается по уже натянутой проволоке и фиксируется в нужных местах с учётом количества витков на погонный метр.
Монтаж егозы в этом случае более трудозатратный, т.к. пункты 2-4 необходимо повторять при каждом новом мотке егозы.
Варианты установки егозы на заборе.
МОНТАЖ ЕГОЗЫ ПО ЗЕМЛЕ
Егоза может быть установлена по земле, если нет других заборов и ограждений, или нужно в очень короткое время установить егозу. Для этого используют кронштейны и специальные стойки.
Установка егозы по земле имеет свою специфику, а именно, для охраны нужной территории рекомендуют использовать егозу большого диаметра 900-1250 мм. Этого хватает, чтобы установить серьезный барьер только из колючей проволоки егоза.
Если по земле применяется монтаж егозы не большого диаметра 450-600 мм, то рекомендуется устанавливать егозу в два-три ряда в форме пирамиды.
Для монтажа егозы в несколько рядов нужно использовать стойки и кронштейны V-образной и Х-образной формы. При использовании таких стоек, есть возможность устанавливать егозу спиральной и плоской формы. Также V-образные кронштейны имеют возможность производить монтаж егозы по обе стороны заграждения.
видимого периметра, что снижает расходы на содержание силовых ведомств. Большим плюсом является то, что цена
установки колючей егозы меньше, чем монтаж бетонных ограждений такой же высоты и длины.
Варианты установки егозы по земле.
В наше не простое время, охрана территории, пусть то будет: дача, гараж или складское помещение стала важным элементом нашего душевного спокойствия.
Сейчас практически каждый может позволить себе установку средств охраны периметра такие как: системы видеонаблюдения, разные сенсорные датчики, тревожные кнопки и т.д. Но все эти средства охраны малоэффективны в отсутствии охранных барьеров безопасности
таких как: колючая проволока «Егоза».При изготовлении барьера безопасности, крупнейшие Российские производители «Егоза» (Миасс), ООО Атлант-Медиа используют в своей продукции толькооцинкованный материал, пусть то будет режущий профиль (штрипс) или основа «Егозы»-сердечник из канатной пружинной проволоки d 2.5 мм по ГОСТ 7372-79
а так же скобы скрепляющие данную конструкцию изготавливаются так же из оцинкованной стали толщиной 1,2 мм .
Скобы устанавливаются в шахматном порядке в 3-х или 5-ти равно удалённых точках по окружности СББ. В отличие от наших горячо любимых китайских производителей, которые используют при изготовлении чёрные металлы.
За счёт такой серьёзной конструкции СББ Егоза имеет большую устойчивость к разрушениям и при перекусывании даже в нескольких местах, ограждение «Егоза»сохраняет свою первоначальную форму.
Монтаж барьера «Егоза» имеет ряд специфических трудностей. Колючая проволока «Егоза» очень опасна, не только для нарушителей, но и для самих монтажников, поэтому без специальных навыков, спецодежды и инструментов, таких как монтажные клещи просто не обойтись.
При монтаже колючей проволоки «Егоза» важно обратить внимание на жесткость крепления барьера к забору, которое осуществляется путём надежногозакрепления кронштейнов и правильной растяжки Егозы по направляющей струне.
Поэтому монтаж спирального барьера лучше доверить профессиональной, монтажной бригаде для избегания несчастных случаев.
Практически все видели устрашающего вида заборы крупного завода или тюрьмы, вершины которых увиты кольцами колючей проволоки.
СББ «Егоза» в частности её вид психологически должен внушать страх нарушителю, если это происходит, значит ограждение правильно подобрано и грамотно выполнен монтаж.
Если вы всё же намерены сэкономить на монтаже колючей проволоки и выполнить монтаж самостоятельно,
Вы можете приобрести у нас все необходимое для самостоятельного монтажа:
1.Одежду для монтажа (особое внимание уделите рукавицам) лучше использовать так называемые краги сварочные спилковые (замшевые) с защитой запястья.
2.Расходные материалы : колючая проволока Егоза, протяжка (струна) – идёт внутрь спирали СББ в верхнюю и нижнюю точки, кронштейны, скобы монтажные, клещи монтажные.
Наберитесь терпения и в путь.
Инструкция по монтажу ограждения Егоза
При монтаже ограждения на забор на каждую опору (столб) установить кронштейн на сварке или на анкерах (расстояние между кронштейнами должно составлять 2,5 — 3 метра, высота над забором на 50 мм. больше диаметра Егозы — 450 мм. или 750 мм., форма и способ крепления на заборе кронштейна произвольна в зависимости от конструкции забора).
СББ Егоза растягивается в рабочее положение и закрепляется на кронштейнах стальной проволокой диаметром 2 мм. скруткой, в двух точках. При установкеследующей спирали крайний виток первой спирали соединяется с крайним витком второй спирали стальной проволокой диаметром 2 мм., скруткой в 2-х диаметрально противоположных местах.
Возможны другие варианты установки ограждения на усмотрение потребителя.
Фото вариантов монтажа колючей проволоки ЕГОЗА
Читайте также:
Рекомендуемые страницы:
Поиск по сайту
Монтаж, установка колючей проволоки СББ АКЛ, АСКЛ
В наше не простое время, охрана территории, пусть то будет: дача, гараж или складское помещение стала важным элементом нашего душевного спокойствия.
Сейчас практически каждый может позволить себе установку средств охраны периметра такие как: системы видеонаблюдения, разные сенсорные датчики, тревожные кнопки и т.д. Но все эти средства охраны малоэффективны в отсутствии охранных барьеров безопасности таких как: колючая проволока «СББ».
При изготовлении барьера безопасности, крупнейшие Российские производители «СББ» (Миасс), ООО Атлант Медиа используют в своей продукции только оцинкованный материал, пусть то будет режущий профиль (штрипс) или основа «СББ»-сердечник из канатной пружинной проволоки d 2.5 мм по ГОСТ 7372-79 а так же скобы скрепляющие данную конструкцию изготавливаются так же из оцинкованной стали толщиной 1,2 мм.
Скобы устанавливаются в шахматном порядке в 3-х или 5-ти равно удалённых точках по окружности СББ. В отличие от наших горячо любимых китайских производителей, которые используют при изготовлении чёрные металлы.
За счёт такой серьёзной конструкции СББ имеет большую устойчивость к разрушениям и при перекусывании даже в нескольких местах, ограждение «СББ» сохраняет свою первоначальную форму. Конструкция спирали-пружины может нанести серьёзные повреждения нарушителю, как бы сыграв по принципу сжатой гармошки на его теле.
Монтаж барьера «СББ» имеет ряд специфических трудностей. Колючая проволока «СББ» очень опасна, не только для нарушителей, но и для самих монтажников, поэтому без специальных навыков, спецодежды и инструментов, таких как монтажные клещи просто не обойтись.
При монтаже колючей проволоки «СББ» важно обратить внимание на жесткость крепления барьера к забору, которое осуществляется путём надежного закрепления кронштейнов и правильной растяжки СББ по направляющей струне.
Поэтому монтаж спирального барьера лучше доверить профессиональной, монтажной бригаде для избегания несчастных случаев.
Практически все видели устрашающего вида заборы крупного завода или тюрьмы, вершины которых увиты кольцами колючей проволоки.
СББ в частности её вид психологически должен внушать страх нарушителю, если это происходит, значит ограждение правильно подобрано и грамотно выполнен монтаж.
Вы можете приобрести у нас все необходимое для самостоятельного монтажа:
1. Одежду для монтажа (особое внимание уделите рукавицам) лучше использовать так называемые краги сварочные спилковые (замшевые) с защитой запястья.
2. Расходные материалы: колючая проволока СББ, протяжка (струна) – идёт внутрь спирали СББ в верхнюю и нижнюю точки, кронштейны, скобы монтажные, клещи монтажные.
Наберитесь терпения и в путь.
Инструкция по монтажу ограждения СББ
При монтаже ограждения на забор на каждую опору (столб) установить кронштейн на сварке или на анкерах (расстояние между кронштейнами должно составлять 2,5 — 3 метра, высота над забором на 50 мм. больше диаметра СББ — 450 мм. или 750 мм., форма и способ крепления на заборе кронштейна произвольна в зависимости от конструкции забора).
СББ растягивается в рабочее положение и закрепляется на кронштейнах стальной проволокой диаметром 2 мм. скруткой, в двух точках. При установке следующей спирали крайний виток первой спирали соединяется с крайним витком второй спирали стальной проволокой диаметром 2 мм., скруткой в 2-х диаметрально противоположных местах.
Возможны другие варианты установки ограждения на усмотрение потребителя.
Фото вариантов монтажа колючей проволоки СББ
Смотреть всё фото >>>
Колючая проволока (егоза)
АКЛ (Армированная Колючая Лента) | АСКЛ (Армированная Cкрученная Колючая Лента) | СББ (Спиральный Барьер Безопасности)
СББ «БАРС» (Спиральный Барьер Безопасности) высотой 1700 мм | Кронштейны для колючей проволоки
ПББ (Плоский Барьер Безопасности) | МББ (Мобильный Барьер Безопасности ) | ПКЛЗ (Плоское Колючее Ленточное Заграждение)
Колючая проволока ГОСТ 285-69 |
Колючая проволока (Егоза) — это металлическое изделие с находящимися на нем острыми металлическими шипами. Она используется в строительстве для заграждения любых типов объектов.
Колючая проволока — это высокоэффективные, труднопреодолимые заграждения, надежная защита территорий и объектов различного назначения. Важными преимуществами колючей проволоки являются: простота монтажа, долговечность, оптимальное решение по соотношению цена/качество. Для надежной защиты жилых и промышленных зон, охраняемых объектов и территорий может быть выбран один из способов устройства ограждающей конструкции: монтаж колючей проволоки по верхней части существующего забора, укладка по земле, многорядное ограждение. В вопросах экономичности колючая проволока «Егоза» заметно выигрывает в сравнении с другими защитными ограждениями. Низкая стоимость, простота транспортировки и крепления, способность создавать заграждения большой высоты — все эти преимущества говорят об экономической целесообразности покупки колючей проволоки.
Специалисты компании «СПб Металлист» индивидуально подойдут к выполнению вашего заказа, проконсультируют вас по объемам проволоки и виду барьера безопасности. Мы готовы выполнить заказы любой сложности в заранее оговоренные сроки, а также установить более сложные защитные барьеры на различных типах местности.
Наша компания «СПб Металлист» в Санкт-Петербурге предлагает любые виды колючей проволоки «Егоза»:
АСКЛСББСББ (1700 мм)
|
АКЛ |
АСКЛ |
СББ |
СББ (1700 мм) |
|
ПББ |
МББ |
ГОСТ 285-69 |
ПКЛЗ |
Расшифровка аббревиатур:
АКЛ — армированная колючая лента
АСКЛ — армированная скрученная колючая лента
СББ — спиральный барьер безопасности
СББ «БАРС» — спиральный барьер безопасности высотой 1700 мм
ПББ — плоский барьер безопасности
МББ — мобильный барьер безопасности
ПКЛЗ — плоское колючее ленточное заграждение
ГОСТ 285-69
АКЛ (Армированная Колючая Лента)
АКЛ (Армированная Колючая Лента) — оцинкованная стальная лента толщиной 0.55 мм., имеющая в профиле симметрично расположенные обоюдоострые шипы, и обжатая вокруг высокоуглеродистой стальной пружинной проволоки диаметром 2.5-2.6 мм. Шаг зубца 36 мм. Колючая проволока АКЛ имеет высокие эстетические характеристики и возможность выпуска под заказ ленты с заданным профилем режущей кромки.
АСКЛ (Армированная Cкрученная Колючая Лента)
АСКЛ (Армированная Cкрученная Колючая Лента) — оцинкованная стальная лента толщиной 0.55 мм., имеющая в профиль обоюдоострые, симметрично расположенные шипы, и обвитая вокруг высокоуглеродистой стальной проволоки диаметром 2.5-2.6 мм.
АКЛ и АСКЛ представляют собой оцинкованную ленту с обоюдоострыми, симметрично расположенными лезвиями-шипами, обжатую (для АКЛ) и обвитую (для АСКЛ) вокруг стальной проволоки.
АКЛ по сравнению с АСКЛ обладает более высокой жесткостью, более эстетичным внешним видом и тяжелее перекусывается. При производстве ограждения «Егоза» нить АСКЛ или АКЛ наматывается на барабан нужного диаметра (чаще всего 500, 600 или 900 мм), после чего соседние витки образовавшейся спирали по всей длине скрепляются между собой специальными скобами путём степлирования. Скобы выполнены из ицинкованной стали толщиной 1,5мм и длиной 10мм. Скобы устанавливаются в шахматном порядке, рядами вдоль оси вращения спирали. Может устанавливаться 5 и 3 ряда скоб.
Использование 3-х рядов скоб вместо 5-ти позволяет растягивать бухту на большую длину за счёт уменьшения количества витков на погонный метр. Это удешевляет стоимость ограждения.
Применяемые материалы для колючей проволоки егоза:
Проволока-сердечник: проволока оцинкованная ГОСТ 7372-79 или, по заказу, пружинная ГОСТ 9389-75 (марка 65Г) диаметр 2,5 мм.
Лезвия-шипы: лента оцинкованная ГОСТ 3559-75 или ГОСТ 14918-80. Толщина 0,5-0,55 мм.
АКЛ и АСКЛ поставляются бухтами. В одной бухте содержится 353 метра готовой продукции. Габаритные размеры одной бухты: внешний диаметр 1000 мм, толщина 250 мм, расчетный вес — 29 кг.
СББ (Спиральный Барьер Безопасности)
СББ (Спиральный Барьер Безопасности) — конструктивно представляет собой спиральную конструкцию, выполненную из армированной колючей ленты АКЛ или АСКЛ. Соседние витки спирали скрепляются скобами, в пяти (или более) равноудаленных точках по окружности, таким образом, повышаются защитные свойства спирали. СББ Егоза нельзя перекусить, прижать, преодолеть.
Витки спирали соединяются между собой путем склепывания специальными скобами из оцинкованной стали толщиной 1.5 мм и длиной 10 мм, Скобы устанавливаются в шахматном порядке, рядами вдоль оси вращения спирали. Всего устанавливается 5 рядов, равноудаленных друг от друга, благодаря чему спиральный барьер безопасности СББ становится труднопреодолимой, пружинящей, пространственной конструкцией.
Скрепление визиток СББ с помощью скоб.
Обращаем Ваше внимание, что скрепление витков проволокой менее 3 мм значительно снижает защитные свойства Егозы, т.к. скобу из тонкой проволоки легче перекусить или разогнуть голыми руками.
|
Скоба из ленты толщиной 1,5 мм |
Скоба из проволоки диаметром 3 мм |
Применяемые материалы для колючей проволоки егоза:
Проволока-основа: проволока диаметром 2,5 мм пружинная ГОСТ 9389 (марка 65г) или оцинкованная ГОСТ 7372-79.
Лезвия-шипы: лента оцинкованная ГОСТ 3559-75 или ГОСТ 14918-80. Толщина 0,5-0,55 мм.
Скобы: проволока диаметром 3,0 мм, оцинкованная или лента толщиной 1,5 мм, шириной 10 мм, оцинкованная.
Пример условного обозначения СББ при заказе: СББ Егоза с диаметром витка — 600 мм; в одной бухте содержится 15 погонных метров СББ; в одном погонном метре СББ содержится 5 витков; количество точек креплений соседних витков — 3 шт.; СББ выполнен из ленты АКЛ; все материалы оцинкованы.
Технические характеристики колючей проволоки егоза:
| Наименование, диаметр, кол-во клепок, кол-во витков | Рекомендованная растяжка бухты, м | Вес бухты, кг |
| СББ АКЛ — 500/3 скр. 56 витков на 10 м | 10 м | 7±1 кг |
| СББ АКЛ — 500/5 скр. 56 витков на бухту | 10 м | 7±1 кг |
| СББ АКЛ — 600/3 скр. 48 витков на 10 м | 10 м | 7,8 кг |
| СББ АКЛ — 900/5 скр. 46 витков на 10 м | 10 м | 11 кг |
Общая номенклатура спиральных барьеров безопасности
| Условное наименование ПКЕ | Диаметр намотки бухты, мм | Длина бухты в рабочем состоянии, п.м | Количество витков в одном п.м. | Кол-во соединений по окружности витков, шт | Диаметр проволоки основы, мм | Кол-во витков в бухте, шт | Высота изделия в рабочем положении, мм |
| СББ Егоза-400/15/5/3 | 400 | 15 | 5 | 3 | 2.5 | 75 | 390 |
| СББ Егоза-400/15/6/3 | 400 | 15 | 6 | 3 | 2.5 | 90 | 390 |
| СББ Егоза-400/15/7/5 | 400 | 15 | 7 | 5 | 2.5 | 105 | 395 |
| СББ Егоза-450/15/5/3 | 450 | 15 | 5 | 3 | 2.5 | 75 | 440 |
| СББ Егоза-450/15/6/3 | 450 | 15 | 6 | 3 | 2.5 | 90 | 444 |
| СББ Егоза-450/15/7/5 | 450 | 15 | 7 | 5 | 2.5 | 105 | 448 |
| СББ Егоза-500/15/5/3 | 500 | 15 | 5 | 3 | 2.5 | 75 | 480 |
| СББ Егоза-500/15/6/3 | 500 | 15 | 6 | 3 | 2.5 | 90 | 485 |
| СББ Егоза-500/15/7/5 | 500 | 15 | 7 | 5 | 2.5 | 105 | 490 |
| СББ Егоза-550/15/5/3 | 550 | 15 | 5 | 3 | 2.5 | 75 | 520 |
| СББ Егоза-550/15/6/3 | 550 | 15 | 6 | 3 | 2.5 | 105 | 525 |
| СББ Егоза-400/15/7/5 | 550 | 15 | 7 | 5 | 2.5 | 90 | 530 |
| СББ Егоза-600/15/4/3 | 600 | 15 | 4 | 3 | 2.5 | 60 | 540 |
| СББ Егоза-600/15/5/3 | 600 | 15 | 5 | 3 | 2.5 | 75 | 550 |
| СББ Егоза-600/15/6/5 | 600 | 15 | 6 | 5 | 2.5 | 90 | 556 |
| СББ Егоза-600/15/7/5 | 600 | 15 | 7 | 5 | 2.5 | 105 | 562 |
| СББ Егоза-600/25/5/3 | 600 | 25 | 5 | 3 | 2.5 | 126 | 550 |
| СББ Егоза-650/15/4/3 | 650 | 15 | 4 | 3 | 2.5 | 60 | 600 |
| СББ Егоза-650/15/5/3 | 650 | 15 | 5 | 3 | 2.5 | 75 | 605 |
| СББ Егоза-650/15/6/5 | 650 | 15 | 6 | 5 | 2.5 | 90 | 612 |
| СББ Егоза-650/15/7/5 | 650 | 15 | 7 | 5 | 2.5 | 150 | 618 |
| СББ Егоза-750/25/4/3 | 750 | 25 | 4 | 3 | 2.5 | 100 | 690 |
| СББ Егоза-750/15/5/5 | 750 | 15 | 5 | 5 | 2.5 | 75 | 700 |
| СББ Егоза-750/25/5/5 | 750 | 25 | 5 | 5 | 2.5 | 126 | 700 |
| СББ Егоза-900/25/3/3 | 900 | 25 | 3 | 3 | 2.5 | 75 | 820 |
| СББ Егоза-900/15/4/3 | 900 | 15 | 4 | 3 | 2.5 | 60 | 835 |
| СББ Егоза-900/15/5/5 | 900 | 15 | 5 | 5 | 2.5 | 75 | 850 |
| СББ Егоза-900/25/5/5 | 900 | 25 | 5 | 5 | 2.5 | 126 | 850 |
| СББ Егоза-950/25/3/3 | 950 | 25 | 3 | 3 | 2.5 | 75 | 890 |
| СББ Егоза-950/15/4/3 | 950 | 15 | 4 | 3 | 2.5 | 60 | 900 |
| СББ Егоза-950/15/5/5 | 950 | 15 | 5 | 5 | 2.5 | 75 | 900 |
| СББ Егоза-950/25/5/5 | 950 | 25 | 5 | 5 | 2.5 | 126 | 900 |
СББ «БАРС» (Спиральный Барьер Безопасности) высотой 1700 мм
СББ «БАРС» (Спиральный Барьер Безопасности) высотой 1700 мм — это усиленная цилиндрическая спираль большого диаметра — 1700 мм. Изготавливается из пружинной проволоки диаметром 4 мм. Высота барьера безопасности Барс при установке на землю составляет не менее 1500 мм.
Применяемые материалы для колючей проволоки егоза:
Проволока-основа: проволока диаметром 4 мм пружинная ГОСТ 9389 (марка 65г).
Лезвия-шипы: лента оцинкованная ГОСТ 3559-75 или ГОСТ 14918-80. Толщина 0,5-0,55 мм.
Скрепление витков: проволока диаметром 3,0 мм оцинкованная.
Технические характеристики колючей проволоки егоза:
Диаметр витка: 1700 мм
Диаметр пружинной проволоки основы: 4 мм
Вид колющей ленты: АСКЛ
Количество витков в одном погонном метре в рабочем (растянутом) положении: 5 шт.
Расстояние между узлами витков в рабочем (растянутом) положении: 400 мм
Длина барьера после установки одной бухты: 12,5 м
Количество точек крепления соседних витков: 11 шт.
Применение СББ «Барс»
- Ограждение предзонников важных объектов (заводы, аэропорты, склады ВВ).
- Временные быстровозводимые ограждения строительных объектов.
- Ограждение на болотистых грунтах, где невозможно или экономически неэффективно устанавливать ограждения на фундаментах.
Кронштейны для колючей проволоки.
|
Кронштейн «Y-образный» |
Кронштейн «Г-образный» |
Кронштейн прямой «I-образный» |
Кронштейн изготовлен из уголка 40×40, окрашен в грунт-эмаль серого цвета. Просверлено по два отверстия. Предлагаем вам «I», «Y» и «Г» образные кронштейны для крепления ЕГОЗы. Кронштейны для колючей проволоки изготавливаются из уголков 40×40, окрашены в грунт-эмаль серого цвета. Для большего удобства крепления ЕГОЗы в каждом кронштейне просверлено по два отверстия.
Возможно изготовление кронштейнов для крепления ЕГОЗы по эскизам и чертежам заказчика. Мы предлагаем вам только качественные кронштейны для колючей проволоки, произведенные из современных материалов.
ПББ (Плоский Барьер Безопасности)
ПББ (Плоский Барьер Безопасности) — это полотно, изготовленное из АКЛ или из АСКЛ. Витки полотна скрепляются друг с другом скобами со смещением каждого следующего витка на определенный шаг.
Применяемые материалы:
Проволока-основа: проволока диаметром 2,5 мм пружинная ГОСТ 9389 (марка 65г) или оцинкованная ГОСТ 7372-79.
Лезвия-шипы: лента оцинкованная ГОСТ 3559-75 или ГОСТ 14918-80. Толщина 0,5-0,55 мм.
Скобы: gроволока диаметром 3,0 мм, оцинкованная или лента толщиной 1,5 мм, шириной 10 мм, оцинкованная.
Пример условного обозначения СББ при заказе: ПББ-500/4,75 АСКЛ — плоский барьер безопасности (ПББ), выполненный из пружинной проволоки по ГОСТ 9389, из спиралей вида АСКЛ с высотой полотна 500 мм, количеством погонных метров в бухте — 4,75, по ТУ 14-2Р-342-2007.
Номенклатура изделий
| Наименование | Тип колющей ленты | Кол-во метров в бухте |
| ПББ/500/4,75/АКЛ ОЦ | АКЛ или АСКЛ | 4,75 |
| ПББ/900/4,45/АКЛ ОЦ | АКЛ или АСКЛ | 4,45 |
ПББ или плоский барьер безопасности представляет собой полотно, изготовленное из оцинкованной колючей ленты. Он более компактен, чем АКЛ, но при этом не теряет своих высоких защитных функций и также легко обеспечит безопасность и недоступность таких закрытых территорий, как тюрьмы, объекты военного назначения, гражданские объекты закрытого типа.
ПББ, за счет его внешнего вида можно применять и в городских условиях, а также для ограждения частных территорий, например, дачных поселков. При этом плоский барьер из колючей проволоки легко и быстро устанавливается, а если расположить несколько ПББ в ряд, то получится надежный забор из колючей проволоки.
Наши специалисты помогут вам подобрать наиболее подходящий вариант плоского барьера и ответят на все интересующие вас вопросы.
МББ (Мобильный Барьер Безопасности)
МББ (Мобильный Барьер Безопасности) — представляет собой спиральный барьер безопасности высотой 900 мм, длиной до 20 метров, по краям оснащенный металлическим каркасом. Каркас выполнен с четырьмя ручками для переноски и развертывания и двумя замками-фиксаторами, которые используются для транспортировки и соединения с таким же МББ. Каркас обеспечивает возможность быстрого развертывания, свертывания барьера, а так же его безопасной переноски, перевозки автомобильным и иным транспортом, складирования и хранения.
Мобильные барьеры безопасности могут быть соединены друг с другом в любом количестве для получения ограждения любой длины. Предназначены для оперативного создания ограждений в случае массовых беспорядков. при проведении милицейских и иных специальных операций, перекрытия дорог службами ГИБДД, ВАИ, дорожными службами.
Стандартное исполнение МББ.
В одном погонном метре СББ содержится 5 витков, соседние витки скреплены скобами в пяти равноудаленных точках по окружности, расстояние между соседними скобами — 400 мм.
МББ в свернутом положении.
Комплектность.
Каркас из двух половин: 1 шт.
Замок-фиксатор: 2 шт.
СББ-900/20/5/5 АКЛ ОЦ: 1 шт.
Длина барьера: 20 п/м
Применяемые материалы:
Каркас: профиль стальной 25×30×1,5 мм.
Проволока-основа: проволока диаметром 2,5 мм пружинная ГОСТ 9389 (марка 65г) или оцинкованная ГОСТ 7372-79.
Лезвия-шипы: лента оцинкованная ГОСТ 3559-75 или ГОСТ 14918-80. Толщина 0,5-0,55 мм.
Скобы: проволока диаметром 3,0 мм, оцинкованная или лента толщиной 1,5 мм, шириной 10 мм, оцинкованная.
ПКЛЗ (Плоское Колючее Ленточное Заграждение)
ПКЛЗ (Плоское Колючее Ленточное Заграждение) — представляет собой полотно с ромбовидными ячейками размером 150×300 мм или другими, изготовленное из прутков АКЛ, скрепленных между собой скобами. Стандартная высота ограждения из ПКЛЗ — 2 метра. По заказу возможно изготовление ПКЛЗ с большим или меньшим размером ячеек и высотой. ПКЛЗ применяется для установки легких колючих ограждений. Может использоваться в комплекте со спиральными и плоскими барьерами безопасности «Егоза».
Стандартное исполнение ПКЛЗ.
Способ монтажа и вид транспортировки.
|
Скрепление АКЛ осуществляется скобами. Крепление ПКЛЗ на стойки производится с помощью монтажных клипс. |
ПКЛЗ поставляется полотном длиной по 10 погонных метров. Полотна упаковываются в рулоны по 50 штук. |
Применяемые материалы:
Проволока-основа: проволока диаметром 2,5 мм пружинная ГОСТ 9389 (марка 65г) или оцинкованная ГОСТ 7372-79.
Лезвия-шипы: лента оцинкованная ГОСТ 3559-75 или ГОСТ 14918-80. Толщина 0,5-0,55 мм.
Скобы: лента толщиной 1,5 мм, шириной 10 мм, оцинкованная.
Номенклатура изделий
| Наименование | Размер | Размер ячейки | Тип колющей ленты | Кол-во метров в рулоне |
| Плоское колючее ленточное заграждение ПКЛЗ «Егоза» | 2000×10000 | 300×150 | АКЛ или АСКЛ | 10 |
Ограждение из колючей проволоки: характеристики прочности
Приобретая ограждение из металлической колючей проволоки, важно, чтобы такой тип ограды обладал повышенными характеристиками прочности. Это достигается путем применения современных технологий и различных сплавов металлов, неподверженных механическим воздействиям. В условиях, которые подразумевают обеспечение повышенной охраны объекта, необходимо осуществлять установку ограждения из более прочной колючей проволоки.
Колючая проволока ГОСТ 285-69 — представляет собой стальную неоцинкованную или оцинкованную рифленую проволоку диаметром около 2,8 мм, на которую навиты шипы из проволоки диаметром 2 мм. Изготавливается из низкоуглеродистых марок стали (1-2) кп, (1-2) пс, (1-2) сп. Для защиты от коррозии проволока имеет цинковое покрытие. Проволока колючая одноосновная рифленая применяется для сооружения различных видов ограждений и препятствий.
Стандартное исполнение колючей проволоки егоза ГОСТ 285 — 69
Варианты ограждения из колючей проволоки егоза и вид транспортировки
|
Вариант ограждения из нитей ГОСТ 285-69 |
Поставляется в бухтах по 380 м, вес бухты 35±2 кг. |
Основные параметры
Диаметр основы: 2,8 мм
Диаметр шипов: 2,0 мм
Количество шипов: 4 шт.
Шаг расположения шипов: 75±5 мм
Масса мотка: 35±2 кг
Наружный диаметр мотка не более: 600 мм
Высота мотка не более: 250 мм
Внутренний диаметр мотка: от 100 до 140 мм
Номенклатура изделий
| Наименование | Кол-во метров в бухте | Тип проволоки | Кол-во кг в бухте |
| Проволока колючая ГОСТ 285-69 | 380 | осветленная | 35±2 |
| Проволока колючая ГОСТ 285-69 | 380 | оцинкованная | 35±2 |
Проволока колючая одноосновная
Применение проволоки колючей оцинкованной одноосновной необходимо для ограждения объектов, нуждающихся в повышенных мерах охраны. Поэтому у нее должны быть достаточно высокие характеристики прочности, чтобы обеспечить выполнение требований, которые предъявляются в процессе ее использования.
Колючая проволока СББ. Полезная Информация.
1. Материалы используемые при производстве продукции.
Колючая проволока СББ представляет собой оцинкованную ленту с обоюдоострыми, симметрично расположенными лезвиями-шипами, обжатую вокруг стальной проволоки.
При производстве колючей проволоки СББ ( Спиральный барьер Безопасности) ООО «Юг-Производство» использует ленту оцинкованную ГОСТ 14918-80 т. 0,5-0,55 мм.
Стальная проволока используется согласно ГОСТ РФ 7372-79 (оцинкованная) д.2,5 мм.
По желанию клиента возможно применение при производстве других видов проволоки ГОСТ 3282-74, ГОСТ 9385-75.
2. Размеры и Диаметры колючей проволоки СББ.
2.1.ООО «Юг-Производство» производит любой диаметр колючей проволоки СББ.
Диаметр спирали выбирается индивидуально для каждого объекта.
Диаметр может составить 500 мм, 600 мм, 700 мм, 800 мм, 900 мм, 950 мм.
Например, мы рекомендуем:
- на приусадебных участках, в личных целях использовать диаметр 500 мм.
- для охраны производственных баз, строительных объектов диаметр 950 мм.
Согласно ГОСТ РФ размер бухты должен составлять 10 п/м. По желанию клиента мы произведем любой метраж бухты ( 5 м, 7,5 м, 10м, 15 м, 20 м).
Вес одной бухты зависит от диаметра и количества погонных метров в бухте. Например:
- вес бухты диаметр 500 мм. L10/ 62 витка составляет 8 кг.,
- вес бухты диаметр 900мм. L20/100 витков составляет 23 кг.
2.2. При приобретении колючей проволоки СББ необходимо учитывать длину растяжения бухты.
Самое важное условие- расстояние между витками должно находиться не более 200-250 мм.
Если происходит перерастяжение бухты – это приводит к увеличению расстояния между витками, а следовательно теряется первоначальный диаметр изделия, происходит искажение изделия СББ, снижается эффективность заградительного эффекта.
Согласно ГОСТ РФ длина растяжения бухты СББ составляет 10 погонных метров, 62 витка ( 6,2 витка на 1 п/м).
Допустимо использовать 50, 40 витков, но это необходимо обязательно учитывать при монтаже колючей проволоки СББ.
2.3. ООО «Юг-Производство» производит колючую проволоку Спиральный барьер Безопасности скрепленную по диаметру в трех и пяти местах.
Пятиточечное скручивание позволяет более эффективно держать форму колючего ограждения.
Сетка Рабица. История изобретения.
В далеком 1878 году немецкий изобретатель Карл Рабица изобрел конструкционный материал металлической сетки, который запатентовал в своем патенте № 3789 от 1878 года. Им же был изобретен станок для производства металлической сетки, которую Карл назвал в своем патенте «Рабица».
В настоящее время принято считать, что самым ранним официальным патентом на производство сетки рабица является патент №124,286 от 05.03.1872 года выданного на имя Петерса.
Исходя из столь раннего упоминания о сетке рабица, можно сделать вывод, что потребность в металлических ограждениях существовала давно и пользовалось большим спросом.
Сетка Рабица. Технология изготовления.
Сетка рабица изготавливается на специальном сеткоплетельном станке полуавтомате. Для изготовления сетки рабица используется низкоуглеродистая стальная проволока, возможно применение оцинкованной проволоки и проволоки с полимерным покрытием.
Сетка рабица бывает двух видов:
— сетка плетеная ромбическая (острый угол ромба 60 градусов)
— сетка плетеная квадратная.
Сетка рабица поставляется в рулонах длиной 10 метров, высота от 1,5 метра до 2 метров.
Конец спирали в рулоне загнут.
Сетка рабица поставляется в обычных рулонах, полотно сетки сматывается обычным способом (для монтажа это самый удобный способ).
Широкий спектор применения сетки рабица:
— создания ограждения для садов, огородов, дач;
— для просеивания материалов;
— для строительных работ;
— для теплоизоляционных работ;
Делает ее на сегодняшний день востребованной не только у частных лиц, но и многие организации используют этот вид ограждения для защиты своей территории, производственных баз, строительных объектов.
Как проверить прочность сетки рабица?
Прочность сетки «рабица» зависит:
— от размера ячейки
— от диаметра проволоки.
Сетка наиболее прочная имеет больший диаметр проволоки и меньший ячейки.
На сегодняшний день ООО «Юг-Производство», являясь непосредственно производителем, имеет возможность предложить различные варианты размера ячеек, высоту рулона, в зависимости от пожеланий заказчика.
3. Вместимость КП СББ в транспортное средство при перевозке.
| № | Транспортное средство | «КП СББ» ⌀500 | «КП СББ» ⌀600 | «КП СББ» ⌀900 |
|---|---|---|---|---|
| 1 | Контейнер 20 тонн | 6000 м.п. | 6000 м.п. | 5000 м.п. |
| 2 | Контейнер 5 тонн | 2000 м.п. | 2000 м.п. | 1600 м.п. |
| 3 | Контейнер 3 тонны | 1000 м.п. | 600 м.п. | 400 м.п. |
| 4 | Контейнер 20-ти футовый морской | 6000 м.п. | 6000 м.п. | 5000 м.п. |
| 5 | Полувагон 64 тонны | 20 тонн | 16 тонн | 12 тонн |
| 6 | Камаз длинномер 12.5 м | 7000 м.п. | 6200 м.п. | 3600 м.п. |
| 7 | Камаз открытый 9 м | 5000 м.п. | 4500 м.п. | 2000 м.п. |
| 8 | Камаз открытый 6 м | 3000 м.п. | 2500 м.п. | 1500 м.п. |
| 9 | Камаз с прицепом | 6000 м.п. | 5500 м.п. | 5000 м.п. |
| 10 | Камаз 31 м3 | 6000 м.п. | 5500 м.п. | 5000 м.п. |
| 11 | СуперМАЗ 14 м | 6500 м.п. | 6000 м.п. | 4000 м.п. |
| 12 | Газ — 53 будка | 2000-2500 м.п. | 1500-2000 м.п. | 1500 м.п. |
| 13 | «Бычок» 16 м3 | 2000 м.п. | 1300 м.п. | 1000 м.п. |
| 14 | Газель тентованная | 1000 м.п. | 900 м.п. | 700 м.п. |
Егоза – что такое и где применить — Строим Дом — Строительный портал
Охрана территории от не прошенных любителей чужого добра или секретов – насущная необходимость. Осуществляется активным способом, – сторожем и посредством установки систем сигнализации и (или) предохранительного ограждения, – забора. Повышению защитных свойств последнего, способствует дополнительный элемент, – колючая проволока.
Описание
Основное назначение заграждения – остановить движение животного или человека по ранее выбранному маршруту. В случае с крупным рогатым скотом – это покидание зоны выгула. Для людей:
- предотвращение проникновения на чужую территорию с целью завладения имуществом или секретами;
- защита от антивандальных действий;
- ограничение доступа на участок с вредными для здоровья веществами, – промышленные свалки, водоёмы и т.п.;
- ограждение промышленной зоны с работающими механизмами и для решения других подобных задач.
В общем понятии, колючая проволока – это проволочно-ленточная конструкция с торчащими в разные стороны короткими заостренными колюще-режущими краями. Последние, впиваясь в тело животного или человека, создают неприятные раздражающие ощущения. Это чувство останавливает дальнейшее продвижение.
Виды конструкций
Защитное изделие производится из стали. По составу виды колючей проволоки подразделяются:
- Проволочная конструкция. Выполняется в виде металлической нити (шнура):
- Однородная. Представляет собой куски проволоки, части которой сплетены таким образом, чтобы обеспечить неразрывное соединение. Заостренные концы при этом направлены в стороны.
- Рифлёная. Гибкие части представляют собой «косичку», сплетённую в виде жилы. Используются две проволоки. Количество торчащих острых концов в одном узле увеличивается до четырёх.
По степени жёсткости, колючка делится:
- Мягкая. Выполняется из отожженной проволоки. Отличается повышенной гибкостью, легко гнётся, удобна при монтаже. Применяется для ограждения небольших площадей, чаще, для бытовых нужд.
- Упругая. Обладает увеличенной жёсткостью и прочностью. Используется при наличии протяжённых пролётов.
Классический тип колючей проволоки выпускается по нормативам ГОСТ 285-69.
- Лента. Представляет собой узкую полоску металла с высеченными острыми краями. Последние выполнены в виде лезвия, легко повреждающие мягкие ткани. Самостоятельно применяется мало (легко режется ножницами по металлу), чаще в составе защитных конструкций (на несущей раме, опорах).
- Комбинированное изделие. В конструкции используется проволока и лента. Подразделяется:
- АСКЛ – армированная скрученная колючая лента, обвитая вокруг несущей армирующей проволоки. Недостаток, – колючая полоса достаточно легко демонтируется, обеспечивая проход.
- АКЛ – армированная колючая лента. Последняя завальцована (обёрнута вдоль) на силовом гибком стержне. Конструкция с успехом противостоит механическому воздействию. Её почти невозможно разрушить режущим инструментом. Колючий элемент трудноотделим от гибкого силового сердечника.
Подобный тип колючего заграждения имеет другое распространённое название – ЕГОЗА (ГЮРЗА, КОНЦЕРТИНА).
Подробнее о Егозе
Логотип ЕГОЗА (товарный знак) принадлежит одноимённому предприятию, расположенному в г Миасс Челябинской области (рядом с Ильменским заповедником). Уральская фирма стала одним из первых разработчиков и пионером по внедрению охранных систем из металла.
Колючая проволока типа Егоза представляет собой сборную конструкцию. В состав входит:
- гибкая профильная полоса металла с острыми режущими кромками;
- силового элемента – стального сердечника.
Для производства ленты используют оцинкованную низкоуглеродистую сталь толщиной 0.5–0.55 мм. Требования к металлу изложены в ГОСТ 3559-75 или ГОСТ 14918-80. Вырубку фасонных частей, образующих режущие кромки осуществляют на прессе.
Силовой элемент – это покрытая цинком проволока с Ø 2.5мм (возможен диапазон до 3–4 мм), выпускаемая по ГОСТ 7372-79 «Проволока стальная канатная», ГОСТ 9850-72 «Проволока оцинкованная стальная для сердечников проводов» или ГОСТ 9389-75 «Проволока стальная углеродистая пружинная». Использование таких изделий оправдано тем, что они отличаются повышенной прочностью к воздействию на разрез, перекусывание инструментом или на рубку зубилом (топором). Этим самым повышается время на устранение возникшего препятствия перед незваным гостем.
На основе ограждения из егозы разработаны и внедрены на производстве ряд комплексных изделий:
- СББ ЕГОЗА – спиральный барьер безопасности «ЕГОЗА». Представляет собой спираль (условно – 3d формат) на основе АКЛ или АСКЛ. Фиксация смежных витков осуществляется скобами из ленты или железного провода. Таким образом обеспечиваются повышенные защитные функции:
- невозможность придавливания развёрнутой спирали;
- возникновение серьёзных затруднений при перекусывании или перепиливании колючки;
- такой барьер не может преодолеть животное и неподготовленный человек.
Готовая продукция формируется в бухты. Диаметр витка составляет 400, 500, 600, 750, 900 и 1700 мм. Последний размер егозы – это усиленное ограждение под собственным названием СББ «БАРС».
Особенности конструкции:
- силовой элемент – стержень из пружинной стали (сталь 65Г) Ø 4мм;
- лента – оцинкованная полоса металла толщиной 0.5–0.55мм;
- тип колючки – АСКЛ;
- используется для создания ограждений на режимных объектах.
- ППБ ЕГОЗА – плоский барьер безопасности. В данном случае, егоза – это защитное ограждение в виде плоского полотна (условно – 2d формат). То есть, соседние витки смещаются относительно друг друга в одной плоскости. Применение подобной конструкции вызвано тем, что при сохранении своих основных функций, ограждение занимает меньше места вдоль охраняемого периметра, нежели СББ. Это важно при размещении забора из колючей проволоки в черте населённого пункта или на предприятии с ограниченной производственной площадью.
- МББ ЕГОЗА – мобильный барьер безопасности. Конструктивная особенность – размещение СББ между двумя плоскими рамками, образующими силовой каркас. Преимущество изделия:
- увеличенная скорость развёртывания (свёртывания) ограждения;
- удобство переноса на небольшие расстояния;
- возможность транспортировки малогабаритным транспортным средством;
- более рациональное использование складской площади при хранении.
- ПКЛЗ ЕГОЗА – плоское колючее ленточное заграждение. Ограждение выполнено как плоское полотно из лент АКЛ, образующие ромбовидные ячейки. Разновидность – ПКЛЗ МУРЕНА. Ячейки расположены в виде квадрата. Конструкция позволяет создать плоский забор со сплошным сетчатым ограждением с торчащими в стороны защитными колюще-режущими краями.
Формирование ограждения
Защитное ограждение создаётся из двух изделий, – на основе классической колючей проволоки («нить») или колюще-режущей ленты. Несмотря на одинаковые функции, монтаж изделий осуществляется по различным технологиям. Наиболее простой – это применение обычной колючки.
Установка забора
Создание защитного периметра производят по двум методам:
- Монтаж колючей проволоки в наивысшей точке ограждения. Фиксация осуществляется на вертикальных или изогнутых кронштейнах. Возможна прокладка по крыше.
- Создание сплошного защитного полотна. Колючий элемент крепится к соседним столбам. Установка колючей проволоки на забор осуществляется по нескольким перекрещивающимся направлениям, – горизонтальному, вертикальному и по диагонали, от высшей точки к противоположной низшей.
В качестве столбов используют:
- брёвна;
- брус;
- бетонные изделия;
- детали из металла, – труба, уголок, швеллер, двутавр т.п.
К древесине колючку фиксируют гвоздями, скобами. В бетонных изделиях должны быть предусмотрены металлические закладные (проушины), – для крепления проволоки. К металлическим столбам необходимо предварительно приварить подобные элементы.
Весь процесс по созданию забора можно осуществить самостоятельно, особенно, если для столбов применяется древесина.
Ограждающая конструкция из ЕГОЗЫ
Процесс установки егозы на забор более трудоёмок, нежели работа с классической колючкой. Связано это с непосредственной травмоопасностью от колюче-режущего изделия. Кроме этого, при перекусывании АКЛ или АСКЛ, возможно резкое распрямление (из-за пружинных свойств проволоки) и нанесение ранения монтажнику.
Самостоятельно выполнить монтаж егозы вполне возможно, при соблюдении правил техники безопасности и учитывая особенные свойства изделия. Но, для качественной сборки ограждения, имеет смысл задуматься о привлечении специализированного предприятия. Данные о монтажниках, как правило, есть у продавца защитных приспособлений.
Вконтакте
Одноклассники
Мой мир
«Непоседа» из колючей проволоки натянута на кирпичный забор Стоковое Фото
Мы жертвуем 10% дополнительных гонораров нашим вкладчикам в качестве стимула для борьбы с COVID-19
Похожие изображения
Катаная колючая проволока на столбе забора
Колючая проволока своими руками
Рулон колючей проволоки
Колючая проволока и закат
Забор из колючей проволоки
Колючая проволока
Колючая проволока
Колючая проволока
Колючая проволока
Колючая проволока в тюрьме
Колючая проволока
Забор из колючей проволоки
Узел из колючей проволоки Sharp
Колючая проволока в деревне
.Колючая проволока, колючая проволока и концертина
Оцинкованная колючая проволока
Экспорт в Иорданию
GI Зубчатая проволока: диаметр 1,5 мм, расстояние между зазубринами 5 дюймов, расстояние между зазубринами 15, калибр проволоки SWG10 # x 10 #, SWG12 # x 12 #, длина рулона от 80 до 120 м;
Покрытие PVC Galv. Колючая проволока: пластиковое покрытие 0,6 мм, проволока до покрытия 3,5 мм, проволока после покрытия 4,0 мм, расстояние между зазубринами от 10 до 15 см, длина упакованного рулона: 3 см.
Оцинкованная сварная колючая проволока
Экспорт на Кипр
Оцинкованные лезвия длиной от 27 мм до 30 мм, толщиной 0.Мин. 5 мм, осевое расстояние от 40 до 50 мм в ширину, высокая прочность на разрыв 1500 МПа. Ромб будет размером 150 х 300 мм.
Гальваническое цинкование: 210 г / м²мин для сварной бритвенной сетки размером 1,80X6,00 м и размером алмаза 150X300 мм.
Машина для проволоки с обратной скруткой
Экспорт в Турцию
Требования к машине перечислены ниже:
Количество жил: 2
Диаметр жилы, мм: 1,70 — 2,50
Количество зазубрин: 2
Расстояние между зубцами см: 75-100
Колючая проволока из колючей ленты
Экспорт в Германию
CBT-65 Внешний диаметр рулона: 450 мм, длина рулона: 8 м;
CBT-65 Внешний диаметр рулона 500 мм, длина рулона: 10 м;
БТО-10.15,22 внешний диаметр 500 мм, длина на бухту: 10 м.
Упакован в двойной спиральный рулон, соединенный зажимами.
Концертная колючая лента
Экспорт в Великобританию
Петли диаметром 600 мм, бритвенная лента-гармошка: бритвенная лента марки SS 316 –BTO22, с нержавеющим сердечником;
Петли диаметром 450 мм, бритвенная лента-гармошка: бритвенная лента класса SS 316 — BTO 22, с проволокой из нержавеющей стали.
Катушки с плоской колючей проволокой
Экспорт в Африку
Razor Wire Flat Wrap, оцинкованная, мотки проволоки в 20 дюймов;
Катушки с плоской бритвой диаметром: 500 мм, из нержавеющей стали.
Используется с частоколом для ограждений с высокой степенью защиты.
