виды, характеристики, плюсы и минусы, область применение в строительстве.

Сравнительно недавно металлическая арматура была не просто самой распространенной – она была единственным в своем роде материалом. Неудивительно, что все армирование бетона выполнялось с её помощью. Но сегодня рынок насыщен многочисленными аналогами, большинство из которых превосходит металлические пруты по ряду параметров. Одним из них является арматура композитная, так же известная как пластиковая. Рассмотрим подробно, что она собой представляет.

Что такое композитная арматура?

Внешне она похожа на классические металлические пруты, но основным материалом при её изготовлении являются волокна из углерода, базальта, стекла или арамида. Они скрепляются воедино специальными термопластичными или термореактивными полимерами, придающими им высокую прочность и долговечность.

Неметаллическая арматура может иметь на поверхности специальные ребра, что повышает качество сцепления с бетоном при армировании. В некоторых случаях поверхность просто густо посыпается песком. Прилипая к ещё не застывшему полимеру, он также улучшает сцепление, но благодаря простоте изготовления стоимость материала значительно ниже.

Кроме того, в продаже имеется гладкая пластиковая арматура. Она имеет сравнительно невысокую цену, но малое сцепление существенно ограничивает сферу применения. Её не используют в качестве основной рабочей арматуры – только как вспомогательную. При армировании крупных массивов бетона (фундамент, толстые стены) пруты не укладываются на основание, а собираются в каркас. Основные пруты, которые будут улучшать качества бетона, имеют ребра. А гладкие применяется именно для сборки каркаса – на них приходится минимальная нагрузка. Поэтому возможно использование более простого материала для снижения затрат на строительство.

Где она применяется?

Применение композитной арматуры стремительно набирает популярность. Она используется при возведении различных объектов:

• малоэтажные здания;
• монолитное строительство с легкими и тяжелыми бетонами;
• дорожные полотна, основание железных дорог;
• железобетонные плиты перекрытия;
• мосты;
• путепроводы.

Кроме того, высокое качество продукции приводит к тому, что арматура из пластика часто применяется при изготовлении бетонных изделий, как с предварительным напряжением, так и без него. Опоры для линий электропередач, осветительные опоры, поребрики, заборные плиты, шпалы для железных дорог – это далеко не полный список железобетонной продукции, при изготовлении которое используется арматура неметаллическая композитная.

Виды арматуры

Теперь расскажем поподробнее из каких материалов изготавливается неметаллическая композитная арматура. Наиболее распространенными на сегодняшний день являются следующие разновидности:

• АСП или стеклопластиковая. Изготавливается из стекловолокна, пропитанного термореактивной смолой, выполняющей функцию связующего материала. Главным достоинством является малый вес и высокая прочность;
• АУП или углепластиковая. Основным материалом при их изготовлении выступают углеводородные волокна. Обладая высокой прочностью, эта она имеет определенные недостатки. Главным из них является высокая цена. Именно из-за неё она не получила широкого распространения;
• АБП или базальтопластиковая. Создается из базальтового волокна и органических смол. Имеет меньшую прочность, чем стеклопластиковая, зато может применяться в агрессивных средах – солях, газах, щелочах и кислотах, что делает её весьма востребованным строительным материалом;
• АКК или комбинированная. Как понятно из названия, эта пластиковая арматура изготавливается из волокон разного типа – а конкретно из базальтопластиковых и стеклопластиковых. Является компромиссом между чистыми видами, частично сохраняя их достоинства.

Разумеется, все рассмотренные материалы в полной мере подходят под ГОСТ 31938-2012, регулирующий все характеристики нового материала. Благодаря такому многообразию использование композитной арматуры становится всё более широким. Для возведения любого объекта может быть подобран вариант, подходящий по стоимости, прочности и другим характеристикам.

Также в некоторых случаях можно увидеть пруты разного цвета. Некоторые продавцы утверждают, что цвет влияет на прочность, химическую стойкость и другие параметры. На самом деле это не более, чем рекламный ход. Красящий пигмент никак не влияет на важные технические характеристики материала – не улучшает и не ухудшает его. Главное назначение – придание внешнего вида (опять же рекламный ход, заставляющий потенциального покупателя обратить внимание на конкретную продукцию) и упрощение визуального распознавания прутов разной толщины.

Композитная арматура какого диаметра существует?

Как в случае с металлической, диаметр композитной арматуры может быть различным. Наиболее востребованы материалы диаметром от 4 до 32 миллиметров – они полностью удовлетворяют требованиям строителей как при заливке фундамента для бани или гаража, так и при строительстве многоэтажного монолитного дома.

Однако некоторые покупатели, не слишком хорошо разбирающиеся в торговле, удивляются, что при собственноручном замере диаметр не соответствует тому, что был заявлен в магазине. Здесь нет ничего удивительного. Во-первых, погрешность в несколько всегда может иметь место – даже при замере одного прута в разных точках. Но это практически не влияет на прочность материала, поэтому ГОСТ предусматривает такие перепады. Во-вторых, изучая характеристики композитной арматуры, вы читаете про номинальный диаметр. Также существует внешний (при проведении замеров по выступающим ребрам) и внутренний (при замере по самому стержню). Номинальный же, который присваивается материалу, является средним арифметическим между внешним и внутренним.

Также при строительстве нередко используют сетку из композитной арматуры. Тонкие волокна и высокая гибкость значительно упрощают процесс выравнивая потолков и стен (если накладываемый слой штукатурки имеет толщину 1.5-2.5 сантиметра и более), а также прекрасно подходят для армирования бетонной стяжки.

Когда с этим разобрались, будет полезно рассказать о плюсах и минусах композитной арматуры, чтобы каждый потенциальный покупатель решил – подходит ему этот материал или же лучше поискать другой.

Основные достоинства

Для начала расскажем про преимущества композитной арматуры, позволившие ей стать настолько популярным строительным материалом:

1. Высокая прочность – по некоторым данным строительная полимерная арматура из стеклопластика в 10 раз прочнее, чем такая же по диаметру металлическая.
2. Экологическая чистота. Материал не вредит окружающей среде, не выделяет даже при длительной эксплуатации и контакте с открытым огнем токсичные вещества.
3. Низкий коэффициент теплопроводности снижает теплопотери здания.
4. Устойчивость перед коррозией – даже если при работе материал напрямую контактирует с водой, газом или агрессивной средой, он способен прослужить многие годы, не снижая изначальных эксплуатационных характеристик.

Кроме прекрасных строительных свойств использование композитной арматуры в строительстве оправдано по причине удобства рабочих. Она обладает большей гибкостью, чем металлическая, но при этом, как уже говорилось, имеет высокую прочность. Благодаря таким качествам создание каркаса становится значительно более легким и простым. Для обеспечения высокой надежности угловых соединений теперь не обязательно использовать специальные станки, чтобы сгибать арматуру.

Также в положительные свойства композитной арматуры можно вписать коэффициент температурного расширения близкий с бетоном. Если армированный бетон нагревается или охлаждается, то он не разрушается, так как пластиковая арматура расширяется и сужается вместе с ним.

Имеет ли материал недостатки?

Каждый строительный материал имеет определенные недостатки. Поэтому знать про минусы композитной арматуры не менее важно, чем про достоинства. Перечислим основные из них:

1. Малая упругость. Как показывают испытания, пластиковая арматура имеет упругость примерно в 4 раза ниже, чем у такой же по диаметру металлической. Поэтому при армировании крупных объемов бетона нужно использовать в 4 раза больше арматуры, что весьма не дешево.
2. Опасность резки. Если металлический прут можно разрезать или распилить без лишних проблем, то когда распиливается неметаллическая арматура в воздух попадает большое количество микроскопических частиц стекловолокна. При попадании в дыхательные пути или глаза они могут стать причиной множественных микротравм.
3. Низкая пластичность. Материал практически лишен пластичности. Поэтому, чтобы согнуть прут, необходимо нагреть его до нужной температуры. Очень важно не превысить отметку в 300 градусов по Цельсию – это приведет к потере несущих свойств.

Как видите, пластиковая арматура имеет как важные преимущества, так и серьезные недостатки. Серьёзно подумайте, прежде чем окончательно определиться с выбором подходящей арматуры для строительства.

Теперь вы знаете, что такое композитная арматура, а также разбираетесь в её плюсах и минусах. Это позволит легко сделать правильный выбор, о котором не придется сожалеть впоследствии. К тому же, разбираясь в основных свойствах материала, можно легко решить, в каких случаях он станет лучшим выбором, а когда желательно отдать предпочтение другим аналогам.

технические характеристики, свойства, плюсы и минусы, область применения

Разработанная еще в середине прошлого века в СССР, стеклопластиковая арматура (сокращенно АСП или СПА) начала масштабно использоваться сравнительно недавно. Популярность стеклотекстолитовые изделия приобрели благодаря снижению стоимости их производства. Малый вес, высокая прочность, широкие возможности применения и легкость монтажа сделали арматуру СПА хорошей альтернативой стальным пруткам. Материал прекрасно подходит для малоэтажного строительства, сооружения береговых укреплений, несущих конструкций искусственных водоемов, элементов мостов, ЛЭП.

Что такое стеклопластиковая арматура?

Стеклопластиковая композитная арматура (АКС) представляет собой стержень, произведенный из стеклянного сплеточного нитевидного волокна (ровинга) прямого или скрученного, скрепленного особым составом. Обычно это синтетические эпоксидные смолы. Другой вид представляет собой стекловолоконный стержень с намоткой из углепластиковой нити. После намотки такие стекловолоконные заготовки подвергают полимеризации, превращая их в монолитный стержень. Стекловолоконная арматура имеет диаметр от 4 до 32 мм, толщиной от 4 до 8 мм упаковывается в бухты. Бухта содержит 100-150 метров арматуры. Также возможна нарезка в заводских условиях, когда размеры предоставляет заказчика. От технологии производства и связующего зависят прочностные характеристики стержня.

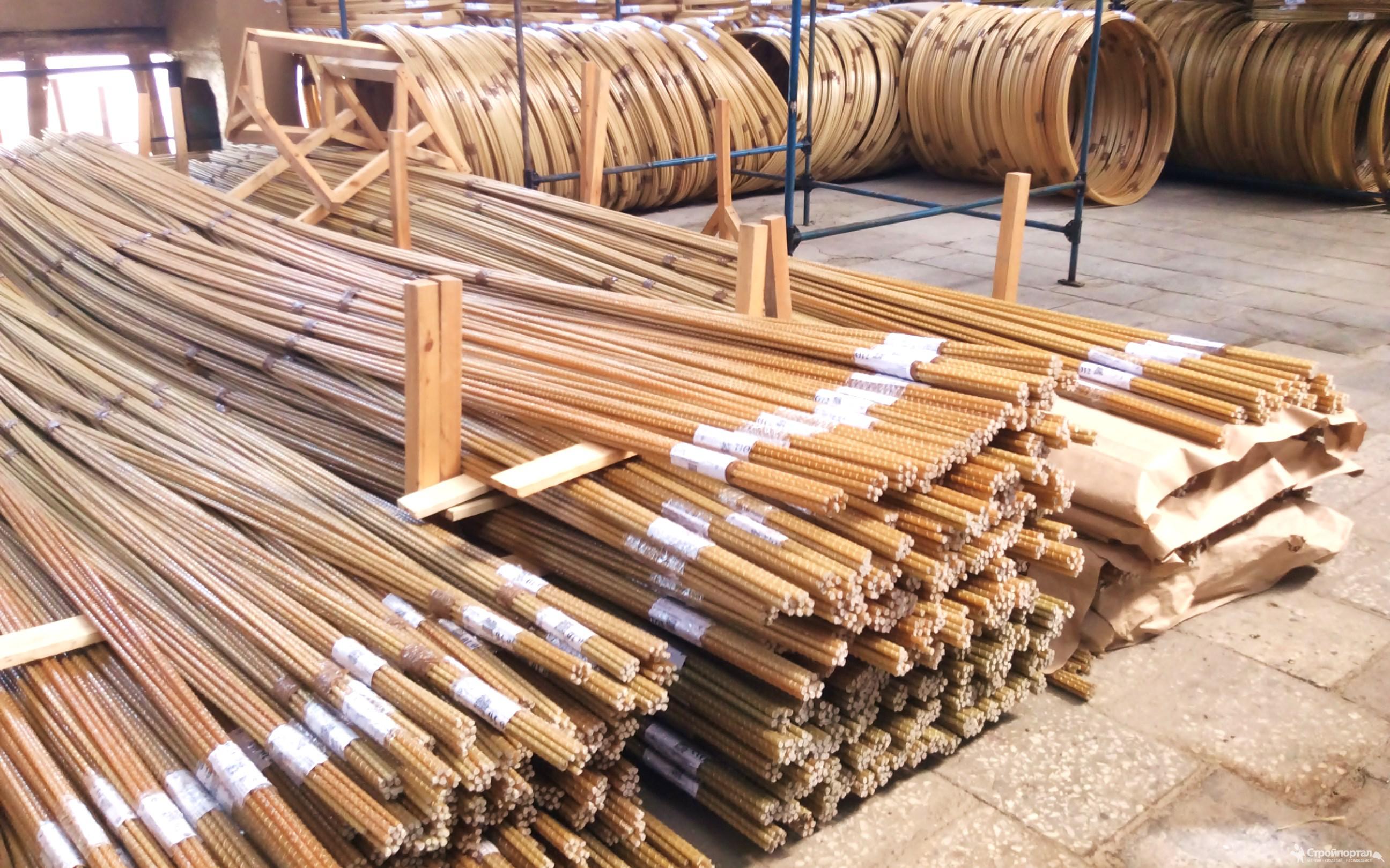

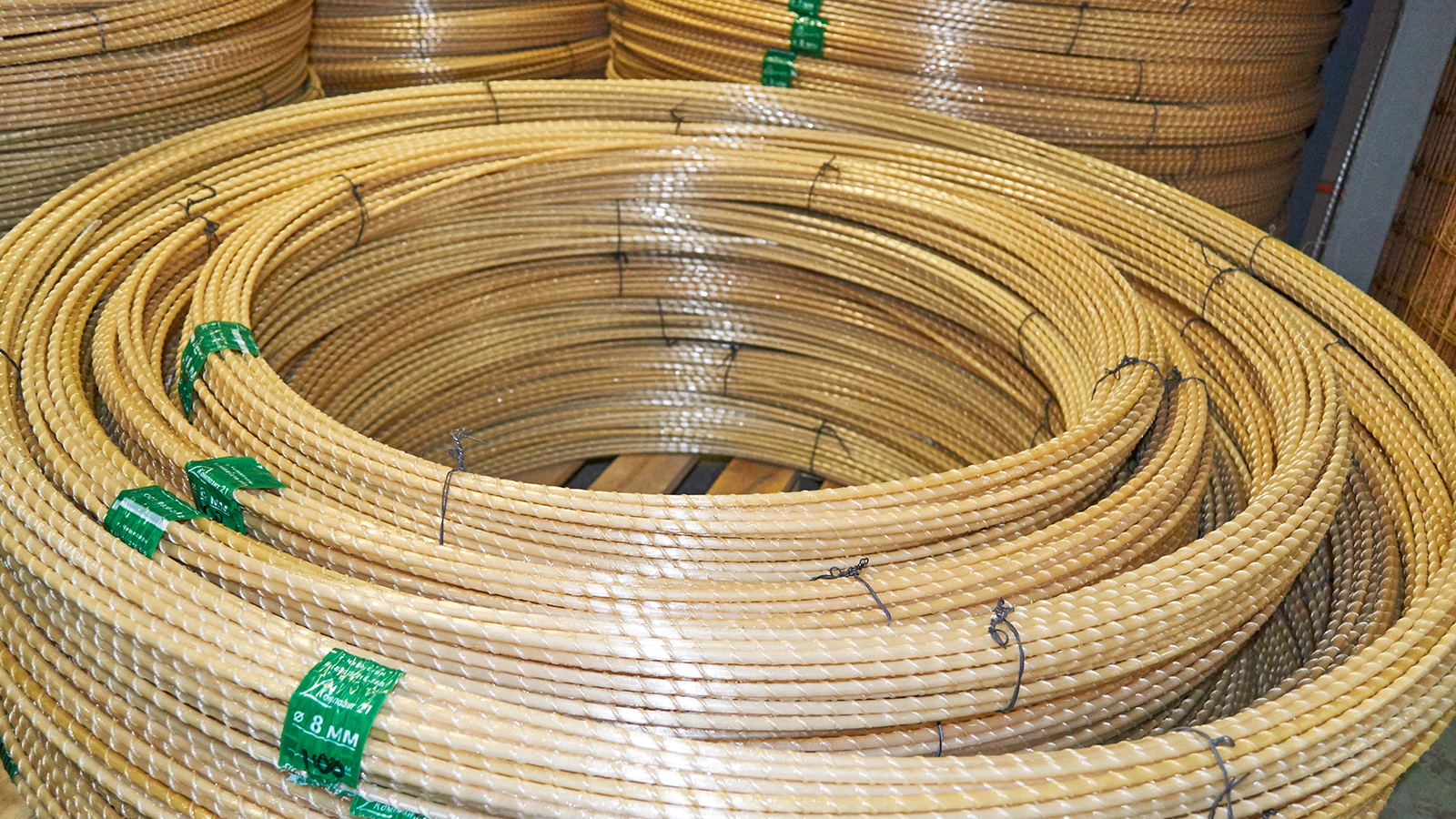

Варианты упаковки и транспортировки АСП.

Изготавливают материал методом протягивания. Стекловолокно, намотанное на бобинах, разматывают, пропитывают смолами и отвердителями. После этого пропускают заготовку через фильеры. Их назначение – отжим лишней смолы. Там же будущая арматура уплотняется и приобретает характерную форму с цилиндрическим сечением и заданным радиусом.

После этого еще на не отвердевшую заготовку наматывают по спирали жгут. Он необходим для лучшего сцепления с бетоном. Затем материал запекается в печи, где происходит процесс отвердения и полимеризации связующего. Из печи прутья направляется на механизм, где происходит ее протяжка. На современных заводах для полимеризации используются трубчатые печи. В них же удаляются летучие вещества. Готовую продукцию наматывают в бухты либо нарезают прутки необходимой длины (по предварительному заказу клиента). После продукция отправляется на склад. Также клиент может заказать арматуру с заданным углом изгиба.

Назначение и область применения

Стеклопластиковая арматура используется в различных отраслях промышленного и частного строительства, для обычного и предварительно напряженного армирования строительных конструкций и элементов, эксплуатация которых, проходит в средах с различной степенью агрессивного воздействия. Самые известные примеры использования.

1. Армирование блочных, кирпичных стен и стен из газосиликатных блоков. Стеклопластиковая арматура показала весьма неплохие результаты при армировании данных конструкций. Основные плюсы: экономия средств и облегчение конструкций.
2. В качестве связующего бетонных элементов, между которыми располагается утеплитель. СПА позволяет улучшить сцепление бетонных элементов.
3. Для укрепления несущих элементов конструкций, которые подвержены воздействию факторов, вызывающих коррозию (искусственные водоемы, мосты, укрепительные сооружения береговых линий пресных и соленых естественных водоемов). В отличие от металлических прутьев, стекловолоконные не подвержены коррозии.
4. Для армирования конструкций из клееной древесины. Использование арматуры из СПА позволяет в разы повысить прочность балок из клееного дерева и повысить жесткость конструкции.
5. Возможно применение в строительстве ленточных заглубленных фундаментов для малоэтажных зданий, если они располагаются на твердых, неподвижных грунтах. Заглубление выполняется ниже уровня промерзания почвы.
6. Для повышения жесткости полов в жилых домах и промышленных комплексах.
7. Для повышения прочности и долговечности дорожек и дорожного покрытия.

Область применения стеклопластиковой арматуры.

Свойства арматуры из стеклопластика

Чтобы понять плюсы и минусы стеклопластиковой арматуры, необходимо знать ее свойства. Описание преимущества стеклопластиковой арматуры приведены ниже.

1. По коррозионной стойкости прутья из стекловолокна почти в 10 раз превышают традиционные металлические. Изделия из стеклокомпозита практически не вступают в реакции с щелочами, соляными растворами и кислотами.
2. Коэффициент теплопроводности 0,35 Вт/м С против 46 Вт/м С у стальных прутков, что исключает появление мостиков холода, и заметно снижает теплопотери.
3. Соединение прутов из стеклокомпозита производится пластиковыми хомутами, вязальной проволокой и соответствующими фиксаторами без сварочного аппарата.
4. Стеклопластиковая арматура – отличный диэлектрик. Это свойство используется еще с середины прошлого века при строительстве элементов ЛЭП, железнодорожных мостов и прочих конструкций, где электропроводящие свойства стали негативно влияют на работу приборов и целостность конструкции.
5. Вес 1 метра стеклокомпозитной качественной арматуры в 4 раза меньше метрового стального прута равного диаметра при равной прочности на растяжение. Это позволяет в 7-9 раз уменьшить вес сооружения.
6. Меньшая по сравнению с аналогами стоимость.
7. Возможность бесшовной укладки.
8. Величина коэффициента теплового расширения близка к коэффициенту теплового расширения бетона, что практические исключает возникновение трещин при перепадах температур.
9. Широкий диапазон температур, при котором можно применять материал: от – 60 С до +90 С.
10. Заявленный срок службы – 50-80 лет.

Арматура из стеклопластика в ряде случаев может успешно заменить стальную, но она имеет ряд недостатков, которые необходимо учитывать еще на стадии проектирования. Главные недостатки стеклопластиковой арматуры.

• Низкая термостойкость. Связующее возгорается при температуре 200 С, что не существенно в частном доме, но недопустимо в промышленных объектах, где к конструкциям предъявляют повышенные требования огнеупорности.
• Модуль упругости всего 56 000 МПА (для стальной арматурной проволоки порядка 200 000 МПа).
• Невозможность самостоятельно согнуть прут под нужным углом. Изогнутые прутья изготавливают на заводе по индивидуальному заказу.
• Прочность текстолитовых изделий со временем снижается.
• Арматура стеклопластиковая обладает низкой прочностью на излом, которая со временем только усугубляется.
• Невозможность создания твердого, жесткого каркаса.

Разновидности арматуры

Использование в строительстве стеклопластиковой арматуры требует ознакомления с видами данного материала. По назначению, материал делится на изделия:

• для монтажных работ;
• рабочую;
• распределительную;
• для армирования конструктивных элементов из бетона.

По способу применения АСП подразделяется на:

• нарезанные прутки;
• армирующие сетки;
• арматурные каркасы.

По форме профиля:

• гладкая;
• рифленая.

Форма профиля стеклопластиковой арматуры.

Сравнительные характеристики СПА и стальной арматуры

Для того чтобы выбрать стекловолоконную арматуру либо стальную, необходимо наглядно сравнить два вида. Сравнительные характеристики стальной и стеклопластиковой арматуры приведены в таблице.

Материал	СПА	Сталь
Прочность на разрыв, МПа	480-1600	480 -690
Относительное удлинение, %	2,2	25
Модуль упругости, МПа	56 000	200 000
Коррозионная стойкость	Неподвержен коррозии	В зависимость от сорта стали подвержен коррозии в большей или меньшей степени
Коэффициент теплопроводности Вт/м С	0,35	46
Коэффициент теплового расширения в продольном направлении, х10 -6/С	6-10	11,7
Коэффициент теплового расширения в поперечном направлении, х10-6/С	21-23	11,7
Электропроводность	Диэлектрик	Проводник
Прочность на излом	Низкая	Высокая
Оптимальный температурный диапазон	от -60 С до +90 С	Нижний предел от -196 С до -40 С; верхний предел от 350 С до 750 С
Срок службы, лет	до 50	80-100
Способ соединения	хомуты, фиксаторы, вязальная проволока	вязальная проволока, сварка
Возможность изгиба прутьев в условиях стройки	нет	есть
Радиопрозрачность	да	нет
Экологичность	Малотоксичный материал, класс безопасности 4	Нетоксичен

Особенности монтажа СПА

Свойства и технические характеристики СПА, делают материал практически идеальным для строительства дома своими руками. Для того, чтобы дом был прочным и прослужил нескольким поколениям семьи, важно грамотно выполнить монтаж стеклопластиковой арматуры, учитывая ее недостатки.

Горизонтальное армирование фундамента

Укладка СПА для армирования фундамента выполняется после установки опалубки и подготовки площади. После этого укладывают продольный слой прутьев. Для этого берут прутки диаметром 8 мм. На него укладывают поперечный. Для этого берут 6-ти миллиметровую СПА. Эти слои образуют сетку. Узлы соединения фиксируются затяжными хомутами либо вязальной проволокой, диаметр которой 1 мм, в 2 пояса. Соединения выполняют с помощью крючка для вязки арматуры, который можно купить либо изготовить самостоятельно используя толстую проволоку. Для больших объемов работ рекомендуется пользоваться аппаратом для вязки с электроприводом.

Края сетки из прутков должны быть в 5 см от опалубки. Добиться необходимого расположения можно посредством фиксаторов либо обычных кирпичей. Когда сетка готова и расположена правильно, заливают бетонную смесь. Здесь необходимо соблюдать осторожность. Арматура для фундамента АСП не обладает такой твердостью, как стальная. При неосторожной заливке, она может прогнуться или сместиться с заданного положения. Если прутки сместятся, исправить ситуацию после заливки будет крайне сложно.

Для получения прочного фундамента без пустот, залитую бетонную смесь утрамбовывают строительным вибратором.

Как избежать проблем?

Основные проблемы, которые связаны с использованием прутков из волокон стекла, заключатся в некачественном/бракованном материале и неграмотном инженерном расчете конструкции. Проблемы могут возникнуть в строительстве дома, если не учтены характеристики используемой стеклопластиковой арматуры.

Избежать проблем во время и после строительства помогут точные расчеты, аккуратность выполнения работ, строгое соблюдение рекомендаций производителя по выбору и монтажу материала.

Проверить качество товара до приобретения возможно лишь визуально. Для этого следует обращать внимание на следующие моменты.

• Производитель. Если товар приобретается не на заводе, необходимо запросить документацию на товар, подтверждающий его качество и заводской (не кустарный) вид производства.
• Цвет. Однородный по всему прутку цвет говорит о качестве. Неравномерно окрашенное изделие означает, что была нарушена технология производства.
  • Коричневый цвет указывает на выгорание вещества.
  • Зеленый – о недостаточной термообработке.
• Поверхность стержня должна быть без сколов, выемок, раковин и прочих дефектов, спиральная навивка – ровной, непрерывной, с постоянным шагом.
• Несмотря на желание сэкономить, нужно помнить, что качественную стеклопластиковую арматуру не продают дешево. Слишком низкая стоимость говорит о малой прочности и недолговечности.

Применение стеклопластиковой арматуры в ряде случаев целесообразно вместо металлической арматуры. Иногда допустимо комбинировать металлические и стеклопластиковые прутки при сооружении одной конструкции. Чтобы впоследствии не сожалеть об использовании АКС, следует тщательно проводить расчеты будущих построек на стадии проектирования. Подбирают композитную арматуру аналогично стальной, учитывая ключевые параметры: прочность на изгиб, показатель прочности на разрыв и пр.

Возможность использования стекловолоконных прутков оценивается исходя из подвижности и типа грунта, требований пожарной безопасности, продольных и поперечных нагрузок, которые будут воздействовать на конструкцию. Например, на болотистых и подвижных почвах для армирования применяют металлическую арматуру. Стеклопластиковую арматуру просто сломают подвижки грунта ввиду ее малой прочности на излом.

Достоинства и недостатки композитной арматуры

Неметаллическая композитная арматура представляет собой армирующее средство в виде стержней из стекловолокна, имеющих ребристую поверхность. В профиле такая арматура имеет спиралевидную форму, а ее диаметр может составлять от 4 до 18 миллиметров. Длина этого строительного материала может достигать 12 метров.

Внешний вид полимерных стержней.

Основные достоинства и недостатки полимерных армирующих прутов

Стеклопластиковая арматура перед массовым внедрением на рынок прошла множество серьезных испытаний. В итоге подобные исследования установили, что этот строительный материал отличается рядом преимуществ таких, как:

• Малая масса, которая в 9 раз ниже массы классической металлической арматуры;
• Высокая стойкость к коррозии и воздействию кислот;
• Отличные показатели с точки зрения энергоэффективности;
• Экономичность в доставке;
• Инертность к электромагнитному и радиовоздействию;
• Стеклопластиковая арматура относится к диэлектрикам.

Безусловно, помимо преимуществ, данный строительный материал обладает определенными недостатками. Такие недостатки нельзя отнести к критическим, но их важно учитывать при возведении тех или иных видов зданий.

Недостатки композитной арматуры:

• Низкие показатели упругости;
• Невысокие параметры термостойкости.

При этом такие недостатки материала никак не отражаются на его использовании при строительстве дорог и фундаментов зданий.

Использование этой технологии при строительстве фундамента (преимущества, недостатки, способ применения)

В процессе закладки фундамента композитная арматура применяется аналогично металлической. Из этого материала на первом этапе собирается каркас будущего фундамента, который в последствие стягивается специальными стяжками.

Сами производители стеклопластиковой арматуры не накладывают никаких ограничений по ее использованию для определенных видов фундаментов. Иначе говоря, такой материал может свободно использоваться для строительства любых малоэтажных построек.

По минимальным подсчетам срок службы таких полимерных элементов составляет минимум 80 лет. Нельзя не отметить, что этот строительный материал стоит немного дороже привычных металлических прутов при этом определенные средства можно сэкономить при его доставке, за счет намного меньшего веса.

Существуют различные методы и условия строительства. Если место строительства предполагает постоянное пребывание металлических частей в условиях агрессивной для них среды есть смысл применять композитную арматуру.

При правильном подборе пластиковой арматуры, она обеспечит аналогичную прочность, что и металлическая.

Стержни перед заливкой бетона.

Основные сферы использования

Существует две основные формы выпуска композитной арматуры:

• Гладкие пластиковые пруты, дополненные стеклянной спиралью для повышения качества фиксации;
• Арматура привычной формы, повторяющая структуру металлической.

Большинство специалистов советуют отдавать предпочтение второму типу.

Основной сферой применения стеклопластиковой арматуры является возведение фундаментов для малоэтажных зданий. При возведении фундамента в каждом индивидуальном случае используется арматура конкретного диаметра.

Кроме того, такой материал часто используется для связывания кирпичной кладки. В этом случае можно избежать появления мостиков холода, что повышает общую эффективность здания.

Мнение строителей

Сейчас наблюдается устойчивая тенденция популяризации среди строителей и крупных застройщиков композитной арматуры. В большинстве случаев можно встретить положительные мнения об этом материале. Специалисты отмечают, что такие стержни фактически безотходны при проведении строительных работ. Также немаловажным фактором является простота их применения.

Большинство экспертов сходятся во мнение, что в определенных строительных сферах такой материал имеет существенные преимущества перед металлическими армирующими стержнями. Основным достоинством данных пластиковых прутьев является возможность их использования почти любой длины.

Использование композитных материалов для армирования мостовых настильных плит

Одним из основных факторов, подтверждающих высокие параметры прочности и надежности композитной арматуры, является ее широкое применение в строительных сферах, противостоящим постоянным серьезным нагрузкам (мосты, конструкции береговой линии, дороги).

Это связано с тем, что такой материал обладает прекрасными параметрами стойкости к сейсмологической активности земли. Экспериментально было доказано, что стеклопластиковая арматура не теряет свои основные технические характеристики даже при 10 балльном землетрясении, что делает ее лучшим выбором для армирования бетонных мостовых настильных плит.

Кроме того, нельзя не отметить, что пластик в отличие от металла не подвержен коррозии, что является немаловажным фактором при строительстве мостов, постоянно контактирующих с водой и влажной средой.

Отличия характеристик полимерных и металлических армирующих прутов

Основным конкурентом для пластиковых армирующих стержней является традиционная металлическая арматура, использующаяся в бетонных плитах и перекрытиях. В целом два этих строительных материала очень схожи друг с другом. При этом по некоторым параметрам арматура из стеклопластика демонстрирует заметно более впечатляющие показатели, нежели металлическое армирующее оборудование. В таких условиях стоит провести небольшое сравнение технических характеристик металлической и полимерной арматуры:

• Показатели деформации. Пруты из стали является упругопластическим материалом в то время, как композитная арматура — это идеально-упругий стройматериал;
• Показатели предельной прочности. Металл демонстрирует следующие параметры 390 МПа, а стеклопластик 1300 Мпа;
• Размер коэффициента теплопроводности. Для металлической этот параметр равен 46 Вт/мОС, а для композитной 0,35 Вт/мОС;
• Показатели структурной плотности. Для стальной этот параметр равен 7850 кг/м3, а для стеклопластиковой 1900 кг/м3;
• Параметры теплопроводности. В отличие от стальных конструкций, стеклопластик абсолютно не проводит тепло;
• Стойкость к коррозии. Стеклопластиковая арматура абсолютно не ржавеет. При этом сталь относится к относительно быстро ржавеющему материалу;
• Электропроводимость изделия. Композитный армирующий стройматериал по сути является диэлектриком. Одновременно с этим, одним из недостатков металлической арматуры является возможность проводить электрически ток.

Внешние отличия металлических и композитных стержней.

Физические параметры армирующего материала из стеклопластика

Согласно сегодняшним требованиям композитные пруты должны характеризоваться по трем основным физическим параметрам, а именно:

• Масса элементов;
• Дистанция навивки;
• Внешний, а также внутренний диаметр.

Для каждого отдельного номера профиля соответствуют свои физические показатели. Единственным неизменным параметром является дистанция навивки, равняющийся 15 миллиметрам. Действующее ТУ регламентирует, что отличающиеся по размеру профиля композитные пруты имеют следующие цифровые обозначения: 4, 5, 5. 5, 6, 7, 8, 10, 12, 14, 16 и 18. Этим цифровым значениям соответствуют параметры наружного диаметра. Масса армирующих стержней может варьироваться от 0,02 до 0,42 кг/1 п. м.

Процедура расчета строительных конструкций с композитными армирующими материалами

Процесс расчета конструкций, в которых применяется композитная арматура можно продемонстрировать на примере расчета работы балки, где используется стальная арматура Д12 мм.

Такие армирующие прутья А500С, имеющие диаметр в 12 миллиметров, обладают такими характеристиками, как:

• Значение модуля упругости на уровне 200 Гпа;
• Показатели нормативного сопротивления 500 МПа, что немного меньше параметров текучести стали, применяемой при изготовлении этих прутов.

Исходя из этих данных ориентировочная максимальная нагрузка на прут составляет 4.5 тонны. При такой нагрузке параметры растяжения арматуры достигнут 2,5 мм/м

В документации, идущей вместе со стеклопластиковой арматурой, всегда есть табличка ее соответствия стальным армирующим стержням.

Так, арматура из стеклопластика, для соответствия параметрам стальной А500С диаметром 12 мм, должна иметь диаметр 10 мм.

Иначе говоря, процесс расчета строений с пластиковых прутьев полностью аналогичен расчетам со стальными, единственным отличием является применение таблицы соответствия.

Как производится композитная арматура

Вся композитная арматура изготовляется в формате стержней, имеющих толщину от 4 до 32 миллиметров. Подобные стройматериалы могут продаваться как в виде стержней, так и в бухтах, длиной более 100 метров.

Существует два основных вида пластиковых армирующих прутов:

• Периодическая, которая получается путем использования спирального обматывания;
• Гладкая, обсыпающаяся кварцевым песком, для повышения качества сцепления.

Методика соединения

Одним из дополнительных преимуществ композитных стройматериалов является отсутствие необходимости проведения сварочных работ. Все прутья формируются в единый каркас с помощью технологии связывания.

Зачастую в строительной практике применяется специальная вязальная проволока, реже пластиковые стяжки.

Существуют следующие способы использования вязальной проволоки:

• Использование специального автоматического пистолета;
• Применение строительного крючка для вязания;
• Применение механизированного строительного вязального крючка.

Два последних варианта чаще всего используются в строительстве. Это связано с их доступностью, ведь далеко не каждый может себе позволить приобрести специальный автоматический пистолет для связки.

Соединение с помощью пластиковых стяжек.

Диаметр пластиковой арматуры

Из-за определенных конструктивных особенностей, стеклопластиковая арматура имеет несколько параметров, которые характеризуют ее диаметр:

• Размер внешнего диаметра композитного стержня определяется согласно расположению выступающих по профилю ребер;
• Внутренний диаметр относится конкретно к самому стержню;
• Номинальный диаметр относится к цифровому обозначению конкретного профиля.

Все эти параметры не совпадают между собой. Номинальный диаметр меньше внешнего, измеряемого по выступающим ребрам. Следует с особой ответственностью обращать внимание на эти параметры. Это поможет избежать покупки меньших чем необходимо армирующих прутьев.

Существуют некоторые нюансы определения этих размеров стеклопластиковой арматуры. Внешний диаметр изделия определяется также, как и для стальной. Что же касается внутреннего диаметра, то его определить сложнее из-за не идеально круглого сечения стержня.

армирование пластиковой арматурой и ограничения

Композитная арматура (из пластика) в последние годы часто составляет конкуренцию обычной стальной. Это объясняется рядом ее достоинств. Но у такого материала есть и свои недостатки, и особенности его применения. Часто реклама мешает объективной оценке того и другого, и сегодня в статье будут представлены характеристики этого материала, рассказано о его видах и сферах применения.

Материалы для изготовления

На сегодня рынок композитно арматуры представлен тремя видами таковой:

• стеклопластиковой;
• базальтопластиковой;
• углепластиковой.

Арматура из стеклопластика

Первый вид арматуры делается из стеклопластика. Эта технология появилась в СССР около 50 лет назад. Тогда стал набирать обороты печатный монтаж в радиоэлектронике, и в качестве материала для плат стал использоваться текстолит, когда основой служила ткань, а скрепляющим составом — искусственная смола. Позже вместо обычной ткани стали использовать стекловолокно, и это расширило применение стеклопластика.

Он занял свое место в авиастроении, производстве мебели и товаров для дома, а иногда даже в военной промышленности. Постепенно он стал применяться и в строительстве, и стеклопластиковая арматура стала отличным вариантом для каркасов фундаментов, работающих в агрессивных условиях — например, в воде.

Материалами для стеклопластика служат стекло и эпоксидная смола.

Базальтопластик в строительстве

Это материал содержит не стекловолокно, а базальтовое. Технология его изготовления проще, чем стеклянного, ведь для производства стекла требуется несколько видов сырья, а для базальтопластика — только базальт.

По сравнению с предыдущим композитом, базальтопластик отличается более высоким модулем упругости и пределом прочности, обладает меньшей теплопроводностью, но несколько большим весом.

Углепластик из карбонового волокна

Изготавливают его из карбонового волокна и тех же смол, но материал этот дорог. Связано это с технологией производства карбоновой нити — основы таких материалов. Технологический процесс требует точного соблюдений параметров температуры и времени обработки, поскольку исходным сырьем для них служат органические волокна.

Углепластики активно используются в автомобилестроении, производстве спортивных товаров, авиа- и судостроении, науке.

Углепластиковая арматура прочнее стеклопластиковой и имеет больший модуль упругости, но не лишена и недостатков. Так, велика хрупкость этого материала, что не позволяет использовать его в длинных напряженных конструкциях вроде плит перекрытий.

Технология производства композитной арматуры

Существуют три способа изготовления арматурных стержней из композита. Они имеют английские названия, которые отражают суть технологии.

Нидлтрузия — это скрутка отдельных волокон в одно с одновременной пропиткой и оплеткой. Позволяет удешевить процесс ввиду высокой скорости таких технологических линий. Придание характерного для арматуры рельефа достигается обмоткой нитями периодического профиля. Чем толще арматура, тем большее число нитей используется. Так, пруты до 10 мм сечением обматываются одной нитью, от 10 до 18 — двумя, а выше — четырьмя. Изделия, изготовленные по такому методу, имеют хорошее сцепление с бетоном благодаря своему рельефу — и это при том, что у композитных материалов низкий коэффициент сцепления.

Метод плейнтрузии заключается в предварительной формовке основного стержня и последующей обмотки его спирально в двух направлениях.

Самый старый способ изготовления композитной арматуры — пултрузия. Она представляет собой протяжку сформованного, пропитанного и уже отвердевшего волокна через систему фильер, которые при температуре полимеризации пластика окончательно придают арматуре нужную форму и вытягивают ее. Этот способ отличает более низкая скорость производства и более высокая себестоимость.

Сравнение качественных характеристик

Чтобы сравнить различные виды композита, а также провести сравнение их со сталью, можно воспользоваться следующей таблицей.

	Стеклопластиковая	базальтопластиковая	углепластиковая	сталь
Прочность на разрыв, МПа	480 – 1600	800 – 1200	1750	480 – 690
Относительное удлинение, %	2,2	3	1,6	25
Модуль упругости, ГПа	56	65	140 – 350	200
Теплопроводность	0,35	0,3	1	46
Предельная температура эксплуатации, °C	300	200	600	750

Помимо этого, композитная арматура обладает таким свойством, как хрупкость, что отличает ее от стальной в худшую сторону. Из-за этого, а также ввиду своей неустойчивости к высоким температурам, она не применяется в конструкциях, испытывающих сильные изгибающие нагрузки и в тех местах, которые подвержены риску пожаров.

Достоинства материала

Композитная арматура имеет ряд преимуществ перед стандартной стальной. К ним относятся:

• Повышенная прочность на растяжение. Она может в разы превышать таковую у стали.
• Устойчивость к коррозии. Пластмассовая арматура не ржавеет.
• Низкий коэффициент теплопередачи. В отличие от металла, пластик не создает мостиков холода.
• Пластиковая арматура не работает как антенна — ведь она представляет собой диэлектрик и диамагнетик. Поэтому вероятность радиопомех в сооружениях с таким армированием нулевая.
• Малый удельный вес. Стальная арматура в несколько раз тяжелее.
• Температурный коэффициент расширения тот же, что и у бетона, поэтому образование трещин по этой причине исключено.

Недостатки композитных материалов

Достоинства композитных материалов часто не могут быть полностью раскрыты из-за недостатков, которые обнаруживают себя в ряде случаев применения. Это прежде всего:

• Низкий модуль упругости. Пластиковая арматура не жёсткая, упругая деформация ее находится в низких пределах (то есть способность вернуться к изначальной форме после прекращения нагрузки ниже).
• Хрупкость. При приложении изгибающих усилий такая арматура не гнется, а ломается. В связи с этим загнуть ее без нагрева невозможно.
• Низкая термостойкость. Стеклопластик при достижении 150 градусов теряет свои положительные свойства, а при 300 — просто разрушается, при этом выделяя токсические вещества. Углепластики имеют более высокие рабочие и предельные температуры, поскольку сами по себе дороги и полимеры при их изготовлении используются более дорогие, но и хрупкость у них выше, чем у других видов. Сталь может работать до 600-750 градусов, прежде чем начнет размягчаться и плавиться.

Применение композитной арматуры

Композитные изделия очень хорошо зарекомендовали себя там, где статические нагрузки сочетаются с агрессивной средой — например, в гидротехнических сооружениях. Иногда такая арматура применяется сама по себе, иногда — вместе со стальной, что помогает использовать достоинства обоих видов и компенсировать недостатки друг друга.

Изделия из пластиков в виде сеток активно замещают стальные в кирпичной кладке с облицовкой, где предусмотрен воздушный зазор. Стальные сетки постепенно подвергаются коррозии, и иногда это приводит к плачевным последствиям (может отвалиться кусок облицовки). Композит лишен такого недостатка.

Равнозначная замена

Если рассматривать таблицу в предыдущей главе и технические характеристики конкретных изделий, то вопрос о равнозначности решается в зависимости от того, в каких условиях будет эксплуатироваться конструкция из армированного бетона.

Да, действительно, по прочности на разрыв стальная арматура в поперечном сечении 12 мм может быть заменена на стеклопластиковую 8 мм, а стальная 18 — стеклопластиковой 14. Но все это актуально тогда, когда эта арматура нужна исключительно для удерживания конструкции от расползания под нагрузкой. Проще говоря, так можно делать ленточные и плитные фундаменты.

А вот в ситуациях, когда имеет место прогиб, это правило не работает. Так, для изготовления перемычки или плиты перекрытия требуется увеличить число стержней в 4 раза — ведь модуль упругости у композита во столько же раз меньше. При усилении нагрузок в середине армированной композитом плиты она действительно не лопнет, но вот прогнется больше, и итогом может стать падение кусков бетона на голову.

Низкий предел упругости мешает использовать композиты при армировании бетонных столбов. Предел прочности бетона на сжатие достаточно высок, но при повышенных нагрузках на небольшую единицу площади, особенно если они неравномерны, модуль упругости может иметь реальное значение при сопротивлении разрушению.

На данный момент использование полимерной арматуры регламентировано СНИП 5201–2003, и в него внесены изменения в виде поправочных коэффициентов для расчета такой арматуры в различных условиях эксплуатации (приложение Л от 2012 года).

Основные нюансы продукции

За последние годы количество фирм, выпускающих композитную арматуру (особенно стеклопластиковую), выросло во много раз, а вот качество их продукции оставляет желать лучшего. Вот несколько способов распознать брак:

• Обратите внимание на цвет продукции. Качественная арматура в одной партии всегда одного цвета. Если это не так — значит, был нарушен температурный режим при производстве.
• Трещин и расслоений быть не должно. Их легко увидеть на срезе.
• Разрывы волокон снижают заявленные характеристики. Их тоже видно невооруженным глазом.
• Неравномерный профиль (навивка). Скорее всего, при производстве использовалось старое оборудование, где нарушена непрерывность.

Сейчас требования к композитным материалам будут ужесточаться. Стальной прокат дорожает, и пластиковая арматура имеет все шансы вытеснить стальную из достаточно большого сегмента рынка. Несомненно, этим пользуются не совсем добросовестные производители, поэтому следует быть начеку.

Стеклопластиковая арматура: характеристика, методы применения и изготовления композитных материалов

Область применения композитной арматуры

Арматура из композитных материалов – продукт новых технологий, технические характеристики которого позволяют с успехом применять его в качестве альтернативы традиционной стальной арматуре при строительстве фундаментов, морских и портовых сооружений, армировании бетонных емкостей, а также при организации дорожного полотна и настилов автодорожных мостов.

Стеклопластиковая арматура применение. Применение композитной арматуры

Армирование производственных полов

СТЕКЛОПЛАСТИКОВАЯ АРМАТУРА ДЛЯ БЕТОНА

На сегодняшний день арматура из стеклопластика (АСП) широко применяется в гражданском и промышленном строительстве. Это обусловлено целым рядом факторов:

1. низкий удельный вес АСП;

2. высокая коррозийная стойкость;

3. низкая теплопроводность композитных материалов;

4. высокая прочность АСП, в несколько раз превышающая прочность стальной арматуры;

5. диэлектричность стеклопластиковой арматуры.

Как известно, главный недостаток традиционной арматуры из низкоуглеродистой стали – это низкий показатель устойчивости к коррозии, что ограничивает ее использование при строительстве морских сооружений и конструкций, находящихся в зоне переменного уровня воды.

Применение поверхностного стеклопластикового армирования способно решить проблему долговечности морских сооружений — в таком случае бетон не подвергается воздействию агрессивной среды.

Перспективы использования АСП для армирования бетонных конструкций рассмотрены во многих исследовательских работах отечественных НИИ (например, НИИЖБ, ХИСИ СибНИИЭ и т. д.

), а также подтверждены многолетним опытом зарубежных стран.

СТЕКЛОПЛАСТИКОВОЕ АРМИРОВАНИЕ

Армирование конструкций стеклопластиковой арматурой бывает трех основных видов: внутренним, внешним и комбинированным.

1. Внутреннее армирование АСП.

Основная область применения – для армирования конструкций, в которых среда агрессивна к арматуре, а не к бетону, что затрудняет использование стальной арматуры.

Внутреннее неметаллическое армирование бывает:

Дискретным – армирование осуществляется стеклопластиковыми стержнями, равнозначными стальным по прочности. Дисперсным – армирование производится путем добавления в бетонную смесь рубленных стеклопластиковых волокон (фибр). В таком случае волокна распределяются в бетоне хаотично, однако при использовании специальных мер можно добиться того, что фибры будут иметь определенное направление.

2. Внешнее армирование АСП.

• Основная область применения – при строительстве сооружений, где среда является агрессивной к бетону.
• Внешнее армирование основано на использовании внешней листовой арматуры, создающей защитную воздухонепроницаемую и водонепроницаемую оболочку для бетона и выполняющую свою непосредственную армирующую функцию.
• Внешнее армирование АСП бывает:
• Сплошным – выполняется при помощи сплошного листового материала;

Дискретным – осуществляется с использованием отдельных полосок или сеток. Бетонные конструкции в стеклопластиковых оболочках изготавливаются двумя основными способами.

В первом случае оболочка из АСП наносится на предварительно высушенные бетонные элементы путем обматывания, а во втором – стеклопластиковая оболочка изготавливается заранее, а впоследствии заливается бетонной смесью.

3. Комбинированное армирование АСП.

При возведении конструкций, в которых для восприятия механических нагрузок недостаточно только внешнего армирования, дополнительно может применяться внутренняя стержневая арматура, причем она может быть как пластиковой, так и стальной.

ПРЕДВАРИТЕЛЬНОЕ НАПРЯЖЕНИЕ СТЕКЛОПЛАСТИКОВОЙ АРМАТУРЫ

Применение АСП целесообразно только в предварительно напряженных конструкциях, так как модуль деформации стеклопластиковых стержней в несколько раз меньше (в 4-5 раз), чем металлических. В случаях с арматурой из стеклопластика чаще всего применяются три основных способа предварительного напряжения бетонных конструкций:

Данный способ предполагает вытягивание арматуры на нужную величину при помощи специальных приспособлений с последующим бетонированием и термовлажностной обработкой бетона для более быстрого отвердения.

При натяжении стеклопластиковой арматуры на бетон в последнем проделываются специальные каналы для прокладки АСП. Натяжение арматуры осуществляется при помощи гидравлических домкратов. Для закрепления арматуры в каналы инъецируется петролатум.

Данный способ, который, к слову сказать, не нашел широкого применения в современном строительстве, заключается в навивке на бетонное изделие гибких стержней или лент из стеклопластика.

Влияние температур на прочность стеклопластиковой арматуры

Показатель прочности АСП изменяется пропорционально изменению температуры:

• При понижении температуры до -40 градусов по Цельсию прочность стеклопластиковой арматуры увеличивает приблизительно на 40%
• При увеличении температуры свыше +20 градусов по Цельсию (вплоть до +300) прочность АСП постепенно уменьшается на 60%.

Изменение характеристик прочности АСП, происходящие вследствие колебания температур в пределах -40…+300 градусов Цельсия, являются обратимыми.

СТЕКЛОПЛАСТИКОВАЯ АРМАТУРА И РЕМОНТ ЖКБ

Традиционно для восстановления ЖБ конструкций используются достаточно трудоемкие и затратные методы, зачастую требующие остановки производства.

В сравнении с ними, внешнее стеклопластиковое армирование отличается не только повышенной коррозийной стойкостью и высокой прочностью, но и малыми сроками ремонтных работ.

Именно эти показатели обуславливают рациональность применения ПАК для восстановления и усиления несущих элементов ЖБ сооружений.

В завершении стоит отметить, что использование стеклопластиковой арматуры, благодаря ее высокой коррозийной стойкости, не только существенно продлевает срок эксплуатации бетонных конструкций, но и практически ликвидирует затраты на капитальные ремонты сооружений.



Арматура композитная. Что это? Ответ содержится в названии. Это сочетание волокон базальтовых, стеклянных, арамидных или углеродных и связующим из полимерных смол.

Появление композитной арматуры стало возможным в связи с разработками новых материалов на основе синтетических волокон и исследованиями в области их применения. Разработка и внедрение композитной арматуры решает многие проблемы строительства.

Позволяет снизить металлоемкость строительства, уменьшить вес строительных конструкций, соответственно снизить себестоимость строительства. В зависимости от того, какой тип волокон используется для производства, арматуру разделяют на виды:

— арматура стеклопластиковая (АСП). В основе которой стекловолокно пропитанное смолами термореактивными. Арматура стеклопластиковая (АСП) обладает малым удельным весом и при этом обладает высокими прочностными характеристиками при растяжении. Она не подвержена коррозии и не вступает в химические реакции в кислотной и щелочных средах.

— арматура базальтопластиковая (АБП). В её основе базальтовое (каменное) волокно пропитанное связующим из термореактивных смол. Арматура базальтовая обладает почти теми же характеристиками, что и стеклопластиковая.

Отличительной особенностью базальтовой арматуры является то, что она более устойчива к агрессивному воздействию кислотных и щелочных сред. Термостойкость арматуры базальтовой такая же, как и стеклопластиковой.

Не зависимо от того, что волокно базальтовое материал огнестойкий, полимерное связующее, которым он пропитан при температуре свыше 160 градусов начинает разлагаться.

— арматура углепластиковая (АУП). Изготавливается из углеводородных волокон. Арматура углепластиковая в настоящее время в строительстве используется мало. Для того, чтобы упорядочить производство арматуры композитной разработан ГОСТ 31938-2012 “Арматура композитная полимерная”.

Арматура изготавливается в виде прутков диаметрами от 4 до 32 мм. При изготовлении арматуры композитной ее поверхности покрывают песком или по всей длине формируются ребра в виде навитой спирали, которые обеспечивают надежное соединение с бетоном.

Чем отличается арматура композитная от стальной?

— Композитная арматура в 4 – 5 раз легче арматуры из стали, что значительно сокращает транспортные расходы.

— Предел прочности арматуры композитной арматуры при растяжении составляет 1200 – 1300 МПа. У арматуры стальной он 390 МПа.

— Композитная арматура не пропускает тепло. При армировании ограждающих конструкций стен и покрытий мостики холода не образуются.

— Композитная арматура не взаимодействует с кислотными и щелочными средами, что позволяет использовать арматуру композитную в гидротехническом, дорожном строительстве, строительстве объектов химической промышленности.

— Композитная арматура является хорошим диэлектриком и кроме того не взаимодействует с магнитными полями, что открывает перспективу использования арматуры композитной для проектирования и строительства специальных сооружений.

— Долговечность. Композитная арматура не подвержена коррозии и не разлагается под воздействием кислотных и щелочных сред.

1. Безусловно, существует ряд ограничений для проектирования конструкций армированных композитной арматуры.
2. — Не свариваемость, что существенно ограничивает её использование, особенно в сборных железобетонных конструкциях.
3. — Большое линейное удлинение при растяжении, что ограничивает применение композитной арматуры без предварительного напряжения в несущих конструкциях.
4. — Низкий предел огнестойкости обусловленный применением полимерного связующего в составе композитной арматуры.
5. Эти характеристики в совокупности с низкой стоимостью делают привлекательным использование арматуры композитной с инженерной, а так же с экономической точек зрения.

Применение композитной арматуры в конструкциях и изделиях из бетона, методы их расчета регламентированы в СНиП 52-01-2003 “Бетонные и железобетонные конструкции”. Арматура композитная используется для строительства и гражданских и промышленных объектов.

Наиболее активно она используется в строительстве малоэтажных зданий и коттеджей при армировании фундаментов, стен, колонн, бетонных оснований и покрытий. При строительстве дорог сетками из композитной арматуры укрепляют откосы и основания дорог.

Эффективно использование композитной арматуры для производства берегоукрепительных работ и строительства гидротехнических сооружений.

Композитная арматура. Стекло прочнее металла?

В истории человечества технологии производства строительных материалов никогда не стояли на месте, различными темпами двигаясь вперёд, отвечая на потребности растущего населения.

В приоритете всегда ставилась быстрота изготовления и монтажа изделий, долговечность, а также уменьшение их стоимости путём использования более дешёвых ресурсов. Исключением не стало изобретение и применение композитной арматуры.

Когда в далёких шестидесятых годах двадцатого века первые образцы этого уникального строительного материала поступили на стройку, немногие верили, что пришла замена, казавшейся тогда незыблемой традиционной стальной арматуре. Но как показало время, их сомнения не подтвердились.

Композитная арматура заняла достойную нишу и широко используется в наши дни во всём мире. Основной компонент этой арматуры – стеклоровинг, который представляет собой прядь белого цвета, состоящую из некрученых нитей стекловолокна. Эти нити связанны между собой полимером на основе эпоксидной смолы.

Для удобства доставки арматуру скручивают в бухту, длина которой может зависеть от пожеланий заказчика. Композитная арматура устойчива к деформации и достаточно гибкая, что позволяет ей при разматывании бухты выпрямляться, как пружина, и за недолгое время принять свой первоначальный вид.

Композитная арматура имеет несомненное преимущество над своим металлическим аналогом.

Композитная арматура не знакома с коррозией, электропроводностью и усталостью металлов, её вес меньше примерно в 5 раз, что при компактных размерах не создаёт лишних хлопот при транспортировке и погрузочно-разгрузочных работах.

При испытаниях на разрыв она обошла на прочность многие классы стальной арматуры. Среди других достоинств этой арматуры следует выделить её кислостойкость и защиту от воздействия морской воды, практически полное отсутствие теплопроводности, радиопрозрачность.

Композитная арматура не теряет своих свойств при сверхнизких или сверхвысоких температур (их диапазон колеблется от -70 до +90 градусов по Цельсию), а также под воздействием электромагнитных полей. Конструкции, построенные с её помощью, служат в среднем 70 лет, что в два раза выше, чем при использовании стальной арматуры.

Композитная арматура используется повсеместно при строительстве различных сооружений.

Благодаря износостойким качествам и защите от едких жидкостей, ей отдают предпочтение при возведении морских и береговых сооружений, в некоторых компонентах химической инфраструктуры, дабы снизить вероятность утечки вредных веществ.

С годами она всё больше находит своё применение при восстановительных и ремонтных работах, в дорожном и железнодорожном строительстве, при возведении мостов, домов, узлов канализации и водоканала. Со временем этот список только удлиняется, так как композитная арматура находит всё новые области своего применения.

В наши дни технология производства композитной арматуры настолько высока, что позволило не только существенно снизить затраты на её изготовление, но и превзойти по дешевизне металлического аналога.

Поэтому многие заказчики, уже оценившие преимущества этого материала, оставляют только положительные отзывы, что, несомненно, ведёт к ещё большему наращиванию использования именно этого вида арматуры в различных областях промышленного и гражданского строительства.

Источник: http://yazk.ru/oblast-primeneniya-kompozitnoy-armatury.html

15 способов применения стеклопластиковой арматуры

В данной статье разберем и подробно опишем 15 способов как и где наиболее часто применяют стеклопластиковую композитную арматуру.

1. Фундаментные плиты

Технология армирования фундаментных плит при малоэтажном сторительстве не выше трех этажей с применением стеклопластиковой композитной арматуры происходит путем замены металлической арматуры на стеклопластиковую согласно таблице равнопрочной замены.

Правильная замена на стеклопластиковую арматуру гарантированно приводит к существенной экономии денежных средств, т.к. стеклопластиковая арматура дешевле металлической. Принцип армирования фундаментых плит стеклопластиковой арматурой не отличается от армирования металлической арматурой, но приводит к существенной экономии времени на монтаже.

При замене металлической арматуры на стеклопластиковую нет необходимости уменьшать шаг армирования.

При необходимости удленения хлыста стеклопластиковой арматуры соединение происходит в нахлест. Длинна нахлеста от 20 до 50 см.

Вязка стеклопластиковой арматуры осуществляется вязальной проволокой, резка стеклопластиковой арматуры осуществляется шлифовальной машинкой — «болгаркой».

2. Ленточные фундаменты

Армирование ленточного фундамента с применением стеклопластиковой арматуры происходит путем замены металлической арматуры на стеклопластиковую согласно таблице равнопрочной замены.

Таблица равноправной замены металлической арматуры на композитную стеклопластиковую арматуру

Металлическая класса А-III (A400C)
Арматура композитная полимерная стеклопластиковая ОЗКМ (АКС)

6 А-III	4 АКС
8 А-III	5,5 АКС
10 А-III	6 АКС
12 А-III	8 АКС
14 А-III	10 АКС
16 А-III	12 АКС
18 А-III	14 АКС
20 А-III	16 АКС

Правильная равнопрочная замена металлической арматуры на стеклопластиковую позволит Вам получить экономическую выгоду до 45% (экономия в 2 раза).

При замене металлической арматуры на стеклопластиковую нет необходимости увеличивать количество слоев армирования и количества хлыстов в одном слое.

При необходимости удленения хлыста стеклопластиковой арматуры соединение происходит в нахлест. Длинна нахлеста от 20 до 50 см.

Вязка стеклопластиковой арматуры так же осуществляется вязальной проволокой, резка стеклопластиковой арматуры осуществляется «болгаркой».

3. Армирование промышленных бетонных полов

Армирование промышленных бетонных полов с применением стеклопластиковой композитной арматуры происходит путем замены металлической арматуры на стеклопластиковую согласно таблице равнопрочной замены.

Правильная замена на стеклопластиковую арматуру при армировании промышленных бетонных полов так же приводит к существенной экономии денежных средств, т.к. стеклопластиковая арматура дешевле металлической.

Принцып армирования стеклопластиковой арматурой не отличается от армирования металлической арматурой, но приводит к существенной экономии времени на монтаже.

При замене металлической арматуры на стеклопластиковую нет необходимости уменьшать шаг армирования.

При необходимости удленения хлыста стеклопластиковой арматуры соединение происходит в нахлест. Длинна нахлеста от 20 до 50 см.

Вязка стеклопластиковой арматуры осуществляется вязальной проволокой, резка стеклопластиковой арматуры осуществляется шлифовальной машинкой — «болгаркой».

4. Отмостки вокруг зданий

• Отмостка — это полоса шириной от 0,6м до 1,2 м, которая примыкает к фундаменту или цоколю здания с уклоном.
• Уклон отмостки должен быть не менее 1% (1 см на 1 м) и не более 10 % (10 см на 1м).

Отмостку вокруг здания рекомендуется возводить с использованием стеклопластиковой арматуры, так как главная задача отмостки — это отвод поверхностных дождевых и талых вод от стен и фундамента дома. Отмостка с применением стеклопластиковой арматуры прослужит в несколько раз дольше, так как у стеклопластиковой арматуры высокие антикоррозийные свойства, что препятствует возникновению трещин в бетоне.

5. Армопояс (сейсмопояс) между этажами кирпичных или блочных зданий



Применение стеклопластиковой композитной арматуры при армировании армопояса (сейсмопояса) между этажами кирпичных или блочных зданий за счет высоких прочностных характеристик повышает пространственную жесткость здания и защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.

6. Связующее для кирпичной кладки

1. Для увеличения прочности кирпичной кладки и соблюдении одинаковой толщины швов необходимо воспользоваться прутами из стеклопластиковой арматуры диаметрами Ф4 и Ф6, вместо металлической сетки.
2. Толщина диаметра арматуры зависит от толщины шва в кирпичной кладке.
3. Замена металлической кладочной сетки на пруты из стеклопластика позволит снизить затраты на армирующий материал более чем в 5 раз.
4. Так же применение стеклопластиковых прутов в кирпичной кладке позволит существенно сократить потери тепла, так как стеклопластиковая арматура плохо проводит тепло, в несколько раз хуже, чем металл.

7. Связующее для кладки стен из блоков/кирпича, для монолитных стен

Для увеличения прочности при кладки стен из блоков/кирпича, для монолитных стен и регулировании толщины швов рекомендуется использовать пруты из стеклопластика диаметрами Ф4, Ф6 и Ф8 вместо металлической сетки. Толщина диаметра арматуры зависит от толщины шва при кладке.Замена металлической кладочной сетки на пруты из стеклопластика позволит снизить затраты на армирующий материал более чем в 5 раз.

Так же применение стеклопластиковых прутов позволит существенно сократить потери тепла, так как стеклопластиковая арматура плохо проводит тепло, в несколько раз хуже, чем металл.

8. Комбинирование с металлом в плитах перекрытий

Плиту перекрытия армируют в два слоя. Нагрузка на плиту перекрытия идет с верхней части вниз и распределяется относительно всей площади покрытия. Соответственно, основная рабочая арматура находиться в нижнем слое и испытывает большие нагрузки на растяжение. Верхний слой, в основном, получает нагрузки на сжатие.

В данном случае стеклопластиковую арматуру применяют комбинированно с металлической. Верхний слой необходимо выполнить из стеклопластиковой арматуры, нижний — из металлической.

В самой сетке стеклопластиковая композитная арматура должна иметь цельный вид без наличия разрывов. Если происходит армирование перекрытия с помощью стеклопластиковой арматуры Ф10, то необходимо выполнить нахлест в 400 мм. Все стыки арматуры следует располагать в шахматном порядке.

9. Гибкие связи

Гибкая связь используется для соединения внутренней стены через утеплитель (и воздушный слой) с облицовочной стеной в единое целое в системе трехслойных стен.

Композитные гибкие связи производство ООО «ОЗКМ» — это стержни, изготовленные из стеклопластика длиной от 200 до 600 мм с периодической рельефной поверхностью либо стержни с круглым сечением (зависит от проектного решения). Благодаря этому гибкие связи «ОЗКМ» обладают высокой адгезией с бетоном и дополнительной защитой от агрессивного воздействия щелочной среды бетона.

Гибкие связи применяются:

• для кирпичной кладки (Ф 6 мм),
• для утепления монолитных зданий (Ф 6 мм),
• для блоков (Ф 4 мм),
• для панельного домостроения (Ф 6 мм).

Нашем сайте вы можете подробнее узнать о композитных гибких связях и заказать их.

10. Ленточные фундаменты под заборы

Ленточные фундаменты предусматриваются для следующих типов ограждений: забор с кирпичными столбами, металлический кованый забор и забор из лесоматериала или профнастила с несущими металлическими стойками.

Армирование фундамента под забор с использованием стеклопластиковой арматуры очень выгодно. За счет высоких прочностных характеристик арматуры из стеклопластика и невысоких нагрузок, при армировании фундамента под забор чаще всего используется композитная арматура диаметрами Ф4 и Ф6.

Технология армирования ничем не отличается от технологии при использовании металлической арматуры, но значительно дешевле и быстрее по времени. Продольные пруты стеклопластиковой арматуры укладываются на дно вырытой траншеи на опоры высотой 4-7 см. Крайние прутья из стеклопластика должны отступать от стенок траншеи на 6-8 см.

Поперечная арматура и вертикальные стойки обычно вяжутся с шагом 400 мм.

Верхний ряд продольной арматуры крепится на стойки так, чтобы он был ниже верхнего уровня траншеи на 5-7 см. Затем выполняется укладка поперечной стеклопластиковой арматуры верхнего ряда.

11. Армирование чаши для бассейна (дна и стенок)

12. Дорожное строительство

Стеклопластиковая арматура получает отзывы строителей положительные ввиду ее универсальности, так как ее можно применять для усиления прочности дорожного полотна, опор, мостов.

13. Пешеходные бетонные дорожки

Для придания жесткости бетонной дорожки необходимо произвести армирование основания, хотя многие этим пренебрегают. При армировании пешеходной дорожки стеклопластиковой арматурой толщину бетонного основания можно делать меньше, что приводит к существенной экономии по затратам на бетоне.

Так же использование арматуры из стеклопластика для армирования пешеходных дорожек защищает бетон от распадания на фрагменты.

14. Бетонные площадки для проезда и парковки автомобилей

Перед началом армирования сверху под бетонную площадку на песчаную подушку засыпают слой щебня в 5 см и уплотняют его.

Армирование стеклопластиковой арматуры усиливает бетонную структуру, поэтому при устройстве площадки под стоянку автомобиля без нее не обойтись.

Бетонирование площадки для проезда и парковки автомобиля осуществляют при помощи стеклопластиковой арматуры, которую нарезают прутьями необходимой длины. Рекомендуется использовать стеклопластиковую арматуру диаметровом Ф6.

Каркас из арматуры изготавливают непосредственно на месте укладки и не займет много времени. Стеклопластиковые прутья размещают крест-накрест и в точках стыковки перевязывают проволокой.

15. Армирование монолитных бетонов содержащих противоморозные добавки

Стеклопластиковая арматура, в отличие от металла, устройчива к щелочной среде. Противоморозные добавки состоят из щелочи и солей, вызывающие коррозию у металла.

Применение стеклопластиковой арматуры при армировании монолитных бетонов содержащих противоморозные добавки увеличивает срок службы бетонного основания в несколько раз и препятствует возникновению трещин и защищает бетон от распадания на фрагменты.

Перейти к каталогу продукции

Источник: https://ozkm40.ru/blog/sposoby-primememija-stekloplastikovoy-armatury/

Характеристики стеклопластиковой арматуры, свойства и применение

Что такое стеклопластиковая арматура?

Стеклопластиковая арматура представляется собой композитное изделие обладающее рядом уникальных характеристик и свойств. Всё чаще в нынешнее время на смену металлопрокату приходят изделия из ПВХ и композитов, с лучшими свойствами в плане коррозии, долговечности и универсальности применения.

Так и стеклоарматура, стала достойной альтернативой обычной металлической арматуре. Обладая гораздо меньшим весом, но не прочностью, стеклопластиковая арматура даёт широчайшие возможности в монолитном строительстве и монтаже самых разнообразных конструкций.

Что такое стеклопластиковая арматура?

Стеклопластиковая арматура — это неметаллическое изделие из стекловолокна и композитных материалов. По своей форме, стеклоарматура мало чем отличается от обычной арматуры, той, что изготавливается из металла. Она имеет такую же самую спиральную рельефность, может быть различного диаметра и длины.

Основными материалами для изготовления стеклопластиковой арматуры, как было сказано выше, выступают стекловолокно и композиты. Из стекловолокна делают так называемый стержень стеклоарматуры, оболочкой которого служат стойкие к химическим воздействиям и разрушениям полимеры.

В зависимости от типа армирующих материалов при изготовлении стеклопластиковой арматуры, она подразделяется на несколько категорий:

• АУК — это углекомпозитные изделия;
• АСК — при изготовлении использовался стеклопластик;
• АКК — стеклопластиковая арматура с использованием композитов.

На сегодняшнее время наибольшее распространение получила стеклоарматура с использованием стекловолокна.

Характеристики стеклопластиковой арматуры

Стеклопластиковая арматура имеет вполне достойные характеристики в плане прочности на растяжение и плотности, поэтому она может потягаться в этом с обычной металлической арматурой. В целом, характеристики стеклопластиковой арматуры, выглядят следующим образом:

1. Прочность на растяжение — 1100 МПа;
2. Плотность — 1.9 кг/м³;
3. Длина — может быть различной;
4. Коррозийная стойкость;
5. Нетеплопроводная;
6. Диэлектрик;
7. Долговечность — 50 лет и более.

Как видно, характеристики стеклопластиковой арматуры, ничуть не хуже металлических изделий. Не менее важно отметить и то, что стеклопластиковая арматура является диэлектриком, то есть, она не проводит электричество. Кроме того, стеклоарматура не передает так сильно тепло, как это случается с металлическими изделиями.

Что же касается самого главного, а именно экологичности композитной арматуры, то она относится к категории малоопасных материалов, поскольку абсолютно не токсична и не вредит окружающей среде.

Свойства стеклопластиковой арматуры

Стеклопластиковая арматура по некоторым своим свойствам заметно превосходит аналогичные металлические изделия.

Являясь диэлектриком, она не проводит электричество через конструкции, что очень важно для обеспечения надежной безопасности.

Совсем нередки такие случаи, когда арматура в доме начинает бить током: кто-то например подкинул заземляющий контур на неё и т. д. В случае же со стеклоарматурой, такого не произойдёт.

Кроме того, вес композитной арматуры, почти что в 10 раз меньше металлической. Это делает стеклопластиковую арматуру универсальным и уникальным в своем роде материалом для армирования и монтажа самых разнообразных конструкций. Обязательно следует также отметить и полную неподверженность стеклоарматуры коррозии, что способствует её очень долгому сроку службы.

Ну и не меньшим преимуществом стеклопластиковой арматуры, по сравнению с другими двумя вышеперечисленными достоинствами, является её невозможность передавать тепло. Все эти плюсы, делают стеклоарматуру превосходным альтернативным материалом, а может быть даже и лучше, по сравнению с обычной арматурой из металла.

Источник: https://samastroyka.ru/xarakteristiki-stekloplastikovoj-armatury.html

Характеристики и применение арматуры из стеклопластика

Активное использование полимерных материалов в различных производственных сферах, приводит к необходимости наделять эти материалы, необходимыми качественными характеристиками.

Необходимую прочность некоторым полимерам можно придать за счёт использования армирования из стеклопластика. Кроме того, арматура из стеклопластика может успешно использоваться самостоятельно, заменяя другие виды материалов, например сталь.

Основа использования стеклопластика

Арматура из стеклопластика представляет собой соединение, где неметаллические волокна полимера связаны определенным композитным составом. В таком сочетании стеклопластик не только унаследовал основные преимущества, которые присущи полимерам, но и приобрел дополнительные свойства, все активнее применяющиеся на практике.

Для производства этого вида изделий в качестве основы используют стекловолокно, как вариант – базальт. При этом арматура состоит из двух слоев:

1. Внутренний стержень. Этот элемент представляет собой своеобразный пучок волокон, которые увязаны между собой при помощи эпоксидной, возможно, полиэфирной смолы.
2. Внешняя оболочка. Материал, который окружает сердцевину, отвечает за прочное соединение арматуры с окружающим строительным материалом (бетоном).

Можно отметить, что арматура из композитных материалов, если называть так стеклопластик, имеет целый ряд конкурентных преимуществ:

• небольшой удельный вес;
• химическая стойкость при взаимодействии с другими материалами;
• высокая диэлектрическая проницаемость;
• высокий предел прочности, который имеет 2-кратное превосходство при сравнении с металлом;
• низкая теплопроводность;
• широкий температурный диапазон применения.

При изготовлении арматуры из стеклопластика проявляются не только преимущества самого материала, но положительное влияние оказывает особенность технологического процесса. На стадии производства каждая нить сердцевины получает равное напряжение в сравнении с другими. Это положительно сказывается на прочности.

Поток нитей при скручивании освобождается от любых возможных загрязнений, что позитивно отражается на качественном нанесении связующих веществ, оптимальном расходе веществ и невысокой стоимости изделия.

В менее ответственных случаях использования арматуры, её поверхность покрывается песком для придания нужной шероховатости и последующей взаимосвязи с бетоном. Однако для придания прутьям большей химической стойкости, прочности и лучшего взаимодействия с бетоном, прутья покрывают венилэфирной смолой.

Основные свойства

Перед началом использования арматуры из стеклопластика, следует не только знать основные конкурентные преимущества, но и оценить их влияние на будущую конструкцию.

В приведенной таблице приведены некоторые значения отдельных параметров, а также влияние их на конструкцию при использовании:

Характеристика
Материал арматуры
Необходимые пояснения

Стеклопластик	Сталь
Предел прочности на растяжение, МПа	1300	390	Дает возможность уменьшения диаметра арматуры при сохранении прочности готовой конструкции
Допустимый диапазон t °С	– 70…+ 100	н/д	Допустимо использование в многослойных конструкциях стен, если необходимо применять армирование строительной кладки.
Плотность, т/м3	1,9	7	Каркас строительной конструкции уменьшает давление на грунт в 9 раз. Удобство поставки, в том числе и в бухтах.
Электропроводность	диэлектрик	проводник	Сталь не может использоваться для некоторых типов зданий.
Прозрачность для радио- и магнитных волн	да	нет	Появляется возможность использования при строительстве военных и гражданских объектов, где требуется прохождение радиоволн и некоторых других излучений.
Экологичность, долговечность	Не оказывает влияние на внешнюю среду; Согласно строительным нормам.	Класс опасности (4), малоопасный; Не менее 50 лет	Принципиальных различий нет

Поставка арматуры в бухтах позволяет производить нарезку арматуры практически любой длины, что является важным аспектом при закладке габаритных фундаментов, изготовлении промышленных полов.

Для проведения работ чаще всего используются такие размеры арматуры:

• основная рабочая арматура – 10, 12, 14, 16 мм.
• монтажная арматура – 6, 8, 10 мм.

Перспективные направления для использования

Несмотря на применение у нас арматуры из стеклопластика в строительстве на протяжении 10 лет, ее использование только сейчас находит законодательное подтверждение. Нормативные документы (СНиП 52-01) разрешают использование полимера в составе конструкций. Но специальный ГОСТ пока не утвержден.

Сфера применения арматуры с использованием стеклопластика самая широкая. С её помощью возводят такие строительные объекты:

• фундаменты зданий;
• бассейны;
• портовые причалы;
• шоссейные дороги и взлётно-посадочные полосы;
• объекты химической индустрии;
• энергетические объекты;
• портовые причалы;
• медицинские объекты;
• выпуск шпал для железнодорожных путей.

Важно отметить, что все активнее этот вид арматуры применяется при индивидуальном малоэтажном строительстве. Это не только удешевляет конструкцию, но и облегчает строительно-монтажные работы.
Несмотря на все представленные преимущества, такая арматура имеет определённые недостатки:

• низкий модуль упругости. Использование в конструкции такой арматуры требует проведения обязательного расчета минимального армирования. В противном случае нагрузку на бетонную конструкцию трудно просчитать. Особенно это актуально при многоэтажных конструкциях.
• невысокая огнестойкость. При обычных условиях этот показатель не превышает 13 минут, что может привести к быстрому разрушению конструкции. Чтобы увеличить этот показатель, стеклопластик покрывают специальным огнеупорным составом дополнительно.

Что в итоге

Актуальность применения арматуры из стеклопластика высока как в объемах индустриального строительства, так и для частного застройщика. Существенно возрастает как общая прочность конструкции, так и коррозийная стойкость.

Арматура из стеклопластика не только требует меньших затрат на ее приобретение, но значительно упрощает её транспортировку.

В последующем, при выполнении работ, арматуру можно более рационально расходовать, нарезая прутьями нужной длины.

И конечно, нужно учитывать, что само здание простоит намного дольше, а элементы конструкции не будут подвергаться изменению под длительным воздействием времени.

Источник: https://polimerinfo.com/kompozitnye-materialy/armatura-iz-stekloplastika.html

Стеклопластиковая арматура: преимущества и характеристики, применение

Железобетонные конструкции традиционно укрепляются металлическим прутом, но все популярнее становится альтернативный вариант – стеклопластиковая арматура. Она заменяет сталь благодаря высоким эксплуатационным и техническим характеристикам. Растущая популярность пластиковой арматуры объясняется и невысокой ценой по сравнению с металлическими аналогами.

Описание

Производство и характеристики, так называемой композитной арматуры для бетонных монолитов и конструкций, регламентировано разработанным по ISO 10406-1:2008 ГОСТ 31938-2012. На основу из специально подготовленного стекловолокна наматывается высокопрочная углеродная нить. Она улучшает адгезию с бетоном за счет своего спиралеобразного профиля.

https://www.youtube.com/watch?v=ODNPoO5-axA

Основным элементом композитной стеклопластиковой арматуры является ствол, изготавливаемый из прочных, расположенных параллельно друг к другу волокон, объединенных полимерной смолой, спеченной при высокой температуре. Ствол покрывается волокнистой структурой наносимой методом напыления или навивки в двух направлениях.

Согласно СНиП 52-01-2003 использование современной стеклопластиковой арматуры возможно в качестве полноценной замены металлическому армированию.

Каждый производитель указывает технические условия на свою продукцию, которая может использоваться в стенах, перекрытиях, подвалах и других бетонных конструкциях.

Обязательно предоставление сертификатов качества, основанных на экспертизах и протоколах испытаний в лабораториях.

Стеклопластиковая арматура классифицируется по типам используемых в производстве материалов. Это неметаллическое сырье минерального или искусственного происхождения. Промышленность предлагает следующие виды:

• Стеклокомпозит (АСП) – представляет собой термически обработанную смесь продольно расположенного стекловолокна и полимерных смол.
• Базальтовая арматура или базальтокомпозит (АБП) – делается из базальтовых волокон, соединенных между собой органическими смолами.
• Арматура углепластиковая или углекомпозитная (АУК) – обладает повышенной прочностью и изготавливается из углеводородных соединений. Она дороже композитной.
• Арамидокомпозит (ААК) – в основе полиамидные волокна наподобие капроновых нитей.
• Комбинированный композит (АКК) – в основе находится стержень из стекловолокна, на который плотно наматывается базальтопластик. Этот тип – не базальтопластиковая арматура, с чем ее путают, поскольку она имеет стекловолокнистый стержень.

ПоказательАСПАБПАУКААК

Предел прочности при растяжении, МПа	800-1000	800-1200	1400-2000	1400
Модуль упругости при растяжении, ГПа	45-50	50-60	130-150	70
Предел прочности при сжатии, МПа	300	300	300	300
Предел прочности при поперечном срезе, МПа	150	150	350	190

Производители предлагают большой выбор стеклопластиковой арматуры по толщине. Это дает возможность сделать как тонкую сетку в 4 мм, так и прочный армирующий каркас диаметром в 32 мм для несущих конструкции. Она поставляется в виде нарезных хлыстов или бухтами длиной до 100 м.

Этот материал выпускается двух видов профиля:

• Условно-гладкого. Сделана из основного стержня с напылением слоя кварцевого песка мелкой фракции, улучшающего адгезию с бетонной смесью;
• Периодического. Изготовлена из стержня, на который плотно наматывается стекловолоконный жгут, в результате чего на пруте появляются анкерные ребра, надежно удерживающие ее в толще бетона.

Преимущества и недостатки

Стекловолоконная арматура новый строительный материал, набирающий популярность, обладает характеристиками, позволяющими использовать ее для несущих конструкций. К ее преимуществам относят:

• Устойчивость к коррозии. Можно использовать стеклопластик в агрессивных средах. По этому показателю данный материал в 10 раз превосходит металл.
• Низкая теплопроводность, составляющая 0,35 Вт/м∙⁰С, что позволяет повысить теплоизоляцию бетонного монолита, устраняет риск появления мостиков холода. Для сравнения показатель теплопроводности у стали — 46 Вт/м∙⁰С.
• Высокое удельное сопротивление позволяет применять ее при строительстве мостов, железнодорожных конструкций, линий электропередач и других сооружений, где существует риск пробития электрическим током под высоким напряжением.
• Малый удельный вес, что позволяет снизить давление конструкций на поверхность грунта, фундамента. Средняя плотность этого материала 1,9 кг/м³, а у стали в четыре раза больше – 7,9 кг/м³.
• Стоимость армирования стеклопластиком почти в 2 раза ниже, чем металлическим прутом.
• Применение в широком диапазоне температур. Она не теряет своих свойств в при температурах от -60 до +90⁰С.
• В отличие от металла, стеклопластик имеет схожий с бетоном коэффициент термического расширения, поэтому монолит с таким армированием, при перепадах температуры не растрескивается.
• Для монтажа армирующей сетки не понадобится сварочный аппарат, ее достаточно соединить пластиковыми жгутами и фиксаторами.

Как любой материал, полимерная арматура на основе стеклопластика имеет недостатки, которые учитываются при эксплуатации:

• Недостаточная устойчивость стеклопластика к высоким температурам, смолы, применяемые для связи волокон, возгораются при температуре 200⁰С. Для частных домов или подсобных помещений это не проблема, но на промышленном объекте, где бетонный монолит должен быть огнеупорным, применение данной арматуры неприемлемо.

• Почти в 4 раза меньший показатель модуля упругости по сравнению со сталью.
• При подготовке сетки, согнуть композит под нужным углом практически невозможно, из-за низкой прочности на излом, такие элементы приходится заказывать на заводе.
• Один из минусов стеклопластиковой композитной арматуры – она не позволяет делать жесткое армирование, а его прочность со временем незначительно, но снижается.

Характеристики

Композитная арматура оценивается по техническим параметрам. Этот материал имеет сравнительно малую плотность. Поэтому вес погонного метра стеклопластиковой арматуры, в зависимости от диаметра — от 20 до 420 г.

Пластиковая арматура имеет постоянный шаг навивки — 15 мм. Это оптимальная величина, чтобы при минимальной затрате материала, обеспечить высокий уровень адгезии с бетонным раствором.

Технические характеристики арматуры из стеклопластика сведены в таблицу:

Плотность (кг/м³)	1.9
Сопротивление к нагрузкам на растяжение (МПа)	1200
Модуль упругости (МПа)	55 000
Относительное удлинение (%)	2.3
Зависимость «напряжение-деформация»	Прямая линия с упруголинейной зависимостью вплоть до разрушения
Линейное расширение (мм/м)	9-11
Устойчивость к коррозийным средам	Высокая, не ржавеет
Теплопроводность (Вт/м⁰С)	0.35
Электропроводность	Диэлектрик
Диаметр (мм)	4-32
Длина	Произвольная длина по требованию заказчика

Особенности производства и монтажа

Любой вид стеклопластиковой арматуры производится из сырьевого волокна, связанного полимерными смолами, в который добавляется отвердитель и ускоритель твердения. Все компоненты определяются производителями в зависимости от применяемых технологий, от типа и назначения элементов, которые будут армироваться изготовленной стеклопластиковой арматурой.

Материал производится на специальных технологических линиях. Сначала стекловолокно пропитывается смолой, отвердителем и ускорителем реакции. После этого оно пропускается через фильер, где отжимается лишняя смола. Тут же стекловолокно уплотняется, и приобретает форму – условно гладкую или с анкерными ребрами и технологически заданный диаметр.

На следующем этапе происходит вязка композитной стеклопластиковой арматуры – на нее наматывается дополнительная навивка в виде жгута, чтобы повысить адгезию. После этого она направляется в печь, где полимерные смолы с отвердителем схватываются. Полученные изделия укладываются в бухты или разрезаются на хлысты нужной длины.

Скрепляются прутки пластиковыми хомутами или зажимами. Край армирующей сетки должен отступать от опалубки на 50 мм, что позволит создать защитный слой из бетона. Это делается подручными средствами или пластиковых фиксаторов. Если прут выступает за пределы опалубки, ее нужно обрезать ножовкой по металлу или болгаркой с алмазным или абразивным кругом.

Согнуть стеклопластиковую арматуру на площадке без специального оборудования невозможно. После того, как на прут перестает действовать усилие, он снова возвращает первоначальную форму.

Если размягчить его температурой, и все же согнуть, он потеряет расчетные характеристики.

Единственный выход – заказать предварительно изогнутый стеклопластиковый элемент на заводе, в этом случае они полностью будут отвечать техническим и эксплуатационным требованиям.

Заключение

Композитная арматура вполне может заменить традиционную конструкцию из металла. Она превосходит стальное армирование по многим параметрам. Она используется при строительстве стен, фундаментов и других конструктивных элементов из блоков и кирпичей, все чаще ее применяют для армирования цельных бетонных монолитов.

Применение стеклопластиковой композитной арматуры существенно снижает массу конструктивных элементов, что позволяет дополнительно сэкономить на фундаменте. К ограничениям применения этого материала относят требования пожарной безопасности на отдельных промышленных предприятиях, в остальных случаях она является лучшей альтернативой металлу.

Источник: https://betonpro100.ru/instrumenty-i-materialy/stekloplastikovaya-armatura

характеристики, применение, плюсы и минусы, отзывы специалистов

Развитие строительных технологий обусловлено, прежде всего появлением на рынке принципиально новых материалов, позволяющих оптимизировать процесс строительства и улучшить эксплуатационные характеристики зданий. Одним из таких материалов является стеклопластиковая арматура.

Еще преждевременно говорить о возможности полной замены традиционной металлической арматуры, однако использование композитных аналогов в промышленном и гражданском строительстве становится все более актуальным.

Что такое стеклопластиковая арматура?

Стеклопластиковая композитная арматура представляет собой сердечник, на который в строго определенной последовательности наматывается нить из углепластика. Эта обмотка позволяет не только повысить жесткость изделия, но и значительно улучшает сцепление с бетоном.

Между собой композитные прутья соединяют посредством пластиковых хомутов, что значительно упрощает процесс монтажа арматурного каркаса. Кроме этого, стеклопластиковая арматура может поставляться в бухтах, что существенно упрощает процесс доставки на объект и снижает стоимость транспортировки.

Будет ли применение композитной арматуры целесообразным зависит от многих факторов, в частности:

• Назначения здания;
• Климатических условий;
• Величины и интенсивности механической нагрузки;
• Технических характеристик самой арматуры;
• Наличия контакта с агрессивными средами.

Существует несколько модификаций композитной арматуры, существенно отличающихся технологией производства и физико-механическими свойствами. Прежде чем приступить к армированию, необходимо тщательно изучить технические характеристики полимерной арматуры и сравнить показатели с металлическими аналогами. Только после этого можно отдать предпочтение тому или иному виду армирования.

Виды полимерной арматуры и сферы их применения

В настоящее время на рынке представлено несколько основных видов композитной арматуры. Сердечник может быть изготовлен из:

• Стеклопластика;
• Углепластика;
• Базальтопластика;
• Арамида.

Все эти материалы получили самое широкое распространение в промышленном и гражданском строительстве. Стеклопластиковая арматура используется при:

• Укреплении кирпичной кладки, армировании стен из пенобетона, газобетона и прочих материалов, широко применяемых в частном строительстве;
• Армировании панелей в структуру которых входит минеральный утеплитель и бетонная составляющая;
• Строительстве объектов стены которых находятся в непосредственном контакте с водой или работают в условиях повышенной влажности;
• Необходимости значительного увеличения жесткости клееных конструкций из древесины;
• Строительстве транспортных магистралей, асфальтовое полотно которых испытывает повышенные нагрузки, возникающие в следствие интенсивного движения.

Свойства и характеристики стеклопластиковой арматуры

Физико-механические параметры различных видов композитной арматуры приведены в таблице.

Показатели	Ед. изм.	СП	БП	КП	АП
Прочность на растяжение	МПа	900	900	1500	1500
Модуль упругости при растяжении	ГПа	70	60	140	80
Прочность на сжатие	МПа	550	550	1100	550
Прочность при поперечном сдвиге	МПа	160	160	360	200

Здесь армирующее волокно обозначено:

• СП – стеклопластик;
• БП – базальтопластик;
• УП – углепластик;
• АП – Арамид.

Преимущества и недостатки использования композитной арматуры

Широкую популярность композитным видам арматуры обеспечили следующие свойства:

• Вес композитной арматуры на порядок меньше веса стальных аналогов, однако вряд ли можно считать это преимущество существенным, поскольку сама бетонная смесь обладает большим удельным весом, так что принципиального изменения массы конструкции не произойдет;
• Применение арматуры из стеклопластика исключает образование мостиков холода, что положительно сказывается на энергоэффективности здания в целом. Арматура из стали такого преимущества не имеет;
• Возможность поставки в бухтах позволяет использовать прутки необходимой длины, не прибегая к сращиванию арматуры, что не только экономит материал, но и повышает эффективность армирования;
• Инертность к агрессивным средам и воздействию влаги весьма сомнительное преимущество, поскольку металлические аналоги, изолированные от воздействия окружающей среды толщей бетона, практически не разрушаются;
• Композитная арматура является диэлектриком, что значительно уменьшает радиопомехи и увеличивает срок службы каркаса;
• Инертность к агрессивным химическим соединениям полимерных армирующих элементов имеет особое значение при минусовых температурах, поскольку бетонные смеси в этот период включают в себя дополнительные компоненты, предотвращающие вымерзание раствора;

Выбирая вариант армирования необходимо иметь представление не только о достоинствах, но и о недостатках стеклопластика, которые, к сожалению, так же имеют место:

• Композитную арматуру нежелательно использовать при повышенных температурах. С другой стороны, нагреть обрешетку, залитую бетонным составом до 200⁰С весьма проблематично, даже если учесть хорошую теплопроводность бетона;
• Высокая цена композита. Этот минус частично компенсируется высокой прочностью, позволяющей применять прутья меньшего диаметра;
• Характеристики пластичности углепластиковых армирующих элементов далеки от совершенства, что ограничивает возможность ее использование в сложных архитектурных конструкциях;
• Жесткость арматурных каркасов, смонтированных из композитных элементов существенно ниже чем у обрешетки. Выполненной с применением металлического прута. Были отмечены случаи, когда полимерная армирующая конструкция выходила из строя на этапе заливки.

Проанализировав изложенные выше сведения, можно прийти к выводу, что однозначного ответа какая арматура лучше, нет. В некоторых случаях целесообразно использование комбинированных каркасов из металлических и композитных элементов.

Сравнительная характеристика композитной и металлической арматуры

Для оценки наглядности, сравнительные характеристики металлической и стеклопластиковой арматуры сведем в таблицу.

Свойства	Арматура из стали	Композитная арматура
Показатели пластичности и упругости	Стабильно высокие показатели	При высоких показателях упругости, пластичность материала оставляет желать лучшего
Прочностные характеристики	Средний показатель выносливости 390 МПа	Композит способен выдерживать нагрузку до 1300 МПа
Показатели теплопроводности	Заметно уступает стеклопластику. Коэффициент теплопроводности для металла равен 46 Вт/(м*К).	Стеклопластик проводит тепло гораздо хуже: 0,35 Вт/(м*К).
Удельный вес	Стальной прут весит 7800 кг/м3	Плотность композита значительно меньше и составляет 1900 кг/м3

Помимо данных приведенных в таблице стоит отметить, что композитные материалы практически не проводят электрический ток, что так же можно считать преимуществом.

Как видно из приведенных сравнительных характеристик, однозначно ответить на вопрос какой материал предпочтительнее довольно сложно. Именно по этой причине все большее распространение получают комбинированные варианты армирования.

Стеклопластиковая арматура для фундамента: отзывы специалистов

Композитная арматура используется в нашей стране сравнительно недавно, поэтому объективных статистических данных пока нет. В этой ситуации, при выборе варианта армирования будет не лишним ознакомиться с отзывами строителей, которые уже имеют опыт использования стеклопластиковой арматуры. Ниже приведены некоторые из них.

Александр, Московская обл.

Прочитав некоторые отзывы профессиональных строителей и проанализировав имеющуюся в интернете информацию для армирования ленточного фундамента купил стеклопластиковую арматуру. Что касается самого процесса устройства каркаса, никаких претензий у меня не возникло, работать с композитом легко, почти приятно, легко отрезать, а перевязывать пластиковыми хомутами одно удовольствие. Однако не долго музыка играла… Приблизительно через полгода заметил небольшие трещины на фундаменте. Теперь абсолютно убежден: для армирования несущих бетонных систем лучше использовать проверенную временем стальную арматуру.

Андрей, г.Харьков

Поскольку фундамент для кирпичного забора трудно назвать особо нагруженной конструкцией, решил провести эксперимент и использовал стеклопластиковую арматуру. Работать с ней оказалось гораздо проще чем с привычными железными прутьями. Заливали фундамент вручную и никаких проблем не возникло. Забор стоит вот уже полтора года, фундамент ведет себя замечательно, никаких трещин и других дефектов я пока не выявил, можно считать, что эксперимент прошел успешно.

Сергей, г. Минск

Когда пришло время построить небольшой дачный домик в качестве основного строительного материала выбрал пенобетон. Материал не особенно тяжелый, однако армировать ленточный фундамент композитом не решился, использовал многократно проверенную стальную арматуру. А вот когда потребовалось армировать стены, купил бухту стеклопластиковой арматуры. Укладку производил в штробы, благо вырезать их особого труда не составило. Стены получились очень устойчивые, дом отстаивался без крыши почти год и никаких трещин в кладке не появилось. Можно считать, что композит на данном этапе полностью справился со своей задачей, посмотрим, как поведет себя в дальнейшем.

Николай, г. Ростов

После окончания строительства сарая на даче осталось немного полимерной арматуры. Выбрасывать жалко, и решили мы сделать из нее каркас для небольшого парника. Результат превзошел все ожидания: ураган наш парник конечно не выдержит, но в целом получилась довольно прочная конструкция, правда угловые стойки дополнительно усилили металлическими прутьями.

Стеклопластиковая арматура, используемая в современном строительстве, имеет ряд существенных преимуществ перед стальными аналогами, однако говорить о полной замене классического варианта армирования несколько преждевременно. Как показывает опыт для укрепления сильно нагруженных фундаментов предпочтительнее использовать металлическую арматуру. Стеклопластик целесообразно использовать при строительстве зданий с повышенными требованиями к отсутствию радиопомех и электромагнитных эффектов. Учитывая преимущества и недостатки обоих вариантов комбинированное использование металла и композита может обеспечить оптимальные параметры армирования.

подкреплений> Однонаправленная матрица — NetComposites

Однонаправленная ткань (UD) — это ткань, в которой большинство волокон проходит только в одном направлении. Небольшое количество волокна или другого материала может течь в других направлениях с основной целью удерживать первичные волокна на месте, хотя другие волокна также могут обладать некоторыми структурными свойствами. Некоторые ткачи тканей под углом 0/90 ° называют однонаправленными ткань, у которой только 75% ее веса в одном направлении, в то время как для других однонаправленное обозначение применяется только к тканям с более чем 90% веса волокна в одном направлении.Однонаправленные волокна обычно имеют первичные волокна в направлении 0 ° (вдоль рулона и основы UD), но могут также иметь их под углом 90 ° к длине рулона (UD утка).

Настоящие однонаправленные ткани позволяют размещать волокна в компоненте именно там, где это требуется, и в оптимальном количестве (не больше или меньше, чем требуется). Кроме того, волокна UD прямые и не гофрированные. Это приводит к наивысшим возможным свойствам волокна из ткани в конструкции композитных компонентов.Что касается механических свойств однонаправленных тканей, их можно улучшить только с помощью однонаправленной ленты из препрега, где нет никакого вторичного материала, удерживающего однонаправленные волокна на месте. В этих препрегах только система смолы удерживает волокна на месте.

Однонаправленная конструкция

Существуют различные методы удержания первичных волокон в однонаправленном положении, включая плетение, сшивание и склеивание. Как и в случае с другими тканями, качество поверхности однонаправленной ткани определяется двумя основными факторами: сочетанием текучести и количества нитей первичного волокна, а также количеством и типом вторичного волокна.Драпировка, гладкость поверхности и стабильность ткани в первую очередь контролируются стилем конструкции, в то время как удельный вес, пористость и (в меньшей степени) смачивание определяются путем выбора соответствующей комбинации текучести волокна и количества волокон на см.

Однонаправленные основы или уток могут быть выполнены в процессе сшивания (см. Информацию в разделе «Мультиаксиальный» данной публикации). Однако для достижения достаточной устойчивости обычно необходимо добавить к лицевой стороне ткани коврик или ткань.Следовательно, вместе с сшивающей нитью, необходимой для сборки волокон, в этом типе UD-ткани содержится относительно большое количество вторичного паразитного материала, который имеет тенденцию ухудшать свойства ламината. Кроме того, высокая стоимость установки 0 ° слоя линии сшивания и относительно низкая скорость производства означают, что эти ткани могут быть относительно дорогими.

Опубликовано любезно Дэвидом Криппсом, Gurit

Start

---

Поделиться статьей

Твиттер Facebook LinkedIn Электронная почта

---

Перейти к тканым материалам Вернуться к типам тканей

Подкрепление

Gurit поставляет широкий ассортимент арматуры, подходящей для изготовления и ремонта композитных компонентов.Эти материалы основаны на наиболее широко используемых типах волокон и ориентации волокон, и при их производстве используются различные строительные технологии.

Наш ассортимент армирования представлен типами волокон:

• Стеклянные изделия — E Glass
• Углеродные продукты
• Гибридные комбинации вышеуказанных волокон
• Изделия из натурального льняного волокна

Продукты из натурального льняного волокна

В 2019 году Gurit начал сотрудничество с Bcomp, швейцарским высокотехнологичным стартапом, специализирующимся на экологически безопасных легких решениях на основе натуральных волокон.Сейчас Gurit продает продукты Bcomp ampiTex ™ и powerRibs ™, часто в сочетании с аккредитованными Gurit растворами смол на биологической основе или низкотоксичными смолами.

Технология powerRibs ™ — это чрезвычайно легкая армирующая сетка из натурального волокна. Вдохновленный прожилками листа, он обеспечивает максимальную жесткость при минимальном весе за счет создания ребристой структуры на одной стороне тонкостенного элемента оболочки. Ассортимент армирующих тканей ampiTex ™ имеет широкий спектр архитектур, оптимизированных для множества применений.

Благодаря этим усилениям, выбросы CO2 от полуструктурных элементов, например внешние панели могут быть уменьшены на 75% по сравнению с углеродными волокнами при сохранении соответствующих характеристик. Для внутренних панелей вес может быть уменьшен до 50%, а для пластика — до 80% при соответствующих характеристиках. Комбинация биосмол Gurit и натуральных волокон Bcomp теперь представляет собой важный первый шаг к созданию композитных панелей на основе биологических материалов для различных отраслей промышленности.
Коды изделий из льняной ткани, препрега и SPRINT ™, которые теперь доступны для заказа, доступны в последних каталогах продукции Gurit.Для получения дополнительной информации или технических характеристик продукта обратитесь к местному представителю службы поддержки клиентов Gurit или партнеру по распространению (см. Страницу контактов Gurit).

Для получения дополнительной информации см. Соответствующие документы на боковой панели или обратитесь к представителю службы поддержки клиентов.

Учебное пособие по маскированию и наложению изображений в Photoshop

Следуйте изображениям, представленным в книге, затем примените методы к своим собственным изображениям, и именно здесь будет происходить истинное обучение. Многие изображения в книге созданы с использованием изображений Liquid Library, Марка Бекельмана и моих личных изображений. Если изображение не опубликовано, это потому, что у меня не было разрешения на его размещение. Хотя у вас не будет точно такого же изображения, которое я использую в книге, я уверен, что вы сможете изучить эту технику, работая с подобными собственными изображениями. В конце концов, вы рано или поздно будете использовать эти методы для своих файлов. Перед загрузкой любых изображений прочтите и примите во внимание следующее: Право на изображение остается за первоначальным правообладателем. Если у вас есть копия книги Photoshop Masking & Compositing , скачайте столько учебных файлов, сколько захотите. Если у вас нет копии, пожалуйста, купите ее, а затем вернитесь, чтобы загрузить изображения, чтобы вы тоже могли работать с теми же изображениями, что и в книге. Все изображения, размещенные здесь, предназначены исключительно для использования владельцами книги Photoshop Masking & Compositing и не могут быть распространены для каких-либо других целей любыми возможными способами. Изображения не могут быть коммерчески распечатаны или использованы в публичных или частных лекциях, аудиториях или презентациях без предварительного письменного запроса и ответа. В случаях, когда мне не разрешили опубликовать изображение, используйте похожее изображение из вашей собственной фотографии или коллекции компакт-дисков. Если изображение не будет опубликовано, я не смогу отправить его вам по электронной почте. Справку по загрузке читайте здесь. Я разместил изображения в трех форматах: Для более медленных соединений — в виде отдельных файлов jpeg (300-800k каждый), сгруппированных по главам в алфавитном порядке. Для более быстрых подключений — согласно разделам, заполненным папками (от 3 до 16 Мб). Для человека, который хочет их все и имеет очень быстрое подключение к Интернету — в виде одного гигантского файла (118 Мб), который содержит все файлы в одной папке. Пользователям ПК потребуется WinZip Self-Extractor, а пользователям Mac потребуется StuffIt Expander для распаковки архивов глав. Отдельные изображения, упорядоченные по главам (прокрутите вниз) Загрузить справку и инструкции: Вернуться к началу Пользователи Apple: Чтобы загрузить файл на жесткий диск — Control щелкните ссылку с изображением и выберите «Загрузить ссылку на диск» (Internet Explorer) или «Сохранить ссылку как» (Netscape) или «Загрузить связанный файл» (Safari). Пользователи Windows: Чтобы загрузить файл на жесткий диск — щелкните правой кнопкой мыши ссылку на изображение и выберите «Сохранить объект как» (Internet Explorer) или «Сохранить ссылку как» (Netscape). Пользователи AOL: В случае возникновения проблем попробуйте эти решения. Метод 1. Использование другого браузера Если вы используете AOL и у вас возникли проблемы, лучше всего установить соединение с AOL, а затем запустить Internet Explorer или Netscape.Воспользуйтесь одним из этих браузеров и следуйте приведенным выше инструкциям для вашей компьютерной платформы. Метод 2: Копирование / Вставка в Photoshop 1. Запустите Photoshop и AOL. 2. Найдите учебный файл и щелкните желаемое разрешение изображения. 3. Пользователи ПК щелкните правой кнопкой мыши и выберите «Копировать». Пользователи Macintosh, пожалуйста, нажмите и удерживайте и выберите «Копировать» 4. Вернитесь в Photoshop …. выберите «Создать» в меню «Файл» и нажмите «ОК». 5.Правка> Вставить 6. Сохраните этот новый файл на свой жесткий диск. Метод 3: изменение настроек AOL Чтобы сохранить обучающие изображения в виде файлов .JPG, а не файлов .ART, при использовании AOL измените настройки браузера, как описано ниже: 1. Нажмите ПУСК, выберите Программы, выберите Америку Online, затем щелкните America Online 6.0. 2. На панели инструментов AOL щелкните НАСТРОЙКИ, затем щелкните НАСТРОЙКИ. 3.Щелкните СВОЙСТВА ИНТЕРНЕТА (WWW). 4. Щелкните вкладку ВЕБ-ГРАФИКА, щелкните НИКОГДА НЕ СЖАТИВАЙТЕ ГРАФИКУ, затем щелкните вкладку ОБЩИЕ. ПРИМЕЧАНИЕ. Выбор «Никогда не сжимать графику» может снизить производительность веб-браузера. 5. Щелкните УДАЛИТЬ ФАЙЛЫ. 6. Нажмите OK, когда будет предложено удалить файлы в папке Temporary Internet Files. 7. Щелкните ОЧИСТИТЬ ИСТОРИЮ. 8. Нажмите OK, когда будет предложено удалить все элементы в папке History. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
