Коробка распределительная или распаечная

Профессиональный подход в электромонтаже это залог качественно собранной электрической сети. Одним из основных элементов электрической сети является коробка распределительная. В ней осуществляются все основные соединения и ответвления в электрической сети. От выбора и способа монтажа распределительной коробки зависит сохранность электрических соединений.

В первую очередь распределительные коробки можно разделить по способу монтажа:

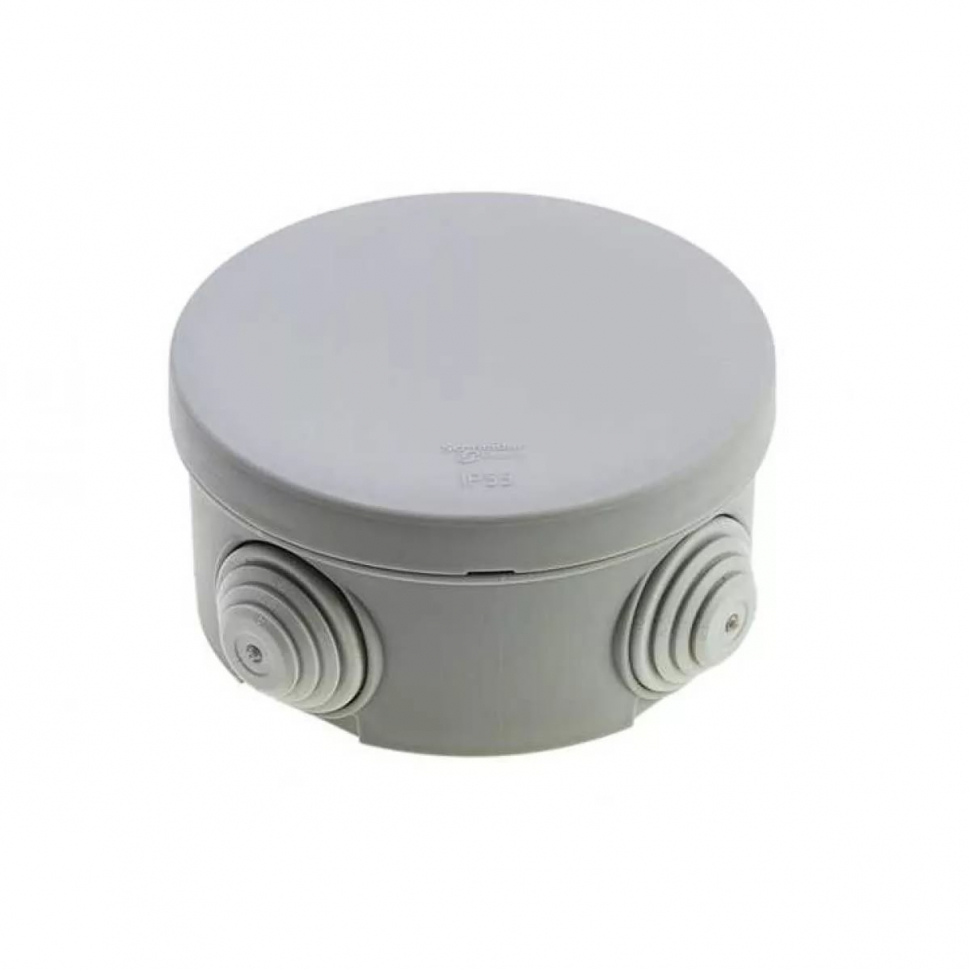

• Распределительная коробка для наружной установки
• Распределительная коробка для внутренней установки

Распределительная коробка для наружной установки не требует предварительной подготовки основания. Устанавливается непосредственно на поверхность при помощи всевозможных крепежных изделий. Состоит из самой коробки распределительной и крышки. Распределительный коробки для наружной установки одни из самых распространенных по причине того что выпускаются в огромном количестве размеров, конфигураций и степеней защиты.

Степени защиты распределительных коробок:

• IP 20 — для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
• IP 30 — для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
• IP 44 — для оборудования, которое можно ограниченно использовать на улице, в местах защищенных от прямого воздействия пыли и струй воды, под навесами и козырьками, в помещениях с повышенной влажностью
• IP 55 — для оборудования, которое подвержено атмосферным воздействиям, защищены от пыли и кратковременного попадания струй воды — одни из самых распространенных в электромонтаже распределительных коробок. Чаще всего производители электротехнических изделий указывают именно эту степень IP
• IP 65 — для оборудования, которое подвержено сильным атмосферным воздействиям, полностью защищены от пыли и попадания струй воды, могут использоваться на улице в любых условиях.
• IP 67 — для оборудования, которое подвержено сильным атмосферным воздействиям, расположенные на земле или непосредственно в грунте
• IP 68 — допускается погружать в воду, глубина погружения указывается дополнительно для изделия.

Итак, в зависимости от условий эксплуатации мы можем выбрать подходящий для нас вариант. Для квартирной электропроводки основным видом распределительных коробок будут РК со степенью защиты IP 55. Они удовлетворяют потребности квартирной электропроводки в 99% случаев.

Для соблюдения степени IP в процессе монтажа и расключения распределительной коробки следует соблюдать требования. Вводы в такие распределительные коробки защищены сальниками, в которых прорезается отверстие, соответствующее диаметру кабеля, трубы пвх или гофры.

Распределительные коробки для внутренней установки. Их основное отличие от распределительных коробок наружной установки в том, что для монтажа требуется предварительно подготовить основание. Их можно разделить на два вида:

• распределительная коробка для установки в бетон (кирпич)
• распределительная коробка для установки в гипсокартон

Для монтажа таких распределительных коробок необходимо предварительно проделать отверстие в основании.

В бетоне (кирпиче) коронкой изготавливается углубление для последующей установки, а в кипсокартоне или другом листовом материале соответствующей коронкой изготавливается отверстие для установки распределительной коробки.

При монтаже распределительной коробки в стену необходимо позаботиться о том, чтобы к ней по возможности был доступ и конечно же не забывать где данная распределительная коробка находится. По возможности нужно учитывать и эстетическую составляющую, ведь не в каждый дизайн впишутся крышки от распределительных коробок. Если эту работу доверить профессионалам, то многие проблемы отпадают сами собой. Потому что мастера своего дела хорошо знают как сделать свою работу. Распределительные коробки утапливаются в стену на такую глубину, чтобы крышка распределительной коробки располагалась в одной плоскости с финишной шпаклевкой. Тогда, при оклейке обоев или покраске, распределительная коробка не будет заметна в большинстве случаев, а при необходимости доступ к ней будет возможен.

Так же можно задекорировать крышки распределительных коробок под дизайн квартиры. Важно при этом позаботится о том, чтобы была возможность снять крышку распределительной коробки без разрушения стен.

Можно ли вообще обойтись без распределительных коробок? В большинстве случаев, в квартирной электропроводке можно свести количество распределительных коробок к минимуму, тем самым расположив их в местах, где они не сильно окажут влияние на интерьер и в то же время к ним будет свободный доступ. А в некоторых случаях можно обойтись и вовсе без них. Но об этом вы можете почитать в соответствующей статье о Проводке без распределительных коробок.

Качественная установка распределительной коробки это сохранность электрического соединения и минимальные влияния на интерьер вашего помещения. О том как правильно расключить коробку распределительную наша отдельная статья. Главное что нужно запомнить:

• От правильного выбора распределительной коробки зависит дальнейшая сохранность электрических соединений.
• выбирая распределительные коробки открытой установки соблюдайте требования по монтажу для того что бы сохранить степень IP
• при монтаже распределительной коробки скрытого монтажа позаботьтесь о том, что бы к распределительной коробке был свободный доступ.

Правильно подобранная, установленная и расключенная распределительная коробка на протяжении всего срока службы вашей электрической сети вас не побеспокоит и скорее всего вы о ней быстро забудете. Но все это возможно только в том случае, если работы проводят профессиональные электромонтажники. Доверяя работу профессионалам вы заботитесь в первую очередь о себе.





Наружная и внутренняя распределительная коробка для электропроводки

Чтобы сделать правильную разводку электричества, соблюсти все правила ПУЭ или понять в теории электрику, необходимы минимальные знания в этой области. Что такое распределительная коробка, какие она имеет технические характеристики, виды распределительных коробок электропроводки, формы, степень защиты, сферы применения, разберется даже начинающий мастер. Ответы на эти и другие вопросы представлены в этой статье.

Что такое распределительная коробка

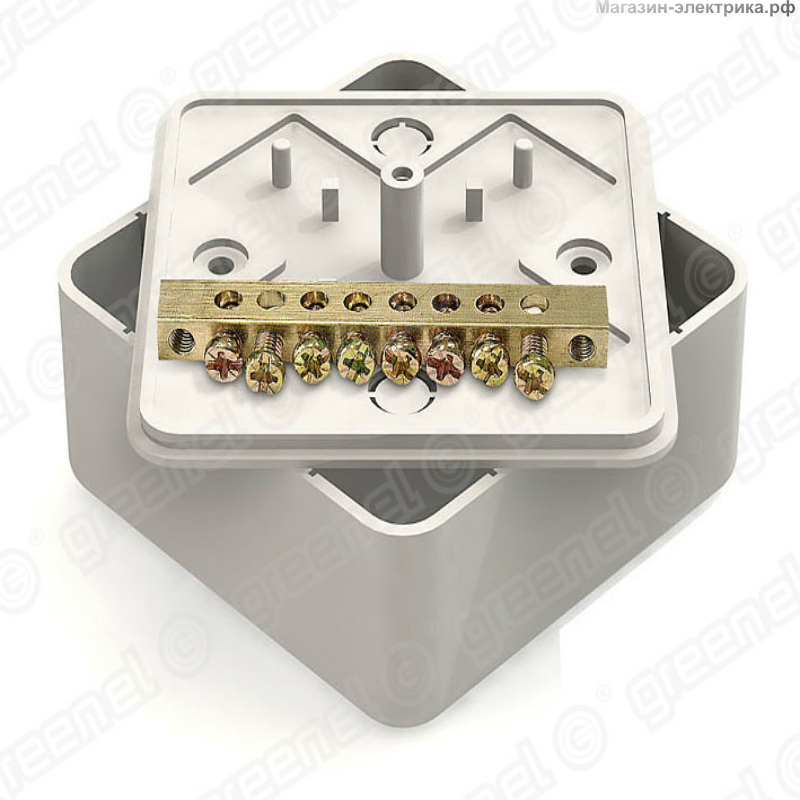

Электромонтажная, или распределительная, коробка — изделие для кабельного монтажа или отвода проводов. Используется для разводки электричества внутри помещения. В настоящий момент производится из разных материалов. Бывает различных видов и цветов.

Как выглядит электромонтажная коробка

Не стоит ее путать с подрозетником. Его используют, чтобы устанавливать механизмы розеток, выключателей и прочих электроустановочных изделий на стену.

Подробное описание устройства

К сведению! Распределительная коммутационная коробка — контейнер для электросоединений, клемм, позволяющий скрыть от глаз проводное разветвление. Производится из стали, алюминия, пластика, стеклопластика. Бывает круглой, квадратной, прямоугольной форм.

Технические характеристики

Распределительные коробки для наружной и внутренней проводки используются вместе с гофрированными, гладкими, армированными проводниками. В зависимости от вида и ассортимента рынка бывают из пластика, полистирола, металла.

Усредненные технические характеристики

Имеют разные внешние и внутренние размеры, большинство из них с диаметром 70-80 и глубиной 50-60 мм. Степень их защищенности IP55.

Виды распределительных коробок

Распределительная электрокоробка выпускается в оконечном и проходном варианте. Многопостовая секция получается соединением необходимых коробок, указанных двух типов. Зачастую изделие классифицируется по типу монтажа. Есть внешняя и внутренняя модель, для открытой и скрытой проводки.

К сведению! Кроме классификации по типу монтажа, существует градация распределительных коробок по назначению, безопасности. Такая классификация действует в помещениях, где нужно защитить большое количество промышленного электрооборудования от агрессивной внешней среды.

По безопасности бывают изделия классические, пылезащищенные, брызгозащищенные и пожаростойкие, имеющие повышенную прочность. Первые применяются в обычных, производственных помещениях снаружи. Рассчитаны на стандартный показатель напряжения 220 В. Имеют крышку без прокладки из резины и стандартные резиновые уплотнительные каемки. Вторые предназначены для объектов, где находится высокое содержание пыли и требуется защитить провода от нее, чтобы система электроснабжения работала и исправно.

Брызгозащитные распределительные коробки с клеммами используются для скрытой проводки в помещениях, где высокая влажность воздуха. Они покрыты специальными резиновыми прокладками и уплотнителями. Пожаростойкие, применяются там, где производятся пожароопасные работы.

Вариант размещения и способ крепления

Внешняя модель закрепляется поверх стены. Такой вариант используется при оборудовании офисных, промышленных и коммерческих помещений. В частном доме такими распределительными коробками оборудуют подсобки и комнаты технического назначения.

Внешняя модель

Внутренняя модель предназначена, чтобы закреплять провода в проеме стенки или перегородочных пустотах так, чтобы проводка, которая была проложена в каналах, не выходила наружу. Крышка на таком изделии после монтажа или проводного соединения скрывается с помощью штукатурки или шпаклевки.

Внутренняя модель

Наиболее популярен навесной способ крепления, но есть и напольный. Как правило, второй чаще всего используется в промышленности.

Обратите внимание! По способу закрывания есть модель с простой крышкой и крышкой, закрывающейся шурупом или винтом.

Навесной способ крепления

Форма и размеры изделия

По форме распределительная коробка бывает круглой, квадратной, прямоугольной, с гладкими, перфорированными, конусными стенками. По защите корпуса бывает не защищенной, защищенной и герметичной. По размерам маленькая, средняя и большая. По способу ввода кабеля есть изделие для трубы, гофры, кабеля.

Количество и размеры отверстий в корпусе

Согласно номенклатуре, есть распаячная модель. Она используется для разводки электричества в доме, промышленном цеху. В ней находится от двух до четырех отверстий. Есть распределительная модель с шестью корпусными отверстиями для узловых кабельных соединений.

Стандартное количество отверстий

К сведению! Также имеется установочная модель. Это подрозетник. В ней 2-6 отверстий.

Материал

Распределительная клеммная коробка бывает в основном пластиковой и металлической. Пластик имеет отличные диэлектрические свойства, он дешевый. Изделия из него выпускаются разных форм и размеров. Они комплектуются резиновыми уплотнителями, монтажными планками и фиксирующими винтами. Модели долговечны, поскольку пластик не разрушается естественным образом.

Металлическая распределительная коробка используется на складе, в ангаре, мастерской и промышленном секторе. Она применяется там, где нужно не только прикрепить электропровода, но и защитить их от неблагоприятных факторов производственных помещений. Изделия из металла создаются штамповкой, последующей грунтовкой и окраской. Фиксация крышки достигается винтовым соединением. Герметичность конструкции повышается резиновыми уплотнителями и крышками.

Пластик не хуже металла

Обратите внимание! Коробки из пластика обладают достойной степенью защиты оболочки. Литой фторопласт или пропилен устойчив к действию химических веществ. Неметаллические изделия могут находится в повышенной влажности на протяжении длительного времени. Они не подвержены коррозии по сравнению с металлом. По прочности пластик уступает металлу.

Степень защиты оболочки

По степени защиты есть семь видов распределительных коробок:

• IP 20 для электрических приборов, которые можно применять только в сухом помещении. Такие изделия не защищены от воды, снега и прочих жидкостей;
• IP 30 для устройств, размещенных в сухих помещениях, поскольку такое оборудование не оснащено защитой от влажности;
• IP 44 для приборов, ограниченно используемых на улице, во влажных местах, под навесом и козырьком, в помещениях, где повышенная влажность;
• IP 55 для электрооборудования, подверженного атмосферному воздействию, защищенного от пылеобразования и временного попадания влажности. Распространенные электромонтажные модели распределительных коробок. Зачастую многими производителями электрических, технических изделий указывается именно представленная степень IP;
• IP 65 для электрических устройств, сильно подверженных атмосферным осадкам. Такие распределительные коробки считаются целиком защищенными от пыльных частичек и воды, могут быть использованы на улице;
• IP 67 для электрооборудования, подверженного сильному атмосферному воздействию. Коробки, которые можно размещать на земле или прямо в грунте;
• IP 68 для устройств, которые можно погружать в воду.

Что касается выбора изделия по степени защиты, необходимо приобретать распределительную коробку в зависимости от эксплуатационных условий. Чтобы установить подрозетник в квартире, достаточно использовать IP55. В 99 % случаев они выполняют свою функцию отлично.

Первая степень защиты

Важно! Чтобы соблюсти степень защиты при монтаже, необходимо вводы таких изделий защитить сальниками по диаметру кабеля, ПВХ-трубы и гофры.

Где используется

Распределительные коробки предназначены, чтобы делать проводку и монтировать розетки, выключатели в сплошные части кирпичных, бетонных стен. Они устанавливаются в полые стенки или перегородки, в различные электроустановочные изделия, в частности, диммеры. Те виды, которые предназначены для наружного монтажа, используются в среде, где повышена влажность, запыленность, химическая и коррозийная агрессивность.

Разводка по дому

Они нужны, чтобы создавать длительную, безопасную, контролируемую проводку, телефонный стык, розетку, выключатель, регулятор освещенности и устройство связи. Распределительные, монтажные коробки защищают кабельные соединения жил от внешних воздействий. Они создают эстетический вид интерьера, фасада.

Структура коробки

Любая распределительная коробка имеет такую структуру, которая защищает кабели внутри нее от пыли, влаги и прочих факторов агрессивной окружающей среды. Она состоит из прямоугольной, круглой, треугольной пластиковой, металлической оболочки и специальных перфорированных отверстий. Последние нужны, чтобы можно было вводить внутрь кабеля.

Конструктивные особенности

Обратите внимание! Нередко коробка включает в себя крышку, уплотнитель, крепеж для фиксации, борозды для крепления и прочую фурнитуру.

Как правильно использовать

Проводники внутри коробки прокладываются не хаотичным образом, а по четким правилам, которые прописаны в ПУЭ. Проводники идут по верху стены, но не ближе 15 см от потолочного покрытия. По достижению участка разветвления они опускаются вниз вертикально. На ответвлении заводятся в коробку. Остальные кабели соединяются с первым в рамках имеющейся электрической схемы.

Для внутренней распределительной коробки в стене создается ниша. На поверхности располагается только крышка, устанавливаемая на том же уровне, где есть материал отделки. Допускается покрытие крышки декоративными материалами. Важно сделать так, чтобы в любой момент можно было снять крышку с монтажного подрозетника, не разрушая стену и декоративное покрытие.

Выбирать распределительную коробку нужно внимательно, поскольку от этого будет зависеть сохранность электросоединений. Правильно выбранная, поставленная модель на протяжении всего времени будет исправно служить и выполнять основное предназначение. Будет обеспечивать безопасность и эффективность работы системы.

Правильное использование

Распределительная, электромонтажная коробка — изделие для кабельного монтажа, отвода проводников с целью их изоляции, повышения пожарной безопасности. Имеет оптимальные технические характеристики, чтобы сделать качественную разводку по дому или промышленному объекту. Бывает разных видов, которые обладают своими особенностями. При выборе важно учитывать условия использования и правила безопасности.

Распределительные коробки для электропроводки, цена

Распределительная коробка для электропроводки широко применяется для организации силовой и информационной сетей и представляет собой закрытый корпус круглой или прямоугольной в сечении формы с крышкой и боковыми вводами. Обычно устанавливаются под потолком на расстоянии не более 30 см от него.

В зависимости от своего исполнения коробки делятся на внутренние и внешние. Распределительные коробки для открытой проводки имеют герметичные вводы и заметно превосходят внутренние по эстетическим характеристикам.

Распределительная коробка

Распределительная коробка выполняет функции протяжного элемента в местах поворотов кабельной трассы. Коммутация проводов в распределительной коробке упрощает структуру внутренней сети квартиры и облегчает замену дефектных кабелей. Скрутка проводов в распределительной коробке изолируется от остальных элементов стен, чем увеличивается пожарная безопасность здания.

Как соединить провода в распределительной коробке

Ответ на вопрос как соединить провода в распределительной коробке сильно зависит от назначения и количества сращиваемых кабелей. В бытовых условиях наиболее популярно соединение скруткой, что обусловлено простотой реализации и доступностью инструментов.

Нельзя скручивать между собой медный и алюминиевые проводники (в этом случае применяется колодка). Гибкий многопроволочный проводник предварительно следует пропаять. Пайка применяется также при соединении толстого провода с тонким.

Схема соединения проводов в распределительной коробке

При односторонней ориентации проводов скрутка должна содержать не менее трех витков, при сращивании на проход для жестких однопроволочных проводников выполняют два витка, а для гибких – пять. При сращивании двухпроводных линий сростки смещаются на 5 – 10 мм. Место контакта обматывается изоляционной лентой толщиной не менее трех слоев.

Кабели с готовым сростком скручиваются в кольцо и укладываются в коробку, которая потом закрывается крышкой.

Распределительные коробки | Электрическая и осветительная распределительная коробка

Защитите основные проводные соединения дома или в офисе с помощью ряда соединительных коробок Toolstation. Найдите распределительные коробки на различные токи и клеммы, соответствующие назначению, а также безвинтовые вставные соединители. Начните со стандартной распределительной коробки белого и черного цветов на токи от 5 до 30 А в сочетании с клеммами от 3 до 6. У нас есть пластиковые распределительные коробки IP20 на 4–15 вводов с откидными крышками и кабельными стяжками для разгрузки от натяжения, а также распределительная коробка GripBox 15A IP20 для стационарной проводки с 3- или 4-контактной соединительной планкой.Для подключения освещения выберите стандартную распределительную коробку освещения с 4 клеммами белого или черного цвета или более продвинутые распределительные коробки освещения и выключателей с 2, 4, 6 и 7 предварительно подключенными проводами, предназначенные для размещения дополнительных точек освещения. Варианты безвинтовых распределительных коробок включают в себя вставные сетевые соединители с безвинтовыми клеммами с поликарбонатным корпусом и храповым замком на крышке. Нажмите и заберите в ближайшем отделении Toolstation или потратьте 10 фунтов стерлингов, чтобы получить бесплатную доставку.

Ничего не найдено

Фильтр по

Защитите важные соединения проводки дома или в офисе с помощью ряда распределительных коробок на Toolstation. Найдите распределительные коробки на различные токи и клеммы, соответствующие назначению, а также безвинтовые вставные соединители. Начните со стандартной распределительной коробки белого и черного цветов на токи от 5 до 30 А в сочетании с клеммами от 3 до 6. У нас есть пластиковые распределительные коробки IP20 на 4–15 вводов с откидными крышками и кабельными стяжками для разгрузки от натяжения, а также распределительная коробка GripBox 15A IP20 для стационарной проводки с 3- или 4-контактной соединительной планкой. Для подключения освещения выберите стандартную распределительную коробку освещения с 4 клеммами белого или черного цвета или более продвинутые распределительные коробки освещения и выключателей с 2, 4, 6 и 7 предварительно подключенными проводами, предназначенные для размещения дополнительных точек освещения.Варианты безвинтовых распределительных коробок включают в себя вставные сетевые соединители с безвинтовыми клеммами с поликарбонатным корпусом и храповым замком на крышке. Нажмите и заберите в ближайшем отделении Toolstation или потратьте 10 фунтов стерлингов, чтобы получить бесплатную доставку.

Позвольте нам найти ваше местное отделение, введите свой почтовый индекс

Сборка велосипеда – прокладка кабелей, длина и как все это соединить

Если вы собираете новый велосипед с Di2, вам понадобится несколько вещей принимать решение.Мы уже публиковали пост о том, какие компоненты доступны и как их выбрать. В этом посте мы рассмотрим, как проложить провода Di2 через вашу раму, чтобы вы могли собрать все это вместе.

Как указано в предыдущем посте, вам потребуются следующие компоненты:

• Передний переключатель (дополнительно)
• Задний переключатель
• Манетки/тормозные рычаги (максимум 6)
• Аккумулятор
• Внутренняя или внешняя распределительная коробка (или дисплей системной информации – MTB)
• Внутренняя или внешняя распределительная коробка B (дополнительно)
• Около 4-6 электрических проводов
• Беспроводной блок (дополнительно)

Не знаете, что купить? Взгляните на страницу компонентов для обзора всех доступных компонентов. Я добавил список покупок внизу этой страницы, на случай, если вы захотите отправиться за покупками прямо сейчас. В качестве альтернативы используйте страницы компонентов, чтобы найти правильные страницы Amazon/eBay/Wiggle.

Варианты прокладки кабелей Di2

Существует несколько способов настройки системы Di2. К ним относятся полностью внутренние, полностью внешние и смешанные установки. Независимо от выбранного вами варианта процесс выбора электрических проводов для EW-SD50 одинаков:

• Решите, какие компоненты и где будут располагаться на вашей раме
• Определите, как проложить электрические провода (внутри или снаружи рамы)
• Присвойте каждому проводу метку (например,г. «Соединение A с соединением B», «Соединение B с аккумулятором», «Соединение B с задним переключателем» и т. д.).
• Для каждого провода измерьте длину секций рамы, через которые он должен пройти, и запишите требуемую длину. провод не короткий. Например:

  Если измеренная длина составляет 325 мм, следующий размер будет 350, а правильная длина провода будет 350 + 50 = 400 мм

  Я не буду обсуждать все различные способы настройки велосипеда Di2 — просто слишком много возможностей. Вместо этого я покажу вам полные внутренние и полностью внешние варианты — после этого вы сможете сами во всем разобраться (хотя не стесняйтесь обращаться ко мне за помощью).

  Внутренняя батарея и разветвитель A

  Это, безусловно, самая чистая и наиболее часто используемая установка на современных рамах. Он скрывает как можно большую часть проводки Di2, благодаря чему ваш байк выглядит настолько чистым, насколько это возможно, и немного улучшает аэродинамику по сравнению с более внешней установкой.

  Список компонентов в этой сборке:

  Y-образный соединитель EW-JC130 доступен в различных размерах.Посмотрите на странице аппаратного обеспечения список размеров. Тот, который вы выберете, зависит от размера вашего руля, способа прокладки провода и расположения распределительной коробки EW-RS910. Посетите страницу EW-RS910 для получения дополнительной информации о доступных вариантах маршрутизации.

  Обратите внимание, что Y-образный соединитель не является обязательным. . Я не использовал его на своем основном велосипеде, но решать вам. Плюсы и минусы Y-образного разветвителя более подробно описаны в руководстве по установке EW-RS910. По сути, использование Y-образного разветвителя дает вам больше гибкости и портов E-tube, но обычно делает зону кабины немного грязной.

  Чтобы получить более четкое представление о размерах, вы можете взять кусок веревки и использовать его, чтобы увидеть, насколько разные длины соответствуют вашему рулю. Вы подключаете провод Y-образного разъема к остальной части системы, используя либо встроенный 2-портовый переход, либо беспроводное устройство.

  Кроме упомянутых выше EW-JC130 и EW-JC200 установлены четыре электропровода EW-SD50. Один провод идет от стержня (деталь D или E , если у вас нет модуля беспроводной связи) к разветвлению B (SM-JC41).Этот провод имеет маркировку I . Есть три провода, которые соединяют развязку B и другие компоненты. Провод F идет к аккумулятору, H к заднему переключателю, а последний провод ( G ) соединяет передний переключатель. Обратите внимание, что на некоторых рамах нет места для размещения соединения B в нижней трубе, и в этих случаях оно обычно размещается где-то между кареткой и аккумулятором.

  Длина проводов зависит от размера вашей рамы.Вам нужно будет измерить секции рамы, через которые проходят провода, чтобы определить правильную длину. Не можете выбрать между двумя длинами? Затем выберите более длинный — вы сможете спрятать лишнюю проволоку внутри рамы.

  Также рекомендуется выбрать немного более длинный провод для аккумулятора подседельного штыря. В какой-то момент вам захочется снять весь подседельный штырь для обслуживания, сброса системы или очистки, и приятно иметь возможность делать это без необходимости растягивать провод Di2 и, возможно, повреждать разъем.Длину провода подседельного штыря можно определить следующим образом:

  Измерьте расстояние от корпуса каретки до верха подседельной трубы. Добавьте это измерение к длине подседельного штыря, а затем добавьте еще 250 мм, чтобы получить правильную длину. поддерживает наличие распределительной коробки. Некоторые рули не позволяют прокладывать электрические провода от одного руля к другому.В таких случаях вы бы использовали традиционный Junction A SM-EW90 под штоком.

  Поскольку в этой сборке мы не используем кабель с Y-образным разъемом, нам придется заменить его двумя электрическими проводами EW-SD50. Используйте один из них для подключения левого переключателя к развязке А, а другой — для подключения правого переключателя. Тщательно измерьте необходимую длину — электрический провод будет проходить вдоль руля от порта e-Tube на переключателе до распределительной коробки. Снова; если вы сомневаетесь, выберите более длинный провод.Хорошо иметь некоторую слабину, чтобы вам не было легко вытащить разъем.

  Внешняя батарея

  Обратите внимание на внешнюю батарею и соединение b под кареткой. (оба красного цвета) Несмотря на то, что мы рекомендуем прокладывать как можно больше проводки внутри, иногда это просто невозможно сделать. Не все рамы поддерживают внутреннюю проводку Di2, даже если они позволяют использовать внутренние механические кабели. В то время как электрические провода Di2 меньше (2 мм), чем механические кабели и корпус кабеля, разъемы Di2 немного больше (диаметр 5 мм), чем отверстия/ограничители кабеля в большинстве рам.Если это относится к вашей раме и вы решили настроить ее с помощью Di2, у вас есть два варианта:

  • увеличить кабельные вводы с помощью дрели (не рекомендуется, если вы не знаете, что делаете, и определенно не пытайтесь сделать это на карбоновых велосипедах)
  • проложите провода Di2 снаружи

  Если вы собираетесь прокладывать внешний маршрут, имейте в виду, что вам нужно каким-то образом прикрепить электрические провода к велосипеду. Есть несколько вариантов. Вы можете использовать двухстороннюю ленту, стяжки, направляющие для кабелей, которые ввинчиваются в существующие отверстия, или купить защитный кожух Shimano Di2 Wire Cover.

  Список компонентов в этой сборке:

  Эта установка очень похожа на полностью внутреннюю сборку, за исключением расположения батареи. Если у вашей рамы нет возможности разместить внутреннюю батарею, вам нужно будет прикрепить ее где-нибудь к раме. Есть некоторые творческие люди, которые размещают внешнюю батарею под седлом или кареткой, но обычно ее размещают рядом с флягодержателями. Вы можете использовать либо внешний SM-BTR1, либо приобрести внутренний BT-DN110 и крепление для флягодержателя SM-BTC1.

  Возможно, вам также потребуется использовать внешнее разветвление B SM-JC40 вместо обычного внутреннего разветвления B (SM-JC41).

  Без разветвления B

  Тот факт, что вы можете построить систему Di2 без разветвления B, не означает, что вы должны

  Да, можно настроить систему Di2 только с разветвлением A. Это означает прокладку кабелей от соединения А до каждого компонента, который вы хотите подключить. Я не буду вдаваться в подробности, как описано выше, но один из способов сделать это:

  • . 5-портовое соединение А.Вы, вероятно, прикрепите эту распределительную коробку к своему седлу или где-нибудь в легкодоступном месте (для зарядки и настройки)
  • От разветвления A проложите электрический провод к каждому компоненту, который вы хотите подключить.

  Другой вариант:

  • Подключите переключатели к одному (используйте Y-образный соединитель) или двум (провода EW-SD50) портам на 5-портовом разветвлении A
  • Используйте оставшиеся порты на разветвлении A для работы электрические провода к аккумулятору, переднему переключателю и заднему переключателю
  • Использование второго варианта означает, что вы проложите провода от соединения под штоком к каждому компоненту.Из распределительной коробки выходят четыре или пять электрических проводов — не очень красивое зрелище.

  Список покупок

  Итак, теперь, когда вы решили, какие компоненты купить, какой длины и сколько электрических проводов вам нужно, пришло время отправиться за покупками.

  Вы можете приобрести передние/задние переключатели на eBay, на торговой площадке Facebook или в любом другом хорошем подержанном магазине. Рекомендую купить новый аккумулятор и электрические провода EW-SD50. Это означает, что вы получаете совершенно новую батарею с полной емкостью и провода с новыми разъемами. Изношенные разъемы встречаются редко, но могут быть настоящей проблемой, когда они вызывают отсоединение компонентов в, казалось бы, случайное время.

  Распределительные коробки можно легко купить как на eBay, так и на Amazon — я рекомендую приобретать их там, где они дешевле. Они действительно не носятся, поэтому нет никакого реального недостатка в покупке их подержанных.

  Используя приведенные ниже ссылки, чтобы купить что-либо , сайт получит небольшую комиссию без каких-либо дополнительных затрат для вас.

  Если вы планируете установить аккумулятор в подседельный штырь, вы также можете найти крепление для аккумулятора на Amazon, Chain Reaction Cycles или eBay, чтобы надежно закрепить аккумулятор в подседельном штыре.

  Распределительная коробка из мягкой стали, тип 4 (серия 1414 N4)

  Ресурсы продукта

  Ссылки

  Поделитесь этим продуктом

  Заявка

  • Предназначены для использования в качестве приборных корпусов, корпусов электрических, гидравлических или пневматических органов управления, электрических распределительных коробок или корпусов клеммной проводки.
  • Обеспечивает защиту там, где оборудование может быть облито водой из шланга или иным образом может быть очень влажным, а также при наружном применении для полной защиты от непогоды.

  Стандарты

  • UL 508A Тип 3R, 4, 12 и 13
  • CSA Тип 3R, 4, 12 и 13
  • Соответствует
    • NEMA, тип 3R, 4 и 12
    • МЭК 60529, IP66

  Строительство

  • Корпус изготовлен из стали 16 или 14 калибра.Крышки изготовлены из стали 14 калибра.
  • Гладкие, сплошные сварные швы без выбивок, вырезов и отверстий.
  • Приварные кронштейны обеспечивают монтаж корпуса.
  • Подъемная крышка крепится зажимами и винтами из нержавеющей стали.
  • Бесшовная заливная прокладка.
  • Все модели размером более 4 x 4 дюймов включают съемную внутреннюю панель калибра 14.
  Для крепления внутренних панелей предусмотрены приварные шпильки с внутренней резьбой
  • .
  • На двери предусмотрена соединительная шпилька, а на корпусе — заземляющая шпилька.

  Отделка

  • Крышка и корпус фосфатированы и покрыты порошковой краской ANSI 61 серого цвета с возможностью повторного нанесения.
  • Съемная внутренняя панель окрашена белой порошковой краской.

  Принадлежности

  Подробная информация о детали

  Нажмите Деталь № ниже, чтобы получить подробную информацию (например,г., чертежи изделия, инструкция по сборке, вес груза)

  	Корпус			Панель
  Деталь №	ЧАС	Вт	Д	ЧАС	Вт
  1414Н4А¹	00″> 4.00	4.00	3.00	—	—
  1414N4C	00″> 6.00	4.00	3.00	4,88	2.88
  1414Н4Г	00″> 8.00	6.00	3.50	6,75	4,88
  1414N4E	00″> 6.00	6.00	4.00	4,88	4.88
  1414Н4И	00″> 10.00	8.00	4.00	8,75	6,88
  1414Н4К	00″> 12.00	10.00	5.00	10,75	8.88
  1414Н4М6	00″> 14.00	12.00	6.00	12,75	10,88
  1414Н4О6	00″> 16.00	14.00	6.00	14,75	12.88
  1414Н4М8	00″> 14.00	12.00	8.00	12,75	10,88
  1414Н4О10	00″> 16.00	14.00	10.00	14,75	12.88

  Нужна помощь? Связаться с нами.

  Данные могут быть изменены без предварительного уведомления.

  Соединительная коробка 4-20 мА по сравнению с соединительной коробкой Fieldbus (FF)

  Чем поле JB с обычным подключением 4-20 мА будет отличаться от поля FF JB.

  Обычная распределительная коробка

  Конвекционная соединительная коробка содержит только клеммную колодку и заземляющую полосу/шину заземления.

  Полевая пара приборов/кабель жил (от приборов к распределительной коробке для преобразователей, переключателей, клапанов, электромагнитных клапанов и т. д.) заканчивается на одной стороне клеммной колодки, а многопарные кабели (от распределительной коробки к распределительному шкафу/системному шкафу/управлению панели) заканчиваются на другой стороне клеммной колодки.

  Экран/экран кабеля завершается полосой заземления или клеммами в соответствии с принципами проекта.

  Полевые приборы (4-20 мА) к обычной распределительной коробке Анимация:

  Детали распределительной коробки

  Распределительная коробка, вид снаружи

  Соединительная коробка, вид изнутри

  FF (Foundation Fieldbus) Распределительная коробка

  FF Распределительная коробка обычно содержит

  1. Клеммная панель ответвления и полевой барьер
  2. Блок оконечной нагрузки магистрали
  3. Устройство защиты от перенапряжения
  4. Терминатор полевой шины
  5. Плата подключения соединительной линии

  • Типичное расположение FF JB показано на рис. ниже.Внутреннее расположение компонентов может различаться для разных конструкций и поставщиков, однако в основном компоненты остаются одинаковыми.
  • Кабель, подключенный к полевому прибору (преобразователям, переключателям, клапанам, электромагнитным клапанам и т. д.), называется ответвленным кабелем, а кабель, подключенный к системе управления, называется магистральным кабелем.
  • В качестве примера здесь используется концепция High Power Trunk, где Trunk не является искробезопасным, а Spur является искробезопасным (IS – искробезопасный).
  • Поскольку соединительная линия не является искробезопасной, оконечный узел соединительной линии физически изолирован с помощью секции разделительной пластины внутри JB, чтобы обеспечить разделение между искробезопасными и неискробезопасными сигналами.
  • Внутренняя проводка выполняется поставщиком FF-JB. Выездной инженер должен заделывать ответвительные и магистральные кабели на площадке на соединительных платах.
  • Конструкция FF JB основана на конструкции сегментов, которая обеспечивает отсутствие ответвлений и соединительных линий, соединенных в один FF JB. Сегментный дизайн — это отдельная тема для обсуждения, поэтому здесь она не рассматривается.
  • В некоторых случаях мультиплексоры температуры используются для подключения элемента температуры на сегменте FF. Эти мультиплексоры установлены внутри распределительной коробки, и этот мультиплексор JB подключен к FF JB как ответвление, как и любой другой ответвление передатчика.Хорошей практикой проектирования является ограничение от 1 до 2 номеров. Мультиплексор в сегменте.

  Анимация потока сигналов полевой шины

  : от полевых приборов FF к FF JB, затем к хосту/диспетчерской

  Распределительная коробка FF

  См. также: Анимация потока сигналов DCS/PLC

  Автор статьи:
  Нилима Сингх
  Инженер по КИПиА
  13-летний опыт работы в области детального проектирования
  Работал на различных проектах в области нефтепереработки, нефти и газа, нефтехимии и химии .

  No related posts.
