Инструкция по разборке и замене кран-буксы в смесителе

Как самостоятельно починить кран-буксу? Процедура не покажется сложной и утомляемой, если следовать конкретному плану и учитывать рекомендации квалифицированных мастеров.

В этой статье вы найдете инструкции по разборке и замене данной детали.

Разновидности

Деформации кран-буксы происходят по многим причинам. Эта деталь смесителя ежедневно эксплуатируется, поэтому нередко подвергается поломкам. В основе конструкции находится металлический шток и герметичные прокладки. Последние выпускаются резиновыми или с подвижными керамическими пластинами. Исходя из этого различают керамическую кран-буксу и модель, имеющую резиновые вставки.

Керамические варианты отличаются надежностью. Позволяют открывать воду за половину оборота маховика смесителя. Варианты с резиновыми вставками (еще их называют червячные) быстро изнашиваются. Для подачи воды необходимо сделать несколько оборотов вентиля.

Причины поломки керамической кран-буксы

• Износ керамических пластин. Происходит редко и требует замены элементов. Работа трудоемкая, поэтому проще приобрести новую деталь.
• Посторонние предметы между пластинами. На будущее, чтобы такие дефекты не появлялись, целесообразно установить приспособление для очистки воды от примесей.
• Появление резьбы между штоком и корпусом кран-буксы. В этом случае необходимо менять всю деталь.

Перед ремонтом любой сложности необходимо перекрыть воду и приготовить инструменты к работе. Минимальный набор должен включать плоскую и крестовую отвертку, плоскогубцы, газовый и накидной ключ.

Подобрать бригаду строителей можно на сайте www.stroitel.od.ua

Подготовка к ремонту

Чтобы правильно выполнить операции по восстановлению работоспособности смесителя, необходимо все делать поэтапно. План по ремонту следующий:

• Снимите маховик с кран-буксы. Чтобы сделать это, удалите цветную декоративную заглушку с вентиля. Далее потяните маховик вверх. Под ним должен быть болт. Выверните его, снимите вентиль.
• Прочистите резьбу и маховик. Под водой пару раз пропустите детали, воспользуйтесь ватными палочками или другими похожими предметами.
• Открутите декоративную вставку крана. На этом этапе воспользуйтесь накидным ключом с головкой на 17.

Совет! Чтобы не поцарапать лицевую поверхность крана газовым ключом, необходимо сделать своеобразную прокладку из плотной ткани. Но лучше всего воспользоваться накидным ключом.

Как и чем выкрутить кран-буксу из смесителя? Разводным ключом против часовой стрелки. Главное – придерживать смеситель. После прочистите резьбу корщеткой.

Ремонт прокладки

Порядок работы:

1. выкрутите кран-буксу;
2. нанесите на прокладку немного силикона;
3. установите деталь обратно.

Удаление посторонних частиц, застрявших между пластинами

Песчинки способствуют нарушению герметичности буксы, выходу ее из строя. Посторонние предметы приводят к протечке. Порядок работ в этом случае следующий:

1. выкрутите кран-буксу и разберите;
2. очистите пластины, обработайте их водостойкой смазкой;
3. верните деталь на место.

Важно! Нельзя переворачивать пластины.

Устранение сколов, образованных на поверхности пластин

Оптимальный способ – замена пластин.

Причины поломки моделей с резиновыми вставками

Подтекание – признак того, что с деталью что-то не то. Вода, просачивающаяся из-под маховика, сигнализирует о поломке кран-буксы.

Износ прокладки – наиболее распространенная причина поломки. Решение этой проблемы кроется в замене детали. Колечко из резины (1 мм) должно плотно прилегать к металлическому кольцу. При его изготовлении нужно учитывать этот факт.

Как заменить кран-буксу?

Менять деталь в смесителе необходимо на идентичную.

Для замены помимо отверток и ключей необходимо вооружиться пассатижами – многофункциональным инструментом, который может выступать как в роли кусачек, так и плоскогубцев и клещей.

Как снять и разобрать деталь?

1. Перекройте кран при помощи вентиля. Трубопроводная арматура, относящаяся к запорно-регулирующим изделиям, находится перед смесителем.
2. Поищите перекрывающий небольшого размера кран в случае отсутствия вентиля на подводящей трубе. Это шаровой кран большого диаметра в виде металлического шара с отверстием в верхней части.
3. При отсутствии и такого элемента перекройте воду на стояке.
4. Изымите декоративные колпачки. Примените отвертку.
5. Открутите и снимите винт. Его легко «вычислить». Деталь фиксирует маховик.
6. Удалите втулки. Они расположены вверху кран-буксы.
7. Открутите буксу. Примените ключ.

Нюансы работы

При откручивание старой кран-буксы можно столкнуться с некоторыми проблемами. В случае, если она основательно прикипела к корпусу и отсоединить ее сподручными инструментами не получается, необходимо применить следующее:

• Обхватите трубным ключом грани шлямбура. Попробуйте сорвать его, двигая из стороны в сторону, словно раскачивая. Здесь важно не переусердствовать, а именно не навредить резьбе и не сломать в итоге смеситель.
• Используйте средства химического содержания. Они помогут ослабить резьбовое соединение. Возьмите немного уксуса, моющего средства типа Cillit либо другие кислотосодержащие составы. Если они не помогли, тогда попробуйте вылепить небольшую емкость из пластилина вокруг шлямбура. После этого опять влейте жидкость.
• Сдвиньте резьбу путем термического метода. Примените строительный фен, чтобы прогреть резьбовую часть. Необходимо добиться полного ослабления шлямбура.

Если перепробованные способы не помогли, следует удалить кран-буксу методом высверливания. Для этого срежьте выступающую часть шлямбура, а оставшиеся элементы высверлите. Сверло можно заменить фрезой.

Установка новой

Монтаж только что купленной либо отремонтированной детали не требует ничего сложного. Выполняются те же действия, что и при откручивании, только в обратной последовательности:

1. Проверьте, перекрыта ли вода.
2. Вкрутите кран-буксу руками и только после примените гаечный ключ или плоскогубцы для пущей уверенности, что она плотно прилегла к остальной конструкции. Не следует сильно «давить» на изделие, так как прокладка может деформироваться. Нарушение целостности элемента приводит к перекрытию канала поступления воды.
3. Старайтесь не повредить инструментом уплотнительную прокладку на седле крана.
4. Закрутите контргайку и зафиксируйте весь корпус детали от проворачивания.
5. Откройте воду. Отсутствие подтеков указывает на то, что все сделано правильно.

Кран-букса: виды и размеры, керамическая для смесителя, фото и ремонт, замена крана своими руками, как поменять

Вас тоже нервирует монотонно капающая из крана вода? Скорее всего, пришло время заменить кран-буксу. Хотите узнать, что такое кран-букса и как можно заменить ее самостоятельно, сохранив при этом свои нервы и сэкономив деньги, не дожидаясь прихода сантехника? Тогда читайте эту статью полностью!

Если ваш смеситель при работе начал издавать свист или прочие посторонние звуки, либо при закрытом кране продолжает подтекать вода, это говорит о том, что вам нужно заняться ремонтом или заменой кран-буксы.

Что же такое кран-букса?

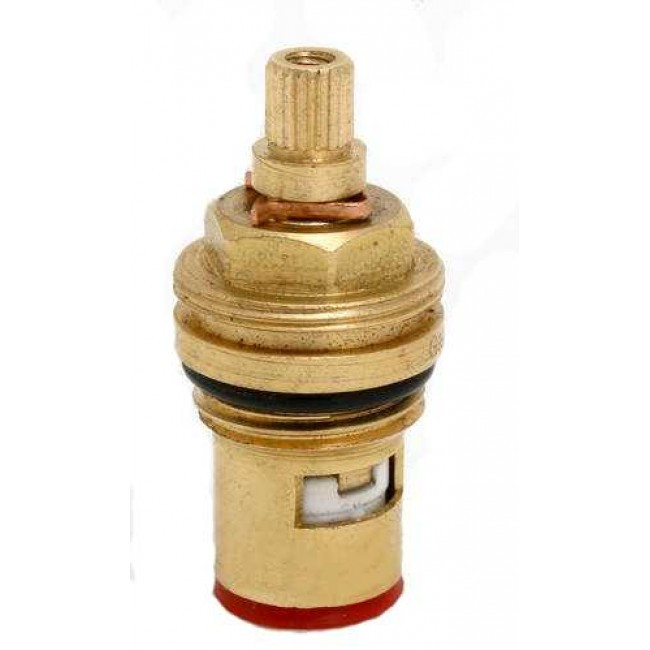

Кран-букса – это как раз то самое устройство, которое отвечает за открытие и закрытие подачи воды в смесителях, которые оборудованы двумя отдельными кранами для подачи холодной и горячей воды. Обе кран-буксы находятся внутри смесителя и регулируются при помощи знакомых всем вентилей-барашков.

1. Червячные

Это кран-буксы старого поколения, перекрывающие воду при помощи резиновой прокладки. Именно эти прокладки и являются причиной свистящих и гудящих звуков при работе смесителя. Открытие воды червячной кран-буксой выполняется за несколько (2-5) оборотов вентиля.

2. Керамические

Это кран-буксы нового поколения. Ими комплектуются сегодня все современные смесители. Открытие воды керамической кран-буксой выполняется всего за пол-оборота вентиля. И те и другие кран-буксы имеют свои плюсы и минусы, хотя сегодня наблюдается тенденция перехода на керамические кран-буксы ввиду того, что они более удобны в пользовании, а цены на те и другие практически сравнялись. Невзирая на то, что есть только 2 типа кран-букс, разнообразие их типоразмеров достаточно велико. Они могут отличаться диаметром, длиной и шагом резьбы, посадочной зоной под вентиль и т.п. Поэтому для того, чтобы приобрести кран-буксу, подходящую под характеристики вашего смесителя, вам нужно будет извлечь старую кран-буксу и взять ее с собой в качестве образца, когда пойдете приобретать новую.

1. Если вы собрались с духом и решили самостоятельно заменить кран-буксу, то первое, что вам необходимо сделать – перекрыть подачу холодной и горячей воды отсечными кранами на входе от стояка (счетчиков воды).

После того, как вы перекрыли воду от стояка, необходимо проверить, полностью ли перекрыта вода. Для этого открутите краны холодной и горячей воды на смесителе. Если вода не начнет течь из смесителя, значит вы хорошо перекрыли воду и работу по замене можно начинать. В том случае, когда вы планируете заменить только одну кран-буксу, вы можете отсечь только подачу соответствующей воды. Только учтите, что при этом вам будет нельзя открывать вторую кран-буксу. Так что, если можно перекрыть всю воду, лучше сделайте это.

2. Снимите ручку вентиля. Для этого снимите декоративную заглушку вентиля. Если она наворачивается на корпус ручки, то отверните ее против часовой стрелки руками, либо аккуратно используя пассатижи. Если заглушка вставлена в корпус ручки, аккуратно подцепите ее ножом или плоской отверткой и выньте из вентиля.

3. Открутите подходящей отверткой открывшийся вашему взору винт и снимите вентиль.

Часто случается, что ручка вентиля заклинивает на шлицах штока кран-буксы и никак не хочет сниматься. В таком случае постарайтесь стянуть ручку, расшатывая ее в разные стороны, либо аккуратно постукивая по ней с разных сторон. Также можно попробовать смочить место посадки ручки на шток керосином или проникающей смазкой. Некоторые смесители имеют дополнительную декоративную юбку-накладку, закрывающую верхнюю часть кран-буксы.

После снятия ручки, открутите декоративную юбку руками, вращая ее в направлении против хода часовой стрелки. Если она не накручена по резьбе, то просто сдерните ее с корпуса смесителя.

4. При помощи разводного ключа, рожкового гаечного ключа или пассатижей, открутите кран-буксу, вращая против хода часовой стрелки и достаньте ее из корпуса смесителя.

5. Приобретите новую кран-буксу. Для полной уверенности в том, что вы приобретете подходящую вам кран-буксу, возьмите старую только что снятую кран-буксу с собой в магазин или на рынок и покажите ее продавцу. Этим вы подстрахуете себя от покупки неподходящей детали.

На этом этапе вы сможете модернизировать ваш смеситель. Если в вашем смесителе были раннее установлены кран-буксы червячного типа, то вместо них вы можете приобрести и установить подходящие по размеру керамические кран-буксы. Таким образом вы повысите надежность смесителя и значительно улучшите его пользовательские характеристики. К тому же, керамические кран-буксы устанавливаются на те же самые места, где до этого стояли их старые червячные сородичи, без необходимости выполнения каких-либо переделок.

6. Установите новую кран-буксу в обратном порядке. Проверьте наличие необходимых в конструкции резиновых уплотнителей. Перед установкой рекомендую очистить резьбу под кран-буксу в смесителе и посадочное место от возможной грязи, окалины, частиц ржавчины и т.п.

Постарайтесь при установке не затягивать чрезмерно резьбовые соединения. Закрутите кран-буксу в смеситель рукой до упора. Затем, не прикладывая слишком больших усилий, чтобы не сорвать резьбу, дотяните кран-буксу гаечным ключом или пассатижами.

7. Закройте установленные кран-буксы, после чего откройте отсечные вентили для проверки качества проделанной работы. Если где-то после установки будет подкапывать вода, подтяните гаечным ключом соответствующие соединения.

Установите на свои места декоративную юбку, вентиль, заглушку и можете пользоваться обновленным смесителем. В том случае, если вы решили только заменить прокладку на кран-буксе червячного типа (учтите, что керамическая букса меняется полностью), то вам все равно будет необходимо сначала снять кран-буксу, используя инструкцию, прочитанную вами ранее. После того, как вы сняли кран-буксу, открутите гайку, которой резиновая прокладка крепится к штоку.

Снимите старую резиновую прокладку, установите на ее место новую такого же размера, закрутите обратно винт и плотно его затяните. Если же прокладка крепится в седле без винта, а закреплена на центральном штыре, тогда подцепите ее край шлицевой отверткой, сковырните (срежьте) изношенную прокладку со штыря, и установите на ее место новую. Новую прокладку вы без труда сможете купить в любом строительном магазине или на рынке.

После этого установите кран-буксу в смеситель в обратном порядке. Перед установкой кран-буксы червячного типа выкрутите ручку ее вентиля против часовой стрелки до упора. Надеюсь, эти несложные советы и подробная пошаговая инструкция позволят вам легко и быстро заменить кран-буксу или прокладку самостоятельно, не дожидаясь помощи неуловимых сантехников.

Если же вам не удалось демонтировать сломанную кран-буксу, или в процессе снятия кран-буксы вы повредили смеситель, либо вы решили полностью поменять смеситель по каким-либо иным соображениям, то прочитайте эту статью.

В заключение посмотрите это короткое 5-минутное видео, чтобы наглядно увидеть процесс замены кран-буксы. Невзирая на то, что автор видео называет кран-буксу «эта штучка», на видео тем не менее очень доступно показан весь процесс замены. Видео откроется в отдельном окне.

Жмите на кнопку ↓↓↓ и делитесь с друзьями, если вы находите эту статью полезной!

Источник: https://razumnaekonomia.blogspot.com/2016/09/kak-zamenit-kran-buksu.html

Ремонт квартир и офисов в Екатеринбурге

Коммуникации водоснабжения – это сложнейшая система в строении, которая играет важнейшую роль в жизни каждого человека. И не менее важную роль в этой системе играет смеситель. Благодаря этому элементу мы каждый день используем большие объёмы воды.

Вентиль смесителя, чаще всего выходит из строя от постоянной нагрузки во время эксплуатации. Поэтому приходится думать об устранении неисправности. Кран букса виды размеры имеет абсолютно разные, цена и качество также находится в разных пределах, это мы рассмотрим более подробно.

Далее в этой статье пойдёт речь о том, какую кран буксу выбрать и как произвести её замену.

Запорный механизм смесителя, который предназначен для подачи и точной регулировки напора воды в кране это кран букса. Другими словами она открывает и закрывает горячую и холодную воду.

Таким образом, этот важный элемент системы водоснабжения, способен ещё и регулировать температуру воды. От качества этой детали зависит срок службы вашего смесителя.

В большинстве случаев, первой выходит из строя, именно – кран букса.

Разновидности на рынке

Кран буксы бывают абсолютно разных форм и размеров. Подобрать нужную вентильную головку можно в любом сантехническом магазине. В основном их разделяют на два вида:

1. Металлокерамического исполнения. Такие устройства осуществляют контроль подачи воды с помощью двух керамических дисков. Их поверхность идеально отшлифована для плотного прилегания. На обоих дисках проделаны специальные дырочки, через которые осуществляется проход воды. Один диск неподвижно закреплён, а второй подвижный. В нём расположены две выемки, в которые вставляются выступы штуцера. Такое соединение позволяет вращать подвижный диск путём поворота главного штуцера. Отверстия двух дисков становятся в открытое или закрытое положение при повороте маховика на 90 градусов в одну или другую сторону. Чтобы обеспечить герметичное прилегание керамических изделий друг к другу, используется упорная прокладка, изготовленная из резины. Она плотно вставлена внутрь корпуса и прижимает керамические пластинки Устройство такого типа, позволяет очень точно регулировать напор воды. Но, как и у резьбового варианта, проблемным местом является износ пластиковой прокладки. Она расположена между штуцером и корпусом. Если вы заметили подозрительный звук, а кран перестал держать воду, то это означает, что кран букса вышла из строя. Металлокерамические буксы очень чувствительны к воде содержащей известковые и песчаные примеси, поэтому вместе с ними рекомендуется устанавливать системы фильтрации воды.
2. Резьбовые буксы червячного типа. В таких моделях подача воды прекращается путём вращения специального штуцера. Он в свою очередь приводит в движение шток. А напротив штока вмонтирована круглая резиновая прокладка. Когда кран закрыт, прокладка плотно перекрывает отверстие внутри смесителя, соответственно и подача воды прекращается. Для того чтобы открыть или закрыть кран необходимо выполнить три, четыре поворота. Краны отечественного производства, похожи по конструкции, но они не подходят для европейских смесителей. Большой недостаток такого типа кран букса это постоянное протирание резиновой прокладки. После износа, резинка неплотно прилегает к отверстию и не может удерживать весь поток воды. Из-за этого кран начинает протекать и часто сопровождается резонирующим звуком. Для того чтобы решить эту проблему, необходимо заменить запорную резинку или саму кран буксу.

Как правильно подобрать кран буксу

Для того чтобы заменить неисправный кран, необходимо точно определить размеры и тип нового устройства. Тщательно проведите все необходимые замеры, перед тем как совершить покупку. Основные характеристики, на которые стоит обратить внимание это:

• Диаметр внешней резьбы;
• Тип устройства;
• Высота корпуса;
• Высота штока.

Если вы ошибётесь в размерах, то приобретённый в магазине предмет может не подойти к вашему смесителю и поставить его не удастся.

Не пытайтесь подсоединить устройство другого типа, так как существует риск сломать всю систему смешивания воды.

Перед покупкой, посмотрите на фирму производителя крана, это поможет вам в выборе подходящей комплектующей. Срок службы и качество заменяемых деталей, тоже зависит от производителя.

Если у вас возникли сложности и не получается определить тип подключённого устройства, то это можно выяснить простым способом. При повороте вентиля подачи воды, в механизме с керамическими пластинками, необходимо выполнить всего половину оборота. В кран буксах с резьбовой конструкцией, для открытия или перекрытия потока, нужно выполнить три четыре полных оборота.
