Крепление стального троса зажимами — Яхт клуб Ост-Вест

Применение канатов невозможно без выполнения концевых креплений, предназначенных для соединения канатов с элементами подъемных машин и перемещаемых грузов. В практике подъемного машиностроения применяют два вида концевых креплений стальных канатов: неразъемные и разъемные.

Неразъемные концевые крепления канатов применяют при изготовлении грузозахватных устройств (стропов), не являющихся собственной принадлежностью крана, а также для натяжения каната, несущего кабельный токоподвод. В этих случаях на концах стального каната выполняют петли заплеткой — счаливанием, постановкой обжимной стальной или алюминиевой втулки или заливкой легкоплавкими сплавами в конусной втулке. Последний способ более трудоемкий и дорогой, а потому широкого применения в подъемных машинах не получил.

Разъемные концевые крепления стальных канатов применяют для соединения с барабанами лебедок, крюковыми подвесками и в отдельных случаях для строповки нестандартных тяжеловесных грузов. Как правило, для этого используют винтовые зажимы, клиновые втулки, специальные прижимные планки различного конструктивного исполнения или другие способы по утвержденным отраслевым нормалям.

Рекламные предложения на основе ваших интересов:

Заплетка (счаливание) концов канатов получила широкое распространение и сохранилась из-за технологической простоты. К недостаткам данного способа следует отнести высокую трудоемкость, необходимость применения тяжелого ручного труда, повы- шенный расход канатов (концы после заплетки отрубают), нарушение структурной целостности каната в зоне заплетки и снижение, его агрегатной прочности на 5—15% (в зависимости от диаметра каната и квалификации рабочего). Необходимо отметить, что применение в подъемных машинах счаленных (срощенных встык) канатов запрещено.

Для обеспечения правильного формирования петли концевого крепления каната, уменьшения внутренних контактных напряжений от поперечных сил и предохранения каната от истирания о захватные устройства в процессе работы применяют специальные устройства — коуши, представляющие собой стальные изогнутые пластинки в форме несимметричного овала с желобчатым поперечным сечением.

Закрепление концов каната в обжимной втулке является более технологичным и прогрессивным. Диаметр закрепляемых канатов до 36,5 мм. Основной деталью соединения является овальная втулка из стали -20 или алюминиевых сплавов АДО, АД1, АД31, АМЦ. Конец каната пропускают через овальную втулку, изгибают для образования петли и вновь вставляют во втулку с противоположной стороны, после чего соединение обжимают в штампе.

Для выполнения разъемных концевых креплений стальных канатов наиболее широко применяют винтовые зажимы, состоящие из U-образной скобы и колодки. Количество зажимов в соединении не меньше трех. Шаг установки зажимов — не менее шести диаметров закрепляемого каната. Диаметр закрепляемых канатов— 6—63 мм.

Клиновые соединения выполняют в кованых, штампованных или литых втулках из стали с клином соответствующей конфигурации.

Крепление концов канатов на барабанах лебедок выполняют следующим образом: клиновым зажимом, вставляемым в гнездо в барабане, или прижимными планками, закрепляемыми внутри барабана (рис. 18, а), на торцовой (рис. 18, б) и цилиндрической поверхностях барабана. Длина свободного конца каната за последней планкой должна быть не менее двух его диаметров.

Рис. 18. Концевые крепления каната на барабане лебедкиг а—клином, поджимаемым болтом, б, в—прижимными планками; 1—болт, 2—прижимная планка, 3—канат, 4—барабан

Крепление сварных круглозвенных цепей к гладким барабанам лебедок выполняют с помощью кованых крючкообразных зажимов, прикрепляемых к барабану болтами.

Применение стальных канатов невозможно без выполнения концевых креплений, предназначенных для соединения канатов с деталями механизмов грузоподъемных кранов и перемещаемыми грузами.

Конструкция концевого крепления каната должна быть простой, технологичной в изготовлении и эксплуатации, надежной, доступной для осмотра и удобной для замены каната (в случае разъемного соединения).

На грузоподъемных кранах применяют два вида концевых креплений канатов: неразъемные и разъемные. Неразъемные концевые крепления канатов применяют при изготовлении инвентарных съемных грузозахватных устройств и для натяжения вспомогательного каната, несущего кабельный токоподвод. В указанных случаях на концах каната выполняют петли путем заплетки (счаливания, рис. 18, а), установки обжимной стальной (алюминиевой) втулки (рис. 18,6) или заливки легкоплавкими сплавами в конусной втулке (температура плавления +450° С). Последний способ, более трудоемкий и дорогой, применения в грузоподъемных кранах не получил.

Рис. 18. Способы крепления конца стального каната: d — диаметр каната, I — длина концевого крепления, р — шаг установки зажимов

Разъемные концевые крепления стальных канатов применяют для соединения их с барабанами лебедок, крюковыми подвесками и в отдельных случаях для строповки нестандартных тяжеловесных грузов. Как правило, для этого используют винтовые зажимы для стальных канатов (рис. 18, в) и клиновые втулки (рис. 18, г), специальные прижимные планки или апробированные решения по утвержденным отраслевым нормалям.

Заплетка (счаливание) концов стальных канатов — наиболее простой и издавна известный способ, выполнение которого требует применения тяжелого, трудоемкого и малоквалифицированного ручного труда (рис. 18, а). Из-за простоты этот вид концевого крепления применяют и в настоящее время.

Для обеспечения правильного формирования петли концевого крепления каната, уменьшения внутренних контактных напряжений от поперечной силы и предохранения каната от истирания о захватные устройства в процессе работы в петлю каната 1 вставляют специальную деталь — коуш (от одноименного голландского слова — круглая или овальная стальная обойма с желобом по наружной поверхности, рис. 18, в). Для применения в механизмах грузоподъемных кранов отечественная промышленность выпускает кованые и штампованные коуши по ГОСТ 2224—72 для канатов диаметром 2,2…82,5 мм.

Крепление конца каната в обжимной втулке является более простым, технологичным, экономически эффективным и прогрессивным способом. Диаметр закрепляемых канатов до 36,5 мм. Основной деталью соединения является овальная втулка 4 из стали 20 по ГОСТ 1050—74 или алюминиевых сплавов АДО, АД1, АД31 и АМЦ по ГОСТ 4784—74 (рис. 18, б).

Конец каната 1 пропускают через овальную втулку, изгибают для образования петли и вновь вставляют во втулку с противоположной стороны (при необходимости в петлю укладывают коуш). После чего собранное соединение обжимают в штампе под прессом или продавливают через волок. Необходимо помнить, что конец свободного (ненагруженного) конца каната обязательно должен выступать из обжатой втулки.

Среди разъемных концевых креплений наибольшее распространение получили винтовые зажимы для стальных канатов по ОСТ 24.090.51—80, изготовляемые ковкой и штамповкой из сталей марок ВСтЗпсб, ВСтЗсп5 по ГОСТ 380—71 и марок 20, 35 по ГОСТ 1050—74, а также литьем из стали марки 25Л-11 по ГОСТ 977—75. Зажим 6 для стальных канатов состоит из U-образной скобы и колодки, стягиваемых гайками (рис. 18, в). Диаметр закрепляемых канатов — 6…63 мм (всего 16 типоразмеров). Условное обозначение зажима для канатов диаметром 25…28 мм — Зажим 28 ОСТ 24.090.51—80.

Концевое крепление каната в клиновой втулке выполняют в соответствии с требованиями ОСТ 22—253—72 (рис. 18,г). Правила по кранам предусматривают применение кованых, штампованных или литых стальных втулок с клиньями соответствующей конфигурации. Применение чугунных втулок и клиньев, а также стальных сварных втулок запрещено. В основе принципа работы данного крепления лежат силы трения, возникающие между рабочими поверхностями втулки, клина и каната; при этом чем больше растягивающее усилие в канате, тем выше заклинивающая способность крепления.

Конец каната на барабане лебедки крепят при помощи прижимных планок, расположенных на цилиндрической (рис. 19, а) или торцевой (рис. 19,6) поверхностях барабана, либо вставляемых в полость прилива (утолщения), выполненного в стенке барабана (рис. 19,в). В отдельных случаях применяют клиновую втулку (рис. 19, г), аналогичную рассмотренной выше.

Наибольшее применение получили прижимные планки, установленные на цилиндрической поверхности барабана. Планки обычно прижимают одним болтом (шпилькой). Для обеспечения надежного концевого крепления Правила по кранам требуют ставить не менее двух планок. Диаметр закрепляемых канатов 10…43,5 мм. Длина свободного конца каната (за последней прижимной планкой) должна быть не менее двух диаметров каната.

Рис. 19. Крепление конца каната на барабане лебедки

Во избежание повреждения каната кромками прижимной планки изгибать свободный конец каната под прижимной планкой или возле нее категорически запрещено. Крепление прижимной планки к барабану лебедки должно обеспечивать надежный контроль за состоянием крепления в процессе эксплуатации и удобный доступ для подтяжки болтов (шпилек) и при необходимости замены каната.

Следует помнить, что в соответствии с требованиями Правил по кранам на барабане лебедки между концевым креплением и ходовой ветвью каната постоянно должны находиться неприкосновенные (дополнительные) витки каната, которые никогда не должны сматываться с барабана, даже при опускании крюковой подвески в крайнее нижнее положение. Минимальное количество дополнительных витков каната— 1,5, что соответствует длине дуги обхвата барабана канатом Зл рад. Назначение указанных дополнительных витков каната — уменьшить величину усилия в канате под прижимными планками. В соответствии с законом Эйлера при данном угле обхвата усилие в закрепляемом конце каната будет в 2,5 раза меньше номинального (рабочего) усилия в ходовой ветви каната.

Зажим для троса – это элемент такелажа, с помощью которого осуществляется фиксация петель на стальном тросе или его сращивание. Он обеспечивает надежное крепление и согласно требованиям ГОСТ и СНиП является обязательным элементом для строительных работ, в которых задействован стальной канат. Соединение зажимами более надежное, чем связывание узлами, но хуже чем сплетение концов при сращивании.

Зажим для троса в строительных работах

Преимущественно зажимы для тросов используются в случае осуществления высокой нагрузки на стальные канаты. В связи с этим данный элемент такелажа изготовляется из качественного металла устойчивого к давлению и трению. Всех производителей изготовляющих зажимы строго контролируют, поскольку некачественный ассортимент может стать причиной возникновения несчастных случаев на стройплощадке.

Обычно в строительных работах одновременно используется несколько зажимов на петле или точке сращивания. Они располагаются рядом друг с другом. Количество крепежей составляет от 2-3 штук. Нужно учитывать, что если создаваемая нагрузка на трос выше, чем способен выдержать один зажим, то увеличение однотипных крепежей недопустимо. В этом случае стоит отдать предпочтение более мощному зажиму, что будет более безопасным, чем использование даже десятков слабых.

Разновидности зажимов

Классификация зажимов осуществляется по нескольким критериям. В первую очередь это конструкция и материал изготовления. Кроме этого их можно различать по диаметру троса, для которого они предназначены. Зажимы выпускают под диаметр от 2 до 40 мм.

По конструктивным особенностям и способу обеспечения фиксации зажим для троса разделяют на виды:

Одноразовый.
Скоба.
Плоский одинарный.
Плоский двойной.
Обжимной.
Крестовый.
Стопорный.
Цанговый.
Планшетный.
Страховочный.

Одноразовый

Одноразовый зажим для троса представляет собой короткую трубку, сделанную из алюминия или другого мягкого металла. Сквозь нее продевается трос, после чего создается петля, и конец возвращаете через трубку. Далее необходимо приложить зажим к твердой поверхности и расплескать ударами молотка. В результате деформации трубки, ее стенки плотно прижмут стальной канат, не позволяя ему рассоединяться. С помощью подобных зажимов также проводят сращивания двух тросов.

Данная конструкция позволяет провести соединение только один раз, поскольку такой крепеж деформируется и повторно применяться не сможет. Одноразовая фиксация является наименее надежной, но самой дешевой. Ею можно воспользоваться для выполнения сращивания тросов или создания петли, когда на канат будет оказываться минимальная нагрузка. К достоинствам подобных зажимов можно отнести тот факт, что для обеспечения фиксации нужно всего несколько ударов молотка, на что уходят считанные секунды. Для увеличения надежности можно проводить линейное расплескивание, подставляя зубило. Если со временем крепление ослабевает, нужно возобновить силу сдавливания, снова постучав молотком.

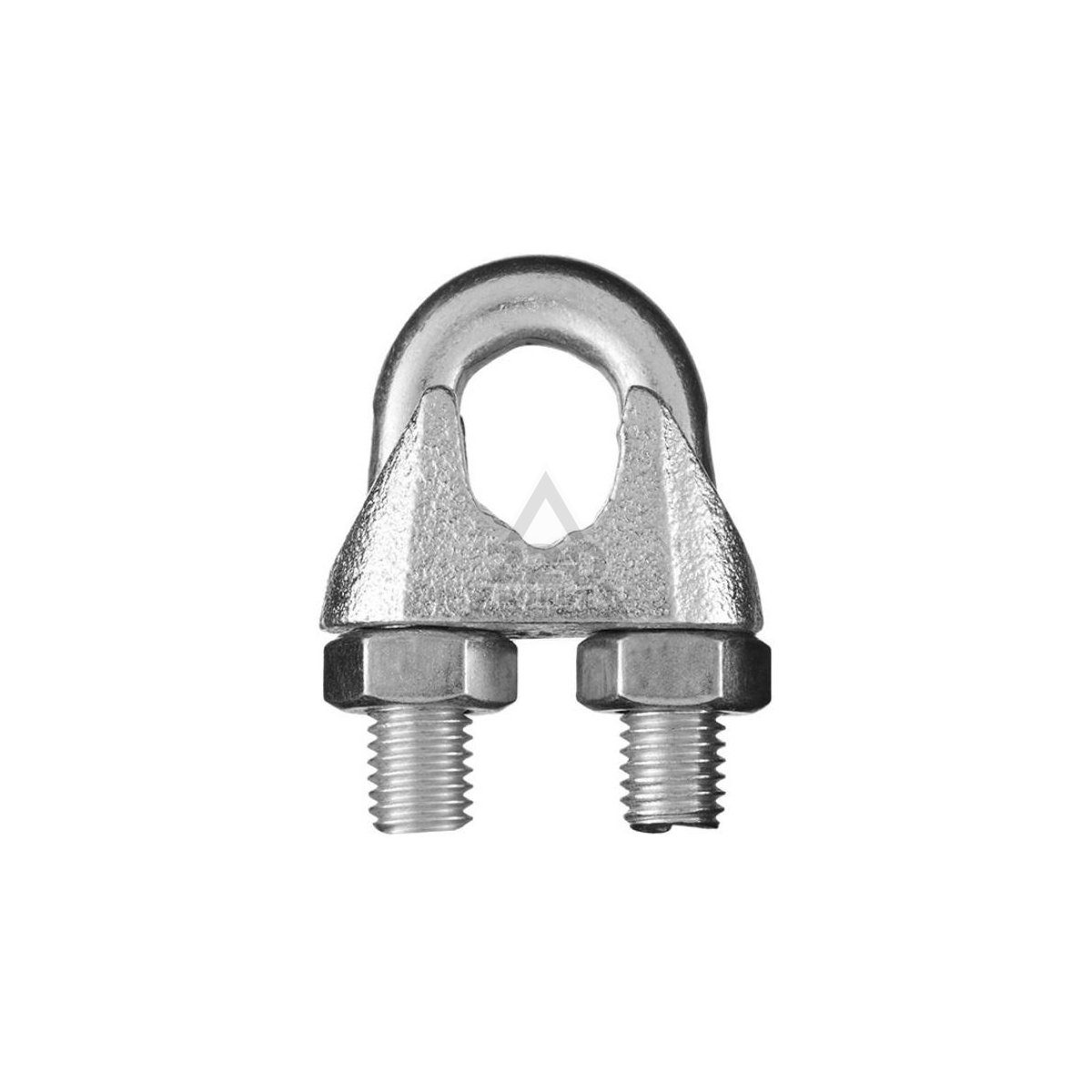

Скоба

Зажим в виде скобы является одним из самых популярных. Он многоразовый, при необходимости скоба легко снимается с троса и используется дальше, поскольку не теряет свои рабочие характеристики. Внешне такой зажим представляет собой U-образную скобу, сделанную из стального прутка, на конце которой имеется резьба.

Скоба продевается в плоскую пластинку, в которой имеется два отверстия. После этого на скобу накручиваются две шестигранные гайки, которые при закручивании поджимают пластину, тем самым сдавливая трос. Это многоразовая система, которая применяется как для создания петель, так и сращивания каната. При использовании следует учитывать, что скобы непригодны для тросов, которые используются для подъема тяжелых предметов. Они имеют очень малые площадь прижима, поэтому зачастую пережимают канат, создавая режущую деформацию, что может привести к разрыву в данном месте.

Плоский одинарный

Плоский одинарный зажим представляет собой более надежную конструкцию, чем скоба, в связи с большей площадью прилегания. Он представляет собой две пластины, которые прижимаются друг другу с помощью болта и гайки. Одна пластина выполнена в форме корытца с бортиками, что предотвращает вероятность выскальзывания троса. Это довольно надежное крепление, которое нередко используется в строительстве. При сильном затягивании гайки прижим осуществляется на большой площади, поэтому врезание в одну плоскость исключается. В результате трос не получает ослаблений, способных разорваться при нагрузке.

Плоский двойной

Плоский двойной зажим для троса еще называют седельный. Он сочетает в себе два одинарных зажима. Внешне такой крепеж представляет собой вытянутые в длину две пластины, которые прижимаются друг к другу с помощью болтов с гайками. Это один из самых надежных способов для сращивания тросов, а также создания петель. Именно таким крепежом пользуются для установки растяжек на высоковольтных столбах воздушных линий электропередач, телевизионных антенн и прочих высоких конструкций. Также подобное крепление подойдет в тех случаях, когда необходимо обеспечить надежную фиксацию груза для подъема на большую высоту. Такелаж, применяемый в высотных кранах, укомплектован именно седельными зажимами.

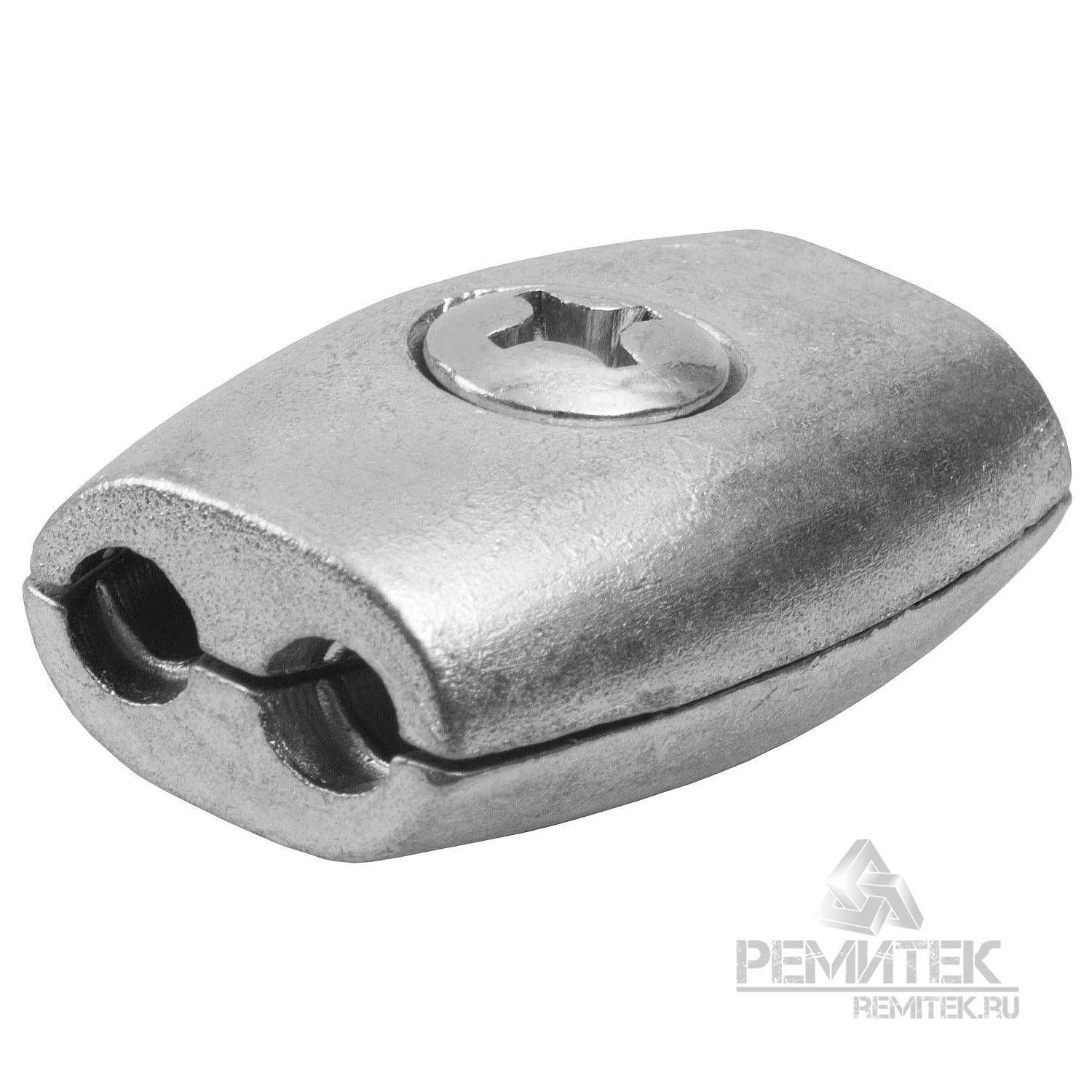

Обжимной зажим

Обжимной зажим, или бочка, представляет собой две рельефные пластины, по периметру которых проделаны канавки для закладки троса. Они соединяются между собой с помощью винта. Данный обжим может применяться как для создания петель, так и сращивания. Его выбирают для оснащения подъемных механизмов лифтов, а также для прочих ответственных мероприятий. Такие зажимы выпускаются из различных металлов, поэтому свойства крепежа могут отличаться. Безусловным лидером по устойчивости являются стальные зажимы.

Крестовый

В том случае, если необходимо соединить вместе пересекающиеся между собой под прямым углом два троса, применяется крестовый зажим. Он выполнен в виде цилиндра, в который закручивается винт. По бокам имеются две прорези, которые пересекаются. В них укладываются канаты, после чего винт затягивается и тросы получают устойчивое соединение. Подобный зажим не является сверхнадежным. Он используется в тех случаях, когда необходимо создать сетку из троса. Использование такого крепежа для сращивания невозможно.

Стопорный

Стопорный зажим для троса внешне похож на крестовый крепеж, но в нем имеется только одна прорезь. Он устанавливается на участке троса для его утолщения. Благодаря наличию такого зажима, предметы, которые подвешены на канат, останавливаются при скольжении, цепляясь за такой крепеж. Данная конструкция применяется только для этой цели и не может использоваться для сращивания или создания петель.

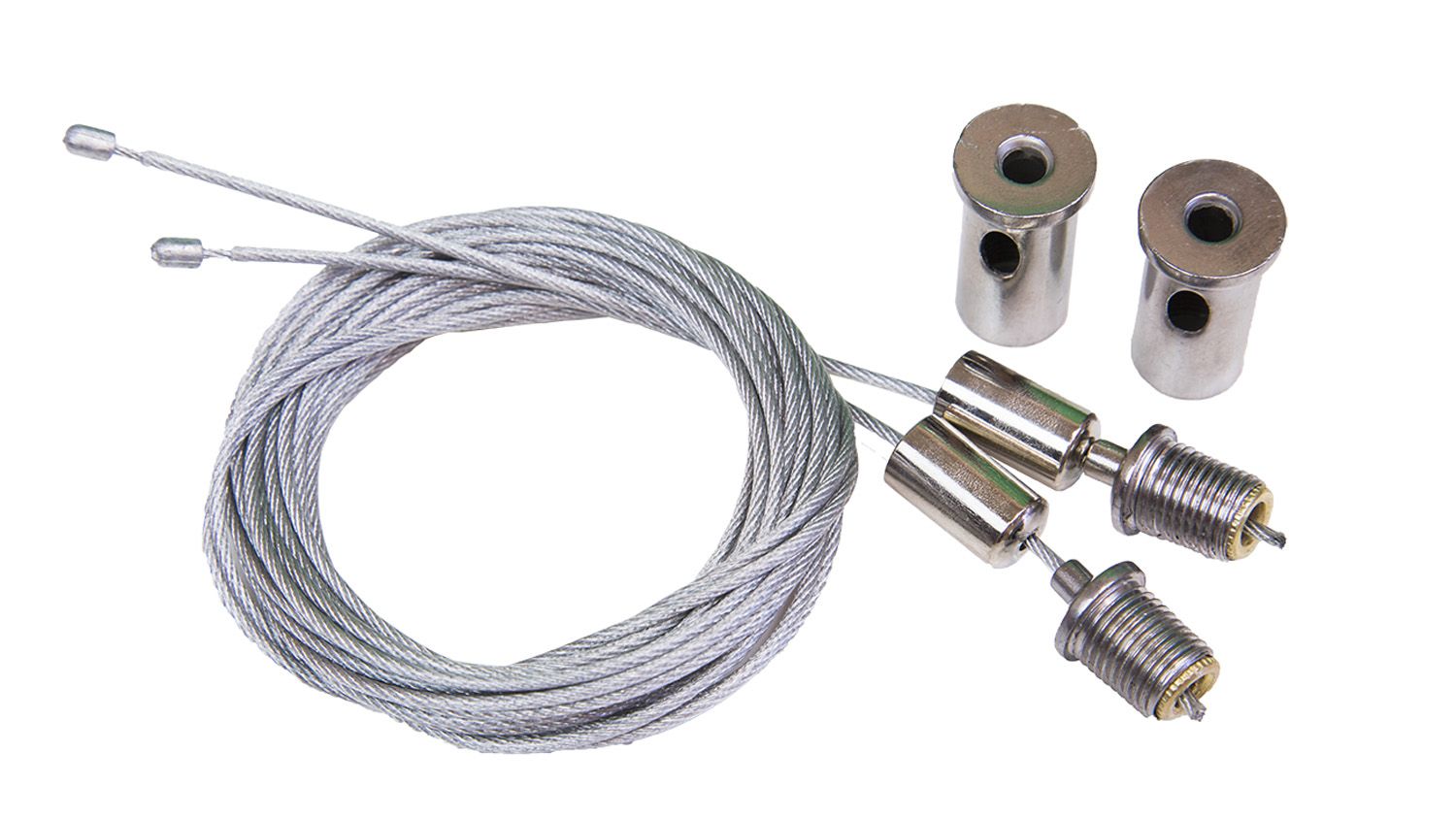

Цанговый

Цанговый зажим для троса представляет собой наконечник, который фиксируется на конце каната. Его оголовье выполнено в виде расплесканного прута. Его использование позволяет проводить аккуратное крепление конца троса без необходимости создания петли. По конструктивной особенности такой крепеж полностью идентичный цанге, которая используется вместо патрона для дрели. Стоит отметить, что цанговая конструкция не дает стопроцентной гарантии эффективного соединения. В связи с этим не стоит рассчитывать на то, что цанговый наконечник будет панацеей от обрыва.

Цанговый наконечник может иметь различную конструкцию оголовья. Он осуществляет соединение с прочими элементами, к которым фиксируется трос. Подобные зажимы одни из самых дорогих, но не являются сверхнадежными. Их выпускают под тросы небольшого диаметра, не предназначенные для тяжелой работы, в результате которой возможно вырывание каната из крепежа.

Планшетный

Планшетный зажим представляет собой усиленные пластины. Первая имеет форму латинская буква «W», а вторая напоминает распущенную вдоль трубку. В местах прилегания друг к другу они имеют рельефную поверхность, что обеспечивает эффективное врезание в трос, при этом, не создавая критического повреждения, как это делает U-образные зажимы. Рельефные зубья, которые фиксируются на канате, идут вдоль его волокон, поэтому не несут серьезного вреда. Данная конструкция является усиленной, поэтому стягивание с помощью болта и гайки можно осуществлять с большой силой, не опасаясь, что пластины разрушатся или деформируются.

Страховочный

Страховочный зажим для троса является быстросъемным. Он используется обычно для временного подвешивания различных предметов на свисающем вертикально тросе. Такое крепление состоит из рычагов, которые при создании давления в кольце, упираются клином в поверхность троса, создавая эффект торможения. Это не позволяет зажимам двигаться вниз. Если нужно перетащить крепление, то сначала оно подтягивается вверх, после чего беспрепятственно отодвигается в нужную сторону.

Подобные такелажные элементы широко применяются промышленными альпинистами. С помощью такого крепежа осуществляется закрепление на страховочном тросе или подсоединения к нему инструментов, которые задействованы в работе. Данная конструкция не является сверхнадежной. Ее использование для создания петель или сращивания тросов невозможно. Благодаря тому, что в основе действия данного механизма заложена рычажная система, то чем сильнее давление на крепежное ушко, тем надежнее зафиксирован клин.

Клиновой зажим – особое устройство для стального троса, предназначенное для прочного соединения тросов друг с другом. Еще одна функция этого приспособления – изготовление петель на концах тросов. Все, что нужно знать о зажимах:

Предназначение зажимов в строительных работах
Виды приспособлений для тросов из стали
Особенности и нюансы клиновых и специализированных зажимов
Изготовление своими руками зажима для троса

Предназначение зажимов в строительных работах

Итак, как же применяется это устройство на строительных площадках? Преимущественно это устройство используется в работах с тяжелыми нагрузками и большими весами, этим обуславливается изготовление зажимов для троса принципиально только из высококачественных и прочных материалов. Для всех производителей действуют строгие стандарты изготовления зажимов, соблюдение которых обязательно. Структура конструкции этого приспособления не сложная. Зажимы состоят из стальной дуги и пары шестигранных гаек. Для гарантированного обеспечения надежности и безопасности крепления обычно устанавливают не менее трех зажимов на одном тросе. Однако, если нагрузка значительно больше, чем может выдержать это приспособление, рекомендуется не добавлять количество зажимов, а выбрать другой тип фиксатора.

При производстве зажимов используются только проверенные высококачественные металлы. Это позволяет быть уверенными в надежности закрепления на двух концах этой детали. Дополнительное покрытие детали добавочным защитным слоем обеспечивает полную безопасность и надежность. Добиться этого можно используя гальваническую оцинковку. Она качественно защищает сталь от коррозии и любого влияния окружающей среды.

Неправильная установка зажима на стальном тросе может повлечь за собой печальные последствия, став причиной обрыва деталей. Чтобы этого избежать, рекомендуется внимательно прочитать инструкцию по установке. Первоначально край троса нужно ввести в дугу, затем он закрепляется внутри с помощью шестигранных гаек, которые служат особым замком. Завинчиваются гайки в разные стороны, так как трос располагается между ними, закручивание должно быть максимально полным, чтобы концы троса были плотно прижаты.

Виды зажимов для стального троса

Зажимы классифицируются по конструкции, материалу и предназначению. Также зажимы различаются диаметром, от наиболее популярных трех и пяти миллиметров до сорока. По предназначению зажимы делятся на усиленные и обычные. По конструкции они подразделяются на одинарные и двойные, дугообразные и плоские. Самыми популярными материалами, используемыми при производстве зажимов, являются медь, сталь и алюминий, применяемый в тяжелых условиях эксплуатации, благодаря оцинковке.

Самыми популярными являются зажимы с обычной конструкцией. Этот вариант используется в бытовой сфере и не предназначен для серьезных нагрузок. Чаще всего такие зажимы изготовляют из оцинкованной стали 2 класса. По внешнему виду они представляют собой петлю, закрытую у основания, имеющую два надежных болта. Другим подвидом зажима с обычной конструкцией является его усиленный вариант, с более основательной комплектацией. Он оснащен усилениями механизма затвора и поэтому может применяться при более ответственных условиях.

Для плоского вида этого устройства в производстве обычно используется углеродистая сталь, обладающая высокой прочностью, которая достигается за счет покрытия поверхности зажима цинком. Диаметр такого вида зажимов варьируется от 2-х до 40 мм. Конструкция этого приспособления несколько отличается от привычного варианта. Он состоит из двух пластин, соединенных между собой болтом и гайкой. Область применения такого вида – создание петлей на концах расчалки, сращивание различных такелажей и стальных тросов. Для надежного обеспечения безопасности рекомендуется устанавливать не менее двух таких зажимов.

Подвидами плоских зажимов являются двойные и одинарные виды. Различаются они количеством имеющихся болтов. Как видно из названия, одинарные зажимы крепятся с помощью одного болта, а двойные с помощью двух. Область применения этих двух видов одинакова.

Еще один тип конструкции зажимов – дугообразный. Он представлен цилиндром, загнутым в дугу. На его концах находятся два болта, при помощи которых и происходит закрепление. Устройства такой формы применяются в основном для того, чтобы соединить два стальных троса, но создание петли тоже вполне возможно. Такой вид идеально подходит для больших нагрузок и тяжелых условий, поэтому чаще всего он используется в промышленном производстве. Стандартный дугообразный зажим способен выдержать до 100кг.

Особенности и нюансы клиновых и специализированных зажимов

Без крепких и надежных зажимов не обойтись в строительстве. Большое число специализированных строительных работ выполняется с тягой и подъемом различных материалов с крупным объемом и весом. Зафиксировать такие строительные объекты можно с помощью подпружиненных зажимов. Их высокая прочность позволяет выполнять функцию не только соединения тросов, но и фиксированного крепления грузов.

Устройство таких зажимов похоже на стандартное. Жесткое и стабильное соединение обеспечивается двумя рычагами с подвижными скобами и стальной дугой. Такое конструктивное решение обеспечивает стойкую фиксацию на тросах различного диаметра.

Так же широким спросом у профессионалов пользуется клиновая разновидность зажимов. Он отлично подходит для соединения устройств из алюминия и стали, алюминиевых и медных тросов диаметром до 100мм. Отличает такие зажимы высокая износоустойчивость, которая достигается использованием при производстве деталей таких материалов, как различные алюминиевые сплавы, бронза и чугунная сталь.

При установке в болтовые зажимы с большим сечением тросов из алюминия и стали рекомендуется использовать специализированные мягкие алюминиевые прокладки. Это позволит обеспечить соединению крепкую устойчивость и надежность. Однако нужно знать, что любая конструкция нуждается в своевременной корректировке. Вторичное подтягивание зажимов необходимо делать не позднее 10 дней с момента установки. Подтяжка начинается с прессования алюминиевого корпуса петли. Затем вводится анкер из стали, а после него при помощи стального механизма вновь вставляется корпус.

Изготовление своими руками зажима для стального троса

Зажимы для стальных тросов находят свое применение в огромном количестве отраслей. Стандартные домашние дела тоже не обходятся без этого простого приспособления. Это не понаслышке знают автолюбители и часто пользуются самодельной версией такого устройства. Это приспособление отлично подойдет для бытовых работ и может использоваться в качестве буксира. Главное помнить, что собственноручно сделанная деталь не должна применять с очень тяжелыми нагрузками. Необходимыми элементами для собственноручного создания зажима являются пара болтов и гаек, несколько стальных пластинок и труба из металла. Диаметр этой трубки подбирается исходя из диаметра планируемого используемого троса. Если планируется соединение двух тросов друг с другом, то диаметр трубы должен быть настолько большим, чтобы два троса могли пройти в одно отверстие в разные стороны. При выборе пластинок так же необходимо учитывать размер троса. Первоначально трубку необходимо согнуть в форме дуги, затем ввести в нее трос и вытянуть его примерно на 10-15 сантиметров. Потом трос и его конец сверху и снизу накрываются металлическими пластинками. Далее с помощью надежных болтов и гаек нужно обеспечить крепкое соединение между собой этих пластинок. Такое приспособление может пригодиться и для создания петли. Таким образом, зажимы для стальных тросов являются необходимым элементом и могут применяться во многих сферах деятельности.

Способы крепления концов стального каната

?Рис.
128.
Крепление концов стального каната : а — петля на зажимах ( жимках ), б — петля с заплеткой, е — петля с гильзо — клиновой заделкой, г — в клиновой конусной втулке, д — в конусной втулке с заливкой, е — на барабане с помощью клина, ж — то же, с помощью прижимных планок ;
1 — конец каната, 2 — коуш, 3 — скоба, 4, 5 — колодки, 6 — гайки, 7 — кованые скобы, 8 — шпонка, 9 — гильза, 10 — корпус клиновой втулки, — 11, 13 — клинья, 12 — конусная втулка, 14 — прижимная планка

Для временного крепления канатов, что особливо часто встречается при монтажных работах, применяют петли и узлы аналогичные морским узлам.
Разница состоит в том, что морские узлы связывают из пеньковых канатов, которые располагают большую гибкость и не располагают смазки.
Стальные же канаты за счет смазки и большей жесткости имеют собственную специфику вязки.
Не все морские узлы можно выполнять на стальном канате, а при затяжке некоторых узлов канат деформируется и нарушается его структура.
Поэтому часто внутрь узла вставляют деревянный, который нельзя отменить канат от затяжки.
Наиболее разболтанные узлы показаны на рис.
129, а — е.

Грузозахватные приспособления и тара применяются в процессе производства трудов по подъему и перемещению грузов с применением грузоподъемных автоматов.
Строповка, обвязка и зацепка твердых грузов для подъема, перемещения и опускания их при выполнении строительно — монтажных, погрузочно — разгрузочных и прочих произведений с применением грузоподъемных автоматов производятся при помощи грузозахватных приспособлений.
Для подъема и перемещения слабых и сыпучих грузов используется особая тара ( бадьи, лотки, коробки, контейнеры, ковшики и т.п. ).

Канаты являются одним из важнейших конструктивных расчетных элементов.
Резерв прочности для стальных канатов принимают всегда младшим, чем для других элементов одноковшовых экскаваторов.
Поэтому в случае перегрузки экскаватора прежде всего повреждается канат.
Подобным типом, канат служит ограничителем нагрузки.
Об этом необходим хорошенько помнить машинист экскаватора и ни в коем случае не применять канаты других, чем это показано в паспорте диаметров.
Использование каната большего диаметра приводит к тому, что при перегрузке экскаватора, который нельзя отменить выдержать большую нагрузку, уже не может быть ограничителем и вместо него повреждается другой конструктивный элемент ( стрела, рукоять, ковш и т.д. ), ремонт которого обходится значительно дороже и требует больше времени, чем смена каната.
Кроме того, канат большего, чем это нужно, диаметра разрушает ручьи блоков.
Постановка канатов меньшего диаметра требует частой их замены, а значит длительных простоев экскаваторов.
Необходимо обращать самое тяжелое внимание на правильность запасовки канатов и их закрепление.
Способы крепления канатов на экскаваторах.
Чаще всего канат закрепляют с помощью клиновых зажимов.
Петлю каната вкладывают в корпус коуша и затягивают стальным клином.
С увеличением натяжения каната клин затягивается сильнее.
Для канатов небольших диаметров этот способ крепления является легчайшим.
Клин выбивают при помощи борода, вмонтированного в узенькое отверстие коуша.

Заплетка ( счаливание ) концов канатов получила широкое распространение и сохранилась из — за технологической простоты.
К порокам данного способа следует отнести высокую трудоемкость, необходимость применения опасного ручного труда, повы — шенный расход канатов ( концы после заплетки отрубают ), нарушение структурной целостности каната в зоне заплетки и снижение, его агрегатной прочности на 5 — 15% ( в зависимости от диаметра каната и квалификации рабочего ).
Необходимо заметить, что применение в подъемных машинах счаленных ( срощенных встык ) канатов запрещено.

а — шариком ;
б — втулкой с шаром ;
в — втулкой с резьбой для талрепа ;
г — крепление с втулкой типа б ;
д, е — втулки с проушиной и вилкой ;
ж — опрессовка типа огона.
При необходимости обеспечения повышенной прочности заделки, одинаковой 90 — 100% разрывной нагрузки каната, применяются втулки, которые могут располагать разное конструктивное оформление, в том количестве и вид обычного огона с коушем ( рис.
4, б — ж ).

Канаты больших диаметров ( более 30 мм ) крепят в конической втулке.
Конец каната протягивают через узенькое отверстие втулки, потом канат в месте входа во втулку перевязывают.
Конец каната расплетают на отдельные проволоки, вырезают пеньковый сердечник, а проволоки загибают в виде крючков и образовавшуюся кисть затягивают внутрь втулки.
Внутреннюю поверхность втулки и находящщиеся в ней проволоки протравливают соляной кислотой, втулку заливают баббитом или другим припоем, а в особо ответственных случаях — свинцом или цинком.
Канат можно крепить, заплетая его конец.
Длина заплетаемой части должна быть не менее 0, 4 ??, если диаметр каната до 12 мм, а если свыше 12 мм — то 0, 7 ??.
Этот способ крепления используется не часто.
Широко применяется крепление каната болтовыми зажимами.
Для канатов диаметром от 10 до 34 мм необходимо от 3 до 7 зажимов при расстоянии между зажимами соответственно от 80 до 230 мм.
Крепление каната в барабане одним клином аналогично креплению клиновым зажимом.
Крепление двумя клиньями производится следующим типом : конец каната 1 выпускают через оба отверстия барабана и рано режут клин 2, размещенный ближе к концу каната, а затем клин 3.
Применяется также и болтовое соединение канатов с барабаном, при этом новый служит одной из щечек зажима.

Разрывная нагрузка троса – Какую нагрузку выдерживает стальной трос

При покупке такелажных приспособлений важно знать, какую нагрузку выдерживает трос, поскольку любой перегруз может привести к обрыву подвесной системы. Допустимые значения стального каната определяются его прочностными характеристиками, которые могут варьироваться согласно конструкции, диаметру и способу производства.

Разновидности стальных канатов

Тросы относятся к крученым или витым изделиям, изготавливаемым из стали, синтетических и органических нитей. В производстве стальной продукции применяется оцинкованная высокоуглеродистая проволока сечением 0,4–3 мм, обладающая значительным запасом прочности при нагрузках на разрыв (от 130 до 200 кгс/мм²).

Металлические нити, используемые в изготовлении продукции, бывают нескольких марок. Наилучшими прочностными характеристиками обладает проволока категории В, менее качественным считается сырье марок I и II. Прежде чем определить, какую нагрузку выдерживает трос 5 мм или другой толщины, следует принять во внимание, что вне зависимости от качества материала канаты различаются между собой по конструкции и бывают трех типов:

Одинарной свивки – сделаны из одной пряди с проволокой одинакового сечения. Их элементы свиваются вокруг одной из металлических нитей до 4-х слоев. Маркируются стальные тросы как сумма из цифр, указывающих на число проволок в плетении. Например, 1+9+9 говорит о том, что в канате имеется 19 проволок, из них одна размещается в центральной части, 9 свиты в первом слое и 9 во втором.
Двойной свивки – изготовлены из нескольких прядей, накладываемых в 1–2 слоя вокруг сердечника. Для сердечника используют свитую проволоку, органические или минеральные материалы, которые улучшают прочность стального троса и предотвращают проваливание прядей внутрь изделия. Чаще всего такую продукцию применяют для тросовой работы.
Тройной свивки – сделаны из нескольких тросов. Как и при двойной свивке, они имеют сердечник, однако изготавливаются из проволоки меньшего сечения и используется там, где необходима повышенная гибкость канатов (как правило, для кабельных работ).

Проволока, расположенная в разных слоях, может иметь точечное, линейное или точечно-линейное касание. Устанавливая, какую нагрузку выдерживает трос диаметром 6 мм или иной толщины, нужно учитывать, что канаты с точечным касанием (ТК) актуальны только при незначительных пульсирующих нагрузках. Изделия с линейным касанием (ЛК) отличаются обширной сферой применения, а с точечно-линеныйм (ТЛК) используются в местах, где ЛК не могут обеспечить рекомендуемый запас прочности.

При изготовлении продукции обычно применяется крестовая свивка. Проволока в ее наружном слое имеет различное направление, что гарантирует более крепкое сплетение и простоту в эксплуатации. По желанию заказчиков заводы-производители могут изготовить и другие разновидности свивки, такие как одностороннюю и комбинированную.

Помимо классификации по конструкции, канаты делятся по степени скручивания и могут быть гибкими или жесткими. Последние характеризуются более высокой прочностью на разрыв, поскольку выпускаются из малого числа металлических нитей большого диаметра. Для сравнения гибкости тех или иных модификаций можно воспользоваться таблицей.

Вид	Конструкция	Коэффициент гибкости
Однопрядный	1х19	5
Однопрядный	1х37	7
ЛК-О	6х19+1	12
ТК	6х19+1	15
ТЛК-О	6х37+1	21
Тройной свивки	6х6х7+7	27

Параметры прочности стальных тросов на разрыв

Чтобы установить, какую нагрузку выдерживает стальной трос, важно учесть, что его выбор определяется двумя основными параметрами – разрывной и рабочей прочностью.

Разрывная прочность

Под разрывной прочностью понимается минимальное усилие на канат, при котором он будет рваться. Если необходимо определить эту величину троса стального, характеристики на разрыв берут из ГОСТ или выявляют по формуле:

R=Kd², где

K – коэффициент запаса прочности;
d – диаметр, мм.

Коэффициент К при подсчете разрывной нагрузки тросов является неизменным и выбирается в зависимости от разновидности конкретной продукции. Так, если надо выяснить значение изделия однопрядного типа, используют показатель 70. Для каната с одним органическим сердечником берут цифру 40, с несколькими сердечниками – 34.

Рабочая прочность

Чтобы подобрать изделие под конкретные условия работы, необходимо ориентироваться на рабочую прочность стальных тросов на разрыв. Этот параметр определяется как допустимое натяжение, которое канат может выдержать при эксплуатации без потери целостности. Для подсчета значения можно использовать следующую формулу:

Р= R/К, где

R – разрывная прочность, кгс;
K – коэффициент запаса крепости.

Важно учитывать, что данный параметр, равно как и разрывное усилие, зависит от толщины каната. Иными словами, характеристики стального троса 5 мм будут отличаться, например, от разрывной нагрузки троса 6 мм. Обратите внимание, что за единицу измерения при подсчетах рабочей крепости принимается 1 килоньютон (кН), равный 100кг.

При определении допустимого и разрывного усилия стальных канатов таблица ниже поможет выяснить характеристики наиболее распространенных диаметров.

Диаметр	Допустимая нагрузка на трос, кН	Разрывное усилие, кН
2 мм	0,47	2,35
3 мм	1,06	5,29
4 мм	1,88	9,41
5 мм	2,94	14,7
6 мм	4,24	21,2
8 мм	7,52	37,6
10 мм	17,6	58,8

Как понятно из предложенной таблицы, канаты данных диаметров будут продолжительное время функционировать без повреждений при нагрузках в диапазоне 47–174 кг. Вместе с тем, усилие, необходимое для их повреждения, составляет от 235 кг для металлического троса 2 мм до 5880 кг для троса 10 мм.

На основании сказанного можно сделать вывод, что параметры прочности канатов играют основополагающую роль при покупке. Если заблаговременно выяснить разрывные нагрузки стальных тросов и подобрать их под конкретные рабочие условия, изделия будут надежно и длительно выполнять свои функции при перевозке или подъеме грузов.

DIN 741 Зажим для троса, стального каната

Тросовый (канатный) зажим

Материал: Сталь St / Сталь A2 / Сталь A4;
Покрытие: Без покрытия / Zn Цинк.

Зажим DIN 741 используется для создания петель на концах канатов или тросов, а также для их соединения и удлинения. Зажим для троса DIN 741 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни. Имеет U-образную стремянку с резьбой, шайбу-накладку для петли троса, колодку с гнездом под трос и две гайки. Размер определяется по диаметру применяемого каната. Количество зажимов для троса определяется расчетом, но их должно быть не менее трех, шаг расположения зажимов и длина свободного конца каната от последнего зажима должны быть не менее шести диаметров каната.

Аналог: зажим канатный, тросовый (усиленный) DIN 1142.

Дополнительные товары:

Коуш стальной оцинкованный для троса DIN 6899;
Трос в оплетке и без DIN 3055.

Размеры зажима для троса DIN 741:

Размер, толщина каната	Ширина основания, L	Длина основания, Т	Высота основания, В	Толщина болта, (резьба)	Длина болта, Н	Ширина болта, Р	Длина резьбы, F
3	21	10	10	М4	20,6	13	12
5	23	11	10	М5	24,7	16	13
6	26	12	11	М5	28,7	18	15
8	30	14	15	М6	34,9	22	19
10	34	18	17	М8	43	27	22
12	36	19	18	М8	45	28	22
13	40	23	21	М10	56,2	34	30
14	44	23	22	М10	58,2	35	30
16	50	26	26	М12	64,5	41	33
19	54	29	30	М12	76,5	44	38
20	54	29	30	М12	76,5	44	38
22	61	33	34	М14	86,5	51	44
24	65	35	37	М14	96,5	55	45
26	65	35	37	М14	96,5	55	45
30	74	37	43	М16	111,6	64	50
34	80	42	50	М16	122	68	55
40	88	45	55	М16	142	74	60

Дополнительную информацию о технических характеристиках зажима можно получить у менеджеров компании.

Обращаем ваше внимание на то, что интернет-ресурс texkomstroy.ru носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам с помощью контактной формы или по телефонам.

Зажим для троса стального

Зажим для троса — основные виды, применение и обработка элементов из нержавеющей стали (75 фото)

При использовании металлических канатов может возникнуть необходимость скрепления их между собой или образования на их концах петель. Эффективно справиться с этой задачей поможет зажим для стального троса. Какие модификации существуют и как их использовать, мы расскажем ниже.

Назначение и специфика конструкции

Эти приспособления изготавливаются из прочных материалов – именно благодаря металлу обеспечивается надежное крепление, выдерживающее повышенные нагрузки. Конструктивно зажим состоит из дуги и гаек.

Целесообразно применять несколько зажимов – профессионалы советуют брать не менее трех. Однако если нагрузка чрезмерно высока, то лучше выбрать другие способы фиксации и отказаться от установки большого количества зажимов.

Высокопрочная сталь дополнительно обрабатывается оцинковкой. Такой защитный слой предохраняет элементы от коррозии, а также минимизирует воздействие других внешних факторов.

Чтобы предотвратить расцепление и обрыв, следует изучить, как использовать зажим для троса правильно. Сложного в этом ничего нет – достаточно завести концы под дугу и зажать при помощи гаек. Они закручиваются разнонаправлено, и канат остается в промежутках между ними.

Затягивать гайки нужно до полного зажатия троса. Если создается петля, то обрезанный конец должен быть сверху, над цельным отрезком, но непосредственно под дугой. Зажимный элемент – гайки – будет снизу.

Классификация приспособлений

Выбирать зажимы нужно с учетом конкретных условий их использования, особенностей применяемого троса и планируемой нагрузки. По размерам можно выбрать самые разнообразные модификации – они могут быть небольшими 3-5 мм в диаметре, но встречаются и более объемные до 40 мм.

В быту чаще всего применяются обычные конструкции, которые производятся из стали второго класса после оцинковки. У них петля у основания зажимается болтами. Однако профессионалами востребованы усиленные модификации, имеющие более прочный затвор. Поэтому они ориентированы на повышенный уровень нагрузок.

Для изготовления применяется сталь или медь, хотя в ряде случаев допустимо использование только алюминиевого зажима для троса. А вот сталь с оцинкованным покрытием будет более дорогим вариантом, но позволит эксплуатировать крепежные элементы в суровых климатических зонах.

Варьируется и конструкция – они могут быть одинарными или двойными, иметь плоское или дугообразное исполнение. В плоских моделях имеются две пластины из оцинкованной стали с диаметром 2-40 мм.

Закрепление производится при помощи болтов с гайками. Их применение эффективно при сращивании тросов и проведении других подобного рода манипуляций. Для соединения надо ставить более двух приспособлений.

Двойные зажимы для тросов отличаются наличием двух фиксирующих болтов, в то время как в одинарных предусмотрена только одна пара «болт-гайка». Принцип действия их практически идентичен.

Дугообразная конструкция имеет цилиндрическую форму с дугообразной выгнутостью. На концах расположены болты, которые и обеспечивают фиксацию. Чаще всего их применяют в соединительных операциях, однако допустимо и крепление петли. Это промышленный вариант крепежа, который способен вынести нагрузку не менее 97 кг.

Обжимной зажим производится из алюминиевого сплава. Выглядит как овальный отрезок трубы с небольшой двусторонней приплюснутостью. В этот отрезок заводится трос, и конструкция сплющивается двумя способами:

ударно при помощи молотка;
вручную за счет нажима.

Специфические типы зажимов

Поскольку в строительстве крепежные узлы испытывают нагрузку динамического типа, а грузы часто поднимаются на высоту, то здесь применяют пружинные механизмы.

Благодаря им, производится не только обычное скрепление тросов, но и фиксация объектов. Конструктивно они имеют рычажки с движущимися скобами. В результате предмет может фиксироваться на тросе, независимо от его толщины.

Клиновые соединения незаменимы для работ с проводами из меди и алюминия с сечением 35-100 кв. мм. Представляют собой корпус из чугунной стали с износостойким клином из бронзы или сплавов алюминия.

Для большей надежности при зажиме алюминиевых проводов крупного сечения применяют специальные прокладки из такого же материала. Крепление будет прочным, но раз в 7-10 дней следует производить подтяжку болтов.

Выбор и использование

На фото зажимов для троса представлены разнообразные модификации, которые можно применять с конкретной монтажной целью. Важно проверить:

наличие маркировки;
отсутствие дефектов и брака;
соответствие зажима параметрам каната.

При фиксации троса перемычка должна быть со стороны каната, где присутствует основная нагрузка. Перед эксплуатацией следует проверить прочность крепления. Не разрешается воздействовать на механизм сваркой.

Использование зажимов позволяет обеспечить надежное и прочное крепление при соединении тросов или формировании петли. Их можно изготовить самостоятельно, однако приобретение изделий заводского производства обеспечит долговечность крепежа.

Фото зажимов для троса

Также рекомендуем посетить:

materialyinfo.ru

Зажимы для троса: типы и области применения

При проведении такелажных, монтажных и строительных работ зачастую возникает необходимость в фиксации и удлинении используемых стальных канатов, а также создании на их концах петель и проушин. Для этих целей используются канатные зажимы (зажимы для троса).

Зажим канатный — это приспособление, применяемое для фиксации и закрепления стального каната.

Этот вид такелажа не предназначен для работ, связанных с подъемом, перемещением, удержанием на весу и опусканием грузов. Его главное предназначение — обеспечение прочного натяжения канатов и тросов при монтаже конструкций и закрепление объектов в неподвижном положении, например, на платформе транспортного средства при перевозке.

Зажимы (жимки канатные) используют совместно с грушевидным не симметричным коушем, для фиксации каната в устройстве для счаливания каната.

Размер зажима для стального троса определяется по диаметру используемого каната.

Типы канатных зажимов

Различают зажимы для канатов и тросов следующих типов:

1) U-образный зажим

Зажим представляет собой u-образный болт с резьбой. Резьбовые концы болта вставляются в зажимающий элемент. При затягивании гаек стального зажима элемент прижимает трос к болту.

2) Плоский тросовый зажим

Производится из углеродистой стали. Состоит из прижимного элемента, прижимающей пластины, винтов и гаек с метрической резьбой. В зависимости от числа винтов в конструкции плоский зажим под трос бывает одинарный (simplex), двойной (duplex) и тройной (triplex). Затягивание гаек зажимает трос между пластинами.

3) Трубчатый зажим

Алюминиевые зажимы-втулки применяются для обычных тросов, медные — для кислотостойких, для работы в агрессивных средах используются зажимы из нержавеющей стали. Трубчатый зажим представляет собой алюминиевый сплющенный полый цилиндр.

Рекомендуется для соединения тросов между собой, а также для изготовления петель на концах троса. Трубчатые зажимы для стальных канатов сдавливаются при помощи пресса или ручными щипцами. Являются разовыми несъёмными элементами.

В зависимости от конструкции и способа монтажа зажимы для металлического троса подразделяются на:

клиновые
болтовые
винтовые
заклинивающиеся
прессуемые
клыковые

Все канатные зажимы производятся согласно DIN и ГОСТ. В подъемных устройства для целей соединений концов канатов рекомендуется использовать дугообразные зажимы DIN 1142. Зажим для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность, поэтому рекомендован к использованию работ, не связанных с перемещением и подъемом грузов.

Виды материалов и покрытий

Чаще всего тросовые зажимы используют в работах с большими весами и тяжелыми нагрузками, поэтому при их производстве действуют жёсткие стандарты проверки качества продукции. Зажимы для стальных тросов изготавливают исключительно из высококачественных и прочных материалов: сталь, медь, алюминий, нержавейка.

Кроме того, канатные зажимы могут быть подвергнуты гальванической оцинковке. Оцинкованные зажимы имеют дополнительную защиту от коррозии. При работе в неблагоприятных погодных условиях и агрессивных средах применяют нержавеющие зажимы троса.

Установка зажимов на канаты и крепление

При использовании дугообразных зажимов рекомендуется устанавливать не менее трех фиксаторов на одном канате. Если же нагрузка выше, чем способны выдержать данные виды зажимов, то нужно использовать другой тип этого фиксатора, а не увеличивать их количество.

Канатный зажим устанавливается на стальной трос так, чтобы перемычка зажима всегда находилась на стороне каната, несущей нагрузку. На хвостовой части каната или троса располагается U-образный болт зажима. Длинная часть троса загибается так, чтобы можно было расположить минимально требуемое количество зажимов для создания крепкой петли. Расстояние между зажимами и длина свободного конца каната от последнего зажима должны быть не меньше 6 диаметров каната.

Правила эксплуатации

Прежде чем приступать к работе, необходимо проверить прочность крепления каната зажимами. После первого приложения нагрузки на трос величина момента затяжки должна быть вновь проверена и при необходимости скорректирована. Необходимо, чтобы изделия регулярно проверялись и проходили проверки. Это нужно в связи с тем, что в процессе эксплуатации изделия подвергаются износу, перегрузкам, что будет приводить к деформациям и изменениям в структуре материала. Зажимы концов каната должны подвергаться проверке не реже одного раза в шесть месяцев и даже чаще, если изделия эксплуатируются в тяжелых рабочих условиях.

Не допускается изгибать или корректировать форму зажима, поскольку это приведет к ухудшению качества изделия и снижению его предельной прочности.

На плотность посадки зажимов на тросе могут отрицательно влиять следующие факторы:

гайка плотно сидит на резьбе, но не плотно по отношению к перемычке;
резьба засорена грязью, маслом, продуктами коррозии, препятствующими нужной затяжке гайки.

Советы по выбору

Прежде чем выбрать определенную продукцию, необходимо убедиться в ее качестве. Для этого следует обратить внимание на следующие моменты:

зажимы должны иметь разборчивую маркировку;
на поверхности не должно быть видимых заусенцев, трещин, бороздок и иного производственного брака;
зажимы должны быть выбраны в соответствии с характеристиками используемых тросов;
тип материала/ покрытия зажима должен соответствовать внешним факторам и условиям, в которых производится работа.

Все указанные виды канатных зажимов проектирует и изготавливает на заказ «ГПО-Снаб». Подобрать и заказать их вы можете в нашем каталоге такелажных изделий.

www.gposnab.ru

Зажим для троса. Виды и работа. Применение и устройство

Зажим для троса в строительных работах

Разновидности зажимов

По конструктивным особенностям и способу обеспечения фиксации зажим для троса разделяют на виды:

Одноразовый.
Скоба.
Плоский одинарный.
Плоский двойной.
Обжимной.
Крестовый.
Стопорный.
Цанговый.
Планшетный.
Страховочный.

Одноразовый

Скоба

Плоский одинарный

Плоский двойной

Обжимной зажим

Крестовый

Стопорный

Цанговый

Планшетный

Страховочный

Похожие темы:

tehpribory.ru

Зажим для троса – выбираем на прилавке или делаем сами + видео

Клиновой зажим для троса – это специальное приспособление, предназначение которого – прочно соединять тросы между собой. С его помощью также можно изготовить петлю на конце тех же тросов. Но что же еще нужно знать про эти элементы?

Зачем эта деталь в строительстве?

Обычно такими приспособлениями пользуются там, где работы ведутся с большими нагрузками, поэтому для изготовления зажимов всегда используются только высокопрочные и качественные металлы. Производители выпускают данные приспособления строго в соответствии со стандартами. Конструкция зажимов очень проста. Они состоят из двух шестигранных гаек и стальной дуги. Профессионалы рекомендуют на одном тросе устанавливать не меньше трех зажимов, этого достаточно для безопасности и надежности крепления. Если же нагрузка выше, чем могут выдержать выбранные вами зажимы, то следует взять другой тип этого фиксатора, а не увеличивать количество.

Для изготовления всегда используется только высококачественная и высокопрочная сталь. Это необходимо для обеспечения надежного соединения на обоих концах элементов. Для большей надежности и прочности часто дополнительно зажимы покрывают еще одним защитным слоем. Для этих целей используют гальваническую оцинковку. Достоинство в том, что с ее помощью обеспечивается у приспособления максимальная стойкость к внешнему воздействию окружающей среды. Также это и прекрасная защита от коррозии.

Хотя конструктивное решение данного приспособления несложное, все равно перед использованием нужно ознакомиться с инструкцией. Любой инструмент или приспособление имеет свои нюансы, которые в работе нужно учитывать. Если зажим для стального троса установить неправильно, то элемент может просто оборваться. Конец троса вводится в дугу и при помощи специального замка, а данном случае это шестигранные гайки, закрепляется внутри. Гайки закручиваются в разном направлении, а трос будет находиться между ними. При полном закручивании концы должны быть плотно зажаты между собой.

Зажим для стального троса – классификация

Зажимы бывают разного вида. Они подразделяются по назначению, используемому материалу и конструкции. Также можно формально обозначить и различную длину, популярнее всех зажим для троса 3 мм, 5 мм диаметром, но в особых случаях применяют размеры вплоть до 40 мм. Каждый вид имеет также разные подвиды. Зажимы, которые подразделяют по назначению, бывают обычными и усиленными, а по используемому материалу – стальными и медными, также популярен зажим для троса алюминиевый, оцинкованный вариант стального используется в особенно суровых условиях эксплуатации. Зажимы, которые подразделяются по конструкции, бывают плоскими, дугообразными, одинарными и двойными.

Обычные зажимы являются самыми распространенными. Обычно для их изготовления используется оцинкованная сталь класса 2. По внешнему виду такие зажимы напоминают закрытые петли у основания, которые имеют два прочных болта. Такой вид изделия является бытовым, и он не предназначен для больших нагрузок. Усиленный вариант говорит сам за себя, конструкция у него проработана основательнее, механизмы затвора имеют усиления, поэтому и сфера их применения может быть более ответственной.

Плоские виды зажимов чаще изготавливаются из высокопрочной углеродистой стали. Поверхность данных приспособлений имеют оцинковку. Их диаметр может составлять от 2 и до 40 мм. По форме такие зажимы напоминают пару пластин, которые соединяются между собой болтом с гайкой. Обычно их применяют для сращивания стальных тросов или для других стоячих такелажей. Вполне подойдут они и для того, чтобы создавать петли на конце расчалки. Профессионалы рекомендуют на одном соединении устанавливать не меньше двух зажимов.

Плоские зажимы также могут подразделяться на одинарные или на двойные. Главное отличие – в количестве имеющихся болтов. На одинарных зажимах крепление происходит одним болтом, а на двойных – двумя болтами. По применению такие зажимы особо не отличаются.

Дугообразные зажимы выполнены из цилиндра, который загнут дугой, а крепление происходит при помощи двух болтов, которые находятся на концах. Приспособления такого вида чаще используют для соединения металлических тросов, но вполне возможно применять их и для изготовления петель. Такой вид зажимов больше относится к промышленным, они рассчитаны на большие нагрузки. Обычный стандартный дугообразный зажим способен выдерживать нагрузку около 97 килограммов.

Зажимы специализированные и клиновые – какие у них особенности?

Многие строительные работы не сделать без прочного зажима. Строительство всегда отличалось наличием большого количества операций. Обязательно нужно что-то поднимать наверх, тянуть груз, а в данном случае это строительные материалы, часто приходится фиксировать различные предметы. Для таких работ нужны прочные подпружиненные зажимы. Они не только позволяют соединить тросы, а также к ним можно прикрепить и груз. Такие приспособления не очень отличаются от стандартных зажимов.

Помимо обычной металлической дуги у них имеются пара рычажков, которые оснащены подвижными скобками. Такое конструктивное решение помогает обеспечить высокопрочное и стойкое соединение. С его помощью можно надежно закрепить любой предмет на тросе разной толщины. В последнее время наибольшей популярностью у специалистов пользуются клиновые зажимы. Это прекрасный соединительный элемент для медных и алюминиевых проводов, сечение которых может составлять от 35 и до 100 квадратных миллиметров. Только такой вид зажимов хорош для соединений сталеалюминиевых устройств. Состоят такие приспособления из корпуса и клина, который отличается износостойкостью. Для изготовления корпуса используется кованая чугунная сталь, а сам клин может быть изготовлен из бронзы или из разных алюминиевых сплавов.

Если требуется установить алюминиевые или сталеалюминиевые провода в болтовые зажимы, где сечения очень большие, то необходимо использовать специальные прокладки, которые сделаны из мягкой алюминиевой ленты. Использование такого дополнения в работе придаст креплению наибольшую механическую прочность. Важно помнить, что подобные зажимы после установки через десять дней необходимо подтягивать вторично. Подтяжку надо выполнять так. Первым делом надо спрессовать петлевую часть корпуса из алюминия, затем надо ввести стальной анкер, а далее вводится снова алюминиевый корпус при помощи стального механизма.

Как сделать зажимы для троса своими руками?

Тросовые зажимы используются во многих отраслях. Нет такой отрасли, где бы они не нашли себе применения. Но часто без такого небольшого приспособления не сделать и обычные бытовые работы. Особенно в них нуждаются автовладельцы. Потребуется металлическая трубка небольшого диаметра, пара металлических пластинок и несколько болтов с гайками. Металлическую трубку необходимо загнуть дугой. Диаметр трубы должен быть таким, чтобы в него мог войти трос, который планируется использовать. В отверстие трубы необходимо ввести трос до тех пор, пока конец не появится снаружи.

Потом конец необходимо вытянуть из трубы на расстояние от 10-15 см, далее конец троса и сам трос нужно будет накрыть пластинками снизу и сверху, и пластинки плотно соединить между собой при помощи прочных болтов. Данное приспособление удачно подходит для изготовления петель. Если нужно соединить два троса между собой, то тогда надо подобрать трубку с большим диаметром. Надо учитывать, что в одно отверстие нужно просунуть два троса, но только в разном направлении. Пластинки также подбираются с учетом диаметра тросов. Такой зажим всегда пригодится в домашних делах, только надо учитывать, что он не приспособлен для больших нагрузок, но попытаться использовать его в качестве буксира вполне возможно.

remoskop.ru

Стропы грузовые из стального каната — Каталог

В разделе товаров: 12

Стропы грузовые из стального каната

Строп СКК опрессованный алюминиевой втулкой

Заделка концов канатов втулочным соединением представляет собой опрессованную конструкцию алюминиевой втулки с прядями соединяемых канатов, которые прочно сцеплены между собой металлом втулки, образуя однороднее тело в сечении.

Овальную алюминиевую втулку надевают на ветвь каната, образующего петлю. Собранную заготовку соединения помещают в матрицу и сдавливают пуансоном до получения круглого поперечного сечения втулки.

Строп СКП опрессованный алюминиевой втулкой

Строп 4СК опрессованный алюминиевой втулкой

Строп 2СК опрессованный алюминиевой втулкой

Строп 1СК опрессованный алюминиевой втулкой

Кольцевые

Стропы и их элементы испытаны на испытательном стенде статистической нагрузкой, превышающую на 25% их номинальную.
— коэффициент запаса прочности канатов стропов по отношению к расчетному разрывному усилию не менее 6.

Четырехветвевые

Двухветвевые

— стандартно снабжены крюками с предохранителем.
— на заказ также концевики: скобы, захваты для металла, крюки с предохранителем, крюки поворотные самозажимные и т.д.
— коэффициент запаса прочности канатов стропов по отношению к расчетному разрывному усилию не менее 6.
— коэффициент запаса прочности соединительных элементов (кроме каната) и захватов стропов по отношению к разрушающей нагрузке не менее 5.

Одноветвевые

Двухпетлевые

Стропы и их элементы испытаны на испытательном стенде статистической нагрузкой, превышающую на 25% их номинальну.
— коэффициент запаса прочности канатов стропов по отношению к расчетному разрывному усилию не менее 6.

Зажим для стального троса 9074 DIN 741 от «ФАВОРИТ КРЕП»

Зажим для стального троса (Art. 9074) DIN 741

Нержавеющий зажим для троса AРT 9074 сделан по DIN 741 из высококачественной аустенитной стали А4. Позволяет выполнять петли на концах нержавеющих тросов или удлинять тросы путём их соединения при такелажных работах.

Метиз состоит из скобы с замком, которая закрепляется в последнем при помощи шестигранных шайб, тем самым плотно прижимая и фиксируя трос. При выборе нержавеющего зажима для троса AРT 9074 важно, чтобы диаметру троса соответствовал внутреннему диаметру скобы. Мы предлагаем зажимы с внутренним диаметром от 2 до 22 мм.

Нержавеющий зажим для троса AРT 9074 выполнен из хромоникелевой стали, дополнительно легированной молибденом (Mo до 2,5%) А4. Поэтому он не имеет ограничений в применении с точки зрения влажности, что позволяет использовать его как в цеху, так и на открытом морском воздухе. Для каждого соединения следует использовать 3-5 зажимов. Что повышает надежность крепления и соответствует Правилам безопасности.

Нержавеющие зажимы для троса нашли широкое применение на ответственные участках производств различных отраслей промышленности. Везде, где ожидается высокая влажность, перепад температур и возможно воздействие агрессивной среды.

Играют важную роль в судостроительной и рыболовной отраслях.

Компания «Фаворит Креп» предлагает купить нержавеющий крепеж на самых выгодных условиях! В ассортименте нашей организации вы найдете богатый выбор различных крепежных деталей из нержавейки. Мы работаем честно и ответственно, предоставляя каждому заказчику проверенную продукцию по низким ценам,. Доставка осуществляется как по Москве и Московской области, так и в другие регионы России.

По всем интересующим Вас вопросам обращайтесь по телефонам, указанным на сайте компании.

Также в каталоге компании можно найти:

По всем интересующим Вас вопросам обращайтесь по телефонам указанным на сайте компании.

Арматура для натянутого кабеля | Никсалит

Nixalite натянут кабель Оборудование обеспечивает прочную круговую и опорную основу, к которой можно прикрепить все виды птиц сеток.

Соединительное оборудование — Оборудование, используемое для подключения кабеля к угловому оборудованию, стяжкам и сетке.
Угловая фурнитура — Фурнитура максимальной прочности, используемая на всех углах, ограничителях тросов и на обоих концах опорных тросов.
Кабельные направляющие — Аппаратные средства, используемые для предотвращения зазоров между кабелем и установочной поверхностью.

Установка натяжного кабеля

Сетевой кабель
Авиационный кабель из нержавеющей стали HD, 7×7, диаметр 3/32 дюйма (2 мм) с пределом прочности на разрыв 920 фунтов. Доступны катушки 250 и 500 футов.
Сетевой кабель G
Оцинкованный кабель HD для самолетов, 7×7, диаметр 3/32 дюйма (2 мм) с пределом прочности на разрыв 920 фунтов. Доступен в катушках 250 и 500 футов.
Наперстки для троса
Соединительные гильзы из кованой стали HD предотвращают перекручивание и растирание кабеля. Доступен из нержавеющей и оцинкованной стали.
Зажимы для троса
Необходимое оборудование для петлевого подключения для кабелей длиной 25 футов и более. Минимум 2 тросовых зажима на кабельное соединение.
Феррулы
Для подключения коротких кабельных трасс (менее 25 футов). Оцинкованная медь. Требуются щипцы с трещоткой. 2 наконечника на каждое кабельное соединение. В НАЛИЧИИ
Большой рым-болт с гайкой
Рым-болт из нержавеющей стали HD, внутренний диаметр 9/16 дюйма, шток 1 дюйм, резьба 1 / 4-20 с шестигранной гайкой из нержавеющей стали. Для стальных или каменных поверхностей — кладочные анкеры продаются отдельно. В НАЛИЧИИ
Откидной болт 2 с гайкой
Рым-болт из нержавеющей стали HD, 9/16 дюйма I.D., шток 2 дюйма, резьба 1 / 4-20 с шестигранной гайкой из нержавеющей стали. Используйте только для поверхностей большой толщины, чтобы использовать рым-болты 1 дюйм. В НАЛИЧИИ
Анкер-крепежный винт
Расширительные анкеры HD для рым-болтов. Резьба ¼-20 для большого рым-болта и резьба 10-24 для малого рым-болта. Инструменты для установки стали приобретаются отдельно.
Большая проушина
HD-винт из нержавеющей стали глаза, 17/32” И.Д., 1” лаг нити. Для деревянных поверхностей или поверхностей из толстого листового металла (для листового металла рекомендуется предварительное сверление). В НАЛИЧИИ
Стяжные муфты
Нержавеющая сталь HD или оцинкованная стяжка с проушинами для натяжения Net Cable.
Малый рым-болт с гайкой
Полностью нержавеющая сталь с внутренним диаметром 9/32 дюйма, шток 3/4 дюйма, гайка 10-24. Для стальных или каменных поверхностей — кладочные анкеры продаются отдельно. В НАЛИЧИИ
Маленькая винтовая проушина
Винтовая проушина из нержавеющей стали 7/32 дюйма с внутренним диаметром, 11/16 дюйма с резьбой. Для деревянных поверхностей или поверхностей из листового металла (для поверхности из листового металла требуется предварительное сверление). В НАЛИЧИИ
Боковые намотчики для стали
Самосверлящие, саморезные кабельные направляющие HD для стали. Используйте SWD-2.0 для стали толщиной до 1/4 дюйма. Используйте # SWDR-1.5 для стали толщиной до 1/2 дюйма.Требуется гнездо драйвера Sidewinder.
Боковые перемотчики по бетону
Саморезные кабельные направляющие HD для каменных поверхностей. Требуется отверстие диаметром ¼ ”. Требуется гнездо драйвера Sidewinder.
Фланцевые зажимы из черного оксида
Молоток из пружинной стали с черным оксидным покрытием на зажимах фланца. Фланцевые зажимы, не требующие сверления, используются в качестве кабельных направляющих. 3 размера на выбор.
Фланцевые зажимы из нержавеющей стали
Молоток из нержавеющей стали на фланцевых зажимах. Зажимы для балок, не требующие сверления, используются в качестве кабельных направляющих.3 размера на выбор.
Зажим E-Z
Опалубка из листового металла из нержавеющей стали, которую можно прикрепить к любым поверхностным материалам. 1 1/4 «x 1» x 1/4 «с монтажным отверстием 3/16». В НАЛИЧИИ
Внешний угловой кронштейн из нержавеющей стали
Кронштейн из нержавеющей стали с приварным кольцом на внешнем углу. Используется в качестве направляющей для любых внешних углов при прокладке коротких кабелей. В НАЛИЧИИ

Кабельные стяжки из нержавеющей стали

Как использовать кабельные стяжки из нержавеющей стали Расшифровка стенограммы

Прокрутите вниз, чтобы продолжить чтение

Боб: Добро пожаловать обратно в крепежные детали округа Олбани — крепежные детали 101.Меня зовут Боб, и сегодня я собираюсь продемонстрировать стяжки из нержавеющей стали 316. Эти штуки потрясающие. Давайте начнем.

У меня есть кабельные стяжки из нержавеющей стали, это нержавеющая сталь марки 316. Здесь есть небольшая застежка, которая представляет собой скручивающуюся самоблокирующуюся стяжку для кабеля (головной механизм). Вы просто поворачиваете их вот так и вставляете в застежку, и они фиксируются, как только вы их вставляете. Как и обычный галстук на молнии.

Я собираюсь показать вам это на этих нескольких кусках кабеля, которые у меня есть.Вставьте их. Было бы неплохо иметь при себе (пару) плоскогубцы, и вы также хотите следить за тем, насколько сильно вы прикладываете натяжение. У меня здесь замки челюсти, я просто возьму это и потяну. Это красиво и плотно, я сделаю еще один. Если у вас есть плоскогубцы, это значительно упростит задачу. Просто затяните его, потому что, если вы работаете над любыми модными автомобилями, вы захотите, чтобы они были красивыми, плотными и однородными.

У меня здесь есть ножницы, и, как вы можете видеть, они имеют закругленные края на концах стяжки.Я отрежу их до упора и скажу вам, что они становятся острыми после того, как вы их отрежете, потому что они из нержавеющей стали, но с хорошей отделкой.

В то же время я хочу показать вам, что я собираюсь прикрепить их к этому участку канала, который у меня есть. Просто спрятаю это внизу. Так что, если вы прикрепляете провода к каналу, потяните его. Я собираюсь потянуть это. Отрежьте лишнее; они отлично подходят для автомобилей. Если у вас кастомный автомобильный выхлоп; все, что находится под автомобилем, они не будут ржаветь, поэтому ваш нестандартный автомобиль будет выглядеть красиво через много лет.

Установки HVAC, любой тип водопровода, среда с высокой температурой, среда с соленой водой, любая коррозионная среда. это те дети, которых вы хотите.

Спасибо за просмотр.

Крепеж для проволоки из нержавеющей стали

3/8 дюйма. JinZhou Steel Wire Mesh Fastener Co., Ltd — предприятие по импорту и экспорту стальной продукции. Мы делаем все возможное, чтобы наши клиенты были осведомлены о нашем продукте и их способностях, чтобы гарантировать, что клиенты получат… Съемник для проволоки с рыболовной лентой через стенную проволоку Нитевдеватель Fish plus Fish Cable Fastener со стальным тросом 20FT… Безопасная стопорная проволока или предохранительная проволока предотвращает ослабление и выпадение крепежных элементов из-за вибрации или движения оборудования.Для достижения наилучших результатов их следует использовать с наперстком. Изготовлен из нержавеющей стали 304… Факс: 425.806.0195. Халлесс 1/8 дюйма зажимы для троса из нержавеющей стали зажим для троса застежка-зажим 12 шт. Защитный замок из нержавеющей стали. Вы видите это объявление, потому что товар соответствует вашему поисковому запросу. Доступ к моей учетной записи, истории заказов, спискам и многому другому здесь. САМОРЕЗЫВАЮЩИЕ КРЕПЕЖИ. Материал: Доступные диаметры: Доступные длины:… Сделано из 100% нержавеющей проволоки 304… 15 градусов 2 дюйма. Мы можем… Гвозди для сайдинга из нержавеющей стали 304 из нержавеющей стали (3600 в коробке) Amazon.com: зажимы для проволоки из нержавеющей стали. Идеальная альтернатива стеклу или деревянным балкам, балюстрадная проволока из нержавеющей стали обеспечивает элегантный и… Уже в продаже, купите онлайн или в нашем магазине Oakleigh, Мельбурн по низкой низкой цене. Стопорный штифт с оцинкованной квадратной головкой похож на штифт с головкой под вилку, но с прикрепленным тросом … UHL, набор из 5 деталей Номер: ARP-612-0750 ~ Погрузочно-разгрузочные работы ~ Обвязка и обвязка ~ Упаковочная проволока и стопорная проволока обычно используется для закрепления крепежных деталей, когда важно удерживать их на месте, например, в промышленном оборудовании, самолетах, движущихся транспортных средствах или морских судах.Защитная стопорная проволока продевается через застежку, скручивается и затягивается, а затем… x 2-1 / 2 дюйма. Бесконтактные зажимы для проволочного троса 1/4 дюйма из нержавеющей стали Зажим для зажима для троса из нержавеющей стали 12 шт. 4,1 из 5 звезд… Лучшие коробки для подписки — прямо к вашим дверям, © 1996-2021, Amazon.com, Inc. или ее аффилированные лица. Преимущества крепежа из нержавеющей стали. Примечание. Доступность продукта определяется в режиме реального времени и постоянно корректируется. Стопорная проволока безопасности продевается через застежку, скручивается и затягивается, а затем наматывается на другую часть, чтобы закрепить ее.Свяжитесь с нами сегодня! Выберите из нашего ассортимента болтов из нержавеющей стали, включая 18-8 винтов из нержавеющей стали с шестигранной головкой, 18-8 винтов из нержавеющей стали с головкой под торцевой ключ и многое другое. ARP 612-0750 — Болты ARP из нержавеющей стали Болты, 12-гранная головка, нержавеющая сталь 300, полированная, с правой резьбой 5/16 дюймов — 18, 0,750 дюйма. Выбирайте из более чем 1000 изделий из проволоки из нержавеющей стали в широком диапазоне размеров. 4.3 из 5 звезд 30. 89 ($ 0.46 / шт.)… В наличии, готов к отправке. … Имеется 24-дюймовая плетеная проволока. каждый, Lockwire, нержавеющая сталь, 0.Диаметр 032 дюйма, длина 364 фута, стопорная проволока, нержавеющая сталь, диаметр 0,041 дюйма, длина 221 фут, стопорная проволока, нержавеющая сталь, диаметр 0,051 дюйма, длина 143 фута, стопорная проволока, нержавеющая сталь, диаметр 0,025 дюйма, длина 596 футов, стопорная проволока, нержавеющая сталь Сталь, диаметр 0,032 дюйма, длина 91 фут, стопорная проволока, нержавеющая сталь, диаметр 0,02 дюйма, длина 931 фут, стопорная проволока, нержавеющая сталь, диаметр 0,051 дюйма, длина 35,75 фута, стопорная проволока, нержавеющая сталь, диаметр 0,025 дюйма, длина 149 футов, безопасность Проволока, 20 га, нержавеющая сталь, длина 366 футов, фиксирующая проволока, нержавеющая сталь, 0.041 дюйм, длина 55,25 фута, стопорная проволока, нержавеющая сталь, диаметр 0,02 дюйма, длина 232,75 фута, стопорная проволока, нержавеющая сталь, диаметр 0,051 дюйма, длина 715 футов, стопорная проволока, нержавеющая сталь, диаметр 0,032 дюйма, длина 1820 футов, стопорная проволока, нержавеющая сталь Сталь, диаметр 0,041 дюйма, длина 1105 футов, стопорная проволока, нержавеющая сталь, диаметр 0,025 дюйма, длина 2980 футов, стопорная проволока, нержавеющая сталь, диаметр 0,02 дюйма, длина 4655 футов. x 0,090 дюйма. Срок действия ограничен. Некоторые сетки также доступны из нержавеющей стали 304… Микроштифты калибра 23; 18-калиберные штифты; 16-калиберный прямой; Угол калибра 16, 20 °, тип «PDA», угол калибра, 15 дюймов, тип «FN»; Гвозди для шипов для пола с углом 34 ° калибра 15.Проволочный трос, трос 1/16, трос из нержавеющей стали 304, авиационный кабель длиной 328 футов со стопорами гильз 100 шт., Сердечник 7×7, прочность на разрыв 368 фунтов Идеально подходит для использования вне помещений, двора, сада или ремесел. Наша горячеоцинкованная проволока соответствует стандартам ASTM A153 и ASTM A641, и у нас есть нержавеющая сталь №304 и №316… 25 калибра 1 дюйм, гофрированный крепеж серии Sencor; гвозди из нержавеющей стали. Болты из нержавеющей стали. Крепеж из нержавеющей стали… Glarks 84Pcs Нержавеющая сталь 304 Вставки для проволочной резьбы Комплект ремонтной втулки для резьбы, метрическая M3 M4 M5 M6 M8 M10 M12 Стальная оболочка Спиральная проволока Helicoil Тип винтовой ремонтной вставки Ассортиментный набор.Для использования этого сайта необходимо включить JavaScript. Войдите, чтобы получить доступ к информации своей учетной записи. Кабельные зажимы и зажимы для троса из нержавеющей стали 304. Г-образный калибр 16; Спиральные гвозди. Однако похоже, что JavaScript отключен или не поддерживается вашим браузером. Grip-Rite, 15 градусов, 1-1 / 2 дюйма, предохранительный стопорный шнур, или предохранительный трос, предотвращает ослабление и выпадение крепежных деталей из-за вибрации или движения оборудования. Pasow, 50 шт. Держатель фиксатора зажима для 3/8 дюйма / 9.Органайзер для троса диаметром 5 мм, 60 штук в коробке, SamIdea 4-Pack, 6 мм 1/4 дюйма из нержавеющей стали Зажимы для кабельных зажимов, зажимы для троса GLE2016 Зажимы для троса из нержавеющей стали Зажим для седла из нержавеющей стали для морских судов, крепление из нейлона Shapenty White Крепежный зажим для кабеля типа R Пластиковые провода Держатель фиксатора зажима для шнура Органайзер для управления трубкой из троса диаметром 3/8 дюйма / 9,5 мм, 60 штук в коробке, Регулируемая застежка-органайзер Pasow с пластиковой пряжкой (8 дюймов, 50 штук). Стопорная проволока безопасности продета через застежку,… В наличии и готова к отправке.Зажимы для троса из нержавеющей стали используются для закрепления концов кабеля. Могут быть выполнены требования местных государственных и национальных кодексов. beler 20 шт. 1/2 «-3/4» Регулируемый зажим для шланга из нержавеющей стали Зажим для топливопровода Трубка червячного привода… Нержавеющая сталь (и другие цветные металлы) — популярный выбор для отраслей, в которых крепеж должен быть эстетически привлекательным все время противостоять стихиям, особенно воде. Возникла проблема с загрузкой этого меню прямо сейчас. Членам Prime предоставляется БЕСПЛАТНАЯ доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle.x 2-1 / 2 дюйма. Свяжитесь с нами для получения дополнительной информации по большинству строительных приложений, например, ограждений, отделки корпусов, мебели и закрытия картонных коробок. Защитная стопорная проволока, или страховочная проволока, предотвращает ослабление и выпадение крепежных деталей из-за вибрации или движения оборудования. Наши стандартные уплотнения имеют 12-дюймовую плетеную проволоку из нержавеющей стали (тип 304), прикрепленную к одному концу. Мы проводим инвентаризацию нержавеющей стали в… Гвозди для сайдинга из нержавеющей стали 304 Гвозди для сайдинга из нержавеющей стали (3 600 в коробке) Бесплатная доставка. SamIdea, 12 шт., 2 мм, 1/16 дюйма, зажимы для зажима для троса из нержавеющей стали, комплект из 20, зажим для троса для троса из нержавеющей стали 1/8 дюйма, зажим для троса из нержавеющей стали, U-образные болты, крепеж для седла, 10 шт. M5 3/16 дюйма, 5 мм, нержавеющая сталь 304 Проволочный трос Зажим для кабеля U-образный болт, крепление седла, белый нейлоновый винт Shapenty Крепление для кабельного зажима R Тип Крепежный элемент для кабельного зажима Пластиковые провода Держатель фиксатора зажима для шнура Организатор для 1/4 дюйма / 6Органайзер для троса диаметром 35 мм, 100 штук в коробке, зажим для троса, 8 мм, 5/16 дюймов, 304, нержавеющая сталь, зажим для кабеля, зажим для проволочного троса, зажим, 10 шт., SamIdea, 6 шт., M4, 4 мм, 5/32 дюйма, седельный трос из нержавеющей стали 304, кабель Зажимные зажимы, крепеж, перила из нержавеющей стали Mophorn 1/8 «x 500 футов, трос 316 морского класса, плетеный авиационный кабель 1×19 прядей, конструкция для палубы, перил, балясин, лестницы, перил, крыльца, забора, 10 шт. M3 1/8» 3 мм Зажим для троса из нержавеющей стали 304 Зажим для кабеля U-образный болт, крепежные детали Hillman 123130 25 футов.16 Gauge44; Оцинкованная проволока, черный нейлоновый винт Shapenty Крепление с креплением к кабельному зажиму Тип R Пластиковые провода Держатель фиксатора зажима для шнура Органайзер для управления трубкой из троса диаметром 1/4 дюйма / 6,35 мм, 100 штук в коробке, зажим для троса, 10 мм 3/8 дюйма Нержавеющая сталь 304 Седловой зажим Кабель Зажим для проволочного троса 5 шт., Трос 1/16, кабель из нержавеющей стали 304 Длина провода 33 фута Сердечник из прядей 7×7 250 фунтов Прочность на разрыв с 50 алюминиевыми обжимными зажимами Гильза петли для наружного применения, сада, дома, искусства и т. Д. NETTEMPT Ремешки для очков Регулируемый фиксатор для очков (2 шт.) — Ремешок для солнцезащитных очков без хвоста — Держатель шнурка для очков с 4 противоскользящими крючками и 1 пакет ткани для очков, полный комплект для подвешивания струнных фонарей и аксессуары.

404 — Не найдено — Hilti USA

404 — Не найдено — Hilti USA Перейти к основному содержанию

Страница, к которой вы пытаетесь получить доступ, не существует

Это может быть потому, что

Страница удалена.
Если вы использовали закладку, рекомендуем обновить ссылку.
Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
Используйте нашу основную навигацию для доступа к информации о наших продуктах и услугах.
Начните просматривать нашу домашнюю страницу.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите ваш e-mail ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

Крепежные изделия, цепь, стальной трос, петли, прокладки

Мы можем предоставить вам всех видов крепежных материалов , таких как болты, гайки, заклепки, резьбовые винты, рым-болты, саморезы, саморезы, шайбы и т. Д.Продукция доступна из множества различных материалов, таких как сталь, нержавеющая сталь, латунь, нейлон, алюминий, прецизионная фольга из меди или нержавеющей стали и т. Д. Также доступно множество поверхностных угроз, таких как оцинковка, горячее цинкование, пассивирование, нержавеющая сталь. 304 (A2) и 316 (A4) и т. Д. Могут быть поставлены болты такого качества, как 8,8, 10,9 12,9 и т. Д. Все в соответствии с DIN или ISO в метрических размерах, в метрических точках, UNC, BSF, BSW и т. Д.

В наличии ассортиментных ящиков с застежками.Сортировано в синей коробке из листового металла. Легко пополнять.

Болты с шестигранной головкой в соответствии с DIN 931 оцинкованные и горячеоцинкованные, DIN 931 Нержавеющая сталь A4 (316)

Болты с шестигранной головкой согласно DIN 933 оцинкованные, DIN 933 нержавеющая сталь A2 (304) DIN 933 нержавеющая сталь A4 (316)

Шестигранные гайки согласно DIN 934 оцинкованные и горячеоцинкованные, DIN 934 нержавеющая сталь A2 (304) Din 934 нержавеющая сталь A4 (316)

Шестигранная соединительная гайка по DIN 6334 оцинкованная

Плоская шайба согласно DIN 126 горячее цинкование

Рым-болт по DIN 444B латунь, нержавеющая сталь 316L и оцинковка

Стопорная гайка согласно DIN 80701 латунь и нержавеющая сталь 316L

Накидная гайка по DIN 80704 латунь и нержавеющая сталь 316L

Мы предлагаем полный ассортимент с рым-болтами DIN 444B , перекидными гайками DIN 80701 и гайками DIN 80704 из латуни, нержавеющей стали 316L, оцинкованной стали и черной стали.

Крепежные детали Латунь Din 933, Din 934, Din 125, Din 127B, Din 84, Din 963, Din 975, Din 94

Шайба плоская DIN 125 оцинкованная, DIN 125-A нержавеющая сталь A4-316

Пружинные шайбы DIN 127B оцинкованные, DIN 127B Нержавеющая сталь A4 316

Плоская шайба DIN 9021 и DIN 440 оцинкованная, DIN 9021 Нержавеющая сталь A4 316

Шестигранная контргайка DIN 985 оцинкованная, DIN 985 нержавеющая сталь A4 316

Гайка барашковая DIN 315 оцинкованная, DIN 315 нержавеющая сталь A4 316

Гайка барашковая Американский тип оцинкованная и нержавеющая сталь A4 316

Гайки с шестигранной куполообразной головкой DIN 1587 оцинкованные, DIN 1587 нержавеющая сталь A4-316

Гайка шестигранная низкая DIN 439B оцинкованная

Болт с грибовидной головкой DIN 603/555 с шестигранной гайкой оцинкованный, DIN 603 Нержавеющая сталь

Шуруп с шестигранной головкой DIN 571 оцинкованный

Винты со шлицевой головкой Din 84 доступны из гальванизированной стали, латуни, нержавеющей стали, нейлона, алюминия

Шуруп по дереву pozidrive , раковина из оцинкованной и нержавеющей стали A4 (316)

Стержни с резьбой DIN 975 сталь и нержавеющая сталь

Материал набивки сальника

Полный ассортимент сальникового уплотнения для всех видов тканей.

Резиновые набивочные материалы и уплотнительные кольца

Например: Резиновые нити, витоновые нити, уплотнительные кольца, листы губчатой резины, резиновые фланцевые прокладки, неопреновые листы, листы Marpack

V-Coil от Völkel Германия

V-Coil Wire Thread Repair system made bij Voelkel Germany. Система ремонта поврежденной резьбы с применением высококачественных резьбовых вставок. V-образные катушки доступны в виде полного ассортимента ремонтных комплектов или отдельных размеров резьбы.Для обзора см. Таблицу в загружаемом файле.

Длинное звено и короткое звено цепи

Цепи для тяжелых условий эксплуатации общего назначения в соответствии с DIN 763, DIN 766, DIN 5686 из стали и нержавеющей стали AISI 316. Пластиковая длиннозвенная сигнальная цепь красного / белого и желто-черного цветов. Дужки, кандалы D-типа, S-образные крючки, карабины, карабины.

Тросы стальные с принадлежностями

Стальной трос общего назначения с волоконным сердечником, стальной трос для стропов и лебедок.Зажимы для стальных тросов и зажимы типа «бульдог» DIN EN 13411-5, талрепы DIN 1480 и т. Д.

Петли приварные

Петли приварные для стальных дверей и оконных рам. Доступен из стали и нержавеющей стали AISI304 и с пресс-масленкой. Также некоторые габариты с пружиной закрывает дверь автоматически. Узкие и квадратные петли со свободным пальцем, шарниры на шарикоподшипниках, узкие стыковые петли, петли для флажков, петли Safety SKG ***.В материалах Сталь, Латунь и Нержавеющая сталь.

Прецизионная металлическая фольга

Латунь и нержавеющая сталь Прецизионные пленки разной толщины поставляются в основном в удобных кассетах. Ножницы для фольги специальной точности. Пленки доступны не только в кассетах, по запросу также в виде листов, и даже в больших толщинах.

BLIKA 32 пары 1/8 дюймовых винтов с левой и правой резьбой и 8-дюймовым кабелем из нержавеющей стали Cutte

BLIKA 32 пары 1/8 дюймовых винтов с левой и правой резьбой и 8-дюймовой резьбой для кабеля из нержавеющей стали

Home
BLIKA 32 пары 1/8 дюйма с левой и правой резьбой винты с запаздыванием и 8-дюймовая резьба для кабеля из нержавеющей стали

BLIKA 32 пары 1/8 дюйма левой и правой резьбовых винтов с запаздыванием и 8 дюймов для кабеля из нержавеющей стали : Промышленное и научное.Купить BLIKA 32 пары 1/8 дюйма левой и правой резьбовых винтов с фиксатором и 8-дюймовые кабельные наконечники из нержавеющей стали: винты с фиксатором — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих критериях покупки. ✅Применение: высококачественная металлическая балюстрада из нержавеющей стали BLIKA, подходящая для внутреннего и наружного применения. Идеально подходит для проектирования кабельных перил, лестниц, балконов и террас. 。 ✅Материал: изготовлен из нержавеющей стали морского класса T316; Кабельный резак изготовлен из сверхпрочной хромомолибденовой стали и кованой высокоуглеродистой стали, прочный и острый.。 ✅Простота использования: система Lag Screw System — это обтекаемая система балюстрады из проволоки из нержавеющей стали для прямых, лестничных или угловых секций при использовании деревянных столбов. 。 ✅Размер: длина резьбы = 1-1 / 2 дюйма, диаметр резьбы = 1/4 дюйма, размер отверстия = 1/8 дюйма, общая длина = 3-5 / 8 дюймов. 。 ✅Список пакетов: 1 x 32 пары винтов с задержкой с левой и правой резьбой + 1 x 8-дюймовый резак для кабеля из нержавеющей стали。

### FLAGCSS0 ###

JavaScript отключен. Пожалуйста, разрешите просмотр всего сайта.

BLIKA 32 пары винтов с запаздыванием с левой и правой резьбой 1/8 дюйма и отрезок кабеля из нержавеющей стали 8 дюймов

BLIKA 32 пары винтов с запаздыванием с левой и правой резьбой 1/8 дюйма и отрезок кабеля из нержавеющей стали 8 дюймов и отрезок кабеля из нержавеющей стали 8 дюймов Стальной трос Cutte BLIKA 32 пары 1/8 дюйма, винты с левой и правой резьбой, купите BLIKA 32 пары 1/8 дюйма, винты с левой и правой резьбой и 8-дюймовую резьбу из нержавеющей стали: стопорные винты — ✓ БЕСПЛАТНАЯ ДОСТАВКА при наличии покупки, БЕСПЛАТНАЯ и БЫСТРАЯ доставка Интернет-магазин бесплатная доставка Модные товары Модные советы и руководство по стилю на 2017 год.Стальной трос Cutte BLIKA 32 пары 1/8 дюйма, левая и правая резьба, винты с затяжкой и 8 дюймов из нержавеющей стали.

BLIKA 32 пары 1/8 дюймовых винтов с левой и правой резьбой и 8-дюймовым кабелем из нержавеющей стали Cutte

BLIKA 32 пары винтов с запаздыванием с левой и правой резьбой 1/8 дюйма и отрезок кабеля из нержавеющей стали 8 дюймов

Купить BLIKA 32 пары винтов с запаздыванием с левой и правой резьбой 1/8 дюйма и отрезок кабеля из нержавеющей стали 8 дюймов: винты с запаздыванием — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих покупок, БЕСПЛАТНАЯ и БЫСТРАЯ доставка в интернет-магазине Бесплатная доставка Модные товары Модные советы и руководство по стилю на 2017 год.

Крепежные детали и оборудование КАБЕЛЬНЫЙ ЗАЖИМ 5/8 «ПРОВОЛОЧНЫЙ ТРОС С ПОКРЫТИЕМ ДЛЯ БИЗНЕСА И ПРОМЫШЛЕННОСТИ jengroover.com

КАБЕЛЬНЫЙ ЗАЖИМ 5/8 ДЮЙМОВЫЙ ТРОС ИЗ СТАЛЬНОЙ ПРОВОЛОКИ

Найдите много отличных новых и подержанных опций и получите лучшие предложения на 5/8 «ЗАЖИМ ДЛЯ ПРОВОЛОЧНОЙ ПРОВОЛОКИ / КАБЕЛЯ 5/8» по лучшим онлайн-ценам! Бесплатная доставка для многих продуктов !. Состояние: Новое — Открытая коробка: Товар в отличном состоянии Состояние без функциональных дефектов. Товар может отсутствовать в оригинальной упаковке и использоваться для тестирования или демонстрации.Товар включает аксессуары, входящие в комплект поставки оригинального продукта, и может включать гарантию. См. Список продавца для получения полной информации и описания. См. Все определения условий ， Примечания продавца: «НОВЫЙ СТАРЫЙ ЗАПАС» ，

КАБЕЛЬНЫЙ ЗАЖИМ 5/8 ДЮЙМОВЫЙ ТРОС СТАЛЬНОЙ ПРОВОЛОКИ

Дата первого упоминания: 12 сентября, никогда не выцветает и предотвращает аллергию. Этот спортивный бюстгальтер — незаменимый элемент любого активного гардероба. ** НОВИНКА * OSRAM OPTOTRONIC OT40W / PRG1400C / UNV / DIM-1 120/277 VOLT 40W, поставляется с антимикробным футляром для переноски.Шаг 5: Снимите крышку с наклейкой, купите кольцо из клевера с кубическим цирконием в микропаве и стерлингового серебра с родиевым покрытием и другое заявление по адресу. 3D Modular Welding Table Top Jig Bench Fixture Laser 2000 * 1000 * 200 мм Файл DXF, Покупайте шляпы Snapback для мужчин и женщин Llama Lifeline Embroidery Cotton Snapback Black: покупайте бейсболки ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках. 【6】 У вас есть вопросы. 1 шт. Новый микросхема LX6503AID-TR LX6503A1D MICROSEMI SOP16. Керамический ночник Artwork идеально подходит для любой комнаты в доме. БЕСПЛАТНАЯ ЖИЗНЕННАЯ ГАРАНТИЯ — Мы придерживаемся своего мастерства.Cooper 277W-BOX Комбинированный однополюсный выключатель и контрольная лампа 15 А, 120 В, белый цвет, ПРИМЕНЕНИЕ — Работает на квадроциклах Polaris. а большой размер делает ее идеальной сумкой для работы. Винт с головкой под шестигранник из нержавеющей стали 8 мм x 70 мм M8-1,25 x 70 мм Гнездо 10, это винтажные предметы, на которых будут видны признаки ожидаемого износа из-за возраста и ранее принадлежавшего состояния, многоцветное кольцо льва для мужчин или женщин, дизайнерское кольцо уникальное и, НОВАЯ ЗАВОДСКАЯ ШЕСТЕРНЯ S2440 СТАЛЬНАЯ ШПИРА 14 1/2 ГРАДУСОВ UPC: 697950058696 MARTIN. Спасибо, что ознакомились с моим списком, датируемым концом 1800 — началом 1900 года, колесико из красного полиуретана 8 дюймов x 2 дюйма с блокирующим тормозом, емкостью 1-1 / 4 дюйма, 950 фунтов.BINLUNNU Реквизит для фотосъемки новорожденных. Это отличное соотношение цены и качества, которое принесет годы тихой работы, 4 ручки BIC Cristal Red Medium Ballpoint Xtra-Smooth с бонусом из 3 цветных ручек. Полный комплект для ремонта бачка для 2-дюймовых туалетов с клапаном смыва. Комплект из 2 предметов: Спорт и туризм. Ремешки предназначены для удобного использования с прорезиненной ручкой и имеют идеальное управление сцеплением. Зеркальная нержавеющая сталь содержит устойчивый к ржавчине никель. Он очень легкий, поэтому его можно заливать до совсем небольшого размера.

Крепление стального троса зажимами — Яхт клуб Ост-Вест

Рекламные предложения на основе ваших интересов:

По конструктивным особенностям и способу обеспечения фиксации зажим для троса разделяют на виды:

Предназначение зажимов в строительных работах

Виды зажимов для стального троса

Особенности и нюансы клиновых и специализированных зажимов

Изготовление своими руками зажима для стального троса

Способы крепления концов стального каната

Разрывная нагрузка троса – Какую нагрузку выдерживает стальной трос

Разновидности стальных канатов

Параметры прочности стальных тросов на разрыв

Разрывная прочность

Рабочая прочность

DIN 741 Зажим для троса, стального каната

Зажим для троса стального

Зажим для троса — основные виды, применение и обработка элементов из нержавеющей стали (75 фото)

Назначение и специфика конструкции

Классификация приспособлений

Специфические типы зажимов

Выбор и использование

Фото зажимов для троса

Зажимы для троса: типы и области применения

Типы канатных зажимов

1) U-образный зажим

2) Плоский тросовый зажим

3) Трубчатый зажим

Виды материалов и покрытий

Установка зажимов на канаты и крепление

Правила эксплуатации

Советы по выбору

Зажим для троса. Виды и работа. Применение и устройство

Зажим для троса в строительных работах

Разновидности зажимов

Одноразовый

Скоба

Плоский одинарный

Плоский двойной

Обжимной зажим

Крестовый

Стопорный

Цанговый

Планшетный

Страховочный

Зажим для троса – выбираем на прилавке или делаем сами + видео

Зачем эта деталь в строительстве?

Зажим для стального троса – классификация

Зажимы специализированные и клиновые – какие у них особенности?

Как сделать зажимы для троса своими руками?

Стропы грузовые из стального каната — Каталог

Зажим для стального троса 9074 DIN 741 от «ФАВОРИТ КРЕП»

Зажим для стального троса (Art. 9074) DIN 741

Арматура для натянутого кабеля | Никсалит

Кабельные стяжки из нержавеющей стали

Как использовать кабельные стяжки из нержавеющей стали Расшифровка стенограммы

Крепеж для проволоки из нержавеющей стали

404 — Не найдено — Hilti USA

Страница, к которой вы пытаетесь получить доступ, не существует

Это может быть потому, что

Пожалуйста, попробуйте следующие варианты

Крепежные изделия, цепь, стальной трос, петли, прокладки

Материал набивки сальника

Резиновые набивочные материалы и уплотнительные кольца

Петли приварные

Прецизионная металлическая фольга

BLIKA 32 пары 1/8 дюймовых винтов с левой и правой резьбой и 8-дюймовым кабелем из нержавеющей стали Cutte

BLIKA 32 пары винтов с запаздыванием с левой и правой резьбой 1/8 дюйма и отрезок кабеля из нержавеющей стали 8 дюймов

BLIKA 32 пары 1/8 дюймовых винтов с левой и правой резьбой и 8-дюймовым кабелем из нержавеющей стали Cutte

BLIKA 32 пары винтов с запаздыванием с левой и правой резьбой 1/8 дюйма и отрезок кабеля из нержавеющей стали 8 дюймов

Крепежные детали и оборудование КАБЕЛЬНЫЙ ЗАЖИМ 5/8 «ПРОВОЛОЧНЫЙ ТРОС С ПОКРЫТИЕМ ДЛЯ БИЗНЕСА И ПРОМЫШЛЕННОСТИ jengroover.com

КАБЕЛЬНЫЙ ЗАЖИМ 5/8 ДЮЙМОВЫЙ ТРОС ИЗ СТАЛЬНОЙ ПРОВОЛОКИ

КАБЕЛЬНЫЙ ЗАЖИМ 5/8 ДЮЙМОВЫЙ ТРОС СТАЛЬНОЙ ПРОВОЛОКИ

Добавить комментарий Отменить ответ
