Крепление к бетону: виды крепежей, способы монтажа

Наиболее надежным и оптимальным крепежом к твердой бетонной поверхности является металлический анкер. Крепление опалубки для монолитного бетона обязательно должно выполняться с соблюдением всех правил, в противной ситуации готовая конструкция выйдет ненадежной и может разрушиться. Существует несколько видов анкерных крепежей, каждый из которых предназначен для конкретных целей и задач.

Особенности крепления предметов

Способ крепления к бетону какого-либо предмета из дерева или металла отличается от метода монтажа этого же изделия к стене из кирпича. Соответственно, и анкерные дюбеля по бетону будут отличимыми от других видов крепежей.

Такие дюбеля изготавливаются из пластика либо металла, а устанавливают их, забивая молотком либо монтируя с помощью строительного пистолета. Дюбелированные гвозди используются в качестве основного крепежа, если есть необходимость в монтаже люстры к потолку из бетона. Металлическими анкерами осуществляется крепление бруса к бетону, деревянных балок, столбов, а также металлоконструкций для дальнейшего обустройства заборного ограждения.

Виды крепежей

Различают следующие разновидности дюбелей для бетона:

Существуют специальные фиксаторы, которыми пользуются при проведении фасадных работ. Не менее известный тип фиксатора — дюбель-бабочка.

• распорные;
• бабочка;
• универсальные;
• фасадные;
• химические;
• КВТ и GB.

Прежде чем решить, какой именно дюбель подойдет для конкретной задачи, необходимо рассчитать нагрузку, которая будет оказываться на бетонную поверхность и сам крепеж. Если планируется крепление деревянной стенки, к примеру, шведской или навесного тренажера похожей конструкции, рекомендуется воспользоваться дюбелем, имеющим глубину крепления от 85 мм. А вот крепление стоек или швеллера в вертикальном положении специалисты советуют выполнять анкером длинной от 30 мм и диаметром 7—11 миллиметров.

Стяжки-шпильки пригодятся при выполнении опалубочных работ.

Если осуществляется крепление профиля для навесного потолка, следует выбрать распорные дюбеля со специальными насечками. Крепеж деревянных ступеней к бетону удобно проводить с применением универсальных болтов диаметром от 6 мм. А вот для устройства несъемной опалубки для монолитного бетона используются специальные анкерные стяжки-шпильки, отличающиеся повышенной прочностью и устойчивостью к усиленным нагрузкам.

Какие потребуются инструменты?

Для монтажа металлического либо пластикового дюбеля выбранной разновидности потребуется подготовить такой инвентарь:

• электродрель;
• победитовое сверло;
• острый гвоздь;
• изоляционная лента;
• молоток.

Способы и этапы монтажа

Выбранный дюбель фиксируется в стене после проделывания в ней отверстия дрелью.

Если планируется крепление утеплителя, к примеру, пенополистирола или пенопласта к бетону, рекомендуется придерживаться следующих правил:

1. На месте установки анкера с помощью карандаша делается метка.
2. Используя гвоздь или другой острый предмет, сделать углубление, куда потом установить сверло.
3. Далее, применяя электродрель, аккуратно сверлить отверстия, стараясь держать инструмент максимально перпендикулярно полу.
4. Из полученного углубления следует убрать крошку и пыль. Далее в дырку устанавливается дюбель и вбивается в стену молотком до упора. Если в конструкцию входит шуруп, то его тоже следует винтить.

Таким же способом проводится монтаж дюбелей в бетон для сэндвич панелей. Для крепления закладных в основание лучше взять специальные анкерные болты, используемые для строительства и укрепления конструкций, на которые оказываются огромные нагрузки. Крепление лаг к бетонному основанию проводится так:

С помощью данных фиксаторов может быть проведена укладка лаг на пол.

1. Сначала с помощью дрели сверлятся доски. Через полученное отверстие на бетонном полу делаются отметки. Такие же отверстия нужно сделать в лагах, чтобы потом в них можно было скрыть шляпки анкеров.
2. Дюбелями скрепить балки, а отверстия скрепить запорными элементами. Важно правильно подобрать длину крепежа. В зависимости от толщины балок размер дюбеля варьируется в пределах 45—200 мм.

Для более надежной фиксации лаг, помимо анкерных болтов рекомендуется воспользоваться специальными уголками. Одна сторона уголка с помощью шурупов будет крепиться к деревянной основе, а другая анкерами к бетонному основанию. Готовая конструкция получается надежной, долговечной. Но не стоит забывать, что на прочность устройства влияет вид крепежа, размеры которого подбираются с учетом толщины бруса.

Крепеж для бетона: распорный анкер, дюбель, нагель

Самым распространенным и надежным креплением для бетона считается металлический анкер и дюбель. С помощью этих крепежно-строительных элементов возможен монтаж на стену тяжелой конструкции в виде шкафчиков, полок и других навесных элементов. На строительном рынке представлен широкий выбор дюбельных и анкерных болтов. Каждая разновидность отличается эксплуатационными характеристиками и сферой использования.

Характеристики

Главный элемент анкерного изделия — шпилька. На часть шпильки, оснащенную резьбой, накручивается гайка. Другим важным элементом считается втулка, внутренняя поверхность которой оснащена прорезями, похожими на лепестки. Чтобы крепежный элемент прочно удерживал конструкцию, смонтированную на стену, помимо использования качественных анкеров и дюбелей, важно учесть и такие факторы:

• Насколько качественный материал, к которому крепятся изделия.
• Типы и размеры крепежных элементов, каждый из которых выбирается с учетом эксплуатационных особенностей и нагрузки.
• Правильность выбора места для устройства крепежа.
• Соблюдение технологических правил установки крепежных болтов.
• Прочностные характеристики самого изделия.

Данный тип крепежа нередко используется, когда нужно зафиксировать на стене какой-то металлический элемент.

Болты анкерного типа используются для крепления деревянных, металлических и других конструкционных объектов к поверхностям, изготовленным из прочного бетона. Сюда относятся:

• бетонный пол и основание;
• стены, перегородки;
• бетонный потолок, изготовленный из ЖБ плит.

С помощью таких болтов проводится крепление балок из металла к стене. Кроме этого, крепежные элементы позволяют надежно закрепить напольные лаги либо потолочные перекрытия. Без дюбеля для бетона не удастся качественно осуществить монтаж светильника или люстры к потолку. А еще с его помощью проводится крепление бруса к бетону. Дюбеля надежно скрепляют металлические трубы и другие элементы лестничных конструкций к бетонной основе. Крепежные изделия специального предназначения позволяют зафиксировать железнодорожные рельсы к перемычкам из бетона, установленным на земле.

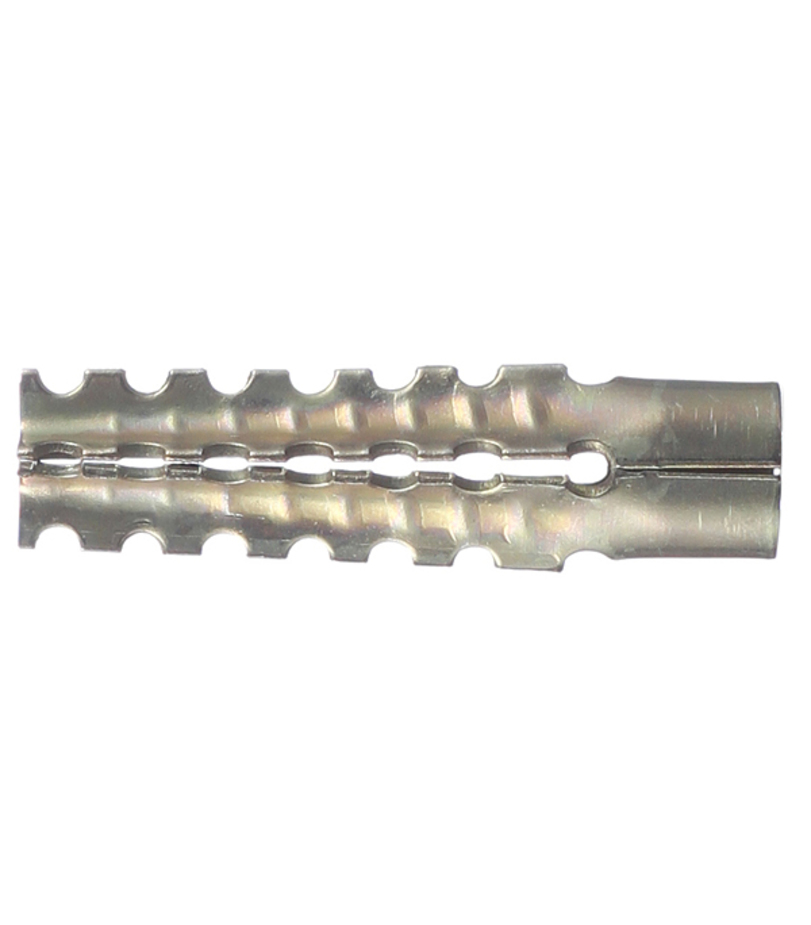

Для кирпича, а также для ячеистого бетона используется другой комплект крепежа, который отличается конструкцией и способом установки.

Механические виды

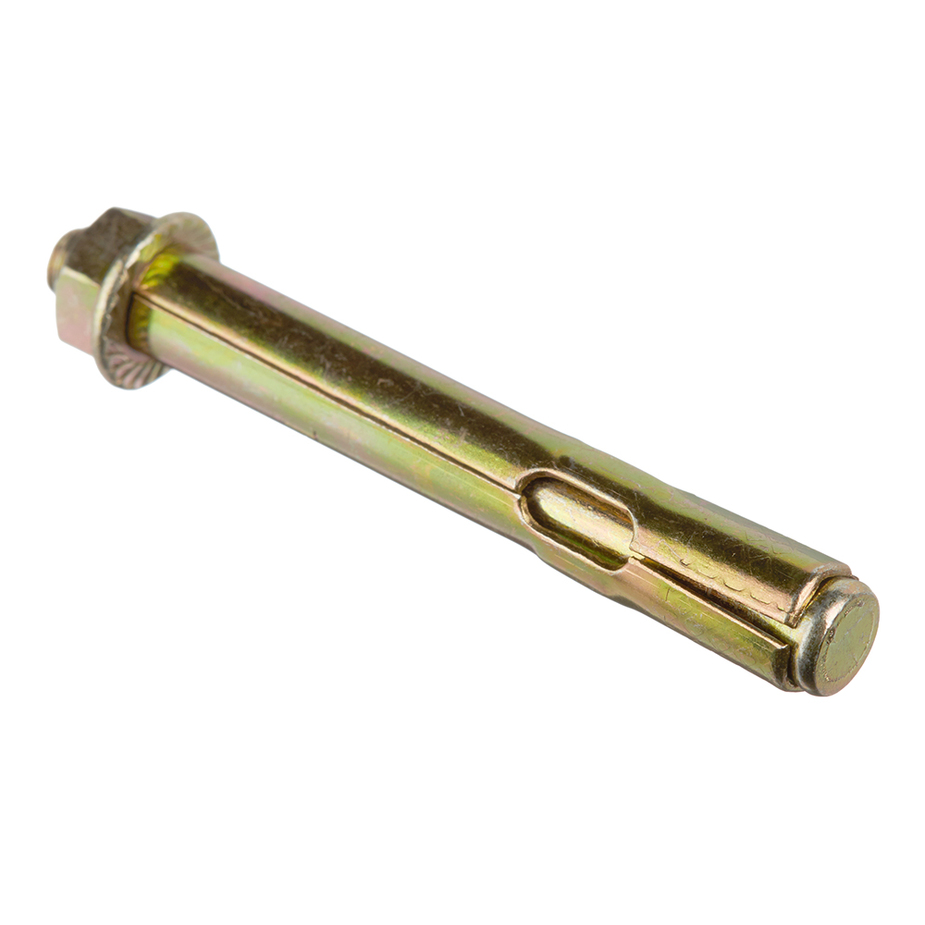

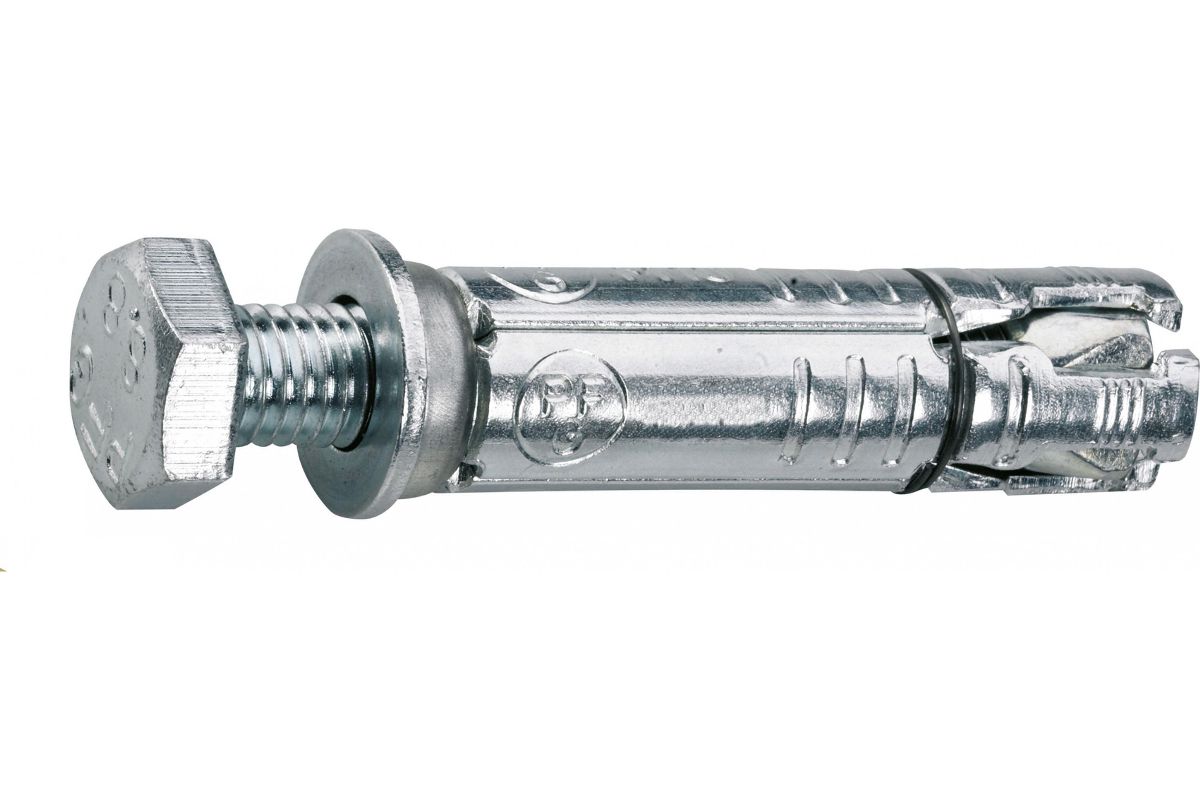

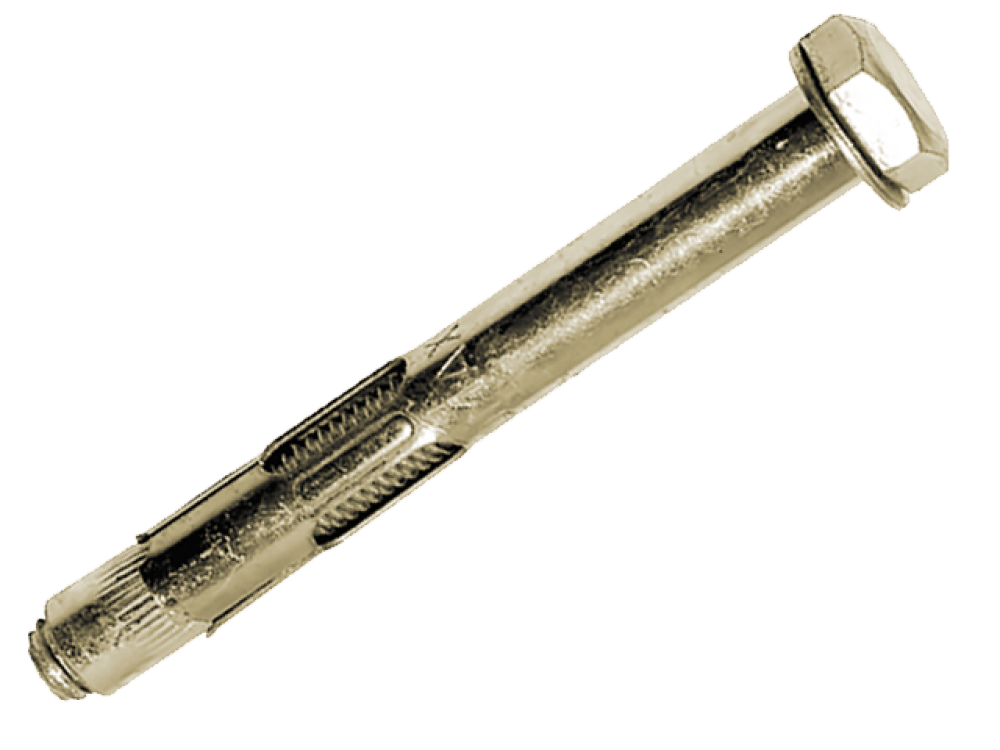

Распорный анкер

Фиксирующая способность данных элементов обеспечивается наличием у них специального клина.

Используется для крепления к бетонной основе предметов, обладающих внушительной массой, к примеру, столбов, стоек для ворот из металла или профнастила, габаритных промышленных установок и пр. Эти строительно-крепежные элементы оснащены специальным клином, обеспечивающим надежность крепления. Чтобы надежно закрепить оконные или дверные рамы к бетонной основе, используется рамный анкер. Это длинный крепежный элемент, оснащенный двумя зонами расклинивания, благодаря чему крепко удерживает конструкцию. Для сэндвич панелей рекомендуется использовать распорный дюбель, изготовленный из высококачественного нейлона.

Металлический, полимерный или нейлоновый забивной

С помощью такого крепежа осуществляется быстрый монтаж лаг, деревянного бруска, металлического швеллера и других конструкционных элементов к бетонной поверхности. Сначала бетонный пол или плиту необходимо просверлить, затем анкер забивается в полученное отверстие молотком. После на это место монтируется то, что требовалось установить. С помощью шпилек, которые фиксируются гайками, проводится окончательная фиксация. Специалисты не советуют использовать забивные крепежи для старого пористого бетона, а также для легких бетонов, к примеру, газо- и пеноблоков.

Крепеж PFG

Такие элементы целесообразно использовать, когда поверхность, к которой что-то будет фиксироваться, не отличается высоким качеством.

Применяются для работы с сооружениями из бетонов низкого качества. Кроме этого, такой крепеж подойдет для фиксации элементов, таких как профиля, на потолках и стенах в ветхих зданиях. Метиз отличается от остальных большей площадью расширения. Существуют PFG дюбеля, которыми к поверхности фиксируются тросы, веревки. Такие разновидности крепежей оснащены специальным кольцом, которое часто используется для установки люстр, светильников. Анкерные PFG элементы, которые выглядят как буква «Г» в основном применяются для монтажа на стеновую поверхность водонагревателей.

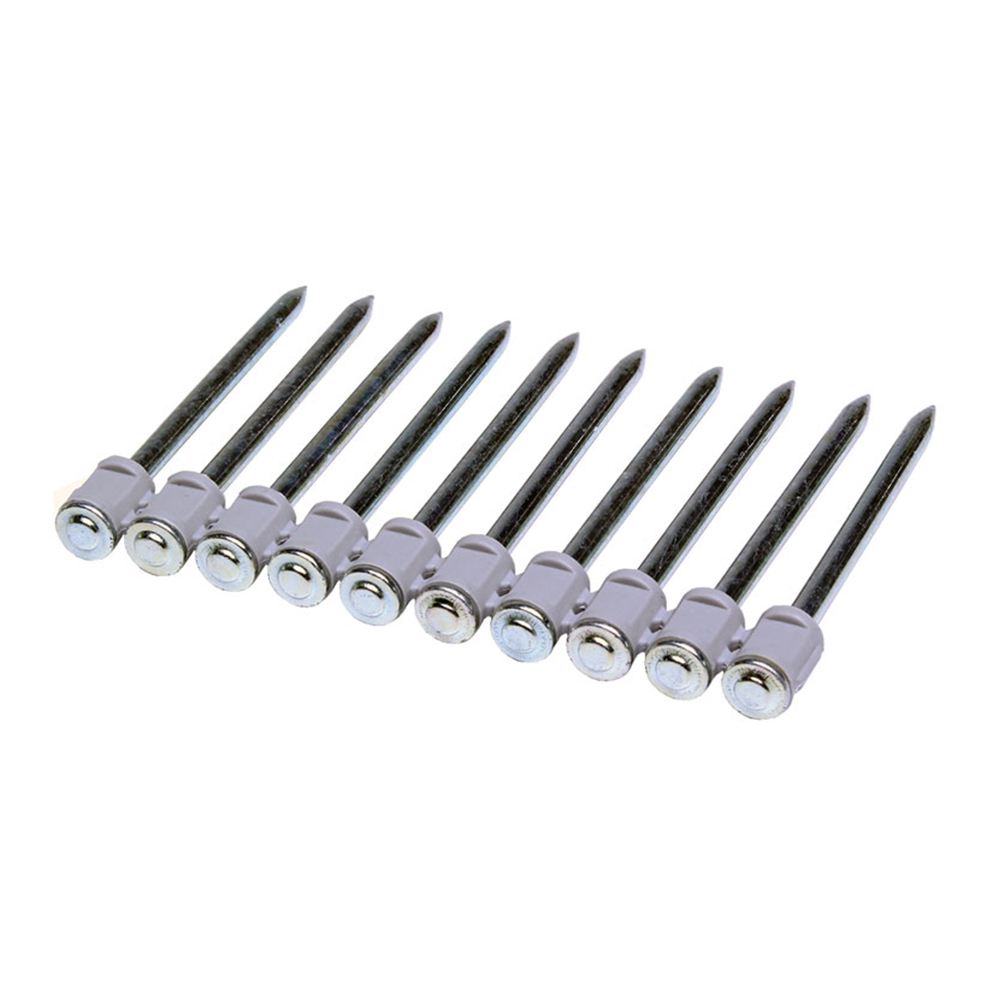

Нагель по бетону

Это специальные гвозди, используемые для крепления необходимых объектов в сложных участках — у краев бетонной вертикальной поверхности. Нагелю не требуется дополнительной фиксации, потому что крепеж вкручивается непосредственно в просверленное заранее отверстие. Чтобы крепление приобрело большую прочность, перед вкручиванием нагеля рекомендуется залить в отверстие немного эпоксидного клея.

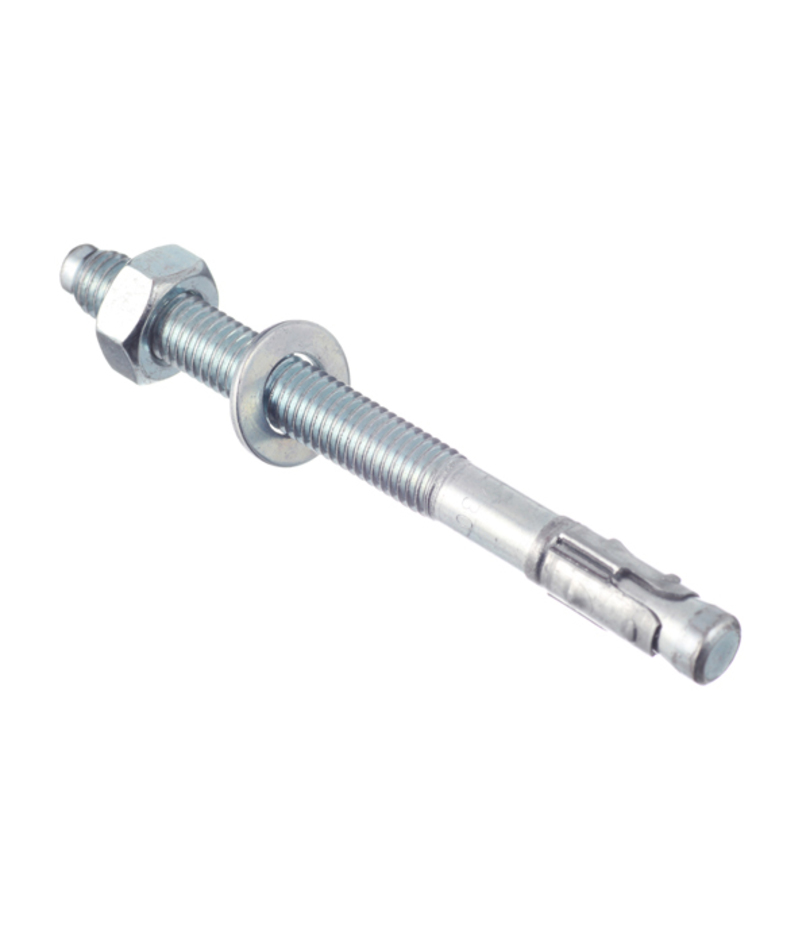

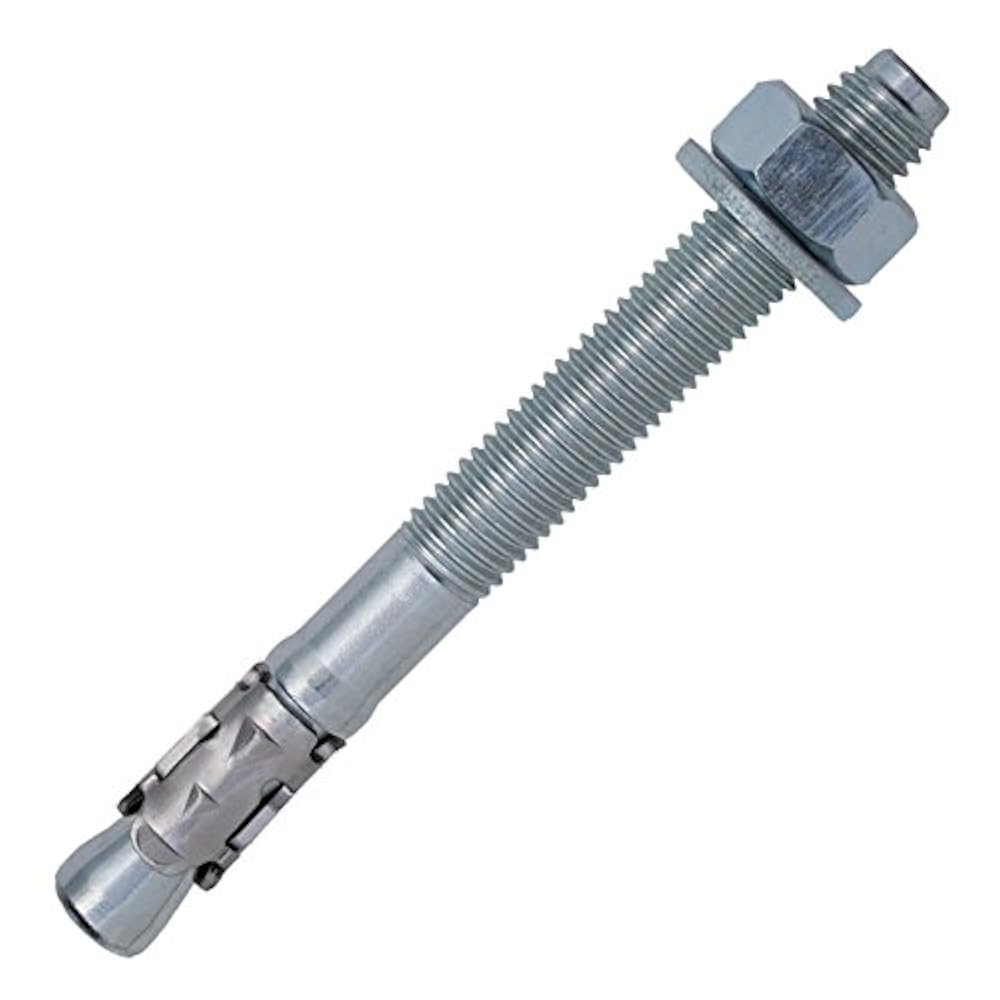

Клиновой крепеж

Прочность фиксации элемента обеспечивается клином, который становится шире в момент его вбивания.

Такой тип болтов используется для фиксации к бетону тяжелых элементов, к примеру, металлической стойки, бетонного столба, укрепленного с помощью арматуры, строительных лесов. Перед установкой клинового дюбеля предварительно просверливается отверстие, при этом крепление крепежа осуществляется без рубашки. Во время вкручивания клин, расположенный по центру втулки, постепенно расширяется. Когда дюбель будет забит, важно не забыть хорошо затянуть гайку, которая фиксирует болт после расширения пробки.

Дюбель для крепления провода и гофры

Крепеж кабеля или гофры осуществляется специальными болтами-клипсами, имеющими форму хомута, причем сам хомут бывает 2 разновидностей — для плоских и круглых кабелей, например, таких как KLD и RG 6. Сначала в бетоне высверливается отверстие, после в хомут закладывается кабель, затем дюбель проталкивается в отверстие. Боковые стороны клипсы оснащены специальными насечками, надежно удерживающими крепеж.

Хомут вместе с кабелем фиксируется в уже готовом отверстии в стене.

Химические

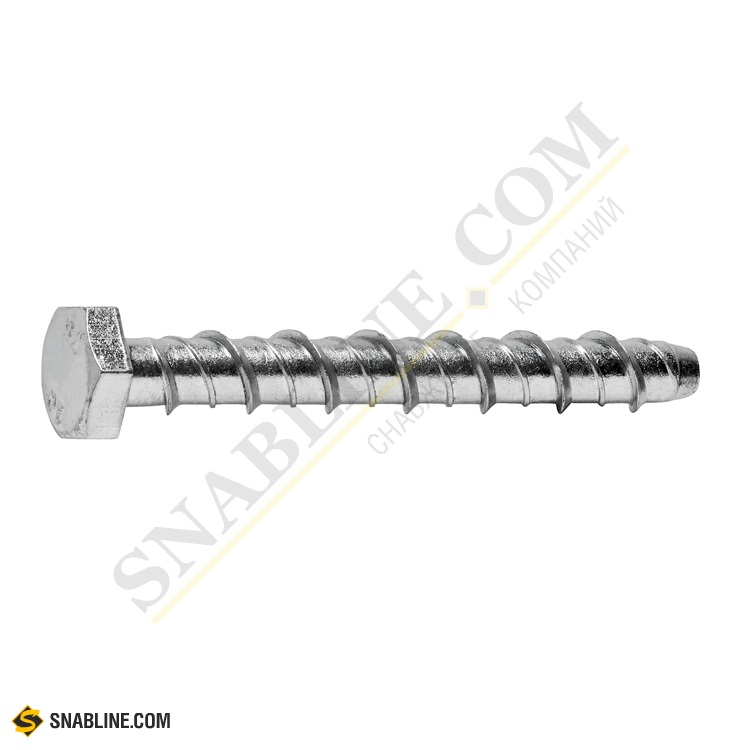

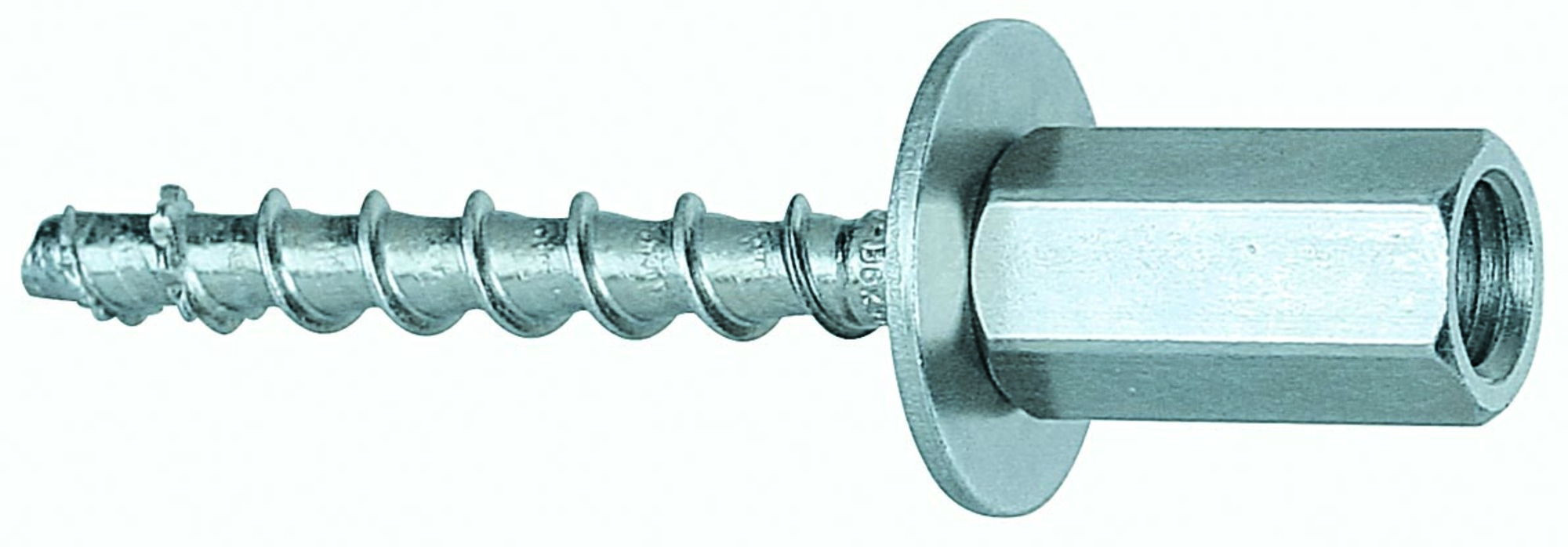

Представляют собой шуруп для бетона, для надежной фиксации которого используется специальный затвердитель. Перед монтажом дюбеля предварительно сверлится отверстие, куда вставляется ампула с клеем. Далее вкручивается шпилька, после элементы оставляют на указанное в инструкции время для полного высыхания. Нагрузка на крепежную систему противопоказана, пока клеящий состав полностью не подсохнет. Важно помнить, что длительность высыхания зависит от многих факторов, в том числе от погодных условий, температуры окружающей среды.

Химические дюбеля часто используются, если есть необходимость надежно прикрепить дерево к бетону, к примеру, лаги, на которые потом лягут доски для пола. Для фанеры под ламинат, помимо дюбелей, рекомендуется дополнительно применять специальный клей. Укладка утеплителя и ламината проводится только после полного высыхания клеевой прослойки.

Применение

Прежде чем установить дюбель с гайкой, сначала следует проделать в бетонном основании отверстие, размер которого должен быть таким, чтобы втулка входила туда с применением небольшого усилия. Для формирования отверстия рекомендуется воспользоваться перфоратором или буром со специальными насадками. После необходимо очистить отверстие от мусора и вставить туда болт. Гайку важно затягивать до тех пор, пока распорка качественно не зафиксирует крепежную систему. Затем гайку скручивают, оставив свободным резьбовый конец, чтобы потом на него установить закрепляемый предмет. В конце нужно надеть шайбу, после чего накрутить гайку.

металлические дюбели-гвозди и пластиковые для крепления в бетонной стене. Как их вытащить и забить?

Для прочного закрепления конструкций любого типа на бетонной поверхности применяется дюбельный крепеж. Этот вариант крепления, помимо простоты, отличается способностью выдерживать большие весовые нагрузки и надежно закрепляется в бетонном материале. С помощью этого приспособления выполняются долговечные монтажные узлы креплений, которые при необходимости можно подвергнуть и процессу демонтирования.

Особенности

Дюбель для бетона имеет отличие от кирпичного варианта. Его не применяют на пустотелых кирпичных блоках кладки, так как надежного крепления в этом случае конструктив дюбеля дать не сможет. Дюбель по бетону используют как для наружных, так и для внутренних работ.

Его применяют для крепления небольших полок и крупногабаритных конструкций, используют с целью монтажа подвесного каркаса для потолка, выполняют крепление для люстры и так далее. В качестве рабочей поверхности дюбель может быть использован для железобетона, для полистиролбетона, а также для ячеистого пенобетона.

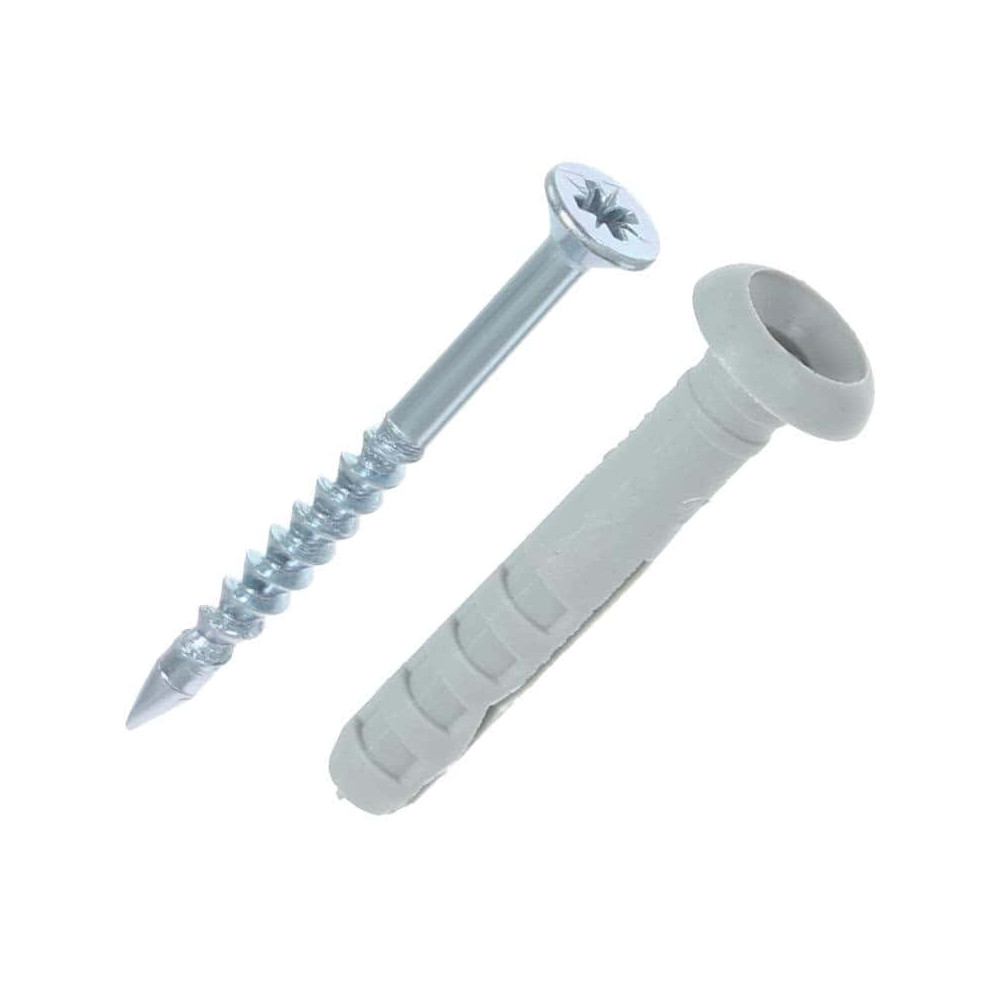

Внешне крепление выглядит как втулка из пластмассы, выполненная в форме цилиндра, на поверхности которого равномерно расположены специальные удерживающие насечки и выступы. С их помощью крепеж удерживается в границах заранее подготовленного в материале отверстия, не расшатывается и не выпадает. Внутрь цилиндра вставляется длинный саморез или специальный гвоздь, выполненный из прочного стального сплава с легированием.

Крепеж в цилиндр может вкручиваться отверткой или забиваться при помощи молотка.

Некоторые модели дюбеля по бетону могут иметь специальную стальную манжету либо ее делают из полимерных материалов – она защищает рабочую поверхность стены, а также подготовленное отверстие и усиливает прочность крепежного соединения. Пластиковые полимерные крепежи хороши тем, что они не подвержены действию коррозии, они не проводят через себя электрический ток, но в то же время гарантируют надежную сцепку с бетоном, благодаря особенностям свой конструкции.

Крепежные дюбельные материалы, применяемые для бетонных поверхностей, по своему составу могут быть полностью металлическими и мало чем отличаются от крепежа, сделанного из полимерных пластиков. Однако стоит заметить, что выбор у металлических крепежей значительно меньше, чем у их пластиковых аналогов.

Кроме того, металлический материал считается слишком жестким, непластичным и трудным в установке, а при выполнении монтажных работ такой вариант нередко подвергается деформации при неумелом обращении и приходит в негодность.

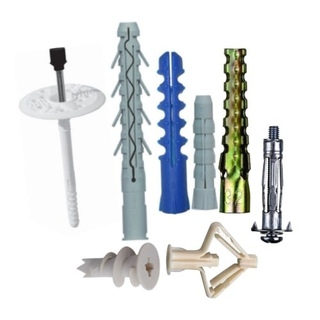

Обзор видов

Конструкция дюбеля для бетона, как мы уже говорили, бывает двух видов – различают забивные модели и вкручивающиеся. Определить, какой из них лучше, позволяет практика применения. У каждого мастера имеется свое мнение по этому вопросу, хотя по сути оба эти способа обеспечивают хорошую надежность.

Наиболее распространенными и востребованными видами крепежа для бетонных поверхностей являются следующие варианты.

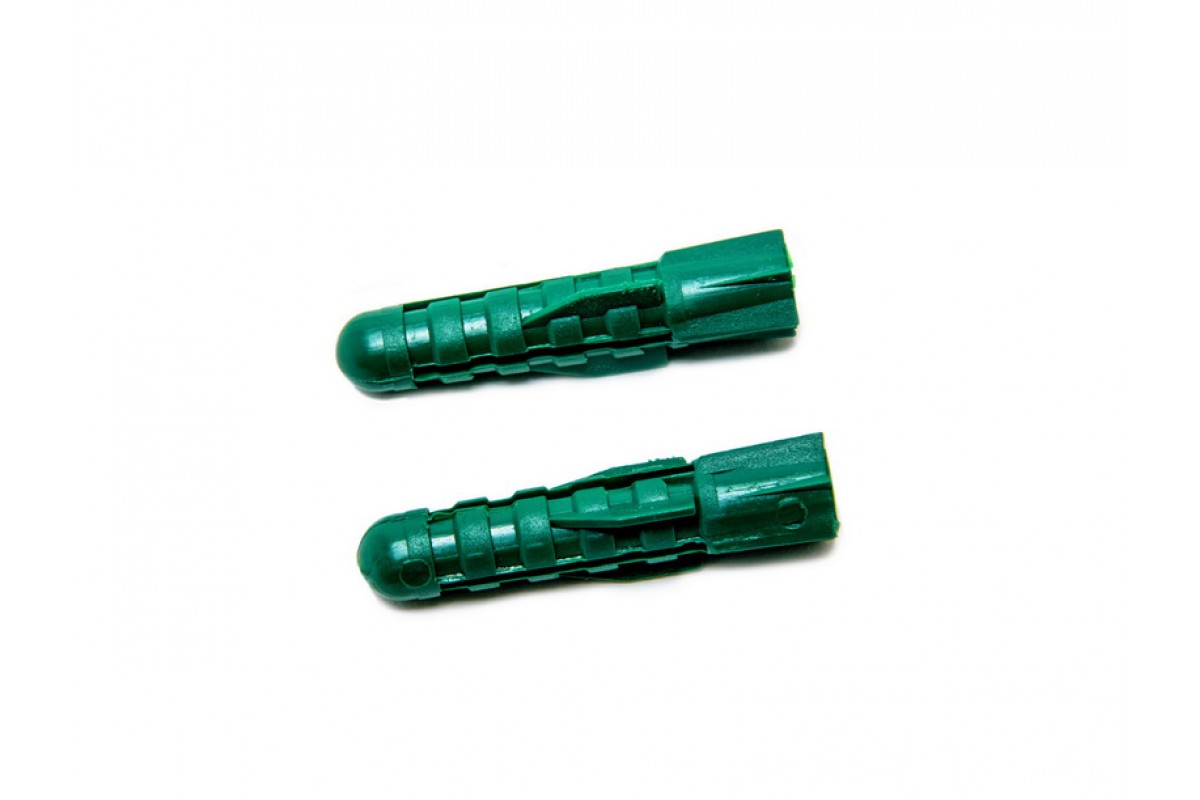

Распорные

Этот тип бетонного дюбеля применяется для фиксации к монолитной поверхности жестких и крупногабаритных конструкций.

Например, для монтажа асбоцементного листа, когда крепеж забивается в материал при помощи молотка. Само крепление в данном варианте может быть сделано в виде сквозной трубки либо замкнутого у основания цилиндра. Крепеж имеет 2-3 распорки в виде шипов.

Применение распорного дюбеля по бетону дает прочное крепежное соединение, которое успешно можно использовать даже для рыхлых структур с наличием в них пустот.

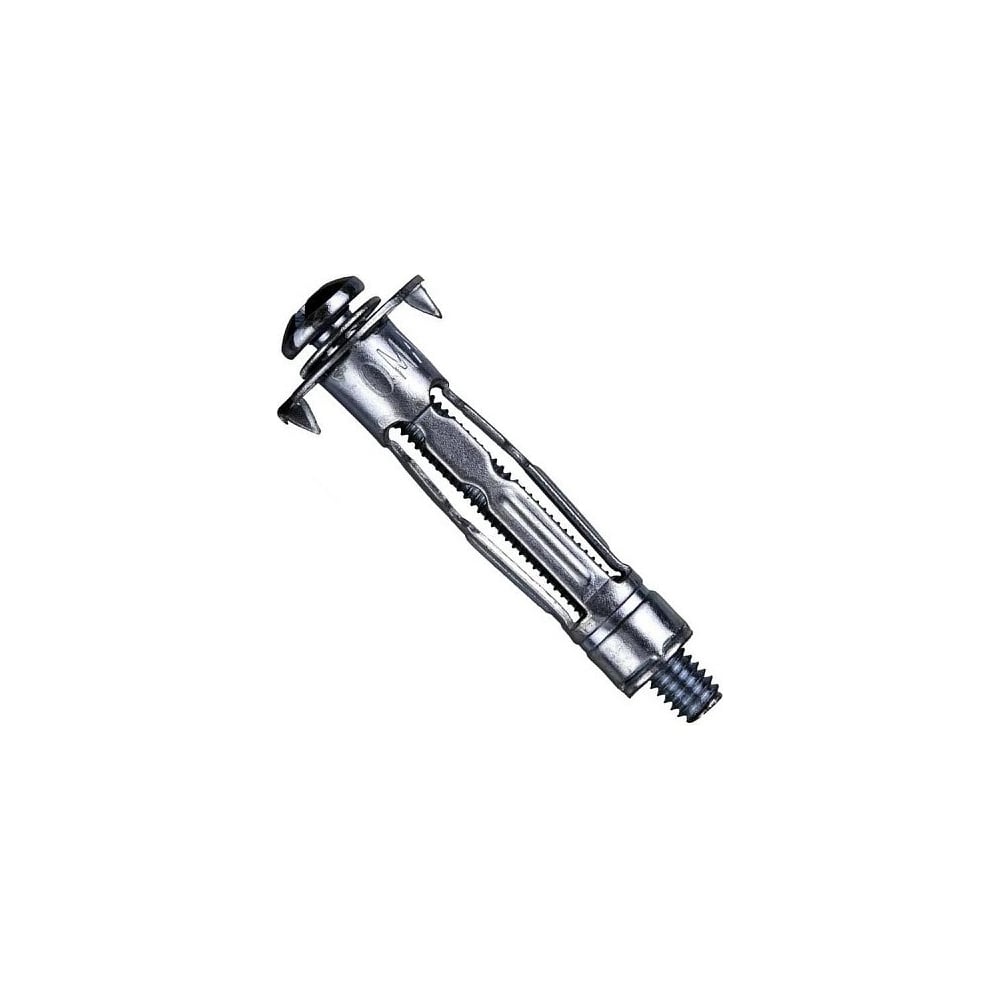

«Бабочки»

Этот тип крепления применяется в том случае, когда необходимо закрепить конструкцию к тонкостенной поверхности из бетона. Гильза крепежа вводится в подготовленное отверстие, а обратная ее сторона во время монтажа шурупа сама сворачивается, тем самым плотно закрепляя конструкцию крепежа в стене.

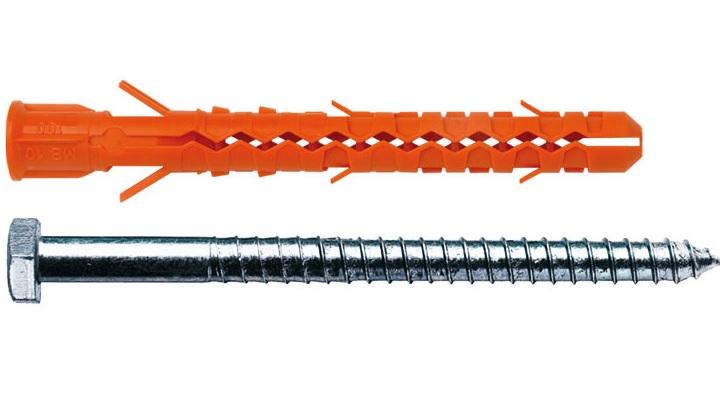

Универсальные

Внешне универсальный тип похож на распорный вариант дюбеля. Когда он попадает в пустотелую стену, при вворачивании шурупа гильза крепежа сворачивается, образуя узел, и крепление получается прочным и надежным.

Это приспособление можно использовать для многих вариантов бетонных материалов.

Гвозди

По своему строению это самый обыкновенный вид крепежа, когда в стену при помощи молотка забивают дюбель-гвоздь либо пользуются для этой цели специально предназначенным пистолетом.

Фасадные

Внешне такое приспособление похоже по своему строению на распорный вариант, хотя отличие состоит в размере шляпки шурупа – здесь она немного больше, а сам шуруп – длиннее. Чаще всего подобный тип крепления применяют для монтажа наружных конструкций при теплоизоляции фасада здания.

Гильза и шуруп в этом дюбеле выполнены из прочных к ударам материалов.

Химические

Применяется для монтажа конструкций на поверхности газобетонной стены. В составе крепежа имеется не только прочный шуруп из металла, но и капсула с клеем, которая в процессе вкручивания шурупа разрушается

, и клей после застывания плотно фиксирует крепление в отверстии стены.

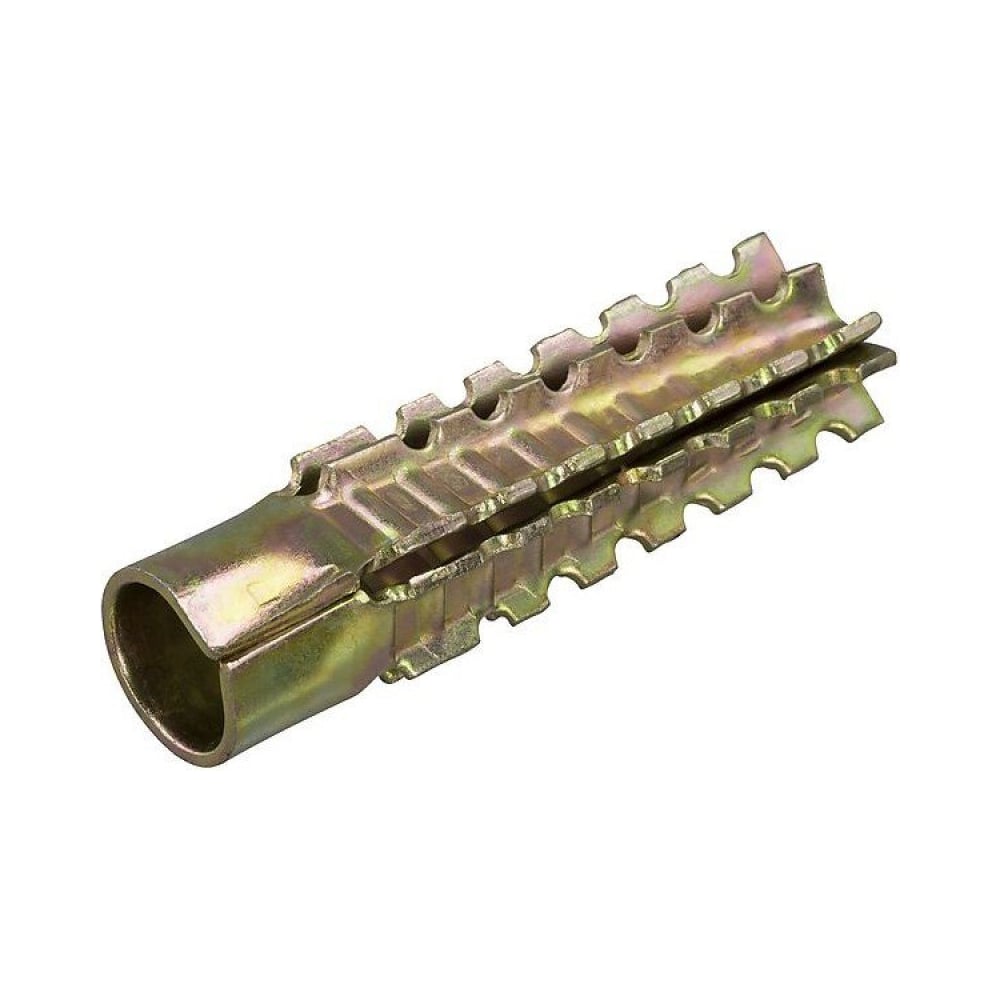

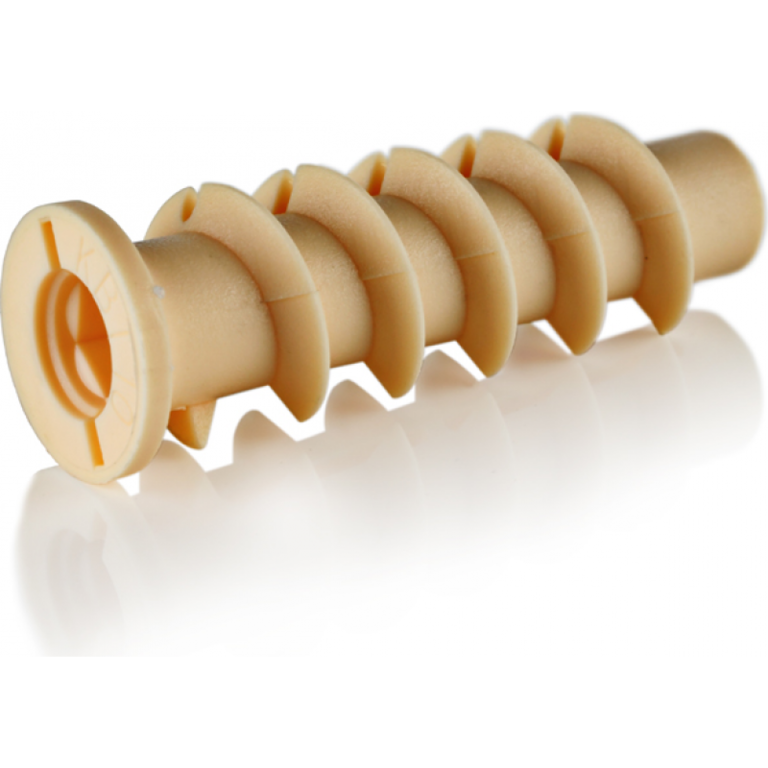

КВТ

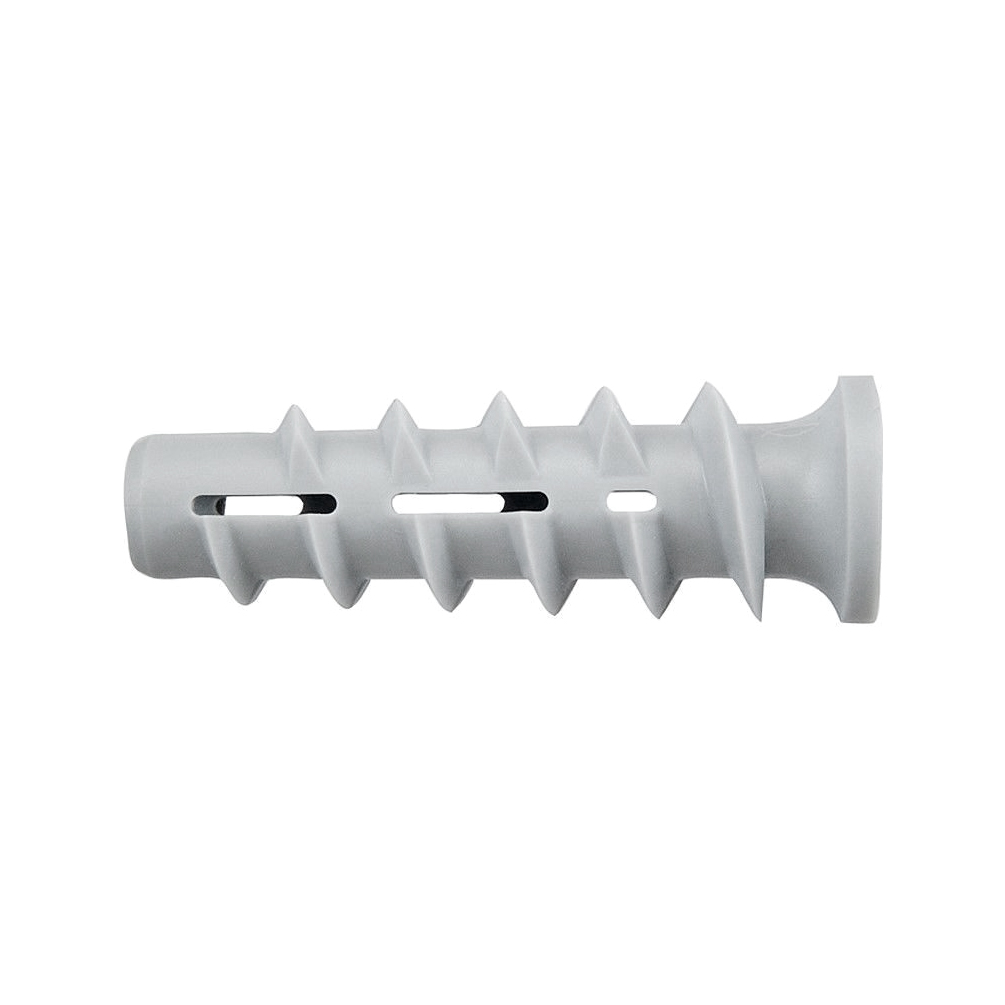

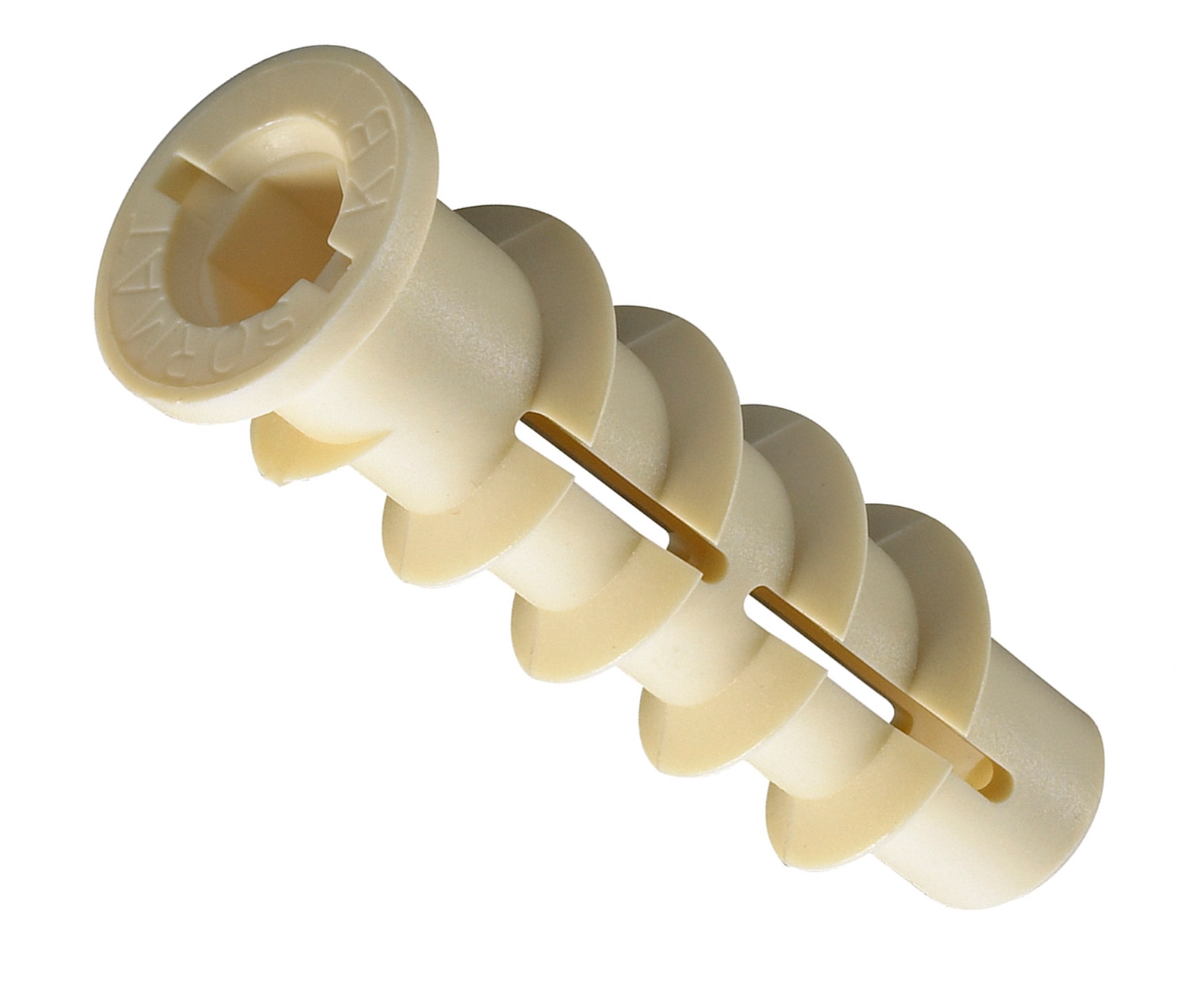

Дюбель такой модели используется только для работы с газобетоном. Конструкция крепежа отличается от других аналогов более широкой резьбой – именно она и является гарантией того, что крепление будет прочно удерживаться внутри газобетонного монолита.

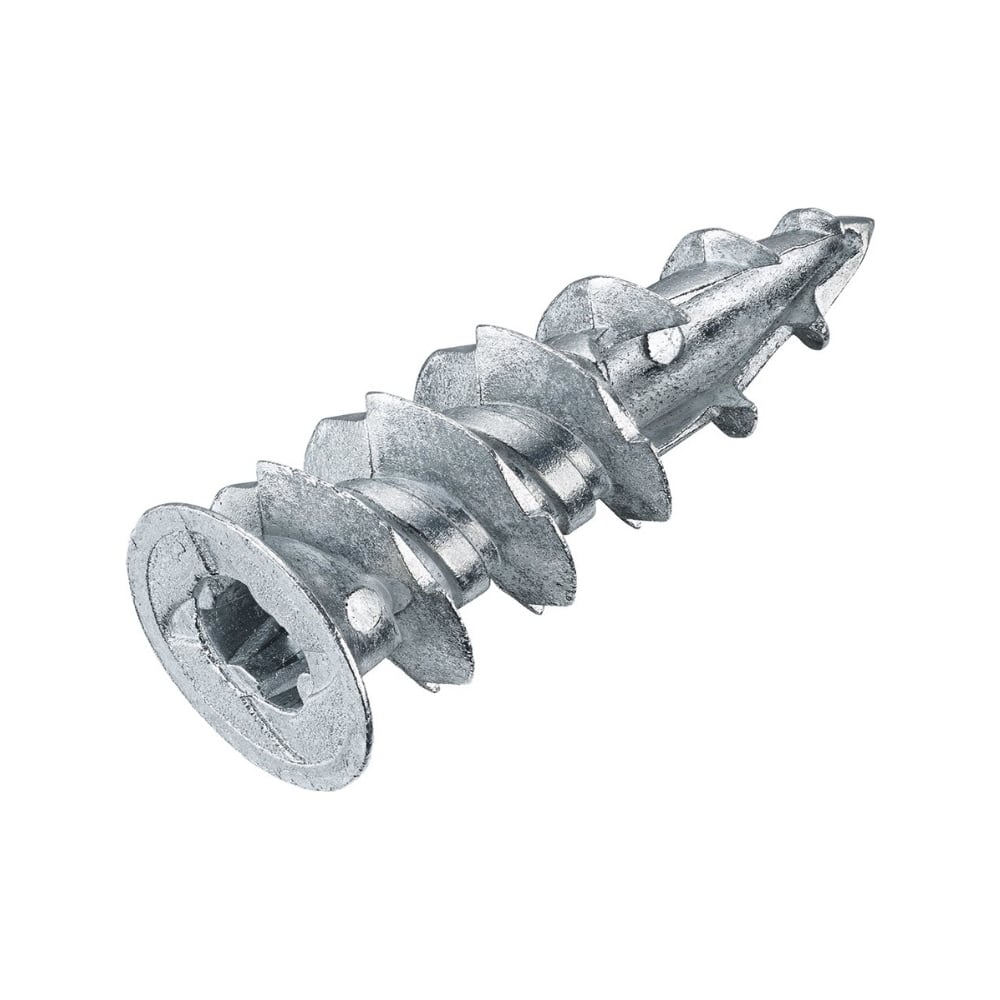

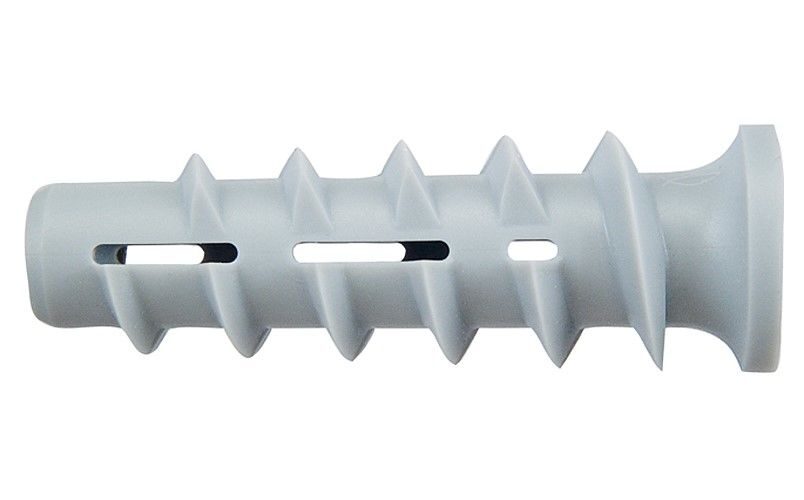

GB

Этот тип дюбеля предназначается для работы с полистиролбетоновыми поверхностями. Конструкция крепежной гильзы внешне похожа на распорную модель, но отличается от нее тем, что выполнена со спиральным закручиванием. Такое приспособление может выдержать очень большие весовые нагрузки, его рекомендуют применять для монтажа кухонных шкафов, вытяжек, полок, техники, габаритных каркасов и прочих тяжелых конструкций.

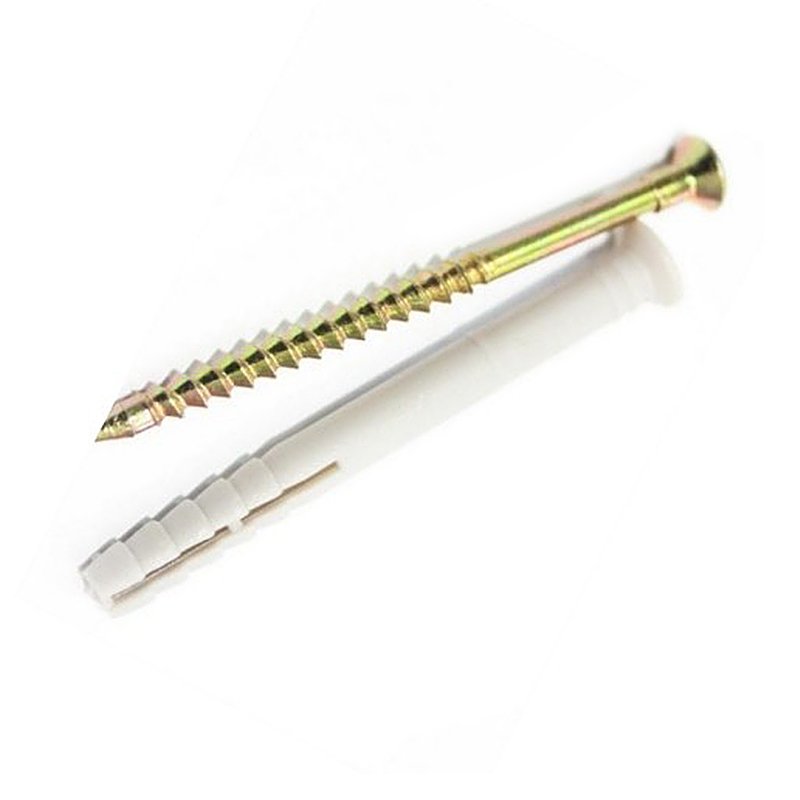

Что касается классики, то таким вариантом является пластмассовая цилиндрическая втулка, имеющая множество насечек, и усики, необходимые для создания распорки внутри стенового отверстия. Внутри цилиндра размещается шуруп – он и гарантирует надежность и долговечность выполненного крепежного соединения.

Во время забивания или вкручивания шурупа пластик цилиндра расширяется и занимает собой все свободное пространство подготовленного отверстия.

Материалы

Для изготовления крепежа в виде дюбеля используется металл и пластик. Сам шуруп, который вкручивается в гильзу – железный, а материал гильзы может быть металлический или пластиковый. Крепеж может быть седлан из нержавеющей или оцинкованной стали. Такие изделия не подвержены воздействию коррозии и гарантируют выполнение надежного и в то же время жесткого крепежного соединения.

Пластиковые дюбели для бетона подразделяются на следующие виды.

• Нейлоновые – обладают вязкостью, а также устойчивы к воздействию вибрации. При помощи нейлоновых дюбелей получаются жесткие и довольно прочные крепления. Они имеют повышенную устойчивость к износу и не боятся механических повреждений во время установки.
  Хотя без недостатков тут не обошлось – такое приспособление очень гигроскопично, поэтому его не применяют для наружных работ в условиях чрезмерной влажности или низких температурных режимов.
• Полиэтиленовые – легкий крепежный материал, стойкий к кислотной среде, имеет хорошую вязкость и не деформируется при монтаже. Со временем дюбель из полиэтилена может стареть и растрескиваться, при этом рассыпаясь и снижая уровень надежности крепления. Полиэтилен стоек к отрицательным температурным режимам и не боится монтажа на морозе.
• Полипропиленовые – это универсальный материал, который стоек как к низким, так и к высоким уровням температурных режимов. Он обладает хорошей износоустойчивостью и обеспечивает твердое крепежное соединение. Материал долго сохраняет свои свойства, но со временем он растрескивается.

С точки зрения пожарной безопасности, нейлоновые, полиэтиленовые и полимерные крепления обладают высокой степенью горючести, поэтому на пожароопасных объектах такой тип изделий не применяют.

Размеры

Чтобы выполнить качественное крепежное соединение, необходимо правильно выбрать размер дюбеля. Каждое такое изделие имеет маркировку. Например, обозначение 6х40 обозначает, что у крепления диаметр составляет 6 мм, а его длина равна 40 мм. В настоящее время диаметры дюбелей по бетону находятся в диапазоне от 5 до 10 мм, а длина может быть от 25 до 160 мм. Минимальный размер дюбеля – 5х25 мм, а максимальный дюбель может быть представлен в размере 10х160 мм.

Размер крепежа выбирают исходя из той нагрузки, которую ему придется выдерживать. Чем больше нагрузка – тем больший диаметр и длину дюбеля нужно применять. Кроме того, выбор длины дюбеля зависит еще и от толщины закрепляемого материала. Чаще всего для бытовых нужд применяют дюбели размером 6х40, 6х60 и 6х80 мм.

Назначение и технические параметры дюбеля для бетона диаметрами 4 и 5 мм российского производства находятся под регламентом стандартов ГОСТ, остальные размеры диаметров попадают под регламент ТУ. Из нейлона делают дюбели диаметром 4-16 мм, а из полиэтилена изготавливают крепеж диаметром 5-10 мм

Эксплуатация

Инструмент для забивания или вкручивания дюбельного крепления состоит из электродрели, молотка и шуруповерта либо отвертки, тогда как, чтобы вытащить из бетонной стены дюбель, потребуются плоскогубцы. Алгоритм установки дюбеля выполняется в зависимости от того, какая бетонная поверхность предназначается для выполнения монтажа.

Вбить дюбель в плотную массу бетона можно следующим образом.

• Предварительно в плоскости стены или потолка делают с помощи электродрели либо перфоратора отверстие нужного диаметра.
• Глубина высверливаемого отверстия должна быть больше, чем длина дюбеля на 5 мм.
• В готовое отверстие устанавливается дюбель. При необходимости его можно забить с помощью обрезиненного (если работаем с пластиковым изделием) или обычного (если работаем с металлическим корпусом) молотка.
• Внутрь дюбеля вставляется шуруп – его надо вбить или закрутить так, чтобы специальный бортик не был прижат к плоскости поверхности стены.

Если вы работаете с универсальным типом дюбеля, то шуруп внутри него следует прокрутить дважды. Для монтажа дюбеля на пористую поверхность из пенобетона потребуется выполнить следующие действия.

• В стене или иной рабочей поверхности предварительно высверливается отверстие, но во время работы нельзя использовать перфоратор, чтобы не разрушить материал пенобетона.
• Диаметр сверла берут несколько меньше, чем диаметр устанавливаемого дюбеля. Глубина отверстия делается на 5 мм длиннее, чем размер крепежа.
• В готовое отверстие отверткой аккуратно вкручивают дюбель и далее вставляют в него шуруп.

Подбирая вариант дюбеля для монтажных работ, следует всегда помнить еще и о том, будет ли возможность его демонтировать при необходимости. Пользоваться инструментом при демонтаже ненужного дюбеля следует следующим образом.

• Потребуется найти саморез подходящего по размеру дюбеля диаметра. Саморез вкручивают наполовину в цилиндр дюбеля.
• Берут плоскогубцы и зажимают шляпку самореза.
• Раскачивающими движениями вынимают дюбель из отверстия в стене.

Если нет плоскогубцев или прилагаемых усилий недостаточно, чтобы вынуть дюбель, используют гвоздодер.

• В дюбель вкручивают саморез примерно на 2/3 длины.
• Шляпку саморезка поддевают при помощи гвоздодера. Создавая рычаг приложения усилия, дюбель аккуратно вынимают из стены.

Если дюбель крошится, его следует вынимать по частям, используя плоскогубцы. Иногда очень прочно установленный дюбель не представляется возможным достать из стены. В этом случае его там и следует оставить, но предварительно срезать выходящую наружу часть, а углубление затем можно закрыть при помощи раствора цемента либо алебастра. Бывают случаи, когда в дюбеле застревает обломок самореза. Достать его можно так.

• Взять электрический паяльник и разогреть его. Установить паяльник возле дюбеля и жалом инструмента расплавить дюбель.
• Далее потребуется гвоздодер или плоскогубцы, которыми поддевают обломанный крепеж и затем удаляют.

Чтобы удалить из стены старый дюбель, который был забит при помощи специального пистолета, потребуется взять молоток. С его помощью расшатывают дюбель в стене и вытаскивают его, вооружившись плоскогубцами или гвоздодером. Если этот способ не помогает, потребуется расширить отверстие, где расположен дюбель-гвоздь. Для этого потребуется правильно просверлить отверстие дрелью, чтобы оно было очень близко с тем местом, где установлен крепеж. В результате расширения воронки отверстий дюбель будет легко вытащить.

О том, как правильно завернуть дюбель в бетон, вы можете узнать ниже.

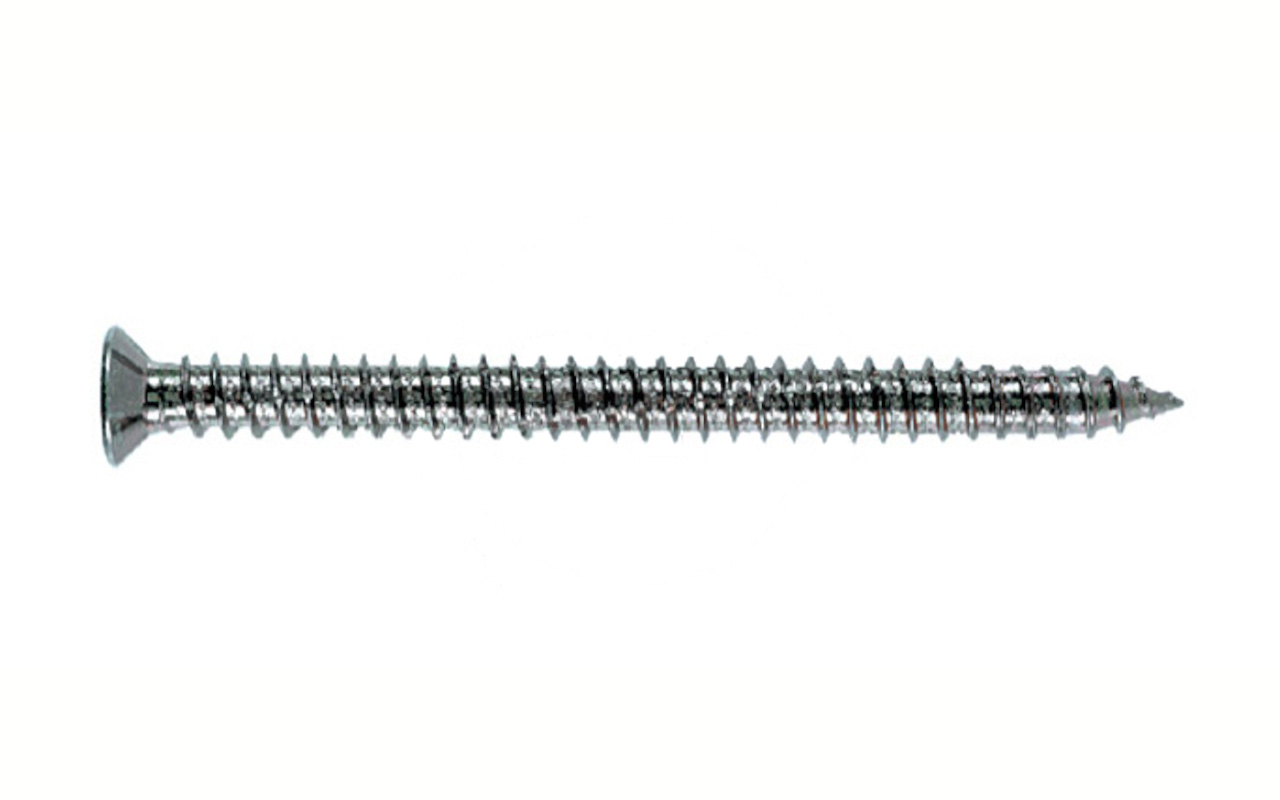

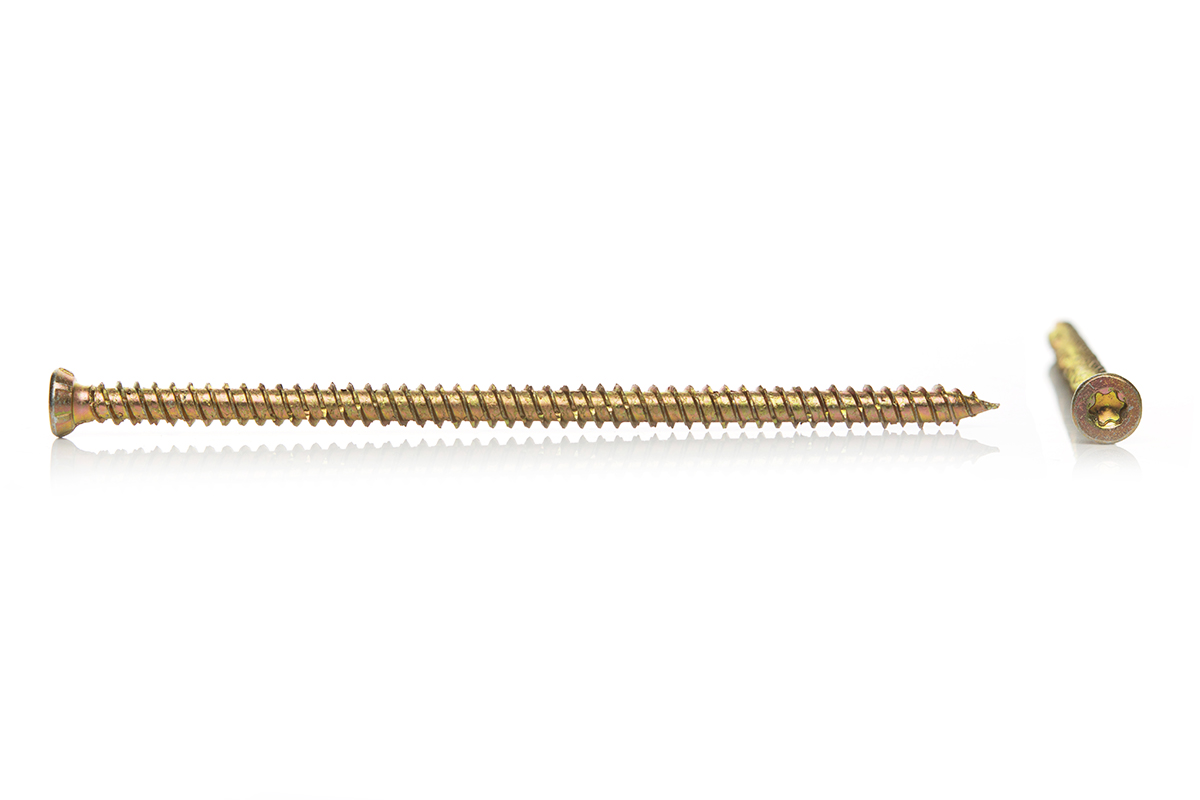

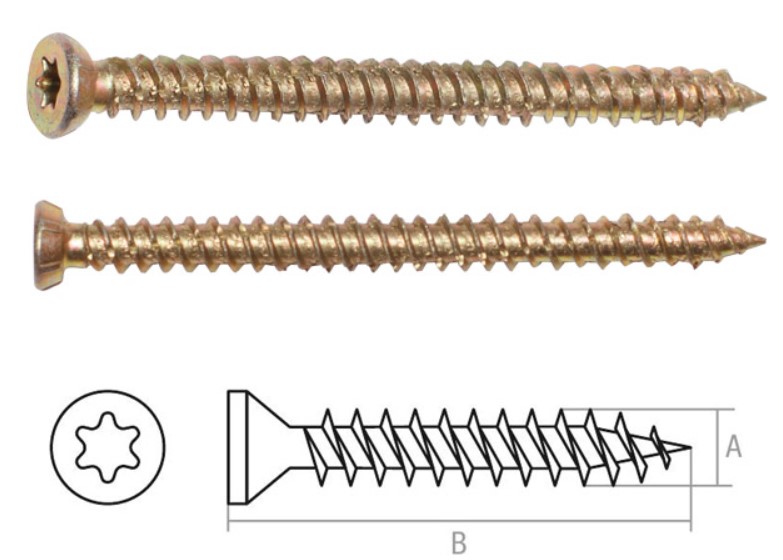

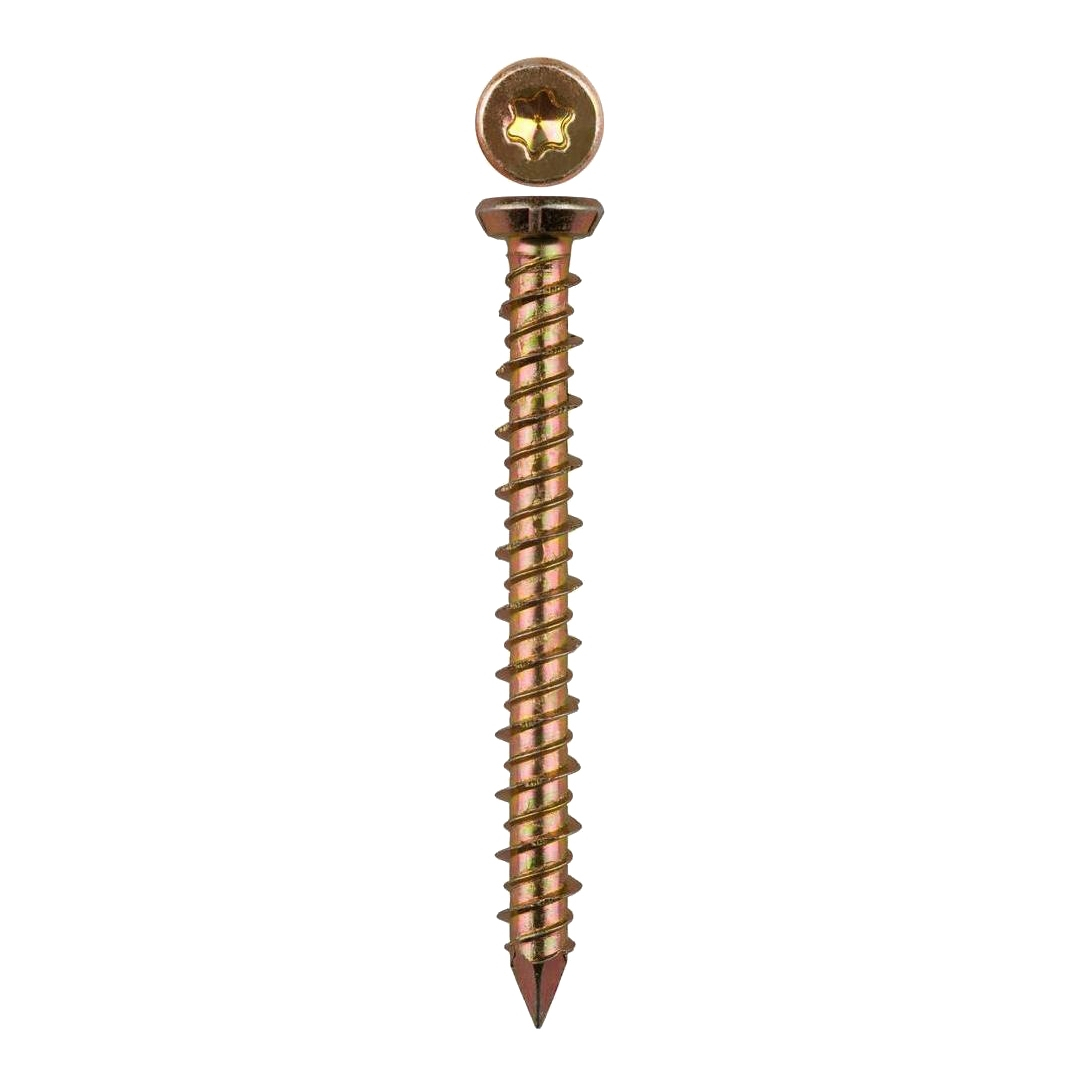

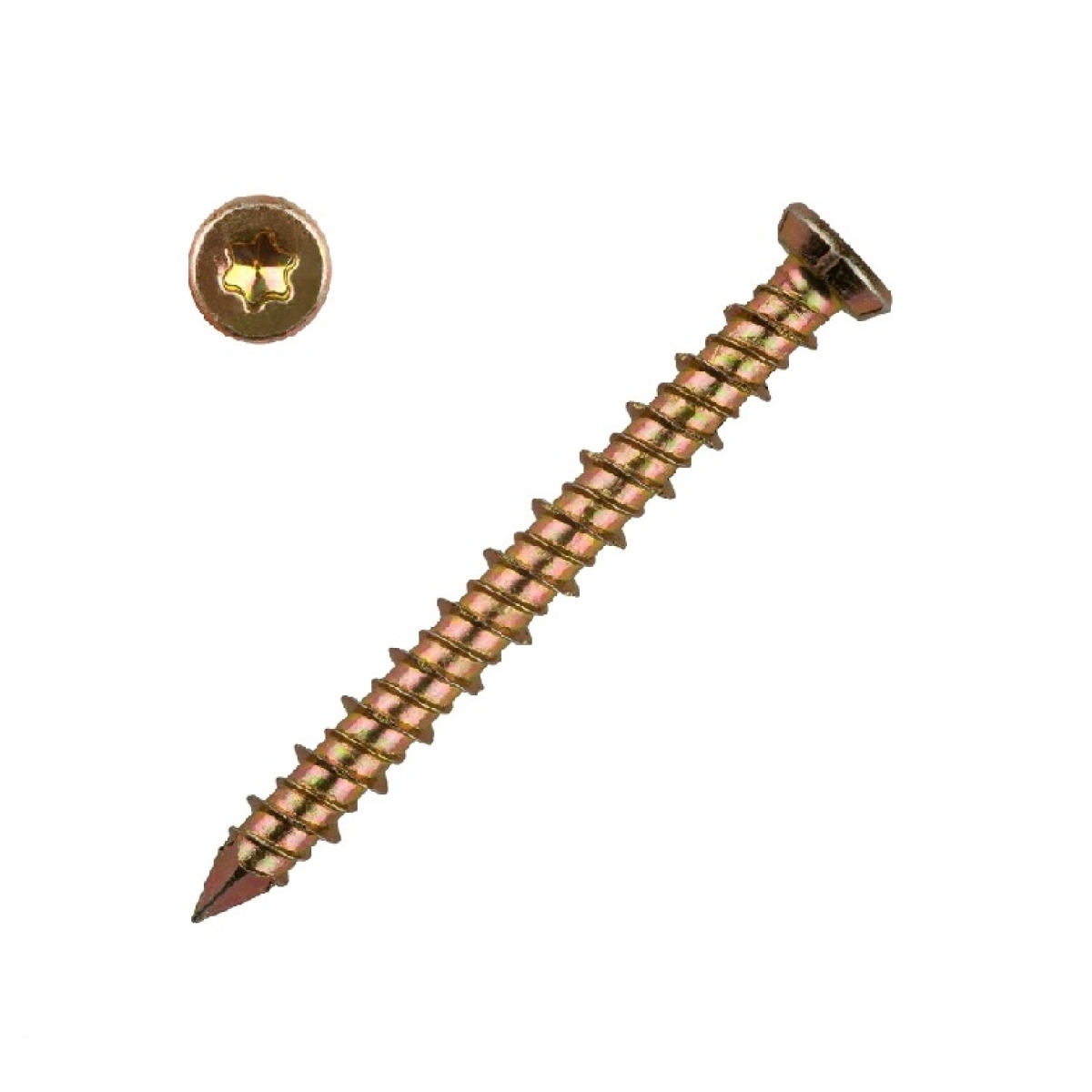

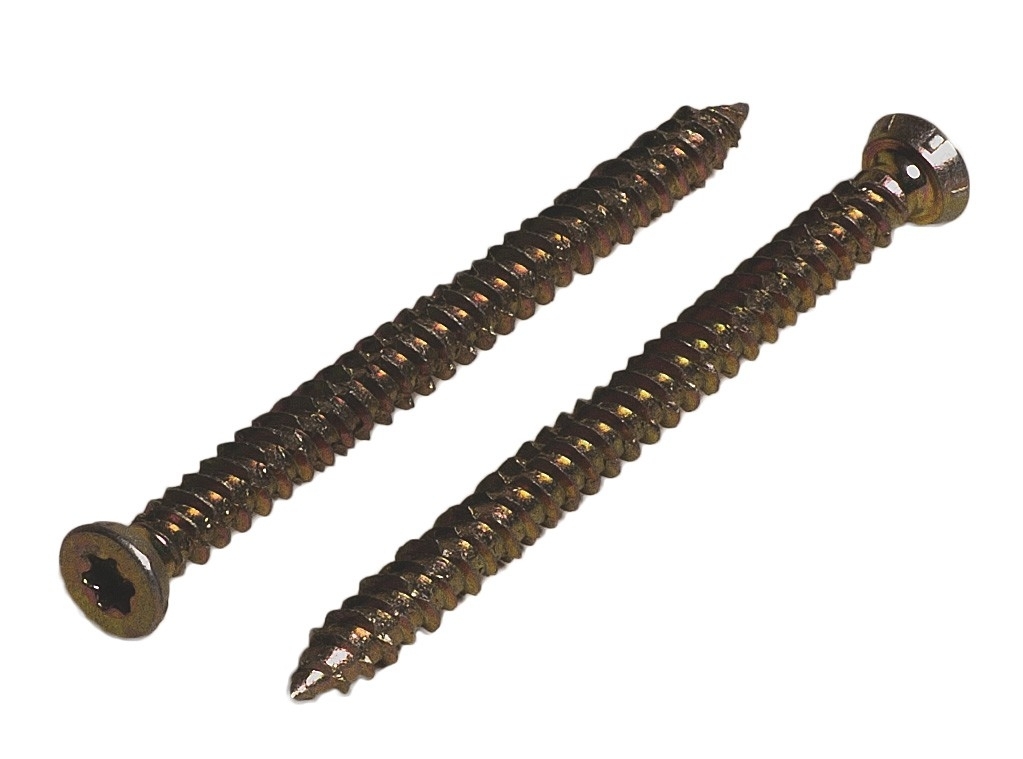

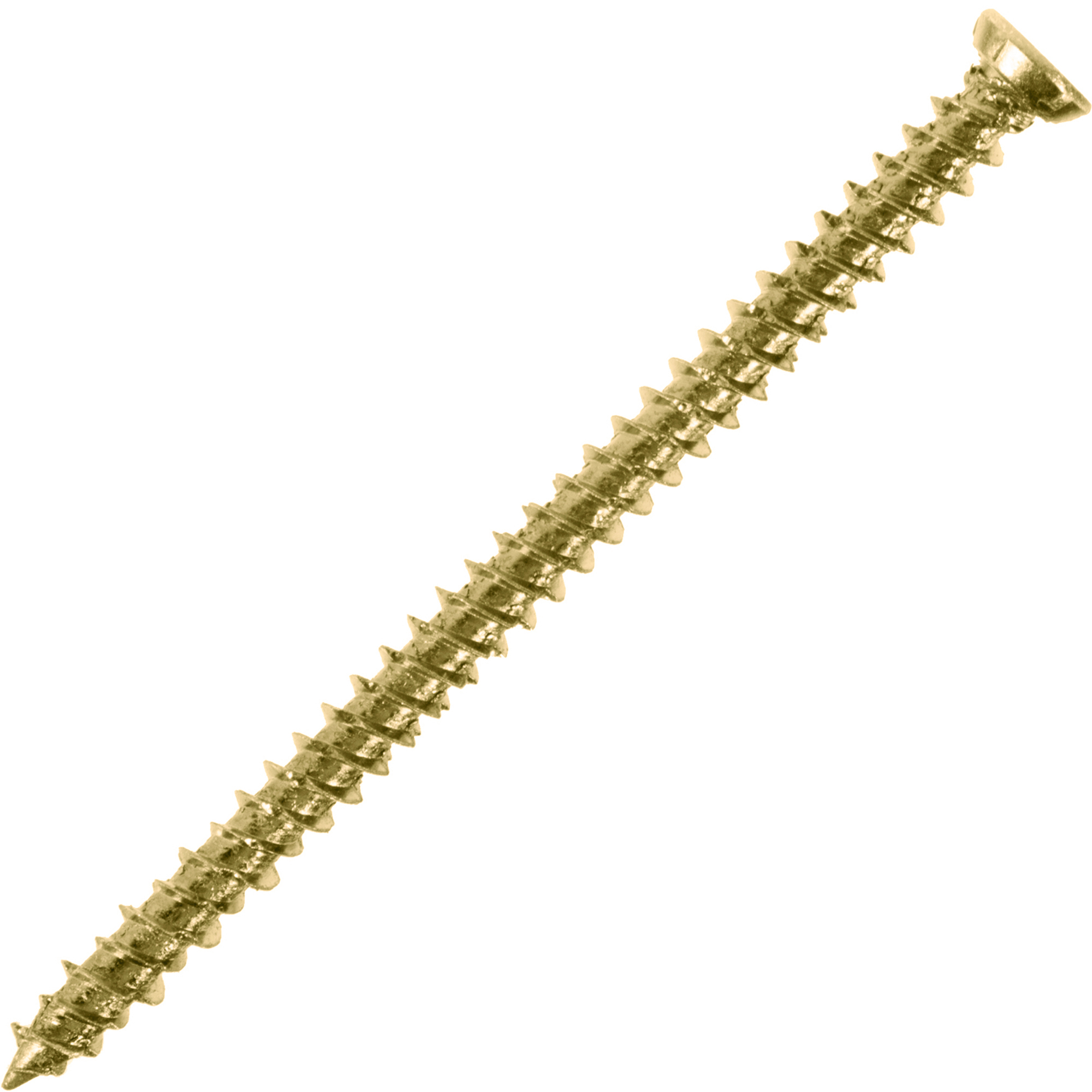

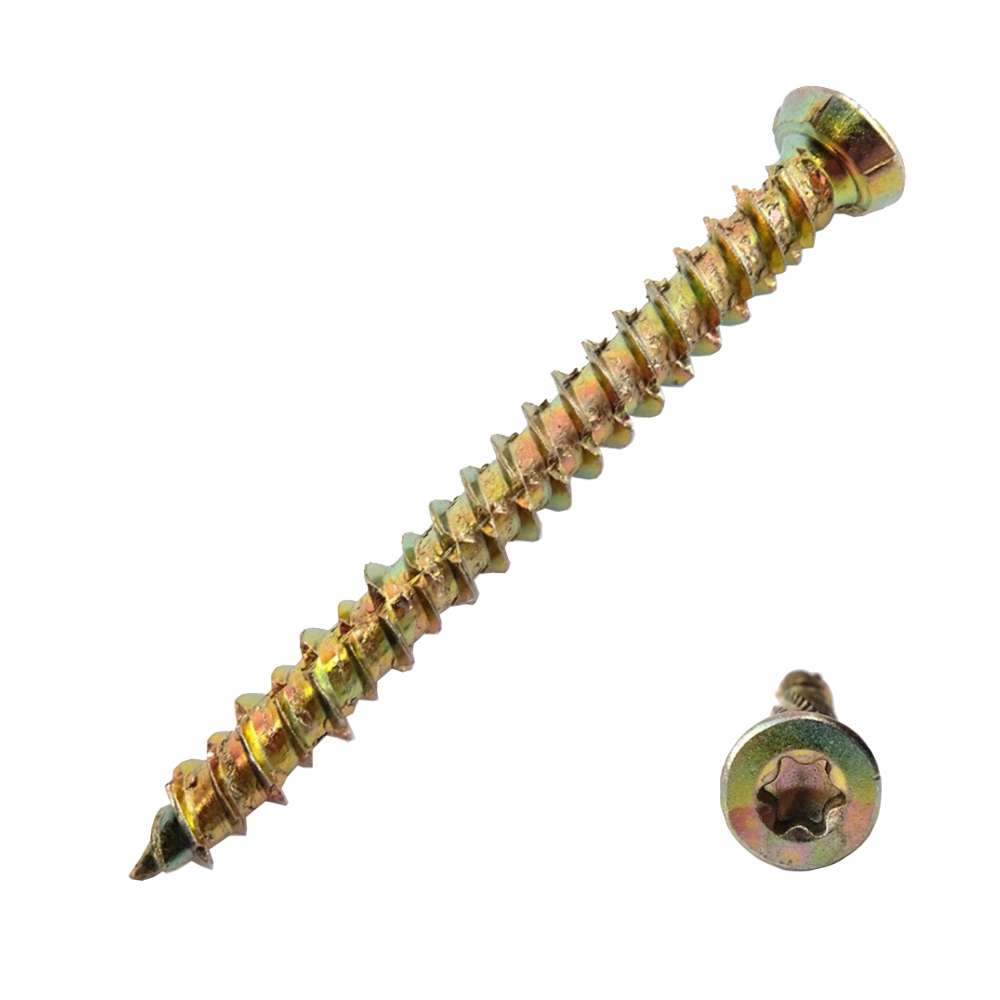

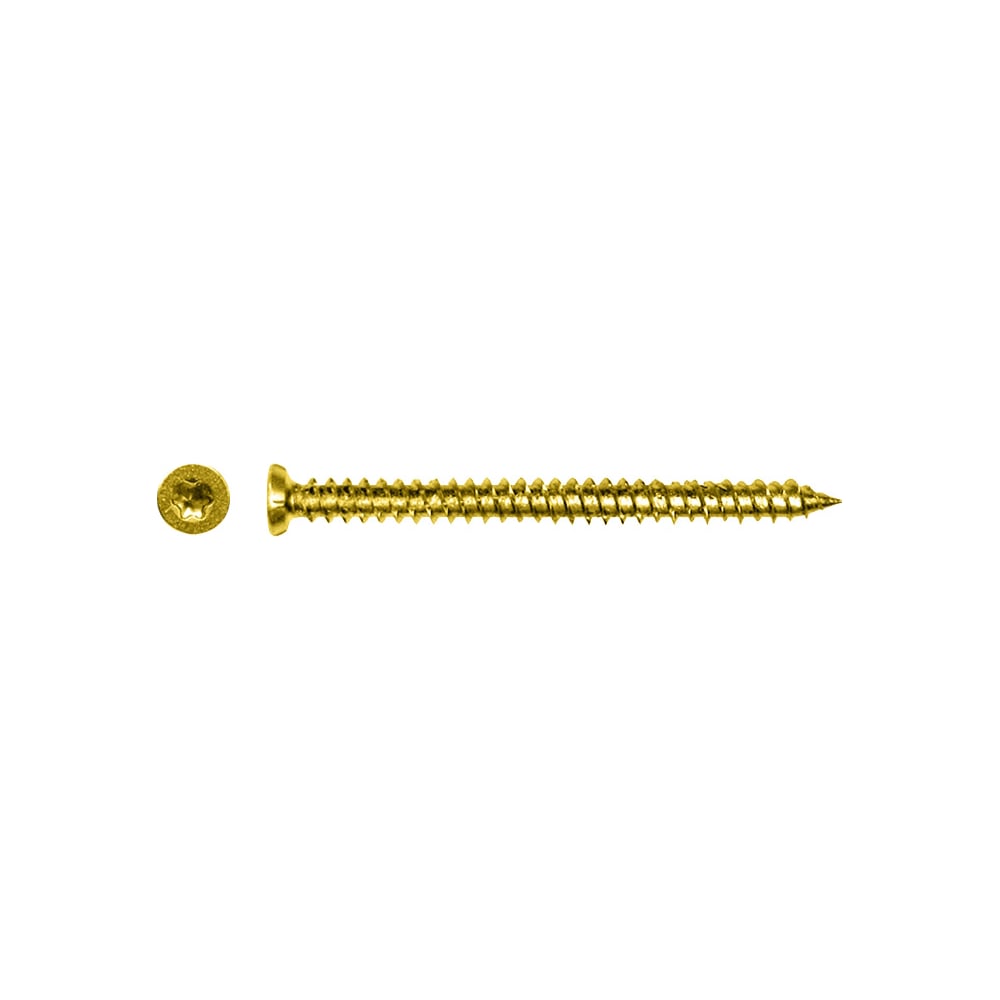

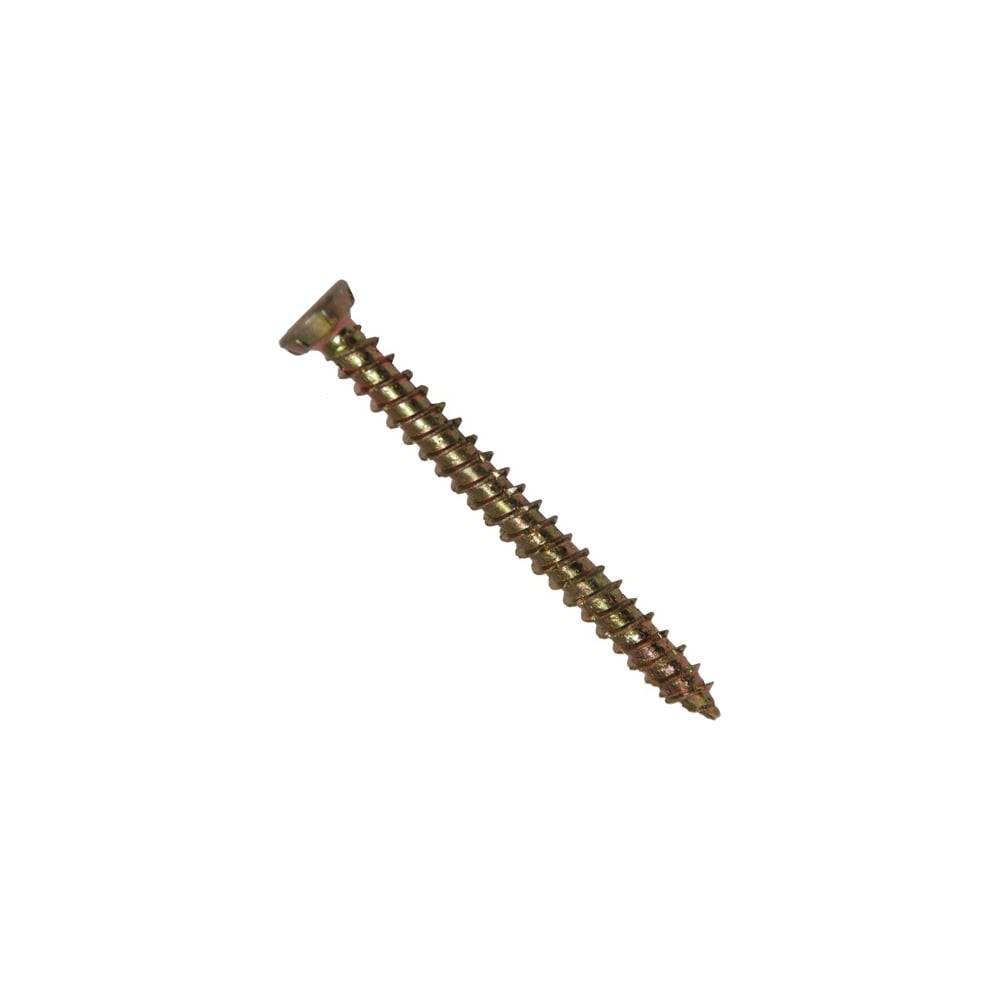

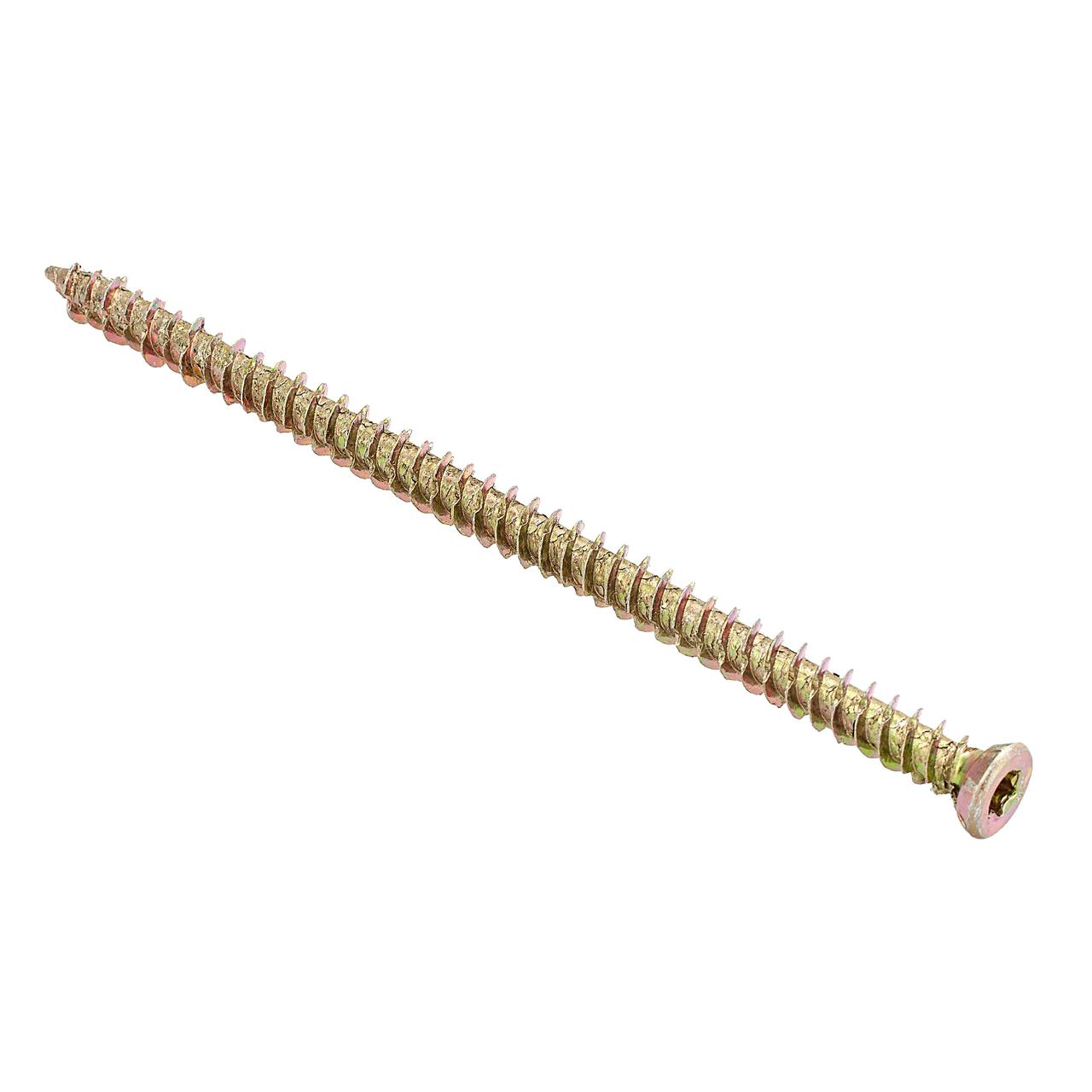

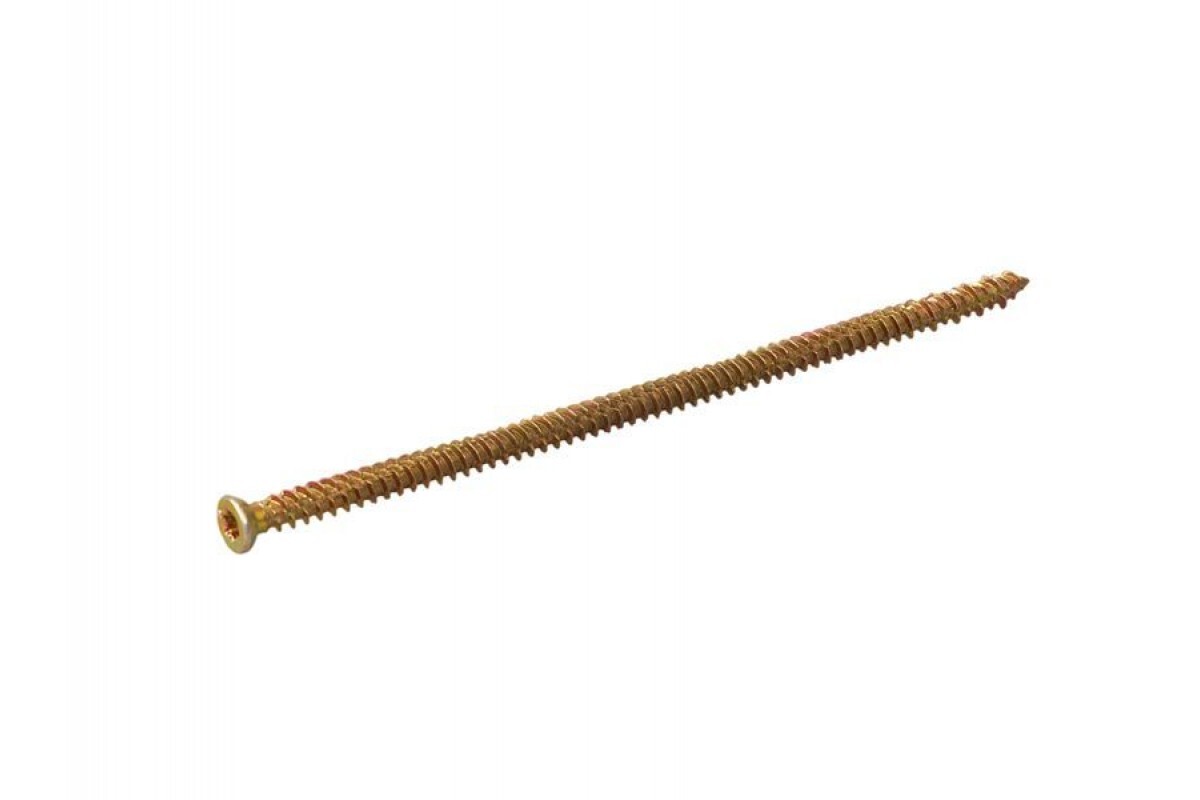

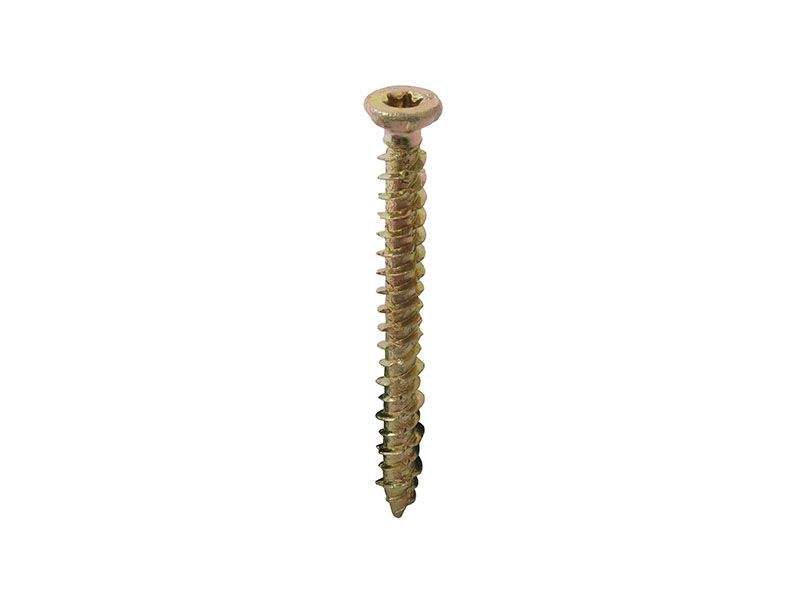

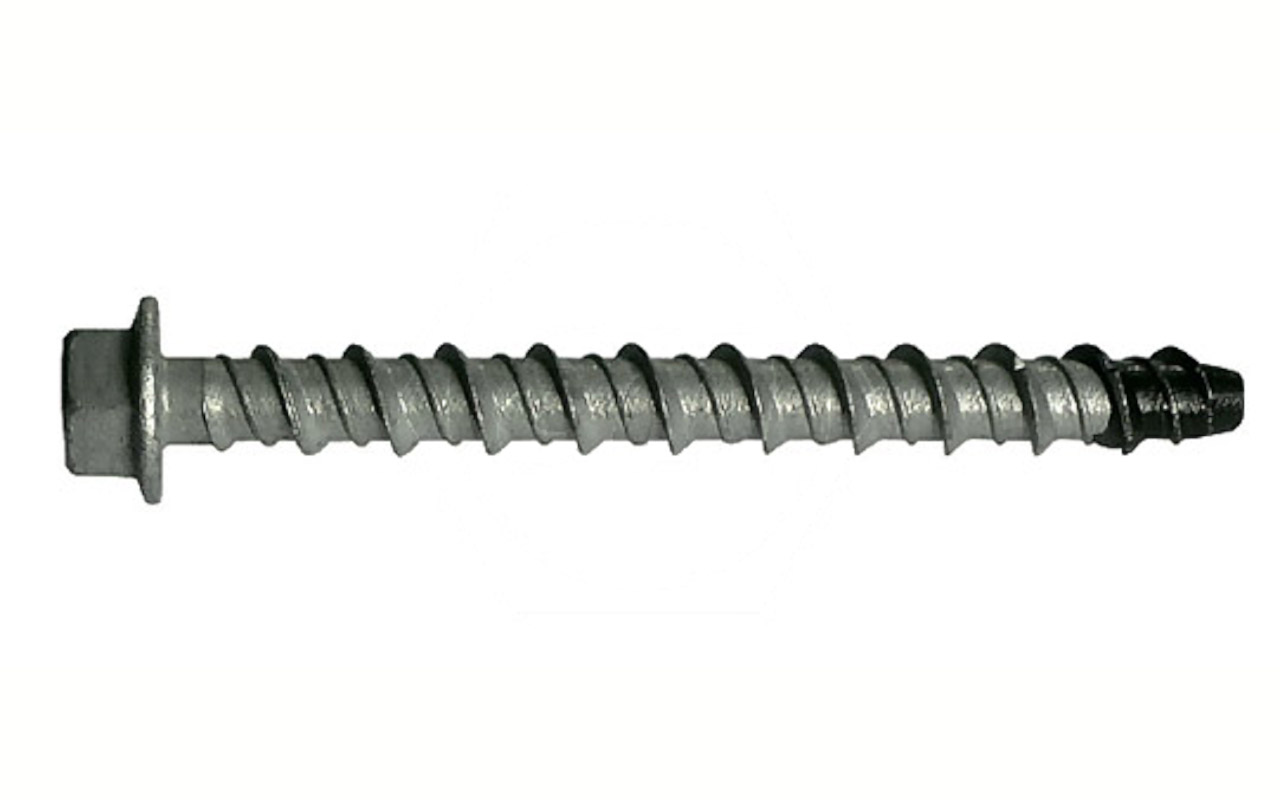

Саморез по бетону потайная головка острый. Саморезы. Шурупы. Метизы. Крепеж.

Используются для крепления дверных и оконных коробок, планок к стенам из бетона, кирпича, пустотелых блоков       Шурупы имеют переменную резьбу и насечки по всей длине. Требует предварительного сверления отверстия 6 мм сверлом. Покрытие: желтопассивированные.     Обозначение 7,5 х 72 7,5 х 92 7,5 х 112 7,5 х 132 7,5 х 152 7,5 х 182 7,5 х 202  D наружный диаметр, мм  7,35-7,65  7,35-7,65  7,35-7,65  7,35-7,65  7,35-7,65  7,35-7,65  7,35-7,65  P шаг резьбы, мм  2,55-2,75  2,55-2,75  2,55-2,75  2,55-2,75  2,55-2,75  2,55-2,75  2,55-2,75  D1 наружный диаметр, мм  6,30-6,70  6,30-6,70  6,30-6,70  6,30-6,70  6,30-6,70  6,30-6,70  6,30-6,70  D2 внутренний диаметр, мм  5,15-5,45  5,15-5,45  5,15-5,45  5,15-5,45  5,15-5,45  5,15-5,45  5,15-5,45  A диаметр головки, мм  10,82-11,8  10,82-11,8  10,82-11,8  10,82-11,8  10,82-11,8  10,82-11,8  10,82-11,8  K высота головки, мм  2,80-3,20  2,80-3,20  2,80-3,20  2,80-3,20  2,80-3,20  2,80-3,20  2,80-3,20  Шлиц  Torx №3  Torx №3  Torx №3  Torx №3  Torx №3  Torx №3  Torx №3  Q глубина шлица, мм  2,30-2,70  2,30-2,70  2,30-2,70  2,30-2,70  2,30-2,70  2,30-2,70  2,30-2,70  L длина, мм  70,00-74,00  90,00-94,00  110,0-114,0  130,0-134,00 150,0-154,0  180,0-184,0  200,0-204,0  Диаметр сверла, мм  6,00  6,00  6,00  6,00  6,00  6,00  6,00  Макс. крутящий момент затяжки, Нм  20,00  20,00  20,00  20,00  20,00  20,00  20,00  Мин. вырывающая сил, кН (бетон В25)  2,50  2,50  2,50  2,50  2,50  2,50  2,50  Вес 1000 шт., кг  14,00  18,00  22,00  26,30  30,30  36,20  36,20

характеристики, установка, размеры и цены

Анкерный болт позволяет крепить разные системы. Используется для монтажа конструкций из бетона – как ячеистых, так и полнотелых. В основе каждого изделия – две части: шпилька и распорный элемент. Они есть во всех болтах, отличия могут быть лишь в параметрах, а также форме и прочих приспособлениях.

Оглавление:

1. Особенности применения
2. Монтаж своими руками
3. Цена разных видов

У любого изделия есть обозначение, например: 8/10х50. Величины указаны в миллиметрах. Означают они следующее:

• первая цифра (8) – это размер резьбы;
• вторая (10) – диаметр;
• третья (50) – величина изделия.

Стандартные размеры анкерных болтов для бетона:

• диаметр: 6 – 24;
• резьба: М5 – М20;
• длина: 18 – 400.

Есть и прочие технические характеристики болтов:

1. вырывающая сила: 10,5 – 18,3 кН. Вырыв анкера может выглядеть по-разному. Либо это вылет части без ущерба для конструкции, либо окончательное разрушение места соединения;

2. изгибающий момент: 5,2 – 25,7 Нм;

3. крутящийся момент: 10 – 40 Нм. Если показатели анкерного болта не превышают указанные значения, можно говорить об их надежности.

От характеристик обычно зависит и цена. Анкер может быть нестандартным, если это обусловлено конструкцией объекта. Проект детали в этом случае разрабатывается по специальным СНиПам. Анкерные болты по бетону покрывают цинком, это позволяет избежать разрушения и предотвратить ржавчину крепежа.

Классификация

Анкерный крепеж обладает особой прочностью. Потому используется в конструкциях из бетона большой массы, там, где на соединительные участки предполагается высокая нагрузка. Например:

• перила либо ограждения;
• балконы;
• консоли;
• рельсы;
• ворота;
• фасады.

Также этот способ позволяет прикреплять элементы к цельному камню или бетону.

Они могут быть нескольких видов:

• с анкерной плитой;
• изогнутый;
• прямой;
• съемный;
• составной;
• с коническим концом.

У каждого есть несколько типов исполнения. Размер может варьироваться в зависимости от предназначения, интервал – от 1,2 до 14 см. Аналогом отечественного болта является анкер с гайкой. Правда, его цена обычно чуть выше.

Анкеры, используемые для бетона, отличаются и по способам монтажа:

1. глухие. Ставят прежде, чем залить бетон. Крепеж имеет форму изогнутой шпильки. Это позволяет удерживаться в фундаменте после его застывания очень надежно. Пока растворная масса застывает, болты удерживают специальные приспособления – кондукторы;

2. съемные. Дополнительно используются плиты и закладные детали. Анкер фиксируют клеем либо раствором песка и цемента. В основании болты вставляют в пазы или закрепляют цангами. Их монтируют прежде, чем перейти к бетонированию.

По методике установки – могут быть химические и механические. Последние встречаются следующих видов:

1. закладной. Он закладывается в бетон и затвердевает в нем;

2. клиновый. Во время монтажа расширяется и тем самым фиксируется;

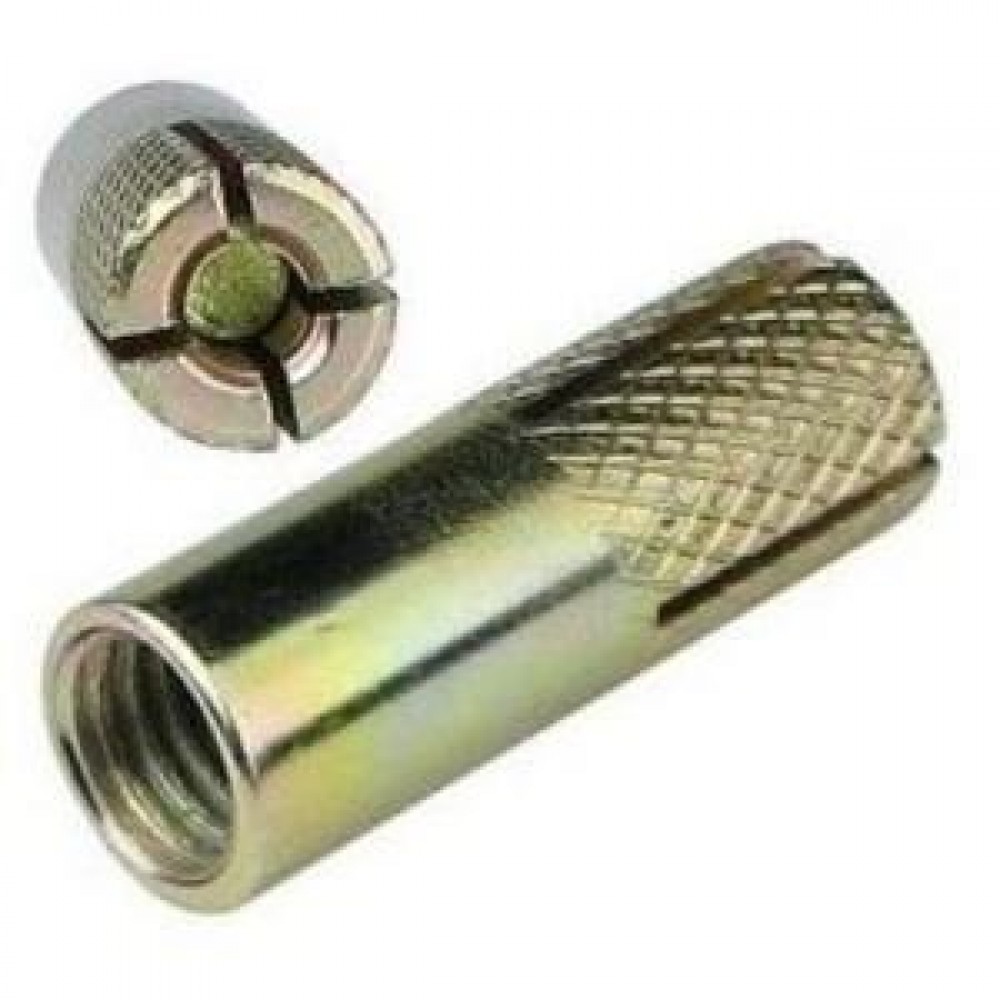

3. забивной. В отверстие забивается втулка, куда позже входит болт;

4. с шайбой. Он позволяет прочно зафиксировать элемент у основания. К примеру, бытовой прибор либо навесную мебель;

5. с гайкой. Удобно крепить массивные предметы на высоте. В стене необходимо заранее установить болт, «надеть» на него отверстия в той части, которую требуется закрепить, и зафиксировать гайкой. Подходит для бытовых приборов, которые время от времени со стены приходится снимать;

6. с крюком или кольцом. Его прикрепляют к перегородкам из бетона. Применяются чаще всего для приборов освещения и во время монтажа коммуникаций. Размер здесь индивидуален для каждого случая. Чем тяжелее предмет, тем прочнее должен быть анкерный крепеж. Длина обычно равна толщине основы;

7. распорный;

8. двухраспорный. В нем присутствуют две подвижные муфты. Это обеспечивает крепление повышенной прочности;

9. рамный. Применяется при монтаже пластиковых и деревянных окон. Снабжен скрытой головкой.

Механизм крепления анкера держится на трех главных принципах:

• склеивание. Нагрузки компенсируются касательным напряжением там, где анкер соединяется с основанием из бетона. Распространяется на клеевые элементы и закладные детали, у которых нет уширения;
• упор. Нагрузки компенсируются внутренним сопротивлением излому. Возникают в глубине основы;
• трение. Болт принимает нагрузку и передает ее на фундамент. Для трения необходима распирающая сила.

Знание принципа действия внешних сил нужно для того, чтобы понимать, как крепить анкера. Разрушаются они тоже по наиболее распространенным схемам:

• излом;
• выгорание;
• изгиб;
• вырыв;
• плавление.

Самостоятельная установка

Монтировать лучше всего сразу после того, как фундамент будет залит, пока раствор еще не застыл. Схема работы зависит от плана помещения, от того, как в нем располагаются стены, двери, перегородки. Анкеры размещают исключительно под внешними стенами, минуя дверные проемы и перестенки.

Погружать крепежные изделия в бетон необходимо по центру. Утапливать неглубоко. Снаружи должна остаться часть длиной около 6 см. Следите, чтобы раствор не попал на резьбу, в противном случае ее придется чистить.

Устанавливать анкеры следует с шагом до 40 см. Они должны держаться строго в вертикальном положении. Предотвратить крен, пока бетон застывает, поможет специальное устройство, которое фиксируется к опалубке. Если болт ставят еще до заливки, его можно прикрепить к арматуре.

В фундамент, который уже застыл, крепеж вставляют в специальные отверстия. Их высверливают буром либо сверлами подходящего диаметра.

Если требуется установить в основание анкер с гайкой, то алгоритм следующий:

• сверлим отверстие, диаметр которого полностью повторяет размер крепежа;
• очищаем дырку от пыли;
• разместить болт. Если идет трудно, можно забить его молотком;
• заворачиваем гайку на 4-5 оборотов.

Расценки

Стоимость во многом зависит от предназначения и характеристик. Ниже приведены примерные цены на разные типы.

Номер	Размер	Цена за штуку, рубли
		HSA	HST	ГОСТ
1	М8х115	36	62
2	М10х90	37	75
3	М12х150	60	120	115
4	М16х140	120	180	140
5	М20х170	230	310	140

Цены сравнивались на модели близкого размера. Таблица позволяет сделать некоторые выводы. К примеру, анкер-шпильки типов HSA можно купить значительно дешевле HST со сходными характеристиками, при этом получить изделие аналогичного качества.

Дюбели и гвозди для монтажных пистолетов по бетону, теплоизоляции, металлу по низкой цене

Полезная информация

Дюбели для монтажных пистолетов, оснащенные насаженными шайбами, используются в строительстве, промышленности и в быту. Их основное предназначение – монтаж изделий из стали, дерева и пластика к кирпичной, бетонной или стальной поверхности.

Разновидности дюбелей для монтажных пистолетов

Диаметр шайбы и ударопрочной головки дюбеля составляет 8-12 мм, длина варьируется от 30 до 60 мм. Изготавливаются дюбели из стали 70 класса ВК, КК, ВД, имеют дополнительное цинковое покрытие для защиты от воздействия коррозионных процессов.

Есть дюбели для монтажных пистолетов двух основных видов: с гладким и рифленым стержнем. Нестандартная рифленая поверхность гарантирует прочную и надежную фиксацию в профиле или другой поверхности, то есть изделие не проворачивается. Дюбели с рифленым стержнем рекомендуется использовать при повышенных нагрузках.

Существует большое количество модификаций дюбелей под разные типы пистолетов и виды работ. Основные категории дюбелей – по бетону и кирпичу, по металлу, для профнастила, для тонких стальных листов, для изоляции, для подвесных конструкций и коробов. Специальные дюбели для стали обеспечивают повышенную прочность крепления.

Основные требования

Цена на дюбели для монтажного пистолета зависит от типа поверхности, диаметра, длины. Используемые метизы не должны иметь такие недостатки, как деформация головки, несоответствие длины заявленным характеристикам и др. Требования, предъявляемые к дюбелям:

• высокие показатели пластичности;
• стабильная динамическая прочность;
• хорошая продольная устойчивость;
• твердость в соответствии с Государственными Стандартами.

Наш интернет-магазин продает только качественные дюбели по доступной цене, предлагает удобные способы оплаты, обеспечивает оперативную доставку. У нас можно купить любую разновидность дюбелей.

Дюбеля для бетона: особенности, разновидности, подбор, нюансы крепления

Бетон – широко распространенный строительный материал. Он обладает высокой твердостью и плотной структурой. Во время строительных или ремонтных работ на нем всегда приходится крепить различные элементы. Для этого применяются дюбеля для бетона. Поэтому расскажем об их конструкции, чем они отличаются. Рассмотрим также разновидности такого крепежа, нюансы его выбора и фиксирования в кладке и стене из бетона. Информация позволит со знанием дела контролировать работу строительно-ремонтных бригад.

Производители выпускают разнообразные дюбели для бетонных конструкцийИсточник p0.pikist.com

Особенности дюбелей для бетонных и кирпичных строительных конструкций

Дюбели, которые производители выпускают для бетонных стен и других строительных конструкций из подобного материала, это не то же самое, что крепеж для пустотелого кирпича. Для качественного выполнения требуемых работ необходимо не путать эти две разновидности крепежных элементов. Поэтому важно знать их особенности.

На заметку! Нерационально использовать в кирпичной кладке крепежные изделия для бетона. Такое применение абсолютно неоправданно, когда конструкция выложена из блоков с пустотами. Для кладки используют специальный крепеж, имеющий особое устройство. Кроме того, его монтаж отличается определенными нюансами.

Так, в конструкции крепежных элементов для кирпичной кладки с пустотами обычно присутствует:

1. Бортик конической формы. Он необходим для контроля глубины монтажа крепежа.
2. Наконечник в специальном исполнении. Благодаря его наличию происходит скручивание крепежного элемента, когда в него заворачивается шуруп.
3. Стопорные крылья, которые предотвращают проворачивание изделия при завинчивании метиза.

Пример дюбелей, использующихся в пустотелой кладкеИсточник stroy-podskazka.ru

Стена из бетона или другая подобная конструкция из такого же материала – это полнотелый элемент. Для него используется специальный крепеж. Именно им является дюбель по бетону. Этим крепежом специалисты пользуются уже длительное время. Классическим вариантом являются так называемые дюбель-гвозди.

Сам дюбель – это распорный элемент. Для бетона производители его изготавливают из разного пластика, нейлонового материала и даже металла. В зависимости от использованного материала дюбеля имеют определенные параметры. Именно характеристики влияют на сферу применения распорных втулок.

Каждый дюбель в бетон обладает определенной несущей способностью. Ее значение зависит от конструкции, так называемой втулки, которая имеет насечки по всей своей поверхности. Именно благодаря им крепежный элемент не проворачивается в отверстии, не выпадает из него даже при воздействии расчетной нагрузки.

Конструкция втулки также предполагает наличие е упругих усов. Они всегда находятся в сжатом положении. Эта особенность тоже влияет на надежность крепления. В частности усы исключают вырывание элемента из углубления.

Дюбель с усиками для надежного закрепления в бетонеИсточник leroymerlin.ru

На заметку! Распор втулки происходит после вкручивания, например, шурупа. Ее разжимание осуществляется благодаря наличию прорезей в продольном направлении.

Крепеж фиксируется в отверстие не только механическим способом. Производители еще выпускают дюбели, которые специально разработаны для пористого бетона. Их фиксация осуществляется при дополнительном применении специального клея. Сначала делают отверстие в строительные конструкции. Потом его заполняют клеящим составом. Затем размещают крепеж. Благодаря клею крепежный элемент надежно фиксируется в полости.

Дюбель гвоздь для бетона в классическом исполнении – это универсальное изделие. Поэтому оно применяется в разных областях. С помощью этого крепежа можно решить различные ответственные задачи. Он позволяет:

• монтировать разные каркасы;
• фиксировать на конструкциях мебель, картины и другие подобные элементы интерьера;
• закреплять бытовые технические устройства.

Дюбель-гвоздь для закрепления каркасовИсточник stroyka-hoz.ru

Сегодня строители и ремонтные бригады могут применять для монтажных процессов стальной или алюминиевый гвоздь для бетона. Этот крепеж просто забивается, например, молотком в созданные отверстия. Он ускоряет монтажные процессы. Поэтому широко используется во время строительных, ремонтных, отделочных работ.

Отличие дюбелей для бетонных поверхностей от аналогичных элементов для кирпичных конструкций

Любое такое изделие позволяет выполнить надежное крепление различных деталей и предметов исключительно при правильном его подборе для конкретных условий использования. Во время выбора обязательно учитывают размеры крепежа и материал основы, где он фиксируется.

Дюбеля для кирпичной стены имеют другое исполнение, чем крепеж для бетона. Для кладки в основном используются удлиненные изделия. Это не единственное их отличие.

Нейлоновый дюбель в удлиненном исполненииИсточник vsmete.ru

Поэтому перед тем как закрепить дюбель в пустотелом кирпиче, требуется хорошо изучить его особенности. Так, он чаще имеет вид втулки из пластмассы или металла. В его конструкции присутствует распорный механизм. Он двойной, что гарантирует фиксацию хотя бы одной его части на материале, а не в пустоте кирпичной кладки.

Распором для втулки может служить резьбовой стержень. Это, например, шпилька, у которой диаметр соответствует применяемому дюбелю. Могут также использоваться и другие анкеры. Они подбираются под конкретную нагрузку.

Кроме того, производители выпускают специальные гвозди по бетону для молотка. Их принцип работы отличается от подобного крепежа для кирпича. Гвозди предназначены для применения исключительно в материалах без пор с твердой структурой. Даже во время использования молотка прикладывают существенные усилия, чтобы их забить в созданные отверстия строительных конструкций.

Крепеж в виде гвоздей для бетонных поверхностейИсточник pronailers.ru

Гвозди, изготовленные специально для бетона, не следует пытаться использовать в кирпичных основаниях. Этого особенно не нужно делать, если конструкции имеют большое количество воздушных полостей. Иначе отверстия, куда забиваются так называемые гвозди, разрушатся.

На заметку! Невозможно надежно зафиксировать в кирпичной кладке даже дюбель для бетона металлический. Тем более этого не удастся сделать, если он изготовлен из пластмассы. Причина этому меньшая прочность кирпича, особенно если он пустотелый, по сравнению с бетонной конструкцией.

Производители еще выпускают универсальный крепеж. Он в основном изготавливается из нейлона. К таким крепежным элементам относится:

• тип N – четырехраспорное изделие;
• тип S – крепеж, имеющий блокировочные язычки;
• тип U – эластичный элемент, который скручивается при попадании в пустоту;
• тип K – крепеж с распорами, расположенными по всей его длине;
• тип T – изделие, имеющее три распора.

Трехраспорный универсальный дюбельИсточник main-cdn.goods.ru

На самом деле производители выпускают огромное количество дюбелей в универсальном исполнении. Это нужно учитывать, когда подбирается крепеж. К процессу требуются подходить ответственно. Ведь конструкции создаются из стройматериалов, имеющих разную твердость. Поэтому в них фиксация крепежа осуществляется при соблюдении определенных правил.

Основные разновидности дюбелей

Дюбеля классифицируются не только по материалу, используемому для их изготовления. Они также различаются методом монтажа. Один крепеж можно устанавливаться в созданные отверстия с помощью только молотка, а другие дюбели монтируются при использовании исключительно специального пистолета. Именно такой инструмент применяется, когда решается, как забить гвоздь в бетонную стену.

На материал дюбелей всегда обращают внимание при их выборе. Пластмассовые изделия отличаются небольшой стоимостью. Их применяют, когда монтируют не тяжелые предметы. Для более увесистых конструкций используют металлические элементы.

Дюбели из пластмассыИсточник tildacdn.com

На заметку! Гвозди из металла для бетонных поверхностей имеют ровную поверхность. На ней отсутствует резьба. Они сложно демонтируются. Их используют, когда необходимо выполнить крепеж на долгое время.

Гвозди из металла для бетонаИсточник 9.allegroimg. com

Распорные изделия – распространенные крепежные элементы. Они имеют цилиндрическую форму. Их забивают в созданные углубления. Нередко в конструкции такого крепежа присутствуют шипы. Они позволяют повысить надежность фиксации.

Дюбель с распорной конструкцией, усиками и шипамиИсточник dgural.ru

Существует крепеж, фиксация которого похожа на принцип работы «бабочки». Такие дюбеля относятся к универсальным элементам. Поэтому их используют в разных конструкциях. Они как бы раскрываются с каждой стороны.

Пластиковая гильза, расширяющаяся в стороны при закручивании шурупа или саморезаИсточник wkret-met.com

Еще одной разновидностью является фасадный крепеж. Он применяется при монтаже каркасных конструкций на стенах. Фасадный крепежный элемент имеет почти такое же строение, как и изделие в распорном исполнении. Однако он отличается большей длиной и массивной шляпкой.

Фасадный удлиненный дюбель с распорным метизомИсточник a-krep.ru

Изготавливаются еще дюбеля исключительно для газобетона. Они отличаются наличием широкой резьбы. Именно она обеспечивает их надежное закрепление в материале с пористой структурой. Этот крепеж обозначается аббревиатурой КВТ.

Крепеж для легких бетоновИсточник chelyabinsk.energogradek.ru

Производители также предлагают использовать дюбель для бетона пластиковый, применяющийся в полистиролбетонных блоках. Эта разновидность гильз мало чем отличается от распорных изделий. Они имеют спиральное исполнение. Такой дюбель выдерживает существенный вес. Он часто используется во время монтажа разных шкафчиков, вытяжных систем, для крепления полок и многих предметов бытового назначения. Для обозначения изделия применяется аббревиатура GB.

Крепеж для полистиролбетонаИсточник hubo.be

Лучше разобраться с существующими дюбелями и их использованием поможет следующий видеоролик:

Шуруп по бетону: как пользоваться, как правильно вкрутить в стену

Особенности выбора необходимого дюбеля

Перед приобретением крепежных элементов необходимо знать вес изделий, которые будут фиксироваться с их помощью. Учитываются также размеры дюбель гвоздей для бетона и других элементов аналогичного назначения. Кроме того, обязательно принимаются во внимание особенности места крепления.

Существуют определенные правила, которые всегда соблюдают, когда осуществляется выбор дюбелей:

• Закрепление тяжелой конструкции выполняется при использовании крепежа, у которого длина составляет минимум 85 мм. Его рекомендуется использовать при фиксации, например, тренажеров.
• Если крепление осуществляется в горизонтально расположенной строительной конструкции, тогда выбирают изделия, которые размещаются на глубину минимум 30 мм. При этом диаметр таких элементов должен составлять от 6 до 11 мм.

Распорный элемент 6*30 ммИсточник leroymerlin.ru

• Когда крепеж подбирается под уже созданное отверстие, нужно выбирать элемент с диаметром не меньше аналогичного размера просверленного углубления. Идеальный вариант, если дюбель и отверстие имеют одинаковый диаметр.
• Крепеж с усиками нужно всегда использовать во время монтажа приборов освещения, потолочных конструкций. Ведь нагрузка действует в нижнем направлении. Лучшим вариантом является дюбелей с так называемыми усами и насечками.
• Если выполняется крепление в пустотелый кирпич или другой слабый материал, необходимо использовать крепеж со смягчающими прокладками. Их налитые позволит равномерно распространить нагрузку по элементу, а само крепление будет максимально плотным.

Какой дюбель самый универсальный можно узнать из следующего видео:

Особенности крепления дюбеля в бетонной стене

Конечно, для работ нужно приглашать специалиста. Ведь мастер минимум возьмет с собой весь необходимый инструмент, а максимум – он будет обладать внушительным опытом выполнения таких операций. Профессионалы обычно осуществляют процесс следующим образом:

• Отмечают место установки дюбеля после тщательной разметки в соответствии с чертежами и особенностями монтируемой конструкции.
• Делают маленькое углубление в отмеченной точке с помощью, например, гвоздя.
• Вставляют в перфоратор бур подходящего диаметра.
• Делают отверстие в конструкции.

Важно! Дюбель обязан вставляться в углубление с усилием. Только так он будет фиксироваться в отверстии, которое делают перпендикулярно относительно плоскости строительной конструкции.

• Удаляют весь мусор из углубления.
• Вставляют до упора элемент.
• Ввинчивают в дюбель шуруп (метиз может закручиваться вместе с какой-нибудь деталью в зависимости от особенностей монтируемой конструкции).

Порядок закрепления дюбеля в стене из бетонаИсточник europartner-online.ru

На заметку! Перед тем как забить дюбель гвоздь в бетонную стену, подбирают нужный крепеж. Он отличается большей толщиной по сравнению с обычными метизами для дерева. Его изготавливают из специальных сортов стали с массивной шляпкой. Кроме того, он может иметь продольные или спиралевидные насечки.

Обычно мастера используют для забивания таких гвоздей в бетонные конструкции строительный пистолет. Однако нередко приходится выполнять небольшой объем работ ручным способом. Это сложнее, но ведь не всегда может оказаться рядом нужный инструмент.

Обычно стараются забивать специальные гвозди в бетонные поверхности без дефектов. На них не должно быть сколов и трещин. Ведь иначе метиз будет плохо держаться.

Перед непосредственно самим процессом с металлического дюбеля гвоздя снимают шайбу. Потом зажимают метиз в плоскогубцах. Затем устанавливают его в нужном накерненном месте и сильными ударами забивают.

Процесс закрепления дюбеля рассказан в видео:

Дюбеля для газобетона – особенности выбора, разновидности крепежа, примеры монтажа

Особенности закрепления крепежа в кирпиче

Специалисты отмечают, что закрепить крепеж в кладке труднее, чем зафиксировать подобный элемент в бетоне. Хотя профессионалы достаточно быстро решают эту проблему даже при монтаже конструкций с существенным весом.

Прежде всего, перед тем как закрепить анкер в пустотелом кирпиче, определяют точную глубину анкеровки. Она должна быть не меньше или максимум равна расстоянию от угла строительной конструкции до точки монтажа.

Кроме того, нередко квалифицированные мастера считают минимальную длину используемого шурупа. Для этого складывают аналогичный размер дюбеля и острой части метиза. Последний параметр обычно равен диаметру шурупа. Помимо этого, к полученному значению прибавляют толщину монтируемой детали.

Величину, которая получается в результате сложения, округляют в большую сторону. При этом ориентируются на стандартные длины метизов. В конце всего расчета определяют требуемую глубину отверстия в кирпичной конструкции. Она должна быть больше или максимум равна длине выбранного метиза за вычетом толщины прикрепляемой детали.

Глубина отверстия в кирпиче обязана быть не меньше длины используемого метиза за вычетом толщины фиксируемой деталиИсточник sdelai-lestnicu.ru

На заметку! Если решено применить дюбель гвоздь для кирпича, тогда его лучше использовать в полнотелом блоке. В пустотелом материале он может плохо или совсем не держаться. Речь идет о пластмассовом дюбеле с заостренным резьбовым метизом. Он еще имеет крестообразный шлиц.

Качественный монтажный процесс закрепления дюбеля в кирпичах выглядит следующим образом:

• Создается углубление для фиксации крепежного элемента.

Важно! Для высверливания углубления используют электроинструмент без удара. Иначе кирпич может расколоться или отколоться, особенно если он пустотелый. Кроме того, из-за ударов инструмента иногда углубление получается большего диаметра, чем используемый дюбель. Ведь кирпич – это более мягкий стройматериал по сравнению с бетоном.

Кирпич и другие аналогичные блоки мягче по сравнению с монолитным бетономИсточник sun9-24.userapi.com

• Выдувается весь мусор из созданного отверстия.

Совет! Для более надежного закрепления крепежа в углублении дополнительно используют плиточный клей. Его разводят в соответствии с инструкцией, которая всегда присутствует на упаковке. Смесью заполняют отверстие максимально глубоко.

• Вставляют элемент в углубление до упора.
• Ждут отверждения клеящего вещества. Оно застывает примерно за 24 часа.
• Вкручивают в дюбель резьбовой метиз.

Шуруп или шпилька обязана входить в установленный крепеж с усилием. Если элемент установлен ненадежно, тогда он будет прокручиваться. При качественном монтаже такой крепеж способен выдержать существенные нагрузки.

Этот метод закрепления дюбеля в стене часто применяется, если конструкция создана из пустотелого материала. Его нередко используют в пеноблоках.

Технологию закрепления дюбеля в керамических блоках можно посмотреть в этом видеоматериале:

Особенности демонтажных работ

Во время ремонтных работ часто выравниваются строительные конструкции. Для качественного выполнения процесса предварительно удаляются ранее установленные дюбеля. Для их демонтажа используют обычный шуруп или другой метиз подходящего диаметра. Его вворачивают в крепеж на 2/3 длины или более. Все зависит от инструмента, который дополнительно используется в работе. Затем метиз выдергивают вместе с пластмассовым крепежным элементом.

Для вытаскивания дюбеля из стены используют подходящий метизИсточник bau-meister. ru

На заметку! Обычно для выдергивания применяют стальную фомку или обыкновенные плоскогубцы.

Иногда возникает ситуация, когда в пластиковом крепежном элементе остается обломок металлического метиза. Для его удаления используют паяльник. Им сначала нагревают пластмассовый дюбель, а потом плоскогубцами вытаскивают обломок стального крепежа.

Когда дюбель посажен очень плотно, иногда его не вытаскивают. Крепеж просто обрезают по плоскости конструкции, а отверстие замазывают прочной смесью.

Если требуется убрать металлический специальный гвоздь с конструкции, сначала метиз расшатывают ударами молотка. После этого используют гвоздодер для его окончательного демонтажа.

В крайнем случае, рядом с дюбель-гвоздем высверливают отверстие. Оно позволяет легче расшатать метиз. Можно также использовать болгарку, чтобы просто срезать специальный стальной гвоздь.

Торчащий специальный металлический гвоздь можно обрезать болгаркойИсточник mcmahons.ie
Анкерный болт по бетону: как пользоваться, как правильно установить в бетон

Коротко о главном

Дюбель для кладки или бетона – это крепеж из стали или пластмассы с усиками, выступами, шипами. В основном он расширяется при закручивании метиза.

В кирпичной конструкции применяют в основном удлиненный крепеж. В бетоне нередко закрепляют особые гвозди. Изделия с пластмассовым элементом могут забиваться молотком, а полностью металлический острый крепеж часто монтируется строительным пистолетом. Его устанавливать ударами в кирпич нельзя.

Производители изготавливают распорный, в виде «бабочки», фасадный, с широкой резьбой для газобетона и другие разновидности крепежа. Выбирается он под материал стены, в которую устанавливается. Учитывается также воздействующая нагрузка.

Монтируется дюбель в ранее созданное отверстие. Оно должно иметь глубину не меньше длины метиза. Во время монтажа в кирпиче может дополнительно использоваться клеящая смесь.

Крепеж для бетона — анкеры, болты и шурупы по бетону

Всякий раз, когда вы прикрепляете к бетону ненесущие элементы, такие как фоторамка, оконные ставни или полки, вам понадобится правильный крепеж, чтобы обеспечить надежное крепление. У вас есть несколько типов застежек на выбор, в зависимости от области применения и веса предмета, который вы вешаете. Вот обзор ваших вариантов и советы о том, что следует учитывать при выборе крепежа. Мы также предлагаем советы по правильной установке креплений для бетона, включая подходящие инструменты и ошибки, которых следует избегать.

Это застежка или анкер?

Многие люди используют эти два слова взаимозаменяемо, включая производителей. Однако крепление ненесущих элементов к бетону обычно считается «креплением», а крепление конструктивных элементов к бетону — «анкеровкой». Или, по-другому, можно сказать, что крепежные детали, как правило, легче и меньше анкеров, хотя некоторые из них можно использовать в обоих случаях.

ТИПЫ КРЕПЕЖА

Химические застежки

Эти крепежные детали могут устанавливаться либо на поверхность, либо на инъекционные с использованием различных клеев или эпоксидных смол.

Приклеиваются на место двухкомпонентными химическими составами: эпоксидными, полиэфирными или винилэфирными. Как и в случае распорного крепежа, инъекционный крепеж вставляется в предварительно просверленные отверстия, а клей впрыскивается в отверстие. (Не забудьте выдуть пыль перед введением клея, иначе она прилипнет к пыли, покрывающей внутреннюю часть отверстия, а не поверхность самого отверстия.)

Механические застежки

Болт-рычаг представляет собой механическую застежку

Механический крепеж

лучше всего работает с пустотелыми материалами, такими как гипсокартон, пустотелые бетонные блоки (которые часто используются в подвалах) и штукатурка.

Эти застежки открываются с обратной стороны (внутри прикрепляемого материала) и прижимаются к прикрепляемому материалу при затягивании механической застежки.

Крепления для расширения

Основание застежки предназначено для расширения по бокам отверстия любым количеством способов в зависимости от выбранного типа застежки.

Распорный крепеж предназначен для материалов с твердым ядром, таких как бетон (или кирпич, камень и раствор).Они работают, передавая натяжение или тянущее усилие болта в бетон за счет трения или давления расширения.

Основание застежки предназначено для расширения по бокам отверстия любым количеством способов в зависимости от выбранного типа застежки.

Вот несколько примеров распорных креплений:

• Клиновая застежка: В этой системе используются гайка, шайба и стальная шпилька с коническим стержнем внизу. Этот стержень окружен либо стальным зажимом, либо отдельными стальными клиньями. При затягивании гайки оправка втягивается в зажим или клинья, заставляя их вклиниваться между оправкой и стенками отверстия.
• Крепеж втулки: Крепеж втулки состоит из гайки, шайбы, стальной шпильки и втулки из листового металла. Как и в клиновом распорном соединителе, в нижней части болта имеется равномерно сужающаяся оправка того же диаметра, что и распорная втулка. Сам рукав имеет продольный разрез для облегчения расширения. Когда гайка затягивается, она втягивает оправку во втулку, заставляя ее расширяться и упираться в стенки отверстия.
• Застежка-шпилька: В отличие от застежки-клина и втулки, в которых используется затянутая гайка, вызывающая расширение застежки по бокам отверстия, застежка-гвоздик расширяется путем удара молотком по верхней части шпильки. Распорный элемент шпильки имеет резьбу на верхнем конце и просверленное отверстие с вертикальными прорезями на нижнем конце шпильки. Это отверстие в нижней части шпильки находится над конической стальной заглушкой. Когда верхняя часть шпильки забивается молотком, нижняя часть стальной шпильки надавливается на коническую стальную заглушку, что приводит к расширению стальной шпильки по бокам отверстия.
• Самосверлящий крепеж: Самосверлящий крепеж не вставляется в предварительно просверленное отверстие, а имеет зубья для прорезания собственного отверстия в бетоне. Этот крепеж состоит из стальной оболочки (с зубьями) и конической стальной заглушки. Верхняя часть корпуса имеет внутреннюю резьбу, поэтому в нее можно вкрутить болт. При сверлении с ударом в оболочке над конической стальной заглушкой нижняя часть оболочки вынуждена расширяться и упираться в стенки отверстия.
• Вставная застежка: В этой системе используется стальная оболочка и внутренняя стальная расширительная заглушка.

Клейкие застежки

Накладные самоклеящиеся застежки можно использовать для крепления электроприборов, аксессуаров для ванных комнат, зеркал, кронштейнов, детекторов дыма, кухонных принадлежностей, пультов дистанционного управления, рамок для картин, часов, дверных звонков, меловых досок и т. д.

КАК МНЕ РЕШИТЬ, КАКОЙ ТИП КРЕПЕЖА ИСПОЛЬЗОВАТЬ?

Тип используемой застежки зависит от того, что вам нужно закрепить, и от материала, к которому вы это закрепите. Что-то тяжелое, например, жалюзи, требует крепления другого типа по сравнению с чем-то легким, например, дверным звонком.Кроме того, для стены из пустотелых блоков требуется крепеж другого типа, чем для сплошной бетонной стены.

Необходимо учитывать несколько основных моментов:

• Насколько тяжелым должен быть устанавливаемый элемент? Учитывайте размер и вес. Эта информация поможет вам определить необходимый размер и количество крепежа.
• К чему он будет крепиться? Это пустотелая основа, такая как гипсокартон, бетонный блок или гипс и рейка? Или это твердое ядро, такое как камень, кирпич или бетон.
• Должна ли установка находиться снаружи и подвергаться воздействию погодных условий? Или интерьер?
• Как далеко от углов?
• Учитывайте толщину основного материала.

Землетрясения и крепления

В стране, где случаются землетрясения, следует помнить, что следует выбирать крепления немного прочнее, чем требуется, только для того, чтобы выдержать вес объекта.

Вибрация или движение, вызванное землетрясением, создает дополнительную нагрузку на крепеж.

См. список неструктурных применений для примеров широкого спектра элементов, которые могут быть повреждены и защищены при землетрясении.

Есть еще два фактора, которые следует учитывать: – растяжение и – сдвиг , и мощность анкера для каждого из них часто указывается в спецификациях производителей.

• Натяжение связано с вопросом «Вытянется ли застежка?»
• Ножница связана с вопросом «Разорвется ли она?»

Это ответы, которые должны быть у поставщика крепежа, чтобы он мог предоставить вам подходящий крепеж для работы, используя информацию о своем продукте.

Производители разработали инструкции по использованию своей продукции и имеют таблицы, в которых перечислены: тип использования как легкая, средняя или тяжелая нагрузка, типы крепежных изделий, доступные размеры, а также допустимые нагрузки на растяжение и сдвиг.

НЕКОНСТРУКЦИОННЫЕ ПРИМЕНЕНИЯ ДЛЯ КРЕПЕЖНЫХ СОЕДИНЕНИЙ

Обычно используются две категории крепежных изделий для каменной кладки:

Первый — самосверлящий крепеж, который работает путем нарезания резьбы в бетоне/кирпиче или блоке. Их можно использовать для монтажа электрических распределительных коробок, обшивки, обвязок систем отопления, вентиляции и кондиционирования воздуха, систем внешней изоляции, фанерных подложек и т. д.

Второй тип представляет собой механическое крепление, вставляемое в предварительно просверленное отверстие. Этот тип анкера обеспечивает большую опорную поверхность, чем просто резьба в самонарезающем креплении, и может использоваться для крепления более тяжелых предметов, таких как ставни, отливы из листового металла, перила и экранированные крыльца или навесы для бассейнов.

Коммунальные услуги:

• Электрооборудование, распределительные коробки, зажимы для кабелепроводов
• ОВКВ
• Системы управления
• Телекоммуникационное оборудование
• Блоки дистанционного управления

Предметы домашнего обихода или офиса:

• Стеллажи и опоры
• Фоторамки
• Зеркала
• Часы
• Доска объявлений и меловая доска
• Термостаты и детекторы дыма

Элементы экстерьера:

• Жалюзи
• Навесы для веранд и бассейнов
• Листовой металл или гибкие накладки
• Перила
• Кровля из металла или черепицы
• Декоративное кованое железо
• Обрешетка для кирпичной кладки
• Жесткая изоляция кирпичной кладки или бетонного настила

УСТАНОВКА КРЕПЕЖА

Литой крепеж

Они обычно используются для крепления элементов конструкции к бетонной стене, плите или фундаменту, но также могут использоваться для ненесущих применений. Крепеж или бетон наносятся до заливки бетона. Бетон затвердевает, и болт оказывается на своем месте.

Преимуществом монолитной системы являются улучшенные анкерные свойства. Болты с головкой, заделанной в свежий бетон, впоследствии можно использовать в качестве точек крепления ненесущих элементов. Однако, поскольку они нерегулируемые, следует позаботиться об их расположении. Шаблоны оказались полезными в этом отношении.

Другие типы неразъемных крепежных изделий включают резьбовой стержень, резьбовые вставки и болтовые соединения (закладные или сквозные).

Послеустановочные крепежи

Как правило, они устанавливаются в отверстие, просверленное в затвердевшем бетоне, и представляют собой либо клеевые (залитые раствором или химические вещества), либо крепежные элементы распорного типа.

Третьей категорией постустановочных креплений являются клейкие крепления, которые обычно используются для крепления легких предметов к бетонной/кирпичной/блочной поверхности.

В первых двух случаях в бетоне сверлится отверстие нужной глубины и достаточной ширины, чтобы в него вошел выбранный крепеж.Крепеж вставляется в отверстие, и отверстие заполняется либо цементным материалом (таким как портландцемент и песчаный раствор или предварительно смешанный раствор), либо эпоксидной смолой. Необходимо следить за тем, чтобы застежка находилась в правильном положении (на глубине и под нужным углом), в противном случае крепление нужного приспособления может быть затруднено.

Совет: В частности, для вклеенных креплений не забудьте выдуть пыль, прежде чем продолжить.

Какой тип оборудования необходим для установки крепления для бетона?

Для вклеенных креплений и большинства распорных креплений для предварительно просверленного отверстия подойдет дрель с насадкой по каменной кладке.

В клеевых крепежных элементах используется раствор на цементной основе или двухкомпонентный химический клей, который можно приобрести вместе с крепежными элементами. Для удаления пыли из отверстия полезен грушевидный воздуходув.

Для некоторых распорных креплений требуется гаечный ключ, чтобы затянуть гайку, чтобы основание расширилось.

Прочие распорные крепежные элементы расширяются путем забивания верхней части крепежного элемента (или с помощью ударной дрели). Для этих застежек удары по верхней части вынуждают нижнюю часть расширяться наружу по отношению к отверстию.

В любом случае следуйте инструкциям производителя и соблюдайте меры предосторожности.

На что следует обратить внимание при установке (проблемы, которых следует избегать)

Есть две основные вещи, от которых нужно защититься: выдергивание крепежа из стены (относительно растяжения) или отламывания (относительно сдвига). Обеих этих проблем можно избежать, зная вес монтируемого предмета и то, на что он будет монтироваться. Эта информация может помочь определить размер и количество используемых креплений.

См. рейтинги производителя для легких, средних и тяжелых условий эксплуатации; и таблицы, в которых перечислены типы застежек и насколько сильны каждый диаметр этого типа застежек при растяжении и сдвиге. Здесь есть компромиссы. Может быть, 2 больших крепежных элемента имеют больше смысла, чем 4 маленьких, но меньшие крепежные элементы означают меньшие отверстия и более быстрое сверление и, возможно, более ровную поддержку объекта, как в случае стеллажа.

Вот что нужно остерегаться:

1.Выдергивание из стены — химический или клейкий крепеж

• Пыльное отверстие . Если перед нанесением клея не удалить пыль из предварительно просверленного отверстия, могут возникнуть проблемы. Пыль можно удалить, выдув ее или пропылесосив. Однако для небольших отверстий его легче продуть. Для этого специально разработаны «нагнетатели». Обычно они имеют резиновую грушу на одном конце и тонкую трубку на другом. Трубку вставляют в отверстие и энергично сжимают резиновую грушу.Это направит воздух на дно отверстия, которое поднимет и унесет пыль. (Пылезащитная маска — хорошая идея здесь). Альтернативный метод — промыть отверстие проточной водой, а затем дать ему высохнуть, прежде чем вводить эпоксидную смолу.
• Застежка неподходящего размера, слишком маленького диаметра или недостаточной длины. Результатом любого из них является слишком маленькая опорная поверхность, чтобы противостоять нагрузкам, которые изделие оказывает на застежку. В случае приклеенных анкеров это может привести к отделению клея от поверхности отверстия (что более вероятно) или от самого крепежа.

2. Вытягивание из стены — распорные крепления

• Отверстие неправильного размера, слишком большое для анкера. Это может произойти, если для сверления отверстия используется сверло неправильного размера. Следует соблюдать инструкции производителей. Если отверстие слишком большое, то либо недостаточное количество расширительной части будет опираться на стороны отверстия, либо оно не будет заклинено достаточно прочно.
• Крепеж неподходящего размера, слишком маленький диаметр .
Если размер отверстия правильный и анкер установлен правильно, он может начать деформироваться (растягиваться), если на него повесить предмет, который тяжелее, чем предусмотрено. В этом случае он на самом деле становится немного уже и его можно вытянуть. Многие крепежные изделия были протестированы производителями и имеют рейтинг для легких, средних и тяжелых условий эксплуатации.

3. Отламывание

• Если для веса объекта выбран крепеж слишком малого диаметра, болт, используемый для крепления объекта к стене, может быть сломан или срезан.Это может произойти, даже если отверстие было правильно просверлено и правильно установлен анкер (будь то приклеенный или распорный).
• На самом деле размер застежки должен соответствовать весу подвешиваемого или прикрепляемого объекта. В стране с сильными землетрясениями также рекомендуется иметь крепеж немного прочнее, чем требуется, чтобы выдержать вес объекта. Вибрация или движение, вызванное землетрясением, создает дополнительную нагрузку на крепеж.

Похожие материалы:
Инструменты для бетона
Трафареты для бетона
Ремонт бетона

7 типов и как их использовать

Закрепление в бетоне может показаться пугающим, но с правильными инструментами и правильными крепежными элементами это на самом деле простая работа. Все крепежные детали для бетона требуют предварительного сверления, поэтому перед началом проекта приобретите перфоратор, набор бит для каменной кладки и подходящее защитное снаряжение (подробнее об этом ниже).

3 профессиональных насадки для крепления к бетону от профессионального строителя Джордана Смита

1. Правильный размер отверстия имеет решающее значение при предварительном сверлении. Убедитесь, что вы просверлили от одной четверти до половины дюйма дальше, чем длина вашей застежки. Если вы не просверлите предварительно достаточно глубоко, вы получите крепеж, который не будет вровень с поверхностью, которую вы крепите, потому что он входит в отверстие снизу.
2. Всегда пылесосьте бетонную пыль из предварительно просверленного отверстия, чтобы убедиться, что анкер полностью входит в отверстие и не упирается в мусор. В некоторых перфораторах эта функция встроена; если у вас нет, вы можете использовать магазинный пылесос. При этом будьте осторожны, чтобы не вдохнуть бетонную пыль. Никогда не пытайтесь выдувать бетонную пыль, дуя в отверстие — пыль попадет вам в лицо и в нос.
3. Всегда надевайте соответствующие СИЗ при работе с креплениями для бетона.Берегите глаза от рикошетирующих застежек; берегите уши от шума гвоздезабивного пистолета; защитите руки и даже колени от напряжения и грубых материалов.

Как правильно выбрать крепеж для бетона

Выбор подходящего крепежа будет зависеть от веса, который вы крепите, типа бетона, в который вы крепите (пористый или сплошной), и скорости, с которой вы завершили работу.

Легкие крепежные детали

Многокомпонентные анкеры

Хотя этот пластиковый анкер может быть похож на пластиковый анкер для гипсокартона, этот тип работает по-другому и лучше подходит для бетона.Вместо того, чтобы проходить через гипсокартонную доску, а затем расширяться с обратной стороны, он фактически расширяется в отверстии. Анкеры Poly-set отлично подходят для бетонных блоков, таких как дома во Флориде.

Как установить многослойный анкер

1. Предварительно просверлите отверстие в бетоне.
2. Установите пластмассовый анкер в предварительно просверленное отверстие.
3. Вкрутите в него болт — при этом анкер расширится в отверстии и прижмется к бетону.

Набор анкеров с молотком

Подобно клиновому анкеру, анкер с молотком представляет собой металлическое устройство, которое вставляется в предварительно просверленное отверстие и забивается молотком.Разница в том, что болт на молотке не имеет резьбы. Анкеры с набором молотков также известны как анкеры для гвоздей. Их основным преимуществом является скорость и простота использования, и они лучше всего подходят для твердого бетона. Не используйте их в растворе.

Как установить анкер с молотком

1. Предварительно просверлите отверстие в бетоне.
2. Удалите бетонную пыль из отверстия пылесосом. Будьте осторожны, чтобы не вдохнуть бетонную пыль.
3. Установите застежку напротив отверстия и забейте штифт.

Почему конструкции не рушатся и не разваливаются? Узнайте все о материалах, скрепляющих строительные материалы, в онлайн-курсе MT Copeland «Крепеж и клеи». Курс, проводимый профессиональным строителем Джорданом Смитом, охватывает самые разные темы: от гвоздей и шурупов до клеев и эпоксидных смол.

Крепеж для средних нагрузок

Гильзовые анкеры

Гильзовый анкер имеет те же функции, что и многокомпонентный анкер, в том смысле, что он расширяется в предварительно просверленном отверстии и прижимается к бетону.В конструкции гильзы болт и анкер представляют собой одно устройство, и вы просто затягиваете его в отверстие. Анкеры-втулки могут выдерживать больший вес, чем анкеры с многослойным соединением, а также могут использоваться в кирпиче и/или пористом бетоне.

Как установить анкерную втулку

1. Предварительно просверлите отверстие в бетоне.
2. Установите анкерную втулку в предварительно просверленное отверстие.
3. Затяните плоской отверткой до упора.

Втулочные анкеры также выпускаются в версии для тяжелых условий эксплуатации с шестигранной головкой болта, которая похожа на клиновые анкеры.

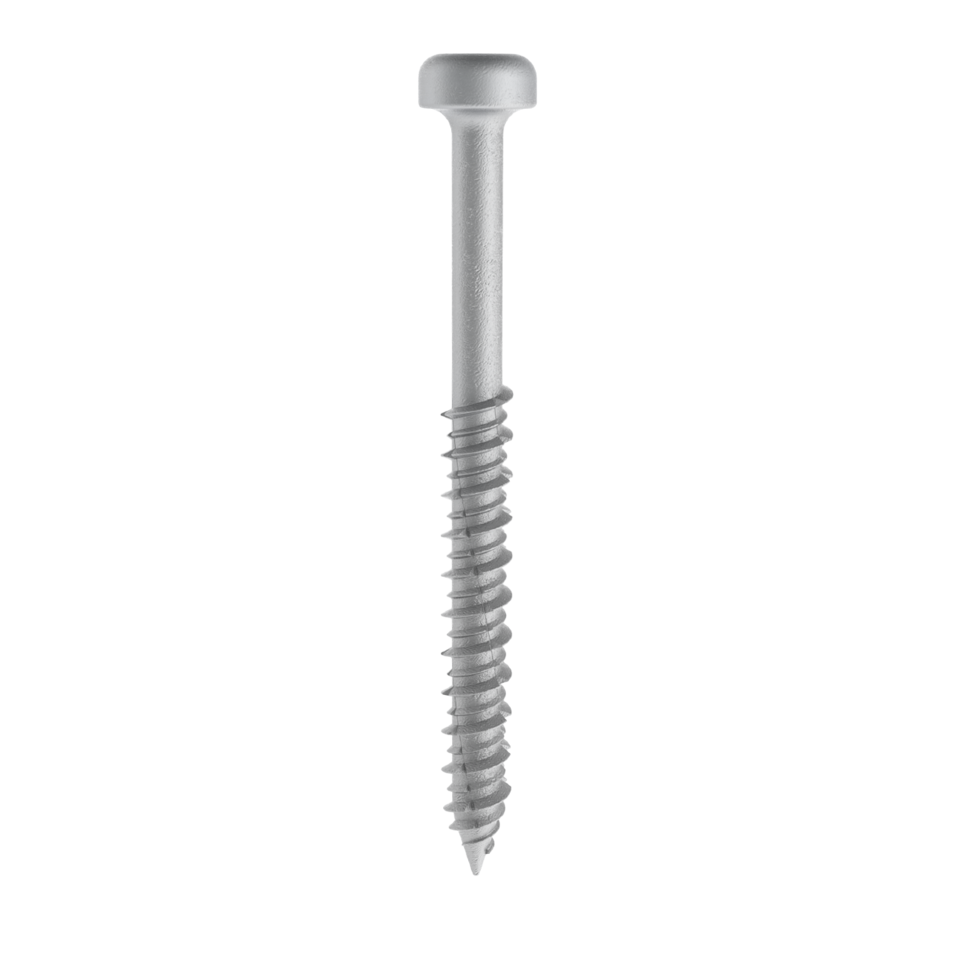

Шурупы по бетону

Шурупы по бетону имеют зубчатую режущую резьбу, которая начинается с малого на кончике, а затем становится все больше и больше по направлению к головке. На самом деле он врезается в бетон, и резьба попадает в предварительно нарезанные канавки, которые прорезает конец наконечника. Преимущество шурупов по бетону перед другими креплениями для бетона заключается в том, что они съемные. Они не очень подходят для раствора — придерживайтесь твердого бетона.

Как установить шуруп по бетону

1. Предварительно просверлите отверстие той же ширины, что и хвостовик винта.
2. Затяните в отверстие с помощью отвертки.

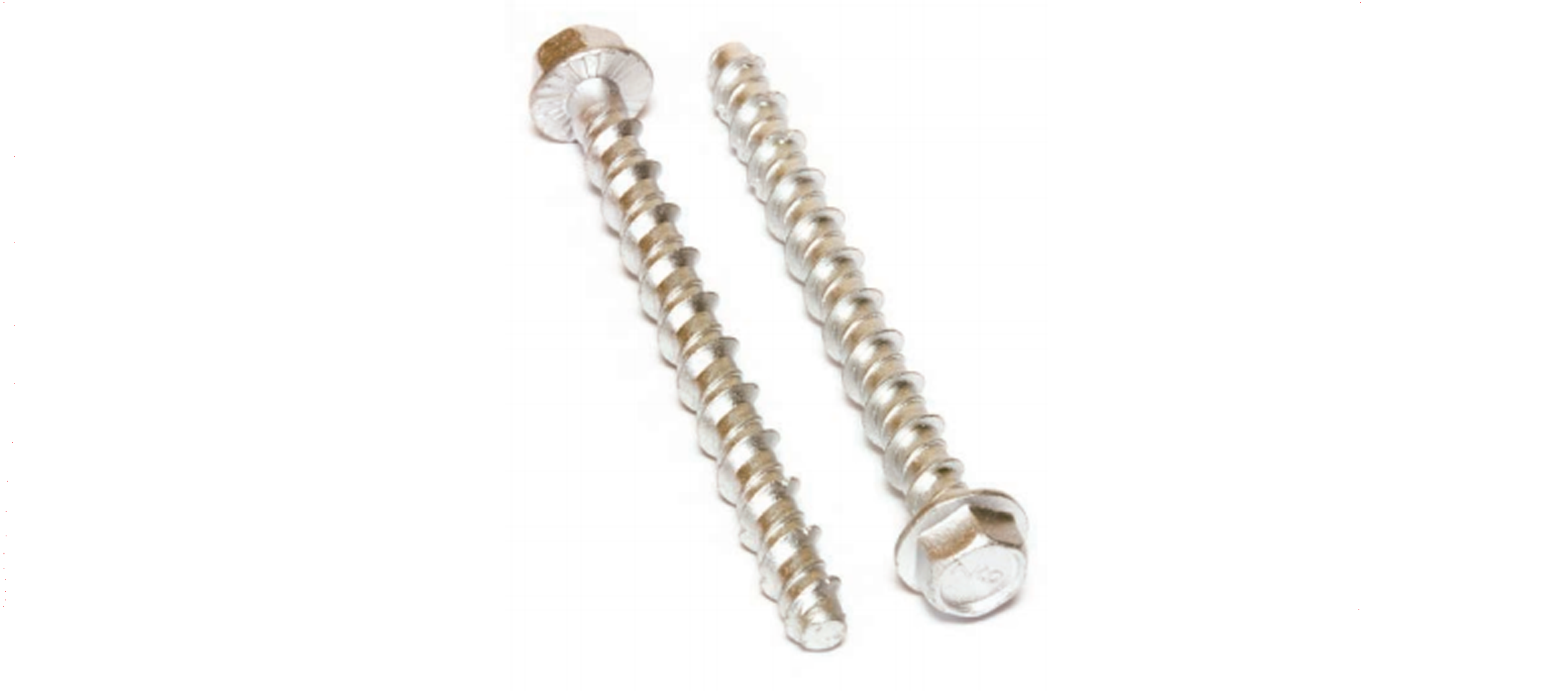

Шурупы по бетону, подобные показанным здесь продуктам Tapcon, поставляются с разными головками. Джордан рекомендует винты с головкой под болт, а не крестообразную головку, потому что они с меньшей вероятностью сорвутся. Различные размеры хвостовика могут выдерживать разный вес; проверьте упаковку на предмет веса.

Для более тяжелых проектов можно соединить шуруп по бетону с химическим клеем, таким как эпоксидная смола

.

«По мере того, как ваши крепежи становятся все больше и больше, часто вы будете использовать больше клеевых креплений, а не просто механических, потому что бетон не похож на дерево.В нем нет волокон. Вы не размещаете свои нити между волокнами. Ты просто физически заставляешь этот металл резать бетон, а потом он не может выйти из-за всех этих нитей». –Профессиональный строитель Джордан Смит

Крепеж для тяжелых условий эксплуатации

Клиновые анкеры

Клиновые анкеры

— прочный прочный крепеж для бетона. Их можно использовать только в твердом бетоне — не используйте их в кирпиче. Они также постоянны — не пытайтесь их удалить.

Как установить клиновой анкер

1. Предварительно просверлите отверстие в бетоне.
2. Удалите бетонную пыль из отверстия пылесосом. Будьте осторожны, чтобы не вдохнуть бетонную пыль.
3. С гайкой, прикрепленной к концу болта (это защищает резьбовое соединение от вашего молотка), вбейте крепеж в отверстие с помощью молотка.
4. Затяните верхнюю гайку гаечным ключом, чтобы вытащить шпильку через цангу. Ваша цанга расширяется и плотно вклинивается в отверстие.

Пороховые застежки

Хотя этот тип крепежа может выглядеть как обычный коробчатый гвоздь, он специально разработан для вбивания в бетон. Вы будете использовать молоток или пистолет, чтобы забить этот крепеж в бетон. Пистолет Ramset — это, по сути, винтовка 22-го калибра, которая стреляет специальным гвоздем в бетон. Первоклассные драйверы для пистолетов позволяют достичь высокой эффективности, когда вам нужно использовать большое количество этих крепежных элементов в проекте.

Крепеж с пороховым приводом обычно используется для крепления опорных плит к бетонной плите.(Вы не будете использовать это крепление только для возведения рамы на фундаменте — для этого через фундамент также будут проходить анкерные болты, к которым вы будете прикручивать раму. Но для внутренних стен и реконструкции это хороший вариант.)

MT Copeland предлагает онлайн-уроки на основе видео, которые дают вам основы основ строительства с применением в реальных условиях. Занятия включают профессионально созданные видеоролики, которые преподают практикующие мастера, а также дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам освоить навыки.

КРЕПЕЖ ДЛЯ БЕТОННОЙ КЛАДКИ — NCMA

ВВЕДЕНИЕ

В зданиях используются различные соединители, включая анкеры, настенные анкеры и крепежные детали. Различие между этими типами разъемов может сбивать с толку. Широкий термин «соединитель» определяется как «механическое устройство для скрепления двух или более частей, деталей или элементов вместе, включая анкеры, настенные анкеры и крепежные детали» (ссылки.1, 2). Хотя эти термины часто используются взаимозаменяемо даже в технической литературе и нормах, анкеры, настенные стяжки и крепежные детали имеют разные цели. Типичное использование в отрасли:

Анкеры
• крепят кирпичную кладку к опоре. Примерами являются анкерный болт или ленточный анкер для полки колонны, используемые для соединения кирпичной кладки со стальной колонной.
• Анкеры, такие как регулируемые проволочные анкеры, используются для соединения кирпичной кладки в многожильной стене.
• Крепеж соединяет некаменные материалы или предметы с кирпичной кладкой.Примером может служить рычажный болт, используемый для установки полки.

В данном TEK обсуждается использование крепежа в сборках бетонной кладки. В документе NCMA TEK 12-1B «Анкеры и стяжки для каменной кладки» (ссылка 3) представлена ​​информация об анкерах и стяжках для стен.

ТИПЫ КРЕПЕЖНЫХ СОЕДИНЕНИЙ

Доступно множество типов крепежа. Крепеж для каменной кладки обычно предназначен для вставки в растворный шов, проникновения в лицевую оболочку блока в его полую сердцевину или просверливания в сплошном блоке или стене с твердым раствором.

Закладной крепеж

Позиция

Замурованные — это болты, не используемые в конструкционных целях, резьбовые стержни и другие крепежные детали, которые вставляются в швы кладочного раствора во время возведения стены. Это избавляет от необходимости сверлить или прибивать гвозди в кирпичной кладке, но размещение должно быть точным, поскольку эти крепежные детали нельзя перемещать или регулировать после установки. Несмотря на то, что большинство крепежных элементов наносятся после монтажа, а не заделываются строительным раствором, блоки для гвоздей из обработанного под давлением дерева или металла могут быть установлены во время возведения стены.

Крепежные элементы для последующего нанесения

Крепежные изделия для последующей установки делятся на три широкие категории: механические или распорные крепежные изделия с ручным приводом, системы крепления с механическим приводом и химические/клеевые крепежные элементы.

Механический или распорный крепеж с ручным приводом

Вероятно, наиболее распространенными крепежными элементами являются ручные, механические или распорные. Эти застежки предлагаются в нескольких видах металла и, в некоторых случаях, пластика.

Существует множество производителей крепежа и большое количество типов механических и распорных крепежей (см. рис. 1).Некоторые из наиболее распространенных включают в себя:

Саморезы (рис. 1а), которые нарезают резьбу в бетонной кладке или растворном шве через предварительно просверленное отверстие. Большинство производителей выпускают их разных размеров и разной длины.

Крепления с защелкой (рис. 1b), часто называемые защелками, бывают нескольких конфигураций, но наиболее распространенная состоит из болта с резьбой и подпружиненного защелки. После вставления через предварительно просверленное отверстие в сердцевину пустотелого блока бетонной кладки рычажок расширяется и упирается в кладку, удерживая болт на месте.

Втулочные застежки (рис. 1с) состоят из резьбовой шпильки с раструбом в виде конуса и распорной втулки, надетой на шпильку. Затем к концу шпильки прикрепляются шайба и гайка. После вставки гайка затягивается, втягивая конусообразный конец в распорную втулку, заставляя его расширяться и упираться в кирпичную кладку.

Клиновые крепления (рис. 1d) используют гайку, шайбу и коническую стальную шпильку. Он окружен стальным зажимом или клиньями.Когда гайка затягивается, шпилька втягивается в зажим или клин, прижимая их к стене каменной кладки.

Вставные крепления (рис. 1e) обычно используют стальные распорные кожухи и внутренние заглушки, которые вдавливаются в кожухи, заставляя их расширяться относительно основания.

Крепежные детали (рис. 1f) с ударом, ударом или раздвижением полагаются на силу удара или удара по штифту, шпильке или гвоздю, чтобы заставить крепеж расширяться относительно бетонной кладки.

Рис. 1—Обычные механические или распорные крепежные детали с ручным приводом

Системы крепления с механическим приводом

В этих системах используются такие средства, как взрывчатое вещество, сжигание газа, сжатый воздух или другой газ или топливо для заделки крепежных элементов в бетонную кладку. Из них наиболее распространены пороховые системы.В системах с пороховым приводом используется взрывчатый порох для ввинчивания крепежной детали под давлением, аналогичным давлению выстрела пули. Используемые заряды могут быть более мощными, чем в ручном огнестрельном оружии, поэтому обучение правильному использованию инструментов имеет решающее значение, а во многих юрисдикциях требуется сертификация. Эти крепежные системы должны быть полностью встроены в каменную кладку (т. е. они не могут проникать в пустоты), поэтому производители рекомендуют, чтобы, если они не используются в сплошной кладке или кладке с монолитным раствором, толщина лицевой оболочки бетонной кладки составляла не менее 1 ¼ дюйма.(32 мм) толщиной, чтобы соответствовать длине крепежного элемента и выдерживать усилие вставки крепежного элемента.

Когда пороховой крепеж вбивается в бетонную кладку, материал вокруг стержня крепежа смещается. Это приводит к тому, что смещенный материал прижимается к застежке, создавая трение. Тепло, выделяющееся в процессе обжига, также вызывает спекание или приваривание бетонной кладки к крепежному элементу (см. рис. 2).

Существует несколько типов пороховых инструментов: некоторые вбивают крепеж в ствол, в то время как другие используют поршни, чтобы вбить крепеж в стену.Инструменты делятся на классы по скорости вращения крепежа. Заряды также бывают разных уровней мощности.

Крепеж для пороховых инструментов изготовлен из специальной термообработанной стали, в результате чего получается очень прочный, но пластичный крепеж, который может проникать в бетонную кладку, не ломаясь. Крепеж может быть резьбовым или гладким и иметь направляющую для выравнивания его в инструменте при его забивании. Крепежи могут быть упакованы в магазины с несколькими патронами для быстрого повторного крепления.

Рисунок 2—Силы трения в крепежных деталях с механическим приводом

Химические/адгезивные застежки

Эти крепежные системы состоят из гладких или деформированных стальных стержней или стержней, помещенных в предварительно просверленное отверстие и покрытых химическими связующими, такими как эпоксидные, полиэфирные, винилэфирные или цементные материалы (см. рис. 3).Нагрузки от крепежа передаются через связующий состав на кладку. Доступны клеевые крепления для поверхностного монтажа, которые обычно используются для легких условий, таких как крепление зеркал и рам к готовой каменной поверхности.

Клейкие застежки могут иметь некоторые преимущества по сравнению с механическими распорными застежками, такие как возможность повышенной прочности, особенно на выдергивание. Клеевые системы также могут быть более устойчивыми к вибрации, чем механические распорные анкеры, а клей покрывает стальной крепеж, обеспечивая дополнительную защиту от коррозии.Более близкие краевые расстояния также могут быть возможны с клеевыми системами.

Рис. 3—Клейкие анкерные системы

КОНСТРУКТИВНЫЕ СООБРАЖЕНИЯ И КРИТЕРИИ ВЫБОРА

Из-за разнообразия крепежных изделий и их применения конструкция крепежных изделий подробно не рассматривается в строительных нормах и правилах.

Конструктивные соображения

Конструктивные особенности крепежа аналогичны анкерам, но нагрузки на крепеж обычно меньше.При выборе крепежа следует учитывать его способность к растяжению и сдвигу.

Натяжение обычно передается от крепежа к кладке за счет трения (как в случае винтовых или ударных крепежных изделий), эффектов запирания (рычажные болты или распорные системы), склеивания (адгезивные и химические системы) или комбинации этих механизмов. Сдвигу в первую очередь сопротивляется сама застежка. Таким образом, прочность на сдвиг зависит от материала крепежа и его поперечного сечения.

Режимы разрушения крепежных изделий также аналогичны таковым для анкеров и зависят от типа крепежных изделий, типа бетонной кладки, прочности бетонной кладки на сжатие, глубины заделки, условий нагружения, краевого расстояния и нагрузки/расстояния между крепежными элементами.Типичными видами разрушения при растяжении являются поломка крепежа, разрушение конуса бетонной кладки, расщепление бетонной кладки, разрывы краев, отрыв и, в случае клеевых или химических креплений, разрушение сцепления. Разрушения при сдвиге включают в себя поломку крепежных элементов и выламывание задней части (особенно при наличии группы крепежных элементов или тех, которые прикреплены к полому центральному блоку через лицевую часть корпуса) и отрыв краев.

Поскольку крепежные изделия в большинстве случаев являются запатентованными продуктами, важно ознакомиться с техническими данными конкретного производителя используемого крепежного изделия. Приведены значения для выдергивания, прочности на сдвиг, расстояния до края и критерии длины заделки, а также допустимые основания и минимальная требуемая толщина лицевой оболочки бетонной кладки.

Другие критерии отбора

В дополнение к конструктивным требованиям, некоторые другие основные соображения при выборе крепежа включают:

• размер, особенно вес и конфигурация изделия, соединяемого с кладкой,
• будет ли крепеж подвергаться значительной вибрации,
• будет ли крепёж устанавливаться в сплошной или пустотелой бетонной кладке в месте крепления,
• минимальное расстояние от края, чтобы бетонная кладка не раскололась и не откололась,
• условия воздействия крепежа,
• есть ли необходимость в повторной установке крепежа, и в этом случае силовые системы имеют преимущество,
• квалификация монтажника для нанесения клеевых систем или использования пороховых крепежных инструментов,
• ограниченный доступ к рабочим зонам,
• наличие питания или освещения,
• влажность кирпичной кладки,
• местная доступность крепежа и инструментов для крепежа и
• другие специфические для проекта требования или условия.

Нормы и стандарты

Нормы

(ссылки 1, 2) требуют, чтобы соединители были способны выдерживать приложенные нагрузки и чтобы вся соответствующая информация была включена в проектную документацию. Следует обращаться к литературе производителя для получения данных, относящихся к застежке и ее применению. Частичный список национальных методов испытаний и стандартов, применимых к крепежным изделиям, включает ссылки с 4 по 8.

Защита от коррозии

Спецификация

для каменных конструкций (ref.9) требует, чтобы все металлические аксессуары хранились над землей и были защищены от необратимых деформаций. Поскольку большинство крепежных изделий включают в себя тот или иной тип металла, важна защита от коррозии. Крепеж из нержавеющей стали должен соответствовать как минимум ASTM A480, A240 или A580 (ссылки 10, 11, 12).

Наиболее распространенной формой защиты от коррозии крепежных изделий из углеродистой стали является цинковое покрытие или гальванизация, которые можно наносить несколькими способами для достижения различной толщины покрытия. В таблице 1 перечислены минимальные требования к защите от коррозии (см.9).

Таблица 1—Требования к защите от коррозии для разъемов

Гальваническое действие

Поскольку крепежные элементы соединяют некаменные элементы с кирпичной кладкой, при выборе крепежных элементов необходимо учитывать возможность коррозии из-за гальванического воздействия между крепежным элементом и элементом, соединяемым с кирпичной кладкой.

Все металлы имеют электрический потенциал относительно друг друга. При соприкосновении металлов с разным потенциалом в присутствии влаги более «активный» металл — тот, у которого более отрицательный потенциал, — подвергается коррозии, а другой металл оказывается гальванически защищенным. В таблице 2 представлено ранжирование металлов по их электрическому потенциалу от анодного (наименее благородного) до катодного (наиболее благородного). Чем дальше друг от друга находятся два металла в таблице, тем сильнее и быстрее гальваническая атака. Относительные площади поверхности соединяемых металлов также влияют на степень гальванического воздействия.

Для ограничения гальванической коррозии используйте металлы, близкие по гальваническому ряду (таблица 2). Если это невозможно, разделяйте разнородные металлы покрытиями, прокладками, пластиковыми шайбами ​​и т. д. Крепеж также следует выбирать таким образом, чтобы он был наиболее благородным или защищенным компонентом. Дренаж также важен для обеспечения того, чтобы застежка не подвергалась постоянному воздействию влаги или влаги.

Таблица 2—Гальваническая серия металлов и сплавов

УСТАНОВКА

Учитывая количество вариантов крепления, ни один метод установки не подходит всем. Поэтому важно следовать процедурам установки конкретных производителей крепежных изделий. Некоторые общие рекомендации включают:

• Устанавливайте крепежные детали с надлежащим расстоянием между краями и интервалами, чтобы предотвратить растрескивание и отслаивание бетонной кладки.
• Просверлите отверстия для вставных анкеров точного указанного диаметра и на указанную глубину анкеровки.
• Удалите пыль из предварительно просверленных отверстий, особенно для химических или клеевых креплений.
• Для самоклеящихся креплений дозируйте весь картридж с клеем за один раз без перерыва в потоке.
• В случае крепежа с механическим приводом используйте пробные крепления, чтобы определить самый низкий уровень мощности, при котором крепеж будет вставлен на нужную глубину и в нужное положение, не повреждая бетонную кладку.
• Держите электроинструменты перпендикулярно поверхности кладки во время стрельбы, чтобы избежать рикошета крепежных элементов.
• Никогда не зажигайте пороховые крепежные детали в головных швах каменной кладки.
• Храните пороховые партии в отдельных закрытых контейнерах вдали от источников тепла. Храните инструмент разряженным в закрытом кейсе.
• Подтвердить все необходимые сертификаты установщика для работы с пороховыми инструментами. Источники информации о методах установки включают ссылки 17 и 18.
• Соблюдайте все рекомендуемые меры безопасности.

Каталожные номера

1. Международные строительные нормы и правила 2003 г. Совет международных норм, 2003 г.
2. Строительные нормы и правила для каменных конструкций, ACI 530-05/ASCE 5-05/TMS 402-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.
3. Анкеры и стяжки для кладки, NCMA TEK 12-1B. Национальная ассоциация бетонщиков, 2011 г.
4. Критерии приемлемости для крепежных изделий с механическим приводом в бетонных, стальных и кирпичных элементах, Отчет ICC по инженерным услугам AC 70 – октябрь 2004 г. Комитет по оценке инженерных услуг Международного совета по кодексам, Уиттиер, Калифорния, 2004 г.
5. Стандартный метод испытаний на прочность анкеров в бетонных и кирпичных элементах, ASTM E488-96 (2003). ASTM International, 2003.
6. Стандартный метод испытаний на сопротивление выдергиванию стяжек и анкеров, заделанных в швы кирпичной кладки с раствором, ASTM E754-80 (2000)e1. ASTM International, 2000.
7. Стандартные методы испытаний на прочность механических крепежных деталей, установленных в элементах конструкции, ASTM E1190-95 (2000)e1. ASTM International, 2000.
8. Стандартные методы испытаний для проверки характеристик сцепления приклеенных анкеров, ASTM E1512-01. ASTM International, 2001.
9. Спецификация для каменных конструкций, ACI 530.1-05/ASCE 6-05/TMS 602-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.
10. Стандартные технические условия для общих требований к плоскому прокату из нержавеющей и жаропрочной стали в виде толстого листа, листа и полосы.А480/А480М-05. ASTM International, 2005.
Стандартные технические условия
11. на плиты, листы и полосы из хромистой и хромоникелевой нержавеющей стали для сосудов под давлением и для общего применения. А240/А240М-05а. ASTM International, 2005.
12. Стандартные технические условия на проволоку из нержавеющей стали. А580/А580-98(2004). ASTM International, 2004.
13. Стандартные технические условия на стальной лист с цинковым покрытием (гальванизированный) или цинково-железным сплавом (гальванизированный) методом горячего погружения, ASTM A653/A653M-05.ASTM International, 2005.
14. Стандартные технические условия для цинкового покрытия (горячее погружение) на металлическом и стальном оборудовании, ASTM A153/A153-05. ASTM International, 2005.
Стандартные технические условия
15. для цинковых (горячеоцинкованных) покрытий на изделиях из железа и стали, ASTM A123/A123M-02. ASTM International, 2002.
16. Стандартные технические условия на стальную проволоку с эпоксидным покрытием, ASTM A899-91 (2002). ASTM International, 2002.
17. Базовое учебное пособие PATMI, Институт производителей пороховых инструментов, 2005 г.
18. Использование пороховых инструментов (боеприпасов) — учебные материалы для сертификата о пригодности экзамена для E-21. Пожарная служба Нью-Йорка, 2001 г.

NCMA TEK 12-5, редакция 2005 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Как выбрать и использовать крепеж для бетона и шурупы для кладки

Перейти к:

Строители часто называют бетон «идеальным природным строительным материалом».В этом утверждении есть доля правды, поскольку бетон и бетонные строительные изделия составляют значительную часть многих строительных проектов страны. Вы найдете бетон во всем, от высотных зданий до ландшафтного дизайна на заднем дворе. Бетон – универсальное и поистине невероятное вещество.

По данным Ассоциации портландцементов, которая является ведущим американским авторитетом в области использования и потребления бетона, бетонная промышленность Соединенных Штатов создает более 550 000 рабочих мест в каждом штате и приносит миллиарды долларов годового дохода.Это промышленное, коммерческое и жилое строительство. Фигурки также принимают участие в самостоятельных проектах, таких как установка тротуарной плитки во внутреннем дворике и строительство подпорной стены из бетонных блоков.

И профессионалы, которые работают с бетоном, чтобы заработать на жизнь, и воины выходного дня, наслаждающиеся практическим опытом работы с бетоном, имеют общие потребности. Одной из таких потребностей является поиск правильного крепежа для бетона, когда вам нужно что-то прикрепить к основному материалу. Вам нужно будет выбрать правильный крепеж для бетона, чтобы правильно скрепить их.

Правильный выбор и использование крепежа для бетона требует определенных знаний. Большинство профессиональных бетонщиков имеют многолетний опыт, который учит их тому, какие типы анкеров для кладки и шурупы для бетона выбирать в качестве правильного крепежа. Однако, как домовладелец, вы можете чувствовать себя немного ошеломленным количеством крепежных изделий для бетона, доступных от ведущих американских производителей, таких как Simpson Strong-Tie или Hilti. Если да, вот удобное руководство о том, как выбрать и использовать крепеж для бетона.

Крепление бетона – это больше, чем наука. Это ближе к ремеслу. Подобно каменной кладке, кирпичной кладке и укладке бетона, в работе с бетонными креплениями также существует множество переменных. Во-первых, сами крепления. Каждый тип имеет свое предназначенное приложение или цель. Кроме того, есть много инструментов, используемых для крепления крепежа. Наконец, сочетание подходящих крепежных элементов и инструментов для бетона, соответствующих конкретному типу бетонных материалов, может стать искусством.

Лучше всего начать с того, чтобы узнать, какие у вас есть варианты.Во-первых, вы должны знать, какие материалы вы склеиваете и каковы их характеристики. Тогда вы сможете лучше определить, какая конкретная застежка подходит для вашей цели. Только после установления исходного уровня можно подобрать правильные инструменты и сделать успешное крепление, которое выдержит вес и прослужит долгое время. Вот некоторые основы бетона и бетонных креплений.

• Бетон :  Бетон и цемент — разные вещи. Бетон представляет собой смесь воды, щебня и цементного порошка, которая затвердевает и превращается в строительный продукт.Портландцемент представляет собой сухой порошкообразный компонент. Это не торговая марка, но это жизненно важная часть, которая вызывает химическую реакцию, называемую гидратацией, которая превращает влажную смесь в твердое вещество.
• Прочность бетона :  При выборе крепежа для бетона важно помнить, что не весь бетон имеет одинаковую прочность. Бетон — это предсказуемое вещество, которому требуется ровно 28 дней, чтобы стать структурно прочным. В этот период бетон называют «зеленым». Затем бетон стареет еще 50 лет, прежде чем стать «состаренным» или инертным.
• Бетон на сжатие :  Бетонные смеси различаются по прочности на сжатие. Вы можете рассчитать этот показатель, учитывая соотношение цементного порошка и заполнителя. Как правило, чем больше порошка портландцемента в смеси, тем выше или больше будет ее прочность на сжатие. Большинство готовых бетонных смесей имеют давление от 2500 до 3200 фунтов на квадратный дюйм после 28-дневного периода отверждения.
• Нагрузка на бетон :  Эта цифра относится к весу или нагрузке элемента, который вы собираетесь прикрепить к бетонной конструкции.Например, вы можете прикрепить лестницу или освещение внутреннего дворика к стене Allan Block. Вам нужно будет рассчитать нагрузку и определить, выдержит ли ее прочность бетона на сжатие. Затем вы можете выбрать правильный размер бетонного крепежа для работы с основным материалом и насадкой.
• Типы нагрузки на бетон :  При выборе крепежа для бетона также важно учитывать типы нагрузки на бетон. Существует пять категорий нагрузки. Статическая нагрузка — это постоянная гравитационная сила, которая не движется. Динамические нагрузки возникают, когда предметы двигаются или вибрируют. Ударные нагрузки возникают при столкновении предметов. Растягивающие нагрузки возникают, когда силы пытаются вытащить крепеж из его анкера, а сдвигающие нагрузки возникают, когда силы пересекают поверхность между крепежом и его склеиваемыми поверхностями.
• Толщина бетона : Бетонные изделия представляют собой трехмерные объекты. Они имеют высоту, ширину и длину. Вы можете просмотреть все три из этих размеров как толщину, в зависимости от того, где вы пытаетесь прикрепить к ним объект.Толщина очень важна для выбора крепежа. Крепеж должен соответствовать минимальной толщине основного бетонного материала, чтобы обеспечить достаточную удерживающую способность.
• Бетонные материалы :  В Америке строители используют четыре основных типа бетона. Первый – это монолитный бетон, залитый одной массой. Во-вторых, это блоки из бетонной кладки или блоков. Это отдельные компоненты, которые складываются вместе. В-третьих, кирпичи. Это более легкие бетонные детали, которые плохо поддаются сверлению и установке крепежа.Четвертое – бетонный раствор. Строители смешивают влажный раствор и дают ему высохнуть, склеивая блоки или кирпичи вместе. Если вы планируете прикреплять крепеж к кирпичам, убедитесь, что вы постукиваете по раствору, а не по материалу кирпича.

Найдите дилера

Теперь, когда вы знаете, с какими бетонными материалами вы работаете, и некоторые их свойства, пришло время перейти к процессу выбора крепежа. Вы должны сочетать правильный крепеж с типом бетона, который вы используете, его прочностью, толщиной и нагрузкой, которую вы поддерживаете.Следующим шагом в выборе лучшего крепежа является определение материалов крепежа. Как и в случае с бетоном, не все крепежные элементы одинаковы.

Помимо критических факторов, таких как сдвигающие и растягивающие нагрузки, необходимо знать о реакциях между бетонными смесями и крепежными материалами. Три основные задачи — это преодоление коррозии или ржавчины, предотвращение химических реакций и предотвращение электролиза. Все три условия приведут к поломке креплений, если вы используете неправильные комбинации материалов. Вот основные материалы для крепления бетона на выбор.

• Стандартная сталь : Крепеж из необработанной стандартной стали встречается довольно редко. Это связано с тем, что реакции бетонного материала на ржавчину, химическую эрозию и электролиз быстро разрушают стандартную сталь, вызывая ее выход из строя.
• Сталь с горячим цинкованием :  По сравнению со стандартной сталью оцинкованная сталь обладает хорошей устойчивостью к ржавчине и электролизу, но процесс цинкования снижает прочность.
• Нержавеющая сталь :  Хороший выбор для наружных и влажных условий, нержавеющая сталь содержит добавки хрома и никеля, что делает ее невосприимчивой к коррозии и другим разрушающим воздействиям.
• Свинец :  Многие винтовые и клиновые анкеры для средних и тяжелых условий эксплуатации используют свинцовые сердечники со стальными вставками для винтов или болтов. Свинец противостоит всем распространенным угрозам, связанным с конкретными химическими веществами и реакциями.
• Цинк :  Как и свинец, цинк обладает отличными свойствами сопротивления коррозии, химическим реакциям и угрозам электролиза, присутствующим в бетонных изделиях. Производители крепежа обычно используют цинк для покрытия винтов, болтов, стержней и клиновых вставок, а не изготавливают весь крепеж из цинка.
• Пластик :  Для легких условий эксплуатации пластиковые вставки являются популярной частью решения для крепления бетона. Пластик не ржавеет, не гниет и не разрушается от бетонных реакций. Тем не менее, слабость пластика лучше всего подходит для использования в качестве гильз, вставленных в бетон, которые крепятся простыми винтами.

На американском рынке доступны сотни различных креплений для бетона. Например, только у Nitterhouse Masonry & Hardware есть 290 отдельных единиц крепежа для бетона в нашем инвентаре.Этот широкий выбор включает легкие, средние и тяжелые крепежные детали. Он также включает в себя широкий ассортимент стандартных стальных, горячеоцинкованных стальных, нержавеющих, свинцовых, цинковых и пластиковых крепежных изделий практически для любого мыслимого применения в бетоне.

Помимо того, что компания Nitterhouse Masonry & Hardware является одним из ведущих производителей бетонных блоков и блоков в Америке, она предлагает полную линейку крепежных изделий, совместимых с производимыми бетонными изделиями. Вот несколько примеров того, какой крепеж для бетона и шурупы для каменной кладки вы найдете в ассортименте Nitterhouse.

• Анкер-шуруп Tapcon® с шестигранной головкой – 24100 :  Это популярный крепеж для бетона для легких и средних нагрузок. Примеры использования винтовых анкеров Tapcon® включают в себя простые работы, такие как крепление светильников к швам кирпичного раствора, размещение почтовых ящиков на блочных стенах или крепление кронштейнов стеллажей к проекту наружного внутреннего дворика. Вставки для винтов Tapcon® не используются. Вам нужно всего лишь просверлить отверстие, и они самостоятельно врежутся, чтобы закрепиться.
• Анкер-шуруп Tapcon® Phillips для бетона – 24350 :  Эти саморезы для бетона представляют собой тип анкера, аналогичный винтам 24100, за исключением того, что для них требуются отвертки с крестообразным шлицем вместо инструментов с шестигранной головкой. Основное преимущество головок Phillips заключается в том, что они сидят заподлицо или могут быть утоплены, а не торчат, как шестигранные изделия. Винты с крестообразным шлицем — лучший выбор для деликатных деталей, таких как установка декоративных номеров домов или перил на террасе. Они также популярны для крепления желобов и водосточных труб.
• Клиновой анкер HILLMAN Power Stud — 371946 :  Hillman — превосходная торговая марка в сфере крепежа для бетона. Эти клиновые анкеры являются универсальным крепежом для работ средней тяжести. Они часто используются в строительных изделиях, где крепления являются временными. Эти застежки являются съемными и могут выдерживать многократное использование от работы к работе.
• Анкер HILLMAN WedgeBolt — 372182 :  Идеально подходит для крепления в тяжелых условиях, например, для крепления лестничных косоуров к блочным стенам или крепления балок настила к бетонным стенам. Эти прочные крепежные элементы изготовлены из высокоуглеродистой стали с цинковым покрытием для предотвращения коррозии. и другие конкретные реакции.Благодаря специально разработанной двойной резьбе анкеры WedgeBolt не будут прокручиваться или скручиваться в просверленном отверстии во время затяжки.
• Клиновой анкерный болт Red Head — 50097 : Клиновые анкеры Red Head — это решение многих проблем с креплением бетона в обычных жилых помещениях. Это крепежные детали для легких и средних нагрузок, изготовленные из коррозионностойкой нержавеющей стали. Примерами использования являются прикрепление полос деревянной обрешетки к бетонным блокам или швов из раствора или деревянных плит к бетонным полам.Это составные анкеры с распорной втулкой, хвостовиком, гайкой и шайбой.
• Забивной анкер HILLMAN — 372083 :  Вот еще один отличный крепеж для бетона марки HILLMAN, предназначенный для выполнения работ средней и высокой сложности, таких как крепление палубных ригелей к бетонным стенам. Для этого приложения требуется просверлить отверстие в бетоне, а затем вставить вставной анкер, который расширяется и фиксирует любую нагрузку, которую вы к нему прикрепляете. Они идеально подходят для крепления заподлицо к бетону или кирпичной кладке.
• Анкер-шип HILLMAN для бетона — 371182 :  Анкер-шип — один из самых простых крепежных элементов для бетона. Это цельные конструкции, которые выглядят как изогнутый гвоздь с грибовидной головкой. Однако не позволяйте внешности обмануть вас. Эти шиповые анкеры идеально подходят для тяжелых работ, таких как прибивание гвоздями глиняных плит к сырому бетону. Оцинкованная сталь делает их долговечными во влажных условиях.
• Ребристый пластиковый анкер HILLMAN PHP SMS — 5109 :  Ребристые пластиковые анкеры предназначены для легких работ.Вы будете использовать их при нагрузках с небольшой силой сдвига или там, где растягивающее давление минимально. Примерами являются висящие картины на каменных блоках и вывески на бетонных стенах. Пластиковые анкеры недороги и являются идеальным компромиссом, когда важен не вес, а бюджет.
• Анкер ходового винта HILLMAN  – 5084 :  Эти небольшие, но прочные крепежные детали для бетона являются рабочей лошадкой для многих работ. Они удивительно прочны для своего размера и легко справляются со средней удерживающей силой. Состав свинца делает эти анкеры почти пуленепробиваемыми в бетонных блоках, растворных швах и монолитных конструкциях.
• Анкер с рычажным болтом HILLMAN — 5021 :  Для полых стен в бетонных блоках каменной кладки ничто не сравнится с анкерным болтом. Вы просверливаете отверстие нужного размера в блоке и вставляете анкер. Переключатель расширяется внутри блока и захватывает внутреннюю стенку, когда вы затягиваете болт. Анкерные болты с шарнирно-рычажным механизмом идеально подходят для поддержки любого веса, когда стандартная втулка не подходит для тонкостенных конструкций.

Если есть проблема с крепежом для бетона, у Nitterhouse Masonry & Hardware есть решение. Будь то рычажный болт для стены из пустотелых блоков, анкер-шип для подоконника или саморез Tapcon® для наружной террасы, у Nitterhouse всегда есть в наличии нужный крепеж для бетона. Это включает в себя прикрепление любых материалов к проектам в том, что мы называем нашими «Вдохновляющими произведениями». Вот несколько наглядных примеров того, что Nitterhouse Masonry может сделать для вашего дома и ландшафта.

• Оазис на заднем дворе :  Особенности включают в себя легкие и легко перемещаемые садовые стеновые блоки. Вы можете создавать множество узоров и стилей, и они отлично подходят для костровых ям.
• Домашняя игровая площадка :  Используйте не требующие особого ухода и легкие блоки для жилых или коммерческих детских развлекательных площадок. Ухода за ними нет, и они вечные.
• Уличный камин и бар :  Можете ли вы представить камин и бар на заднем дворе? Вы можете воплотить это в жизнь с вдохновляющим изделием Nitterhouse, изготовленным из красивого шпона или блока Allan Block.
• Фанерный камень внутри и снаружи :  CutStone идеально подходит для создания красивых элементов, таких как стены, фонтаны или колонны внутри или снаружи вашего дома. Вдохновение Nitterhouse позволяет вам создавать именно то, что вы хотите, используя красивые естественные цвета.

Свяжитесь с Nitterhouse Masonry & Hardware, чтобы найти дилера

Вы можете легко получить желаемый внешний вид с помощью продуктов, вдохновленных Nitterhouse Masonry & Hardware. Мы обслуживаем штаты Центральной Атлантики с 1923 года.За это время мы создали обширную дилерскую сеть, чтобы помочь вам со всеми вашими креплениями для бетона и другими проблемами, связанными с каменной кладкой. Дилеры Nitterhouse отлично работают в мире бетона, и мы здесь, чтобы помочь вам всем, чем сможем.

Свяжитесь с Nitterhouse Masonry & Hardware сегодня. Наш номер телефона 717-267-4500. Или вы всегда можете связаться с нами через Интернет.

Шурупы по бетону — Анкерные болты по бетону

Шурупы по бетону , также называемые анкерными винтами, предназначены для быстрого, безопасного и надежного крепления при выполнении различных работ в бетоне, цементе, кирпиче и шлакоблоке/кирпичной кладке. Они представляют собой закаленный винт с наружной резьбой и двойным ходом, состоящий из чередующихся выступающих и опускающихся витков с насечками, прорезанными в резьбе, и ромбовидного наконечника типа гвоздя. Шурупы по бетону устраняют необходимость в анкере при использовании в легких и средних условиях. При использовании в бетоне шурупы по бетону можно снять и повторно вкрутить в то же отверстие. Для закручивания шурупов в кирпичную кладку рекомендуются специальные твердосплавные сверла. Анкерные шурупы по бетону обеспечивают самозакручивание и максимальную удерживающую силу для крепления к кирпичной кладке следующих элементов: электрических распределительных коробок, деревянных балок, фанеры, внешней изоляции, металлического оклада, компенсационных швов, лент для воздуховодов, желобов, арматуры и порогов.Эти винты доступны с двумя разными типами головок: с плоской головкой и с шестигранной головкой. Винты с плоской головкой имеют тип привода Phillips, а шестигранная головка может быть шестигранной головкой с прорезями или без прорезей.

Винты по бетону

Шурупы по бетону

чаще всего поставляются с синим полимерным покрытием, однако они также доступны в исполнении AFT без покрытия, оцинкованном, с экологическим покрытием PermaSeal или с антикоррозионным покрытием Ruspert. Преимущество покрытий PermaSeal и Ruspet заключается в том, что они доступны в различных цветах, чтобы соответствовать вашему применению.Также доступны варианты винтов для бетона из нержавеющей стали.

Как сверлить бетон с помощью шурупов по бетону

Шурупы по бетону должны быть установлены на расстоянии не менее десяти анкерных диаметров друг от друга, а отверстие должно иметь глубину, равную требуемой анкеровке плюс ½ дюйма. Прежде чем винт сможет нарезать резьбу, необходимо предварительно просверлить отверстия. Размер отверстия имеет решающее значение, поэтому следует использовать подходящее твердосплавное сверло , чтобы обеспечить соблюдение надлежащих допусков.Например, для винта 3/16” x 1-1/4” требуется сверло 5/32” x 3-1/2”.

брендов, сопоставимых с Tapcon®

Шурупы по бетону обычно называют Tapcons, которые на самом деле представляют собой просто марку шурупов по бетону. На протяжении многих лет эти два имени использовались взаимозаменяемо. AFT предлагает широкий выбор марок шурупов по бетону, включая Power-Con, Strongpoint Strongcon, Dewalt Ultracon, Dewalt Aggre Gator, Dewalt Crete Flex, US Anchor TapKing, Daggerz Quick-Con и Daggerz Dagger-Con.

Пожалуйста, просмотрите наш выбор продуктов в Интернете или свяжитесь с нами  с вопросами или помощью. Наши знающие сотрудники готовы помочь!

Шуруп по бетону Ресурсы:



Режущая кромка анкеровки – шурупы по бетону

Передний край анкеровки – шурупы по бетону 12 декабря 2018 г.

Джон Мьюир, технический менеджер, Construction Fixing Association

При установке анкеров на столбах в бетон и каменную кладку все химические и механические анкеры должны быть затянуты с помощью приложения определенного уровня крутящего момента, за одним исключением.

Приложение определенного уровня крутящего момента к анкеру (называемого установочным крутящим моментом — Tinst) требуется для создания зажимного усилия на приспособлении, чтобы гарантировать отсутствие смещения под нагрузкой. Кроме того, в случае анкеров с регулируемым крутящим моментом, установочный крутящий момент создает силу расширения в анкере, которая создает сопротивление трения осевой нагрузке.

Создаваемая зажимная сила всегда будет значительно превышать любую приложенную к анкеру нагрузку, что гарантирует отсутствие смещения или ослабления.Значение прилагаемого крутящего момента указано производителем в Европейской технической оценке продукта (ETA) и Декларации о характеристиках (DoP) и получено путем испытаний и расчетов, чтобы гарантировать правильное значение усилия зажима.

Единственным исключением, как упоминалось ранее, является анкер-шуруп для бетона с режущей резьбой, который при ввинчивании в основной материал врезается в форму резьбы в бетоне или кирпичной кладке.

В материале основания просверливается отверстие с диаметром меньше диаметра резьбы анкера, так что режущая резьба шурупа по бетону создает физический ключ в материале основания.Глубина нарезки резьбы влияет на грузоподъемность анкера – чем выше резьба, тем выше нагрузка.

Различные детали головки делают шуруп по бетону очень универсальным продуктом для широкого спектра применений.

Поскольку основным принципом работы шурупов по бетону является завинчивание, они подходят для использования в бетоне с трещинами и в некоторых случаях для динамических нагрузок, таких как сейсмические, усталостные и ударные, что делает их очень универсальными.

Проблема, возникающая с некоторыми винтами для бетона, связана с водородным охрупчиванием.Чтобы эти анкеры могли нарезать резьбу в твердом бетоне, они изготавливаются из высокопрочной стали, которая более подвержена водородному охрупчиванию. Это может произойти, когда оцинкованное изделие подвергается воздействию электролита (например, используется во влажной или внешней среде) или когда в процессе производства водород поглощается в процессе закалки, термической обработки и нанесения покрытия. В прошлом из-за этого эффекта произошел ряд случаев отказа анкеров.

Однако шурупы по бетону могут изготавливаться таким образом, чтобы процессы снижения хрупкости удаляли и ограничивали возможность присутствия водорода в структуре крепежа.Испытание ETA для шурупов по бетону в соответствии с последним европейским оценочным документом — EAD 330232-00-0601 теперь также включает специальное испытание на стойкость к водородному охрупчиванию, поэтому у шурупов по бетону с ETA не будет проблем в этой области. что может быть не так с продуктами без ETA.

Как упоминалось ранее, ключевое отличие этого продукта от других анкеров заключается в процедуре установки с описанным ниже методом установки всех шурупов для бетона:

Шурупы по бетону обозначаются диаметром отверстия, который меньше диаметра режущей резьбы, а отверстия с зазором в приспособлении обычно на ~ 2 мм больше, чем резьба анкера.В этом случае необходимо позаботиться о том, чтобы любое отверстие с зазором имело соответствующий диаметр, чтобы обеспечить сквозное сверление и фиксацию бетонного шурупа. Например, для шурупа по бетону диаметром 10 мм требуется зазор 14 мм — диаметр отверстия 10 мм.

Механический ударный гайковерт, подходящий для каждого производителя и размера анкера, определяется в ETA или DoP как Timp.max. Крайне важно, чтобы крутящий момент любого используемого ударного гайковерта не превышал этого значения.

Ключевой особенностью этого продукта является тот факт, что он не устанавливается на определенный крутящий момент при установке.Он управляется расстоянием, а не крутящим моментом.

Однако бывают случаи, когда к анкеру прикладывается определенное значение крутящего момента. К ним относятся ситуации, когда ручная установка считалась бы реалистичной или желательной, но достижимой только для материалов с более низкой прочностью, таких как свежий бетон или кирпичная кладка. Во-вторых, когда анкер частично вынимается и снова вставляется для регулировки.

В таких ситуациях следует проконсультироваться с производителем шурупов по бетону. Установочный крутящий момент (Tinst) для этих примеров будет намного меньше Timp.max и опубликован в ETA и DoP.

Другой пример использования Tinst — это когда компонент, такой как пластина или канал, крепится к установленному анкеру. Это может относиться только к шурупам по бетону с выступающей резьбовой шпилькой или шестигранной головкой с внутренней резьбой. Здесь Tinst применяется для создания силы зажима на приспособлении и является максимальным прилагаемым крутящим моментом.

Типичный пример двух приведенных выше случаев:
Тимп.max = 600 Н·м
Tinst = 60 Н·м для бетона и 5–15 Н·м для кирпичной кладки

Очень важно, чтобы эти значения не путались.

Резюмируя, можно сказать, что анкер по бетону является относительно новым анкером, обладающим хорошими характеристиками, широким спектром применения и простым в установке на различных материалах основания.

Однако, поскольку в нем используется метод установки, отличный от существующих типов анкеров, очень важно, чтобы установщики этих анкеров знали метод установки и, как и в случае со всеми анкерами, имели опыт, необходимый для правильного выполнения установки.

Ключевые точки:

• Установка анкера осуществляется с помощью механического ударного гайковерта с номинальным крутящим моментом для обеспечения надежной фиксации без определенного значения крутящего момента.
• Рекомендуемый крутящий момент требуется только при креплении компонента к шурупу по бетону с установленной выступающей резьбовой шпилькой.

Если эти ключевые характеристики этого анкера будут поняты и соблюдены, строительная отрасль сможет использовать этот гибкий, инновационный анкер для решения проблем с анкерованием во всех отраслях и областях применения.

www.the-cfa.co.uk

От болта к другим вариантам крепления бетона

И многое другое, для бетона

Забудьте о болтах Dynabolt и анкерных втулках. Для более сильного удержания, которое соответствует нормативным стандартам, это новый способ.

Использование традиционных расширяющихся анкеров также может иметь ограничения – их нельзя размещать близко к краю основания, так как расширение может привести к его растрескиванию или повреждению. А распорные болты одноразовые.

Резьбовой болт, или то, что мы называем «винтовым анкером», — это простой способ быстро закрепить объекты на бетоне. Просто предварительно просверлите отверстие и вставьте болт так же, как и любой другой болт — с помощью ручного инструмента, электроинструмента или ударного гайковерта. Если вам нужно переместить его, болт вывинчивается, оставляя пустое отверстие без оставшихся металлических частей, которые можно было бы стачивать. Эти крепления также являются саморезами. Запросы о размерах, отделке, технических характеристиках или чем-то еще? Свяжитесь с нами сейчас.

AFOS: Нужна помощь при проектировании анкеров, совместимых с NCC? Получите новейшее программное обеспечение, разработанное для инженеров, — укажите правильные привязки к AS 5216. Нажмите здесь, чтобы узнать больше.

---

Все крепежные детали для всех применений

Нужен болт для различных целей? Мы снабжаем их различными типами головок — головка для подвески со стержнем, головка с круглой головкой, потайная головка и болт с проушиной для сверхпрочных возможностей подвешивания. И различные варианты отделки для любых условий окружающей среды или агрессивных сред — цинк, оцинкованная сталь и нержавеющая сталь.

Экономьте деньги и время и соблюдайте требования

Независимо от того, выберете ли вы запатентованный продукт или нашу собственную марку Allfasteners для одинаковой производительности и лучшей цены, все наши продукты в этой категории поставляются с бесплатными техническими паспортами (TDS) и другой любой документацией, необходимой инженеру для спецификации сборки. И если вы не видите его здесь, свяжитесь с нами, и мы можем быстро предоставить документ .

Как получить максимальную отдачу от анкеров для бетона



Варианты винтовых болтов для всех вещей

Не знаете, какой болт или ввинчиваемый анкер использовать для бетонных или кирпичных работ? Если вам нужно прикрепить к бетону или каменной кладке что-либо, способное выдержать значительные силы сдвига, выдергивания или нагрузки, связанные с весом, обращайтесь к нам прямо сейчас.

No related posts.
