Метизы. Шпильки. Шпильки резьбовые. Шпильки оцинкованные. Шпильки монтажные.
Шпилька — крепёжная деталь, предназначена для соединения деталей между собой деталей имеющих гладкие отверстия или резьбовые отверстия, как деталь машин и механизмов выполненая в виде цилиндрического стержня на концах которого имеется резьба. Шпильки изготавливаются с номинальным диаметром резьбы от 2 до 48 мм с различным сочетанием крупных и мелких шагов.
Шпилька резьбовая используется для стягивания и фиксации на заданном расстоянии элементов металлических конструкций с метрической резьбой. Также шпилька резьбовая может использоваться для крепления подвесных конструкций (коробов для кабеля, каркасов подвесных потолков). Резьбовые шпильки, как правило, представлены двумя длинами 1000 мм и 2000 мм, чтобы добиться необходимой длины, их отрезают.
Шпилька оцинкованная способная противостоять коррозии, поэтому она широко применяется в строительстве и машиностроении.

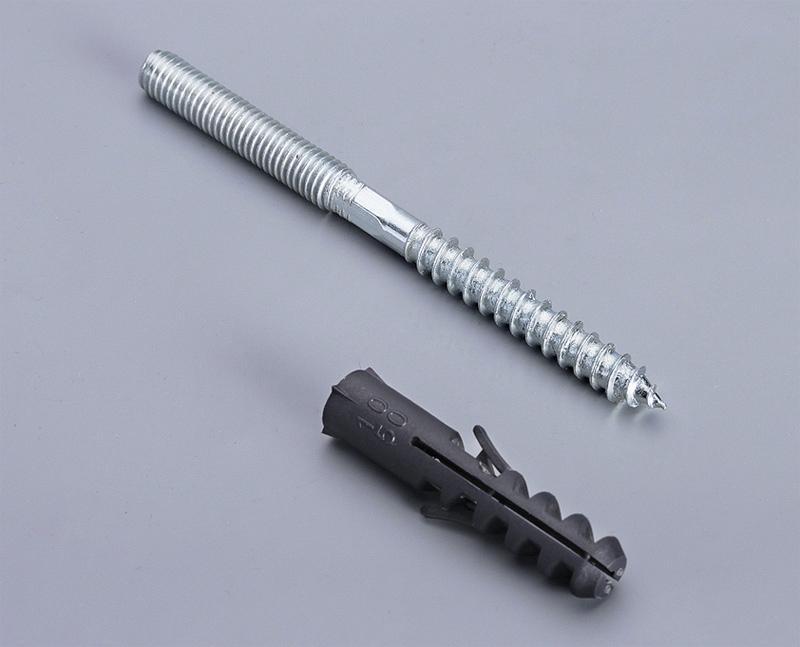

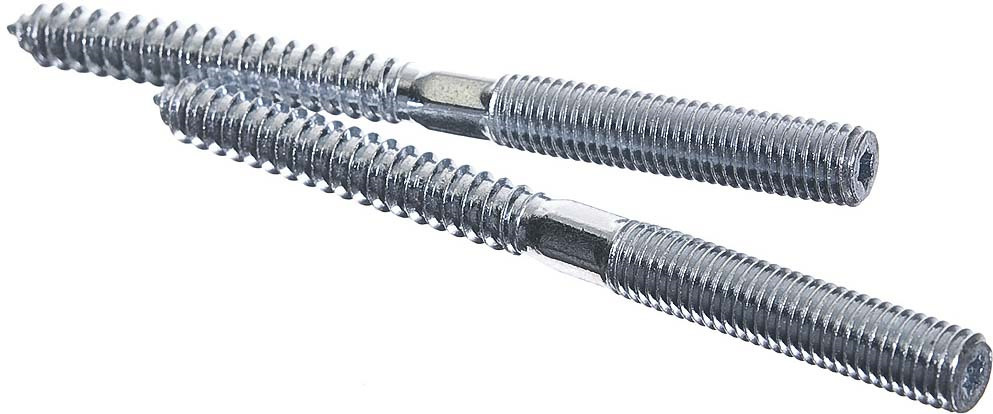

Шпилька оцинкованная может быть и резьбовой, и сантехнической и автомобильной – оцинковка любого вида этого крепежа делает его более долговечным и износоустойчивым.
Вся реализуемая нами продукция имеет сертификаты соответсвия, по качественным показателям метизная продукция соответствует и требованиям зарубежных стандартов DIN, ISO и отечественным стандартам ГОСТ .
В соответствии с требованиями стандартов и импортный крепеж и отечественный поставляется как без покрытия, так и с защитно-декоративными покрытиями: крепеж с гальваническим цинковым, крепеж с защитными пассивирующими пленками (бесцветной, голубой, радужной), крепеж с фосфатным покрытием, крепеж с оксидным покрытием.
Запрессовочная шпилька: особенности крепежа | Статьи компании Контур в Москве
Запрессовочная шпилька – важнейшая разновидность крепежа для запрессовки.
В отличие от обычной резьбовой шпильки, она имеет под шляпкой зубчатое кольцо, которое позволяет закрепить вставленную в отверстие шпильку на детали-заготовке под действием возрастающего усилия пресса. Таким образом, запрессовочная шпилька становится совершенно неподвижной, что делает последующее соединение более надежным, чем при использовании обычного винта и гайки, однако вывинтить такую шпильку обратно без деформации металлической поверхности уже нельзя.
Соединение с запрессовочной шпилькой имеет несколько составляющих. Это сама шпилька, заготовка (деталь или металлический лист, куда шпилька запрессовывается), ответная деталь (присоединяемая деталь). С противоположной стороны соединение фиксируется обычной гайкой, то есть при необходимости его можно будет развинтить и отсоединить деталь. Соединение шпилькой и гайкой обычно применяется для тонких металлических листов. В отличие от соединения вытяжными и резьбовыми заклепками, для этого нужен доступ к обеим сторонам скрепляемых деталей.
Шпилька для запрессовки при соединении вставляется в заранее подготовленное отверстие на листе или детали. Оно может быть вырезано, пробито, высверлено или отлито. Не допускается зенкование отверстий и удаление заусенцев, поскольку последние только укрепляют получаемое соединение. Далее ручной или автоматический инструмент для запрессовки за счет возрастающего усилия прижимает крепеж к поверхности детали, отчего вокруг отверстия происходит деформация, и материал заготовки затекает в проточку под шляпкой запрессовочной шпильки. Шпильки чаще всего монтируются заподлицо, в результате чего поверхность детали остается практически ровной и имеет привлекательный внешний вид.
В компании Контур вы можете заказать нужное вам количество запрессовочных шпилек и другого запрессовочного крепежа непосредственно на сайте.
Также у нас можно приобрести самое современное оборудование для запрессовки крепежа.
Смотрите также особенности приварных шпилек.
Шпилька и области ее применения.
Шпилька и области ее применения.Шпилька — это вид крепежа, не имеющего головки, проще говоря это металлический цилиндрический стержень с частично (по обоим его концам) или полностью (по всей длине) нанесённой резьбой. Такой вид крепежа предназначен для соединения различных деталей, частей конструкций с заранее подготовленными гладкими и резьбовыми отверстиями: это могут быть узлы машинных механизмов, закрепление перекрытий, каркасов, подвешивание коробов и т.д. Полнорезьбовая ось очень широко применяется именно в строительстве, такой вид соединения позволяет не просто надёжно зафиксировать конструкции, но и сделать рассоединение максимально проблематичным. Стандартно такое изделие выпускается длиной 1м и 2м. Целостность конструкции продлевает срок безопасной эксплуатации.
Стандартные диаметры стержня шпильки начинаются от 2мм и заканчивается 48мм, шаговые расстояния от мелких до крупных.
Такой крепёж применим в различных сферах, способен надёжно фиксировать самые различные детали, но он просто незаменим при высоких степенях нагрузки. В то время как сами работы по монтажу не требуют особых навыков и физических затрат, шпильки достаточно быстро и несложно устанавливаются.
Длина и толщина шпильки для каждого объекта рассчитывается в зависимости от нагрузки, которая впоследствии будет оказана на неё. Нужно учитывать также агрессивность окружающей среды и при её высокой степени нужно применять только шпильки с защитным слоем. От коррозии на шпильку как и на другие виды метизов посредством электролиза наносится защита, самым применяемым гальваническим покрытием является цинк.
В случаях, когда необходимо скрепить и надёжно зафиксировать детали, между которыми есть расстояние, шпилька помещается в подготовленные отверстия, а на её концы навинчиваются гайки соответствующей резьбы.

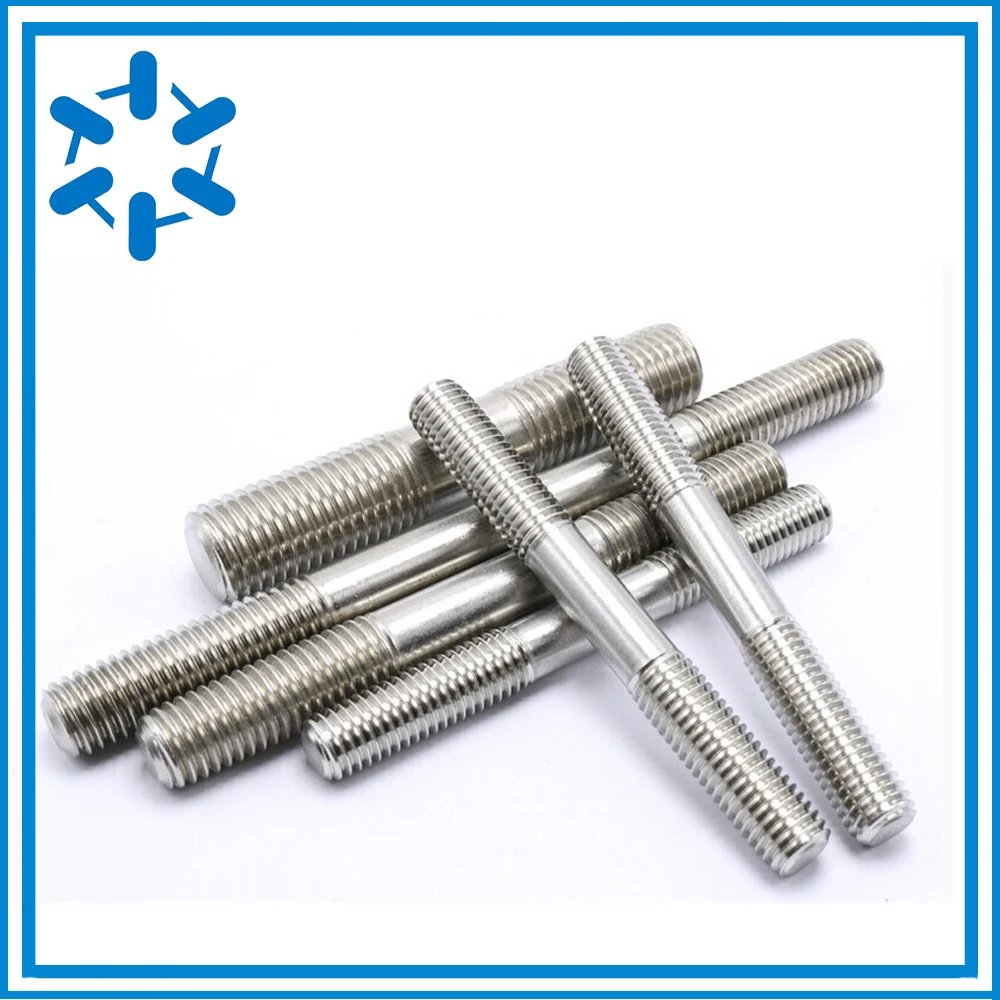

Более того, резьба на концах шпильки может быть и разносторонней, и отличаться по шаговому размеру, и по диаметру. Шпилька может быть изготовлена по совершенно индивидуальным эскизам. Для реверсивных механизмом очень актуальны подобные нюансы.
Монтаж трубопроводов можно отнести к работам с очень высокой степенью ответственности, требующей повышенной концентрации внимания и точности. Стыки отрезков труб в трубопроводах по сути самые уязвимые, слабые места всей конструкции. Необходимы фланцевые соединения. А погрешности в них гарантированно выведут весь трубопровод из строя. Надёжные шпильки для фланцевых соединений в этом случае выполняют очень важную роль.
Для шпилек с ввинчивающимся концом используются лёгкие сплавы, для шпилек с полной резьбой — нержавеющая сталь, углеродистая сталь, латунь, других металлы допустимых стандартов.
Фундаментные шпильки – незаменимый крепёж при проведении строительных работ по отливке фундаментов зданий.
Шпильки ГОСТ 9066-75 для фланцевых соединений с температурой среды от 0 °С до 650 °С, диаметр от 6 до 48 мм. Цена на такую шпильку зависит от стали, размеров и типа самой шпильки (4 формы) – соотношение гладкой части и резьбовой, наличие продольного отверстия и хвостовика.
Шпильки ГОСТ 22040-76 (класс точности В) и ГОСТ 22041-76 (класс точности А). Шпильки с ввинчиваемым концом длиной 2,5d, диаметром резьбы от 6 до 48 мм, ввинчиваемые в резьбовые отверстия в деталях из легких сплавов.
Шпильки ГОСТ 22032-76 (класса точности В) и ГОСТ 22033-76 (класс точности А) с ввинчиваемым концом длиной 1d, диаметром резьбы от 6 до 48 мм, класса точности B и А, часто используются там, где требуется скрепление деталей на расстоянии. Шпилька пропускается через отверстие в корпусе детали и на ее концах можно закреплять другие детали с помощью гайки.
Шпильки ГОСТ 22043-76 Настоящий стандарт распространяется на шпильки с двумя одинаковыми по длине резьбовыми концами с диаметром резьбы от 2 до 48 мм.
Шпильки фундаментные ГОСТ 24379.1-80 является основной деталью при изготовлении фундаментных болтов. Возможно изготовлении из стали 09Г2С. Изготовим фундаментные шпильки в соответствии с ГОСТ 24379.1-80 любых размеров.
Шпилька с полной резьбой DIN975 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни и др. Шпилька резьбовая производится с разными видами гальванических покрытий наиболее распространенное из которых — оцинковка.
Приварной крепеж для конденсаторной сварки и крепеж для приварки дугой Конденсаторный крепеж Резьбовая шпилька для конденсаторной сварки Резьбовая шпилька конденсаторная алюминиевая
Шпилька тип PT. Алюминиевая. AlMg3
Размер D x L | Артикул | 1000 шт. Стоимость 1000 шт при покупке от 1000 штук | до 5000 шт. Стоимость 1000 шт при покупке от 5000 штук | до 10 000 шт. Стоимость 1000 шт при покупке от 10 000 штук | до 25 000 шт. | до 50 000 шт. | |
M3 x 6 | B04025 | 53,43 € | 32,06 € | 26,45 € | По запросу | По запросу | По запросу |
M3 x 8 | B04030 | 55,46 € | 33,28 € | 27,41 € | По запросу | По запросу | По запросу |
M3 x 10 | B04035 | 57,50 € | 34,49 € | 28,28 € | По запросу | По запросу | По запросу |
M3 x 12 | B04040 | 60,43 € | 36,25 € | 29,78 € | По запросу | По запросу | По запросу |
M3 x 15 | B04045 | 63,29 € | 37,97 € | 31,20 € | По запросу | По запросу | По запросу |
M3 x 16 | B04047 | 64,62 € | 38,78 € | 31,88 € | По запросу | По запросу | По запросу |
M3 x 20 | B04060 | 69,60 € | 41,75 € | 34,46 € | По запросу | По запросу | По запросу |
M3 x 25 | B04065 | 76,12 € | 45,66 € | 37,72 € | По запросу | По запросу | По запросу |
M3 x 30 | B04070 | 82,63 € | 49,58 € | 40,96 € | По запросу | По запросу | По запросу |
|
|
| |||||
M4 x 6 | B04085 | 57,58 € | 34,55 € | 28,58 € | По запросу | По запросу | По запросу |
M4 x 8 | B04090 | 62,93 € | 37,76 € | 31,15 € | По запросу | По запросу | По запросу |
M4 x 10 | B04095 | 68,43 € | 41,06 € | 33,73 € | По запросу | По запросу | По запросу |
M4 x 12 | B04100 | 74,23 € | 44,53 € | 36,59 € | По запросу | По запросу | По запросу |
M4 x 15 | B04105 | 80,14 € | 48,07 € | 39,45 € | По запросу | По запросу | По запросу |
M4 x 16 | B04107 | 83,03 € | 49,82 € | 40,95 € | По запросу | По запросу | По запросу |
M4 x 20 | B04115 | 94,95 € | 56,96 € | 46,97 € | По запросу | По запросу | По запросу |
M4 x 25 | B04120 | 107,40 € | 64,44 € | 53,12 € | По запросу | По запросу | По запросу |
M4 x 30 | B04130 | 121,27 € | 72,76 € | 60,01 € | По запросу | По запросу | По запросу |
M4 x 35 | B04135 | 141,24 € | 84,75 € | 70,25 € | По запросу | По запросу | По запросу |
M4 x 40 | B04140 | 161,22 € | 96,72 € | 80,47 € | По запросу | По запросу | По запросу |
|
|
| |||||
M5 x 8 | B04160 | 69,87 € | 41,92 € | 33,43 € | По запросу | По запросу | По запросу |
M5 x 10 | B04165 | 79,26 € | 47,55 € | 38,33 € | По запросу | По запросу | По запросу |
M5 x 12 | B04170 | 92,80 € | 55,68 € | 44,50 € | По запросу | По запросу | По запросу |
M5 x 15 | B04175 | 105,70 € | 63,42 € | 50,51 € | По запросу | По запросу | По запросу |
M5 x 16 | B04177 | 109,65 € | 65,79 € | 52,49 € | По запросу | По запросу | По запросу |
M5 x 20 | B04185 | 125,46 € | 75,27 € | 60,08 € | По запросу | По запросу | По запросу |
M5 x 25 | B04190 | 143,46 € | 86,07 € | 68,85 € | По запросу | По запросу | По запросу |
M5 x 30 | B04195 | 159,24 € | 95,54 € | 76,16 € | По запросу | По запросу | По запросу |
M5 x 35 | B04200 | 178,06 € | 106,84 € | 85,24 € | По запросу | По запросу | По запросу |
M5 x 40 | B04205 | 195,81 € | 117,49 € | 93,66 € | По запросу | По запросу | По запросу |
M5 x 45 | B04210 | 213,40 € | 128,04 € | 102,04 € | По запросу | По запросу | По запросу |
|
|
| |||||
M6 x 8 | B04215 | 88,23 € | 52,94 € | 42,21 € | По запросу | По запросу | По запросу |
M6 x 10 | B04220 | 93,30 € | 55,97 € | 44,62 € | По запросу | По запросу | По запросу |
M6 x 12 | B04225 | 104,06 € | 62,43 € | 49,72 € | По запросу | По запросу | По запросу |
M6 x 15 | B04230 | 116,50 € | 69,90 € | 55,73 € | По запросу | По запросу | По запросу |
M6 x 16 | B04235 | 122,62 € | 73,58 € | 58,65 € | По запросу | По запросу | По запросу |
M6 x 20 | B04240 | 147,04 € | 88,22 € | 70,30 € | По запросу | По запросу | По запросу |
M6 x 25 | B04245 | 167,58 € | 100,55 € | 80,15 € | По запросу | По запросу | По запросу |
M6 x 30 | B04250 | 198,50 € | 119,10 € | 94,99 € | По запросу | По запросу | По запросу |
M6 x 35 | B04255 | 225,24 € | 135,15 € | 107,97 € | По запросу | По запросу | По запросу |
M6 x 40 | B04260 | 266,93 € | 160,16 € | 127,86 € | По запросу | По запросу | По запросу |
M6 x 45 | B04265 | 277,27 € | 166,37 € | 132,72 € | По запросу | По запросу | По запросу |
M6 x 50 | B04270 | 296,34 € | 177,81 € | 141,74 € | По запросу | По запросу | По запросу |
M6 x 55 | B04275 | 315,40 € | 189,23 € | 150,85 € | По запросу | По запросу | По запросу |
|
|
| |||||
M8 x 10 | B04276 | 170,12 € | 102,07 € | 85,81 € | По запросу | По запросу | По запросу |
M8 x 12 | B04278 | 188,02 € | 112,81 € | 94,89 € | По запросу | По запросу | По запросу |
M8 x 15 | B04280 | 205,95 € | 123,57 € | 103,92 € | По запросу | По запросу | По запросу |
M8 x 16 | B04281 | 213,27 € | 127,96 € | 107,45 € | По запросу | По запросу | По запросу |
M8 x 20 | B04285 | 241,75 € | 145,05 € | 121,96 € | По запросу | По запросу | По запросу |
M8 x 25 | B04290 | 273,11 € | 163,86 € | 137,76 € | По запросу | По запросу | По запросу |
M8 x 30 | B04295 | 308,91 € | 185,34 € | 155,82 € | По запросу | По запросу | По запросу |
Сварочные резьбовые шпильки SOYER тип PT предназначены для конденсаторной сварки.
Сварочные резьбовые шпильки SOYER тип PT для приварки соответствуют среднему (m) типу (medium), указанному в DIN ISO 2768. Они выполнены технологическим процессом холодной высадки. Сварочные резьбовые шпильки, сделанные из стали, имеют гальваническое омеднение 4.8 μm, как защиту от коррозии согласно DIN ISO 4042. Другие поверхностные слои, типа никеля, кадмия, оцинкованые или другие, изготавливаются по запросу и в соответствии с соглашением. Стандартные материалы шпилек: сталь омедненая, сталь нержавеющая, латунь, алюминий.
Сварочные резьбовые шпильки SOYER тип PT соответствуют DIN EN ISO 13918 и предназначены для приварки в ручном режиме и полностью c автоматической подачей. Общие допуски согласно DIN 7168-m. Приварка метизов с изменяемыми допусками может быть выполнена по запросу, то же самое относится к промежуточным и дополнительным длинам. Сварочные резьбовые шпильки SOYER тип PT преимущественно оснащены холодновыпрессованным фланцем. Холодновысаженные резьбовые шпильки SOYER тип PT имеют точно калиброванный кончик зажигания с жестким допуском длины и диаметра.
Оптимальные результаты приварки метизов зависят главным образом от точной геометрии кончика. Холодновысаженные сварочные метизы SOYER тип PT с накатанной резьбой согласно DIN ISO 724, допуск 6h.
ПромМетиз +7 (812) 385-76-07 Шпилька запрессовочная c резьбой для скрытого монтажа
Для более подробной информации обратитесь к нашим специалистам по телефону +7 (812) 385-76-07 |
Установка осуществляется с помощью стандартного пресса. Просто разместите головку крепления в отверстие и прижмите прессом. Деформированный металл аккуратно затечет в кольцевую канавку вокруг головки.∅Резьбы х Шаг | Длина L | E± 0,25 | С max. | Минимальная толщина металла (мм) | Материал |
M3х0,5 | 6 | 5,21 | 4,35 | 1,60 | Нержавеющая сталь (СHC) |
M4х0,7 | 6 | 8,33 | 7,35 | 1,60 | Нержавеющая сталь (СHC) |
M3х0,5 | 8 | 5,21 | 4,35 | 1,60 | Нержавеющая сталь (СHC) |
M4х0,7 | 8 | 8,33 | 7,35 | 1,60 | Нержавеющая сталь (СHC) |
M3х0,5 | 10 | 5,21 | 4,35 | 1,60 | Нержавеющая сталь (СHC) |
M4х0,7 | 10 | 8,33 | 7,35 | 1,60 | Нержавеющая сталь (СHC) |
M5х0,8 | 10 | 8,89 | 7,90 | 1,60 | Нержавеющая сталь (СHC) |
M3х0,5 | 12 | 5,21 | 4,35 | 1,60 | Нержавеющая сталь (СHC) |
M4х0,7 | 12 | 8,33 | 7,35 | 1,60 | Нержавеющая сталь (СHC) |
M5х0,8 | 12 | 8,89 | 7,90 | 1,60 | Нержавеющая сталь (СHC) |
M3х0,5 | 16 | 5,21 | 4,35 | 1,60 | Нержавеющая сталь (СHC) |
M4х0,7 | 16 | 8,33 | 7,35 | 1,60 | Нержавеющая сталь (СHC) |
M5х0,8 | 16 | 8,89 | 7,90 | 1,60 | Нержавеющая сталь (СHC) |
M3х0,5 | 20 | 5,21 | 4,35 | 1,60 | Нержавеющая сталь (СHC) |
M4х0,7 | 20 | 8,33 | 7,35 | 1,60 | Нержавеющая сталь (СHC) |
M5х0,8 | 20 | 8,89 | 7,90 | 1,60 | Нержавеющая сталь (СHC) |
M4х0,7 | 25 | 8,33 | 7,35 | 1,60 | Нержавеющая сталь (СHC) |
M5х0,8 | 25 | 8,89 | 7,90 | 1,60 | Нержавеющая сталь (СHC) |
M3х0,5 | 6 | 5,21 | 4,35 | 2,40 | Нержавеющая сталь (СFHC) |
M4х0,7 | 6 | 8,33 | 7,35 | 2,40 | Нержавеющая сталь (СFHC) |
M3х0,5 | 8 | 5,21 | 4,35 | 2,40 | Нержавеющая сталь (СFHC) |
M4х0,7 | 8 | 8,33 | 7,35 | 2,40 | Нержавеющая сталь (СFHC) |
M3х0,5 | 10 | 5,21 | 4,35 | 2,40 | Нержавеющая сталь (СFHC) |
M4х0,7 | 10 | 8,33 | 7,35 | 2,40 | Нержавеющая сталь (СFHC) |
M5х10 | 10 | 8,89 | 7,90 | 2,40 | Нержавеющая сталь (СFHC) |
M3х0,5 | 12 | 5,21 | 4,35 | 2,40 | Нержавеющая сталь (СFHC) |
M4х0,7 | 12 | 8,33 | 7,35 | 2,40 | Нержавеющая сталь (СFHC) |
M5х10 | 12 | 8,89 | 7,90 | 2,40 | Нержавеющая сталь (СFHC) |
M3х0,5 | 16 | 5,21 | 4,35 | 2,40 | Нержавеющая сталь (СFHC) |
M4х0,7 | 16 | 8,33 | 7,35 | 2,40 | Нержавеющая сталь (СFHC) |
M5х10 | 16 | 8,89 | 7,90 | 2,40 | Нержавеющая сталь (СFHC) |
M3х0,5 | 20 | 5,21 | 4,35 | 2,40 | Нержавеющая сталь (СFHC) |
M4х0,7 | 20 | 8,33 | 7,35 | 2,40 | Нержавеющая сталь (СFHC) |
M5х10 | 20 | 8,89 | 7,90 | 2,40 | Нержавеющая сталь (СFHC) |
M4х0,7 | 25 | 8,33 | 7,35 | 2,40 | Нержавеющая сталь (СFHC) |
M5х10 | 25 | 8,89 | 7,90 | 2,40 | Нержавеющая сталь (СFHC) |
Также под запрос возможно изготовление из Алюминия (CHA,CFHA)
| Похожие товары | ||
Шпилька запрессовочная резьбовая высокопрочная | Шпилька запрессовочная c резьбой для скрытого монтажа | Втулка резьбовая (несквозное отверстие) |
Сопутствующие товары
Рекомендуем посмотреть: Профессиональные инструменты для запресовочного крепежа

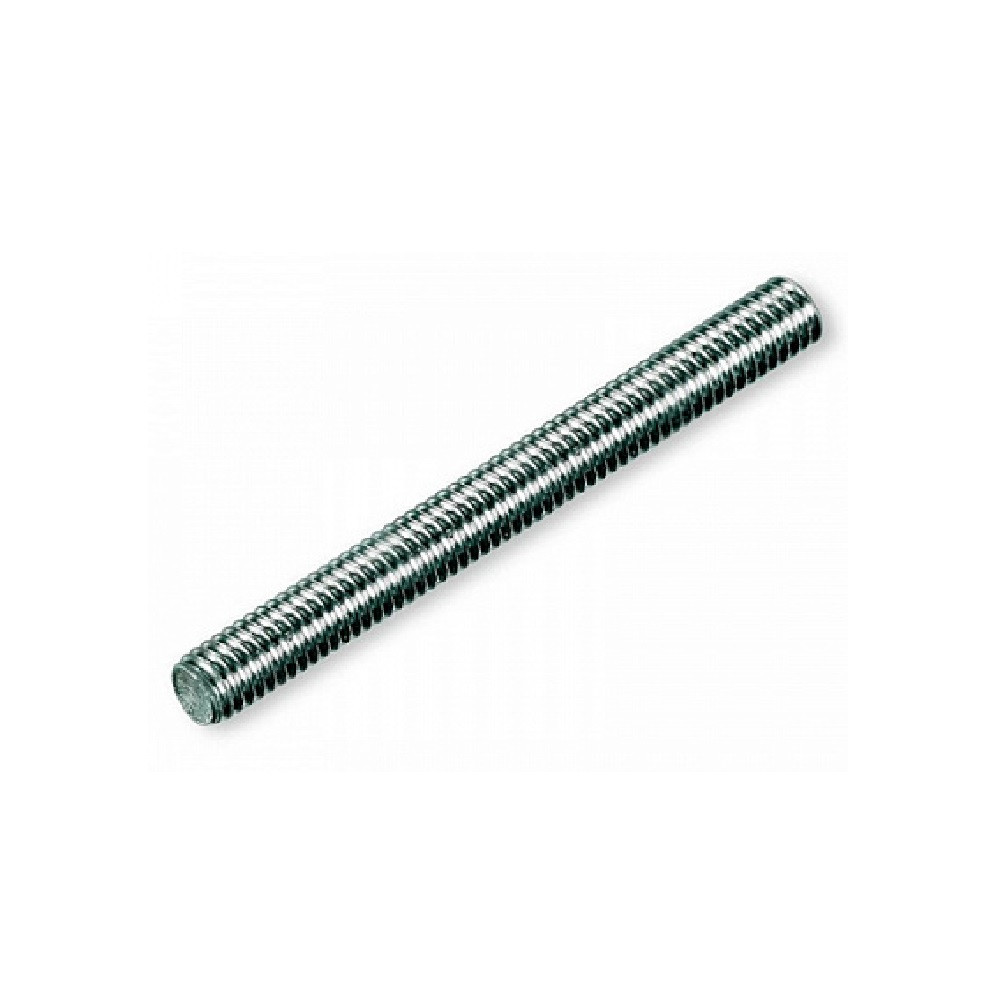

Шпильки резьбовые DIN 975
Шпилька резьбовая DIN 975, класс прочности 4.
8;8.8;10,9, оцинкованная
Шпильки резьбовые по DIN 975 с резьбой по всей длине классифицируются как резьбовые штанги, и поставляются мерными отрезками по 1000 мм, 2000 мм. Используются в качестве стяжек элементов конструкций в строительстве, машиностроении, приборостроении различных отраслей промышленности. Наращиваются шпильки с помощью переходной гайки DIN6334.
Резьбовые штанги изготавливаются из сталей типа С1017 (Ст 10, 20) с покрытием или из нержавеющих А2, А4. Шпильки с резьбой до М6 поставляются только с крупным шагом, а с М8 возможен также мелкий шаг. В обозначении штанг длиной 1000 мм без покрытия указывается только типоразмер и нормативный документ:
Шпилька М42 DIN 975
Если необходимо купить шпильку со специальными параметрами, в том числе и другой длины, их следует указать в заявке. Покрытие соответствует DIN 267, часть 9. Шпилька М42 длиной 2000 мм, класс прочности 4.8, с блестящим бесцветным (J) цинковым (A) покрытием слоем 12 мкм (4) обозначается:
Шпилька М42х2000–4.
8– A4J DIN 975

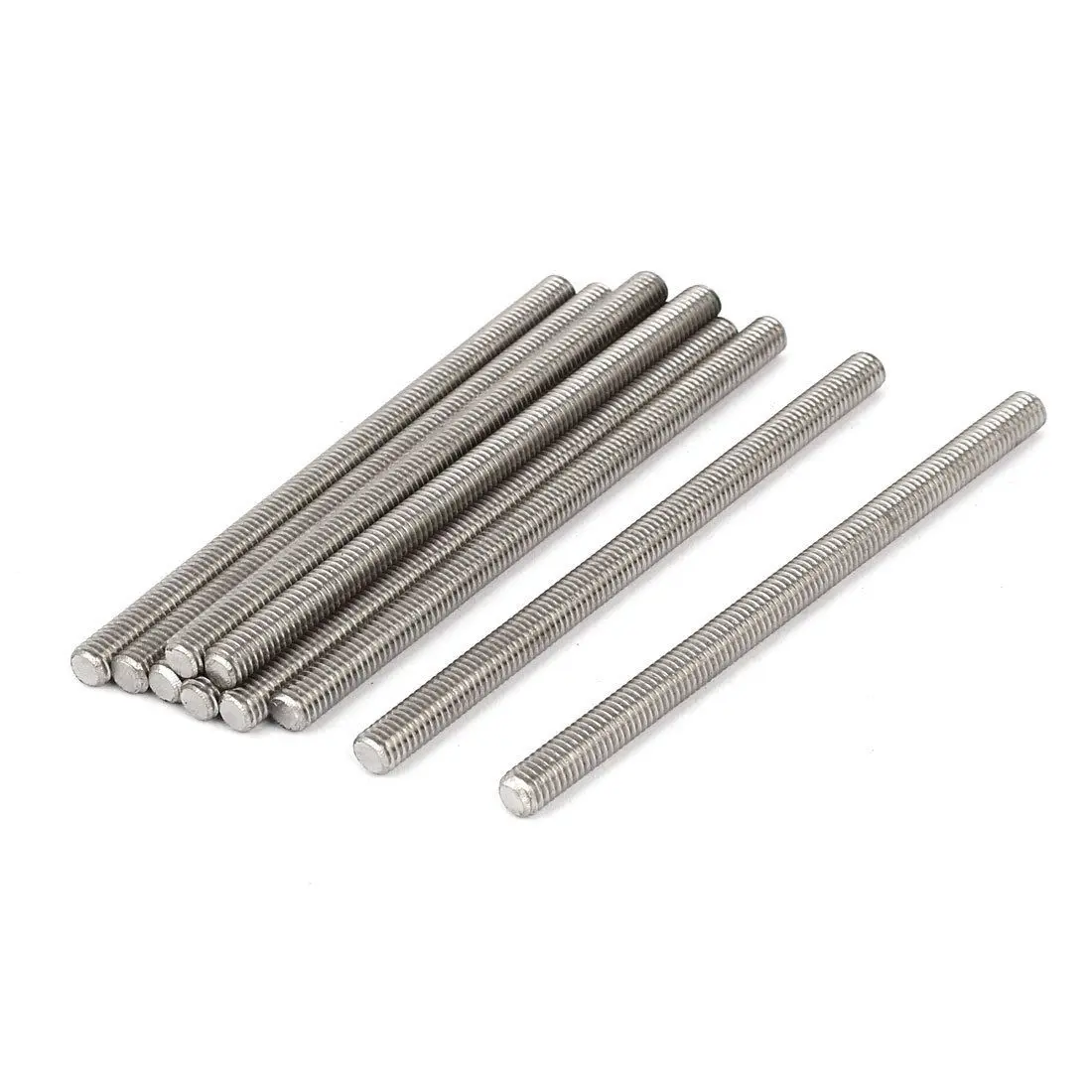

Цилиндрические стержни с резьбой по всей длине изготавливаются на резьбонакатных станках. Допускается изготовление на токарно-револьверных станках с обязательным контролем промежуточных технологических этапов. В сборочном узле под гайки подкладываются шайбы: плоские для предотвращения смятия, пружинные против самоотвинчивания. Допускается порезка штанг в размер или удлинение с помощью переходных гаек, в зависимости от технологической необходимости. Антикоррозионное цинковое покрытие позволяет эксплуатировать шпильки в агрессивных условиях.
Шпильки с резьбой по всей поверхности могут применяться как для скрепления деталей с резьбовыми отверстиями, так и с гладкими в комплекте с гайками и шайбами. Резьбовые штанги используются в конструкциях воздуховодов и коробов вентиляции, систем пожаротушения и отопления. Также распространено применение шпильки как подвеса или для стягивания деревянных частей конструкций: лаг, брусьев в строительстве.
На сайте ООО «МАШКОМПЛЕКТ» можно заказать не только резьбовую шпильку по DIN 975, а и сопутствующий крепеж к ней.
Наши консультанты помогут определиться с выбором шайб (плоская ГОСТ 11371, увеличенная ГОСТ 6958 или гровер ГОСТ 6402) и гаек (ГОСТ 5915, DIN 934, высокопрочных ГОСТ 52645 или переходных DIN6334). Цена комплекта включает стоимость доставки по Москве.
|
|
Заклепки
вытяжные, гаечные (резьбовые).
Заклепочники для вытяжных, гаечных (резьбовых) заклепок.
Керн — точная разметка
Цанги для приварного крепежа
Каталог приварного крепежа
Сверла по металлу HSS.
Гайки клетевые, кузовные
Запрессовочный крепеж
Крепеж алюминиевый, латунный, медный
Крепеж нержавеющий
Приварной крепеж для конденсаторной сварки
|
|||||||
4301/03 (А2-50)
Шпильки и винты — Поставщик шпилек
Есть вопрос Шпильки доступны из стальных сплавов, углеродистой стали, сплавов нержавеющей стали, Hastalloy®, Inconel®, Incoloy®, Monel®, кремнистой бронзы, титана, латуни и никеля, а также из редких и экзотических материалов для специальных применений.
Желтый цинк, Xylan®, кадмий, горячеоцинкованное покрытие и специальные покрытия предлагаются для индивидуального покрытия и отделки. Наши услуги по резке и снятию фасок подберут ваши шпильки в соответствии с самыми строгими допусками, чтобы готовый продукт точно соответствовал вашим требованиям.
Вот уже 25 лет компания U-Bolt-It является ведущим дистрибьютором и производителем высококачественных шпилек. У нас есть полный ассортимент шестигранных гаек от ведущих производителей отрасли. На нашем предприятии доступны профессиональные услуги по резке, снятию фаски, нанесению покрытия и отделке, чтобы довести шпильки до точных требований. Наши опытные сотрудники будут работать с вами, чтобы помочь в выборе шпилек и услуг по индивидуальной отделке, чтобы каждый раз предоставлять вам нужный продукт с быстрой и своевременной доставкой.
Шпильки используются в ряде промышленных приложений для соединения деталей, оборудования, фланцев и стационарных приспособлений. Они доступны в широком диапазоне размеров и длины, в конфигурациях с двойным концом и отводом.
Они также доступны с болтами с полным корпусом и нарезанной резьбой. Шпильки U-Bolt-It прочные, надежные и высокоэффективные.
U-Bolt-It’s готовы помочь вам выбрать лучшую шпильку для вашего применения. Их практический опыт гарантирует, что выбранные вами болты будут соответствовать вашим требованиям или даже превосходить их.Позвоните нам сегодня для оценки.
Тяжелые гири и шпильки
Тяжелые гири и шпильки
| РАЗМЕР | ВЕС НА ШЕСТИГРАННУЮ ГАЙКУ | ВЕС ШПИЛЬКИ НА ДЮЙМ |
|---|---|---|
| 1/4 | 0,012 | 0,020 |
| 5/16 | .017 | 0,021 |
| 3/8 | 0,032 | .0244 |
| 7/16 | .042 | .0333 |
| 1/2 | .065 | .0445 |
| 9/16 | .082 | .0702 |
| 5/8 | . 119 | .0706 |
| 3/4 | .193 | . 1030 |
| 7/8 | .297 | . 1417 |
| 1 | .425 | . 1858 |
| 1 1/8 | . 592 | .2401 |
| 1 1/4 | .786 | . 3016 |
| 1 3/8 | 1.02 | ,3698 |
| 1 1/2 | 1,31 | .4436 |
| 1 5/8 | 1,62 | . 5257 |
| 1 3/4 | 2,04 | .6143 |
| 1 7/8 | 2,41 | .7102 |
| 2 | 2,99 | .8131 |
| 2 1/4 | 4,19 | 1.0366 |
| 2 1/2 | 5.64 | 1,2936 |
| 2 3/4 | 7,38 | 1,5787 |
| 3 | 9,5 | 1. 8883 |
| 3 1/4 | 11,94 | 2,225 |
| 3 1/2 | 13,7 | 2,592 |
или позвоните нам сегодня по телефону 1-866-895-0627, чтобы узнать расценки на U-Bolt-It
Болты, винты и шпильки | Конструкция машин
Кратко:
- Микроинъекционное формование ориентировано на производство небольших высокоточных деталей и компонентов с микронными допусками.
- Дизайнеры, которые строго придерживаются набора правил, ограничивают свои собственные возможности и творческий потенциал.
- Понимание свойств материала и опыт подбора материала с соответствующей геометрией могут иметь решающее значение.
Скорость расширения миниатюрных высокоточных инженерных компонентов опровергает утверждение о том, что микролитье — это ниша. Спрос на носимые интеллектуальные устройства и имплантируемые датчики с небольшими компонентами с жесткими допусками не ослабевает.
Нигде это не проявляется более очевидно, чем в индустрии медицинского оборудования, где усилия по оптимизации форм-факторов — меньших, более быстрых, дешевых — ограничиваются только способностью к инновациям. Системы доставки лекарств, системы доставки медикаментов, микрофлюидики и электронные компоненты — это лишь малая часть примеров.
В то время как литье под давлением — это процесс производства деталей путем впрыскивания расплавленного материала в форму, микролитьевое формование фокусируется на производстве небольших высокоточных деталей и компонентов с микронными допусками.В обоих случаях процесс включает нагнетание расплавленного пластика в полости стальной формы. После охлаждения детали выталкиваются.
Аарон Джонсон, вице-президент по маркетингу и стратегии работы с клиентами в Accumold, излагает критерии успешных приложений для микролитья. Accumold
Микро-литье под давлением также обеспечивает высокий уровень настройки и сложности, что делает его подходящим для специализированных и миниатюрных форм.
применения в медицинских устройствах и автомобильной промышленности, где производители должны производить миллионы деталей с неизменным уровнем качества, точности и надежности.
В основе успешного проектирования микролитых компонентов и деталей лежит четкое понимание заявленных и неустановленных потребностей конечного пользователя. Это связано с тем, что производство компонентов и устройств на основе проектных параметров для небольших или микродеталей сопряжено с уникальным набором проблем и возможностей, которые обычно не связаны с традиционными методами литья под давлением, утверждает Аарон Джонсон, вице-президент по маркетингу и стратегии работы с клиентами в Accumold. во время презентации Virtual Engineering Week 30 ноября.
Его работодатель, Accumold, предлагает оснастку, формование, упаковку и метрологию. Компания работает на территории кампуса площадью 15 акров недалеко от Де-Мойна, штат Айова, где на ее территории с климат-контролем находится пять чистых комнат. Производимые здесь детали и компоненты обычно измеряются в микронах; они варьируются от микрооптических формованных линз и небольших расширителей зрачков формы до шестерен микротора и микролитых шестерен, а также некоторых с микрочастицами, которые могут быть отформованы внутри и вокруг существующих компонентов.
Микро-литье под давлением подходит для деталей, которые спроектированы с массой менее миллиграмма и размером менее 1 мм. Accumold
По мнению Джонсона, компонент или производственная деталь, которая весит менее грамма, считается кандидатом для микролитья и может быть дополнительно определен по трем критериям:
- Размер: «Работа с деталями, размер которых во многих случаях меньше сантиметра».
- Микро-характеристики: «Это относится к немного более крупным деталям с микрочипами.Иногда мы производим более крупную деталь, которая может достигать трех, четырех или пяти сантиметров, но в ней есть микрофлюидные каналы длиной 100 микрон, глубиной или шириной ».
- Допуск: «Это когда позиционные или геометрические допуски должны быть относительно идеальными; мы говорим о микрометрах ».
Посредством серии тематических исследований его презентация показала, как знание материалов, знания в области обработки, допуски на размеры, тонкие стенки, скорость впрыска и сборка сыграли роль в разработке процесса микропроизводства (DfMM) до того, как можно будет производить компоненты.
Джонсон отметил, что инженеры-конструкторы часто могут проектировать инновационные продукты на экране, но это не обязательно переводится в процесс формования. «Дизайн в микромасштабе требует особого внимания к тому, что в противном случае могло бы не иметь большого значения для более крупных деталей», — сказал он. «Вы можете проектировать в САПР вещи, которые нельзя слепить».
Его коллеги могут согласиться. «Некоторые законы физики, такие как электростатическая индукция, трибоэлектрический эффект и закон Ленца, могут заставить очень небольшую часть не идти туда, куда нам нужно, в частности, вниз на землю под действием силы тяжести», — писал его коллега Рон Байотто в блог компании.
Мелкие компоненты слухового аппарата.Accumold
Выбросьте традиционные правила
Часто задаваемый вопрос о микромформовании заключается в том, есть ли у него какие-либо рекомендации по микролитью. Общие рекомендации могут включать следующие правила:
- Тонкие стенки должны быть толщиной 0,004 дюйма (0,1 мм) или больше, и особое внимание следует уделять переходам от толстой к тонкой стенке, а также к толщине стенки.
единообразие. - Соотношение сторон примерно 6: 1 (хотя это сильно зависит от материала).
- Ворота могут иметь размер 0,1 мм, а выталкивающие штифты — 0,25 мм.
- Также важно понимать, как степень усадки повлияет на деталь, и знать о несовпадении линий разъема.
единообразие.Но Джонсон отметил, что предоставление набора правил может быть ограничивающим, особенно когда правила основаны на принципах, предназначенных для традиционного литья под давлением. «Руководящие принципы нарушаются, когда вы начинаете раздвигать границы», — сказал он. «Я спросил одного из наших менеджеров по технологиям, который работает здесь почти 35 лет:« Каковы ваши рекомендации по поводу соотношения сторон изображения? »Первоначально он сказал мне шесть к одному.Тогда вы могли бы подтолкнуть его, и он мог сказать 10 к одному или восемь к одному — где-то в этом мире ».
В результате, по словам Джонсона, проектирование микроформованных компонентов носит ситуационный характер, и дизайнеры, которые строго связаны набором правил, ограничивают свои собственные возможности и творческий потенциал, что ограничивает результаты.
По его словам, стоит отметить одно правило дизайна микролитья: «Начните со своего идеала… на самом деле все сводится к тому, чего вы в конечном итоге пытаетесь достичь».
Невероятно точное микролитье позволяет изготовить эту деталь, микролитую шестерню ротора с 18 зубьями вокруг.Диаметр 092 дюйма (2,3 мм) и отклонение от концентричности из 0,0005 (13 мкм). Accumold
Переменные и компромиссы
По словам Джонсона, компания OEMS, заинтересованная в приобретении микромформованных компонентов, обычно испытывает затруднения. точки, которые вращаются вокруг двух аспектов: геометрии и масштаба.
С точки зрения геометрии, проектировщики должны задать основные вопросы о механических потребностях: является ли конструкция формуемой? Может ли конструкция соответствовать допускам? Есть ли способ открыть и закрыть или извлечь компонент из формы? «Иногда возникает мнение, что из-за того, что он маленький, ему не нужны некоторые из этих [параметров], и тем не менее традиционные правила литья под давлением все еще применяются», — сказал Джонсон.
Материалу присущи некоторые механические свойства, которые обычно являются отправной точкой для проектирования, сказал Джонсон. При выборе материала важными факторами являются такие критерии, как биосовместимость, отклонение тепла, характер износа или гибкость. Accumold работает с обычными термопластическими материалами, включая PEEK, Ultem, нейлон со стеклонаполненным покрытием и другие материалы медицинского назначения и ослабленные материалы.
Когда клиент указывает конкретный материал, чтобы соответствовать условиям окружающей среды, геометрия должна быть адаптирована к этому выбору.По словам Джонсона, в некоторых случаях технологические свойства материала могут повлиять на успех проекта.
Рассмотрим в качестве примера PEEK (полиэфирэфиркетон). Обычно используемый в имплантируемых устройствах, этот материал на 30% армирован стекловолокном и гранулирован для литья под давлением. Обратной стороной его использования является то, что он не может заполнять ультратонкие области.
То же самое относится и к Ultem, еще одному прочному термопласту, используемому в микрооптике, а также в аэрокосмической и автомобильной промышленности.
Производство детали самого высокого качества требует понимания потенциальных недостатков, которые могут повлиять на ее применение, сказал Джонсон. Эти детали должны быть частью процесса проектирования микролитья (DfMM) в начале каждого проекта. По сути, в Accumold процесс DfMM включает в себя соединение клиента с инженером проекта, проектировщиком пресс-форм и инженером по качеству, которые проводят клиентов по этапам процесса. По его словам, значительное количество времени уходит на предварительную обработку проектов, чтобы полностью понять потребности и требования клиентов.
Accumold также связывает клиентов и поставщиков смол, чтобы они могли исследовать различные материалы, которые могут соответствовать требованиям уникального компонента. «Наша цель — предоставить клиентам компоненты, готовые к изготовлению», — сказал он.
И вместо того, чтобы отказываться от идеи, которая кажется слишком сложной, Джонсон советует обсудить ее с опытным специалистом по формованию микропластов. По его словам, понимание свойств материала и опыт подбора материала с соответствующей геометрией могут иметь решающее значение.
Шпильки — крепежи Sigma
Шпильки
Оцинкованные шпильки с гайками Используются при болтовых соединениях под высоким давлением для трубопроводов, бурения, нефтепереработки и нефтепереработки и в общей промышленности для уплотнения и фланцевых соединений. Все резьбовые, резьбовые и двухсторонние шпильки составляют львиную долю отрасли. Болт-шпилька с полной резьбой представляет собой резьбовой стержень с 2 тяжелыми шестигранными гайками, в то время как конец метчика и двойной конец имеют гайку с непрерывной резьбой, но имеют корпус посередине с одной гайкой.В конце метчика короткий конец шпильки имеет посадку UNC 3A, чтобы входить в резьбовое отверстие на корпусе более крупного механически обработанного или кованого оборудования.
Во фланцевом соединении размер, длина, диаметр и количество отверстий под болты зависят от типа фланца и класса давления фланца. Классы и размеры шпилек
определены отраслевыми стандартами ASTM A193 и ASME B16.5.
Стандартная резьба для болтов США определена в стандарте ASME / ANSI Unified Inch Screw Threads.Чаще всего используются унифицированные резьбы UN, UNC, UNF с шагом резьбы, соответствующим диаметру. Комбинации диаметра резьбы / шага измеряются числом резьбы на дюйм (TPI), сопровождающим каждый диаметр.
В Sigma мы производим шпильки из самых разных марок ASTM и экзотических высокопрочных сплавов. В разделе «Бронирование для Energy Book», посвященном шпилькам, содержится множество более мелких деталей о шпильках. Нравится, как закончены концы.
Концы для шпилек
По желанию производителя концы или острия могут быть закругленными (овальными), срезанными, плоскими или пропиленными и скошенными.В закругленном состоянии шип должен иметь овальную точку с радиусом, примерно равным одному диаметру основного шипа.
Если конец является плоским и скошенным, то на конце должна быть снята фаска от диаметра, не превышающего меньший диаметр резьбы, чтобы получить длину фаски или неполной резьбы, приблизительно равную 2-кратному шагу резьбы.
Длина
Длина шпильки обычно измеряется встык или от начала до конца. Длина шпильки, измеренная параллельно оси, представляет собой расстояние от первой резьбы до первой резьбы.
Первая резьба определяется как пересечение большого диаметра резьбы с основанием острия. Шпильки обычно доступны с шагом 1/4 дюйма.
Материал
Мы можем производить болты диаметром 4 дюйма и длиной рукоятки более 4 футов на наших современных ЧПУ. Мы отправляем метрическую резьбу, UN, UNC и UNF, присылаем нам длину и шаг резьбы, и мы будем работать для вас.
Таблица выбора материалов ASTM
Если вы не найдете в списке то, что вам нужно, позвоните нам или отправьте нам свой отпечаток или рисунок.Мы уверены, что сможем изготовить индивидуальный специальный болт!
Шпилька — Полное руководство по крепежу для труб
Шпилька, гайки, крепежные болты и шайбы также известны как материал для болтов или крепеж.
Болтовое соединение — это термин, который используется для затяжки / создания соединения фланцевых соединений. Затяжка фланца обеспечивает герметичное соединение между прокладкой и фланцами.
ASME имеют как минимум четыре отверстия под болты, а для фланцев большего диаметра количество отверстий под болты всегда кратно четырем.Выбор количества отверстий под болты зависит от фактора, например,
.- Размер фланца
- Рабочее давление
- Рабочая температура
- Материал фланца
Различные виды креплений, используемых в трубопроводах

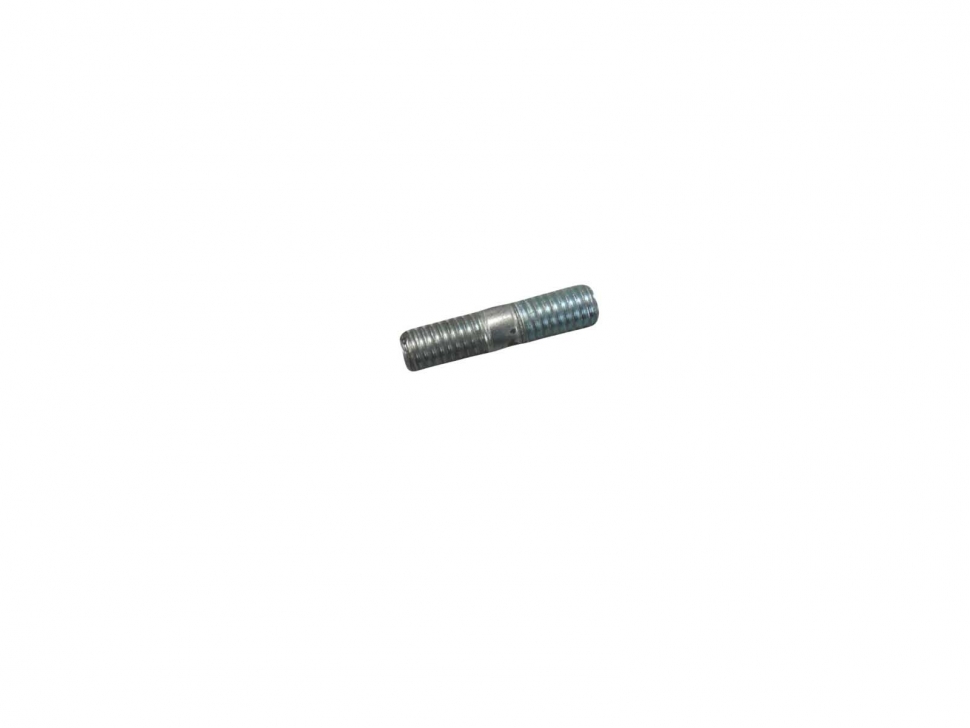

Болт шпильки
Шпилька имеет резьбу по всей длине или на обоих концах. Как показано на изображениях. Если шайбы не используются, он состоит из трех компонентов (две гайки и шпилька). Если бы вы использовали шайбу, их стало бы пять. Иногда используются дополнительные гайки для гидравлического натяжения со шпилькой большего размера.
Длины шпильки должно быть достаточно, чтобы покрыть всю гайку плюс 1,5–3 открытых витка резьбы.
Следует избегать использования длинных шпилек, так как это увеличивает вероятность коррозии и других повреждений открытой резьбы, что затруднит последующее удаление.
ASME B16.5 дает требуемый размер шпильки. Длина шпильки зависит от типа прокладки и максимальной открытой резьбы.
Машинный болт
Болты имеют резьбу на одном конце и шестигранную головку на другом.См. Изображение ниже. При этом трубные болты используются с фланцами более низкой прочности, такими как GRE / GRP, бронза. Обычно шайбы используются с болтом, чтобы предотвратить чрезмерную нагрузку на фланец.
Гайки
Обычно шестигранные гайки тяжелой серии, используемые со шпильками. Неподшипниковая поверхность гайки имеет фаску, в то время как грузоподъемная поверхность подшипника обработана шайбой или может иметь фаску.
Шайба
Шайба — это тонкая пластина с отверстием в центре.Шайбы распределяют нагрузку на поверхность фланца; это предотвращает повреждение фланца.
По этой причине для неметаллического фланца потребовались шайбы. Используются разные типы шайб, такие как плоские, разрезные и конические пружины. На изображении показаны плоские и разрезные шайбы.
Шайбы конические — это специальные шайбы. Также известны как шайбы Belleville Springs. Он обеспечивает герметичность болтовых соединений в местах, где существует вибрация, дифференциальное тепловое расширение и ползучесть болтов.
Эти условия могут изменить нагрузку на шпильку, что может привести к ослаблению соединения.Конические шайбы обеспечивают упругий эффект и предотвращают ослабление шпильки. Эта шайба обеспечивает высокие пружинные нагрузки с небольшими прогибами.
Спецификация шпильки и стандарт
Различные стандарты ASME используются для шпилек и гаек при производстве болтовых материалов. Список таких стандартов приведен ниже.
- Диаметр и длина шпильки и болта описаны в ASME B16.5 и B16.47
- ASME B1. 1 Унифицированная дюймовая резьба для винтов (серия сердечников и мелкая резьба — обычно для шпильки, используемой в трубопроводе, используется серия резьбы Cores)
- ASME B18.2.1 для квадратных и шестигранных болтов и винтов
- ASME B18.2.2 Квадратные и шестигранные гайки
- ASME B18.21.1 Стопорные шайбы
- ASME B18.22.1 Плоские шайбы
1 Унифицированная дюймовая резьба для винтов (серия сердечников и мелкая резьба — обычно для шпильки, используемой в трубопроводе, используется серия резьбы Cores)Материал шпильки Марка
Материал болтовых соединений можно разделить на три группы
- Высокая прочность
- Средняя прочность
- Низкая прочность
Материалы шпилек
Список марок материалов ASTM, используемых для изготовления шпилек, приведен в ASME B16.5, который является стандартом для фланцев.
- Используются работы при высоких температурах и давлении ASTM A193 Gr B7, B7M, B5, B8.
- Используются низкотемпературные условия ASTM A320 Gr L7, L7A, L7B.
- Легированная сталь, закаленная и отпущенная, шпильки и болты марки материалов: ASTM A354 Gr BC, BD.
- Для специального применения используются ASTM A540 Gr B21 — B24.
Из этих марок наиболее популярными материалами являются ASTM A193 Gr B7 и B7M.
Гайки материалы
Гайки могут быть изготовлены из того же материала, что и шпилька, или из совместимой марки ASTM A194
.- В стандарте ASTM A194 перечислены совместимые марки материалов для гаек, используемых со шпилькой и болтом.
- Наиболее широко используемые марки материалов — ASTM A194 Gr 2,2H, 2HM, 8,8M
Материалы шайб
Обычно для изготовления шайб используется марка материала
.- ASTM F436, ASTM F844, ASTM F959
- Если не указано иное, шайба может быть изготовлена из любого совместимого материала
Покрытие на шпильках и гайках
Иногда компоненты болтовых соединений покрываются разными материалами покрытия для повышения их коррозионной стойкости.Это снизит затраты на обслуживание. Общие покрытия
- Хромирование
- Оцинковка
- Ксилан
- ПТФЭ
- Цинк
Это покрытие можно увидеть на изображении.
Проверка шпилек
При визуальном осмотре проверьте наличие дефектов поверхности и общего качества продукции
- Проверка на наличие повреждений резьбы и плохого снятия фаски головки гаек и концов шпильки
Следующее должно быть подтверждено во время проверки размеров шпилек
- Шаг резьбы
- Диаметр шпильки и болта
- Длина
- Размер головки болта и гаек
Требования к маркировке
Маркировка шпилек
Требования к маркировке шпильки и болта указаны в стандарте материалов ASTM A193 и A320.Маркировку следует производить на концах шпильки или на головке болта. Из-за ограниченного пространства идентификационная марка производителя и марка / класс материала указаны на шпильке и болте.
Стандарт ASTM дает список маркировочных знаков для различных марок материалов. Посмотрите на изображение ниже ASTM A193 Gr B7M, помеченное как B7 на одном конце и опознавательным знаком производителя на других концах.
В случае болта с шестигранной головкой оба символа нанесены на головку болта.
Маркировка гайки
Стандарт материалов ASTM A194 и A563 устанавливает требования к маркировке гаек.Маркировка должна быть сделана на ненесущей поверхности гайки. Маркируются только опознавательный знак производителя и марка / класс материала.
Вместо полного описания материала используется символ материала, как показано выше. Список символов приведен в стандарте ASTM.
Что такое горячее крепление?
Удаление фланцевых болтов на линии и оборудовании, находящемся под напряжением, когда завод работает, известно как горячее болтование. Причин для горячей установки болтов много, например,
- Замена корродированных или поврежденных болтов
- Обновление спецификации материалов / классов болтов
- Сведите к минимуму время, затрачиваемое на освобождение болтов во время остановки завода
Закручивание болтов в горячем состоянии — опасное занятие, и при его выполнении необходимо проявлять особую осторожность.
PEM® — PennEngineering
В крепежных изделиях марки PEM® используются технологии самозатягивания, протяжки, развальцовки, поверхностного монтажа или сварки, чтобы обеспечить прочную, многоразовую и постоянную резьбу и точки крепления в тонком листовом металле, ПК. картонные материалы и другие пластичные или непластичные тонкие материалы. Узнайте больше о технологии самоклинчинга.
Гайки для листового металла
- Плавающий — A4, AS, AC, LA4, LAC, LAS
- Слепой — B, BS
- Стандарт — CLA, CLS, CLSS, H, HN, S, SS, SMPP, SMPS, SP
- Промывка — F, F4
- Миниатюрный — FE, FEO, FEOX, FEX, U, UL
- Цельнометаллический, стопорная резьба — FE, FEO, HNL, LA4, LK, LKA, LKS, SL, PEM RT®, UL
- Нейлоновая вставка, стопорная резьба — CFN, PL, PLC
- Прямой угол, R’ANGLE® — RAA, RAS
- Установка в нержавеющую сталь — A4, LA4, SP
- Гайка развальцовки — SFN ™
- Гайка для жесткой панели — SH ™
Шпильки и штифты для листового металла
- Скрытая головка — CFHA, CFHC, CHA, CHC
- Промывочная головка — FH, Fh5, FHA, FHP, FHS
- Шпилька с плоской головкой и резьбой X-Press ™ — FHX
- Промывочная головка, малый рабочий объем — FHL, FHLS
- для тяжелых условий эксплуатации, без промывки — HFH, HFHB, HFE, HFHS, THFE
- Шпилька для жесткой панели — HFLH ™
- Высокая прочность на разрыв, без заподлицо — HF109, HFG8
- Тонкий лист, без заподлицо — TFH, TFHS
- Штифты без резьбы, заподлицо — TP4, TPS, TPXS
- Установка в нержавеющую сталь — Fh5, FHP, TP4
- microPEM®, самозажимной — MPP
- Шпильки с буртиком, не заподлицо — SGPC
Стойки для листового металла
- Скрытая головка — CSOS, CSS
- Keyhole® — SKC, SK4
- Слепой, резьбовой — BSO, BSO4, BSOA, BSOS
- Проходное отверстие, с резьбой и без резьбы — SO, SO4, SOA, SOS
- Для установки в нержавеющую сталь — BSO4, SO4, TSO4
- Тонкий лист, стойки для сквозных отверстий — TSO, TSOA, TSOS
- Snap-Top® — SSA, SSC, SSS
- Заземление — SOAG, SOSG
- Близко к границе — DSO, DSOS
- microPEM®, самоклинивающийся — MSO4, MSOFS
- Тонкий лист, стойки для сквозных отверстий для установки в нержавеющую сталь — TSO4
Винты и оборудование для невыпадающих панелей
- Большая ручка, подпружиненная — PF11, PF11M, PF11MF, PF11MW, PF12, PF12M, PF12MF, PEM C. A.P.S®, PF12MW
- Низкопрофильная ручка, подпружиненная — PF30, PF31, PF32, PF50, PF60,
- Головка винта, подпружиненная — PFC2, PFS2, PF7M, PF7MF
- Головка винта без пружины — PFHV
- Только инструмент, без заподлицо, с пружинной нагрузкой — PFC2P, PFC4
- Только инструмент, установка заподлицо, без пружины — N10, PR10, PS10
- Только инструмент, вращающийся клинч-болт, без пружины — SCB, SCBJ
- Только инструмент, вращающийся клинч-болт, с пружиной — SCBR
- Для установки в нержавеющую сталь — PFC4, PF11MF, PF12MF, PF11MW, PF12MW, PF7MF
- Установочный штифт, подпружиненный — PSL2, PTL2
- Система крепления радиатора — HSCB, HSR, HSL
A.P.S®, PF12MWПрикрепление листа к листу
- Metal To Metal, SpotFast® — SF, SFP
- Петли металл-металл с шайбой, SpotFast® — SFW
- Металл в пластик, SpotFast® — SFK
- Панель к панели, стиль KEYHOLE® — SKC-F, SK4-F
- Metal to Metal, для установки в нержавеющую сталь, SpotFast® — SFP
- microPEM®, самозакрывающийся TackPin® — тип T
- Крепежные детали microPEM® TackScrew ™ — TS4
- Булавки TackSert® — TKA, TK4
Кабельные стяжки и крючки для листового металла
- Стандартная кабельная стяжка, TY-D® — TD
- Крепление для кабельной стяжки с крючком, TY-D® — TDO
Для монтажа в печатные платы
- Невыпадающие винты, протяжка — PFK
- Невыпадающие винты, поверхностный монтаж — SMTPR, PSHP
- Невыпадающие винты — PF11MF, PF11MW, PF12MF, PF12MW
- Гайки протяжные — KF2, KFS2
- Гайки и распорки / стойки, поверхностный монтаж — SMTSO
- Покрытые оловом латунные гайки и распорки / стойки, поверхностное крепление — SMTSOB
- Стойки, протяжные — KFE, KFSE
- Стойки, SNAPTOP® — KSSB, SMTSS
- Стойки, KEYHOLE® — СМТСК
- Стойки, раструб — KFB3
- Шпильки протяжные — KFH
- Гайки, R’ANGLE® — SMTRA
- Система крепления радиатора — HSCB, HSR, HSL
Крепежные детали microPEM®
- Застежка microPEM® ClampDisk® — CDS ™
- microPEM®, самозажимные штифты — MPP
- microPEM®, Самозажимные стойки — MSO4, MSOFS
- microPEM®, самозакрывающийся TackPin® — TA, T4
- microPEM®, Гайки / стойки для поверхностного монтажа — SMTSO
- microPEM®, Вставки с сквозной резьбой для пластика — MSI
- Штифты microPEM® TackSert® — TKA, TK4
- Крепежные детали microPEM® TackScrew ™ — TS4
Крепежные элементы VariMount®
- Опорная плита обеспечивает большую площадь основания для поверхностного приклеивания или монтажа в пресс-форму.
- Множественные радиальные отверстия в опорных пластинах инкапсулируют клеи или формованные пластмассы.
- Радиальные отверстия подходят для заклепок стандартного диаметра.
- Радиальные отверстия подходят для самозажимных креплений стандартного размера.
- Сборки могут устанавливаться спереди или через заднюю часть панелей.
- Проверенной PEM запрессовочной технологии застежка постоянно держит крепление к основанию.
- Доступны различные застежки.
Шпильки-защелки | Поставка обивки США
Мы предлагаем 3 различных типа шпилек с защелками, как указано ниже:
*** Эти высококачественные шпильки Snap Fastener Line 24 используются с крышками Snap Fastener Line 24 или люверсами (продаются отдельно) для прикрепления к ткани или отдельно для прикрепления к твердым поверхностям.Используйте с любыми заглушками и гнездами с защелками Line 24, чтобы прикрепить ткань к ткани или ткань к твердой поверхности.
-BN4647FLC, Никелевая шпилька с защелкой, без фланца: используется с винтом или заклепкой для крепления к твердой поверхности.
-BN705914, Никелевая шпилька с защелкой, 3/8 дюйма, длинный винт с крестообразной головкой: самонарезающий винт для листового металла, длина 3/8 дюйма.
-SSS705914, Шпилька с защелкой из нержавеющей стали, 3/8 дюйма, длинный винт с крестообразной головкой: самонарезающий винт из листового металла, длина 3/8 дюйма.
-BN705920, Никелевая шпилька с защелкой, 5/8 «, длинный винт с крестообразной головкой: самонарезающий винт для листового металла, длина 5/8».
-SSS705920, Шпилька с защелкой из нержавеющей стали 5/8 дюйма, длинный винт с крестообразной головкой: самонарезающий винт из листового металла, длина 5/8 дюйма.
-BNB705614, Шпилька с защелкой, без фланца, никель, 3/8 дюйма, длинный винт с крестообразной головкой: безфланцевый шпилька с крепежным винтом, размер 10-32, шпилька длиной 3/8 дюйма.
-CLIP34WSTT, Шпилька ветрового стекла с защелкой из нержавеющей стали, длинный зажим 3/4 дюйма: Используется для крепления материала к накладке ветрового стекла.
Предназначен для крепления в верхний паз на накладке ветрового стекла 3/4 дюйма. Зажим на шпильке длиной 3/4 дюйма (19 мм), шириной 9/16 дюйма (14 мм) в ширину.
-CLIP78WS, Шпилька ветрового стекла с защелкой из нержавеющей стали. Длинный зажим 7/8 «на: Используется для крепления материала к накладке ветрового стекла. Предназначен для крепления в верхний паз на накладке ветрового стекла 7/8 дюйма. Зажим на шпильке длиной 7/8 дюйма (22 мм), шириной 9/16 дюйма (14 мм) в ширину.
*** Эти высококачественные шпильки Snap Fastener Line 24 используются с крышками Snap Fastener Line 24 или люверсами (продаются отдельно) для прикрепления к ткани или отдельно для прикрепления к твердым поверхностям. Используйте с любыми заглушками и гнездами с защелками Line 24, чтобы прикрепить ткань к ткани или ткань к твердой поверхности.
-BN7047C, SS4650C и BB7047C: используйте с проушиной для прикрепления ткани к ткани или винтом или заклепкой для прикрепления ткани к твердой поверхности
*** Эти высококачественные шпильки Snap Fastener Line 24 используются с колпачками или проушинами Snap Fastener Line 24 (продаются отдельно) для прикрепления к ткани или отдельно для прикрепления к твердым поверхностям.
Используйте с любыми заглушками и гнездами с защелками Line 24, чтобы прикрепить ткань к ткани или ткань к твердой поверхности.
-BNP232NBS, BNP232NB и BBP232NB, цыганские шпильки с защелкой: также известные как двойные шпильки, могут использоваться с другой шпилькой или розеткой для соединения двух или более тканей.
ARP | Официальный веб-сайт
Acura, Alfa Romeo, AMC … AcuraAlfa RomeoAMCAudiAustin-HealeyBMCBMWBriggs & StrattonBuickCadillacCaterpillarChevrolet: 4 CylinderChevrolet: 6 CylinderChevrolet: Малый BlockChevrolet: Большой BlockChevrolet: DieselChevrolet: LSChevrolet: LTChrysler: 4 и 6 CylChrysler: Малый BlockChrysler: Большой BlockChrysler: GenericCummins DieselDatsunDodgeFord: 4, 5 & 6 CylinderFord: FlatheadFord: Малый Blk-WindsorFord: Малый Blk-Y-blockFord: Малый Blk-ClevelandFord: Большой BlockFord: CoyoteFord: ModularFord: DieselGMC: DieselHarley-DavidsonHoldenHondaHyundaiJeepLanciaLexusMazdaMGBMini CooperMitsubishiNASCARNissanOldsmobileOpelPeugeotPolarisPontiacPorscheRenaultRoverSaturnScionSea-DooSubaruSuzukiToyotaTriumphVauxhallVolkswagenVolvo Болты, гайки, шайбы.
..Болты, SAE — Нержавеющая сталь ARP — Хромомолиболты 8740, метрические — Нержавеющая сталь ARP — Гайки Moly, хромированные 8740, SAE и метрические — 10 — 1/4 «- 5/16» — 11 / 32 дюйма — 3/8 дюйма — 7/16 дюйма — 1/2 дюйма — 9/16 дюйма — 5/8 дюйма — M6 — M7 — M8 — M9 — M10 — M12 , SAE и метрическая система — 1/4 «- 5/16» — 3/8 «- 7/16» — 1/2 «- 9/16» — 5/8 «- M6 — — М8 — М9 — М10 — М12
Rod болты, головные шпильки … Аксессуары StudsAir уборщик StudsAlternatorBalancer, HarmonicBalancer, SquareBellhousingBrake HatBreak одноразовая BlowerCamCam DriveCam SprocketCam TowerCarburetor StudsCarburetor Поплавок BowlCarrier FastenerCase Болты и StudsClutch CoverCoil BracketCrankcaseCylinder HeadDistributorDrive Pin, Sprint CarDrive PlateEngine AccessoryExhaust CollectorFastener Ассамблея LubeFastener Bulk BinsFlexplateFlywheelFront CoverFront MandrelFuel PumpFuel насос PushrodHarmonic BalancerHeadHeaderIntake ManifoldIntake Valley CoverLower PulleyMainsMain Cap Side BoltsMotor MountOil PanOil PumpOil насос DriveshaftOil насос PrimerPressure PlateRear Конец CoverRear Главная Печать PlateRing CompressorRing GearRing Площадь ToolsRocker Arm StudRocker Arm AdjustersRod BoltsRod Болты, ReplacementRod Болт ExtensionsSeal PlateSpark подключи IndexerStarterStretch GaugeThermostat HousingThread CleaningTiming CoverTorque ConverterTransmission CaseTransmission MountTransmission PanUltra-TorqueValve CoverWater PumpWater Шкив насоса, Сварные заглушки, Колесо
