Кронштейн и крепления для антенны на стену



Кронштейн — это консольная часть в составе опоры либо механизм, предназначенный для крепежа кабелей и антенн, а также других предметов в вертикальном положении.

Виды кронштейнов

• Настенный (крепится на стене несколькими способами)
• Потолочный (с его помощью приборы и техника фиксируются на потолке под любым градусом)
• Напольный (надежное крепление на поверхность пола)

Способы крепления антенн

Основа из кирпича, бетона или дерева.

• Прежде чем сверлить, находим расположение проводки, отмечаем где будет находиться отверстие
• Производим сверление перфоратором или электродрелью
• При помощи дюбеля и болта-глухаря прикрепите кронштейн и плотно зафиксируйте (если стена из бетона вместо болта  возьмите анкер)
• Соберите и подключите антенну и произведите настройку

Вентилируемый фасад

• Уберите плитку облицовки с каркаса, чтобы в дальнейшем произвести крепление
• Сквозь утеплитель прорежьте отверстие и зафиксируйте кронштейн
• Монтаж антенны производите по краю, где образовался проем

Плитка фасада

• Намечаете место, где будете производить запил
• При помощи болгарки вырезаете необходимую часть
• После установки помещаете плитку назад

Основа из сайдинга или пенопласта

• В том случае когда под элементами декора расположен кирпич или другое твердое покрытие существуют два способа крепления
• Обычный монтаж. Срезают часть сайдинга (пенопласта) по диаметру нужному для крепежа кронштейна и монтируют, используя стандартный набор материалов
• Фиксация при помощи специальных трубок и анкеров длиннее обычных. Возьмите трубки из металла длиной, подходящей под прослойку. Таким образом не возникнет дополнительной нагрузки на материал, а крепеж будет прочным. Далее сделайте дырку под трубку путем сверления и произведите ее установку. Прикрепите кронштейн. Или используйте анкерные болты. Просверлите дырку, установите анкер, сняв с него гайку. После этого зафиксируйте кронштейн, закрутив гайку.

Основа из каркаса

Способ № 1

Сначала выясняют, где располагается каркас, при помощи магнита или металлоискателя. Потом производят сверление на поверхности, и фиксируют крепления шпильками с резьбой. Этот способ быстрый и надежный.

Способ № 2

В фанерном листе около 30 мм делают отверстия, и фиксируют кронштейн на поверхности болтами. Возьмите лист с кронштейном и прикрепите к стене при помощи саморезов.

Основа из пустотелых блоков

При монтировании кронштейнов в газобетонные стены используйте химические анкеры. Сделайте дыру под дюбель, вставьте его вместе со шпилькой из металла. Затем налейте туда химический состав и оставьте высыхать.

Мачты для крепления эфирных и спутниковых антенн

Установочное оборудование для эфирных и спутниковых антенн Проживание в большом городе или вдали от него имеет свои плюсы и минусы. Но есть и общие проблемы. Одна из них – низкий уровень приема сигнала на спутниковые и эфирные антенны. В первом случае, помехой является скопление многоэтажных строений; во втором, удаленность от источника сигнала. Разрешить задачу поможет установочное оборудование, для антенн любого типа, которое представлено на Интернет рынке в широком ассортименте. Недорогие и надежные устройства, максимально адаптированные к российским условиям, изготовленные на производственной базе Rexant, удовлетворят любые индивидуальные требования. С их помощью, можно осуществить монтаж приемного оборудования на вертикальную и горизонтальную плоскость. Для установки на стену здания или балконную коробку, без значительного выноса, актуальны «Г»-образные кронштейны с жестким креплением несущего элемента и, возможностью поворота на 180 градусов, что позволяет максимально скорректировать положение антенны. Достижение необходимого высотного уровня, обеспечат телескопические мачты, которые могут устанавливаться на горизонтальные и наклонные плоскости. Основанием для монтажа на поверхность с уклоном, служит мачтовая пятка, имеющая отверстия под базовое крепление и осевой штифт для мачты. Если конструкция расположена возле стены или другой вертикальной плоскости, способной нести определенную нагрузку, устойчивость мачты, дополнительно обеспечивается «П»-образными кронштейнами, в необходимом количестве. Установка мачтовой конструкции на крыше, кроме узла основания (пятки), потребует оснащения несущего элемента (мачты) кольцом под растяжку. Проектная высота установки кольца зависит от высоты мачты и определяется, в каждом случае, индивидуально. Плотность установки кольца, обеспечивают винтовые зажимы, работающие по принципу струбцин. Кольцо имеет три отверстия, для крепления растягивающих тросов, с радиусным разбегом на 120 градусов. Все крепежное оборудование имеет антикоррозийное лакокрасочное покрытие цвета «металлик». Сварочные и болтовые соединения выполнены с коэффициентом прочности, в два раз превышающим расчетные нагрузки. Простота конструкции кронштейнов и мачт Rexant, позволяет осуществить монтаж установки приемного оборудования своими руками. Продукция Rexant – выгодная надежность и комфорт.

Крепеж для антенны на стену своими руками. Кронштейны для спутниковых антенн. Принцип работы антенны

Правильно подобранное место установки антенны будет гарантировать бесперебойный прием сигнала и отсутствие помех на экране. Еще одним влиятельным фактором является надежность установки, в которой главное участие принимают всевозможные крепления для антенны. Из практического опыта пользователей установлено, что необходимую устойчивость обеспечивает мачта для крепления антенны в сочетании с кронштейнами.
Последние представляют собой металлический держатель, который крепится к крыше или стене для установки на него тарелки.

Прочность поверхности гарантирует устойчивость конструкции

Фиксация креплений для антенны на стену – также немаловажная задача при установке. Чтобы кронштейн крепления антенны не сорвало ветром, а вместе с ним не унесло и саму тарелку, применяют анкерные болты и дюбели. Важно определить место сверления. Например, дымоходы под воздействием осадков часто разрушаются, деревянные поверхности дают трещины или слабо сохраняют устойчивость при сильном ветре.

Установка креплений для телевизионной антенны – очень щепетильная работа, в сравнении с креплением антенны для рации. Врезным методом они могут устанавливаться на водосток автомобиля, на крышу или на боковое зеркало/трубу.

Характеристики креплений, имеющихся на сайте

Когда вы определились с методом установки, необходимо купить крепление для антенны, соответствующее этому способу и подходящее к выбранной поверхности. В нашем магазине:

• Крепления для спутниковых антенн соответствуют требованиям, предъявляемым к такому типу изделий.
• Рассчитаны на эксплуатацию в разных погодных условиях.
• Защищены специальным покрытием от негативного воздействия окружающей среды, что увеличивает срок их службы.

Оборудование для цифрового телевидения — это то что можно купить в нашем магазине. Наша компания работает на рынке эфирного и спутникового оборудования с 2003 года и большую часть наших клиентов мы знаем уже в лицо.

Для постоянных покупателей нашего интернет магазина действует система скидок, которая рассчитывается автоматически по номеру купона присвоенному лично вам.
Все оборудование проходит предпродажную подготовку, а именно устанавливается последняя версия ПО на спутниковые и эфирные приставки. Все ресиверы проверяются на работоспособность.
Наша компания производит доставку оборудования, как по Москве так и по всей России. С большинством компаний курьерской доставки заключены соглашения о льготной цене доставки.
В нашем интернет магазине вы сможете найти практически любое оборудование, которое может вам понадобится для приема спутникового и эфирного телевидения. Мы постарались сделать удобным процесс оформления заказа для любого Если вы планируете заказать не одну позицию, а несколько, то вы можете воспользоваться поиском по магазину и обратить внимание на сопутствующее оборудование.Если вы ходите подобрать оборудование для приема спутникового тв, то вам следует пройти по вкладке меню «Спутниковое телевидение», если для приема эфирного или кабельного тв, то «Эфирное телевидения» и.т.д. Если в процессе заказа у вас возникают вопросы, то вы можете воспользоваться онлайн чатом, который расположен на каждой странице интернет магазина или заказать обратный звонок.
Надеемся, что в интернет магазине цифрового тв вы сможете потратить минимальное количество времени на заказ требуемого оборудования.

Когда вы отдыхаете на даче, или вы просто сельский житель, то можно столкнуться с такой проблемой — плохо работает интернет или вообще не ловит сигнала. В таком случае есть способы решения этой проблемы, например usb удлинители, которыми можно поднять 3G модем на какую-нибудь высоту. Но самым эффективным способом усиления 3G или даже 4G интернета является усилители связи сигнала интернета — специальные антенны и репитеры для модемов. Но после покупки таких усилителей возникает проблема — как их закрепить. Существует много таких способов, чтобы закрепить антенну. Можно использовать кронштейны для закрепления на стену дома, но на стену это низко, а чем выше усилитель, тем лучше интернет сигнал и выше скорость интернета, поэтому будет лучше закрепить антенну на саму крышу дома. Так антенна будет расположена выше, и, соответственно, и сигнал будет лучше, и скорость будет выше. Вот именно про такой кронштейн пойдет речь в этой статье. А для того, чтобы изготовить такой кронштейн на крышу для интернет-усилителя нам понадобятся:

Инструменты:
1) Ножовка для дерева,
2) Рубанок,
3) Пила по металлу,
4) Электрическая дрель и сверла,
5) Отвертка,

6) Топор,
7) Ключи для болтов и гаек,
8) Молоток и шесть гвоздей.

Материалы:
1) Не очень толстая жердь длиной примерно 1,5 м,
2) Металлическая пластина с отверстиями,
3) Металлическая труба.

Процесс изготовления кронштейна для 3G усилителя на крышу дома своими руками .

Для изготовления кронштейна для 3G усилителя на крышу дома нам понадобится не толстая жердь длиной примерно 1,5 м.

Очищаем ее рубанком от верхнего слоя.

Далее берем жесткую металлическую пластину с отверстиями и сгибаем ее под определенным углом. С помощью этой металлической пластиной жердь будет закреплена на крыше, поэтому угол изгиба должен быть такой, чтобы жердь на крыше стоял прямо и ровно.

Теперь нам понадобится железная труба длиной тоже примерно 1,5 м.

Пилой для резки по металлу разрезаем на две равные трубы.

После того, как разрезали трубу пополам,оба конца каждой получившейся трубы расплющиваем молотком.

Теперь сгибаем расплющенные места под определенным углом, тоже смотря по наклону крыши.

С помощью электрической дрели сверлим отверстия на расплющенных местах. На одном конце сверлим две маленькие отверстия для саморезов, а на другом конце сверлим одно отверстие под саморез, и одно отверстие больше диаметром для болта. Эти действия делаем на обеих трубах.

Все, все нужные детали и компоненты приготовлены. Осталось лишь собрать кронштейн и закрепить его на крыше дома.
Берем саморезы и отверткой закрепляем металлическую пластину с отверстиями на жерди, но перед этим действием с помощью топора делаем углубление на ней для закрепления пластины.

В другом месте на жерди делаем отверстие для болта, чтобы закрепить держатели из трубы.

Так же делаем небольшое углубление на месте сверления отверстия.

Берем болт, две шайбы и две гайки для закрепления стоек кронштейна.

С помощью ключей закрепляем их. Я взял две гайки, потому что так станет надежней. Далее так же прикручиваем саморезы, для того, чтобы все крепко держалось.

Кронштейн готов. Теперь надо ее закрепить на крыше дома. Для этого можно использовать простые гвозди.

Проживание в большом городе или вдали от него имеет свои плюсы и минусы. Но есть и общие проблемы. Одна из них – низкий уровень приема сигнала на спутниковые и эфирные антенны. В первом случае, помехой является скопление многоэтажных строений; во втором, удаленность от источника сигнала.

Разрешить задачу поможет установочное оборудование, для антенн любого типа, которое представлено на Интернет рынке в широком ассортименте. Недорогие и надежные устройства, максимально адаптированные к российским условиям, изготовленные на производственной базе Rexant , удовлетворят любые индивидуальные требования. С их помощью, можно осуществить монтаж приемного оборудования на вертикальную и горизонтальную плоскость.

Для установки на стену здания или балконную коробку, без значительного выноса, актуальны «Г»-образные кронштейны с жестким креплением несущего элемента и, возможностью поворота на 180 градусов, что позволяет максимально скорректировать положение антенны.

Достижение необходимого высотного уровня, обеспечат телескопические мачты , которые могут устанавливаться на горизонтальные и наклонные плоскости. Основанием для монтажа на поверхность с уклоном, служит мачтовая пятка, имеющая отверстия под базовое крепление и осевой штифт для мачты. Если конструкция расположена возле стены или другой вертикальной плоскости, способной нести определенную нагрузку, устойчивость мачты, дополнительно обеспечивается «П»-образными кронштейнами , в необходимом количестве. Установка мачтовой конструкции на крыше, кроме узла основания (пятки), потребует оснащения несущего элемента (мачты) кольцом под растяжку. Проектная высота установки кольца зависит от высоты мачты и определяется, в каждом случае, индивидуально. Плотность установки кольца, обеспечивают винтовые зажимы, работающие по принципу струбцин. Кольцо имеет три отверстия, для крепления растягивающих тросов, с радиусным разбегом на 120 градусов.

Все крепежное оборудование имеет антикоррозийное лакокрасочное покрытие цвета «металлик». Сварочные и болтовые соединения выполнены с коэффициентом прочности, в два раз превышающим расчетные нагрузки.

Простота конструкции кронштейнов и мачт Rexant , позволяет осуществить монтаж установки приемного оборудования своими руками.

Продукция Rexant – выгодная надежность и комфорт.

Интернет в России развивается быстро. Но только в городах. В большинстве сельских поселений на 2016 год доступны только интернет-тарифы, которые предлагают сотовые операторы. Честного безлимитного соединения в таких компаниях нет и не предвидится. Поэтому сельским жителям практически не доступно ни ip-tv, ни видео с You Tube, файлы больших размеров «съедают» весь лимитированный трафик. Кабельные сети в деревню приходить не собираются, это финансово невыгодно.

Но всё-таки прогресс не стоит на месте. В сельской местности проживает огромное количество людей, на которых можно заработать. Поэтому стали появляться фирмы, работающие с кабельными сетями, предоставляющие безлимитный интернет посредством передачи данных через антенну. На ближайшей вышке размещается передающее устройство, на которое направляется антенна, установленная на здания, и в частном доме появляется безлимитный интернет.

Единственное условие — передатчик должен находиться в прямой видимости антенны. Высокие здания и деревья значительно снижают скорость передачи данных, поэтому чем выше установить антенну, тем лучше будет качество сигнала.

В каждом конкретном случае свои способы установки, например, в нашем примере пришлось делать кронштейн и мачту для антенны своими руками, так как в магазинах ничего подобного не продаётся.

Материалы для работы мы взяли самые доступные, которые валяются по углам почти в каждом дворе. Мачту для антенны сварили при помощи электросварки из двух кусков старых водопроводных труб полдюйма. Главное, два куска трубы нужно ровно совместить между собой, чтобы мачта была как можно ровнее. Её длина получилась 4 метра, в нашем случае вполне достаточно. Место сварки зачистили наждачным кругом и отложили в сторону.

КРОНШТЕЙН ДЛЯ АНТЕННЫ СВОИМИ РУКАМИ

Теперь надо изготовить кронштейн, который будет держать мачту для антенны. Для этих целей возьмём уголок 5 на 5 см и квадратную трубу размером 2 на 2 см. Разрежем их болгаркой на части, чтобы получилось по 2 отрезка примерно по 50 см. Длину уголков взяли произвольную, а длина труб равняется расстоянию, на которое обрешетка крыши нависает над стеной . У нас это расстояние равно как раз 50 см. Используя электросварку, приварим квадратные отрезки перпендикулярно уголкам.

Теперь нужно подобрать ещё одну , в которую будет вставляться мачта для антенны. Мы нашли подходящий отрезок диаметром дюйм с четвертью, длиной около 1 м. В нижней его части приварим два гвоздя крест-накрест, чтобы мачта не проваливалась. В трубе два отверстия диаметром 9 мм.

Вставим в неё мачту и в этих же местах просверлим насквозь 9-ти миллиметровым сверлом. Проверим соосность отверстий, вставив в них болты на 8 мм.

Следующим делом приварим трубу к квадратам, отступив от её краёв по 10 см. Сначала приварим одну часть, установив детали перпендикулярно между собой.

Потом так же сделаем и со второй частью. Наш кронштейн почти готов.

Для усиления конструкции приварим по диагонали 2 прута арматуры. Таким образом кронштейн получил необходимую прочность.

В каждом уголке просверлим по 4 отверстия диаметром 11 мм.

Мачта для антенны и кронштейн готовы. Можно отправлять их на покраску.

Пока детали сохнут, проведём подготовительные работы для кронштейна. Мы будем крепить его к дома. Так как расстояние от земли до места установки составляет 5 м, для удобной работы построим небольшие леса. Их мы изготовим из брёвен и досок. Конструкция должна быть сделана с избыточной прочностью, обеспечивающей безопасность высотных работ. Сверху установим настил из тёса.

На леса поставим лестницу, с которой будем проводить установку. Сначала поднимем кронштейн, прислоним его к фронтону и карандашом отметим места для крепления. Шуруповёртом просверлим 8 отверстий. Доски фронтона, толщиной 25 мм, недостаточно надёжны для удержания кронштейна с мачтой и антенной. Поэтому с обратной стороны, на чердаке, в местах, где просверлены отверстия, мы установим ещё две доски толщиной 5 см, расположив их перпендикулярно тёсу фронтона. Их мы прочно закрепим на стропилах.

Ещё раз, уже удлинённым сверлом на 11, просверлим . Установим кронштейн, вставим в отверстия болты диаметром 10 мм.

С обратной стороны мы закрепим их гайками, подложив под них увеличенные шайбы и затянем ключом.

Наш кронштейн крепко закреплён на фронтоне дома.

Дальше займёмся установкой антенны. Прикрепим её на край мачты, расположив в нужном направлении, поднимемся на крышу и сверху вставим в трубу кронштейна. В отверстия, просверленные в стенках, вставим болты на 8 и затянем гайками.

Так как мы выдержали расстояние кронштейна от стены на 50 см, мачта антенны проходит рядом с обрешёткой. Возьмём алюминиевый подвес, обожмём им мачту и саморезами прикрутим к доскам.

Такая самодельная конструкция надёжна и прочна, стоимость материалов и срок изготовления минимальны. В случае, если мачта имеет ещё большую длину, желательно закрепить её растяжками из стальной проволоки. Теперь осталось настроить антенну и пользоваться безлимитным интернетом. Если статья понравилась, поделитесь ей в соцсетях.

Кронштейны для антенн, мачты

Кронштейны для антенн

Хороший кронштейн для антенны способен сохранять спокойствие владельца. Как? Прочно закрепленная антенна не будет падать или смещаться из-за ветра. А телевизионный сигнал всегда остается стабильным и качественно обработанным. К тому же, будет неприятно, если несколько тысяч упадут с крыши и разобьются. Поэтому, кустарно закрепленная мачта для антенны — не лучший выход.



Что такое кронштейн для антенны?

Крепление или кронштейн антенный позволяет закрепить её на несущей поверхности (стене, крыше и т.д.). Он позволяет зафиксировать мачту в вертикальном положении. Благодаря чему, сама антенна будет размещена оптимально. Как результат — качественный прием сигнала. К тому же не стоит беспокоиться, что резкий порыв ветра сдует конструкцию или нарушит ее положение. Антенные кронштейны достаточно универсальны. Поэтому, кронштейны крепления спутниковых антенн подходят и для обычных аналоговых приемных систем.

Отличия кронштейнов для антенн

Практически все кронштейны для установки антенны имеют типовые детали и функции. С их помощью удерживается мачта под антенну. Они или имеют зажимы для нее или же представляют собой трубку, куда вставляется мачта телевизионной антенны. Первые, обеспечивают надежную фиксацию на болтах. Если использовать несколько кронштейнов с зажимами в ряд, они смогут удержать антенну любого размера. Второй тип лучше подходит для небольших антенн цифрового, аналогового или спутникового телевидения с короткой мачтой.

Важной особенностью каждого кронштейна является его размер. Они могут выносить антенну до 60 см от стены. Для более мощных и габаритных конструкций лучше искать кронштейн с большим выносом мачты. Небольшие антенны можно разместить и с выносом 10-30 см. Отдельно стоит выделить телескопические. Такие кронштейны могут менять вынос без дополнительного переоснащения.

Материалы и производители

Основной материал для кронштейнов — алюминий. Также можно найти железные и стальные кронштейны для мачт. Практически все они достаточно прочные и способны обеспечить надежную фиксацию приемной конструкции. На рынке можно найти как отечественные, так и зарубежные кронштейны. Но, поскольку они крайне просты, то качественных отличий между ними нет. А вот цена может разительно отличаться.

В Мир-ТВ предлагает кронштейны, подходящие для любых антенн. С помощью опытных консультантов, подобрать оптимальный вариант для спутниковой тарелки или обычной антенны не составит труда.

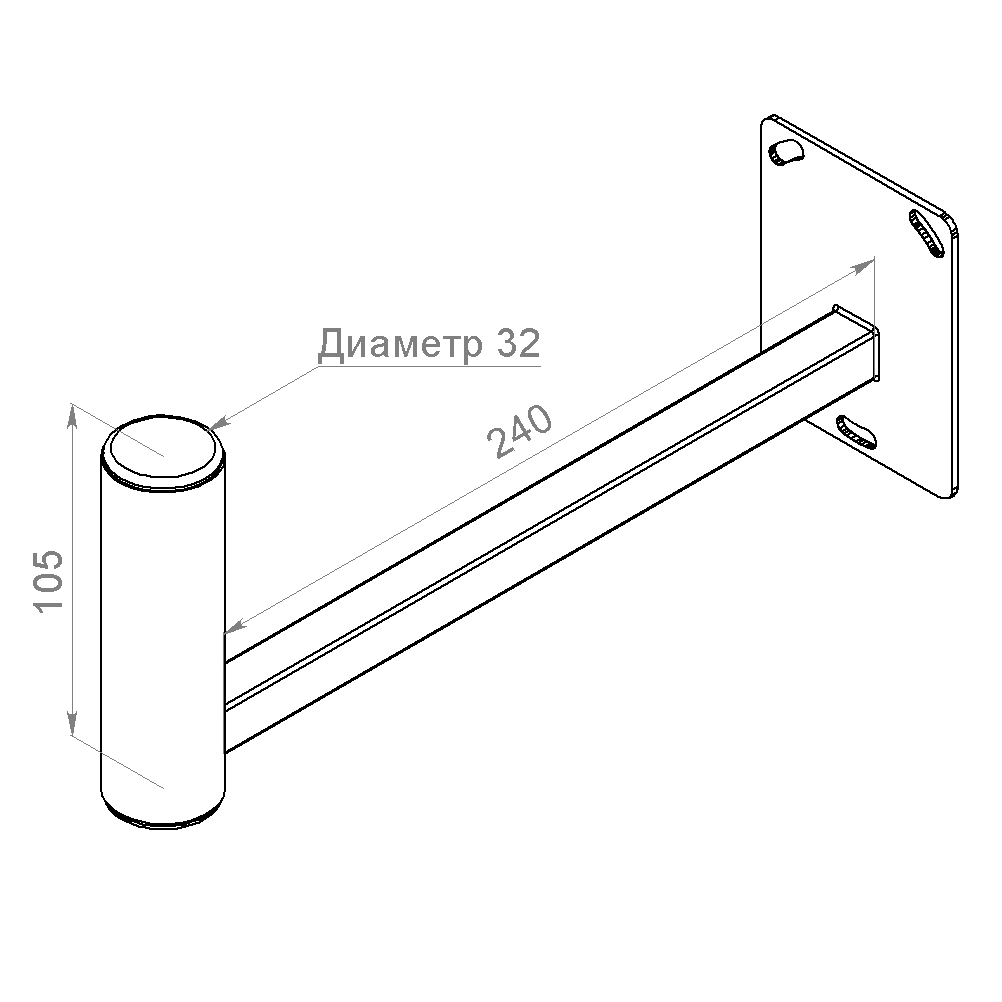

Кронштейн для антенны универсальный KS-240

Универсальный кронштейн для антенны KS-240

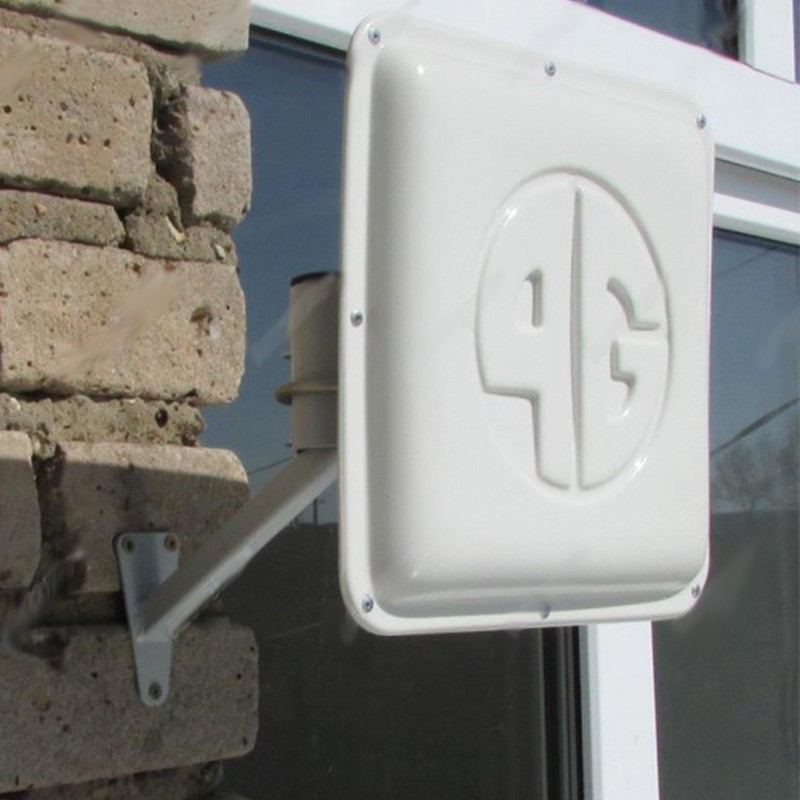

Стеновой (фасадный) кронштейн для антенны KS-240 предназначен для крепления усиливающих наружных панельных и узконаправленных антенн 3G 4G WiFi диапазонов к стене здания.

Кронштейн для антенны выполнен из стальной трубы диаметром 32 мм. Конструкция кронштейна, благодаря профильным крепежным отверстиям, позволяет установить антенну в нужной плоскости и под нужным углом. Кронштейн для крепления антенны позволяет установить внешнюю антенну на расстоянии 24 сантиметра от стены здания. Для установки кронштейна на стену дома применяются дюбеля, саморезы или анкера (не входят в комплект).

Открытые участки труб защищены полипропиленовыми заглушками. Кронштейн для антенны окрашен полимерной порошковой краской серого цвета.

Применение кронштейна для крепления антенны существенно повысит уровень принимаемого полезного сигнала 3G 4G WiFi за счет минимизации длинны применяемого антенного кабеля.

Тип установки внешней усиливающей антенны на стеновой (фасадный) кронштейн рекомендуется для усиления сигнала в черте города. В близости от базовых станций сотового оператора высота установки наружных усиливающих антенн не так влияет на усиление сигнала. Поэтому в таких условиях рекомендуется применять не мачтовые устройства, а кронштейн.

Для экономии ваших средств рекомендуем приобретать уже готовые антенные комплекты для усиления 3G 4G и WiFi сигнала. Подобрать нужный вам антенный комплект можно в категории “Антенные комплекты”. Если вы затрудняетесь с выбором или вам нужна консультация, наши специалисты с удовольствием помогут вам. Выезд и монтаж антенного оборудования на месте возможен по предварительной договоренности.

Выбрать и купить кронштейн для антенны по цене производителя в Севастополе и с доставкой по Крыму можно в нашем магазине: Севастополь, ул.Очаковцев 19, ТЦ “Плаза”, 0 этаж офис 6.

Производитель: НПП Антэкс (Россия)

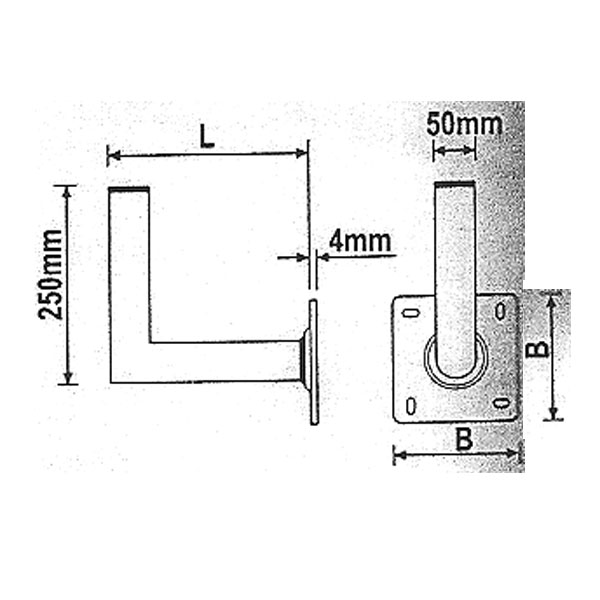

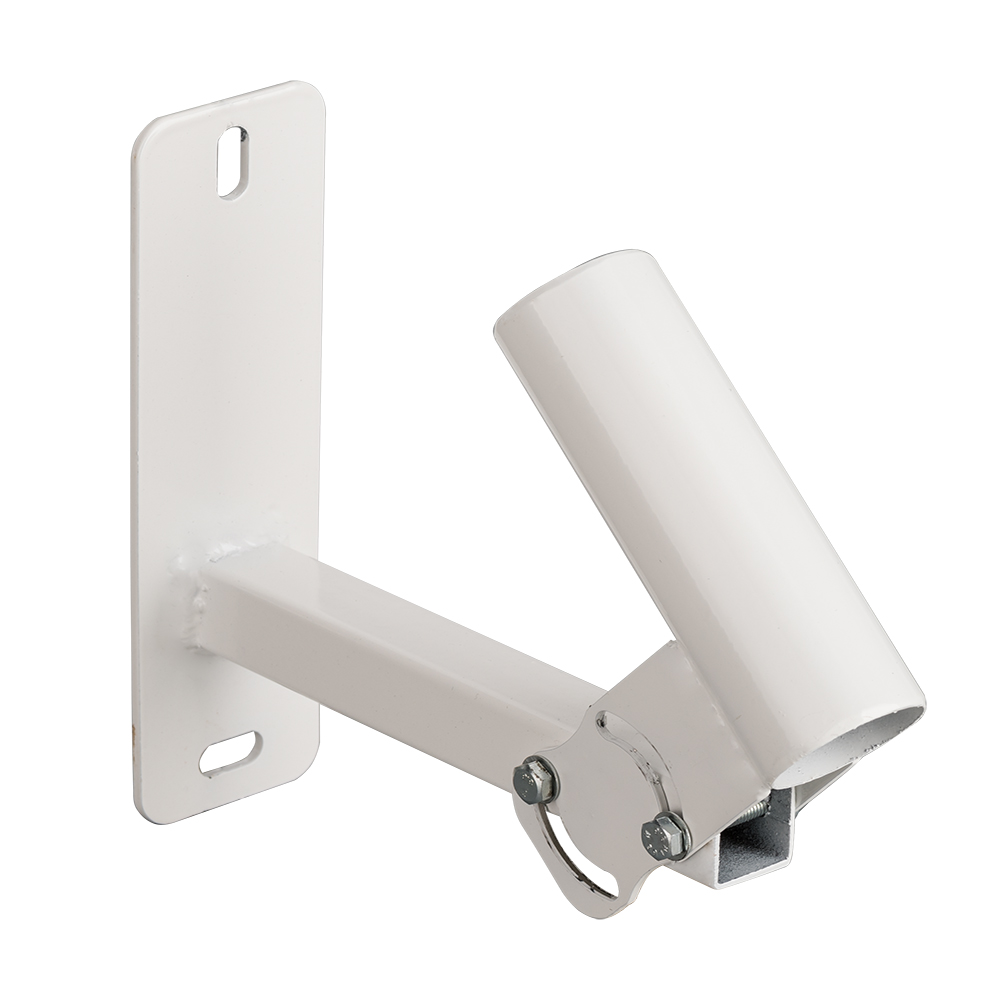

Кронштейн для установки и крепления антенны к стене.

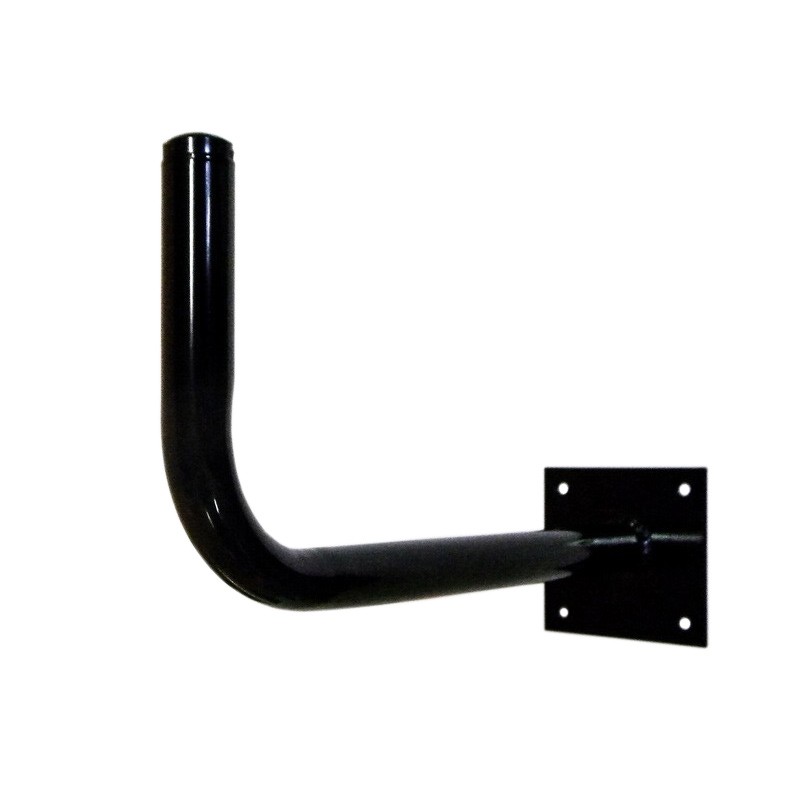

Настенный кронштейн KH-200 для антенны

Полностью окрашен порошковой краской. Диаметр трубы 32 мм.

Предназначен для крепления антенн 3G/4G/LTE/YOTA

арт. 358 под заказ 16BYN

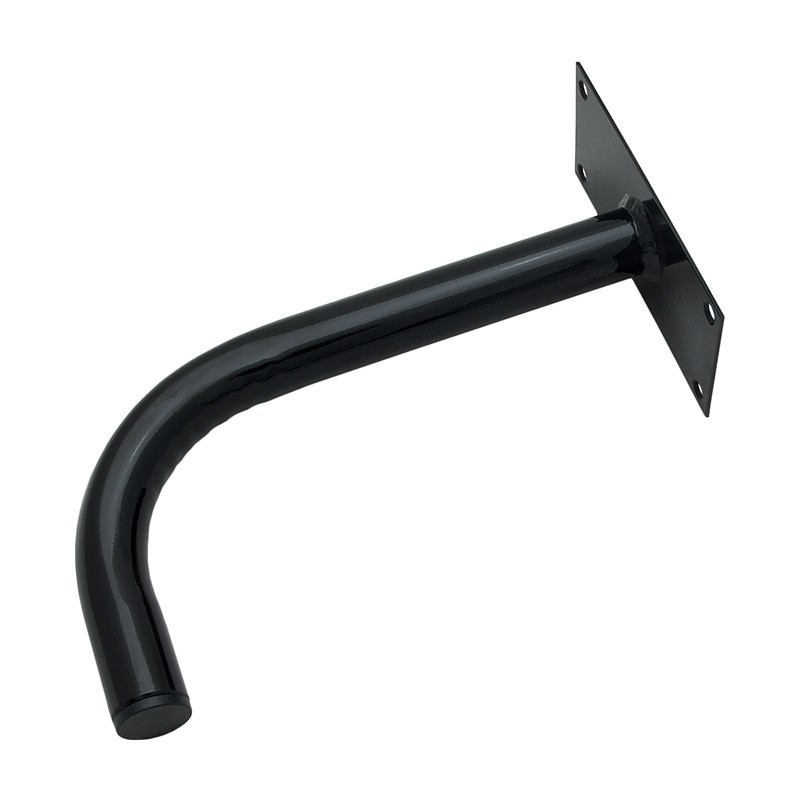

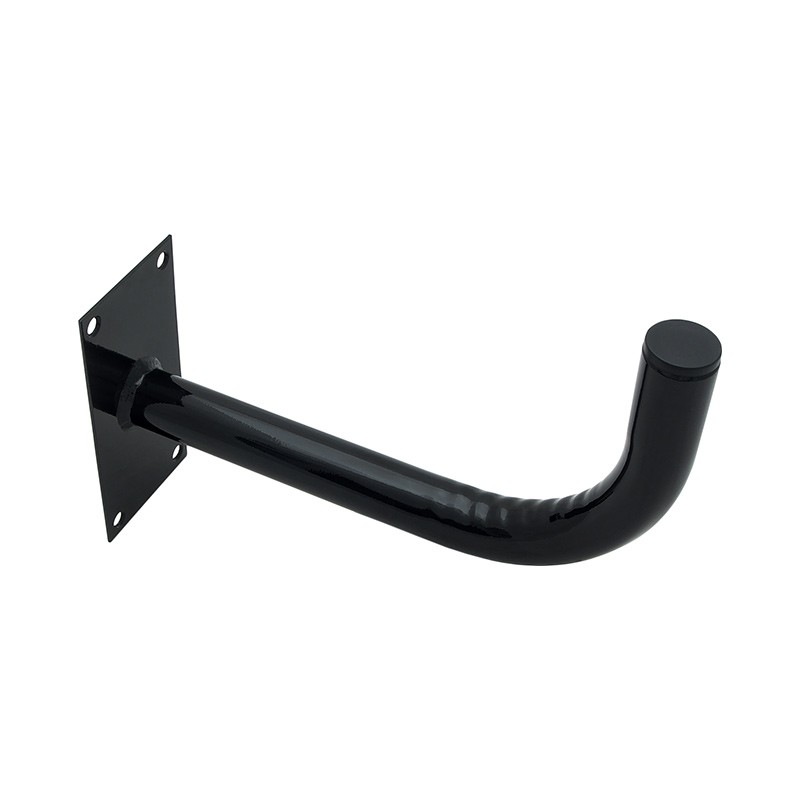

Кронштейн KH-330 усиленный

Для крепления 3G/4G антенны на стену. Вынос 330 мм. Диаметр трубы 32 мм.

Для установки антенн KP20-2050(2600)

арт. 314 в наличии 19BYN

Настольный кронштейн-подставка KP-200 исп. 2

Для крепления антенны 3G/4G/LTE/WiFi производства КРОКС на горизонтальную поверхность (стол, потолок).

арт. 217 под заказ 12BYN

Гибкий кронштейн КПР3 для крепления антенны

Для крепления антенн KP7-1800/2700 и KP7-900 на стену, потолок

арт. 947 в наличии 8BYN

Настольный кронштейн-подставка KP-300

Для антенны KP18-2050(2600),  KAS16-1800(2600)

арт. 629 в наличии 13BYN

Гермобокс 200х120х75 мм для 3G/4G антенны

арт. 1018 под заказ 26BYN

Кронштейн KGG-SMAx2 с гермобоксом для параболической 3G/WiFi/4G MIMO антенны

арт. 1144 в наличии 82BYN

Гибкий кронштейн для крепления антенны

Для крепления антенны 3G/4G/LTE/WiFi на стену, потолок.

арт. 218 в наличии 12BYN

Настенный кронштейн KH-500 для крепления антенны

Для крепления антенны на стену. Вынос 400 мм. Диаметр трубы 32 мм.

Предназначен для крепления антенны 3G/4G/LTE/YOTA

арт. 357 под заказ 22BYN

Кронштейн KGG-F с гермобоксом для параболической 3G/WiFi/4G антенны

Кронштейн с гермобоксом предназначен для крепления параболических 3G/WiFi/4G антенн 24 дБ и 27 дБ на мачте.

арт. 1152 под заказ 59BYN

Гибкий кронштейн КПР4 для крепления антенны

Для крепления антенн KP7-1800/2700 и KP7-900 в стыке стен

арт. 1441 под заказ 8BYN

Гермобокс 100х100х50 мм

арт. 1316 под заказ 4BYN

Кронштейн KGG-N с гермобоксом для параболической 3G/WiFi/4G антенны

арт. 1148 под заказ 59BYN

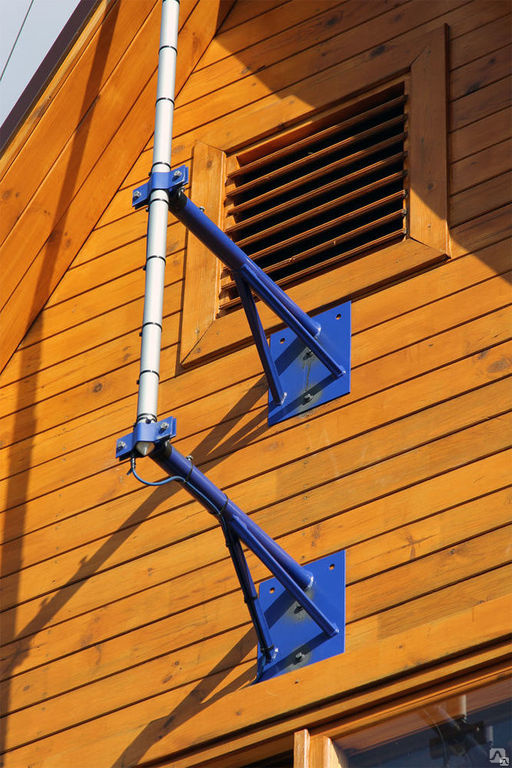

Кронштейн KH-500FD (пара) для крепления мачты

В комплекте два кронштейна. Для крепления длинной трубы(мачты) длиной до 5 метров к стене с выносом 500 мм.

арт. 313 под заказ 36BYN

Кабельный ввод PG9 с гайкой, диаметр кабеля 4-8мм, IP68

Кабельный ввод для герметичных боксов.

Диаметр кабеля 4-8мм

арт. 2123 в наличии 2BYN

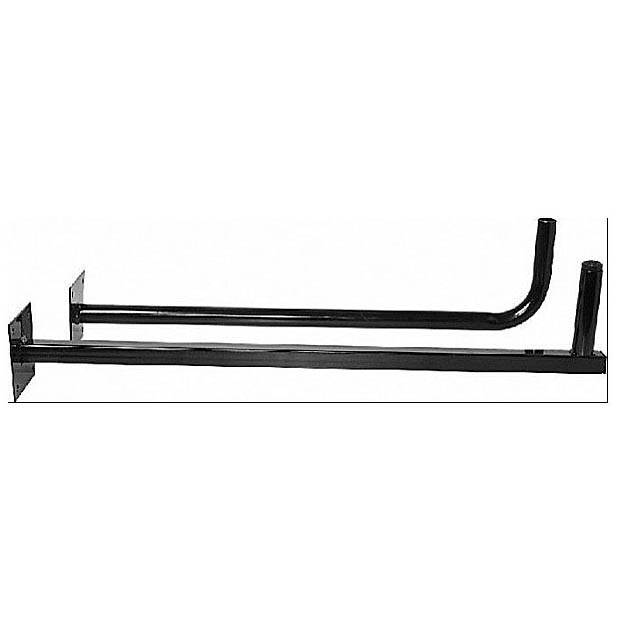

Кронштейн 120см

Изогнутый кронштейн из стальной трубы. Расстояние от стены – 300 мм. Высота 1100 мм. Диаметр трубы – 38 мм, размер пластины – 150x150x2 мм.

арт. 11109 под заказ 65BYN

Самодельные кронштейны для спутниковых антенн всех размеров. Мачты для крепления эфирных и спутниковых антенн. Правильная настройка тарелки своими руками

Одним из вариантов размещения плоских телевизоров является их крепление на стену. Такое решение позволяет сэкономить место, при этом все выглядит стильно, современно. Но кронштейны фабричного производства, несмотря на большую функциональность, имеют один недостаток – завышенную стоимость. Поскольку схема кронштейна несложная, то его можно изготовить самостоятельно из любых имеющихся в наличии материалов. Рассмотрим подробнее, как это сделать.

Основные требования, предъявляемые к креплению телевизора

В большинстве выпускаемых телевизоров используется крепление по системе VESA. На основании типовых расстояний между отверстиями (в миллиметрах) предлагаются различные установочные модули. Обычно это четыре монтажных точки, которые располагаются на задней панели. «Четверная» схема VESA выполняется в виде квадрата или немного вытянутого прямоугольника. В точках крепления уже могут быть установлены штатные крепежные болты. Если их там нет, то они находятся в отдельном пакете или с другими комплектующими.

Крепить телевизор, что особенно актуально для дорогих фирменных моделей, на нештатный крепеж нельзя. Поэтому головки болтов нередко имеют исполнение под специнструмент, а отверстия залиты мягким пластиком. В таких случаях установку изделия на кронштейн заводского изготовления должен сделать сертифицированный мастер. Без его отметки в гарантийном талоне о проделанных работах все гарантийные обязательства аннулируются!

При установке на капитальные стены стандартных кронштейнов дюбели рекомендуется выбирать стальные, минимум пропиленовые. Для стен из пеноблока, шлакоблока – только пропиленовые. Саморезы диаметром от 4 мм или таким, как первая цифра размера диагонали экрана (в дюймах). Заглубление самореза в несущую стену без толщины отделки должно составлять:

• для бетонных стен – 10 мм плюс размер диагонали в сантиметрах;
• для кирпичных стен – 30 мм плюс размер диагонали;
• для стен из пеноблока – 50 мм плюс размер диагонали.

Перечисленные выше требования не относятся к стенам из ГКЛ, поскольку они не обладают хорошей несущей способностью. Если листы прилегают плотно к капитальной стене, то монтаж осуществляют непосредственно на стену. Тогда под диаметр головки дюбеля в листе рассверливают отверстия соответствующего диаметра. И наставив на дюбели проставку из стального прута, 6-гранный торцевой ключ, простукивая молотком, осаживают их до посадки на место.

Если гипсокартонные листы закреплены на каркасе и толщина обшивки менее 12 мм, то придется поискать другое место или установить телевизор на тумбу. Единственный возможный вариант – если известно расположение каркаса, который можно использовать для крепления кронштейна.

Неподвижные конструкции настенных кронштейнов

Одной из самых распространенных конструкций является неподвижный кронштейн. Крепежная система очень простая, но ее нельзя наклонить, повернуть экран. Неподвижный кронштейн для телевизора на стену крепится просто и может изготавливаться из любых комплектующих, доступных по цене или которые легко найти.

Рассмотрим вариант изготовления крепления из дерева. Основные материалы:

• две деревянные планки;
• саморезы с кольцом;
• крюки и пластмассовые дюбели.

Берем две планки из древесины твердых пород, у них лучшее качество. Длина планок должна превышать длину задней стенки корпуса плоскоэкранного ТВ на 10–15 сантиметров. Чтобы обеспечить наклон экрана под небольшим углом, верхнюю планку берем несколько толще нижней. По два самореза с кольцом прикручиваем к верхней грани каждой из планок.

С помощью болтов, которые закручиваем в специальные отверстия, планки закрепляем на задней стенке телевизора. Одну планку сверху и одну снизу. Между кольцами замеряем расстояния по горизонтали и вертикали, и переносим их на стену. Получаем точки крепления. Просверливаем в них отверстия, устанавливаем дюбели с крюками и навешиваем на них изделие.

Данное настенное крепление – простое в изготовлении и очень надежное. Подходит для моделей, диагонали экрана которых превышают 26 дюймов.

Рассмотрим еще один простой вариант изготовления фиксированного настенного кронштейна. Монтаж небольшого по диагонали изделия будем осуществлять на алюминиевые уголки и велосипедную спицу. Уголки можно взять и стальные, но поскольку нагрузки на крепление незначительные, а сталь тяжело поддается обработке, то алюминий предпочтительнее.

Основные материалы:

• четыре алюминиевых уголка;
• одна велосипедная спица толщиной 2 мм;
• болты, шурупы, пластмассовые дюбели.

Место установки плоского телевизора, размер дюбелей и отверстий подбираем индивидуально с учетом его размеров. Два уголка с просверленными на каждом двумя отверстиями крепим к задней крышке болтами. Два других – на стену шурупами. Для этого прикладываем их к стене и отмечаем на стене карандашом отверстия под дюбели. Крепеж лучше осуществлять на пластмассовые дюбели. Для соединения уголков между собой в верхней боковой части каждого из них просверливаем по одному отверстию.

Желательно, чтобы одна пара заходила внутрь другой, поэтому расстояние между закрепленными на стене уголками делаем меньше на пару миллиметров, чем расстояние между уголками на телевизоре. Прикрепив их по месту, телевизор прикладываем к стене. Выставляем в одну линию отверстия, просверленные в верхней боковой плоскости каждого уголка, и продеваем сквозь них велосипедную спицу.

Спица удерживает изделие в вертикальной плоскости, а вставленные друг в друга уголки предотвращают его непроизвольное смещение в горизонтальной плоскости. Если телевизор необходимо снять со стены, то вынимаем спицу и соединение расцепляется.

Несмотря на небольшой диаметр, прошедшая термообработку велосипедная спица легко выдерживает вес небольших моделей. Но для более тяжелых – необходимы шпильки большего диаметра!

Поворотные конструкции – большая свобода действий

Поворотные конструкции предоставляют большую свободу действий: поворот экрана в нужную сторону, его приближение. Некоторые типы конструкций регулируют вертикальный угол наклона экрана, что бывает необходимо, когда изделие подвешено высоко. Поэтому поворотный кронштейн для телевизора на стену обеспечивает удобный просмотр из любого места комнаты.

Основные материалы:

• две металлические пластины;
• отрезок трубы, квадратного профиля;
• соединительные болты, шурупы, дюбели.

Для изготовления наклонного кронштейна берем две металлические пластины. Чем больше размер диагонали телевизора, и больше его вес, тем большего размера пластины нужно взять. Для небольших моделей берем две пластины 20×20 см, толщиной в несколько миллиметров. Одну будем крепить к стене, а другую на задней панели. На каждую пластину устанавливаем по два металлических уголка.

Чтобы крепление обладало достаточной свободой движения в любую сторону, между уголками устанавливаем кусок трубы. Но лучше использовать профиль квадратной формы 2×2 см, поскольку его удобнее будет закрепить, выставить в плоскости.

Отрезок трубы помещаем между двумя уголками и соединяем между собой длинным болтом. После чего прикручиваем к пластине. Труба (профиль) должна свободно вращаться и не задевать торцом пластину.

К устанавливаемой на стену пластине уголки закрепляем параллельно полу. Это позволит изменять угол поворота телевизора вправо или влево. А уголки на пластине, устанавливаемой на задней панели, выставляем перпендикулярно полу. Это позволит регулировать угол наклона.

Чтобы повысить подвижность системы вместо одного отрезка трубы лучше использовать два, соединенных между собой длинным болтом. Это позволит приближать или удалять экран, регулировать расстояние от стены.

Таким образом, мы можем сделать кронштейн любого типа своими руками. При этом не требуется специальных знаний, а материальные затраты минимальны. Проявив фантазию можно усовершенствовать конструкцию и сделать ее более интересной, индивидуальной. Покрасить в цвет, хорошо сочетающийся с интерьером комнаты. По окончании работы можно просматривать любимые передачи и сериалы с большим комфортом!

(выбор вида опоры для крепежа спутниковой антенны)

При приобретении спутниковой антенны , зачастую с ней в комплекте, идет штатная опора (у меня, шла в комплекте, стеновая опора). Я бы посоветовал вам, покупать его отдельно, и подбирать в зависимости от конфигурации того места, где Вы и будете проводить установку спутниковой антенны . В следствии, этим, Вы предотвратите себе излишние финансовые расходы.

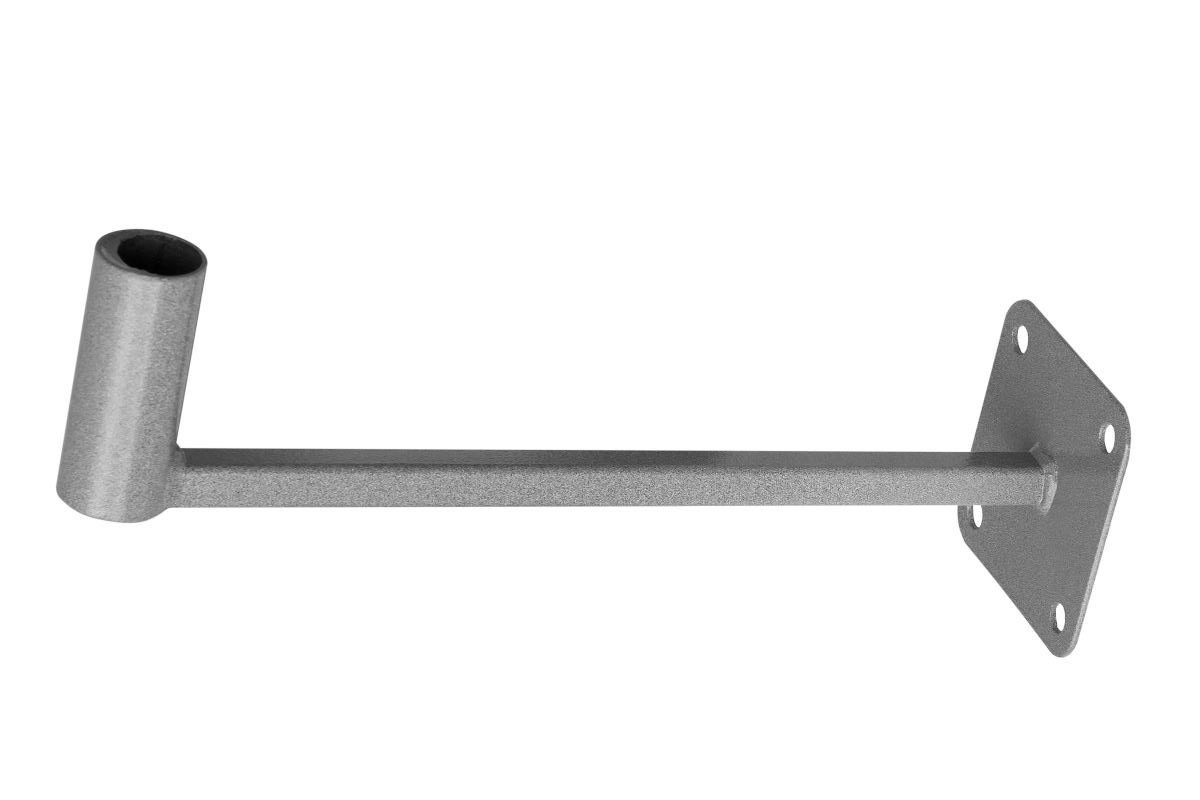

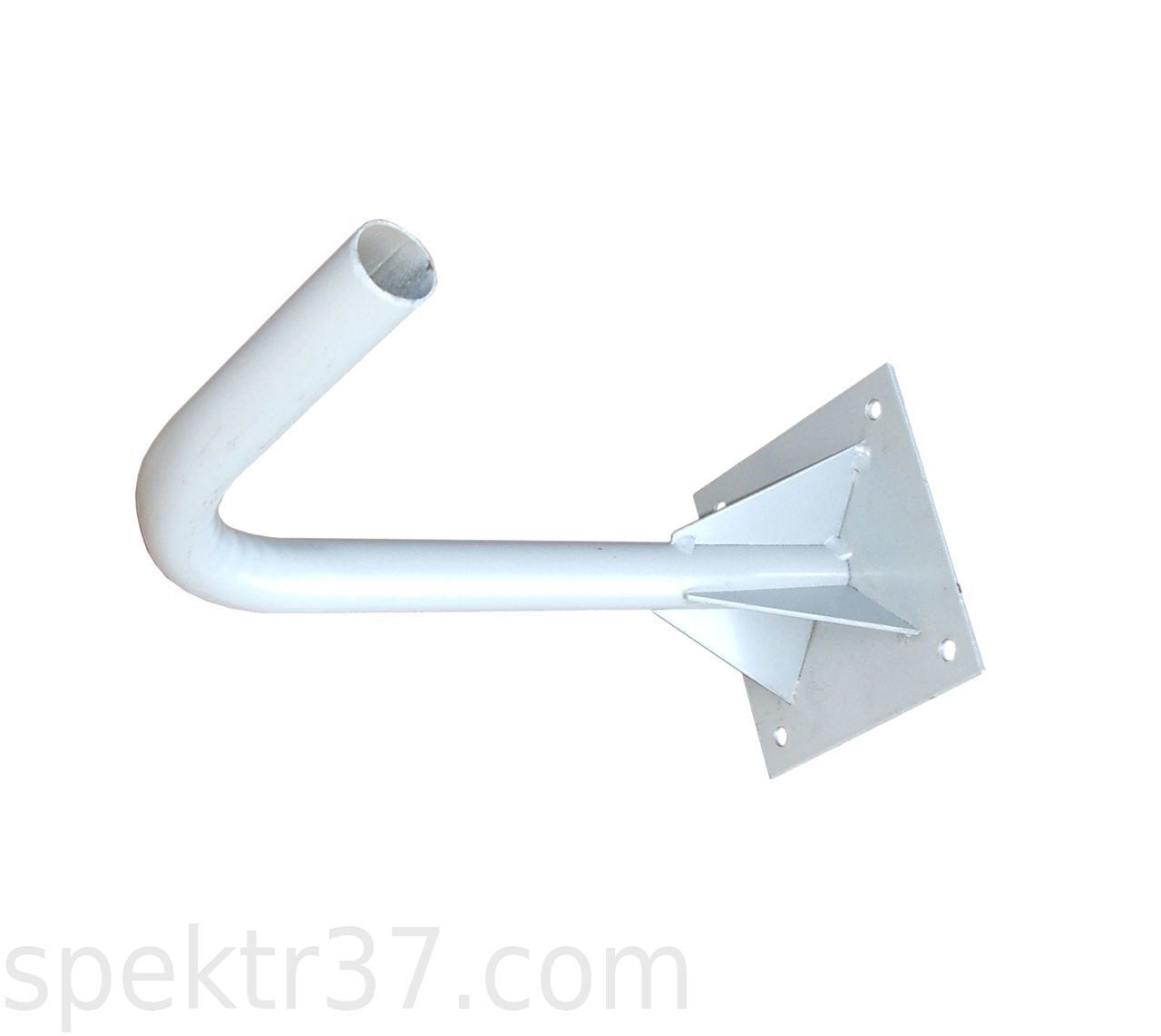

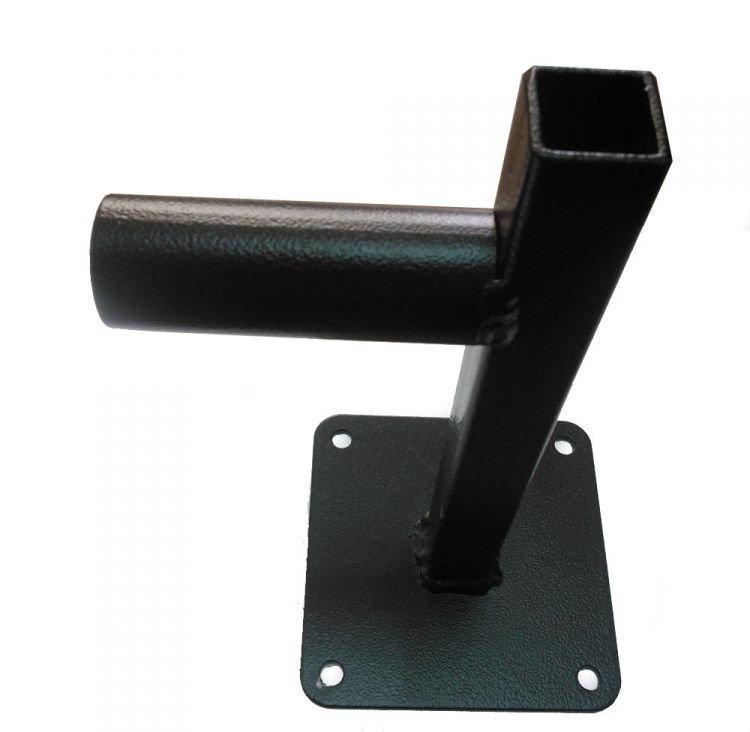

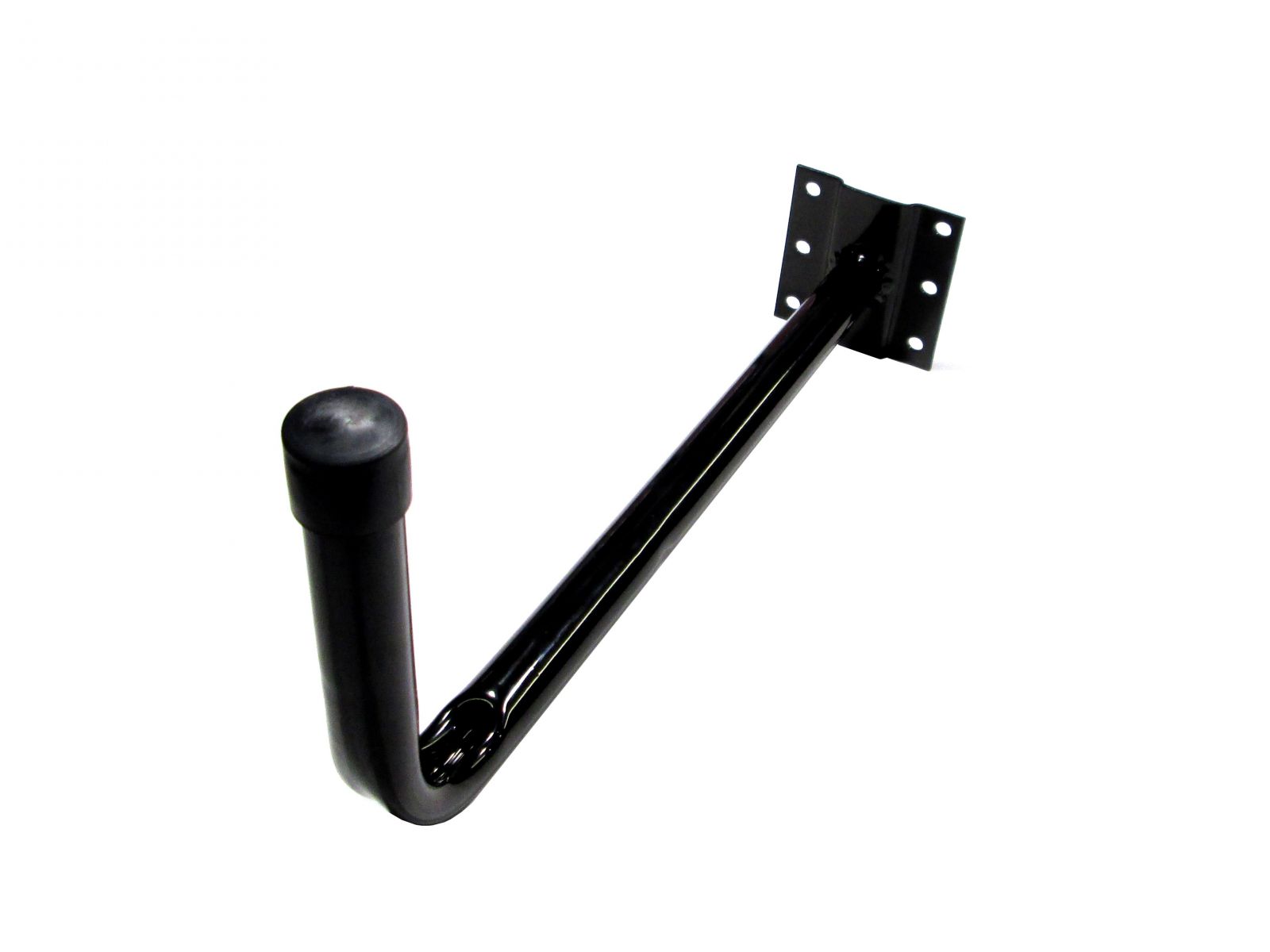

Ниже приведены несколько типов таких спутниковых опор. Самый первый, я отобразил более подробно.

Как видно ниже из фотографий, ничего особо сложного, в их сборке нет. Вот на что хотелось бы обратить, несколько большее внимание.

К примеру, из перечисленных видов спутниковых опор, по возможности, я бы предпочел опору, изображенную на Фото 3 или Фото 6, так как они более устойчивые.

Что касается опоры, изображенной на Фото 4, то желательно ее устанавливать в случае, если диаметр спутниковой антенны , не превышает 0.5…0.6 метра, так как при большем диаметре, будет довольно большая нагрузка на крепление в стене.

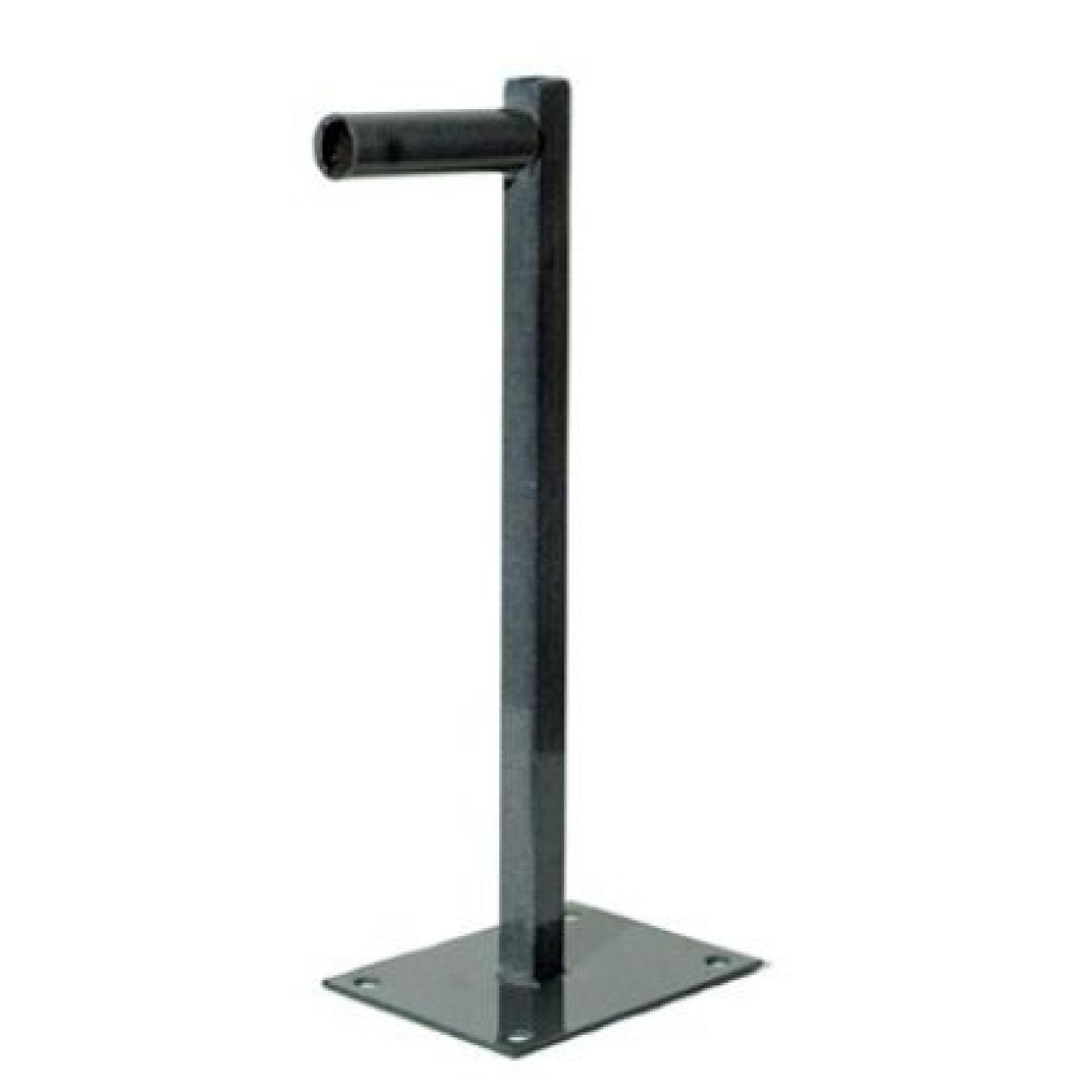

В своем варианте, я отдал предпочтение вертикальной опоре спутниковой антенны (Фото 6), правда эту опору, изготовил самостоятельно (Фото 7).

(Фото7) Спутниковая опора изготовленная самостоятельно

Для данного типа спутниковой опоры, её крепления только в нижней части, будет не достаточно (со временем, она постепенно начнет расшатываться). В этом случае, здесь, еще желательна проволочная растяжка , или дополнительная точка крепления (Фото 8). Поэтому, для большей устойчивости конструкции опоры, я сделал дополнительную точку крепления, закрепив ее на перилах балкона.

(Фото 8) Опора спутниковой антенны.
Дополнительная точка крепления спутниковой опоры.

Теперь, когда подходящая выбрана, следует особенно задуматься о том, каким способом она будет закреплена…

Крепление спутниковой опоры

При установке спутниковой антенны , очень ответственно отнеситесь, к способу крепления самой опоры. Здесь может показаться, что я выражусь слишком категорично, но, от того, как будет закреплена, вся конструкция спутниковой антенны , будет зависеть не только устойчивость сигнала, но и безопасность проходящих в низу людей! Так же, если антенна, в случае ее не надежного крепления, упадет, деформированное зеркало вряд ли удастся восстановить, и без сомнений, придется приобретать новую спутниковую антенну.

Важно! При монтаже опоры спутниковой антенны на кирпичные или бетонные стены, не пользуйтесь какими либо деревянными заглушками, чепиками, «пластмассово-тельными» дюбелями, и тем более, гвоздями.

Кронштейн крепится за все имеющиеся отверстия, чтобы обеспечить плотное прилегание его к стене без зазоров. Лучше всего это сделать с помощью анкерных саморасклинивающихся болтов (не берите анкера под отвертку, возьмите под гаечный ключ).

Анкерные болты

Наиболее приемлемый и широкодоступный способ крепления конструкции спутниковых опор, будь то кирпичные стены, или бетонная поверхность, это в качестве крепежа, использовать так называемые — анкерные болты. По принципу работы, они достаточно схожи с обычными пластмассово-тельными дюбелями.

На изображениях ниже, показаны два основных типа таких анкерных болтов, в собранном, и в разобранном виде.

(Фото 1) (тип 1).

(Фото 2) Анкер в собранном и разобранном виде (тип 2).

Такие анкерные болты, действуют по принципу расширения тела самого анкера внутри просверленного отверстия, проделанного в бетоне, ну или в кирпичной стене. И чем сильнее мы будем затягивать болт или гайку, тем будет больше диаметр корпуса анкера. Чтобы по подробнее разобраться, что делается внутри отверстия с анкером, когда мы затягиваем энто дело гаечным ключом, взглянем на приведенные ниже рисунки.

Данный тип анкера состоит из длинного болта с резьбой, трубки с продольным пропилом и конусовидной гайкой-расширителем . Когда мы начинаем крутить болт, конусовидная гайка начинает вкручиваться в трубку, тем самым, расширяя ее в том месте, где сама трубка пропилена. Таким образом, расширенный анкерный болт, путем давления на стенки отверстия кирпича или бетона, очень прочно закрепляется внутри этого отверстия.

Второй тип анкера, действует по такому же принципу, но вместо гайки-расширителя, здесь используется конусовидная головка винта . И вращаем гаечным ключом, теперь уже не сам винт (или болт), а именно его гайку (Рис. 3 и Рис. 4).

При установке опоры спутниковой антенны, приготавливая отверстия под анкерные болты, позаботьтесь о том, чтобы само отверстие, было нужного диаметра, и глубиной на 5. ..10 мм больше длинны всего анкерного болта . Чтобы узнать диаметр, посмотрите на корпус анкера, там должно быть написано, какого диаметра должно быть приготавливаемое для него отверстие, то есть, само сверло.

Сверлить отверстие в кирпичной стене, можно простой электродрелью, а если в бетоне, то дрелью с перфоратором, ну и конечно специальным победитовым сверлом. Такие сверла можно купить в магазине хозяйственных товаров, в разделе «Инструменты».

Когда будете делать разметку под отверстия , и потом сверлить, старайтесь эти работы проводить довольно точно , так как, если Вы ошибетесь, то закрепленный анкерный болт, вряд ли удастся вытащить обратно, и он останется там «жить», навсегда. И потом, если Вы ошибетесь хоть с одним отверстием, то все отверстия надо сверлить заново, так как в этом случае, опору спутниковой антенны придется сдвигать в сторону.

После того как «буровые» работы будут закончены, желательно продуть проделанные отверстия , взяв кусочек виниловой или резиновой трубки (40. ..50 см), меньшего диаметра, чем само отверстие. Вставив один конец трубки в отверстие, в другой подуйте, и все остатки крошки от сверления, выдуются наружу. При этом будьте очень осторожны, чтобы, крупные или мелкие крошки не попали в глаза (при любых работах с электродрелью, старайтесь работать в специальных защитных очках).

Вставленный анкерный болт, он должен слегка плотно заходить в просверленное отверстие , ну и конечно же, ни в коем случае не допускайте, чтобы он болтался.

Монтаж анкерных болтов

Ниже, на изображениях, Вы можете посмотреть три варианта анкерных болтов, готовых для крепежа опоры спутниковой антенны .

Установка спутниковой антенны на опору

На этом этапе, так как спутниковую антенну я устанавливал на балконе, и вертикальную опору надо было крепить к бетонной плите этого балкона, мне пришлось просверлить четыре отверстия в бетонном полу (Фото 6), и в металлических перилах балкона.

Фото 6 Крепеж опоры спутниковой антенны.

С металлом проблем не было, тут главное, чтобы сверло было именно по металлу, ну и конечно, хорошо заточенное. Что касается бетона, то тут… немного помучался, в виду того что, перфо-дрели у меня не было, и пришлось, пользовался обычной. Так как анкерные болты у меня были на 10 мм, то и победитовое сверло брал такого же диаметра. Пока «бурил» бетонный пол, сломал одно сверло, хотя в принципе, при работе с такой твердой текстурой, это нормальное явление, и это при условии, что мне можно сказать повезло, я ни разу не попал в металлическую арматуру, которая находиться внутри самой бетонной плиты. Так что, при покупке победитовых сверл, берите их с запасом.

При сверлении отверстий в кирпиче, когда я устанавливал свой первый вариант, о котором я уже упоминал ранее, таких трудностей как в случае с бетонной поверхностью, не было. Материал поддавался сверлению довольно легко, и времени ушло в три в четыре раза меньше. С кирпичной поверхностью, я справился за минут десять, тогда как в случае с бетоном, возился около часа. Хотя… как знать, и бетон бывает разной твердости.

Монтаж спутниковой антенны на опору

Ну, как бы то ни было, конструкция опоры стояла на своем месте, и настала пора, установить на нее, саму спутниковую антенну с ее азимутальным подвесом .

Крепление спутниковой антенны к стойке «L»

Позже оказалось, что сама антенна в собранном виде, не смогла пролезть через балконные двери, и пришлось снимать Г-образный кронштейн с держателем конвертера (Фото 2 и Фото 3), и собирать ее обратно уже на самом балконе.

Демонтированный Г-образный кронштейн
с установленным спутниковым конвертером

Тут я немного отвлекусь. Был случай, когда спутниковую антенну надо было устанавливать на крыше. Но… зеркало этой антенны, никак не хотело пролезать через чердачный люк. Поэтому, пришлось поднимать антенну по веревке . То есть, спустив с крыши на землю веревочный трос, привязать его к самому зеркалу спутниковой антенны, и далее, поднимать ее вдоль стены наверх.

Вернемся к установке. После того как спутниковая антенна с подвесом была собрана, я снял наживленные гайки и прижимные планки со скоб, прислонил всю конструкцию к трубе, как бы надев скобы на нее, и установил планки назад на скобы, привинтив так же и гайки. Между прижимными планками и гайками, желательно установить разделительную шайбу (Фото 5).

Осталось с небольшим нажимом затянуть гайки. Это мы сделаем для того, чтобы впоследствии, приложив небольшое усилие, можно было поворачивать всю конструкцию спутниковой антенны , вместе с ее подвесом, вокруг самой опоры по горизонтали, ведь нам еще надо будет настраивать нашу антенну на спутник.

Когда вы отдыхаете на даче, или вы просто сельский житель, то можно столкнуться с такой проблемой — плохо работает интернет или вообще не ловит сигнала. В таком случае есть способы решения этой проблемы, например usb удлинители, которыми можно поднять 3G модем на какую-нибудь высоту. Но самым эффективным способом усиления 3G или даже 4G интернета является усилители связи сигнала интернета — специальные антенны и репитеры для модемов. Но после покупки таких усилителей возникает проблема — как их закрепить. Существует много таких способов, чтобы закрепить антенну. Можно использовать кронштейны для закрепления на стену дома, но на стену это низко, а чем выше усилитель, тем лучше интернет сигнал и выше скорость интернета, поэтому будет лучше закрепить антенну на саму крышу дома. Так антенна будет расположена выше, и, соответственно, и сигнал будет лучше, и скорость будет выше. Вот именно про такой кронштейн пойдет речь в этой статье. А для того, чтобы изготовить такой кронштейн на крышу для интернет-усилителя нам понадобятся:

Инструменты:
1) Ножовка для дерева,
2) Рубанок,
3) Пила по металлу,
4) Электрическая дрель и сверла,
5) Отвертка,
6) Топор,
7) Ключи для болтов и гаек,
8) Молоток и шесть гвоздей.

Материалы:
1) Не очень толстая жердь длиной примерно 1,5 м,
2) Металлическая пластина с отверстиями,
3) Металлическая труба.

Процесс изготовления кронштейна для 3G усилителя на крышу дома своими руками .

Для изготовления кронштейна для 3G усилителя на крышу дома нам понадобится не толстая жердь длиной примерно 1,5 м.

Очищаем ее рубанком от верхнего слоя.

Далее берем жесткую металлическую пластину с отверстиями и сгибаем ее под определенным углом. С помощью этой металлической пластиной жердь будет закреплена на крыше, поэтому угол изгиба должен быть такой, чтобы жердь на крыше стоял прямо и ровно.

Теперь нам понадобится железная труба длиной тоже примерно 1,5 м.

Пилой для резки по металлу разрезаем на две равные трубы.

После того, как разрезали трубу пополам,оба конца каждой получившейся трубы расплющиваем молотком.

Теперь сгибаем расплющенные места под определенным углом, тоже смотря по наклону крыши.

С помощью электрической дрели сверлим отверстия на расплющенных местах. На одном конце сверлим две маленькие отверстия для саморезов, а на другом конце сверлим одно отверстие под саморез, и одно отверстие больше диаметром для болта. Эти действия делаем на обеих трубах.

Все, все нужные детали и компоненты приготовлены. Осталось лишь собрать кронштейн и закрепить его на крыше дома.
Берем саморезы и отверткой закрепляем металлическую пластину с отверстиями на жерди, но перед этим действием с помощью топора делаем углубление на ней для закрепления пластины.

В другом месте на жерди делаем отверстие для болта, чтобы закрепить держатели из трубы.

Так же делаем небольшое углубление на месте сверления отверстия.

Берем болт, две шайбы и две гайки для закрепления стоек кронштейна.

С помощью ключей закрепляем их. Я взял две гайки, потому что так станет надежней. Далее так же прикручиваем саморезы, для того, чтобы все крепко держалось.

Кронштейн готов. Теперь надо ее закрепить на крыше дома. Для этого можно использовать простые гвозди.

Правильно подобранное место установки антенны будет гарантировать бесперебойный прием сигнала и отсутствие помех на экране. Еще одним влиятельным фактором является надежность установки, в которой главное участие принимают всевозможные крепления для антенны. Из практического опыта пользователей установлено, что необходимую устойчивость обеспечивает мачта для крепления антенны в сочетании с кронштейнами.
Последние представляют собой металлический держатель, который крепится к крыше или стене для установки на него тарелки.

Прочность поверхности гарантирует устойчивость конструкции

Фиксация креплений для антенны на стену – также немаловажная задача при установке. Чтобы кронштейн крепления антенны не сорвало ветром, а вместе с ним не унесло и саму тарелку, применяют анкерные болты и дюбели. Важно определить место сверления. Например, дымоходы под воздействием осадков часто разрушаются, деревянные поверхности дают трещины или слабо сохраняют устойчивость при сильном ветре.
Установка креплений для телевизионной антенны – очень щепетильная работа, в сравнении с креплением антенны для рации. Врезным методом они могут устанавливаться на водосток автомобиля, на крышу или на боковое зеркало/трубу.

Характеристики креплений, имеющихся на сайте

Когда вы определились с методом установки, необходимо купить крепление для антенны, соответствующее этому способу и подходящее к выбранной поверхности. В нашем магазине:

• Крепления для спутниковых антенн соответствуют требованиям, предъявляемым к такому типу изделий.
• Рассчитаны на эксплуатацию в разных погодных условиях.
• Защищены специальным покрытием от негативного воздействия окружающей среды, что увеличивает срок их службы.

различных способов крепления HD-антенны для дома

Последнее обновление: понедельник, 22 февраля 2021 г.

Наличие HD-антенны — отличный способ получить бесплатные телеканалы. Размер вашей HD-антенны зависит от того, где вы живете. Иногда бывает сложно установить HD-антенну. Если радиовещательные вышки находятся на расстоянии более 50 миль, скорее всего, вам придется установить антенну на чердаке или на крыше. Это может занять некоторое время и планирование. Если вы живете в большом городе или ближе к вещательным башням, то установка антенны в окне или возле телевизора подойдет.Давайте посмотрим на различные варианты установки HD-антенны.

Как лучше всего установить антенну HD?

Этот вопрос в конечном итоге зависит от того, какой тип антенны вам понадобится. Оконные антенны легко установить, и в большинстве случаев их просто прикрепляют к окну или стене. Так что никакой реальной системы крепления не требуется. Для более крупных антенн потребуется их установка. Вы можете использовать удобный инструмент для определения местоположения антенн на этом веб-сайте, чтобы выбрать HD-антенну, наиболее подходящую для вашего региона.Просто введите свой почтовый индекс, и вам будут представлены каналы, доступные в вашем регионе. Он также покажет вам, как далеко вы находитесь от вышек вещания.

Если вы живете на расстоянии более 50 миль от зоны вещания, вам потребуется антенна на чердаке, балконе или крыше. В некоторых случаях, даже если вы живете недалеко от вышек, наличие антенны большего размера может позволить вам принимать еще больше каналов.

Типы вариантов монтажа

Как установить антенну большего размера? Есть несколько типов креплений, которые подойдут.Большинство антенн поставляются с каким-либо типом системы крепления — опорой на столб, поворотной опорой, стойкой или системой зажима.

Где лучше всего установить HD-антенну?

В большинстве случаев, чем выше, тем лучше, желательно подальше от любых препятствий, таких как большое тенистое дерево или здания. Сначала вы должны определить, куда должна быть обращена ваша антенна. Распечатайте карту радиовещательной вышки или воспользуйтесь приложением для смартфона, которое покажет вам наилучшее направление движения к антенне. Эти ресурсы можно найти, перейдя к нашей статье о том, как выбрать эфирную антенну.

Варианты монтажа

Как только вы узнаете, куда должна быть обращена антенна, посмотрите на оптимальные области с наименьшим количеством внешних препятствий. Вот несколько вариантов, которые следует учитывать при установке антенны.

Монтаж на чердаке

Моя антенна стоит на чердаке, в подвале. Если у вас есть чердак, это отличное место для установки антенны. Как правило, он находится на уровне крыши большинства домов и должен быть достаточно высоким, чтобы избежать большинства внешних препятствий.Он находится внутри дома, и обычно до него легко добраться. В зависимости от размера чердака у вас может быть множество вариантов монтажа. Если у вас большой чердак, отлично подойдет опора или поворотная антенна. На чердаках меньшего размера может потребоваться размещение или зажим антенны между некоторыми балками пола. В большинстве случаев вам также потребуется просверлить отверстия, чтобы пропустить коаксиальные кабели к усилителю мощности и разветвителю.

Варианты монтажа на чердаке

Вот несколько вариантов, которые следует учитывать при установке антенны на чердаке.В зависимости от размера и расположения антенны будет определяться стиль кронштейна.

Регулируемая антенная установка ANTOP на чердаке

L-образный кронштейн для HD-антенны

Монтаж на крыше, дымоходе или сбоку

Для установки HD-антенны на крыше потребуются дополнительные работы и планирование. Антенны большего размера поставляются с системой крепления для крепления к крыше. Также можно установить антенну на стене дома или на дымоходе. Вам потребуется просверлить отверстия, чтобы привинтить крепление к желаемому месту, а затем продеть коаксиальный кабель к усилителю мощности или разветвителю.Обязательно заземлите антенну с помощью заземляющего стержня, чтобы защитить ваш дом от ударов молнии. Если вы не можете сделать это самостоятельно, то хорошим выбором может стать найм мастера, который поможет с установкой. Если вы ищете разнорабочего для вашего района, Amazon Home Services предлагает хороший вариант. Просто введите свой почтовый индекс и опишите, что вам нужно сделать, и подрядчики в вашем районе отправят предложение по электронной почте.

Варианты крепления на крышу и дымоход

Вот несколько вариантов, которые следует учитывать при установке антенны на крыше или сбоку дома.

Универсальное крепление J-Mount

Универсальное крепление для антенны подходит для наружных телевизионных антенн большинства марок и стилей. Мачтовая секция крепления регулируется и выдвигается от 24 дюймов до 44 дюймов, обеспечивая свободное пространство на большинстве скатных крыш.

Channel Master 3079 Антенна на мачте и опоре

Комплект для настенного крепления Channel Master 4 ”позволяет прикрепить антенную мачту диаметром до 1,5 дюймов к любой стене.

5-дюймовая антенная мачта Channel Master представляет собой 5-футовую антенную мачту 18 калибра из оцинкованной стали с клиновидным концом.

Channel Master CM 3092 3-футовый штатив для ТВ-антенны

Крепление для штатива Channel Master 3 ‘используется для крепления мачты телевизионной антенны. Он хорошо подходит для установки антенны на крыше.

Channel Master CM-3080 Крепление для антенны на дымоход

Крепление для дымохода Channel Master 12 дюймов — отличный комплект для крепления мачты телевизионной антенны к дымоходу.

Поворотные опоры

Поворотные антенны — это установленные на опоре антенны высокой четкости с двигателем. Они могут работать на чердаке или на крыше. Это позволяет перемещать антенну на 360 градусов. Они могут быть очень удобными, если вещательные вышки находятся в нескольких разных местах. Это позволяет вам набрать прием для определенного канала. Для этого потребуется питание двигателя и блока контроллера.

Варианты поворотного крепления

Мастер ротаторная система каналов

Система Channel Master Rotator может обеспечить простое позиционирование телевизионной антенны из удаленного места за счет использования электронного блока управления и блока управления.Он работает с мачтами диаметром до 2 дюймов.

Крепление на балкон

Если вы живете в квартире или кондоминиуме, лучше всего подойдет антенна, установленная на балконе. Их легко установить и установить. Как правило, они поставляются с системой зажима, позволяющей устанавливать антенну на перила или столб.

Варианты монтажа на балконе

ANTOP UFO Двойная всенаправленная антенна 720 °

ANTOP UFO Двойная всенаправленная антенна 720 °

Ходовые кабели

Существующий коаксиальный кабель

В некоторых домах кабели могут быть уже проложены за вас. Если у вас есть настенные розетки, которые использовались для кабельного телевидения, вы можете подключиться к существующей проводке. Это может сэкономить время, деньги и усилия. Вы можете подключить коаксиальный антенный кабель к ближайшей розетке, а затем к разветвителю телевизора. Вы можете посмотреть нашу статью о том, как это делается.

Новый коаксиальный кабель

Если у вас не установлена ​​существующая кабельная разводка, вам придется протянуть проводку от антенны до телевизора. С этим легко справится средний умелый человек.Если вы не думаете, что справитесь с этим, вы всегда можете нанять электрика, который установит правильную проводку.

Extreme Cases

Если вы живете очень далеко от вышек вещания, будут приняты крайние меры, чтобы получить какие-либо каналы. Для этого может потребоваться очень большая антенна, установленная на длинной опоре или лесах. Это может быть ошибкой или ошибкой, но, возможно, стоит потраченных усилий.

Заключение

Существует несколько различных способов крепления HD-антенны. Если вы хотите избавиться от кабеля, то стоит попробовать установить HD-антенну.Почему бы не воспользоваться бесплатным эфирным телевидением? Стоит поэкспериментировать с некоторыми из этих вариантов крепления, чтобы увидеть, какие бесплатные каналы вы можете получить. Если у вас есть какие-либо вопросы относительно вашей установки, пожалуйста, оставьте комментарий ниже.

Многодиапазонная настенная антенна Cisco (AIR-ANTM5560P-R)

Содержание

Многодиапазонная настенная антенна Cisco (AIR-ANTM5560P-R)

Условия ограниченной 90-дневной гарантии на оборудование Cisco

Обзор

Технические характеристики

Системные требования

Инструкции по установке

Указания по технике безопасности

Инструкции по установке

Необходимые инструменты и оборудование

Крепление к стене

Установка на опоре

Получение документации

Cisco. com

DVD с документацией

Документация для заказа

Отзыв о документации

Обзор безопасности продуктов Cisco

Сообщение о проблемах безопасности в продуктах Cisco

Получение технической помощи

Веб-сайт технической поддержки Cisco

Отправка запроса на обслуживание

Определения серьезности запроса на обслуживание

Получение дополнительных публикаций и информации

Многодиапазонная настенная антенна Cisco (AIR-ANTM5560P-R)

---

В этом документе излагаются технические характеристики и описывается многодиапазонная настенная антенна AIR-ANTM5560P-R, а также содержатся следующие разделы:

• Условия 90-дневной ограниченной гарантии на оборудование Cisco

• Обзор

• Технические характеристики

• Системные требования

• Руководство по установке

• Инструкции по технике безопасности

• Инструкция по установке

• Получение документации

• Отзыв о документации

• Обзор безопасности продуктов Cisco

• Получение технической помощи

• Получение дополнительных публикаций и информации

Условия 90-дневной ограниченной гарантии на оборудование Cisco

Существуют особые условия, применимые к гарантии на ваше оборудование и различные услуги, которыми вы можете пользоваться в течение гарантийного периода. Официальное заявление о гарантии, включая гарантии и лицензионные соглашения, применимые к программному обеспечению Cisco, доступно на сайте Cisco.com. Выполните следующие действия, чтобы получить доступ к информационному пакету Cisco и загрузить его, а также гарантийные и лицензионные соглашения с сайта Cisco.com.

1. Запустите браузер и перейдите по этому URL-адресу:

http://www.cisco.com/univercd/cc/td/doc/es_inpck/cetrans.htm

Откроется страница «Гарантии и лицензионные соглашения».

2. Чтобы прочитать Cisco Information Packet , выполните следующие действия:

а. Щелкните поле Номер информационного пакета и убедитесь, что номер детали 78-5235-03A0 выделен.

г. Выберите язык, на котором вы хотите прочитать документ.

г. Щелкните Go .

Появится страница ограниченной гарантии и лицензии на программное обеспечение Cisco из информационного пакета.

г. Прочтите документ в Интернете или щелкните значок PDF , чтобы загрузить и распечатать документ в формате Adobe Portable Document Format (PDF).

---

Примечание Для просмотра и печати файлов PDF необходимо наличие Adobe Acrobat Reader. Вы можете загрузить ридер с веб-сайта Adobe: http://www.adobe.com

---

3. Чтобы прочитать переведенную и локализованную информацию о гарантии на ваш продукт, выполните следующие действия:

а. Введите этот номер детали в поле Номер гарантийного документа:

78-5236-01C0

г. Выберите язык, на котором вы хотите прочитать документ.

г. Щелкните Go .

Появится страница гарантии Cisco.

г. Просмотрите документ в Интернете или щелкните значок PDF , чтобы загрузить и распечатать документ в формате Adobe Portable Document Format (PDF).

Вы также можете обратиться за помощью на веб-сайт обслуживания и поддержки Cisco:

http://www.cisco.com/public/Support_root.shtml.

Срок гарантии на оборудование

Девяносто (90) дней.

Политика замены, ремонта или возврата средств за оборудование

Cisco или ее сервисный центр приложат коммерчески разумные усилия для доставки запасной части в течение десяти (10) рабочих дней после получения запроса на возврат материалов (RMA).Фактические сроки доставки могут варьироваться в зависимости от местоположения клиента.

Cisco оставляет за собой право возместить покупную цену в качестве средства исключительной гарантии.

Чтобы получить номер разрешения на возврат материалов (RMA)

Обратитесь в компанию, у которой вы приобрели продукт. Если вы приобрели продукт непосредственно у Cisco, обратитесь к представителю Cisco по продажам и обслуживанию.

Заполните приведенную ниже информацию и сохраните ее для справки:

Продукция компании приобретена у
Телефон компании
Номер модели продукта
Серийный номер продукта
Номер договора на техническое обслуживание

Обзор

Антенна AIR-ANTM5560P-R работает в режиме 2.Полосы 4 и 5 ГГц и предназначены для использования с системами точек доступа (AP) с пространственным разнесением. Антенна AIR-ANTM5560P-R совместима с радиоустройствами Cisco 802. 11a / b / g с использованием резьбового разъема Neill-Concelman (RP-TNC) с обратной полярностью.

На рисунке 1 показана антенна AIR-ANTM5560P-R.

Рисунок 1 Антенна Cisco AIR-ANTM5560P-R

Технические характеристики

В следующей таблице перечислены технические характеристики AIR-ANTM5560P-R.

Тип антенны	Направляющая панель
Диапазон рабочих частот	2400–2500 МГц и 4900–5990 МГц
	2,0: 1
Пиковое усиление	• 2. 4 ГГц: 5,5 дБи • 5 ГГц: 6 дБи
Поляризация	Линейный вертикальный
Ширина луча в плоскости азимута	• 2,4 ГГц: 68 градусов • 5 ГГц: 52 градуса
Плоскость возвышения Ширина луча 3 дБ (H-плоскость)	• 2.4 ГГц: 68 градусов • 5 ГГц: 52 градуса
Плоскость возвышения Ширина луча 3 дБ (плоскость E)	• 2,4 ГГц: 66 градусов • 5 ГГц: 60 градусов
Коаксиальный кабель	Нагнетательная камера 10 футов (3 м)
Размеры	4. 2 x 4,2 x 1,4 дюйма (106,7 x 106,7 x 35,6 мм)
Вес	0,5 фунта (0,23 кг)
Тип разъема	RP-TNC
Корпус	Акрил / ПВХ
Окружающая среда	Только внутри помещений
Крепление	Настенное крепление, установка на опоре

На рисунке 2 показана диаграмма направленности в H-плоскости в точке 2.От 4 до 2,5 ГГц для антенны AIR-ANTM5560P-R.

Рисунок 2 Диаграмма в H-плоскости в диапазоне 2,4–2,5 ГГц

На рисунке 3 показана диаграмма направленности в плоскости E на частотах от 2,4 до 2,5 ГГц для антенны AIR-ANTM5560P-R.

Рисунок 3 Диаграмма E-Plane в диапазоне 2,4–2,5 ГГц

На рис. 4 показана диаграмма направленности в H-плоскости на частотах от 4,9 до 5,99 ГГц для антенны AIR-ANTM5560P-R.

Рисунок 4 Диаграмма в H-плоскости в точке 4.От 9 до 5,99 ГГц

На рисунке 5 показана диаграмма направленности в плоскости E на частотах от 4,9 до 5,99 ГГц для антенны AIR-ANTM5560P-R.

Рисунок 5 Диаграмма в электронной плоскости в диапазоне от 4,9 до 5,99 ГГц

Системные требования

Для антенны AIR-ANTM5560P-R требуется радиоустройство Cisco 802.11a / b / g, в котором используется разъем RP-TNC.

Инструкции по установке

Помимо ориентации антенны, расположение точки беспроводного доступа относительно всех беспроводных клиентов играет важную роль в определении общей производительности сети.Клиенты в самых дальних точках покрытия могут иметь от 10% до 50% пропускной способности клиентов, находящихся рядом с ними. Зона покрытия беспроводной сети в одной области или месте может потребоваться уменьшить, чтобы повысить производительность других клиентов.

Поскольку антенны передают и принимают радиосигналы, на их работу может отрицательно влиять окружающая среда, включая расстояние между точкой доступа и клиентом, физические препятствия или радиочастотные (РЧ) помехи.

Следуйте этим рекомендациям, чтобы обеспечить максимальную производительность:

• Установите антенну, чтобы использовать ее характеристики распространения.Один из способов сделать это — расположить антенну вертикально и установить ее как можно выше.

---

Примечание Эта антенна должна быть установлена ​​вертикально, чтобы максимизировать ее характеристики направленного распространения. Установка в горизонтальном положении может заметно уменьшить дальность действия антенны и общие характеристики.

---

• По возможности, устанавливайте AP HWIC и антенну там, где беспроводные устройства должны быть в пределах видимости, и избегайте физических препятствий.Барьеры на линии прямой видимости между клиентом и точкой доступа ухудшают качество беспроводных радиосигналов. AP HWIC и антенны могут быть установлены выше уровня пола в офисных помещениях или около потолка для повышения производительности, поскольку большинство препятствий, как правило, находится около уровня пола.

• Плотность материалов, используемых в конструкции здания, определяет количество стен, через которые должен проходить сигнал, и при этом обеспечивать достаточное покрытие. Прежде чем выбирать место для установки антенны, примите во внимание следующее:

–Бумажные и виниловые стены практически не влияют на проникновение сигнала.

–Массивные и сборные бетонные стены ограничивают проникновение сигнала одной или двумя стенами без ухудшения покрытия.

— Стены из бетона и деревянных блоков ограничивают проникновение сигнала тремя или четырьмя стенами.

–Сигнал может проникать через пять или шесть стен из гипсокартона или дерева.

— Толстая металлическая стена или стены из оштукатуренной проволочной сетки заставляют сигналы отражаться назад и вызывать плохое проникновение.

• Избегайте установки антенны рядом с колонной или вертикальной опорой, которая может создать зону тени и уменьшить зону покрытия.

• Держите антенну вдали от отражающих металлических предметов, таких как каналы отопления и кондиционирования, большие потолочные фермы, надстройки зданий и основные кабели питания. При необходимости используйте удлинительный кабель, чтобы переместить антенну подальше от этих препятствий.

---

Осторожно Установите AP HWIC и любые антенны вдали от устройств, которые используют одни и те же полосы частот. Микроволновые печи, беспроводные телефоны и мониторы безопасности могут временно мешать работе беспроводной сети.

---

---

Осторожно Мы рекомендуем вам избегать установки беспроводных антенн внутри или рядом с установленными в стойку установками, которые включают сетевое оборудование и компьютерные серверы, чьи излучаемые помехи могут серьезно ухудшить характеристики радиосвязи.

---

• Чтобы удлинить коаксиальный кабель, входящий в комплект антенны, мы рекомендуем коаксиальный кабель с малыми или сверхнизкими потерями для гибкости установки без значительных потерь в радиусе действия. В следующей таблице приведена информация о потерях передачи для удлинительных коаксиальных кабелей с низкими и сверхнизкими потерями, доступных от Cisco.

Номер продукта Cisco	Длина кабеля	Потеря передачи
AIR-CAB020LL-R	20 футов (6 м)	• 2,4 ГГц: 1,3 дБи • 5 ГГц: 2,5 дБи
AIR-CAB050LL-R	50 футов (15 м)	• 2. 4 ГГц: 3,3 дБи • 5 ГГц: 5,75 дБи
AIR-CAB100ULL-R	100 футов (30 м)	• 2,4 ГГц: 4,4 дБи • 5 ГГц: 7,25 дБи
AIR-CAB150ULL-R	46 м (150 футов)	• 2,4 ГГц: 6,6 дБи • 5 ГГц: 11 дБи

Указания по технике безопасности

Соблюдайте эти меры безопасности при установке антенны.

---

Предупреждение Чтобы соответствовать ограничениям FCC на радиочастотное (RF) воздействие, антенны должны располагаться на расстоянии не менее 7,9 дюймов (20 см) от тела всех людей. Заявление 332

.

---

• Перед тем, как начать, тщательно и полностью спланируйте процедуру установки.

• Если вы устанавливаете антенну впервые, для вашей собственной безопасности, а также для безопасности других, обратитесь за за профессиональной помощью . Проконсультируйтесь со своим дилером, который объяснит, какой метод монтажа использовать в том месте, где вы собираетесь установить антенну.

• Выбирайте место установки с учетом требований безопасности и производительности. Помните, что линии электропередач и телефонные линии похожи друг на друга. Для вашей безопасности предполагайте, что любая линия является линией электропередачи, пока не будет определено иное.

• Позвоните в местную энергетическую компанию или в организацию по обслуживанию зданий, если вы не уверены в том, что кабели расположены близко к предполагаемому месту установки.

• В случае аварии или аварийной ситуации с линиями электропередачи немедленно вызовите квалифицированную экстренную помощь.

• При установке антенны в любом месте не используйте металлическую лестницу. . Одевайтесь правильно, : обувь на резиновой подошве и каблуке, резиновые перчатки и рубашка или куртка с длинными рукавами. При сверлении монтажных отверстий надевайте защитные очки.

Инструкции по установке

В следующих разделах описаны процедуры установки антенны на стене или столбе.В комплект антенны входят следующие детали:

• Литое крепление для антенны

• Литое настенное крепление

• Шарнирно-сочлененный рычаг

• Четыре нейлоновые контргайки 8-32

• Два 1/4 дюйма. стопорные шайбы

• Два 1/4 дюйма. плоские шайбы

• Два 1 / 4-20 x 1-1 / 4 дюйма. крепежные винты

• Две шестигранные гайки 1 / 4-20

Для монтажа на стене:

• Четыре анкера

• Четыре 8-18 x 3/4 дюйма.винты саморезы Phillips

Для монтажа на опоре:

• Два червячных стяжных хомута

Необходимые инструменты и оборудование

Для установки антенны вам потребуются следующие инструменты и оборудование:

• Разводной ключ

• Отвертка Phillips

• Карандаш

Для монтажа на стене:

• Переносная ручная или электрическая дрель

• A 3/16 дюймаСверло 4,7 мм

Для монтажа на опоре:

• Маленькая отвертка с плоским жалом

Крепление к стене

В этом разделе приведены инструкции по установке антенны на стене. (См. Рисунок 6.)

Рисунок 6 Крепление антенны на стене

1	Анкеры стеновые	2	Литое настенное крепление
3	8-18 x 3/4 дюймавинты саморезы Phillips	4	Шарнирно-сочлененный рычаг
5	Формованный держатель антенны

Чтобы закрепить антенну на стене, выполните следующие действия:

---

Шаг 1 Выберите место для монтажа.

Шаг 2 Если используется удлинительный коаксиальный кабель, подключите его к точке доступа и протяните коаксиальный кабель до места для установки антенны.

Шаг 3 Прикрепите антенну к литому креплению антенны с помощью четырех прилагаемых нейлоновых стопорных гаек 8-32.

Шаг 4 Присоедините крепление антенны к шарнирному рычагу (все монтажное оборудование входит в комплект):

а. Установите 1/4 дюйма.стопорную шайбу, затем 1/4 дюйма. плоская шайба на 1 / 4-20 х 1-1 / 4 дюйма. машинный винт.

г. Вставьте винт и шайбы сначала через формованное крепление антенны, затем через шарнирный рычаг.

г. Закрепите шарнирный рычаг на формованном держателе антенны с помощью шестигранной гайки 1 / 4-20.

Шаг 5 Найдите литое настенное крепление и разместите его на монтажной поверхности. Отметьте карандашом места монтажных отверстий. Для настенного монтажа предусмотрено четыре отверстия, по одному в каждом углу.

Шаг 6 Использование 3/16 дюйма. (4,7 мм) просверлите отверстия для винтов в местах, отмеченных на шаге 5.

Шаг 7 Проложите кабель вверх или вниз от стены или угла.

Шаг 8 Установите стеновой анкер в каждое отверстие.

Шаг 9 Совместите монтажные отверстия на литом настенном креплении с пилотными отверстиями и начните одно из предусмотренных отверстий 8-18 x 3/4 дюйма.саморезы Phillips в каждое отверстие.

Шаг 10 Затяните винты крестовой отверткой.

Шаг 11 Прикрепите шарнирный рычаг к формованному настенному креплению (все оборудование входит в комплект):

а. Установите 1/4 дюйма. стопорную шайбу, затем 1/4 дюйма. плоская шайба на 1 / 4-20 х 1-1 / 4 дюйма. машинный винт.

г. Вставьте винт и шайбы сначала через формованное настенное крепление, а затем через шарнирный рычаг.

г. Закрепите шарнирный рычаг на литом настенном креплении с помощью шестигранной гайки 1 / 4-20.

Шаг 12 Ослабьте винты на шарнирном рычаге, чтобы установить антенну в нужное положение. Когда вы закончите позиционирование антенны, затяните все винты.

Шаг 13 Если используется удлинительный коаксиальный кабель, подключите его к антенному кабелю.

---

Монтаж на опоре

В этом разделе приведены инструкции по установке антенны на опоре.(См. Рисунок 7.)

Рисунок 7 Установка антенны на опоре

1	Хомуты червячные	2	Литое настенное крепление
3	Шарнирно-сочлененный рычаг	4	Формованный держатель антенны

Чтобы установить антенну на столб, выполните следующие действия:

---

Шаг 1 Выберите место для монтажа. Диаметр мачты должен быть от 1,5 до 2,5 дюймов (от 25 до 70 мм).

Шаг 2 Если используется удлинительный коаксиальный кабель, подключите его к точке доступа и протяните коаксиальный кабель до места для установки антенны.

Шаг 3 Прикрепите антенну к литому креплению антенны с помощью четырех прилагаемых нейлоновых стопорных гаек 8-32.

Шаг 4 Присоедините крепление антенны к шарнирному рычагу (все монтажное оборудование входит в комплект):

а. Установите 1/4 дюйма. стопорную шайбу, затем 1/4 дюйма. плоская шайба на 1 / 4-20 х 1-1 / 4 дюйма. машинный винт.

г. Вставьте винт и шайбы сначала через формованное крепление антенны, затем через шарнирный рычаг.

г. Закрепите шарнирный рычаг на формованном держателе антенны с помощью шестигранной гайки 1 / 4-20.

Шаг 5 Проденьте два зажима с червячной стяжкой, входящие в комплект, через четыре квадратных отверстия литого настенного крепления.

Шаг 6 Оберните зажимы червячной стяжки вокруг столба и затяните их с помощью небольшой отвертки с плоским жалом.

Шаг 7 Присоедините шарнирный рычаг к формованному настенному креплению (все крепежные детали входят в комплект):

а. Установите 1/4 дюйма. стопорную шайбу, затем 1/4 дюйма. плоская шайба на крепежном винте 1 / 4-20 x 1-1 / 4 дюйма.

г. Вставьте винт и шайбы сначала через формованное настенное крепление, а затем через шарнирный рычаг.

г. Закрепите шарнирный рычаг на литом настенном креплении с помощью шестигранной гайки 1 / 4-20.

Шаг 8 Ослабьте винты на шарнирном рычаге, чтобы установить антенну в нужное положение. Когда вы закончите позиционирование антенны, затяните все винты.

Шаг 9 Если используется удлинительный коаксиальный кабель, подключите его к антенному кабелю.

---

Получение документации

Документация Cisco и дополнительная литература доступны на Cisco. com. Cisco также предоставляет несколько способов получить техническую помощь и другие технические ресурсы. В этих разделах объясняется, как получить техническую информацию от Cisco Systems.

Cisco.com

Вы можете получить доступ к самой последней документации Cisco по этому URL-адресу:

http://www.cisco.com/univercd/home/home.htm

Вы можете получить доступ к веб-сайту Cisco по этому адресу:

http://www.cisco.com

Вы можете получить доступ к международным веб-сайтам Cisco по этому адресу:

http: // www.cisco.com/public/countries_languages.shtml

DVD с документацией

Документация Cisco и дополнительная литература доступны на DVD-диске с документацией, который может входить в комплект поставки вашего продукта. DVD с документацией регулярно обновляется и может быть более свежим, чем печатная документация. Пакет DVD с документацией доступен как единое целое.

Зарегистрированные пользователи Cisco.com (прямые клиенты Cisco) могут заказать DVD-диск с документацией Cisco (номер продукта DOC-DOCDVD =) в Инструменте заказа или на Cisco Marketplace.

Инструмент для заказа Cisco:

http://www.cisco.com/en/US/partner/ordering/

Торговая площадка Cisco:

http://www.cisco.com/go/marketplace/

Документация для заказа

Инструкции по заказу документации можно найти по этому адресу:

http://www.cisco.com/univercd/cc/td/doc/es_inpck/pdi.htm

Заказать документацию Cisco можно следующими способами:

• Зарегистрированный Cisco.com (прямые клиенты Cisco) могут заказать документацию по продукту Cisco с помощью инструмента заказа:

http://www.cisco.com/en/US/partner/ordering/

• Незарегистрированные пользователи Cisco.com могут заказать документацию через местного представителя по работе с клиентами, позвонив в штаб-квартиру корпорации Cisco Systems (Калифорния, США) по телефону 408 526-7208 или, в другом месте Северной Америки, позвонив по телефону 1 800 553-NETS (6387).

Отзыв о документации

Комментарии о технической документации можно отправлять по адресу bug-doc @ cisco.com.

Вы можете отправлять комментарии, используя карточку ответов (если есть) за лицевой обложкой вашего документа или написав по следующему адресу:

Cisco Systems
Attn: Заказ документации клиента
170 West Tasman Drive
San Jose, CA 95134-9883

Мы ценим ваши комментарии.

Обзор безопасности продуктов Cisco

Cisco предоставляет бесплатный онлайн-портал политики уязвимостей по этому адресу:

http: // www.cisco.com/en/US/products/products_security_vulnerability_policy.html

С этого сайта вы можете выполнять следующие задачи:

• Сообщайте об уязвимостях в продуктах Cisco.

• Получите помощь при инцидентах безопасности, связанных с продуктами Cisco.

• Зарегистрируйтесь, чтобы получать информацию о безопасности от Cisco.

Текущий список рекомендаций и уведомлений по безопасности для продуктов Cisco доступен по этому адресу:

http: // www.cisco.com/go/psirt

Если вы предпочитаете получать советы и уведомления по мере их обновления в режиме реального времени, вы можете получить доступ к каналу службы реагирования на инциденты безопасности продукта Really Simple Syndication (PSIRT RSS) по этому URL-адресу:

http://www.cisco.com/en/US/products/products_psirt_rss_feed.html

Сообщение о проблемах безопасности в продуктах Cisco

Cisco стремится предоставлять безопасные продукты. Мы тестируем наши продукты внутри компании, прежде чем выпускать их, и стремимся быстро исправить все уязвимости.Если вы считаете, что могли обнаружить уязвимость в продукте Cisco, обратитесь в PSIRT:

.

• Экстренные ситуации — [email protected]

• Неправильные службы — [email protected]

---

Совет Мы рекомендуем вам использовать Pretty Good Privacy (PGP) или совместимый продукт для шифрования любой конфиденциальной информации, которую вы отправляете в Cisco. PSIRT может работать с зашифрованной информацией, которая совместима с PGP версий 2. x -8. х .

Никогда не используйте отозванный или просроченный ключ шифрования. Правильный открытый ключ для использования в вашей переписке с PSIRT — это тот, который имеет самую последнюю дату создания в этом списке серверов открытых ключей:

http://pgp.mit.edu:11371/pks/lookup?search=psirt%40cisco.com&op=index&exact=on

---

В экстренных случаях вы также можете связаться с PSIRT по телефону:

• 1 877 228-7302

• 1 408 525-6532

Получение технической помощи

Всем клиентам, партнерам, торговым посредникам и дистрибьюторам, имеющим действующие контракты на обслуживание Cisco, служба технической поддержки Cisco предоставляет круглосуточную отмеченную наградами техническую поддержку.Веб-сайт технической поддержки Cisco на Cisco.com содержит обширные ресурсы онлайн-поддержки. Кроме того, инженеры Центра технической поддержки Cisco (TAC) предоставляют поддержку по телефону. Если у вас нет действующего контракта на обслуживание Cisco, обратитесь к торговому посреднику.

Веб-сайт технической поддержки Cisco

Веб-сайт технической поддержки Cisco предоставляет интерактивные документы и инструменты для поиска и устранения неисправностей и решения технических проблем с продуктами и технологиями Cisco.Веб-сайт доступен 24 часа в сутки, 365 дней в году по этому адресу:

.

http://www.cisco.com/techsupport

Для доступа ко всем инструментам на веб-сайте технической поддержки Cisco требуется идентификатор пользователя Cisco.com и пароль. Если у вас есть действующий контракт на обслуживание, но у вас нет идентификатора пользователя или пароля, вы можете зарегистрироваться по этому URL-адресу:

http://tools.cisco.com/RPF/register/register.do

---

Примечание Используйте инструмент Cisco Product Identification (CPI), чтобы найти серийный номер вашего продукта перед отправкой запроса на обслуживание через Интернет или по телефону. Вы можете получить доступ к инструменту CPI с веб-сайта технической поддержки Cisco, щелкнув ссылку Инструменты и ресурсы в разделе Документация и инструменты. Выберите Cisco Product Identification Tool из раскрывающегося списка Alphabetical Index или щелкните ссылку Cisco Product Identification Tool в разделе Alerts & RMAs. Инструмент CPI предлагает три варианта поиска: по идентификатору продукта или названию модели; по древовидной структуре; или для некоторых продуктов путем копирования и вставки выходных данных команды show .Результаты поиска показывают изображение вашего продукта с выделенным местом на этикетке с серийным номером. Найдите этикетку с серийным номером на вашем продукте и запишите информацию, прежде чем обращаться в сервисный центр.

---

Отправка запроса на обслуживание

Использование онлайн-инструмента TAC Service Request Tool — самый быстрый способ открыть сервисные запросы S3 и S4. (Запросы на обслуживание S3 и S4 — это запросы, при которых ваша сеть минимально нарушена или для которых вам требуется информация о продукте. После того, как вы опишете свою ситуацию, инструмент запроса на обслуживание TAC предоставит рекомендуемые решения. Если ваша проблема не решена с использованием рекомендованных ресурсов, ваш запрос на обслуживание передается инженеру Cisco TAC. Инструмент запроса на обслуживание TAC находится по этому адресу:

http://www.cisco.com/techsupport/servicerequest

Для запросов на обслуживание S1 или S2 или если у вас нет доступа в Интернет, обратитесь в центр технической поддержки Cisco по телефону. (Запросы на обслуживание S1 или S2 — это те запросы, при которых ваша производственная сеть не работает или сильно деградировала.) Инженеры Cisco TAC немедленно назначаются на сервисные запросы S1 и S2, чтобы обеспечить бесперебойную работу ваших бизнес-операций.

Чтобы подать заявку на обслуживание по телефону, используйте один из следующих номеров:

Азиатско-Тихоокеанский регион: +61 2 8446 7411 (Австралия: 1 800 805 227)
Европа, Ближний Восток и Африка: +32 2704 55 55
США: 1 800 553-2447

Для получения полного списка контактов Cisco TAC перейдите по этому URL-адресу:

http://www. cisco.com/techsupport/contacts

Определения серьезности запроса на обслуживание

Чтобы гарантировать, что все запросы на обслуживание сообщаются в стандартном формате, Cisco установила определения серьезности.

Уровень серьезности 1 (S1) — ваша сеть «не работает» или оказывает критическое влияние на бизнес-операции. Вы и Cisco круглосуточно выделите все необходимые ресурсы для разрешения ситуации.

Уровень серьезности 2 (S2) — работа существующей сети серьезно ухудшена, или на важные аспекты вашей бизнес-деятельности негативно влияет неадекватная производительность продуктов Cisco. Вы и Cisco выделите ресурсы на полную ставку в обычные рабочие часы для разрешения ситуации.

Уровень серьезности 3 (S3). Производительность вашей сети снижается, но большинство бизнес-операций остаются работоспособными. Вы и Cisco будете выделять ресурсы в обычные рабочие часы для восстановления обслуживания до удовлетворительного уровня.

Уровень серьезности 4 (S4) — вам требуется информация или помощь по возможностям, установке или настройке продукта Cisco. Это мало или совсем не влияет на ваши бизнес-операции.

Получение дополнительных публикаций и информации

Информация о продуктах, технологиях и сетевых решениях Cisco доступна из различных сетевых и печатных источников.

• Cisco Marketplace предлагает широкий выбор книг, справочников и логотипов Cisco. Посетите Cisco Marketplace, магазин компании, по этому адресу:

http://www.cisco.com/go/marketplace/

• Cisco Press публикует широкий спектр публикаций по общим сетевым технологиям, обучению и сертификации. Эти публикации будут полезны как новым, так и опытным пользователям. Чтобы ознакомиться с текущими названиями Cisco Press и другой информацией, перейдите на сайт Cisco Press по этому URL-адресу:

http: // www.ciscopress.com

• Журнал Packet — это журнал для технических пользователей Cisco Systems, предназначенный для максимального увеличения инвестиций в Интернет и сети. Каждый квартал Packet освещает последние отраслевые тенденции, технологические прорывы, продукты и решения Cisco, а также дает советы по развертыванию сети и устранению неполадок, примеры конфигурации, тематические исследования клиентов, информацию о сертификации и обучении, а также ссылки на множество углубленных онлайн-ресурсы. Вы можете получить доступ к журналу Packet по этому адресу:

http: // www.cisco.com/packet

• iQ Magazine — это ежеквартальное издание Cisco Systems, предназначенное для того, чтобы помочь растущим компаниям узнать, как они могут использовать технологии для увеличения доходов, оптимизации своего бизнеса и расширения услуг. В публикации определяются проблемы, с которыми сталкиваются эти компании, и технологии, которые помогают их решить, с использованием реальных примеров и бизнес-стратегий, которые помогают читателям принимать обоснованные решения об инвестициях в технологии. Вы можете получить доступ к iQ Magazine по этому адресу:

http: // www. cisco.com/go/iqmagazine

• Internet Protocol Journal — это ежеквартальный журнал, публикуемый Cisco Systems для инженеров, занимающихся проектированием, разработкой и эксплуатацией общедоступных и частных сетей и интрасетей. Вы можете получить доступ к журналу Интернет-протокола по этому адресу:

http://www.cisco.com/ipj

• Cisco предлагает обучение сетевым технологиям мирового уровня. Вы можете просмотреть текущие предложения по этому адресу:

http: // www.cisco.com/en/US/learning/index.html

---

Copyright © 2005 Cisco Systems, Inc. Все права защищены.

Wilson

3 Крепление для установки в стену для панельных антенн

Настенное крепление Wilson для панельных антенн

Настенное крепление Wilson

3 для панельных антенн спроектировано так, чтобы в разумных пределах скрыть комнатную антенну из поля зрения.

Он устанавливается в стене, закрепляя антенну (панельная антенна 311135 и 311155), и белая крышка закрывает крепление, полностью закрывая антенну.У него отличная отделка, но при желании его также можно покрасить в соответствии с вашим декором.

Что входит в комплект?

В каждом комплекте есть все необходимое для полной установки.

Настенное крепление с оборудованием

Технические характеристики продукта

Скоро появятся технические характеристики …

Инструкции по установке: видео

Установка усилителя сигнала в автомобиле

Установка усилителя сигнала на грузовике

Установка усилителя сигнала Усилитель сигнала в автофургоне

Установите усилитель сигнала в внедорожник или минивэн

РУКОВОДСТВО ПО УСТАНОВКЕ

Если у вас есть вопросы или вам нужна помощь, позвоните в нашу службу технической поддержки по телефону 1-800-568-2723 или напишите по адресу продажи @ WilsonAmpifiers. com. Мы будем рады помочь вам на каждом этапе пути.

ВАШЕ УДОВЛЕТВОРЕНИЕ — НАШ ПРИОРИТЕТ. СМОТРЕТЬ ДОКАЗАТЕЛЬСТВО.

Мы занимаемся обеспечением надежной связи — не продаем коробки, не продаем змеиное масло и определенно не теряем вашего доверия.

Первая 100% гарантия: Мы предоставляем 90-дневную гарантию возврата денег на все новые продукты weBoost и 30-дневную гарантию возврата денег на все новые продукты Wilson Pro.На все отремонтированные апартаменты предоставляется 30-дневная гарантия возврата денег. Никакая другая компания этого не делает. Не торопитесь и убедитесь, что решение вас устраивает. Мы здесь, чтобы поддержать вас, если у вас возникнут вопросы. В этом разница между усилителями Wilson.

Вторая 100% гарантия: В любое время в течение 2-летней гарантии производителя (1 год для отремонтированного / продленного), если ваше устройство не соответствует своим обычным стандартам, свяжитесь с нами, и мы позаботимся об этом. Мы здесь не для разовой продажи.Мы здесь для пожизненной поддержки. Мы хотим быть любимыми.

Третья 100% гарантия: Пожизненная техническая поддержка. Ты наш гость. Будь то поиск местоположения вышек сотовой связи, изучение новых сотовых технологий или вопросы об установке, мы всегда готовы помочь. Еще мы любим футбольные дебаты и разговоры о еде.

Да, еще мы предоставляем БЕСПЛАТНУЮ доставку для всего 😉

Крепления для антенн базовой станции

| Антенны для дома

Начни разговор.Мы поможем. 1-844-WALCOTT

В наличии — Быстрая доставка

• 3-футовый штатив для крепления антенны
• Работает с мачтами диаметром до 1 3/4 дюйма

В наличии — Быстрая доставка

• 4-дюймовая опорная антенна для настенного крепления
• Работает с 1. 5-дюймовые мачты

В наличии — Быстрая доставка

• 5 ‘, антенная мачта шириной 1 1/4 »
• Можно соединить вместе для получения большой более длинной мачты
• Обычно используется в качестве крепления для антенн базовой станции

В наличии — Быстрая доставка

• 9030 Регулируемое крепление на карнизе от 45 до 60 дюймов
• Работает до 2. 5-дюймовые мачты

В наличии — Быстрая доставка

• 5 ‘, антенная мачта шириной 1 1/4 »
• Можно соединить вместе для получения большой более длинной мачты
• Обычно используется в качестве крепления для антенн базовой станции
• Штатив высотой 3 фута

Временно продано

• Хомут с U-образным болтом
• Работает с мачтами до 1. 5 дюймов в диаметре

Часы работы и расположение

• 2940 N Plainview Rd Уолкотт, Айова 52773 КАРТА США
• Часы работы магазина: Пн — Пт 9–6 | Сб 9 — 5 | Вс закрыто

Авторские права 2021 Walcott Radio

Посетите наш магазин! 2940 N Plainview Rd Walcott, Iowa 52773 USA

Сверхмощная оцинкованная стена / смещение для крепления антенны в здании

Мы стремимся защитить вашу конфиденциальность.Эта политика описывает, как мы используем и защищаем информацию, которую вы предоставляете нам при использовании этого веб-сайта. Мы будем использовать только предоставленную вами информацию в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику и соответствующим образом обновлять эту страницу — пожалуйста, проверяйте время от времени, чтобы убедиться, что вы заметили какие-либо изменения.

Что собираем

Мы можем забрать ваши:

• имя и должность

• Контактная информация

  , включая адрес электронной почты

• демографическая информация, такая как почтовый индекс, предпочтения и интересы, и

• другая информация, относящаяся к опросам клиентов и / или предложениям.

Что мы делаем с собираемой информацией

Информация, которую мы собираем, помогает нам лучше понять ваши требования и предоставлять качественные услуги — в частности, нам нужна информация:

• для внутреннего учета

• для улучшения наших продуктов и услуг

• для периодической рассылки рекламных писем о новых продуктах, специальных предложениях или другой информации, которая, по нашему мнению, может вас заинтересовать, используя адрес электронной почты, который вы предоставили

• , чтобы связаться с вами для исследования рынка — мы можем связаться с вами по электронной почте, телефону, факсу или почте

• , чтобы настроить сайт в соответствии с вашими интересами.

Безопасность

Для предотвращения несанкционированного доступа или разглашения у нас есть подходящие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Файлы cookie

Cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или позволяет узнать, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека.

Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Как мы используем файлы cookie

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.

В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.

Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш сайт содержит ссылки на другие интересные сайты. Когда вы используете эти ссылки, чтобы покинуть наш сайт, мы теряем контроль над безопасностью веб-сайта, на который вы заходили. Поэтому мы не несем ответственности за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются этим заявлением о конфиденциальности.

Вам следует проявлять осторожность и читать заявление о конфиденциальности, применимое к посещаемым вами веб-сайтам.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

• Всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга

• Если вы ранее соглашались с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любое время изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону

Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

Top Signal 4G / 3G Ультратонкая внутренняя потолочная или настенная всенаправленная панельная антенна с N-гнездовым разъемом (50 Ом) TS250375

Технические характеристики

использование:

Офис / жилая

Тип разъема:

N-гнездо

Тип кабеля:

RG58

Длина кабеля:

12 дюйм.(30,5 см)

Тип антенны:

Внутри всенаправленный

Длина антенны:

6,8 дюйма (17,2 см)

Поляризация:

Вертикальный

Тип крепления:

Винты / анкеры для гипсокартона

Спецификация крепления:

Крепится к гипсокартону

Импеданс:

50 Ом

Усиление 700–800 МГц:

~ + 2 дБи

Усиление 824–894 МГц:

~ + 2 дБи

Усиление 880–960 МГц:

~ + 2 дБи

Усиление 1710–1880 МГц:

~ + 2 дБи

Коэффициент усиления 1850–1990 МГц:

~ + 2 дБи

Коэффициент усиления 2110–2170 МГц:

~ + 2 дБи

Ширина луча в горизонтальной плоскости:

360 °

Ширина луча в вертикальной плоскости:

55 ° –45 °

.

No related posts.
