Крепление электрощита в стене — Порядок работ

Электрощиток это один из самых ответственных элементов электроснабжения любого объекта. Разновидности электрощитков большое множество. В данной статье, рассмотрим в качестве примера, крепление корпуса электрощитка для скрытого монтажа в стене. Далее разговор пойдет именно про монтаж самого корпуса щитка в стену, а не его комплектация и сборка. Эти моменты будут отражены в других статьях.

Расположение щита

В первую очередь старайтесь размещать электрощиток в том месте, где у Вас находится вводной кабель. Не рекомендуется производить его наращивание. Обычно щит всегда располагают при входе в квартиру. Обеспечивайте свободный доступ к электрощитку, не захламляйте подход к нему разной мебелью.



Щит должен располагаться на высоте не более 1,7м от уровня пола.

В случае необходимости переноса щита в другое место, желательно заменить вводной кабель, чтобы он был цельным.

Инструменты

Приспособления которые понадобятся для монтажа распредщитка в стену:

• ⚡пузырьковый или лазерный уровень
• ⚡карандаш, маркер
• ⚡перфоратор с набором буров по бетону 6-10мм или болгарка с диском по бетону
• ⚡долото (пика или лопатка) для перфоратора (выбивать нишу)
• ⚡шпатель для цементного раствора
• ⚡нож для удаления заглушек в щитке под заход кабеля

Порядок работ

Для выполнения грамотной работы придерживайтесь следующего порядка:

1. прикладываете корпус щитка к стене в том месте где он будет размещаться и обводите карандашом его контур. Момент очерчивания контура контролируете пузырьковым уровнем, чтобы ниша не получилась скошенной в какую либо сторону. По ширине делаете запас примерно в два сантиметра с каждой стороны
2. просверливаете буром отверстия по очерченному контуру, можно также воспользоваться болгаркой и диском по бетону. Глубина отверстий должна быть примерно на 1см больше, чем толщина корпуса щитка
3. большим перфоратором в режиме удара, выбиваете в стене нишу по очерченному и высверленному контуру
4. подготавливаете штробу сверху щитка для захода кабелей в корпус
5. в щитке вырезаете отверстия под ввод кабеля
6. ниша смачивается водой и щиток закрепляется внутри стены на цементный раствор или гипс
7. с помощью пузырькового или лазерного уровня опять контролируйте правильное горизонтальное и вертикальное расположение распредщитка
8. выступающие края щитка должны быть заподлицо со стеной и не выпирать наружу

Окончание работ

Когда гипс или цементный раствор полностью застыли и схватились, можно начинать заводить кабели внутрь щита.

Для удобства дальнейшего монтажа, заведенные внутрь щитка кабели, на вводе, раскладываете плоско в один ряд и кусочком ненужного кабеля, прикрученного саморезами, придавливаете их к задней стенке щитка.

На этом этапе старайтесь завести кабели в щиток по порядку, согласно пронумерованных групп.

Допустим слева направо, с первой по десятую. Это позволит Вам в дальнейшем, при сборке щитка, более эргономично и быстрее произвести разводку электропроводки внутри.

По окончании работ заделываете штробы и приступаете к сборке модульной аппаратуры в самом щитке.

Статьи по теме

нормы, правила ПУЭ и способы

При подключении к сети электроснабжения коттеджа, дачного дома или гаража, а также при установке спутниковых антенн, блоков систем кондиционирования, световых указателей, камер видеонаблюдения приходится сталкиваться с такой проблемой, как провести кабель по фасаду и стенам здания, выполнив при этом требования ПУЭ и других нормативов. Данный вид прокладки электропроводки требует серьезного подхода к решению вопроса, так как нарушения правил монтажа могут послужить причиной нестабильной работы подключенного электрооборудования и создать предпосылки поражения электрическим током, а также возникновения возгорания. По ПУЭ допускается открытый и закрытый способ прокладки проводки по фасаду жилого дома. Выбирать приемлемый вариант нужно в зависимости от условий окружающей среды, марки кабеля и материала стены, на которой будет крепиться кабельная магистраль. Стены могут быть выполнены из кирпича, камня-песчаника, различных видов бетона, древесины, а также отделаны сайдингом. Для всех видов перечисленных материалов существуют соответствующие нормы электромонтажных работ. Далее мы постараемся максимально подробно разъяснить, как должна выполняться прокладка кабеля по фасаду здания.

Кирпичная, бетонная или каменная стена

Можно прокладывать кабель без гофры или лотка только в том случае, если у него изоляция устойчива к ультрафиолету. Но на практике в большинстве случаев используется СИП, который предназначен для прокладки на улице и устойчив к воздействию ультрафиолета, или ВВГнг-LS, изоляция которого не устойчива к воздействию ультрафиолета.

В первом случае можно прокладывать кабель по фасаду здания, при условии, что расстояние от кабеля до стены будет не больше 6 см (ПУЭ глава 2.4, п. 2.4.60).

Во втором случае кабель укладывают в металлическом электротехническом коробе. В случае если нет опасности механических повреждений — можно прокладывать кабель в гофре из ПНД (черная), но в продаже встречается и гофра из ПВХ, устойчивого к ультрафиолету (уточняйте этот пункт, так как обычный ПВХ трескается на солнце). Также можно использовать металлорукав. Кабельные скобы и клипсы крепления гофры крепятся к стене дюбель-гвоздями или гвоздевыми дюбелями с использованием строительно-монтажного пистолета.

Шаг крепления кабеля на горизонтальных участках не должен превышать 350 мм, на вертикальных – 500, в местах изгиба – 100.

Кабельный ввод внутрь здания должен размещаться в трубе или отрезке металлического электротехнического короба (глава 2.1. ПУЭ п. 2.1.58). О том, как осуществляется прокладка кабеля через стену, мы рассказали в отдельной статье.

Идеальным способом монтажа кабельных линий по фасаду будет их прокладка в предварительно пробитых штробах с последующим закрытием штукатуркой, но вследствие большой трудоемкости, на практике его используют редко.

Деревянная стена

Вследствие высокой степени горючести древесины, нормы прокладки по деревянной стене гораздо строже, чем для кирпича или бетона. В данном случае обязательно строгое выполнение следующих условий:

1. Кабельная линия должна быть проложена в негорючей оболочке.
2. Ввод в здание через стену должен быть обустроен металлической втулкой, изготовленной из толстостенной трубы.

Как правило, ответвление от сети электроснабжения выполняется самонесущим изолированным проводом СИП, с алюминиевыми жилами. Использование алюминиевой проводки с горючей оболочкой для прокладки по деревянному фасаду запрещено, поэтому перед участком крепления линии к деревянной стене необходимо подключиться к кабелю с медными жилами, используя специальные герметичные зажимы. Прокладывая кабель марки СИП запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 6 см от стены, даже если провод заведен в гофротрубу или металлорукав.

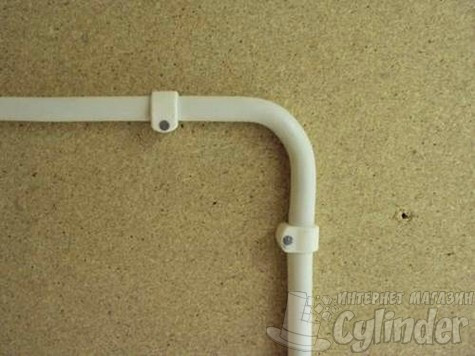

Проводку можно уложить в металлическом или в пластиковом кабель-канале. При отсутствии угрозы механических повреждений, допускается использование гофрированной трубы из ПВХ или металлорукава. При использовании гофры очень важно, чтобы приобретенное изделие было снабжено сертификатом пожарной безопасности. В соответствии с нормативами шаг крепления гофротрубы должен соответствовать таблице:

Диаметр гофротрубы мм	Шаг крепления мм	Диаметр гофротрубы мм	Шаг крепления мм
20	1000	50	1700
25	1100	63	2000
32	1400	75	2300
40	1600	90	2500

В качестве вводной втулки допускается применять толстостенную трубу, толщина стен которой должна соответствовать сечению проводников:

Фасад из сайдинга

Это наиболее сложный способ монтажа с учетом того, что сайдинг является горючим материалом, а также то, что по своим прочностным качествам он не предназначен для крепления кронштейнов для фиксации кабельных линий. Особых хлопот можно избежать, если необходимые кабельные магистрали проложить по фасаду и стенам до начала отделочных работ, или же произвести частичный демонтаж сайдинговых плит. Однако, зачастую, такие варианты относятся к разряду невыполнимых, поэтому домовладельцу приходится решать вопрос, как провести электропроводку по сайдингу и не нарушить при этом нормативные требования.

В первую очередь встает вопрос, чем и как крепить линию. Для кирпича и бетона отлично подходит изделие для фасадного крепления типа SF 10.

SF 10 обеспечивает надежную фиксацию жгута проводов диаметром до 25 мм, на расстоянии 10 см от поверхности. Если сайдинг положен на дерево, в качестве крепежа лучше использовать полукольцо-шуруп или шуруп-крючок.

При прокладке по фасаду кабеля марки СИП, имеющего горючую оболочку запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 6 см от стены, даже если он заведен в гофротрубу или металлорукав. Данный вид крепежа отвечает таким условиям крепления.

Общие требования

Кабельные линии на фасаде укладываются параллельно архитектурным линиям здания, запрещается использование бронированных изделий выполненных с горючим волокнистым покрытием. Нельзя монтировать в одном пучке силовые и телефонные провода, между ними должен быть обеспечен зазор 25 мм. Если в трассе монтируются несколько проводов, прокладку нужно производить с минимальным количеством перехлестов.

Стоит отметить, что если вы будете прокладывать провод СИП по фасаду, то нужно выдержать следующие расстояния до элементов здания, таких как:

при горизонтальной прокладке:

• над окном, входной дверью — 0,3 м;
• под балконом, окном, карнизом — 0,5 м;
• до земли — 2,5 м;

при вертикальной прокладке:

• до окна — 0,5 м;
• до балкона, входной двери — 1,0 м.

На видео ниже наглядно демонстрируется, как провести провод СИП по стене:

Вот по такой технологии осуществляется прокладка кабеля по фасаду здания в соответствии с ПУЭ. Теперь вы знаете, как безопасно проложить кабельную линию по дереву, кирпичу, бетону и даже сайдингу!

Будет полезно прочитать:

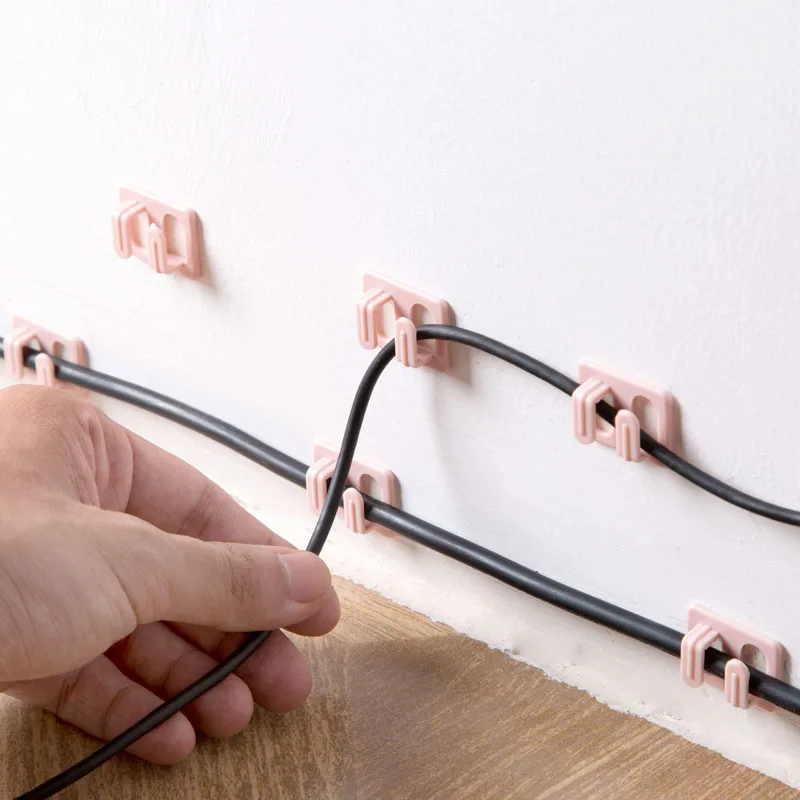

Как крепить кабель канал к стене без сверления

При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?

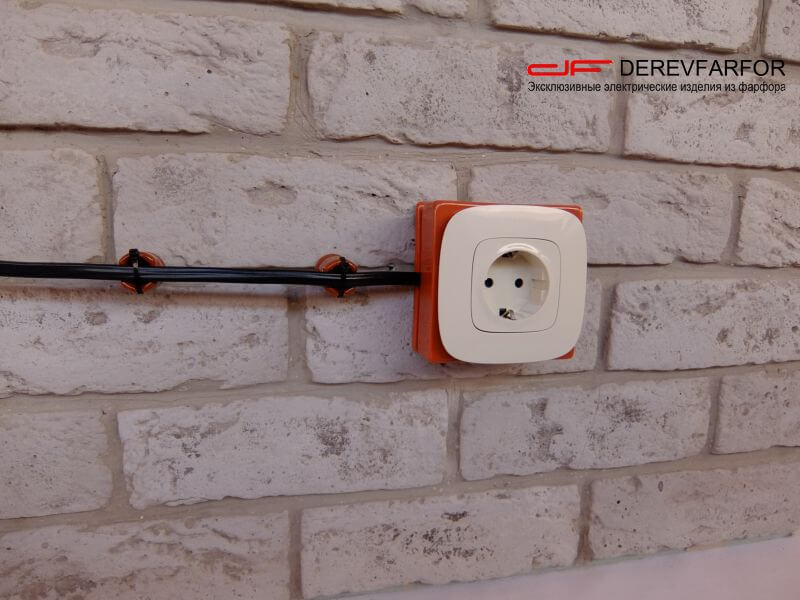

В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Классификационный признак	Виды	Описание
место монтажа	напольные	по своей форме, виду оптимально приспособлены к установочному месту;
	магистральные
	плинтусные
цвет	выпускаются разных цветов и оттенков	гармонично вписываются в интерьер комнат
размер	разный объем канала — для одного, 2-х, 3-х и более кабелей	габариты от 12×12 до 100×60 мм; имеют разную форму углов – от острых до закругленных
число замков	с одним	2 защелки – более надежно удерживают на канале крышку, снижая возможность деформации;
	с двумя
материал изделия	алюминиевые	покрыты пленкой; разнообразие оттенков придает привлекательный вид; пожаробезопасны
	стальные	устанавливают внутри помещений, с наружи; выпускаются с оцинкованной поверхностью разных цветов; не горят; подвержены коррозии при царапинах

Рынок позволяет подобрать изделия под конкретные условия эксплуатации.

Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажуУстановите короб по нанесенной разметке

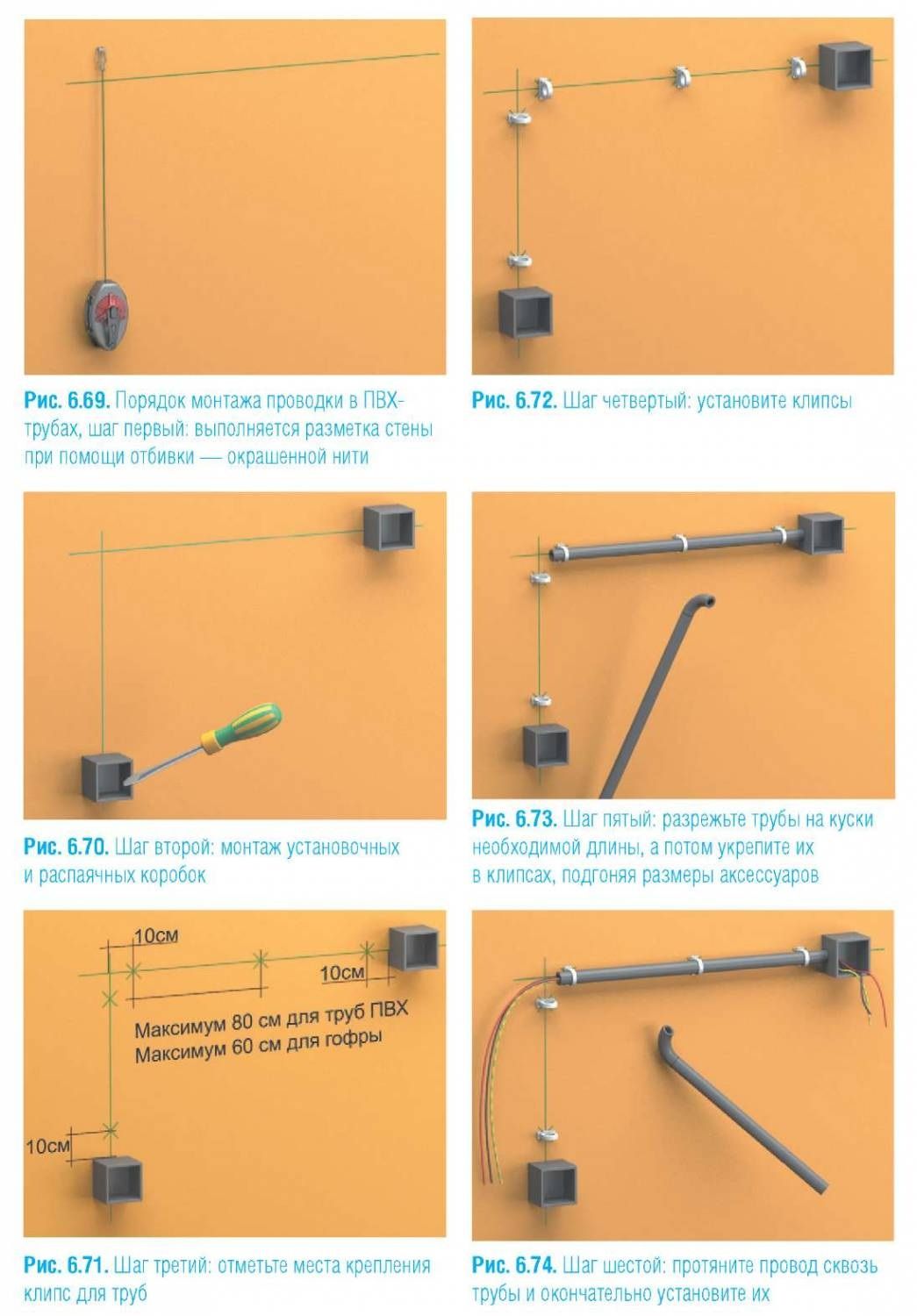

Вот как правильно поделить процесс на этапы:

• первоначально составляется схема прокладки электропроводки оптимальным образом;
• линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
• на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
• необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при испо

крепление к стене, ПУЭ, видео

Сама по себе задача выглядит несколько странно. Зачем тянуть проводку по фасаду? Для начала разберемся с терминами. Если вдаваться в подробности ГОСТ: «провод, это проволока в оболочке или без…», а «кабель, это несколько проводов…» и так далее, можно окончательно запутаться. Тем более, что монтаж провода по стене здания, нецелесообразен в принципе. Он должен быть внутри. А если это силовой ввод — прокладка кабеля по фасаду здания вообще запрещена, сразу после точки подвеса он должен быть заведен в помещение.

Все это действительно так, но речь пойдет про относительно новый кабель (или провод, по определению ГОСТ) — СИП.

Самонесущий Изолированный Провод (все-таки провод!) в последнее время активно приходит на смену неизолированным силовым проводам. Жители частных домов отлично знают, что это такое. Так вот, СИП разрешено прокладывать по фасадам зданий, причем норма прописана в Правилах устройства электроустановок. При организации подключения домовладений, это может принести существенную экономию для владельца.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

• Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
• Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Информация: зачем выполнять переходы с алюминиевого СИП на обычный ВВГ?

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.

Что по этому поводу говорится в Правилах устройства электроустановок

• Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
• В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
• Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
• Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
• В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
• Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
• Металлические части конструкции должны иметь защиту от коррозии.
• Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
• В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

• над наличниками окон или дверей — 30 см;
• под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
• над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

• до наличников окон — 50 см;
• до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Важно! Если после прокладки кабеля, на стену будут монтироваться изоляционные панели — расстояние до СИП рассчитывается по новой наружной плоскости, увеличиваясь на толщину панелей.

Начинаем плясать от фасадной стенки

В первую очередь необходимо выбрать точку на стене, от которой будет начинаться ответвление. Правила устройства электроустановок не регламентируют выбор стены: она может быть фасадной или боковой. Но на практике, в наших широтах выбирается именно фасад. На боковые стены зданий обычно выходят скаты крыши, с которых может срываться лед (сосульки) или снег.

Местом начала прокладки по стене, считается точка выхода кабеля из анкерного зажима. Основные элементы конструкции есть на иллюстрации:

1. Анкерный кронштейн.
2. Анкерный зажим, после которого провод не удерживается на трассе воздушной линии.
3. Фасадное крепление — первый элемент системы прокладки по стене.

Кронштейн устанавливается на высоте не менее 2.75 метра. Расстояние до ближайшего угла несущей стены (без учета толщины изоляционного материала) не менее 10 см.

Совет: Если сечение силового кабеля позволяет выбрать между разными анкерами, следует выбирать подвес с меньшей нагрузкой. В таком случае, при механическом воздействии на СИП (например, зацепило фурой на дороге, или упал столб), стена не будет разрушена, просто сорвет анкер.

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля.

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

Важно! Запрещается формирование свободных петель кабеля возле металлических конструкций.

При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.

Альтернатива открытой прокладке кабеля по фасаду

Причины, по которым не следует монтировать СИП или другой провод открытым способом по стене:

1. Дом обшит пожароопасным утеплителем, декоративной обивкой: сайдингом, деревянной вагонкой.
2. Имеется опасность механического воздействия на кабель: открывающиеся ставни, ветки деревьев, и другое.
3. Просто из эстетических соображений: не хочется, чтобы по фасаду был проложен кабель на расстоянии 6 см от стены.
4. Используемый кабель по характеристикам не предназначен для открытого монтажа на внешн

Установка электрощита навесного, крепление щита, автоматов, проводов



Вступление

В этой статье рассмотрим пошаговую установку электрощита навесного по месту. Здравствуй Уважаемый читатель! После выбора места для установки и комплектации навесного распределительного щита приступаем к его непосредственной установке. Рассмотрим пошагово все этапы установки навесного щита и начнем с подготовки инструмента.

Инструмент для установки навесного электрощита

Для установки щита понадобится следующий инструмент:

• Дрель ударная электрическая или перфоратор;
• Набор сверл по типу стены, на какой будет ставиться электрощит;
• Строительный уровень;
• Измерительная рулетка;
• Набор отверток;
• Пассатижи;
• Кусачки;
• Нож или специальный инструмент для зачистки изоляции проводов;
• Бирки для маркировки проводов;
• Изолента;
• Карандаш.

После подготовки инструмента и корпуса электрощита можно приступать к его установке.

Разметка места для установки электрощита навесного

Электрощит должен быть, установлен строго вертикально или горизонтально, как больше нравится. Высоту установки электрощита лучше выбрать 1,5-1,7 метра для удобства дальнейшего обслуживания.

Перед началом работ корпус электрощита нужно разобрать на составные части.

На корпусе электрощита есть технологические перфорированные отверстии для ввода в электрощит электрических кабелей. Их, как правило, больше, чем нужно.

Нужно выбрать предполагаемые места ввода кабелей в щит и выломать технологические отверстия.

Примечание: Устанавливать навесной электрощит можно как до электромонтажа электропроводки, так и после. В зависимости от вида электропроводки электрические кабели вводятся в щит сверху или/и снизу, через боковые стенки, либо через заднюю стенку электрощита.

Шаги по установке электрощита навесного

1. Отмерить ,от пола, высоту установки электрощита и провести по строительному уровню горизонтальную линию;

2. По планируемому краю установки электрощита провести вертикальную линию;

3. Основание корпуса электрощита приложить к сделанным разметкам и карандашом отметить места для крепления. На основании корпуса есть специальные технологические отверстия для крепления электрощита. Отверстий для крепления два,четыре или шесть, в зависимости от размеров электрощита.

Примечание: Если вы устанавливайте электрощит на стену, сделанную из гипсокартона, то при покупке навесного электрощита выбирайте модель, которую можно укомплектовать специальными креплениями для установки на гипсокартонную стену (смотри фото).

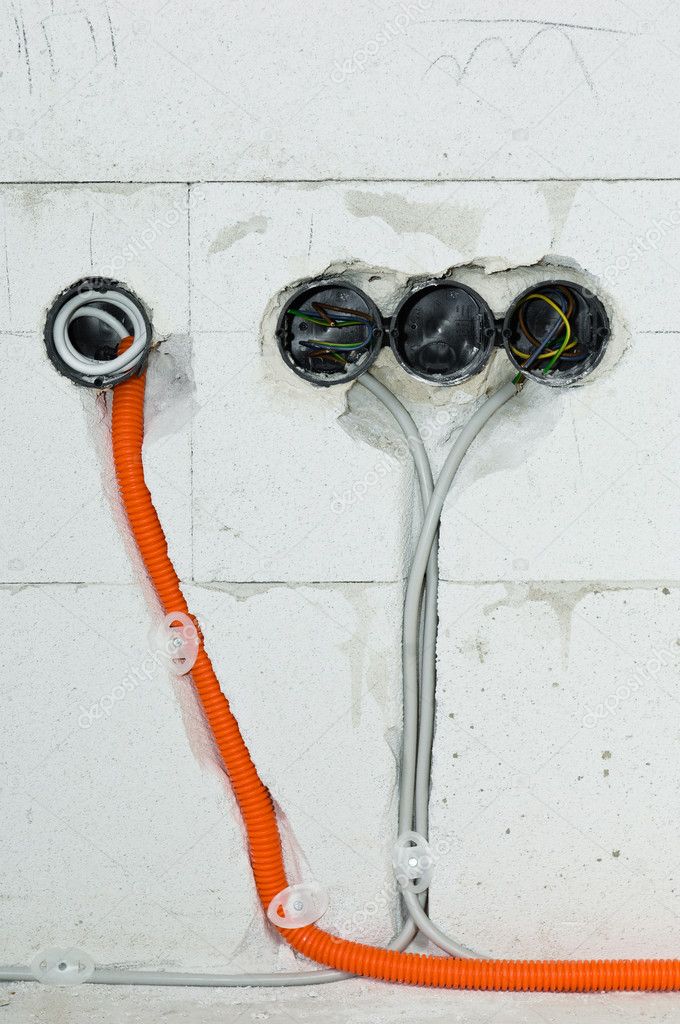

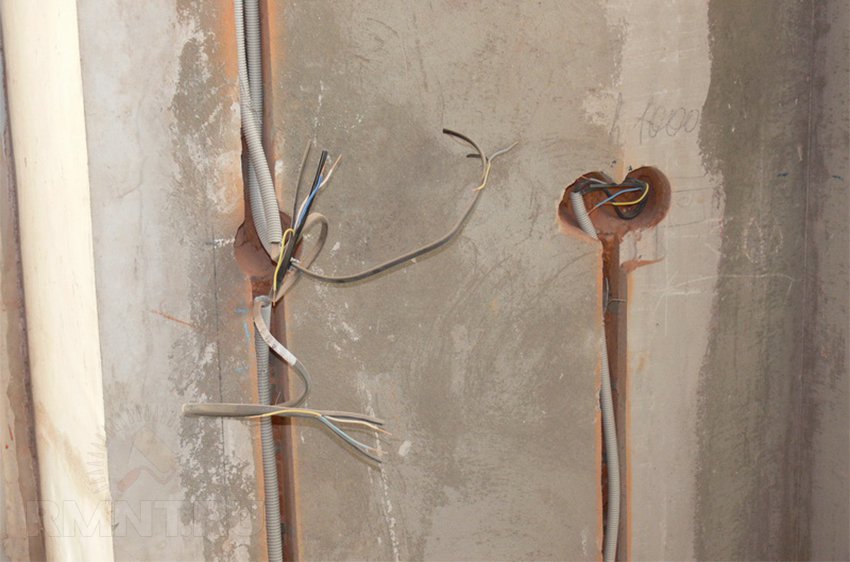

Установка системы скрытой кабельной проводки

Скрытые кабельные системы электропроводки — популярный выбор в домашних условиях, поскольку они эстетически привлекательны. Это наиболее часто используемая домашняя система электропроводки, поскольку она защищает провода от внешних повреждений и увеличивает срок их службы.

Провода устанавливаются в 4 этапа.

Шаг 1: Прокладка электрических каналов в плите

Шаг 2: Прокладка электрических каналов в стене

Шаг 3: Установка задних коробок коммутационных плат

Шаг 4: Установка распределительных щитов

Давайте посмотрим на пошаговую процедуру установки системы электропроводки скрытого кабелепровода.

Шаг-1: Прокладка электрических трубок C в плите

• Панели трубопроводов для домашней электропроводки должны быть толщиной 2 мм и размером 25 мм для трубопроводов из ПВХ. Проложите трубы для перекрытий между верхней и нижней арматурой.
• Используйте только глубокие распределительные коробки в перекрытиях. Правильно закрепите кабелепроводы из ПВХ с помощью вязальной проволоки.
• Было бы идеально следовать цветовой кодировке кабелепроводов для электрических проводов и данных, таких как LAN и телефонный провод.Используйте серые трубы из ПВХ для данных, черные трубы из ПВХ для электрических проводов и растворитель ПВХ для соединения аксессуаров.
• Тщательно проверьте падение стены и определите толщину бетона.
• Проверьте электропроводку согласно сервисным чертежам и посмотрите, где расположены распределительные щиты и сколько точек необходимо установить в каждом месте
• Примите особые меры предосторожности при бетонировании плиты
• Замените все сломанные трубы
• Убедитесь, что все стыки водонепроницаемы.
• После того, как плита и балка закрыты, немедленно проложите проводку GI.Задокументируйте любую заслонку или альтернативный маршрут для использования в будущем.
• Обеспечьте все необходимые рукава в балках, колоннах перед заливкой плиты в соответствии с требованиями по электрике и кондиционированию.
• Обеспечьте вытяжные коробки в подходящих местах. распределительные коробки в одном месте. Расположите их так, чтобы их нельзя было легко увидеть из мест с интенсивным движением, в соответствии с электрическими чертежами

Шаг 2: Прокладка электрических кабелей C в стене

• Выполните скрытые работы по прокладке кабелепровода после возведение кладки стен, но до начала штукатурных работ
• По окончании отверждения кирпичной кладки выполнить чеканку.В идеале выдерживайте промежуток в 7 дней между двумя мероприятиями
• Выполняйте резку стен только стенорезками, так как это позволит избежать повреждения стен

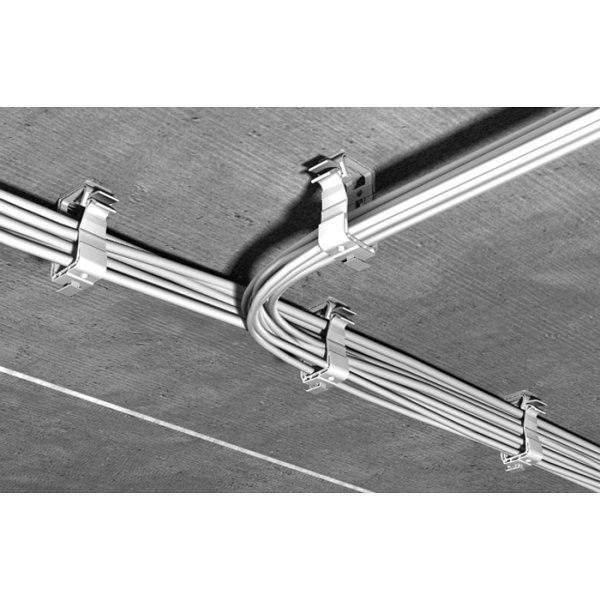

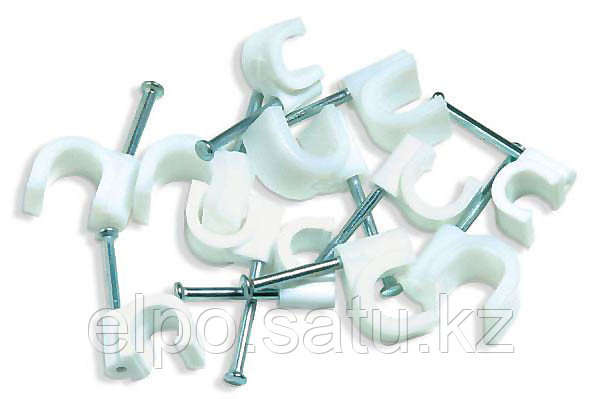

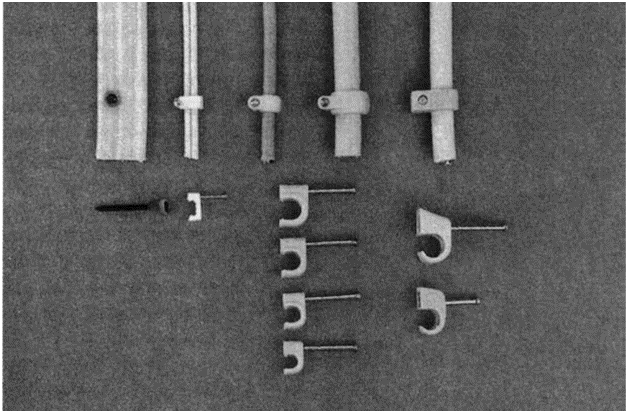

• Закрепите электрические кабелепроводы с помощью утвержденных зажимов, чтобы обеспечить правильную прокладку и проводку

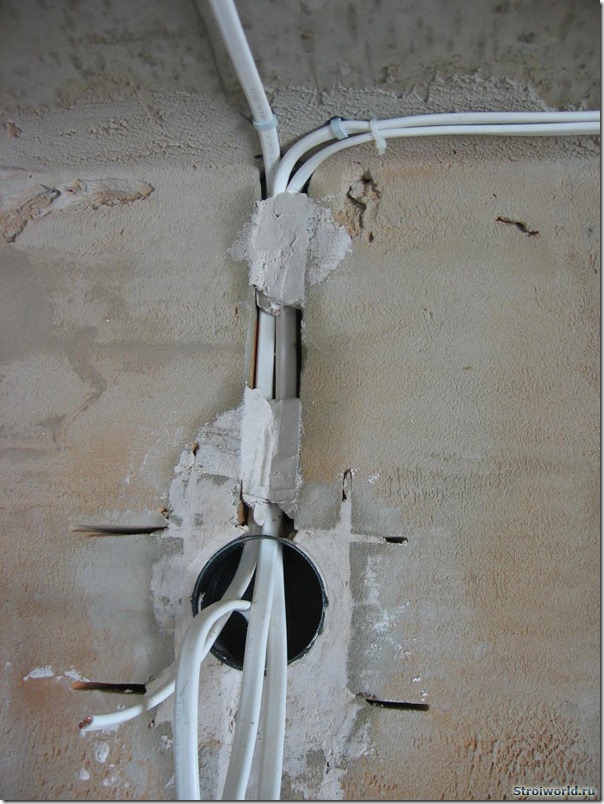

• После того, как трубопроводы, коробки и аксессуары закреплены, заполните точеную поверхность цементным раствором и сеткой, обернутой вокруг трубопроводов
• Начните проводку на стене с разметки уровня на стене, учитывая высоту над FFL (уровень готового пола)
• Ограничьте ширину выемки в соответствии с количеством каналов
• Глубина выемки должна быть не менее 10 мм от стены кладки, чтобы имелась выемка для кабелепровода.
• Убедитесь, что все горизонтальные трассы трубопровода прямые на уровне коробки.Кабелепровод световой точки должен проходить прямо вертикально к распределительной коробке. Убедитесь, что в стене не берется случайно
• Не используйте колена или изгибы. Используйте пружину для сгибания, если вы хотите изменить направление трубы.
• Не прокладывайте силовые кабели рядом с линиями связи

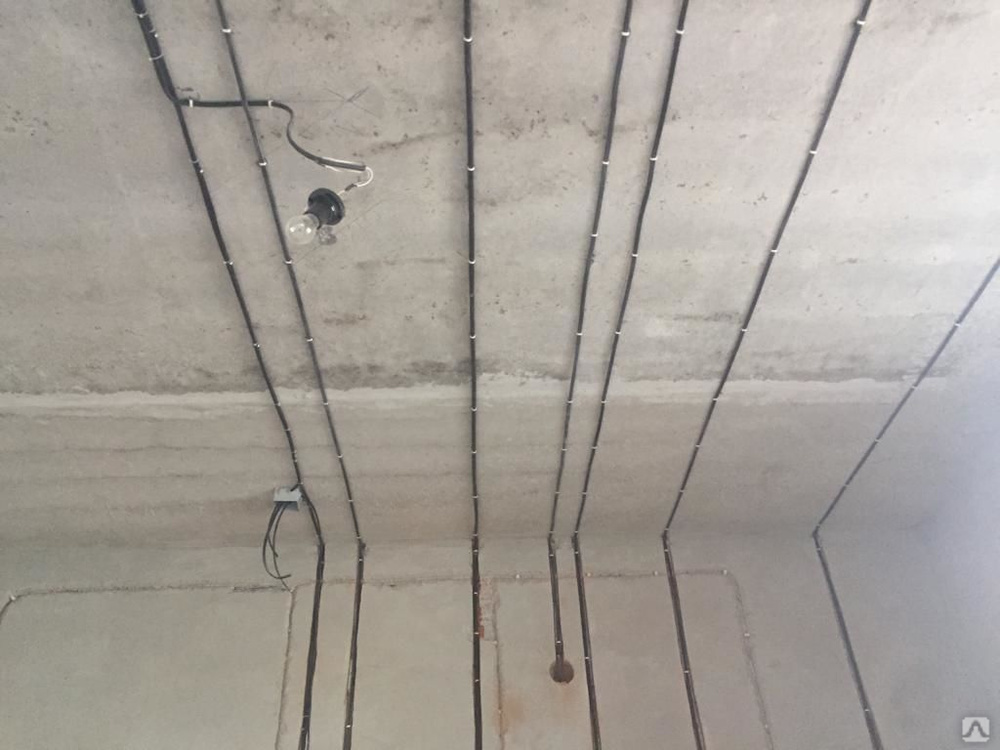

• Прокладывайте кабелепроводы над подвесным потолком с надлежащей опорой. Ни в коем случае не ставьте их на подвесной потолок. Если у вас есть подвесной потолок, закройте вертикальные участки открытыми концами вверху

Шаг 3: Установка задних коробок коммутационных плат

• Правильно закрепите скрытый распределительный щит на уровне в соответствии с проектом архитектора, чтобы Например, расстояние и высота от уровня готового пола (FFL)
• Убедитесь, что зазор между скрытыми распределительными щитами одинаков.Обеспечьте одинаковое единообразие для всех установок.
• Щиты должны представлять собой готовые металлические коробки модульного типа утвержденного производства. Закрепите скрытый ящик на 3 мм ниже оштукатуренной поверхности.
• Заканчивайте крепление коробки перед штукатурными работами при прокладке стен. Пока ведутся штукатурные работы, ящики заполняем термоколем.

Шаг 4: Установка распределительных щитов

• Закройте распределительный щит перед штукатуркой
• Закрепите коробку DB на правильном уровне и выровняйте углубление в кирпичной кладке
• Подготовьте коробку согласно конструкция, такая как фиксация количества кабелепроводов, входящих в распределительную коробку
• Поместите трубы ПВХ только из заданных входных отверстий

Убедитесь, что вы выполнили все эти шаги упорядоченным образом для успешной установки скрытого система электропроводки.Наши специалисты D&F Liquidators, Inc. могут помочь вам с успешным монтажом скрытой электропроводки в вашем доме. Свяжитесь с нами, чтобы узнать больше об этом.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, фитингов кабелепроводов, автоматических выключателей, распределительных коробок, проводного кабеля, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Базовый пример схем электропроводки в жилых помещениях и руководство по кодам

Каковы основные схемы электропроводки в жилых помещениях? Можете ли вы поставить вилку в коридоре на тот же выключатель, что и в столовой? Сколько выключателей должно быть на лестничной клетке? Проволоку какого размера вы используете для сушилки? Сколько ампер может выдержать 12-2-WG? На все эти вопросы есть ответы где-то на 700 (более или менее) страницах Национального электрического кодекса. К счастью, ответы на многие из наиболее распространенных вопросов по жилой проводке можно найти прямо здесь, всего на нескольких страницах. Это не предназначено для замены NEC или необходимости знакомиться с NEC. Если вы заметите в этом что-то, что, по вашему мнению, неверно, свяжитесь со мной по адресу [email protected].

Необходимые элементы

Сервисное оборудование
Требуемые розетки — сводка кода
Необходимые осветительные приборы — сводка кодов
Требуемая защита от замыкания на землю
Required Arc Fault — AFCI — Защита
Кухонные розетки — сводка кодов Детекторы дыма
— сводка кодов
Отводные цепи устройства — сводка кодов Необработанная проверка
Заключительный осмотр

Руководящие принципы

Правила для ответвлений Руководство по применению размера проволоки
— сводка кодов
Состав заземляющего проводника
Емкость заполнения ящиков и проводников
Электрический нагрев
Рабочие процедуры
Советы и советы
Вы квалифицированы?

Эта статья не предназначена быть полным руководством по жилой проводке, а только в помощь тем, кто уже имеет некоторые знания по этой теме. Я не призываю людей с небольшим опытом или без опыта браться за большой проект электромонтажа (например, электромонтаж всего дома), и если это ваше намерение, то это только начало информации, которая вам понадобится для безопасного и эффективного выполнения такого задача. Если вам нужна дополнительная информация, есть много отличных руководств в печати.

Заявление об ограничении ответственности: Неквалифицированная или ненадлежащая электромонтажная работа может привести к гибели людей и материальному ущербу. Неправильная проверка проводки может привести к аннулированию вашей страховки домовладельца.В некоторых районах выполнение электромонтажных работ кому-либо, кроме дипломированного электрика, вообще запрещено. Я не служащий кодексов. Я тоже не специалист по электропроводке. Я просто парень с практическим опытом строительства и электромонтажа. Кроме того, кодекс регулярно меняется и регулируется местными юрисдикциями. Если вы собираетесь выполнять электромонтаж, вам следует ознакомиться с правилами, применимыми в вашем районе.

Сервисное оборудование

Сервисное оборудование (главная панель, входные провода, основание счетчика и связанное оборудование) должно быть адекватным для безопасного питания требуемой нагрузки.Если вы еще этого не сделали, вы можете использовать мой бесплатный калькулятор нагрузки, чтобы определить размер, который вам понадобится.

Щит основного служебного оборудования монтируется снаружи или внутри жилого помещения в месте входа в здание служебных проводников. Все сервисное оборудование и электрические панели должны иметь переднюю часть свободного пространства шириной 30 дюймов и глубиной 36 дюймов. Эта свободная зона должна простираться от пола до потолка и не должна проникать внутрь другого оборудования, шкафов, прилавков, приборов, труб и т. Д.Панели НЕ допускаются в гардеробные или ванные комнаты.

В соответствии со статьей 250 NEC нейтраль в главной панели должна быть связана с служебным шкафом и системой заземляющих электродов. Также в основном сервисном оборудовании нейтральный провод и заземляющий провод оборудования соединены вместе; в субпанелях нейтраль изолирована от земли — это необходимо для поддержания единой точки заземления и исключения состояния, известного как контур заземления.

Указания по отводным цепям

• НЕ используйте одновременно провода разных размеров в одной ответвленной цепи.
Кабель
• типа NM должен быть скреплен скобами в пределах 12 дюймов от металлических коробок, 8 дюймов от пластиковых коробок и через каждые 4½ фута после этого. Соответствующие соединители должны использоваться там, где кабель NM входит в металлические шкафы, коробки или щитовые панели.
• Когда кабель типа NM устанавливается параллельно элементам каркаса или в просверленных отверстиях, он должен располагаться на расстоянии не менее 1 дюйма от ближайшего края элемента каркаса, где гвозди или винты могут проникнуть в кабели. Если это расстояние не может быть сохранено, кабель должен быть защищен стальной пластиной или рукавом толщиной не менее 1/16 дюйма. Раздел 300.4 (A), NEC.
• Кабельная проводка или кабельная проводка, устанавливаемая в канавке, которая должна быть покрыта стеновой панелью, сайдингом, панелями, ковровым покрытием или аналогичной отделкой, должна быть защищена стальной пластиной 1/16 дюйма, гильзой или эквивалентом либо должна быть утоплена. в канавке на 1 1/4 дюйма на всю длину канавки, в которой установлен кабель или дорожка качения. Исключение: дорожки качения, указанные в статьях 342, 344, 352 и 358. Раздел 300.4 (E), NEC.

Необходимые розетки — сводка кода

• В большинстве помещений дома емкости должны находиться на расстоянии не более 12 футов друг от друга и не более 6 футов от двери или входа — то есть каждая точка почти на всех стенах не должна находиться дальше 6 футов по горизонтали от емкости.Пространства стен, образованные фиксированными перегородками, такими как отдельно стоящие стойки или перила, включаются в шестифутовый размер.
• Розетки, установленные в полу на расстоянии 18 дюймов от стены, могут использоваться вместо настенных розеток. В розетках, установленных в полу, должна использоваться комбинация «коробка-розетка», разработанная специально для этой цели.
• Каждый коридор длиной более 10 футов должен иметь по крайней мере одну емкость — кроме этого, на коридоры не распространяется правило шести футов.
• Запрещается устанавливать розетки над электрическим обогревателем плинтуса.
• Вилки, расположенные за стационарным прибором, таким как холодильник или стиральная машина, не учитываются при расчете расстояния между вилками.
• Любое пространство на стене шириной 2 фута или более должно иметь розетку.
• В каждом подвале и гараже должна быть по крайней мере одна розетка, и все они должны быть защищены GFI.В каждой незавершенной части подвала должна быть установлена ​​как минимум одна емкость. Эта емкость дополняет любые емкости, которые могут быть установлены для стирки или других специальных целей.
• Для прачечной должна быть предусмотрена одна ответвительная цепь на 20 А. Этот контур ограничен розетками в прачечной. Никакие другие выходы на этой цепи не допускаются.
• На внешней стороне дома должно быть не менее двух вилок GFI, расположенных рядом с передней и задней дверями, и все внешние вилки должны иметь защиту GFI.Примечание. Наружные розетки, установленные во влажных помещениях, должны иметь кожух, устойчивый к атмосферным воздействиям, независимо от того, используются они или нет.
• Доступная вилка на 15 или 20 ампер должна находиться в пределах 25 футов от всего оборудования HVAC.
• Как правило, у вас может быть до 10 розеток в одной цепи, но это серая зона, которая остается на усмотрение должностного лица кодекса.
• Вилки для столовой должны быть подключены к отдельной цепи,
• Должна быть поставлена ​​как минимум одна 20-амперная цепь для розеток в ванной. В каждой ванной комнате должна быть своя собственная розетка GFI с вилкой возле умывальника, и в этих цепях не должно быть света, других розеток или приборов. Если 20-амперный контур питает одну ванную комнату, розетки для другого оборудования в той же ванной должны быть разрешены в соответствии с 210.23 (A). Этот контур ЗАПРЕЩАЕТСЯ использовать для питания основного оборудования, такого как гидромассажная ванна или гидромассажная ванна!
• По крайней мере, одна розетка с защитой от GFCI на 15 или 20 ампер, 120 вольт должна быть установлена ​​в закрытом спа или гидромассажной ванне — не ближе пяти футов от внутренней стены устройства и не более десяти футов от нее.Светильники, розетки и потолочные вентиляторы над спа и гидромассажными ваннами должны быть как минимум на 7 футов 6 дюймов выше максимального уровня воды. Примечание — двигатели насосов и другое электрическое оборудование, связанное с спа, должны оставаться доступными для обслуживания после того, как будут выполнены все виды отделки. не включает вырезание отверстий в стенах или удаление плитки — планируйте заранее и руководствуйтесь здравым смыслом.
• Спа на открытом воздухе или гидромассажные ванны имеют те же требования, что и бассейн. Проверьте эти требования в разделе 680 NEC.
• Обратите внимание, что все выходы в спальнях должны быть защищены указанным прерывателем дугового замыкания, чтобы обеспечить защиту всей параллельной цепи. Сюда входит проводка к выходам дымовых извещателей. 210.12, NEC

Кухонные розетки — сводка кодов

• На кухне и в столовой каждое рабочее пространство шириной более 12 дюймов должно иметь заглушку с защитой GFI, как правило, все заглушки кухонной стойки должны иметь защиту GFI.Емкости на столешнице должны быть установлены таким образом, чтобы ни одна точка вдоль стены не находилась на расстоянии более 24 дюймов по горизонтали от розетки в этом пространстве. Полуостровные стержни и островки 12 дюймов или более должны иметь по крайней мере одну емкость. Исключение: Кодекс штата Теннесси в разделе о жилых помещениях гласит: «Установка под столешницей розеток для островных столешниц и полуостровных столешниц является необязательной.
• Требуется не менее двух 20-амперных ответвленных цепей для питания розеток для небольших бытовых приборов, включая холодильное оборудование на кухне, кладовой, в зале для завтраков и столовой.Эти цепи, независимо от того, используются они две или более, НЕ должны обеспечивать в этих зонах ничего, кроме розеток. Розетки и встроенные приборы, такие как мусоропроводы, вытяжные вентиляторы, посудомоечные машины и уплотнители мусора, НЕ допускаются в этих цепях.
• Розетки на кухонных столешницах должны питаться как минимум от двух параллельных цепей малых устройств.
• Кухонные электроприборы и розетки должны быть оснащены автоматическими выключателями на 20 А и подключены проводом 12 калибра.

Требуемая защита от замыкания на землю

Прерыватель цепи замыкания на землю должен защищать ВСЕ розетки, перечисленные ниже:

• Емкости для ванных комнат.
• Наружные розетки.
• Гаражные розетки.
• Кухонные приспособления для обслуживания поверхностей столешницы
• Емкости на столешнице в пределах 6 футов от раковины.
• Все емкости в недостроенном подвале:
• Водосливные насосы.
• Подъездные места на уровне или ниже уровня.
• Спа, Гидромассаж, Горячие ванны и соответствующие электрические компоненты.
• Практически в любом месте, где вода и электричество могут смешиваться.

Требуемая защита от дугового замыкания — прерыватель цепи — 208 NEC 210.12 (A) «

Прерыватель цепи дугового замыкания — AFCI — это устройство (обычно, если не всегда, выключатель), предназначенное для защиты от дугового замыкания.Прерыватель AFCI срабатывает при обнаружении дуги. Во всех жилищах прерыватель цепи дугового замыкания должен защищать ВСЕ однофазные розетки на 120 вольт 15 и 20 ампер в семейных комнатах, гостиных, гостиных, комнатах отдыха, столовых, библиотеках, беседках, соляриях, комнатах отдыха, туалете, коридоре или подобных помещениях . Другими словами, почти все сосуды внутри жилища, кроме ванных комнат, кухни, прачечной и гаража, должны быть защищены от AFCI.

Ответвительные цепи устройства — сводка кодов

• Следующие устройства должны быть подключены к отдельной 20-амперной цепи: посудомоечная машина, мусоропровод, стиральная машина.
• Как правило, все приборы на 240 В должны быть подключены к собственной цепи.
• Гидромассажные ванны, садовые ванны, джакузи и т.п. должны быть защищены GFI и подключены в соответствии с требованиями конкретной модели и местных норм.
• Зоны обслуживания всех устройств должны быть доступны после окончательной отделки.

Необходимые осветительные приборы — сводка кодов

• Ответвительные цепи общего освещения должны быть рассчитаны из расчета три ватта на квадратный фут.Вы можете подключить до 600 квадратных футов жилой площади по 15-амперной ответвленной цепи или до 800 квадратных футов по 20-амперной цепи. Эти ответвленные цепи могут питать осветительные розетки во всех областях жилища и розетки для удобства, за исключением мелкой бытовой техники, прачечной, ванной комнаты или HVAC, как указано выше.
• «В каждой комнате, коридоре, лестничной клетке, пристроенном гараже и внешнем входе должен быть хотя бы один осветительный прибор, управляемый настенным выключателем. Однако в большинстве комнат, кроме кухонь и ванных комнат, настенный выключатель может управлять одной или несколькими розетками в какие лампы можно подключать вместо потолочного или настенного светильника.»
• В подсобном помещении, на чердаке, в подвале или под полом должен быть хотя бы один настенный выключатель света, который используется для хранения или который содержит такое оборудование, как отопление и воздух, водонагреватели, отстойники и т. Д., Которое может когда-либо потребовать обслуживания. Переключатель должен быть расположен на входе в эти области.
• Для коридоров и лестниц с более чем шестью ступенями необходимо, чтобы освещение регулировалось переключателями на каждом конце.
• В шкафах люминесцентные светильники должны располагаться на расстоянии не менее 6 дюймов от полок или предметов хранения.В типичном шкафу глубиной около двух футов (приблизительно) прибор крепится на стене прямо над дверью.
• Таким образом, поставьте свет в каждой комнате или большом туалете, за каждой внешней дверью, а также под полом и на чердаке, если в этих помещениях есть электрическое оборудование или они подходят для хранения.
• Включите комнатное освещение у каждой двери, входящей в комнату, включите холл или лестницу с обоих концов и включите внешнее освещение на дверях, которые они обслуживают.
• Как правило, вы можете разместить до десяти средних осветительных приборов на одной цепи, если только это не приведет к чрезмерной мощности для схемы (обратите внимание, потолочный вентилятор и осветительный комплект считаются одним светильником).
• Заметным исключением являются прожекторы, которые имеют высокую мощность. Четыре прожектора с двойной лампой вполне могли бы самостоятельно заполнить цепь.
• Фактическое правило для этого не должно превышать 80% расчетной мощности цепи.
• Мощность цепи равна номинальному току выключателя, умноженному на напряжение (120), поэтому для типичной 15-амперной световой цепи сложите все максимальные мощности и убедитесь, что они меньше 80% от 15×120 (1440 Вт). Максимум).

Имейте в виду, что инспекторы могут искать не более 10 приспособлений (более или менее в зависимости от местных отклонений) на цепь, несмотря на ваши расчеты.

Дымовые извещатели — сводка кодов

• На потолке или на стене рядом с потолком за пределами каждой спальни и внутри каждой спальни должен быть установлен резервный детектор дыма на 120 вольт.Все детекторы дыма должны быть связаны вместе, чтобы при срабатывании одного из них сработали все. Детекторы дыма должны быть защищены дугогасительным выключателем.
  Когда вы приближаетесь к детекторам дыма, подключите их последовательно к 14-3 WG, и дополнительный (красный) провод соединит систему.
• Обратите внимание, что все выходы в спальнях должны быть защищены указанным прерывателем дугового замыкания, чтобы обеспечить защиту всей параллельной цепи. Это включает в себя проводку к выходам дымовых извещателей.210.12, NEC

Подсоединение заземляющего проводника

Все заземляющие провода оборудования должны быть соединены вместе с помощью беспаечных соединителей давления, таких как проволочные гайки или обжимные гильзы, оставляя достаточно дополнительного проводника для крепления к металлической коробке и / или устройству. При использовании соединителей обжимного типа их необходимо обжимать с помощью инструмента, рекомендованного производителем. Обратите внимание, что ВСЕ металлические распределительные и розеточные коробки должны быть заземлены путем присоединения заземляющего провода оборудования из кабеля NM к металлической коробке с помощью утвержденного винта или зажима заземления. После сборки проводников цепи необходимо оставить шесть дюймов свободного проводника для использования в процессе сборки и для присоединения устройств.

Электрический нагрев

Электрообогрев может быть установлен в ответвленных цепях на 15, 20 или 30 А. Ниже приведена максимальная мощность, которая может быть установлена ​​в ответвленной цепи каждого размера. (Все схемы рассчитаны на 240 В)

• 15A — максимум 2880 Вт
• 20A — максимум 3840 Вт
• 30A — максимум 5760 Вт. Например, если вы устанавливаете обогреватели на плинтусе мощностью 250 Вт на погонный фут, вы можете установить 15 футов в цепи 20 А, 240 В.250 Вт x 15 = 3750 Вт.

Руководство по применению размера проволоки

Размер и тип провода	Подходит для этой цели
14-3 wg	15 А макс. , Цепи переключения
14-2 wg	Макс 15 А, стандартные ответвительные цепи общего назначения на 120 В и 15 А. Со всем электронным оборудованием, которое есть в семьях (и которые, вероятно, будут иметь в будущем), в интересах выполнения хорошей работы стоит подумать о том, чтобы просто не использовать провода меньше 12 калибра, чтобы можно было безопасно использовать 20-амперные выключатели. на всех цепях — даже если местные нормы и правила допускают провод 14 калибра.Использование проволоки на один размер меньше в работе также помогает сократить отходы.
12-3 wg	20 ампер макс., Схемы переключения и (редко) 240 вольт 20 ампер оборудование
12-2 wg	Макс. 20 А, ответвительные цепи, кухонные розетки и другие цепи для небольших бытовых приборов на 120 В и 20 А
10-2 wg	Макс 30 ампер, водонагреватели, блоки переменного тока и (редко) другие прямые приборы на 240 вольт 30 ампер
10-3 wg	30 А, электрическая сушилка для белья и другие комбинированные приборы 220/110 В, 30 А
8-3 wg	Макс. 50 А, Духовка или варочная панель и другие комбинированные приборы 220/110 В, 50 А
6-3 wg	Макс 65 А, комбинированная плита или духовка / плита, другие комбинированные приборы 220/110 В, 60 А.

Рабочие процедуры

Отметьте расположение всех вилок, переключателей и приспособлений.(Электрик, руководитель работ) Выложите все настенные ящики на полу прямо под тем местом, куда они пойдут. (Электрик) Установите настенные коробки, используя распорку палку. (Помощник) Просверлите отверстия для троса. (Помощник) Просверлите одно отверстие в верхней пластине над каждой коробкой в ​​стене, два отверстия над каждой двойной коробкой, по три над каждой тройной коробкой и т. Д. Даже если вы не думаете, что они вам понадобятся. На гораздо быстрее на просверливать все отверстия за один раз, а не по одному, если они вам нужны.Установите потолочные коробки. (Электрик) Установите разъемы для светильников, которые не устанавливаются на коробку, таких как люминесцентные лампы, вилки оборудования для поверхностного монтажа, термостаты и т. Д. (Помощник) Протяните провода к каждой цепи по одной цепи за раз, начиная с домашних трасс, затем провода питания к каждому месту, которое получает некоммутируемое питание, когда у вас есть некоммутируемое питание везде, где оно подается, затем потяните провода для переключателей и переключите питание на несколько источников света. При вытягивании проводов зачистите кабель по крайней мере с 6 дюймов концов и установите их в коробки и скрепите их на расстоянии 8 дюймов (от провода) в коробках, не затягивайте зажимы коробки и не устанавливайте промежуточные скобы в это время.Перед переходом к следующей цепи потяните за все провода в одной цепи. Выполнение этой процедуры сделает работу более эффективной и поможет избежать ошибок. Старайтесь не отвлекаться, когда тянете за провода и собираете коробки.

Если у вас есть помощник, помощник должен просверлить отверстия, протянуть дома и отдельные контуры приспособлений, такие как стиральная машина, и 240 единиц оборудования. Если помощник тянет за собой другие провода, чтобы оставаться занятым, за ними следует очень внимательно следить. Не забудьте дверной звонок и детекторы дыма.(Электрик) После того, как все провода протянуты и установлены в коробки: Установить промежуточные скобы. (Помощник) Создавайте площадки в ящиках для одной группы. (Помощник, под присмотром) Установить арматуру и распределительные коробки. (Электрик) Установить электрическую панель и подключить к ней провода, в том числе заземление линии холодной воды.

Если у вас есть время, вы можете сейчас зачистить кабели и подключить нейтрали и заземление внутри панели, но это не требуется для грубого осмотра.Обычно вы не хотите устанавливать выключатели в это время из-за вероятности того, что они будут украдены. На этом грубая процедура завершена.

Для большинства проектов жилищного строительства требуется несколько инспекций (разрешения AKA):

• Инспекция временной службы (если будет использоваться временная служба)
• Черновая проверка
• Заключительный осмотр.
• Осмотр электрооборудования системы HVAC
• В дополнение к этому, любые электрические работы, выполняемые субподрядчиком, кроме электрика, должны быть проверены (обычно оба грубые в финале), например, скважинные насосы или внешние дровяные печи.
• В некоторых случаях вы можете получить сервисный релиз между черновыми и окончательными проверками, чтобы вам было легче запускать HVAC и другие сильноточные услуги во время строительства. В таком случае вам, как правило, необходимо пройти проверку для выпуска службы.

Если какая-либо проверка не удалась, должностное лицо кодекса обычно оставляет краткую (и часто загадочную) записку с указанием причин сбоя, и необходимо будет приобрести дополнительное разрешение на проверку.

Обратите внимание, что все субподрядчики, выполняющие электромонтажные работы, должны получить свои собственные разрешения, используя свою собственную лицензию подрядчика. Не разрешается инспектировать работы, выполненные другими субподрядчиками, по какой-либо лицензии, кроме их собственной. Если вы домовладелец, который проводит электромонтаж в собственном доме в рамках освобождения от лицензирования, вам не разрешается получать разрешения для субподрядчиков.

Предварительная проверка

К моменту, когда вы вызываете черновой осмотр, у вас должны быть протянуты все провода, должным образом скреплены скобами, установлены в канавы, соединены соединения и готовы к установке устройств и приспособлений.ЗАПРЕЩАЕТСЯ закрывать провода изоляцией / настенными покрытиями, устанавливать какие-либо устройства / приспособления и закрывать проводку, которая должна быть закопана.

Примечание. Временные номера адресов должны быть установлены до грубых или временных сервисных проверок.

Заключительный осмотр

Все разрешения должны быть на месте. Электромонтаж должен быть завершен на момент запроса. Все устройства и приспособления установлены, сервисное оборудование укомплектовано и должным образом промаркировано. Вся проводка не должна иметь коротких замыканий, замыканий на землю и обрывов. Все осветительные приборы должны быть заземлены вместе с выключателями света, которые находятся в пределах пяти футов от заземленного объекта.

Примечание. Постоянные номера адресов должны быть установлены до окончательной проверки.

Советы и советы

• По моему опыту, электротехники услужливы и дружелюбны, но очень заняты. Обычно они не против ответить на пару вопросов, но у них нет времени учить всех, как стать электриком.Попробуйте изучить другие источники информации, прежде чем тратить их драгоценное время. К другим источникам информации относятся справочная служба местного подрядчика по электроснабжению, книги, другие электрики, Интернет и, конечно же, руководство NEC.
• Если это вообще возможно, я бы порекомендовал вам попытаться быть на вашем рабочем месте во время всех проверок . По моему опыту, у вас гораздо больше шансов пройти проверку, если вы там окажетесь. Также будет намного легче понять, что инспектор хочет, чтобы вы сделали лично, и в некоторых случаях он позволит вам позаботиться о незначительных нарушениях на месте, что позволит избежать дорогостоящей задержки для следующей проверки.Однако не следуйте за ними и не раздражайте инспектора иным образом, так как это обычно неэффективно.
• Установленные на потолке лопастные вентиляторы весом 35 фунтов или меньше могут поддерживаться выпускными коробками, предназначенными для такого использования. Вентиляторы весом более 35 фунтов должны поддерживаться независимо от коробки (422,18), NEC.
• Оборудование центрального отопления должно питаться от отдельной ответвленной цепи.
• Требуются разъединители в зоне видимости следующего оборудования:

• Водонагреватели электрические
• Контроллеры скважинных насосов
• ОВК
• Спа и джакузи
• Гидромассажные ванны
• Приборы

Разъединители могут включать в себя панель главного выключателя, вспомогательную панель, шнур, который можно отсоединить, выделенные переключатели и другие устройства отключения. В случае сомнений обратитесь к кодексу или к местному инспектору.

Емкость заполнения ящиков и проводников

Кодекс требует, чтобы у всех розеток и распределительных коробок было достаточно места для использования, для которого они предназначены, а также имеются диаграммы и формулы для определения этой емкости. Однако я советую по возможности использовать только коробки большого объема. Коробки большего размера будут стоить на несколько центов дороже, но они сэкономят время и силы, если вы попытаетесь аккуратно разместить в них свои соединения.Но на всякий случай вы должны ущипнуть каждую копейку: согласно следующей таблице, для каждого проводника № 12, входящего в коробку, требуется 2,25 кубических дюйма, за исключением заземляющего проводника, которому требуется один 2,25 кубического дюйма для всех заземлений. Кроме того, каждая полоса, содержащая одно или несколько устройств, считается эквивалентом двух проводников.

ТРЕБУЕМЫЙ ОБЪЕМ НА ПРОВОДНИК

• # 14 — 2 кубических дюйма
• # 12 -2,25 куб. Дюймов
• № 10-2.5 кубических дюймов
• # 8 — 3 кубических дюйма
• # 6 — 5 кубических дюймов

Просто сложите все значения для каждого проводника и сравните их с емкостью заполнения, указанной на соединительной коробке.

Статьи по теме «Электропроводка в жилых помещениях» и коды

Главная> Карта сайта> Безопасность!> Свяжитесь со мной! >

Понимание проводки гитары | тушенка.com

В процессе создания индуктивности в катушке с изолированным проводом генерируется электрический ток (см. генератор), который затем направляется в усилитель. Если у вас есть катушка изолированного провода, намотанная вокруг магнита, вы создадите простой генератор. Если магнитное поле генератора удерживается рядом с колеблющимся (вибрирующим) железным материалом, то будет генерироваться переменный (или переменный) электрический ток. И наоборот, если вы намотаете катушку проволоки вокруг железного материала, например, гвоздя, и приложите к этой катушке электрический заряд, железный стержень (гвоздь) превратится в электромагнит.

Многие люди ошибочно полагают, что гитарный усилитель посылает ток на гитару. Это неверно. Кабель, подключенный к гитарному усилителю, не вызовет у вас шока — если только усилитель не имеет серьезных проблем с заземлением! Датчик генерирует сигнал переменного тока и отправляет его в усилитель через различные потенциометры и переключатели. Затем усилитель принимает этот слабый сигнал (измеряется в милливольтах и ​​обычно никогда не превышает 2 вольт) и через серию каскадов усиления повышает сигнал до напряжения и силы тока, которые могут приводить в движение динамики.

Детали и их назначение

Шпульная рама

Различные типы подборщиков имеют разную конструкцию шпульки и / или рамы. Традиционные или винтажные одиночные катушки Fender имеют простейшую конструкцию с полюсными наконечниками, вдавленными непосредственно в плоские поверхности. Хамбакеры и другие звукосниматели с одной катушкой имеют формованную пластиковую бобину для приема металлических стержней, регулируемых полюсных наконечников или винтов или полюсных наконечников с постоянными магнитами, в зависимости от конструкции звукоснимателя.В хамбакерах также используется металлический каркас (обычно из латуни, чтобы он не влиял на магнитное поле), к которому крепятся различные компоненты.

Катушка из медной проволоки

Проволока приемной катушки или магнитная проволока намотана вокруг бобины. Тонкая проволока может быть намотана вручную или намотана вручную, в зависимости от характеристик производителя или желаемого тона. С проводом калибра 42 или 43 нужно обращаться очень осторожно, так как он очень тонкий и хрупкий. В разных датчиках используется больше или меньше витков медного провода.Это один из способов, которым производители могут изменить мощность и тональность дизайна звукоснимателя. Катушки обычно имеют от 6000 до 8 500 витков провода.

Магниты

В зависимости от конструкции звукоснимателя магниты бывают самых разных форм и размеров. Магниты также могут быть изготовлены из различных материалов с постоянными магнитами, таких как AlNiCo и керамика.

Отличия синглов и хамбакеров

Есть много различий между звукоснимателями с одиночной катушкой и звукоснимателями с функцией подавления шума — все, от присущих им тональных качеств до их размера и формы.Хамбакер должен иметь две катушки, к которым подключены провода, чтобы они эффективно подавляли 60-тактный гул. Чтобы добиться этого подавления в традиционном смысле, катушки должны иметь противоположную магнитную полярность и электрически противофазны.

Пикап — это просто антенна. Звукосниматель с одной катушкой — это не что иное, как большая антенна от шума и радиопомех. Когда две катушки с правильной магнитной полярностью и электрической фазой объединены, они эффективно отфильтровывают радиочастотные помехи, не отменяя выходной сигнал или звук датчика. Это хамбакер!

Что такое 4-проводные датчики

Чтобы понять четырехпроводной звукосниматель, мы должны сначала изучить звукосниматель с одной катушкой, поскольку хамбакер — это просто две одиночные катушки, объединенные в один звукосниматель. Одинарная катушка состоит из трех основных компонентов: магнита (ов), катушки, имеющей «начало» и «конец», и бобины. Думайте об одиночной катушке как о двухпроводном датчике — начале и конце. Когда подключена одиночная катушка, обычно старт заземлен, а конец горячий.

Поскольку хамбакер представляет собой две катушки, каждая со своим началом и концом, теперь у нас есть четыре проводника. Четыре проводника могут быть подключены различными способами. Во-первых, катушки могут быть соединены последовательно или параллельно, катушки могут быть синфазными или не синфазными друг с другом. Традиционный хамбакер подключен последовательно, в противофазе (см. Схему №1). Последовательное соединение дает усиление выходному сигналу (параллельное соединение снижает выход и дает более гнусавый тон), а противофазная корреляция действует для подавления гула.

Полярность катушки и соотношение фаз

Определение магнитной полярности катушки очень важно для достижения комбинации катушек от двух разных звукоснимателей с шумоподавлением. Многие звукосниматели хамбакеров разных производителей имеют одинаковые полюсные наконечники для обеих катушек. В других случаях вы можете использовать катушки известного датчика, чтобы увидеть, отталкивает ли он другой датчик или притягивает его. Помните, что одинаковые магнитные полярности отталкивают друг друга, а противоположные — притягиваются.

Используйте приведенную ниже таблицу, чтобы определить, какое соотношение фаз будет между двумя катушками. Эта диаграмма предполагает типичное параллельное соединение — соединение, которое вы получаете с помощью переключателя.

---

Другие изделия из этой серии

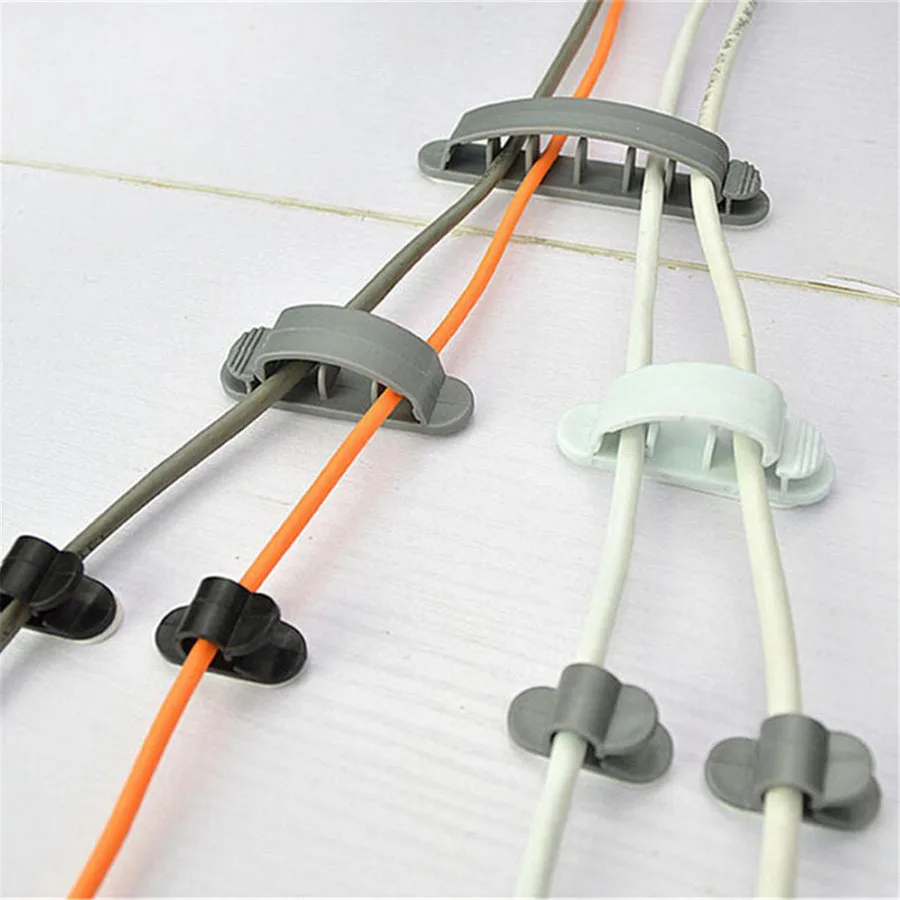

Лучшая практика электромонтажа — отличные предложения по практике электромонтажа от мировых продавцов электромонтажных работ

Отличные новости !!! Вы попали в нужное место для практики электромонтажа. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта передовая практика электромонтажа в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть практика электромонтажа на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в практике электромонтажа и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. И, поскольку большинство продавцов предлагают бесплатную доставку, мы думаем, вы согласитесь, что вы получите эту технологию электромонтажа по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Английский словарь для описания компьютерных проблем. Онлайн-упражнение

Прочитайте следующий разговор между Хуаном и Питером. У Питера проблемы с ноутбуком перед тем, как он проведет короткую презентацию Power Point на собрании.

Из контекста попытайтесь угадать значение слов / фраз, выделенных полужирным шрифтом . Затем выполните викторину в конце, чтобы проверить, правы ли вы.

Хуан: Что происходит, Питер, ты выглядишь расстроенным?

Питер: Мой ноутбук не включается . Раньше работало, не знаю, что не так!

Хуан: «Это подключено к ?»

Питер: «Да, я подключил его к электросети, но это не должно иметь значения, потому что батарея ноутбука еще имеет заряд или питание».

Хуан: «Вы уверены, что в розетку в стене подается питание? Попробуй воткнуть в другую розетку.’

Питер: «Я уже пробовал это, и в розетке есть питание. Я подумал, что может быть проблема с кабелем питания , но он отлично работает с другим ноутбуком. ‘

Хуан: «В прошлом году у меня была проблема с моим настольным компьютером, из-за того, что провода отсоединились. в кабеле питания. Поэтому пришлось заменить кабель питания. Вы можете использовать мой ноутбук, чтобы показать это ».

Питер: «Спасибо, Хуан, но я сохранил презентацию только на моем жестком диске .Поэтому я не могу показать презентацию на вашем ноутбуке ».

Хуан: «Вы можете вспомнить, когда в июле у меня была проблема с моим ноутбуком. Когда внезапно экран завис, и ноутбук не реагировал, когда я нажимал любую из клавиш на клавиатуре или когда я перемещал палец по сенсорной панели . Иногда он выздоравливал, и я мог продолжать использовать приложение, но в других случаях давал сбой и полностью переставал работать. Итак, мне пришлось перезагрузить ноут.Это было так неприятно, потому что иногда я терял всю работу, которую делал. Тогда приложение вообще не загружало , поэтому я даже не мог его тогда использовать. ИТ-инженер сказал мне, что это ошибка программного обеспечения в приложении. Так что она просто переустановила приложение, и оно работает нормально ».

Питер: «Я рад за тебя, но у меня нет питания для ноутбука, так что это не программная ошибка. Похоже на аппаратную неисправность.

определение проводки и синонимы проводки (английский)

WireWire (wīr), n.[OE. wir, AS. wir; сродни Исель. vīrr, Дан. vire, LG. провод, провод; ср. ОНГ. чистое золото wiara; возможно сродни Э. уы. √141.]

1. Резьба или тонкий стержень из металла; металлическое вещество, образованное в виде ровной нити, проходя между рифлеными роликами или протягивая через отверстия в стальной пластине.

☞ Проволоку изготавливают любой желаемой формы, например круглой, квадратной, треугольной и т. Д., Путем придания этой формы отверстию в вытяжной пластине или между роликами.

2. Телеграфный провод или кабель; отсюда электрический телеграф; как, чтобы отправить сообщение по телеграфу.[Разговор.]

3. Преимущественно на пл. Система проводов, используемая для управления куклами в кукольном спектакле; отсюда (в основном политический сленг) сеть скрытых влияний, контролирующих действия человека или организации; как протянуть провода для офиса; — в этом смысле синоним струнных.

4. Тот, кто ковыряет женские карманы. [Воровской жаргон]

5. Спица. [Scot.]

6. Проволока, протянувшаяся поперек гоночной трассы у судейской трибуны, чтобы обозначить линию, на которой заканчивается гонка.[Racing Cant]

Кровать из проволоки, Матрас из проволоки, эластичное дно кровати или матрас, сделанный из проволоки, переплетенной или скрученной вместе различными способами. — Проволочный мост, мост, подвешенный на проводах, или кабели из проволоки. — Проволочный патрон, патрон с дробью, заключенный в проволочную обойму. — Проволочная ткань, грубая ткань из плетеной металлической проволоки, — используемая для фильтров и для различных других целей. — Кромка проволоки, тонкая металлическая нить, напоминающая проволоку, иногда образуемая на краю инструмента камнем при его заточке. — Проволочный забор, забор, состоящий из столбов с натянутой горизонтальной проволокой, проволочной сеткой или другой проволокой между ними. — Калибр провода или калибр провода. (а) Измеритель для измерения диаметра проволоки, толщины листового металла и т. д., часто состоящий из металлической пластины с рядом зазубрин различной ширины на краю. (b) Стандартная серия размеров, произвольно обозначенных цифрами, к которой обычно относятся диаметр проволоки или толщина листового металла и которая используется при описании размера или толщины.Существует множество различных стандартов для калибра проволоки, как в разных странах, или для различных видов металла, причем часто используются бирмингемские калибры проволоки и американские калибры проволоки, обозначаемые сокращениями B. W. G. и A. W. G. соответственно. — Проволочная сетка, структура из тонко переплетенной проволоки, напоминающая марлю. — Проволочная трава (Бот.), Одна из двух обычных трав, Eleusine Indica, ценная для сена и пастбищ, и Poa compressa, или голубая трава.
