Монтаж металлопластиковых труб своими руками

Сборка коммуникаций из металлопластика является одним из самых простых способов самостоятельно провести в доме водопровод, отопление, канализацию. Для работы не потребуется дорогостоящих приспособлений, особых навыков, сварочных работ. Монтаж металлопластиковых труб осуществляется с использованием разных типов фитингов, выбор которых зависит от назначения трубопровод и условий его прокладки.

Особенности труб из металлопластика

Металлополимерные трубопроводы используют для монтажа домашних водопроводных коммуникаций, для устройства тёплого пола, в канализационных и водоотводящих системах.

Характеристики и свойства труб из металлопластика зависят от особенности их структуры.

Стенка трубного материала представляет собой многослойный «пирог» из пяти слоёв:

1. Сшитый полиэтилен — внутренний слой, имеющий гладкую поверхность и высокую устойчивость к действию высокой температуры. Термин «сшитый» обозначает особенности структуры полиэтилена на молекулярном уровне. Органический полимер подвергают дополнительному воздействию для соединения молекул дополнительными горизонтальными связями. Прошивка соединяет до 85% свободных молекул, придавая полиэтилену высокую плотность, устойчивость к механическим, температурным воздействиям.
2. Клеевой слой.
3. Слой алюминиевой фольги.
4. Клей.
5. Внешний, декоративно-защитный полиэтиленовый слой.

Обратите внимание! По своей структуре металлопластиковые трубы напоминают армированные полипропиленовые. Однако это трубный материал с совершенно разными характеристиками, поскольку полимерный слой имеет разную природу с отличающимися физическими свойствами.

Положительные свойства металлополимерных труб:

• Долговечны. При особом соединении могут быть замурованы в стену.
• Пластичны, что не требует дополнительных фитингов на изгиб.
• Устойчивы к коррозии.
  Металлический слой надёжно изолирован полиэтиленом от вредных воздействий.
• Обладают большой пропускной способностью, не «зарастают» отложениями на внутренней стенке.
• Имеют хорошую теплопроводность, высокую шумоизоляцию.
• Экологически безопасные.
• Имеют малый вес.
• Совместимы со всеми видами трубопроводов.
• Доступны для самостоятельного монтажа.

К недостаткам можно отнести:

• высокую стоимость неразъемных фитингов;
• слабую устойчивость обжимных (компрессионных) фитингов к перепаду температур;
• неустойчивость полиэтилена к солнечным лучам.

Обратите внимание! Внутренний алюминиевый слой разрушается, если металлопластик сгибать и разгибать в одном месте несколько раз.

Ограничением для эксплуатации металлопластиковых труб служит температура рабочей среды, превышающая 150 градусов, а также давление в системе более 10 бар в сочетании с температурой 95 градусов.

Монтаж металлопластиковых труб

Монтаж трубопровода из металлопластика включает в себя несколько этапов:

• Подготовку материалов, инструмента.
• Монтаж соединений.
• Испытание готового трубопровода.

Подготовка материала для всех видов соединений является одинаковой. Трубы необходимо нарезать согласно проекту. При замере следует учитывать напуск длины для фитинга.

Поскольку металлопластик продаётся в бухтах, то материал перед монтажом необходимо выпрямить путём раскатыванием трубы на ровной поверхности. Предварительно трубу следует завернуть в несколько слоёв ветоши.

Инструменты

Набор инструментов для монтажа металлопластиковых коммуникаций зависит от того, какие фитинги используются для соединения частей трубопровода.

Чтобы собрать трубопровод из металлополимерных труб необходимо иметь:

• труборез или ножовка по металлу для отрезания материала;
• калибратор — для расширения трубы и придания окружности идеальных пропроций;
• фаскосниматель — для снятия фаски;
• наждачную бумагу для зачистки заусенец на краях трубы;
• разводные (или гаечные) ключи;
• пресс-клещи для некоторых видов соединений;
• строительный фен или приспособление для сгибания, например, песок.

Нарезку предпочтительнее делать ножницами, но можно использовать и ножовку или острый нож.

Обратите внимание! Вследствие приложения физического давления на трубу, срез получается овальным, имеет заусеницы. Для ликвидации дефектов следует использовать калибратор, фаскосниматель или наждачную бумагу.

Когда края подготовлены для соединения, трубу вставляют в фитинг. Существует несколько видов соединения металлопластиковых труб между собой или с переходом на другой материал:

• компрессионные фитинги;
• пресс-соединение;
• пуш-фит.

Компрессионное соединение

Соединение металлопластиковых труб при помощи компрессионных фитингов является распространённым и доступным для самостоятельного монтажа. Такие узлы можно разбирать и собирать вновь. Для установки потребуется 2 разводных ключа.

Алгоритм монтажа:

• Фитинг раскручивают и разбирают. Накидную гайку и обжимное кольцо надевают на конец трубы.
• Внутреннюю часть трубы и конец фитинга с резиновой прокладкой смазывают густой мыльной пеной для облегчения процесса совмещения. С этой же целью внутренний диаметр предварительно развальцовывают калибратором. Такие меры позволят предотвратить смещение резиновых прокладок.
• Фитинг вставляют на место соединения, смещают кольцо и закручивают гайку. Процесс закручивания проводят при помощи двух ключей.

Обратите внимание! Гайку следует затягивать до первого появления характерного металлического потрескивания алюминиевой фольги. Если остановиться раньше, то соединение будет протекать. Если перетянуть, то фитинг придётся снять и выбросить, а трубу отрезать заново.

Полученное соединение требует периодического контроля и подтягивания гайки при протечке.

Пресс-соединение

Обжимное соединение монтируют при помощи пресс-фитингов и пресс-инструмента (ручного или электрического).

Схема монтажа:

• Подготовка: срез обрабатывают и зачищают. Пресс-фитинг разбирают и проверяют целостность и наличие прокладок, затем снова собирают..
• Край для соединения надевают на штуцер до контрольного окна.
• Обжимают гильзу пресс-клещами, рукоятки инструмента сводят до упора.
• Повторяют операции на противоположном конце соединительного фитинга.

Полученное соединение может служить до 50 лет, но является неразборным.

Соединение пуш-фит

Пуш-фитинги являются самыми дорогими элементами для соединения труб из металлопластика. Однако их использование не требует никакого инструмента и навыков, является надёжным и долговечным.

Подготовленная труба вставляется в пуш-фит до контрольного отверстия. Далее собирают всю конструкцию. Запускают пробный поток, под действием которого соединение закрепляется внутренним клином.

Как крепить к стенам трубы из металлопластика?

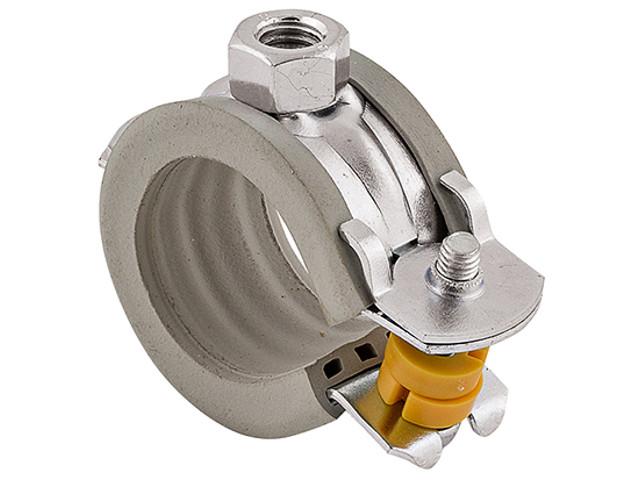

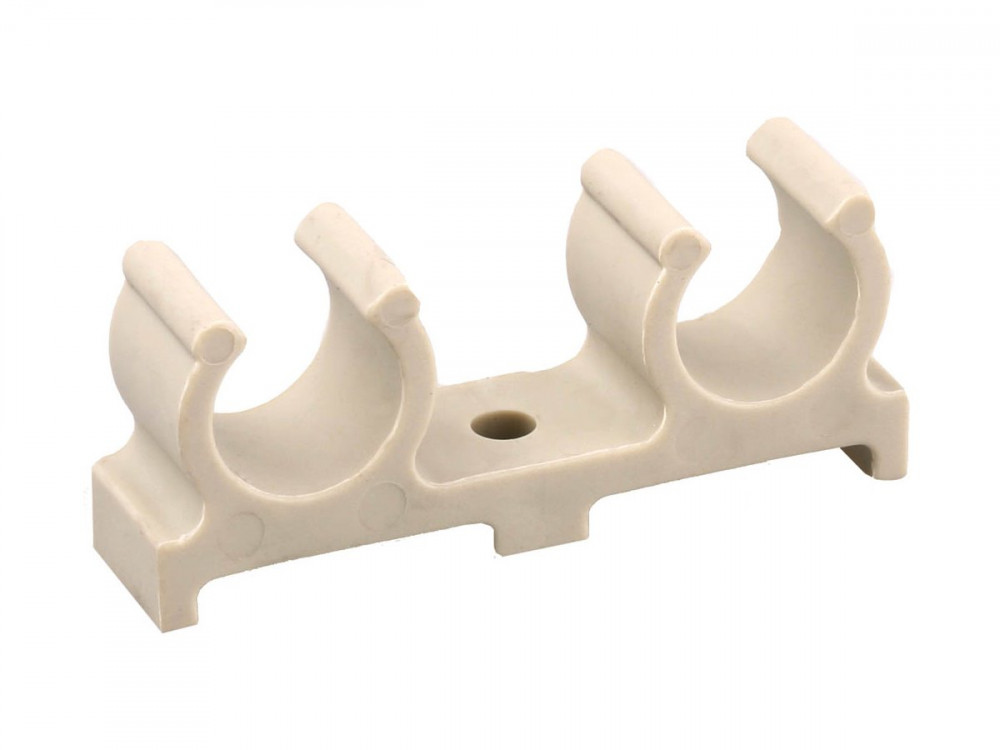

Для закрепления трубопровода из металлополимеров существуют специальные пластиковые клипсы или кронштейны. Выбирают крепления по диаметру трубы. Крепят к стенам в месте прокладки коммуникаций.

Расстояние между креплениями составляет 1 метр. При этом в местах изгиба крепления выполняются с обеих сторон.

Как согнуть трубу из металлопластика?

Металлополимер — гибкий материал, который легко деформируются руками. Однако, чтобы согнуть их без повреждения внутреннего слоя, без уменьшения пропускной способности следует использовать следующие приспособления:

• Пружина. Специальные пружины для изгиба металлопластика можно купить согласно диаметру выбранного материала. Её вставляют на место предполагаемого сгиба и далее действуют руками.
• Песок. Если набить трубу песком, то он, подобно пружине, не даст деформироваться внутренним слоям. Главное условие – песок должен заполнять весь объем плотно.
• Трубогиб-арбалет. Его используют согласно инструкции.
• Строительный фен. Феном нагревают материал перед тем, как согнуть его руками. Температура делает пластик и металл более пластичными, что предотвращает их возможное повреждение.

Техника сгибания руками следующая:

• Большие пальцы обеих рук ставят в упор снизу по центру предполагаемого изгиба. Ими создают жёсткое сопротивление.
• Остальные пальцы расставляют широко по сторонам и аккуратно надавливают ими на трубу вниз.

Небольшие изгибы труб малого диаметра мастера, как правило, делают без использования специальных приспособлений. Однако для этого следует иметь большой опыт работы, чувствовать материал.

Варианты нестандартных соединений

Бывает необходимо соединить металлопластиковые части коммуникаций с трубами из другого материала или перейти на другой диаметр.

Для этого используют специальные фитинги. В продаже имеются как компрессионные, так и пресс-переходники.

Для соединения необходимо правильно подобрать переходник соответствующего диаметра с внутренней резьбой. При этом наружная резьба нарезается на самой трубе. Чтобы стык был более прочным используют различные уплотнители: льняные волокна, фум-лента или специальная паста.

Самостоятельный монтаж металлопластиковых труб

В основном при наборе такого запроса в поисковике пользователей интересует одно: как правильно соединить между собой участки трассы, сделать ее разводку. Все остальное, что касается сферы использования, способов крепления на поверхности для всех полимерных изделий практически идентично, не считая мелких нюансов. Металлопластик представляет собой композитный (многослойный) материал, а потому выбор практикуемых технологий монтажа жидкостных коммуникаций такими трубами ограничен. Но своими руками, если разобраться в тонкостях процесса, выполнить его под силу домашнему мастеру, даже не имеющему большого опыта подобной работы.

Нюансы монтажа связаны с особой структурой металлопластиковой трубы. Если внимательно посмотреть на ее срез, видно, что изделие – конструкция многослойная. Полость, для придания образцу прочности, способности выдерживать значительное давление, изготавливается, как правило, из сшитого полиэтилена. Далее клеящий состав, фиксирующий третий слой – алюминиевую фольгу. Она покрывается опять-таки клеем, а в качестве внешней оболочки используется обычный ПЭ. Функция пятого слоя в обеспечении привлекательности продукции (в эстетическом плане) и твердости поверхности (предохранение ее от царапин). Исходя из этого, при монтаже металлопластиковых труб нужно соблюдать ряд правил.

• В процессе работы прокручивать изделие вокруг продольной оси нельзя. По какому бы способу ни был обустроен защитный металлизированный слой (внахлест, встык), при таком обращении с трубой его целостность нарушится. Как результат – проникновение кислорода в систему, неустойчивость к скачкам давления.
• По той же причине нельзя изгибать металлопластиковую трубу на радиус, меньший предельно допустимой величины. В данном случае стоит руководствоваться не общим правилом (<5Ду), а рекомендацией производителя. В прилагаемой документации (сертификате, паспорте) данная характеристика обязательно указывается.

Чтобы материал трубы не деформировался, не нарушилась целостность его структуры, в процессе изгиба металлопластик на этом участке нужно прогревать строительным феном. Торопиться не следует – искривление делается постепенно, по мере повышения температуры и размягчения полимера.

• При монтаже металлопластика нужно полностью исключить (или минимизировать) риск сильных гидравлических ударов. Поэтому расчет схемы коммуникации, ее состав должен быть выполнен на профессиональном уровне.
• Длительный нагрев теплоносителя в трубе свыше +100 недопустим, равно как и систематические резкие перепады температуры – металл и полимер отличаются коэффициентами расширения. В таких условиях эксплуатации неизбежно ослабление стыков и протечки в магистрали.

При работе с металлопластиком нужно использовать материалы (трубы, фитинги) одного производителя. Это гарантирует высочайшее качество соединений, если технология полностью соблюдена.

Данную продукцию не стоит использовать в следующих случаях:

• система отопления, в схему которой включен элеваторный узел;
• контура под давлением от 10 бар и выше;
• если коммуникация прокладывается вблизи источников сильного теплового излучения (более +130) и изменить ее трассировку невозможно;
• на участках с 4-м уровнем пожарной опасности.

Порядок монтажа металлопластиковых труб

• Раскрой трубы. От бухты отрезаются мерные участки в соответствие со схемой разводки. Качество соединений любой продукции из полимеров зависит от правильности работы с материалом. Срез должен быть в плоскости, перпендикулярной осевой линии металлопластика. Невыполнение данного условия приводит к тому, что компрессионный фитинг после его установки оказывается под углом к трубе, и вся трасса постепенно искривляется.

Для раскроя металлопластика нужно пользоваться специальными приспособлениями: мини-гильотиной, труборезом. Работать ножом, пилкой или иным режущим бытовым инструментом нежелательно.

• Зачистка, калибровка среза. Важность этого этапа подготовки трубы к монтажу малоопытные домашние мастера, как правило, недооценивают. А ведь пренебрежение должной обработкой среза резко снижает надежность соединения и отражается на эффективности всей системы. Оставшиеся заусеницы пластика при затяжке фитинга, гидроударах повреждают уплотнительные кольца – протечки на трассе обеспечены. Фрагменты фольги, если их не убрать, заворачиваются в полость металлопластиковой трубы. Постепенно в этих местах накапливаются мельчайшие взвеси, содержащиеся в переносимой среде, и Ду магистрали уменьшается. Как результат, снижение напора, некорректная работа котельного оборудования: в зависимости от системы негативных последствий будет много.

Качественная обработка торца металлопластиковой трубы достигается применением калибратора. За счет режущих кромок, встроенных в корпус, приспособление полностью зачищает срез. А с помощью наждачной бумаги, напильника и тому подобное должного результата не добиться.

Соединение труб фитингами

Компрессионным

• Фитинг частично разбирается.
• На торец трубы насаживаются его детали в последовательности: накидная гайка, обжимное кольцо.
• Хвостовик фитинга до упора вставляется в полость металлопластика.
• Накручивание гайки. Для ее качественной фиксации на фитинге используется компрессионный ключ.

Соединение получается разборным, и в этом большой плюс такого способа монтажа. Но при повторном использовании муфты уплотнительное кольцо подлежит замене.

Пресс-фитингом

• Труба насаживается на штуцер соединительной детали (отверстие в гильзе позволяет контролировать глубину посадки).
• Обжим производится пресс-клещами.

Соединение получается неразборным, и в случае ремонта на участке магистрали фитинг придется вырезать вместе с частью металлопластика. В основном такой способ стыка используется при скрытом монтаже трассы.

Пуш-фитингом

• Проверяется положение фиксирующей колодки (упора) в корпусе детали.
• Торец металлопластика вставляется в фитинг. В крайнем положении срабатывает защелка, и труба прочно удерживается в месте соединения.

Фитинги этой разновидности на рынке не так давно, но уже завоевали своих поклонников среди профессионалов. Работать с ними легко и быстро, а при необходимости повторной сборки соединения металлопластиков нужно лишь поменять фиксирующий механизм – тарельчатую пружину.

Особенности прокладки коммуникаций

• Скрытый монтаж. Если трасса прикрывается облицовочным материалом (вагонкой, фальш-панелями и иными), то в районе расположения стыков металлопластиковых труб обязательно устраиваются ревизионные лючки, обеспечивающие свободный доступ к компрессионным фитингам.

Закладка трассы в штробы, если материал стены позволяет их обустроить, нецелесообразна. Основная причина – неудобство работы обжимным инструментом. А качество соединения с помощью компрессионного фитинга вряд ли получится высоким.

• Открытый монтаж. Наиболее удобный во всех отношениях способ. Использование для коммуникации металлопластиковых труб предполагает не только периодический визуальный осмотр трассы. Компрессионные фитинги нуждаются в регулярной подтяжке соединения, а потому данная технология монтажа предпочтительнее.

Интернет-магазин alfatep.ru реализует разнообразную продукцию для любой инженерной коммуникации известных заводов по их ценам. В сортаменте трубы и фитинги всех типов, соответствующее оборудование, изоляционные и расходные материалы. Сервисное подразделение компании предлагает услуги по проектированию систем, их монтажу, техобслуживанию и ремонту. Обратившись к нашим специалистам, вы получите исчерпывающий ответ на интересующий вопрос; телефон «горячей линии» 8 (495) 109 00 95, звонки в пределах РФ бесплатные. Оперативная доставка товара независимо от региона силами представительств «АЛЬФАТЭП», гибкая система кредитования и скидок, техническая поддержка оборудования – вас это заинтересует.

Как соединять металлопластиковые трубы обжимными фитингами

Популярность металлопластиковых труб растет с каждым годом. На российском рынке представлено большое количество брендов из которых стабильным качеством и разумными ценами отличается и продукция из нашего ассортимента. Это металлопластиковые трубы HENCO (Бельгия) и VALTEC (Италия).
При соблюдении рекомендаций по подбору и эксплуатации производитель заявляет срок службы более 50 лет. Для стабильной и безопасной работы отопительной, водопроводной систем очень важно правильно соединять трубы и фитинги.

Соединение металлопластиковых труб осуществляется разными способами. Наиболее распространенными на сегодня являются соединения:

• на обжимных фитингах
• на пресс-фитингах

Именно такими способами монтируется продукция VALTEC и HENCO из ассортимента нашего интернет-магазина.

Соединение обжимом

Этот способ очень популярен ввиду его простоты. Единственный необходимый инструмент — гаечный ключ. Также желательно иметь специальный калибратор, ножницы и смазку.

Процесс соединения трубы и фитинга выполняется в следующей последовательности:

• под углом 90 град. в нужном месте отрезается труба. Лучше всего это делать специальными ножницами, которые обеспечат ровный рез и отсутствие загибов.
• с помощью специального калибратора (при отсутствии, ножом) срезается внутренний угол на срезе. Это делается для того, чтобы при всовывании штуцера на повредить или не сдвинуть уплотнительные резиновые кольца.
• внутреннюю поверхность трубы рекомендуется смазать специальной силиконовой смазкой или мыльной водой. Это дополнительная гарантия, что уплотнительные кольца останутся на своих местах.
• фитинг раскручивается. Сначала накидная гайка, затем обжимное кольцо одеваются на трубу.
• штуцер фитинга до упора задвигается в трубу
• обжимное кольцо сдвигается на фитинг и гайка затягивается вручную.
• гайка дожимается ключом. Рекомендуемое количество оборотов для диаметров 16 мм и 20 мм — 1, для 26 мм и 32 мм — ¾. Соединение выполнено.

Нужно отметить, что из большинства типов соединений пластиковых труб, обжим наиболее простой, но и наименее надежный. Хорошее качество соединения обеспечат, кроме правильного монтажа, трубы и фитинги известных, давно зарекомендовавших себя, торговых марок. VALTEC и HENCO из этого перечня. Обжимные соединения являются обслуживаемыми, поэтому раз в год их нужно проверять и при необходимости подтягивать.

Способы крепления 07.12.2020 13:29:46

характеристики, достоинства и недостатки, особенности монтажа

О том, какие трубы лучше для отопления, металлопластиковые или полипропиленовые, споры ведутся не один год. И у одной и у другой технологии есть приверженцы. Что же такое металлопластиковые трубы? По структуре они сходны с армированными алюминием полипропиленовыми: слой алюминиевой фольги при помощи клеевых составов склеивается с двумя слоями полимера – внутренним и наружным. О качества используемого клея зависит прочность всей конструкции, а от пластика – характеристики: режим использования (температура среды), долговечность, степень химической нейтральности к транспортируемой среде.

Отличаются МП трубы по способу стыковки фольги: есть технология укладки внахлест, а есть — встык, при помощи сварки. Все лидирующие кампании, производящие качественную продукцию, используют метод сварки встык. Для этого нужна дорогая и сложная аппаратура, но такой шов гораздо надежнее. При сварке внахлест нормально согнуть трубу не получится – шов мешает: он или трескается, или складывается в гармошку, да и при постоянном повышенном давлении такой шов быстрее разрушается. В принципе, в этом случае можно не гнуть трубы а использовать фитинги во всех нужных местах, но тогда разводка получается намного дороже: каждый фитинг стоит прилично и даже с учетом того, что трубы со швом внахлест почти в два раза дешевле изделий со сварным швом, экономии не будет.

Структура металлопластиковых труб

Достоинства и недостатки металлопластиковых труб

Начнем с достоинств:

Теперь недостатки:

Большинство недостатков можно отнести, скорее к особенностям и правилам эксплуатации: прятать от ультрафиолета, не использовать для высокотемпературных сред, делать компенсаторы и оберегать от огня (горючесть). А вот остальные это уже не очень приятно. Особенно не радует необходимость подтягивать соединения: рано или поздно наступает момент, когда уже некуда затягивать. И тогда остается одно: менять. Для начала фитинг, а потом, возможно и всю систему.

Особенности и характеристики

В принципе, уже взглянув на поперечный срез трубы, вы можете в какой-то степени определить качественная она или нет: если шов сварной и толщина металла и полимера везде одинаковая – это уже хороший признак. Также однородной и гладкой должна быть внутренняя поверхность трубы: чтобы в ей не могли накапливаться отложения.

Технические характеристики МП

Габариты и параметры:

• толщина стенки 2-3мм;
• наружный диаметр: 16-63мм;
• слой алюминия 0,2-0,7мм;
• допустимы радиус изгиба:
  • при ручном изгибе 80-550мм;
  • используя трубогиб 50-180мм.

Толщина алюминиевого слоя – одна из самых важных характеристик. Она определяет степень переносимости трубой внутреннего давления и во многом определяет область использования.

Важный параметр металлопластиковой трубы — толщина алюминиевой фольги

Например, ведущий производитель металлопластиковых труб швейцарская фирма Henco (Хенко) выпускает два вида продукции (вообще больше, но рассмотрим два): Henco RIXc и Standart. В первой серии трубы трех диаметров (16мм ,20мм, 26мм) и толщиной алюминиевого слоя 0,4 (диаметр 16 и 20 мм) и 0,5мм (диаметр 26мм). В серии Standart диаметры больше — 20мм, 26мм, 32мм и толщина стенок 0,5мм (диаметр трубы 20мм) и 0,7мм у двух остальных. Так вот, трубы с толщиной алюминия 0,4мм можно использовать для ГВС, а все остальные – для отопления. Если толщина слоя алюминия 0,2мм, их использовать можно только для холодной воды, а с толщиной 0,3мм и 0,4мм – только для ГВС. Во всяком случае, так рекомендуют специалисты Henco.

Эксплуатационные условия:

• Рабочие температуры:
  • Постоянная температура +95^оС;
  • Пиковые нагрузки +110^оС;
  • Замерзание 40^оС.

Таких характеристик более чем достаточно для любой системы отопления: централизованная вряд ли выдаст выше 95^оС. Может и будет некоторый всплеск, да и то в конце лета, во время пуска на пару часов. В остальной период такой температуры не дождешься. В системах индивидуального отопления параметры работы системы задаете сами. Так что тут каждый сам себе хозяин. Исключение – системы, работающие с обычными твердотопливными котлами – тут, скорее всего, потребуются исключительно металлические трубы (если нет автоматического управления или теплоаккумулятора).

Пример разводки труб отопления из металлопластика

• Давление:
  • при температуре среды 95^оС до 10Бар;
  • при температуре среды 20^оС до 20Бар;
  • разрушаются при 80-90Бар.

Один из ключевых параметров, определяющих долговечность системы – рабочее давление. Обычно в бытовых системах отопления оно не бывает выше 4Бар, а в индивидуальных вообще находится в пределах 1-1,5Бар. Так что по этой характеристики МП трубы имеют значительный запас для использования в системах отопления.

Диаметр металлопластиковых труб для отопления

При проектировании системы отопления за точку отсчета берется диаметр выходных патрубков из котла. Далее, даже если система будет полимерная или металлопластиковая, хотя-бы полметра идут металлические трубы того же диаметра. К ним уже можно подсоединять пластиковые. Причем нужно учесть, что диаметр считается по внутреннему просвету, а не по внешнему. Так как толщина стенок у металлических труб и металлопластиковых разная, то наружные диаметры совпадать не будут точно.

Вообще, если система большая – лучше заказать теплотехнический расчет у хорошего специалиста, а определиться только с типом трубы, которой вы предпочитаете делать разводку. Причем выбор специалиста очень важен: теплотехнический расчет может делать далеко не каждый и достаточно распространенная ситуация, когда «спец» просто берет чей-то готовый проект, кое-что меняет, и продает как свой (за немалые деньги). Так что будьте внимательны.

Из металлопластиковых труб можно делать теплый пол

Если же протяженность и количество приборов невелико, можно выбрать диаметр труб для отопления самостоятельно, придерживаясь правил. В общем виде правила выбора диаметра труб выглядят так: до первого ответвления диаметр тот, что и на входе/выходе котла, а далее уже могут быть варианты. Каждое ответвление имеет меньший на шаг диаметр. Например, из котла вышла труба 24мм. Далее идет разделение на две ветки, которые уже будут выполняться 18мм трубами. От ветки к прибору или группе приборов отходит 12мм отвод.

«Обратка» собирается аналогично, только в обратном порядке: от меньшего к большему.

Монтаж: типы фитингов, рекомендуемая область применения и установка

Монтаж металлопластика тем и хорош, что обойтись можно в некоторых случаях без специальных инструментов. Но это при сборке контура холодной воды, в крайнем случае на ГВС. Но вот для монтажа отопления, чтобы собрано было надолго, без навыков и спецоборудования обойтись сложно.

Начнем с типов фитингов. Их для МП существует три вида: прессованные, компрессионные (типа Vestol), и цанговое соединение — фитинги с разрезным кольцом. По сути, отличаются они степенью «разъемости»: цанговые – разборные, компрессионные – условно разборные и пресс-фитинги – неразборные.

Разъемные фитинги

Любое соединение на основе этих деталей можно собирать/разбирать неоднократно. У этой группы фитингов целых три названия: разъемные (разборные), цанговые и резьбовые. Цены на них больше, чем на аналогичные фитинги других групп. Их корпус сделан из латуни, а фиксируется узел на трубе при помощи прокладки и обжимного кольца. Порядок сборки таков: на откалиброванный участок трубы (используется специальное устройство, которое восстанавливает идеальную форму и размер после использования ножниц) надевается гайка, затем кольцо, после чего до упора насаживается корпус фитинга. На него надевается кольцо, сверху – гайка, которую затягивают руками, а затем и ключом.

Разъемные фитинги для металлопластиковых труб для установки не требуют вообще никакого оборудования

Такие соединения хороши для разводки холодной воды, с некоторой опаской их можно применять для горячей (с условием, что фитинги не будут замуровываться). В системах теплых полов их использовать не рекомендуют, хотя собранные на «фирме» полы работают уже 12 лет без проблем, но была 100% уверенность в подлинности продукции. В контурах отопления такие элементы стоят без проблем несколько лет (2-3 года), затем начинают подтекать. Несколько раз их можно подтянуть, а вот когда резерв резьбы уже исчерпан, приходится менять.

Но в некоторых местах разъемное соединение необходимо. Как их устанавливать на МП трубы продемонстрировано в следующем видео.

Компрессионные фитинги

Компрессионные или обжимные фитинги являются условно разборными. Они состоят из штуцера и накидной гайки, которые фиксируются на трубе при помощи обжимного кольца. Эти узлы устанавливаются также без использования каких-либо специальных приспособлений, нужны будут два ключа (один, может быть разводным). Область применения у них такая же, как и у разъемных: преимущественно для холодной воды, может быть для ГВС.

Компрессионные фитинги для металлопластика

Пресс-фитинги

Лучшие соединения на сегодня для отопления – узлы под пресс. С этим согласна большая часть монтажников. Только такие фитинги дают надежное соединение, которое «держит» и температуру и давление. Они неразборные, их можно «замонолитить» в пол или стену (если сделаны грамотно). Но без специального оборудования – пресс-машин тут не обойтись. Стоят они дорого – от 1000$, но можно взять «на прокат» за вполне приемлемую цену – 30-50$/сутки.

Фитинги для металлопластика под пресс

Процесс монтажа пресс-фитинга а также обжимных узлов показан на видео, где он производится специалистом фирмы Valtec – одного из лидеров рынка.

Как согнуть трубу

В некоторых местах требуется сделать обход или изгиб трубы. О том, как согнуть МП трубу руками, без использования специальных средств и с ними (с внутренней и наружной пружиной) рассказано в видео ниже.

Как не купить подделку

Качество металлопластиковых труб для отопления очень важно: системы из МП хорошего качества стоят десятилетиями, в то время как из подделок уже через 2-3 года начинает капать, а если труба расходится по шву металла, то и лить. Даже если такого не происходит, то через 7-8 лет разрушается алюминий, и все равно начинаются проблемы. Потому на качество обращайте максимум внимания. Как отличить качественные трубы?

Во-первых, покупайте в специализированной торговой точке и просите предоставить сертификат. Это, конечно, не гарантия, но полное отсутствие бумаг является точным признаком контрафактной продукции: официальные поставщики каждую партию снабжают соответствующими документами.

Очень важно купить качественные изделия, а не поддлеку

Во-вторых, внимательно смотрите на трубы/фитинги. Если вы предварительно выбрали производителя, найдите информацию о том, как все должно выглядеть: цвет наружного слоя пластика, цвет внутреннего пластика, фактура (гладкая, шершавая), диаметры и марки производимой продукции, подробности маркировки и написание марки. Часто именно так, по внешним признакам и можно определить подделку: нормальные фирмы наносят надписи четко, в полном соответствии с орфографией. На подделках надписи размытые, часто неровные, в названиях марок вписаны/пропущены буквы или знаки. Это делают по большей части специально: ведь при полном совпадении логотипа кампания может подать в суд. А так, похожее название, но другое…

В-третьих, обратите внимание на срез трубы. Большинство серьезных производителей сваривают алюминий встык. Наличие шва «внахлест» — признак невысокого качества. Также обратите внимание на толщину алюминия – она должна быть одинаковой. Что касается толщины слоя полимера, то внутренний должен быть однозначно одинаковой толщины, а поверхность внутри трубы ровной, гладкой. Наружный слой, если труба традиционной формы, тоже должен иметь одинаковую толщину. Исключение – трубы специальной (не круглой) формы. Тогда также желательно предварительно знать параметры наружного слоя полимера. Вот, собственно, и все средства.

Выводы

Общие выводы можно сделать такие: при использовании качественных материалов и наличии «прямых» рук металлопластиковые трубы для отопления использовать можно. Причем они, даже при своих недостатках, в системах отопления ведут себя лучше стали. Но это справедливо только для качественных «фирменных» материалов и для систем, в которых теплоноситель не разогревается выше 95^оС. При централизованном отоплении таких температур просто быть не может, потому металлопластик можно использовать смело. При индивидуальном отоплении с котлами на автоматическом управлении проблем быть не может: в них можно выставлять температуру теплоносителя. А если так, то выставите 85-90^оС и будет себя и армированный полипропилен (PP или ПП) и металлопластик (МП) чувствовать отлично.

Сложнее с пластмассовыми трубами будет в системах с твердотопливными котлами: если не установлена защита от перегрева, то теплоноситель может быть выше 95^оС. Некоторые супер-качественные МП и ПП трубы переносят нечастые превышения предела. Но именно «переносят» и «нечастые». Чтобы выровнять температуру в системе с котлом на твердом топливе нужно ставить теплоаккумуляторы. Они забирают на себя «излишек» тепла в режиме максимального горения, а потом отдают накопленное тепло, когда котел притух. Вот при таком устройстве и в этом случае можно ставить пластик.

Как правильно монтировать металлопластиковые трубы для отопления

Содержание статьи

Наряду с металлическими и пластиковыми, достаточно часто стали применяются металлопластиковые трубы для отопления.

Металлопластиковые трубы для отопления

Их особая пятислойная структура позволяет выдерживать значительные температурные нагрузки, а простота в обращении особенно привлекает начинающих мастеров. Ведь для монтажа не требуется ни пайка, ни сваривание, вследствие чего его можно легко осуществить своими руками и сэкономить значительные средства.

Вернуться к содержанию ↑

Достоинства и недостатки материала

Металлопластиковые трубы удачно сочетают в себе достоинства полимерных и металлических трубных изделий. К числу их основных достоинств относятся:

• Стойкость к коррозии;
• Устойчивость к зарастанию и заиливанию;
• Гибкость;
• Хорошая морозоустойчивость, отсутствие необходимости в утеплении;
• Простой монтаж без специального оборудования;
• Имеют диаметр от 8 мм, что позволяет успешно применять металлопластиковые трубы для теплого пола;
• Повышенная прочность;
• Рабочая температура до 95 °С;
• Срок эксплуатации до 25 лет.

Соединение металлопластиковых труб для отопления

При всех положительных характеристиках металлопластика следует признать, что материал не лишен негативных качеств. Недостатки, которые имеют металлопластиковые трубы в отоплении:

• Ослабление герметичности соединений вследствие многократных температурных перепадов;
• Зауженный внутренний диаметр фитингов;
• Высокая стоимость соединительных элементов.

Вернуться к содержанию ↑

Выбор типа и диаметра труб для отопления

Наиболее распространенный диаметр, какой имеют металлопластиковые трубы в отоплении, составляет от 16 до 32 мм. Однако это касается исключительно централизованного отопления, а если осуществляется монтаж системы «теплый пол», нужен еще меньший диаметр – 8 или 10 мм.

Покупая металлопластиковые трубы для отопления, следует обратить особое внимание на универсальность по отношению к фитингам. Ведь некоторые производители выпускают продукцию, рассчитанную исключительно на фасонные изделия из той же серии. Это может стать неприятным сюрпризом и серьезно усложнить монтаж.

Металлопластиковые трубы для отопления с фитингом

В зависимости от состава пластика, который был использован для производства трубопровода, металлопластиковые трубы для отопления могут иметь внешний слой:

• Полиэтиленовый;
• Полиэтилен термостойкий;
• Сшитый полиэтилен;
• Полипропилен.

На состав материала указывает специальная маркировка, нанесенная на внешней стороне продукции.

Вернуться к содержанию ↑

Способы соединения элементов трубопровода: компрессионный и прессовый

Металлопластиковые трубы для отопления можно легко установить своими руками, ведь их не нужно паять или сваривать. Монтаж осуществляется с применением латунных фитингов, которые заранее подбираются под диаметр трубопровода. В зависимости от типа используемых фасонных элементов, различают два основных способа соединения металлопластика:

• Компрессионный;
• Прессовый.

Металлопластиковая труба с фитингами

Компрессионные фитинги позволяются максимально упростить монтаж. Система отопления устанавливается своими руками и без использования дорогостоящего инструмента. Однако такой тип соединения нельзя выполнять под бетонной стяжкой, ведь он требует постоянного наблюдения. В случае ослабления герметичности гайку фитинга придется подкрутить, а значит, должен быть постоянный доступ к узлам.

Компрессионные соединения не подходят для системы теплого пола из-за невозможности постоянного доступа к местам стыковки элементов.

Прессовые соединения являются более надежными и герметичными. Однако для установки необходим специальный инструмент, какой выполняет обжим фитингов с трубопроводом. Таким приспособлением стали пресс клещи, что продаются с набором сменных насадок, имеющих различный диаметр.

Также к недостаткам пресс соединений иногда относят их неразъемность, т.е. невозможность повторного использования при демонтаже.

Вернуться к содержанию ↑

Монтаж металлопластикового трубопровода для центрального отопления

Чтобы установка отопления своими руками была выполнена быстро и легко, следует соблюдать некоторые правила. Основные рекомендации изложены ниже:

• Монтаж можно совершать при температуре воздуха +10 градусов и более;
• Если материалы длительное время сохранялись при более низких температурах, следует дать им время для нагревания перед началом работы;
• Поверхностную укладку трубопровода выполняют только после того, как завершатся работы по стяжке стен;
• Резать трубопровод желательно специальным резаком или труборезом;
• Для гибки магистралей используют трубогиб, который предотвращает изделия от заломов и чрезмерных изгибов;
• Магистрали крепятся к стене с помощью специальных хомутов.

Пресс клещи для металлопластиковых труб

Система центрального отопления может быть установлена как с использованием компрессионных, так и с применением обжимных фитингов. Для соединения компрессионными фитингами, необходимо провести такие этапы работы:

1. Отрезать необходимый отрезок трубопровода.
2. Использовать калибратор для придания торцу трубы идеально круглой формы.
3. Надеть гайку и зажимное кольцо.
4. Вставить штуцер фитинга до упора.
5. Установить зажимное кольцо.
6. Накрутить накидную гайку.

Необходимо быть очень осторожным и не применять излишних усилий при закручивании гайки. Сигналом о прекращении работы должны стать характерные потрескивания.

Вернуться к содержанию ↑

Монтаж напольного водяного отопления

Гибкость материала позволяет использовать минимальное количество соединительных элементов. Множество разветвлений можно выполнить и без фитингов, однако в некоторых случаях без них таки не обойтись. Система водяного отопления может быть также установлена своими руками, однако для этого необходимо использовать прессовые фитинги.

Напольное водяное отопление

Сам процесс установки во многом схож с монтажом компрессионных фитингов, единственное отличие состоит в использование пресс клещей вместо закручивания накидной гайки. Пресс клещи для работы с металлопластиком могут быть двух основных типов:

• Ручные;
• Гидравлические.

Пользоваться пресс клещами чрезвычайно легко. Научиться можно с первого раза, на выполнение соединения уходят считанные минуты, а результатом является надежное и прочное крепление трубопровода на долгие годы.

Вернуться к содержанию ↑

3D схема однотрубной системы отопления из металлопластика

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

Крепление ПВХ к металлическим трубам; Как, когда и почему?

Фото Toa55 на Shutterstock

Работу с разными материалами лучше доверить своему сантехнику . Однако полезно понимать, как, почему и когда сантехник может использовать два разных материала при работе в вашем доме. В bluefrog Plumbing + Drain мы полностью объясняем вносимые нами изменения, включая используемые материалы и оборудование. Мы знаем, что вы хотите знать, что происходит, когда речь идет о здоровье и благополучии вашего дома и семьи.

Узнайте больше о ПВХ и металлических трубах и о том, почему иногда выгодно смешивать эти два типа труб.

Труба ПВХ

Многие дома и предприятия содержат трубы из ПВХ. Они полезны для вентиляционных и дренажных труб и наружного дренажа. ПВХ имеет легкий вес и устойчив к химическим веществам, используемым для очистки стоков и засоров. Этот прочный материал намного более гибкий, чем традиционные металлические трубы, такие как сталь или медь. Наши водопроводчики s часто рекомендуют его домовладельцам, обновляющим сантехнику.Вода легче проходит через ПВХ, что может предотвратить частые засорения.

Прочие материалы для труб

Металлические оцинкованные трубы когда-то были предпочтительным материалом для водопроводных систем. Однако другие материалы, такие как ПВХ и пластик, лучше выдержали испытание временем. Белые трубы из ПВХ идеально подходят для наружного водопровода, потому что их легко найти и заменить.

Однако горячая вода проходит через внутренние трубы под давлением, поэтому сантехник будет использовать трубы из ХПВХ или металлические трубы для замены старых оцинкованных труб в помещении.Некоторые сантехнические нормы требуют использования ХПВХ для всех внутренних труб. Ваш сантехник bluefrog Plumbing + Drain знает местные нормы и правила и может предложить лучшие варианты для вашего дома.

Оцинкованные трубы со временем подвержены коррозии, ограничивая поток воды и делая водопровод уязвимым для протекающих и сломанных труб. При модернизации или модернизации системы рекомендуется заменить как можно больше устройств.

Модернизация водопроводных труб

При переходе на трубы из ПВХ или ХПВХ лучше всего использовать колено, тройник или муфту с внутренним соединением.Затем технические специалисты Bluefrog используют пластиковые переходники с наружной резьбой для соединения ПВХ с существующим металлом. Переходники с внутренней резьбой часто трескаются при приложении давления для герметизации соединения. Это может привести к ненужным счетам за ремонт в будущем. Для соединений трубы с наружной резьбой оцинкованная муфта создает необходимое внутреннее соединение в месте пересечения пластиковых и металлических труб.

Использование соединений ПВХ-металл в водосточных трубах

В отличие от труб с горячей водой, водосточные трубы не находятся под давлением.Это влечет за собой меньший риск утечки. Ваш bluefrog сантехник обрабатывает переходы таким же образом для труб с холодной водой. Тем не менее, мы можем заменить часть водосточной трубы без повторной заправки конца трубы. Используя гибкий соединитель нужного диаметра, стягиваем его, чтобы создать герметичное уплотнение.

Соответствующие соединители изготовлены из резины и имеют зажимы с каждой стороны, которые легко затягиваются с помощью торцевого ключа или отвертки. Ставим хомут на оцинкованную трубу, вставляем новую трубу ПВХ и затягиваем хомуты с обоих концов.Чтобы уплотнение оставалось водонепроницаемым, наши сантехники наносят силиконовый герметик на оцинкованный металл перед установкой разъема. Поскольку труба из ПВХ останется гладкой, герметик на этом конце не потребуется.

Клей — очень плохая идея для соединений ПВХ с металлом. Некоторые сантехники или домовладельцы из дома пытаются приклеить ПВХ к металлическим трубам. ПВХ-цемент подходит только для соединений ПВХ-ПВХ.

Опять же, для подключения к водопроводу необходимо знать местные нормы и правила и пройти необходимое обучение.Bluefrog Plumbing + Drain нанимает лицензированных, связанных и застрахованных сантехников для выполнения соединений ПВХ с оцинкованным металлом в вашем доме.

Системы полива

Вы также можете найти соединения ПВХ с металлом в оросительных системах. Пластиковые и металлические соединения трубопроводов работают хорошо, если установщик понимает, как правильно выполнить задачу.

Соединяем ПВХ с металлическими деталями с помощью резьбовых соединений. Пластиковая наружная резьба соединяется с внутренней резьбой на металлической трубе.Как уже упоминалось, соединение внутренней резьбы из ПВХ с наружной оцинкованной металлической резьбой обычно приводит к трещинам и утечкам из-за природы двух материалов. Поливинилхлорид растягивается легче, чем металлическая нить. Таким образом, металлический фитинг с внутренней резьбой и наружной резьбой из ПВХ деформирует резьбу ПВХ, вызывая утечки и трещины.

Кроме того, трубы и фитинги имеют разные диаметры. По мере того, как резьба сливается в точке соединения, кольцевой фитинг сжимается, а охватывающий фитинг расширяется. Это обеспечивает плотное и прочное соединение, которое не протекает.

Тефлоновая лента и смазка

Когда ваш сантехник соединяет ПВХ-металлические соединения вашей ирригационной системы, он использует герметик и смазку, чтобы было легче соединять охватываемые и охватываемые компоненты. Мы используем тефлоновую ленту или тефлоновую смазку для труб, чтобы предотвратить утечки.

Помните, что ваша оросительная система требует внимания опытного сантехника. Хорошая идея — понять основы, чтобы вы могли найти любителя, который, скорее всего, нанесет вашей оросительной системе больше вреда, чем пользы.

Выберите bluefrog Сантехника + слив для ваших проектов по установке

Если вам нужно заменить оцинкованные трубы снаружи или внутри дома, выберите местного сантехника, имеющего опыт проведения крупных ремонтных работ, таких как замена оцинкованного металла на более надежные трубы из ПВХ или ХПВХ. Преданные своему делу профессионалы bluefrog Plumbing + Drain могут обслуживать ваши водосточные трубы, водопроводные трубы и ирригационную систему, обладая превосходными знаниями о том, как объединить металл и ПВХ-материалы для создания долговечной водопроводной системы в вашем доме или на предприятии.

Как сантехническая компания, предоставляющая полный спектр услуг, мы можем оказать помощь в экстренных случаях или помочь вам в обслуживании вашего дома с помощью регулярных проверок сантехники. Независимо от того, проводите ли вы ремонт дома, хотите очистить канализацию или вам требуется видеонаблюдение, чтобы найти причину блокировки, наши талантливые специалисты готовы ответить на ваш звонок.

Крепежные детали для труб, стальные, латунные, латунные крепежные элементы, поставщики крепежных изделий для труб

Крепеж для труб — это устройство, которое механически соединяет или скрепляет две или более трубы вместе.Крепеж для труб охватывает болты, зажимы, гайки, винты, шайбы, шпильки, шпильки как из высокопрочной, так и из низкоуглеродистой стали и т. Д. Все типы крепежа используются как для промышленных, так и для жилых трубопроводов. Крепеж для труб применяется практически во всех отраслях промышленности. Они сделаны из различных материалов и доступны в различных формах, размерах и дизайнах.

Использованные материалы:
Для изготовления крепежа используются различные материалы. Вот некоторые распространенные материалы:

• Латунь
• бронза
• Нержавеющая сталь
• Алюминий
• Чугун
• Цветной металл
• Медь
• Пластик
• ПВХ
• Полипропилен и др.

Чистовая обработка трубных креплений:
Крепеж для металлических труб может быть окрашен кистью, распылителем или порошковой краской. Порошковое покрытие на крепежных деталях металлических труб бывает различных типов, таких как эпоксидное покрытие, полиэфирное покрытие, нейлоновое покрытие и т. Д. Крепежные детали для пластиковых труб могут быть разных цветов. После порошковой окраски крепежные детали металлических труб доступны в следующих вариантах отделки:

• Черное покрытие
• Белое покрытие
• Хромированный
• Покрытие из латуни
• Никелированный
• Отделка оловом
• Золотая отделка и т. Д.

Советы покупателю Следует внимательно следить за тем, чтобы различные типы крепежные детали для труб, такие как винты, болты, шпильки, хомуты и гайки, подходят хорошо с трубами разных размеров. Поскольку большинство крепежных изделий для труб отлито из металла, качество и отделка металла очень важна. Крепежные детали труб должны быть хорошо отполированы или покрыты таким образом, чтобы они предотвращают ржавление при установке на трубопроводы. Цвет крепления трубы также должен дополнять цвет трубы, в которую он должен быть установлен. Таким образом, необходимо учитывать следующие факторы: Тип застежки Размер застежки Размер труб Материалы Толщина Простая установка Коррозионностойкий Хорошая отделка Прочность Хорошее зажимное приспособление и т. Д.

Использование трубных креплений:
Крепежные элементы для труб широко используются для крепления и фиксации различных строительные трубопроводы. Крепеж для труб идеально подходит для оптимизации функции продукта. Ряд производителей разрабатывают оригинальные крепеж для труб. Некоторые из этих креплений для труб легко снимаются для быстрая разборка, позволяющая легко модернизировать или ремонтировать трубы, или утилизируется в конце срока службы.Крепеж для труб в долгосрочной перспективе может сделать продукт активом и ресурсом вместо дорогостоящих отходов в конце его полезности. Это несколько примеров новых усилий. которые начали улучшать экологические характеристики трубопроводной арматуры благодаря недавно улучшенным конструкциям и ассортименту застежек.

Типы трубного крепления:
Позвольте нам узнать больше об этих крепежных элементах для труб в следующих разделах: категории: Указанные ниже пункты будут ориентиром для покупателей:

Соединение пластиковых и металлических труб

Способ соединения спринклерных труб может иметь огромное значение. Позвоните профессионалам в South Austin Irrigation Repair за квалифицированной работой.

Если вы думаете о внесении некоторых изменений в вашу ирригационную систему, связанных с подключением пластиковых труб к металлическим, вам необходимо знать о некоторых проблемах, которые могут возникнуть при таких подключениях. Пластиковые и металлические трубопроводы можно комбинировать; но вы должны быть осторожны, как вы это делаете.

Вы сделаете соединение пластмассы с металлом с резьбовыми соединениями. Используйте пластиковую наружную резьбу для соединения с металлической внутренней резьбой.Если вы сделаете обратное — используйте пластмассовый соединитель с внутренней резьбой и металлический соединитель с наружной резьбой — новое соединение, которое вы создадите, либо протечет, либо сломается. Это связано с тем, что пластики из поливинилхлорида (ПВХ) растягиваются намного легче, чем металлы. Фитинг из ПВХ с внутренней резьбой, соединенный с металлическим фитингом с наружной резьбой, нагружает фитинг с внутренней резьбой до такой степени, что он треснет и протечет.

Также важно знать, что стандартная резьба, используемая на трубах и фитингах, неодинакова по диаметру. Причина этого в том, что при навинчивании резьбы охватываемый фитинг сжимается, а охватывающий — растягивается.В результате получается очень плотное соединение, которое не протекает.

При создании резьбовых соединений между пластиком и металлом необходимо использовать герметик / смазку. Это поможет смазать фитинги, упростив ввинчивание кольчуги в гнездо: это также поможет герметизировать соединение и защитит от протечек. Для этой цели вы можете использовать три продукта: тефлоновую смазку для труб, тефлоновую ленту или тефлоновую ленту. Если вы работаете с трубами, связанными с спринклерной системой, лучше всего подойдут тефлоновая или тефлоновая лента, потому что ваши трубы могут переносить остатки смазки для труб в спринклеры и забивать их.

Системы орошения требуют особого ухода и внимания, поскольку неправильный выбор может стоить вам времени и денег. Независимо от того, нуждаетесь ли вы в услугах по установке или ремонту / замене, преданные своему делу профессионалы South Austin Irrigation помогут вам поддерживать ирригационную установку в отличном состоянии, так что полив станет одной вещью меньше, о которой вам придется думать.

Позвоните в отдел орошения Южного Остина по телефону (512) 534-7449, чтобы получить помощь сегодня.

Переиздано промоутером сообщения в блоге

Металлические трубы против пластиковых

При планировании следующего сантехнического проекта вам необходимо оценить различные типы труб для работы.Хотя можно использовать трубы из нержавеющей стали и латуни, большинство проектов будет завершено с использованием оцинкованного металла, медных труб или каких-либо пластиковых труб для сантехники.

Свинцовые трубы и свинцовый припой, используемые на медных трубах, были запрещены с 1986 года, поэтому любые новые проекты водопровода не должны вызывать дальнейших проблем с отравлением свинцом, хотя некоторые виды пластика могут поглощать химические загрязнители, поступающие из водопроводной системы. По данным Chemical & Engineering News, все типы материалов труб могут придавать питьевой воде вкус и запах, которые часто можно уменьшить, промыв систему.

Ознакомьтесь с нашими изделиями из металлических труб на IMS!

Преимущества пластиковой трубы

Пластиковые трубопроводы могут быть изготовлены из ПВХ (поливинилхлорида), ХПВХ (хлорированного поливинилхлорида) или PEX (сшитого полиэтилена). Пластиковая труба, как правило, не ржавеет и не подвержена коррозии, она легкая, легко режется и легко соединяется — сварка не требуется. Трубы из ПВХ

— хороший и недорогой выбор для многих сантехнических проектов. Его легко установить с помощью ряда различных методов соединения, таких как зажимы, механические соединения или сварка растворителем.Наружные трубопроводы из ПВХ можно закопать, хотя для предотвращения их обрушения может потребоваться дополнительная осторожность. Главный недостаток использования труб из ПВХ заключается в том, что они не выдерживают высоких температур. Это означает, что вы не можете использовать его для трубопроводов горячей воды, и он не предназначен для питьевой воды из-за возможного теплового разложения пластика.

Труба из ХПВХ

обладает всеми преимуществами трубы из ПВХ, а добавленный хлор придает ей более высокую термостойкость. Он также рассчитан на питьевую воду, гибкий, огнестойкий и хорошо изолирован, чтобы предотвратить потери энергии как для горячей, так и для холодной воды.

Трубки

PEX устойчивы к высоким температурам и обычно используются для систем водяного отопления и трубопроводов питьевой воды, хотя их нельзя напрямую подключить к водонагревателю, и для этого требуется короткий отрезок медных трубок между ними. Он очень гибкий, поэтому его можно легко установить сквозь стены и по углам. PEX служит десятилетиями и хорошо выдерживает отрицательные температуры, сопротивляясь трещинам из-за замерзания и оттаивания воды в трубопроводах.

Преимущества металлических труб

Исторически сложилось так, что большая часть трубопроводов была сделана из латуни, меди, чугуна или другого металла.Латунь и медь обладают врожденной устойчивостью к коррозии, что делает их отличным выбором, но даже они сталкиваются с проблемами, когда трубы начинают стареть десятилетиями, часто из-за свинца в припое, используемом для их соединения.

Один из наиболее широко используемых материалов на Земле, сталь обеспечивает исключительную прочность, ударную вязкость и долговечность. Это универсальное и экономичное решение для водопроводных / канализационных и трубопроводных систем.

Просмотр продукции из металлических труб

Оцинкованная стальная труба против черной стальной трубы

Оцинкованная стальная труба имеет защитное цинковое покрытие, которое помогает предотвратить коррозию, ржавчину и накопление минеральных отложений, тем самым продлевая срок службы трубы.Оцинкованные стальные трубы чаще всего используются в водопроводе и других системах водоснабжения. Кроме того, оцинкованные трубы являются более дешевой альтернативой стали и могут обеспечить защиту от ржавчины на срок до 30 лет при сохранении сопоставимой прочности с долговечным покрытием поверхности.

Черная стальная труба имеет покрытие из оксида железа темного цвета по всей своей поверхности и используется в тех случаях, когда не требуется защита от гальваники. Черная стальная труба используется в основном для транспортировки воды и газа в сельских и городских районах, а также для подачи пара и воздуха под высоким давлением.Он широко используется в спринклерных системах пожаротушения благодаря своей высокой термостойкости. Черная стальная труба также популярна для других применений для перекачки воды, включая питьевую воду из колодцев, а также в газопроводах.

Труба из нержавеющей стали 304

Труба из нержавеющей стали 304 также может использоваться для транспортировки жидкостей. Нержавеющая сталь обеспечивает высокую коррозионную стойкость, превосходную долговечность, высокое отношение прочности к весу, хорошую устойчивость к тепловой и электрической проводимости, простоту изготовления, легкость очистки, а также немагнитные свойства и способность к упрочнению при холодной обработке.

Латунная трубка / труба

Хотя латунные трубопроводы являются более старым материалом, они все еще используются сегодня для трубопроводов водоснабжения и канализации, а также для газопроводов. Латунь, сплав меди и цинка, обладает высокой устойчивостью к коррозии, и если выбран латунный сплав, не содержащий свинца, он должен быть безопасным для питьевой воды. Поскольку это довольно мягкий металл, латунная труба / труба может быть установлена ​​с плотным уплотнением, предотвращающим утечки.

Industrial Metal Supply предлагает трубы из нержавеющей стали 304, а также трубы из латуни и меди, а также оцинкованные стальные трубы с покрытием и без покрытия.Мы предлагаем стальные трубы различных стандартных диаметров и длин, в том числе диаметром от 1/4 дюйма. до 6 дюймов и длиной до 21 фута, а также услуги по пошиву по длине в соответствии с вашими конкретными требованиями.

Зайдите в любой из наших шести офисов в Калифорнии и Аризоне, чтобы проверить наш инвентарь, или запросите расценки для вашего приложения.

Пластиковые морские крепежи — компоненты E&T

Болты и винты из ржавого металла

Немногие среды более агрессивны, чем морская среда.Ветер, солнце и особенно вода могут повлиять на самые разные материалы. Прочность важна, если вы строите под водой или строите корабль, поэтому имеет смысл использовать самый прочный из доступных материалов — металл.

Что ж, если вы пролистаете наши статьи о пластиковых застежках, вы быстро обнаружите, что металл — не всегда лучшее решение. Это не всегда лучшее решение для морской среды.

Вот 4 основных причины использовать пластиковые морские крепления.

1. Пластиковые морские крепления не подвержены коррозии в воде

Даже люди, не работающие в строительстве, знают, что металл со временем может ржаветь. Единственные металлы, которых нет, — это золото, платина и палладий, но из-за их высокой стоимости из них не могут быть хороших строительных материалов. В результате у строителей остаются другие материалы, которые могут ржаветь, особенно под водой, что в конечном итоге ослабляет конструкцию.

Часто решением этой проблемы является нержавеющая сталь. Это потому, что хром добавляется в обычную сталь, создавая пассивный слой оксида хрома, когда он подвергается воздействию кислорода.Этот пассивный слой непроницаем для воды и воздуха, даже если он поцарапан. Проблема в том, что соленая вода делает с нержавеющей сталью гораздо хуже, чем простая царапина.

Соленая вода очень агрессивна, поскольку содержит хлориды. Он фактически разрушает пассивную пленку, которая придает нержавеющей стали ее защитные свойства, а это означает, что даже она будет разрушаться при воздействии соленой воды.

У пластмасс этой проблемы нет. Они никогда не ржавеют, но некоторые пластмассы даже лучше держатся в морской воде, потому что они также устойчивы к коррозии.

Например, поливинилхлорид (ПВХ) часто используется в подводных водопроводных трубах и принадлежностях для лодок, поскольку он химически инертен и устойчив к коррозии. Полиэтилентерефталат (ПЭТ) часто используется в аквакультуре. Изопласт даже прочнее, чем ПВХ и ПЭТ, что дает пользователям еще больше возможностей. Он не впитывает воду и не подвержен влиянию соленой воды, бензина, хлорокса и многих других химикатов. Он достаточно прочен, чтобы работать с металлическими материалами, что делает его особенно хорошим выбором в морской среде.

2. Некоторые пластмассы устойчивы к ультрафиолетовому излучению

Если вы строите в морской среде, очень важно учитывать влияние воды на готовый продукт, но это не единственное соображение. Находиться на воде — значит находиться под резкими лучами солнца.

Вы можете ожидать не только коррозии металла под водой, но и его разложения под воздействием УФ-излучения. Металл нередко становится более хрупким, когда он проводит время на солнце.У пластика такой проблемы нет.

Многие пластмассы действительно устойчивы к УФ-лучам. Некоторые настолько устойчивы, что могут справиться с космосом. Фторполимеры и полиимиды даже использовались в космическом телескопе Хаббл и на Международной космической станции. Пластмассы также используются в аэрокосмической промышленности.

Важно выбирать пластмассы, подобные упомянутым выше, потому что не все пластмассы обладают стойкостью к ультрафиолетовому излучению. По крайней мере, некоторые пластмассы выцветают на солнце.Некоторые из них действительно разъедают на солнце и становятся хрупкими, что в конечном итоге снижает прочность пластиковой застежки. Если вы ищете пластиковые морские застежки, устойчивые к ультрафиолетовому излучению, тщательно выбирайте их.

3. Пластиковые морские крепления можно комбинировать с другими материалами

Пластмассы могут сохранять свою прочность с течением времени при воздействии соленой воды или ультрафиолетового излучения, но это не значит, что они такие же крепкие, как металл. Вот почему строители до сих пор обращаются к металлическим материалам, когда прочность имеет первостепенное значение.

Тот факт, что металл прочнее большинства пластиков, не означает, что вы не можете пользоваться преимуществами пластика в морской среде. Вы действительно можете найти пластиковые застежки с металлическим сердечником. Металлический сердечник делает застежку исключительно прочной, а пластиковое покрытие защищает застежку от коррозии под воздействием соленой воды и УФ-излучения.

4. Пластиковые морские крепежные детали требуют меньшего обслуживания

Если говорить прямо, самым большим преимуществом пластиковых морских креплений является то, что они не требуют значительного обслуживания.

Если вы хотите, чтобы металлические застежки не подвергались коррозии в соленой воде, их необходимо регулярно промывать пресной водой. Если ваши металлические застежки корродируют на солнце, их необходимо заменить. Если вы выберете пластиковые застежки, вам не придется беспокоиться об этом, что резко снижает потребность в регулярном обслуживании.

Успех вашего проекта зависит от качества выбранного вами крепежа. Если вы хотите сократить объем технического обслуживания, исключив коррозию от хлоридов и УФ-излучения, позвольте нам помочь.Свяжитесь с нами сегодня, и мы поможем вам найти идеальный крепеж для вашего морского проекта.

Подключение трубы из ПВХ к металлической трубе

Источник бесплатной информации по ирригации в Интернете!

Соединения пластмассы с металлом выполняются с помощью резьбовых соединений. Пластиковая наружная резьба используется для соединения с металлической внутренней резьбой.

Не используйте пластиковый разъем с внутренней резьбой с металлическим разъемом с внешней резьбой! Соединение почти всегда протекает или ломается.

Стандартная резьба IPS, используемая на трубах и фитингах, неодинакова по диаметру. Например, если вы внимательно посмотрите на наружную резьбу трубы, вы заметите, что диаметр первой резьбы на конце фитинга меньше диаметра последней резьбы. Точно так же с внутренней резьбой первая резьба на конце имеет больший диаметр, чем последняя резьба. Для этого есть веская причина. Когда вы скручиваете резьбу, она действительно становится туже! По мере того, как резьбы завинчиваются, происходит сжатие охватываемого фитинга при растяжении охватывающего фитинга, в результате получается очень плотное соединение, которое не протекает.Вот почему становится все труднее повернуть трубу, когда вы продолжаете затягивать соединение. Однако это создает проблему, если вы соединяете два разных материала вместе. Если один из них мягче другого, то более мягкий будет выполнять все сжатие или растяжение. Сжатие, как правило, не является большой проблемой, но слишком сильное растяжение может быть плохой новостью для прочности материала. Чтобы отрегулировать этот эффект, внутреннюю резьбу на фитингах и клапанах часто усиливают, делая их толще.Посмотрите на типичный металлический фитинг с внутренней резьбой, похожий на муфту, и вы заметите усиленный конец. Для пластиковых клапанов они не только используют более толстый пластик, но и иногда помещают металлическое кольцо вокруг охватывающего конца или вставляют арматуру из стекловолокна в пластик.

Пластмассы, такие как ПВХ, создают большую проблему, поскольку пластик легко растягивается по сравнению почти со всеми металлами. По этой причине вам (почти) никогда не следует использовать фитинг из ПВХ с внутренней резьбой и металлический фитинг с наружной резьбой. Поскольку наружная металлическая резьба тверже, наружная резьба не сжимается, и вся «отдача» исходит от внутреннего ПВХ.В результате внутренний ПВХ растягивается твердым металлом за пределы своей прочности, что приводит к возникновению крошечных трещин и утечек. Исключение, на которое я намекнул, состоит в том, что есть некоторые специальные пластиковые фитинги, которые имеют комбинацию более тяжелого пластика и металлических усиливающих колец, чтобы придать им достаточную прочность, чтобы противостоять растрескиванию под напряжением. Обычно эти фитинги используются только в крупных системах орошения сельскохозяйственных угодий, парков и полей для гольфа.

Существует также другой тип резьбы, называемый «трапецеидальной резьбой», которая имеет резьбы одинакового размера.Это тип резьбы, используемой на предметах, которые нужно легко разбирать, например, на крышках банок.

Герметизирующие ленты и смазки для труб

При выполнении резьбовых соединений необходимо использовать герметик / смазку. Это продукт, который помогает герметизировать соединение, а также служит смазкой, облегчающей завинчивание охватываемого конца в охватывающее. Стандартными продуктами для этого являются тефлоновая смазка для труб, тефлоновая лента или лента из ПТФЭ. Для спринклерных систем предпочтительнее тефлоновая или тефлоновая лента. Если трубная смазка попадет в трубы, вода перенесет ее к спринклерам и забьет их (использование трубной смазки также аннулирует гарантию на большинство спринклеров.) Некоторые присадки для металлических труб несовместимы с пластиком. Они повредят пластик, что приведет к поломке в будущем. Придерживайтесь материалов из тефлона или ПТФЭ, предназначенных для использования на пластике.

При использовании трубной смазки нанесите ее на наружную резьбу. Постарайтесь не попасть на последнюю резьбу на конце, чтобы она не попала внутрь трубы. Нанесите хороший толстый слой, начиная со второй нити с конца. Большинство профессионалов используют смазку для тефлоновых труб, потому что она быстрее и требует меньше усилий для установки, чем тефлоновая лента.(Тефлоновая лента должна быть натянута в правильном направлении, иначе она оторвется.) Но они расплачиваются за поврежденные спринклерные головки, которые позже приходится заменять.

Некоторые тефлоновые ленты, которые обычно продаются у поставщиков со скидками, очень и очень тонкие. Если вы можете поднести ленту к источнику света и увидеть сквозь нее свет, у вас будет очень тонкая лента, и вам нужно будет использовать ее намного больше. При использовании дешевой тонкой ленты используйте около 9-10 витков вокруг наружной резьбы. Я считаю, что на самом деле дешевле покупать более дорогую и толстую ленту.

Для качественной ленты требуется 3-4 витка наружной резьбы для создания хорошего уплотнения. Не наклеивайте ленту на первую нитку, и вам будет легче начать стыки. Когда вы надеваете ленту, туго затягивайте ее вокруг ниток, но не растягивайте ее слишком сильно. Вы должны видеть форму ниток сквозь ленту. Оберните ленту вокруг трубной резьбы в том же направлении, в котором она будет навинчиваться. (По часовой стрелке, если вы смотрите на конец наружной резьбы.) Если вы пойдете в другом направлении, лента будет отрываться, когда вы пытаетесь соединить концы вместе.

Я предпочитаю использовать ленту из ПТФЭ «сверхтяжелой» и «полной плотности» розового цвета. Я почти никогда не использую дурман.

---

Текст и изображения Джесс Страйкер, если не указано иное. Авторские права © Джесс Страйкер, 1997-2018. Все права защищены.

Uxcell a15101200ux0859 Двойной БОЛТ, диаметр 50 мм, ПВХ, трубная застежка, зажимной кронштейн, 6 шт., —

---

Цена:

4 доллара.75 + Депозит без импортных пошлин и доставка в Российскую Федерацию $ 20,47 Подробности

Материал	Металлопластик
Марка	Uxcell
Размеры изделия ДхШхВ	4. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
