Обратный клапан в системе отопления. Принцип работы и когда применять

У многих строителей часто возникают разные вопросы и споры. Один из таких вопросов – применение обратных клапанов в системе отопления. Кроме того, необходимо рассмотреть зачем нужны и почему применяются такие клапаны. Это сложный вопрос, который включает в себя сразу два подзаголовка: применение обратных клапанов в контурах системы отопления (периферийная вторичная часть) и применение в котловой части.

Котловая часть

Система стандартного отопления включает в себя множество интересных компонентов, где каждый из элементов выполняет особую задачу. Один из таких составляющих — обратный клапан, что следит за потоком теплоносителя.

Во время работы, появляется гидравлическое давление, которое неравномерно распределяется по всем участкам. Это может возникать из-за разных вариантов, но самой частой причиной этих проблем являются:

1. Неравномерное остывание теплоносителя.
2. Ошибки при строительстве.
3. Неправильная сборка системы.

Применение обратных клапанов в котловой части происходит в большинстве случаев, если два котлованы работаю параллельно. К примеру, на производстве используют один электрический и любой другой. Во время работы параллельно на определенную нагрузку на подаче или на выходе устанавливают контуры, чтобы вовремя выхода из строя одного котла, второй продолжал функционировать.

Это позволит не замыкать линии на определенном участке. Кроме того, достаточно близкое расположение позволит нормально шунтировать напорные характеристики и греть второй котел. Такие клапаны способны получать лишнюю отдачу через теплообменник и направлять выход через трубу.

Если котел будет твердотопливным, то это сделает работу «рубашки» радиатора очень сильной с отводом тепла. В котловой части хватит установить клапаны на входы и выходы при параллельной работе, чтобы не заморачиваться.

Периферийная вторичная часть

Обратный клапан – элемент системы отопления, состоящий из пластиковой или же металлической основы, который выполняет функцию полного перекрытия подачи теплоносителя. Это происходит в том случае, когда поток начинает движение в обратную сторону. Металлический диск скреплен с пружиной, которая при движении потока в одну сторону находится под давлением, а при обратном движении пружина срабатывает на перекрытия прохода в трубе. Устройство клапана имеет не только диск и пружину, но и уплотнительную прокладку. Этот компонент помогает держать диск на месте плотно. Из-за этого практически отсутствует возможность протекания трубы.  Дисковые клапаны широко используются в бытовых отопительных системах.

Рассмотрим принцип работы и пример, когда обратные клапаны необходимы, а когда нет. В рабочем режиме контуров, где присутствует циркуляция, наличие клапана необязательна. К примеру, если посмотреть на классическую котельную, где присутствуют три параллельных контура. Это может быть радиаторный контур с насосом, контур теплого пола со своим насосом и контур загрузки бойлера. Зачастую такие схемы используются в работе с напольными котлами, которые называются схемами насосных приоритетов.

Насосные приоритеты – это определение попеременной работы насосов. Например, использование обратных клапанов происходит, когда в работе остается только один насос.

Установка клапанов полностью отпадает, если на схеме есть гидрострелка. Это позволяет во время перепадов давления в определенных насосах, избавиться от этой проблемы, не применяя обратные клапаны. Гидрострелкой указан замыкающий участок, который работает для восстановления давления в одном из насосов.

Присутствие напольного котла в схеме тоже позволяет не устанавливать обратные клапаны для отопления. Это происходит за счет его бочки, перемыкающую определенное место от перепада, которую считают за нулевое сопротивление или гидрострелку. Емкость таких бочек иногда достигает 50 литров.

Обратные клапаны в отоплении применяют, если котел ставят на достаточно большое расстояние от насосов. Кроме того, если узлы и котел находятся на расстоянии 5 метров, но трубы имеют слишком узкий размер, это создает потери. В этом случае нерабочий насос может создавать циркуляцию и давление на другие узлы, поэтому стоит поставить на все три контура по обратному клапану.

Еще один пример использования обратных клапанов, когда есть настенный котел, а параллельно с ним происходит работа двух узлов. Чаще всего у настенных котлов одна система радиаторная, а вторая – смесительный настенный модуль, вместе с на теплый пол. Обратные клапаны не нужно устанавливать, если смесительный узел работает только в постоянном режиме, то в нерабочем состоянии клапанам нечего будет регулировать, потому что этот контур будет закрыт.

Бывают случаи, когда смесительном настенном узле не работает насос. Это иногда происходит, когда насос комнатным термостатом  отключается во время определенной комнатной температуре. В этом случае клапан необходим, потому что циркуляция продолжиться в узле.

Сейчас на рынке предлагаются современные смесительные узлы, когда на коллекторе все петли отключаются. Для того чтобы насос не работал в холостом ходу, к коллектору добавляют еще и байпас с перепускным клапаном. Еще используют коммутатор питания, который выключает насос во время того, когда все петли на коллекторе закрыты. Отсутствие должных элементов, может спровоцировать короткозамкнутый узел.

Это все случаи, когда обратные клапаны не нужны. В большинстве других условий использование обратных клапанов не требуется. Используют клапаны только в паре случаев:

• Когда три узла параллельного соединения и в одном из них отсутствует работа.
• При установке современных коллекторов.

Случаев, когда используют обратные клапаны очень редко, поэтому сейчас их постепенно убирают с использования.

Особенности установки

Во время установки обратных клапанов в отоплении, необходимо следовать несколькими правилами:

• Установка клапана происходит по направлению теплоносителя. Чтобы избежать проблем с монтажом, на корпусе присутствует стрелка направления.
• Чтобы уплотнить клапан используют паронитовые прокладки, только учитывают, чтобы диаметр отверстия не уменьшался.
• Желательно устанавливать перед клапаном сетку для грубой очистки, чтобы мелкие частицы не попадали в механизм и не создавали повреждений.
• Клапан устанавливают так, чтобы другие компоненты не мешали ему при работе. Это позволит избавится от дополнительного давления на клапан.

Читайте так же:

Где и как установить обратный клапан для воды? Как установить обратный клапан на воду: особенности и виды устройств.

Обратный клапан относится к защитной арматуре. В данном случае, защищается система от нежелательного перемешивания воды. Клапан пускает воду в одном направлении и не пускает её в другом. Т.е. предотвращает обратный поток воды по трубе.

Насосы и насосные станции.

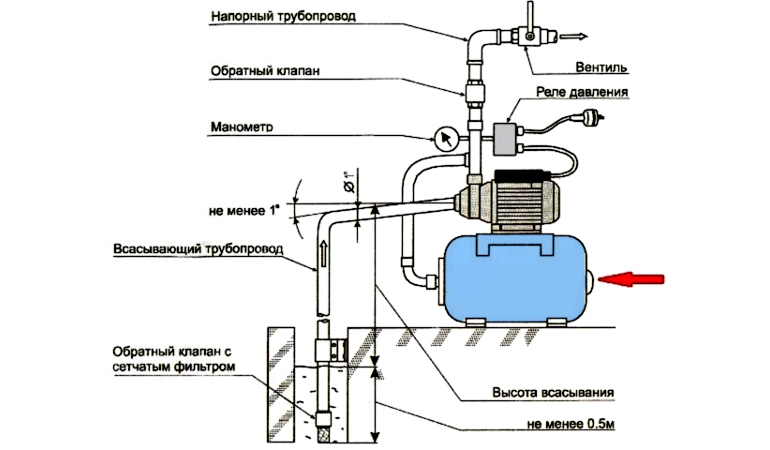

Чаще всего обратный клапан в системе водопровода ставят на насосах и насосных станциях,

На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец.

Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода, если он уже был однажды заполнен.

В видеоролике я сказа обобщённо, о насосах и насосных станциях, взяв обе системы как одно целое.
Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой.

Насосные станции ставятся на поверхности. (дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:

После счётчиков.

Установленный после счётчиков обратный клапан, предотвращает вращение счётчика в обратную сторону, но это не самое важное. Куда более весомую услугу делает клапан при такой установке, когда он предотвращает эффект передавливания в городской квартире.

Что это такое, смотрите в следующем видео или публикации.

На вводе водонагревателей

Если вы подключены к общей системе водопровода с горячей и холодной воде, то при установке бойлера, установите обратный клапан так же на стояке горячей воды.
В противном случае, вся или часть нагретой воды вашим водонагревателем, побежит во стояку в соседям вниз. Соседи думаю не расстроятся горячей воде, ну а вам придётся оплатить электричество по счётчику.

Внутри эксцентриков некоторых смесителей.

Присутствуют только в дорогих одноручковых смесителях.

Конструкция

В нерабочем положении клапан всегда закрыт. Затвор подпирается пружиной.

Клапаны бывают с металлическим и пластиковыми затворами.

С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапан с пластиковым затвором. Об этом следует помнить при при постройки новой системы.

Будет полезным знать, что если взять два клапана размером ½ дюйма где один с металлическим затвором, а второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.

Корпус клапана собрана собран из двух частей на резьбе с герметиком.

Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина.

Если вода забирается из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана, сделает систему неработоспособной.

Существуют так же совсем маленькие обратные клапаны, которые вставляются в полусгон счётчиков. Это может быть полезным если нет места для установки отдельного клапана.

Есть совсем маленькие обратные клапаны, которые ставятся в корпус счётчика на выходе. Такой клапан ввиду своей конструкции, имеет слишком сильное сопротивление.

Если вы его установите, давление в системе может значительно упасть, а если оно и так слабое, то вода может вовсе перестать идти.
Посмотрите на эти фото ниже и избегайте установки подобных устройств.

Чугунные обратные клапаны, установленные в водомерных узлах.

Не понимаю их смысла, ибо они почти не работают сразу после установки.

Старый трубопровод:

И старый чугунный обратный клапан:

Выполнять свою функцию он конечно же не в состоянии:

При обустройстве автономной системы водоснабжения приходится тщательно подбирать не только насос, но и разнообразную защитную трубопроводную арматуру. Среди важных приспособлений одно из значимых мест занимает обратный клапан для насосной станции, который помогает поддерживать стабильное давление в гидросистеме. Он предотвращает преждевременный износ насосного оборудования и предупреждает сбои в работе.

Размеры у обратного клапана небольшие, но без этой мелочи напор в водопроводной системе поддерживать будет невозможно. Он относится к той категории трубопроводной арматуры, основная его задача которой заключается в предотвращение изменения потока воды в трубах системы водоснабжения вспять.

Бытовое насосное оборудование не рассчитано

Можно ли обойтись без обратного клапана при монтаже водосчетчика

На чтение 6 мин. Просмотров 11k.

Во многих случаях при монтаже прибора учета нужен обратный клапан на счетчик воды. Основная цель монтажа клапана – не позволить воде течь в обратную сторону. Он защищает элементы водопровода от гидроудара и смягчает его последствия.

Задачи механизма

Рабочий механизм большинства приборов водосчетчиков представляет собой многолопастную крыльчатку, не имеющую стопорного элемента и вращающуюся в обе стороны.

Некоторые потребители, отказываясь от установки клапана, преследуют корыстную цель – перематывание показаний водомера. Для вращения крыльчатки в другом направлении производятся такие действия:

• перекрывается подача потока жидкости к смесителю;
• оставшаяся вода сливается;
• через шланг подсоединенного к смесителю пылесоса подается воздух.

Несмотря на кажущуюся простоту процедуры, имеется несколько нюансов, не оправдывающих надежды потребителей:

• манипуляции занимают продолжительное время;
• требуется значительный расход электроэнергии;
• слишком слабый напор воздуха оставит проживающих в доме людей без воды на весь день;
• слишком сильный напор может повредить крыльчатку;
• для подсоединения нужно отыскать пылесос советского производства, большинство современных аппаратов не могут подавать воздух наружу.

Требуется ли обратный клапан на счетчике воды, следует из закона соединяющихся сосудов. Системы водоснабжения (холодная и горячая), организованные в многоквартирных домах, многократно сходятся в смесительных устройствах. Поддержать в трубопроводах одинаковый уровень давления практически невозможно.

При одновременном открытии кранов смешиваются оба потока, жидкость перетекает из системы с повышенным давлением в трубопровод меньшего напора. Счетчик горячей воды может определять также расход и холодной, что скажется на размере счета за водопользование. В ситуации, когда «холодный» водомер станет определять расход и горячей воды, тоже нет никакой выгоды. Элементы его не предназначены для эксплуатации в горячей жидкой среде, водомер быстро выйдет из строя.

Не менее важным фактором, объясняющим, зачем нужен водосчетчик с обратным клапаном, считаются эксплуатационные условия. Период службы, определенный изготовителем, достигается лишь при условии постоянной наполненности камеры измерения водой надлежащего качества.

Первичная очистка жидкости от крупных частиц осуществляется сетчатым фильтром. В расходомере с клапаном обратного действия камера полностью не опустошается.

Обратный клапан устанавливается в смесителях, но при временном прекращении водоснабжения часто возникает ситуация, когда нетерпеливый потребитель открывает вентиль в надежде на скорое включение. Находящаяся в промежутке между запорным краном и смешивающим прибором вода стекает в канализационную трубу. Если поставлен счетчик воды с обратным клапаном, стечет только жидкость с участка от смесителя до клапана. Причина – включение клапана лишь под необходимым давлением. Не беда, если выключение было непродолжительным и жильцы успели вовремя отключить воду. При долгом прекращении водоснабжения возможна не только порча водомера, но и возмещение соседям затрат на ремонт — есть риск, что трубу прорвет.

При установке в индивидуальном доме бойлера монтаж обратного клапана обязателен. При нагреве воды в рабочей камере водонагревателя значительно повышается давление, приводящее к передавливанию входного потока. Вода перетекает обратно.

Отопительная система индивидуального дома может включать в себя не один контур, а два и более. К примеру, первый предназначен для теплого пола, второй – для бойлера, третий – для самой системы отопления. Каждый из них оснащается отдельным насосом и имеет свое рабочее давление. Чтобы не допустить обратное течение воды и перемещение ее из одного контура в другой, также необходим монтаж обратного клапана.

В паспорте моделей водомеров без дополнительного элемента указано, что следует ставить обратный клапан после счетчика.

Конструкция

Клапан можно приобрести отдельно или как узел, вмонтированный в сгон счетчика.

Устройство представляет собой латунный либо полимерный затвор на штоке с пружинным элементом. Под напором подаваемой жидкости длина пружинки сокращается, отодвигая заслонку, вода устремляется в образовавшийся проход. Реверсивный ток жидкости невозможен, так как затвор плотно примыкает к прокладке распрямленной пружинкой, сдвинуть которую невозможно ни водой, ни напором воздуха.

На водосчетчике установлен механический фильтр предварительной очистки, но, несмотря на это, имеется вероятность окисления элементов клапана. При выходе из строя узел предотвращения обратного тока ремонту не подлежит, а легко заменяется исправным. При поломке встроенного в расходомер обратного клапана замене подлежит сам прибор.

Разновидности и параметры выбора

Клапаны обратные, устанавливаемые в системах водоснабжения, выпускаются нескольких типов:

• дисковые;
• лепестковые;
• шаровые;
• подъемные;
• двухлопастные.

Дисковые устройства отличаются своей компактностью. Принцип работы прибора прост – под напором жидкости дисковый затвор перемещается, освобождая канал. При понижении давления возвращение диска в первоначальное состояние происходит за счет воздействия пружины, в таком положении реверсивный ток воды невозможен.

Клапаны двухлопастные, обладающие большими размерами, устанавливаются в сложных водопроводах. В качестве примера можно представить системы водоснабжения индивидуальных домов, оборудованные насосом – при его поломке велика вероятность обратного перемещения воды под давлением. Принцип действия двухлопастного устройства также не сложен: запорный орган под воздействием жидкости складывается пополам, а при обратном токе затвор раскладывается, полностью занимая проход.

В качестве затвора может использоваться шар, перемещаемый в открытое положение воздействием потока жидкости. При понижении напора элемент возвращается в исходное положение, закрывая собой рабочий проход. Такие клапаны, как и краны, получили название «шаровые» и устанавливаются в водопроводах, устроенных из труб различного диаметра.

В подъемных клапанах используется запорная чаша (золотник). Под напором жидкости чаша приподнимается, освобождая место для прохождения потока. При понижении давления золотник переходит в первоначальное положение, закрывая проход. Такие приборы допускается устанавливать лишь на горизонтально расположенные трубы.

В устройствах лепесткового типа затвором служат лепестки, раздвигающиеся под давлением воды и открывающие канал. При перемещении жидкости в противоположную сторону лепестки сдвигаются.

При подборе клапана, следует обратить внимание на материал его изготовления: качественные приборы изготавливаются из латуни CW617N.

Также нужно рассмотреть специальную маркировку:

• Обозначение допустимого давления выполняется литерами PN либо РУ и следующими за ними цифрами. К примеру, РУ-20 означает способность устройства работать под давлением до 20 бар. В системах центрального водоснабжения стандартным считается давление до 6 бар для холодной воды и до 50 бар – для горячей.
• Диаметр прохода маркируется литерами DN или РУ, например, РУ-20. По этому параметру клапан подбирается с учетом размера прохода установленных рядом элементов для недопущения повышения нагрузок и понижения давления.

Устанавливаем водосчетчик с обратным клапаном

Монтаж обратного клапана воды совместно с прибором учета не вызывает никаких сложностей. Установка осуществляется с помощью резьбовых соединений, дополнительно уплотняемых фум-лентой либо герметиком на основе силикона. Клапан устанавливается сразу после счетчика для воды. После завершения работ его должен опломбировать представитель контролирующей организации.

При монтаже необходимо следить, чтобы направление потока воды совпадало с направлением открытия затвора. Для облегчения такой задачи производители наносят на корпус устройства стрелку, указывающую правильный ток жидкости.

Полезная статья? Оцените и поделитесь с друзьями!

Обратный клапан системы отопления — назначение, подключение

Автор Монтажник На чтение 10 мин. Просмотров 3.4k. Обновлено 17.03.2020

При монтаже систем отопления используют широкий ряд арматуры, обеспечивающей предохранение нагревательного котла, развоздушивание контура, слив и закачку теплового носителя в трубопровод и ряд других функций. Одним из приборов, не так часто применяемых при монтаже магистрали, является обратный клапан системы отопления, используемый в конкретных ситуациях.

Стоит отметить, что клапан является необязательным в отопительном контуре и устанавливается как вспомогательный прибор в случае определенного режима функционирования насосов, нагревательных котлов. Чтобы убедиться в необходимости использования и сделать правильный выбор клапана, следует рассмотреть конкретные случаи его эксплуатации и разновидности предлагаемых в торговой сети приборов.

Рис. 1 Клапанные затворы в линии с двумя котлами

Зачем нужен обратный клапан в системах отопления

Решая куда и как ставить клапан, следует в первую очередь учитывать, что его присутствие является нежелательным в любой системе. Дело в том, прибор обладает довольно высоким гидравлическим сопротивлением в диапазоне от 0,1 до 1 метра горизонтального трубопроводного участка, что соответствует показателям напора от 0,1 до 1 атмосферы (бара).

Гидросопротивление трубопровода или арматуры в магистрали зависит от скорости потока (объема прокачки), для бытовых систем стандартный диапазон скоростей движения теплового носителя – 0,5 – 1,5 м/с. При данных значениях сопротивление клапана лежит в диапазоне 0,3 – 0,4 м, что соответствует падению напора в магистрали на 0,3 – 0,4 бара.

С двумя или более котлами

Некоторые собственники ради экономии на топливе и для устранения последствий от аварийных ситуаций при отключении электроэнергии, устанавливают в систему два или более котла, подключенных параллельно к отопительному трубопроводу. При этом, если работает один из котлов, тепловой носитель может проходить через теплообменной контур второго агрегата, что приводит к неоправданным теплопотерям.

Потребитель может установить запорные краны в линию подачи или обратки каждого из котлов и вручную перекрывать поток на неработающем оборудовании. Однако применение обратного клапана позволяет автоматизировать процесс отсечки потока через теплообменной контур неработающего котла при включенном втором.

Рис. 2 Клапаны в ветвях теплых полов с отключаемыми циркуляционниками

В контурах с отключающимися электронасосами

Обычно к одной гидрострелке или коллекторной разводке подключают параллельные ветви теплых полов и радиаторных батарей. Для проталкивания теплоносителя по трубам в каждой из веток использует циркуляционные электронасосы, работающие в автоматическом режиме.

Многие отопительные системы рассчитаны и спроектированы так, что оба циркуляционника работают в непрерывном режиме. Но встречаются схемы, где к контурам радиаторов или теплых полов подключен термодатчик – он при превышении заданной температуры отключает подачу питания на циркуляционный электронасос.

Так как второй агрегат, подключенный параллельно к линии первого в это время функционирует, он направляет часть теплоносителя в его контур, где не требуется дальнейший нагрев.

Чтобы предотвратить поступление рабочего тела в параллельные ветви, в каждую из них ставят обратный клапан.

Так же поступают и в случае, когда в системе используется попеременное включение нескольких электронасосов, установленных в параллельно подключенные к гидрострелке или коллекторной разводке ветви.

Рис. 3 Примеры установки насосных узлов с клапанами

В контуре основного циркуляционного электронасоса

Если котел (точнее бойлер) используют одновременно для подогревания воды и обогрева помещений, при автономном водоснабжении в его теплообменник поступает вода от погружного или поверхностного скважинного электронасоса с высоким давлением порядка 3 бар.

При этом поток разделяется: большая его часть при нагревании поднимается вверх и поступает на теплообменные радиаторы или теплые полы, а оставшийся объем направляется в обратку и воздействуют на циркуляционный электронасос. Так как подающий холодную воду в бойлер скважинный насос намного мощнее и обеспечивает значительный напор около 3 бар, в то время как предел циркуляционного агрегата не превышает 1 – 1,5 бара, может произойти передавливание прямого циркулирующего по трубам потока входным в противоположном направлении. В результате лопасти электронасоса могут застопориться и движение теплового носителя по контуру остановится. В этом случае для устранения обратного хода циркуляционника из-за противопотока перед ним размещают обратный клапан.

Рис. 4 Клапанная арматура в линии подпитки

На трубопроводе подпитки

При подключении отопительного контура к водопроводной магистрали для подпитки возможны ситуации с перебоями в водоподаче или падении ее напорных характеристик. В этом случае вода из отопительного трубопровода потечет в водопровод, и система лишится теплового носителя. Чтобы избежать подобных аварийных ситуаций, в трубопровод подпитки обязательно устанавливают обратный клапан.

В байпасе параллельном насосу

Обратный клапан ставят в байпасную перемычку в параллельном положении по отношению к циркуляционному электронасосу в следующих случаях:

• Для гравитационных систем, использующих электронасос для подачи теплового носителя, обратный клапан и всасывающий агрегат располагают на вертикальном участке трубопровода. При отсутствии электроэнергии насос отключается и препятствует движению потока теплоносителя. При этом открывается клапан в параллельной ветви, и система переходит в самотечный режим работы. Теплоноситель перемещается за счет разницы плотностей нагретой и охлажденной жидкости, минуя циркуляционник.
• Обратный клапан для системы отопления с принудительной подачей ставят параллельно циркуляционнику на горизонтальном трубном участке. При неисправности насоса клапанный затвор открывается и тепловой носитель движется по параллельной ветви. Также байпасная перемычка позволяет производить профилактическое обслуживание и ремонт циркуляционного электронасоса со снятием агрегата без сливания теплоносителя. Для этого с двух сторон циркуляционника ставят запорные шаровые краны, позволяющие снимать агрегат.

Рис. 5 Вертикальный шаровый клапан на байпасе в системе с циркуляционником

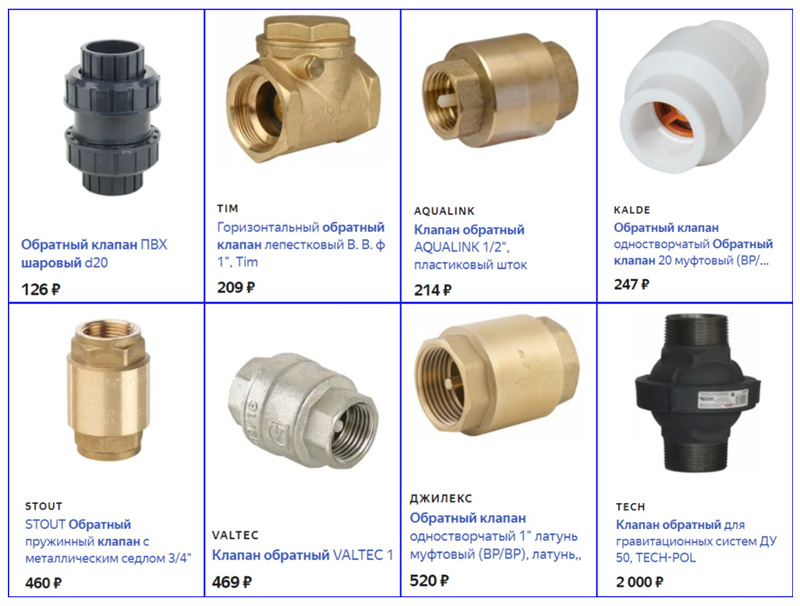

Обратный клапан системы отопления – разновидности

Клапаном называют разновидность запорной арматуры, где затворный элемент перекрывает проходной канал параллельно потоку. Как отмечалось выше, все обратные клапаны имеют довольно высокое гидросопротивление и рассчитаны на эксплуатацию в трубопроводах с различными физическими параметрами транспортируемого тела. Этим и вызвано многообразие их конструкций, позволяющее срабатывать затворному элементу при разных значениях физических сил, прилагаемых движущейся средой.

Рис. 6 Конструктивное устройство модели тарельчатого типа

Дисковые (тарельчатого типа)

Запорный элемент данной разновидности представляет собой подпружиненный диск, располагающийся параллельно по отношению к потоку. При определенном давлении на него движущейся среды, дисковая пластина сдвигается в направлении протекающего потока и тепловой носитель поступает по боковым каналам, обходя диск по краям.

Для обеспечения герметизации в седельное гнездо или на тарелку помещают резиновую прокладку, обеспечивающую плотный контакт затворных элементов.

Дисковые устройства обладают следующим рядом преимуществ:

• Они компактны, имеют небольшой вес и могут использоваться на любых участках отопительных трубопроводов. Допускается их горизонтальное и вертикальное расположение.
• Устройства рассчитаны на номинальный напор от 10 бар, выпускаются условных диаметров от 15 до 100 мм.
• Подсоединительные патрубки обычно оснащены внутренней резьбой (муфтовое соединение).
• Так как потоку приходится преодолевать физическое сопротивление пружины и обходные каналы для движения жидкой среды имеет малое сечение, дисковый затвор обладает довольно высоким гидросопротивлением.
• Приборы не рассчитаны на функционирование в среде с грязной водой, твердые частицы при попадании в пространство между диском и седельным уплотнением могут привести к неполной герметизации канального прохода.
• Устройства имеют высокий срок службы и редко нуждаются в техническом обслуживании и ремонте.
• Обычно приборы выпускают в латунном корпусе из двух частей – это позволяет разобрать и прочистить его внутренние детали в случае попадания на них частиц песка.
• Тарельчатые разновидности имеют невысокую стоимость в сравнении с другими аналогичными изделиями.

Рис. 7 Сферические клапанные затворы – внешний вид и конструктивное устройство

Шаровые

Затворным элементом данной разновидности клапанной арматуры служит сфера, чаще всего выполняемая из резины и реже алюминия. Клапан работает по гравитационному принципу, поэтому в трубопроводной линии располагается в строго вертикальном положении. В этом положении сфера перекрывает поток рабочей среды сверху.

При определенном давлении жидкости снизу сфера приподымается, упирается в верхние выступы и тепловой носитель беспрепятственно проходит по трубопроводу.

К достоинствам прибора относят:

• Низкое гидравлическое сопротивление благодаря гладкой сферической поверхности запора.
• Ремонтнопригодность – корпус состоит из двух частей, его всегда можно разобрать и поменять шар.
• Надежность – в устройстве отсутствуют какие-либо дополнительные элементы кроме сферы.

К недостаткам можно отнести низкое качество материала изготовления шара в бюджетных моделях. При долгом функционировании в среде с горячей водой резина иногда усыхает, шар уменьшается в габаритных размерах и клапанный затвор теряет герметичность.

Монтаж шаровой арматуры обычно производят в вертикальную байпасную перемычку параллельно циркуляционному насосу. Таким образом она обеспечивает самотек в гравитационных системах при отсутствии электроэнергии.

Рис. 8 Устройство моделей лепесткового типа

Лепестковые

В арматуре данного типа запирание канального прохода осуществляется за счет диска (захлопки), закрепленного сверху проходного канала на поворотном шарнире. Для обеспечения герметизации седельное кольцо оснащается резиновым уплотнителем.

При определенном напоре среды захлопка приподнимается и тепловой носитель начинает перемещаться по канальному проходу. При ослаблении давления или движении рабочей среды в противоположном направлении, захлопка опускается под влиянием гравитации (собственного веса) и перекрывает канал.

В некоторых устройствах свободно вращающуюся захлопку подпружинивают, увеличивая необходимое усилие для ее открывания. Лепестковый (гравитационный, поворотный или хлопушка) клапан обладает следующими особенностями:

• Предназначен для работы только в горизонтальном положении, если в запоре отсутствует пружина.
• Имеет невысокое гидросопротивление благодаря полному открытию проходного канала при срабатывании.
• В боковом отводе корпуса имеется резьбовая пробка, позволяющая разбирать прибор для ремонта и обслуживания.
• Обратную поворотную клапанную арматуру выпускают условных диаметров от 50 до 1000 мм, она рассчитана на эксплуатацию в диапазоне номинальных давлений от 1,6 до 25 МПа.

Лепестковые клапаны-хлопушки благодаря низкому гидросопротивлению рекомендуется монтировать в подпиточные трубопроводы, линии параллельно включенных котлов и горизонтально расположенные байпасы.

Рис. 9 Устройство моделей подъемного типа

Подъемные

К клапанной арматуре подъемного типа основным запорным элементом служит золотник, свободно перемещающийся в седельном гнезде параллельно потоку рабочего тела.

При определенном напоре жидкости подпружиненный затвор приподнимается и открывает канальный проход. В случае прохождения обратного потока или отсутствии напора пружина прижимает затвор к седельному кольцу, перекрывая канальный проход.

Особенности подъемных устройств:

• Установка приборов производится горизонтально.
• Допускается их эксплуатация в слегка загрязненной среде.
• Приборы оснащены съемной пробкой в верхней части, позволяющий производить ремонт и обслуживание запорных деталей.
• Обладают относительно невысоким гидросопротивлением благодаря широкому проходу при срабатывании.

Рис. 10 Примеры размещения клапанов в узлах обвязки насосов

Рекомендации по монтажу

При размещении клапанной запорной арматуры на трубопроводах рекомендуется придерживаться следующих правил:

• Перед приобретением клапана стоит убедиться в том, что он выбран правильно, то есть его пространственное положение, напорные и температурные характеристики соответствуют направлению перемещения и параметрам подаваемой среды.
• Приборы устанавливаются строго по направлению движения теплоносителя. Для его указания на корпусе отливается маркировочная стрелка, показывающая правильное расположение устройства.
• Для герметизации стыковых соединений используют только термостойкие прокладки, наиболее приемлемый вариант – кольца из паронита.
• Арматуру необходимо устанавливать между строго соосными участками трубопровода, в этом случае на нее не будет оказываться избыточное физическое воздействие, приводящее к неправильной работе и протечкам в стыках.
• Для корректной работы клапанов перед ними по ходу движения среды рекомендуется монтировать фильтры грубой очистки от мелких взвешенных частиц песка, ржавчины и других видов примесей.

Рис. 11 Обратный клапан системы отопления – стоимость от разных производителей в 2020 г

Благодаря высокому гидравлическому сопротивлению любой обратный клапан в системе отопления является нежелательным элементом, снижающим КПД и эффективность функционирования всей системы. Чаще всего клапан устанавливаются в байпасную перемычку параллельно циркуляционному электронасосу, где он не влияет на работу системы, так как через него в рабочем состоянии не проходит поток теплоносителя. В иных случаях клапанная арматура выполняет вспомогательные функции, предотвращая протекание теплоносителя в нежелательных направлениях.

Выполняете ли вы все эти проверки на спасательных шлюпках типа Давит?

Ранее я сказал: «Спасательное оборудование — лучшие друзья, которые есть у нас на борту». И мы обязаны поддерживать их в форме.

Каждое спасательное оборудование — наш друг, и все мы с этим согласны. Но, как и в случае с настоящими друзьями, мы должны уделять «спасательному снаряжению» время, которого оно заслуживает.

Как насчет того, чтобы здороваться с спасательным кругом раз в месяц. Или здороваться с двигателем спасательной шлюпки каждую неделю, проверяя его.

Если мы уделим время этим приборам, они останутся нашими друзьями. Если мы этого не сделаем, они этого не сделают. Это просто компромисс.

Например, позвольте мне рассказать короткую историю о тех временах, когда я был вторым помощником.

Третий помощник капитана рассказал мне, что может случиться со спасательным кругом в течение его срока службы. Они есть, и нам просто нужно проверить, нужны ли они в цифрах.

Через несколько дней при проверке ЦОНов выяснилось, что спасательные круги слишком тяжелые. Морская вода пропитывалась спасательными кругами через пробку, которая должна была быть водонепроницаемой.

Вы видите, как эти друзья могут злиться !!

Но можем ли мы поддерживать их в форме, если мы не знаем, что требуется для их поддержания. Или какие элементы нам нужно проверить для спасательного оборудования.

В этом руководстве рассматриваются проверки, необходимые для спасательных шлюпок типа шлюпбалок, а также лучший способ проведения проверки.

Начнем.

Спасательная шлюпка (кроме шлюпок свободного падения)

Спасательная шлюпка — первое, что приходит на ум, когда мы говорим о спасательных средствах.Но пустая спасательная шлюпка будет так же плохо, как никакая спасательная шлюпка на корабле. А неисправное оборудование внутри спасательной шлюпки будет так же плохо, как и пустая спасательная шлюпка.

Давайте посмотрим, что нам нужно сделать, чтобы спасательная шлюпка была готова помочь в случае необходимости.

а) Проверка инвентаря

Частота: Каждый месяц, применимо ко всем кораблям

Ссылка: СОЛАС Глава III / 20.7.2

В соответствии с главой III / 20.7.2 СОЛАС, судовой помощник капитана должен проверять инвентарь оборудования спасательной шлюпки не реже одного раза в месяц.У большинства компаний есть контрольный список для этого в своих руководствах по SMS. Помимо физической проверки инвентаря, ищите следующие

• Убедитесь, что пакеты с пищевыми пайками запечатаны и имеют вакуум.
• Проверьте срок годности таких предметов, как пищевой паек, аптечка, пакеты с пресной водой и т. Д. Иногда вы можете встретить отражатель радара с истечением срока годности, если он тканевый.
• Если в спасательную шлюпку установлен один SART, проверьте его работу с помощью радара X-диапазона.

б) Перемещение спасательной шлюпки из походного положения

Частота: Каждую неделю, применимо ко всем судам

Ссылка: СОЛАС, глава III / 20.6,3

SOLAS требует, чтобы не реже чем раз в неделю спасательные шлюпки перемещались из походного положения.

Результаты многих инспекций PSC сообщают, что многие спасательные шлюпки не двигаются при снятии тормоза лебедки. В большинстве случаев причина того, что спасательная шлюпка не движется, —

.

• Шкивы замороженные
• Рукав затвора застрял в конструкции корабля
• Портовый штифт застрял из-за ржавчины, погнутого штифта или из-за того, что он удерживал вес шлюпбалки.

Какой бы ни была причина, если мы каждую неделю перемещаем спасательную шлюпку из походного положения, это обеспечивает ее готовность.

в) Выход из походного положения

Частота: Каждый месяц, применимо ко всем кораблям

Ссылка: СОЛАС Глава III / 20.7.1

Мы можем запутаться между перемещением из походного положения и поворотом из походного положения. Когда мы говорим о выезде, мы должны немного сдвинуть спасательную шлюпку. Развернувшись, нам нужно опустить лодку до уровня, на котором лодка будет находиться прямо над водой.

Обычно это требование выполняется во время ежемесячных учений по спасательной шлюпке, когда мы выворачиваем спасательную шлюпку из походного положения.

г) Испытательный пуск двигателя спасательной шлюпки

Частота: Каждую неделю, применимо ко всем судам

Ссылка: СОЛАС, глава III / 20.6.2 и MSC.1 / Circ 1206 / Rev 1

Спасательная шлюпка бесполезна, если она не может отойти от тонущего корабля. Или если он не может перейти на корабль помощи. Нам нужно проверять двигатель спасательной шлюпки каждую неделю.

Но подождите, что может случиться с двигателем спасательной шлюпки, если мы протестируем его несколько месяцев назад? Вы были бы удивлены, узнав, что из-за недостатков PSC, связанных со спасательной шлюпкой, более 20% приходилось на отказ запустить двигатель спасательной шлюпки.

Помните, мы должны поздороваться со всеми нашими друзьями.

Возвращаясь к вопросу !! Что может случиться с двигателем спасательной шлюпки, если мы не будем здороваться каждую неделю путем тестирования?

• Вы можете не осознавать, что уровень топлива в баке ниже необходимого.
• Вы можете не осознавать, что стартовые батареи либо разряжены, либо не заряжаются. Или после последнего учения со спасательной шлюпкой кто-то забыл подключить зарядное устройство
• Вы можете не осознавать, что двигатель не запускается в холодных условиях.

Все эти моменты мы сможем реализовать, если будем здороваться с двигателем спасательной шлюпки каждую неделю.

e) Визуальный осмотр спасательной шлюпки и спусковых устройств

Есть несколько вещей, которые можно проверить только невооруженным глазом. Без тестирования, просто невооруженным глазом. Визуальный осмотр спасательной шлюпки призван скрыть это.

При визуальном осмотре ищите

f) Автономная система поддержки воздуха

Применимо к: танкерам

Ссылка: MSC.1 / Circ.1206 / Rev.1

Автономная система поддержки воздуха используется для поддержания положительного давления внутри лодки. Это предотвращает попадание токсичных паров внутрь спасательной шлюпки при оставлении судна в токсичной среде.

Давайте посмотрим, что нам нужно сделать, чтобы сделать этого друга счастливым.

i) Ежемесячная проверка давления

Мы не можем использовать эту систему, если баллоны со сжатым воздухом пусты. Каждый месяц нам нужно проверять, полны ли баллоны с воздухом. Допускается снижение давления в баллоне до 10%.

В большинстве случаев есть три баллона с воздухом емкостью около 45 литров.

После того, как вы проверили давление в одной бутылке, мы должны убедиться, что мы сбросили давление в линии, прежде чем проверять давление в других бутылках.

ii) Ежегодная инспекция на берегу

Ссылка: MSC.1 / Circ.1206 / Rev.1

Циркуляр

MSC требует, чтобы баллоны с воздухом спасательной шлюпки подвергались визуальному осмотру компетентным органом не реже одного раза в год.Эта проверка ограничена

• проверка внешнего состояния
• Проверка давления в баллонах с воздухом
• Проверка утечки воздуха в воздушной линии

iii) Испытания баллонов с воздухом под давлением

Ref: Правила класса

Периодичность: Каждые 5 лет

Хотя испытание бутылок под давлением не является требованием СОЛАС, но оно требуется в соответствии с внутренними правилами классификационных обществ.

Каждые 5 лет (обычно в течение 5 лет в сухой док судна) баллоны с воздухом выносятся на берег и испытываются под давлением, в 1,5 раза превышающим рабочее давление.

На борту должен быть сертификат об испытании баллонов с воздухом спасательной шлюпки под давлением.

г) Спринклерная система спасательной шлюпки

Спринклерная система требуется на спасательных шлюпках всех нефтяных танкеров. И идея спринклера спасательной шлюпки такая же, как и у любой спринклерной системы. Чтобы отличить огонь.

Спринклерная система спасательной шлюпки используется, если нефтяной пожар охватил спасательную шлюпку. Чтобы убедиться, что спринклерная система спасательной шлюпки может работать в аварийной ситуации, потребуется регулярное тестирование. Вот как мы можем этого добиться.

Тестирование Каждые 3 месяца судовым персоналом и ежегодно производителем

Ссылка: MSC.1 / Circ.1206 / Rev.1

Каждый раз, когда мы спускаем спасательную шлюпку на воду, мы должны проверять спринклерную систему. Проверяемые компоненты:

• Все форсунки открыты и не забиты.
• Насос дождевателя свободно вращается и может всасывать воду из моря.
• Спринклерная система «открыть-закрыть клапан» может двигаться свободно

Эти испытания затем должны быть выполнены производителем во время ежегодной тщательной проверки спасательной шлюпки.

Линии спринклерной системы спасательной шлюпки не хотят, чтобы морская вода оставалась в ней в течение длительного времени, поскольку соль может заблокировать форсунки. По этой причине мы должны промывать спринклерную систему пресной водой каждый раз, когда мы проверяем ее с морской водой.

Устройства для спуска спасательных шлюпок

Спасательной шлюпке нужны средства, чтобы ее спустить. Мы должны иметь возможность спускать спасательные шлюпки вне зависимости от источника питания корабля. Это делает шлюпбалки спасательных шлюпок гравитационного типа лучшим выбором для верфей и судовладельцев.

В спусковых устройствах этого типа нам просто нужно отпустить тормоз, чтобы спустить спасательную шлюпку.

SOLAS требует, чтобы мы периодически тестировали эти пусковые устройства. Ведь друг нашего друга тоже наш друг.Не правда ли?

Давайте посмотрим, как правила требуют, чтобы мы заботились о пусковых устройствах

a) Ежегодный тщательный осмотр подъемного оборудования

Ссылка: СОЛАС III / 20.11.1.2 и MSC.1 / Circ.1206 / Rev.1 / Приложение к Приложению 1, п. 2.8 и 2.9 в зависимости от случая

СОЛАС требует, чтобы Изготовитель проводил ежегодную тщательную проверку средств спуска спасательных шлюпок.

У пускового устройства есть различные компоненты, и в циркуляре MSC дается полное руководство по элементу для проверки этих компонентов.Давайте посмотрим, какие элементы проверяются при ежегодной тщательной проверке

i) Давит спасательной шлюпки

Каждый год шлюпбалка спасательной шлюпки проверяется на наличие

• Коррозия, перекосы, деформации и чрезмерный люфт
• Смазка тросов, шкивов и подвижных частей
• Работа концевых выключателей
• Любые системы накопления энергии или гидравлическая система

ii) лебедка Davit

Основным элементом лебедки-шлюпбалки является тормозная система.Если тормоза не в хорошем состоянии, эксплуатация спасательной шлюпки может привести к несчастным случаям.

В спасательных шлюпках гравитационного типа два тормоза. Один, который удерживает судно (статический тормоз), а второй, регулирующий скорость опускания (центробежный тормоз).

При ежегодном осмотре производителем тормоза размыкаются и проверяется состояние тормозных колодок. При необходимости тормозные колодки заменяются.

Осмотр лебедки шлюпбалки, кроме тормозных колодок, включает

• проверка состояния системы дистанционного опускания.Дистанционный спуск спасательной шлюпки осуществляется с помощью небольшого троса, который ведет внутрь шлюпки. Если потянуть за этот трос, ручка тормоза удаленно поднимается, что опускает судно. Иногда вы также можете встретить систему дистанционного спуска на палубе спасательной шлюпки, откуда спускающий может визуально видеть спасательную шлюпку за борт.
• Проверка системы электроснабжения для подъема спасательной шлюпки
• Проверка визуального состояния основания лебедки, чтобы убедиться, что она выдерживает нагрузку на лодку.

б) Динамическое испытание тормозов лебедки

Тормоз лебедки — важная часть системы запуска, отказ которой может привести к катастрофическим ситуациям.Поэтому недостаточно просто проверить, какой тормоз и заменить тормозные колодки.

SOLAS требует, чтобы производитель провел динамическое испытание тормозов лебедки. В динамическом тормозе лодка опускается при отпускании тормоза. Когда он достигает максимальной скорости опускания, тормоз включается резко. Затем проверяются тормозная колодка и фундамент шлюпбалки.

i) Ежегодное динамическое испытание тормозов лебедки

Ссылка: SOLAS III / 20.11.1.3 и MSC.1 / Circ.1206 / Rev.1 / Приложение к Приложению 1, п. 3.1 и 3.3 в зависимости от случая

Ежегодно проводится испытание на динамическую нагрузку с учетом веса лодки и ее оборудования.

ii) 5 Ежегодные динамические испытания тормозов лебедки

Ссылка: СОЛАС III / 20.11.1.3 и MSC.1 / Circ.1206 / Rev.1 / Приложение к Приложению 1, п. 3.2 и 3.3 в зависимости от обстоятельств

Каждые 5 лет проводится динамическое испытание тормозов с учетом веса спасательной шлюпки и ее оборудования, а также веса числа людей, для которых предназначена спасательная шлюпка.

Для расчета вес человека принят равным 75 кг. Но для следующих судов вес человека принимается равным 82,5 кг

1. Грузовые суда с заложенным килем 1 июля 2010 г. или после этой даты или на которых после этой даты установлена ​​спасательная шлюпка.
2. Для всех других судов, у которых киль заложен 1 января 2012 года или после этой даты, или на которых после этой даты установлена ​​спасательная шлюпка.

Заключение

В настоящее время судоходство стало безопаснее, но даже непотопляемому кораблю пришлось использовать спасательные шлюпки в своем первом плавании.А когда требовалось, либо спасательная шлюпка не была готова, либо люди ее обслуживали.

С тех пор конструкция и другие требования к спасательным шлюпкам кардинально изменились. Все, что для этого требуется сейчас, — это убедиться, что мы следуем порядку, изложенному в СОЛАС, руководстве компании, циркулярах MSC и любых других правилах.

Вода: сколько пить каждый день?

Вода: сколько пить каждый день?

Вода необходима для хорошего здоровья.Вы получаете достаточно? Эти рекомендации могут помочь вам узнать.

Персонал клиники Мэйо

Сколько воды нужно пить каждый день? Это простой вопрос, на который нет простого ответа.

Исследования дали различные рекомендации на протяжении многих лет. Но ваши индивидуальные потребности в воде зависят от многих факторов, в том числе от вашего здоровья, вашей активности и места проживания.

Ни одна формула не подходит для всех. Но зная больше о потребности вашего организма в жидкости, вы сможете оценить, сколько воды нужно пить каждый день.

Какая польза для здоровья от воды?

Вода является основным химическим компонентом вашего тела и составляет около 50%; до 70 & процентов; веса вашего тела. Ваше тело зависит от воды, чтобы выжить.

Каждая клетка, ткань и орган в вашем теле нуждается в воде для правильной работы. Например, вода:

• Удаляет шлаки при мочеиспускании, потоотделении и дефекации
• Поддерживает нормальную температуру
• Смазывает и смягчает шарниры
• Защищает чувствительные ткани

Недостаток воды может привести к обезвоживанию — состоянию, которое возникает, когда в организме недостаточно воды для выполнения обычных функций.Даже легкое обезвоживание может истощить вас и утомить.

Сколько воды вам нужно?

Каждый день вы теряете воду из-за дыхания, потоотделения, мочи и дефекации. Чтобы ваше тело могло нормально функционировать, вы должны пополнять его запасы воды, потребляя напитки и продукты, содержащие воду.

Итак, сколько жидкости необходимо среднему здоровому взрослому человеку, живущему в умеренном климате? Национальные академии наук, инженерии и медицины США определили, что адекватное ежедневное потребление жидкости составляет:

.

• Около 15.5 чашек (3,7 л) жидкости в день для мужчин
• Около 11,5 стакана (2,7 литра) жидкости в день для женщин

Эти рекомендации касаются жидкостей из воды, других напитков и продуктов питания. Около 20 & percnt; суточного потребления жидкости обычно поступает с пищей, а остальное — с напитками.

Как насчет совета выпивать 8 стаканов в день?

Вы, наверное, слышали совет выпивать восемь стаканов воды в день. Это легко запомнить, и это разумная цель.

Большинство здоровых людей могут поддерживать водный баланс, выпивая воду и другие жидкости, когда испытывают жажду. Некоторым людям может быть достаточно менее восьми стаканов в день. Но другим людям может понадобиться больше.

Вам может потребоваться изменить общее количество потребляемой жидкости в зависимости от нескольких факторов:

• Упражнение. Если вы занимаетесь какой-либо деятельностью, которая заставляет вас потеть, вам нужно пить больше воды, чтобы покрыть потерю жидкости. Важно пить воду до, во время и после тренировки.
• Окружающая среда. Жаркая или влажная погода может вызвать потливость и требует дополнительной жидкости. Обезвоживание также может происходить на большой высоте.
• Общее состояние здоровья. Ваше тело теряет жидкость, когда у вас жар, рвота или диарея. Пейте больше воды или следуйте рекомендациям врача, чтобы пить растворы для пероральной регидратации. Другие состояния, при которых может потребоваться повышенное потребление жидкости, включают инфекции мочевого пузыря и камни мочевыводящих путей.
• Беременность и кормление грудью. Если вы беременны или кормите грудью, вам могут потребоваться дополнительные жидкости, чтобы избежать обезвоживания.

Вода — единственный способ избежать обезвоживания?

Нет. Вам не нужно полагаться только на воду, чтобы удовлетворить свои потребности в жидкости. То, что вы едите, также обеспечивает значительную часть. Например, многие фрукты и овощи, такие как арбуз и шпинат, стоят почти 100%. вода на вес.

Кроме того, такие напитки, как молоко, соки и травяные чаи, состоят в основном из воды.Даже напитки с кофеином, такие как кофе и газированные напитки, могут способствовать ежедневному потреблению воды. Но не употребляйте подслащенные сахаром напитки. Обычные газированные, энергетические или спортивные напитки и другие сладкие напитки обычно содержат много добавленного сахара, который может обеспечить больше калорий, чем необходимо.

Как узнать, достаточно ли я пью?

Ваше потребление жидкости, вероятно, соответствует норме, если:

• Вы редко чувствуете жажду
• Ваша моча бесцветная или светло-желтая

Ваш врач или диетолог может помочь вам определить количество воды, которое подходит вам каждый день.

Чтобы предотвратить обезвоживание и убедиться, что в вашем организме есть необходимая жидкость, сделайте воду вашим любимым напитком. Хорошая идея — выпить стакан воды:

• При каждом приеме пищи и между приемами пищи
• До, во время и после тренировки
• Если хочется пить

Стоит ли беспокоиться о том, чтобы пить слишком много воды?

Питье слишком много воды редко является проблемой для здоровых, хорошо питающихся взрослых. Спортсмены иногда могут пить слишком много воды, чтобы предотвратить обезвоживание во время длительных или интенсивных упражнений.Когда вы пьете слишком много воды, ваши почки не могут избавиться от лишней воды. Содержание натрия в вашей крови уменьшается. Это называется гипонатриемией и может быть опасным для жизни.

14 октября 2020 г. Показать ссылки

1. Управление обучения пациентов. Отопление включено! Меры предосторожности для людей с диабетом в летние месяцы. Клиника Мэйо, 2018.
2. Auerbach PS, et al., Eds. Обезвоживание и регидратация. В: Медицина дикой природы Ауэрбаха. 7-е изд.Эльзевир; 2017. https://www.clinicalkey.com. По состоянию на 9 октября 2020 г.
3. Вода и питание. Центры США по контролю и профилактике заболеваний. https://www.cdc.gov/healthywater/drinking/nutrition/index.html. Доступ 2 октября 2020 г.
4. Нормы потребления электролитов и воды с пищей. Национальные академии науки, техники и медицины США. https://www.nationalacademies.org/our-work/dietary-reference-intakes-for-electrolytes-and-water. Доступ 2 октября 2020 г.
5. Франклин Б.А.Рецепты упражнений и рекомендации для взрослых. https://www.uptodate.com/contents/search. Доступ 2 октября 2020 г.
6. Высотные путешествия и высотная болезнь. Центры США по контролю и профилактике заболеваний. https://wwwnc.cdc.gov/travel/yellowbook/2020/noninfectious-health-risks/high-altitude-travel-and-altitude-illness. Доступ 2 октября 2020 г.
7. Bardosono S, et al. Беременные и кормящие женщины: пить на двоих. Анналы питания и метаболизма. 2017; DOI: 10.1159/000462998.
8. Sterns RH. Поддерживающая и заместительная жидкостная терапия у взрослых. https://www.uptodate.com/contents/search. Доступ 2 октября 2020 г.
9. Гордон Б. Сколько воды вам нужно. Академия питания и диетологии. https://www.eatright.org/food/nutrition/healthy-eating/how-much-water-do-you-need. Доступ 2 октября 2020 г.
10. 10 советов: Выбирайте напитки лучше. Министерство сельского хозяйства США. https://www.choosemyplate.gov/ten-tips-make-better-beverage-choices.Доступ 2 октября 2020 г.
11. Thomas DT, et al. Позиция Академии питания и диетологии, диетологов Канады и Американского колледжа спортивной медицины: питание и спортивные результаты. Медицина и наука в спорте и физических упражнениях. 2016; DOI: 10.1016 / j.jand.2015.12.006.
12. Armstrong LE и др. Потребление воды, водный баланс и неуловимая суточная потребность в воде. Питательные вещества. 2018; DOI: 10.3390 / nu10121928.

Узнать больше Подробно

.

Предотвращение гидравлического удара | DFT® Inc

Что такое гидроудар?

Гидравлический удар, также известный как гидравлический удар, является одной из наиболее распространенных проблем с обратными клапанами. Это генерация и воздействие ударных волн высокого давления, возникающих в относительно несжимаемых жидкостях. Эти ударные волны, также называемые гидравлическими ударами, возникают, когда жидкость внезапно вынуждена останавливаться в трубе, то есть при закрытии клапана или отключении насоса.Это давление обычно приводит к стуку или стуку, похожему на стук, отсюда и термин «гидравлический удар».

Гидравлический удар — очень распространенное явление, которое может возникнуть как в жилых, так и в промышленных условиях. В домах любое действие, связанное с водой, может вызвать гидроудар. Это включает в себя принятие душа, стирку одежды и использование посудомоечной машины. В промышленных условиях гидравлический удар может быть вызван неправильным выбором клапана, неподходящим расположением клапана (поворотные обратные клапаны в вертикальных участках трубопровода) или плохим техническим обслуживанием.

Риск возникновения гидроудара особенно возрастает, когда скорость жидкости высока, когда движется большая масса жидкости и / или когда в системе трубопроводов происходят большие перепады высот.

Последствия гидравлического удара

Наиболее частой причиной гидравлического удара гидравлического удара является либо слишком быстрое закрытие клапана, либо внезапное отключение насоса. Когда клапан закрывается слишком быстро, жидкость после клапана будет упруго растягиваться из-за импульса этой жидкости до тех пор, пока импульс жидкости не прекратится.Затем жидкость неизбежно попытается вернуться в свое нормальное, ненапряженное состояние, подобно тому, как растянутая резинка отрывается, когда ее отпускают. Однако это действие также заставит жидкость перемещаться обратно по трубе. Протекающая обратно жидкость ударяет по закрытому клапану, иногда с очень большой силой, что может быть чрезвычайно разрушительным.

Гидравлический удар проходит через жидкость, воздействуя на все в замкнутой системе трубопроводов. Хотя давление спадает довольно быстро, в результате ущерб может быть длительным и широко распространенным.Гидравлический удар может потенциально вызвать повреждение различных частей и компонентов системы, таких как компенсаторы, герметизированные соединения труб, датчики давления, расходомеры и стенки труб.

Предотвращение гидравлического удара с помощью бесшумных обратных клапанов с осевым потоком DFT

Типы клапанов, используемых в системе трубопроводов, могут играть важную роль в возникновении гидроудара. Например, поворотные обратные клапаны, одна из самых старых доступных конструкций, все еще широко используются в трубопроводных системах.Он зависит от силы тяжести и / или потока жидкости для закрытия, и поэтому обращение потока должно произойти до начала закрытия.

В поворотных обратных клапанах поток жидкости открывает клапан, а обратный поток жидкости закрывает его. Но какими бы популярными они ни были, когда поворотная заслонка, наконец, закрывается, она резко останавливает поток, вызывая скачок давления, который приводит к ударным волнам, которые продолжаются до тех пор, пока энергия, генерируемая этим закрытием, не рассеется. Следовательно, эти клапаны часто приводят к гидравлическому удару, поскольку механизмы открытия и закрытия не имеют возможности контролировать скачок давления.

Бесшумный обратный клапан с осевым потоком DFT® может помочь предотвратить гидравлический удар. Относительно новый тип обратных клапанов, они имеют уникальную конструкцию, которая позволяет потоку открывать клапан, в то время как внутренние пружины помогают закрыть клапан до того, как поток обратится, тем самым уменьшая или даже устраняя возникновение гидравлического удара и его различных эффектов. Усилитель пружины, а также относительно небольшое расстояние, которое должен пройти диск, означают, что к тому времени, когда скорость поступательного движения снизилась до нуля, диск клапана достиг седла и клапан уже был закрыт.

Обратный поток исключается, и, следовательно, в результате существенно устраняются силы, необходимые для создания гидравлического удара на стороне входа и выхода клапана. Бесшумные обратные клапаны могут успешно устанавливаться как на вертикальных, так и на горизонтальных участках трубопроводов.

Предотвращение дальнейшего ущерба

Если система не предназначена для того, чтобы выдерживать силы гидравлического удара, результатом может быть разрыв труб и / или компонентов и дальнейшее повреждение. Фактически, гидравлический удар обычно вызывает шум, вибрацию и стук в трубе, что в конечном итоге может привести к повреждению оборудования, поломке фланца, разрыву труб и повреждению опор труб.

Эти проблемы можно значительно свести к минимуму или даже устранить, установив бесшумный обратный клапан с подпружиненным механизмом. Хотя гидравлический удар в некоторой степени неизбежен в трубопроводной системе любого типа, его отсутствие может привести к серьезным общесистемным проблемам и даже к полному отказу.

Меры по обеспечению питьевого водоснабжения, санитарии и гигиены в двух общинах трущоб в Центральной Уганде

Плохое водоснабжение, санитария и гигиена (WASH) продолжают способствовать высокой распространенности диарейных заболеваний в странах с низким уровнем доходов, таких как Уганда, особенно трущобы.Мы реализовали трехлетний проект WASH в двух городских трущобах Уганды, уделяя особое внимание безопасной питьевой воде и улучшению санитарных условий. В рамках проекта в дополнение к инициативам по наращиванию потенциала были реализованы мероприятия в общинах и школах. Вмешательства на уровне сообществ включали кампании по благоустройству дома, упражнения по уборке, оценку качества воды, продвижение питьевой безопасной воды посредством хлорирования в местах потребления, продвижение мытья рук и поддержку обращения с твердыми отходами. В школах проект поддерживал клубы здоровья и предоставлял им «говорящие сообщения».Инициативы по наращиванию потенциала включали обучение молодежи и работников здравоохранения в общинах. Оценка проекта выявила несколько улучшений в состоянии WASH в трущобах, включая увеличение использования водопроводной воды с 38% до 86%, сокращение использования незащищенных источников воды с 30% до 2%, сокращение неизбирательного удаления твердых отходов с 18% до 2%. %, и повышение удовлетворенности услугами по обращению с твердыми отходами с 40% до 92%. Такие активные и устойчивые меры вмешательства на уровне общин могут не только улучшить жизнь обитателей трущоб в развивающихся странах, но и оказать долгосрочное воздействие.

1. Введение

Во многих африканских странах, включая Уганду, наблюдается быстрый рост населения трущоб, которые в основном проживают в городских условиях, таких как города [1]. Для трущоб характерен ряд проблем, масштабы которых варьируются от одного места к другому, включая плохое управление твердыми отходами; ненадлежащее удаление фекалий и сточных вод; необорудованный дренаж, особенно ливневой воды; плохие жилищные условия; недостаточное количество питьевой воды; небезопасная еда; плохая борьба с переносчиками болезней и паразитами; несоответствующая личная и общая гигиена [2, 3].Ситуация усугубляется отсутствием у городских властей ресурсов для удовлетворительного предоставления необходимых услуг и инфраструктуры [1]. В результате трущобы стали рассадником болезней [2], что делает поиск решений по улучшению здоровья в таких сообществах крайне актуальным.

В поселениях трущоб Кампала и Муконо, расположенных в центральной части Уганды, большинство членов сообщества не имеют достаточных знаний о связи между водой, санитарией, гигиеной и здоровьем, о чем свидетельствуют эпидемии холеры и брюшного тифа, а также высокий уровень диарейных заболеваний. заболевания, особенно у детей до 5 лет [4, 5].Поселки трущоб в Кампале относятся к числу районов, которые испытали большинство вспышек холеры в Уганде [4], а в этом районе в 2015 году была зарегистрирована крупная вспышка брюшного тифа [5]. Другие состояния здоровья, распространенные в трущобах, от которых страдают в основном дети, включают недоедание, малярию и пневмонию. Имеющиеся данные показывают, что плохое водоснабжение, санитария и гигиена (WASH) играет важную роль в передаче диарейных заболеваний [6–8]. Более того, холера почти всегда передается при употреблении загрязненной питьевой воды и пищи [9].Основными факторами, ведущими к такому загрязнению, являются низкий уровень доступа к уборным и водоснабжению, а также несоблюдение правил домашней и личной гигиены [10]. В результате плохого планирования расположение туалетов с выгребными ямами и других санитарных сооружений таково, что они в конечном итоге загрязняют источники питьевой воды [5]. Большинство уборных, используемых в трущобах, являются неулучшенными, находятся в частной собственности и используются совместно несколькими домохозяйствами [11]. Небезопасное владение в этих общинах также способствует низкому охвату уборных, в то время как совместное использование уборных приводит к их плохому использованию и обслуживанию [11].Данные систематических обзоров и метаанализов мероприятий WASH в бедных общинах с небезопасной водой и неадекватной санитарией показали, что мероприятия могут снизить риск диарейных заболеваний [6, 7] и заболеваний, связанных с водой, включая аскаридоз, дракункулез, анкилостомоз, шистосомоз и др. и трахома [12, 13].

Предполагаемые правдоподобные вмешательства, на которые был нацелен этот проект, заключались в поиске решений в затронутых сообществах с целью улучшения преобладающей плохой окружающей среды в трущобах в качестве целенаправленных усилий по улучшению здоровья сообщества.Следовательно, это потребовало реализации проекта в двух городских трущобах Уганды с целью улучшения состояния здоровья жителей путем проведения инициативных и устойчивых мероприятий на уровне общин, направленных на две приоритетные проблемные области: доступ к безопасной питьевой воде и улучшенным санитарным условиям. В этом документе описываются мероприятия, предпринятые проектом для улучшения статуса WASH в двух городских трущобах в Кампале и Муконо в центральной Уганде. Трехлетний проект, который проводился в период с 2010 по 2013 год, состоял из трех этапов: подготовительный, реализация и оценка, как описано ниже.

2. Подготовительный этап

2.1. Партнеры по реализации

Проект был реализован в рамках партнерства между Школой общественного здравоохранения Университета Макерере (MakSPH), Уганда; Университет Олбани, Государственный университет Нью-Йорка, США; и Университет Таскиги, США. В то время как MakSPH отвечал за повседневную деятельность, партнеры из США участвовали в планировании и управлении проектом. Кроме того, американские партнеры посетили Уганду, чтобы поддержать команду Уганды в реализации, а также в целях мониторинга и оценки.

2.2. Участки проекта

Проект был реализован в двух городских трущобах в центральной Уганде. Это зона Кикулу в округе Кавемпе, район Кампала, столица страны, и зона Кикоза в муниципалитете Муконо, примерно в 20 км от Кампалы. Районы Кампала и Муконо являются одними из самых густонаселенных районов Уганды, и по оценкам в 2014 г. в них проживало 1 516 210 и 599 817 человек соответственно [14]. Зона Кикулу имеет площадь около 6 квадратных километров с населением 6 576 человек, с тремя начальными школами и одной средней школой [15].В этом районе нет государственных медицинских пунктов, а ближайшее медицинское учреждение находится примерно в 1,5 км от зоны. Район преимущественно жилой, с несколькими небольшими предприятиями, управляемыми жителями. Зона Кикоза также преимущественно жилая, с несколькими жителями, ведущими небольшие торговые предприятия, хотя некоторые жители также занимаются сельским хозяйством. Зона расположена в пределах одного километра от города Муконо, вдоль шоссе между Кампалой и Джинджей, крупным городом страны.В Кикузе нет государственных школ или медицинских учреждений; поэтому жителям приходится преодолевать километр, чтобы добраться до ближайших объектов. Однако частные клиники и школы действительно существуют в этом районе, хотя услуги, предлагаемые такими учреждениями, более дорогостоящие по сравнению с государственными.

2.3. Инициирование проекта

Команда проекта провела несколько встреч с местными лидерами, ответственными департаментами здравоохранения и общественностью, чтобы познакомить их с проектом.Затем в рамках проекта был создан полевой офис на каждом участке исследования для поддержки реализации мероприятий. Член сообщества был нанят из каждого района в качестве смотрителя в офисе и для мобилизации сообщества во время деятельности по проекту. Инициирование проекта было важным для обеспечения того, чтобы различные заинтересованные стороны оценили проект. Кроме того, инициация подготовила их к активному участию в многочисленных проектных мероприятиях.

2.4. Этические соображения

Проект получил этическое одобрение Комитета по высшим степеням, исследованиям и этике факультета общественного здравоохранения Университета Макерере (101), а также разрешение на исследование Национального совета по науке и технологиям Уганды (HS 867).Было проведено несколько встреч с местными лидерами сообщества, которые проинформировали их о деятельности проекта, и все респонденты, которые участвовали в опросах, сделали это только после того, как четко осознали его цель и дали письменное информированное согласие.

2.5. Базовое обследование

Базовое обследование для оценки состояния WASH в сообществах было проведено с использованием как количественных, так и качественных методов. В этом опросе участвовали 102 и 111 домохозяйств в Кампале и Муконо, соответственно.Базовое обследование включало обследование домашних хозяйств с использованием анкеты, рассылаемой среди глав домашних хозяйств или следующего ответственного взрослого, находящегося дома во время сбора данных, и контрольный список наблюдений, используемый для наблюдения за интересующими параметрами в домашнем хозяйстве. В анкету исследования входили вопросы о водоснабжении и санитарии, источниках питьевой воды, ванной и уборной, а также о вывозе мусора. Кроме того, анкета оценивала поведение домашних хозяйств при обращении за медицинской помощью и заболеваемость детей лихорадкой и диареей за две недели, предшествовавшие опросу.В анкете также фиксировались социально-демографические характеристики глав домохозяйств. С другой стороны, контрольный список наблюдений использовался для оценки различных аспектов WASH, включая экологическую санитарию, состояние санитарных сооружений и состояние водохранилищ. Опросники домохозяйств были разосланы респондентам в выбранных домохозяйствах, и для каждого домохозяйства был заполнен контрольный список наблюдений. Для отбора домохозяйств каждая зона была разделена на пять географических кластеров, из которых случайным образом было отобрано около 20 домохозяйств.В каждом кластере относительная центральная точка была отправной точкой, от которой сборщики данных затем двигались по спирали наружу, пропуская одно домашнее хозяйство. Только домохозяйства с детьми младше пяти лет имели право участвовать в опросе. В случае, если в домохозяйстве не было ребенка младше пяти лет, выбиралось следующее домохозяйство, которое соответствовало этим критериям. Кроме того, было проведено 8 обсуждений в фокус-группах для категорий населения, состоящих из взрослых мужчин, взрослых женщин, молодых мужчин и женщин, а также 24 интервью с ключевыми информаторами, проведенными с местными лидерами, учителями, медицинскими работниками и религиозными лидерами.Обследование также включало бактериологический анализ питьевой воды во всех участвующих домохозяйствах.

Базовое обследование показало, что основными источниками воды, используемыми сообществом, были водопроводная вода (38%) плюс защищенные (30%) и незащищенные источники (20%). Кроме того, исследование показало, что, хотя в большинстве домохозяйств (86%) есть туалеты, санитарное состояние большинства из них было плохим. Это включало отсутствие крышек отверстий (84%) и средств для мытья рук (70%). Основным методом удаления твердых отходов было захоронение в карьерах с последующим сжиганием (55%), в то время как другие захоронили их (11%), утилизировали без разбора (18%) или использовали скипы (7%).Только 40% домохозяйств были удовлетворены услугами по удалению твердых отходов в своем районе. Кроме того, в 48% домохозяйств не было мусорных баков, а более половины (55%) не имели внешних сушилок для посуды. Среди домохозяйств 40% сбрасывали сточные воды в дренажные каналы и 33% на заднем дворе, и только 2% использовали сливные ямы. Более того, хотя большинство домохозяйств (95%) заявили, что очищают питьевую воду, кипячение (94%) является наиболее часто используемым методом, только 39% образцов содержали воду без Escherichia coli .Большинство домохозяйств (54%) также держали питьевую воду на уровне пола.

Результаты базового исследования (включая качественный компонент) также выявили пробелы в системе WASH, включая низкое качество воды из источников, используемых сообществом; плохой санитарный статус, включая совместное использование туалетов некоторыми домохозяйствами и плохое их обслуживание; плохое управление твердыми отходами; а также плохие знания, отношение и практика в отношении WASH среди членов сообщества. Таким образом, это послужило основой для реализации проекта в этих областях.Информация, полученная в результате базового исследования, имела решающее значение для разработки мероприятий по WASH для общин трущоб в рамках проекта и использовалась в качестве справочной информации для последующей оценки. Результаты базового исследования были доведены до сведения соответствующих сообществ, их лидеров и других заинтересованных сторон посредством встреч, регулярных посещений, отчетов и учебных занятий.

3. Этап внедрения

3.1. Вмешательства проекта

В рамках проекта было проведено несколько мероприятий по WASH на участках проекта, работая рука об руку с различными заинтересованными сторонами, такими как местные жители, практикующие врачи, местные лидеры, работники здравоохранения в сообществах (МСР) и учителя, среди прочих.Мероприятия по проекту были разделены на интервенции на уровне сообществ, школьные интервенции и инициативы по наращиванию потенциала, как описано ниже.

3.2. Вмешательства сообщества

3.2.1. Кампания по благоустройству дома

В рамках проекта совместно с мобилизаторами сообщества и МСР проводились кампании по благоустройству дома в этом районе. Это включало проведение посещений на дом для выяснения статуса WASH домохозяйств. Основываясь на результатах инспекций, команда должна была ознакомить членов семьи с идеальными требованиями к дому.Это мероприятие было полезно для домашних хозяйств, поскольку им сообщили о нехватке услуг WASH в их подворьях и посоветовали о соответствующих мерах по улучшению ситуации. Основными проблемами, выявленными в домохозяйствах во время проверок, были техническое обслуживание туалетов, личная гигиена, удаление твердых отходов, а также качество воды и дренаж.

3.2.2. Учебные мероприятия по уборке

Команда проекта поддержала общины в проведении рутинных учений по уборке в их районе с целью улучшения санитарии путем повышения осведомленности, мобилизации членов сообщества и предоставления необходимого оборудования, такого как грабли, метлы, косилки и, в частности перчатки и резиновые сапоги.Учения по очистке включали сбор мусора у населения, подметание территории, рытье и опреснение дренажных каналов, а также вырубку заросшей растительности. Эти мероприятия выполнялись самими членами сообщества, а команда проекта оказывала только поддержку, включая необходимую логистику. Это улучшило эстетический вид территорий и уменьшило количество отходов в сообществе. В противном случае такие отходы стали бы источником размножения переносчиков в сообществе, таких как мухи и крысы.

3.2.3. Улучшение источников воды и оценка качества воды

Команда проекта провела плановую санитарную инспекцию источников воды для выявления опасностей в системе водоснабжения, которые могли привести к их загрязнению. Затем они вместе с членами сообщества работали рука об руку, чтобы устранить такие опасности и снизить вероятность загрязнения воды. Эта деятельность включала регулярное улучшение дренажа источников, а также обучение пользователей правильному использованию сооружений.В рамках проекта также проводился регулярный отбор и анализ проб воды из случайно выбранных коммунальных и домашних источников и поддерживалось вмешательство по улучшению качества воды. Результаты анализа качества воды регулярно доводились до сведения членов сообщества. Лица, ответственные за источники, которые оказались зараженными, были проинформированы о соответствующих вмешательствах, включая обработку питьевой воды, например, путем кипячения. Это обеспечило доступ населения к воде из более безопасных источников и ее использование.

3.2.4. Содействие хлорированию в домашних условиях

В рамках проекта в партнерстве с неправительственной организацией Uganda Health Marketing Group (UHMG) было продвинуто использование таблеток хлора (Aquasafe ™) в качестве средства очистки питьевой воды в домашних условиях. Это включало проведение тренингов по использованию Aquasafe и последующее продвижение его использования в обществе. Этот метод, неизвестный многим членам общины, получил высокую оценку, особенно в домохозяйствах, которым было трудно вскипятить воду для питья.Действительно, использование Aquasafe в общинах во время проекта значительно расширилось, что в дальнейшем способствовало продвижению безопасной питьевой воды.

3.2.5. Пропаганда мытья рук

Проект продвигал мытье рук с мылом в критические моменты, особенно перед едой и после посещения уборной. В общине были проведены специальные учебные занятия по мытью рук, в частности, по использованию водопроводного крана по технологии (рис. 1). Напорный кран — это простое устройство для мытья рук в проточной воде, изготовленное из местных материалов.Он состоит из емкости с водой, которую наклоняют ножной палкой, и веревки, привязанной к небольшому отверстию в крышке емкости, для протекания воды во время мытья рук. После учебных занятий более 200 домашних хозяйств в исследуемых районах построили эти приспособления для мытья рук в своих уборных при поддержке проекта. Внедрение технологии смесителя типа значительно улучшило практику мытья рук среди населения в целом, включая детей, которым нравилось пользоваться этим средством после посещения туалета.

3.2.6. Поддержка управления отходами

В начале проекта базовое обследование выявило проблемы в управлении твердыми отходами в трущобах. Таким образом, проект способствовал повторному использованию ресурсов и рекуперации бытовых отходов. Сюда входило разделение отходов в месте их образования, компостирование биоразлагаемых отходов и повторное использование пластмасс. Во время распространения исходных данных и последующего обучения сообщество ознакомилось с предпочтительными вариантами управления отходами, включая их переработку.Затем в рамках проекта была оказана поддержка молодежной организации (Сеть поддержки молодежных центров) по сокращению отходов на территориях путем сбора пластика. Эта поддержка включала предоставление защитного снаряжения, такого как перчатки и резиновые сапоги, а также обучение вовлеченной молодежи идеальным способам управления отходами. Кроме того, сообщество было осведомлено об опасностях плохо утилизируемого пластика. Сбор пластика значительно улучшил управление твердыми отходами, поскольку после вмешательства в общий поток отходов оказалось меньше пластика.Пластмассы позже были проданы на завод по переработке в Кампале, от которого они получили определенный доход.

3.2.7. Обследование стула у детей

В первый год реализации проекта проводился непрерывный сбор и исследование стула у детей младше 5 лет с диареей. По результатам дети были направлены на лечение в ближайшие медицинские учреждения. Однако эта деятельность не была устойчивой, так как проект не смог оправдать надежды общины на предоставление лекарств больным детям.Тем не менее, семьи, чьи дети были обследованы, высоко оценили инициативу проекта. Кроме того, проект повысил осведомленность о необходимости обследования детей с диареей медицинскими работниками сразу после их болезни.

3.2.8. Консультативные роли в WASH

В рамках проекта проектные сообщества получили консультативные роли в WASH. Это включало регулярные посещения сообществ, где проводились собрания для обсуждения возникающих проблем WASH. На этих встречах присутствовали команда проекта, местные лидеры, медицинские работники и другие органы здравоохранения в этом районе.Это помогло поддержать сообщество и предоставило информацию, необходимую для продвижения WASH в этом районе. Опыт команды проекта в области WASH был особенно важен для поддержки улучшений в этой области.

3.3. Школьные вмешательства

3.3.1. Поддержка клубов здоровья

В рамках проекта были поддержаны клубы здоровья в двух начальных школах в проектных сообществах. Этими школами были начальная школа Кикулу (Кампала) и начальная школа Львезы (Муконо). В рамках проекта было проведено несколько мероприятий WASH среди членов клубов здоровья этих школ, включая обучение, санитарное просвещение, демонстрации и конкурсы рисунков.Обучение этих учеников принесло пользу не только им, но и их коллегам, а также членам их семей. Члены клуба здоровья были послами WASH в школах, которые сыграли решающую роль в пропаганде надлежащей санитарии и гигиены среди учеников. В мероприятиях также приняли участие покровители клубов здоровья, которые были школьными учителями. В конце проекта 200 учеников оздоровительного клуба были награждены за участие в мероприятиях школьными рюкзаками с надписями о здоровье.Такие надписи на пакетах, как «сохраняйте окружающую среду в чистоте», также пропагандировали WASH в школах.

3.4. «Говорящие составные» сообщения в школах

Для продвижения соответствующих практик WASH в двух школах, проект поддержал разработку «говорящих составных» сообщений, которые отображались в соответствующих местах на территории комплекса (рис. 2). Сообщения были следующими: «Вымойте руки после посещения туалета»; «Сон под москитной сеткой»; «Мойте руки перед едой»; «Удалите застоявшуюся воду из вашего подворья»; и «Сохраняйте окружающую среду в чистоте. Эти послания способствовали продвижению санитарии и гигиены среди всего школьного населения и были очень популярны среди учеников и учителей. Эти сообщения также служили напоминанием ученикам о необходимости всегда соблюдать надлежащие санитарно-гигиенические правила.

3.5. Инициативы по наращиванию потенциала

3.5.1. Наращивание потенциала молодежи в WASH

Несколько молодых людей в проектных районах прошли обучение методам WASH, включая инспектирование домашних хозяйств и источников воды, использование оборудования для тестирования воды и исследования (Рисунок 3).Затем они работали рука об руку с персоналом проекта для реализации мероприятий и мобилизации сообщества для различных мероприятий. Это помогло укрепить потенциал молодежи на проектных участках в качестве стратегии устойчивого развития. После обучения и наставничества, предложенных молодежи, они смогли самостоятельно проводить мероприятия по улучшению WASH в общине, включая домашние инспекции.

3.5.2. Обучение членов сообщества WASH

В рамках проекта 41 член сообщества прошел двухдневный короткий курс WASH.Обученными были работники здравоохранения, местные лидеры и люди, участвующие в общественной работе в их районе. Стажеры отвечали за популяризацию WASH в своих сообществах посредством санитарного просвещения, посещения домов, мероприятий по очистке и совершенствования управления твердыми отходами среди других обязанностей. Эти мероприятия должны были осуществляться не только во время, но и после проекта. Учебные занятия были организованы преподавателями Школы общественного здравоохранения Университета Макерере и проводились в общине.Стажеры получили сертификаты об окончании обучения (Рисунок 4) и футболки. Футболки были особенно важны для самобытности во время их работы по укреплению здоровья в обществе.

3.5.3. Обменные визиты

В рамках проекта были организованы визиты между членами двух исследовательских центров (мобилизаторами проекта и работниками здравоохранения на уровне сообщества), чтобы учиться друг у друга и обмениваться опытом. Они имели решающее значение для каждой группы, чтобы оценить проблемы, с которыми сталкиваются другие районы трущоб, а также понять, как другие группы продвигают WASH в своих сообществах.Эти обменные визиты также предоставили возможность узнать, как другие сообщества реализовали проектные мероприятия. Это способствовало взаимному обучению между мобилизаторами проекта и МСР и еще больше укрепило их потенциал в области WASH. Было очевидно, что, хотя обе общины являются трущобами, есть чему поучиться друг у друга, включая подходы, используемые для решения проблем WASH. Например, на одном из предприятий твердые отходы превращались в брикеты для использования в качестве топлива для приготовления пищи, чему научили их коллеги.

3.5.4. Наращивание потенциала факультета Университета Макерере

Несколько сотрудников Департамента контроля заболеваний и гигиены окружающей среды Школы общественного здравоохранения Университета Макерере были вовлечены в различные мероприятия проекта в качестве одной из форм наращивания потенциала. В этот штат входили преподаватели, научные сотрудники, лаборанты и административные работники. Персонал принимал участие в мероприятиях, включая санитарное просвещение, обучение в общинах и школах, исследования и предоставление сообществу консультативных функций в области WASH.Это также дало преподавателям возможность тесно сотрудничать с сообществом, а также оценить проблемы, с которыми сталкиваются городские трущобы в стране. Опыт, полученный факультетом, также был полезен во время обучения студентов в университете, а также в исследованиях. Один преподаватель также получил спонсорскую поддержку в рамках проекта по изучению магистерской диссертации. получил степень доктора наук в области гигиены окружающей среды в Университете Олбани, США.

3.5.5. Укрепление лабораторного потенциала Университета Макерере

В рамках проекта были закуплены два микроскопа и три единицы оборудования для бактериологического тестирования воды для Университета Макерере для поддержки лабораторных работ во время реализации мероприятий проекта, включая тестирование качества воды и исследование стула.Это оборудование укрепило лабораторный потенциал и по-прежнему использовалось студентами, изучающими экологические науки в Университете Макерере, для проведения практических занятий. Преподаватели также использовали оборудование во время своей исследовательской деятельности, даже вне проекта.

3.5.6. Исследования и обучение

Проект поддержал исследовательскую деятельность, проводимую в сообществах, включая исследование, в ходе которого оценивались знания, отношение и практика сообщества по управлению твердыми отходами.Это исследование предоставило информацию, которая была полезна для информирования сообщества о том, как улучшить управление отходами в их районе. В дополнение к распространению среди населения результаты исследования были также доведены до более широкой научной аудитории через рецензируемую публикацию [3]. Проект также поддержал двух аспирантов из Соединенного Королевства (UK), которые проводили свои академические исследования в изучаемой области. Один студент из Университета Ноттингем Трент, Великобритания, изучал роль МСР в развитии сообщества, а другой студент из Тринити-колледжа в Дублине, Ирландия, оценил практику мытья рук в сообществе.Кроме того, в рамках проекта студенты Университета Макерере, занимающиеся вопросами гигиены окружающей среды, получили поддержку в полевых условиях благодаря их участию в проектной деятельности (рис. 5). Мероприятия, в которых они были в основном вовлечены, включали посещение домашних хозяйств, санитарный осмотр источников воды и пропаганду мытья рук с использованием типовых кранов .

No related posts.
