Принцип работы магнето

Зажигание от магнето. Устройство и принцип работы

Магнето — это магнитоэлектрическая машина, преобразующая механическую энергию в электрическую. В настоящее время иногда применяется в системах зажигания двигателей внутреннего сгорания.

Магнето объединяет в себе магнитоэлектрический генератор, прерыватель и катушку зажигания. Оно вырабатывает ток низкого напряжения и преобразует его в ток высокого напряжения. На тракторах применяют одноискровые и двухискровые магнето левого и правого вращения. У магнето правого вращения ротор, если смотреть со стороны привода, вращается по часовой стрелке.

Магнето. Бесконтактные системы зажигания

Система зажигания бензиновых двигателей для электрогенераторов, моделей ЕУ15-3, ЕУ20-3 и ЕУ28 (производства Subaru-Robin) основывается на необслуживаемом электронном бесконтактном магнето. В электронной схеме магнето прерывание тока производится силовым транзистором, подача максимального напряжения на контакты свечи зажигания — универсальной транзисторной схемой зажигания (УТСЗ).

Рис. 8.8. Зажигание от магнето

Рабочий процесс магнето заключается в следующем. При вращении ротора магнето между полюсными башмаками стоек сердечника через сердечник проходит магнитный поток, пересекающий витки обмоток. За один полный оборот ротора магнитный поток, непрерывно изменяясь, дважды достигает максимальной величины (0 и 180°) и дважды меняет направление.

При вращении ротора в первичной обмотке индуктируется ЭДС, величина которой непрерывно изменяется. Согласно закону электромагнитной индукции ЭДС пропорциональна скорости изменения магнитного потока.

За один оборот ротора ЭДС, индуктируемая в первичной обмотке, дважды достигает максимального значения (90 и 270°). Это происходит в моменты наибольшей скорости изменения магнитного потока, проходящего через сердечник. При положениях ротора, соответствующих 0 (360) и 180, когда скорость изменения магнитного потока равна нулю, ЭДС в первичной обмотке также равна нулю.

В периоды, когда первичная цепь замкнута механическим прерывателем, ЭДС, индуктируемая в первичной обмотке, создает ток. Но первичный ток достигает максимальной величины не в моменты, при которых ЭДС имеет максимальные значения (90 и 270°), а несколько позже. Отставание первичного тока от ЭДС объясняется явлением самоиндукции первичной обмотки.

В моменты, когда ток в первичной обмотке достигает максимального значения, механический прерыватель дважды за один оборот ротора размыкает первичную цепь, а во вторичной обмотке индуктируется ЭДС высокого напряжения.

Ток высокого напряжения поступает к распределителю, а затем по проводам высокого напряжения к свече и, пробивая искровой промежуток между ее электродами, воспламеняет рабочую смесь. Так как преобразование тока низкого напряжения в ток высокого напряжения в магнето подобно тому же процессу при батарейном зажигании, то максимальная величина вторичного напряжения может быть определена по уравнению:

.

Величина первичного тока (переменного) магнето равна:

,

где R – активное сопротивление первичной обмотки;

2·π · f ·L1 – индуктивное сопротивление первичной обмотки;

f – частота индуктируемого тока;

L1 – индуктивность первичной обмотки;

п – число оборотов ротора магнето;

В – коэффициент пропорциональности.

В результате получим:

.

Из уравнения следует, что как и при батарейном зажигании, напряжение, создаваемое магнето, изменяется пропорционально величине первичного тока. Но если с увеличением числа оборотов при батарейном зажигании первичный ток и напряжение уменьшались, то при зажигании от магнето первичный ток, а следовательно, и напряжение увеличиваются. Напряжение, создаваемое магнето, зависит от величины первичного тока в момент размыкания контактов механического прерывателя. Максимальное значение вторичного напряжения достигается лишь в том случае, когда момент размыкания контактов выбран правильно и соответствует наибольшему значению тока, индуктируемого в первичной цепи.

Установлено, что наибольшего значения ток в первичной цепи достигает в тот момент, когда ротор поворачивается от своего центрального положения (90, 270°) на 8–10°. В этот момент и должно производиться размыкание контактов механического прерывателя.

Угол, на который поворачивается ротор магнето от центрального положения к моменту размыкания контактов механического прерывателя, называется абрисом магнето.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

устройство и принцип работы, установка и изготовление своими руками

Двигатели современных транспортных средств состоят из множества различных механизмов и компонентов. И ни один из них не является лишним — каждый узел выполняет определенную функцию, так или иначе влияющую на работу мотора в целом. Из этого материала вы узнаете, какое у магнето устройство и принцип работы, и зачем этот элемент нужен.

Содержание

[ Раскрыть]

[ Скрыть]

Описание магнето

Так что же представляет собой электронное магнето, какова его схема работы и принцип функционирования? Ответы на эти вопросы мы дадим далее.

Понятие, предназначение и функции

Магнето являет собой магнитоэлектрическое устройство. Этот компонент предназначен для преобразования механической энергии вращения ротора в напряжение, то есть электрическую энергию.

В частности, речь идет об энергии высоковольтного разряда на свечах, которая необходима для обеспечения воспламенения горючей смеси и, соответственно, запуска двигателя. На сегодняшний день установка магнето не является приоритетной задачей для автолюбителей, тем не менее, еще можно встретить авто, системы зажигания которых оснащены магнето (автор видео — канал liampic).

Магнето узел нельзя сравнивать с генератором — это разные устройства, поскольку к магнето можно отнести только генераторные механизмы, возбуждающиеся от постоянных магнитов. Кроме того, обычно они должны быть подключены к высоковольтным трансформаторам силовых агрегатов. В зависимости от конструкции, узел может обеспечивать не только запуск силового агрегата, то есть зажигание, но и электроснабжение всей бортовой сети авто. Но, как правило, механизмы такого типа обеспечивают питанием исключительно системы зажигания.

Также нужно добавить, что в настоящее время на рынке можно найти генераторные узлы на постоянных магнитах с катушками на статоре. Их использование допускается на скутерах и мотоциклах, но в целом такие механизмы универсальны.

В соответствии с конструкцией дополнительная обмотка, которая находится на сердечнике, предназначена для генерирования напряжения в электросети. Магниты могут быть расположены на маховике, предназначенном для возбуждения самого магнето, а также генераторного узла. Устройства такого типа обычно ставятся на снегоходы, гидроциклы, мотоциклы и мотороллеры — в них они функционируют в паре с регуляторами и выпрямителями напряжения. Мощность подобного механизма не высокая, она составляет около 100 ватт, однако этого более, чем хватит для света и зарядки АКБ. Основными достоинствами таких механизмов являются небольшие размеры и сравнительно маленький вес.

Конструкция и принцип действия

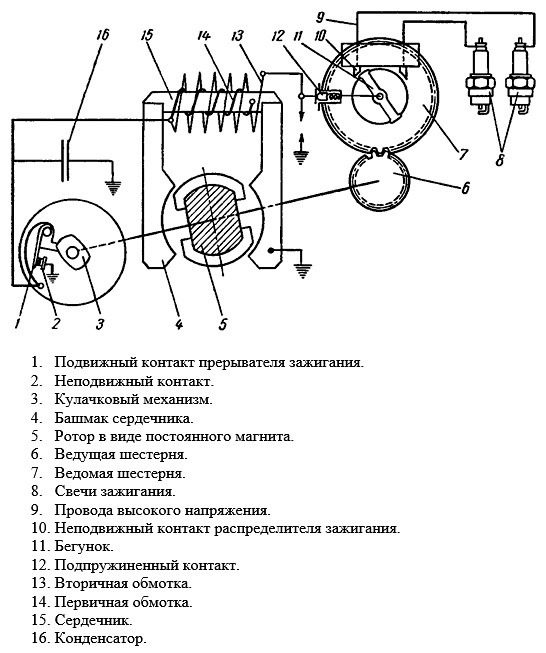

Схема конструкции устройства

Что касается конструкции, то устройство магнето такое:

  1. Подвижный элемент прерывателя зажигания.
  2. Его неподвижный компонент.
  3. Так называемый кулачок.
  4. Башмак магнитопровода.
  5. Роторный узел.
  6. Его ведущая шестеренка.
  7. Ведомая шестеренка механизма.
  8. Свечи зажигания.
  9. Высоковольтный кабель.
  10. Неподвижный электрод.
  11. Подвижный электродный элемент.
  12. Пружинный контакт устройства.
  13. Вторичная обмотка.
  14. Первичная обмотка.
  15. Магнитопроводный компонент.
  16. Конденсатор.

Теперь рассмотрим принцип действия магнето, ведь если вы решили поставить его на свое транспортное средство, вам просто необходимо это знать. Когда контакты замкнуты, в первичной обмотке проходит ток, вызванный действием электромагнитной силы. Благодаря этому току вокруг сердечника и трансформаторного механизма образуется магнитный поток. В тот момент, когда контакты размыкаются, ток больше не передается по механизму, соответственно, магнитное поле становится меньше. В это же время электромагнитная сила образуется во вторичной обмотке — уровень напряжения здесь увеличивается до десятков тысяч вольт.

Поскольку в данный момент подвижный электрод располагается рядом с неподвижным, напряжение будет перемещаться по такому принципу:

  • сначала ток протекает на вторичную обмотку трансформаторного устройства 13;
  • затем он поступает на пружину 12;
  • после этого между электродами образуется искровой поток;
  • далее, искра передается на высоковольтный кабель, отмеченный на схеме номером 9;
  • через провод напряжение поступает на электрод свечи;
  • затем ток по схеме передается на массу силового агрегата и само магнето;
  • от него он поступает на первичную и вторичную обмотки (автор видео — канал Yuriy777888).

В тот момент, когда контакты размыкаются, магнитное поле пересекается и с первичной обмоткой, в результате чего в ней образуется электродвижущая сила. Уровень ее напряжения составляет от двухсот до трехсот вольт, но этого слишком мало для того, чтобы пробить воздушный зазор между контактами. Соответственно, на протяжении какого-то времени через эту цепь будет протекать ток самоиндукции. Этот ток позволяет замедлить пропадание магнитного поля, в результате чего он снижает электродвижущую силу на вторичном участке цепи. Также следует отметить, что чрезмерное искрение в контактах прерывательного элемента может привести к их подгоранию.

Для того, чтобы во время работы контакты не подгорали, к ним подключается конденсатор, позволяющий предотвратить прохождение тока между контактами после их размыкания. Сам ток поступает на зарядку этого элемента. Напряжение в первичной цепи будет наиболее высоким в тот момент, когда ротор выйдет из начального положение на какой-либо угол. Когда это происходит, в узле осуществляется размыкание первичной цепи, благодаря этому обеспечивается наиболее высокий параметр электродвижущей силы. В зависимости от конструкции и вида узла, угол колебания ротора может варьироваться в районе 8-18 градусов.

Фотогалерея

Видео «Как установить и отрегулировать магнето?»

Подробная инструкция на тему самостоятельной установки и регулировки магнето представлена на видео ниже (автор ролика — канал MegaMpal).

 Загрузка …

Магнето. Устройство и работа. Виды и применение

Еще в 19 веке немецкий изобретатель Бош, который владел своей компанией, разработал на основе магнето первую схему системы зажигания. Со временем в конструкции выявлялись недостатки и производились доработки устройства. В итоге компания Бош в 1890 году уже выполняла большие заказы по изготовлению систем зажигания, основанных на этом принципе.

Заказы поступали в большом количестве. В 1902 году ученик Боша – Хоннольд модернизировал эту конструкцию и сделал ее универсальной.

Магнето является устройством, служащим для преобразования вращательной энергии ротора в электрический ток, а именно, в разряд высокого напряжения на свечах зажигания в бензиновом моторе внутреннего сгорания. В настоящее время это устройство практически не используется, однако его еще можно увидеть на старых конструкциях автомобильных двигателей, или на пусковых двигателях тракторов.

Если сравнивать это устройство с генератором, то отличие состоит в том, что возбуждение происходит от постоянных магнитов. В зависимости от устройства, магнето может обеспечивать электричеством бортовую сеть транспортного средства, а не только запуск двигателя. Но обычно устройства такого вида используются только для воспламенения топливной смеси, так как их энергии недостаточно для других нужд.

Устройство и работа

Такая конструкция является генератором переменного тока. В нем в качестве индуктора выступает постоянный магнит, который приводится во вращение двигателем. Этот магнитный ротор при вращательном движении образует изменяемый магнитный поток, наводящий электродвижущую силу в катушке статора.

На автомобиле это устройство имеет две обмотки: высокого и низкого напряжения. Низковольтная обмотка соединена с конденсатором и контактным прерывателем, а высоковольтная обмотка соединяется одним концом на массу, а другим со свечей зажигания.

Катушки расположены на общем магнитопроводе П-образной формы, в котором происходит возбуждение переменного магнитного поля путем вращательного движения постоянного магнита. Обычно низковольтная обмотка является частью высоковольтной обмотки, по аналогии устройства автотрансформатора.

Работа этого устройства происходит следующим образом. При вращении постоянного магнита, в низковольтной обмотке образуется электродвижущая сила. Эта обмотка замкнута контактами прерывателя, вследствие чего в ней появляется индукционный ток, образованный переменным магнитным потоком в магнитопроводе, так как постоянный магнит пересекает его силовыми линиями. Магнитный поток изменяется в течение нескольких долей секунды, в результате в замкнутой катушке протекает большой ток.

В определенный момент прерыватель размыкает свои контакты, и ток обмотки устремляется в конденсатор, в результате чего образуются гармонические колебания низкого напряжения. Так как контакты размыкаются с большой скоростью, то между ними не происходит пробоя. Только после их размыкания электродвижущая сила в контуре достигает своей амплитуды.

В это мгновение на свече зажигания, которая подключена к высоковольтной обмотке, возникает пробой искры, энергия конденсатора переходит в переменный ток высокого напряжения, потому что в низковольтной цепи колебания продолжаются, и топливная смесь в двигателе успевает воспламениться.

Длительность колебаний составляет не больше одной миллисекунды, что обуславливается величиной емкости и индуктивности устройства. Далее прерыватель вновь замыкает свои контакты, и весь цикл повторяется.

В результате можно сказать, что магнето является магнитоэлектрической машиной, которая преобразует вращательное движение постоянного магнита в электрический ток. Некоторые исполнения этого устройства оснащены дополнительной обмоткой, находящейся на магнитопроводе. Эта обмотка служит для выработки электрического тока для бортовой сети мотоцикла или другого средства передвижения.

Постоянные магниты, расположенные на маховике, могут исполнять две задачи – возбуждение высокого напряжения для искры на свече зажигания, и возбуждение генератора. Это комбинированное устройство называют «магдино».

Разновидности

Устройства делятся по нескольким факторам.

По направлению вращения:

[custom_ads_shortcode1]

По количеству искр за оборот ротора:

[custom_ads_shortcode2]

По габаритным размерам:

  • Малогабаритные. Применяются в мототехнике, мопедах, лодочных моторах, гидроциклах.
  • Нормальные. Используются в тракторных четырехцилиндровых моторах.

Где используется магнето

Чаще всего на лодочных моторах, мотоциклах, мопедах встречаются магдино, функционирующие вместе с регуляторами напряжения и выпрямительными мостами. Их мощность небольшая и может достигать всего 100 Вт, однако для работы габаритных фонарей или зарядки аккумуляторной батареи этого хватает. Достоинством магдино являются малый вес и небольшие габаритные размеры.

В бензиновых моторах магнето обычно использовались с давних времен, создавая искру в свече зажигания, в то время, когда аккумуляторы еще не были так распространены. В настоящее время такие конструкции до сих пор встречаются. Во время войны в немецких танках были установлены карбюраторные моторы, в которых использовали такую систему зажигания.

Самолетные поршневые моторы имеют две свечи на каждом цилиндре. Отдельная группа свечей работает от отдельного магнето – правая и левая группа подсоединены отдельно. Это дает возможность наиболее эффективно работать двигателю, а также повышает надежность работы системы зажигания.

Похожие темы:

Двигатели современных транспортных средств состоят из множества различных механизмов и компонентов. И ни один из них не является лишним — каждый узел выполняет определенную функцию, так или иначе влияющую на работу мотора в целом. Из этого материала вы узнаете, какое у магнето устройство и принцип работы, и зачем этот элемент нужен.

Так что же представляет собой электронное магнето, какова его схема работы и принцип функционирования? Ответы на эти вопросы мы дадим далее.

[custom_ads_shortcode3]

Понятие, предназначение и функции

Магнето являет собой магнитоэлектрическое устройство. Этот компонент предназначен для преобразования механической энергии вращения ротора в напряжение, то есть электрическую энергию. В частности, речь идет об энергии высоковольтного разряда на свечах, которая необходима для обеспечения воспламенения горючей смеси и, соответственно, запуска двигателя. На сегодняшний день установка магнето не является приоритетной задачей для автолюбителей, тем не менее, еще можно встретить авто, системы зажигания которых оснащены магнето (автор видео — канал liampic).

Магнето узел нельзя сравнивать с генератором — это разные устройства, поскольку к магнето можно отнести только генераторные механизмы, возбуждающиеся от постоянных магнитов. Кроме того, обычно они должны быть подключены к высоковольтным трансформаторам силовых агрегатов. В зависимости от конструкции, узел может обеспечивать не только запуск силового агрегата, то есть зажигание, но и электроснабжение всей бортовой сети авто. Но, как правило, механизмы такого типа обеспечивают питанием исключительно системы зажигания.

Также нужно добавить, что в настоящее время на рынке можно найти генераторные узлы на постоянных магнитах с катушками на статоре. Их использование допускается на скутерах и мотоциклах, но в целом такие механизмы универсальны.

В соответствии с конструкцией дополнительная обмотка, которая находится на сердечнике, предназначена для генерирования напряжения в электросети. Магниты могут быть расположены на маховике, предназначенном для возбуждения самого магнето, а также генераторного узла. Устройства такого типа обычно ставятся на снегоходы, гидроциклы, мотоциклы и мотороллеры — в них они функционируют в паре с регуляторами и выпрямителями напряжения.

Мощность подобного механизма не высокая, она составляет около 100 ватт, однако этого более, чем хватит для света и зарядки АКБ. Основными достоинствами таких механизмов являются небольшие размеры и сравнительно маленький вес.

[custom_ads_shortcode1]

Конструкция и принцип действия

Схема конструкции устройстваЧто касается конструкции, то устройство магнето такое:

  1. Подвижный элемент прерывателя зажигания.
  2. Его неподвижный компонент.
  3. Так называемый кулачок.
  4. Башмак магнитопровода.
  5. Роторный узел.
  6. Его ведущая шестеренка.
  7. Ведомая шестеренка механизма.
  8. Свечи зажигания.
  9. Высоковольтный кабель.
  10. Неподвижный электрод.
  11. Подвижный электродный элемент.
  12. Пружинный контакт устройства.
  13. Вторичная обмотка.
  14. Первичная обмотка.
  15. Магнитопроводный компонент.
  16. Конденсатор.

Теперь рассмотрим принцип действия магнето, ведь если вы решили поставить его на свое транспортное средство, вам просто необходимо это знать. Когда контакты замкнуты, в первичной обмотке проходит ток, вызванный действием электромагнитной силы. Благодаря этому току вокруг сердечника и трансформаторного механизма образуется магнитный поток.

В тот момент, когда контакты размыкаются, ток больше не передается по механизму, соответственно, магнитное поле становится меньше.  В это же время электромагнитная сила образуется во вторичной обмотке — уровень напряжения здесь увеличивается до десятков тысяч вольт.

Поскольку в данный момент подвижный электрод располагается рядом с неподвижным, напряжение будет перемещаться по такому принципу:

  • сначала ток протекает на вторичную обмотку трансформаторного устройства 13;
  • затем он поступает на пружину 12;
  • после этого между электродами образуется искровой поток;
  • далее, искра передается на высоковольтный кабель, отмеченный на схеме номером 9;
  • через провод напряжение поступает на электрод свечи;
  • затем ток по схеме передается на массу силового агрегата и само магнето;
  • от него он поступает на первичную и вторичную обмотки (автор видео — канал Yuriy777888).

В тот момент, когда контакты размыкаются, магнитное поле пересекается и с первичной обмоткой, в результате чего в ней образуется электродвижущая сила. Уровень ее напряжения составляет от двухсот до трехсот вольт, но этого слишком мало для того, чтобы пробить воздушный зазор между контактами. Соответственно, на протяжении какого-то времени через эту цепь будет протекать ток самоиндукции.

Этот ток позволяет замедлить пропадание магнитного поля, в результате чего он снижает электродвижущую силу на вторичном участке цепи. Также следует отметить, что чрезмерное искрение в контактах прерывательного элемента может привести к их подгоранию.

Для того, чтобы во время работы контакты не подгорали, к ним подключается конденсатор, позволяющий предотвратить прохождение тока между контактами после их размыкания. Сам ток поступает на зарядку этого элемента. Напряжение в первичной цепи будет наиболее высоким в тот момент, когда ротор выйдет из начального положение на какой-либо угол.

Когда это происходит, в узле осуществляется размыкание первичной цепи, благодаря этому обеспечивается наиболее высокий параметр электродвижущей силы. В зависимости от конструкции и вида узла, угол колебания ротора может варьироваться в районе 8-18 градусов.

[custom_ads_shortcode2]

Фотогалерея

1. Магнето в снятом виде.

2. Одноискровое магнето М-124.

3. Магнето 151М.

[custom_ads_shortcode3]

Видео «Как установить и отрегулировать магнето?»

Подробная инструкция на тему самостоятельной установки и регулировки магнето представлена на видео ниже (автор ролика — канал MegaMpal).

Загрузка …

Принцип работы магнетоМагнето представляет собой аппарат переменного тока (с возбуждением от постоянных магнитов), в котором объединены источник тока, трансформатор, прерыватель и распределитель. По устройству магнето разделяются на следующие основные типы: 1) с неподвижным магнитом и вращающейся обмоткой; 2) с вращающимся постоянным магнитом и неподвижной обмоткой; 3) с вращающимся магнитным коммутатором, в котором магнит и обмотки неподвижны. Магнето с вращающимся магнитом (рис. 45) применяется чаще, чем другие типы, так как они имеют более простое устройство из-за отсутствия скользящих контактов. Магнитный поток магнето замыкается через железный сердечник 5, на котором размещены первичная 3 и вторичная 4 обмотки. При вращении ротора 6 магнитный поток, создаваемый током первичной обмотки, будет изменяться как по величине, так и по направлению. Изменяющийся магнитный поток индуктирует э. д. с. в обеих обмотках сердечника (э. д. с. вращения). Э. д. с. вращения будет достигать максимума в моменты наибольшей скорости изменения магнитного потока (2 раза за один оборот двухполюсного магнита). Э. д. с. вращения в первичной обмотке сердечника при высоких числах оборотов достигает 50-100 в, а во вторичной 2000-3000 в. Однако такая э. д. с. явно недостаточна для образования искры в свече зажигания; кроме того, создаваемая ею искра не всегда проскакивала бы точно в один и тот же заданный момент.

Рис. 45. Принципиальная схема зажигания от магнето: 1 – конденсатор; 2 – прерыватель; 3 – первичная обмотка; 4-вторичная обмотка; 5 – сердечник; 6 – ротор; 7 – свеча зажиганияДля увеличения вторичного напряжения и для возможности точного обеспечения момента получения искры в первичную цепь включен прерыватель 2 тока, контакты которого замыкают первичную цепь тогда, когда э. д. с. в первичной обмотке близка к нулю. После замыкания контактов э. д. с. в первичной обмотке начинает возрастать, это ведет к возрастанию в ней тока на период поворота якоря на 90°. Ток в первичной обмотке достигает своего наибольшего значения тогда, когда ротор повернется на угол, несколько превышающий 90°, т. е. с некоторым запаздыванием от максимального значения э. д. с. холостого хода. При размыкании контактов прерывателя ток в первичной цепи быстро падает до нуля, а энергия магнитного поля первичной обмотки при этом переходит в электрическую энергию искры на свече 7 зажигания. Таким образом, рабочий процесс магнето разбивается на следующие этапы: возбуждение переменного тока низкого напряжения в первичной обмотке, разрыв первичной цепи, прекращение поступления тока в первичную цепь и возбуждение тока во вторичной цепи, искровой пробой в свече зажигания через распределитель тока высокого напряжения. Для получения от магнето максимального вторичного напряжения нужно, чтобы прерыватель разомкнул первичную цепь в тот момент, когда индуктированный в ней ток достигает наибольшего значения. Это происходит при определенном положении ротора относительно сердечника. Угол, определяющий положение ротора магнето в момент размыкания контактов прерывателя, называют абрисом магнето. Абрис устанавливается в зависимости от назначения магнето в пределах 7-14°. Ток первичной цепи системы зажигания от магнето и интенсивность искры возрастают с увеличением числа оборотов ротора. Однако при больших числах оборотов ротора этот ток не будет возрастать, что объясняется значительным повышением индуктивного сопротивления обмотки при увеличении частоты тока.

Читать про электрооборудование двигателей внутреннего сгорания… Читать про все автомобили и транспортные средства

 Средства для  мойки

форсунок в ультразвуковых ваннах и на стендах

 Дезинфицирующие средства   Моющие средства   Моющие средства для  Кислотные очистители  Автошампуни Фаворит для

ручной профессиональной мойки в широком ассортименте серии Фаворит

Двигатели современных транспортных средств состоят из множества различных механизмов и компонентов. И ни один из них не является лишним — каждый узел выполняет определенную функцию, так или иначе влияющую на работу мотора в целом. Из этого материала вы узнаете, какое у магнето устройство и принцип работы, и зачем этот элемент нужен.

Так что же представляет собой электронное магнето, какова его схема работы и принцип функционирования? Ответы на эти вопросы мы дадим далее.

[custom_ads_shortcode1]

Понятие, предназначение и функции

Магнето являет собой магнитоэлектрическое устройство. Этот компонент предназначен для преобразования механической энергии вращения ротора в напряжение, то есть электрическую энергию. В частности, речь идет об энергии высоковольтного разряда на свечах, которая необходима для обеспечения воспламенения горючей смеси и, соответственно, запуска двигателя. На сегодняшний день установка магнето не является приоритетной задачей для автолюбителей, тем не менее, еще можно встретить авто, системы зажигания которых оснащены магнето (автор видео — канал liampic).

Магнето узел нельзя сравнивать с генератором — это разные устройства, поскольку к магнето можно отнести только генераторные механизмы, возбуждающиеся от постоянных магнитов. Кроме того, обычно они должны быть подключены к высоковольтным трансформаторам силовых агрегатов. В зависимости от конструкции, узел может обеспечивать не только запуск силового агрегата, то есть зажигание, но и электроснабжение всей бортовой сети авто. Но, как правило, механизмы такого типа обеспечивают питанием исключительно системы зажигания.

Также нужно добавить, что в настоящее время на рынке можно найти генераторные узлы на постоянных магнитах с катушками на статоре. Их использование допускается на скутерах и мотоциклах, но в целом такие механизмы универсальны.

В соответствии с конструкцией дополнительная обмотка, которая находится на сердечнике, предназначена для генерирования напряжения в электросети. Магниты могут быть расположены на маховике, предназначенном для возбуждения самого магнето, а также генераторного узла. Устройства такого типа обычно ставятся на снегоходы, гидроциклы, мотоциклы и мотороллеры — в них они функционируют в паре с регуляторами и выпрямителями напряжения.

Мощность подобного механизма не высокая, она составляет около 100 ватт, однако этого более, чем хватит для света и зарядки АКБ. Основными достоинствами таких механизмов являются небольшие размеры и сравнительно маленький вес.

[custom_ads_shortcode2]

Конструкция и принцип действия

Схема конструкции устройстваЧто касается конструкции, то устройство магнето такое:

  1. Подвижный элемент прерывателя зажигания.
  2. Его неподвижный компонент.
  3. Так называемый кулачок.
  4. Башмак магнитопровода.
  5. Роторный узел.
  6. Его ведущая шестеренка.
  7. Ведомая шестеренка механизма.
  8. Свечи зажигания.
  9. Высоковольтный кабель.
  10. Неподвижный электрод.
  11. Подвижный электродный элемент.
  12. Пружинный контакт устройства.
  13. Вторичная обмотка.
  14. Первичная обмотка.
  15. Магнитопроводный компонент.
  16. Конденсатор.

Теперь рассмотрим принцип действия магнето, ведь если вы решили поставить его на свое транспортное средство, вам просто необходимо это знать. Когда контакты замкнуты, в первичной обмотке проходит ток, вызванный действием электромагнитной силы. Благодаря этому току вокруг сердечника и трансформаторного механизма образуется магнитный поток.

В тот момент, когда контакты размыкаются, ток больше не передается по механизму, соответственно, магнитное поле становится меньше.  В это же время электромагнитная сила образуется во вторичной обмотке — уровень напряжения здесь увеличивается до десятков тысяч вольт.

Поскольку в данный момент подвижный электрод располагается рядом с неподвижным, напряжение будет перемещаться по такому принципу:

  • сначала ток протекает на вторичную обмотку трансформаторного устройства 13;
  • затем он поступает на пружину 12;
  • после этого между электродами образуется искровой поток;
  • далее, искра передается на высоковольтный кабель, отмеченный на схеме номером 9;
  • через провод напряжение поступает на электрод свечи;
  • затем ток по схеме передается на массу силового агрегата и само магнето;
  • от него он поступает на первичную и вторичную обмотки (автор видео — канал Yuriy777888).

В тот момент, когда контакты размыкаются, магнитное поле пересекается и с первичной обмоткой, в результате чего в ней образуется электродвижущая сила. Уровень ее напряжения составляет от двухсот до трехсот вольт, но этого слишком мало для того, чтобы пробить воздушный зазор между контактами. Соответственно, на протяжении какого-то времени через эту цепь будет протекать ток самоиндукции.

Этот ток позволяет замедлить пропадание магнитного поля, в результате чего он снижает электродвижущую силу на вторичном участке цепи. Также следует отметить, что чрезмерное искрение в контактах прерывательного элемента может привести к их подгоранию.

Для того, чтобы во время работы контакты не подгорали, к ним подключается конденсатор, позволяющий предотвратить прохождение тока между контактами после их размыкания. Сам ток поступает на зарядку этого элемента. Напряжение в первичной цепи будет наиболее высоким в тот момент, когда ротор выйдет из начального положение на какой-либо угол.

Когда это происходит, в узле осуществляется размыкание первичной цепи, благодаря этому обеспечивается наиболее высокий параметр электродвижущей силы. В зависимости от конструкции и вида узла, угол колебания ротора может варьироваться в районе 8-18 градусов.

[custom_ads_shortcode3]

Фотогалерея

1. Магнето в снятом виде.

2. Одноискровое магнето М-124.

3. Магнето 151М.

[custom_ads_shortcode1]

Видео «Как установить и отрегулировать магнето?»

Подробная инструкция на тему самостоятельной установки и регулировки магнето представлена на видео ниже (автор ролика — канал MegaMpal).

Загрузка …

Источники:

СВЕЧИ И МАГНЕТО ДЛЯ ЗАЖИГАНИЯ | Авиация

Рис. 325 и 326. Современные авиамоторы развивают большую мощность на килограмм своего веса, чем моторы старых моделей. Мотор большей мощности, естественно, развивает больше тепловой энергии, и это создает необходимость в соответствующей свече. Наи­выгоднейшая мощность может быть получена от мотора только тогда, когда хорошо составленная смесь воспламеняется в цилиндре в момент искрообразования.

Надежность воспламенения смеси в цилиндре зависит от интен­сивности искры, которая в свою очередь сильно зависит от зазора между электродами. Для свечи типа ВО рекомендуется допускать зазор не больше 0,635 мм. Свеча никогда не должна нагреваться слишком сильно, чтобы не произошло самовоспламенения смеси, в особенности когда применяется высокая степень сжатия. Это может привести к потере мощности. Часть тепла, развиваемого в цилиндре, поглощается свечой. Последняя отдает часть этого тепла головке цилиндра, а остальное — окружающему воздуху. При работе мотора поверхность электродов свечи, сделанных из никелевого сплава, постепенно покрывается нагаром, и зазор между электродами сокра­щается. Поэтому рекомендуется вынимать из мотора свечу для про­чистки не реже, чем через 50—60 часов работы. После наружного

осмотра и проверки свеча долж­на быть проверена на искро- образование под давлением, со­ответствующим давлению, раз­виваемому в моторе в момент зажигания смеси. Хорошей све­чой для авиамоторов считает­ся такая, которая регулярно дает искру при давлении 7 атмо­сфер. Чем выше давление, тем затруднительнее работа свечи.

Электроды свечи изолиро­ваны слюдой. Этот материал устойчив в отношении высокой температуры, не подвергается значительным изменениям в объеме при изменении темпера­туры, а также обладает хоро­шими изоляционными свойства­ми, что делает его наиболее под­ходящим для применения в качестве изолятора свечи.

Провода, идущие от магнето к свечам, должны обладать хо­рошей изоляцией. Искрообра — зование может быть нарушено, если провода, по которым про­ходит ток, недостаточно хорошо изолированы. Экранирование си­стемы зажигания предохраняет от распространения электромагнит­ного излучения, создающего помехи радиоприему. Экранирование системы состоит из плотно пригнанной металлической оболочки, охватывающей проводники и магнето и заканчивающейся в виде латунной изогнутой трубки, характерной для свечи ВО. Эта труб­ка показана на рисунке. Экранироваться должны не только магнето и свечи, но и все выключатели.

Для наилучшей работы мотора необходимо, чтобы искра между электродами свечи была своевременна. Искра должна воспламенить смесь в цилиндрах не слишком рано и не слишком поздно, так как в любом из этих случаев мощность мотора будет падать. Опережение или запаздывание зажигания, регулируемое рычагом опережения

на магнето, координирует образование искры с положением поршня в цилиндре, в котором должно произойти воспламенение смеси. Запаздывание искры вызывает потерю энергии и, кроме того, ведет к перегреву.

Зажигание. Зажимание с помощью магнето применяется почти во всех авиамоторах по целому ряду соображений. Основные из них следующие: магнето высокого напряжения является закон­ченной самостоятельной системой зажигания. Оно не зависит в своей работе от других частей системы (как, например, генератора и бата­реи). Работа магнето улучшается с увеличением скорости вращения. При нормальной работе авиамотора обеспечивается надежное искро — образование.

Авиамоторы в 100 л. с. и выше обычно имеют две зажигательные системы для получения в каждом цилиндре одновременно двух искр. В этом случае может быть применена система из двух «самостоятель­ных магнето» или одного спаренного магнето. Здесь рассматриваются только отдельные магнето (рис. 327), так как основные принципы их действия одинаковы.

Работа магнето основана на принципе электромагнитной индукции.

Сущность индукции заключается в следующем: когда магнитное поле пересекается замкнутым проводником, в этом проводнике возни­кает электрический ток. Когда электрический ток проходит по проводнику, вокруг этого проводника возникает магнитное поле.

В качестве проводника берется такой материал, который обладает малым сопротивлением при прохождении электрического тока. Для наших целей проводником служит медная проволока.

Магнитное поле представляет собой пространство вокруг какого — либо магнита, в котором проходят магнитные силовые линии (или магнитный поток). Линии эти расположены гуще между полюсами магнита.

Переменный ток может быть возбужден в проводнике при быстрой перемене направления пересекающего его магнитного потока, напри­мер, при поворачивании магнита около проволочной катушки. На этом принципе основана работа магнето с вращающимся магнитом.

На рис. 328 схематически показаны вращающийся магнит и проволочная обмотка, намотанная на железный стержень. Когда магнит вращается, магнитный поток, проходящий через стержень, изменяется по величине и направлению; в результате в обмотке возникает электрический ток, сначала в одном направлении, а затем в другом.

Современные магнето для авиамоторов являются маг­нето высокого напряжения, потому что в катушке доба­влена вторичная обмотка, повышающая напряжение до величины, достаточной для того, чтобы пробить зазор между электродами 327. свечи. Первичная обмотка состоит из сравнительно не­большого числа витков тол­стой медной эмалированной проволоки, в то время как вторичная обмотка состоит из большого числа витков тонкой проволоки.

Как показано на рис. 329, первичная цепь проходит от первичной обмотки к преры­вателям, на массу и затем обратно к обмотке. Эта цепь остается выключенной, пока контакты прерывателя ра­зомкнуты. Конденсатор при­соединен параллельно кон — рис. тактам прерывателя, для ‘ того чтобы ослабить новооб­разование, возникающее при прерывании первичного тока на контактах прерывателя.

Конденсатор служит для улучшения работы как маг­нето, так и особенно пре­рывателя. Благодаря ему, вся энергия реализуется в кратчайший период вре — С конденсатором образуется силь — слабая. Прерыватель действует, как

Представьте себе сосуд со сжатым воздухом, снабженный кла­паном, имеющим очень малое отверстие. Воздух из сосуда будет выходить постепенно, но если сосуд снабжен дном, которое может быть открыто мгновенно, сжатый воздух выйдет наружу сразу.

Вторичная цепь, как показано на рис. 330, проходит от массы через первичную и вторичную обмотки к подвижному распределитель­ному бегунку, затем к одной из свечей и через зазор обратно на массу.

Работа магнето заключается в следующем.

Когда магнит вращается, он возбуждает ток в первичной обмотке, замкнутой накоротко контактами прерывателя.

Когда первичный ток достигает своего максимума, контакты прерывателя размыкаются. Первичный ток вследствие этого мгно­венно прерывается. Магнитное поле, которое было создано первич­ным током, также исчезает. Это внезапное изменение магнитного потока создает во вторичной цепи высокое напряжение, достаточное для того, чтобы образовать искру, способную пробить зазор меж­ду электродами соответствующей свечи. Дальнейшее вращение магнето вызывает образование новой искры и т. д.

Рис. 331.

Как проверить работоспособность магнето — Инженер ПТО

ПРОВЕРКА НАПРЯЖЕНИЯ НА ЗАРЯДНОЙ КАТУШКЕ МАГДИНО

Отсоединить разъем коммутатора от жгута магдино.
Подсоединить мультиметр к черному и красному проводам магдино, переключить мультиметр на V (измерение напряжения с диапазоном не менее 50 вольт).
Привести ручной стартер в действие и проверить показания мультиметра.
Повторить операцию 3 раза.
Мультиметр должен показать максимальное напряжение в районе 25-35 вольт.
Сопротивление зарядной катушки Московского магдино примерно 380-460 Ом, Рыбинского 550-600 Ом, Уфимского МД-4Б – 600-700 Ом, МД-4 – 540-570 Ом.

ПРОВЕРКА НАПРЯЖЕНИЯ ДАТЧИКА ЗАЖИГАНИЯ МАГДИНО

Отсоединить разъем коммутатора от жгута магдино.
Подсоединить одну клемму мультиметра к желтому проводу магдино, вторую клемму к белому проводу («масса» двигателя), переключить мультиметр на V (измерение напряжения с диапазоном не менее 5-10 вольт).
Привести ручной стартер в действие и проверить показания мультиметра.
Повторить операцию 3 раза.
Мультиметр должен показать максимальное напряжение в районе 1,5-2 вольта для Московского зажигания и 0,3-0,5 для магдино с выносным датчиком.
Сопротивление катушки датчика зажигания Московского магдино и Уфимского МД-4, примерно 13-17 Ом, Рыбинского зажигания и Уфимского МД-4Б — 3,5-5,5 Ом.

ПРОВЕРКА НАПРЯЖЕНИЯ НА ВЫХОДЕ КОММУТАТОРА

Отсоединитьт провод (провода) от коммутатора на катушку зажигания.
Подсоединить мультиметр к синему проводу от коммутатора и белому проводу («масса» двигателя), переключить мультиметр на V (измерение напряжения с диапазоном не менее 50 вольт).
Привести ручной стартер в действие и проверить показания мультиметра.
Повторите операцию 3 раза.
Мультиметр должен показать максимальное напряжение в районе 20-25 вольт.

ПРОВЕРКА КАТУШКИ ЗАЖИГАНИЯ

Отсоединить провод от коммутатора на катушку зажигания.
Снять наконечники со свечей.
Проверить сопротивление первичной и вторичной обмоток.
Проверить изоляцию катушки зажигания.
Проверить сопротивление наконечников свечей и или проводов.
Сопротивление первичной обмотки 0,3-0,5 Ом, вторичной 8-9 кОм. Сопротивление изоляции несколько МОм. Сопротивление наконечника и (или) провода 4-6 кОм. Если провод или наконечник с сопротивлением, то свеча должна быть без встроенного резистора и наоборот. Допустим вариант, когда и свеча и провода и наконечники без встроенных резисторов (нулевое сопротивление). ИМХО, этот вариант самый идеальный.

Так же не забываем о проверке исправности замка зажигания, кнопки глушения и аварийной чеки.

Возможно, кому пригодится.
Восстановление (перемотка) зарядной катушки основания магдино.

Зарядные катушки существуют двух видов: только зарядная катушка (для магдино с выносным датчиком зажигания) и зарядная катушка совместно с датчиком зажигания. Соответственно в первом случае одна обмотка, во втором две.
Разбирая неисправную катушку, внимательно запоминаем (записываем, фотографируем) где именно и какие провода соединяются с обмотками, НЕ ТОЛЬКО ЦВЕТ, НО И МЕСТО. Если перепутать при сборке, может «уйти» момент зажигания. С моей точки зрения разбирать катушку удобно с помощью нагрева промышленным феном. Нагрели, а затем (если не лень) можно разматывать провод, считая количество витков, однако проще после нагрева кусачками вырывать куски обмотки, так гораздо быстрее.

Намотка катушки датчика зажигания.
Если зарядная катушка со встроенным датчиком зажигания, то сначала наматываем обмотку датчика зажигания, это примерно 275-280 витков.
Припаиваем начало обмотки к выводному проводу, изолируем место пайки кусочком ПВХ изоленты или трубкой (можно и термоусадкой). Далее мотаем 275-280 витков. Стараемся наматывать максимально ровно, виток к витку. После намотки можно закрепить эмальпровод несколькими витками обычных ниток. Припаиваем второй провод (какой провод на массу, а какой на коммутатор запоминаем при разборке), место пайки защищаем кусочком ПВХ изоленты или трубкой (можно и термоусадкой). Далее хорошо пропитываем обмотку нитролаком. Сушим. Поверх обмотки необходимо нанести изоляционный слой. Первые разы для изоляции обмотки я применял тканевую ленту с последующей пропиткой лаком, затем стал использовать тонкую ПВХ изоленту.

Намотка зарядной катушки.
Зарядная катушка большинства оснований магдино имеет около 6000-7000 тысяч витков, соответственно столько примерно и мотаем, немного больше или меньше, роли практически не играет.
Припаиваем к соответствующему проводу (красному или черному, запоминаем при разборке) начало обмотки, изолируем место пайки. Кисточкой наносим лак на корпус катушки (то место, куда будем эмальпровод мотать), ну и собственно начинаем намотку катушки, причем именно по «свежему» жидкому лаку. Я обычно мотал два ряда, а затем вновь наносил кисточкой свежий лак. Собственно вот так и мотаем 6000-7000 витков. Конец обмотки соединяем пайкой к проводу. Для фиксации конца обмотки, удобно намотать несколько витков ниток. Далее все это безобразие опускаем в емкость с нитролаком, минут на 10-15. После чего достаем и сушим. Время сушки, если не к спеху, то хотя бы сутки. Пусть растворитель полностью испарится. После этого делаем верхний защитный слой (тканевая лента, ПВХ изолента и т.п.) и опять окунаем в нитролак но быстро, окунули несколько секунд подержали и вытащили. Просушили, опять макнули. Поле этого получается вполне надежная защита. Желающие могут по верху промазать эпоксидной смолой или чем-нибудь подобным, хуже не будет.

Поскольку такие работы обычно разовые, то изготавливать станок нецелесообразно. Я мотал шуруповертом, закрепив катушку подходящим переходником. Считать вполне удобно, скорость регулируется.

На счет провода.
Берем медный эмальпровод типа ПЭТ-155 или нечто подобное диаметром 0,14-0,16 мм (мотал и 0,18 и 0,2 мм, что было). Если сможете найти эмальпровод в тканевой изоляции, то вообще замечательно. От диаметра провода будет зависеть сопротивление новой катушки, так что, при использовании более толстого провода, скорее всего сопротивление будет меньше, чем у родной катушки. У меня получалось от 260 до 350 Ом.

Пы.Сы. Фотографий не делал, но возможно на днях буду опять мотать, если надо могу сделать несколько снимков.

Источник и распределитель тока – вот как можно назвать магнето. Соответствующие разновидности тока применяются внутри карбюраторных двигателей, чтобы горючая смесь получала зажигание. Фактически благодаря данному механизму механическая энергия преобразовывается в электрическую. Тракторное магнето часто идёт в комплекте с ДВС.

Как работает магнето

Схема устройства будет иметь следующее описание:

  1. Напротив башмаков магнитопроводов располагаются полюсные наконечники от ротора.
  2. Трансформаторный сердечник способствует тому, что силовые линии из магнитов начинают замыкаться.
  3. Когда во время вращения магнит находится в 90-градусном положении – главным элементом становится зазор между наконечниками, башмаками.
  4. Обязательно пересечений линий магнита с витками обмоток у трансформатора. Электродвижущая сила благодаря этому приобретает индукцию. Зажигание в процессах тоже используется.

ЭДС воздействует на устройство так, что при использовании замкнутых контактов у трансформаторного сердечника появляется магнитный поток. В результате размыкания цепи из первичной её разновидности ток исчезает. Из-за этого магнитное поле резко сокращается.

Индукция ЭДС до 25 000 Вольт происходит при использовании вторичной обмотки. Самоиндукция у ЭДС до 300 В появится, только если размыкать контакты от первичной обмотки. Цепь первичного типа пускает самоиндукционный тон, из-за которого магнитный ток исчезает медленнее. Для таких ситуаций характерно снижение ЭДС для вторичной цепи.

Детали часто начинают обгорать при появлении искр у контактов. Подключение конденсатора к конструкции проводится с целью избежать подобных последствий. Тогда между контактами искра отсутствует у магнето, что это – описано выше.

Ротор легко повернуть в положение на 90 градусов. После первичную цепь размыкают прерывателем. Такой момент получил название абриса магнето.

Схема устройства

Характерно расположение трансформаторной части внутри магнето на трактор. Деталь напрессовывается на валу, способствует созданию тока с высоким напряжением. Ещё одна важная часть конструкции – ротор, постоянно выполняющий функцию постоянного магнита с вращением на двух подшипниках. Кулачок закрепляется спереди на роторном вале. На задней части располагается так называемый поводок. Как работает каждая часть, понять просто.

Когда устройство магнето монтируется на двигателе, предполагается вхождение провода в паз шестерни. Корпус закрывается соответствующей крышкой, которую используют в качестве базы для установки контактов от прерывателя, выводов у обмоток трансфоратора. Легкосъёмной крышкой закрывается и сам прерыватель.

Первичную обмотку обязательно присоединять к подвижному контакту, у которого присутствует изоляция от корпуса. Другой конец присоединяется к контакту, который остаётся неподвижным. Вторичная обмотка тоже должна соединяться со вторичной, одним из концов. Зажигательная свеча работает на центральном электроде, который соединяется с другим концом. С корпусом магнето и пускача также соединён боковой электрод свечи.

Настройка магнето

У каждого устройства свои особенности работы. Их требуется учитывать, когда настраивается механизм.

Для мотоблоков

Когда мотоблоки должны работать бесперебойно, применение тракторных магнето станет оптимальным решением. М-151 либо М-137А – допустимые варианты устройств, которые можно устанавливать в любых условиях. Монтаж производится на двигателе, с помощью фланцевых соединений. Достаточно использовать три маленькие шпильки.

М-151 – это двухдисковая разновидность, в которой присутствуют следующие компоненты:

  1. Ускоритель пуска.
  2. Кожух, снабжаемый распределителем.
  3. Пластина прерывателя.
  4. Трансформаторная часть.
  5. Крыша.
  6. Часть с ротором.
  7. Корпус.

Достаточная скорость передаётся к ротору благодаря пусковому ускорителю. Для этого применяются отдельные импульсы. Пуск и постоянное вращение двигателя приводят к появлению сильной искры.

Подобное устройство позволяет решить проблему, связанную с недолговечностью аккумуляторной части, которой снабжаются мотоблоки. Если заранее купить специальные переходники – воплотить идею в реальность будет проще. Конструкцию создают самостоятельно либо заказывают, обратившись в специализированные мастерские. Переходник создаётся при помощи автогена. Используется стальной лист с диаметром до 230 мм. Принцип работы из-за этого не меняется.

В случае с тракторами МТЗ

М 124-Б1 – разновидность устройств, которая обычно дополняет именно трактора. Магнето вращается вправо, 27 градусам при этом равен угол, при котором зажигание опережается. Полумуфта пускача ПД-10 приводит механизм в движение.

Двухконтактное магнето вместе с любыми разновидностями включает следующие узлы:

  1. Трансформаторный.
  2. Прерывательный.
  3. Роторный.

Роторная часть участвует при создании переменного тока. После энергия направляется к трансформатору, чтобы напряжение повысилось до максимального уровня. Один из последних этапов представляет собой передача тока прерывателю. Из-за этого снижается сила. Происходит уменьшение магнитного тока. Разряд-искра создаётся в электродах свечей, горячая смесь снабжается соответствующим зажиганием. Легко разобраться в том, как отрегулировать устройство.

Диагностика технического состояния

Диагностика проводится при выполнении следующего порядка действий:

  1. Первый этап – подведение высоковольтного кабеля к выводу с напряжением.
  2. На расстоянии около 0,5-0,7 сантиметров от корпуса устройства постоянно удерживается второй конец кабеля.
  3. Сохранение положения у провода. Далее идёт резкий поворот ротора по ходу вращения. Искра должна проскакивать в результате такого движения, если всё в порядке, магнето отрегулирован правильно. Если же искра отсутствует либо слишком слабая – велика вероятность того, что установка требует проведения проверки по неисправностям. При необходимости – проводится регулировка.

Часто встречающиеся неисправности, их ремонт

Вот лишь некоторые проблемы, с которыми владельцы магнето могут встречаться чаще всего:

  1. Сбои при искрообразовании. У такой ситуации несколько причин, способов устранения неполадки. К возможным проблемам относят: контакты подгорают, окисляются; регулировка по зазору нарушается; износилась рычажная подушка у прерывателя; конденсаторный элемент оказался пробитым. Если элемент вышел из строя, то проводится его полная замена. Когда проблема в зазорах – проводят их дополнительную регулировку. Контакты также меняются либо зачищаются полностью. Как настроить магнето, рассказывается и дальше.
  2. Полное отсутствие искры. Часто это происходит из-за того, что оборвалась трансформаторная проводка, произошло замыкание на массу либо пробился изоляционный слой, которым снабжается высоковольтный кабель. При появлении проблем с трансформатором узел подлежит обязательной замене. Можно устранить само замыкание либо поменять кабель, когда возникает пробой у изоляции.
  3. Пробитый конденсатор – наиболее вероятная причина появления слишком слабой искры. В этом случае деталь тоже подлежит обязательной замене.

Свеча и бронепровод

Рекомендуется отказаться от колпачков, применяемых для бронепроводов. Лучше использовать зажим типа «крокодил».

Сам бронепровод тоже требует дополнительной проверки. Это касается двух элементов:

  • Крепление в посадочном гнезде.
  • Цоколь под свечу.

Полная зачистка провода с каждого из концов на 2 миллиметра – отличный повод проведения проверки и ремонта. Можно проверить, используя другой бронепровод вместо того, что установлен изначально.
Если свеча неисправна – её тоже меняют, ремонт детали не проводится.

Конденсатор

Он нужен, чтобы контакты не обгорали слишком сильно. Состоит из двух обкладок и изоляции, роль которой обычно играет фольга. Всё скатывается в один рулончик, размещается внутри корпуса. В некоторых случаях при повреждении корпус конденсаторы можно отрегулировать на наждаке. Важно, чтобы конструктивные части не перегревались в процессе работы. Настройка магнето после этого не поможет.

Иногда рекомендуется ставить сразу два конденсатора, тогда работа механизмов будет надёжнее и стабильнее.

О контактах прерывателя

Если они стали неисправными, первая рекомендация – зачистка поверхности при помощи специальной плоской абразивной пластины. Работа без проблем выполняется и плоским напильником, у которого мелкая насечка. Зачистка наждачной, стеклянной бумагой не даст необходимого результата. Контакты слишком быстро изнашиваются, ровную поверхность в этом случае не получить.

Контакты время от времени тоже требуют зачистки от налёта, регулирования зазоров между деталями. Главное – не потерять ни одну часть при разборке. Пружина контактов подлежит при неисправности либо выправляется в обратную сторону.

Катушка или трансформатор

Легко проводить ремонт магнето трактора для таких деталей. Эта же часть двигателя редко выходит из строя, она может бесперебойно проработать на протяжении длительного срока. Если же деталь пришла в негодность – то надо её заменить, на точно такую же, но рабочую модель.

Ротор

Главное – чтобы он не крошился, не разбивался в процессе эксплуатации. Время от времени ротор способен размагничиваться. Если деталь действительно оказалась испорченной, то её меняют. Главное – не забыть удалить осколки металла, иногда они остаются внутри корпуса магнето. Отдельного осмотра и смазки требуют подшипники.

Заключение

В работе каждого механизма время от времени происходят сбои. Но ничего страшного не произойдёт, если вовремя справиться с проблемой. Первые шаги – снятие крышки, проверка на наличие повреждённых проводов, изоляции с дефектами. Загрязнения корпуса, его замасленность – популярные причины сбоев в работе. Достаточно потратить некоторое время, чтобы разобраться с проблемами.

Если» вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Зажигание – это механизм, отвечающий за образование электрического импульса, требуемого мотоблоку для воспламенения заправляемого горючего. От исправности системы зажигания зависит первый запуск и последующая работа двигателя сельхозагрегата. Как и остальные, этот механизм нуждается в регулярном обслуживании и своевременном ремонте – это станет залогом стабильной работы ДВС при любых погодных и эксплуатационных условиях.

Устройство зажигания мотоблока

Система зажигания относится к перечню самых важных узлов как фирменного, так и самодельного мотоблока. Основная ее функция заключается в генерировании искры, которая нужна для воспламенения и постепенного сгорания топлива в хромированном цилиндре ДВС.

Простота заводского устройства узла позволяет выполнить собственноручный ремонт зажигания мотоблока , который, чаще всего, заключается в выставлении зазора между его элементами. Однако, чтобы сделать это правильно, нужно изучить конструкцию узла.

Устройство зажигания любого хозяйственного сельхозагрегата включает катушку, которая изначально подключена к электрическому питанию системы, а также магнето и свечи. Во время запуска силового агрегата мотоблока происходит подача напряжения, в результате чего между магнитным «башмаком» и штатной свечой образуется ярко выраженная искра. Она необходима для мгновенного воспламенения горючего, которое в этот момент находится в камере сгорания мотора. Более детально о строении системы зажигания используемого мотоблока расскажет фото .

Электронная система зажигания мотоблока также часто комплектуется прерывателями, срабатывающими в автоматическом режиме при появлении любой из неисправностей узла. Это приводит к аварийному отключению электрического питания в сети.

Как выставить зажигание на мотоблоке?

О необходимости срочной регулировки зазора в системе зажигания подскажут следующие признаки:

  • необходимость частых безрезультатных вытягиваний шнура стартера;
  • запоздалая реакция двигателя мотоблока на манипуляции со стартером;
  • полное отсутствие запуска ДВС сельхозагрегата.

Каждая из этих неисправностей говорит о том, что оператором должна быть проведена установка зажигания используемого в хозяйстве мотоблока. Правильный порядок действий для этого можно найти в инструкции по эксплуатации имеющейся техники. Однако руководство далеко не всегда есть под рукой у оператора. В таком случае зазор между встроенными модулем зажигания и маховиком можно выставить в такой последовательности:

  1. Сначала оператор должен закрыть свечу специальным угольником;
  2. Затем ее корпус потребуется прижать к головке штатного цилиндра ДВС;
  3. Далее свечу нужно провернуть в сторону, противоположную от отверстия, предусмотренного в торце хромированного цилиндра;
  4. После этого необходимо аккуратно повернуть коленчатый вал ДВС мотоблока – для этого достаточно потянуть шнур пускового механизма;
  5. В результате выполненных действий между встроенными электродами должна проскочить искра ярко-синего цвета. Если этого не произошло, значит необходимо проверить дистанцию между магнето и стартером мотоблока – она должна составлять от 0,1 до 0,15 мм. В случае несоответствия этим требованиям зазор между элементами потребуется настроить.

Регулировка зажигания хозяйственного мотоблока многими опытными пользователями производится на слух. Для этого подходит как контактное, так и бесконтактное магнето. Чтобы самостоятельно настроить систему, необходимо:

  1. Завести двигатель и немного ослабить штатный трамблер;
  2. Медленно повернуть прерыватель в каждую из возможных сторон;
  3. Добиться максимальных оборотов заводского двигателя и быстро закрепить конструкцию;
  4. Прислушаться и найти момент, при котором мгновенно появляется искра;
  5. Поворачивая прерыватель, дождаться четкого щелкающего звука;
  6. Зафиксировать штатный крепеж трамблера.

В некоторых случаях правильно отрегулировать имеющийся зазор поможет стробоскоп.

Для настройки нужно:

  1. Разогреть силовой агрегат мотоблока;
  2. Подключить прибор к сети электрического питания сельхозагрегата;
  3. Установить датчик звука на высоковольтном проводе, подсоединенном к одному из цилиндров штатного ДВС;
  4. Аккуратно снять вакуумную трубку и заглушить ее любым подручным средством;
  5. Посмотреть, куда будет направлен свет от стробоскопа – он должен «смотреть» в сторону штатного шкива;
  6. Запустить двигатель и оставить его работать на холостом ходу;
  7. Прокрутить трамблер;
  8. Как только метки на встроенном шкиве совпадут с меткой, расположенной на крышке используемого устройства, повернуть гайку заводского прерывателя до конца.

Каждый из этих способов подходит для регулировки как на бензиновом, так и на дизельном мотоблоке . Главное в процессе самостоятельной настройки – не снимать катушку и другие элементы системы зажигания – это может привести к нарушению работы всего узла.

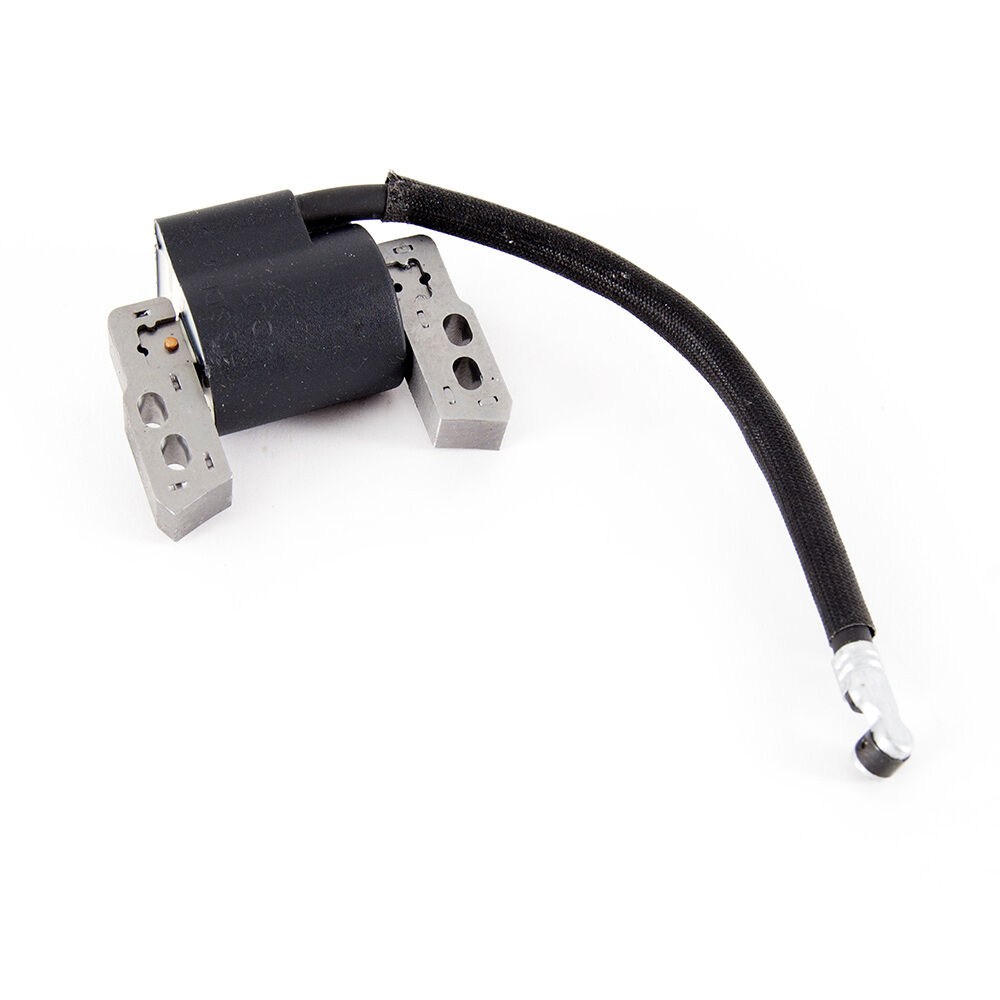

Как проверить катушку зажигания на мотоблоке?

Чаще всего проверка этого важного элемента зажигания мотоблока производится с использованием заведомо рабочего тестового образца. Если в процессе тестирования оказалось, что с установкой образца все начало работать так, как должно, значит штатная катушка зажигания мотоблока неисправна.

Однако, тестовый образец бывает под рукой далеко не у всех. Если его нет, значит необходимо попытаться проверить встроенную катушку другими способами. Перед этим нужно исключить любые поломки, которые могут появиться в кнопке запуска и высоковольтной проводке. Кроме того, пользователь должен внимательно изучить электрические схемы , в которых указано расположение элементов системы зажигания.

Дальнейшие способы проверки включают:

  • измерение сопротивления встроенной катушки зажигания. Стоит отметить, что он не всегда используется пользователями сельхозтехники. Во-первых, оператор должен знать точные параметры сопротивления, создаваемого штатной катушкой. Во-вторых, кроме катушки индуктивности в конструкции системы зажигания предусмотрены полупроводниковые комплектующие, требуемые для генерирования нужного электрического импульса. Проблемы со всеми этими элементами можно выявить только при их нагреве. Чтобы правильно проверить катушку зажигания, потребуется отключить от нее колпачок и штатный бронепровод. Зная о точных параметрах сопротивления встроенного элемента, оператор сможет понять, какая именно деталь системы неисправна;
  • проверку создаваемой искры при помощи специального прибора – он должен быть подключен к месту разрыва электрической цепи между высоковольтными проводами штатной катушки и свечи;
  • тестирование катушки при помощи встроенной в конструкцию свечи – для этого нужно вывернуть встроенную свечу и аккуратно приложить ее корпусом к цилиндру. Затем необходимо потянуть за ручку стартера и обратить внимание на искру, которая образуется между заводскими контактами свечи. Нужно отметить, что этот способ проверки имеющейся катушки приблизительный – свеча в этом случае находится не под нагрузкой, из-за чего в цилиндре ДВС отсутствует компрессия. В результате штатный маховик мотора будет вращаться быстрее.

Каждый из этих способов дает приблизительную информацию о состоянии катушки зажигания. Нужно помнить, что найти точную причину неисправности детали можно с использованием специализированных тестеров, которые есть только в специализированных мастерских.

Магнето для мотоблока – тестирование в домашних условиях

Магнето на мотоблок представляет собой конструктивно сложный элемент, который находится в постоянном контакте с высоковольтной проводкой и взаимодействует с электричеством. Из-за эксплуатации мотоблока в сырую погоду, случайных ударов и сбоев в подаче электрического питания эта деталь постепенно выходит из строя. Проверить ее на предмет исправности достаточно просто, однако действовать оператору придется на свой страх и риск, так как единственный способ испытания детали в полевых условиях будет весьма опасным для всей системы зажигания.

Чтобы проверить магнето мотоблока, потребуется:

  1. На вкрученной в штатное месте свече аккуратно демонтировать колпачок и вставить вместо него небольшой гвоздь. Последний должен быть чистым, без признаков коррозии;
  2. Гвоздь должен быть установлен на расстоянии в 7 мм от стенки цилиндра штатного цилиндра силового агрегата мотоблока;
  3. Запустить двигатель сельхозагрегата;
  4. Проверить, появилась ли искра во время запуска мотора. Она должна быть окрашена в ярко-синий цвет и хорошо различима. Если это не так, значит магнето вышло из строя.

В случае поломки магнето его потребуется заменить. Сделать это можно своими руками , сняв неисправную и установив новую деталь.

Что делать, если нет искры на мотоблоке?

Если после проведенных тестов выяснилось, что пропала искра , то причину этой поломки нужно искать в главных элементах системы зажигания сельхозагрегата.

Для этого потребуется:

  • осмотреть свечу – ее нужно вывернуть, используя для этого специальный ключ;
  • свеча зажигания может быть полностью сухой – это свидетельствует о непопадании горючего в цилиндр двигателя, то есть о засорении топливных трубок или неисправности карбюратора;
  • в некоторых случаях деталь оказывается мокрой от бензина и моторного масла. Причины этому заключаются в переизбытке смазки, которая содержится в топливе, или о ее просачивании с масляного картера двигателя непосредственно в цилиндр. В этом случае оператор должен снять свечу и тщательно просушить ее. После этого нужно просушить цилиндр, несколько раз интенсивно потянуть на себя трос стартера на двигателе с вывернутой свечой;
  • реже всего из-за отсутствия правильного и своевременного обслуживания сельхозтехники на свече мотоблока образуется толстый сплошной слой нагара и высохших смолистых отложений. Чтобы восстановить свечу, нужно осторожно нагреть ее зажигалкой и смыть остатки смолы чистым бензином. После этого деталь потребуется просушить и вкрутить на место. Если это не помогло, значит свечу необходимо заменить.

Во время снятия, очистки и повторной установки свечи важно действовать предельно аккуратно. Любое неосторожное движение может повредить электроды детали, из-за чего она больше не сможет генерировать искру.

Полезные видеоматериалы

Разные фирменные мотоблоки производства известных брендов отличаются друг от друга конструкцией встроенной системы зажигания. Чтобы знать, как правильно отрегулировать этот важный элемент, предлагаем видео , в которых содержится правильный порядок действий при настройке системы зажигания на самых распространенных моделях мотоблоков.

Для мотоблоков марки Нева:

Для моделей марки Агро:

Для сельхозагрегатов производства бренда Урал;

Для мотоблоков Крот:

Для моделей Зубр:

Для мотоблоков бренда Салют:

Для сельхозагрегатов Хонда:

Для модельного ряда производства компании Каскад:

Для мотоблоков бренда МТЗ:

>

Что такое магнето на мотоцикле


Магнето. Устройство и работа. Виды и применение. Особенности

Еще в 19 веке немецкий изобретатель Бош, который владел своей компанией, разработал на основе магнето первую схему системы зажигания. Со временем в конструкции выявлялись недостатки и производились доработки устройства. В итоге компания Бош в 1890 году уже выполняла большие заказы по изготовлению систем зажигания, основанных на этом принципе. Заказы поступали в большом количестве. В 1902 году ученик Боша – Хоннольд модернизировал эту конструкцию и сделал ее универсальной.

Магнето является устройством, служащим для преобразования вращательной энергии ротора в электрический ток, а именно, в разряд высокого напряжения на свечах зажигания в бензиновом моторе внутреннего сгорания. В настоящее время это устройство практически не используется, однако его еще можно увидеть на старых конструкциях автомобильных двигателей, или на пусковых двигателях тракторов.

Если сравнивать это устройство с генератором, то отличие состоит в том, что возбуждение происходит от постоянных магнитов. В зависимости от устройства, магнето может обеспечивать электричеством бортовую сеть транспортного средства, а не только запуск двигателя. Но обычно устройства такого вида используются только для воспламенения топливной смеси, так как их энергии недостаточно для других нужд.

Устройство и работа

Такая конструкция является генератором переменного тока. В нем в качестве индуктора выступает постоянный магнит, который приводится во вращение двигателем. Этот магнитный ротор при вращательном движении образует изменяемый магнитный поток, наводящий электродвижущую силу в катушке статора.

На автомобиле это устройство имеет две обмотки: высокого и низкого напряжения. Низковольтная обмотка соединена с конденсатором и контактным прерывателем, а высоковольтная обмотка соединяется одним концом на массу, а другим со свечей зажигания.

Катушки расположены на общем магнитопроводе П-образной формы, в котором происходит возбуждение переменного магнитного поля путем вращательного движения постоянного магнита. Обычно низковольтная обмотка является частью высоковольтной обмотки, по аналогии устройства автотрансформатора.

Работа этого устройства происходит следующим образом. При вращении постоянного магнита, в низковольтной обмотке образуется электродвижущая сила. Эта обмотка замкнута контактами прерывателя, вследствие чего в ней появляется индукционный ток, образованный переменным магнитным потоком в магнитопроводе, так как постоянный магнит пересекает его силовыми линиями. Магнитный поток изменяется в течение нескольких долей секунды, в результате в замкнутой катушке протекает большой ток.

В определенный момент прерыватель размыкает свои контакты, и ток обмотки устремляется в конденсатор, в результате чего образуются гармонические колебания низкого напряжения. Так как контакты размыкаются с большой скоростью, то между ними не происходит пробоя. Только после их размыкания электродвижущая сила в контуре достигает своей амплитуды.

В это мгновение на свече зажигания, которая подключена к высоковольтной обмотке, возникает пробой искры, энергия конденсатора переходит в переменный ток высокого напряжения, потому что в низковольтной цепи колебания продолжаются, и топливная смесь в двигателе успевает воспламениться.

Длительность колебаний составляет не больше одной миллисекунды, что обуславливается величиной емкости и индуктивности устройства. Далее прерыватель вновь замыкает свои контакты, и весь цикл повторяется.

В результате можно сказать, что магнето является магнитоэлектрической машиной, которая преобразует вращательное движение постоянного магнита в электрический ток. Некоторые исполнения этого устройства оснащены дополнительной обмоткой, находящейся на магнитопроводе. Эта обмотка служит для выработки электрического тока для бортовой сети мотоцикла или другого средства передвижения. Постоянные магниты, расположенные на маховике, могут исполнять две задачи – возбуждение высокого напряжения для искры на свече зажигания, и возбуждение генератора. Это комбинированное устройство называют «магдино».

Разновидности

Устройства делятся по нескольким факторам.

По направлению вращения:
По количеству искр за оборот ротора:
По габаритным размерам:
  • Малогабаритные. Применяются в мототехнике, мопедах, лодочных моторах, гидроциклах.
  • Нормальные. Используются в тракторных четырехцилиндровых моторах.
Где используется магнето

Чаще всего на лодочных моторах, мотоциклах, мопедах встречаются магдино, функционирующие вместе с регуляторами напряжения и выпрямительными мостами. Их мощность небольшая и может достигать всего 100 Вт, однако для работы габаритных фонарей или зарядки аккумуляторной батареи этого хватает. Достоинством магдино являются малый вес и небольшие габаритные размеры.

В бензиновых моторах магнето обычно использовались с давних времен, создавая искру в свече зажигания, в то время, когда аккумуляторы еще не были так распространены. В настоящее время такие конструкции до сих пор встречаются. Во время войны в немецких танках были установлены карбюраторные моторы, в которых использовали такую систему зажигания.

Самолетные поршневые моторы имеют две свечи на каждом цилиндре. Отдельная группа свечей работает от отдельного магнето – правая и левая группа подсоединены отдельно. Это дает возможность наиболее эффективно работать двигателю, а также повышает надежность работы системы зажигания.

Похожие темы:

electrosam.ru

Магнето и особенности его работы: полезный автоурок

Двигатели современных транспортных средств состоят из множества различных механизмов и компонентов. И ни один из них не является лишним — каждый узел выполняет определенную функцию, так или иначе влияющую на работу мотора в целом. Из этого материала вы узнаете, какое у магнето устройство и принцип работы, и зачем этот элемент нужен.

Так что же представляет собой электронное магнето, какова его схема работы и принцип функционирования? Ответы на эти вопросы мы дадим далее.

Понятие, предназначение и функции

Магнето являет собой магнитоэлектрическое устройство. Этот компонент предназначен для преобразования механической энергии вращения ротора в напряжение, то есть электрическую энергию. В частности, речь идет об энергии высоковольтного разряда на свечах, которая необходима для обеспечения воспламенения горючей смеси и, соответственно, запуска двигателя. На сегодняшний день установка магнето не является приоритетной задачей для автолюбителей, тем не менее, еще можно встретить авто, системы зажигания которых оснащены магнето (автор видео — канал liampic).

Магнето узел нельзя сравнивать с генератором — это разные устройства, поскольку к магнето можно отнести только генераторные механизмы, возбуждающиеся от постоянных магнитов. Кроме того, обычно они должны быть подключены к высоковольтным трансформаторам силовых агрегатов. В зависимости от конструкции, узел может обеспечивать не только запуск силового агрегата, то есть зажигание, но и электроснабжение всей бортовой сети авто. Но, как правило, механизмы такого типа обеспечивают питанием исключительно системы зажигания.

Также нужно добавить, что в настоящее время на рынке можно найти генераторные узлы на постоянных магнитах с катушками на статоре. Их использование допускается на скутерах и мотоциклах, но в целом такие механизмы универсальны.

В соответствии с конструкцией дополнительная обмотка, которая находится на сердечнике, предназначена для генерирования напряжения в электросети. Магниты могут быть расположены на маховике, предназначенном для возбуждения самого магнето, а также генераторного узла. Устройства такого типа обычно ставятся на снегоходы, гидроциклы, мотоциклы и мотороллеры — в них они функционируют в паре с регуляторами и выпрямителями напряжения. Мощность подобного механизма не высокая, она составляет около 100 ватт, однако этого более, чем хватит для света и зарядки АКБ. Основными достоинствами таких механизмов являются небольшие размеры и сравнительно маленький вес.

Конструкция и принцип действия
Схема конструкции устройства

Что касается конструкции, то устройство магнето такое:

  1. Подвижный элемент прерывателя зажигания.
  2. Его неподвижный компонент.
  3. Так называемый кулачок.
  4. Башмак магнитопровода.
  5. Роторный узел.
  6. Его ведущая шестеренка.
  7. Ведомая шестеренка механизма.
  8. Свечи зажигания.
  9. Высоковольтный кабель.
  10. Неподвижный электрод.
  11. Подвижный электродный элемент.
  12. Пружинный контакт устройства.
  13. Вторичная обмотка.
  14. Первичная обмотка.
  15. Магнитопроводный компонент.
  16. Конденсатор.

Теперь рассмотрим принцип действия магнето, ведь если вы решили поставить его на свое транспортное средство, вам просто необходимо это знать. Когда контакты замкнуты, в первичной обмотке проходит ток, вызванный действием электромагнитной силы. Благодаря этому току вокруг сердечника и трансформаторного механизма образуется магнитный поток. В тот момент, когда контакты размыкаются, ток больше не передается по механизму, соответственно, магнитное поле становится меньше. В это же время электромагнитная сила образуется во вторичной обмотке — уровень напряжения здесь увеличивается до десятков тысяч вольт.

Поскольку в данный момент подвижный электрод располагается рядом с неподвижным, напряжение будет перемещаться по такому принципу:

  • сначала ток протекает на вторичную обмотку трансформаторного устройства 13;
  • затем он поступает на пружину 12;
  • после этого между электродами образуется искровой поток;
  • далее, искра передается на высоковольтный кабель, отмеченный на схеме номером 9;
  • через провод напряжение поступает на электрод свечи;
  • затем ток по схеме передается на массу силового агрегата и само магнето;
  • от него он поступает на первичную и вторичную обмотки (автор видео — канал Yuriy777888).

В тот момент, когда контакты размыкаются, магнитное поле пересекается и с первичной обмоткой, в результате чего в ней образуется электродвижущая сила. Уровень ее напряжения составляет от двухсот до трехсот вольт, но этого слишком мало для того, чтобы пробить воздушный зазор между контактами. Соответственно, на протяжении какого-то времени через эту цепь будет протекать ток самоиндукции. Этот ток позволяет замедлить пропадание магнитного поля, в результате чего он снижает электродвижущую силу на вторичном участке цепи. Также следует отметить, что чрезмерное искрение в контактах прерывательного элемента может привести к их подгоранию.

Для того, чтобы во время работы контакты не подгорали, к ним подключается конденсатор, позволяющий предотвратить прохождение тока между контактами после их размыкания. Сам ток поступает на зарядку этого элемента. Напряжение в первичной цепи будет наиболее высоким в тот момент, когда ротор выйдет из начального положение на какой-либо угол. Когда это происходит, в узле осуществляется размыкание первичной цепи, благодаря этому обеспечивается наиболее высокий параметр электродвижущей силы. В зависимости от конструкции и вида узла, угол колебания ротора может варьироваться в районе 8-18 градусов.

Фотогалерея

1. Магнето в снятом виде 2. Одноискровое магнето М-124 3. Магнето 151М

Видео «Как установить и отрегулировать магнето?»

Подробная инструкция на тему самостоятельной установки и регулировки магнето представлена на видео ниже (автор ролика — канал MegaMpal).

 Загрузка …

avtozam.com

Устройство магнето. Принцип действия

Всем привет! Рассмотрим в статье устройство магнето и принцип действия.

Магнето представляет из себя генератор-трансформатор переменного тока и применяется для зажигания на бензиновых двигателях, не имеющих аккумулятора. Его устройство представлено на рисунке ниже

Магнето имеет две стальных стойки 1, сердечник 2 и катушки 4 и 3. Катушка 4 низкого напряжения, катушка 3-высокого. В свою очередь стальные стойки на концах имеют башмаки 5, между которыми вращается сильный магнит 6. Он называется ротором.

Один конец низковольтной обмотки соединен с корпусом магнето М, второй подключается к контакту К прерывателя 7.

Высоковольтная обмотка используется для получения высоковольтных импульсов, которые при помощи распределителя 8 подводится к свечам зажигания в цилиндрах двигателя. Один конец высоковольтной обмотки соединен с обмоткой низкого напряжения, а другой конец выводится на распределитель через угольный контакт 9.

Если же привести во вращение ротор магнето, то в обмотке низкого напряжения будет наводится переменная эдс величиной около 12-15 вольт. В высоковольтной обмотке также будет наводится переменная эдс.

При замыкании контакта прерывателя по обмотке будет течь ток, который будет усиливать магнитное поле Ф сердечника. При достижении полем пиковой величины контакт прерывателя К размыкается. Ток соответственно исчезает и вслед за ним магнитный поток Ф. В результате этого возникает эдс самоиндукции в обмотке высокого напряжения.

Далее при помощи распределителя высоковольтные импульсы подводятся к свечам зажигания. Искра проскакивает между электродом свечи и воспламеняет горючую смесь в цилиндрах двигателя внутреннего сгорания. Вы можете спросить, зачем нужен конденсатор, параллельно подключенный контактам прерывателя? Он нужен для гашения эдс самоиндукции, возникающей при размыкании контакта К в обмотке низкого напряжения. При его отсутствии высоковольтные импульсы, возникающие в обмотке высокого напряжения будут иметь меньшее значение. А это в свою очередь приведет к падению мощности искры и ухудшению сгорания топлива в цилиндрах двигателя. На этом мы с вами и закончим рассмотрение устройства и принципа действия магнето. Всем пока и до скорых встреч на страницах блога!

andrejgrechuha.ru

Свет от магнето – реально! Часть 1: Диагностика, ремонт и настройка магнето — Мужик в доме.Ру

Более года я собирал информацию с разных источников на эту тему. Что только не слышал. И бред это, и вовсе не реально. Другие же отвечали тем же бредом (типа итак светит) – школота! Пока сам не наткнулся на одного человека в интернете, у которого руки поистине золотые. Переписывались мы с ним достаточно долго ввиду того, что опыта как у автоэлектрика у меня практически нет, и для того, чтобы информацию предоставить для вас, я должен был ей сам обладать на все 100%.

Итак, приступим. Для переделки магнето нужно будет настроить и оттестировать имеющуюся (об этом часть 1 статьи), затем ее немного модернизировать (об этом часть 2 статьи) и только потом приступить к электронике, позволяющей добыть свет от данного узла (об этом часть 3 статьи). Эта переделка не будет стоить вам практически ничего. Результат – будет лупить искра как в электрошокере! И плюс к этому – свет! Прежде чем ваять что-то из имеющегося у вас магнето, давайте попробуем понять принцип ее работы.

Схема зажигания от магнето: 1 – магнит; 2 – якорь; 3 – индукционная катушка; 4 – выключатель зажигания; 5 – свеча зажигания; 6 – конденсатор; 7 – прерыватель

Магнето устроено просто и состоит из источника электрического тока, представляющего собой небольшой магнитоэлектрический генератор, вырабатывающий ток низкого напряжения, который при помощи индукционной катушки трансформатора преобразуется в ток высокого напряжения. Магнитное силовое поле у магнето образуется постоянным магнитом. Устанавливаемые на мотоциклах магнето имеют вращающийся магнит и неподвижную индукционную катушку — трансформатор. При вращении магнита его полюса вращаются между стоек трансформатора, благодаря чему магнитные силовые линии, меняясь по силе и по направлению, проходят через стойки и сердечник индукционной катушки и то исчезают, то вновь появляются. За счет этого в первичной обмотке индуцируется ток низкого напряжения. В момент размыкания контактов прерывателя первичная цепь разрывается и во вторичной обмотке индуцируется ток высокого напряжения.

Сооружение испытательного стенда

Проверим имеющуюся магнето на работопригодность и как следует отрегулируем. Для обеспечения эффективности выполняемой работы для магнето нужно будет сконструировать привод. Будем делать настольный испытательный стенд. Для проведения данной операции нам потребуется:

  • Реверсивная дрель со специальным кронштейном для установки ее на поверхность стола (верстака)
  • Ключ- трубка или головка на 11мм (Одиннадцать!)
  • Отвертка крестовая
  • Отвертка плоская

Прикрутите специальный кронштейн к поверхности стола. В него вставьте реверсивную дрель и закрепите ее. Если кронштейна не имеется, то понадобится помощник, чтоб пускать дрель в движение. И то этой помощи может не хватить. Так что лучше вооружитесь данным кронштейном. При помощи рычага направления вращения дрели установите ее вращение по часовой стрелке (если мы держим дрель за рукоятку, патрон должен вращаться по часовой). Выставьте на дрели минимальные обороты.

Снимите магнето с корпуса двигателя вместе с бронепроводом и свечой. Снимите с магнето бабочку (лопасть, при помощи которой она приводится в движение двигателем). Для этого воспользуйтесь ключом на 11мм в виде трубки или воспользуйтесь головкой на 11. Открутите крепежную гайку бабочки магнето и, не потеряв шпонку, снимите бабочку. Далее магнето зажмите в патрон дрели за ее конический вал (откуда вы сняли только что бабочку). Под корпус магнето при необходимости нужно подложить брусок, чтобы предотвратить ее проворачивание относительно оси вращения. Уточните, что вращаться магнето будет в нужном направлении, если вы включите дрель (указатель направления хода движения высечен на корпусе магнето).

И помните! Не допускайте высоких оборотов и не относите бронепровод от корпуса магнето более чем на 10мм – это грозит выходу из строя высоковольтной обмотки катушки! И подолгу не крутите! Только кратковременно!

При включении дрели вал магнето начинает вращаться и приводить конструкцию в рабочее состояние. Прислоните свечу к корпусу магнето и посмотрите, насколько качественная искра образуется на электродах свечи. Если искра слабая, попробуйте отсоединить свечу, снимите с бронепровода наконечник. Зачистите конец бронепровода на 2мм. При включенной дрели смотрите, поднося к корпусу магнето, насколько эффективна искра. Пробуйте поменять обороты на более высокие (приближенные к оборотам двигателя мото). На моем магнето без усовершенствований искра прошивает 7-10 мм! Искра должна быть бело-голубой, без проскоков. Вырабатывается с характерным потрескивающим звуком. Если с этим у вас все в порядке, можете сразу переходить к Части 2 статьи.

Если вас не устраивает работа магнето (искра слабая, искра проскакивает, искра через раз, при повышении оборотов искра вообще пропадает), будем настраивать магнето.

Диагностика и настройка магнето

Для проведения данной процедуры вам потребуется:

  • Наждачная бумага (нулевка) и плоский надфиль
  • Солидол
  • Отвертка крестовая
  • Отвертка плоская
  • Электрический зажим типа «Крокодил» мини
  • При необходимости – новый бронепровод (авто, силикон) и новая свеча А17В
  • При необходимости — лак для ногтей, изолента
  • При необходимости — новый конденсатор 0,17-0,25мкФ

Итак, если вас не устроила работа магнето, детали, на которые следует обратить внимание: провода, свеча, конденсатор, контакты и катушка. Можете периодически извлекать магнето из стенда. Первое, с чего начните – это осмотр конструкции магнето. Снимите крышку. Нет ли случайно поврежденных проводов и их изоляции, излишней грязи или замасленности в корпусе, следов дробления металла устройства? Ровно ли прилегают контакты в процессе вращения друг к другу, и образуется ли между ними зазор равный 0,7-1,0мм? Можете воспользоваться подсветкой и лупой.

Свеча и бронепровод

Первое – колпачок бронепровода. Советую от таких (см. фото) вообще отказаться. Поставьте электрический зажим «крокодил» мини. Он отражен на фото в заголовке статьи.

Второе, с чего обычно начинают проверку магнето, это бронепровод: его крепление в посадочном гнезде магнето и цоколь под свечу. Простым способом проверить провод является зачистка с обоих концов любого автомобильного провода зажигания, подходящего по своей длине, примерно на 2 мм с каждого конца. Я использую силиконовый от неоновых ВВ трансформаторов (с неоновой рекламы). Вставьте такой провод вместо существующего, закрепите один его конец в гнезде магнето, второй поднесите к корпусу (массе) примерно на 5 мм. Если от второго зачищенного конца бронепровода или от крокодила высекается искра на массу с расстояния 5 мм – это удовлетворительно.

Если неполадка устранена, замените бронепровод на другой, рабочий. Еще раз проверьте запуск со свечой. Свечу на массу. Присоедините к ней бронепровод. Установите зазор свечи между электродами 0,4-0,6 мм. Запускайте стенд. Без перебоев должна быть искра сильная, светлая, голубого цвета от бокового электрода на центральный. Искра не должна бить на изолятор, вбок, высекаться «через раз». Если у вас все в порядке, переходите к Части 2. Если нет, то…

…проверяем свечу зажигания

Неисправности зажигательных свечей проявляются в виде ослабления или полного исчезновения искрообразования.

Неисправности зажигательной свечи могут быть обнаружены при наружном осмотре:

  1. красновато-коричневый налет образуется обычно на юбках свечей, которые длительное время находятся в работе. Этот налет не следует путать с нагаром, он не мешает нормальной работе свечи, поэтому его очищать не следует;
  2. белый налет образуется на юбках слишком «горячих» свечей, работавших без уплотнительных прокладок под корпусом свечи, а также при неплотном их завертывании в головку, большом зазоре между электродами и работе двигателя на бедной горючей смеси и слишком позднем зажигании;
  3. сухой темный нагар (копоть) образуется при работе двигателя на переобогащенной горючей смеси, особенно на холостом ходу продолжительное время. Надо отрегулировать карбюратор, применить более «горячие» свечи, а перед длительной стоянкой с целью самоочищения свечей от нагара дать двигателю поработать 1—2 минуты на повышенных оборотах;
  4. масляный липкий нагар образуется при чрезмерной смазке, повышенном проценте масла в топливе (на двухтактных двигателях), изношенных поршневых кольцах (на четырехтактных двигателях), перебоях в системе зажигания, а также в результате неоднократных попыток запустить двигатель. При замасленных свечах сильно затрудняется пуск двигателя;
  5. отложение свинца на изоляторе свечи происходит при пользовании этилированным бензином. Отложение свинца прекращает искрообразования свечи;
  6. трещина в изоляторе свечи приводит к короткому замыканию в свече и полному прекращению искрообразования, она возникает в результате удара изолятора, а также перегрева свечи.

Исправность свечи проверяется на искру. Для этого надо свечу подсоединить к проводу высокого напряжения и положить ее корпусом на массу так, чтобы был надежный контакт. Запустить механизм вращения. Если искры не будет, то это при исправной системе зажигания указывает на неисправность свечи. Неисправную свечу необходимо заменить.

Конденсатор

Конденсатор предохраняет контакты прерывателя от быстрого обгорания, а также повышает напряжение во вторичной обмотке индукционной катушки. Конденсатор состоит из двух обкладок (полос алюминиевой фольги) и изоляции в виде двух полос тонкой парафинированной бумаги. Все это скатано в виде рулончика и помещено в цилиндрический металлический корпус. Одна обкладка соединена с корпусом конденсатора, другая — с его изолированным выводом. Таким образом, конденсатор прост по устройству, но зачастую малейшая его неисправность приносит много хлопот водителю.

Неисправности конденсатора:

  • повреждение изоляции обкладок;
  • обрыв соединений обкладок с корпусом или изолированным выводом;
  • утечка электрического тока.

Повреждение изоляции обкладок приводит к прекращению работы зажигания, а обрыв соединений обкладок с корпусом или выводом ведет к потере емкости. При неисправном конденсаторе возникает сильное искрение на контактах прерывателя. Искра между электродами зажигательной свечи ослабевает.

Утечка электрического тока приводит к ослаблению искры, двигатель работает с перебоями.

Если при работающей магнето на контактах наблюдается искра (а ее не должно быть), то замените конденсатор на другой, заведомо рабочий. Если тяжело его купить в магазине, воспользуйтесь обычным автомобильным. Емкость его должна быть в пределах 0,17-0,25мкФ. Ненужный крепеж автомобильного конденсатора легко отламывается плоскогубцами. Иногда, приходится корпус конденсатора подровнять на наждаке. Не перегревайте его в данном процессе. Иногда мне приходилось даже ставить и второй конденсатор. Так контакты не подгорают, искры между ними нет.  Подключаю оба параллельно. Корпус автомобильного конденсатора крепил к корпусу магнето (это уже кто как сможет), а провод от конденсатора подсоединял на общую клемму, туда же, где подсоединен и основной конденсатор. Единственный минус этого – выступающий наружу конденсатор, который в процессе эксплуатации легко задеть, сломать. Пробуйте бронепроводом на массу. Выдает ток? Все хорошо? Переходите к части 2 статьи. Если нет, идем далее.

Контакты прерывателя

Неисправности прерывателя:

  • замаслены или пригорели контакты прерывателя;
  • отпаялась одна из вольфрамовых пластинок контактов;
  • отсутствует или нарушен установленный зазор между контактами;
  • повреждена или касается масса шинки, подводящая ток низкого напряжения к прерывателю;
  • неправильно установлен кулачок прерывателя или втулка (но об этом позже).

Пригоревшие контакты необходимо зачистить плоской абразивной пластинкой или плоским напильником с мелкой (бархатной) насечкой. Не рекомендуется зачищать контакты наждачной или стеклянной бумагой, так как от них не получается гладкой поверхности, а контакты с неровной поверхностью быстро изнашиваются вследствие усиленного их подгорания. Отпаявшуюся вольфрамовую пластинку молоточка надо припаять, зазор между контактами проверить и отрегулировать, поврежденную шинку исправить или заменить.

Опытные владельцы старых ВАЗов знают, что первая причина отказа системы зажигания – контакты. С них всегда начинался осмотр. Потом уже все остальное. Так и в данном случае. Контакты должны плотно прилегать друг к другу, когда выступ эксцентрика их не толкает. Поверхности контактов не должны быть выпуклыми, подгоревшими. А когда эксцентрик их размыкает, максимальный зазор должен составлять 1-1,5 мм.

Подрегулировать этот зазор можно, слегка ослабив верхний винт их крепления вращением нижнего регулировочного винта. Не забудьте закрепить заново верхним. Снимите контакты, при этом не потеряв стопорное кольцо с вала, на котором они стоят. Зачистите контакты от налета. Если есть выемки на поверхности контактов – это следствие их подгорания в процессе работы. Обточить всю поверхность до исчезновения выемок. Если зачищать придется много, можно воспользоваться сначала боковой поверхностью наждака, затем «заполировать» поверхность более тонкими абразивами.

Лучше контакты, конечно, заменить на новые. Но я их в магазинах не встречал (для магнето). Зачищать контакты можно ровно столько, сколько еще существует на них вольфрамовая напайка. Пока ее не сточите – пользуйтесь. Установите контакты на место, зафиксируйте их на валу стопорным кольцом. Установите нужный зазор.

Бывает, на низких и средних оборотах магнето работает хорошо, а на высоких оборотах искра идет в разнос, выдает перебои. Тут верное средство – смотреть пружину контактов (металлическая узкая полоска, загнутая полумесяцем). Выправьте ее слегка в обратную сторону. Пружина в таких случаях не дает должного отпора на высоких оборотах и кулачки не всегда или вообще не успевают размыкаться. Вращайте на стенде магнето и подносите конец бронепровода массе. Как искра? Если все отлично, переходите к части 2 статьи. Если не помогло, идем далее. Осмотрите провода. Оголенные можно обмазать лаком для ногтей или заизолировать. Осмотрите пайки. Если требуется, подпаяйте.

Катушка (трансформатор)

Как правило, катушка не ремонтируется. И она, как правило, реже всего выходит из строя и нуждается в замене. Но все же катушка катушке рознь! Бывает, что от одной ток как молния, с другой нет.

И никогда не выкидывайте заведомо нерабочую катушку! С нее еще много чего можно сделать для вашего мотоцикла! Например, освещение! Но об этом — Часть 3.

В самом начале данной части статьи мы ознакомились с устройством катушки. Она имеет две обмотки: низковольтную (намотана первичной на сердечник и имеет около 400 витков) и высоковольтную (вторичная, намотана поверх первичной и имеет около 18000 витков). Основная беда такой катушки – образование КЗ (короткозамкнутых витков) в высоковольтной обмотке. Это и приводит катушку в негодность. Замените катушку. Или давайте будем усовершенствовать магнето, чтоб никогда больше не сталкиваться с проблемой данной катушки! ( Об этом часть 2).

Пока рассмотрим версию, что вы заменили катушку на другую. Зачистите медный контакт катушки нулевкой. Осмотрите провод и места пайки. Если требуется – подпаяйте. Собирайте магнето и опять на стенд! Установите все нужные зазоры, о которых мы говорили. Запускайте! Искра должна быть! Меняйте обороты вращения! Сейчас все должно быть отлично, но может быть еще один вариант…

… ротор (вращающийся магнит)

Осмотрите ротор магнето. Он не должен быть раскрошен, разбит в процессе эксплуатации. Еще говорят о том, что он может время от времени размагнититься. И о том, что его можно заново намагнитить. Но об этом я не знаю, если честно. Замените ротор, если так все плохо. Удалите осколки металла в корпусе магнето, осмотрите и смажьте подшипники. Люфт подшипников (тем более их нерабочесть) может приводить к разрушению механики магнето и, естественно, к выдаче недостаточного тока.

Внимание! Это важно!

Регулировка эксцентрика

Для настройки искрообразования (силы тока) магнето нужно вращать ослабленный эксцентрик (кулачок) относительно его вала и добиваться наибольшей мощности тока.

Стенд: дрель вращается, конец зачищенного бронепровода при этом подносим к корпусу магнето на расстояние 5мм. Если ток недостаточный или его вообще нет – сейчас приступим к настройке кулачка (он же эксцентрик). Останавливаем дрель. Кулачок крепится на валу одним винтом с шайбой в центре вала.

Ослабляем винт. Вставив отвертку в пазы кулачка, поворачиваем кулачок относительно его оси на валу примерно на 1мм по часовой стрелке. Закрепляем кулачок винтом. Включаем дрель. Смотрим на искру. Она должна быть на расстоянии 5-7 мм до корпуса. Выключаем дрель.

Данную процедуру нужно повторять до тех пор, пока вы не получите наилучший результат. На полную настройку эксцентрика у меня уходит от 20 мин до часа. Но это стоит того! При достижении наилучшего результата, на этом смонтированном стенде можно еще подрегулировать силу тока путем подстройки размера зазора контактов, подбора конденсатора. При условии, что контакты не сгорели, ровные и гладкие, а конденсатор и катушка рабочие, искра будет как молния!

Автор:   Алексей Перевалов

Группа ВКонтакте: http://vk.com/tmz_engine

muzhik-v-dome.ru

Магниты работают? — Использование магнитов для улучшения здоровья

Если вы новичок здесь, вы можете подписаться на нас в Facebook или Twitter. Спасибо за визит!

Я считал, что магниты воздействуют на тело, помогая ему лучше функционировать и быстрее заживать в течение долгого времени, и я сам использую магниты. Большинство свидетельств использования магнитов, которые вы слышите, обычно в лучшем случае анекдотичны, это просто истории без каких-либо научных доказательств. Что, если бы были научные доказательства того, что магниты действительно могут помочь телу?

Я только начал читать Cross Currents — The Perils of Electrolution, the Promise of Electromedicine by Dr.Роберт О. Беккер. Я слышал о докторе Беккере и о том, что у него есть что сказать о магнитах, поэтому я взял его книги несколько лет назад, но по какой-то причине так и не успел их прочитать. Сейчас я. Авторские права на книгу принадлежат в 1990 году, так что информация не совсем новая, просто нечасто распространяемая в индустрии здравоохранения. Я еще не очень углубился в книгу, но наткнулся на кое-что интересное, чем хотел бы поделиться.

Читать далее →

Есть много заявлений о браслетах для магнитотерапии и других применениях лечебных магнитов и использовании магнитов для здоровья.Последнее, что я видел чаще всего, — это Линус Полинг, получивший Нобелевскую премию по химии в 1954 году за открытие магнитных свойств гемоглобина, железосодержащего компонента красных кровяных телец. Утверждения обычно формулируются так, что они убедительно свидетельствуют о том, что он доказал еще в 1954 году, что магниты лечат тело, и больше ничего не нужно говорить об этом.

Насколько мне удалось выяснить, Линус Полинг получил Нобелевскую премию в 1954 году еще за свою работу по выяснению того, как работают химические связи, и что его исследования магнитных свойств гемоглобина были лишь незначительным примечанием.Я не видел нигде, чтобы он делал какие-либо медицинские заявления об использовании магнитов для исцеления тела. Тот факт, что гемоглобин действительно обладает магнитными свойствами, может быть тем, что мы можем использовать.

Читать далее →

Есть люди, которые настаивают на том, что магниты работают и что они получают от них удивительную пользу. Есть люди, которые говорят, что магниты не работают, это все чушь, и они категорически отказываются даже их пробовать.

Наконец, есть люди, которые достаточно непредубеждены, чтобы рассмотреть их, возможно, понимают, как они могут работать, но по какой-то причине они, похоже, получают какую-то пользу. Это группа людей, с которой я разговариваю сегодня.

Почему у некоторых людей магниты не работают и что они могут с этим поделать? Есть множество причин, и вот три из них.

Читать далее →

Магниты помогают телу, стимулируя потоки энергии в теле — кровь, нервные сигналы и более тонкие энергии, которые проходят через меридианы (например, энергии, на которые воздействует иглоукалывание или шиацу).

Магниты как дополнения

Я считаю магнит пищевой добавкой. Вы не принимаете добавки, чтобы полностью заменить свой рацион, вы принимаете их, чтобы удовлетворить любые недостатки в нем. Земля обеспечивает нам нашу обычную диету, состоящую из магнитной энергии, и мы используем магниты, чтобы компенсировать часть времени, когда мы находимся в помещении, изолированном от магнитного поля Земли.

Читать далее →

Когда у вас болит поясница, вам почти невозможно расслабиться, потому что на нее оказывает давление все — сидя, стоя или лежа.Большинству людей дают обезболивающие и говорят, что им просто нужно научиться с ними справляться. Я не думаю, что это единственный вариант.

Причины боли в пояснице

«Боль» — это медицинский термин, и я не врач. В немедицинских областях мы должны называть это «дискомфортом в пояснице», чтобы избежать проблем с людьми, контролирующими слово «боль».

Итак, что вызывает дискомфорт в пояснице? Возможностей очень много, потому что нижняя часть спины является критически важной областью в структуре нашего тела.Нижний отдел позвоночника поддерживает весь вес верхней части тела. Кроме того, нижняя часть позвоночника защищает все нервы, питающие нижнюю половину тела. Это касается некоторых перегруженных мышц, костей и нервов, а также всех поддерживающих их тканей.

Читать далее →

Первый опыт, который я получил с магнитами, был с магнитной системой сна — магнитным наматрасником, магнитной подушкой и магнитным одеялом. Мы с женой одолжили набор у друга, чтобы опробовать его, прежде чем купить его себе.Когда мы легли спать той ночью, я лег на нее и подумал, что она невероятно крепкая. Следующая мысль пришла мне в голову, когда я проснулась на следующее утро. Я так быстро заснул и проспал всю ночь.

Примерно через месяц мы купили свой набор и, в конце концов, купили их и для наших детей. Они нам настолько нравятся, что мы берем магнитные одеяла и подушки с собой в путешествия. Мы бы тоже взяли прокладки, но они плохо складываются и занимают слишком много места.

Читать далее →

Сегодня я разговаривал с кем-то о магнитах и ​​о проблеме северных магнитных полюсов и полюсов.снова поднялись южные магнитные полюса.

На мой взгляд, если вы смотрите на продукт, который, по заявлению производителя, является полностью экспонированным на северном или южном полюсе, то вы смотрите не на тот продукт. Я знаю, что это, вероятно, противоречит всему остальному, что вы найдете в Интернете о магнитах, поэтому я попытаюсь объяснить вам свои рассуждения.

Любой, кто ищет магниты, хочет получить какую-то выгоду. Я не врач и не буду утверждать, что магниты что-то для вас сделают.Тем не менее, вы все еще ищете особую выгоду, которую вам кто-то сказал, что магниты обеспечат.

Читать далее →

Что общего у компасов, вентиляторов и скоростных поездов? Все они используют магниты для работы. Магниты — это камни или металлы, которые создают вокруг себя невидимое поле. Это поле притягивает другие магниты и определенные металлы. Наличие магнитного поля является причиной того, что металлическую дверцу холодильника можно накрыть магнитами.

Магнитное поле сосредоточено вокруг концов магнитов. Эти концы называются полюсами. Все магниты имеют два полюса: северный полюс и южный полюс. Вы можете почувствовать магнитную силу, если держите два магнита так, чтобы их полюса находились рядом друг с другом. Если полюса противоположны (север и юг), вы почувствуете притяжение между магнитами. Если полюса идентичны (север и север или юг и юг), вы почувствуете, как магниты отталкиваются друг от друга.

Некоторые материалы обладают естественным магнитным полем.Один из примеров — магнитный камень, богатый железом. Некоторые металлы могут становиться магнитными. К ним относятся железо, кобальт и никель. Если вы пропустите немагнитный железный гвоздь через магнитное поле, вы можете превратить его в магнит. Этот процесс называется намагничиванием.

Земля — ​​это гигантский магнит. Это потому, что ядро ​​планеты состоит в основном из железа. Магнитное поле Земли простирается вокруг планеты. Это называется магнитосферой. Поле наиболее сильное у Северного и Южного полюсов Земли.

Вы когда-нибудь задумывались, почему компас всегда указывает на север? Причина в том, что компас — это магнит, который сидит на стержне. Этот магнит часто называют иглой. Поскольку противоположные полюса притягиваются, южный полюс стрелки компаса притягивается к Северному магнитному полюсу Земли.

Земля представляет собой гигантский магнит, поскольку содержит магнитный материал в виде расплавленной породы. Магнитное поле Земли, или магнитосфера, наиболее сильное вокруг Северного и Южного полюсов планеты.

ПЕТР ГЕРМЕС ФУРИАН — GETTY IMAGES

Как работают магниты

Древние греки были одними из первых, кто открыл магниты.Им магнетизм мог показаться волшебным. Ведь магнитное поле не видно. Но его эффекты можно почувствовать.

За последнее столетие ученые узнали, что секрет магнита кроется в его атомной структуре. Все объекты во Вселенной состоят из атомов. В центре каждого атома находится ядро. Крошечные частицы, называемые электронами, вращаются вокруг ядра. Этот процесс создает магнитные поля вокруг электронов. Магнетизм возникает, когда электроны вращаются в одном направлении. Поскольку все магнитные силы электронов складываются, они делают объект одним большим магнитом.

Электричество и магнетизм

Поток электронов называется электричеством. Когда электроны движутся по проводу, они создают магнитное поле. Ученые считают, что магнетизм и электричество являются частью единой силы. Это называется электромагнитной силой.

Датский физик Ганс Кристиан Эрстед открыл электромагнетизм в 1820 году. Это открытие привело к значительным улучшениям в образе жизни людей. Ученые начали производить магниты, посылая электричество через катушку из проволоки, намотанную вокруг магнитного материала, такого как железо.Этот тип магнита называется электромагнитом. Электромагниты могут быть разной силы. Сила зависит от силы электрического тока и количества намоток провода. Например, мощные электромагниты используются для подъема автомобилей на свалках.

Электромагниты используются для самых разных целей, в том числе для подъема металлолома.

ПИТЕР АН — GETTY IMAGES

Магниты повсюду

Магниты можно найти во многих устройствах, которыми люди пользуются каждый день.Они есть в любой машине, у которой есть мотор. Сюда входят вентиляторы, стиральные машины и автомобили. В двигателях используются магниты и катушки с проволокой, чтобы преобразовать электрическую энергию в движение.

Магниты также помогли добиться больших успехов в области здравоохранения и транспорта. Врачи могут диагностировать заболевания с помощью МРТ или магнитно-резонансной томографии. Устройства МРТ используют магнитное поле для создания изображений органов пациентов. В Японии, Китае и Германии высокоскоростные поезда используют магниты для достижения скорости, превышающей 300 миль в час.Магниты позволяют поездам парить над путями. Это избавляет от трения, которое в противном случае заставило бы поезда двигаться с меньшей скоростью.

Магнетизм — основная сила природы. Он нас окружает. Понимание того, как работают магниты, вдохновило людей на разработку новаторских и спасательных технологий.

Магниты для менопаузы: что они делают и работают?

Магниты для менопаузы становятся все популярнее, отчасти благодаря привлекательности безгормонального способа лечения некоторых из самых изнурительных симптомов менопаузы.

Магниты использовались для лечения болезненных состояний со времен Древнего Египта, хотя их использование для борьбы с симптомами менопаузы — относительно новое явление.

LadyCare — это британский бренд, который стоит за ведущим магнитом для менопаузы на рынке, магнитом для менопаузы LadyCare. По словам создателей магнита, LadyCare Lifetime Limited, 71% женщин, которые попробовали его, обнаружили, что он помогает им справляться с приливами.

Но как именно работают магниты для менопаузы? Они работают ? Обоснованы ли утверждения таких брендов, как LadyCare, и, что наиболее важно, безопасны ли магниты для менопаузы?

Какие на самом деле магниты для менопаузы?

Магниты для менопаузы — это магнитные устройства, предназначенные для крепления на передней части нижнего белья.Они не содержат лекарств и продаются как эффективная естественная альтернатива ЗГТ — хотя пока нет никаких научных или медицинских доказательств, подтверждающих это утверждение.

Что делает магнит для менопаузы?

LadyCare, один из ведущих производителей магнитов для менопаузы, утверждает, что уменьшает или устраняет симптомы менопаузы. Эти симптомы включают приливы, задержку воды и вздутие живота у женщин в перименопаузе и постменопаузе. Согласно описанию продукта на Amazon, он также утверждает, что помогает при перепадах настроения, тревоге, раздражительности, увеличении веса в период менопаузы, провалах памяти и усталости.

Как работают магниты для менопаузы?

Магниты для менопаузы работают, уравновешивая активность двух ветвей вегетативной нервной системы (ВНС).

Точнее, они снижают чрезмерную активность симпатической нервной системы (СНС) и повышают активность парасимпатической нервной системы (ПНС). SNS и PNS работают вместе, чтобы регулировать деятельность каждой системы органов человеческого тела. Однако гормональные изменения во время менопаузы могут повлиять на их равновесие.Это может привести к увеличению активности SNS за счет активности PNS.

Создатели LadyCare Magnet утверждают, что именно этот вид дисбаланса лежит в основе многих наиболее распространенных симптомов менопаузы — ужасных приливов. Социальная сеть активирует нашу реакцию «бей или беги», увеличивая частоту сердечных сокращений и температуру тела.

PNS должна регулировать деятельность SNS. Однако, если гормональный баланс нарушен, социальная сеть может относительно бесконтрольно действовать. LadyCare Menopause Magnet утверждает, что повышает активность PNS, сокращая при этом активность социальных сетей.Хотя стоит отметить, что эти утверждения не были подтверждены ни с медицинской, ни с научной точки зрения.

Действительно ли работают магниты для менопаузы?

Национальный центр дополнительного здоровья (NCCIH) заявляет, что магниты, используемые таким образом, не работают. И различные медицинские исследования, опубликованные в 1976, 2007 и 2013 годах, показали, что магниты неэффективны при лечении боли и симптомов болезни. Специальных исследований магнитов для менопаузы не проводилось, но данные свидетельствуют о том, что они тоже не работают.

Однако LadyCare, лидер рынка в области менопаузы, получила неоднозначные отзывы.

В 2014 году Белинда Карлиз сообщила Daily Mail, что, хотя она была настроена скептически: «В течение 48 часов у меня от 30 до 40 приливов перешло совсем не было. Я снова почувствовала себя старой Белиндой — на самом деле, даже лучше »

Но доктор Джен Гюнтер написала резкий обзор LadyCare Menopause Magnet в своем блоге о здоровье. Она заявила, что «нет никаких доказательств, что они делают что-либо, кроме облегчения вашего кошелька».

К сожалению, в 2014 году LadyCare Lifetime Limited была внесена в список рекламодателей, не соответствующих требованиям ASA и CAP, из-за вводящих в заблуждение заявлений в рекламном проспекте Daily Express .

Официальное заявление ASA гласило: «ASA исследовало, может ли LadyCare Lifetime Limited подтвердить заявления об эффективности магнита LadyCare в рекламном проспекте, опубликованном в Daily Express. Рекламодатель утверждал, что продукт был естественным решением для облегчения менопаузы и симптомов менопаузы.

«ASA посчитало, что рекламное объявление неверно подразумевало наличие адекватных объективных доказательств, подтверждающих, что LadyCare может способствовать облегчению симптомов менопаузы».

А как быть тем, кто пробовал продукт?

Для многих владельцев LadyCare пользовательский опыт разочаровал.

«У меня вообще не получилось. Каждый человек, конечно, уникален, но я сделал все, чтобы облегчить симптомы менопаузы, включая иглоукалывание, и ничего не работает, поэтому я поддался гормональной терапии », — написал один пользователь Gransnet.«Я пробовал это несколько лет назад. Никакой пользы я не заметил, — сказал другой.

БОЛЬШЕ: Легкая летняя одежда для сна, которая также отлично подходит для женщин в период менопаузы.

Телеведущая Иветт Филдинг появилась на Лоррейн в прошлом году, обсуждая, как менопауза повлияла на нее. Иветт рассказала, что пробовала использовать магниты для менопаузы, но, к сожалению, они ей не помогли. «Вы стучите, когда идете!» — воскликнула она. Затем следовало: «Это не сработало».

Другие отзывы были более положительными.

«Примерно 6 месяцев назад я купил одну лучшую вещь, которую я когда-либо делал. Мне сказали, что на работу могут уйти недели. Но это сработало сразу в первую неделю », — написал один из пользователей MumsNet.

БОЛЬШЕ: Симптомы перименопаузы: ключевые признаки и чем они отличаются от менопаузы

«Прекрасно работает для меня, плацебо или нет!» написал другой.

Безопасны ли магниты для менопаузы?

Хотя нет никаких доказательств того, что магниты во время менопаузы могут причинить вред, мы рекомендуем подходить к устройству с осторожностью и сначала обратиться за медицинской помощью.

Всегда консультируйтесь со своим врачом перед снижением / прекращением ЗГТ, а также если у вас есть кардиостимулятор, инсулиновая помпа или другое внутреннее устройство. NICE сообщает, что магниты для менопаузы не рекомендуются, если у вас диагностирован рак груди.

Магнитных моментов: как работают намагничивающие / размагничивающие устройства

При работе с инструментами нет ничего более неприятного, чем крошечный винт, отскакивающий от верстака и исчезающий в темном углу. Вот почему многие производители инструментов продают отвертки с магнитным наконечником.Хотя это замечательные инструменты, это не значит, что вам нужно бежать в магазин за новым набором. Используя простой намагничиватель / размагничиватель, вы можете в любое время сделать старые отвертки, которые у вас уже есть, магнитными или немагнитными.

Как работают намагничивающие устройства

Прежде чем углубляться в то, как работают эти удобные гаджеты, нам сначала нужно понять концепцию, называемую магнитным моментом. Магнитный момент — это, по сути, тенденция объекта выравниваться с магнитным полем.Под воздействием магнитного поля электроны в объекте — например, в отвертке — стремятся выровняться параллельно линиям магнитного поля, окружающим их. Следовательно, объект становится магнитным — по крайней мере, временно.

Когда отвертка или другой инструмент проходит через намагничиватель несколько раз, магнитные моменты инструмента изменяются. Все электроны в инструменте выровнены, создавая новое магнитное поле. В результате отвертка сможет удерживать эти надоедливые винтики на верстаке.

Следует отметить, что это магнитное поле временное. Поскольку инструмент только парамагнитен, то есть он будет реагировать на магнитное поле, он не будет удерживать магнитное поле вечно. Со временем вам нужно будет снова пропустить его через намагничиватель.

А пока вы можете без проблем подбирать небольшие металлические детали — например, шурупы и гвозди. Как видно на видео ниже, магнетизеры работают очень быстро:

Как работают размагничиватели

Размагничиватель так же прост.Внутри размагничивателя отвертка подвергается воздействию противоположного магнитного поля, но с поворотом. Заметили ступенчатую схему размагничивания? Это сделано для создания нерегулярного магнитного поля, которое случайным образом вращает магнитные моменты. Результат: любое магнитное поле инструмента быстро исчезнет.

Если вам нужна возможность собирать металлические кусочки с помощью инструмента, просто снова пропустите его через намагничиватель.

Размагничивающие устройства в промышленных условиях

Не все размагничивающие устройства переносные! Некоторые из них имеют электропривод и слишком велики, чтобы их мог поднять один человек.Хотя они работают по тем же принципам, что и гораздо меньшие версии, они часто представляют собой большие туннели над конвейерной лентой, по которой транспортируются размагничиваемые продукты.

Например, некоторые продукты слегка намагничиваются в процессе производства. Пропуская их через размагничиватель, производители могут удалить любые магнитные поля перед отправкой своей продукции.

Размагничивающие устройства

также ценны и в других целях, например, при «протирке» компьютеров ». Жесткий диск фактически пропускается через размагничиватель для стирания данных.Компьютерные мониторы и телевизоры с ЭЛТ также содержат размагничивающие устройства для уменьшения магнитных полей, создаваемых во время работы. В случае выхода из строя размагничивающего устройства изображение быстро искажается.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
