14 лучших счетчиков электроэнергии — Рейтинг 2020

Приборами для учета расхода электричества оснащаются как частные дома, квартиры и дачи, так и промышленные объекты. Поговорим о лучших счетчиках электроэнергии на сегодняшний день.

Какой счетчик электроэнергии лучше купить

Чтобы не ошибиться с выбором при покупке устройства, необходимо обратить внимание на несколько важных критериев. Одним из них является количество тарифов счетчика.

В помещении, где стоимость киловатта зависит от времени суток, лучше установить многотарифную модель для экономии. В иных случаях механизм работы прибора может быть однотарифным.

Другой характеристикой электросчетчика является максимально допустимый ток:

Для установки в квартире с энергопотреблением не более 10 кВт в сутки будет достаточно прибора, отвечающего нагрузке до 60 Ампер.
Если в помещении находится большое количество мощного оборудования, следует приобрести счетчик, рассчитанный на ток до 100 А.

Согласно законодательству РФ, устанавливаемые счетчики должны отвечать классу точности не ниже 2,0. В противном случае они не подлежат поверке и техническому обслуживанию, а замена прибора будет произведена за счет собственника.

Приобрести устройство высокого класса точности выгодно и самому жильцу, чтобы регулярно не переплачивать за погрешность учета.

Рекомендации:

Лучшие механические счетчики электроэнергии

Подобные модели иначе называются индукционными. Механизм их работы основан на влиянии токопроводящих катушек на подвижный металлический диск, количество оборотов которого пропорционально потребляемому объему энергии.

Механические счетчики обладают крупными габаритами и не предполагают автоматического снятия показаний или многотарифного учета. Однако они отличаются высокой надежностью, низкой ценой и могут использоваться на протяжении более 15 лет.

Incotex Меркурий 201.5

4.9

★★★★★

оценка редакции

92%

покупателей рекомендуют этот товар

Модель оснащена импульсным телеметрическим выходом и шунтом, облегчающими поверку счетчика, снятие показаний и включение в АИИС. Защита от переполюсовки предохраняет от кражи электроэнергии.

Межповерочный интервал прибора составляет 16 лет, максимальный ток — 60 Ампер. Устройство отличается высокой надежностью благодаря безвинтовой конструкции корпуса и отсутствию магниточувствительных элементов в измерительных цепях.

Достоинства:

прочный корпус;
удобное крепление;
долгий срок службы;
защита от переполюсовки;
низкая цена.

Недостатки:

Incotex Меркурий предназначен для ведения учета энергии в однофазных цепях переменного тока. Может использоваться как в частных домах, так и в системах автоматизированного контроля потребления электричества.

Тайпит НЕВА 101 1S0 230V 5(60)A

4.9

★★★★★

оценка редакции

92%

покупателей рекомендуют этот товар

Главными особенностями модели являются долгий срок эксплуатации и простота установки. Средняя наработка счетного механизма до отказа — 280000 часов, что составляет более 30 лет непрерывной эксплуатации.

Прибор может быть закреплен как на рейке типа ТН35, так и на трех строительных винтах. Корректную настройку работы устройства можно произвести без помощи специалиста.

Светодиодный индикатор даст знать о неверной полярности подключения, а надежная фиксация проводников специальными зажимами предотвратит потерю контакта.

Достоинства:

универсальное крепление;
невыпадающие винты;
испытательный выход активной энергии;
простота ввода в эксплуатацию.

Недостатки:

шумная работа.

Тайпит НЕВА используется в однофазных сетях переменного тока с номинальной частотой 50 Герц. Устанавливается в загородных домах, общественных зданиях и гаражах.

IEK CCE-1R1-1-01-1

4.9

★★★★★

оценка редакции

89%

покупателей рекомендуют этот товар

Стабильность работы модели обеспечивается благодаря широкому диапазону рабочих температур и защите от импульсных перенапряжений.

Специальная конструкция кабельных зажимов гарантирует надежность присоединения проводов и препятствует потере мощности.

Механизм стопора обратного хода не допускает сброса учетных показаний прибора. Стандартный телеметрический импульсный выход позволяет наладить дистанционный сбор данных о расходе энергии. Максимально допустимое значение тока составляет 60 Ампер.

Достоинства:

межповерочный интервал — 16 лет;
работа при экстремальных температурах;
стабильная работа;
поддержка АСКУЭ.

Недостатки:

отсутствие крепежных элементов в комплекте.

IEK CCE-1R1-1-01-1 станет отличным приобретением для однофазной сети Его стоит установить в неотапливаемой мастерской или на даче.

Энергомера CE101-R5.1

4.8

★★★★★

оценка редакции

87%

покупателей рекомендуют этот товар

Модель проста в установке и крепится на плоскую поверхность с помощью DIN-рейки и двух винтов. В зависимости от исполнения, счетчик может поставляться как с ЖК-дисплеем, так и с механическим отчетным устройством.

Максимальный допустимый ток составляет 60 А. Класс защиты IP51 обеспечивает полную сохранность устройства от вертикально падающих капель дождя и попадания в корпус пыли. Пятилетняя гарантия качества облегчает техническое обслуживание и процедуру возврата.

Достоинства:

простая установка;
влагостойкий корпус;
длительная гарантия;
низкая стоимость.

Недостатки:

чувствительность к скачкам напряжения.

Средний срок службы Энергомера CE101-R5.1 составляет 30 лет. Счетчик можно установить на даче, в частном доме или общественном здании. Простота конструкции и доступная цена делают приобретение модели крайне выгодным для любого пользователя.

Warning: count(): Parameter must be an array or an object that implements Countable in

/var/www/www-root/data/www/vyboroved.ru/plugins/fields/articles/helper.php on line 164

Лучшие электронные счетчики электроэнергии

Механизм работы моделей подобного типа основан на воздействии переменного тока и напряжения на твердотельные элементы. Число производимых при этом электрических импульсов отражает объем потребленной энергии.

Такие счетчики способны производить учет по дифференцированным тарифам, отличаются высоким классом точности и компактностью. Увы, они не могут функционировать так долго, как механические, да и стоят значительно дороже.

ABB E31 412-200

4.9

★★★★★

оценка редакции

96%

покупателей рекомендуют этот товар

Компактный корпус занимает 5 модулей на DIN-рейке, имеет длинную клеммную крышку и оригинальный дизайн. Модель функционирует при нагрузке до 80 Ампер и поддерживает установку нескольких тарифов.

Прибор отличается наличием электронной пломбы, неразборной конструкцией и датчиком тока в цепи нулевого провода. Это гарантирует надежную защиту от попыток хищения электрической энергии.

Достоинства:

сохранение предыдущих показаний;
компактность;
измерение параметров сети;
защита от влаги и пыли;
удобство монтажа.

Недостатки:

сложность первичной настройки.

Прибор отражает расход энергии по отдельным тарифам и хранит эти сведения до года. Также он ведет учет показателей напряжения сети, мощности и нагрузки. Это делает ABB E31 отличным решением для многотарифной системы учета электроэнергии.

Скат 105Э/1-5 ШОИ4 Р1 PROxima

4.8

★★★★★

оценка редакции

88%

покупателей рекомендуют этот товар

Особенностями модели являются длительная гарантия и высокий класс защиты — IP54. Он гарантирует практически полное предохранение основных элементов устройства от попадания на них пыли и влаги.

Вес счетчика составляет 362 грамма, максимальный ток — 60 ампер. Прибор отличается простотой установки благодаря одностороннему подключению и креплению корпуса на DIN-рейку.

Достоинства:

гарантийный срок — 7 лет;
защита от влаги и пыли;
электронная индикация;
малые габариты.

Недостатки:

отсутствие креплений в комплекте.

Скат PROxima предназначен для использования в однотарифных сетях. Надежный корпус и стабильная работа обеспечат долгий срок эксплуатации при установке в гаражной мастерской или хозяйственной постройке.

Schneider Electric A9MEM3250R

4.8

★★★★★

оценка редакции

87%

покупателей рекомендуют этот товар

Модель способна вести учет активной энергии, напряжения, тока и мощности. Прибор обладает функцией контроля потребления с выбранного момента, что позволяет отслеживать расход электричества более детально.

Цветные индикаторы оповещают владельца о таких процессах, как обмен данными, проверка точности, а также корректности работы счетчика. Устройство поддерживает системы учета энергии с 9 настраиваемыми тарифами.

Достоинства:

индикация состояний;
многотарифность;
внешний контроль;
простота установки.

Недостатки:

отсутствие стопора обратного хода.

Schneider Electric обладает интуитивно понятной настройкой и системой индикации режимов. Прекрасный выбор для многотарифных электросетей.

Legrand Счетчик 3Ф Ч/Транс 5А

4.7

★★★★★

оценка редакции

85%

покупателей рекомендуют этот товар

Модель отличается широким восьмиразрядным дисплеем и наличием импульсного выхода. Он позволяет передавать данные о расходе энергии на расстояние, зависящее только от калибра трансформатора.

Максимальный допустимый ток составляет 60 А. Широкий информативный экран отображает не только объем затраченной электроэнергии, но и текущее напряжение сети в диапазоне от 110 до 230 вольт.

Достоинства:

дистанционный контроль;
информативный экран;
устойчивость к скачкам напряжения;
класс точности — 2,0.

Недостатки:

не защищен от влаги и пыли.

Legrand 3Ф Ч/Транс стоит приобрести для установки в здании с нестабильной подачей электричества. Прибор будет полезен владельцам частных домов или небольших мастерских.

Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/www-root/data/www/vyboroved.ru/plugins/fields/articles/helper.php on line 164

Лучшие однофазные счетчики электроэнергии

Устройства этой категории используются для измерения расхода энергии в сетях напряжением 220 В. Они рассчитаны на потребление электричества до 10 кВт ежедневно.

Однофазные счетчики устанавливают в жилых домах, магазинах, офисных зданиях или гаражах. Они обладают несложной конструкцией и удобны при снятии показаний.

Микрон СЭБ-1ТМ.02М.07

5.0

★★★★★

оценка редакции

100%

покупателей рекомендуют этот товар

Главными особенностями модели являются функция архивирования и повышенная надежность. Достигается это благодаря отсутствию электролитических конденсаторов из алюминия и энергонезависимой памяти.

Максимальный допустимый ток составляет 80 Ампер, диапазон рабочих температур очень широк (-40…+50 °С).

Устройство обладает функцией управления нагрузкой и ведет журнал учета потребления по четырем тарифам за 12 последних месяцев.

Достоинства:

архив учета;
долгий срок службы;
встроенные часы;
гибкая настройка.

Недостатки:

Микрон СЭБ-1ТМ.02М.07 может использоваться не только для учета потребления энергии, но и для контроля качества электричества. Отличный выбор для многотарифной сети.

Энрон «Топаз» 101-5(60)1-Ш2Р1Э

4.9

★★★★★

оценка редакции

95%

покупателей рекомендуют этот товар

Пломбы устройства располагаются на передней панели корпуса, благодаря чему обеспечивается контроль их целостности и удобство установки в малогабаритных электрощитах. Прозрачная крышка облегчает контроль правильности подключения.

Максимальный ток — 60 А. Стопор обратного хода, двойной металлический экран и устойчивость к электромагнитным воздействиям практически полностью исключают внешнее воздействие в работу счетчика.

Достоинства:

большой межповерочный интервал;
прочный корпус;
простота установки;
надежность счетного механизма.

Недостатки:

нет креплений.

Энрон «Топаз» обладает всеми необходимыми для многолетней работы характеристиками. Счетчик может использоваться как в бытовом секторе, так и в небольших профессиональных мастерских.

TDM Electric «Марс» SQ1105-0004

4.9

★★★★★

оценка редакции

94%

покупателей рекомендуют этот товар

Корпус устройства выполнен из особого пластика, не поддерживающего горение. Это обеспечивает безопасность использования счетчика. Максимальный ток для прибора составляет 100 Ампер.

Точность показаний и защищенность от внешнего воздействия гарантируют три пломбы на корпусе и специальный предохранитель отчетного устройства – не допускающий электромагнитного воздействия на счетчик.

Достоинства:

прочный корпус;
стабильность работы;
LED-индикация;
малые габариты.

Недостатки:

нет защиты от пыли и влаги.

TDM Electric «Марс» используется для учета потребления энергии в сетях с напряжением до 230 В. Счетчик подойдет для установки в общественных зданиях и жилых домах с высоким расходом электричества.

Лучшие трехфазные счетчики электроэнергии

Такие модели устанавливают в зданиях с высоким потреблением электричества: в заводских цехах, на предприятиях и промышленных объектах.

Трехфазные счетчики имеют сложное устройство, отличаются высокой мощностью и точностью измерения расхода энергии в сетях напряжением 380 вольт.

Матрица NP 73E.1-11-1

5.0

★★★★★

оценка редакции

100%

покупателей рекомендуют этот товар

Прибор способен вести учет как активной, так и реактивной энергии в двух направлениях, а также отслеживать качество поставляемого электричества. Возможность дистанционного контроля облегчает считывание данных и конфигурацию прибора.

Благодаря функции защитного отключения обеспечивается безопасность потребителей при скачках тока и напряжения, других аварийных ситуациях.

Журнал учета ведет статистику не только сохраненных показаний, но и внеплановых отключений, и может вместить до 10000 записей.

Достоинства:

широкий набор функций;
емкая память;
датчики внешнего воздействия;
шифрование передаваемой информации.

Недостатки:

высокая стоимость.

Матрица NP 73E.1-11-1 используется в трехфазных цепях переменного тока. Его стоит установить в загородном доме или мастерской.

Стабильная работа при температуре до -40 °C позволяет произвести монтаж прибора как внутри помещения, так и на улице.

Ленэлектро 3.D1 1,0.A

4.9

★★★★★

оценка редакции

95%

покупателей рекомендуют этот товар

Особенностями модели являются наличие журнала учета и возможность контроля большого числа показателей. К ним относятся такие параметры сети, как значение тока, напряжения, пофазной мощности и частоты.

Класс точности устройства составляет 2,0. Он отображает действующий тариф, текущие параметры сети, ошибки подключения, количество учтенной энергии. Архивная функция прибора обеспечивает хранение полученных данных в течение 36 месяцев.

Достоинства:

учетный журнал;
информативный дисплей;
точность показаний;
доступная цена.

Недостатки:

сложность первичной настройки.

Ленэлектро 3.D1 1,0.A — надежный и точный счетчик. Его стоит приобрести как для частного использования, так и для установки в промышленных зданиях с многотарифной системой учета электричества.

ЛЭМЗ ЦЭ2727У

4.9

★★★★★

оценка редакции

95%

покупателей рекомендуют этот товар

Особенностями модели являются устойчивость к механическому, климатическому и электромагнитному воздействию, а также удобство использования. Максимальный допустимый ток составляет 100 А.

Широкие возможности предлагает программное обеспечение счетчика. Оно не только выполняет функцию учета показателей, но и управляет режимами работы устройства, а также отвечает за хранение и передачу данных через цифровые интерфейсы.

Достоинства:

поддержка до 8 тарифов;
предохранитель от хищения электричества;
высокий класс защиты;
долгий срок эксплуатации.

Недостатки:

сложность настройки тарифов.

ЛЭМЗ ЦЭ2727У станет прекрасным приобретением для установки в зданиях с трехфазной многотарифной сетью. Счетчик устойчив к скачкам напряжения и высокой нагрузке, поэтому подойдет для использования в заводских цехах и на крупных предприятиях.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Классификация и типы счетчиков электроэнергии

Счетчики электрической энергии можно классифицировать по следующим принципам:

1. По принципу действия:

индукционные
электронные (статические)

2. По классу точности счетчики:

рабочие
образцовые

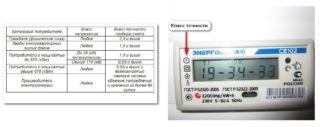

Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.

В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По подключению в электрические сети:

однофазные (1ф 2Пр однофазный двухпроводный)
трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)

4. По количеству измерительных элементов:

одноэлементные (для однофазных сетей (1ф 2Пр))
двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:

прямого включения счетчика
трансформаторного включения счетчика:

подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Программа энергосбережения • Энергетический паспорт

Энергетическое обследование • Программа энергосбережения • Консультация

6. По конструкции:

простые
многофункциональные

7. По количеству тарифов:

однотарифные
многотарифные

8. По видам измеряемой энергии и мощности:

активной электроэнергии (мощности)
реактивной электроэнергии (мощности)
активно-реактивной электроэнергии (мощности)

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)

Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

Типы счетчиков:

Электромеханический счетчик – счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.

Например:

Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.

Статический счетчик– счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.

На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.

Многотарифный счетчик – счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Эталонный счетчик – счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.

Основные понятия, термины и определения

Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.

Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.

Измерительный элемент – часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.

Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.

Трансформаторный счетчик – счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.

Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Измерительный комплекс средств учета электроэнергии – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.

Стартовый ток (чувствительность) – наименьшее значение тока, при котором начинается непрерывная регистрация показаний

Базовый ток – значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением

Номинальный ток – значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора

Максимальный ток – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.

Номинальное напряжение – значение напряжения, являющееся исходным при установлении требований к счетчику.

Технические требования к электросчетчикам

Общие требования:

Класс точности не хуже 0,5S
Соответствие требованиям ГОСТ Р (52320-2005, 52323-2005, 52425-2005)
Наличие сертификата об утверждении типа

Функциональные требования:

Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
Хранение результатов измерений (профили нагрузки – не менее 35 суток) и информации о состоянии средств измерений
Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
Ведение автоматической коррекции времени
Ведение автоматической самодиагностики с формированием обобщенного сигнала в «Журнале событий»
Защиту от несанкционированного доступа к информации и программному обеспечению
Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

попытки несанкционированного доступа
факты связи со счетчиком, приведших к каким-либо изменениям данных
изменение текущих значений времени и даты при синхронизации времени
отклонение тока и напряжения в измерительных цепях от заданных пределов
отсутствие напряжения при наличии тока в измерительных цепях
перерывы питания

– Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации. (-40.. +550С)

– Средняя наработка на отказ не менее 35000 часов

– Межповерочный интервал – не менее 8 лет

Вас может заинтересовать:

Электрические счетчики, применение, марки и типы счетчиков. Замена счетчика. Технические характеристики

Что такое электросчетчик? Электрический счетчик — прибор учитывающий потребленную электрическую энергию, она измеряется в кВт. С появлением переменного трехфазного и однофазного напряжения в истории развития электротехники появилась необходимость учета потребления электрической энергии. Вначале это были однофазные электрические счетчики которые считали потребленную электрическую энергию в квартире (доме, даче). С развитием бытовых приборов возросло и потребление электрической энергии и не только однофазного но и уже трехфазного напряжения. Бытовые стиральные машины стали потреблять уже энергию не только для электродвигателя, но и нагрев воды, что значительно увеличило потребление. Кроме стиральных бытовых машин наибольшее потребление бытовыми приборами требуется электроплите, электрочайнику, системе отопления отдельных домов и коттеджей.

Типы и марки электросчетчиков
ОДНОФАЗНЫЕ:
Однотарифные счетчики электроэнергии марки СЕ101 выпускаются в корпусах R5 и S6 производит завод Энергомера.
Однотарифные счетчики ЦЭ6807П выпускаются в корпусах Р4, Р5, Ш4
Однотарифные счетчики СЕ200 выпускаются в корпусах R5, S4, S6
Однотарифный счетчик Ц6807Б
Многотарифный счетчик СЕ102 выпускаются в корпусах R5, R8, S6
CE201
МНОГОФАЗНЫЕ:
Однотарифные CE300, CE302, ЦЭ6803В, ЦЭ6804
Многотарифные CE301, CE303, ЦЭ6822
Многофункциональные CE304, ЦЭ685ОМ
Трехфазные счетчики активной и реактивной энергии многотарифные многофункциональные
Меркурий 230АRТ
Меркурий 231AT
Меркурий 233ART
Меркурий 234 ARTM
Меркурий 236 ART
Трехфазные счетчики активной и реактивной энергии однотарифные
Меркурий 230АR
Трехфазные счетчики активной энергии однотарифные
Меркурий 230АM
Меркурий 231АM

Однофазные счетчики активной энергии многотарифные и однотарифные
Меркурий 200
Меркурий 201
Меркурий 202
Меркурий 203
Меркурий 203.2T
Меркурий 206

На фото счетчик электроэнергии — что там находится внутри его, из чего он состоит.

Монтаж электрических счетчиков

В электрическом шкафу смонтированы два трехфазных электросчетчика «Меркурий-230» с системой «Скат» и коробками ИКК с прозрачными крышками. Трехфазный электросчетчик Нева 301 1ТО смонтированный в электрическом шкафу, токовые трансформаторы подключены через коробку ИКК, нагрузка подключается через автоматические выключатели ВА-88-32 на разные токи срабатывания 50А, 100А. Для повышения удобства обслуживания предусмотрено отключаемое внутреннее освещение шкафа.

На фото пример подключения двух трехфазных многотарифных счетчиков электрической энергии марки СЕ 303 Энергомера с выводом информации в линию интерфейса, через разветвительные коробки RS-485 размещенные между электросчетчиками. В нижней части монтажной панели установлены коробки черного цвета — ИКК (испытательная клеммная коробка), к которым подключаются внешние трансформаторы тока. Для коммерческого учета приборы учета электроэнергии опечатываются, для этого имеются специальные места пломбировки, как на электрических счетчиках, так и на ИКК и на прозрачных крышках ТТ (трансформатор тока). Варианты расключения ИКК указаны в паспорте на электрический счетчик, но бывают требования местных сбытовых компаний которые принимают подключение по своей утвержденной электрической схеме и это необходимо учитывать, иначе потеряете время на переделку и потратите деньги на вызов.
Пример монтажа счетчика ЦЭ2726-12. Для установки использован ящик со специальным окном для снятия показаний. В нем расположен электросчетчик прямого включения, автоматические однофазные выключатели в количестве 7 шт для разных потребителей и рубильник отключения нагрузки производства АВВ.
Вариант установки электросчетчика Меркурий -231 в шкаф, имеющий рубильник, отключаемый снаружи и автоматические выключатели для трехфазных и однофазных нагрузок. В нижней части расположен модульный распределительный блок (кросс-модуль) для раздельного подключения проводников N и PE.
На снимке вариант установки электросчетчика ЦЭ2727У встраиваемого в схему АВР отдельно стоящего дома.

Замена электросчетчика

Владельцы квартир, у которых установлен счетчик старого образца, порой хотят заменить его на новый двухтарифный (день и ночь) электросчетчик, по которому они могут оплачивать электрическую энергию меньше. Как правильно это сделать.

Замена электрического счетчика в квартире должна производиться специальной организацией или работником эксплуатирующей организацией (энергосбытовой). При самостоятельной замене электросчетчика можно получить проблему с поставщиком электрической энергии, так как необходимо внести изменения в показания, отметить замену и сделать опломбирование.

Самостоятельная замена электросчетчика повлечет за собой штраф, отключение от сети навряд ли будет, но этого исключать так же нельзя.
Что необходимо сделать для замены счетчика, порядок действий.
1. Позвонить в сбытовую компанию и сделать заявку.
2. Во время разговора со сбытовой компанией уточнить вопросы:
— порядок действия по замене счетчика;
— какой счетчик лучше приобрести;
— где приобрести счетчик или компания может сама продать счетчик при установке;
— время прихода электрика для замены электросчетчика;
— стоимость работ по замене и гарантия на выполненную работу.

Какой счетчик электроэнергии лучше поставить в квартире и частном доме

Выбор наиболее подходящего электросчетчика для вашей квартиры – важный момент. От него зависит и срок службы прибора, и экономия ваших денег. Кроме того, электросчетчики устанавливают на длительный срок, обычно от десяти лет, поэтому следует ответственно подойти к выбору, чтобы в будущем избежать проблем.

Каким критериям должен соответствовать счетчик электроэнергии?

Перед походом в магазин следует определить основные моменты, в соответствии с которыми вы будете выбирать прибор учета. Вот основные параметры, по которым следует выбирать счетчик:

тип конструкции прибора;
однотарифные или многотарифные;
количество фаз;
показатели силы тока;
класс точности прибора;
способ монтажа;
размер счетчика;
дата выпуска прибора;
межпроверочный интервал.

Каждый из этих пунктов по-своему важен, а в совокупности они дают наиболее полное представление о том, какой прибор учета вам требуется.

Виды и типы приборов

Счетчики электрической энергии разделяют на типы и виды по разным признакам. Среди них: конструкция, количество фаз и тарифов.

Индукционные и электронные

Индукционные счетчики знакомы каждому. Раньше они стояли везде, этот тип прибора разработан давно. Выглядит он как дисковый аппарат. Через такой счетчик проходит электричество, образуется магнитное поле, а из-за этого уже диск производит обороты. Каждый поворот диска равен определенному количеству потребленной электроэнергии. Главное преимущество такого устройства заключается в его надежности – они могут исправно работать до тридцати лет! Но есть и большой недостаток: погрешность измерений очень высока.

Электронные счетчики появились совсем недавно. Они измеряют расход электричества напрямую и могут хранить данные или передавать их. Такие приборы в разы точнее индукционных, учитывают самую минимальную нагрузку.

Однотарифные и многотарифные

Индукционный счетчик может работать только на одном тарифе. А вот при покупке электронного счетчика можно выбрать многотарифный прибор. В этом случае регистратор будет считать электроэнергию в зависимости от времени: по дневному или ночному тарифу.

Это удобно, потому что стоимость электроэнергии днем и ночью различается. Поэтому потребитель с двухтарифным счетчиком может включать на ночь обогреватель, а заплатить за электричество меньше.

Важно! Многотарифный регистратор стоит дороже, чем однотарифный. Поэтому перед покупкой следует посчитать ее рациональность. Возможно, в вашем регионе разницы между дневным и ночным тарифом практически нет.

По количеству фаз — однофазные и трехфазные

Электросчетчик может подходить для однофазных сетей 220 В или для трехфазных 380 В. Перед покупкой обязательно нужно уточнить, какая сеть используется в вашем доме.

Технические характеристики счетчиков

Максимальная токовая нагрузка

Приборы учета электроэнергии разделяются на классы по силе тока. Чтобы выбрать подходящий, стоит учесть реальные потребности в электроэнергии. Однофазные счетчики обычно имеют диапазон токовой нагрузки от 5 до 80 ампер. Трехфазные могут справляться с нагрузкой до 100 ампер.

Справка! Обычно для квартиры подходят счетчики с диапазоном 5-50 ампер. Если у вас остаются сомнения в токовой нагрузке – проконсультируйтесь со специалистом.

Класс точности электрического счетчика

Класс точности показывает максимальную погрешность измерения прибора. Этот показатель установлен законодательно. Прибор учета электроэнергии в квартире или доме должен иметь класс точности не выше 2,0.

Счетчики с неподходящим классом точности больше не производятся, поэтому установить их не получится. Но если у вас уже стоит счетчик с запрещенным классом точности (например, 2,5), то вы можете использовать его, пока он не сломается или не подойдет к концу срок его службы.

Способ монтажа на din-рейку или на панель

Также устройства различают по способу монтажа. Выпускаются два варианта приборов:

С крепежом на din-рейку.
С крепежом болтами на панель.

Выбирать тип крепежа нужно исходя из шкафа или электрощитка, куда его нужно будет установить. В электрощитах старого образца используется монтаж под болты. В этом случае счетчик крепится с помощью трех винтов, сложностей с монтажом обычно не возникает.

В современных электрощитах используется din-рейка. Установка в этом случае становится еще проще: на приборе есть специальный паз с защелкой фиксатором.

Габаритные размеры счетчика

Почти все современные счетчики имеют малые габариты и легкий вес. В среднем они имеют размер около 14х20 см. Этот критерий при выборе счетчика следует рассматривать в последнюю очередь. Да, внешний вид играет не последнюю роль, но все-таки куда важнее функциональность и точность прибора.

Дата выпуска счетчика и межпровероверочный интервал

После сборки счетчики проверяют на точность измерений. После этого, если все работает в соответствии с нормами, на прибор ставят пломбы, где обязательно указывается дата поверки.

Важно! Обязательно проверяйте заводские пломбы на счетчике перед его покупкой! Если их целостность нарушена, то энергосбытовая компания может отказать в регистрации прибора.

При покупке следует проверить дату на пломбе. Счетчики можно устанавливать без дополнительной поверки точности измерений только в течение определенного времени: однофазные – в течение двух лет, трехфазные – одного года. Если счетчик будет просрочен, то нужно будет отдавать его на внеплановую проверку, а это лишние траты.

Также производители устанавливают межпроверочный интервал для приборов учета, его тоже лучше уточнить при покупке. Обычно на индукционных счетчиках такой интервал больше (может дос

: Выбор счетчика электроэнергии: вот что надо знать

Счетчик необходим для учета за потребленной электроэнергией. Электроэнергия – ценнейший продукт, жизненно необходимый для всех. Электричество имеет свою стоимость и за потребленные киловатты необходимо заплатить. Размер оплаты зависит от тарифов и показателей расходомера. Счетчики электроэнергии бывают самыми разными: механическими, электронными, трех – и однофазными, много и однотарифными. Прежде чем устанавливать прибор, необходимо подробно разобраться в теоретической стороне вопроса. Это важно, поскольку позволяет не только выбрать высокоточный и качественный прибор, но и добиться существенной экономии при оплате за полученные ресурсы.

Лучшие счетчики электроэнергии необходимо выбирать, исходя из множества факторов, попробуем разобраться, как сделать рациональный выбор.

Выбор счетчика

Счётчик электроэнергии

Планируя замену старого прибора или установку счетчика с нуля, необходимо иметь представление о наиболее подходящем варианте устройства. Чтобы не ошибиться с выбором, нужно знать какой счетчик электроэнергии лучше поставить в квартире, на даче, в гараже. Стоит заранее решить, где будет установлен расходомер: в доме или на улице.

Чтобы сделать правильный выбор, следует разобраться в разнообразии изделий:

Механические индукционные или механические счетные устройства. Первый тип приборов является классическим представителем расходомеров и встречается в старых постройках. Преимущество таких моделей в их невысокой стоимости, надежности и долговечности. Но они не отличаются высокой точностью. При наличии механического счетчика пользователь может как переплачивать лишние деньги, так и платить меньше. Электронные расходомеры отличаются многофункциональностью, способны вести учет по нескольким тарифам, имеют привлекательный экстерьер и компактные размеры. Но недостатками электронных моделей является их более высокая стоимость, меньшая продолжительность работы.
Однотарифные и многотарифные приборы. Какому устройству отдать предпочтение, важно решить с учетом региона проживания, перечня бытовой техники в доме, привычек и режима жизни. При ночном бодрствовании предпочтительнее покупать многотарифные расходомеры, так как есть возможность существенно экономить, используя технику поздним вечером.
Трехфазные и однофазные модели. Выбор того или иного типа прибора зависит от варианта электропроводки. Лучшие трехфазные счетчики электроэнергии помогут максимально точно производит учет потребленного ресурса при особом устройстве проводки. Если вариант проводки классический, достаточно отдать предпочтение однофазному расходомеру.
Классность прибора учета. Эта характеристика оборудования учета указывает процент погрешности счетчика. Согласно правилам устройства электроустановок, рекомендуется использовать расходомеры классом 2 и выше. Потребитель должен быть сам заинтересован в этом: чем точнее учет, тем реальнее будут цифры в квитанции.
Мощность прибора учета. Выбор данной категории зависит от того, какая суммарная токовая нагрузка в доме (квартире) возникает. Представлены самые разные приборы по мощности: от пяти до ста ампер.
Вариант прикрепления. Существует два варианта прикрепления прибора учета: на DIN-рейку или болтами.

Став перед выбором электросчетчика какой лучше, нужно принимать решение о варианте, учитывая все перечисленные аспекты.

Лучший счетчик электроэнергии для квартиры будет отличаться от наиболее подходящего варианта для частного дома, например. Поэтому рейтинг лучших счетчиков электроэнергии может быть достаточно условным.

Подводя итог, стоит отметить, что выбрать измерительный прибор не очень просто. Если вы затрудняетесь, обратитесь к специалисту. Но ответив на основные вопросы, вы сможете определиться с вариантом самостоятельно:

Для чего нужен счетчик, куда он будет устанавливаться. Как уже известно, для дачи, гаража, квартиры или частного дома подходят совершенно разные модели.
Какой мощности прибору отдать предпочтение. Проанализируйте, какое оборудование вы используете в своем жилище. В паспорте к каждому бытовому прибору или электронике прописаны номинальные значения в киловаттах. Суммируйте их и прибавьте некоторое количество про запас. Если в сумме вы получили число, меньше десяти киловатт, приобретайте расходомер на шестьдесят ампер, если число получилось больше, отдавайте предпочтение счетчику на сто ампер.
Определитесь с типом устройства прибора учета. Важно подумать, какой вариант предпочтительнее: механический или электронный, на один или несколько тарифов. Учитывайте свои предпочтения, материальные возможности. Попросите помощи у специалиста. Необходимо понимать, что многотарифный прибор не всегда сможет себя оправдать. Если вы планируете экономить пару раз за месяц, изредка используя ночью бытовые приборы, то лучше откажитесь в пользу однотарифного счетчика. Это будет экономически выгоднее, иначе вам придется постоянно переплачивать за дневной тариф.
Выберите тип крепления. Если вы выбираете рейку, то сможете фиксировать прибор и на стену также. Данный вариант крепления считается универсальным.
Выбирайте производителя. Данный аспект является одним из основополагающих. Популярными и надежными отечественными производителями являются Инкотекс, выпускающий расходомеры Меркурий, Энергомера, Ленинградский электромеханический завод, Московский завод электроизмерительных приборов. Определиться с вариантом помогут отзывы на специализированных форумах.

Трехфазный счётчик электроэнергии

Правильно выбрать электросчетчик – это много лет не беспокоится о точности получаемых результатов и качестве работы прибора. Если вы хотите выбрать наиболее подходящий вариант, прислушайтесь к следующим рекомендациям:

Для гаражей, мастерских и подобных помещений выбирайте счетчик помощнее. Здесь часто используется оборудование высокой мощности, нередко, одновременно.
Проверьте дату поверки на производстве, наличие необходимых пломб и маркировки. Для однофазных приборов она должна быть не более двух лет с момента приобретения устройства, трехфазных – не более года.
Покупка аппарата с автоматизированным учетом расхода не принесет пользователю никакой пользы. Данная функция необходима для энергокомпании, так как помогает отслеживать данные.
Отечественные производители выпускают высококачественные расходомеры, которые ничуть не хуже, чем импортные. Приобретение отечественного счетчика более дешевый, но не менее надежный вариант.
Поинтересуйтесь стоимостью ремонта выбранного вами расходомера, так как очень дорогое обслуживание — не лучший вариант. Важно изучить межповерочные сроки, условия гарантии и продолжительности службы.
Уточните, какой уровень шума электросчетчика. Если вы устанавливаете его в небольшой квартире, данный аспект очень важен.

Нева 103

Технические характеристики

Индукционные механические приборы существуют давно, создали «монополию» и долго удерживали лидерство. Совсем недавно появились другие типы расходомеров, и пользователи получили возможность выбрать наиболее подходящий вариант. Дисковой аппарат преимущественно устанавливался в квартире (доме) или на площадке. Внутреннее устройство счетчика механического типа простое и понятное: две магнитные катушки, счетный механизм. Прибор имеет продолжительный период службы: по паспорту оговорен пятнадцатилетний срок, на практике расходомеры достойно функционируют в два раза дольше. Минусом прибора является его невысокая точность. Лучшими представителями такого типа счетчиков считаются Энергомера СЕ 101-S6, Нева 103.

Электронные приборы учета электроэнергии меряют ресурс напрямую. Они не имеют подвижных измерительных частей, результаты выводятся на табло. Счетчик обладает возможностью архивировать данные или передавать информацию удаленно. Новые устройства считают расход ресурса по нескольким тарифам с высокой точностью и минимальными погрешностями. Приборы обладают способностью улавливать минимальные нагрузки, что абсолютно не доступно предыдущему типу расходомеров.

Многотарифные счетчики, по словам производителей, способны качественно функционировать в течение не менее десяти-пятнадцати лет.

Но проверить это пока невозможно, так как приборы учета появились совсем недавно. Признанным лидером среди электронных счетчиков считается Меркурий 201.8, Меркурий 200.02, Энергомера СЕ 102 S7. Среди измерителей трехтарифный счетчик выбирается большим количеством пользователей, так как позволяет платить меньше, при этом не снижая объемов потребляемой энергии.

Однофазный счетчик имеет номинальное напряжение 220 В, трехфазные устройства – 380 В. Однофазные приборы учета устанавливаются в частных квартирах, поскольку бытовые электросети и техника рассчитаны на 220 Вольт. Пользователю достаточно такого прибора, тем более, энергонадзор скорее всего откажет в установке трехфазного прибора за ненадобностью. Трехфазный прибор учета устанавливается в частных домах. Жителям таких жилищ требуется большее количество мощного оборудования: электрокотлы, водонагреватели и подобное. Питание производится от трехфазной сети с напряжением в 380 Вольт. Лучшими трехфазными учетными приборами называют Каскад Меркурий АТ-01, ЦЭ-6803, Меркурий 230, 231.

Установка

Устанавливать электросчетчик должны квалифицированные специалисты. Работа с электричеством сложная и небезопасная, к тому же важно все правильно осуществить. Электрик от энергопоставляющей компании имеет право производить распломбирование и опломбирование прибора учета.

Меркурий 230

Запрета привлекать к процессу электрика частной компании – нет, но работник должен иметь разрешительные документы на деятельность подобного плана. Специалист, устанавливающий прибор, должен хорошо разбираться в вопросе. Установка однофазного многотарифного счетчика обойдется пользователю дороже, чем монтаж однотарифного прибора.

Есть определенные правила, относительно того, должен ли владелец жилища обслуживать и заменять прибор учета.

При условии, что расходомер установлен в общем месте пользования, он является общественной собственностью. В таком разе, сроки годности и своевременная замена контролируются уполномоченными службами.
При условии, что счетчик расположен в квартире, доме и тому подобное, отвечает за состояние и своевременную замену владелец.

В договоре могут быть прописаны другие условия, необходимо изучить документ. Типовой договор, акт о разделении балансовой принадлежности – основные документы, которые должны быть на руках у собственника.

Чтобы заменить счетчик и установить новый расходомер, нужно подготовить следующую документацию:

подать заявление в энергокомпанию;
составить акт;
провести процедуру поверки старого прибора учета;
опломбировать установленный электросчетчик.

Каскад Меркурий АТ-01

Кроме упомянутых документов, требуется подготовить стандартный пакет бумаг:

документ, подтверждающий право собственности, где требуется установить расходомер;
доверенность, в случае подачи заявления помощником собственника;
ксерокопию паспорта.

Чтобы установить расходомер правильно, нужно соблюдать основные правила монтажа:

Прибор должен располагаться в месте свободного и беспрепятственного доступа. Техническое обслуживание или поверка должны осуществляться без затруднений.
На весь период установки прибора следует обесточить линию. Об этом предварительно договариваются с представителями компании.
Высота расположения счетчика от уровня пола – от восьмидесяти до ста семидесяти сантиметров.
Необходимо заземлить прибор.
Все автоматы должны быть подключены к счетчику.
В случае нарушения целостности пломб, важно незамедлительно вызвать специалиста для повторного опломбирования.
После монтажа расходомера производят пробное включение.

Много вопросов вызывает установка счетчика на улице. Документов, регулирующих вопрос расположения прибора, нет.

Пользователь самостоятельно решает, куда расположить оборудование.

Представители компании по энергосбыту настаивают на уличном размещении счетчика, но пользователь должен знать о таких фактах:

Установка прибора снаружи существенно уменьшает срок службы расходомера. Неблагоприятные условия окружающей среды негативно влияют на состояние прибора, при минимальных температурах внешней среды, показания часто бывают некорректными.
Размещение прибора на улице подразумевает вероятность бесконтрольного доступа к устройству третьими лицами.
Чтобы исключить кражу или порчу счетчика, нередко их устанавливают на высоте в три метра. Пользователю приходится снимать показания с использованием лестницы.

Есть ряд требований по установке электросчетчика:

Расходомер устанавливается в электро-шкафах, на жестких щитках.
Рекомендуемая высота монтажа прибора от восьмидесяти до ста семидесяти сантиметров.
При расположении счетчика в местах с повышенной вероятности повреждения, засорения или доступа третьих лиц, счетчик устанавливается в запираемой конструкции.
Для удобства обслуживания и снятия показаний, расходомер должен располагаться в удобном для доступа месте.
Важно правильно выбрать диаметр вводного кабеля.
Вводный кабель не может состоять из скрепленных между собой элементов.

В частном хозяйстве возможна прокладка электропроводки от счетчика в земле, на высоте по воздуху.

Какой счетчик самый лучший для дома, квартиры? Несмотря на большую популярность электронных приборов учета, механические электросчетчики остаются востребованными. В их пользу говорит отсутствие необходимости дорогостоящего обслуживания, высокая надежность и долговечность службы. В европейских странах все чаще возрождается интерес к привычным, неприхотливым электромеханическим расходомерам.

Какому прибору отдать предпочтение, нужно решать исходя из массы факторов. Выбор самого хорошего учетного оборудования требует тщательного изучения вопроса.

индукционные, электронные, одно- и многотарифные

Содержание статьи:

Каждое помещение, в котором проведена электроэнергия, имеет прибор учета электроэнергии. Исключения могут составлять лишь те сооружения, которые оснащены полностью автономной системой, например, ветряки и солнечные батареи.

Виды счетчиков электроэнергии

Однофазные индукционные счетчики электроэнергии

Электросчетчик – это прибор учета расхода электроэнергии переменного и постоянного тока.

Существует два типа данных устройств: электронные и индукционные модели. Все они отличаются принципом своей работы, но это никак не отражается на точности подсчетов, поскольку перед продажей каждое устройство проверяется и при необходимости калибруется сотрудниками соответствующих организаций. Компании независимые, поэтому подвоха в их деятельности ждать не стоит. Чтобы было проще определиться с подходящим видом электрического прибора в конкретном случае, нужно более детально изучить особенности каждого.

Индукционный

Данная разновидность широко распространена благодаря большому количеству преимущественных особенностей. Это традиционная конструкция, оснащенная вращающимся колесом. Работа основывается на принципах магнитного поля. Это поле образует несколько катушек – тока и напряжения. Они приводят диск в движение, который запускает счетный механизм.

Из недостатков стоит отметить точность подсчета. Погрешность находится в зоне допустимой, но результаты могли бы быть и лучше.

Существенное достоинство устройства – длительный срок службы. Некоторые производители дают гарантию на свои приборы 10-15 лет.

Электронный

Модульный трехфазный электронный электросчетчик

Эту разновидность можно считать относительно новой. Принцип работы основывается на измерении напряжения и силы тока в электрической сети. Отсутствуют какие-либо промежуточные механизмы, что обеспечивает высокую точность работы. Все показания отображаются на небольшом дисплее, а также хранятся во встроенной памяти. Более детально о достоинствах приборов:

Компактные размеры.
Его нельзя остановить или замедлить с помощью магнита.
Все модели оснащены многотарифной функцией.
Имеется встроенная самокорректировка показаний.
Удобное снятие показаний.
Точность показаний можно повысить дополнительно, для этого устанавливают специальную микросхему.

Несмотря на большое количество преимуществ, имеются и недостатки. Самый весомый – высокая стоимость.

Однотарифные и многотарифные виды электросчетчиков

Однотарифные приборы можно назвать традиционными. Это устройства, к которым привыкли все жители постсоветского пространства.

Многотарифные счетчики в России новика, поскольку вошли в обиход потребителей относительно недавно. Основная задача такого прибора – сокращение финансовых расходов потребителей. Суть экономии заключается в разнице стоимости электроэнергии от времени суток. В ночное и утреннее время она меньше, чем вечером.

: Счетчик электроэнергии однофазный многотарифный CE102-R5.1

: Счетчик электроэнергии однофазный однотарифный Тайпит Нева 103.5 1S0

Автоматический тип электросчетчика

Автоматический тип электросчетчика представляет собой разновидность электронных моделей. Особенность его заключается в автоматической передаче данных без участия домовладельцев. Процесс происходит своевременно, без потери личного времени. Такие устройства еще не очень распространены в России, но эксперты предполагают, что через 10-15 лет они будут в каждой второй квартире.

Преимущества и недостатки многотарифности

Разделение суток на зоны для контроля электроэнергии многотарифными счетчиками

Новые приборы учета имеют свои конструктивные особенности, а также преимущества и недостатки, которые обязательны к ознакомлению при выборе устройства. К достоинствам следует отнести:

Экологичность. Снижается количество вредных и отравляющих природу и людей выбросов в атмосферу.
Ощутимая экономия семейного бюджета. Как показывает опыт, прибор полностью окупается в течение одного года.
Облегчение работы электрических станций: экономия топлива, снижение стоимости ремонтных работ и обслуживания.

Из недостатков устройств стоит выделить лишь необходимость подстраиваться под тарифы счетчика. Если пренебрегать этим, количество расходов не сократится.

Класс точности приборов и их мощность

Таблица необходимых классов точности для расчетных счетчиков активной электроэнергии

Класс точности устройства в процентном соотношении вычисляет погрешность подсчетов. На сегодняшний день можно использовать электрические счетчики класса точности не менее 2.0.

Еще один важный параметр работы – мощность. Его учитывают еще при выборе прибора, исходя из суточного потребления электроэнергии – общая нагрузка на электрическую цепь в квартире, доме. В ассортименте есть счетчики с нагрузкой по току от 5 до 100 ампер.

Условия использования и методы крепления

Современные приборы учета фиксируются на специальную DIN-рейку или на болты.

С учетом условий работы оборудование делится на всепогодное, предназначенное для работы на улице, и используемое только в отапливаемых и сухих помещениях. Стоимость последних моделей ниже.

Какую модель лучше выбрать

Требования к счетчикам электроэнергии

При выборе прибора для учета потребляемой электроэнергии важно, чтобы были учтены требования ГОСТа:

Модель должна быть внесена в общий реестр, допущенных в РФ приборов учета, а также иметь непросроченное свидетельство о проверке.
Класс точности должен соответствовать регламентируемым нормативно-правовым актам (не ниже, чем 2.0).
Каждый прибор должен иметь пломбу с клеймом государственного образца на кожухе клеммных контактов. Если счетчик устанавливается впервые, нужно убедиться, что пломба не старше 2-3 лет.

Чтобы упростить процесс выбора, следует ознакомиться с рейтингом лучших моделей.

Однотарифный, однофазный	Меркурий 201; Энергомера СЕ-101; АВВ FBU-11200; Нева 101103.
Многотарифный, однофазный	Меркурий 200-2; Энергомера СЕ-102; АВВ FBU-11205; Нева МТ-114.
Трехфазный, однотарифный	Меркурий 231 АМ-01; Энергомера СЕ-300; Нева МТ-324; Нева 303-306.
Трехфазный, многотарифный	Меркурий 231 АТ-01; Энергомера СЕ-301.

: Меркурий 201

: АВВ FBU-11205

: Энергомера СЕ-301

: Нева МТ-324

К выбору электрического счетчика следует подойти со всей ответственностью, в противном случае показания могут быть неверными, что приведет к штрафным санкциям от организаций.

Информация, которая поможет правильно выбрать счетчик электроэнергии

Главная / Статьи / Современные счетчики электроэнергии foto1

Счетчики электроэнергии – неотъемлемая часть современного электрооборудования. Показания счетчиков используются при проведении коммерческих расчетов за электроэнергию, а также в системах технического учета, организуемого на предприятиях для решения внутренних задач.

Номенклатура современных счетчиков электроэнергии огромна. Она включает и самые простые счетчики с механическим отсчетным устройством, и многофункциональные приборы, обеспечивающие отображение текущих значений, а также запись в энергонезависимую память, хранение и передачу в автоматизированные системы большого числа параметров.

Ниже приводится условная классификация счетчиков электроэнергии, которая позволит, более предметно, ориентироваться в приборах учета, представленных на рынке.

Индукционные и электронные счетчики.

Так как индукционные счетчики не соответствуют требованиям нормативных документов по классу точности, то в данном материале они рассматриваться не будут. Речь будет идти только об электронных счетчиках.

Однофазные и трехфазные счетчики.

В зависимости от количества подключаемых фаз счетчики бывают однофазными и трехфазными.
Однофазные счетчики эксплуатируются при номинальном напряжении сети 230В.
Трехфазные счетчики рассчитаны на номинальное напряжение 3х57,7/100В (фазное напряжение 57,7В, линейное – 100В) и 3х230/400В (фазное напряжение 230В, линейное – 400В). Однако существуют счетчики с расширенным диапазоном рабочих напряжений. Например, счетчик ЦЭ6850М-Ш31 (Концерн «Энергомера») работает в диапазоне номинальных фазных напряжений 57,7…220В. Счетчики ПСЧ-4ТМ.05МК (АО «НЗиФ») в диапазоне: 3х(57,7…115)/(100…200)В или 3х(120…230)/(208…400)В.

Однотарифные и многотарифные счетчики.

Однотарифные счетчики ведут сквозной учет электроэнергии вне зависимости от времени суток и дня недели. В ряде регионов нашей страны применяются комбинированные тарифы, когда электроэнергия в дневное время стоит дороже, чем в ночное. Также льготный тариф может применяться в выходные и праздничные дни. Это сделано для того, чтобы выровнять нагрузку в рабочее и нерабочее время. Потребителей стимулируют пользоваться энергоемким оборудованием в период действия более дешевого тарифа.

Счетчики, которые позволяют вести учет электроэнергии по нескольким тарифам, называются многотарифными. Чаще всего производители закладывают возможность учета по четырем тарифам, но можно встретить модели счетчиков с тремя и восемью тарифами. При вводе в эксплуатацию в счетчиках устанавливают местное время и программируют согласно тарифному расписанию, принятому в конкретном регионе. Переключение тарифов осуществляется внутренним тарификатором.

На ЖК индикаторе счетчиков отображается количество электроэнергии потребленной по каждому тарифу, а также сумму по всем тарифам.
Многотарифные счетчики могут быть запрограммированы на однотарифный учет.

Непосредственное и трансформаторное подключение счетчиков к электрической сети.

NP73E Однофазные счетчики включаются в сеть непосредственно. Диапазоны рабочих токов – 5(50)А, 5(60)А, 5(80)А, 10(80)А, 10(100)А, где цифра перед скобкой указывает на величину номинального тока, число в скобках – величина максимального тока.

Трехфазные счетчики, используемые на стороне высокого напряжения трансформаторных подстанций, подключаются к сети через высоковольтные трансформаторы тока и напряжения.

В электрических сетях низкого напряжения применяются как счетчики непосредственного, так и трансформаторного включения. Максимальный ток, на который изготавливают счетчики непосредственного включения, составляет 100А. Если сила тока в контролируемой сети превышает 100А, то применяются счетчики трансформаторного включения.

Иногда встречаются случаи, когда счетчики трансформаторного включения используются при токе нагрузки менее 100А. Причин для такого решения может быть несколько. В перспективе ожидается увеличение потребляемой мощности. Или наоборот, потребление снижено на время ремонта, реконструкции или остановки части оборудования. Если потребляемая мощность в процессе функционирования предприятия может изменяться в широких пределах, то экономически выгоднее заменить трансформаторы тока, чем устанавливать новый счетчик.

У счетчиков трансформаторного включения величина рабочего тока может отличаться. Если используются трансформаторы с током вторичной обмотки равной 5А, то значения номинального и максимального тока могут принимать следующие значения: 1(7,5)А; 5(7,5)А; 5(10)А. При токе вторичной обмотки измерительного трансформатора равной 1А, диапазон рабочих токов счетчика находится в пределах 1(2)А.

Трехфазные счетчики непосредственного включения рассчитаны на работу в одном из следующих диапазонов: 5(50)А, 5(60)А, 5(80)А, 10(80)А, 5(100)А, 10(100)А.

Счетчики активной, активной и реактивной энергии.

Существующие счетчики подразделяются на счетчики активной энергии и счетчики активной и реактивной энергии.

Счетчики активной энергии обычно применяются тогда, когда нагрузка носит резистивный характер. К такой нагрузке относятся электроплиты с конфорками, водонагреватели, утюги, лампы накаливания.

В последние годы у абонентов электросетей, в том числе подключенных к однофазным сетям, в нагрузке существенно возросла реактивная составляющая. Даже в бытовом секторе часто используется ручной электроинструмент, малогабаритные станки и сварочные аппараты. В освещении лампы накаливания заменяются другими источниками света. Поэтому потребовались приборы учета, которые бы более полно учитывали потребление электроэнергии. Счетчики активной и реактивной энергии успешно решают эту задачу. Они обладают расширенным функционалом, контролируют большее количество параметров, могут быть интегрированы в автоматизированные системы учета энергоресурсов.

Классы точности счетчиков электроэнергии.

Счетчики выпускаются с классом точности 0,2s, 0,5s, 1,0, 2,0. У однофазных счетчиков класс точности должен быть не ниже 2,0. У трехфазных – не ниже 1,0. Требования по использованию счетчиков того или иного класса точности изложены в Постановлении Правительства РФ от 04.05.2012 N 442 (ред. от 27.09.2018) «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии».

Для счетчиков активной и реактивной энергии отдельно указывается класс точности для каналов учета активной и реактивной энергии. Например, счетчик Меркурий 234 ART-03PR, имеет класс точности A/R – 0,5s/1,0. Как правило, точность измерений реактивной энергии ниже на одну ступень по сравнению с точностью измерений активной энергии. Но иногда встречаются счетчики, например, производимые АО «Концерн Энергомера», у которых класс точности по активной и реактивной энергии одинаков.

Тип отсчетного устройства.

Для снятия показаний непосредственно с приборов учета используются механические отсчетные устройства (ОУ) и жидкокристаллические индикаторы (ЖКИ).

Механические ОУ, как правило, устанавливаются на счетчики активной энергии, не имеющие цифровых интерфейсов. Более сложные приборы оснащают ЖКИ, так как они более информативны.

Качество отображаемой информации на ЖКИ может зависеть от температуры окружающей среды. При температуре -20⁰С и ниже не исключается погасание индикаторов. При этом счетчики сохраняют работоспособность и продолжают учет электроэнергии. При повышении температуры отображение информации восстанавливается.

Ряд счетчиков оснащаются подсветкой ЖКИ, что облегчает снятие показаний в условиях недостаточной освещенности.

Цифровые интерфейсы для передачи информации на диспетчерские пункты или на переносные устройства.

У многофункциональных счетчиков лишь малая часть информации выводится на жидкокристаллический индикатор. Архив значений потребленной энергии, профиль мощности, параметры качества электросети, журнал событий сохраняются в энергонезависимой памяти счетчиков. Получить доступ ко всему массиву информации можно лишь с помощью цифровых интерфейсов. К их числу относятся – RS-485, CAN, GSM/GPRS, PLC, RF, Ethernet, оптопорт.

Наибольшее распространение получил последовательный интерфейс RS-485. К его достоинствам можно отнести возможность объединения в сеть десятков и даже сотен приборов, а также большая, до 1200 метров, длина соединительных линий. В такой сети каждому прибору присваивается индивидуальный сетевой адрес. Опрос производится только по запросу с диспетчерского пункта. Самостоятельно счетчики ничего в сеть не транслируют.

В некоторых моделях счетчиков «Меркурий» (Меркурий 200.04, Меркурий 230AR-01CL, -02CL, -03CL, Меркурий 230ART-01CLN, -02CLN, -03CLN) используется интерфейс CAN ( Controller Area Network — сеть контроллеров). Однако количество таких моделей в последние годы было сокращено.

CAN разрабатывался фирмой Bosch для подвижных объектов, в первую очередь, для автотранспорта. Впоследствии данный интерфейс был применен в промышленности. Его особенностью является то, что в сети может быть несколько контроллеров и ведомые устройства могут самостоятельно передавать информацию на верхний уровень управления, например, в случае возникновения аварийных ситуаций или при выходе за допустимые пределы наиболее важных параметров. Однако в счетчиках «Меркурий» подобный функционал не реализован. Независимо от того, какой интерфейс используется – RS-485 или CAN, счетчики работают как ведомые устройства и информация, получаемая от них при опросе, будет полностью идентична. То есть разница между этими интерфейсами заключается лишь в использовании различной элементной базы.

RS-485 и CAN являются промышленными интерфейсами и соединить их с персональными компьютерами напрямую не представляется возможным. Эта проблема решается путем применения преобразователей интерфейса RS-485 – USB и CAN – USB. Могут использоваться как общепромышленные модели, так устройства, предлагаемые производителями счетчиков.

Для построения автоматизированной системы учета электроэнергии с использованием интерфейсов RS-485 или CAN необходима прокладка дополнительной информационной линии. Такая линия не потребуется, если для передачи информации к счетчикам и от счетчиков использовать провода электрической сети. Данная технология получила название PLC (Power Line Communication). На практике эта технология реализуется через установку в счетчики модуля PLC интерфейса. Однако персональные компьютеры, как и в случае с RS-485, не имеют портов, способных принимать информацию в формате PLC. Поэтому требуются дополнительные устройства, которые должны преобразовывать информацию, передаваемую в одном из промышленных стандартов в формат PLC и обратно. Данные устройства входят в состав концентраторов, коммуникаторов, устройств передачи данных и т.п. Конкретное название зависит от производителя.

Использование счетчиков с интерфейсом PLC имеет смысл только в том случае, если планируется развертывание автоматизированной системы коммерческого учета электроэнергии. В противном случае потребитель переплачивает за функционал, который не используется. Разница в стоимости счетчиков с однотипным функционалом, без PLC и с PLC может составлять десятки процентов.

При размещении счетчиков на удаленных объектах очень часто их опрос осуществляется через GSM/GPRS модемы (шлюзы). GSM-модем может быть встроенным или внешним. Для организации связи внешний модем соединяется с выходом интерфейса RS-485 счетчика. Производители, как правило, предлагают фирменные GSM-модемы (шлюзы, коммуникаторы). Их стоимость обычно выше общепромышленных аналогов. Но фирменные устройства настроены на работу с конкретными образцами счетчиков, что облегчает их сопряжение и сокращает время сеансов связи.

Интерфейсы RF также позволяют отказаться от проводных линий, так как обмен информации происходит посредством радиоканала. Радиоканал может быть организован между счетчиком и верхним уровнем системы, а также между счетчиком и абонентским терминалом. Второй вариант используется для опроса счетчиков устанавливаемых на опорах ЛЭП или в случаях, когда доступ к счетчику затруднен.

В России выделены несколько частотных диапазонов, на использование которых не требуется получение разрешений. Передача информации в системах учета электроэнергии может вестись на следующих частотах: 433.075-434.750 МГц, 868,7-869,2 МГц и 2400-2483,5 МГц. Однако на эти диапазоны Постановлением Правительства РФ от 12.10.2004 N 539 (ред. от 25.09.2018) «О порядке регистрации радиоэлектронных средств и высокочастотных устройств» накладываются ограничения на мощность передающих устройств. Для первых двух диапазонов мощность излучения передатчика не должна быть более 10 мВт.

В нормативной базе нет требования об использовании в электросчетчиках какого-то одного диапазона, из числа разрешенных. Поэтому каждый производитель выбирает те диапазоны частот, которые являются для них предпочтительными. Например, в счетчиках МИРТЕК 32 могут быть применены радиомодули на частоту 433 или 2400 МГц. Беспроводные автоматизированные системы контроля и учета ресурсов ЖКХ на базе счетчиков с радиомодулем ФОБОС-1 и ФОБОС-3 используют частоту 868,8 МГц. Счетчики Меркурий 208.LF и Меркурий 238.LF для связи с блоком индикации Меркурий 258.2F также используют диапазон 868 МГц. Счетчики МАЯК 302АРТН.132Т обмениваются информацией с удаленными терминалами на частоте 2400 МГц.

Так как мощность радиомодемов невелика, то дальность связи будет зависеть от характера застройки – городская или сельская, а также от интенсивности помех в выбранном диапазоне.

Существенно увеличить расстояние между диспетчерским центром и счетчиками позволяет технология ZigBee, использующая диапазон 2400 Гц. Большая работа по стандартизации этого протокола связи позволяет включать в систему устройства разных производителей.

Главная идея, которая заложена в технологию ZigBee состоит в том, что такая система является самоорганизующейся и самовосстанавливающейся. Благодаря этому, в автоматическом режиме происходит маршрутизация сетевого трафика, определяется появление новых устройств, выбираются альтернативные маршруты передачи информации при отказе отдельных элементов. Надежность функционирования системы достигается за счет избыточных связей каждого ее звена. То есть реализуется не иерархическая, а сетевая структура, когда каждый элемент системы имеет связь со смежными устройствами.

В автоматизированной системе контроля и учета электроэнергии, построенной на основе технологии ZigBee, каждый счетчик может стать ретранслятором информационных посылок. За счет этого расстояние от самого удаленного прибора до диспетчерского пункта может составлять несколько километров.

Ряд производителей (Концерн «Энергомера», АО «НЗиФ») внедрили в своих счетчиках возможность использования модулей Ethernet, что позволяет подключать эти приборы к локальным вычислительным сетям без использования дополнительных адаптеров.

Для конфигурирования и опроса счетчиков также используются оптопорты. На передней панели большинства современных счетчиков располагается специальное окно, на которое накладывается адаптер оптопорта, подключаемого к USB-порту компьютера. Данный метод обмена информацией со счетчиком не предполагает передачи информации на большие расстояния, но позволяет оперативно выполнить необходимые операции, даже если клеммы интерфейсов счетчика находятся под опломбированной крышкой.

Для того чтобы запрограммировать счетчик перед установкой или снять с него показания в процессе эксплуатации необходимо соответствующее программное обеспечение, устанавливаемое на компьютер. Это может быть бесплатная сервисная программа-конфигуратор или коммерческое ПО.

У всех ведущих производителей счетчиков появились приборы, которые могут быть адаптированы под конкретного потребителя. В этом вопросе просматривается два основных подхода. Первый – это когда с самого начала конфигурация счетчика определяется заказчиком. Такой подход практикует «Эльстер Метроника». В этой компании любой счетчик изготавливается на основе заполненного опросного листа.

При втором подходе потребитель выбирает модель счетчика, допускающего установку плат расширения. Данные счетчики изначально являются готовыми изделиями с определенным функционалом и набором интерфейсов. Далее возможности прибора наращиваются путем установки дополнительных плат интерфейсов, выбираемые из стандартного набора.

Импульсные выходы.

Многие современные счетчики электроэнергии имеют импульсные выходы. Их количество равно количеству каналов учета электроэнергии. У счетчиков активной энергии один импульсный выход. У двунаправленных счетчиков четыре: один — на прямое направление активной энергии, один — на обратное направление активной энергии, один — на прямое направление реактивной энергии и один — на обратное направление реактивной энергии.

При включении счетчика в режим поверки импульсные выходы работают как поверочные, в рабочем режиме, как телеметрические.

Принцип работы импульсных выходов основан на том, что частота следования импульсов пропорциональна току, протекающему через измерительные цепи.

Каждый тип счетчиков имеет такой параметр, как «постоянная счетчика». Постоянная счетчика измеряется в имп./(кВт*час) для каналов учета активной энергии и в имп./(кВАр*час) для каналов учета реактивной энергии. Эти значения указываются в паспортах (руководствах по эксплуатации) и на передней панели счетчиков.

До появления цифровых интерфейсов существовали системы автоматического учета электроэнергии, основанные на подсчете импульсов, передаваемых счетчиками. В настоящее время этот метод является устаревшим.

В некоторых счетчиках предусмотрена возможность программного изменения режима работы импульсных выходов. Вместо генератора импульсов выходы могут подключаться к устройству управления нагрузкой, которое изменяет импеданс своей выходной цепи в зависимости от того, есть команда на ограничение нагрузки или нет.

Конструктивное исполнение.

Счетчики, предназначенные для установки в трансформаторных подстанциях, распределительных устройствах и шкафах учета электроэнергии изготавливаются в виде моноблока. Такие счетчики могут иметь корпуса для монтажа на панель с помощью трех винтов или на 35 миллиметровую DIN-рейку. Встречаются счетчики, корпуса которых позволяют крепить их как на панель, так и на рейку. Например, СЕ 101 в корпусе R5.1.

Счетчики для установки на опоры линий электропередач состоят из двух частей – блока счетчика и устройства индикации. Ниже приводится несколько типов счетчиков, конструкция которых предусматривает такой способ установки:
а) однофазные — Меркурий 208, РиМ 129, МАЯК 103АРТН, CE208-C2, NP523, NP71E.2-1-5, AD11S;
б) трехфазные — Меркурий 238, РиМ 489.18, Маяк 132АРТН, CE308 C36 DLP, AD13S.

У каждого производителя устройство индикации называется по-разному. У АО «РиМ» — это rim129 дистанционный дисплей, у АО «НЗиФ» — удаленный терминал, у ООО «Инкотекс» — блок индикации. Связь между счетчиком и устройством индикации организуется через интерфейсы RF или PLC. Если связь организована через радиоканал, то устройство индикации может быть переносным. При использовании интерфейса PLC устройство индикации должно быть подключено к сети.

Устройства индикации могут сопрягаться с некоторыми счетчиками в корпусе моноблок. Производимый АО «РиМ» дистанционный дисплей РиМ 040 позволяет опрашивать счетчики РиМ 489, устанавливаемые в трансформаторные подстанции.

ООО «Матрица» заложила возможность опроса счетчиков 8 серии типа AD11A, AD13A с помощью пользовательского дисплея CIU8.В-2-1.

В соответствии с пунктом 1.5.13 «Правил устройства электроустановок» (ПУЭ) каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу энергоснабжающей организации. Иногда на счетчиках можно увидеть дополнительные пломбы, клейма или голографические наклейки. Эта пломбировка производится заводами изготовителями для защиты от несанкционированного вскрытия верхней крышки.

Количество направлений учета.

В настоящее время промышленность предлагает однонаправленные, двунаправленные и комбинированные счетчики электроэнергии.
Однонаправленные счетчики могут использоваться только на линиях с потоком энергии в одном направлении.

Двунаправленные счетчики электроэнергии ведут учет электроэнергии в прямом и обратном направлении. Они применяются в тех случаях, когда имеют место перетоки электроэнергии между сетями или хозяйствующими субъектами. Счетчики размещаются на границе балансовой принадлежности электросетей. Полученные показания используются при расчетах за межсистемные перетоки электроэнергии. Так как промышленные сети являются трехфазными, то и двунаправленные счетчики, чаще всего, являются трехфазными. Хотя существуют и однофазные двунаправленные счетчики.

Ниже приведены некоторые типы двунаправленных счетчиков и их производители. Меркурий 234ART2 и Меркурий ARTM2 (ООО «Инкотекс»), СЕ301, СЕ303, СЕ304, СЕ308 при наличии в обозначении символа «Y», ЦЭ6850М при наличии в обозначении символов «2Н» (Концерн «Энергомера»), МАЯК 103 АРТ, МАЯК 302АРТ, ПЧС-4ТМ.05МК исп. 00…07, 20, 21 (АО «НЗиФ»), NP73, AD13, NP71, AD11 (ООО «Матрица»).

Комбинированные счетчики имеют три канала учета и предназначены для учета активной энергии независимо от направления тока в каждой фазе сети и реактивной энергии прямого и обратного направления и могут использоваться только на линиях с потоком энергии в одном направлении.

Управление нагрузкой.

Существует два способа ограничения нагрузки — непосредственно через силовые реле встроенные в счетчик и через внешние устройства. Внешние устройства могут быть активированы вспомогательными слаботочными реле счетчика или изменением сопротивления на импульсных выходах счетчика, переведенных в режим управления нагрузкой.

Для того чтобы счетчик мог ограничивать или отключать электроэнергию подаваемую потребителю, необходимо программно установить определенные параметры. Эта операция может быть выполнена как перед вводом прибора учета в эксплуатацию, так в процессе эксплуатации. Если счетчик входит в состав автоматизированной системы коммерческого учета электроэнергии, то команда на ограничение электроэнергии может быть подана дистанционно оператором диспетчерского пункта.

Функция управления нагрузкой реализуется в счетчиках непосредственного включения.

Многофункциональные счетчики.

Многофункциональные счетчики выводят на ЖК индикаторы информацию о текущих значениях энергопотребления и параметрах сети. К параметрам сети относятся:
— мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
— действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети, для целей анализа показателей качества электроэнергии;
— значения углов между фазными напряжениями;
— частота сети;
— коэффициенты мощности по каждой фазе и по сумме фаз.

Однако огромный массив информации доступен только при подключении к компьютеру с установленным специализированным программным обеспечением. В этом случае становятся доступны следующие данные:
— об энергопотреблении не только за предыдущий день и месяц, но и на период от одного до трех лет;
— о профиле мощности на глубину, зависящую от объема памяти и периода интегрирования;
— параметры качества электроэнергии – дата и время выхода и возврата за нижнее допустимое и предельное допустимое значение напряжения каждой из фаз и частоты сети;
— значения утренних и вечерних максимумов мощности;
— журнала событий: даты и времени включения/выключения счетчика, коррекции текущего времени, включения и выключения счетчика или отдельных фаз, превышения лимита энергии по тарифам, вскрытия и закрытия основной крышки прибора и других параметров в зависимости от типа прибора и производителя.

Анализ этих данных открывает возможности по выработке мер для оптимизации энергопотребления и предотвращения аварийных ситуаций.

Сроки ввода счетчиков электроэнергии в эксплуатацию.

В ПУЭ (п. 1.5.13) определено, что на вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках — с давностью не более 2 лет. Если это требование нарушено, то счетчики должны быть подвергнуты очередной поверке.

Фабрика счетчиков электроэнергии

, производственная компания OEM / ODM счетчиков электроэнергии на заказ

Всего найдено более 2000 заводов и компаний по производству электросчетчиков, выпускающих более 6000 товаров. Получите высококачественный счетчик электроэнергии от нашего большого выбора надежных заводов по производству счетчиков электроэнергии. Бриллиантовый член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Счетчик мощности , распределительная коробка, импульсный источник питания, трансформатор тока
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Вэньчжоу, Чжэцзян
Основные рынки:	Внутренний

Бриллиантовый член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Цифровой измеритель
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Нинбо, Чжэцзян
Производственные линии:	2

Золотой член

Тип бизнеса:	Производитель / Завод
Основные продукты:	LCR Измерители , Температура Метры , Микроомы Метры , Сопротивление изоляции Метры , Меггеры
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Чанчжоу, Цзянсу
Производственные линии:	Больше 10

.Счетчик электроэнергии бренда Ддсы450

Жиминг предоплаченный с сим-картой, счетчиком

электричества смарт-карты

Нужна дополнительная информация, пожалуйста, нажмите здесь >>

Zhiming Brand DDSY450 Предоплаченный счетчик электроэнергии с SIM-картой,

Описание продукта
Однофазный электронный ваттметр серии DDSY450 с предоплатой использует сверхбольшой цифровой чип измерения энергии и технологию SMT, его ключевые компоненты выбирают компоненты промышленного класса международного бренда, чтобы значительно улучшить надежность и срок службы товара.Присутствующий продукт изящного внешний вид, фирма структуры, хорошая производительность и долгий срок службы, кроме того, он имеет функцию кражи против электричества, предназначено для измерения переменного тока однофазной активной энергии опорной частоты 50 Гц или 60 Гц.
Почта Технические данные
1. Рабочее напряжение: 0.9Un-1.1Un;
2. Потребляемая мощность: менее 2 Вт / 10 ВА;
3. Исполнительный стандарт: IEC62053-21;
4. Хорошие температурные характеристики: погрешность не должна превышать диапазон точности в диапазоне температур -25 ℃ ~ 55 ℃;
5.Защита данных: время хранения данных после отключения питания: ≥10 лет
6. Высокая точность реальных онлайн-измерений, высокая надежность, длительный срок службы;
7. Простота установки и эксплуатации; на положение установки ничего не влияет;
Спецификация
Опорное напряжение Feference Частота Класс точности Базовый ток (макс ток)
220В, 240В 50Гц, 60Гц Класс 1 , Класс 2
1.5 (6) A, 5 (20) A, 5 (30) A, 5 (40) A,
10 (40) A, 15 (60) A, 20 (80) A, 30 (100) A
Основные функции и особенности
1. Измерьте активную электрическую энергию, без корректировки для длительной работы.
2. Сначала купите электроэнергию, затем используйте электроэнергию;
3. Сигнализация отсутствия остаточного электричества
4. Запись информации для пользователя
5. Одна карта для одного пользователя, защита от кражи электроэнергии
6. Отображение остаточного электричества, накопление и сигнализация электричества;
7.Может считывать информацию об использовании энергии пользователем в обратном направлении.
8. Проверка электроэнергии и импульсный выход.
Нужна дополнительная информация, пожалуйста, проверьте , просто дайте нам запрос, вы получите то, что ваша информация.
Размер продукта

Of couse,
Более подробная информация, вы можете отправить . Мы ждем вас.
.
No related posts.

14 лучших счетчиков электроэнергии — Рейтинг 2020

Какой счетчик электроэнергии лучше купить

Лучшие механические счетчики электроэнергии

Incotex Меркурий 201.5

Тайпит НЕВА 101 1S0 230V 5(60)A

IEK CCE-1R1-1-01-1

Энергомера CE101-R5.1

Лучшие электронные счетчики электроэнергии

ABB E31 412-200

Скат 105Э/1-5 ШОИ4 Р1 PROxima

Schneider Electric A9MEM3250R

Legrand Счетчик 3Ф Ч/Транс 5А

Лучшие однофазные счетчики электроэнергии

Микрон СЭБ-1ТМ.02М.07

Энрон «Топаз» 101-5(60)1-Ш2Р1Э

TDM Electric «Марс» SQ1105-0004

Лучшие трехфазные счетчики электроэнергии

Матрица NP 73E.1-11-1

Ленэлектро 3.D1 1,0.A

ЛЭМЗ ЦЭ2727У

Классификация и типы счетчиков электроэнергии

Счетчики электрической энергии можно классифицировать по следующим принципам:

Энергетическое обследование • Программа энергосбережения • Консультация

Типы счетчиков:

Основные понятия, термины и определения

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Основные понятия учета электроэнергии

Технические требования к электросчетчикам

Электрические счетчики, применение, марки и типы счетчиков. Замена счетчика. Технические характеристики

Монтаж электрических счетчиков

Замена электросчетчика

Какой счетчик электроэнергии лучше поставить в квартире и частном доме

Каким критериям должен соответствовать счетчик электроэнергии?

Виды и типы приборов

Индукционные и электронные

Однотарифные и многотарифные

По количеству фаз — однофазные и трехфазные

Технические характеристики счетчиков

Максимальная токовая нагрузка

Класс точности электрического счетчика

Способ монтажа на din-рейку или на панель

Габаритные размеры счетчика

Дата выпуска счетчика и межпровероверочный интервал

: Выбор счетчика электроэнергии: вот что надо знать

Выбор счетчика

Технические характеристики

Установка

индукционные, электронные, одно- и многотарифные

Виды счетчиков электроэнергии

Индукционный

Электронный

Однотарифные и многотарифные виды электросчетчиков

Автоматический тип электросчетчика

Преимущества и недостатки многотарифности

Класс точности приборов и их мощность

Условия использования и методы крепления

Какую модель лучше выбрать

Информация, которая поможет правильно выбрать счетчик электроэнергии

, производственная компания OEM / ODM счетчиков электроэнергии на заказ

Жиминг предоплаченный с сим-картой, счетчиком

Добавить комментарий Отменить ответ
