Кабельные лотки. Виды и монтаж. Применение и параметры

При производстве электромонтажных работ кабельные лотки необходимы для прокладки магистральной линии питания электроэнергией с большой нагрузкой на значительные расстояния.

Они защищают кабели от внешних повреждений, сохраняют эстетичность помещения, скрывают кабели, которые не подходят для интерьера помещения. Конструкция кабельных лотков не представляет сложности и выполнена в виде желоба из различных материалов, с крышками и перфорацией.

Внутренняя поверхность желоба обработана, во избежание повреждения кабеля при укладке. В такие лотки можно укладывать как один, так и несколько кабелей.

Виды лотков
Лотки разделяются на несколько видов по материалу изготовления:
  • Металлические.
  • Пластмассовые.
  • Оцинкованные.
  • Железобетонные.
  • Бетонные.
Металлические кабельные лотки

Такие лотки изготавливают из низкоуглеродистой или нержавеющей стали, а также оцинкованного железа. Наиболее популярными стали лотки из оцинкованной стали, так как она имеет наилучшие эксплуатационные свойства и коррозионную стойкость, в сравнении с черным металлом. Их стоимость ниже лотков из нержавейки.

Кабельные лотки из оцинкованного железа
В свою очередь лотки из оцинковки разделяют на:
  • Лестничные лотки.
  • Неперфорированные лотки с крышкой.
  • Перфорированные лотки.
  • Проволочные лотки.
Лестничные

Лестничный тип лотков используется при условии установки опор для открытой укладки электрической проводки, действующей под напряжением до 1 кВ.

Лотки производят из оцинкованной стали толщиной 1,2 мм. Для удобства установки применяют поперечные перекладины, и другие дополнительные элементы.

В лотки разрешается укладка как силовых, так и маломощных кабелей. К кабелям, расположенным в лотках, имеется свободный доступ для ремонта и техобслуживания.

Неперфорированные лотки с крышкой

Такие лотки рассчитаны для установки силовых и маломощных проводов в виде пожарных, охранных или информационных проводов, в любых помещениях. Лотки состоят из крышки и основания.

При монтаже основание жестко фиксируется на поверхности, в лотки укладываются провода и кабели, сверху закрывается крышка. Такие лотки дают возможность создания электрической сети, при этом сохранив все достоинства наружной сети: мобильность, удобство установки, малая стоимость, изменение формы, высокая безопасность, сохранение внешнего вида помещения.

Перфорированные лотки

Такие лотки выполнены из оцинкованного металла с перфорированной основой. Его еще называют кабельным коробом или металлическим кабель-каналом. Перфорированный лоток можно монтировать с крышкой и без крышки, которая позволяет повысить защиту проводки, и расширяет область использования такой конструкции. Перфорированный вариант является оптимальным для кабелей напряжением до 1000 вольт.

Основной особенностью конструкции является боковая перфорация в виде отверстий по всей длине лотка. Это облегчает монтаж кабелей. Через отверстия удобно закреплять кабели в лотке. Перфорация предотвращает перегрев кабеля.

Другой особенностью являются штампованные края, помогающие быстро соединять конструкцию внахлест. На крышке лотка имеется заземление, что создает безопасность для человека.

Существует три вида перфорированных лотков по материалу изготовления из:
  • Нержавеющей стали.
  • Оцинкованного металла.
  • Металла горячего цинкования.
Проволочные лотки

Кабельные лотки из проволоки изготавливают из оцинкованной стальной проволоки, и используются для монтажа открытых линий кабелей на промышленных объектах и жилых домов.

Силовые кабели допускается прокладывать вместе с проводами малой мощности. Проволочные модели лотков допускается монтировать в замкнутых и открытых пространствах.


Достоинства
  • Малая масса сочетается с необходимой надежностью и прочностью.
  • Возможность вентиляции кабелей.
  • Удобный доступ для контроля кабеля.
Пластиковые кабельные лотки

В жилых помещениях, офисах чаще всего используют кабельные лотки, выполненные из ПВХ пластика. Их допускается использовать для укладки кабелей до 400 вольт, а также проводов телекоммуникаций внутри помещений для открытой проводки.

Пластиковые каналы для кабелей состоят из пластикового желоба с крышкой, которая закрывается на защелку. Желоб лотка бывает полым, либо со съемными разделителями.

Пластиковые лотки для кабелей делятся на виды, в зависимости от уровня размещения:
  • Простые. Служат для разводки сетей, сохранения их от повреждений.
  • Парапетные. Их установка осуществляется на рабочем уровне (на уровне рабочего стола). Внутренняя часть лотка может иметь разделители, для изоляции проводов разных функций. В таком случае имеется возможность монтажа розетки непосредственно на пластиковый лоток.
  • Плинтусные. Предназначены для монтажа кабелей по низу помещения.
  • Напольные. Служат для защиты кабелей, проложенных по полу.
  • Карнизные. Их монтаж производится наверху под потолком.

Подобные лотки из пластмассы имеют некоторые достоинства и недостатки.

Преимущества
  • Имеют невысокую стоимость.
  • Малый вес, что облегчает процесс монтажа линии.
  • Простая и легкая корректировка конструкции.
  • Эстетичность после монтажа.
  • Удобный уход и обслуживание.
Недостатки
  • Значительная подверженность износу, в отличие от металлических лотков.
  • Не выдерживают повышенной температуры, деформируются при нагревании проводов, что приводит к преждевременной замене.
  • Пластиковые лотки используются только для внутренних работ, наружный монтаж не рекомендуется.
Оцинкованные кабельные лотки

Перфорированные оцинкованные лотки служат для обеспечения защиты силовых кабелей до 1000 вольт большой длины. Размер перфорации в корпусе канала может быть размером в несколько сантиметров.

Достоинства
  • Укладка кабелей снаружи и внутри зданий.
  • Возможность проведения линий в любых помещениях.
  • Удобный доступ для профилактики конструкции.
  • Перфорация создает возможность вентиляции кабелей.
  • Монтаж лотков допускается осуществлять на вертикальной и горизонтальной поверхности.
Размеры

Все лотки для кабелей делятся по размерам, и имеют большую классификацию для любых размеров. Высота лотка составляет от 35 до 110 мм, толщина стали от 0,75 до 1,25 мм, ширина лотка от 50 до 600 мм. У лотков стандартная длина 3005 мм. Перфорация чаще всего равна 9 х 22 мм.


Монтаж

При укладке кабелей необходимо разместить в лотке наибольшее количество кабелей и проводов. Значительная нагрузка на лотки для кабелей может привести к падению конструкции, поэтому необходимо особое внимание уделить методу фиксации и укладки проводников в канале.

Существует несколько способов крепления лотков, рассмотрим из них основные.

Фиксация на вертикальной стене

Популярным методом крепления стало использование кабельных полок и кронштейнов. Полки можно зафиксировать к стене на стойки из профиля. Достоинством полок считается возможность прокладки разных уровней каналов отдельной установки, параллельных друг другу.

Особенность применения кронштейнов и полок
  • Простая установка.
  • Надежная конструкция.
  • Установка в горизонтальном и вертикальном положении.
  • Большое количество видов изделий.
Заземление

Современные стандарты обязывают монтировать заземление при установке лотков для кабелей. Если сеть проходит по наружным границам здания, то необходимо выполнять молниезащиту лотков для обеспечения защиты человека от удара молнии, предохранения устройств от замыкания, для противопожарной безопасности.

Кронштейны для фиксации лотков

Кронштейн для лотков – это металлическая конструкция, служащая для удержания лотков для кабеля, разных видов при закреплении их на стенах и потолке.

При установке трассы в горизонтальной и вертикальной поверхности чаще всего применяют кронштейны, консоли и полки. Они могут монтироваться непосредственно на стену, либо на вспомогательные профили, для создания надежной, долговечной конструкции.

На потолке кабельные лотки крепятся аналогично стене. Отличие состоит в том, что полки для трассы монтируются к монтажному профилю и потолочным опорам, стойкам. Кабельные лотки крепятся к потолку с помощью потолочных кронштейнов.

Фиксация лотков к потолку

Железобетонные

Такие лотки применяются для подземной и поверхностной установки. Они приобрели большую популярность, так как электрические сети нуждаются в защите от вредного действия грунта. На изделия из железобетона грунт не оказывает никакого влияния.

Через железобетонные лотки можно легко контролировать состояние кабелей, проводов, а также менять их, подняв плиты перекрытия. Основным достоинством их является надежная защита кабелей.

Такая конструкция изготавливается из стальной обрешетки и тяжелого бетона. Чтобы в полость лотка не попадала грязь, применяют плиты перекрытия, которые лоток закрывают сверху в качестве крышки. Плиты также изготавливают из бетона.

Бетонные

Бетонные лотки используются для укладки энерготрасс и силовых кабелей, а также различных коммуникаций. Они защищают от вредного воздействия внешней среды линию сети.

Каналы из бетона изготавливают из тяжелых типов бетона, без применения металлической арматуры. Этот специальный материал имеет высокую прочность и сохраняет свои качества при любых температурах, не пропускает воду.


Преимущества бетонных лотков в отличие от других видов лотков:
  • Защита сети от действия вредных факторов внешней среды.
  • Свободный доступ для вентиляции.
  • Устойчивость к воздействию грунта.
  • Удобный доступ для обслуживания, профилактики и ремонта сети.
Похожие темы:

Какие бывают кабельные лотки | ЭЛСИС24

Одними из самых востребованных и распространенных электромонтажных изделий. Основное предназнаяение – защита электрических проводов и придание эстетичного вида кабельной трассе.



Лотки для кабеля относятся к электромонтажным изделиям, использующимся при прокладке кабельных трасс и монтаже электропроводки. Они служат опорой и защищают проводники от механических повреждений. На сегодняшний день существует несколько вариантов изготовления данных изделий, поэтому далее мы решили рассмотреть основные виды и размеры кабельных лотков, применяемых в электромонтаже.

Что представляет собой кабельный лоток

Конструктивно кабельный лоток представляет собой закрытый или открытый короб, профиль, изготавливаемый из металла, поливинилхлорида и прочих материалов. Внутренняя часть изделия является полой и предназначена для размещения кабеля. Полная комплектация оборудования включает основание, к которому крепится проводка, и крышку, обеспечивающую относительную герметизацию содержимого, защищающую его от внешнего воздействия.

В среднем, ширина лотка варьируется в пределах 5-60 см, при этом длина может достигать 2-3 м. Как и в случае с материалами изготовления, различные лотки совмещаются друг с другом разными способами. В некоторых случаях используются винтовые соединения, в других – пазовые и т. д.

Обратите внимание! Независимо от конкретного метода, все соединительные элементы должны входить в комплект изделия. Помимо банального соединения двух лотков, крепления обеспечивают жесткость и прочность кабельной трассы.

Для того чтобы процесс монтажа был максимально прост и быстр, дополнительно можно покупать угловые соединители, разъединители, ответвители, переходники и лотки других форм (в виде креста, Т-образные). При эксплуатации кабельных лотков повышается прочность, надежность и долговечность трассы.

Виды и типы лотков для кабеля

По конструкции кабельные лотки бывают самыми разнообразными. Наиболее распространены перфорированные (в частности, несущие лотки НЛП), сплошные и решетчатые профили. К первым относятся лотки с наличием отверстий под естественную вентиляцию, что не позволяет их эксплуатировать в помещениях с высоким уровнем влажности. То же касается решетчатых коробов, в то время как сплошные – обеспечивают полную герметизацию электрической проводки.

По способу изготовления кабельные профили делятся на три разновидности:

  • Катанный лоток – считается самым популярным из всех, что обусловлено простотой и дешевизной процесса изготовления. Для производства используется сплошной металлический лист, что приводит к существенному недостатку – вес на один погонный метр при одинаковой ширине значительно выше, чем, к примеру, у проволочных изделий. Катанные коробы бывают перфорированными и сплошными, но в обоих случаях изготавливаются из металла. Первые применяются во время установки горизонтальных трасс, вторые – подходят для монтажа систем в общественных местах, шахтах, на улицах.
  • Лестничный лоток формируется за счет изготовления штампованных боковин. Эти элементы соединены друг с другом перемычками, подходят для установки открытых кабельных трасс, прокладки проводки в шахтах. Могут выдерживать большие нагрузки.
  • Проволочный лоток производится из прочной проволоки. Для фиксации отдельных элементов используется сварочный аппарат (в точках перекрещивания). Отличный вариант для создания горизонтальных кабельных трасс. Способны выдерживать незначительную нагрузку.

Материал изготовления

Основными материалами изготовления кабельных профилей являются:

  • металл;
  • поливинилхлорид;
  • железобетон.

Металлические лотки производятся методом штамповки из цельных стальных листов, которая подвергается дополнительной обработке для повышения антикоррозионной защиты:

  • Холодное цинкование по методу Сендзимиры. Сталь в рулонах проходит через ванну с цинком. Уже после из рулона создаются лотки нужной формы. Данный способ характеризуется оперативностью, но конечное изделие получает лишь тонкий защитный слой. Таким образом, они идеально подходят исключительно для внутренних монтажных работ.
  • Горячее цинкование – более сложный метод. Для начала создается короб, после чего уже готовое изделие опускается в ванну с расплавленным цинком. Это повышает защиту профилей, позволяя эксплуатировать их даже снаружи.
  • Покраска эмалью. Способ может использоваться только как второстепенный, для незначительного повышения защиты.

Если устройство будет применяться в тяжелых условиях, то для производства берут листовую нержавеющую сталь. Данные изделия пользуются популярностью на предприятиях пищевой промышленности.



Пластиковые коробы характеризуются низкими прочностными параметрами, что существенно ограничивает сферу их применения. Профили подходят для прокладки силовых и телекоммуникационных кабелей малого или среднего сечения на жилых и промышленных объектах. Обычно это компактные и легкие изделия.

Тем не менее, в некоторых случаях они будут крайне незаменимы за счет массы достоинств:

  • дешевизна по сравнению с аналогами из других материалов;
  • малый вес;
  • гибкость изделия, позволяющая во время прокладки с легкостью корректировать трассу;
  • эстетичность.

К недостаткам пластиковых профилей относятся:

  • слабая механическая прочность, поэтому в процессе эксплуатации изделия быстро изнашиваются;
  • деформация при нагревании;
  • не подходят для наружной прокладки кабеля и проводки.

Железобетонные изделия применяются для подземного или грунтового монтажа кабельных трасс. Их главным преимуществом является непревзойденная прочность и надежность, высокая защита от воздействия влаги и других негативных факторов при размещении в грунте. Зачастую это более габаритные изделия, не имеющие альтернатив при установке огромных подстанций. Крышка может изготавливаться как из железобетона, так и из стали или асбоцементной смеси.

Вид конструкций

Конструктивно различают лотки открытого или закрытого типа, с перфорацией или без нее. В обоих случаях речь идет о П-образных изделиях, но к закрытым профилям добавляется крышка, герметизирующая внутреннее содержимое.

Наличие перфорации хорошо для естественной вентиляции и охлаждения кабельной трассы без применения дополнительных кулеров. С другой стороны, мелкие отверстия могут привести к попаданию влаги, поэтому перфорированные коробы преимущественно используются внутри теплых и сухих помещений.

Способы крепления

В случае с железобетонными кабельными лотками все ясно: они просто закладываются в заранее выкопанные траншеи, затем прячутся под слоем земли. Металлические и пластиковые профили могут крепиться к стене четырьмя основными методами. Все зависит от конкретных крепежных элементов:

  • саморезы;
  • жидкие гвозди;
  • «клопы»;
  • дюбель-гвозди.

Саморезы обычно используются в процессе крепления лотков к деревянным изделиям, тогда как дюбель-гвозди подойдут для фиксации к бетонным стенам. «Клопы» – это саморезы по металлу. Они могут применяться тогда, когда возникает потребность установки профиля на металлические стены толщиной до 2 мм.

Нередко ни один из трех перечисленных методов не подходит. Например, вы не можете использовать дюбели и любые саморезы для установки лотков на стены, облицованные плиткой. В таком случае на помощь приходят жидкие гвозди.

Внимание! Жидкие гвозди не способны выдерживать значительную нагрузку, поэтому с их помощью можно фиксировать только пластиковые профили.

Критерии выбора

Первый фактор, влияющий на выбор лотков для прокладки трасс, – тип кабеля, который будет прокладываться внутри профиля. Параллельно нужно учитывать и размеры короба, влияющие на максимально допустимое количество проводов того или иного сечения. Также не стоит забывать о более банальных критериях:

  • безопасность;
  • долговечность;
  • универсальность составляющих системы;
  • конечная стоимость трассы.

Для начала обратите внимание на диаметр используемого кабеля и количество проводов, которые планируется прятать в лотке. В зависимости от конкретных значений подбираются высота профиля и толщина стенок. Обязательно следует делать запас: высота борта должна быть больше диаметра одного кабеля или целого пучка (если укладываются несколько проводов).

Важно! При выборе ширины следите за тем, чтобы все провода с легкостью уместились в лотке. Для вычисления этой величины можете сложить диаметр всех кабелей или пучков, размещаемых внутри.

Далее обратите внимание на минимальный радиус изгиба укладываемого кабеля. Надежные и проверенные производители обязательно указывают данный параметр на оплетке. Радиус изгиба кабельной трассы должен быть больше данного параметра, чтобы избежать повреждения в результате напряжения.

Каждому кабелю предъявляются уникальные требования по отводу тепла. Степень нагрева электрической проводки зависит от того, какая энергия проходит через нее. При нагреве любого кабеля наблюдается ухудшение его мощностных характеристик, поэтому в лотках предусматривается отдельное пространство для отвода тепловой энергии. Это позволит вам сэкономить деньги на проектировании трассы: если кабель не подвергается нагреву, то достаточно будет купить узкий профиль нужной высоты в зависимости от первого критерия. Вы ориентируетесь только на диаметр проводов или укладываемых пучков.

Если же кабель может нагреваться, то в таком случае лучше выбирать короб большой ширины с низкими стенками. В таком случае кабель должен размещаться только в один слой! Перфорированные и проволочные профили считаются идеальными для прокладки кабеля с максимально высокими требованиями по теплоотводу.

Обратите внимание! Обязательно следует учитывать общий вес кабельных пучков, размещаемых в лотке. От данного параметра зависит несущая способность конечной системы.

Чем толще будет сталь, из которой производится профиль, и выше стенка, тем больше максимальная нагрузка, которую выдерживает трасса. В этом плане самыми надежными являются лестничные лотки, в то время как наименьшую несущую способность имеют проволочные профили.

Класс защиты от пыли и влаги – не менее важный параметр, когда речь заходит о выборе кабельных лотков. Любой производитель обязательно указывает степень защиты на наружной оболочке изделия. Проволочные лотки не могут защитить кабель от воздействия влаги, поэтому либо трасса должна прокладываться в сухих и теплых помещениях, либо сама проводка должна быть надежно защищена от этого негативного фактора. Максимальная степень защиты гарантируется в том случае, если используется неперфорированный оцинкованный короб закрытого типа (с крышкой для герметизации).

Кабельные профили следует выбирать и по степени антикоррозионной защиты. Температура окружающей среды, влажность воздуха, воздействие химически агрессивной среды, морской ветер с высоким содержанием соли – от всего этого зависит долговечность кабельной трассы. Оцинкование металлических лотков позволяет существенно повысить защиту от коррозии. При этом уровень устойчивости к коррозии напрямую зависит от слоя цинка: чем он толще, тем выше стойкость.

При эксплуатации кабельной линии внутри зданий можно применять профили, защищенные методом холодного цинкования. Это могут быть изделия, оцинкованные гальванически или конвейерным методом. В тех случаях, когда трасса функционирует на открытом воздухе и в комнатах с высокой влажностью, необходимо выбирать коробы с горячим цинкованием.

Для кабельных линий пищевой и химической промышленности обязательно следует выбирать лотки из нержавеющей стали. Если изделия будут эксплуатироваться в условиях особо агрессивной окружающей среды, то нужно покупать профили с дополнительным лакокрасочным покрытием.

Обратите внимание на скорость установки и стоимость системы. Мы указали данные параметры вместе неспроста: любые конструктивные решения, ускоряющие и упрощающие монтаж, повышают стоимость конечного продукта. Более дешевые изделия представляют собой прямые профили, для крепления которых применяются дополнительные соединительные элементы и резьбовые детали.

Перфорированный и неперфорированный лотки на сегодняшний день являются незаменимыми электротехническими изделиями, не просто упрощающими монтаж кабельных трасс, но и защищающими электрическую проводку от негативных воздействий окружающей среды. К их выбору следует подходить с большой осторожностью, учитывать сразу несколько важных критериев, которые повлияют на качество, надежность и долговечность будущей трассы.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности.

Металлические лотки «ДКС» | Статьи

Перечень доступной в каталоге продукции включает лотки, произведенные отечественной компанией «ДКС». Изделия доступны в большом количестве модификаций и удовлетворяют требованиям электро- и пожаробезопасности. Лотки, которые выпускаются под брендом «ДКС», используются на объектах самого разного назначения, от частных домов до крупнейших заводов и фабрик.

Область применения и разновидности изделий

Основное назначение заключается в фиксации и защите электрокабелей и проводов, прокладываемых как в помещениях, так и под открытым небом. Классический кабельный лоток представляет собой открытый сверху коробчатый профиль, внутри которого предусмотрено место для прокладки кабелей. В некоторых случаях изделие может иметь крышку, обеспечивающую дополнительную защиту.

В зависимости от применяемого материала, различают лотки из нержавеющей или оцинкованной стали; обычная сталь используется крайне редко из-за склонности к коррозии.

Нержавейка применяется преимущественно на объектах с высоким уровнем влажности, а также при непосредственном контакте металлоконструкции с водой.

Сегодня на рынке представлены четыре основные разновидности кабельных лотков, различающиеся конструктивным исполнением:

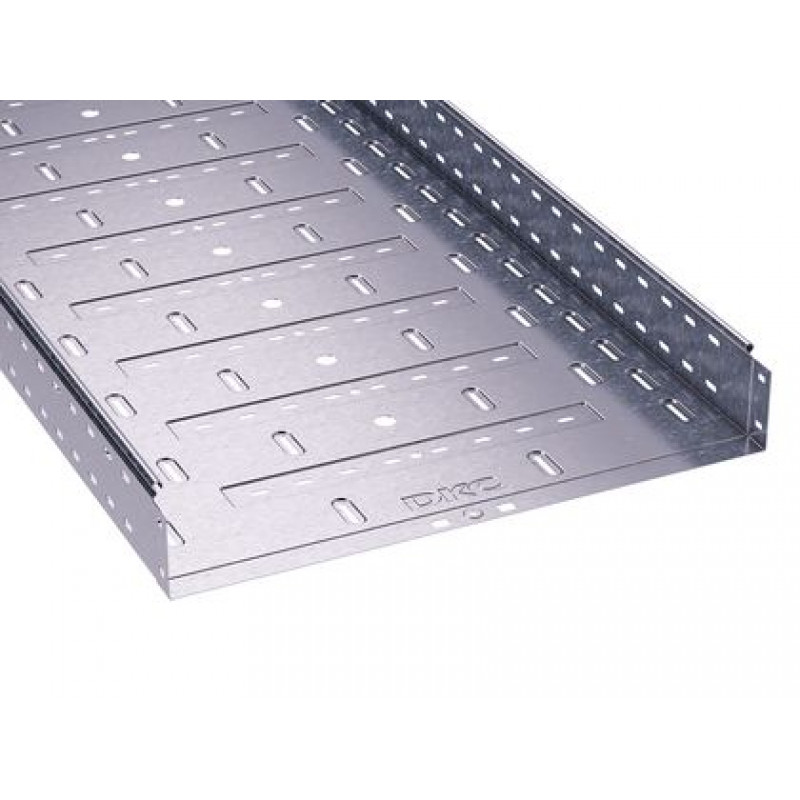

  • перфорированные. Такие лотки изготавливаются из цельных стальных листов, в которых предусмотрена перфорация для снижения веса, облегчения осмотра и монтажа кабелей и проводов;
  • сплошные. В лотках сплошного типа отсутствуют перфорированные отверстия, что несколько затрудняет обслуживание и ремонт, однако существенно повышает степень защиты;
  • проволочные. Лотки, выполненные из проволоки, отличаются минимальным весом, небольшой ценой и сравнительно малой прочностью;
  • лестничные. Данные лотки, напротив, крайне прочны и предназначены для защиты массивных кабельных трасс.

Независимо от типа, все выпускаемые «ДКС» лотки изготавливаются из стали самого высокого качества. Они способны выдерживать разнонаправленные нагрузки, воздействие влаги, агрессивных химикатов и температурных перепадов.

Не уверены, что сможете подобрать подходящую лотковую систему самостоятельно? Рекомендуем обратиться к специалистам ООО «ПРО движение». Менеджеры компании помогут сделать заказ и проконтролируют, чтобы необходимая продукция была отправлена в самые сжатые сроки.

Читайте также:

Металлические лотки «ДКС» на выгодных условиях – спешите купить!

Кабельные лотки. Качественные и доступные кабеленесущие системы.

Главная / Металлические кабеленесущие системы



Особенности кабельных лотков

Прокладка кабельных трасс в современных зданиях осуществляется  при помощи  металлических кабеленесущих систем (далее МКС). МКС используются в качестве альтернативы скрытой проводки или систем прокладки в трубопроводе. Широкое распространение металлические кабеленесущие системы нашли в торговых комплексах , спортивных объектах и в промышленном строительстве.

Они  незаменимы в условиях постоянной модернизации  кабельных линий, поскольку новые кабели оперативно и без существенных расходов могут быть уложены в существующие лотки, т.е. цена расходов минимальна. Наша компания Электроспектр выпускает широкую гамму металлических кабельных лотков.  В зависимости от потребности они могут быть как неперфорированными, так и перфорированными.

Перфорированные кабельные лотки серии EKS

Перфорированный  лоток имеет выштампованные отверстия  на дне и по краям по всей длине лотка, что позволяет циркулировать воздуху вокруг кабеля, сохраняя его токопроводящие свойства. Перфорированное  дно лотка также не позволяет скапливаться большим обьемам пыли, являющегося источником возгораний.  Кроме этого перфорация подобрана таким образом, чтобы имелась возможность с помощью гофрированных труб вывести из лотка кабель к конечному потребителю, сокращая стоимость и сроки монтажных работ.

Лотки лестничного типа НЛ-20 и НЛ-40

Лотки лестничной серии НЛ имеют лучшие показатели по охлаждению токопроводящих кабелей. Лестничные и  перфорированные лотки  при необходимости укомплектовываются крышками для защиты кабелей от механических воздействий, пыли и воды. Цену на данные позиции можно узнать оформив заявку внизу страницы.

Возможности перфорированных кабельных лотков

В серии лотков EKS предусмотрена возможность установки  перегородок внутри одного лотка, что бывает необходимо в ситуации, когда используется большое количество кабелей, например, для прокладки кабелей  телефонных или компьютерных сетей. Для обеспечения сложных конструкций кабельных систем серия  EKS оснащена широким спектром аксессуаров. В данной серии возможно как горизонтальное, так и вертикальное изменение в пространстве направления прокладки кабеля, и могут быть в разнообразных формах, включая тройниковые и крестовые разветвители. Все ответвители идут в комплекте с крышками,т.е. цена которую вы видите в прайс листе уже заложена ее стоимость .



Почему клиенты отдают предпочтение перфорированным лоткам серии EKS производства Электроспектр:
  • Соотношение цена-качество лучшее на рынке. В цене не заложена наценка за большие маргетиновые расходы при сохранении высокого качества продукции вы получаете изделие напрямую от производителя;
  • Возможность изготовления в короткие сроки любых нестандартных размеров как по длине, так и по высоте борта;
  • Соединения типа «папа-мама» — сокращают сроки процесса монтажа и повышают качество соединения;
  • В серии с замком — крышка фиксируется на защелках;
  • Высококачественное цинковое покрытие лотка гарантируется благодаря поставкам с лучших металлургических комбинатов;
  • Оцинкованное покрытия позволяет эксплуатировать лотки не только в сухих помещениях, но и в тяжелых условиях агрессивных сред;
  • Перфорированные лотки имеют перфорацию по основанию, что обеспечивает вентиляцию;
  • Широкий спектр аксессуаров позволяет решать сложные задачи при построении сетей.

Кабельные лотки (перфорированные и лестничные). Цена. Стоимость. Прайс. Доставка.

Цена (стоимость) зависят от объема заказа. Ходовые позиции в наличии на складах компании и у официальных дистрибьюторов в городах: Санкт-Петербург | Екатеринбург | Москва | Нижний Новгород | Краснодар| Красноярск | Ростов-на -Дону | Самара | Пермь | Воронеж | Челябинск | Волгоград | Уфа | Саратов | Омск | Иркутск | Липецк | Ярославль | Тюмень | Ижевск | Тольятти | Белгород | Тула | Курск | Томск | Тверь |Оренбург | Королев | Калуга Рязань| Набережные Челны | Ставрополь | Ульяновск | Хабаровск | Подольск | Барнаул | Зеленоград | Смоленск | Кемерово и др. Транспортная логистика позволяет доставлять складской товар в любую точку России в течении 2х дней (в отдаленные точки до 5 дней).

Продукция компании



Производство металлических кабельных лотков из нержавеющей стали, оцинкованных

Лотки, оцинкованные методом горячего цинкования

Кабельные лотки горячего цинкования изготавливаются следующим образом.

Готовое изделие после предварительного обезжиривания и пассивации опускается в заранее подготовленную ванну, где находится расплавленный цинк. Толщина защитного покрытия напрямую зависит от времени пребывания в ванной и колеблется от 40 до 200 микрон. Оцинкованные таким образом лотки и необходимые к ним элементы служат не менее четверти века, без ремонта и обслуживания. Они обладают высокой антикоррозионной защитой, благодаря чему могут монтироваться в агрессивных средах, теплом тропическом климате, портовых сооружениях и других сложных эксплуатационных условиях. Каждый оцинкованный кабельный лоток отвечает действующему ГОСТу 9.307-89.

Лотки из нержавеющей стали

Кабельные лотки из нержавеющей стали марок AISI 316, AISI 304, AISI 430 находят свое обширное применение на предприятиях отраслей пищевой, химической и нефтегазовой промышленности. В связи с использованием нержавеющей стали в производстве лотков, их состав богат хромом, что предохраняет металлоконструкцию от образования коррозии, делает ее долговечной и надежной. Сталь марок AISI 316, AISI 304, AISI 430 является высокоэкологичным материалом, в силу того, что она не выделяет в атмосферу вредных испарений. Лотки, выполненные из нержавеющей стали, имеют также высокую резистентность к износу и устойчивость к высоким нагрузкам.

Лотки, окрашенные эмалью

В особых случаях кабеленесущие лотки покрываются эмалью. Это создает дополнительную защиту от коррозийных процессов. Помимо этого, окрашивание позволяет добиться эстетичности помещения, что важно для медицинских и торговых учреждений. Лотки могут быть окрашены в любой необходимый заказчику цвет. Каждый индивидуальный заказ выполняется быстро в точно установленные сроки.

Лотки металлические и аксессуары | IEK & ITK

Лотки листовые

Перфорированные и неперфорированные прокатные лотки входят в состав металлических кабеленесущих систем группы компаний IEK.

Предназначены для прокладки и защиты силовых и слаботочных кабелей напряжением до 1000В. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли и влаги. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью.

Прокатные лотки IEK изготавливаются из рулонной холоднокатаной стали, оцинкованной конвейерным способом по ГОСТ 14918-80 или методом погружения готовых изделий в расплав цинка ГОСТ 9.307.

Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов.

Лоток неперфорированный выпускается по ТУ 3449-001-57393508-2008. По требованиям безопасности изделие соответствует техническому регламенту ТР ТС 004/2011 и ГОСТ Р 52868.



Лотки лестничные

Лестничные металлические лотки из оцинкованной стали используются в монтаже трасс для прокладки проводов и кабелей при выполнении открытых электропроводок и открытой прокладки кабельных линий на промышленных и гражданских объектах.
Лестничные лотки изготавливаются из рулонной холоднокатаной стали, оцинкованной горячим способом в агрегатах непрерывного цинкования (ГОСТ 14918-80).



Лотки проволочные

Проволочные лотки предназначены для прокладки силовых и информационных кабелей внутри зданий и сооружений. Чаще всего используются под фальш-потолками.

Отличительной особенностью прокладки кабеля при помощи проволочных лотков является удобство монтажа с использованием минимального количества аксессуаров, а также отличная вентиляция проложенной кабельной трассы, что уменьшает вероятность ее перегрева.



Аксессуары для лотков металлических

Аксессуары для лотков металлических IEK значительно упростят монтаж самых сложных кабельных трасс.

Изделия монтажные для лотков металлических

Монтажные элементы IEK значительно упростят монтаж самых сложных кабельных трасс.



Метизы

Предназначены для монтажа металлических лотков (прокатных или проволочных) по элементам здания (потолок, стены, пол).

Лотки кабельные перфорированные


Кабельные лотки – это специальные изделия для монтажа и прокладки кабельно-проводниковой продукции. В процессе их изготовления применяются только высококачественные материалы, а именно сталь с цинковым антикоррозийным покрытием. Главным предназначением кабельных лотков является монтаж силовых конструкций с выполнением такой функции, как защита от внешних механических и природных воздействий. Сегодня кабельные металлические лотки используются повсеместно. Существует несколько видов данных изделий, а именно: перфорирофанные, сплошные, проволочные и лестничные. Рассмотрим более подробно первый вид кабельного лотка, поскольку он является наиболее популярным и часто используемым.


Перфорированный кабельный лоток

Главная функция данного типа изделия заключается как в защите кабельно-проводниковой продукции, так и в ее удержании в течение всего срока использования. Уровень защиты легко можно увеличить, используя различные крышки, пластины и т.п. Данная особенность позволяет эксплуатировать перфорированный кабельный лоток в условиях с повышенными рисками (например, высокая степень влажности в помещении).

Конструктивно изделие представляет собой металлическую прямоугольную емкость, элементы которой имеют перфорированную основу. Данная емкость именуется «каналом», в следствие чего лоток имеет другие названия: «кабель-канал» или «кабельный короб». Какое бы название не имел лоток, он остается самым популярным, надежным и высококачественным изделием для монтажа электропроводки в различных условиях.

Перфорированный кабельный канал (лоток) имеет два варианта установки: с крышкой и без крышки. В первом случае значительно сильно повышается уровень защиты кабелей и проводов от пагубного влияния внешних факторов. Иными словами, наличие крышки дает возможность использования кабель-канала в ситуациях разного уровня сложности. Кабельный перфорированный короб – это оптимальное решение для монтажа кабельных трасс с напряжением более 1000В.

Отличительная особенность конструкции перфорированных лотков – наличие перфорации по бокам в виде отверстий на протяжении всей длины конструкции. Данная черта коренным образом облегчает процесс монтажа кабельно-проводниковых изделий и самого резанного на части короба. Также конструктивной особенностью являются отверстия круглой формы, которые очень сильно улучшают процесс крепления кабелей. Суть перфорации как таковой заключается в предотвращении сильного перегрева (важнее: последующего воспламенения!) кабельной продукции, размещенной в лотке. Наличие оштампованных краев облегчает процесс соединения элементов конструкции.

Использование перфорированного кабель-канала полностью безопасно для человеческого здоровья еще и за счет того, что на поверхности крышек имеется заземление.

Кабельный короб с перфорацией бывает нескольких видов (по материалу изготовления): нержавеющая сталь, сталь горячей оцинковки, оцинкованная сталь.

Самый популярный тип – лоток из оцинкованной стали. Суть оцинковки заключается в том, что металлический элемент нагревается до определенной температуры и опускается в емкость с цинком в расплавленном состоянии. Данный процесс дает равномерное покрытие плотным слоем цинка, защищающего лоток от коррозии и увеличивающего продолжительность службы.

Оцинкованная сталь позволяет использовать лоток как для внутреннего монтажа, так и для внешнего. Перфорация существенным образом облегчает процесс осмотра кабельно-проводниковой продукции.


Каким образом осуществляется монтаж лотков?

Методы крепления кабель-каналов должны гарантировать надежность и прочность, ведь данные изделия испытывают колоссальную физическую нагрузку за счет большого числа монтируемых кабелей.

Существует три места установки: пол, потолок и стены.

Настенное крепление — наиболее распространенный метод, осуществляемый при помощи кабельных полок, которые монтируются непосредственно на стену. Также могут использоваться специальные стойки, которые гарантируют долгий срок эксплуатации и надежность. Кабельная стойка – это отличный способ осуществить монтаж сразу нескольких кабель-каналов параллельным образом для раздельной прокладки кабелей или проводов. При вертикальном прокладывании используются специальные скобы-кронштейны.

Кронштейны и полки отличаются следующими преимуществами: простая установка, высокий показатель несущей способности, надежность, прочность, универсальность.

Потолочный монтаж происходит с использованием стоек, кронштейнов, шпилек, перфорированных лент и др.

Одними из самых часто используемых способов монтажа являются потолочные стойки и перфорированная лента.

Кабельный лоток на потолочные стойки крепится при помощи потолочного кронштейна, который, в свою очередь, монтируется анкерными болтами или забивными анкерами. Такой способ монтажа дает возможность без труда осуществлять демонтаж конструкции. Расстояние между потолочными кронштейнами должно варьироваться в диапазоне от 1 до 1,5 м.

Использование перфоленты — самый дешевый способ, но область применения при этом ограничена из-за недостаточно большой жесткости. Крепится лента при помощи болтов, вворачиваемых в анкеры. Крепеж каналов к перфорированной ленте осуществляется при помощи винтов, гаек и шайб.

Применение специальных шпилек и монтажного профиля существенно облегчает установку, а также снижает стоимость всей конструкции. Минусом является ограниченная несущая способность. При помощи монтажа нескольких профилей появляется возможность создания нескольких каналов, располагающихся параллельно.

Напольный монтаж может происходить несколькими способами: стойки и кронштейны, монтажная стойка и профиль, скоба-кронштейн.

Торговая сеть «Планета Электрика» имеет в своем ассортименте большой выбор различных изделий для электромонтажа и прокладки кабеля, в число которого входят кабельные лотки различных видов. Приобрести необходимый товар Вы можете в торгово-выставочном зале «Планета Электрика» вашего города, а также совершив заказ на нашем сайте.

Кабельный лоток

| Проволочные кабельные лотки

Лестничные кабельные лотки состоят из двух продольных боковых элементов, соединенных отдельными поперечными элементами, и обеспечивают надежную защиту боковых направляющих и прочность системы с помощью фитингов с гладким радиусом и широким выбором материалов и отделки. Доступные материалы: алюминий, оцинкованная сталь, сталь HDGAF и нержавеющая сталь. Расстояние между ступенями кабельного лотка может быть от 6 дюймов, 9 дюймов, 12 дюймов и 18 дюймов, а глубина нагрузки — от 3 до 9 дюймов.Кабельный лоток MP Husky Ladder сертифицирован CSA, UL, NEMA и одобрен для использования в ядерных приложениях и обычно используется в приложениях с промежуточными и длинными опорными пролетами от 12 футов до 40 футов, а также в качестве силового кабеля или системы поддержки кабеля управления.

Канальные кабельные лотки состоят из цельной вентилируемой или сплошной секции нижнего канала, обеспечивающей экономичную опору для кабельных отводов и ответвлений от системы магистральных кабельных лотков.Обычно используется для установок с ограниченным количеством кабелей, когда кабелепровод нежелателен и поддерживается один силовой кабель или несколько кабелей управления или сигнальных цепей. Частота опор с короткими и средними пролетами опор от 5 до 10 футов. Канальный лоток MP Husky имеет либо вентилируемое дно, либо сплошное дно, глубину от 1-1 / 4 до 1-3 / 4 дюйма и ширину 3, 4 или 6 дюймов. Канальный кабельный лоток доступен из следующих материалов: алюминий, оцинкованная сталь, сталь HDGAF и нержавеющая сталь.

Состоит из вентилируемого или сплошного днища внутри продольных лонжеронов. Обеспечивает вентиляцию с дополнительной частотой опоры кабеля и нижней конфигурацией, обеспечивающей опору кабеля через каждые 4 дюйма или менее. Доступен в металлических и неметаллических материалах. Обычно используется с кабелями управления и контрольно-измерительными приборами в приложениях с умеренным тепловыделением с короткими и промежуточными опорными пролетами от 5 до 20 футов. Дно желоба для кабельного лотка доступно в виде плоского листа или гофра, которое в 3 раза прочнее и в 21 раз жестче, чем днище из плоского листа.Гофрированные швы между стыковочными секциями исключают необходимость стыковки нижних швов. Глубина нагрузки: от 3 до 9 дюймов. Доступные материалы: алюминий, прокатная оцинкованная сталь, сталь HDGAF, нержавеющая сталь, алюминий или сталь. Соответствует требованиям NEMA от 8A до 20C +.

Однорельсовые кабельные лотки с центральной опорой Алюминиевые кабельные лотки экономят время и деньги в проектах облегчения кабельных опор, которые не требуют традиционной двойной боковой направляющей. Самые быстрые в установке системы кабельных опор, обеспечивающие максимальную свободу входа и выхода кабеля из системы.Однорельсовые кабельные лотки обычно используются для прокладки силовых кабелей низкого напряжения, где решающими факторами являются максимальная свобода кабеля, боковая засыпка и скорость установки. Ступеньки Husky Centray® уже прикреплены в поперечном направлении через верх или низ центральной трубчатой ​​рейки. Зажим Centray EZ-Clip или соединитель с двумя болтами соединяет секции быстро и легко. Система кабельных лотков Husky Centray экономит время и деньги, поскольку не требуются угловые фитинги, что на 50% снижает трудозатраты на установку, на 75% меньше компонентов и оборудования по сравнению со стандартными лотками. Конструкция верхней и нижней перекладины одинарного кабельного лотка MP Husky соответствует требованиям NEMA 12B и 12C.

Husky Way — это экономичная и простая система крепления кабелей. При использовании дополнительных крышек он становится полностью закрытой системой поддержки кабеля. Гладкое прочное дно и дополнительная крышка скрывают кабели от глаз, когда эстетика важна. Возможна быстрая отгрузка.

Кабельные лотки из армированного стекловолокном пластика (FRP) обеспечивают надежную опору для кабелей в агрессивных средах.Доступны как полиэфирные, так и винилэфирные смолы, и все компоненты содержат ультрафиолет. ингибиторы и поверхностная вуаль, чтобы противостоять коррозионным элементам и соответствовать классу пламени ASTM E-84; Полиэстер 680, винилэфир 1025 класс 1 огнестойкость и требования самозатухания по ASTM D-635. Системы кабельных лотков MP Husky из стекловолокна были протестированы и зарекомендовали себя в суровых условиях морской нефтегазовой отрасли. Наш кабельный лоток из стекловолокна обеспечивает несущую способность стали, а также присущие технологии Pultrusion характеристики: непроводящий, немагнитный и устойчивый к коррозии.Эти характеристики снижают опасность поражения электрическим током и делают кабельный лоток из стеклопластика прозрачным для радиоволн, радаров и микроволн.

Кабельный лоток с проволочной сеткой

и кабельные лотки с проволочной корзиной имеют двойную опорную поверхность для лучшей поддержки передачи данных и оптоволоконных кабелей, а также позволяют сэкономить время и деньги при реализации более легких проектов по поддержке кабелей. Строительная площадка, адаптируемая к эксплуатации система поддержки, в первую очередь, для низковольтных, телекоммуникационных и оптоволоконных кабелей. Кабельные лотки Wire Mesh доступны из оцинкованной, окрашенной и нержавеющей стали, а также из проволочной сетки.Кабельные лотки с проволочной сеткой обычно используются для телекоммуникационных и оптоволоконных систем и устанавливаются на короткие опорные пролеты, от 4 до 8 футов. Уникальный дизайн Techtray компании MP Husky с сеткой 2 «x 4» делает его очевидным выбором для наиболее полной поддержки чувствительных оптоволоконных и коммуникационных кабелей.

Кабельный лоток

MP Husky доступен по всему миру через нашу сеть авторизованных агентов по продаже кабельных лотков.

Чтобы связаться с агентом MP Husky Cable Tray в США, щелкните USA Cable Tray

Чтобы связаться с агентами по кабельному лотку MP Husky в Канаде по поводу сертифицированного кабельного лотка CSA, щелкните Канадский лоток CSA

.

Чтобы связаться с представителями компании MP Husky International Cable Tray, щелкните International Cable Tray

.

Чтобы связаться с MP Husky, щелкните непосредственно по кабельному лотку MP Husky

Сертификаты CSA для кабельного лотка

MP Husky Cable Tray является одним из основателей Института кабельных лотков, основанного в 1991 году. CTI & MP Husky поддерживает промышленность кабельных лотков посредством совместных исследований, разработок, обучения и публикации информации, разработанной для продвижения, улучшения и повышения удобства использования кабельный лоток.

Сертификаты

CSA, UL и NEMA можно посмотреть на кабельном лотке UL CSA

Брошюры поставщиков кабельных лотков

Полный ассортимент наших кабельных лотков и принадлежностей для кабельных лотков доступен в загружаемой брошюре, к которой можно получить доступ, щелкнув Брошюры по кабельным лоткам

Лоток и фурнитура | Кабельный лоток Cope

Универсальный кабельный лоток Cope идеально подходит для использования в энергетике, автомобилестроении, транспорте, передаче данных, тяжелой и коммерческой отраслях, включая энергетику, тяжелую промышленность, а также легкую и коммерческую промышленность.Лестничные лотки представляют собой сборные металлические конструкции, состоящие из двух боковых направляющих, соединенных отдельными поперечными элементами или перекладинами. Лоток с лестницей — самый распространенный и самый экономичный тип лотка, обеспечивающий максимальную вентиляцию для прокладки кабелей.

Поддон с лестницей Cope может выдерживать тяжелые суровые условия и суровые условия с использованием тяжелых горячеоцинкованных сталей, стекловолокна и алюминия. Поперечные перекладины прикрепляются к лонжеронам с помощью эксклюзивной обжимки. Этот метод обеспечивает превосходное механическое и электрическое соединение и максимальный доступ к кабелям даже в узких или разделенных кабельных лотках.

Системы лотков с лестницей представляют собой экономичную альтернативу и позволяют электрикам легко прокладывать кабели, а также обеспечивают доступ в будущем для добавления или удаления кабельных трасс. Все модели имеют классификацию UL и соответствуют стандартам VE-1 Национальной ассоциации производителей электрооборудования (NEMA) для систем металлических кабельных лотков.

Ассортимент из почти двадцати фитингов делает систему полностью настраиваемой, чтобы приспособить ее к любой сложной конфигурации. Пользователи могут достичь гибкости конструкции с помощью горизонтальных и вертикальных колен различных размеров, регулируемых колен, поперечин, тройников, переходников и ответвлений.Специалисты по обслуживанию клиентов Cope могут помочь клиентам выбрать правильную фурнитуру для конкретных применений.

Прочные и долговечные системы лотков с лестницей Cope известны своей обжатой ступенькой. Уникальная конструкция обеспечивает вдвое большую прочность на вырыв, обеспечивает более жесткую общую жесткость и свободный доступ к кабелям по сравнению со сварными вариантами. Благодаря обжатому механическому соединению, выполненному на 20 000 фунтов, ступенька не выйдет из строя даже в экстремальных условиях. В зависимости от требуемого калибра стальные версии соответствуют стандартам ASTM A1011 или ASTM A1008.Легкий алюминиевый вариант изготовлен из экструдированного материала 6063-T6 и соответствует требованиям NEMA по загрузке.

Продукция — Chalfant

Лоток с лестницей

Когда металлические лестничные кабельные лотки достигли совершеннолетия, они использовались для поддержки новых армированных экранированных силовых кабелей, которые были разрешены вне кабелепровода. Коммунальные и промышленные компании начали использовать просечно-вытяжные металлические лотки и массивные лотки в виде лотков для поддержки силовых и контрольных кабелей.

Кабельные лотки

быстро зарекомендовали себя как безопасное, надежное и экономичное решение для прокладки и поддержки кабелей. Установленная экономия затрат более чем на 50% от проекта к проекту привела к увеличению рынка металлических кабельных лотков до более чем 80 миллионов долларов.

Кабельный лоток

НЕ ЯВЛЯЕТСЯ ПРОВОДОМ и рассматривается как опора для кабелей. Это дает дизайнеру и пользователю множество преимуществ.

— Кабели с полным свободным воздухом приводят к меньшему диаметру проводов по сравнению с кабелепроводом

— Допустимый больший объем заполнения приводит к меньшему пространству

— Используется во всех местах, кроме шахт лифтов (единственный запрет на использование кабельных лотков)

— Используется как заземляющий провод оборудования (классифицирован UL)

— Меньшая нагрузка на кабели при установке и эксплуатации

— Повышенная безопасность, отсутствие проблем с конденсацией влаги и проникновением коррозионных или взрывоопасных газов, как в трубопроводе

— Упрощенное обслуживание с возможностью добавления или изменения контуров

— Упрощенное проектирование и строительство.Легче добавлять, изменять, изменять

— Используется с другими методами подключения

— Более длинные опоры до 55 футов (стандартная система Chalfant до 40 футов)

Выбор правого лотка для лестниц

1 Определите тип лотка — Кабельный лоток лестничного типа может поддерживать мощные силовые кабели или коммуникационные кабели небольшого размера для передачи данных управления и телефонные кабели или их сочетание.

– Расстояние между перекладинами : следует использовать одножильные кабели более 4/0 и MC с расстоянием между перекладинами 12 или 18 дюймов.Для кабелей меньшего диаметра требуется расстояние между перекладинами 6 или 9 дюймов.

– Нижняя часть лотка : лотки, сплошные или вентилируемые, обеспечивают защиту и лучшую поддержку для небольших легких инструментов или кабелей передачи данных.

– Барьерные полоски и крышки : Барьерные полоски можно использовать для разделения напряжений или силовых и управляющих кабелей, чтобы избежать затрат на добавление второго или отдельного лотка для каждого из них. NEC не требует наличия крышек, но их следует учитывать для защиты персонала и любого мусора или другого материала, который может упасть в лоток.

2 Выберите металл и / или отделку материала — Строительная площадка и окружающая среда будут определять, какой металл и / или отделка потребуется. Проверьте, где используется лоток. Существуют ли необычные коррозионные условия (например, на некоторых предприятиях химической и бумажной промышленности)?

— Алюминий (высокопрочные профили 6063T6, лист 5052х44) — Большинству условий удовлетворяет алюминиевый поддон, что делает его популярным. Он дешевле и проще в установке, чем оцинкованная сталь, а его поверхность гладкая и стабильная.Подносы с увеличенным пролетом также доступны из алюминия. Он идеально подходит для прибрежных и морских работ, а также для большинства нефтехимических и целлюлозных заводов.

– Оцинкованная сталь (оцинкованная сталь ASTM 653A / горячее цинкование после изготовления ASTM 123-B2) — Оцинкованная сталь горячего цинкования используется на открытом воздухе, в хлорных, кислотных и щелочных зонах. Оцинкованная сталь дешевле и рекомендуется только для внутреннего применения.

— Нержавеющая сталь (304L и 316L) — Подносы из нержавеющей стали используются в особых высококоррозионных средах и выгодно отличаются от лестничных лотков из стекловолокна.

3 Определение типа опоры — Просмотрите различные методы и варианты опор и вычислите расстояние между опорами, известное как «пролет опоры».

Вы можете поддержать вашу систему кабельных лотков:

— из стен или вертикальных колонн с полочными или консольными кронштейнами

— с трапециями или одинарными опорами на резьбовых шпильках, подвешенных непосредственно к строительной стали

— на эстакадах, эстакадах или мостах или под ними

— в траншеях, туннелях или непосредственно на крышах

Совет: вы можете сэкономить деньги, используя более тяжелый поддон, который приводит к увеличению пролета и сокращает количество дорогостоящих опор и время установки.Более тяжелый лоток также обеспечит большую глубину загрузки и более прочную, менее прогибающуюся опору с большим пролетом.

3 Определите кабельную нагрузку — проверьте количество и тип кабеля (ов) в описании работы и требованиях. «Кабельное наполнение» лотка рассчитывается с использованием данных и критериев, указанных в NEC 392. Чтобы определить общий «вес кабеля», добавьте все кабели из расчета фунт / фут.

— Кабели для передачи данных, телефона и инструментов должны быть рассчитаны на заполнение лотка до 50% площади заполнения поперечного сечения лотка (40% для лотка со сплошным дном).в действительности, из-за пустот, перекрывающих круговую форму кабеля, будет казаться, что заполнение на 50% полностью заполнит кабельный лоток.

— Кабель MC 4/0 или больше, номинальное напряжение 2000 В или меньше, может быть установлен только в один слой (сумма диаметров кабеля равна ширине лотка).

— Однопроволочный кабель с напряжением 2000 В или меньше, более 1000 ксм может быть установлен только в один слой (сумма диаметров кабеля равна ширине лотка).

— Другие силовые кабели и комбинации размеров рассчитываются как сумма площадей кабелей по сравнению с допустимым заполнением, см. Таблицу в NEC 392.9, чтобы определить ширину лотка. В NEC 392 указаны типы кабелей, напряжения, допустимая нагрузка и т. Д.

Прочие нагрузки, подлежащие расчету —

— Снег: Добавьте 13,3 фунта на квадратный фут для влажного снега глубиной 20 дюймов.

— Лед: Добавьте 4,7 фунта / квадратный фут

— Концентрированная нагрузка: добавьте эффект нагрузки для эффекта сосредоточенной нагрузки от соединительных коробок, тяжелых кабельных вводов и заделки кабелепровода, поддерживаемых за лотком.

Определив наихудшую нагрузку, добавьте ее к другим расчетам кабельной нагрузки.Теперь у вас есть максимальная нагрузка, которую должен выдержать лоток.

Каталог лотков для лестниц Chalfant

Кабельный лоток из нержавеющей стали

— что нужно знать

Рабочие места, промышленные предприятия обслуживания и строительные площадки могут стать достаточно беспорядочными без разбросанного по месту набора проводов и кабелей в стиле спагетти. Кабельный лоток — предлагает интеллектуальное и безопасное решение как часть эффективной системы управления кабелями, обеспечивающую соблюдение ряда стандартов.

В Armafix мы делаем все возможное, чтобы предоставлять высококачественные решения для ремонта и поддержки. За прошедшие годы мы достигли разумных результатов для подрядчиков по электромеханическим и механическим работам в аффилированных секторах. Мы заботимся о наших клиентах, поэтому ставим перед собой задачу развиваться в соответствии с их требованиями.

Эффективные решения и эффективность рабочего места — это ценности, в которые, по нашему мнению, должны верить все, поэтому мы хотим помочь предприятиям оставаться безопасными и хорошо организованными с помощью кабельной разводки.

Почему важна организация кабелей?

Управление кабелями — это не просто проталкивание проводов или кабелей под ближайшую поверхность в надежде, что они останутся такими и в будущем. Когда дело доходит до управления рабочим местом таким особым образом, необходимо соблюдать определенные нормы и стандарты.

Использование кабельного лотка обеспечивает аккуратное хранение проводов вдали от мест с интенсивным движением и не создает опасностей на рабочем месте, которые могут привести к ряду проблем.Во-первых, кабельную корзину или кабельный лоток обычно устанавливают вдали от мест, где часто бывают люди. Это не означает, что они недоступны, потому что одним из преимуществ хорошего управления кабелями является простота использования, но, в отличие от беспорядка с проводами, их можно избежать.

Организация кабелей также важна для повышения пожарной безопасности. Электрический пожар на рабочем месте может возникнуть с устрашающей силой, если ослабленные провода могут быть повреждены или перегреты.

Если кабели запутываются из-за недостаточного управления, повышается вероятность искр и возгорания, если это не будет проверено и не будет устранено.

Несмотря на то, что хождение по кабельному лотку не рекомендуется производителями кабельного лотка и правилами OSHA, многие проектировщики захотят указать кабельный лоток, который может выдержать сосредоточенную нагрузку 200 фунтов «на всякий случай».


Почему используется кабельный лоток?

В соответствии с Национальным электротехническим кодексом (NEC®) кабельный лоток — это блок или совокупность блоков или секций с соответствующими фитингами, которые образуют жесткую конструктивную систему, используемую для надежного крепления или поддержки кабелей и дорожек качения.

Благодаря своей прочности и высокой эффективности они используются в качестве разумной опоры для проводов и кабелей. Фактически, системы разводки кабельных лотков являются предпочтительной системой электропроводки по сравнению с эквивалентными системами электропроводки кабелепровода с точки зрения безопасности, надежности, места и стоимости.

Еще одна важная причина для инвестиций в использование кабельных лотков — повышение эффективности бизнеса. Системы разводки кабельных лотков известны своей надежной службой в отрасли.

В системах непрерывной обработки отказ электрической системы может привести к огромным расходам денег и создать серьезные проблемы с безопасностью для корпорации, клиентов и ее сотрудников.Хорошо спроектированная и установленная система кабельных лотков, оснащенная подходящими типами кабелей, обеспечит сетку проводов с дополнительными преимуществами.

Стандарты установки кабельных лотков

В разделе 392 руководства National Electrical Code (NEC®) инструкции и спецификации для установки выделены. В нем говорится, что кабельный лоток должен быть установлен как полная система .

Изгибы или модификации в полевых условиях должны быть выполнены таким образом, чтобы непрерывность системы кабельных лотков и опоры для кабелей сохранялась эффективно.Системы кабельных лотков могут иметь механически прерывистые сегменты между участками кабельных лотков или между участками кабельных лотков и оборудованием.

В целом система должна обеспечивать надежный, безопасный и поддерживающий метод хранения кабелей и проводов. Чтобы обеспечить это, проектировщик должен правильно выбрать для их установки кабельный лоток удовлетворительной конструкции. Этот выбор зависит от прочности кабельного лотка, загрузки кабельного лотка и расстояния между опорами.

Наиболее важной частью установки, согласно (NEC®), является то, что система металлических кабельных лотков должна иметь электрическую целостность по всей своей длине и что необходимо поддерживать опору для кабелей.

Эти требования могут быть адекватно выполнены, даже если будут условия установки, при которых кабельный лоток является механически прерывистым, например, в месте проникновения брандмауэра, в расширительном зазоре на длинном прямом участке кабельного лотка, где наблюдается изменение высоты кабельного лотка. в нескольких футах между двумя секциями горизонтальных кабельных лотков одного участка или в местах, где кабели падают с верхнего кабельного лотка на вход в оборудование.


Преимущества кабельного лотка из нержавеющей стали

Использование кабельных лотков из нержавеющей стали дает множество преимуществ.Прежде всего, нержавеющая сталь обладает высокой прочностью и может быть приобретена по невысокой цене. Он также устойчив к красителям, органическим химическим веществам и неорганическим химическим веществам, что гарантирует его относительную чистоту даже в загруженных и грязных условиях.

NECS также заявляет, что все металлические кабельные лотки должны быть заземлены (требуется в Статье 250.96) независимо от того, используется ли кабельный лоток в качестве заземляющего проводника оборудования (EGC).

EGC является наиболее важным проводником в электрической системе, поскольку его функция — электрическая безопасность.Преимущество кабельных лотков из нержавеющей стали состоит в том, что NEC® распознает только алюминиевые и стальные кабельные лотки как EGC.

Низкая проводимость нержавеющей стали также имеет преимущество, так как любые электрические скачки, передаваемые через кабели и провода, не будут передаваться далеко через материал из нержавеющей стали.

Компоненты из сплава нержавеющей стали обладают высокой термостойкостью, поэтому кабельные лотки из нержавеющей стали эффективны в средах с длительными периодами высокой температуры, а также обеспечивают дополнительную безопасность в случае пожара.

Это еще не все. Благодаря разнообразию компонентов и сплава нержавеющей стали, из нее можно изготовить кабельный лоток по спецификации. Кабельные лотки для тяжелых, средних и легких нагрузок могут быть сформированы не только для конкретных промышленных нужд, но и аксессуары для поддержки кабельных лотков могут быть изготовлены из тех же материалов, например, подвесные подвесы, для обеспечения прочного и долговечного крепления.

Убедитесь, что вы предоставляете наиболее универсальное и хорошо продуманное решение для укладки кабелей, сочетая кабельные лотки для различных условий эксплуатации с соответствующими приспособлениями для гибки кабелей.


Где купить лоток нержавеющий

Обладая знаниями и обширным ассортиментом продукции, подходящей для организации управления кабельным лотком с нашей стороны, Armafix может упростить безопасность и эффективность на рабочем месте. Не говоря уже о том, что мы отвечаем максимально быстро, чтобы вам не пришлось ждать, пока ваши решения станут реальностью на месте.

Мы выполняем свои обещания и стремимся всегда превосходить ваши ожидания. Так что ознакомьтесь с нашими продуктами сегодня или свяжитесь с нами по телефону 0113 256 7211 или по электронной почте sales @ armafix.com, чтобы поговорить с членом нашей дружной команды.

БЫЛА ЛИ ДАННАЯ СТАТЬЯ ПОЛЕЗНОЙ? ВАМ МОЖНО НАСЛАДИТЬСЯ:

Руководство покупателя: Кронштейны коробки для телескопических винтоверт TSGB и RSWB
Типы и использование Lindapter: руководство 2019
Резьбовой стержень — все, что вам нужно знать

Эта статья написана Терри Хармером, управляющим директором Armafix, который имеет многолетний опыт поставки качественных креплений и вспомогательных решений для индустрии строительных услуг.

Свяжитесь с Терри в LinkedIn.

Подпишитесь на Armafix в LinkedIn.

Системы поддержки кабельных лотков — Cableorganizer.com

Системы кабельных лотков для любой среды и типа кабеля

Системы кабельных лотков — идеальное решение для передачи больших объемов электроэнергии. или кабели передачи данных над головой или под полом. Эти системы, также известные как корзины, кабельные каналы или кабельные лестницы, предназначен как для прокладки, так и для поддержки жизненно важной проводки.Системы кабельных лотков варьируются от простых до индивидуализированных, поэтому неплохо знать, что вы приложение требует перед тем, как начать делать покупки. Вот краткое изложение некоторых основные стили лотков и то, для чего они лучше всего подходят …


Кабельные лотки корзины

Эти лотки получили свое название от того, что выглядят как длинные корзины из провод.Подносы-корзины могут быть установлены вдоль стен, подвешены к потолку и даже работать под фальшполом, который часто встречается в центрах обработки данных и других объектах. Их «открытая» структура позволяет воздуху легко проходить через них и гарантирует, что кабели остаются хорошо вентилируемыми и прохладными, предотвращая сбои, связанные с нагревом. Как правило, они сделаны из стали и бывают разной отделки, в том числе порошковой. покрытие и цинкование.


Системы прокладки твердых кабелей из ПВХ

Разработанный с учетом чувствительных к изгибу оптоволоконных кабелей, определяющие особенности Поддоны из ПВХ — это их сплошной пол и боковые стенки. В отличие от кабельных лотков корзиночного типа, которые между каждой проволочной перекладиной есть промежутки, они открыты только сверху, а их гладкая, прочная укладка создает идеально ровную опорную систему, которая гарантирует тонкие волокна не провисают и не защемляются под острыми углами.

Кабельные лотки из стекловолокна

полностью непроводящие, поэтому их не нужно заземлен в соответствии с электрическими нормами. Они легкие, прочные, не будут мешают сигналам и часто в разы более устойчивы к ультрафиолетовому излучению, коррозии и химикатов, чем сопоставимые металлические лотки.


Подносы для змей

Тип лотка для корзины, лотки Snake Trays могут сгибаться и изгибаться в самых разных направления, чтобы приспособиться к изгибам и поворотам, которые должны пройти ваши сетевые кабели.В установщик может согнуть их вручную, не вырезая перекладины и не используя никаких специальных инструменты, что делает их очень удобными.

Теперь, когда вы познакомились с системами кабельных лотков, возможно, вас заинтересует некоторое дальнейшее чтение. Проверить вместимость кабельных лотков и диаграмму нагрузки, как убедиться, что ваш кабели остаются совместимыми и соответствуют действующим стандартам, и как решить проблему Цинковые усы.

Дом — Институт кабельных лотков

Вопрос: Можно ли прокладывать механические коммунальные трубопроводы или трубки, содержащие воду или сжатый воздух, в кабельных лотках с электрическими кабелями?

Ответ: Нет. Кабельные лотки — это опорная система для электрических кабелей, силовых, сигнальных, коммуникационных и волоконно-оптических кабелей.Раздел 300.8 NEC не разрешает использование каких-либо труб, труб или аналогичных устройств для воды, воздуха, газа, дренажа, пара или любых других услуг, кроме электрических, в кабельных каналах или кабельных лотках, содержащих электрические проводники.

Вопрос: Я занимаюсь разработкой руководящих принципов для фальшполов на объектах связи и планирую обязать прокладывать все кабели под фальшполами на кабельных лотках соответствующего типа. Известны ли вам какие-либо отраслевые стандарты, которые могут предписывать использование кабельных лотков под фальшполами, особенно силовых и сигнальных кабелей?

Ответ: Нам неизвестен такой промышленный стандарт, но кабельные лотки предлагают значительные преимущества для этого типа установки, а также для других компьютерных, телекоммуникационных и силовых установок.В телекоммуникационной отрасли очень активно используются кабельные лотки.

Вопрос: На многих наших объектах мы используем кабельные лотки лестничного типа для электромонтажа. Есть ли у вас какая-либо информация о рекомендуемых расстояниях для установки кабельных лотков этого типа?

Ответ: NEC не имеет определенного пространства для установки, но указывает в разделе 392.6 (H), что кабельные лотки должны быть открытыми и доступными. Стандарт связи TIA / EIA-569 рекомендует не менее 12 дюймов над кабельным лотком.

Вопрос: Существуют ли обязательные правила заземления кабельного лотка, используемого только для телефонного кабеля? Подрядчик только что установил у меня новую телефонную систему и использовал кабельные лотки в коммутаторе. Я не видел никаких намеренных попыток заземлить систему. Наша существующая система кабельных лотков прочно скреплена и заземлена. Если это нарушение кодекса, не могли бы вы направить меня к публикации?

Ответ: Системы с низким энергопотреблением могут не требовать заземления на случай поражения электрическим током или дуги, но должны быть заземлены на случай шума, молниезащиты и электромагнитных помех.См. Технический бюллетень CTI № 15 и раздел 4.7 NEMA VE -2.

Вопрос: Существуют ли какие-либо требования к разделению и разделению различных типов кабелей (например, силовых, контрольно-измерительных, сигнальных, телекоммуникационных и т.д.) в системах кабельных лотков?

Ответ: Да, есть правила NEC. КИП, сигнальные и телекоммуникационные кабели должны быть отделены от силовых кабелей. Существуют требования NEC, но также и для шумов и электромагнитных наводок от соседних силовых кабелей.Это может быть выполнено с помощью отдельной системы кабельных лотков или разделителя внутри кабельного лотка.

Раздел 392.6 (E) NEC указывает, что в одном кабельном лотке разрешается использовать многожильные кабели с номинальным напряжением 600 В или меньше, однако необходимо разделение силовых и управляющих кабелей, как указано в других разделах NEC, и из-за перекрестных помех. Раздел 392.6 (F) NEC устанавливает критерии для кабелей с номинальным напряжением более 600 В. В кабельных лотках обычно используются кабели типа TC (артикул 336), PLTC (артикул 725), ITC (артикул 727), MC (артикул 336) и кабели связи (800-52 (d)), MI (статья 332). .Системы пожарной сигнализации (артикул 760), аварийные системы (артикул 700), волоконно-оптические кабели (артикул 770) и искробезопасность (раздел 504-30). Требования в этих разделах сложные. Мы обсудим их подробно и общую проблему шума в следующей программе CableGram.

Требования к кабелям с наружной металлической броней ниже, чем к кабелям с пластиковой оболочкой. Общее правило — отделить кабели связи, управления, сигналов и КИП от силовых кабелей. Силовые кабели включают питание двигателя на 460 В, питание на 120 В и цепи освещения.Обратите внимание, что цепи на 120 В могут создавать шум. Как правило, расстояние в два дюйма минимально, но отдельная цепь и кабель являются определяющими факторами в отдельных требованиях.

Вопрос: Какие типы кабелей можно прокладывать в системах кабельных лотков?

Ответ: Типы кабелей, разрешенные NEC 2005 года, указаны в Разделе 392.3 «Разрешенные виды использования», (a) Способы подключения. В их числе:

  • Кабель лотка питания и управления (тип TC) — NEC, статья 336
  • Power Limited Tray Cable (Тип PLTC) — разделы 725-61? И 725 NEC.82 (E) Кабель лотка для инструментов (тип ITC) — NEC, статья 727
  • Волоконно-оптические кабели — Артикул 770
  • Проводники цепи пожарной сигнализации — Артикул 760
  • Кабели связи — Артикул 800
  • Кабель с минеральной изоляцией (MI) — Артикул 332
  • Кабель в металлической оболочке (MC) — Артикул 330

и другие кабели, в том числе специально одобренные для прокладки в кабельных лотках. Кабели среднего напряжения (тип MV) и одножильные кабели сечением 1/0 и более допускаются с некоторыми ограничениями на промышленных предприятиях, где установку обслуживает квалифицированный персонал.

Соответствующий технический бюллетень

Кабельный лоток для проволочной сетки Kable Kontrol ™

Технические характеристики изделия

Нам не хватает нужной спецификации? Перейдите на нашу страницу контактов и отправьте нам свой вопрос или позвоните по телефону 1-877-284-7760

Кабельные лотки профессионального качества для организации проводки в вашем здании. Система кабельных лотков из проволочной сетки Kable Kontrol выпускается в четырех вариантах ширины (4 дюйма, 6 дюймов, 8 дюймов, 12 дюймов) при глубине 2 дюйма и 9 дюймов.Длина 84 фута (3 м) при толщине проволоки 0,197 дюйма. Стальные кабельные лотки имеют электроцинкостойкое покрытие и одобрено NEC
