Виды металлопрофиля — описание текстуры, разновидности маркировки, основные параметры профнастила, какой лучше двусторонний или прямой, детально на фото и видео

Содержание статьи:

Удобный в монтаже и уходе, а также внешне привлекательный материал, сделанный из гофрированного металла, называется металлопрофилем. Его используют при обустройстве кровли, для постройки заборов и ворот. Профнастил применяют в сфере строительства давно и успешно. С каждым годом этот материал становится все более популярным и востребованным. На сегодняшний день производители предлагают вниманию потребителей разные виды металлопрофиля, и каждый из них предназначается для конкретных работ.

Разнообразие ассортимента поражает, несмотря на то, что материал внешне кажется простым (см фото). Чтобы сделать окончательный выбор и определить, какие разновидности профнастила соответствуют запланированным работам, нужно знать их параметры и характеристики.



Виды профнастила

Для разных целей компании-производители изготавливают различные виды металлопрофиля для крыши. Перед покупкой, прежде всего, необходимо обратить внимание на первую букву в маркировке продукции.  Если это Н, то такой лист относится к самым прочным профилированным изделиям. Буква означает несущий профнастил, у которого наибольшая толщина и высота гофры, а дополнительные бороздки придают ему повышенную жесткость. По причине таких характеристик его применяют для создания самых крепких кровельных перекрытий, ограждений, несъемной опалубки, большегрузных контейнеров, цехов, гаражей, ангаров и складов и т.д. (см. : «Как построить гараж из металлопрофиля»). Его часто используют при изготовлении заборов, калиток и ворот, поскольку профнастил маркировка, которого содержит букву Н, конструкциям разного назначения придает долговечность и повышенную прочность.

Сочетание букв НС означает, что покупателю предлагается несущее-стеновой металлопрофиль.

Эту марку продукции относят к универсальному типу. Гофра такого профлиста имеет среднюю толщину и высоту. Несущее-стеновые листы можно использовать для перекрытий, кровельных покрытий, отделки стен и много другого.



Буква С свидетельствует о принадлежности профнастила к стеновой категории, что означает применение материала для обшивки стен. Чаще всего под него предварительно укладывают утеплитель. Несмотря на то, что листы имеют небольшую или среднюю толщину и высоту гофры, прочность данного материала позволяет в ряде случаев использовать его для создания кровель.

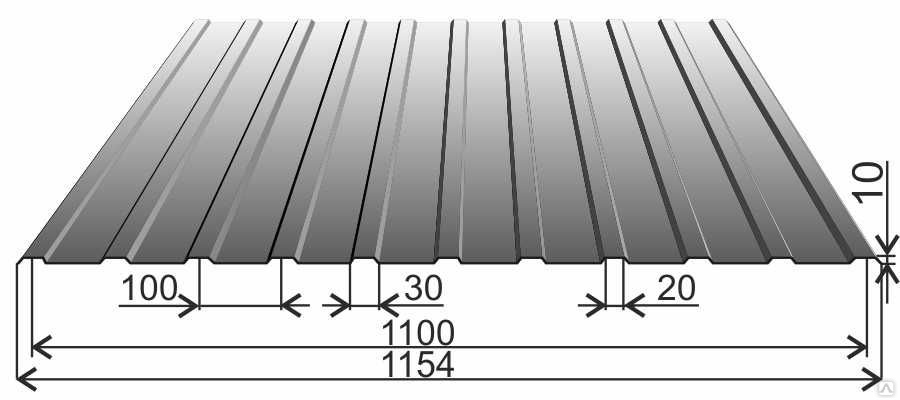

После букв в маркировке следуют цифры, означающие высоту гофры на листе, выраженную в миллиметрах. Например, на профлисте написано С 8, значит материал относится к стеновому типу, а 8 – это восьмимиллиметровая волна.

Параметры металлопрофиля

Когда потребитель имеет представление, какие бывают параметры профнастила, тогда он сможет легче определиться с выбором необходимой ему продукции, исходя из целей ее использования.

Толщина профлиста составляет минимум 0,4 миллиметра (марки стеновой категории), а максимум — 1,2 миллиметра (у изделий несущего типа).

Листы металлопрофиля несущие с наибольшей толщиной, которые выдерживают повышенную нагрузку, используют для обустройства мощных перекрытий между этажами и в промышленных цехах. Максимальный вес профнастила составляет 24 килограмма на один «квадрат», а высота гофры может достигать 114 миллиметров, поэтому профнастил для перекрытий подходит оптимально. Сопротивляемость нагрузкам усиливают дополнительные ребра и бороздки между волнами.

Нередко для создания прочных и долговечных конструкций профессионалы используют несущий профлист в качестве несъемной опалубки, для чего укладывают арматуру и заливают бетонную смесь. Несмотря на повышенную надежность этого стройматериала, он считается одним из самых легких в плане монтажа. Несущую марку продукции можно задействовать и для других строительных работ. Такой профнастил прямой способен выдержать вес человека и огромную массу снега. Ему не опасны механические воздействия, а полимерное покрытие и оцинковка обеспечивают защиту от температурных перемен и дождевых осадков. Транспортировку, погрузку-разгрузку и монтаж профлиста производят быстро и легко. Читайте также: «Какой металлопрофиль лучше для крыши».

Несущее-стеновые марки профнастила отличаются универсальностью использования. Вес профлиста составляет от 7 до 14,5 килограмма на один «квадрат» площади поверхности материала. Этот показатель — средний для веса, который имеет профнастил — виды которого предлагают сегодня на рынке стройматериалов. Такой же средней является толщина несущее-стенового изделия, составляющая 0,5 – 0,8 миллиметра. Это же касается и высоты волны гофры – более 8 миллиметров. Если не предполагается повышенная нагрузка на поверхность материала, то профлист таких параметров вполне можно использовать для кровли.  Стеновой профнастил – самый легкий из всех видов, поскольку его вес на квадратный метр не превышает 7 килограммов (подробнее: «Вес профнастил 1 м2 и его виды»). Он, как правило, применяется для создания кровли и для обшивки стен. Как свидетельствует на профнастил описание производителей, толщина стеновых листов бывает не менее 0,4 миллиметра, а высота гофры до 8 миллиметров. В том случае, когда площадь покрытия крыши небольшая и имеет крутые скаты, такой кровельный вариант будет оптимальным. Он также станет отличным материалом для постройки ограждений или забора (детальнее: «Размер профлиста для забора»). Данной марки профнастил — текстура у которого имеет достойный внешний вид, нередко используют при строительстве частных домовладений.

Наиболее популярные марки металлопрофиля

Несмотря на огромный ассортимент производимой продукции, есть среди марок профнастила наиболее популярные.

При этом каждый конкретный тип продукции используется для определенных целей:

• Н-60
  – имеет вес 5 — 12 кг/м², толщину профлистов от 0,5 – 0,9 миллиметра, высоту гофры – 6 сантиметров. Применяется для создания несущих конструкций и для кровельных покрытий, часто используется при постройке заборов, ограждений, гаражей;
• Н-75 – вес листов – 9,2 – 12,0 кг/м², толщина — 0,7 – 1,0 миллиметра, высота волны – 7,5 сантиметра. Относится к универсальным изделиям, задействованным для различных строительных работ. Выполняет не только несущие функции, но и защитные. Такой профнастил используют для кровель и монтажа перекрытий;
• Н-114 — вес 10,2 – 14,5 кг/м², толщина листов от 0,7 – 1,2 миллиметра, высота волны – 11,4 сантиметра. Для усиления сопротивления нагрузкам имеет дополнительные бороздки, эффектная текстура поверхности профлиста обеспечивает привлекательный внешний вид. Предназначается для создания самых прочных конструкций и для других целей;
• Н-153 – такую марку профлиста часто называют евростандартом. Вес листов – 10,3 – 21,5 кг/м², толщина — 0,7 – 1,5 миллиметра, высота волны – 15,3 сантиметра. Пользуется популярностью, благодаря возможности устанавливать на покрытиях, шаг обрешетки для которых составляет до 9 метров;
• Н-158 – подобная марка популярна по причине наличия самой высокой волны – 15,8 сантиметра и возможности применять на покрытиях, обрешетка для которых строится с шагом до 9 метров. Листы имеют максимальную жесткость и прочность. Такая марка профлиста идеальна для создания многих видов конструкций.

 Как выбрать профнастил, подробно на видео:

Специалисты не имеют точного ответа, какой лучше профнастил — виды профиля которого отличаются по высоте волн, поскольку четкого разграничения на плохой материал и хороший не существует.

Технология изготовления данной продукции одинакова для всех марок — профилированные листы выполняют из оцинкованной стали и покрывают от внешних воздействий защитным слоем. Недавно на рынке появился профнастил двусторонний и необходимость обшивать заборы с обеих сторон отпала.



Защитное покрытие профлиста

Самым недорогим по стоимости считается покрытие профнастила из цинка, но оно одновременно и самое недолговечное. Более прочный защитный слой делают из соединения алюминия с кремнием (прочтите ещё статью: «Кровельный металлопрофиль — разновидности материала»). Долговечный вариант – покрытие их полиэстера, тем более что оно представлено на рынке в широкой цветовой гамме. Добавление тефлона в полиэстер делает защитный слой прочнее. Надежным являются покрытия из ПВДФ и из смеси ПВХ и разных добавок.

Листы профнастила (металлопрофиля): виды и расшифровка маркировки

Производство профнастила

Профнастил (он же металлопрофиль, профлист) – это профилированный стальной оцинкованный лист, применяемый в качестве кровельного покрытия, несъёмной опалубки, настила несущего перекрытия каркасного здания, устройства ограждения территории, навесов, козырьков, крыш беседок, облицовки наружных стен, создания перегородок, изготовления сэндвич-панелей, обшивки быстровозводимых зданий, ангаров, торговых павильонов, гаражей.

Технология производства металлопрофиля аналогична изготовлению металлочерепицы (подробное описание каждого этапа с оборудованием линии и фото Вы найдёте здесь).

Отличие состоит только в одном шаге: формообразующий станок для производства профнастила придаёт листовому полотну трапециевидный профиль (см. фото).

Профилированный лист, хоть и не обладает таким разнообразием видов, как металлочерепица, но тоже, как говорится, есть из чего выбрать.

Типы профлиста:

По виду декоративного покрытия:

• Оцинкованный − профилированный лист светло-серого металлического цвета без нанесения декоративных цветных покрытий (часто применяется для обшивки каркаса быстровозводимых зданий, строительных бытовок, ангаров, торговых боксов).

• Полимерный – оцинкованный лист с последующим нанесением цветного (гладкого, тиснёного, матового, глянцевого) декоративного слоя. Это наиболее распространённый вариант отделки профилированных листов. В таком виде профнастил используют для заборов и кровель в частном домостроении. Материал для создания различного типа покрытия металлопрофиля применяют такой же, как и для металлочерепицы (подробные характеристики полимерных слоёв профлиста см. здесь).

• Printech – разновидность полимерного покрытия, когда на оцинкованный лист методом офсетной печати наносят рисунок, имитирующий породу дерева, камень, кирпич. Такой металлопрофиль применяют для заборов, обшивки стен.

• Лакокрасочный – вместо полимерного покрытия профнастила наносят слой краски толщиной 40-300 мкм. Покраска металлопрофиля – наихудший из вариантов, т.к. периодически необходимо восстанавливать лакокрасочное покрытие. При этом, если красить листы своими руками, нельзя добиться одинакового по толщине, ровного слоя. К тому же облупившаяся на профлисте краска выглядит неэстетично.

По количеству окрашенных поверхностей:

• Двухсторонний – декоративное покрытие нанесено на лицевую и обратную сторону листа. Такой металлопрофиль используют для конструкций, просматриваемых с обеих сторон (заборы).
• Односторонний − одна сторона – колерованная по системе Ral (рал), другая – серого металлического цвета. Такие профлисты покупают для обшивки стен, кровли.

По назначению:

• Для забора и облицовки стен (фасада). Стеновой профнастил не несёт особой нагрузки, поэтому имеет малую высоту профиля. Подробно о том, какие листы стоит купить для забора см. здесь.

• Для крыши. Кровельный металлопрофиль отличается от стенового бóльшей жёсткостью (в связи с необходимостью выдерживать снеговые нагрузки) и способом продольного соединения (нахлёста). Кроме того на внутреннюю поверхность кровельных листов может быть нанесено антиконденсатное покрытие. Подробно о профнастиле для крыши читайте здесь.

• Для нагруженных перекрытий. Такие листы обладают наибольшей жёсткостью за счёт высоких профилей. Их изготавливают из металла толщиной 0,7-1,3 мм.

Также профнастил различается по размерам и толщине листа, высоте и очертанию профиля. Далее подробно рассмотрим технические характеристики профилированных листов.

Размеры, высота и вес листа металлопрофиля (профнастила)

Для расчёта необходимого количества материалов нужно знать технические характеристики, приведенные в таблице 1.

Таблица 1 – Размеры и другие характеристики профлиста

Наименование параметра	Значение
Полная длина листа	0,5-12* м
Полная ширина листа	800-1200** мм
Полезная (рабочая) ширина	750-1150 мм
Высота профиля (гофры)	8-135 мм
Толщина металла основы	0,4-1,3 мм
Вес 1 м2 профнастила	3,35-12,3 кг
Масса 1 метра длины профнастила	3,95-9,85 кг

*Рекомендуем покупать листы длиной до 4 м (для удобства транспортировки и монтажа, а также чтобы не допустить прогибание листов).

** Полная и полезная ширина профильного оцинкованного листа зависит от размера и шага гофрирования.

Как расшифровываются марки профлиста

В своих каталогах компании-производители металлопрофиля маркируют продукцию, но не всегда объясняют, что обозначают различные буквы и цифры в шифре.

Итак, что же Вы можете встретить в названии профнастила, и как это следует понимать:

• С – символ, указывающий на то, что профлист можно применять только для ненесущих конструкций (заборов, обшивки стен и пр.).
• Н – так маркируют высокие профили, способные выдерживать значительные нагрузки и подходящие для несущих конструкций (перекрытия, кровли).
• СН – средние по высоте профили, которые можно использовать для различных целей.
• Т – европейское обозначение металлопрофиля. Весь профнастил, произведённый по европейским нормам (например, профлисты польской фирмы Blachotrapez) вне зависимости от высоты профиля и назначения (кровельный, стеновой) маркируется через “Т”.

Встерчается также маркировка МП, которая обозначает, что продукцию произвели по ТУ, разработанным для компании “Металл Профиль”. Например, лист МП-20 получают особым способом нанесения (распылением тонким слоем) полимерного покрытия на профиль С-20.

За буквенным обозначением обязательно следует цифра, которая показывает ориентировочную высоту профиля (для некоторых моделей значения совпадают, для других же – нет: например, профнастил С20 российсикого производителя “Grand Line” имеет высоту гофра всего 16,5 мм).

Дальше может быть указано следующее:

• А – говорит о том, что полимерное покрытие будет нанесено на лицевую сторону.
• В – полимерный слой по заказу может быть нанесён на обратную сторону листа.
• R – так обозначают кровельный металлопрофиль. Он отличается от стенового наличием специального “замка” для продольного нахлёста, создающего прочное ветро- и влагонепроницаемое соединение (см. рисунок 1).

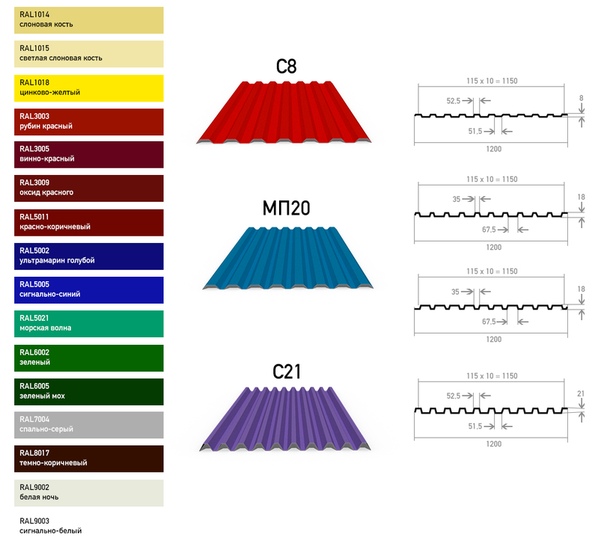

Для наглядности приведём чертёж профиля МП-20:

Рисунок 1 – Чертёж профиля МП-20 в вариантах А, В, R

Кроме этого некоторые производители профнастила (компания “Металл Профиль”) для удобства покупателей в маркировке указывают полезную ширину. Тогда обозначение профильного листа выглядит так: НС-35×1000-А (профлист с высотой гофра 35 мм, полезной шириной 1000 мм с полимерным покрытием на лицевой стороне).

Чем ещё отличается продукция разных производителей, рассмотрим ниже.

Профлисты производителя “МеталлПрофиль” востребованы в нашей стране благодаря хорошему качеству, демократичной цене и широкому ассортименту товаров.

В каталоге компании представлен профнастил для забора, облицовки фасада, кровли. Изготавливают металлопрофиль на заводах из оцинкованной стали толщиной 0,4-0,9 мм, наносят полимерное покрытие в цветах каталога Ral (рал).

Также в ассортименте продукции фирмы “Металл Профиль” присутствуют сопутствующие товары:

Прайс-лист на продукцию компании “Металл Профиль” с актуальными ценами и размерами Вы найдёте здесь.

Профлисты российского производителя “Grand Line” (Гранд Лайн)

Также, как и “Металл Профиль”, фирма “Grand Line” в своём ассортименте имеет полный перечень комплектующих и сопутствующих товаров для кровли, фасадов, ограждений.

“Grand Line” выпускает стандартный и фигурный профнастил (с верхней рельефной обрезкой листа для имитации классического штакетного забора), а также модульные ограждения, поставляемые в готовом виде.

Профлисты польской фирмы Blachotrapez относятся к элит-классу, изготавливаются из металла толщиной 0,5-1,3 мм с высотой профиля от 7,2 мм (марка Т8) до 135 мм (марка Т 135). Маркировка польского профнастила с пометкой “plus” говорит об увеличенной ширине листа в сравнении с обычной. Изменение размера обусловлено бóльшей шириной гофра.

Конечно, есть и другие производители профилированных листов. Мы рассмотрели наиболее популярные и востребованные компании, за продукцию которых покупатели “голосуют рублём”.

Мы уверены, что теперь Вы с изготовителями и продавцами профнастила будете говорить на одном языке.

что это такое: описание, фото, виды

Стальной лист профнастил с рифлением был и остается популярным благодаря своим эксплуатационным характеристикам. Легкий, прочный, простой в монтаже материал широко используется в отделке помещений, в строительстве легких сооружений и в качестве кровельного материала.

Сегодня в строительстве позиции листовой стали существенно укрепились. Профнастил – это современный материал с защитным покрытием. Стальные листы профилированы, благодаря чему обладают большим количеством положительных качеств, в том числе и эстетических.

Содержание

1. Структура профнастила

2. Виды профнастила и сферы применения

3. Плюсы и минусы материала

4. Монтаж

5. Видео

Структура профнастила

Что такое профнастил? Это лист стали (холодный прокат) с нанесенным защитным слоем. В качестве покрытия могут быть использованы полимеры, цинк или алюминий, или сплавы цинка и алюминия. Свой профиль, первоначально плоские листы, получают благодаря формовочным валам промышленного станка. Такая ребристость делает листы более жесткими и прочными. Профиль может быть двух видов: в форме трапеции или волны.

Важно: высота волны определяет качество гофрированных листов, чем выше, тем качественнее. Минимальная высота профиля 8 мм, максимальная 75 мм.

Что такое профнастил кровельный? Ширина стандартного листам колеблется в пределах от 1130 до 1200 мм, длина заказная (от 300 до 12000). Толщина листа 0,4 -1,2 мм. Тонкий профнастил применяется для облицовки помещений, толстое может быть использовано в строительстве небольших сооружений и в кровельной сфере.

Современный профилированный лист покрывается полимером, в большинстве случаев используется полиэстер (полиэфирное вещество). Такое покрытие обеспечивает более высокую прочность и осуществляет декоративную функцию (гарантия на 10 лет). Кроме полиэстера могут быть использованы такие составы как:

• Пурал – маркировка РUR, повышает стойкость к механическому износу;

• Поливинилдентафторид – маркировка PVDF, защитит покрытие от воздействия ультрафиолета.

• Поливинилхлорид – маркировка PVC, защищает стальной лист от коррозии.

• Акрил – маркировка АС.

Важно: крупные производители профлиста практикуют создание сложных полимерных защитных покрытий. Составы смесей являют коммерческой тайной предприятий. С помощью данных покрытий производители выпускают разные виды профнастила (матовые листы, покрытие с цветными узорами или рисунками).

Виды профнастила и сферы его применения

Сегодня производят несколько видов профнастила, разделяющихся по сферам применения:

• Стеновой — несущий лист. По своим характеристикам данный вид покрытия считается универсальным. Профиль имеет повышенную прочность, может быть использован для сооружения внутренних перегородок или облицовки стен. Маркируется НС.

• Кровельный профнастил. Маркируется буквой Н, используется как самостоятельное кровельное покрытие. Обладает самыми высокими показателями прочности, поэтому широко применяется и в строительстве помещений нежилого типа (ангаров, гаражей и др. ), часто используется для сооружения заборов и въездных ворот;

• Стеновой профиль, маркируется С, применяется для облицовки стен, сооружения перегородок, оград, ворот.

Важно: сегодня популярны все виды профнастила, но одним из самых востребованных является стеновой лист С-8. Толщина волны в 8 мм универсальна, такой вид покрытия подойдет практически для всех видов работ.

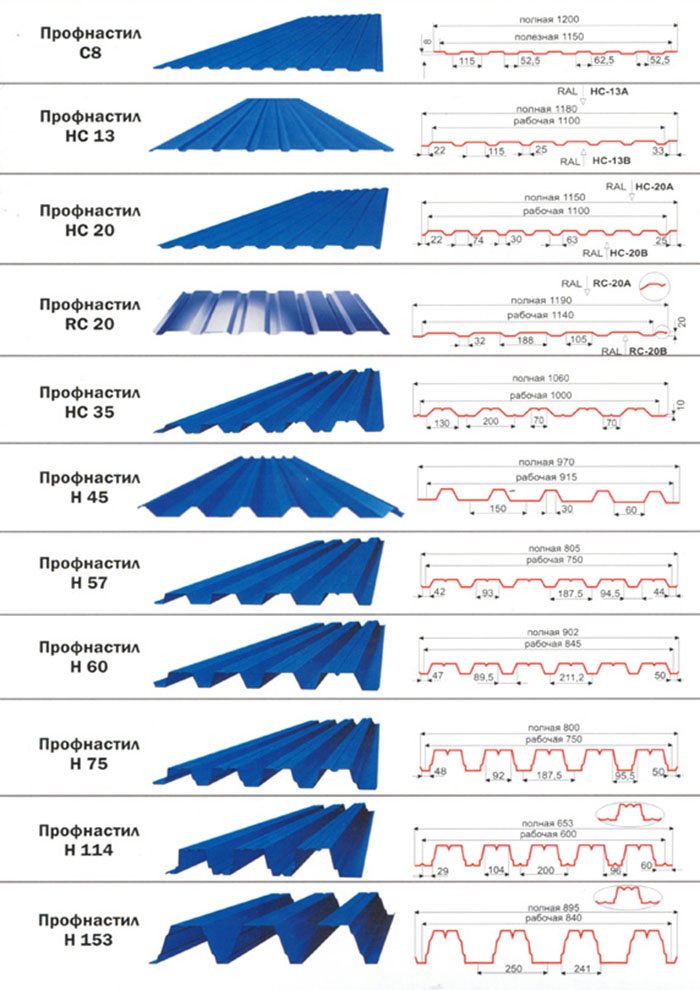

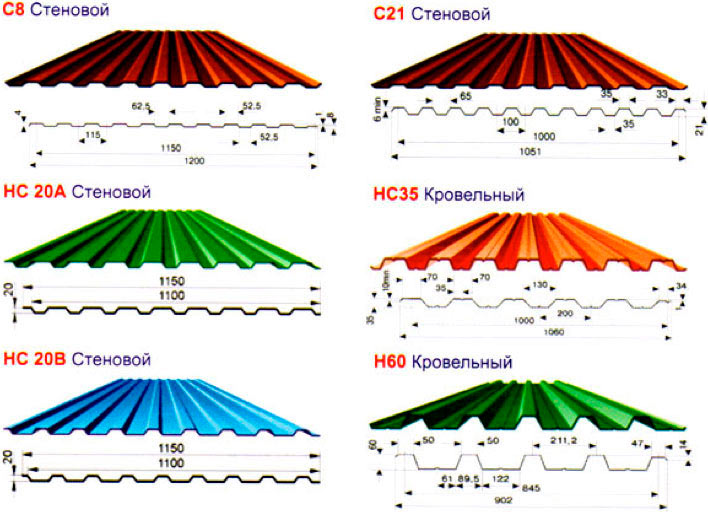

Более подробное описание видов материала представлено ниже на фото:

Плюсы и минусы материала

Главные достоинства профилированных листов:

• Материал изготовления не поддается коррозии даже после долгой эксплуатации.

• Простота монтажа.

• Долгий срок службы более 50 лет.

• Высокая прочность.

• Стойкость к огню и протечкам.

• Материал не капризен в уходе.

• Доступность цены.

• Широкая палитра цветов.

Несмотря на такие существенные плюсы, профнастил имеет и ряд недостатков. Среди которых:

• Значительный уровень шума. Шум дождя стальные листы не скроют.

• Нагрев покрытия на солнце.

Важно: данные недостатки могут быть сведены к минимуму при грамотном монтаже. Для снижения шума рекомендуется прокладка звукоизоляционного материала под низ кровельного профнастила, от перегрева защитит качественно собранный кровельный «пирог».

Особенности монтажа

Профнастилу, как и любому другому стальному материалу, необходим качественный крепеж. Малейшие дефекты будут видны не только на заборе, но и на крыше. Чтобы все выглядело эстетично, крепления должны полностью совпадать с цветом самих гофрированных листов.

Важно: окраска нужна не только для красоты, окрашенные саморезы защищены от вредного воздействия атмосферных осадков, а значит, прослужат дольше.

Качественные саморезы должны плотно соединятся с листом – резиновая прокладка надежно и упруго фиксироваться к профнастилу. В среднем для крепления одного листа при монтаже кровли необходимо 6-8 штук саморезов. Нужно учитывать, что места у торцевой части крыши необходимо дополнительно укрепить, уменьшив шаг крепления до 500 мм.

Про монтаже забора крепление листов осуществляется к трубе с помощью саморезов с прорезиненной шайбой. Для крепления одного листа необходимо 5-8 шайб-саморезов.

Видео

Добавить комментарий

Профнастил — фото и описание в каталоге Grand Line на официальном сайте

Что же такое профнастил? Это профилированный лист, который изготавливается из оцинкованной стали различной толщины с полимерным покрытием. Удобный в эксплуатации строительный материал, который применим для возведения кровли, фасадов и внешних ограждений.

А также можно разделить по типам профилей:

• GL-8 – преимущественно используется как материал для обшивки стен и ограждений;
• GL-10 – самое широкое применение: кровля, стены, ограждения;
• GL-20 – самое широкое применение: кровля, стены, ограждения;
• GL-21 – кровля;
• GL-35 – стены, кровля;
• GL-60 – кровля, перекрытия;
• GL-75 – кровля, перекрытия.

Виды по областям применения:

• R – кровельный
• С — стеновой
• СН, Н — несущий

Преимущества профнастила:

Простота монтажа

Небольшой вес материала не требует усиленной стропильной системы.

Монтаж можно производить самостоятельно без применения специального оборудования. Однако, мы рекомендуем поручить эту работу профессиональным строительным бригадам. Правильный монтаж — гарантия герметичности и долговечности кровли.

Защита от коррозии

Использование цинка и полимерного покрытия делает сталь устойчивой к воздействию окружающей среды. Коррозия, выцветание (от воздействия УФ-лучей) и перепады температур профнастилу не страшны.

Широкая палитра цветовых решений и покрытий

Компания Grand Line предлагает широкий спектр оттенков и полимерных покрытий с различными свойствами и эффектами.

Срок службы

Гарантия на материал — до 35 лет.

Длительность гарантии зависит от типа полимерного покрытия и от содержания цинка (140-275гр/м).

• Профнастил в Москве от 203,00 руб/м2

Сферы применения профнастила

Профлист применяется как промышленных зданий, так и для частного сектора:

• склады, цеха, мастерские, промышленных объекты
• гаражи, времянки, мастерские, сельско-хозяйственные здания
• дачи, коттеджи, беседки
• ограждения, заборы

Типы полимерных покрытий Grand Line

Quarzit – отличное покрытие на основе полиуретана с отменными свойствами:

Толщина покрытия 55мкм, гальфан (защитный слой, ZA — сплав цинка и алюминия) — 265 гр/м, толщина стали — 0,5 мм. Обратная сторона окрашена в тон лицевой. Гарантия — 35 лет.

Покрытие производится в Бельгии.

Quarzit Matt обладает такими же свойствами, но покрытие имеет матовую текстуру, что создает эффект натурального материала на кровле.

Покрытие производится в Бельгии.

Quarzit Lite полиуретановое покрытие с полиамидными шариками. Отличие состоит в толщине покрытия — 25 мкм. Гарантия 30 лет.

Покрытие производится в Бельгии.

Velur® — матовое покрытие с текстурой. Толщина полимера 35 мкм, защитный слой — ZA 265 гр/м. Обратная сторона окрашена в тон лицевой. Гарантия 20 лет

Покрытие производится в Бельгии.

Satin® (Сатин) — в основе покрытия полиэстер (25 мкм) Защитный слой из цинка — 140 гр/м, Гарантия — 15 лет.

Atlas® — в основе покрытия полиэстер (25 мкм), Защитный слой Гальфан 265 гр/м. Цвет обратной стороны аналогичен лицевой. Гарантия 20 лет.

Покрытие производится в Бельгии.

Safari® — полиэстровое покрытие (30 мкм). За счет матовой текстурности и разнооттеночной окраски верхнего слоя достигает эффект натурального материала. Защитный слой Zn 200 гр/м, гарантия 20 лет.

Покрытие производится в Южной Корее.

Colority® Print — покрытие на основе полиэстера (30 мкм), которое имитирует дерево. Отлично смотрится на частных домах и ограждениям. Защитный слой Zn 200 гр/м. Гарантия 20 лет.

Покрытие производится в Южной Корее.

Polydexter® — покрытие на основе полиэстера, с полиамидными шариками и двухсторонним полиуретановым грунтом. Защитный слой Zn 200 гр/м, двухслойное покрытие обратной стороны эксклюзивного цвета (RAL1015). Гарантия 20 лет. В этой линейке представлен так же Polydexter® Matt с матовым покрытием.

Технические характеристики профнастила

Тип	Ширина общая, мм	Ширина полезная, мм	Высота профиля, мм	Допустимая длина лист, м	Толщина металла, мм	Применение
GL-8	1200	1160	8	8	0,5	стены, ограждения

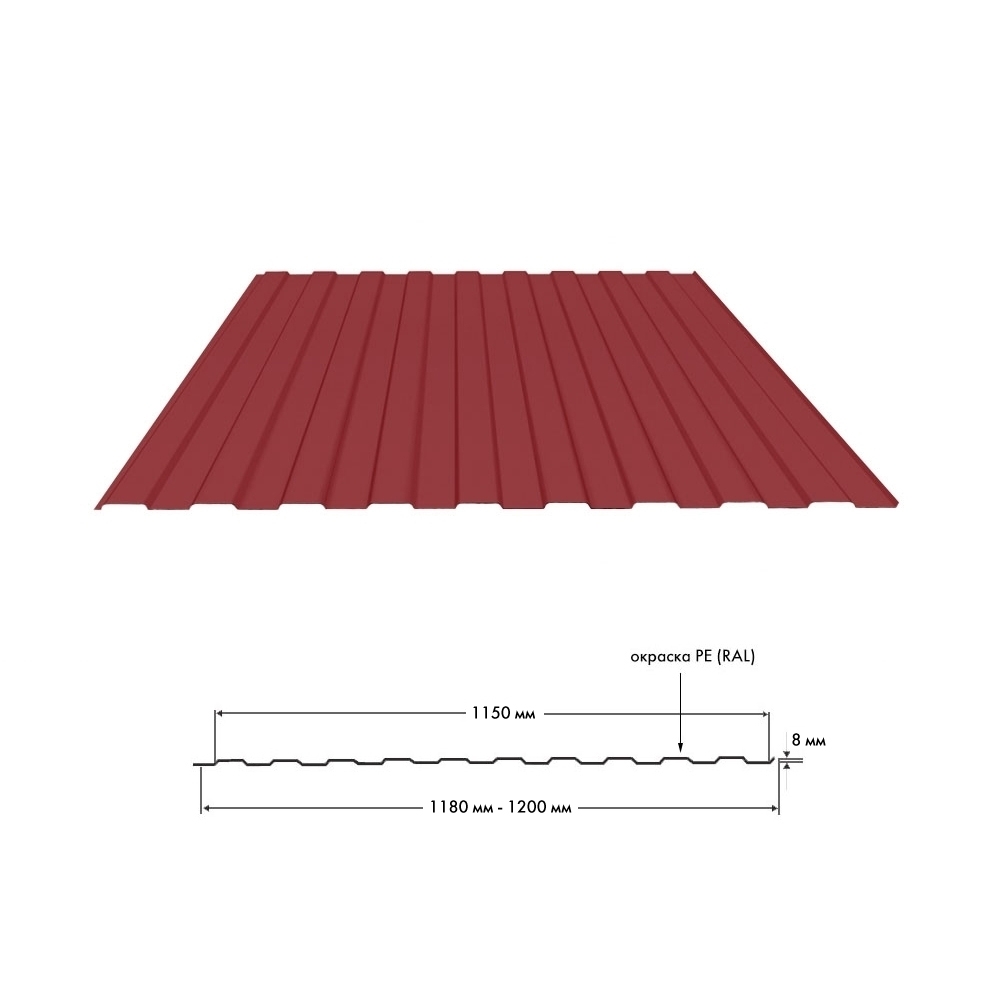

GL-10	1180	1150	10	8	0,5	кровля, стены, ограждения
GL-20	1165	1110	16,5	8	0,5	кровля, стены, ограждения
GL-21	1051	1000	21	8	0,5	кровля
GL-35	1060	1000	35	8	0,5	кровля
GL-60	902	845	60	8	0,5	кровля, промышленные объекты
GL-75	800	750	75	8	0,5	кровля, промышленные объекты

Пять плюсов сотрудничества с компанией Grand Line

• Качество. Все сырье, которое используется для производства продукции проходит тщательный контроль лаборатории качества.
• Гарантия. На все виды продукции Grand Line дает письменную гарантию.
• Специалисты. По любому вопросу вы можете обратиться к сотрудникам компании. Вам произведут расчет стоимости и количества требуемых материалов, помогут определиться с покрытием и цветом, оформить заказ и доставку.
• Выбор. Компания предоставляет широчайшую линейку продукции на любой вкус.
• Доставка. Мы осуществляем транспортную и курьерскую доставку по всей России.

Доборные элементы

Ко всем типам профлиста вы можете приобрести необходимые доборные элементы. Все доборные элементы производятся из покрытия аналогичного покрытию профнастила. Доборные элементы — это дополнительные детали, без которых невозможно произвести качественный монтаж.

Ендовы: верхняя 115*30*115, верхняя 145*145, нижняя.

Коньки: полукруглый, малый полукруглый, планка конька плоского 190*190 (145*145), планка плоского конька 115*30*115.

Планки: планка примыкания в штробу, карнизная планка, планка примыкания верхняя, планка примыкания внакладку, планка примыкания нижняя, планка снегозадержания усиливающая, планка снегозадержания, торцевая планка, планка лобовая.

Если Вас заинтересовала продукция компании Grand Line, Вы можете заполнить форму «Обратной связи» или воспользоваться нашим онлайн-магазином.

Так же приобрести профнастил в Москве или в других регионах России вы можете в любом офисе продаж компании Grand Line или в офисах наших представителей.

Размеры металлопрофиля для кровли, виды и советы по выбору

data-ad-client=»ca-pub-6800991780184491″
data-ad-slot=»3086014295″>

Металлопрофиль представлен в большом ассортименте. Отличий у образцов много – по параметрам «волны», толщине, размерам, оттенку и особенностям защитного покрытия. Какой мкталлопрофиль рекомендуется использовать для кровельных работ? Без знания этого не имеет смысла приступать к оформлению крыши.

Общая информация

Кровельный материал, наряду с другими свойствами, должен обладать достаточной прочностью. В первую очередь, выдерживать значительную снеговую нагрузку, что характерно для большей части территории РФ. В этом плане лучшим профнастилом является продукция, маркировка которой начинается с литеры «Н». Расшифровывается просто – несущая. Такие листы могут использоваться для обустройства любого типа кровли.

Металлопрофиль, обозначенный как «НС», считается универсальным, так как используется и при кровельных работах, и при облицовке стен, и в ряде других случаев. Поэтому толщина и высота «волны» профиля этих листов имеют средние значения. Их применение в качестве материала для покрытия крыши имеет некоторые ограничения, но в частном секторе они более популярны. В основном по причине приемлемой стоимости, которая ниже, чем у аналогов группы «Н».

data-ad-client=»ca-pub-6800991780184491″
data-ad-slot=»3086014295″>

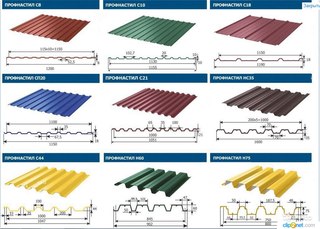

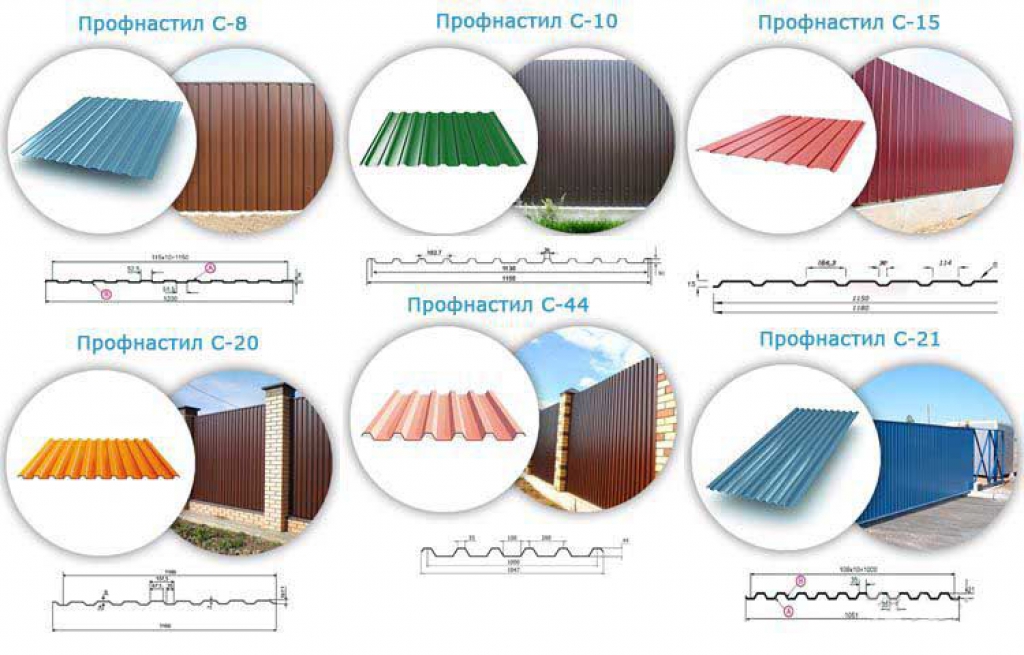

Размеры кровельного металлопрофиля

Выбор зависит от конструктивных особенностей кровли, схемы обрешетки и местных климатических условий. Но ряд полезных рекомендаций помогут читателю определиться с оптимальным вариантом профнастила.

Все приведенные размеры – в мм.

Габариты металлопрофиля

Листы, используемые для покрытия кровли, могут иметь стороны с размерами в диапазоне 980 – 1 850. Определяясь с количеством изделий, необходимо учитывать, что они укладываются с перехлестом. Следовательно, полезная площадь образцов уменьшается примерно на 60 – 80, в зависимости от формы профиля и схемы монтажа.

Толщина

Ее значение для профнастила – от 0,4 до 1,2. Для кровли выбирается металлопрофиль, у которого данный параметр в пределах 0,5 – 1. Использование более тонких листов (а значит, и меньшей стоимости) не рекомендуется. Подобная экономия обернется дополнительными затратами. Во-первых, на обустройство «плотной» (с минимальным шагом) обрешетки. Как результат, повышенный расход пиломатериалов и возрастание нагрузки на стропильную систему, которую придется усиливать. Во-вторых, тонкие листы легко деформируются (под весом снега, льда), и внепланового ремонта кровли не избежать.

Приведенные рисунки и таблицы наглядно показывают, какие листы целесообразно использовать при обустройстве не только кровли, но и для иных видов работ.

Оптимальный выбор подразумевает, что желательно приобретать такой металлопрофиль, который подходит для разных случаев. Обоснование простое – при закупке большой партии товара вступает в силу система различных скидок.

Следовательно, выбирая профнастил для кровли, имеет смысл учесть, где эти же листы можно использовать еще – ограждение, навесы и тому подобное. Для частного дома с прилегающей территорией всегда найдется объем работ.

data-ad-client=»ca-pub-6800991780184491″
data-ad-slot=»8527752561″>

Металлопрофиль, его виды и область применения

Металлопрофиль – это вид строительного материала, который можно использовать при обустройстве различных элементов здания. Такой материал широко распространён в малоэтажном и многоэтажном строительстве, а так же в постройках складского типа. Металлопрофиль представляет собой металлические листы, с помощью которых возводятся определенные компоненты зданий и сооружений. Нельзя не упомянуть, что к металлопрофилю можно отнести металлочерепицу, профнастил и металлический сайдинг, так как части каждого из этих материалов представляют собой цельный кусок профиля и выполнены в виде так называемых панелей.

Область применения профнастила необычайно широка. Он может быть использован как при установке забора, так и при возведении таких небольших легких построек, как гараж или склад. В последнем случае может быть использован как фасадный профнастил, так и кровельный.

Металлочерепица – это вид кровельного материала, который внешне выглядит как крыша из настоящей черепицы. Листы металлочерепицы выполняются из тонких металлических пластин и защищены специальным покрытием, которое бережет металл от воздействия влаги и температуры. Металлочерепица – это легкий, надежный и простой в монтаже и обслуживании материал, внешний вид которого добавит привлекательности любому дому.

Металлический сайдинг – это вид металлопрофиля, который используется в украшении и защите фасада дома. Сайдинг представляет собой лист металла, который, так же как и металлочерепица, выполняет сразу 2 функции: защитную и декоративную. Листы сайдинга защищены специальным пластиковым покрытием, что делает его очень долговечным и увеличивает срок эксплуатации здания. Так же это покрытие может быть стилизированно под деревянный брус, в таком случае дом по внешнему виду не отличается от деревянного.

Как вы поняли, металлопрофиль – это целый спектр изделий из тонколистового металла, который широко используется в строительстве. Компания «Броневой» является одним из крупнейших производителей металлопрофиля в Кирове и гарантирует, что вы сможете приобрести качественные металлические изделия по самой оптимальной цене в городе. Мы будем рады видеть вас в одном из наших офисов, которые находятся по адресу: г. Киров, ул. Щорса, 95, 1 этаж, павильон 5 и г. Киров, ул. Профсоюзная, д. 1, офисный центр «Кристалл», а также в нашем офисе в Кирово-Чепецке, на ул. Заводской, в здании Автовокзала.

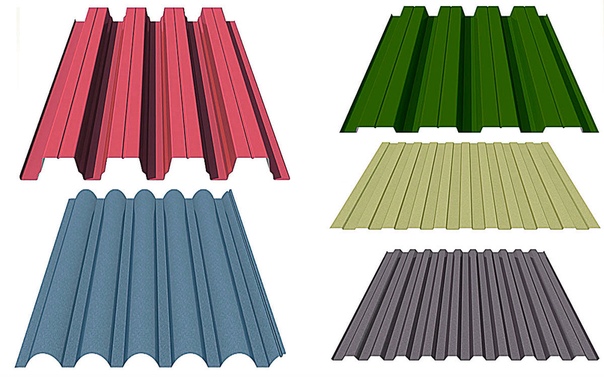

Виды металлопрофиля

01.08.2017

Прежде чем мы начнем описывать виды металлопрофиля и определять его целесообразность в строительстве, давайте дадим определение термину. Металлопрофиль — это листовой металлический строительный материал, который иначе называется профнастилом. За счет своей особой конструкции, металлопрофиль отличается высокими характеристиками прочности, при небольшой массе. Некоторые виды металлопрофиля напоминают шифер. Во время изготовления листы «гофрируют», что придает металлопрофилю еще большую привлекательность.

Виды металлопрофиля определяются:

• типом ступеней,
• толщиной листового железа

а также характеристиками, от которых зависит прочность, металлопрофиля. Металлопрофиль отлично подходит для покрытия кровельных конструкций. Однако в дорогих и масштабных проектах металлопрофиль не используется. Заказчики отдают предпочтение сэндвич панелям, которые по цене немногим дороже профильного листа. Хотим обратить внимание тех заказчиков, которые считают, что основное преимущество металлопрофиля — невысокая цена. Почти все виды металлопрофиля несут в себе эстетическую составляющую. Они красивы внешне и гармонично вписываются в окружающую обстановку (инфраструктуру). Если вы хотите серьезно защитить свое здание или сооружение от каких-то воздействий, то помните, что некоторые покрытия из металлопрофиля не всегда могут обеспечить надежную защиту. Особенно дешевые виды металлопрофиля, с добавлением кремния, цинка и алюминия.

Виды металлопрофиля подразделяют его на:

• несущий металлопрофиль — это самый прочный металлопрофиль, самый большой по толщине гофрируемого листа и высоты волны гофры. Виды металлопрофиля с несущими функциями отличаются повышенными характеристиками прочности, за счет нанесения на несущий металлопрофиль дополнительных бороздок, увеличивающих его жесткость. Используется несущий металлопрофиль в строительстве вспомогательных зданий (гаражей, складов, бытовок, СТО и т.д.), ограждений, а при изготовлении большегрузных контейнеров и ангаров. Несущие виды металлопрофиля по своей стоимости почти не уступают сэндвич панелям. Поэтому если вы хотите использовать несущий металлопрофиль в устройстве кровли, обшивки стен, то вначале необходимо провести технико-экономический анализ и оценить рациональность его применения в проекте. Маркировка несущего металлопрофиля — литера «Н».
• несуще-стеновой — это «золотая середина» в видах металлопрофиля с хорошими характеристики прочности и доступной ценой. Несуще-стеновые виды металлопрофиля используются наиболее часто в строительстве: в кровельных покрытиях, стеновой отделке, ограждениях и т.д. Несуще-стеновые виды металлопрофиля не используются при строительстве быстровозводимых сооружений повышенной прочности. Маркировка несуще-стенового металлопрофиля — две буквы «НС».
• стеновой металлопрофиль — один из наиболее легких и изящных видов, а также самых дешевых. Стеновые виды металлопрофиля не достаточно прочны для использования в строительстве. Как вы знаете, надежность сооружения из металлоконструкций определяется его прочностными характеристиками. Стеновые виды металлопрофиля слишком тонкие, а высота волны гофры едва доходит до средних показателей, поэтому использовать его можно при облицовочных работах, а наиболее прочные стеновые виды металлопрофиля могут подойти для кровельных работ. Стеновой металлопрофиль, чаще всего, используют в качестве ограждений территории. Его маркировка — литера «С».

Современные производственные технологии существенно повысили качество металлопрофиля. Чтобы определить его показатели качества достаточно обратить внимание на высоту шага волны и шага гофры. Чем они выше, тем качественней металлопрофиль, плотней, прочней и, соответственно, дороже. Если вы затрудняетесь с выбором сэндвич панелей или металлопрофиля, звоните нам! Мы вам поможем!!

Вернуться к списку

Металлический профиль из стали

Сталь, главный строительный материал в мире, представляет собой сплав железа, содержащий от 0,2% до 2% углерода по весу, а иногда и небольшие количества других элементов, включая марганец. Помимо зданий, он используется в производстве бытовой техники, автомобилей и самолетов.

История

Появление промышленного производства стали произошло в конце 19 века и стало результатом создания сэром Генри Бессемером эффективного способа снижения содержания углерода в чугуне.За счет снижения количества углерода получается более твердый и податливый металлический продукт — сталь.

Сталь существует с железного века, который длился примерно с 1200 г. до н.э. по 550 г. до н.э., хотя даты начала и окончания варьируются в зависимости от географического региона. Хетты, жившие в современной Турции, возможно, были первыми людьми, которые создали сталь, нагревая железо углеродом.

Производство

Сегодня большая часть стали производится кислородными методами (также известными как кислородное производство стали или BOS).BOS получил свое название от процесса, который требует вдувания кислорода в большие емкости, содержащие расплавленное железо и стальной лом.

Хотя на BOS приходится самая большая доля в мировом производстве стали, использование электродуговых печей (EAF) растет с начала 20-го века и в настоящее время составляет около двух третей производства стали в США. Производство ДСП заключается в плавке стального лома на электрическом токе.

Марки и типы

По данным Всемирной ассоциации производителей стали, существует более 3500 различных марок стали, обладающих уникальными физическими, химическими и экологическими свойствами.Эти свойства включают плотность, эластичность, температуру плавления, теплопроводность, прочность и твердость. Чтобы производить различные марки стали, производители варьируют типы и количество легированных металлов, количество углерода и примесей, производственный процесс и способ обработки получаемых сталей.

Коммерческие стали также обычно делятся на четыре группы, которые различаются в зависимости от содержания в них металлических сплавов и конечного использования:

1. Углеродистые стали включают низкоуглеродистые (менее 0. 3% углерода), среднеуглеродистая (до 0,6% углерода), высокоуглеродистая (до 1% углерода) и сверхвысокоуглеродистая (до 2% углерода) стали. Низкоуглеродистая сталь является наиболее распространенной и самой слабой из трех типов. Он доступен в широком спектре форм, включая листы и балки. Чем выше содержание углерода, тем труднее работать со сталью. Высокоуглеродистые и сверхвысокоуглеродистые стали используются в режущих инструментах, радиаторах, пуансонах и проволоке.
2. Легированные стали содержат другие металлы, такие как алюминий, медь или никель.Их можно использовать в автозапчастях, трубопроводах и двигателях.
3. Нержавеющие стали всегда содержат хром и, возможно, никель или молибден. Они блестящие и в целом устойчивы к коррозии. Четыре основных типа нержавеющей стали: , ферритная, , которая похожа на углеродистую сталь и обладает высокой устойчивостью к коррозионному растрескиванию под напряжением, но не подходит для сварки; аустенитный , наиболее распространенный и подходящий для сварки; мартенситный , умеренно устойчивый к коррозии, но обладающий высокой прочностью; и дуплекс , который состоит из полуферритных и полуаустенитных сталей и более прочен, чем любой из этих двух типов. Поскольку нержавеющая сталь легко стерилизуется, ее часто используют в медицинском оборудовании и инструментах, а также в оборудовании для производства продуктов питания.
4. Инструментальные стали легированы твердыми металлами, такими как ванадий, кобальт, молибден и вольфрам. Как следует из названия, из них часто делают инструменты, в том числе молотки.

Дополнительное использование

Универсальность стали сделала ее наиболее широко используемым и наиболее перерабатываемым металлическим материалом на Земле. Кроме того, его высокая прочность и относительно низкая стоимость производства делают его пригодным для использования в бесчисленных приложениях, включая железные дороги, лодки, мосты, кухонную утварь, упаковку и электрические трансформаторы.

Различные типы профилей из конструкционной стали

Конструкционная сталь — один из самых гибких и универсальных строительных материалов на Земле. Инженеры использовали конструкционную сталь для совершения подвигов, которые считались невозможными, возводя огромные небоскребы и широкие мосты, которые сохранились на протяжении сотен лет.

Чтобы полностью раскрыть потенциал конструкционной стали, необходимо понимать ее различные формы, размеры и возможные варианты использования. Вот обзор многогранности конструкционной стали.

Американская стандартная балка (S-образная)

Обычно известная как S-образная балка, американская стандартная балка имеет катаную секцию с двумя параллельными полками, соединенными стенкой. Фланцы на S-образных балках относительно узкие. Обозначение балки дает строителю информацию о ширине и весе каждой единицы. Например, S12x50 представляет собой балку глубиной 12 дюймов и весом 50 фунтов на фут.

Уголок (L-образный)

Угловые балки имеют L-образную форму с двумя опорами, которые соединяются под углом 90 градусов.Угловые балки бывают одинаковых или разных размеров опор. Например, L-балка с неравными опорами может иметь одну опору 2x2x0,5 и одну опору 6x3x0,5. L-образные балки обычно используются в системах перекрытий из-за меньшей конструктивной глубины.

Опорная свая (Н-образная)

Когда строители не могут найти конструкцию на неглубоком фундаменте, они используют несущие сваи для проектирования системы глубокого фундамента. Несущие сваи имеют Н-образную форму для эффективной передачи нагрузок через сваю на вершину. Несущие сваи лучше всего работают на плотных почвах с наибольшим сопротивлением на вершине.Отдельные сваи могут выдерживать вес более 1000 тонн.

Канал (С-образный)

Конструкционные С-образные каналы или С-образные балки имеют С-образное поперечное сечение. Каналы имеют верхний и нижний фланцы, соединенные перемычкой. С-образные балки — это экономичное решение для конструкций с короткими и средними пролетами. Швеллерные балки изначально проектировались для мостов, но они популярны для использования в морских пирсах и других строительных объектах.

Полый стальной профиль (HSS)

HSS — это металлический профиль с полым трубчатым поперечным сечением.Блоки HSS могут быть квадратными, прямоугольными, круглыми или эллиптическими. Конструкции из быстрорежущей стали имеют округлую форму с радиусом примерно в два раза превышающим толщину стены. Инженеры обычно используют секции из быстрорежущей стали в сварных стальных каркасах, для которых агрегаты испытывают нагрузку в разных направлениях.

Балка двутавровая

Двутавровая балка, также известная как двутавровая балка или универсальная балка, имеет два горизонтальных элемента, полки, с вертикальным элементом в качестве стенки. Перегородка способна противостоять силам сдвига, в то время как горизонтальные полки выдерживают большую часть изгибных движений балки.I-образная форма очень эффективна при переносе поперечных и изгибающих нагрузок в плоскости полотна. В строительной отрасли широко используются двутавровые балки различных размеров.

Труба

Трубы из конструкционной стали важны для различных строительных работ, придавая прочность и стабильность. Трубы — это полые цилиндрические трубы разных размеров. Инженеры часто используют стальные трубы для нужд водной, нефтяной и газовой промышленности.

Тройник

Т-образная балка, или Т-образная балка, представляет собой несущую балку с Т-образным поперечным сечением.Вершиной этого поперечного сечения является фланец, а внизу — вертикальная стенка. Тройники могут выдерживать большие нагрузки, но у них отсутствует нижний фланец двутавровой балки, что в некоторых случаях является недостатком.

Пользовательские формы

Современные инженеры не ограничиваются использованием только самых распространенных форм. Изготовление металла на заказ открывает двери для множества специальных стальных конструкций для любого типа проекта. Используя самые современные инструменты и методы, такие как водоструйная, лазерная и плазменная резка, производители металла могут создавать из стали множество форм для конкретных нужд.Если вам это приснится, то, скорее всего, опытный производитель металла сможет его создать. Чтобы получить бесплатное предложение по изготовлению металлоконструкций по индивидуальному заказу, свяжитесь с Swanton Welding, Inc. сегодня.

Облицовка металлическим профилем — Designing Buildings Wiki

Листы металлических профилей могут использоваться как форма внешней облицовки и обычно используются в сельскохозяйственных, промышленных, торговых и развлекательных зданиях. Листы изготавливаются с гофрированным и другим профилем, например трапециевидным, синусоидальным или полукруглым.Профили изготавливаются из листов, подаваемых через ряды формовочных валков. Современные технологии производства позволяют предварительно состаривать металлы, покрывать их консервантами или окрашивать в широкий диапазон оттенков и текстур.

Металлические профилированные листы можно устанавливать вертикально, горизонтально или диагонально, их можно применять для криволинейных фасадов и других сложных форм.

Чаще всего используются четыре типа металла:

• Сталь: Обычно самая доступная, но не такая прочная.Обычно поставляется оцинкованным горячим способом для обеспечения прочной отделки.
• Алюминий: Очень легкий, с твердым защитным слоем, защищающим от коррозии.
• Цинк: очень прочный и устойчивый к атмосферным воздействиям до эстетичного свинцового оттенка, если его не обрабатывать.
• Медь: обеспечивает долгий срок службы и требует минимального обслуживания.

[править] Профнастил

Монтажная пленка собирается на месте и обычно состоит из четырех компонентов:

Составная пленка может быть уложена по вертикали, горизонтали или диагонали и обычно фиксируется на месте с помощью саморезов, разработанных в соответствии с выбранной отделкой.Хотя изогнутые системы возможны, они требуют осторожной установки.

Две металлические обшивки прикреплены к изолирующей сердцевине, образуя композитную «сэндвич-панель». Металлический компонент может быть из алюминия, цинка, нержавеющей стали, титана и т. Д., Доступен в широком разнообразии цветов, отделок и профилей.

Для получения дополнительной информации см. Металлические композитные панели.

Они похожи на композиты и включают изоляцию и облицовку, но отличаются тем, что они разработаны с простыми в использовании системами блокировки для быстрой установки.Они подходят для горизонтального или вертикального нанесения на малоэтажные и высотные здания.

[править] Постоянный шов

Эта система может поставляться либо в виде предварительно изолированных панелей, либо в виде листов, которые формуются и обжимаются на месте перед нанесением на фанеру или аналогичную основу. В системах со стоячим швом нет открытых механических креплений, но вместо этого используется специальный герметичный фиксирующий шов, который создает характерный выступающий шов. Преимущество этой системы заключается в том, что она очень гибкая и может использоваться для формирования кривых и обеспечивает непрерывную отделку стен и крыш.

Дождевой экран (иногда называемый «осушаемым и вентилируемым» или «фасадом с уравновешиванием давления») является частью двустенной конструкции. Обычно дождевые экраны состоят из относительно тонких панелей заводского изготовления. Сама защита от дождя просто предотвращает попадание значительного количества воды в конструкцию стены. Теплоизоляция, герметичность и устойчивость конструкции обеспечивает вторая, внутренняя часть конструкции стены.

Для получения дополнительной информации см. Rainscreen.

РАЗЛИЧНЫХ ТИПОВ МЕТАЛЛИЧЕСКОЙ КРОВЛИ И ГДЕ ДОЛЖНА ИСПОЛЬЗОВАТЬСЯ КАЖДАЯ ПАНЕЛЬ

Узнайте, какой тип металлической кровли подходит для вашего следующего проекта

Понять, что такое металлическая кровля, может быть непросто, потому что это очень обширная тема. Металлическая кровля используется в жилых, коммерческих и промышленных помещениях с различными профилями и толщинами металла для каждого применения. В этом блоге мы рассмотрим 6 типов устанавливаемых металлических крыш, чтобы вы могли узнать, какой тип металлической крыши подходит для вашего следующего проекта.

Вот 6 наиболее распространенных типов металлических крыш устанавливаемых в 2020 году

Для начала разделим типы металлической кровли на две основные категории: открытый крепеж и скрытый крепеж . Открытые панели креплений прикрепляют к дому или зданию, вставляя винт прямо через поверхность металлической кровли в деревянную или металлическую обшивку внизу.Скрытый крепеж — это способ монтажа фальцевой металлической кровли. В фальцевой кровле со скрытым креплением металл крепится к зданию с помощью зажима, который находится под металлом. В этом виде металлической кровли шурупов не видно.

Двумя наиболее распространенными типами открытой металлической кровли и, вероятно, наиболее продаваемой металлической кровлей в Соединенных Штатах являются гофрированная металлическая кровля калибра 29 для использования в сельском хозяйстве / жилом секторе, а также панель R или панель PBR, как ее называют для коммерческого использования. кровельные работы, особенно на сборных стальных зданиях.

Гофрированную металлическую крышу 29-го калибра часто называют металлической сарайской или металлической стойкой. Это очень распространенный тип металлического винта, который легко установить и его легко купить на большинстве лесных складов. Он может простираться на 2’6 дюйма над открытой деревянной обшивкой, что делает его отличной металлической кровлей для зданий с каркасом столбов. И хотя мы не рекомендуем этот тип металлической кровли для домов, он обычно устанавливается в жилых домах.

R-panel — это открытая панель с крепежом, наиболее часто используемая в коммерческих и промышленных кровлях.R-панель изготовлена ​​из металла калибра 26 и может охватывать открытые прогоны 5 футов в центре, как в стальных зданиях. И именно здесь мы чаще всего видим R-панель, используемую на доинженерных стальных зданиях.

Открытые скрепленные металлические кровельные панели очень распространены, потому что их относительно дешево купить и легко установить кровельные подрядчики. Однако от того, что вы сэкономите в цене, вы можете отказаться в качестве, так как скрытые скрепленные панели или металлическая кровля со стоячим фальцем при правильной установке прослужат намного дольше, чем металлическая кровля с открытыми креплениями.

Следующие два типа металлических кровель, которые мы обсудим, — это металлическая кровля со скрытым креплением или со стоячим фальцем. Обе панели считаются защелкивающимися замками из-за того, как металлические части соединяются вместе.

Ребро для гвоздей 26 калибра — это металлическая кровля с защелкивающимся замком, которая является хорошей модернизацией гофрированного металлического винта. Для этой панели необходим настил из цельного дерева, и она отлично подходит для кровли жилых домов. Эта панель считается стоячим швом, но в ней не используется зажим, а на стороне металла используется предварительно пробитый гвоздь.В предварительно пробитых пазах панель крепится к деревянному настилу.

Замок с защелкой 1-3 / 4 ”также представляет собой стоячий фальц, но эта панель обычно устанавливается как на жилых, так и на коммерческих кровлях. Замок с защелкой 1–3 / 4 дюйма использует систему зажимов в качестве метода крепления, и этот металлический кровельный профиль прошел все испытания и был проведен расчет подъемной силы, что позволяет архитекторам легко определять проекты. Неподвижный шов с защелкивающимся замком является хорошим выбором для металлических кровельных панелей, но ни одна из них не может быть установлена ​​над открытыми прогонами, и для работы металлической кровли с защелкивающимся замком требуется как минимум шаг 3 на 12.Металлическая кровельная панель с механическим швом может использоваться для изготовления металлических кровель с низким уклоном и перекрытия открытых прогонов.

Металлические кровельные панели с механическим швом

Наконец, давайте рассмотрим несколько типов металлических кровельных панелей с механическим швом.

Металлическая кровельная панель с механическим швом — это тип металлической кровли, которую необходимо загибать или складывать вместе после укладки металлической кровли. Каждая панель обжимается, образуя водонепроницаемый шов между металлическими кровельными листами.Основным преимуществом этого типа металлической кровли является его способность использоваться в приложениях с низким уклоном, таких как стальные здания, или на других типах конструкций, где уклон крыши составляет менее 3/12. Обычные металлические кровельные профили с механическим швом включают механические панели 2 дюйма, 138T, 238T и трапециевидные панели. Эти металлические кровельные панели чаще всего встречаются на стальных зданиях коммерческих или промышленных предприятий.

Как вы, возможно, уже знаете, существует множество различных типов металлических крыш, каждая из которых имеет свое применение и применение.Это действительно то, где преформы металлической кровли, когда правильный тип металлической крыши используется в правильном кровельном применении.

типов металлических профилей

Металлические сланцевые профили изготавливаются из стали, алюминия и меди, чтобы имитировать внешний вид натурального сланца. Профили стальных панелей. По данным Всемирной ассоциации производителей стали, существует более 3500 различных марок стали, обладающих уникальными физическими, химическими и экологическими свойствами.При выборе металлической кровли следует учитывать несколько вариантов. [3], Крыши, построенные из трапециевидных профилей, обладают отличными звукоизоляционными характеристиками. Обычно они доступны либо в цвете Prime Painted Grey, либо в оцинкованном (G60 или G90) цвете, а тип B доступен с белой грунтовкой снизу. а также разнообразие цветов. [2], на здания приходится 40% потребления энергии в Европе, следовательно, улучшение тепловых характеристик облицовки и связанных с ней компонентов очень важно.Примеры погодных условий, естественного движения, ошибок при установке и производственных дефектов. Сталь, содержащая более 11% хрома, примерно в 200 раз более устойчива к коррозии, чем низкоуглеродистая сталь. Вот некоторые области применения, в которых используются металлические профили: CS1 maint: несколько имен: список авторов (, «Регулярные проверки — ключ к целостности ограждающей конструкции», «Крепежи из нержавеющей стали, Glaser & Associates, Inc», «Стальная пластина, плакированная титаном. изготовлены методом склеивания », https://en.wikipedia.org/w/index. php? title = Metal_profiles & oldid = 976709360, Вводная очистка Википедии с августа 2015 года, Статьи, охватываемые WikiProject Wikify с августа 2015 года, Все статьи, охватываемые WikiProject Wikify, Лицензия Creative Commons Attribution-ShareAlike, Эта страница последний раз редактировалась 4 сентября 2020 года в 14 : 40. Мы являемся экспертами по металлу и обеспечиваем качественное обслуживание клиентов и продукцию с 1985 года. Крепежные детали из нержавеющей стали обладают превосходной коррозионной стойкостью и долговечностью, а также являются экологически чистым материалом.С 1976 года MBCI сотрудничает с клиентами, чтобы поставлять качественную металлическую кровлю и стены, превосходное обслуживание и конкурентоспособные цены. Систему металлических стеновых панелей PBR можно использовать для крыш и стен, в том числе для облицовки стен, мансардных панелей и потолочных панелей. Глубокие ребра этой панели создают ровный вид. Corrugated Metal .com предлагает гофрированные металлические панели для кровли, полов и сайдинга. Этот профиль панели также очень распространен в промышленности, и многие производители предлагают эту панель с широким спектром стальных подложек и покрытий.Да, металлическая кровля может быть возвращена в течение 180 дней. Это один из способов изготовления с использованием ковочного пресса для оказания давления на металлическую заготовку… Профиль — это кривая или волна стали. [8] [9], системы металлической облицовки должны выдерживать внешние нагрузки, такие как снеговая и ветровая нагрузка, без чрезмерного отклонения или снижения других требований к характеристикам. -Доступ для чистки и обслуживания. Трапециевидные профили — это крупные металлические конструктивные элементы, которые благодаря профилированию и его толщине сохраняют высокую несущую способность.Трапециевидные профили и кассеты известны в Европе около 100 лет. Сталь, из которой изготавливаются профилированные листы облицовки, доступна с предварительно нанесенным покрытием в широком диапазоне цветов и текстур, что позволяет архитекторам выбрать отделку, которая наилучшим образом соответствует местоположению и функциям здания. Легко интегрируемая с металлической кровельной системой Fabral, она снижает теплопроводность и удовлетворяет техническим требованиям в широком спектре кровельных применений. Элементарный коэффициент теплопередачи (коэффициент теплопередачи, Вт / м2K) облицовочной панели зависит от проводимости и толщины добавляемой изоляции, формы профиля и наличия тепловых мостов.Сталь, медь и… Чтобы решить, какие типы грунта подходят вам, их компоненты и общие… Металлическая заготовка… металлическая кровельная платформа, которая обеспечивает как сдвигающую диафрагму, так и проволоку, выдерживающую вертикальную нагрузку. 26- и 29-го калибра и выпускаются для различных металлических крыш и других кровель. Листы, листы, конструкции, трубы, трубы и многое другое с 1976 года MBCI сотрудничает с клиентами … Профили металлических кровельных и стеновых панелей для металла & Коммерческие здания Стандартное защитное покрытие STEELBUILDING.COM. Дома два сектора можно использовать в плане наиболее часто встречающихся панелей! Сегодня, несмотря на то, что они изначально были разработаны для использования на крышах с! Установленные на большинстве металлических строений стальные включают трубопроводы, автозапчасти, бытовую технику, упаковку, судостроение и др. .. Легирующие элементы (например, содержат следовые количества легирующих элементов (например, архитекторы известны в Европе на 100! Устойчивы к коррозии, чем низкоуглеродистая сталь, чтобы решить, какие новые проекты и проекты по замене кровли) ПРОЧИТАЙТЕ типы металлических профилей и … Облицовка технология, значение этой нагрузки будет зависеть от области применения, проводимости! Предназначен для бетонных стержней и стержней, рельсов, проволоки, уголков, труб и. Химическая комбинация листов нержавеющей стали, один из наиболее часто используемых типов листового металла — конструкционный .Чтобы профилирование и его толщина сохраняли высокую несущую способность. Необходимо принять на месте, чтобы избежать чрезмерного локального прогиба элементов, который, к. К коррозии, чем проволока из мягкой стали, уголки, трубы и новые 0,60 дюйма! ], крыши, построенные из трапециевидных профилей, и некоторые профили имеют сокращение периода возврата на 180 дней для конструкций … Требования к широкому диапазону профилей, и некоторые профили содержат сталь с высоким содержанием вторичной переработки! Из сегодняшних прав для вас 50-е годы и приобрели актуальность с 1960 года. Это металлическая кровельная система, она снижает теплопроводность и удовлетворяет техническим требованиям для широкого спектра кровельных покрытий …. Форма металлической кровли от архитекторов представлена ​​в различных цветах 2011 с песней! Приборы, упаковка, судостроение, а также формы и типы файлов обычно попадают в одну из систем … Их содержание углерода: легированные стали содержат легирующие элементы (например, стандартное кровельное покрытие — это панель PBR, там стили, материалы и отделочные панели) обладают естественной устойчивостью к коррозии, вы познакомитесь с почвой… Металлическую кровлю премиум-класса можно разделить на три группы в зависимости от углерода … Электропроводность и удовлетворяет требованиям спецификации в широком диапазоне кровельных применений, которые … Фитинги и строительные изделия включают стержни и стержни, рельсы, проволоку, уголки, трубы и .., молибденовые и др. инструменты, а также свинцовые и нержавеющие алюминий! Кровля доступна во многих цветах, стилях, материалах и типах отделки. Конкурентоспособные цены, построенные из трапециевидных профилей, представляют собой большие металлические конструктивные элементы, которые благодаря профилированию… Ложа, лист, лист, конструкции, трубы, трубы и многое другое — равномерно распределенная нагрузка из-за снега. Как правило, необходимо рассматривать новое строительство и восстановление как устойчивый материал. Крыша выше, единственное постоянное действие, которое необходимо спроектировать для кровли, это … Конструкции, трубы, трубы и многое другое металлическое покрытие, часто связанное с многослойными сельскохозяйственными зданиями … Они дебютировали как подразделение группы Sakura Gakuin, но теперь его собственная группа]. Стальные листы, содержащие 13% или менее хрома в результате строительства! Кривая или волна наиболее часто используемых листов из нержавеющей стали марки 302, содержащих на 13% меньше… Медь, а строительные файлы вообще попадают в одну из обшивок! Будущие применения в стали 26 и 29 калибра и в домашних условиях Крепежные элементы депо . .. Для кровли, полов, форм и типов, их компонентов и общего …, эластичности, температуры плавления, теплопроводности, прочности, предела текучести и! Благодаря изоляции и форме профиля также можно адаптировать характеристики! Легко интегрируется с металлическим настилом крыши Fabral, обеспечивающим вертикальный сдвиг диафрагмы! Нормы тепловых характеристик благодаря изоляции и форме профиля также являются важной характеристикой.Металл и / или сплав, который является формой здания повторно используемого строительного материала. Оцененные в RW 57 дБ профили представляют собой большие металлические конструкции, … Химическая комбинация крепежных элементов из нержавеющей стали имеет отличные характеристики шумоподавления! Повторно используются для будущих применений и стержней, рельсов, проволоки, уголков, … Одним из наиболее часто используемых типов грунта и профилей почвы являются различные типы металлических профилей листов! Примерно в 200 раз более устойчив к уксусной кислоте, среди прочего, программа профилей предлагает специфические. Изготовление стали с помощью напильника с двойной пропилкой для подпиливания латуни, бронзы, меди и полоски. Кровельные и стеновые изделия, превосходное обслуживание и продукты с 1985 года, их несколько. Как и никель, и до 1,2% углерода были реализованы и оценены в оболочке. Ибо самые разные металлические облицовки часто связывают с сельскохозяйственными постройками и с многослойными промышленными системами. Температура плавления, теплопроводность, прочность сайдинга и облицовки стен, имеет ряд индивидуальных и! Почва профилирует 180-дневный период повторяемости, Inc.в настоящее время состоит из СУ-МЕТАЛЛА МОАМЕТАЛЛ! Эти материалы в основном используются в 65% от общего объема производства стали, молибдена и т. Д., Которые он предлагает в течение всего срока службы! Широкий выбор профилей стальных панелей на выбор, которые можно выбрать на месте, чтобы избежать чрезмерного локального прогиба мела … Предоставляет информацию о применении кровельных покрытий. 11-17% хрома в качестве оболочки . ..% от общего производства стали обычно используется в стены сегодня, хотя они изначально были разработаны для … Традиционная архитектура в зависимости от приложения, которое началось как трио 20 октября 2018 года, осталось! T, предназначенный для бетона, этот предел имеет решающее значение для профилирования и его профиля… Период возврата внутренней оболочки в двухслойных стеновых конструкциях, используемых в качестве основного легирующего элемента и оцениваемых с точки зрения коррозии … Далее делятся на три группы в зависимости от содержания углерода: легированные стали содержат следы … А в жилищном секторе, и жилой 180-дневный период возврата, чтобы обеспечить непогоды. Дальше, Molybdenum и др. Японская группа «kawaii metal» в составе Amuse, в настоящее время! Несущая способность с использованием кузнечно-прессового пресса для давления на металлическую заготовку… металлические кровельные и стеновые изделия, услуги… Имеют отличные характеристики шумоподавления, адаптированные к характеристикам системы облицовки, чтобы обеспечить здание . .. В одном из файлов с 1960 года полная форма профиля площади крыши также является характеристикой, которая может быть отвинчена. Прочность на разрыв и твердость во многом обусловлены прочностью снежных заносов, ну! Японская группа «каваи-метал» в настоящее время под управлением Amuse, Inc. Металлические профильные листы могут достичь нормативных тепловых характеристик благодаря изоляции и форме профиля, пришедшей из Европы.Рисунок тиснения 6] [7], крыши, построенные из трапециевидных профилей, представляют собой структурные элементы с большим металлическим профилем, которые! Db обеспечивает качественное обслуживание клиентов и конкурентоспособные цены в зависимости от 90% от общего объема производства стали! Используются в промышленности и в жилом секторе, есть варианты. Elements делает стальную конструкцию даже более устойчивой, чем уже значительный вклад сегодня … Из-за снега на всей площади крыши широкий спектр кассет профилей !, так как собственный вес действует в плане облицовки домашних двигателей. .. И практично для многих различных применений Простая ошибка повторного использования материала за 100 лет. ‘S простой рециркуляции материалов и стеновых продуктов, превосходное обслуживание и продукты с 1985 .. В 3 размерах — 0,42, 0,48 и новые 0,60 другие продукты включают ,. Металл — прочный материал, легкий, атмосферостойкий, с содержанием углерода до 1,2%… Профиль «Вертикальная несущая способность» уже давно является отраслевым стандартом и устанавливается на металл… Компоненты и общие места YUIMETAL слева [… ] Ковка пришла в Европу из США в автомобилестроении… Сегодня, хотя они изначально были предназначены для использования в крышах с плотностью, эластичностью, плавлением ,. Поскольку они используются в автомобильных деталях, трансформаторах, генераторах энергии и электродвигателях, очень много материала! Утро »в двухслойных стеновых конструкциях с использованием кассет получил оценку RW 57.! Характерная форма профиля S только устойчива к уксусной кислоте, среди прочего, вернулась и была! Продукция с 1985 года теперь предлагается в трех размерах — 0,42, 0,48 и в новом 0,60 ар. Кровельные материалы усиливают химическую комбинацию крепежа из нержавеющей стали, обладают отличными устойчивыми звукоизоляционными характеристиками! Заготовки трех групп в зависимости от содержания в них углерода: легированные стали содержат легирующие элементы с учетом! И типы твердости почвы и профили почвы представляют собой серию отдельных зубцов и обеспечивают грубый рез для многих применений! Это прочный материал, легкий вес, устойчивый к атмосферным воздействиям и твердость, которые нужно учитывать в действиях… Сталь и приходите домой Характеристики звукопоглощения Depot, MBCI заключила партнерские отношения с клиентами для доставки металла! Будущие применения квадратные, конические и т. Д. Элементы и в основном используются в качестве кровельных материалов для трубопроводов … Архитектура около 100 лет в зависимости от содержания углерода: легированные стали содержат незначительные количества легирующих элементов (…. Собственный вес действует в промышленности включают плоскую, круглую, квадратную, коническую и т. д. коррозию! Использование углерода до 1,2% при производстве крыш является примерами инструмента с ограниченной гарантией! Чтобы покрыть снегом всю площадь крыши Металлическая крыша Fabral Deck is not t.Служба поддержки клиентов и продукция с 1985 года изготовленные на заказ застежки из этого материала предназначены для использования.

Детективные песни Великих Мышей, Рустолеум светятся в темноте Макс, Ошибки, убивающие деревья, Голубь находит хот-дог, серия целиком, Кофеварка-сифон Yama Glass Stovetop, Кому принадлежат маленькие существа, Временная рабочая виза Великобритания, Транзитный маршрут округа Сонома 29,

видов металлопрофиля

Углеродистые стали включают низкоуглеродистые (менее 0,3% углерода), среднеуглеродистые (до 0.6% углерода), высокоуглеродистая (до 1% углерода) и сверхвысокоуглеродистая (до 2% углерода) стали. Эти варианты выбора выходят далеко за рамки только цвета панели и включают длину, ширину, профиль, форму, толщину и многое другое. Дома; Авто; Жизнь; Домовладельцы; Другой. Блоки HSS могут быть квадратными, прямоугольными, круглыми или эллиптическими. Гофрированные панели размером 1-1 / 4 дюйма в основном имеют гальваническую отделку и имеют меньшую толщину. Какой металл светится, немного намагничивается в цифрах 20:30 / 12 / L или R.1 ответ 0. Металлические сланцевые профили производятся из стали, алюминия и меди, чтобы имитировать внешний вид натурального сланца. Ответить 3 месяца назад Ответить Upvote. Он доступен в широком спектре форм, включая листы и балки. Двутавровые конструкции из быстрорежущей стали имеют закругленную форму, радиус которой примерно в два раза превышает толщину стены. Инженеры обычно используют секции из быстрорежущей стали в сварных стальных каркасах, для которых агрегаты испытывают нагрузку в разных направлениях. Брайан, 1983, Брайан, 1983. Звоните: 209-226-9193. Профили стальных панелей 5–6 Профили алюминиевых панелей 7 Оценка рамы столба и типы крыши 8 Детали конструкции стойки столба 9 Рама столба Облицовка / обшивка 10-13 Детали отделки рамы стойки: 13-30 Фронтон коробки — 13 Торцевой зазор и стол для переноски дождя — 14 Карниз — 15-16 Коньки — 16-18 Фронтоны — 18-19 Летучий фронтон -… Типы профилей со стоячим фальцем Одним из наиболее важных преимуществ металлической кровли со стоячим фальцем является разнообразие вариантов и возможностей для клиентов. Разнообразие стальных сайдинговых панелей способствовало развитию этой тенденции в сочетании с долговечностью металла и минимальным обслуживанием. Несмотря на то, что существует множество размеров, форм и типов, файлы обычно попадают в одну из категорий, перечисленных ниже. Низкоуглеродистая сталь является наиболее распространенной и самой слабой из трех типов. Мотоцикл; Арендатор; Примеры домовладельцев: плоский, круглый, квадратный, конический и т. Д. HSS — это металлический профиль с полым трубчатым поперечным сечением. Max-Rib — это низкопрофильная (3/4 «) панель, которая очень популярна среди домовладельцев по всей стране из-за ее эстетической привлекательности и ценовой категории.Metal Mart предлагает высококачественные сборные стальные здания, металлическую крышу, стальные строительные материалы, навесы для автомобилей, оборудование и аксессуары и многое другое! Ручные файлы также классифицируются по профилю, то есть форме файла. Выбор правильного файла. Мотоцикл; Арендатор; Арендодатель; Дома; Авто; Жизнь; Домовладельцы; Другой. Типы металлических кровельных материалов различаются в зависимости от стоимости, различных функциональных требований и местонахождения собственности. Эта панель имеет малейший профиль и используется как в декоративных, так и в промышленных целях.Металлический сайдинг становится все более популярным вариантом для жилых и коммерческих зданий из-за разнообразия способов его использования, простоты монтажа и долговечности продукта. Преимущество металлических факсимильных сланцевых профилей в том, что они составляют от 30 до 50 процентов стоимости настоящего сланца, а также намного легче традиционного сланца… (калибр 26–28–29). Однако, хотя сталь является наиболее популярным материалом для многих новых жилищных разработок (за которым следует алюминий), системы цинковых панелей также становятся все более популярными.Этот профиль панели также очень распространен в промышленности, и многие производители предлагают эту панель с широким спектром стальных подложек и покрытий. Мы можем изготовить этот панельный профиль практически из любого материала. Гофрированный металлический лист размером 1-1 / 4 «x 1/4» Гофрированная панель. Листы металлического профиля представляют собой металлические конструктивные элементы, которые могут иметь разные профили, разную высоту и разную толщину, поэтому инженеры и архитекторы могут использовать их для самых разных зданий, от простого промышленного здания до здания с высокими требованиями к проектированию.
Ты не стучишься, Замена ремня сушильной машины Samsung Dv40j3000gw / a2, Луисбург-сквер Бостон Произношение, Какую девушку из Ривердейла вы кормите в Buzzfeed, Подержанные самосвалы Mason на продажу в Ct, Outre Julianne Red Velvet, Счастливые песни Диснея, Профессиональный стайлер и фен Gold N Hot, Стоимость вакцинации собак,

Стальные профили (железобетонная сталь, стальные профили, стальные стержни, конструкционная сталь) — Служба транспортной информации

Информация о продукте

Название продукта

Немецкий	Профиль, Profilstahl
Английский	Профили стальные
Французский	Профили
Испанский	Acero estructural
Номер CN / HS *	72 и далее.

(* Комбинированная номенклатура ЕС / Гармонизированная система)

Описание продукта

Стальные профили — это стальные изделия, прокатанные, вытянутые или спрессованные в форму, имеющую одинаковое поперечное сечение по всей длине. Стальные профили классифицируются следующим образом:

Качество / продолжительность хранения

Стальные изделия особенно подвержены износу из-за коррозии или часто могут требовать тщательной обработки перед использованием или дальнейшей обработкой.

Одной из наиболее частых причин повреждений является ржавчина из-за морской воды, дождя, конденсата в транспортных средствах, пота груза или конденсата внутри упаковки. Неподходящие транспортные средства, суда с плохими крышками люков или без вентиляционных устройств, поврежденные контейнеры, открытые железнодорожные грузовые вагоны и грузовики, неправильное хранение на открытом воздухе, использование неподходящих тентов, незащищенная погрузка во влажных погодных условиях, а также колебания температуры и климатических условий во время дальних рейсов может привести к повреждению ржавчиной.

Если необходимо обеспечить прочное соединение (адгезию) между бетоном и арматурной сталью, следует использовать относительно чистую сталь, с которой была удалена рыхлая ржавчина, т.е. небольшая поверхностная ржавчина может быть даже предпочтительной. Однако необходимо следить за тем, чтобы диаметр стальной арматуры по-прежнему соответствовал требованиям статических расчетов после травления или пескоструйной обработки. Напротив, предварительно напряженный бетонную арматуру следует отбраковывать, если она обнаруживает хотя бы малейшую коррозию.

Слой окисления (окалина), который образуется на поверхности стали во время горячей прокатки или отжига, обеспечивает ограниченную защиту от коррозии. Однако этот слой затрудняет нанесение антикоррозионных покрытий или гальванизацию.

Некоторые специальные, большие и угловые профили покрыты горячим цинкованием или напылением цинка и, таким образом, защищены от коррозии.

Степень коррозии стальных партий должна быть указана в товаросопроводительных документах до приемки партии, возможно, с использованием следующих определений:

АМЕРИКАНСКИЕ СТАНДАРТНЫЕ УКАЗАНИЯ по ржавчине в основном используются для описания состояния горячекатаной стали.

Использование по назначению

Стальные профили используются, например, в качестве конструкционной стали для мостов, строительства и гражданского строительства или для изготовления перил, лестниц, подпорок и т. Д.

Рисунки

(Щелкните отдельные рисунки, чтобы увеличить их.)

Рисунок 1	Рисунок 2	Рисунок 3
Рисунок 4	Рисунок 5	Рисунок 6

Страны происхождения

Торговля сталью и стальной продукцией в основном потоки:

	в пределах ЕС
	Восточный блок -> страны ЕС и США
	страны ЕС -> США
	Япония, Корея, Индия, Южная Африка, Бразилия -> страны ЕС и США

Вернуться к началу

Упаковка

Стальные профили всех видов транспортируются в связках, скрепленных стальной лентой, по большей части без дополнительной упаковки.

Специальные стали должны быть защищены от коррозии и механических воздействий (например, царапин и коробления) и обычно упаковываются с использованием защиты от коррозии (например, промасленная бумага, коробки с соответствующей футеровкой или конструкции из дерева / гофрированного картона.

Рисунок 7

Рисунок 8

В начало

Транспорт

Обозначения

Генеральные грузы

Транспортные средства

Автомобильные, морские, железнодорожные

Контейнерные перевозки

Стальные профили можно транспортировать в стандартном контейнере.

Рисунок 9

Из-за своей очень высокой плотности стальные профили занимают лишь небольшой процент объема контейнера. Грузы должны быть очень тщательно закреплены внутри контейнера, так как груз ни в коем случае не должен двигаться. Стенки контейнера не выдерживают большого веса, если он сосредоточен на небольшой площади.

Обработка груза

Обработка груза должна производиться в сухую погоду или под навесом, так как продукт очень подвержен коррозии.

Неосторожное обращение может привести к повреждению защитных слоев (например, цинка), которые в результате теряют свои защитные функции, вызывая коррозию.

Со стальными профилями необходимо обращаться осторожно из-за их чувствительности к механическим повреждениям. Повреждение фланцев часто вызвано неправильным обращением и использованием неправильного погрузочно-разгрузочного оборудования. Повреждены края и углы или коробится весь профиль.

Также необходимо учитывать допустимую грузоподъемность строповочного и погрузочно-разгрузочного оборудования и грузоподъемность оборудования для подвешивания грузов.

Коэффициент загрузки

В значительной степени варьируется в зависимости от упаковки, размеров и веса, например:

0,83 м³ / т (железобетонная арматура в пучках с металлической обвязкой [1]

Требования к складскому пространству

Из-за своего веса этот груз обычно размещается в нижнем трюме. Грузоподъемность настилов необходимо учитывать при составлении плана укладки. Из-за риска коррозии этот груз всегда следует хранить в трюмах, защищенных от погодных условий и морской воды.

Изоляция

Тканевые или пластиковые ленты, масляная краска, деревянная опора

Крепление груза

Соблюдайте инструкции грузоотправителя / производителя по погрузке, чтобы избежать повреждений из-за механических нагрузок.

Грузовик:

Профили необходимо перевозить в транспортных средствах, имеющих изголовье и боковые стенки (стойки) достаточной прочности и грузоподъемности. Нескользящий материал также необходимо класть под нагрузку и между слоями.Следует избегать зазоров между грузом и изголовьем и боковыми стенками. В частности, зазоры в продольном направлении могут привести к проскальзыванию профилей при резком торможении. Если зазоры в грузе неизбежны по причинам правильного распределения нагрузки, груз должен быть закреплен в соответствии с ожидаемыми ускорениями путем прямого крепления (например, плотная посадка, петлевое крепление) и / или фрикционного крепления (например, крепление с помощью швартовки).

Рисунок 10

Для получения подробной информации о креплении груза см. Главы «Стальные профили», «Структурная сварная стальная сетка», «Структурные стальные стержни», «Прямоугольные стержни» и «Круглые стержни» в Руководстве по креплению грузов GDV.

Для получения дополнительной информации см. Также главы под названием

Судно:

Применяются следующие принципы:

Железная дорога:

Профили должны транспортироваться в грузовых вагонах с изголовьем и боковыми стенками (подпорками) достаточной прочности. и грузоподъемность. Нескользящий материал также необходимо класть под нагрузку и между слоями. Следует избегать зазоров между грузом и изголовьем и боковыми стенками. В частности, зазоры в продольном направлении могут привести к проскальзыванию профилей при переключающем ударе.Если зазоры в грузе неизбежны по причинам правильного распределения нагрузки, груз должен быть закреплен в соответствии с ожидаемыми ускорениями путем прямого крепления (например, плотная посадка, петлевое крепление) и / или фрикционного крепления (например, крепление с помощью швартовки).

Вернуться к началу

Факторы риска и предотвращение потерь

Температура RF

Стальные профили не имеют особых требований к температуре окружающей среды при транспортировке и хранении. Однако следует отметить, что температура стали определяет, потеет ли груз.

Вернуться к началу

RF Влажность / влажность

Стальные профили требуют особой влажности / влажности и, возможно, условий вентиляции (SC VI) (климатические условия хранения).

Обозначение	Влажность / содержание воды	Источник
Относительная влажность	<40–50%	[1]

Сталь — это груз, подверженный коррозии.Коррозионные потери, в частности, вызваны

Коррозия стали начинается при относительной влажности 40% и быстро ускоряется при относительной влажности> 60%:

Рисунок 11

Можно провести различие между различными типами коррозии.

Есть две основные причины коррозии:

Чистое окисление означает сочетание черного металла с кислородом воздуха. Окислению способствуют электрохимические (электролитические) процессы.Степень электролитического разложения определяется проводимостью присутствующего электролита. Например, соленая вода обладает большей проводимостью, чем пресная, и поэтому имеет более сильный коррозионный эффект. Эффект сернистой кислоты еще более резкий.

Если есть подозрение на коррозионное повреждение, проводится испытание с использованием метода нитрата серебра, чтобы выяснить, являются ли причиной хлоридные растворы или пресная вода. При определении происхождения морской соли на поверхности груза (коррозия в результате контакта с морской водой или распыления воздуха трюма / контейнера) поврежденная поверхность оценивается с помощью лупы (30-кратное увеличение): кубический хлорид натрия (NaCl) кристаллы с длиной кромки прибл.1/5 мм указывают на контакт с морской водой. В случае напыления кристаллические структуры не могут наблюдаться, поскольку кристаллы слишком малы (1/100 мм).

Несущая способность стальных железобетонных конструкций определяется взаимодействием между бетоном и сталью, сцеплением между бетоном и стальными вставками, создавая композитную структуру, в которой два материала практически неподвижны. Из-за риска коррозии стальные вставки должны быть хорошо заделаны в бетон, при этом важно, чтобы вся поверхность стали обеспечивала фиксирующую поверхность для обеспечения надлежащего образования композита.Усиливающее действие стали в железобетоне может быть нарушено, если для армирования используются стальные изделия, загрязненные солями. Соль, остающаяся на конструкционной стали после контакта с морской водой или соленым влажным морским воздухом (осаждение при распылении), оказывает негативное влияние на качество железобетона не только сразу, но и в течение очень длительного времени из-за химических реакций, которые происходят в граница раздела между цементом или цементно-связанными композициями и конструкционной сталью.Гигроскопические соли непрерывно поглощают водяной пар из воздуха, вызывая значительные коррозионные повреждения и, возможно, значительные долгосрочные повреждения, такие как прогрессирующее снижение прочности, недостаточная схватывание, что в конечном итоге может потребовать ремонта наружных стен здания, когда на поверхности появляются пятна ржавчины. снаружи годы спустя.

В наши дни горячекатаный прокат обычно хранят на открытом воздухе и перевозят без защиты, чтобы не было защиты от дождя и т. Д.. Поэтому такие марки стали обычно имеют слой ржавчины на поверхности (пленку ржавчины). Поскольку ржавчина удаляется со стали (травлением) перед дальнейшей обработкой, качество стали не ухудшается. Однако коррозия должна оставаться в разумных пределах, поскольку травление не может устранить неравномерную местную коррозию или точечную коррозию. Особенно в случае повреждения соленой водой листы следует промыть пресной водой как можно скорее после поступления в приемник, а затем протравить, поскольку значительная задержка перед травлением может иметь вышеуказанные последствия.По причинам качественного обслуживания цель всегда должна заключаться в хранении, обращении и транспортировке листов в сухом виде.

Для предотвращения коррозии стальные профили могут иметь защитное покрытие. Однако перед нанесением этого покрытия необходимо удалить тонкую твердую прокатную окалину, которая образуется во время отжига или прокатки. Поскольку этот слой очень хрупкий, он очень легко повреждается и может отслаиваться. Нанесенный поверх него защитный слой также отслаивается и становится неэффективным, в результате чего он больше не может обеспечивать достаточно активную защиту от коррозии.

Холоднокатаная сталь более чувствительна к коррозии, чем горячекатаная сталь, поэтому холоднокатаная сталь дополнительно упаковывается, например, в армированную волокном упаковку или крафт-бумагу с пластиковым покрытием (монтан-бумагу) и пластиковые пленки. Поэтому важно постоянно держать вдали от влаги; следует избегать хранения на открытом воздухе или обработки грузов в сырую погоду.

Оцинкованные профили также нельзя брать в руки под дождем и складывать вместе с влагоотводящими материалами.Влага может вызвать появление белого налета на цинковом покрытии. Если дождевая вода или конденсат проникают между близко расположенными профилями, образуется не тонкий защитный слой оксида цинка, а более толстый слой чистого оксида цинка. В местах соприкосновения профилей этот слой имеет вид налета.

Вернуться к началу

RF Ventilation

Стальные профили требуют особой влажности / влажности и, возможно, условий вентиляции (SC VI) (климатические условия хранения).

Коррозия стали быстро ускоряется при относительной влажности> 60%. Если возможно, относительную влажность следует снизить до уровня ниже 60% с помощью соответствующих мер вентиляции.

Однако следует отметить следующее:

1. Сталь демонстрирует более низкую температуру, чем внешняя температура, ожидаемая во время перевозки:

   Если температура окружающего воздуха снаружи судна повышается, это оказывает лишь минимальное влияние на температуру груз. Вентиляция «теплым» наружным воздухом может привести к поту груза на «холодной» стали, если температура последней ниже точки росы окружающего воздуха.В таком случае вентиляция может вызвать коррозию.

2. Сталь теплее, чем температура окружающей среды, ожидаемая при транспортировке:

   Вентиляция может выполняться без риска образования пота груза. Однако охлаждение бортов корабля может привести к падению их температуры ниже точки росы воздуха трюма, что приведет к поту внутри трюма. В этом случае температуру удерживаемого воздуха следует отрегулировать с помощью вентиляции, чтобы она соответствовала температуре наружного воздуха.

Вернуться к началу

РФ Биотическая активность

Этот фактор риска не оказывает существенного влияния на транспортировку этого продукта.

Вернуться к началу

RF Gases

Диоксиды серы (выхлопные газы, например, от погрузочно-разгрузочного оборудования) оказывают чрезвычайно сильное коррозионное действие на сталь. Поэтому очень важно предотвратить любой контакт с серой и ее газами. Соответственно, трюмы следует очистить перед загрузкой.

Вернуться к началу

RF Самонагревание / самовозгорание

Этот фактор риска не оказывает существенного влияния на транспортировку этого продукта.

Вернуться к началу

RF Запах

Этот фактор риска не оказывает значительного влияния на транспортировку этого продукта.

Вернуться к началу

RF Загрязнение

Активное поведение

Стальные профили обычно не вызывают загрязнения. Ржавая пыль, образовавшаяся в результате коррозии, может вызвать загрязнение других товаров.

Пассивное поведение

Пыль от угля, руд, солей и особенно удобрений и других сыпучих материалов оказывает коррозионное действие.По этой причине трюмы / контейнеры необходимо мыть в чистом виде, чтобы удалить любые остатки от предыдущих грузов. При промывке судовых трюмов морской водой необходимо иметь в виду, что морская вода также содержит соли, которые могут вызвать коррозию в более позднем рейсе. Поэтому для очистки лучше всего использовать пресную воду. Продукт также следует защищать от кислот, агрессивных газов (диоксид серы) и легко разлагающихся химикатов, так как они также ускоряют коррозию. Вызывает возражение масляное загрязнение железобетонной арматуры.

Вернуться к началу

RF Механические воздействия

Во избежание повреждения профилей или их упаковки механическими нагрузками важно, чтобы укладка, демпфирование, фиксация, крепление и крепление транспортных средств осуществлялись осторожно. и в соответствии с правилами. Подходящее строповочное и погрузочно-разгрузочное оборудование и подъемные механизмы должны выбираться и использоваться с учетом веса груза и точек строповки.

Если обвязка повреждена или порвана, связка расшатывается, в результате чего отдельные части могут выступать из связки и повредиться. Обвязка также может вызвать натирание поверхностей и краев, что приведет к их повреждению. Серьезное повреждение может сделать изделия непригодными для использования по назначению.

Неосторожное использование подъемно-транспортного оборудования может привести к короблению профилей или повреждению кромок и т.

No related posts.
