схема, примеры как распределить три фазы

При подключении коттеджа правильное распределение нагрузки по фазам позволяет оптимизировать использование электроэнергии, снизить вероятность перегрузок, поломок электроприборов из-за несоответствующего напряжения и даже уменьшить показания счётчика. Разберёмся с возможными нюансами и рассмотрим несколько наиболее популярных схем на наглядных примерах.

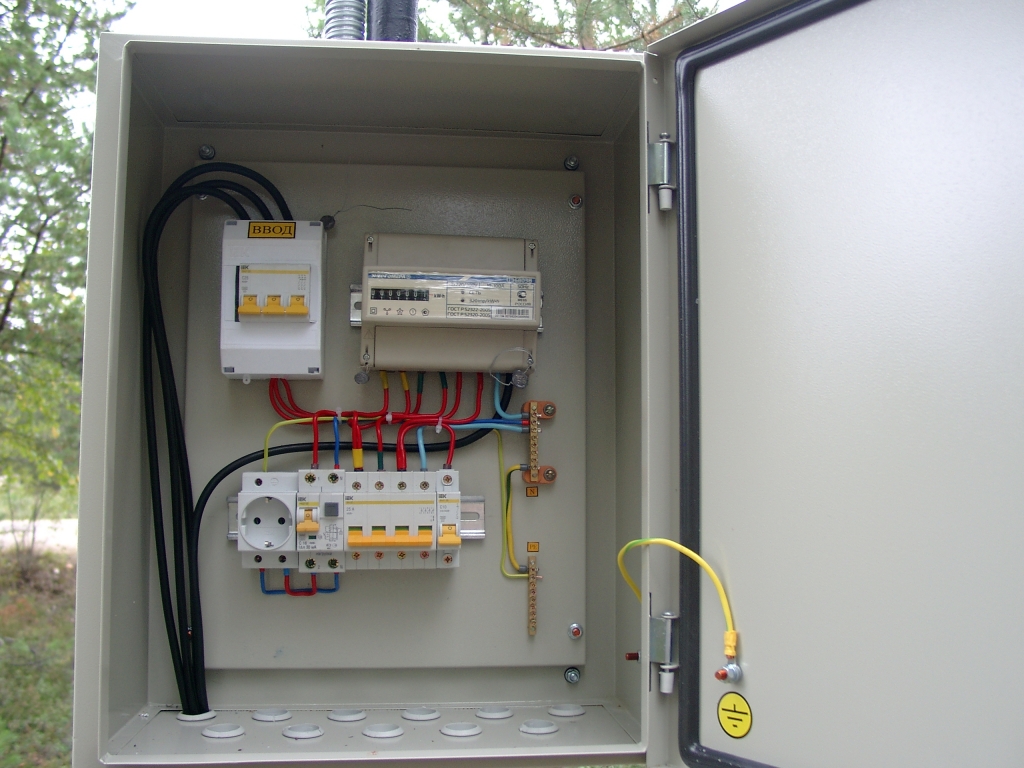

Электроснабжение для коттеджаИсточник www.starling-k.ru

Устройство электрического щита

Перед тем, как распределить нагрузку по фазе в частном доме, позаботьтесь правильном «содержимом» электрощитка на который напряжение приходит с опоры. В данной ситуации, в нём должны иметься следующие устройства:

• Автоматический выключатель (автомат).
• Трёхфазный прибор учёта электроэнергии.
• Автоматические выключатели или УЗО (устройства защитного отключения), на которые (по-отдельности) приходит каждая фаза. Общий ноль подключается к нулевой шине.
• Защитный проводник заземления соединяется с общей шиной заземления.

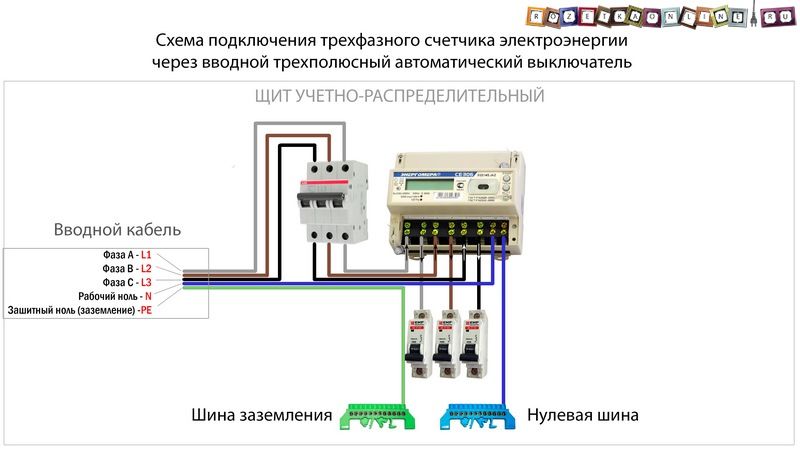

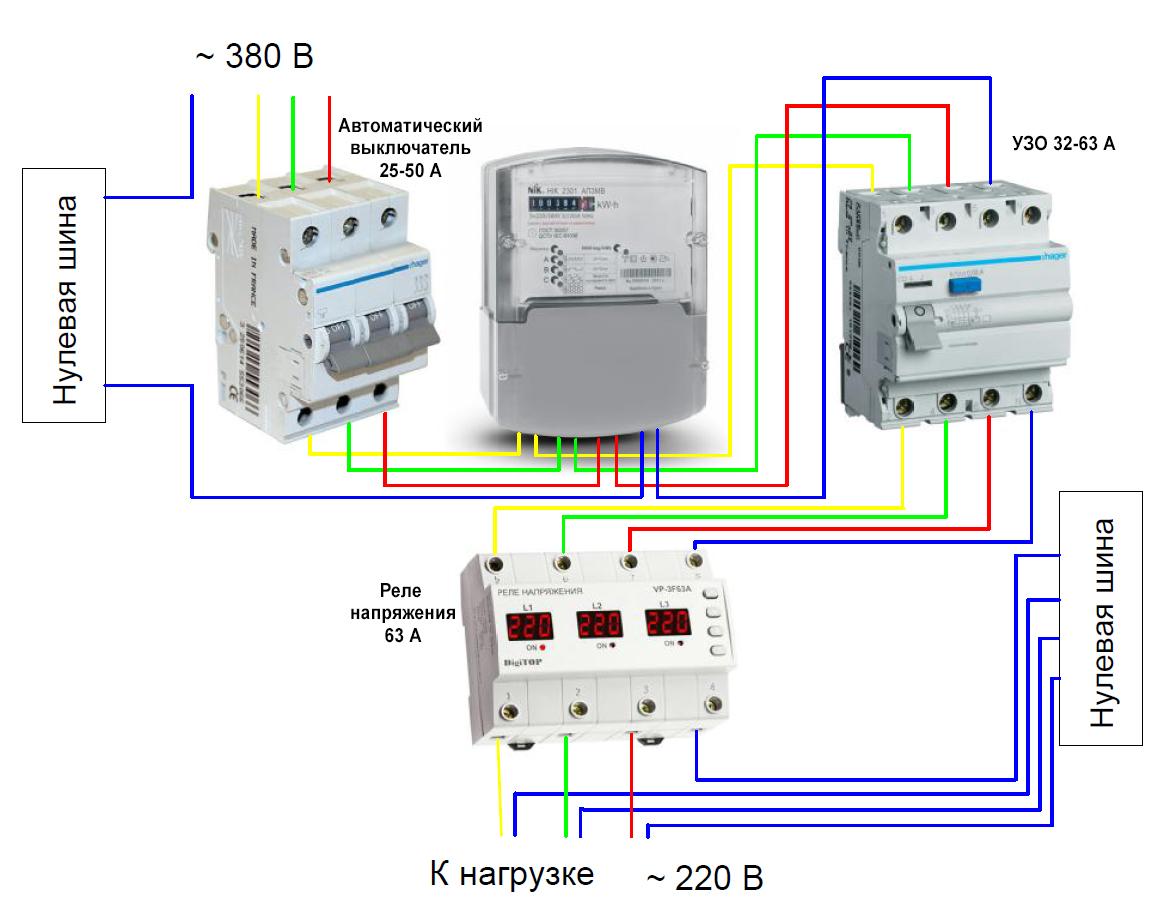

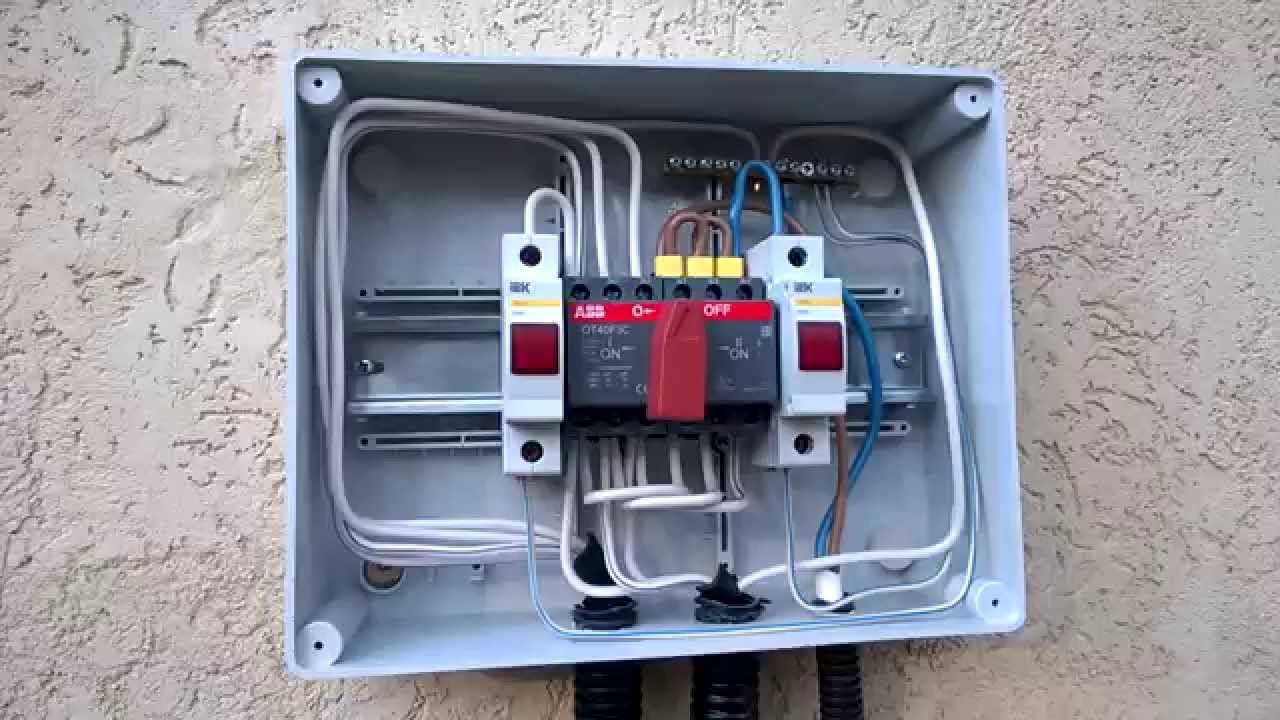

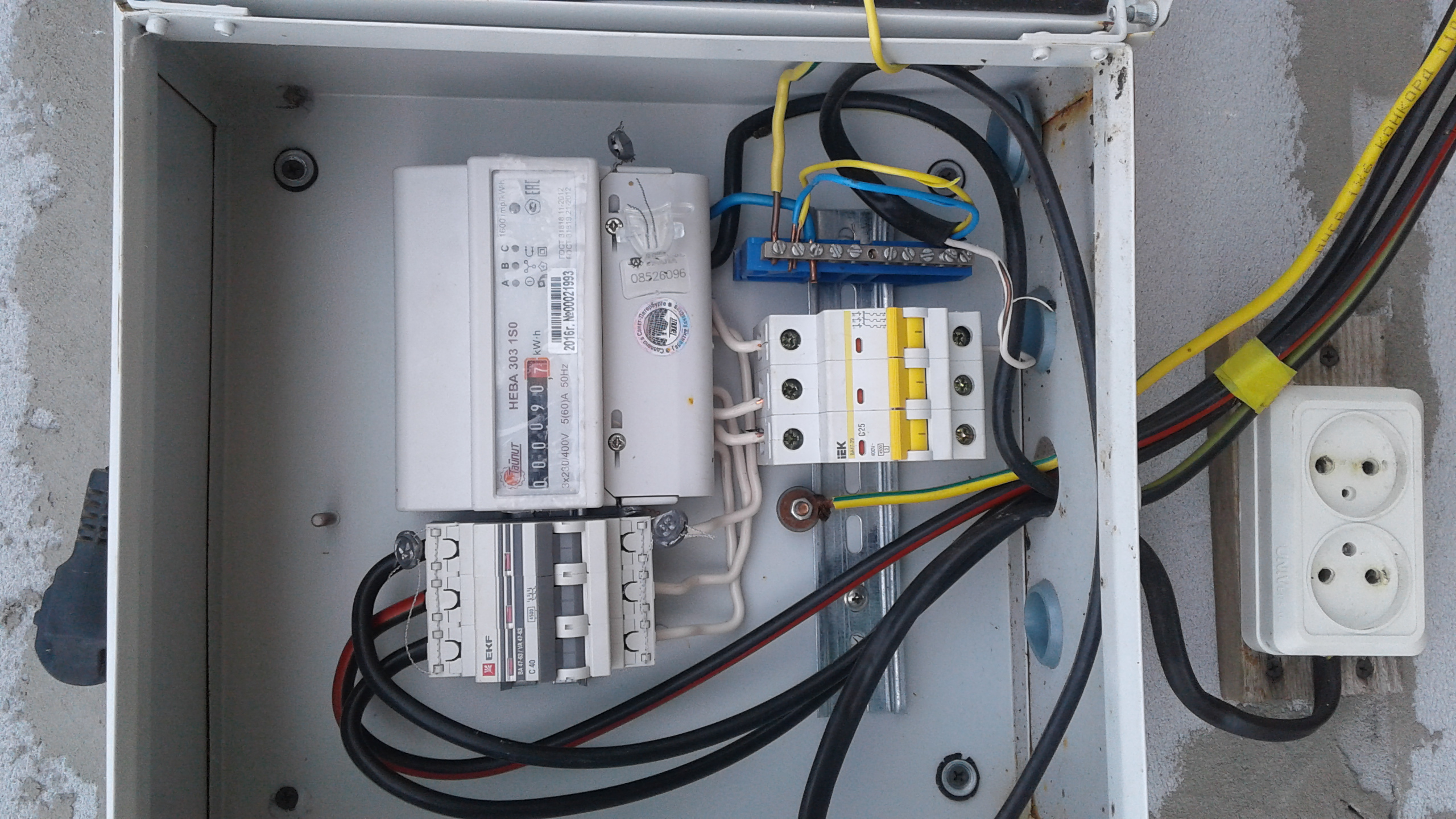

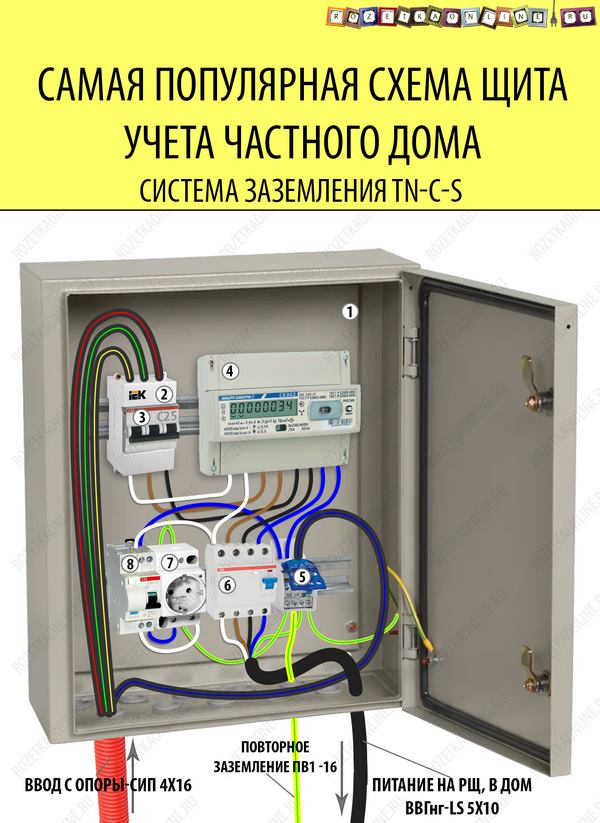

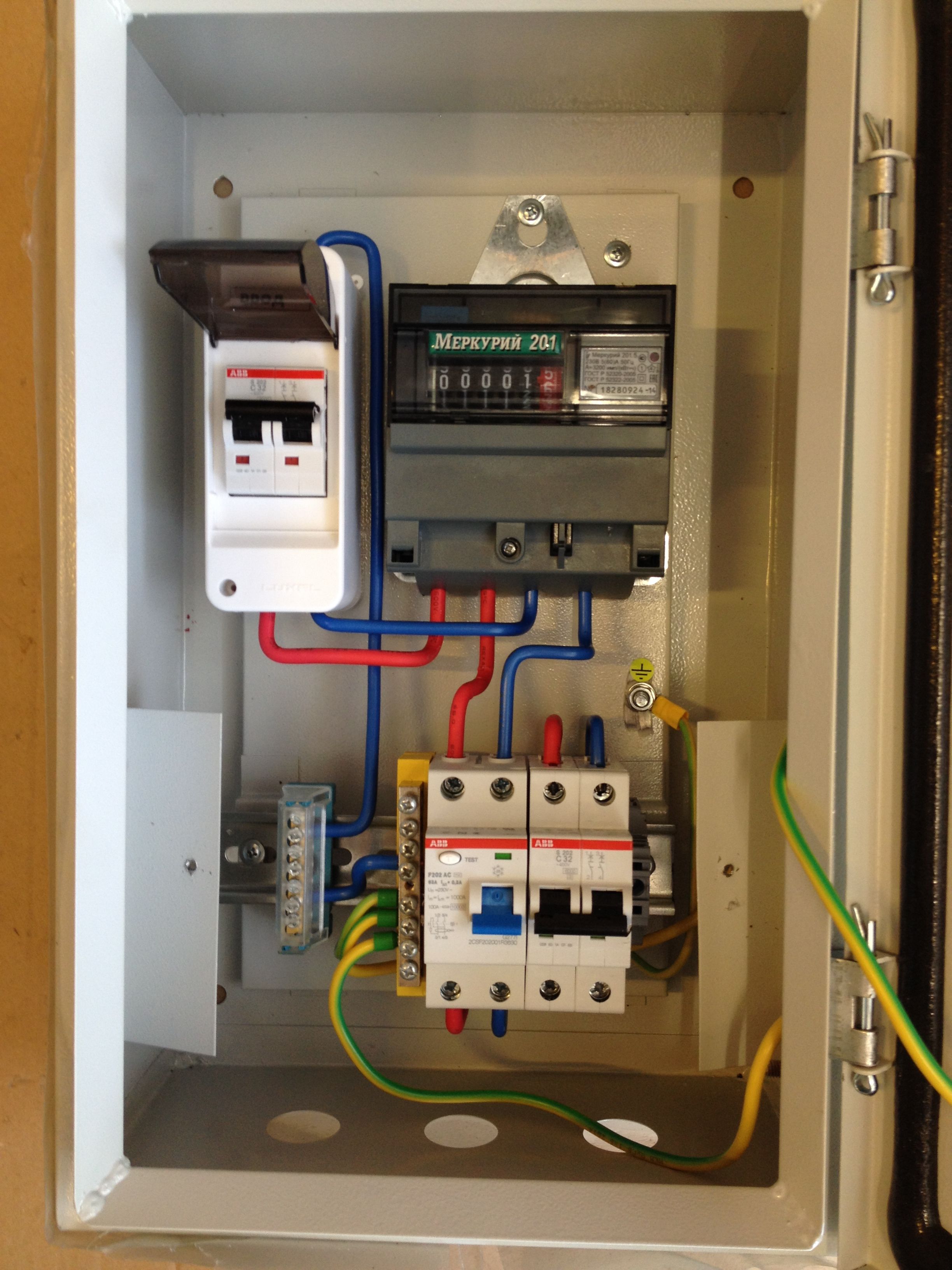

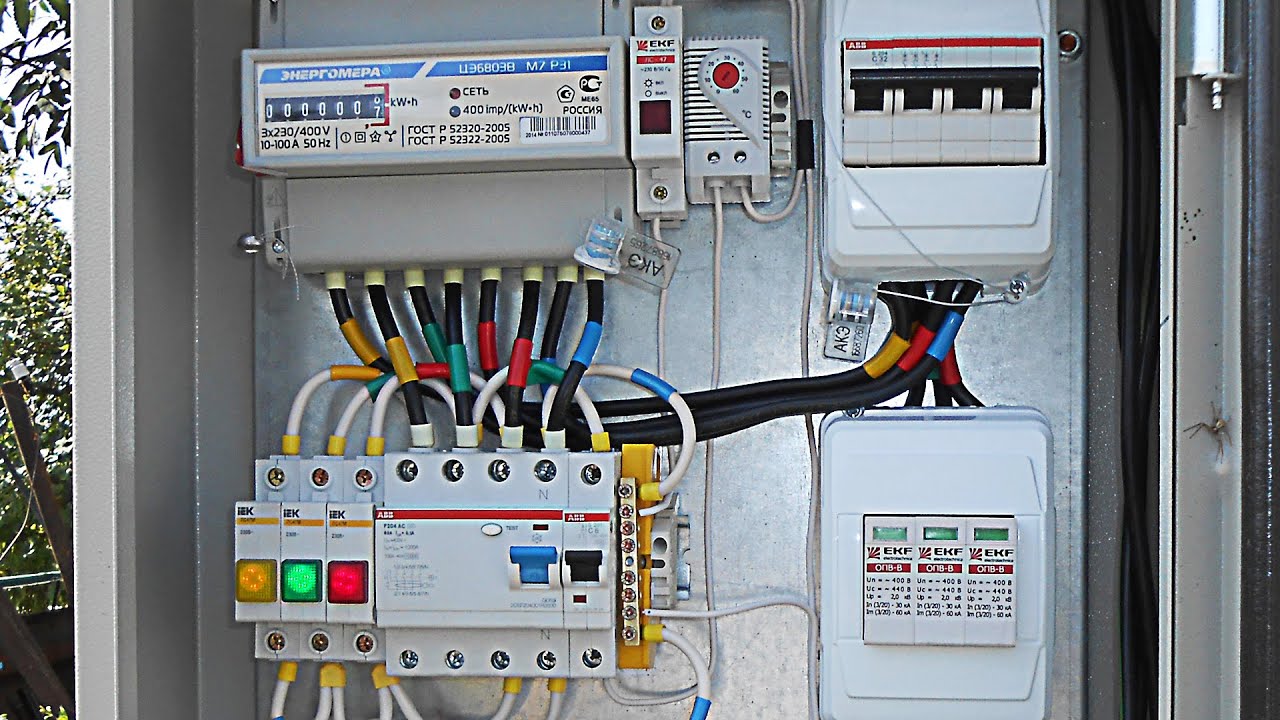

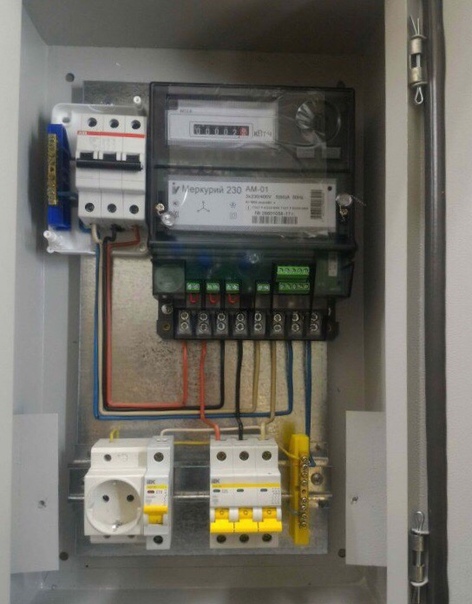

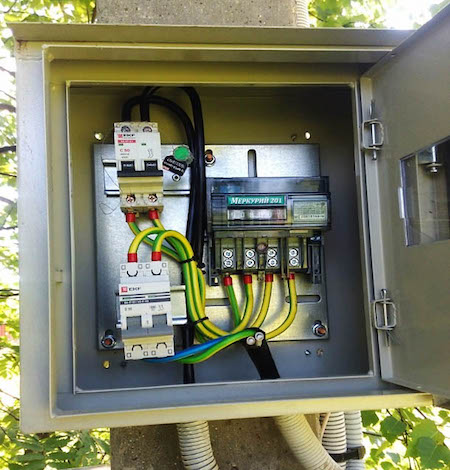

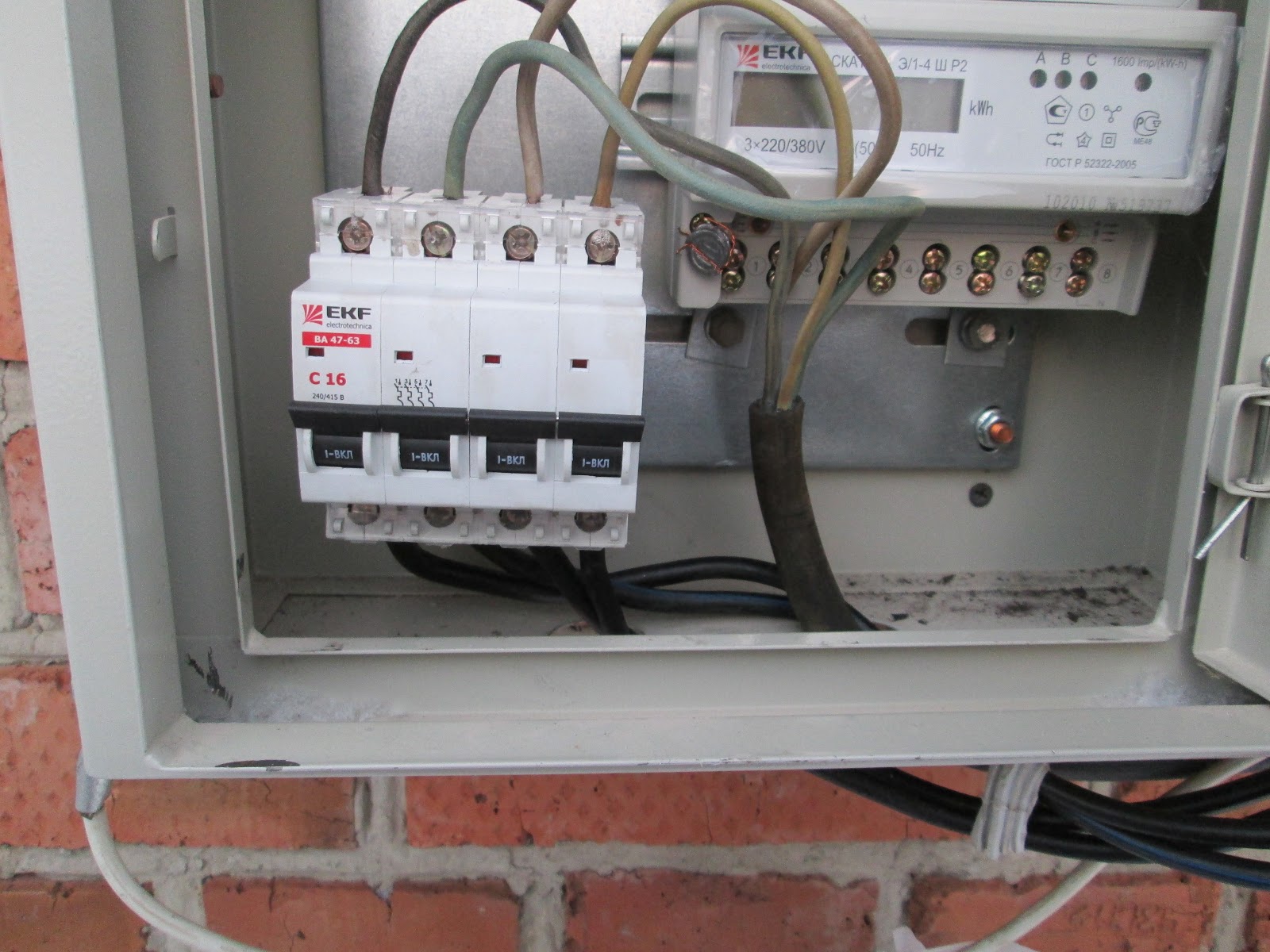

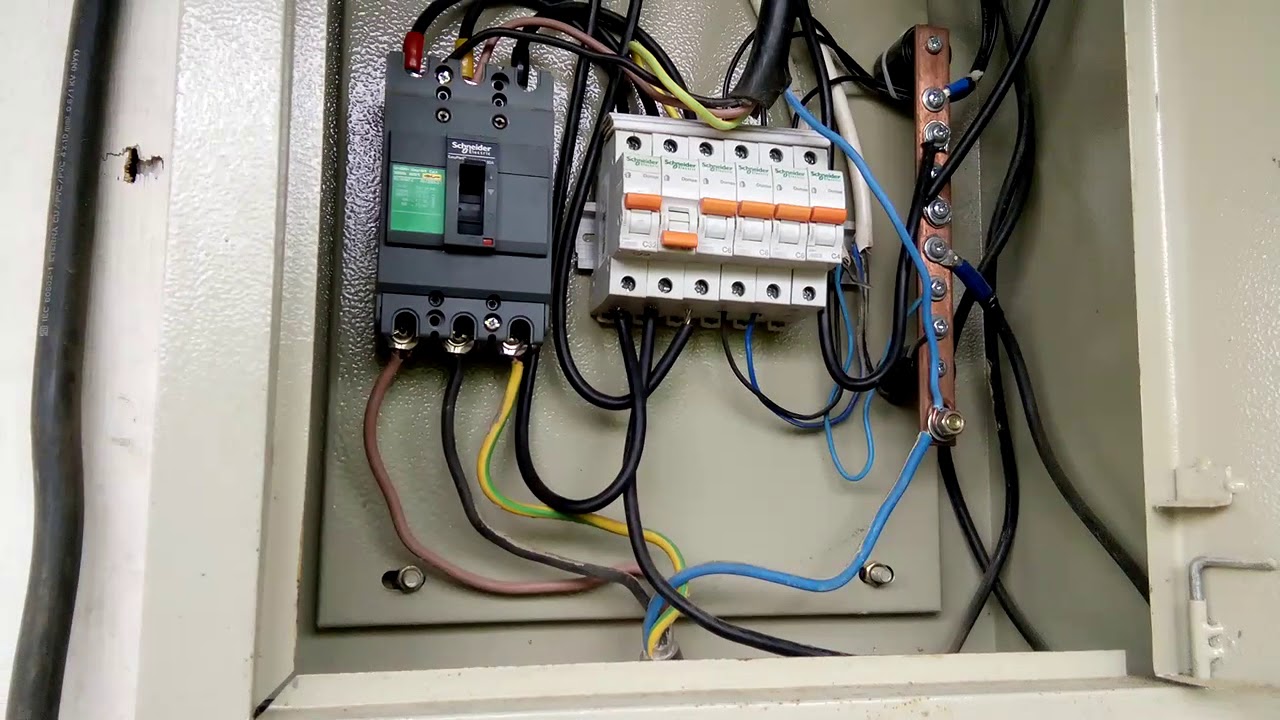

Один из вариантов подключения электрощиткаИсточник cdn.elec.ru
Освещение террасы: как сделать его практичным и стильным

Важно! Представленный перечень приведён в порядке подключения кабеля с опоры ВЛЭП (воздушной линии электропередач).

Особенности

Чтобы снизить вероятность перегрузки фазы, нагрузку распределяют на фазы равномерно. Несоблюдение этого условия так же, как и отгорание «нулевой» жилы или её плохой контакт, приведут к разнице в напряжении на фазных жилах в большую или меньшую сторону.

Таким образом, преобразованное однофазное питание (220 В) приведёт к неисправности подключённых к нему электропотребителей. Произойдёт это из-за того, что на одни приборы будет приходить повышенное напряжение (240-270 В), на другие – пониженное (160-200 В).

Важно! При неравномерном распределении нагрузки по фазам, на не чувствительных к перекосам счётчиках, произойдёт повышенный расход электроэнергии.

Перекос фаз

Фактически распределение нагрузки по фазам в частном доме, выполненное с перекосом фаз не несёт серьёзных проблем для техники. Но периодическое отключение автоматического выключателя вам гарантировано.

Перед распределением нагрузки необходимо разобраться в устройстве трёхполюсного автомата. Рассмотрим ситуацию на примере автомата С 25. Он состоит из 3 однофазных автоматов, каждый из которых способен выдерживать 25 А. Таким образом, каждая фаза получает по 5 кВт мощности, откуда и выходит, что присоединение коттеджа мощностью в 15 кВт. Автоматы при этом могут разрывать питание одним выключателем (рычагом).

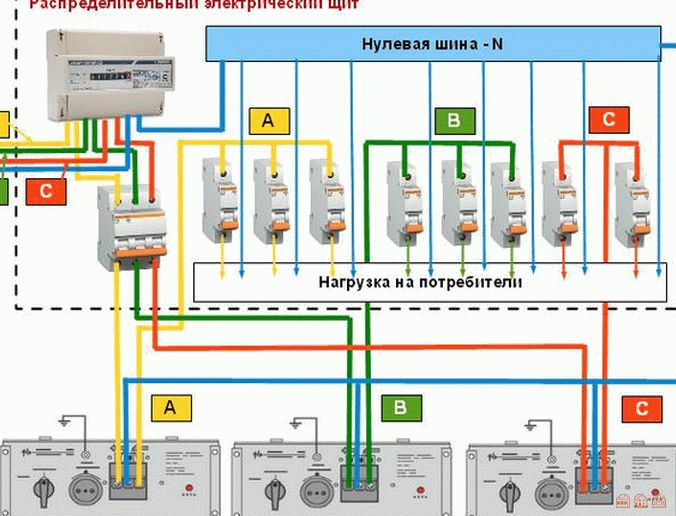

Пример распределения нагрузки на трёхфазном электропитании коттеджаИсточник mastergrad. com

Если вы рассматриваете вопрос, как распределить нагрузку по фазам в случайном (хаотичном) порядке, обратите внимание на следующий пример:

• Фаза № 1 подключена к освещению коттеджа.
• Фаза № 2 запитывает электроснабжение на розетки 1-го этажа.
• Фаза № 3 питает розетки на 2-ом этаже.

В результате произойдёт следующее:

• На 2-ом этаже несколько спален и санузел. Мощных энергопотребителей здесь нет. В результате Фаза № 3 не будет работать на полную мощность.
• Аналогичная ситуация произойдёт и с фазой № 1. Современное светодиодное освещение потребляет мало электричества.
• Последняя фаза № 2 окажется перегруженной, из-за того, что на неё «повешены» основные, мощные потребители: стиральная машина, микроволновка, холодильник и прочая техника, находящаяся в помещениях первого этажа.

Важно! В результате, одновременное включение нескольких элементов бытовой техники перегрузит автомат, что станет результатом его отключения.

Розетки и выключатели в интерьере

Расчёт энергопотребителей

Перед тем, как распределить нагрузку по фазам рекомендуется выполнить предварительный расчёт потребителей. Сделать это легко, составив список потенциальных источников, которые будут «повешены» на ту или иную фазу. Например, перечислите основную бытовую технику и её мощность согласно заявленной производителем:

• Варочная электроплита 6,5-7,5 кВт.
• Стиральная машина 1,5-1,8 кВт.
• Посудомоечная машина 1,5-1,8 кВт.
• Микроволновая печь 0,9-1,2 кВт.
• Духовой шкаф 2,0-2,6 кВт.
• Пылесос 1,9-2,2 кВт.
• Утюг 1,9-2,2 кВт.

Как правильно разделить энергопотребителей на несколько группИсточник uk-parkovaya.ru

Важно! По необходимости список может пополняться другими, имеющимися на балансе электроприборами.

Правила распределения

Как очевидно из вышесказанного, ответ на вопрос, как распределить нагрузку по фазам в частном доме, кроется в равномерном делении потребителей на все токопитающие жилы. Популярным способом является подключение отдельной группы розеток в комнатах к отдельному фазному проводу. Причём последующая группировка происходит так, чтобы оптимизировать нагрузку на сеть. По аналогичному принципу подключается и освещение, распределение нагрузки по фазам проводника должно быть равномерным.

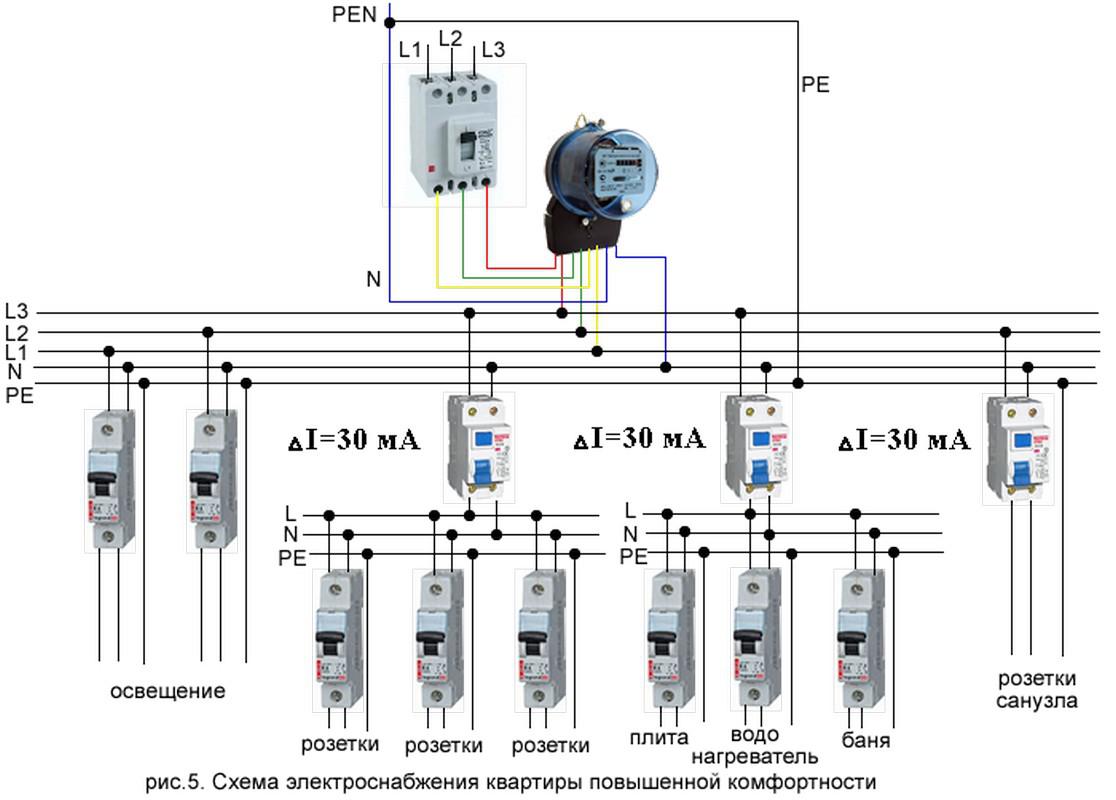

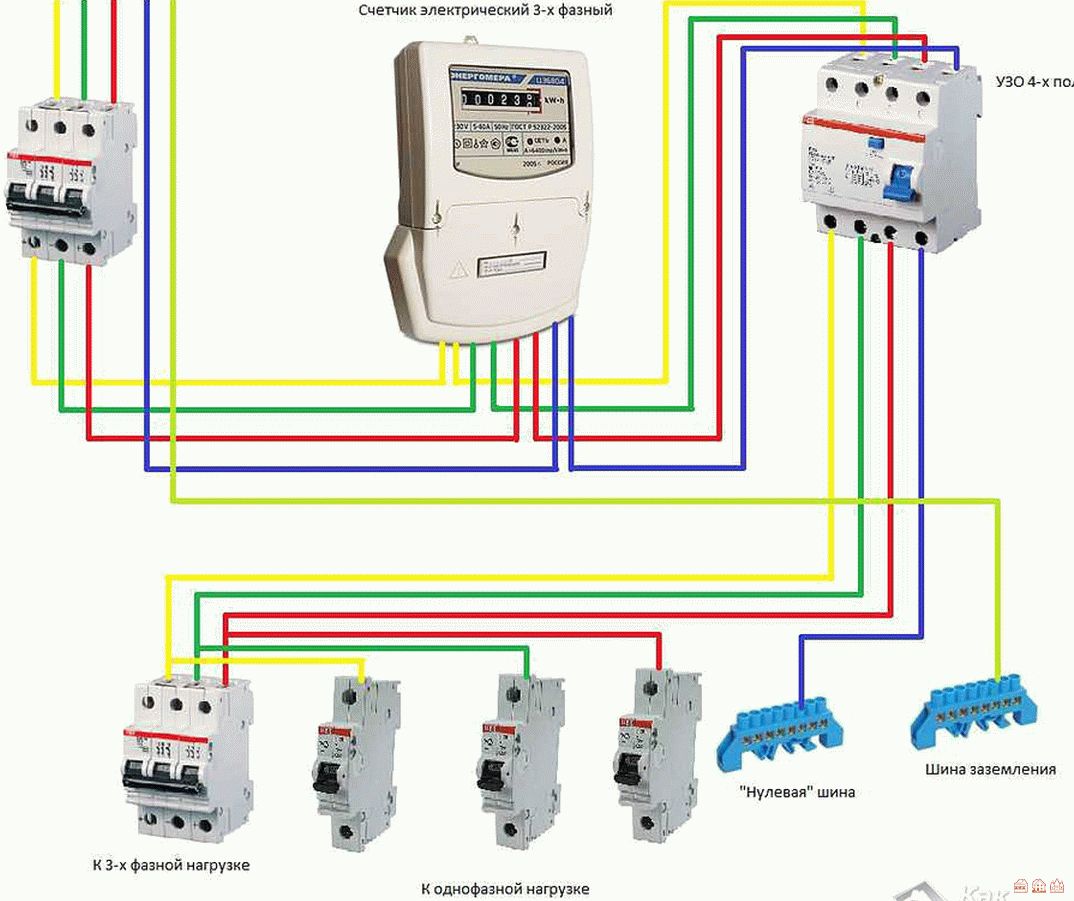

Схема распределения трёх фаз для энергоснабжения коттеджаИсточник samelectrik.ru

Приведённое выше изображение показывает правильное подключение 380 вольт, 3 фазы. Частный дом, схема электроснабжения которого представлена, «разведён» правильно, с учётом всех требований.

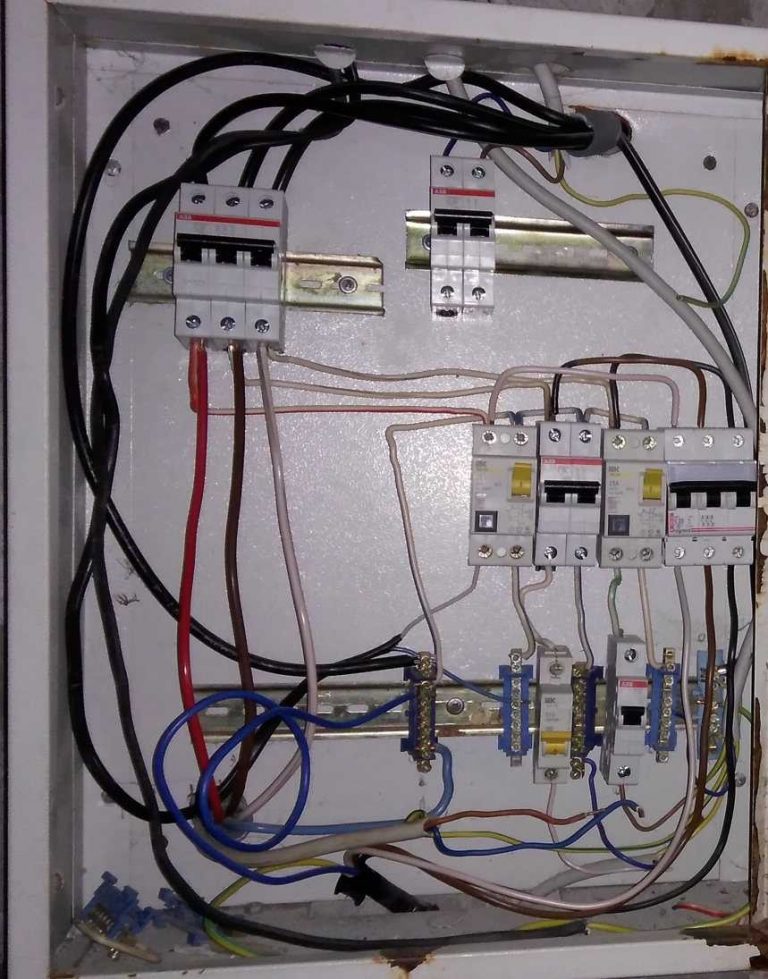

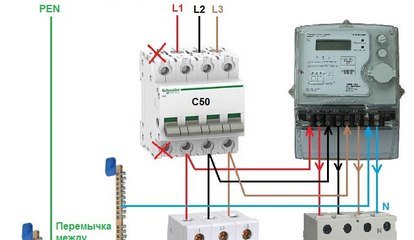

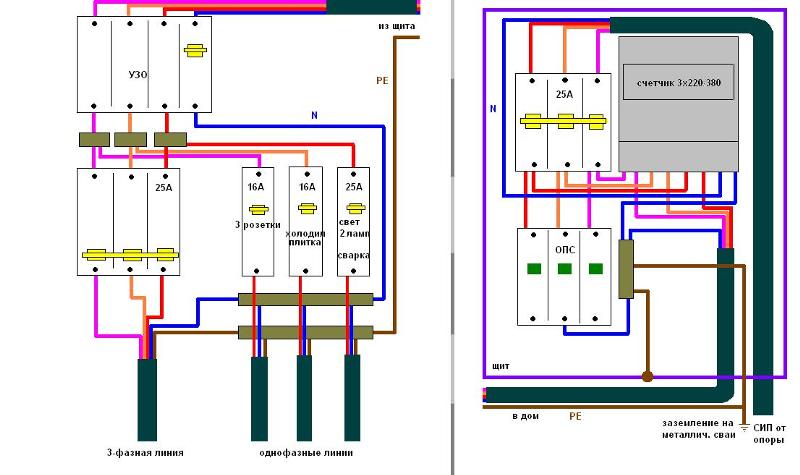

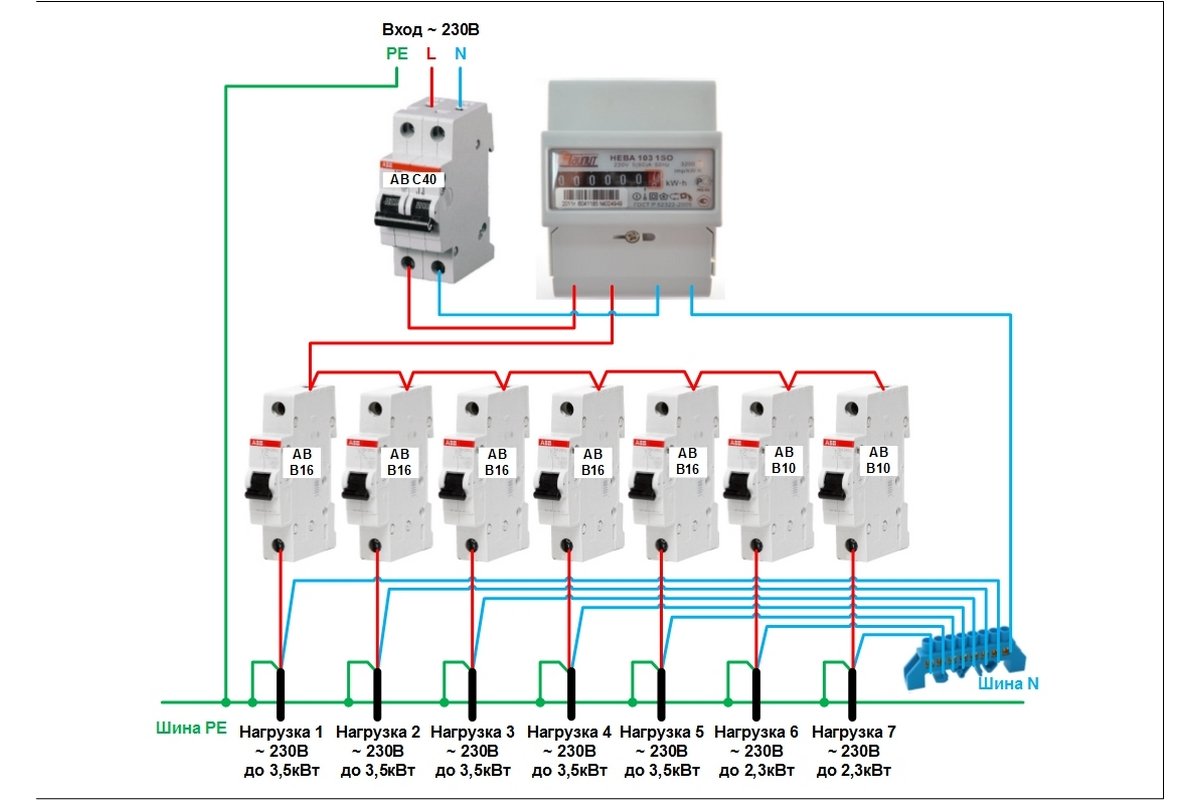

Схема правильного подключения электрощита для загородного домаИсточник samelectrik. ru

Следующее изображение показывает правильное подключение электрощитка на 380 вольт 3 фазы. Частный дом, схема технологического присоединения которого показана на картинке, подсоединён верно, что снижает вероятность отключения автоматов в результате перегрузки сети.

Разбивка на группы

Перед тем, как распределить нагрузку по фазам в частном доме, займитесь разбивкой отдельных линий вышеупомянутых энергопотребителей. На этом этапе необходимо подготовить отдельную линию электропроводки для розеток в каждую комнату и отдельно для света.

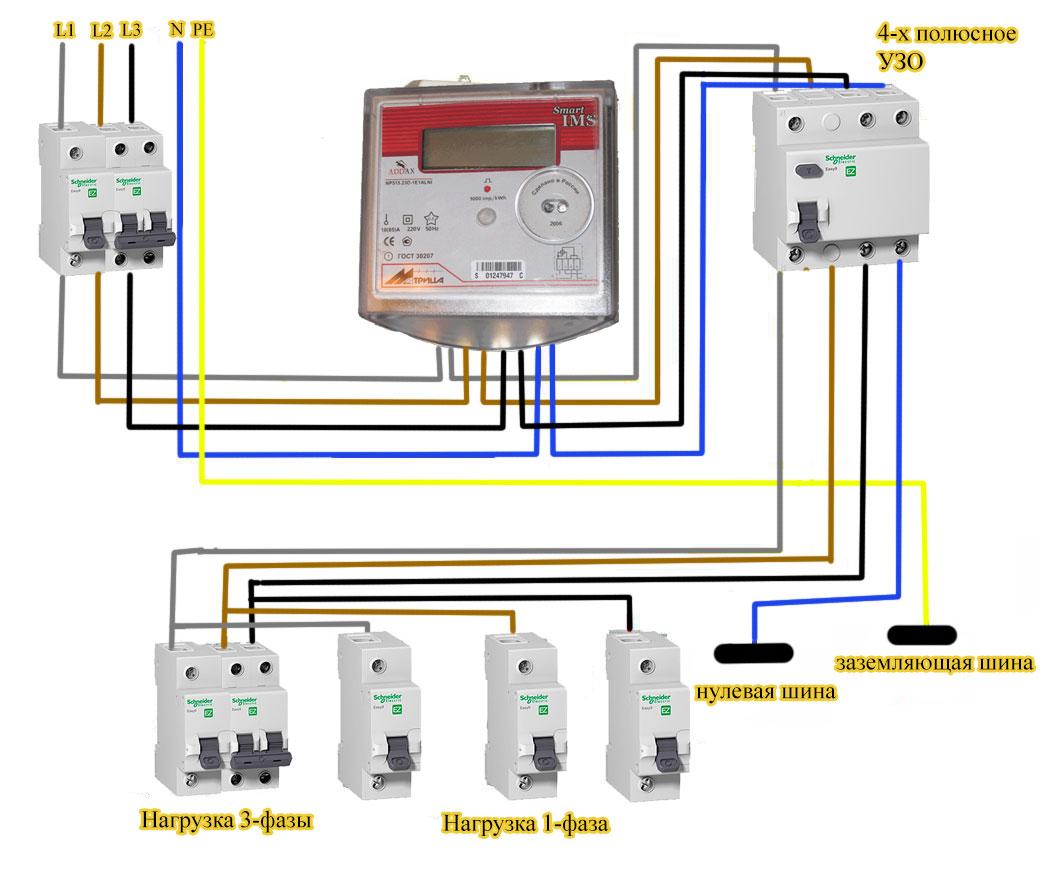

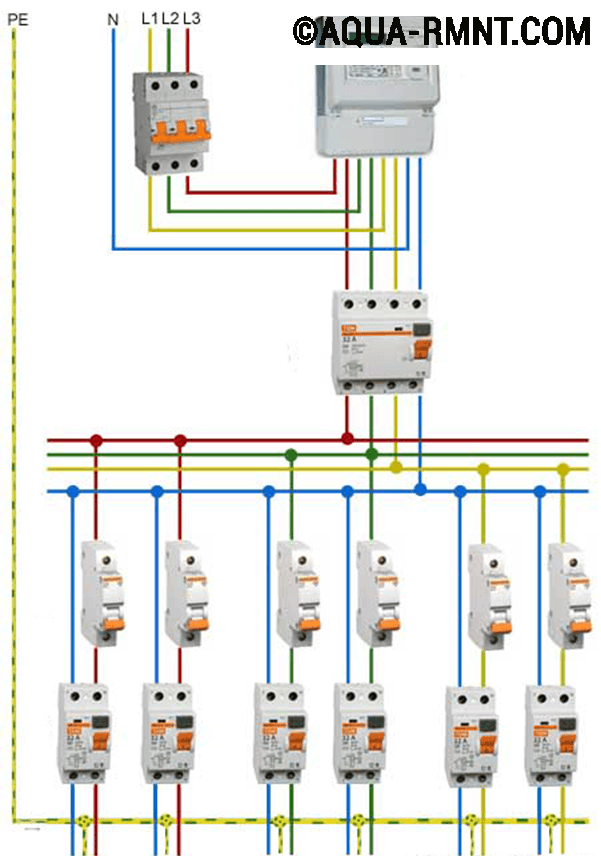

Проводка коттеджа с распределённой нагрузкой напряженияИсточник samelectrik.ru

Верное распределение нагрузки по фазе в частном доме выполняется прокладкой отдельной магистрали к самым мощным энергопотребителям из вышеупомянутого списка. Для наглядного и понятного разбора ситуации, обратите внимание на приведённую чуть выше план-схему.

Сколько вольт в 0,4 кВ

Чертёж показывает, как распределить нагрузку по фазам в частном доме и разбить потребителей на группы.

Вводным кабелем, идущим от счётчика, здесь выступает ВВнг 5*10 (5 жил с сечением 10 мм2). Защита от перегрузок и коротких замыканий возложена на автомат ВА 40 А.

• К первой группе (фаза L1) подключаются световые приборы. В качестве защиты используется автомат на 10 А. кабель для протяжки линий: ВВГнг 3*1,5 мм2.
• Второй группой объединены потребители, подключенные к розеткам ванной и санузла. В качестве автоматического выключателя здесь установлено устройство защитного отключения (УЗО 10А-10mA). Марка кабеля, который здесь используется ВВГнг 3*2,5 мм2, не менее. Подключается она также на фазу L1.

Полезно! Допускается использование УЗО с допустимым большим значением силы тока, но не более 30 А.

• Третья группа потребителей – розетки, установленные в остальных комнатах (гостиная, спальные, рабочий кабинет, кладовая, гардеробная). Линия подключается на фазу L2 с проводом, сечение которого не менее 2,5 мм2. Защита оборудования и людей возлагается на автомат 16 А.
• К четвёртой группе потребителей относят розетки кухни и коридора. Запитываются через фазу, обозначенную как L3. Подключается по принципу, аналогичному тому, который использовался для третьей группы: трёхжильный кабель в 2,5 «квадрата» и 16-ти амперный автомат.
• Пятой группой является провод, идущий на электроплиту. Подключается на 3 фазы с нулём и обязательным заземлением. Кабель здесь используется марки ВВГнг 5*6 мм2, защитное устройство: УЗО 32 А-32mA.

Важно! Перед тем, как распределить нагрузку по фазам в частном доме, по вышеуказанной схеме, имейте в виду, что она приведена в качестве примера. Для каждой отдельной ситуации она может отличаться по тем или иным признакам.

Пример разводки по одному этажу

Рассмотрим пример технологической схемы для 1-го этажа коттеджа. Такой вариант ещё одно верное решение того, как распределить нагрузку по фазе в частном доме. Этот вариант связан с тем, что максимальное количество энергопотребителей сконцентрировано именно на этом этаже.

Схема разводки по фазам для одноэтажного коттеджаИсточник ingenernie-sistemi.ru

Для более наглядного понятия того, как распределить нагрузку по фазам в частном доме, приведена следующая план-схема. Такой проект является необходимым при прокладке новой линии, строящегося или ремонтирующегося коттеджа. В дальнейшем изображение значительно облегчит поиск возможной неисправности, внесение изменений или добавление новых точек.

План-схема разбивки электропроводки по группам энергопотребителейИсточник ingenernie-sistemi.ru
Ретро проводка в современном доме – выбор и установка электросети наружного типа

Заключение

Перечисленные примеры и схемы представлены в качестве ориентировочного ознакомления с вопросом, как распределить нагрузку по фазам в частном доме без вероятности последующих переделок. Кроме того, они облегчат выбор параметров кабеля, УЗО и автоматических выключателей для трёхфазной электросети.

Вопросы и ответы по техприсоединению — Россети Урал

Охранные зоны электрических сетей устанавливаются Правилами охраны электрических сетей напряжением свыше 1000 вольт: вдоль воздушных линий электропередачи в виде земельного участка и воздушного пространства, ограниченных вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при не-отклоненном их положении на расстоянии, м:

Для линий напряжением, кВ:

• до 20 кВ — 10 м
• 35 кВ — 15 м
• 110 кВ — 20 м
• 150, 220 кВ — 25 м
• 330, 400, 500 кВ — 30 м
• 750 кВ — 40 м
• 1150 кВ — 55 м

Использование территорий, находящихся в зоне ЛЭП, регулируется Правилами установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон (Постановление Правительства РФ « О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон» от 24. 02.2009г. № 160). Вот выдержки из этих правил:

Ограничения (обременения) в обязательном порядке указываются в документах, удостоверяющих права собственников, владельцев или пользователей земельных участков (свидетельства, кадастровые паспорта).

Ограничения прав касаются возможности (точнее, невозможности) ведения капитального строительства объектов с длительным или постоянным пребыванием человека (домов, коттеджей, производственных и непроизводственных зданий и сооружений) в охранной зоне ЛЭП. Для проведения необходимых уточнений при застройке участков с обременениями ЛЭП необходимо обратиться в администрацию, в отдел по архитектуре.

В охранной зоне ЛЭП (ВЛ) запрещается:

1. Производить строительство, капитальный ремонт, снос любых зданий и сооружений.
2. Осуществлять всякого рода горные, взрывные, мелиоративные работы, производить посадку деревьев, полив сельскохозяйственных культур.
3. Размещать автозаправочные станции.
4. Загромождать подъезды и подходы к опорам ВЛ.
5. Устраивать свалки снега, мусора и грунта.
6. Складировать корма, удобрения, солому, разводить огонь.
7. Устраивать спортивные площадки, стадионы, остановки транспорта, проводить любые мероприятия, связанные с большим скоплением людей.

Проведение необходимых мероприятий в охранной зоне ЛЭП может выполняться только при получении письменного разрешения на производство работ от предприятия (организации), в ведении которых находятся эти сети.

Нарушение требований «Правил охраны электрических сетей напряжение свыше 1000 В», если оно вызвало перерыв в обеспечении электроэнергией, может повлечь административную ответственность:

• физические лица наказываются штрафом в размере от 5 до 10 минимальных размеров оплаты труда;
• юридические лица наказываются штрафом от 100 до 200 МРОТ.

При этом установление охранных зон не влечёт запрета на совершение сделок с земельными участками, расположенными в этих охранных зонах.

Что такое перекос фаз, как исправить эту проблему.

Одним из выдающихся благ цивилизации является электричество. Благодаря тому, что это открытие в наше время так распространено, жизнь общества в целом, и каждого человека в отдельности, значительно упростилась и стала более комфортной.

Вместе с тем, время от времени, в электросети могут возникать трудности, требующие решения. Одной из проблем многих частных владений, общественных заведений и производственных мощностей является перекос фаз.

Что это такое, и как его исправить?

Что такое перекос фаз: Перекос фаз – это состояние электрической сети, при котором одна или две из трех фаз нагружены сильнее, чем остальные. При этом наблюдается значительное снижение мощности трехфазных электрических приборов, преимущественно двигателей и трансформаторов. Но это, что касается промышленных сетей.

В бытовых условиях перекос наблюдается более выражено, при этом может даже возникать риск выхода из строя электроприборов с преобладающей реактивной нагрузкой. К таким относятся компрессоры холодильников, вентиляторы, приборы с простыми силовыми трансформаторными источниками питания. То все то, что не имеет четкой гальванической развязки с сетью и схему защиты от перенапряжений и просадок.

Следует отметить, что существуют разные виды перекоса в электросети. В зависимости от типа проблемы, выбирается наиболее оптимальный способ ее решения. Остановимся на наиболее распространенной и, в то же время, самой простой ситуации – перекос фаз, вызванный неравномерным распределением внутрисетевой нагрузки.

Большинство сетей являются трехфазными. Если в них нагрузка распределена неравномерно, в следствии чего одна или две фазы перегружены, а третья (или же две) недогружена, происходит перекос. На практике это может выглядеть следующим образом: подавляющее большинство однофазных нагрузок питаются от одной фазы, тогда как остальные могут быть вовсе не задействованы либо использоваться по минимуму.

Наиболее часто встречаются ситуации неисправности, в которых при подключении электропитания к трансформаторам не учитывается их потребляемая мощность. Таким образом, бывает, что физически фазы имеют приблизительно одинаковое количество подключений, но вот потребляемая этими подключениями мощность существенно отличается.

Сосредоточие на одной из фаз приборов с высоким потреблением электричества неизбежно вызывает неравномерную нагрузку между фазами. То же самое можно сказать и об общественных и промышленных объектах – во всех случаях очень важно следить за равномерным распределением нагрузки между имеющимися фазами, это позволит предотвратить возникновение сложностей.

Что же собой представляет перекос фаз с точки зрения электротехники?

Трехфазную электрическую сеть в идеале можно представить равносторонним треугольником с нейтральной точкой в его середине. Он отражает работу силового трансформатора на подстанции, которая установлена в каждом микрорайоне города и предназначена для равномерного распределения электричества по всем потребителям. Стороны этого треугольника – это векторные линии, соединяющие его вершины. Обозначив вершины точками A, B, C и нейтралью N, можно составить таблицу напряжений и зависимость между ними:

AB=BC=CA=380 В;

AN=BN=CN=220 В.

При этом напряжения AB, BC, CA в 1,73 раза больше напряжений AN, BN, CN.

Идеальный трехфазный генератор, который обычно используется для питания всех бытовых приборов и промышленных сетей, должен обеспечивать эти уровни напряжений в широком диапазоне нагрузок.

Чем опасен перекос фаз.

Во время перекоса наблюдается неравномерная нагрузка на фазы – на задействованной напряжение падает ниже нормы, тогда как недогруженная фаза испытывает скачок напряжения, превышающий допустимые показатели. Результаты такого положения могут быть плачевными для многих электроприборов. Это вызвано тем, что отдельный прибор может либо недополучать требующейся мощности, либо получать ее в избытке. Особенно такое положение опасно для приборов, потребляющих много энергии: двигателей для ворот, насосов, оборудования, использующегося в бассейнах и при поливе.

Вернемся: как исправит проблему с перекосом фаз?

Предотвратить негативные последствия для оборудования от перекоса между фазами позволяет трехфазный автомат. Если мощность в одной фазе превышаю предусмотренную нагрузку, автоматически отключается электричество во всем доме/линии. Это не является решением ситуации, потому что лишь подобный подход не позволяет использовать всю доступную мощность. К примеру, при трехфазном автомате на 16А, при превышении нагрузки на одной фазе 16А – система отключится, но это не позволяет полностью использовать всю возможную мощность 48А (16Х3).

Идеальным вариантом является планирование всех мощностей на начальном этапе проектирования здания, таким образом можно равномерно распределить напряжение между всеми фазами, предотвратив тем самым перекос. Если же здание уже сдано в эксплуатацию – можно замерить напряжение на каждой фазе в отдельности, для этого используется вольтметр, и при необходимости осуществить перераспределение.

Реальные рабочие условия

При стандартном распределении на дом с тремя подъездами обычно одна фаза используется для питания одного подъезда, вторая для второго и третья, соответственно, для третьего. Это позволяет равномерно нагрузить развязывающий понижающий трансформатор на подстанции и обеспечить ему оптимальные режимы работы. Но это справедливо, только если нагрузка примерно одинакова, притом как в активной, так и реактивной составляющей.

Но, к сожалению, потребителю не объяснишь, что необходимо придерживаться норм расхода электричества, а если рассматривать сельскую местность, то многие умельцы в сеть подключают очень большую активную нагрузку, что существенно ухудшает условия работы трансформатора на подстанции. Через одно плечо начинает течь больший ток, чем через остальные, тем самым разогревая магнитопровод, а это приводит к возникновению в нем паразитных вихревых токов, нарушающих режим работы источника еще сильнее.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Навигация по записям

Подключение электроплиты | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

Хотел в отпуске написать побольше полезных статей для Вас, но категорически не хватало времени. Прошлую неделю занимался дизайном и корректировкой кодов и скриптов на сайте, а эту неделю пришлось уделить подготовке к экзаменам по электробезопасности. Экзамен проходил в виде теста, но на количество вопросов комиссия Ростехнадзора не поскупилась.

Кстати, я открыл на сайте раздел «Онлайн тесты» для проверки знаний и подготовке к экзаменам по электробезопасности. Переходите по ссылочке, выбирайте необходимый тест и готовьтесь на здоровье. Все тесты актуальные, разбиты по годам и группам, а главное, что это все бесплатно.

А в сегодняшней статье я планирую рассказать Вам про подключение электроплиты.

После прочтения данной статьи Вы сможете самостоятельно подключить электрическую плиту, ну а если не сможете, то будете четко представлять себе все этапы работы и без труда проконтролируете действия специалиста-электрика.



Основные требования

Начну с самого главного.

Подключение необходимо производить строго по инструкции завода-изготовителя, а также согласно правилам ПУЭ 7 издания. Если же их требованиями пренебречь, то можно запросто лишиться гарантий на долгожданную покупку.

Неправильное подключение электроплиты, выбор силовой розетки, сечения и марки питающих проводов и кабелей для нее, может привести к воспламенению электропроводки, что может быстро перерасти в пожар.

Давайте разберем пошагово, как же правильно подключить электрическую плиту.

Шаг 1. Выбор питающего кабеля

По требованию ПУЭ, п. 7.1.34 (да и не только ПУЭ) электропроводка в жилых помещениях должна быть только медной. Никакой речи и не может быть об алюминиевых кабелях. Есть правда исключение, но к квартирам оно явно не относится. Дело в том, что допускается прокладывать алюминиевые кабели в жилых помещениях, но сечением от 16 кв.мм и выше. Не будете же Вы прокладывать в квартире такие сечения. Надеюсь, что с этим все понятно.

Итак, питающий кабель на электрическую плиту должен быть только медным.

Далее нужно определиться с питанием. Если питание квартиры или дома у Вас однофазное, то питающий кабель должен быть только трехжильным: фаза L, ноль N и земля PE.

Если у Вас эксплуатируется старая электропроводка, да еще и без заземления, то читайте очень внимательно статью о том, как выполнить разделение PEN проводника на N и РЕ, чтобы перейти от системы заземления TN-C на TN-C-S. Там даны все ответы, как действовать в таком случае.

Все тоже самое касается и тех, у кого питание дома выполнено трехфазным. Только в этом случае, питающий кабель должен быть пятижильным: фазы А, В, С, ноль N и земля PE.

Итак, с количеством жил в кабеле определились.

Какое же сечение должно быть у кабеля? Согласно своду правил СП 31-110-2003, п.9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв.мм.

Это как бы обобщенное значение. На самом деле, сечение кабеля может изменяться как в меньшую сторону, так и в большую, в зависимости от мощности плиты. Вот, например, не целесообразно запитывать электрическую плиту мощностью 7 (кВт) кабелем с таким запасом. Можно применить меньшее значение с соответствующим выбором номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), а на линию установить автомат 25 (А).

В случае с трехфазной сетью питающий кабель на электроплиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением не менее 2,5 кв.мм.

Почему? Да потому что таким кабелем можно запитать трехфазную нагрузку до 16,4 (кВт), что вполне сойдет практически для любой электроплиты.

Вот Вам в помощь таблица с рекомендуемыми сечениями жил проводов и кабелей. Также Вы можете воспользоваться программой электрик.Таким образом, зная мощность электроплиты, Вы безошибочно сможете найти сечение жил кабеля.

Итак, с сечением тоже определились.

Осталось выбрать марку кабеля. Для этого я Вам рекомендую перейти по ссылочке на отдельную статью, где указаны рекомендуемые марки кабелей и проводов в зависимости от условий прокладки. Здесь лишь хотел бы посоветовать — не вздумайте применять провода марки ПУНП.

Также предлагаю Вам прочитать полезные материалы по теме:

И еще, питающая линия до плиты должна быть проложена отдельно и совмещать ее с розеточными линиями или линиями освещения не допускается. Это также четко указано в СП 31-110-2003, п.9.2.



Шаг 2. Автоматический выключатель и УЗО

Для защиты выбранного кабеля нам необходимо в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с характеристикой С. Например, ВА47-29 С32 от IEK.

Почему именно на 32 (А)? Об этом я очень подробно объяснял в статье про время-токовые характеристики автоматических выключателей.

Согласно, ПУЭ, п.7.1.79 для стационарного электрооборудования УЗО можно не устанавливать, а электроплита как раз таки стационарной и считается. Но лично я не рекомендую следовать данной рекомендации — я всегда устанавливаю в линии на плиту устройство защитного отключения (УЗО), ведь электробезопасность превыше всяких дополнительных финансовых затрат. Ниже я привел Вам ссылочки на полезные статьи на тему УЗО:

УЗО в нашем случае должно иметь номинальный ток не меньше 32 (А), но опять же я рекомендую выбирать его на ступень выше, чем номинал автомата, т.е. на 40 (А). По уставке дифференциального тока не больше 30 (мА). Вот, например, УЗО ВД1-63 40 (А), 30 (мА) от IEK.

Подключается УЗО последовательно в эту же линию сразу после автоматического выключателя 32 (А).

Вместо пары автомат + УЗО можно применить дифференциальный автомат С32, 30 (мА). Читайте подробную статью про преимущества дифавтомата перед автоматом + УЗО.

Опять же это все относится к однофазному подключению плиты.

В случае с трехфазным подключением плиты, в щитке нужно установить трехполюсный автомат с номинальным током 16 (А). После него установить четырехполюсное УЗО с номинальным током 25 (А) и дифференциальным током 30 (мА). Аналогично, вместо пары автомат + УЗО можно установить дифференциальный автомат С16, 30 (мА).



Шаг 3. Выбор силовой розетки и вилки

Третьим шагом при подключении электрической плиты является правильный выбор силовой розетки и силовой вилки. Их номинальный ток должен соответствовать номинальному току автомата.

В моем примере при однофазном подключении плиты они должны быть на 32 (А). Обычно я применяю силовые розетки и вилки  В32-001 на 32 (А).

На фотографии ниже я указал место расположение силового контакта PE. Его нужно подключать именно так. А вот фазу и ноль я выбрал произвольно. Если сделаете наоборот, то ничего страшного не будет.

Об этой силовой розетке и вилке я еще напишу отдельную статью. Следите за обновлениями на сайте или подписывайтесь на новые статьи.

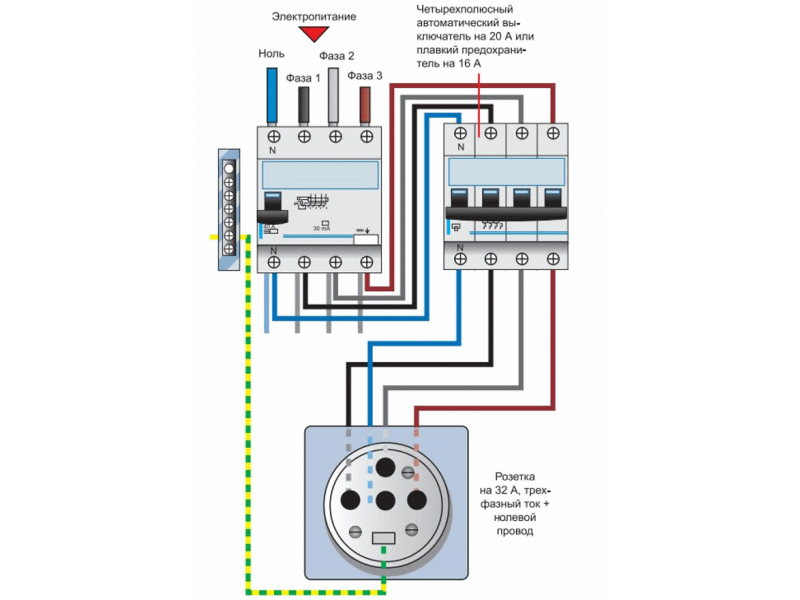

При трехфазном подключении можно применить трехфазную силовую розетку и силовую вилку ССИ.

О них я написал подробную статью и указал на преимущества и недостатки — читайте здесь.



Шаг 4. Схемы подключения электроплиты

При подключении питающих кабелей к силовой розетке и к выводам электрической плиты обязательно соблюдайте цветовую маркировку жил, чтобы не допустить ошибок в подключении.

Существует три основные схемы подключения электрических плит.

1. Однофазная схема подключения — 220 (В)

Это самая распространенная схема подключения электрических плит, используемая в наших квартирах.

При однофазной схеме подключения фазу «L» (провод красного цвета на изображении) необходимо подключить одновременно на клеммы L1, L2, L3 (1, 2, 3). Для этого между клеммами L1, L2, L3 (1, 2, 3) нужно установить две медные перемычки, которые идут в комплекте с плитой.

Клеммы N1 и N2 (4 и 5) тоже соединяем между собой перемычкой и подключаем на них ноль «N».

На клемму РЕ (6) подключаем защитный проводник «PE» (земля).

Доступ к клеммам электрической плиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фотография для наглядности.

Если перемычки где-то затерялись, то их можно сделать самостоятельно проводом сечением не меньше питающего, т.е. не меньше 6 кв.мм. Если перемычки будете делать гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (НВИ или НКИ желтого цвета), опрессовав их на жилу с помощью пресс-клещей. Лично я пользуюсь итальянскими пресс-клещами EGI-60

. Можно конечно и залудить, но я лично против пайки в силовых цепях — подробнее здесь.

Еще несколько примеров.

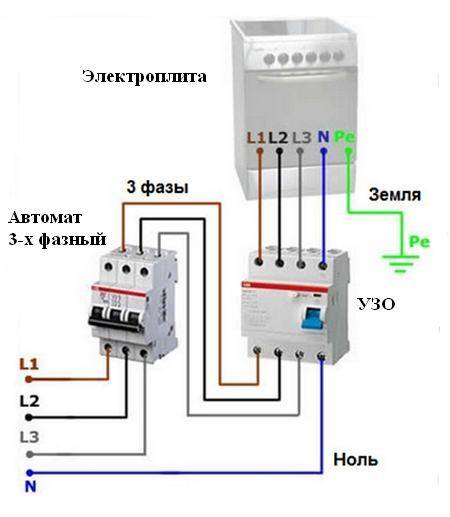

2. Трехфазная схема подключения — 380 (В)

При трехфазной схеме подключения электроплиты фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в этом случае нам устанавливать не нужно.

Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предыдущей схеме.

3. Двухфазная схема подключения — 380 (В)

Иногда бывает так, что у Вас в квартире или на даче имеется две фазы вместо трех. Предположим, что это фаза А и С, а третья фаза В отсутствует. В этом случае при подключении электрической плиты необходимо применить двухфазную схему подключения.

Ставим перемычку на клеммы L1 и L2 (1 и 2) и подключаем к ним фазу А. На клемму L3 (3) подключаем фазу С. Все остальное — аналогично предыдущим схемам подключения.

Заключение

Все перечисленные требования действительны абсолютно для всех видов электрических плит, различных варочных панелей и духовых шкафов. Единственной разницей может являться наименование и расположение клемм для подключения, и конечно же их мощность.

Поэтому, воспользовавшись инструкцией и руководством по эксплуатации к купленной Вами плиты, а также советами и рекомендациями из данной статьи, подключение электроплиты Вы можете выполнить самостоятельно. Но все таки лучше доверить это дело специалистам, которые качественно и быстро выполнят свою работу.

P.S. Ну вот пожалуй и все на этом. Если у Вас возникли вопросы по материалам статьи или же Вам нужна помощь в выборе марки и сечения кабеля, и номинального тока автоматического выключателя, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Документы на подключение электричества к участку

Зачастую уже на начальном этапе строительства частного дома, дачи или загородного коттеджа застройщику приходится решать такой вопрос, как проведение электричества к участку. Стоит заметить, что процедура эта достаточно длительная. Причем основную массу времени занимает отнюдь не техническая часть (т. е. непосредственно подключение к дому электричества). На несколько месяцев может затянуться рассмотрение соответствующими инстанциями документов, дающих право на подсоединение к действующим линиям электропередач.

Существуют специальные фирмы, занимающиеся оформлением подобного рода бумаг. За определенную плату их специалисты пройдут все круги бюрократической волокиты и предоставят клиенту уже готовое разрешение на проведение электричества к участку (сданному в эксплуатацию дому). Однако, с целью экономии средств, застройщик или владелец готового домостроения вполне может заняться оформлением документов самостоятельно.

С чего начать?

Первое, что необходимо сделать – это выяснить местонахождение местной электросетевой организации. Адрес ее можно получить у соседей или, набрав соответствующий запрос в интернете. Затем можно приступать к формированию пакета документов.

Какие именно бумаги нужны для получения разрешения на подключение электричества к участку или готовому частному дому? В перечень входит:

• заявка на подключение к электросетям
• список энергопотребляющего оборудования (для участка, где идет строительство) или основных энергопотребляющих бытовых приборов (для уже сданного в эксплуатацию дома)
• копии документов о праве собственности на участок, дом
• план участка
• план размещения ближайшего к участку столба линии электропередач (его можно составить, используя карту, имеющуюся на официальном сайте Росреестра)
• копию паспорта (она потребуется для оформления договора на подключение электричества)

Заявление на проведение к дому электричества обязательно нужно заполнять в двух экземплярах. Один экземпляр (с подписью сотрудника, принявшего документы) остается у заявителя.

Когда подключат свет?

Существует оговоренный законодательством срок, в который электросетевая организация обязана рассмотреть принятую заявку и принять соответствующее решение – 30 дней. По истечении его на домашний адрес заявителя отправляется письмо с двумя экземплярами договора и техническими условиями на подключение участка/дома к линии энергоснабжения.

В техусловиях отражаются такие данные, как:

• допустимая мощность потребляемой электроэнергии
• тип электрической сети (трех- или однофазная)
• вольтаж потребляемого напряжения (380в или 220в)

В договоре оговорен срок, в течение которого район электросетей обязан провести электричество к дому. Обычно компания указывает период до шести месяцев. Но на практике все может произойти гораздо быстрее. Если ближайший столб находится в непосредственной близости с участком, обычно все необходимые работы выполняются в течение месяца-двух (бывают даже случаи, когда на подключение вообще уходит до десяти дней).

Значительно могут затянуться работы, если провода необходимо тянуть к частному дому с дальнего расстояния. Как минимум несколько месяцев займет:

• поиск подрядчика
• публичные торги
• технические мероприятия по проведению новой линии электропередач

Если учитывать погодные факторы (зимой установку столбов никто делать не станет), то даже при самом благоприятном раскладе ожидание может продлиться более полугода.

Какие есть ограничения для подключения электричества к частному домостроению?

По существующим правилам, подключение электричества к участку абсолютно невозможно, если там нет хотя бы временной постройки для установки прибора учета потребляемой электроэнергии. Причем, даже если это условие выполнено, такое подсоединение все равно считается временным. Как правило, подобным образом поступают владельцы наделов в садовых товариществах. Для этого им достаточно достигнуть договоренности с руководством общества садоводов.

Провести свет к частному дому – задача куда более сложная. Первое, с чего необходимо начать, это расчет необходимой мощности потребления электроэнергии.

Любому частному потребителю гарантировано подключение 15 кВт, но на практике эта величина не всегда устраивает владельцев частных домов. Чтобы иметь возможность получать электричества больше, нужно отправить специальный запрос в энергетическую комиссию района на получение специальных техусловий.

Если имеющиеся в районе мощности ограничены, то решение комиссии вряд ли окажется положительным. Оспаривать вынесенное заключение бесполезно – оно является окончательным. Поэтому, прежде чем приобретать участок для застройки, стоит предварительно выяснить, есть ли на данной территории возможности для подключения повышенных мощностей к частным домовладениям. Для человека, намеревающегося установить на своем подворье энергоемкое оборудование (например, мощный электрокотел для обогрева теплицы) – это обязательное условие.

Чем грозит самовольное подключение к электросетям?

Самовольное запитывание от линии электропередач любого объекта (независимо от его типа и предназначения), является противозаконным и влечет за собой штрафные санкции. После отключения нарушителя от системы энергоснабжения, последующее подсоединение будет для него весьма затруднительным.

Не стоит особо доверять конторам, обещающим без всяких проблем легализовать самовольное подключение. Лучше все делать по правилам. Да, времени на это уйдет больше, но зато в дальнейшем можно не переживать о том, что ваш дом вообще останется без электричества.

Не имея возможности или желания самостоятельно бегать по инстанциям для оформления нужных документов, можно нанять специалиста со стороны. Он сделает все на профессиональной основе. Наличие определенного опыта и хорошее знание действующего законодательства позволяет таким людям справляться с поставленной задачей в максимально сжатые сроки.

Услуги оформления документов на подключение дома или участка к электрической сети сегодня можно заказать практически в любом городе России. Стоимость их достаточно демократична. По крайней мере, расходы на данную статью затрат не идут ни в какое сравнение с размерами штрафов за нелегальное использование электроэнергии.

Делаем ВМЕСТЕ! — В доме беда со светом! Что делать?

Информация о материале

Категория: Для дома

Опубликовано: 18. 01.2017, 19:51

Если при скачке напряжения у вас сгорели все электроприборы, то не обязательно виноват управляющий.

Можно ли сэкономить на свете, заменив все лампочки накаливания на энергоэффективные источники света? Что делать, если вы подозреваете, будто ваше электричество ворует сосед? На этот и многие другие вопросы отвечает сертифицированный электрик Вадим Стоян.

Халатность или случайность?

В прошлом месяце появилось сообщение о пожаре в многоквартирном доме в Саласпилсе, где у жителей внезапно перегорели бытовые приборы. Эксперты тут же свалили все на неудовлетворительное состояние домовой проводки. Значит ли это, что беда может повториться в любом доме советской постройки?

– Предполагаю, что аварию в доме по ул. Сколас вызвало так называемое отгорание «ноля» или, как правильно его называют, совмещенного нейтрального проводника (PEN), который является частью четырехпроводной трехфазной системы, – говорит Вадим Стоян. – Отгорание «ноля» действительно может случиться в любом доме и не всегда из-за халатности электрика домоуправления или самого управляющего.

Опасные превращения «ноля»

– Как же так? Только что все в доме работало, а через минуту – хлопок, запах гари, и все приборы перегорают. Должен же быть кто-то виноват!

– Отгорание «ноля» в доме может случиться по многим причинам. Например, это происходит тогда, когда при нагревании деформируется какой-нибудь провод вне квартиры и падает, например, на корпус электроустановки. Если это фазовый провод, то случится короткое замыкание и в доме всего-навсего пропадет электричество.

– А если это «ноль?»

– А вот если в доме пропадает «ноль», то со всей цепью происходят удивительные метаморфозы. Линейное напряжение (то, что между фазами) – 380 вольт, а однофазные приборы в квартирах расчитаны на 220 вольт. Когда отгорает нейтраль, напряжение между однофазными потребителями распределяется обратно пропорционально включенной нагрузке. Это значит, что в часть наших бытовых приборов приходит напряжение в 380 вольт. Разумеется, прибор сразу выгорает.

Гарантии никто не даст

– Жители рассказывают, что во время аварии чайники у них сгорели, а телевизоры нет. Почему так произошло?

– Действительно, при исчезновении «ноля» выгорают не все приборы дома, а только часть их, подключенная к соответствующей фазе трехфазового подключения. Это настоящая лотерея, в которой одни жители выигрывают, а другие проигрывают.

– Вы говорите, что в катастрофе не обязательно виноват управляющий. Но как тогда спастись от пропадания «ноля» в доме?

– В первую очередь это, действительно, зависит от тех профилактических работ в энергосистеме дома, которые ведет ваш управляющий. Например, я советую раз в полгода приглашать в дом сертифицированного электрика. Да, специалист на два часа вам отключит электричество, но проведет полный осмотр энергоустановки дома. Где надо, он подтянет, где надо, закрепит. Но даже такой осмотр не дает полной гарантии от отгорания «ноля», которое часто происходит по стечению обстоятельств (работники что-то чининили в подвале и затронули кабель или повысилась нагрузка, или в старый электрический шкаф забралась кошка). Беда произойдет, и не всегда жители смогут найти виновного.

Дедовские способы еще работают

– А я не могу поставить в квартире какую-нибудь защиту от скачков напряжения?

– Наверняка защитить домашние приборы при отгорании «ноля» можно только старым способом, установив стабилизатор напряжения. Раньше, во времена наших дедушек, такие жужжащие коробочки ставили на самую ценную технику, то есть на телевизоры. Сейчас подобные устройства чаще используют на стройках, потому что отгорание нуля в многоквартирном доме, это все-таки редкость.

– Что делать, если в доме все-таки пропал свет, а в квартире запахло плавленой пластмассой?

– Когда в доме отгорает «ноль» и в квартирах начинают выходить из строя электроприборы, для жителей очень важно не наделать глупостей. Ни в коем случае нельзя поливать приборы водой, если вы предварительно не выкрутили пробки или не выдернули провод из розетки.

Главная моя рекомендация при любых неприятностях – думать о своей безопасности. Если чувствуете запах горелого, в первую очередь выкручивайте пробки. Не дергайте приборы за провод без проверки, потому что оплетка может быть горячей или даже расплавиться.

Может ударить током!

– Выходит, отгорание «ноля» – это самая опасная электрическая авария, которая может случиться в нашем доме?

– Именно так, причем опасность заключается не только в том, что у вас перегорит радио или холодильник. При неблагоприятном стечении обстоятельств в эту минуту хозяина квартиры может ударить током.

– Как так?

– Начнем с того, что в домах советской постройки нет отдельных контуров заземления. Во многих квартирах во время ремонта устраивали локальные системы заземления, подсоединяя «землю» к «нолю». Это значит, что в случае отгорания нуля корпус бытовых приборов попадает под напряжение почти в 400 вольт. Касаться корпуса в такой ситуации очень опасно. Еще опасней коснуться корпуса такого прибора и другой рукой взяться за другой прибор, за батарею и т.п. В самом скверном случае может ударить током не только владельца неправильно заземленной техники, но и кого-то из соседей, кто в это время возьмется за ту же батарею.

– Может, пока не произошло аварии, нашему дому нужно потратиться на правильную систему заземления?

– Если вокруг дома сделан настоящий контур заземления, то это полностью защищает жителей и их бытовую технику в случае отгорания «ноля». Если «ноль» пропадет, то при пятипроводной системе энергоснабжения дома все лишнее напряжение уйдет в землю. Но практически ни один старый многоквартирный дом Латвии не имеет собственного контура заземления, потому что его устройство стоит дорого и не в каждом случае целесообразно.

– Что же, теперь бояться удара током от любого прибора?

– Нужно не бояться, а опасаться. Получить сильный удар тока при отгорании «нуля» в собственной квартире можно только при роковом стечении обстоятельств. Например, если человек прикоснется руками к корпусам двух электроприборов, которые подключены к разным фазам. Так что при любых проблемах с электричеством будьте осторожны, ничего руками не трогайте и ждите помощи от домоуправления.

Сертифицированный электрик Вадим Стоян отвечает на вопросы наших читателей

Почему вырос счет за общий свет?

«В нашем доме на ул. Бикерниеку, 33 в последнее время происходят чудеса со счетами за общее электричество. Раньше мы платили около 2,20 евро с квартиры в месяц, а, начиная с октября, счета увеличились до 6,5 евро. Я подсчитала, что дом переплачивает около 350 евро в месяц. Как выяснить, что происходит?»

– Воровство электричества в Латвии, конечно, актуальная проблема. Чем дороже становится электричество, тем больше у некоторых людей искушение присоединиться к чужому счетчику или системе общего энергоснабжения дома. Если мошенник подключился к соседскому прибору, то за его потребление будет платить один пострадавший. Но с таким же успехом нарушитель может дурить и весь дом, подключившись к общим сетям.

Если в доме резко увеличились счета за общую электроэнергию, конечно, надо искать причину. Отдельные домоуправления и предприятие Sadales tīkls не всегда заинтересованы реагировать на жалобы жителей, потому что их интересует другое: чтобы владельцы квартир оплатили все электричество, которое получил дом согласно счетчику. А то, что часть этого электричества оплатил один человек, а потребил другой – это для общего учета вроде бы и неважно. Вдобавок у домоуправления и правда не всегда есть достаточно квалифицированный электрик и оборудование, которое позволяет найти незаконное подключение. В таком случае жители должны принять общее решение о приглашении сертифицированного работника и оплате его услуг, например, из общего накопительного фонда.

Сертифицированный электрик действительно может провести ревизию энергосистемы дома. Универсальной таксы на эту услугу нет, но в среднем такая ревизия может стоить около 200 евро. Жители стоят перед простым выбором: заплатить за проверку и найти вора или каждый месяц всем домом переплачивать по 50-80–100 евро за общее электричество.

Стоит ли покупать энергоэффективные лампочки?

«Недавно я купила энергоэффективные лампочки для квартиры, потратила 15 евро и не получила никакого результата, скорее наоборот. Если при старых лампочках накаливания я тратила около 170 киловаттов в месяц, то теперь оплатила счет на 220 киловаттов. Уж не знаю, что происходит, но обидно». Людмила, Иманта

– Многие люди задаются вопросом, имеет ли смысл устанавливать в квартирах энергоэффективные лампы. Давайте разберемся. Старые LED-лампы низкого качества могут стоить около пяти евро и при этом давать очень мало света. Старые люминисцентные лампы неудобны тем, что при включении не сразу дают необходимое количество света, им нужно время, чтобы разгореться. Новые люминисцентные лампы также стоят дорого, около пяти евро за штуку, зато разгораются сразу же после включения и хорошо освещают помещение. При этом у них есть такой недостаток, как ограниченность циклов включения-выключения. Если поставить такую лампу в помещении, где часто включают и выключают свет (например, в санузле), то она может и не оправдать вложенных в нее денег, потому что через пару лет перегорит. Ведь обычная лампочка накаливания стоит 0,3 евро и прослужит год и больше, хотя и берет несколько больше электричества. В помещениях же, где свет горит более-менее постоянно, люминисцентные лампы оправданы, потому что прослужат пять-шесть лет.

Почему после установки энергоэффективных ламп в квартире выросло потребление электричества, без проверки понять невозможно. Быть может, Людмила, понадеявшись на обещаную экономию, оставляла в комнатах свет, а может, одновременно с заменой лампочек в квартире появился новый мощный электроприбор, скажем, стиральная машина. Но если вы спросите мое мнение, то я скажу, что заменой лампочек много света мы не наэкономим. Реального сбережения электричества и денег можно добиться только сменив собственные привычки энергопотребления.

Экономия или обманка?

«В Риге по-прежнему рекламируют чудо-приборы, которые якобы помогают сберегать электроэнергию в квартире. Принципы работы этих приборов неясны, но продавцы предлагают вставить их в розетку и ждать эффекта: мол, в следующем месяцы вы увидите 20–30-процентную экономию на свете. Стоит ли тратить деньги на такое устройство?» Дмитрий

– Я слышал, что жителям Латвии предлагают покупать так называемые компенсационные батареи для квартир. Производители действительно уверяют, что такая батарея помогает компенсировать часть реактивной нагрузки и, как следствие, уменьшить счета за электричество. Да, в основе рекламы лежит правильная теория о компенсации реактивного компонента. Но может ли ящичек, за который вы заплатили 25 евро, выполнять такую серьезную функцию, это спорный вопрос. Возможно, что внутри у него только лампочка и пара проводов. Настоящие компенсационные батареи стоят в Риге, например, в торговых центрах, которые тратят очень много энергии на освещение и отопление. Это приборы размером с хороший стол, и они действительно обеспечивают своим владельцам экономию на электросчетах. Но в квартиру такой по совести спроектированный и рассчитанный аппарат не поставишь.

Прав ли новый «умный» счетчик?

«Предприятие Sadales tīkls установило для моей квартиры новый «умный» счетчик, и потребление электричества у меня тут же выросло, хотя никаких новых приборов я не покупал. Что это за безобразие?»

– В физике существует такое понятие, как активная и реактивная нагрузка. Для того, чтобы понять, что это такое, представьте кружку пива. В этой кружке есть как само пиво, так и пена, за которую мы заплатили, но пить ее не можем. Так вот, реактивная нагрузка – это та самая электрическая «пена», которая не участвует в освещении нашей квартиры и работе бытовых приборов. Я предполагаю, что старые счетчики Sadales tīkls были не так точны и не учитывали часть реактивной нагрузки, а новые электронные счетчики эту часть также учитывают. По этой причине счета жителей после установки новых счетчиков могут слегка увеличиться.

«Ноль» и «земля»: в чем принципиальное отличие?

Исторически так получилось, что в Российской Федерации, как и в приграничных государствах, используется заземляющий принцип, когда нулевой проводник соединяется с заземляющим контуром. У многих людей может возникнуть «законный» вопрос: если они контактируют между собой, то для чего тянуть столько проводов – достаточно провести повсюду двойную жилу (фазу и нулевую линию) и будет возможность заземляться посредством нулевой жилы! Однако в такой постановке вопроса скрывается один технический нюанс, который превращает данное решение не только в бесполезную игрушку, но в некоторых случаях и в довольно опасную затею.

Для тех, кому не терпится, и кто любит «заглядывать в ответ», априори выскажу «секрет» – принципиальная идея заключается в том, в каком месте нулевой провод соединяется с заземлением. Вариант их соединения непосредственно внутри розетки, подключая заземляющую жилу (желто-зеленый провод) к нулевой (синий провод), не будет верным. Такая заземляющая схема войдет в противоречие с предписаниями ПУЭ. В результате никакой защиты людей от поражения током не получится, более того, добавится еще больше проблем с безопасностью.
В ПУЭ без каких-либо вариантов однозначно прописано, какой должна быть заземляющая жила. Она должна быть непрерывным проводом, без каких-либо размыкающих элементов – реле, предохранителей, выключателей, а также, положим, с помощью отсоединения электрической вилки от розетки.
Стоит нарушить это основное предписание, оговоренное в ПЭУ – и заземление из надежной защиты человека от поражения током превращается в бесполезную фикцию. Но проблемы на этом, как учит теория, и показывает практика, не заканчиваются! Если все-таки пытаться придавать нулевому проводу заземляющие функции, то не исключена возможность, что корпус холодильника, микроволновки или других бытовых приборов, окажется под напряжением. Это объясняется тем, что по нулевому проводу течет электроток с соответствующим падением напряжения, величину которого можно определить, умножая силу тока на показатель сопротивления проводника на промежутке между замеряемым местом и подлинной заземляющей точкой. Причем величина такого напряжения может характеризоваться десятками вольт, то есть может быть опасной для человека (в пределе – смертельной!).

Осталось подвести некоторые итоги и расставить акценты. В чем принципиальное отличие «ноля» от «земли»? В том, что по нулевому проводу протекает ток и к нему подключаются выключатели, те же вводные автоматы. То есть, если мы желаем иметь «землю» в виде непрерывной жилы, мы обязаны:

• в многоэтажных многоквартирных домах: подсоединиться к особой земляной жиле в электрическом тоннеле;

• для индивидуального жилого коттеджа: точкой подсоединения должен стать вводной автомат, точнее, его нулевой провод на входе, который тянется по воздуху или подземному кабелю от ближайшего от дома понижающего трансформатора, причем сечение нулевого провода должно быть не менее десяти квадратных миллиметров для медного провода и 16 мм2 – для алюминиевой жилы (см. в ПУЭ соответствующий пункт).

Любое другое место за вводным автоматом не может использоваться в качестве «земли», поэтому ни что, от металлических болванок, вкопанных недалеко от дома, до корпуса самого электрического щитка, таковыми считаться не могут.
Никогда не забывайте о правилах, изложенных в ПЭУ. Согласно им, следует руководствоваться элементарным, но верным правилом: когда нет уверенности в том, что вот этот конкретный провод является «землей», не стоит подсоединять к нему что бы то ни было, кроме устройства защитного отключения (УЗО) на 30 мА, который срабатывает мгновенно в отличие от автомата защиты. Бережёного, как известно, бог бережет!

На что может работать 300-ваттная солнечная батарея?

От небольшой портативной солнечной панели мощностью 50 Вт для зарядки ваших устройств до мощных панелей мощностью 300 Вт для установки на крыше вашего крошечного дома или хижины — для каждого найдется солнечная панель. Сколько панелей вам нужно, чтобы держать вещи заряженными в вашем доме? Можно ли запустить холодильник на солнечной панели? С помощью простых расчетов легко убедиться, что ваша солнечная установка будет удовлетворять ваши потребности в энергии.

Как работают солнечные панели

Сначала давайте поговорим об основах того, как генерируется солнечная энергия. Фотогальванические солнечные панели состоят из множества солнечных элементов, изготовленных из кремния. Когда солнечный свет попадает на панели, они создают электрический ток. Панели имеют как положительный, так и отрицательный слой, который создает электрическое поле.

Ток, собираемый солнечными панелями, затем подается на контроллер заряда, который контролирует, сколько тока уходит на батарею. Контроллеры заряда предотвращают перезаряд аккумуляторов. У них также есть возможность отключить систему, если накопленная энергия падает ниже 50%. Аккумуляторы хранят и производят мощность постоянного тока. Чтобы использовать приборы переменного тока, такие как микроволновые печи, ноутбуки и зарядные устройства для телефонов, инвертор используется для преобразования мощности постоянного тока в мощность переменного тока.

В доме солнечные панели подключаются к сетевому инвертору, который затем подключается к существующей электрической сети в вашем доме. В доме на колесах, фургоне или лодке вы можете выбирать из ряда различных инверторов в зависимости от ваших конкретных потребностей в энергии.

Сколько солнечных батарей мне нужно для работы холодильника?

Для работы среднего холодильника требуется около трех или четырех средних солнечных панелей.Средний холодильник в Соединенных Штатах потребляет примерно 57 кВтч в месяц, а средний морозильник потребляет 58 кВтч. Сложив их вместе, мы получим 115 кВтч.

Панель мощностью 100 Вт, получающая не менее 8 часов солнечного света в день, будет производить почти 1 киловатт-час в день или 30 кВтч в месяц. Разделите это использование холодильника (115 кВтч) на 30 кВтч в месяц, и вы получите 3,8 солнечных панели. Это означает, что вам понадобятся четыре панели, чтобы этот холодильник работал.

Что можно запустить с помощью солнечной панели мощностью 300 Вт?

Панель мощностью 300 Вт, получающая 8 часов солнечного света в день, будет производить почти 2,5 киловатт-часа в день. Если мы умножим это на 365 дней в году, мы получим солнечную мощность около 900 киловатт-часов в год. Короче говоря, каждая панель будет давать 900 киловатт-часов в год.

Учитывая все различные сценарии, все еще существует длинный список приборов и устройств, которые могут эффективно работать с 300-ваттными солнечными панелями, включая ноутбуки, светодиодные фонари, стереосистемы и телевизоры.

Чтобы получить точный расчет того, что вы можете и не можете получить от одной солнечной панели мощностью 300 Вт, вам необходимо сравнить выходную мощность в день или месяц (то есть 2,5 кВтч / день для солнечной панели) с потребностями устройства ( 3,8 кВтч/день для холодильника). В этом примере солнечной панели мощностью 300 Вт недостаточно для питания этого холодильника.

На чем может работать солнечная панель мощностью 500 Вт?

Предположим, что каждая панель получает около 8 часов солнечного света в день на вашей крыше.Панель мощностью 500 Вт, получающая 8 часов солнечного света в день, будет производить около 4 киловатт-часов в день. Если мы умножим это на 365 дней в году, мы получим солнечную мощность около 1460 киловатт-часов в год. Короче говоря, каждая панель будет давать 1460 киловатт-часов в год.

Покупка комбинации этих больших панелей поможет вам удовлетворить потребность в более энергоемких бытовых приборах, таких как холодильники, плиты, водонагреватели и сушилки.

Сколько ампер выдает солнечная панель 300 Вт 12 В?

Чтобы рассчитать амперы, запомните уравнение амперы x вольты = ватты.В этом примере ампер x 12 вольт = 300 Вт. Используя это, мы узнаем, что эта панель будет выдавать 25 ампер.

Сколько солнечных панелей мне нужно, чтобы отключиться от сети?

Для случаев этого примера предположим, что у нас есть солнечные панели мощностью 300 Вт, и вы хотите обеспечить электроэнергией свой дом. У вас нет доступа к сети, и установка автономных солнечных батарей в вашем доме — лучший вариант для удовлетворения ваших потребностей в энергии.

Предположим, что каждая панель получает около 8 часов солнечного света в день на вашей крыше.300-ваттная панель, получающая 8 часов солнечного света в день, будет производить почти 2,5 киловатт-часа в день. Если мы умножим это на 365 дней в году, мы получим солнечную мощность около 900 киловатт-часов в год. Короче говоря, каждая панель будет давать 900 киловатт-часов в год.

Сколько энергии потребляет ваш дом? Согласно большинству данных, типичный американский дом (площадью 2000 квадратных футов) ежегодно потребляет около 11 000 киловатт-часов. Итак, когда мы разделим наше общее потребление на ожидаемую мощность одной солнечной панели, мы увидим, что примерно тринадцати солнечных панелей такого размера будет достаточно для питания дома такого размера.Если у вас небольшой дом или вы питаете дом на колесах, ваши потребности в энергии будут намного ниже, и вам понадобится меньше панелей.

Сколько солнечных панелей мне нужно для питания моего кондиционера?

Центральные кондиционеры потребляют много энергии и потребляют около 35000 Вт или 3,5 кВтч за каждый час работы. Это означает, что каждая солнечная панель сможет питать ваш кондиционер в течение примерно 8,5 часов. Однако, если вы включаете кондиционер в течение 6 часов в день, это означает, что вам потребуется более 21 солнечной панели мощностью 100 Вт, чтобы обеспечить 180 часов использования в месяц.Если у вас есть небольшая солнечная установка, вы захотите ограничить использование переменного тока или вообще отказаться от него.

Сколько солнечных панелей нужно для зарядки аккумулятора емкостью 100 Ач?

Опять же, мы используем тот же расчет, разделив мощность в ваттах на напряжение в вольтах, чтобы найти амперы. Зарядка вашей батареи при 12 вольтах и ​​20 амперах займет пять часов, чтобы зарядить батарею на 100 ампер-часов. Если умножить 20 ампер на 12 вольт, получится, что 240 Вт — это то, насколько большая панель вам потребуется, поэтому мы рекомендуем использовать солнечную панель на 300 Вт или 3 на 100 Вт.

Солнечные панели работают в облачных районах?

Даже если вы находитесь в облачной зоне, солнечные панели производят примерно на 25 процентов больше энергии, чем на солнечной.Кроме того, несмотря на распространенное мнение, солнечные панели на самом деле работают более эффективно в более холодном климате, чем в более теплом.

Однако, если вы знаете, что собираетесь в основном путешествовать или жить в преимущественно облачных районах, важно принять это во внимание при рассмотрении того, сколько энергии сможет генерировать ваша система и стоит ли вложение в систему того. Обратитесь к солнечному калькулятору Renogy , чтобы получить более точную оценку того, какой размер системы вам нужен.

Что мне делать ночью, когда мои панели не производят энергию?

Если вы не подключены к сети, ваши панели будут хранить избыточную энергию в аккумуляторе, чтобы вы могли использовать ее ночью, когда ваши панели не собирают энергию.

Если вы подключены к сети, вы часто можете воспользоваться механизмом выставления счетов за коммунальные услуги, который называется чистым измерением. Это когда избыточная электроэнергия, вырабатываемая вашими панелями в течение дня, подается в сеть и зачисляется на ваш счет.Затем, ночью или когда облачно, вы можете использовать эти кредиты.

Как узнать, сколько панелей мне нужно?

Чтобы определить, какой размер системы лучше всего соответствует вашим потребностям, составьте список всех приборов и устройств, которые вы планируете использовать. Основные бытовые приборы, которые следует учитывать при удовлетворении энергетических потребностей, могут включать телевизор, освещение, водяной насос, ноутбук, вентиляторы, микроволновую печь и холодильник. Мы рекомендуем использовать калькулятор солнечных панелей Renogy , чтобы помочь спроектировать вашу систему и рассчитать ваши потребности.

Калькулятор размеров солнечной панели позволяет вам вводить информацию о вашем образе жизни, чтобы помочь вам принять решение о требованиях к вашей солнечной панели. Вам просто нужно знать, сколько ватт будет потреблять ваша электроника, как долго вы планируете использовать устройства, эффективность вашего контроллера заряда и среднее количество солнечных часов в день. Калькулятор солнечной панели сможет сообщить вам минимальный и рекомендуемый размер системы, а также рекомендуемую мощность батареи.

Заключение

Renogy предлагает различные солнечные панели и солнечные комплекты различных размеров, доступные для покупки.Потратив время на расчеты мощности ваших солнечных панелей и потребностей ваших бытовых приборов и устройств, вы получите эффективную солнечную установку, которая удовлетворит все ваши потребности в солнечной энергии.

50 Гц против 60 Гц | КСБ

Источники питания частотой 50 Гц и 60 Гц чаще всего используются в международных энергосистемах. В некоторых странах (регионах) обычно используется электросеть с частотой 50 Гц, в то время как в других странах используется электросеть с частотой 60 Гц.

• Переменный ток (AC) периодически меняет направление тока.
• Цикл — время циклического изменения тока.
• Частота — количество изменений тока в секунду, единица Герц (Гц).
• Направление переменного тока изменяется 50 или 60 циклов в секунду, в соответствии со 100 или 120 изменениями в секунду, тогда частота составляет 50 или 60 Гц.

ЧТО ТАКОЕ ГЕРЦ?

Герц, сокращенно Гц, — это основная единица измерения частоты, установленная в честь открытия электромагнитных волн немецким физиком Генрихом Рудольфом Герцем.В 1888 году немецкий физик Генрих Рудольф Герц (с 22 февраля 1857 года по 1 января 1894 года) первым подтвердил существование радиоволн и внес большой вклад в электромагнетизм, поэтому единица измерения частоты в системе СИ Герц названа в честь его.

ДЛЯ ЧЕГО ИСПОЛЬЗУЕТСЯ Гц?

Гц (Герц) — единица частоты колебательного цикла электрических, магнитных, акустических и механических колебаний, т. е. число раз в секунду (цикл/сек).

ЧТО ТАКОЕ 50 ГЦ?

50 Герц (Гц) означает, что ротор генератора вращается 50 раз в секунду, ток меняется 50 раз в секунду вперед и назад, направление меняется 100 раз.Это означает, что напряжение меняется с положительного на отрицательное и с отрицательного на положительное, этот процесс преобразует 50 раз в секунду. Электричество 380 В переменного тока и 220 В переменного тока с частотой 50 Гц.

Скорость двухполюсного синхронного генератора 50 Гц составляет 3000 об/мин. Частота сети переменного тока определяется числом полюсов генератора p и частотой вращения n , Гц  = p * n /120. Стандартная частота сети составляет 50 Гц, что является постоянной величиной.Для 2-полюсного двигателя скорость n = 50 * 120 / 2 = 3000 об/мин; для 4-х полюсного двигателя скорость n  = 50 * 120 / 4 = 1500 об/мин.

ЗАЧЕМ ИСПОЛЬЗОВАТЬ 50 ГЦ?
При увеличении частоты потребление меди и стали в генераторе и трансформаторе уменьшается вместе с уменьшением веса и стоимости, но увеличивает индуктивность электрического оборудования и линии передачи, уменьшает емкости и увеличивает потери, тем самым снижение эффективности передачи.Если частота слишком низкая, количество материалов, из которых изготовлено электрооборудование, возрастет, а также увеличится его стоимость и стоимость, а свет будет явно мигать. Практика показала, что использование частот 50 Гц и 60 Гц является приемлемым.

МОЖЕТ ЛИ МОТОР 50 ГЦ РАБОТАТЬ НА 60 ГЦ?

Так как формула для управления синхронной скоростью трехфазного двигателя n  = (120 * Гц )/ p  если это 4-полюсный двигатель, то при 50 Гц скорость будет 1500 об/мин, тогда как при 60 Гц скорость будет 1800 об/мин.Поскольку двигатели представляют собой машины с постоянным крутящим моментом, то, применяя формулу л. с.  = ( крутящий момент * n )/5252, можно увидеть, что при увеличении скорости на 20% двигатель также сможет производить 20% больше лошадиных сил. Двигатель сможет создавать номинальный крутящий момент на обеих частотах 50/60 Гц. Это применимо только в том случае, если соотношение В/Гц постоянно, а это означает, что при 50 Гц напряжение питания должно быть 380 В, а при 60 Гц напряжение питания должно быть должно быть 460 В. В обоих случаях отношение В/Гц равно 7.6В/Гц.

ЧТО ТАКОЕ 60 ГЦ?

При частоте 60 Гц ротор генератора вращается 60 раз в секунду, ток меняется 60 раз в секунду вперед и назад, направление меняется 100 раз. Это означает, что напряжение меняется с положительного на отрицательное и с отрицательного на положительное, этот процесс преобразует 60 раз в секунду. Электричество 480 В переменного тока и 110 В переменного тока с частотой 60 Гц.

Частота вращения двухполюсного синхронного генератора 60 Гц составляет 3600 об/мин. Частота сети переменного тока определяется числом полюсов генератора p и частотой вращения n, freq.= р*п/120. Стандартная частота сети составляет 60 Гц, что является постоянной величиной. Для 2-полюсного двигателя скорость n = 60 * 120 / 2 = 3600 об/мин; для 4-полюсного двигателя скорость n = 60 * 120 / 4 = 1800 об/мин.

КАК ИЗМЕНИТЬ 60 Гц НА 50 Гц

Преобразователь частоты может преобразовывать мощность переменного тока фиксированной частоты (50 Гц или 60 Гц) в переменную частоту, мощность переменного напряжения посредством преобразования переменного тока в постоянный ток в переменный, выходную чистую синусоидальную волну, и регулируемая частота и напряжение. Это отличается от преобразователя частоты, который предназначен только для управления скоростью двигателя, а также отличается от обычного стабилизатора напряжения.Идеальный источник питания переменного тока имеет стабильную частоту, стабильное напряжение, сопротивление приблизительно равно нулю, а форма волны напряжения представляет собой чистую синусоидальную волну (без искажений). Выходная мощность преобразователя частоты очень близка к идеальному источнику питания, поэтому все больше и больше стран используют источник питания преобразователя частоты в качестве стандартного источника питания, чтобы обеспечить наилучшие условия электропитания для приборов для оценки их технических характеристик.

50 Гц против 60 Гц В РАБОЧЕЙ СКОРОСТИ

Основное различие между 50 Гц (Герц) и 60 Гц (Герц) заключается просто в том, что 60 Гц на 20% выше по частоте.Для генератора или насоса с асинхронным двигателем (просто говоря) это означает 1500/3000 об/мин или 1800/3600 об/мин (для 60 Гц). Чем ниже частота, тем ниже будут потери в стали и потери на вихревые токи. Уменьшите частоту, скорость асинхронного двигателя и генератора будет ниже. Например, при 50 Гц генератор будет работать со скоростью 3000 об/мин против 3600 об/мин при 60 Гц. Механические центробежные силы будут на 20% выше при частоте 60 Гц (стопорное кольцо обмотки ротора должно воспринимать центробежную силу при проектировании).

Но при более высокой частоте мощность генератора и асинхронных двигателей будет выше для двигателя/генератора одинакового размера из-за увеличения скорости на 20%.

50Гц VS 60Гц ПО КПД

Конструкция таких магнитных машин такова, что они действительно либо одно, либо другое. В некоторых случаях это может сработать, но не всегда. Переключение между различными частотами источника питания, безусловно, повлияет на эффективность и может означать необходимость снижения номинальных характеристик. Существует небольшая реальная разница между системами 50 Гц и 60 Гц, если оборудование спроектировано соответствующим образом для этой частоты.

Важнее иметь стандарт и придерживаться его. Более существенная разница заключается в том, что системы с частотой 60 Гц обычно используют 110 В (120 В) или около того для бытового электроснабжения, в то время как системы с частотой 50 Гц, как правило, используют 220 В, 230 В и т. д. в разных странах. Это приводит к тому, что домашняя проводка должна иметь поперечное сечение в два раза больше для системы 110 В для той же мощности. Однако считается, что оптимальная система составляет около 230 В (требуемый размер провода и мощность в сравнении с безопасностью).

60 Гц ЛУЧШЕ, ЧЕМ 50 Гц?

Большой разницы между 50 Гц и 60 Гц нет, в принципе нет ничего плохого или хорошего.Для независимого энергетического оборудования, такого как корабли, самолеты или изолированные зоны, такие как газовые/масляные установки, может быть разработана любая частота (например, 400 Гц) в зависимости от пригодности.

Источник: http://www.gohz.com/difference-between-50hz-and-60hz-frequency

РАБОТА ДВИГАТЕЛЕЙ С ЧАСТОТОЙ 60 ГЦ, 50 ГЦ

быть специально спроектированы и изготовлены для частоты 50 Гц. Часто поставки продуктов с частотой 50 Гц таковы, что желателен альтернативный курс действий с использованием продуктов с частотой 60 Гц.

Общие рекомендации по эксплуатации двигателей с частотой 60 Гц в системах с частотой 50 Гц касаются того факта, что напряжение за цикл должно оставаться постоянным при любом изменении частоты. Кроме того, поскольку двигатель будет работать только на пяти шестых скорости 60 Гц, выходная мощность при 50 Гц ограничена максимум пятью шестыми паспортной л.с.

Источник: U.S. Motors.

Машины, импортированные в США, часто рассчитаны на рабочую частоту 50 Гц, если только они не предназначены для работы на частоте 60 Гц.. Это может быть проблемой для электродвигателей. Это особенно верно при работе с насосами и вентиляторами.

Часто дистрибьюторы и покупатели этого оборудования предполагают, что производитель оригинального оборудования принял это во внимание. Это распознается, когда двигатели поступают в ремонт, прогоревшие от перегрузки.

Преобразователь частоты (VFD) может использоваться для надлежащего решения проблем, связанных с работой оборудования с частотой 50 Гц на частоте 60 Гц.

Скорость двигателя прямо пропорциональна рабочей частоте.Изменение рабочей частоты насоса или вентилятора увеличивает рабочую скорость и, следовательно, увеличивает нагрузку на двигатель. Нагрузка насоса или вентилятора представляет собой нагрузку с переменным крутящим моментом. Нагрузка с переменным крутящим моментом зависит от куба скорости.

Двигатель с частотой 50 Гц, работающий на частоте 60 Гц, будет пытаться вращаться с увеличением скорости на 20 %. Нагрузка станет в 1,23 (1,2 х 1,2 х 1,2) или в 1,73 раза больше (173 %), чем на исходной частоте. Модернизация двигателя для такого увеличения мощности невозможна.

Одним из решений может быть модификация ведомого оборудования для снижения нагрузки. Это может включать в себя уменьшение диаметра крыльчатки вентилятора или крыльчатки для обеспечения такой же производительности при частоте 60 Гц, как у агрегата при частоте 50 Гц. Для этого потребуется консультация с OEM. Есть и другие соображения, связанные с увеличением скорости помимо увеличения нагрузки. К ним относятся механические ограничения, пределы вибрации, рассеивание тепла и потери.

Лучшее решение — эксплуатировать двигатель на скорости, для которой он был разработан. Если это 50 Гц, то можно установить частотный преобразователь. Эти приводы будут преобразовывать сетевую мощность 60 Гц в 50 Гц на клеммах двигателя.

Это решение дает множество других преимуществ. К этим преимуществам относятся:

• повышенная эффективность
• регулировка мощности (часто лучше, чем обеспечивает электростанция)
• защита двигателя от перегрузки по току
• улучшенное управление скоростью
• программируемый выход для выполнения других задач
• улучшенная производительность.

Источник: Precision Electric, Inc.,   Автор   Крейг Чемберлин , 25 ноября 2009 г.

что следует учитывать при эксплуатации оборудования с частотой 50 Гц и частотой 60 Гц/



Трехфазный ток — простой расчет

Расчет силы тока в трехфазной системе обсуждался на нашем сайте, и я время от времени участвую в нем.В то время как некоторые коллеги предпочитают запоминать формулы или коэффициенты, я предпочитаю решать задачу шаг за шагом, используя базовые принципы. Я подумал, что было бы хорошо написать, как я делаю эти вычисления. Надеюсь, это может оказаться полезным для кого-то еще.



Трехфазная мощность и ток

Мощность, потребляемая цепью (однофазной или трехфазной), измеряется в ваттах Вт (или кВт). Произведение напряжения и тока представляет собой полную мощность и измеряется в ВА (или кВА).Соотношение между кВА и кВт представляет собой коэффициент мощности (пф):

который также может быть выражен как:

Однофазная система — с этим проще всего иметь дело. Учитывая мощность в кВт и коэффициент мощности, можно легко вычислить кВА. Ток — это просто кВА, деленное на напряжение. В качестве примера рассмотрим нагрузку, потребляющую мощность 23 кВт при напряжении 230 В и коэффициенте мощности 0,86:

.



Примечание: вы можете выполнить эти уравнения либо в ВА, В и А, либо в кВА, кВ и кА, в зависимости от величины параметров, с которыми вы имеете дело. Чтобы преобразовать ВА в кВА, просто разделите на 1000.

Трехфазная система — Основное различие между трехфазной и однофазной системами заключается в напряжении. В трехфазной системе у нас есть линейное напряжение (V _LL ) и фазное напряжение (V _LN ), связанные соотношением:

или альтернативно как:

чтобы лучше понять это или получить больше информации, вы можете прочитать сообщение «Введение в трехфазную электроэнергию»

.

На мой взгляд, самый простой способ решения трехфазных задач — преобразовать их в однофазную задачу.Возьмем трехфазный двигатель (с тремя одинаковыми обмотками), потребляющий заданную мощность кВт. кВт на обмотку (однофазную) нужно разделить на 3. Точно так же трансформатор (с тремя обмотками, каждая из которых идентична), вырабатывающий заданное количество кВА, будет иметь каждую обмотку, обеспечивающую треть общей мощности. Чтобы преобразовать трехфазную проблему в однофазную, возьмите общее количество кВт (или кВА) и разделите на три.

В качестве примера рассмотрим сбалансированную трехфазную нагрузку, потребляющую 36 кВт при коэффициенте мощности 0.86 и межфазное напряжение 400 В (V _LL ):

напряжение между фазой и нейтралью В _LN = 400/√3 = 230 В
трехфазная мощность 36 кВт, однофазная мощность = 36/3 = 12 кВт
теперь просто следуйте описанному выше однофазному методу

Достаточно просто. Чтобы найти мощность при заданном токе, умножьте ее на напряжение, а затем на коэффициент мощности, чтобы преобразовать его в Вт. Для трехфазной системы умножьте ее на три, чтобы получить общую мощность.

Личная запись о методе

Как правило, я запоминаю метод (не формулы) и переделываю его каждый раз, когда делаю расчет. Когда я пытаюсь запомнить формулы, я всегда быстро их забываю или не уверен, правильно ли я их запоминаю. Я бы посоветовал всегда помнить метод, а не просто запоминать формулу. Конечно, если у вас есть какие-то сверхспособности к запоминанию формулы, вы всегда можете придерживаться этого подхода.

Использование формул

Вывод формулы — пример

Сбалансированная трехфазная система с общей мощностью P (Вт), коэффициентом мощности pf и линейным напряжением В _LL

Преобразование в однофазную задачу:
 P1ph=P3

Полная мощность одной фазы S _{1 фаза} (ВА):
 S1ph=P1phpf=P3×pf

Фазный ток I (A) — полная мощность одной фазы, деленная на напряжение между фазой и нейтралью (при данном В _LN = В _LL / √3):
 I=S1phVLN=P3× pf3VLL

Упрощение (и с 3 = √3 x √3):
I=P3×pf×VLL

Приведенный выше метод основан на запоминании нескольких простых принципов и манипулировании задачей для получения ответа.

Более традиционные формулы могут использоваться для получения того же результата. Их можно легко получить из приведенного выше, например:

.

I=W3×pf×VLL,   в A

Несимметричные трехфазные системы

Вышеупомянутое относится к сбалансированным трехфазным системам. То есть ток в каждой фазе одинаков, и каждая фаза отдает или потребляет одинаковое количество энергии. Это характерно для систем передачи энергии, электродвигателей и подобного оборудования.

Часто, когда задействованы однофазные нагрузки, например жилые и коммерческие помещения, система может быть несбалансированной, когда каждая фаза имеет разный ток и отдает или потребляет разное количество энергии.

Сбалансированные напряжения

К счастью, на практике напряжения имеют тенденцию быть фиксированными или очень небольшими. В этой ситуации и после небольшого размышления можно распространить вышеуказанный тип расчета на трехфазные системы с несимметричным током. Ключом к этому является то, что сумма мощностей в каждой фазе равна общей мощности системы.

Например, возьмем трехфазную систему 400 В (V _LL ) со следующими нагрузками: фаза 1 = 80 А, фаза 2 = 70 А, фаза 3 = 82 А

напряжение между фазой и нейтралью В _LN = 400/√3 = 230 В
Полная мощность фазы 1 = 80 x 230 = 18 400 ВА = 18,4 кВА
Полная мощность фазы 2 = 70 x 230 = 16 100 ВА = 16,1 кВА
Полная мощность фазы 3 = 82 x 230 = 18 860 ВА = 18.86 кВА
Общая трехфазная мощность = 18,4 + 16,1 + 18,86 = 53,36 кВА

Точно так же, зная мощность в каждой фазе, можно легко найти фазные токи. Если вы также знаете коэффициент мощности, вы можете преобразовать кВА в кВт, как показано ранее.

Несимметричные напряжения

Если напряжения становятся несбалансированными или есть другие причины (например, несбалансированный фазовый сдвиг), необходимо вернуться к более традиционному анализу сети. Системные напряжения и токи можно найти, подробно нарисовав схему и используя законы Кирхгофа и другие сетевые теоремы.

Сетевой анализ не является целью этой заметки. Если вас интересует введение, вы можете просмотреть нашу публикацию: Теория сетей — введение и обзор

Эффективность и реактивная мощность

Другие вещи, которые следует учитывать при проведении расчетов, могут включать эффективность оборудования.Зная, что КПД энергопотребляющего оборудования — это выходная мощность, деленная на входную мощность, опять же это легко объяснить. Реактивная мощность в статье не обсуждается, более подробную информацию можно найти в других заметках (просто воспользуйтесь поиском по сайту).

Сводка

Помня о том, что трехфазная мощность (кВт или кВА) просто в три раза больше однофазной, любая трехфазная проблема может быть упрощена. Разделите кВт на коэффициент мощности, чтобы получить кВА. ВА — это просто произведение тока на напряжение, поэтому, зная это и напряжение, можно получить ток.При расчете тока используйте фазное напряжение, которое связано с линейным напряжением квадратным корнем из трех. Используя эти правила, можно решить любую трехфазную задачу без необходимости запоминать и/или прибегать к формулам.

В чем разница между 110В и 220В?

При сравнении 110-вольтовой и 220-вольтовой проводки вы должны иметь в виду, что они оба, по сути, делают одно и то же. То есть они производят мощность для работы электрических розеток. Уравнение выглядит следующим образом: мощность = напряжение x ток, где ток измеряется в амперах.При использовании проводки 220 В требуется меньший ток, чем при проводке 110 В. Мощность измеряется в ваттах. Таким образом, для достижения мощности 900 Вт потребуется 4,1 А при проводке 220 В, тогда как при проводке 110 В потребуется примерно 8,2 А.

В то время как высокая сила тока и высокое напряжение могут представлять опасность в случае поражения электрическим током, сила тока, необходимая для смертельного поражения, может составлять всего 80 мА. Таким образом, более высокий ток может быть более опасным, чем более высокое напряжение; однако, поскольку напряжение и сила тока прямо пропорциональны (в условиях, обеспечивающих одинаковое сопротивление), проводка 110 В обычно считается более безопасной для работы, поскольку она использует меньшее напряжение и, как таковая, может пропускать ток вдвое меньше, чем проводка 220 В.Хотя это правда, что 220 В требует меньшего тока для обеспечения того же количества энергии, как отмечалось выше, оно все же может нести гораздо больший ток и представляет более высокий риск серьезной травмы.

Дома в Соединенных Штатах рассчитаны на 110 В и 220 В. Обычные электрические розетки, встречающиеся в доме, рассчитаны на 110 В, и только несколько розеток рассчитаны на 220 В. Они оба заземлены; таким образом, в них встроены функции безопасности. Тем не менее, вы все равно должны соблюдать осторожность, особенно при подключении 220 В.

В то время как большинство потребительских товаров, включая портативную электронику и большинство бытовых приборов, работают от сети 110 В, некоторым требуется 220 В. Бытовые приборы, такие как сушилки, некоторые модели духовок, мощные электроинструменты и компрессоры, явно требуют питания 220 В.

Типичная схема электропроводки 110 В требует трех разных проводов: горячий, нейтральный и заземляющий. С проводкой 220 В возможны как трехпроводные, так и четырехпроводные установки. Красный и черный провода в установках на 220 В несут по 110 В, а зеленый провод — это земля.В четырехпроводных схемах есть белый провод, который называется нейтральным или общим проводом.

Когда проводка завершена, соответствующие розетки для питания 110 В и 220 В также различаются. Стандартные розетки 110В выполнены под трехштырьковые вилки, середина которых является массой. Два других сделаны разных размеров, поэтому вставить вилку можно только одним способом. В розетках на 220 В на каждую розетку приходится по три или четыре отверстия.

При подключении питания 220 В в вашем доме вы должны связать ток в амперах с напряжением конкретного провода, чтобы создать мощность, необходимую для питания сушилок, электроинструментов и т. д.Вы должны установить различные выключатели, чтобы обеспечить усилители. Оттуда электрический провод 10-го калибра проходит от выключателя к конкретной розетке 220 В.

Поначалу обсуждение разницы между питанием 110 В и 220 В может показаться сложным, но помните, что на самом деле это две стороны одной медали. Подача питания в розетку является целью обоих; просто некоторые приборы и инструменты, подключенные к этим розеткам, требуют большей мощности для работы. При фиксированном уровне тока в доме необходимо увеличить напряжение, чтобы обеспечить эту мощность, где проводка 220 В обеспечивает необходимый импульс.Кроме того, мощность 220 В более эффективна с точки зрения тока, поскольку для обеспечения той же мощности требуется меньше из-за повышенного напряжения. Однако, как упоминалось ранее, это увеличение также означает, что 220 В представляет более высокий риск для безопасности, чем 110 В.

ИЗМЕРЕНИЕ ПОТРЕБЛЕНИЯ ЭНЕРГИИ

ИЗМЕРЕНИЕ ПОТРЕБЛЕНИЯ ЭНЕРГИИ

---

Национальный проект повышения квалификации учителей

Энергоаудит дома средней школы ИЗМЕРЕНИЕ ПОТРЕБЛЕНИЯ ЭНЕРГИИ

---

Домашняя страница NTEP — Домашняя страница проекта — Учитель Домашняя страница — Страницы студентов

---

Энергопотребление бытовой техники

Сколько электроэнергии используют наши приборы? Обычно вы можете найти мощность большинства на заводской табличке сзади или снизу прибора. Указанная мощность максимальная мощность, потребляемая прибором. Мощность = ток X Напряжение. Часто вы будете видеть буквы UL на паспортной табличке, что означает, что продукт был протестирован на безопасность стандарты. Регулировка громкости или изменение настроек может повлиять на фактическое количество потребляемой мощности. Многие приборы потребляют небольшие суммы мощности, даже когда они выключены. Эти «фантомы нагрузки» происходят в видеомагнитофоны, телевизоры, стереосистемы, компьютеры и увеличить энергопотребление несколько ватт в час.Ниже приведен список некоторых общие предметы домашнего обихода и мощность, используемая для каждого.

ПРИБОР	МОЩНОСТЬ	ПРИБОР	МОЩНОСТЬ
радиочасы	10	кофеварка	900-1200
стиральная машина	350-500	сушилка для белья	1800-5000
посудомоечная машина	1200-2400	потолочный вентилятор	65-175
фен	1200-1875	утюг для одежды	1000-1800
микроволновая печь	750-1100	холодильник	1725
компьютер: ЦП	120	Видеомагнитофон/DVD	17-21/20-25
Компьютер: Монитор	150	19-дюймовый цветной телевизор	110
стерео	400	водяная кровать	120-380

Теперь рассчитаем годовую стоимость запуска прибор на год.

Умножьте это число на тариф вашей местной коммунальной службы за потребленный кВтч (в Денвере стоимость составляет 8,9 цента/кВтч) для расчета годовой стоимости.

---

ПРИМЕР

Если Джон использует оконный вентилятор (200 Вт) 4 часа в день 120 дней в году, сколько стоит ему бегать его вентилятор в год?

200 х 4 х 120 = 96 кВтч

1000

96 кВтч X 8.9 центов/кВтч = 8,16 доллара в год

---

ПРОБЛЕМЫ, КОТОРЫЕ НЕОБХОДИМО РЕШИТЬ

Каждый день после школы Салли использует свой компьютер делать домашнее задание. Если у нее есть в среднем два часа домашней работы в сутки за 180 учебных дней в году, сколько Киловатт-часов потребляются, и какова годовая стоимость использования ее компьютера? Процессор и монитор потребляют 270 Вт.

Выберите бытовую технику, которой вы пользуетесь, и рассчитать собственное потребление энергии.

Прибор: _________________

Мощность: __________________

часов в день: ________

Вы можете определить мощность, напряжение и ток используя следующие формулы: Мощность = ток X напряжение

ток = мощность/напряжение

напряжение = мощность/ток

Заполните таблицу ниже.Копир был выполнено в качестве примера.

ПРИБОР	НАПРЯЖЕНИЕ	ТЕКУЩАЯ	МОЩНОСТЬ	СТОИМОСТЬ	ЧАСОВ/ГОД	ГОДОВАЯ СТОИМОСТЬ
копировальный аппарат	115 В	11А	1265 Вт	$0. 08кВтч	120	12,00 $
принтер	120 В	5,5 А
монитор	120 В	2,0 А
компьютер	200–240 В	3.0А
факс		1,0 А	45 Вт
ТВ	120 В		75 Вт
микроволновая печь	120 В		1500 Вт
сканер	100–240 В	2. 0А

---

Проблема освещения

Американские дома содержат более 3 млрд. приспособления. Требуется около 138 миллиардов киловатт-часов энергии в год для эксплуатации этих огней. 6-10% наших счетов за электроэнергию уходят на оплату освещения. Самые распространенные лампочки у нас дома сегодня горят или галогенные лампы.Там также компактные люминесцентные лампы Свет (КЛЛ). Вместо этого компактные люминесцентные лампы содержат газ. из проволочной нити. Электрический ток заставляет газ светиться, что производит очень мало тепла. КЛЛ служат в 10 раз дольше и использовать на 70% меньше энергии. Использование энергосберегающих ламп может сэкономить деньги и природные ресурсы.

Сколько энергии/денег можно сэкономить, заменив наши лампочки с компактными люминесцентными лампами?

1. Найдите свой дом и сосчитайте количество света в каждой комнате.Каждая галогенная лампа использует в три раза больше энергии и должен быть подсчитан три раза.

2. Рассчитайте количество часов работы огней используются в каждой комнате каждый день.

3. Введите данные ниже.

	Количество ламп	Количество часов	Светов X часов = ВСЕГО
Гостиная	______________	______________	_____________
Столовая	______________	_____________	______________
Кухня	______________	______________	______________
Спальни	______________	______________	______________
Ванные комнаты	______________	______________	______________
Коридоры	______________	______________	______________
Семейный номер	______________	______________	______________
Наружное освещение	______________	______________	______________
ВСЕГО			______________



Каждая энергосберегающая лампа CFL экономит 50 Вт, сколько ватт-часов можно сэкономить, если заменить все лампочки на КЛЛ?

Общее количество часов работы X 50 Вт = _________Ватт часов, которые вы бы сэкономили каждый день

Разделите ответ на 1000, так как 1000 ватт-часов в киловатт-часе (именно так ваша коммунальная служба счета вам)

Ватт-час / 1000 = _______________ киловатт-час вы бы сэкономили

Возьмите этот ответ и умножьте его на 365 (т. дней в году) для расчета киловатт-часов, сэкономленных за год.

киловатт-часов X 365 = __________ киловатт-часов сэкономлено за год

Чтобы рассчитать сумму денег вашей семьи можно сэкономить за год, возьмите сэкономленные за год киловатт-часы раз превышает стоимость киловатт-часа (в Денвере это 0,089 доллара).

сэкономленных киловатт-часов X $0,089 = ______________сумма сэкономлено за год!

Помимо экономии денег, мы используем меньше электроэнергии! Использование меньшего количества электроэнергии означает меньшее производство парниковые газы.Если предположить, что каждый сэкономленный киловатт-час удаляет 2 фунта углерода двуокиси из воздуха, сколько парниковых газов можно было бы предотвратить?

киловатт-часов, сэкономленных за год X 2 фунта = _______________фунтов парниковых газов предотвращено



---

Считывание показаний электрических счетчиков

Понимание того, как мы используем энергию, может помочь нам лучше экономить энергию. Используется множество различных источников энергии для производства электроэнергии, но более половины электроэнергии в США вырабатывается угольными электростанциями.Электричество поступает в дом по распределительной линии, которая проходит через счетчик, который измеряет количество потребляемой электроэнергии в киловатт-часах.

Легко считывать показания электросчетчика. Лицо счетчик имеет пять циферблатов с цифрами от 0 до 9 на каждом циферблате. Хотя циферблаты не идентичны. На первом наборе цифры увеличение по часовой стрелке. На следующем метре цифры увеличиваются в обратном направлении, против часовой стрелки. Каждый циферблат чередуется с часовой стрелкой на против часовой стрелки, как показано на рисунке.Чтобы считать счетчик, вы читаете циферблаты справа налево и записываете числа. Если указатель находится между двумя числами, вы всегда запишите меньшее число.

ПРИМЕР

Утром в понедельник счетчик выглядел так:

В пятницу утром счетчик выглядел так:

Показания счетчика в понедельник будут 40565 и в пятницу это будет 41615

Чтобы узнать, сколько электроэнергии было использовано, вычесть значение понедельника из значения пятницы следующим образом:

41 615 — 40 565 = 1 050 киловатт-часов

Исходя из стоимости электроэнергии в Денвере в $. 089 за киловатт-час, общая стоимость будет: 1050 X 0,089 доллара США = 93,45 доллара США



ПРОБЛЕМА, НЕОБХОДИМАЯ РЕШИТЬ

На 1 января счётчик выглядел так:

31 января счетчик выглядел так:

Сколько киловатт-часов электроэнергии было использовали в январе?

Если стоимость электроэнергии в Денвере составляет 0,089 доллара США. за кВтч, сколько стоила электроэнергия в январе?

Какова средняя стоимость электроэнергии на одного день в январе?



Мониторинг энергопотребления в доме путем чтения электрических метра каждое утро в течение недели и определяем стоимость за неделю электричества в собственном доме.



Отключите питание всего на один час. Монитор электричество в течение обычного часа дома, а затем выключите, как как можно больше электрических устройств в течение часа и запишите разница в использовании электричества.



---

Как читать счета за коммунальные услуги

Электроэнергетические компании осуществляют мониторинг потребления электроэнергии со счетчиками, которые измеряют количество электроэнергии, потребляемой в здания. Электричество измеряется в киловатт-часах-кВтч. То средняя стоимость электроэнергии в США составляет примерно восемь центов.

Коммунальные службы обычно снимают счетчики один раз в месяц, хотя некоторые коммунальные службы считывают показания счетчиков раз в два месяца и оценивают показания за промежуточные месяцы. Счета отправляются клиентам ежемесячно, предоставляя подробную информацию о количестве энергии потреблено и тарифная структура для выставления счетов.

Многие клиенты могут выбрать бюджетный план в что они платят одинаковую сумму за коммунальные услуги каждый месяц, независимо от фактического количества потребляемой энергии. Это расширяет сезонные колебания энергопотребления – высокие расходы на отопление зимой и высокие затраты на охлаждение летом.

Посмотрите на образец счета за электроэнергию ниже. Использовать информацию, предоставленную для ответа на следующие вопросы.



БУЗ ЛАЙТ ЭНЕРГЕТИЧЕСКАЯ КОМПАНИЯ



ДАТА	ПОКАЗАНИЯ СЧЕТЧИКА
1 ДЕКАБРЯ	970
8 ДЕКАБРЯ	1040
15 ДЕКАБРЯ	1230
22 ДЕКАБРЯ	1410
29 ДЕКАБРЯ	1640
2 ЯНВАРЯ	2260
9 ЯНВАРЯ	2370
16 ЯНВАРЯ	2680
22 ЯНВАРЯ	2920





1. Использование показаний счетчиков от 9 января и 8 декабря, каково было общее использование киловатт-часов?

2. Рассчитайте фактическую стоимость, используя курс расписание. Покажите свою работу за каждый шаг:

КОММУНАЛЬНЫЕ ТАРИФЫ:

базовая плата ( ваша стоимость подключения Коммунальному предприятию ) (7,00 долларов США) +

кВтч первые 800 (0,06 долл. США) +

кВтч свыше 800 (0,08 доллара США) = (ваша стоимость) = ___________

долларов США





Студенты: нажмите на кнопку слева, чтобы подключиться к рабочему листу измерений

---

Создан для NTEP II Fermilab Программа LInC, спонсируемая Fermi Национальная ускорительная лаборатория Образование Офис и друзья Фермилаб, и финансируется United Государственный департамент энергетики, Иллинойс Государственный совет по образованию, Север Центральный региональный консорциум технологий в образовании, который управляется Северо-Центральным региональным Образовательная лаборатория (NCREL) и Национальный Научный фонд.



Авторы: Сью Эммонс, Средняя школа Пауэлла, Литтлтон, Колорадо; Кевин Линдауэр, Средняя школа Джона Ф. Кеннеди, Денвер, Колорадо; Линда Лунг, Национальная лаборатория возобновляемых источников энергии, Голден, Колорадо; Джон Сепич, Скотт Карпентер Средняя школа, Вестминстер, Колорадо; ; Джанет Stellema, Monarch K-8, Луисвилл, Колорадо

Создано: 9 сентября 1998 г. — Обновлено: 3 октября 2001 г.

URL-адрес: /ntep/f98/projects/nrel_energy_2/measurement.html

причин, что делать и как избежать

Часто бывает, что напряжение в квартире «скачет».Чтобы понять, нужно ли обращаться в сервисную компанию, нужно знать нормы напряжения в квартире. В типовом многоквартирном доме норма напряжения составляет 220В. Частота сети обычно составляет 50 Гц. Есть допустимые отклонения 5%, то есть от 209 до 231В, также есть предельно допустимые нормы 10% (198 — 242В).

Определить, есть ли отклонение от нормы, достаточно просто.

При пониженном напряжении электроприборы перестанут включаться или будут работать с перебоями.При повышенном напряжении устройства могут полностью выйти из строя и «сгореть». Если напряжение в квартире превышает или не достигает указанных предельных норм, собственник имеет право обратиться в управляющую компанию. Процедура:

• Хозяин жалуется на компанию, обслуживающую дом.
• Электромонтер измеряет напряжение, составляет акт выполненных работ, фиксирует отклонения от нормы.
• Собственник подает в УК акт об устранении причин отклонения от нормы.
• Если УК откажется исправить ситуацию, собственник вправе обратиться в суд.

Причин отклонения от нормы может быть много:

• Недостаточное напряжение трансформатора. Сейчас во многих домах стоят еще советские трансформаторы, их мощности не хватает для обеспечения многоквартирного дома из-за повышенного потребления. С появлением микроволновых печей, электрочайников, компьютеров, пылесосов и т. д. энергопотребление значительно увеличилось.А мощность трансформатора осталась неизменной. Компания, обслуживающая дом, должна решить эту проблему, заменив трансформатор на более мощный, либо установив дополнительный трансформатор.
• Если проблема наблюдается у некоторых резидентов, причина может быть в тумблере. Часто на трансформаторы ставят специальный тумблер, с помощью которого можно регулировать напряжение. Этот тумблер может выйти из строя, из-за чего специалисты не смогут отрегулировать мощность. Решается — заменой тумблера.
• Еще одной частой причиной отклонений от нормы является перегрузка определенной фазы. При подключении электрик может ошибиться и подключить к одной фазе слишком много квартир. Тогда напряжения будет недостаточно.
• Также причиной недостаточного напряжения может быть перегоревший провод. Если система электроснабжения давно не менялась, нелишним будет «прозвонить» все провода на наличие тока.

В любом случае при нестабильном напряжении необходимо выяснить причину отклонения от нормы напряжения в квартире. Тогда обращайтесь в УК для решения проблем.

Предисловие

Необходимо знать какое напряжение в сети для соблюдения правил техники безопасности при обслуживании.

Содержимое

От того, какое напряжение в доме, зависит очень многое: работоспособность бытовых приборов, срок их службы и пожарная безопасность. Необходимо знать, какое напряжение в сети, чтобы соблюдать правила техники безопасности при обслуживании. В этом материале рассказывается о напряжении в доме, рассматриваются основные технические аспекты, даются рекомендации.Обеспечить стабильное напряжение переменного тока на основе базы знаний и практического опыта. Поэтому лучше всего доверить регулировку сетевого напряжения специалисту из энергоснабжающей организации. Но знать о том, какое напряжение в сети, полезно и домашнему мастеру, например, при замене бытовых осветительных приборов.

Для передачи электроэнергии на значительные расстояния используют напряжения в несколько десятков, сотен, тысяч вольт. Делается это не по прихоти специалистов, а, в первую очередь, с целью экономии материала проволоки.Чем выше напряжение, тем меньший электрический ток протекает через проводник (при передаче той же единицы энергии), а количество выделяющегося в проводнике тепла пропорционально квадрату силы тока. Это означает, что если бы вы хотели передавать электричество на напряжение, например 220 В, вам пришлось бы использовать толстые провода, тонкие быстро нагревались бы и сгорали. А вот толстые провода с большими пролетами порвутся под действием собственного веса. Поэтому электроэнергия передается при высоких электрических напряжениях, а на трансформаторных подстанциях напряжение снижается до используемых в быту значений (сотни вольт).По сравнению с напряжением высоковольтных ЛЭП (330-750 кВ) напряжение 220 В мало, и его иногда называют низковольтным, но сразу отметим, что «низкое» напряжение не является «безопасным». . Если вы прикоснетесь к оголенным проводам или другим токоведущим частям, находящимся под напряжением 220 В, через тело человека пройдет электрический ток. В зависимости от силы тока, которая, в свою очередь, зависит в том числе и от влажности кожи рук, и от вида обуви и т. д. (т. е. от сопротивления тела человека), могут быть весьма плачевные последствия, вплоть до летального исхода.

Безопасность, электричество и техническое обслуживание электрических сетей

Обслуживание электроприборов часто входит в обязанности домашнего мастера. Техника безопасности и электричество в доме – две неразрывно связанные аксиомы, которые следует соблюдать. Обслуживание электрических сетей должен проводить специалист, имеющий соответствующий допуск к работе с указанным уровнем напряжения в доме.

Никогда не прикасайтесь к проводам под напряжением, сначала отключите источник питания и только потом, через три-пять секунд, приступайте к работе.

Не полагайтесь на изолированные рукоятки инструментов, они защищают только от случайного прикосновения к оголенным проводам.

Не используйте для изоляции подручные материалы, используйте только изоленту.

При работе с электричеством носить обувь на резиновой подошве.

Избегайте попадания влаги, во влажном помещении опасно работать с электричеством, а мокрыми руками нельзя даже близко подходить к оголенным проводам.

Прежде чем закончить работу, проанализируйте свои действия и убедитесь, что вы ничего не упустили из виду.

Допустимый уровень напряжения в трехфазной сети и в подвале

В стесненных условиях (подвалы и т.п.) и при повышенной опасности поражения электрическим током применяют более низкое напряжение — 12 или 30-42 В. Безопасным считается электрическое напряжение 12В. А 36-42 В – это напряжение в подвале или помещениях с токопроводящими (земляными, цементными) полами или стенами, при котором допускается подключение стационарных светильников с защитой. В гаражах и других подсобных помещениях с токопроводящими полами и стенами (из камня, бетона или с внутренней отделкой из непроводящих материалов) допускается применять напряжение до 42 В для электроинструмента и переносных светильников с защищенной лампой — установлены специальные трансформаторы. используется здесь.Допустимое напряжение в сети может быть пограничным, а может меняться в течение дня в зависимости от общего сопротивления включенных электроприборов.

Между любой парой фазных проводов действует линейное или межфазное напряжение, а между любым из фазного и нулевого проводов — фазное напряжение, причем линейное напряжение в 1,73 раза больше фазного. Если линейное напряжение 380 В, то фазное напряжение 220 В. Трехфазные электрические сети характеризуют значением линейного напряжения, часто после линейного напряжения дают значение фазного напряжения (380/220 В) .

Напряжение в трехфазной сети 380/220 В с глухозаземленной нейтралью (нулевой привод) — наиболее распространенная система; можно встретить и другие системы: трехфазная 220 В с незаземленной нейтралью без нулевого провода или однофазная трехпроводная 2 х 220 В с заземленным средним проводом. В системе без нулевого провода однофазные приемники подключаются к любой паре фазных проводов, равномерно распределяя нагрузки по фазам, а трехфазные — к трем фазным проводам. В небольших населенных пунктах применяется однофазная система 2 х 220 В и к потребителям ведут двухпроводные ответвления — от земли и одного из незаземленных проводов; К каждому из незаземленных проводов стремятся подключить равное количество потребителей.

Говоря о том, какой уровень напряжения в сети должен быть, следует отметить, что прохождение электрического тока по проводам сопровождается потерями, а значит — в конце линии напряжение ниже, чем в начале, поэтому , в начале линии на ТП напряжение повышено относительно номинального на несколько процентов. В сельской местности для большинства потребителей допускаются отклонения напряжения до 7,5 % от номинального, то есть при номинальном напряжении 220 В реально напряжение может быть от 200 до 240 В.Как это влияет на работу различных электроприборов? Электродвигатели и светильники с люминесцентными лампами малочувствительны к отклонениям напряжения, но у электронагревателей при понижении напряжения снижается теплопроизводительность, а при повышении напряжения сокращается срок их службы. Телевизоры и музыкальные системы, например, могут не работать при отклонениях напряжения, поэтому в них встроены стабилизаторы, обеспечивающие их работу при отклонениях напряжения в достаточно широких пределах. Если в инструкции к оборудованию не приведены данные о допустимых отклонениях напряжения, считается, что энергоприемник должен исправно функционировать при напряжении 230 В.Напряжение в сельской местности часто выходит за эти пределы. Совет один — используйте стабилизаторы напряжения. Их подбирают по мощности электроприемника, для которого требуется стабилизированное напряжение, часто стабилизаторы применяют на максимальной мощности с учетом включения всего освещения и всех электроприборов. В этом случае стабилизатор устанавливается сразу после автоматических взрывателей.

Отклонения напряжения заметно сказываются на электрических лампах накаливания: либо недостаточно освещения, либо при повышении напряжения сокращается срок их службы.Поэтому лампы накаливания выпускаются на напряжение от 215-225 до 235-245 В (лампы с маркировкой 220-230 В предназначены для работы при малых отклонениях напряжения).

Согласно межгосударственному стандарту ГОСТ 29322-92 с 2003 года в России норма напряжения в промышленных бытовых электрических сетях должна соответствовать 230 вольт.

Однако реальное напряжение в розетках квартир или частных домов зачастую значительно отличается от нормируемого значения. Часто бывают скачки напряжения в электросети, и устройства от скачков напряжения в электросети могут моментально сгореть.Как этого не допустить и куда обратиться, рассмотрим в этой статье.

Уважаемые читатели! В наших статьях рассказывается о типовых способах решения юридических вопросов, но каждый случай уникален.

Если вы хотите узнать как решить вашу проблему — обращайтесь в форму онлайн-консультанта справа. Это быстро и бесплатно!

Причины скачков напряжения

1. Наиболее частая причина скачков напряжения — переходные процессы, возникающие каждый раз, когда потребитель подключается или отключается от сети.Чем большей мощности коммутируется электроустановка, тем сильнее амплитуда скачка напряжения в сети. Примеры: сосед подключил самодельный «сварщик». Напряжение в сети падает, особенно когда начинается сварка. А если при этом в половине многоквартирного дома отключить все электронагреватели, то мы получим скачок напряжения в электросети в сторону увеличения.
2. Следующая по распространенности причина – обрыв или перегорание нулевого провода. Данный дефект возникает из-за аварии на линиях электропередач или при низком качестве монтажа систем электроснабжения жилых домов. При такой неисправности возможно повышение напряжения до 380 вольт из-за неравномерного распределения нагрузок по разным фазам в электросети.
3. Еще одной причиной изменения нормативного напряжения в сети являются ошибки монтажа при ремонте. Если нерадивый электрик подключит фазу сети к нулевому проводу, то вместо 220 вольт в розетках будет 380.
4. Единственной естественной причиной перенапряжения в сети является грозовой разряд. В этом случае величина разницы зависит от близости удара.

Опасность перенапряжения сети очевидна — выходят из строя, не выдерживают электроприборы, начиная с дешевых ламп накаливания, заканчивая дорогими компьютерами и телевизорами.
  Но чем опасно пониженное напряжение?

ВАЖНО! Наиболее уязвимы к понижению напряжения электроустановки, имеющие в своем составе двигатели.При недостатке электродвижущей силы значительно снижается пусковой момент двигателя (особенно у асинхронных двигателей), они не в состоянии преодолеть сопротивление присоединенных механизмов. Двигатель перегревается и его обмотки перегорают. Опасность такого исхода наиболее вероятна с компрессорными установками (например, холодильниками или кондиционерами).

Защита блока питания от скачков напряжения: как предотвратить скачки напряжения и возможные повреждения от них

Как избежать скачков напряжения? К счастью, есть как технические, так и организационные меры по защите электросетей от скачков напряжения.
  К техническим мерам относятся:

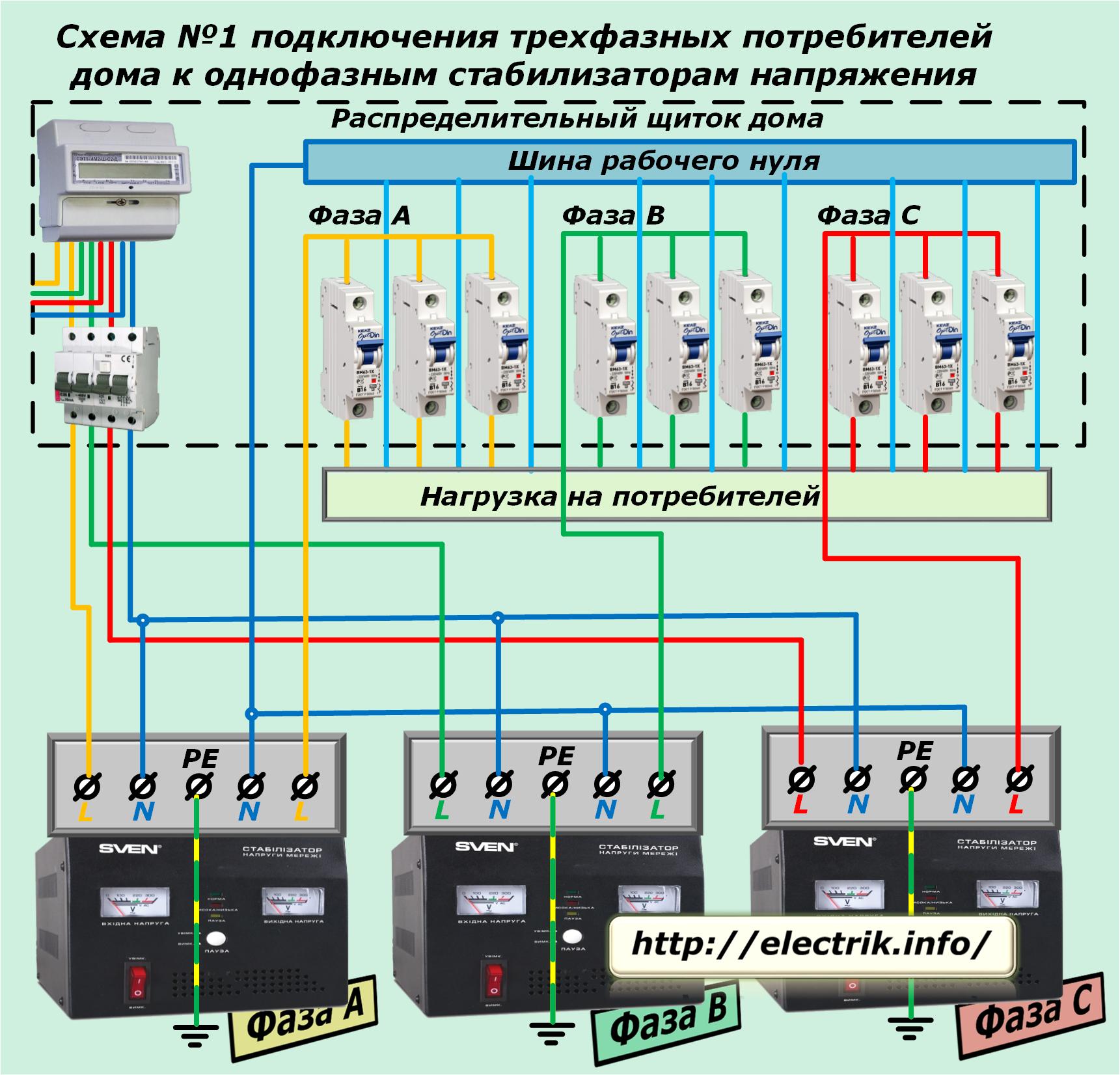

• Использование стабилизатора напряжения.  Это устройство позволяет компенсировать скачки в ту или иную сторону. Лучшие модели выдают стабильное напряжение 220 вольт (±5%) даже при перепадах в сети от 140 до 260 вольт.
• Установка реле, отключающего устройства от сети   при резких перепадах напряжения. Такие реле защитят бытовые электроустановки от выхода из строя. Когда сеть стабилизируется, реле возобновляет питание подключенных устройств.
• Источник бесперебойного питания (ИБП).   Такая мера поможет сохранить работоспособность бытовой техники даже при полном кратковременном отключении электроэнергии. В ИБП используются встроенные перезаряжаемые батареи, которые обеспечивают питание в случае сбоя в сети. В основном они используются для работы с компьютерной техникой. Такие устройства защитят как от пониженного напряжения, так и от скачков напряжения.
• Устройство надежной молниезащиты жилых зданий.

Организационные меры включают:

• отключение приборов перед ремонтными и электромонтажными работами и включение в сеть только после проверки выходного напряжения
• отключение особо чувствительных устройств от розетки во время грозы

К сожалению, не всегда есть возможность своевременно защитить свое оборудование от проблем с сетью.

Можно ли устранить повреждения, вызванные скачком напряжения?

Что делать при скачках напряжения и можно ли возместить ущерб поврежденной бытовой технике? Это возможно, примерный порядок действий такой:

Важно! Если падение напряжения произошло в вашем присутствии, то немедленно позвоните в службу экстренной помощи, сообщите о происшествии и попросите зарегистрировать сообщение.Вызвать аварийную бригаду, которая на месте сможет зафиксировать факт неисправности в электроснабжении. В дальнейшем эта мера послужит доказательством в суде.

1. Определите, кто несет ответственность за ущерб. Как правило, это одна из двух организаций:
      энергоснабжающая компания;
      компания, предоставляющая услуги по электроснабжению дома.
     Для выполнения этого пункта необходимо написать заявление в обе организации и потребовать ответа с указанием причин проблем с сетью.У организации есть 30 дней, чтобы представить ответ.
   Для установления причин повреждений компании могут создавать специальные комиссии или привлекать сторонних экспертов, которые проведут обследование состояния сетей электроснабжения и вышедшего из строя оборудования. Один экземпляр или экземпляр акта проверки направляется заявителю.
2. Отнесите испорченную бытовую технику в сервисный центр и запросите заключение о причинах неисправности и возможной стоимости ремонта. Оценить ущерб может эксперт.Стоимость данной услуги впоследствии должна быть включена в исковое заявление.
3. Отправьте письменную жалобу нарушителю   с требованием возмещения ущерба. К обращению приложить копии заключений экспертов и актов проверки.
4. В случае если виновная организация (или конкретное лицо) в 30-дневный срок отказала или вообще не отреагировала на обращение, следующим шагом является обращение в суд на основании статьи 17 Федерального закона » О защите прав потребителей».Еще один вариант этого действия – обращение в прокуратуру с просьбой о защите нарушенных прав. В этом случае прокурор подаст иск.

Бывает, что виновником причинения вреда становится конкретное лицо (например, сосед), самостоятельно осуществившее ремонт и нарушившее правила монтажа или эксплуатации электроустановок.

Если виновником был источник электроэнергии, то в исковом заявлении ссылка на статью 309, часть 1 статьи 539 Гражданского кодекса Российской Федерации, часть 1 статьи 547, статьи 4, 7 и 14 Федерального закона «О защите прав потребителей».

Если виновником является организация, осуществляющая обслуживание инженерных сетей дома, то ссылаются на нарушение статьи 309 Гражданского кодекса Российской Федерации, статей 4, 7 и 14 Федерального закона «О защите прав потребителей», п.п. 49 и 51 «Правил оказания коммунальных услуг гражданам», п. 5.6 «Правил и норм технической эксплуатации жилищного фонда», п. 7 «Правил содержания общего имущества в жилом доме». многоквартирный дом».

ВАЖНО: Чтобы судье было легче принять решение в вашу пользу, приложите к исковому заявлению показания соседей, оказавшихся в похожей ситуации.

Подводя итоги статьи, следует отметить, что проще заранее принять меры по защите домашней техники от скачков напряжения, чем тратить время и нервы в суде.

Часто задаваемые вопросы/Основные способы устранения неполадок | Гранд Дизайн

Пламя горелки слишком слабое или слишком сильное

• Эти условия могут быть вызваны неисправным регулятором давления газа.Проведите проверку регулятора у вашего газового дилера или сертифицированного специалиста по ремонту автофургонов.

Еда пригорает на дне

• Духовка слишком заполнена для надлежащей циркуляции. Используйте сковороды меньшего размера или кладите меньше продуктов в духовку.

Запах газа

• Проверьте все соединения раствором для течеискателя.

Духовка медленно нагревается

• Эти условия могут быть вызваны неисправным регулятором давления газа.Проведите проверку регулятора у вашего газового дилера или сертифицированного специалиста по ремонту автофургонов.

Духовка медленно нагревается, Плохая выпечка, Плохой розжиг горелок, Пилоты не горят, Хлопающий звук от верхних горелок, нагар на защитном кожухе или Пламя горелки слишком слабое или слишком сильное

• Эти условия могут быть вызваны неисправным регулятором давления газа. Проведите проверку регулятора у вашего газового дилера или сертифицированного специалиста по ремонту автофургонов.

Плохая выпечка

• Эти условия могут быть вызваны неисправным регулятором давления газа.Проведите проверку регулятора у вашего газового дилера или сертифицированного специалиста по ремонту автофургонов.

Плохое зажигание горелок, пилоты не горят

• Эти условия могут быть вызваны неисправным регулятором давления газа. Проведите проверку регулятора у вашего газового дилера или сертифицированного специалиста по ремонту автофургонов.

Хлопающий звук от верхних горелок, углерод на защитном щитке

• Эти условия могут быть вызваны неисправным регулятором давления газа.Проведите проверку регулятора у вашего газового дилера или сертифицированного специалиста по ремонту автофургонов.

Верхняя горелка или горелка духовки не загорается или не горит постоянно

• Проверьте положение верхних горелок и трубки воспламенения.
• Очистите забитые порты горелки зубочисткой.
• Информацию о надлежащем уходе и техническом обслуживании см. в Руководстве по эксплуатации духового шкафа.

.

No related posts.
