Высота установки розеток и выключателей от пола

Размещение электрической фурнитуры в жилых домах, общественных зданиях и производственных помещениях должно соответствовать комфортному и безопасному их использованию. В то же время, точки установки выключателей и розеток на стенах внутри помещений должны находиться на безопасном расстоянии от мощных электроприборов. Один из важных параметров размещения фурнитуры на стене — это высота установки розеток и выключателей от пола.

Стандарты высоты установки электрофурнитуры

Существование каких-то строгих нормативов установки розеток и выключателей вряд ли кто подтвердит. В нормативном перечне есть два документа, затрагивающих этот вопрос — это Свод правил по проектированию и монтажу электроустановок — СП 31-110-2003 и Правила устройства электроустановок — ПУЭ-7.

Данная документация даёт советы рекомендательного характера по высоте установки розеток и выключателей. Тоже касается мифа о существовании какого-то «твёрдого евростандарта» в этом отношении. В старых домах, построенных во времена СССР, придерживались определённых норм размещения розеток и выключателей по высоте от пола помещения.

Виды розеток

В России в общественных зданиях используется электросеть, напряжением 220 — 240 вольт. Это объясняется тем, что сила тока не превышает 16 А. Розетки служат для подключения бытовой и офисной техники. Обычно фурнитура имеет два гнезда (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливают дополнительную клемму заземления.

Тип установки и виды розеток

Розетки различают по типу установки:

Накладные.
Встроенные.

Накладные

Накладная фурнитура применяется для наружной электропроводки. Применяют такие формы корпусов в помещениях с размещенной проводкой по поверхности стенового ограждения. Наружная прокладка проводов устраивается в помещениях с деревянными стенами или в офисах, сданных в аренду. Новый арендатор стремится приспособить электропроводку для своих нужд. Провести наружную проводку гораздо легче, чем штробить стену и делать косметический ремонт помещения.

Основание розетки имеет монтажные отверстия под шурупы или дюбели. Закрепив клеммную площадку, к ней подсоединяют провода. Затем привинчивают корпус розетки. Накладные устройства обычно изготавливают в одиночном исполнении.

Встроенные

Клеммный разъём розетки для скрытой проводки помещают в коробку, утопленную в стену. В стене сверлятся или пробиваются перфоратором круглые отверстия, в которые вставляют коробки с проводами. Кроме двух жил электрической сети, может быть подведен третий провод заземления.

Корпуса фурнитуры могут иметь несколько пар разъёмных отверстий. В продаже есть одиночные розетки, которые можно группировать, заключая их в общую декоративную рамку.

Такие группы электрических разъёмов устанавливают как горизонтально, так и в вертикальном положении. Помимо этих видов утопленных разъёмов, существуют выносные розетки. По внешнему виду они ничем не отличаются от обычных встроенных моделей. Особенностью выносной конструкции заключается в том, что в стене скрыта катушка с проводом. Разъём вынимают из гнезда и вытягивают его на требуемую длину — до 3 метров и более.

Дополнительные опции

В торговой сети предлагают розетки с различными дополнительными функциями — корпуса с подсветкой, выталкивателем вилки, влагозащитной крышкой и другие.

Кроме того, розетки оснащают устройствами защитного отключения, которые отключают питание при обнаружении несанкционированной утечки электроэнергии. Фурнитура с таймером отключает подачу тока в заданное время. Это удобно для подключения обогревателей и других бытовых приборов без своего устройства. Силовая розетка может высвечивать на своей панели количество потребляемой энергии в ваттах.

Есть конструкции с замковым приспособлением, которые закрывают контактные отверстия. Их применяют там, где могут находиться маленькие дети. Фурнитура может иметь USB вход для подзарядки гаджетов.

Розетки иного назначения

В группы разъёмов включают розетки с гнёздами подключения кабельного интернета и телесигнала. Такие конструкции устанавливают также в одиночном исполнении.

Виды выключателей

Бытовые выключатели вместе с розетками составляют комплекс электрического оборудования в жилых и общественных зданиях.

По способу установки выключатели бывают накладными и встроенными. Монтаж устройств происходит таким же образом, что и установка розеток.

Рассматривая весь ассортимент выключателей на рынке электротехники, можно различить устройства по принципу их работы:

Клавишные.
Поворотные.
Кнопочные.
Датчики движения.
Сенсорные.
Беспроводные.
Диммеры.

Клавишные

Самые распространённые устройства — клавишные выключатели. Они просты в обращении. Их внешняя форма исполнения может быть различного дизайна. Стандартные приборы изготавливают в виде одно-, двух- и трёхклавишной конструкции. С их помощью можно включать определённые группы лампочек в потолочных и стеновых навесных осветительных приборах (люстры, бра). Монтировать и менять выключатели такого типа легко и просто.

Поворотные

Эти устройства давно не производят. Их можно встретить в старых домах, производственных помещениях. Нужно заметить, что поворотные включатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн приборов оставляет желать лучшего. Их работа сопровождается громкими щелчками.

Кнопочные

Принцип устройства заключается в том, что под клавишей установлен микровключатель. Включение света осуществляется бесшумным нажатием пальцем на верхнюю панель прибора.

Датчики движения

Выключатели с датчиками движения устанавливают в проходных помещениях (коридорах, лестничных клетках). Они могут быть прямолинейного действия, с большим углом наблюдения, и круговые — с обзором на 360о.

На приборе установлен таймер, с помощью которого устанавливают время включения света. Использование таких устройств приносит значительную экономию затрат электроэнергии и существенно продлевают срок службы лампочек.

Сенсорные

Встроенная микросхема под верхней панелью выключателя срабатывает при лёгком касании рукой поверхности прибора. Применение таких устройств исключает возникновение короткого замыкания, что влияет на увеличения срока службы ламп.

Беспроводные

В корпусе выключателя вмонтирован приёмник инфракрасного излучения, связанного с реле. Посланный сигнал в виде луча инфракрасного спектра из пульта управления «заставляет» реле размыкать или смыкать контакты.

Радиус действия пульта — от 20 до 25 метров. С помощью этой системы управляют освещением из любого места помещения.

Диммеры

Выключатели оборудованы датчиками, реагирующими на степень естественного освещения комнаты. При начинающихся сумерках или облачной погоде, датчик посылает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.

Высота установки розеток и выключателей в квартире

Зная специфику строения электрической фурнитуры, можно планировать их расположение по высоте от пола. Ориентировочное положение электрической фурнитуры зависит также от назначения помещения. Все высоты расположения электротехнических устройств — это расстояние от пола до центра лицевой панели фурнитуры.

Коридор

Помещение может быть холлом с входной дверью. Выключатель лучше всего располагать в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки замка двери. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека перемещается на одной высоте ручки и выключателя. Даже в темноте можно быстро включить свет.

В коридоре монтируют клавишные, точечные, сенсорные или выключатели с датчиком движения. Прибор с датчиком движения устанавливают под потолком.

Что касается розетки, то её устанавливают в коридоре с целью подключения пылесоса. Чтобы шнур не провисал, розетку помещают на высоте 150 — 200 мм от пола. Если коридор довольно длинный, то устанавливают две точки питания.

Зал

В гостиной выключатель верхнего освещения устанавливают на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для варьирования интенсивности освещения комнаты применяют двухпозиционные выключатели. Одна клавиша включает три лампы, а другая зажигает две остальные лампочки.

Модели включателей для гостиной могут быть клавишными, точечными, сенсорными. В залах больших размеров нередко устанавливают диммеры.

Розеток в гостиной может быть несколько, в зависимости от количества электрических приборов и оборудования. Точку питания скрывают за корпусом телевизора, музыкального центра и тому подобного. Если техника установлена на столике или на полке мебели, розетку помещают на высоте прибора.

Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подсоединяют к точке питания на уровне его внутреннего блока. В крайнем случае, розетку помещают за корпусом мягкой мебели. Высота силовой точки может быть установлена по усмотрению хозяина жилья.

Спальня

С двух сторон у изголовья двуспальной мебели обычно ставят прикроватные тумбочки. Над ними размещают бра. Для удобства, над каждой тумбочкой устанавливают розетки. Если стандартная высота прикроватной мебели составляет примерно 53 — 55 см от пола, то точку подключения помещают немного выше поверхности тумбы на уровне 60 — 65 см от пола.

Двойные розетки ставят для того, чтобы можно подключить освещение и зарядное устройство телефона или ноутбука одновременно. Разъёмы используют для временного подключения таких бытовых приборов, как утюг или пылесос.

В спальне редко пользуются верхним светом, поэтому устанавливаю выключатель на такой же высоте, что и в прихожей. Для верхнего света применяют все типы включателей, кроме диммеров и датчиков движения.

Детская

Клавишный выключатель верхнего освещения устанавливают на стандартной высоте — 80-90 см от пола. Розетку помещают над столом на высоте 70–80 см от пола. Для защиты ребёнка от случайного удара током, розетку устанавливают с замковым устройством.

Кухня

Высота стола со встроенными шкафами и ящиками составляет 85–87 см. Над столом устанавливают блоки из розеток. Количество разъёмов в блоке зависит от потребности в питании нескольких кухонных электрических приборов (электрочайник, комбайн, кофемолка и прочее). Чтобы шнуры приборов резко не изгибались, розетки помещают на высоте 160–170 мм от поверхности стола. Розетку для холодильника устанавливают сзади корпуса агрегата — на высоте 900 мм.

Выключатель верхнего освещения кухни устанавливают снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Монтируют выключатели клавишного, точечного и сенсорного типа.

Ванная комната

Над раковиной сбоку зеркала, на высоте 80 см от пола устанавливают одну или две розетки для электробритвы, фена и вентилятора вытяжки.

Для джакузи и вертикальной душевой кабины розетки размещают на высоте от 50 до 80 см от пола. Розетки должны быть с влагозащитными крышками.

Выключатель клавишного или другого типа устанавливаю снаружи ванной комнаты на стандартной высоте — 800–900 мм.

Полезные советы

Перед тем, как делать расстановку мебели и бытовой техники, нужно разработать проект устройства электропроводки в помещениях нового дома или ремонтируемой квартиры.

Нужно установить размеры по горизонтали и вертикали положения розеток и выключателей. В каждом случае определить модели и типы РиВ.

Полезно составить спецификацию электрической фурнитуры. Это поможет сориентироваться при закупке РиВ — как в модельном, так и в ценовом формате

Если в доме есть маленькие дети, учесть это обстоятельство при определении высоты расположения тех или иных моделей РиВ.

Датчики движения и диммеры могут существенно сэкономить сумму оплаты за электроэнергию.

Структура вертикальных ограждений помещений поможет выбрать тип установки устройств электропитания — накладные или встроенные РиВ.

Заключение

Выбор высоты установки розеток и выключателей влияет не только на безопасность жильцов, но и обеспечивает комфортное пребывание в доме или квартире. Выбор высоты розеток и выключателей можно соотносить с «евростандартом» или другими требованиями, главное, чтобы высота установки отвечала двум вышеуказанным условиям — безопасности и комфорту.

Стандарты размещения розеток и выключателей

Существует несколько основных правил монтажа розеток и выключателей в помещении. Их важно учесть, чтобы не возникло перебоев с электропитанием или короткого замыкания. Можно выделить несколько категорий правил для разных зданий и помещений.

Частные дома и квартиры

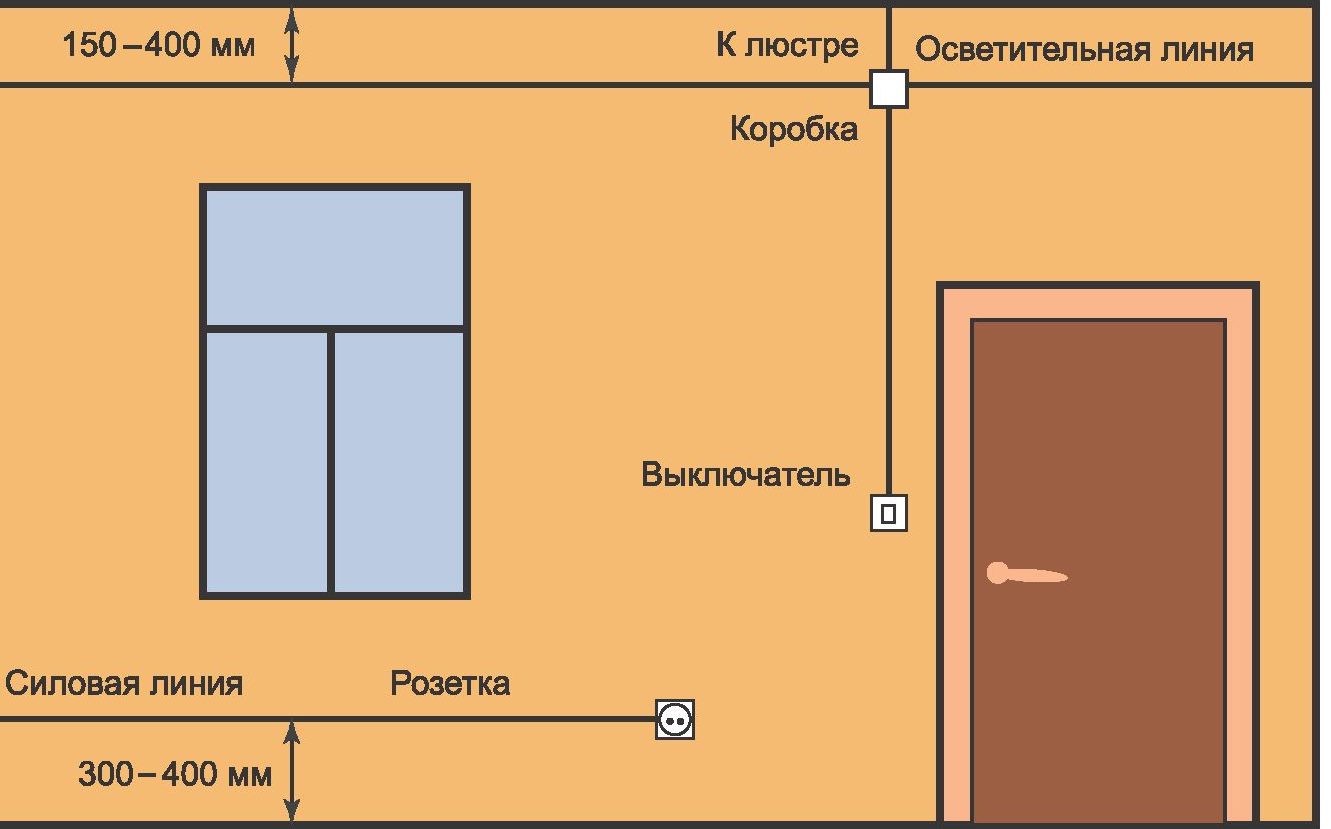

В обычных комнатах розетки устанавливаются на расстоянии до 30 см от пола и 50 см от угла. Выключатели следует монтировать не дальше 1 метра от двери со стороны дверной ручки и на уровне 80-90 см от пола. Это приблизительная высота опущенной руки человека.
Для ванной и кухни есть особые требования. Розетки вешаются на расстоянии 110 см от пола для удобного подключения электроприборов и в 50 см от водоразборных точек и газопровода для безопасности. Последнее касается и выключателей. Кроме этого необходимо, чтобы изделия имели защиту от брызг IP 44 (Volsten V01-11-R12-S Magenta 8959, Volsten V01-18-R24-S Magenta Perl 10068). А для подключения бытовой техники, например, стиральной машины или микроволновой печи, необходимо наличие заземления (Volsten V01-12-R18-M Magenta Crema 9000).

Обратите внимание: если в доме есть дети, розетки в их досягаемости должны иметь крышки (Volsten V01-43-R28-S Marin Grey 9450).

Муниципальные учреждения

В школах, детских садах и т.п. розетки должны быть установлены на высоте 1,8 м от пола, чтобы дети не могли получить травму или повредить устройство. В офисах, лабораториях, административно-конторских помещениях электротехнические изделия монтируются в зависимости от меблировки и оформления, но не выше 1 м.

Промышленные помещения

Рекомендуется монтаж розеток на высоте 0,8-1 м, как и везде, но при прокладке по стене проводов допускается размещение выше – до 1,5 м от пола.

Данные стандарты приняты не только в России, но и в Европе, отвечая всем требованиям по электробезопасности. Соблюдая эти несложные правила пользоваться розетками и выключателями будет как удобно, так и безопасно для всех людей находящихся в помещении.

На какой высоте лучше всего установить розетку и выключатель.

Приветствую Вас на сайте электрика. Сегодня давайте поговорим, о том, на какой высоте должны быть выключатели и розетки.

Кстати, предыдущей статье я писал об устройстве розетки, и про то какие они бывают. Совету вам её тоже почитать.

При ремонте в доме или в квартире особое внимание нужно уделить электропроводке. Нужно чётко спроектировать в каких местах и на какой высоте от пола будут устанавливаться выключатели и розетки.

При проектировании нужно тщательно обдумать, как будет расставлена по комнате мебель, как будут открываться двери в комнате, нужно обратить внимание на тип комнаты (спальня, прихожая и так далее), и на то, какими электрическими приборами Вы собираетесь пользоваться.

Теперь давайте рассмотрим существующие нормы и требования по установке точек электрического питания и розеток.

Размещать розетки и выключатели по комнате нужно так, чтобы было удобно ними пользоваться. Жёстких стандартов и требований насчёт того на какой высоте они должны находиться – нет.

Есть только правила, которых нужно придерживаться при установке розеток в душевых и ванных комнатах, а так же в бытовых помещениях предприятий и общественных местах. Но последние два места, я думаю, вам не очень интересны.

А насчёт мест расположения розеток и выключателей в квартире или доме, есть рекомендации, которых желательно придерживаться.

Во времена советского союза розетки устанавливали на высоте 90 сантиметров от пола, а выключатели на высоте – 1.6 метра от уровня пола.

Многие люди до сих пор придерживаются этих стандартов, так как в них есть свои преимущества. Например, чтобы вставить сетевую вилку в розетку вам не нужно нагибаться. А выключатель на высоте 1.6 метра, будет находиться приблизительно на уровне глаз, что существенно поможет найти его в комнате.

Но наряду с преимуществами так же есть и куча недостатков, о которых Вы узнаете дальше. Так что читайте статью до конца.

На какой высоте установить выключатель.

В народе есть такое понятие как «евростандарт». Этот термин появился вмести с появлением «евроремонтов». Согласно этому стандарту выключатели следует устанавливать на высоте – 90 сантиметров от уровня пола.

Такая высота установки обеспечит комфортное включение и выключение света всеми членами семьи. Взрослые легко смогут опущенной рукой нащупать выключатель в тёмной комнате и нажать на клавиши.

Дети так же смогут легко включать и выключать свет в своей детской комнате, или например в туалете. По крайней мере, родителям уже не придётся ходить за ребёнком, чтобы включать ему свет.

Кстати, в спальне можно поставить проходные выключатели. И у Вас появиться возможность включать и выключать свет с нескольких точек в комнате.

Один выключатель следует поставить возле дверей, со стороны дверной ручки, а второй где-то возле кровати на уровне подушки или матраса. Это даст вам возможность выключать свет, не вставая с кровати. Но мой взгляд это очень удобно.

На какой высоте установить розетку.

Определиться с местом установки розетки гораздо сложней, чем в случае с выключателем. По так сказать «евростандарту» розетки должны устанавливаться на высоте – 30 сантиметров от уровня пола. Такая высота установки позволяет прятать сетевые провода от ваших домашних электроприборов.

Но при такой установке, следует учесть тот факт, есть ли в семье пожилые люди. Ведь для того, чтобы пользоваться розеткой им придётся наклоняться. Для молодых это не составит никаких проблем, а вот для пожилых это будет трудновато. Лучше тогда установить розетку немного выше, на уровне 40-50 сантиметров от пола.

Ещё низкая установка розеток может быть опасной, если в доме есть маленькие дети. Но с этой проблемой можно легко справиться с помощью обычных заглушек в розетки. Или же установить розетки со специальным секретом.

А для полной уверенности ещё и подключить их через устройство защитного отключения (УЗО).

В том случае, если розетка будет стоять возле вашего рабочего стола, то каждый раз наклоняться, чтобы включить зарядку от ноутбука или от телефона, или ещё что-то там, будет не совсем удобно. Я бы советовал сделать вам розетку на 10-15 сантиметров выше уровня стола. Так пользоваться нею будет намного удобней.

Высота розеток на кухне.

На электропроводку кухни следует обратить особое внимание. Дело в том, что зачастую все мощные электрические приборы находятся именно на кухне. И их может быть около 10 штук (духовка, микроволновая печь, посудомоечная машинка, электроплита, водонагреватель, стиральная машинка и так далее).

При монтаже электрической проводки на кухне, я всегда советую прокладывать отдельный провод с отдельным автоматом на каждую розетку. А саму розетку, устанавливать в том месте, где будут находиться электрические приборы.

Конечно, такой монтаж требует большое количество провода и как следствие большое финансовое вложение. Но лучше один раз потратиться, и потом пользоваться электропроводкой долгое время. Чем подключить провода «шлейфом», и потом иметь кучу проблем.

Так же если у вас стоит газовый котёл, то на него нужна в любом случае отдельная линия. Так как он очень чувствителен к перепадам напряжения. Поэтому монтируя розетку под котёл нужно учесть тот факт, что вам, возможно, придётся ставить стабилизатор напряжения.

Розетку для встроенной техники и стиральной машинки можно установить на высоте 5-10 сантиметров от пола.

А можно и выше, главное, чтобы могли к ней дотянуться.

Для вытяжки и для подсветки, точки питания можно сделать над шкафчиками. Выключатель для подсветки можно сделать где-то сбоку, чтобы было удобно его включать и выключать.

Вся остальная мелкая техника обычно ставиться на стол. Значит и розетки нужно монтировать на уровне этой техники. А если кухонного гарнитура у вас нет, но вы его уже заказали, то обязательно нужно узнать его высоту, чтобы правильно распланировать места расположения всех розеток.

Ещё могу посоветовать сделать на кухне на несколько розеток больше. Вдруг вы в будущем захотите приобрести ещё какой-то электрический прибор.

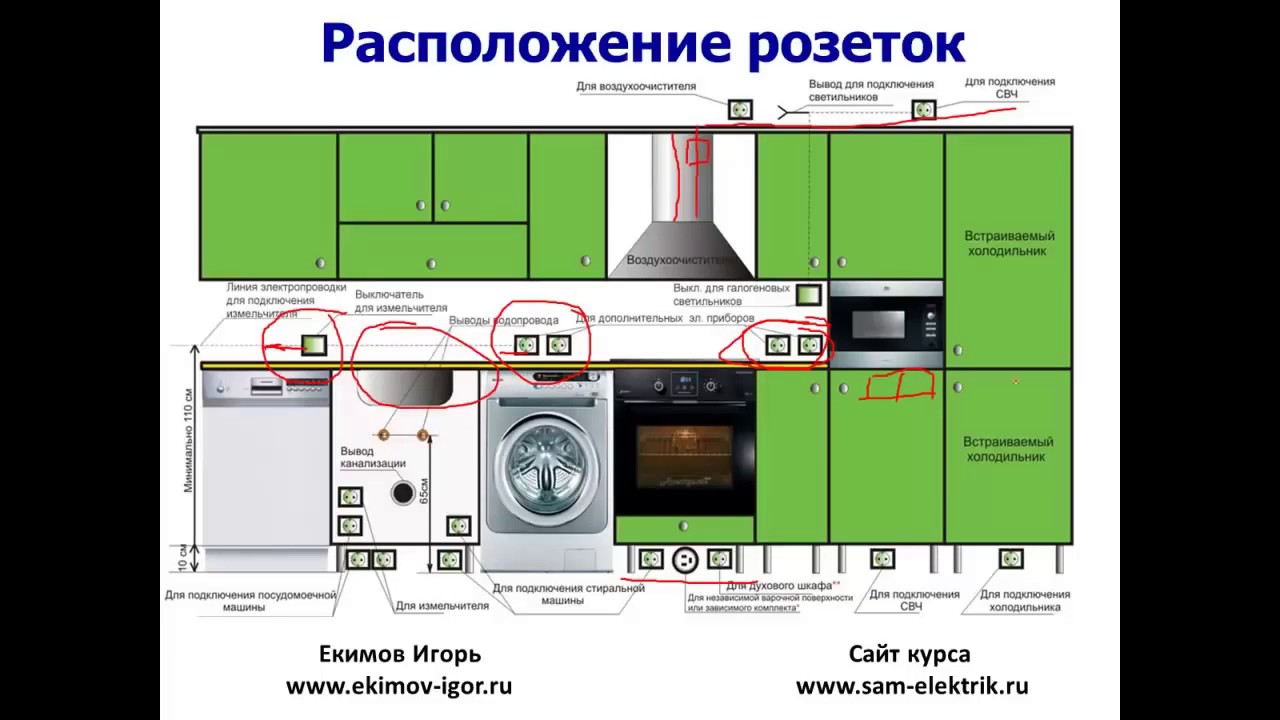

Смотрите видео ролик о том, как размещать розетки на кухне.

Ещё один видео ролик.

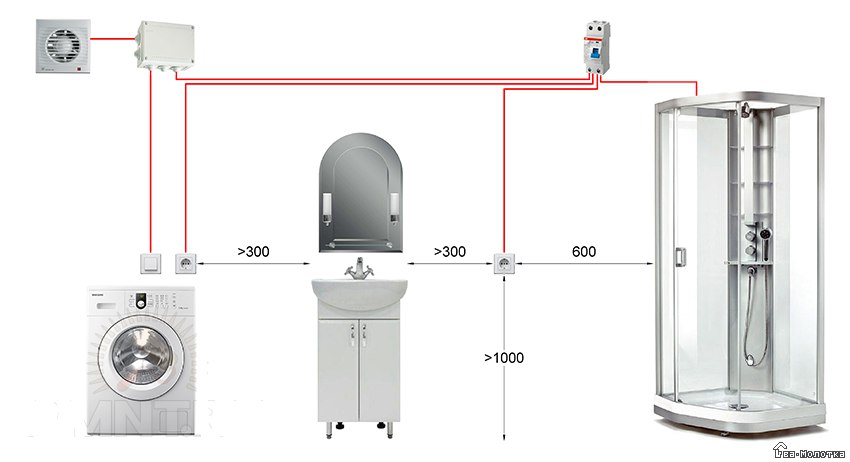

Розетки в ванной комнате.

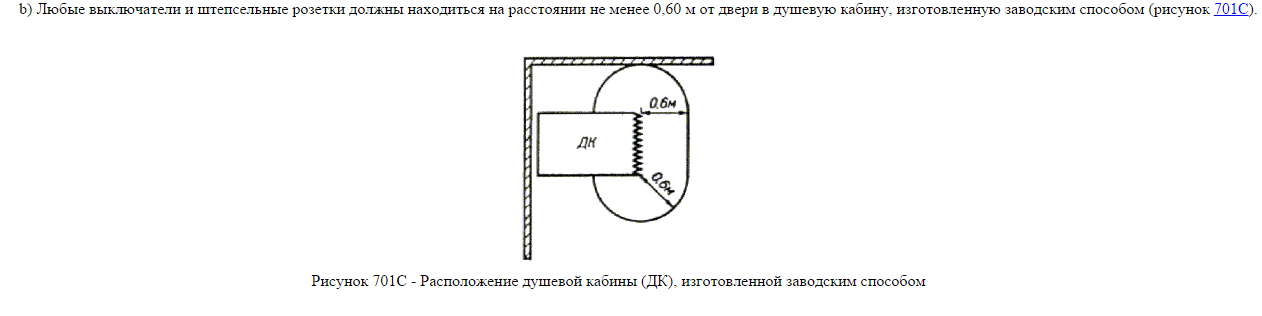

Ванная комната – это помещение с повышенным уровнем влажности. Поэтому розетки нужно устанавливать на безопасном расстоянии, чтобы на них не попадала вода. Условно помещение ванной комнаты можно разделить на три зоны. Смотрите на картинке.

В красной зоне есть огромная вероятность того, что на розетки может попасть вода. Поэтому их там устанавливать нельзя.

В жёлтой зоне можно установить водонагреватель и светильник.

А вот в зелёной зоне уже можно устанавливать розетки, только минимальное расстояние до источника воды должно быть 60 сантиметров и более.

Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

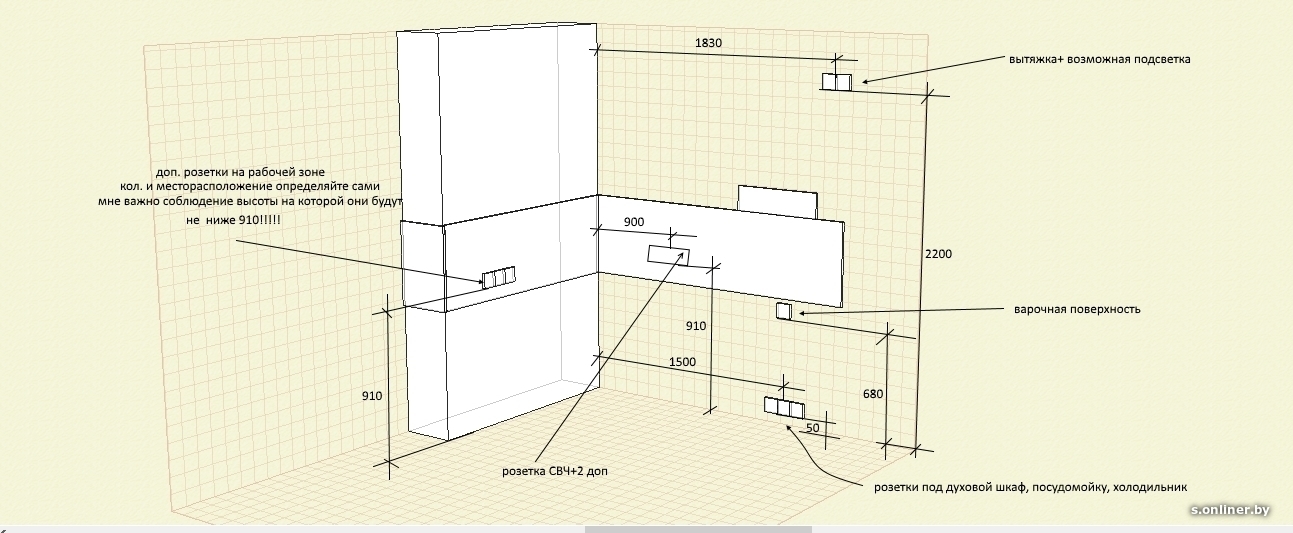

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

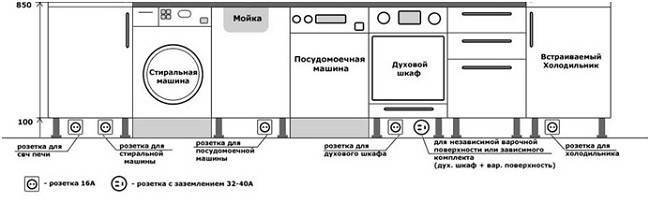

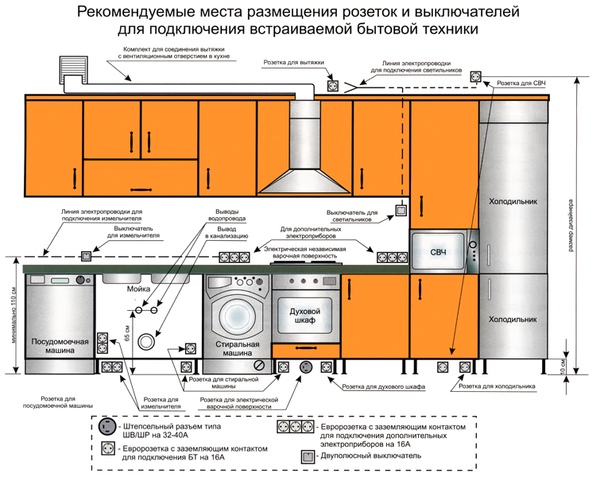

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.
Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.
Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.
Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

Холодильник.
Вытяжка.
Посудомоечная и/или стиральная машина.
Плита и духовка.
СВЧ печь.
Телевизор.
Компьютерная техника и телефон.
Стационарные кухонные приборы среднего размера.
Мобильная мелкая бытовая техника.
Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

электроплита – от 5000 Вт;
электродуховка – от 3000 Вт;
стиральная машина – от 2000 Вт;
бойлер – от 1500 Вт;
посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

холодильник – от 500 Вт;
вытяжка – от 150 Вт;
кухонный комбайн – от 500 Вт;
блендер – от 100 Вт;
электрочайник – от 500 Вт;
кофеварка – от 800 Вт;
СВЧ печь – от 900 Вт;
тостер – от 700 Вт;
телевизор – от 100 Вт;
ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм². Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.
Угловые розетки. Удобный вариант, поскольку не занимают много места.
Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.
Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.
Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.
Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.
Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.
Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.
Техника не должна быть удалена более чем на метр от розетки.
Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.
Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.
Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.
Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.
Розетка для телевизора располагается рядом с ним.
Гнезда в обеденной зоне – под столом, но выше 30 см от пола.
Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.
Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.
Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.
Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.

Вернуться к списку советов

высота установки розеток и выключателей. рамка для розеток.

Прежде чем начинать ремонт, надо продумать расположение розеток и выключателей. Где они должны находиться, чтобы всем домочадцам было удобно? Какими нормативами и правилами можно руководствоваться?

На фото:

По закону

Госстрой рекомендует. Строительных нормативов, регламентирующих количество и расположение розеток и выключателей в квартире, не существует. В единственном документе, носящем рекомендательный характер, – СП 31-110-2003 – говорится, что выключатели желательно размещать со стороны дверной ручки на высоте до метра, а розетки – в любом месте на том же расстоянии от пола. Так что при решении этого вопроса руководствуйтесь в первую очередь здравым смыслом и собственными предпочтениями.

Общая рамка для розеток Нередко случается ситуация, когда несколько розеток необходимо разместить рядом. Иногда это не только розетки для подключения электроприборов, но и вывод телевизионной антенны, телефонного кабеля. Производители предлагают решение: заключить несколько розеток в общую рамку на две-три и даже четыре точки.

На фото: Панель с четырьмя кнопочными выключателями и силовой розеткой CJC5554A от CJC Systems.

Расположение розеток

Семь раз отмерь. Схема расположения розеток и выключателей – то, с чего вам следовало начинать капитальный ремонт. Заранее нарисуйте точное место электрических приборов в каждой комнате. Соответственно, розетки следует устанавливать поблизости от них, чтобы не пришлось тянуть провода через все помещение.

Например, если вы планируете поставить базу радиотелефона или модель с автоответчиком, не забудьте, что такому аппарату требуется подключение к сети 220В. То есть рядом с телефонной розеткой должна иметься электрическая, причем они могут быть объединены одной рамкой. Прочитайте инструкцию к душевой кабине или гидромассажной ванне: модели с телевизором не помешает розетка для телевизионного кабеля, а с телефоном – телефонная.

Даже в коридоре может понадобиться розетка для подключения приборов, используемых периодически, – например пылесоса. И если помещение большое, удобнее сделать несколько розеток в разных его частях, чтобы свобода действий не ограничивалась длиной провода электроприбора.

На фото:

Не обязательно устанавливать рядом две независимые розетки — куда аккуратнее объединить их общей рамкой.

Высота установки розеток

У плинтуса или «у бедра»? С точки зрения эстетики розетки, которые находятся на виду, лучше размещать на одной высоте. Как уже указывалось, высота установки розеток – это примерно метр от пола, но встречается и другой вариант их расположения – внизу, прямо над плинтусом. В последнем случае розетки должны быть защищены крышками, чтобы в них не попадали пыль и грязь с пола.

Высота установки выключателей

Под плечо или под руку? Выключатели обычно размещают около двери, со стороны дверной ручки. В советские времена их устанавливали на высоте плеч взрослого человека, и для многих такое расположение привычно. Однако практика показывает, что гораздо удобнее пользоваться выключателем, если он находится на уровне опущенной руки. Кроме того, в этом случае и маленький ребенок сможет самостоятельно включать свет.

На фото:

Над полом, на высоте опущенной или поднятой руки… Где разместить розетку и выключатель зависит исключительно от вашего желания.

Высота установки выключателей и розеток по ПУЭ

Автор Alexey На чтение 5 мин. Просмотров 13 Опубликовано 12.01.2016 Обновлено 12.01.2016

Старый стандарт и новые тенденции моды.
Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.

Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.

Требования ПУЭ (правила устройств электроустановок)

Согласно п. 7.1.48 данных правил и ГОСТ Р 50571.11 допускается установка розеток в ванных комнатах при наличии разделительного трансформатора или устройства защитного отключения (УЗО) с уставкой тока не более 30мА.

Зоны различной электрической безопасности

При этом существует разделение ванной комнаты на зоны электрической безопасности относительно источника разбрызгивания (душ, ванная, умывальник). Розетки с защитной крышкой можно устанавливать только в третьей зоне, которая находится на отдалении не менее 60 см от источника брызг.

расположение электрических розеток и других элементов сети

Относительно кухни действуют те же правила (не ближе 60 см к раковине умывальника), а также применяется пункт 7.1.50, в котором требуется, чтобы местоположение выключателей и штепсельных розеток было не ближе 0,5 м. до газопровода.

расположение розеток на кухне

Собственный стандарт

Поскольку других правил нет, устанавливать у себя в доме или в квартире розетки и выключатели нужно согласно описанным выше ограничениям, но по своему, собственному «евростандарту».

В данном контексте это слово обозначает лишь концепцию их установки с максимальным удобством, комфортом,эргономичностью и безопасностью для пользователя, и именно эти критерии, а не фиксированная высота расположения определяет так называемый «евростандарт».

Например, у строителей на постсоветском пространстве считается, что по данному стандарту розетки нужно устанавливать на высоту 30 см. от пола почти в обязательном порядке. Но, на самом деле это не так – высота и место расположения розетки определяется отдельно, в зависимости от предполагаемого типа подключаемых электроприборов.

Расположение розеток в спальне

Например, на кухне абсолютно нелогично прятать розетки под стол, куда удобней будет их установить на некоторой высоте над столешницей. Для подключения напольных систем освещения подойдёт расположение розетки на как можно меньшем расстоянии от пола, но не ближе 10см.

В каждом конкретном случае при выборе высоты нужно руководствоваться не общепринятыми размерностями, а оптимальной функциональностью.

Удобство использования

Итак, разобравшись с социальной парадигмой слова «евростандарт» принимаем, что высота установки розеток должна способствовать удобству их использования и соответствовать длине шнура питания для каждого конкретного потребителя электрической энергии.

То есть, для частого подключения пылесоса будет удобно расположение розетки вблизи пола. Для работы с утюгом длина его шнура имеет принципиальное значение, поэтому лучше, чтобы он подключался на уровне гладильной доски. А расположение розетки под потолком может быть единственной возможностью подключения кондиционера или вентилятора без использования удлинителей.

Расположение различных электрических элементов в коридоре

Критерии выбора параметров расположения

Таким образом, принимая во внимание то, что правилами ПУЭ не предъявляется никаких дополнительных требований и ограничений по поводу размещения розеток и выключателей в жилых комнатах квартир и домов, рассчитывать высоту и местоположение монтажа каждого устройства следует из:

Расположения мебельной обстановки – всегда должен быть свободный доступ к выключателям и розеткам;
Конструкции мебели – в последнее время всё большую популярность набирает скрытая установка розеток. В этом случае нужно до миллиметра знать необходимые размеры, чтобы прорезь в задней стенке шкафа или кухонного гарнитура в точности совпадала с положением розетки на стене;
Наличия и местоположения бытовой техники и всей аппаратуры – всегда следует избегать использования удлинителей и тройников, устанавливая необходимое количество розеток.

При невозможности заранее определить количество и характер подключаемой нагрузки, розетки устанавливают по одной на каждую стену, или через каждые 1,8 м на высоте 20-40 см.

Примерное расположение розеток и выключателя

Высота установки выключателей

Согласно рекомендации ПУЭ п. 7.1.51, выключатели устанавливаются на стене не ближе 10 см к дверному проёму со стороны дверного замка на высоте около метра. Также допускается установку под потолком выключателей, имеющих управление при помощи шнура.

Данная высота в 100 см. является удобной для всех членов семьи. Но в помещениях детских учреждений (школах, садах, яслях) высота установки должна быть 180см. Для включения освещения на балконе, в туалете или ванной комнате, выключатель должен быть расположен вне данных помещений.

Если кому-то по душе старый советский стандарт, то нормативными актами не запрещается устанавливать выключатель на уровне глаз.

Итог

Таким образом, соблюдая вышеприведённые правила можно рассчитывать количество, место и высоту расположения розеток и выключателей исходя из потребностей и соображений собственного комфорта. Эргономичность и доступность является хорошим признаком безопасности – возможность быстро выдернуть шнур питания может спасти его от возгорания, а сам электроприбор от поломки.

A Руководство по размещению настенных электрических выключателей

Многие аспекты установки электропроводки имеют очень специфические правила, изложенные в Национальных электротехнических правилах (NEC) и местных строительных нормах. Однако NEC ничего не говорит о точной высоте настенных электрических выключателей. Расположение настенных коробок для выключателей остается на усмотрение домовладельца и застройщика. Тем не менее, строители и электрики следуют некоторым стандартным строительным стандартам, чтобы гарантировать, что выключатели будут расположены на удобной для большинства людей рабочей высоте.Однако стандартные положения переключателя могут отличаться в зависимости от конкретных обстоятельств, например, в доме, где живут люди в инвалидных колясках или с физическими ограничениями.

Настенные переключатели в стандартной конструкции

Как правило, настенные выключатели для осветительных приборов в стандартном жилом строительстве устанавливаются таким образом, чтобы настенные выключатели находились на высоте от 48 до 52 дюймов над полом. У этого есть несколько преимуществ. Во-первых, он помещает переключатель на удобную высоту для большинства людей в положении стоя.Во-вторых, это упрощает монтаж стеновых панелей при строительстве дома. Стандартные листы стеновых панелей шириной 4 фута устанавливаются горизонтально в большинстве новых домов, и если распределительные коробки установлены на расстоянии около 48 дюймов от пола, это позволяет легко измерять, маркировать и разрезать стеновые панели по размеру.

Распределительную коробку можно установить так, чтобы ее верх или низ находились на отметке 48 дюймов, или он мог быть отцентрирован на отметке. Плотники, устанавливающие стеновые панели, могут легко вырезать отверстия в панелях, чтобы они поместились вокруг распределительной коробки.Размещение нижней части распределительной коробки на высоте 48 дюймов от пола означает, что верх коробки упадет на 52 дюйма над полом. Это позволяет установщику гипсокартона вырезать отверстие распределительной коробки из верхнего листа стеновой панели, при этом нижний лист должен находиться заподлицо с дном распределительной коробки.

При модернизации приложений вы можете измерить распределительные коробки в готовых частях дома и убедиться, что новые переключатели в реконструированных областях соответствуют таковым в остальной части дома.

Особые ситуации

Стандартная высота от 48 до 52 дюймов может варьироваться для людей, которые считают другой рост более комфортным, а для специальных применений применяются другие стандарты.

Жители с ограниченными физическими возможностями

Если один из членов вашей семьи значительно ниже среднего роста или пользуется инвалидной коляской, вы можете установить переключатели ниже, чтобы им было удобнее. Хотя стандарты ADA (американцы с ограниченными возможностями) не рекомендуют конкретную высоту настенных переключателей, многие строители, знакомые с такими ситуациями, рекомендуют устанавливать настенные переключатели на высоте 36 дюймов от пола, чтобы они были легко доступны для людей в инвалидных колясках.

Выключатели над столешницей

Переключатели, расположенные над столешницами, могут отличаться по расположению в зависимости от возраста дома и типа кухонных шкафов. Вообще говоря, настенные выключатели должны быть примерно на 4 дюйма над столешницей. Поскольку стандартная высота большинства базовых шкафов со столешницей составляет около 36 дюймов, это означает, что нижняя часть распределительной коробки должна опускаться как минимум на 40 дюймов над полом. Это позволяет выключателю очищать стандартную столешницу.

Точное положение настенного переключателя над столешницей может варьироваться в зависимости от конкретной ситуации, например места падения верхних шкафов. Некоторые строители пытаются разделить разницу между верхом столешницы и низом верхнего шкафа при установке настенных выключателей.

Выключатели печи

Выключатели, используемые для отключения печи, также могут различаться по высоте. Установка этой высоты — это вопрос суждения, и она зависит от компоновки печи.Очень часто этот переключатель располагается немного выше стандартных 40-52 дюйма.

Выключатели для утилизации мусора

Когда переключатель для мусороуборочного устройства находится над столешницей, следуйте тем же инструкциям, что и для других переключателей на столешнице. Если переключатель находится под раковиной, установите его как можно выше, чтобы минимизировать наклон. В этой ситуации вы можете добавить переключатель, который управляет электропроводкой посудомоечной машины, поскольку это дает вам удобную точку отключения, которая упрощает любые будущие работы по обслуживанию посудомоечной машины.

Гидромассажные ванны или гидромассажные ванны

Еще один специальный переключатель, который следует учитывать, — это переключатель таймера, который может быть подключен к вашей гидромассажной ванне или гидромассажной ванне. NEC предъявляет особые требования к расположению переключателя — он должен находиться на расстоянии не менее 5 футов от ванны. Это гарантирует, что вы не сможете дотянуться до переключателя, стоя или сидя в воде — мера безопасности для предотвращения потенциально смертельных ударов. Кроме того, вы можете установить этот переключатель выше стандартных 48–52 дюймов, чтобы маленькие дети не могли управлять ванной.

Электрические розетки прямо под водопроводными трубами под раковиной — Безопасность

Я считаю, что это не редкость. Цепь должна быть защищена УЗО (RCBO). Обычно существуют средства отключения или изоляции розетки сверху, если розетка недоступна при установке приборов.

Однако см. Руководство NICEIC / ELECSA по электромонтажным работам на кухне

Электрические розетки или выключатели следует устанавливать на безопасном расстоянии (это рекомендуется не менее 30 см по горизонтали) от раковины во избежание вероятность контакта воды с электричеством.
Розетки также должны быть легко доступны. Если такие устройства, как холодильники, посудомоечные и стиральные машины установлены под столешницы, добраться до розеток может быть сложно. В идеале эти приборы должны управляться блоком подключения предохранителей. монтируется над столешницей в удобном доступе.
Все новые розетки в доме требуют защиты УЗО (остаточного Текущее устройство)

Потребительские блоки (главная электрическая панель) в домах в Великобритании теперь обычно имеют защиту с двойным УЗО. Вы можете легко проверить это осмотром.

Вы можете купить расширенные тестеры розеток , которые позволят вам проверить правильность работы УЗО на розетках под раковиной.

Если хотите, я подозреваю, что ничто не мешает вам заменить лицевую панель гнезда на панель, предназначенную для внешнего использования (с водонепроницаемой крышкой, которую можно закрывать на штепсельные вилки) — некоторые включают защиту от УЗО. Я подозреваю, что большинство электриков сочли бы это довольно странным.

Если вы ищете совета, вы часто увидите что-то вроде

Постановление 512.2.1, требует, чтобы оборудование имело конструкцию, соответствующую ситуации, в которой оно будет использоваться, или его способ установки должен учитывать условия, которые могут возникнуть.

Я не электрик и не имею доступа к 17-й редакции. Вышесказанное не является советом квалифицированного специалиста. Вы можете заплатить за независимую проверку и отчет о состоянии электроустановок (EICR)

На каком уровне от пола устанавливать розетки.

Как выбрать высоту установки от пола для розеток и выключателей. Особенности расположения выключателей и розеток

Установка выключателей по европейским стандартам. Этот вариант более современный и для некоторых удобнее. По европейскому стандарту выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет выключать и включать свет, не поднимая рук и не проходя мимо. Установка выключателей по желанию клиента.Электрики нашей компании четко установят выключатели в тех местах, где вам будет удобно. Вне зависимости от каких-либо стандартов и не в ущерб безопасности.

Чтобы разобраться в этом вопросе подробнее, начнем с коммутаторов.

Возможны три варианта установки выключателей:

Советский. Он заключается в том, что выключатели устанавливаются на расстоянии около 160 см от пола. Для многих этот вариант был и остается наиболее подходящим.Во-первых, люди привыкли к тому, что выключатель находится на уровне глаз, а во-вторых, этот вариант наиболее рациональный, когда в районе выключателя стоит невысокая мебель, не позволяющая установить выключатель внизу. Также очень важным фактором является наличие детей, малыши любят играть со светом, но в таком варианте это невозможно.
Установка выключателей по европейским стандартам … Этот вариант для кого-то более современный и комфортный.По европейскому стандарту выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет выключать и включать свет, не поднимая рук и не проходя мимо. по желанию клиента. Электрики нашей компании четко установят выключатели в тех местах, где вам будет удобно. Вне зависимости от каких-либо стандартов и не в ущерб безопасности.

Установка розеток.

Розетки также могут быть установлены на разном расстоянии от пола, но в этом случае европейский стандарт установки розеток является наиболее рациональным, так как они устанавливаются на расстоянии 30 см от пола.Это намного удобнее, чем привычный нам советский вариант, когда их устанавливали на расстоянии 90 см от пола, это позволяет с комфортом пользоваться бытовой техникой и скрывать провода. Но и здесь нужно помнить о назначении комнаты, в которой устанавливаются розетки, так как, например, на кухне, иногда нужны провода над столом, где непосредственно используется техника.

И несколько слов о технической части установки розеток, все мы используем розетки европейского стандарта, так как те розетки, которые были в недавнем прошлом, не позволяют использовать большинство бытовой техники.Есть такое понятие, как переходники, но их использование далеко не безопасно, так как может привести к возгоранию. Диаметр штырей в розетках европейского стандарта на 0,8 мм больше, чем в отечественных. Расстояние между ними тоже разное. Сила тока в европейских розетках составляет 10 А или 16 А, в бытовых — 6,3 А или 10 А. То есть в этом случае европейский стандарт на установку розеток дает большие возможности в использовании бытовой техники.

Европейский стандарт крепления розеток

Установка розеток по европейскому стандарту включает в себя перечисление многих пунктов, которые, по некоторым мнениям, лучше всего соблюдаются и выполняются с точным соблюдением орфографии. Ведь все пояснения из мануалов по устройству собственной электропроводки относятся к европейскому стандарту, который служит вам спасителем.

Несмотря на популярные утверждения о правильности всех изречений европейского стандарта, об установленной системе, которую следует соблюдать, установка розеток по европейскому стандарту может иметь различную форму. Основное правило — розетка должна быть установлена на высоте двадцати-тридцати см от пола, можно выбрать установку как внешней, так и внутренней, особой разницы нет, кроме простоты использования.По тому же европейскому стандарту переключатели должны быть на высоте 90 см. Но следует помнить, что европейский стандарт не всегда применим для повседневной жизни, немаловажную роль играет собственный комфорт и удобство использования. В этом случае розетка может быть размещена исходя из ваших будущих намерений, ведь всегда есть потребность в чем-то, невозможно установить розетку просто так, не зная, для чего она будет предназначена.
Когда западная бытовая техника появилась в странах постсоветского пространства, население столкнулось с проблемой подключения этой техники к нашим бытовым розеткам. Для бесперебойной работы зарубежной бытовой техники и обеспечения безопасности необходимо было установить розетки по европейскому стандарту. Введенные в практику переходники не оправдали себя из-за пожарной безопасности, они стали источниками возгорания не только для бытовой техники, но и для окружающих их предметов, что поставило под угрозу жизнь владельцев бытовой техники.

Установка розеток по евростандарту осуществляется с учетом требований безопасности для современной бытовой техники, включая выбор оптимальной высоты розеток и т. Д.

Диаметр выводов в розетках евро на 0,8 мм больше, чем в отечественных. Еще и расстояние между штырями. Сила тока в европейских розетках 10 или 16 А, в бытовых — 6,3 или 10 А. Из этого следует, что установка розеток по европейскому стандарту позволяет одновременно использовать большее количество электроприборов.

Нормы и стандарты на установку розетки, выключателя

Не существует единого стандарта или стандарта на установку розеток. Есть так называемый европейский стандарт. Согласно этим правилам, нет разницы, какой сокет устанавливать (внешний или внутренний). Безопасность и удобство эксплуатации важны. Так, по европейскому стандарту розетки устанавливают на расстоянии 20-30 сантиметров от пола, а выключатели в комнате — 90 см от пола, на кухне — 110 см.

Розетки

Euro несколько отличаются от бытовых устройств. Диаметр выводов и расстояние между ними в розетке евро больше.Сила тока тоже больше, почти в два раза: евро — 10-16 А, отечественный — 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту более выгодна, т.к. позволяет подключить несколько устройств. в то же время.

В России давно существовал еще один вариант установки розеток и выключателей. Высота 160 см от пола — это советский стандарт для расположения выключателя. Многие до сих пор считают его самым удобным. Переключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая не будет его закрывать, а также безопасен для детей, которые любят «щелкать» клавишами.
Так же можно выбрать более оригинальный американский стандарт установки розеток. Обеспечивает не только высоту от пола (раковины или кухонного стола) 30,5-41 см, но и определенное расстояние между розетками в комнате — 1,8 м, начиная от дверного проема.
Установка розеток и выключателей в разные стены

Для обозначения розетки на стене наносится ее контур. При работе с бетоном отверстие под розетку продыряется перфоратором с алмазной коронкой.Коробка розеток может иметь разную форму: круглую или квадратную. Также существуют монтажные коробки для монолитных бетонных стен. Для фиксации смыва в стене используется гипсовый клей, обычная штукатурка или штукатурка paris.

Блок в розетке крепится скользящими лапками или саморезами. К нему сверху прикреплен пластиковый футляр.

Также можно установить розетку или выключатель в стене из гипсокартона. В этом случае отверстие вырезается с помощью специального инструмента.

При установке розетки в гипсокартон используйте другое ударное сверло. Процесс несколько отличается от установки розетки в бетоне или кирпиче. Все отверстия в гипсокартоне проделываются заранее. К месту отверстий протягиваются кабели, которые выводятся в подготовленные отверстия. Розеточные коробки для полых поверхностей, таких как гипсокартон, имеют специальные ножки. Держат розетку на листе.

Электромонтажники все реже устанавливают розетки, выключатели с открытой проводкой, так как они портят внешний вид помещения. Намного приятнее, когда все спрятано под стеной, все аккуратно и эстетично.
Требования к современным розеткам и установке:

При установке розетки или выключателя не следует путать порядок подключения контактов. Это особенно важно помнить при подключении трехконтактной розетки с заземляющим контактом.
Помимо того, что высота установки не нормируется единым стандартом, не нормируется и высота розеток, предназначенных для кондиционеров и других устройств с заземляющим контактом.
Розетки устанавливаются с расчетом на ток 6 А, одна штука на 10 м2 площади — в комнатах, на кухне любого размера — две розетки.
Установить розетку в ванной можно только на расстоянии 0,6 м от ванной комнаты, а также при соблюдении следующих условий: используются водонепроницаемые розетки, они подключены к источнику питания SELV или PELV или защищены УЗО.
Не устанавливайте розетки в ванной под раковиной или над раковиной. Необходимо выбрать такую схему разводки, при которой будут исключены перегрузки в сети, т.е.е. важно защитить от перегрузки по току, иначе выйдет из строя главный предохранитель и произойдет короткое замыкание в устройстве.
Контакт вилки с розеткой не должен быть «слабым». Надежный контакт предотвратит нагрев разъема и не приведет к возгоранию или повреждению кабеля.
Токоведущие части розетки должны быть изолированы друг от друга и защищены от прикосновения.
Некоторые современные розетки защищены от неправильного подключения, когда невозможно вставить в розетку только один штырь вилки.

Среди множества электромонтажных работ установка розетки, выключателя — одна из самых простых, но это не значит, что ее нужно выполнять так, как вам нравится, без соблюдения определенных правил.

Обработано

Монтажная высота розеток и выключателей.

На самом деле строгих правил по количеству и расположению розеток и выключателей ни в квартире, ни в строящемся частном доме нет. Но есть два документа, которые говорят, как и где лучше всего размещать розетки и выключатели.Первый документ — СП 31-110-2003, в котором говорится, что выключатели следует располагать сбоку от дверных ручек, расстояние от пола до выключателя не более одного метра. Розетки можно размещать где угодно, но также на высоте до метра. Второй документ — Правила электромонтажа — рассказывает о правилах безопасности при установке розеток и выключателей. Расстояние от розеток и выключателей до газопроводов нормируется, оно должно быть не менее 50 см. В ванных комнатах допускается установка розеток на расстоянии 60 см от раковин, ванн, душевых кабин и т. Д.Такие розетки должны быть защищены УЗО с током отключения до 30 мА (устройство защитного отключения).

Европейский стандарт на установку розеток и выключателей.

В настоящее время прочно вошел в моду европейский стандарт установки розеток и выключателей, согласно которому розетки устанавливают на высоте 30 см от пола, а выключатели — на высоте 90 см от пола. Такое расположение розеток и выключателей удобно для всех членов семьи.Так как ребенок сам может включить свет, а взрослому даже не нужно поднимать руку на выключатель, ведь он находится под рукой на высоте. Шнуры от включенных в розетки электроприборов лежат на полу и не мешают проходу. Удобно!

Рис. 1. По европейскому стандарту розетки устанавливаются на высоте 30 см, а выключатели — 90 см от уровня пола.

Советский стандарт на установку розеток и выключателей.

Ранее в Советском Союзе применялся стандарт установки розеток и выключателей, согласно которому розетки располагались на высоте 90 см от пола, а выключатели — на высоте 1,6 м от пола. У этого стандарта тоже есть свои плюсы, и он не хуже европейского. Поэтому сегодня многие люди предпочитают этот стандарт. Например, выключатель всегда виден у вас на глазах, и вы можете вставить вилку в розетку, не наклоняясь.По какому стандарту устанавливать розетки и выключатели выбираете лично вы, оба варианта имеют свои плюсы и минусы.

Рисунок 2. Розетки по советскому стандарту устанавливаются на высоте 90 см, а выключатели — 160 см от уровня пола.

Монтажная высота розеток и выключателей на кухне.

Запретов и ограничений по высоте установки розеток и выключателей на кухне, как и в других помещениях, нет, поэтому их следует размещать исходя из соображений практичности и удобства использования, но с учетом требований ПУЭ. .Что говорит следующее.

7.1.48. Выключатели и розетки должны находиться на расстоянии не менее 60 см от дверного проема душевой кабины. Значит, и из оболочки.

7.1.50. Минимальное расстояние от выключателей, розеток и элементов электроустановки до газопроводов должно быть не менее 50 см.

Исходя из типовых размеров кухонной мебели сформирован определенный стандарт по высоте установки розеток и выключателей на кухне. Согласно которому принято устанавливать розетки на трех уровнях.

Первый уровень 10-15 см от пола, на котором установлены розетки для электроплиты, посудомоечной машины, холодильника, мусоропровода … Эта высота оптимальна с точки зрения доступа к розеткам, потому что после установки » кухня »попасть в них можно только снизу.

Второй уровень 110-130 см от пола, на котором установлены розетки для подключения чайника, блендера, мультиварки, СВЧ-печи, то есть тех электроприборов, которые будут использоваться на рабочей поверхности (столе) и использоваться для приготовления пищи.

Третий уровень 200-250 см от пола, здесь установлены розетки для подключения вытяжки и освещения. Эту высоту также выбирают с учетом возможности доступа к розеткам. Достаточно просто встать на стул и розетку перед глазами. А стоящих на полу их не видно за верхними кухонными шкафами.

Рисунок 3. На кухне розетки установлены на трех уровнях. Выключатели могут быть установлены как по европейскому стандарту, так и по советскому стандарту.

Монтажная высота розеток и выключателей в ванной.

Санузел — это помещение с повышенной влажностью, поэтому все розетки, установленные в ванной, должны быть подключены через УЗО и иметь степень защиты от влаги не ниже IP44, с брызгозащищенным кожухом на пружине, это обязательно от нас ПУЭ и здравый смысл. Устанавливать розетки и выключатели, опять же, необходимо на расстоянии не менее 60 см от раковин, душевых кабин.Также не допускается установка розеток под раковиной и над ней. Но высоту установки розеток нужно выбирать так, чтобы вам было максимально удобно пользоваться такой бытовой техникой, как фен, электробритва.

Рисунок 4. Розетки в ванной устанавливаются на расстоянии не менее 60 см от душевой кабины и раковины и подключаются через УЗО, в соответствии с требованиями ПУЭ.

Мои клиенты часто спрашивают меня, где установить розетки и выключатели в спальне? Основываясь на личном опыте, я даю следующие рекомендации, основанные на удобстве и простоте использования. Например, если будет установлена двуспальная кровать, подойдет вариант, когда с обеих сторон кровати есть розетка и двухкнопочный выключатель на высоте 70 см от пола. Розетки, чтобы лежа на кровати можно было подключить, например, телефон для зарядки и выключатели, чтобы можно было включать или выключать свет в комнате или бра, не вставая с кровати.

Рисунок 5. В спальне высота розеток и выключателей выбирается исходя из условий комфорта и удобства пользования.

В такой схеме можно полностью управлять освещением с трех мест, один выключатель традиционно устанавливается у входа, а два других по обе стороны от кровати, как показано на рисунке. Это очень удобно!

Уважаемые посетители сайта, в заключение статьи хочу предложить вам посмотреть видео о том, как именно не нужно устанавливать розетки и выключатели в квартире. В этом видео собраны конкретные примеры наиболее частых ошибок во всех комнатах квартиры.Наблюдение за этим видео поможет избежать проблем и ошибок, ведь после редактирования всего, ох как не хочется все переделывать!

Расположение розеток и выключателей по правилам

Старый стандарт и новые тенденции моды.
Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Пожилые люди могут предпочесть старомодное расположение выключателей на уровне плеч и высоту розеток не ниже уровня пояса.

Молодежь, подчиняющаяся тенденциям модных концепций, будет руководствоваться европейским стандартом при решении этого вопроса. Сразу стоит отметить, что так называемый «европейский стандарт» не существует в официальных правилах, регулирующих подключение и расположение этих электроприборов внутри помещений, есть лишь несколько ограничений по их размещению, в части пожарной и электробезопасности. .

Требования ПУЭ (правила электроустановок)

Согласно п.7.1.48 настоящих правил и ГОСТ Р 50571.11, допускается установка розеток в ванных комнатах при наличии изолирующего трансформатора или устройства защитного отключения (УЗО) с уставкой тока не более 30 мА.

Различные зоны электробезопасности

При этом существует разделение санузла на зоны электробезопасности по источнику брызг (душ, ванна, умывальник). Розетки с защитной крышкой можно устанавливать только в третьей зоне, которая находится на расстоянии не менее 60 см от источника брызг.

Расположение розеток и других элементов сети

Для кухни действуют те же правила (не ближе 60 см от умывальника), а также применяется пункт 7.1.50, согласно которому расположение выключателей и розеток должно быть не ближе 0,5 м к газопроводу.

Расположение розеток на кухне

Собственный образец

Так как других правил нет, розетки и выключатели в вашем доме или квартире необходимо устанавливать в соответствии с ограничениями, описанными выше, но по своему собственному «европейскому стандарту».

В данном контексте это слово обозначает только концепцию их установки с максимальным удобством, комфортом, эргономикой и безопасностью для пользователя, и именно эти критерии, а не фиксированная высота, определяют так называемый «европейский стандарт».

Например, среди строителей на постсоветском пространстве бытует мнение, что по этому стандарту розетки должны быть установлены на высоте 30 см от пола практически в обязательном порядке. Но, на самом деле, это не так — высота и расположение розетки определяется отдельно, в зависимости от предполагаемого типа подключаемых электроприборов.

Расположение розеток в спальне

Например, на кухне совершенно нелогично прятать розетки под столом, где их удобнее будет установить на определенной высоте над столешницей. Для подключения напольных систем освещения розетку следует располагать как можно ближе от пола, но не ближе 10 см.

В каждом конкретном случае при выборе высоты следует руководствоваться не общепринятыми размерами, а оптимальным функционалом.

Удобство использования

Итак, разобравшись с социальной парадигмой слова «европейский стандарт», мы предполагаем, что высота розеток должна способствовать удобству их использования и соответствовать длине шнура питания для каждого конкретного потребителя электроэнергии.

То есть для частого подключения пылесоса розетку будет удобно расположить возле пола. При работе с утюгом длина шнура имеет принципиальное значение, поэтому соединять его лучше на уровне гладильной доски. А расположение розетки под потолком может быть единственным способом подключить кондиционер или вентилятор без использования удлинителей.

Расположение различных электрических элементов в коридоре

Критерии выбора вариантов размещения

Таким образом, с учетом того, что правила ПУЭ не накладывают дополнительных требований и ограничений на размещение розеток и выключателей в жилых помещениях квартир и домов, высота и место установки каждого устройства следует из:

Расположение мебели — всегда должен быть свободный доступ к выключателям и розеткам;
Мебельные конструкции — в последнее время все большую популярность приобретает скрытая установка розеток.В этом случае нужно знать необходимые размеры с точностью до миллиметра, чтобы прорезь в задней стенке шкафа или кухонного гарнитура точно совпадала с положением розетки на стене;
Наличие и расположение бытовой техники и всего оборудования — всегда избегайте использования удлинителей и тройников, устанавливая необходимое количество розеток.

Если невозможно заранее определить количество и характер подключаемой нагрузки, розетки устанавливаются по одной на каждую стену, либо через каждые 1.8 м на высоте 20-40 см.

Примерное расположение розеток и выключателя

Высота установки выключателей

По рекомендации п.7.1.51 ПУЭ выключатели устанавливаются на стене не ближе 10 см от дверного проема со стороны дверного замка на высоте около одного метра. Также допускается установка под потолком выключателей с тросовым управлением.

Эта высота 100 см удобна для всех членов семьи.Но в помещениях детских учреждений (школы, детские сады, ясли) высота установки должна быть 180см. Чтобы включить освещение на балконе, туалете или ванной, выключатель должен находиться за пределами этих помещений.

Если кому-то нравится старый советский стандарт, то правила не запрещают устанавливать выключатель на уровне глаз.

Результат

Таким образом, соблюдая приведенные выше правила, вы можете рассчитать количество, расположение и высоту розеток и выключателей исходя из потребностей и соображений собственного комфорта. Эргономичность и доступность — хороший признак безопасности — возможность быстро выдернуть шнур питания может спасти его от пожара, а сам электроприбор — от поломки.

Стандарты выключателей

Единого стандарта для расположения выключателей и розеток просто не существует. Вместо этого существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитают ставить эти элементы только исходя из собственных предпочтений, игнорируя рекомендации и технику безопасности.Это вызывает повреждение сети, что может способствовать возгоранию.

Что касается выключателей, то есть три варианта их установки:

Советский;
Евростандарт;
Бесплатная установка.

Первый способ заключается в полном соблюдении правил, установленных в советское время. Он заключается в том, что выключатели расположены на высоте 160 см от пола. Такая установка имеет ряд преимуществ, среди которых отмечается высота на уровне глаз, а также удобство расстановки мебели.

Еще одно преимущество — защита от детей. До таких элементов ребенок просто не дотягивается, что обеспечивает его сохранность. Однако постепенно спрос на советский метод падает, и им пользуются только люди, которые к нему привыкли.

Европейский стандарт несколько отличается от предыдущей версии. Он самый современный и удобный. При использовании переключатели располагаются на высоте 90 см от пола. У этого способа также есть ряд преимуществ: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по желанию клиента. При этом не соблюдаются нормы высоты, но соблюдаются основные правила и нормы монтажа. Отдельностоящая установка часто применяется в помещениях, где оба стандарта просто не подходят.

Стандарты розеток

Розетки также имеют свои собственные стандарты монтажа. Хотя они немного отличаются от используемых в автоматических выключателях, они также имеют существенные отличия.Варианты установки все те же, советский, европейский и бесплатный.

Советский стандарт на розетки подразумевает их установку на высоте 90 сантиметров от пола. Это было довольно неудобно, поскольку приводило к путанице проводов, видимых из любой точки комнаты. К тому же объемные вилки легко дотрагивались жильцами, что могло привести к поломке элемента или поломке устройства.

Европейская версия здесь намного лучше.Он рекомендует устанавливать розетки на высоте 30 сантиметров. Это позволяет спрятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту для подключения зарядных устройств и прочего.

Бесплатная установка здесь соответствует тем же стандартам, что и раньше. Важно лишь соблюдать основные правила установки, которые знает большинство электриков.

Интересно! Евростандарт использует и другие типы розеток.У них более широкие вырезы для разъемов. Советские розетки практически уже не используются, потому что современные устройства на них не рассчитаны.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала нужно отключить сеть и провести подготовительные работы. Среди них приобретение элемента и уборка рабочего места. Для дальнейшей работы вам потребуются следующие инструменты:

А также корпус и розетка.Сокет — это компонент, который служит основой для внутренней части сокета. Корпус используется для подключения проводов и дальнейшей работы элемента

Процесс состоит из нескольких этапов:

Зачистка проводов;
Установка розеточной коробки;
Провода соединительные;
Крепление кузова.

Для начала необходимо очистить отходящие провода, предварительно поместив их в розетку. Вам нужно оставить только 8 миллиметров, необходимых для подключения.Далее в отверстие в стене монтируется розеточная коробка.

После этих действий начинается подключение розетки. Металлическая часть подключается к сети, вставляя в отверстия провода соответствующего цвета. Если цветовой маркировки нет, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно! После этих действий нужно аккуратно зажать провода в конструкции. В противном случае плохой контакт может привести к искрам.

После этого устанавливается розетка, монтируется пластиковый корпус.Электричество включено, конструкция проверена на работоспособность.

Обязательные требования к размещению

Независимо от высоты и стандарта, необходимо соблюдать основные требования к компоновке. Они необходимы для безопасности жителей, защищая их от множества рисков.

Среди основных требований к размещению:

Удаленность от труб отопления и газоснабжения на полметра;
Удаление из проемов и рам на 10 сантиметров;
Удаление стирки за метр;
Расстояние от угла 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном расстоянии от таких конструкций.

Также важно учитывать наличие таких предметов. Часто выключатель находится за мебелью или на большом расстоянии от двери, что делает его неудобным в использовании. Эти расчеты необходимо произвести заранее.

Все эти советы помогут вам правильно установить розетки и выключатели.А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Процесс подключения таких элементов к сети описан здесь:

Приступая к ремонту, нужно учесть множество нюансов. Одним из самых сложных моментов в благоустройстве квартиры или дома является электричество. Даже в, казалось бы, простой установке выключателя света есть подводные камни. Помимо формы и функциональности, вам придется решить, на какой высоте переключатель будет располагаться от пола.

На выбор влияет не только фактор удобства использования, но и безопасность жителей. Поэтому необходимо подробно разбираться, как определить место установки выключателя и есть ли какие-либо нормативные документы, регулирующие это.

На какой высоте следует устанавливать напольный выключатель?

В собственном доме можно найти выключатель даже с закрытыми глазами, но при посещении, если вы заметили, вы часто теряетесь, даже если он находится на видном месте.И его расположение не всегда кажется вам удобным. Это происходит потому, что мы так часто используем освещение дома, что включаем и выключаем его уже на машине, а когда попадаем в необычную комнату, нам приходится думать.

Поэтому стоит особенно внимательно подойти к вопросу выбора высоты и расположения переключателя.

Нет правил, регулирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются только общие рекомендации.Этот показатель определяется каждым владельцем в зависимости от количества и расположения электроприборов.

Но существующие правила строго регламентируют места, запрещенные для установки розеток и выключателей. На это стоит обратить особое внимание, так как эти правила повлияют на высоту установки.

Если вы зайдете в несколько разных квартир старых лет постройки, то заметите, что в основном все выключатели света находятся на одном уровне.По советским стандартам эти устройства располагались на высоте 1,6 — 1,7 метра от пола … Такое отношение принято сегодня.

Это происходит потому, что стандартная высота переключателя от пола настолько интуитивно запоминается, что даже при ремонте люди не меняют своего местоположения, чтобы снова не привыкнуть к этому.

Высота выключателя от пола по европейскому стандарту

Приставка «евро» всегда ассоциируется с чем-то новым, более надежным и качественным.«Евростандарт» и «Евроремонт» — это современные технологии и материалы в строительстве, более удобная планировка и расположение всех коммуникаций, в том числе розеток и выключателей. Все новостройки сейчас ведутся по таким стандартам.

По европейскому стандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту равна 0.8 — 0,9 метра. Этот уровень выбран не случайно. Это приблизительная высота, на которую падает рука взрослого человека.

В этом случае ребенок также сможет достичь этого уровня. В СП 31-110-2003 п. 15.34, 15.36 об этом сказано следующее.

И советские, и европейские стандарты не являются бесспорным указанием. Вы можете выбрать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов.В комнате, предназначенной для сна, удобнее устанавливать выключатели возле кровати на уровне, доступном из положения лежа. Это примерно 60-70 сантиметров от пола.

В рабочей зоне, помимо основной, предусмотрено дополнительное освещение. Это различные настольные или настенные светильники. Их переключатели удобнее размещать на расстоянии 10-20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо продумать заранее перед отделочными работами. После их завершения перенести или добавить дополнительные, не испортив новый ремонт, будет практически невозможно. Обязательно нужно учитывать расположение мебели в помещениях и электроприборов на них.

Где разместить выключатель

Расположение переключателя зависит от назначения помещения. В любом случае для основного освещения его устанавливают прямо у входной двери со стороны ручки.Не размещайте выключатель за открытой дверью, так как это усложнит его работу и приведет к случайным щелчкам.

Также его нельзя частично или полностью закрывать мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как взрослых, так и детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опускаемой руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной (ванная): на входе в комнату или внутри? В таких помещениях, как ванные комнаты, туалеты, сауны, кладовые, выключатели света должны быть установлены снаружи , т. е.е. перед входом … Почему снаружи, а не внутри?

Обычно, когда человек входит в ванную или туалет, что он делает в первую очередь? Правильно — закрывает дверь (возможно, даже на замок). А теперь представьте, что вы закрылись и вокруг темно, где этот переключатель искать? Поэтому для удобства лучше управлять освещением в таких помещениях извне: зашел — свет уже горит вокруг все видно, погас — выключил.

В гостиных, кухнях и коридорах все наоборот.В таких помещениях установлены автоматические выключатели , внутри … Зашли в комнату — включили свет, легли спать — выключили. То есть все управление здесь происходит внутри помещения и двери для этого открывать не нужно.

Кроме того, для повышения комфорта, например, в спальне, желательно установить специальные (проходные) переключатели основного освещения, которые позволяют управлять одной люстрой из разных мест. Например, один выключатель находится возле кровати или дивана на уровне вытянутой руки лежащего человека, другой — у входа возле двери.Это дает возможность выключать свет перед сном , не вставая с постели.

Не забудьте про дополнительное освещение — лампы, бра, диодные ленты. Их переключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

Вы когда-нибудь замечали, в каком положении переключатель включен, а в каком — выключен? Так и должно быть. Это необходимо для того, чтобы одинаково правильно установить в квартире всю технику.

Из вышесказанного можно сделать вывод, что расположение переключателей выбирается исходя из назначения помещения и удобства управления. Общее расположение — у входа в помещение на расстоянии 10-15 см от двери … Вот что об этом сказано в Госстандарте СП 31-110-2003, п. 15.34.

Советы по выбору высоты переключателей

На какой высоте должен быть напольный переключатель? Помимо существующих стандартов, на выбор места влияют отдельные факторы.Стандартно предлагается выбирать расстояние руки вниз. Такая высота удобна тем, что включать и выключать свет можно механически, не сгибая конечности. Пройдите несколько раз, имитируя нажатие переключателя, и отметьте удобное для вас положение на стене.

Второй фактор, влияющий на месторасположение, — это конструктивные особенности ремонта. Заранее необходимо определиться, где будет располагаться мебель, розетки, основное и дополнительное освещение.

Визуально представьте, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз включить его. Возможно, при езде вы подумаете, что он слишком высокий, или наоборот — низкий. Так что ничего нельзя забыть и выбрать лучшее место .

Оцените идею! Обратите внимание на расположение выключателей в квартирах ваших друзей и родственников. Вам удобно ими пользоваться? Возможно, так вы сможете избежать ошибок в ремонте, заранее изменив выбранную позицию.

Выключатели не устанавливаются вблизи источников тепла и воды (аккумуляторов, раковин). Эти ограничения установлены в целях безопасности. Также не ставьте устройства слишком низко или слишком высоко.

Оптимальная высота — на уровне опущенной стрелы. Если поставить слишком низко, то придется приседать или наклоняться. При высоком положении руку нужно поднимать или сгибать, что тоже доставляет хоть и небольшие, но неудобства.

Расположение розеток, высота розеток и выключателей — серьезный вопрос, требующий планирования, составления схем, расчета их количества для каждого помещения.

Если подходить к установке с предварительным планированием, то вам не придется разматывать удлинитель, спотыкаться о несущую и там все подключать, тем самым перегружая розетку или даже сеть.

Наш материал поможет Вам определиться с оптимальным количеством электротехнической арматуры и правилами их расположения. Также мы расскажем обо всех тонкостях размещения и установки электрических точек в квартире или доме.

Подсчитано, что каждый человек использует примерно шесть различных электроприборов в день.И количество постоянно растет. Появляются новые устройства и гаджеты, без которых сложно представить жизнь.

Устройства наполняют наши дома, а количество розеток остается неизменным. Случаев, когда человек в панике бегает по дому или офису, в поисках свободного разъема для зарядки смартфона, происходит все больше и больше. Что в итоге? Приходится выключать принтер или еще что-то.

Избежать таких ситуаций просто, нужно только знать, как правильно расположить разъемы.Тогда им станет удобнее всего пользоваться.

Галерея изображений

Мы не должны забывать, что товары могут подвергаться еще большей опасности. Так как санузел рискует затопить, крепить изделия ниже 150 мм от пола совершенно небезопасно. Если вода попадет в розетку, угроза для жизни просто колоссальная.

Причинами этого могут быть разные ситуации, от протечки крана или трубы, до поломки бытовой техники или забывчивости хозяев.

# 3. Особенности установки в гостиной

Домашний кинотеатр или простой, а лучше два. Первый для самого ТВ-ресивера, а второй для спутникового ресивера. Уровень высоты следует определять исходя из расположения самого телевизора. Он может стоять на постаменте, крепиться на стене или помещаться в специальной ячейке на стене мебели.

Кабель питания не должен свисать или натягиваться. Он должен быть полностью скрыт за экраном.

№ 4.Правила размещения на кухне

С каждым годом разрабатывается все больше и больше интеллектуальных технологий, обеспечивающих человеческий комфорт и затраты времени. Естественно, количество оборудования, а значит местами просто зашкаливает. В обязательном порядке предусмотреть подключение вытяжки, возможно, стиральной машины, посудомоечной машины, электроплиты.

Но главное — это холодильник, микроволновка или мультиварка, иногда и то, и другое. Миксер, соковыжималка, кухонный комбайн, тостер, блендер, кофеварка и телевизор — список, вероятно, бесконечен.

Планирование электрических розеток в вашем новом доме или после ремонта

Места, которые следует учитывать для дополнительных электрических розеток в вашем новом здании или при ремонте дома

Хотя люди, которые решают построить свой дом вместо того, чтобы покупать тот, который уже есть на рынке, очень тесно работают с опытными строителями, подрядчиками и дизайнерами, иногда некоторые детали могут упускаться из виду. Лишь после того, как они переехали в свой новый дом, они осознают, что должны были присутствовать на этапах планирования, когда дело касалось определенных вещей, включая места для доступа к электроэнергии в их доме.Чтобы избежать использования грязных удлинителей и шин питания, подумайте о том, где вы хотели бы иметь легкий доступ к электричеству в своем новом доме. Вот несколько мест, которые следует учитывать:

Кухня

Электротехнический кодекс Канады, утвержденный местными властями, устанавливает минимальное количество и общее расположение электрических розеток в вашем доме. Однако это не значит, что вы не можете добавить столько вилок, сколько позволяет ваша электрическая коробка.Кухня, в которой находится множество мелких и крупных электроприборов, — отличное место для начала этого процесса. Распланируйте розетки по всему кухонному острову, чтобы в них можно было установить миксеры, лопатки и другие небольшие электрические приборы. Внимательно изучите планировку кухни и поставьте вилки с большей силой тока, куда бы вы ни переместили холодильник и микроволновую печь в будущем. Разместите розетки под шкафами, чтобы обеспечить мягкое светодиодное освещение, которое практически ничего не стоит оставлять на всю ночь.

Гостиная

Кажется, что почти у каждого есть хотя бы одно устройство, которое нуждается в частой подзарядке в наши дни, поэтому запланируйте установку множества розеток во всех углах, а также еще больше розеток в центре каждой стены.Если вы планируете повесить телевизор с плоским экраном на стене, поместите вилку прямо за ним, чтобы скрыть шнуры. Подумайте о розетках в полу в центре гостиной, если вам нужен журнальный столик для хранения сувениров. Если вы занимаетесь украшением к Рождеству, подумайте, куда может пойти елка, и включите выключатель в удобном месте. Воспользуйтесь всеми возможными удобствами при планировании нового дома.

Семейный / Игровая комната / Бар

Возможно, вам понадобятся розетки в нескольких местах для зарядных станций, но также подумайте о том, чтобы поставить вилки ближе к входу, чтобы подготовиться к любым освещенным знакам бара.Если у вас есть бар, убедитесь, что на фартуке есть заглушки для работы блендера, а также несколько розеток под баром для небольшого холодильника и льдогенератора. Если у вас есть камин, поставьте несколько дополнительных розеток с обеих сторон камина на случай, если вы захотите подключить к нему освещенную скульптуру или часы.

Ванны

Ваш электрик будет знать, что следует использовать вилки только с рейтингом GFI вокруг воды, но сначала подумайте о местах. Попросите его установить вилки рядом с тем местом, где используются приборы.Протягивать шнур через раковину не только очень опасно, но и очень неудобно.

Спальни

Сначала определите, где будет ваша кровать, затем поставьте заглушки рядом с тумбочками, примерно на два фута над плинтусом, если вы хотите скрыть шнуры. Спланируйте заранее и поместите эти вилки на трехпозиционный выключатель, чтобы один выключатель внутри двери включал свет, а еще два по обе стороны от изголовья, чтобы вы и ваш партнер могли легко включать и выключать свет, даже не покидая своего охватывает.Не забывайте о гардеробной / гардеробной. Подумайте, где вы можете разместить свое тщеславие, и поставьте там отдушину.

Гараж

Гараж — одно из тех мест, о которых обычно забывают при планировке розеток. Наряду с розеткой в центре потолка для устройства открывания гаражных ворот разместите множество розеток вдоль стены, где вы планируете разместить свой рабочий стол. Держите розетки на безопасном расстоянии от водонагревателя, но в остальном размещайте их примерно через каждые 6 футов вокруг основания гаража, чтобы облегчить использование воздушных компрессоров, пылесосов и других подобных электроинструментов.

На открытом воздухе

Сохраняя праздничную тематику, спланируйте розетки под карнизом, чтобы можно было использовать все праздничные украшения. Подключите вилки к выключателю, чтобы было легко и просто включать и выключать свет, или, что еще лучше, ~ подключите их к таймеру. Вам также нужно, чтобы розетки GFI располагались ближе к земле вокруг вашего нового дома, чтобы можно было использовать инструменты и ландшафтное оборудование. Если вы хотите иметь летнюю кухню в своем новом доме, воспользуйтесь этим шансом и разместите розетки на высоте планки.Уличные фонтаны, осветительные приборы и беседки тоже нуждаются в розетках. Небольшое планирование сейчас очень важно, чтобы сэкономить деньги позже.

Домашний офис

Нет ничего более раздражающего, чем необходимость ползать под столом, чтобы подключать и отключать компьютеры, модемы, маршрутизаторы, принтеры и т. Д. Для облегчения этой задачи установите разъемы чуть выше высоты стола. Если вы планируете установить на стене небольшой телевизор, это также подходящее время для установки розетки в любом месте.

План на будущее

Убедитесь, что ваш электрик предоставит вам шкаф для обслуживания электрооборудования , в котором есть как минимум шесть пустых мест для будущего расширения. Пока вы занимаетесь планированием своего нового дома, попросите электрика проложить пустые трубопроводы на чердак от служебного бокса. Это значительно ускорит процесс подключения будущих розеток. Хотя здорово верить, что вы все обдумаете, прежде чем приступить к строительству, всегда есть что-то, что ускользнет из трещин!

Связанное сообщение:

Модернизация электропроводки, которую следует учитывать при ремонте дома

Какова минимальная высота AFF настенной электрической розетки в соответствии с правилами Нью-Йорка? | by Skwerl

Электротехнические нормы Нью-Йорка не определяют минимальную высоту монтажа.

Электротехнический кодекс Нью-Йорка 2011 Раздел 210.52

Раздел 210.52 NEC (Национальный электротехнический кодекс) и Электротехнический кодекс Нью-Йорка (на основе NEC 2008 г.) не определяют минимальную высоту установки, но вы должны соблюдать требования к высоте установки местной электросети.

Согласно исследованию Скверла, Нью-Йорк не указывает минимальный уровень. Обычная высота настенной розетки составляет от 12 до 18 дюймов AFF (над чистым полом). В редких случаях розетки по-прежнему устанавливаются в плинтусах и в полу с соответствующими коробками / крышками.

Для «подсчета» розетки должны находиться на высоте менее 5–6 дюймов над полом. NEC 210.52 (4)

Требование Закона США об инвалидах.

Свод федеральных правил 28, часть 36 (Американский закон об инвалидах) в разделе 4.27.3 гласит, что электрические и коммуникационные розетки на стенах должны устанавливаться на высоте не менее 15 дюймов от пола. Однако исключение указывает, что это не так. применяются к розеткам, не предназначенным для использования жителями здания.Максимальная высота розеток и / или переключателей составляет от 48 до 54 дюймов, в зависимости от условий, см. Раздел 4.2.5 и 4.2.6 ADA.

Горизонтальное размещение (для справки)

NEC 210–52 Как правило, розетки в жилых помещениях должны устанавливаться так, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась на расстоянии более 6 футов от розетки. в этом пространстве. Розетка должна быть установлена в каждом стенном пространстве шириной 2 фута или более.

Местный закон № 39 от 2015 г. (внутр. № 433-A)

Местный закон о внесении поправок в административный кодекс города Нью-Йорка в отношении установки и обслуживания устройств защиты электрических розеток и взлома. устойчивые сосуды в некоторых общественных частях многоквартирных домов.

Почему электрические розетки иногда «перевернуты»?

Конфигурация настенной розетки

Вы когда-нибудь замечали то, что считаете аномалией в своем доме или офисе? Электрические розетки «перевернуты»? Как и большинство людей, вы, вероятно, думаете, что правильное положение розетки электросети — это две вертикальные прорези, расположенные вверху, и круглое отверстие для заземления, расположенное прямо внизу. На самом деле (за исключением нескольких исключений местного кода) правильной позиции нет!

Правильное положение электрической розетки

На самом деле немного удивительно узнать, что не существует «правильного» способа установки электрической розетки.На самом деле часто встречаются розетки во всех четырех конфигурациях (вверх, вниз, влево, вправо или вниз) в зависимости от области применения. На многих кухнях выпускные отверстия расположены «сбоку» над столешницами. Многие производители розеток рекомендуют устанавливать электрическую розетку в положении, которое многие считают «перевернутым». Даже электрики (особенно опытные мастера, которые много работали на коммерческих зданиях) поместят розетку в положение, которое вы могли бы посчитать странным. Однако будьте уверены, что независимо от того, в каком положении установлена электрическая розетка, она будет работать одинаково.

Понимание того, почему электрические розетки перевернуты

Электрики устанавливают счетчики розеток традиционным способом по нескольким причинам:

Более простая идентификация коммутируемых розеток

В жилых домах обычно есть большие комнаты с переключаемой розеткой, что означает, что одна или обе розетки фактически управляются выключателем. Электрики могут установить розетку в перевернутом положении, чтобы вы могли быстро определить розетку, управляемую выключателем.Поскольку он сразу выделяется визуально для большинства людей — он позволяет пассажирам легко запоминать, какая розетка управляется выключателем.

Повышенная электробезопасность

Перевернутое положение также может снизить риск поражения электрическим током в некоторых приложениях. В конфигурации заземления, если металлический предмет упадет на незакрепленную вилку, объект будет легче контактировать с положительным и отрицательным контактами, вызывая короткое замыкание и возможное возгорание. Представьте на мгновение незакрепленную вилку, частично торчащую из электрической розетки за шкафом.Если металлический предмет упадет за корпус, он может легко упасть как на штифты, так и на короткое замыкание. Если розетка была установлена контактом заземления вверх — то есть вверх ногами — предмет с большей вероятностью отклонится и не коснется контакта, находящегося под напряжением.

Еще одна проблема в этом направлении — металлические лицевые панели. Большинство домов и офисов имеют пластиковые крышки выпускных отверстий и не вызывают этого беспокойства, однако металлические лицевые панели остаются обычным явлением для других приложений. Представьте, что у заземленной розетки есть металлическая лицевая панель и незакрепленная вилка.Если лицевая панель ослабнет или винт выйдет из строя, лицевая панель может выпасть и приземлиться прямо на заглушки. Если контакт заземления находится вверху, вероятность возникновения такого состояния меньше.

Лучшая способность захвата

Многие люди считают, что электрическая розетка, установленная в перевернутом положении, будет легче захватывать. Это в некоторой степени верно из-за различий в геометрии вилки, установленной заземлением вверх или вниз, однако маловероятно, что это причина того, что розетка должна быть установлена в одну сторону, а не в другую.Для некоторых применений заземляющий штырь на самом деле безопаснее или лучше, поскольку во многих устройствах, таких как холодильники, шнур идет к штырю заземления. Такие приложения более безопасны, когда шнур не подвергается нагрузке в противоположном направлении силы тяжести.

Специалисты-криминалисты

Engineering Specialists Inc. имеет почти 30-летний практический опыт анализа повреждений транспортных средств, жилых, коммерческих и промышленных зданий. Мы можем работать над любым проектом в любом штате, стране.Если вам или вашей компании необходимо подтвердить степень ущерба или способ устранения проблемы, напишите нам по адресу [email protected] или позвоните нам по бесплатному телефону (877) 559-4010.

Может ли выключатель света находиться рядом с раковиной?

Было бы удобно включить выключатель возле раковины на кухне или в ванной. Тем не менее, вы хорошо знаете, что электричество и вода — не очень хорошее сочетание, что заставило вас задуматься о том, чтобы добавить выключатель света рядом с раковиной. Это хорошее место для выключателя света или вам нужно установить выключатель в другом месте?

Вы можете установить выключатель рядом с раковиной, но если он находится на кухне, вы не сможете подключить выключатель ни к одной из цепей 20-амперного прибора.Розетки для выключателя света в ванной должны находиться на расстоянии 3 фута от раковины, а на кухне — не менее 2 футов.

В этой статье мы подробнее поговорим о розетках на вашей кухне или в ванной, чтобы вы могли решить, возможно ли добавить выключатель света рядом с раковиной. Мы также обсудим защиту GFCI для ваших выключателей света. Давайте нырнем!

Можно ли установить выключатель рядом с раковиной?

У вас может быть несколько причин, по которым установка выключателя света на кухне или в ванной рядом с раковиной будет полезна.Если первое, что вы сделаете, войдя в дом, — вымойте руки, вам нужно будет только щелкнуть выключателем (не менее, чем тыльной стороной руки) и направиться прямо к раковине.

В ванной, особенно маленькой, у вас может быть не так много вариантов, где можно было бы даже поставить выключатель света. Около раковины кажется таким же хорошим местом, как и любое другое.

Можно ли установить выключатель света возле раковины на кухне или в ванной комнате? В большинстве случаев это действительно так. В следующем разделе мы обсудим рекомендуемое расстояние отвода для ванной и кухонной раковины.Если размещение вашей розетки не соответствует стандартам Национального электротехнического кодекса (NEC), то ни один подрядчик не должен устанавливать выключатели света за вас.

Убедитесь, что ваш выключатель света также имеет собственный источник питания на кухне. Подключая питание переключателя к любой из цепей 20-амперного прибора, вы получаете питание от своих приборов. Вы можете заметить, что ваш холодильник и другая кухонная техника работают не оптимально, когда у вас включен свет.

Насколько близко выключатель света может находиться от раковины на кухне?

Хорошо, давайте поговорим подробнее о рекомендуемых расстояниях отвода розеток сначала на кухне, затем в ванной.Эти правила установлены NEC, который устанавливает расстояние между раковиной и розеткой. Без минимального расстояния вы могли бы сократить его немного ближе, но мы не советуем вам это делать.

Если ваши столешницы на кухне имеют определенную глубину (24 дюйма) и ширину (12 дюймов), то ваша кухня должна иметь розетки в соответствии с NEC. Те же правила применяются к кухонным островкам и барам, несмотря на то, что в этих светильниках может отсутствовать раковина.

GFCI Outlet

Для всех розеток возле столешницы требуются прерыватели цепи замыкания на землю, также известные как GFCI.Этот автоматический выключатель может отключить питание вашей розетки в рекордно короткие сроки, примерно за 1/40 ^-го секунды. Это в буквальном смысле слова «моргни и пропустишь». GFCI определяет, сколько электрического тока розетка получает и отправляет от любого оборудования, подключенного к проводнику цепи.

От того места, где ваша розетка установлена на кухне, у вас также должно быть расстояние 24 дюйма от одной части стены до другой. Другими словами, каждая розетка должна быть разделена на 4 фута. Это означает, что выключатель света может быть ближе всего к кухонной раковине на расстоянии примерно 2 фута с каждой стороны.

Как близко может быть выключатель света от раковины в ванной?

У NEC разные правила в отношении выключателей света в ванных комнатах. Независимо от размера вашей ванной, NEC настаивает на том, чтобы в комнате была хотя бы одна розетка, если не больше. Эта розетка или розетки нуждаются в защите от GFCI, как и розетки на кухне.

Любые розетки в ванной комнате, в том числе с выключателем света, должны находиться на расстоянии 3 фута от раковины, особенно от края раковины. Если вы хотите, чтобы выпускное отверстие было сбоку от раковины или даже позади нее, у вас есть оба варианта. Однако далеко от раковины нельзя уходить. Например, если вы хотите установить розетку на стене напротив раковины, вы не можете этого сделать в соответствии с правилами NEC.

Что делать, если в вашей ванной комнате двойная раковина? Правила немного меняются. Теперь вам нужно как минимум две розетки, каждая в пределах 3 футов от соответствующей раковины. Некоторые домовладельцы предпочитают удвоить количество розеток между двумя раковинами или просто установить розетки рядом с краем любой из раковин.Тебе решать.

Если вам нужна еще одна розетка в ванной, вы можете добавить ее, и она не обязательно должна находиться в 3 футах от раковины. Однако, как только вы подойдете слишком близко к раковине, например, на расстоянии 6 футов, ваша раковина потребует защиты от GFCI. Кроме того, этот дополнительный выход не может заменить обязательный одиночный выход рядом с раковиной.

Насколько близко может быть выключатель света от ванны?

Если у вас ванная комната меньшего размера, вы можете беспокоиться о том, где будет находиться выключатель света относительно ванны или душа.Например, в этом обсуждении на форуме InterNACHI домовладелец показывает душ с переключателями, установленными очень, очень близко к отверстию душа.

В правилах NEC от 2017 года установка выключателя освещения для душа рассматривается в разделе 404.4 своих сводов правил в разделе «Влажные или влажные места». Согласно правилам 404.4 (C) «Выключатели в ваннах или душевых», NEC говорит следующее: «Выключатели не должны устанавливаться в ваннах или душевых помещениях, если они не установлены как часть указанной ванны или душа.

То же самое касается вспышек и таймеров согласно 404.5, в котором NEC утверждает, что эти устройства «должны быть закрытого типа или должны быть установлены в шкафах, ящиках или корпусах оборудования».

В отдельном руководстве NEC определяет так называемые влажные зоны, которые считаются местами, в которых может скапливаться водяная струя. Например, влажные зоны находятся у края раковины, ванны или душа, а в некоторых случаях даже у раковины.

Во влажной зоне выключатели света должны быть установлены на расстоянии не менее 36 дюймов.

Могут ли розетки в ванной быть подключены к той же цепи, что и свет?

Если вы можете добавить выключатели в ванную комнату, у вас может возникнуть еще один вопрос. Разрешено ли вам использовать ту же цепь для освещения, что и другие розетки в ванной, которые сейчас занимают?

Чтобы ответить на этот вопрос, давайте еще раз взглянем на электрические коды NEC, на этот раз 210.11 (C) (3), раздел под названием «Ответвительные цепи для ванных комнат». В этой части кода говорится следующее: «В дополнение к количеству ответвлений, требуемых другими частями этого раздела, должна быть предусмотрена одна или несколько ответвлений на 120 В и 20 А для питания розеток в ванных комнатах. ) требуется 210.52 (D) и любые розетки на столешнице и аналогичной рабочей поверхности. У таких цепей не должно быть других выходов ».

Однако, что интересно, NEC предлагает исключение. Вот исключение: «Если 20-амперная цепь питает одну ванную комнату, розетки для другого оборудования в той же ванной должны быть разрешены в соответствии с 210.23 (A) (1) и (A) (2)».

Здесь есть что распаковать, так что давайте немного поторопимся. Правило 210.11 (C) (3) гласит, что в ванной комнате разрешены ответвления в соответствии с правилами NEC.Вдобавок ко всему, розетки на столешнице и в ванной могут питаться от ответвленной цепи на 20 ампер и 120 вольт.

Исключение гласит, что если ваша 20-амперная цепь используется для одной ванной комнаты, вы можете использовать розетку в том же ответвлении для оборудования в ванной.

Ничего не найдено для Feeds

Высота установки розеток и выключателей от пола

Стандарты высоты установки электрофурнитуры

Виды розеток

Тип установки и виды розеток

Накладные

Встроенные

Дополнительные опции

Розетки иного назначения

Виды выключателей

Клавишные

Поворотные

Кнопочные

Датчики движения

Сенсорные

Беспроводные

Диммеры

Высота установки розеток и выключателей в квартире

Коридор

Зал

Спальня

Детская

Кухня

Ванная комната

Полезные советы

Заключение

Стандарты размещения розеток и выключателей

На какой высоте лучше всего установить розетку и выключатель.

На какой высоте установить выключатель.

На какой высоте установить розетку.

Высота розеток на кухне.

Розетки в ванной комнате.

Рекомендации по прокладке электропроводки и установке розеток.

Читайте также статьи:

Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

С чего начать планирование розеток на кухне?

Схема расположения розеток

Сколько розеток на кухне должно быть?

Требования, предъявляемые к проводке и розеткам

Типы электрических розеток

Высота розеток на кухне

высота установки розеток и выключателей. рамка для розеток.

На фото:

По закону

На фото: Панель с четырьмя кнопочными выключателями и силовой розеткой CJC5554A от CJC Systems.

Расположение розеток

На фото:

Высота установки розеток

Высота установки выключателей

На фото:

Высота установки выключателей и розеток по ПУЭ

Требования ПУЭ (правила устройств электроустановок)

Собственный стандарт

Удобство использования

Критерии выбора параметров расположения

Высота установки выключателей

A Руководство по размещению настенных электрических выключателей

Настенные переключатели в стандартной конструкции

Особые ситуации

Жители с ограниченными физическими возможностями

Выключатели над столешницей

Выключатели печи

Выключатели для утилизации мусора

Гидромассажные ванны или гидромассажные ванны

Электрические розетки прямо под водопроводными трубами под раковиной — Безопасность

На каком уровне от пола устанавливать розетки.

Европейский стандарт крепления розеток

Нормы и стандарты на установку розетки, выключателя

Стандарты выключателей

Стандарты розеток

Рекомендации по расположению розеток и выключателей

Процесс установки

Обязательные требования к размещению

На какой высоте следует устанавливать напольный выключатель?

Высота выключателя от пола по европейскому стандарту

Где разместить выключатель

Советы по выбору высоты переключателей

# 3. Особенности установки в гостиной

№ 4.Правила размещения на кухне

Планирование электрических розеток в вашем новом доме или после ремонта
