Настройка электронного таймера: преимущества, принцип работы, виды, как подключить и использовать — Северный бастион

Содержание

преимущества, принцип работы, виды, как подключить и использовать

Благодаря применению современных технологий и инноваций в сфере аграрных технологий, уход за растениями стал более комфортным и эффективным. В первую очередь это стало возможным после разработки таймеров полива, способных не только контролировать количество подачи и расхода воды для определенного типа растений, но также выполнять как капельный полив, так и разбрызгивание жидкости в соответствии с настройками программы и типа устройства.

Рассмотрим более детально как правильно выбрать таймер для полива, на что нужно обращать внимание, как правильно выбрать настройки, и какие разновидности подобных устройств существуют.

Какими преимуществами обладает таймер подачи воды

Большинство аграриев и дачников стремятся сократить затраченное время на полив и орошение растений, внедряя систему автоматизации. Для решения этой задачи можно подобрать высокоэффективный таймер полива, способный не только упростить процесс полива, избавив от необходимости использовать ведра и шланги, но также обеспечить растения оптимальным количеством влаги и удобрений для получения наилучшего урожая.

Применяя подобные системы, можно получить следующие преимущества:

эффективный расход водных ресурсов;
полностью автоматизированную систему полива при использовании электронных таймеров с программируемым управлением;
контроль влажности почвы для защиты корневой системы растений от избытка влаги;
широкий диапазон вариантов настройки программы орошения для конкретных типов растений;
надежность функциональных узлов.

Принцип работы таймера для капельного или другого типа полива

Большинство автоматических поливных систем работают с самотечными коллекторами в соответствии с законами гидродинамики. Это значит, что при помещении резервуара на некоторой высоте от земли, например, 3–5 м, в трубопроводе системы возникает давление порядка 0,2 атмосфер, которое как раз и доставляет жидкость к конечному потребителю — растениям. А для автоматизации этого процесса и рационального расхода энергоресурса, как раз и служат таймеры, регулирующие время и количество подачи воды.

Для полноценной работы данного класса устройств необходимо с помощью резьбовых соединений один конец таймера подсоединить к системе централизованного водоснабжения или в самотечный коллектор, а второй — в контур для полива.

Далее, в зависимости от конструкции таймера и его настройки механизм устройства с определенной периодичностью будет открывать и закрывать шаровой кран или же втягивать клапан соленоида, тем самым обеспечивая подачу воды к растениям с заданным интервалом.

В тех случаях, если необходимо выполнить орошения большого участка с многоконтурной системой полива, самотечный коллектор уже не будет эффективным. В таких случаях, помимо таймера для автоматизации полива, необходимо дополнительно устанавливать насосную станцию.

Виды таймеров

На сегодняшний день существуют 3 основные группы таймеров:

механические;
электронные таймеры полива с механическим приводом;
электронные с интеллектуальной системой управления.

Механические таймеры для подачи воды

Данные устройства относятся к «бюджетному» сегменту. Они обладают высокой надежностью, низкой стоимостью и не требуют наличия источника питания. Основной рабочий элемент механических таймеров — пружина, приводящая в действие клапан.

Однако, таймер подачи воды механического типа имеет один существенный недостаток, заключающийся в необходимости включения устройства вручную. Именно по этой причине данный тип устройств применяется в комплексе с электрическими таймерами или электромагнитными клапанами, работающими от батареек.

Электронные таймеры механического типа

Электромеханический таймер полива позволяет полностью автоматизировать данный процесс, благодаря настройке устройства на 7 дней работы с максимальной длительностью подачи воды 120 минут.

Основные преимущества подобных устройств:

невысокая стоимость;
полностью автоматизированная работа;
простота настройки;
высокая надежность.

Однако, в электронных таймерах данного сегмента рынка есть один небольшой недостаток — к ним невозможно подключить различные датчики, например, влажности, уровня осадков и т.д.. А это в свою очередь увеличит расход воды.

Автоматический таймер с интеллектуальной системой управления

Данный класс устройств позволяет задавать не только время работы поливочной системы, но также контролировать множество параметров, начиная со влажности почвы и заканчивая интенсивностью дневного света.

Таймер полива данного класса позволяет полностью автоматизировать подачу воды на длительный период времени, что позволяет не только рационально расходовать водный ресурс, но также обеспечить оптимальный микроклимат для растений любого типа.

Это достигается благодаря дополнительному подключению к устройству следующих датчиков:

Однако, таймер подачи воды электронного типа имеет два существенных недостатка — высокая цена и сложная настройка оборудования. Однако, если оценивать достоинства, которые можно получить, применяя данные системы, то вышеуказанные недостатки уходят на второй план.

Как правильно подключить

В большинстве случаев подключение таймера выполняется довольно просто, однако небольшие нюансы все-таки существуют.

Они заключаются в следующем:

При подключении таймера необходимо соблюдать направление движения жидкости, которое определяется с помощью стрелочек на входе и выходе таймера. В противном случае таймер не будет функционировать.

Для надежной работы устройства производители рекомендуют устанавливать фильтры грубой очистки для защиты механизма устройства от инородных тел, таких как грязь, мусор и так далее.

Далее, в зависимости от конструкции таймер полива подключается по одной из следующих схем:

Одноканальная система. Подобная конструкция состоит из одной магистрали, к которой подключается одна или несколько форсунок. Преимущество данной конструкции состоит в простоте и надежности. Данная система идеально работает с самотечным коллектором с низким давлением, что позволяет разбрызгивать воду в довольно большом радиусе от форсунки с определенной периодичностью в зависимости от настройки таймера.
Многоканальная система орошения. Для обеспечения подачи воды на больших площадях многоканальная система является оптимальным решением. Она состоит из нескольких независимых магистралей, к каждой из которых можно подключать форсунки или ленты для капельного полива. Однако, для обеспечения полноценного функционирования системы необходимо дополнительно устанавливать насос для повышения давления в системе или же насосную станцию.

Также для создания автоматической системы полива участка, в независимости от типа системы, потребуются краны, шланги, фитинги и форсунки для подачи жидкости к конечному потребителю.

Особенности эксплуатации устройств

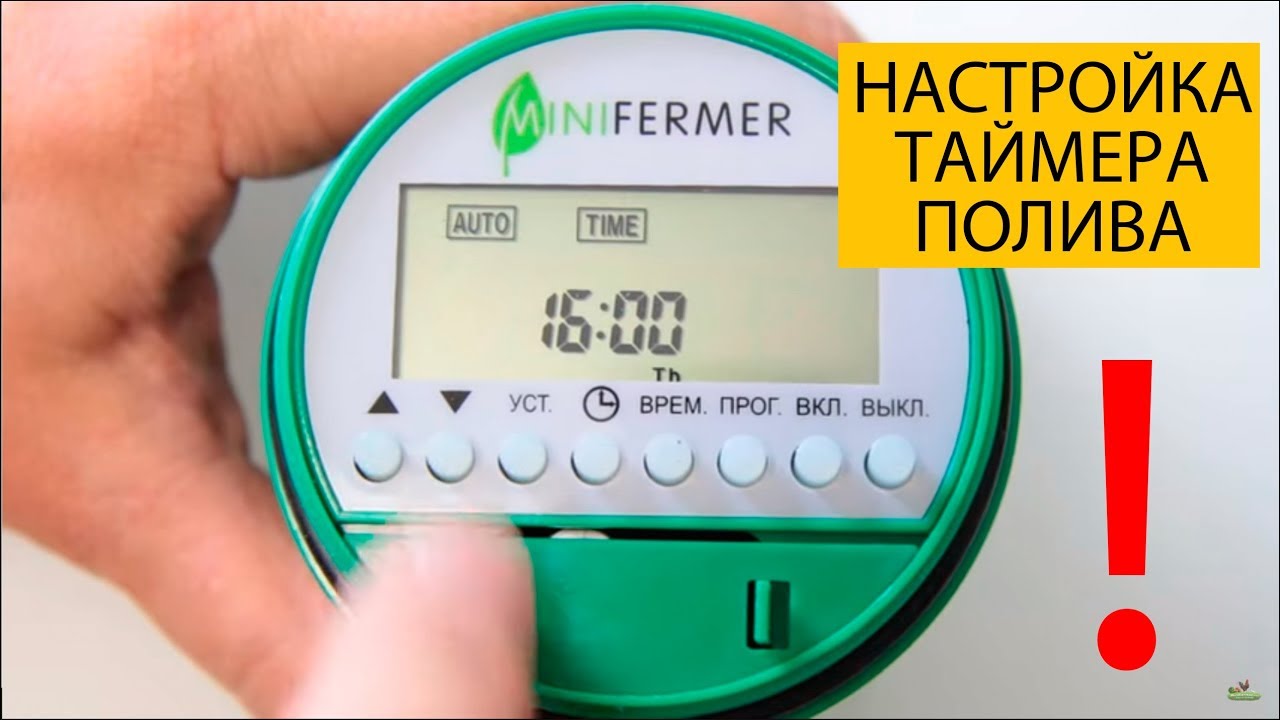

В зависимости от типа таймера перед началом использования устройства необходимо выполнить определенные настройки, которые обеспечат надежную и безаварийную работу системы в течении всего сезона:

Для таймера механического типа настройки выполняются с помощью двух рычагов, один из которых отвечает за периодичность включения системы, в большинстве случаев максимальный интервал составляет 72 часа, а второй за продолжительность подачи воды к растениям с максимальным временем 120 минут.
Для электронных устройств количество настроек на порядок выше. Данные приспособления позволяют настраивать интенсивность подачи воды отдельно по каждому дню недели. Помимо этого, более эффективные и дорогие модели способны контролировать количество выпадающих осадков, уровень влажности почвы и интенсивность солнечных лучей для обеспечения оптимального микроклимата.

Таймер подачи воды можно применять только при положительных температурах, поскольку при наступлении морозов вода увеличивается в объемах и можем разрушить и вывести из строя устройство.

Применение таймера для капельного полива агрокультуры

На сегодняшний день наиболее энергоэффективное решение при поливе сельскохозяйственных культур — капельный метод. Он позволяет производить точечный полив в соответствии с заранее настроенной программой таймера.

Благодаря подобной технологии можно получить следующие преимущества:

Полив культур можно осуществлять в любое время суток.
Медленная подача жидкости, что позволяет растениям усваивать до 93% от общего объема.
При добавлении в воду различных прикормок и удобрений они будут доставлены непосредственно к корневой системе растений, что увеличивает эффективность удобрения на 76%.
При использовании капельного полива при интенсивном солнечном свете листья не будут выгорать на солнце, в отличии от стандартного полива растений.
При правильной настройке капельной системы и таймера улучшается структура корней, что в свою очередь значительно увеличивает количество урожая.
Капельный способ орошения культур значительно препятствует образованию сорняков, поскольку вся полезная влага уходит на развитие растений.
При установке электронного таймера участие человека необходимо только на этапе программирования системы, что высвобождает время для других дел.

Какое оборудование потребуется для сборки автоматической системы орошения

Для сбора подобных систем первоначально необходимо определить количество потребителей (растений), составить план расстановки узлов системы и рассчитать примерный расход жидкости.

Далее необходимо закупить следующее оборудование и материалы:

таймер капельного полива;
лента для орошения капельным способом;
полипропиленовые трубы для подачи воды к лентам;
хомуты и зажимы для труб;
заглушки;
вентили и штуцера;
редукционные и поворотные коленья;
уплотнители;
соединительные элементы.

Данные материалы можно купить по отдельности. Однако, если вы не специалист в данной сфере, то тогда лучше приобретать готовые наборы, в которых заранее рассчитано количество тех или иных элементов для орошения определенной площади.

Заключение

Исходя из многолетнего опыта применения подобных систем для полива растений, овощей, плодов и ягод, можно сказать, что данные устройства зарекомендовали себя с положительной стороны, поскольку они помогают не только сократить участие человека в поливе культур, но также улучшить качество урожая на 20–45%. А благодаря применению современных программируемых устройств данный процесс стал полностью автоматизированным, что позволяет получать хорошую прибыль и увеличивать масштабы аграрного бизнеса.

Применение таймера для полива позволяет:

улучшить качество урожая;
значительно снизить расход воды, цена на которую стабильно растет;
увеличить доходность собственного бизнеса;
повысить эффективность точечного удобрения растений;
полностью автоматизировать процесс.

Видео по теме

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Хорошая реклама

Masterclear таймер инструкция по применению

Люди, по своей сути, очень любознательны и всегда стараются создать для себя максимально комфортные условия. Благодаря этому и происходят различные технические открытия и улучшения. Не так давно, человек изобрел компьютер, без которого теперь сложно представить нашу повседневную жизнь. Не отстают от прогресса и электротехнические приборы, они постоянно улучшаются и совершенствуются под нужды потребителя.

Появление новых технологий является главной движущей силой появления всевозможных электронных и цифровых устройств. Благодаря этому, не так давно человек воплотил в жизнь идею «умного дома», тем самым, приспособив под себя множество различных приборов и, осуществив их самостоятельное взаимодействие.

В настоящее время, одной из составляющих частей такой системы являются умные розетки, которые были спроектированы и выпущены несколько лет назад одной из фирм, специализирующейся на инновационных технологиях.

Основной составляющей умного дома являются таймеры, которые самостоятельно осуществляют нужное действие в определённый момент времени. Таким устройством оснащены и розетки, которые так и называются – розетки с таймером. На них возлагаются главные задачи, которые значительно упрощают жизнь человека и добавляют в его жизнь больше комфорта.

Розетки с таймером могут выполнять огромное множество всевозможных действий: включать обогреватели и калориферы к приходу хозяев, что создать оптимальную температуру воздуха и воды, управлять нагревательными приборами, например, поддерживать определённую температуру в аквариуме или террариуме. Также, такие розетки могут помогать при длительных отъездах, создавая обстановку присутствия людей в доме и т.д.

Электронный таймер розетка от masterclear назначение и применение

О функциях и назначении обычной розетки знает каждый человек, она обеспечивает электрическое питание того или иного прибора. Область применения розеток с таймером значительно расширяется.

На данный момент, они являются единичными устройствами в своём роде, которые могут управлять компьютерной и электронной техникой, а также, существенно экономить энергию. Розетки с таймером предназначены для автоматического включения-выключения различных электрических приборов через определённые интервалы. Сфера их применения очень обширна и, в идеале, к ним можно подключить, практически, любой электронный прибор.

Приведу небольшой пример из практики. Мои знакомые установили такую розетку на дачу для полива огорода в летнее время. Дача у них находится за десяток километров от города, и как вы сами понимаете, в будни нет времени каждый день туда ездить.

Бывают они там только на выходных. Но такой режим полива абсолютно не устраивал ту флору, которую они там выращивают, за неделю на огороде все высыхало, особенно в летнее время, когда засуха и нет дождей. В связи с этим нужно было искать альтернативу и придумывать какую-то автоматизацию процесса.

Для этого я предложил им попробовать такое чудо техники. Полив осуществлялся с помощью насоса, который находился в скважине. В этом случае розетка с недельным таймером управляла насосом для полива и была настроена так, что насос включался каждый день на полчаса работы. Все это повторялось на протяжении рабочей недели с понедельника по пятницу. И когда хозяева приезжали в выходные на дачу замечали существенный рост своей рассады и огородины.

Знакомые были довольны и отблагодарили меня свежими и вкусными овощами.Вот так вот обычная розетка с таймером может обеспечить любого дачника хорошим урожаем.

Технические характеристики розетки masterclear

При использовании умных розеток необходимо знать общие правила их эксплуатирования. Они, как и большинство электрических приборов, рассчитаны на определённую нагрузку – 16 А, превышение которой может причинить устройству различные повреждения и, даже вывести его из строя.

Например, при включении обогревателя с мощностью 5 кВт, сила тока будет составлять 25 А, что губительно для розетки, она просто сгорит. Также, при подключении штепселя, необходимо обращать внимание, чтобы он был плотно подсоединён. Очищать розетку следует сухой мягкой тканью, до подключения к электрической сети и, ни в коем случае, не мочить её и не погружать в воду.

Недельная розетка masterclear имеет следующие характеристики:

– предельная нагрузка: 3600 Вт, 16 А;
– напряжение сети: 230-240 В;
– частота: 50 Гц;
– минимальный временной промежуток: 1 мин.;
– вид таймера: неделя;
– устройство и управление: электронное;
– диапазон рабочей температуры: -10 . + 40 С;
– количество установленных программ: 8 штук;
– погрешность: -1 . +1 минута в месяц;
– используемая батарея: 1,2 В, что составляет более 100 часов (при отсутствии питания в сети).

В целях безопасности, розетка оборудована специальными задвижками, которые препятствуют прямому контакту различных предметов с её электрическими контактами.

Настройка таймера недельной розетки и подготовка к работе

Розетка с таймером недельная использует аккумулятор, напряжением 1,2 В, который необходим для сохранения в памяти различных настроек и для функционирования внутренних часов. Он рассчитан на, более чем, 100 часов непрерывной работы устройства.

Это важная и полезная особенность, так как при отсутствии напряжения в сети настройки не стираются из памяти. Особенно это важно для потребителей, у которых наблюдаются частые перебои с питанием электросети.

Перед первым подключением, розетку необходимо предварительно зарядить от сети, не менее чем 14 часов. После этого, тонким предметом надавить на кнопку MASTER CLEAR, в результате чего сбросятся все её предыдущие установки и она станет готова к работе. В течение нескольких секунд обнулятся часы и загорятся все её элементы. В дальнейшем, кнопку MASTER CLEAR можно будет использовать для сброса всех предыдущих настроек.

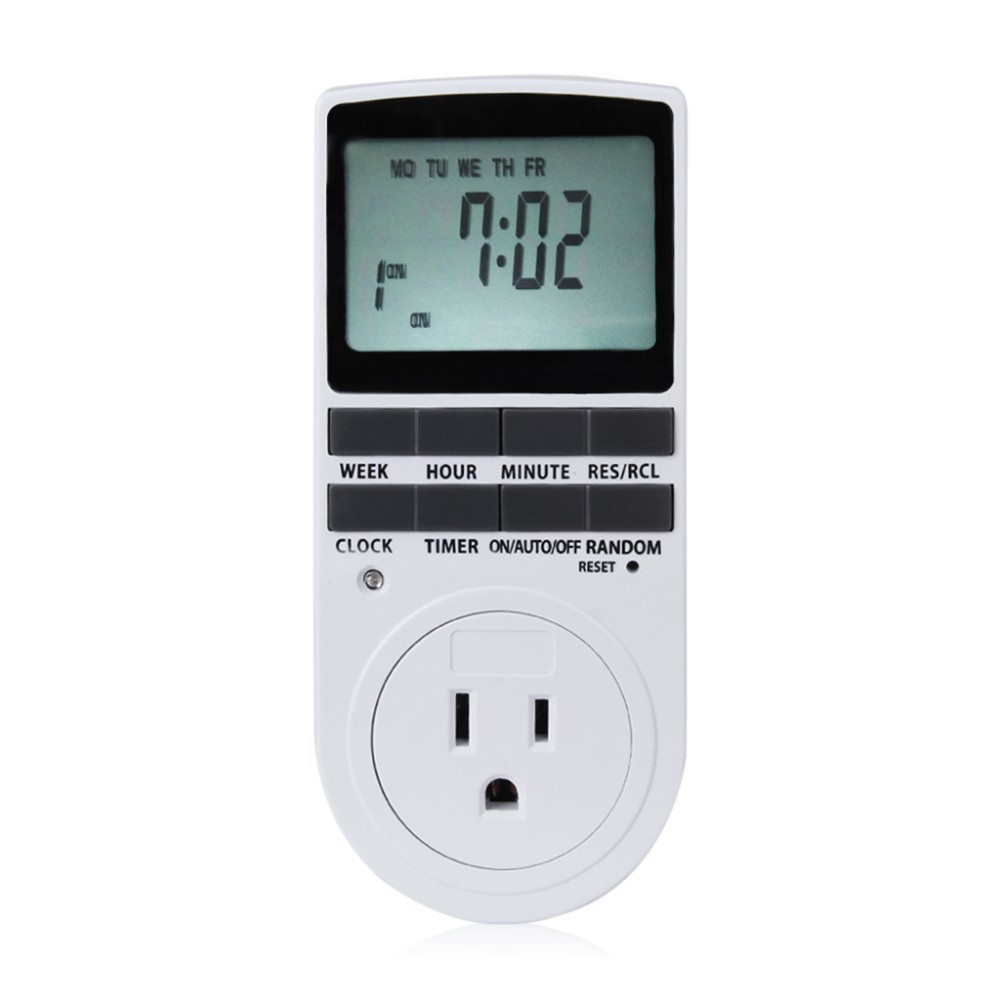

Обозначение кнопок на панели

Для грамотного и правильного управления умной розеткой необходимо знать назначение кнопок на панели и то, какие функции они выполняют.

P.S. По правде говоря когда я первый раз увидел таймер то подумал что красный кружек под MASTERCLEAR это световой индикатор работы прибора, и долго не мог понять как это устройство включается. Однако нет, этот элемент также является кнопкой.

1) – MASTER CLEAR, как уже было сказано выше, очищает внутреннюю память и сбрасывает все предыдущие установки;
2) – CLOCK – многофункциональная кнопка, которая отвечает за:
– устанавливает текущее время, вместе с кнопками HOUR, MIN, WEEK;
– отображает время в различных форматах, 12 и 24-х часовом, совместно с кнопкой TIMER;
– переводит часы на летнее время и обратно, совместно с кнопкой ON/AUTO/OFF;
3) – TIMER – настройка различных программ с кнопками WEEK, HOUR, MIN и перевод часов с копкой CLOCK;
4) – WEEK – настройка дня недели;
5) – HOUR – настройка часов;
7) – MIN – настройка минут;
8) – ON/AUTO/OFF – осуществляют выбор режимов;
9) – RANDOM – функция, которая управляет случайным включением-выключением;
10) – RST/RCL – отменяет и восстанавливает программы.

Как настроить время, день недели и время года

Необходимо нажать и, удерживая клавишу CLOCK, установить необходимое время и способ его отображения (кнопка HOUR применяется для установки часа, а кнопка MINUTE для минуты). Изначально время указывается в 24-часовом формате, если вы привыкли к 12-часовому формату, то изменить его можно кнопкой TIMER (AM – до полудня, PM – после полудня, в данной модели розетки буквенное обозначение AM не показывается).

Для установки текущего дня недели необходимо нажать две кнопки в следующей последовательности, изначально зажимается CLOCK, а затем, кнопкой WEEK переключается нужный день (очерёдность дней в английском языке следующая: MO, TU, WE, TH, FR, SA, SU, начиная от понедельника и, заканчивая воскресеньем).

Летнее и зимнее время переключается кнопкой ON/AUTO/OFF , при зажатой кнопке CLOCK. Для летнего времени отображается слово – summer, для зимнего надпись в данной модели отсутствует.

Режимы работы таймер-розетки

Розетка с таймером осуществляет совою работу в четырёх различных режимах.

1. Постоянно находится в выключенном состоянии, даже, несмотря на предварительные настройки. Для этого, с помощью кнопки ON/AUTO/OFF необходимо выставить положение – Manual OFF.

2. Постоянно находится во включённом состоянии. Это можно осуществить, переключив её в положение Manual ON, с помощью кнопки ON/AUTO/OFF.

3. Автоматический режим. Для этого, с помощью кнопки ON/AUTO/OFF необходимо выбрать режим AUTO. В таком состоянии все необходимые действия осуществляются согласно заданной ранее программы.

4. Случайное периодическое включение и выключение. Для этого режима необходимо нажать кнопку RANDOM и выставить положение – R. Программа, заложенная в розетке, будет автоматически включать подключенный к ней прибор, например, лампу или светильник, на некоторое время, в период с 18 до 6 часов утра.

Это режим необходим в тех случаях, когда вы надолго уезжаете из квартиры и, чтобы отпугнуть грабителей, желательнее создать имитацию присутствия человека в квартире.

Настройка таймера основные функции

Производя настройку розетки необходимо убедиться, что программы не накладываются друг на друга. Иначе, если вы зададите две взаимоисключающие настройки, то приоритет будет иметь настройка с вариантом OFF, над настройкой ON.

Для примера рассмотрим следующий случай, в одном блоке настроек вы указали включение розетки с 12-00 до 21-00, а в другом – с 15-30 до 19-00. Таким образом, она будет работать в период с 12-00 до 19-00, а затем отключится, несмотря на то, что во втором блоке она должна работать дольше.

Вход и выход из режима программирования.

Для начала программирования настроек необходимо нажать кнопку TIMER. Для выбора уже установленных блоков, также, потребуется кнопка TIMER. Когда вы закончили и сохранили настройки, необходимо нажать кнопку СLOCK.

1. При одинарном нажатии на клавишу TIMER, на экране вы увидите надпись ON 1. Это соответствует первой настройке.

2. С помощью кнопки WEEK задаётся определённый день недели (либо группа дней). Часы и минуты устанавливаются соответственно кнопками HOUR и MIN.

3. После настройки включения нажмите клавишу TIMER, и на дисплее появится надпись OFF 1. Теперь произведите те же самые действия с настройкой часов для отключения розетки.

4. Для настройки второго блока включения-выключения необходимо совершить те же самые действия. Чтобы быстро пролистать список сохранённых блоков настроек необходимо удерживать кнопку TIMER.

Произведя все настройки, нажмите на CLOCK для выхода из меню программирования. Электронный таймер розетка готова к работе.

Пример настройки таймера

Как говорится тяжело в учении легко в бою. Всю описанную выше информацию трудно понять с первого раза, поэтому давайте рассмотрим, как программируется недельная розетка таймер на живом примере.

Допустим, необходимо настроить таймер так чтобы он включался каждый день на два часа с 18-00 до 20-00. Как это сделать?

Первое что делаем зайти в программу настроек. Для этого нажимает кнопку TIMER. На дисплее высвечивается «ON 1».

Теперь необходимо выбрать день недели, так как у нас задача запускать таймер каждый день нажимаем кнопку «WEEK» до тех пор, пока на дисплее не будут отображены все дни недели. После этого нужно установить время включения, кнопкой «HOUR» устанавливаем 18-00 (минутную кнопку не трогаем, так как в условии их нет).

Теперь нужно сохранить параметры времени включения, которые мы установили, для этого нажимаем кнопку TIMER. После ее нажатия настройка сохраняется и на экране сразу появляется «OFF 1» – это настройке времени отключения. По условиям нашего примера таймер должен отключаться каждый день в 20-00. Проделываем все тоже само, как и для включения. Нажимаем «WEEK» выбираем все дни недели и также нажимаем «HOUR» ставим 20-00.

После того как настройки будут выставлены нажимаем кнопку «CLOCK» для выхода из режима программирования.

Теперь у нас имеется таймер, который будет включаться каждый день недели в 18-00 и отключаться в 20-00. Вариантов применения такому устройства я думаю можно найти несчетное количество.

Управление электроприборами, требующих периодического включения на определённое время: уличное освещение, обогрев, аквариумный компрессор – можно осуществлять умными розетками, с функцией обратного отсчета. Таймер для розетки может быть механическим или электронным. Каждый из них имеет свои особенности и функциональные возможности.

Функции

Розетку с таймером можно использовать для решения широкого круга задач.

Прежде всего программируемая бытовая розетка позволяет экономить электроэнергию. Она будет отключать электрическое отопление во время отсутствия хозяев и подключать его до их прихода на период времени, необходимый для достижения нормальной температуры. Не каждая розетка с таймером рассчитана на управление мощными нагревательными приборами, поэтому при покупке следует ознакомиться с инструкцией.

Автоматическая розетка с таймером позволяет регулировать наружное освещение и управлять поливом в автоматизированном режиме. Она также будет, по заданному расписанию, управлять электрооборудованием аквариумов, террариумов и бассейнов.

Электронные таймеры позволяют производить программирование временного графика без жёсткой привязки ко времени, со случайными циклами включения-выключения. Такой режим работы имитирует присутствие людей, при фактическом их отсутствии в доме, что позволит отпугнуть криминально настроенный контингент.

Также выпускаются розетки с таймерами обратного отсчёта. Приборы такого типа применяются на стиральных машинах и электроплитах. Необходимое время указывается при повороте ручки реле времени, после его отсчёта нагрузка отключается.

Типы таймеров

Рассматриваемые приборы подразделяются по принципу действия таймеров на механические и электронные.

Простейшим вариантом механического таймера является таймер с обратным отсчётом выполненный на базе часового механизма, который заводится поворотом ручки.

Наибольшим спросом пользуются розетки с механическими суточными программами. Поскольку для работы электродвигателя часового механизма нужна электроэнергия, их иногда называют электромеханическими таймерами. В качестве резервного питания используются аккумуляторы. Программа управления нагрузкой создаётся механически за счёт набора сегментов с 15-минутными интервалами.

Электронный таймер для бытовой розетки даёт возможность задавать выполнение программ на неделю и месяц, а также отображать реальное время и параметры заданных программ на жидкокристаллическом индикаторе.

Особенности электромеханического таймера

Розетка с дисковым таймером механическая программируется при помощи вращающегося исполнительного диска и кнопок (лепестков), размещённых по его окружности. На диске нанесены риски с 15 или 30 минутными интервалами. При помощи кнопок можно включать и отключать нагрузку. Выпускаются модели, у которых поднятая кнопка будет отключать, у других – наоборот. На боку таймера есть кнопка для переключения режима работы – непрерывная подача напряжения и регулируемая.

Эти приборы позволяют коммутировать нагрузку с интервалом в 15 минут без ограничения по количеству коммутаций. Но установить здесь программы со сложным алгоритмом, а тем паче произвольные практически невозможно. В основном используются суточные и недельные циклы.

Инструкция по настройке

Как правильно делается настройка механического таймера для розетки инструкция к устройству показывает наглядно. Все сводится к следующим действиям:

установить переключатель режимов в положение постоянной подачи напряжения;
вращением исполнительного диска выставить реальное время – отметку с его значением напротив неподвижной;
для настройки периодов времени подключения-отключения надо нажать или отжать кнопки, соответствующие нужному периоду;
вставить вилку подключаемого прибора в штепсель таймера;
подключиться к сетевой розетке;
перевести кнопку выбора режима в положение «Регулируемое».

При работе прибор издаёт негромкое жужжание. Установленный режим может выполняться каждодневно. При его редактирования розетку с таймером необходимо отключить от электросети.

Подробнее о настройке механической розетки смотрите в следующих видео:

Электронные таймеры

Эти приборы дают возможность задавать до 140 программ управления электроприборами. Многие из них имеют режим работы, создающий эффект «присутствия», который позволяет управлять освещением в доме в хаотическом порядке в задаваемое время (к примеру, с 19.00 до 24.00). Наименьший отрезок задаваемого времени равен 1 минуте.

Преимуществами электронных таймеров являются:

возможность указания дней недели для выполнения заданной программы;
ручное и автоматическое включение;
автономность работы – ёмкость батареи резервного питания позволяет сохранять настройки в течение 4 дней;
наличие отдельной программы со сроком действия более 2 лет.

Настройка электронного таймера

Перед тем, как настроить таймер электронного типа, надо знать для чего предназначены имеющиеся клавиши:

MASTER CLEAR – полностью обнуляет все данные устройства.
CLOCK – многоцелевая, отвечающая за:

Установку реального времени. Нажимается вместе с HOUR, MIN, WEEK;
переключение форматов времени – двенадцать и двадцать четыре часа. Нажимается вместе с TIMER;
установку зимнего или летнего времени в паре с ON/AUTO/OFF.

TIMER – программирование времени задержек. Нажимается вместе с клавишами WEEK, HOUR, MIN и CLOCK.

WEEK – применяется для выставления дня недели.

HOUR – выставляет часы.

MIN – устанавливает минуты.

ON/AUTO/OFF – включает нужный режим работы – ВКЛ/АВТО/ВЫКЛ.

RANDOM – включает режим присутствия.

RST/RCL – отключает и включает программы.

Настройку начинают с установки реального времени. При удерживаемой клавише CLOCK в нажатом состоянии устанавливаются часы клавишей HOUR, а кнопкой MIN минуты. Желаемый формат, 12 или 24 часов, устанавливается клавишей TIMER.

Установка дней недели производится 2 клавишами. Сначала нажимается CLOCK и клавишей WEEK выбирается день недели. Выбор летнего или зимнего времени производится клавишей ON/AUTO/OFF при нажатой и удерживаемой CLOCK.

Режимы работы

В электронных таймерах предусмотрено четыре основных режима работы:

выключено, невзирая на заданные настройки управление нагрузкой отключается. Для включения режима нужно клавишей ON/AUTO/OFF установить значение Manual OFF;
включено. Перевод в этот режим осуществляется выбором значения Manual ON клавишей ON/AUTO/OFF;
автоматический. Этот режим включается при выборе режима AUTO клавишей ON/AUTO/OFF. После чего начинает выполняться установленная программа;
выполнение режима «присутствия». Он включается после нажатия клавиши RANDOM и выставления значения R.

Для создания программ надо нажать клавишу TIMER. Выбирать ранее созданные программы можно ею же. Затем произвести следующую последовательность действий:

при кратковременном нажатии TIMER на индикаторе высветится ON 1. Этим сообщается что настраивается время подключения нагрузки;
клавишей WEEK выбирается день недели. Часы и минуты задаются клавишами HOUR и MIN.
после настройки времени подключения ещё раз нажимается клавиша TIMER – индикатор покажет OFF 1. После этого, в вышеуказанном порядке, задаётся время отключения;
настройка следующей программы осуществляется аналогично. Быстрый просмотр созданных программ производится при нажатой и удерживаемой TIMER;

После завершения всех настроек нажимается CLOCK для их сохранения и отключения режима программирования. Умная розетка с цифровым таймером готова к эксплуатации.

Подробнее о настройках электронного таймера в этом видео:

Как итог, при выборе таймеров надо учитывать, что стоимость электронных устройств значительно выше электромеханических аналогов. Их приобретение оправдано, если есть нужда в недельном или месячном выполнении заданной программы или для использования в режиме «присутствия». Если же требуется регулятор с суточным циклом – предпочтение следует отдать розетке с механическим таймером.

Всё для освещения

Все товары

Общая инструкция для розетки-таймера : 61925 / TM22 / TMH-E-4 / TM21 / 61925 и аналогичных им моделей:

Общая инструкция для розетки-таймера : 61925 / TM22 / TMH-E-4 / TM21 / 61925 / TM24 и аналогичных им моделей:

Характеристики	Значение
Напряжения питания	230 В
Рабочая частота	50 Гц
Максимальная нагрузка прибора	16 А
Минимальная уставка по времени	1 минута
Температура	от –10 до +40 0 С
Точность	±1 минута в месяц
Резерв батареи	1.2 В > 100 ч

Понять как выполняется типовое подключение датчика движения очень просто – то же самое, как подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель (см фото №1)

Схема подключения датчика движения для освещения, для работы в двух режимах (датчик + выключатель)
В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения.
Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения (см фото №2)

Схема подключения нескольких датчиков движения для освещения (несколько датчиков = один светильник)
Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства. Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом.
В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно. (см фото №3)

Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника.
Заметка: При таком подключении важно понимать, что оба (или несколько) датчиков движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание.

Правильная установка датчика движения
Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение.
Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон.
Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки.
При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя (см фото №4)

В завершение – рекомендации относительно установки:
• в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло. Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения;
• принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства;
• устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;

By : admin

автоматическое включение и выключение электроприбора

Автоматическое включение освещения в темное время, будь то во дворе или в доме, очень удобно. Зачастую оно используется для безопасности, чтобы защитить квартиру и имущество. Кроме того, если в доме есть техника и приборы, которые требуют периодического включения или выключения, может пригодиться розетка с таймером.

Устройство и принцип действия

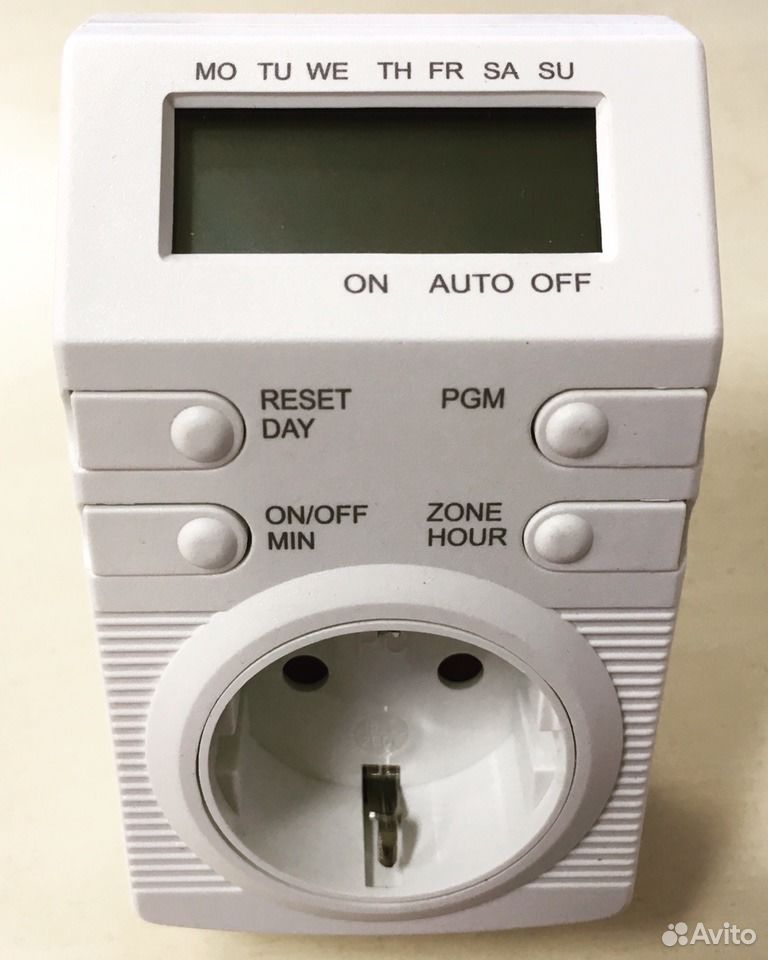

Электрическим таймером в розетку является блок из пластика с вилкой для включения. Вилку и розетку разделяет реле, управляемое таймером. Он бывает механическим и электронным. Сердце механического таймера представляет собой барабан с установленными на нем переключателями. Микродвигатель приводит в действие барабан, а исполнительным устройством являются переключатели. При правильной настройке розетки есть возможность сэкономить на электроэнергии, если отключение приборов запрограммировать на часы, наиболее дорогие для потребителя.

Конструкция механических розеток очень простая. Таймер устанавливает переключатели на барабане в определенном порядке и на определенное время. Барабан прокручивается по часовой стрелке вплоть до указателя. Для установки электронного таймера нужно вначале зарядить аккумулятор электронного управления, который способен сохранять настройки около 100 часов. Самые усовершенствованные модели позволяют настроить действие таймера сразу на неделю.

Прежде чем выбрать то или иное устройство, надо знать, для чего оно будет использоваться. Если нужно короткое программирование, к примеру, полить участок с помощью насоса, то вполне можно обойтись механическим управлением. При настройке на длительный срок лучше выбрать электронный таймер. При необходимости включить и выключить электроприбор в определенное время также можно рекомендовать электронную настройку.

Преимущества и особенности применения

Розетки с механическим таймером дают возможность подключения промышленных и бытовых приборов. Розетки, предназначенные для улицы, имеют пластиковую защиту от снега и дождя, а также от попадания пыли и других загрязнений.

Используемые в помещении имеют крышки и в случае внезапно создавшейся влажности в помещении готовы закрыть ими отверстия в гнезде.

Розетки, настроенные на суточную работу, обеспечивают их работу в течение этого времени. Принцип действия таймерной розетки основан на включении и выключении прибора и регулируется таймером.

В инструкции к розетке указаны:

ряд общих правила и схем подключения;
регулировка таймера;
принцип действия.

При включении и выключении приборов каждый день в разное время рекомендуется приобрести таймеры с недельным сроком. На электронных розетках с таймером имеются дисплеи с элементами питания, евровилки, кнопки, ручки настроек.

Стоимость такого прибора значительно выше, чем механического. Их покупка оправдана только в том случае, если нужна недельная регулировка устройства. При краткосрочной настройке можно вполне обойтись механическим типом таймера.

У розеток, имеющих элект

Outdoor timer инструкция на русском

Всё для освещения

Все товары

Общая инструкция для розетки-таймера : 61926 / TM23 / TMH-E-6 и аналогичных им моделей:

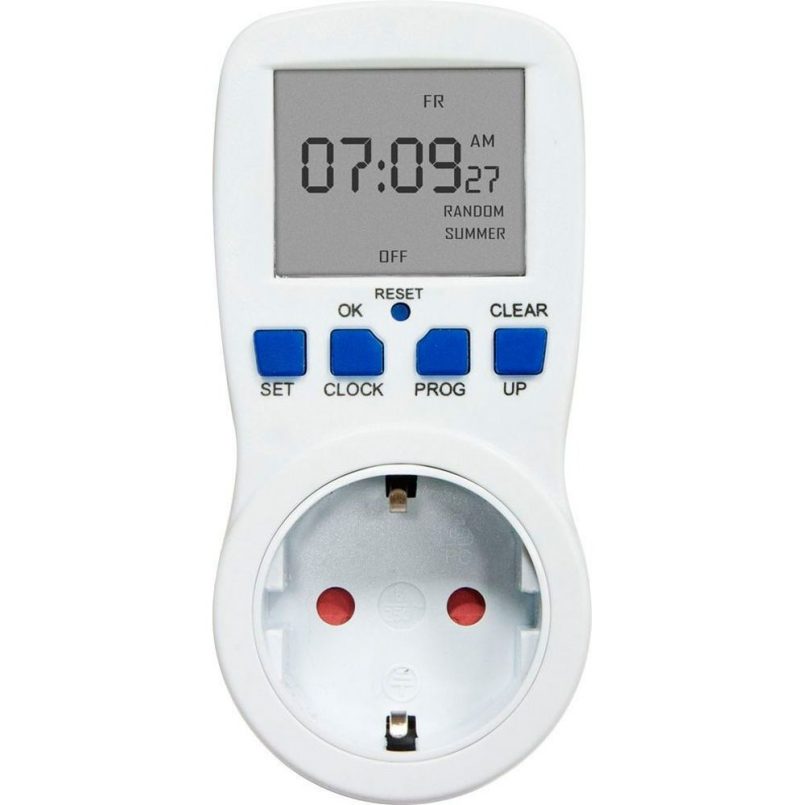

РОЗЕТКА С ТАЙМЕРОМ (TM 23)

Инструкция по применению
Внимательно прочитайте инструкцию перед подключением электроприбора к розетке с таймером.
Важно
Нельзя подключать к сети электроприбор, если нагрузка составляет более 16А. Убедитесь, что штепсель электроприбора плотно подсоединен к выходу розетки. Для очистки розетки нужно удалить ее из сети и протереть сухой салфеткой.
Нельзя погружать розетку в воду или любую другую жидкость.
Нельзя оставлять без присмотра нагревательные электроприборы подключенными к розетке. Производитель советует не использовать розетку с такими электроприборами.
Технические характеристики
Характеристики Значение
Напряжения питания 220-240 В
Рабочая частота 50 Гц
Максимальная нагрузка прибора 16 А
Минимальная уставка по времени 1 минута
Температура от –10 до +400С
Точность ±1 минута в месяц
Резерв батареи 1.2 В  100 ч
1. Функции кнопок
1.1. MASTER CLEAR: удаление всех данных из памяти, включая текущее время и все программы.
1.2. RANDOM: установка или отмена функции случайного включения.
1.3. CLOCK: используется
-для установки текущего времени в сочетании с кнопками “WEEK”, “HOUR”, “MIN”;
-для установки 12 или 24-х часового формата – с кнопкой “TIMER”;
-для перевода на летнее время – с кнопкой “ON/AUTO/OFF”.
1.4. TIMER: настройка программ в сочетании с “WEEK”, “HOUR”, “MIN”; для установки 12 или 24-х часового формата – с кнопкой “CLOCK”;
1.5 ON/AUTO/OFF: выбор рабочего режима таймера.
1.6 WEEK: установка дня (дней) недели в сочетании с “CLOCK” или “TIMER”.
1.7 HOUR: установка часов в сочетании с “CLOCK” или “TIMER”.
1.8 MIN: установка минут в сочетании с “CLOCK” или “TIMER”.
1.9 RES/RCL: отмена программ или восстановление отмененных программ.
1.10 Красный светодиод: показание статуса выходной мощности. Когда индикатор включен “ON”, есть выходная мощность. Когда индикатор выключен “OFF”, нет никакой выходной мощности.
2. Общие характеристики
2.1 Водонепроницаемое покрытие (IP44)
2.2 8 программ ВКЛ/ВЫКЛ “ON/OFF” с шагом в одну минуту
2.3 Выбор режимов MANUAL ON/AUTO/MANUAL OFF (включение/авто/выключение)
2.4 Функция случайного включения с плавающим опережением от 10 до 31 минуты с 18:00 до 6:00
2.5 Выбор 12 или 24-х часового режима
2.6 Функция перевода на летнее время
2.7 16 комбинаций дней недели:

№ понедельник вторник среда четверг пятница суббота Воскресенье
1 Mo Tu We Th Fr Sa Su
2 Mo
3 Tu
4 We
5 Th
6 Fr
7 Sa
8 Su
9 Mo Tu We Th Fr
10 Sa Su
11 Mo Tu We Th Fr Sa
12 Mo We Fr
13 Tu Th Sa
14 Mo Tu We
15 Th Fr Sa
16 Mo We Fr Sa
3. Включение розетки
3.1 Включите таймер в сеть 230/240V и заряжайте аккумуляторную батарею приблизительно 12 часов.
3.2 Удалите всю текущую информацию после зарядки, нажав на кнопку “MASTER CLEAR” острым предметом, напр. ручкой или карандашом.
3.3 Теперь можно делать настройки таймера.

4. Установка текущего времени
4.1 Нажмите и удерживайте кнопку “CLOCK”, нажимайте кнопку “WEEK” пока не появится текущий день, далее таким же образом установите текущее время, нажимая кнопки “HOUR”, “MIN”. Для быстрой установки кнопки “WEEK”, “HOUR”, “MIN” можно держать нажатыми пока не появится нужный день недели, час или минута.
4.2 Отпустите обе кнопки. Неделя и время будут установлены.
4.3 Чтобы перезагрузить неправильное время, повторите вышеперечисленные действия.
5. Установка программ
Проверяя программы, убедитесь, что настройки не накладываются, особенно при использовании блока вариантов. Если программные настройки накладываются, включение и выключение таймера будет выполняться в соответствии с установленным в программе временем, а не с номером программы. Программа OFF будет иметь преимущество перед программой ON.
5.1. Один раз нажмите кнопку “TIMER”, на дисплее появится “ON 1”. Теперь можно делать первую настройку времени включения.
5.2. Нажимайте кнопку “WEEK”, чтобы установить нужный день или группу дней. Установите время, нажимая кнопки “HOUR” и “MIN”.
5.3. Нажмите “TIMER” для завершения первой установки времени включения и приступайте к настройке времени отключения, на дисплее появится “OFF 1”, повторите действия п.5.2., чтобы установить время отключения.
5.4. Снова нажмите “TIMER”, чтобы закончить настройку отключения и начните вторую настройку включения. Повторяйте п.п.5.2 и 5.3 для программирования оставшихся настроек. Нажмите кнопку “TIMER” и удерживайте секунды две для быстрого просмотра заданных настроек.
5.5. Завершив настройки, нажмите кнопку “CLOCK”. Таймер готов к работе.
Пример
Нужно запрограммировать включение на 17:15, выключение на 22:30 каждый день.
a) Нажмите и отпустите кнопку “TIMER”. На дисплее – “ON 1”.
b) Нажимайте “WEEK”, пока на дисплее не появится “MO,TU,WE,TH,FR,SA,SU”.
c) Нажимайте “HOUR”, пока на дисплее не появится 17:00.
d) Нажимайте “MIN”, пока на дисплее не появится 17:15.
e) Нажмите и отпустите кнопку “TIMER”, на дисплее “OFF 1”.
f) Для настройки выключения повторяйте п.п. c и d, пока на дисплее не появится 22:30
6. Настройка – включение/авто/выключение
Рабочие режимы не могут быть изменены во время программных настроек.
6.1 Нажмите кнопку “ON/AUTO/OFF” для выбора одного из трех режимов.
6.2 Программы могут выполняться только в режиме “AUTO”. Если выбран режим “AUTO”, таймер работает в соответствии с настройками. Если выбраны режимы “MANUAL ON” или “MANUAL OFF”, все программы игнорируются, а таймер не работает. Если выбран режим “MANUAL ON”, выход электропитания всегда включен. Если выбран режим “ MANUAL OFF”, выход электропитания постоянно отключен.
6.3 Если поменять режим “ MANUAL ON” на “AUTO”, таймер сохранит настройку “ MANUAL ON” до следующей настройки таймера.
7. Функция плавающего включения
7.1 Нажмите кнопку “RANDOM”, на дисплее появится надпись “RANDOM”, это означает, что функция “RANDOM” активирована.
7.2 Если включена эта функция, настройки будут выполняться с плавающим опережением от 10 до 32 минут между 18:00 и 6:00.
7.3 Чтобы отменить эту функцию, снова нажмите “RANDOM”, эта функция не может быть установлена во время настройки программ.
8. Режим 12/24 часа
Для перевода времени на дисплее в 12 или 24-х часовой формат нажмите одновременно кнопки “CLOCK” и “TIMER”.
9. Перевод на летнее время
9.1 Нажмите “CLOCK” и “ON/AUTO/OFF” одновременно, на дисплее – “SUMMER”. Часы будут идти на один час вперед.
9.2 Для перевода на зимнее время снова нажмите две кнопки, часы передвинутся на один час назад. Надпись “SUMMER” исчезнет.

Универсальная схема подключения датчика движения для освещения
