Регулировка насосной станции — настройка автоматики с реле давления своими руками – Ремонт своими руками на m-stone.ru



При организации системы водоснабжения дома необходим не только насос, но и автоматика для обеспечения его работы. Один необходимых приборов — реле давления воды. Это небольшое устройство включает насос при падении давления в системе и выключает его при достижении порогового значения. Величину параметры включения и выключения можно регулировать. О том, как устроен этот прибор, как его подключить и как регулировать — в статье.

Какие значения давления используются для настройки системы

Понятно, что для правильной регулировки насосной станции необходимо для начала, как минимум, знать, на какие эксплуатационные параметры давления будет проводиться эта настройка.

Для регулировки насосной станции необходимо определиться с тремя определяющими значениями давления.

А для настройки необходимо определиться с тремя значениями давления:

Рп — давление предварительной накачки воздушной камеры гидроаккумулятора;
Pmin — минимальное давление воды в системе, то есть порог пуска насосного оборудования.
Pmax — максимальное давление воды в системе, то есть порог срабатывание реле на выключение насоса.

Кстати, показатели давления довольно тесно увязаны еще и с объемом гидроаккумулятора.

Понятно, что чем больше объем бака, тем более значительным запасом воды можно располагать. И тем реже будет включаться насос для пополнения гидроаккумулятора.

Вместе с тем, и саму систему можно настроить на различные показатели давления. Так, с нарастанием ΔР, то есть разницы между нижним порогом (Pmin) и верхним (Pmax), увеличивается и создаваемый запас воды.

Это хорошо показано в следующей таблице.

В левом столбике таблицы – стандартные объемы гидроаккумуляторов. Первые три строки – соответственно, упомянутые показатели давления (в барах или технических атмосферах). Остальной массив данных – это создаваемый в гидроаккумуляторе запас воды.

Рп (bar)	0.8	0.8	1. 3	1.3	1.8	1.8	2.3	2.3	2.8	2.8	4.0
Рmin (bar)	1.0	1.0	1.5	1.5	2.0	2.0	2.5	2.5	3.0	3.0	5.0
Pmax (bar)	2.0	2.5	2.5	3.0	2.5	4.0	4.0	5.0	5.0	8.0	10.0
Объем бака (л)	В гидроаккумуляторе создается следующий запас воды (л):
19	5.7	7.3	5.0	6.6	2.5	7.1	5.4	7.5	6.ё	8.1	8.4
24	7.2	9.3	6.3	8.3	3.2	9.0	6.8	9.4	7.6	10.2	10.6
50	15. 0	19.3	13.1	17.2	6.7	18.7	14.1	19.7	15.8	21.3	22.0
60	18.0	23.1	15.8	20.8	8.0	22.4	17.0	23.6	19.0	25.6	23.4
80	24.0	30.9	21.0	27.6	10.7	29.9	22.7	31.4	25.3	34.1	35.1
100	30.0	38.6	26.3	34.5	13.3	37.3	28.3	39.9	31.7	42.7	43.9
200	60.0	77.1	52.6	69.0	26.7	74.7	56.6	78.6	63.3	85.3	87.9
300	90.0	115.7	78.9	103.5	40.0	112. 0	84.7	117.7	95.0	128.0	131.8
500	150.0	192.9	131.4	172.5	66.7	186.7	141.4	196.4	158.3	213.3	219.7
750	22.0	289.3	197.1	258.8	100.0	280.0	212.1	294.6	237.5	320.0	329.5
1000	300ю0	385.7	262.9	345.0	133.3	373.0	282.9	392.9	316.7	426.7	439.4

Казалось бы, чем плохо — делай себе разницу ΔР побольше, и под рукой всегда большой запас воды, да еще и под сильным напором!..

Однако, во всем нужна умеренность, и в этом вопросе тоже. Чуть ниже будет пояснено, почему.

Давление предварительной накачки гидроаккумулятора — Рп

В этом вопросе могут применяться несколько подходов

Иногда гидроаккумуляторы для системы автономного водопровода уже идут с завода с установленным давлением газа в воздушной камере (как правило – это 1. 5 атмосферы). И при этом производитель рекомендует не изменять его. Тогда – все просто, но проконтролировать уровень давления манометром перед регулировкой системы – все равно необходимо.

Регулировка давления насосной станции, реле давления инструкция по настройке

Как настроить

Как только реле давления будет установлено, необходимо провести его регулировку. От того, насколько правильно будет выполнена эта процедура, будет зависеть эффективность работы устройства и непрерывность подачи воды потребителю. На первом этапе настройки необходимо включить устройство и дождаться инициации автоматического отключения. Далее, нужно снять крышку и приослабить гайку на большой пружине.

Затем требуется выставить минимальный уровень давления, при котором реле включения насоса будет срабатывать. Уменьшение давления достигается вращением гайки против часовой стрелки, и наоборот. Устанавливая верхний уровень, нужно учитывать, что это значение должно быть не меньше, чем на 10% ниже уровня давления пустого гидробака. В противном случае резиновая мембрана гидроаккумулятора будет оказываться под очень большим давлением, в результате чего быстро придёт в негодность и потребует замены.

Далее, требуется открыть кран, опустошить систему и при помощи манометра посмотреть, при каком значении давления сработает автоматика. При необходимости следует произвести корректировку и отрегулировать давление ещё раз. Заключительным этапом настройки будет выставление уровня давления, при котором насосное оборудование отключается. В этом случае в качестве регулятора выступает уже малая гайка, подкручивая или ослабляя которую нужно добиться необходимых параметров.

Иногда в процессе работы реле может выясниться, что выставленные настройки категорически не подходят для конкретного водопровода. В этом случае настройка производится уже не согласно прилагаемой к прибору инструкции, а по факту. Важным условием при проведении коррекционной регулировки должно стать соблюдение интервала между нижним и верхним значениями. Величина этого интервала должна составлять 1,2-1,6 бар.

Регулировка электронных реле выполняется гораздо проще. Ввиду отсутствия регулировочных пружин настройка прибора производится посредством подтягивания специальных винтов, расположенных на корпусе устройства. При первом запуске электронные модели начинают работать не сразу. Потребуется примерно 15 секунд для того, чтобы реле смогло настроиться. Выключение насоса тоже происходит с задержкой. Это следует учитывать при использовании электронных устройств и не переживать по поводу того, что реле сломалось.

Гидроаккумулятор устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Пошаговая инструкция по регулировке реле давления

Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере.

Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.

Для начала нужно измерить величину давления в гидроаккумуляторе

Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.

Для регулировки реле необходимо снять крышку корпуса

1. Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.
2. Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения. Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.

Заводские настройки реле нуждаются в корректировке

К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.

Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.

При спуске воды стрелка указывает снижение давления

Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.

Теперь нужно заметить значения, при которых насос отключается

Шаг 5. Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.

С помощью ключа нужно ослабить малую пружину на пару оборотов

Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.

Регулировка большой пружины

Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.

Критерии выбора реле для насоса

Проверка устройства

Для корректной работы прибора рекомендуется проводить периодические осмотры. В первую очередь это связано с проверкой пружин, поскольку именно от них зависит работоспособность механизма. Как правило, во многих моделях они устанавливаются разных диаметров. Однако есть модели, где пружины абсолютно идентичны. Для проверки их следует снять и с этой целью нужно открутить две гайки.

Далее пружины проверяются на целостность и фиксируются заново как можно прочнее. После этого можно перейти к осмотру фильтров. Если они загрязнены, их следует полностью прочистить. В последнюю очередь реле проверяется на давление в системе, для этих целей специалисты используют манометры.

Устройство и принцип работы типового датчика

Чаще всего владельцами используются датчики механического типа. Их основное преимущество – независимость от электричества. Они не требуют выделения специальной розетки для включения устройства в работу.

Эти приборы предназначены для включения и отключения насоса при достижении заданных показателей давления. Поэтому насос подключается к сети через датчик.

Строение прибора зависит от модели и производителя. Чаще дачники используют самое простое российское реле (+)

Самый простой и популярный механический датчик РДМ-5. Он состоит из таких элементов:

• металлическая платформа;
• мембрана;
• поршень;
• пружины;
• регулировочные болты с гайками;
• пластиковый корпус;
• электрические контакты.

Более дорогие модели иностранных производителей могут иметь шкалу для регулировки, встроенный манометр и другие составляющие, которые позволяют выполнять самые разнообразные функции.

С датчиком давления воды значительно удобнее организовать полив грядок, клумбы, кустарников и газона

По количеству возможностей и стоимости можно выделить такие группы датчиков давления:

• простое реле давления;
• дополнительный датчик для защиты от сухого хода. Он идет в паре с простым реле, например, у фирмы Aquatica;
• контроллер давления воды – сложный прибор с датчиком, манометром, многими другими функциями и достаточно высокой ценой.

Устройство электронных контроллеров со встроенным реле давления и манометром сложнее, чем у механических. Такие приборы, в зависимости от модели, имеют дополнительный регулятор, предотвращающий перепады давления воды в системе. Это обеспечивает всегда равномерный напор, вне зависимости от того, работает ли в конкретный момент насос.

Датчик, контролирующий работу насоса, устанавливается, как правило, в системах водоснабжения с гидроаккумулятором. Прибор всегда монтируется перед накопительным баком. Его функция заключается в постоянном измерении давления воды в системе. Эти показания датчик сравнивает с заданным показателями.

Если домовладение расположено в местности с частым отключением электроэнергии, то есть смысл установить накопительный бак большого объема на чердаке

Как только давление становится ниже, чем предусмотрено настройками, контакты замыкаются и насос включается, начиная забор воды. Она заполняет гидроаккумулятор, который помогает создавать требуемое давление.

В момент фиксации датчиком верхнего предела давления, заданного владельцем дома, происходит размыкание электрических контактов – насос прекращает работу.

Частота включения/выключения зависит от , давления в системе и количества потребителей воды. Например, если хозяйка коттеджа принимает ванну, ее муж наслаждается гидромассажем в душевой кабинке, а на кухне работает посудомоечная машина, то датчик в определенный момент включит насос.

Сначала при включении кранов и душевых леек вода будет поступать из накопительного бака. Как только ее количество уменьшится, мембрана емкости тоже уменьшит сопротивление.

Соответственно, давление в системе станет меньше. Мембрана гидробака сразу же отреагирует на это изменение и, как только показания достигнут нижнего предела давления, установленного пользователем, контакты реле давления замкнутся.

В этот момент включится насос и начнет закачивать воду в систему, заодно заполняя освободившееся пространство в гидроаккумуляторе. Если краны еще открыты, то вода из скважины будет поступать до тех пор, пока давление в системе не достигнет верхнего предела диапазона, заданного владельцем.

Объем гидроаккумулятора зависит от потребностей конкретного домовладения и его жителей. Чем больше людей проживает и чем больше установлено сантехнических приборов, тем большая вместительность бака потребуется

Если же в доме в качестве датчика используется электронный контроллер с дополнительными функциями, то в момент, когда давление падает, напор воды не становится слабее. Встроенный регулятор помогает поддерживать нужное давление, и пользователь ничего не заметит, в отличие от ситуации с использованием простого датчика давления.

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

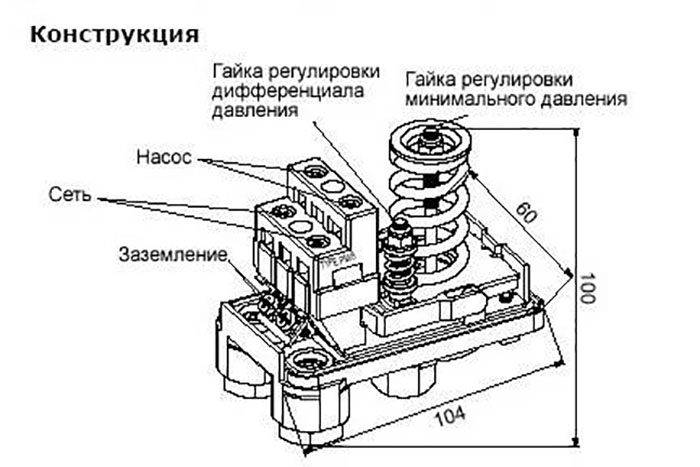

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Название	Предел регулировки давления	Заводские настройки	Производитель/страна	Класс защиты прибора	Цена
РДМ-5 Джилекс	1- 4,6 атм	1,4 — 2,8 атм	Джилекс/Россия	IP 44	13-15$
Italtecnica РМ/5G (м) 1/4″	1 — 5 атм	1,4 — 2,8 атм	Италия	IP 44	27-30$
Italtecnica РT/12 (м)	1 — 12 атм	5 — 7 атм	Италия	IP 44	27-30$
Grundfos (Condor) MDR 5-5	1,5 — 5 атм	2,8 — 4,1 атм	Германия	IP 54	55-75$
Italtecnica PM53W 1″	1,5 — 5 атм		Италия		7-11 $
Genebre 3781 1/4″	1 — 4 атм	0,4 — 2,8 атм	Испания		7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Галерея изображений
Фото из

Обязательными компонентами насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для его контроля Для настройки параметров давления в системе реле оснащено двумя пружинами, позволяющими задавать верхний и нижний пределы давления в контуре водоснабжения Для того чтобы повысить верхний предел параметров давления, при котором автоматически прерывается работа помпы, гайку 1 вращают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, нужно поднять на такую же величину Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Перепад верхнего и нижнего пределов давления рекомендован в интервале 1,2 — 1,6 бар

Обязательные составляющие насосной станции

Пружины для настройки реле давления

Специфика изменения давления с помощью реле

Использование манометра при настройке реле

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака

Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили P_вкл = 2,5 бар, P_выкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.

Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона

Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом. .

Facebook

Twitter

Вконтакте

Одноклассники

Как работает реле давления для насосной станции + правила и особенности его регулировки

Как правильно отрегулировать реле давления насосной станции?

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

Обратите внимание

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды.

Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени.

К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения.

Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать.

Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения.

На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании.

Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Важно

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон.

Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле.

Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса.

Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана.

По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак).

Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора.

Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Совет

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка.

Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления.

Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• необходимое давление в наивысшем участке водопровода;
• разница высот между насосом и наивысшим участком отбора воды;
• возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой.

Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз.

Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Обратите внимание

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления.

Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле.

Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором.

Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке.

При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе.

Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы.

Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов.

Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы.

Важно

После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух.

Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии.

В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Совет

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения.

В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи.

Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Источник: http://www.stroy-podskazka.ru/vodosnabzhenie/nasosnaya-stanciya/otregulirovat-rele-davleniya/

Регулировка реле давления насосной станции: особенности конструкции, настройка и ремонт

Реле давления является одним из ключевых элементов управления насосной станции, который обеспечивает автоматическое включение и отключение, и управляет подачей воды в емкость согласно предустановленным настройкам. Каких-либо рекомендаций касаемо предельных значений для верхнего и нижнего давления нет.

Зачастую производители поставляют свои изделия настроенными под определенные параметры. Чаще всего это 1,8 бар для включения и примерно 3 бар на выключение.

Но в ходе эксплуатации нередко требуется дополнительная настройка, а потому каждый пользователь вынужден самостоятельно производить регулировку реле давления насосной станции согласно данных, указанных в инструкции.

Реле являет собой небольшой блок с пружинами максимального и минимального давления. Его регулировка производится посредством все тех же пружин, которые реагируют на изменения силы давления.

Достигнув минимальных показателей, пружина ослабевает, а при максимальных – сжимается еще сильнее.

Таким образом, она вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.

При наличии воды в водопроводе, реле позволяет создать постоянное давление в системе и требуемый напор. Благодаря правильной настройке обеспечивается автоматическая работа насоса, что позволяет существенно продлить срок его эксплуатации.

Но прежде чем переходить к настройке, давайте пройдемся по устройству и принципу работы насосной станции.

Она включается в себя следующие компоненты:

• электрический насос, который производит забор воды из внешнего источника. Он может быть погружным, постоянно находящимся под водой или наружным;
• обратный клапан, препятствующий уходу воды;
• реле давления;
• бак для накопления воды;
• система обвязки, которая состоит из различных вспомогательных компонентов вроде фильтров, труб и т.д.

Что же касается принципа работы, то сложного в этом устройстве ничего нет. Внутри резервуара или бака находится баллон в форме груши, выполненный из модифицированной пищевой резины, а между ней и стенками емкости закачан воздух.

Насос заполняет «грушу» водой, из-за чего она расширяется и сжимает внешнюю воздушную прослойку, которая начинает давить на стенку. С помощью регулировки реле, владелец насосной станции может сам установить предел наполнения резервуара и момент ее отключения.

Все это контролируется посредством манометра.

Чтобы вода не ушла обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан. Достаточно лишь открыть и вода, которая собралась в «груше», пойдет по системе. Давление будет опускаться по мере расходования воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит резервуар водой.

Реле подключается между выходом из резервуара и обратным клапаном на трубопроводе.

Обратите внимание

Все разветвители в целях экономии обычно собираются из отдельных компонентов, но на деле легче купить пятиходовой штуцер, где предусмотрены резьбы под все детали, в числе которых и манометр.

При этом крайне важно не перепутать местами входы для обратного клапана и штуцера, поскольку настройка насоса будет невозможной в этом случае. Но использование стандартных запчастей позволяет свести такие ошибки к минимуму.

Как устроено реле?

Для насосных станций, предназначенных для домашнего использования зачастую используется реле давления РМ-5 или его аналоги.

Стоит учитывать, что устройство может быть изменено, а потому приведенные в данной статье описание будет лишь примерным и при возникновении проблем, вам придется искать их причину либо в прилагаемой инструкции, либо в информации на просторах Всемирной паутины.

Каждое реле модели РМ-5 имеет металлическую подвижную пластину. С противоположных сторон на нее оказывают давление две пружины. Кроме этого, на нее давит еще и наполненная водой «груша».

Вращая прижимную гайку на соответствующей пружине, можно уменьшить или увеличить пределы срабатывания.

Пружины не дают воде сместить пружину, то есть механизм реле устроен таким образом, что когда происходит смещение, замыкаются группы электрических контактов.

Но чтобы проще было понять, давайте распишем подробный алгоритм работы:

• насосная станция закачивает воду в резервуар. Двигатель включается благодаря замыканию контактов в реле;
• количество воды в баке увеличивается и при достижении определенного значения верхнего давления, срабатывает механизм и разрывается электроцепь, после чего насос выключается. Утечке воды препятствует обратный клапан;
• по мере расходования воды «груша» опустошается, в системе падает давление и реле снова включается, замыкая контакты.

Настройка реле давления

Если вас не устраивают заводские предустановки реле давления, то в таком случае вы сможете произвести его настройку самостоятельно. Все что потребуется для этого – отвертка и ключ для регулировки гаек.

Стоит понимать, что настройка реле очень важный и ответственный процесс, поскольку от него зависит насколько правильно будут выставлены предельные уровни срабатывания, насколько удобно будет эксплуатировать насосную станцию и сроки безаварийной работы как ее самой, так и отдельных компонентов.

Первым делом необходимо будет проверить давление в баке-резервуаре. Чаще всего он идет с завода, с уровнем включения в 1,5 бар, а отключения – 2,5 бар. Проверять давление нужно, когда бак пустой, а насосная станция отключена от сети.

Важно

Для проверки следует использовать автомобильный механический манометр, поскольку его корпус выполнен из металла, а потому точность показания будет более достоверной, чего не скажешь об электрических или пластиковых. Дело в том, что на их показаниях может серьезно отразиться температура воздуха в помещении или уровень заряда аккумулятора.

Также рекомендуется, чтобы предел шкалы манометра был как можно меньшим, поскольку на шкале в 50 атмосфер будет сложно измерить 1 атмосферу.

Чтобы проверить давление в резервуаре, следует открыть колпачок, который закрывает золотник и подсоединить манометр. В дальнейшем эту процедуру стоит проводить хотя бы раз в месяц. Воды в баке в этот момент быть не должно, а насосную станцию следует отключить из сети 220В.

Выбрав требуемый режим работы, следует зафиксировать ее, удалив лишний воздух или, наоборот, дополнительно закачав.

Следует не забывать, что давление ни в коем случае нельзя уменьшать до значения меньше одной атмосферы и, соответственно, перекачивать.

Если в баке мало воздуха, то резиновая «груша» с водой будет касаться стенок бака, а большое количество не позволит закачать много воды, поскольку существенный объем бака забирает воздух.

Как правильно настроить уровни давления включения и отключения насоса?

Как уже выше было сказано, насосные станции, поставляемые в готовом для эксплуатации виде, имеют уже настроенное реле согласно наиболее оптимальным параметрам.

Но, если она будет собираться из отдельных элементов на месте, то регулировать реле нужно в обязательном порядке, поскольку необходимо обеспечить нормальную взаимосвязь между объемом резервуара и мощностью насоса.

Также возникает потребность изменить исходную настройку. Потому в этих случаях порядок действий должен быть следующим:

• завершив регулировки давления в баке, следует включить насосную станцию, чтобы закачалась вода. Он отключится после того, как будет достигнуто предельное значение. Каждое устройство имеет свое предельное давление и максимально допустимый напор, которые нельзя превышать. Это можно определить прекращением его роста. Тогда насос следует выключать вручную. Если максимальное значение не совпадает с приведенным в инструкции к реле уровнем, следует провести настройку, вращая малую гайку;
• таким же образом измеряется и нижнее давление. Нужно слить воду из бака и наблюдать за показаниями манометра. Давление будет постепенно падать и когда оно достигнет нижнего предела, насос включится. Чтобы отрегулировать его, необходимо подкрутить большую гайку. Показатель нижнего давления должен быть где-то на 10% больше давления в баке. В противном случае резиновая мембрана может быстро прийти в негодность.

Обычно насос выбирается с такими параметрами, которые не позволяют накачивать бак до крайнего предела. А давление, которое должно его отключать, устанавливается на пару атмосфер больше порога включения.

Также разрешена установка предельных уровней давления, отличающихся от рекомендуемых производителем реле значений, что позволяет создать свой собственный вариант режима эксплуатации насосной станции.

Совет

Регулируя давление малой гайкой, стоит учитывать, что начальной точкой отсчета должен быть нижний уровень, заданный большой гайкой. Резиновые шланги и прочая сантехника рассчитаны на давление, не выше рекомендуемого производителем, что следует учесть при монтаже.

Кроме этого, чрезмерно сильный напор воды нередко оказывается ненужным и вызывает дискомфорт.

Регулировка реле давления

Теперь давайте поговорим непосредственно о регулировке реле. Процесс ее сложным назвать нельзя, но к некоторым моментам придется приловчиться. В нашем примере необходимо установить верхний порог в 3 атмосферы, а нижний – 1,7 атмосфер. Регулируется это так:

• необходимо включить насос и закачать воду до значения 3 атмосферы;
• выключить насосную станцию;
• снять крышку реле и медленно крутить малую гайку, пока реле не запустится. Если вращать ее по часовой стрелке – давление увеличивает, если против – уменьшается;
• открыть кран и слить воду, пока на манометре не покажется значение 1,7 атмосфер;
• закрывайте кран;
• снимите крышку реле и также медленно прокручивайте большую гайку, пока не сработают контакты.

Таким образом, если задать высокое давление для отключения и низкое для включения, в резервуар будет наполняться большим количеством воды, что позволит реже использовать насос.

Небольшие неудобства могут появиться, если наблюдается большой перепад давлений, в случаях, когда емкость полная или почти пустая. В остальном же, когда диапазон давлений небольшой, насос придется чаще использовать.

Но зато вода будет поступать в систему равномерно и тем самым будет обеспечен стабильный и комфортный напор.

Ремонтировать реле насосной станции возможно, однако учитывайте, что это лишь временная мера. Поскольку данный элемент защищает сам насос от перегрузок, а мембрану внутри бака от повреждений.

С учетом этого, лучше будет сразу приобрести новое реле.

Потому единственным исключением будет лишь текущее обслуживание, а именно смазка трущихся деталей для снижения сопротивления и максимально точного срабатывания.

Источник: http://stoki.guru/nasosy/nasosnye-stancii/kak-proizvodit-regulirovku-rele-davleniya-nasosnoy-stancii.html

Правильная регулировка реле давления воды для насоса – основные принципы настройки

Содержание:

В насосной станции любого типа и размера есть один маленький, но незаменимый узел, речь идет о реле давления. Помимо установки с использованием схемы подключения реле давления воды, следует выполнить дополнительные настройки. Дело в том, что этот элемент осуществляет контроль состояния гидробака, а также включает и отключает необходимое оборудование.

Чтобы оборудование служило бесперебойно и долго необходимо грамотно выполнить регулировку и установку реле давления для насоса.

Описание устройства

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

• Мембрана,
• Поршень,
• Металлическая платформа.
• Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

Обратите внимание

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь.

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные.

Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем.

В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

При решении вопроса, как подключить реле давления воды, следует  помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Термины, использующиеся при регулировке реле давления

В процессе настройки реле давления и регулировки водяного насоса могут использоваться названия специфического типа, которые понятны квалифицированному специалисту. Что касается обычного потребителя, то он может столкнуться с некоторыми затруднениями. По этой причине следует ознакомиться с определенными понятиями, чтобы процесс настройки прошел без заминок.

В частности, речь идет о следующих терминах:

• Давление включения. Этот термин обозначается индексом Рвкл , иногда он может называться верхним давлением. Уже по названию можно определить, что он обозначает давление, при котором возобновляется или начинается функционирование насоса, а в гидробак происходит подача воды. По умолчанию производитель указывает значение 1,5 бар.
• Давление выключения. Для обозначения используется индекс Рвыкл и называется нижним давлением. На реле от производителя указано значение около 3 бар.
• Перепад давления. Этот термин используется для обозначения разницы между нижним и верхним значением давления. В стандартных моделях с заводскими настройками значение этого показателя составляет примерно 1,5 бар.
• Максимальное давление отключения. Название этого термина уже говорит о максимально допустимом значении давления в насосной системе и водопроводе. Отклонение в большую сторону может стать причиной повреждения водопроводной системы и насосного оборудования. По умолчанию от производителя указывается значение не более 5 бар.

Давление в гидроаккумуляторе

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды.

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.

Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах.

Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.

Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.

Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.

Важно

Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости.

Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя.

В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.

Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.

При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой.

Результатом таких действий становится быстрый износ деталей агрегата.

Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

• Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
• С помощью малой пружины — установить разницу между давлением включения и выключения.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора.

Если в процессе настройки реле давления  отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме.

Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Совет

Вопрос, как отрегулировать датчик давления воды, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

• Устанавливают значения рабочего давления в гидробаке.
• Включают насос.
• Осуществляют подачу воды в емкость до достижения значений нижнего давления.
• Отключают насос.
• Вращают малую гайку до тех пор, пока насос не начнет работать.
• Ждут наполнения емкости водой и отключают насос.
• Открывают воду.
• Начинают вращать большую пружину для установки давления включения.
• Включают насос.
• Заполняют емкость водой.
• Корректируют положение малой пружины регулировки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

При решении вопроса, как отрегулировать реле давления, важно учесть несколько основных моментов:

• Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
• Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
• При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
• Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
• Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Полезные советы и рекомендации

Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом.

В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции.

Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются.

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям.

Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования.

Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования.

Обратите внимание

При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами.

Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства. Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Проверяя работу насосной станции, важно обратить внимание на датчик реле давления воды: если давление выключения постоянно растет, то не исключено засорение устройства. Такая ситуация требует незамедлительной замены.

Для этой цели выполняют следующие действия:

• Откручивают крепежные болты на корпусе реле.
• Снимают мембранный узел.
• Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Настройку реле давления нельзя назвать простым мероприятием, здесь требуется внимательность и осторожность. Изучив устройство реле давления, принцип его работы и особенности регулировки, можно самостоятельно справиться с поставленной задачей.

Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnaya-regulirovka-rele-davleniya-vody-dlya-nasosa-osnovnye-printsipy-nastroyki.html

Регулировка реле давления на насосной станции

Система водообеспечения в частном доме включает в себя, кроме погружного насоса, систему поддержания требуемого давления в водопроводе, а значит, постоянного напора. В ее составе находятся гидропневмоаккумулятор и реле давления (гидрофор). Основным назначением гидрофора является управление включением и отключением насоса в автоматическом режиме.

Происходит данный процесс за счет контактной группы, которая замыкается или размыкается по достижению выставленного в настройках давления (минимального или максимального показаний).

Продаваемые в магазинах реле давления имеют заводские настройки верхнего значения, отвечающего за отключение нагнетающего насоса и нижнего значения, отвечающего за его включение.

Заводские параметры не превышают 3 бар для отключения и 1,8 бар для включения насоса.

Устройство гидрофора (реле давления)

Реле давления – электромеханический прибор. В пластиковом корпусе размещена металлическая пластина, на которой смонтированы две шпильки с пружинами и гайками для регулирования максимального и минимального значений, контактная группа.

С нижней стороны реле расположены два кабельных канала с обжимными муфтами и присоединительный фланец к системе водопровода. Клеммная группа имеет три ряда зажимов. Первый для подключения питания. Второй для подключения насоса. А третий — это заземление.

Принцип работы гидрофора

Вода, поступающая от погруженного насоса, давит на мембрану. При уменьшении объема воздуха в камере увеличивается его давление и за счет этого поршень перемещается, приводя группу контактов в движение.

Группа контактов шарнирно закреплена. В зависимости от воздействия она либо замкнута, либо разомкнута.

Для уравновешивания разности нагрузок группа контактов укомплектовывается пружиной и регулировочной гайкой.

Важно

При открывании крана объем воды снижается, а соответственно и напор. Пружина, преодолевая снижающуюся нагрузку, замыкает группу контактов, тем самым подключая насос в рабочее состояние.

Нагнетая воду, давление постепенно увеличивается. Воздух давит на шток второй пружины. Группа контактов размыкается и насос отключается.

Регулирование реле давления

При оборудовании дома водопроводом чаще покупают готовый комплект насосной станции. В этот комплект входит:

• гидропневмоаккумулятор;
• реле давления;
• манометр.

И все это собрано на одной платформе и имеет компактные габариты.

Для увеличения срока эксплуатации насосной станции или при некой неисправности реле требуется регулировка параметров под конкретные объемы потребления воды в доме. Для этого надо иметь представление об устройстве и принципе работы отдельных агрегатов.

Устройство и принцип работы гидропневмоаккумулятора

Гидропневмоаккумулятор – емкость, предназначенная для накопления воды. Герметичный резервуар состоит из двух сваренных половин и имеет различный объем. Посредством фланца внутри резервуара закреплена резиновая мембрана (груша). За счет этого гидроаккумулятор поделен на две части.

Для создания требуемой нагрузки с задней стороны бака закачивается воздух через клапан. Устройство клапана аналогично автомобильному ниппелю, поэтому нагнетать воздух можно с помощью насоса, предназначенного для накачивания колес.

В грушу поступает вода от насоса. Из-за противодействия воздуха в водопроводе сохраняется постоянный напор воды. Давление воздуха должно быть оптимальным.

Сниженное значение провоцирует чрезмерное растяжение мембраны и как следствие сниженный срок работы. это приводит к неисправности – прорыв резинового полотна.

А увеличенное значение приводит к уменьшению объема накапливаемой воды и как следствие частое срабатывание насоса, что негативно сказывается на сроках его эксплуатации.

Регулировка реле давления насосной станции

На предприятиях, производящих сборку насосных станций пристальное внимание, уделяется регулировке гидрофора. Выставление оптимальных режимов залог длительной, безаварийной работы всех комплектующих станции. Но можно выставить свои значения и произвести настройку руками на срабатывание группы контактов.

Перед началом регулировки требуется проверить давление в гидропневмоаккумуляторе. Для этого берется автомобильный манометр, контролирующий давление в шинах. Открутив колпачок клапана, замеряется давление воздуха в баке.

Далее, без подключения к системе водопровода проводится проверка заводских настроек реле давления. По умолчанию они следующие:

• нижний порог срабатывания (для включения насоса) – 1,5-1,7 бар;
• верхний порог (для отключения насоса) – 2,5-2,8 бар.

Более привычные для российских потребителей значения показаний давления указываются в кгс/см2. И большинство манометров отечественного производства имеет данную шкалу. Отсюда:

• нижний порог – 1,53-1,73 кгс/см2;
• верхний порог – 2,55-2,85 кгс/см2.

Предполагается и другой вариант снятия показаний. При увеличении показаний на манометре, при котором насос отключается, говорит о недостаточности давления воздуха. Его показатель должен превышать 90% нижнего значения. То есть при значении в 1,5 кгс/см2 давление воздуха не должно превышать 1,35 кгс/см2.

После того как давление в гидроаккумуляторе отрегулировано переходим к регулировке непосредственно реле. Инструкция, идущая в комплекте, говорит, что точную регулировку можно произвести путем вращения гаек, отвечающих за сжатие пружин.

Процесс регулировки

Настройка реле давления насосной станции своими руками производится со снятой крышкой. Для того чтобы ее снять необходимо открутить декоративную пластмассовую гайку. После чего пред глазами появляются две пружины с шайбами и гайками.

Пружина и гайка большего размера отвечают за контроль, за нижним минимальным давлением (рдм) в водопроводе. При его снижении происходит замыкание контактов, срабатывает автоматическое подключение питания. На насос подается напряжение, и он включается.

Для увеличения значений давления требуется гайку закручивать, т.е. вращать по часовой стрелке. Чтобы уменьшить порог срабатывания гайку следует вращать против часовой стрелки.

Совет

Пружина и гайка меньшего размера отвечают за контроль верхнего максимального давления воды в водопроводе, при котором срабатывает отключение нагнетающего насоса. Еще ими настраивается разность давлений. Оптимальным значением считается перепад в 1,4 атмосферы. Меньшее значение позволит добиться равномерной подачи воды, но при этом увеличиться количество включений насоса.

Увеличенное значение, более щадящее, относится к насосу, но увеличивает напор струи, а следовательно, увеличивает нагрузку на резиновую мембрану. Увеличение сжатия малой пружины увеличивает разность верхнего и нижнего значений давления.

Стоит обратить внимание на пружину малого диаметра. Она довольна чувствительна и значит, регулировочную гайку следует вращать рукой осторожно на незначительный угол.

Как отрегулировать реле давления насосной станции при первоначальной настройке

Вскрыв крышку гидрофора можно увидеть следующую картину. Регулировочные пружины ослаблены, а гайки не затянуты. В этом случае придется настройку производить с нуля, своими руками. Последовательность проводимых работ выглядит так:

1. Запускается насосная станция. Открывается кран, наиболее удаленный по вертикали от точки всасывания, находящейся у дна скважины. При напоре струи воды, удовлетворяющей вас станция отключается. В этом промежутке времени по манометру определяется рабочее давление. Допустим, что давление было 1,5 кгс/см2.
2. После отключения насоса требуется начать разбирать реле. Демонтируется крышка и установка полностью обесточивается. Затем начинаем вращать гайку на пружине большего диаметра по часовой стрелке сжимая ее. Затягивание производить до тех пор, пока не услышите щелчок. Это говорит о смыкании контактов.
3. Далее, подключается питание и включается установка. Ее работа продолжается пока давление в системе не достигнет значения 2,8 кгс/см2. После чего производится отключение насоса.
4. На следующем этапе опять снимается напряжение и уже начинаем вращать гайку на пружине малого диаметра. Как и с большой пружиной вращаем до щелчка. Только при этом контакты размыкаются.
5. Регулировка реле произведена. Подключается питание от электросети. Крышка устанавливается на место. Насосная станция настроена на: нижний порог – 1,5 кгс/см2;

верхний порог – 2,8 кгс/см2.

Рекомендации

На насосную станцию для регулировки и контроля давления устанавливается манометр с соответствующими параметрами. Установленным с максимальным значением в 50 кгс/см2 очень трудно уловить показание равное 1,5.

Возможна установка индивидуальных параметров, отличных от рекомендованных заводом-изготовителем. Настройка производится от минимального значения. Но при этом следует учитывать характеристики насоса. Если он не рассчитан на подъем воды выше 30 м , то настраивать верхнее значение больше 3,5 кгс/см2 не имеет никакого смысла. Он не даст необходимого напора.

Для увеличенного напора требуются подводка и сантехника, рассчитанная на повышенные значения параметров. Модели, рассчитанные на нормальный напор, не выдерживают нагрузки.

Термины и обозначения

Нижний порог, отвечающий за включение – Р вкл;

Верхний порог, отвечающий за отключение – Р выл;

Перепад значений – ΔР;

Максимально возможная установка параметра при регулировке Р max = 5 кгс/см2.

Источник: https://instrument.guru/sovety/regulirovka-rele-davleniya-na-nasosnoj-stantsii.html

Настройка насосной станции регулятора давления видео

Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в бак по заданным параметрам. Четких рекомендаций, какими должны быть значения предельных уровней нижнего и верхнего давлений, нет. Каждый потребитель решает это индивидуально в пределах допустимых норм и инструкций.

Устройство и принцип действия реле давления воды

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

• Насос закачивает воду в бак.
• Давление воды постоянно увеличивается, что можно отследить по манометру.
• При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
• По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Основные параметры работы реле:

• Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
• Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
• Диапазон давлений – разность двух предыдущих показателей.
• Значение максимально допустимого давления выключения.

↑ вернуться к содержанию

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения, а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Настройка уровней давления включения и выключения насоса

В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. На каждом устройстве при его изготовлении указываются предельное давление и максимально допустимый напор насоса, их превышение недопустимо. Определяется это прекращением роста давления. В таких случаях насос необходимо отключать вручную. Если значение максимального давления не совпадёт с рекомендуемым инструкцией уровнем, произвести соответствующую подстройку вращением малой гайки, открыв для этого крышку реле.

Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из бака, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением большой гайки довести давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке, иначе возможен ускоренный износ резиновой мембраны.

На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

Регулировка реле давления

Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить в

Регулировка давления в гидробаке и настройка реле давления насосной станции

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки.

В итоге агрегат, отрегулированный производителем, реагирует на определённые…

Регулировка и настройка реле давления у насосной станции

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм., а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Особенности конструкции и принцип работы

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.  Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Как правило, реле в насосных станциях водоснабжения могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может укомплектовываться дополнительными элементами, позволяющими защищать агрегат от работы «на сухую» и оберегать мотор от перегрева, для этого прибор будет измерять температуру перекачиваемой  жидкости.

Принцип действия этого прибора следующий:

Реле давления для водяного насоса: конструкция и настройка

1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Настройка реле давления насосной станции может понадобиться в том случае, если заводские настройки хозяина не устаивают либо они сбились. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Причины отсутствия давления в насосной станции

Последовательность подготовки гидробака:

1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:

• если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
• при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды в насосной установке

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
2. Включаем насос, который произведёт закачку воды в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Внимание: вторая (малая) пружина очень чувствительная, поэтому её регулировку стоит проводить очень осторожно, подкручивая гайку на небольшой оборот.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Источник: vodakanazer.ru

Регулировка реле давления для насоса системы водоснабжения — настройка уровней включения и выключения

Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в бак по заданным параметрам. Четких рекомендаций, какими должны быть значения предельных уровней нижнего и верхнего давлений, нет. Каждый потребитель решает это индивидуально в пределах допустимых норм и инструкций.

Устройство и принцип действия реле давления воды

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

• Насос закачивает воду в бак.
• Давление воды постоянно увеличивается, что можно отследить по манометру.
• При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
• По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Схема устройства и составные элементы типового реле давления

Основные параметры работы реле:

• Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
• Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
• Диапазон давлений – разность двух предыдущих показателей.
• Значение максимально допустимого давления выключения.

↑ вернуться к содержанию

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения, а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

↑ вернуться к содержанию

Настройка уровней давления включения и выключения насоса

В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

• После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. На каждом устройстве при его изготовлении указываются предельное давление и максимально допустимый напор насоса, их превышение недопустимо. Определяется это прекращением роста давления. В таких случаях насос необходимо отключать вручную. Если значение максимального давления не совпадёт с рекомендуемым инструкцией уровнем, произвести соответствующую подстройку вращением малой гайки, открыв для этого крышку реле.
• Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из бака, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением большой гайки довести давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке, иначе возможен ускоренный износ резиновой мембраны.

На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

↑ вернуться к содержанию

Регулировка реле давления

Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки состоит в следующем:

• Включить насос и закачивать воду в бак до значения давления на манометре 3 атмосферы.
• Отключить насос.
• Открыть крышку реле и медленно вращать малую гайку до тех пор, пока реле не сработает. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону – уменьшение. Выставлен верхний уровень – 3 атмосферы.
• Открыть кран и слить воду из бака до значения давления на манометре 1,7 атмосферы.
• Закрыть кран.
• Открыть крышку реле и медленно вращать большую гайку до срабатывания контактов. Выставлен нижний уровень – 1,7 атмосферы. Он должен быть несколько больше, чем давление воздуха в баке.

Если будет задано высокое давление для отключения и низкое – для включения, бак заполняется большим количеством воды, и нет необходимости часто включать насос. Неудобства возникают только из-за большого перепада давлений, когда бак полный или почти пустой. В других случаях, когда диапазон давлений небольшой, и насос часто приходится подкачивать, давление воды в системе равномерное и достаточно комфортное.

В следующей статье вы узнаете про подключение гидроаккумулятора к системе водоснабжения — самые распространенные схемы подключения.

Источник: delai-remont.com

Настройка давления в насосной станции с гидроаккумулятором

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Устройство и принцип работы реле давления

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

1. Корпус (см рисунок ниже).

1. Фланец для подсоединения модуля к системе.
2. Гайка, предназначенная для регулировки отключения аппарата.
3. Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
4. Клеммы, к которым подключаются провода, идущие от насоса.
5. Место для подключения проводов от электросети.
6. Клеммы заземления.
7. Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

• после запуска двигателя насоса, он сразу же отключается;
• после отключения станции наблюдается слабый напор в системе;
• при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
• не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

1. Отключите оборудование от электросети.
2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

1. Запишите показатели манометра при включении и отключении агрегата.
2. Выдерните шнур питания станции из розетки или отключите автоматы.
3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Р_вкл = 1,6 бар, а Р_выкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Р_выкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Р_вкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Р_вкл и Р_выкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Р_выкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Источник: Tehnika.expert

Как настроить реле давления насосной станции — регулировка своими руками

Современные насосные станции являются отличным способом обеспечения автономного водоснабжения.

Правильная самостоятельная регулировка позволяет получить бесперебойную и эффективную работу оборудования в течение длительного времени.

Настройка диапазона между включением и отключением привода, одна из важнейших процедур.

Конструктивные особенности

Первоначальное регулирование всего автоматического оборудования насосной станции осуществляется производителем с учётом определенной величи

Гидравлическая насосная станция краб инструкция. Регулировка и настройка реле давления у насосной станции

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм., а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании. Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Как правило, реле в насосных станциях водоснабжения могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может укомплектовываться дополнительными элементами, позволяющими защищать агрегат от работы «на сухую» и оберегать мотор от перегрева, для этого прибор будет измерять температуру перекачиваемой жидкости.

Принцип действия этого прибора следующий:

1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие

Устройство преобразования механической энергии в гидравлическую — MATLAB

Идеальный расход и идеальный крутящий момент

Идеальный объемный расход

, а идеальный крутящий момент —

где:

• D — указанное значение Смещение параметр блока.

• ω — мгновенная угловая скорость вращающийся вал.

• Δp — мгновенный прирост давления от вход к выходу.

Скорость потока утечки и момент трения

Расчет скорости потока внутренней утечки и момента трения зависит от выбран вариант блока. Если вариант блока — Аналитический или табличные данные , расчеты зависят также от Параметризация утечки и трения Параметр настройка.Есть пять возможных вариантов блочного варианта и настройки параметров.

Случай 1: Расчет аналитической эффективности

Если активным вариантом блока является Аналитический или табличный данные и Утечка и трение Параметризация Параметр установлен на Аналитический , расход утечки

, а момент трения —

где:

• K _HP является Коэффициент Хагена-Пуазейля для ламинарных потоков в трубах.Этот коэффициент рассчитывается от указанного номинального параметры.

• K _TP указан значение Момент трения в зависимости от увеличения давления коэффициент параметр блока.

• τ ₀ — указанное значение блока крутящий момент без нагрузки параметр.

• ω _Порог — это пороговая угловая скорость перехода двигатель-насос. В пороговая угловая скорость — это внутренне установленная часть от указанное значение Номинальный вал угловой Параметр блока velocity .

Коэффициент Хагена-Пуазейля определяется исходя из номинальной жидкости и параметры компонента через уравнение

где:

• ν _{Номинальный} указан значение блока Номинальная кинематическая вязкость параметр.Это кинематическая вязкость, при которой номинальная объемный КПД указан.

• ρ _{Номинальное значение} указано значение блока Номинальная плотность жидкости параметр. Это плотность, при которой номинальный объемный эффективность указана.

• ω _{Номинальное значение} указано значение Номинальная угловая скорость вала параметр блока.Это угловая скорость, при которой номинальная объемный КПД указан.

• ρ — фактическая плотность жидкости в присоединенном гидравлическая (изотермическая жидкостная) сеть. Эта плотность может отличаться от указанное значение Номинальная жидкость плотность параметр блока.

• v — кинематическая вязкость жидкости. связанные с жидкостной сетью.

• Δp _{Номинал} указан значение блока Номинальный прирост давления параметр. Это падение давления, при котором номинальный объемный эффективность указана.

• η _{v, Номинальное значение} указано значение Объемный КПД при номинальном условия параметр блока.Это объемный КПД, соответствующий указанным номинальным условиям.

Случай 2: Табличные данные эффективности

Если активным вариантом блока является Аналитический или табличный данные и Утечка и трение параметризация Параметр установлен на Табличные данные - объемный и механический КПД , негерметичность расход

, а момент трения —

где:

• α — числовой параметр сглаживания переход насос-насос.

• q _{Утечка, насос} скорость утечки в насосном режиме.

• q _{Утечка, двигатель} является скорость утечки в моторном режиме.

• τ _{Трение, Насос} момент трения в насосном режиме.

• τ _{Трение, мотор} момент трения в моторном режиме.

Параметр сглаживания α задается гиперболической функцией

где:

• Δp _Порог — это указанное значение порога падения давления для переход мотопомпа параметр блока.

• ω _Порог — это заданное значение порога угловой скорости для переход мотопомпа параметр блока.

Скорость потока утечки вычисляется из табличных данных эффективности с помощью уравнения

в режиме насоса и по уравнению

в моторном режиме, где:

• η _v — объемный эффективность, полученная путем интерполяции или экстраполяции Таблица объемного КПД, e_v (dp, w) данные параметров.

Точно так же момент трения рассчитывается исходя из эффективности табулированные данные с помощью уравнения

в режиме насоса и по уравнению

в моторном режиме, где:

• η _м механический эффективность, полученная путем интерполяции или экстраполяции Таблица механического КПД, e_m (dp, w) данные параметров.

Случай 3: Табличные данные потерь

Если активным вариантом блока является Аналитический или табличный данные и Утечка и трение параметризация Параметр установлен на Табличные данные - объемные и механические потери , расход утечки уравнение скорости

, а уравнение момента трения —

, где q _Leak ( Δp , ω ) и τ _Трение ( Δp , ω ) — объемные и механические потери, полученные за счет интерполяция или экстраполяция таблицы объемных потерь , q_loss (dp, w) и Таблица механических потерь, Tor_loss (dp, w) данных параметра.

Случай 4: КПД Физические входные сигналы

Если активным вариантом блока является Эффективность входа , Расчет скорости потока утечки и момента трения, как описано для Табличные данные по эффективности (случай 2). Объемный и механический КПД таблицы поиска заменяются входами физических сигналов, которые вы указываете через порты EV и EM.

Случай 5: потеря физических входных сигналов

Если вариант блока — Входные потери , утечка Расчеты расхода и момента трения соответствуют приведенным в таблице потерям. данные (случай 3).Заменены справочные таблицы объемных и механических потерь. с физическими входами сигнала, которые вы указываете через порты LV и LM.

Руководство по пожарным насосам на судне

Для моряка работа на судне означает ежедневное решение нескольких проблем, к которым он / она должен быть всегда готов. Пожарный насос на судне является важным механизмом, который помогает морякам преодолевать чрезвычайные чрезвычайные ситуации, связанные с пожаром. Эти морские пожарные насосы также широко известны как морские насосы Fifi.

Обычно центробежные насосы используются в качестве морских пожарных насосов, поскольку они обладают высокой пропускной способностью и могут быстро перекачивать воду и пену. В случае пожара на судне очень важно, чтобы было достаточно воды под подходящим давлением, и были приняты альтернативные меры в случае, если один пожарный насос не работает или его органы управления недоступны. Для этого на борту требуется несколько морских пожарных насосов.

Связанное чтение: Бесплатный образец: отчет о центробежном насосе

Главные пожарные насосы:

Главные пожарные насосы, установленные на судах, расположены в машинном отделении корабля, обычно на нижней платформе.Они имеют электрический привод от основного источника питания корабля.

Очень часто они устанавливаются рядом с насосами общего назначения и балластными насосами. Насосные линии общего пользования соединены с пожарной магистралью и иногда используются для подачи воды в пожарную систему. В некоторых условиях их также называют общими службами и пожарными насосами. Ни в коем случае нельзя использовать эти насосы для перекачки масла. Устройство переключения может быть предусмотрено для использования основного пожарного насоса для общего обслуживания, только если это одобрено администрацией.

Насос общего назначения и пожарный снабжают водой следующие объекты:

1. К соединениям пожарных рукавов в машинном отделении, главной палубе, жилых помещениях, туннеле шахты, отделении рулевого механизма и т. Д.
2. На мойку якоря на баке
3. В качестве рабочей воды для эжектора, установленного в трюмах грузового трюма
4. В качестве рабочей воды для эжектора, установленного в трюмах опасного грузового трюма
5. К бассейну, если есть

Прочтите по теме: Краткий обзор плана управления огнем на судне

Мощность и требования к главным пожарным насосам:

Количество пожарных насосов и их мощность будут зависеть от типа судна и его валовой вместимости.

Для пассажирских судов —

• Пассажирские суда водоизмещением менее 4000 GT должны иметь как минимум два независимых пожарных насоса
• На пассажирских судах более 4000 тонн должно быть установлено не менее трех независимых пожарных насосов
• Пожарный насос должен обеспечивать подачу воды не менее 2/3 ^-го количества воды трюмными насосами

Для грузовых судов —

• На грузовых судах водоизмещением более 1000 тонн необходимо установить не менее двух пожарных насосов с независимым приводом.
• Для грузовых судов водоизмещением менее 1000 тонн количество устанавливаемых пожарных насосов будет определяться администрацией.
• Установленные пожарные насосы должны быть способны откачивать количество воды не менее 4/3 от количества, подаваемого трюмными насосами на пассажирском судне такого же размера, при условии, что общая требуемая мощность насосов не должна превышать 180 м³ / час на грузовом судне
• Каждый главный пожарный насос для грузовых судов должен иметь производительность не менее 80% от общей требуемой производительности, деленной на минимальное количество требуемых пожарных насосов, но не менее 25 м3 / час при сбросе воды не менее 2 форсунки

Прочие важные требования —

Если центробежные насосы используются в качестве пожарных, устанавливаются обратные клапаны, чтобы предотвратить потерю воды обратно через открытую линию, когда насос не работает.

В случае поршневых насосов прямого действия, используемых в качестве пожарного насоса, необходимо установить предохранительный клапан, чтобы противодействовать повышению давления, если линейный клапан закрыт и насос работает.

Безопасное давление в трубопроводе будет зависеть от конструкции пожарного трубопровода и производительности насоса и регулируется администрацией.

Связанное чтение: Как работает система пожаротушения с водяным туманом под высоким давлением для кораблей?

Аварийный пожарный насос

На кораблях каждое оборудование оснащено резервной системой i.е. одна дуплексная или резервная система или аварийная резервная система. Для системы пожаротушения пожарный насос является важным механизмом, и в случае его выхода из строя вся пожарная линия переходит в неактивное состояние, что в мгновение ока приводит к распространению огня.

В соответствии с правилом 4 главы I-2 части A Конвенции СОЛАС на всех грузовых судах валовой вместимостью 2000 тонн и выше и пассажирских судах валовой вместимостью 1000 тонн и выше должен быть установлен аварийный пожарный насос в отдельном помещении, кроме машинного отделения, где находятся основные пожарные насосы. расположены.

Только в особых случаях СОЛАС разрешает всасывание аварийного насоса из того же резервуара, что и главные пожарные насосы.Это означает, что всасывающая труба должна проходить в машинное отделение. Некоторые классификационные общества допускают это только в том случае, если трубопроводы соответствуют стандарту противопожарной защиты A-60.

Всасывание аварийного пожарного насоса может осуществляться либо через клапан с дистанционным управлением, либо всасывающий клапан всегда остается открытым. Расположение снова будет зависеть от требований классификационного общества.

Аварийный пожарный насос может приводиться в действие двумя способами:

1 Использование дизельного двигателя

2.Электродвигатель с питанием от аварийного генератора

В случае пожара и выхода из строя основного пожарного насоса (из-за отключения электроэнергии, пожара в машинном отделении, неисправности основного пожарного насоса или его линии и т. Д.) Используется аварийный пожарный насос. Поскольку насос расположен далеко от машинного отделения, его можно использовать в качестве резервного для основного пожарного насоса. Следующие места предпочтительны для аварийного пожарного насоса:

• Судовой пожарный насос с дизельным двигателем, как правило, крепится на верхней палубе судна, большой емкости
• Может быть установлен в рулевой колонке
• Может быть установлен в туннеле вала
• Может быть установлен в носовой части судна (носовое подруливающее устройство и т. Д.).)

Прочтите по теме: Различные типы огнетушителей, используемые на судах

Емкость и требования

• Аварийный пожарный насос должен быть установлен на пассажирских судах от 1000 брт и выше
• Аварийный пожарный насос на грузовых судах от 2000 брт и выше
• Аварийный пожарный насос должен приводиться в действие двигателем с воспламенением от сжатия с самоохлаждением или электродвигателем, работающим от аварийного генератора.
• Он должен располагаться вне машинного отделения, в отсеке, не являющемся частью машинного отделения.
• Аварийный пожарный насос должен быть оборудован независимым всасывающим устройством, а общая высота всасывания не должна превышать 4.5 метров при любых условиях крена
• Производительность аварийного пожарного насоса должна составлять не менее 25 м3 / час для подачи двух струй воды диаметром ½ дюйма с горизонтальным выбросом не менее 40 футов.
• Если насос расположен выше уровня воды, необходимо предусмотреть заправочное устройство для заполнения корпуса насоса водой перед запуском.
• В аварийном пожарном насосе с приводом от двигателя должно быть предусмотрено устройство обогрева, которое также получает питание от аварийного распределительного щита.
• Для насоса с приводом от двигателя емкость топливного бака должна быть такой, чтобы двигатель мог проработать насос с полной нагрузкой не менее 3 часов
• Отдельный резервный топливный бак должен быть предусмотрен за пределами машинного отделения
• Двигатель первичной тяги должен быть с ручным / аккумуляторным / гидравлическим запуском, который может запускаться и управляться одним человеком

Трубопровод:

Трубопровод, используемый для пожарного насоса, обычно гальванизирован, чтобы избежать коррозии из-за морской воды.Диаметр трубы варьируется от 50 мм до 180 мм в зависимости от типа и размера судна.

Не выполняйте резку или сварку на линии огня, так как гальваническое покрытие может быть повреждено. Любой капитальный ремонт требует замены пораженного участка на запасную оцинкованную трубу.

Рабочий пожарный насос:

Помимо операции удаленного управления, пожарным насосом можно управлять удаленно из следующего места:

• С пожарного поста
• Из диспетчерской
• От моста
• В баке может быть предусмотрено устройство для управления пожарным насосом

Прочтите по теме: Краткий обзор плана управления огнем на судне

Пуск насоса:

• Убедитесь, что всасывающий клапан полностью открыт
• Если насос самовсасывающий (с вакуумным насосом), убедитесь, что подающий бак, содержащий воду для заливки, заполнен
• В пожарном насосе центробежного типа закройте выпускной клапан и откройте воздухоотводчик на спиральном корпусе
• Закройте выпускное отверстие после выхода воды
• Запустите насос и постепенно откройте нагнетательный клапан
• В центробежном насосе самовсасывающего типа закройте обратный клапан на присоединенной линии вакуумного насоса

Общие проверки:

Работу основного и аварийного пожарных насосов необходимо часто проверять, особенно во время аварийных пожарных учений.Запись проверок аварийного и главного пожарного насоса должна производиться в субботу или в еженедельную рабочую книгу. Некоторые из общих проверок включают:

• Смажьте подшипники
• Проверить температуру подшипника
• Проверить состояние сальника
• Проверить герметичность торцевого уплотнения, если оно установлено
• Когда пожарный насос не будет использоваться в течение длительного времени (в сухих доках или на площадках), держите выпускной и всасывающий клапан закрытыми
• При плавании в холодных регионах не допускайте откачки воды из насоса
• Проверьте резервный насос при включении другого пожарного насоса.Если он также реверсивный, утечка из невозврата, связанного с резервным насосом
• Проверить на аномальный шум и вибрацию

Прочтите по теме: Что такое International Shore Connection?

Прочие меры предосторожности:

• Аварийный пожарный насос может быть установлен в помещении подруливающего устройства. В случае локального запуска насоса человеку необходимо спуститься в комнату BT. В случае отключения электроэнергии вентиляция помещения BT не будет работать.Убедитесь, что дверь комнаты открыта при входе в нее, чтобы запустить аварийный насос.
• В морозных погодных условиях не допускать слива воды из линии огня и воды для мытья палубы
• Никогда не закрывайте и не дросселируйте всасывающий клапан при работающем пожарном насосе
• При использовании гладкой набивки небольшая утечка воды считается допустимой. Для механического уплотнения не должно быть утечки воды
• При заливке смазки убедитесь, что сливная пробка открыта, и старая смазка выходит наружу

Читать по теме: 16 Средства пожаротушения и превентивные меры на борту судов

Заявление об ограничении ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания «Марин Инсайт» не заявляют об их точности и не несут за это никакой ответственности. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих принципов или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.

Данная статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и компании Marine Insight.

Теги: пожарный насос

Flygt Concertor® — первая в мире система откачки сточных вод с интегрированным интеллектом

ЗАПАС МОЖНО УМЕНЬШИТЬ ДО 80% В ОБЛАСТИ ДЕЯТЕЛЬНОСТИ КОНЦЕРРА

Выбор подходящего изделия для вашей насосной станции стал намного проще. Flygt Concertor от Xylem предлагает диапазон рабочих характеристик, охватывающий широкий диапазон характеристик насоса.Не нужно беспокоиться об идеальных проектных данных станции. Нет необходимости в больших запасах инвентаря. Один насос самонастраивается или может быть адаптирован к изменяющимся условиям без изменения диаметра рабочего колеса или размера двигателя.

• Более простой выбор продукции
• Регулируемая кривая производительности
• Точная настройка удаленно или на месте
• Уменьшенный запас резервных копий
• Более простое обращение с запчастями
• Сокращение сроков поставки

БЕЗ ЗАКРЫТИЯ РАБОТА И СНИЖЕНИЕ ВЫЗОВА ПЫЛОЧНОЙ ЧИСТКИ НА ДО 80%

Очистка отстойника от шлама, песка, жира и прочего мусора может быть неприятной и дорогостоящей задачей.В то время как стандартные насосы предназначены для решения многих из этих проблем, Concertor выводит безотказную перекачку на совершенно новый уровень.

Ответ кроется в уникальном сочетании новейших технологий, которые работают в гармонии с интеллектуальными функциями, чтобы поддерживать влажный колодец в чистоте, а помпу — без засорения. Компания Concertor хорошо зарекомендовала себя в нескольких регионах по всему миру, результаты замечательные.

Чтобы уменьшить осаждение, накопление запаха и незапланированные вызовы, мы добавили встроенные функции очистки отстойника и труб в единую интегрированную систему откачки сточных вод.Обширные испытания показывают, что это значительно снижает внеплановое и дорогостоящее обслуживание. Встроенная функция очистки насоса вместе с нашей запатентованной технологией Adaptive N обнаруживает и устраняет засорение из-за крупного мусора.

• Встроенный поддон и очистка труб
• Встроенная функция очистки насоса
• Самоочищающаяся гидравлика
• Функция самоконтроля
• Самонастройка для сохранения ключевых компонентов
• Электроника помещена в устойчивую подводную среду

ВПЛОТЬ ДО 70% ЭКОНОМИЯ ЭНЕРГИИ ПО СРАВНЕНИЮ С ОБЫЧНЫМИ НАСОСАМИ ДЛЯ СТОЧНЫХ ВОД И КОНТРОЛЯМИ

Суммируется потребление энергии.Фактически, исследования показывают, что на энергию приходится 34% общей стоимости жизненного цикла типичной системы перекачки сточных вод. Concertor — это настоящий энергосберегающий прибор, который может сократить ваши коммунальные счета за электроэнергию до 70% по сравнению с обычной системой откачки сточных вод.

Оснащенный комбинацией проверенного программного обеспечения и оборудования нового поколения, Concertor снижает энергопотребление во многих отношениях. Например, наша запатентованная функция Energy Minimizer автоматически обеспечивает постоянную работу всех насосов на ваших станциях в наиболее эффективных рабочих точках.

• Автоматический самооптимизирующийся минимизатор энергии
• Современные технологии
• Двигатель соответствует стандарту эффективности IE4
• Адаптивная N-гидравлика с устойчивым КПД
• Экономия на климат-контроле

ВПЛОТЬ ДО 50% МЕНЬШИЕ ШКАФЫ ПО СРАВНЕНИЮ С ПРЯМЫМИ ОНЛАЙН-ШКАФАМИ

Клиенты часто говорят нам, что они ценят оборудование, которое является прочным и надежным, но при этом простым в использовании.Хотя расширенная функциональность имеет свои преимущества, она также требует дополнительных компонентов, нестандартной инженерии и больших шкафов. Concertor решает все это, интегрируя все в единую, предварительно спроектированную и настроенную систему.

Компактная конструкция освобождает место как в существующих, так и в новых шкафах, обеспечивая полную функциональность мониторинга без использования традиционного шкафа большего размера.

Все функции предварительно спроектированы, настроены и протестированы как единое решение — прямо с завода.Установка и ввод в эксплуатацию также выполняются быстро и без лишних усилий благодаря полезному мастеру настройки и простой конструкции шкафа.

• Без климат-контроля
• Предварительно спроектировано как комплексное решение
• Заводская конфигурация и испытания
• Меньшая и упрощенная конструкция шкафа
• Мастер простой установки
• Встроенные функции контроля и мониторинга

G M TREBLE LTD.Инструкции по эксплуатации и техническому обслуживанию для герметичной системы с одним насосом и расширительного бака.

ЗАПОЛНЕНИЕ И ПРОДУВКА СИСТЕМЫ

ИНСТРУКЦИИ ПО ЗАПОЛНЕНИЮ ВОДЯНОГО НАГРЕВАТЕЛЯ ИЛИ КОНДЕНСАТОРНОГО КОТЛА (Городская вода) Совет по безопасности: перед началом выключите питание котла и циркуляционного насоса.ЗАПОЛНЕНИЕ И ПРОДУВКА Этап 1: Закройте изоляцию возвратного коллектора

Подробнее

Руководство по эксплуатации и техническому обслуживанию

Руководство по эксплуатации и техническому обслуживанию Цифровое оборудование для создания давления Flexfiller Модели Flexfiller (125D, 225D, 150D, 250D, 280D) Модели Midi (125D, 225D, 150D, 250D) Мини-модели (130D, 230D) Содержание Около

Подробнее

Электрический воздушный компрессор PC1131

Senco Products Inc.8485 Broadwell Road Cincinnati, Ohio 45244 Руководство по эксплуатации электрического воздушного компрессора PC1131, 2006 г., составлено Senco Products, Inc. Предупреждения по безопасному использованию этого инструмента включены в

Подробнее

Электрический воздушный компрессор PC1130

Senco Products Inc. 8485 Broadwell Road Cincinnati, Ohio 45244 Руководство по эксплуатации электрического воздушного компрессора PC1130, 2006 г., составлено Senco Products, Inc. Предупреждения о безопасном использовании этого инструмента включены в

Подробнее

Слив и заполнение системы охлаждения

Страница 1 из 9 Слив и заполнение системы охлаждения Необходимые специальные инструменты и оборудование для мастерской Адаптер -V.A.G 1274 / 8- Труба -V.A.G 1274 / 10- Поддон -V.A.G 1306- или поддон для подъемника для мастерских -VAS 6208-

Подробнее

Инструкция по эксплуатации

6300 9681 02/2006 RU Для пользователя Руководство по эксплуатации Logano GE315 Котел для жидкотопливных / газовых струйных горелок Внимательно прочтите перед использованием. Руководство по эксплуатации Logano GE315 Уважаемый покупатель,

Подробнее

Руководство по эксплуатации и техническому обслуживанию

Руководство № OMAV2-SUMP1 для высокоэффективных воздухо- и грязеуловителей. Руководство № 9636-1230 Ред.A Руководство по эксплуатации и техническому обслуживанию 340 West 8 th Street Peru, IN 46970 PH: 765 472 3351 FX: 765 472 3968 www.thrushco.com

Подробнее

УСТАНОВКА АККУМУЛЯТОРА

7001-7 УСТАНОВКА АККУМУЛЯТОРА ТОРМОЗНЫЕ АККУМУЛЯТОРЫ I 308L93 Rae 7-59710 Issued 6-93 Напечатано в США. 7001-8 Снятие АККУМУЛЯТОРНЫЙ КЛАПАН 1. Припаркуйте машину на ровной поверхности и опустите. ковш погрузчика

Подробнее

Laddomat 21-60 Зарядное устройство

Laddomat 21-60 Зарядное устройство Инструкция по эксплуатации и установке ВНИМАНИЕ! На схемах в этой брошюре описаны только принципы подключения.Каждая установка должна быть измерена и выполнена в соответствии с

. Подробнее

Инструкция по эксплуатации

6302 6959 02/2006 RU Для пользователя Руководство по эксплуатации Logano G215 WS Газовые и газовые котлы Внимательно прочтите перед использованием. Обзор Нормы и директивы Установка: газовая установка 90/396 / EEC

Подробнее

Описание функций

Описание функций Laddomat 21 предназначен…… дайте котлу нагреться до высокой рабочей температуры вскоре после розжига …. для предварительного нагрева холодной воды в баке в нижней части котла, чтобы котел

Подробнее

БЕСШУМНЫЙ ВОЗДУШНЫЙ КОМПРЕССОР

Бесшумный воздушный компрессор № модели: SHHHAIR 50/24 № детали: 2320875 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ LS0309 ВВЕДЕНИЕ Благодарим вас за покупку бесшумного воздушного компрессора CLARKE. Перед попыткой

Подробнее

Компрессоры с ременным приводом

Компрессоры с ручным приводом с ременным приводом 070708/00004 Содержание Страница Введение / Гарантия 3 Стандартные компоненты 5 Компоновка компрессора 6 Установка 9 Компрессоры с приводом от двигателя 11 Техническое обслуживание 13 Безопасность

Подробнее

объяснил ваше давление воды

ваше давление воды объяснил водопроводные сети ваша ответственность низкое давление Наши водопроводные сети спроектированы таким образом, чтобы в типичном доме была обеспечена достаточная подача воды под давлением и потоком.Однако есть

Подробнее

CW-5000 / 5200,1’8675, $ / & +, // (5 86 (5 0 $ 18 $ /

CW-5000/5200 Содержание Предостережения ——————————————- ——————— Введение в 3 части ————————— ————————- 4 Установка ———————— ————————————-

Подробнее

ВВОД В ЭКСПЛУАТАЦИЮ СИСТЕМ ОВК

ФОРМА CL-01 СИСТЕМЫ / ОБОРУДОВАНИЕ В КОМПЛЕКТЕ: КОНТРОЛЬНЫЙ ПЕРЕЧЕНЬ СИСТЕМЫ I — ПРЕДВАРИТЕЛЬНЫЙ ОСМОТР ОБОРУДОВАНИЯ МОНТАЖ И НАСТРОЙКА КОНТРОЛЬ, БЛОКИРОВКА И ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПРОВОДКИ ТРУБОПРОВОДА ДВИГАТЕЛЯ И ПРИВОДА, СОЕДИНЕНИЯ

Подробнее

Baxi Combi 80e и 105e

Baxi Combi 8e и 15e Храните эти инструкции в надежном месте.Если вы переедете в дом, передайте его следующему жильцу. Газовый настенный комбинированный котел Инструкция по эксплуатации Natural

Подробнее

Сессия 2: Горячее водоснабжение

Коммунальные услуги MEBS6000 http://www.hku.hk/mech/msc-courses/mebs6000/index.html Сессия 2: Горячее водоснабжение Д-р Бенджамин П.Л. Хо Кафедра машиностроения Гонконгского университета E-mail:

Подробнее

Котельные установки большой мощности

Информация о высокопроизводительных котельных системах для методов соединения двойной системы Для использования в Великобритании и Ирландии (Великобритания и Ирландия).Этот прибор был сертифицирован для использования в странах, отличных от

Подробнее

СОБЛЮДЕНИЕ ПРАВИЛ БЕЗОПАСНОСТИ КОТЛА

СОБЛЮДЕНИЕ ПРАВИЛ БЕЗОПАСНОСТИ КОТЛА Приведенные ниже правила представляют собой краткое напоминание о возможных последствиях для котельной ненадлежащей реакции оператора или сомнительных действий при обслуживании котла

Подробнее

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 1988 Toyota Celica 1987-88 TOYOTA Engine Cooling Systems Celica ОПИСАНИЕ Базовая система жидкостного охлаждения состоит из радиатора, водяного насоса, термостата, вентилятора охлаждения, герметичной крышки,

Подробнее

Электрический котел

Электрический проточный котел, установка и техническое руководство Если вам потребуется дополнительная помощь: Телефон: 01698 820533 Факс: 01698 825697 Эл. Почта: info @ electric-heatingcompany.co.uk или посетите наш сайт www.electric-heatingcompany.co.uk

Подробнее

VOYAGER 570G. 744A Управление распылителем

VOYAGER 570G 744A Управление опрыскивателем И С Е Р М А Н У А Л У С Е Р М А Н У А Л Содержание ГЛАВА 1 — ВВЕДЕНИЕ … 1 КОНФИГУРАЦИИ СИСТЕМЫ … 1 СОДЕРЖАНИЕ КОМПЛЕКТА … 3 БЛОК УПРАВЛЕНИЯ … 5 ГЛАВА

Подробнее

Приводы ГЕРЦ-Термал

Приводы ГЕРЦ-Термал Лист данных 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01

Подробнее

ClearView 100.Руководство пользователя

ClearView 100 Руководство по эксплуатации Важные меры безопасности Это устройство не предназначено для использования детьми или немощными людьми без присмотра. За маленькими детьми следует присматривать, чтобы они могли успеть

Подробнее

32: (5 # 5 $ 7,1 * 4833 # USP283 # +] 4; 33 # USP293 # +] 3ULPH 113 кВА, 90 кВт 124 кВА, 99 кВт 6WDQGE \ 114 кВА, 91 кВт 125 кВА, 100 кВт

, 1’8675, $ / # * (16 (7 6HULHV # ‘9 # 448 32: (5 # 5 $ 7,1 * 4833 # USP283 # +] 4; 33 # USP293 # +] 3ULPH 113 кВА, 90 кВт 124 кВА, 99 кВт 6WDQGE \ 114 кВА, 91 кВт 125 кВА, 100 кВт Генераторная установка, состоящая из двигателя и установленного генератора переменного тока

Подробнее

Обзор плана пожарного насоса, март 2010 г.

Обзор плана пожарного насоса март 2010 Дата рассмотрения: // Номер разрешения: Компания / Название здания: Адрес проекта: Имя проектировщика: Телефон проектировщика: Подрядчик: Телефон подрядчика: Класс занятости:

Подробнее

Техническое руководство 15.08.14

Техническое руководство 15.08.14 1 Содержание Контактная информация.3 Идентификация вашей системы … 4-8 Номер модели Расположение серийного номера Детали вашей топливной системы … 9-14 Схема топливного насоса Схема жгута проводов

Подробнее

Ротационный насос AdBlue IBC

Инструкции по установке, эксплуатации, техническому обслуживанию и технике безопасности Ротационный насос AdBlue IBC RHP105 Важная информация Важно убедиться, что обращение с этим насосом и его эксплуатация должны соответствовать требованиям

. Подробнее

Системы предупреждения

Звуковые предупреждения

Звуковые предупреждения в кабине включают пожарный звонок, взлет предупреждение о конфигурации, высота кабины, предупреждение о конфигурации шасси, Мах / воздушная скорость превышение скорости, предупреждение об остановке, GPWS и TCAS.Внешние звуковые предупреждения являются: пожарный звонок в колесной арке и звуковой сигнал земли в носу колесная арка для перегрева отсека E&E или IRS на постоянном токе. Только определенные предупреждения может быть отключен, пока существует условие.

Чтобы проверить GPWS, убедитесь, что метеорологический радар включен в тестовом режиме и отображается на EHSI. Быстрое нажатие SYS TEST даст кратковременную уверенность test, нажатие в течение 10 секунд даст полную проверку словарного запаса.

Панель GPWS.Щелкните фото, чтобы услышать GPWS словарный тест. (175кб)

AURAL ПРЕДУПРЕЖДЕНИЕ ПРИОРИТЕТ ЛОГИКА
РЕЖИМ	ПРИОРИТЕТ	ОПИСАНИЕ	ПРЕДУПРЕЖДЕНИЕ УРОВЕНЬ
7	1	ВЕТРОВОЙ КЛЕТК ВЕТРОВОЙ ВЕТРОВОЙ ОКНО	Вт
1	2	ПОДЪЕМ (Раковина СТАВКА)	Вт
2	3	ПОДЪЕМ (ЗЕМЛЯ ЗАКРЫТИЕ)	Вт
2A	4	ПОДЪЕМ (ЗЕМЛЯ ЗАКРЫТИЕ)	Вт
V1	5	V1 ЗВОНИТЕ	I
TA	6	ТЕРРЕЙН ТЕРРЕЙН ПОДЪЕМНИК	Вт
WXR	7	ВЕТРОВОЙ КЛЕТК Вперед	Вт
2	8	ТЕРРЕЙН ЗЕМЛЯ	С
6	9	МИНИМУМЫ	I
TA	10	ВНИМАНИЕ ЗЕМЛЯ	С
4	11	ТОО НИЗКИЙ ЗЕМЛЯ	С
TCF	12	ТОО НИЗКИЙ ЗЕМЛЯ	С
6	13	ВЫСОТА ЗВОНОК	I
4	14	ТОО НИЗКИЙ ШЕСТЕРНЯ	С
4	15	ТОО НИЗКИЙ КЛАПАНЫ	С
1	16	РАКОВИНА СТАВКА	С
3	17	НЕ РАКОВИНА	С
5	18	ГЛАДКА	С
WXR	19	МОНИТОР РАДАР ДИСПЛЕЙ	С
6	20	НА ПОДХОДЕ МИНИМУМЫ	I
6	21	БАНК УГОЛ	С
TCAS	22	RA (ПОДЪЕМ, DESCEND, И Т.П.)	Вт
TCAS	23	TA (ДВИЖЕНИЕ, ДВИЖЕНИЕ)	С
ТЕСТ	24	УКУС А ТАКЖЕ ИНФОРМАЦИЯ О ТЕХОБСЛУЖИВАНИИ	I

---

Выноски радиовысотомера

Автомат рад-альт звонки площадь покупатель вариант на 3-900 серии. Звонки могут включают любой из следующее:

2500 («20 Пять Сотня » или «Радио Альтиметр »).
1000
500
400
300
200
100
50
40
30
20
10

«Минимум» или «Минимум, Минимум «
» Плюс Сотня » когда 100 футов выше DH
«Приближается Минимум » когда 80 футов выше DH
«Приближается Решение Высота «
» Решение Высота »

Заказчика может также запрос специальный высоты, такие как 60 футов.

---

Уровни шума

If часто комментируют, насколько громкие эти крики.Уровень громкости для этих выноски и любые другие звуковые предупреждения настроены так, чтобы они все еще могли быть слышны при самых высоких уровнях окружающего шума это считается, когда самолет находится на высоте Vmo (340 узлов) на высоте 10 000 футов.

Расчетный уровень звукового давления на высоте 35000 футов, M0,74, крейсерская тяга 87 дБ при Сиденье капитана, по сравнению с 90-93дБ в салоне.

Многие пилоты считают, что в кабине самолета 737 обычно шумно. Это Боинги ответ на это обвинение:

«Используя уровни шума кабины экипажа, измеренные компанией Boeing Noise Инжиниринг во время типичного профиля полета (весь полет), ежедневно Звуковое воздействие, взвешенное по шкале А, было рассчитано с использованием ISO / DIS 1999. стандарты.Этот расчет показывает, что время воздействия шума ниже 80 дБ (A) и не должны вызывать нарушения слуха. Улучшение шума в кабине экипажа продолжается быть частью текущая деятельность Boeing по повышению качества продукции ».

И когда позже спросили об особо шумном NG:

«Боинг провел обширные летные испытания, чтобы определить источник шума для полетной палубы 737. Впоследствии различные системы и модификации оборудования были оценены на предмет возможных улучшения.В настоящее время нет предлагаемых изменений, в которых выгода достаточно значительный, чтобы гарантировать регистрацию. Дополнительные кандидаты в настоящее время изучаются, и если их достоинства будут подтверждены, они могут быть включены позже во время производства и дооснащение ».

Тем не менее, в 2005 году компания Boeing добавила 10 небольших вихревых генераторов в основании лобовое стекло, снижающее аэродинамический шум кабины экипажа на 3 дБ. (Увидеть страница фюзеляжа для фото).

Канализационная насосная станция с сепарацией твердых тел…

Канализационная насосная станция TS представляет собой законченное, полностью автоматизированное устройство, состоящее из следующих компонентов:

• коллектор,
• разделительный бак,
• два разделителя — барная корзина, заслонки,
• два насоса с высокоэффективным канальным рабочим колесом,
• элементы гидрооборудования: фланцы, тройники, колена, обратные шаровые краны системы SHUSTER, соединители, шибер ножевой и др.,
• ультразвуковой уровнемер,
• Устройство безопасности и контроля.

Бак канализационной насосной станции, в зависимости от типоразмера, полностью изготавливается из аустенитной стали или аустенитной стали и пластика. Сепараторы, фланцы, тройники и соединительные элементы изготовлены из аустенитной стали с высокой коррозионной стойкостью к воздействию сточных вод. Конструкция и материалы других элементов гидрооборудования (обратные клапаны, задвижки, насосы) делают их устойчивыми к воздействию сточных вод. При строительстве канализационных насосных станций применены обратные клапаны SZUSTER, обеспечивающие надежную и эффективную транспортировку сточных вод, содержащих твердые частицы, на натяжных гравитационных коллекторах — сепараторах.

Шар клапана (в полностью открытом состоянии) плотно закрывает изогнутый канал клапана, что обеспечивает:

• очень высокая стойкость клапана к твердым загрязнениям, т.к. во время потока клапан работает как обычный колено,
• свободный зазор для твердых частиц при скорости потока 0,7 м / с, не вызывая вибрации шара, чего невозможно достичь с помощью классических конструкций клапана.

Конструкция канализационной насосной станции спроектирована таким образом, чтобы был возможен доступ к ее основным элементам (насосу, сепараторам) для проведения ремонтных или сервисных работ без прерывания ее работы.
Конструкция канализационной насосной станции спроектирована таким образом, чтобы был возможен доступ к ее основным элементам (насосу, сепараторам) для проведения ремонтных или сервисных работ без необходимости прерывания ее работы. Станция перекачки сточных вод оснащена двумя насосами FZB, работающими попеременно, с высокоэффективной гидравлической системой и надежной трансмиссией привода. Поскольку для привода насосов FZB использовались классические высокоэффективные электродвигатели с вентиляторным охлаждением, а между насосом и приводным двигателем использовалась дополнительная разделительная масляная камера, эксплуатационные характеристики этих насосных машин могли быть улучшены.

Принцип работы

В классической (мокрой) насосной станции сточные воды, подаваемые самотеком, стекают непосредственно в накопительный резервуар. В насосных станциях с отделением твердых частиц сточные воды попадают в насосную станцию, расположенную в сухой камере, а затем распределяются по отдельным сепараторам. Из сепараторов частично очищенные сточные воды, не содержащие твердых частиц, отложений и увлеченных элементов, самотеком через гидроэлементы насосов поступают в резервуар насосной станции.В случае, когда какой-либо из насосов работает, сточные воды поступают только в сепаратор, связанный с неработающим насосом. Заданные уровни сточных вод в резервуаре станции контролируются ультразвуковым датчиком (возможно использование других типов датчиков). Устройство безопасности и контроля после получения сигнала о достижении заданного уровня сточных вод в резервуаре включает или останавливает соответствующие насосы. Включенный насос всасывает частично очищенные сточные воды и нагнетает их в сепаратор, расположенный на оси реле давления насоса.Энергия перекачиваемого потока сточных вод уносит твердые частицы из сепаратора и направляет их в напорный трубопровод насосной станции. Избыточное давление, создаваемое во время откачки, перекрывает обратный поток сточных вод в резервуар станции. Во время рабочего цикла насоса сточные воды поступают в резервуар через второй сепаратор и гидросистему холостого насоса. После достижения нижнего заданного уровня сточных вод в резервуаре насос автоматически отключается. Конструкция сепаратора (специальная система стержневых сепараторов) позволяет насосной станции работать в постоянном режиме, не требуя выполнения дополнительных операций по удалению накопившихся примесей.При каждом запуске насоса сепаратор выполняет процедуру «самоочистки». Гидравлическая система насосов, не имеющая прямого контакта с твердыми частицами и особенно с увлекаемыми материалами, не подвержена засорению.

.

No related posts.
