какие бывают, чем отличаются и какой обратный клапан лучше?

Для прочтения нужно: 3 мин.

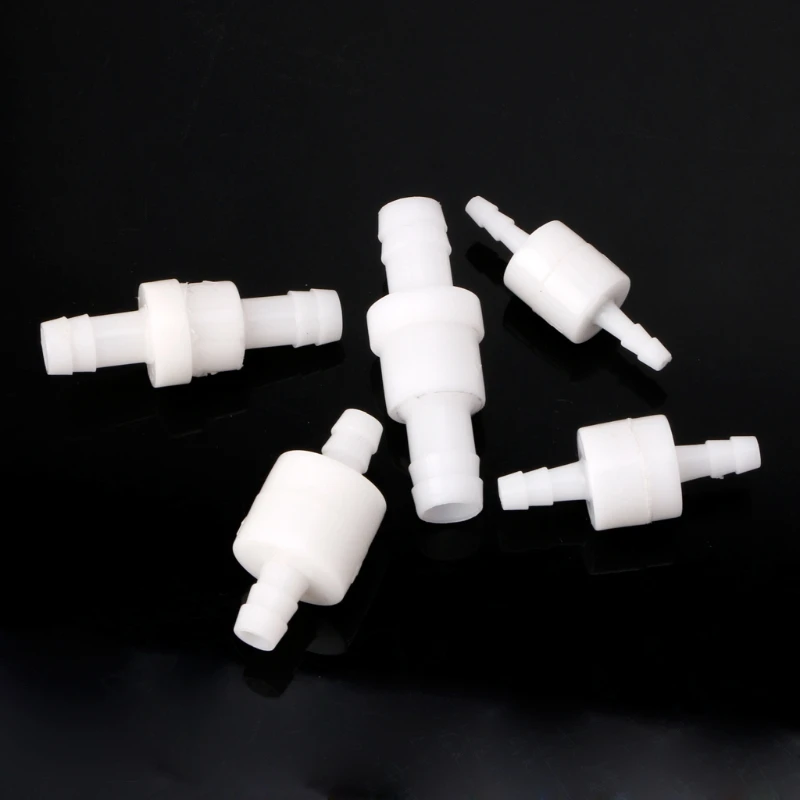

Обратный клапан — это небольшой запорный элемент, который предотвращает движение потока в трубопроводе в обратную сторону и поддерживает необходимый напор в системе. Это защита от прорывов труб, поломок котлов или насосного оборудования и не только. Для чего нужен обратный клапан в водопроводе? Как выбрать оптимальный тип устройства? Что учесть при монтаже? Ответим в статье.

Для чего нужны обратные клапаны?

Механическое устройство, которое пропускает поток воды только в одну сторону, называется обратным клапаном. Принцип его действия заключается в том, что при противоположном направлении потока жидкости или газа срабатывает затвор. При монтаже отопительных и водопроводных систем часто возникает необходимость исключить обратный поток. Поэтому клапаны незаменимы в следующих случаях:

• для обеспечения стабильной работы трубопроводной системы, в том числе для исключения гидравлического удара, предотвращения протечек бытовой техники: без обратного клапана отработанная вода из слива может после окончания стирки попасть назад в барабан стиральной машины;
• чтобы минимизировать риск попадания лишнего воздуха в водопровод, что может привести к разрыву трубы и затоплению помещения;
• для экономии электроэнергии в системе с электробойлером: обратный клапан не даст вытечь горячей воде при аварийном отключении прибора и к тому же защитит его от скачков давления в водопроводе;
• для обеспечения подачи воды в отдельных жилых домах, когда вода подается из скважины с помощью насоса. Если подающий насос отключен, при помощи обратного клапана в системе поддерживается нужный рабочий напор. К тому же вода не направляется обратно в скважину, так что не требуется лишней траты электроэнергии для того, чтобы ее вернуть.

Возможности обратных клапанов используются в различных направлениях сантехнических работ:

• при монтаже и ремонте водопровода жилищно-коммунальные службы устанавливают обратные клапаны на стояках. Благодаря этому вода не идет из труб с б о льшим давлением в трубы с меньшим;

На заметку

Жильцы многоквартирных домов иногда отмечают погрешности в показаниях счетчиков. Такие сбои могут происходить именно из-за отсутствия или неправильного монтажа обратных клапанов: из-за разницы рабочего давления в системах водоснабжения холодная вода попадает в трубопровод с горячей.

• во время монтажа бойлеров обязательно устанавливают обратные клапаны на входе холодной воды: как было указано выше, это защищает прибор от неисправностей при скачках давления воды и аварийном отключении;
• в обвязке котельного оборудования: клапан устанавливается в обводном трубопроводе (байпасе), чтобы при отключении насоса обеспечивалась естественная циркуляция теплоносителя по системе, что поддержит ее в рабочем состоянии;
• в загородных домах с собственными скважинами обратный клапан устанавливается перед погружным насосом. Если насос остановится, клапан не даст воде слиться и предотвратит раскрутку рабочего колеса насоса в обратную сторону, ведь это может ему навредить;
• в частных домах, где для различных целей установлено несколько контуров отопления с разными насосами, обратный клапан ставится так, чтобы больший насос не вызывал обратное движение воды, иначе может выйти из строя котел или даже вся система, и придется выделить значительные средства на ремонт.

Какие бывают обратные клапаны для воды: рассматриваем типы

Чтобы выбрать лучший обратный клапан, нужно отталкиваться от цели установки и конструкции системы. Различные виды клапанов работают по разному принципу.

• Шаровой . Запорный элемент сделан в виде шара, покрытого максимально износоустойчивым синтетическим герметиком. Шарик поднимается, когда вода идет в правильном направлении, и опускается, перекрывая воду, при движении потока в обратную сторону.
  Шаровые клапаны не обязательно менять полностью после износа — их можно отремонтировать. Но и поломки случаются очень редко, потому что элементы устройства не трутся друг об друга. Из минусов — необходимость большого пространства, чтобы разместить подъем клапана, а также достаточно высокое давление — от 25 бар, потому что при меньшем давлении шаровой клапан не сработает. В ЖКХ он обычно применяется в трубопроводах с маленьким диаметром.
• Дисковый , он же пружинный обратный клапан. Внутри помещается пружина с закрывающим элементом на одном конце. Когда вода идет в нужную сторону, пружина сжата и пропускает воду. При обратном потоке пружина разжимается, устанавливая затвор поперек хода.
  Клапаны такого рода довольно недорогие и не требуют техобслуживания. Но постепенно внутри такого устройства образуются минеральные отложения, и тогда клапан придется заменить полностью. Также в совсем дешевых моделях пружина может разжиматься слишком резко, что повышает риск гидроудара. Но более современные варианты оборудованы механизмом, благодаря которому пружина срабатывает плавно.
  Эта модель используется как в бытовых водопроводах, так и в разных отраслях промышленности. Не подходит она только для вязких сред, а также загрязненных или содержащих твердые включения.
• Поворотный обратный клапан, который также называют лепестковым, представляет собой пластинку-лепесток на шарнирах, которая откидывается при прямом потоке воды и закрывается при обратном.
  У поворотных клапанов нет пружин, которые собирают минеральные отложения и быстро изнашиваются. Кроме того, такие клапаны тоже недорогие. Они чаще всего используются в системах водопровода ЖКХ и отопления частных домов.
• Двустворчатый клапан — это вариант поворотного, когда лепестков два и они распахиваются от прямого потока, пропуская его с двух сторон. У таких моделей повышенное гидравлическое сопротивление, поэтому скорость движения жидкости ниже. Их часто устанавливают при сложной рабочей среде (морская вода, нефть), потому что можно выбрать подходящий под нее уплотнительный материал.

Чтобы решить, какой обратный клапан для воды выбрать, стоит обратить внимание на способ его монтажа: подойдет ли он для конкретной системы водопровода или отопления.

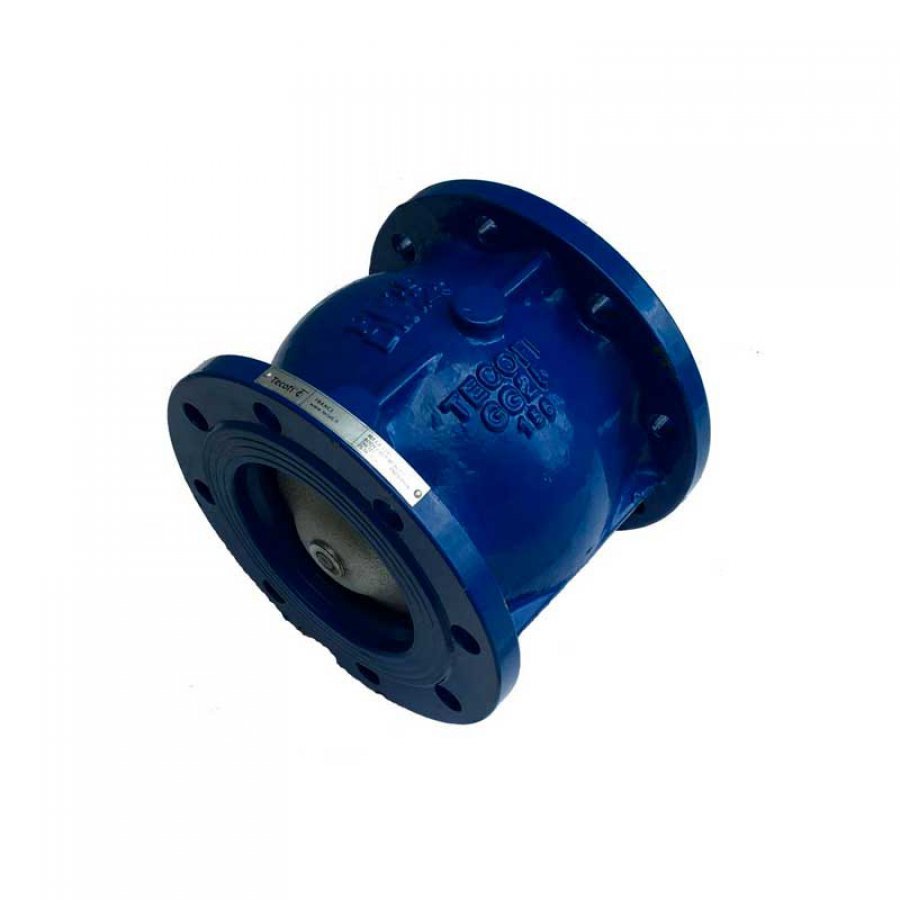

• Фланцевые обратные клапаны. Крепятся при помощи специальных элементов в виде дисков. Чаще всего бывают шаровыми. Из-за повышенной прочности устанавливаются даже на больших диаметрах. Изготавливаются обычно из стали.
• Межфланцевые обратные клапаны устанавливаются, как следует из названия, между фланцами. Также изготавливаются из стали. Имеют компактные размеры и более низкую стоимость, чем фланцевые.
• Муфтовые . Крепление муфтового обратного клапана — это резьба. Поэтому такие модели очень просты в монтаже. Обычно муфтовые запорные устройства бывают дисковыми. Их часто используют для водопроводных систем многоквартирных и частных домов.
• Сварные . Выполняются из стали. Обеспечивают полную герметичность соединения. Однако имеют и недостатки, такие как невозможность обслуживания, сложность демонтажа и замены. Широко используются в энергетике при больших давлениях и высоких температурах.

Особенности монтажа

Чтобы обратный клапан исправно выполнял свою функцию, важно не только правильно выбрать устройство — с учетом диаметра, материала и способа монтажа, но и ответственно подойти к его установке. Вот несколько нюансов, которые необходимо учитывать в процессе монтажа обратного клапана:

• устанавливать обратный клапан нужно по направлению потока. На корпусе клапана всегда есть пометка в виде стрелки, которая указывает правильное направление;
• нужно обеспечить доступность обратного клапана для ремонта в случае поломки, исключение составляют приварные элементы;
• установка клапана на насосную станцию производится либо в начале всасывающей трубы, либо перед самим насосом;
• при монтаже обратного клапана на водонагреватель нужно отключить устройство от сети и перекрыть воду, а также полностью опустошить бак;
• если клапан устанавливается на счетчик воды, его следует поместить между счетчиком и вентилем;
• в горячем и холодном водопроводе разное давление, поэтому лучше на каждую магистраль установить отдельный клапан, иначе могут происходить сбои температуры воды;
• для уплотнения соединений можно использовать паронитовые прокладки. При этом нужно следить за тем, чтобы они не уменьшали диаметр отверстия, через которое проходит поток. Иначе прокладки повысят давление;
• чтобы обратный клапан не испортился из-за загрязненной рабочей среды, лучше всего поставить перед ним фильтр грубой очистки. Так клапан прослужит значительно дольше;
• для увеличения продолжительности эксплуатации следует также исключить излишнее давление других элементов системы на корпус обратного клапана.

К сожалению, на рынке немало подделок под известные бренды и просто низкокачественной продукции. Поэтому при покупке обратных клапанов стоит обратиться к проверенному продавцу с высокой репутацией.

Белоногова Нарцисса Николаевна Ответственный редактор

Пятница, 31.05.2019

Обратный клапан для воды для насоса: устройство и принцип работы

Автор aquatic На чтение 7 мин. Просмотров 10.8k. Обновлено 29.05.2020

В водопроводной системе вода должна двигаться в одном направлении. Добиться этого можно установив обратный клапан для воды для насоса, который позволяет обеспечить пропуск воды строго в заданном направлении. С его помощью можно стабилизировать давление в системе водоснабжения, предотвратить утечку воды или неожиданную остановку насоса. Однако для этого необходимо подобрать подходящую модель и установить ее с соблюдением определенных правил. Об этом и поговорим в данном обзоре.

Обратный клапан для воды

Из чего состоит и как работает обратный клапан для воды для насоса?

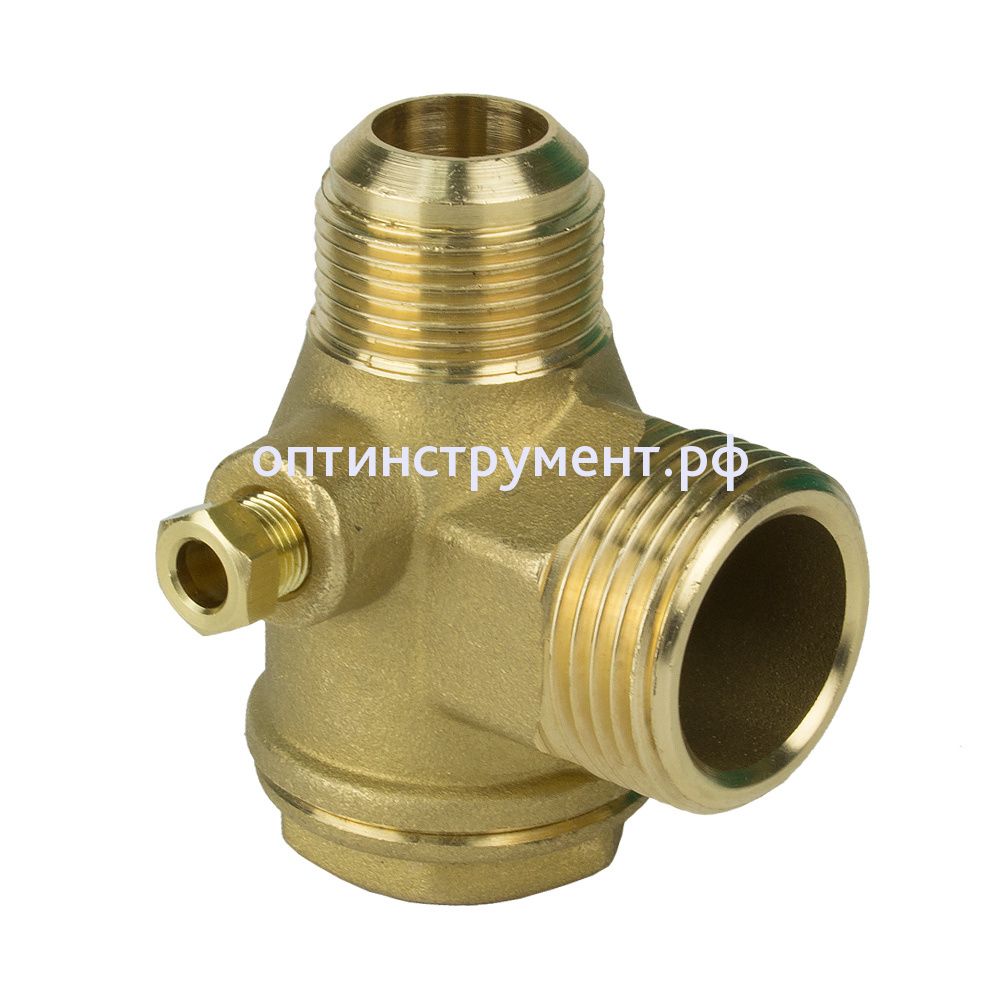

Обратный клапан состоит из двух перпендикулярных друг к другу цилиндров, соединенных между собой с формированием единой полости. Один цилиндр с нарезанной резьбой используется для подключения изделия к системе водоснабжения. Второй заглушен. Внутри клапана в образовавшей полости расположен механизм, обеспечивающий прохождение воды в одном направлении. В рабочем положении он всегда открыт, позволяя беспрепятственно проходить воде.

Разнообразие моделей

Если создаваемого давления недостаточно, например, из-за утечки или остановки насоса, подача воды прекращается, так как механизм срабатывает и перекрывает поперечное сечение трубы. Аналогичная ситуация возникает в случае, если вода, не ощутив давления, поток начнет двигаться в обратном направлении: перекрывший проход механизм ей этого не позволит.

Принцип работы клапанов различных конструкций

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен. Выбирая подходящую модель, следует на это обращать внимание в первую очередь.

Устройство изделия изнутри

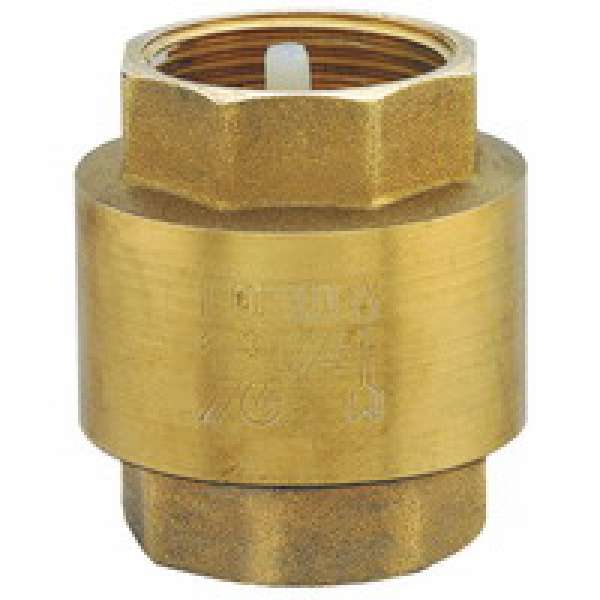

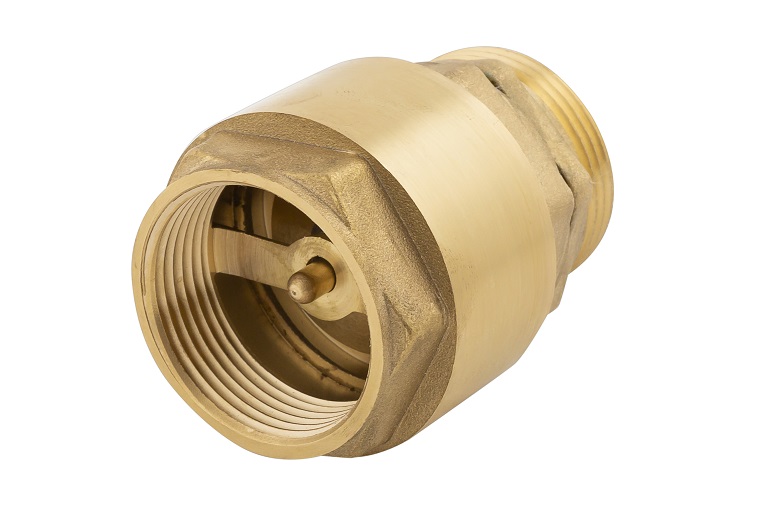

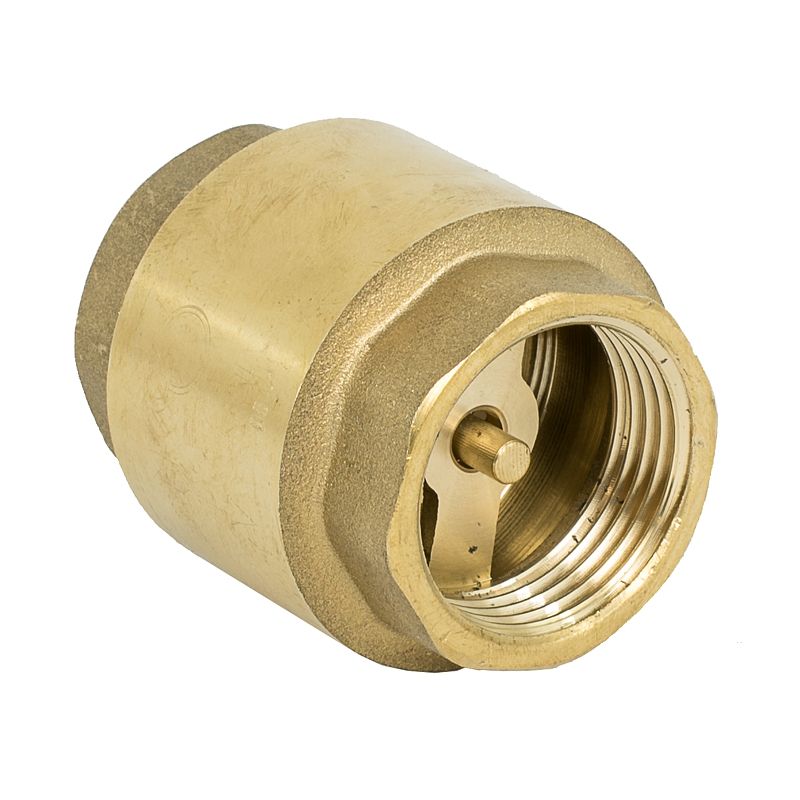

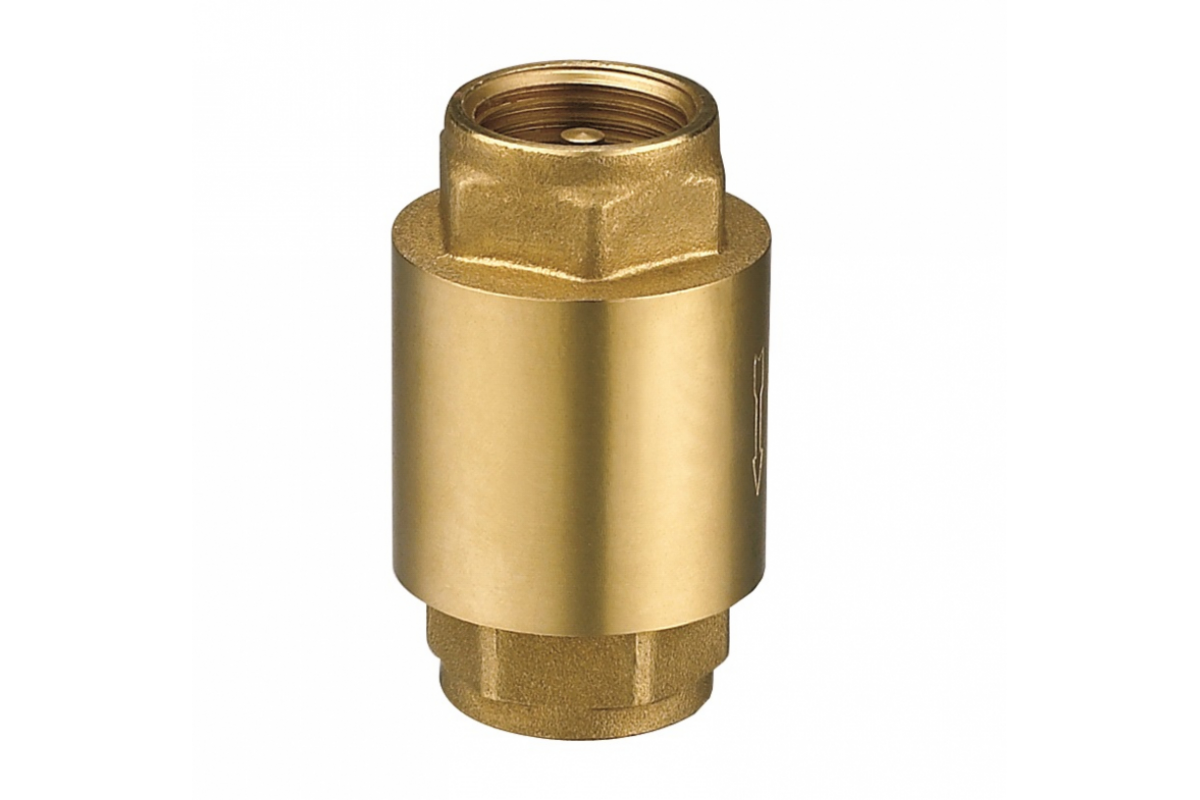

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

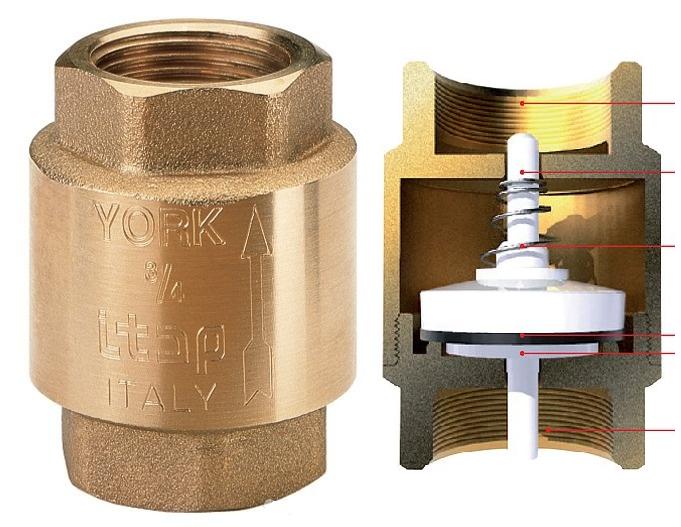

Устройство пружинного муфтового изделия

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

Двухстворчатый диск муфтового изделия

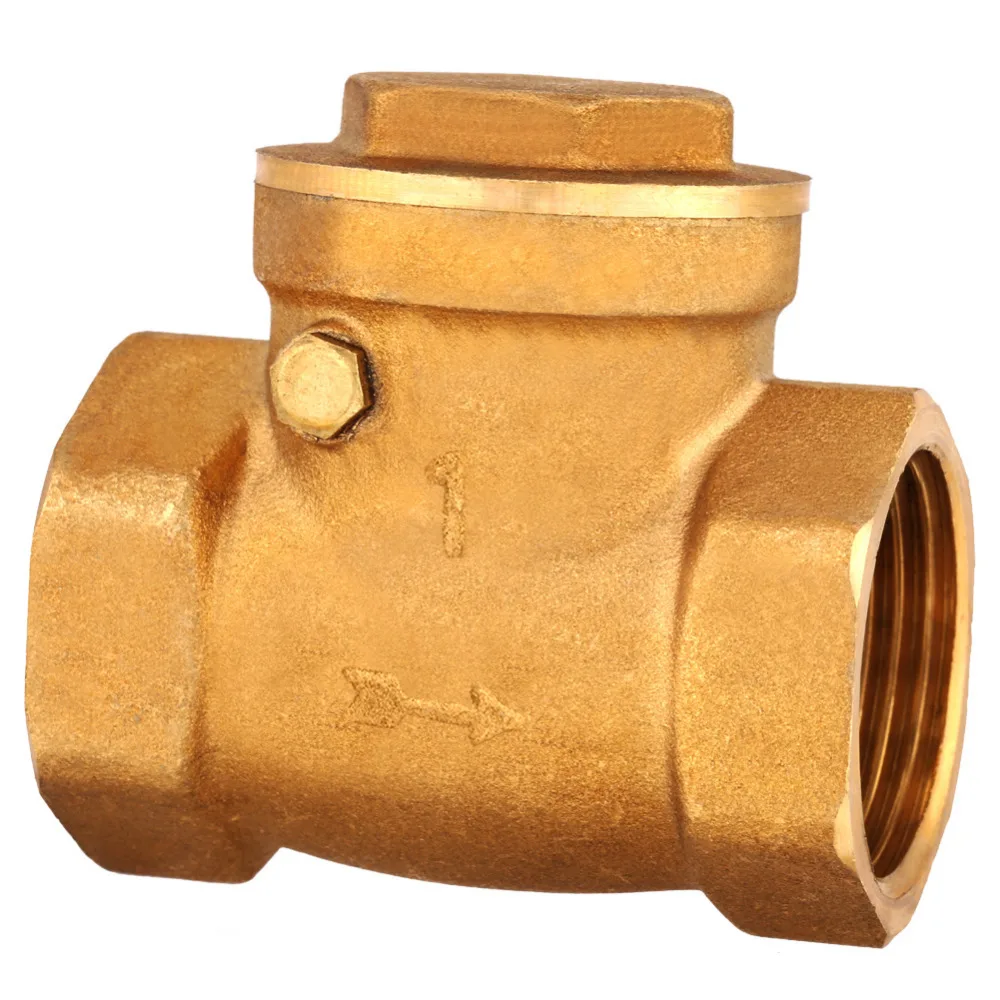

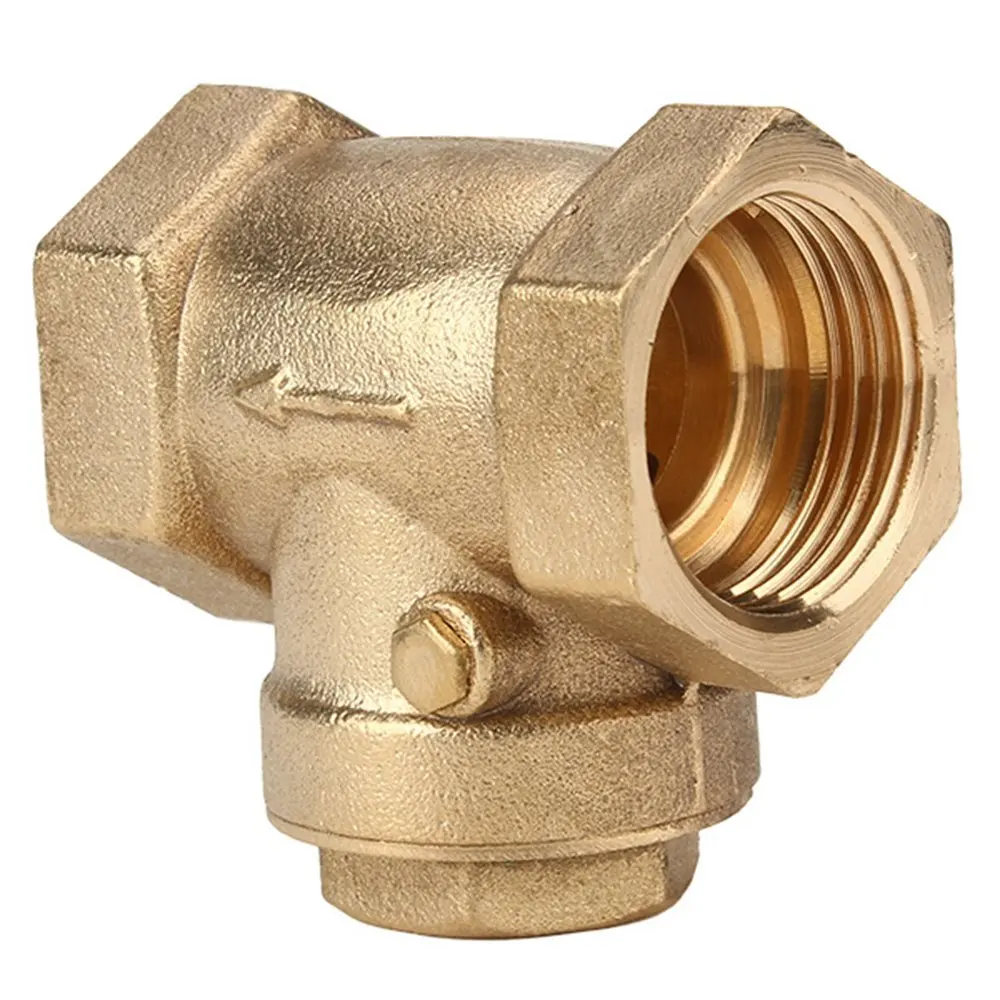

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

• простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
• безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

Полезная информация! Благодаря своему конструктивному исполнению поворотные модели могут монтироваться на трубы большого диаметра и не так чувствительны к степени загрязнения воды.

Поворотное устройство большого диаметра

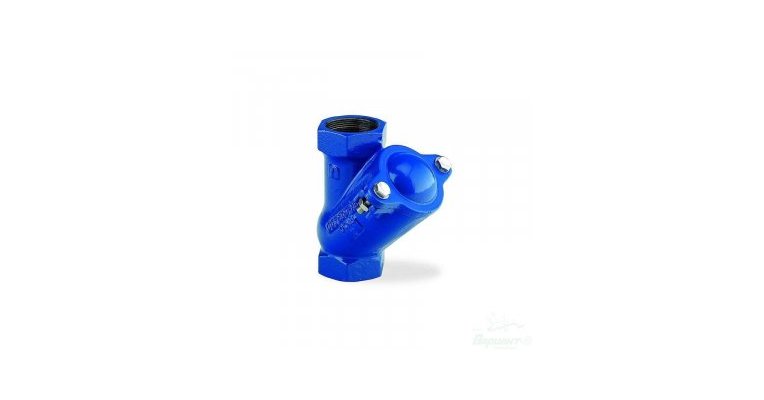

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

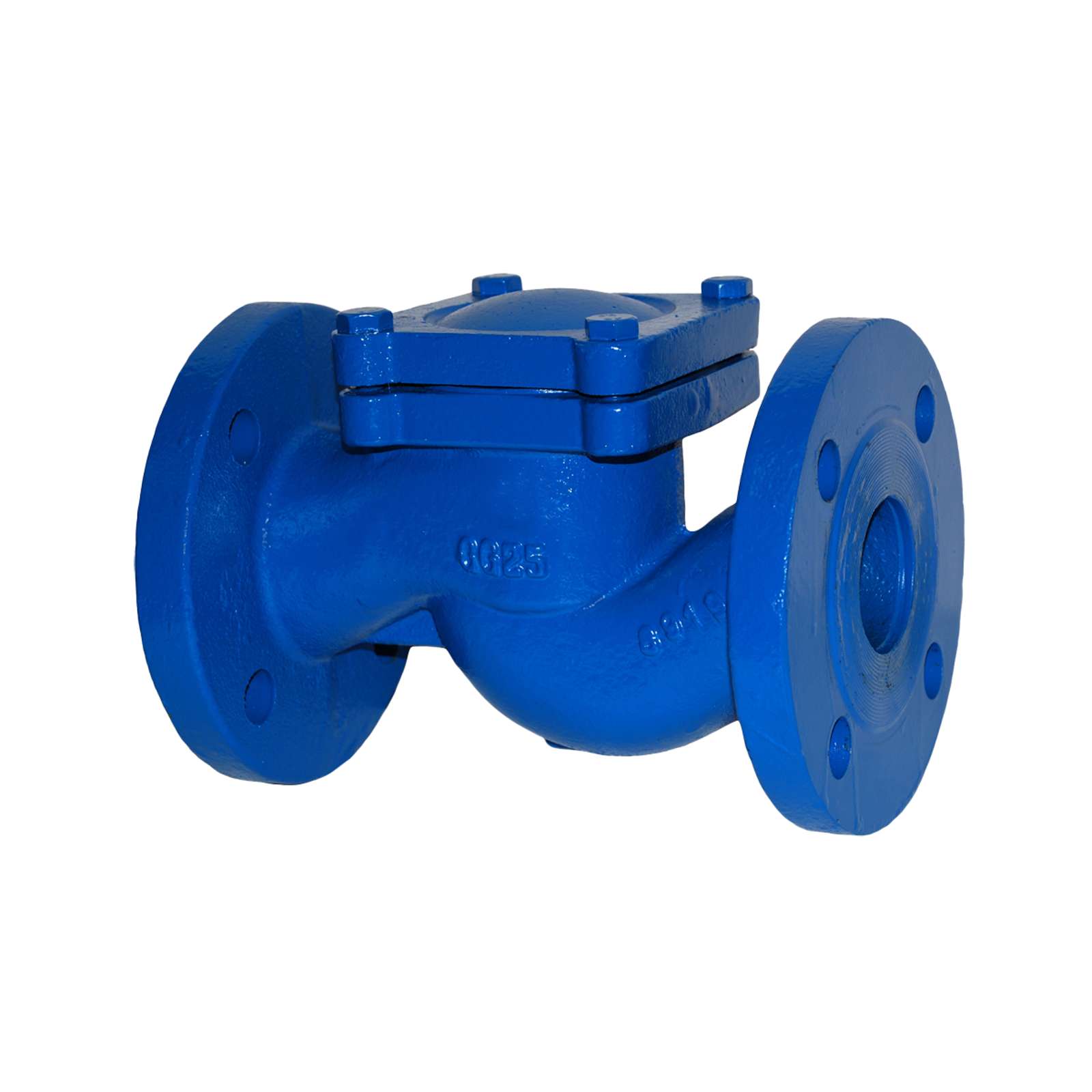

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Полезная информация! Благодаря особому конструктивному исполнению подъемные клапана могут монтироваться лишь на горизонтальных участках. При этом ось изделия необходимо расположить вертикально.

Устройство подъемного обратного клапана

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности.

Изделие для погружного насоса

Правила установки обратного клапана

Последовательность выполнения монтажных работ определяется способом крепления конкретной модели. Наиболее простая – межфланцевая модель. Ее установка производится исключительно по направлению движения воды. В случае муфтового крепления достаточно соединить клапан с трубопроводом посредством муфты с уплотнением.

Полезный совет! При монтаже стоит обратить внимание на стрелку, выбитую на корпусе. Она предписывает направление, в котором должен двигаться поток.

Межфланцевая модель

Как монтируются обратные клапаны для насосных станций?

Наличие насосной станции предполагает два возможных места установки:

• непосредственно перед насосной станцией;
• на всасывающей трубе сразу после храповика.



Установка перед насосной станцией

Полезный совет! Если есть возможность выбора места, лучше предпочесть второй вариант. Монтаж перед насосной станцией может стать причиной уменьшения количества воды, которая должна сливаться во всасывающую трубу и захватываемого насосом при его последующем включении.

Процесс монтажа

Выбрав первый вариант установки клапана, следует обязательно предусмотреть сгон на случай, если после некоторого периода эксплуатации потребуется выполнение ремонтных работ. Если подсоединение к всасывающей трубе выполнено после храповика, от сгона можно оказаться. В случае если трубопроводная система работает, то, выбрав место монтажа:

• разрываем трубопровод в месте установки изделия;
• соединяем клапан с одной частью трубы;
• при помощи сгона соединяем со второй частью.

Полезный совет! Если система водоснабжения эксплуатируется исключительно в летнее время, стоит позаботиться о наличии краника, позволяющего слить воду перед началом зимних холодов, разместив его в самой нижней точке системы.

Кран для слива воды

Обратный клапан для воды для насоса: цена и производители

При выборе обратного клапана для воды для насоса цена и место производства имеет принципиальное значение. Каждый стремится приобрести качественное изделие, способное прослужить достаточно долго. Отдавая предпочтение известным товарным знакам, можно не сомневаться: при изготовлении конкретной модели использовались заявленные материалы, а технология соблюдалась безукоснительно.

Модель, изготовленная в Италии

Стоимость изделия зависит не только от фирмы-производителя, но и от номинального диаметра изделия и конструктивных особенностей:

Советы по выбору

Чтобы обратный клапан для воды для насоса идеально подошел к конкретной системе водоснабжения, стоит заранее определиться со следующими факторами:

• номинальным давлением, которое, как правило, обозначается PN и численно равно максимальному значению параметра, при котором может эксплуатироваться конкретная модель. Номинальное давление стандартизировано;
• местом установки;
• материалом корпуса;
• способом крепления к водопроводу. Здесь можно выбрать: приварку к полипропиленовым трубам, фланцевое соединение, с помощью резьбовой муфты или вариант зажима между фланцами трубопровода.

Для надежности соединения используется лен с паклей

Назначение устройства и принцип действия (видео)

Как установить обратный клапан на воду: особенности и виды

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

• разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
• металлический либо пластиковый затвор с прокладкой;
• пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

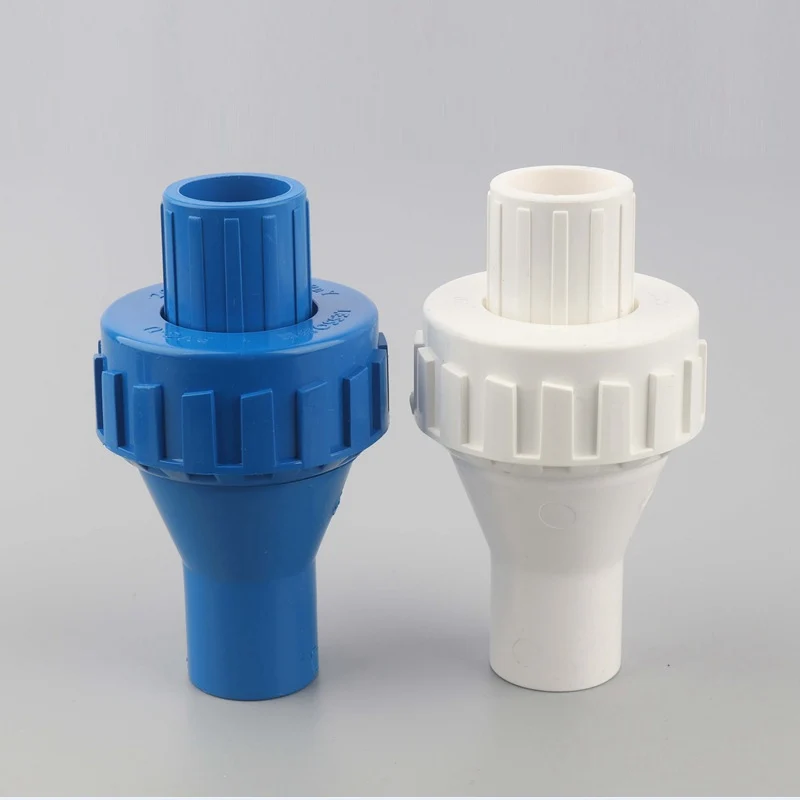

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

• подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
• поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
• шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
• межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

• из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
• из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;

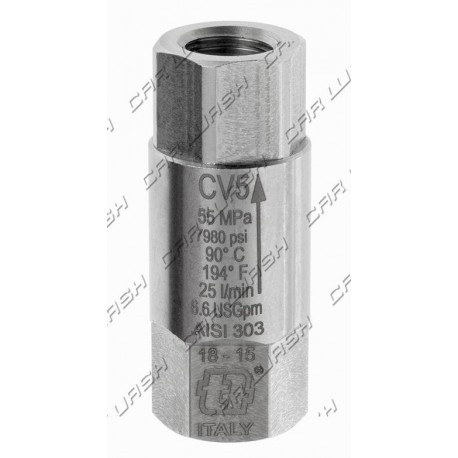

• из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

• муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
• фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
• межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

• стандартные клапаны. Применяются на большей части трубопроводов;
• миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
• небольшие клапаны, монтируемые на выходе водомеров;
• чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

• на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;

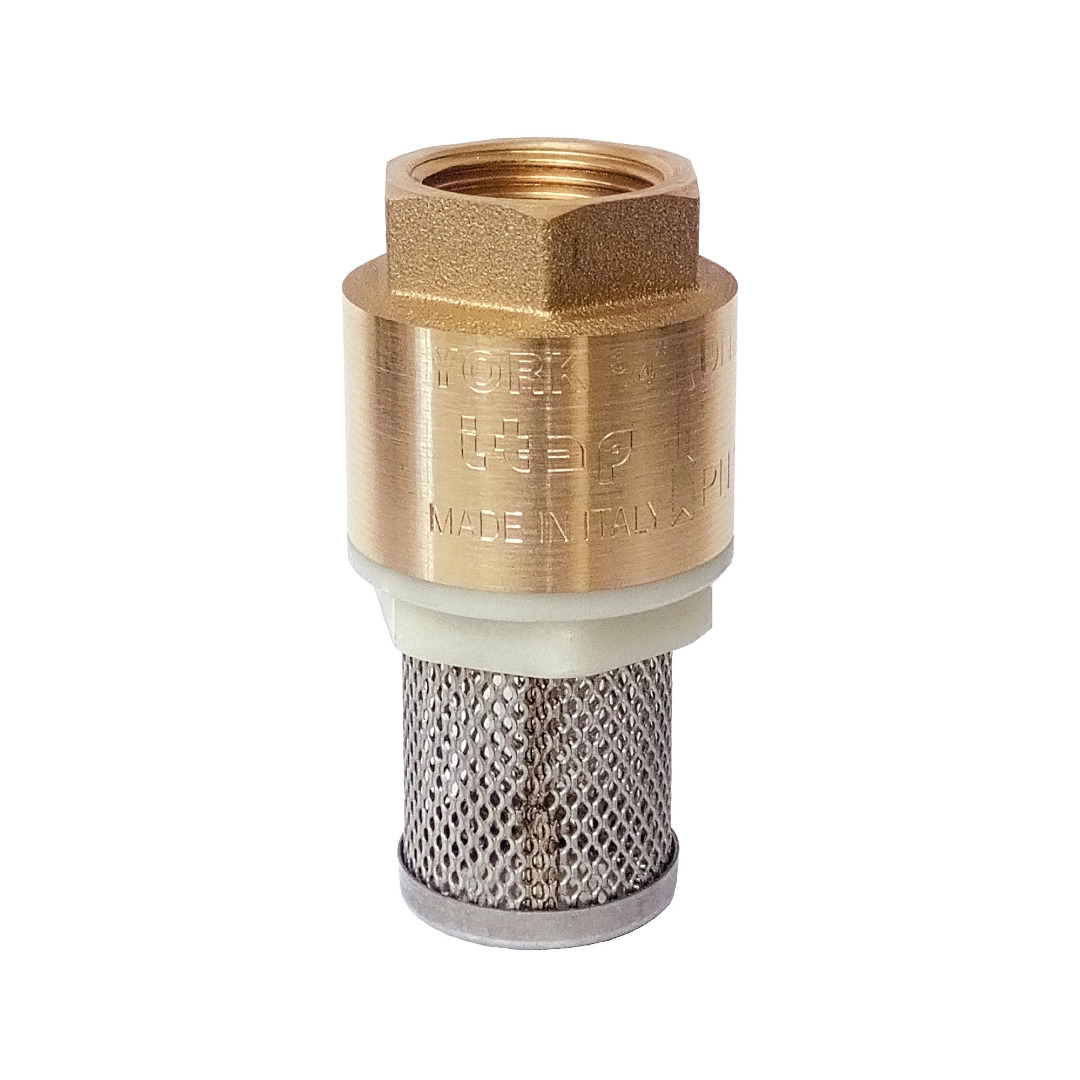

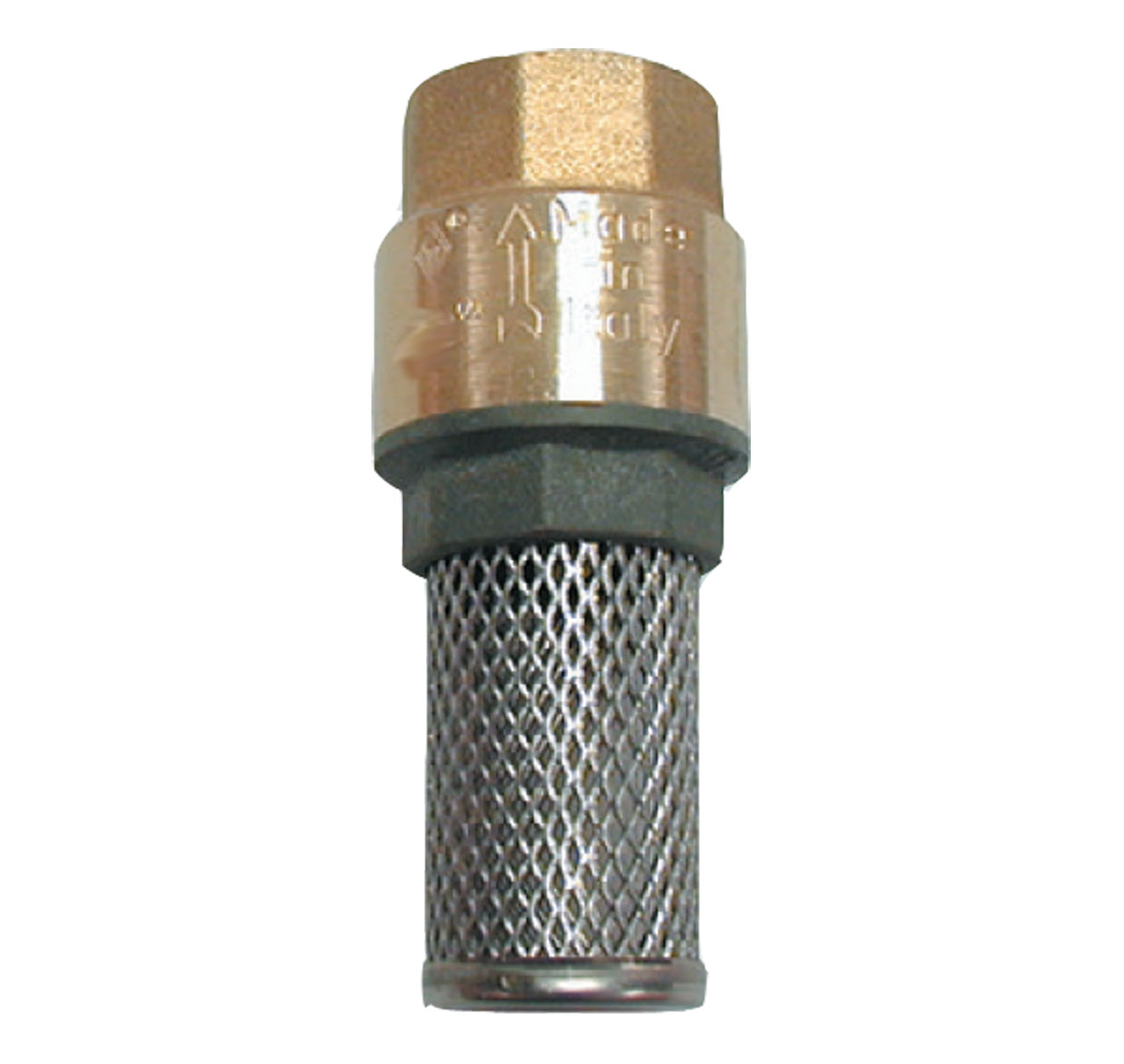

• на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
• на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
• на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
• в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
• на водомеры, для того чтобы предотвратить движение воды в обратную сторону;

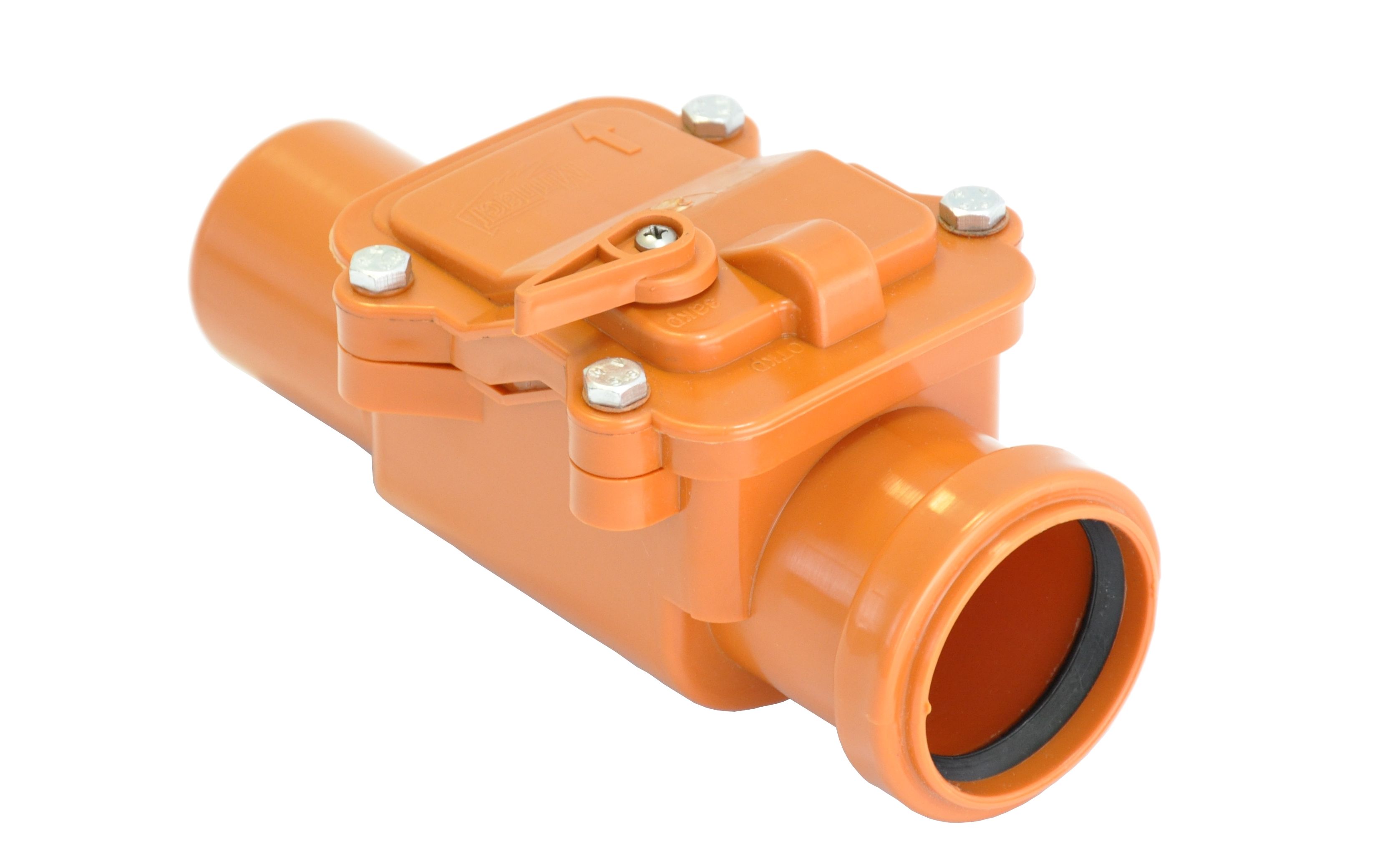

• в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

1. Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
2. Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным.
   При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
3. В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
4. Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
5. Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

1. Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
2. Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
3. Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

Зачем нужны и как работают обратные клапаны на воду

Устройство прямого действия, обеспечивающее движение воды только в одну сторону, называется обратным клапаном. Запорная арматура функционирует за счет циркуляции жидкости и не требует подключения источников питания.

Механизм поддерживает стабильность работы систем теплового и водяного снабжения, а также выполняет защиту водопровода от повреждений в случаях возникновения аварий. Выясним, как работает устройство и какие задачи решает.

Для чего нужно устройство

Запорное устройство предотвращает движение потока жидкости в обратную сторону. Имеет небольшие размеры и поддерживает нужный напор в системе. Рассмотрим необходимость применения устройства в жилых помещениях. Оно используется в следующих случаях:

• На трубах водоснабжения. Циркуляция горячей и холодной воды в частных и многоквартирных домах распределена по отдельным трубам. Порой разность давления приводит к тому, что горячая вода выдавливает холодную из камеры бытового смесителя и регулировка температуры жидкости становится невозможной. Клапан приводит давление к нормальным значениям.

• На входе в водонагреватель. Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Арматура предотвращает отток.

• В системе индивидуального отопления при наличии нескольких контуров нагрева (бойлер, теплый пол, батареи), имеющих разные значения гидравлических и напорных показателей. Запорное устройство нормализует показатели.

• Перед прибором учета. Возникает вопрос, а зачем нужно монтировать обратный клапан на счетчике воды? Ответ прост: запорная арматура необходима, ведь она защищает прибор от возможной поломки, которую способен вызвать гидроудар, и предотвращает вращение турбины в обратную сторону.

• В автономной системе водоснабжения подачу воды обеспечивает погружной насос. Он поднимает жидкость на поверхность и подает в дом под углом 5°-10° на расстояние до 10 м. Установка обратного клапана предотвратит стекание воды в скважину при отключении насоса.

О принципе работы

Принцип работы устройства таков: после прекращения подачи воды в полость трубы, затвор придавливается пружинным механизмом и остается в закрытом положении. В момент, когда перед клапаном образуется напор, достаточный для того, чтобы ослабить пружину, клапан открывается и в трубу начинает поступать вода.

Когда насос отключается — происходит понижение давления, затвор снова прижимается и перекрывает поток. Кроме силы сжатия пружины на затвор оказывает воздействие напор трубопровода, не позволяя клапану открыться.

Виды и устройство обратных клапанов

Конструкция клапана, как правило, проста. Она состоит всего лишь из нескольких компонентов, таких как корпус, рабочий орган и прижимной элемент. В зависимости от варианта исполнения могут встречаться другие детали: шток, шарнирный штифт, дисковый рычаг, пружина, шарик, эластомеры и подшипники.

Выделяют четыре вида бытовых устройств по типу запорного элемента:

1. Поворотные. Работают за счет вращения стального поворотного диска, расположенного внутри фитинга.

2. Шаровые. Поток жидкости перекрывает золотник, выполненный в форме шара.

3. Подъемные. Задвижка перемещается вверх, открывая путь воде и опускается вниз, перекрывая поток. Устройства монтируются только вертикально.

4. Дисковые. В качестве запорного элемента выступает прижимной диск.

По виду соединений клапаны подразделяются на следующие группы:

• Муфтовые с резьбой. Предназначены для труб малого диаметра. Фиксируются с помощью резьбы, нарезанной во внутренних или на внешних частях двух муфт.

• Межфланцевые. Выглядят, как вкладки. Устанавливаются между двумя соседними фланцами. Закрепляются шпильками или болтами.

• Фланцевые. Оснащены соединительными фланцами с уплотнительными прокладками.

• С держателем под сварку. Монтаж осуществляется с помощью сварки. Подходят для участков трубопровода, находящихся в агрессивной среде.

По виду материала, из которого изготавливается корпус, клапаны делятся на пластиковые (полипропиленовые), латунные и стальные.

Размеры изделий

Размеры запорной арматуры зависят от типа водопроводного оборудования, установленного в квартире или загородном доме. Вот основные ходовые разновидности:

1. Клапан с размером 1 дюйм. Пользуется высоким спросом.

2. Клапан на воду 1/2 дюйма. Не столь популярен из-за слабой пропускной способности.

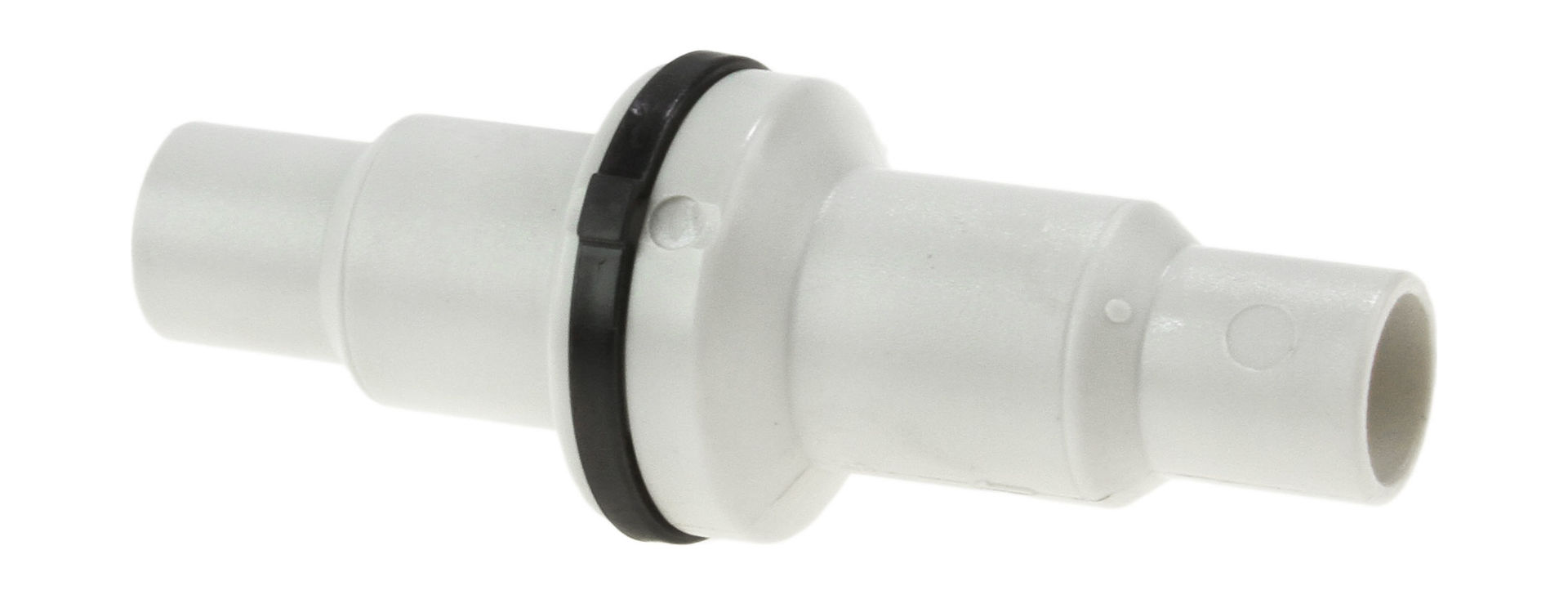

3. Обратный клапан 3/4 дюйма. Качественное изделие для труб малого диаметра.

Выбирая изделие, нужно ориентироваться на 2 главные характеристики: давление и диаметр условного прохода. Первая обозначается аббревиатурой РУ (PN) — рабочее давление. Если клапан промаркирован символами РУ-20 или PN-20, значит он может эффективно работать при давлении не больше 20 бар. Второй параметр называется ДУ (DN) — условный проход.

Маркировка ДУ-22 или DN-22 говорит о том, что диаметр условного прохода устройства равен приблизительно 22 мм.

Параметр ДУ (DN) клапана должен соответствовать аналогичным параметрам всех соседних элементов. Следует устанавливать устройство с ДУ-25 (DN-25) только в связке с трубами и фитингами, промаркированными как ДУ-25 (DN-25).

Как установить клапан правильно

Проще всего осуществляется установка обратного клапана в муфтовом варианте исполнения. Он подходит для встраивания в системы отопления и водоснабжения как в квартирах, так и в частных домах.

Чтобы защитить приборы учета и другие сегменты сети от возникновения гидроудара, необходимо выполнить 3 простых действия:

• Выбрать место расположения. В квартирах обычно врезают клапан обратного хода воды до счетчика или перед котлом отопления.

• Взять фитинги нужного диаметра и намотать на резьбу уплотнитель: ленту, нить или лен.

• Закрепить устройство с помощью фитингов, открыть водонапорный кран и проверить соединение на предмет протечек.

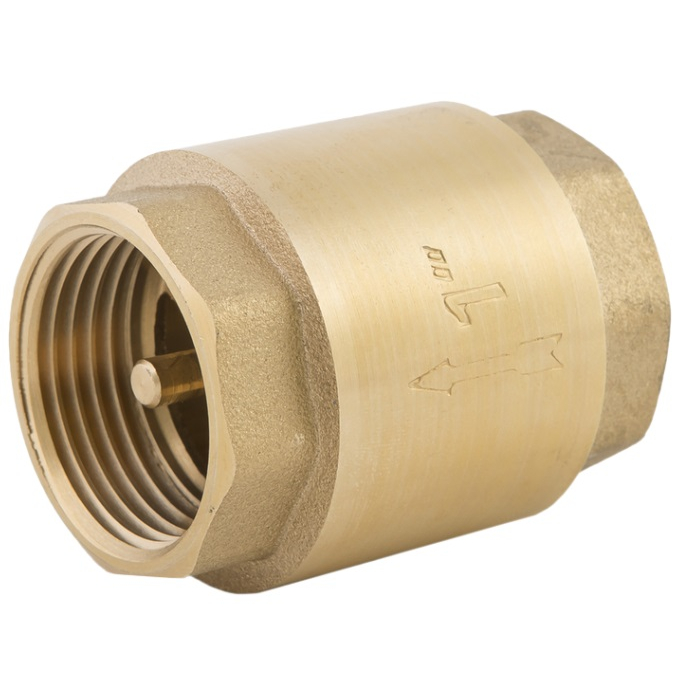

На корпусе клапана производители штампуют изображение стрелки. Оно показывает направление движения воды. Монтаж нужно выполнять с оглядкой на этот ориентир, иначе напор останется перекрытым после завершения работ и придется переставлять запорное устройство.

Дадим несколько советов:

1. В контур работающей водопроводной системы клапан устанавливают перед насосной станцией. Для этого на трубе выбирают место, на котором делают разрыв, и соединяют его запорным устройством.

2. В составе канализации клапан поможет предотвратить поступление отходов и сточных вод в обратном направлении. Монтаж выполняется на трубах подходящего диаметра при помощи врезки. Диаметр клапана может составлять 50-100 мм. Соединения чугуна или пластика производятся специальным переходником.

3. В одноконтурной системе отопления клапан необходим для создания давления теплоносителя за счет нагрева, без использования насоса. Монтаж выполняется аналогично процессу установки клапана на водопровод.

Порой даже надежная запорная арматура выходит из строя. Если случилась поломка, необходимо узнать о том, как разобрать обратный клапан. Это не сложно. Для начала нужно перекрыть поток рабочей жидкости и слить ее из системы. Затем следует открутить гайки, демонтировать фланцы или фитинги. Финальный этап — снятие запорного узла и замена вышедших из строя деталей. Сборка производится в обратном порядке.

Проводить монтаж запорной арматуры вблизи водяного счетчика нужно предельно аккуратно, чтобы не повредить пломбу, установленную работниками ЖКХ.

Обратный клапан для воды насоса и насосной станции

Ситуации, когда из кранов идет только холодная или горячая вода, а через котел отопления теплоноситель уходит в обратную сторону, могут возникать при неправильной работе насосной системы. Это происходит по причине снижения давления воды.

Для предотвращения сбоев рекомендуется установить запорное устройство для насоса. Его назначение состоит в том, чтобы исключать риск снижения давления и поломки насоса, перекрыть отток воды.

Клапан представляет собой небольшой цилиндр, с затворным механизмом и пружиной в форме округлого вращающегося лепестка. При отсутствии движения потока затвор плотно закрыт, а с появлением напора открывается, чтобы остановить отток в случае выхода из строя насосной установки.

Для глубинных насосов

Диаметр запорной арматуры для монтажа на глубинный насос должен соответствовать размеру трубы. Это позволит сделать соединение максимально герметичным. Новые модели насосов производятся уже в комплекте с обратными клапанами.

Глубинный насос перед установкой клапана нужно оснастить фильтром первичной очистки. Приемный запорный механизм насоса требует надежной защиты, поэтому клапан соединяют резьбой с перфорированной обоймой из нержавейки.

Для насосных станций

Запорные устройства, предназначенные для поверхностной насосной станции, решают такие же задачи, что и обратные клапана для глубинного насоса. Различие в том, что монтаж арматуры производится на всасывающий патрубок нагнетателя давления после храповика.

Использование запорного устройства поможет предотвратить аварийные ситуации в системах отопления и водоснабжения, положительно скажется на работе насосных станций, исключит наполнение водопроводных труб воздухом, позволит пользоваться водой некоторое время даже после отключения скважинного насоса.

Обратный клапан на воду, какие бывают и где он используется?

Обратный клапан — это защитный механизм, который исключает нежелательное перемешивание воды, клапан пускает воду в одном направлении без возможности её возврата, т. е предотвращает обратный поток воды по трубе.

Чаще всего обратный клапан применяется:
1) На насосах и насосных станциях
На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец. Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода. Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой. Насосные станции ставятся на поверхности. ( дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:

2) После счётчиков
Счётчик не будет вращаться в обратную сторону, если установить обратный клапан, но это не самое главное. Самое главное — обратный клапан не допусти эффекта передавливания, который часто возникает в городской квартире.

3) На бойлере
Если вы подключены к общей системе водопровода с горячей и холодной воде, то при установке бойлера, установите обратный клапан так же на стояке горячей воды, иначе вода, нагретая вашим бойлером, побежит к соседям снизу по стояку. Соседи конечно не расстроятся, но вам придётся оплатить электричество по счётчику.

Конструкция:
В нерабочем положении клапан всегда закрыт. Затвор подпирается пружиной.

Клапаны бывают с металлическим и пластиковыми затворами.С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапан с пластиковым затвором. Об этом следует помнить при при постройки новой системы.

Корпус клапана собрана собран из двух частей на резьбе с герметиком.

Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина:

Советы:

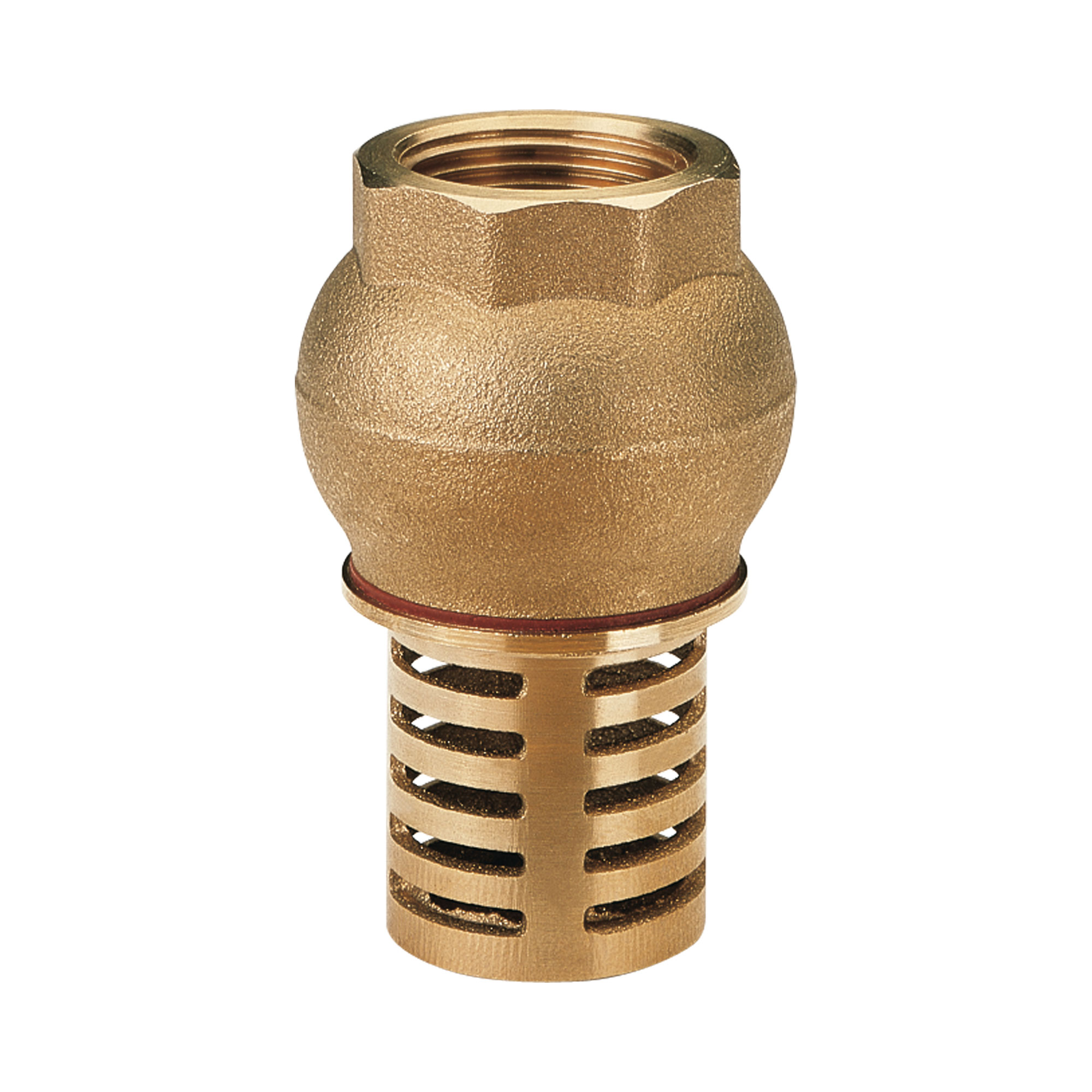

1. Если водозабор происходит из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана, сделает систему неработоспособной.
2. Если взять два клапана размером ½ дюйма где один с металлическим затвором, а второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.

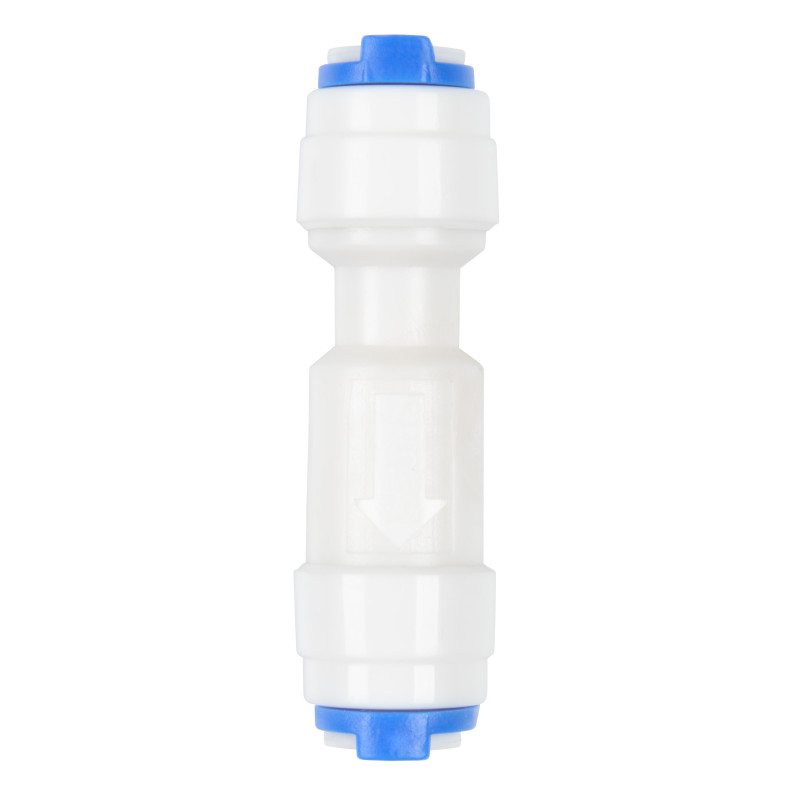

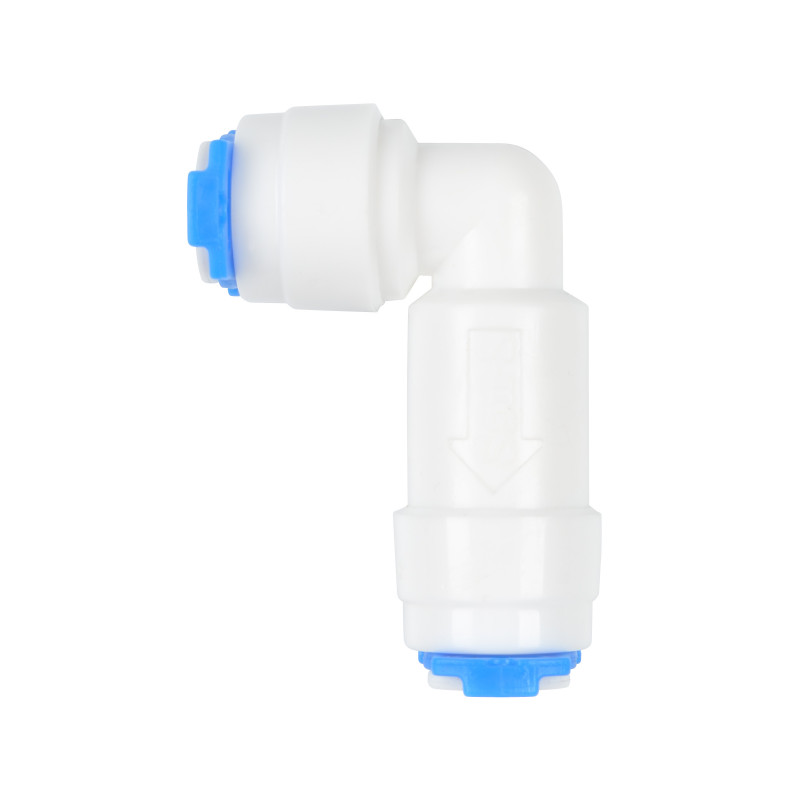

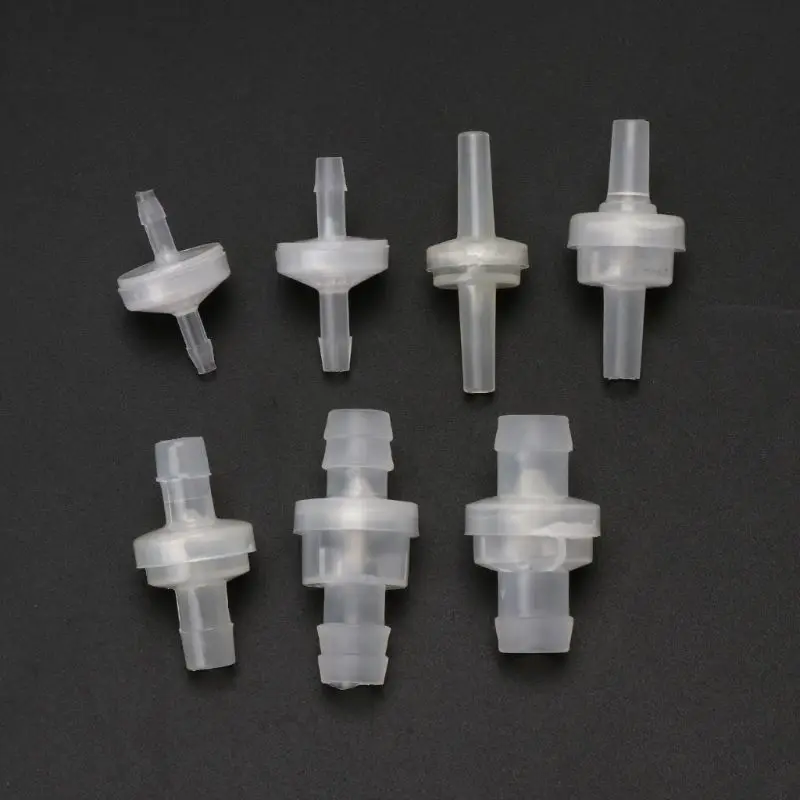

3. Есть совсем маленькие обратные клапаны, которые ставятся в корпус счётчика на выходе, в силу своей конструкции такой клапан имеет слишком сильное сопротивление и если его установить давление в системе значительно упадёт, а если оно и было слабое, то вода вовсе может перестать идти. Фото ниже:

Обратный клапан. Виды и принцип работы затвора

Обратный клапан – это устройство, которое пропускает поток воды в трубопроводе только в одном направлении, как ниппель в автомобильной шине. Обратные клапаны являются устройствами прямого действия, это значит, что для их работы не требуется источников энергии или внешнего управления; открытие и закрытие клапана происходит за счёт движения потока воды сквозь него.

Принцип работы обратного клапана

Принцип работы обратного клапана заключается в том, что в изначальном своём состоянии он закрывается: под действием пружины захлопка перекрывает клапан. Если давление воды на входе возрастает, то есть вода давит на захлопку сильнее, чем пружина, то клапан открывается и пропускает поток воды сквозь себя. Когда давление на входе падает, клапан опять закрывается, потому что на какой-то момент поток воды останавливается (давление на входе и на выходе одинаковое) и силы пружины хватает, чтобы закрыть клапан. Вода со стороны выходного отверстия обратного клапана так же давит на захлопку и не даёт ей открыться.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды — клапан межфланцевый, пружинный дисковый и двухстворчатый.

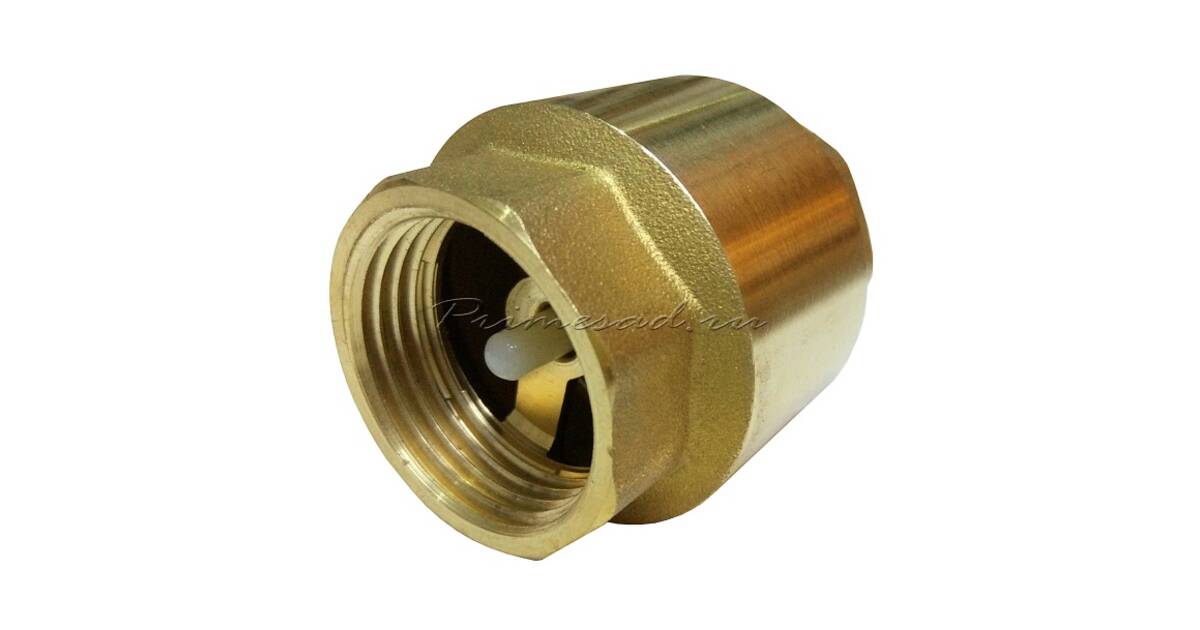

Пружинный

Это самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной. В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток. При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 – 200 мм.

Двустворчатый

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе. В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Межфланцевый

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу. За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные. Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка». Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды. При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана. Поэтому поворотные обратные клапаны разбиваются на две группы: Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.

Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды. Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана. Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник. Под действием давления воды золотник поднимается, пропуская поток. При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана. Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.

Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.

Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.

Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Обратные клапаны применяются, например, в системе водоснабжения: при работающем насосе вода подаётся в трубопровод под давлением, клапан открывается и «пропускает» воду дальше по трубопроводу, а когда насос выключается, обратный клапан закрывается и не выпускает воду обратно. Давление до обратного клапана падает до нуля, но после него остается.

Большой выбор обратного клапана от итальянского производителя RSK и Valtec, австрийского HERZ и германской компании Honeywell можно приобрести на сайте компании Акваленд.

Обратный клапан Valtec на воду

Поиск по параметрам

Производитель: Valtec

Страна: Италия

307 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

456 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

719 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

247 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

315 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

512 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

833 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

1 330 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

1 948 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

859 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

1 130 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

1 697 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

2 542 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

2 352 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

3 961 руб

Цена указана без скидки

Производитель: ENOLGAS

Страна: Италия

367 руб

Цена указана без скидки

Производитель: ENOLGAS

Страна: Италия

474 руб

Цена указана без скидки

Производитель: ENOLGAS

Страна: Италия

538 руб

Цена указана без скидки

Производитель: ENOLGAS

Страна: Италия

744 руб

Цена указана без скидки

Производитель: ENOLGAS

Страна: Италия

1 131 руб

Цена указана без скидки

Производитель: ENOLGAS

Страна: Италия

1 478 руб

Цена указана без скидки

Производитель: ENOLGAS

Страна: Италия

2 680 руб

Цена указана без скидки

Производитель: ENOLGAS

Страна: Италия

10 729 руб

Цена указана без скидки

Производитель: ENOLGAS

Страна: Италия

7 288 руб

Цена указана без скидки

Производитель: ENOLGAS

Страна: Италия

10 729 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

261 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

289 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

346 руб

Цена указана без скидки

Одной из разновидностей трубопроводной арматуры защитного типа являются обратные клапаны. Они могут использоваться для систем отопления, горячего или холодного водоснабжения, систем подачи газа. Главная задача обратного клапана — предотвратить движение рабочей жидкости в обратном направлении, что может произойти в результате понижения давления на отдельных участках трубопровода. Такие изделия работают в автоматическом режиме и способны существенно продлить срок эксплуатации трубопровода и сантехнического оборудования, которое используется при этом.

Если вам необходимо купить обратный клапан на воду советуем особое внимание уделить продукции итальянской компании Valtec, которая отличается высочайшим качеством и при этом имеет невысокую стоимость. На сегодняшний день в нашем каталоге вы сможете найти:

• обратный клапан для ХВС, ГВС, отопления, систем охлаждения. Такое изделие может эксплуатироваться при температуре рабочей жидкости до +90 градусов по Цельсию и давлении до 25 атмосфер. Корпус изготавливается из латуни с никелевым напылением методом горячего прессования. Такие изделия с двух сторон имеют внутреннюю резьбу, за счет которой и происходит их монтаж. Диаметр резьбы от ½ до 2 дюймов;
• обратный клапан с латунным золотником. Его главным отличием является наличие золотниковой тарелки, изготовленной из качественного металла методом горячего прессования. Такой шаровой обратный клапан Valtec может эксплуатировать при температуре до +130 градусов по Цельсию, что позволяет использовать его в системах отопления, ГВС;
• клапан обратный для гравитационных систем. Используется он в системах отопления с самотечной циркуляцией теплоносителя. В большинстве случаев такие системы монтируются в частных домах. Дополнительно при этом для циркуляции рабочей жидкости может использоваться циркуляционный насос. Компания Valtec на сегодняшний день готова предложить такой обратный клапан для отопления с внутренней резьбой диаметром 1 и 1 ¼ дюйма;
• обратный клапан с дренажем и воздухоотводчиком. С помощью такого изделия можно в любой момент спустить воздух с системы, произвести дренаж воды после клапана. Такой обратный клапан предназначен для эксплуатации при температуре рабочей жидкости в пределах от -20 до +90 градусов по Цельсию.

Почему стоит заказать обратный клапан именно у нас?

Мы уже не первый год являемся официальным дистрибьютером компании Valtec в России. Благодаря этому каждый покупатель получит гарантию на продукцию этого бренда, срок действия которой составляет 7 лет. К тому же цена на обратный межфланцевый клапан и другие изделия вас точно смогут приятно удивить. В случае необходимости наши специалисты помогут дельным советом. Если же вы захотите заказать товар у нас на сайте, в этом случае гарантировано получите скидку до 20% после подтверждения заказа. Поэтому не тратьте свое время зря для поиска более выгодных предложений.

WRAS Найдите разницу — Обратные клапаны или Обратные клапаны…

Обратный клапан — это термин, широко используемый в промышленности и понятный широкой публике. Проще говоря, он описывает устройства, пытающиеся остановить возврат жидкости. С тех пор, как инженеры индустриализации вскоре осознали необходимость остановить обратный поток жидкости, либо для облегчения процессов, либо для предотвращения повреждений. Вскоре они придумали гениальный дизайн, чтобы остановить это, дав им множество разных названий, в том числе обратные клапаны (NRV) и обратные клапаны (CV).

Только в 70-х годах произошли изменения в значениях обоих этих терминов, особенно когда речь идет о системах водоснабжения. Это произошло после того, как в середине 1970-х годов был опубликован отчет *, в котором признавалось, что для защиты источников питьевой воды от загрязнения требуется более надежный подход. Отдельные стандарты были разработаны специально для систем водоснабжения в начале 1980-х годов, которые определили более высокие требования к характеристикам этих новых защитных устройств, которые теперь называются обратными клапанами.

Итак, если сделать ссылку на Правила водоснабжения (Устав в Шотландии) и защиту от обратного потока, легко понять, почему непрофессионалы могут ошибочно подумать о невозвратных клапанах.

Так в чем разница?

Быстрый поиск в Интернете покажет, что в 1907 году Фрэнку П. Коттеру приписывают создание первого простого обратного клапана с автоматической посадкой, который можно было легко открыть для осмотра и ремонта. Его конструкция гарантировала, что элемент обратного клапана останется надежным при воздействии вибрации и переходных напряжений — что является фундаментальным требованием для современных устройств предотвращения обратного потока в системах питьевой воды.

Обратные клапаны используются в системах, где желательно обеспечить поток жидкости в основном в одном направлении, но это может не быть критическим, например, в насосных системах, таких как контуры отопления.

Что касается водяной арматуры, эксплуатационные испытания, проводимые на NRV, в основном направлены на то, чтобы убедиться, что жидкости преимущественно не текут в обратном направлении — как вы могли ожидать — и убедиться, что фитинг водонепроницаем и не протекает. Обычно это не распространяется на долговременную устойчивость невозвратной функции; пригодность для питьевой воды; или что он будет работать правильно, когда клапан подвергнется напряжению; все это необходимо для обратных клапанов.

Как выглядят современные устройства?

На протяжении многих лет основной принцип оставался неизменным для невозвратных и обратных клапанов с подвижным элементом, имеющимся во многих формах, от подвижных заслонок до подпружиненных шаров или дисков. По мере развития пластиковых материалов в устройствах для питьевой воды все чаще встречается обратный клапан в форме пластикового гриба. Это помогает ему выдерживать противодавление 16 бар, которому он подвергается при испытаниях.

В целях предотвращения обратного потока, среди проверок, которые должны выдержать обратные клапаны, 80 000 циклов открытия и закрытия (размеры до 50 мм), чтобы гарантировать, что они будут работать должным образом в течение всего срока службы.Впоследствии он будет проверен, чтобы убедиться, что элемент обратного клапана работает правильно при очень низких перепадах давления. Это гарантирует, что обратный клапан закроется и герметично закроется при отсутствии движения жидкости. Уплотнения в обратном клапане должны оставаться постоянно эластичными и надежно закрепленными, чтобы гарантировать сопротивление смещению, тем самым гарантируя, что потенциальные загрязнения не могут вернуться обратно в систему чистой воды выше по потоку.

Одинарный обратный клапан может использоваться для защиты жидкости категории 2, если могут быть эстетические изменения, такие как температура, вкус или запах.А двойной обратный клапан используется для защиты жидкости категории 3, где есть это риск веществ с низкой токсичностью, таких как обычные дезинфицирующие средства.

Лучшие советы — что мне нужно знать Если вы ищете обратный клапан предотвращения обратного потока, соответствующий водяной арматуре правила вот несколько советов, которые помогут вам найти подходящий продукт. Независимо названия или тега на продукте, проверьте, не было ли изготовлены и полностью протестированы в соответствии с соответствующими стандартами. В Великобритании посмотрите для BS EN 13959 (EN 13959 в Европе), поскольку это единственная приемлемая проверка Стандартный клапан подходит для систем питьевой воды. Другой простой способ — проверить наличие знака одобрения таких организаций, как WRAS, Kiwa Watertec или NSF Wales. Они предоставляют общедоступные каталоги утвержденных продукты (wras.co.uk или kiwa.co.uk/waterproducts или info.nsf.org/Certified/WaterReg/), где вы можете легко проверить, подходит ли он для защиты от обратного потока. Проверьте продукт, например краны или душевые клапаны, так как некоторые из них содержат «утвержденные картриджи с обратными клапанами», но они, возможно, не были полностью протестированы.Если они были одобрены WRAS, проверьте список продукта, поскольку в нем должно быть указано, было ли проведено полное тестирование и уровень защиты от обратного потока, для которого подходит продукт.

* Отчет Департамента окружающей среды Комитета по обратному сливу на водопроводных установках 1974

Новости WRAS — зима 2019

Обратные и обратные клапаны

рисунок 1

Многие производители, поставщики и установщики используют «обратный клапан» и «обратный клапан» для обозначения одного и того же устройства, не зная, что они разные, и существуют законодательные требования использовать только обратные клапаны для предотвращения обратного потока.

Какой самый простой способ остановить обратный поток в трубе или фитинге? Многие установщики сказали бы «используйте обратный клапан»; некоторые могут сказать «используйте обратный клапан». Разве обратные клапаны и обратные клапаны не одно и то же?

По сути, обратные клапаны (CV) и обратные клапаны (NRV) представляют собой разные фитинги и служат для разных целей. Согласно британским правилам водоснабжения, «обратный клапан» имеет определенную цель как устройство, разрешенное законом для предотвращения обратного потока в определенных обстоятельствах.Обратный клапан, хотя и полезен для предотвращения обратного потока в трубах во многих ситуациях, не является признанным устройством предотвращения обратного потока. Для каждого типа устройств существуют разные рабочие характеристики, и обратные клапаны должны соответствовать менее строгим стандартам, чем обратные клапаны.

Конструктивные различия обратных клапанов и обратных клапанов
Для обратных клапанов самой простой конструкцией является поворотный клапан с утяжеленной заслонкой, которая удерживается в открытом положении за счет поступающей вперед воды. Если поток меняет направление, он закрывается под своим весом и остается закрытым за счет противодавления, действующего на закрытую заслонку. Вафельный клапан — это более узкая версия той же конструкции. Другие конструкции включают наклонную пластину NRV и шаровой NRV.

Обратные клапаны по определению имеют подвижный элемент (запорный элемент), который удерживается в открытом состоянии прямоточным потоком (рис. 1). Если прямой поток прекращается, подвижный элемент удерживается на седле клапана за счет действия пружины, которому способствует противодавление, перекрывая обратный поток (Рис. 2).

Рис.1

Рис.2

Обратные клапаны разрешены в качестве устройств предотвращения обратного потока, но не NRV. соответствующее устройство для предотвращения обратного потока жидкости от любого прибора, фитинга или технологического процесса (График 2:15). Самое главное, чтобы устройство было «адекватным», оно должно относиться к типу, одобренному Государственным секретарем по охране окружающей среды в «Спецификации регулирующих органов для устройств и устройств предотвращения обратного потока».

В этой спецификации указывается максимальная степень защиты от обратного потока (категория жидкости), которую каждый тип устройства обеспечивает по закону. Регулятор одобрил использование обратных клапанов до категории жидкости три (подробные сведения приведены в таблице 1), но, что очень важно, невозвратные клапаны не включены в типы фитингов, утвержденных для предотвращения обратного потока.
Точно так же обратные клапаны не признаются в британском стандарте BSEN 1717 (2001) [«Защита от загрязнения питьевой воды в водных установках и общие требования к устройствам для предотвращения загрязнения обратным потоком»], в котором описаны устройства предотвращения обратного потока, которые являются принято в ЕС.

Таблица 1 * «Проверяемый» означает, что клапан спроектирован так, чтобы его можно было испытать на месте, чтобы показать, что он способен предотвращать обратный поток

Таблица 1: , показывающая разрешенное использование обратных клапанов для предотвращения обратного потока в соответствии с Правилами.
Итак, если правила требуют предотвращения обратного потока жидкости категории 2 в водопроводной системе, единственный обратный клапан будет соответствовать этому требованию, но обратный клапан не будет разрешен.

Путаница при наименовании
В отрасли существует путаница, связанная с наименованием NRV и CV, когда на веб-сайтах производителей и поставщиков используется одно, а иногда и то и другое название для одного и того же типа устройства.Это привело к проблемам, когда были внесены изменения в соответствии с уведомлением о принудительном исполнении, выданным поставщиком воды, требующим дополнительных обратных клапанов. В некоторых случаях установщики по незнанию покупали NRV только для того, чтобы заменить их правильными обратными клапанами, когда поставщик воды повторно проверяет работу.

Стандарты производительности для NRV и CV
Нормы требуют, чтобы фитинги «были соответствующего качества и стандарта», а фитинги с одобрением WRAS демонстрируют это, отвечая стандартам, установленным в Правительственных технических условиях.

Существуют важные различия в установленных стандартах производительности, требуемых для NRV и CV, как показано в таблице 2 ниже.

Таблица 2

Какой клапан предотвращать обратный поток?

Многие производители, поставщики и установщики используют «обратный клапан» и «обратный клапан» для обозначения одного и того же устройства, не зная, что они разные и что существуют законодательные требования использовать обратные клапаны только для предотвращения обратного потока. Стив Таквелл из WRAS объясняет больше.

Какой самый простой способ остановить обратный поток в трубе или фитинге? Многие установщики предложат использовать обратный клапан, другие могут посоветовать использовать обратный клапан.Разве обратные клапаны и обратные клапаны не одно и то же?

По сути, обратные клапаны (CV) и обратные клапаны (NRV) представляют собой разные фитинги и служат для разных целей. Согласно британским правилам водоснабжения, «обратный клапан» имеет определенную цель как устройство, разрешенное законом для предотвращения обратного потока в определенных обстоятельствах. Обратный клапан, хотя и полезен для предотвращения обратного потока в трубах во многих ситуациях, не является признанным устройством предотвращения обратного потока. Для каждого типа устройств существуют разные рабочие характеристики, и обратные клапаны должны соответствовать менее строгим стандартам, чем обратные клапаны.

Для обратных клапанов самая простая конструкция — это поворотный клапан с утяжеленной заслонкой, которая удерживается в открытом положении за счет поступающей вперед воды. Если поток меняет направление, он закрывается под своим весом и остается закрытым за счет противодавления, действующего на закрытую заслонку. Вафельный клапан — это более узкая версия той же конструкции. Другие конструкции включают наклонную пластину NRV и шаровой NRV.

По определению, обратные клапаны имеют движущийся элемент (запорный элемент), который удерживается в открытом состоянии прямоточным потоком. Если прямой поток прекращается, движущийся элемент удерживается на седле клапана за счет действия пружины, которому помогает противодавление, предотвращая обратный поток.

Правила и нормативы
В Великобритании Правила водоснабжения (водопроводная арматура) и водоснабжения (водопроводная арматура) (Шотландия) Постановление 2014 года (Правила) требует, чтобы каждая водная система содержала соответствующее устройство для предотвращения обратного потока жидкости из любого прибор, фитинг или технологический процесс (Приложение 2:15). Самое главное, чтобы устройство было «адекватным», оно должно относиться к типу, одобренному Государственным секретарем по окружающей среде в «Спецификациях регулирующих органов для устройств и устройств предотвращения обратного потока».

В этой спецификации указывается максимальная степень защиты от обратного потока (категория жидкости), которую каждый тип устройства обеспечивает по закону. Регулятор одобрил использование обратных клапанов до категории жидкости три, но, что важно, обратные клапаны не входят в типы фитингов, утвержденных для предотвращения обратного потока.

Точно так же обратные клапаны не признаются в британском стандарте BSEN 1717 (2001) («Защита от загрязнения питьевой воды в установках водоснабжения и общие требования к устройствам для предотвращения загрязнения обратным потоком»), который описывает устройства предотвращения обратного потока, которые принято в ЕС.

Итак, если правила требуют предотвращения обратного потока жидкости категории 2 в водопроводной системе, единственный обратный клапан будет соответствовать этому требованию, но обратный клапан не будет разрешен.

Путаница в отрасли
В отрасли существует путаница, связанная с наименованием NRV и CV, когда на сайтах производителей и поставщиков используется одно или иногда и то и другое название для одного и того же типа устройства. Это привело к проблемам, когда были внесены изменения в соответствии с уведомлением о принудительном исполнении, выданным поставщиком воды, требующим дополнительных обратных клапанов.В некоторых случаях установщики по незнанию покупали NRV только для того, чтобы заменить их правильными обратными клапанами, когда поставщик воды повторно проверяет работу.

Правила требуют, чтобы фитинги «были соответствующего качества и стандарта», и фитинги с одобрением WRAS демонстрируют это, отвечая стандартам, установленным в Правительственных технических условиях.

Существуют важные различия в установленных стандартах производительности, требуемых от NRV и CV.Например, обратные клапаны проходят испытание на долговечность, которое требует, чтобы они оставались герметичными после работы в режиме обратного потока до 80 000 раз с использованием горячей воды.

CV также проверяются, чтобы убедиться, что клапан не заедает, если корпус клапана подвергается изгибающему напряжению, и что при высоких скоростях потока не происходит смещения или повреждения внутренних компонентов. При испытаниях на водонепроницаемость допускаются потери NRV 10% в течение 24 часов, тогда как для CV это 0%. В качестве устройств предотвращения обратного потока CV требуют тестирования на устойчивость к децинкификации, что не требуется для NRV.

Итак, хотя в обратных клапанах, которые служат полезной цели для предотвращения обратного потока в трубах, нет ничего плохого, это неправильные фитинги там, где есть законное требование для признанного устройства предотвращения обратного потока. Производители, поставщики и установщики должны четко понимать, какой тип клапана они производят, продают или используют, и мы все должны стараться использовать точное название для их описания.

Узнать больше
Дополнительную информацию можно получить в WRAS по электронной почте (info @ wras.co.uk) или позвонив в службу технической поддержки по телефону 0333 207 9030. Подробная информация об обратных клапанах и обратных клапанах, утвержденных WRAS, доступна бесплатно в Справочнике по водопроводной арматуре и материалам на веб-сайте WRAS (www.wras.co.uk) .

Обратный клапан

— обзор

4.2 Конструкция обратного клапана

Обратный клапан представляет собой автоматический клапан с автономным приводом, который пытается обеспечить движение жидкости только в одном направлении. Подвижный элемент обычно опирается на седло, образуя уплотнение.Для первоначального открытия клапана необходимо приложить небольшое давление к движущемуся элементу. При открытии возникают гидродинамические силы, которые удерживают клапан в открытом состоянии или увеличивают его открытие. Поток жидкости обычно должен прекращаться до закрытия клапана. Гидродинамические силы, создаваемые любой текучей средой, протекающей через седло, обычно предотвращают закрытие всех клапанов. Пружины могут использоваться, а могут и не использоваться для управления открытием и облегчения закрывания. Некоторые клапаны полагаются исключительно на силу тяжести для создания закрывающих сил. Клапаны, работающие под действием силы тяжести, должны устанавливаться в соответствии с инструкциями производителя.Если указана ровная труба, то местное падение трубы должно быть изменено на небольшое расстояние.

Дисковые затворы с поворотным механизмом работают под действием силы тяжести. Когда клапан открывается, усилие, необходимое для удержания клапана в открытом состоянии, увеличивается. Если баланс между массой диска и гидродинамическими силами неправильный, клапан не откроется полностью. Повышенная скорость жидкости может привести к неожиданной коррозии или эрозии. Клапаны с гравитационным приводом должны соответствовать жидкости и условиям эксплуатации.

Когда клапаны полностью открываются, ход диска или поршня должен ограничиваться упором.Клапаны, которые открываются полностью, но не ограничены до упора, могут «дрожать». Флаттер может вызвать быстрый износ шарнирных пальцев или направляющих поршня. Клапаны, в которых используются пружины, могут выйти из строя в результате ранней пружины из-за усталости. Флаттер может быть вызван рассеянием водоворотов или турбулентностью. Демпфирование можно использовать для ограничения движения флаттера. Демпфирование жидкости с помощью сжатия может быть эффективным, когда жидкость имеет некоторую вязкость. Клапаны, использующие пружины, могут иметь пружины переменной скорости. Если ограничитель полного хода включает в себя сжатие, чтобы предотвратить отскок после быстрого открытия, это может быть эффективным демпфером флаттера.

Squish может быть встроен в конструкцию седла и диска / поршня для предотвращения захлопывания клапана. Вокруг зоны контакта сиденья добавлен дополнительный материал, чтобы создать две зоны сжатия. Попытка выдавить жидкость из этих зон во время быстрого закрытия замедляет работу клапана. Но есть штраф. Увеличенная площадь ограниченного зазора — идеальное место для улавливания мелких твердых частиц. Защита от сдавливания для демпфированного закрытия может привести к большему количеству проблем, вызванных захваченными твердыми частицами, если только не будет достаточного зазора для действия сдавливания для выброса твердых частиц.Клапаны с узкими седлами могут раздавливать рыхлые твердые частицы, например уголь. Зоны сжатия имеют тенденцию увеличивать эффективную ширину седла и снижать способность клапана раздавливать твердые частицы. Этот эффект необходимо учитывать, принимая во внимание природу любых соответствующих твердых веществ. Шаровые краны обычно имеют очень узкие седла и могут очищать большинство твердых частиц, обеспечивая эффективное использование седла. (См. Главу 3, раздел 3.3.3.)

Проблема флаттера может быть ограничена небольшими клапанами. Когда клапаны становятся больше, инерция движущихся частей становится намного больше.Повышенная инерция может эффективно гасить флаттер и приводить к отсроченному закрытию после того, как начнется обратный поток. Поэтому демпфирование сиденья становится очень важным.

Как и для всех клапанов, необходимо проверить проходные сечения и рассчитать скорости для расчетных рабочих условий. Области вокруг дисков и поршней так же важны, как и области основных портов. Области потока, которые меньше других, будут зонами эрозионного и, возможно, кавитационного износа.

Корпуса обратных клапанов могут включать дополнительные соединения для специальных функций, таких как удаление воздуха и дренаж.Клапаны для горячих систем иногда могут быть оснащены внешним байпасом, чтобы обеспечить предварительный нагрев системы при малых расходах.

Остановит ли обратный клапан гидроудар?

Что такое гидроудар?

Как и любая другая движущаяся масса, текущая вода имеет импульс. Когда происходит резкое изменение потока, возникают ударные волны, которые распространяются по системе. Эти ударные волны и их влияние на оборудование внутри трубопроводной системы, содержащей жидкость, называется «гидроударом». Эти изменения расхода обычно вызываются работой клапанов, а также остановкой и запуском насосов.Когда происходят эти внезапные изменения потока, энергия текущей воды внезапно преобразуется в давление в этом месте. Это избыточное давление известно как импульсное давление и увеличивается при больших изменениях скорости.

Гидравлический удар обычно возникает в системах водоснабжения под высоким давлением, когда быстродействующий клапан внезапно останавливает движение воды по трубам и создает в воде ударную волну, заставляя трубы вибрировать и «вздрагивать». Гидравлический удар усугубится из-за изношенных клапанов и недостаточной поддержки трубопроводов.

Почему важно предотвратить гидроудар?

Повторяющиеся случаи гидроудара могут вызвать серьезные повреждения труб, соединений, прокладок и других компонентов системы, таких как манометры или расходомеры. В момент удара эти скачки давления могут легко превысить рабочее давление системы в десять раз. Это может создать огромную нагрузку на систему, что приведет к утечкам в стыках, трещинам в стенках труб и деформации физических опор.Ремонт или замена поврежденных компонентов трубопроводов и оборудования в определенных отраслях может быть чрезвычайно дорогостоящим, и стоимость может расти в геометрической прогрессии, если разлив приведет к экологической проблеме. Все это является вескими причинами того, почему предпочтительнее в первую очередь предотвращать возникновение гидроудара.

Обратные клапаны останавливают гидравлический удар?

Собственно, нет. Во многих случаях обратные клапаны могут быть причиной гидравлического удара из-за удара внезапного закрытия клапана перед лицом выброса жидкости, особенно если вы рассматриваете, например, поворотный клапан, который может очень сильно закрываться. вдруг, внезапно.Обратные клапаны могут быть оснащены механическими ингибиторами, которые помогают уменьшить эффект, но обычно это может быть клапан сброса давления или расширительный бак. Компромисс — использование обратного клапана с пружинным механизмом; они сводят к минимуму любые ударные волны, вызванные гидравлическим ударом, потому что они закрываются медленнее, оказывая меньшее влияние на нагон воды.

Обратные клапаны остановки гидроудара

Обратный клапан INOXPA 72700, имеющийся на складе BM Engineering, разработан специально для предотвращения потери заправки насоса и гидравлического удара.BM Engineering располагает ассортиментом обратных и обратных клапанов; Если вы ищете совет о том, как остановить гидравлический удар, какой обратный клапан будет наиболее подходящим для вашей области применения, или хотите узнать больше о нашем ассортименте обратных клапанов, почему бы не позвонить одному из наших экспертов по 0141 762 0567.

Обратные клапаны для котлов — Блог о котлах | Nationwide Boiler Inc.

Возможно, вы этого не знаете, но все арендные котельные системы Nationwide Boiler стандартно поставляются с обратным клапаном . Эти клапаны жизненно важны для защиты котла и другого оборудования завода и требуются ASME. Давайте рассмотрим основы.

Что такое обратный клапан?
Основная функция обратного клапана (NRV), также известного как стопорный или обратный клапан, заключается в том, чтобы пропускать поток пара в одном направлении и автоматически предотвращать обратный поток. Другими словами, они предотвращают попадание пара обратно в главный коллектор котла или обратно в котел, вышедший из строя или отключенный от сети.

NRV может также использоваться для изоляции котла во время продувки и останова, а также для помощи в возврате котла в работу после любого планового или внепланового обслуживания.

Зачем они нужны?
Обратный клапан — это еще одно предохранительное устройство. Хотя NRV не следует полагаться на первичное отключение, он ограничивает поток пара обратно из коллектора в котел, что может иметь катастрофические последствия.

В соответствии со стандартами ASME, один NRV требуется для одного котла с высоким давлением (выше 15 фунтов на кв. Дюйм). Для систем высокого давления с несколькими паровыми котлами с люками, подключенными к общей паропроводной магистрали, паропровод от каждого котла должен быть оборудован двумя запорными клапанами.Первый клапан должен быть автоматическим, а второй — с винтом и хомутом снаружи (OS&Y).

Как они предотвращают обратный поток?
Обратные клапаны чувствительны к потоку, и их открытие и закрытие зависит от потока пара. Внутренний диск открывается и пропускает пар через клапан. Диск начнет закрываться при уменьшении или реверсировании прямого потока пара, в зависимости от конструкции.

Как видите, обратные клапаны имеют решающее значение для любой паровой котельной системы, временной или постоянной.Обязательно проконсультируйтесь с вашим временным поставщиком оборудования, чтобы убедиться, что они включают NRV в свой пакет аренды котлов. Возможно, вы этого не знаете, но все арендные котельные системы Nationwide Boiler стандартно поставляются с обратным клапаном . Эти клапаны жизненно важны для защиты котла и другого оборудования завода и требуются ASME. Давайте рассмотрим основы.

Что такое обратный клапан?

Основная функция обратного клапана (NRV), также известного как стопорный или обратный клапан, заключается в том, чтобы пропускать поток пара в одном направлении и автоматически предотвращать обратный поток.Другими словами, они предотвращают попадание пара обратно в главный коллектор котла или обратно в котел, вышедший из строя или отключенный от сети.

NRV может также использоваться для изоляции котла во время продувки и останова, а также для помощи в возврате котла в работу после любого планового или внепланового обслуживания.

Зачем они нужны?

Обратный клапан — это еще одно предохранительное устройство. Хотя NRV не следует полагаться на первичное отключение, он ограничивает поток пара обратно из коллектора в котел, что может иметь катастрофические последствия.

В соответствии со стандартами ASME, один NRV требуется для одного котла с высоким давлением (выше 15 фунтов на кв. Дюйм). Для систем высокого давления с несколькими паровыми котлами с люками, подключенными к общей паропроводной магистрали, паропровод от каждого котла должен быть оборудован двумя запорными клапанами. Первый клапан должен быть автоматическим, а второй — с винтом и хомутом снаружи (OS&Y).

Как они предотвращают обратный поток?

Обратные клапаны чувствительны к потоку, и их открытие и закрытие зависит от потока пара.Внутренний диск открывается и пропускает пар через клапан. Диск начнет закрываться при уменьшении или реверсировании прямого потока пара, в зависимости от конструкции.

Как видите, обратные клапаны имеют решающее значение для любой паровой котельной системы, временной или постоянной. Обязательно проконсультируйтесь с поставщиком временного оборудования, чтобы убедиться, что они включают NRV в свой пакет аренды котла.

Опорная плита заземления и фундамент: обратный клапан

Помимо затопления, перелив канализации является наиболее частой причиной повреждения водой жилых и коммерческих зданий.Из-за ограниченной пропускной способности в общественных канализационных коллекторах часто возникают проблемы с эффективным отводом паводковых вод в периоды сильных дождей. Хотя в магистральной канализационной системе есть дренажные бассейны и другие системы резервирования, при превышении определенных мощностей сточные воды могут накапливаться и, в тяжелых случаях, стекать обратно в дома — с драматическими, крайне неприятными и дорогостоящими последствиями.

Помещения ниже уровня обратного потока особенно подвержены этому типу повреждения водой.Если нет эффективных мер защиты от обратного потока, сточные воды очень быстро вытесняются не только в подвалы, но часто через плиты перекрытия в жилые помещения. Результат: комнаты первого этажа и подвальные помещения могут быть частично затоплены за очень короткий период времени. Чтобы ограничить последствия возможного переполнения канала, доступны высокоэффективные решения: ограничители обратного потока, обратные насосы и автоматические подъемные системы.

В следующей статье мы поговорим о достоинствах этих мер.

Решение 1 для заземления несущей плиты и фундамента для вторичного использования:
обратных клапанов

© KESSEL AG

Ограничители обратного слива устанавливаются в обратном трубопроводе грязной воды. Если уровень воды превышает определенную точку в системе воздуховодов, срабатывает встроенная заслонка. Пробка обратного потока закрывает соответствующие линии, и поступление обратной воды прекращается. Когда сточные воды сливаются, обратный поток открывается снова.Затворы обратного потока различаются между подключенными сточными водами, не содержащими фекалий или фекалий: в сточных водах, не содержащих сточных вод, используется механический уловитель обратного потока. Этот ограничитель обратного потока работает с механическим закрытием заслонки, которое запускается обратным потоком, а также с аварийным уплотнением с ручным управлением. Для фекальных сточных вод необходимо установить обратный сифон с электрическим управлением. Датчик измеряет уровень воды в канализационной трубе, и при достижении определенного уровня сифон закрывает заслонку с приводом от двигателя.Эта остановка обратного подпора из соображений безопасности и для повышения защиты должна быть оборудована функцией сигнализации. Это означает, что жителей предупреждают, чтобы они больше не использовали оборудование, которое стекает через эту заглушку для подпора, пока не пройдет обратный поток. В случае сбоя питания эта заслонка с электроприводом переключается на питание от батареи, что обеспечивает постоянную защиту.

Раствор 2 для заземления опорной плиты и фундамента:
Автоматические системы подъема или обратного хода насосов

© KESSEL AG

В автоматической подъемной системе сточные воды из отдельных точек дренажа попадают в подъемную станцию ​​по входной трубе. Как только в баке достигается определенный уровень воды, насос включается автоматически и подает сточные воды через напорную трубу через контур обратной воды к выпускному отверстию основной канализации, откуда они могут свободно стекать.
Автоматические подъемные системы рекомендуются при отсутствии уклона к магистральной дренажной системе и необходимы, когда необходимо защитить низменные участки, такие как постоянные жилые дома или подвалы, используемые для хранения ценных активов.

Системы хранения с подпором также полезны для сред, которые необходимо защищать от подпора.В случае возникновения противодавления подключенные точки дренажа все еще могут использоваться, поскольку насосы защиты от обратного потока будут удалять обратную воду. Эти системы можно использовать только при наличии уклона к основной дренажной системе. При нормальной работе насос не требуется, поскольку сточные воды могут стекать естественным путем.

Не в обратных клапанах может иметь серьезные последствия

Независимо от того, произошло ли это из-за сильных осадков, значительного таяния снега или после прорыва трубы, повышенный уровень в канализационных коллекторах встречается гораздо чаще, чем ожидалось. Узкие трубы, засоры, повреждение канализации или отказы насосов также могут быть причиной увеличения сточных вод. Даже при пожаротушении может образоваться избыток сточных вод. Все эти ситуации приводят к тому, что сточные воды накапливаются в канализационном канале и возвращаются в подключенные технологические линии. Там он может подниматься до уровня подпора, который на ровной местности является дорожным покрытием, а на наклонной — верхним краем следующего более высокого ствола канала. Если в таких ситуациях не будет защиты от обратного давления, неизбежны разрушительные и дорогостоящие последствия.Ущерб личному имуществу и, возможно, значительный ущерб строительной ткани может привести к дорогостоящим новым покупкам и мерам по исправлению положения. Поэтому при планировании нового дома обязательно установите систему защиты от подпора — единственный способ избежать серьезных поломок из-за обратной промывки сточных вод.

В случае новостройки установка защиты от подпора может производиться во время установки плиты перекрытия.

No related posts.
