Вязка арматуры для фундамента: как вязать?

Содержание

Причиной армирования фундамента является отсутствие пластичности у бетона, и оно необходимо для того, чтобы в зоне растяжения не возникли трещины. Для этих целей используется стальная строительная арматура, которая является элементом бетонной конструкции, необходимым для компенсации растягивающего, изгибающего и сдвигающего усилия.

Арматура в фундаменте

В отличие от бетона, сталь является более устойчивой к растяжениям и может принимать на себя значительные нагрузки. В последнее время на рынке начали активнее использовать стеклопластиковую арматуру. Однако пока область ее применения не так широка, поэтому при выборе того, что использовать стеклопластиковую или стальную арматуру — предпочтение пока что отдается более привычному, второму варианту.

Требования к арматуре

При строительстве монолитного железобетонного, или ленточного фундамента необходимо, чтобы в процессе заливки не было смещения прутьев, которые используются для армирования, при этом должны соблюдаться проектные расстояния и, следовательно, шаг между прутьями должен оставаться постоянным.

В связи с тем, что наибольшая вероятность появления зон растяжения возникает на поверхности фундамента, в таких местах и следует выполнять армирование.

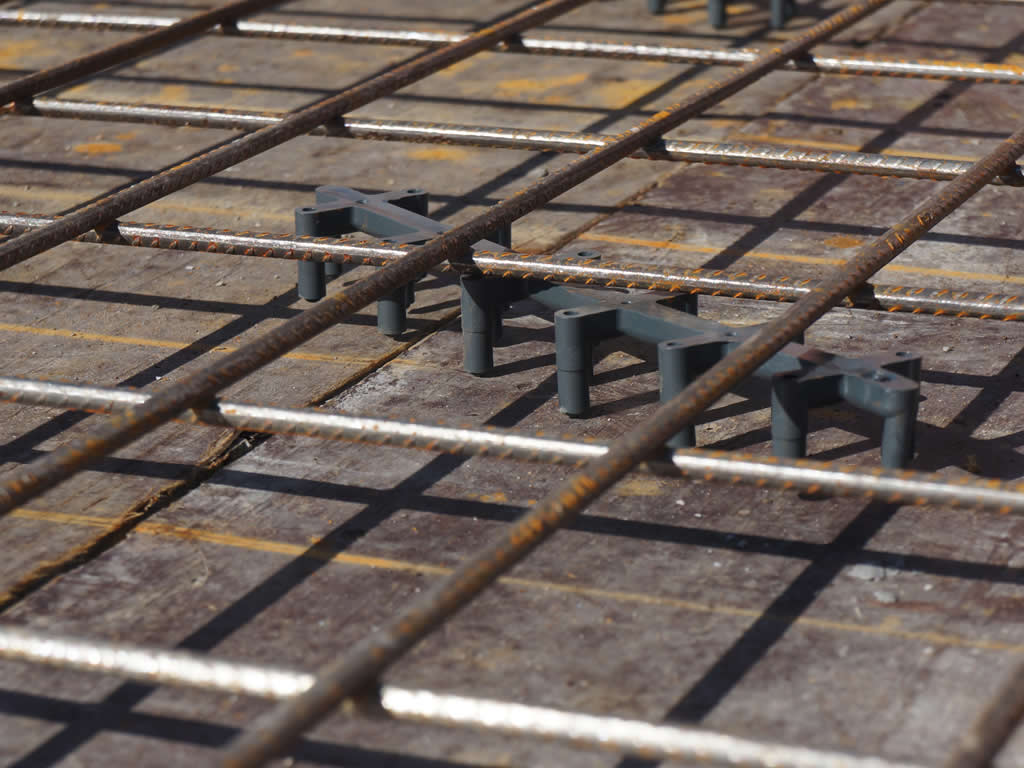

Но так как арматурный каркас подвержен коррозии, его необходимо защитить от внешних воздействий и это делается с помощью слоя бетона, так что глубина размещения каркаса должна составлять от 3 до 5 сантиметров.

Но это не значит, что армировать нужно только верхнюю часть монолитной конструкции, ведь направления возможной деформации заранее предсказать сложно. Другое дело, что в верхней и нижней части используется арматура диаметром 10-12 миллиметров, и поверхность ее должна быть ребристой, с тем, чтобы обеспечить более надежное соединение с бетоном.

Читайте также: как выполняется муфтовое соединение арматуры, и в чем его преимущества?

Что касается остальной части каркаса, то в соответствии со СНиП, для ее изготовления может использоваться менее толстая проволока с гладкой поверхностью.

Если говорить об армировании ленточного фундамента, то в данном случае для внешней части каркаса используется арматура диаметром 10-16 миллиметров, а для внутренней 6-8 миллиметров.

Для ленточного фундамента больше характерно наличие продольных растяжений, поэтому основная нагрузка выпадает на горизонтальные продольные прутья.

к меню ↑

Способы вязки арматуры

Существует несколько способов крепления арматуры. Для этого используется:

При ведении строительства частных домов крепление арматуры с помощью сварки используется достаточно редко, так как для этого необходимо привлекать сварщиков.

Вязка арматуры для фундамента

В процессе уплотнения бетонной смеси, возможно нарушение соединений, да и процесс сварки приводит к тому, что структура материала арматуры существенно меняется, поэтому в таком случае можно использовать только арматуру с маркировкой имеющей букву «С».

к меню ↑

Вязка при помощи проволоки и хомутов

В частном и малоэтажном строительстве, в основном используется арматура А240, А400 и А500С единственная, которую можно варить. Для того, чтобы армировать такие конструкции как фундаменты, перекрытия, перемычки и балки применяется стальная горячекатаная стержневая арматура, диаметр которой варьируется от 6 до 20 миллиметров.

Обвязка арматуры с помощью металлических скрепок и пластиковых хомутов не представляет большой сложности и особых навыков в этом случае не требуется, но такие способы являются более дорогостоящими.

А если площадь армирования достаточно велика, то вязка проволокой оказывается значительно более выгодной. Для изготовления скрепок используется стальная проволока диаметром от 2 до 4 миллиметров, и сама скрепка с одного конца имеет крюк, а с другого петлю.

В процессе вязки петля надевается на нижний прут ниже места скрещивания арматуры, а крючок цепляется за этот же пруток только выше места скрещивания. Надежность соединения обеспечивается за счет упругости скрепки и в процессе обвязки не нужно применять дополнительный инструмент, все делается вручную.

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>

Вязка арматуры проволокой

Аналогичная ситуация наблюдается и в том случае, если обвязка выполняется с помощью пластиковых хомутов, при этом производительность работы оказывается значительно более высокой, чем при использовании других способов. Правда при этом нужно учитывать, что выполнять обвязку с помощью пластиковых хомутов при низкой температуре не рекомендуется, ведь пластик на холоде становится хрупким и лопается.

Сейчас на рынке предлагаются пластиковые хомуты со стальным сердечником, которые предназначаются для закрепления различных кабелей и труб на заборах, но и при обвязке арматуры они также очень удобны и функциональны.

Хотя нужно признать, что и стоимость таких хомутов существенно выше и их использование повлечет за собой дополнительные расходы. Наиболее распространенным способом изготовления каркаса для обеспечения прочности ленточного фундамента является ручная вязка с помощью проволоки.

Особое внимание в данном случае необходимо обратить на качество используемой проволоки, диаметр которой обычно один миллиметр, сечение круглое, а размер зависит от каждой конкретной ситуации.

Желательно чтобы проволока была обожженной, ведь в этом случае она обладает необходимой тягучестью, мягкостью, и при этом сохраняет свою прочность. Необожженная проволока будет ломаться при сильном затягивании узлов, да и работа с ней доставит немало неприятных минут. Кроме этого, термически обработанная проволока плотно прилегает к прутьям арматуры, и соединение получается надежным и прочным.

к меню ↑

Способы вязки арматуры, их преимущества и недостатки (видео)

к меню ↑

Ручная вязка

Для ручной обвязки необходимо соответствующее приспособление и желательны также пластиковые фиксаторы, или бобышки. С помощью фиксаторов, кроме всего прочего создается своеобразный защитный слой, которые предотвращает контакт опалубки и арматуры, что является нежелательным.

Что касается приспособления для обвязки, то это может быть:

Использовать пистолет удобнее всего, но серьезным его недостатком является неудобство при работе в труднодоступных местах, которые встречаются практически везде.

С другой стороны, производительность работ при использовании пистолета гораздо выше, поэтому иногда используется комбинированный вариант, когда на горизонтальной поверхности используется пистолет, а в труднодоступных местах обвязка производится с помощью крючка.

Схема вязки арматуры определяется заранее и соответствии со СНиП расстояние между двумя рядом стоящими в вертикальном положении стержнями должно быть как минимум в два раза больше, чем сечение усиления.

Расчет арматуры для фундамента

Максимального ограничения в данном случае нет, ведь каждый проект имеет свои особенности, зависящие от типа используемых материалов, а также от способов кладки. Кроме того, в СНиП указывается, что расстояние между соседними продольными стержнями варьируется от 10 сантиметров до 40. Что касается поперечных стержней, то по СНиП расстояние между соседними стержнями не должно быть больше тридцати сантиметров.

к меню ↑

Правила ручной вязки

Опытным специалистам хорошо известно как правильно вязать арматуру, однако с этим процессом может справиться и начинающий строитель, если будет четко следовать рекомендациям.

В данном случае вязка арматуры клещами гораздо неудобнее, чем крючком, главное приобрести определенную сноровку.

Сам процесс вязки состоит из нескольких этапов:

1. Следует отрезать кусок проволоки, размер которой составляет порядка тридцати сантиметров и сложить его вдвое.
2. Место соединения прутков оборачивается по диагонали, а крючком цепляется петля.
3. Свободные концы заводятся в крючок.
4. Крючок поворачивается по часовой стрелке до тех пор, пока позволяет упругость проволоки.

Не следует закручивать соединение слишком сильно, с тем, чтобы не порвать проволоку, хотя даже если одно из соединений лопнет это не критично, главное чтобы конструкция сохраняла свою форму.

Как таковой, нормы расхода проволоки на одно соединение по СНиП не предусматривается, но есть определенные нормы на весь объект, которые производятся из расчета 200 миллиметров проволоки на узел при работе пистолетом. При ручной вязке расход материала будет больше на 20-30%.

Статьи по теме:



Портал об арматуре » Вязка » Способы вязки арматуры для фундамента

Вязка арматуры – если беретесь за дело впервые, мы даем совет + видео

Вязка арматуры – очень важный этап в процессе получения железобетона, и именно от того, насколько качественно будет выполнена данная работа, зависят характеристики данного композиционного материала.

1 Материалы для арматурного каркаса и их параметры

В строительстве часто используются бетонные конструкции, потому что они весьма устойчивы при нагрузках на сжатие. Однако такого же заключения нельзя сделать, если говорить о сопротивляемости подобных изделий напряжениям растяжения, и, для того чтобы улучшить это свойство, бетон следует армировать. Заливая раствором специальный каркас, сделанный из арматуры, получают железобетон.

Правда, кто-то может утверждать, что укреплять его неактуально, так как растягивающие напряжения редко действуют. Но это мнение ошибочно, ведь если взять, например, бетонную балку и попытаться согнуть ее, то с внутренней стороны она будет сжиматься, а вот с внешней уже растягиваться. Соответственно, возникает вероятность разрушения. И вот как раз армирование значительно улучшает характеристики железобетона, тем самым увеличивая его срок службы. Вся конструкция становится более надежной благодаря увеличению зоны сжатия, а также активному сопротивлению разнообразным нагрузкам.

Для вязки арматуры в основном используют металлические стержни, реже встречаются изделия из других достаточно прочных материалов, которые способны выдержать большое давление. Соединяют их между собой так, чтобы получилась сетка. Во время застывания раствор расширяется и более плотно прилегает к находящимся в объеме прутам, таким образом получается весьма надежное соединение. Именно поэтому ни в коем случае нельзя

в качестве армирующих элементов использовать полые конструкции, так как в этом случае они попросту сплющатся под давлением и не будут достаточно плотно прилегать к бетону.

Вообще, каждому начинающему мастеру, даже если он возводит свой собственный дом, а не работает на коммерческом объекте, желательно прочитать общепринятые нормативные документы для строительства, когда планируется вязка арматуры, СНиП 52-01-2003, например. Это позволит даже без глубоких профессиональных навыков хотя бы правильно подобрать материалы и получить надежный каркас для заливки бетоном.

Если говорить о фундаменте дома, то в этом случае подойдут пруты, сделанные из базальтоволокна и стекловолокна. Они относятся к композиционным материалам и отличаются великолепной прочностью, при этом работать с таким видом арматуры намного проще, так как она легче металлической. Еще ее неоспоримым достоинством является неподверженность коррозии, так что очень актуально применять ее в обводненной среде.

Что же насчет размеров стержней, они тоже имеют огромное значение и напрямую влияют на прочность каркаса. Берутся прутья сечением более шести миллиметров и длиной не менее шести метров. Диаметр же проволоки для вязки арматуры обычно находится от 0,8 до 1,2 мм. Если планируется делать соединения с помощью специальных хомутов, то их диаметр составляет до четырех сантиметров. Кроме того, арматура может быть различной по конструкции. На сегодняшний день представлена гладкая, с разными насечками, ребрами или же гранями. Все они пользуются популярностью, однако стоит учитывать, что гладкая поверхность будет обладать куда меньшей степенью адгезии с бетоном по сравнению с неровной.

2 Вязка арматуры – обозначим особенности процесса

Многие задаются вопросом, что же лучше – вязать арматуру или варить? В принципе, второй вариант вполне приемлем для создания каркаса, ведь, по сути, так образуется неразрывное соединение, и может даже показаться на первый взгляд, что такой способ будет более надежным. Однако это не совсем так. Специалисты особенно не рекомендуют соединять таким путем арматуру для фундамента. Во-первых, сварочные швы более подвержены коррозии. Во-вторых, при такой конструкции продольная арматура обладает меньшей прочностью при воздействии растягивающих напряжений. В-третьих, необходимо специальное оборудование. Ну и, в-четвертых, нужно нанимать профессионального сварщика, конечно, если сами не обладаете подобными навыками. Так что данный процесс весьма затруднителен.

Помните, очень важно, чтобы стержни были отлично зафиксированы и не изменяли своего пространственного положения. Этого можно добиться, используя высококачественную обожженную проволоку, так как она великолепно гнется, обладает таким свойством, как тягучесть, и плотно прилегает к арматуре. Так полученные узлы будут крепкими, надежными, и, соответственно, данными характеристиками будет обладать и сам каркас.

3 Подбираем необходимый инструмент для вязки арматуры

В принципе, этот процесс не столь сложный, и справиться с ним сможет практически каждый, особенно если грамотно подобрать инструмент для вязки арматуры. Итак, если вязать прутья с помощью стальной проволоки, нам понадобится болгарка, которой можно сразу разрезать моток на куски нужной длины. Конечно же, никто не запрещает резать ножницами по металлу, но тогда данный этап работ сильно затянется. А так нужно просто взять проволоку, согнуть ее в толстый пучок так, чтобы получились отрезки определенной длины, и места сгиба отрезать болгаркой.

Скручивается же она обыкновенными пассатижами либо с помощью крючка. Во втором случае работа будет намного легче и пойдет куда быстрее. Если есть желание вообще механизировать процесс, тогда следует приобрести специальный строительный винтовой вязальный крюк. Кардинально же изменить положение дел сможет электроинструмент, например, с помощью обыкновенного шуруповерта также возможно вязание арматуры, причем физическую силу в этом случае прикладывать практически не надо, достаточно просто нажать на кнопку. Существует и профессиональный пистолет для вязки, однако, он весьма дорогостоящий, так что, если вы не намерены зарабатывать таким способом на жизнь, то покупать его нет смысла.

4 Как правильно вязать арматуру – способы

Существует несколько способов соединения арматуры проволокой. Так, можно делать скрутки с помощью плоскогубцев, тогда необходимо взять кусок проволоки (его длина обычно составляет около тридцати сантиметров), согнуть его пополам и закинуть петлю вокруг прутьев. Скрутив концы, вы получите достаточно неплохое соединение. Правда, данный способ очень трудоемкий. Рассмотрим, какова схема вязки арматуры вязальным крючком. Кстати говоря, его можно как приобрести в магазине, так и сделать самостоятельно из проволоки или же сварочного электрода диаметром 4 см.

Чтобы автоматизировать процесс, следует такой крюк просто вставить в патрон шуруповерта, и тогда вращательные движения будут воспроизводиться простым нажатием кнопки.

Вариант №1. Перегнув проволоку пополам, сгибаем ее на одну треть от петли вокруг пальца и накидываем на место соединения прутов. Затем, набросив петлю на крючок, делаем скрутку, при этом второй конец необходимо тянуть на себя. После того как все надежно зафиксировано, вынимаем крюк, а концы загибаем, если же они оказались чересчур длинными, тогда следует их обрезать ножницами по металлу. При этом учтите, недостаточная длина проволоки или же малое количество оборотов негативно отразятся на прочности соединения.

Вариант №2. В этом случае скрутка будет более надежной. Сложив проволоку все также пополам, необходимо прислонить ее к арматуре снизу. Затем, загнув на себя, скручиваем с помощью того же крючка. Вполне достаточно сделать всего 4 оборота.

Вариант №3. Как и в предыдущих схемах, делаем петлю и заводим ее под арматурой, а затем захватываем крючком. При этом другой конец следует перегнуть через крюк таким образом, чтобы образовалась еще одна петля и крутим.

Помните, только разобравшись с тем, как правильно связать арматуру, можно рассчитывать на качественную железобетонную конструкцию. Если вы впервые приступаете к этой операции, не стесняйтесь показать полученный вариант кому-нибудь более опытному, пусть даже на форуме в интернете. Лучше выслушать конструктивную критику и советы, чем пожинать плоды разрушенной ж/б конструкции в будущем.

Вязка арматуры: применяемые материалы и инструменты

При возведении фундамента для многих актуален вопрос: «Как лучше: вязать или варить арматуру?» Сварка в большинстве случаев является стандартным выбором. Однако при этом в зонах сварных стыков в арматурных элементах меняется внутренняя структура и происходит снижение прочности. При использовании стержней значительного диаметра и расположении строения на прочных грунтах сварка – вполне приемлемый вариант. Однако во многих случаях для частных домостроений оптимальной является вязка арматурного каркаса.

Преимущества вязки арматуры

Сварка – высокопроизводительный процесс, но по другим параметрам вязка каркаса обладает рядом преимуществ.

• После возведения фундамента определенное время наблюдается его усадка. Вязаные узлы дают некоторую свободу арматуре, поэтому все соединительные узлы остаются на местах, дополнительные напряжения в фундаменте не возникают. Сварные соединения могут не выдержать таких нагрузок и разрушиться. Для болотистой местности метод сварки исключен.
• Вязку можно производить как в цеху, так и на месте строительства.
• При вязке прочность арматуры по всей длине остается одинаковой, внутренняя структура стали не меняется.
• Для ускорения темпов соединения элементов каркаса можно воспользоваться специальным инструментом – пистолетом, который не обязательно приобретать, а можно взять в аренду.

Чем можно вязать арматуру для фундамента: выбор вязальной проволоки

Для создания вязаного каркаса используют отожженную низкоуглеродистую проволоку, мягкую и удобную в эксплуатации. Оптимальные диаметры – 1,2-1,4 мм. Меньшие размеры брать не рекомендуется из-за недостаточной прочности, с большими сложно работать. Вариант повышенной коррозионной устойчивости – оцинкованная проволока. Некоторые мастера считают расходы на такой материал излишними, поскольку из-за отсутствия кислорода в неповрежденном железобетонном элементе окислительные процессы отсутствуют.

Советы!

1. Если купленная Вами проволока оказалась недостаточно гибкой, положите ее в костер на полчаса, а затем охладите на воздухе. Так, в домашних условиях Вы произведете термическую операцию отжига.
2. В качестве вязальной проволоки для фундамента можно использовать металлокорд из покрышки старого грузовика, который добывают ее сжиганием. В новых импортных грузовиках чаще всего встречаются покрышки, усиленные синтетикой.

Альтернативу вязальной проволоки – хомуты из полимерных материалов – многие строители пока опасаются использовать из-за сомнений в их надежности.

Чем лучше связать арматуру: выбираем крючок

Этот инструмент имеет достаточно простую конструкцию, поэтому его можно не только купить в магазине, но и изготовить самостоятельно.

• Крючок из сварочного электрода диаметром 3-4 мм. С одной стороны крепят кусок резинового рукава или обматывают край изоляционной лентой. Второй конец электрода формируют в виде крючка. Инструмент слегка натачивают. Это приспособление – подходящий вариант для проведения небольшого объема работ с использованием тонкой проволоки. Для масштабного строительства и толстой проволоки его использовать не рекомендуется из-за малой производительности и большой нагрузки на руки.
• Более удобный в работе инструмент изготавливают из арматуры или другого стального прута диаметром 6-8 мм, длиной – 15-20 см, двух гаек и шайб, ручки (можно взять от любого сломавшегося инструмента – малярного валика, отвертки, стамески). Гайки и шайбы нужны для предотвращения движения ручки вдоль стержня. Однако вращение ручки вокруг прута должно оставаться свободным. Свободный конец стержня затачивается и слегка изгибается.
• Полуавтоматический крючок винтового типа приобретают в магазине. Принцип работы этого инструмента: вращение наконечника обеспечивается поступательными движениями. То есть, Вы тянете крючок к себе – загнутый кончик проворачивается и затягивает проволоку. Результат – приложенные усилия сведены к минимуму, скорость работы – достаточно высокая для реализации масштабных строительных объектов.



Пистолет для вязки арматуры: автоматический инструмент для обеспечения высокой производительности

Для ведения крупномасштабного строительства быстрыми темпами предназначен специальный инструмент, называемый пистолетом для вязки. Наиболее популярны аккумуляторные модели, обеспечивающие работнику полную свободу передвижения, в том числе возможность проведения манипуляций на высоте. Это оборудование обеспечивает не только высокую скорость, но и прекрасное качество узла.

Внимание! Для сбережения зарядного устройства от скачков напряжения требуется осторожность при его включении в одну сеть со сварочными аппаратами и прочим оборудованием, применяемым в строительных работах. Рекомендуется производить зарядку через стабилизатор напряжения.

За правильное натяжение проволоки в инструменте отвечает микрочип. Отрезка проволоки, намотанной на барабан, происходит автоматически. Барабан легко снимается, поэтому времени на установку нового мотка проволоки уходит немного. Удобное исполнение корпуса инструмента позволяет работнику удерживать его одной рукой, а другой – формировать стыки стержней. Однако оптимальным является вариант беспрерывного функционирования оборудования, которое можно обеспечить работой в паре. Оператор занимается вязкой узлов, а помощник подает стержни. Использование одного пистолета позволяет заменить 6 работников, оснащенных ручным инструментом.

Чем лучше вязать арматуру, крючком или пистолетом?

В частном строительстве автоматический инструмент используется редко в силу ряда причин:

• это дорогое оборудование, покупать которое ради кратковременного использования не имеет смысла;
• пистолет для вязки не сможет полностью заменить крючок, поскольку всегда существуют труднодоступные места, в которых он бесполезен;
• использование этого инструмента требует определенной сноровки, только в таком случае будет обеспечен стабильный, крепкий, плотный узел;
• импортные инструменты обычно предусматривают использование «родных» расходных материалов – катушек с проволокой.

Внимание! Самостоятельная намотка отечественной проволоки на освободившуюся катушку может привести к поломке пистолета для вязки арматуры.

Для малоэтажного частного строительства оптимальным вариантом является использование полуавтоматического винтового крючка – относительно недорогого,  достаточно производительного и удобного инструмента.

Вязка арматуры под ленточный фундамент

На основание здания воздействует не только его вес, но движение грунта, возникающее при сезонных изменениях. При замерзании почва расширяется и оказывает существенное давление на фундамент. Бетон недостаточно прочен и пластичен, чтобы выдержать такие нагрузки, поэтому выполняется армирование ленточного фундамента. Процесс включает создание металлического каркаса из прутков, который впоследствии заливается раствором.

Ленточный фундамент — особенности устройства

Ленточный вариант основания представляет собой железобетонный контур, проходящий под всеми несущими стенами. Его возводят на участках с различным грунтом, в том числе неоднородным, оказывающим неравномерную нагрузку на фундамент. Конструкция является оптимальным вариантом при планировании подвального помещения.

Использование для заливки одного бетона приведет к растрескиванию в зонах растяжения. Заложенная в конструкцию арматура имеет достаточную упругость, чтобы предотвратить деформацию.

Какой материал используют для создания каркаса?

В процессе подготовки к строительству необходимо решить, какая арматура нужна для ленточного фундамента. Материал для укрепления основания здания должен соответствовать следующим требованиям:

• высокое нормативное сопротивление;
• пластичность;
• долговечность;
• стойкость к высокой и низкой температуре;
• способность к сцеплению с бетоном;
• устойчивость к коррозии.

Продукция металлопроката в виде круглых прутков с гладкой или рифленой поверхностью — оптимальный вид материала для армирования фундамента. Периодичный профиль, выполненный под определенным углом, овивает изделие и способствует лучшей адгезии с бетоном. Именно такой вид металлопроката применяется для формирования продольных составляющих каркаса. Для обеспечения пространственной связи в поперечном и вертикальном направлении каркаса можно использовать гладкий пруток.

Диаметр арматуры зависит от предполагаемой нагрузки, минимальный составляет 8 мм, а максимальный 16 мм. Легкая постройка на устойчивом грунте не требует массивного основания, значит, для армирования подойдет пруток 8-10 мм. Возведение опоры здания на пучистом участке требует использования стержней диаметром 14-16 мм.

Альтернативой стальной арматуры стали композитные изделия. Они прочнее, дешевле, не поддаются коррозии и действию химических веществ.

Несмотря на положительные характеристики, материал недостаточно изучен, поэтому стекловолоконную арматуру используют для ленточного фундамента очень редко.

Как рассчитать необходимое количество арматуры?

Соединение бетона и металла создает конструкцию, способную выдержать высокие динамические нагрузки. Особенностью ленточного основания является существенная длина при небольшой ширине, около 40 см. Такая конструкция получает значительную нагрузку в продольном направлении. На этом участке устанавливаются рифленые прутки сечением не менее 10 мм. При самостоятельном строительстве фундамента потребуется выполнить расчет арматуры.

Проведение вычислений потребует значения нескольких параметров:

• ширина и длина здания;
• глубина траншеи;
• длина внутренних стен;
• количество прутков в верхнем и нижнем поясе армирования.

Зная длину и ширину, рассчитывается периметр. Например, длина 10 м, ширина 6 м, плюс внутренняя стена 6 м.

(10 + 6) x 2 + 6 = 38 м — общая длина стен. В обычной обвязке используется по два прутка в верхнем и нижнем армирующем поясе. Это означает, что всю длину нужно умножить на четыре. 38×4 = 152 м рифленых стержней. Если здание строится на заглубленном основании, поясов армирования укладывается 3-4, соответственно увеличивается метраж металлопроката.

Количество гладкой арматуры для поперечного расположения рассчитаем с шагом 0,4 м, получаем 38 : 0,4 = 95 штук. Величина горизонтальных штырей равняется 0,4 — 0,1 = 0,3 м (по 5 см отступают от каждой стенки опалубки). Необходимый метраж металлопроката составит 95×0,3 = 28,5 м

Длина вертикальных прутков зависит от глубины фундамента, при значении 80 см она составит 0,8 — 0,1 = 0,7 см (10 см приходится на отступы сверху и снизу, необходимые при монтаже каркаса). Можно вычислить размер одной перевязки (0,3 + 0,7) x 2 = 2 м. Количество армирующих связок равно числу поперечных прутков 95×2 = 190 м — общее количество гладкой арматуры.

Для фиксации понадобится проволока сечением 1 мм, на каждую связку приходится около 0,3 м. Перед покупкой металлопроката необходимо с помощью ГОСТов перевести метраж в килограммы.

Используя чертежи проекта, составляется схема армирования. Имея наглядное пособие, проще выполнить расчет материала.

Особенности установки каркаса для ленточного фундамента

Чтобы основание было прочным и прослужило долгие годы необходимо защитить металлические элементы от соприкосновения с землей и окружающей средой. Для этого каркас должен располагаться не менее чем в 5 см от дна, стенок и верха траншеи.

Технология сооружения металлической конструкции включает следующие этапы:

1. В траншею, выкопанную под фундамент, насыпается и утрамбовывается песчаная подушка. Ее высота зависит от заглубленности основания здания и составляет от 15 до 50 см.
2. По периметру и в углах вбиваются вертикальные штыри, к которым производится привязка силовых поясов.
3. На дно траншеи по всей длине укладывается кирпич или пластиковые подставки, которые обеспечат зазор между нижним поясом и грунтом.
4. Рифленые прутки размещаются на кирпичных подставках, связываются между собой, поперечными и вертикальными стержнями. Между продольными прутьями оставляется расстояние 0,3 м, шаг поперечных перемычек — 20-50 см в зависимости от предусмотренной нагрузки. Стержни в местах пересечения фиксируются проволокой. Такое крепление не напрягает металл как сварка и создает «плавающий» каркас, не повреждающийся от движения грунта.
5. Второй пояс привязывают к вертикальным стойкам и выполняют обвязку. Обязательно проверяется уровень горизонта каркаса на каждом этапе. Схема армирования предусматривает соединение продольных и поперечных стержней в квадратные или прямоугольные ячейки. Чтобы ускорить процесс, возможен вариант, не резать длинный пруток на части, а сгибать в форме четырехугольника с нужной длиной стороны.

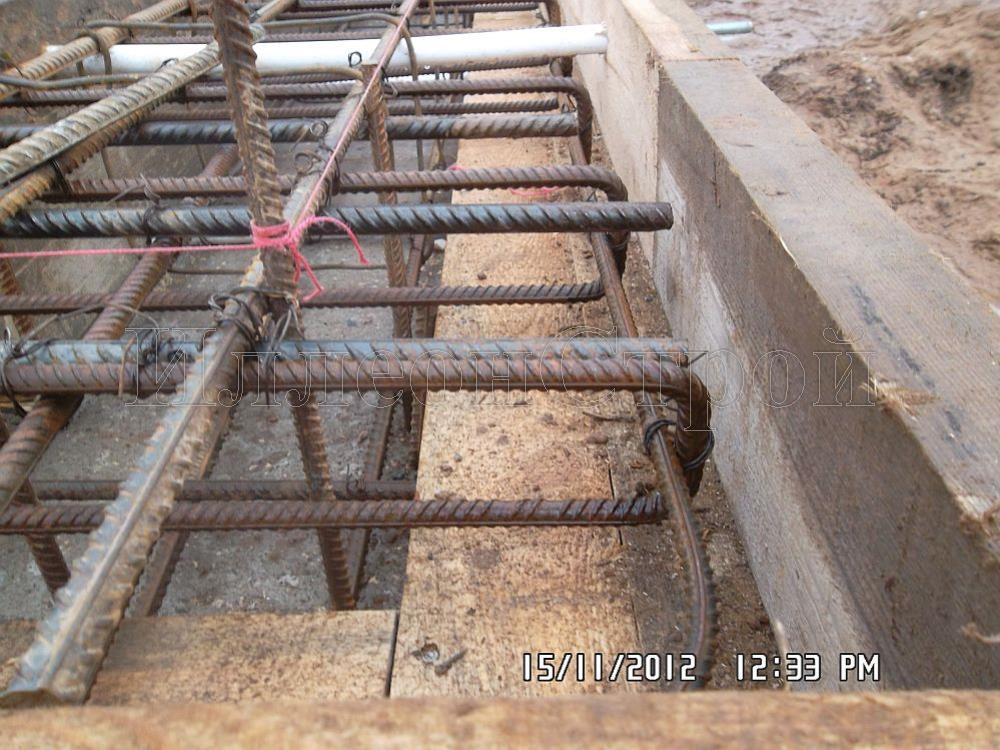

6. На углах фундамента продольные прутья должны загибаться и заходить друг на друга с нахлестом. Этот участок подвержен наибольшему числу различных нагрузок. Для усиления увеличивают количество продольных стрежней и добавляют специальную арматуру.

Технология связывания арматурного каркаса

В промышленном строительстве выполняется сварное соединение арматуры, этот способ значительно ускоряет процесс. При небольшом объеме работы для частного дома, предпочтительней использовать проволоку. Прежде чем приступить креплению каркаса, необходимо узнать, как правильно вязать арматуру и какие инструменты для этого понадобятся.

Для соединения используется проволока или пластиковые хомуты. Первый материал прочнее и надежней, второй быстрее крепится, но требует осторожности при заливке бетона. После застывания раствора свойства крепежа не различаются.

Вязка арматуры под ленточный фундамент выполняется следующими инструментами:

• вязальный крючок;
• пассатижи;
• дрель с насадкой в виде крюка;
• специальный пистолет.

Вязальный крючок — универсальный и практичный вариант, его можно изготовить самостоятельно. Компактный размер облегчает работу в ограниченном пространстве траншеи.

Связывание арматуры происходит по схеме:

1. Отрезается кусок проволоки длиной 30 см.
2. Складывается вдвое и заводится за прутья.
3. Крючок цепляет петлю, затем в него заводится второй конец проволоки и начинается закручивание.
4. Вращение выполняется по часовой стрелке. Нельзя сильно закручивать проволоку, иначе она порвется.

Дрель или шуруповерт с насадкой облегчат процедуру при большом объеме работы. Использование автоматического пистолета, имеющего микрочип для контроля натяжения проволоки, повышает производительность и дает хорошее качество скрутки. Цена такого инструмента высокая и его чаще используют профессиональная монтажники.

Разобравшись, как правильно армировать фундамент, можно выполнить весь объем работы своими силами. Важно уделить внимание каждому этапу создания каркаса от выбора прутков до скрутки каждого элемента. От этого зависит конечная прочность возводимой конструкции.

Доставка, монтаж и обвязка арматуры

Компания «Таганрог Строй» предоставляет услуги по доставке, монтажу и обвязке арматуры для строительства фундамента в г. Таганрог.

Армирование монолитного фундамента

Армирование фундамента представляет собой укладку стальной арматуры или её конструкции в виде сетки в фундамент, благодаря чему увеличивается несущая способность, прочность и долговечность конструкции основания. Качество и количество заложенной в фундамент арматуры напрямую определяет эксплуатационные характеристики построенного фундамента.

Компания «Таганрог Строй» оказывает услуги по доставке, монтажу и обвязке арматурной конструкции, которая применяется при строительстве фундаментов различных типов и сложности. Армирование фундамента имеет важное функциональное значение и является важным технологическим этапом любого строительства, так как арматура предназначена для сохранения пространственных характеристик фундамента в процессе его заливки и после нее. Поэтому очень важно доверить данную работу специалистам.

При строительстве фундамента очень важен точный расчет арматуры, который определит какую арматуру и какого сечения нужно использовать, каким образом она будет располагаться и каким способом она будет закладываться и закрепляться в бетоне.

Арматура

Армирование фундаментных блоков

Арматура представляет собой несущий каркас железобетонных конструкций в виде стальных или композитных стержней, которые могут иметь гладкую или рифленую поверхность с продольными и косыми ребрами. Рифленая поверхность позволяет улучшить контакт между арматурными стержнями и бетонной смесью, что способствует повышению прочностных характеристик железобетонного основания.

При строительстве фундаментов могут использоваться как отдельные элементы арматуры, так и связанные в единую конструкцию в виде арматурной сетки.

Для сооружения арматурной обвязки используются арматурные стержни, которые могут быть различного диаметра и иметь ребристую или гладкую поверхность. Стержни арматуры, которые имеют гладкую поверхность, как правило, имеют диаметр в 6-8 мм и предназначаются для формирования пространственной структуры каркаса. При этом они могут укладываться вертикально или поперек основным стержням. Ребристые стержни, как правило, имеют диаметр от 12 до 16 мм и предназначены для того, чтобы на них возлагалась вся нагрузка, которая приходится на фундамент. Они служат для восприятия любых неравномерных деформационных изменений. Арматурные прутья с ребристой поверхностью укладываются горизонтально и обеспечивают максимальную степень сцепления с бетоном.

Вязка арматуры

Вязка арматуры осуществляется только после окончания необходимых подготовительных работ, а именно, обустройства дренажа, прокладки коммуникаций, проведения гидроизоляции и укладки песчаной подушки. Далее можно приступать к установке нижней продольной части арматуры, которая крепится либо на уложенные на дно траншеи кирпичи, либо на вертикальные опоры в виде прутьев, вбитые по периметру.

Соединение отдельных элементов арматуры может быть выполнено несколькими способами: нахлест, соединение при помощи сварки и с использованием проволоки.

Виды арматурной вязки:

Функциональное предназначение арматурного каркаса

Арматурный каркас для фундамента выполняет опорную функцию, так как установленные арматурные прутья принимают на себя растягивающие нагрузки и деформации, в то время как бетон, залитый в фундамент, способен оказывать сопротивление только сжатию.

Монтаж арматуры для фундамента должен выполняться в соответствии с требованиями строительных норм и правил.

Армирование углов ленточного фундамента

Армирование повышает несущую способность фундамента, что позволяет применять в  строительстве зданий стеновые материалы со значительным удельным весом. Также использование армирования снижает риск деформации или разрушения фундаментной конструкции при пучении или подвижках грунта, что в итоге позволяет увеличить эксплуатационный срок построенной конструкции.

При монтаже арматуры очень важно контролировать ровность укладки по вертикали и по горизонтали строительным уровнем и отвесом. Неправильно установленная арматура не сможет обеспечить построенному основанию требуемую прочность, надежность и долговечность.

Цены на строительство фундамента

Обвязка арматуры своими руками

Для того чтобы фундамент строения получился качественным, прочным и долговечным, при его возведении необходимо обязательно использовать арматуру. Обвязка ею должна проводиться по всем правилам. Тогда удастся создать основание для строения с высокими эксплуатационными характеристиками.

Армирование ленточного фундамента.

Способы вязки арматуры

Перед тем как использовать арматуру для обвязки каркаса фундамента, потребуется ее подготовить, ведь просто класть прутья нельзя. Сделать это можно несколькими способами. Следует рассмотреть каждый из них подробно, чтобы определить, какой является наиболее оптимальным и какой следует использовать.

Вернуться к оглавлению

Вариант вязки №1

Итак, первый способ предусматривает использование сварки. Он является самым простым вариантом вязки арматуры. В ходе него требуется использовать:

• сварочный аппарат;
• арматурные стержни сечением 10-16 мм.

Чтобы начать вязать арматуру таким способом, потребуется выложить ее так, чтобы образовалась сетка. Потом все соединения прутьев привариваются аппаратом.

Распространенная схема армирования фундамента.

Делать это необходимо аккуратно, чтобы не снизить прочность арматурных стержней. На этом вязка будет завершена. Соответственно, хлопот она однозначно не доставит. При этом выполнить такую работу вы сможете достаточно быстро, так как скрепление прутьев сваркой – это оперативный процесс.

Однако следует учесть, что такой вариант вязки имеет ряд недостатков. Из-за того, что на прутья воздействует высокая температура при электросварке, они все-таки частично теряют свои высокие эксплуатационные свойства. Кроме того, при заливке бетона или в ходе его уплотнения сварные соединения могут разрушиться. Также стоит иметь в виду, что гибкость арматурных стержней при использовании этого способа теряется. Поэтому применять его не рекомендуется. Лучше обратить внимание на другие способы вязки. Они, по мнению специалистов в области строительства, являются более приемлемыми.

Вернуться к оглавлению

Вариант вязки №2

Еще один способ вязки – это ручной. Для его проведения используется следующее:

• вязальная проволока;
• специальные крючки;
• арматурные стержни сечением 32 мм.

Схема армирования отмостки.

Последовательность работ по вязке арматуры здесь такая. Сначала отрезается 30-сантиметровый кусок проволоки, затем он складывается пополам и оборачивается вокруг соединения арматурных стержней по диагонали. Далее вдевается крючок в петлю, а потом заводятся свободные концы проволоки в крюк. После этого необходимо поворачивать крючок строго по часовой стрелке до тех пор, пока не будет достигнуто надежное соединение. Но сильно здесь усердствовать не стоит, так как если перестараться с закручиванием, можно порвать проволоку.

Остановиться на таком способе вязки арматуры следует потому, что он обеспечит надежные соединения. А поскольку используется проволока, то создание каркаса из прутьев оптимальных размеров и форм станет легкой задачей. Немаловажным является то, что фундамент с такой арматурой получится максимально прочным. Ведь он будет отличаться высокой гибкостью. А значит, соединения не разорвутся при заливке бетона и его разравнивании.

Вернуться к оглавлению

Вариант вязки №3

Также можно использовать данный способ вязки стальных прутьев, так как он предусматривает использование специальных скрепок (фиксаторов, коннекторов, скоб), выполненных из круглой проволоки. Здесь не требуется использовать специальный инструмент. Применять арматуру можно различного сечения. Вязка тут тоже проводится руками. Необходимо будет фиксировать скобы в местах соединения металлических стержней.

Преимуществ у такого варианта немало. Так, скорость вязки здесь является более быстрой, чем при использовании проволоки. Очень легко рассчитать необходимое количество скрепок. Качество вязки очень высокое. Поэтому можно смело выбирать такой вариант для создания арматурной сетки для фундамента.

Вернуться к оглавлению

Обвязка фундамента своими руками

Схема армирования монолитной фундаментной плиты.

Мало правильно соединить арматурные прутья, необходимо еще и грамотно осуществить их монтирование. Обвязка фундамента обычно осуществляется следующим образом. Созданная армирующая сетка монтируется на стенки фундамента, то есть происходит создание для него каркаса. Металлическое полотно необходимо устанавливать внахлест. Длина соединения сетки должна составлять как минимум 25 см.

Следует сказать о том, что если высота металлического каркаса превышает 3 метра, то для проведения монтажных работ понадобятся подмостки либо съемно-подъемные площадки. Тогда монтаж можно будет провести не только корректно, но и оперативно. В результате обвязка фундамента будет создана в короткий срок.

Создание каркаса в большинстве случаев предусматривается при возведении монолитного фундамента. Если же возводится другой тип, то тогда обвязку арматурой выполняют по иной схеме. Здесь предусматривается горизонтальная кладка прутьев, скрепленных между собой. Обычно сетку монтируют после того, как дно котлована тщательно выровнено, на нем создана песчаная подушка и выложены на нее кирпичи, а также гидроизоляционный материал. На такую поверхность выкладывают обвязку арматуры, а потом производят ее фиксацию в нескольких местах. Это необходимо для того, чтобы при бетонировании прутья не сместились. Выкладывают металлическое полотно на расстоянии 3-4 см от всех сторон опалубки.

Вернуться к оглавлению

Полезные советы

Для того чтобы обвязка фундамента была выполнена максимально качественно, используйте следующие рекомендации в ходе строительных работ:

1. При горизонтальной кладке скрепленных металлических прутьев необходимо не только произвести их надежную фиксацию, но и предусмотреть возможность того, чтобы их придерживали во время заливки бетона, так как раствор подается под высоким давлением и может сместить арматуру. Поэтому обязательно проводите строительные работы в несколько рук.
2. Для создания каркаса следует использовать стандартные прутья, тогда не потребуется производить приваривание стержней для увеличения длины. Напротив, у вас будет возможность сделать каркас необходимой высоты, отрезав лишние куски арматуры.
3. Учтите, что величина диаметра прутьев влияет на прочность каркаса, чем она больше, тем долговечнее получится сетка.
4. Для создания горизонтального армирования используйте стержни с рифлением или ребрами, тогда их сцепление с бетоном будет происходить намного лучше. От применения гладкого лучше отказаться. Такие прутья обеспечивают некачественное сцепление, что негативным образом скажется на эксплуатационных характеристиках готового фундамента.
5. При применении скоб для вязки арматуры можно дополнительно использовать специальный пистолет. Он позволит провести работы по созданию сетки намного быстрее.
6. Перед тем как использовать металлические прутья, обязательно произведите их тщательный осмотр. Они должны иметь идеальную форму, которую при необходимости можно подправить молотком. Кроме того, на стержнях не должна присутствовать грязь, ведь тогда обвязку для фундамента получить качественной не удастся. Поэтому ее нужно убирать металлической щеткой.

Вот таким образом можно произвести обвязку для фундаментов при помощи арматуры. Из представленной информации ясно, что она может быть сформирована в форме каркаса либо выложена горизонтально на подготовленное основание. Такая подготовка фундамента является обязательной. Ведь только так удастся сделать основание для строения с высокими эксплуатационными характеристиками. Выполнив обвязку фундамента своими руками, вы можете быть уверены в том, что он получится надежным и будет отличаться длительным сроком службы. Поэтому не стоит пренебрегать такой работой. Успехов в строительстве!

Вязка арматуры — способы и правила вязания каркаса фундамента



Как вязать арматуру для фундамента

Прочность построенного здания зависит от прочности его отдельных элементов. Те, в свою очередь, приобретают ее за счет своей равномерности структуры. Когда на этапе заливки был неравномерно распределен бетонный раствор или элементы арматуры сдвинулись со своего места, конструкция теряет свою равномерность, в определенных местах она ослабляется, а значит, считаться прочной она уже не может.

Чтобы арматура не меняла место своего расположения, ее связывают при помощи обожженной проволоки. Методов вязания и крепления есть несколько, как правильно вязать арматуру для фундамента, монолитных стен или перекрытий мы и рассмотрим в этой статье.



Вязка арматуры для фундамента крючком

Как вязать арматуру для фундамента — вязка может осуществляться при помощи двух видов крючков: простого или винтового. Вязка простым крючком, работа выполняется в соответствии со следующими шагами.

Как вязать арматуру крючком



Сначала отрезается кусок проволоки длиною от 20 до 40 см. Затем этот отрезок складывается пополам и подносится к пересечению арматурных прутьев. Прикладываем проволоку к прутьям снизу и поднимаем ее концы вверх. Конец крючка продеваем в петлю, образовавшуюся с одного края проволоки, а хвосты со второго края загибаем на конце крючка.

Далее кистью руки совершаем круговые движения, крепко зажав в ладони рукоять крючка. Концы проволоки начнут закручиваться вокруг друг друга. После нескольких оборотов просто вытягиваем крючок из петли. Следите за тем, чтобы вязка не была слишком тугой, так как проволока может переломиться.

Практически ничем не отличается вязание арматуры крючком обыкновенным от вязания винтовым крючком. Начало процесса абсолютно аналогичное: отрезок проволоки складывается пополам, подносится к пересечению с нижней стороны, концы поднимаются и закрепляются на конце крючка.

Затем вместо того, чтобы крутить кистью руки, нужно немного потянуть на себя рукоятку. Рукоять, поднимаясь вверх, заставляет стержень крючка вращаться. Затем опустите ручку вниз и повторите процедуру. Делается это движение до тех пор, пока не получится вязка требуемой жесткости.

Винтовой крючок при работе, то раскладывается, то складывается, чтобы он вращался, нужно только потянуть вверх его рукоять.



Вязка арматуры шуруповертом

Когда необходимо обработать достаточно большую площадь, каждая лишняя секунда на счету. Сэкономить немного времени можно на замене ручного крючка на собственного производства электрический.

Итак, можно вязать арматуру шуруповертом, который вы немного усовершенствуете для работ с проволокой для вязки.



Вязание арматуры шуруповертом



Наконечник, из которого будет сделан в дальнейшем крючок, должен быть изготовлен из достаточно крепкой стали, чтобы от длительной работы он не деформировался. Подойдет самый простой гвоздь большого размера (диаметр, как минимум, должен быть равен 4 мм) или кусок сварочного электрода. У гвоздя необходимо отпилить шляпку, этот конец будет исполнять роль основания, а конец с острием загибается и становится крючком.

Желательно использовать ту модель шуруповерта, у которой есть регулировка оборотов. Так вы без труда подберете необходимую скорость закручивания.

Действуете так же, как описано выше: сгибаете проволоку напополам, а ее концы фиксируете на крючке. Затем включаете шуруповерт и осуществляете закручивание. Слишком свободная вязка может разойтись при заливке раствора, поэтому следите за тугостью узла.



Вязка арматуры при помощи пистолета («вязчика»)

Как правильно вязать арматуру при помощи этого инструмента – элементарное дело. Необходимо поднести конец пистолета к пересечению арматуры, продеть его в крюки там размещенные и нажать кнопку.

Все остальное сделает сам пистолет: из него вылетит проволока, которая обмотается вокруг арматуры, свободный конец обмотки захватит пистолет и закрутит вокруг ее оси.



Многие производители акцентируют внимание на том, что все узлы будут затянуты с абсолютно одинаковой силой, что, по идее, должно повысить крепость армированного предмета. На самом деле, этот факт вовсе не критичен – одинаковая сила закрутки или нет. Главное, чтобы вязка не была не слишком свободной, ни слишком тугой. Поэтому ручная вязка арматуры абсолютно ничем не хуже автоматической, разве что только занимает больше времени и сил.

Кроме того, приобретение этого устройства существенно ударит по бюджету, а если использовать его нужно будет только единожды, то покупка его и вовсе себя не оправдает.

Информация на заметку: Устройство ленточного фундамента своими руками, Состав бетона для фундамента.

Руководство по использованию обвязочных материалов

Какова цель вашей обвязки?

1) Армирование: Обвязку можно использовать просто для усиления нагрузки.

Армирование означает повышение структурной целостности и прочности контейнера. Ящики или деревянные ящики, усиленные стальной лентой, уменьшают количество необходимых гвоздей, а также количество и толщину пиломатериалов.

Пластиковая обвязка также может использоваться для усиления груза.Например, гофрированный контейнер, наполненный свежими овощами, с меньшей вероятностью взорвется при ударе, если его окружить полипропиленовой пластиковой лентой.

2) Укупорочное средство: Помимо использования в качестве армирующего материала, обвязка часто используется для закрытия гофрированных контейнеров, а также пластиковых многоразовых контейнеров и больших ящиков.

3) Обеспечение безопасности: Обеспечение безопасности — еще одно приложение ремня. Обеспечение безопасности означает обеспечение сохранения продукта в заданной конфигурации.Например, Джеррард разработал пакет для закрепления дорогих ламп в гофрированных лотках-«опорах», которые затем отправляются в гофрированном рукаве. Эта инновационная упаковка позволила сократить количество материалов для внутренней упаковки и сэкономить 45 000 долларов США на ежегодных затратах на рабочую силу.

4) Объединение в единицы: Обвязка также может использоваться для объединения в единицы. Объединение — это группа из двух или более единиц, поэтому их можно перемещать и обрабатывать как одно целое. В результате единичная нагрузка будет однородной по форме, обычно это квадрат или прямоугольник.

Штучные грузы часто состоят из неупакованных товаров, таких как пиломатериалы, гофрированный картон, бетонные блоки и кирпич.

5) Укладка на поддоны: Укладка на поддоны — это одна из форм объединения, при которой груз закрепляется на поддоне. Картонные коробки из гофрированного картона, которые прикреплены к поддону с помощью обвязки и / или стрейч-пленки, являются наиболее распространенным примером груза на поддоне. Схемы обвязки могут состоять из одной или нескольких вертикальных лент, параллельных друг другу на грузе, или одной или нескольких горизонтальных лент.Также есть узор, сочетающий горизонтальные и вертикальные бретели. Схема обвязки, которую вы используете, действительно зависит от количества предметов, их рисунка на поддоне и общей высоты.

6) трелевка: трелевка — это тяжелая форма укладки на поддоны. На салазках обычно есть два или три полозья из тяжелой древесины, но без нижней платформы. Продукция, обычно отправляемая на салазках, включает жесть, металлические рулоны и бумагу.

7) Объединение: как объединение, объединяет несколько более мелких предметов в пакет.Но в отличие от более крупных единичных грузов, связки не обязательно имеют одинаковую форму и часто обрабатываются вручную, а не с помощью погрузочно-разгрузочного оборудования. Обычно связка используется для получения длинных и тонких форм, таких как трубки или трубы малого диаметра. И, как и при объединении, объединение чаще всего касается неупакованных продуктов.

8) Пакетирование: Пакетирование — это метод закрепления сжимаемого материала, который в противном случае образовал бы неплотный ворс. Пакетирование уменьшает размер куба и делает загрузку однородной, поэтому его легче штабелировать, обрабатывать и хранить.Хлопок, синтетическое волокно и макулатура часто упаковываются в тюки.

9) Поддержание сжатия: Еще одна цель обвязки — поддерживать сжатие. Обвязка переполненных телескопических коробок с мясом или одеждой является хорошим примером ремня, поддерживающего сжатие.

10) Защита от краж L: Ленты также могут использоваться для предотвращения краж. Грузы, объединенные обвязкой и угловыми стойками, уменьшают риск кражи для воров. Контейнеры невозможно удалить, не разбив весь груз, поэтому кража отнимает много времени и становится очевидной.

11) Крепления и распорки: Привязка грузов к автомобилям с открытым верхом — еще один способ обвязки ремнями предотвращения повреждений.

Характеристики упаковки

После определения назначения ремня вы должны диагностировать, как физические характеристики груза повлияют на материалы обвязки.

1) Углы обвязки груза

Углы имеют прямое отношение к типу ремешка, который вы выбираете. Например, вы не хотите использовать пластиковую ленту для жесткой нагрузки, такой как стальные заготовки, потому что острые металлические края прорежут полиэтиленовую ленту.

Углы также вызывают потерю натяжения ремня. Например, если к ремню приложено 800 фунтов натяжения, величина натяжения, охватывающая каждый острый угол, составит всего 160 фунтов.

Однако, если вы поместите угловую доску или пластиковые защитные ограждения на тот же угол, передача напряжения возрастет до 660 фунтов.

2) Вес обвязочных грузов:

Вес также влияет на тип обвязки, а также ее размер, рекомендуемый для данного применения.Например, стальной груз весом 10 000 фунтов не будет обвязан пластиковой лентой. Точно так же нельзя обвязывать легкие хрупкие изделия прочной стальной лентой, которая потенциально может повредить содержимое.

3) Целостность или стабильность нагрузки:

Целостность или стабильность груза — еще одна характеристика, которая влияет на выбор ремня. Грузы, составленные из нескольких упаковок, имеют тенденцию к разделению, если они не объединены обвязкой.

Обвязка обеспечивает стабильность, помогая закрепить продукты в твердых, штабелируемых единичных грузах.

Стабильность нагрузки, тип угла и вес груза — это характеристики упаковки, которые играют решающую роль при выборе обвязки. Но выбор ремешка выходит за рамки даже этих соображений. Также будет изучено, как будет обрабатываться, храниться и отгружаться груз.

Обращение, хранение и транспортировка обвязочных материалов

Обработка

Подобное грубое обращение требует более тяжелого ремня с большей амортизацией.Груз, поднимаемый мостовым краном, требует более тщательного рассмотрения, чем продукт, который перемещается с помощью конвейера или вилочного погрузчика.

Хранилище

Где будет храниться груз и как долго влияет выбор обвязки.

Вся пластиковая лента в той или иной степени уязвима к экстремальным условиям жары, холода, влажности и солнечного света.

Необходимо учитывать, будут ли грузы складываться штабелями или храниться на стеллажах. Если грузы должны быть штабелированы, то пластиковая лента может быть логичным выбором, чтобы компенсировать слабину, когда сжатие других грузов будет устранено.

Транспорт и работа с клиентами

Доставка вашего продукта: Вопросы для рассмотрения:

• Какой режим отгрузки?
• Будет ли он перемещаться грузовиком, железнодорожным транспортом, по воздуху или в морских контейнерах? Железнодорожные вагоны часто подвергаются ударам на распределительных станциях, поэтому груз требует ремня, который будет поглощать удары, не ломаясь.
• Как далеко будет доставлен товар? Вы можете привязать груз по-другому, если он едет по городу, а не по стране.
• Как конечный получатель будет обращаться с продуктом? Этот вопрос так же важен, как и то, как грузоотправитель обработает товар.

Это лишь некоторые из вопросов, на которые вы захотите ответить при выборе обвязочного материала.

Вывод:

Как вы видели, выбор правильного типа обвязки сложнее, чем может показаться на первый взгляд. В процессе выбора необходимо внимательно изучить различные элементы упаковки, в том числе:

• Назначение — Какую функцию выполняет ремешок?
• Характеристики упаковки — Каковы характеристики посылки? Например: он тяжелый? Углы острые? Насколько стабильна нагрузка?
• Обработка, хранение и отгрузка — Как будет обрабатываться, отправляться и храниться груз?

Поскольку врач тщательно диагностирует потребности каждого пациента, только после того, как мы полностью изучим все факторы, влияющие на общее «здоровье» упаковочного приложения, мы сможем подобрать правильную обвязку для груза.

Что такое филаментная лента и обвязочная лента

Обвязочные ленты и филаментные ленты

Определение: Обвязка или филаментная лента — это чувствительный к давлению материал, который позволяет связывать приложения, закрывать картонную коробку и уплотнять упрочняющую упаковку, объединять нагрузки и закреплять продукты во время транспортировки. Обвязочные ленты имеют усиление из растянутого полипропилена, полиэфирной пряжи или волокон из стекловолокна. Они различаются по прочности на разрыв и типам клея, включая натуральный каучук, синтетический каучук, модифицированный синтетический каучук и чистое удаление.

Дополнительные области применения филаментной ленты помимо упаковки включают в себя скрепление металлической катушкой, временное удержание без остатков компонентов в сборке (устройствах) и сращивание лент.

Интересный факт : Лента была изобретена в 1946 году Сайрусом В. Беммелсом, ученым, работающим на Johnson and Johnson.

Пояснения к ленте с филаментной лентой и обвязочной лентой

Филаментные ленты

Филаментные ленты изготовлены из полипропиленовой пленки, армированной стекловолокном и имеющей агрессивную адгезионную систему на основе натурального каучука.Эти филаментные ленты обладают высокой прочностью на разрыв, которую можно повысить за счет дополнительных стекловолокон. Следовательно, есть продукты низкого, среднего и высокого качества.

Филаментные ленты используются в упаковочных приложениях и для связывания

Ленты полипропиленовые обвязочные

Полипропиленовые обвязочные ленты имеют прочную основу из растяжимого полипропилена с адгезивной системой на каучуковой основе. Это позволяет перемещать груз без защелкивания; и на самом деле обвязочные ленты были предшественниками стретч-пленки, которая сейчас так широко используется при обертывании поддонов.Эти ленты обычно белого или черного цвета.

Полипропиленовые обвязочные ленты используются для укладки картонных коробок на поддоны; и при правильном применении лента сжимается вокруг картонных коробок и плотно удерживает их.

Приложения для обвязки и филаментных лент

• Изготовлен из стекловолоконных волокон, встроенных в клей
• Устойчив к разрыву, истиранию, раскалыванию и истиранию с высокой прочностью на разрыв.
• Прочнее, чем другие укупорочные средства, такие как клей или шпагат.
• Экономичная альтернатива промышленным упаковочным материалам, но столь же эффективная по своим характеристикам.
• Чистое удаление, без остатков.

Характеристики обвязочной ленты и филаментной ленты

• Предел прочности при растяжении обвязочных и филаментных лент составляет от 100 до 600 фунтов на дюйм ширины.
• Лента из филаментов иногда может быть изготовлена ​​из хлопковых или синтетических волокон.
• Основа из ленточной нити может быть сделана из прозрачного пластика или коричневой бумаги, при этом нити обычно проходят вдоль ленты, придавая ей прочность.

Обвязочную ленту можно найти без заделанных нитей. Этот тип обвязочной ленты представляет собой сверхпрочную полипропиленовую ленту, предназначенную для того же назначения, что и филаментная лента. Обвязочные ленты без нитей можно растянуть без разрывов, но при этом они возвращаются к своей первоначальной форме и размеру, чтобы надежно удерживать грузы.

Стандарты на специальные обвязки и ленты с нитью

• ASTM D5330 / D5330m (лента, армированная волокном)

Отрасли промышленности, использующие обвязочные ленты

• Продукты питания и напитки
• Электроника, игрушки, спорттовары
• Приборы, мебель
• Детали автомотики
• Нефть и газ, трубы и трубопроводы
• Металлообработка, общее производство

Обвязочные ленты и ленты с волокном — Варианты основы и клея

Варианты обвязочной ленты и ленты с нитью:

• Основа из стекла или стекловолокна — Лента и пленка армированы стекловолокном, композитным материалом из стекловолокна или слоем стекла.
• Основа из нити -Нить обычно называется обвязочной лентой. Филаментная лента черпает свою прочность из тысяч отдельных нитей, вплетенных в пряжу, которые вклеены в клей на основе ленты.
• Основа из фторполимера — Покрытия из фторполимера используются там, где требуется превосходная химическая стойкость, хорошие диэлектрические свойства, а также водоотталкивающие и грязеотталкивающие свойства.
• Бумажная основа — Бумажная лента или лента с плоской обратной стороной имеют бумажную основу.
• ПЭТ (полиэтилен) / полиэфирная основа — ленты, на которых используется полиэтиленовая или полиэфирная основа в виде ленты, пленки или ламината.
• Пластиковая или полимерная основа -Пластиковые изделия включают один или несколько пластиковых слоев или состоят из пластиковой пленки или листов. Эта пленка может быть прозрачной или цветной, печатной или простой, однослойной или многослойной, а также в сочетании с такими материалами, как алюминий. и бумага. Есть две основные категории пластиков: термопласты и термореактивные пластмассы.

Обвязочная лента и ленты с волокнами — варианты клея:

• Нет / Неклейкая -Не клейкие ленты, пленки или ламинаты не имеют нанесенного клея, но могут быть самоклеящимися. Лента из ПТФЭ — это неклейкая лента.
• Acrylic — Акриловые клеи обеспечивают отличную устойчивость к воздействию окружающей среды и более быстрое схватывание, чем другие системы на основе смол.
• Чувствительный к давлению (PSA) — Клеи, чувствительные к давлению (PSA) или контактные клеи, являются агрессивно и постоянно липкими при комнатной температуре в сухой (без растворителей) форме.PSA не требуют активации водой, растворителем или нагреванием для оказания сильной адгезионной силы к таким материалам, как бумага, пластик, стекло, дерево, цемент и металл.
• Каучук — Клеи на резиновой основе обеспечивают очень гибкие связи и обычно основаны на бутадиен-стирольных, бутиловых, полиизобутиленовых или нитрильных соединениях.

Армирующая обвязочная лента SAB (16 мм x 10 м) для батарейного отсека

Информация о гарантии

Мы искренне благодарим вас за покупку, и когда что-то пойдет не так, мы готовы помочь любым возможным способом.

В отношении любых вопросов, связанных с гарантией, ознакомьтесь с приведенной ниже информацией, чтобы понять наши гарантийные правила, поскольку эти гарантийные правила являются абсолютными, когда речь идет о любой покупке, совершенной через HeliDirect.

Сроки гарантии

Что касается продуктов, приобретенных через HeliDirect, каждый производитель имеет свои собственные указанные гарантийные сроки, и HeliDirect имеет исключительное право направить клиента к производителю для получения заявленной гарантийной поддержки в отношении производители, которым требуется прямая гарантийная поддержка.

Наша заявленная (14) дневная политика возврата напрямую касается новых, неиспользованных продуктов, возвращаемых в счет возврата денег или кредита магазина, и не относится к ситуациям, связанным с гарантийным обслуживанием неисправных продуктов. Неисправные, поврежденные или проблемные элементы обрабатываются в индивидуальном порядке и будут подробно описаны ниже в зависимости от доступных вариантов гарантии.

Наша команда в HeliDirect очень заинтересована в оказании любой помощи в отношении гарантийной поддержки, но имейте в виду, что гарантийная поддержка приобретенных вами продуктов может осуществляться напрямую через производителя, а не через HeliDirect.

Если ваш продукт (ы) включает прямую поддержку производителя, мы все равно готовы помочь. Мы просим клиента связаться с производителем для получения гарантийной поддержки, но в случае, если ответ производителя не будет получен в течение (5) рабочих дней, HeliDirect выступит от вашего имени, используя наши каналы, чтобы помочь вам с этим производителем. служба поддержки.

В приведенном выше случае HeliDirect сделает все, что в наших силах, чтобы убедиться, что производитель оказывает вам прямую помощь, но обратите внимание, что вся такая гарантия в отношении такой проблемы будет по-прежнему передаваться через производителя.

Вопросы, связанные с гарантией

Обратите внимание, что HeliDirect не является центром гарантийного ремонта, и мы не даем гарантии на многие товары, которые мы перепродаем. На продукты, приобретенные через HeliDirect, распространяются гарантийные правила и сроки ремонта / замены исходного поставщика, и они будут направлены производителю по нашему усмотрению.

HeliDirect не несет ответственности и / или обязательств за любой дефект производителя или ущерб, возникший в результате использования / неправильного использования приобретенного продукта (ов).Кроме того, HeliDirect не может / не будет нести ответственности за сопутствующее повреждение продукта (ов), вызванное ошибкой или дефектом производителя. Все эти вопросы будут решаться на уровне производителя.

Если в вашем изделии будет обнаружена неисправность или дефект после установки или использования, ваш продукт может подлежать гарантийному ремонту у оригинального производителя, независимо от даты покупки. HeliDirect не покрывает ремонт, замену или гарантию на использованные / установленные продукты. Все подобные вопросы необходимо решать на уровне производителя.

Ущерб из-за отказа вспомогательного продукта

Что касается повреждений, которые напрямую связаны с неисправным продуктом, установленным вместе с другим продуктом, мы рады помочь в условиях гарантийной поддержки продукта, который вышел из строя, но Имейте в виду, что мы не несем ответственности за сопутствующее повреждение других предметов или компонентов, которые могли быть повреждены из-за отказа оригинального продукта.

Гарантийный возврат

Если ваш продукт одобрен нашей службой поддержки клиентов в качестве действительного возврата, который мы будем обрабатывать напрямую, обратите внимание на приведенную ниже информацию обо всех таких утвержденных гарантийных элементах, отправленных в HeliDirect.

— Любые предметы, одобренные для возврата в HeliDirect, будут подвергаться проверке и / или тестированию для проверки указанной информации, предоставленной заказчиком относительно дефектов, неисправностей или повреждений.

— Из-за различных аспектов тестирования, ремонта и других процессов возврата, имейте в виду, что любой такой утвержденный возврат потребует от (2) до (5) рабочих дней для надлежащей обработки. Наши сотрудники обязательно сделают все возможное, чтобы сократить это время до минимума, но имейте в виду, что процесс возврата может занять до (5) рабочих дней.

— Если продукты, одобренные к возврату, будут сочтены нашими специалистами по возврату неисправными, мы произведем ремонт, обмен, кредит или возврат в зависимости от ситуации. Вся такая информация будет сообщена клиенту до того, как будет произведена повторная отправка.

— Если товар сталкивается с проблемой гарантии после использования, HeliDirect может предпочесть ремонт продукта вместо обмена, поскольку обмены могут производиться только для действующей гарантии, относящейся к продуктам, которые не имеют недостатков.Наши сотрудники будут уверены, что товар находится в 100% рабочем состоянии после любого ремонта, но обмен, кредит или возврат не могут быть предложены для товаров по гарантии, которые были использованы и больше не могут быть проданы как новые.

— В случае, если продукт (-ы), возвращенный нам в результате этого теста, не является дефектным, продукт (-ы) будет возвращен клиенту в полученном состоянии. Наши сотрудники свяжутся с клиентом и сообщат необходимую информацию о том, что могло быть упущено, и какие шаги необходимо предпринять для эффективного использования продукта (ов).

— В случае исправной диагностики возвращенного продукта (-ов) возврат средств, кредит магазина или обмен не могут быть предложены, так как полученный (-ые) продукт (-ы) не может быть продан как новый или неиспользованный.

Обвязка | norvilleindustries

Есть как минимум две причины, по которым вам необходимы практические знания обвязочного и обвязочного оборудования.

Во-первых, обвязка обычно обеспечивает окончательную защиту, последнее средство защиты упаковки или единичной группы упаковок.Если что-то не так с обвязкой или способом ее крепления, продукт можно легко повредить.

Во-вторых, неспособность в полной мере воспользоваться объединением с обвязкой часто означает, что и отправитель, и получатель будут тратить на погрузочно-разгрузочные работы гораздо больше времени и денег, чем следовало бы.

КОГДА ИСПОЛЬЗУЕТСЯ РЕМНЯ?

Любая компания, которая закрывает, укрепляет или объединяет свои упаковки, использует обвязку.

В случае закрытия картонных коробок тип используемой картонной коробки играет важную роль в том, следует ли использовать обвязку.С картонной коробкой RSC (обычный контейнер с прорезями) можно использовать обвязку, но она не обеспечит защиту от хищения или пыли. Например, с картонной коробкой FOL (полностью перекрывающейся), телескопической папкой или папкой с пятью панелями обвязка может быть окончательным закрытием.

При армировании картонной коробки обвязка часто используется вместе с лентой, клеем или скобами. Обвязка обеспечит усиление по всему периметру картонной коробки, а не только в области уплотнения.

При объединении в единицы обвязка используется для группирования двух или более единиц, чтобы с ними можно было работать как с одной.Одной из форм агрегатирования является укладка на поддоны или погрузка на салазках, когда обвязка помогает стабилизировать груз. Вторая форма объединения в пакеты — это связывание, при котором для удержания блоков вместе используется только связывание.

ПОЧЕМУ ИСПОЛЬЗУЕТСЯ РЕМЕНЬ?

Защита от хищения: при использовании соответствующей картонной упаковки обвязка предотвращает хищение. Главное — не дать потенциальному вору засунуть руку в картонную коробку. Лента, натянутая и запечатанная вокруг картонной коробки, не подлежит замене в полевых условиях, в отличие от ленты, клея или скоб.Если ремешок на картонной коробке сломан или отсутствует, лицо, получающее картонную коробку, будет предупреждено о необходимости пересчитать свои товары перед приемкой груза.

Повторное использование картонных коробок: Картонные коробки, закрепленные только лентой, можно повторно использовать снова и снова. В отличие от ленты, скоб или клея, обвязка не нарушает целостность коробки. В зависимости от качества и прочности картонных коробок они могут быть отправлены, разбиты и отправлены повторно.

Защита от повреждений: ремни могут правильно закрепить и закрепить хрупкий груз.Лента укрепляет картонную коробку со всех четырех сторон, в то время как лента и скобы фиксируют только верхнюю и нижнюю заслонки.

ХАРАКТЕРИСТИКИ СТЕПКИ

Сопротивление истиранию: способность противостоять разрушению по неровным или острым краям

Прочность на разрыв: величина напряжения в фунтах, необходимая для разрыва (прочность на разрыв)

Camber: величина волны или изгиба в восьми футах ремня

Набор катушек: величина перекручивания ремня из-за нагрева при охлаждении

Сопротивление ползучести: устойчивость под нагрузкой, способность выдерживать напряжение

Память: возможность восстановления до исходного состояния

Относительное удлинение: величина растяжения

Тиснение: Текстура предназначена для облегчения работы и уменьшения расщепления

ПОЛИПРОПИЛЕНОВАЯ СТЯЖКА VS.ПОЛИЭФИРНАЯ ЛЕНТА:

Полипропилен Полиэстер

Самый дешевый Самый дорогой

Самая популярная Наиболее похожая на сталь по многим свойствам

Наименьшее удлинение Наименьшее удлинение

Наименьшее восстановление напряжения Максимальное восстановление напряжения

Примечание. Вся обвязка подлежит вторичной переработке.

Полипропилен — самая экономичная из всех лент за счет легкости и универсальности. Он устойчив к расколу и обеспечивает максимальное удлинение при хорошем первоначальном восстановлении. Полипропилен упрощает процесс обвязки, поскольку его большая гибкость обеспечивает возможность формования пакетов неправильной формы.

При замене стальной ленты на полиэстер можно сэкономить до 25% стоимости ленты. В определенных областях применения полиэстер может устранить необходимость в уплотнениях, что не только приведет к дополнительной экономии, но и может уменьшить повреждение продукта.Утилизация, восстановление при удлинении, влагостойкость и устойчивость к ультрафиолетовому излучению — другие преимущества полиэстера по сравнению с другими альтернативами набивки.

ЛЕНТА СТЯЖНАЯ АРМИРОВАННАЯ P-170 | Nitto в Европе

ЛЕНТА УСИЛЕННАЯ P-170 | Nitto в Европе

Перейти к основному тексту

Этот сайт использует JavaScript. Пожалуйста, включите JavaScript в настройках вашего браузера, чтобы просматривать его содержимое.

ЛЕНТА УСИЛЕННАЯ

Наша огнестойкая высокопрочная лента P-170 — одна из наших недорогих армированных обвязочных лент с номинальными ценами и характеристиками.Этот продукт идеально подходит для множества упаковочных приложений на различных рынках.

Свяжитесь с нами

Рабочие часы (WET) 8: 00-17: 00

Кроме субботы, воскресенья и праздничных дней

Nitto присутствует в 14 странах региона EMEA. Найдите здесь свои местные контактные данные.

Информация, содержащаяся в данном документе, основана на всей документации, информации и данных, которые могут быть получены на дату выпуска.

Тем не менее, Nitto Denko Co. не предоставляет никаких гарантий, явных или подразумеваемых, в отношении точности или полноты информации о содержащемся количестве, физических и / или химических свойствах, а также об опасностях и / или вреде, упомянутых здесь.

Что касается SDS продуктов, отнесенных к категории «Статьи», Nitto Denko Co. добровольно создает и выпускает SDS для конкретных продуктов, по которым часто поступают запросы.

Характеристики

• Высокопрочная адгезионная система обеспечивает прочную фиксацию картона.
• Армирование стекловолокном обеспечивает повышенную прочность.
• Устойчив к истиранию.
• Хорошая ударопрочность и ударопрочность.
• Хорошо работает с портативными диспенсерами.
• По сравнению с снятыми с производства Permacel P-174 и P-167.

Недвижимость

МАТЕРИАЛ ПОДДЕРЖКИ		Пленка полипропиленовая, Армирование
КЛЕЙ		Синтетический каучук / смола
ЦВЕТ		прозрачный
Сертификаты		UL-510
		Имперская система		Метрическая система
Общая толщина ленты		4.2 мил		0,107 мм
Адгезия к стали		51 унция / дюйм		5,6 Н / 10 мм
Прочность на разрыв		175 фунтов / дюйм		306,3 Н / 10 мм
Удлинение		3%		3%
Расслабьтесь при 150 кадрах в минуту		20 унций / дюйм		2.2 Н / 10 мм

Свяжитесь с нами

Рабочие часы (WET) с 8:00 до 17:00 (кроме субботы, воскресенья и праздничных дней)

Nitto присутствует в 14 странах региона EMEA. Найдите здесь свои местные контактные данные.

Adobe Reader требуется для просмотра файлов PDF.
Если он еще не установлен, загрузите его с веб-сайта Adobe.

К началу страницы

Strapping 101 — Fab Shop Magazine

Сегодня рынок промышленной упаковки США — это предприятие с оборотом почти 50 миллиардов долларов. Ключевой частью этого процветающего и постоянно меняющегося рынка является упаковка конечного продукта, которая включает материалы, системы, оборудование и методы, используемые на заключительных этапах производства перед отправкой упаковки.

Несмотря на то, что рынок упаковки постоянно развивается, некоторые основные принципы остаются неизменными: клиентам требуются наилучшие возможные методы упаковки, фасовки и загрузки, обеспечивающие оптимальную защиту продукта наряду с производственной эффективностью при минимально возможных затратах.

Безопасность всегда была важна. Многие факторы влияют на правильную фиксацию упаковки, единицы или груза для обработки, хранения и транспортировки, включая то, как упакованный продукт укладывается в штабель и как он крепится к грузовику или железнодорожному вагону.

Обвязка используется для удержания упакованного продукта и должна выполняться таким образом, чтобы продукт можно было безопасно перемещать и хранить. Перед принятием решения о том, какие системы обвязки подходят, важно изучить все требования к упаковке, упаковке и загрузке.

Для получения более подробной информации об этих факторах см. Стандартное руководство ASTM D4675 по выбору и использованию плоских обвязочных материалов и проконсультируйтесь с поставщиками упаковки для получения дополнительной информации и передовых методов.Органы регулирования перевозок, такие как Ассоциация американских железных дорог (AAR), также требуют соблюдения установленных методов упаковки, упаковки и погрузки.

Пакеты, агрегаты и нагрузки, которые не были должным образом оценены с точки зрения безопасности, могут представлять потенциальную опасность. Мощь WCM. Это не только сила вовлечения всей рабочей силы, но и, выполняя WCM, вы получаете эту гордость, качество, вы заставляете всю рабочую силу работать в одном направлении. Это очень мощный инструмент.Клиенты также ожидают, что решения для конечной упаковки останутся экономичными и надежными с учетом производственного процесса и требований экологичности.

Учитывая множество факторов, как начать оценивать, какое решение для конечной упаковки лучше всего? Для этого необходимо учитывать несколько факторов, включая характеристики упакованного продукта, методы защиты, методы хранения и виды транспорта.

Дополнительные соображения включают характеристики упакованного продукта и назначение упаковки.Упакованные продукты могут быть жесткими, сжимающимися, расширяющимися или иметь несколько характеристик. Системы упаковки обеспечивают усиление, закрытие картонных коробок, защиту краев, фиксацию, объединение в пакеты, пакетирование, связывание, связывание, укладку на поддоны, удержание сжатия, идентификацию продукта и сокращение хищений.

Обвязка, транспортировка и хранение

Несколько футов стальной или пластиковой обвязки могут заменить громоздкие контейнеры, картонные коробки, пакеты, набивку, пену и другие способы упаковки.Характеристики продукта, которые влияют на выбор ремешка, включают вес, стабильность, жесткость, целостность и остроту кромок. При обращении, транспортировке и хранении, которые влияют на выбор обвязки, учитываются: как далеко отправляется посылка, как ее обрабатывают отправитель и получатель, а также где и как она хранится.

Стальная лента предлагается с различной отделкой, чтобы соответствовать различным методам упаковки, а также оборудованию, используемому для ее наклеивания. Окрашенная обвязка обеспечивает коррозионную стойкость и используется в основном с системами уплотнения с надрезом для обеспечения высокой прочности соединений.Окрашенная и покрытая воском обвязка также обеспечивает коррозионную стойкость и помогает улучшить прилагаемое натяжение и передачу натяжения вокруг углов нагрузки. Цинковая обвязка покрыта воском и имеет покрытие, обогащенное цинком, для обеспечения устойчивости к ржавчине.

Для некоторых отраслей сталь — единственный выбор, но ее использование имеет ряд недостатков, в том числе высокую стоимость. С ним также может быть опасно работать, если с ним не обращаться должным образом, из-за его острых краев и способности разрываться с огромной силой накопленной энергии при разрезании или повреждении.

В качестве альтернативы, пластиковая (неметаллическая) обвязка изготавливается из полиэстера, полипропилена, вискозы и нейлона. Как правило, пластиковая лента имеет контролируемые свойства поверхности, которые сводят к минимуму требования к натяжению, улучшают передачу натяжения вокруг углов и повышают эффективность работы. Все они устойчивы к расколу для повышения надежности инструментов и машин.

Полиэфирная лента может быть растянута до более высокого процента ее прочности на разрыв, чем любой другой обвязочный материал. Она обеспечивает превосходное удерживаемое натяжение в жарких и влажных условиях и более устойчива к таким средам, чем другие пластиковые ленты.Это обеспечивает большую стабильность упаковки, агрегата и груза во время хранения. Она более устойчива к разрыву и заеданию, чем другие пластиковые ленты.

Полипропиленовая лента используется для легких и средних нагрузок, в основном для связывания, закрытия и укрепления картонных коробок. Обладает «эластичной» памятью, которая поглощает удары и удерживает тугую ленту. Несмотря на то, что он не подвержен воздействию влаги и не ржавеет, он может быть чувствителен к сильному нагреву, что делает его ненадежным для жарких сред. Он особенно подходит для пищевой промышленности из-за своей способности противостоять холоду и влажности.

Нейлоновая лента идеальна для использования в холодных камерах, например, в пищевой промышленности. Он сопротивляется распаду напряжения и обеспечивает лучшее усиление при длительном хранении. Он приспосабливается к изменениям упаковки, единицы и размера загрузки, а также формы, не жертвуя своими возможностями усиления. Нейлон имеет гладкую смазываемую поверхность, которая помогает ему надежно работать в оборудовании для нанесения. И он обеспечивает отличную передачу напряжения вокруг углов для лучшего усиления и защиты.

Ремешок из вискозного шнура — это нетканый мягкий обвязочный материал, который можно легко завязать для закрепления. По сравнению с ткаными и связанными полиэфирными лентами, обвязка из вискозного корда имеет более низкий предел прочности на разрыв и большее удлинение. Однако вискозная лента не является водостойкой и теряет прочность при воздействии влаги.

Напротив, полиэфирные и тканые корды более устойчивы к атмосферным воздействиям и влаге. Он также обладает высокими характеристиками энергии разрушения для данного поперечного сечения.Версии для тяжелых и сверхтяжелых режимов предлагаются для применений, где превалируют прочность на разрыв, восстановление при удлинении и высокая энергия разрушения.

Характеристики, физические свойства

Будь то пластик или сталь, правильный ремешок имеет свой собственный определенный набор характеристик и физических свойств, которые делают его идеальным для конкретного применения. Несколько важных характеристик и физических свойств, которые необходимо понять, включают прочность на разрыв, рабочий диапазон, уровни приложенного и сохраняемого натяжения и восстановление при удлинении.

Прочность на разрыв ремня — это сила натяжения в фунтах, необходимая для разрыва ремня. При выборе обвязки прочность обвязки является ключевым свойством, которое способствует защите и надежности. Кроме того, обвязка выполняет свою работу по закреплению упаковки, единицы или груза в пределах ее рабочего диапазона. Рабочий диапазон — это когда лента была натянута до максимального удлинения без деформации и все еще может восстанавливаться.

Способность ленты сохранять уровни натяжения, несмотря на смещение и оседание, происходящие во время погрузочно-разгрузочных работ и транспортировки, является критическим фактором при выборе ленты для конкретного применения.Кроме того, восстановление при удлинении — это способность ленты сжиматься и оставаться натянутой при усадке или усадке упаковки, единицы или груза. Когда упаковка, единица или груз перемещаются по складу и в пути, они выдерживают удары, вибрацию и условия окружающей среды, все из которых могут вызвать усадку или оседание.

Уплотнение и соединение

Способ соединения ленты зависит от оборудования, используемого для ее соединения. Аналогичным образом, методы герметизации также зависят от типа оборудования, выбранного для его применения.

Обжимное соединение герметизирует концы обвязки путем вдавливания или опрессовки волнистых участков на концах уплотнения и обвязки. Прочность обжимного соединения обеспечивается деформированным уплотнением, создающим высокие силы трения. Обжимные соединения обеспечивают высокую статическую и динамическую прочность соединения и используются в тех случаях, когда обвязанный пакет, агрегат или нагрузка подвергаются сильному удару. Уплотнения обжимного типа могут использоваться для соединения стальной и пластиковой ленты.

Другой способ закрепить концы ремешка — это разрезать или надрезать уплотнитель и соединяемую им обвязку для образования выступов по краям.Прочность соединения с надрезом обеспечивается механической блокировкой между уплотнением и лентой. Пазовые соединения обычно используются на стальной ленте, смазанной парафином, при упаковке и сборке.

Соединения без уплотнений выполняются с помощью блокирующих замков на стальной ленте и обеспечивают статическую прочность соединения, аналогичную соединениям с надрезом. Соединение без уплотнения с обратным замком оснащено обратным блокирующим ключом для дополнительной безопасности в условиях ударов.

Наконец, пряжки могут служить экономичным вариантом для ручных операций небольшого объема и обычно не требуют специального инструмента для герметизации.Пряжки можно использовать с пластиковой и шнуровой обвязкой общего назначения.

Ручные инструменты

Сегодня ручные ручные инструменты идеально подходят для сред, где нет источников питания и скорость не является обязательной. Ручные уплотнители обеспечивают надежное уплотнение с минимальными усилиями. Легкие и прочные, они соединяют концы ремня в высокоэффективное соединение, гарантируя, что упаковки, единицы и грузы остаются в безопасности во время транспортировки, погрузочно-разгрузочных работ и хранения. Они доступны с передним захватом для легких условий эксплуатации, а также с боковым захватом для тяжелых стальных лент.

Ручные натяжные устройства могут натягивать ремни любого диапазона с минимальными перерывами, усилиями и затратами ремня. Они доступны в моделях с подающим колесом для общего использования или в варианте с толкателем для круглых или нестандартных связок. Брашпиль — еще один вариант, который обычно используется с более толстой сухой обвязкой без смазки. И, наконец, доступны зубчатые рейки и шестерни для тяжелых, круглых и нестандартных конструкций.

Комбинированные инструменты работают как натяжители, уплотнители и резаки, что исключает необходимость использования отдельных инструментов.Комбинированные инструменты без уплотнений не требуют уплотнений, что позволяет экономить время и деньги. Исключены производственные перерывы для перегрузки, а также закупка, инвентаризация и загрузка пломб.

Также доступны ручные инструменты для подачи пломбы, которые могут сэкономить время за счет исключения необходимости использования отдельных инструментов. Однако они действительно требуют добавления магазинов с уплотнениями к инструменту периодически во время производства. Важно отметить, что все инструменты следует регулярно чистить и обслуживать в соответствии с требованиями безопасности, профилактического обслуживания и эксплуатации.

Пневматические инструменты

Пневматические инструменты приводятся в движение сжатым воздухом, обладают большей скоростью и мощностью, чем ручные инструменты, и могут быть легкими и эргономичными. Они требуют постоянной подачи чистого, фильтрованного и смазанного воздуха, а также вспомогательных деталей и оборудования, чтобы инструмент работал наилучшим образом.

Пневматические натяжители сводят к минимуму усилия по обвязке больших или сжимаемых упаковок. Они обеспечивают постоянное равномерное натяжение за счет регулировки регулятора давления воздуха.Точно так же пневматические уплотнители используются для достижения высокой производительности при обвязке тяжелой лентой, особенно когда уплотнения находятся в неудобном положении или когда необходимо максимизировать производительность.

Пневматические комбинированные инструменты объединяют функции натяжения, уплотнения и резки в одном инструменте. Комбинированные инструменты исключают использование отдельных инструментов. Они доступны в моделях с нажимным механизмом, с подачей и без уплотнения и хорошо работают в суровых условиях.

Инструменты с батарейным питанием

Некоторые инструменты с батарейным питанием теперь объединяют все функции обвязки в одном инструменте, включая натяжение, герметизацию и резку.Инструменты с батарейным питанием легкие, портативные и более быстрые, чем ручные ручные инструменты. Как правило, инструменты с батарейным питанием также требуют меньшего обслуживания, чем пневматические инструменты.

Последние разработки оснащены интуитивно понятным цифровым дисплеем, на котором отображаются характеристики операций инструмента, от настроек натяжения до скорости. Инструменты с батарейным питанием обеспечивают стабильную работу. Однако часто они не так долговечны, как пневматические инструменты. Портативность также может быть недостатком, потому что перемещение с места на место может вызвать повреждение.

Независимо от типа используемого инструмента стальная и пластиковая обвязка часто может заменить громоздкие контейнеры, картонные коробки, пакеты, набивку, пену и другие упаковочные и армирующие материалы, а также повысить безопасность и производительность при меньших затратах на энергию и обслуживание.

До недавнего времени последние инновации в области инструментов ограничивались использованием пластиковой ленты. Однако в 2014 году Signode произвела революцию на рынке, разработав первую в мире линейку стальных обвязочных инструментов с батарейным питанием для самых тяжелых условий эксплуатации.Поскольку заказчики конечной упаковки требуют большего с точки зрения надежности, производительности и скорости, поставщики продолжают вводить новшества для решения этой проблемы.

Сталь против полиэфирной ленты — GTI Industries Inc

Стальная обвязка

Стальная обвязка — это процесс использования толстых стальных лент для крепления груза к поддону или другому носителю. Стальные ремни имеют длинный и надежный послужной список для армирования грузов и могут быть легко применены с помощью специально разработанного натяжного устройства или аналогичного оборудования.

Характеристики стальных лент

Стальные ремни закупаются в рулонах и обычно имеют ширину от полдюйма до трех четвертей дюйма и толщину примерно в одну восьмую дюйма.
