Мини-печь из кирпича для дачи своими руками

Дача или небольшой загородный коттедж вполне могут отапливаться мини-печкой. Конструкции мини-печей имеют сходство с металлическими буржуйками — по скорости нагрева и компактности, но имеют значительно более высокий КПД. Конструкций и технологий возведения кирпичных мини-печек придумано много. Одна из самых простых схем мини-печки и будет рассмотрена.

Последовательность устройства маленькой кирпичной печи

Для мини-печки можно не подводить специальный фундамент. Деревянные полы, при условии, что доска имеет толщину от 50 мм, вполне могут служить основанием для печки.

• После выбора места для мини-печки, в углу здания, в простенке или в нише, выполняют гидроизоляцию под основание печи. Для этого применимы любые рулонные гидроизоляционные материалы в два слоя и обмазочная изоляция — битумные и битумно-полимерные мастики.
• На слой гидроизоляции насыпают крупный сухой песок толщиной 10 мм и выравнивают под горизонт. В первом ряду основания печки будет 12 кирпичей, уложенных насухо, без раствора. Выверка горизонтальности выполняется с помощью строительного уровня
• На стартовый ряд кирпичей наносят слой глиняного раствора, затем устанавливают поддувальную дверцу, обматывая ее шнуром из асбеста. Крепеж в кладку выполняют проволокой.
• Второй ряд и все последующие кладут на глиняном растворе. Под колосниковую решетку укладывают ряд не красным керамическим кирпичом, а шамотным, чтобы обеспечить футеровку мини-топки
• В четвертном ряду кирпичи кладут на ребро. Начиная от уровня начала дымоходного канала в задней стенке печи несколько кирпичей делают «вышибными» — укладывают их без раствора, для последующих чисток дымохода от сажи. Возможно установить вместо вышибных кирпичей еще одну дверцу, но теплопотери от металлической дверцы будут больше, чем от нескольких кирпичей без раствора. Кладку задней стенки с вышибными кирпичами делают с небольшим смещением наружу. Под внутреннюю перегородку дымоходного канала укладывают подкладки из асбокартона или шамота
• Топочную дверцу перед установкой обматывают асбестовым шнуром и выполняют крепеж на проволоке. открывание дверцы должно иметь направление вверх. Фиксируют дверцу в кирпичной кладке проволочными анкерами

• В пятом ряду кирпичи укладывают плашмя, в шестом — ребром, в седьмом плашмя, перевязка должна выполняться, и последний кирпич ряда всегда выкладывают, соблюдая перевязку с первым. Но кладку задней стенки рассматриваемой мини-печки делают только кирпичом на ребро.
• В восьмом ряду укладывается кирпич, закрывающий дверцу топки. В этом участке, над топкой, требуется кирпич со скошенной гранью, поскольку пламя должно быть направлено к варочной чугунной плите печки, к центру конфорки
• Устанавливать варочную плиту из чугуна на глиняный раствор и непосредственно на кирпич недопустимо, из-за значительной разницы линейного теплового расширения чугуна и керамики. Нагрев до высоких температур даст в зоне контакта деформации с последующим образованием трещин и разрушением. Периметр мини-печки под плиты должен иметь прокладку из асбестового шнура, а плиту монтируют на шнур
• После укладки девятого ряда в десятом формируется дымоходный канал. Малогабаритная печь может иметь различную конструкцию дымохода — прямой, прямоточный или противоточный, колпаковый, горизонтальный или вертикальный, а также комбинированный. При укладке кирпича задней стенки со смещением наружу, как в рассматриваемом примере, нужна будет труба дымохода, имеющая заднее расширение
• Одиннадцатый ряд — участок, где выполняется стык: соединяется кирпичный и металлический участки дымохода. В уровне стыка монтируют вьюшку-задвижку с предварительной обмоткой из асбестового шнура и последующей глиняной заделкой

Завершающий этап — первая прочистка дымохода. Вынимают вышибные кирпичи и удаляют строительный мусор из дымохода, затем устанавливают кирпичи на прежнее место

Для завершения работ необходима отделка:

• Песчаная подсыпка под стартовым рядом кирпича не должна высыпаться, для этого шов между полом и кирпичами заделывают глиняным раствором и закрывают плинтусом, для укрепления шва и придания сооружению общей эстетики
• Отделка самая простая и экономичная — побелка печки известью за два раза. Особо тщательно нужно пройти участок стыка между варочной плитой и нижним кирпичным рядом. С металла печной фурнитуры и плиты известку смыть очень трудно, поэтому разумным будет прикрыть их полиэтиленом или другим материалом от брызг и потеков побелки

В схемах-порядовках маленьких печей технических сложностей немного, и точно выполняя порядок печи кирпичом указанного формата, реально получить печной агрегат, который будет корректно работать, иметь экономичный расход топлива и не дымить в помещение. Еще несколько нюансов, обычных для выполнения кладки кирпичных печей любой конструкции:

1. Просушка печки до разгонной топки должна быть полной — глиняный раствор должен полностью высохнуть. В этом случае при обжиге он станет «каменным». Непросохший глиняный раствор, отдавая воду слишком быстро при нагреве, пойдет трещинами.
2. Разгонную топку производят на быстро сгорающем топливе — щепках, бумаге. Топочный отдел следует прогревать постепенно, с начальной небольшой температурой. Кирпич и раствор в швах должны прогреться медленно, с полным высыханием, это адаптирует материалы и всю конструкцию для последующих экстремальных эксплуатационных режимов — длительного контакта с открытым пламенем и термоударам. Если сразу протопить построенную печку углем или большими поленьями, то можно получить растрескивание растворной смеси в швах, не обязательно заметных визуально. Но топочные газы и воздух притока изменят движение в токе и дымоходном канале, а это прямое снижение эффективности, некорректная работа агрегата и дым в помещении.
3. Первые стартовые ряды печки выкладывают на цементно-песчаных растворах на портландцементе ПЦ400 или быстротвердеющем ПЦ500, при условии навыка быстрой кладки. Классические пропорции Ц:П = 1:4 и 1:5.
4. Глиняные растворы для печей готовят опытным путем, подбирая количество песка в зависимости от жирности применяемой глины. Обычная пропорция ½ — 1/3. Для маленькой печи не требуется большого количества глины, поэтому проще купить готовую сухую глину с указанной на упаковке жирностью. Иногда в глиняный раствор делают добавки шамотного порошка и соли (для предотвращения быстрого обезвоживания раствора в швах — стакан поваренной соли на ведро воды для раствора).

Самым сложным в конструкции маленькой печки является дымоходная труба и переходный участок к дымоходу. Дымоходы выкладываются кирпичами на ребро. Уменьшение толщины кладки возможно, поскольку в дымоходе температуры несравнимы с нагревом топочной камеры. Кроме того, уменьшаются общие габариты печки.

Мини-печки применяют в гаражах, для обогрева небольших служебных построек, а также дачных домов. Несмотря на малый габарит и простоту, мини-печь выполняет все функции отопительного агрегата — обогревает помещение, можно готовить пищу и сушить вещи. Для установки варочной плиты с двумя конфорками потребуется конструкция большей ширины и с внутренним разделением над единой топкой — для дымоходной трубы и варочной плиты. Но изменения в конструкциях непринципиальны, для устройства печи с другим размещением варочной плиты так же следует иметь хорошую схему-порядовку и досконально точно выполнять этапы кладки.

Проекты маленьких кирпичных печей на дачи чтобы сделать своими руками

Небольшой размер и возможность быстрого и эффективного нагрева — основные причины возведения малогабаритных печей из кирпича. Эти характеристики достигаются множеством способов, различающихся вариантами кладки и конструкции.

О чем эта статья

Маленькая печь 2 на 3 кирпича

Печь-голландка, предназначенная для отопления высоких помещений. Простой узкий контур формируется последовательным размещением функциональных отверстий по вертикали.

Печь 2,5 на 3 кирпича на 2 этажа

Толстостенная печь с комбинированной двухоборотной системой. Массив устанавливается на крепкий фундамент. Двойным штрихом отмечена порядовка для второго этажа.

Печь 2 на 3.5

Простая компактная конструкция. Два оборота конвективной системы и отсутствие колпака обеспечивают равномерный и хороший прогрев разными видами топлива.

Печь 2 на 4,5 кирпичей с варочной поверхностью

Подходящая для дачи или летней кухни печь загружается топливом через варочную плиту. Поддувало также не оборудуется дверкой. Газ, пройдя через перевалочную стенку, направляется вниз и только оттуда уходит в трубу.

Варочная печь-шведка

Небольшая комбинированная конструкция, оборудованная колпаком, предназначена не только для обогрева, но и для приготовления пищи.

Четкое соблюдение порядовки, использование отвеса и строительного уровня обеспечит построение геометрически правильной, функционирующей конструкции. Не допускаются излишне толстые растворные швы или наличие в них пустот. Рекомендуется отслеживание показателей сечения дымовых каналов, во избежание их сужения.

Готовая печь по окончании работ очищается от пыли и лишнего раствора и оставляется для просушки на несколько дней. Качественные материалы, соблюдение технологии работ и противопожарных мер обеспечат долгий срок ее безупречной службы.

Мини-печь из кирпича своими руками в домашних условиях: схемы установки и кладки

Для всех владельцев небольших загородных домов и дач в холодное время года остро стоит вопрос отопления. Классические его решения (отопительные котлы или печи) неприемлемы из-за затратности и требовательности по местоположению. Наиболее приемлемой остается возведение мини печи из кирпича.

Содержание статьи:

Особенности использования

Самодельная миниатюрная печь из кирпича не отличается в правилах эксплуатации от своих полномерных собратьев. Она обладает тепловой мощностью, сопоставимой со средним бытовым конвектором и способна обогреть помещение площадью до 12-15 кв. метров. Главное — ее нужно возводить максимально близко к центру помещения.

Во время топки не забывать регулировать приток воздуха через поддувало и отток дыма через дымоход. Нужно всегда проверять работоспособность дымохода перед растопкой, при необходимости очищать его от накопившейся сажи и копоти. Если этим пренебрегать, то вероятно отравление угарным газом.

Схемы кладки

Существует большое количество схем кладки миниатюрных печей.

Некоторые из них применяются столетиями. Другие чертежи — довольно современные.

Но большая часть из них трудна для начинающего мастера. Поэтому здесь приводится проверенная и гарантированно доступная всем желающим сложить печь порядовка кладки небольшой вертикальной печи. В ней отсутствует варочная плита, что упрощает конструкцию (но, опционально, возможно размещение стальной коробчатой духовки).



Эта конструкция имеет размеры в основании 50 на 50 см, ее высота 200 см. Тепловая мощность при однократной топке сухими березовыми дровами — около 1.5 к Вт. КПД не менее 85%

Инструменты и материалы

Для создания в своем загородном доме или на даче миниатюрной печи не потребуется особых или дорогостоящих инструментов. Большая часть из них есть у любого хозяйственного домовладельца, а отсутствующие легко приобрести в ближайшем магазине стройтоваров:

1. Кельма (мастерок) — наносится раствор и формируется шов между кирпичами в кладке
2. Печной молоток — им удобно подгонять кирпичи в кладке друг к другу. При необходимости — откалывать мешающую часть кирпича.
3. Отвес и линейка — контроль правильности кладки
4. Уровень — аналогично предыдущим инструментам
5. Емкость на 20-30 литров из оцинкованного железа — в ней происходит замес раствора
6. Кирка — для устройства основания печки
7. Лопата — с теми же целями. Плюс — для размешивания раствора.
8. Универсальная ножовка по дереву — когда сооружается основание печи нужно будет выпиливать лаги перекрытий пола.
9. Пассатижи — ими удобно гнуть проволоку при монтаже металлических частей.
10. Два-три металлических ведра с прочными ручками — для переноски готового раствора и его компонентов
11. Строительное сито — для просеивания песка

Материалы также не являются редкими или дорогостоящими:

1. Строительный кирпич обыкновенный — применяется для кладки большей части конструкции
2. Шамотный кирпич — им выкладывается изнутри топка
3. Раствор для кладки — приготавливается из предварительно вымученной в воде глины (около суток) и смешанной с просеянным песком. Полученный раствор должен быть густотой сходной с картофельным пюре и не липнуть к мастерку.
4. Чугунные дверцы, колосник, тепловой шкаф, задвижка для дымохода и предтопочный лист.
5. Металлические трубы дымохода — рекомендуется использовать сандвич-трубы, как более практичные и легкие в монтаже. Они имеют не только внутридомовую, но и уличную часть.
6. Стальная проволока — для крепежа металлических частей
7. Листовой асбест — для герметизации стыков дверок с кладкой и для теплоизоляции основания печи.
8. Листовой рубероид — для гидроизоляции основания.

Подготовительные работы и подготовка места

Для печи нужно подготовить фундамент, так как ее вес будет весьма значителен, даже в случае использования легкой сэндвичевой дымоходной трубы. Для фундамента в досках пола прорезается отверстие, и в лежащем под ним грунте делается углубление. Его глубина должна быть не менее 80-90 см. На дно насыпается слой сухой просеянной глины и тщательно утрамбовывается. Его толщина должна быть около 10 см.

Поверх нее кладется квадратный лист рубероида на 15-20 см превышающий размерами основание строящейся печи. Поверх рубероида насыпается 5 см песка и также тщательно утрамбовывается. На него укладывается один слой кирпича без скрепляющего раствора и снова укрывается листом рубероида. И только на нем начинается возведение основания печи с применением раствора.

Важно! Глиняный раствор нельзя применять для кладки фундамента и дымовой трубы, так как он очень чувствителен к влаге. Нужно использовать песчано-цементные водостойкие смеси (в основе — портланд-цемент и хорошо просеянный песок мелкой фракции).

Процесс кладки — основные шаги

Пошаговый процесс кладки представленной модели печи не представляет особых трудностей даже для начинающих мастеров. Главное — контролировать правильность работы с помощью строительного уровня и отвеса. Вся работа выполняется в 30 шагов. Каждому шагу соответствует один ряд кладки.

Наиболее важны и заслуживают отдельного пояснения следующие шаги:

1. Кладка 2 ряда — здесь устанавливается поддувальная дверца, ее крепеж делается с применением стальной проволоки и компенсирующих термическое расширение полосок асбеста
2. Укладка 4 ряда — на этом этапе устанавливается более габаритная топочная дверца. Ее крепеж аналогичен поддувальной. Но имеется нюанс — внутренние выступы прилегающих кирпичей нужно срезать наискось для удобства закладки дров.
3. Кладка 9 ряда — на этом уровне возможно установить духовой короб, но если он не нужен, то кладка просто продолжается по предыдущему типу.
4. Укладка 16 ряда — здесь устанавливается задвижка дымохода. Она также прокладывается отрезками асбестового листа. Это нужно делать с осторожностью, что бы сохранялась функциональность задвижки.

Совет! Толщина шва на основе глины не должна быть более 5 мм. Оптимально она должна быть равной 3-4 мм. Если ее сделать больше, то неизбежно растрескивание в ходе эксплуатации.

Заключительные работы

В заключении через заранее проделанное в потолочных перекрытиях выводится трубчатый сэндвич-дымоход. При этом нужно помнить о соблюдении норм пожарной безопасности — вывод осуществлять через стальной короб, заполненный минеральной ватой.

Саму печь после завершения работ очищают от потеков раствора и дают постоять 2-3 дня. После этого ее можно побелить раствором гашеной извести или иной жаростойкой краской. Для придания большей декоративности и сглаживания возможных цветовых дефектов кирпичной кладки, ее можно покрыть раствором сурика или аналогом этой краски.

Перед лицевой стороной печи на полу закрепляют стальной предтопочный лист. Его размеры должны быть не менее 50×30 см, толщина около 2-3 мм. Пробная топка возможна не ранее, чем через неделю после завершения работ.

Возможные проблемы

Когда домашний мастер впервые создает мини-печь из кирпича, неизбежно возникают проблемы. Наиболее частыми из них являются следующие:

• Неправильный выбор месторасположения печи и как следствие — неравномерный прогрев помещения. Чтобы не допустить этого нужно располагать печь максимально ближе к центру помещения, если же оно разделено легкими перегородками, то органично (с учетом противопожарных требований) вписываться в них.
• Растрескивание кладки во время сушки готовой печи или вскоре после первых растопок. Это происходит из-за неправильно составленного раствора. Если есть сомнения, его лучше приобрести готовым.
• Быстрое разрушение топки при использовании каменного угля. Причина этого — отсутствие внутренней футеровки шамотным кирпичом. В принципе можно обходится и без нее, но тогда нельзя использовать уголь — печь получится исключительно дровяной. Да и срок службы такой печи будет существенно короче.

• Разрушение основания печи. Если гидроизоляция выполнена небрежно или вовсе отсутствует, то печь начинает «тянуть» влагу из подпола. В комбинации с высокими температурами это приводит к тому, что кирпич рассыпается в мелкую крошку. Печь может покоситься или вовсе рухнуть на бок (часто происходит с вытянутыми конструкциями малой площади).
• Отсутствие тяги в дымоходе. Чаще всего это происходит из-за его неправильной сборки или быстрого засорения сажей. В первом случае потребуется полный демонтаж и повторная сборка большей части печи. А во втором — нужно следить за отсутствием внутри печных оборотов наплывов раствора и топить только качественными дровами и углем (березовые и антрацит), а не поленьями из хвойных пород и бурым углем.

Советы и рекомендации по созданию мини-печи своими руками

Существует множество всевозможных конструкций мини печей из кирпича, они способны удовлетворить любой запрос. Но какой из них не было бы отдано предпочтение, всегда стоит следовать ряду самых важных советов и рекомендаций:

• Выбирая место для возведения печи, помните о правилах пожарной безопасности — нужно надежно теплоизолировать основание и оставлять отступ от стен не менее 300 мм. В случае, если стены и пол деревянные — использование комбинированных асбесто-стальных фартуков на стене и полу обязательно!
• Если печь будет топиться исключительно дровами, то ее можно полностью выложить из обычного кирпича, но в случае топки углем футеровка шамотным кирпичом обязательна.
• Возведя печь не торопитесь ее топить. Пробная топка производится минимальным количеством щепок и бумаги для проверки наличия тяги и отсутствия щелей. Полноценную топку можно проводить не ранее, чем через 2-2.5 недели.
• Во время сушки печи образовавшиеся трещины нужно замазывать подготовленным заранее глиняно-песчаным раствором.
• Если печь выкладывается мастером впервые, то лучше использовать готовую чугунную топку с дверцей. Это упростит работу и, если купить дверцу с термостойким стеклом, сделает из печи весьма декоративный элемент интерьера.
• Все внутренние поверхности печи не должны иметь наплывов раствора.
• Шамотный и обычный кирпич нельзя увязывать в кладке друг с другом. При разной скорости теплового расширения неизбежно произойдет разрушение кладки и возникновение щелей.
• Для возведения основной части печи — топки и дымооборотов, важно использовать качественный термостойкий раствор. Он приготавливается из глины, но часто сложно верно определить ее сорт и жирность. Поэтому лучше приобрести готовую сухой состав для кладки фабричного производства.
• Все металлические части печи (дверцы, колосники, варочные панели) нужно приобретать чугунные. Это несколько удорожает всю конструкцию, но значительно продлит срок ее службы и исключить внезапное коробление и растрескивание прилегающих рядов кладки.
• Для надежного монтажа чугунных дверок и поддувала нужно использовать отрезки стальной проволоки (заделываются в раствор между рядами кирпича наподобие «усов») и полоски листового асбеста толщиной около 3-6 мм. Это нужно для компенсации тепловых деформаций.

Важно! Ознакомившись с приведенным выше материалом о том, как сделать самодельную мини печку в домашних условиях, любой домохозяин без особых проблем и значительных материальных затрат решит вопрос отопления своего загородного дома. Главное — строго следовать инструкциям по строительству и соблюдать технику безопасности при дальнейшей эксплуатации печи.

печка для дачи на дровах, отопительный камин

Содержание:

Когда встаёт вопрос об обогреве небольшого загородного домика, лучшим решением будет возведение печи. Это экономично и практично, так как теплоотдача у правильно сложенных кирпичных печей не менее 90 процентов.

Кирпичные печи на протяжении многих столетий оправдали своё предназначение. И как бы не менялась и усовершенствовалась её конструкция, основные требования к ней остаются прежними. Это безопасность в применении, удобство в эксплуатации и способность длительно держать тепло.

При большом желании, не трудно выложить мини печь из кирпича своими руками.

Чем выгодны малогабаритные печи на дровах

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

Необходимые инструменты

Инструментов нужно немного, их без труда можно приобрести в любом строительном магазине:

Перечень инструментов:

• кельма, или как её ещё называют, мастерок;
• удобный молоток-кирка;
• строительный уровень;
• рулетка;
• отвес.

Кроме того, в процессе работы понадобятся:

2 ведра (для воды и раствора), строительное сито, корыто, куда просеивать песок.

Строительные материалы для мини печи

Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

• 20 литров раствора;
• 60 штук печного красного кирпича;
• 38-40 штук шамотного кирпича;
• дверка топки;
• дверка поддувальная;
• колосниковая решётка;
• варочная панель;
• задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.

Местоположение и подготовка основания

Лучшее местоположение для такой печи, если помещение дачи состоит из одной комнаты — в центре. В других случаях надо ориентироваться на простенки или места пересечения межкомнатных перегородок. Обязательно нужно учесть правила противопожарной безопасности.

Фундамент для конструкции такого размера не нужен. Однако в основание необходимо положить толстую прочную доску, закреплённую лагами, сверху — противопожарную прослойку. Это может быть обычный асбестоцементный лист.

Затем устраивают гидроизоляционный слой из полиэтилена и рубероида размером примерно 80 на 55 см. Насыпают тонкий слой песка.

Порядок кладки печи из кирпича своими руками

Следующий этап — сооружение самой печки:

1. В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят  проволокой.
2. Затем делают кладку второго ряда.
3. В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
4. Кирпичи в четвёртом ряду идут на ребро.
5. В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
6. Пятый ряд выкладывают плашмя, подобно четвёртому.
7. Кирпичи шестого ряда идут на ребро.
8. Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
9. Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
10. Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция — как сложить печку своими руками, которая поможет не запутаться в деталях.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

технология строительства и порядовка мини-печки

Достоинства русской печи можно перечислять долго: она и греет, и кормит, и предоставляет теплую лежанку для сна. Но в небольшом домике не всегда хватает места для размещения громоздкого сооружения. Мастера печники придумали уменьшенную копию – построенная мини русская печь своими руками по функциям не уступает полноценной конструкции.

Желающим попробовать себя в печном деле предлагаем рассмотреть один из вариантов возведения мини-печки с порядовками и описанием технологий. Если заручиться помощью опытного мастера, можно и самостоятельно построить красивый, эффективный, полезный обогревательный агрегат, который прослужит не один десяток лет.

Содержание статьи:

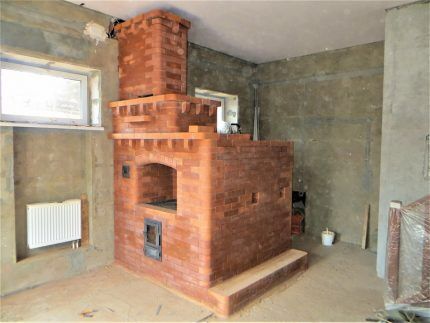

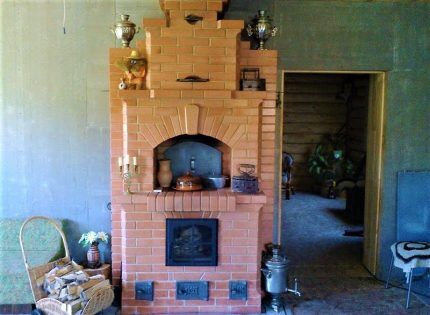

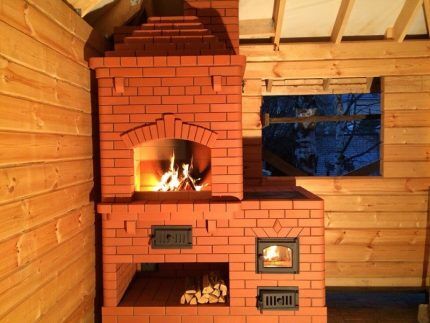

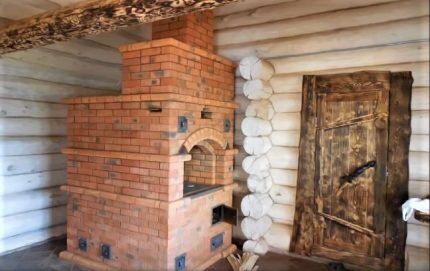

Отличительные черты русской мини-печи

Принципиально миниатюрная печь не отличается от обыкновенной русской печи – имеет похожую конструкцию, одинаковые функции, такое же оформление. Главной отличительной чертой является размер: она занимает значительно меньше места на полу за счет того, что плита и горнило скомпонованы и находятся рядом.

Площадь участка пола, которую занимает сооружение, обычно не более 1 м х 1,3 м, но возможны и другие варианты, чуть больше или меньше. Высота конструкции такая же, как обычно: основная часть вверху плавно перестраивается в перетрубье и заканчивается трубой, уходящей в перекрытие.

Как большую варочную камеру, так и плиту активно используют для приготовления пищи. Малый топливник растапливается достаточно быстро, поэтому применяется летом, когда обогрев всего дома не нужен. На конфорках без труда можно расположить сразу 2-3 кастрюли, а если протоплена и большая печь, то выпечь хлеб.

Для мини-печки легче выбрать место: ее можно с успехом установить как в углу, так и в центре помещения, а также встроить в перегородку или стену

Плита также долго остается горячей, поэтому ее можно использовать для разогрева или просто для хранения завтрака или обеда в теплом состоянии.

Особенность компактной печки – сохранение двух топливников, которые применяют с одинаковой активностью. Но они нередко располагаются с двух противоположных сторон – в этом случае потребуется свободный подход и спереди, и сзади.

После топки стенки конструкции долго сохраняют тепло, и хотя по размерам мини-печка уступает, теплоотдачи хватает для нагрева помещения 25-30 м²

Нужно помнить, что мини-копия по уровню опасности не отличается от большой русской печи, поэтому при строительстве необходимо также производить изоляцию фундамента и близлежащих поверхностей, подверженных возгоранию. Стены, деревянные участки пола, края проема в перекрытии обшивают металлическими или асбестовыми  листами.

Сложности могут возникнуть у желающих построить лежанку – конечно, мини-вариант не предполагает полноценного места для отдыха, уж слишком мала занимаемая площадь. Однако нишу для сушки встроить можно, как и установить небольшой водогрейный котел

Технология строительства своими руками

В быту существует множество вариантов мини-конструкций, которые носят различные названия. Часто их называют просто русскими печами или «экономками». Если запланировать самостоятельное возведение отопительного сооружения, то лучше остановиться как раз на строительстве русской мини-печи – оно производится и легче, и быстрее.

Первые два этапа универсальны и подходят для возведения любой русской печи. Начиная с 3-го этапа, представляем разработку А. Емшанова – отличный образец компактной и многофункциональной мини-печки.

Этап #1 – подготовка инструментов

Даже для простейшей кладки требуется специальный инструмент печника. Несмотря на видимую примитивность приспособлений, каждое из них имеет четкое назначение. Перечислим основные инструменты, которые лучше подготовить заранее.

Галерея изображений

Фото из

Ручная металлическая кельма

Молоток печника или каменщика

Кирочка с двумя острыми концами

Металлический или деревянный строительный уровень

Правúло – деревянная перекладина с ровными краями длиной 1-2 м, с помощью которой проверяют прямолинейность кладки. Если на одну из сторон нанести деления, правило может заменить линейку (метр).

Угольник выполняет свою прямую функцию – служит для проверки углов печи и фундамента.

Рулетка или складной метр пригодится для измерения любых расстояний между элементами печи и отдельных деталей.

Кроме перечисленных инструментов могут потребоваться:

• мочальная кисть для затирки;
• отвес для проверки вертикали;
• рашпиль для обработки изразцов;
• расшивка для отделки швов печной кладки.

Также пригодятся емкости под раствор, специальный инструмент или станок для резки кирпича, скамьи, подмостки или поддоны.

Этап #2 – выбор материалов

Материалы и металлические печные элементы выбирают в зависимости от типа и конструкции печи. Главное – учитывать технические характеристики, иначе после первой же топки печка растрескается.

Нельзя перевязывать два вида кирпича: красный керамический и огнеупорный. Они обладают различными коэффициентами теплового расширения, поэтому при нагревании быстро разрушатся

В местах непосредственного нагрева не используют металлические детали, которые во время топки также расширяются и разрушают кирпичную кладку.

Запрет касается любых сгораемых материалов, а также тех, которые при нагревании плавятся, деформируются и начинают выделять опасный для здоровья дым.

Рекомендуется использовать высококачественные материалы натурального и искусственного происхождения. К первой группе относятся бутовый камень и булыжник, ко второй – кирпич.

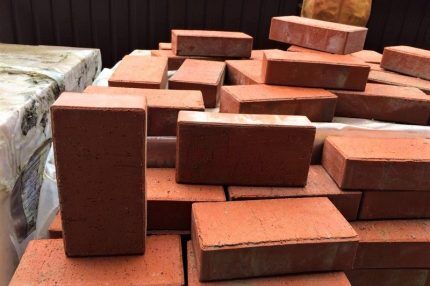

Кирпич лучше перебрать, замочить или обжечь – способов сделать его прочным несколько. Лучшие образцы применяют для кладки топливников и дымовых каналов – то есть максимально нагревающихся элементов

Можно использовать и старый кирпич, оставшийся от разобранных печей. Перед кладкой его отсортировывают, очищают от раствора, а в дальнейшем штукатурят.

Каждый элемент должен иметь ровные края, без сколов и трещин. Масса 1 кубометра кирпича, в который входит 480 штук, около 1700 кг. При использовании раствора количество кирпича меняется – в зависимости от толщины слоя.

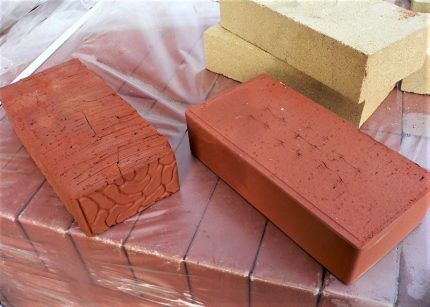

Для мини-печи, порядовка которой расположена ниже, использованы два вида кирпича: красный печной и шамотный. Второй необходим для кладки внутреннего «ядра», которое переносит максимальную температурную нагрузку.

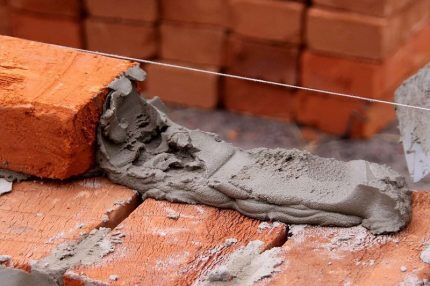

Растворы бывают разные: с содержанием глины, цемента, известняка, гипса и пр.

Лучшими считаются составы на основе природной глины. Но в любом случае в состав раствора должны входить как вяжущие компоненты, так и заполнители

Глиняные растворы готовят по формуле 1:1, то есть на одну часть глины приходится одна часть песка. Возможны и другие варианты: 1:1,5, 1:2, 1:2,5.

Раствор замешивают на колодезной, водопроводной или дождевой воде. Одно из его главных качеств – пластичность. Состав должен быть достаточно густым, но легким для нанесения. После высыхания он не должен образовывать трещин.

Этап #3 – порядовка мини-печи Емшанова

Автор схемы и порядовки мини-печи – Алексей Емшанов. Его разработка напоминает русскую печь Я. Порфирьева, но отличается более эффективным и равномерным прогревом боковых стенок.

Спустя пару лет после строительства печь показала отличные результаты:

• быстрый и равномерный прогрев;
• стабильная тяга при трубе сечением 20 см и высотой 5 м;
• нет растрескивания при отсутствии футеровки второго топливника;
• через 2 часа после растопки температура печи – 40-45°С, через 4 часа – от 55-80°С.

Если печь установить в помещении объемом около 100 м³, то оно прогреется до температуры 30-35°С. Количество ежедневно сжигаемых дров – 10-15 кг.

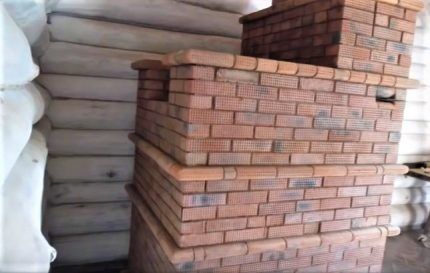

Для строительства используется бутовый керамический кирпич М-100, сильно пережженный. Это заметно и внешне: на кирпиче видны специфические черные подпалины

Благодаря черным вкраплениям печь выглядит привлекательно и не требует дополнительной облицовки, хотя при желании ее можно покрыть штукатуркой и покрасить.

Внутренняя конструкция печи представляет собой два выложенных вертикально и расположенных симметрично колпака, высота которых равняется высоте всего сооружения

В кладке применяется футеровка: для топливника используют шамотный кирпич ШБ-5, для одного из колпаков – лещадку ШБ-6.

Подробнее остановимся на порядовке русской мини-печки.

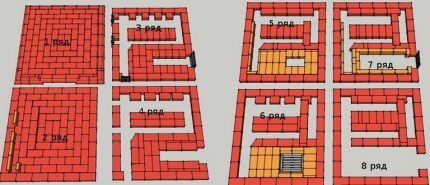

Схемы рядов с 1 по 4 и с 5 по 8. Благодаря подробной порядовке гораздо проще сделать кладку своими руками, без лишних экспериментов и возможных ошибок

1 ряд – сплошная кладка. Боковые кирпичи по внешнему краю имеют закругления, что выглядит эстетично и аккуратно.

2 ряд – также сплошная кладка, общей площадью чуть меньше основания. Размеры: 6 кирпичей на 6,5 кирпичей.

3 ряд – начало строительства зольной камеры. Установка трех прочистных дверок 14х14 см и одной поддувальной 25(28)х14 см.

4 ряд – продолжение строительства камер, фиксирование дверок.

5 ряд – перекрытие двух нижних каналов для образования двух колпаков с противоположных сторон. Канал у задней стенки печи примерно в 2 раза больше канала, находящегося в центре – для лучшего прогрева задней части.

Здесь же выкладывается первый ряд шамотного кирпича – это под подтопка. Задний колпак футеруется лещадкой.

6 ряд – заканчивается перекрытие нижних каналов, в остальном – продолжение предыдущего ряда. Второй ряд шамотного кирпича необходимо выкладывать, формируя воронку со скосами – именно сюда, на колосник, будут падать угли для догорания.

Монтаж колосника РД-6. По краям нужно оставлять зазоры шириной около 5 мм для свободного расширения при нагревании. Продолжение футеровки колпака.

7 ряд – кладка внешнего контура, куда устанавливается дверка топочной камеры ДТ-3 или ДТ-4 и фиксируется в короб из нержавейки. Начинается кладка боковых стенок топливника шамотным кирпичом, установленным на ребро. Продолжается футеровка лещадкой колпака.

8 ряд – кладка, как и в 7-ом ряду. Широкий колпак зауживается – для этого кирпич подрезают под углом 45° и кладут широкой стороной вверх, а скосом вниз.

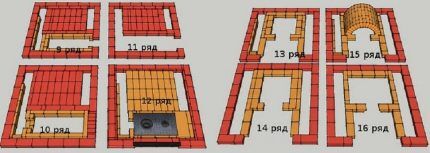

Схемы рядов с 9 по 12 и с 13 по 16. Формируется подтопок с плитой, а также свод горнила. Главное внимание – выравниванию пода варочной камеры

9 ряд – перекрытие широкого колпака, которое одновременно служит основанием для свода русской печи. Производится 4-й ряд шамотной кладки с перевязкой предыдущего ряда.

10 ряд – перекрытие топочной дверцы перемычкой из половинок кирпичей, внутри которых вставлена шпилька. Стягивание кирпичей производится гайками через шайбы.

11 ряд – перевязка предыдущего ряда, выравнивание по установленной перемычке, высота которой около 14 см. Кладка 5 ряда топливника шамотным кирпичом с формированием выхода для дымовых газов. Обычно этот выход называют «хайло», а особенность его состоит в самой сильной тепловой нагрузке.

Для усиления выкладываются 2 ряда кирпича, которые со временем можно будет заменить через чугунную плиту.

12 ряд – выглядит как выступ, повторяет форму первого ряда. Кирпич закруглен с двух сторон и выглядит эстетично и привлекательно. Внутренняя перемычка топливника – плита ШБ-94 или ШБ-96. Ее укладывают «на сухую», без раствора и прокладывают базальтовым картоном толщиной 2-3 мм.

Не забываем, что между двумя кладками топливника – из красного и шамотного кирпича – расстояние 5-8 мм. Зазор необходим для свободного расширения шамота во время сильного нагрева.

Под также выкладывается из шамотного кирпича. Край топливника перекрывается сверху плиток, на стыках используется базальтовый картон или каолиновая вата. Хайло приобретает законченный вид, площадь сечения – около 30 см².

Установка 2-конфорочной чугунной плиты 71х41 см и защитного 5-сантиметрового металлического уголка на край кирпичной кладки напротив плиты.

13 ряд – кладка внешнего контура и 7-го ряда шамотного кирпича. По краям чугунной плиты укладываются 2 половинки распиленной шамотной плиты (94 или 96), раствором соединяются только по краям. В нижней части – пазы 5-7 мм для свободного хода чугунной плиты.

14 ряд – перевязка предыдущего ряда, кладка варочной камеры, футеровка колпака.

15 ряд – повторение 13-го ряда. Подготовка основания под строительство свода печи и возведение его. Свод должен быть выполнен строго по радиусу.

Для усиления стенок прокладывают перфорированную оцинкованную металлическую ленту через 1-2 ряда. Благодаря этому боковые части смогут удержать напряжение при перетопах.

16 ряд – повторение 14-го ряда внешнего контура. Шамотная кладка возводится вокруг свода.

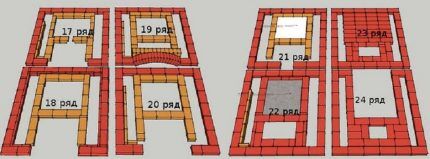

Схемы рядов с 17 по 20 и с 21 по 24. Полное формирование варочной камеры (горнила), выравнивание внешнего контура, продолжение кладки вертикальных колпаков

17 ряд – кладка устья русской печи шамотным кирпичом, зауживание верхней части. Вместо традиционного арочного оформления используется фигурное. Оно выполняется просто и защищает устье от перетопов. Чтобы кирпичи не разъезжались, применяют перфорированную ленту.

18 ряд – очередной «пояс» – выступ из закругленных кирпичей по наружному контуру. На стыках красного и шамотного кирпича необходимо прокладывать базальтовый 3-миллиметровый картон или каолиновую вату чтобы соблюсти герметичность между наружной красной «оболочкой» и внутренним шамотным «ядром».

19 ряд – установка входной арки из кирпичей, поставленных на ребро. Внутри такая же арка выполнена из шамотного кирпича. Для усиления конструкции внутри ее пропущена шпилька, зафиксированная с двух сторон гайками. Внутренняя арка защищает внешнюю от перетопа, так как чугунная плита во время топки нагревается до 500°С.

20-22 ряд – продолжение кладки предыдущего ряда. Для сохранения тепла над сводом укладывают толстый слой каолиновой ваты – 50-60 см, а накрывают плитой из огнеупорного бетона или простого армированного бетона.

Начиная с 22 ряда можно использовать только красный кирпич.

23 ряд – сужение дымосборника с 3-х сторон под углом 22 или 45 градусов. В результате размеры дымосборника должны сократиться до сечения 25х25 см. Продолжение футеровки бокового канала.

24 ряд – перекрытие огнеупорной плиты над сводом горнила и продолжение сужения дымосборника.

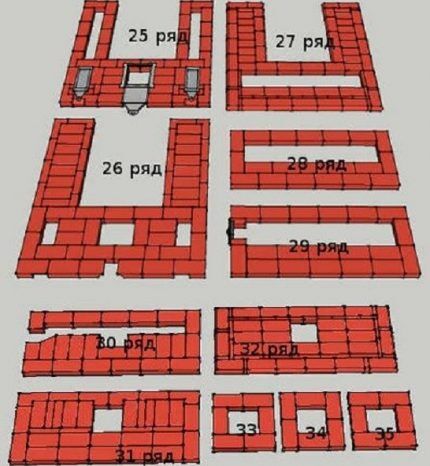

Схемы рядов с 25 по 29 и с 30 по 35. Окончание работ по формированию каналов и колпаков, строительство верхней части печи, переходящей в трубу для отвода дымовых газов

25 ряд – сужение дымосборника. Кладка внутреннего контура вокруг горизонтальной поверхности (мини-лежанки или сушилки) «на сухую» для обеспечения расширения и защиты от микротрещин. Позже ее можно облицевать керамической плиткой. Оформление боковых каналов.

26 ряд – перекрытие обоих колпаков в передней части. Дымосборник сузился до конечного размера – 25х25 см. Установка 3-х задвижек: русской печи, летнего хода и зимнего хода.

27 ряд – перекрытие задвижек и колпаков.

28 ряд – очередной «пояс» из закругленного кирпича. Три дымоотводных канала соединяются в одну камеру.

29 ряд – кладка основного дымосборника шириной 25 см.

30 ряд – установка прочистной дверки для очистки дымосборника.

31 ряд – сужение дымосборника, подготовка его к перекрытию.

32 ряд – перекрытие прочистной дверки, перевязка всего дымосборника полностью. Остается отверстие 25х25 см.

33 ряд – по контуру передней части – «пояс» из закругленного кирпича, повторная перевязка дымосборника, начало кладки трубы.

34-35 ряд и далее – кладка трубы высотой около 1 м.

После прохождения перекрытия устанавливают сэндвич-дымоход сечением 20 см. Диаметр невелик, поэтому выдерживает вес не более 1 тонны. Это необходимо учитывать при подборе дымохода – у кирпичного высота более 2 м нежелательна.

Тяжелую трубу лучше сдвинуть вбок. Если же ее планируется расположить по центру, то выше 1,5 м поднимать нельзя. В идеале прямо в трубе, под потолком, нужно установить еще одну задвижку. Однако ею часто пренебрегают из-за высоты – дотянуться до трубы действительно проблематично.

Нюансы технологии строительства

Строительство печи подчиняется определенным правилам, нарушать которые не рекомендуется. Проще говоря, необходимо строго следовать порядовке, не отступая ни на полкирпича в сторону. Рассмотрим некоторые нюансы конструкции и кладки.

Галерея изображений

Фото из

Для облегчения обслуживания печи все ключевые элементы расположены с лицевой стороны: топочные и прочистные дверки, устье в горнило

Плита для готовки и разогрева, для изготовления которой традиционно используется чугун, расположена в удобном месте, прямо перед устьем

Обычно устье делают арочным – в виде простой дуги, но здесь верхняя часть оформлена по-другому, в виде фигурной арки – оригинально и красиво

На основание приходится максимальная нагрузка по весу, поэтому для его строительства нужно отобрать самые прочные кирпичи, без трещин и сколов

Если первый ряд формируют с выступом из кирпичей с закругленными краями, то второй ряд – это контур вертикали стенок

После кладки каждого ряда требуется проверять с помощью уровня и отвеса горизонталь – внутренние и наружные ряды кирпичей – и вертикаль углов

Внимательно изучите порядовку: в отличие от наружных стенок, которые полностью кладут с раствором, при возведении внутренних частей он используется не всегда, иногда применяется способ «насухо»

Для фиксации дверок используются различные способы: в рамку, на проволоку или на шпильки. При монтаже задвижек сначала устанавливают полотно, по которому они движутся

Фасад – главная функциональная часть

Чугунная плита перед устьем

Фигурное оформление устья

Основание – прочное и ровное

Второй ряд – контур стенок

Выравнивание по вертикали и горизонтали

Кладка с раствором и без него

Печные дверки и задвижки

О качестве кладки можно судить по первым топкам, которые осуществляют для сушки печи. Хорошая тяга, правильное направление движения дымовых газов, открывание дверок и задвижек без усилий, достаточный прогрев стенок и мини-лежанки свидетельствуют о правильном выполнении действий и соблюдении норм технологии.

Выводы и полезное видео по теме

Компактная печь с одним подтопком:

Обзор «Экономки»:

Одно из преимуществ мини-печки – отсутствие сложных внутренних каналов, благодаря чему она возводится очень быстро. Конструкция ее проста и понятна, поэтому лучшего варианта для первого опыта строительства русской печи просто не придумать!

Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото по теме статьи, задавайте вопросы. Расскажите о том, как сооружали русскую печку у себя на даче или в загородном доме. Делитесь полезной информацией, которая пригодится посетителям сайта.

элементарные конструкции и их кладка

Типичный случай, когда необходима простейшая печь – дача, дающая дополнительный доход в семейный бюджет. Весной еще холодно, но выезжать работы уже нужно. Осенью еще холодно, но завершать сезонные работы еще нужно. Даже если ездить без ночевки, готовить еду и немного обогреться надо. Развести костер? Потребуется много достаточно качественного топлива. За костром нужен постоянный присмотр и вообще развести его далеко не всегда возможно по требованиям пожарной безопасности. В ветреный день от костра вовсе мало толку – пламя сдувает. Выручит простейшая печка из подручных материалов – от нее можно добиться

тепловой эффективности более 40%, в то время как у костра она единицы процентов; в лучшем случае 10-15%.

Простые дачные печи из кирпича

Второй случай, когда необходима простая печь – временное жилье. Напр., хозблок или бытовка, допустим, на строительстве капитального дома. Покупать или делать самому стальную печь? Недешево, сложно, много времени отнимет. Да и греют стальные печи жестковато, тепло держат недолго. Здесь пригодится простая кирпичная печка, которую можно поставить за день-два, которую не надо долго сушить перед запуском и вес которой позволяет поставить ее на обычном дощатом полу без фундамента. Печи для таких и подобных им случаев рассматриваются в этой статье.

Примечание: простая печь топится по-черному или ее дымоход из жестяных труб выводится в форточку, т.к. устройство дымохода по всем правилам сразу выводит печь из разряда простых.

Что значит – простая?

Далее подразумевается, что простая печь, которую возможно быстро сделать своими руками, должна удовлетворять след. требованиям:

• Человеку, сооружающий такую печь, не обязательно глубоко разбираться в печном деле. В идеале ему вообще не нужно ничего в нем смыслить;
• Печь должна работать на низкокачественном бросовом топливе с тепловой эффективностью (это аналог КПД тепловых машин) не ниже 35-40%;
• Кирпичная печь не должна требовать длительной сушки после постройки и «разгонных» топок для вывода на номинальную тепловую мощность;
• Она же должна состоять не более чем из 115-120 кирпичей, чтобы все необходимые материалы можно было привезти за один раз в багажнике легкового автомобиля или на прицепе к нему;
• Печная фурнитура (дверцы, варочные плиты, конфорки) должна применяться самая распространенная (чтобы можно было воспользоваться б/у) и/или дешевая;
• Кладка кирпичной печи не должна содержать сложных стыков, пиленых (резаных болгаркой) кирпичей, переходов с красного кирпича на шамотный и стальных закладных.

Проще чего невозможно

Самая простая печь для использования преимущественно вне жилых помещений может быть сделана буквально за считанные минуты из подручных материалов. Однако печка получится достаточно эффективная.

Простейшая варочная печь из прохудившегося ведра (см. рис. ниже) не однажды выручала автора в самых различных обстоятельствах, в т.ч. справлялась с обогревом по-черному бытовки без потолка под двускатной крышей – там под коньком было волоковое оконце. Противень служит улавливателем выпадающих угольев; если печка работает в помещении, под него нужно подложить огнестойкую подкладку, напр., еще несколько кирпичей. Выдирать из ведра днище полностью нет нужды – достаточно разворотить его так, чтобы дыра была прим. 6 см в поперечнике (шириной где-то в ладонь).

Простейшая варочная печь из дырявого ведра

Хорошая тепловая эффективность данной печи определяется тем, что в ней частично используется поверхностное горение древесного топлива. Как известно, именно при поверхностном горении древесина выделяет максимально возможное количество тепла. Кроме того, сухое качественное топливо (щепки, стружки) необходимо только на растопку, а основная его загрузка может быть сыроватой. Также не вполне сухие ветки и щепки можно подкладывать потом, в печке они быстро сохнут.

Работает эта печка довольно интересно. Без варочной посуды на «конфорке» из верхнего отверстия вначале идет дым. По мере прогрева ведра (ок. 10 мин) он сменяется не сильным потоком не очень горячих газов. Если печка будет использоваться неоднократно, время ее запуска можно сократить обмазав ведро глиной с сухой травой (можно саманом, если уже есть замешанный). Первый раз после обмазки печь разгоняется долго, до часу, пока «фитобетон» не просохнет, зато потом выходит на рабочий режим менее чем за 5 мин.

А вот если поставить на «конфорку» сковороду, котелок или кастрюлю, ход печи резко меняется. Горение топлива усиливается и спустя 1-2 мин из-под посудины показываются язычки пламени. Похоже, варочная посуда удерживает не вполне прогоревшие топочные газы от быстрого рассеяния, а приток свежего воздуха под конфорку инициирует их догорание. В итоге печка при +5 снаружи прогревала помещение объемом ок. 10 куб. м до комфортной температуры за полчаса. Ее недостаток – не держит тепло и нужен непрерывный присмотр, как за костром.

Примечание: в сущности данная печь модификация костра в траншее. Характерная уже для печей тепловая эффективность достигается отсутствием теплопотерь от горящего топлива в грунт.

Простейшую уличную печь для дачи можно сложить тоже на минуты из кирпичей всухую, без раствора. Кирпичи годятся любые, в т.ч. силикатные, но использовать газоблоки нельзя – выкрашиваются буквально на глазах. Поверхностное горение и догорание отходящих газов в такой имеют места менее, чем в предыдущей, но за счет лучшей теплоизоляции с боков и снизу печка получается менее прожорливой. Понадобится для нее всего 9 или 14 кирпичей, смотря по тому, будет топка одноярусной или 2-ярусной. Как устроена простейшая печь из кирпичей без раствора, показано на след. рис. Все кирпичи обычные красные рабочие, а стоящие торчком выделены цветом просто для наглядности. Преимущество данной печи перед печкой из ведра еще и в том, что на «конфорку» можно ставить две посудины, эффективность печи от этого только возрастает. Недостаток – если обе посудины довольно объемные и наполнены холодной водой, то, пока вода не нагреется до прим. 70-75 градусов, печка неважно горит и дымит.

Как сложить простейшую кирпичную печь всухую без раствора

Примечание: по подобной тепловой схеме можно также за 5-10 мин построить кирпичную печь без поверхностного горения, с колосниковой решеткой и поддувалом. Ее тепловая эффективность немного снизится, но зато возрастет теплоотдача (часовая тепловая мощность), т.е. печка будет греть не так долго, но сильнее. Подробнее см. видео ниже:

Видео: простая печь из кирпичей своими руками

Просто, но надолго

Описанные печи временные в полном смысле слова – по миновании надобности они разбираются без остатка так же просто, как были сделаны. Однако на подсобно-товарной даче или в хозблоке частного домовладения может понадобиться кирпичная печь на кладочном растворе, по тепловой эффективности сравнимая с домовой (60-75%), но пригодная для постройки прямо на полу без фундамента. Первое, что вам для этого понадобится – печной кладочный раствор. Готовый сухой раствор для кладки печей или печной клей это, конечно, технологически просто, но по цене отнюдь нет, поэтому можно изучить материал о самодельных растворах.

Следующий момент, который необходимо учесть – весовая нагрузка от печи на пол. Обычный дощатый пол по лагам выдерживает 250 кгс/кв. м, но построить «настоящую» столь легкую кирпичную печь нереально. Тем не менее, поставить кирпичную печь без фундамента на пол все-таки возможно и в легком каркасном строении при условии, что печь будет только и только на первом этаже, см. далее.

По весу в данном случае более-менее пригодна хорошо известная летняя печь-груба из 200 кирпичей (см. рис. ниже). Она весит (без топлива и посуды) ок. 890 кг, а ее опорная площадь 0,736 кв. м, т.е. весовая нагрузка от нее 1209 кгс. Однако материалы для этой печи за одну ходку легковушки не привезешь, конструкция сложновата для начинающих, а духовка (3 на рис ниже) и водогрейный бачок (4) для простой печи излишни (прочие обозначения: 1 – топочная дверца; 2 – поддувальная дверца; 5 – дверца прочистки).

Варочная печь для летней кухни

Простая печь из кирпича, чертежи и порядовка которой даны на след. рис., весит 540 кг. Уменьшение количества кирпичей до 118 достигнуто отказом от духовки с водогрейкой, а также иным, менее удобным, расположением прочистки. Опорная площадь 0,468 кв. м; весовая нагрузка 1154 кгс. Хотя давление от этой печи на пол уменьшилось не намного, но все материалы для нее можно привезти за одну ходку легковушкой, а подтесы кирпичей делать закольником (обушком) или слесарным молотком и зубилом. Тепловая эффективность и теплоотдача остались примерно такими же, ок. 60% и 700 кккал/час.

Простая варочная печь на 117 кирпичей



Примечание: тепловая эффективность 60% не такой уж плохой показатель. К примеру, КПД горелок бытовых газовых плит бюджетного и среднего ценовых сегментов составляет 60-65%. Вот о чем не мешало бы подумать, прежде чем предлагать/требовать повышения цены на газ. К сожалению, мировая экономика все больше клонится от товарной к ресурсной, а экономисты все менее думают о технических возможностях и на долгую перспективу.

Порядовка простой одноконфорочной варочной печи

Одноконфорочная печь, порядовка которой приведена на рис. справа, весит ок. 400 кг, а на ее постройку требуется 87 кирпичей. Опорная площадь – 0,326 кв. м. Давление на пол от этой печи прим. той же, еще приемлемой величины – 1225 кгс, но, перевозя для нее материалы, в машину можно взять еще пассажира, некоторое количество сельхозинвентаря либо иного полезного груза.

Как распределить нагрузку

Читатель, знакомый со строительством, может сказать: просите (вариант: «Да ты …»), 1,2 тонно-сил на квадрат дощатого пола – это как? См. выше: «при условии, что печь будет только и только на первом этаже». И если пол устроен правильно.

Напомним: лаги дощатого пола должны опираться на опорные столбы. Шаг опорных столбов рекомендуется выдерживать в пределах 0,9-1,7 м, но не более этой величины. Самые лаги – брус от 150х75, а толщина досок пола должна быть от 30 мм (лучше ставить 40 мм с простым шпунтом). В таком случае локальную нагрузку в 1300 и даже 1400 кгс возможно разместить на полу, даже если он простой без утепления, т.е. чернового пола нет.

Как именно нужно ставить простую печь из кирпича на пол без фундамента, показано на рис. ниже. Суть, будет полагать, понятна: печи, продолговатые в плане, ставят между опорными столбами так, чтобы лага пола приходилась на продольную ось печи. Печи скорее квадратные в плане и вообще компактные ставят их геометрическим центром на столб.

Как расположить простую кирпичную печь на полу без фундамента



Противопожарная отмостка во всех случаях устроена одинаково: листовой асбест толщиной от 8 мм, а на нем лист кровельной стали толщиной от 2 мм. Пропитанный глиной войлок, как на рис. с устройством печи-грубы, это позавчерашний день: дорого, тяжело, менее надежно.

Нетрадиционный подход

В США и Южной Канаде весьма популярна т. наз. печь-ракета, на самом делн никакого отношения к реактивной тяге не имеющая. У нас ее не очень-то жалуют. Возможно, потому, что, во-первых, понять, как работает печь-ракета, простым здравым смыслом непросто. Во-вторых, потому, что топится печь-ракета мелковеточным топливом или лучиной, заготовка которой трудоемка, а самый процесс ее топки непривычен. Однако в странах, где дровишки «из лесу, вестимо» могут обойтись серьезным тюремным сроком, последнее обстоятельство отходит на задний план, а на даче или стройке, забросанной отходами пиломатериалов, может выйти на первый. Тем более, что варит-жарит-кипятит простая ракетная печь не хуже описанных, но снимает проблемы весовых нагрузок и транспортировки материалов: для постройки варочной печи-ракеты достаточно… 20-ти кирпичей, см. напр. ролик:

Видео: простая печь ракетного типа из 20 кирпичей

Примечание: если любая из описанных печей построена при наружной температуре не ниже +20 градусов, то на ее сушку перед первым запуском потребуется всего неделя при той же температуре.

Загрузка…

Обсуждение темы «Простейшая печь»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Виды печей из кирпича для дома

Здесь вы узнаете:

История дровяной печи насчитывает века, если не тысячелетия. В разных странах самые лучшие модели получили заслуженное распространение.

Такие конструкции используются и сегодня, как в классическом виде, так и с некоторыми дополнениями.

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Камины и комбинированные печи-камины

Схема устройства печи

Если говорить о печах-каминах, то сразу представляется некая постройка из кирпича, служащая украшением квартиры. Однако декоративный камин и печь-камин — это не одно и то же. Рассматривая устройства, связанные со словом «камин», можно выделить следующие разновидности: декоративный (искусственный) камин, действующий камин и печка-камин. Искусственный очаг — это элемент дизайна, а не оборудование для обогрева жилого помещения. Настоящий камин состоит из портала, топки и дымохода. Сложить его не составит большого труда. В зависимости от способа монтажа, выделят 3 основных типа:

1. Угловой камин. Его устанавливают в углу помещения. Такое расположение позволяет обогревать сразу несколько комнат.
2. Закрытый камин. Он занимает очень мало места, так как располагается в стене дома. Монтаж печи производят в процессе строительства здания.
3. Открытый камин. Обычно его устраивают посередине комнаты в помещении большой площади. При этом дымоход подвешивают, используя специальные цепные крепления.

Кирпичные печи-камины могут иметь различные формы согласно выбранному стилю. Классический вариант — это П-образная конструкция с элементами декора. Д-образная постройка характерна для стиля кантри. Очаг прямоугольной или полукруглой формы отражает стиль модерн.

Печка-камин — это своеобразный гибрид бытовой печи и камина. Прибор быстро нагревает помещение и пригоден для приготовления любых блюд, подогрева воды и пищи, засушивания грибов и фруктов. Мастера печного искусства предлагают целый ряд разнообразных конструкций, которые удобно размещаются в доме любой планировки (рис. 6). В ненастную погоду печь-камин из кирпича формирует особый комфорт в доме.

Финская печка

Финские кирпичные печи получили свое наименование из-за достаточно широкого применения в скандинавских странах. Их популярность в России объясняется схожестью климата и требований к отопительным изделиям. Они относятся к колпаковым типам, нагрев помещения осуществляется за счет отдачи тепла от массивного корпуса печки.

Достоинствами данного вида можно назвать:

• Легкость устройства такой конструкции;
• Небольшой вес;
• Стоимость такой модели вполне бюджетная;
• Обладает хорошей теплоотдачей, тягой и имеет высокий КПД;
• За счет наличия большой топки она быстро нагревается;
• Правильно сложенная конструкция очень эстетична.

Кирпичная печь «финка»


Чертеж финской печки


Финская печка имеет очень большое топочное отделение

Обычно такие изделия устанавливают в центре помещения.

Классификация печей из кирпича

Из самого названия отопительные печи, становится ясно, что эти печи предназначены для отопления помещений, как жилых, так и не жилых (гараж, ангар, теплица и т.д.).

 – Как устроены кирпичные печи?
 – Какие виды кирпичных печей бывают?
 – Что такое прямоточные или колпаковые печи? Чем они отличаются?

В данной статье рассмотрим варианты отопительных печей сложенных из кирпича. Разнообразие таких печей велико и отличаются они в первую очередь внутренним устройством дымовых каналов.

Печь с горизонтальными каналами

Печь с горизонтальными каналами

В такой системе на каждый горизонтальный канал нужно ставить прочистную дверцу, для удаления пепла и сажи, которые оседает на горизонтальной поверхности каналов. В такой печи горячие газы не задерживаются в самой печи, а отдают тепло только по ходу движения к дымоходу.

Печь с горизонтальными каналами и тепловыми карманами

В данной конструкции печи в каналах присутствуют тепловые карманы ,в которых аккамулируется тепло. Среднее сечение канала по всей длине стало больше, что привело к снижению скорости движения газов. При более низкой скорости движения газов, увеличивается теплоотдача от горячих газов к телу самой печи. Такая конструкция печи является более теплоемкой, соответственно с более высоким КПД .

Печь с вертикальными каналами

Печь с вертикальными каналами

Такая система каналов создает большее сопротивление для движения газов, что является, как плюсом, так и минусом этой системы. Минус – нужен более высокий дымоход для протягивания газов по каналам печи. Плюс – такая печь менее выдувается из-за большего сопротивления в каналах. Соответственно эта система более теплоемкая, чем первый вариант. Второй недостаток – это перегрев первого канала, и как следствие возникновение серьезных внутренних напряжений. ( читай-растрескивание кладки тела печи).

Противоточная печь

Противоточная печь

Эта система отличается от системы с вертикальными каналами (вар.2) тем, что опускной канал в ней более широкий. Это приводит к тому, что скорость движения газов в нем падает и возрастает теплообмен между горячими газами и стенками самой печи. Такой вариант более предпочтительнее, чем вариант 2.

Колпаковая печь

Колпаковая печь

Эта система устроена по принципу свободного движения газов. В ней нет тепловых каналов, по которым идет движения газов, а есть колпак. Горячие газы, поднявшись к верху, колпака остывают (отдавая свое тепло печи) опускаются вниз и выходят в дымоход. После того как все дрова в печи сгорают, в колпаке остаются горячие газы, продолжающие отдавать свое тепло. Для такой печи не нужен высокий дымоход. Такая печь практически не выдувается. Колпак или колпаки могут быть разной формы и размера, что позволяет сделать печь любой формы и размера. В колпаковых печах можно использовать любое топливо –даже газ и электротены. В колпаковых печах выше КПД и они экономичнее. Эта система более выигрышная, чем варианты 1 2 3.

Допускается применение комбинированных систем дымооборотов в печах. Комбинации бывают разные и их большое множество. При проектировании возможно совмещать вертикальные, горизонтальные обороты и колпаки в разных вариантах.

Печь с комбинированной системой дымообаротов

Как пример, комбинация горизонтальных каналов с противоточной системой. Также есть система прямотока.

Дымооборот печи с системой прямотока



Дымообарот печи с системой прямотока и рассечками

Такая система для отопительной печи не подходит, но подходит для каминов, мангалов, русских печей и в некоторых случаях для банных печей. Можно конечно улучшить эту схему, добавив в нее тепловую нагрузку с рассечками, но все равно, для отопления помещения такая система мало подходит. Отопительные печи допускают использования дополнительных функций. Распространенные варианты таких печей:

1. Отопительная печь с варочной плитой. Такая печь не только отапливает помещение, но и позволяет готовить или греть что-либо на плите. Недостаток этой печи: низкий топливник, меньшая теплоемкость самой печи, относительно быстрое остывание печи через плиту.
2. Отопительная печь с хлебной камерой (духовкой). Такая печь более теплоемкая и значительно выигрывает у печи сварочной плитой. Есть два варианта такой печи:
    –  постоянного действия. Горячие газы не проходят через саму духовку, а греют ее только снизу или со всех сторон. Так называемая чистая хлебная камера.
    –  периодического действия. Горячие газы проходят через духовку, нагревая ее изнутри. Готовить в такой печи можно только после полного сгорания дров в топливнике.
3. Отопительная печь с водяным регистром. Эта печь позволяет греть водяные радиаторы (батареи) и распределять тепло по всему помещению. Но лучше для этой цели использовать специализированную печь-котел.

Отопительные печи можно комбинировать. Можно одновременно ставить плиту и духовку, регистр и духовку и т.д. Можно делать печь с двумя топливниками. Каждый топливник работает на свою нагрузку (что более правильно). Такие отопительные печи можно объединять с камином (открытым или закрытым). Также такие печи можно делать с лежанкой и или с отопительным щитком на втором этаже.

Вариантов отопительных печей великое множество. Всегда можно подобрать для себя ту печь, которая наиболее полно отвечает Вашим требованиям.

Формы печей из кирпича для дома

Кроме специфики функций, для классификации кирпичных печей могут использоваться и другие параметры.

По форме встречаются следующие варианты печей для дома из кирпича:

• Прямоугольные. Соорудить такие конструкции проще всего.
• Квадратные. Обладают наиболее компактными размерами.
• Угловые. Отличный вариант для небольших помещений и комнат со сложной конфигурацией.
• Круглые. Очень экзотичный и красивый вариант.
• Т-образные. Наиболее традиционная разновидность печей из кирпича для дома.

Форма печи обычно выбирается, исходя из специфики места установки и предпочтений хозяев дома.

Также существует разновидности печей для дома по модели топки, где главным параметром выступает толщина стенок:

• Толстостенные. Отличаются самой высокой эффективностью.
• Тонкостенные. Ими комплектуются только варочные разновидности печей из кирпича.
• Комбинированные. Обычно применяются в отопительно-варочных типах печей для дома.

Как правило, готовую кирпичную конструкцию печи дополнительно отделывают тем или иным способом.

Для этих целей может использоваться:

• Штукатурка.
• Декоративный кирпич.
• Плитка или печной кафель.
• Специальный металлический футляр.

Выбор варианта отделки в основном зависит от общего интерьера жилища и типа печи из кирпича. Первые три варианта потребуют применения специального жаропрочного раствора на основе качественной глины. В принципе, для этого можно использовать ту же смесь, на которой проводилась кладка. Особенно хороши в этом отношении сухие порошки заводской фасовки: для приготовления готового раствора их необходимо развести в воде, в указанных на упаковке пропорциях. В случае со штукатуркой обычно применяется дополнительная армирующая сетка из стали, которую фиксируют на кирпичные стенки. Штукатурные работы разрешается проводить только после полного высыхания кладки.

Что касается облицовки с помощью декоративного кирпича или кафеля, то для этих целей можно применять только специальные термостойкие образцы, хорошо переносящие значительные температурные колебания. В некоторых случаях кирпичные стенки оставляются без всякой отделки, однако для этого кладку необходимо выполнить максимально качественно. Также это допускается в тех случаях, когда ко внешнему оформлению печи не предъявляются особенные требования. Это бывает, к примеру, если отопительная конструкция сооружается где-то в гараже, сарае или теплице.

Виды дымоходов

 Дополнительным параметром при выборе печной конструкции является форма дымохода.

Она может быть:

• Прямоточной.
• Противоточной с вертикальными или горизонтальными каналами.
• Однооборотной или многооборотной.
• Без каналов.
• С нижним прогревом.

Конструктивные элементы печей

Иллюстрации	Описание элементов
	Фундамент. Этот конструктивный элемент принимает на себя нагрузку от всего сооружения. То есть, фундамент — это основание, на которое передаётся вес топки, дымохода и прочих массивных и тяжёлых деталей. Фундамент устраивается непосредственно на грунте и повторяет конструкцию фундамента, на котором строится дом. Печной фундамент строится отдельно от несущих стен, от основания дома и т.п. Если стена располагается вблизи, при постройке фундамента выдерживается зазор в 3-5 мм. Зазор нужен для того, чтобы основание под тяжёлым кирпичным сооружением было независимо подвижно относительно элементов в конструкции дома.
	Шанцы. Это несколько первых рядов в конструкции печи, начиная от фундамента. Применение шанцев позволяет увеличить отдачу тепла в помещение. Оптимальный вариант — это 2-3 ряда кирпичной кладки, начиная от фундамента.
	Поддувало (зольниковая камера). Этот конструктивный элемент выполняет две функции: Обеспечивает подачу воздуха в топку, что необходимо для создания тяги и для горения. Накапливает золу, которая по мере выгорания топлива, проваливается вниз из топки через колосниковую решетку. Для того, чтобы поддувало выполняло перечисленные задачи, в нем устанавливается дверца. Открывая дверцу на нужную ширину, можно контролировать тягу. Опять же, через эту дверцу можно извлечь скопившуюся золу. Инструкция применения поддувала проста — после того, как топливо выгорело, дверцу нужно полностью закрыть. В результате, тёплый воздух останется в топке и не уйдет в дымоход .
	Топка (топливник). Топка — это камера, предназначенная для сжигания угля, дров или других видов твердого топлива. При постройке топки применяется огнеупорный шамотный кирпич. Чтобы обезопасить помещение от искр и раскаленных углей, на входе в топку устанавливается топочная дверца. Традиционная русская печь выполняется с открытой топкой, то есть, в ней не предусмотрена дверца. В нижней части топки располагается колосниковая решетка. В наиболее отдалённой от дверцы части топки, вверху располагается отверстие (хайло), предназначенное для отведения дыма. Чтобы при эксплуатации печи, через открытую дверцу топки, не вываливалась зола и раскаленные угли, в нижней части топки, до установки дверцы, уровень немного поднимается, чтобы получилось подобие ступеньки .
	Дымовые каналы (дымообороты). Эти элементы одновременно отводят дым от топки к дымоходу и отбирают тепло. Для того, чтобы дым отдал свое тепло, дымовые каналы делаются максимально протяженными. В итоге, температура на входе в канал и на выходе может различаться в разы. Но устройство дымооборотов планируется таким образом, чтобы эти каналы, время от времени можно было прочистить от скопившейся сажи. Неправильно спроектированные дымовые каналы — это причина быстрого остывания печи, так как большая часть тепла уходит в дымоход. В ином случае, неправильная конструкция дымовых каналов затрудняет тягу, что также снижает эффективность отопления .
	Дымоход (дымовая труба). Этот элемент непосредственно связан с дымовыми каналами и предназначен для создания тяги. Тяга создается за счет разницы давления в топке и на выходе из дымохода; Соответственно, чем выше будет труба, тем больше будет тяги.

Как подобрать печь для дома из кирпича

Выбирая кирпичную печь в дом следует определиться с функциями, которые она должна выполнять. Помимо присутствия панели для варки стоит отметить следующие критерии:

• Если предполагается использование печи в качестве отопительного устройства, она должна быть экономичной;
• Решили выкладывать печь самостоятельно – убедитесь, что конструкция имеет простой вид, это позволит без труда справиться с последующим монтажом;
• Печь должна иметь водяной контур;

Многие собственники загородных коттеджей предпочитают устанавливать декоративные печи для придания особого дизайна помещению. В этом случае оптимальным вариантом станет классическая русская печка;простота в использовании.

Важно! Выбирать печь для дома из кирпича следует с профессиональным печником. Он поможет выбрать оптимальный вариант, подскажет какой материал использовать и как осуществлять кладку.

Как выбрать место для печи

Печь может быть установлена в разных местах комнаты, но самым оптимальным ее расположением будет встраивание в стены между смежными помещениями. В этом случае, при небольшой площади дома можно обойтись одним отопительным сооружением, если теплоотдающая поверхность будет пропорциональна размерам помещений, в которые они выходят.

Очень важно правильно определиться с местом возведения кирпичной печи

Не рекомендовано устанавливать печь около внешней стены дома, так как она будет намного быстрее выстывать, и, по сути, бесполезно «обогревать улицу».

Выбранное для постройки место нужно хорошо промерить и учесть при этом некоторые моменты:

• Важное значение имеет высота потолка комнаты, так как кирпичная печь должна хорошо вписаться в пространство по своей высоте.
• Фундамент для печи должен быть больше ее основания на 110÷120 мм, и для него нужно тоже предусмотреть подходящей по размерам участок.
• Дымоходная труба при ее выкладке вверх не должна наткнуться на балки перекрытия и на стропильные ноги кровельной конструкции.

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

• Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом. Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи.
• Фундамент должен превышать габариты печи на 15-20 см с каждой стороны. Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков.
• Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем.
• Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.
• Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.


  Колосниковая решетка

• Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором.
• При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов.
• Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде.
• Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

• Красный полнотелый керамический кирпич (М-150.)


  М 150

• Шамотный (огнеупорный) кирпич.
• Кладочный раствор (песок, красная печная глина).
• Материал для фундамента (цемент, графий, песок).
• Рубероид.
• Асбестовый шнур, оцинкованная проволока.
• Доски для создания опалубки.
• Армирующая сетка.
• Колосниковая решетка.
• Варочная поверхность (плита).
• Зольник и дверца зольника (поддувала).
• Топочная дверца.
• Дымоходная вьюшка.
• Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

• Строительный уровень.
• Совковая лопата.
• Строительный маркер.
• Измерительная лента (рулетка).
• Строительный отвес.
• Угломер.

Важно! Очень многое при кладке печи зависит от качества глины. Она должна быть в меру густой и иметь среднюю жирность. Идеальной для возведения печи считается красная речная глина, которая пролежала на открытом воздухе не менее двух лет. Глина, под воздействием осадков и природных факторов, становится пластичной, однородной и крепко будет удерживать кладку.

малая машина печи кирпича минирования для стены строя

Мощность:

13.2кВт

Номер модели:

0 штук выбрано, всего $ США

Посмотреть детали

Стоимость доставки:

Зависит от количества заказа.

Время выполнения:

40 дней после получения оплаты

Настройка:

Индивидуальный логотип (Мин.Заказ: 1 комплект)

Индивидуальная упаковка (Мин. Заказ: 1 комплект)

.Печь для производства кирпича

, небольшая печь кирпича сушильщика туннеля сушильной машины кирпичей глины

Автоматическое введение в проект глиняного кирпича:

Сырье
Глина, сланец, уголь, шлак, летучая зола. Глина — широко используемый материал.
Глиняный кирпич нужно обжигать или нет?
Кирпич глиняный необожженный
Кирпич глиняный образец

Теплое напоминание:

Каждая производственная линия спроектирована с учетом ваших требований и реальных условий.

————————————————- ————————————————— —————————————-

Следующая производственная линия
специально разработана для клиентов в 2018 году,
только для справки.

Требования клиентов:
Производительность: 120000 шт. / День Тип кирпича: полнотелый Размер кирпича: 210106 75 мм

Вращающаяся туннельная печь усовершенствована и модернизирована по сравнению с традиционной туннельной печью.Корпус печи — это вся стальная конструкция, круговая орбита, когда-то, в свою очередь, разделена на сухой период, секцию предварительного нагрева, после обжига, охлаждения, параграфы сохранения тепла.

Разница между туннельной печью и вращающейся туннельной печью

НЕТ.	шт.	Туннельная печь длиной 3,6 м	Вращающаяся печь 6,8 м
1	Количество сушильных камер	1	1
2	Производительность (шт. / Год)	30 миллионов ~ 35 миллионов	30 миллионов ~ 45 миллионов
3	Параметры (м)	110 * 4.6 * 1,4	150 * 6,8 * 1,6
4	Сушильная камера	1 туннельная сушилка	Интеграция
5	Количество печных вагонов	110	Не
6	Вентилятор печи	Установленная мощность 220кВт	Установленная мощность 37кВт
7	Ходовое оборудование	Толкатель, паром, шаговый, трактор, печные вагоны	Не
8	Общая установленная мощность	300 кВт	240 кВт
9	Расход угля (ккал / кирпич)	350 ~ 450	250 ~ 280
10	Скорость готовой продукции	85 ~ 95%	Более 99%
11	рабочий	10 человек	3 человека
12	Занятая площадь	30 соток	29 соток
13	Срок строительства	300 дней	90 дней
14	Стоимость обслуживания В год (USD)	30,000 ~ 50,00 0USD / год (вагонетки, кирпич огнеупорный)	1100 USD / год
15	Конструкция печи	Глиняный кирпич и бетон	Сталь
16	Подвижный	№	Есть
17	Восстановленное значение	0	Все стальные материалы
18	Инвестиции на печь	800 000 ~ 1 000 000 долларов США	650 000-750 000

Преимущества туннельной вращающейся печи

• Погодные условия не влияют на сушку и обжиг
• Экономия затрат на сушку пластикового кожуха по сравнению с сушилкой Hoffman или зажимной печью
• Экономия затрат на рабочую силу, отсутствие необходимости в транспортировке сырцовых кирпичей.
• Меньше обслуживания по сравнению с туннельной печью, поскольку она не требует печных вагонов
• Экономия энергии по сравнению с туннельной печью, так как время сушки больше, чем в обычной туннельной печи.
• Очень прост в эксплуатации, перемещается только корпус печи, не так сложно, как оборудование туннельной печи.
• Вся печь имеет автоматическое управление и систему контроля, что позволяет удобно управлять печью.

Мощность туннельной вращающейся печи

Вращающаяся печь Ширина секции	Производительность (шт / сутки) Китай кирпич
	70,000 ~ 100,000 (стандартный кирпич)

.
