Печки из кирпича для дома фото: инструкция по установке своими руками, чертежи печей — Северный бастион

Содержание

Банные печи из кирпича фото

Как построить печь для бани из кирпича: технология кладки

При строительстве бани в первую очередь учитывается специфика помещения — так как она возводится под определенные нужды, проектирование практически каждого элемента требует особого подхода. В первую очередь необходимо предусмотреть наличие печи, которая будет генерировать тепло – самое важное условие для любой бани.

Несмотря на различные тонкости, связанные со строительством бани, данный процесс не так сложно произвести самостоятельно — таким образом, вы экономите достаточно ощутимую сумму.

Печь для бани: фото

Если осуществлять строительство бани “от и до” своими руками, то вызов специалиста-печника, для установки печи, будет смотреться не очень органично и вполне естественно возникает вопрос — можно ли осуществить данный процесс самостоятельно?

Проверка консистенции раствора

После того, как глина полностью замокнет в нее нужно добавить воды и перемесить при помощи миксера, затем добавить песок в пропорции 1:1 в зависимости от качества глины. Консистенция раствора должна напоминать густую сметану.

Чтобы определить правильность соотношения составляющих необходимо опустить в него палку – на ее поверхности должен остаться слой толщиной в 2 мм. Если значение больше 2 мм – в смесь необходимо добавить песка, если меньше то глину.

Кладка

Шамотный кирпич — огнеупорный

Основная особенность печей – это наличие тщательно выверенных и продуманных полостей внутри возведенной конструкции. Для их формирования необходимо строго придерживаться порядовой схемы кладки, посредством которой создается правильное распределение кирпичей па разных уровнях.

Чтобы максимально облегчить процесс кладки необходимо распечатать нижеприведенные чертежи печей для бани из кирпича.

Порядовые схемы печей из кирпича для бани очень пригодятся

В качестве материала для кладки следует использовать огнеупорный шамотный кирпич, который выдерживает высокие температуры без изменения внутренней структуры.

Это достаточно дорогой материала и если вы хотите сэкономить, то можете использовать его только для кладки непосредственно топочного отдела – для формирования остальной части можно использовать керамический аналог.

В первую очередь, необходимо установить отвес, который будет отмечать месторасположение трубы дымохода печи бани . Ровно в центре подготовленного для дымохода отверстия кидается рейка, на которую затем вешается отвес — он определяет месторасположение кирпичей первого ряда;

Установка отвеса для дымохода

Посредством уровня выкладывается сплошной промежуточный ряд, с его помощью выравнивается основание – оно должно быть идеально ровным по горизонтали . Затем осуществляется кладка защитной стенки в 5 рядов, чтобы защитить отделку помещения от возгорания;
Выкладывается первый сплошной ряд, затем по схеме ложится второй ряд, посредством которого формируются боковые воздухозаборники или “поддувала” необходимые для создания тяги . В данном случае их два – один основной и второй дополнительный, так называемый “летник”, который понадобится в теплое время года, когда доступа кислорода с одной полости может быть недостаточно и печь начинает чадить;

Воздухозаборники и дверцы

В это же время монтируют металлических дверцы– их фиксация осуществляется посредством металлической проволоки, которая закручивается на углы, а затем закрепляется в структуре кладки . Чтобы сделать кладку над верхней частью дверцы необходимо вырезать паз в кирпиче болгаркой или наждаком, чтобы она ровно лег;

Обратите внимание!
Чтобы крепление не нарушало структуру кладки необходимо сделать в кирпичах пропилы, ширина которых должна соответствовать диаметру проволоки.

После укладки четвертого ряда осуществляется монтаж колосника – специальной металлической решетки и устройство зольного колодца . Главное – проследить за тем, чтобы колосниковая решетка не приходилась впритык к стенкам печи, так как при нагревании она может выдавить кладку;

Чтобы при монтаже топочной дверцы бани у вас не осталось щелей, можно использовать жаростойкие шнуры на самоклеющейся основе – они обеспечат необходимый уровень герметичности ;

На этом же этапе устанавливается бак для подогрева воды . Если между кирпичами, посредством которых перекрывается дымовой канал, образуют щель — не имеет смысла замазывать. Для ее удаления необходимо сдвинуть кирпичи в сторону поддувала на 3 см, оставив между ними минимальный зазор, а третий кирпич заменить вырезанным под необходимый размер бруском;

Обратите внимание!
Места, где бак будет контактировать с кирпичами, необходимо обмотать его асбестовой лентой, на случай случайной растопки печи с пустой емкостью.

После кладки следующего ряда устанавливается дверца для выхода пара . На 9 ряду можно приступать к установке металлической плиты.

Обратите внимание!
В данной статье не описывается устройство дымохода, так как это обширная тема, которая требует отдельного описания;

Вполне можно достичь такого результата, главное – аккуратность и внимательность

Кладка печи для бани – сложный процесс, однако порядовая схема и аккуратность позволить вам осуществить его без каких-либо особых затруднений. Более подробно ознакомиться с данной темой, вы можете посредством видео в этой статье, которое наглядно описывает тему.

Банная печь из кирпича и металла своими руками, фото

Русский народ всегда любил ходить в баню. Банным днем считалась суббота или день перед каким-либо праздником. Считалось, что баня хорошо помогает в лечении различных заболеваний, в ней бабки-повитухи даже принимали роды. Добротная баня не может обойтись без хорошей печки. В настоящее время любой желающий может приобрести понравившуюся печь. Те, кто не желает сильно раскошеливаться на такую покупку, могут сделать ее самостоятельно. Банная печка своими руками может стать предметом гордости и принести духовное удовлетворение.

Предъявляемые требования к печам

В современных банях часто устанавливают электрические печи. Но ничто не сможет заменить настоящий огонь в печке. Электрические каменки остывают очень быстро и не могут создать необходимую влажность в помещении.

Если баня топится дровами, то печки изготавливаются из кирпича или металла. Такие простые конструкции обеспечивают оптимальную температуру и очень медленно остывают, надолго обеспечивая помещение теплом.

Какой бы ни была банная печь, она должна отвечать следующим требованиям:

Располагать ее следует таким образом, чтобы легковоспламеняющиеся материалы были обеспечены противопожарной защитой.
Банная печка своими руками занимать должна не больше 0,15% полезной площади помещения.
Для безопасности печь огораживают теплоизолирующими материалами.
Из-за конвекции теплого воздуха идущее от печки тепло должно распространяться по всему помещению.
Важно знать, что от высоты трубы зависит тяга в печи.

Конструкция банной печи

Любая каменка имеет следующую конструкцию:

Топка.
Емкость для камней.
Труба.
Поддувало-зольник.
Емкость для горячей воды.
Дверь для топки.
Задвижка в трубе.
Колосниковые решетки.
Дверца для зольника-поддувала.

Кирпичные печи для бани своими руками

Многие имеют недостаточно знаний для того, чтобы выложить самостоятельно кирпичную печь для бани, и совершают множественные ошибки. Они могут привести к тому, что печка разрушится, произойдет задымление всей бани и даже возникает вероятность возникновения пожара.

Поэтому при кладке кирпичной печи необходимо придерживаться следующих рекомендаций:

Под банную печь обязательно нужно делать фундамент, осуществляя его гидроизоляцию с помощью рубероида.

При возведении фундамента для самой бани глину из ямы нужно сохранить, она пригодится для получения раствора при кладке каменки.

Чтобы получить раствор, берется глина и песок в пропорциях 2:1 или 3:1. Чтобы убедиться, что раствор получился качественный, в него необходимо опустить деревянную палку, потом вытаскивают и смотрят. Если раствор хороший, на палке остается слой глины в 2 мм. Если слой слишком большой, в раствор добавляют песок. Если слой меньше 2 мм, добавляют глину.

Осуществляя закладку печного литья в ряды кирпича, между литьем и кирпичом следует оставлять зазор в 0,5 см, потому что при накаливании металл начинает расширяться, из-за чего может разрушиться кирпичная кладка.

Если используется обычный кирпич, стоит быть готовым к тому, что в процессе кладки кирпичи будут или не доходить до конца ряда, или немного выступать. В этом случае выступающие части отпиливают болгаркой или делают швы немного толще.

Очень часто случается, что размеры колосников больше размера отверстия в топке, подготовленного специально для них. Нужно просто немного отпилить колосник болгаркой с кругом по металлу.

Кладка кирпичной печи осуществляется строго по отвесу с использованием строительного уровня.

У дымохода в местах поворотов внутренних каналов следует устанавливать очистные колодцы, потому что там сажа скапливается в большом количестве.

При кладке печи для бани нельзя, чтобы кирпичи соприкасались с печным литьем. Эти места дополнительно защищают асбестовым шнуром, который наматывают на литье.

Топку рекомендуется выкладывать шамотным кирпичом, который хорошо выдерживает температуру выше 1600 градусов. Саму печку выкладывают из красного огнеупорного кирпича, выдерживающего температуру до 850 градусов.

Дымоход, топка и печка должны иметь стандартные размеры, здесь не стоит экспериментировать.

Не следует выкладывать печь для бани рядом с деревянными элементами. Но если избежать такого не удается, их обрабатывают защитными антисептическими средствами, защищающие древесину от гниения и от самовозгорания.

Самое главное, выкладывать кирпичную печь для бани своими руками не рекомендуется в том случае, если совершенно нет опыта в этом деле. Неправильно построенная, она потребует реконструкции, и специалист возьмет за это довольно приличную сумму.

Металлические печи для бани своими руками

Металлическую банную печь своими руками изготовить гораздо проще и быстрее, чем кирпичную, а металл является более доступным материалом. Для этого достаточно найти железную бочку, трубу подходящего размера или лист металла.

Такие печи гораздо экономичнее кирпичных по следующим показателям:

Стоимость ее будет небольшой.
Нагревается очень быстро.
Места для нее требуется очень мало.

Кроме того, для такой печи нет необходимости изготавливать мощный фундамент. Чтобы остывала она как можно медленнее, ее облицовывают жаропрочным кирпичом. Если баня имеет небольшие размеры, металлическая печь своими руками является идеальным вариантом.

Лучше всего использовать трубу или железную бочку. Если изготавливать печь из металлических листов, то потребуется делать большое количество сварных швов.

Для изготовления печи для бани берется кусок трубы и отрезается высотой в 1 метр. Для бака отрезают трубу длиной в 70 см. Внизу трубы делается отверстие для поддувала. Его ширина должна составлять 20 см, а высота 6 см. К верху отверстия приваривают пластину из металла, имеющей отверстия для крепления колосниковой решетки в поддувале.

Для топки посередине трубы вырезают отверстие диаметром 30 см. Затем приваривают запоры и завесы для дверцы. Каменку устанавливают над топкой путем приваривания трубы перпендикулярно к стене топки и заполняют ее камнями. Затем приваривают дымоход и выводят ее через каменку. Над ней устанавливают бак, в котором нагревают воду. Крышка бака должна быть съемной, чтобы заливать воду, а сам бак должен иметь кран для ее слива.

При помощи зачистного круга убирают все следы сварки.

Кирпичные печи для бани — проект и схема банной печи своими руками

Металлические печи для бань выгодны и удобны, но, как правило, печники со стажем рекомендуют делать их из кирпича. Только в таких парных атмосфера отличается комфортом, тепло приятное, дышится легко, а пар, хотя и насыщенный, но не обжигает, если кирпичная печь для бани сделана правильно.

Кирпичные отопительные печи для дачи и бани излучают мягкое тепло. Они являются идеальным выбором для тех людей, которые посещают парную достаточно часто. Что касается дизайна кирпичных конструкций, то выглядеть они могут великолепно, подтверждением чему служит фото на сайте.

Виды кирпичных печей для бани

Существует четыре способа, как можно обустроить печь для бани из кирпичей:

«по-белому»;
«по-черному»;
«по-серому»;
«с плитой».

Печи «по-белому» не загрязняют помещения, но на их прогревание уходит немало времени – до 12 часов, поскольку камни в них нагреваются от перекрывающей металлической плиты. По этой же причине они долго сохраняют тепло.

Печь для бани из кирпича, которую топят «по-черному», делают без дымохода. Именно такие конструкционные решения использовались деревенскими жителями, поскольку считается, что в таких банях пар качественный, но необходимо ожидать, пока полностью не прогорит топливо.

Предназначенные для бани печи «по-серому» делают с дымоходом – они более экономичны, поскольку помещение прогревается быстро, но так как сажа в них откладывается на камнях, необходимо ждать, пока дрова не сгорят.

Кирпичная банная печь своими руками делается так: бак и камни располагают на двух плитах из чугуна, не до конца закрытых с целью быстрого нагрева помещения. Бак с трех сторон прикрывают кирпичным кожухом для обеспечения высокой температуры нагрева воды, при этом емкость располагают непосредственно над топкой, а над дымоходом помещают камни (прочитайте также: «Какая печь для бани лучше — виды отопительных банных печей»).

Кирпич для обустройства печи

Кирпичная банная печь своими руками: проект и схема

Шаг 1. Создание основания

Прежде всего, необходимо выполнить гидроизоляцию железобетонного фундамента, благодаря чему даже в летнюю жару он будет оставаться холодным. Основание для печи делают прочное. Фундамент должен превышать размеры агрегата на 10 сантиметров. Внизу оставляют свободное пространство, имеющее в передней части небольшое отверстие, оно называется подпечьем и служит для хранения различного инвентаря. Сверху его прикрывают бетонными балками или кирпичным сводом с брусками из дерева, или сталью. Поверх строят настил.

Для выполнения работы необходимо иметь несколько кусков рубероида по размеру равных площади кирпичей, уложенных сверху железобетонного основания. Первые два из них пойдут на то, чтобы отделить бетонную часть подготовленного фундамента от начального кирпичного ряда, а оставшиеся укладывают между массивом печи и промежуточными кирпичными рядами.

Затем приступают к нарезке кирпичей для выкладки стенки из 5 рядов. Ее наличие защитит вагонку (если ее планируют использовать) в помещении от возгорания. Для изготовления раствора применяют цементно-песчаную смесь.

Чтобы первую кладку выполнить точно, подвешивают тросик отвеса таким образом: его острый конец должен располагаться выше первого ряда.

Шаг 2. Подготовка глины и песка

Построить добротную печь для бани можно только с использованием глины, которую добывают на глубине 0,5 метра. Ее хорошо очищают от примесей и перед применением предварительно замачивают на несколько суток. С этой целью около места постройки вырывают специальную канаву.

Также потребуется подготовить песок для строительства печи – его очищают от различного мусора и хорошенько просеивают, в противном случае возможно попадание в узкие швы мелких частичек гальки.

Глину разминают твердым предметом, потом добавляют воду и перемешивают при помощи перфоратора с миксером. Подготовленный раствор по консистенции должен напоминать густую сметану, только после этого в него добавляют очищенный песок, немного политый водой.

Качество смеси проверяют при помощи чистой сухой палки, ее окунают и вынимают:

если на ней остается 2-миллиметровый слой, тогда раствор можно применять;
при толщине слоя менее 1 миллиметра, следует добавить еще глину;
если размер слоя более 3-х миллиметров, требуется еще песок.

Заранее заготавливать раствор не следует, поскольку он быстро теряет свои свойства. Лучше замешивать его небольшими порциями.

Шаг 3. Начало кладки банной печи

После того, как подготовлены инструменты, приступают к кладке. Когда делается кирпичная печь для бани – порядовка должна быть предварительно распечатана. При порядовке печи для бани также понадобятся угольник, плоскогубцы, наждачный круг и совок с веником.

Конструкционное решение печи предполагает, что в начальном ряду кладки располагается первая прочистная дверца, для чего ее нижние крепежные элементы заделывают под кирпичи. Для крепления используют оцинкованную проволоку 3-миллиметрового диаметра — она лучше сгибается, если ее немного прожечь. Чтобы в дальнейшем скрученная проволока не стала помехой при укладке кирпичей, в них предварительно прорезают канавки.

Для прочистных дверок, которые превышают толщину кирпичей, делают в них прямоугольные вырезы. Они должны быть на 3-5 миллиметров больше высоты выступающей части дверок. В конце работы щели заполняют глиняным раствором. Читайте также: «Как правильно установить печь в бане».

Шаг 4. Установка емкости для воды

Шаг 5. Монтаж колосниковой решетки

Шаг 6. Подгонка кирпичей в пятом ряду

Если строится банная печь из кирпича — порядовка всегда должна быть под рукой. Так, когда схемой предусматривается установка бака для воды, возможно возникновение новой проблемы. Дело в том, что практически незаметное несоответствие кирпичей стандартным размерам может привести к тому, что два кирпича, которые перекрывают дымовой канал печи у задней стенки, оставят между собой широкие щели. Замазывать их глиной не имеет смысла, поскольку она все равно вывалится.

Решают данную проблему следующим образом: эти кирпичи сдвигают в сторону поддувала на 3 сантиметра, сделав между ними минимальное расстояние, а вместо третьего кирпича укладывают два бруска. Их ширина должна быть такой, чтобы щель между изделиями из дерева была невидимой. Но левый брусок следует сдвинуть вперед на 1,5 сантиметра.

Шаг 7. Закрепление дверцы топки

Шаг 8. Кладка кирпича с 6-го по 8-й ряды

Соответственно, когда строится кирпичная банная печь – порядовка составляется из расчета, что кирпичи имеют стандартный размер. Невидимый брак приводит к появлению щели, но заделывать ее глиной бесполезно, лучше задействовать бруски. Читайте также: «Печь камин для бани — делаем сами».

После завершения 9-го ряда устанавливают плиту из расчета, что ее края будут находиться на кирпичах на расстоянии 2 – 2,5 сантиметра. Дальше приступают к обустройству дымохода (прочитайте также: «Самодельные печи для бани — изготовление по размерам»).

Кирпичная печь для бани: видео-инструкция по порядовке своими руками:

Печи для бани из кирпича: проекты, фото и особенности сборки

Печь – это то, без чего невозможно представить баню. Сегодня выбор типов печей разнообразен: на дровах, газовые и электрические. Они могут быть изготовлены из стали, чугуна и кирпича. Кирпичные печи – это надежные и пожаробезопасные конструкции, которые обеспечивают качественный прогрев парной. Они являются лучшим источником сухого пара, поэтому в бане с кирпичной печью процедуры становятся особенно полезными.

Сделать кирпичную печь своими руками – это непростое дело, которое требует определенные знания и опыт работ.

Первым и важным этапом строительства печи является составление проекта кирпичной печи-каменки для бани.

Кирпичные печи для бани своими руками: проекты и их особенности

Размер печи зависит от площади самого помещения. Не менее важно определиться с бюджетом, кирпичная баня обходится недешево. Сложный проект вряд ли получится сделать своими руками, простой бюджетный вариант проще в реализации.

В интернете можно найти множество различных проектов кирпичных печей для бани, но важно быть внимательным: даже мельчайшая ошибка в проекте может привести к печальным последствиям. Если вы решили внести в чертеж даже малейшее изменение, обязательно посоветуйтесь с профессионалом. Любая ошибка может вызвать пожар.

При проектировании нужно также учесть следующие нюансы:

если каменка располагается над топкой, то высота топливника должна быть более 55 см (8-9 рядов кирпича). Его уменьшение приведет к тому, что температура камней для бани уменьшится, а количество сажи возрастет;
между печью и стенами нужно оставлять зазор не менее 30 см. Если стены будут покрыты специальной защитой, то расстояние можно уменьшить до 15-20 см;
топливник в каменке, поддувальные дверцы нужно делать большого размера, чтобы обеспечить хороший приток воздуха.

Проект печи – это не просто чертеж печи, нужно также подготовить порядовку банной печи, в которой указан порядок выкладки кирпичей каждого ряда. Несмотря на разнообразие чертежей, многие из них имеют общие черты:

дверца поддувала обычно монтируется при возведении третьего ряда;
колодец для золы и решетка воздухопровода – при установке четвертого;
монтаж дверцы поддувала завершается на шестом;
дверка для топки и колосник монтируются на седьмом;
швеллеры – на четырнадцатом.

По конструктивным особенностям печи для бани бывают бесколосниковые и колосниковые.

Бесколосниковые печи более простые в обслуживании, в них меньше расход топлива. Но для них подойдут только хорошо высушенные дрова.

Колосниковые печи имеют отдельное поддувало, в котором образуется мощное пламя. Благодаря ему помещение быстро разогревается до необходимой температуры. Для такой топки подойдут свежезаготовленные и сырые дрова.

Проекты печей для бани из кирпича могут предусматривать наличие бака для воды, также бывают схемы и без него. Лучше сразу выбирать печь с баком для воды, поскольку в таком случае вы сможете параллельно нагревать воду для различных нужд.

Печи для бани из кирпича своими руками: особенности сборки

Качество печи напрямую зависит от материала изготовления. Для ее установки рекомендуется не экономить на кирпиче, а выбирать качественный огнеупорный материал, который не потрескается через год эксплуатации.

Для изготовления печи также потребуется глина, которую несложно найти в природных условиях, также ее можно приобрести вместе с кирпичом.

Шаг 1. Возведение фундамента

Кирпичная печь достаточно тяжелая, поэтому для нее необходимо делать фундамент. Он должен быть больше размеров печи на 5-10 см с каждой стороны.

Для фундамента необходимо подготовить котлован глубиной более 50 см, засыпать его песком (слой 10 см), полить водой и засыпать щебнем, битым кирпичом и камнем. Далее полить бетоном и снова засыпать смесью из камней и щебня.

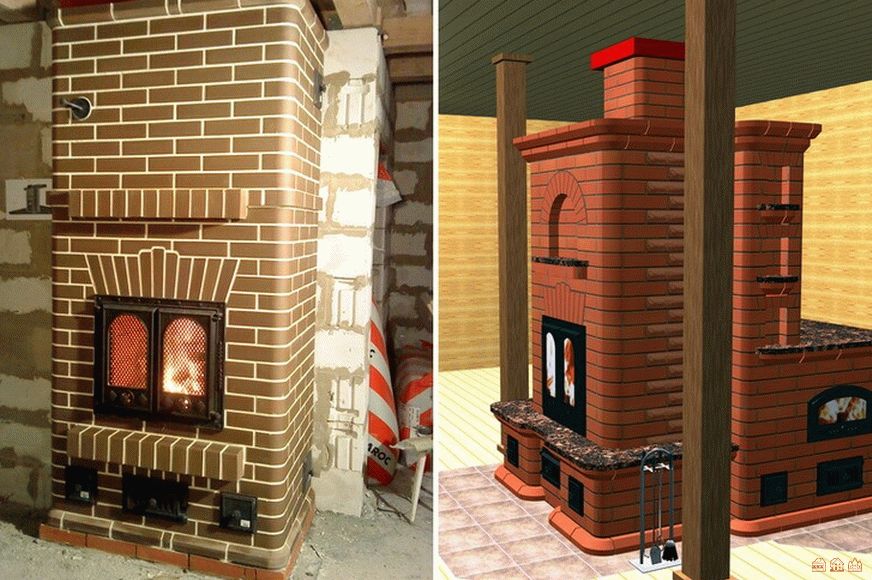

Печь камин из кирпича для дома фото —

Печь-камин своими руками

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

1 — Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).

2 — Вязальная проволока
3 — Дверцы-чистки — 3 штуки
4 — Топка поддувала с регулировкой воздуха
5 — Каминная дверца для топки 500х500 мм
6 — Базальтовый шнур — 2 комплекта
7 — Задвижка трубы в кирпич — 3 штуки
8 — Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы.

На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры.

Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

Печь из кирпича: правила проектирования, особенности кладки и чертежи

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь.

Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

Определиться с местом расположения печи.
Подготовить правильный чертеж.
Купить качественные материалы для строительства.
Закупка инструментов.
Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
Кельма.
Молоток-кирка.
Лопата для раствора.
Отвес.
Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

Просеянный песок.
Глина – нормальной жирности.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

выложить из кирпича;
заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Печь с камином из кирпича для дачи

Особенности

Печь для дачи является необходимым атрибутом современного загородного отдыха, используемым для отопления помещений и приготовления пищи.

Печь с камином из кирпича имеет ряд важных особенностей, которые необходимо учитывать при планировке помещения, в котором она будет размещена. В первую очередь необходимо позаботиться о прочном монолитном фундаменте для ее установки. Печь имеет внушительную массу, поэтому пренебрегать этим правилом не стоит и определять ее расположение лучше еще на стадии проектирования дома.

Важной особенностью печи с камином является наличие двух топок и дымоходов, которые можно использовать независимо друг от друга. Открытая каминная топка быстро нагревает помещение, а печь удерживает накопленное тепло. Конструкция предусматривает длинные дымовые каналы, что позволяет сократить расход топлива.

В деревянном доме следует уделить особое внимание расположению печи и материалам для кладки, чтобы обеспечить наименьшую возможность возникновения пожароопасности в частном доме.

Печи из кирпича для дачи делятся на виды по различным параметрам. В первую очередь по назначению.

Отопительная. Такою печь используют исключительно для отопления помещений, что делает ее конструкцию наиболее простой.
Отопительно – варочная. Такой вид печи является наиболее громоздким и многофункциональным. Обычно устанавливается в домах, где не предполагается другого вида отопления.
Печь с камином. Этот вид печи украсит любое помещение, но не прогревает больше одной комнаты.

По типу конструкции

Русская – классическая печь, которая использовалась нашими предками сотни лет. Такой вариант хорош, если загородный дом эксплуатируется круглогодично. Именно при постоянном использовании достигается максимальная эффективность, а при прекращении эксплуатации на несколько месяцев требует особого ухода и может, в силу своих особенностей, растрескаться от перепада температуры. Такая конструкция весьма громоздка и может неуместно смотреться в небольшом загородном доме.
Голландская (голландка) – самая распространенная конструкция кирпичной печи. Она не занимает много места и благодаря дымовому каналу справляется с обогревом нескольких комнат. Голландка расходует немного топлива, но очень привередлива к его качеству, как и качеству материала кладки. При сильном морозе увеличивается время прогрева печи, что является минусом этого типа конструкции.
Шведская (шведка) – самым большим преимуществом этой каминопечи является ее полифункциональность. Шведка монтируется в стену между кухней и комнатой. Со стороны кухни размещают варочную поверхность, а задняя стенка с камином нагревает комнату, что существенно сокращает расход топлива. Единственным недостатком шведки является необходимость закупать для ее строительства самый лучший материал и растапливать только хорошо просушенным топливом, иначе печь не будет отдавать тепло.

Различают также печи по форме. Ниже на картинке можно наблюдать многообразие конфигураций:

Отопительная печь прямоугольная
Т-образная
Русская печь
Улучшенная русская печь
Круглая
Печь — малютка

Камин из кирпича: лучшие идеи и фото

Камины из кирпича для дома

Родоначальниками всех разнообразных каминов из кирпича, фото которых вы можете видеть выше, стали каменные очаги, которые складывали для обогрева жилища в странах западной и северной частях европейского континента. Именно такое устройство с широкой топкой позволяло эффективно протопить ближайшее к огню пространство, а дымоход, который проходил, зачастую, не только в комнате на первом этаже, а и на следующем, позволял использовать также для обогрева и горячий воздух, прежде чем он покинет пределы дома через дымовую трубу. Со временем, когда было налажено производство кирпичей, именно они стали излюбленным материалом для кладки печей. Ведь их размер был стандартным, а значит, труд печника значительно облегчался, нужно было только понимать последовательность выкладки рядов, чтобы получать раз за разом прекрасный результат.

Так как нашей целью сегодня является обзор самых популярных моделей и идей решения такого элемента в интерьере, то мы не будем касаться этапов укладывания камина своими руками из кирпича. Этот процесс ведь не только трудоемкий, но и очень ответственный. Речь ведь идет не о печи из кирпича для дачи, которая стоит на улице или летней террасе и используется для приготовления вкусных блюд, а об отопительном приборе, который находится внутри помещения. При неправильно устроенном дымоходе и несоблюдении верной геометрии всех внутренних камер, может нарушиться тяга, тогда угарный газ может попасть в жилое помещение. Это не только неприятно, но и опасно для здоровья и жизни, поэтому с установкой и кладкой лучше обратиться к специалистам, которые производили уже монтаж подобных систем.

Пока же можем полюбоваться примерами камина своими руками из кирпича, фото готовых примеров которого вы видите выше, и немного больше узнать про сам материал. Традиционно для кирпичной кладки печей используют две разновидности – красный и огнеупорный. Они различаются по своим свойствам, а также значительно отличаются по цене. Идеальный для укладывания огнеупорный (он же шамотный) кирпич стоит достаточно дорого и для бюджетного проекта вряд ли подойдет.

С другой стороны, красный кирпич не сможет долгое время выдерживать высокую температуру в топочной камере, особенно, если она закрытого типа. Поэтому чаще всего в каминах из кирпича для дома дровяных применяют компромиссный вариант, собирая из шамотного кирпича только саму камеру для сжигания твердого топлива, а уже все остальные функциональные части выкладывают красным.

Выбрав подходящий для себя проект камина из кирпича, вы должны понимать не только то, как он впишется в ваш интерьер и сколько будет стоить его монтаж, но и то, справится ли он с теми функциями, которые вы на него возложите. Например, важным показателем готовой конструкции будет теплоотдача, способность прогреть комнату заданного объема. Не стоит делать, напротив, очень большой камин в комнате небольшого размера, пользоваться ним будет неудобно, да и на его растопку будет уходить достаточно много топлива. Если вы хотите сделать полезное устройство, снабдив его функциями печи кирпичной своими руками, то кроме самого очага вам понадобится и удобная геометрия конструкции с полочками, столешницей и тому подобным.

Фото дровяных каминов из кирпича

Английский вариант очага представлен на верхнем фото. Дровяные камины из кирпича такого типа имеют достаточно лаконичный облик, безо всяких лишний элементов, даже не используются наши традиционные поддувала, ведь практически все из них открытого типа.

В отличие от английских очагов, так называемая шведская печь-камин из кирпича великолепно справится и с функциями обогрева, и с приготовлением пищи, и, одновременно, будет украшать интерьер. Можно сказать, что идея такой печи лежит посредине между строгим английским камином и закрытой русской печью, отделанной изразцами.

Именно на шведских моделях становится понятно, что кирпич вообще не требует никаких дополнительных декоративных элементов и наряден сам по себе. Поэтому если мастер грамотно сложит дровяной камин из кирпича, выдержит правильное расстояние для швов и красиво их затрет, то вы получите идеальное украшение для интерьера, которое принесет немало приятных часов созерцания живого пламени.

Цена кладки дровяных отопительных печей из кирпича дома и дачи в Москве и Московской области в 2021 году

Завершаем сезон 2020 : угловой комплекс барбекю с казаном. Подробнее о новинке по ссылке :

Новинка августа 2019

Отзыв заказчика : «Александр и Анна! Сегодня под светом дня увидел результат вашей работы. Супер! Огромное спасибо за такое чудо»

В гостях у Эльвиры

Мы заехали к нашей заказчице, Эльвире, в гости спустя 2 года.

Наши контакты

прямой номер

8 903 687 25 03

[email protected]

Главная

Отопительные печи

29882 просмотров

Отопительная печь №

131

Отопительная печь из кирпича с режимом камина

На данной фото вы можете видеть очень интересную печь-камин. Заказчиком был закуплен необычный печной кирпич ручной формовки — под интерьер помещения. Печь имеет два режима работы ( как камин и как печь), и может работать с открытой дверцей ( то есть в режиме камина). Обогревать такая конструкция будет две комнаты, общей площадью 47 метров.

Отопительная печь №

130

Отопительная кирпичная печь для дачного дома

Каминопечь является модицикацией моей отопительно-варочной «Чудо Печи», заказчику только не требовалась варочная плита. Все остальные преимущества ему понравились и он все оставил — и большую дровницу, и двойной режим работы : либо в режиме печи, либо с открытой топкой как камин( как на фото).

Отопительная печь №

132

Отопительная печь-камин из кирпича на дровах

Оригинальная камино-печь из кирпича. Конструкция работает в дву режима : в режиме печи, а также в режиме камина. В режиме камина вы можете открыть настежь топочную дверцу и наблюдать за горением пламени. Специальные задвижки регулируют эти режимы. Управляться с печью легко и просто! А

Отопительная печь №

134

Небольшая отопительная печь из кирпича для дома

Простая отопительная камино-печь из кирпича. Печь позволяет отопить до 45 квадратных метров + теплая труба отопит 15-20 квадратов на втором этаже. За счет хорошей тяги в режиме камина можно насладиться живым огнем, однако с такой небольшой дверцей это довольно сомнительное удовольствие.

Отопительная печь №

136

Отопительная печь из кирпича в деревянном доме

А вот ещё одна модификация моей «Чудо Печи» — отопительная камино-печь. Печь получилась компактная, с миниатюрной дровницей. Но это — желание заказчика. Я же рекомендую дровницу для печи сделать гораздо просторнее. Печь, как всегда работает в двух режимах — режиме камина и режиме печи.

Отопительная печь №

138

Кладка печи из кирпича с камином для дома

Классический вариант камино-печи. Ступенчатая схема создаёт некоторую декоративность в печной конструкции, а большая топка с настежь открывающимися дверцами — это самое лучшее решение! Посмотрите, как эффектно горит огонь, и никаких дополнительных каминов в вашем доме не нужно!

Отопительная печь №

140

Двухэтажная отопительная печь из кирпича с камином

Огромная печь камин на два этажа. Помимо того, что у печи большая стеклянная дверца у топки — конструкция работает в двух режимах : как печь и как открытый камин. Для второго этажа был построен дополнительный стояк со своими оборотами. От обычной трубы тоже есть тепло, но не для постоянного проживания.

Отопительная печь №

141

Тем не менее, кухня в том виде, в каком мы ее знаем сегодня, была сердцем современного дома на протяжении почти 150 лет, и все это время сердцем современной кухни была плита или плита. На кухнях в старинном доме плиты играют центральную роль не только в их функциях, но и в их исторической атмосфере. Фактически, один из способов понять кухни прошлого и получить дизайнерские идеи для кухни старого дома сегодня — это изучить развитие этого замечательного прибора через изменение топлива, конструкции и дизайна.

На кухне дома 1907 года в Эвансе в Калифорнии преобладает газовая плита Smoothtop 1926 года, известная своей компактной варочной поверхностью, «которая делает возможным создание кухонь меньшего размера». Двухцветные регуляторы цвета и температуры духовки были еще одним прорывом той эпохи.

Дуглас Кистер

Ранние печи зажигаются

С точки зрения кулинарии, ингредиенты современной кухни соединились всего около 200 лет назад, когда впервые появился настоящий кухонный гарнитур, то есть источник тепла с плоским верхом в сочетании с духовкой.Заслуга принадлежит Бенджамину Томпсону, более известному как граф Рамфорд, который еще в 1790-х годах разработал первые такие устройства для приготовления пищи для научного контроля тепла. Рамфорд был пионером инженерной мысли, который провел первые научные исследования теплопередачи, одновременно совершенствуя методы сверления пушек. Сегодня Рамфорд более известен как изобретатель термоса и камина, носящего его имя. Особый гений Рамфорда на кухне заключался в том, что он вынул огонь из открытого очага и поместил его в коробку.

Потрясающе усовершенствованный для 1807 года, центральным элементом кухни Rundlet-May House в Портсмуте, штат Нью-Гэмпшир, является плита Rumford — кирпичная топка с железной крышкой (ныне исчезнувшей) и регистрами для контроля тепла. Обратите внимание на одноименный Rumford Roaster рядом с очагом.

Предоставлено исторической Новой Англией

Кухня, оборудованная в соответствии с идеями Рамфорда, преобладала из большого количества кирпичной кладки. Хотя иногда такие диапазоны связаны с массой дымохода, им также может быть выделено отдельное пространство.Прорывной идеей была плоская верхняя часть, перфорированная круглыми портами разного размера, которые открывались для огня внизу, в которые повар опускал кастрюли и сковороды, разработанные Рамфордом, подобно тому, как сегодня работают некоторые институциональные кухонные плиты. Чугун, кажется, появился в более поздних версиях крыш и дверок топок, и эта же кухня могла бы также включать в себя еще одно нововведение Рамфорда: железный барабан с дверцей, который был встроен в каменную кладку очага и назывался Rumford Roaster.

Читать Как выбрать печь для старого дома

Рост добычи угля и железа в США в 1820-х годах сделал чугун чудо-материалом 19-го века и привел к развитию индустрии производства печей как для приготовления пищи, так и для обогрева.Чугун мог выдерживать повторяющиеся колебания температуры, горячего и холодного, и он был идеальной средой для литья сложных сборных деталей, а также для декоративного украшения поверхностей. Ранние металлические печи, импортируемые в больших количествах из Голландии и Англии, имели разнообразную квадратную конструкцию, но к 1840-м годам ряд основных типов печей, используемых для стирки, отопления и приготовления пищи, был разработан и широко производился в Америке. .

Замок Такер в Викассете, штат Мэн, представляет собой музейный дом 1807 года, сохранивший свой облик в конце 19 века, когда даже высококлассная кухня была немногим больше, чем дровяная плита, украшенная несколькими предметами функциональной мебели.

Предоставлено Исторической Новой Англией

Каким бы ни было их использование, старые печи были предназначены для сжигания дров, но после Гражданской войны на сцену вышли конструкции для сжигания угля. В то время как печи, предназначенные как для приготовления пищи, так и для обогрева, могли быть модернизированы для вытяжки из существующего очага и дымохода, в лучших случаях они были соединены с помощью шлангокабеля металлической печной трубы с новым типом дымохода, который был меньше по диаметру дымохода, чтобы увеличить тягу. для печки. В домах до 1830-х годов, где могли быть только большой центральный дымоход и открытый очаг для приготовления пищи, часто строились целые новые кухонные уголки только для того, чтобы вместить радикально иной ассортимент.

Обещание нового топлива

Когда в 1880-х и 90-х годах наступила эпоха изобретений, производители печей начали поиск источников тепла помимо дров и угля, и маловероятное сочетание сил привело их к использованию газа. Всегда пионеры в использовании газа, английские изобретатели экспериментировали с приготовлением пищи на газе еще в 1830-х годах, но потребовалось развитие индустрии газового освещения, чтобы распространить это понятие на приготовление пищи в Америке. В 19 веке газ производился из битуминозного угля и использовался в основном в качестве источника света для уличного и внутреннего освещения.Хотя к 1860-м годам газовое приготовление пищи нашло место в Англии, и производители кухонных плит начали отправлять свою продукцию за границу, в Америке газ считался слишком дорогим топливом, чтобы сжигать его для приготовления пищи (не говоря уже об источнике послевкусия в кухне). некоторые умы).

Две плиты — основное блюдо кухни 1910-1925 годов в ресторане Maymont в Ричмонде, штат Вирджиния. Колпак над угольной горелкой свидетельствует о том, сколько тепла производят эти агрегаты.

Однако после 1900 года газовые компании увидели, как электроэнергетические компании поглощают свой хлебный бизнес — свет, поэтому они обратились к кухне как к источнику нового рынка.Поскольку газовые плиты не нуждались в тяжелом чугунном корпусе, как в плитах, работающих на дровах или угле, они могли быть построены в гораздо более легких и компактных формах. Кроме того, газовые плиты выделяли гораздо меньше избыточного тепла и не нуждались в дымоходе, что делало их идеальными для новых небольших кухонь в домах, таких как бунгало. Более того, они были достаточно легкими, чтобы стоять на высоких тонких ножках и стать, наряду с раковинами, одним из нескольких предметов отдельно стоящей мебели на кухне раннего модерна.

Одним из знаковых образов кухни 1920-х годов является серия специальных газовых шкафов с характерной духовкой с бочкообразной дверцей наверху.Эти плиты, предназначенные для постоянного использования большими семьями или пансионатами, объединяли три или более печей для жарки и выпечки с несколькими горелками.

Douglas Kiester

К 1910-м годам дизайн газовой плиты приобрел культовый вид всей линейки шкафов — конфорка вверху слева или справа от духовки с жаровней внизу. Диапазоны обычно изготавливались из листового металла и чугуна с отделкой обожженной эмалью. Газ подавал горелки через открытый коллектор, проходящий через переднюю часть, который управлялся клапанами на ручке колес или утилитарными кранами.К бурным двадцатым линейка шкафов достигла своего расцвета как прибор с пятью конфорками и двумя духовками. Популярным торговым крючком было покрытие фарфоровой эмалью всех поверхностей в черном, белом или сером цвете, но большим прорывом стало изобретение надежных терморегуляторов для контролируемой температуры духовки.

Узнайте, что нового в кухонной технике

Однако

Газ был не единственной топливной инновацией. Паровая печь, распространенная к 1890-м годам, использовала новую доступность нефтепродуктов в районах, где не было подвода газа.Эти старые печи, также сделанные из железа и листовой стали, были легкими и портативными, а их внешний вид не отличался от современных швейных машин с педалями. В 1910-х и 20-х годах диапазон комбинаций стал очень модным. Эти плиты работали на газе, а также на дровах или угле, и предлагали сезонную универсальность: уголь или дрова для дополнительного тепла зимой или просто газ для приготовления пищи в летнюю жару. В ходе очередной войны производители электроприборов совершили собственный рывок на рынок кухонных плит с электрическими плитами. То, что начиналось как прославленная электрическая плита примерно в 1917 году, к 1930 году получило новое распространение, поскольку электрические плиты, очень похожие на продукцию своих газовых конкурентов, подпитывали аппетит нации, стремящейся к проводам для получения энергии.

Старые печи, испепеляющие множество стилей

Пиком кухонного вкуса 1930-х годов была кухонная утварь, которая выглядела как сервант, комод или шкаф — что угодно, только не прибор. Завершить замысел помогли короткие ножки и накидки на конфорки.

Ассоциация национальных архивов

В начале 1930-х годов производители газовых плит нашли способ спрятать газовый коллектор за корпусом из листового металла, а кухонные плиты на тонких ножках кабриоля быстро приобрели новый маркетинговый облик в виде комодов.Согласно рекламе, крышки, которые были опущены на конфорку, делали прибор едва ли распознаваемым как плиту. В тяжелые времена Великой депрессии некоторые производители предлагали даже использовать их диапазоны в качестве таблиц. Ручки ящика и декоративные ножки продолжали представление о том, что шкафы являются мебелью, вплоть до окраски отделки, имитирующей такие материалы, как мрамор или дерево.

Elmira Stove Works Cayenne Red ассортимент.

Предоставлено Elmira Stove Works

К концу десятилетия появился встроенный вид, и газовые и электрические плиты внезапно перестали маскироваться под отдельно стоящие шкафы.Ветер обтекаемого дизайна дул через кухню, поэтому панели стали похожи на приборные панели, которые примыкали к стене, и углы с квадратными углами, которые совпадали с рабочими поверхностями с обеих сторон. Ноги сильно уменьшились или совсем исчезли. Вдохновленные новыми аэродинамическими контурами самолетов, автомобилей и поездов, дизайнеры добавляли изгибы аэродинамических поверхностей и хромированные линии скоростей на самые неподвижные кухонные приборы. Эта тенденция сохранялась на протяжении 1940-х годов и в послевоенные годы, когда на полигонах появилось столько таймеров, автоматических средств управления и гаджетов, сколько могла позволить новая автомобильная экономика — подходящая домашняя станция для приготовления еды для образа жизни атомной эпохи. приходить.

Можно ли обогреть дом кирпичами и ветками? Пол Уитон так думает.

Допустим, просто для аргументации, что вы думаете, что мир стал бы лучше, если бы коллективные «мы» использовали меньше угля, нефти, природного газа, ядерной энергии и других источников тепла.

Или, может быть, вы не заботитесь об окружающей среде, но вам точно нравится экономить деньги.

Возможно, вам просто нужен надежный способ самостоятельного обогрева автономной кабины?

Откройте для себя Rocket Mass Heater, «сверхэффективную дровяную печь» (Википедия) и предпочтительное решение для отопления дома с 1970 года.

Я не эксперт, но насколько я могу судить, Rocket Stove — это способ построить массивную горелку типа реактивного двигателя (подумайте: «БТЕ для индейки из чего-то похожего на банку из-под кофе») на ветках и на растопках. У них есть то преимущество, что их можно сделать своими руками почти бесплатно, если у вас есть правильная случайная коллекция вещей, которые валяются вокруг.

Ракета Масса Нагреватель — это, по сути, одна из тех горелок типа реактивного двигателя и специальной выхлопной трубы, встроенной в большую массу каменной кладки, которая излучает тепло в ваш дом.(Ради бога, не используйте мое описание для постройки — вы что-нибудь взорвете — идите и составьте правильный план.)

Результат смешивания реактивного двигателя, который работает на ветках, с большим количеством кирпичей?

Что ж, согласно Richsoil.com, у ракетных массонагревателей есть серьезные преимущества перед обычными методами домашнего обогрева:

Обогревайте дом, используя на 80-90% меньше древесины
Выхлоп — это почти чистый пар и CO2 (вначале немного дыма)
Лучистое тепло от одного пожара может длиться несколько дней
Сборка за полтора дня
Сборка менее чем за 20 долларов

Я лишь частично разбираюсь в пожарной науке, лежащей в основе ракетных массонагревателей, но эта фотография помогает прояснить это:

Изображение: Richsoil.com

Уникальность ракетного массонагревателя заключается в чрезвычайно хорошо изолированной дымовой трубе, которая становится настолько горячей, что сжигает дым и твердые частицы и создает сильный воздушный поток, который приводит к сверхчистому, почти бездымному горению при минимальном использовании древесины.

«Масса» в нагревателе массы ракеты также важна — сверхгорячая камера сгорания и выхлопной канал излучают свое тепло через камни, огнеупорные кирпичи, глыбы и другие вещества большой массы, которые их окружают, и это лучистое тепло. означает, что небольшой огонь RMH может обогревать дом в течение нескольких дней.Эта масса означает, что нагреватели ракетной массы имеют особый вид — вроде того, как если бы в глиняной печи для пиццы и сиденье у окна родился ребенок.

Что на самом деле может быть намного привлекательнее, чем кажется. Как это:

Изображение: Эрни Визнер, супер-эксперт по ракетным массам

Или это:

Изображение: Публикации Cob Cottage через Amazon.com

Если вы так же заинтригованы, как и я, когда я начал изучать ракетные нагреватели массы, вы можете найти тонну дополнительной информации в Перми.com Форум, посвященный дровяным печам. Мне также нравится это видео, потому что он дает хороший обзор того, как собираются эти обогреватели.

И если вы думаете, что эта безумная автономная система отопления из кирпича и ветки может быть для вас, вы можете принять участие в активной кампании на Kickstarter, начатой Полом Уитоном из Permies.com. Он делает серию DVD из 4 комплектов о том, как построить ракетные нагреватели массы (и другие подобные вещи), не взорвав свой дом и не растопив свое лицо. Если вас интересует эта технология, стоит посмотреть трейлер Kickstarter.

Если бы вы могли научиться строить его безопасно, вы бы отключились от электросети для отопления дома с помощью ракетного массонагревателя?

дымоходов — окончательная история проекта

Дым попадает в глаза:

Развитие дымохода

Орвилл Р. Батлер

«Шотландские черные дома» названы в честь дыма, сочащегося с крыш без труб.

Они составляют основу европейского фольклора. Санта спустился один. То же самое сделал и большой злой волк, который искал трех поросят.Но когда европейцы начали строить дымоходы и почему?

Изначально в домах, хотя и отапливаемых огнем, не было дымохода. У римлян были трубы в стенах, чтобы вытягивать дым из пекарен, а приготовление пищи происходило в атриумах богатых домов, обеспечивая много открытого пространства для рассеивания дыма. Перед дымоходом дым от костра, разжигаемого на глиняной или кирпичной поверхности в центре дома, заполнял дом, выходя либо через отверстие в крыше, либо через отверстие в стене, сделанное для этой цели.Большинство закрытых домов остались задымленными.

Происхождение дымоходов, предназначенных для вывода дыма из жилища, остается неясным, но маловероятно, что дымоходы были построены в Европе до двенадцатого века. Землетрясение 1347 года разрушило несколько дымовых труб в Венеции, и они, кажется, были хорошо установлены в Падуе к 1368 году. Дымоходы широко использовались высшими классами во времена Тюдоровской Англии. При королеве Елизавете I гостей женского пола могли отправлять к соседям, которые могли позволить себе комнаты с дымоходами.Простые люди, не имевшие средств на строительство дымоходов, продолжали разжигать костры на глиняном или кирпичном основании в центре или позади жилища, и их по-прежнему мучили комнаты, наполненные дымом.

Даже после широкого использования дымоходы оставались заведомо неэффективными и зачастую опасными. Более дешевые дымоходы, построенные из ковшей и мазков, сотканная из дерева конструкция, покрытая грязью, глиной, соломой и навозом, оставалась восприимчивой к возгоранию. В начале семнадцатого века английские суды начали требовать, чтобы «опасные» дымоходы были реконструированы из кирпича и раствора, и требовали, чтобы верх дымохода был по крайней мере на четыре с половиной фута выше крыши дома.К 1719 году все дымовые трубы, построенные из глины в Англии, было приказано перестроить из кирпича. В Америке дымоходы продолжали строить из дерева, облицованного глиной. Еще в 1789 году президент Вашингтон считал кирпичные дымоходы достойными внимания во время своего путешествия по восточному побережью. Большинство городов назначили пожарных для регулярного осмотра дымоходов. Пожары из-за плохо залитых глиной дымоходов оставались обычным явлением.

Замок Конисбро, построенный в 12 веке, имеет самые ранние сохранившиеся дымоходы.

Однако установка кирпичного дымохода не устранила дым в доме. Глубокие камины большинства домов, которые позволяли готовить в помещении, также пропускают значительное количество дыма в дом. Отсутствие дымохода для вывода дыма из жилища оставалось проблемой на протяжении всего восемнадцатого века. До тех пор, пока лучшее понимание истинной природы тепла не стало широко распространенным, дымоходам не хватало конструкции, способной эффективно выводить дым из дома.

До конца восемнадцатого и начала девятнадцатого века большинство ученых рассматривали тепло как жидкость.Поскольку дым переносился этой жидкостью, называемой калорийной, он перетекал из более теплых регионов в более холодные. Тогда дым с такой же вероятностью будет попадать в комнаты холодного отапливаемого дома, как и через дымоход в холодный наружный воздух. Согласно теории калорийности, дым может выходить в дымоход только тогда, когда сама комната становится достаточно теплой. В условиях такой жары мало что можно было сделать, чтобы дым не заполнил дом.

В шестнадцатом веке парижский врач Луи Саво провел «научное» исследование дымных труб.Он предложил значительные улучшения — сузить ширину очага и потребовать создания гладкого дымохода, чтобы меньше воздуха попадало в дымоход по бокам камина и создавало более сильную тягу в дымоходе. В колониальной Америке из-за обилия древесного топлива камины оставались глубокими, давая достаточно места для большого подвесного горшка. Поскольку большинство первых поселенцев приехали из Англии, они следовали британской традиции готовить на большом открытом очаге.

Немецкие поселенцы представили «пятиконфорочную» печь в Пенсильвании в начале восемнадцатого века, хотя французские колонисты разработали нечто подобное в Канаде несколько раньше.К середине 18-го века нехватка древесины привела к увеличению затрат на топливо, и множество изобретателей, в том числе Бенджамин Франклин, Чарльз Уилсон Пил и Бенджамин Томпсон, позже известный как граф Рамфорд, разработали печи, чтобы уменьшить тепло, уходящее в дымоход.

В Dolbow House, штат Нью-Джерси, есть историческая печь Франклина, LOC.

В 1740-х годах Бенджамин Франклин изобрел «Пенсильванский камин», чтобы повысить эффективность отопления домов. Между 1762 и 1785 годами он расспрашивал свое «Хунто» о причине и лечении дымных труб, а в 1768 году лорд Эдинбург Камес написал Франклину, назвав его «универсальным врачом по дыму», и спросил его, как вылечить дымную трубу в его новом доме.Франклин опубликовал «Наблюдения о причинах и лечении дымовых труб» в 1787 году. «Пенсильванский камин» Франклина, изобретенный в 1742 году, и его печь Франклина, изобретенная в 1771 году, были разработаны для более эффективного сжигания топлива, уменьшая количество дыма, рассеиваемого в воздухе. Печь Франклина, небольшая чугунная версия его камина в Пенсильвании, была быстро принята в качестве обогревателя для небольших комнат до американской революции.

Примерно в то же время, когда Франклин изобрел камин в Пенсильвании, французский архитектор Франсуа Кювиллис построил закрытую печь с отверстиями для огня, закрытыми перфорированными железными пластинами.Печь Castrol или впоследствии «тушеная печь», как называлось его изобретение, во многих отношениях была похожа на каменные печи, которые китайские общества использовали на протяжении веков. Тушеная печь уходит корнями в средиземноморскую кухню, где пищу готовили в сосуде, приподнятом над углем.

В Европе, однако, переход от сжигания дров к сжиганию угля с грязной угольной сажей, заполняющей дом, сделал решение проблемы задымленного помещения еще более важным. Бенджамин Томпсон, также известный как граф Рамфорд, поднял проблему дыма в дымоходах.Бенджамин Томпсон родился в Массачусетсе в 1753 году и встал на сторону роялистов в Войне за независимость. Политический оппортунист, который переходил на другую сторону всякий раз, когда считал, что это приносит ему пользу, Томпсон, возможно, был более известен своими исследованиями природы тепла. Он был одним из первых, кто бросил вызов популярному тогда представлению о том, что тепло — это жидкость. В 1795 году он вернулся в Англию из Баварии, где получил титул графа Рамфорда, и в Лондоне занялся решением практических проблем, связанных с жарой.Он изобрел камин и дымоход, призванные уменьшить, если не устранить, дымовое загрязнение, которое тогда преследовало Лондон.

Тепловой поток печи Франклина.

Поперечный разрез очага Рамфорда.

Демонстрация комфорта рамфордской печи.

Камин Рамфорда заменил глубокую зону огня, которую многие использовали для приготовления пищи, на неглубокую, которая отражала тепло в комнату.Вместо большой кирпичной конструкции, выходящей за пределы внешней стены дома, дымоход Рамфорда после 1796 года можно было встроить в стену и обеспечить, чтобы дым поднимался вверх по дымоходу, а не просачивался в комнату. Примерно в то же время Рамфорд изобрел кухонную плиту, чтобы исключить горячие кухни, вызванные использованием открытого очага. Печь Рамфорда, построенная из кирпича, закрывала и разделяла серию очагов, каждый из которых располагался под круглыми отверстиями с железными краями. Жаркость каждого костра можно регулировать количеством тяги, проходящей через дверцу зольника печи.Дым отводился через дымоходы, ведущие через кирпичную кладку к дымоходу.

Печь Рамфорда устранила как жар, так и дым, которые затем преследовали кухни, печь и дымоход Рамфорда, а также печь Франклина, оказавшая сильное влияние на дизайн домов с начала девятнадцатого века до викторианской эпохи. К 1854 году Генри Дэвид Торо утверждал, что «удобства цивилизованного общества» включают камин Рамфорда, гипсовые стены и жалюзи. Камины стали отчетливо неглубокими, и дымоходы часто поднимались через крышу, часто вдоль внутренней стены.

Орвилл Р. Батлер, доктор философии историк Центра истории физики Американского института физики, Колледж-Парк, штат Мэриленд. Ранее он был историком / архивистом компании Maytag. Он работает над книгой о бытовых технологиях.

Присоединяйтесь к нам в Facebook, чтобы получать новости о новых статьях! Щелкните здесь или щелкните изображение слева.

Переделка железной печи-буржуйки в кирпич своими руками — фото, чертежи и устройство | Своими руками

Железная печь, так было принято, в народе чаще всего ассоциируется с такой революционной печью-буржуйкой, или тележкой, конструкция которой проста и в фильмах про разруху многие ее видели.Но, несмотря на «дореволюционный» характер этого изобретения, еще не все населенные пункты в России прошли газификацию, и многие в коттеджах имеют печь с таким простым устройством. Минусов у нее всего два, но оба они настолько велики, что полностью оправдывают «время ее использования». Первый — высокая пожароопасность из-за железной трубы, второй — в доме в помещении тепло, пока вы наливаете дрова и кладете дрова — перестали топить и сразу же комната остыла.

Последние 20-30 лет производители пытались разрушить этот не очень привлекательный образ железной печи.В продаже сегодня есть очень аккуратные агрегаты, которые могут вписаться в современный интерьер и способны обогревать как маленькие, так и просторные помещения. Многое сделано и для того, чтобы увеличить продолжительность теплопередачи такого источника. Основное направление здесь — переход к тлеющему горению, использование которого позволяет получать тепло от топки в течение нескольких часов при однократной кладке дров.

Но использование режима медленного горения связано со значительными проблемами.И главный из них — снижение температуры выхлопных газов, что приводит к увеличению образования конденсата в трубах. Для обычной трубы такие печи уже не подходят — нужны специальные системы дымоудаления, способные справиться с этой задачей.

Улучшить теплотехнические параметры чугунной печи можно также за счет увеличения теплоемкости конструкции. Обычно для этого дым из топки направляется в специально сконструированную заслонку, в которой дым отдает избыточное тепло без охлаждения, но ниже критических температур для выпадения конденсата.Необходимо только учитывать, что духовку можно подключать к щитку только в штатном режиме. При подключении к нему печи, работающей в режиме тления, тяга значительно ослабнет и печь начнет дымить. А в самом щите будет интенсивное отложение сажи.

Но если все это учесть, то конструкция щита может стать наиболее приемлемым вариантом превращения современной буржуйки в полноценную топку.

В этом случае достаточно нагревать его, как кирпичный, один-два раза в день.При этом под щитом понимается объем любой формы, в который входит дым и который способен воспринимать тепло.

Примером такого щита является сооружение, построенное в частном доме недалеко от Остравы (Северная Моравия) как дополнение к металлической печи. Хозяйка Даша — концептуалист, преподает в местном университете. Щиты построил ее сын — это его вторая конструкция такого типа.

Установлена железная печь как дополнительный источник отопления на случай проблем с основной — в доме центральное отопление с водогрейным котлом, работает на газе.

Газ наш, русский, слишком длинный путь к дому хозяина. К тому же недешево — газ дороже дров. Это также побуждает многих жителей здесь экономить и обезопасить себя на случай непредвиденных проблем с поставками.

На рис. 1 показаны схема работы агрегата и направление движения дымовых газов при различных режимах работы топки.

Фото 1: Переделываем печь в бытовую — Схема расположения щитков и движения в них дымовых газов.

На рисунке цифры обозначены цифрой

1-2. Настенная труба

3. Отвод в перегородке, соединяющей две створки

4. Горизонтальная перегородка, разделяющая первый щит на верхнюю и нижнюю части

5. Железная труба, соединяющая второй экран со стенкой

6. Второй щит

Щит разделен на два объема, которые расположены в соседних помещениях.Дым из чугунной печи попадает в первую заслонку, отделенную горизонтальной перегородкой. Частью этой перегородки является дно духовки.

Из этого первого лотка дым может течь либо через летний дымоход прямо в стенную трубу, либо, при закрытой защелке летнего прохода, во вторую заслонку, расположенную в соседнем помещении. Щиты соединены дымоходом, проведенным через стену, разделяющую комнаты. Дымовые газы попадают во вторую заслонку в ее верхней части, а выходят в трубу через участок железного дымохода — в нижней части.Таким образом, этот щит представляет собой вытяжку с равномерным нагревом всех поверхностей.

Также по теме: Ремонт печки своими руками (топка) и чистка копоти (бороды)

В духовке с работающей железной топкой можно испечь пироги или приготовить горячие блюда. После окончания печи печь в основном используется для разогрева пищи, а также подходит для сушки фруктов и грибов. В первой комнате, кроме самого щита, по краю ставится защитный щит из кирпича.

Щит во второй комнате выполнен в виде кресла с подогревом — на нем можно удобно расположиться и понежиться в прохладную погоду.

Оба щита сделаны из кирпича на плите и имеют довольно большую массу и теплоемкость, чтобы сохранять тепло в течение суток. В заслонках отсутствуют дымоходы как таковые, что позволяет снизить сопротивление движению дыма внутри них и улучшить тягу.

Смотрите также: Русская печь своими руками, заказы, кладка, фото и чертежи

Щит во второй комнате оштукатурен и частично выложен плиткой. Печь проработала несколько лет и вполне устраивает хозяйку.

Автор. Н.Бубнов

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

пожаров в дымоходах и способы их предотвращения в домашних условиях

Фото: istockphoto.com

Ежегодно в США происходит более 25000 пожаров в дымоходах, влекущих за собой материальный ущерб на сумму более 125 миллионов долларов.Это повреждение в значительной степени связано с тем, что пламя в нижнем дымоходе мигрирует вверх, трескается, деформируется, плавится или иным образом негативно влияет на кирпичную кладку или металлические стены дымохода. В самых тяжелых случаях пожар в дымоходе может разрушить дома и подвергнуть опасности жизнь. Этих трагедий часто можно предотвратить: несоблюдение регулярных проверок, ремонта и чистки дымохода может привести к его неисправности или накоплению опасных отложений, подвергающих риску вашу семью.

К счастью, если вы будете применять здесь советы по профилактике, эта трудолюбивая колонна над камином или дровяной печью должна продолжать выполнять свою работу по уносу дыма и других побочных продуктов из вашего дома, чтобы вы и ваши близкие могли безопасно наслаждаться уютной обстановкой. перед огнем.Продолжайте читать, чтобы понять, что вызывает возгорание в дымоходе, и шесть лучших шагов, которые вы можете предпринять для их предотвращения.

СВЯЗАННЫЕ: 14 вредных привычек, которые могут сжечь ваш дом

1. Сведите к минимуму накопление креозота, чтобы предотвратить пожар в дымоходе.

Главный виновник возгорания дымоходов — креозот. Это легковоспламеняющееся темно-коричневое вещество покрывает стены дымохода, когда побочные продукты пожара (дым, пар и несгоревшие дрова) конденсируются при переходе от горячего камина или дровяной печи в более прохладный дымоход.Если температура в дымоходе (пространство внутри дымохода) достаточно высока, а нарост креозота достаточно густой, креозот может загореться — и этот огонь может распространиться и подняться по дымоходу.

Чтобы свести к минимуму накопление креозота, сжигайте только выдержанную твердую древесину, которая просохла не менее шести месяцев и содержит влажность не более 20 процентов, что вы можете легко проверить с помощью измерителя влажности древесины (доступно в Интернете и в хозяйственных магазинах). за 30 долларов и выше, как этот вариант общих инструментов на Amazon).И не забывайте всегда держать заслонку (металлическую пластину в дымоходе, которая регулирует тягу) во время пожара, чтобы поддерживать необходимый воздушный поток.

И если облицовка дымохода (слой между дымоходом и стенками дымохода) не изолирована, рекомендуется изолировать ее, обернув теплоизоляционное одеяло вокруг вкладыша или заливая изоляционную смесь, например вермикулит (продается в хозяйственных магазинах). и на Amazon за 10 долларов и выше) в пространство между вкладышем дымохода и дымоходом.Изолированная футеровка дымохода предотвратит слишком низкие температуры дымохода — условие, при котором побочные продукты пожара могут конденсироваться и образовывать креозот.

2. Запланируйте ежегодную проверку дымохода.

Поскольку многие дефекты, которые приводят к возгоранию дымохода, такие как треснувшая облицовка дымохода, не видны невооруженным глазом, очень важно, чтобы трубочист, сертифицированный Американским институтом безопасности дымоходов, проверил ваш камин или дровяную печь, дымоход и т. Д. и система вентиляции один раз в год.Этот профессионал проинформирует вас о любом повреждении и, при желании, отремонтирует его, а также удалит сажу, креозот или препятствия, такие как птичьи гнезда.

Подключение к дымоходу и камину pro

Найдите лучших местных профессионалов и сравните несколько предложений по проекту дымохода или камина.

Фото: istockphoto.com

Существует три уровня проверки дымохода:

Уровень 1 (от 75 до 250 долларов) включает проверку легкодоступных частей камина или дровяной печи и дымохода.
Уровень 2 (от 100 до 500 долларов) включает видео сканирование внутренних поверхностей дымохода.
Уровень 3 (от 1000 до 5000 долларов США) включает проверку Уровня 1 и Уровня 2, плюс — частичный демонтаж дымохода для проверки на предмет более серьезных повреждений.

Проконсультируйтесь с вашим трубочистом о том, какой уровень проверки рекомендуется для вашей дымохода и вентиляционной системы.

3. Очистите дымоход, когда на стенах имеется слой нароста толщиной ⅛ дюйма.

Если вы поцарапаете пальцем стену дымохода и обнаружите налет на одну восьмую дюйма, то пора чистить.Профессиональная чистка дымохода стоит от 100 до 350 долларов и обычно включает в себя чистку снаружи дымохода вместе с топкой, дымовой полкой, дымовой камерой над топкой, дымоходом и вкладышем дымохода. Тем не менее, экономные домашние мастера, желающие подняться по лестнице, также могут прочистить дымоход без профессиональной помощи, используя широкую щетку для дымохода.

4. Установить заглушку дымохода.

Листья и гнезда животных внутри дымохода могут быстро разжечь огонь в дымоходе, если к ним прикоснуться тлеющими углями от пожара.Заглушка дымохода на короне вокруг наружного отверстия дымохода будет защищать от мусора и тварей. Колпачок также предотвратит «задувание», когда дым от огня снова попадет в дымоход, а затем в дом. Колпачки также предотвращают попадание кислой дождевой воды и коррозию дымохода. Будьте готовы потратить от 50 долларов на металлические оцинкованные колпачки до 500 долларов и более на декоративные модели. Хотя некоторые домовладельцы предпочитают сами устанавливать колпак дымохода, самостоятельная установка может привести к аннулированию гарантии — возможно, стоит обратиться к профессионалу.

Фото: istockphoto.com

5. Используйте безопасные разжигатели огня, чтобы избежать нежелательного возгорания дымохода.

При выборе топлива, растопки и трута всегда используйте лучшие разжигатели огня.

Хорошо выдержанная древесина твердых пород или бревна, одобренные CSIA, — единственное топливо, которое вы должны использовать в своем камине или дровяной печи. Никогда не используйте бензин и керосин для разжигания огня — эти жидкости легко воспламеняются и горючие и могут быстро вызвать пожар.Точно так же не сжигайте уголь, если у вас нет дровяной печи, работающей на угле, потому что это может значительно повысить температуру дымохода, увеличивая риск пожара в дымоходе.
Для растопки приклейте к засохшим веткам или веткам. Ткань — плохой выбор — при горении выделяется большое количество дыма. В качестве трута используйте рваную или смятую старую газету или сосновые шишки. Никогда не используйте картон или глянцевую бумагу (например, журнальные страницы) в качестве трута, потому что оба содержат химические вещества, которые могут выделять токсины в дымоход и дом при сгорании.

6. Используйте методы чистого сжигания.

Низкотемпературные, медленно горящие пожары, особенно те, которые тлеют на ночь, производят больше дыма и оставляют больше несгоревших горючих материалов. Когда он превращается в креозот на стенках дымохода, повышается риск возгорания в дымоходе. С другой стороны, при горячем, быстро горящем огне остается гораздо меньше дыма, пара и несгоревшей древесины, поэтому креозотовых форм практически нет.

Лучший способ зажечь чистый огонь — это использовать метод горения сверху вниз: положите большие поленья вертикально внизу камина или дровяной печи (дном поленьев к себе), добавьте четыре-пять горизонтальных слои растопки, затем сверху залейте трутом и зажгите.

И, прежде чем ложиться на ночь, всегда тушите огонь: разложите дрова и угли с помощью кочерги для камина, затем присыпьте их золой, лежащей на дне камина, с помощью лопаты для камина. Затем облейте остывшую древесину и угли таким количеством пищевой соды, чтобы полностью покрыть их — бикарбонат натрия погасит любые оставшиеся угли. После того, как топка остынет (минимум три часа, а лучше восемь), сгребите золу в металлический контейнер. Наполните металлический контейнер водой и храните его вне дома вдали от других легковоспламеняющихся материалов, пока вы не будете готовы их выбросить.

Подключение к дымоходу и камину pro

Найдите лучших местных профессионалов и сравните несколько предложений по проекту дымохода или камина.

Фотографии: раскопки оригинальной кухни Монтичелло

Раскопки в Монтичелло

(Изображение предоставлено Фондом Томаса Джефферсона)

Археологи участвуют в проекте Mountaintop Project в Монтичелло, в попытке восстановить плантацию Томаса Джефферсона площадью 5000 акров в Шарлоттсвилле, штат Вирджиния, до того, как она могла бы выглядеть 200 много лет назад.В прошлом году они раскопали Южный павильон, первое кирпичное здание на территории, которое 50 лет назад было переделано в ванные комнаты. [Подробнее о раскопках Монтичелло.]

Оригинальная кухня

(Изображение предоставлено: Copyright Thomas Jefferson Foundation)

Южный павильон был завершен в 1770 году, а в его подвале находилась оригинальная кухня Монтичелло. Жилые помещения Джефферсона находились на верхнем этаже здания, пока строился главный особняк Монтичелло.

Скрытый подвал

(Изображение предоставлено: Copyright Thomas Jefferson Foundation)

Подвал был переоборудован в прачечную в 1809 году, при этом земля использовалась для повышения уровня пола до уровня Южного крыла. который соединял Южный павильон с остальной частью особняка.

Грязь, богатая артефактами

(Изображение предоставлено: Copyright Thomas Jefferson Foundation)

Археологам пришлось выкопать 3 фута (около метра) земли, чтобы добраться до оригинального кирпичного пола кухни Южного павильона.В процессе они нашли тысячи артефактов.

Обнаружен кирпичный пол

(Изображение предоставлено Фондом Томаса Джефферсона)

Наряду с кирпичным полом археологи также обнаружили фундамент тушеных печей в первоначальной кухне.

Фундамент печи

(Изображение предоставлено: Copyright Thomas Jefferson Foundation)

Тушеные плиты были похожи на варочные панели 18-го века, полезные для медленного нагрева блюд и работы с несколькими сковородками. Но во времена Джефферсона такой тип кухонных принадлежностей не был распространен в Северной Америке; его можно было найти только в домах людей, которые были богатыми и социально амбициозными, с опытными поварами, которые могли готовить блюда под влиянием французской кухни.

Воссозданные печи

(Изображение предоставлено Фондом Томаса Джефферсона)

В течение пяти лет в Париже в качестве министра США во Франции Джефферсон обучал своего порабощенного слугу и повара Джеймса Хемингса искусству французской кухни. Джефферсон, вероятно, построил печи после своего пребывания во Франции. Хемингс вернулся и готовил блюда во французском стиле на этой кухне, пока не получил свободу в 1796 году. Это воссозданные тушеные печи на второй кухне Монтичелло.

Ракетные нагреватели массы — Книга Янто Эванса и Лесли Джексон

Введение — Лесли Джексон

Эта статья служит хорошим введением в нагреватели ракетной массы для непрофессионала.Чтобы получить лицензию на отрывок, свяжитесь со мной и просмотрите мелкий шрифт, внизу страницы. Наслаждаться!

Стоять у костра на любом заднем дворе США с холодным пивом в одной руке, а гости вертятся, как свиньи на вертеле, чтобы согреть одну или другую сторону тела, и часто всплывает понятие «ракетная печь» . Примечательно, сколько людей из всех слоев общества слышали о них, тогда как десять лет назад они ограничивались естественными строителями и ботаниками, улучшающими кухонные плиты. Ракетные печи были изобретены как решение проблем сообществ стран третьего мира: готовка в закрытых помещениях с ограниченными топливными ресурсами на трехкаменных очагах (три камня одинакового размера, поддерживающие кастрюлю над дровами).Дефицит топлива, бедность и загрязнение помещений, не говоря уже о проблемах со здоровьем, таких как астма, проявляющаяся у детей, и парниковых газах от всех видов неэффективного сгорания, побудили организации по оказанию помощи искать проблемы и решения на кухнях. В 1970-х годах исследовательской группе ученых-пожарников в организации под названием Aprovecho Research Institute была поставлена задача разработать дровяное устройство, которое было бы легко воспроизвести из недорогих материалов, которое бы сжигало древесину настолько хорошо, что выделяло очень мало дым.Печь Lorena, которую Янто Эванс разработал в Гватемале, является одной из таких печей. Янто, валлиец, выздоравливающий профессор ландшафтной архитектуры и, вероятно, лучший экологический дизайнер, был одним из разработчиков. Он путешествовал по кухням в Африке и Центральной Америке; проводил время с (обычно) женщинами на их кухнях и готовил вместе с ними. Плита, разработанная им и его коллегами, все еще находится в разработке такими организациями, как Aprovecho и Ashok Gadgill’s Stove Lab в лаборатории Лоуренса Беркли в Калифорнии, среди других.

Что делает дровяную печь ракетной?

Янто потратил много времени на приготовление пищи и разговоры на разных языках с женщинами из стран третьего мира на их дымных кухнях, чтобы придумать печь Lorena. Фото: Мэтт Андерсон

Ракетная печь горит чисто и почти полностью, и это происходит благодаря комбинации материалов, из которых она построена, и геометрии. Дымоход изолирован, что обеспечивает максимальную внутреннюю температуру, что способствует полному сгоранию топлива.Древесина мелкая, сухая и прямая. Камера, в которой горит дерево, имеет размер, позволяющий отражаться от самого себя, а также максимизировать ожог, помогая ему оставаться горячим. Отверстие в печи, в которое подается топливо, дымоход, на котором стоит кастрюля, и зазоры, вокруг которых проходят газы и вокруг нее, очень тщательно рассчитаны, чтобы контролировать количество кислорода, смешивающегося с горящим топливом. . L-образная или J-образная форма печи способствует идеальному смешиванию дымовых газов для чистого горения.Все дело в надлежащих условиях для полного сгорания. Зная то, что мы знаем о здоровом приготовлении пищи в помещении, если мы можем согреть кастрюлю с супом с минимальным количеством топлива и минимальным количеством дыма, сможем ли мы также создать комфорт в помещении, согревая тела?

Сегодня Янто Эванс учит людей получать с беговой дорожки , просто живя в построенных вручную домах с использованием возобновляемых источников энергии и выращивая продукты питания. Работая над проблемами комфорта человека дома в тропическом лесу Oregon , Эванс начал играть с накоплением тепла, вырабатываемого этими экономичными дровяными горелками.Финские каменные обогреватели , используемые в очень холодных климатических условиях, таких как Россия и Северная Европа, могут многому научить нас об эффективном обогреве помещений, но они очень сложны по своей конструкции, требуя от высококвалифицированного дизайнера для определения размера обогревателя и квалифицированного каменщика для сложите кирпичи, которые образуют путь дыма через сложный лабиринт каналов, поскольку газы охлаждают и передают тепло кирпичам. Каменный обогреватель можно установить за 10 или 20 тысяч долларов и прослужит несколько поколений, обеспечивая приятное тепло от своей массы; более влажная и более удобная форма тепла, чем печь из металлического ящика, которая горит на ощупь и остывает по мере угасания огня.Если мы сможем массово производить пятидолларовый обогреватель, который безопасно готовит пищу, неужели комфорт в помещении должен быть таким недосягаемым? Проблема обретения здоровья и тепла с большим количеством топлива не ограничивается третьим миром. Янто пишет:

Гигантский культурный обман: нас убедили, что дома нужно отапливать. Давайте проясним. Дом не гудит, на самом деле, он прослужит дольше, если его не отапливать. Так зачем вообще заморачиваться с отоплением? Потому что в холодную погоду у нас, людей, не хватает тепла.Нам становится неуютно, когда нам холодно.
Новые дровяные печи могут быть довольно эффективными при превращении большей части древесины в CO2, водяной пар, золу и тепло, а передача этого тепла от печи до Chilly Willy по-прежнему крайне неэффективна. Мы полагаемся на лучистое тепло, которое эффективно поджаривает одну сторону человека (в то время как другая сторона продолжает замерзать), и адвекцию, то есть вдувание нагретого воздуха во всю комнату. Две проблемы: Холодный Вилли не может использовать большую часть этого тепла. В основном он тратится впустую, потому что он не может занять весь объем комнаты, а воздух очень тонкий, поэтому он не может удерживать много тепла, плюс, возможно, это самый эффективный изолятор, поэтому то тепло, которое он содержит, нелегко добраться до его. тело.
Так при чем здесь ракетные нагреватели массы? Что ж, вы можете сесть или лечь на свою ракету, чтобы тепло проникало прямо в ваше тело, чему способствует ваш вес, сжимающий части тела на теплой поверхности. Проводимость больше, чем конвекция или излучение. Есть бонус: 90 с лишним процентов тепла остается в вашем здании, вы не греете небо. Когда моя офисная плита горит на полную мощность, я могу лизать одностенную плиту там, где она выходит из стены, она теряет так много тепла (отдает его на скамейку массы).И никакого дыма, только пар, так что мы используем каждый маленький БЫТ потенциального тепла, которое было закопано в этих дровах ».

Что происходит, когда вы вставляете эту улучшенную кухонную плиту в скамейку из початков?

Глиняная будка Art Ludwig. Печь Арта — пример использования ракетных массонагревателей.

Rocket Mass Heater — это дровяная печь, в которой используется технология Rocket Stove для очень эффективного и чистого сжигания древесины, а затем для хранения выделяемого тепла в термически массивной мебели — кровати или диване, на котором вы сидите или лежите.Достаточно понимая, как горит дерево и как движется тепло; и, понимая роль материалов в частях печи, вы можете построить один из этих обогревателей для себя, используя доступные и недорогие для вас материалы — часто из вашего собственного потока отходов.
В своей основной форме — печь в стиле Янто, как ее называют в народе, — это топка (ракетная печь) с перевернутой 55-галлонной масляной бочкой, окружающей изолированный дымоход, которая улавливает газы и подает их вниз и вокруг изолированный дымоход в коллектор, из которого выхлопные трубы, окутанные тепловой массой (в данном случае початком), проходят через кровать или скамейку.Бочка на 55 галлонов — это некрасиво, но удивительно видеть творческие вещи, которые люди делают, чтобы жить с масляной бочкой в своем помещении. Некоторые, например, Art Ludwig , оборачивают барабан причудливыми декоративными металлическими изделиями, что также отвлекает непосвященных от того, чтобы прислониться к его горячей поверхности. В Дании есть подогреватели ракетной массы с каменной кладкой вместо масляной бочки. Я видел, как скамейка или кровать из глыбы превратились из массы с подушками в скульптурную кушетку с узорами и рельефной скульптурой, создавая уютное произведение искусства , на котором можно прижаться.Небо — предел для глыбы, так как вы лепите его вручную.

Подходит ли вам этот обогреватель?

Первое, что я спрашиваю у людей, это в каком доме они живут и утеплен ли он. Я всегда призываю людей максимально увеличить объем дома до того, как определять размеры или устанавливать какой-либо прибор. За этим советом я отправляю людей моему старому работодателю Home Energy Magazine , публикация по строительной науке / домашней работе. Он предназначен для профессионалов в области строительства и является беспристрастным и беспристрастным средством оценки эффективности жилья.
Знаете ли вы, какие у вас потребности в отоплении? Эта статья из двух частей на сайте Green Building Advisor поможет вам прийти к цифрам.
Скамья для груза тяжелая, и, возможно, потребуется укрепить фундамент, чтобы выдержать вес.
Перевернутая 55-галлонная бочка может помешать многим людям, это просто присутствие в комнате.
Еще одно соображение — время: древесина небольшого диаметра, очень сухая, требует обработки и хранения перед использованием. Есть еще один фактор, поскольку печи требуют технического обслуживания и устранения неисправностей в случае засорения трубы, скопления креозота или дожигания.
Самый большой недостаток, который я слышу от людей, заключается в том, что им нужно слишком много внимания, когда они на самом деле горят. Всего за 45 минут до часа вы можете зарядить скамью, чтобы вернуть ее в течение 12-24 часов. Но за эти 45 минут вы проверяете топливо, дозаправляетесь и добавляете топливо. Если вы предпочитаете развести огонь, отрегулируйте приток свежего воздуха и уйдите, возможно, это не ваша плита. Ситуация может измениться с появлением инновационного нагревателя ракетной массы типа «пакетная коробка», который обсуждался и использовался в течение нескольких лет с такими ранними адаптерами, как Lasse Holmes, в Гомере, Аляска.

Разработан Флеммингом Абрахамссоном в Дании, Fornyet energi. Flemming предлагает сборную установку для сжигания и ручную установку. Домовладелец построила это сама в солярии. [в центре] Канал для охлаждающих газов проходит внутри глиняной скамейки и лестницы. [Справа] Ствол быстро нагревается, чтобы вас поддержать, пока масса нагревается. [Фото: Лесли Джексон]

Людям нравится моментальная разминка в бочке и продолжительное тепло на термостате, когда они делают документы, читают, мастерит и прижимаются друг к другу.На самом деле может быть трудно отстранить людей от этого… что может быть или не быть обратной стороной. Как говорит Лассе Холмс о своем обогревателе на Аляске, «возможно, потребуется изобрести человеческий шпатель».

Третье издание. Февраль 2014.

Культура DIY, обучение (а не заключение контрактов с другими) и обмен открытым исходным кодом на форумах (вместо написания патентов — что может помешать технологии до полного раскрытия ее эволюционного потенциала) идут рука об руку с революционной философией жить в простоте и брать в свои руки наши жилищные и энергетические потребности.Мы с Эвансом в 2005 году написали небольшую брошюру под названием «Ракетные печи для обогрева зданий ». В ней рассказывается история нагревателя ракетной массы и дается описание базовой модели с иллюстрациями. Теперь, в 2015 году, это документ в мягкой обложке и загружаемый файл .pdf под названием Rocket Mass Heaters , отражающий тот факт, что сегодня эти печи находятся в деревянных хижинах, юртах, обычных домах и домах из соломы, домах из мешков с землей, утрамбованной земле. , саман, земные корабли и т. д.) За время, прошедшее с момента его первой публикации, он был переведен на русский, французский, японский и испанский языки, а семинары проводятся на всех континентах.Два основных участника второго издания 2007 года, Кирк Моберт и Эрни Виснер, оба запустили онлайн-форумов , чтобы сэкономить время, поскольку их почтовые ящики были переполнены одними и теми же вопросами. В настоящее время существует несколько форумов на нескольких языках по всему миру, люди находят семинары, обмениваются материалами по регионам и строят вместе.

Анатомия водонагревателя, мастерская

Забавно наблюдать, как люди начинают понимать это простое древнее искусство огня.Когда загорается свет, многие люди спрашивают: «А как насчет нагрева воды?» Это опасная территория, потому что при высоких температурах печи вода будет быстро расширяться, и если система будет закрыта, теперь у вас есть потенциальная бомба в вашем пространстве. На форуме Кирка последовало много дискуссий, и он начал рисовать, экспериментировать и спрашивать профессионалов-сантехников.

Теперь у него есть способ сделать это, не требуя навыков сварки, хотя при этом необходимо немного пропотевать трубу. В мастерских представьте живое огненное шоу, рассказывающее об эволюции печи через огонь и историю.Он расскажет мелом об основах ракетных печей: определение размеров системы, как безопасно построить (часто из отходов, таких как использованные водонагреватели и детали) дровяной водонагреватель, некоторые основы сантехники; основы брусчатки и кладки; как безопасно строить на фундаменте, который будет выдерживать вес, а также как строить с безопасными зазорами вдали от легковоспламеняющихся поверхностей.

[1] Кирпичная часть сердечника каменки, встроенная. [2] Теперь корпус печи и ее внутренние камеры строятся очень быстро, с использованием повторно использованного / переделанного красного кирпича, сырцового кирпича и глыбы (в качестве раствора / наполнителя).[3] Здесь структура основания практически закончена, формы будут исправлены позже. [4] Здесь структура основания практически закончена, формы будут исправлены позже. Чтобы увидеть полную картинку, введите в поиске «водонагреватель» на сайте www.donkley32.proboards.com [Фото: Кирк Моберт. 2015.]

Laytonville Ecovillage Workshop
Последний семинар Кирка по водонагревателям проходил в конце лета 2015 года в Лейтонвилле, экопоселке. Там дюжина человек собралась, чтобы разбить лагерь, чтобы поесть отличную еду, предоставленную Дэном Антониоли и приготовленную кулинарными волшебниками Лэйтонвилл Экодеревня Рейн и Чи.
На сайте LEV есть баня для участников семинаров и небольшая община постоянных жителей. В одном из них есть два замечательных душа на открытом воздухе, которые до сих пор питаются от солнечно-термальной системы горячего водоснабжения, а в другом — водонагреватель по запросу. Владелец

Дэн Антониоли хотел, чтобы водонагреватель на дровяной печи дополнял систему, чтобы во время загруженного семинара — или просто пробки в душевой! — можно было принять душ до десяти человек. Он также хотел получить возможность еще больше избавить экопоселение Лейтонвилл от ископаемого топлива, воспользоваться преимуществами заросшего леса тоннами древесины небольшого диаметра и повеселиться, изучая технологию ракетных печей.

За два дня класс выучил:

Основы строительства из глинобитных плит: поиск глины, тестирование на содержание глины, перемешивание пешком и лепка вручную
Запотевание трубы
Подготовка площадки
Укладка кирпича
Ракетные печи и дровяные печи
Водяное отопление
… и к полудню воскресенья был исправный, рабочий водонагреватель ракетной печи. Миссия выполнена.

Здесь есть хорошая статья с фотографиями на форуме Кирка.

Помимо проведения первого онлайн-форума по нагревателям ракетных масс, Кирк руководит Школой естественного строительства Sundog в Пойнт-Арена, Калифорния. До встречи на семинаре!

Банные печи из кирпича фото

Как построить печь для бани из кирпича: технология кладки

Кладка

Банная печь из кирпича и металла своими руками, фото

Предъявляемые требования к печам

Конструкция банной печи

Кирпичные печи для бани своими руками

Металлические печи для бани своими руками

Рекомендации

Кирпичные печи для бани — проект и схема банной печи своими руками

Виды кирпичных печей для бани

Кирпич для обустройства печи

Кирпичная банная печь своими руками: проект и схема

Шаг 1. Создание основания

Шаг 2. Подготовка глины и песка

Шаг 3. Начало кладки банной печи

Шаг 4. Установка емкости для воды

Шаг 5. Монтаж колосниковой решетки

Шаг 6. Подгонка кирпичей в пятом ряду

Шаг 7. Закрепление дверцы топки

Шаг 8. Кладка кирпича с 6-го по 8-й ряды

Печи для бани из кирпича: проекты, фото и особенности сборки

Кирпичные печи для бани своими руками: проекты и их особенности

Печи для бани из кирпича своими руками: особенности сборки

Шаг 1. Возведение фундамента

Печь камин из кирпича для дома фото —

Печь-камин своими руками

Материалы для устройства печи-камина с хлебной камерой:

Порядовка кладки печи-камина

Печь из кирпича: правила проектирования, особенности кладки и чертежи

Разновидности печей

Голландка

Русская печь

Шведка

Правила строительства

Выбор рабочих инструментов

Материалы

Фундамент под печь

Процесс кладки

Печь с камином из кирпича для дачи

Особенности

По типу конструкции

Камин из кирпича: лучшие идеи и фото

Камины из кирпича для дома

Фото дровяных каминов из кирпича

Цена кладки дровяных отопительных печей из кирпича дома и дачи в Москве и Московской области в 2021 году

Отопительная печь из кирпича с режимом камина

Отопительная кирпичная печь для дачного дома

Отопительная печь-камин из кирпича на дровах

Небольшая отопительная печь из кирпича для дома

Отопительная печь из кирпича в деревянном доме

Кладка печи из кирпича с камином для дома

Двухэтажная отопительная печь из кирпича с камином

Небольшая отопительная печь голландка для дома

Отопительная печь из кирпича с режимом камина

Отопительная кирпичная печь для дачного дома

Отопительная печь-камин из кирпича на дровах

Небольшая отопительная печь из кирпича для дома

Отопительная печь из кирпича в деревянном доме

Кладка печи из кирпича с камином для дома

Двухэтажная отопительная печь из кирпича с камином

Небольшая отопительная печь голландка для дома

История старых печей — Журнал Old House Journal

Ранние печи зажигаются

Обещание нового топлива

Старые печи, испепеляющие множество стилей

Можно ли обогреть дом кирпичами и ветками? Пол Уитон так думает.

дымоходов — окончательная история проекта

Дым попадает в глаза:

Присоединяйтесь к нам в Facebook, чтобы получать новости о новых статьях! Щелкните здесь или щелкните изображение слева.

Переделка железной печи-буржуйки в кирпич своими руками — фото, чертежи и устройство | Своими руками

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

пожаров в дымоходах и способы их предотвращения в домашних условиях

Фотографии: раскопки оригинальной кухни Монтичелло

Раскопки в Монтичелло

Оригинальная кухня

Скрытый подвал

Грязь, богатая артефактами
